Металлическая винтовая лестница своими руками

Винтовые лестницы, произведенные из металла, уже давно используются не только для выполнения своих функций, но и для украшения помещений. А для небольших площадей установка такой конструкции с целью перемещения между этажами позволит сэкономить место. Помимо оригинального вида, металлический каркас отличается долговечностью и надежностью.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

• лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
• лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
• лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции.

Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

• высоту;
• диаметр;
• количество ступеней;
• ширину проступи;
• высоту подступенка.

Важно! Расстояние между двумя витками должно быть как минимум 2 м, чтобы, стоя на нижнем ярусе, не касаться головой ступеней, расположенных прямо над собой.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Важно! Ширина по линии передвижения должна находиться в пределах 20-40 см. Если полученное число меньше, следует уменьшить число степеней. В этом случае другие параметры также придется пересчитать.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

• сваркой;
• ковкой;
• литьем.

Самый простой из перечисленных – сварка. Даже если не обладать соответствующими навыками, можно легко найти специалиста в этой области или самому разобраться, как сварить между собой несколько металлических элементов.

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

• две или три трубы разного диаметра;
• готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Окончательная отделка

После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.

Часть конструкции можно обшить

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.

В заключение

Винтовые лестницы из металла отличаются надежностью конструкции. Простые в монтаже, но от этого не менее привлекательные в дизайне, их можно использовать в современном интерьере.

Возведение спиралеобразной конструкции для перемещения между этажами дома или квартиры собственными руками под силу даже неопытным строителям.

Главная задача при установке винтовой лестницы – правильно выполненные расчеты.

Винтовые металлические лестницы своими руками чертежи

Винтовая лестница из металла своими руками на несущей опоре: расчеты, сборка и видео

Выбрать проект лестницы для частного дома или квартиры с несколькими уровнями – задача не простая. Ведь она должна быть удобной, надежной, естественно вписываться в интерьер и не занимать много места. Особенно когда площадь ограничена. В этом случае наилучшим вариантом будет выбор винтовой лестницы. Материалом для ее изготовления чаще всего служат металл или дерево, но изделия из металла более прочны и изысканны по дизайну. Поэтому далее рассмотрим, как может быть изготовлена винтовая лестница из металла своими руками.

Чем отличаются конструкции винтовых лестниц

Метод крепления ступеней определяет конструкцию спиральной лестницы. Традиционный тип – консольный, когда всю нагрузку несет центральный опорный стержень, к которому привариваются металлические кронштейны. Опора выполняется из трубы диаметром 5-7 см с толстыми стенками. Кронштейны могут выполнять функцию ступеней или же служить основой для дальнейшей облицовки.

Логическим продолжением консольного типа – конструкция на больцах. В ней ступени соединяются между собой по наружному краю стальными стержнями – больцами и деталями перильного ограждения. Изнутри кромка ступеней крепится к гильзам, которые в свою очередь надеваются на опорный столб. Таким образом, нагрузка распределяется по всему сооружению.

Существуют варианты спиральных лестниц без опорной оси, где силовыми узлами являются несущие балки – косоуры или тетивы. В первом случае ступени находятся на опорных балках, во втором – монтируются к ним торцами.

Спиральная лестница на тетивах

Хороший проект – основа всего

Разработка проекта винтовой лестницы должно основываться на ее безопасности и удобстве пользования, поэтому необходимо учитывать некоторые правила, описанные в нормативных документах:

• дистанция между витками (H₁), т. е. между нижней ступенью и той, что над ней – не менее 200 см.;
• комфортная высота подъема ступени (h) – 15-19 см.;
• минимальная длина ступени – 80 см;
• оптимальная линия движения по винтовой лестнице лежит примерно на 2/3 ширины марша, поэтому глубина проступи на ней (e_{) должна быть минимум 20 см, а на расстоянии 15 см от центрального столба – минимум 10 см.;}
• высота подъема ступени и глубина проступи связаны между собой зависимостью, которая должна выполняться:

2h+e_{=60…65 см,}

• отношение толщины проступи к длине ступени должно быть в пределах 1:20;
• при ширине марша до 150 см лестница обязательно должна быть оборудована перилами 90-100 см высотой;
• для безопасного подъема на верхний уровень, размеры лестничного проема с каждого его края должны быть больше диаметра винтовой конструкции на 10 см.

Ознакомившись с нормативами, переходим к рассчетам.

Обратите внимание! Перед началом проектирования, определите точку входа и выхода с лестницы, угол ее поворота и направление вращения.

Дальше речь пойдет о лестнице на больцах, которая имеет опорный столб диаметром 76 мм, длину ступеней 1 м. и угол поворота 270 градусов. Высота подъема H (дистанция между чистовым полом на нижнем и верхнем уровнях) равна 3 м.

Радиус по линии подъема

R_{=38+1000∙2/3=705 мм}

Длина лестницы по линии движения

Принимаем высоту ступеней h=190 мм. Тогда количество ступеней:

n=H/h=3000/190=15,8

Округляем до 16 и уточняем h=3000/16=188 мм. А точнее, 15 подъемов по 188 мм и один (на первой ступени) 180 мм.

Роль последней ступени выполняет площадка на верхнем уровне, следовательно, мы имеем 16 подъемов и 15 ступеней.

Теперь получим ширину проступи по линии движения e_{=3321/15=222 мм., что соответствует нормативам.}

Проверяем эту величину на эргономичность: 2∙222+188=632 мм., т.е. здесь тоже все сходится.

Рассчитываем длину лестницы по наружному диаметру и ширину ступеней с этого края:

L=3/4∙2∙3,14∙(38+1000)=4489 мм. , e=4489/15=326 мм

Определим размер лестничной площадки, допуская, что толщина верхнего перекрытия 20 см. Поднимаясь на 18,8 см с каждой ступенькой, на четвертой дистанция до потолка составит 205,6 см. Значит, площадка может перекрывать только 4 ступени.

Основные размеры нашей лестницы посчитаны. По ним делаем чертеж конструкции, который будет основой для изготовления.

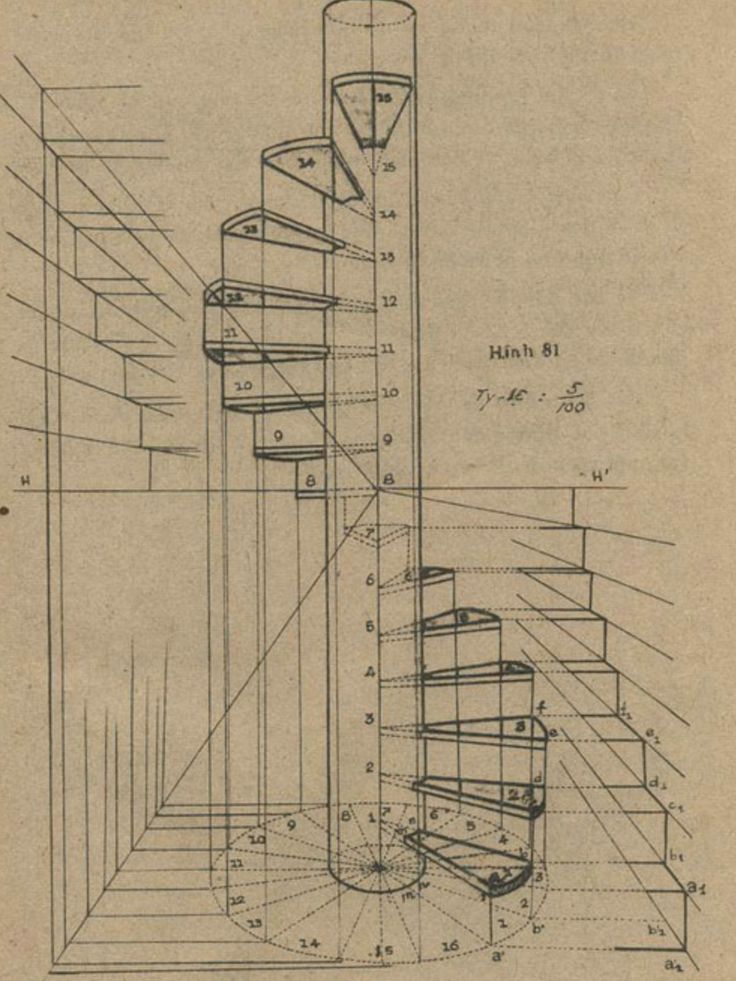

Чертеж винтовой лестницы

Сооружаем лестницу

Для осевой опоры понадобится труба Ø57 мм. с толстыми стенками. На нее будут одеваться гильзы из такой же трубы, но диаметром 76 мм. Для ступеней подойдет профилированная труба 25х40 мм.

Ход работ следующий:

• Нарезаем гильзы. Плоскость реза должна быть строго перпендикулярна оси, чтобы плотность установки гильз была максимальной.

• Чтобы посадка гильз на опорную ось была без люфтов и зазоров сделаем уплотнительные кольца из 6 мм. прута – по 2 на каждую гильзу, накрутив их на более тонкую трубу.

• Кольца разрезаем, сделав зазор, и ввариваем с каждого торца гильзы. Теперь, чтобы обеспечить плотную посадку, фрезером отшлифовываем кольца внутри.

Кольцо в гильзе

• Для одинаковой и правильной геометрии каркасов ступеней нам понадобится кондуктор. Делаем его из ДСП, нескольких брусков и оправки для трубы.

Кондуктор для ступеней

• Вкладываем в кондуктор заготовки под ступени, размечаем линии реза, отрезаем по ним и свариваем все в одно целое. По окончании зачищаем швы.

Сборка каркаса ступеней

• Далее собираем каркас. Гильзы со ступенями надеваем на центральную опору и устанавливаем полученную конструкцию на подготовленной площадке. Нижняя часть бетонируется, а верхняя крепится к перекрытию.
• Поворачиваем ступени под нужным углом, после чего между ними привариваем стойки из профилированной трубы. Гильзы фиксируем между собой сваркой.

Каркас лестницы готов. После его грунтовки и покраски на ступени обшиваются, и устанавливаются перила. Как просто может быть оформлена винтовая лестница своими руками из металла, видео приведено ниже.

Винтовая лестница из металла своими руками

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову — это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.

Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Варианты соединений

Монтаж может быть выполнен несколькими способами:

• Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.

• Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.

• Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

1. Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
2. В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
3. Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
4. Глубина ступени по средней линии подъема составляет около 200 мм.
5. Угол подъема не должен превышать 45 градусов.
6. Необходимо предусмотреть ограждения для комфортного и безопасного использования.
7. Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

• Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
• Трубу немного большего диаметра, чем предыдущая.
• Трубу круглую или квадратного маленького размера для больц.
• Уголок для ступеней.

Пошаговый алгоритм изготовления металлической лестницы своими руками:

1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
5. Устанавливаем центральную опору.
6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
8. Начиная с нижней, соединяем между собой все ступени.
9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.

Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Покраска металлической лестницы

Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.

Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.

В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».

Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.

После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.

Винтовая лестница своими руками

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

Как выбрать конструкцию

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

• Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
• Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
• Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
• Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
2. Ступени покрывайте лаком или краской;
3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
4. Кронштейны установите между широкими элементами проступей;
5. После установки последней втулки украсьте ее красивым декоративным оголовком;
6. Установите все ступени с помощью крепежа;
7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Винтовая лестница своими руками

В отличие от традиционного варианта, винтовая лестница смотрится намного оригинальнее. Есть разные способы дизайнерского оформления лестниц, к примеру: ступени и перила можно обустроить различной декорацией. Конструкция также может быть выполнена по проекту заказчика. Как деревянная, так и металлическая винтовая лестница обязательно должна сочетаться с общим интерьером помещения и обеспечить безопасность передвижения пожилых людей и детей.

Различные виды лестниц

Существуют разные виды лестницы, и все они имеют индивидуальное предназначение:

• для мансард;
• для подсобного помещения;
• для соединения нескольких этажей;
• для подвалов;
• для входа в дом.

Популярные виды, которые довольно часто монтируют на дачах:

• лестничная система, монтируемая на косоуры, больцы и кронштейны;
• мобильные (переносные) лестничные конструкции;
• поворотный лестничный марш;
• отдельно закрепленные от стены лестничные марши;
• варианты с закрытым и открытым типом ступеней;
• спиральная винтовая лестница;
• прямой лестничный марш;
• модульная сборка конструкции;
• внешние и внутренние системы;
• со встроенными периллами или с их отсутствием.

При большом желании, наличии инструментов и чертежей вполне можно справиться с возведением лестницы своими силами.

Главный фактор при строительстве такого сооружения — это отсутствие токсинов в применяемом материале и безопасность.

Маршевый и поворотный вариант

Этот вид сооружения считается самым востребованным и простым в изготовлении. Чтобы создать такую конструкцию, рекомендуется составить чертеж своими силами или осуществить заказ в строительных фирмах.

Более сложная конструкция — это поворотная модель лестницы. Она имеет несколько маршей, которые разделяются площадками. В основном применяются для многоэтажных домов.

Надо понимать, что строительство подобной конструкции требует точного расчета. Если сделать все неправильно, то появится риск обрушения, что может повлечь за собой разные последствия. И если есть сомнения по поводу сооружения подобной системы, то лучше обратиться за помощью к инженерам, которые произведут точный расчет.

Метод проведения расчетов

Если будет сооружаться винтовая металлическая лестница, то следует приобрести стальную трубу с толщиной стенки в 5 мм и сечением примерно 10 см. Для закрепления сваркой консолей понадобятся металлические уголки. Обрезанные под ступени деревянные элементы послужат для обустройства ступенек.

Спиральная конструкция должна соответствовать диаметру проема, который выходит на второй этаж. Обозначения для расчетов:

• L считается длиной окружности;
• Y — разница в высоте между ступеньками или просто — угловая величина;
• R — это наружный радиус окружности;
• R1 — это внутренний радиус проемного отверстия.

Правильная формула для расчетов конструкции:

1. L=2YR*n или L=2YR* (Y/360) — на практике такая формула не является нормальной, поскольку при расчетах получаются затруднения в передвижении по ступеням.
2. l=2Π*2R/3*n=4ΠR/3*n — это правильная формула, по которой инженеры делают точный расчет, поскольку за радиус передвижения берут 2R/3.

Как рассчитать ступеньки

Спиральные лестницы в Леруа Мерлен обладают уникальной формой ступенек, что существенно отличает такую конструкцию от привычных винтовых. Форма консоли похожа на лепесток, имеющий округлые края. Но по технологии расчет ступеней происходит по такому принципу:

• A — угол ступеней;
• Н — длина ступенек, составляет величину наружного радиуса стойки и радиуса проема; если ступеньки будут иметь длину 100 см, то в этом случае не потребуется сооружать каркас; для изготовления консоли подойдет прочная древесина;
• W1 — ширина проступи;
• W2 — ширина заготовки.

Чтобы вычислить количество ступенек, рекомендуется высоту лестницы разделить на подъем ступенек. Стандартный размер подъема ступеней — 20 см.

Формула, предназначенная для расчета угла ступеней:

• a=y — это количество ступеней;
• W1=R*sina — эта формула используется после того, как были получены угол и ширина ступеней, путем расчета узнается максимальная ширина проступи;
• w= r*sina= (2R*sina)/3 — по этой формуле рассчитывают точную ширину проступи.

Для деревянных спиральных лестниц наиболее приемлемой шириной проступи является диапазон 20−30 см.

Чертежи создаются по двум разверткам и в вертикальном и горизонтальном положении (по наружному краю и линии пути). Предпочтительнее сооружать винтовую деревянную лестницу на косоурах, поскольку такой прием повышает эстетику, но все-таки выбор постройки остается за заказчиком.

Причины установки, преимущества и недостатки

По технологии винтовые конструкции устанавливаются по таким причинам:

1. Спиралевидная конструкция послужит идеальной вспомогательной системой для подъема на чердак.
2. Металлические лестницы могут сооружаться в том случае, если общая отделка выполнена из естественных материалов. Иначе будет нарушен весь интерьер.
3. Если в доме не имеется достаточной площади для установки маршевой конструкции. В таком случае монтируется спиральная модель.

К преимуществам винтовых лестниц можно отнести:

1. Для сооружения такого изделия понадобится всего 1,5 кв. м. Это существенный плюс в экономии жилой площади.
2. Спиралевидные модели стоят намного дешевле стандартных маршевых лестниц.
3. Времени на установку уходит меньше, чем на привычную, к примеру, бетонную конструкцию. Однако потребуется точность в расчетах, специальные инструменты и навыки в подобных работах. Тогда можно без проблем соорудить винтовую лестницу.
4. Уникальная конструкция всегда привлекает гостей своим красивым внешним видом.

Существует ряд основных недостатков винтовых лестниц:

1. Возникает сложность транспортировки крупной бытовой техники и мебели по винтовой лестнице на второй этаж.
2. Деревянная спиралевидная конструкция в отличие от металлической смотрится привлекательнее, но, как правило, деревянная лестница не отличается высоким сроком эксплуатации.
3. Ступеньки выглядят в форме трапеций, что, в свою очередь, усложняет перемещение по конструкции.
4. Детям и старикам сложно перемещаться по подобным спиралевидным конструкциям, поэтому появляется высокий риск получения травмы. Чтобы этого не произошло, рекомендуется установить прочные высокие перила и ограждение, а также не стоит передвигаться по конструкции на большой скорости.

Особенности поворотных моделей

Такие конструкции считаются разновидностью спиралевидных лестниц. Они могут полностью состоять из забежных ступенек или частично. Есть такие модификации поворотных моделей:

• четверть оборотная модель;
• полуоборотная модель;
• криволинейная модель;
• изогнутая модель.

Деревянная поворотная конструкция предполагает закрепление всей системы к несущей стене, а перила монтируются с наружной стороны. Иногда в особняках можно увидеть лестницы, которые и вовсе не закреплены к стене. С точки зрения дизайнеров, конструкция выглядит довольно-таки необычно и привлекательно, но усложняется удобство перемещения, поскольку отсутствуют перила.

Правила установки конструкции

Монтаж такой конструкции заключается в следующем:

1. Изначально производится точный расчет с тем учетом, чтобы лестница соответствовала нормам безопасности.
2. Затем следует выбор точки расположения лестницы. Выполняется установка нижнего опорного фланца.
3. Самая первая ступенька должна быть монтирована к полу и устанавливаться во фланец.
4. Стержень должен стоять строго по вертикали. Для этого следует воспользоваться уровнем.
5. На основную опору прикрепляются втулки. А ступеньки монтируются согласно рекомендациям производителя. К работе желательно привлечь помощника, а еще лучше — друга, разбирающегося в этой сфере.
6. Спиралевидная лестница должна быть зафиксирована вдоль несущей стены и с помощью последней ступеньки прикреплена к полу второго этажа.
7. В самом верху окончательно фиксируется главная стойка.
8. Затем производится установка перил с защитной решеткой.
9. На ступени накладывается деревянный массив или другой декоративный материал.

Тонкости в работе

Для того чтобы сделать винтовую лестницу следует во время работы следует учитывать:

1. Покупая сборные конструкции, производитель всегда вкладывает инструкцию по монтажу. Поэтому важно соблюдать предложенные рекомендации.
2. Чтобы точно определить место будущего основного стержня, рекомендуется взять два шнура и прикрепить их к полу и потолку перпендикулярно друг другу. Можно обойтись отвесом. Один человек должен держать шнур над точкой вверху, а сам отвес укажет на расположение нижней точки. Далее при помощи карандаша нужно сделать отметку. Рулеткой измеряется диаметр опоры, и к полученной точке прибавляется половина диаметра, например, если сечение 10 см, то от точки отступается 5 см и делается отметка. Это нужно, чтобы видеть соприкосновение наружной части стойки с точкой. Такая процедура выполняется и в верхней части опоры.
3. Предпочтительнее применять трубы с диаметром не менее 10 см и с толщиной стенок 5 мм.
4. Чтобы спиралевидная конструкция не пробила основание пола, рекомендуется изготовить бетонную подушку — небольшой квадрат. С помощью анкеров производится дополнительное закрепление.
5. Фиксирование ступеней должно выполняться с узкой части. Для дерева используются саморезы, а для металла — ручная дуговая сварка. Зачастую для таких конструкций применяют металл, потому что он долговечен и обеспечивает прочность. А потом осуществляется обшивка сооружения декоративными материалами.
6. Если будет производиться сборка самодельной модели, а не заводской, то на стержне следует расчертить места будущих ступенек. Это преимущество не позволить допустить перекоса. Вообще в каждом деле желательно намечать вспомогательные отметки.

Сборную спиралевидную лестницу можно комбинировать с разными материалами, например, с металлом, деревом, камнем и другими декорациями. Но конструкция, сделанная из дерева, считается наиболее эстетичной и за все время не утратила своей популярности.

Винтовая лестница своими руками – как сделать винтовую лестницу из дерева на второй этаж: расчет, схема + фото-видео

Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.



Винтовая лестница своими руками

Плюсы винтовых лестниц

• Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

• Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.

• В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

• В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

1. Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.


2. Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.


3. Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

1. Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.


2. Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.


3. Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.


4. При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.


5. Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.


6. При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.


7. Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.


8. Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.


9. Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

Расчет винтовой лестницы – чертежи и схемы

Типы винтовой лестницы – схемаРасчет винтовой лестницы – чертеж и схемаКонструкция (узлы) винтовой лестницы на обсадной трубеУстройство винтовой лестницы в круглом и квадратном лестничном проемеКонструкция винтовой лестницы — чертеж и схемаМонтаж деревянной винтовой лестницы — чертеж и схемаМногоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Как сделать винтовую лестницу своими рукамиДеревянная винтовая лестница со сплошным ограждениемМеталлическая винтовая лестница со сплошным ограждениемДеревянная винтовая лестница с подступенкомОригинальная спиральная лестница из дереваПлощадка с ограждением для винтовой лестницыПролет винтовой лестницы квадратной формыДеревянная винтовая лестница в домеВинтовая лестница с площадкой в гостинойВинтовая лестница с металлическим ограждениемВинтовая лестница с горкой

Винтовые лестницы на второй этаж в частном доме: фото, цены

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Винтовая лестница по праву считается королевой среди лестничных систем. Всегда роскошная, с непревзойденным дизайном — такая конструкция служит центральным декоративным элементом, вокруг которого формируется весь интерьер. Винтовые системы лестниц предельно функциональны, но при этом не занимают много полезного пространства. Обзор «Винтовые лестницы на второй этаж в частном доме: фото, цены на конструкции» поможет изучить существующие варианты лестниц и отдать предпочтение функциональной, безопасной и компактной конструкции.

Стильная винтовая лестница из дерева украсит любой интерьер

Винтовая лестница: виды конструкций

Винтовые лестницы являются наиболее привлекательными и необычными конструкциями. Они могут различаться по материалам, применяемым для их изготовления и по стилю конструкции. Классифицируются винтовые лестницы в зависимости от способа опоры проступей (ступеней):

• опора ступеней на стены и столб — в такой конструкции ступени винтовой лестницы клинообразной формы опираются своей широкой частью на периметральные стены, в то время как узкая часть ступеней имеет опору в виде среднего столба. Опорный столб выполняется из камня или может быть набран из утолщений ступеней;
• консольное крепление ступеней вокруг опорного столба — ступени такой винтовой системы консольно крепятся к центральной стойке в виде столба. Крепление ступеней получается довольно жестким, поэтому такая лестница может устанавливаться необязательно рядом со стеной;

Деревянная винтовая лестница с опорой на изогнутую тетиву

• опора ступеней на изогнутую тетиву и ограждение — такая конструкция лестницы не предусматривает центральной опоры. Ступени монтируются в изогнутые спирально тетивы, служащие в то же время и заграждениями. Изготовление такой винтовой конструкции сопряжено с определенными сложностями, однако, она имеет очень привлекательный и оригинальный вид;
• ступени нанизаны узкой частью на обсадную опорную трубу — наиболее распространенный способ крепления ступеней: металлические проступи консольно опираются на внутреннюю опорную стойку в виде трубы. В этой конструкции важно, чтобы труба была не меньше 50 мм в диаметре, так как она выполняет роль несущего элемента в лестничной системе.

Варианты конструкции винтовой лестницы

Для изготовления винтовых лестниц применяются различные материалы, среди которых:

• металл — нержавеющая сталь, легированная сталь, латунь, шлифованный алюминий, чугун;
• дерево — дуб, клен, бук, лиственница, сосна и другие;
• камень, кирпич, керамика, стекло, мрамор.

Для создания винтовых систем применяют разнообразные сочетания материалов, благодаря чему получаются оригинальные и необычные конструкции. Главным их достоинством является высокая прочность и устойчивость к весомым нагрузкам.

Современные винтовые лестницы могут быть самых разнообразных форм и цветов

Расчет винтовых лестниц

Расчет размеров винтовой лестницы во многом зависит от назначения конструкции: будет ли она основная или вспомогательная. Если лестница выполняет роль основной, рекомендуется размер ее ступеней принимать не меньше, чем 90 см в длину, а диаметр проема, в который она будет устанавливаться — 200 см. Получается, что диаметр проема должен быть приблизительно на 20 см больше двух величин длины ступеней. Такая величина проема объясняется необходимостью обустройства винтовой лестничной конструкции ограждением и перилами. Тогда между перилами и поверхностью проема остается зазор в 10 см, что будет способствовать удобному опиранию на поручень. В случае со вспомогательной винтовой лестницей достаточно проема с диаметром 140 см и длиной ступеней 60 см. Обычно такие лестницы используют для подъема на чердак или спуска в подвальное помещение.

Компактная металлическая лестница на чердак

Конструкция винтовых лестниц такова, что при передвижении по ним используется не вся длина ступеней, а только широкая ее часть. Если, к примеру, проектируемая лестница имеет ширину ступени 90 см, то часть от этой ступени будет крепиться к опорному столбу, с другой стороны будет крепиться ограждение. Таким образом, для ходьбы останется около 80 см. Но учитывая, что ступени винтовой конструкции имеют забежное расположение, та их часть, которая крепится у столба, будет нависать над частью последующей ступени. Следовательно, ширина ступени, пригодная для передвижения, сократится еще на 25%. В результате получится, что из всей ступени шириной 90 см использоваться для перемещения будет около 50 см.

Изящная металлическая винтовая лестница

Для достижения более комфортного перемещения, диаметр проема и размеры винтовой лестницы увеличивают. Однако, не следует величину проема принимать более 300 см, в этом случае пространство под занимаемую лестницу позволит установить маршевую конструкцию.

Винтовая лестница своими руками. Чертежи и схемы конструкций

Многочисленные фото винтовых лестниц на второй этаж своими руками свидетельствуют о том, что самостоятельное изготовление таких конструкций вполне возможно. Приступая к изготовлению лестниц, необходимо определить место установки, рассчитать все параметры, разобраться в чертежах винтовых лестниц.

Винтовая лестница с опорой на стены и столб

Для примера рассмотрим винтовую конструкцию лестницы с деревянными клинообразными ступенями и несущей опорой в виде металлического столба. Такую лестницу можно устанавливать как рядом со стеной, так и посредине комнаты.

Схема конструкции лестницы

Основанием конструкции винтовой лестницы служит несущая опора в виде стержня, к которому прикреплены ступени. Как правило, для несущего столба используют массивную металлическую трубу. Опорой ступеней служат прикрепленные к стойке втулки. Их можно изготовить самостоятельно, разрезав стальную трубу на цилиндры определенных размеров. С двух сторон к цилиндрам-втулкам приваривают накладки, имеющие отверстия для насаживания их на опорную стойку.

Обратную сторону ступеней винтовой лестницы можно оборудовать удобными полочками

Для придания втулкам эстетического вида их оклеивают декоративной пленкой соответствующей фактуры. Это может быть имитация дерева или мрамора, в зависимости от сочетания с материалом для ступеней. Иногда в качестве втулок используют деревянные элементы цилиндрической формы. Здесь главное, чтобы торцы всех втулок были параллельны друг другу.

Как сделана винтовая лестница: порядок установки

Монтаж лестницы начинают с установки несущей опоры. Ее длина должна быть больше суммы высоты помещения и толщины верхнего перекрытия на 7 см. На верхнем конце опоры нарезается резьба длиной около 20 см, нижний край опоры бетонируется.

Металл и дерево — популярное сочетание для обустройства винтовых лестниц

Предварительно должны быть заготовлены все необходимые детали лестницы: ступени, втулки распора, манжеты, муфты. Все детали последовательно монтируют на несущей опоре. Как только самая последняя ступень будет установлена, всю систему фиксируют с помощью диска и прикручивания на резьбу крепежной гайки.

Полезный совет! Чтобы со временем лестница при ходьбе не скрипела, необходимо подтягивать верхнюю гайку крепежа по мере усадки проступей.

Далее крепятся все элементы ограждения, проверяется фиксация ступеней и стержней заграждений и окончательно фиксируется верхняя крепежная гайка.

Схема монтажа лестницы

Пояснения к Схеме монтажа лестницы:

1 — ступени лестницы;	12,13 — верхняя и нижняя стойки ограждения;
2 — втулка для распора ступеней;	14 — угловая стойка ограждения;
3 — несущая опора;	15 — перила;
4 — резьба для закрепления стойки;	16 — короткая стойка ограждения;
5 — диск под гайку;	17 — длинная стойка ограждения;
6 — гайка крепежа;	18 — добавочная стойка ограждения;
7 — крепление опоры путем бетонирования;	19 — балюстрада;
8 — фундамент дома;	20 — соединительный палец;
9 — выступ;	21 — накладки втулки;
10 — отверстие под ограждение;	22 — поверхность пола;
11 — крепление ограждения;	23 — перекрытие.



Установка винтовой лестницы своими руками из металла: чертежи конструкции

Винтовые лестницы из металла могут быть наружного и внутреннего использования. Если металлическая лестница устанавливается снаружи, она должна гармонировать с оконными решетками и входной дверью. В этом случае довольно уместными будут конструкции винтовых кованых лестниц. Если лестница устанавливается внутри помещения, желательно, чтобы ее дизайн поддерживал стиль интерьера. Винтовые лестницы из металла могут быть сборными, литыми, сварными.

При самостоятельном изготовлении винтовых металлических лестниц рекомендуется ознакомиться и воспользоваться готовыми схемами и чертежами конструкций, которые адаптируют под индивидуальные размеры.

Ступени винтовой лестницы нанизаны узкой частью на обсадную опорную трубу

Расчет металлической конструкции

Расчет всех параметров лестничной системы осуществляется с учетом следующих моментов:

• чтобы передвижение по лестнице было безопасным, расстояние между соседними витками винтовой конструкции должно быть не менее 2 м;
• если конструкция является основной и устанавливается в помещении, диаметр проема должен соответствовать размеру 200 см, а длина ступени 80 см;
• несущая металлическая опора должна быть выбрана в виде трубы с диаметром не меньше 5 см;

Современная винтовая лестница из металла и стекла

• ширина проступи (ступени) по средней линии составляет не меньше 20 см;
• если винтовая лестница окружена периметральными стенами, расстояние от поручня до поверхности стены должно быть около 10 см, чтобы при передвижении по лестнице было удобно держаться за поручень;
• не стоит увеличивать угол подъема лестницы выше 45 градусов;
• винтовая металлическая лестница должна иметь качественное и устойчивое ограждение;
• для безопасного передвижения по ступеням наружной лестницы рекомендуется использовать антискользящие покрытия.

Для безопасного передвижения винтовую лестницу лучше оборудовать надежными перилами и антискользящим покрытием ступеней

Решив изготовить металлическую лестницу самостоятельно, необходимо знать, что такая конструкция потребует знаний и опыта работы со сварочным аппаратом. Самостоятельному изготовлению подлежат металлические конструкции винтовых лестниц на второй этаж эконом-класса. Устройство таких лестниц предусматривает крепление ступеней к опорной металлической стойке. Все элементы лестницы готовятся отдельно в комфортных условиях, а в помещении производится сама сборка лестницы.

Металлическая винтовая лестница — вид сверху

Подготовка элементов и деталей лестницы

Все элементы лестничной конструкции предварительно заготавливаются согласно чертежам и схемам:

• трубу несущей стойки обрезают по размеру высоты помещения;
• трубу большего диаметра такого же размера;
• металлический стержень для изготовления больцевых креплений;
• уголок металлический для изготовления ступеней.

Винтовые металлические лестницы, окрашенные в яркие цвета

Из трубы большего диаметра нарезают цилиндры для втулок-гильз, которые будут фиксировать ступени на определенной высоте. Длина втулки должна соответствовать высоте ступени. Втулки-гильзы должны плотно нанизываться на опорную трубу. Если между трубой и гильзой остается небольшой зазор, дополнительно приваривают кольца для уплотнения. После выполнения работ все сварочные швы зачищают.

Металлический уголок нарезают по шаблону ступеней и сваривают из этих элементов каркас для ступеней. К каждой ступени приваривают гильзу-втулку и также зачищают швы. Подготавливают больцы.

Сборная металлическая винтовая лестница заводского изготовления

Винтовые лестницы имеют очень узкую ширину ступени по линии перемещения. Во время движения по такой лестнице нога, которая ступает ближе к центральной опоре, опирается на часть ступени с меньшей шириной. Это может привести к соскальзыванию ноги, особенно при перемещении вниз.

Полезный совет! Для удобства перемещения по винтовой лестнице, ступени конструкции не следует оснащать подступенками. Это позволит разместить ступню ноги за линией ступени в узком месте.

Винтовые лестницы из стекла и нержавеющей стали выглядят легкими и воздушными

Далее производят сборку всех деталей и элементов винтовой лестницы. Одну за другой на опорную трубу нанизывают втулки со ступенями. Когда все ступени будут собраны, их положение выравнивают согласно чертежам, и все части сваривают между собой. Все сварочные швы шлифуют. Металлическую поверхность лестницы обрабатывают грунтовкой и покрывают краской. Каркас ступеней заполняют облицовочным материалом.

Когда лестница со ступенями смонтирована, приступают к установке ограждений и перил.

Для наглядности процесса монтажа можно использовать фото винтовых лестниц на второй этаж в частном доме.

Окрас лестницы гармонирует с цветовым решением интерьера

Конструкции винтовых лестниц на второй этаж в частном доме: фото в интерьере

Винтовая лестница на второй этаж дома, помимо своей функциональной нагрузки, несет и главную декоративную составляющую. В связи с этим продумывается не только надежность и удобство конструкции, но и ее соответствующий дизайн.

Если вы отдаете предпочтение минимализму или стилю хай-тек, уместным будет выбрать металлическую конструкцию. Такие лестницы выглядят легкими и всегда будут привлекать внимание. Не стоит забывать и о роли цвета лестницы. К примеру, если лестница черного цвета, ее хорошо поддержит темная мебель, черно-белые картины или ковровые покрытия с сочетанием черно-белых полос.

Винтовая лестница — функциональна и компактна

Если в планируемом вами интерьере лестнице отводится место второстепенного декора, следует выбирать варианты конструкций, окрашенных в светлые оттенки. Матовая, не отражающая других предметов лестница, смотрится гораздо легче, чем темная, и будет почти незаметна. Многие выбирают модели, окрашенные в яркие цвета, а иногда и с разноцветными ступенями.

Полезный совет! Чтобы избежать травматизма при передвижении по лестнице, необходимо оснастить конструкцию качественным ограждением, можно сплошным. Особенно это актуально для семей с маленькими детьми.

Винтовые лестницы эконом-класса

К классическому стилю подойдут винтовые лестницы, выполненные из ценных пород дерева. Такие конструкции также следует поддерживать соответствующей мебелью, желательно почти в тон. Особый шарм деревянным лестницам придают ограждения, выполненные из резных балясин. Не менее элегантно выглядят кованые ограждения в сочетании с деревянной конструкцией лестницы.

Используя для соединения уровней деревянную винтовую лестницу, можно наполнить дом теплом и уютом. Ведь дерево — материал, который впитывает энергию солнца, ветра, дождя и передает ее всему помещению.

Деревянные винтовые лестницы на гнутых тетивах

Если вы хотите придать лестнице легкость и прозрачность, можно использовать конструкции со стеклянными ступенями. Ограждения в данных конструкциях можно подбирать самые различные: деревянные перила в сочетании с балясинами из алюминия, горизонтальное алюминиевое ограждение или ограждение из прозрачного пластика.

Винтовые лестницы на второй этаж в частном доме: фото, цены, изготовители

Применение винтовых лестниц не ограничивается только частными и дачными домами, их с удовольствием используют в офисах, гостиницах, спортивных центрах, клубах и других помещениях общественного назначения. Благодаря своей необычной конструкции и оснащению различными декоративными элементами, винтовые лестницы отлично вписываются в интерьер помещения практически любого дизайна.

Кованая винтовая лестница

Соединяя между собой различные уровни, винтовая конструкция существенно экономит пространство, отводящееся на движение по ней. Это позволяет разместить конструкцию даже в небольших по площади двухэтажных домах. Этот факт и повлиял на невероятную популярность винтовых лестниц на второй этаж в частных домах. Фото, цены на реализуемые под заказ изделия можно увидеть на сайтах фирм-производителей. Как правило, компании предлагают свои готовые винтовые лестницы (цены уточняйте у изготовителя). Но многие из них могут воплощать и дизайнерские проекты самих заказчиков, учитывая индивидуальные размеры и личные пожелания.

Статья по теме:

Чердачная лестница с люком: простота, практичность и доступность. Виды, преимущества и недостатки. Как сделать складную лестницу с люком своими руками. Грамотное использование пространства.

Винтовые лестницы на второй этаж в частном доме (фото, цены указаны на соответствующих сайтах), предлагаемые изготовителями, могут быть выполнены в любом стиле: квадратные или овальные ступени, кованые или резные ограждения, деревянные или стеклянные декоративные элементы. Все зависит от ваших индивидуальных предпочтений и выбранного стиля помещения.

Ступени винтовой лестницы можно оформить яркими красками

Полезный совет! Найти профессионального лестничного мастера сегодня не так легко. Придерживайтесь рекомендаций знакомых, назначайте личные беседы, выясняйте все интересующие моменты и ознакомьтесь с портфолио специалиста.

Где купить винтовые лестницы на второй этаж недорого? В интернете можно найти каталоги продукции самых разных производителей. Модели, представленные в них, выполнены из самых различных материалов: металлические, деревянные, комбинированные, с элементами вставок из стекла, мрамора, керамики, витражей и кованых изделий.

Сварная цельнометаллическая винтовая лестница

Многие компании, стремясь сделать доступными цены на изделия для любого покупателя, предлагают системы скидок на наиболее популярные системы лестниц. Ознакомьтесь с ценами на некоторые модели винтовых конструкций, выполненных из различных материалов от компании «Мистер Степ»:

Модель винтовой лестницы	Материал			Цена за 1 п/м, евро
	Ступени	Поручень	Балясины
GENIUS 010 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см	Ясень, бук	Ясень, бук	Металлические с тросиками из нержавеющей стали	от 1250
SCENIK ONE T	Ясень	Ясень	Ясень	от 2290
GENIUS 030 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см	Ясень, бук	Ясень, бук	Металлические с тросиками из нержавеющей стали	от 1200
GENIUS 050 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см	Ясень, бук	Ясень, бук	Полированная нержавеющая сталь с прутками из нержавеющей стали	от 1750
SCENIK Sport	Массив ясеня	Ясень	Обработанный алюминий с нержавеющими тросиками	от 2450
SCENIK CHIC-LINE Q	Массив ясеня	Ясень	Анодированный алюминий с тросиками из нержавеющей стали	2345



Чтобы заказать конструкцию винтовой лестницы по приемлемой цене, необходимо предоставить фирме-изготовителю следующие данные:

• схему-план комнаты, в которой планируется установка винтовой лестницы;
• место расположения конструкции относительно комнаты;
• размеры помещения с указанием высоты и диаметра отверстия под винтовую лестницу;
• тип модели лестницы на второй этаж, предпочтительные материалы для ее изготовления, особенности общего стиля помещения.

Учитывая все данные, специалистами в течение короткого времени будут созданы изделия, которые должны строго соответствовать эксплуатационным требованиям и нормам, вне зависимости от выбранного дизайна. Кроме того, в целях безопасности эксплуатации, рекомендовано заказывать лестничные конструкции с оснащением их ограждениями и перилами.

Винтовая лестница впишется в любой стиль интерьера

Реализация лестниц — относительно новый вид услуг в строительной отрасли. Помимо импортных конструкций на рынке представлено много изделий отечественных производителей.

Фирмы, занимающиеся продажей лестниц, обычно принимают заказы на конструкции по индивидуальным проектам. Кроме того, они оказывают услуги по доставке и сборке лестничных систем. Но следует учитывать, что стоимость изготовленной по индивидуальным чертежам лестницы будет на 20% дороже стандартной модели. Выбирать вам.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Металлическая винтовая лестница своими руками чертежи. Преимущества и недостатки изготовления винтовых лестниц своими руками

Металлическая винтовая лестница своими руками чертежи. Преимущества и недостатки изготовления винтовых лестниц своими руками

Перед началом строительства все же лучше еще раз сравнить все плюсы и минусы винтовой лестницы, особенно если планируется ее самостоятельный монтаж. Иначе можно потратиться на закупку материалов и инструментов, не получив в итоге желаемого результата.

Плюсы винтовой лестницы

Итак, почему же винтовая лестница может стать удачным решением:

• экономия места – для лестницы понадобится всего лишь окружность диаметром 2 м;
• экономия материалов – ступеней нужно меньше, чем для угловой лестницы;
• экономия сил – сократив число элементов, можно существенно уменьшить время на монтаж.

Таким образом, винтовая лестница подойдет людям, желающим максимально увеличить жилое пространство за счет уменьшения лестничного пролета. Оригинальный внешний вид придаст небольшому жилью уникальный шарм.

Если же правильно подобрать и рассчитать конструкцию, удастся еще и хорошо сэкономить.

Винтовые лестницы пользовались огромной популярностью в Англии в середине ХХ века. Даже многоэтажные дома были оборудованы такими лестницами – для экономии пространства. При этом жители не испытывают неудобств даже сейчас – все габаритные грузы поднимаются через окна или в разобранном виде.

Минусы винтовой лестницы

Недостатки есть у любой конструкции. Не исключение и винтовые лестницы, которые часто подвергаются критике:

• неудобная эксплуатация – придется предусмотреть запасной вариант поднятия на верхний этаж габаритной мебели;
• сложность в изготовлении – чтобы построить действительно красивую винтовую лестницу, нужно обладать отличными столярными и токарными навыками;
• недостаточная безопасность – при неправильном расчете и подборе ступенек, по лестнице крайне неудобно ходить.

Поэтому, если через окна поднимать диван или двуспальный матрас нельзя, придется отказаться от спирального варианта расположения ступенек. Если же строительные навыки находятся на начальном уровне, лучше заказывать готовые элементы, а это увеличит стоимость строительства. Да и для расчета безопасной и удобной конструкции желательно привлечь профессионала, чтобы не пришлось годами мучиться из-за узких и коротких ступенек.

Для пожилых людей винтовая лестница может стать непреодолимым препятствием – отсутствие двух перил и высокие ступеньки не очень удобны. Так что, если в доме живет несколько поколений, лучше пожертвовать драгоценным пространством, но подумать об удобстве передвижения старших.

Винтовая лестница из фанеры. Изготовление своими руками винтовой лестницы

Как сделать винтовую лестницу на второй этаж, чердак

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

• материалу, используемому для строительства системы;
• эстетическим характеристикам;
• форме;
• месту установки;
• конструкции перил;
• размерам;
• стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

• поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.

• модульные либо сборные конструкции;
• системы на кронштейнах, больцах, косоурах;
• трансформеры и переносные конструкции;
• внутренние либо наружные системы;
• прикрученные к стене лестничные марши либо отдельно расположенные;
• со ступенями открытого или закрытого типа;
• с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

• h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
• W1- ширина проступи;
• W2-ширина заготовки;
• α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Полувинтовая лестница своими руками. Лестница и стиль вашего дома: из чего можно строить?

Материалы различны, не бойтесь комбинировать. У вас есть возможность проявить фантазию и взять для изготовления:

• дерево;
• металл;
• стекло, бетон и камень.

Часто для внутренних лестниц используется одно только дерево. Неудивительно, благодаря податливости материала, благодарно откликающегося на любой вид обработки, будь то резьба, окраска, морение, винтовые деревянные лестницы гармонично вписываются в атмосферу загородных «деревенских» домов в стиле рустик, кантри, прованс. Там, где используется много природных материалов, лестница с деревянными ступенями и балюстрадой необходимая деталь интерьера.

Металлическую лесенку с ажурными литыми ступеньками сейчас встретишь лишь в музеях и старинных особняках. Без изящных украшений, лаконичную можно увидеть в подсобных помещениях, на аварийных выходах и суровых «заводских» интерьерах.

В большинстве современных домов предпочитают сочетание металла и дерева или металла и стекла. Лестница винтовая металлическая с деревянными ступеньками — самый распространенный вариант.

Её можно увидеть в продуманных интерьерах лофт и эко, минималистичных и строгих.

Винтажные, стилизованные под модерн, в классическом доме. И в простых коттеджах, без чёткой привязанности хозяев к какому-либо направлению в обустройстве своего пространства.

Стекло без других материалов используется крайне редко. Все равно ступени, так или иначе, закрепляются на металлических струнах или направляющих. Да и не всякий домохозяин будет рад такому сооружению.

Поэтому такие лестницы удел ультрасовременных построек.

Бетонные и каменные лесенки — спирали не так уж и редки. Чаще всего неэстетичная поверхность закрывается тем же деревом и паркетом.

В настоящее время такие лестницы устанавливаются только в помещениях, где высокие потолки и много свободного пространства. Зато служит гораздо дольше, чем лестницы из дерева.

Нередка в частных хозяйствах полувинтовая лестница. Одна часть, которой представляет собой простую и знакомую лесенку, а другая закручивается по спирали.

Как нарисовать винтовую лестницу. 3D-рисунок лестницы шаг за шагом

Если вы хотите научиться создавать объёмные иллюзии на бумаге, и не знаете, как их нарисовать, то мы вам рекомендуем начать с 3D-рисунка лестницы, выполненного карандашом. В этом вам поможет наша статья-инструкция.

Научиться рисовать с использованием перспективы может быть затруднительным заданием для новичков. Однако, с практикой и по прошествии времени у вас сложится понимание перспективы, что поможет вам усовершенствовать ваши навыки в рисовании 3D-изображений.

Пара слов о 3D

Одной из наиболее востребованных техник рисования карандашом, которой стремятся овладеть многие, – создание формы и текстуры с помощью 3D-рисунка.

3D означает «трёхмерный». Понятие 3D относится к числу осей, выходящих из исходной точки. Если 2D имеет две оси, X и Y, то 3D – это три оси, X, Y и Z.

Наиболее заметное различие между 2D и 3D заключается в том, что 2D-рисунок – плоский, в то время как 3D-изображение выделяется и как бы выступает над страницей. Это происходит из-за того, что добавленная ось Z образовала на рисунке «угол перспективы».

Мы покажем, как нарисовать наиболее простую фигуру в 3D – куб. Вам понадобятся бумага, карандаш и линейка.

Нарисуйте квадрат со сторонами по 5 см. Обозначим его буквой А. Стороны квадрата образуют четыре угла по 90°. Используйте угол линейки, чтобы создать правильный  и ровный квадрат.

Теперь нарисуйте еще один квадрат 5 см на 5 см. Этот квадрат (назовём его Б) должен располагаться немного выше и левее первого квадрата. Убедитесь, что два квадрата пересекаются.

Посмотрите внимательно, у квадрата Б три угла должны располагаться вне квадрата А. Один угол (правый нижний) – внутри А.

С помощью линейки прочертите черты, которые соединят каждый угол квадрата А с соответствующим углом Б.

Например, верхняя левая угловая точка А должна соединиться с верхней левой угловой точкой Б, и так далее. Рисуйте согласно схеме слева, чтобы избежать путаницы.

Теперь у вас есть «прозрачный» куб. А для того чтобы добавить иллюзию объёмности куба, нам нужно ещё немного поработать и добавить затенение.

Во-первых, сотрите три черты, выходящие из нижнего правого угла квадрата Б. Нам они не нужны, так как куб больше не будет прозрачным.

Для начала, мы познакомим вас с основными световыми моментами, которые надо учитывать при тонировании куба. Это понадобится вам для создания глубины и текстуры карандашного рисунка.

Световой блик . Он будет расположен на той части предмета, которая непосредственно обращена к источнику света.

Тень . Она будет изображена на той стороне предмета, которая обращена в противоположную сторону от источника света.

Полутень (средний тон) . Она будет лежать на той части предмета, которая не обращена к источнику света, и не расположена в полной тени. Она как бы в середине.

Прежде всего, добавим кубу световой блик. Например, на той стороне, которая обращена к нам. Далее добавим тень. Это сторона куба, обращённая в сторону от света, например левая видная нам грань. И, наконец, добавим полутень на верхней грани куба.

Итак, вы научились создавать самую элементарную фигуру в 3D. Конечно, есть ещё немало фигур, которые стоит также научиться изображать. Однако, уже полученные знания вам должны помочь в осознании тонкостей искусства 3D-изображений.

Базовый рисунок ступеней

Лестницы – это прекрасный объект, который можно использовать в процессе тренировки рисования, потому что они достаточно примитивны, что касается устройства, а их строение и форма всем очень хорошо знакомы. Всё, что вам пригодится для рисования, это линейка, бумага и карандаш. Нарисуйте прямоугольник, это будет основание нижней ступени.

Для того, чтобы вам было проще рисовать оставшуюся часть, определите для себя ширину и длину ступеньки. 1-1,5 см – подходящий параметр для высоты, а ширина – на ваше усмотрение.

Измерьте ширину вашей нижней ступени и отметьте середину верхней стороны прямоугольника. Используя линейку, начертите вертикальную линию, двигаясь вверх от нарисованной нами метки. Прочертите эту черту до необходимой высоты, где будут заканчиваться ступени.

Сделайте небольшие отметки на одинаковом уровне над нижней ступенькой по осевой (центральной) линии.

Каждая отметка должна находиться на одной высоте, которая была вами изначально выбрана (1-1,5 см).

Нарисуйте горизонталь для обозначения плинтуса между первой и второй ступенькой.

Сдвигайте эту черту влево на установленное расстояние (например, на величину, равную высоте ступени, или больше).  Соедините угловую точку плинтуса с верхом первой ступеньки диагональю.

Следующая линия над чертой плинтуса изображается ровно над ним. Они соединяются перпендикулярной чертой, образуя торец ступени. Дальше линии чередуются.

Для реализации 3D-эффекта каждая ступень выше должна быть немного меньше, чем предыдущие.

Закончите рисунок, сделав финальную горизонтальную черту над углом конечной ступени, расположенной примерно в два-три раза выше выбранного изначально параметра, пропорционально сдвинув её влево. Справа соедините эту линию с краем верхней ступеньки.

Винтовая лестница из металла. Виды металлических лестниц

Металлическая лестница по типу конструкции может быть:

• маршевой;
• винтовой.

Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.

Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение.  Эти особенности надо учитывать, выбирая тип лестницы.

Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.

Металлические винтовые лестницы

Изготовление металлических лестниц предполагает использование разных техник по обработке металла:

• ковка;
• литье;
• сварка.

Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.

Выбираем металл

Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.

Поэтому для изготовления винтовой лестницы мы будем использовать сталь — более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.

Выбираем конструкцию

В зависимости от устройства несущего элемента, изделие может монтироваться:

• на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
• на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
• на больцах. Возможны два варианта, первый , когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.

Расчёт винтовой лестницы на 180 градусов. Расчет лестницы из металла 180° тетива зигзаг

Главный результат работы данного калькулятора:

1. Информация, необходимая для изготовления тетив, рамы площадки и их соединения
2. Информация, необходимая для изготовления ступеней и площадки 180 с тетивой зигзаг

Согласно этой информации, выполняется расчёт металлической лестницы 180° с тетивой зигзаг и изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

1. Оценка удобства лестницы;
2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор выполняет расчет лестницы из металла с поворотом на 180 градусов, у которой тетива зигзаг, а также оценивает, соответствует ли лестница общеизвестным критериям удобства. Но всегда надо помнить, что Ваша железная лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

расчет, схема + фото-видео – Ремонт своими руками на m-stone.ru



Винтовая лестница бывает просто незаменима для интерьера помещений с ограниченной площадью, или же в тех случаях, когда она необходима для поддержания определенного архитектурного стиля.

Винтовая лестница своими руками

Винтовая лестница своими руками может быть изготовлена из дерева, металла, композитов или же из всех этих материалов в комплексе. Это зависит от выбора хозяев здания, от умения и возможностей мастера, а также от общего интерьерного оформления помещения, в которое будет вписываться создаваемая конструкция.

Так как такая разновидность лестницы сама по себе является не просто функциональным, но и декоративным элементом, она подойдет практически для любого стиля интерьера. Например, в помещение, выполненное в «деревенском» стиля «кантри» отлично подойдет деревянная лестница с массивными ступенями, а для интерьера, в котором выраженное преобладание стиля «модерн», необходимо будет приобрести или заказать кованые балясины или ступени с металлическими «кружевами».

Для каждого из существующих вариантов отделки можно подобрать и дизайнерское решение, и материал, из которого будет выполнена лестница.

Содержание статьи

1 Положительные и отрицательные моменты винтовых лестниц2 Основные разновидности винтовых лестниц3 Элементы винтовой конструкции3.1 Видео: сборная модульная винтовая лестница «Мечта»4 Важные нюансы при расчетах, изготовлении и монтаже лестницы5 Расчет параметров винтовой лестницы6 Изготовление деталей конструкции6.1 Опорный столб6.2 Изготовление ступеней6.3 Изготовление стоек и балясин6.4 Перила лестницы7 Как производится монтаж7.1 Видео: проведение монтажа готового комплекта винтовой лестницы

Положительные и отрицательные моменты винтовых лестниц

Как и все интерьерные детали, винтовые лестницы имеют свои положительные и отрицательные стороны, о которых нужно обязательно знать, выбирая именно такой вариант для устройства в той или иной комнате.

1. К плюсам этого типа лестниц можно отнести:

Компактность конструкции. Чаще всего именно это обстоятельство является определяющим при выборе лестницы для небольших помещений. А если комната имеет невысокий потолок, то винтовая модель обычно визуально делает его несколько выше.
В отличие от маршевых лестниц, винтовая модель не займет много места на первом этаже и не потребует большого проема в потолке, а значит — можно сэкономить полезную площадь и второго этажа.

Одно из главных преимуществ винтовой лестницы — экономия площади

Винтовая лестница отлично подойдет в качестве дополнительной, внутренней для мансардных помещений, например, если основная находится с наружной стороны здания. Основная лестница необходима для подъема наверх крупногабаритных предметов, например, мебели и бытовой техники, а без винтовой трудно будет обойтись в зимнее время.
Выбирая этот вариант, можно сэкономить не только на площади комнат, но и на общих денежных затратах. Винтовая лестница нередко обходится значительно дешевле маршевых — из-за меньшего количества материалов, необходимых для ее изготовления, а также, в некоторых случаях — из-за простоты ее монтажа.
Этот оригинальный элемент придаст интерьеру эксклюзивность, что для многих владельцев особняков тоже является немаловажным, а иногда – и предопределяющим фактором.

2. Есть у этой конструкции и свои существенные минусы:

Главное, что можно отнести к отрицательным моментам — это невозможность или крайняя затрудненность подъема по винтовой конструкции крупногабаритных предметов.
Если на втором этаже находится жилое, часто посещаемое помещение и по лестнице жильцам квартиры приходится подниматься и спускаться несколько раз за день, то это обстоятельство может плохо повлиять на настроение, а возможно даже — и на самочувствие. Поэтому, лучше всего устроить на втором этаже спальни, куда поднимаются не так часто, или, как говорилось выше, можно иметь основную маршевую лестницу и винтовую – в качестве декоративной.

Основные разновидности винтовых лестниц

Винтовые лестницы разделяют несколько основных разновидностей, в зависимости от конструкции и крепления ступеней. Но во всех случаях ступени крепятся радиально с небольшими поворотами каждой очередной, образуя некоторое подобие направления резьбы обычного винта, откуда и пошло название этой модели лестниц.

Типовое разнообразие винтовых лестниц

Если рассматривать лестницы сверху, можно увидеть круглый или же многоугольный лестничный пролет.

Последний образуется в том случае, если часть ступеней фиксируется не только на центральном столбе, но и на одной или двух стенах. Этот вид лестницы располагают в узкой нише при ограниченном пространстве помещения или же в углу. На представленном выше рисунке этот вариант идет под номером один.

Часть ступеней может крепиться к стене здания

На втором рисунке показан вид лестницы, в котором ступени консольно защемляются на внутреннем центральном столбе.

Ступени жестко крепятся на центральной стойке

В третьем варианте ступени закрепляются на столбе-опоре и на гнутых тетивах и ограждении.

Вариант вообще без центральной стойки — с гнутыми тетивами

В последнем представленном на рисунке виде винтовых лестниц, ступени фиксируются на обсадной трубе и поддерживаются с другой стороны изогнутыми перилами.

Ступени «набираются» на центральную вертикальную стойку

Это основные, наиболее применяемые виды винтовых конструкций, но существуют и другие —  более сложные, которые могут быть изготовлены только мастерами-профессионалами.

Узнайте, какую систему подсветки лестницы лучше выбрать, из нашей новой статьи.

Элементы винтовой конструкции

Чтобы разобраться в том, как и какие детали необходимо изготовить для винтовой лестницы, нужно обязательно знать, как они называются, где располагаются и каким образом монтируются. Поэтому, прежде чем переходить к дальнейшим действиям, стоит разобраться с этим вопросом.

Общая типовая конструкция лестницы

1 — Ступени лестницы.

2 — Завершающая верхняя площадка конструкции.

3 — Опорный для поручней и балюстрады столб.

4 — Центральный цилиндрический опорный столб, который можно назвать основой всей конструкции.

5 — Составляющие центральный столб цилиндры.

6 — Балясины стойки для поддержки поручня и скрепляющие между собой витки винтовой лестницы.

7 — Перемычки.

8 — Винтообразный поручень

9 — Ограждение второго этажа.

Кроме самих этих элементов, необходимо знать способ их соединения в различных узлах конструкции:

Варианты крепления деталей и узлов между собой

Узел «А» — соединение центральной опорной стойки или обжимной трубы лестницы с ограждением на втором этаже.

На винт или болт, закрепленный в тыльной части опорной стойки, надевается поручень, в котором устроено специальное сквозное отверстие.

Далее, сверху него прикручивается деревянная или металлическая декоративная крышка, которая и фиксирует поручень в определенном месте.

Узел «Б» — показывает соединение с помощью резьбы участка обжимной трубы с втулкой, устанавливаемой в отверстие ступени.
Узел «В» — установка на обсадную трубу шайб и гильзы, которая выполняет декоративную и прижимную роль.
Узел «Г» — соединение опорной стойки с основанием, которое фиксируется к полу.

Видео: сборная модульная винтовая лестница «Мечта»

Важные нюансы при расчетах, изготовлении и монтаже лестницы

Для того чтобы лестница была комфортной и безопасной для подъема и спуска, рекомендовано на всех этапах работы – при проведении расчетов, при изготовлении и монтаже конструкции, соблюдать рекомендации и правила, разработанные и проверенные опытными специалистами.

Ширину ступени в ее середине, куда чаще всего наступают при подъеме и спуске, не рекомендовано делать меньше 200 мм.
Опорная центральная стойка, в целях безопасности, не должна иметь диаметр меньше, чем 50 мм.
На винтовой лестнице не рекомендовано устанавливать подступенки, так как они могут быть помехой для полной постановки стопы человека на поверхность ступени. Это может привести к соскальзыванию ноги и к случайному падению, а как результат – велик риск получения травмы.
Каждый из витков лестницы должен иметь не менее 11 ÷ 12 ступеней.
Высоту витков конструкции рекомендовано рассчитывать с учетом максимального роста жильцов дома, желательно даже взять с запасом в 100 ÷ 200 мм. Если будет сделан неправильный расчет в меньшую сторону, то на некоторых участках лестницы придется наклоняться, чтобы не удариться головой. Согласитесь, что пользоваться таким сооружением будет крайне неудобно.

Расчет параметров винтовой лестницы

Прежде чем приступать к изготовлению элементов лестницы, необходимо провести тщательные расчеты, иначе конструкция может быть попросту небезопасной.

Первое, с чего начинают — общий чертеж и расчет параметров

Ширина прохода лестницы винтовой конструкции, как правило, варьируется между 700 и 1000 мм.

Чтобы понять, как правильно рассчитать параметры, можно для примера взять среднестатистические данные. Например, ширина прохода лестницы будет равна 900  мм, ее высота — 2700 мм, а диаметр центральной опорной стойки — 300 мм.

Сначала нужно определить общий диаметр винтовой лестницы, в проекции — вид сверху. Для этого необходимо взять две проходных ширины лестницы (900 × 2) и прибавить к получившемуся результату диаметр опорной стойки:

(900 × 2) + 300 = 2100 мм

Далее, нужно на листе бумаги исполнить чертеж. Наносится окружность с найденным выше диаметром в 2100 в масштабе 1:10, получится 210 мм.

В эту окружность нужно вписать еще одну, которая будет показывать траекторию движения человека, идущего по лестнице. Радиус второй окружности будет равен сумме радиусов опорной центральной стойки и ширины лестницы, разделенной пополам.

(900 + 150) : 2 = 575 мм

Далее, необходимо определить, какое количество ступеней будет в каждом полном витке конструкции. Для вычисления этого параметра нужно взять величину средней ширины ступени. Так как обычная ширина этого элемента составляет у наружного ограждения 400 ÷ 450 мм, то примерно посередине (по проводимой траектории движения человека) для вычисления можно взять 250 мм.

Затем, длину окружности траектории движения необходимо разделить на среднюю ширину ступени.

(2 × 3,14 × 575) : 250 = 14,44 шт.

В данном случае, округление делается в большую сторону и в результате получается 15 ступеней.

Следующим шагом, нужно найти высоту ступеней. Для этой цели первая окружность делится на 15 равных частей. Нужно учитывать, что последняя и первая ступени витка должны располагаться между собой по высоте человека достаточно рослого, например, 1900 мм. Прибавив к этому параметру еще резерв – порядка 100 мм. Кроме этого нужно учесть и толщину ступени, допустим, она будет составлять 30 мм. Итого получается

1900 + 100 + 30 = 2030 мм

Далее, зная все вычисленные параметры, можно легко узнать высоту каждой из ступеней (если, конечно, их размещение планируется на одинаковом интервале по высоте). Для этого высоту витка нужно разделить на количество ступеней:

2030 : 15 = 135,33 ≈ 135 мм

Для того, чтобы узнать общее количество ступеней в лестнице, нужно ее высоту – от пола первого этажа до уровня второго, разделить на высоту ступени.

2700 : 135 = 20 ступенек.

Итого за весь подъем лестница сделает 20 : 15 = 1,(33) полных оборота, или опишет полный виток и плюс еще 120 градусов.

Воспользуйтесь калькулятором расчета размеров забежной или винтовой лестницы с описанием.

Изготовление деталей конструкции

Опорный столб

Для опорной центральной стойки используют металлические трубы, бетонные, кирпичные и деревянные столбы.

Очень часто в качестве центральной стойки используется металлическая труба

К металлу, бетону или кирпичу ступени могут быть закреплены с помощью приваренных к трубе элементов, муфт или болтов.

К деревянной стойке закрепить ступени гораздо проще. Для этого могут быть использованы любые способы, начиная от металлических уголков и заканчивая деревянными брусками, установленными вертикально в зазоры между ступенями.

Стойка должна быть прочной и спокойно выдерживать суммарную массу всех элементов конструкции и крупного человека с поклажей, находящегося на лестнице. Кроме этого, центральный опорный столб необходимо надежно закрепить в верхней и нижней части.

Диаметр стойки из металла (трубы) должен быть не менее 50 мм, а изготовленной из других материалов — от 150 до 500 мм и даже иногда больше.

Изготовление ступеней

Для изготовления ступеней чаще всего выбирается дерево с плотной структурой — бук или дуб, но нередко используются и другие породы. Однако, лучше не выбирать хрупкую древесину, такую, как сосна или ель, так как они могут не выдержать выпадающую на эти детали лестницы большую нагрузку.

Выбирая материал для ступеней, нужно знать, что толщина готовых деталей должна быть не меньше 50 мм, при условии, что высота лестницы не превышает 2-х метров. Если же общая конструкция будет выше, то и толщина ступеней должна быть больше – минимум 60 мм.
Материал для изготовления деталей должен быть в меру просушен и обработан. Лучше всего приобретать уже оструганную доску. При неравномерной просушке древесины, она может, постепенно теряя влагу, деформироваться, приобретая форму пропеллера или лотка. Хуже всего, если это начнёт происходить уже после того, как заготовка будет установлена в общую конструкцию. Скорее всего, деформирующуюся ступеньку придется заменить, иначе она «потянет» за собой и остальные детали, нарушая общую прочность сборки.

Склеивание бруса в единую панель и разметка ступеней

Воспользуйтесь калькулятором расчёта ступеней лестницы с пояснениями.

Учитывая все эти обстоятельства, и опираясь на опыт мастеров, рекомендовано для изготовления ступеней использовать проклеенную древесину, которую вполне можно сделать самостоятельно, использовав бруски нужной толщины. Панель из брусков должна иметь длину, равную длине ступени, а по ширине – вмещать две ступени, уложенные в противоположном направлении.

Бруски собираются в общую панель, и при этом очень важно предусмотреть, чтобы рядом лежащие детали имели структурный рисунок волокон, направленный в противоположных направлениях. Бруски склеиваются между собой и стягиваются с помощью струбцин, и в таком положении эта сборка оставляется до полного просыхания.
Для того чтобы не прибегать к измерениям при изготовлении каждой детали постоянно, лучше всего смастерить шаблон ступени, с помощью которого форма и размер будет переноситься на подготовленные склеенные панели с очень большой точностью.

Шаблон изготавливается по параметрам, полученным в результате проведенных заранее расчетов. Обязательно следует помнить, что после вырезания заготовки ступени будут подвергаться окончательной обработке, поэтому для нее нужно тоже предусмотреть определенный припуск, примерно в 5 мм, и делать шаблон уже с учетом этой поправки.

Используя шаблон для переноса формы ступени на клееную панель, особенно важно точное перенесение размера широкой стороны ступени и отверстия (если оно предусмотрено) под стойку. От правильно перенесенных параметров напрямую будет зависеть правильность, лёгкость и качество монтажа конструкции. Естественно, не менее важно точно перенести и другие размеры (ширина средней и узкой части), но они уже не так серьезно повлияют на качество сборки.
Так как самая верхняя ступень является своеобразной площадкой, которая соединяет лестницу и полы второго этажа, она имеет значительно большие размеры.

Ее можно разметить и выпилить, используя шаблон, изготовленный для рядовых ступеней, только затем несколько увеличив размеры. На рисунке хорошо виден процесс расчета и разметки верхней ступени-площадки на заготовке-панели, склеенной из брусков.

Верхняя ступенька имеет свои особенности

Иногда размер длины этого элемента увеличивают для того, чтобы площадка могла упираться своей широкой стороной на межэтажное перекрытие, что сделает лестницу более прочной. Кроме длины делается больше и ширина этой ступени, что улучшит ее эксплуатационные качества.

После разметки ступеней, их выпиливают, а затем обрабатывают на специальных столярных станках или же доводят до готовности вручную.
Если предусмотрены отверстия для монтажа ступеней на опорную стойку, то их выбирают специально подобранной фрезой, только после того, как все элементы будут выпилены.

Несколько ступеней складывают стопкой, надёжно фиксируют их между собой с двух сторон, а затем проводят сверление отверстий под опору. Используя этот «пакетный» метод вырезания отверстий, можно получить более точное их расположение, что поможет в дальнейшем облегчить монтаж конструкции.

Разметка готовых ступенек для вырезки монтажных пазов

Читайте статью, как оформить пространство под лестницей самостоятельно с подробными описаниями действий.

Изготовление стоек и балясин

Далее, проводится разметка и высверливание или выпиливание отверстий или пазов нужного размера или формы под установку балясин.

Для изготовления стоек необходимо иметь клееный брус, имеющий размер сечения не менее 50 × 50 мм и токарный станок. Можно, конечно же, в виде стоек установить хорошо обработанные квадратные в сечении бруски, но традиционными являются круглые, имеющие определенный рельефный рисунок балясины. В случае отсутствия возможности самостоятельного изготовления таких элементов, их можно приобрести и в готовом виде.

Балясины можно выточить самостоятельно или приобрести уже готовыми

Чтобы обеспечить жесткость конструкции, крайние стойки делают такой формы, чтобы они могли соединить сразу две ступени — это также необходимо для того, чтобы исключить риск проворачивания ступени на опорной трубе.
Нужно отметить, что стойки-балясины могут быть вклеены в высверленные отверстия, закреплены сверху ступеней специальными креплениями или же надеты и приклеены на ступени с помощью выпилов, сделанных в нижней части балясин, на половину их сечения.

Расчет места установки балясин хорошо показан на представленном ниже рисунке-чертеже.

Позднее необходимо будет провести разметку и спил верхней части стоек под нужным углом, который будет зависеть от уклона и поворотов лестницы.

Перила лестницы

Отлично смотрятся на винтовой лестнице изогнутые деревянные перила, но изготовить их самостоятельно – задача очень высокого уровня сложности. Так, необходимые детали могут быть исполнены несколькими способами, любой из которых простым никак не назовешь:

— выпиливание отдельных частей перил из цельных кусков дерева, а затем сборка их между собой;

— выпиливание перил из склеенных между собой брусков;

— склеивание элемента из тонкого деревянного шпона.

Изготовление гнутых деревянных поручней — задача для настоящих мастеров

Для изготовления перил потребуется не только соответствующий материал, но и инструмент, который обеспечивает нужный изгиб, и одновременно фиксирует согнутый элемент в нужном положении.

Поэтому, чтобы не тратить время и силы на изготовления гнутых поручней (тем более, без особой гарантии успеха), их можно заказать в специализированных производственных фирмах, занимающихся изготовлением сложных деревянных конструкций, в том числе — лестниц и комплектующих к ним.

Мастер на месте определит, под каким радиусом делать изгиб, снимет все параметры лестницы и изготовит поручень, а также плинтус, если он тоже есть в проекте.

Владельцу дома останется только установить эти элементы на лестницу при ее монтаже, хотя эту работу также вполне можно доверить мастерам.

Если есть необходимость сэкономить на поручнях из древесины, можно заказать их изготовление и из другого материала, например, из пластика, который прекрасно имитирует фактурный рисунок дерева. Еще один вариант перил — это комбинированный, то есть сделанный из металла и пластика.

Однако, какой бы вид перил ни был  выбран, его установка и закрепление происходит в последнюю очередь.

Как производится монтаж

Определив место установки лестницы, его размечают таким образом, чтобы конструкция, задуманная для установки на определенном расстоянии от стены, в нее не упиралась.

Если лестница будет опираться на стену, то это сразу учитывается при разметке места монтажа

Если же конструкция будет определенным образом закрепляться на стене, для нее тоже нужно точно рассчитать место установки центральной стойки и форму проема в потолочном перекрытии.

Первым шагом нужно провести разметку на потолке, определив центр окружности, которая позднее должна быть вырезана в перекрытии и будет впоследствии служить проходом на второй этаж.

Определение центров — на потолке и на полу

Определив эту точку, с помощью отвеса ее точно проецируют на пол. Эта отметка станет местом установки опорной стойки.
Далее, в потолке вырезается проем нужной формы, и его края сразу же оформляются декоративно.

Вырезание отверстия в потолке и его отделка

Следующим этапом идет установка опорной стойки, если она будет монолитной.

Если используются готовые комплекты винтовых лестниц, то их сборные детали — опорная стойка, состоящая из отдельных элементов, и ступени, сразу закрепляющиеся на стойке, монтируются одновременно.

Примерная схема такой сборки представлена выше.

Если же ступени будут крепиться на монолитную стойку из бетона или кирпича, то на ней размечаются места, на которых закрепляются с помощью анкерных элементов или сварки специальные кронштейны. На них будут и укладываться, и крепиться ступени.

Если стойка будет иметь большой диаметр и изготавливается из древесины, то для установки ступеней проще всего использовать бруски, имеющие высоту расстояния между ступенями, которая получится при предварительных расчетах.

Бруски закрепляются вертикально на точно размеченные места на столбе, с помощью мощных саморезов. Размер брусков может составлять в сечении 30 × 50 или 50 × 50 мм. Этот способ крепления смело можно назвать самым простым, главное — подготовить нужное количество брусков требуемых размеров.

Под первую ступень с широкой ее стороны, можно предусмотреть на полу надежную подставку из более крупного бруска, который необходимо тщательно обработать.
Верхняя ступень-площадка укладывает на полы второго этажа и надежно закрепляется.

Верхняя ступень обычно заходит на поверхность пола второго этажа

Далее, когда все ступени выставлены, на них устанавливаются балясины, но пока не закрепляются, так как на них нужно сделать отметки для спила под необходимым углом, который будет соответствовать уклону лестницы.

Угол их среза определить легко, для этого процесса потребуется изготовить простой шаблон в виде треугольника. Как сделать это правильно, показано на схеме ниже.

Установка и подгонка балясин и стоек

Когда будут размечены все балясины, их аккуратно спиливают, устанавливают и закрепляют на подготовленные крепления (отверстия, шпунты или пазы), но, кроме них, рекомендовано дополнительно зафиксировать деревянные балясины на клей.

Далее, на балясины устанавливается поручень, который закрепляют к ним с помощью саморезов, закручиваемых под углом. Чтобы избежать повреждения стойки, сначала нужно просверлить канал под саморез соответствующим сверлом (обычно используют Ø 3 мм), а затем в это отверстие вкручивается тонкий, но достаточно длинный саморез.

Можно крепить и на гвозди, но лучше воспользоваться саморезами

Вместо этого некоторые мастера используют обычные гвозди, однако, учитывая хрупкую витую конструкцию лестницы, лучше все же применить саморезы.

Чтобы конструкция была более прочной, можно по всей длине лестницы, с наружной ее стороны, закрепить широкий витой плинтус.

Нередко снаружи конструкцию лестницы прикрывают широким витым плинтусом

Закончив монтаж лестницы, можно переходить к ее окончательной отделке. Можно покрыть ее краской, которая поможет вписать конструкцию в общий дизайн, а можно использовать морилки и цветной или бесцветный лак по дереву.

Если решено изготовить и установить винтовую лестницу самостоятельно, то главное в этом вопросе — сделать конструкцию максимально удобной, надежной и безопасной, особенно в том если в доме проживают люди преклонного возраста и маленькие дети.

При отсутствии опыта и навыков в подобной работе, лучше доверить этот процесс квалифицированному мастеру. В крайнем случае, можно заняться монтажом готовой конструкции, комплект деталей которой изготовлен профессионалами. В этом случае нужно будет точно, до мелочей, выполнять все технологические рекомендации, указанные в инструкции, которая прилагается к такому набору.

Видео: проведение монтажа готового комплекта винтовой лестницы

Как сделать винтовую лестницу на второй этаж, чердак

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

материалу, используемому для строительства системы;
эстетическим характеристикам;
форме;
месту установки;
конструкции перил;
размерам;
стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

входные;
межэтажные;
подсобные;
подвальные;
мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.

модульные либо сборные конструкции;
системы на кронштейнах, больцах, косоурах;
трансформеры и переносные конструкции;
внутренние либо наружные системы;
прикрученные к стене лестничные марши либо отдельно расположенные;
со ступенями открытого или закрытого типа;
с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Видео:

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3.  В итоге формула принимает следующий вид:

l=2π*2R/3*n=4πR/3*n

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
W1- ширина проступи;
W2-ширина заготовки;
α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

W1=R*sinα

Ширину проступи рассчитываем по формуле:

w= r* sinα= (2R*sinα)/3

Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

СОВЕТЫ! Чертежи делайте в горизонтальной и вертикальной проекции, лучше всего в двух развертках: по линии пути и внешнему краю. Интереснее деревянная винтовая лестница на фото смотрится на косоурах, но выбор за владельцем загородного особняка.

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
Неудобство подъема мебели.
Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

криволинейные;
полуоборотные;
четверть оборотные;
изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
выбирается место размещения основного стержня, крепится нижний опорный фланец;
первая ступень крепится к полу, она входит во фланец;
строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
вверху закрепляют опорный стержень;
подбирают и устанавливают поручни и защитные ограждения.



Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

Опалубка для лестницы из бетона
Крыльцо для частного дома
Монтаж чердачных лестниц с видео
Лестницы для дачи и частного дома с фото

Обсудить статью на форуме

Рекомендуем

Косоуры для лестниц своими руками

Как сделать межэтажную лестницу самому

Лестница из бетона своими руками

Как полезно и красиво обустроить место под лестницей

Чем красить деревянную лестницу

Как сделать угловую лестницу с площадкой

Источник: bouw.ru

Это интересно: Сделать детский домик своими руками для дачи, в квартире, из дерева, фанеры: изучаем суть

Разновидности винтовых моделей



Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.

Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here

Виды винтовых лестниц:

с опиранием на стену и опорную конструкцию;
с опорой на специальные опорные стойки.
с опорой на ограждение или на изогнутые тетивы;
с защемлением в опорную стойку.

Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным
компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих
принципиальное значение:

Профессионалы советуют для
комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции
получается чуть более двух метров, при условии, что несущая опора будет
иметь диаметр 20-50 мм.

Недорогим и в то же время
надежным вариантом, который является одним из самых распространенных, считается
конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях
с балясинами.

Другая конструкция, с
гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями
без сооружения опоры в центре, значительно дороже и требует больше
трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может
иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы
установить ступеньки, делаются углубления в стене, где готовят закладки для
последующего монтажа.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным  будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль  хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности
следует придерживаться следующих рекомендаций:

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является
свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой
части степеней. Подобный вариант называют лестницей без вертикальной плоскости,
и она имеет более высокие показатели безопасности.
Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры
ширина ступеней должны быть не меньше 10-ти см.
Длина ступеней зависит от назначения лестницы. В случае редкого использования можно
ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько
больше: ступени – 0,8 м, диаметр – около 2 м.
При расчете проектных данных следует предусмотреть, чтобы высота для прохода
человека обеспечивала возможность передвижения по следующему витку, что
составляет около двух метров.
Для центральной опоры оптимальным представляется использование толстостенной
металлической трубы (диаметром около 50 мм), что придает всей конструкции
необходимую крепость. Опора должна устанавливаться точно вертикально, а точка,
на которую она опирается, должна обладать способностью нести всю нагрузку.
При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и
необходимого крепежа. Возможен вариант крепления путем заливки бетоном с
применением растяжек.
Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят
отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются
посредством втулок, их высота должна быть такой же как высота вертикальной
плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими
дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех
шайб, иначе высота всего сооружения получится больше предварительных данных.
Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим,
разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая
прибавить толщину ступенек.
Для придания конструкции прочности последующие ступени укладывается с небольшим
нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными
краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей
последовательности: установка несущей стойки, установка в нужном порядке
проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное
и конечное положение, в конце выполняется закрепление кронштейнов. Завершается
монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила
и сделать поручни.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

материалу, используемому для строительства системы;эстетическим характеристикам;форме;месту установки;конструкции перил;размерам;стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

входные;межэтажные;подсобные;подвальные;мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл. модульные либо сборные конструкции;системы на кронштейнах, больцах, косоурах;трансформеры и переносные конструкции;внутренние либо наружные системы;прикрученные к стене лестничные марши либо отдельно расположенные;со ступенями открытого или закрытого типа;с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

Винтовая лестница своими руками

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы

Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.

Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж

Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.

Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

Для соединения ступеней со стойкой на них нужно установить специальные втулки.
Ступени покрывайте лаком или краской;
На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
Кронштейны установите между широкими элементами проступей;
После установки последней втулки украсьте ее красивым декоративным оголовком;
Установите все ступени с помощью крепежа;
Закрепите балясины, они могут быть прямыми или фигурного очертания;
Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку Виды лестниц в разрезе Схема линии лестницы по центру марша Схема графического расчета Разрез лестницы Разметка стоек перил Разметка проема Чертеж модульной лестницы Оптимальные размеры ступеней Чертеж винтовой лестницы Чертеж для лестницы

Фото

Винтовая лестница с минимальным проемом Винтовая лестница из дерева Винтовая лестница в интерьере Винтовая лестница гусиные лапки Необычная винтовая лестница Наружная лестница с ковкой Монолитная винтовая лестница Межетажная лестница Лестница в стиле хай-тэк Лестница на больцах Лестница со стеклянными ступеньками Двухцветная винтовая лестница Черно-белый дизайн лестницы

Материалы по теме

Лестница на второй этаж своими руками
Изготовление чердачной лестницы
Металлическая лестница своими руками
Особенности выбора лестниц и стремянок
Перила для лестницы своими руками
Лестница для дачи своими руками

Изготовление чертежа лестницы

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.

Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Расчёт ступеней

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

Чертежи винтовых деревянных лестниц

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.

Винтовая лестница своими руками – видео инструкция по сборке

Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение  высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на  ? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на ?  или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

423,9 / 14 = 30,27.

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем  длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

Высота – 265 сантиметров;Диаметр – 180 сантиметров;Количество ступеней – 13;Высота проступка (с учетом измененных вычислений) – 18,92 сантиметра;Ширина ступени с внутренней стороны – 10 сантиметров;Ширина с внешней стороны (с учетом измененных вычислений) – 32,6 сантиметра;Ширина ступени в среднем значении – 22,84 сантиметра.

Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

Готовый чертеж отдельных ступеней и самой лестницы

В заключении желательно проверить наши ступени на соответствие ГОСТАм для прямых лестниц. Используем формулу 2H +B =60-64 сантиметра (Н – высота проступка, В – ширина ступени в среднем значении).

Получаем:  2 х 18,92 + 22,84 = 60,68. Как видите результат попадает в допустимое значение, значит все расчеты были проведены верно.

В том случае если полученный результат будет сильно отличаться от нормы, придется провести расчеты заново, изменив количество ступеней либо диаметр лестницы.

Если расчет винтовой лестницы покажется вам слишком сложным, то для этой цели можно воспользоваться специальными программами-калькуляторами, которые без проблем можно найти в сети Интернет.

Расчет винтовой лестницы – чертежи и схемы

Типы винтовой лестницы – схемаРасчет винтовой лестницы – чертеж и схемаКонструкция (узлы) винтовой лестницы на обсадной трубеУстройство винтовой лестницы в круглом и квадратном лестничном проемеКонструкция винтовой лестницы — чертеж и схемаМонтаж деревянной винтовой лестницы — чертеж и схемаМногоугольная винтовая лестница – чертеж и схема

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

Опалубка для лестницы из бетона Крыльцо для частного дома Монтаж чердачных лестниц с видео Лестницы для дачи и частного дома с фото

Источники:

• https://stroyday.ru/stroitelstvo-doma/interernoe-oformlenie-doma/vintovaya-lestnica-svoimi-rukami.html
• https://derevyannie-doma.com/tehnologii/vintovaya-lestnica-kak-sdelat-svoimi-rukami-chertezhi.html
• http://okarkase.ru/poleznye-sovety/vintovye-lestnicy-svoimi-rukami-kak-vybrat-sdelat-chertezhi-i-ustanovit.html
• http://moydomik.net/lestnica/186-vintovaya-lestnica-sdelat-na-vtoroy-etaz-dom-dacha.html
• https://prorab.guru/zagorodniy-dom/vintovaya-lestnitsa-iz-metalla-svoimi-rukami-slozhno-no-mozhno.html
• http://thewalls.ru/neobyichnyie-resheniya/vintovaia-lestnica-svoimi-rykami-kak-sdelat-vintovyu-lestnicy-iz-dereva-na-vtoroi-etaj-raschet-shema-foto-video.html
• https://bouw.ru/article/kak-sdelaty-vintovuyu-lestnitsu-na-vtoroy-etazh-cherdak



Винтовая лестница из металла своими руками, чертежи

Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Содержание:

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.

4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

• кованая винтовая лестница;
• литая конструкция;
• сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Конструкция и чертежи винтовых лестниц

Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

• площадь, выделяемая под устройство лестницы;
• прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
• высоты, на которую нужно обеспечивать подъем;
• уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Похожие статьи

DIY Design: Как построить свою собственную винтовую лестницу из простых шаблонов фанеры

Архитекторы: Продемонстрируйте свои проекты и найдите идеальные материалы для вашего следующего проекта с помощью Architizer. M производителей: Чтобы связаться с крупнейшими архитектурными фирмами мира, зарегистрируйтесь сейчас.

Если вы когда-нибудь задумывались о том, чтобы построить свою собственную винтовую лестницу, но не знаете, с чего начать, Бен Уеда из HomeMade Modern только что приблизил вас на один шаг к тому, чтобы воплотить ее в жизнь с помощью этого недавно опубликованного обучающего видео и бесплатных файлов САПР.

Применяя знания и навыки, которые он разработал в архитектурной школе Корнельского университета, Уеда исследует сечения цифрового производства и традиционных методов строительства, чтобы предложить широким массам идеи, шаблоны и инструкции для самостоятельного проектирования. В этом сегменте он сочетает фрезерование мебельной фанеры с ЧПУ с приклеиванием, зажимом, шлифованием и забиванием с использованием традиционных ручных инструментов, в результате чего получается изящная винтовая лестница из штабелированной фанеры (без перил, скоро появится), прикрепленная к стандартной стальной балке.

Блог HomeMade Modern, основанный архитектором, скоро предоставит бесплатные файлы САПР для 12 фигур, вырезанных на станках с ЧПУ на ¾-дюймовые фанерные листы, вместе с полным фото-текстовым руководством и списком инструментов и запасы. По его оценкам, хотя этот проект требовал много времени и труда, он был значительно дешевле, чем большинство сборных металлических винтовых лестниц.

Уеда также объявила, что HomeMade Modern подписала соглашение с Autodesk о работе в новом здании BUILD Space, современной мастерской в ​​Бостоне, посвященной исследованиям и прототипированию цифрового производства и автоматизации строительства для индустрии AEC.И архитектор приглашает сообщество A&D предлагать и, возможно, даже сотрудничать над идеями DIY, которые он сможет реализовать на объекте Autodesk.

Найдите все свое архитектурное вдохновение через Architizer: Щелкните здесь, чтобы зарегистрироваться сейчас . Вы производитель и хотите наладить контакт с архитекторами? Кликните сюда.

Как построить винтовую лестницу

Вы планируете новое дополнение к своему дому или бизнесу и понимаете, что вам нужен более удобный способ доступа к новому району, но у вас нет места для обычной лестницы? Возможно, вы добавляете тренировочную комнату на нижний уровень и вам нужен способ попасть в эту зону из главной спальни.Вы собрали колоду и нуждаетесь в быстром переходе на другой уровень?

Рассмотрим преимущества винтовой лестницы. Она занимает меньше места, чем обычная лестница, и может быть прекрасным предметом для разговора.

Хотя винтовая лестница не может использоваться в качестве основного входа в зону вашего дома (в соответствии с требованиями строительных норм), она может быть удобным способом перехода с одного уровня на другой и займет половину пространства.

У лестницы Arke есть винтовые и модульные комплекты лестниц для самостоятельного строительства.

Вы можете построить свою собственную винтовую лестницу, применив немного сварочных навыков и стоимость стали на сумму около 400 долларов, даже при нынешних более высоких ценах на сталь. За последние 15 лет я построил 18 винтовых лестниц, все из которых сделаны из дерева (ступени и поручни). В этой статье объясняется, как это сделать.

Недавно я удалил из своего дома террасу на втором этаже, потому что она гнила и находилась в плохом месте, на виду у машин, на оживленной улице перед нашим домом.Доступ на палубу был через дверь в кухне / столовой. Мы с женой решили, что новая стальная винтовая лестница должна занять место палубы, чтобы обеспечить пожарную лестницу и добавить красивый акцент в наш дом.

Планирование и проектирование

Каждая винтовая лестница построена вокруг центральной колонны, которая опирается на единственную точку у своего основания (см. Рис. 1). Я вырыл 18-дюймовую яму в земле под дверью кухни на 4 фута глубиной — ниже линии мороза в нашем климате Миннесоты.Я залил картонную трубу бетоном на высоту 3 дюйма над уровнем земли и на уровне верхней части стены блока подвала. Я использовал мастерок, чтобы разгладить и выровнять бетон.

Теперь у нас есть хороший фундамент, на который можно опираться. Для начала мне нужно было всего одно измерение: общий рост.

Общая высота от бетонного фундамента до вершины верхней ступеньки составляла ровно 9 футов или 108 дюймов. Я записал это число и решил повернуть лестницу налево (против часовой стрелки), когда поднимался наверх.

Но сначала я должен был рассмотреть несколько требований строительных норм, чтобы спланировать лестницу.

Согласно национальным строительным нормам и правилам каждая ступенька должна быть не менее 26 дюймов в ширину. Каждая ступенька должна быть не менее 7-1 / 2 дюймов в глубину на расстоянии 12 дюймов от ее узкого конца.

На каждой ступеньке должен быть минимум 6 футов 6 дюймов высоты. Поручень должен находиться на высоте от 34 до 36 дюймов над каждым выступом протектора. Балясины перил лестницы не должны пропускать 4-дюймовый мяч.

Кроме того, верхняя платформа должна выступать на 7 дюймов за дверь, которая может открываться на нее, при измерении, когда дверь полностью открыта.

Планировка и компоновка этой внешней лестницы применимы к любой винтовой лестнице, установленной в любом месте, на любую высоту и любой диаметр.

В соответствии с применимыми строительными нормами лестница высотой около 9 футов работает хорошо, когда ей нужно сделать примерно один полный оборот во время вертикального перемещения.Это означает, что первый шаг внизу находится непосредственно под последним шагом вверху. Кто-то, идущий по лестнице, смотрит в одном направлении вверх и вниз. Эта комбинация поворота на 360 градусов на 9 футов вертикального хода также обеспечивает надлежащую высоту над головой, требуемую строительными нормами.

Чтобы определить количество необходимых ступенек, мы делим 108 дюймов вертикальной высоты на 7. Идеально подходит подъем на 7 дюймов на ступеньку. 108 дюймов ÷ 7 дюймов = 15,43 шага.Поскольку у нас не может быть нечетного количества шагов, мы выберем 15 шагов. Верхняя колода будет 15-й ступенью, поэтому мы сделаем 14 ступеней плюс колода. Тогда 108 дюймов ÷ 15 шагов = 7,2 дюйма. Мы определили, что каждый подъем (расстояние по вертикали от одной ступеньки до другой) составляет 7,2 дюйма.

Глубина каждой ступени (беговой дорожки) на узком конце будет 4 дюйма, чтобы она могла поместиться в 4-дюймовую центральную колонну с местом для сварных швов сверху и по бокам.

Шаг шага (горизонтальная глубина каждой ступеньки на широком внешнем конце) можно определить, сначала выбрав внешний диаметр лестницы.Строительный кодекс требует минимум 5 футов 2 дюйма из-за минимальной ширины протектора 26 дюймов. Если мы добавим ширину двух 26-дюймовых ступеней, центральной колонны и поручня, мы обнаружим, что диаметр 62 дюйма — это минимум для любой винтовой лестницы. Я выбрал диаметр 70 дюймов, чтобы по лестнице было легче ходить. Таким образом, каждая ступенька шириной 32 дюйма вместо минимальной 26 дюймов.

Для определения размеров ступеней на внешнем конце рассмотрим внешний диаметр лестницы без балясин и перил.Центральная колонна и две ступени составляют общий диаметр 68 дюймов.

Окружность лестницы — это диаметр в дюймах, умноженный на 3,1416. Итак, 68 дюймов x 3,1416 = 210 дюймов (округлено до ближайшего дюйма). Так как мы сделаем 14 ступеней, 210 ÷ 14 = 15 дюймов. Ступени должны перекрываться на один дюйм, чтобы разместить стойки, которые связывают их вместе и поддерживают перила и балясины. Таким образом, мы сделаем ступени глубиной 16 дюймов (горизонтальное измерение, спереди назад) на внешнем конце.Штыри приварены к пятке одной ступени и носу ступени над ней. (См. Рис. 2 выше).

На данный момент у нас есть следующая информация: Общий подъем лестницы составляет 108 дюймов (7,2 дюйма на ступеньку). По пути наверх лестница повернёт налево. Лестница состоит из 15 ступеней (14 ступеней плюс верхняя площадка). За время своего пути лестница сделает один полный оборот на 360 градусов. Внешний диаметр составляет 70 дюймов, включая стойки и поручни. Поручень будет высотой 36 дюймов.

Верхняя дека

Верхняя дека, которая для целей планирования является 15-й ступенью, должна быть не меньше ширины верхней ступеньки, но может быть шире. Я решил сделать шахту шириной 42 дюйма, чтобы было достаточно места, чтобы дверца экрана могла легко открываться и обеспечивать легкий доступ к первой ступеньке. Когда дверь широко открыта, платформа должна выступать на 7 дюймов за решетчатую дверь. Моя дверь имеет ширину 36 дюймов, поэтому я сделал верхнюю платформу глубиной 44 дюйма (от дома до внешнего края палубы).Я сделал перила на верхней палубе высотой 36 дюймов с расстоянием между балясинами чуть меньше 4 дюймов.

Центральная колонна

Я использовал 3-1 / 2-дюймовую трубу сортамента 40 для центральной колонны, размер которой 4 дюйма снаружи. Я отрезал его длиной 146 дюймов. Это позволяло получить 108 дюймов для 15 ступенек, 36 дюймов для верхних ограждений и еще 2 дюйма для внешнего вида.

Затем я закрыл верхний конец круглой пластиной толщиной 1/8 дюйма и гладко отшлифовал сварной шов.На нижнем торце была приварена квадратная пластина размером 1/2 дюйма размером 12 на 12 дюймов. Я пробил 7/16-дюймовые отверстия в каждом углу плиты, чтобы получить 3/8-дюймовые бетонные анкерные болты, чтобы прикрепить ее к фундаменту.

Чтобы упростить разметку, я положил колонку горизонтально в простую приспособление, которое я сделал много лет назад именно для этой цели. Подойдет и пара козлов. Затем я разложил метки из мыльного камня для каждой ступеньки примерно на расстоянии 7,2 дюйма друг от друга, начиная с обоих концов и отрегулировав расстояние между метками, чтобы ступени были равномерно распределены.Как обсуждалось ранее, верхняя отметка находится на расстоянии 108 дюймов от нижнего конца колонны и является точкой крепления верхней панели.

Конструкция протектора

Поскольку лестница должна была использоваться на открытом воздухе, я сделал ступеньки из стальной защитной плиты толщиной 1/8 дюйма (также называемой алмазной ступенькой). Я вырезал детали плазменным резаком и отнес их местному производителю для формования. Я использовал размеры, описанные ранее, но добавил 1 дюйм с передней и задней сторон, чтобы сформировать ребро жесткости, которое также сделало протекторы более тяжелыми.К внешнему торцу приварена плоская поверхность размером 3/16 на 1 дюйм, чтобы завершить закрытый вид.

Я прикрепил ступени к центральной колонне по своим отметкам, убедившись, что они перпендикулярны колонне в обоих направлениях. Я также был осторожен, чтобы продвинуть их для левого поворота и перекрыть их на один дюйм. После того, как я прикрепил несколько ступеней на место, я начал прикреплять новые стойки на внешних концах ступеней, привязывая пятку к одной ступени. к носу протектора над ним по внешнему краю ступеней и на 35 дюймов выше верхнего протектора.Поручень, добавленный позже, сделал перила высотой 36 дюймов.

Новинки представляют собой квадратные трубки диаметром 1 дюйм, обрезанные до 43 дюймов, с верхними концами, обрезанными примерно под 33 градусом, чтобы приблизительно соответствовать уклону лестницы. Угол не имеет решающего значения, так как поручень будет привариваться к верхним концам всех ножек.

Когда все ступени и ступени были прикреплены на место, я вернулся, чтобы закончить всю сварку центральной колонны на каждой ступени и вокруг каждой ступени, прикрепленной к ступеням.

Самой интересной частью всего проекта было изготовление спиральных перил. Я использовал 3/4-дюймовую трубу (примерно 1 дюйм снаружи) длиной около 21 фута, пропустив ее через мою листогибочную машину, чтобы сначала сформировать круг диаметром около 7-1 / 2 футов. Этот процесс немного сплющил трубу и сделал ее лучше подходящей для руки. Затем я привязал один конец трубы к силовому столбу снаружи и отошел другим концом, вытянув его в спираль длиной около 9 футов.

Затем, начиная с середины лестницы, я прикрепил поручень к верхним концам опорных стоек, нагревая и слегка сгибая поручень по мере необходимости.Когда поручень был на месте без изгибов и выпуклостей, я закончил сварку и гладко отшлифовал их.

Следующей была верхняя дека, где я использовал угловое железо 1-1 / 2 на 1/8-дюймовую для рамы, пробивая 1/4-дюймовые отверстия для досок настила, которые я позже прикрутил. Палуба имела размеры 42 на 44 дюйма с двумя поперечинами, которые помогали выдерживать нагрузку в центре. Я сделал небольшой надрез в одном углу, чтобы разместить центральную колонну, и приварил его на отметке 108 дюймов на колонне. Позже были добавлены обработанные палубные доски с выпуклым носом.

Затем я вырезал угловые стойки (квадратная труба 1 дюйм, длина 35 дюймов) для перил палубы, а также квадратные балясины 3/8 дюйма и плоский брус размером 1/4 на 1-1 / 4 дюйма. поперечины вверху для перил и приварил их на место. Пространства между 15 стойками Newel были затем заполнены тремя балясинами с квадратными стержнями 3/8 дюйма (см. Рис. 2).

Отделка

После того, как все сварочные работы были выполнены, все сварные швы отшлифованы и отполированы, лестница была готова к отделке.Я решил покрасить его сам хорошей антикоррозийной грунтовкой и плоской черной краской на масляной основе. Порошковое покрытие — тоже отличный выбор, но оно может быть довольно дорогим (до 800 долларов за обычную лестницу). Он более прочный, но некоторые цвета блекнут, а царапины не так легко исправить.

После того, как лестница была установлена ​​на бетонной колонне и прикручена к дому винтами с шестигранной головкой 3/8 дюйма, я добавил кедровые поручни вокруг верхней палубы, прикрепленные к плоским стержням 1/4 дюйма снизу с помощью .8, 1-дюймовые шурупы для дерева.

Помните, что ваш список материалов может отличаться в зависимости от размеров и стиля вашей лестницы. Если ваша лестница будет использоваться в помещении, вы можете подумать о ступенях из твердой древесины, поддерживаемых угловыми железными рамами, заключенными в ковер.

Сводка расчетов

Количество ступеней = Общая высота ÷ 7 (округлено до ближайшего целого шага).

Окружность лестницы = Диаметр x 3,1416.

Глубина ступеньки (внешний конец) = Окружность ÷ количество ступеней + 1 дюйм.

Список материалов

Ваш список может отличаться в зависимости от размеров и стиля вашей лестницы.

3 1/2 дюйма Sch. 40 Черная труба — 146 дюймов

Плита пола 1/8 дюйма — прибл. 1 4 фута. х 8 футов. Тарелка

1 дюйм 12 га. Квадратная труба — прибл. 65 футов

Квадратный стержень 3/8 дюйма — прибл. 175 футов

Плоский стержень 3/16 x 1 — 19 футов

Черная труба 3/4 дюйма — 21 фут

Пластина 1/2 дюйма — 1 кв. Фут

Поручень из кедра — 1-1 / 2 дюйма.кв. x ок. 8 футов

Грунтовка и краска — 1 галлон. каждой

Обработанные террасные доски — 13 кв. Футов

Наборы винтовых и модульных лестниц Arke могут быть построены за день обычным энтузиастом домашнего дома. Комплекты винтовых лестниц Arke бывают разных конструкций и материалов, таких как дерево, металл и сталь. Arke — это дочернее предприятие итальянской компании по производству винтовых лестниц Albini & Fontanot, расположенной в США. Лестницы Arke спроектированы в Италии и хранятся в магазинах U.Особенности винтовой и модульной лестницы S.A. Arke: * Качество изготовления и дизайн: запатентованные комплекты винтовой лестницы Arke созданы в соответствии с высочайшими стандартами качества изготовления и дизайна. * Простота сборки: наши винтовые лестницы и модульные комплекты лестниц не требуют специальных инструментов или навыков и могут быть собраны всего за один день. Один из наших комплектов винтовой лестницы Phoenix был показан в недавнем выпуске программы DIY Network «Сделай сам для спасения». Наш комплект помог паре использовать подвал, который раньше был доступен только снаружи.Благодаря доступу, предоставленному комплектом Phoenix, они смогли превратить этот подвал в функционально жилое пространство, а не просто склад. Если вы ищете винтовые лестницы или модульные лестницы в простом для сборки комплекте, не ищите дальше. Arke упрощает покупку и установку винтовых лестниц благодаря следующим ключевым характеристикам: Единые комплекты: ступени, лестницы, балясины, поручни, фурнитура и аксессуары в комплекте. * Ничего не нужно красить, сваривать, окрашивать или герметизировать. * В наличии для немедленного использования. доставка www.arkestairs.com

---

Рекомендуемые статьи

40 захватывающих дух винтовых лестниц, о которых можно мечтать иметь в своем доме

Известные своей роскошью и вычурным характером, винтовые лестницы на протяжении всей истории архитектуры встречались в церквях, замках, особняках и многом другом. И теперь мы можем размещать их и в обычных домах — от самых больших до самых маленьких. А теперь мы делимся некоторыми проектами, которые обязательно воспламенит ваше собственное воображение с точки зрения дизайна интерьера.Давайте взглянем на 40 красивых винтовых лестниц, о которых вы когда-нибудь мечтаете попасть в свой дом.

Весла

Посмотреть в галерее

Эта небольшая деревянная конструкция с веслами может поместиться внутри квартир-студий, таунхаусов и даже самых маленьких двухэтажных домов из-за своей компактности. Но это не значит, что идею нельзя вывести на новый уровень в большом пространстве.

Лента

Посмотреть в галерее

Мы просто в обмороке от этого дизайна красной ленты.Опять же, эта винтовая лестница была создана для меньшего пространства и также создана для художественной фокусировки. И это определенно помогает этому в этом доме.

Light

Посмотреть в галерее

В этом современном дизайне есть легкость, которая делает его легким дополнением к простому дому. Он не занимает слишком много места, что вписывается в более современный, четкий вид и стиль.

Two-Tone

Посмотреть в галерее

Обратите внимание на этот ультрасовременный дизайн с двухцветным шагом.Черный, белый и красный также будут вневременным классическим цветовым трио, и невероятно уникально видеть лестницу, обернутую в цвет.

Стекло

Посмотреть в галерее

Как звучит стекло при создании лестницы? Это шикарно, современно и для некоторых… это тоже может быть довольно смелым. Визуализация ходьбы на более высоком уровне, когда вы можете видеть прямо на этаж ниже. {Найдено в Completestairsystems}.

Черный

Посмотреть в галерее

Эта гладкая черная лестница, расположенная по углам этой большой гостиной, хорошо сочетается, но также служит ярким и великолепным основанием для этого пространства.Без этого у вас не было бы такой драмы и апелляции.

Завораживающе

Посмотреть в галерее

Этот дизайн создает полупрозрачную иллюзию, делая его довольно завораживающим элементом для украшения дома. Он отлично подходит для суперсовременных идей, в отличие от более традиционных или семейных домов.

Rainbow

Посмотреть в галерее

Если вы действительно хотите вдохновиться, обратите внимание на эту радужную лестницу внутри лондонского дома. Дизайн может быть современным, но выбор цвета и смелость определенно влияют на более эклектичный ум.{найдено в dwell}.

Утюг

Посмотреть в галерее

Вот железная винтовая лестница с винтажным ароматом, которая заставит вас расслабиться в коленях — или, по крайней мере, тех, кто любит немного уникальных деталей и старины в своем домашнем декоре.

Традиционное

Посмотреть в галерее

А теперь у нас есть прекрасный пример более традиционного фойе, в оформлении которого использована винтовая лестница в винтажном стиле. Этот дом с деревянной дверью и люстрой подходит для семейного отдыха, но при этом весьма впечатляет.

Feminine

Посмотреть в галерее

В этой великолепной винтовой лестнице есть что-то изящное и женственное. Хотя на первый взгляд это не совсем изящно, именно в деталях мы находим элегантность и девичий шарм.

Бирюзовый

Посмотреть в галерее

Этому бирюзовому дизайну есть что полюбить. Он свежий, инновационный и современный, но благодаря своему цвету он также сохраняет привлекательность и юношескую привлекательность — идеально подходит для игровых комнат, офисов и тому подобного.

Laced

Посмотреть в галерее

Белый и поразительно новаторский дизайн не только служит средством перехода на следующий этаж, но и является произведением искусства для всей комнаты. Взглянуть на то, что скрывается за лестницей, — дополнительный бонус. {Найдено на ферме}.

Бассейн

Посмотреть в галерее

Если вы хотите почувствовать себя по-настоящему роскошно, воспользуйтесь винтовой лестницей, ведущей прямо в бассейн, как в этом сингапурском доме. Это, безусловно, добавляет современный стиль всей области.{найдено на сайте HYLA Architects}.

Угловой

Посмотреть в галерее

Даже если лестница находится в углу квартиры, она все равно может произвести фурор. Просто посмотрите на эту эклектично оформленную область, спираль по-прежнему вырывается из угла, смешиваясь, но при этом создавая еще больший интерес.

Chic

Посмотреть в галерее

Об этой обстановке мало что можно сказать, кроме как отвлечь ваше внимание на ее общий шик и элегантные штрихи.Нам нравится, как минималистичная винтовая лестница с легкостью переходит в изысканный и женственный домашний офис.

Отдельностоящая

Посмотреть в галерее

Это одна из самых уникальных особенностей в списке с точки зрения домашних винтовых лестниц. Это отдельно стоящий отель, оформленный в довольно изысканном европейском стиле.

Деревянный

Посмотреть в галерее

Тем, кто живет в более традиционном семейном доме, стоит обратить внимание на этот деревянный дизайн.Он довольно современен по своей форме, но прекрасно сочетается с деревянным полом и домашней атмосферой помещения.

Обмотка

Посмотреть в галерее

В конструкции лестницы этой кабины есть легкая обмотка. Это простое, простое и удобное место для множества различных стилей дизайна интерьера, к которым вы, возможно, захотите добавить его, и нам нравится такая универсальность. {Найдено на joanheatonarchitects}.

На улице

Посмотреть в галерее

Если бы к вашему заднему крыльцу была пристроена винтовая лестница, разве вам не понравилось бы это немного больше, чем если бы были прикреплены традиционные ступеньки? Они намного более деликатны, чем более короткие версии, и занимают меньше места.

Произведение искусства

Посмотреть в галерее

Вот еще один рисунок, который выглядит так, как будто он был произведением искусства, прежде чем он стал лестницей. Он современный, но при этом добавляет интересности и текстуры более чистой и простой комнате. {Найдено на altusarch}.

Cream

Посмотреть в галерее

Нам нравится легкость хода этой современной лестницы. К тому же крем соответствует текучести дизайна, который сложно не полюбить — неодушевленные предметы и акценты, которые кажутся движущимися.{найдено на haldaneuk}.

Изысканный

Посмотреть в галерее

Детали этой лестницы — вот что здесь действительно интересное. Его богато украшенные металлические изделия — это визитная карточка этого пространства, и нам нравится его сочетание мужественности и искусства. {Найдено на weareglm}.

Bold

Посмотреть в галерее

Добавление винтовой лестницы в ваш дом может быть действительно смелым шагом и смелой особенностью. Если вы хотите добавить драматизма, выберите металлический или яркий цвет. Черный — всегда отличная идея.{найдено на сайте becausewecan}.

История

Посмотреть в галерее

Если у вас есть лестница, которая действительно из прошлого, сделайте ее проектом для вашего дома или ремонта. Обновите их, чтобы сделать их пригодными для использования, и чтобы вся семья наслаждалась его старинным, винтажным дизайном. {Найдено на knottinghillinteriors}.

Focus

Посмотреть в галерее

Поместите лестницу прямо в центре комнаты, чтобы сделать ее истинным фокусом пространства. Не бойтесь делать это, если это соответствует видению и чувству, которое вы имеете в виду для своего дома.{найдено на сайте hartmanndesigns}.

Refined

Посмотреть в галерее

Когда вы выбираете дерево, вы можете подобрать разные темы и уровни формальности. Благодаря этому дизайну вы получаете изысканный мужской стиль, который хорошо сочетается с домашними офисами, спальнями и традиционными гостиными. {Найдено на searsarchitects}.

Small

Посмотреть в галерее

Вам не обязательно останавливаться на большом, грандиозном дизайне. Вместо этого небольшой изгиб или слишком много может быть именно тем, что вам нужно, и то, что впишется в ваш дом.Просто взгляните на эту великолепную кремовую лестницу.

Средиземноморье

Посмотреть в галерее

В этом дизайне витает средиземноморская привлекательность. И нам это нравится, потому что в нем легкость традиционной лестницы сочетается с поворотом и плавностью спирали. {Найдено на bcvarch}.

Библиотека

Посмотреть в галерее

Если вам посчастливилось иметь библиотеку в вашем доме, мы приветствуем вас. Но если вам повезло, что винтовая лестница соединяет оба этажа библиотеки, то мы влюблены.{найдено на svdesign}.

Белый

Посмотреть в галерее

Если лестница белая, это еще не значит, что она плоская. Вы только посмотрите на детали этого шикарного дизайна! Это деликатно, но идеально сочетается с модным и футуристическим видением дизайна интерьера.

Золото

Посмотреть в галерее

Один из способов сделать вашу лестницу уникальной — добавить золото. Вы нечасто видите это в доме, поэтому, когда вы добавите это время оголения и перил, у вас будет что-то совершенно свое.

Сталь

Посмотреть в галерее

Стальная конструкция, которая создает акцент и добавляет архитектурный элемент пространству, эта лестница является настоящим украшением сцены в этом небольшом двухэтажном помещении. И нам нравится естественное освещение, которое играет с металлом!

Коренастый

Посмотреть в галерее

Хотя эта лестница невероятно шикарная и чистая, она также довольно коренастая, что означает, что она должна быть в доме, где есть достаточно места, чтобы она могла дышать.Конечно, белый тон также помогает усилить иллюзию пространства.

Kids

Посмотреть в галерее

Вы даже можете привнести немного энергии своего ребенка в стиль своей винтовой лестницы. Этот дизайн железа был подчеркнут красочным шармом, так как он падал прямо в игровую комнату!

Серый

Посмотреть в галерее

Этот серый и стеклянный дизайн, который является личным фаворитом упаковки, прекрасно вписывается в это современное пространство и является новаторским способом создания акцента и функциональности в семейном доме.

Connection

Посмотреть в галерее

В этом уютном и просторном доме есть столько всего, что можно полюбить. И это включает в себя изысканный способ, которым они решили соединить два открытых этажа в этой зоне — изящная винтовая лестница, которая идеально сочетается с грубым деревенским стилем.

Marshmallow

Посмотреть в галерее

Эта лестница цвета зефира прекрасно вписывается в это маленькое библиотечное пространство. Нам нравится его современное сочетание с викторианскими деталями и то, насколько роскошно выглядит его дополнение к двухэтажному помещению.

Бетон

Посмотреть в галерее

Посмотрите на эту винтовую лестницу из бетона! Когда дело доходит до этого материала, он более тонкий, чем можно было бы подумать, но в то же время довольно шикарный и идеально подходит для минималистичного стиля. {Найдено на ezzo}.

Освещение

Посмотреть в галерее

Лестница этого грандиозного дома просто захватывает дух, не правда ли? Но что действительно делает его особенным, так это освещение, которое подчеркивает каждый уголок, трещину и изгиб его дизайна.

HomeMade Modern EP99 DIY Винтовая лестница с ЧПУ

Я сделал эту винтовую лестницу для своего лофта в Бостоне. Я использовал свой станок с ЧПУ X-Carve от Inventables.com, чтобы вырезать начальные детали. Ради экономии времени я попросил друга использовать его машину, у которой есть большая кровать, вырезанная из некоторых частей. Каждая ступенька сделана из 12 слоев мебельной фанеры толщиной ¾ дюйма. Вы можете скачать рисунки в формате dwg, которые мы использовали здесь.

Высота лестницы составляет 16 и ¾ ступеней, она построена вокруг 3-дюймовой стальной трубы сортамента 40.Шаги такие же, но каждый из них поворачивается на 30 градусов, и 12 шагов создают полный оборот вокруг шеста. Я ошибочно предположил, что толщина фанеры дюйма, которую я использовал, была ровно дюйма, и мои шаги оказались примерно на полдюйма короче, чем я предполагал, но все получилось. Я думал, что выравнивание лестницы будет более сложной задачей, чем было раньше, поэтому сверло с ЧПУ идеально выровняло отверстия для дюбелей диаметром ½ дюйма. В итоге я не стал использовать эти отверстия, так как было достаточно просто выровнять края и зажать доски.

Стоимость этого проекта составляет около 900 долларов, на его создание уходит около 40 часов.

ПОСТАВКИ:

¾ ”фанера Purebond
В наличии в Home Depot
Я использовал чистую фанеру, потому что не хотел, чтобы типичная фанера выделяла в мой чердак газообразный метилдигид.

Винты для чистовой обработки
В наличии в Home Depot
Я использовал чистовые винты длиной от 1 5/8 дюйма до 6 ½ дюйма.

Клей для дерева
В наличии в Home Depot
Я использовал высокопрочный столярный клей, чтобы склеить слои вместе.

ИНСТРУМЕНТЫ:

RYOBI ONE + аккумуляторная дрель на 18 В
Доступно в Home Depot

X-Carve
Доступно на Inventables.com

ИНСТРУКЦИИ:

ШАГ 1: Фундамент
Я позаботился о том, чтобы укрепить пол балками из LVL, которые выдержат нагрузку от лестницы. Это добавило к стоимости строительства здания, но мне это понадобилось бы, даже если бы я пошел с обычной сборной стальной винтовой лестницей.У меня была стальная труба сортамент 40 диаметром 3 дюйма, приваренная к куску стальной пластины ½ дюйма. Затем мы использовали длинные шурупы, чтобы прикрутить пластину к балкам LVL. В верхней части столба есть два стальных кронштейна, которые соединяются со стеной.

ШАГ 2: Разрежьте на кусочки
Я использовал свой X-Carve, чтобы вырезать некоторые из начальных частей, но из-за небольшого размера кровати и количества частей мне помог друг, используя свою машину, у которой есть кровать большего размера. На самом деле X-Carve режет чище, чем более крупная машина, но большой размер станины позволяет нам раскладывать детали более эффективно.

ШАГ 3: Запустите первый
Стальная пластина у основания имеет толщину ½ дюйма, поэтому мне пришлось вырубить лишнюю деталь и отрезать головку, чтобы заполнить зазор. Затем я использовал строительный клей, чтобы приклеить его к полу, прежде чем использовать длинные финишные винты, чтобы закрепить его на месте. Затем я использовал столярный клей, чтобы нанести следующие два слоя, и использовал много шурупов, чтобы убедиться, что основание лестницы надежно прикручено к полу.

ШАГ 4: По одному слою за раз
Первоначально я намеревался предварительно собрать каждый шаг отдельно, а затем разместить их вокруг столба, но стыки пазлов между кусками фанеры были слишком тугими, поэтому мне пришлось собирать его слой за слоем вокруг столба.Я использовал строительный клей, чтобы заполнить зазор 1/8 дюйма или около того между стальной опорой и фанерой. Я использовал столярный клей между слоями фанеры. Я использовал винты 9-12 с отделкой 2-5 дюймов, чтобы скрепить слои. Пришлось чередовать схемы винта. Я использовал вес своего тела и зажимы, чтобы плотно прижать слои друг к другу перед их прикручиванием. На каждый шаг у меня уходило около 2 часов.

ШАГ 5: Сделайте посадку
Добравшись до верхней ступеньки, я вырезал куски фанеры по профилю верхней ступеньки.Мне пришлось использовать свою фиговую пилу, чтобы вырезать кусок, чтобы он подходил к шесту. Я склеил слои фанеры и зажал их, чтобы получился мостик.

ШАГ 6: Установите лестничную площадку
Я немного увеличил порог двери, чтобы было достаточно места под мостом. Затем я установил мост, чтобы проверить, подходит ли он, и прикрутил куски фанеры по обе стороны от него. Затем я снял мост и покрасил нижнюю сторону с личным напоминанием.Я приклеил и прикрутил на место.

ШАГ 7: Укрепите лестницу
Лестница прочная, как скала, совсем не шатается и не скрипит, но на всякий случай я вкрутил 5-дюймовые длинные винты в точках, которые имели наименьшее перекрытие фанеры.

ШАГ 8: Шпатлевка по дереву головки шурупов
Я использовал шпатлевку для дерева, чтобы покрыть головки винтов, а затем отшлифовал ее, когда она высохла.

ШАГ 9: Песок, песок и песок
Сначала я отшлифовал лестницу с помощью орбитальной и ленточно-шлифовальной машин. Я использовал шлифовальную губку и шлифовальную машинку для обработки изнанки.

ШАГ 10: Отделка
Я закончил лестницу двумя слоями поликрила miniwax.

А как насчет перил?
Я все еще работаю над перилами и выложу видео, когда закончу.

Замечания по дизайну:
Я был вдохновлен лестницей, которую я видел в Бостонском обществе архитекторов от Matter Design Studio, но моя лестница действительно имеет много общего с лестницами, спроектированными Троном Мейером, которые невероятно хорошо продуманы и детализированы Рупертом Лисом, чья лестница имеет более сложную форму. .

Спасибо за просмотр моей винтовой лестницы с ЧПУ!

Заявление об отказе от ответственности!

Это был экспериментальный проект для моего личного использования, и я не утверждаю, что он безопасен или подходит.

Если вам понравился этот проект, поделитесь им!

Если вы хотите увидеть, над чем мы работаем дальше, подпишитесь на нас в Instagram: @benjaminuyeda и @ijessup.

Также ознакомьтесь с нашей книгой, чтобы узнать о дополнительных проектах, советах и ​​руководствах.

---

Твитнуть

Как построить винтовые лестницы: 15 ступеней (с изображениями)

Об этой статье

Соавторы:

Специалист по архитектуре и строительству

Соавтором этой статьи является Andrew Peters.Эндрю Петерс — специалист по архитектуре и строительству и руководитель Peters Design-Build, архитектурно-строительной фирмы полного цикла в районе залива Сан-Франциско. Обладая более чем 20-летним опытом, Эндрю специализируется на экологичных и целостных методах проектирования и строительства. Эндрю имеет степень бакалавра архитектуры и сертификат специалиста по управлению проектами (PMP) и является аккредитованным профессионалом по руководству в области энергетики и экологического дизайна (LEED). Он работал менеджером проекта в отмеченном международными наградами «Refract House», входящем в состав Team California в 2009 году.S. Департамент энергетики Solar Decathlon — проект, о котором было написано более 600 статей в Интернете и в печати. Эту статью просмотрели 150 083 раза (а).

Соавторы: 15

Обновлено: 4 мая 2021 г.

Просмотры: 150,083

Резюме статьиX

Самый простой способ построить винтовую лестницу — это приобрести модульный комплект винтовой лестницы, который можно собрать вместе. Если вы предпочитаете делать свои собственные, нарисуйте план так, чтобы ваша лестница имела минимальный диаметр 26 дюймов, а ступени — не менее 7.5 дюймов глубиной. Когда вы будете готовы строить, вам нужно будет отрезать стальную трубу для центральной колонны, а затем закрепить ее на месте с помощью деревянной или стальной пластины. Когда центральная колонна закреплена, решите, хотите ли вы обрезать собственные заготовки ступеней лестницы или получить готовые. Когда у вас есть ступени, вы должны расположить их вокруг колонны так, чтобы передний край каждой следующей ступени нависал над задней стороной предыдущей примерно на дюйм. Для большей устойчивости прикрепите к лестнице заранее изготовленные перила.Дополнительные советы, в том числе о том, как установить балясины между ступенями винтовой лестницы, читайте дальше!

• Печать
• Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 150 083 раза.

Винтовые лестницы высочайшего качества | Винтовая лестница Iron Shop

День ветеранов дает каждому из нас возможность поразмышлять о силе, храбрости и личных жертвах женщин и мужчин, прошлых и настоящих, которые отдали себя, защищая нашу страну.Благодаря им наша свобода как отдельных американцев была и продолжает защищаться. Мы в огромном долгу перед каждым из них.

Хотя мы никогда не должны забывать отдавать должное тем, кто служил для нашей защиты, 11 ноября, День ветеранов, дает особую возможность оглянуться назад и вспомнить тех людей, которые рисковали своими жизнями ради нашей стране более двух с половиной веков. Активно защищая Соединенные Штаты во время конфликта, работая над обеспечением постоянной безопасности и защиты жителей страны в мирное время, и выполняя широкий спектр гуманитарных функций на протяжении всей истории, эти люди подвергали себя опасности. для каждого из нас и наших семей.Мы являемся бенефициарами их коллективных жертв.

2020 год был трудным и беспрецедентным для многих жителей нашего местного и глобального сообщества. Мы можем признать, что во многих отношениях нам как нации предстоит еще много работы. Однако мы не можем упускать из виду те привилегии, которые мы получаем ежедневно благодаря жертвам других. Сегодня мы надеемся сделать шаг назад и отдать дань уважения тем в нашем сообществе в MCS, а также тем, кто по всей стране боролся и продолжает бороться, чтобы гарантировать нам свободы, которые иногда могут восприниматься как должное.

Нашим ветеранам, с благодарностью за службу Америке в День ветеранов и всегда — Спасибо .

М. Коэн и сыновья

25 современных винтовых лестниц, которые сделают ваш дом стильным

Вы видели ту извилистую и извилистую лестницу, от которой, вероятно, у вас закружится голова при подъеме и спуске? Выглядит красиво, правда?

Но это не только для апелляции.И есть веская причина, по которой дизайнеры и владельцы соглашаются добавить винтовую лестницу в свой дом. Знаете ли вы преимущество такого типа лестниц?

Если площадь помещения ограничена, винтовая лестница будет хорошим решением этой проблемы. В отличие от традиционной конструкции лестницы, винтовая лестница может занимать меньше места и обычно открытая.

И, конечно же, выглядит очень красиво! Он даже может отлично смотреться в любом помещении, которое у вас есть. Современные пространства, особенно открытой планировки, выглядят изысканнее, когда в интерьере есть винтовая лестница.Красоту лестницы также можно усилить за счет использования различных материалов.

Вы наверняка взволнованы, увидев различные конструкции современных винтовых лестниц. Мы собрали для вас несколько изображений, чтобы вы могли почерпнуть потрясающие идеи для своего будущего проекта.

Прокрутите вниз и посмотрите, что мы для вас приготовили.

1. Резиденция Tree Top

Это одна творческая лестница! Фактически, он выглядит как огромная скульптура в помещении, что делает его одной из впечатляющих особенностей Tree Top Residence.Хотели бы вы, чтобы у вас дома было что-то подобное?

2. Маленькая квартира в Бразилии

Архитектор Алан Чу спроектировал эту небольшую квартиру в Бразилии в современном индустриальном стиле. Разве не приятно, что винтовая лестница может быть добавлена ​​к пространству, даже если оно не такое высокое?

3. Xeros Residence

Пустая студия

Эта внешняя стальная лестница используется для входа в резиденцию. Это ведет на балкон верхнего уровня, а затем в общую комнату, где находятся обеденная и кухонная зона, а также зона отдыха.

4. Резиденция Тауэр Гроув Драйв

Разве это не красивая винтовая лестница из дерева и стали? Конечно! Кирпичные стены добавили артистичности этой области в резиденции Tower Grove Drive. Наверняка это заставляет вас думать, что остальная часть дома определенно захватывает дух!

5. Секретный садовый дом

Эта гигантская винтовая лестница Тайного садового дома вызовет у вас трепет! Освещение добавило драматизма, придавая ему то внимание, которого он заслуживает!

6.KL Residence

Студия Стигсби

Если вам нужен уникальный дизайн лестницы, который поместится в небольшом пространстве, вы можете выбрать что-то похожее на то, что для ступенек использовалось дерево.

7. Палаточный дом

Вы обязательно будете поражены дизайном Палаточного домика. Как будто идеи палатки для этого дома недостаточно, в него даже добавили винтовую лестницу!

8. Минималистский дом в Испании

Если вы хотите чего-то простого, но изысканного, этот минималистский дом в Испании — то, что вам нужно! Да, даже лестница выполнена в стиле минимализма!

9.Прибрежный Софт Модерн

Prater Architects, Inc.

Я бы сказал, это действительно красивая лестница! Мне нравится сочетание материалов и его современный мягкий вид.

10. Дом памяти

M16 Architetti

Дизайнер ACERO использовал отделку из стали и дерева для лестницы Дома Памяти, и я бы сказал, что это потрясающее сочетание! Хотя мы не видим ступеней, но стальные перила — это уже красота!

11.Casa Blanca

Casa Blanca — это, без сомнения, уникальный дом! Кто бы мог подумать о добавлении оранжевой винтовой лестницы? Я восхищаюсь смелостью дизайнеров и домовладельцев, которые пришли к идее такой лестницы. Но больше аплодирую за отличный результат!

12. M16 Architetti

M16 Architetti

Не знаю, как вы, но для меня эта лестница определенно станет отличным помощником и станет прекрасной изюминкой в ​​интерьере.Помимо выбора материалов, его пышный вид также отличается от мебели с обрезными краями и других современных предметов в помещении.

13. Квартира Huber

Добавление ящиков на подступенке — действительно хороший способ придать лестнице еще одну функцию! Это действительно очень креативно, правда? Но даже без этой функции лестница в квартире Huber по-прежнему неповторима! Хотите больше идей о том, что вы делаете со своей лестницей? Возможно, вам понравится добавить винный погреб под лестницей!

14.Лимантос Резиденс

Как всегда, дерево и белый цвет никогда не подводят! Это одна из моих любимых комбинаций. Почему бы вам не взглянуть на остальные изображения Limantos Residence? Узнайте, действительно ли они использовали эту комбинацию для других частей дома.

15. Flex House

Когда вы поднимаетесь или спускаетесь по этой лестнице, вы будете чувствовать себя в клетке, как птица! Думаю, именно такое чувство хотят, чтобы вы испытали дизайнеры Flex House.

16. Aqua Perma Solar Firma

Архитектурная мастерская CplusC

Здесь вы можете увидеть круговую лестницу, образованную множеством деревянных и стеклянных реек. Он также служит внутренним садом, который является одной из экологичных особенностей дома.

17. Элизабет-стрит, Новая Зеландия,

Использование бетона — действительно уникальный способ сделать лестницу, подобную той, что мы видим на Элизабет-стрит в Новой Зеландии. Довольно интересно увидеть их методологию создания этого!

18.Плавучий коробчатый дом

Не уверен, что это изображение делает этот снимок особенно привлекательным — лестница или водные объекты! Но я полагаю, что на самом деле все в «Плавучей коробке» внушает благоговение! Если вы увидите остальную часть дома, вам, несомненно, понравится!

19. Преобразование коммерческого здания в жилое

Это помещение представляет собой реконструкцию коммерческого помещения, так как владельцы изменили его использование в качестве жилого дома.Они добавили чердак, в который можно попасть по черной стальной лестнице.

20. Современная лестница

CAST

В этом есть мужская привлекательность из-за использования нержавеющей стали и черных ступеней. Еще симпатичнее смотрится благодаря оранжевым и красным стенам в интерьере.

21. Лорел Уэй

Кто сказал, что нельзя добавить эту красоту на открытом воздухе? Эта стеклянная винтовая лестница Laurel Way действительно порадует глаз на открытом воздухе! Только представьте себе, что вы поднимаетесь по этой лестнице, пока вы смотрите вокруг потрясающий вид.

22. Проект Майстер

Стиль Кантони-Ривьера

Владельцы этого дома остались довольны дизайном дома, спроектированного Кантони. Одна из любимых особенностей этого пляжного домика — винтовая лестница из стекла и нержавеющей стали, которую вы можете увидеть здесь. Благодаря своим материалам, он добавил больше света и блеска в интерьер.

23. 270º Поворот

Architech Лестницы и перила

Эта лестница — экспонат мансардного дома.Он дополнен открытыми кленовыми ступенями, окрашенными в темный цвет, и круглыми шпинделями из нержавеющей стали. Он разработан с расширяющимся дном и двумя направляющими, которые возвращаются к полу. Он также имеет изогнутую опорную пятку, которая подчеркивает внешний вид, а также дает ему возможность свободно стоять.

24. Casa Bilbaina

Винтовая лестница, как эта, меня всегда интересовала! На самом деле они похожи на гигантские скульптуры, что делает их еще более интересными. Вы также можете посмотреть другие фотографии Casa Bilbaina.

25. Дом Chenequa

Architech Лестницы и перила

В Chenequa House есть красивая лестница с деревянными ступенями. Цвет и материалы, используемые здесь, соответствуют тем, которые используются в других частях дома. Вам не нравится его естественная привлекательность?

Все они прекрасны! Этот список фактически заставляет меня задуматься о том, чтобы добавить в свой дом современную винтовую лестницу. Хотя Feung Shui не одобряет это, потому что это заставит домовладельцев чувствовать себя менее защищенными и защищенными, многие люди по-прежнему предпочитают их использовать.Что ж, одна из причин может заключаться в том, что не все верят в фэн-шуй.
