Подключение электрокотла к системе отопления — монтаж и схема. Жми!

Удаленность магистралей централизованной газификации вынуждает домовладельцев искать альтернативные источники тепловой энергии для автономных систем отопления.

Наряду со сжиганием твердого или жидкого топлива, переводом газового оборудования на пропанобутановую смесь, активно используют электрические котлы. Этот тип преобразователей электричества в тепло применяют как в качестве основного теплогенерирующего агрегата, так и в виде резервного источника для обогрева помещений.

Разновидности

Конструктивные подходы, принципиальные схемы электрогенераторов тепла обуславливают широкий диапазон мощностей для этого вида котлов.

Кроме деления по типу питающей электросети на однофазные приборы и трехфазные агрегаты, тепловые преобразователи классифицируются следующим образом:

  1. Тэновые. Нагрев циркулирующего теплоносителя осуществляется посредством взаимодействия жидкости с термоэлектрическими нагревательными элементами в камере прибора.
  2. Электродные. Сопротивление электролита (солевого раствора) при пропускании через него переменного тока сопровождается выделением тепловой энергии, которая передается отопительным радиаторам (теплым полам).
  3. Индукционные. Отбор тепла происходит от своеобразного трансформатора с первичной и вторичной (короткозамкнутой) обмоткой.

Требования к подаче питания

Номинальная мощность электрических котлов для частного дома колеблется в диапазоне от 1,5 до 36 кВт.

Такая потребляемая нагрузка на электросеть требует выделенной линии для подключения преобразователя.

Питающие кабели к нему прокладываются непосредственно от прибора учета (электросчетчика). Для аварийного или планового отсекания генератора используют автоматические выключатели, которые параллельно выполняют функцию предохранителя при коротком замыкании.

Допускается подключение к однофазной сети моделей с мощностью до 9 кВт включительно, более мощное по отбору оборудование работает на трех фазах.

[warning]Обратите внимание: котел обязательно подключается к электрической сети с заземлением.[/warning]

Как избежать замерзания и закипания теплоносителя

Применение электрических источников тепла в контурах водяного отопления сопряжено с риском закипания жидкости.

Поэтому агрегаты практически не встраиваются в гравитационные системы отопления частных домов, а монтируются в комплексе с циркуляционными насосами, обеспечивающими круговорот теплоносителя.

Особое внимание при установке уделяют термостатическому устройству, которое отвечает за включение/выключение электрокотла в автоматическом режиме. Термостатное реле может также работать в роли защиты от замерзания системы в том случае, когда генератор применяется как резервное оборудование.

Безопасность водяного отопления

Беспрерывная цикличность работы электрического оборудования, безаварийная эксплуатация требует установки в отопительной схеме защитных устройств и приспособлений.

Они монтируются отдельно или собираются в группу безопасности, которая представлена такими деталями:

  1. Автоматический клапан для выпуска воздуха с водяного контура (АВК).
  2. Предохранительный клапан мембранного типа для сброса избыточного давления из системы при отказе терморегулятора или возникновении засора в трубопроводе.
  3. Манометр. Контрольно-измерительный прибор служит для визуального слежения за состоянием рабочей среды в контуре. Иногда вместо манометра применяют комбинированное устройство, показывающее помимо давления и температуру теплоносителя.

[advice]Замечание специалиста: в схеме закрытого отопления обязательно монтируют расширительный бак с литражом, обеспечивающим компенсацию линейного расширения всего объема теплоносителя в системе.[/advice]

Подключение к водопроводу котельного оборудования

Длительная (сезонная) эксплуатация отопления неизбежно сопровождается уменьшением количества жидкости в контуре.

Нивелировать это явление призвано подключение водопровода к системе обогрева помещений.

Соединительный трубопровод, как правило, оборудуют двумя шаровыми кранами, между которыми устанавливают приспособления для водоподготовки. Это может быть фильтр, заполненный полифосфатной солью. Наполнитель на химическом уровне препятствует образованию солевых отложений на нагревательных элементах котлов.

[warning]Примите к сведению: эффективность электродных котлов зависит от концентрации солей в растворе для электролиза, в этом случае водоподготовка сопровождается процессом обогащения жидкости солью.[/warning]

Монтаж электрического котла не регламентируется органами надзора. Необходимо только согласовать выделение мощностей для оборудования, если его потребление выходит за рамки, обозначенные в договоре.

Оптимизации оплаты за электроэнергию, стоимость которой варьирует в различное время суток, обуславливает модернизацию узла учета потребляемых киловатт.

Устанавливают счетчик с двумя или более градациями тарифов.

Ежемесячная цена за отопление с электрическим котлом при использовании временной тарификации существенно уменьшается.

Подключение электрокотла в систему отопления можно произвести своими руками, но если Вы хотите сделать всё правильно, сомневаетесь в своих силах или у Вас недостаточно времени на самостоятельную работу, доверьтесь монтажным организациям с большим опытом работы. Чтобы отопление в доме прослужило Вам как можно дольше, покупайте устройства только качественных производителей.

Смотрите видео, в котором специалист разъясняет, как правильно подключить электрокотел для отопления:

Оцените статью: Поделитесь с друзьями!

УСЛУГИ МОНТАЖА СИСТЕМЫ ГАЗОВОГО ОТОПЛЕНИЯ И ПОДКЛЮЧЕНИЕ ГАЗОВОГО КОТЛА К СИСТЕМЕ ОТОПЛЕНИЯ. • Как показывает практика, система отопления, смонтированная на базе газовых котлов, скомплектованная, спроектированная надежной организацией, работает значительно долговечнее, надежнее и эффективнее.

• Мы предлагаем услуги монтажа систем отопления в течение многих лет. Опыт, накопленный нами годами, помогает избежать ошибок, качественно выполнять работы, уменьшить сроки их проведения. • Установка газового оборудования требует профессионализм и ответственность! • СОВРЕМЕННЫЕ МАТЕРИАЛЫ И ИНСТРУМЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ МОНТАЖЕ. При установке газовых котлов, газового оборудования и монтаже систем отопления мы используем достаточно сложный и современный инструмент. Наши сотрудники регулярно проходят обучение • Мы используем исключительно проверенные и надежные материалы. КОМПЛЕКС МОНТАЖНЫХ УСЛУГ. Мы предлагаем заказчикам комплекс услуг по монтажу систем газового отопления. Консультация покупателя о газовом котле, подбор оборудования по мощности, функциональности, надежности, экономичности,не только самого газового котла, но и всей системы газового отопления дома. Специалисты нашей Компании помогут вам в выборе газового котла! • ГАРАНТИЯ НА МОНТАЖНЫЕ РАБОТЫ И УСТАНОВКУ ОБОРУДОВАНИЯ, После выполнения всех работ по монтажу газовых котлов, системы газового отопления,мы даем гарантию на выполненные работы. Установка современной газовой системы отопления сложна и требует технического обслуживания своевременно. Мы предлагаем услуги сервисного обслуживания газовых котлов и систем газового отопления. Город Караганда Улица Муканова 55 Б, офис 206 📲Тел: +7-701-264-1034 (WhatsApp) 🌏Веб-сайт:…
УСЛУГИ МОНТАЖА СИСТЕМЫ ГАЗОВОГО ОТОПЛЕНИЯ И ПОДКЛЮЧЕНИЕ ГАЗОВОГО КОТЛА К СИСТЕМЕ ОТОПЛЕНИЯ. • Как показывает практика, система отопления, смонтированная на базе газовых котлов, скомплектованная, спроектированная надежной организацией, работает значительно долговечнее, надежнее и эффективнее. • Мы предлагаем услуги монтажа систем отопления в течение многих лет. Опыт, накопленный нами годами, помогает избежать ошибок, качественно выполнять работы, уменьшить сроки их проведения. • Установка газового оборудования требует профессионализм и ответственность! • СОВРЕМЕННЫЕ МАТЕРИАЛЫ И ИНСТРУМЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ МОНТАЖЕ.
При установке газовых котлов, газового оборудования и монтаже систем отопления мы используем достаточно сложный и современный инструмент. Наши сотрудники регулярно проходят обучение — это является гарантией высококачественных работ по монтажу газовых котлов и отопления. • Мы используем исключительно проверенные и надежные материалы. КОМПЛЕКС МОНТАЖНЫХ УСЛУГ. Мы предлагаем заказчикам комплекс услуг по монтажу систем газового отопления. Консультация покупателя о газовом котле, подбор оборудования по мощности, функциональности, надежности, экономичности,не только самого газового котла, но и всей системы газового отопления дома. Специалисты нашей Компании помогут вам в выборе газового котла! • ГАРАНТИЯ НА МОНТАЖНЫЕ РАБОТЫ И УСТАНОВКУ ОБОРУДОВАНИЯ, После выполнения всех работ по монтажу газовых котлов, системы газового отопления,мы даем гарантию на выполненные работы. Установка современной газовой системы отопления сложна и требует технического обслуживания своевременно. Мы предлагаем услуги сервисного обслуживания газовых котлов и систем газового отопления. Город Караганда Улица Муканова 55 Б, офис 206 📲Тел: +7-701-264-1034 (WhatsApp) 🌏Веб-сайт:… — Газовое отопление в Астане. Газовое отопление в Караганде.

Схемы подключения газовых котлов отопления частного дома

Газовые котлы являются одними из наиболее экономных и простых в эксплуатации. Именно поэтому они устанавливаются повсеместно, где есть централизованное газоснабжение. Подключением газового котла к газопроводу должны заниматься сертифицированные специалисты профильных организаций. А вот его подсоединение к системе отопления и горячего водоснабжения – обвязку, можно выполнить самостоятельно. Способы обвязки могут несколько отличаться в зависимости от типа оборудования: одно или двухконтурный, напольный или настенный. Про типовые схемы поговорим в данной статье.

Одноконтурный котел

Практически все современные модели газовых котлов отопления имеют одинаковое конструктивное решение входящих и исходящих патрубков, используемых для подключения газа, отопления и водоснабжения. Патрубки расположены следующим образом:

  • Для газа – по центру;
  • Для системы отопления – крайний слева подача теплоносителя, крайний справа обратка;

Последовательность действий по схеме подключения газового котла к системе отопления следующая:

  1. Запорная арматура. На патрубке, как подачи, так и обратки, устанавливаются шаровые краны. Они нужны для быстрого отсоединения системы отопления от котла в случае необходимости его ремонта. Кран может подсоединиться к патрубку напрямую или через сгон-разъемные соединения: накидная гайка или американка. Все профессиональные инсталляторы рекомендуют использовать дополнительные соединения, существенно облегчающие процесс подключения и отсоединения котла к системе. Вариант американки более дорогостоящий, однако, он оправдывает себя, обеспечивая более надежное соединение, которые даже при частом использовании не допускает подтекания.
  2. Фильтр грубой очистки. Вода, которая чаще всего используется в качестве теплоносителя, циркулируя по системе теплоснабжения, вымывает из неё грязь. Твёрдые нерастворимые частицы могут оседать в теплообменнике, значительно снижая его КПД. Чтобы избежать подобного на трубу обратки устанавливается фильтр грубой очистки — «грязевик». Он монтируется непосредственно после шарового крана, подключённого к котлу, и также отделяется от остальной системы теплоснабжения вторым краном. Это делается для того, чтобы фильтр можно было почистить, не отсоединяя его от труб и не сливая теплоноситель с системы.

    Фильтр грубой очистки

    ВАЖНО! Допускается установка фильтра только в горизонтальном положении накопительным отделением вниз.

  3. Кран для подпитки и слива. Обычный шаровой кран, который устанавливается в самой нижней части системы отопления на обратке. Он служит для слива и подачи теплоносителя в систему. При необходимости к этому крану подсоединяется гибкий шланг, который в зависимости от функции, выводится либо в канализационную систему для слива, либо присоединяется к системе водоснабжения для наполнения. Также подача теплоносителя может выполняться из обычной емкости через насосное оборудование. Это удобно если в качестве теплоносителя используется антифриз. В современных настенных газовых котлах в схеме подключения предусмотрен встроенный кран подпитки.
  4. Расширительный бак — емкость, компенсирующая увеличение объема теплоносителя при тепловом расширении жидкости. Многие современные модели газовых котлов имеют расширительный бак в базовой комплектации. Однако при подключении такого котла необходимо проверить максимально допустимый объем теплоносителя, на который рассчитан такой бак. Как правило, он не превышает 70-100 л теплоносителя в системе. Этого достаточно для отопления небольшой однокомнатной квартиры. Во всех остальных случаях необходима установка внешнего компенсатора. Бак врезается в основную линию обратки и отделяется от неё шаровым краном.

    Устройство расширительного бака закрытого типа

  5. Группа безопасности. Многие модели газовых котлов оборудованы своими устройствами безопасности. Однако для объёмных систем отопления, которые интенсивно эксплуатируются в различных режимах, рекомендуется устанавливать отдельные группы безопасности, состоящие из следующих устройств:
  • Манометр — показывает текущее давление теплоносителя в трубопроводах системы отопления. Для квартир этот показатель составляет не более 1,5 атм. Для больших частных коттеджей может доходить до 2 атм.;
  • Предохранительный клапан — сбрасывает лишний теплоноситель из системы при критическом повышении допустимого давления. Иногда используется для ручного удаления воздуха из трубопроводов;
  • Кран Маевского (автоматический воздухоотводчик). Основная функция автоматическое удаление воздуха из системы отопления.

Группа безопасности устанавливается в самой высокой точке системы отопления на трубопроводе подачи теплоносителя. Рекомендуемое расстояние от котла не более 1,5м.

Двухконтурный котёл

Схема подключения к системе теплоснабжения частного дома двухконтурного газового котла осуществляется, так же как и одноконтурного. Разница состоит в наличии дополнительных патрубков системы ГВС. Они устанавливаются на газовых котлах отопления следующим образом:

  • Справа между газовой трубой и обраткой патрубок подключения к системе холодного водоснабжения;
  • Слева между газовой трубой и подачей – патрубок подачи горячей воды в локальную систему ГВС.

Также как система отопления, трубы ГВС отделяются от котла шаровыми кранами на отдельных соединениях. Подключение холодного и горячего водопровода осуществляется без каких-либо ограничений. В качестве дополнительного элемента используется специальный фильтр на трубе подачи холодной воды. Его рекомендуется применять в старых системах с централизованной подачи воды с большим количеством твёрдых нерастворимых частиц в потоке. Они могут оседать на стенках теплообменника второго контура, снижая эффективность нагрева.

Настенный

Настенный газовый котел имеет меньшую мощность, чем напольный и к нему предъявляются менее строгие требования к месту установки. В частности, все требования прописаны в нормативе СП 42-101-2003. Высота от основания пола до форсунок камеры сгорания в пределах 0,9-1,2м. При этом расстояние от пола до нижней части корпуса настенного котла должно составлять не менее 0,8м. Схема подключения настенного газового котла системы отопления, аналогична одноконтурному, описанному в начале статьи.

Котёл крепятся на специальных кронштейнах, обеспечивающих расстояние корпуса до несущей стены не менее 10 см.  Расстояние до ближайшей вертикальной конструкции должно быть не менее 40см. Стену за навесным газовым котлом необходимо обшить негорючими материалами: асбестовой плитой, стальным листом, облицевать керамической плиткой. Защитный экран должен быть больше размеров котла на 10 см по всему периметру.

Напольный

При схеме обвязки напольного газового котла необходимо соблюдать следующие правила:

  • Оборудование должно располагаться в отдельном помещении с хорошей вентиляцией: окно, вентиляционная отдушина и т. п. Площадь помещения должна составлять не менее 4 м2, а свободный объём не менее 8м3. При этом, рекомендуемая высота потолка 2,5м.;
  • Вентиляция должна обеспечивать поступление свежего воздуха. Для этого оборудуется постоянный вентиляционный канал, площадь которого принимается из расчета, 8 см2 на 1 кВт мощности котла;
  • В качестве декоративной отделки не могут быть использованы горючие материалы. Запрещено обустройство подвесных потолков или фальшпола а также других декоративных ниш, где могут скапливаться продукты сгорания или газ;
  • В непосредственной близости от котла не должны устанавливаться какие-либо или газовые приборы, в том числе газовые счётчики;
  • Сам котел необходимо устанавливать на поддон из несгораемых материалов: бетон или кирпич.

Газовый котел и бойлер

Одноконтурный газовый котел также может являться источником нагрева системы ГВС. Для этого используется специальное оборудование — бойлер косвенного нагрева, который включается в схему подключения. Он представляет собой емкость, внутри которой располагается трубопровод, подключаемый к системе отопления.

Подсоединение осуществляется следующим образом:

  • На входную и выходную группу бойлера устанавливаются запорные краны, чтобы в случае необходимости можно было исключить устройство из общей системы отопления.
  • Обвязка бойлера выполняется при помощи трехходовых термостатических клапанов. С их помощью осуществляется разделение теплоносителя, выходящего из котла на два потока: в бойлер косвенного нагрева и в систему отопления.
  • Регулировка осуществляется автоматически. После того как температура в бойлере снизится ниже критической, поток теплоносителя переправиться на трубопровод идущий через бак косвенного нагрева. После выхода из него патрубок подсоединяется к системе отопления.

Читайте так же:
Автор: Андрей Елфимов
http://eurosantehnik.ru

Автор проекта eurosantehnik.ru Автор youtube-канала: Технотерм

Подключение котла к системе отопления – особенности технологии



От того, будет ли зимой нормально функционировать система отопления, зависит не только комфортность нахождения в помещении, но и, в буквальном смысле слова, выживание, поскольку при наших температурных условиях в не отапливаемом помещении зимой бывает отрицательная температура.

Для того, чтобы коммуникации работали нормально, нужно не только иметь топливо, но и правильно смонтировать сам контур. И очень важным этапом является подключение котла к системе отопления.

Рассмотрим нюансы подключения, в зависимости от типа оборудования.

Газовый котел

Газовые котлы сегодня являются наиболее популярными в связи с удобством использования, высокой экономичностью и другими преимуществами. Однако подключение такого котла как раз является процессом достаточно сложным и трудоемким.

Об особенностях их выбора и монтажа читайте здесь.

Впрочем, его вполне можно сделать собственноручно.

В процессе установки можно выделить такие этапы:

  • монтаж самого устройства;
  • подключение к водопроводу;
  • соединение с контуром;
  • подключение к газопроводу.

Схема монтажа настенного котла

Если нагреватель напольный, его необходимо просто установить согласно инструкции, составленной производителем. Если он настенный – его вешают на кронштейны, которые идут в комплекте с купленным вами котлом.

Для того, чтобы оборудование работало максимально эффективно, и в целях соблюдения безопасности его работы, необходимо соблюдать некоторые правила. Помещение, в котором устанавливается агрегат, должно проветриваться. Никаких приборов рядом с ним устанавливать нельзя. В том числе — и газовый счетчик!

Расстояние от пола до настенного котла должно быть не менее 80 см, от соседней стены до котла – не менее полуметра. Под потолок его также нельзя подвешивать.

Одноконтурный котел

В одноконтурном котле имеется только один теплообменник. Соответственно, его можно использовать либо для системы отопления, либо для подачи горячей воды.

К такому устройству подключают только две трубы:

  1. по одной вода будет поступать в него для нагревания;
  2.  по другой – выходить.

Для стравливания из системы лишнего давления подключают предохранительный клапан и расширительный бак. В открытой системе его подключают в самой верхней точке контура; в закрытой — на обратке, как можно ближе к котлу. Есть котлы со встроенным расширительным баком.

Материал в тему – как стравить воздух.

Если вы будете монтировать систему принудительной циркуляции, то насос ставят на обратке, чтобы горячая вода не испортила его механизмы.

Подробнее об одноконтурных котлах, их применении и особенностях смотрите в видео ролике ниже.



Двухконтурный газовый котел

Если вы хотите получить не только отопление, но  и горячую воду, вам понадобится двуконтурный котел (читайте о том, как правильно выбрать это оборудование). Два его контура никаким образом друг от друга не зависят. Первый будет поставлять нагретую воду в отопительную систему, второй – снабжать ею водопровод.

Двухконтурный прибор подключают к:

  • подаче газа;
  • подаче и обратке отопления;
  • подаче и обратке водопровода.

Процесс установки двухконтурного котла

После установки устройства его подключают в начале к отопительному контуру и водоснабжению, а только потом – к газопроводу. Схема подключения одинакова для всех двухконтурных газовых обогревателей. Расположение всех патрубков сходно.

Не забудьте установить на патрубок водопровода фильтр грубой очистки, который необходим для предотвращения забивания котла накипью и другим «мусором», который попадет в него током воды от батарей. Фильтр накручивают на патрубок обратки. Стрелочка, нарисованная на фильтре, должна иметь направление в сторону котла.

Следует также установить отекающий кран, позволяющий в случае необходимости (при поломке устройства или при необходимости выполнения работ по его техническому обслуживанию) отсоединить котел от коммуникаций.

Электрический  вариант

Особенности электрического нагревателя:

  1. меньше газового по размерам и по весу;
  2. меньше стоит;
  3. безопасный;
  4. не требует отвода продуктов горения;
  5. не нуждается в присмотре;
  6. легко устанавливается;
  7. не требует прокладки дополнительных коммуникаций.

Однако система отопления с электрическим котлом обойдется дороже в эксплуатации, и, к тому же, могут возникнуть проблемы с нехваткой выделенных мощностей. Говоря проще, провод питания, подведенный к вашему дому или квартире не способен необходимую для питания и нагревателя, и других электроприборов, мощность.

Еще одним существенным недостатком является то, что в случаях перебоев с электроэнергией ваша система окажется под угрозой замерзания.

Подключение электрокотла к системе отопления может быть однофазным либо трехфазным.  Обычно для приборов с мощностью до 6 кВт применяют однофазное подключение, для более мощных – трехфазное. Подключение входного патрубка всегда бывает нижним, выходного – как нижним, так и верхним.

Вначале подключают устройство к водоснабжению и отоплению, а только по завершении этих действий – к электросети.

Следует обязательно выполнить заземление. Для этого используют медный провод с сечением 4 мм и больше. Его подключают к нулевой клемме, находящейся внизу корпуса, установить УЗО и автоматы нужных номиналов, оборудовать выключатель.

После того, как устройство полостью включено в систему, можно набирать воду и проверять функционирование всего контура. Если ваша система является открытой, то необходимо после расширительного бака установить запорную арматуру.

Твердотопливный котел

Твердотопливный котел не имеет встроенных расширительного бака, группы безопасности, насоса. Поэтому необходимо их смонтировать со стороны отопительного контура.

Система отопления с твердотопливным котлом требует более квалифицированного подхода и к монтажу, и к эксплуатации.

При обвязке производители выдвигают некоторые требования к системам отопления:

  • В документации обязательно указывается допустимое значение давления и температуры. Нужно следить за тем, чтобы эти значения не были превышены.
  • Температура воды в обратке не должна быть выше 45°-50°С. В противном случае будет конденсироваться влага.
  • При создании системы с принудительной циркуляцией нужно подключить группу безопасности во избежание перегрева. Этот клапан открывает подачу холодной воды, и одновременно – сбрасывает лишнее тепло: таким образом не допускается превышение давления, тепло сбрасывается пропорционально доливке холодной воды. Баланс в системе не нарушается.

Чаще при использовании твердотопливных нагревателей делают принудительную систему, поскольку она позволяет с меньшими затратами поддерживать указанные в инструкции условия работы устройства, чем самотечная система.

Твердотопливный котел должен стоять на жестком основании, для которого делают стяжку толщиной 5 см и более, а под стяжкой должна находиться такая же по толщине подушка. Котел должен быть установлен абсолютно вертикально.

Открытый расширительный бак, как обычно, устанавливают в наивысшей точке контура. Дымоход должен иметь сборник конденсата (устанавливается снизу) и клапан. Следует также предусмотреть наличие люков для очистки канала.

Вам также понадобится бак аккумуляции энергии, поскольку твердотопливный котел – устройство инертное. Бак нужно тщательно совместить с котлом. В случае самотечной системы тщательно соблюдайте уклоны трубопровода.

На видео ниже мы рекомендуем вам ознакомиться с технологией, как подключить твердотопливный и газовый котлы в одну систему.



Два котла в системе

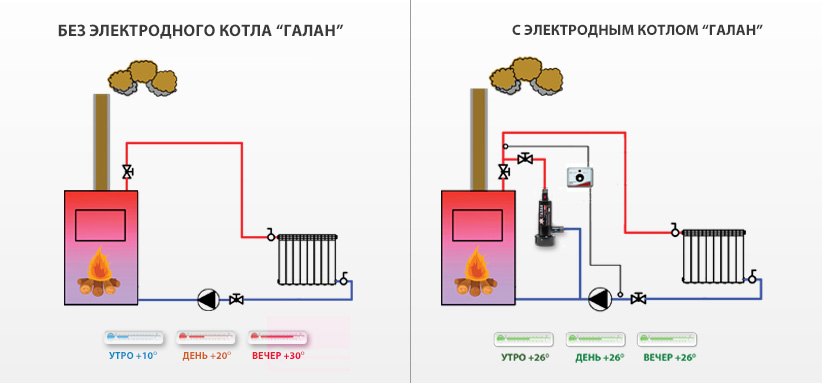

Иногда для «подстраховки» используют два котла в системе отопления.

В таком случае может возникнуть проблема: твердотопливные нагреватели работают только в открытой системе (по соображениям безопасности). Можно для объединения устройств в один контур использовать промежуточный теплообменник: вода, циркулирующая в контуре, подключенном к другому котлу, отделена от воды, нагревающейся при помощи твердотопливного нагревателя. Последняя протекает через теплообменник и отдает тепло той воде, которая циркулирует в другом (закрытом) контуре.

При использовании в качестве нагревательного элемента твердотопливного котла нужно следить за приращением объема воды. При неконтролируемом повышении температуры бак может наполниться полностью, а система не рассчитана на то, что объем воды в ней увеличится существенно. Поэтому дополнительно устанавливают специальный предохранительный клапан, который «стравливающий» излишки. Лишняя вода спускается в канализацию.

Надеемся, что материал был вам полезен. И у вас не возникнет вопросов по монтажу котлов различных типов. Будем сильно благодарны, если нажмете на кнопки социальных сетей, расположенных ниже. Также приглашаем вступить в группу Вконтакте.

Как установить и подключить электрический котёл отопления, фото и видео

Добавил(а): Евгений Удальцов 29 января

Современный электрокотел является хорошим решением вопроса с отоплением, а также с горячим водоснабжением Вашего дома. Обладающие целым рядом преимуществ в сравнении с другими котлами, они все чаще становятся предметом выбора российского покупателя, когда речь заходит об автономной системе отопления. Однако электрокотел надо еще правильно установить, и пусть это не самое сложное дело, оно, тем не менее, нуждается в отдельном освещении.

Преимущества электрокотла

Чем же так хорош электрокотел и за что его выделяют среди других вариантов? Ну, для начала стоит выделить хотя бы самые простые вещи, вроде небольших габаритов, экологичность и почти полное отсутствие шума при работе. То есть, такой котел Вы легко можете установить на своей кухне, на озадачивая себя вопросом, надо ли искать отдельное помещение под котельную.

Именно благодаря малым габаритам и весу электрокотел легко транспортировать и устанавливать.

Правда, есть один сильный нюанс – использовать электричество для отопления дома – достаточно затратное дело, поэтому взвесьте все «за» и «против», прежде чем отправляться за покупкой.

Как правильно произвести монтаж

Чтобы Вам было проще понять основные моменты, связанные с монтажом электрического котла, следует вникнуть в его суть. А именно – в особенности конструкции. Она такова, что электрокотлы монтируются на стену, при этом они одноконтурные и не имеют встроенного бойлера.

Чтобы обеспечить дом горячей водой, нужно приобрести нагреватель воды, который обычно бывает проточный или емкостный. В том случае, когда оборудование встроено в систему и выполняет функцию резервного поставщика тепла, в то время как главный котел работает на солярке, газе или твердом топливе, появляется возможность подключить его к бойлеру.

Правила монтажа электрокотла описаны в документах, идущих в комплекте с ним.

Ко всем электрокотлам предъявляется ряд требований:

— Монтаж должен осуществляться специалистом центра сервиса, который имеет разрешение на проведение электромонтажных работ;

— Прежде чем вешать электрокотел на стену, убедитесь в том, что она способна выдержать его вес без различного рода деформаций;

— Чтобы облегчить доступ к агрегату при проведении ремонтных работ или техобслуживания, оставьте немного свободного пространства с одной или нескольких сторон.

Этапы установки

Монтаж электрического котла является наиболее простым в сравнении с установкой других типов котлов. Поскольку в процессе отопления будет участвовать электричество, нужда в хранении и подаче газа либо жидкого и твердого топлива, создании дымохода отсутствует. Монтаж электрокотла можно разделить на несколько этапов:

— На стену устанавливаются крепления, необходимые для котла, кронштейны выравнивают по уровню и следят за тем, чтобы не было никаких перекосов;

— Нужно создать заземление;

— Котел подключается к отопительной системе. Циркуляционный насос и расширительный бак, если не встроены в конструкцию котла, должны быть установлены отдельно;

— Осуществляются работы по пуску и наладке оборудования. Система проверяется на герметичность на всех участках, после чего избавляются от лишнего воздуха и проверяют работу агрегата во всех режимах.

Перед установкой оборудования нужно проверить, все ли инструменты находятся под рукой. В их число входят:

— Инструкция, идущая в комплекте с агрегатом;

— Дрель;

— Фланцы и муфты;

— Трубы, подходящие по габаритам;

— Кабель, имеющий определенное сечение;

— Метизы, с помощью которых котел крепится к стене;

— Планка для монтажа;

— Схема, в которой отображена правильная установка электрокотла.

Схема установки электрокотла с проточным водонагревателем
Схема электрического котла Vaillant
Процесс наладки и тестирования установленного электрокотла



Процесс монтажа в нужном порядке (видео)

Итак, проверив стену, к которой будет крепиться котел, и убедившись в ее способности нести необходимую нагрузку, мы оставляем немного свободного места для доступа к котлу (обычно оно указывается в инструкции) и устанавливаем агрегат, проверяя ровность его расположения помощью уровня.

Стена, на которую крепится котел, должна быть выполнена из негорючих материалов.

Монтажная планка пригодится Вам для грамотной установки котла. Трубопроводы должны подбираться исходя из того, какой насос установлен в системе.

В основном, монтаж электрокотла несложен, однако, как и во всяком деле, здесь есть свои интересные моменты. Так, котлы с небольшой мощностью всегда хорошо работают в обычной сети с напряжением в 220В. Другое дело, если модель достаточно мощная, требуется ее подключение к трехфазной сети. Именно поэтому так важно правильно рассчитать сечение кабеля. Правильно подобранный кабель способен выдержать мощность агрегата и без сбоев пропускать ток нужной величины.



После того, как котел будет установлен, к нему подводят трубы отопительной системы и системы водоснабжения. Здесь и пригодятся муфты и фланцы.

Следующим шагом будет подсоединение к электросети. УЗО и автоматы с необходимыми номиналами устанавливаются предварительно, и выполняются заземлительные работы. Кабель оснащается выключателем, расстояние между контактами которого равняется 3мм. Как только аппарат будет подключен к системе, можно набрать воду, запускать агрегат и проверять его в деле.

Между установкой настенных и напольных котлов почти нет разницы, кроме того, что напольные устанавливаются на специальную подставку.

Особенности установки котла

Если Вы чувствуете в себе силы для самостоятельной установки электрокотла, воспользуйтесь советами знающих специалистов. Лучше всего, если электрический источник обогрева будет задействован как резервный – это позволит грамотнее расходовать получаемое тепло в помещении.

Обратно-предохранительный клапан, манометр и воздухоотводчик – это те элементы, с которыми Вы познакомитесь в случае установки котла электродного типа.

Если у Вас открытая отопительная система, то на том участке трубопровода, что идет от расширительного бака, устанавливается запорная арматура.

Для заземления используется медный провод с четырехмиллиметровым сечением при подключении проводника к нулевой клемме оборудования. Ее можно найти на корпусе котла в его нижней части.

Лучше всего, если котел будет встроен в новую систему, а не в существующий контур. В противном случае контур надо промыть со всей тщательностью с помощью предназначенных для этого средств.

После установки электрокотла убедитесь, что все правила безопасной эксплуатации соблюдены, а сам котел работает нормально во всех режимах. В этом случае монтаж можно считать успешным.

Люблю природу и красоту окружающего мира, освещаю это в своих статьях и пытаюсь поспособствовать претворению прекрасного в жизнь. Оцените статью: Поделитесь с друзьями!

Правила подключения газового котла к системе отопления дома, схема и видео

Перед тем, как приступить к подключению газового котла,  нужно уяснить несколько основных требований. Они касаются всех газовых котлов, независимо от модификации, мощности и места установки (напольный вариант или настенный).

  • Котел нужно располагать в отдельном помещении. Оно должно быть достаточно просторным и иметь хорошую вентиляцию.
  • Если котел предназначен для установки на полу, то поверхность пола должна быть ровной.
  • Не допускается рядом с котлом располагать предметы домашнего обихода или хозяйственной утвари.
  • В помещении, где установлен котел, рекомендуется установить и датчик загазованности. Не следует забывать, что газовые приборы – объекты повышенной опасности.

Современные котлы оборудованы всеми необходимыми устройствами и приборами, обеспечивающими контроль над процессом работы, переключение режимов и аварийное отключение при возникновении нештатных ситуаций. Про установку самодельных котлов речь не идет; этого вообще делать не следует.

Любой котел должен быть изолирован от поверхности здания. Если он устанавливается на полу, то сооружается специальная подставка из негорючего материала. Если он навешивается на стену, то должна быть предусмотрена также негорючая прослойка между корпусом и стеной.

Порядок работ по подключению

Подключение котла к магистрали производится при помощи резьбовых разъемных соединителей (муфт). Трубы могут применяться как металлические, так и из металлопластика — это зависит от того, как удобнее хозяину. На входе в котел и выходе из него ставится запорная арматура. Профессионалы советуют устанавливать шаровые краны. С их помощью можно практически мгновенно перекрыть магистраль. Это же касается и газовой трубы — она соединяется с котлом при помощи гибкого шланга высокого давления. В случае ремонта или обслуживания его легко отключить и отвести в сторону.

В системе отопления обязательно устанавливается фильтр очистки воды. Он защищает внутренние поверхности теплообменника и системы труб внутри котла от попадания на них различных инородных частиц: отложения солей, грязь, ржавчины (если в системе есть металлические трубы). При установке фильтра нужно ориентироваться на стрелку, которая вытеснена на корпусе фильтра — ее острие указывает направление тока воды. Фильтр очистки нужно ставить на «обратке», то есть на трубе, по которой вода возвращается от радиаторов отопления к котлу. Частая ошибка – фильтр устанавливается наоборот. В таком положении он не будет выполнять свою функцию.

К системе отопления нужно подвести еще одну «нитку», она должна быть подключена к водопроводу. Перед местом соединения труб также ставится шаровый кран. Необходимо по специальному прибору, установленному в котле, систематически контролировать давление воды. Если оно будет отличаться от указанного в паспорте на котел, то воду в систему отопления добавляют. Подключать следует к трубе, которая идет от котла к батареям отопления. Некоторые «мастера» говорят, что разницы нет, куда включать – в прямую нитку или в обратку. Разница есть — при работе теплообменник котла нагревается газовой горелкой. Что будет, если туда поступит холодная вода?

Дополнительное оборудование

Некоторые источники указывают на то, что понадобится еще ряд приборов и устройств. Перечисляются датчики, водяной насос, расширительный бачок и ряд других элементов. Следует еще раз напомнить, что все необходимое для обеспечения безопасной работы котла уже находится в нем самом. Чтобы убедиться в этом, достаточно посмотреть прилагаемую документацию. Однако проверить функционирование всех частей котла следует обязательно. Особенно важно убедиться в срабатывании защиты. Для этого искусственно создаются нештатные ситуации, например, перекрывается один из кранов на системе циркуляции воды. Но это уже несколько иная тема для разговора.

фото и видео самых популярных схем

Монтаж газового настенного двухконтурного котла не является окончательным действие, полностью обеспечивающим работу отопительной системы и подачу ГВС.

Котел — важнейший элемент отопительного контура, он обеспечивает подачу ГВС, но он лишь источник тепловой энергии.

Для равномерного распределения обогрева по всей площади дома необходима периферийная часть системы, которую монтируют исходя из условий эксплуатации, конфигурации помещений и прочих соображений.

Ошибки, допущенные при ее создании, могут свести на нет все затраты на приобретение котла, уменьшить эффективность отопления до минимальных размеров.

Рассмотрим этот вопрос пристальнее.

Содержание статьи

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Плюсы и минусы

К плюсам следует отнести:

  • Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
  • Становится возможной организация ГВС.
  • Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
  • Повышение эффективности и экономичности работы котла и всей системы в целом.

Недостатками обвязки можно считать:

  • Необходимость тщательного проектирования отопительного контура.
  • Приходится выполнять комплекс сложных и трудоемких работ.
  • Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников.

ОБРАТИТЕ ВНИМАНИЕ!

Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

  • Циркуляционный насос.
  • Клапаны разного назначения (предохранительный, обратный, распределительный и т. д.).
  • Расширительный бак.
  • Шаровые краны — сливной, балансировочный и т.п.
  • Манометр.
  • Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах). Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы.

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат:

  • Сталь. В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
  • Медь. Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
  • Металлопластик. Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
  • Полипропилен. Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
  • Полиэтилен низкого давления (ПНД). Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Рекомендуется делать систему с некоторым запасом прочности, поскольку переделывать ее в отделанном и благоустроенном доме чрезвычайно дорого и затруднительно.

Схемы обвязки двухконтурного настенного котла

Существует несколько схем обвязки, используемых в зависимости от типа и специфических особенностей системы:

  • Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных — вниз.
  • Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
  • Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
  • Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.

ВАЖНО!

Как коллекторная, так и аварийная схемы обходятся дороже и требуют более значительных трудозатрат при сборке. В то же время, они позволяют получить более эффективную работу отопления и возможность обогревать дом во время отсутствия электропитания.

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются:

  • Тип системы — открытая или закрытая.
  • Имеется ли дополнительный водонагреватель (бойлер).
  • Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения:

  • Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
  • С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
  • С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т.п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС.

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы.

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Отзывы

Рассмотрим отзывы владельцев автономных систем отопления:

Знакомы с технологией? Оставьте свой отзыв!

Если система не имеет дополнительных линий или контуров со своим температурным режимом, сборка обвязки не представляет существенной сложности и выполняется достаточно быстро.

Длительность производства работ зависит от размеров отопительного контура.

Полезное видео

В данном видео вы узнаете как производится обвязка газового котла:

Заключение

Обвязка газового котла — это вся периферийная часть системы отопления, включая узлы распределения и запорную арматуру. Она выполняет функцию равномерной передачи тепловой энергии по всей площади помещения.

Существуют разные варианты, выбор которых зависит от конфигурации помещений и отопительной системы, ее состава и прочих факторов.

Правильно выполненная обвязка обеспечивает эффективную и стабильную работу системы отопления, позволяет снизить расход газа и получить максимальную производительность от двухконтурного газового котла.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как установить шланги водонагревателя SharkBite

Как установить водонагреватель с помощью разъемов для водонагревателя SharkBite

Водонагреватели — один из важнейших компонентов домашнего уюта. Однако очень часто к ним трудно получить доступ в ограниченном пространстве или тесном туалете. Гибкие шланги для водонагревателей SharkBite позволяют профи …

  1. Работа в ограниченном пространстве
  2. Простое подключение водонагревателей к существующим трубам, которые не совпадают.
  3. Обладает универсальностью для подключения водонагревателя практически к любому трубопроводу

Все соединители водонагревателей SharkBite одобрены для использования с электрическими или газовыми водонагревателями с вентиляционным отверстием.

Плетеные и гофрированные шланги для водонагревателей

SharkBite предлагает гибкие шланги для водонагревателей как с оплеткой, так и с гофрировкой, с шаровыми кранами или без них. Шланги водонагревателя с шаровыми кранами обеспечивают перекрытие на подающей стороне водонагревателя. Проверьте местные правила водоснабжения, чтобы узнать, требуются ли жесткие трубопроводы для вашего водонагревателя. Гофрированные соединители из нержавеющей стали можно использовать в качестве альтернативы жестким трубам.

Установка шланга водонагревателя SharkBite

  1. Сначала определите материал трубы.
  2. Измерьте расстояние от линий горячего и холодного водоснабжения до водонагревателя, чтобы выбрать соединитель правильной длины.
  3. Обрежьте трубу максимально чисто и под прямым углом. Убедитесь, что на трубе нет царапин и мусора. Если вы работаете с медной трубой, удалите с нее все острые края или заусенцы.
  4. Затем используйте инструмент SharkBite Deburr & Gauge для измерения и отметки глубины погружения на трубе. Вы можете найти таблицу глубины вставки ниже.


  5. Вручную затяните охватывающий соединитель на ниппеле трубы, а затем поверните на четверть оборота гаечным ключом, стараясь не затягивать слишком сильно.

    Нужно ли использовать резьбовую ленту? №. В соединителях водонагревателя SharkBite используется прокладка для уплотнения ниппелей трубы водонагревателя, поэтому лента для резьбы не требуется.

  6. Протолкните фитинг до только что сделанной метки вставки. Повторите то же самое со стороной выхода горячей воды.
  7. Наконец, включите воду и проверьте соединения. Если вы заметили, что вода капает из штуцера трубного ниппеля, затяните гаечным ключом
  8. .
Найди ближайший магазин

Система управления интеллектуальным водонагревателем Aquanta

Установка

Процесс установки выглядит так:
  • Выключите автоматический выключатель водонагревателя.

  • Установите контроллер Aquanta.

  • Присоедините датчик горячей температуры к клапану T&P.

  • Присоедините датчик температуры холодной воды к трубе холодной воды.

  • Снова включите автоматический выключатель.

  • Загрузите приложение Aquanta для сопряжения с Wi-Fi и завершения онлайн-настройки. Теперь у вас есть умный водонагреватель!

Посмотреть видео по установке

  • Отключите водонагреватель от электросети, если это модель с принудительной вентиляцией.

  • Установите контроллер Aquanta.

  • Присоедините датчик горячей температуры к клапану T&P.

  • Присоединить датчик температуры холодной воды к трубе холодной воды

  • Подключите коммуникационный кабель и подключите контроллер Aquanta и водонагреватель.

  • Загрузите приложение Aquanta для сопряжения с Wi-Fi и завершения онлайн-настройки.Теперь у вас есть умный водонагреватель!

Посмотреть видео по установке

Могу ли я — следует ли — установить самостоятельно?

Версия Aquanta для электрических водонагревателей может быть установлена ​​«домашним мастером». Это означает, что если вам удобно заменять светильник, установка Aquanta должна быть несложной. Никаких специальных знаний в области электротехники, сертификации или оборудования не требуется. Версия для газовых водонагревателей еще проще, без электрических или других подключений. После некоторой подготовки установка любой версии Aquanta займет не более 15 минут. Покупатели несут ответственность за то, чтобы Aquanta и ее установка соответствовали всем местным нормам и правилам. Если вы планируете самостоятельно установить Aquanta, перед тем, как продолжить, просмотрите соответствующее видео по установке, чтобы убедиться, что вы освоили этот процесс.

Замена и установка электрического водонагревателя

Общая проблема с установка электрического водонагревателя включает питание перед бак полностью заполнен водой.После сантехники подключения завершены, но перед подключением электроэнергии, полностью открыть кран с горячей водой, пока «горячая» вода не потечет ПОЛНОСТЬЮ ПОТОК в течение трех минут. При первом открытии вы можете получить только воздух из крана, то брызги воды. Подождите, пока потечет вода полный и дайте воде стечь полностью в течение трех минут. Если танк не полностью заполнен при включении питания, верхний нагрев элемент перегорит и у вас не будет горячей воды (до верхнего элемент заменен). Примечание — Вам также понадобится схема тестер или вольтметр для проверки наличия электроэнергии.


Посмотрите видео «Замена
» Стандартный электрический водонагреватель »

ВАЖНО — Прочтите и следуйте напечатанным Инструкции по установке, прилагаемые к вашему водонагревателю. В в печатных инструкциях и на этикетках продуктов указаны данные, относящиеся к конкретной модели. информация, важные предупреждения и указания по технике безопасности.Если вам не хватает необходимые навыки для установки, устранения неполадок или ремонта воды обогреватель, обратитесь за помощью к квалифицированному специалисту.

Общие проблемы

Новые электрические водонагреватели обычно вызывают неисправность свободный. Самая частая проблема с электрическими водонагревателями — это сгорел верхний нагревательный элемент («Dry Fired»). Верхний элемент выгорит, если бак не полностью заполнен водой, когда питание включено.К счастью, запасные элементы широко распространены. доступны и не дорогие.

Вторая по частоте проблема — проблема с питанием (нет электричество, неправильное напряжение или проблемы с домашним проводка).

Утечки почти всегда связаны с перебоями в подаче воды. соединения.

Как установить водонагреватель косвенного нагрева на бойлер

Водонагреватели косвенного действия

бывают всех форм и размеров.Но чтобы они заработали, их нужно установить на котел. Этот старый дом продемонстрирует, как правильно выполнить монтаж.

This Old House® — это мультиплатформенный бренд для домашних энтузиастов, ответственный за создание этого контента. Пожалуйста, поддержите официальный выпуск. Спасибо!


ОПИСАНИЕ ВИДЕО

Эксперт по сантехнике и отоплению в старом доме Ричард Третви помогает домовладельцу установить водонагреватель косвенного нагрева на существующий паровой котел, чтобы увеличить количество горячей воды в доме.

Шагов:

  1. Выключить главный выключатель на котле и подачу воды к котлу.
  2. Подсоедините шланг и водяной насос к сливному крану котла, чтобы слить воду из котла. Если возможно, откачайте воду в раковину или вытяните шланг на улицу.
  3. Найдите место для нового водонагревателя. Используйте прокладки и уровень, чтобы убедиться, что он прочный и ровный.
  4. Найдите подходящее место для подключения бойлера к водонагревателю косвенного нагрева через змеевик теплообменника — желательно чуть ниже водопровода, чтобы избежать образования осадка около дна бойлера.
  5. Сухая установка медных трубок диаметром 1 дюйм от котла до входа змеевика теплообменника. Обязательно установите запорный шаровой кран в точке отвода. Установите Y-образный фильтр после шарового крана, чтобы он действовал как фильтр и точка промывки. Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб. Убедитесь, что все соединения выровнены.
  6. Перед пайкой любых медных труб обязательно используйте песчаную ткань и флюс для всех соединений.
  7. Припаяйте соединения припоем и пропановой горелкой.
  8. Разорвите соединение с краном подачи воды котла. Этот ввод теперь будет служить в качестве возврата для змеевика теплообменника и отвода.
  9. Сухая установка медных трубных соединений диаметром 1 дюйм от выхода змеевика теплообменника до входа котла. Участок трубопровода должен включать циркуляционный насос, продувочный клапан, запорный шаровой кран и второй продувочный клапан в указанном порядке.
  10. Припаяйте соединения припоем и пропановой горелкой.
  11. С помощью трубореза прервать подключение к водопроводу котла.Обязательно приготовьте ведро, чтобы собрать лишнюю воду.
  12. Сухая установка медных трубных соединений ½ дюйма от основного водопровода до входа холодной воды в нижней части косвенного водонагревателя. Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб. На участке трубопровода должна быть тройниковая муфта для подсоединения нового участка к котлу. Включите запорный вентиль после муфты в котел. Вытяните трубопровод из средней части тройника. Труба должна доходить до косвенного водонагревателя и включать в себя спускной клапан на входе холода.Дополнительная труба также должна быть подключена к термостатическому смесительному клапану.
  13. Разорвать соединение котла с основной подачей горячей воды в дом с помощью трубореза.
  14. Установите сухие соединения медных труб ½ ”от выхода наверху косвенного водонагревателя. Трубопровод должен подводиться к предохранительному клапану, термостатическому смесительному клапану и подключаться к основной подаче горячей воды в дом.
  15. Припаяйте соединения припоем и пропановой горелкой.
  16. Присоедините датчик температуры к водонагревателю косвенного нагрева.
  17. Присоединить к котлу электронное реле.
  18. Выполните электрические соединения от датчика температуры к реле на котле и циркуляционном насосе.
  19. Снова включить главный выключатель на котле.
  20. Снова включите кран подачи воды.
  21. Используйте продувочные клапаны, чтобы удалить из системы избыток воздуха. Вам понадобится ведро, чтобы поймать воду.
  22. Бак водонагревателя заполнится и нагреется через некоторое время.

© 2017 Старый дом.Все права защищены.
БЫСТРЫЕ ССЫЛКИ

Ознакомьтесь с нашим ассортиментом бойлеров
Ознакомьтесь с нашим ассортиментом водонагревателей
Посетите веб-сайт этого старого дома

Автор сообщения: Дебора Мазик

Сообщение навигации

Урок 4: Установка солнечных водонагревательных систем

Введение

Сказать, что при установке солнечных водонагревательных систем существует множество переменных, было бы преуменьшением.Как вы узнали в Уроке 3, существует несколько различных типов систем, и используемые компоненты будут различаться от производителя к производителю. Каждый дом немного отличается, и для того, чтобы подвести водопровод от коллекторов к резервуару для хранения, может потребоваться удаление штукатурки или листового камня, которые затем необходимо заменить. Вы можете столкнуться с тем, что нужно построить лоток для труб, по которому будет проложен трубопровод.

В этом уроке мы сосредоточимся на установке базовой солнечной водонагревательной системы замкнутого цикла.По ссылкам ниже можно подробнее узнать об установке системы. Перед фактической установкой солнечной системы необходимо провести обследование участка, чтобы ответить на такие вопросы, как:

  • Может ли крыша выдержать статическую нагрузку солнечных коллекторов и постоянную нагрузку монтажной бригады?
  • Правильно ли ориентирована крыша с достаточным количеством незатененных участков и поверхностей, которые не нужно будет заменять в ближайшем будущем?
  • Можно ли безопасно выполнить кровельные работы?
  • Есть ли в здании место для накопительного бака и сопутствующего оборудования?
  • Можно ли проложить водопроводные линии между резервуаром-хранилищем и коллекторами без значительных усилий по модернизации?

Для быстрого обзора некоторых компонентов солнечного водонагревателя и их взаимосвязи друг с другом см. Gly-Mod-WB-SND (используется с разрешения AAA Solar Supply, 2021 Zearing NW, Albuquerque, NM 87104).Для просмотра видео вам понадобится плагин Flash Player 5 или 6.

Если у вас компьютер Mac, перейдите на сайт AAA Solar Supplys по адресу: www.aaasolar.com/video/#menu, чтобы загрузить версию для Mac.

AAA Solar Supply также предоставила разрешение на использование своего видео GlycolModule [Windows Media 16.4MB], в котором показаны компоненты и сборка солнечной водонагревательной системы с антифризом, а также способы пайки медных труб и фитингов с потом. Для просмотра видео вам понадобится Windows Media Player.Если у вас нет проигрывателя Windows Media, вы можете просмотреть видео с помощью Real Player или Quick Time Player на веб-сайте AAA Solar Supplys по адресу: www.aaasolar.com/video/#menu.

Центр солнечной энергии Флориды (FSEC), Университет Центральной Флориды, 12443 Research Parkway, Orlando, FL 32826, и Solar Rating and Certification Corporation (SRCC), c / o FSEC, 1679 Clearlake Road, Cocoa, FL 32922, предоставили разрешение на использование своих материалов при установке солнечных водонагревательных систем.

Раздел 3 Руководства по проектированию и установке, ремонту и техническому обслуживанию солнечных водонагревателей и бассейнов, выпущенный FSEC, описывает этапы установки солнечной водонагревательной системы без отдельного солнечного резервуара для хранения воды.См. Также FSECs SDHW System Installation.pdf [внутренняя ссылка], где представлены изображения, дополняющие текстовый файл главы 3.

В отличие от солнечных водонагревательных систем, установленных во Флориде, системы, установленные в Пенсильвании, должны быть защищены от замерзания. Это означает, что система с защитой от замерзания будет включать теплообменник, нетоксичный жидкий теплоноситель, расширительный бак и, в зависимости от установленной системы, может потребоваться другой циркуляционный насос.

AAA Solar Supplys информация о заполнении гликолевой системы [PDF / 14KB] предоставляет практическую информацию, которая вам понадобится для установки систем в Пенсильвании.

В начало

Этапы установки

Основные шаги по установке замкнутой солнечной системы водяного отопления:

  1. Установить солнечные коллекторы на крышу
  2. Установите резервуар для хранения солнечной энергии и теплообменник рядом с обычным водонагревателем
  3. Установить трубопровод и насос для гликолевого контура
  4. Установить водопровод
  5. Установить элементы управления
  6. Заполнить систему
  7. Изолируйте линии воды и гликоля
На этой схеме показаны компоненты солнечной водонагревательной системы.

Шаг 1: Установите солнечные коллекторы на крышу

При установке коллекторов делайте как можно меньше выступов в крыше. В некоторых случаях коллекторы могут быть установлены на крыше, а трубопровод проходит через вертикальную стену, а не через крышу. Заделайте все проемы в крыше силиконовым герметиком. Разные производители поставляют немного разное оборудование для крепления коллекторов на крыше.Тщательно следуйте инструкциям производителя.

Найдите стропила, к которым вы будете прикреплять коллекторы. Возможно, вам удастся сделать это с помощью прибора для поиска гвоздей, или вам, возможно, придется зайти в чердак и просверлить небольшое отверстие рядом с балкой, чтобы найти его. Просверлите отверстие, а затем выведите из него небольшой провод, чтобы найти его снаружи. Не забудьте закрыть отверстие силиконовым герметиком.

Стропила обычно имеют длину 16 или 24 дюйма от центра к центру.Если вы не можете прикрепить крепеж коллектора к самому стропилам, необходимо установить гаечный ключ между стропилами и смонтировать крепеж коллектора на шпале. Не полагайтесь на обшивку крыши для поддержки солнечных коллекторов. Убедитесь, что монтажное оборудование коллектора надежно прикреплено к элементам каркаса.

Используйте гидроизоляцию, рекомендованную изготовителями, вокруг трубопроводов, проходящих через крышу, или используйте гидроизоляцию труб.Установите оклад с герметиком для крыши, чтобы убедиться, что он не протекает.

Если вы используете пропотевшую медную сантехническую арматуру, защитите крышу от факела огнестойким ковриком.

Не забудьте установить вентиляционное отверстие в верхней части коллектора.

В начало

Шаг 2: Установите накопительный бак и теплообменник рядом с обычным водонагревателем.
Поместите солнечный накопительный бак рядом с обычным водонагревателем.Если теплообменник находится внутри резервуара для хранения, убедитесь, что соединения контура гликоля с теплообменником, а также соединения холодной и горячей воды доступны. Если теплообменник находится вне резервуара для хранения, вполне вероятно, что он поддерживается водопроводом. Установите штуцеры на патрубках накопительного бака и теплообменника, чтобы не пришлось разрезать трубопровод, если когда-либо потребуется замена бака или теплообменника.

Солнечные водонагревательные системы используют как прямое, так и рассеянное солнечное излучение.Несмотря на более холодный северный климат, Пенсильвания по-прежнему предлагает адекватные солнечные ресурсы. Обычно, если место установки не затемнено с 9 до 15 часов. и выходит на юг, это хороший кандидат для солнечной системы водяного отопления.

Этап 3: Установите трубопровод и насос для гликольного контура

В большинстве систем длина трубопровода для гликолевого контура не превышает дюйма. Соберите всю гликолевую петлю без припоя, чтобы вы могли быть уверены, что вся петля будет соединена вместе, а затем припаяйте всю петлю.Обязательно установите штуцеры на насос, поэтому, если он когда-либо понадобится заменить, его можно будет заменить, не разрезая трубопровод.

Насос должен быть установлен в самой нижней части контура гликоля. Выход насоса подсоединен к трубопроводу, ведущему к солнечным коллекторам на крыше. На выходе из насоса должен быть установлен обратный клапан, чтобы при выключении насоса гликоль не протекал в обратном направлении по контуру. Необходимо установить расширительный бак и манометр для контроля давления в контуре гликоля.В гликолевом контуре должен быть установлен предохранительный клапан. Выход клапана сброса давления должен быть направлен в канализацию. Этот предохранительный клапан должен быть предохранительным клапаном котла, а рабочее давление не должно превышать 30 фунтов на квадратный дюйм. Дополнительное оборудование:

  • Для управления потоком в контуре может быть установлен шаровой кран или устройство настройки контура
  • В контуре гликоля также может быть установлен расходомер
  • Термометры на входе и выходе теплообменника помогут контролировать работу системы

В начало

Шаг 4: Установите водопровод.
Подключите энергию холодной воды в доме к входу солнечного резервуара, а выход солнечного резервуара к входу обычного водонагревателя.Установите клапаны и штуцеры на входах и выходах резервуаров. Если теплообменник находится вне резервуара для хранения солнечной энергии, вы можете выбрать использование контура естественной конвекции между теплообменником и резервуаром для хранения солнечной энергии, или вы можете установить насос для нагнетания воды через теплообменник и резервуар. Если вы решите использовать естественную конвекцию, вам следует использовать большую трубу — по крайней мере, 1–1 / 4 дюйма из меди — для обеспечения достаточного потока через теплообменник. Если вы решите установить насос для проталкивания воды через теплообменник, вы можно использовать -дюймовую медную трубу.

Шаг 5: Установите элементы управления
Дифференциальный контроллер должен быть установлен для определения разницы температур между водой в нижней части солнечного резервуара и гликолем в верхней части солнечных коллекторов. Датчики могут быть прикреплены к трубам с помощью хомутов.

Есть несколько дополнительных дополнений к этой части системы, которые, добавляя дополнительных затрат, сделают систему более удобной и, возможно, безопасной.Дополнительное оборудование включает:

  • Перепускной клапан
  • Температурный клапан
  • Петля радиатора высокотемпературная

Перепускной клапан : проложите трубу между входной трубой для воды и трубой для воды, выходящей из обычного водонагревателя. Установите в эту трубу клапан (перепускной клапан). Когда этот клапан закрыт, а клапаны на входе и выходе обычного водонагревателя открыты, вода будет течь из солнечного накопителя в обычный водонагреватель (нормальная работа).Если клапаны на входе водопровода и выходе водопровода из обычного водонагревателя закрыты, а байпасный клапан открыт, вода будет течь из резервуара для хранения солнечной энергии мимо обычного водонагревателя. Этот байпасный режим можно использовать летом, когда температура воды высока, а обычный водонагреватель можно полностью отключить.

Темперирующий клапан : Во избежание перегрева в резервуаре для хранения солнечной энергии термостатический клапан может быть установлен после обычного водонагревателя.Клапан темперирования добавляет холодную воду в горячую, чтобы контролировать температуру и исключить риск ожога.

Высокотемпературный контур радиатора : Радиатор, насос и элементы управления могут быть установлены в системе для сброса энергии в случае, если контур гликоля станет слишком горячим. Это дополнение к системе может защитить систему от перегрева, если в летнее время в течение нескольких дней не используется горячая вода.

Пример контура отвода тепла с использованием радиатора .


Эксплуатация

  • Солнечный коллектор нагревает резервуар для хранения солнечной энергии через нижний змеевик в резервуаре.
  • Контур отвода тепла удаляет избыточное тепло, когда температура бака (TT) превышает расчетный предел.

Источник: www.thermomax.com/Heat_Rejection.htm

В начало

Шаг 6: Заполните систему
Проверьте герметичность гликолевого контура, заполнив гликолевый контур водой.Циркуляционный насос, вероятно, будет слишком мал для заполнения системы, поэтому вам понадобится насос для заполнения, который может обеспечить давление, достаточное для подъема воды (и гликоля) до верхней части солнечных коллекторов. Буровой насос успешно использовался для заполнения солнечных водонагревательных систем. Чтобы проверить систему на утечки, убедившись, что в контуре гликоля нет воздуха, создайте избыточное давление в контуре гликоля до удвоенного рабочего давления (максимум 30 фунтов на кв. Дюйм и ниже номинального значения предохранительного клапана) и дайте системе постоять в течение восьми часов. .Если давление в контуре упало, у вас есть утечка, которую необходимо найти и устранить. Если давление сохраняется, заполните систему 50-процентной смесью пропиленгликоля и 50-процентной воды и создайте в контуре давление не более 15 фунтов на квадратный дюйм.

В начало

Шаг 7: Изолируйте линии подачи воды и гликоля
После проверки системы на герметичность тщательно изолируйте все линии гликоля и воды.Водопроводные трубы могут быть изолированы стандартной изоляцией из пенопласта. Гликолевые трубопроводы и внешние теплообменники должны быть изолированы стекловолоконной трубной изоляцией. Клейкую ленту можно использовать на стыках изоляции водопровода, а также использовать стыковочную ленту, которая поставляется с изоляцией труб из стекловолокна. Изоляцию, подверженную воздействию солнечных лучей, можно защитить пленкой или стойкой к ультрафиолетовому излучению краской. Стекловолоконная изоляция, используемая снаружи, должна быть защищена изоляционными покрытиями из ПВХ.

Приложение 6 к Руководству по солнечному отоплению воды и бассейнов FSEC (Приложение.pdf) предоставляет обширный список инструментов, необходимых для установки, обслуживания и ремонта солнечных водонагревательных систем.

Информация по поиску и устранению неисправностей, представленная в Руководстве по солнечному водонагревателю FSEC [PDF / 266KB], предлагает методы диагностики и устранения проблем в установках солнечных водонагревательных систем.

Два полезных источника от SRCC, которые предоставляют ценную информацию по установке солнечной водонагревательной системы: Солнечные водонагревательные системы OG-300 — Руководство по установке и обучающее видео по проверке солнечных водонагревательных систем (сегменты Внешний осмотр и Внутренний осмотр в рамках этот видеообзор установки системы с точки зрения инспектора). Вам понадобится Quick Time 7 для просмотра сегментов. Вы можете выбрать версию большого, среднего или малого формата в зависимости от скорости вашего соединения (используйте меньшую версию для более медленных скоростей соединения). Стенограммы этих сегментов доступны по следующим ссылкам:

Вопросы

  1. Какие пять важных характеристик здания необходимо оценить во время первоначального обследования участка?
  2. Какие три распространенных метода установки зажимов крепления коллектора?
  3. Где должен быть шуруп при установке монтажного зажима в стропило и почему?
  4. Зачем нужен компрессионный блок при установке монтажной скобы между стропилами?
  5. Для одноэтажного здания, как можно разместить коллекторы на крыше и сколько людей требуется для этого?
  6. Каким образом можно установить солнечные коллекторы на крышу двух- и более-этажного дома, хотя это и не указано в материалах, представленных в этом уроке?
  7. Почему нужно проявлять осторожность при подъеме черепицы, чтобы можно было установить медные выступы для водопровода?
  8. Какую функцию выполняет мигающий колпачок?
  9. Почему перед пайкой методом пота необходимо очистить и обработать флюсом обе поверхности медных труб и фитингов?
  10. Почему необходимо установить водопроводные трубы коллектора так, чтобы их можно было опорожнить?
  11. Что может произойти, если установить клапан сброса температуры / давления рядом с выпускным отверстием коллектора?
  12. Почему автоматический воздушный клапан должен быть установлен в вертикальном положении?
  13. Где лучше всего установить датчики дифференциальных регуляторов?
  14. Какова основная причина прокладки труб из мягкой меди между резервуаром-хранилищем и входом и выходом коллектора?
  15. Зачем устанавливать обратный клапан в солнечной водонагревательной системе?
  16. В солнечной водонагревательной системе с защитой от замерзания, как заполнить систему жидким теплоносителем и когда лучше всего выполнить эту задачу?
  17. Зачем нужен расширительный бак в солнечной системе водяного отопления с защитой от замерзания?
  18. Почему следует устанавливать байпасную линию и шаровые краны между резервуаром для хранения солнечной энергии и обычным нагревателем горячей воды для бытового потребления?
  19. Почему важно заполнить солнечную водонагревательную систему и создать давление в ней перед установкой изоляции на водопроводных линиях?
  20. Как вы защитите изоляцию от ультрафиолетового излучения после установки изоляции труб на наружных водопроводных линиях?
  21. Какие печатные материалы следует оставить в здании после включения солнечного водонагревателя и проведения осмотра хозяином дома?

В начало

ответы

Электромонтаж термостата Sensi | Sensi US

Подключение термостата Sensi | Sensi US

Установка

Приложение Sensi предоставляет все инструкции по установке для подключения вашего нового термостата.

  • Загрузите приложение Sensi на свой смартфон или планшет.
  • Создайте учетную запись или войдите в систему.
  • Коснитесь значка +, чтобы начать установку.
  • Нажмите «Нет, это не на стене».
  • Следуйте инструкциям в приложении, чтобы подключить термостат.

Вы также можете узнать больше, загрузив Руководство по установке Sensi , в котором рассказывается о подключении и подключении к Wi-Fi. Если вы хотите проверить правильность конфигурации HVAC после установки, обратитесь к этой статье для получения инструкций по настройке термостатов .

Клеммы выходов и схемы подключения

»

ТАБЛИЧКА НА КЛЕММАХ

ОПРЕДЕЛЕНИЕ

RH *

Мощность для нагрева, 24V

RC000

C **

Общий провод, 24 В

G

Вентилятор внутреннего блока (вентилятор)

84 Y 9000 Обычный системы или первая ступень наружного обогрева и охлаждения в системах с тепловым насосом

Y2 / *

Вторая ступень наружного охлаждения в обычных системах или вторая ступень наружного обогрева и охлаждения

в двухступенчатых системах с тепловым насосом или увлажнитель

W / E

Первая ступень отопления помещений на обычных или осушитель воздуха

O / B

Подключение переключающего (реверсивного) клапана для систем теплового насоса или зональных панелей

L

Система теплового насоса, подключение провода «L

* Если у старого термостата отдельные провода RC и RH выходят из стены, защелкните перемычку RC / RH на задней стороне термостата над батарейным отсеком.

** Общий провод может быть помечен буквой «C» на вашем старом термостате или маркировкой «B» или «X». Пожалуйста, обратитесь за разъяснениями к руководству по эксплуатации вашего старого термостата.

Примечания:

  • Обычные системы включают: бойлер, газовую печь, лучистое тепло, электрическое отопление и кондиционирование воздуха
  • Системы теплового насоса включают: тепловой насос, двухтопливный, геотермальный
  • Термостат Sensi несовместим с линией системы напряжения.Термостат линейного напряжения обычно имеет провода сечением более 18 калибра и может не иметь маркировки клемм. Если вы не уверены в напряжении вашей системы, вам или подрядчику следует измерить напряжение с помощью мультиметра. Термостат Sensi рассчитан на 20-30 В переменного тока.
  • Если у вашего старого термостата есть провода, подключенные к следующим наборам клемм, термостат Sensi несовместим с вашей системой:
    • 1, 2, 3, 4
    • A, B, C, D
    • V +, VG, RS-, RS +
    • R, 1, 2, C

Обратитесь к нашей программе проверки совместимости системы , чтобы узнать, подойдут ли вам термостаты Sensi.

Sensi ™

Доступ к интеллектуальному термостату Sensi со смартфона или планшета для управления домашней средой, даже когда вы находитесь далеко от нее.

Свяжитесь с нами

Наша служба поддержки доступна 7 дней в неделю.

Пожалуйста, включите JavaScript, чтобы использовать этот сайт.

Схема

и видео о том, как использовать обогреватель резервуарного типа для обогрева помещений

Размещено

Автор: Стив Максвелл

Обновлено 15 мая 2020 г.

Нажмите ниже, чтобы просмотреть видео-тур о двух способах подключения водонагревателя в виде резервуара к внутреннему отоплению или радиаторам.

ОБНОВЛЕНО 24Feb2020 + видео

ЧТО ВЫ ПОЛУЧАЕТЕ В ЭТОМ БЛОГЕ:

  1. Объяснение того, почему водонагреватели с баком отлично подходят для водяного отопления.
  2. Загружаемые схематические чертежи двух способов подключения водонагревателя к системе водяного отопления.
  3. Видеотур по применению резервуарного типа для водяного отопления в домах.
Водонагреватель в виде резервуара рядом с сердцем системы водяного отопления.

Горячий водонагреватель становится все более популярным, потому что он удобный, тихий, устойчивый и не поднимает переносимую по воздуху пыль. И напольное отопление, и водяные радиаторы иногда называют системами «водяного отопления», и оба эти варианта позволяют людям чувствовать себя теплее при более низких температурах в помещении, чем в системах с принудительной подачей воздуха. Это некоторые из причин, по которым гидроника становится все более популярной. Вы можете не осознавать, что нагреватели пропана и природного газа в виде резервуаров могут быть идеальным источником тепла для любого типа системы водяного отопления.Простота, универсальность, экономия затрат и надежность — это преимущества, но сначала вам нужно избавиться от некоторых необоснованных предрассудков. Я не имею ничего против котлов, но вы должны знать все варианты, прежде чем принимать решение.

Традиционно в системах водяного отопления используется какой-то котел, и есть множество подрядчиков по отоплению, которые скажут вам, что водонагреватели не подходят для отопления. «Котел — единственный выход», — уверенно говорят они.Единственная проблема с этим мнением в том, что оно неверно. Ошибочное мнение возникло из-за попыток использовать водонагреватели малой мощности для обогрева помещений в прошлом. Дело в том, что нет ничего плохого в том, чтобы иметь резервуар с горячей водой для обогрева помещения. Вопрос сводится к тому, подходит ли конкретный нагреватель типа резервуара для работы. Когда вы решаете, какие системы отопления рекомендовать клиентам, имейте в виду, что некоторые обогреватели в виде резервуаров отлично справляются с ситуациями с обогревом помещений.Фактически, они созданы для этого и являются идеальным вариантом по нескольким техническим причинам. Когда вы ищете подрядчика по отоплению для работы над вашими проектами, вам нужно знать, как разумно обсуждать ситуацию, если вам нужны преимущества нагревателя в виде резервуара.

Гидравлическое отопление: преимущества обогрева помещений в баках

Водонагреватели резервуарного типа не только достаточно хороши для обогрева помещений, но и обладают четырьмя уникальными преимуществами, с которыми не может сравниться большинство бойлеров.

Гидравлическое отопление Преимущество № 1: Идеальная температура воды

Бойлеры часто рассчитаны на выпуск воды на 180 ° F для правильной работы. Это слишком жарко для полов с подогревом и приводит к менее чем безопасным температурам радиатора, если вы также не установите смесительный клапан для понижения температуры воды на выходе. Но зачем перегревать воду и нести ненужные потери энергии только для того, чтобы охладить ее перед использованием? Напротив, водонагреватели танкового типа вполне могут принимать воду любой температуры и выдавать от 120 ° F до 140 ° F без использования смесительного клапана.Этот температурный диапазон идеально подходит для водяного отопления.

Водонагреватели, подходящие для разнесенного обогрева, выглядят так же, как обычные водонагреватели в виде резервуаров, но они спроектированы для удовлетворения больших и продолжительных потребностей в тепле.

Преимущество водяного отопления № 2: Круглогодичная полезность

Водонагреватель резервуарного типа может работать как обогреватель помещения зимой, а также обеспечивать горячее водоснабжение круглый год без какого-либо дополнительного оборудования. Некоторые котлы тоже могут это делать, но не так просто и не требуют обслуживания, как водонагреватели.

Преимущество водяного отопления № 3: Простота

Техническое обслуживание нагревателя резервуарного типа настолько простое, что большинство домовладельцев могут сделать это самостоятельно, если у них есть простая установка без теплообменника. Просто подсоедините шланг к выпускному отверстию на дне резервуара, затем откройте клапан, чтобы смывать осадок из резервуара один раз в год. Если система, которую вы устанавливаете, включает в себя плоский пластинчатый теплообменник для обогрева помещения, то все, что вам нужно, — это ежегодная промывка вещей уксусом.

Преимущество водяного отопления № 4: совместимость с альтернативными источниками энергии

Водонагреватели резервуарного типа автоматически и легко совместимы с альтернативными технологиями получения тепловой энергии, такими как солнечные коллекторы или дровяной котел для установки вне помещений. Независимо от того, какой альтернативный источник энергии у вашего клиента есть (или он планирует использовать), он может предварительно нагревать воду перед тем, как войти в резервуар, экономя при этом природный газ или пропан. С котлами этого не сделать.

Гидравлическое отопление: выбор подходящего водонагревателя для резервуаров

Существует несколько различных способов настройки нагревателя в виде резервуара с природным газом или пропаном как части системы водяного отопления, но наиболее целесообразным является подход двойного назначения как для отопления помещений, так и для горячего водоснабжения. Главное понять, что нельзя просто позволить воде из этих двух систем смешаться и оставить все как есть. Один из вариантов — полностью отделить горячую воду для бытового потребления от воды, которая является частью системы отопления, с помощью теплообменника. Идея здесь состоит в том, чтобы предотвратить загрязнение бытовой воды несвежей водой, которая не циркулирует в системе отопления в межсезонье. Дополнительный бонус теплообменника — лучшая производительность системы отопления. Бытовое водоснабжение обычно составляет от 40 до 65 фунтов на квадратный дюйм, что выше, чем идеально для водяного отопления и циркуляционных насосов.Вот почему лучшие конструкции систем включают теплообменник для передачи тепла от горячей воды для бытового потребления к воде для отопления помещения без смешивания двух видов воды. Пластинчатые теплообменники лучше всего подходят для этого случая, хотя их необходимо очищать от накипи каждые 6 месяцев — 2 года, пропуская уксус через теплообменник с помощью перекачивающего насоса. Это такое же обслуживание, которое требуется для любого водонагревателя без резервуара.

Другая альтернатива — отказаться от теплообменника и установить таймер и выключатель, который автоматически включает циркуляционный насос на стороне обогрева помещения .Благодаря циркуляции воды через систему отопления она никогда не застаивается. Не все юрисдикции допускают такой подход, а это означает, что ваш циркуляционный насос работает при давлении выше идеального. Но для небольших систем подход без теплообменника имеет смысл там, где это допустимо.

Щелкните изображения ниже, чтобы загрузить подробные схематические чертежи для подключения водонагревателя резервуарного типа к системам водяного отопления. Одна схема предназначена для простой системы, а другая — для более сложного варианта теплообменника.

Щелкните здесь, чтобы загрузить схему установки простой системы отопления помещений в виде резервуара

Независимо от вашей ситуации и планов, вам нужно начать с выбора водонагревателя, который достаточно большой, чтобы выдержать максимальную нагрузку как на отопление помещения, так и на горячую воду. Современные модулирующие нагреватели делают это решение менее важным, чем раньше.

Щелкните, чтобы загрузить схему установки системы отопления помещений в стиле теплообменника. Модуляция — это способность обогревателя автоматически увеличивать или уменьшать тепловую мощность в зависимости от требуемой нагрузки. Это означает, что ваш клиент получит такую ​​же эффективность, если ему нужно немного тепла или все, что может потушить обогреватель. Эксплуатация водонагревателя на более низкой мощности также означает меньшую тепловую нагрузку на бак и увеличивает срок службы водонагревателя. Напротив, немодулирующие нагреватели старого образца работали либо на полную мощность, либо совсем не работали, тратя энергию впустую, когда требовалось мало тепла. Модулирующие нагреватели в диапазоне от 100 000 до 150 000 британских тепловых единиц в час идеально подходят для отопления всего дома и производства горячей воды для бытовых нужд в большинстве случаев в Канаде.Лучшие из них имеют подтвержденный КПД более 90%.

Я использовал подход с теплообменником для водонагревателя Polaris емкостью 150 000 БТЕ / час, который я установил. Это от североамериканской компании A.O. Smith. Это модулирующий блок с рейтингом эффективности 95%, двумя наборами выходов для горячей и холодной воды, а также системой вытяжки и забора воздуха, для которой требуется только одно отверстие в стене дома. Практически настолько же просто использовать эту модель для отопления помещений и горячего водоснабжения.Кроме того, он сверхмощный и легко доступен по всей Канаде.

Гидравлическое отопление: советы по планировке и установке

Планируя установку, помните следующие советы для наиболее надежной работы:

Совет № 1: Установите циркуляционные насосы в самой нижней части системы. Это сводит к минимуму вероятность того, что захваченный воздух прекратит перекачивание.

Этот циркуляционный насос перемещает горячую воду через эту гидравлическую систему отопления. Все системы водяного отопления имеют насосы.

Совет № 2: Установите циркуляционные насосы так, чтобы двигатель был ориентирован горизонтально. Циркуляционные насосы предназначены для такой работы и прослужат дольше, чем при вертикальной установке двигателя.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
