Однотрубная система отопления частного дома: схемы, варианты


Вы задумались над обустройством водяного отопления в доме? Неудивительно, ведь однотрубная система отопления частного дома может быть традиционной и абсолютно энергонезависимой или, напротив, очень современной и полностью автоматической.

Но сомнения в надежности подобного варианта у вас все же есть – не знаете какую схему выбрать и какие «подводные камни» вас ожидают? Мы поможем прояснить эти вопросы – в статье рассмотрены схемы обустройства однотрубной системы, плюсы и минусы, ожидающие владельца дома с подобной системой отопления.

Материал статьи снабжен подробными схемами и наглядными фото с изображением отдельных элементов, использующихся при сборке отопления. В дополнение подобран видеоролик с разбором нюансов монтажа однотрубной системы с теплыми полами.

Содержание статьи:

Принцип работы водяного отопления

В малоэтажном строительстве наибольшее распространение получила простая, надежная и экономичная конструкция с одной магистралью. Однотрубная система остается самым популярным способом организации индивидуального теплоснабжения. Она функционирует за счет непрерывной циркуляции жидкого теплоносителя.

Перемещаясь по трубам от источника тепловой энергии (котла) к отопительным элементам и обратно, он отдает свою тепловую энергию и обогревает здание.

Теплоносителем может быть воздух, пар, вода или антифриз, который используют в домах периодического проживания. Наиболее распространены .

Галерея изображений

Фото из

Веским преимущества однотрубных вариантов сооружения систем отопления является минимальное количество труб, обуславливающее экономическую и эстетическую привлекательность схемы

При использовании металлопластиковых и пластиковых труб эстетические показатели однотрубных схем повышаются, т.к. прокладку контура можно скрыть в конструкциях или под отделкой

В гравитационных отопительных системах, характеризующихся естественным перемещением теплоносителя, однотрубные контуры сооружаются исключительно с верхней разводкой

В контурах с верхней разводкой подающая труба расположена над приборами, теплоноситель последовательно перетекает из одного в другой и по пути остывает. Чтобы более равномерно распределить теплоноситель, перед радиаторами устанавливают байпас, частично отсекающий поставку нагретой воды

По аналогичному принципу сооружаются вертикальные контуры принудительных систем отопления, по которым перемещение нагретой воды стимулируем циркуляционный насос

По направлению движения нагретой и остывшей воды в системе они делятся на попутные и тупиковые. В тупиковых нагретый и остывший теплоноситель движется в разные стороны, в попутных — в одну

В контурах однотрубного отопления с нижней разводкой подключение подводящей и выходящей трубы производится снизу

В системы с горизонтальной разводкой обязательно присутствует циркуляционный насос, без которого движение теплоносителя будет слишком затруднено. Для удаления излишка воздуха устанавливаются механические или автоматические воздухоотводчики

Эстетические плюсы однотрубной системы отопления

Скрытая прокладка контура однотрубного отопления

Однотрубное отопления гравитационного типа

Улучшенная однотрубная схема с замыкающим участком

Вертикальные схемы прунудительного отопления

Тупиковый вариант однотрубной отопительной системы

Вариант однотрубного отопления с нижней разводкой

Устройство систем с горизонтальной разводкой

Традиционное отопление основано на явлениях и законах физики – тепловом расширении воды, конвекции и гравитации. Нагреваясь от котла, теплоноситель расширяется и создает в трубопроводе давление.

Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой он устремляется вверх, поэтому выходящий из котла трубопровод всегда направляют максимально вверх.

Под действием созданного давления, сил конвекции и тяжести вода идет к радиаторам, нагревает их, сама при этом охлаждается.

Таким образом теплоноситель отдает тепловую энергию, обогревая помещение. К котлу вода возвращается уже холодной, и цикл начинается заново.

Современное оборудование, обеспечивающее теплоснабжение дома может быть очень компактным. Для его установки даже не потребуется выделять специальное помещение

Систему называют еще самотечной и гравитационной. Для обеспечения движения жидкости необходимо соблюдать угол уклона горизонтальных веток трубопровода, который должен быть равен 2 – 3 мм на погонный метр.

Объем теплоносителя при нагревании увеличивается, создавая в магистрали гидравлическое давление. Однако, поскольку вода не сжимается, даже небольшое его превышение приведет к разрушению отопительных конструкций.

Поэтому в любой системе обогрева устанавливают компенсирующее устройство – расширительный бак.

В гравитационной отопительной системе котел монтируют в самой низкой точке магистрали, а расширительный бак – в самой верхней. Все трубопроводы делают под уклон, чтобы жидкий теплоноситель мог самотеком двигаться от одного элемента системы к другому

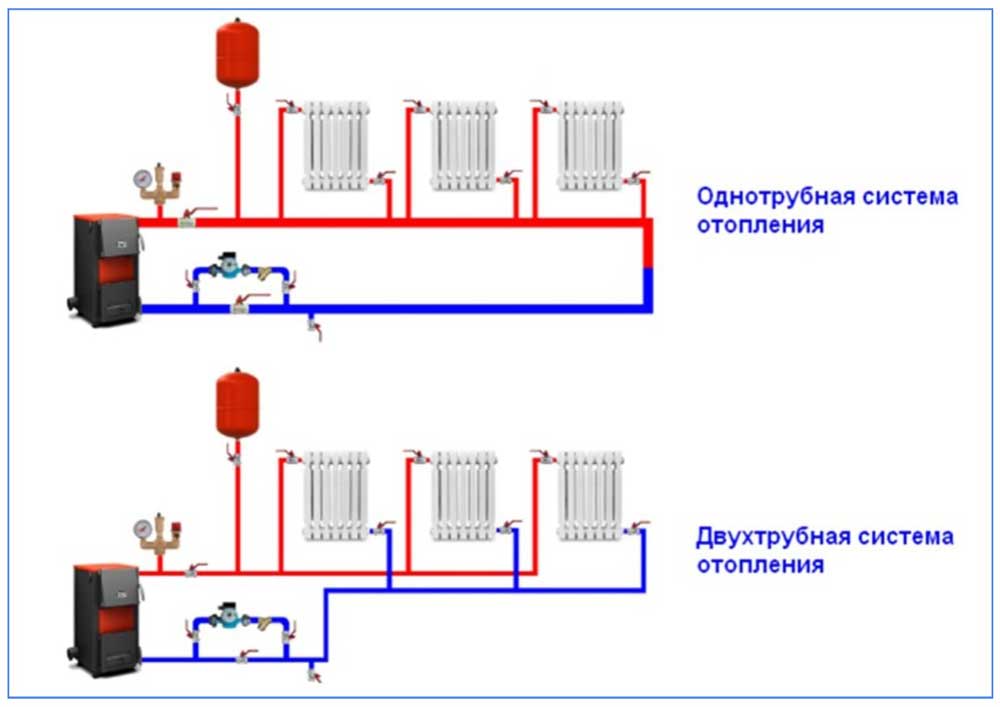

Отличие однотрубной и двухтрубной систем

Системы водяного отопления разделяют на два основных типа – это однотрубные и двухтрубные. Отличия этих схем заключается в способе подсоединения теплоотдающих батарей к магистрали.

Магистраль однотрубного отопления – это замкнутый кольцевой контур. Трубопровод прокладывают от нагревательного агрегата, радиаторы подсоединяют к нему последовательно, и ведут обратно к котлу.

Отопление с одной магистралью просто монтируется и не имеет большого количества комплектующих, поэтому позволяет существенно экономить на установке.

Однотрубные контуры отопления с естественным движением теплоносителя устраивают только с верхней разводкой. Характерная черта – в схемах есть стояки подающей магистрали, но нет стояков для обратки

Движение теплоносителя осуществляется по двум магистралям. Первая служит для доставки горячего теплоносителя от устройства нагрева к теплоотдающим контурам, вторая – для отвода остывшей воды к котлу.

Батареи отопления подключаются параллельно – нагретая жидкость поступает в каждую из них непосредственно от подающего контура, поэтому имеет практически одинаковую температуру.

В радиаторе теплоноситель отдает энергию и остывшим уходит в отводящий контур – «обратку». Такая схема требует удвоенного количества фитингов, труб и арматуры, однако позволяет устраивать сложные разветвленные конструкции и снижать затраты на отопление за счет индивидуальной регулировки радиаторов.

Двухтрубная система эффективно обогревает большие площади и многоэтажные здания. В малоэтажных (1-2 этажа) домах площадью менее 150 м² целесообразнее устраивать однотрубное теплоснабжение как с эстетической, так и с экономической точки зрения.

Двухтрубная схема подсоединения радиаторов не получила широкого распространения в устройстве индивидуального теплоснабжения частных домов, поскольку ее более сложно монтировать и обслуживать. Кроме того, удвоенное количество труб выглядит неэстетично

Варианты устройства однотрубного отопления

Элементы любой системы отопления:

  • источник тепла – котел (твердотопливный, электрический, газовый котел;)
  • теплоотдающие приборы – , контуры теплых полов;
  • устройство, обеспечивающее циркуляцию теплоносителя – специальный разгонный участок магистрали, ;
  • устройство, компенсирующее избыточное давление теплоносителя в магистрали – или ;
  • трубы, фитинги и соответствующая водопроводная арматура.

В зависимости от типа используемых устройств будет зависеть и схема теплоснабжения.

Галерея изображений

Фото из

Твердотопливный агрегат для отопления

Электрический котел в автономной схеме

Газовый напольный котлоагрегат

Настенный котел для дач и квартир

Системы с естественной и принудительной циркуляцией

Циркуляция теплоносителя в отопительной системе может осуществляться естественным путем – под действием физических явлений, либо принудительным – посредством циркуляционного насоса.

В первом случае движение отопление по системе является самопроизвольным и называется естественным, во втором – принудительным или искусственным.

С ориентиром на конструктивные особенности однотрубные схемы отопления делятся на два вида. Первый – устаревшая, но простая проточная схема, второй – усовершенствованная схема с байпасами

Для обеспечения движения жидкости в гравитационной системе необходим разгонный участок. Это отходящий от котла вертикальный патрубок, по которому поднимается нагретый теплоноситель.

В верхней точке трубопровод плавно поворачивают вниз, поэтому вода с ускорением устремляется по магистрали.

Для схемы отопления с верхней разводкой, а также для двухэтажных домов таким участком служит подающий патрубок, так как он поднимается на достаточный уровень.

Для отопления одноэтажного здания с нижней горизонтальной разводкой устраивают разгонный коллектор, высота которого не должна быть менее 1,5 м от уровня первого радиатора.

Разгонный участок является устройством, обеспечивающим циркуляцию теплоносителя в самотечной системе отопления. Проходной диаметр труб этого отрезка магистрали должен быть больше, чем ее основной части.

Например, при диаметре трубы магистрали 25-32 мм, для разгонного коллектора выбирают трубу диаметром 40 мм.

Верхнюю точку разгонного коллектора устраивают в удобном месте неподалеку от котла. Опускают трубу коллектора таким образом, чтобы обеспечить достаточный перепад высот между нижним отводом разгонного коллектора и нижней точкой магистрали для соблюдения постоянного уклона трубопровода

Основные достоинства гравитационной системы – это полная энергонезависимость (в сочетании с твердотопливным котлом), простота и отсутствие сложных приборов.

Недостатков же достаточно много:

  • Чтобы минимизировать гидравлическое сопротивление, диаметры труб должны быть достаточно большими.
  • Каждый встраиваемый прибор и устройство создает препятствия движению жидкости, поэтому в системе минимальное количество запорной арматуры. Это создает трудности при ремонте, так как требует полного отключения системы и слива теплоносителя из магистрали.
  • Для надежной работы гравитационную систему необходимо тщательно рассчитывать и балансировать, подбирая оптимальные диаметры труб и количество секций радиаторов. Крайние в системе радиаторы должны быть больше тех, в которые теплоноситель поступает после выхода из котла.

Установка циркуляционного насоса в систему нейтрализует практически все ее недостатки. Устройство дает теплоносителю дополнительный импульс, позволяя преодолевать гидравлическое сопротивление элементов трубопровода.

Схемы принудительного однотрубного отопления реализуются в частных домах чаще всего.

Благодаря модернизации проточной системы путем установки байпасов, теплоноситель с рабочей температурой практически одновременно поступает во все приборы

Насос можно монтировать в любом месте магистрали. Но стоит учитывать, что горячая вода снижает его эксплуатационный срок, воздействуя на резиновые детали (прокладки и уплотнения).

Поэтому целесообразнее устанавливать агрегат на обратном трубопроводе, где циркулирует остывший теплоноситель. Перед ним в обязательном порядке включают фильтр грубой очистки, чтобы предохранить от попадания возможных загрязнений.

Все приборы и устройства отопительных систем желательно подключать через запорную арматуру и байпасы.

Такой монтаж позволит проводить ремонт и обслуживание отдельных элементов без необходимости остановки всей системы и полного слива воды.

Байпас бывает нерегулируемым и регулируемым. В первом случае он представляет собой простой патрубок, соединяющий питающий и отводящий трубопровод. Во втором – снабжен запорной трехходовой арматурой

Достоинства отопительной системы с принудительной циркуляцией:

  • Можно реализовывать более сложные и разветвленные схемы, увеличивать длину контуров;
  • Нет необходимости в увеличенных диаметрах труб – насос создает в магистрали давление, достаточное для движения и равномерного распределения жидкости;
  • Циркуляция осуществляется с заданной скоростью и не зависит от степени нагрева теплоносителя и наличия разгонного участка;
  • Не надо соблюдать углы наклона при прокладке трубопровода, т. к. движение теплоносителя стимулируется насосом.

К тому же можно устанавливать регулирующие приборы на каждый радиатор и поддерживать оптимальный режим обогрева, снижая энергозатраты и расходы на обогрев.

Недостатков у однотрубного принудительного отопления всего три:

  • зависимость от электроснабжения;
  • шум – некоторый гул, который производит работающий насос;
  • стоимость – более высокая по сравнению с гравитационной схемой стоимость устройства.

Нейтрализовать их достаточно просто. Энергозависимость решается установкой автономного электрогенератора или возможностью перехода системы на режим с естественной циркуляцией.

Чтобы сделать работу насоса практически неслышной, его достаточно монтировать в нежилом помещении – ванной, туалете, бойлерной.

В верхних точках магистрали, особенно при принудительном отоплении с закрытым расширительным бачком, необходимо предусматривать возможность стравливания выделяющегося из воды воздуха. Для радиаторов это автоматические воздухоотводчики или краны Маевского, для трубопровода – сепаратор воздуха

Открытая или закрытая отопительная система?

Для исключения чрезмерного повышения гидравлического давления в системе и его скачков устанавливают расширительный бак. Он принимает излишки воды при расширении, а затем возвращает ее в магистраль при остывании, восстанавливая равновесие системы.

Существует две принципиально отличающихся конструкции, которые и определяют вид всей системы.

Расширительный бак открытого типа – это частично или полностью открытая емкость, которую подсоединяют к магистрали в самой высокой ее точке, непосредственно после котла.

Для исключения перелива жидкости через края на определенном уровне предусматривают отвод, через который излишняя вода будет сливаться в канализацию или на улицу.

В одноэтажных домах компенсирующую емкость часто выводят на чердак – в этом случае ее необходимо утеплить.

Чтобы не следить постоянно за уровнем теплоносителя, к расширительному баку подводят водопровод и устанавливают простой поплавковый клапан

Система отопления с таким компенсирующим устройством называется открытой. Применяется при обустройстве энергонезависимого или комбинированного теплоснабжения.

Она предполагает прямое соприкосновение горячего теплоносителя с воздухом, вследствие чего происходит его естественное испарение и насыщение кислородом.

Исходя из этого, открытая схема теплоснабжения характеризуется следующими недостатками:

  1. При монтаже трубопровода гравитационных систем обязательно соблюдение уклонов – в этом случае высвобождающийся в системе воздух будет стравливаться в бак и атмосферу.
  2. Необходимо регулярно контролировать и вовремя пополнять объем воды в емкости, не допуская ее чрезмерного испарения.
  3. Нельзя применять антифриз в качестве теплоносителя, так как при его испарении выделяются токсичные вещества.

Содержащийся в циркулирующей жидкости кислород вызывает коррозионные разрушения в стальных деталях отопительных приборов, снижая их срок эксплуатации.

Однако у нее есть и плюсы:

  • Нет необходимости в постоянном контроле давления в магистрали;
  • Даже при небольших протечках система будет исправно обогревать дом, пока в магистрали имеется достаточное количество жидкости;
  • Пополнять теплоноситель в системе можно даже ведром – просто налить в воду расширительную емкость до необходимого уровня.

Расширительный бак закрытого типа представляет собой прочный герметичный корпус, внутренний объем которого разделен мембраной на две части. Одну полость наполняют воздухом, вторую соединяют с магистралью.

При нагревании теплоноситель, увеличиваясь в объеме, продавливает мембрану в сторону воздушной камеры, которая играет роль демпфера. При охлаждении воды гидравлическое давление снижается, и сжатый воздух приводит систему в равновесие, выдавливая излишки воды обратно в трубопровод.

Все баки закрытого типа оснащены воздушным клапаном. В аварийном режиме, когда давление в воздушной камере превышает допустимый предел, он стравливает газ и предохраняет устройство от разрушения

Система с расширительным баком мембранного типа носит название закрытой. Это полностью лишенная доступа воздуха замкнутая гидравлическая магистраль.

Компенсирующую емкость можно встраивать в любом месте системы, однако чаще всего ее устанавливают на обратном трубопроводе около котла – для повышения удобства обслуживания.

Закрытая отопительная система характеризуется наличием небольшого избыточного давления. Поэтому обязательным элементом магистрали становится .

Узел состоит из воздухоотводчика, манометра и предохранительного клапана для сброса теплоносителя в аварийном режиме. Монтируется с запорной арматурой на подающем трубопроводе для возможности отключения на случай ремонта.

Если имеется подъем трубопровода, то располагают в его верхней точке.

Галерея изображений

Фото из

Компоненты группы безопасности

Функциональное назначение устройства

Расположение составляющих

Специфика расположения

Эффективная схема однотрубной системы

При проектировании отопления учитывают множество факторов – наличие стабильного электроснабжения и отдельного помещения под оборудование (котельной, бойлерной), количество этажей и планировку, эстетичность будущей конструкции и т.д.

В каждом отдельном случае расположение оборудования и способы его подключения будут отличаться.

Для совсем небольшого помещения – дачного домика – наиболее эффективной станет простая самотечная схема последовательного включения батарей прямо в трубопровод магистрали.

При установке двух или трех радиаторов не требуется устанавливать большое количество запорной арматуры – в данном случае проще слить воду из системы при необходимости.

В зданиях с большей площадью система теплоснабжения является сложной, иногда разветвленной, конструкцией. В этом случае оптимальным вариантом становится принудительное с диагональным подключением теплоотдающих батарей и регулируемыми .

Такая схема гарантирует максимальный прогрев площади радиаторов и возможность регулировки и настройки режима работы. Чтобы отсоединить любой из элементов системы, не требуется сливать воду из всей магистрали

Способы подключения радиатора к магистрали

Теплоотдача радиаторов зависит от способа их подключения к магистрали.

Существует три основных типа соединения:

  • Диагональное;
  • Боковое;
  • Нижнее.

Рассмотрим особенности каждого из этих способов детальнее.

Диагональное или перекрестное соединение

Диагональное, или перекрестное, подключение является наиболее эффективным. Достигается максимальный прогрев батареи по площади, и практически нет потерь тепла.

По такой схеме подающий трубопровод подводят к верхнему патрубку радиатора, а отводящий соединяют с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим числом секций применяют только диагональный тип подключения.

Боковое или одностороннее подключение

Боковое, или одностороннее, подсоединение позволяет добиться равномерного прогрева всех секций прибора.

Для подключения подающий и отводящий трубопроводы подводят с одной стороны. Чаще всего такое соединение применяют при устройстве отопления с верхней разводкой.

Теплоотдача отопления при боковом подключении радиаторов, с подачей сверху вниз равна 97%. При обратном движении теплоносителя – снизу вверх – этот показатель составляет 78%

Нижнее соединение радиатора с трубопроводом

Нижнее подключение – не самая эффективная схема отопления. Однако устраивается достаточно часто, особенно когда магистральный трубопровод скрывают под полом.

Подводящая и отводящая трубы подводятся к нижним патрубкам, расположенным с разных сторон радиатора.

Показатель теплоотдачи при нижнем подключении радиаторов составляет 88%

Преимущества и недостатки однотрубной системы

Однотрубное отопление завоевало широкую популярность в области частного строительства.

Основные причины – это относительно невысокая стоимость конструкции и возможность смонтировать ее своими силами, без привлечения специалистов.

Но у однотрубной системы отопления есть и другие преимущества:

  • Гидравлическая устойчивость – теплоотдача прочих элементов системы не меняется при отключении отдельных контуров, замене радиаторов или наращивании секций;
  • Устройство магистрали обходится минимальным количеством труб;
  • Характеризуется низкими инерционностью и временем прогрева за счет меньшего, чем в двухтрубной, количества теплоносителя в магистрали;
  • Выглядит эстетично и не портит интерьер помещения, особенно если магистральную трубу скрыть;
  • Установка запорной арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настраивать режим работы всей конструкции, а также ее отдельных элементов;
  • Простая и надежная конструкция;
  • Несложные монтаж, обслуживание и эксплуатация.

При подключении приборов управления и контроля к системе отопления, ее можно перевести в полностью автоматический режим работы.

Возможна интеграция с – в этом случае можно задавать программы оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.

Магистраль однотрубного отопления можно полностью скрыть финишной отделкой. Такой прибор не только не портит внешний облик комнаты, но и становится его деталью – предметом интерьера

Основным недостатком однотрубного теплообеспечения является дисбаланс нагрева теплоотдающих батарей по длине магистрали.

Теплоноситель охлаждается по мере передвижения по контуру. Из-за чего радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Потому рекомендовано устанавливать медленно остывающие чугунные приборы.

Установка циркуляционного насоса позволяет теплоносителю прогревать обогревающие контуры более равномерно, однако при достаточной длине трубопровода наблюдается существенное его остывание.

Снижают отрицательное действие такого явления двумя способами:

  1. В удаленных от котла радиаторах увеличивают число секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя прогревать помещения равномернее.
  2. Составляют проект с рациональным расположением теплоотдающих приборов по комнатам – самые мощные устанавливают в детских, спальнях и «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя идут гостиная и кухня, заканчивают нежилыми и подсобными помещениями.

Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий, имеющих площадь до 150 м². Для таких домов однотрубное отопление является наиболее выгодным.

Выводы и полезное видео по теме

К магистрали однотрубного отопления подключают не только радиаторы, но и контуры теплых полов. В видеоролике показано, каким образом провести такой монтаж.

Однотрубное отопление – это простая и надежная система. Однако для эффективного обогрева необходимо тщательно выбирать отдельные ее элементы. Для этого желательно обратится за консультацией к специалисту, где вам помогут выполнить оценочный расчет.

Вы не согласны со схемами, приведенными в нашей статье? Или имеете практический опыт обустройства однотрубного отопления в частном доме? Ваш опыт будет полезен нашим читателям. Не стесняйтесь, поделитесь своими знаниями в комментариях ниже.

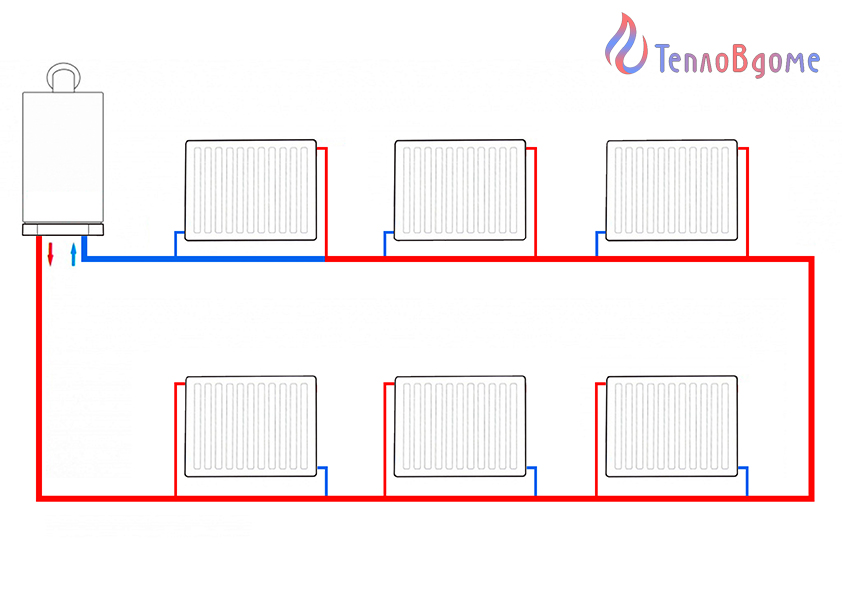

Разводка отопления двухэтажного дома — схема и план

Схема с естественной циркуляцией теплоносителя

Выбор схемы отопления двухэтажного дома зависит от его площади и планировки. Наиболее привычной и широко распространенной схемой для дач и загородных домов по-прежнему остается система отопления с естественной циркуляцией теплоносителя, мало чем отличающаяся от схемы отопления одноэтажных домов.


Единственной особенностью схемы разводки отопления с естественной циркуляцией в двухэтажном доме является выбор места для установки расширительного бака. Нет необходимости выносить его на чердак и можно ограничиться расположением в любом месте на втором этаже (разумеется, в самой высокой точке комнаты), обеспечив возможность сброса теплоносителя.

При таком способе подключения отопительных приборов теплоноситель поступает в них сверху (верхняя разводка), благодаря чему обеспечивается равномерный прогрев радиаторов и отапливаемых помещений. Для обеспечения направленного движения теплоносителя трубы необходимо прокладывать с уклоном 3-5 градусов, помня о том, что диаметр обратного трубопровода по мере приближения к котлу должен увеличиваться.

Подающий трубопровод может быть проложен под потолком или под подоконниками. Примеры подключения радиаторов приведены на рисунке 1.

Среди достоинств схемы отопления двухэтажного дома с естественной циркуляцией можно отметить:

  • Независимость от подачи электроэнергии
  • Надежность
  • Простоту эксплуатации
  • Бесшумность работы системы

К сожалению, недостатков в системе отопления с естественной циркуляцией на много больше, чем достоинств:

  • Сложность монтажа и необходимость прокладки труб с обязательным уклоном
  • Малая обогреваемая площадь: у системы просто не хватит напора для обогрева двухэтажного дома площадью более 130 м2
  • Низкая эффективность
  • Большой перепад температур между подачей и обраткой, что негативно сказывается на работе котла
  • Присутствие в теплоносителе кислорода и как следствие, внутренняя коррозия системы
  • Необходимость следить за уровнем постоянно испаряющегося теплоносителя и подливать его. В итоге на трубах образуется накипь.
  • По этой же причине нельзя использовать антифриз
  • Высокая материалоемкость системы

Намного эффективнее в двухэтажном доме использовать системы отопления с принудительной циркуляцией теплоносителя. При этом проще всего реализовать следующие схемы:

  • Однотрубную
  • Двухтрубную
  • Коллекторную

Их можно выполнить самостоятельно

Однотрубная схема отопления двухэтажного дома

При однотрубной схеме подключения отопительных приборов движение теплоносителя разделяется на две ветви, одна из которых идет на первый этаж, а вторая на второй этаж. На каждом этаже на входе трубы отопления ставится запорная арматура, что позволяет обогревать только половину помещений.

После прохождения через приборы отопления трубы с теплоносителем вновь объединяются в одну, идущую к котлу. Подключение радиаторов на каждом этаже такое же, как и для одноэтажных построек.

Для регулирования уровня нагрева радиаторов и проведения балансировки системы на входе каждого отопительного прибора устанавливается запорная арматура. На выходе из радиатора также устанавливается запорная арматура, предназначенная для его отключения в случае замены или ремонта. При таком подключении замену приборов отопления можно выполнять без остановки всей системы и слива воды. Также на каждый радиатор в верхней его части устанавливается вентиль для сброса воздуха.

Установка радиаторов выполняется с байпасной линией, что в значительной мере повышает равномерность прогрева помещения. Монтировать отопительные приборы можно и без байпасной линии, но в этом случае необходимо устанавливать в доме отопительные приборы различной тепловой мощности с учетом потери остывания теплоносителя: чем дальше от котла, тем больше секций должно быть у радиатора. Если не следовать этому правилу, то в одних комнатах будет жарко, а в других, наоборот, холодно.

Схема отопления двухэтажного дома может быть и без запорной арматуры, вернее, с меньшим ее количеством, но при этом в значительной степени снижается ее маневренность. В этом случае вести речь о раздельном отоплении первого и второго этажей уже не придется.

Достоинства и недостатки однотрубной системы отопления

  • Однотрубная система отопления относительно проста в монтаже
  • Ее использование обеспечивает эффективную теплоотдачу
  • Однотрубная система отопления двухэтажного дома позволяет сэкономить на материалах.

К недостаткам отопительной системы этого вида следует отнести неравномерность распределения тепла по отопительным приборам, а также необходимость проведения балансировки системы.

Всех этих недостатков лишена двухтрубная система отопления двухэтажного дома с принудительной циркуляцией теплоносителя.

Схема отопления с принудительной циркуляцией двухэтажного дома

Двухтрубная система отопления двухэтажного дома с принудительной циркуляцией обеспечивает равномерное распределение тепла и является более эффективной системой, не зря ее часто сравнивают с кровеносной системой человека. В ней к каждому отопительному прибору нагретый теплоноситель подается отдельно через ответвление из общей подающей трубы. К обратному трубопроводу от каждого радиатора также предусмотрен отвод.

Радиаторы устанавливаются с воздухоотводчиками и запорной арматурой на трубе подачи, позволяющей менять степень нагрева отопительного прибора. В целях безопасности и во избежание избыточного давления в отопительном приборе, на отводе от радиатора обратной трубы запорная арматура не ставится.  Подающая труба может быть проложена под потолком или под подоконником.

Единственным недостатком двухтрубной системы отопления является ее высокая материалоемкость: трубы нужны в двойном количестве для подачи и обратки. К тому же трубы трудно декорировать, а спрятать их не всегда удается. Всех этих недостатков лишена коллекторная схема отопления.

Коллекторная схема отопления двухэтажного дома

Коллекторная схема с равным успехом может использоваться для обогрева как одноэтажного, так и двухэтажного дома. Работает она только с принудительным движением теплоносителя, который подается предварительно на коллектор.

При этом каждый отопительный прибор отдельно подключается к коллектору через запорную арматуру.

Преимущества коллекторной системы

Подобный способ подключения позволяет монтировать и демонтировать отопительные приборы на работающей системе, без ее остановки и слива теплоносителя.

  • Системой легко управлять. Каждый ее контур является независимым и может быть подключен к отдельной системе автоматического регулирования с отдельным циркуляционным насосом.
  • Можно подключить теплый пол
  • Можно спрятать трубы в фальшпол, расположив коллектор в отдельном шкафу
  • Система отопления просто монтируется и может быть выполнена «собственными руками»

Чему отдать предпочтение

Любая из приведенных схем отопления двухэтажного дома проверена на практике и неоднократно доказывала свою эффективность. Принципиальной разницы между ними нет. Реализовать на практике намного проще коллекторную схему отопления.



Как монтируется однотрубная система отопления частного дома

Содержание статьи

Любой частный дом должен иметь свою систему отопления. И не важно, центральное это отопление или же локальное, но схема разводки может быть представлена только двумя возможными вариантами – однотрубной и двухтрубной.

Однотрубная схема разводки

Однотрубная система отопления частного дома сегодня используется довольно часто благодаря своим положительным качествам, речь о которых пойдет немного ниже.

Вернуться к содержанию ↑

Классификация схем

Для того чтобы понять, про что вообще идет речь, следует рассмотреть простейшую классификацию схем.

Итак, схема разводки может быть:

  • Однотрубной;
  • Двухтрубной.

Кроме всего прочего, определяются такие типы разводок:

  • Нижняя;
  • Верхняя.

Нижнюю разводку часто называют горизонтальной, так как труба с теплоносителем идет от источника тепла, которым может быть, например, нагревательный котел, к радиаторам. При этом имеется одна общая магистраль, а к радиаторам вверх поднимаются короткие участки.

Схема с верхней разводкой получила второе название вертикальной. Это связано с тем, что от источника тепла теплоноситель поднимается вверх к радиаторам, а дальше распределяется горизонтальными участками по стоякам. Данная схема имеет и еще одно название — схема разводки с принудительной циркуляцией. Это так потому, что вверх теплоноситель поднимается насосом, то есть принудительно.

Двухтрубная схема разводки

Надо сразу сказать, что вертикальная разводка сегодня встречается довольно редко. Она характерна только для многоэтажных домов. Но однотрубная система отопления двухэтажного дома может быть и с нижней разводкой, только состоящей из нескольких отдельных контуров.

Гораздо большее распространение получили системы с нижней разводкой, о которых и пойдет дальнейшая речь в нашей статье.

Вернуться к содержанию ↑

Однотрубная система

Итак, как уже было сказано, она получила довольно широкое распространение благодаря своим положительным качествам, среди которых и относительно низкая стоимость монтажа. Связано это, прежде всего, с малыми затратами материала. Есть у них и другие положительные стороны, среди которых следует отметить:

  • Более приемлемый внешний вид, так как горизонтальные участки могут быть вмонтированы в пол;
  • Есть возможность выбрать направление потока теплоносителя;
  • Простота монтажа, так как можно укладывать отдельные участки прямо под дверью, не делая сложных обводок и так далее.
Вернуться к содержанию ↑

Составляющие элементы однотрубной системы

Однотрубная система отопления частного дома, как и любая другая система, состоит из отдельных элементов. Самым главным элементом в любой системе отопления является нагревательный котел. Это может быть и твердотопливный котел, и газовый, и любой другой. В данном случае разницы нет никакой, то есть предназначение у них одно – передача тепла в помещение по средствам теплоносителя.

Схема однотрубной системы отопления

В роли отопительных элементов в схеме с нижней разводкой выступают радиаторы.

Совет! Для отопления с нижней разводкой лучше всего использовать биметаллические радиаторы.

Такие радиаторы обладают очень высокой степенью теплоотдачи. Кроме того, они могут быть окрашенными или же выполненными их нержавеющей стали. Такой внешний вид довольно легко «вписать» практически в любой интерьер.

Довольно часто в схему включается расширительный бачок. И если в самотечной схеме он выполняет роль емкости, создающей давление, то в данном случае (случай с котлом и встроенным в него насосом) бачек будет являться неким стабилизатором давления. То есть при сильном нагревании воды, лишняя ее часть будет попадать именно в эту емкость, тем самым сохраняя постоянное значение давления.

Ну и последним элементом можно назвать сами трубы, а также всевозможные доборные элементы к ним, то есть переходники, заглушки, запорная арматура, краны Маевского и так далее.

Вернуться к содержанию ↑

Краткая характеристика

Данный вид систем представляет собой магистраль, расположенную под небольшим углом. Радиаторы при этом подключаются последовательно. Передача тепла осуществляется через теплоноситель, путем последовательного его нагревания. В этом и есть главный недостаток.

Устройство однотрубной системы отопления

Однако сегодня он легко устраним. Происходит это следующим способом: на каждом из радиаторов ставят запорную арматуру, либо краны Маевского. Это позволяет сбалансировать всю схему отопления.

Вернуться к содержанию ↑

Инструкция по монтажу

Однотрубная система отопления начинает устанавливаться с котла. Надо сразу сказать, что котел помещается на некую глубину, но не в подвал. Просто он должен находиться ниже всех остальных элементов.

После установки котла монтируется дымоход. В том случае, когда речь идет о газовом котле, то дымоход под него называется коаксиальным. Он поставляется в комплекте с самим котлом. Поэтому все, что нужно для его монтажа, так это просто прочитать инструкцию и следовать каждому ее пункту.

После выполнения этого шага, подключается центральная труба. Как правило, ее диаметр составляет не меньше 25 мм.

Надо заметить, что непосредственно к котлу должны быть подсоединены трубы только из металлов. Связано это с тем, что сам котел, а значит и первые сантиметры трубы, очень сильно нагреваются. Все полимерные изделия таких температур выдержать просто не способны.

После присоединения центральной магистрали, начинают разводку, то есть монтаж остальной части трубопровода и радиаторов. На этом же этапе ставится запорная арматура, или же монтируются краны Маевского.

Различия в смемах отопления

Радиаторы рекомендовано устанавливать под каждым подоконником, но только так, чтобы между ними оставалось некоторое пространство.

Что касается самих труб, то их прокладка осуществляется в прямом положении, то есть без прогибов. Желательно не делать и лишних обводов при помощи фасонных элементов.

Каждый изгиб приводит к частичной потере давления – это еще один недостаток, которым обладает однотрубная система отопления.

В процессе монтажа не следует забывать и про то, что в процессе эксплуатации теплоноситель постепенно загрязняется, поэтому его периодически необходимо менять. С этой целью однотрубная система отопления должна иметь отверстие для залива теплоносителя, а также запорную арматуру для его слива.

В том случае, если есть расширительный бачок, то долив теплоносителя осуществляется именно через него. Что касается слива, то тут тоже все довольно просто – на последнем радиаторе ставится запорная арматура, через которую и осуществляется полное удаление воды. Можно поступить и так: в любой угол, или не сильно заметное место, от общей магистрали заводится трубопровод, на конце которого ставится запорный кран.

Стоит отметить, что слив воды должен осуществляться, естественно, снизу, то есть с нижней части радиатора, или с трубы, которая расположена ниже остальных.

Вернуться к содержанию ↑

Вывод

Как видно, данная схема довольна простая и поэтому самая дешевая. Однако нужно сказать, что она имеет ряд существенных недостатков. Одним из них является то, что прогрев помещения происходит постепенно, то есть сначала нагреваются радиаторы, которые располагаются ближе к котлу, а затем дальние.

По этой причине, такие системы не рекомендуется устраивать в домах, площадь которых больше 100 квадратных метров.

Вернуться к содержанию ↑

Однотрубная система отопления

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

Однотрубная система отопления частного дома

Однотрубная система отопления частного дома представляет собой разводку магистрали, на которой последовательно установлены приборы отопления. Теплоноситель (вода  или антифриз) попадая в первый радиатор, по направлению движения, отдает часть своего тепла, потом уже немного охлажденная жидкость попадает во второй и так далее по цепочке. Поэтому последним радиаторам достается меньше тепла, чем предшествующим, для этого приходиться увеличивать количество их секций.

Сегодня, современная водяная однотрубная система отопления может быть дополнена установкой радиаторных регуляторов, термостатических клапанов, балансировочных вентилей или шаровых кранов. Все это позволяет сделать систему более сбалансированной, что дает возможность понижать температуру в предшествующем отопительном приборе без значительного снижения ее в последующих. Делая отопление своими руками, надо знать, что наличие крана на байпасе и двух на подключениях каждого радиатора позволит произвести их ремонт в случае непредвиденной ситуации без отключения всей системы обогрева.

Для одноэтажных и двухэтажных домов применяют горизонтальные с принудительной циркуляцией и вертикальные однотрубные системы отопления, с естественной, принудительной циркуляцией, закрытого или открытого типа, в зависимости от источника теплоносителя.

Горизонтальная однотрубная система отопления

Горизонтальная однотрубная система отопления одноэтажного дома — «Ленинградка»  (Рис 1) прокладывается или над полом, или в конструкции пола, с обязательной теплоизоляцией, для исключения теплоотдачи.

Подающая горизонтальную магистраль желательно монтировать с небольшим уклоном по ходу движения воды, а радиаторы можно устанавливать на одном уровне. Удаление воздуха из системы производится с помощью кранов Маевского, которые должны быть установлены на каждом приборе отопления.

Горизонтальная однотрубная система отопления двухэтажного дома

Горизонтальная однотрубная система отопления двухэтажного дома «Ленинградка»  (Рис 2) имеет стояк подачи на второй этаж, который при возможности должен врезаться на первом этаже до первого радиатора. В такой двухконтурной разводке регулировку температуры отопительных приборов можно сделать поэтажно, при помощи кранов установленных перед первыми радиаторами на каждом этаже.

Вертикальная однотрубная система отопления двухэтажного дома

Вертикальная однотрубная система отопления двухэтажного дома (Рис 3) с естественной циркуляцией отличается от горизонтальной, отсутствием циркуляционного насоса. Из котла, нагретая вода по стояку поднимается на второй этаж дома в магистраль подачи и по падающим стоякам перемещается к нагревательным приборам, где происходит ее охлаждение. Можно обойтись и без байпасов на радиаторах первого этажа, тем более, что давление в такой системе не большое и измеряется высотой водяного столба стояка подачи. Здесь установка байпаса нужна только для проведения ремонтных работ.

При естественной циркуляции отопления (насос отсутствует) перемещение жидкости происходит за счет изменения плотности теплоносителя в процессе нагревания и последующего охлаждения. Самым большим недостатком такой системы является применение труб большого диаметра с обязательной разводкой магистралей строго под уклоном, что отрицательно сказывается на внутреннем интерьере дома и ограниченной возможности применение в помещениях (длина подающей магистрали максимум 30 метров). Но самым большим плюсом этой системы — независимость от электропитания.

Вертикальная однотрубная система отопления двухэтажного дома с принудительной циркуляцией позволяет намного быстрей изначально произвести нагрев всех приборов отопления, требует меньшего диаметра труб подающей и обратной магистралей, если предназначение ее только для работы с циркуляционным насосом.

Преимущества однотрубной системы отопления

Основные преимущества однотрубной системы отопления:

  • процесс монтажа намного проще, по сравнению с двухтрубной системой и соответственно уменьшение трудозатрат при установке,
  • значительное экономия материалов, что сказывается на себестоимости,
  • одна труба выглядит более эстетично, чем две.



Недостатки однотрубной системы отопления

Основные недостатки однотрубной системы отопления:

  • для обеспечения примерно одинаковой теплоотдачей всех радиаторов, последние приходится устанавливать с большим количеством секций,
  • не эффективно включение в горизонтальную систему теплых полов и полотенцесушителя,
  • в случае применения металлических труб в горизонтальном отоплении, демонтаж радиаторов становится затруднительным,
  • однотрубная система отопления частного дома в процессе работы требует повышенного давления теплоносителя.

Однотрубная система отопления частного дома

На сегодняшний день однотрубные системы отопления являются наиболее популярными и востребованными, именно они чаще всего применяются при организации теплоснабжения частных домов. Эта высокоэффективная и надёжная система, представляющая собой замкнутый контур, с одной магистралью, она является достаточно экономичной.

Есть полностью автономные системы (однотрубная система отопления с естественной циркуляцией ленинградка) и комплексные конструкции с различными датчиками, насосами и принудительной циркуляцией.

Суть такой системы заключается в непрерывной циркуляции теплопереносящей жидкости, перемещаясь по закрытой системе, от источника тепла к элементам отопления жидкость отдает свое тепло, тем самым здание обогревается.

Теплоносителем может быть вода, пар, антифриз или воздух, однако, чаще всего используется однотрубная система отопления частного дома теплоносителем в которой является вода. Большинство систем проектируется с учетом основных физических законов, системы проектируются с учетом законов конвекции и гравитации, а также теплорасширяющих свойств воды. Неважно, какой тип отопления вы выберите, будет ли это однотрубная и двухтрубная система отопления при проектировании в первую очередь будут учтены именно законы физики.

Принцип перемещения теплоносителя следующий, нагреваясь в источнике тепла (котел) вода начинает расширяться, что создает определенное давление. Сама вода становиться более легкой, холодная вода является более плотной и подталкивает подогретую воду наверх. Под действием этих сил (давление, конвекция, гравитация) начинается циркуляция, горячая вода поступает в радиаторы, где теплоноситель охлаждается. В результате остывшая жидкость поступает обратно к источнику тепла, и процесс циркуляции осуществляется по новому кругу, это и есть простейшая система отопления однотрубная.

Так устраивается вертикальная однотрубная система отопления, наиболее эффективная для зданий различной этажности. Сама система и схема подключения радиаторов отопления при однотрубной системе будет выглядеть как на Рис.1.

Учитывается и тот факт, что при нагревании теплоносителя (воды) ее объем значительно увеличивается, а созданное гидравлическое давление способно разрушить всю систему. Для того чтобы давление не “разорвало” трубы нужно предусмотреть такое устройство как расширительный бак, он компенсирует уровень.

Кроме однотрубной довольно часто применяется и двухтрубная система отопления (на Рис. 2 показана именно она), несмотря на похожие принципы работы и конструкцию данные системы имеют ряд характерных отличий. Принцип работы у данных систем похожий, однако, способ присоединения радиаторов к магистрали иной.

Если однотрубная система представляет собой замкнутую кольцевую систему, все элементы присоединяются последовательно от котла, через расширительный бак, радиаторы и обратно к источнику тепла. В то время как у двухтрубной системы жидкость двигается сразу по двум замкнутым контурам. Одна работает на подачу подогретой жидкости к батареям, 2-ая отводит остывшую воду от батарей и подает ее обратно в котел.

Двухтрубная и однотрубная система отопления похожи, но первая стоит дороже, так как для ее устройства понадобиться больше труб, сантехнической арматуры и так далее. Однако, такая система позволяет индивидуально осуществлять регулировку подаваемого от радиаторов тепла, при этом сами батареи вне зависимости от этажа и расстояния имеют одинаковую температуру. Однотрубная система менее дорогая, так как используется только один контур, она проста в монтаже. Если задаться вопросом какая система отопления эффективнее однотрубная или двухтрубная, то ответ будет следующим.

Двухтрубная система очень эффективно обогревает здания большой площади, однако в домах с общей жилой площадью менее 150 м.кв. целесообразнее использовать однотрубную систему, она будет стоить намного дешевле, при этом будет такой же эффективной. Однотрубные и двухтрубные системы отопления сегодня самые популярные и востребованные.

Преимущества и недостатки однотрубной системы

Однотрубная система отопления с принудительной циркуляцией (с использованием насосов) или гравитационного типа, как и любая другая система, имеет ряд достоинств и недостатков, к преимуществам относятся:

  • Эта система позволяет очень хорошо сэкономить на материалах (требе, фитингах, арматуре и так далее). Схема подключения радиатора отопления (однотрубная система) элементарна.
  • Система проста в проектировании и монтаже.
  • Это гидродинамически устойчивая система.
  • Она имеет эстетически приятный вид.

К важнейшим недостаткам такой системы относятся:

  • Она производи большие теплопотери.
  • Повышенное гидродинамическое сопротивление.
  • Взаимозависимость работы каждого элемента.
  • Очень сложно устранять возможные ошибки, допущенные в проектировании и в расчетах устройств отопления.
  • Они требуют сложного гидравлического и теплового расчета.

Это основные достоинства и недостатки данной системы.

Что важно учитывать при разработке схемы?

Для того чтобы ваша система отопления была достаточно эффективной в самом начале необходимо составить грамотную схему и сделать ряд вычислений. Рассчитать мощность системы с учетом:

  • Мощности источника тепла.
  • Площади и объема помещений.
  • Наличия утеплителя.
  • Количества радиаторов.
  • Возможных источников потери тепла и вашей климатической зоны.

Определите мощность требуемого оборудования, рассчитайте минимальный объем воды в системе. Не забудьте, подключение радиатора отопления к однотрубной системе производится последовательно, трубы укладываются с уклоном 2%.

Какие бывают виды однотрубных систем

Есть два основных вида однотрубных систем: горизонтальная однотрубная система отопления и вертикальная. Однотрубная система отопления с нижней разводкой представлена на Рис.3 (однотрубная система отопления с верхней разводкой схема была представлена на Рис.2).

Рис.3 Однотрубная система отопления с нижней разводкой схема (горизонтальная однотрубная система отопления схема).

Кроме схемы монтажа системы классифицируются по методу подключения (тупиковые, попутные) и способу циркуляции, на самотечные и принудительные.

Особенности монтажа однотрубной системы

Как утверждает Андрей Курышев, отопление двухэтажного дома (однотрубная система) будет эффективным, только если была грамотно просчитана и запроектирована схема. Не менее важен и правильный монтаж, горизонтальная однотрубная система отопления с нижней разводкой позволяет значительно упростить трудоемкость работ и прилично сэкономить на материалах, но если дом имеет площадь более 150 кв. м. мощности однотрубной системы будет недостаточно. Даже в том случае если схема однотрубной системы отопления с нижней разводкой достаточно проста, есть некоторые особенности монтажа, без учета которых можно значительно снизить эффективность работы системы отопления:

  • Работы надо начинать от источника тепла (печь, котел).
  • Необходимо заранее провести разметку.
  • Контур необходимо сделать с уклоном в 2%.
  • При необходимости нужно сделать вертикальный стояк к расширительному бачку и разгонный коллектор
  • Не забудьте установить воздухоотводчики.
  • Проведите контрольное испытание.

Эти советы позволят вам произвести быстрый и грамотный монтаж.

Какая система отопления лучше: однотрубная или двухтрубная?

Преимущества и недостатки однотрубных систем

Зная основные недостатки и достоинства однотрубной системы отопления, можно определяться с проектированием отопления в своем частном доме или загородной коттедже. Мы рекомендуем принимать решения только после осмотра объекта специалистом, но уже на начальных этапах проектирования вы можете оценить целесообразность такой системы для помещения.

Аргументы «против»

Самое большое различие, которое имеют однотрубная и двухтрубная система отопления – это последовательное соединение радиаторов, которое в процессе эксплуатации не позволяет регулировать интенсивность нагрева одного из них без последствий для последующих. То есть, если в спальне достаточно жарко и нужно убавить температуру, прижав вентиль на радиаторе, в других комнатах вода в батареях тоже будет остывать.

Второй серьезный минус – однотрубная система отопления дома требует более высокого давления теплоносителя в процессе эксплуатации. Повышается мощность насосов в котельных – повышаются эксплуатационные расходы, появляется больше протечек, система чаще требует пополнения воды. Не исключение и однотрубная система отопления частного дома: в такую систему обязательно нужно врезать насос, в то время как в двухтрубных системах теплоноситель может перемещаться самотеком.

Третий существенный недостаток – однотрубная система отопления дноэтажного дома должна иметь вертикальный розлив. То есть, емкость-расширитель обязательно должен устанавливаться на чердаке, в данном случае выполняющем роль технического этажа. В случае, когда такая система устраивается в многоэтажном жилом доме, необходимо прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на каждом этаже. Дело в том, что с вертикального излива вода по однотрубным системам отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Разумеется, в каждом радиаторе она отдает часть температуры, доходя до первых этажей с потерей теплоэнергии едва ли не до 50%. Поэтому при таких системах на каждом этаже ставят дополнительные перемычки, а на нижних этажах устанавливают большее количество секций радиатора, чем на верхних.

Аргументы «за»

Помимо всего вышеописанного эта система отопления имеет ряд плюсов, которые вполне могут уравновесить недостатки. Во-первых, основные ее отрицательные стороны были характерны для советского времени, когда технический прогресс еще не совершил многих революционных переворотов в технологиях. Сегодня однотрубная система отопления – одна из самых распространенных систем, особенно для частного строительства.

Во-вторых, большой плюс такой системы, разумеется, в экономии материалов. Соединительные трубы, обратные стояки, перемычки и подводы к радиаторам отопления – все это в сумме дает достаточную протяженность трубопровода, который стоит немалых средств. Однотрубная система отопления позволяет избежать монтажа лишних труб, серьезно сэкономив. Во-вторых, это гораздо эстетичнее выглядит.

В-третьих, есть множество технологических решений, которые избавляют от проблем, существовавших в таких системах буквально десяток лет назад. На современные однотрубные системы отопления устанавливают термостатические клапаны, радиаторные регуляторы, специальные воздухоотводчики, балансировочные вентили, удобные шаровые краны. В современных отопительных системах, использующих последовательную подачу теплоносителя, уже можно добиться понижения температуры в предшествующем радиаторе без ее снижения в последующих.

Зная основные особенности однотрубной и двухтрубной систем отопления, можно приступать к проектированию отопления в частном доме или загородной коттедже. Тем не менее, мы рекомендуем приступать к монтажным работам только после осмотра объекта специалистом. Обратитесь к нашим инженерам за помощью в проектировании коммуникаций по телефону +7 (495) 580-29-99 или оставьте заявку на нашем сервисе поиска монтажников montazh.online.

Схема отопления двухэтажного дома — разновидности применяемых технологий

Самой большой популярностью пользуется система отопления дома, основанная на циркуляции нагретой воды.

Котлы, нагревающие воду, в свою очередь, могут работать на различном топливе, выбор которого полностью зависит от требований заказчика.

Система воздушного отопления устанавливается реже, и эффективность такой системы значительно уступает другим отопительным системам.

Электрическую систему отопления можно отнести к относительно новым разработкам, помещение, при этом, может быть отоплено без конкретного теплоносителя, а электрическая энергия в различных системах преобразуется в тепловую.

Система отопления двухэтажного дома

Отопление воздухом

Воздушная система отопления делится на два условных типа:

  • принудительная вентиляции
  • гравитационная
Гравитационная система

Предусматривает движение воздуха за счет различия температур. Как известно, такие условия заставляют воздух двигаться самостоятельно. Движение также объясняется и различающейся плотностью воздуха.

Теплый воздух проходит по путям воздуховодов, и освобождается под потолком. Затем движение происходит в сторону окон и дверей, где преобладает холодный воздух, и происходит вытеснение холодного воздуха.

Плюс данной системы заключается в независимости от электричества, а минусом является то, что происходит постоянный приток холодного воздуха из окон и дверей.

Это приводит к тому, что воздух в рабочей части остается холодным, а скопившийся под потолком горячий воздух образует перегрев

Система принудительной вентиляции

Предусматривает наличие специального оборудования, которое обеспечивает движение воздуха в заданных направлениях. Воздух, при этом, нагревается посредством специальных устройств, которыми, как правило, выступают теплогенераторы.

Такие устройства позволяют прогреть воздух до 60 градусов, а затем вентиляционная система разносит горячий воздух по установленным путям.

Холодный воздух поступает обратно в генератор, путем решеток и обратных воздуховодов, и схема повторяется.

Минусом такой системы является то, что образуется большое количество шума

Отопление электричеством

Известно несколько способов электрического отопления, в число которых входит:

Электроконвекторы

Электроконвекторы устанавливают там где нет возможности использовать магистральный газ.

Принцип действия таких конвекторов заключается в том, что они обеспечивают циркуляцию горячего воздуха в помещении, при этом конвекторы обладают высокой защитой от влаги, и их установка возможно также и в ванных комнатах.

Дорогие модели обладают функцией, позволяющей не сушить воздух. Работа основана на нагреве воздуха специальными элементами, и затем, за счет увеличения в объеме, воздух поднимается выше и происходит циркуляция.

Уровень температуры может регулироваться, термостат при этом, может быть встроенным, а также выносным.

Режимы могут быть отрегулированы в зависимости от требований заказчика, и выключение требуется только при длительном отсутствии в доме.

Разница между встроенным и выносным термостатом заключается в том, что первый невозможно установить в другой точке.

Выносной термостат может быть установлен на стене, на уровне 1 метра, и при этом противостоять сквозняками.

Выбираю систему отопления для дома, прочитайте статью Как выбрать электрический котел отопления, возможно это то, что нужно вам

Если вы сомневаетесь в том как подключить радиатор к системе отопления, эта статья поможет вам во всем разобраться.

Водяное отопление

Такая схема водяного отопления двухэтажного дома является самой простой и доступной из всех представленных.

Котел нагревает воду до необходимой температуры, после чего нагретая вода поступает по трубам во все помещения, концентрируясь в батареях и радиаторах.

Теплоносителем в данной системе может выступать вода или антифриз для системы отопления, которые за счет циркуляции по замкнутой системе из трубопроводов, отдает тепло, полученное в начале цикла от отопительного котла.

В настоящее время особое применение получили системы водяного отопления частного дома:

Современные системы водяного отопления включают в себя набор следующих вспомогательных элементов:

  1. Отопительный котел
  2. Подающий (главный) стояк
  3. Система разводящих трубопроводов
  4. Прямой и обратный стояк
  5. Обратный трубопровод с запорными вентилями

Кроме того, водяное отопление в двухэтажном доме можно сделать своими руками и устраивать по схемам, как с верхней, так и с нижней разводкой. Подобная двухтрубная система отопления двухэтажного дома имеет прямой и обратный стояк, и оснащается горизонтальной разводкой.

Принцип работы водяного отопления –  в переносе воды, нагретой в котле, наверх по системе трубопроводов и далее по всем разводящим трубопроводам.

С помощью разводки теплоноситель попадает в радиаторы, где со временем охлаждается и становится тяжелее. После охлаждения вода по обратным стоякам с помощью самотека стекает в обратный трубопровод и опять поступает для нагрева в котел.

Имея больший показатель плотности, холодная вода со временем вытесняет горячую вверх, за счет чего осуществляется постоянный прогрев дома.

Однотрубная схема отопления

Сегодня однотрубная система отопления частного дома применяется, в основном, в нежилых помещениях, и там она себя полностью оправдывает.

И не смотря на всю простоту конструкции и на то, что сегодня существует множество лучших решений, однотрубная система имеет ряд определенных преимуществ.

  • Во-первых, данная система, за счет обновлений в конструкции и качестве материалов, достаточно широко применяется в современном строительстве, особенно в частном секторе. Если помещения небольшие, то система прекрасно подходит для отопления, а возможность скрыть выступающие трубы стала возможна, как никогда раньше.
  • Во-вторых, огромным плюсом выступает экономия на материалах. Подводы к радиаторам и батареям отопления, а также все расходные части, такие как соединительные трубы и различные перемычки стоят существенно дешевле всех остальных вариантов, а простота монтажа позволяет в скором времени решить вопрос с отопительной системой. Удобно также и то, что протянуть систему на два этажа не является сложной задачей, скорее наоборот, это намного проще чем установка отопительной системы под полом.
  • В-третьих, огромное количество материалов и решений на выбор. Такая система без труда впишется в любой интерьер и даже его несколько дополнит.
  • В-четвертых, уже создано огромное количество решений, позволяющих регулировать подачу тепла в дом.

% PDF-1.4 % 581 0 объект > endobj xref 581 98 0000000016 00000 н. 0000002904 00000 н. 0000003066 00000 н. 0000003953 00000 н. 0000004571 00000 н. 0000005018 00000 н. 0000005132 00000 н. 0000005244 00000 н. 0000005343 00000 п. 0000005766 00000 н. 0000006373 00000 п. 0000007041 00000 н. 0000007555 00000 н. 0000007646 00000 н. 0000009952 00000 н. 0000011842 00000 п. 0000014011 00000 п. 0000016317 00000 п. 0000016431 00000 п. 0000018380 00000 п. 0000020248 00000 п. 0000021327 00000 п. 0000021740 00000 п. 0000022823 00000 п. 0000023131 00000 п. 0000026062 00000 п. 0000031342 00000 п. 0000031682 00000 п. 0000031760 00000 п. 0000032662 00000 п. 0000032740 00000 п. 0000033015 00000 п. 0000033093 00000 п. 0000033708 00000 п. 0000033786 00000 п. 0000034128 00000 п. 0000034206 00000 п. 0000034548 00000 п. 0000034626 00000 п. 0000034967 00000 п. 0000035045 00000 п. 0000035387 00000 п. 0000035465 00000 п. 0000035807 00000 п. 0000035885 00000 п. 0000036227 00000 п. 0000036305 00000 п. 0000036646 00000 п. 0000036724 00000 п. 0000037064 00000 п. 0000037142 00000 п. 0000038045 00000 п. 0000038123 00000 п. 0000038464 00000 п. 0000038542 00000 п. 0000038883 00000 п. 0000038961 00000 п. 0000039302 00000 п. 0000039380 00000 п. 0000039722 00000 п. 0000039800 00000 п. 0000040141 00000 п. 0000040219 00000 п. 0000040560 00000 п. 0000040638 00000 п. 0000040980 00000 п. 0000041058 00000 п. 0000041399 00000 п. 0000041477 00000 п. 0000041818 00000 п. 0000041896 00000 п. 0000042238 00000 п. 0000042316 00000 п. 0000042985 00000 п. 0000043063 00000 п. 0000043404 00000 п. 0000043482 00000 п. 0000043824 00000 п. 0000043902 00000 п. 0000044243 00000 п. 0000044321 00000 п. 0000044663 00000 п. 0000044741 00000 п. 0000045411 00000 п. 0000045489 00000 п. 0000045862 00000 п. 0000045940 00000 п. 0000046277 00000 п. 0000046355 00000 п. 0000046629 00000 н. 0000046707 00000 п. 0000047081 00000 п. 0000047159 00000 п. 0000047497 00000 п. 0000054169 00000 п. 0000191760 00000 н. 0000002715 00000 н. 0000002256 00000 н. трейлер ] / Предыдущее 300624 / XRefStm 2715 >> startxref 0 %% EOF 678 0 объект > поток hb«`g`g`cb @

Основные принципы однотрубных паровых радиаторов

В однотрубных паровых установках пар течет из котла в радиаторы, где вытесняет холодный воздух, выталкивая его через вентиляционное отверстие на радиаторе.Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Тепловая энергия пара затем передается в комнату, при этом пар охлаждается и конденсируется в воду, которая собирается на дне радиатора. Затем этот конденсат снова течет обратно по той же единственной трубе.

Из-за того, что пар и вода протекают в противоположных направлениях через одну и ту же трубу, диаметр этой трубы обычно больше 1 дюйма. Таким образом, однотрубные радиаторы легко отличить по одной, довольно большой, присоединенной к ним трубе, всегда на снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, как правило, на половине высоты радиатора (см. ниже).

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в двухтрубные паровые системы здесь.

Компоненты однотрубного парового радиатора

Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов на 5000 БТЕ или меньше; минимум на 1 дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открыт или полностью закрыт. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару.Тепло от однотрубного парового радиатора регулируется путем ограничения выхода воздуха.


Однотрубный клапан парового радиатора должен быть полностью открыт или полностью закрыт, но не между ними.


Отверстия для пара позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционное отверстие использует два механизма. Первый представляет собой биметаллическую полосу, изготовленную из двух разных металлов, поскольку пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения.Второй механизм — это исполнительный механизм, наполненный водой и спиртом, температура кипения которого чуть ниже температуры пара. Когда жидкость внутри исполнительного механизма закипает, она расширяется и, таким образом, закрывает вентиляционное отверстие, предотвращая выход пара из радиатора.

Установка термостатического клапана между радиатором и вентиляционным отверстием позволяет регулировать температуру, ограничивая выходящий воздух и, следовательно, пар, который может входить. Для паровых радиаторов с термостатическим управлением требуется прерыватель вакуума, чтобы конденсат всегда мог возвращаться в котел. Радиаторы Castrads для однотрубного пара поставляются в стандартной комплектации.

Какие радиаторы использовать с однотрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар создает большую нагрузку на систему: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее большую часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей подборкой паровых радиаторов здесь.

Какой размер клапана?

Мы рекомендуем 1-дюймовый клапан для радиаторов мощностью до 5000 БТЕ или меньше и клапаны на 1 ¼ дюйма выше этого. Читайте также: Как это работает: Водяное отопление.

Дополнительная литература

Дэн Холохан: новый взгляд на утраченное искусство парового отопления
Дэн Холохан: озеленение пара

Типы радиаторов | Радиаторы горячей воды, паровые радиаторы и лучистое тепло

Если в вашем доме есть радиаторы, может быть сложно определить, есть ли у вас отопление паром или горячей водой.Обе системы распространены в старинных домах, и обе обеспечивают чистое и беспыльное тепло. Вот несколько советов, которые помогут вам определить, какой у вас тип отопительной системы.

Не угадайте, какой у вас радиатор. Будь то радиаторы для горячей воды, паровые радиаторы или любой другой тип отопительной системы, American Vintage Home может вам сегодня помочь. Позвоните нам сейчас по телефону 847-999-4595, чтобы начать работу.

Паровое отопление

В системе парового отопления используется бойлер для превращения воды в пар.Затем пар циркулирует по трубам к радиаторам и согревает дом. Когда пар охлаждается, он снова конденсируется в воду и возвращается в котел для повторного нагрева. Показатели паровых систем отопления:

Количество труб

  • Одна труба : Если вы видите только одну трубу, идущую от вашего радиатора, это означает, что у вас однотрубная система, и это определенно пар. Пар проходит по трубе, тепло рассеивается, пар конденсируется в радиаторе, а вода возвращается по той же трубе в котел.
  • Две трубы : Две трубы, идущие от радиатора, означают, что это может быть система горячего водоснабжения или пара. В двухтрубной паровой системе пар поступает в радиатор из одной трубы, а процесс конденсации происходит в другой трубе, возвращая воду в котел.

Высокий свист
Если вы иногда слышите пронзительный свист, исходящий из радиатора, скорее всего, у вас есть система парового отопления. Свист также может указывать на то, что вашей системе требуется обслуживание.



Смотровое стекло

Вам нужно будет пойти в подвал и посмотреть на котел для этой детали. В системах парового отопления всегда должно быть смотровое стекло, прикрепленное вертикально с внешней стороны котла. Смотровое стекло представляет собой прозрачный стеклянный цилиндр высотой около 12 дюймов, частично заполненный водой, чтобы указать уровень жидкости, содержащейся в системе.

Горячий водонагреватель

В системе водяного отопления горячая вода проходит от бойлера через циркуляционный насос к радиатору, который рассеивает тепло и нагревает комнату.Вода продолжает циркулировать по системе при включенном обогреве. Показатели систем водяного отопления:

Две трубы
В системах горячего водоснабжения всегда будет две трубы, идущие от радиатора — не обязательно из разных углов. Однако в некоторых системах парового отопления также используются две трубы, поэтому требуется дополнительное исследование.



Циркуляционный насос
Если к вашей системе отопления котла подключен циркуляционный насос, это обычно означает, что у вас есть система горячего водоснабжения.Циркуляционные насосы бывают самых ярких цветов.

Расширительный бак
Если у вас отопление горячей водой, у вас также должен быть расширительный бак рядом с котлом. Расширительный бак защищает систему горячего водоснабжения от создания избыточного давления.

Паровые системы и системы горячего водоснабжения следует обслуживать ежегодно, чтобы обеспечить бесперебойную работу. Паровые системы особенно нуждаются в особом уходе, который следует проводить регулярно. Кого бы вы ни выбрали для обслуживания своей системы отопления, убедитесь, что они имеют большой опыт и осведомлены о потребностях старых домов.

Мы надеемся, что это руководство поможет вам больше узнать о вашей системе отопления. Независимо от того, какая у вас система отопления, мы поможем ее обслужить.

Если вам нужна помощь наших специалистов, позвоните в American Vintage Home по телефону 847-999-4595 или заполните нашу онлайн-форму сегодня.

Схемы трубопроводов для теплоносителя

Несмотря на то, что много внимания уделяется эффективным котлам и инновационным радиаторам, конструкция системы трубопроводов часто является причиной или выходом из строя гидравлической системы отопления.Хорошая система трубопроводов может быть разницей между шумной, неудобной, энергоемкой системой и системой, которая обеспечивает комфорт во всех комнатах в доме.

Чтобы спроектировать эффективную систему, вы должны согласовать источник тепла с «излучателями тепла», то есть радиаторами и конвекторами. Некоторые типы излучателей тепла лучше всего подходят для источников тепла с относительно высокой температурой. Например, знакомые конвекторы с плинтусом из оребренных труб, используемые во многих жилых и коммерческих зданиях, хорошо работают с температурой воды выше 150 ° F, но не с низкотемпературными системами, такими как тепловые насосы с грунтовым источником (см. Таблицу «Соответствие Компоненты »).

После того, как вы выбрали котел и несколько излучателей тепла, вам нужна система трубопроводов, разработанная для получения максимальной отдачи от этого отопительного оборудования с точки зрения комфорта и эффективности. В этой статье рассматриваются достоинства и недостатки четырех методов прокладки трубопроводов, которые подходят для использования с оборудованием, часто используемым в жилых и небольших коммерческих зданиях.

Последовательная цепь

В последовательном контуре простейшая гидравлическая система трубопроводов, радиаторы и котел находятся в одном общем контуре.Радиаторы около конца контура часто больше, чтобы компенсировать более низкую температуру воды.

В простейшей гидравлической системе распределения все излучатели тепла соединены в общий контур или «контур» с источником тепла. В этом устройстве температура воды постепенно понижается по мере перехода от одного излучателя тепла к другому. Это снижение температуры необходимо учитывать при выборе и размере излучателей тепла.

Распространенной ошибкой является определение размеров излучателей тепла на основе средней температуры воды в системе.В случае последовательного контура вы должны рассчитывать тепловые излучатели в зависимости от температуры воды в их конкретных местах в контуре трубопровода. Если вы этого не сделаете, вы услышите жалобы на перегретые комнаты в начале контура трубопровода (ближайший к источнику тепла) и на неудобно прохладные комнаты в конце.

Основным преимуществом последовательных схем является простой и недорогой монтаж. Однако, поскольку вода протекает через все излучатели тепла, когда циркуляционный насос работает, вы не можете использовать клапан для регулирования тепловой мощности данного излучателя.Если бы вы это сделали, вы бы ограничили поток через всю систему. Другими словами, у последовательных цепей есть недостаток, заключающийся в том, что они не позволяют независимое управление отдельными излучателями тепла в соответствии с потребностями комфорта.

Как правило, последовательные цепи лучше всего подходят для высокотемпературных излучателей тепла, таких как плинтус из оребренных труб, в небольших зданиях, которые контролируются как одна зона. Их не следует использовать с излучателями тепла с высокими характеристиками падения давления, такими как теплые полы и некоторые конвекторы фанкойлов.

Однотрубные системы

Однотрубная система изолирует котел от основного контура трубы, когда котел не работает. Тройники и термостатические клапаны отводят воду из основного контура, направляют ее через радиаторы, а затем возвращают в основную линию

«Однотрубная система» или «система Monoflo», как ее иногда называют, представляет собой распределительную систему, в которой используются специальные тройники для отвода части горячей воды по разветвлению трубопровода.Если ручной или автоматический регулирующий клапан установлен на пути ответвления трубопровода, поток воды через данный теплоизлучатель можно полностью контролировать. Это позволяет вам контролировать скорость вывода тепла от каждого излучателя тепла, не затрагивая всю систему. Таким образом, однотрубные системы обладают потенциалом для управления зонами от одной комнаты к другой, чего не предлагают последовательные схемы. В большинстве случаев обширное зонирование может быть выполнено с меньшими затратами с помощью однотрубной системы, чем с любым другим типом распределительной системы.

Поскольку тепловая мощность от каждого излучателя тепла может регулироваться независимо, однотрубные системы также позволяют увеличивать размеры отдельных излучателей тепла. Эта функция может быть хорошо применена в ванной комнате, где можно настроить слишком большой излучатель тепла для быстрого нагрева комнаты перед принятием душа или ванны, а затем сбросить настройки для поддержания нормальной комфортной температуры. Если бы вы сделали это с последовательной схемой, вы бы постоянно перегревали комнату.

Плинтус из оребренных труб, панельные радиаторы и конвекторы фанкойлов можно комбинировать и комбинировать по желанию, все они подключаются как отдельные ответвления от главной распределительной цепи. Каждую единицу еще необходимо подобрать в соответствии с температурой воды, которую он получает из основного контура. Эта главная цепь обычно проходит по периметру здания и проходит под излучателями тепла, расположенными на внешних стенах. Такая компоновка экономит деньги за счет минимизации количества труб, используемых между основным контуром и излучателями тепла.

Наилучшим способом управления однотрубными системами является обеспечение постоянной циркуляции нагретой воды по основному контуру в течение отопительного сезона.Термостаты открываются и закрываются по мере необходимости для удовлетворения потребности в отоплении отдельных комнат. Поскольку используется постоянная циркуляция, лучше всего подключать котел к системе, как показано выше. Циркуляционный насос котла работает только при пожаре котла. В других случаях поток воды в основном контуре идет в обход котла, уменьшая потери тепла вне цикла.

Многозонные и многоконтурные системы

В многозонной системе для каждой зоны используется отдельный основной контур, обеспечивая воду в каждую зону примерно одинаковой температуры. Предпочтительный метод — использовать небольшой циркуляционный насос и обратный клапан на каждом контуре.

Другой метод зонирования гидронной системы использует отдельный трубопровод для каждой зонированной области. Есть два способа настроить это; использование отдельного циркуляционного насоса для каждой зоны или одного циркуляционного насоса большего размера и нескольких электрических зонных клапанов. Я предпочитаю первый метод по следующим причинам:

• Циркуляционные насосы с малой зоной потребляют меньше электроэнергии и работают только тогда, когда соответствующая зона требует тепла.Для сравнения: единственный более крупный циркуляционный насос в системе с зонным клапаном должен работать всякий раз, когда одна или несколько зон требуют тепла.

• Когда один более крупный циркуляционный насос работает только с одной активной зоной, скорость потока может быть достаточно высокой, чтобы создавать раздражающие шумы потока в трубах.

• При выходе из строя циркуляционного насоса нагрев прерывается только в одной зоне. Остальные зоны работают в обычном режиме. Отказ циркуляционного насоса в системе с зонным клапаном предотвратит доставку тепла ко всей системе.

Важно отметить, что подпружиненный обратный клапан должен быть установлен в каждой зоне мульти-циркуляционной системы. Если нет обратных клапанов, и только одна зона требует тепла, теплая вода будет течь обратно через контуры, которые должны быть отключены. Это ограничит тепловыделение активной цепи. Это также может привести к попаданию нежелательного тепла в излучатели тепла в теплую погоду, когда котел работает только для нагрева воды для бытового потребления.

У многозонных систем с отдельными контурами есть еще одно преимущество: каждая зона получает воду примерно одинаковой температуры.Это может позволить иметь несколько меньшие размеры излучателей тепла по сравнению с последовательной схемой. Если излучатели тепла имеют соответствующий размер, вы также можете эксплуатировать систему при немного более низкой температуре, что повысит ее общую эффективность.

Двухтрубные системы

Двухтрубная система подает воду к каждому радиатору по всей системе почти с одинаковой температурой. Все радиаторы подключаются между общей питающей магистралью и общей обратной магистралью. Двухтрубные системы чаще встречаются в коммерческих зданиях и хорошо подходят для конденсационных котлов.

Наиболее распространенный тип гидравлической распределительной системы в коммерческих зданиях известен как двухтрубная или параллельная система. В этой конструкции, которая также может использоваться в жилых системах, каждый излучатель тепла расположен в отдельной ответвленной цепи, которая подключается к общей питающей сети и общей обратной магистрали. Каждая ответвленная цепь проходит «параллельно» другим, позволяя каждому излучателю тепла получать воду примерно одинаковой температуры. Теоретически это позволяет использовать излучатели меньшего размера в каждой комнате.

Предпочтительный метод подключения ответвленных цепей к сети показан выше. Эта конструкция, называемая «системой обратного возврата», приводит к сбалансированному потоку через ответвленные цепи.

На этой диаграмме показаны типичные рабочие диапазоны различных источников водяного тепла, излучателей тепла и трубопроводных систем, хотя в необычных обстоятельствах иногда могут потребоваться конструкции, выходящие за пределы этих диапазонов.

Поскольку каждый излучатель тепла получает воду примерно одинаковой температуры, перепад температуры между подачей и обраткой котла будет меньше, чем в системе последовательных трубопроводов.Например, в типичной параллельной системе перепад температуры между подающей и обратной линиями котла может составлять всего около 10 ° F. Напротив, типичная последовательная система может иметь падение температуры на 20 ° F или более. Меньший перепад температуры в двухтрубной системе помогает поддерживать температуру воды, возвращающейся в котел, выше точки росы выхлопных газов, что предотвращает конденсацию дымовых газов.

Двухтрубные системы — лучший выбор для использования с низкотемпературными источниками тепла, такими как тепловые насосы или конденсационные котлы.Системы теплого пола можно рассматривать как двухтрубные, поскольку каждый контур пола подключен параллельно с другими контурами на распределительных станциях. Двухтрубные системы также позволяют легко зонировать, используя клапаны для регулирования потока через любой данный излучатель тепла.

Система парового отопления

: плюсы и минусы

Многие покупатели не обращают внимания на механические системы при покупке нового дома. После ипотеки затраты на отопление и охлаждение энергии являются вторыми по величине расходами домовладельцев.Итак, важно знать, какой тип системы охлаждения и отопления есть в доме, который вы собираетесь купить.

На видео выше Ричард Третви, эксперт по сантехнике и отоплению в старом доме, проводит вас по дому с паровой системой отопления.

Что такое паровой нагрев?

Теплота пара создается путем преобразования воды из бойлера в пар. Дома с паровым отоплением можно определить по радиаторам, которые подключены только к одной трубе, а не к двум.

Следует ли использовать систему парового отопления?

Вот что следует учитывать при взвешивании вариантов с использованием пара.

Плюсы
  • Распространенный вопрос, эффективен ли паровой нагрев? Ухоженная паровая система может быть удобной и эффективной.
  • Паровые котлы
  • могут прослужить очень долго, поэтому, если дата установки на самом котле кажется устаревшей, это не обязательно означает, что его необходимо заменить. При выезде из дома не забудьте также проверить состояние бойлера.Бойлер обычно служит очень долго, но перед покупкой стоит убедиться, что все работает и нет утечек.

Минусы
  • Может быть только одна зона (или один термостат), контролирующая тепло для всего дома, если он нагревается паром, то есть в некоторых комнатах может быть жарче, чем в других. Для некоторых домовладельцев это может быть недостатком.
  • Часто в домах с паровым отоплением нет кондиционеров, и их модернизация может быть дорогостоящей.Учтите, нужно ли вам или вы хотите добавить кондиционер в свои расходы.
  • Паровые радиаторы также иногда могут иметь очень громкий лязг водопровода. Это не означает, что с системой что-то не так; это просто раздражает. Вы можете проверить это во время дня открытых дверей, попросив риэлтора включить в доме тепло и послушать трубы во время экскурсии.

В целом, решение о том, подойдет ли паровое тепло для вас, сводится к комфорту. Если вас не слишком заботит наличие кондиционера и вам просто нужен постоянный нагрев, в паровом нагреве нет ничего плохого.

Как заставить насос принудительно подавать к радиаторам наверху дома,

Если я хочу заставить помпу направить все свое внимание на радиатор на чердаке, чтобы посмотреть, смогу ли я их нагреть. Будет просто закрывать термостатические клапаны для всех других радиаторов, которые влияют, или мне также нужно закрыть запорные клапаны

Редактировать, обновлять объяснение моей системы

Я живу в Великобритании с трехэтажным домом. У меня 2-летний котел Worcester Bosch 24R, есть подводящая медная труба 22 мм и обратная медная труба 22 м, круглая вдоль балок первого этажа слева направо через дом, с насосом на подающей трубе возле котла.Подающая труба служит как для центрального отопления, так и для отопления обычного водонагревателя, я могу контролировать, использовать ли ЦО, горячую воду или и то, и другое, рядом с водонагревателем есть тройник что это контролирует.

На первом этаже есть 15-миллиметровые медные трубы, которые выходят из 22-метрового водопровода и обратно на обратный, то же самое внизу. Радиатор Evey имеет свой шлейф.

Единственная небольшая проблема с этой компоновкой состоит в том, что Т-образный клапан расположен после того, как были поставлены два нижних радиатора, поэтому, если я не выключу их, они всегда нагреваются, даже если указано только «Горячая вода».

Напротив, на 3-м этаже есть два радиатора (но все же верх радиатора находится на 1,5 м ниже питающего / расширительного бачка на чердаке), снабженных пластиковой трубкой, хотя кажется, что она тоже 15 мм. Что я вижу, так это один набор труб, разделенных между двумя радиаторами, так что я предполагаю, что это сразу уменьшает поток вдвое?

То, что я не могу сразу увидеть, потому что мне пришлось бы снимать ламинат в ванной, — это место, где они присоединяются к 22-миллиметровой трубе, есть вероятность, что они делят петлю с радиатором ванной.

Радиатор, который я описал как более удаленный, а вы говорите, что он ближе, физически довольно далеко от котла (т.е. начало подводящей трубы 22 мм), но, вероятно, ближе всего к чему-то на 22-мм подающей трубе. Итак, что (наиболее) важно, расстояние до начала подающей трубы или расстояние до подающей трубы?

Я подумал, стоит ли заменить пластиковые трубы двумя наборами труб, и это было бы довольно легко, однако все равно будет небольшой пробег под полом ванной от одной 15-миллиметровой трубы к 22-миллиметровой трубе, поэтому, если какая-либо из труб является общим, это означало бы, что наличие двух наборов труб выше не имело бы никакого эффекта.

Все радиаторы и клапаны были недавно заменены (2 недели назад), поэтому проблем с нагаром на дне радиатора нет, и вряд ли проблема с клапанами. На самом деле прошлой ночью один из радиаторов действительно прогрелся (но не нагрелся), а другой вообще не прогрелся. Я пролил их снова, и воздуха не было, была вода.

Печь с принудительным воздухом против радиатора: что лучше?

Чикаго может быть прекрасным городом по многим причинам.Но когда речь идет о погоде? Иногда это не , а так замечательно. Как вам скажет любой здесь, иногда вам нужна сильная воля, чтобы пережить наши легендарные зимы. Даже когда приходит весна и начинает нагреваться, вам все равно, возможно, придется поддерживать тепло, пока термометр постепенно ползет вверх.

Чтобы приспособиться к этой холодной погоде, необходимо иметь в доме правильную систему отопления в соответствии с вашими предпочтениями. На протяжении веков люди-новаторы использовали бесчисленное множество различных способов обогрева своих жилых помещений. В современном Чикаго мы в значительной степени остановились на нескольких основных решениях в области отопления, включая принудительное воздушное отопление и радиаторное отопление .

В двух словах? В системе принудительной подачи воздуха воздух нагревается через центральную печь (или блоки), а затем передается по всему дому через воздуховоды. В радиаторах вода нагревается в центральном бойлере для создания пара, который затем направляется по дому по трубопроводам и доставляется в радиаторы, которые используют конвекцию и излучение для нагрева воздуха.Есть также два типа: радиаторы с горячей водой, которые не преобразуют воду в пар, а пропускают ее через радиатор — одна труба на входе, другая на выходе. Еще есть паровые радиаторы, у которых к радиатору только одна труба, а не две.

Обдумывая, какой способ отопления дома лучше всего подойдет вам и вашей семье, важно подумать о том, что вам нравится больше всего. В конечном счете, выбор «фаворита» между этими двумя стилями отопления будет зависеть от ваших уникальных предпочтений.

Ниже мы изложили некоторые из наиболее цитируемых плюсов и минусов принудительного воздушного и радиаторного отопления. Мы также рассмотрим некоторые другие методы, которые, возможно, стоит рассмотреть, когда дело доходит до того, чтобы поддерживать комфортную поджарку в холодные дни и ночи.

Принудительный воздух и радиаторное отопление: затраты на устранение

Один из самых насущных вопросов, который возникает у людей относительно систем отопления: сколько они стоят? А как соотносятся затраты между системами с принудительным воздухом и радиаторами? Важно помнить, что будет несколько различных аспектов, влияющих на стоимость каждого типа системы отопления.

Например, затраты, с которыми вы столкнетесь, могут действительно зависеть от того, насколько хорошо и хорошо построена ваша система с самого начала, а также от того, как вы будете заботиться о ней с течением времени. Во многих случаях на самом деле затраты не сильно отличаются от . Различия могут возникнуть, когда дело доходит до факторов, уникальных для вашей системы, таких как эффективность котла или печи, возраст вашей системы, качество ваших труб / воздуховодов и количество, которое вы используете в системе отопления.

Принудительный воздух и радиаторное отопление: плюсы и минусы

Какие плюсы и минусы у систем воздушного отопления?
  • PRO: Часто может довольно быстро обогреть дом
  • PRO: Вы можете легко закрывать и открывать вентиляционные отверстия для управления потоком воздуха
  • PRO: системы часто занимают меньше места, чем радиаторы, и в целом менее заметны.
  • PRO: Обычно системы позволяют точно контролировать температуру, поэтому вы можете настроить ее в соответствии со своими предпочтениями.
  • PRO: Системы могут быть интегрированы с кондиционированием воздуха для обеспечения охлаждения в жаркие месяцы
  • ПРОТИВ: Циркуляция воздуха может быть сухой и потенциально может раздражать кожу
  • ПРОТИВ: Вентиляционные системы могут собирать пыль и отрицательно влиять на аллергию
  • ПРОТИВ: вентиляционные отверстия и фильтры могут потребовать частой очистки и обслуживания
  • ПРОТИВ: Чтобы обеспечить правильную работу системы, вам следует регулярно обслуживать печь.
  • ПРОТИВ: Некоторые системы могут быть немного шумными
  • ПРОТИВ: вентиляционные отверстия могут стать сквозняками и позволить теплому воздуху выходить, когда не работает
Какие плюсы и минусы традиционных радиаторных систем отопления?
  • PRO: по сравнению с принудительной подачей воздуха радиаторное отопление может быть более влажным и комфортным, поскольку оно не удаляет влагу из воздуха, обдувая его открытым пламенем.Многие печи требуют дополнительного устройства, увлажнителя, чтобы заменить влагу, которую удаляет печь.
  • PRO: Обычно легко включать и выключать радиаторы из комнаты в комнату
  • PRO: Крышки радиатора могут сделать радиаторы более привлекательными или стильными
  • PRO: в некоторых случаях может быть проще заменить отдельные детали, если возникнут дефекты / проблемы.
  • PRO: тише, чем системы с принудительной подачей воздуха, в большинстве случаев
  • PRO: Многим нравится «винтажная» эстетика.
  • ПРОТИВ: Радиаторы могут быть большими и громоздкими и занимать место в комнате
  • ПРОТИВ: Крышки радиатора могут снизить эффективность и увеличить расходы
  • ПРОТИВ: Элементы трудно очистить
  • ПРОТИВ: может привести к большим потерям тепла, если не используется и не обслуживается должным образом,
  • ПРОТИВ: Может быть громким, в некоторых случаях, с шипящим лязгом или стуком
  • ПРОТИВ: Некоторые находят открытые трубопроводы и радиаторные блоки непривлекательными
  • CON: Медленнее реагируют на изменения термостата.Например, для нагрева холодной воды в системе потребуется некоторое время.

Изучение альтернатив

Конечно, помимо этих двух распространенных стилей отопления существует множество вариантов, включая некоторые альтернативные методы, которые в долгосрочной перспективе могут оказаться рентабельными и экологически безопасными.

Если вам действительно нравится идея винтажного стиля, вы можете пойти по старинной пузатной печи или камину. Газовые, электрические и дровяные камины помогут быстро согреть комнату.Каким бы уютным ни было это изображение, также может быть трудно отапливать весь дом одними каминами, что делает практичность проблемой. Также важно следить за тем, чтобы ваши камины содержались в надлежащем состоянии и регулярно проверялись. Для одноместных комнат переносные электрические обогреватели также являются возможным решением, хотя, опять же, они не совсем практичны для обогрева больших комнат или нескольких помещений и могут быть дорогими и небезопасными при неправильном использовании.

Еще одна система отопления, с которой вы можете столкнуться, — это теплый пол.Лучистое напольное отопление основано на системе, в которой используются трубы с горячей водой или электрические провода, проложенные под полом. Тепловое излучение передается от пола вверх, помогая вам чувствовать себя комфортно, даже если окружающий воздух остается относительно стабильным. Многие находят теплый пол привлекательным, потому что он тихий и практически невидимый по сравнению с другими типами систем отопления. Лучистое тепло также может обеспечить более высокую энергоэффективность, чем другие системы, что делает его привлекательным для тех, кто, возможно, пожелает снизить эти высокие зимние цены в Чикаго.

С другой стороны, в зависимости от вашего дома эти системы могут быть дорогостоящими в разработке и настройке, и вам все равно может потребоваться другая система для охлаждения. Более того, излучающие полы часто используются на нижних уровнях и / или в ванных комнатах, облицованных плиткой, в сочетании с другими решениями по обогреву, а не вместо них. Они также не имеют практического применения при переоборудовании старых домов, но распространены при новом строительстве в Чикаго.

Если у вас есть старый дом, в котором нет воздуховодов, решением для модернизации является бесканальное отопление и охлаждение.Возможно, вы раньше видели устройство без воздуховодов на стене. Эти системы состоят из небольшого наружного блока и одного или нескольких внутренних блоков, которым требуется доступ к электричеству и место для установки.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
