Самый простой и понятный инструмент — это линейка. Пластиковая, деревянная или металлическая пластина со шкалой с сантиметрами, миллиметрами и иногда дюймами для черчения прямых линий. Для более точных измерений есть трёхгранная линейка, у которой 6 шкал с разными масштабами измерений.

Угольник — это разновидность линейки. Треугольная форма позволяет начертить некоторые виды углов без транспортира.

Транспортир — инструмент измерения и черчения углов от 0 до 360°.

Лекало, в отличие от линейки, создано для черчения различных кривых, парабол, эллипсов, а также для выкроек одежды и обуви. Лекало для черчения имеет причудливую форму с элементами различного радиуса. Разновидностью обычного лекала является гибкое, оно представляет собой гибкую линейку из упругого пластика, которая может принять любую форму и изгиб.

Шаблон диаметров — чертёжный инструмент для черчения окружностей и скруглений различного диаметра.

Рейсшина — это линейка, которая позволяет чертить параллельные линии. Для этого у рейсшины есть либо перпендикулярная планка на одном конце, либо крепление для подвешивания на леску.

Все эти инструменты изготавливают, как правило, из практичного материала: металла или прозрачного пластика, редко некоторые виды делают из древесины.

Циркуль — инструмент для измерения небольших расстояний на картах, а также для черчения окружностей. Циркуль имеет две регулируемые важные составляющие: игла и пишущий инструмент. На месте пишущего инструмента может быть крепление для ручки, рапидографа, карандаша, стержня или рейсфедера.

Рейсфедер — инструмент для черчения тушью на бумаге. Этот инструмент внешне напоминает циркуль и очень часто он идёт в комплекте к нему. У рейсфедера есть две соединённые металлические пластинки, как у пинцета. В регулируемую щель между ними заливается немного туши. Чертить рейсфедером можно, как перьевой ручкой или навинтив на циркуль.

Набор различных чертёжных инструментов и их сменных частей в футляре и есть готовальня. В зависимости от назначения комплектация готовальни может меняться.

Для точных чертёжных работ рекомендуем купить линейку, лекало, угольник, циркуль, готовальню или рейсшину в магазине Арт-Квартал.

Как красиво начертить закругления? Три способа сделать своими руками «лекало сопряжения»

Думаю, что многие из вас при рисовании закруглённых частей пользуются подручными материалами — тарелкой, крышечкой от банки.

Но ведь это жутко неудобно, не правда ли? Каждый раз, когда нужно начертить или нарисовать закруглённую часть, бегать в поисках подходящего круглого предмета. Не лучше ли, все нужные круги собрать в одном месте?

Ага! Тарелки или крышки, баночки или коробочки собрать в одну кучу? 🙂 И где всё это хранить?

Нет! Всё гораздо проще!

_______________

Идея этого мастер-класса и возникла, когда мне понадобилось восстановить свои старые потрёпанные лекала.

Черчу я много. Черчу руками — карандашом с линейкой, угольником, пользуюсь обычным ластиком — это мои главные орудия конструкторского труда. Ну и, конечно же, в работе постоянно пользуюсь таким лекалом, о котором хочу рассказать и показать, как сделать такое своими руками.

Вообще-то, правильно такое лекало называется — лекало сопряжения.

Купить его можно в канцелярских или рукодельных магазинах.

Как красиво начертить закругления? Три способа сделать своими руками

В некоторых случаях они удобны. Но главное их неудобство, на мой взгляд — очень сложно два раза провести одинаковую линию. Лекало очень подвижное, и у него нет никакой фиксации.

Если же у вас идёт повторение одних и тех же криволинейных контуров, то лучше сделать лекало сопряжения под себя. В своей работе я чаще всего пользуюсь несколькими самыми ходовыми радиусами и несколькимим произвольными.

Такие лекала можно применять не только в шитье, но и в других видах творчества, где нужны красивые линии контура.

Как красиво начертить закругления? Три способа сделать своими руками

Пример рабочего лекала, где я использовала лекало с радиусами или лекало сопряжения

Как красиво начертить закругления? Три способа сделать своими руками

Как вы уже поняли, лекало с радиусами нужно нам по нескольким причинам:

1. Красивый гармоничный вид наших изделий — если мы чертим много одинаковых, то есть симметричных линий, узлов, контуров.

2. Экономия времени — если мы не хотим каждый раз бегать в поисках «нужного кружочка».

3. Ваш фирменный контур — если у вас есть какой-то личный, фирменный и очень красивый контур, то с таким персональным лекалом вы можете это делать быстро и аккуратно.

______________________

Лекало мы будем делать 3 способами:

  • по науке — с помощью циркуля;
  • с применением подручных материалов — с помощью крышечек, баночек и других подходящих круглых предметов;
  • художественное, то есть будем рисовать, как хочется (в строгих рамках геометрической фигуры).

Нам понадобится:

  1. Кусочек картона, картонная папка от скоросшивателя, дизайнерский картон, крышка от обувной коробки, ватман, в общем, любая плотная бумага. Только гофрокартон не советую использовать — по рыхлому краю очень неудобно чертить.
  2. Угольник.
  3. Линейка.
  4. Простой карандаш.
  5. Ластик.
  6. Циркуль.
  7. Ножницы.
  8. Подходящие тарелочки, баночки, крышечки.

Как красиво начертить закругления? Три способа сделать своими руками

Итак, первый способ, научный 🙂

Работаем с циркулем.

С помощью циркуля мы будем делать лекало под небольшие радиусы 2,5 – 3,5 – 4,5 – 5,5 см.

1) Предлагаю начертить сразу несколько прямоугольников, чтобы потом не отвлекаться на рутину.

У меня получились прямоугольники, которые вписались в кусочки ватмана — примерно 11 х 14 см или 12 х 16 см. Главное, чтобы готовое лекало вписалось в формат А4 — для удобного хранения.

Надеюсь, все помнят из школьного курса, что прямоугольник — это фигура со всеми прямыми углами.

По своему многолетнему опыту поняла, что в работе с таким лекалом мне удобнее, когда радиусы вписаны в прямоугольник. По такому лекалу удобнее чертить, так как на каждый радиус приходится длинная и короткая сторона.

Пример длинных и коротких строн на фото:

Как красиво начертить закругления? Три способа сделать своими руками

Как красиво начертить закругления? Три способа сделать своими руками

2) Итак, начертили прямоугольники:

Как красиво начертить закругления? Три способа сделать своими руками

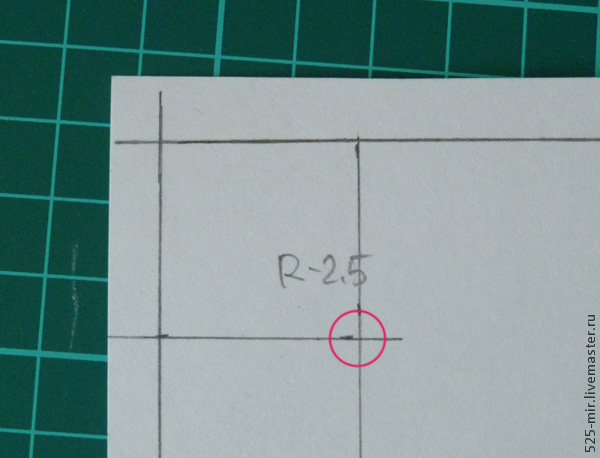

3) Теперь нам нужно найти точки, из которых мы циркулем будем чертить наши радиусы. У нас они 2,5 – 3,5 – 4,5 – 5,5см

От каждого угла строим квадрат со сторонами, соответственно, 2,5 – 3,5 – 4,5 – 5,5 см. На фото я покажу пример построения одного угла под радиус 2,5 см. Все остальные углы строятся по этому же принципу.

Как красиво начертить закругления? Три способа сделать своими руками

Как красиво начертить закругления? Три способа сделать своими руками

Как красиво начертить закругления? Три способа сделать своими руками

4) Берём в руки циркуль и по линейке отмеряем радиус — 2,5 см.

Как красиво начертить закругления? Три способа сделать своими руками

5) Ставим ножку в точку (красный кружочек) и чертим.

Как красиво начертить закругления? Три способа сделать своими руками

Как красиво начертить закругления? Три способа сделать своими руками

Как красиво начертить закругления? Три способа сделать своими руками

6) Дальше по той же последовательности чертим остальные радиусы.

Как красиво начертить закругления? Три способа сделать своими руками

7) Сразу же, чтобы не забыть, где — какой, подписываем величину/цифру радиусов. Это удобно, если мы чертим с использование разных радиусов.

Как красиво начертить закругления? Три способа сделать своими руками

8) Ровная и красивая линия сопряжения — это красивый крой или выкройка.

Обращаю ваше внимание, что линии сопряжения должны совпадать.

Что такое сопряжение? Это когда прямые линии плавно переходят в овальные и наоборот.

На фото стрелки жёлтого цвета — красивое сопряжение, красным — не очень хорошо получилось и надо бы переделать.

Как красиво начертить закругления? Три способа сделать своими руками

Откладываем готовое лекало и берёмся за следующее.

Второй способ.

Пользуемся подручными «инструментами».

1) Берём новый прямоугольник.

Подбираем подходящие по окружности крышечки, баночки, коробочки, катушечки — у кого что есть под рукой.

Как красиво начертить закругления? Три способа сделать своими руками

2) Берём монету и обводим её.

Внимательно смотрим, чтобы сопряжение линий было идеальным.

Как красиво начертить закругления? Три способа сделать своими руками

Как красиво начертить закругления? Три способа сделать своими руками

3) Повторяем всё то же самое с крышечкой, катушкой и пудрой.

Вот, что у нас должно получиться. Подписываем получившиеся радиусы.

Опять же, обращаю ваше внимание на сопряжение линий.

Как красиво начертить закругления? Три способа сделать своими руками

4) Так как в этом мастер-классе я показываю процесс изготовления моих собственных лекал, то мне не понравился слишком маленький радиус от монеты (красная стрелка), и я решила обвести пиалу (жёлтая стрелка).

Как красиво начертить закругления? Три способа сделать своими руками

Откладываем это лекало и берёмся за следующее.

Третий способ.

Художественный.

Здесь у нас будут не настоящие радиусы, а некая произвольная линия.

Ведь мы часто что-то рисуем или чертим «от руки, на глаз», и если такого черчения у нас в работе много, то мы можем облегчить себе жизнь, сделав подсобное лекало. И таких лекал может быть сколько угодно. Вернее, столько, сколько нам нужно.

Удобство использования такого лекала очевидно — все произвольные линии у нас будут одинаковыми!

1) Берём следующий прямоугольник и от руки рисуем произвольную линию. Такую, которая нам нравится!

Как красиво начертить закругления? Три способа сделать своими руками

А вот теперь аккуратнейшим образом вырезаем сразу все лекала.

На этом фото видно, что самый маленький радиус от монетки я просто срезала.

Как красиво начертить закругления? Три способа сделать своими руками

Как красиво начертить закругления? Три способа сделать своими руками

___________________________

В заключении, хочу показать, как пользоваться всеми нашими лекалами.

На бумаге.

Чертим какую-то деталь. Обводим одно закругление.

Как красиво начертить закругления? Три способа сделать своими руками

Потом другое — в зеркальном отображении. Так у нас получится идеальная симметрия (голубая стрелка — середина детали).

Как красиво начертить закругления? Три способа сделать своими руками

На ткани.

Как красиво начертить закругления? Три способа сделать своими руками

Как красиво начертить закругления? Три способа сделать своими руками

Убираем готовые лекала в папку с файлами.

Теперь, когда нам нужно будет начертить деталь с закруглением, мы просто откроем папку и достанем нужное лекало.

Как красиво начертить закругления? Три способа сделать своими руками

Надеюсь, что с такими лекалами вам будет легче и проще чертить идеально симметричные закругления.

И вы можете сделать любые лекала, ориентируясь только на вашу фантазию!

_________________

При копировании или ссылках на этот мастер-класс просьба указывать автора — Ира Бортник.

Надеюсь на ваше понимание.

Творческих успехов!

Ваша Ира Бортник.

Что такое лекало 🚩 как пользоваться лекалом 🚩 Разное


В чертежном деле различают два типа лекал – постоянной и переменной кривизны. Первое – это шаблон, в котором может быть как одна сложная кривая, так и несколько. Лекало второго типа выглядит как линейка, к которой прикреплено специальное устройство, с помощью которого можно поменять кривизну. Лекала того и другого типа используются, например, в швейной промышленности. Яркий пример шаблона постоянной кривизны – самая обычная выкройка.

Кроме того, есть вид лекал, которые применяются для контроля контуров различных деталей, если эти контуры имеют сложную кривизну. Такое лекало называется измерительным. Контролер определяет величину просвета между деталью и измерительным шаблоном. В некоторых случаях применяется специальный щуп.

Так называемое откосное лекало применяется в строительстве при прокладке дорог. С его помощью контролируют поперечные профили кюветов и водоотводных канав. Такое лекало выглядит как треугольник, состоящий из планок. Планки находятся под определенным углом друг к другу. Это лекало необходимо, чтобы кюветы и системы водоотведения соответствовали стандартам.


В эпоху, когда многие виды проектирования выполняются на компьютере с помощью программ, порой кажется, что лекала отжили свой век. Но это далеко не так. Их постоянно применяют в производстве, чтобы вырезать или выточить сложные детали, на которых есть участки спиралей, гипербол и парабол. Само лекало может быть построено и с помощью компьютерной программы, а затем вырезано из пластика или металла. На современных производствах лекала делают с помощью сверхточных методов – например, вырезают лазером.
Для изготовления лекал используются самые разные материалы. Например, в моделировании одежды это может быть бумага или картон, на школьных уроках черчения применяются пластмассовые лекала, а для контроля кривизны деталей машин применяют чаще всего металл или современный прочный пластик.

Построить простое лекало вы можете и сами. Возьмите лист бумаги, начертите на нем окружность. На некотором расстоянии начертите окружность другого диаметра. Соедините обе фигуры двумя касательными. Вырежьте то, что у вас получилось. В данном случае полные окружности были даже избыточными, для построения простейшего лекала достаточно знать расположение нескольких наиболее важных точек.


Чтобы вычертить кривую по лекалу, выберите нужный участок. Определите три точки. Подберите на лекале подходящую кривую и начертите ее так, как вы это делаете, когда пользуетесь самой обычной чертежной линейкой.

Лекало — это… Что такое Лекало?

Лекала

Лека́ло — чертёжный инструмент для построения или проверки кривых. Лекало постоянной кривизны представляет собой шаблон, содержащий одну или более разных кривых переменного радиуса. Лекало переменной кривизны — это обычно стальная полоса (линейка) с устройством, изменяющим её кривизну.

Инструмент позволяет относительно точно строить участки таких кривых, как эллипс, парабола, гипербола, различные спирали. Также используется для составления выкроек одежды.

Измерительное лекало — бесшкальный измерительный инструмент для контроля криволинейных контуров деталей. Измерение обычно производится оценкой ширины просвета между лекалом и деталью либо при помощи щупа, который вводится в щель.

Самое простое построение производится участками: для каждого участка строятся три точки, к ним подбирается подходящая кривая на лекале и проводится линия как под линейку. Кроме этих трёх точек абсолютно необходимо наличие ещё нескольких соседних точек или направлений (их иногда не строят явно, но они существуют в уме чертящего), так как через любые три точки, не лежащие на одной прямой, можно построить окружность.

Современные лекала дёшевы и при этом незаменимы при построении вручную кривых, которые невозможно построить при помощи циркуля и линейки.

Современные компьютерные системы проектирования (САПР) используют векторную графику для получения максимально точных радиусов кривых. Для них лекала не нужны.

Форму напоминающую лекала имеют музыкальные скрипичный и басовый ключи.

История

Изобретение лекала улучшило качество чертежей, позволив проводить кривые линии, и дало людям возможность создавать более качественные строения и изделия.

См. также

Лекало для шитья: что это такое, чем отличается от выкройки

0 2 784 views Лекала

Лекало — это образец, по которому выполняют раскрой. Содержит разметку для припусков и разрезов, стрелку с направлением нити, несет информацию о сопряжении стыкующихся швов и учитывает все конструктивные нюансы деталей изделия.

Что такое лекала

Лекало для шитья представляет собой готовый шаблон, по которому можно кроить и отмечать мелом все характеристики для последующего стачивания. Подобный образец дает возможность пошить качественное изделие с учетом всех конструктивных спецификаций его деталей.

Лекало — остаточный шаблон со всеми внесенными правками (фото: korfiati.ru)

Лекала имеют четкое сопряжение срезов, строго определенные припуски, вытачки, направление нити основы и другие важные характеристики. Используются на швейном производстве для пошива одежды партиями. Удобны для создания более чем одного изделия. Они позволяют работать быстрее и эффективнее.

Выкройка и лекало – основные различия

Что такое выкройка? Представляет собой базовый шаблон фрагментов изделия, изготовленный из бумаги. Содержит информацию о направлении долевой линии, материале и количестве деталей. Служит образцом для пошива одного изделия. Подходит для выполнения частных заказов, но не массового производства одежды.

На выкройках не указывают совмещение стыков швов, направление нитки и величину припусков. Изделие подгоняют по фигуре во время примерки и адаптируют к используемой ткани. Выкройку можно покупать в интернет-магазинах (после чего скачать электронный вариант и распечатать), вырезать из швейных журналов или делать самостоятельно.

Что такое лекала для шитья одежды? Максимально точный трафарет для раскроя, на котором указывают значение припусков, сопряжение стыкующихся швов, направление нитки и другие конструктивные характеристики деталей изделия. Обеспечивает высокое качество пошива и подходит для массового производства одежды. Изготавливается из более прочного материала, чем бумага — картона или легкого пластика. Лекало — это окончательный вариант образца, который не требует правок и изменений. Он служит эталоном для создания партии определенного изделия.

Основные принципы изготовления лекал

Используют прочный легкий пластик и электрокартон для производства лекал. Оптимальная плотность последнего — 0,3 г на метр. Шаблоны из картона долго хранятся и могут применяться много раз. Образцы из прозрачного пластика дают возможность видеть все линии чертежа при конструировании. На них размещены припуски и сантиметровая разметка.

На лекало часто наносят разметку и контрольные надсечки (фото: b2b-center.ru)

Как сделать швейное лекало:

  1. Пошить тестовое изделие и внести правки в лекала.
  2. Проверить сопряжение срезов.
  3. Оформить значение припусков на основных лекалах.
  4. Сделать производные лекала с припусками, ориентируясь на основные.
  5. Построить вспомогательные лекала на основе производных и основных.
  6. Убедиться, что указаны все контрольные надсечки, необходимые для кроя.
  7. Подписать лекала согласно правилам их оформления.

Дополнительная информация! Основные лекала для пошива одежды используются для раскроя спины, переда, рукава, пояса и др. Производные нужны для изделий, которые служат для обработки верха и низа (например, крой воротника или пояса). Вспомогательные лекала дают возможность наметить места для карманов, пуговиц, разрезов

Виды и форма портновских лекал

Лекало для углов. Помогает построить углы, провести параллельные линии и изогнутые очертания боков и низа изделия. Приспособление много значит для работы, если для конструирования выкроек используется бумага без разметок.

Лекало для боков («бочок» или «сабля»). Позволяет начертить линии бока, выреза, вытачек, низа изделия и рукавов. Служит для измерения скругленных участков выкройки.

Лекало для проймы («французское лекало»). Основное назначение — построение линии проймы, моделирование вырезов различной глубины, разметка углов и определение припусков. Помогает начертить расположение пуговиц и петель, скорректировать и подогнать выкройку. Подходит для проведения линий бока, низа и рукавов изделия.

Лекало «капля». Применяется для разметки расположения и диаметра пуговиц, проведения линии проймы, построения скругленных углов карманов и воротничков.

Гибкое лекало. «Подвижное» приспособление, которое измеряет сложные кривые, чьи очертания потом переносят на бумагу. Используется не только в швейном деле, но и в квилтинге, инженерии, работе с фрезером.

Как правильно расположить лекало

Существует определенный порядок расположения лекал для пошива на ткани. Сначала размещают большие детали: спинку, рукава, передние и задние половины брюк и др.  Между ними раскладывают лекала поменьше (например, для раскроя пояса, воротничков). Благодаря этому экономится материал.

Фото раскладки лекал на ткани (фото: youtube.com)

Закройщики начинают раскладку с изнаночной стороны изделия. Ткань складывают лицевой частью внутрь и закрепляют концы булавками, чтобы изделие не смещалось. Обводят лекала с помощью мела или тонкого кусочка мыла. Нарисовать чертежи можно также специальными фломастерами и маркерами для ткани. В комплекте с ними идет специальный состав, которым можно удалить нанесенные линии.

Для чего нужны криволинейные лекала

Минимальный набор швейных лекал необходим каждому, кто планирует шить качественную одежду из трикотажа, замши, кожи (искусственной и натуральной), шелка и др. Приспособление используется для постройки выкройки, моделирования и создания чертежей будущего изделия или его деталей на ткани.

Портновское лекало дает возможность создать аккуратное изделие с соблюдением всех пропорций, с учетом припусков, с оформлением боковых швов и др. Оно также обеспечивает идеальную симметрию в скругленных деталях выкройки.

Как сделать портновские лекала своими руками

Шаблоны, сделанные самостоятельно, подойдут для домашнего пошива одежды, детских мягких игрушек, самодельных кукол и др. Для изготовления можно использовать плотный картон, прозрачный пластик, полиэтилен или резинотканевую клеенку. Понадобится калька или миллиметровая бумага, карандаш, ножницы, линейка, циркуль, предметы с круглыми краями.

Как построить портновское лекало:

  1. Снять мерки.
  2. По ним построить точную выкройку.
  3. Скопировать на выбранный материал.
  4. Вырезать.

Как изготовить лекало с помощью циркуля:

  1. На выбранной основе начертить прямоугольник (величина сторон — 10-12 см и 14-16).
  2. Наметить точки, по которым будет отсчитываться радиус — от каждого угла начертить квадрат со стороной нужного размера и провести линию от вершины прямоугольника к противоположной точке.
  3. Замерить на циркуле нужный радиус, используя линейку.
  4. Разместить ножку циркуля на точку отсчета радиуса и провести часть окружности, «срезая» вершину прямоугольника.
  5. Таким же образом начертить остальные углы.
  6. Сразу подписать значения радиусов.
  7. Выровнять сопряжения (линии должны идеально совпадать, а переход между прямыми и овалами быть четким).
Можно скачать подобные лекала бесплатно, распечатать и наклеить на картон (фото: studfiles.net) Лекало для горловины и боковых швов (шью-сама.рф) Лекало для отката рукава (шью-сама.рф) Лекало для проймы (шью-сама.рф)

Простой способ построения лекала своими руками с помощью готовой вещи:

  1. Распороть изделие по швам и вытачкам.
  2. К нужной детали прикрепить копировальную бумагу с помощью булавок (красящей стороной от ткани).
  3. На поверхность копировального листа наложить плотный материал для лекала.
  4. Обвести по контуру деталь и вытачки.
  5. Ткань убрать и вырезать шаблон.

Дополнительная информация! Для создания универсального шаблона используют геометрические построения. С помощью циркуля чертят две окружности разного диаметра и соединяют их линиями. Применение такого инструмента предполагает нанесение трех точек, которые соединяют по кривой, подобрав нужное лекало

Разные советы для начинающих

Для домашнего шитья весь набор лекал не понадобится. Достаточно выбрать несколько шаблонов исходя из личных потребностей и пользоваться ими для раскроя изделий. Это сэкономит время, ускорит и облегчит рабочий процесс. Рекомендуется обязательно иметь фигурное лекало «капелька» и «бочок».

Используя лекало одежды швея может создавать качественные изделия и полностью раскрыть свой творческий потенциал. Приспособление помогает портному создать точный раскрой и начертить детали с учетом всех пропорций. В видео ниже рассказано про лекало — что это такое и какие виды бывают.

это что такое для шитья одежды и для чего они нужны в работе

При пошиве любого предмета из ткани или кожи необходимо сперва построить его детали на бумаге и лишь затем перенести на материал. Это позволяет избежать ошибок и недочетов при раскрое. Бумажные детали называются выкройками, также используют термин «лекало» — что это такое и зачем необходимо?

Для чего оно необходимо

Шитье любой одежды начинается с построения выкройки или лекал. Это чертежи, шаблоны или образцы частей, из которых после будет собрана и сама одежда.

Лекала — важная составляющая любого процесса шитья

Любое шитье одежды происходит в несколько этапов:

  1. Снятие мерок с модели;
  2. Построение выкроек;
  3. Раскрой ткани по лекалам;
  4. Соединение кусков ткани и при необходимости примерка;
  5. Сшивание всех частей вместе и последующая доработка: пришивание пуговиц и молнии, обработка швов.

От правильного построения выкроек зависит весь процесс: чем правильнее и точнее они сделаны, тем легче будет потом работать. Но для чего нужны лекала?

Бумажные выкройки хорошо проявили себя в домашнем пошиве

Важно! Не стоит путать лекало (его определение — чертежный инструмент, при помощи которого можно провести кривую линию) и портновские лекала (слово употребляется только во множественном числе).

Выкройка и лекало — в чем разница

Выкройки — это несколько деталей, начерченных на бумаге. При необходимости их можно менять, например, удлинять или расширять, менять детали, творчески перерабатывать. При использовании выкроек главное — посмотреть во время примерки, как сидит одежда, и исправить по ситуации. Их обычно используют в домашнем пошиве или при создании индивидуального изделия.

На образцах отмечают всю необходимую информацию

Что такое лекало для шитья? Лекало — это готовый шаблон партии изделия с обозначением всех швов и припусков. Они готовятся под конкретную вещь и конкретный размер, они не могут быть изменены или как-либо переработаны. Наличие трафарета означает, что тестовая вещь отшита, все изменения внесены, по ним может быть выполнена вся партия.

Между понятиями существуют и другие различия:

  1. Выкройки строятся на бумаге, обычной или миллиметровке, лекала — на плотном картоне плотностью около 0,3 грамма на метр. В некоторых фирмах хранятся эталоны — наиболее четкие и точные;

Важно! Иногда схемы рисуют на обычной бумаге, но после раскроя партии вещей они приходят в негодность.

  1. Выкройки рассчитаны на один, изредка несколько раз, так как они быстро портятся и подгоняются под индивидуальные размеры. Лекала применяют много раз, по ним отшивают партии одежды;
  2. Лекала, в отличие от выкроек, более точны, на них отмечены все швы, припуски и вытачки.
Для каждого размера и модели создается отдельный комплект шаблонов

Портновские лекала: виды и форма

Трафареты могут быть:

  1. Основными: необходимы для раскроя основных деталей предмета. Сюда относятся спинка, рукава, полочки, передние и задние части штанов и юбок;
  2. Вспомогательными: по ним строят разрезы и карманы, отмечают места расположения петелек и пуговиц;
  3. Производственными: сюда относятся шаблоны для частей, которые служат обработкой верха или низа одежды. Речь идет о воротниках или поясах.

Для чего делают надсечки на лекалах

На трафаретах нередко можно увидеть насечки и прорези. Это контрольные точки, по которым соединяют потом все части. Это отличное вспомогательное приспособление, нужное для облегчения процесса сборки готового изделия. Например, на трафаретах жакета на спинке и полочках ставят небольшую отметку на уровне талии на припуске бокового шва.

Любая надпись на шаблонах должны быть полезны

Основные принципы изготовления

Перед тем, как начать строить трафарет самостоятельно, стоит запомнить несколько правил. Они помогут сделать все быстро и без ошибок:

  1. Строить окончательный вариант выкроек можно только после пошива контрольного образца, то есть после проверки выкройки;
  2. Делать их нужно из прочного и долговечного материала;
  3. Приписать на шаблоне все необходимые швы, припуски и детали, при необходимости указать размеры и градусы.

Почему нужно самостоятельно делать лекала

Делать трафареты конкретного предмета стоит, если предполагается делать несколько одинаковых вещей, например, для однотипных мягких игрушек или мебели. На таких образцах отмечены все детали, они отработаны на шитье и уже не будут меняться.

Сделать шаблоны самостоятельно несложно

Также можно сделать чертежи для отдельных частей одежды, например, воротников, проймы, карманов. Это поможет ускорить процесс шитья и упростить его.

Как сделать лекало

Сделать выкройки своими руками несложно. Выполнение макета можно сделать в несколько шагов:

  1. Необходимо подготовить все необходимые материалы: основу, письменные принадлежности, выкройку, которую нужно перенести, линейки, булавки для скрепления;
  2. Шаблон необходимо положить на основу, закрепить булавками;
  3. Обвести выкройку и вырезать ее из плотного материала, при необходимости подписать;
  4. Перенести все необходимые обозначения;
  5. Закрепить края чем-то плотным, чтобы они не растрепались.

Какие материалы лучше использовать

От плотности и качества материала зависит срок «жизни» образцов и удобство работы с ними. Использовать можно:

  1. Кальку. Это полупрозрачная бумага белого цвета, которая отлично подходит для переноса выкроек, например, из журнала. Продается калька с гладкой и шершавой поверхностью в тонких рулонах разной ширины. Недостатков у материала два: он легко рвется и закручивается в рулон;
Калька отлично подходит для черчения на ней

Важно! Чтобы калька распрямилась, ее необходимо прогладить теплым утюгом.

  1. Миллиметровка. Плотная бумага с начерченными клетками, стороны которых равны миллиметру. Такую бумагу обычно используют для создания чертежей, подходит она и для выкроек. Миллиметровка более плотная и долговечная, но ненамного;
  2. Картон. Обычно применяется тонкий картон или среднеплотный. Этот материал более прочен и надежен, при бережном обращении он легко прослужит довольно долго. Важно заранее укрепить края листов, так как постепенно они начнут истираться и трепаться;
  3. Прозрачная пленка ПВХ. Она не боится влаги и не рвется, благодаря «прилипанию» из-за статического электричества по пленке легко строить. Хранить лекала из пленки можно, свернув в рулон;
Пленкой удобно пользоваться при переносе лекала на ткань
  1. Обычная бумага. Если выкройка необходима срочно или ее не предполагается использовать больше 1-2 раза, можно склеить несколько листов бумаги и вырезать из полученного большого куска.

Также можно использовать и другие материалы: ткань, клеенку, даже простую газету.

Технические требования к изготовлению

К изготовлению лекал

  1. На каждую модель делается полный комплект лекал — от основных частей до самых мелких;
  2. Лекала вырезают из плотного материала, например, из картона. Края окантовывают металлическими полосами;
  3. Линии наносятся карандашом, чернилами или тушью, то есть тем, что не сотрется;
Главное требование к линиям — они не должны стираться
  1. На шаблоны также наносят все насечки, доли, складки, часто наносят разметку и части (половины, трети, четверти). Также по ГОСТу должны быть нанесены линии, обозначающие долевое направление материала и допускаемые отклонения от долевого направления.

Как изменить размер лекала блузки

Изменить размер лекал невозможно, поскольку они не предполагают изменений. А вот выкройки изменить можно: достаточно увеличить или уменьшить имеющиеся линии до нужного размера, например, прибавить несколько сантиметров для увеличения объема.

Изменить размер блузки можно только на выкройке

Лекала для профессиональных швей или любителей — незаменимый помощник при шитье. Благодаря им не нужно каждый раз строить выкройки заново — достаточно один раз построить правильный шаблон и после использовать его. В отличие от выкроек лекала не меняются и не подгоняются под конкретную фигуру.

Лекало для шитья своими руками

Начиная шить, мастер обзаводится целым арсеналом инструментов — блокнотом с мерками и эскизами моделей одежды, сантиметровыми лентами, специальными портновскими карандашами, не говоря уже об оборудовании (машинке, оверлоке). Чем больше портные погружаются в свое дело, чем профессиональнее становятся их навыки, тем больше у них становится готовых наработок, выкроек-основ и шаблонов. Отложенные, изготовленные ранее образцы позволяют сократить время на моделирование индивидуального чертежа по размерам (своим или заказчика), быстро и точно прорисовывать все линии. Одни из наиболее удобных портновских инструментов — лекало. Им стоит обзавестись даже тем, кто только начинает шить.

Инструмент представляет собой готовый шаблон, состоящий из кривых — фрагментов окружностей разного радиуса, плавных линий, углов. С его помощью можно быстро чертить одинаковые детали, соблюдая пропорции, симметрию и ровность рисунка. Портновские лекала незаменимы, если нужно вывести красивую линию проймы или горловины, плавно скруглить низ на платье или юбке, прорисовать воротничок и так далее. Работать с их помощью просто: достаточно выбрать нужный участок на чертеже, определить несколько ключевых точек, приложить фигуру и провести по ней полосу как по линейке.

Детали стандартной выкройки. Как моделировать чертеж, используя лекала

shyu.ru

Чтобы не пользоваться при пошиве подручными средствами — крышками, баночками, монетками, — нужны собственные лекала. Готовые не всегда удобны, если мастер работает по индивидуальным размерам. Стоит изготовить несколько шаблонов самостоятельно, чтобы, пользуясь ими, максимально быстро вычерчивать элементы на выкройке. Можно собрать комплект под любые виды одежды, для всех закругленных и заостренных частей чертежа и просто «собирать» его во время работы.

Какими бывают лекала

В портновском и чертежном деле используют лекала двух типов кривизны — постоянной и переменной. Первые представляют собой «статичные» фигуры с зафиксированными линиями, вторые можно изменять. Лекала с постоянной кривизной — классический, знакомый портным шаблон с несколькими изгибами по сторонам (например, стандартная выкройка). Инструмент переменного типа выглядит как линейка с прикрепленным приспособлением для изменения кривизны.

Отдельный вид — гибкое лекало сопряжения. Это «подвижный» инструмент, с помощью которого измеряют сложные кривые, перенося их очертания на бумагу. В нем нет фиксации, и два раза провести одну и ту же линию очень сложно. Они, как и измерительные или откосные, в портновском деле малополезны, применяются преимущественно конструкторами, дорожными инженерами, строителями.

Набор лекал для шитья

etsy.com

Традиционные портновские лекала, которые используются при конструировании одежды, — инструменты нескольких видов.

  • «Угол». В любой выкройке множество сопряжений сторон с точкой-вершиной — от базового прямоугольника на сетке чертежа до треугольников для вытачек. Лекала-углы нужны, если бумага для выкройки не размечена или хочется с легкостью проводить параллели и перпендикуляры. На шаблоне обычно есть и изогнутая сторона, позволяющая провести кривую по боку или низу.
  • «Бочок». Это лекало часто называют «саблей». У него может быть разный размер, радиус окружности краев. С его помощью вычерчивают бока, вытачки, низ подола и рукавов, рельефные и скругленные линии.
  • «Французское» (или для проймы). Очень полезный и востребованный у мастеров инструмент. Линия по пройме часто вызывает затруднения, ее сложно построить от руки так, чтобы не нарушить симметрию. Лекало позволит моделировать вырез с разной глубиной, корректировать и подгонять выкройки под размеры, вычерчивать окат рукава.
  • Лекала форм «капля», «припуск», универсальные, комбинированные разновидности.

Почему стоит самостоятельно делать лекала

Сделать лекало для шитья своими руками несложно, а пользы от него много. Шаблон можно применять для конструирования одежды, изготовления мягких игрушек и другого хэндмейда, при занятиях творчеством и так далее. Сделав несколько шаблонов с наиболее «ходовыми» радиусами, искривлениями и углами под нужные размеры, можно создавать выкройки, даже не задумываясь над вычерчиванием сложных линий — гипербол, парабол.

Как сделать лекала для шитья самостоятельно

livemaster.ru

Лекала позволяют:

  • шить вещи с гармоничные внешне, с соблюденными пропорциями, оформляя красивые боковые швы, конструктивные линии;
  • экономить время при работе, не создавать новые бумажные шаблоны каждый раз — если выкройка базовая, с помощью лекала можно сразу чертить по ткани;
  • работать по «фирменному» индивидуальному контуру — если вы придумали эффектные линии для одежды, которая особенно вас красит, их стоит сохранить в виде лекала;
  • соблюдать идеальную симметрию на «зеркальных» скругленных деталях.

Если нанести на лекало разметку (например, по длинной стороне разновидности «угол»), оно заменит линейку. Изготовив несколько шаблонов и собрав их в отдельную папку, можно не тратить время на выстраивание закруглений циркулем. Достаточно достать образец нужной формы.

Основные принципы изготовления лекал

Перед тем, как сделать собственные лекала, нужно выбрать для них материал и форму. Фабричные изделия производят из пластика, дерева и даже металла. Заниматься выпиливанием необязательно, но в любом случае стоит взять материал прочнее кальки или обычной миллиметровки, иначе шаблон быстро придет в негодность. Можно взять тонкий прозрачный пластик, который режется хорошими ножницами или ножом для бумаги. На него легко нанести разметку, используя любую краску, вплоть до лака для ногтей.

Также лекала для самостоятельного пошива делают из разных материалов.

  • Из толстого картона (только не гофрированного, он рыхлый). Оптимальный вариант для быстрого изготовления шаблона, который при аккуратном обращении прослужит долго.
  • Из полиэтиленовой пленки, прозрачной, но плотной (наподобие материала для укрывания растений или мебели). Лекало можно будет свернуть трубочкой, оно не займет много места.
  • Из гибкого параплена, плотной бумаги с глянцеванием и других износостойких материалов.

Принципы изготовления лекал для шитья

rukodelie.kz

На большинство лекал наносят разметку — сантиметры и миллиметры, половины, четверти, трети и даже шестые части. Не пожалейте времени: это поможет сразу определять нужные параметры на выкройке и экономить время на дополнительные расчеты.

Если вы делаете приспособление из прозрачного материала, на нем можно прорисовать припуски — обычно размечают уровни 0,6, 1,2 и 1,5 см. При раскрое будет проще соблюдать аккуратность — это в особенности важно для начинающих мастеров. На скругленных сторонах размещают градусную разметку для углов (от 30 до 90 градусов) и, по желанию, дополнительную измерительную шкалу, чтобы легче было длину криволинейных отрезков.

Простые способы изготовления шаблонов

Для конструирования собственных лекал подготовьте все необходимое:

  • основу — пластик, пленка, ненужная обувная коробка, любой плотный материал;
  • «вспомогательную» бумагу — миллиметровую, копировальную, кальку;
  • булавки и иголки;
  • ножницы и сапожный нож;
  • карандаш, ластик и ручку;
  • угольники, линейки, предметы с округлыми краями;
  • циркуль — для точного конструирования.

Наиболее простые образцы можно сделать, используя имеющиеся под рукой материалы (банки, тарелки) или проводя линии от руки. Для наибольшей точности и идеальных сопряжений нужно чертить правильно — используя циркуль, просчитывая длины. Если нужно быстро изготовить шаблон, можно ограничиться простым вариантом.

  1. Обвести на прямоугольной основе края предметами с разным диаметром — от монеты до блюда.
  2. Аккуратно вычертить сопряжения — места перехода кривой линии в прямую.
  3. Подписать каждый угол с внутренней стороны, нанеся обозначение радиуса.
  4. Вырезать готовое лекало.

Детали для выкроек и чертежей, построенные с помощью лекал для шитья

qulady.ru

Рисовать на основе можно и от руки, произвольно выбирая очертания шаблона. Полные окружности не нужны — достаточно нанести ключевые точки. Если рука твердая, а глаз верный, фигура получится ровной и симметричной. Лучше немного потренироваться на обычной бумаге, а затем наносить произвольные линии на выбранную основу.

Делать лекала можно и по готовой вещи или выкройке, которая вам нравится и «испробована в деле». Например, если есть чертеж-основа юбки, по которой создаются разные модели, его можно использовать для конструирования шаблона. Детали выкройки нужно наложить на плотный материал и аккуратно обвести по контуру, не забывая перевести вытачки. Если в качестве прототипа используется готовое изделие, нужно:

  1. распороть вещь по швам и вытачкам;
  2. к нужной детали из ткани аккуратно приколоть булавками копировальную бумагу красящим слоем от нее;
  3. наложить основу для лекала на красящую поверхность копировального листа;
  4. обвести деталь-прототип и вытачки (для них и нужна «копирка»).

Вытачки можно переводить, накалывая контуры иглой или шилом на ткань и картон насквозь. Отверстия нужно делать на расстоянии 3-5 мм друг от друга. После накалывания ткань убирают и вырезают шаблон по контуру.

Что можно построить с помощью лекал для шитья

pixs.ru

Конструирование при помощи циркуля

Наиболее точный способ изготовления лекал — конструирование при помощи циркуля. Он позволяет делать шаблоны с небольшими радиусами, до 5,5-6 см. Готовое изделие должно «вписываться» в формат бумажного листа А4, чтобы им было удобно пользоваться.

Ход работы

  1. Начертить на основе прямоугольник со сторонами 10-12 см и 14-16 см — таким шаблоном будет проще пользоваться.
  2. Обозначить точки отсчета радиусов — от каждого угла построить квадрат со стороной нужной величины и провести диагональ от вершины прямоугольника к противоположной точке.
  3. Отмерить на циркуле нужный радиус при помощи линейки.
  4. Поставить ножку циркуля в точку отсчета радиуса и провести часть окружности, «срезая» ее линией вершину прямоугольника.

По тому же принципу вычерчиваются остальные углы прямоугольника. Сразу стоит подписать размеры радиусов, чтобы потом с легкостью ими пользоваться. Очень важный этап — выравнивание сопряжений. Переход между прямыми и овалами должен быть четким, нужно следить, чтобы линии идеально совпадали. Потратив немного времени, вы получите удобный универсальный инструмент для быстрого и точного моделирования любых выкроек.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
