Как правильно установить циркуляционный насос в систему отопления

Для частных домов с автономной отопительной системой с естественной циркуляцией свойственна одна общая проблема. Тот факт, что теплоноситель циркулирует по системе неравномерно приводит к тому, что отопительные приборы прогреваются неравномерно. Справиться с такими нюансами поможет установка циркуляционного насоса.

В статье мы расскажем, как подключить циркуляционный насос в систему отопления.

Циркуляционный насос в системе отопления

Монтаж циркуляционного насоса в систему отопления

Правильная установка циркуляционного насоса в систему отопления предполагает его монтаж через обводную трубу — байпас. В данном случае при отключении электрической энергии система перейдет на естественную циркуляцию без трудностей. Для того, чтобы осуществить пуск воды напрямую, достаточно перекрыть вентили на байпасе.

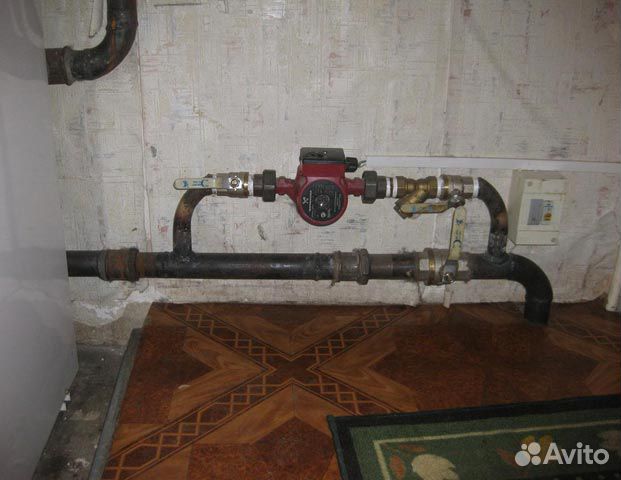

Установка циркуляционного насоса на байпасе

Многие пользователи постоянно задаются вопросом: где ставится циркуляционный насос в системе отопления?
Монтируется он на обратную трубу между крайним радиатором и отопительным котлом.

Обусловлено это тем, что насос не толкает воду, а всасывает ее.

Под влиянием горячего теплоносителя в подающей трубе его элементы очень быстро ломаются. Посреди насоса и котла монтируются только манометр, термометр и клапан сброса давления. На байпасе устанавливается фильтр.

В любой отопительной системе скапливается большое количество различного мусора: окалин, ила и т.д. Если пренебречь установкой фильтра, то крыльчатка насоса очень быстро засорится, и как итог — выход оборудования из строя.

О назначение фильтра-грязевика можно прочитать здесь.

Очень важно правильно поставить насос циркуляционный для отопления. Именно поэтому, выполняя эту процедуру, необходимо воспользоваться следующими рекомендациями:

  1. Если врезка выполняется в уже функционирующую сеть, то перед тем, как осуществлять ее, необходимо слить всю воду из системы. Трубопровод при этом необходимо хорошо промыть.
  2. После того, как установка будет завершена, систему нужно снова заполнить водой.
  3. Все соединения обязательно промазываются герметиком.
  4. На последнем этапе нужно открыть центральный винт на корпусе насоса и выпустить из него лишнее количество воздуха.

Именно таким образом осуществляется подключение циркуляционного насоса к системе отопления.

Куда монтировать насос — на подачу или в обратку?

Пользователей все время мучает вопрос: можно ли ставить циркуляционный насос на подачу? Несмотря на большое количество разной информации на просторах интернета, трудно понять куда все-таки правильно устанавливать насос на отопление, чтобы присутствовала принудительная циркуляция воды в доме.

Сведения, касаемые этого вопросы — очень противоречивые. Многие говорят о том, что устройство должно устанавливаться только только на обратный трубопровод, аргументируя это тем, что:

  • температура теплоносителя на подаче намного выше, чем в обратке, в связи с чем насос будет эксплуатироваться недолго;
  • плотность горячей воды в подающей магистрали ниже, поэтому ее сложно перекачивать;
  • статическое давление в обратном трубопроводе выше, благодаря чему функционирование насоса облегчается.

Иногда человеку доводится попасть в котельную, которая обеспечивает центральное отопление квартир, и видит, что устройства, использующиеся там, врезаны в обратку. Исходя из этого, он делает вывод, что такое решение — верное, не принимая во внимание тот факт, что в других котельных насосы могут стоять и на подающей трубе.

Специалисты отвечают на описанные утверждения следующим образом:

  1. Бытовые циркуляционные насосы предназначены для работы при максимальной температуре теплоносителя — 110°C. В системах отопления в доме, теплоноситель редко нагревается выше, чем до 70°С, а котел нагревает воду не более чем до 90°C.
  2. Плотность воды при 50°С равна 988 кг/м³, а при 70°C — 977.8 кг/м³. Для устройства, который развивает давление 4-6 м водного столба и имеющего возможность перекачивать около тонны теплоносителя за час, разница в плотности перемещаемой среды 10 кг/м³ никакой роли не сыграет.
  3. На практике также никакого существенного влияния не оказывает и разность статических давлений теплоносителя в подающей и обратной магистрали.

Вывод прост: циркуляционные насосы для отопления можно врезать как в обратный, так и в подающий трубопровод отопительной системы частного дома. Этот фактор никаким образом не отразится на работоспособности устройства или эффективности снабжения теплом здания.

Положение циркуляционного насоса при монтаже

В качестве исключения можно выделить — дешевые твердотопливные котлы прямого горения, которые не снабжены автоматикой. Если теплоноситель перегреется, то он просто начнет закипать, т.к. горящие дрова нельзя потушить в один момент. Если циркуляционный насос стоит на подаче, то появляющийся пар, перемешавшись с водой, начнет поступать в корпус с крыльчаткой. Далее процесс будет выглядеть следующим образом:

  1. Рабочее колесо перекачивающего устройств непригодно для перемещения газов. Именно поэтому производительность агрегата резко уменьшается, а теплоноситель будет перемещаться с меньшей скоростью.
  2. В бак котла попадает меньше охлаждающей его воды, отчего увеличивается перегрев, а количество пара — еще больше.
  3. Повышение скорости пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Это становится причиной возникновения аварийной ситуации и в результате роста давления происходит срабатывание предохранительного клапана, который осуществляет выброс пара непосредственно в помещение котельной.
  4. Если меры по тушению дров не будут предприняты, то клапан просто не справится со сбросом давления и случится взрыв с разрушением оболочки котла.

В дешевых теплогенераторах, которые выполнены из тонкого металла, порог срабатывания предохранительного клапана равен 2 Бар. В более качественных ТТ-котлах этот порог задается на уровне 3 Бар.

Как показывает практика, от начала процесса перегрева до того момента, как сработает клапан проходит не более 5 минут. Если производить монтаж циркуляционного насоса на обратке, то пар в него не попадет и временной промежуток да аварии увеличится до 20 минут. Другими словами, установка насоса на обратную трубу не предотвратит взрыв, но даст отсрочку, и у вас будет большее количество времени для решения проблемы.

Насосы для отопительных котлов, которые функционируют на дровах и угле, лучше монтировать на обратном трубопроводе. Для хорошо автоматизированных пеллетных агрегатов место установки принципиального значения не имеет.

Подключение циркуляционного насоса к электросети

Если вы применяли способ монтажа, который мы описывали выше, то вал циркуляционного насоса будет находиться в горизонтальном положении. В таком случае в нем не будет собираться воздух, который мешает смазке подшипников.

Помимо всего прочего, устанавливая агрегат, обязательно нужно следить за тем, чтобы клеммная коробка была размещена сверху. Подключать циркуляционный насос к электричеству необходимо при строгом соблюдении правил безопасности.

Кабель питания должен иметь штекер или выключатель. Минимальная дистанция между осями контактов составляет — 3 мм. Сечение кабеля — не менее 0,75 мм. Безусловно, подключение насоса должно производиться к розетке с заземлением.

Количество насосов

Чаще всего в отопительную систему частного дома монтируется один циркуляционный насос. Мощности выпускаемых сегодня агрегатов вполне хватает для обеспечения оптимальной скорости течения теплоносителя.

Два насоса монтируются в систему в тех случаях, когда общая длина труб выше 80 м.

Правила эксплуатации

Сегодня выпускаются надежные насосы, которые характеризуются длительным сроком эксплуатации. Однако, безусловно, как и любой другой агрегат, циркуляционный насос может выйти из строя. Способствовать этому может ряд причин:

  • слишком сильная/слабая подача воды;
  • устройство работа в случае, когда теплоносителя в системе нет;
  • при длительном простое;
  • когда нагрев воды сильно превышает норму (свыше 65°С).

Подводя итог всего вышеописанного стоит отметить, что циркуляционный насос — неотъемлемое звено системы отопления дома.

С таким устройством вы будете защищены от всевозможных ошибок, которые впоследствии могут привести к мелким и крупным неприятностям. Выполнить монтаж циркуляционного насоса вы можете как с помощью специалистов, так и самостоятельно. Главное, четко следовать правилам инструкции.

Как установить циркуляционный насос отопления

Для владельцев дачных домов с индивидуальной системой отопления особо актуальным является вопрос, связанный с равномерным распределением тепла между всеми комнатами. Для этого используют циркуляционные насосные установки. И непосредственно остро встает вопрос: как же установить циркуляционный насос отопления, чтобы он обеспечивал бесперебойную высокоэффективную, надежную работу? В этот статье мы подробно рассмотрим этот вопрос.

Оглавление

  1. Причины установки циркуляционного насоса
  2. Устройство и принцип работы циркуляционного насоса
  3. Типы циркуляционных насосов
  4. Как выбрать циркуляционный насос отопления
  5. Расчет расхода циркуляционного насоса для отопления
  6. Схемы установки циркуляционных насосов
  7. Установка циркуляционного насоса – этапы и важные нюансы монтажа
  8. Причины поломки циркуляционных насосов отопления

Причины установки циркуляционного насоса

Стандартная проблема владельцев частных домов – это неравномерность распределения тепла по всей системе отопления. Если в дальних помещениях батареи чуть теплые, а котел при этом закипает, то приходится искать методы для улучшения эффективности работы всей отопительной системы.

Для распределения тепловой энергии по всему дому чаще всего используют такие решения:

  • увеличение диаметра труб отопительной системы;
  • установка насоса в систему отопления, которая уже присутствует.

Первый способ действенный и практичен, однако он требует значительных денежных и физических затрат, так как придется демонтировать все старые трубы и заменить их на новые. Установка же циркуляционного насоса в систему отопления обеспечит не только одинаковые температурные показатели по всему дому, но и предотвратит возникновению воздушных пробок, которые и являются причиной плохой циркуляции теплоносителя. Кроме того, стоимость установки небольшого насоса значительно ниже, чем замена труб всей системы отопления, да и физических усилий также потребуется значительно меньше.

Устройство и принцип работы циркуляционного насоса

Циркуляционные насосы предназначены для принудительной циркуляции теплой воды в замкнутых системах отопления. Насос состоит из нержавеющего корпуса и прикрученного к нему стального ротора или мотора, на валу мотора крепится крыльчатка, которая и способствует выбросу теплоносителя. Работе насоса способствует электродвигатель. Установленный в отопительную систему насос втягивает воду с одной стороны и выбрасывает ее в трубопровод за счет центробежной силы, которая возникает при вращении крыльчатки. Напор, создаваемый насосом, должен без проблем справляться с гидравлическим сопротивлением трубопровода, радиатора и других элементов системы.

Типы циркуляционных насосов

Как правило, насосы для отопления делятся на два типа:

  • «мокрый»;
  • «сухой».

В конструкциях «сухого насоса» ротор не взаимодействует с теплоносителем, его рабочая область отделена от электродвигателя специальными уплотнительными нержавеющими кольцами. При пуске эти кольца начинают вращение один к другому и тонкая водяная пленка, находящаяся между кольцами, герметизирует соединение за счет разных показателей давления в системе отопления и внешней среде. Коэффициент полезного действия циркуляционного насоса с сухим ротором становит 80 %. Кроме того, он достаточно шумный, в сравнении с «мокрым» насосом, поэтому его следует устанавливать в отдельной, хорошо звукоизолированной комнате.

В свою очередь «сухие» насосы подразделяются на три вида: вертикальные, горизонтальные и блочные. У горизонтальных «сухих» циркуляционных насосов всасывающий патрубок расположен на передней части вала, а нагнетательный – на корпусе. Электродвигатель крепится горизонтально. У вертикальных насосов патрубки расположены на одной оси, а электродвигатель расположен вертикально. Теплая вода в блочный насос поступает по направлению оси, а выводится радиально. При работе «сухого» насоса следует контролировать запыленность помещения, так как он может вызвать завихрения пыли и других мелких твердых частиц, что может повредить поверхность колец уплотнения, а вследствие – и герметичность насоса. Стоит помнить, что «сухой» насос требует присутствие жидкости в качестве смазки, так как при ее отсутствии значительно повышается риск разрушения торцевого уплотнения.

«Мокрые» циркуляционные насосы отличаются от «сухих» тем, что ротор вместе с крыльчаткой погружены в теплоноситель, который и выполняет одновременно роль смазки и охладителя. Ротор и статор разделяет специальный «стакан» из нержавеющей стали, который обеспечивает герметичность части электродвигателя, которая находится под напряжением. Для отопительной системы корпус «мокрого» насоса преимущественно должен быть бронзовым или латунным, а ротор  — керамическим. В сравнению с «сухими» насосами, мокрые менее требовательны в обслуживании и ремонте, кроме того, их шумность значительно меньше. Однако существует и минус, коэффициент полезного действия «мокрого» насоса составляет около 50%. Это связанно с тем, что гильзу, которая разделяет теплоноситель и статор, герметизировать практически нереально.  «Мокрые» циркуляционные насосы преимущественно применяют в бытовом отоплении, так как такой производительности для систем отопления небольшой протяжности вполне достаточно.

Как выбрать циркуляционный насос отопления

Первое, на что следует обратить внимание при выборе циркуляционного насоса, это на его мощность. Стоит помнить, что для качественно отопления не обязательно выбирать большой насос с чересчур высокой мощностью. Он будет только создавать излишний шум, стоять намного дороже, да и потребности в нем как таковой и нет.

Чтобы выбрать отопительный прибор, следует произвести точный расчет мощности  циркуляционного насоса, оптимально подходящей для вашего дома. Для этого вам необходимо знать такие параметры: диаметр трубы, температура воды, уровень напора теплоносителя, пропускную способность и производительность котла.

Важно знать, сколько литров воды может пройти в минуту через отопительную систему (мощность котла). Помимо этого, необходимо рассчитать количество воды, требуемое для нормальной работы радиатора и колец отопительной системы.

Мощность циркуляционного насоса также напрямую зависит от длины трубопровода. Как правило, на 10 м. трубопровода необходимо примерно 0,5 м. насосного напора.

Чтобы рассчитать расход теплоносителя нужно просто его прировнять к параметрам мощности котла. К примеру, если мощность котла составляет 25 кВт, то расход теплоносителя составляет 25 л/мин. Батареям мощностью 15 к Вт необходимо 15 л/мин воды. Также стоит помнить, что чем уже трубопровод, тем больше сопротивление возникнет на пути передвижения теплоносителя.

Расчет расхода циркуляционного насоса для отопления

Любой циркуляционный насос имеет ряд показателей, за которыми и определяется его производительность. Основными являются напор и расход. Эти параметры отражаются в техническом паспорте.

Расход циркуляционного насоса отопления рассчитывается за формулой:

где N- мощность котла;t1,t2- температура, выходящая из источника тепла (в большинстве случаев — 90-95 градусов) и находящаяся в оборотном трубопроводе (в основном -60-70 градусов)  соответственно.

Таким же образом рассчитывается и напор насоса отопления, согласно  европейским стандартам на 1 м. кв площади частного дома необходимо 100 Вт мощности.

Схемы установки циркуляционных насосов

Существует две типовые схемы установки циркуляционного насоса: однотрубная, двохтрубная.

Первая схема характеризуется постоянным расходом теплоносителя и небольшим температурным перепадом, а вторая, наоборот, — переменным расходом и высоким температурным перепадом.

На следующих рисунках приведены схемы подключения циркуляционного насоса отопления, где: 1 –котел, 2- автоматический воздушник, 3- клапан термостатический, 4- радиатор, 5- клапан балансировочный, 6- расширительный бак, 7-вентиль, 8 –фильтр,9- циркуляционный насос, 10-манометр, 11 – клапан предохранительный.

Установка циркуляционного насоса – этапы и важные нюансы монтажа

Перед установкой циркуляционного насоса тщательно изучите инструкцию и схему его подключения. Важно учесть тот факт, что отопительную систему время от времени нужно будет обслуживать, поэтому она должна иметь к себе подход.

Для начала следует слить всю отопительную жидкость из системы, затем в случае необходимости очистить трубопровод. Установка насоса и функциональной цепочки из арматуры выполняется согласно схеме подключения.  По завершению монтажа отопительную систему заливают водой, затем удаляют лишний воздух из насоса путем открытия центрального винта. Стоит обратить внимание, что выводить воздух следует перед каждым включением циркуляционного насоса.

После того, как был куплен циркуляционный насос отопления, приступают к определению его места монтажа. Рекомендуется циркуляционный насос устанавливать на обратке, перед котлом. Все дело в том, что вверху котла со временем может собираться воздух и если насос установить на подаче, то он как бы будет вытягивать его из котла, в результате чего может создастся вакуум, что приведет к закипанию этой части котла. Если же насос поставить перед котлом, то теплоноситель будет вталкиваться в него, в результате чего не будет создаваться воздушное пространство и котел будет полностью заполненный. Помимо этого, при таком монтаже циркуляционный насос будет работать при более низких температурах, что повысит срок его эксплуатации.

На выбранном участке монтажа насоса выполняют, так называемый, байпас (обвод).Он необходим же для того, чтобы в случае поломки насоса или выключения электричества, вся отопительная система не перестала работать, и теплоноситель прошел через главный трубопровод благодаря открытым кранам. Следует не забывать, что диаметр трубы обвода должен быть меньше диаметра основного трубопровода. После того, как байпас готов, приступают к установке циркуляционного насоса.

Важно помнить, что вал циркуляционного насоса обязательно должен быть установлен горизонтально, иначе в воде будет находиться лишь его часть, то есть насос потеряет около 30% производительность, а в худшем варианте — рабочая зона может прийти в неисправность.

Кроме того, монтаж предусматривает и верхнее расположение клеммной коробки.

С двух сторон насосного оборудования установите шаровые краны. Они в дальнейшем понадобятся вам для обслуживания и демонтажа насосного оборудования.

Система должна обязательно включать в себя фильтр, который предназначен для защиты механизма от мелких механических частиц, которые могут нанести значительные повреждения насосу.

Сверху обводной трубопроводной линии следует вмонтировать ручной или автоматический клапан, который необходим для выпускания возникших через некий период воздушных пробок.

Для исключения произвольного протока воды в системе отопления в области входа-выхода насоса необходимо закрепить запорную арматуру.

При креплении вала двигателя необходимо обеспечить поворот коробки по оси при минимальных усилиях. Для открытой отопительной системы необходимо также предусмотреть расширительный бачок.

Соединительные узлы следует обработать герметиком, что повысит производительность всей системы отопления

Чтобы процесс установки помпы был попроще и чтобы избежать необходимость в поисках соединений и креплений самостоятельно, найдите в магазинах специальное устройство с уже подобранными разъемными резъбами.

Количество необходимых циркуляционных насосов зависит от длины трубопровода. К примеру, если длина труба составляет около 80 м., то достаточно будет установки одного насоса, если же метраж превышает этот показатель – то необходимо использовать два и больше циркуляционных насосов отопления.

Цена установки циркуляционного насоса отопления в полной мере зависит от модели самого оборудования, сложности обводных труб и, конечно же, количества контуров трубопровода.

Причины поломки циркуляционных насосов отопления

Наиболее частые причины поломки циркуляционных насосов отопления:

  • неправильная установка насоса

Вал двигателя должен быть расположен строго горизонтально, в ином случае в насосе может возникнуть скопление воздуха, что выведет прибор из строя.

  • неправильное расположение клемного модуля или подводка кабеля
  • игнорирование процедуры развоздушивания насоса
  • не качественная очистка системы от твердых частиц

Стоит помнить, что все неисправности циркуляционного насоса требуют специфических навыков и знаний, поэтому ремонт отопительного оборудования лучше доверить профессионалам.



Как правильно установить водяной циркуляционный насос для отопления

Здесь вы узнаете:

Циркуляционные насосы становятся все более привычными модулями в домашних системах отопления. Они обеспечивают правильную циркуляцию теплоносителя, что способствует равномерному прогреву всего домовладения. Срок службы современных моделей достигает 10-15 лет. Давайте посмотрим, как правильно выбрать и установить водяной насос для отопления дома и для чего он вообще нужен.

Необходимость циркуляционных насосов

Прежде чем мы расскажем, как правильно установить циркуляционный насос для отопления вашего жилища, поговорим немного о том, для чего он нужен в отопительной системе. Тонкие пластиковые трубы появились в продаже совсем недавно. Их предшественниками являются более толстые металлические трубы большого диаметра. Обладая солидным запасом прочности и повышенной пропускной способностью, они обеспечивали беспрепятственное протекание теплоносителя по системе отопления.

Водяные насосы раньше были не нужны, так как толстые трубы не создавали серьезного гидростатического сопротивления. Следует отметить и конструкцию старых отопительных приборов – их внушительные внутренние объемы не создавали особых препятствий для протекания теплоносителя. Только вот монтировать контуры нужно было по особой схеме:

  • От котла устанавливалась высокая труба, поднимающая теплоноситель выше всех отопительных приборов;
  • В самой высокой точке монтировался расширительный бачок;
  • Подающая труба монтировалась под наклоном, чтобы теплоноситель беспрепятственно тек в сторону радиаторов;
  • Обратная труба нужно было монтировать под наклоном в сторону отопительного котла.

Такая схема, не включающая в себя водяные насосы, обеспечивала отличную работу отопления.

Проблемы создавались только в том случае, если нужно было обогреть большой дом. В этом случае теплоноситель тек по системе с затруднениями, так как большой контур создает высокое сопротивление. Чем длиннее трубы и чем больше отопительных приборов, тем больше препятствий. В двухэтажных особняках сопротивление и вовсе достигает высочайших величин. Как следствие мы наблюдаем:

Озвученные проблемы решаются двумя способами – более тщательной проработкой схемы системы отопления или применением водяного насоса.

  • Неравномерный прогрев системы отопления;
  • Холодные ответвления;
  • Перегрев котловой воды.

Особенности современных отопительных систем

Водяной отопительный насос представляет собой небольшой прибор с электродвигателем и крыльчаткой, обеспечивающими нормальную циркуляцию теплоносителя в системе. В современном отоплении без него обойтись – сказывается большое количество изгибов, небольшой просвет пластиковых и металлопластиковых труб, а также небольшая емкость отопительных приборов.

Такое количество препятствий становится причиной возрастания гидростатического сопротивления в системе отопления. Сказывается и изобилие дополнительных элементов – это термостатические клапаны, коллекторы, гидрострелки и многое другое. Немало проблем создает стремление запрятать все трубы в стены, чтобы снаружи были видны только радиаторы – в этом случае без водяной помпы для отопления дома не обойтись.

Масла в огонь добавляет полное отсутствие уклонов в современном отоплении – все трубы располагаются в горизонтальной плоскости, без отклонений по высоте.

Водяные насосы востребованы в системах отопления закрытого типа. Здесь теплоноситель течет по замкнутому контуру, не контактируя с атмосферой. Для монтажа систем используются тонкие пластиковые трубы, поэтому обеспечить нормальное протекание теплоносителя здесь просто невозможно – необходимо обязательно поставить на отопление водяной насос.

Помпу можно поставить и в систему отопления открытого типа, сразу же после отопительного котла, но обязательно перед расширительным бачком, а не после него.

Два насоса в системе отопления и больше

Для того чтобы обеспечить экономичную работу отопления, советуем приобретать более продвинутые энергосберегающие модели водяных насосов.

Водяной насос для циркуляции воды в отоплении частного дома часто является не единственным в системе. Модой последних лет являются водяные теплые полы. Они обеспечивают нагревание напольных покрытий, создавая комфортную атмосферу для пребывания людей. Так как основой для их изготовления служат тонкие трубы из сшитого полиэтилена, самостоятельная циркуляция теплоносителя в них невозможна. Поэтому в систему ставится дополнительный насос.

Системы теплых полов требуют обязательного монтажа водяного насоса. Он ставится в распределительную коробку, рядом с термостатическими клапанами, после чего его нужно подключить к электросети. Работает он только в контуре теплых полов, в то время как второй насос гоняет теплоноситель по остальному контуру отоплению.

Также существуют схемы систем отопления с несколькими отопительными контурами. Планируя создать независимый обогрев по этажам и комнатам, потребители задумываются – сколько насосов нужно для отопления частного дома. Один электронасос здесь ставится общим, в подачу или на обратку, далее устанавливается по отдельной помпе на каждый контур.

Как выбрать водяной насос для отопления дома

Насос для отопления в частном доме выбирается по нескольким основным параметрам:

  • Производительность и напор;
  • Тип ротора;
  • Потребляемая мощность;
  • Тип управления;
  • Температура теплоносителя.

Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.

Производительность и напор

Правильно сделанные расчеты помогут вам подобрать агрегат, наиболее полно удовлетворяющий вашим запросам, а значит поможет сберечь семейный бюджет.

Под производительностью водяного электронасоса подразумевается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула – G=W/(∆t*C). Здесь С – это тепловая емкость теплоносителя, выраженный в Вт*ч/(кг*°С), ∆t – это разница температур в обратной и подающей трубах, W – требуемая тепловая мощность для вашего дома.

Рекомендованная разница температур при использовании радиаторов составляет 20 градусов. Так как в качестве теплоносителя обычно используется вода, то ее теплоемкость составляет 1,16 Вт*ч/(кг*°С). Тепловая мощность рассчитывается для каждого домовладения индивидуально и выражается в киловаттах. Подставьте эти значения в формулу и получите результаты.

Напор вычисляется в соответствии с потерями давления в системе и выражается в метрах. Потери считаются следующим образом – считаются потери в трубах (150 Па/м), а также в других элементах (котел, фильтры очистки воды, радиаторы). Все это складывается и умножается на коэффициент 1,3 (обеспечивает небольшой запас в размере 30% на потери в фитингах, изгибах и т. д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимый напор.

Тип ротора

В домашнем отоплении используются водяные помпы с мокрым ротором. Они отличаются простой конструкцией, минимальным уровнем шума и отсутствием необходимости в проведении технического обслуживания. Также для них характерны небольшие габариты. Смазывание и охлаждение в них осуществляется с помощью теплоносителя.

Что касается водяных насосов сухого типа, то в домашнем отоплении они не применяются. Они громоздкие, отличаются высоким уровнем шума, требуют охлаждения и периодической смазки. Также они нуждаются в периодической замене уплотнителей. А вот пропускная способность у них большая – по этой причине они применяются в системах отопления многоэтажных домов и крупных промышленных, административных и хозяйственных зданиях.

Потребляемая мощность

Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А». Их недостатком является дороговизна, но лучше один раз вложиться, чтобы получить разумную экономию электроэнергию. Кроме того, дорогие электронасосы обладают меньшим уровнем шума и продолжительным сроком службы.

Тип управления

Через специальное приложение вы сможете получить информацию о работе приборе где бы вы не находились.

Обычно регулировка скорости вращения, производительности и напора выполняется трехпозиционным выключателем. Более продвинутые помпы наделяются электронными системами управления. Они контролируют параметры отопительных систем и позволяют экономить электроэнергию. Самые продвинутые модели управляются в беспроводном режиме, прямо со смартфона.

Температура теплоносителя

Водяные насосы для отопления частного дома отличаются по диапазону рабочих температур. Отдельные модели выдерживают нагревание до +130-140 градусов, именно таким и следует отдать предпочтение – они справятся с любыми тепловыми нагрузками.

Как показывает практика, эксплуатация на предельной температуре возможна разве что самое непродолжительное время, поэтому наличие солидного запаса станет плюсом.

Прочие характеристики

При выборе водяного насоса для отопления необходимо обратить внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип соединения (фланцевое или муфтовое), наличие автоматического отводчика воздуха. Также обращайте внимание на бренд – ни в коем случае не покупайте дешевые модели от малоизвестных разработчиков. Водяной насос – это не та деталь, на которой следует экономить.

Подключение циркуляционного насоса к системе отопления

Установка циркуляционного насоса в системе отопления частного дома начинается с выбора места его размещения. Следует определиться, где делать врезку – в подаче или в обратке. Последний вариант является наиболее распространенным. В системах открытого типа он может ставиться и на подающую трубу, но только сразу же после котла, до расширительного бачка.

Также правила установки гласят о том, что в теплообменнике котла не должно быть разрежения – оно создается водяными насосами. Следовательно, оптимальным местом размещения является именно обратная труба, а не подающая.

Размещение водяных отопительных насосов для дома в обратной трубе обладает очень важным плюсом – температура теплоносителя в этой области более низкая, что обеспечивает хорошее охлаждение электронасоса. В подающей трубе он будет работать при температуре, близкой к максимальному значению, а это уже минут.

В случае с теплыми полами помпа монтируется в распределительном шкафу. При использовании нескольких контуров водяные насосы монтируются как можно дальше от котла, за гидрострелкой – по одному насосу на каждое направление. Размещение на подающей трубе возможно и в том случае, если контур не разветвляется, но он слишком длинный – электронасос в этом случае ставится подальше от отопительного котла.

Правильная установка дополнительного насоса предусматривает его питание и включение отдельно от других насосов в системе.

Положение водяного насоса в пространстве

Мы уже определились, где ставить циркуляционный насос на отопление и разработали краткую инструкцию – если контур не разветвляется, ставим его на обратку. В случае с несколькими контурами схема подключения будет иной – ставим по насосу на подающие трубы каждого направления.

Независимо то того, куда будет ставиться водяной насос для домашнего отопления, ось его ротора должна располагаться строго в горизонтальном положении. По другим осям его положение может быть произвольным. Но его электрическая схема не должна располагаться снизу, чему есть вполне логичное объяснение – при аварии узла электросхема зальется теплоносителем, что вызовет короткое замыкание.

Проведение монтажных работ

Водяной насос ставится в систему отопления через байпас. Взгляните на его чертеж и ознакомьтесь с основными элементами:

Схема подключения с байпасом хороша тем, что позволяет в любой момент переключиться с естественной циркуляции на принудительную. Также она поможет выполнить замену водяного насоса без остановки и слива всего отопления.

  • Циркуляционный насос (1) – главное действующее «лицо» в системе;
  • Отсекающие краны (3) – отключают насос от отопления;
  • Кран байпаса (4) – обеспечивает продвижение теплоносителя только через насос или по обоим протокам;
  • Грязевой фильтр (2) – обеспечивает грубую фильтрацию от крупных механических загрязнений.

Давайте посмотрим, как подключить насос к котлу отопления и что для этого нужно. Для начала осматриваем место установки, чтобы найти свободное пространство для размещения байпаса. На следующем этапе собираем элементы байпаса, подготавливаем краны, гайки, сгоны и грязевой фильтр. Также нам потребуется набор ключей для соединения отдельных узлов, и уплотнители.

Приступаем к сборке байпаса – формируем участок с водяным насосом, прикрутив к нему грязевой фильтр и краны. Далее приступаем к осмотру участка трубы, на котором будет происходить врезка. Вырезаем кусок под кран байпаса, берем участок с насосом, вырезаем под него отверстия. Далее привариваем все элементы и только тогда затягиваем ключами все резьбовые соединения – делать это до сварки нельзя.

Также можно установить на насосе отопления обратный клапан – он поможет избежать движения теплоносителя не в ту сторону.

Подключив водяной насос к напольному или настенному котлу, приступаем к электрическим работам – подключаем к клеммам электрические провода с питанием. Здесь рекомендуется поставить отдельный автомат УЗО, выбрав образец на 1 или 2 кВт.

Следующий этап – запуск водяного насоса. Для этого его нужно заполнить водой, убрав из него воздух. Удаление воздушной пробки осуществляется через встроенный спускник или через винт-пробку. Открываем все краны, открываем спускник или откручиваем винт-пробку, ждем, пока выйдет воздух и польется вода. После этого систему герметизируем и пробуем запустить водяной насос. Если прибор шумит, значит, воздушная пробка вышла не вся – выворачиваем частично винт-пробку и держим систему открытой до тех пор, пока не исчезнут воздушные пузырьки.

Далее остается только отрегулировать скорость вращения вала, чтобы производительность была чуть меньше нормы. Ничего страшного в том, чтобы установить водяной насос в системе отопления своими руками, нет – нужно только уметь работать с инструментами. При возникновении проблем проконсультируйтесь со специалистами.

Как правильно установить циркуляционный насос

Децентрализованная система водоснабжения на дачах и в частных домах нередко стыкается с проблемой: отсутствие возможности равномерного распределения тепла во всех направлениях отопительной сети. В результате вода в котле закипает, а радиаторы в дальних комнатах остаются практически холодными. Установка циркуляционного насоса – идеальный выход из сложившейся ситуации.

Почему устанавливают циркуляционные насосы?

Монтаж циркуляционного насоса обеспечит не только стабильную температуру по всему дому, но и предотвратит появление завоздушин, которые нарушают циркуляцию теплоносителя. Правильная установка позволит:

  • Увеличить площадь обхвата системы отопления;
  • Быстро выровнять температуру в трубопроводе.

Для того, чтобы поставить небольшой насос потребуется значительно меньше усилий и финансовых затрат нежели для замены труб в системе (иногда для решения проблем с отоплением устанавливают трубопровод большего диаметра).

Выбираем насос

Чтобы правильно выбрать насос, следует оценить характеристики товара и учесть некоторые рекомендации.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.
  • Перед покупкой агрегата нужно рассчитать расход жидкости и теплоносителя, а также длину трубопровода.
  • Расход теплоносителя, который проходит через все участки теплосистемы, рассчитывают так же, как расход жидкости в оборудовании.

Важно! Котёл с мощностью в 20 квт за минуту пропускает около 20 литров воды, через радиаторы в 10 квт проходит 10 литров.

  • При расчёте расхода жидкости в теплосистеме нужно учесть мощность используемых батарей. Расход теплоносителя напрямую зависит от размера труб: чем меньше их диаметр, тем выше уровень сопротивления проявляется на пути жидкости.

Важно! Чем длиннее трубопровод, тем мощнее нужно устанавливать насос.

  • Приобретение насоса очень высокой мощности, как правило, не оправдано, зачастую его не приходится использовать в максимальную силу. Лучше всего ставить аппарат, имеющий мощность на 10% выше необходимого значения.

При выборе насоса учитывают диаметр трубы, напор теплоносителя, производительность котла, температуру воды и пропускную способность котла. В таблице отражён расход воды при стандартной скорости передвижения – 1,5 м/с.

Рекомендуем к прочтению:

Расход воды 5,7 15 30 53 83 170 320
Диаметр трубы (дюймы) 0,5 0,75 1 1,25 1,5 2 2,5

Монтаж насоса

Приспособления и материалы

Чтобы подключить циркуляционный насос к отопительной системе необходимо не такое уж большое количество элементов. Кроме самого насоса понадобятся следующие изделия:

  • 2 шаровых крана. Они нужны для того, чтобы свободно управлять блоком байпаса (на нём обычно монтируют насос). Диаметр кранов подбирают исходя из мощности насоса. Как правило, он равняется 0,75 или 1 дюйму.

Важно! При выборе арматуры следует обратить внимание на её резьбу: внутреннюю – с одной стороны, наружную – с другой. Стандартная маркировка для подобных изделий: Н/В.

  • Один шаровой кран с диаметром, который соответствует размеру магистрального трубопровода, расположенного у котла. Зачастую, это 2 дюйма.

Важно! Обе стороны крана должны иметь внутреннюю резьбу.

  • Разъёмное соединение. Используют сгон либо «американку». Стоимость сгона значительно ниже, но его трудно уплотнять.
  • Фильтр. Защищает циркуляционный насос от мусора и повреждений. Диаметр фильтра соответствует диаметру кранов из пункта 1.

Помимо описанных элементов при монтаже могут понадобиться:

  • 2 резьбовые концевики с диаметром в 2 дюйма (для врезания крана в магистраль;
  • 2 резьбовые концевики (диаметр 1 или 0,75 дюйма) – для установки насоса;
  • крепёжные хомуты – для снижения нагрузки на краны;
  • пакля.

Определние места монтажа и его подготовка

  1. Прежде всего, выбирают схему подключения циркуляционного насоса. Она не должна усложнять самостоятельное обслуживание отопительной системы.
  2. Агрегат нужно будет подключить там, где подключается бак на участке трубы спадающего типа. Таким образом, там удастся достичь высокой температуры.
  1. До непосредственного монтажа механизма на байпас нужно проверить: способен ли насос выдержать высокий напор горячей воды.
  2. Чтобы поддержать работоспособность «тёплого пола» следует установить насос в районе подачи тёплой воды. Так можно будет избежать появления воздушных пробок.

Принципы и рекомендации по установке

Как установить насос? Следует придерживаться следующих советов:

  1. С обеих сторон насоса нужно прикрепить шаровые краны. Они пригодятся в случае будущего демонтажа оборудования при ремонтных работах.
  2. Перед насосом обязательно устанавливают фильтр.
  3. Чтобы удалять воздух, который скопляется в теплосистеме, нужно поверх байпаса прикрепить ручной либо автоматический клапан.

Важно! Теплосистему промывают исходя из направления, указанного стрелкой на поверхности насоса. Она должна повторять направление движения воды.

  1. Оборудование в обязательном порядке нужно устанавливать горизонтально. Таким образом, насос будет защищён от поломки при неполном погружении в жидкость.
  2. Для подключения используется заземлённая розетка.
  3. В монтаже применяют прокладки, обработанные герметиком.
  4. Клеммы располагают вверху.

Сборка узлов

Установка насоса начинается со сборки узлов – магистрального и насосного. Чтобы собрать магистральный узел, достаточно соединить 2-дюймовый кран с разъёмом. На сгон наматывают паклю и смазывают краской, после вкручивают кран разводным гаечным ключом.

Важно! Со стороны разъёма и крана ввинчивают трубу с резьбой, если последующую врезку арматуры планируется проводить при помощи сварки.

Насосный узел собирать немного сложнее. Для начала на шаровой кран (0,75 дюйма) наматывают паклю (поверх наружной резьбы) и промазывают краской. К крану привинчивают фильтр. Стрелка на нём должна указывать направление от крана. Если фильтр имеет внутреннюю резьбу с обеих сторон, к одной из них нужно будет подсоединить ниппель. За ним прикрепляют разъём, приобретённый в комплекте с насосом. Теперь входная часть (та, что крепится перед насосом) готова.

Рекомендуем к прочтению:

Сборка выходной части заключается в прикручивании разъёмного соединения на шаровой кран (0,75 дюйма). В процессе используют паклю. По завершению сборки на насос монтируются ответные части соединений при помощи разводных ключей и пакли. Теперь можно приступить к их врезке в отопительную систему.

Монтаж насоса

Прежде, чем ставить циркуляционный насос, следует произвести ряд действий – в первую очередь установить циркуляционный кран. Он нужен для перенаправления теплового потока в байпас. Собранный узел прикладывают к магистральной трубе.

Маркером отмечают участок, на место которого будет монтироваться кран со сгоном. Болгаркой отрезают трубу, по краям трубопровода нарезают либо приваривают резьбу. Разъёмное соединение развинчивают, кран и сгон закрепляют на трубе друг напротив друга, поле чего вновь объединяют и обжимают ключом.

Насосный блок устанавливают практически так же, как и магистральный узел. Сначала в краны вкручивают трубопроводы (отводы с резьбой, диаметр 0,75 дюйма). Собранный насосный узел приставляют к магистрали (магистральный кран должен оказаться прямо между отводами).

По отметкам на магистрали вырезают отверстия. В них нужно вварить отводы. Главная задача – верное определение направления тока. Его обязательно нужно учесть при установке циркуляционного насоса (обычно агрегат закрепляют на обратном трубопроводе).

Важно! Стрелки на насосе и клапане должны быть направлены к котлу. В противном случае он выйдет из строя.

Ход установки циркуляционного насоса в систему отопления

Мощности нагревателей, работающих по принципу естественной циркуляции, часто не хватает для произведения нужных объемов теплоты. В некоторых зданиях можно вести обогрев за счет разницы температуры и массы теплоносителя, но коттеджи большой площади потребуют подключения насоса в систему отопления. Чтобы тепло равномерно распределялось по жилищу, а нагревательный контур функционировал без перебоев, необходимо соблюдать технологическую последовательность его монтажа.

Модернизация отопительной сети

Стандартная система отопления хорошо работает даже без добавления дополнительных элементов, но это верно только для небольших построек.

Обогревательный контур слишком неравномерно распространяет энергию по своим элементам, особенно в случае автономного водоснабжения. Вода в котле будет доходить до кипения, но радиаторы в удаленных от него комнатах останутся почти холодными.

Врезка насоса

Эффективность работы отопительной сети можно повысить за счет установки труб большого диаметра или врезки циркуляционного насоса. Предварительный демонтаж конструкций, вмонтированных в стены и пол, требует привлечения строительных организаций в силу своей трудоемкости.

К тому же замена труб на аналоги широкого сечения серьезно ударит по кошельку домовладельца. Применение водяного насоса станет более выгодным техническим и экономическим решением.

Применение аппаратов подобной конструкции позволит улучшить температурный режим частного дома и добиться постоянного равномерного отопления. Попадание воздуха в систему приводит к образованию газовых пробок, что поднимаются и не дают воде поступать к радиаторам.

Действующий насос исключит возможность их появления и существенно расширит радиус действия обогревательного контура. Чтобы не тратить лишние деньги на оборудование с избыточной мощностью и правильно определить место, куда его ставить, понадобится провести технические расчеты.

Выбор оборудования

Важным параметром при покупке водяного насоса является его мощность. Неудачный подбор приведет к перерасходу электроэнергии и сильным шумовым помехам во время работы. Сложная архитектура отопительной системы также потребует вмешательства инженера-теплотехника.

Для расчета необходимой мощности владелец частного дома может воспользоваться схемой, представленной ниже. Технические параметры монтируемых аппаратов должны превышать расчетные показатели на 10-15%.

Поиск мощности

Потребности в отоплении, обеспечиваемые насосом, зависят от сечения проводящей трубы. На них сильно влияет максимальный показатель напора, объем теплоносителя, его температура и плотность.

Количество рабочей жидкости, проходящей сквозь случайный участок водяного контура, рассчитывается аналогично объемам воды, которые использовал котел. Значения расхода приравниваются к параметрам мощности.

На практике, использование 20 кВт котла будет значить, что в минуту он пропустит сквозь себя 20 литров жидкости.

Расчетная формула

Подобный принцип применим и к радиаторам. При выборе места, в котором будет проведен монтаж циркуляционного насоса, нужно учесть расход жидкости каждым кольцом отопительной сети. На данный показатель также повлияет сечение трубопровода и его длина.

Каждый десятиметровый отрезок отопительной системы потребует 0,6 м напора от рабочего насоса. Для коммуникаций стометровой длины, установленных в частном доме, понадобится аппарат с напором в 6 м.

Виды насосных агрегатов

Стимуляция движения жидкости в трубах предполагает применение одного из двух качественно разных способов. В систему можно ставить агрегат «сухого» типа, ротор которого не будет контактировать с водой внутри контура. Схема подключения «мокрого» насоса, напротив, требует погружения его рабочей части в жидкий теплоноситель.

Герметично изолированные маховики аппаратов первого вида применяются при обустройстве высотных домов или крупных торговых центров. Завихрения воздуха, сопровождающие их вращение, вызывают сильный шум и делают их неудобными для монтажа в частных зданиях.

Корпуса «мокрых» насосов выполнены из латуни или бронзы, а внутри них размещены керамические или стальные детали. Текущая сквозь них вода выполняет функцию смазки и продлевает срок функционирования.

Непосредственная установка

Процесс установки насоса на отопление требует предварительной покупки оборудования с разъемной резьбой. В случае его отсутствия монтаж будет затруднен необходимостью самостоятельного подбора переходных элементов. Для долгосрочного функционирования также понадобится фильтр глубокой очистки и обратные клапаны, обеспечивающие работу под давлением.

Монтаж осуществляют с помощью набора гаечных ключей соответствующих размеров, запорной арматуры и байпасов, равных диаметру стояка.

На конечную мощность обогрева повлияет выбор места, куда можно будет поставить оборудование.

Место для врезки

При подключении насоса необходимо учитывать его периодическое техобслуживание и ставить в зоне прямой досягаемости. Приоритетное место установки также определяется другими нюансами. Раньше мокрые насосы часто монтировались в обратных контурах. Охлажденная вода, что омывала рабочую часть оборудования, продлевала сроки эксплуатации сальников, роторов и подшипников.

Детали современных циркуляционных приборов выполнены из прочного металла, защищенного от воздействия горячей воды, и потому могут свободно крепиться на подающем трубопроводе.

Повышение эффективности

Правильно смонтированный насосный агрегат может увеличить давление в зоне всасывания, и тем самым повышает эффективность отопления. Схема подключения подразумевает установку прибора на подающем трубопроводе недалеко от расширительного бачка. Это создает высокотемпературную зону на заданном участке обогревательного контура.

Перед врезкой байпаса с насосом понадобится убедиться в способности аппарата выдерживать натиск горячей воды. Если частный дом оборудован теплым полом, прибор нужно установить на линии подачи теплоносителя – это обезопасит систему от появления воздушных пробок.

Аналогичный способ подходит для мембранных баков – байпасы крепятся на обратке в минимальной близости от расширителя. При этом может быть усложнен доступ к агрегату. Проблему исправит монтаж на поставляющем контуре с врезкой вертикального обратного клапана.

Структурная схема

Установка циркуляционного оборудования требует соблюдения правил, касающихся последовательности крепления элементов:

  • шаровые краны, монтирующиеся по бокам насоса, обеспечивают возможность его снятия с целью проверки или замены;
  • фильтр, врезанный перед ними, защищает систему от включений, засоряющих трубы. Песок, окалина и мелкие абразивные частицы быстро разрушают крыльчатку и подшипники;
  • верхние части байпасов оснащаются клапанами для стравливания воздуха. Они могут открываться вручную или работать в автоматическом режиме;
  • схема правильного монтажа «мокрого» насоса подразумевает его горизонтальное крепление. Стрелка на корпусе при этом должна совпадать с направлением движения воды;
  • защита резьбовых соединений обеспечивается применением герметика, а все сопряженные детали укрепляются прокладками.

С целью соблюдения безопасности, подключать насосное оборудование можно только к заземленной розетке. Если заземление еще не проведено, его необходимо обеспечить до начала эксплуатации аппарата.

Зависимость насоса от наличия электричества – не преграда для нормального функционирования. При разработке проекта нужно включить в него возможность природной циркуляции.

Последовательность работ

При подключении к действующей отопительной сети понадобится слить из нее теплоноситель и продуть систему. Если трубопровод активно использовался на протяжении многих лет, его необходимо промыть несколько раз, чтобы удалить из труб остатки накипи.

Функциональная цепочка из циркуляционного насоса и его арматуры монтируется в заранее выбранном месте согласно правилам подключения. Когда установочный цикл завершен и прикреплены все дополнительные приборы, трубы снова заполняются теплоносителем.

Для удаления остатков воздуха нужно открыть центральный винт на крышке аппарата. Сигналом успешного стравливания станет вода, текущая из отверстий. Если насос обладает ручным управлением, газы понадобится выводить перед каждым включением. Для сохранения оборудования и уменьшения вмешательства в процесс обогрева можно поставить автоматический насос с системой контроля работы.

Установка циркуляционного насоса отопления. Куда правильно ставить?

Высокая производительность оборудования гарантирована только при профессиональной установке. Такой подход уменьшит шум от системы во время эксплуатации, снижает затраты на ремонт и другие виды обслуживания. Установка насоса отопления в частном доме не связана со слождностями, надо только учитывать некоторые нюансы.

Основная функция насоса

Насосы меняют скорость, с которой движется жидкость, хотя давление не корректируется. Повышенная производительность – главная цель монтажа отопительных систем с этими элементами. У вентиляции принудительного типа этот элемент стал обязательным. Для гравитационного варианта – только если увеличивается тепловая мощность. Установка насоса отопления своими руками с поддержкой разных скоростей открывает доступ к разным количествам теплоносителей, изменяемым в зависимости от условий погоды. Это упрощает поддержание внутри помещений стабильных температур.

Подобные агрегаты выпускаются в двух разновидностях:

  1. Мокрый ротор.
  2. Сухой ротор.

КПД выше в последнем случае, тогда показатель достигает 80%. Но для таких приспособлений характерен шум, дополнительные требования по уходу. Бесшумность и бесперебойная работа на протяжении 10 лет минимум гарантирована мокрыми роторами. КПД меньше, но для обслуживания частных домов вполне хватает.

Куда лучше ставить?

В интернете есть много информации на эту тему, но пользователю всё равно бывает сложно разобраться и принять окончательное решение. Причина в том, что сведения противоречивы. Есть множество противоречий.

Можно привести следующие цифры для опровержения информации о том, что подключать насосы отопления нужно только на обратку:

  • 110 градусов – максимум температуры теплоносителя, на которую рассчитывают насосы бытового назначения. Но в домашних сетях отопления показатель редко достигает и превышает 70 градусов. И сам котёл не нагревает воду больше, чем на 90 градусов.
  • 988 кг/м3 – плотность воды на 50 градусов. 70 градусов уменьшают показатель до 977.8 кг/м3. Разница в плотности перемещаемой среды 109 кг/м3 будет ничтожной для агрегата, имеющего 4-6-метровый водный столб давления и способного за 60 минут доставлять 1 тонну теплоносителя.

Появляется вывод о допустимости установки как в обратный, так и в подающий тип трубопроводов. Эффективность обогрева здания и работоспособность агрегата из-за этого никак не страдают.

Исключение можно сделать только для дешёвых котлов твердотопливной группы с прямым горением. Обычно такие устройства не оборудуются автоматикой. Теплоноситель внутри начинает закипать, если происходит перегрев. При этом горящие дрова нельзя потушить быстро и сразу. Установка устройств на подаче не избавляет от попадания внутрь воды и пара.

Типовой угольный котел. Насосы установлены позади него

После этого всё происходит следующим образом:

  1. У перекачивающих устройств рабочие колёса не созданы, чтобы перемещать газы. Из-за этого теплоноситель идёт внутри с меньшей скоростью, аппарат становится не таким производительным.
  2. Одна из причин увеличения перегрева – уменьшение количества воды, попадающей в котловой бак для охлаждения. Меньше количество газа.
  3. Пар увеличивается в количестве, перемещается внутрь крыльчатки, что приводит к остановке движения у теплоносителя. Итог – аварийная ситуация, когда увеличивается давление, появляется причина для работы аварийного клапана. Котельные помещения наполняются паром.
  4. При отсутствии мер по тушению дров сами клапаны не способны сбрасывать давление. Итог – взрыв, в результате которого оболочка котла разрушается.

На практике проходит максимум 5 минут между началом процесса перегрева и срабатыванием клапанов. При установке насоса отопления на обратке пар не попадает внутрь, авария происходит с 20-минутной задержкой. Совсем от взрыва это не защитит, просто даёт временную отсрочку. Появляется больше времени, которое тратят на устранение проблем. Информация подтверждает выбор большинства в пользу монтажа на обратке.

Удивительный факт. В настенных котлах с циркуляционными насосами отопления, они обязательно будут стоять на обратке.

Правила установки

Для оборудования насосного типа оптимальным местом станет площадь до первых ответвлений, после котлов. Современные агрегаты в большинстве своём изготавливаются из материалов, которым не страшны 110-115-градусные нагрузки.

Работа с системами разных типов

Отдельное внимание уделяют такому явлению, как отопительные открытые системы с двумя режимами. Как и способность поддержать самотёчный или принудительный вариант. Первый вариант полезен для жилья, где часто отключают электрическую энергию, но владельцам финансы не позволяют купить генератор или другой подобный источник. В этом случае на байпасы ставят аппараты, снабжённые отсекающими видами арматуры. В прямую линию врезают кран.

Продаются готовые варианты байпасных углов с насосом отопления, где на протоке стоят обратные клапаны, а не обычные краны. Решение не относят к правильным из-за создания клапанами слишком высокого давления для самотёчных систем, составляющего 0,08-0,1 Бар. Лучше выбрать лепестковый клапан, но для него допустимо положение только в плоскости по горизонтали.

Как выполняют обвязку?

Предполагается установка оборудования, которое необходимо для нормального функционирования в дальнейшем, в том числе – и у насоса отопления.

Сможете понять, где стоит насос?

Сначала принимают решение относительно того, сколько всего будет насосов. Чем сложнее разводка – тем больше надо аппаратов, простым хватает одного. При наличии одновременно электрического и твердотопливного котла на каждое из устройств нужны насосы по отдельности.

Шаровые краны – один из главных обогревательных элементов. Монтаж идёт в то же время, что и у насосов, сфера применения – аварийные ситуации.

Теплоносители сохраняют одну сторону движения при эксплуатации обратных клапанов на чугуне, латуни. По трубе их ставят в том же направлении, куда идёт движение, после насосной части.

Фильтр – «грязевик» предотвратит попадание внутрь устройства твёрдых частиц, способных забить корпус. Фильтры тонкой очистки внутри контуров отопления отсутствуют. При необходимости получить нормальную воду очищение жидкости проводят до её попадания внутрь системы.

Корпус всегда связан с риском попадания внутрь воздушных масс, в связи с чем и требуется установка обратных клапанов. Большинство моделей работают автоматически, но есть и ряд ручных вариантов.

Когда все элементы установлены, насос подключают к электропитанию. Стоит отказаться от применения обычных розеток, у которых нет заземления. Такой подход нарушает технику безопасности, становится угрозой для жизни.

Есть способы электропитания, отличающиеся разумностью:

  • Соединение с котельной автоматикой.
  • Дифференциальные автоматы для обеспечения защиты.
  • Бесперебойники.

Контакт и провода вместе с самим автоматом на 8 А – вот всё, что понадобится в случае с защитным автоматом. Но на практике удобнее пользоваться термостатами.

Краткие советы по монтажу

Среди распространённых вариантов – когда циркуляционный насос отопления устанавливают на байпас. Такую систему проще демонтировать при появлении необходимости, когда прибор временно отключают от сети. Работа потребует приобретения таких инструментов:

  1. Герметик.
  2. Пакля или льняная нить.
  3. Плоскогубцы.
  4. Сборка ведётся с участием ключей рожкового, разводного типа.

Переходники со сгонами и краны готовят отдельно, «гайки-американки» становятся частью исходных комплектов. Диаметр изделия и надёжный материал – самые важные характеристики, на которые стоит обратить внимание.

Действия выполняют при соблюдении такого порядка:

  • Сборка кранового узла. Один относят к прямой трубе, два других располагают по краям насоса. Точная сварка фрагмента с краном предполагает предварительный замер участка «обратки».
  • Собирают насосную петлю. Пока гайки только накручивают, а их затягивание отодвигают на один из финишных этапов работы.
  • Примеряют петлю байпаса. Отдельная разметка – для мест, где идёт приварка к трубе.
  • Сварка. Её лучше доверять только мастерам с достаточной квалификацией.
  • Собирают нижний узел на обратке.
  • Соединение насоса с электропитанием.

На корпусе всегда рисуют стрелку. Она нужна, чтобы указывать, куда движется теплоноситель. Сохранение указанной стороны обеспечивают при развороте агрегатов.

Циркуляционные насосы допустимо ставить и по вертикали, и по горизонтали. Важно сохранить работоспособность в обоих направлениях. В случае с вертикалью велика вероятность падения мощности на 30% и больше.

Насос питается от обычных 220-вольтных сетей. Советуют делать выбор в пользу обычного подключения с отдельной линией электропитания. Фаза с нулём и защитой обязательна. Трёхконтактная розетка с вилкой помогает организовать соединение элементов друг с другом. При наличии подключенного питающего провода актуальность решения возрастает. Правильная установка насоса отопления своими руками завершена.

Заключение

Продвинутые домашние мастера самостоятельно выполняют монтажные работы с циркуляционным насосом отопления, другими элементами отопительной системы. Сложности могут возникнуть только при необходимости обогреть большой дом. Но тогда и решения для монтажа выбирают другие. Врезка на участке стального трубопровода тоже доставляет хлопоты. Но для решения проблем достаточно отыскать комплект лерок, чтобы выполнять ручную резьбу. Останется вырезать кусок трубы, закончить монтаж узла согласно установленным правилам.



Читайте так же:

Установка циркуляционного насоса: нюансы монтажа

Содержание статьи:
Установка циркуляционного насоса: что потребуется из материалов
Инструкция по монтажу циркуляционного насоса: последовательность и нюансы

О преимуществах и недостатках современных принудительных систем отопления можно спорить долго – понять можно как их приверженцев, так и противников. Такое патовое положение дел говорит лишь об одном – ни системы принудительного отопления, ни их циркуляционный аналог в полной мере не удовлетворяет требованиям потребителя. Выход? Комбинирование! Чем и занимаются многие люди, устанавливая насос в систему с естественной циркуляцией теплоносителя – при таком подходе к делу получается эффективно работающее отопление с минимальной электрической зависимостью. И самое главное во всей этой истории это то, что сам насос на работоспособность системы не влияет – если он выйдет из строя или пропадет напряжение в сети, отопление будет продолжать работать. В этой статье вместе с сайтом stroisovety.org мы рассмотрим вопрос, как выполняется установка циркуляционного насоса в уже готовую систему отопления с естественной циркуляцией теплоносителя.

Как установить циркуляционный насос правильно

Установка циркуляционного насоса: что потребуется из материалов

Для того чтобы правильно установить циркуляционный насос в систему отопления, понадобится не так уж много материалов. Кроме самого насоса, о котором мы подробнее поговорим немного позже, придется приобрести следующие сантехнические изделия.

  1. Запорная арматура (шаровой кран) в количестве 2шт. Они необходимы для того, чтобы обеспечить свободное управление блока байпаса, на котором, как правило, монтируется циркуляционный насос. В большинстве случаев диаметр этих кранов выбирается согласно мощности самого насоса – в основном это диаметр ¾” или 1″. Первый из них наиболее ходовой. Кроме того, приобретая запорную арматуру, нужно учесть и ее резьбовую составляющую: краны должны с одной стороны иметь внутреннюю резьбу, а с другой – наружную. Такие краны маркируются символом Н/В.
  2. Шаровой кран в количестве 1 штука – диаметр этого крана должен соответствовать магистральному трубопроводу отопления, находящемуся возле котла. Как правило, это 2″. Этот кран должен иметь с обеих сторон внутреннюю резьбу.
  3. Разъемное соединение – это либо американка, либо сгон. Последний обойдется намного дешевле, но с его уплотнением могут возникнуть проблемы – для того, чтобы качественно запаковать сгон, нужна практика. В этом отношении американка менее проблематична.
  4. Фильтр – он обеспечивает защиту циркуляционного насоса от повреждения мусора, содержащегося в изобилии в теплоносителе. Его диаметр в полной мере должен соответствовать диаметру двух кранов, описанных в пункте 1.

    Установка циркуляционного насоса

Кроме описанных выше материалов, в зависимости от типа труб, которые используются в вашей системе отопления, понадобятся резьбовые концевики – 2 штуки диаметром 2″ для врезки крана в магистраль и 2 штуки диаметром ¾” или 1″ для установки самого циркуляционного насоса. Также не обойтись без пакли (от ленты ФУМ в системе отопления лучше отказаться) и крепежных хомутов, которые позволят снизить нагрузку на шаровые краны и предотвратить тем самым их быструю поломку.

Где установить циркуляционный насос

Инструкция по монтажу циркуляционного насоса: последовательность и нюансы

Монтаж циркуляционного насоса следует начать со сборки узлов. Их у нас получается два – первый условно назовем магистральным, а второй насосным.

  1. Магистральный узел не представляет собой никакой сложности – все, что понадобится для его сборки, это соединить шаровой кран диаметром 2″ с разъемным соединением. На сгон или американку туго наматывается пакля, смазывается унипаком или обычной краской, после чего кран и разъемное соединение свинчиваются воедино с помощью разводных гаечных ключей. Если последующая врезка крана будет производиться с помощью сварки, то со стороны крана и разъемного соединения дополнительно вкручиваются отрезки трубы с резьбой – на этой стадии работ паковать их не нужно (при сварке пакля выгорит).
  2. Немного сложнее выглядит сборка насосного узла – для более удобного понимания вопроса его также можно разделить на две части (входная часть и выходная часть). Входная – это та, что устанавливается перед насосом по ходу тока теплоносителя, а выходная монтируется после насоса. Самое главное здесь правильно соблюсти последовательность установки приборов. Начнем с входящей части, хотя, по большому счету, что собирать сначала, роли не играет. Берем шаровой кран диаметром ¾” и наматываем паклю на его наружную резьбу – после того как она будет промазана краской или унипаком, на кран навинчивается фильтр. Стрелка на фильтре должна указывать от крана. Как правило, фильтр с двух сторон имеет внутреннюю резьбу, поэтому в него нужно будет вкрутить соединительный ниппель, о котором я забыл упомянуть в необходимых материалах – устанавливается он так же, как и все другие резьбовые соединения. Следом за ниппелем ставится разъемное соединение, которое обычно поставляется в комплекте с циркуляционным насосом. Входная часть готова, теперь самое время заняться выходной частью – все, что здесь потребуется, это накрутить с помощью пакли на наружную резьбу второго шарового крана диаметром ¾” комплектное разъемное соединение.

    Монтаж циркуляционного насоса

Завершая сборку насосного узла, устанавливаем ответные части комплектных разъемных соединений на насос. Установка этих частей производится стандартно – с помощью пакли и разводных ключей. Закончив с процессом сборки узлов, можно приступать к их врезке в систему отопления.

  1. Монтаж циркуляционного насоса своими руками нужно начать с установки магистрального крана – он необходим для того, чтобы перенаправить поток теплоносителя в байпас, на котором будет установлен сам насос. Прикладываем собранный узел к магистральной трубе и отмечаем карандашом или маркером ту ее часть, вместо которой будет установлен кран со сгоном или американкой. При этом не забудьте учесть заход резьбы в кран и американку! Отметили? Вырезаем болгаркой часть трубы. Теперь все зависит от способа врезки – резьбы, на которые устанавливается оборудование, можно либо нарезать, либо приварить. Когда они будут уже на месте, две половинки разъемного соединения развинчиваются, после чего на магистраль сначала устанавливается кран, а с другой стороны трубы ответная часть американки. После этого две части соединяются вместе и обжимаются ключом. Все! Магистраль переделана, и можно приступать к изготовлению байпаса с насосом.
  2. Установка насосного блока производится по тому же принципу, что и магистральный узел, за исключением нескольких моментов. Для начала в краны, которые располагаются по обеим сторонам от насоса, вкручиваются трубопроводы, представляющие собой отводы, с одной стороны которых нарезана или приварена резьба диаметром ¾”. После этого весь полностью собранный насосный узел приставляется к магистрали так, чтобы магистральный кран оказался между двумя изогнутыми отводами. Дальше на магистрали делаются отметки и по ним вырезаются отверстия, в которые ввариваются отводы. Самое главное здесь – учесть правильное направление тока теплоносителя, а для этого нужно знать ответ на вопрос, где установить циркуляционный насос? Как правило, он монтируется на обратном трубопроводе – следовательно в процессе монтажа нужно проконтролировать, чтобы все стрелки (на клапане и насосе) были направлены в сторону котла. Если перепутаете, то котел просто захлебнется в кипятке и выйдет из строя.

    Схема установки циркуляционного насоса

В заключение темы, как и обещал, несколько слов о самом циркуляционном насосе. Его выбор осуществляется согласно двум критериям – мощности насоса и его надежности. С первым показателем дела обстоят достаточно сложно – при расчете необходимой мощности берется в учет мощность котла, диаметр и длина трубопроводов, объем батарей и этажность дома. В общем, здесь нужны специальные формулы. Избавиться от них можно только в случае, когда выполняется установка циркуляционного насоса, имеющего несколько режимов работы – с помощью переключателя вы сможете опытным путем подобрать необходимые параметры насоса.

Автор статьи Александр Куликов

Установка циркуляционного насоса горячей воды (руководство по 12 шагам)

Вы хотите знать, как правильно установить циркуляционный насос горячей воды?

Насосы быстрого приготовления горячей воды могут стать отличным дополнением к любому домовладельцу, который устал ждать горячей воды по утрам.

Вот мой полный обзор лучших рециркуляционных насосов горячей воды .

В этом руководстве я рассмотрю …

  • Как слить воду из водонагревателя
  • Как установить рециркуляционный насос над водонагревателем
  • И как установить датчик клапана под самой дальней раковиной

Давайте начнем с этого руководства!

Краткая поломка на насосе рециркуляции горячей воды устанавливает

В этой статье я дам общий обзор того, что требуется для установки большинства систем рециркуляции горячей воды.

Моим основным справочником в этом руководстве являются рекомендации производителя по установке циркуляционного насоса горячей воды Watts 500800. Если у вас есть сомнения, всегда лучше обратиться к квалифицированному сантехнику. В некоторых городах и округах также может потребоваться получение разрешения у лицензированного сантехника.

Если ваш трубопровод выше водонагревателя не является легко снимаемым гибким трубопроводом (например, с оплеткой из нержавеющей стали), и он медный или из ХПВХ, то для установки рекомендуется привлечь квалифицированного сантехника.

Самый распространенный тип циркуляционного насоса горячей воды устанавливается над водонагревателем. (Есть несколько насосов, предназначенных для установки под приспособление для раковины, у которых есть их сенсорный клапан как встроенная часть насоса.)

В дополнение к насосу есть сенсорный клапан , который потребуется быть установлен на самой дальней раковине вдали от водонагревателя.

В большинстве домов нет выделенных обратных линий только для рециркуляционного насоса. Что я обычно вижу, так это то, что водяной насос отправляет теплую воду из линии горячей воды обратно в водонагреватель через линию подачи холодной воды.

Вот здесь и вступает в игру датчик-клапан. Клапан датчика откроется, когда температура воды в горячей линии упадет примерно до 95 градусов. В основном циркуляционный насос временно использует линию холодной воды в качестве возвратной линии.

Читайте также: Какие рециркуляционные насосы для горячей воды самые лучшие? (Обзор)

№1. Отключение выключателя водонагревателя и газового клапана

Первым шагом при установке рециркулятора горячей воды является отключение питания водонагревателя.

Найдите выключатель на электрической панели, обычно это 30-амперный выключатель — переверните выключатель. Помимо отключения питания водонагревателя, вы можете закрыть газовый клапан на водонагревателе — если он электрический, вы можете проигнорировать этот шаг.

Рядом с водонагревателем должен быть красный или желтый газовый клапан, просто следуйте за газовой линией, которая выходит из водонагревателя. Поверните газовый клапан в перпендикулярном направлении, чтобы перекрыть подачу газа.

Если у вас старый водонагреватель и есть контрольная лампа, убедитесь, что она погашена.

Читайте также: каковы плюсы и минусы рециркуляционных насосов для горячей воды?

№ 2. Отключение подачи воды в водонагреватель

Теперь вам нужно отключить воду.

Самый простой способ — закрыть водяной клапан, который находится прямо над водонагревателем, который должен быть или рядом или хотя бы рядом. Поверните этот клапан в перпендикулярном направлении.

Если вы не можете найти кран подачи или если у вас есть сомнения, вы можете закрыть главный водяной кран для всего дома.

Читайте также: Какие самые лучшие под раковиной Системы рециркуляции горячей воды?

№ 3. Слив горячей воды из арматуры

После отключения подачи воды вам нужно будет слить или промыть горячую воду из всех трубопроводов дома.

Все, что вам нужно сделать, это найти самое нижнее приспособление в доме и открыть горячую воду. Слейте всю горячую воду из дома. Если он не перестанет стекать, значит, в водонагреватель все еще может идти вода.

№ 4. Слив воды из водонагревателя

После слива горячей воды из трубопровода необходимо слить воду из водонагревателя.

Водонагреватели имеют сливные клапаны (резьбовой патрубок для шланга) на дне. Подсоедините шланг к патрубку и откройте водяной клапан отверткой с плоским жалом. Слейте воду в ближайшую канализацию или раковину.

После слива закройте клапан отверткой с плоским жалом.

Читайте также: Как работает циркуляционный насос горячей воды?

№ 5.Отсоединение трубы горячей воды от водонагревателя

Теперь, когда вы слили всю горячую воду из труб и водонагревателя дома, пора снять выпускную трубу для горячей воды из водонагревателя.

Надеюсь, у вас есть плетеный гибкий трубопровод, который легко снимается.

Для этого гибкого трубного соединения 3/4 «все, что вам нужно сделать, это использовать гаечный ключ, ослабить гайку и снять трубопровод. Если у вас есть медь, ХПВХ или PEX, и требуются разрезы или пайка, вы можете хочу нанять грамотного сантехника.

№ 6. Подсоедините насос к резьбовому штуцеру

После того, как вы сняли выпускной трубопровод горячей воды, вы можете просто установить водяной насос на резьбовой штуцер выхода горячей воды.

Убедитесь, что водяной насос установлен правильно, а стрелка на корпусе указывает направление потока воды (в сторону от водонагревателя). Всегда помните: Если на ниппеле с внутренней резьбой есть резиновая прокладка, то тефлоновая сантехническая лента не требуется.

№ 7. Подключение линии подачи горячей воды к насосу

Поскольку вы только что установили рециркуляционный насос на водонагреватель, теперь вам необходимо подключить линию горячей воды к выходному штуцеру водяного насоса. Просто затяните гайку 3/4 дюйма с помощью гаечного ключа.

Если на внутреннем конце гибкого трубопровода нет резиновой прокладки, установите тефлоновую ленту, чтобы обеспечить герметичное соединение.

Прочтите также: Какие лучшие Grundfos Рециркуляторы горячей воды?

# 8.Включить воду

Пора снова включить воду в водонагреватель (или весь дом).

После заполнения водонагревателя включите водопроводную арматуру, пока весь воздух не будет удален из трубопроводов дома.

№ 9. Расположите раковину дальше всех от циркуляционного насоса

После того, как вы установили рециркуляционный насос, вам нужно будет разместить раковину как можно дальше от водонагревателя, чтобы установить сенсорный клапан.

Если у вас возникли проблемы с определением самой дальней раковины, найдите раковину, которая занимает больше всего времени для подачи горячей воды.

Клапан с датчиком с резьбовыми ниппелями 1/2 «

# 10. Запорные (стопорные) клапаны для воды в раковине

Теперь пора перекрыть подачу воды в раковину. Будет один запорный клапан для горячей воды и один для холодной воды. Поверните запорные вентили под раковиной перпендикулярно или на выдвиньте , это нажимно-вытяжной тип с круглой ручкой.

Читайте также: Как получить мгновенный душ с горячей водой? (Все продукты)

№ 11. Снимите и подсоедините гибкие трубопроводы к сенсорному клапану

Снимите гибкие водопроводные магистрали непосредственно с запорных клапанов у стены (а не на концах под раковиной).

Эти гибкие концы водопровода будут иметь размер 1/2 «или 3/8». Если линии подачи вашей мойки сделаны из цельного металла, такого как медь или сталь, вы захотите заменить их гибкой оплеткой из нержавеющей стали.

Клапан датчика, скорее всего, будет иметь только соединения 1/2 «.

Вы можете купить гибкие трубы с концами от 1/2 до 3/8 дюйма — от 1/2 до 1/2 дюйма — или От 3/8 «до 3/8». Вы также можете купить переходные фитинги от 1/2 «до 3/8» вместо покупки новых шлангов.

Как правило, вы подключаете линии подачи воды к выходам холодной и горячей воды на верх датчика клапана.Затем вы подключаете новые гибкие трубопроводы от запорных клапанов к сторонам клапана датчика.

№ 12. Установка более одного сенсорного клапана

Если у вас очень большой дом и разветвленный трубопровод , где имеется более одной магистрали горячей воды, вы можете установить еще один сенсорный клапан в другом месте дома.

Кроме того, вы также можете установить сенсорные клапаны в параллельно под той же раковиной, чтобы увеличить поток воды и снизить более низкие температуры.

Читайте также: Какие унитазы с двойным смывом самые лучшие? (Обзор)

Заключительные мысли по установке систем рециркуляции горячей воды

Откровенно говоря, если у вас уже есть гибкие линии, подключенные к верхней части вашего водонагревателя, установка рециркуляционного насоса и сенсорного клапана не займет слишком много времени.

Однако, если вам нужно спаять вместе трубы или склеить секции из ХПВХ, это может стать значительно более сложной работой для среднего домовладельца.

Установка рециркуляционного насоса проточной горячей воды

Насос рециркуляции горячей воды можно использовать для подачи горячей воды в душевые и смесители, когда это больше всего необходимо, без потери воды в канализацию, пока вы ждете, пока горячая вода поступит из водонагревателя. Если у вас есть ванная комната и душ, расположенные на некотором расстоянии от водонагревателя, вы можете обнаружить, что вам нужно включить душ в течение 30 секунд или более, прежде чем горячая вода из водонагревателя потечет по трубам и достигнет душа.

При установленном рециркуляционном насосе вода в трубопроводе горячей воды постоянно рециркулирует обратно в водонагреватель, а это значит, что она всегда теплая и готова к использованию. Существует несколько различных конструкций таких систем, но систему рециркуляции горячей воды, которую мы вам здесь покажем, довольно легко установить в существующую систему.

Механизм

В отличие от некоторых других систем, эта система не требует специального контура горячей воды и работает с помощью циркуляционного насоса, установленного на водонагревателе, и обратного клапана, установленного на раковине, наиболее удаленной от водонагревателя.Обратный клапан — это термочувствительный клапан, который направляет воду обратно в водонагреватель, пока она не станет достаточно теплой, а затем отключается, когда вода в трубопроводах горячей воды становится достаточно теплой для использования. В результате вода в трубах с горячей водой всегда теплая, когда вам это нужно, и вам никогда не придется сливать воду в канализацию, пока вы ждете, пока она нагреется.

Хотя рециркуляционный насос потребляет небольшое количество электроэнергии, эта стоимость энергии компенсируется экономией воды. В качестве функции энергосбережения большинство рециркуляционных насосов имеют встроенный таймер, который позволяет настроить насос на работу в течение дня, когда вам, скорее всего, понадобится горячая вода.Вы можете выключить насос на ночь, например, когда горячая вода не нужна.

Инструменты и материалы

В комплект рециркуляционного насоса входит большая часть того, что вам нужно, в том числе обратный клапан и подающие трубки, которые устанавливаются под раковиной.

  • Комплект рециркуляционного насоса (включая гибкие подающие трубки и обратный клапан)
  • Плоскогубцы канальные или трубный ключ
  • Отвертка
  • Ведро и полотенце

Для подключения вашего рециркуляционного насоса потребуется розетка на 120 В.Убедитесь, что рядом с водонагревателем есть доступная розетка. Кроме того, в зависимости от конфигурации водопроводных труб водонагревателя могут потребоваться некоторые сантехнические работы и дополнительные детали для установки рециркуляционного насоса на выпускной трубе горячей воды на водонагревателе. Это наиболее вероятно, когда водонагреватель подключен к жесткому медному трубопроводу, а не к гибкому трубопроводу.

Инструкции

  1. Начните с перекрытия воды на запорных клапанах на трубопроводе холодной воды, идущей в водонагреватель.Этот клапан обычно находится наверху нагревателя. Убедитесь, что поток горячей воды полностью остановлен, открыв кран горячей воды где-нибудь в доме и проверив, течет ли горячая вода. Если запорный клапан не полностью остановил поток, возможно, вам придется перекрыть подачу воды в дом.
  2. Отсоедините гибкий водопровод на горячей стороне водонагревателя, где он входит в водонагреватель. Держите поблизости тряпку, чтобы уловить остатки воды, которые вылезут при отсоединении гибкой трубы.Примечание. Вы можете обнаружить, что эти соединения труб не являются гибкими линиями, а представляют собой жесткие трубы. В таком случае процесс сварки в рециркуляционном насосе будет немного сложнее, но все же возможен.
  3. Наверните насос на горячую сторону водонагревателя. При затягивании убедитесь, что циферблат таймера повернут в сторону, в которой его можно легко отрегулировать. Ленту сантехника можно использовать на резьбе ниппеля водонагревателя, но обычно в этом нет необходимости, если внутри внутренней гайки штуцера насоса есть резиновая прокладка.
  4. Подсоедините линию горячей воды к верхней части рециркуляционного насоса и затяните плоскогубцами. При необходимости можно сделать петлю гибкой лески, но убедитесь, что нет перегибов, которые могут ограничить поток воды.
  5. Теперь подойдите к раковине, которая находится дальше всего от водонагревателя, чтобы установить обратный клапан. Перекройте подачу воды в краны, закрыв оба клапана подачи, управляющие трубами подачи горячей и холодной воды.
  6. Отсоединить трубки подачи крана от запорной арматуры под раковиной.Подготовьте полотенце и емкость для сбора воды, которая может вытечь при отсоединении трубок. Теперь вы подсоедините обратный клапан к трубкам подачи крана.
  7. Прикрутите существующие подводящие трубы, идущие вниз от патрубков смесителя, к двум верхним выходам на обратном клапане, при этом линия горячей воды расположена слева, а линия холодной воды — справа.
  8. Теперь проложите новые трубы подачи воды от обратного клапана к запорным клапанам горячей и холодной воды. Убедитесь, что они подключены к правильным клапанам.Обычно труба с горячей водой находится слева, а труба с холодной водой — справа, когда они выходят из стены или поднимаются через пол.
  9. Плотно подключив новые подающие трубки, вы можете прикрепить обратный клапан к стене с помощью винтов, входящих в комплект.
  10. Включите подачу воды в смеситель для раковины и водонагреватель. Налейте воду в дальнюю раковину, пока весь воздух не выйдет из линий. Перед подключением источника питания к рециркуляционному насосу убедитесь в отсутствии утечек в любом из соединений.
  11. Настройте насос, запрограммировав время, в которое он должен работать. Таймер позволяет настроить работу таким образом, чтобы насос работал тогда, когда больше всего необходима горячая вода.

Если вам когда-нибудь придется перекрыть подачу воды в дом, обязательно отключите насос от сети, чтобы он не сгорел. Когда насос работает, через него должна циркулировать вода. В случае отключения электроэнергии таймер на рециркуляционном насосе необходимо будет сбросить, чтобы он запускался и останавливался в нужное время.

Циркуляционные насосы

: почему вы должны установить один

Когда установлен циркуляционный насос водонагревателя, горячая вода будет подаваться почти мгновенно каждый раз, когда открывается кран горячей воды. Это происходит потому, что насос поддерживает движение горячей воды по водопроводной системе, поэтому горячая вода всегда доступна.

В домах без циркуляционного насоса из крана горячей воды будет течь холодная вода до тех пор, пока горячая вода из водонагревателя не достигнет крана. В течение года сотни и даже тысячи галлонов воды могут быть потрачены впустую в ожидании горячей воды.Это может привести не только к потере времени и воды, но и к деньгам!

Для чего нужен циркуляционный насос?

Если в вашем доме нет циркуляционного насоса, когда кран закрыт, горячая вода остается в трубах и в конечном итоге охлаждается. Когда кран снова открывается, холодную воду нужно протолкнуть через водопроводную систему. Поток воды не будет горячим до тех пор, пока холодная вода в трубах не будет заменена горячей водой из водонагревателя. В результате в канализацию уходит много потраченной впустую воды!

Циркуляционный насос горячей воды, также известный как циркуляционный насос, решает эту проблему.Эти насосы обеспечивают непрерывную циркуляцию горячей воды по всему дому, поддерживая постоянную горячую воду в ваших трубах и готовую к использованию. При открытии крана горячей воды горячая вода подается сразу. Однако, как бы хорошо это ни звучало, есть некоторые вещи, которые следует учесть перед установкой циркуляционного насоса на ваш водонагреватель.

Преимущества установки циркуляционного насоса

Циркуляционные насосы для горячей воды существуют уже много лет. Многие элитные отели и рестораны предоставляют своим гостям горячую воду по запросу в качестве стандартного удобства.Однако в последнее время все больше домовладельцев начинают пользоваться многими преимуществами, которые может предоставить циркуляционный насос.

Вот несколько преимуществ:

Удобство: Циркуляционный насос подает горячую воду почти сразу после открытия крана. Возможность иметь доступ к почти мгновенной горячей воде, вероятно, является преимуществом номер один.

Использование воды: Поскольку горячая вода подается почти сразу, тратится меньше воды.При установке отпадает необходимость ждать, пока поток воды достигнет желаемой температуры. Это особенно полезно в районах, где не хватает воды. Огромным преимуществом использования циркуляционного насоса является возможность экономии значительного количества воды, что приводит к экономии денег и времени.

Простота установки: Установить циркуляционный насос относительно легко, и, скорее всего, у вас уже есть необходимые инструменты. Большинство моделей насосов рассчитаны на средний домашний водопровод.Кроме того, на установку насоса в водонагреватель не требуется специальных разрешений.

Простота эксплуатации: Как правило, циркуляционные насосы очень просты и просты в эксплуатации.

Выбор: Циркуляционные насосы для водонагревателей можно найти почти повсюду, у них есть широкий выбор производителей и опций.

Недостатки установки циркуляционного насоса

За удобство почти мгновенной подачи горячей воды приходится платить, но даже в этом случае у установки циркуляционного насоса действительно очень мало недостатков.

Начальная стоимость: Существует широкий диапазон цен на выбор, но лучше купить дорогую модель. Покупка качественного насоса поможет вам в будущем максимально сэкономить.

Потребляемая мощность: Многие из более ранних циркуляционных насосов работали без остановок и были более дорогими в эксплуатации, поскольку они постоянно потребляли электричество. Кроме того, они также потребовали, чтобы ваш водонагреватель работал усерднее, чтобы вода оставалась горячей круглосуточно.К счастью, многие из текущих моделей сделаны с учетом энергосбережения и предназначены для подачи горячей воды по запросу, а не для постоянной работы.

Тепловые потери: Поскольку ваша водопроводная сеть будет постоянно наполняться горячей водой, вы испытаете тепловые потери из самих труб. Однако, изолировав трубы с горячей водой, вы можете свести потери тепла к минимуму.

Bokywox производит циркуляционный насос, цена которого соответствует почти любому бюджету.


Типы циркуляционных насосов

В простейшей системе (здесь не рассматривается) используется небольшой насос, который работает непрерывно. Он медленно обеспечивает циркуляцию воды по основным водопроводным линиям (магистральным трубопроводам) дома и возвращает воду обратно в водонагреватель, если она не используется. Мы не рекомендуем этот тип системы, потому что он приводит к ненужному износу водонагревателя, потому что система постоянно работает.

Для вашего водонагревателя мы рекомендуем 2 основных типа циркуляционных насосов.Оба они очень энергоэффективны и эффективны.

Циркуляционные насосы по запросу

Эти системы сконструированы таким образом, что насос работает только тогда, когда есть потребность в горячей воде, например, при открытии крана или наполнении ванны. Они оснащены либо дистанционным переключателем, либо датчиком движения, который запускает насос для включения при обнаружении движения в трубопроводе горячей воды.

После активации вода циркулирует, пока не достигнет заданной температуры; или насос выключен вручную; или таймер истек.В зависимости от размера вашего дома эти единицы обычно стоят от 300 до 600 долларов.

Pros

  • При правильной настройке циркуляционный насос по требованию может снизить количество энергии, потребляемой вашим водонагревателем.
  • При необходимости горячая вода подается быстро. Это значительно сократит расход воды и время ожидания подачи горячей воды из крана.
  • В домах, которые модернизировали свою водопроводную систему с помощью циркуляционного насоса по требованию, будет уменьшено перетекание горячей воды в трубы холодной воды.
  • Возможность игнорировать детектор движения и вручную активировать помпу.

Минусы

  • В модернизированных водопроводных системах необходимо будет иметь источник питания и насос на каждом контуре горячего водоснабжения.
  • Горячая вода подается быстро, но не мгновенно, потому что насос необходимо активировать.
  • Время, необходимое для подачи горячей воды, зависит от конфигурации водопровода в вашем доме.

Циркуляционные насосы по времени и температуре

Этот тип системы автоматически закачивает горячую воду в контур подачи в заданное время.Насос изготовлен с регулируемым таймером и регулируемым аквастатом, который контролирует температуру воды, а также включает и выключает насос. Эти устройства обычно стоят около 300 долларов.

Pros

  • Возможность переопределить настройки, если вы выберете.
  • Горячая вода подается почти мгновенно, что значительно сокращает потери воды и время.
  • Эти настройки можно легко изменить в соответствии с потребностями домашнего горячего водоснабжения.
  • Горячая вода циркулирует по водопроводу только при соблюдении установленных значений температуры и времени.

Минусы

  • Избыточное использование системы может отрицательно повлиять на потребление энергии.
  • Хотя это и нечасто, но если вы модернизируете водопровод с помощью этого типа насоса, существует вероятность того, что трубопроводы холодной воды могут нагреваться в самом дальнем от водонагревателя кране.

Этот циркуляционный насос производства Grundfos даже имеет резервную батарею на случай отключения электроэнергии.


Модернизация водопровода с помощью циркуляционного насоса

Если дом построен с циркуляционным насосом, он снабжен специальной возвратной линией, по которой горячая вода циркулирует обратно в водонагреватель.Даже если у вас нет такой роскоши, как выделенная обратная линия, есть простой способ модернизировать водопровод, который позволит вам установить насос в существующем доме с помощью циркуляционного насоса по времени и температуре.

Перекрестный клапан обычно устанавливается под раковиной, на самом дальнем расстоянии от водонагревателя. Когда циркуляционный насос работает, горячая вода будет течь по магистральным трубопроводам вашего водопровода. Перепускной клапан управляется температурой и открывается, когда вода в линии горячей воды опускается ниже 95 ° по Фаренгейту.

Как только клапан открывается, это позволяет «охлаждающей горячей воде» течь в линию холодной воды. По мере того, как «охлаждающая горячая вода» направляется в линию холодной воды, температура в линии горячей воды будет повышаться до тех пор, пока не будет достигнута заданная температура (обычно около 105 ° по Фаренгейту). Как только вода достигнет заданной температуры, перепускной клапан закроется.

Стоит отметить, что, когда перепускной клапан открыт и позволяет теплой воде течь в линию холодной воды, холодная вода может быть теплее, чем ожидалось.Особенно при работающем циркуляционном насосе.

Трудно отрицать удобство системы времени и температуры, однако система по требованию имеет много преимуществ при модернизации вашего дома. Фактически, его может быть немного проще установить, и при правильном использовании он может быть чрезвычайно энергоэффективным.

Получите лучшую цену на водонагреватель

Ремонт и установка

Получите предложения от квалифицированных местных подрядчиков

Контур рециркуляции горячей воды

СОВЕТЫ КОНТУРА РЕЦИРКУЛЯЦИИ ГОРЯЧЕЙ ВОДЫ

Гравитация — это волшебство

Когда вода нагревается, она становится легче.Он хочет всплыть на поверхность более прохладной воды.

Холодная вода тяжелая и хочет упасть. Если у вас есть петля, которая выступает вверх, холодная вода хочет стечь по петле, а горячая вода поднимается. Гравитация подпитывает движение.

Complete The Loop

Он работает таким же образом в вашем доме. У вас уже есть половина гравитационной петли. Это ваша система распределения горячей воды, которая начинается у вашего водонагревателя и заканчивается у самого дальнего приспособления, которому требуется горячая вода.

Если бы вы установили медный трубопровод, ведущий назад от самой дальней точки и от других высоких точек в существующей системе, у вас была бы петля. Эта труба обратного контура соединяется с нижней частью водонагревателя.

Вы снимаете сливной клапан и устанавливаете 3/4-дюймовый ниппель, шаровой кран, тройник и новый слив бойлера, чтобы можно было опорожнить нагреватель.

Это так просто.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить систему рециркуляции горячей воды!

Медленный поток

Вода течет через контур очень медленно.Это не должно быть быстро.

Единственное, что важно, — это горячая вода рядом с каждой арматурой, когда вам нужна горячая вода.

Без петли нет движения, поэтому любое движение лучше, чем ничего!

Насосы для перекрытий

Если вы живете в доме на перекрытии или где большая часть линий горячей воды опускается ниже водонагревателя, вам необходимо использовать циркуляционный водяной насос. Если вы покупаете рециркуляционный насос Grundfos, подобный приведенному ниже, вам не нужно добавлять дополнительные трубопроводы!

Видите этот забавный короткий U-образный штуцер под насосом? Он соединяет запорные краны горячей и холодной воды в самой дальней раковине от водонагревателя.

Насос использует линию холодной воды для подачи воды обратно в водонагреватель! Гениально!

Это надежный рециркуляционный насос, который можно установить поверх водонагревателя. Странный резьбовой штуцер проходит под раковиной, которая находится дальше всего от насоса. НАЖМИТЕ ИЗОБРАЖЕНИЕ СЕЙЧАС, ЧТОБЫ ЗАКАЗАТЬ НАСОС.

Расположение насоса

Эти насосы часто расположены рядом с водонагревателем, однако они могут быть в любом месте контура. Насосы перекачивают воду с низким давлением и низкой скоростью.

И снова нет необходимости в том, чтобы через контур проходило много воды. Просто важно, чтобы вода возле светильников была горячей.

Если вы устанавливаете один из этих насосов, помните, что вам необходимо установить штуцеры с обеих сторон насоса.

Муфты — это специальные резьбовые фитинги, которые содержат внутреннюю развальцованную поверхность или плоские поверхности со специальными шайбами, которые позволяют проникать в систему трубопроводов и повторно соединяться без пайки.

Счетчики воды всегда устанавливаются с помощью штуцеров.Посмотрите на свой, и вы поймете, что я имею в виду.

Изоляция

После того, как вы решите установить контур гравитационной рециркуляции, вам нужно подумать о потерях энергии. Гравитационная петля будет фантастически работать без изоляции. На самом деле, лучше всего и без него!

Но это также может привести к более частому включению и выключению водонагревателя. Помните, что вы отводите тепло от нагревателя, когда в контуре находится горячая вода.

Тип изоляции

Существует множество способов изолировать трубу.Многие изоляционные материалы производятся исключительно для водопровода. Они плотно прилегают к трубам разных размеров.

Некоторая изоляция, например пенопласт, должна устанавливаться при установке трубы, а не после сооружения петли. Пена скользит по участкам трубы.

При выборе изоляционного материала спросите, как и когда он должен быть установлен.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить систему рециркуляции горячей воды!

Hold Off Framing

Методы установки трубопровода также должны быть изменены.Некоторые люди прикрепляют водопроводные трубы к боковым сторонам балок пола. Вы не можете сделать это с помощью системы с изолированной петлей. Труба должна стоять в стороне от балок пола, чтобы не раздавить изоляцию. Специальные недорогие вешалки для труб позволяют сделать это легко.

Save Energy

Все линии горячей воды, идущие от водонагревателя, должны быть изолированы. Они должны быть изолированы до места соединения линий обратного контура и немного дальше.

Обратный контур также необходимо изолировать, за исключением небольшого расстояния до соединения контура с нижней частью водонагревателя.Если вы слишком хорошо изолируете всю систему, она может не работать!

Помните, что вода должна в какой-то момент остыть, чтобы петля начала плавное движение. Я предлагаю вам оставить последние 15 футов возвратной петли неизолированными.

Водонагреватель Тепловые ловушки

Современные водонагреватели имеют небольшие обратные клапаны с резиновыми заслонками в верхней части водонагревателя. Их необходимо удалить, если вы хотите, чтобы гравитационная петля работала. Обратные клапаны предназначены для сохранения энергии в неизолированных трубопроводах.

Если вы не удалите эти заслонки, вода не сможет пройти через петлю.

Cozy Up

В домах, в которых нет системы рециркуляции, есть трубы для горячей воды, которые отходят от основной линии и тянутся к каждой арматуре. В идеальной системе петли петля должна проходить как можно ближе к каждому приспособлению.

Чем ближе петля к приспособлению, тем быстрее вы получите горячую воду, когда откроете кран.

Воздушные шлюзы — БОЛЬШИЕ ПРОБЛЕМЫ !!

При конструировании петлевой системы необходимо учитывать воздушные ловушки.Что это?

Подумайте о сифонах под раковинами. Представьте, если бы вы сделали это в перевернутом виде с водяной линией в замкнутой системе.

Воздух естественным образом пузырится из воды под давлением. Обычно это самый верхний элемент в вашей водопроводной системе.

Если вы или ваш сантехник случайно создадите ловушку, вода не пройдет через петлю.

Mystery Air

Воздух может попасть в водопроводную систему любым количеством способов:

  • разрыв водопровода
  • процесс ремонта в вашем собственном доме
  • растворенный воздух в воде

Если вы создаете ловушку, воздух соберет ловушку и БЛОКИРУЕТ движение воды в обратном контуре.Это происходит потому, что воздух не спускается в водонагреватель.

Воздух не является проблемой в обычной водопроводной системе. Быстрое движение воды по трубам при открытии крана вытесняет воздух. Помните, вода медленно движется через гравитационную петлю.

Обратный клапан

Непосредственно перед тем, как петля войдет в нижнюю часть водонагревателя, вам может потребоваться установить простой обратный клапан. Это односторонние клапаны.

Этот клапан предотвращает обратный поток холодной воды, поступающей из нижней части водонагревателя, через контур, когда вы открываете кран для горячей воды где-нибудь в системе.

Обратные клапаны нужны не всегда. Некоторым системам они необходимы из-за потерь на трение и других препятствий, которые облегчают протекание горячей воды в обратном направлении через контур, а не в правильном направлении — сверху нагревателя!

Просверлить отверстие

Эти клапаны можно установить после завершения цикла. Вы можете установить этот клапан в вертикальном или горизонтальном трубопроводе непосредственно перед тем, как он войдет в водонагреватель.

Клапан должен находиться в пределах 5 футов от водонагревателя, и для него необходимо просверлить отверстие 1/8 дюйма в заслонке клапана.

Вы можете сначала попробовать установить петлю без петли и посмотреть, что произойдет. Если вы начинаете наливать холодную воду в кран, когда вам должно стать жарко, вы знаете, что вам нужен обратный клапан.

Окончательное соединение

По мере того, как контур возвращается к водонагревателю, он подключается в нижней точке водонагревателя. Здесь всегда находится сливной клапан нагревателя. Этот клапан просто ввинчивается в нагреватель.

Присоедините гаечный ключ к клапану и поверните против часовой стрелки. Это вылезет наружу.

Установите изолированный ниппель вместо клапана. Это сведет к минимуму возможность коррозии.

Затем как можно скорее установите тройник с внутренней резьбой на тройник. Если вы воспользуетесь правильным, сливной клапан ввернется обратно в тройник. Другой конец штуцера позволяет подсоединить петлю к ТЭНу.

Установите шаровой кран на стороне контура тройника, чтобы, если вы хотите слить воду из водонагревателя, вы можете закрыть шаровой кран, чтобы вся вода в контуре не выходила из дренажа котла

Запорные клапаны

Говоря о клапанах, давайте поговорим о запорных клапанах на водонагревателях.Я видел, как некоторые агрессивные домовладельцы устанавливали запорный клапан как на линии горячей, так и на холодной воде.

Они думали, что это поможет в случае, если им нужно выключить обогреватель. Что ж, это помогает. Это также создает потенциальную БОМБУ.

БОМБА в вашем доме

Если какой-то идиот откроет оба клапана (где-то случается каждый день), а предохранительный клапан неисправен или не был установлен, и термостат нагревателя неисправен, нагреватель взорвется. Такое случалось не раз.

Устанавливайте вентиль только на линии ХОЛОДНОЙ воды, а не на горячей линии.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить систему рециркуляции горячей воды!

Колонна B413

Насосы рециркуляции горячей воды

Экономьте более 10 000 галлонов в год (производитель заявляет до 17 000), установив циркуляционный насос для горячей воды. Этот насос делает горячую воду более доступной повсюду в доме, тем самым сокращая время ожидания горячей воды (и, следовательно, экономию, поскольку вся эта холодная и теплая вода не спускается в канализацию во время ожидания горячей воды).

Насосы рециркуляции горячей воды могут быть расположены либо на самом водонагревателе, либо в месте использования (арматуре) в здании, и либо с таймером с аквастатом, либо по запросу и с аквастатом

Насос на водонагревателе (выделенная обратная линия)

Насосы, расположенные на водонагревателе, подходят для установок с предварительно смонтированной обратной линией горячей воды. Основная линия горячей воды в здании всегда заполнена горячей водой, без подачи горячей или теплой воды в систему холодного водоснабжения.Однако ответвления подачи горячей воды от основной линии подачи к отдельным приборам не поддерживаются в горячем состоянии, и при открытии крана горячей воды на продувку этой воды будет небольшая задержка. Этот тип установки чаще встречается в новостройках.

Насос на месте использования

Насосы, расположенные в месте использования (например, под раковиной), не требуют и не используют выделенную линию возврата горячей воды. Они возвращают негорячую воду в линию подачи холодной воды до тех пор, пока горячая вода не будет обнаружена в арматуре (вода возвращается в водонагреватель через линию холодной воды).Поскольку насос расположен прямо на приспособлении, горячая вода поступает в приспособление очень быстро. Другие приспособления в здании должны будут удалить негорячую воду между основной линией горячей воды и индивидуальной арматурой, прежде чем будет доступна горячая вода. Этот тип установки доступен для любого здания, особенно если выделенная обратная линия не установлена.

В любой из двух вышеперечисленных конфигураций струи рециркуляционные насосы используют либо механизм таймера и термостата, либо работают «по запросу».«

Системы с таймером / аквастатом

Конструкция с таймером и термостатом (аквастатом) поддерживает горячую воду во внутренней системе водопровода в течение того времени, пока на это настроен таймер на устройстве. Таймер и аквастат работают вместе для эффективной и действенной работы. Таймер легко настраивается потребителем и обычно настраивается на работу в те периоды дня, когда ожидается использование горячей воды. В течение активного времени насос работает, чтобы поддерживать горячую воду в трубах — выключая и включая, если необходимо, для поддержания подачи горячей воды в месте расположения термостатического датчика.Важно понимать, что насос на самом деле не работает постоянно, а только по мере необходимости, когда аквастат определяет, что вода ниже порогового значения температуры, и только в течение времени, установленного на таймере. Таким образом, горячая вода быстро становится доступной в то время, когда вы ожидаете в ней необходимости, но при этом эффективно.

Дополнительным преимуществом этого типа является то, что горячая вода не только быстрее (как и во всех рециркуляционных насосных установках), но и становится еще горячее! Это связано с тем, что трубы предварительно нагреваются циркулирующей горячей водой.Обычно первые минуты горячей воды теряют тепло из-за прогрева самой линии горячего водоснабжения. Когда эта линия поддерживается горячей водой, она будет меньше терять тепла на трубе на пути к вашему прибору.

Системы по запросу


Системы по запросу требуют, чтобы пользователь активировал насос, который быстро забирает горячую воду из водонагревателя, направляя холодную воду, которая все еще находится в трубопроводе горячей воды, в сторону холодной воды. Органы управления активацией насоса могут находиться в нескольких местах по всему зданию, а не только там, где находится насос.Когда в насосе обнаруживается горячая вода, циркуляция отключается до того, как горячая вода заполняет линию холодной воды. Дистанционное управление может быть расположено по всему зданию, чтобы инициировать поток. Переключатели дистанционного управления также могут иметь форму детекторов движения, поэтому, например, когда вы заходите в ванную комнату, горячая вода будет готовиться автоматически. Этот тип системы очень эффективен тем, что насос не работает, кроме случаев, когда это необходимо, и потери тепла меньше, поскольку основная линия горячей воды не поддерживается горячей в выбранное время дня.

Я лично рекомендую ACT D’MAND для удаленной системы на дальнем конце (вдали от водонагревателя) — хотя и не самый дешевый, я думаю, что он лучший. http://www.gothotwater.com/ Посмотрите видео ниже об установке одного из них.

Самостоятельная установка

Установка с таймером под раковину

Я устанавливаю этот под раковиной в ванной, в точке, наиболее удаленной от водонагревателя. Это лучшее место. В зависимости от фактической конфигурации сантехники на месте установки (т.е.например, расстояние от других светильников до основного водопровода), может быть небольшая задержка подачи горячей воды в другие приспособления, в то время как вода между основной линией горячей воды и приспособлением используется. Тем не менее, это будет по-прежнему более быстрая доставка и изначально более горячая вода во всех приспособлениях, чем без установленного насоса.

Насос, установленный на этом видео, произведен компанией LAING в США. http://completewatersystems.com/brands/laing-thermotech/
Существуют другие бренды и варианты.

Система по требованию под раковиной

Это видео, снятое ACT Inc. D’MAND Systems (http://www.gothotwater.com/), объясняет особенности и преимущества рециркуляционного насоса ACT D’MAND System, а также включает пошаговые инструкции по как установить помпу.

Дополнительные ресурсы по установке насосов этой серии (серия STS) см. В информации по установке производителя по адресу: http: //www.gothotwater.com / установка-сантехника / установка-стс-серия

Замена рециркуляционного насоса

В этом видео Грег демонстрирует демонтаж старого вышедшего из строя рециркуляционного насоса и его замену современным насосом Grundfos COMFORT. http://www.grundfos.com/products/find-product/comfort.html

Вы узнаете, как работает насос, его преимущества в конструкции и пошаговую процедуру, начиная с слива воды из водонагревателя, снятия старого насоса и типичной установки нового водопровода для заменяющего насоса.

Лучшие рециркуляционные насосы для водонагревателей в 2021 году

Несколько читателей спросили: «Стоит ли рециркуляционный насос своих денег?» Есть два способа ответить на этот вопрос, и оба будут положительными.

1. Со строгой финансовой точки зрения потребуется несколько лет при меньших счетах за воду, чтобы окупить стоимость насоса и установки. Но да, в долгосрочной перспективе, если правильно установить таймер, чтобы исключить ненужную рециркуляцию и нагрев воды, это будет рентабельным решением.

Вместо таймера можно также установить переключатель включения / выключения под раковиной. Включите насос, и через несколько минут у вас будет горячая вода. Это оксюморон — сразу горячая вода через несколько минут. Но как только горячая вода подойдет к крану или насадке для душа, она сразу станет доступной для всех, кто захочет ею пользоваться.

2. С точки зрения удобства и устранения длительного ожидания горячей воды, многие домовладельцы считают покупку рециркуляционного насоса хорошо потраченными деньгами.

Вот ссылка на наше полное руководство. Стоит ли рециркуляционный насос своих денег? Он написан для безбаквальных водонагревателей, но информация относится к любому типу водонагревателя.

Вообще говоря, чем больше ваш дом, тем больше смысла в установке рециркуляционного насоса для удаления ненужной воды.

Кстати, рециркуляционные насосы еще называют рециркуляционными насосами, циркуляционными насосами и рециркуляторами горячей воды.

Стоимость рециркуляционного насоса

Сколько стоит рециркуляционный насос?

Стоимость насоса и расходных материалов от 100 до 400 долларов США в зависимости от приобретаемого насоса и дополнительных принадлежностей.Два насоса в нашем списке представляют собой полные комплекты с насосом, байпасным / мостовым клапаном, водопроводом и многим другим. Мы рекомендуем покупать комплект, если вы не заменяете уже существующий насос.

Наем сантехника для установки насоса обойдется еще в 125–250 долларов в зависимости от объема работ.

Если вы добавите линию рециркуляции воды, что проще сделать при новом строительстве или полном ремонте дома, это будет стоить еще 200–500 долларов на материалы и рабочую силу.

Вы можете использовать рециркуляционный насос без добавления линии при установке перепускного теплового клапана, подобного этому.

В этом видеоролике объясняются ваши варианты и детали, необходимые для их работы в вашей ситуации.

Лучшие модели рециркуляционных насосов

Вот краткий обзор этих агрегатов, если вы хотите сделать покупку и продолжить свой день.

Полный обзор рециркуляционного насоса приведен ниже.

Полный рециркуляционный насос Обзоры

Вот более подробная информация об этих динамических рециркуляционных насосах, которые могут сократить потребление воды на тысячи галлонов в год.

Безбаковые водонагреватели с рециркуляционными насосами

Знаете ли вы, что многие крупные бренды производят безбаквальные водонагреватели со встроенным рециркуляционным насосом?

Наличие насоса на борту, очевидно, снижает затраты на установку и имеет еще одно преимущество: вы знаете, что водонагреватель и насос совместимы.

Если вас интересует проточный водонагреватель с рециркуляционным насосом, обратите внимание на лучшие модели.

Первый сжигает природный газ.Во втором используется пропан.

Noritz NRCP982DVNG Конденсационный безрезервуарный водонагреватель на 11,1 галлона в минуту со встроенным насосом — природный газ

Этот безбаковый водонагреватель для природного газа изготовлен из материалов промышленного качества, включая трубы на 25% толще и коммерческий медный теплообменник.

Удалить воздух просто, потому что это конденсационный водонагреватель, а выхлоп теплый, но не горячий. Он производит до 9,8 галлона горячей воды в минуту (на странице продукта Amazon указано 11,1, но это неверно) горячей воды в минуту.

Rinnai RUR98iP 9,8 Max GPM Ultra Series Конденсационный закрытый пропановый водонагреватель без резервуара с рециркуляцией

По словам Риннаи, этот инновационный, экономящий время и экономичный агрегат без резервуара отличается «рециркуляцией (со специальной линией рециркуляции или без нее) обеспечивается технологией теплового байпаса, которая включает в себя встроенный насос, внутреннюю байпасную линию и тепловой байпасный клапан, что сокращает время ожидания горячей воды ».

Это очень эффективный агрегат, идеально подходящий для дома, в котором используется пропан.

Если вас интересуют безрезервуарные водонагреватели для всего дома, см. Наше Руководство по покупке безрезервуарных водонагревателей. В нем есть подробные исследования и ссылки на наши обзоры всех основных брендов безрезервуаров — Rheem, Rinnai, Bosch, Takagi и других.

Как работают циркуляционные насосы горячей воды

Вы думаете об установке циркуляционного насоса на свой водонагреватель? Это простое устройство не только сэкономит вам деньги, но и обеспечит почти мгновенную подачу горячей воды. Циркуляционный насос поддерживает постоянную подачу горячей воды через водопроводную систему дома, поэтому, когда открывается кран с горячей водой, вода сразу становится горячей.

Циркуляционный насос поможет вашему водонагревателю невероятно быстро подавать горячую воду. Вот почему так важно поддерживать свой обогреватель в оптимальном состоянии и регулярно выполнять работы по техническому обслуживанию водонагревателя. Мы также настоятельно рекомендуем установить противоударный фильтр на входящий водопровод.

Для чего нужен циркуляционный насос?

Если у вас установлен циркуляционный насос, горячая вода циркулирует по всей системе водопровода, чтобы ускорить подачу.Давайте подробнее рассмотрим, что происходит, когда у вас установлен циркуляционный насос, а когда нет.

Сантехника БЕЗ установленного циркуляционного насоса

Если у вас не установлен циркуляционный насос, домашняя сантехника работает следующим образом:

  • При закрытии крана горячей воды подача воды прекращается.
  • Когда горячая вода не требуется, она скапливается в трубах и охлаждается.
  • Когда кран горячей воды снова открывается, холодная вода, которая застряла в водопроводе, должна быть «протолкнута» через трубы, прежде чем горячая вода из водонагревателя достигнет крана.
Bottom Line

В канализацию уходит много ненужной воды.

В течение года это может добавить до сотен галлонов воды!

Сантехника С установленным циркуляционным насосом

Если в вашем доме установлен циркуляционный насос, происходит следующее:

  • После закрытия крана горячей воды подача горячей воды временно прекращается до того, как она начнет течь. снова пройти через водопровод.
  • Когда горячая вода не требуется, вода в трубах непрерывно циркулирует для подготовки к следующей потребности в горячей воде.
  • Когда открывается кран горячей воды, горячая вода подается почти сразу.
Итог

Когда открывается кран горячей воды, вода сразу становится горячей.

Это экономит время и деньги!

Плюсы и минусы рециркуляционных насосов для горячей воды

Однако, несмотря на все преимущества циркуляционного насоса, есть также ряд вещей, которые следует учитывать перед покупкой и установкой.

Плюсы установки циркуляционного насоса

Циркуляционные насосы не новость.Они уже много лет используются в ресторанах и гостиницах высокого класса. Но только относительно недавно домовладельцы смогли воспользоваться удобством и экономией.

  • Простота установки — Циркуляционные насосы довольно просты в установке. Как правило, никаких специальных разрешений или инструментов не требуется. Доступно множество моделей, разработанных специально для домашних сантехнических систем.
  • Выбор — Доступно множество производителей и опций.
  • Комфорт — Горячая вода доступна почти сразу после открытия крана. Удобство почти мгновенной подачи горячей воды — огромная выгода для домовладельцев.
  • Простота эксплуатации — Большинство устройств очень просты в эксплуатации. После того, как они установлены, вам редко нужно вносить какие-либо корректировки.
  • Использование воды — Тратится меньше воды, так как горячая вода подается почти сразу. Это особенно полезно в районах с дефицитом воды.Ежегодно можно сэкономить значительное количество воды.

Минусы установки циркуляционного насоса

При всех преимуществах, которые предлагает циркуляционный насос, у него также есть несколько недостатков:

  • Тепловые потери — В вашем доме могут быть значительные потери тепла из водопровода. Поскольку по вашим трубам циркулирует горячая вода, тепло теряется, пока оно ожидает использования. Тем не менее, вы можете минимизировать потери, изолировав трубы с горячей водой.
  • Первоначальная стоимость — Будьте готовы заплатить несколько сотен долларов за качественный насос.Существуют и менее дорогие насосы, но покупка модели высокого класса — хорошая идея и оправданное вложение.
  • Потребляемая мощность — Циркуляционные насосы значительно улучшили потребляемую мощность. Многие из первых блоков работали без перерыва, потребляя больше электроэнергии и требуя от водонагревателя круглосуточно. Сегодня большинство насосов спроектировано таким образом, чтобы обеспечить баланс между энергосбережением и удовлетворением потребностей в горячей воде.
  • Шумно . Старые и более дешевые модели могут добавить дополнительный шум к обычному нагреву воды.

Проконсультируйтесь с местным сантехником

Типы циркуляционных насосов

Существует 3 основных типа циркуляционных насосов. Давайте подробнее рассмотрим каждый из них:

Основной циркуляционный насос

В этой системе используется небольшой насос, который постоянно циркулирует по основным водопроводным линиям дома, также известным как магистральные трубопроводы. Если вода не используется, она возвращается обратно в водонагреватель.

Grundfos Comfort PM — отличный пример простого циркуляционного насоса.

Циркуляционный насос по запросу

Система по запросу работает, когда есть потребность в горячей воде. Если кран с горячей водой открыт, датчик движения или дистанционный выключатель запустит насос.

После включения насоса он продолжит циркуляцию воды по трубам до тех пор, пока вода не достигнет заданной температуры.

Плюсы
  • Есть возможность отключить датчик движения, чтобы насос можно было активировать вручную.
  • Горячая вода доставляется быстро, экономя время, воду и деньги.
  • Система по требованию может снизить потребность в энергии вашего водонагревателя, тем самым сэкономив деньги на счетах за коммунальные услуги.
  • В модернизированных домах сократится переход горячей воды в водопровод холодной воды.
Минусы
  • Горячая вода не подается мгновенно, потому что насос необходимо активировать.
  • От того, как в вашем доме будет водопровод, будет зависеть время, необходимое для подачи горячей воды.
  • Для модернизированных домов необходимо будет использовать источник энергии и насос на каждом контуре горячего водоснабжения.

Циркуляционный насос Bacoeng

Циркуляционные насосы по запросу имеют много преимуществ по сравнению с базовыми моделями.

Циркуляционный насос времени и температуры

Система времени и температуры позволяет запрограммировать насос в соответствии с вашими потребностями в горячей воде. Вы можете установить регулируемый таймер и аквастат на время, когда вам понадобится горячая вода. Например, если вы всегда принимаете душ в 7 утра и запускаете посудомоечную машину в 8:30, вы можете настроить насос на включение в 6 утра и выключение в 10:30.

Плюсы
  • Настройки насоса легко регулируются.
  • Чтобы горячая вода циркулировала по водопроводу, необходимо активировать настройки времени и температуры.
  • При необходимости настройки можно легко изменить.
  • Горячая вода подается почти мгновенно, что позволяет экономить время, деньги и воду.
Минусы
  • Эта система может увеличить потребление энергии на , если она используется чрезмерно.
  • В модернизированных домах могут возникнуть проблемы с краном, наиболее удаленным от водонагревателя.Иногда трубопроводы холодной воды могли нагреваться.

Циркуляционные насосы по времени и температуре позволяют вам точно дозвониться, когда вам понадобится горячая вода.

Модернизация вашего дома

Когда в доме водопровод для циркуляционного насоса, имеется выделенная обратная линия. Эта линия отправляет горячую воду обратно в водонагреватель, чтобы снова нагреть ее до нужной температуры.

Дома, которые модернизируются, обычно не имеют выделенной обратной линии.Однако можно установить перепускной клапан под раковиной, наиболее удаленной от водонагревателя. В этой конфигурации используется циркуляционный насос по времени и температуре.

Перекрестные клапаны открываются, когда температура горячей воды опускается ниже 95 градусов по Фаренгейту. Когда клапан открывается, холодной горячей воде позволяют течь в линию холодной воды, пока вода в линии горячей воды не достигнет 105 градусов по Фаренгейту. Когда температура горячей воды достигает 105 градусов, клапан закрывается.

Имейте в виду, что когда перепускной клапан открыт, теплая вода течет в линию холодной воды.Это может привести к тому, что холодная вода станет теплее, чем обычно.

Система измерения времени и температуры — это очень распространенный циркуляционный насос. У них много преимуществ, и они очень удобны. Однако когда дело доходит до модернизации вашего дома, систему по требованию установить немного проще.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
