Выколтки и наборы выколоток

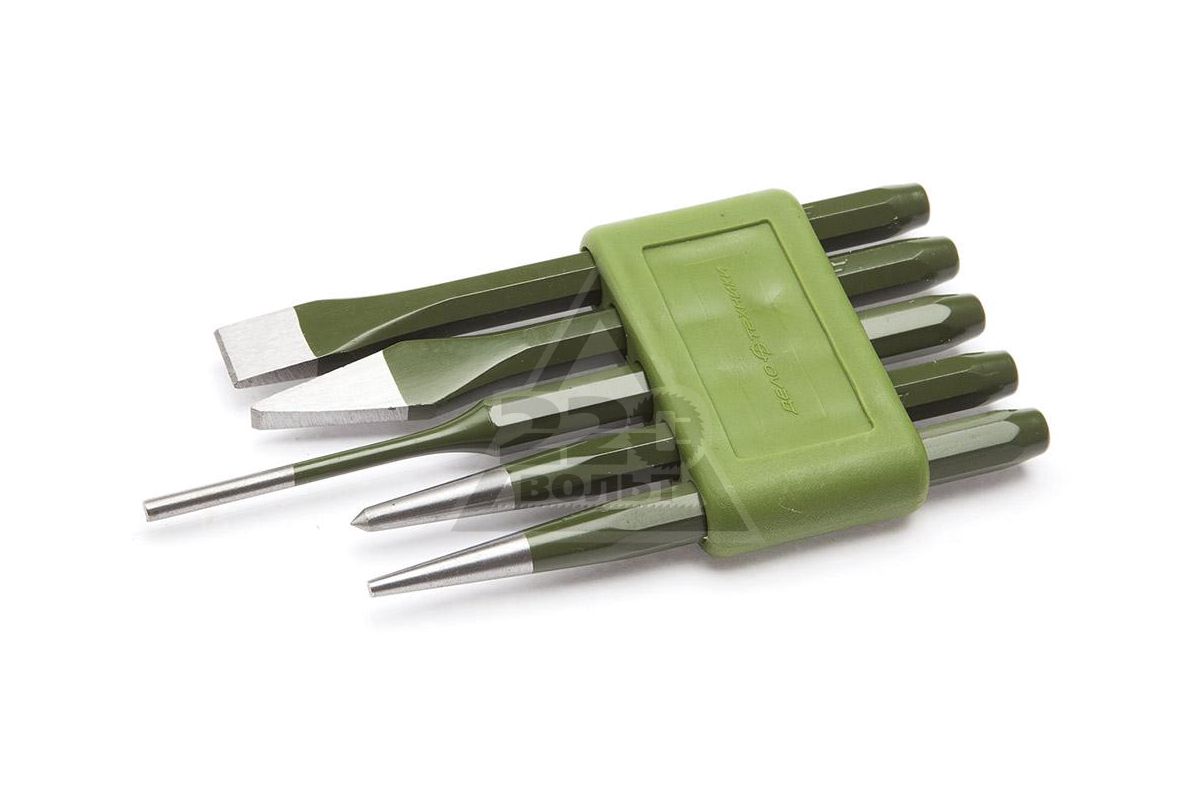

Инструменты для работы с металлом, включая зубила и выколотки, находят очень широкое применение в личном хозяйстве или профессиональной деятельности. Изделия подобного типа используются уже очень давно, вероятно, с момента начала использования листового металла. Применение такого ручного изделия требует достаточного умения, а работа выставляет требования и к самому инструменту. Тут важно добиться максимальной точности и для каждого вида работ применять именно тот вариант инструментария, который подходит наилучшим образом.
В быту мы часто встречаемся с проблемой что-то поддеть, выбить шпильку, забить поплотнее какое-либо соединение и используем не тот инструмент, который нужен (например отвертку) и тем самым портим сам инструмент и, бывает, портим обрабатываемую деталь. Для правильной и аккуратной работы желательно, чтобы под рукой всегда был полный набор для работы с выбранным материалом. Несколько вариантов выколоток или зубил с различным диаметром рабочей части или нужной формы – тоже не будут лишними.

В зависимости от качеств металла и выбранного типа работы очень может пригодиться вариант зубила или выколотки со специальной удобной ручкой, которая, к тому же защитит руки от ударов молотка.
TOPTUL – это широкий выбор и лучшее качество
В части инструментария для работы с листовым металлом, выколачивания заглушек/штифтов компания TOPTUL предлагает качественные инструменты в нескольких доступных вариантах. Всё что нужно, если вы к нам обратились, – выбрать устраивающий вас инструмент или набор.
В продаже имеются пробойники (обычный или конусообразный), выколотки, кернеры, забила различного диаметра. Есть также те, что оснащены рукояткой для удобства работы с ними. Диаметр рабочей части инструмента колеблется от 2 до 8 миллиметров – наиболее часто применяемые размеры. Зубило может быть как обычной формы, так и с поперечной режущей гранью.
Если же нет необходимости в приобретении какого-то конкретного инструмента, но нужно обновить содержание
инструментальных ящиков полностью
, магазин TOPTUL предлагает приобрести наборы выколоток или с дополнением кернов. А если хотите другие – то есть с дополнением в несколько разноплановых инструментов.
Приобретая продукцию TOPTUL в нашем интернет-магазине, вы всегда получаете надёжный инструментарий для личного использования или применения в трудовой и коммерческой деятельности. Наши консультанты с радостью ответят на все возникающие вопросы и помогут подобрать именно тот вариант, который вас наиболее устроит.

Выколотка — Медницко-жестяницкие работы


Выколотка

Категория:

Медницко-жестяницкие работы



Выколотка

Выколотка — операция получения выпуклых и вогнутых деталей путем растягивания металла.

При выколотке применяют следующий инструмент и приспособления: деревянный молоток с закругленным бойком, стальной выколоточный молоток с шаровыми бойками, наводильник, гладильник, гофрилку или круглогубцы, стойку, шаблоны и болванки.

Выколоточные работы выполняют вручную или путем штамповки. Существуют следующие способы выколотки вручную: выколотка на стойке, выколотка на вогнутой болванке и выколотка по макету.

При выколотке материал растягивается, поэтому качественная выколотка возможна, если материал находится в пластическом состоянии.

Сначала осматривают материал: на нем не должно быть глубоких царапин, забоин, трещин и других дефектов. Затем проверяют состояние поверхности инструмента и приспособлений: поверхность должна быть совершенно гладкой и отполированной. Для выколотки деталей сложной формы определяют размеры разверток. Точные размеры развертки подсчитать трудно. В зависимости от материала, его толщины и способа выколотки величина припуска на выколотку изменяется. Поэтому делают выкройку из бумаги с детали или шаблона: на деталь или шаблон накладывают бумагу, чтобы обозначилась форма детали и обрезают бумагу с припуском в 20—25 мм. Полученную выкройку раскладывают на металле и по ней вырезают заготовку.

Выколотка вручную на стойке

Этот наиболее трудоемкий и сложный способ выколотки заключается в том, что заготовку гофрируют по краям, затем делают посадку гофров и выколачивают середину изделия.

Выколотку проводят в такой последовательности:
1. Размечают заготовку.
2. Вырезают заготовку по разметке и края ее опиливают напильником для удаления заусениц.
3. Гофрируют кромку заготовки и осаживают их несильными равномерными ударами.
4. Выколачивают середину изделия равномерными несильными ударами деревянного молотка со сферическим бойком в направлении от центра заготовки по спирали.
5. Если при выколотке материал нагартовался, его термообрабатывают для восстановления пластических свойств материала.
6. Несколько раз повторяют операции 3, 4 и 5, пока заготовка не примет нужную форму.
7. Перед правкой изделия делают гофры на его кромке и снова осаживают их, чтобы кромки были загнуты несколько больше, чем это требуется. При окончательной правке гладильником они расправятся.
8. Выправляют изделие гладильником на круглой стойке, окончательно подгоняя форму по шаблону.

9. Отметив требуемый размер изделия, отрезают лишнюю часть материала и зачищают напильником неровности и заусенцы на кромке изделия.

Выколотка вручную на вогнутой болванке

При этом способе выколотки предварительно изготавливают вогнутую болванку из дерева по форме изделия.

После разметки и вырезки заготовку устанавливают под углом 35—40° к поверхности болванки и наносят легкие равномерные удары по спирали на расстоянии 20—25 мм от края заготовки. По мере приближения к центру выколачиваемого изделия силу ударов увеличивают. Дойдя до центра, возвращаются к краям, продолжая наносить удары по спирали и постепенно ослабляя их силу. В процессе выколотки материал нагартовы-вается, поэтому его неоднократно отжигают. Изделия из дюралюминия закаливают и окончательно обрабатывают в свежезакаленном состоянии. Затем выправляют поверхность изделия гладильником на круглой болванке или стойке.

При правке изделие должно касаться поверхности стойки впадинами, которые имеются на его выпуклой поверхности. Удары наносят по впадине. После приглаживания проверяют изделие по шаблону, размечают и обрезают по размеру.

Выколотка вручную по макету

Детали большой глубины и малого радиуса выколачивают в такой последовательность:
1. Размечают и вырезают заготовку материала. Края заготовки опиливают напильником.
2. Сгибают материал по макету.
3. Края заготовки гофрируют в тех местах, где глубина выколотки наибольшая.
4. Осаживают гофры деревянным молотком.
5. Эти операции повторяют пока деталь не примет требуемой формы. Если в процессе посадки гофров материал нагартовался, то его отжигают.

6. Поверхность подогнанной детали по макету выправляют гладильником на круглой стойке.
7. Проверяют деталь по шаблону и намечают линию отреза.
8. Отрезают деталь по разметке и запиливают кромку.

Выколотку деталей малой глубины и большого радиуса гибки проводят на макете, изготовленном с небольшим припуском по краям для забивания гвоздей.

Выколотку деталей выполняют в такой последовательности:
1. Размечают и обрезают заготовку с припуском на края по 20—30 мм для забивания гвоздей. После обрезки зачищают кромки заготовки личным напильником.
2. Сгибают вручную заготовку по форме макета.
3. Прибивают заготовку гвоздями к макету стороной, хорошо прилегающей к поверхности макета. Если возможно, то заготовку прижимают к макету струбцинами.

4. Выколотку детали проводят резиновым молотком. Материал прижимают к поверхности макета и наносят удары, начиная с прикрепленной стороны, постепенно осаживая материал по всей поверхности макета. По мере прилегания материала к поверхности его прикрепляют гвоздями к макету по контуру заготовки.
5. Закончив выколотку, отжигают материал (детали из дюралюминия закаливают).
6. Окончательно выправляют поверхность детали.
7. Проверяют деталь по шаблону и намечают линию отреза.
8. Обрезают деталь по разметке и запиливают края.

Технологические примеры

Для изготовления профиля необходимы три бруска, причем форма одного бруска должна соответствовать его форме, а размеры должны быть равны внутренним его размерам.

Рис. 1. Изготовление профиля: а — вид профиля; б — первая гибка профиля; в — вторая гибка профиля

Профиль выполняют в такой последовательности (рис. 1):
1. Размечают и обрезают лист с припуском 1—1,5 мм на сторону.
2. Зажимают размеченный лист между тремя брусками с помощью струбцин, установленных с обоих концов брусков. Бруски в середине зажимают в тиски.
3. Загибают выступающие концы листа в направлении стрелок (рис. 1, а) равномерными несильными ударами деревянного молотка, постепенно пригибая лист с одного края до другого. Если профиль погнулся, то его выправляют на плите, подложив под один конец деревянный брусок высотой 10—20 мм и нанося удары по ребру обеих полос.
4. Вставляют брусок, форма которого соответствует форме профиля, в середину и зажимают его между двумя остальными брусками, чтобы закругленные грани брусков прижимались к материалу (рис. 1, б).

5. Отгибают обе полки профиля в направлении стрелок (рис. 1, в).
6. Обычно обе полки изгибаются наружу. При правке изогнутого профиля оба конца профиля помещают на деревянные бруски и наносят удары деревянным молотком по ребру полок. Выправив обе полки, правят стенки на доске и затем обрезают профиль по размерам.

Рис. 2. Подсечка уголка: а — вид уголка после подсечки; б — приспособление для подсечки

Подсечка — изгиб уголка, в результате которого полки получают параллельное смещение (рис. 2, а). Подсечка уголков выполняется в нагретом состоянии с помощью приспособления, состоящего из двух половинок (рис. 2, 6): половинки I, являющейся как бы матрицей, и половинки II, являющейся пуансоном.

Перед подсечкой уголок нагревают: уголок из дюралюминия— до температуры отжига; уголок из стали — светло-красного каления.

Нагретый уголок вкладывают между двумя половинками приспособления и зажимают приспособление в тиски, чтобы уголок плотно прилегал ко всем стенкам приспособления. После этого приспособление вынимают из тисков, берут из него уголок и выправляют на плите. Уголки из дюралюминия после подсечки и правки закаливают.


Реклама:

Читать далее:
Пайка металлов

Статьи по теме:

3.2. Дифовочные работы. Основы дизайна. Художественная обработка металла [Учебное пособие]

3.2. Дифовочные работы

Различают следующие виды дифовки: свободная ручная выколотка, выколотка по модели, механизированная дифовка.

Свободная ручная выколотка представляет собой способ, которым из листового металла создают полое объемное изделие. Он включает три основных процесса – расплющивание заготовки, т. е. увеличение ее за счет уменьшения толщины; сгибание заготовки – сжатие вогнутой стороны и растяжение выпуклой; осадка металла – увеличение толщины его поперечного сечения в результате удара. Обычно свободной выколоткой выполняют в металле первые авторские образцы. Этот процесс трудоемкий и длительный, поэтому, если есть возможность, его заменяют другими, более производительными приемами – дифовкой по модели, давкой на станке.

Инструменты и приспособления. При ручной дифовке применяются различные ударные и опорные инструменты. Ударный инструмент – молотки, изготовленные из твердых пород дерева: дуб, клен, самшит, граб, береза. Изготавливают молотки и из резины, цветных металлов, кости, стали. Дифовку лучше выполнять неметаллическими молотками, так как на поверхности металла не остается царапин, засечек, забоин и иных следов от ударов. Резиновые молотки служат для выколотки и выглаживания важных участков заготовки. Стальные молотки бывают разных форм – плоские, выпуклые, шаровидные и т. п.

Молотки-наводильники служат для посадки гофр (рис. 3.8, а), гладильники – для правки и проковки поверхностей заготовки, шаровые – для выколотки вогнутых и выпуклых форм (3.8, в). Их бойки должны быть тщательно отполированы, чтобы не оставалось засечек и царапин.

Опорный инструмент представляют наковальни, плиты различных форм для правки и гибки листового металла, шпераки с двумя плечами различной формы – плоскими, конусными, округлыми концами (подробнее с приспособлениями можно ознакомиться в литературе по «Художественной ковке»). К опорному инструменту относятся стойны (рис. 3.8, б), служащие для обработки сложных по форме изделий. Массивные стойны с выпуклой поверхностью для выколотки и проковки полых изделий – амбусы. Используют слесарные инструменты – зубила, ручные ножницы, напильники, шаберы, плоскогубцы, круглогубцы, гофрилки, мерительный инструмент, чертилки, ножовки и др. свободной выколоткой выполняют в металле первые авторские образцы. Этот процесс трудоемкий и длительный, поэтому, если есть возможность, его заменяют другими, более производительными приемами – дифовкой по модели, давкой на станке.

Расплющивание производят молотком на небольшом участке листа, лежащего на наковальне. Толщина металла в этом месте уменьшается, раздается в ширь, и лист начинает деформироваться в сферическую поверхность, так как нетронутые его края не дают возможности раздаться в стороны.

Рис. 3.8. Основные инструменты: а – выколоточные фигурные молотки-наводильники; б – вертикальные стойна; в – гладильники.

Сгибание выполняют стальным или деревянным молотком на ребре наковальни. Оно может быть под углом, по прямой, дуге или радиусу. В качестве опоры выбирается ребро фасонной наковальни соответствующей формы. При сгибании происходит также и вытяжка металла. Осадка предполагает предварительную гофрировку заготовки, а затем осаживание гофры стальным или деревянным молотком на наковальне. Низкие и широкие гофры осаживаются легче. Губки плоскогубцев и круглогубцев для гофрировки или специальных гофрилок должны быть отполированы и закалены. Такой инструмент не оставляет царапин и повреждений на поверхности заготовки.

Материалом для ручной выколотки могут служить листы стали, алюминия, меди и ее сплавов, бронзы, латуни, томпаков; серебра и даже золота. Основное требование к материалу – пластичность. Единственное ограничение – толщина листового металла не должна превышать 2 мм. Бытовую посуду чаще всего изготовляют из обычной (лучше низкоуглеродистой) или нержавеющей стали, из алюминия, меди, латуни. При этом для улучшения потребительских свойств и увеличения срока службы стальную посуду принято лудить или эмалировать, медную – лудить, алюминиевую – оксидировать или покрывать слоем другого металла электролитическим способом.

Ручную выколотку выполняют на опорном инструменте – вертикальных стойнах – выколоточными фигурными молотками. Перед началом выколотки производят раскрой заготовок в соответствии с желаемой формой изделия. При раскрое необходимо учитывать припуски на осадку заготовки под ударами. Если выпуклость изделия будет высокой, припуск дают больше. Величину припусков для того или иного изделия лучше определять опытным путем. По мере накопления опыта вы научитесь безошибочно необходимые припуски. Очень важно перед началом работы внимательно осмотреть заготовку. Наличие на ней глубоких царапин, выбоин, других дефектов повышает риск разрыва заготовки под воздействием ударов на местах обнаруженных дефектов. Если дефектов поверхности заготовки не обнаружено, то ее в обязательном порядке отжигают для придания пластичности и лишь после этого приступают к выколотке.

В зависимости от конфигурации выбирают соответствующее стойно и расположив на нем плоскую заготовку, начинают выколачивать ее в необходимом месте, где планируется выпуклость. Выколотку ведут частыми, но не сильными ударами выколоточного молотка. Постепенно края заготовки отгибаются внутрь. На этом этапе выколачивают выпуклость высотой, равной 1/6-1/8 итоговой высоты выпуклости. Здесь делают остановку. Дело в том, что одновременно с подгибанием краев заготовки внутрь, на них образуются складки, называемые гофрами. Чем глубже выпуклость, тем сильнее гофрятся края заготовки. Изделие в готовом виде не должно иметь никаких гофров (конечно, если их наличие не задумано мастером). Поэтому процесс выколотки периодически прерывают и занимаются устранением гофров. Для этого их сначала выделяют с помощью круглогубцев, а затем осаживают молотком на стойне (рис. 3.9).

Устранив образовавшиеся на первом этапе гофры, переходят к выколотке середины заготовки. Середину выколачивают такими же частыми, равномерными, но не сильными ударами. Периодически удары прекращают, чтобы осмотреть изделие, не достаточна ли высота выпуклости, не произошло заваливания выпуклости и ее кромок в какую-либо сторону. Этот момент очень важен, так как несимметрично выколоченным изделием мастеру предстоит проводить трудоемкую, серьезную исправительную работу.

Маленький недочет всегда можно легко исправить несколькими ударами. При выколотке середины удары наносят от центра заготовки к краям по траектории расходящейся спирали. Но при этом удары по самой высокой части выпуклости наносить ни в коем случае нельзя, иначе она неравномерно поднимется над общей поверхностью заготовки. Периодически заготовку отжигают (отжиг снимет внутреннее напряжение металла, возникающее под воздействием ударов, так называемый наклеп или нагартовку, и возвращает металлу пластичность), наносят круглогубцами гофры и осаживают их на стойне.

Когда необходимая глубина достигнута, выколотку прекращают, поверхность заготовки выглаживают гладильником, излишки материала на краях обрезают и зачищают заусенцы напильниками, наждачной бумагой и т.  д.

Мастера старины были настоящими виртуозами выколоточных работ. Здесь и уже известные нам выколоточные молотки и опорные стойна, и «желобильни» – чугунные плиты с углублениями для выгиба краев дна у чайников, ведер, других изделий, и «осадки» с «обжимками» – толстые металлические стержни длиной 200–250 мм с углублениями на концах, применявшиеся для изготовления заклепок. Здесь и гладильники – подобия кузнечных гладилок применяли мастера и различные молотки: наводильники для осадки гофр, шаровые – для сферических поверхностей, шеечные – для образования шеек ваз, кубков, кувшинов.

Рис. 3.9. Выколотка полусферы на стойче ручным способом:

А – загиб края заготовки; б – гофрирование края; в – посадка гофров; г – выколотка середины; д – нанесение гофров; е – посадка гофров.

Кроме простых изделий мастера изготовляли сложные сборные конструкции. Здесь и самовары, и упомянутые уже кувшины, кубки, вазы. Элементы этих произведений (шейки, тулова, ножки) изготовлялись по отдельности, а затем соединялись при помощи фальцев. Такие детали как ручки, краны самоваров и др. отливались по формам и щедро украшались подчас уникальным узором. В настоящее время сборку отдельных элементов можно производить пайкой или сваркой.

Облегчало труд умельцев применение болванок. Болванки старых мастеров представляли собой чугунные опоры, имевшие форму и размеры готового изделия или его детали. Технику выколотки на болванках применяют и в настоящее время. Она ускоряет и упрощает процесс изготовления изделия и его деталей и даже может лечь в основу серийного производства изделий.

Болванки можно изготавливать из дерева, металла, стеклопластика, текстолита и даже камня. Рабочая поверхность болванки должна быть очень ровной и отполированной. Заготовку прикладывают к болванке и начинают выколачивать, передвигаясь от краев к выпуклости. Периодически заготовку снимают с болванки и подвергают отжигу. Вернув металлу пластичность, продолжают придавать заготовке форму болванки. Завершив формовку, изделие проглаживают, срезают излишки материала, зачищают заусенцы.

Сборку многоэлементного изделия производят пайкой. Чтобы соединительный шов не выделялся, его проковывают в холодном или нагретом состоянии молотками или небольшой по весу кувалдой. При термической (горячей) правке осуществляют местный нагрев заготовки в деформированной части. Делать это можно над газовой горелкой. Прогревают заготовки постепенно. За один проход вдоль деформированной части нагревают зону шириной в 0,5–2 толщины материала заготовки. Выравнивание происходит при охлаждении прогретой зоны в силу сжатия металла при переходе из горячего состояния в холодное. Дополнительная проковка шва позволяет увеличить эффект термической правки.

Нагрев шва всегда осуществляется с выпуклой стороны и начинается от центра выпуклости. Удары же начинают наносить вокруг нагретого участка, а затем уменьшая радиус, постепенно проковывают сам разогретый участок.

При описании выколотки мы затронули еще одну операцию. Это посадка гофров. Рассмотрим ее подробнее.

Посадка гофров. Посадкой называется изменение формы заготовки, в результате которого сокращается длина кромки с одновременным ее утолщением. Осуществляется посадка в два приема: гофрирование и собственно посадка гофра. Гофрирование производят, как вы уже знаете, при помощи круглогубцев. В этой части заготовки, которую нужно посадить, круглогубцами наносят невысокие, равномерные по всей длине борта заготовки гофры. В идеале высота гофра должна равняться его ширине. Затем вооружаются металлическим или деревянным наводилом (заостренным) молотком и начинают наносить удары сначала по высокому краю гофра, а затем по направлению от низкой части к борту (см. рис. 3.8, а; 3.9) удары должны быть легкими и частыми. Окончив посадку, поверхность заготовки выглаживают гладильником.

Вытяжка. Еще больше упрощает процесс холодная листовая штамповка. Это так называемая вытяжка. Ее применяют для изготовления объемных изделий или деталей простых форм из листов металла. Основные приспособления, требующиеся для вытяжки, матрица пуансон и прижим. Плоскую заготовку располагают между матрицей и пуансоном и, воздействуя силой удара на ударную часть пуансона, формируют из заготовки объемное изделие. Форма изделия задается формой матрицы и пуансона (см. далее главу «Басма»). Однако, в силу растяжения металла, на его кромке должны образоваться гофры. Чтобы этого избежать, применяют специальный прижим. Им плотно прижимают кромку вставленного между матрицей и пуансоном листа, но так, чтобы давление прижима не препятствовало передвижению материала (рис. 3.10).

Рис. 3.10. Приспособление для вытяжки: 1 – матрица; 2 – пуансон; 3 – заготовка.

Поверхности рабочего инструмента вытяжки, также как и во всех предыдущих операциях, должны быть гладкими и отполированными во избежание повреждения поверхности заготовки.

Выколотку по моделям применяют в работе над монументальной скульптурой, при изготовлении барельефов и скульптурно-декоративных композиций экстерьерного характера из меди, латуни, алюминия, нержавеющей стали. Монументы, выполненные выколоткой, долговечнее литых, удобны при перевозке, легки и прочны.

Технология выколотки. С авторского оригинала, отформованного в гипсе в натуральную величину, снимают кусковую гипсовую форму и изготовляют цементные модели головы, торса, рук и т. д. Для сильно профилированных деталей фигуры – лица, кисти руки и т. д. отливают боббитовые модели. Для сложных и ответственных по рельефу деталей отливают дополнительно боббитовые формы, которые служат матрицами для уточнения рельефа при выколотке.

Все металлы, кроме алюминия, предварительно отжигают, отбеливают, промывают и просушивают.

Выколотку отдельных деталей или частей фигуры выполняют на металле различной толщины: для цветного 1–2 мм, для нержавеющей стали – 0,5–1 мм. Площадь листовой заготовки рассчитывают с учетом вытяжки и посадки, измерения производят рулеткой или стальной линейкой по огибу модели. Листовой металл накладывают на кусковую форму, обжимают, закрепляют проволокой или куском веревки и производят выколотку вначале резиновыми, а затем деревянными и другими молотками. Затем заготовку повторно отжигают, нагревая ее до темно-красного каления, если она изготовлена из меди, стали или латуни. Алюминий отжигают осторожнее, до почернения предварительно нанесенным мылом рисок. Очищенную от окалины заготовку вновь накладывают на модель, закрепляют, и выколотку повторяют. В сложных случаях профилировки операцию повторяют несколько раз. С лицевой стороны заготовку утоняют стальными чеканами. Для этого ее заполняют смолой и после застывания прочеканивают и наносят фактуру (см. главу «Чеканка»). Сборку деталей и монтировку фигуры начинают с подгонки и пропиловки краев деталей между собой. Излишки металла обрезают ножницами и опиливают напильниками, затем листы подгоняют встык, сваривают, швы прочеканивают. Далее фигуру монтируют на стальной каркас. На внутренней ее поверхности приваривают специальные кламеры из того же металла. К ним через текстолитовые прокладки, которые нужны чтобы не образовались термопары, крепят стальной каркас.

Выдавливание. При выдавливании изделий из листового металла применяют токарный (или давильный станок). Токарный станок оснащается специальной оправкой, повторяющей требуемую форму изделия. Оправка может быть стальной, чугунной или деревянной. Посредством выдавливания изделиям придают формы тел вращения (например, полусферическую). Круглую плоскую металлическую заготовку зажимают между закрепленной в патроне или на шпинделе токарного станка и вращающимся центром задней бабки станка (рис. 3.11).

На опорном штифте специального упора (или подручника) устанавливают давильник. Давильники изображены на рисунке 3.12. Этот инструмент выполняется из стали, латуни, меди.

Рис. 3.11. Давильный станок: 1 – станина; 2 – шпиндель; 3 – заготовка; 4 – прижим; 5 – задняя прижимная бабка; 6 – опорный штифт; 7 – упор.

Рис. 3.12. Давильники: 1 – со сферической головкой; 2 – со скошенной головкой; 3 – с увеличенной сферой; 4 – с роликом.

Твердые породы древесины также допустимы для использования в качестве материала для давильников. Рабочая часть давильника имеет либо шарообразную, либо скругленную форму или же выполняется в виде вращающегося ролика. Длина рукоятки давильника должна быть не менее 400 мм.

Изготовление фигурной вазы и скульптуры (рыбки).

Ваза изготовляется из листовой латуни толщиной 0,8 мм. Ваза состоит из пяти частей: нижней, полусферической с дном; вставыша, изготовляется на токарном станке; средней конической; верхней фигурной и латунной ручки, изготовляется кузнечным способом, или литьем. Раскроенные нижнюю часть, верхнюю и среднюю выдавливают на давительном станке с помощью деревянной формы, затем края в месте стыка зачищают, заготовки связывают, подгоняют и пайкой выполняют вертикальные швы. Пайку ведут под слоем флюса с двух сторон, в качестве припоя можно использовать сплав серебра, цинка, меди и латуни, а для нагрева применить газовую горелку. Подготовленная таким образом нижняя часть вазы обрабатывается на деревянной форме специальными молотками с внутренней стороны до получения задуманной формы. Аналогично делается раскрой, подготовка, формовка и пайка верхней, фигурной, и средней, конической части вазы. Конус выбивается с применением наружного шаблона, а затем, для сглаживания появившихся на нём выбоин, поверхность обрабатывается с применением стальных специальных пунсонов, соответствующих форме вазы. Подготовленные таким образом детали вазы: верхнюю, нижнюю и среднюю части подгоняют; вставляют вставыш; изделие связывают; производят пайку соединительных швов. Оформляют горловину, припаивая фигурную ручку. Верхнюю часть горловины выполняют выколачиванием наружу и снизу усиливают латунной проволокой. Излишки металла удаляют, швы, и стенки вазы выравнивают и выглаживают для получения требуемой формы, затем поверхность обрабатывают 5 %-ным раствором серной кислоты. Ваза подготовлена для отделки, а именно, выполнения чеканного рисунка (см. главу ниже). Ваза может украсить ваш интерьер.

Научившись выколачивать правильную полусферу, попробуйте взяться за выделку декоративной металлической посуды. Готовую посуду можно украсить гравировкой или чеканкой.

Современные художники-прикладники успешно применяют выколотку для создания настольной декоративной скульптуры. Предельно лаконичным, скупым, но точным языком пластики художники передают самое характерное в изображаемой натуре, создают обобщенный, легко запоминающийся образ, не забывая выявить специфическую красоту самого материала.

Как обычно, творческая работа над скульптурой начинается с выполнения набросков с натуры, на основе которых разрабатывается эскиз. Чтобы достаточно хорошо изучить натуру, нужно сделать множество набросков в самых различных ракурсах. Эскиз составляют с учетом материала и техники, которые будут применены. Руководствуясь эскизом, лепят модель из глины или пластилина. По модели изготовляют выкройки разверток. Внимательно изучив вылепленную модель, решают, как наиболее удачно выполнить раскрой, стараясь свести до минимума количество выкроек. На модели карандашом можно нанести примерные линии стыков выкроек. Затем прикладывают к модели бумагу или фольгу и прорисовывают контуры каждой выкройки. Можно использовать кальку или папиросную бумагу, через которые хорошо видны линии раскроя.

Затем выкройки переводятся на плотную бумагу или тонкий картон. С помощью вырезанных шаблонов раскраивают металлический лист.

Надо иметь в виду, что как бы тщательно ни были подготовлены выкройки, контуры и размеры их все же будут довольно приблизительными. Ведь после того как будет выколочена каждая деталь, площадь поверхностей у них увеличится.

При дальнейшей работе над скульптурой, вплоть до завершения сборки, постоянно уточняйте форму и контуры каждой детали. Конечно же, при работе в материале не обязательно точно придерживаться форм, найденных в модели. В процессе выколотки сам материал и приемы его обработки могут подсказать более выразительное пластическое решение. Помните, что в свободной ручной выколотке творческое начало присутствует на всех этапах работы, начиная с наброска на листе бумаги и кончая сборкой и патинированием.

Декоративную настольную скульптуру можно выполнить из листовой красной меди. Если меди нет – заменить листовой латунью.

Перед раскроем заготовок металл отожгите и опустите в холодную воду, чтобы снять окалину. Шаблоны вырежьте из плотной бумаги или тонкого картона. Наложив шаблоны на металл, обведите их стальной чертилкой. Аккуратно вырежьте каждую деталь.

Выколачивать детали можно на опорном инструменте или на толстой свинцовой плите. Такую плиту изготовить довольно просто (см. главу «Литье металла»). В широкую жестяную банку положите куски свинца и расплавьте на огне. Слой расплавленного свинца должен достигать примерно 30–40 мм. Погасите огонь. Остывшую плиту выбейте из банки, и наковальня готова.

Положите деталь на плиту и начинайте выколачивать, нанося сильные и точные удары.

Под ударами молотка медь начинает вытягиваться, а в свинце образуются углубления, точно повторяющие форму выколачиваемого медного листа.

Обработанные выколоткой детали сгибайте на краю верстака или наковальни. При этом внутренняя поверхность листа испытывает деформацию сжатия, а внешняя – растяжения. Мелкие детали сгибайте плоскогубцами. Перед сборкой и спайкой каждую деталь плотно подгоните друг к другу в местах стыков, срезая лишние куски металла ножницами или стачивая напильником. Спаивать можно оловом, применяя в качестве флюса канифоль или хлористый цинк.

Более простые полые формы для украшения интерьера, имеющие симметрию, например рыбку (см. рис. 3.13), можно выколотить на болванке из девятислойной фанеры. Если фанеры такой толщины нет, ее можно склеить под прессом из трех листов трехслойной фанеры.

Выпилите в болванке сквозное отверстие, соответствующее контурам туловища рыбы, и положите болванку на низкий ящик. На дно ящика положите кусок пластилина так, чтобы он плотно заподлицо заполнял вырез в фанере. Затем сверху наложите медный лист и приступайте к выколотке.

Чтобы металл не разорвался, выколотку нужно начинать над краями отверстия, постепенно продвигаясь к середине, пока заготовка не примет нужную форму. Точно так же выколотите вторую, половину. Только не забудьте фанеру с вырезом перевернуть на другую сторону.

Закончив выколотку боков, прочертите и вырежьте хвост и плавники. У той и другой половины они должны точно совпадать и плотно прилегать друг к другу. Прежде чем спаивать половины, просеките в них узкие поджаберные отверстия. С внутренней стороны плавники и хвост зачистите шабером, напильником или наждачной бумагой, затем смочите хлористым цинком (паяльной жидкостью) и пролудите всю поверхность оловом. Из нихромовой проволоки (она не деформируется при нагревании) изготовьте зажимы.

Внутреннюю поверхность плавников и хвоста смажьте хлористым цинком. Обе половины соедините зажимами так, чтобы края их совпадали. На газовую плиту положите металлическую сетку, а на нее корпус рыбы. Нагревая корпус на огне, внимательно следите за швом. Как только в нем появится расплавленное олово, газ нужно выключить. Через некоторое время остывший корпус снимите с сетки, уберите зажимы и обработайте напильником края хвоста и плавников.

Завершите сборку припаиванием мелких деталей – боковых и нижнего плавников, которые вырежьте заранее, а также выгнутых из медной проволоки колец вокруг глаз и окантовки рта.

Все медные или латунные фигурки патинируют. Перед этим зачистите их металлической щеткой и наждачной бумагой. Наиболее часто для меди и латуни применяется способ патинирования серной печенью. В данном случае слово «печень» образовано от слова «спекать» – чтобы ее получить, спекали порошки серы и поташа. Пары серы ядовиты, поэтому серную печень нужно готовить в вытяжном шкафу или в хорошо проветриваемом помещении. Одну часть порошковой серы смешайте с двумя частями поташа и в течение 15–20 минут расплавляйте (спекайте) смесь в металлической посуде. К концу или в середине спекания смесь может загореться слабым зеленоватым огнем. Такое горение допустимо и не отражается на качестве серной печени.

Остывшую смесь растолките в ступе. Перед употреблением порошок залейте горячей водой и тщательно размешайте раствор. Затем в него опустите изделие. Когда латунь или медь почернеет, извлеките изделие из раствора и промойте чистой водой.

Патинированное таким образом изделие приобретает интенсивный черный цвет. Чтобы чувствовался металл, а детали выступали более рельефно, выпуклые части протрите мелко просеянным речным песком или порошком пемзы. В протертых местах появится легкий мерцающий металлический блеск, плавно переходящий в темный цвет углубленных частей скульптуры.

Операцию по отделке – патинирование, оксидирование, шлифовку, полировку производят в соответствии с замыслом автора и в зависимости от материала, из которого выполнена дифованная скульптура.

Рис. 3.13. А. Станиславский. Настольная декоративная скульптура «Рыбка». Красная медь, 1973 г. Последовательность работы над скульптурой: 1 – изготовление формы-болванки; 2 – выколотка; 3 – сборка перед пайкой.

Рис. 3.14. Образцы учебной посуды, выполненные дифовкой.

Простые образцы посуды, выполненные дифовкой и выдавливанием см. на рис. 3.14.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Выколотка и выравнивание — АВТОБРАТСТВО.

Восстановление формы включает в себя две основные операции: выколотку и выравнивание, или рихтовку.
Выколотка– это предварительное, черновое придание первоначальной конфигурации поврежденной детали.
Различие полученной формы с ее первоначальной устраняется выравниваем, или рихтовкой.
Выколотку производят либо давлением, либо молотком, начиная с более жестких деталей от граничной кромки в направлении центра вмятины. Усилие прилагают в направлении, противоположном тому, в котором произошла деформация.


Выколотку можно начать и выдавливанием с помощью домкрата или рычага, следя за тем, чтобы создаваемое усилие не вызвало деформации в точках опоры. Операцию продолжают с помощью молотка и ручной опорной наковаленки.
Профиль наковаленок, применяемых для выколотки, выбирают похожим на профиль детали перед деформацией.
Ударные инструменты, применяемые при выколотке, не должны вызывать удлинение листа, нельзя применять ударные стальные инструменты, нанося удары по листу на наковаленке.
Лучше всего применять деревянные киянки. Они обладают значительной опорной поверхностью и не оставляют следов на обработанной поверхности металла.
Выколотка деревянными киянками имеет еще одно преимущество: она не вызывает никакого удлинения, так как дерево киянок недостаточно твердое, чтобы вызвать утончение металла. Выколотка киянкой, находящейся в хорошем состоянии, может обеспечить предварительное выравнивание высокого качества.
Можно применять и стальные молотки, в бойке которых находится резина. Они более надежны, чем деревянные киянки.
После выколотки форма детали должна повторять первоначальную форму. Оценка качества восстановленной формы детали осуществляется сравнением с формой недеформированной детали.
В некоторых случаях выколотку производят непосредственно на автомобиле, особенно при ремонте несъемной детали, что значительно затрудняет работу, поэтому, если элемент съемный, его лучше снять и выполнить работу на верстаке. Такими деталями являются двери, капоты и крылья некоторых автомобилей.
Особый инструмент – рифленые кувалды, рабочая поверхность которых напоминает поверхность напильника. Эти кувалды в меньшей степени вытягивают металл, так как профиль рифлений создает сжатие металла.
Несколько слов о ручном инструменте. Это самое ценное для мастера. Это поддержки, осадки, молотки и т. д. Ручной инструмент поставляют обычно в наборе. Надо отметить, что содержимое набора – плод долгих трудов, поскольку приспособления, в него входящие, на все случаи. Сделать универсальной кривизну рабочих поверхностей инструмента сложно. Это под силу только крупным фирмам, способным затратить на создание инструмента значительные средства, а случайные поделки никого полностью не удовлетворят.

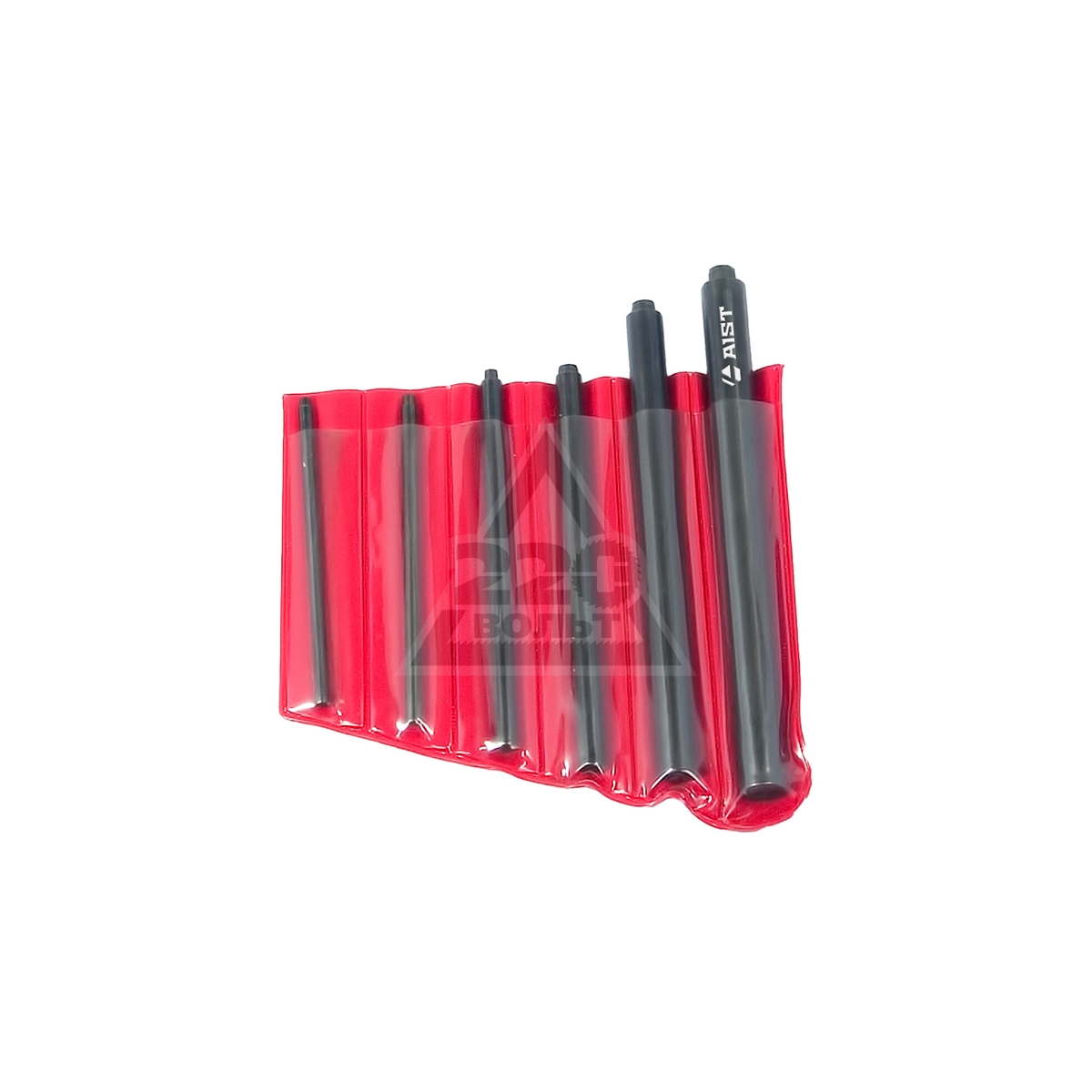

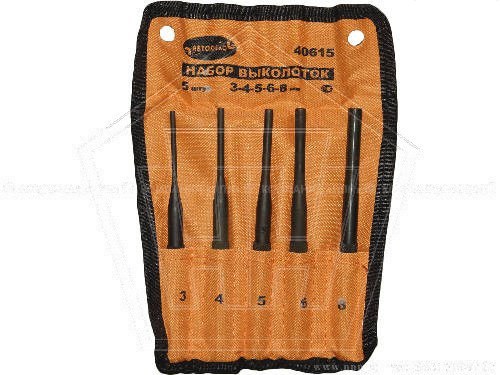

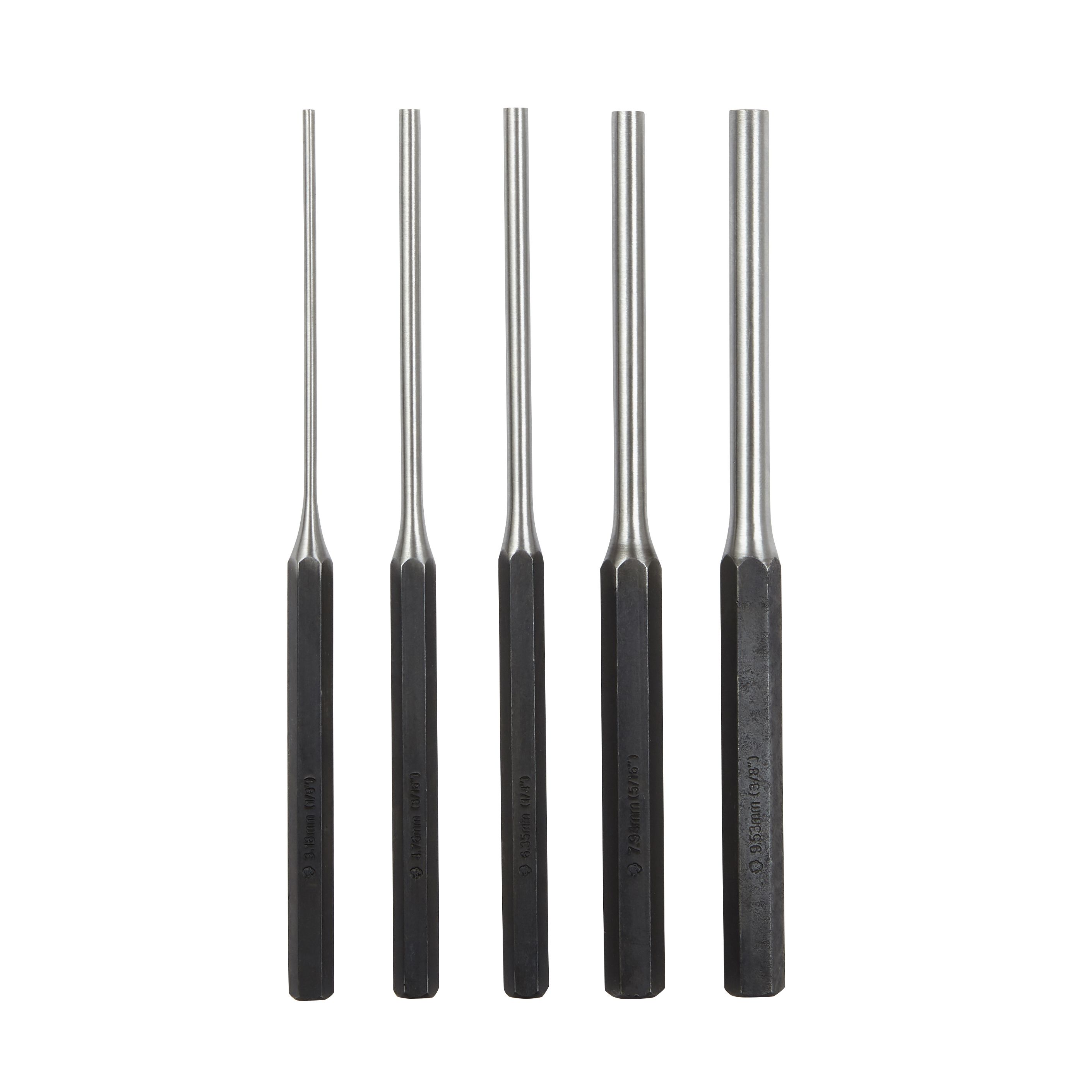

Наборы инструментов выколоток: для штифтов, латунная

Разборку конструкций и ремонта слесари, как и древние мастера художественной ковки, осуществляют с помощью различных ударных приспособлений. Их издавна изготавливают из дерева и металла или их комбинации. Называются такие инструменты выколотками, что сразу выдает принцип использования.

Что это такое

Таким термином называется операция, где используется ударный инструмент.

Им «выбивают» из соединений конструкций крепежные элементы или детали в виде:

  • штифтов,
  • заглушек,
  • фиксаторов,
  • пробок,
  • шпилек,
  • шплинтов,
  • болтов.

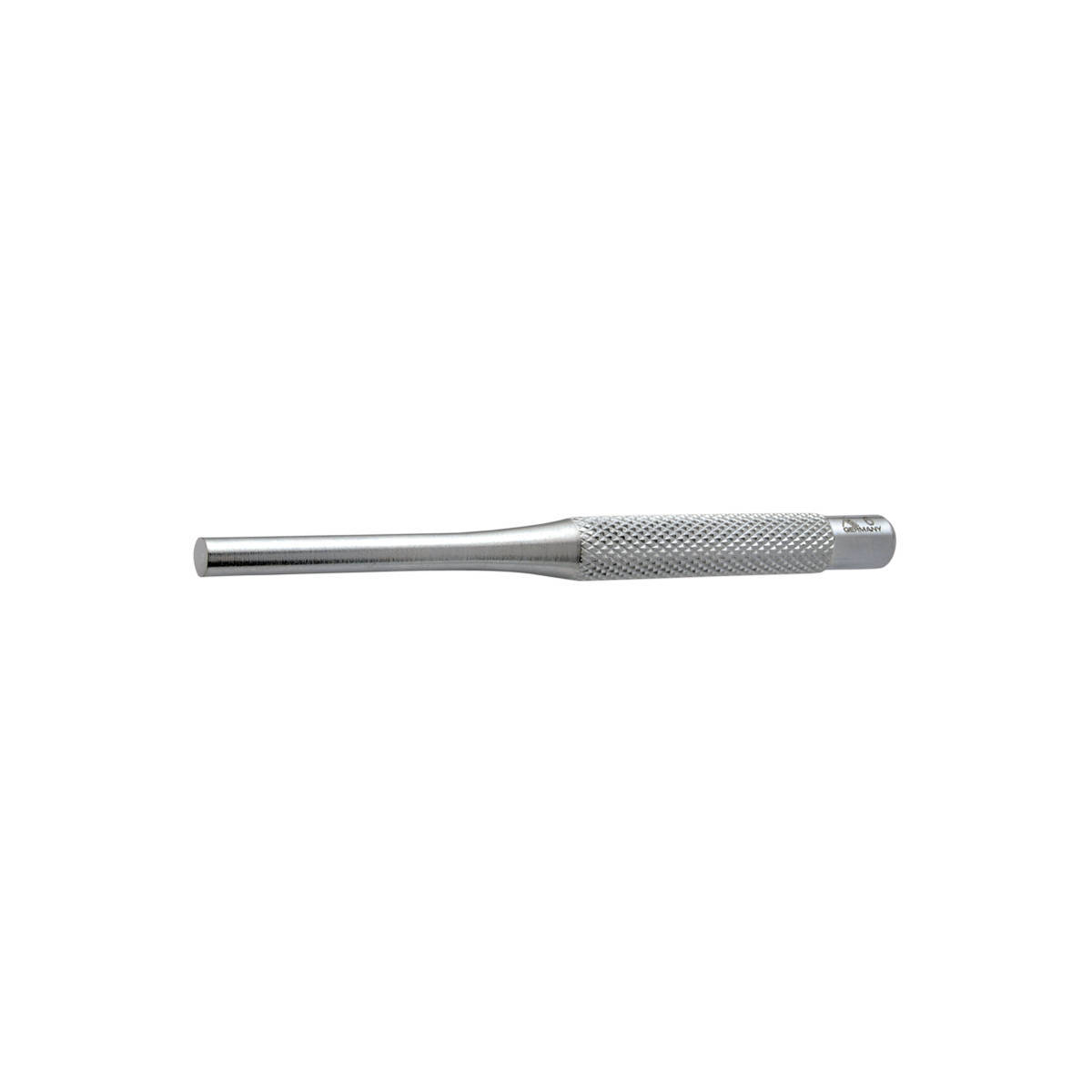

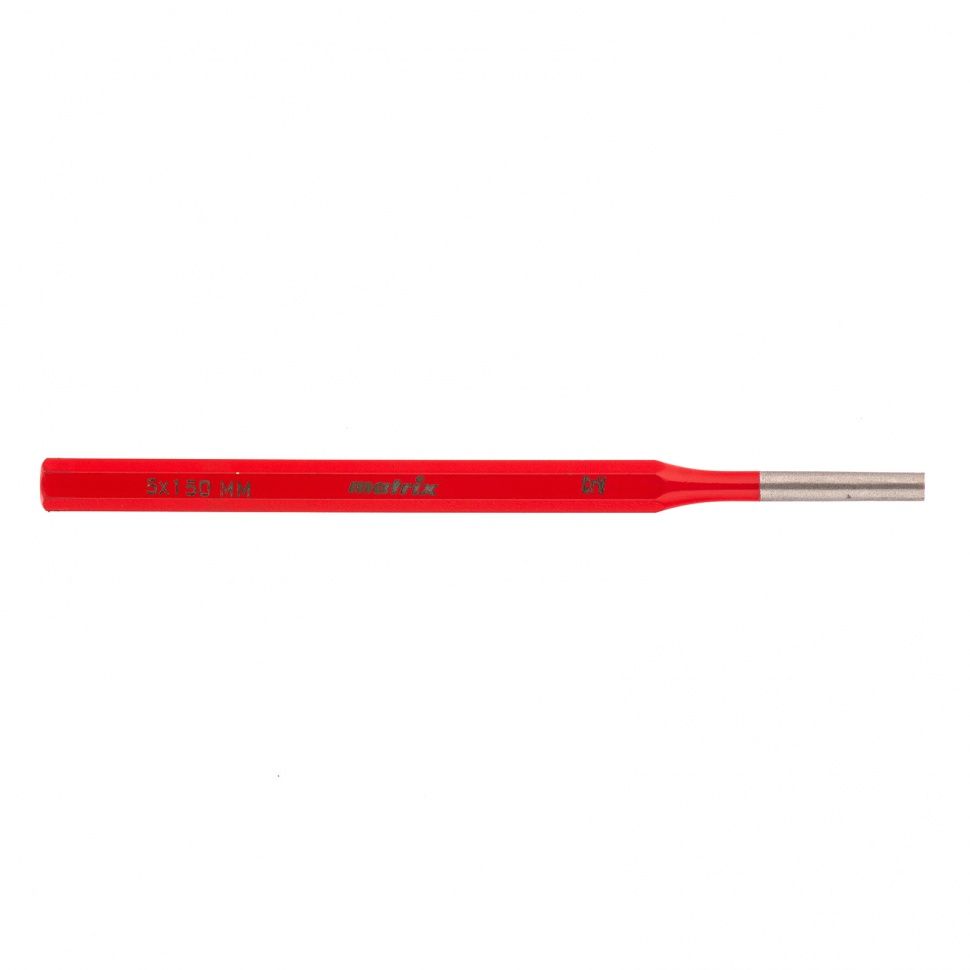

Конструктивно выколотка состоит из:

  • рукоятки для удобного удержания в процессе работы,
  • затыльника для воздействия молотком, который обычно толще рабочей части цилиндрической формы,
  • рабочего наконечника с определенным диаметром, конфигурацией головки.

Главным отличием таких приспособлений для выколачивания от других ударно-режущих инструментов является более прямой и тонкий рабочий профиль наконечника. Прецизионные изделия с направляющей втулкой оснащены подвижным стержнем внутри втулки для направления, поэтому исключается даже минимальное искривление.

Чем отличаются слесарные выколотки

Приспособления отличаются между собой по диаметру, длине, форме наконечника ударной части, который позволяет работать над разными видами крепежа, создавать на поверхностях разметки, насечки, отверстия.

Изделиями с наконечником в виде суженного цилиндра предназначены выбивают заклепки, болты и другие крепления из отверстий цилиндрической формы, а в виде конуса – конусообразных отверстий. Есть приспособления крупных размеров или под специальные задачи. Выколотки не надо специально затачивать, дополнительно обрабатывать под каждую задачу.

Различаются выколотки по материалу изготовления. Одни изготавливаются из твердых металлических сплавов, другие – из мягких металлов типа латуни или твердых пород древесины, толстой резины.

Для подшипников — инструмент из мягких металлов

Подшипники – неотъемлемая часть конструкций автомобилей, бытовой техники и других изделий с подвижными узлами. Демонтаж свободно установленных деталей не требует особых усилий, а для выпрессовки деталей, смонтированных с натягом, необходима сила и сноровка.

Повод для снятия или замены подшипников возникает по разным причинам, но в любом случае важно не повредить поверхности:

  • корпуса,
  • барабана,
  • крышки.

Прямые удары по подшипникам могут нанести им вред, поэтому необходимо использование медной или деревянной выколотки. Ее ставят на кольцо детали, и выпрессовывают ударами молотка. Подшипникам качения и скольжения необходимы изделия с центрирующей и направляющей поверхностями. Запрессовка сборочного узла подвижной конструкции производится тоже при помощи выколотки.

Для штифтов — изделия из пластмассы, древесины, мягкого металла

Разборка штифтов осуществляется специальными видами выколоток, изготовленными из:

  • латуни,
  • меди,
  • алюминия,
  • пластических масс,
  • твердой древесины,
  • специальных сплавов

Для эффективной работы используется материал инструмента мягче, чем у детали. Это следует учитывать при подготовке к работе, а также то, что слишком мягкие приспособления быстро деформируются, что сокращает срок их эксплуатации. К тому же, мягкость гасит энергию удара, поэтому требуется больше сил, времени для демонтажа. Производители выпускают модели приспособлений для вращающихся штифтов с круглыми носиками. Такая форма позволяет избежать повреждения хрупких механизмов.

Восьмигранная геометрия изделий препятствует их неожиданному скатыванию с верстака или другого основания.

Удобное использование приспособлений обеспечивает рифленая накатка на рукоятках, чтобы исключить скольжение рук.

Для выбивки прокладок

Уплотнения для герметизации вращающихся конструкций могут быть сделаны из разных материалов:

  • войлока,
  • резины,
  • пластика,
  • металла.

Стержнями цилиндрической формы удобно вырубать прокладки круглой формы. Такие инструменты производятся из стали, обеспечивающей устойчивость к деформации.

Что входит в набор выколоток

На современном рынке представлен широкий ассортимент приспособлений для выколачивания в удобных кейсах от разных производителей. Они скомплектованы в зависимости от специфики использования.

Производители предлагают комплекты для:

  • автосервисов,
  • строителей,
  • сантехников,
  • художественных оформителей,
  • скульпторов.

Большая часть комплектуется стандартными изделиями диаметрами разных размеров – от самого маленького до самого большого. В наборе выколоток из 6 предметов инструменты разного размера точечного направления. Самое маленькое приспособление диаметром 2 мм, самое большое – 8 мм. Это распространенные диаметры бытовых отверстий. Существуют изделия размером больше, но обычно токари изготавливают их для определенных задач по конкретным параметрам.

В наборе выколоток — пистолетов обычно приспособления из твердой стали диаметром 1/16, 3/32, 1/8, 5/32. Некоторые комплекты дополняются пробойником из латуни, молотком с головками из стали, нейлона, латуни, которые можно менять.

Как сделать выколотку самостоятельно

Набор для выбивки может понадобиться в любой момент для различных целей.

С помощью незамысловатого приспособления, сделанного собственными руками из предметов обихода, можно быстро сделать:

  • резиновую прокладку,
  • отверстие на стене или предмете одежды.

Для изготовления подойдут:

  • швейная иголка,
  • цилиндрический колпачок диаметром примерно 10 мм,
  • поршневые пальцы от бензопил, косилок, мотоблоков и другой техники.

Самый простой способ сделать рукоятку – надеть шаровидный или сферический элемент на один конец стержня. Небольшая фаска на другом конце наконечника будет препятствовать разрушению, удлинит срок службы приспособления. Рационально сделать составной инструмент с металлическим стержнем и ударным концом из мягкого металла, который по мере износа можно заменить. Особенно востребовано такое изделие при исправлении деформации и вмятин на кузове автомобиля, который штампуется из листового металла.

Видеоинструкция: как сделать выколотку-пробойник своими руками
