Винтовые лестницы на второй этаж в частном доме своими руками: нюансы установки своими руками и модели эконом-класса на второй этаж в частном доме, расчёт и размеры, примеры металлической и деревянной конструкции – винтовая, маршевая, на больцах, фото, видео

Содержание

винтовая, маршевая, на больцах, фото, видео

Если в частном доме не один этаж, без лестницы не обойтись. Но кроме того, что она должна соединять этажи, лестница еще должна вписываться в интерьер. Поэтому при выборе конструкции обращать надо внимание не только не габариты и то, сколько места она занимает в помещении, но и обязательно учитывать стилистику. Тогда лестница на второй этаж, сделанная своими руками будет не только функциональным предметом, но еще и украшением интерьера. Работа сложная и ответственная, но справится можно.

Виды лестниц на второй этаж в частном доме

Содержание статьи

Если говорить об устройстве, то межэтажные лестницы бывают трех типов:

  • Винтовые или спиральные. Занимают меньше всего места, хорошо смотрятся, но не очень удобны в эксплуатации. Чаще всего используются как дополнительные. Самые компактные межэтажные лестницы

    Самые компактные межэтажные лестницы

  • На больцах. Ступени крепятся на специальных металлических болтах — больцах. В конструкции отсутствуют тяжеловесные элементы крепления, из-за чего визуально сооружение смотрится легким. Лестницы на больцах - очень интересно выглядят

    Лестницы на больцах — очень интересно выглядят

  • Маршевые. Самый распространенный тип. Могут состоять из одного, двух и более маршев (элементов). При наличии нескольких маршев между ними делают площадки — поворотные или нет — зависит от выбора владельцев, но в основном определяется габаритами помещения и выделенной площадью. Маршевые есть двух типов - на косоурах и тетивах

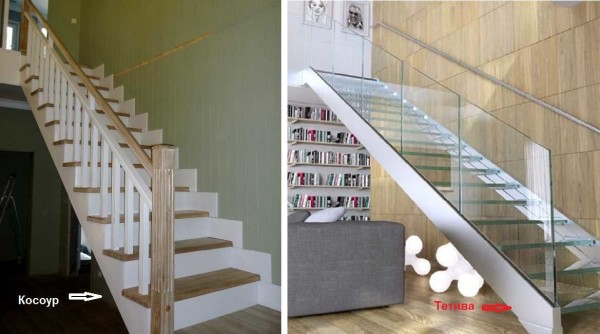

    Маршевые есть двух типов — на косоурах и тетивах

Все эти конструкции могут быть сделаны из металла, дерева, бетона, стекла, мрамора и других декоративных камней, а еще часто используют комбинации этих материалов. Но чаще всего лестница на второй этаж своими руками делается из дерева, немного реже — из металла или комбинаций металла и древесины.

Кроме того есть два вида степеней — открытые и закрытые. В открытых лестницах есть только горизонтально расположенная часть — сама ступенька, в закрытых — еще и вертикальная часть — подступенок.

Ступени могут быть открытыми и закрытыми

Ступени могут быть открытыми и закрытыми

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

  • Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения. Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона

    Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона

  • Количество ступеней нечетное.
  • Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
  • Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
  • Высота перил 90-120 см.
  • Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см.  Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Винтовая лестница

Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится.

Следующая особенность —  ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.

Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.

Конструкция на сборной колонне

Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..

Устройство винтовой лестницы на центральном столбе

Устройство винтовой лестницы на центральном столбе

Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.

Элементы винтовой деревянной лестницы

Элементы винтовой деревянной лестницы

С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).

То же устройство, но в металле

То же устройство, но в металле

Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.

Чертеж элементов винтовой лестницы с размерами

Чертеж элементов винтовой лестницы с размерами

Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%. Хотя более надежной считается  клеенная древесина: ее точно не поведет и она не растрескается при усушке.

Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.

Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.

Винтовая лестница на второй этаж: фото интересных вариантов

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного. Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней. Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.

Виды

Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.

Забежные ступени еще можно описать как поворотные

Забежные ступени еще можно описать как поворотные

Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа. В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов.

Маршевая лестница на тетивах

Маршевая лестница на тетивах

Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.

Это лестница на косоурах - один из фрагментов сборки

Это лестница на косоурах — один из фрагментов сборки

Монтаж маршевой лестницы с пошаговыми фото

Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.



Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.

Установка верхних косоуров

Установка верхних косоуров

Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.

Крепим нижние косоуры - один к столбу, второй к отделочной доске

Крепим нижние косоуры — один к столбу, второй к отделочной доске

Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.

Косоуры установлены

Косоуры установлены

Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.

Монтаж ступеней

Монтаж ступеней

Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.

Отверстия под установку балясин

Отверстия под установку балясин

Сами балясины и перила

Сами балясины и перила

Вид сверху

Вид сверху

Фото интересных маршевых лестниц на 2 этаж

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

Некоторые виды больцев

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

Лестница на болцах - воздушное сооружение

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

Фото некоторых лестниц на 2 этаж на больцах

Винтовая лестница своими руками + фото, чертежи, видео

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

винтовая лестница

винтовая лестница

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

  • материалу, используемому для строительства системы;
  • эстетическим характеристикам;
  • форме;
  • месту установки;
  • конструкции перил;
  • размерам;
  • стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

  • входные;
  • межэтажные;
  • подсобные;
  • подвальные;
  • мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

  • поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
    винтовая лестницавинтовая лестница
  • модульные либо сборные конструкции;
  • системы на кронштейнах, больцах, косоурах;
  • трансформеры и переносные конструкции;
  • внутренние либо наружные системы;
  • прикрученные к стене лестничные марши либо отдельно расположенные;
  • со ступенями открытого или закрытого типа;
  • с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

картинка

картинка

Деревянные маршевые конструкции

винтовая лестница

винтовая лестница

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Видео:

схема

схема

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

схема

схема

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3.  В итоге формула принимает следующий вид:

l=2π*2R/3*n=4πR/3*n

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

  • h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
  • W1- ширина проступи;
  • W2-ширина заготовки;
  • α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

W1=R*sinα

Ширину проступи рассчитываем по формуле:

w= r* sinα= (2R*sinα)/3

Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

СОВЕТЫ! Чертежи делайте в горизонтальной и вертикальной проекции, лучше всего в двух развертках: по линии пути и внешнему краю. Интереснее деревянная винтовая лестница на фото смотрится на косоурах, но выбор за владельцем загородного особняка.

винтовая лестница

винтовая лестница

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

  1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
  2. Неудобство подъема мебели.
  3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

  • криволинейные;
  • полуоборотные;
  • четверть оборотные;
  • изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

  • сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
  • выбирается место размещения основного стержня, крепится нижний опорный фланец;
  • первая ступень крепится к полу, она входит во фланец;
  • строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
  • на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
  • комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
  • вверху закрепляют опорный стержень;
  • подбирают и устанавливают поручни и защитные ограждения.



Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

  1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
  2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
  3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
  4. Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.
    винтовая лестницавинтовая лестница

Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

Винтовая лестница своими руками — из металла, из дерева +фото

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы
Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

  • Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
  • Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
  • Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
  • Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.
Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж
Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.
Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

  1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
  2. Ступени покрывайте лаком или краской;
  3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
  4. Кронштейны установите между широкими элементами проступей;
  5. После установки последней втулки украсьте ее красивым декоративным оголовком;
  6. Установите все ступени с помощью крепежа;
  7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
  8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
  9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.
Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку Схемы сборки Виды лестниц в разрезе Схема линии лестницы по центру марша Схема графического расчета Разрез лестницы Разметка стоек перил Разметка проема Чертеж модульной лестницы Оптимальные размеры ступеней Чертеж винтовой лестницы Чертеж для лестницы

Фото

Винтовая лестница с минимальным проемом Винтовая лестница из дерева Винтовая лестница в интерьере Винтовая лестница гусиные лапки Вид сверху Необычная винтовая лестница Наружная лестница с ковкой Монолитная винтовая лестница Межетажная лестница Лестница в стиле хай-тэк Лестница на больцах Лестница со стеклянными ступеньками Двухцветная винтовая лестница Черно-белый дизайн лестницы

Лестница на второй этаж своими руками в доме, чертежи и схемы

Если в частном доме не один этаж, без лестницы не обойтись. Но кроме того, что она должна соединять этажи, лестница еще должна вписываться в интерьер. Поэтому при выборе конструкции обращать надо внимание не только не габариты и то, сколько места она занимает в помещении, но и обязательно учитывать стилистику. Тогда лестница на второй этаж, сделанная своими руками будет не только функциональным предметом, но еще и украшением интерьера. Работа сложная и ответственная, но справится можно.

Виды лестниц на второй этаж в частном доме

Если говорить об устройстве, то межэтажные лестницы бывают трех типов:

  • Винтовые или спиральные. Занимают меньше всего места, хорошо смотрятся, но не очень удобны в эксплуатации. Чаще всего используются как дополнительные.
    Самые компактные межэтажные лестницыЛестница на второй этаж своими руками в доме, чертежи и схемы
  • На больцах. Ступени крепятся на специальных металлических болтах — больцах. В конструкции отсутствуют тяжеловесные элементы крепления, из-за чего визуально сооружение смотрится легким.
    Лестницы на больцах — очень интересно выглядятЛестница на второй этаж своими руками в доме, чертежи и схемы
  • Маршевые. Самый распространенный тип. Могут состоять из одного, двух и более маршев (элементов). При наличии нескольких маршев между ними делают площадки — поворотные или нет — зависит от выбора владельцев, но в основном определяется габаритами помещения и выделенной площадью.

Маршевые есть двух типов — на косоурах и тетивахЛестница на второй этаж своими руками в доме, чертежи и схемы

Все эти конструкции могут быть сделаны из металла, дерева, бетона, стекла, мрамора и других декоративных камней, а еще часто используют комбинации этих материалов. Но чаще всего лестница на второй этаж своими руками делается из дерева, немного реже — из металла или комбинаций металла и древесины.

Кроме того есть два вида степеней — открытые и закрытые. В открытых лестницах есть только горизонтально расположенная часть — сама ступенька, в закрытых — еще и вертикальная часть — подступенок.


Ступени могут быть открытыми и закрытымиЛестница на второй этаж своими руками в доме, чертежи и схемы

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

  • Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения.
    Желательно чтобы угол наклона лестницы вписывался в данный сектор.
    В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклонаЛестница на второй этаж своими руками в доме, чертежи и схемы
  • Количество ступеней нечетное.
  • Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
  • Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
  • Высота перил 90-120 см.
  • Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.


Как проверить комфортность и безопасность лестницыЛестница на второй этаж своими руками в доме, чертежи и схемы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Винтовая лестница

Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится.

Следующая особенность — ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.

Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.

Конструкция на сборной колонне

Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..


Устройство винтовой лестницы на центральном столбеЛестница на второй этаж своими руками в доме, чертежи и схемы

Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.


Элементы винтовой деревянной лестницыЛестница на второй этаж своими руками в доме, чертежи и схемы

С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).


То же устройство, но в металлеЛестница на второй этаж своими руками в доме, чертежи и схемы

Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.


Чертеж элементов винтовой лестницы с размерамиЛестница на второй этаж своими руками в доме, чертежи и схемы

Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%. Хотя более надежной считается клеенная древесина: ее точно не поведет и она не растрескается при усушке.

Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.

Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.

Винтовая лестница на второй этаж: фото интересных вариантов


Винтовые лестницы могут иметь футуристический вид.
Такие модели хорошо вписываются в стили минимализм,
хай-тек и другие современные направления в оформлении помещенийЛестница на второй этаж своими руками в доме, чертежи и схемы

С перилами и без перил — выбор ваш.
На фото справа деревянная винтовая лестница на гнутом косоуре — сложный для исполнения элементЛестница на второй этаж своими руками в доме, чертежи и схемы

Оригинальной формы ступени в виде полукруга очень удобны при ходьбеЛестница на второй этаж своими руками в доме, чертежи и схемы

Кованные витые лестницы — классика жанраЛестница на второй этаж своими руками в доме, чертежи и схемы

При одинаковой конструкции впечатление может быть разнымЛестница на второй этаж своими руками в доме, чертежи и схемы

Цветовое оформление тоже важноЛестница на второй этаж своими руками в доме, чертежи и схемы

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного. Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней. Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.

Виды лестниц

Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.


Забежные ступени еще можно описать как поворотныеЛестница на второй этаж своими руками в доме, чертежи и схемы

Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа. В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов.


Маршевая лестница на тетивахЛестница на второй этаж своими руками в доме, чертежи и схемы

Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.


Это лестница на косоурах — один из фрагментов сборкиЛестница на второй этаж своими руками в доме, чертежи и схемы

Монтаж маршевой лестницы с пошаговыми фото

Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.

Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.


Установка верхних косоуровЛестница на второй этаж своими руками в доме, чертежи и схемы

Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.


Крепим нижние косоуры — один к столбу, второй к отделочной доскеЛестница на второй этаж своими руками в доме, чертежи и схемы

Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.


Косоуры установленыЛестница на второй этаж своими руками в доме, чертежи и схемы

Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.


Монтаж ступенейЛестница на второй этаж своими руками в доме, чертежи и схемы

Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.


Отверстия под установку балясинЛестница на второй этаж своими руками в доме, чертежи и схемы

Сами балясины и перилаЛестница на второй этаж своими руками в доме, чертежи и схемы

Вид сверхуЛестница на второй этаж своими руками в доме, чертежи и схемы


Вариант для тех, кто не любит вычурностиЛестница на второй этаж своими руками в доме, чертежи и схемы

Металл и стекло — интересное сочетаниеЛестница на второй этаж своими руками в доме, чертежи и схемы

Необычный дизайн межэтажной лестницыЛестница на второй этаж своими руками в доме, чертежи и схемы

Деревянная лестница с элементами ковкиЛестница на второй этаж своими руками в доме, чертежи и схемы

Вариант использования пространства под маршевой лестницейЛестница на второй этаж своими руками в доме, чертежи и схемы

Интересная идея, а с торца — кладоваяЛестница на второй этаж своими руками в доме, чертежи и схемы

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.


Некоторые виды больцевЛестница на второй этаж своими руками в доме, чертежи и схемы

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.


Лестница на больцах — воздушное сооружениеЛестница на второй этаж своими руками в доме, чертежи и схемы

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.


Идеально вписывается в современные интерьерыЛестница на второй этаж своими руками в доме, чертежи и схемы

Воздушная конструкция, тем не менее, надежнаЛестница на второй этаж своими руками в доме, чертежи и схемы

Интересные эффекты создают сами больцыЛестница на второй этаж своими руками в доме, чертежи и схемы

Поворотные модели тоже могут быть на больцахЛестница на второй этаж своими руками в доме, чертежи и схемы

В сочетании со стеклом вид необычныйЛестница на второй этаж своими руками в доме, чертежи и схемы

Ковка всегда привлекает вниманиеЛестница на второй этаж своими руками в доме, чертежи и схемы

Нагрузка в основном переносится на межэтажное перекрытиеЛестница на второй этаж своими руками в доме, чертежи и схемы

Больцевые лестницы — имеют самый «воздушный» видЛестница на второй этаж своими руками в доме, чертежи и схемы

Как сделать своими руками деревянную лестницу на второй этаж – пошаговая инструкция (видео)

Деревянная лестница на второй этаж

Вы можете придумать десятки вариантов дизайна деревянной лестницы.



Монтаж деревянной лестницы своими руками

Современный частный дом обязательно оснащается лестницей для передвижения на верхние этажи или чердачное помещение и обычная стремянка тут вряд ли подойдет. Необходимо строить что-то более надежное и долговечное. Например, лестницу из массива какой-нибудь древесной породы. Деревянная лестница своими руками потребует особой внимательности на всех этапах ее изготовления.

Деревянная лестница на второй этаж

Лестницы на второй этаж может иметь креативную конструкцию..



Преимущества

Дерево самый экологичный и наиболее простой в обработке материал, не требующий специальных навыков при обработке. Его можно применять как для внутриквартирных конструкций, так и для крыльца дома. Лестницы на металлическом каркасе считаются гораздо более надежными, но сейчас речь не о них. Полностью деревянные конструкции, которые можно собрать как конструктор, обладают следующими преимуществами:

  • приемлемая цена;
  • доступность материала;
  • легкая обработка.
Деревянная лестница на второй этаж

Для более комфортного подъема по лестнице можно установить настенные перила.



Самым распространенным материалом является сосна. Это недорогой мягкий сорт древесины, хорошо подходит для работы новичкам. Недостатком сосны является мягкость текстуры, из-за чего в процессе эксплуатации конструкция может начать темнеть, а ступени поскрипывать, если до начала строительства лестницы или крыльца из подобного материала, не провести необходимую обработку древесины.

ступени из сосны

Готовые ступени для лестницы из сосны.



При строительстве более надежной, красивой и долговечной лестничной конструкции лучше использовать дорогие сорта. Лестницы из массива бука, дуба или лиственницы имеют неподражаемую структуру и повышенную износостойкость по причине плотности данного материала. Единственным недостатком этих пород является высокая цена.

деревянная лестница ведущая на второй этаж

Лестница из дуба смотрится очень красиво.



Конструкция

Как сделать деревянную лестницу для крыльца или для дома из массива дуба, сосны, ясеня и лиственницы? Прежде чем изучать инструкцию по изготовлению, говорить о каркасе и комплектующих, необходимо разобраться какие виды деревянных конструкций можно собрать своими руками. Условно, можно выделить маршевые и винтовые лестницы.

Деревянная лестница на второй этаж

Важно выбрать правильное место под лестницу на второй этаж.



Винтовые конструкции используются в помещениях с ограниченным пространством. Эти конструкции не приспособлены для перемещения габаритных предметов и могут быть использованы только для передвижения человека. Такая лестница никогда не будет полностью деревянной, поскольку опора (штанга, труба) изготавливается из металла.

Необычный дизайн винтовой лестницы.



Маршевые лестницы – наиболее просты в исполнении. Подобного рода деревянные конструкции на косоурах или тетивах монтируются как внутри помещения, так и снаружи (в основном для крыльца, которое, как правило, располагается на каркасе из металла). При внутреннем монтаже основным критерием является эргономичность. Именно поэтому не так важно, какая лестница будет построена у вас в помещении – одномаршевая, двухмаршевая с площадкой, или конструкция с забежными ступенями. Стоит отметить, что построить лестницу на 2-й этаж с поворотом не намного сложнее, чем прямую.

двухмаршевая лестница

Двухмаршевая стильная лестница.



Главное, чтобы она идеально вписалась в отведенное ей пространство и гармонировала по стилю с окружающими ее инженерными элементами. Деревянная лестница внутри дома – это прежде всего тепло и уют. Это вам не простенькие лестницы для крыльца и не сварные конструкции на металлическом каркасе. Чтобы правильно подобрать вид лестничной конструкции, нужно измерить площадь, на которой будет располагаться лестница. Затем произвести первоначальные расчеты и нарисовать чертежи. Детальный чертеж покажет расположение конструкции в помещении и насколько она будет эргономична.

деревянная лестница

Чертеж маршевой деревянной лестницы.



Элементы

Изготовление деревянных лестниц из массива древесины потребует некоторых знаний об элементах лестничных конструкций. Разберемся в терминологии.

  1. Тетива – несущая балка и элемент дополнительного крепежа ступеней, расположенный с торца последних.
  2. Косоуры – наиболее распространенный способ изготовления деревянных лестничных конструкций. В несущих параллельно идущих балках производятся запилы, на которые укладываются проступи.
  3. Проступи – поверхность ступени.
  4. Подступенки – вертикальная часть ступени, монтируется (при необходимости) между ступенями, закрывая видимое пространство.
  5. Балясины – элемент ограждения, придает конструкции дополнительную жесткость и прочность. Крепятся к ступеням и перилам.
  6. Столбы (или опорная штанга) – устанавливаются в основном при монтаже винтовых конструкций в качестве основного (центрального) несущего элемента.
  7. Перила –часть ограждающей конструкции лестницы, крепится сверху балясин или крепежных спиц.
  8. Декоративные элементы – декоративные накладки, заглушки.
деревянная лестница

Обозначения элементов деревянной лестницы.



На тетивах или косоурах?

Лестницы для дома на тетивах и косоурах одинаково просты при самостоятельном изготовлении. Следует понимать разницу между ними. Тетивы крепятся с торца проступи при помощи уголков, пазов и столярного клея или при помощи брусков. Все это скрепляется саморезами или болтовыми соединениями.

тетива

Крепление ступеней к тетиве.



Косоуры располагаются под ступенями и крепятся специальной крепежной фурнитурой.

Крепление косоура.



Для производства тетив и косоуров чаще всего используют заготовки из массива дуба, ясеня, сосны и лиственницы. Эти породы деревьев наиболее распространены на просторах нашей родины. Для изготовления несущих элементов на деревообрабатывающих предприятиях используют станки, распускающие бревна на необрезную доску необходимой толщины (а несущие части это не менее 50 мм), при обрезке которой и формируется готовый брус (50х50, 50х100 и т.д.). Если вы решили своими руками собирать именно конструкцию на тетивах, рекомендуем дополнительно ознакомиться с данной статьей.

Фрезеровка тетивы под ступеньки



Изготовление косоура



Расчет

Чтобы сделать деревянную лестницу своими руками необходимо произвести точные расчеты и составить чертеж.

  1. Угол наклона лестницы не должен быть выше 45 градусов.
  2. Глубина проступи не должна быть меньше 250мм.
  3. Высота подступенка находится в пределах 160-200мм.
  4. Минимальная ширина проема 1000мм.
  5. Высота ограждений (перил) не должна превышать 1000мм. Для детей устанавливаются дополнительные поручни на высоте 600мм.
  6. Вертикальный проем не должен быть ниже 2000мм.
расчеты для лестницы

Расчет для лестницы можно произвести в компьютерной программе.



Применяя эти простые правила можно построить правильную и удобную лестничную конструкцию для дома или для крыльца.

Важно!

Следует помнить, что самая верхняя ступенька должна встать вровень с полом второго этажа, это касается и бетонных, и деревянных перекрытий.

деревянная лестница

Вырез для ступени на втором этаже.



Разметка и изготовление элементов

Рассмотрим подробную инструкцию о том, как сделать деревянную лестницу для дома. После детальных расчетов и анализа чертежа, можно приступать к разметке и изготовлению элементов конструкции.

  1. Наносим разметку на тетивы или косоуры. Для этого удобно использовать прямоугольный треугольник или специальный уголок с отмеченными катетами (высота подступенка и ширина проступи).
  2. Отмеряем длину ступеней и подступенков, а также остальных элементов, которые будем выпиливать самостоятельно.
  3. Выпиливаем все элементы лестничной конструкции при помощи электропилы.
  4. Зашкуриваем все деревянные заготовки лестницы.
  5. При отсутствии проема для прохода на второй этаж, необходимо его организовать путем демонтажа части перекрытия.
разметки косоура

Разметка также немаловажный процесс при проектировании деревянной лестницы.



Инструкция по сборке и монтажу

Сборка лестницы для дома на деревянных косоурах или тетивах начинается с установки несущих элементов. Жесткая фиксация в верхней и нижней точках производится с помощью уголков, резьбовых соединений, или анкеров (в зависимости от материала перекрытия и пола). Перед окончательным закреплением несущих конструкций неплохо бы лишний раз проверить совпадение горизонтов. Для этого используется уровень, положенный на горизонтальные “зарезы” (место крепления будущей проступи). Если косоуры резались по одному лекалу, то волноваться особо не стоит. Так что не ленитесь в процессе сборки лишний раз заглянуть в чертеж и держите под рукой измерительный инструмент.

строительный уровень

Проверка равномерности горизонтов строительным уровнем.



Лестница из бревен

Достаточно часто возникает вопрос: “А можно ли сделать лестницу из бревна?”. Конечно можно. Только из одного бревна ее сделать не получится. Давайте рассмотрим варианты.

Лестницы из бревен

Лестница из бревен имеет массивный вид.



Бревна распиливаются пополам. Из этих заготовок впоследствии будут изготовлены ступени и несущие части (можно сказать массивные “тетивы”). Для удобства обратимся к самому простому проекту – прямой лестнице. После обработки лицевой стороны с помощью электрорубанка и наждачного круга, приступаем к разметке внутренней стороны. На ее будут закреплены ступени и крепежные элементы (стальной уголок самый подходящий для такой массивной конструкции вариант, крепится резьбовым соединением или анкером).

Стальной уголок

Стальной уголок для лестницы из бревен.



Устанавливаем наши тетивы, закрепив их на перекрытии и на полу. В соответствии с разметкой, саморезами крепим к тетивам бруски, которые будут поддерживать наши ступени из полубревен (ширину выбирайте сами). Непосредственно перед фиксацией проверяем уровнем горизонт каждой ступени. Сверлим отверстие через тетиву в торец ступени, не допуская при этом ее смещения. Закладываем анкер и затягиваем его до упора. На каждую ступень приходится четыре анкера. Маленький секрет крепежа – для большей надежности внутрь высверленного отверстия капните силиконовый герметик, а после уже закладывайте анкер. Головку анкерного болта можно спрятать в потай.

крепление брусков к тетиве

Крепление брусков к тетиве с помощью саморезов.



Для монтажа такой лестницы можно использовать и резьбовые соединения с организацией скрытых “окон” в ступенях для стягивающих элементов, но для этого нужны серьезные навыки работы с деревом. Такая конструкция из бревна гораздо надежнее.Из бревна можно также изготовить ступени для лестницы крыльца, что тоже весьма интересно.

крыльцо из бревен

Крыльцо из бревен придает Вашему дому дух средневековья.



Некоторые умудряются из одного цельного бревна создать нечто, отдаленно напоминающее лестницу, уложив его под нужным углом, и нарезав в нем, подобие ступеней. Правильнее было бы уложить параллельно два бревна в качестве несущих косоуров, сделать в них зарезы для ступеней и прикрепить последние к несущим частям.Так что лестницу из бревна сделать можно. Остается добавить, что подобная конструкция, если она сделана правильно, будет по надежности не хуже бетонных. Как видите, маршевые конструкции достаточно просты в монтаже. Если же говорить о винтовых, то здесь все несколько сложнее. Однако и их вы вполне сможете установить своими руками. Для этого мы также подготовили подробную статью.

Лестница из бревен своими руками



Обработка готового изделия

Все элементы лестничной конструкции надежно закреплены и зашкурены. Остается только обработать поверхность крыльца или лестницы для дома специальными средствами защиты от насекомых, от гниения и для придания красивого внешнего вида.

Внутридомовые лестницы должны гармонично вписаться в интерьер помещения. Поэтому для обработки этих конструкций применяется лаковое покрытие. При необходимости, лестницу можно тонировать в подходящие оттенки цветным лаком, морилкой или же выбелить (этот прием сейчас очень популярен).

цвета тонировки

С помощью специальных лаков или морилки, лестницу можно тонировать в любой из цветов.



Весь процесс обработки можно разделить на три основных процесса:

  • шлифовка;
  • грунтовка;
  • защита лаком.
шлифовка ступеней

Лучше всего шлифовать лестницу на начальном этапе разобранном виде.



Совет!

При выборе материалов для обработки лучше отдавать предпочтение алкидным и уретановым лакам.

Обработку крыльца дома из дерева очень хорошо производить олифой, нанесенной в несколько слоев. Это предотвратит конструкцию от гниения, и продлит срок ее использования.

Новичку без определенных навыков работы с инструментом, построить самостоятельно лестницу будет не просто. Однако это возможно. Главное правильно произвести расчет и точно разметить элементы конструкции. Монтаж точно выверенных деталей не составит больших хлопот.

Профессиональное изготовление и установка деревянной лестницы



Схемы лестниц на второй этаж в частном доме своими руками: как правильно выбрать

Ни один двухэтажный загородный дом не может обойтись без лестничной конструкции, которая позволяет обеспечить комфортное перемещение между этажами.

Но лестница между этажами — это не только важный функциональный, но также и декоративный элемент. Она может быть выполнена из самых разнообразных материалов, а также иметь оригинальную форму и конструкцию.

Рассмотрим, какими могут быть схемы лестниц на второй этаж в частном доме своими руками, а также на что стоит обратить особое внимание.



Схемы лестниц на второй этаж в частном доме своими руками: разновидности конструкций

Первое что побуждает задуматься о том, чтобы своими руками сделать лестницу на второй этаж в частном доме — цена уже готовой конструкции. Но, даже решив ознакомиться с вариантами лестниц, которые могут быть установлены самостоятельно, вы удивитесь, насколько серьезный выбор вам предстоит сделать.

Разнообразие вариаций настолько велико, что сделать выбор бывает не просто. Какому материалу лучше отдать предпочтение: дереву, металлу, камню или всему одновременно? Что уж говорить про возможные варианты конструкций.

Четыре наиболее простых и доступных варианта, которые вы можете сделать своими руками — винтовая лестница на второй этаж, маршевая, а также комбинированная конструкция или лестница на больцах. Подробнее рассмотрим преимущества и особенности каждого варианта.



Маршевые лестницы на второй этаж своими руками: фото-примеры и характеристики

Маршевая лестница в доме на второй этаж своими руками — это самый простой, и в тоже время бюджетный вариант.

Такая конструкция дает максимальное количество простора для воображения и может быть размещена как посреди комнаты, так и около стены, иметь поворот или быть просто ровной.

Кроме того, именно маршевые лестницы считаются наиболее безопасными и удобными, а это немалое преимущество.

Поинтересовавшись, как сделать лестницу на второй этаж самостоятельно, вы столкнетесь не только с большим количеством советов и рекомендаций, но также и с необходимостью проведения расчетов.

В первую очередь это нужно для того, чтобы в итоге вы получили не только красивую, но и удобную конструкцию. Например, потребуется рассчитать угол наклона лестницы, а также количество ступеней и их высоту.

Маршевую лестницу сложно назвать компактной. Как правило, она занимает достаточно большое пространство, и потому устанавливать её лучше в просторных помещениях. Если свободного места не хватает, лучше установить винтовую лестницу вместо того, чтобы делать слишком крутую маршевую, так как это может быть небезопасно.

Одно из основных правил планирования маршевой лестницы – количество ступеней в одном пролете не должно превышать десяти. Это такое же требование безопасности и удобства, как и остальные. Но если уложиться в это количество ступеней никак не получается, то можно просто разделить лестницу на пролеты.

Полезный совет! Особого внимания требует также обустройство перил для лестницы в частном доме. Этот элемент призван обеспечить безопасность перемещения, а потому не может быть проигнорирован.

Лестница, в которой есть несколько пролетов разделенных площадками, называется поворотной. В зависимости от того, каким будет угол поворота, выделяют полуоборотные конструкции (180 градусов) и четвертьоборотные (90 градусов). Но есть и более экономный в вопросе пространства способ — забежные лестницы, у которых ступени имеет не равномерную ширину и с внешнего края несколько шире.

Еще один способ разделения маршевых лестниц на группы — тип используемого несущего элемента. Например, можно установить ступени на косоур, специальную балку с гребенкой. В этом случае со стороны будут видны только торцы ступеней. Такой вариант хорош там, что не создает ощущение громоздкости и занимает достаточно мало пространства. Однако стоит уделить особое внимание расчетам, прочности и безопасности такой конструкции, если вы делаете её своими руками.



Винтовые лестницы на второй этаж в частном доме своими руками: схема и фото

В случае, если места для установки традиционной маршевой лестницы недостаточно, или же вы просто решили отдать предпочтение более оригинальному варианту, винтовая лестница — то, что нужно. Такая конструкция отлично подойдет для любого интерьера, а разнообразие моделей ничуть не меньше, чем у стандартной маршевой конструкции. И потому выбору стоит уделить особое внимание.

Чертежи винтовых лестниц своими руками отлично демонстрируют, насколько серьезную экономию обеспечивает такая конструкция. Когда необходимо обеспечить соединение этажей в стеснённых условиях, лучшего варианта просто не найти. Ведь такая лестница отлично может разместиться на совсем небольшом участке 1,5х1,5 м.

Однако такой выбор имеет свои особенности и в дальнейшем накладывает некоторые ограничения. Например, поднять по такой конструкции большую и тяжелую мебель будет невозможно. Кроме того, подниматься или спускаться может только один человек. Разминуться вдвоем на такой лестнице достаточно сложно.

Полезный совет! Заранее подумайте о том, что для детей и людей преклонного возраста такая лестница может оказаться непреодолимой, поэтому их комнаты должны располагаться на первом этаже.

Среди материалов наибольшей популярностью для винтовых конструкций пользуется дерево. Инструкцию, как сделать деревянную винтовую лестницу на второй этаж своими руками, вы без труда найдете на просторах интернета. В качестве ориентиров используйте фото понравившихся моделей.

Но важно также понимать, что одно только видео лестниц своими руками на второй этаж не может служить примером для подражания. Важно провести расчеты для тех масштабов, с которыми предстоит работать. В противном случае может получиться, что при подъеме вам придется нагибаться.



Лестничные конструкции на больцах: оригинальные идеи для дома

Еще один вариант сделать оригинальную лестничную конструкцию – использовать для этой цели больца. В этом случае ступени размещаются вдоль стены, с одной стороны прикрепляясь к стене, с другой удерживаясь при помощи перил. Не смотря на кажущуюся ненадежность, такие конструкции обладают высокой прочностью и достаточно безопасны в эксплуатации.

Еще одно важное преимущество – лестницы на больцах сохраняют ощущение простора в комнате. Благодаря такой конструкции в помещении сохраняется максимальное количество света. Они могут быть использованы практически в любом интерьере и способны поддержать любое стилистическое направление.



Комбинированные лестницы на даче на второй этаж своими руками: фото и описания

Комбинированными называют конструкции, которые одновременно включают в себя элементы как маршевой, так и винтовой лестницы. Такое объединение позволяет создать еще более оригинальные и удобные лестницы. Более того, благодаря такому методу лестничную конструкцию можно вписать в такие комнаты, где традиционные модели просто не поместятся.

Для комбинированных лестниц, как и для остальных типов, могут быть использованы самые разнообразные материалы. Можно использовать металлические, деревянные или бетонные элементы, сочетая их между собой. Главное, чтобы в итоге конструкция стилистически соответствовала общему оформлению комнаты.

В то же время существуют и некоторые сложности, связанные с монтажом комбинированной лестницы на второй этаж в частном доме своими руками. Фото, схемы и чертежи наглядно демонстрируют, что создание такого варианта требует высокой точности расчетов. Кроме того, это далеко не самый дешевый из вариантов. Но выглядит он, безусловно, потрясающе.

Как видим, вариантов лестничных конструкций, которые могут быть реализованы в частном доме своими руками, множество. И выбрать можно абсолютно любой вариант, ориентируясь на количество свободного места, а также ваши собственные предпочтения. Но какую модель вы бы ни выбрали, стоит уделить должное внимание качеству используемых материалов, а также расчетам. Ведь только если все нормы и рекомендации будут соблюдены, в итоге вы получите прочную и надежную конструкцию.

Источник: http://remoo.ru

Лестница на второй этаж своими руками в доме, чертежи и схемы

Когда частный дом выстроен из двух этажей, то лестница на второй этаж просто необходима. Но, помимо того, что она должна их соединять, особое внимание нужно уделить интерьеру лестницы, поскольку такая конструкция является частью дизайна в помещении. Сейчас создано много разных вариантов лестниц, причем эти сооружения можно не только заказать, но и изготовить своими руками. Какой выбрать проект, особенности возведения, подробный инструктаж об установке данной конструкции – обо всем этом и будет изложено ниже в статье.

Лестница на второй этаж своими руками[

Виды лестниц на второй этаж в частном доме

Существуют несколько типов лестниц, при этом каждый имеет свои особенности. Выбирая такое сооружение, нужно учитывать не только его рациональное расположение, но и предусмотреть безопасное и удобное передвижение на второй этаж. В ряду таких конструкций особой репутацией пользуются маршевые и винтовые типы лестниц. Их отличие друг от друга не только во внешнем виде, но и методах монтажа.

Важно! Устанавливать основательно лестницы рекомендуется лишь после усадки дома. Иначе из-за механических сдвижек перекрытия здания, может измениться целостность лестничного марша.

Если рассматривать конструкцию, то лестницы между этажами бывают трех типов:

  • Маршевые.
  • Винтовые.
  • Больцевые.

Маршевые. Представляют собой самый популярный вид и выглядят они, как одно или двух маршевые конструкции. При установке двух маршей между ними изготавливают промежуточные площадки с поворотом на 90˚ или 45˚. При этом угол зависит от габаритов помещения и выбора подходящего варианта хозяином дома. Разворот площадки на 180˚ обозначает, что это конструкция винтовая. Как сделать лестницу на второй этаж своими руками

Маршевые лестницы на второй этаж делятся на два вида:

  • На тетивах.
  • На косоурах.

Кроме этого, существуют ступени закрытого и открытого расположения. При первом размещении ступенек, изготавливаются только их горизонтальные проступи, а при втором – устанавливаются еще и вертикальные элементы – подступенки.

Винтовые. Такие сооружения занимают мало места, у них хороший вид, но для передвижения не очень удобны и зачастую их применяют как дополнительные сооружения для дизайна.

В зависимости от материала, лестничные конструкции могут быть:

  • Металлические.
  • Деревянные.
  • Бетонированные.
  • Комбинированные.

Как сделать лестницу на второй этаж своими руками

Чаще всего в частном доме лестница на второй этаж своими руками изготавливается из дерева, реже лестницы из металла.Существуют также лестницы наружного и внутреннего исполнения, при этом главное отличие у них – в основании и материале изготовления.

Нормы для проектирования

В случае установки лестницы в частном доме, достаточно будет следующих нормативов, а именно: ГОСТ 23120-78; СНиП IV–14–84.Если же работа выполняется специализированной бригадой, размеры всех сопрягаемых элементов у сооружения надо согласовывать как с заказчиком, так и с организациями, дающими разрешение на монтаж лестниц.При строительстве дома нужно иметь в виду, какие будут смонтированы лестницы и как они будут расположены. Проект нужно рассчитать таким образом, чтобы в его основе были заложено оптимизированное расположение сопрягаемых элементов конструкции, позволяющее удобно и безопасно передвигаться между этажами.

Требования по ГОСТ и СНиП

Проектируя лестницу, нужно учитывать все нормативы для конструкций такого вида в частных домах. При этом процедура расчета состоит из нескольких этапов.

    • Наклон лестницы. В жилых зданиях, где по ней приходится подниматься многократно, угол наклона марша не должен превышать 30-40 градусов. С увеличенным углом допустимо монтировать конструкции только в нежилых помещениях, поскольку ими пользуются значительно реже.Чтобы расположить двух маршевые пролеты в комнатах со стандартными потолками 2,7 или 3 м, число ступеней устанавливают 17 и 19 соответственно уровню помещения. При этом высота ступеней будет 1710 и 1667 мм, а ширина – 286 и 298 мм. Ввиду разного угла, размеры могут отличаться, но при этом должна соблюдаться следующая методика: при увеличении уровня подступени на 1 мм уменьшается ширина ступени на 2 мм.

Схема угола наклона лестницы

  • Ширина марша.Общепризнанно, что если у марша размер пролета составляет менее 70 см, то передвигаться человеку неудобно. Поэтому принятой нормой считается лестничный пролет между перилами размером от 0,9 до 2 м.
  • Размер площадки для лестницы из двух маршей.При ее проектировании в расчет обычно берется ширина марша, однако делать ее надо немного больше. Это вызвано тем, что на площадке многие хозяйки любят подвешивать цветы в кашпо, а также для циркуляции теплого воздуха на этом месте обычно устанавливают радиатор отопления. Этот прибор и подвешенные цветы отберут часть площадки, и если она будет меньше, то перемещаться по ней будет неудобно.
  • Высота под лестничной площадкой.ля комфортного прохождения под лестницей расстояние до площадки должно быть, минимум 180 см.
  • Перила.Основываясь на нормативах СНиП, лестничные пролеты, имеющие более трех ступеней, должны быть ограждены перилами. В частных домах на лестницах нормативами заложена высота балясин от 90 см.
  • Ступени. Количество этих элементов вычисляется методом деления высоты планируемой конструкции на подобранный уровень подступени. Если при расчетах число получилось четным, то нужно чуть подкорректировать размер, чтобы значение изменилось на нечетное число. Чтобы проверить правильность вычисления размеров ступеней, надо двойную высоту подступени и ширину проступи сложить и результат должен быть в пределах 60-64 см.

Расчет размеров ступеней для лестницы

Винтовая лестница

Конструкция такого вида хорошо подходит в помещениях с малой площадью либо для выделения какого-то архитектурного стиля.

Особенности расчета

При проведении данной работы нужно знать все нюансы вычислений. Обозначим наиболее значимые из этих аспектов:

  1. Ширина ступеней в центре не должна быть меньше 20 см. при этом около опоры допускается 17 см.
  2. Самыми практичными принято считать конструкции с диаметром 2 метра.
  3. Ширина пролета разрешается для удобного пользования более 90 см.
  4. Подсчитать число ступеней, для чего размер лестницы нужно поделить на высоту шага человека (20-23 см).
  5. Чтобы подъем и спуск был наиболее комфортным, расстояние между витками должно быть не менее 190 см.

Основной особенностью у таких конструкций является то, что ступени имеют разную ширину, с одной стороны, более узкую, чем – с другой. Зауженной частью они фиксируются к опоре, а увеличенной стороной – к балясинам или поверхности стены. Для расчета берется средний размер, который не должен превышать 40 см.

Конструкция на сборной колонне

Такое сооружение изготовить можно самостоятельно без особых затруднений. На установленную трубу (опору) постепенно надевать фрагменты будущей лестницы – промежуточные цилиндры, ступени, балясины и т. п.

Как сделать лестницу на второй этаж своими рукамиСхема расчета винтовой модели

Кроме перечисленных элементов, на трубу устанавливаются также выточенные на станке деревянные сегменты, которые выдерживают размер между ступенями с одной стороны. С обратной части проступей расстояние между ними соблюдается за счет пазов на балясинах. В них последовательно вставляются эти элементы конструкции и крепятся на клей и шканты (цилиндрические деревянные стержни).

Как сделать лестницу на второй этаж своими руками

Возведение лестницы

Рассмотрим монтаж этой конструкции подробнее:

  • Установка винтовой лестницы на второй этаж начинается с монтажа столба. Для чего в полу нижнего и потолке верхнего этажа делаются отверстия по диаметру трубы.
  • Затем одеваются два фланца на трубу, и она вставляется в подготовленные дыры. Фланцы закрепляются на полу и потолке соответственно.
  • Далее происходит сборка самой лестницы: на опору последовательно устанавливаются фрагменты конструкции.

После установки ступеней, с одной стороны, к вставленному на трубу цилиндру, а с другой – на балясины, монтаж винтовой лестницы считается законченным.

Винтовая лестница на второй этаж: галерея интересных фотографий

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные среди конструкций такого рода. Во-первых, ими удобно пользоваться, во-вторых, технология их строительства давно отработана. Особенностей расчета немного. Чтобы определиться, как сделать лестницу на второй этаж, немаловажное значение будет иметь количество маршей.

Виды

Сегодня маршевые лестницы пользуются большой репутацией, поскольку они недорогие и хорошего качества. А также обладают и другими признаками, привлекающими потребителей: комфортное передвижение, функциональность и длительный срок службы. В настоящее время принято обозначать два типа маршевых лестниц:

  1. Косоуры.
  2. Прямоугольной конфигурации.

Косоуры – это вид наклонной балки в качестве несущего элемента. Сущность таких конструкций заключается в том, что на них устанавливают ступени. Следовательно, эти лестницы могут иметь всякую конфигурацию, благодаря чему они подразделяются на следующие виды:

  • Прямолинейные.
  • Закругленные.
  • Вырезные.
  • Зубчатые.

Как сделать лестницу на второй этаж своими руками

Лестницы на тетивах – это один из видов косоуров. Тетивы, по сути, те же несущие балки, но их отличие от косоуров в том, что ступени крепятся с внутренней стороны и их устанавливают всегда в паре.

Прямоугольная конструкция лестницы.Данные сооружения выделяет то, что они имеют один или два марша, причем такие конструкции бывают как прямолинейными, изогнутыми, так и ломаными. Главное при таком сочетании пролетов, чтобы угол подъема не превышал 40˚, а проем у лестницы составлял не менее 0,9 м, а лучше всего для пользования такими маршевыми лестницами, когда ширина его равна двум метрам.

Монтаж маршевой лестницы

Монтаж лестницы на второй этаж своими руками – длительная и затратная процедура, но вполне выполнимая.Чтобы ее как можно больше упростить, нужно тщательно подготовиться и условно разделить на три этапа:

  1. Расчет данных (создание проекта).
  2. Приобретение нужных материалов.
  3. Подготовка инструмента.

На первоначальной стадии нужно начертить чертеж с нанесением всех необходимых размеров.

На заметку! Чтобы облегчить задачу при проектировании нужной вам лестницы, можно воспользоваться бесплатными программами из интернета, которые вполне можно найти на соответствующих строительных сайтах.

Далее, на основании проекта приобретаются нужные материалы в необходимом количестве. Причем чтобы «перекрыть» возможный брак во время изготовления лестницы, лучше не скупиться и купить материалы с запасом. А также для возведения конструкции на второй этаж понадобится определенный инструмент:

  • Уровень.
  • Карандаш.
  • Столярный уголок.
  • Рубанок.
  • Молоток.
  • Ножовка по дереву.
  • Дрель и сверла под шканты.
  • Стамеска.
  • Метизы (саморезы по дереву).
Порядок установки

После того как материал закуплен, необходимый инструмент подготовлен, можно приступать к монтажу маршевой лестницы на второй этаж, причем делать это следует в определенном порядке.

Капитальные балки (тетива)

Сначала нужно подготовить выемки под ступени, для этого произвести разметку согласно чертежу и на внутренней поверхности балок необходимо выдолбить пазы глубиной 30-40 мм. При этом располагаться они должны зеркально относительно друг друга. После того как пазы выдолблены и подогнаны, сначала нужно смонтировать подступени (вертикальные элементы). Затем в пазы вставляются ступени, выставляются относительно вертикальных элементов на 2-3 см, при этом предварительно посадочные места нужно смазать клеем. После сборки все детали скрепляются с помощью шкантов, для чего сверлятся отверстия на 6-8 мм и забиваются нагели (небольшой цилиндрический штифт из дерева) деревянным молотком.

Эту процедуру нужно делать тщательно, подгонять плотно сопрягаемые элементы, иначе готовая лестница будет шататься и скрипеть. Сами балки соединяются между собой стяжками через 4-6 ступеней. Собранную конструкцию осталось придвинуть к подготовленному отверстию на потолке и зафиксировать ее опорными брусками. На косоурах изготовление посадочных мест под ступени готовится по-другому.

Наиболее простой вариант представляет собой:

  1. Нанесение разметки по всей длине балок, для чего ее нужно разделить пополам.
  2. Выпиливание по намеченным контурам.
  3. Установка косоуров. Для этого нужно закрепить опорный брус возле отверстия в потолке, затем к нему придвинуть и соединить несущие балки. Установить нижнюю рейку для опоры и также зафиксировать ее с косоурами.
  4. Сверление ступеней на размер ширины несущих балок.
  5. Крепление их к подготовленным выемкам в косоурах насквозь мощными саморезами.

Все отверстия делаются в потаи или потом закрываются декоративными заглушками.

Перила

Во время передвижения по лестнице люди зачастую пользуются поручнями. А также в связи с безопасным передвижением, это ограждение должно быть капитально закреплено, выдерживая при этом определенную нагрузку.

Монтаж перил производится после подготовительных работ, таких как:

  1. Разметка под балясины на стыке ступени с несущей балкой (тетивой или косоуром) таким образом, чтобы боковая часть опоры совпадала с торцом проступи. Разметка отверстий на перилах.
  2. Сверление под опорные столбики в помеченных местах.
  3. Установка балясин в крайних точках несущих балок и выверка их по вертикали, после этого монтаж всех опор в нижней части.
  4. Наложение поручней и соединение их со столбиками. Все операции по установке проводить после обработки соединяемых частей клеем.

Просверлить в местах соединения изделий отверстия под шканты и забить подготовленные заранее нагели, тем самым раскрепив все элементы лестницы.

Фото интересных маршевых лестниц на 2 этаж

Лестницы на больцах

Такие конструкции сравнительно новые в нашей стране, но уже пользуются большой репутацией среди потребителей. Точно так же как современная мебель подобрана в изысканном стиле, такие лестницы, главным образом являются украшением в богатых домах, квартирах и офисах. Это вызвано тем, что конструктивно они сделаны изящно, с применением скрытых соединительных элементов – больцев.

Лестница на больцах фото

И в целом такие лестницы на второй этаж соответствуют ультрасовременному и лаконичному дизайну. С помощью больцев соединяются в одно целое ступени с несущими балками и перилами, а также вся конструкция – с потолочными и половыми перекрытиями. Такое сооружение удобно не только при эксплуатации, но и при проведении ремонта: не нужно будет полностью разбирать конструкцию. Достаточно изъять поврежденные элементы.

Как сделать лестницу на второй этаж своими руками

Лестница на второй этаж на косоурах- история подписчицы

Когда строился наш дом, мы не уделяли внимания многим важным вещам. Не хватало опыта, времени наблюдать за стройкой, денег на дорогие материалы. Мы были молоды и верили в лучшее. И совсем позаботились об удобстве такого важного элемента – лестнице на второй этаж.

установка косоуров для лестницы на второй этаж

Уклон 68° и 35 см между ступенями – даже взрослому приходилось применять нешуточную сноровку, что уж говорить о двухлетнем ребенке. А тетива из нестроганого бруса при первых протопках дома покрылась трещинами.

Помучились мы и решили снести эту чудо-конструкцию. Я, как главный проектировщик и генератор идей в нашей семье, сразу приступила к штурму интернета. Читала споры на строительных форумах, перелопатила все доступные калькуляторы.

Как сделать лестницу на второй этаж своими руками

Лестница, которую пришлось сносить.

Увеличить проем в перекрытии мы уже не могли. А трубы отопления, проведенные под лестницей, ограничивали выбор опоры. В доме двухлетний ребенок, поэтому все работы по демонтажу старой и сборке новой лестницы необходимо было провести за два дня, и при этом сохранить возможность подниматься наверх без риска для жизни.

Как сделать лестницу на второй этаж своими руками

Как сделать лестницу на второй этаж своими руками

Выход был найден:

  • Г-образная форма
  • 3 поворотные ступени вместо площадки
  • сужение первого пролета с 90 до 70 см.

Решили не врезать в тетиву проступи, а опереть на косоуры. Мне кажется, что для непрофессионалов этот вариант проще. И выглядят такие конструкции легче. Только верхняя ступень планировалась врезной, чтобы не увеличивать угол подъема, который, по моим расчетам, получался 43°. Просто мечта!

Как сделать лестницу на второй этаж своими руками

Закупили материалы из клееного дерева хвойных пород, как самые недорогие:

  • две тетивы 60*3000 мм;
  • 8 прямых ступеней 900*300 мм;
  • 3 забежные ступени;
  • 1 опорный столб 1200 мм.

Поворотные ступеньки продаются стандартных размеров, пришлось немного перекроить. Для каркаса в ход пошли останки старой лестницы.

Как сделать лестницу на второй этаж своими руками

За неимением фрезера, все пазы для соединения деталей выпиливали паркетной циркуляркой, выбирая лишнюю древесину стамесками. Глубина всех пазов – 2 см – оптимальная врезка, держит крепко, при этом не дает излома. Работали вдвоем с мужем. Слаженная бригада из нас редко получается, этот раз тоже исключением не стал. До развода не дошло, но словарный запас расширили отлично.

Как сделать лестницу на второй этаж своими руками

В процессе пришлось делать поправки на месте, так как пол и стены оказались неровные. Все подогнали, собрали, потом разобрали обратно, покрыли двумя слоями антисептика и паркетного лака, подсушили и снова все собрали, основательно закрепив.

установка ступеней на лестнице на второй этаж фото

Опорный столб посадили на сантехническую шпильку, с внутренней стороны закрепили уголком, чтобы обеспечить неподвижность.

Как сделать лестницу на второй этаж своими руками

Косоуры притянули к перекрытию глухарями и оцинкованными опорами для стропил. Вместо деревянных шкантов посадили ступени на жидкие гвозди и саморезы. Активно поднимаемся уже год – ни одна ступенька не скрипит.

крепление косоура деревянной лестницы фото

Для ограждения использовали трубки кухонных рейлингов. Три крайних – съемные, чтобы без проблем поднять, например, диван, или широкий лист фанеры. Перила решили пока не делать, трубчатый барьер отлично справляется и с этой функцией.

Без косяков не обошлось:

  • Косоуры выпиливали по черновой стороне, а надо было по чистовой – получили два задира дерева, пришлось их шпаклевать перед покраской.
  • фото косоуров для лестницы

  • Опорный шип внешнего косоура не вошел до конца в паз столба – на прочность это не влияет, но визуально немного портит вид. Можно замаскировать узким плинтусом или шпатлевкой.
  • Как сделать лестницу на второй этаж своими руками

  • Не сделали заранее пазы в ступенях для будущей установки подступенников. А зря. Позже решили встроить шкаф, и чтобы аккуратно зашить просветы между проступями, пришлось закрывать щели галтелями.

деревянная лестница на второй этаж фото

Результатом я довольна. Подниматься и спускаться стало гораздо удобнее. И деньги сэкономили. Если и Вы стоите перед проблемой постройки лестницы своими руками – смело приступайте. Используйте максимум информации при подготовке – и все получится!

лестница на второй этаж фото

Заключение

Таким образом, произведя такой подробный обзор лестниц между первым и вторым этажом, можно сделать правильный выбор и определиться со своими желаниями возможностями. При этом если при возведении лестницы соблюдены все рекомендации по изготовлению, то такое сооружение с гарантией обеспечит безопасное и удобное передвижение для вашей семьи на долгие годы.

admin

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
