Как выполнить настил плитки на устроенный электрический теплый пол

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

  1. Нагревательный кабель. Относится к числу бюджетных вариантов. Но при этом придется немного повозиться, чтобы сделать правильный расчет количества кабеля для монтажа системы отопления, а также выполнить укладку теплого пола под плитку. Стяжка в таком случае получается несколько толще, что сокращает расстояние от пола до потолка. Если есть возможность пожертвовать высотой потолка, то можно выбрать устройство электрического теплого пола из нагревательного кабеля.
  2. Термомат. Он обладает несколько большим количеством положительных качеств. Его можно даже назвать усовершенствованной версией проводника. Главная особенность заключается в том, что кабель располагается на специальной сетке из стекловолокна. Здесь достигается равный шаг уложенного кабеля на всей протяженности мата.



Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Видео:

Подготовительные мероприятия

При монтаже теплого пола под плитку необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости выравнивается. При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой стяжкой. Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения электрического теплого пола. Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

  • При выборе шага укладки теплого пола электрического под плитку следует выдерживать расстояние от стен в комнате, которое будет равно минимум 100 мм.
  • Укладку используемого материала можно кроме прямолинейного направления, можно выполнять и сгибать. Для этого она подрезается в специально отмеченных местах. Изгиб производиться в нужном направлении. Эти все тонкости могут позволить снизить расход потребляемой энергии. Нагрев будет осуществляться именно в тех местах, в которых это необходимо.
  • Запрещен монтаж нагревательных элементов под громоздкой мебелью (при отсутствии ножек) и бытовой техники. При таком исполнении тепло не будет поступать для обогрева воздуха в помещении, а будет возвращаться обратно к элементам нагрева. Это вызовет их перегрев и выход из строя.

Расчет материала

Грамотный расчет материала для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м2.

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного электрического теплого пола. Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться утепление основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – пенофол. Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Датчик температуры предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится датчик – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

Для крепления используется монтажная лента по бетонному основанию или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала монтажных работ. Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж напольного покрытия и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

  • Вода (0.6 части).
  • Цемент (1 часть).
  • Песок (4 части).
  • Щебень (5 частей).
  • Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности.

После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть электрический теплый пол. Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый клей должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического теплого пола – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

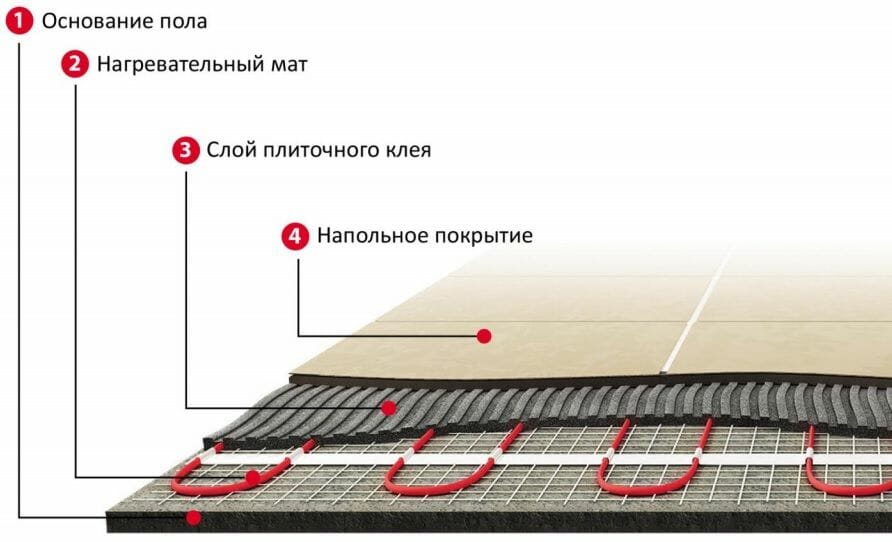

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.



В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео:

Видео:

Видео:

Видео:

Видео:

Электрический теплый пол под плитку: укладка своими руками

Кафельная плитка отличается высокой износоустойчивостью и хорошо проводит тепло. Электрический теплый пол под плитку – это довольно распространенное решение, но эффективность обогрева электрополов будет напрямую зависеть от вида и особенностей конструкции системы, выполняющей подогрев.

Инфракрасный пленочный пол под плитку

  • Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
  • Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
  • Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.

Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.

Монтаж пленочного теплого пола

  1. Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
  2. Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.
  3. Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.
  4. На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
  5. На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
  6. К клеммам на пленке подключаются провода питания.
  7. Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
  8. Устанавливается устройство для измерения температурного режима.
  9. Выполняется подключение нагревательного пленочного контура к сети.

Укладка плитки своими руками

Технология, с ориентировкой на которую выполняется укладка пленочного ИК-пола под плитку своими руками, требует соблюдения алгоритма:

  1. Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
  2. Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
  3. Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
  4. Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
  5. Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
  6. С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
  7. Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
  8. Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
  9. У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)

В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.

Важно! Через сутки после окончания укладки нужно провести затирку швов с помощью цементного или эпоксидного состава, который с помощью резинового шпателя тщательно втирается в швы. Для удаления лишней затирки применяют влажную губку.

Стержневой теплый пол под плитку

h3_2

Тонкий нагревательный карбоновый мат выполняет подогрев пола за счет стержней, соединенных проводом. Толщина таких стержней около 9 мм. Поверхность карбоновых нагревательных матов отлично сочетается с керамической плиткой. Положить ее своими руками поверх нагревательных карбоновых матов достаточно просто – маты размещаются на подготовленном бетонном основании, на их поверхность наносится плиточный клей, затем выполняется монтаж самой плитки.

Карбоновые маты считаются наиболее универсальным теплым полом, который может сочетаться с любыми видами финишного покрытия, в том числе с ПВХ и керамической плиткой. Устройство карбоновых матов отличается параллельным соединением нагревательного контура, что дает возможность разделения мата на любое количество кусков.

Карбоновые нагревательные маты могут выполнять выборочный подогрев керамической плитки. Карбоновые маты способны распознавать участки пола с различной температурой поверхности плитки и подстроившись под них обеспечивать равномерный подогрев всей поверхности.

Благодаря высокой степени теплопроводности плитки, нагревательные маты стержневого пола снижают температуру на теплых участках пола и повышают интенсивность обогрева на более холодных. Для укладки стержневого теплого пола под кафель нужно выбрать самовыравнивающийся раствор для стяжки.

Монтаж карбонового теплого пола

Выбрать утеплитель для карбонового теплого пола следует перед тем, как начнется монтаж. Подойдет такой утеплитель, как пенополистирол, минеральная вата или теплоизоляционные маты. Толщина утеплительного слоя составляет 1-1,5 см.

  1. Определяются размеры общей площади, на которую впоследствии будут уложены карбоновые маты.
  2. В поверхности пола сверлится паз для размещения термодатчика в гофрированной трубе.
  3. Маты укладываются на пол и крепятся с помощью клея или скотча. Полоски теплоотражающего материала соединяются друг с другом.
  4. На участке разреза карбонового мата провод зачищается от изоляции, на него надевается гильза, которая обжимается пассатижами.
  5. Силовые провода карбонового мата соединяются с соединительными проводами. Так выполняется монтаж каждой нагревательной полосы электрополов.
  6. Температурный датчик нужно положить в гофрированную трубку, на которой будет установлена заглушка. Устройство укладывается вдоль нагревательных стержней электрополов.
  7. На стене крепится терморегулятор.

После окончания монтажа карбоновых матов следует приступить к укладке плитки своими руками.

Важно! При укладке следует помнить о том, что минимальная толщина слоя плиточного клея должна быть не менее 15 мм.

  1. Подготовленный клеевой состав наносится поверх электрополов на участке с площадью 60х60 см.
  2. При помощи зубчатого шпателя клей наносится на поверхность плитки.
  3. Плитка аккуратно укладывается на поверхность обогревательного мата и прижимается. Рекомендуется мягко надавливать на середину изделия и контролировать ровность укладки.
  4. Инструкция по укладке указывает на необходимость выравнивания швов с помощью пластиковых крестиков.
  5. После того как с помощью уровня или деревянной рейки будет проверена ровность укладки, нужно удалить крестики. Необходимо сделать это своевременно, в противном случае клеевой состав застынет и произвести выравнивание плитки без демонтажа не удастся.
  6. После того как монтаж плитки будет окончен и клеевая основа высохнет, нужно приступить к затирке швов. Затирочной пастой полностью закрываются все швы между плиткой, а лишняя затирка после высыхания удаляется.

Важно! Систему теплого карбонового пола категорически запрещено включать до того, как будет завершен монтаж плитки. Полное засыхание клеящего состава происходит в течение 15-20 дней.

Кабельный теплый пол под плитку

В отличие от пленочных электрополов, кабельные системы обогрева наиболее хорошо сочетаются с керамическим плиточным покрытием. Есть один нюанс – монтаж плитки производится поверх тонкой цементно-песчанной стяжки. Ее толщина достигает 3-5 см.

Основное достоинство кабельного обогревательного пола в сочетании с керамической плиткой – это высокая скорость прогревания покрытия и простота эксплуатации. Кабельный теплый пол обеспечивает быстрый обогрев поверхности благодаря высокой степени теплопроводности плиточного покрытия, которое к тому же устойчиво к воздействию высоких температур.

Недостаток кабельного пола в сочетании с плиткой заключен в сложности проведения монтажных работ. При укладке плитки поверх кабельного теплого пола обогрев будет происходить с минимальной инерционностью, т.е. поверхность будет своевременно нагреваться или остывать по команде программируемого терморегулятора. Керамическая плитка, установленная поверх электрического кабельного пола, обеспечивает максимально эффективное распределение тепла по всему помещению.

Монтаж кабельного теплого пола своими руками

  1. Устройство кабельного пола начинается со сборки нагревательного контура. На фольгированное покрытие укладываются рейки для монтажа, между ними располагается утеплитель.
  2. Греющий кабель прокладывается от той точки, где будет размещен блок управления.
  3. Устанавливается один или несколько температурных датчиков. Это устройство размешается между витками нагревательного кабеля в гофрированной трубке.
  4. После завершения укладки нагревательного кабеля и температурных датчиков, греющий контур заливается бетонной стяжкой. Ее толщина может достигать 4-5 см.
  5. Электрический теплый пол подключается к контрольному блоку управления. Выполняется это последовательно – к разъемам подсоединяются температурные датчики, а после них – кабель нагрева.
  6. К блоку управления подключается линия квартирной электросети, которая отводится от главного предохранителя.

Совет! Во избежание перегрузок электросети, подключение теплого пола рекомендуется выполнять к выделенной линии, которая обустраивается отдельно.

Укладка плитки на кабельный пол

  1. Сначала нужно убедиться в том, что все детали конструкции надежно залиты цементной стяжкой. Ровность покрытия проверяется уровнем. Стяжка полностью высыхает за более чем 20 дней, укладывать плитку можно на 5-й.
  2. Укладка плитки начинается после предварительной стыковки элементов рисунка. Начинать укладку лучше всего с самой дальней стены.
  3. На плитку с помощью зубчатого шпателя наносится слой клеевого состава с толщиной в 40-45 мм.
  4. Плитка с клеем прикладывается к стяжке, плотно прижимается и выравнивается. Можно по ней слегка простукивать прорезиненным молотком.
  5. На углах изделия выставляются пластмассовые крестики для выравнивания швов, к ним стыкуется следующее изделие.
  6. После того как укладка дойдет до угла нужно оставить зазор, в который укладываются отрезанные части плитки.
  7. По истечении 3-4 дней, когда плиточный клей засохнет, производят затирку швов с помощью цемента или герметика.
  8. Через два часа после затирки плитка тщательно вымывается от остатков состава.

Запуск обогревательной системы выполняется не ранее, чем через 25 дней после укладки плитки.

Обзор и монтаж электрического тёплого пола под плитку: процесс укладка кафеля

Монтаж греющих систем для поля можно осуществить самостоятельно. Для этого нужно разобраться в нюансах технологии и выбрать правильные материалы. В этой статье, будет раскрыт вопрос: какую греющую систему выбрать и как ее смонтировать?

Содержание статьи

Основные модификации электрического теплого пола

Существует насколько видов электрического теплого пола, и каждый из них можно смонтировать своими руками. Для этого нужно ознакомиться с технологией и произвести монтаж согласно инструкции.

Основание, на котором будет уложен электрический теплый пол, бывает деревянным или бетонным.

Для деревянного лучше подойдет пленочный теплый пол, а на бетонное основание лучше укладывать греющие кабели или маты.

Нагревательные кабели – имеют незначительное электромагнитное излучение (ЭМИ), но под отделочным материалом оно не способно нанести вред человеку.

Нагревательный кабель

Укладываются под стяжку или под слой клея, если планируется укладывать в качестве напольного покрытия плитку. Существует две разновидности нагревательных кабелей.
Одножильный – применяется ля обогрева промышленных помещений. Крепится к основанию с помощью монтажной ленты с расстоянием между жилами не менее 5 см. Слой стяжки под таким кабелем должен быть не менее 3 см.

Одножильный кабель

Двужильный – имеет меньшее ЭМИ и применяется в жилых помещениях. Монтаж осуществляется таким же образом, как и одножильного кабеля. Требования к толщине стяжки и шагу жил такие же, как у одножильного кабеля.

Двужильный кабель

Нагревательные маты – в этой модификации греющие кабели прикреплены к специальному мату из монтажной сетки. При установке такого греющего элемента не требуется заливать его стяжкой. На него можно укладывать плитку, ламинат и другие напольные покрытия.

Нагревательные маты

Пленочный греющий пол – его можно легко смонтировать своими руками на любое ровное основание. При монтаже не требуется заливать стяжку. Применяется на деревянных основаниях под ламинатом и линолеумом. Тонкая пленки прекрасно ложится на поверхность и не создает неровностей, которые могут препятствовать установке декоративных покрытий. В отличие от греющих кабелей пленочный пол греет помещение за счет инфракрасного излучения, которое несет пользу для здоровья человека. Монтаж пленочных матов достаточно прост, чтобы произвести работы самостоятельно. Перед началом работ можно посмотреть видео на нашем сайте и сделать свой дом теплее согласно технологии.

Плёночный греющий пол

Инфракрасный пол своими руками под плитку

Электрический теплый пол можно постелить и подключить своими руками, если у человека, производящего монтаж этого устройства, есть навыки электрика. Также можно посмотреть видео и освоить технологию производства работ.

На первом этапе необходимо расстелить на очищенную и ровную поверхность теплоотражающую пленку. При этом стыки необходимо проклеить отражающим скотчем.

Расстелить теплоотражающую пленку

В местах, где не будет мебели или других тяжелых предметов расстилают нагревательные элементы. Таким образом, чтобы они не касались друг друга. Эти элементы греют с обеих сторон, поэтому нет принципиального значения в том, какой стороной их укладывать. Греющие маты можно отрезать ножницами в местах, помеченных значком «ножницы».

Укладывать медной лентой вниз

Примечание – чтобы не повредить проводник, рекомендуется укладывать нагревательные элементы медной лентой вниз.

На следующем шаге нужно подсоединить клеммы к пленочным матам и заизолировать их. Клеммы входят в комплект поставки и изоляция тоже. Также в комплектацию входят провода, посредством которых производится питание теплого пола электричеством.

Подсоединить клёммы к плёночным матам и заизолировать

Клемму с проводом прижимают пассатижами к медному проводнику электрического теплого мата – это плюс. То же самое делают на втором медном проводнике – это минус. С противоположной стороны мата подключают клеммы «плюс» и «минус» и производят подключение к терморегулятору. Если взглянуть на схему, расположенную ниже, то все будет понятно.

Схема подключения инфракрасного тёплого пола к терморегулятору

Также можно посмотреть видео с подробным описанием этих работ. Изоляцию производят резиновыми элементами, которые входят в комплект поставки.

Чтобы плиточный клей имел сцепление с поверхностью нужно постелить армирующую сетку, которую крепят на основание с помощью шурупов или дюбелей.

Постелить армирующую сетку

Внимание! – когда производится монтаж сетки, специалисты избегают повреждений медных проводников и контактных проводов.

На следующем этапе необходимо залить поверхность тонким слоем плиточного клея. После его высыхания можно производить укладку плитки своими руками или привлечь профессионалов.

Электрический теплый пол из кабеля под плитку своими руками

Электрический теплый пол, состоящий из нагревательных кабелей, устанавливается к стяжке или бетону с помощью монтажной ленты.

Устанавливается с помощью монтажной ленты

Ее крепят к поверхности с помощью дюбелей с шагом 20 см. Расстояние между лентами не более 1 метра. Греющий проводник крепится на ленте.
Примечание – монтаж проводника можно произвести на бетонное перекрытие и потом залить стяжку. Если теплый пол монтируется на стяжку, то можно сразу приступить к укладке плитки своими руками.

Схема монтажа электрического тёплого пола под плитку

Готовим основание

Поверхность стяжки покрывают непрерывным слоем грунтовки, которая обеспечит надежное схватывание клея с цементно-песчаной поверхностью. Если работы производятся в ванной, то следует применить «бетон Контакт». В других помещениях применяют недорогую акриловую грунтовку. Валиком и кистью тщательно обрабатывают поверхность своими руками, не допуская образования фрагментов, на которых отсутствует грунтовка.

Покрывают непрерывным слоем грунтовки

Отмеряем нагревательный кабель

Греющие проводники от разных производителей имеют разные мощности, поэтому при расчетах нужно узнать мощность кабеля. В инструкции к системе теплого пола указан метраж провода, площадь, на которую он рассчитан. Также можно произвести подсчет, используя специальный калькулятор, который есть в интернете.

Расчёт кабеля

Подготовка управляющего оборудования для теплого пола

Терморегулятор тёплого пола

Терморегулятор теплого пола, с помощью которого производится регулировка температуры, необходимо установить до начала отделочных работ. Датчик температуры располагают между нагревающими проводниками и подключают к терморегулятору.

Датчик должен располагаться в гофре и не касаться греющих элементов.

Укладка кафеля на теплый электрический пол

Укладка плитки на электрический пол производится согласно технологии, после того как закончен монтаж греющих элементов. Перед началом работ рекомендуется посмотреть видео и освоить все этапы стандартной технологии.

Наличие электрического пола не влияет на технологию укладки плитки. Если производится укладка плитки на неровный пол, то горизонтальность готовой поверхности достигается путем нанесения разного количества клея на основание. Для производства таких работ следует выбрать клей, который предназначен для приклеивания плитки на электрический пол.
На первом этапе производят замес клея в емкости с помощью перфоратора и венчика. Перемешивание производят до полного устранения комков. Клей должен иметь консистенцию густой сметаны. Также можно воспользоваться рекомендациями от производителя, которые расположены на мешке с клеящим составом.

Производят замес клея

На основание, на котором осуществлен монтаж греющей системы, наносят слой клея и равномерно распределяют его по поверхности зубчатым шпателем. Далее кладут первую плитку и выставляют ее по горизонту, простучав по ней, резиновой киянкой. Таким же образом устанавливают вторую и последующие плитки, вставляя между ними крестики.

Укладка плитки

Выбрать толщину крестиков можно на свое усмотрение. От этого зависит размер межплиточных швов и эстетичный вид отделки. Для большой плитки можно выбрать крестики пошире, а для маленькой поуже. Когда осуществлен монтаж всех плиток своими руками, необходимо дождаться высыхания клеевого состава. Время схватывания клея указано на упаковке. После этого можно приступать к затирке швов. Цвет затирки следует выбрать потемнее или в тон цвета плитки. Для примера можно посмотреть видео в интернете.

Видео

В этом видео вы узнаете, как укладывать тёплый пол электрический под плитку.
Благодаря данному материалу получите много полезной информации.
Источник фотографий: kotel-kras.ru; remkasam.ru

Электрический теплый пол под плитку, монтаж электрического пола под плитку — Тепломир

У каждого человека в жизни наступает такой период, когда он готов создать семью, когда у него есть для этого все: женщина, которую он хочет видеть каждое утро, просыпаясь, и дом, наполненный теплом и уютом! В голове сразу представляется картина, как дети бегут босыми ногами по теплому полу, не боясь сквозняков, как та же самая любимая женщина выходит из ванны с блаженной улыбкой на лице, все потому, что девушки любят тепло, а теплый пол в ванной комнате…это верх заботы о своих родных и близких. В этой статье мы поговорим о том, какой электрический теплый пол лучше всего подойдет для санузла или ванной комнаты и как лучше его смонтировать!

Электрический теплый пол, как известно, в основе своей имеет нагревательный элемент в виде электропровода и термостат, регулирующий температуру. Такие полы подойдут под любые покрытия. Чтобы уложить теплый пол в новом помещении необходимо залить бетон 2-3 см, только в том случае, если нет чернового пола. Кабель закрепляют специальной сеткой или лентой во избежание смещения его во время заливки бетоном (разные фирмы предлагают различные технические решения по фиксированию кабеля). Для того, чтобы тепло поступало к поверхности пола, а не уходило вниз, перед тем, как монтировать кабель, нужно по всему периметру постелить фольгу или термоизоляцию. Следует укладывать нагревательные секции с заданным шагом и равномерно. На стене устанавливают датчик, для удобного и доступного регулирования температуры нагревательного элемента. По завершению всех работ к терморегулятору подводят все провода, в том числе и датчика температуры. Непременно нужно использовать кабель, который изолирован от возгоранияс примерной теплоотдачей 15-25 ВТ/м п. Если мы устраиваем электрический теплый пол в качестве дополнительного отопления, например, в ванную комнату или спальню, рекомендуется устанавливать температурный датчик пола.

Есть определенная последовательность, которой следует руководствоваться при обустройстве электрического теплого пола под напольную плитку:

  1. убрать старый пол,
  2. выровнять поверхность пола,
  3. гидроизоляция,
  4. выставление маяков,
  5. уложить электрический кабель или мат, закрепить,
  6. обработать грунтом,
  7. слой самовыравнивающей смеси,
  8. снова обработка грунтом,
  9. укладка плитки для пола,
  10. подключить температурный датчик – регулятор.

Все работы можно провести самостоятельно, без специальной подготовки! А можно обратиться в ООО «Центр Теплых Полов», Пермь

Электрический теплый пол под плитку технология укладки

Пол, облицованный керамической плиткой, при всех своих выраженных достоинствах имеет все же два серьезных недостатка. Во-первых, речь идет о том, что поверхность может становиться скользкой, особенно при попадании на нее влаги. И втрое – керамическое покрытие никак нельзя назвать теплым материалом. Хождение по нему босыми ногами или в домашней обуви в зимнее время бывает очень некомфортным, тем более при выходе, к примеру, из душевой кабинки или ванны.

Электрический теплый пол под плитку технология укладки

Первого негативного момента можно избежать, если сразу подбирать керамическое покрытие для помещений со специальной, нескользящей поверхностью. Вторая проблема также имеет решение – это электрический теплый пол под плитку технология укладки которого может несколько различаться, в зависимости от типа выбранной системы подогрева. Работа по монтажу электрического теплого пола – задача непростая, но тем не менее – вполне доступная для самостоятельного выполнения аккуратным и старательным хозяином квартиры или дома, без привлечения специалистов.

Каковы достоинства электрического теплого пола?

Содержание статьи

Подогрев поверхности пола, облицованной керамической плиткой, можно осуществить монтажом водяных контуров, или же применив одну из существующих систем электрического нагрева. И тот, и другой тип могут использоваться как в качестве основного источника тепла, так и в роли дополнительного, повышающего комфортность помещений.

Водяной теплый пол, конечно, выигрывает в плане экономичности эксплуатации – его при соблюдении определенных условий даже можно подключить к существующей центральной системе отопления. Но вот себестоимость его монтажа и масштабность работ – несопоставимо выше, чем любого из электрических. Кроме того, электрический подогрев имеет и ряд других неоспоримых преимуществ:

  • Любой водяной контур подогрева требует массивной стяжки. Если добавить еще и диаметр самих труб, то подъем уровня пола получается весьма значительный, что далеко не всегда позволительно в условиях городских квартир. Нельзя сбрасывать со счетов и возникающие при этом дополнительные нагрузки на перекрытия. А вот некоторые электрические теплые полы вовсе не требуют стяжки.
  • Сам по себе монтаж электрического теплого пола – значительно проще.
  • Полностью отсутствует риск скрытых протечек теплоносителя – исключена вероятность затопления нижних соседей.
  • Электрические теплые полы не требуют достаточно громоздкого и дорогостоящего регулировочного оборудования. Да и точной регулировке они поддаются гораздо легче.
  • Не требуется никаких согласительных процедур с коммунальными службами – главное, не выйти за выделенный лимит мощности подачи электроэнергии на квартиру или загородный дом.

Электрический подогрев пола создает наиболее комфортные условия для проживающих – равномерно прогреваемая поверхность отдает тепло, которое поднимается кверху, с постепенным снижением температуры по мере увеличения высоты.

Комфортное распределение температур при функционировании теплого пола по сравнению с классическим радиаторным или коллекторным отоплением

Керамическая плитка, выложенная поверх системы обогрева, превращается в емкий «аккумулятор» тепловой энергии – по ней приятно ходить разутым, а прогретый слой кафеля наиболее равномерно отдает тепло в помещение.

Цены на электрический теплый пол

электрический теплый пол





Существует несколько разновидностей теплых полов, которые могут укладываться под керамическую плитку. Технология монтажа каждой из них имеет свои собственные нюансы. Тем не менее, много и общего, особенно в плане подготовки помещения и требуемого инструмента.

Как подготовиться к укладке теплого электрического пола
  • Первое, на что обращается внимание – это степень утепленности базового основания пола. Если электрическая энергия будет уходить на абсолютно н ненужный нагрев плиты перекрытия или пола, уложенного по грунту, то хозяева просто разорятся на оплате счетов за потреблённые киловатты. Обычно теплые полы укладывают на основание, которое в своей структуре уже содержит слой термоизоляции – особо это важно для частных домов или для квартир, где снизу  расположено неотапливаемое помещение. При благоприятных условиях некоторые технологии монтажа электрического подогрева допускают ограничиться тонким фольгированным термоизолятором.
  • Второе – поверхность пола должна быть отремонтированной. Нет смысла укладывать систему обогрев и затем — керамическую плитку, если поверхность имеет значительные неровности, трещины или щели, участки нестабильности или рыхлости старой стяжки.
  • Третье – в помещение, к месту планируемой установки терморегулятора должна быть подведена линия электропитания требуемой мощности с обязательным заземляющим контуром. Для нее следует предусмотреть отдельный автомат на распределительном щитке, и, желательно, обезопасить себя установкой защитного устройства – УЗО. По вопросам проводки линии имеет смысл обратиться к квалифицированному электрику.
  • Следующий вопрос – это приобретение терморегулятора с термодатчиком. В подавляющем большинстве случаев они не входят в комплект теплого пола, но без них его работа невозможна.

Терморегулятор с датчиком не входят в стандартный комплект электрического теплого пола

Терморегулятор можно выбрать на свой вкус – с электромеханическим или кнопочным управлением, со светодиодной или ЖК-индикацией, с различным дизайнерским и цветовым исполнением и т.п. Обычно все это приборы рассчитаны на установку в стандартное гнездо под розетку или выключатель.

Необходимо позаботиться и о комплекте инструментов:

  • Укладка теплого пола всегда подразумевает электромонтажные работы. Потребуется инструмент для резки проводов, снятия изоляции. Перед коммутацией проводов в терморегуляторе концы желательно залудить – значит, нужен паяльник и необходимые расходные материалы – припой, флюс. Для усаживания термоусадочных трубок лучше всего пользоваться строительным феном. Кстати, хотя в комплект теплых полов обычно входит определенной количество «термоусадки», неплохо бы иметь хотя бы небольшой собственный резерв.
  • В полу и стене потребуется вырезать штробы – для этого нужно иметь «болгарку» с диском по камню и перфоратор.
  • После укладки и коммутации электрической схемы потребуется провести контрольные замеры – общей проводимости цепи и ее сопротивления — значит, необходим мультиметр. Рекомендуется также проверить сопротивление изоляции – это выполняется специальным прибором — мегомметром.

Мультиметр (слева) и мегомметр

  • Предстоят и общестроительные работы: иногда – это заливка стяжки, и в любом случае – укладка керамической плитки. Значит, должны быть подготовлены все необходимые инструменты – миксер (насадка на дрель) для замешивания строительных смесей и ёмкость для этих целей, шпатели – обычные и зубчатые, правило, валики и кисти для нанесения грунтовки, принадлежности для разметки и контроля – рулетка, линейка, строительный уровень, маркер или карандаш и т.п.

Некоторые инструменты потребуются в любом случае, другие – в зависимости от выбранной технологии укладки теплого пола. Об этом подробнее будет рассказано ниже.

Теплый пол кабельного типа
Виды обогревательных кабелей для теплого пола

Для начала будет рассмотрена система теплого пола с обогревательным кабелем. Прежде всего, необходимо определиться с ее разновидностью, так как кабель может быть одножильным, двужильным или с полупроводниковой матрицей.

  • Одножильный вариант относится к разряду самых недорогих. Проводник греется по обычному резистивному принципу, точно так же, как спираль утюга или ТЭНа.

Строение одножильного нагревательного кабеля

Цена на такие кабели невысока, но и работать с ними очень неудобно. Главная трудность в том, что оба монтажных («холодных») конца должны сойтись в одной точке — в месте установки терморегулятора. Учитывая то, что пересечения кабеля на полу категорически запрещены, это очень усложняет, а иногда даже ограничивает возможности укладки.

  • Двужильный кабель в этом отношении – намного удобнее.

Замкнутость цепи здесь обеспечена наличием концевой муфты, «холодный» конец – всего один, и процесс укладки от этого намного упрощается. В роли «спирали» в разных моделях может выступать как один проводник, так и оба сразу.

Двужильный кабель резистивного типа

Основной недостаток обоих упомянутых кабелей – одновременный и равный нагрев по всей длине, что бывает не всегда удобно. И еще –сама по себе схема исключает работоспособность системы нагрева при обрыве на любом участке обогревательного кабеля

  • Полупроводниковый саморегулирующийся кабель относится к инновационным разработкам.

Строение и принцип саморегуляции полупроводникового кабеля

Металлические провода здесь выполняют роль исключительно проводников, а нагрев происходит в расположенной между ними полупроводниковой матрице. Причем, чем выше температура на конкретном участке, тем меньше проводящая способность полупроводника, и тем ниже потребление энергии. Таким образом, исключается возможность перегрева, резко взрастает экономичность эксплуатации системы.

Полупроводниковый саморегулирующийся кабель пока что весьма дорогое «удовольствие», и если рассматривать варианты с позиций «цена – качество – удобство в монтаже», то оптимальным выбором становится двужильный кабель резистивного действия. О нем и пойдет речь ниже.

Как рассчитать необходимое количество кабеля

Работу всегда начинают с планирования схемы раскладки кабеля, места установки терморегулятора и подключения к сети питания.

  • Никогда не планируется укладка кабеля под стационарными предметами мебели – для корректной работы такой системы требуется постоянный теплообмен с воздухом, и при его отсутствии кабель может перегреться и выйти из строя.

Примерная схема укладки обогревательного двужильного кабеля

  • Отступ от стен и мебели должен быть не менее 50 мм, а от нагревательных приборов (например, радиаторов или конвекторов, стояков отопления и т.п.) – на менее 100 мм.
  • Категорически запрещается планировать укладку с пересечением кабеля.
  • Для эффективной системы топления принято ориентироваться на то, что кабелем должно быть закрыто около 70 ÷ 75% от общей площади помещения.

Основным параметрами планирования выступают требуемая длина кабеля и шаг между соседними петлями. Эти величины необходимо рассчитать, исходя из площади укладки (S), необходимого количества тепловой энергии для эффективного обогрева (Qs) и удельной тепловой мощности выбранной модели кабеля, рассчитанной на 1 метр его длины (Qкб). Откуда взять эти величины?

  • несложно найти, измерив те участки, на которые будет укладываться кабель, вычислив и просуммировав их площадь.
  • Значение Q sпринимают равным:

— Если теплый пол будет единственным источником отопления, то 180 Вт/м² в случае, когда комната расположена «на грунте» или над неотапливаемым помещением, и 150 Вт/м² – если снизу находится отапливаемое помещение.

— Если подогрев пола рассматривается как дополнительный источник тепла, то эти величины будут равны 130 и 110 Вт/м² соответственно.

  • Удельная тепловая мощность кабеля Qкб, Вт/погонный метр, в обязательном порядке указывается в технической документации изделия.

Подсчет ведется по двум формулам:

Требуемая длина кабеля равна:

L = S × Qs / Qкб

Имея значение длины, можно найти и шаг укладки кабеля – расстояние между параллельными петлями укладки:

N = 100 × S / L

Чтобы не утруждать посетителей сайта самостоятельными расчетами, размещен специальный калькулятор, предназначенный для быстрого и точного определения длины кабеля и шага укладки:

Перейти к расчётам

Кабели теплого пола не реализуются метражом — они выпускаются в ассортименте стандартизированных отрезков с установленными соединительной и концевой муфтами .   Поэтому, необходимо по полученному значению подобрать наиболее близкую длину из модельного ряда.

Кстати, может случиться и такое, что при большой площади помещения расчетная длина будет превышать возможные варианты, представленные в продаже. В этом случае придется разбивать пол на два участка, и для каждого проводить свои подсчеты исходя из его площади. Каждый контур при таком раскладе должен иметь собственный терморегулятор.

Когда с длиной кабеля определились, осталось найти расстояние между витками  (шаг укладки):

Перейти к расчётам

После проведения необходимых расчетов останется точно, в масштабе вычертить схему раскладки кабеля, чтобы руководствоваться ею в процессе монтажа – и можно приступать к практическим работам.

Процесс монтажа кабельного теплого пола под плитку
ИллюстрацияКраткое описание выполняемой операции
Нелишним будет еще раз проверить комплектность приобретенного «теплого пола».
1 – упаковка;
2 – паспорт изделия и инструкция по монтажу;
3 – бухта нагревательного кабеля требуемой длины;
4 – «холодный» соединительный провод, скоммутированный с кабелем соединительной муфтой;
5 – гофротрубка для расположения в ней термодатчика с сигнальным проводом;
6 – монтажная лента для фиксации петель кабеля на полу;
7 – пластиковая заглушка для гофротрубки.
Дополнительно приобретается терморегулятор с термодатчиком.
Имея перед глазами масштабированную схему укладки кабеля, можно приступать к работе.
В выбранном месте с помощью специальной коронки вырезается гнездо для установки подрозетника – здесь будет монтироваться терморегулятор. Высота его над уровнем пола может быть любой, удобной с точки зрения хозяев, но не менее 300 мм.
Следует предусмотреть место так, чтобы оно впоследствии никогда не закрывалось стационарной мебелью или крупными бытовыми приборами.
Очень часто терморегулятор устанавливают неподалеку от выключателя освещения.
От готового гнезда вертикально вниз до уровня пола прорезается штроба прямоугольного сечения, примерно 20 × 20 мм. Она необходима для укладки в нее монтажных проводов и гофротрубки с кабелем термодатчика.
Целесообразно сразу в штробе закрепить два – три проволочных или иных хомута – чтобы впоследствии собрать все провода и трубку в один пучок.
Пол очищается от мусора и пыли.
Проводится грунтование поверхности пола составом глубокого проникновения. Это и обеспылит поверхность, и обеспечит хорошую ее адгезию с бетонным раствором будущей стяжки.
По всей площади пола настилается рулонный фольгированный утеплитель. Он послужит дополнительной термоизоляцией и будет способствовать отражению теплового потока, исходящего от работающего кабеля, вверх, в сторону помещения.
Фольгированный слой располагается наружу.
Соседние полосы или листы утеплителя укладываются вплотную встык, а шов между ними проклеивается металлизированным скотчем.
Следующий шаг – раскладка и фиксация к полу монтажных лент. Крепить их можно, в зависимости от вида базового покрытия, на дюбели или просто на саморезы.
Расстояние между соседними параллельными лентами – от 500 до 1000 мм.
Монтажные ленты очень удобны при раскладке кабеля. Однако, следует сделать важное замечание.
Бывает, что близко к поверхности основания пола располагается слой гидроизоляции, и нарушать его сверлением отверстий под дюбели или вкручиванием саморезов — ни в коем случае нельзя.
Можно поступить следующим образом – застелить на всю поверхность пола прочную стекловолоконную армирующую сетку. К ней несложно подвязывать кабель при его раскладке, а кроме того – сетка послужит еще и дополнительным упрочением стяжки.
Начинается раскладка кабеля согласно схеме.
Первая фиксация к монтажной планке – около соединительной муфты, с таким расчетом, чтобы длины «холодного» конца хватило до терморегулятора, без натяга и пересечения с остальным кабелем.
Сам «холодный» провод можно до штробы расположить вдоль стены, уложив его между стеной и фольгированным утеплителем.
Петли кабеля укладываются в строгом соответствии с чертежом, с соблюдением рассчитанного шага. Специальные крепления на монтажной планке (отгибаемые «усики»), обеспечивают надежную фиксацию.
Если используется армирующая сетка, то кабель можно подвязывать пластиковыми хомутами – «галстуками».
Заканчивается укладка фиксацией кабеля в районе концевой муфты.
Далее, в гофротрубку вводится термодатчик с сигнальным проводом.
Головка термодатчика должна дойти до конца гофротрубки. Затем отверстие трубки глушится специальным входящим в комплект колпачком – чтобы не допустить попадания внутрь бетонного раствора при дальнейших работах.
Трубка с термодатчиком устанавливается строго посередине между витками обогревательного кабеля, фиксируется к монтажным планкам или арматурной сетке.
Начиная от угла между стеной и полом гофротруба укладывается в вертикальную штробу. При этом радиус изгиба не должен быть меньше 50 мм – чтобы не заломить трубку и не пережать этим самым сигнальный провод.
Расстояние датчика от стены – 500 ÷ 600 мм.
В ту же штробу укладывается и монтажный «холодный» конец кабеля. Иногда здесь размещаются еще и провода подачи питания.
Все это собирается в единый пучок, фиксируется хомутами. Затем штробу можно заделать цементно-песчаным раствором или шпатлевочной смесью.
Проводят проверку проводимости цепи и уровня сопротивления уложенного кабеля – он должен соответствовать указанным в паспорте данным. Если есть возможность, проверяется и сопротивление изоляции.
Затем, в соответствии со схемой термодатчика производят подключение к клеммам монтажных проводников обогревательного кабеля, термодатчика и сети 220 В. Рекомендуется перед коммутацией очищенные от изоляции кончики залудить.
После этого проверяют работоспособность системы – производят кратковременное, не более 1 минуты, включение питания.
Так проверяется работа и панели управления, и самого кабеля – должен ощущаться его нагрев.
После проверки питание полностью отключается. Для полной гарантии лучше вновь раскоммутировать и снять терморегулятор – чтобы до пуска системы никто даже случайно не смог включить «теплый пол».
Многие производители теплых полов требуют для соблюдения условий гарантии составлять в паспорте точную масштабированную схему укладки кабеля.
На ней, с привязкой к конкретным размерам комнаты, должны быть показаны сам уложенный кабель, места расположения концевой и соединительной муфт, термодатчика и терморегулятора.
Чтобы обеспечить контакт будущей стяжки с основанием пола, в фольгированном утеплителе между витками кабеля прорезают окошки размером примерно 50 × 150 ÷ 200 мм.
Их обычно располагают в шахматном порядке с расстояние в ряду примерно 1000 мм друг от друга.
После этого по периметру помещения на стыке стены и пола рекомендовано проклеить эластичную демпферную ленту.
Далее, устанавливается система маяков из металлических профилей с таким расчетом, чтобы толщина стяжки составила от 30 до 50 мм.
Готовится раствор для заливки, выкладывается на поверхность пола поверх уложенного кабеля …
… а затем равномерно распределяется и выравнивается с помощью правила.
Важно не допустить воздушных полостей – они резко снизят эффективность теплого пола и могут даже привести к локальному перегреву кабеля.
Стяжка должна застывать и набирать прочность до начала дальнейших работ не менее недели.
Рекомендуется первые 3 – 4 дня после первичного схватывания регулярно увлажнять ее водой и закрывать полиэтиленовой пленкой.
Через неделю можно перейти к укладке керамической плитки, после тщательного грунтования поверхности.
Технология облицовки – обычная, но клей необходимо использовать такой, который рассчитан именно для теплых полов, то есть не боящийся температурных перепадов.
Даже после того, как плиточные клей полностью застынет, включать подогрев нельзя – должно пройти не менее 4 недель с момента заливки стяжки. Категорически запрещено использовать нагрев для ускорения застывания строительных растворов.
Пуск системы следует осуществлять ступенчато – в первый день выставить, к примеру, 15 градусов, а затем ежедневно прибавлять по 5 градусов до достижения расчетной температуры.

Сетчатые обогревательные маты

Большой популярностью стали пользоваться специальные обогревательные маты. По сути – это тот же нагревательный кабель, но уже уложенный и зафиксированный на стекловолоконной сетке с определенным шагом.

Очень удобны в укладке сетчатые обогревательные маты

Цена на такие комплекты несколько выше, чем на кабели, но зато и укладка проще, и можно обойтись вообще без стяжки сверху – проводить облицовку плиткой прямо по уложенным матам.

Планирование укладки в целом такое же, как описывалось выше. Маты поступают в продажу с расчетом на различную площадь утепляемого пола – это следует учитывать при планировании и приобретении комплекта. Могут они различаться и по удельной теплоотдаче. Сопоставление этих двух параметров – площади и необходимой тепловой мощности, поможет подобрать нужный комплект.

Цены на нагревательные маты

обогревательный мат





Под такие маты не укладывается фольгированного утеплителя – стало быть, вопросы термоизоляции пола должны быть продуманы заранее.

Монтаж теплого пола с сетчатыми матами производится в следующем порядке:

ИллюстрацияКраткое описание выполняемой операции
Проверяется комплектность, приобретается необходимый для установки терморегулятор с термодатчиком.
На стене точно так же, как и в случае с кабелем, размечаются и прорезаются гнездо для подрозетника и штроба.
Но, в дополнение к этому, штроба размечается и на полу. Размер ее в сечении такой же – 20 × 20 мм, длина – 600 ÷ 800 мм от угла.
Вначале нарезаются «болгаркой» щели …
… а затем бетон можно выбрать перфоратором.
В итоге вертикальная и горизонтальная штробы должны сойтись в одной точке.
Можно сразу же, после уборки мусора, грунтовки и полного высыхания поверхности, уложить гофротрубку с термодатчиком.
Размещение датчика в трубке и установка заглушки – такие же, как описывалось выше.
Трубка размещается вначале в горизонтальной штробе и фиксируется там …
… а затем укладывается и в вертикальную – до места установки терморегулятора.
Чтобы избежать залома, радиус поворота – не менее 50 мм.
После этого горизонтальную штробу с уложенной трубкой можно сразу же заделать плиточным клеем до уровня пола.
Начинается раскладка матов в соответствии с заранее составленной схемой.
Требование такое же – кабеля нигде не должны пересекаться.
Между соседними параллельными полосами мата обычно оставляют расстояние не менее 50 мм.
Первую полосу следует уложить так, чтобы термодатчик оказался в центре петли кабеля – и по ее длине, и по ширине
При необходимости изменить направление укладки, аккуратно, чтобы не задеть сам кабель, разрезается стекловолоконная сетка.
Мату придается нужное направление – и продолжается его укладка.
Как маты фиксируются на поверхности пола?
Изделия некоторых производителей имеют самоклеящуюся основу – их просто разглаживают и прижимают к загрунтованной поверхности пола – такой временной фиксации будет вполне достаточно до укладки плитки.
Если мат обычный, то и сетку, и кабели можно точечно фиксировать силиконовым термоклеем с помощью пистолета.
Существует еще одна разновидность таких матов – кабель закреплен на эластичных сетчатых лентах.
В этом случае край мата крепится к специальным зацепам (они показаны стрелками). Эти элементы должны входить в комплект поставки — они имеют площадку с нанесенным самоклеящимся слоем.
После фиксации эластичных полос на зацепах, сам мат можно растягивать в нужном направлении. Это позволяет варьировать шаг между петлями.
Такие фиксаторы устанавливают в начале и в конце каждой полосы мата.
В остальном же все повторяется – основу можно разрезать для соблюдения схемы укладки кабеля.
Подобные маты хороши не только тем, что можно изменять шаг петель кабеля – появляется больше возможностей укладки на сложных участках.
Например, мат можно растянуть по диагонали или в виде трапеции.
После полной укладки мата проводятся контрольные измерения, коммутация, пробный запуск – здесь никаких особенностей нет.
Затем система обогрева полностью отключается – и можно переходить сразу к укладке керамической плитки.
Готовится плиточный клей (предназначенный именно для теплых полов).
Затем состав участками выкладывается непосредственно на уложенный мат и аккуратно, чтобы не повредить кабеля, распределятся зубчатым шпателем.
Толщина клеевого слоя должна составить 10 ÷ 12 мм.
Прямо на этот слой клея и укладывается керамическая плитка.
При этом очень важно добиться равномерности распределения смеси, особенно в местах прохождения кабеля, чтобы не оставить даже малейших воздушных пустот.
Плитка прижимается плотно, соблюдение единой плоскости контролируется с помощью строительного уровня.
Передвижение по облицованному полу допускается после истечения срока, указанного в инструкции клеевого состава. Однако к запуску самого теплого пола лучше все же переходить спустя 3 – 4 недели.
Пуск осуществляется так же, ступенчато, с постепенным нарастанием мощности нагрева.

Достоинством такой технологии укладки теплого пола является и то, что есть возможность даже не демонтировать старое кафельное покрытие. Достаточно будет для лучшего сцепления обработать его абразивом, придав для адгезии клея нужную шероховатость, или даже просто обработать специальной грунтовкой «Бетоноконтакт». Таким образом, можно быстро и без утомительных работ по демонтажу, и обновить керамическое покрытие, например, в ванной или на кухне, и придать ему все качества теплого пола.

Возможно, вас заинтересует информация о том, что собой представляет насосно смесительный узел для теплого пола

Монтаж стержневого инфракрасного теплого пола под плитку

Еще одной разновидностью электрического теплого пола, отлично подходящего для дальнейшей облицовки керамической плиткой, являются инфракрасные стержневые маты.

Инновационный подход — инфракрасные стержневые маты

Они представляют собой две параллельные шины-проводника, между которыми с определенным шагом размещены нагревательные элементы 0 стержни, изготовленные из специального материала, имеющего свойство становиться под воздействием проходящего тока источником инфракрасного излучения, которое передает тепловую энергию на расстояние. Каждый из стержней – совершенно независим, и даже выход из строя одного или нескольких не нарушат общую работоспособность системы теплого пола.

Мало того, стержни имеют свойство саморегуляции – чем выше температура, тем меньше их потребление энергии. При достижении предельного нагрева они просто «запираются» — это дает немалую экономию электроэнергии. Важно то, что такие стержневые маты можно размещать по всей площади комнаты, вне зависимости установки предметов мебели – перегрев им не грозит. И в дальнейшем можно проводить перепланировку, перестановку в интерьере, нисколько не опасаясь того, что это повредит работе теплого пола.

Принципиальная схема коммутации инфракрасных стержневых матов

Принципиальная схема монтажа такой системы обогрева пола представлена на рисунке, а сама технология укладки будет рассмотрена ниже в таблице.

1 – нагревательный стержень.

2 – токопроводящие шины.

3 – коммутационные провода.

4 – специальный коммутационное клеммное соединение.

5 – «холодные» провода. Могут быть предустановлены или также требуют самостоятельной коммутации.

6 – концевые изоляционные муфты.

7 – термодатчик.

8 – терморегулятор.

9 – кабели подводки сетевого электропитания.

ИллюстрацияКраткое описание выполняемой операции
Традиционно проверяется комплектность набора:
1 – стержневой мат необходимой длины, чтобы покрыть всю утепляемую поверхность пола;
2 – инструкция по монтажу и паспорт изделия;
3 – бухта коммутационного кабеля;
4 – гофротрубка с заглушкой для размещения термодатчика.
5 – комплект обжимных клемм – металлических гильз в термоусадочной оболочке.
6 – комплект термоусадочных трубок.
Приобретается отдельно терморегулятор с термодатчиком.
Еще одно обязательное приобретение – термоотражающий утеплитель.
Без такой подложки стержневой пол корректно работать не сможет.
Поверхность пола очищается от мусора и пыли, подвергается грунтовке, лучше всего – двукратной.
Подготовка гнезда под терморегулятор, вертикальной и горизонтальной штробы, установка термодатчика в гофротрубу и укладка самой трубы – такие же операции, как и при укладке сетчатого мата.
Сплошным покрытием настилается рулонный фольгированный утеплитель.
Стыки фиксируются водостойким или фольгированным скотчем.
Укладка стержневого мата начинается с участка, где будет расположен терморегулятор.
Мат раскатывается по прямой между двумя противоположными стенами.
Отступ от стен – порядка 100 мм.
Важно – термодатчик должен разместиться при этом строго между стержнями и примерно по центру ширина мата.
Теперь требуется изменить направление на противоположное.
Для этого кусачками разрезается токонесущая шина, дальняя от точки разворота.
Разрез должен проводиться строго по центру между стержнями.
Мат разворачивается, и продолжается его укладка.
Такой порядок действий сохраняется до полного покрытия площади.
Условие -, суммарная длина мата не должна превышать 25 метров.
Чтобы полосы уложенного мата не сдвигались в ходе дальнейших работ, их можно зафиксировать на полу скотчем, сначала вдоль …
… а потом и поперек.
Когда мат разложен и зафиксирован, переходят к коммутации электрической схемы.
Для этого в комплекте должна быть бухта кабеля.
Его сечение в полной мере соответствует потребляемой мощности стержневого мата.
В первую очередь необходимо соединить кабелем разрезанные и разнесенные концы токопроводящей шины. Для этого ее конец зачищается от изоляции.
Зачищенный проводник вводится с одной стороны в соединительную гильзу, которая в этом месте плотно обжимается, обеспечивая надежный контакт.
Затем готовится отрезок коммутационного провода нужной длины.
Конец его зачищается от изоляции.
Сразу надевается входящая в комплект термоусадочная трубка.
Ее пока сдвигают в сторону – она потребуется позднее.
Зачищенный конец кабеля вводится с другой стороны гильзы, где уже обжата токоведущая шина.
Клемма обжимается и со второй стороны.
Обжатая гильза прогревается строительным феном.
Термоусадочная оболочка будет после этого плотно облегать места контактных соединений.
Это еще не все – на клемму надвигается одетая раньше термоусадочная трубка и также прогревается феном.
В итоге соединение получает очень надежную двойную изоляцию.
Затем точно таким же образом проводится коммутация на втором обрезанном конце шины. Так обеспечивается целостность цепи.
Если мат уложен в три и более полос – операция повторяется.
В некоторых моделях придется по такой же схеме подсоединить к мату и «холодные» концы, которые потом заводятся к месту установки терморегулятора.
Следующий шаг – установка концевых изоляционных муфт на дальних концах токонесущих шин.
Для этого на них надевают термоусадочные трубки, концы которых после прогрева плотно обжимают, добиваясь полной герметизации среза.
Далее следуют проверка цепи, проведение контрольных замеров, коммутация терморегулятора, пробный пуск – про все это уже было рассказано выше.
Если все функционирует нормально, систему полностью обесточивают, а затем переходят к подготовке к укладке плитки.
Для этого в фольгированном утеплителе между стержнями прорезаются прямоугольные или ромбовидные окошки – по аналогии с технологией укладки обогревательного кабеля.
Так будет выглядеть поверхность пола перед началом укладки плитки.
Одно из окошек обязательно должно прийтись на термодатчик.
Поверх мата можно залить тонкую, порядка 20 – 25 мм стяжку, но вполне допустимо сразу выполнять кладку керамической плитки.
Раствор распределяют зубчатым шпателем с максимальной осторожностью, добиваясь полной равномерности и заполнения всех пустот.
Укладку плитки осуществляют обычным образом, с постоянным контролем горизонтальности и толщины швов.
Главное условие для того чтобы теплый пол работал корректно — суммарная толщина слоя плиточного клей и самой керамической плитки должная быть примерно равна 30 мм.
Запуск системы подогрева пола – такой же, как и в случаях, о которых рассказывалось выше.

Нужно обязательно упомянуть, что существует еще одна разновидность электрических теплых полов – инфракрасного пленочного типа. Откровенно говоря, подойдет больше такая система обогрева пола, как инфракрасный теплый пол под ламинат, линолеум, ковролин, паркет или массивную доску.

Пленочный инфракрасный обогревательный элемент

С керамической плиткой плёночные элементы сочетаются не слишком удачно. Во-первых, трудно обеспечить надёжное сцепление всех слоев – основания пола, плиточного клея и кафеля – прорезать в пленке окна — просто негде, а маленькие отверстия хорошего контакта не обеспечат. Во-вторых, что ни говори, слой на цементной основе существенно снижает уникальные эксплуатационные свойства таких инфракрасных обогревателей.

Цены на инфракрасный теплый пол

инфракрасный теплый пол



Тем не менее, мастера находят способы использования инфракрасных полов и в «союзе» с керамической плиткой. Например, поверх смонтированного плёночного пола укладывают листы водостойкого гипсокартона. Гипс слабо противостоит инфракрасному излучению, поэтому и плитка получает надежную ровную основу, и потеря свойств ИК-обогрева – не столь значительна. Кирпич для печи какой лучше вы найдете ответ по ссылке.

Другой вариант – заливка над пленочными ИК-элементами тонкой стяжки с армированием, которая станет основанием для укладки плитки. Подобная методика хорошо показана в предлагаемом видеосюжете:

Видео — Пленочный инфракрасный пол под керамическую плитку

В отличие от радиаторов, теплый пол равномерно распределяет тепло по поверхности пола, создавая комфортную температуру + 22/24ºС. На уровне головы воздух будет прохладнее  до +20ºС. Это идеальное для человека распределение температуры  -«ноги в тепле, голова в холоде»

Подложка выступает в качестве разделяющего барьера между черновым полом и теплым полом. Если в помещении черновой пол из бетона, то подложка обязательна, так как тепло через бетонный пол греет еще и фундамент. И что бы

добиться комфортной температуры на полу, нужно будет прогреть черновой пол вместе с частью фундамента.   Отражающий слой укладывается на черновой пол сплошным ковром, с напуском на стены —

для компенсации расширения стяжки. При необходимости укладывается армирующая сетка. Раскладывается саморегулирующийся кабель или кабель на матах. Потом заливают бетоном или плиточным клеем. После застывания, выступающую по периметру подложку обрезают. Подложка/утеплитель препятствует уходу тепла в черновой пол и, таким образом, тепло не расходуется впустую.  Применение отражающей подложки позволяет увеличивать температуру в помещении  до 30%.

Подложка выполняет гидроизолирующую функцию, предохраняя пол от проникновения в него влаги и пара  и сверху и снизу. Подложка так же выравнивает поверхность. При использовании материала более 2мм, подложка выполняет акустическую функцию, сокращая количество шумов и вибраций.

Особенности укладки

Подложку можно укладывать отражающей стороной  в любую сторону. Отражающий эффект сохранится в любом случае. Она должна быть уложена сплошным ковром и иметь одинаковую толщину на всей своей площади. Обязательно нужно учесть напуск на стены для компенсации расширения бетона. Соединение отдельных полотен производится встык, а швы обязательно проклеиваются скочем.

Порядок работы

  1. Укладка подложки / утеплителя с напуском на стены
  2. Проклеивание швов
  3. Укладка армирующей сетки (в случае применения)
  4. Монтаж кабеля
  5. Заливка бетона / плиточного клея
  6. Укладка полового покрытия / плитки

За консультацией  можете обратиться к нашим менеджерам



Материал

Подложка/ утеплитель состоит из НПЭ с закрытой структурой ячеек, именно такая структура дает низкий коэффициент теплопроводности, хорошую эластичность и нулевое поглощение влаги. Отражающий слой состоит из композита алюминия и лавсана, такое сочетание придает материалу уникальные характеристики – он не проводит электрический токочень стоек к бетону и щелочным растворам. У материала увеличенная механическая прочность. Низкая плотность подложки позволяет материалу выступать в качестве звукоизоляции.

Самые важные характеристики подложки/утеплителя для пола

  • Низкий коэффициент теплопроводности  (0,037Bт/м°С)
  • высокая отражающая способность (до 95%)
  • Устойчивость к температурным перепадам (от – 60 до +110 С)
  • Хорошие гидро- и пароизолирующие свойства (0 мг/м.ч.Па)
  • Хорошие звукоизолирующие свойства (0,04-0,14)
  • Стойкость к деформации (1,08 — 2,54 МПа)
  • Экологическая безопасность

ФОТО монтаж под ТЕПЛЫЙ ПОЛ

ФОТО монтаж ПОЛ

Заказать или узнатьподробности можно по бесплатному телефону: 8-800, который указан в контактах.

Схема монтажа теплого пола своими руками.

Для достижения комфортного и эффективного обогрева внутри дома или квартиры все чаще используют современные системы электрического обогрева «теплый пол». Особенно это актуально для квартир, где на практике сложно осуществить монтаж системы водяного теплого пола своими руками. Правильно смонтированная система может заменить стандартное отопление, за счет эффективности отопления, отсутствия холодных зон, снижение затрат на отопление (в случае основной системы), надежность, комфорт.

Монтаж системы теплых полов отличается в зависимости от вида покрытия и самой системы, и не стоит к нему относиться с пренебрежением. Необходимо знать и учитывать многие факторы, особенно если у Вас нет опыта в этом деле. Если своими руками монтаж системы теплого пола произвести трудоемко, доверьте проектирование и установку профессионалам. Это позволит сократить время на установку, исключить ошибки и гарантирует безопасность всей системы.

Пошаговый монтаж электрического теплого пола

1 шаг — проектирование. На этом этапе рассчитайте площадь обогреваемой поверхности, вычтите из общей площади квадратуру той поверхности, на которой будет стационарно располагаться мебель, а так же отступ от стен (порядка 20 см).

Перед монтажом самого кабеля необходимо заранее выбрать место для терморегулятора, к которому подключают греющий кабель с датчиком температуры (фото 1).

На фото 1: схема монтажа электрического пола с раскладкой кабеля и местом установки регулятора

2 шаг — выбор напольного покрытия, от него зависит подбор мощности и типа теплого пола. Если Вы планируете установить теплый пол на уже существующую поверхность без стяжки и закрыть ее ламинатом или линолеумом, то следует выбрать систему на основе термопленки. Под плитку электрический теплый пол устанавливается на базе резистивного кабеля. Электрический теплый пол выпускается в виде нагревательных матов и отрезного кабеля для монтажа в стяжку.

Читайте подробнее об особенностях монтажа кабеля в стяжку.

Читайте подробнее об особенностях монтажа теплых матов.

3 шаг — подготовка поверхности. Она должна быть без резких перепадов, ям, бугров, для снижения вероятности повреждения теплого кабеля. При необходимости выровняйте пол.

Для эффективного обогрева и снижения энергозатрат используют теплоизоляционные маты и демпферные ленты, они не позволяют теплу уходить в пол и стены. Для монтажа системы во влажных помещения поверх системы устанавливается дополнительный гидроизоляционный слой, как защита от электрозамыканий (фото 2).

На фото 2: технология монтажа теплого пола на изолирующий слой

*4 шаг — монтаж греющего кабеля производится на металлическую сетку или на монтажную ленту, с заранее просчитанным шагом. Если используете одножильный резистивный кабель, то оба его конца должны располагаться в одном месте для подключения к термостату. После окончания монтажа греющего кабеля и его проверки следует установить термодатчик. Для его установки используют гофрированную трубку, это упрощает демонтаж датчика при его возможной поломке. Правильно устанавливать датчик между нитями греющего кабеля, не менее 50 см длинной.

5 шаг — проверка. После всех приготовлений и раскладки кабеля, монтажа датчика и термостата, проверьте систему на предмет краткосрочной работы включением в сеть. После проверки следует приступить к заливке системы стяжкой или укладке напольного покрытия.

*6 шаг — финишное покрытие. При монтаже кабеля в стяжку минимальная толщина бетонного слоя должна быть не менее 3-5 см. Нагревательные маты, как правило, устанавливаются в плиточный клей без заливки бетоном. Следуйте инструкции от производителя конкретного изделия, чтобы правильно реализовать этот шаг.

*Внимание! 4-й и 6-й шаг при установке инфракрасной пленки отличается, об особенностях монтажа пленочного пола читайте здесь.

Рекомендуем электрический теплый пол:

Устройство теплых полов под плитку

Установка полов с подогревом под плитку может быть сложной задачей

В этой статье мы объясним основные шаги по установке нашей теплоизоляционной пленки QuietWarmth Peel and Stick Radiant Heat Film для плитки и приклеиваемых полов. QuietWarmth не только отлично подходит для домашних потребителей, но и экономичен, предлагая тепло для вашей семьи.

Видео установки:

Для начала вы можете просмотреть наши полные инструкции по установке, нажав на следующее изображение.

Полное руководство по установке

Подготовка рабочего места

1. Перед работой с QuietWarmth® Peel & Stick Radiant Heat убедитесь, что рабочая площадка чистая, на ней нет гвоздей, винтов
и других острых предметов, которые могут повредить коврики.

2. Укладка плиточного пола должна соответствовать требованиям к черновому полу, установленным Советом по плитке Северной Америки (TCNA).

Что вам понадобится

  • Коврики QuietWarmth® Peel & Stick Radiant Heat
  • Термостат: утвержденный термостат
  • Выключатель GFCI (если не является частью термостата)
  • Распределительные коробки
  • : Минимум две коробки, необходимые для каждой комнаты или зоны. Одна коробка (2 × 4 дюйма) требуется для термостата, одна коробка (4 × 4 дюйма) требуется для электрических соединений.
  • Инструменты: цифровой омметр (мультиметр), инструмент для зачистки проводов, отвертка, стамеска, нож
  • Продукты для укладки плитки (пластиковый шпатель 3/8 ”x 1/4” или больше, строительный раствор, подкладочная плита, плитка и т. Д.)
  • 12/2 Romex

Электрический монтаж

Шаг 1. Установка GFCI

Коврики излучающего тепла

QuietWarmth® Peel & Stick должны быть защищены прерывателем цепи замыкания на землю класса A (GFCI).Это может быть сделано либо с помощью внутреннего GFCI в термостате (если он напрямую управляет матом), либо с помощью автоматического выключателя с защитой GFCI. Никогда не защищайте цепь дважды с помощью GFCI на термостате и в коробке автоматического выключателя. Соблюдайте все местные строительные и электрические нормы. Типичное требование к силе тока: 120 В переменного тока. Тихая теплота: 0,1 А на квадратный фут или 10 А на 100 квадратных футов мата.

Шаг 2. Установите дополнительные силовые модули

В зависимости от требований к силе тока мата (ковриков) может потребоваться один или несколько модулей вторичного питания.Силовой модуль представляет собой реле или неконтролирующий термостат и должен рассматриваться как таковой. Это позволяет расширить контролируемую зону, которую может контролировать главный термостат, но он должен быть размещен в собственной выделенной цепи на 20 А и не нагружать регулятор термостата более 15 А. В Национальном электротехническом кодексе указано, что каждая параллельная цепь, используемая вместе с системой отопления, должна использоваться исключительно для этой системы. Не подключайте лампы, розетки и т. Д. К каким-либо ответвленным цепям, используемым с QuietWarmth Tile Heat.

Шаг 3. Установите электрические коробки

Установите распределительную коробку для управляющего устройства (термостата) в соответствии с инструкциями производителя. Эта коробка должна быть расположена на внутренней стене без препятствий, чтобы устройство считывало точные показания. Установите распределительную коробку 4 × 4 дюйма для электрических соединений между матами и термостатом.

Шаг 4. Работа нижней плиты

Просверлите или проделайте отверстия в нижней пластине. Одно отверстие предназначено для прокладки кабелей питания или кабелепровода, а другое — для датчика термостата.Эти отверстия должны быть прямо под электрическими коробками. Рекомендуется просверлить или выпилить отверстия в нижней пластине. Вы также можете использовать технику насечки в качестве альтернативы.

Шаг 5. Установите кабельный ввод питания

Проведите силовые провода от термостата вниз по полости стены через отверстие в нижней части пластины для соединения матов.

Шаг 6. Установите датчик термостата
*, если термостат поставляется с датчиком температуры пола

Датчик температуры пола поставляется с рекомендованным термостатом. Провод датчика может быть установлен без кабелепровода или в кабелепроводе отдельно от силовых проводов, если кабелепровод требуется по нормам. Откройте вторую заглушку в нижней части коробки термостата. Пропустите датчик (и кабелепровод, если он есть) через выбивную заглушку вниз по полости стены через отверстие в нижней пластине. Временно приклейте датчик липкой лентой к плите или черному полу на расстоянии примерно 6–12 дюймов от стены — окончательное расположение датчика после установки мата будет прикреплено лентой на краю или между двумя матами, чтобы датчик не находился прямо над нагревательный мат.Для наилучшего результата прижмите датчик к краю мата. ПРИМЕЧАНИЕ. Датчик находится в упаковке термостата.

Шаг 7. Неровная проводка

Установите соответствующий электрический провод (провод) от источника питания и защиты выключателя к термостату, соблюдая все правила. Оставьте на коробке термостата дополнительный провод от 6 до 8 дюймов.

Установка матов

Шаг 1. Осмотр и проверка нагревательных матов

Перед установкой важно убедиться, что нагревательные маты были доставлены в работоспособном состоянии.После извлечения нагревательных матов из транспортировочной коробки проверьте сопротивление омметром и запишите полученную информацию. Если значение сопротивления отличается более чем на ± 3% от записанных значений на каждом коврике, не устанавливайте коврик и обратитесь за помощью к своему поставщику.

Шаг 2. Подготовка устойчивого чернового пола

Очистите пол от мусора, гвоздей и т. Д., Чтобы пол был гладким, чистым и сухим.

Раскрой и настройка

Шаг 1

Обрежьте коврик необходимой длины. Важно отрезать только МЕЖДУ черными полосами.НЕ разрезайте их, так как это вызовет отключение GFCI.

Шаг 2

Оберните конец зелеными изолирующими дисками. Отрежьте по одной черной тепловой полосе с обоих концов панели, стараясь не разрезать черную полосу. Сложите один изолирующий диск из каптона (зеленые точки входят в комплект) на два серебряных конца шины на панели на стороне, противоположной месту расположения термостата. Зеленый изолирующий диск необходимо загнуть сверху и снизу серебряной шины.Убедитесь, что зеленый каптоновый диск покрывает шину и область черных чернил точно так, как показано на рисунке.

Шаг 3

* Этот шаг необходимо выполнить независимо от того, режете вы коврик или нет. В противном случае это приведет к нежелательному срабатыванию GFCI и аннулированию гарантии.

Уплотнение нагревателя путем снятия вкладышей.

Отогните и загните верхний «клапан» на каждом конце нагревательной панели (панелей).

Отогните нижнюю съемную прокладку с внутренней стороны клапана и прикрепите нагревательный элемент, сильно надавив на него.

После того, как нагревательный элемент приклеится к нижней части заслонки, осторожно отогните верхнюю съемную прокладку и надавите, чтобы запечатать края мембраны.

УБЕДИТЕСЬ, ЧТО ВЫДВИГАЕТЕ ЛЮБЫЕ ПУЗЫРЬКИ ВОЗДУХА, ПРИ ПРИКЛЕИВАНИИ ВЕРХНЕЙ ЗАСЛОНКИ К НИЖНЕМУ.

Выполните остальные шаги по установке, указанные на следующих страницах.

Еще раз проверьте значение сопротивления на новый индивидуальный размер.

Шаг 3. Укладка матов

Соединительные провода от матов имеют длину 15 футов и могут быть обрезаны до нужной длины для подключения к распределительной коробке.Нагревательные маты следует укладывать таким образом, чтобы соединительные провода проходили к стене помещения, в котором находится термостат / распределительная коробка. Следующие шаги помогут при установке матов:

1. Не снимая съемную подкладку, установите все маты на место. Убедитесь, что провода находятся в пределах досягаемости от распределительной коробки и что на пути нет препятствий или проникновений в пол. Перед следующим шагом убедитесь, что положение ВСЕХ матов удовлетворительное.
2.Когда все маты будут в правильном положении, сверните конец с соединениями назад достаточно далеко, чтобы отогнуть примерно 12 дюймов (30 см) защитной бумаги и обнажить часть клейкой поверхности.
3. Прижмите эту открытую часть мата к поверхности, а затем прикатайте другой конец до точки, где была удалена защитная бумага.
4. Начните снимать съемную прокладку и вручную разгладьте коврик в нужное положение по мере его разворачивания, чтобы добиться надежного сцепления, избегая при этом захвата пузырьков воздуха.
5. Для соседних матов выполните ту же процедуру, начиная с выравнивания соседних матов встык. Не перекрывайте коврики.
6. Снимите быстросъемный вкладыш и установите мат на место, оставив зазор для стен или перегородок на конце разъема для проводки и окончательных соединений.
7. Убедитесь, что клапаны закрыты с каждой стороны мата (ковриков). См. Стр. 10, шаг 3 для получения инструкций.

Шаг 4. Установите датчик термостата

После установки матов найдите датчик датчика термостата. Сенсорный зонд можно удерживать на месте с помощью небольшого количества ленты. Датчик должен выступать примерно на 6–12 дюймов от стены, прилегающей к показанному мату. Будьте осторожны, чтобы не располагать датчик рядом с другими источниками тепла, такими как канал отопления под полом.

Шаг 5. Подсоедините электрические провода
Теперь, в зависимости от установки проводов, проложите провода от каждого отдельного мата вдоль основания стены до распределительной коробки. В зависимости от толщины слоя раствора вам также может потребоваться вырезать пространство под местом соединения проводов с матом, чтобы углубить соединение.Будьте предельно осторожны, чтобы не повредить нагревательный мат или соединение.

ПРИМЕЧАНИЕ:
Датчик термостата толще нагревательного мата. При тонкой установке на опорную доску или плиту сделайте канавку для углубления датчика до уровня мата. Закрепите датчик в пазу изолентой. Не повредите датчик. Убедитесь, что датчик установлен на одном уровне с ковриком, а не на нем. Датчик термостата Датчик расположен на расстоянии 6–12 дюймов от стены

Перед активацией необходимо выполнить визуальную и электрическую проверку нагревательных матов.

Визуальный осмотр

Также выполните визуальный осмотр, чтобы найти какие-либо признаки повреждения мата или электрических проводов, которые могли возникнуть во время установки. При визуальном осмотре ковриков ищите любые признаки повреждений, износа или царапин, которые могли возникнуть во время установки. Если какая-либо часть мата кажется поврежденной, замените весь мат. При обнаружении повреждений позвоните на горячую линию по техническим вопросам 888-WARM-PAD или отправьте электронное письмо [электронная почта защищена] для получения совета и / или помощи по замене.

Проверка целостности / сопротивления

После установки необходимо выполнить вторую проверку сопротивления на выводах питания каждого мата с помощью цифрового омметра для обнаружения любых коротких или обрывов цепи, которые могли возникнуть в процессе установки. Если проверка сопротивления совпадает с первоначальным значением, указанным на этикетке мата, мат установлен правильно и дальнейшие испытания не требуются.

Если значения сопротивления не находятся в пределах ± 3% от значения, указанного на коврике, позвоните в 888-WARM-PAD.Если сопротивление равно нулю: это указывает на короткое замыкание. Проверьте путь, по которому проходит проводка, и убедитесь, что провода не проткнуты или не повреждены иным образом. Коврики с поврежденными ненагревающими проводами необходимо заменить.

Испытание на нагрев

1. Установите устройство управления и подключите его к распределительной коробке. Установите и подключите устройство управления в соответствии с инструкциями производителя.
2. Подключите нагревательный мат (-а) к распределительной коробке и подключите соединительную коробку к термостату в соответствии с инструкциями производителя.
3. Включите прерыватель и отрегулируйте термостат так, чтобы он требовал тепла. Обратитесь к инструкциям по установке, прилагаемым к элементам управления, для правильной настройки. После того, как все элементы управления установлены, не подавайте питание на систему, за исключением краткого тестирования работы всех компонентов.
4. После того, как система проработает несколько минут, проведите рукой по нагревательным матам, чтобы убедиться, что они теплые. Тепло — это мягкий жар, который будет лишь немного нагреваться, пока пол не будет установлен. Он не нагревается на ощупь.Просто легкое теплое ощущение. Теперь система должна работать, как задумано. Пожалуйста, оставьте инструкции для термостата в надежном месте для использования в будущем.
5. После проверки нагрева выключите систему.

Монтаж последнего этажа

Теперь маты готовы к укладке плитки с использованием модифицированного латекса тонкого набора с максимальной толщиной 3/8 дюйма после укладки плитки. Рекомендуется использовать пластиковый шпатель с зубцами, чтобы предотвратить повреждение поверхности нагревательного мата. Во время затирки следите за тем, чтобы не порезать и не порезать коврик или провода холодного ввода. Аварийный сигнал монитора непрерывного контура можно использовать, чтобы предупредить вас, если провода холодного вывода были обрезаны во время установки. Поврежденные холодные провода могут привести к отключению GFCI и / или к поломке коврика. Перед укладкой пола лучше убедиться, что вы не повредили холодные провода.

Мы рекомендуем работать с установщиками профессиональных напольных покрытий, чтобы убедиться в использовании надлежащих материалов и соблюдении надлежащих методов укладки.Уложите напольное покрытие в соответствии с инструкциями производителя. С помощью цифрового омметра проверьте сопротивление мата (ов) и датчика (ов) до, во время и после укладки готового напольного покрытия. Запишите показания QuietWarmth® Peel & Stick Radiant Heat в контрольном списке системы отопления и форме регистрации гарантии, продолжая проверять наличие коротких замыканий, вызванных зазубринами или защемлениями. По возможности сфотографируйте установку мата перед укладкой напольного покрытия.

Укладка плитки, камня и мрамора

При установке QuietWarmth® Peel & Stick Radiant Heat под плитку, камень или мрамор мы настоятельно рекомендуем руководящие принципы Tile Counil of North America (TCNA) или спецификации ANSI для минимальных стандартов монтажа. Мы рекомендуем модифицированные латексом или эпоксидной смолы раствор и затирку вместо многоцелевых материалов на водной основе.

Используйте полное покрытие тонкого набора без пустот. Точечное склеивание (точечный монтаж) и образование больших пустот недопустимы и приведут к хрусту в местах установки нагревательных матов.Тонкий набор должен быть установлен в соответствии со стандартами TCNA / ANSI. Точечное приклеивание плитки, которое дает только частичный контакт, оставляя большие пустоты, не является приемлемым методом для плитки, уложенной на полы с тонким раствором.

Выберите ПЛАСТИКОВЫЙ шпатель подходящего размера для укладки плитки или камня. Мы рекомендуем шпатель размером не менее 3/8 дюйма x 1/4 дюйма. Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма.

Если вам нужна дополнительная информация об установке плитки, свяжитесь с TCNA по телефону (864) 646-8453 или посетите их веб-сайт по адресу www.tileusa.com.

FAQ Электрический теплый пол

Могу ли я установить систему теплого пола самостоятельно?

Приглашаем вас выполнить подготовительные работы самостоятельно, но все электрические соединения должны выполняться техником-электриком.

Сколько времени потребуется для обогрева пола?

Электрический подогрев пола реагирует быстро, но время, необходимое для того, чтобы вы почувствовали тепло, зависит от вашего напольного покрытия и изоляции.Тем не менее, нагрев пола может занять от нескольких минут до одного часа.

Какую площадь пола следует покрыть полом с подогревом?

Как правило, все помещение, в котором вы устанавливаете теплый пол, должно быть закрыто. Однако не следует устанавливать теплый пол под стационарными шкафами (теми, которые касаются земли), ваннами и другими подобными помещениями.

В руководстве по установке вы найдете подробную информацию о том, как произвести замеры в комнате.

Можно ли установить теплый пол под душевой кабиной?

Обязательно установите под душевой кабиной пол с подогревом, иначе в этой зоне будет холодно по сравнению с остальной частью вашей ванной комнаты.

Можно ли обрезать коврики с подогревом?

Нет, коврики напольного отопления нельзя обрезать, и ни при каких обстоятельствах нельзя обрезать или укорачивать желтый кабель.Если коврик слишком велик для желаемой площади, вы можете снять кабель с мата и протянуть его вдоль стены.

Обратите внимание, что кабель никогда не должен пересекаться или касаться самого себя.

Можно ли положить ковровое покрытие поверх электрического теплого пола?

Это зависит от изоляционного эффекта ковра или коврового покрытия. Для функциональности системы теплого пола важно, чтобы вы не «инкапсулировали» нагревательный элемент и тем самым не препятствовали правильному отведению тепла.Поэтому ни в коем случае нельзя стелить коврик или ковровое покрытие со значением теплоизоляции выше 0,175 К / Вт.

Информацию о изоляционных качествах ковра или коврового покрытия можно получить у производителя продукта.

Можно ли положить тяжелые деревянные полы поверх системы электрического теплого пола?

Да, поверх системы можно укладывать деревянный пол любого типа, в том числе более тяжелый.

При укладке деревянных полов при температуре теплого пола важно, чтобы температура пола не превышала 27 ° C, так как такой уровень тепла приведет к высыханию древесины и растрескиванию.

Используя термостат с температурным пределом 35 ° C (измеряется по температуре пола), вы можете гарантировать, что температура пола не будет превышать 27 ° C.

Какой выход выбрать?

Для деревянных или ламинатных оснований, а также для деревянных, ламинатных или ковровых покрытий мы рекомендуем максимальную мощность 100 Вт / м2.

Для бетонной, обычной или каменной плитки, а также для полов из обычной или каменной плитки мы рекомендуем максимальную мощность 150 Вт / м2.

Нужна ли изоляция под ковриком для подогрева пола?

Это зависит от помещения, в котором будет установлен теплый пол. При установке теплого пола в неизолированном подвале мы рекомендуем подкладывать изоляционную панель под мат для подогрева пола.

За дополнительной информацией о подходящих изоляционных материалах обращайтесь к строительным торговцам или в магазин DIY.

Какой толщины должен быть слой затирки / наполнителя поверх нагревательного мата?

При установке деревянного пола, ламината, ковролина и т. Д.поверх напольного обогревателя нагревательный мат должен быть покрыт слоем раствора / наполнителя толщиной не менее 5 мм. Это обеспечит равномерное распределение тепла и защитит верхний слой от перегрева.

Какой тип затирки или наполнителя рекомендуется для покрытия?

Для покрытия нагревательного мата можно использовать бетон, тонкий бетон, самовыравнивающуюся шпатлевку и т. Д. Вы также можете использовать гибкий клей для плитки и покрывать и укладывать плитку всего за один прием.

Если вы выберете это решение, важно использовать пластиковый зубчатый шпатель для наполнения, чтобы предотвратить повреждение кабеля.

Могу ли я подключить более одного коврика к одному термостату?

К одному термостату можно подключить до двух нагревательных матов. Если вы устанавливаете два нагревательных мата на один и тот же термостат, датчик температуры пола термостата должен быть установлен между двумя матами.

Обратите внимание, что два коврика должны быть подключены параллельно, а не последовательно.

Когда мне следует использовать датчики пола или комнатные датчики?

Датчик температуры пола:

Мы рекомендуем всегда использовать датчик температуры пола для управления системой теплого пола.Для систем, устанавливаемых под плиточным полом, мы рекомендуем использовать датчик температуры пола, потому что правильная температура пола является ключом к созданию оптимального уровня комфорта. В системах, устанавливаемых под деревянным полом, всегда необходимо устанавливать датчик температуры пола, чтобы температура поверхности не превышала 27 ° C.

Комнатный датчик:

Комнатный датчик следует использовать только с системой подогрева пола, установленной под плиточным полом. Для плиточных полов, в которых система подогрева пола используется в качестве основного источника тепла, имеет смысл управлять подогревом пола на основе комбинации входного сигнала от датчика пола и датчика помещения.

Это обеспечит заданную температуру в помещении, не допуская превышения заданной температуры системой теплого пола.

Руководство по покупке полов с подогревом

| Heatingpoint

Существует огромное количество разнообразных термостатов, которые можно использовать с подогревом полов, поэтому очень важно найти время, чтобы выбрать лучшую модель для вашего дома и образа жизни. По этой причине мы не включаем термостаты в наши нагревательные блоки — вы можете выбрать нужный термостат из раскрывающегося списка при оформлении заказа.

Вот некоторые особенности, на которые следует обратить внимание при выборе:

Ручной или цифровой

Ручные термостаты предлагают элементарное регулирование нагрева с помощью шкалы традиционного стиля для регулировки температуры. Ручные термостаты просты в использовании, но дают ограниченный контроль над обогревом. Большинство ручных контроллеров обеспечивают базовое управление включением / выключением по требованию и не позволяют программировать отопление.

Цифровые термостаты более точны, чем ручные термостаты, и предлагают большую степень контроля.Обычно они имеют более современный дизайн с ЖК-дисплеями или сенсорными экранами. Большинство цифровых термостатов позволяют программировать отопление и могут предложить множество дополнительных интеллектуальных функций.

Можно сказать, что не все цифровые термостаты одинаково просты в использовании. Старые цифровые термостаты иногда страдают от не интуитивно понятных интерфейсов, которые трудно использовать без обращения к руководству. Однако самые современные цифровые термостаты были тщательно спроектированы для оптимизации простоты использования: использование ползунков, сенсорных экранов, управления Wi-Fi и повседневного языка, чтобы сделать программирование максимально интуитивным.Хорошим цифровым термостатом будет так же легко пользоваться, как и ручным термостатом.

Программирование

Программирование полов с подогревом — простой способ снизить потребление энергии без ущерба для вашего комфорта. Когда вы программируете отопление, оно будет автоматически следовать вашему индивидуальному расписанию, включая и выключая, а также изменяя температуру в соответствии с вашими потребностями. В вашем доме будет тепло, когда вы проснетесь утром и вернетесь с работы, не тратя энергию на отопление на ночь, или когда в доме никого нет.

Предлагаемый уровень программирования зависит от модели. Самые сложные термостаты предлагают ряд предустановленных программ, а также несколько настраиваемых программ. Они позволят вам установить разные режимы нагрева для каждых получасовых интервалов каждого дня недели, и вы сможете выбирать из ряда настраиваемых режимов нагрева, таких как комфорт, экономия и защита от замерзания.

Термостаты

, которые не поддерживают программирование, будут работать в режиме простого включения / выключения по требованию.Это может подойти для комнат, которые вы используете время от времени, например, для мастерских или зимних садов, но не рекомендуется для ваших основных жилых помещений.

Управление Wi-Fi
Термостаты

с управлением по Wi-Fi позволяют управлять подогревом пола из любой точки мира при наличии подключения к Интернету. Это очень удобная функция, которая позволяет вам регулировать отопление, пока вы на работе, в отпуске, в общественном транспорте или, действительно, удобно сидите на диване, не желая вставать и идти к термостату!

Управляемые термостаты

Wi-Fi подключаются к электросети и подключаются к системе теплого пола так же, как и обычный термостат. Затем термостат подключится к вашей сети Wi-Fi так же, как телефон или ноутбук. Вы сможете управлять термостатом, загрузив приложение производителя на свое устройство или создав учетную запись на сайте производителя.

Обратите внимание, что хотя термостаты, управляемые по Wi-Fi, обычно называют «беспроводными», они являются беспроводными только в том смысле, как они взаимодействуют с мобильными устройствами и ноутбуками. Они должны быть полностью подключены как к электросети, так и к системе теплого пола.

Дизайн

Ваш термостат не должен быть бельмом на глазу. Мы продаем термостаты в широкой цветовой гамме, подходящей для большинства интерьерных решений. Наши самые современные термостаты с сенсорным экраном поставляются с настраиваемыми дисплеями, которые позволяют вам изменить цветовую схему или даже загрузить личную фотографию в качестве фона, поэтому существует множество способов убедиться, что ваш термостат вписывается в дизайн вашего интерьера.

Интеллектуальные функции

В наши дни нагревательные термостаты — это больше, чем просто ограничители температуры. Сегодня термостаты для подогрева пола доступны с множеством интеллектуальных функций, предназначенных для всего, от измерения потребления энергии до проверки погоды. Вот некоторые из лучших, на что стоит обратить внимание:

Энергомонитор
Термостаты

с монитором энергопотребления будут регистрировать потребление энергии, рассчитывать эксплуатационные расходы и генерировать графики, показывающие, как и когда вы используете энергию.

Режим обучения

Термостаты с режимом обучения работают непрерывно, чтобы оптимизировать ваш обогрев, регулируя тепловую мощность и программирование, чтобы всегда обеспечивать комфортное отопление с максимальной эффективностью.Это может работать как на долгосрочной, так и на краткосрочной основе.

В краткосрочной перспективе термостат отрегулирует тепловую мощность, чтобы компенсировать изменения в окружающей среде. Эти настройки могут варьироваться от отключения обогрева при обнаружении открытого окна до программирования включения обогрева раньше, когда прогнозируется более холодная погода.

В долгосрочной перспективе ваш термостат узнает, как вы хотите использовать обогрев, и скорректирует ваш график, чтобы найти наиболее эффективный способ обогрева комнаты в соответствии с вашими предпочтениями.

Смена тарифа

Термостаты переключения тарифов контролируют ваше энергопотребление и постоянно следят за энергетическим рынком, чтобы убедиться, что вы используете наиболее выгодный тариф. Термостат сообщит вам, если найдет более конкурентоспособный тариф, или вы можете настроить его на автоматическое переключение.

Совет по энергосбережению

Термостат проанализирует потребление энергии и выдаст советы и рекомендации по энергосбережению, специально адаптированные к вашим привычкам.

Дополнительные приложения

Вам не нужно ограничивать термостат только управлением обогревом.Почему бы не выбрать термостат с дополнительными приложениями и не сделать его центральным информационным центром вашего дома? Наши самые умные термостаты дают вам возможность загружать на термостат широкий спектр удобных приложений, не связанных с нагревом. Они могут включать в себя прогноз погоды, отображение температуры на улице и даже отчеты о дорожном движении, адаптированные к вашим утренним поездкам на работу.

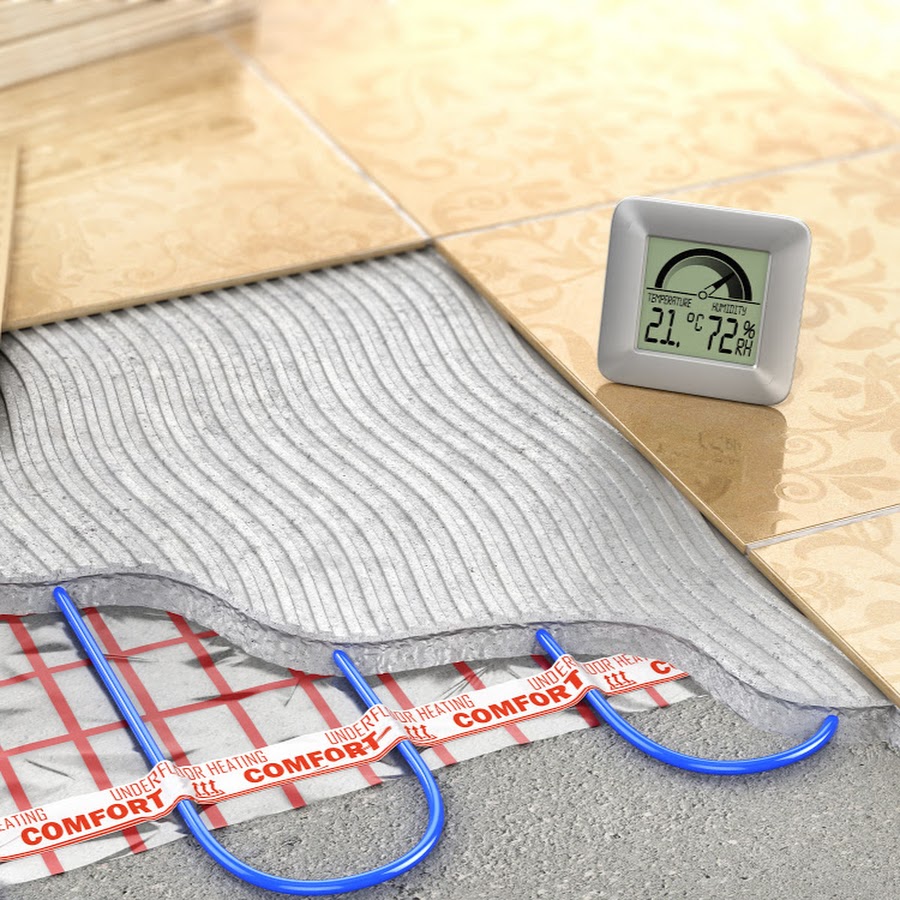

Электрический теплый пол: основы

Системы лучистого теплого пола нагревают комнату с помощью системы труб или проводов, которые проходят под поверхностью пола и мягко излучают тепло вверх в комнату.Такие системы предлагают хороший способ обогрева пристройки помещения, где трудно расширить существующие воздуховоды HVAC, и они особенно эффективны на поверхностях пола, которые естественно холодные на ощупь, такие как камень, бетон или керамическая плитка. Теплые полы также могут быть хорошим выбором в больших высоких помещениях, поскольку источник тепла исходит на уровне пола, где отопление наиболее необходимо. И особенно в комнатах, где вы ходите босиком (ярким примером является ванная комната), светлый пол обеспечивает беспрецедентный комфорт.

Системы теплого пола бывают нескольких стилей, но одним из самых популярных является электрическая система, в которой проволочная сетка или петли отдельных проводов проходят по полу под поверхностью, создавая тепло за счет естественного сопротивления, возникающего при прохождении электричества. металлические провода.

Анатомия системы электрического теплого пола

Принцип лучистого теплого пола существует уже много столетий. Например, в Древнем Риме многие общественные здания имели систему туннелей под каменными полами, по которым циркулировал воздух, нагретый дровами.В современном электрическом приспособлении тонкие нагревательные кабели, проложенные под поверхностным полом, чаще всего керамической плиткой, нагревают пол так же, как электрическое одеяло. Обычно они работают от собственной электрической цепи на 15 или 20 ампер, управляемой настенным термостатом. Часто такие системы используются для дополнительного обогрева и устанавливаются во время проектов реконструкции.

Большинство электрических излучающих полов включает в себя укладку полос электрического покрытия на черный пол, соединенных вместе и подключенных к электрической цепи и термостату линейного напряжения, и закрепленных на месте покрытием из тонкозастывающего раствора.Поверх электрических матов укладывается поверхностное напольное покрытие. В этих матовых системах вы можете обрезать куски по размеру, чтобы они соответствовали неровным поверхностям, хотя обычно лучше использовать полноразмерные маты. В идеале коврики покрывают большую часть пола, но можно также ограничить обогрев зонами, по которым вы обычно ходите. В других системах отдельные провода проходят через пол в ванной на расстоянии около 3 дюймов друг от друга и закрепляются тонким слоем клея. Для полов из керамической или каменной плитки электрические маты или провода устанавливаются поверх цементной плиты, на которую затем укладывается керамическая плитка.

Плюсы

  • Системы электрического лучистого отопления, расположенные в пределах тепловых масс (например, между цементной плитой и керамической плиткой), могут сохранять тепло в течение длительного времени даже после отключения питания.

  • Электрические системы теплого пола предлагают незаметный способ обогрева пола. При правильной настройке температуры трудно даже обнаружить, что излучаемое тепло работает.

  • Эти системы могут помочь снизить общие расходы на отопление — ваши системы отопления, вентиляции и кондиционирования воздуха или обогреватели не должны работать так тяжело, чтобы обогревать комнату.

  • Эти системы идеально подходят для использования под естественно холодными поверхностями, такими как керамическая и каменная плитка, или на бетонных плитах.

  • Электрические системы легко установить при реконструкции.

  • Излучающие системы, как правило, более рентабельны, чем другие средства дополнительного электрического отопления, такие как обогреватели.

  • Электрические системы являются наиболее удобными для самостоятельного использования из вариантов лучистого пола.

Минусы

  • Эти системы сложно установить задним числом, так как напольное покрытие необходимо снимать.Они наиболее практичны при новом строительстве или во время крупных проектов реконструкции.

  • Они более эффективны для обогрева поверхности пола «на ощупь», чем для обогрева всей комнаты (хотя можно использовать лучистое отопление для пола в качестве основного источника тепла).

  • При использовании в домашних условиях электрические системы дороже в эксплуатации, чем водяное лучистое отопление.

  • Оборванные провода застревают между поверхностями пола, и их трудно обнаружить, обрыв или закороченный провод, и еще сложнее отремонтировать.

  • Лучистые полы с подогревом менее эффективны под ковровым покрытием, твердой древесиной или винилом, поскольку тепло может удерживаться между изолирующим поверхностным слоем и черным полом.

Стоимость

Вы можете рассчитывать заплатить не менее 8 долларов за квадратный фут как минимум за материалы для электрического излучающего пола. Для целей оценки от 10 до 12 долларов за квадратный фут — это безопасная цифра, которую можно использовать только для материалов. В среднем, на профессиональную установку и материалы вы планируете потратить около 16 долларов на квадратный фут.

Хотя это зависит от того, где вы находитесь, и от стоимости электричества, вы можете рассчитать эксплуатационные расходы в размере от 0,50 до 1 доллара в день для ванной комнаты 8 x 10 футов, если система работает 24 часа в сутки (регулируется термостатом). . При работе 8 часов в день затраты составляют от 0,25 до 0,35 доллара в день на ту же ванную комнату размером 8 x 10 футов.

Альтернативные формы теплого пола

Менее распространенной, но также доступной является система водяного теплого пола (с горячей водой).В гидравлических системах трубы воды, нагретой центральным бойлером или водонагревателем, циркулируют под полом. Системы водяного теплого пола чаще используются в новом строительстве для создания систем отопления всего дома. Затраты на установку значительно выше, чем у других систем центрального отопления, но водяные излучающие системы чрезвычайно эффективны и предлагают гораздо более низкие текущие эксплуатационные расходы — примерно одну треть по сравнению с системами с принудительной подачей воздуха.

Лучистое отопление — Как установить теплый пол в доме

Дома, построенные примерно после 1950 года, обычно отапливаются либо горячим воздухом, продуваемым через воздуховоды, либо горячей водой, нагнетаемой через обогреватели плинтуса.В старых домах часто используются чугунные радиаторы, которые производят тепло с помощью пара или горячей воды. Все эти системы при правильном уходе обеспечивают поддержание тепла и уюта в наших домах зимой. Однако ничто не может сравниться с лучистым теплом пола.

Найдите больше отличных проектов с практическими рекомендациями, когда вы зарегистрируетесь в Pop Mech Pro! 🛠

Как следует из названия, теплый пол нагревает пол, а не воздух в помещении. И в результате система поддерживает равномерную, постоянную температуру по всей комнате, без холодных и горячих точек, связанных с системами принудительного горячего воздуха, обогревателями плинтуса и радиаторами.Я могу засвидетельствовать это, когда ваши ноги в тепле, все ваше тело ощущается теплым, потому что в моем доме есть как лучистый пол, так и плинтусы с горячей водой. Тепло с помощью лучистого пола — один из старейших и наиболее эффективных способов обогрева дома: он был впервые разработан древними римлянами более 2000 лет назад.

Излучающее тепло может быть установлено практически под любым типом пола, но оно особенно хорошо подходит для полов из плотной кирпичной кладки, таких как заливной бетон, терраццо и полов, покрытых керамогранитом или каменной плиткой.Эти толстые твердые поверхности отлично поглощают, а затем излучают (отводят) тепло в комнату.

Две основные системы

В то время как римляне использовали дровяной камин для обогрева каменных полов наверху, сегодняшние системы лучистого обогрева пола немного сложнее. Два основных типа лучистого тепла — это водяное и электрическое.

Гидравлические системы состоят из бойлера, вырабатывающего горячую воду, которая затем прокачивается через ряд труб, установленных под чистым полом.В электрических системах лучистого тепла используется серия проводов, подключенных к электрической цепи, для производства тепла, которое нагревает пол. Каждая система управляется настенным термостатом.

Здесь я объясню, как я установил электрическую систему лучистого тепла в ванной перед тем, как выложить плитку на фанерный черновой пол. И, чтобы упростить работу, я купил электрический коврик, излучающий тепло, который был предварительно смонтирован и готов к установке. Это не только самая быстрая, простая и доступная система лучистого тепла, но и самый удобный способ установки.


Системы водяного отопления

Электрическая система водяного теплого пола

HeatTech amazon.com

182,00 $

Электрическая система водяного отопления

LuxHeat amazon.com

Система электрических полов для плавающих полов

Тихий амазонка.com

149,99 $

Комплект для теплого пола WarmWire

SunTouch amazon.com

529,00 $


Подготовка чернового пола

Перед установкой электрического коврика необходимо выполнить небольшую подготовительную работу, но она проходит довольно быстро. Начните отключать унитаз и убирать его из комнаты. Затем подденьте молдинги плинтуса по периметру комнаты и удалите старый пол, чтобы обнажить фанерный черновой пол.Если вы обнаружите какие-либо повреждения от воды, вырежьте плохой участок и залатайте его новой фанерой.

Укладка цементной подложки

Чтобы создать прочную основу для плитки, накройте черный пол цементной подложкой. Начните с смешивания партии стандартного тонкого раствора, модифицированного латексом. Нанесите раствор на черновой пол и используйте гладкую (без зазубрин) кромку дюйма. зубчатый шпатель для распределения раствора по фанере. Затем используйте ¼-дюйм. зубчатый край шпателя, чтобы разгребать раствор, создавая ряд гребней.

Положите заднюю панель во влажный раствор и постучите по ней молотком и блоком 2×4. Прикрепите заднюю панель к основанию с помощью шурупов длиной 1 5/8 дюйма. Установите оставшиеся части задника, не забудьте оставить 1/8 дюйма. промежуток между листами.

Затем заклейте все швы между листами защитной панели липкой сеткой, затем нанесите тонкий слой раствора на проклеенные стыки. Дайте проклеенным швам застыть в течение ночи, прежде чем продолжить.

Установите мат с тепловым излучением

Электрические нагревательные маты обычно кладут в слой раствора, покрывают большим количеством раствора, а затем плитки сразу же укладывают на место.Однако для этой установки я добавил шаг, чтобы улучшить характеристики лучистого тепла: нагревательный мат был помещен в строительный раствор, а затем оставлен на ночь. На следующее утро я вылил на коврик самовыравнивающуюся подложку, которая представляет собой очень тонкий водянистый цемент. После высыхания подложки плитки заштукатурили. Теперь этот дополнительный этап занимает немного больше времени, но дополнительный слой цемента, обеспечиваемый самовыравнивающейся подложкой, создает идеально гладкую ровную поверхность для укладки плитки и обеспечивает немного больше тепловой массы для излучения тепла.Вот шаги по установке теплового мата:

Смешайте немного серого тонкосиленного раствора, модифицированного латексом, и нанесите его на заднюю панель с помощью-дюйма. зубчатым шпателем, но нанесите ровно столько раствора, чтобы схватить половину коврика. Положите мат в раствор, стараясь не раздавить электрические кабели, вплетенные в гибкий мат. Используйте резиновую терку, чтобы вдавить коврик в раствор. Обязательно выдавите все пузырьки воздуха и разгладьте морщинки. Осторожно сложите вторую половину нагревательного мата поверх первой, нанесите раствор на заднюю панель и вдавите мат в раствор с помощью затирочной терки.

Затем с помощью универсального ножа прорежьте небольшую прорезь в нагревательном коврике и протяните металлический датчик пола, прикрепленный к коврику. Вдавите зонд в раствор, убедившись, что он не касается электрических кабелей, вплетенных в мат. Если да, то на термостат будет отправлено неверное значение температуры. Дайте раствору застыть в течение ночи.

Теперь смешайте партию самовыравнивающегося состава до консистенции жидкого молочного коктейля. Начните с самого дальнего от двери угла комнаты и вылейте подкладку на пол.При правильном смешивании он плавно всплывет и найдет свой собственный уровень. Дайте подложке застыть в течение ночи.

Вызов электрика

Теперь вы можете вызвать квалифицированного электрика для подключения коврика с подогревом для теплого пола к специальной электрической цепи, которая обеспечивает питание только нагревательного коврика. Электрик также подключит новый термостат лучистого тепла, который должен быть размещен на высоте около 60 дюймов над полом.

После того, как электрик убедится, что теплоизлучающий мат работает правильно, можно начинать укладывать плитку на пол.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Провод для подогрева пола, электрический кабель для обогрева пола под плиткой Производитель

Провод для обогрева пола

Провод для обогрева пола Jiahong — это своего рода двухжильный кабель для обогрева пола с постоянной мощностью для европейских рынков .Он широко используется для облицовки керамической плитки, натурального камня и других толстых полов в гостиной, спальне и т. Д.

Он также безопасен в ванной, подвале, кухне и других влажных местах. Обычные типы — 12 Вт / м и 18 Вт / м.

Рисунок: провод подогрева пола

Характеристики

Провод подогрева пола Jiahong нагревается через внутренний проводник. Тепловая мощность может повысить комфорт пола дома и в офисе.

Кабель напольного отопления Jiahong нельзя разрезать ни при каких обстоятельствах, потому что длина и мощность кабеля постоянной мощности являются детерминированными.Любые разные части также не могут перекрывать друг друга в процессе использования.

Номинальное напряжение 230В. Максимальная температура излучения составляет 85 o F (30 o C), а минимальная температура установки составляет 40 o F (5 o C).

Двухпроводная структура позволяет подключать питание через единую точку подключения.

Рисунок: двухжильный нагревательный кабель

Конструкция

Провод для обогрева пола Jiahong состоит из четырех компонентов: внутреннего проводника, изоляции проводника, экрана и внешней оболочки.

  • Внутренний проводник из луженой меди. Внутренний слой — это главный элемент. Это не только проводник, но и нагревательный элемент.
  • Изоляция должна выдерживать высокую температуру и высокое напряжение. Обычно он содержит фторполимер, такой как ETFE или FEP.
  • Экранирующая оплетка выполняет важную функцию, которая защищает две части проводов, что является основным преимуществом обертывания внешней оболочки.Между тем, плетеный экран может экранировать электромагнитное излучение, генерируемое внутри. Более того, он может обеспечить защиту земли.
  • Наружная оболочка обычно изготавливается из 100% водонепроницаемого ПВХ, что делает ее пригодной для использования как во влажных, так и в сухих помещениях.

Это простая и устойчивая конструкция, которая прослужит вам более 30 лет.

Прочее

Нагревательные кабели и термостаты

В обычной системе теплого пола есть точный термостат.Термостат используется для контроля и определения температуры в помещении или температуры пола, а затем для регулирования тепловой мощности кабеля.

Jiahong Floor Heating Wire подходит ко всем популярным термостатам на европейских рынках. Вы также можете выбрать наши термостаты.

Простота установки

Провод подогрева пола Jiahong прост и удобен в установке. Незакрепленный кабель можно вставить в любое место в соответствии с реальной формой помещения. Кроме того, в нем нет фиксированного кабельного пространства, поэтому вы можете произвольно выбирать расстояние между кабелями в пределах предлагаемого диапазона.

Вам нужен стандартный кабель

Провод для обогрева пола Jiahong обычно поставляется с полным нагревательным кабелем, который состоит из двух различных компонентов: нагревательного кабеля и холодного ввода. Холодный конец представляет собой обычный электрический провод длиной 2,5 метра с вилкой.

Кабель для обогрева пола Jiahong упакован в деревянные или пластиковые катушки определенной длины. Стандартная длина составляет от 12,5 до 150 м для типа 12 Вт / м.

Для типа 18 Вт / м длина варьируется от 7.От 5 до 154,2 м. Из него также можно сделать нагревательную сетку или нагревательный мат. Каждый провод подогрева пола Jiahong перед упаковкой проходит тщательную проверку.

Рисунок: Уплотнение кабеля для подогрева пола

Любые функциональные проблемы будут обнаружены и решены до упаковки. И стандарты тестирования соответствуют правилам CSA.

Более того, провода Jiahong для подогрева пола могут нормально работать более 30 лет, и на них предоставляется 25-летняя гарантия. Все кабели излучающего теплого пола одобрены CE и EAC.

Сопутствующие товары:


Щелкните и просмотрите техническое описание в Интернете. Он включает в себя всю информацию о технических параметрах и материалах.

Этот коврик прошел одобрение рынков США и ЕС, проверьте приведенный ниже список сертификатов, и вы можете просмотреть отчет в Интернете. Для получения оригинальных отчетов вы можете связаться с нашим отделом продаж через соответствующую форму.

Если вы хотите получить каталог для предварительного просмотра, нажмите здесь, чтобы узнать подробности.Вы также можете связаться с нами для получения бесплатного предложения, заполнив форму обратной связи.

Установите собственную систему электрического лучистого обогрева пола

Эта статья любезно предоставлена WarmUp.com

Вот обзор того, как установить собственный пол свободный провод сияющий система обогрева. Такая система отопления является прекрасным дополнением к Ваша система отопления всего дома. Или у вас есть «холодная комната» … пространство что кажется, что никогда не бывает достаточно тепла? Или вы хотите установить плитку на пол на кухне или в ванной, но вы беспокоитесь, что в помещении будет холодно. зима? Система под полом может поддерживать тепло в этих областях при меньшем стоимость и больший комфорт, чем у любого другого типа отопительного агрегата!

1) Снимите мерки и тщательно спланируйте места подключения

Любой тип установки требует точного определения количества материала. нужно будет сделать работу.То же самое и с полом с подогревом. проект. Как показано на диаграмме ниже, вам сначала нужно измерить область, которую вы хотите отапливать, исключая мебель или аксессуары, чтобы вы приобретите необходимое количество продукта для вашего проекта.

Важно избегать размещения провода лучистого обогрева под участками, где вы планируете установите фиксированную мебель, например, шкафы. Вы можете поместить нагревательный провод близко к ногам или к душевой / ванной, но оставьте немного места вокруг туалета нужны стоки (чтобы не было под унитазом) и стены.

2) Решите, где установить термостат …

Термостат — это «сердце» вашей системы лучистого отопления, контролирующее питание нагревательных проводов, а также регулировка температуры пола. Вся проводка для вашей системы лучистого отопления либо идет к ней, либо от нее. Большинство людей устанавливают термостат возле входа в комнату, в которой они обогреваются, возле выключателей света. Однако везде, где вы его устанавливаете, хорошо, если поверхность сухая и свободная.

В некоторых случаях местоположение может зависеть от планировки вашего дома и расположения основная печатная плата. Если вам нужна помощь с устройством, обратитесь к электрику. специфика. Конечно, любой электрик будет рад сделать финальную разводку. для вашего проекта! (Если вам интересно узнать, что такое современный пол с подогревом Как выглядит термостат, Warmup предлагает новый энергосберегающий программируемый термостат для теплого пола под названием 3IE. См. Изображения ниже.)

Для термостатов напольного отопления обычно требуется двухклавиатурный короб с двумя 1/2 » трубопроводы до уровня пола … один для нагревательного провода и один для провод датчика.

3) Изолируйте пол под нагревательными проводами для повышенная эффективность!

Мы рекомендуем использовать наши изоляционные плиты при установке поверх бетонных плит. Теплоизоляция Плиты сэкономят вам деньги, если использовать их вместе с полом с подогревом. действует как очень эффективный тепловой барьер.Они отражают тепло вверх в напольная плитка вместо того, чтобы позволить теплу прогреть бетонную плиту внизу. К используя теплоизоляционные плиты для разогрева, вы обнаружите, что после включения При нагревании напольная плитка нагревается примерно за 10-15 минут. Без Утепление плит может занять от 2-3 часов и более.

При установке теплоизоляционных плит определите, сколько вам нужно, исходя из размеры обогреваемой площади. Размер каждой доски 2 ‘x 4’ x 1/4 дюйма и может легко разрезать универсальным ножом, чтобы его можно было разместить в любом уголке и трещина.Нанесите строительный клей на черновой пол и уложите доски сверху. Над фанерными черновыми полами вы будете добавлять прилагаемые винты каждые 8 12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете преимущества изоляции, не мешая вашим дизайнерским планам!

4) Тестирование делает идеальным … убедитесь, что ваши провода не повреждены до, во время или после установки!

Вы должны достать мультиметр или омметр, чтобы проверить сопротивление проводов. Это следует делать до, во время и после того, как вы проложите провода, до установка собственно напольного покрытия. Показания, которые вы должны получить для каждого типа проводная система (120 В или 240 В) предусмотрена в прилагаемом руководстве по установке. Эти тестовые счетчики стоят около 20 долларов в вашем хозяйственном магазине или доступны в Разогрев.

5) Укладка провода …

Начните с термостата и проложите кабель питания или «подводящий провод» в канал. Отсюда уложите нагревательный провод петлями на 2, 3 или 4 дюйма. расстояние с предоставленной лентой.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного чернового пола используйте расстояние между проводами 2 дюйма, обеспечивающее максимальное тепловыделение.

2) При расстоянии 4 дюйма производительность будет меньше, но это рекомендуемое расстояние над теплоизоляционными плитами, так как вы не теряете тепло вниз и, следовательно, для получения отличных результатов требуется меньше проволоки.

При заказе системы со свободным тросом просмотрите таблицы производителя, которые даст вам площадь в квадратных футах, которую вы можете получить при различном расстоянии.Передовой пользователи даже чередуют интервалы в одной комнате с большим количеством тепла в тщеславие и, например, меньше тепла в гардеробной.

Вот несколько изображений типовой схемы установки. Обратите внимание, что проволока удерживается на месте лентой (поставляется производителем), а не скобами или другие механические крепления, которые могут вызвать короткое замыкание и / или повредить провода. На первом рисунке показан план с небольшими кусочками ленты, удерживающими провода. на месте. На втором рисунке (ниже) показана вся длина провода. крепится к полу скотчем.Это важно, чтобы провода не становятся смещенными при нанесении тонкого набора поверх.

Провода

Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на более 3/16 дюйма при нанесении самовыравнивающего или тонкого настила. минимальная рекомендуемая толщина тонкого отверждения. Какими бы тонкими они ни были, провода Warmup обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых, полимеры товарного сорта, которые обладают прочностью и долговечностью, чтобы служить дольше чем традиционные провода ПВХ.Примечание: провода для разогрева можно прикрепить с помощью кабельных стяжек или «зажимы», но часто требуется только предоставленная лента, чтобы сохранить профиль пола как можно ниже.

Установка напольного датчика …

Напольный зонд предназначен для контроля температуры пола. Помните, что термостат считывает температуру воздуха, а не пола. температура. Может случиться так, что в комнате может стать тепло (например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Пол датчик позволяет контролировать температуру пола независимо или совместно с термостатом.

Установите напольный зонд или «провод датчика», пропустив его во второй кабелепровод к коробке термостата. Положите чувствительный наконечник зонда в нагретую площадь. Следите за тем, чтобы нагревательные провода не перекрывали друг друга и не пересекали их. по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда может потребоваться долбить канал в пол (или изоляционную панель), чтобы он лежал ниже уровня обогрева провода.Он должен быть приклеен изолентой, как и провода.

Защитить провод тонким слоем строительного раствора …

Используя плоский мастерок, полностью покройте вашу систему электропроводки выравниватель или модифицированный тонкослой. В этом примере подрядчик использует полимер-модифицированный разбавленный раствор. (Мы часто используем MAPEI FLEX или CBP Versabond для наши установки.) Вы можете уменьшить этот уровень до минимума, но это упростит работу с плиткой. В любом случае вы всегда должны делать убедитесь, что провода полностью погружены в эти соединения, чтобы подвергается воздействию воздуха и перегрева. Не пытайтесь вставить плитку в это защитное пальто!

После затвердевания (от нескольких часов до ночи в зависимости от толщины и предложений производителя), начните укладку плитки или другого пол) как обычно.

Важно: не активируйте радиант система теплого пола до полного затвердевания цементных материалов. Этот будет определено установщиком пола или прочитав инструкцию производителя инструкции. Как правило, мы рекомендуем время ожидания от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео фактической работы по установке в маленькой ванной с Реджисом и Майком из Warmup. Это даст вам реалистичный вид обмотки провода и покрытия. с составом для выравнивания пола.

У нас есть полезный Страница часто задаваемых вопросов на нашем сайте, которая ответит на дополнительные вопросы, которые вы могли бы имеют. Как только вы посетите, вы также сможете просмотреть все наши продукты предложения вместе с установочными фотографиями и полезными пошаговыми видеороликами.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
