Стальные панельные радиаторы отопления технические характеристики: Стальные панельные радиаторы отопления технические характеристики

Содержание

технические характеристики и тепловая мощность, особенности обогревателей Rado (500×1000 миллиметров), преимущества и недостатки такого устройства

Когда встает вопрос, какими радиаторами заменить старую чугунную систему, то выбор зачастую падает на стальные версии. Это связано с их ценовой доступностью при отменном качестве.

Но нельзя ориентироваться в данном вопросе исключительно на внешний вид и стоимость. Очень важно, чтобы параметры отопительной системы (носитель и давление) подходили для новых батарей.

Как показывает практика, наибольшим спросом у потребителей пользуются стальные радиаторы отопления 22 тип.

Особенности устройств

Сталь по многим параметрам подходит в качестве материала для изготовления батарей отопления. Она прочная, достаточно легкая и обладает высокой теплопроводностью.

Панельные радиаторы из этого материала производятся из высших его сортов путем штамповки. Во время этого процесса на лист стали наносятся каналы, по которым в готовом изделии будет протекать теплоноситель.

Как правило, они делятся на горизонтальные верхний и нижний канал, и многочисленные вертикальные (по 3 на каждые 10 см).

Штампованные элементы впоследствии соединяются попарно при помощи роликовой сварки, образуя, таким образом, закрытую панель, внутри которой при подсоединении к системе отопления движется теплоноситель.

Мощность зависит от количества панелей и наличия или отсутствия в готовых изделиях конвекторов, что можно определить по их маркировке.

Радиатор стальной панельный тип 22: технические характеристики

На сегодняшний день производители панельных отопительных конструкций предлагают следующие типы моделей:

  1. У №10 всего одна панель и отсутствует конвектор и облицовка.
  2. У 11 типа по одной панели и теплообменнику.
  3. Наибольшим спросом у населения пользуется стальной радиатор тип 22. Характеристики его говорят о том, что в нем две панели и два конвектора. Это более гармоничное сочетание, так как изделие получается с высокой теплоотдачей, доступной ценой и небольшим весом.
  4. Радиаторы 33 типа оснащены тремя теплообменниками, прикрепленными к трем панелям. Это самый мощный и дорогой вид панельных радиаторов из стали.

Чтобы быстрее ориентироваться в маркировке стальных изделий, следует помнить, что первая цифра в номере говорит о количестве панелей, а вторая – конвекторов.

Панельный радиатор тип 22 считается оптимальным выбором по следующим параметрам:

  1. Их мощность варьируется от 576 Вт и до 4115 Вт. Такой разбег напрямую связан с высотой и длиной панелей.
  2. Радиатор стальной тип 22 выдерживает рабочее давление от 6 до 10 при испытательных 12-ти атмосферах. Хотя отопительные конструкции из стали достаточно крепкие, их лучше применять в закрытых автономных системах. Если требуется подключение к централизованной системе обогрева, то нужно рассчитать мощность панелей заранее и приобрести прибор с ее учетом.

    Этот недостаток можно компенсировать, если тепловая мощность стальных радиаторов тип 22 находится под контролем редуктора давления.

  3. Стальные панельные обогреватели легко монтировать.
  4. Максимальная длина этих радиаторов (3000 мм) позволяет использовать их даже при наличии большого окна в помещении.
  5. Для каждой комнаты в отдельности можно приобрести обогреватель, соответствующий ее площади.
  6. Срок службы стальных радиаторов от зарубежных и отечественных производителей составляет 10 лет, но это не предел, если соблюдены все нюансы эксплуатации.
    Например, важную роль в их качестве и долговечности играет чистота и Ph носителя. Если поставить фильтры, то радиаторы отопления стальные 22 тип (характеристики это подтверждают) будет отдавать свое тепло дольше, чем заявлено в техпаспорте.

Даже если взять самый небольшой размер стальных радиаторов этого типа, то можно увидеть, насколько разнятся их показатели мощности. Например, при высоте 300 мм и длине 400 мм она составит 576 Вт, тогда как у изделия той же длины, но с 500 мм высоты – 823 Вт.

Стальной радиатор 22 тип 500х1000 мм обладает мощностью 2057 Вт. Эти показатели не одинаковы у разных производителей.

Обогреватель Rado

Панельные обогреватели этой немецкой фирмы – оптимальный вариант соотношения стоимость-качество.

Стальной радиатор 22 тип 500х1000 мм Rado имеет мощность 1826 Вт при нагреве носителя до +110 градусов и допустимом давлении до 9 Бар (испытательное 14).

Это действительно панельный радиатор высшего качества, так как для его изготовления используется экологически чистая сталь, производимая в Европе.

Радиатор отопления стальной 22 тип (500х1000) имеет небольшой вес при высокой теплоотдаче и двух конвекторах, что позволяет за короткие сроки нагреть помещение, экономя энергозатраты.

Преимущества и недостатки

Как и у всего вокруг, у стальных панельных радиаторов есть свои плюсы и минусы, и если их правильно учесть, то можно подобрать для дома или квартиры обогреватель, максимально подходивший по всем параметрам:

  1. Хотя они рассчитаны на давление не выше 10 атмосфер, уже существуют модели, которые легко выдерживают от 30 до 40 Атм.
    Их недостатком является высокая цена.
  2. Внешний вид стальных панелей так же играет роль, так как они вписываются в любой интерьер.
  3. Для каждого отдельного помещения можно подобрать конструкцию необходимой мощности и размера.
  4. Быстрый нагрев помещения осуществляется благодаря теплообменникам, установленным в некоторых моделях. Например, в стальном радиаторе 22 типа их два.

Выбирая панельный радиатор, нужно заранее рассчитать, сколько носителя в него помещается. Как правило, для моделей с конвекторами приходится 0.5 л на 10 см обогревателя. Достаточно умножить этот показатель на длину прибора, чтобы выяснить, сколько воды в стальном радиаторе тип 22.

Стальные отопительные конструкции, в основе которых 2 панели и два теплообменника – это лучший вариант обогревателей для автономных систем в частных домах и квартирах, в чем смогли убедиться уже многие потребители. Большое количество брендов на отечественном рынке позволяет подобрать стальные радиаторы по качеству, цене, техническим показателям и внешнему виду, оптимально подходящему к интерьеру помещения.

Технические характеристики стальных радиаторов, их типы и применение

При выборе системы отопления, в первую очередь, важно определиться с типом теплового радиатора. Но мы остановимся на появившихся относительно недавно стальных радиаторах и разберем их технические характеристики.

Особенности конструкции стальных радиаторов

Стальные радиаторы имеют надежное строение и хорошую прочность. А по простоте монтажа, они не уступают приборам из других материалов.

Типы стальных радиаторов

По своей технической характеристике — строению, стальные радиаторы представлены двумя типами.

Трубные радиаторы. Представляют собой два коллектора – нижний и верхний, соединенными между собой вертикальными отопительными элементами. Их особенности:

  • Могут быть одинарными и секционными, с различным числом элементов.
  • Простая конструкция, следовательно низкая стоимость.
  • Толщина стенок: 1,3 – 1,5 мм.
  • Универсальность и простота монтажа дает вариативность применения.

Панельные радиаторы. Это одна, или несколько панелей, которые могут крепиться к стене, или к полу. Теплоноситель циркулирует по внутренним каналам. От места установки зависит и способ подключения к отопительной системе:

  • боковой;
  • нижний;
  • комбинированный.

К тому же панельные стальные радиаторы обладают хорошими показателями конвекции.

Тепловая конвекция

Первая характеристика стальных радиаторов – это тепловая конвекция. Это вид теплоотдачи, при котором тепло отдается потоками или струями. В панельных обогревательных приборах, благодаря наличию нескольких панелей, воздух, поднимаясь снизу, прогревается особенно хорошо. Коэффициент конвекции достигает 75% от выделяемого тепла.

Тепловая мощность отопительных секций

Вторая техническая характеристика стальных радиаторов — Тепловая мощность. Определяется количеством тепла, выделяемое секцией в единицу времени. Максимальная температура теплоносителя – 110°C, при давлении 10 атмосфер.

Мощность секции при температуре 70°C составляет от 1400 до 1600 Ватт, в зависимости от конструкции.

Место стальных радиаторов в интерьере

Стальные радиаторы отопления можно использовать как в автономных отопительных системах, так и в централизованных. Простота конструкции батареи подразумевает большое разнообразие форм и видов. Дизайн радиатора можно подобрать под любой интерьер. Различное количество и форма секций в трубном радиаторе позволяет привязать его к строению помещения. Кроме того простота монтажа позволяет устанавливать отопительные приборы в любой плоскости.

Сравнительная характеристика стальных радиаторов по сравнению с другими радиаторами

Стальные радиаторы обладают хорошей теплоотдачей, устойчивы к коррозии и быстро нагреваются. Они совмещают два типа теплоотдачи – излучение и конвекцию. Имеют современный привлекательный вид и недорогую цену.

Из недостатков, самый существенный – плохо выдерживают гидроудар, поэтому приоритетное применение в автономных отопительных системах.

Чугунные радиаторы – устойчивость к коррозии, отличная теплоотдача, хорошо держат тепло. Выдерживают перепады давлений и некачественные теплоносители.

Но, устаревший дизайн, громоздкость и большая инерционность не позволяет использовать их в современных системах отопления.

Разница прогрева стального и чугунного радиатора

[arve url=»https://www.youtube.com/watch?v=QKlOfv3P92k» /]

Алюминиевые радиаторы не требуют большого объема теплоносителя, не инерционны, имеют внешний вид, который легко впишется в любой интерьер. Малый вес и хорошая теплоотдача – вот их эксплуатационные преимущества.

Недостаток – требуется теплоноситель только высокого качества, иначе возникает коррозия.

Биметаллические батареи совмещают преимущества стальных и алюминиевых, но имеют высокую стоимость и склонность к накоплению внутренних шлаковых отложений.

Читайте так же:

характеристики и советы по выбору

Тепло в доме – важнейшая составляющая комфорта и уюта. Ошибкой было бы думать, что комфортная температура в помещении целиком зависит от отопительной системы. Тип радиаторов, установленных в квартире, тоже очень важен. Среди застройщиков большой популярностью пользуются появившиеся не так уж давно панельные стальные радиаторы. Они признаны самой распространенной в мире отопительной конструкцией, уверенно вытесняющей с рынка традиционные чугунные батареи. Стальные приборы отличаются разнообразием и имеют множество преимуществ. Как правильно выбрать такую систему? Давайте разбираться.

Где можно установить такую батарею?

Стальные радиаторы могут устанавливаться в различных системах, но для каждой есть определенные нюансы. Сейчас мы их рассмотрим.

Автономные отопительные системы

Стальные приборы отлично подходят для автономных конструкций. Владельцам домов нужно только следить за напором жидкости в системе, она не должна превышать 10-15 бар. Кроме того следует уделять внимание качеству теплоносителя. Несмотря на то, что сталь относительно устойчива к коррозии, радиаторы не рекомендуется подвергать длительному воздействию агрессивных сред. Производитель гарантирует, что при условии использования фильтров и своевременного регулирования давления в системе приборы прослужат не менее 20 лет.

Стальные устройства можно использовать как в автономных, так и в централизованных отопительных системах. В первых они прослужат намного дольше

Централизованное отопление

Для зданий, подключенных к централизованному теплоснабжению, стальные радиаторы так же подойдут. Рабочее давление приборов составляет 10-15 бар. Учитывая, что в системе давление обычно составляет не более 6 бар, остается определенный запас прочности. Качество теплоносителя в такой системе далеко от рекомендуемого. Вода чаще всего слишком жесткая с добавлением твердых взвесей. Все это приводит к постепенному накоплению отложений внутри приборов и абразивному разрушению стальных устройств. В системе централизованного отопления они смогут проработать порядка 10 лет.

Стальное оборудование может устанавливаться в торговых павильонах, производственных помещениях, складах и других сооружениях с закрытой отопительной системой. Низкая стоимость приборов позволяет оборудовать просторные здания с минимальными затратами. Стальные устройства можно устанавливать практически в любых помещениях, однако лучше всего они проявляют свои качества в автономных системах отопления.

Предлагаем вам также послушать мнение от специалистов:

Особенности конструкции стальных радиаторов

Выпускается два типа стальных радиаторов, различающихся конструкцией. Подробно рассмотрим каждый из них.

Вариант #1 — панельные приборы

Устройства представляют собой своеобразную панель, которая крепится к стене или непосредственно к полу. Конструкция таких приборов достаточно проста. Панель сваривается из двух пластин, между которыми циркулирует теплоноситель. Ширина элементов составляет 1,2-1,5 мм, присутствуют выштампованные каналы, соединение деталей осуществляется с помощью точечной сварки. Стальные панельные батареи отопления отличаются высокой способностью передавать тепло и привлекательным видом. Такое оборудование удачно совмещает характеристики секционных и конвекционных радиаторов.

Панельный радиатор представляет собой две пластины с выштампованными каналами, соединенные между собой точечной сваркой

К числу достоинств панельных приборов можно отнести их широкий ассортимент. В продаже можно найти устройства различных конфигураций и размеров. Кроме того оборудование различается по типу подключения к трубной разводке:

  • Нижнее. Предполагает возможность монтажа термостатического вентиля, на который устанавливается терморегулятор, контролирующий температурный режим помещения.
  • Боковое. Наиболее доступный по стоимости вариант, дающий возможность использовать естественную циркуляцию теплоносителя.

Кроме того в продаже можно найти стальные радиаторы, оборудованные одновременно двумя типами подключений.

Для повышения теплоотдачи радиаторы оснащаются несколькими панелями. Так как конструкция передает тепло только внешним плоскостям, к внутренним привариваются дополнительные пластины в форме буквы П. Так удается увеличить поверхность теплоотдачи. Внутренние элементы функционируют по принципу конвектора. Таким образом, на долю конвекционного тепла приходится 75%. К числу минусов таких устройств можно отнести большой вес. К примеру, трехпанельный радиатор весит почти столько же, сколько и чугунный. Большое количество теплоносителя, которое находится внутри устройства, снижает эффективность проводимой регулировки температуры. Кроме того очищать такой прибор от загрязнений достаточно сложно.

Вариант #2 — трубчатые устройства

Приборы представляют собой систему из  нижних и верхних коллекторов, соединенных между собой расположенными вертикально трубками. Последних может быть максимум шесть рядов. Такие приборы рекомендованы к использованию в домах небольшой этажности. Рабочее давление в трубчатых стальных радиаторах составляет 8-10 атм. Толщина стенок устройств составляет 1,3-1,5 мм. Такие батареи выпускаются секционными и несекционными, максимальная длина – 3 м. Оборудование гигиенично, хорошо моется и отличается высоким уровнем безопасности. Некоторые модели изнутри покрывают полимерным покрытием, что продлевает срок их службы.

Стальные трубчатые радиаторы отличаются наличием верхней и нижней системы коллекторов, соединяющихся между собой трубками. Могут выпускаться в секционном и несекционном варианте

К достоинствам трубчатых устройств относятся:

  • Высокое рабочее давление, рассчитанное на возможные гидроудары. Однако лучше всего использовать трубчатые приборы в автономных отопительных системах, где напор теплоносителя относительно небольшой.
  • Простота конструкции, которая предполагает отсутствие сложностей в изготовлении прибора и, соответственно, их невысокую стоимость.
  • Конструктивные особенности устройств, такие как сварка секций без прокладок, обеспечивает высокую устойчивость к механическим повреждениям.
  • Простота монтажа. Различные способы подводки дают возможность использовать стальные трубчатые приборы практически в любом месте. Большинство моделей укомплектованы крепежами и коммуникационными деталями, что позволяет быстро и надежно их устанавливать.
  • Универсальность. Устройства совместимы, практически, с любыми материалами, использующимися для крепления.
  • Возможность секционного дополнения для секционных моделей, что предполагает уменьшение или увеличение числа секций по желанию владельца.
  • Разнообразие вариантов размещения. Приборы могут устанавливаться горизонтально, под углом или вертикально.

Ряд моделей, так называемые дизайн-радиаторы, предлагают особые возможности для планирования интерьера. Это устройства, выпускающиеся в виде перил для лестниц, рам для зеркал, межкомнатных перегородок и т.п.

Секционные трубчатые радиаторы могут иметь различное количество секций. Их число определяется владельцем жилья

Почему вы бы не хотели себе такой радиатор?

Нужно отметить, что из всех видов отопительного оборудования именно стальные конструкции наиболее подвержены коррозии, что существенно влияет на срок их эксплуатации. Лабораторные исследования показали, что в течение года батарея из стали за счет протекания коррозийных процессов теряет порядка 0,1 мм своей толщины. Таким образом, лист стали толщиной 1,2 мм даже при самых благоприятных условиях сможет выдержать не более десяти лет эксплуатации, что нельзя считать высоким показателем.

Кроме того соединительные швы выполняются точечной электросваркой, что делает эти участки еще более восприимчивыми к коррозии. Попавший в систему воздух существенно ускоряет этот процесс. Это еще одна причина, по которой не рекомендуется устанавливать стальные радиаторы отопления в многоквартирных домах с централизованной отопительной системой, где воду после окончания отопительного сезона спускают. Нужно учитывать, что устройства панельного типа меньше всего устойчивы к гидроударам. Это объясняется тем, что каналы имеют небольшой размер прохода. При высоком давлении такой прибор раздувается и может разорваться, особенно на участках стыков и швов.

Стальные приборы могут выпускаться и в виде так называемых дизайн-радиаторов. Такие устройства отлично вписываются в интерьер и привлекают необычным внешним видом

Пример испытания на прочность:

Как выбрать подходящий именно вам вариант?

Какими характеристиками стальных радиаторов отопления кроме их мощности следует руководствоваться при выборе?

Размер устройства следует выбирать исходя из параметров и площади отапливаемого помещения. Приборы различаются по глубине (тип 33, 22, 11), по длине (от 3000 до 400 мм) и по высоте (от 900 до 300 мм). Для каждого типоразмера свойственны собственные параметры теплоотдачи. Чем она больше, тем, соответственно, большую площадь такой радиатор может обогреть. Цифры 33, 22 и 11, обозначающие тип радиатора, говорят о количестве так называемых «гармошек» или П-образных пластин, закрепленных на оборудовании. Одна пластина обозначается 11, две – 22 и три – 33.

Эти радиаторы, как правило, выпускаются в двух вариантах: с боковым или нижним подключением. Стандартным считается первый вариант. Он же и самый распространенный. Это связано с тем, что устройства с нижним подключением стоят существенно дороже, что связано с конструкционными особенностями оборудования. Такие приборы представляют собой обычные радиаторы с боковым подключением, оснащенные выводами, опущенными к низу устройства. Такое дополнение усложняет конструкцию и требует наличия дополнительных комплектующих, что и отражается на стоимости оборудования.

Оборудование из стали чаще всего окрашивается в белый цвет или его оттенки. Однако при желании можно подобрать приборы самых разных расцветок

Панельные устройства менее всего устойчивы к гидроудару. Выштампованные внутри них каналы довольно узкие и при повышении напора теплоносителя они могут просто разорваться

Стоит обратить внимание и на производителя. Нужно отметить, что методика изготовления приборов у всех компаний практически одинакова. А вот стоимость устройств серьезно разнится. Она определяется исходя из дизайна, бренда и размеров прибора. Зачастую, можно приобрести качественный отечественный прибор и не переплачивать за иностранный бренд. При подборе оптимального варианта учитываются и такие нюансы:

  • Устройство должно быть оснащено краном Маевского, чтобы можно было при необходимости стравить воздух. Так же хорошо, чтобы прибор имел кран, перекрывающий поступление теплоносителя, что необходимо при возникновении аварийных ситуаций.
  • Чем глубже и ниже предполагается располагать радиатор, тем более равномерно будет прогреваться помещение.
  • Наиболее практичны батареи с терморегуляторами, ручными или автоматическими.
  • Прибор, установленный под окном, должен занимать не менее 50-75% ширины оконного проема.

Стальные радиаторы относятся к числу самых востребованных отопительных приборов. Они отличаются современным стильным внешним видом, высокой теплоотдачей, доступной стоимостью и нашли широкое применение в загородных домах, квартирах, офисах и магазинах. Специалисты не рекомендуют устанавливать устройства в помещениях с высокой влажностью и с осторожностью монтировать их в квартирах с централизованным отоплением. А вот в автономных отопительных системах стальные приборы служат долго и безупречно.

Оцените статью: Поделитесь с друзьями!

Выбираем стальные панельные радиаторы отопления

Стальные панельные радиаторы – это современные отопительные приборы, предназначенные для использования в закрытых системах отопления многоквартирных и индивидуальных частных домах.

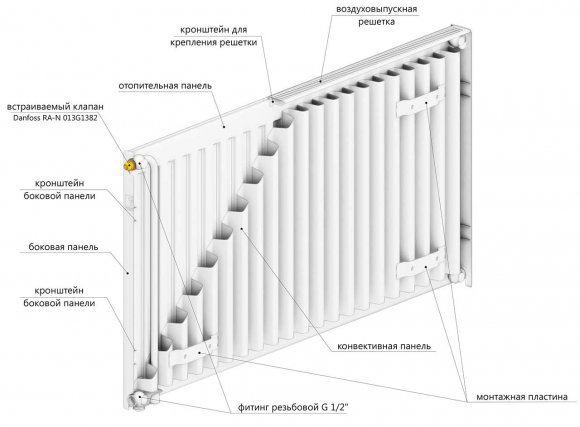

Конструкция стальных панельных радиаторов
  • Конструктивно панельные радиаторы состоят из нескольких стальных панелей (от 1 до 3) в которых есть вертикальные и горизонтальные каналы для теплоносителя.
  • Для повышения площади теплообмена и конвективной теплоотдачи изнутри к панели приваривают П-образные стальные ребра. Рост теплоотдачи составляет более 50%.
  •  Панель радиатора изготавливается сваркой двух штампованных листов холоднокатаной листовой углеродистой стали толщиной 1,2мм — 1,25 мм. Некоторые производители по спецзаказу изготавливают радиаторы из оцинкованной стали. Для конвективных нагревательных пластин оребрения используется сталь толщиной 0,4мм — 0,5мм.
  • Снаружи радиаторы грунтуются методом катафорезного погружения и окрашиваются порошковым методом. Стандартные цвет – белый, но некоторые производители по спецзаказу изготавливают цветные панельные радиаторы.
  • Панельные радиаторы с двумя или тремя панелями обычно имеют декоративные решетки сверху и сплошные панели по бокам.
  • Стандартный радиатор оснащен четырьмя боковыми присоединительными патрубками 4х1/2″ВР по два с каждой стороны. Для присоединения радиатора используют два патрубка, а два оставшихся закрывают заглушками.

Разновидности стальных панельных радиаторов

По наличию конвективных ребер

Различают панельные радиаторы с конвективным оребрением и гигиенические панельные радиаторы без конвективных пластин.

Гигиенические радиаторы отличаются легким доступом внутрь радиатора для его очистки от пыли и обычно выпускаются без декоративных решеток. Эти радиаторы популярны в больницах и других помещениях с высокими гигиеническими требованиями.



По способу присоединения

Различают классические радиаторы с боковым подключением и радиаторы с нижним подключением.

Радиатор с нижним подключением имеет два дополнительных нижних патрубка размером 2х3/4”НР или 2х1/2”ВР с межосевым расстоянием 50мм и встроенную термостатическую клапанную вставку.  Термостатическая головка не входит в стандартный комплект поставки и приобретается отдельно. Патрубки радиаторов с нижним подключением стандартно располагаются в правом нижнем углу (на фото). Также выпускаются радиаторы с центральным нижним подключением и с патрубками в левом углу (имеют маркировку L – left)


По виду фронтальной панели

Различают следующие виды панельных радиаторов

Радиаторы с плоской фронтальной панелью, изготавливаются путем приклеивания декоративной панели к стандартной профилированной панели.



Типоразмеры стальных панельных радиаторов

Стальные панельные радиаторы отличает очень большое количество типоразмеров.

  • Тип панельного радиатора

Этот параметр задается 2 цифрами: первая указывает на общее количество панелей, а вторая – на количество отопительных панелей с оребрением. Например, стальной панельный радиатор типа 21 означает, что у радиатора есть две панели, в том числе одна панель с конвективными ребрами. Гигиенические радиаторы имеют типы: 10, 20, 30

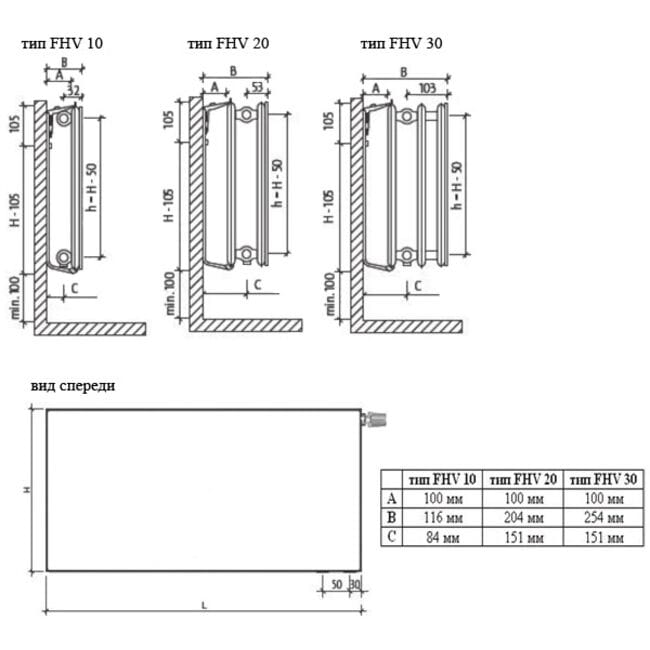

  • Размеры панельных радиаторов

Панельные радиаторы характеризуются широкой номенклатурой по высоте и длине:

  • Габаритная высота радиаторов: 200, 300, 400, 450, 500, 550, 600, 900мм. Выделены самые популярные размеры.
  • Габаритная длина радиаторов: от 400 до 3000 мм с шагом от 100мм.
  • Монтажная высота панельных радиаторов

Монтажная высота – это межосевое расстояние между боковыми присоединительными патрубками радиатора. Значение монтажной высоты получается путем вычитания из габаритной высоты радиатора фиксированного значения, которое различно для разных производителей. Например, значения для наиболее популярных панельных радиаторов:

  • Purmo                      — 50мм
  • Kermi                       — 54мм
  • Vogel & Noot          — 54мм
  • Prado                       — 50мм
  • Лидея                      — 56мм

Технические характеристики стальных панельных радиаторов

Основными техническими параметрами панельных радиаторов являются рабочее давление, тепловая мощность и рабочая температура.

  • Рабочее давление стальных панельных радиаторов

Есть две разновидности стальных панельных радиаторов: с рабочим давлением 7-8 бар и рабочим давлением 10 бар. Испытательное давление выше рабочего на 2-3 бара. Стальные панельные радиаторы с рабочим давлением 7-8 бар повсеместно распространены в Европе, но в России доминируют стальные радиаторы с рабочим давлением 10 бар, которые специально производят для российского рынка. Рабочее давление в системе отопления малоэтажных домов (до 5 этажей) не превышает 4 бар (атмосфер), а в типовых девятиэтажных домах составляет 5 – 7 бар.

В Западной Европе преобладает малоэтажная и среднеэтажная застройка, что объясняет пониженные требования к рабочему давлению стальных панельных радиаторов. А в России панельные радиаторы часто используют в высотной застройке, где рабочее давление может составлять 7-10 бар.

  • Тепловая мощность радиатора, также называемая теплоотдачей.

Это основной параметр для отопительного прибора, который показывает какое количество тепловой энергии отдает радиатор в определенную единицу времени. Тепловая мощность выражается в ваттах.

Значение тепловой мощности зависит как от конструктивных особенностей (шаг оребрения конвективными панелями) и типоразмера прибора, так и от теплового режима эксплуатации радиатора. Согласно с ЕС нормой EN442 стандартным является тепловой режим 75/65/20. Что означает: 75 С – температура воды поступающей в систему отопления, 65 С- температура обратной воды, 20 С – температура воздуха в помещении.

Если параметры системы отопления отличаются от стандартного теплового режима 75/65/20, то потребуется пересчет тепловой мощности панельного радиатора. Для этого можно воспользоваться таблицами производителей, корректировочными коэффициентами или по формуле пересчета. Чем ниже параметры температурного режима, тем более мощные потребуются радиаторы и наоборот;

  • Максимальная рабочая температура

Этот параметр является стандартным для всех производителей и составляет 110 °C, что не позволяет использовать эти отопительные приборы в паровых системах отопления.

Особенности применения стальных панельных радиаторов
  • Стальные панельные радиаторы рекомендуются к применения в закрытых системах отопления как частных, так и современных многоквартирных домов с тепловыми пунктами или поквартирным отоплением настенными котлами;
  • Стальные панельные радиаторы не рекомендуется использовать в многоквартирных домах с центральным отоплением (с элеваторными узлами) и в частных домах с открытой гравитационной системой отопления;
  • Стальные панельные радиаторы являются лучшим решением для низкотемпературного радиаторного отопления. Это актуально при использовании эффективных конденсационных котлов. Для наиболее экономичного режима котла рекомендуется поддерживать температуру в «обратке» на уровне 50-55 С.

Кроме того, низкотемпературное отопление позволяет снизить тепловую нагрузку на трубопроводы системы отопления. Можно без опасения использовать различные пластиковые трубы.

Комплектация и монтаж стальных панельных радиаторов
  • Панельные радиаторы стандартно предназначены для навесного монтажа и имеют крепежные пластины на тыльной стороне.  Возможен напольный монтаж для этого надо купить специальный напольный крепеж.
  • Некоторые производители снабжают свои радиаторы базовым монтажным комплектом, который включает в себя: комплект настенных кронштейнов, заглушку и ручной воздухоотводчик (кран Маевского).
  • Панельные радиаторы вентильного типа (с термостатической клапанной вставкой) поставляются без термоголовки, которую надо покупать отдельно.
  • Для радиаторов, которые поставляются без монтажного комплекта необходимо приобрести соответствующий монтажный комплект.

Преимущества и недостатки стальных панельных радиаторов

Преимущества стальных панельных радиаторов
  • Можно подобрать экономичные модели с минимальной ценой за 1 кВт тепловой мощности;
  • Большой набор типоразмеров позволяет легко подобрать прибор нужной тепловой мощности и вписать его в заданные размеры;
  • Подходят для низкотемпературного отопления, так как благодаря конвективному оребрению обладают высокой теплоотдачей;
    • Хорошо поддаются терморегулированию благодаря низкой тепловой инерции;
    • Доступны модели с различными способами подключения снизу и сбоку.

Недостатки стальных панельных радиаторов
  • Малая коррозионная стойкость: чувствительны к растворенному в теплоносителе кислороду; Коррозия резко усиливается в случае опорожнения системы отопления, например, летом;
  • Чувствительны к грязи в теплоносителе – могут забиваться;
  • Чувствительны к гидравлическим ударам;
  • Рабочее давление не больше 10 бар;
  • Доминирует конвективная теплопередача (75% — конвективное теплоизлучение; 25% — лучистое излучение).  Конвективная теплопередача предполагает нагрев и циркуляцию воздуха в отапливаемом помещении, что приводит к циркуляции пыли.

Советы по выбору и эксплуатации стальных панельных радиаторов
  • В малоэтажных (частных) и среднеэтажных домах целесообразно применять стальные панельные радиаторы с рабочим давлением 8 бар, что даст существенную экономию без потерь в надежности системы.
  • Термостатическую вставку можно выкрутить и сделать стандартное боковое подключение;
  • Стальные панельные радиаторы одного вида и типоразмера имеют близкие значения тепловой мощности, отличающиеся не более чем на 10% (что меньше чем запас при проектировании), одинаковые присоединительные размеры и схожий дизайн. Поэтому они вполне взаимозаменяемы;
  • При установке необходимо создать условия для циркуляции воздуха, поэтому расстояние от радиатора до пола и до подоконника должно быть не менее 100мм;
  • Радиаторы надо устанавливать в заводской упаковке и снять эту упаковку после окончания всех отделочных работ.
  • При выборе трубопроводной арматуры для подключения панельных радиаторов обязательно надо учитывать какая система отопления однотрубная или двухтрубная. Для однотрубной системы отопления нужны специализированные клапаны с повышенной пропускной способностью (Kv).
  • Рекомендуется подбирать радиаторы исходя из ожидаемых тепловых потерь обогреваемого помещения, а не по ширине окон. Потому что в последнем случае можно не только значительно переплатить, но сильно ухудшить микроклимат в помещении. Эту ситуацию может спасти только установка радиаторных терморегуляторов.

Основные производители стальных панельных радиаторов

На российском рынке представлена продукция более 40 производителей стальных панельных радиаторов. Доля импортных радиаторов превышает 80%, подавляющее большинство из них европейского производства.

Основные производители и торговые марки стальных панельных радиаторов.

  • Rettig Heating (Германия, Финляндия, Польша): Purmo, Vogel&Noot, Dia Norm
  • Kermi (Германия)
  • Korado (Чехия)
  • Prado (Россия)
  • Лидея (Беларусь)

Сопутствующие товары и аксессуары для стальных панельных радиаторов

Для подключения панельного радиатора, то есть обвязки радиатора, используют специализированную трубопроводную арматуру.

Технические характеристики радиаторов Viessmann – Радиаторы Vissmann

Монтажные размеры универсальных радиаторов Viessmann:
  • Тип 20 – две греющие стенки, без внутренних рёбер для дополнительной теплоотдачи радиатора, монтажная глубина 76 мм.
  • Тип 21 – две греющие стенки, монтажная глубина 76 мм.
  • Тип 22 – две греющие стенки, монтажная глубина 106 мм.
  • Тип 33 – три греющие стенки, монтажная глубина 161 мм.

Все типы радиаторов имеют 5-ть подключений: 3 боковых подключения ½ и 2 нижних ½ (под мультифлексы, с монтажным расстоянием 50 мм.

Монтаж профильных панельных радиаторов Viessmann

Радиаторы можно монтировать как на стену при помощи монтажных консолей, так и напольный монтаж, используя оригинальные монтажные консоли.

При длине радиатора от 1600 мм до 2200 мм включительно нужно использовать дополнительно третью консоль, а при длине прибора свыше 2400 – две дополнительные монтажные консоли.

Если Заказчик выдвигает специальные требования по усилению крепежа радиатора, дополнительные консоли могут быть применены и при меньших длинах радиатора. (уточняется в тех. поддержке ООО Виссманн)

Монтаж термостатической вентильной вставки, при варианте подключения радиатора Viessmann по схеме «Вентиль»

Вентильная вставка входит в поставку Монтажного  комплекта для нижнего подключения. Монтаж ее производится в верхнее боковое подключение  радиатора. И служит для автоматического регулирования теплоотдачи радиатора совместно с предлагаемыми Viessmann термостатическими головками.

Предварительная установка осуществляется согласно желаемым значениям по диаграмме расхода и сопротивления с помощью рожкового ключа SW13 или обыкновенного разводного ключа «шведика». Желаемое значение настройки должно быть установлено чётко напротив указателя.

Установка промежуточных значений не возможна и не допустима!

Предварительная заводская настройка термовентильной вставки-позиция 6.

Радиаторы Керми: обзор, технические характеристики, таблица

Человек, еще издревле, всегда стремился к тому, чтобы обеспечивать себе максимально комфортные условия проживания, обустраивая свой быт. Собственно, за счет подобного рода стремлений и создавались условия, помогающие ему прогрессировать. Вещи и предметы быта, окружавшие человека, те, с помощью которых он готовил пищу, обогревал жилище и прочее, подвергались различного рода изменениям.

Видоизменялись их форма и вид, они становились проще и практичнее в обращении. Цель одна – создание максимально комфортных условий для жизни того, кто эти вещи придумывал и усовершенствовал. Возьмем в качестве примера обогрев жилища. Это обязательная мера, необходимая для выживания.

Все начиналось с обычных костров в пещерах, которые «подкармливали» дровами. Затем костры начали обкладывать камнями, что сильно упростило возможность приготовления на них пищи. Дальше – больше: из камней выкладываются очаги, делаются дымоотводы. Вот Вам практичность, вот вам удобства и комфорт.

В век современных технологий, когда мы освоили электричество, на смену, уже кажущимся неудобным и очень громоздким отопительным печам пришли стальные радиаторы Керми. А помимо них, панельные стальные радиаторы kermi, отличающиеся компактностью и высокой производительностью.

Радиаторы Керми: таблица типов и отличительных технических характеристик


Итак, что же собой представляют стальные радиаторы отопления Керми и какие лучше? Какие модификации у данных радиаторов существуют? Насколько сложен монтаж каждой из представленных моделей, и каким образом он осуществляется? Обо всем этом читайте ниже, подробности там.

В самом начале хотелось бы сказать о том, что немцы и качество это две взаимосвязанные вещи. С гордостью хотелось бы сообщить о том, что производителем радиаторов kermi является Германия. Немецкое качество, и больше тут нечего добавить.

Радиаторы Керми можно разделить на несколько групп, конечно же условно:

— радиаторы из алюминия;
— стальные радиаторы отопления Керми;
— радиаторы биметаллические;
— отопительные радиаторы, над которыми поработал дизайнер;

Радиаторы Kermi, разработанные дизайнером, гармонично вольются в интерьер вашего загородного дома или дачи, красиво дополнив его своим присутствием.

Помимо вышеназванного разделения существует еще одно:

— радиаторы монолитные;
— радиаторы секционные;

Несомненным плюсом секционных радиаторов является их компактность, за счет небольших размеров их можно разместить даже в самых неожиданных местах. Вписаться в интерьер для батарей секционного типа сложным не представляется.

Но существуют и минусы – резиновые прокладки. При использовании, например, антифриза прокладка быстро приходит в негодность и нуждается в замене. К радиаторам секционного типа можно отнести биметаллические и алюминиевые радиаторы.

Существуют еще разновидности радиаторов Керми, причем, различаются они уже по типам. Так существуют:

— радиаторы типа Kermi fko – радиаторы с боковым подключением

— радиаторы типа Kermi fkv – с нижним подключением.

Очень удобное решение, благодаря которому можно осуществить монтаж в любом месте, где вам захочется.

Стальные радиаторы Керми с боковым и нижним подключением


Выбор радиаторов на сегодняшний день очень и очень велик. Довольным останется даже самый привередливый и придирчивый покупатель. Но среди этого множества все же можно выделить радиаторы, пользующиеся наибольшей популярностью, по сравнению с другими моделями.

Хочется представить вашему вниманию стальные радиаторы отопления Керми. Используются данные водяные радиаторы преимущественно в загородных домах или на дачах, это связано с тем, что они не рассчитаны на большое давление. Тепловая инерция у панельных радиаторов Керми невысока, а вот теплоотдача, напротив.

При наличии устройства, которое регулирует температуру в помещении, реакция радиатора на его команду будет незамедлительной и оперативной. Популярность стальных панельных радиаторов объясняется еще и тем, что в их случае наблюдается идеальное соотношение цена-качество. Если перед вами возникает вопрос — какие лучше стальные радиаторы отопления, то выбрав немецкого производителя, вы не разочаруетесь.

Стальные радиаторы Керми


Как подключить радиаторы отопления Керми

Монтаж радиаторов отопления – это очень важный момент, подходить к которому спустя рукава не стоит. Энергоресурсы нынче дорогие, а посему тепло, которое дают нам отопительные системы, нужно использовать рационально.

Вот несколько советов, которые помогут воплотить в жизнь все вышеописанное:

— не важно из чего изготовлен ваш радиатор водяного отопления Керми, расположить его следует под окном. Это объясняется очень просто: холодные потоки воздуха, идущие от окон, будут блокироваться теплыми потоками, выделяющимися от батарей.

— декорирование радиаторов панелями лишит помещение как минимум 15-20% тепла;

— разместите за радиатором пару-тройку тонких металлических пластин, оснащенных теплоизолирующей прокладкой. КПД значительно вырастет.

Подарите себе комфорт и удобство, проведите отопление Керми, купив секционный или монолитный радиатор водяного типа, обладающий оптимальными техническими характеристиками. Огромный выбор радиаторов Керми, а также все для Керми представлено в Интернет-магазинах.

Читайте также:

Стальные радиаторы отопления: технические характеристики

Комфорт и уют в доме во многом зависит от качества установленных радиаторов отопления. Радиаторы должны соответствовать всем требованиям и справляться со своими основными функциями. Поскольку производители предлагают большой выбор радиаторов, выбрать оптимальную модель непросто. Необходимо ознакомиться с основными техническими характеристиками радиаторов, чтобы сделать правильный выбор. Далее рассмотрим особенности стальных радиаторов, которые пользуются сегодня всё большей популярностью.

Устройство и виды стальных радиаторов

Сталь, благодаря своим свойствам, отлично подходит для изготовления радиаторов. Материал отличается высокой прочностью, хорошо удерживает тепло и поддаётся обработке.

Сегодня выпускают два вида стальных радиаторов, производители предлагают на выбор:

  • Панельные радиаторы. Радиаторы имеют простое устройство и состоят из нескольких соединённых между собой стальных пластин. Для обеспечения циркуляции теплоносителя стальную панель штампуют, в результате чего образуется специальные каналы овальной формы. Чтобы радиаторы лучше отдавали тепло, к панелям присоединяются дополнительные стальные рёбра. На сегодняшний день существует сразу несколько разновидностей стальных радиаторов, отличающихся техническими характеристиками и устройством.
  • Трубчатые радиаторы. В отличие от панельных радиаторов, в середине трубчатого радиатора устанавливаются специальные стальные трубки. Радиаторы имеют довольно сложное устройство и представлены широким ассортиментом. Трубчатые радиаторы стоят дороже панельных и внешне напоминают всем привычные чугунные радиаторы. Благодаря современным технологиям сегодня изготавливают радиаторы любого дизайна, которые станут настоящим украшением помещения.

При выборе оптимальной модели радиаторов важно читывать особенности помещения, а также технические характеристики самих радиаторов.

Популярным представителем стальных радиаторов отопления, сочетающих в себе высокое качество и современные технологии, является продукция торговой марки Kermi. Купить стальные радиаторы Kermi по выгодной цене можно на сайте ClimatRoom. На страницах этого ресурса представлен широкий выбор стальных радиаторов Kermi с боковым и нижним подключением.

Ключевые технические характеристики радиаторов

При покупке стального радиатора специалисты рекомендуют учитывать целый ряд характеристик оборудования, среди основных можно выделить:

  • Теплоотдачу радиатора. Этот показатель зависит от размера радиатора и его типа. Производители предлагают радиаторы с теплоотдачей 500 – 7000 ватт. Основное преимущество стальных радиаторов в том, что батареи быстро нагреваются и долго удерживают тепло.
  • Уровень рабочего давления. Выбирая радиатор не стоит забывать о допустимом рабочем давлении, в среднем этот показатель составляет 10 атмосфер. В случае превышения показателей аварийных ситуаций не избежать.
  • Теплоноситель.Основным недостатком стальных радиаторов можно считать подверженность материала коррозии. Производители решают эту проблему нанося защитное покрытие, но для централизованного отопления в многоквартирных домах — это не лучший вид радиаторов.
  • Расстояние между осями. Расстояние стоит учитывать во время монтажных работ, особенно это касается моделей с боковым подключением.
  • Размеры радиаторов. Поскольку производители выпускают радиаторы шириной до трёх метров, выбор зависит от особенностей отапливаемого помещения, его габаритов.

Есть ещё несколько дополнительных характеристик, на которые также стоит обратить внимание. Например, мало кто знает, что сталь, используемая в производстве радиаторов, отличается толщиной. Качество радиатора будет лучше, если при его производстве использовали стальной лист толщиной 1,25 мм.

Кроме того, учитывая особенности комнаты, важно обращать внимание на способ монтажа радиатора, удобное крепление. Только учитывая все характеристики радиатора можно выбрать модель, соответствующую всем требованиям.



Технические характеристики радиаторов отопления Kermi, их разновидности и преимущества

Стильные и современные радиаторы Kermi по своим техническим характеристикам не хуже внешнего дизайна. Один КПД 97% говорит о многом. И все потому, что в этих отопительных приборах конвекция удачно сочетается с радиационным излучением тепла. Такой радиатор будет уместен в любом интерьере — как ультрамодном, так и классическом. А немецкое качество (эти радиаторы производятся в Германии) не требует дополнительной рекламы.Но цель данной статьи не реклама, а предоставление характеристик этих отопительных приборов.

Радиаторы Kermi — это стальные панельные и трубчатые радиаторы со всеми вытекающими из этого преимуществами и недостатками.

Панельные стальные радиаторы отопления KERMI ThermX2

Изготовлены по всем европейским стандартам, имеют волнистую поверхность профиля, отличаются невысокой ценой. Они подходят только для закрытой системы отопления. Небольшое количество горячей воды в сочетании с высокой тепловой мощностью делают эти устройства наиболее подходящими для автономного отопления.И их лучше использовать в системах, где теплоноситель не слишком горячий.

Эти радиаторы изготовлены по новейшей запатентованной технологии X2, которая значительно повысила эффективность отопительных приборов. Удвоив излучение инфракрасного спектра, эта технология сделала излучатели очень удобными. Время нагрева было ускорено примерно на четверть, а экономия увеличилась на 11%. Смысл принципа X2 в том, что сначала нагревается лицевая панель, а уже потом — задняя.Смотрите видео ниже для получения дополнительной информации.

Видео: Технические характеристики стальных панельных радиаторов Kermi

Готовое изделие после присоединения панелей к корпусу сначала тщательно обезжиривается, а затем фосфатируется. Окончательная отделка выполняется электростатическим окрашиванием. Верхний слой краски обрабатывается при температуре 180 градусов. Благодаря этому он оказывается долговечным. Глянцевое покрытие придает батареям элегантный вид.

Радиатор сверху и сбоку имеет сетчатые решетки.Они позволяют добиться значительного повышения эффективности теплообмена — на 60%. В комплекте 4 накладки, предназначенные для крепления оборудования.

Есть 2 линейки панельных радиаторов Kermi, которые отличаются друг от друга местом подключения к тепловой сети. Сбоку подключаются радиаторы линейки Kermi ThermX2 Profil-K (FKO). А такие устройства, как Kermi ThermX2 Profil-V (FKV или FTV), предназначены для подключения снизу.

Подключаемый сбоку Kermi ThermX2 Profil-K

Эти радиаторы оснащены конвекторами, а их панели изготовлены из двух стальных листов профилированного типа, соединенных сваркой.По бокам есть ширмы, а сверху решетка-решетка. Маркируются радиаторы с боковым подключением типа FKO. Для бокового подключения к системе Kermi Profil-K FKO имеет четыре патрубка с внутренней резьбой (диаметр 1/2 дюйма). Радиатор можно подсоединять к трубам с любой стороны.

Технические характеристики Kermi ThermX2 Радиаторы FKO:

  • Присоединительная резьба: 4 x G1 / 2 «(внутренняя)
  • Высота: 300, 400, 500, 600, 900
  • Межосевое расстояние: общая высота минус 50 мм
  • Длина: от 400 мм до 3000 мм
  • Глубина: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление — 10 атм.(1,0 МПа)
  • Давление опрессовки — 13 атм. (1,3 МПа)
  • Макс. температура охлаждающей жидкости: 110 ° C
  • Рабочая температура — 95 °

Возможность подключения снизу Kermi ThermX2 Profil-V

Все эти радиаторы имеют встроенный в конструкцию термоклапан. Резьба правосторонняя, с шагом М30х1,5. Терморегулятор не входит в комплект поставки, его необходимо приобретать отдельно. Резьба у насадки внешняя, ее диаметр 3/4 дюйма.Межосевое расстояние 5 см. Данная конструкция предназначена для двухтрубных систем отопления. При необходимости подключения к однотрубной системе они приобретают специальную арматуру.

Технические характеристики Kermi ThermX2 FKV:

  • Присоединительная резьба: 2 x G3 / 4 «(снаружи),
  • Высота радиаторов: 300, 400, 500, 600, 900
  • Длина радиаторов: от 400 мм до 3000 мм
  • Расстояние между подающими трубками: 50мм
  • Глубина радиатора: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление — 10 атм.(1,0 МПа)
  • Давление опрессовки — 13 атм. (1,3 МПа)
  • Максимальная температура теплоносителя: 110 ° C
  • Рабочая температура — 95 ° С

Панельные радиаторы, кроме способов подключения, различаются по типу. Всего Kermi производит 5 типов стальных панельных радиаторов:

Тип 10 — однорядный, имеет глубину 6,1 см. Без облицовки и конвектора. Изготавливается только по предварительному заказу.

Тип 11 — однорядный, облицованный, глубина — 6.1 см. Есть один конвектор.

Тип 21 — двухрядный, на подкладке, глубиной 6,4 см. Один конвектор.

Тип 22 — двухрядный, облицованный. Два конвектора.

Тип 33 — трехрядный, облицованный. Три конвектора.

Самым популярным и часто используемым является тип 22.

Стальные трубчатые радиаторы Kermi

Помимо панельных радиаторов, Kermi также производит трубчатые стальные радиаторы различных размеров и конструкций.

Такие устройства не только эффективно согревают комнату, но и служат ее красивым украшением. Радиаторы немецкого дизайна способны удовлетворить самого взыскательного покупателя. Мы используем их в основном для обогрева ванных комнат, заменяя их простыми полотенцесушителями.

Красиво переплетенные стальные трубы, идущие в горизонтальном и вертикальном направлениях, представляют собой зрелище, приятное для глаз. При этом они еще и очень прочные — ведь при соединении труб между собой с помощью лазерной сварки.Эти нагреватели бывают двух типов:

  • Радиаторы водяного типа — имеют рабочее давление до 10 атмосфер и испытательное давление до 13 атмосфер. Тепловая мощность колеблется от 0,01 до 2 киловатт. Самые производительные модели могут обеспечить обогрев помещения до 20 м 2 .
  • Радиаторы электрического типа — удобны тем, что для их подключения не требуется ничего кардинально менять в системе отопления. Ни с трубами не будет лишней возни, ни с установкой и подключением к ГВС.А летом, когда обязательно отключат теплую воду, такой электрорадиатор может выручить. А теперь рассмотрим их основные модели.

Kermi Ideos

Kermi Ideos — изысканный и утонченный, поражает интересной формой звезды. Отдельные элементы, гармонично переплетающиеся между собой, создают единый образ, нежный и воздушный. При этом радиатор отличается высочайшим качеством.

Размеры:

  • Высота: для клапанной версии: 758, 1133, 1508, 1883 мм; для стандартной версии: 776, 1151, 1526, 1901 мм.
  • Длина: 508 и 758 мм.
  • Глубина: 35 мм.

Kermi Fedon

Kermi Fedon — удобно и оригинально. Все в нем сделано для удобства использования. Терморегулятор снизу удобен в управлении, а все точки подключения скрыты от глаз.

Размеры:

  • Глубина: 50 мм.
  • Высота: 1048, 1648, 1948 мм.
  • Длина: 510 и 691 мм.

Kermi Credo-Swing

Kermi Credo-Swing — Интересным дизайном труб является их поперечное сечение треугольной формы.Великолепно смотрятся их легкие и плавные изгибы. Конструкция может быть как стандартной, так и с клапаном. Есть приятный бонус в виде складного полотенцесушителя.

Размеры:

  • Высота: стандартное исполнение — 878, 1294, 1838 мм. и вариант с клапаном — 987, 1403, 1947 мм.
  • Длина 455, 601, 746 мм.
  • Глубина 104, 105, 102 мм.

Kermi Credo-Duo

Kermi Credo-Duo — строгий и современный, шагающий в ногу с ХХI веком.У нее отличный отвод тепла.

Размеры:

  • Высота: 1091, 1471, 1889 мм.
  • Длина: 471, 621, 771 мм.
  • Глубина: 81 мм.

Kermi Credo-Half

Kermi Credo-Half — с модным экраном сияет не только красотой, но и функциональностью. Получайте удовольствие — сплошное удовольствие. Точеные трубы, идущие в поперечном направлении, гармонично сочетаются с экраном. Укрепите эти трубы симпатичными проставками, которые делают изделие устойчивым.Все элементы объединены в отдельные блоки, сбоку делается щель.

Размеры:

  • Длина: 460, 610 мм.
  • Высота: 1086, 1466 1884 мм.
  • Глубина: 51 мм.

Kermi Credo-Twist

Kermi Credo-Twist — бывает с клапаном или без него. Этот аккумулятор отличается красивой формой в виде овала. Сечение тонких трубок с красивым изгибом — круглое.

Размеры:

  • Высота: стандартное исполнение — 846, 1230, 1854 мм.и вариант с клапаном 955, 1339, 1963 мм.
  • Длина 447, 594, 740 мм.
  • Глубина 96, 97, 95 мм.

Kermi Karotherm

Kermi Karotherm — очаровывает своей идеально симметричной формой. Можно бесконечно смотреть на безупречные квадраты, заключенные в один большой квадратный контур.

Размеры:

  • Глубина: 22 мм.
  • Высота: 300 — 2500 мм.
  • Длина: 300 — 2500 мм.

Kermi Jive

Легкая и динамичная модель Kermi Jive совершенно не отличается симметричными формами.И в этом его особенная прелесть. Несмотря на кажущуюся эфемерность, тепла от него много.

Размеры:

  • Глубина: 140 мм.
  • Высота: 1500, 1800 мм.
  • Длина: 500, 600 мм.

Kermi Icaro

Kermi Icaro — одна из новых разработок. Он чем-то похож на предыдущий, Kermi Jive. Скорее всего, такая же асимметрия, воздушность и выразительность.

Размеры:

  • Глубина: 58 мм.
  • Высота: 1446, 1866 мм.
  • Длина: 400, 600 мм.

Kermi Credo

Kermi Credo — это прямые линии, строгий дизайн и отсутствие излишеств. Поперечные трубы тонкой работы пересекают плоские коллекторы.

Размеры:

  • Высота: для стандартной версии: 1094, 1474, 1892 мм и для версии с клапаном: 1091, 1471, 1889 мм.
  • Длина: 471, 621, 771 мм.
  • Глубина: 35 мм.

Kermi Credo-Uno

Kermi Credo-Uno — идеально подходит для любой ванной комнаты.Модный дизайн и строгие линии делают этот аккумулятор ультрасовременным.

Размеры:

  • Высота: 789, 1169, 1473, 1777 мм.
  • Длина: 490, 640, 790 мм.
  • Глубина: 41 мм.

Kermi Basic 50

Kermi Basic 50 — без единого сварного шва, отличается великолепным качеством красивой отделки. Стильно смотрятся линии четкой формы, а трубы расположены на таком расстоянии, что сушить полотенца чрезвычайно удобно.

Размеры:

Basic 50 (прямая версия)

  • Монтажная высота: 804, 1172, 1448, 1770 мм.
  • Монтажная длина: 450, 524, 599, 749 мм.
  • Монтажная глубина: 35 мм.

Basic 50-R (изогнутая версия)

  • Монтажная высота: 804, 1172, 1448, 1770 мм.
  • Монтажная длина: 450, 599, 749 мм.
  • Монтажная глубина: 51, 60, 70 мм.

Kermi B24

Kermi B24 — имеет D-образную форму.Поперечные трубы имеют плавный и пологий изгиб. Здесь тоже удобно сушить полотенца — межтрубное расстояние выбрано как раз для этого.

Размеры:

B24-S (прямая версия)

  • Монтажная высота: 805, 1173, 1495, 1771 мм.
  • Монтажная длина: 440, 490, 540, 590, 740 мм.
  • Монтажная глубина: 32 мм.

B24-R (изогнутая версия)

  • Монтажная высота: 805, 1173, 1495, 1771 мм.
  • Монтажная длина: 440, 490, 540, 590, 740 мм.
  • Монтажная глубина: 49, 55, 53, 68 мм.

Модели Kermi Decor

1. Kermi Decor-V — состоит из трубок круглого сечения. Он полностью готов к работе — на заводе уже выставлен уровень мощности, клапан встроен.

Размеры:

  • Ширина 1 секции 46 мм
  • Возможное количество секций: 4, 6, 8, 10, 14, 16, 18, 20, 22, 26, 30, 34, 40, 44 , 50, 56, 64.
  • Монтажная высота — 200 — 2000

2. Kermi Decor-S — также изготавливается из труб круглого сечения. Но дизайн этой батареи просто потрясающий. Возможно, он способен восхитить тонким вкусом даже самого искушенного потребителя.

Размеры:

  • Ширина 1 секции 46 мм
  • Возможное количество секций: 4, 6, 8, 10, 14, 16, 18, 20, 22, 26, 30, 34, 40, 44 , 50, 56, 64.
  • Монтажная высота — 200 — 2000

3.Kermi Decor-D — хорош тем, что при замене старых батареек не требуется «плясать с бубном». Ведь у нее расстояние между трубами идеально подходит для батарей DIN.

Таблица сравнительных характеристик Kermi Decor-D

Расстояние между фланцами мм 4 4 4 4
Марка DD010 DD021 DD032 DD031 DD042 DD041 DD042 DD041

2 Высота крепления
Мощность отдельной секции
200/238 13.70 22.20 30.70 30.90 39.70 40.21 48.7
350/388 19.60 33.80 47.20
47.20
47.20
47.20
500/538 25,30 44,90 63,0 61,40 79,4 79,3 95,2
900/938 40.90 73.30 103.0 98.90 128.0 126.0 152.0

Ну а максимально подробные характеристики радиаторов понравившихся моделей Kermi можно узнать из паспорта.

Myson RCV21-1600 RCV Contractor Series Panel Панельный радиатор

Myson RCV Contractor Series Panel Panel Board Heater с 3598 BTU и размерами 7-7 / 8 на 63 дюйма — CV21-1600.

Плинтус для панельного радиатора Myson серии RCV21-1600 заменяет стандартные нагреватели плинтуса, но обеспечивает лучшую теплоотдачу и лучистое тепло.

Радиатор Myson RCV21-1600 оснащен съемной верхней решеткой и двумя съемными закрытыми боковыми панелями. Каждый радиатор поставляется с кронштейнами для настенного монтажа E-Z (к задней части приварены проушины для настенного монтажа). Пробка для ручного сброса воздуха, две заглушки и предварительно установленная вставка термостатического клапана (резьба M30 x 1,5 с ручным колпачком) входят в комплект каждого радиатора.Доступны дополнительные стойки для крепления на педалях.

Обогреватель Myson RCV21-1600 Панельные радиаторы излучают от 80 до 85% лучистого тепла и от 20 до 15% конвекционного тепла. Радиатор Myson RCV21-1600 обеспечивает быстрый, отзывчивый, бесшумный и равномерный обогрев с более высокой теплоотдачей типичной гидравлической плинтуса на каждую ногу.

Myson Heating Baseboard Radiators производятся с использованием новейших лазерных технологий для создания радиаторных обогревателей высочайшего качества. Панельный радиатор Myson RCV21-1600 монтируется на стене, вне пола, что упрощает очистку полов и ковровых покрытий.Усовершенствованные методы сварки позволяют приваривать пластины конвектора непосредственно к водяному каналу, обеспечивая тихий, мягкий и отзывчивый нагрев радиатора. На этот панельный обогреватель распространяется 5-летняя гарантия Myson, включая протечки, внешнюю коррозию, отслаивание или отслаивание эпоксидной / полиэфирной порошковой эмали.

Для подключения клапанов Myson HV или компрессионных адаптеров непосредственно к системным платам Contractor Series вам потребуется адаптер № 102-82-53.

Myson рекомендует использовать клапан HV-A или HV-S с медным компрессионным адаптером MYSON или адаптером pex.Кроме того, вы можете использовать 1/2 дюйма с резьбой из меди или черного железа с тефлоновой лентой или герметиком. Наконец, вы можете использовать только компрессионные адаптеры Myson Pex или 1/2 медные компрессионные адаптеры, но вам понадобится деталь № 102-82-53 для подключения адаптеров ко всем радиаторам серии HV.

Сделайте до размера этих агрегатов — они могут понадобиться на грузовике. После того, как вы разместите заказ, мы сообщим вам точную стоимость доставки. Это может быть меньше, чем показано на нашем сайте, или больше.

Обратите внимание: если вы сделаете это, вы можете подключить только 2 плинтуса Myson RCV (макс. Около 17 500 БТЕ) — приобретение дополнительной головки Vindo не требуется.Если вы прокладываете плинтусы с однопотоками — тогда вам понадобится Vindo Head для контроля температуры. Вы всегда можете купить это позже.

Политика возврата | Политика доставки

Радиаторы Henrad Hydronic — панельные, вертикальные и жидкостные радиаторы LST

Панельные радиаторы

Панельные радиаторы Henrad спроектированы и изготовлены в Европе в соответствии с высочайшими международными стандартами, аккредитованы по ISO 9002
В ассортименте Henrad представлены самые эффективные панельные радиаторы на рынке рынок.Доступны модели Compact для влажных сред, Premium ECO для максимальной теплоотдачи и Everest Plan и Line для стильного минималистичного дизайна.

Раскрасьте свое тепло

Настройте радиатор в соответствии с вашим интерьером с помощью цветного порошкового покрытия с более чем 100 цветами… так что проявите творческий подход.

Сделать запрос продукта / заказа

Загрузить Информация для владельца дома

Compact Panel

Радиатор Compact — самый популярный радиатор в модельном ряду Henrad.Компактный полностью одет с боковыми панелями и декоративной верхней решеткой, которые плавно соединяют радиатор с высокими стандартами отделки и подходят к любому интерьеру. Корпус обеспечивает безопасную температуру поверхности радиатора и удобство для детей.

Ассортимент компактных панелей включает полный спектр конфигураций с одной, двумя или тремя панелями в зависимости от требуемой тепловой мощности, при этом всегда имеется складской запас. Можно легко выбрать набор различных размеров и спецификаций, чтобы обеспечить полное решение для отопления дома в нескольких комнатах, поскольку огромный диапазон подойдет для любого внутреннего пространства, от 400 мм до 3000 мм в ширину и от шести высот до 900 мм.

Premium ECO Panel

Линия Henrad Premium ECO — одна из самых эффективных панельных радиаторов на рынке. Premium ECO отличается уникальной системой распределения потока воды, которая сначала направляет нагретую воду на переднюю панель, что позволяет радиатору нагреться на 25% быстрее, чем стандартный панельный радиатор, и максимально использовать доступную энергию.

Прямой приток, уникальный для радиатора Henrad ECO, означает, что вода на передней панели поддерживает более высокую температуру. В результате радиатор излучает больше тепла.Это повышенное тепло по-прежнему использует ту же самую эффективную гидравлическую систему, повышая общую эффективность, одновременно снижая счета за электроэнергию и сокращая выбросы CO2. Посмотрите это видео компании Henrad, которое демонстрирует, как быстро и эффективно радиатор ECO распределяет тепло.

Панель Everest Plan & Line

Ассортимент декоративных панелей Everest Plan и Line выполнен в современном минималистском стиле. Плоские фасады и плотно прилегающая верхняя решетка и боковые панели серии Everest создают элегантный и неподвластный времени дизайн.Everest Plan и Line — это декоративные радиаторы, которые создают атмосферу света и пространства с простотой, которая сочетается с современным декором. Everest Plan and Line можно подключать как вентиль или как компактный радиатор.

Обе серии Plan и Line обладают той же эффективностью, что и серия Compact, в различных конфигурациях с одной, двумя или тремя панелями, шириной от 400 до 3000 мм и шестью высотой до 900 мм.

Панельные радиаторы с низкой температурой поверхности (LST)

Панельные радиаторы с низкой температурой поверхности (LST) Компактные панельные радиаторы, специально разработанные для применений, где требуется низкая температура поверхности, безопасная для прикосновения или удобная для детей.Идеально подходит для учреждений по уходу за престарелыми и детьми, школ и больниц. Корпус LST прошел независимые испытания в испытательной лаборатории, утвержденной NATA, на предмет не превышающей температуру поверхности 45 ° C.

Линия LST Compact представлена ​​в конфигурациях с одной панелью типа 11, с двумя панелями типа 21/22 или с тремя панелями типа 33. Широкий выбор размеров и технических характеристик позволяет подобрать их для любого интерьера. Радиаторы LST Compact выпускаются высотой от 300 до 900 мм и шириной от 400 до 2400 мм. Стандартно поставляется с белым порошковым покрытием Henrad, также может быть специально заказан с порошковым покрытием ряда цветов.

Панель доступа к радиаторам с данными, спецификациями и монтажными листами на нашем торговом портале / портале спецификаций. Радиатор

— Designing Buildings Wiki

Радиаторы являются теплообменными устройствами и являются одним из старейших и наиболее эффективных способов обогрева зданий. Обычно они состоят из полых металлических панелей, через которые перекачивается горячая вода. К панелям можно приварить ребра конвектора, чтобы увеличить их эффективную площадь поверхности, позволяя большему количеству воздуха контактировать с металлом.

Согласно британским стандартам, радиаторы и следует размещать на внешних стенах, по возможности под окнами. Это связано с тем, что монтаж на внешних стенах проще, а это, как правило, самые холодные части комнаты.

Радиаторы используют тепло горячей воды или иногда пара для обогрева окружающего воздуха. Преимущество использования пара заключается в том, что он может течь по трубам под собственным давлением без использования насосов. Это полезно для больших и высоких зданий, однако пар менее эффективен из-за более высоких температур, при которых работают паровые системы.

Гидравлический удар — это стук, который издают паровые трубы и радиаторы . Это происходит из-за того, что часть пара конденсируется в воду в горизонтальном участке паропровода и проталкивает воду с большой скоростью в фитинг.

[править] Панель

, радиатор

Это могут быть как одинарные, так и двойные панели без ребер конвектора, которые сейчас в значительной степени устарели. Панно — это длинные металлические контейнеры, идущие параллельно стене.Чем длиннее панель, тем больше площадь теплоизлучающей поверхности, поэтому более крупные радиаторы будут выделять больше тепла. Двухпанельный радиатор будет излучать больше тепла, чем однопанельный радиатор такой же длины.

[править] Конвектор

, радиатор

Они похожи на панельные радиаторы , но к ним приварены ребра конвектора. Три разных типа:

  • Однопанельный одинарный конвектор: одна передняя стальная панель и одно ребро конвектора.
  • Двухпанельный одинарный конвектор: две стальные панели (передняя и задняя) и одно ребро конвектора.
  • Двухпанельный двойной конвектор: две стальные панели (передняя и задняя) и два ребра конвектора.

Круглая верхняя часть радиаторов позволяет видеть ребра конвектора, тогда как компактные радиаторы имеют решетку в верхней части панелей, закрывающую обзор ребер (см. Изображение вверху).

[править] Колонка

радиатор

Колонна , радиаторы состоят из стальных трубчатых колонн, приваренных к концевым деталям сверху и снизу.Столбчатые радиаторы могут иметь глубину от одной до четырех колонн. Радиаторы Column популярны благодаря своему более традиционному внешнему виду.

[править] LST

радиатор

Радиатор LST имеет эффективный внутренний излучатель тепла в прочном стальном корпусе для обеспечения безопасности и сокрытия трубопроводов и клапанов. Этот тип радиатора часто встречается в местах, где важны соображения безопасности, таких как больницы, детские сады, школы, дома престарелых и т. Д.Они не имеют острых углов и поддерживают низкую, безопасную для прикосновения температуру поверхности, в то же время обеспечивая необходимую тепловую мощность.

[править] Плинтус

радиатор

Этот тип радиатора размещается внутри плинтуса, что позволяет экономить пространство на стене. Горячая вода подается через систему от центрального отопления.

Удаление воздуха из радиатора включает выпуск воздуха, который со временем может скапливаться, препятствуя нормальной работе радиатора .

Радиаторы следует регулярно удалять воздух, чтобы обеспечить эффективность системы центрального отопления. Проверить необходимость прокачки можно, проверив наличие прохладных мест, особенно в верхней части радиатора . Удаление воздуха может быть выполнено с помощью спускного ключа или отвертки с плоским нагревом, чтобы открыть клапан на одном конце радиатора . Это позволяет выпускать захваченный воздух до тех пор, пока жидкость не начнет вытекать, после чего клапан должен быть быстро закрыт.

Удаление воздуха из радиаторов может снизить давление в системе центрального отопления до уровня ниже рекомендуемого. Как правило, для повторного повышения давления в системе можно использовать заправочный контур внутри бойлера.

Панельные радиаторы Alarko — Alarko Carrier

Шикарный и декоративный
Стальные панельные радиаторы Alarko придают помещению, в котором они установлены, шикарный и декоративный вид.

Элегантный

Стальные панельные радиаторы Alarko — это элегантность, незаменимая для тех, кто умеет ценить ее.

Разные

Стальные панельные радиаторы Alarko выбирают разборчивые люди. Эта линия действительно необычна, ее не так легко достичь даже тем, кто этого желает!

Качество

Стальные панельные радиаторы Alarko производятся и покрываются по новейшим технологиям на сборочных линиях с компьютерным управлением.Эти высокоэффективные радиаторы устойчивы к коррозии, химическим веществам, ударам, царапинам и условиям окружающего воздуха. Гладкие поверхности не собирают пыль, а специальная система покрытия позволяет легко чистить.

Богатые альтернативы

Стальные панельные радиаторы Alarko предоставляют возможность выбора радиаторов, которые имеют размеры, наиболее подходящие для тепловых требований окружающей среды, а также для архитектурного и декоративного дизайна с их типами, произведенными в 6 различных высотах от 300 до 900 мм.и 21 вариант длины от 400 до 1800 мм. с шагом 100 мм. и 2.000-3.000 мм. с шагом 200 мм. Стандартно они окрашены в белый цвет (RAL 9016). Покрытие может быть выполнено в желаемом цвете по специальным совокупным заказам.

Множественные адаптации

Стальные панельные радиаторы Alarko с их безупречным дизайном и новейшими технологиями производства являются отличным выбором для использования в многоэтажных зданиях, в которых требуется высокое рабочее давление.
Доступны различные альтернативные размеры и их компактность, поэтому они подходят для небольших помещений.
Стальные панельные радиаторы Alarko также могут поставляться с компактным клапаном, обеспечивающим соединение трубопровода с нижней стороны. Этот тип радиатора обеспечивает экономию затрат на отопление при оснащении терморегулятором.

Stelrad Compact Radiators K3 Triple Panel Triple Convector

Диапазон цен

£ 88.79 £ 584,23 с НДС

На этой странице 40 товаров.

Ближайшая дата доставки может зависеть от вашего почтового индекса.

Stelrad Compact Radiators — Stelrad Compact Radiator K3 Triple Panel, Triple Convector Collection

Triple Panel Stelrad Compact K3 Triple Convector Радиаторы из коллекции Stelrad Compact Radiator Collection доступны на PlumbNation.Мы поставляем самую популярную коллекцию компактных радиаторов Stelrad в Великобритании.

Трехпанельный радиатор с тройным конвектором позволяет радиаторам этого типа обеспечивать гораздо большую теплоотдачу при физических размерах, не намного превышающих стандартные двухпанельные изделия.

Коллекция радиаторов Stelrad Compact включает все функции, ожидаемые от одного из лидеров рынка Великобритании, и многое другое. Компактные радиаторы Stelrad предлагают больший выбор радиаторов, превосходное качество и дополнительные компактные радиаторы центрального отопления.Компактные радиаторы Stelrad можно считать наиболее полным ассортиментом компактных радиаторов от Stelrad.

Радиаторы Stelrad Compact состоят из элегантной интегрированной верхней решетки и боковых панелей. Эти радиаторы также были специально разработаны, чтобы исключить любое движение и обеспечить плотную профессиональную посадку, которая останется на месте после хранения, транспортировки и установки.

Stelrad — один из ведущих британских производителей радиаторов центрального отопления, которых они производят более двух.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
