Фитинги для ПНД труб – виды и назначение

Фитинги для ПНД труб предназначены для соединения между собой элементов трубопровода, создания систем водоснабжения, отопления и пневматики различной конфигурации. В зависимости от направления и диаметра участков трассы применяются фитинги различного вида и материала. Соединение трубопроводов ПНД с помощью фитингов дает возможность создавать разветвленную систему подачи и отвода воды, газов, направляя поток в определенные помещения и зоны.



Что такое фитинг?

Фитинг представляет собой соединительный элемент для отдельных участков трасс систем для транспортировки жидких и газообразных продуктов. Он может иметь различную конфигурацию и размеры, обеспечивает стыковку труб одного или разных диаметров, повороты трассы под различным углом, подсоединение запорной арматуры, отсечение отдельных участков и создание разветвлений. Для создания надежной, долговременной, безопасной и эффективной пневматической, газовой, отопительной или водопроводной системы, фитинги должны обладать определенными свойствами:

• стойкость к коррозии;
• высокая прочность;
• стойкость к химическим соединениям;
• небольшой вес;
• стойкость к низкой и высокой температуре;
• стойкость к гидравлическим ударам;
• низкая теплопроводность, делающая применение теплоизоляции необязательным;
• простота и высокая скорость монтажа;
• минимальное сопротивление внутреннему потоку;
• надежность соединения, исключающую пропуск транспортируемого продукта и разрыв трассы.

Соединительные элементы для труб из полимера низкого давления (ПНД) прекрасно противостоят коррозионным процессам, не вступают в реакцию с химическими веществами, выдерживают внутреннее давление 6 -16 атмосфер, работают в максимальном диапазоне температуры от -0ºС до +40℃, имеют гладкую внутреннюю поверхность, исключающую образование отложений, снижение условного прохода и повышение сопротивление прохода потоку.

Трубопроводы и фитинги из ПНД являются оптимальным вариантом для создания пневматических, отопительных(в них преимущественно используются трубы Pe Rt) и систем водоснабжения. Могут использоваться для транспортировки других жидких и газообразных продуктов в промышленном производстве и в бытовой сфере.

Классификация по материалу

Фитинги для полипропиленовых труб могут изготавливаться из ПНД или металла. Материалом для металлических соединительных элементов служит чугун, медь, бронза, сталь, нержавеющая сталь, латунь. Наибольшую популярность и применение получили соединения из сплава меди и цинка, которые отличаются долгим сроком службы (около 50 лет), высокой прочностью и надежностью. Они не подвержены процессам коррозии, прекрасно противостоят химическим соединениям, обладают малым весом и отличаются простотой монтажа.

Материал экологичен и не изменяет состав жидкостей и газов при прохождении через систему. В отличие от пластичных фитингов из ПНД металлические соединительные элементы придают дополнительную жесткость всей трассе из пластика, а сами фитинги выдерживают температуру среды до 200℃ и давление до 20 бар. Для дополнительной защиты фитинги из латуни могут покрываться слоем никеля или хрома.

Полиэтиленовые варианты фитингов относятся к неразборным, используются однократно и отличаются повышенной прочностью соединения.

Классификация ПНД фитингов

Конструкция и материал фитингов зависит от назначения и проходных размеров систем коммуникаций. Пластиковые изделия для труб ПНД могут применяться следующих видов:

• отводы — для изменения направления трассы трубопровода на угол от 1 до 179º;
• тройники — для создания дополнительной трассы под углом 90º;
• муфта — для стыковки двух отрезков трубы с одинаковым диаметром;
• переходная муфта — для соединения двух участков с разными диаметрами;
• заглушка (пробка) — для герметичного закрытия участка трубы;
• седелки — для отвода из водо- и газопровода рабочей среды, особая форма изделия позволяет проводить врезку под давлением.
• штуцер – для подключения к емкости или основному трубопроводу;
• ниппель – для соединения с помощью резьбы с трубопроводом или штуцером.

Виды фитингов для ПНД труб

Так какие же бывают фитинги для создания сетей из ПНД труб? Они делятся на несколько категорий по определенным критериям:

• способу монтажа – на сварные, электросварные и компрессионные;
• жесткости – жесткие и гибкие;
• монолитности – разборные и неразборные.

Искали компрессионные или сварные фитинги, изготовленные по ГОСТу? Компания «Пластпродукт» рада предложить Вам качественную и надёжную продукцию!

А теперь давайте рассмотрим их виды чуть подробнее

По способу монтажа

Сварные соединения выполняются путем нагрева фитинга и края трубы до плавления материала и последующего соединения с помощью стука «шип-паз». После охлаждения образуется соединение, не уступающее прочностью монолитному материалу. Магистральные отрезки трубопроводов с большим диаметром соединяются встык, так как нагреть фитинги с большой площадью достаточно проблематично. Оборудование нагревает до плавления только соединительные торцевые кромки. Элементы соединяются и образуют единый материал. Фитинги для сварки изготавливаются путем отливки детали из полимерного материала.

Электросварной способ применяется в труднодоступных местах, он основан на внедрении закладного нагревательного элемента в контактную поверхность фитинга. Спираль с большим сопротивлением начинает нагревать сопрягающие элементы до расплавления после подачи на нее электрического тока. После остывания образуется неразъемное соединение с прочностью исходного материала.

Компрессионные фитинги представляют собой разборные детали размером 16-160 мм в диаметре, которые состоят из стандартных элементов:

• корпуса из пластика ПНД или ПЭ с внешней резьбой и фиксатором для ограничения глубины крепления трубы;
• нескольких уплотнительных колец из резины для уплотнения стыка;
• втулки-пресса для защиты трубы от высокого давления;
• колец зажимных для защиты от механических повреждений;
• защитных резьбовых крышек, закрывающих стык с каждой стороны.

С помощью компрессионных фитингов из полиэтилена создается полностью разборная система трубопроводов, в которую можно вносить изменения для корректировки трассы или ремонта.

Более подробно о компрессионных фитингах Вы можете узнать в статье «Компрессионные фитинги для ПНД труб«

По жёсткости

Жесткое соединение выполняется с помощью монолитных деталей и исключает любые перемещения трубопроводов. Гибкие варианты фитингов применяются гораздо реже. Основной областью использования является создание систем для прокладки в грунте, где возможно частичное смещение почвы. Они компенсируют небольшие сдвиги и допускают малые колебания (3-5 мм) труб и изгибы в месте соединения.

По монолитности

Разъемные соединения применяются в местах крепления оборудования и регулирующей аппаратуры к трубопроводу. Дальнейший демонтаж связан с заменой или ремонтом элементов. Распространенными вариантами являются компрессионные, резьбовые и фланцевые соединения. Неразъемными соединениями считаются сварные и электросварные виды фитингов, которые отличаются высокой надежностью соединения.

Где применяются ПНД фитинги? Их назначение

Трубопроводы из пластика низкого давления (ПНД) вытесняют традиционные системы из чугуна, меди и стали. Большое значение для организации систем отопления, водоснабжения и транспортировки жидкостей и газов имеет надежное и долговечное соединение участков трубы. Прекрасно зарекомендовали себя металлические фитинги, соединения ПЭ с применением полиэтиленовых деталей в системах водопроводов питьевой воды и других технических жидкостей с диаметром от 16 до 160 мм и давлением до 16 атмосфер.

Наибольшее распространение получили фитинги и водопроводные трубы из пластика низкого давления с маркировкой ПЭ-100, уникальные характеристики которого позволяют изготавливать трубы и соединительные детали диаметром от 10 до 1600 мм с толщиной стенки от 2 до 60 мм. Полиэтиленовые (ПНД) трубы ПЭ-100 можно использовать при температуре от -0 до +40℃ и давлении до 30 атмосфер. Для горячей воды (вплоть до кратковременного поднятия температуры до +110 °C) прекрасно подходят трубы PE-RT тип 2 — они предназначены для транспортировки горячей воды. Низкая теплопроводность, небольшой модуль упругости и деформации дает возможность применять трубы и фитинги для магистральных трубопроводов питьевой воды, теплоносителя для отопления, воздушных и газовых продуктов.

Компрессионные (обжимные) и сварные фитинги отличаются простотой монтажа, который может выполнять даже непрофессиональный персонал. Для врезки в действующий трубопровод достаточно подключиться к существующему в системе тройнику с заглушкой.

Трубы и фитинги из ПНД используются в отопительных (В редких случаях. Обычно в системах тёплого водоснабжения используются трубы PE-RT) и водопроводных системах городских многоэтажных домов, загородной недвижимости, промышленных объектов. С их помощью прокладывают бытовые и промышленные газопроводы, канализационные коллекторы, монтируют разводку на промышленных предприятиях для подачи сжатого воздуха.

Плюсы и минусы полиэтиленовых фитингов

Полиэтиленовые трубы (ПНД) имеют большое количество преимуществ:

• Длительный срок службы;
• Устойчивость к коррозии и химическим веществам;
• Небольшая стоимость;
• Отсутствие отложений и накипи;
• Низкая теплопроводность;
• Не разрушаются при замерзании теплоносителя;
• Малый вес;
• Устойчивость к гидравлическим ударам;
• Высокая скорость и простота монтажа;
• Надежность в эксплуатации и неизменность характеристик с течением времени;
• Экологическая безопасность.

При организации систем для подачи воды и отопления следует учитывать отрицательные стороны:

• более низкие эксплуатационные характеристики, по сравнению с аналогами из стали и чугуна;
• специфика проведения монтажных работ;
• небольшая устойчивость к воздействию ультрафиолетового излучения.

Таким образом, несмотря на свои минусы, ПНД фитинги являются наиболее выгодным приобритением не только с точки зрения цены, но и с точки зрения на надёжность и срок использования.

Компания «Пластпродукт» производит и реализует компрессионные и сварные фитинги для ПНД труб, предназначенных для транспортировки жидких и газообразных веществ на объектах различного назначения. Наличие собственного производства, состоящего из 5 технологических линий, складских помещений, лаборатории для контроля качества выпускаемой продукции и сырья, поставляемого из Южной Кореи, позволяет компании предлагать выгодные покупателям цены и тем самым занимать лидирующее положение в Дальневосточном регионе в сфере поставок труб и фитингов из ПНД.

Муфта соединительная электросварная для труб ПНД 32мм ( 110605-00196 )

Муфта соединительная электросварная для труб ПНД 32мм ( 110605-00196 )

Загрузка данных

Номенклатурный номер: 110605-00196 Скопировано в буфер обмена

Описание

Задать вопрос (1)

Предназначена для электрофузионного сварочного соединения труб ПНД (ПЭ-80 и ПЭ-100), применяющихся в трубопроводных системах водоснабжения и газоснабжения, как между собой, так и с различными видами полиэтиленовых фитингов.

Надежное соединение трубы с муфтой обеспечивается за счет специальных закладных электрических нагревательных элементов (спирали), размещенных с внутренней стороны корпуса муфты, которые после нагрева электротоком образуют однородный стык между фитингом и свариваемой трубой. Соединение муфты со сварочным аппаратом осуществляется через выводы под клеммы, расположенные с наружной стороны фитинга.

Центральный склад: 142001, г.Домодедово, ул.Промышленная д.13, Режим работы: Понедельник-Пятница: с 8:00 до 19:00 (суббота, воскресенье выходной)

Склад ЖБИ: 115088, г.Москва, ул. Южнопортовая д.7А, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной)

Срок поставки: Срок поставки между складами с момента подтверждения оплаты может варьироваться от 2 до 3 дней.

Прогнозируемый срок поставки не учитывает сезонность, загруженность производства и заказываемое количество. Данный срок носит информационный характер и является средним значением выполнения заказов на данное изделие за последние 12 месяцев.

Важно: Точный срок поставки согласовывается в спецификации.

Региональный склад: 630110, г.Новосибирск, ул. Богдана Хмельницкого, 93 ст.6, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной). Тел.: +7 (383) 312-04-34

Региональный склад: 620034, г.Екатеринбург, ул. Елизаветинское шоссе, 39, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной). Тел.: +7 (343) 302-54-34

Монтаж труб ПНД

Содержание статьи

1. Способы соединения пнд труб
2. Стыковка ПНД труб на сварку
3. Компрессионное соединение труб ПНД
4. Фланцевое соединение пнд труб

Соединение пнд труб должно быть герметичным, прочным и эластичным. Ведь ПНД арматура используется и в газопроводах, и в водопроводах, и в системах отвода стоков. Причем все трубопроводы из полиэтилена низкого давления можно проложить и над землей, и под землей.

А качественное соединение ПНД труб является залогом и прочности, и пропускной способности газовых, водопроводных и канализационных трубопроводов. Поэтому в данной статье мы рассмотрим лишь самые результативные технологии, гарантирующие высокое качество стыковки.

Соединение пнд труб встык

↑

СПОСОБЫ СОЕДИНЕНИЯ ПНД ТРУБ

Полимерные трубопроводы можно стыковать двумя способами:

• На сварку, используя прямоточные муфты или монтажные утолщения (раструбы).
• На обжимные фитинги – особые соединительные элементы или полимеров или металла.

Электромуфтовая сварка ПНД труб

Причем первый  способ — монтаж на сварку – дает возможность сформировать лишь неразъемное соединение.  А соединение пнд труб фитингами позволяет создать разъемный узел, облегчающий демонтаж и монтаж арматуры при ремонте.

При этом с помощью фитингов или полимерных муфт с металлическими втулками можно стыковать не только полимерные трубы, но и ПНД арматуру со стальными, медными или алюминиевыми аналогами.

И далее по тексту мы рассмотрим типовые способы стыковки на сварку и на муфту.

↑

СТЫКОВКА ПНД ТРУБ НА СВАРКУ

Существует три способа сборки ПНД трубопроводов на сварку:

• Монтаж встык, когда разогретые торцы труб соединяют с помощью термической сварки давлением.
• Монтаж в раструб, когда разогретое плечо (гладкий торец) вставляют в прогретое монтажное утолщение (раструб).
• Монтаж на электромуфту, когда трубы закладывают в прямоточную муфту (или отвод, или тройник), внутри которой установлена легкоплавкая спираль, разогревающая место стыковки после подключения к сварочному трансформатору.

Вышеописанные варианты основаны на термопластичной природе полиэтилена низкого давления. Ведь полимерные волокна, из которых состоит структура ПНД, распадаются на отдельные молекулы при температуре выше 175 градусов Цельсия. И «собираются» в полимерные цепочки при понижении температуры.

Поэтому, разогревая тело трубы или фитинга до указанной температуры и соединяя разогретые элементы перед остыванием, можно добиться возникновения межмолекулярных связей между материалом двух деталей.

При этом таким образом можно обустроить не только стык полиэтиленовой арматуры, но и соединение труб пвх и пнд типов. Правда ПВХ торец придется монтировать на клей.

Словом, все три способа стыковки основываются на общем физическом процессе.

Но реализуются эти технологии совершенно по-разному:

Соединение в сварной раструб

• Так, для монтажа встык нужно сделать следующее: подрезать торцы под прямым углом, вставить трубы в направляющие, подвести и прижать торцы к нагревательному элементу. Ну а после разогрева нагревательный элемент убирается, а торцы спрессовываются с помощью направляющих, в конструкцию которых входят винтовые домкраты.
• Соединение в сварной раструб реализуется так: трубу надевают на ниппель (раструбом) и муфту (гладким торцом) сварочного паяльника, который разогревает место стыка. После этого элементы сопряжения демонтируются с нагревательных калибров и спрессовываются руками.
• Электросварная муфта для соединения пнд труб предполагает следующий порядок стыковки: трубы обрезаются, их поверхности обезжириваются, после чего торцы монтируют в электромуфту, к клеммам которой присоединяют провода от сварочного трансформатора. Включив трансформатор, можно активировать легкоплавкую спираль, которая размягчит поверхность трубы и муфты. Ну а после отключения трансформатора труба и муфта остынут, образуя надежное соединение.

↑

КОМПРЕССИОННОЕ СОЕДИНЕНИЕ ТРУБ ПНД

Помимо электромонтажных муфт в процессе сборки ПНД трубопроводов можно использовать еще и компрессионные (обжимные) фитинги. Суть процесса монтажа заключается в механической фиксации тела трубы на ниппеле фитинга (муфты). Причем такую фиксацию можно обустроить за счет уплотнительного кольца или эластичности самого тела трубы.

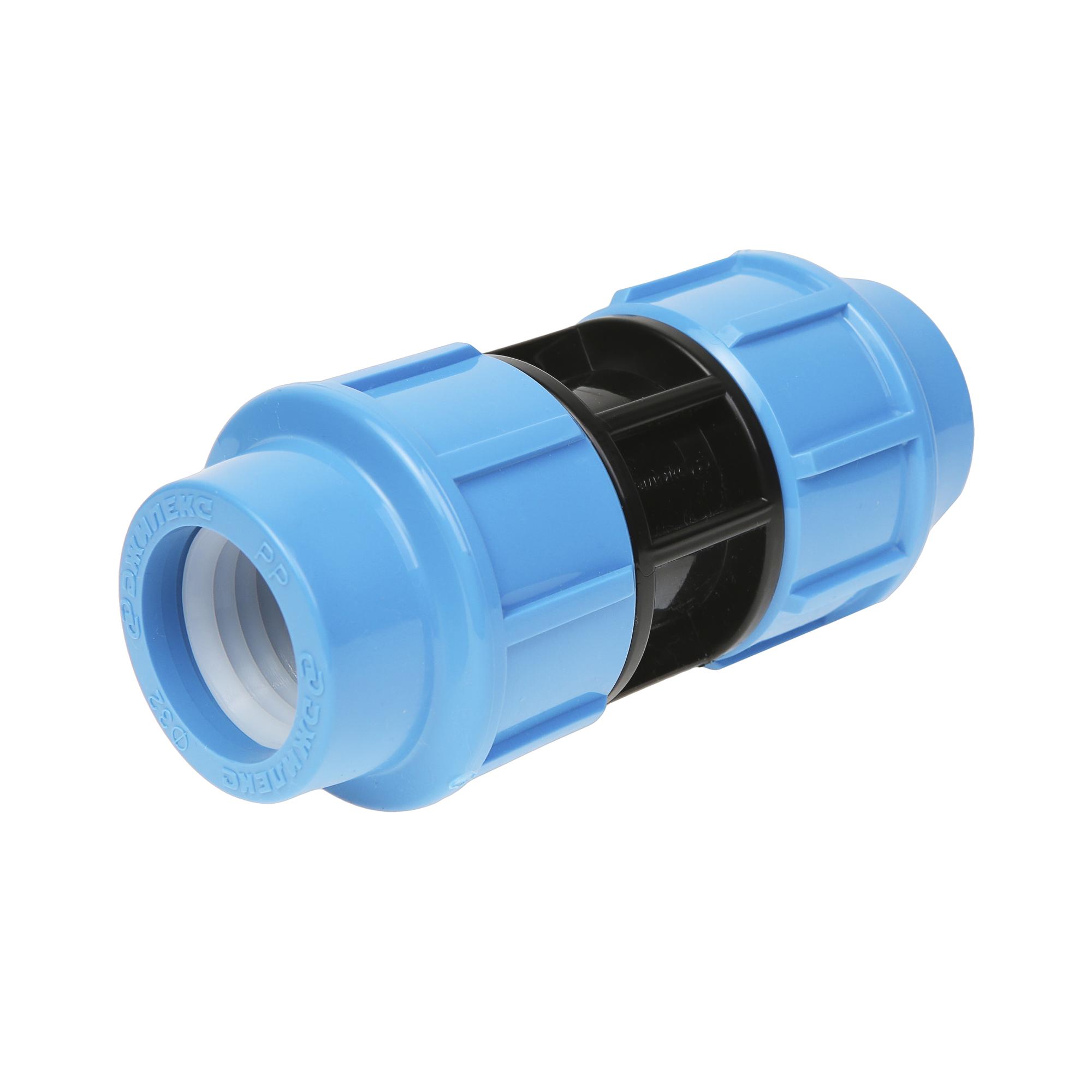

Компрессионное соединение труб ПНД

И в первом случае монтаж осуществляется следующим образом:

• Трубу обрезают, муфту разбирают, отсоединяя контргайку и демонтируя уплотнительное кольцо.
• Трубу калибруют и надевают на нее контргайку и кольцо.
• Трубу монтируют (надвигают) на шпиндель муфты, кольцо передвигают поверх ниппеля, контргайку закручивают.

В итоге, контргайка давит на кольцо, а оно, в свою очередь, прижимает трубу к ниппелю муфты.  Причем, один торец такой муфты может быть компрессионным, а другой – резьбовым. Фитинги такой конструкции используют в процессе монтажа в арматуру запорной или контрольно-регулирующей арматуры с резьбовыми штуцерами или стороннего оборудования.  Например, с помощью такой муфты можно обустроить соединение трубы пнд с насосом (компрессором), расширительным бачком, обратным клапаном.

Во втором случае монтаж происходит так:

• Трубу расширяют эспандером – особым инструментом, растягивающим тело арматуры в зоне монтажного торца.
• Муфту раскручивают, надевая монтажную гайку на трубу.
• Растянутый торец трубы надевают на ниппель муфты.
• Контргайку затягивают на резьбовом сгоне корпуса муфты.

После этого тело трубы вернется к первичному диаметру (эффект обратной усадки), прижимаясь к ниппелю муфты.

↑

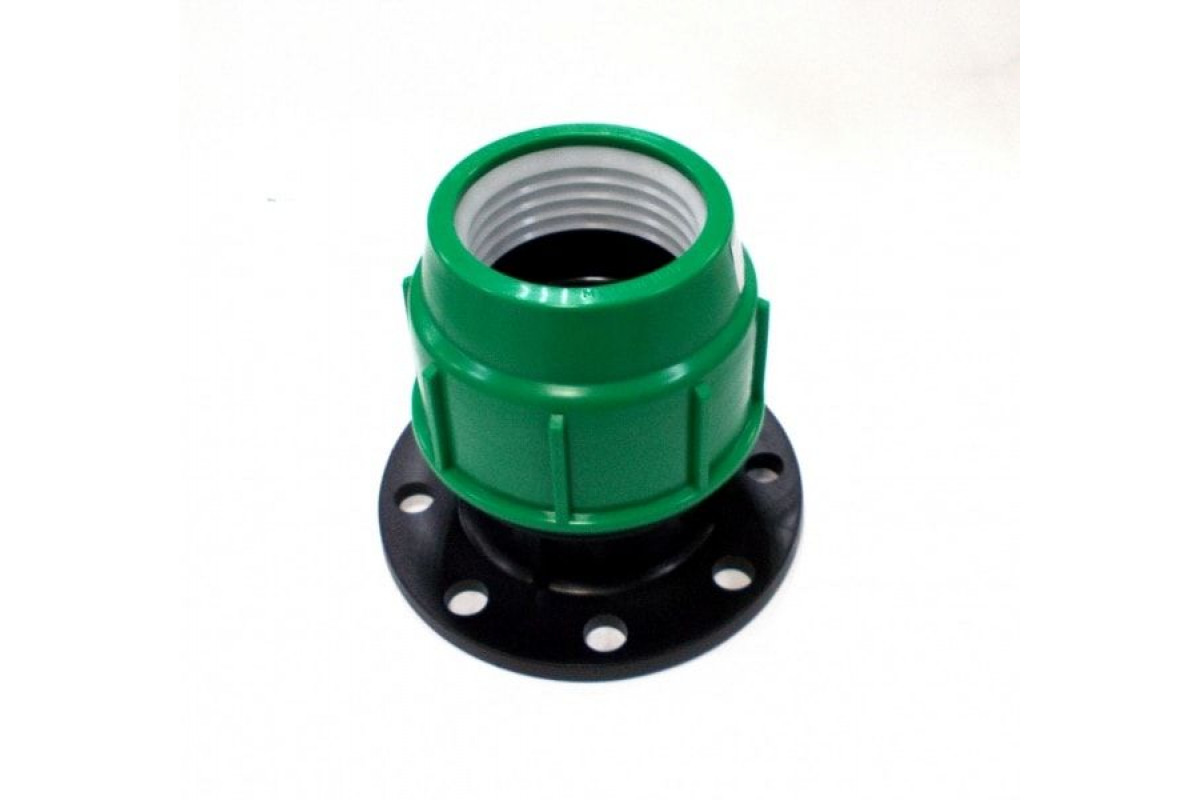

ФЛАНЦЕВОЕ СОЕДИНЕНИЕ ПНД ТРУБ

Кроме компрессионных муфт в полиэтиленовых трубопроводах используются еще и фланцевые фитинги. Основная задача такой арматуры  — соединение пнд труб с металлическими аналогами.

Причем сама фланцевая муфта состоит из двух узлов – компрессионного фланца и монтажного фланца. Первый узел используется для фиксации полимерного участка стыка – он работает по принципу компрессионной муфты. Второй узел – это обычный фланец, габариты которого нормированы. И этот фланец можно соединить на болты или шпильки с аналогичной деталью, зафиксированной на торце стального трубопровода.

В итоге, в границах одного корпуса существуют как бы две муфты – компрессионная (для монтажа ПНД трубы) и фланцевая (для монтажа металлической арматуры). И такое решение дает возможность использовать фланцевые муфты даже в напорных трубопроводах среднего и высокого давления.

↑

ПНД труба для водопровода: водоснабжение из полиэтиленового материала

ПНД трубы уже не первый год используются в системах водоснабжения. Они обладают гладким рельефом, способны выдерживать высокое давление в ПНД контуре. Поэтому их применяют в системах водоснабжения дачных участков, полив, прокладывая внутри помещения, а также укладывая под землёй. В эксплуатации таких изделий используются всевозможные фитинги, переходы, соединители, заглушки, что позволяет соединять между собой материал разного диаметра. Соединение элементов трубопровода может осуществляться путем пайки, а также без нее. При состыковке отрезков важно добиться герметичности.

Основные особенности материала

Среди основных особенностей эксплуатации трубы пэ, можно выделить следующие:

1. Материал никак не реагирует с жидкостью, которая проходит по каналу. Вода не приобретает ни вкуса, ни цвета, ни запаха.
2. Материал высокой прочности и стойкости к промерзанию не трескается под агрессивным воздействием окружающей среды.
3. Небольшой вес изделия. Даже при большой длине ПНД труба весит немного, что облегчает монтаж. Зачастую для укладки требуется один-два человека.
4. Наличие гладкой поверхности. Благодаря этому внутри не могут образовываться заторы.
5. С завода трубы поставляются любых размеров. Это позволяет образовать длинную систему трубопровода без стыков, не нарушая герметичность. Благодаря особым свойствам материала, на основе которого изготовлена ПНД труба, будет почти полностью поглощаться звук журчания воды в системе.
6. Простой монтаж трубопровода. С этим сможет справиться даже неподготовленный человек. Сегодня в продаже можно найти абсолютно любые муфты, фитинги, тройники, а также другие виды соединений, которые легко монтировать, не используя сварку.

Физические и химические свойства

К физическим свойствам можно отнести легкость изделия в целом. Легкость объясняется низкой плотностью, ведь она фиксирована значением 0,95- 0,96 грамм на сантиметр кубический. Именно поэтому отрезок трубы не тонет в воде. Современный материал изготавливают таким образом, что он не теряет свои свойства эксплуатации при температуре от -250, до + 90 градусов по Цельсию. В случае с транспортировкой воды, не рекомендовано допускать низких температур. Многочисленные испытания доказывают полную безвредность этого материала, а также допускать контакт изделия с пищевыми продуктами. Это особенно важно в случае с питьевой водой. Внешне материал плотный, достаточно эластичен, даже на большой длине.

К химическим свойствам относят полную невосприимчивость к агрессивной среде. Именно поэтому транспортируемая по трубам вода не имеет запаха, “не зацветает”, никак не окрашивается. Даже если ПНД трубопровод находится в земле, срок эксплуатации не изменится. Полиэтилен невосприимчив к кислым почвам, не боится щелочи, выдерживает значительные физические нагрузки. Материал не горит, поэтому его относят к классу B1 (трудносгораемые материалы). Отмечают и высокую стойкость материалов к ультрафиолетовому излучению, что обеспечивает долгий период эксплуатации на открытом пространстве.

Характеристики ПНД труб определяющие их выбор

Среди основных характеристик, которые определяют выбор продукции, выделяют:

• Марку полиэтилена.
• SDR-показатель.
• Диаметр.

В продаже представлены три основных вида полиэтилена. Это ПЭ-63, ПЭ-80, ПЭ-100. Каждый из вариантов имеет свои особенности.

Например, вариант ПЭ-80 характеризуется высоким сопротивлением внутреннему давлению. Поэтому ПЭ-80 используют для магистральных труб, внутренним диаметром до 9 см включительно. Что касается варианта ПЭ-100, то сегодня такие трубы используются для холодного водоснабжения частных домов, на дачах, а также их применяют в системах полива огорода.

Показатель SDR представляет собой отношение внутреннего диаметра к толщине стенок изделия. Это показатель прочности изделия, который гарантирует долгую эксплуатацию, но и влияет на формирование цены.

Обустраивая дачный водопровод от скважины к котельной дома, рекомендуют использовать трубу d=32 мм. Ее следует выбирать с толщиной стенки 2,5-3,2 мм.

Диаметры труб ПНД

Таблица диаметров труб ПНД

В зависимости от ситуации, например, в быту, в технической документации в непосредственной работе используется разное понятие диаметра ПНД трубы. Говоря о диаметре, понимают разные величины. Соответственно, выделяют следующие названия:

1. Номинальный диаметр. Это значение используется чаще всего. Оно выражено в числовом значении и является определением параметра окружности примыкания трубы к штуцеру фитинга. Для подключения насоса к бойлеру зачастую используется d=32мм.
2. Условный диаметр. Это значение указывается в ГОСТ. Она представляет собой округленное до 0,1 в большую сторону, величину нормального диаметра.
3. Наружный и внутренний диаметр. Эти значения, исходя из названия, фиксированы диаметром окружности снаружи и внутри. Внутренний показатель зависит от толщины стенки элемента трубопровода (определяется производителем).

Прокладка труб

Зачастую ПНД труба для водопровода укладывается под землей. В основном изделия используются для подачи воды из скважины в котельную частного дома. Их применяют и для подачи воды в дом из центральной системы водоснабжения. Чтобы уложить часть трубопровода под землю, необходимо выкопать траншею. Если будете делать это вручную, копайте траншею шириной 25 см, т.е. на ширину лопаты. Если траншея была оборудована при помощи экскаватора, в этом случае ширина не имеет значения, лишь бы была не менее 25 см.

Глубина траншеи ‒ не менее важный фактор. От него зависит степень промерзания грунта. В центрально-федеральной части России рекомендуют копать траншеи на глубину не менее 1,6 метра. Копайте траншею чуть глубже, чтобы в основание засыпать подушку из песка. Подушка рекомендуется для уплотнения грунта, чтобы исключить искривление трубопровода под нагрузкой. Желательно выкопать траншею с ровным дном.

После того, как траншея готова, укладывают трубу (на дно). Затем производят первичное подключение, либо проводит опрессовку трубы, чтобы проверить ее герметичность. Если ПНД труба новая, проверка необязательна. Рекомендуют также не засыпать траншею до того момента, пока не будет произведено полное подключение. Поскольку для подключения специальной муфты может потребоваться небольшой сдвиг конструкции. Поэтому, если засыпать яму землей сразу, такой возможности уже не будет. Засыпают обычно тем же грунтом, который выкопали, но специалисты рекомендуют засыпать более плотным материалом. Например, песком или гравием.

Схема водопровода труб из пнд на даче своими руками

Если у вас на даче пробурена скважина, то для ее обустройства ПНД труба подойдет как нельзя лучше.

На даче из труб пнд своими руками можно собрать водопровод, схема которого представлена ниже.

Полиэтиленовая труба для водоснабжения подключается к скважинному насосу. В зависимости от давления насоса, выбирается диаметр трубы ( в среднем, d=32мм). В насос устанавливается обратный клапан. Затем, при помощи специального перехода, монтируется ПНД труба. К насосу привязывается трос, на котором он и будет подвешен.

Помните, что производить установку насоса, подвесив его на ПНД шланг, запрещается.

ПНД шланг выходит через оголовок скважины. Здесь идёт поворот трубы (путем углового перехода). Далее подсоединяется труба, которая будет идти в дом. Совместно с подземной частью трубопровода, укладывают и электрический кабель, который будет идти от реле давления системы к насосу скважины.

Далее происходит обустройство уже по желанию заказчика. Как вариант – можно установить гидроаккумулятор и реле давления. Как только давление будет падать ниже установленного предела, реле будет срабатывать, включится насос, который, в свою очередь, будет накачивать водой гидроаккумулятор. Для монтажа системы внутри дома пнд для водопровода используется редко. Здесь используются пластиковые трубы, которые соединяются между собой при помощи сварки.

Способы соединения полиэтиленовых труб

Неразъемное соединение таких труб в бытовых условиях применяется редко. Зачастую это приходится делать на тех участках, куда уже трудно будет получить доступ. Во всех остальных случаях используется компрессионный фитинг.

Неразъемный способ соединения

Под неразъемным методом поднимается сварка двух отрезков полиэтиленовой трубы встык. В сварке применяют специальные муфты, угловые повороты, соединения. Перед сваркой необходимо тщательно протереть два сегмента трубопровода. Желательно обезжирить поверхность, удалить с нее весь мусор. Необходимо выставить и температуру нагрева, которую можно узнать в инструкции к материалу. Рекомендуется протестировать сварку на других участках трубы, чтобы не перегреть пластик и не испортить продукт.

В момент сварки важно добиться соосности (чтобы расхождение не превышало значения 10%). Перед сваркой необходимо произвести торцевание. При этом нагревают не только поверхность трубы, но и фитинг (до оплавления, согласно инструкции). После этого трубы соединяют, лишний наплавленный полиэтилен удаляют механической шлифовкой.

Применение разъемных соединений при монтаже трубопровода

Компрессионный фитинг состоит из пластикового корпуса, прижимной гайки, цанги, стопорного кольца, а также прокладки, которая обеспечивает герметичность.

Собирается такой стык очень быстро. Современные фитинги обладают не только переходом на схожий диаметр, но и позволяют понижать или увеличивать его. Муфты позволяют не только перейти на такую же полиэтиленовую трубу, но и получить резьбовое соединение для установки крана, что актуально при сборке насосной станции, а также при подключении гидроаккумулятора.

Собирать конструкцию довольно просто. Для этого необходимо срезать трубу под углом 90 градусов, надеть зажимную гайку. Затем надевают цангу, стопорное кольцо, прокладку. И только потом можно уже надеть оставшуюся часть муфты (либо переход на резьбовое соединение). Такие стыки не требуют дополнительной герметичности. Они выдерживают давление в 10 атмосфер, чего вполне достаточно для бытовых нужд.

Контроль качества полиэтиленовых труб для водопровода

В заключение хотелось бы добавить, что изделия, поступающие в продажу, подвергаются контролю качества. Обязательным условием выпуска на рынок является абсолютная гладкость поверхности, а также гладкость внутри изделия. Строго контролируется и допуск стандартных отклонений, к которым относят присутствие незначительных продольных полос и небольшой волнистости.

Поверхность должна быть без трещин, раковин, посторонних частиц, окрашена в черный цвет. На ней должна иметься маркировка, что определяет принадлежность изделия к тому или иному производителю. Это облегчает вопрос монтажа и подбора комплектующих. Выбирая материал, следует отдавать предпочтение только производителям, которые уже давно работают на рынке. Доверяйте прокладку труб ПНД профессионалам, если не уверены в собственных силах.

Что делает полиэтиленовые трубы для водопровода такими привлекательными

1. Доступная стоимость, быстрый монтаж, возможность перехода между разными диаметрами трубы за счет фитинга.
2. Высокая гибкость, за счет чего трубы легко можно повернуть на 90 и даже 180 градусов, соблюдая плавный радиус.
3. Подходят для эксплуатации под землей, не требуют особых опыта и знаний.
4. Легко объединяются в целостные системы большой длины.

Загрузка…

Какие трубы для ПНД водопровода выбрать

Чтобы правильно выбрать трубы для ПНД водопровода необходимо знать значения маркировок. Вдобавок существенные различия между бытовыми и техническими трубами влияют на качество получаемой воды

Почему же самостоятельное конструирование водопровода из ПНД может ограничиться всего лишь набросками на листе бумаги? Попросту разнообразие ассортимента и вводящие в ступор маркировки затрудняют выбор в пользу изделий из полиэтилена. Тем более что сомнения о пригодности ПНД в качестве водопровода горячей воды усиливают желание перейти на другой материал.

Развеять все опасения по поводу характеристик помогут знания маркировок, и правильный выбор полиэтилена для водопровода.

Содержание

Что такое ПНД трубы
Технические трубы
Маркировка
Что такое SDR
Способы соединения труб
Ограничения

Что такое ПНД трубы

Дословная расшифровка аббревиатуры ПНД звучит как полиэтилен низкого давления. Название исходит от способа полимеризации этилена. Метод позволяет в итоге получить трубы с уникальными свойствами, пригодными для транспортировки как воды, так и газа. Более того, существует класс полиэтилена, который используется еще и для защиты прокладываемого кабеля от внешних механических повреждений.

Не запутаться в разнообразии полиэтилена поможет расцветка. Нанесённая желтая полоса, говорит о возможности к транспортировке газа, а синяя – воды. На технический ПНД отличительные цветовые знаки не наносятся.

Технические трубы

Ограничения на использование технического ПЭ для водопровода питьевой воды связаны с отсутствием соответствующих санитарных нормативов. Технический полиэтилен низкого давления изготавливается из вторичного сырья. Поэтому в составе изделий могут присутствовать, отличающиеся цветом, инородные компоненты.

Технический ПНД является безнапорным и применяется в системах канализаций, водоотводов, а также в качестве кабель-канала. В тех случаях, когда условия транспортировки и качество водопровода не имеют значения, технические трубы ПНД могут выступить в качестве трубопровода, но только если давление жидкости в водопроводе не будет превышать 0,16 МПа.

Безнапорный ПЭ черного цвета монтируются как на открытом воздухе, так и под землей. Благодаря химическому составу он выдерживают значительные нагрузки почвы и воздействие ультрафиолета.

Маркировка

Пригодность ПНД труб к условиям, в которых они будут использоваться, определяются по нанесенной маркировке, где указаны:

• рабочая среда и давление;

• используемый материал;
• SDR;
• наружный диаметр;
• толщина стенок.

После аббревиатуры ПЭ, которая собственно указывает, что труба изготовлена из полиэтилена, наносится числовое значение, показывающее марку сырья. Чаще всего применяются ПЭ класса 80 и 100, но также существуют классы 32 и 63, которые уже практически не используются.

По сравнению с ПЭ-80, в серии ПЭ-100 кристаллическая решетка имеет более упорядоченный вид. За счет этого шов после сварки получается прочный и равномерный, что дает возможность использовать этот водопровод в более жесткой среде. И в целом ПЭ-100 плотнее хотя для их изготовления уходит меньше материала, а это в итоге влияет на конечную цену изделий. Однако, для сварки ПЭ-80 требуется меньшая температура, чем для ПЭ-100. А вот водопровод, состоящий из серии ПЭ-63 нуждается в дополнительной установке отсекателей и воздухоуловителей. Пористая структура влечет за собой постоянное подсасывание воздуха, что приводит к вибрации всей водопроводной системы, с сопровождающимся шумом.

Что такое SDR

Немаловажным показателем в характеристиках ПНД значится SDR параметр, который является отношением внешнего диаметра трубы к толщине стенки. Чем больше размерная величина, тем тоньше стенка ПНД и наоборот. Отсюда следует, что две ПНД трубы с одинаковой внешней шириной, но разным SDR имеют отличную друг от друга толщину стенок. Соответственно выдержать повышенные внешние и внутренние нагрузки, способен водопровод с более плотными стенками. И для более жестких условий эксплуатации, следует отталкиваться от низкого размерного параметра.

Применение ПНД в зависимости от SDR:

• 26–41. Для безнапорного отвода канализации;
• 21–26. Слабонапорный водопровод для малоэтажных зданий;
• 11–17. Слабонапорный водопровод и оросительные системы;
• 9 и меньше. Для напорных водопроводных систем.

Таблица допустимой нагрузки

Низкое значение SDR означает наличие толстых стенок, а значит такие трубы обладают повышенной прочностью. Однако гибкость и пропускная способность таких изделий уменьшены. Поэтому перед тем как монтировать ПНД компоненты следует определить при какой нагрузке они будут эксплуатироваться.

Диапазон ширины в котором выпускаются ПНД составляет 16–1200 мм. Для оросительных мероприятий и водопроводов небольших построек используются трубы диаметром, от 16 мм до 25 мм. А для обеспечения водой большого числа потребителей используются более широкие изделия.

Варианты использования ПНД:

Способы соединения ПНД для водопровода

В системы водопроводов трубы соединяются двумя способами. Выбор зависит от ширины изделий и давления жидкости. Разъемный вариант применяется в слабо- и безнапорных водопроводах. Сборка осуществляется без специального оборудования и для монтажа достаточно обладать поверхностными знаниями сборки водопровода и минимальным количеством и инструментов. Разъемное соединение с помощью фитингов подходит для водопроводов малой и средней ширины. Раструбное же соединение применяется только для безнапорных систем среднего диаметра.

Неразъемное соединение является стандартом для напорных водопроводов среднего или большого диаметра. Пайка осуществляется стыковым или электромуфтовым методом. В первом случае отрезки ПНД разогреваются до температуры плавления и соединяются. Способ применим для водопроводов, шириной более 50 мм и толщиной стенок не менее 5 мм. Если оба параметра меньше, то сварка водопровода становится проблематичной или совсем невозможной.

Элелектромуфтая спайка ведется и использованием специальной муфты, которая нагревается за счет электрического тока. В условиях ограниченного пространства метод показывает себя идеально, но существуют ограничения. Ширина водопровода не должна превышать 160 мм.

При изготовлении ПНД может допускаться отклонение от номинального диаметра, не более 1 мм. Однако это может повлиять на сборку водопроводной системы. Монтаж водопровода, компоненты которого выпущены одним производителем, не вызовет осложнений, так как изделия выпускаются по одним нормативам.

Ограничения

Из-за термопластичных особенностей, ПНД не применяется в системах отопления, для горячих водопроводов, а также полиэлилен подвержен воздействию ультрафиолета.

При всем разнообразии полиэтилена низкого давления выбрать необходимый класс для водопровода довольно просто. Знания маркировок помогут подобрать подходящие изделия для их использования в конкретных условиях.

Фитинги ПНД

Кто с ними не знаком? Удобное и практичное решение для соединения пластиковых труб, позволяет без каких-либо инструментов собрать садовый водопровод или систему полива. Для внутреннего водопровода чаще применяется полипропиленовые фитинги, поскольку компрессионные фитинги громоздки и не эстетичны.
Главное преимущество компрессионных фитингов, или фитинги ПНД, как ещё их называют, заключается в том, что они разборные. Такое соединение даёт стопроцентную герметичность при давлении до 10 бар, но сохраняет возможность разборки и демонтажа. Муфта может быть заменена на тройник в любое время.

Кстати о долговечности, есть такое мнение, что с возрастом резиновые уплотнители, имеющиеся в фитингах, слабеют и, и поэтому фитинги ПНД со временем могут дать течь. Такое может сказать только тот, кто не понимает принцип работы компрессионного фитинга. Цанговая зажимная гайка при закручивании крышки впивается своими «зубьями» в ПНД трубу и прижимает её к седлу. Протягивая наружную крышку, мы сжимаем тело ПНД трубы, а оно, пытаясь вернуть форму, обеспечивает герметичность. Ослабить такое соединение может только откручивание крышки, что в земле невозможно. Поэтому компрессионное соединение обеспечивает полную и долгую герметичность. Учитывая тот факт, что разложению в земле полиэтилен почти не поддаётся, компрессионные фитинги можно считать идеальным решением для подземных трубопроводов.

Часто на садовых участках можно увидеть протянутые по забору ПНД трубы  с различными вентилями, аквастопами, и приспособлениями для полива. Не доверяя компрессионным фитингам, дачники боятся закапывать трубопровод, якобы оставляя себе возможность для дальнейшего обслуживания. Фатальная и досадная ошибка, эффект от такой эксплуатации, будет прямо противоположный. Уже на следующий год все фитинги дадут течь. И произойдёт это из-за того, что ПНД труба потеряет свои эластичные свойства.

Дело в том, что Полиэтилен Низкого Давления (ПНД) боится ультрафиолетового излучения. Палящее солнце разрушает структуру полиэтилена, фотоны рвут молекулярные связи кристаллической решётки и в итоге труба очень быстро, буквально в течение сезона, теряет свои основные свойства, а именно – эластичность и упругость. В итоге, на следующий год, при запуске водопровода все компрессионные соединения начинают потихоньку травить воду, и чем жарче лето, тем сильнее будет этот эффект. Временно решить эту проблему можно отодвинув цанги и плотнее зажав крышки компрессионных фитингов, но поскольку труба уже «травмирована» это не изменит ситуации в целом, а лишь отсрочит неизбежную реконструкцию трубопровода.

Читать другие статьи на тему «компрессионные фитинги» можно здесь

Вопросы по компрессионным фитингам Вы можете задать нашим консультантам по телефону:
Телефон отдела продаж: (495) 988-16-54, (495) 763-77-40

Так же Вы можете оформить заказ на фитинги irritec, и мы свяжемся с Вами.



Муфта ПЭ компресс. соединит. 32 ц-ц (Код: 7003)

Муфта полиэтиленовая компрессионная соединительная диаметр трубы 32 цанга -цанга Код РС- 7003

---

 Муфта компрессионная применяется для быстрого соединения ПНД труб равного диаметра в системах питьевого и технического водоснабжения, системах орошения, в канализационных системах, для перекачки химических растворов. Также муфту компрессионную часто использую для соединения ПНД труб применяемых для изоляции электрического кабеля или кабеля связи.

Изготовлена данная муфта из экологически чистого материала, полипропилена. По своим характеристикам этот материал превосходит многие пластики, он отличается долговечностью, высокой стойкостью к перепадам температуры, отличными антикоррозийными показателями. Детали трубопровода, выполненные из этого материала, безотказно прослужат весь срок своей службы, а вода, замерзшая в муфте, не повредит ее, пластик способен расширяться, а затем принимать первоначальную форму.

Муфты отличаются легкостью монтажа, низкой ценой, высоким качеством. Компрессионные цанговые гайки имеют удобную конструкцию с механизмом ручного затвора, для установки малых диаметров 20 мм, 25 мм, и необходимый упор для ремня или цепи для установки больших диаметров до 63 мм. Муфта соединительная компрессионная выпускается размером 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм



Соединительные муфты используются и при монтаже различных трубопроводов из ПНД — полиэтилена низкого давления.
Для труб ПНД требуется использование таких же полиэтиленовых муфт. Так же как и ПВХ, полиэтилен низкого давления обладает прекрасными техническими характеристиками.

Именно поэтому детали из ПНД имеют большую популярность в разработке и изготовлении трубопроводов. Соединительная муфта из ПНД, также как и из поливинилхлорида, может применяться при монтаже конструкции при температуре от -20 и до +50 градусов. Она является экологическим материалом, не подверженным влиянию разных агрессивных веществ.

Бесперебойная эксплуатация в течение нескольких десятков лет это один из многих преимуществ полиэтиленовых муфт.

Именно при проектировании и монтаже сложных транспортных трубопроводов обязательно используется такой соединительный элемент, как муфта, изготовленная из полиэтилена низкого давления.

В основном соединительные муфты для полиэтиленовых труб, изготовленных методом литья под низким давлением, позволяют не использовать какое-либо специальное оборудование. К тому же они стоят дешево и легко монтируются — все это обеспечивает их высокую популярность на рынке строительных материалов.

Еще муфта полиэтиленовая соединительная известна такими своими преимуществами, как:

• бесперебойная эксплуатация в течение нескольких десятков лет;
• простое и надежное крепление;
• они отлично переносят как морозы, так и к жару;
• минимальная деформация при механических повреждениях;
• высокая устойчивость по отношению к любой агрессивной среде;
• широкий охват всех возможных областей ее применения.



Оставить отзыв

Свяжитесь с нами

Поставка HDPE

Ваш источник скидок на фитинги HDPE, трубы HDPE и сварочное оборудование!

АДРЕС СЧЕТА И СКЛАДА:

Поставка HDPE

715 S 59th Ave W

Duluth, MN 55807

000

Телефон: 218-461-9332

Эл. Почта: [email protected]

Факс: 218-206-8406

Часы работы: (Заказать онлайн 24/7)

Офис и поддержка по телефону: 7:00 — 17:30 CST (центральное время) понедельник — пятница

Доставка и склад: 8:00 — 16:30 CST (центральное время) понедельник — пятница

Способы оплаты:

Кредитная карта

Оплата чеком / банковский перевод

Коммерческий кредитный счет NET15 или NET30

Нужна экспресс-доставка? НЕТ ПРОБЛЕМ!

Мы предлагаем варианты доставки FedEx 2nd Day и FedEx Priority Overnight (на следующий день).Вы будете немедленно уведомлены, если по какой-либо причине ваш заказ не может быть отправлен в течение 1 рабочего дня.

Условия продажи Нажмите здесь

Запросы цен: Если вы не можете найти то, что ищете, пришлите нам электронное письмо.

Специалист по продажам Hdpe Supply может помочь вам с дополнительной информацией о продукте, которой нет на нашем веб-сайте.

Вопросы и информация о продукте Запрос:

• Нам очень важен ваш отзыв.
• Сообщите нам о необходимых вам продуктах.
• По запросу мы можем добавить в наш магазин дополнительные товары.
• Позвоните или напишите нам сегодня! [email protected] или 218-461-9332

Вы ввели неверную капчу. Пожалуйста, попробуйте еще раз.

Forego fusion: новые методы соединения труб из полиэтилена высокой плотности

Труба из полиэтилена высокой плотности (HDPE) полезна в нефтегазовой отрасли, поскольку она обеспечивает гибкость, долговечность и стойкость к истиранию с меньшими затратами, чем стальные трубы с футеровкой. Сплавление, считающееся стандартным методом соединения полиэтилена высокой плотности, создает серьезные проблемы в неидеальных условиях. Промышленность искала альтернативы, и производители предложили различные методы механического соединения. Тем не менее, ни один из этих методов не использовался в качестве основного, и методы, по большей части, оставались специальными суставами.

Недавно были представлены новые варианты механического соединения, которые обещают стать реальной альтернативой плавлению. В этой статье мы рассмотрим механику и общие преимущества новой технологии по сравнению с синтезом.

Неудачи при сварке

Многие промышленные рынки все чаще выбирают трубы из полиэтилена высокой плотности из-за преимуществ, которые они приносят по сравнению с такими материалами, как сталь, цемент, ПВХ и другие пластмассы. Производители отвечают на спрос трубами все большего диаметра; на момент написания статьи HDPE доступен в диаметрах до 72 дюймов. Тепловая сварка, наиболее распространенный метод соединения труб из полиэтилена высокой плотности, заключается в нагревании двух концов труб и их прижатии друг к другу, создавая неразъемное соединение, которое превращает отдельные секции трубы в единую непрерывную линию.Fusion создает высокопрочные и надежные соединения, но этот процесс сопряжен с рядом проблем.

Есть четыре основных проблемы, связанные со слиянием. Первое относится к оборудованию. Капитальные затраты на оборудование для термоядерного синтеза могут составлять от десятков тысяч до сотен тысяч долларов. Оборудование, предназначенное для соединения больших размеров, может стоить полмиллиона. Для работы с таким специализированным оборудованием требуются обученные или сертифицированные бригады. Доступность оборудования также может быть проблемой.

Вторая трудность заключается в том, что процесс термоядерного синтеза зависит от погодных условий.Присутствие влаги, будь то дождь, снег, пот или конденсат, создает загрязнения в процессе сварки, которые могут повредить соединение. В результате при сварке в суровых условиях требуются защитные палатки или чехлы. Атмосферные условия также влияют на совместное время; в Канаде, например, в середине зимы процесс обогрева занимает больше времени. В более теплом климате охлаждение трубы после установки предохранителя может занять больше времени.

Подтверждение целостности суставов — третий вопрос.Неправильно проплавленное соединение может иметь такой же вид, как и правильно проплавленное соединение, и, в отличие от рентгеновских лучей для стальной трубы, не существует метода подтверждения для пластиковой трубы, кроме ввода системы в эксплуатацию. Институт пластмассовых труб (PPI) осознал эту проблему и созвал рабочую группу для определения способов проверки сварных соединений.

Наконец, полиэтиленовые трубопроводные системы имеют тенденцию связываться с другими типами материалов: например, с бетоном, сталью или ПВХ. Fusion нельзя использовать для соединения HDPE с другими материалами, поэтому необходимы переходные методы соединения.

Эти проблемы побудили многих нефтегазовых компаний искать альтернативные методы присоединения. До недавнего времени их возможности были ограничены.

Методы механического соединения

Последние достижения в области соединения труб из полиэтилена высокой плотности включают механические муфты с пазами и гладкими торцами. Муфты с гладким концом, разработанные для труб из ПНД малого диаметра, надеваются на конец трубы как полностью собранный блок, соединяются со вторым концом трубы и затягиваются для завершения установки.Муфты содержат удерживающие кольца из нержавеющей стали, которые входят в наружную стенку трубы по окружности трубы, когда сегменты корпуса муфты затягиваются, создавая зацепление на 360 градусов. Контакт металл-металл с контактной площадкой болта обеспечивает визуальное подтверждение правильности сборки.

Труба из ПНД также может быть соединена с помощью муфт с пазами, как правило, для труб большего диаметра. Корпус муфты входит в канавки, обработанные на концах труб, но по две канавки на каждом конце трубы вместо одной.Процесс сборки включает в себя размещение прокладки вокруг соединения, размещение сегментов корпуса муфты над прокладкой так, чтобы шпонки вошли в пазы, а затем вставку и затяжку крепежных деталей для завершения установки. Как и муфты с гладким концом, муфты с пазами также обеспечивают визуальное подтверждение правильности установки.

Механические муфты с пазами и гладкими концами обеспечивают быстрый, простой и независимый от погодных условий монтаж, а также характеристики, которые соответствуют или превосходят возможности сварки.

Муфты могут быть установлены до 10 раз быстрее, чем сплавление стыков. Здесь нет времени на настройку оборудования или подготовку, а время совместного завершения не зависит от атмосферных условий. В то время как плавление может продлить установку вертикальных систем, механические муфты можно легко установить как в вертикальном положении, так и в ограниченном пространстве. Муфты также сокращают время технического обслуживания — например, замены фитинга — поскольку их можно разобрать и снять с трубы, а затем легко снова собрать после завершения работы.

Помимо быстрой установки, механические муфты также упрощают сборку, поскольку не требуется специального оборудования или инструментов — только торцевой гаечный ключ или ударный пистолет. Нет необходимости отправлять персонал для обучения или привлекать сертифицированные бригады для работы с термозакрепительным оборудованием.

Погода не является проблемой для механических муфт; их можно укладывать под дождем или солнечным светом и при экстремальных температурах, не влияя на время соединения. В защитных палатках нет необходимости, поскольку вода не нарушает целостность суставов.

Способность механических соединений соответствовать эксплуатационным характеристикам плавленых соединений традиционно была компромиссом для такой технологии; однако последние достижения показывают, что это меняется. Например, новые муфты из полиэтилена высокой плотности от Victaulic соответствуют или превосходят рабочие характеристики трубы из полиэтилена высокой плотности, включая рабочее давление, требования к концевым нагрузкам и минимальному радиусу изгиба. Это означает, что трубу можно толкать, тянуть и подвергать колебаниям температуры и давления, не беспокоясь о том, что соединения выйдут из зацепления.

Сплавление уже давно является стандартным методом соединения труб из полиэтилена высокой плотности, но новые методы механического соединения оказались многообещающими, поскольку они позволяют быстрее и проще соединять полиэтилен высокой плотности без ущерба для рабочих характеристик. Будущее почти наверняка принесет больше технологических достижений в этой области, которые могут изменить способ, которым отрасль присоединяется к трубам из ПНД, установив новый стандарт.

Развенчание мифов: факты о характеристиках соединения труб из полиэтилена высокой плотности

Полиэтилен высокой плотности (HDPE) легкий, устойчивый к коррозии, гибкий, долговечный и экономичный, поэтому он является идеальным материалом для подземных подземных и открытых трубопроводов.

Хотя полиэтилен высокой плотности доступен уже более 50 лет, недавнее использование материала для труб быстро заменило трубы из стали, бетона и чугуна с шаровидным графитом. Это самый быстрорастущий материал для трубопроводов в горнодобывающей, муниципальной, промышленной и коммерческой областях, при этом ожидается, что коэффициент конверсии в HDPE будет увеличиваться на пять процентов в год.

Являясь ведущим мировым производителем решений для механического соединения труб, Victaulic регулярно общается с подрядчиками и инженерами, оценивая потребности рынка и разрабатывая новые технологии для решения самых серьезных проблем отрасли.

В ответ на рост производства труб из полиэтилена высокой плотности на всех рынках, Victaulic разработала систему Refuse-to-Fuse, механическое соединение для труб из полиэтилена высокой плотности. Прочное и долговечное решение начинает менять представление отрасли о соединении труб из полиэтилена высокой плотности. Однако до сих пор сохраняются некоторые заблуждения относительно методов механического соединения.

«В течение многих лет стыковая сварка и электромуфтовая сварка считались лучшими методами соединения трубопроводов из полиэтилена высокой плотности. Люди обычно переоценивают преимущества термоядерного синтеза; до сих пор он был широко признан как самый простой и эффективный метод соединения труб из полиэтилена высокой плотности », — сказал Дэвид Шарки, вице-президент и генеральный менеджер Victaulic по региону Южно-Азиатско-Тихоокеанский регион.

«Сочетание быстрой и простой установки, целостности конструкции и надежности конструкции сделало механическое соединение одним из наиболее распространенных методов соединения металлических труб. Замечательная новость заключается в том, что теперь эти преимущества доступны для HDPE ».

В то время как механические соединения используются в металлических трубопроводах, на рынке сохраняется озабоченность по поводу производительности и надежности технологии для производства полиэтилена высокой плотности. Эта статья раскрывает самые распространенные мифы о механическом соединении полиэтилена высокой плотности.

Миф первый: механические соединения нельзя заглубить

Проблема номер один, которую мы слышим, заключается в том, что механические соединения могут не работать так же хорошо, как сплавленные соединения в заглубленных приложениях. Фактически, механические соединения Victaulic для труб из ПНД были специально разработаны с учетом подземных работ и идеально подходят для многих подземных сред.

Изготовленные из прочных корпусов из чугуна с шаровидным графитом и фурнитуры с фторполимерным покрытием, муфты Refuse-Fuse защищены от самых сложных подземных сред.Если есть область, где инженер или владелец собственности определяет, что требуется дополнительная защита, доступен ряд принятых в отрасли вариантов покрытия и обертки.

Миф второй: сплавление обеспечивает более прочное соединение

Хотя сплавление традиционно считалось «золотым стандартом» прочности и надежности, эмпирические данные могут свидетельствовать об обратном. Исторически считалось, что прочность сварных соединений не уступает прочности трубы, поэтому целостность сварных соединений зависит от многих факторов.

Плавленое соединение — это качество ровно настолько, насколько хорош техник, работающий с оборудованием и утомительно выполняющий подробный процесс, который оставляет мало места для колебаний условий окружающей среды. Загрязнение поверхности, жаркий или холодный ветер, контроль температуры нагревательной пластины и время сварки — все это может повлиять на целостность сварного соединения — и не существует визуального или эффективного неразрушающего метода проверки качества.

Существующие методы неразрушающего контроля, такие как рентгенография и ультразвук, «не могут надежно обнаружить ключевые проблемы, которые, как известно, влияют на качество соединения HDPE, такие как загрязнение мелкими частицами, холодная сварка стыковых швов или несоосность и загрязнение в электромуфтовых соединениях.”

После завершения только время покажет, насколько хорошо стык закреплен.

Чтобы гарантировать целостность предохранителя в отсутствие каких-либо эффективных испытаний, оборудование необходимо регулярно проверять и надлежащим образом обслуживать, чтобы регистрировать точные температуры и рассчитывать соответствующее время нагрева и охлаждения. Культура непрерывного обучения и профессионального развития имеет решающее значение, ограничивая эксплуатацию оборудования только теми установщиками, которые были обучены и сертифицированы, и в значительной степени полагаясь на компетентность пользователей для обеспечения строгого соблюдения процессов.

В отличие от Fusion, продукты Refuse-to-Fuse требуют простых инструментов для установки. Простой четырехэтапный процесс может быть выполнен независимо от погодных условий и обеспечивает визуальную проверку правильности установки и целостности соединения.

Просто визуально подтвердив контакт металла с металлом на подушке болта, установщик может проверить герметичность уплотнения. В конечном счете, высококачественные соединения не только легче получить с помощью системы Refuse-to-Fuse, но и легче проверить, чем сварные соединения.

Для труб диаметром до 225 мм механические соединения Victaulic Refuse-to-Fuse устанавливаются на трубу HDPE с гладким концом с внутренним кольцом из нержавеющей стали, которое входит в наружную окружность трубы. Распространенное заблуждение состоит в том, что труба просто «выскочит» из стыка, поскольку цельный ряд зубьев может не обеспечить такое крепкое соединение, как сплавление. Это просто неправда, так как зубчатое кольцо обеспечивает полностью закрепленное соединение.

Фактически, продукты Refuse-to-Fuse, как было доказано, соответствуют или превышают номинальное давление трубы HDPE, допустимые растягивающие нагрузки и рекомендации по радиусу изгиба плавленого соединения.Это означает, что вы можете толкать, тянуть и тащить трубку, как любой сплавленный раствор.

Victaulic Refuse-to-Fuse специально разработан с учетом прочности и долговечности. Фактически, при испытаниях под экстремальным давлением было показано, что механические соединения Victaulic дольше, чем трубы из полиэтилена высокой плотности, то есть сама труба выйдет из строя под давлением до того, как будет установлено правильно установленное соединение Refuse-to-Fuse.

А для обслуживания или расширения трубопровода система Refuse-to-Fuse позволяет быстро и легко демонтировать — без необходимости в дорогостоящих инструментах, специалистах по обслуживанию или длительных простоях.Компоненты полностью пригодны для повторного использования, поэтому нет дополнительных затрат или простоев в ожидании замены деталей.

Из LR: HDPE Переходная муфта 908 Refuse-Fuse, 905 Refuse-Fuse и 907 Refuse-Fuse Переходная муфта HDPE-сталь

Миф третий: вырезание канавок на трубе создает слабое место

Для типоразмеров 250–900 мм система «Refuse-to-Fuse» требует обрезки концов труб с канавками для соединения с муфтой. Клиенты часто задаются вопросом, может ли прорезание канавки в HDPE повлиять на прочность и структурную целостность трубы.

Прорезанные канавки для муфт Refuse-to-Fuse были разработаны с определенной глубиной, которая позволяет шпонкам муфты входить в канавку, обеспечивая полностью ограниченное соединение до рабочего давления трубы. Victaulic предоставляет инструменты для нарезания канавок для отказоустойчивого предохранителя и обучение их эксплуатации, поэтому выполнение канавок строго контролируется в соответствии со спецификациями для каждой трубы. Соединение спроектировано таким образом, что канавка заполняется шпонками на металлическом корпусе муфты. По сути, уменьшенная толщина стенки трубы в канавке усилена ограниченным кольцом из железа — гораздо более прочного материала, чем ПНД.Такая конструкция увеличивает прочность соединения, а не снижает его.

Миф четвертый: сплавление происходит быстрее

Даже в идеальных условиях сплавление HDPE — медленный процесс. Переменные могут иметь огромное влияние на скорость соединения, включая: погодные условия, приводящие к более длительному времени охлаждения в жаркие дни и более длительному времени предварительного нагрева в холодные дни; неровная или грязная местность, ведущая к неустойчивой опоре; и расположение установки, например, узкие траншеи или вертикальные ориентации, которые автомат для термозакрепления просто не может вместить.

Кроме того, из-за дороговизны сварочного оборудования и нехватки квалифицированных монтажников, скорость установки часто замедляется из-за отсутствия термозакрепляющих устройств или операторов на любом конкретном рабочем месте. В случае поломки оборудования работа может полностью остановиться.

Прерыватель в действии.

Система «Refuse-to-Fuse» может быть установлена ​​до 10 раз быстрее, чем предохранитель. Благодаря использованию простых ручных инструментов для затяжки болтов и гаек отпадает необходимость в дорогостоящем оборудовании для сварки, источниках питания или сертифицированных установщиках для сварки.

Установка не зависит от погодных условий и может быть завершена в дождь или солнце при любой температуре. Поскольку установка не требует специального оборудования, несколько бригад могут работать параллельно, и их не зависит от наличия термозакрепляющих устройств. Это повышает эффективность бригады и сокращает время простоя бригады на месте, поэтому вы можете завершить проекты раньше срока.

Наконец, без необходимости в сложном оборудовании, механические соединения могут быть быстро установлены в ограниченных пространствах, труднопроходимой местности и местах с ограниченным доступом, недоступным для традиционных устройств для термозакрепления.

Оборудование для плавления, как правило, ориентировано горизонтально, поэтому для создания стыка требуется укладка трубы. Любой вертикальный трубопровод необходимо будет изготовить на земле и поднять на место. Механические соединения позволяют устанавливать вертикальные катушки на месте, снижая стоимость строительства из труб из полиэтилена высокой плотности.

Миф пятый: механические решения дороги

Хотя для плавления может потребоваться оборудование на сотни тысяч долларов — в зависимости от диапазона размеров проекта — решение Refuse-to-Fuse устраняет необходимость в капитале покупка и обслуживание этих инструментов.

Plus, поскольку механическое соединение выполняется быстрее и проще в установке, проекты могут сэкономить на трудозатратах за счет меньшего количества трудозатрат и отсутствия необходимости в специально сертифицированных рабочих. В целом, сравнительные исследования механических и плавленых проектов показали, что решение с отказом от предохранителя является вариантом по конкурентоспособной цене.

«Как лидеры в сфере механического соединения, мы очень гордимся решением Refuse-to-Fuse. В Victaulic мы с энтузиазмом рассказываем рынку о преимуществах наших механических соединений », — сказал Шарки.

«Наше решение превосходит номинальное давление HDPE, сокращает время установки, устраняет необходимость в дорогостоящем оборудовании и специализированных рабочих и работает в различных подземных подземных и открытых условиях.

«Чего еще вам нужно?»

Фитинги HDPE — Полное руководство: Provident Procurement

Часто используемые в горнодобывающей промышленности, ирригации, строительстве и коммунальном водоснабжении, фитинги из полиэтилена высокой плотности оказались очень надежными, когда речь идет о высоком давлении и, фактически, при транспортировке воды и газа по трубопроводам.Узнайте все, что нужно знать покупателям о различных типах фитингов, их преимуществах по сравнению с другими типами фитингов, о чем следует опасаться при работе с поставщиками и многом другом.

Прочтите или перейдите к разделу, который вас интересует больше всего:

1. Фитинги из HDPE: определение
2. Процесс электросварки
3. Типы фитингов из HDPE
4. Создание доверия к фитингам из HDPE
5. График выпуска фитингов из HDPE
6. На заводе
7. Можно ли фитинги из HDPE Быть переработанным?
8.Диапазон размеров
9. Промышленное использование и безопасность
10. Преимущества перед другими типами фитингов
11. Выбор поставщиков

Фитинги HDPE: определение

Фитинги

HDPE — это элементы, которые укрепляют как водопроводные, так и газовые трубопроводы.

Хотя размеры могут незначительно отличаться, любые фитинги с резьбой более 32 мм в идеале должны быть усилены снаружи. Например, установка кольца из нержавеющей стали вокруг такого фитинга обеспечит максимальную долговечность.

Процесс электрофузии

Качественный фитинг обеспечит надежное, качественное соединение и долгий срок службы.

Помните: самый важный этап перед установкой — это очистка и обезжиривание фурнитуры. В идеале это делается со специальным чистящим раствором для сварки полиэтиленом, так как любая другая жидкость может повредить соединение.

Для нанесения раствора используйте чистые салфетки без ворса или салфетки из ткани или бумаги. Абсолютно необходимо очистить все сварочные поверхности.После очистки этих поверхностей нельзя прикасаться к ним руками.

Поскольку чистая и сухая поверхность — это основа надлежащей практики сварки, обратитесь к производителю, который поставляет фитинги в герметичных пластиковых пакетах. Вынимайте фурнитуру из оригинальной упаковки только тогда, когда будете готовы обезжирить ее и установить на подготовленный пирог.

Хотя можно вручную соединить две секции трубопровода, автоматизированный процесс является наиболее экономичным из-за низкого риска ошибки оператора.

Виды фитингов из ПНД

При просмотре веб-сайтов поставщиков читатели могут столкнуться с 14 или более различными вариантами фитингов HDPE, за исключением нестандартных конструкций.

Примеры типов, изображений и предпочтительных приложений см. В маркированном списке ниже:

• длинная шея применения : конструкция, газ, гидравлика

• фланцевых приложений: горнодобывающих и технологических процессов, пожарных систем, сельского и городского водоснабжения

• Отвод формованный Области применения: конструкции, водопровод, химическая промышленность, газ, питьевая вода

• изготовлено 45 градусов применения: конструкция, газ, гидравлика

• Патрубок и формованный тройник Применения: конструкция , газовая, гидравлическая

• Применение редуктора: машиностроение, промышленность, строительство

• применения крестовых фитингов: конструкция, газ, гидравлика

• приложений для торцевых крышек: фармацевтическая, нефтеперерабатывающая, нефтехимическая промышленность

• применения стыковой сварки: конструкция, газ, гидравлика

• вафельный дисковый затвор Применения: жидкость, газ

Чтобы получить более подробное представление о HDPE, перейдите по этой ссылке в «Полное руководство покупателя HDPE».

Создание доверия к фитингам из ПНД

Знаете ли вы, что международные органы требуют, чтобы фитинги из полиэтилена высокой плотности имели на внешней поверхности четкую маркировку с указанием производственных данных?

Сюда могут входить: наименование или товарный знак производителя; код используемого соединения; диаметр и номинальное давление; и дату или код производства.

Знаете ли вы, что для ограничения потенциальных дефектов продукта вы должны стремиться к тому, чтобы ваши требования были на 100% понятны вашему поставщику?

В противном случае вы можете оказаться одним из многочисленных импортеров, потерявших деньги из-за возврата покупателем и / или непродаваемых товаров. Но как сделать так, чтобы поставщик полностью понимал ваши ожидания от продукта?

Отличный способ продолжить — составить контрольный список контроля качества (QC), который показывает: важные качества продукта, такие как размеры, объем, вес, материал, цвет и маркировка; требования к упаковке, призванные минимизировать повреждение ваших товаров при транспортировке; испытания и проверки продукции на месте; и соглашение с поставщиком.

Мы можем подтвердить тот факт, что установление четких и четко определенных требований к вашей продукции до того, как она будет фактически произведена и отгружена, является ключом к предотвращению дефектов качества.

По соображениям безопасности и производительности приведенная выше информация позволяет проследить производителя с помощью системы обеспечения качества (QA), что означает, что можно получить любые дополнительные сведения, такие как сорт или используемое сырье, результаты испытаний партии или условия процесса. , если необходимо.

Таким образом, все установки можно отследить до партии смолы, из которой они были произведены, включая всю связанную историю. Интересно, что самые современные системы прослеживаемости основаны на использовании штрих-кодов, которые записывают такие разнообразные данные, как:

• информация об оборудовании;

• логистика на объекте;

• данные по арматуре;

• параметры сварки плавлением;

• даты установки; и

• процедуры сборки.

Приведенная выше информация, содержащаяся в штрих-кодах, идеально связана с географической информационной системой (ГИС).

При любой последующей выемке грунта или операции штрих-код может быть считан, а все данные о соответствующих трубах и фитингах могут быть получены.

Аналогичным образом, при планировании операций и работ данные легко доступны из ГИС или базы данных.

Одна из таких систем, Traccoding, использует «ISO» и серию из пяти чисел в своем уникальном штрих-кодировании.

Примечание. Пользователь может создать связь между различными элементами данных.

Необходима осторожность при определении того, какие данные должны быть загружены, и минимальный объем информации, который необходимо сохранить в базе данных для последующего поиска.Важным является тот факт, что все фитинги производятся в соответствии с SANS ISO 4427, ISO 4437 и соответствующими стандартами в соответствии с соответствующими органами.

Штрих-код отслеживания на этом фитинге из ПНД

Хронология фитингов HDPE

См. «График выпуска бутылок из ПЭНД здесь».

на заводе

Изготовленные фитинги из ПНД могут решить множество проблем, связанных с установкой трубопровода на месте, с которыми сталкиваются строители и инженеры.

Обычно такие фитинги, как отводы, тройники, отводы, переходные тройники и отводы, а также коллекторы изготавливаются из трубы HDPE.

Хотя фитинги могут изготавливаться с гладкими концами, фланцами, заглушками Tak или Victaulic, они также могут изготавливаться с комбинацией разных концов.

Допустимое рабочее давление фитинга составляет 60% от номинального давления трубы, из которой он изготовлен.

Так, например, из трубы на 10 бар будет получен фитинг на 6 бар.

Хотя фитинги обычно обладают ожидаемым рядом преимуществ (см. «Преимущества фитингов из полиэтилена высокой плотности» ниже), они также могут быть изготовлены в соответствии с требованиями заказчика.

Можно ли утилизировать фитинги из ПНД?

Да, могут, хотя качество конечного продукта во многом зависит от состояния переработанного фитинга.

Преимущество заключается в том, что в процессе производства фитингов, как правило, происходит минимальная деградация материала, а это означает, что любые фитинги, которые не подходят по форме или структуре, могут быть переработаны обратно в будущие типы фитингов, которые действительно будут соответствовать требованиям необходимые параметры; и даже в другие пластмассовые изделия, которые менее требовательны к механике.

Recycling продолжает удерживать объем отходов при производстве фитингов на рекордно низком уровне.

Диапазон размеров

Как вы уже поняли из предыдущего раздела, фитинги также могут изготавливаться различных размеров в соответствии со спецификациями клиента.

Все зависит от размера трубопровода, к которому они должны быть прикреплены — от примерно 20 мм до примерно 650 мм по внешнему диаметру.

Хотя внешний диаметр трубы, конечно, должен быть разработан и определен, в идеале с использованием гидравлического инструмента для расчета размеров трубы (см. «Преимущества фитингов из ПНД» ниже), поэтому также должна быть указана требуемая внутренняя толщина любого фитинга. .

Вы также можете обратиться к консультанту по гидравлике с любыми вопросами.

Дополнительная литература:

---

Бутылки из ПНД — Полное руководство

Листы из ПНД — Полное руководство
Трубы из ПНД — Полное руководство

---

Использование в промышленности и безопасность

Фитинги

HDPE в настоящее время используются в различных отраслях промышленности, от производства удобрений, бумаги и целлюлозы до энергетических и нефтехимических предприятий, земснарядов и операторов водоснабжения, а также тех, которые нуждаются в транспортировке сжиженного природного газа.

Поскольку вещества, перемещаемые по трубопроводу, могут быть опасными в случае утечки, Институт пластиковых труб недавно обновил свое Руководство по обращению с материалами для труб и фитингов из HDPE 2018, которое можно загрузить здесь.

Согласно PPI, цель этого руководства — «предоставить важную информацию по безопасности при перемещении, подъеме, хранении и установке полиэтиленовых труб и фитингов.

Соблюдая эти и другие правила техники безопасности, PPI и его члены искренне надеются, что количество серьезных аварий и травм [связанных с трубопроводами и фитингами из HDPE] может быть сведено к минимуму.”

Преимущества перед другими типами фитингов

В чем фурнитура из полиэтилена высокой плотности превосходит фурнитуру из других материалов?

Ну, они учитывают:

• простота в обращении, поскольку его плотность составляет 1/8 плотности таких металлов, как сталь;

• гибкие, что позволяет устанавливать их на пересеченной местности;

• можно сваривать термосваркой с использованием таких методов, как стыковая сварка и электросварка, что обеспечивает соединения, которые могут быть даже прочнее, чем сама труба;

• герметичны и устойчивы к ржавчине;

• устойчивы к коррозии и химическим воздействиям;

• обладают высокой ударной вязкостью;

• антипригарные, что обеспечивает отличные гидравлические характеристики и впечатляющую долговечность;

• устойчивы к ультрафиолетовому излучению; и

• не подвержены влиянию органических веществ, таких как бактерии и грибки.

Еще одним часто упоминаемым преимуществом является то, что фитинги из HDPE легко устанавливаются, а это означает, что руководители групп могут быстро и точно обучать свой персонал. Какое удовольствие!

Выбор поставщиков

Итак, что нужно знать при заказе фитингов из ПНД?

Мы считаем, что поставщик, с которым вы решите работать, должен быть эффективно связан с международной отраслью инфраструктуры.

Это потому, что чем лучше они понимают рынок, тем лучше продукты, которые они могут предложить.

Обеспокоены построением хороших отношений с вашим поставщиком?

Вы можете сделать это, заплатив, когда обещали; регулярное и честное общение посредством голосовых звонков / звонков по Skype и электронной почты; и управляя ожиданиями, связанными как с качеством, так и со сроками.

Поинтересуйтесь, связан ли ваш поставщик с другими представителями отрасли, которые интересуются исследованиями, разработками и производством своих фитингов; и способны ли они выполнять оптовые заказы товаров высшего качества.

Наконец, продавец с хорошей репутацией будет рад показать вам свой послужной список, в том числе то, как он подходил к прошлым проблемам; и предложит вам конкурентоспособные цены, свидетельствующие о том, что они провели исследования среди отраслевых конкурентов.

Есть вопросы или мысли относительно фитингов из полиэтилена высокой плотности? В какой отрасли вы в настоящее время используете фитинги из HDPE? Начните разговор с , оставив нам комментарий ниже!

Фитинги для труб из полипропилена

и трубные фитинги из полиэтилена высокой плотности стали проще благодаря Matrix Piping!

Обновлено: 8 февраля 2017

Компания Matrix Piping предлагает широкий выбор фитингов из полимера в соответствии с вашими потребностями.Эти фитинги, изготовленные из полиэтилена высокой плотности, доступны в Австралии различных типов, чтобы обеспечить спокойствие, когда дело доходит до ваших потребностей в полиэтиленовых трубах. В фитингах из ПНД с гнездом используется простая система, называемая электросваркой, в качестве метода соединения. Изделия с гладким концом трубы называются зубчатыми, и они доступны как в версиях с коротким, так и с длинным патрубком.

Фитинги

Poly доступны в Matrix Piping

Электросварка

Electrofusion предлагает беспрецедентную гибкость в качестве метода соединения многослойных трубопроводов. Электросварной шов поли можно выполнить просто на месте в траншее с минимальным временем на переналадку. В обычных типоразмерах испытание трубопровода давлением можно проводить в течение часа или двух после сварки. Электросварка обеспечивает высокую прочность благодаря большой площади плавления на внешней стороне полипропиленовой трубы.

Долговечность превосходна, поскольку электросварка обеспечивает срок службы от 50 до 100 лет. Максимальные потоки возможны из-за отсутствия внутренних гранул, нарушающих потоки. Установка проста с помощью простых электромуфтовых инструментов и может быть выполнена персоналом после 1-2 дней обучения.Электросварка позволяет выполнять соединения в труднодоступных местах и ​​может использоваться с трубами из полиэтилена высокой плотности, синей полосой, красной полосой, сиреневым и черным трубопроводом из полиэтилена высокой плотности.

Электросварка — это, по сути, электрическая катушка, содержащаяся в фитинге, которая нагревается до заданной температуры, чтобы плавить соединительный элемент и трубопровод, к которому он присоединяется, контролируемым образом, в результате чего два элемента становятся однородными или единым целым. ‘.

Стык Fusion

Фитинги для стыковой сварки HDPE идеально подходят для надежного изготовления поли в системах низкого, среднего и высокого давления.Компания Matrix Piping отличается высоким качеством, а наши фитинги под сварку встык имеют сертификаты Австралийских стандартов и сертификатов WaterMark. Разработанные с короткими хвостовиками для использования только в установках для стыковой сварки, они являются предпочтительным вариантом для подрядчиков по монтажу полиэтилена высокой плотности, поскольку они компактны и отлично подходят для сборных трубопроводов, таких как фланцевые трубные катушки.

Стыковая сварка — это метод соединения патрубков полипропилена с помощью нагревательной пластины, настроенной на постоянную температуру, которая нагревает концы, расплавляя пластиковую трубу до заданной температуры, которая затем сводится вместе под очень высоким давлением и затем остужается. , образуя две части в «одну».Стыковая сварка при правильном выполнении гарантированно во всем мире будет прочнее, чем окружающие ее трубы.

Длинный патрубок

Фитинги с удлиненной цапфой похожи на более короткие фитинги, однако они имеют достаточную длину для сварки электрофузором, сохраняя при этом возможность сварки в машине для стыковой сварки. Полиэтиленовые фитинги с длинным патрубком обычно доступны в размерах от 25 мм до 400 мм в диаметре, однако иногда доступны и более крупные размеры, такие как 450 мм и 500 мм, вам просто нужно отправить запрос.

Преимущество фитингов с длинным концом

состоит в том, что они намного проще в использовании, а более длинный конец трубы позволяет легче зажимать их в аппаратах для стыковой сварки. Обычно длинные патрубки отливаются под давлением, однако в некоторых случаях они изготавливаются как удлиненные короткие патрубки с использованием механической обработки и стыковой сварки. PN10 и PN16 — это стандартные номинальные значения давления, доступные для длинных патрубков, однако другие значения давления могут быть изготовлены по заказу.

Прочие фитинги из ПНД

Другой тип полиэтиленовых фитингов, называемых компрессионными или механическими соединениями, доступен в размерах до 110 мм, однако чаще всего они используются при низком давлении до 63 мм.Компрессионные фитинги — это механические фитинги, в которых используется резиновое уплотнение и механизм затяжки для удержания и герметизации соединения. Их преимущество заключается в том, что для установки не требуется электричество, однако они более подвержены утечкам, и их может быть очень сложно установить. В настоящее время у нас нет на складе компрессионного полиэтилена высокой плотности, однако вы можете попробовать такие компании, как Hansen Fittings by HR Products. Независимо от области применения, мы здесь, чтобы помочь нашим клиентам и облегчить им жизнь с помощью правильных советов, больших запасов и отличного обслуживания.

Трубные фитинги из ПНД

— лучший выбор для ваших нужд трубопроводов, поэтому обращайтесь в Matrix Piping сегодня по всем вашим требованиям, мы гарантируем, что вы будете впечатлены! Иди в нашу сторону!

Свяжитесь с нами по поводу наших полимерных фитингов сегодня

В Matrix Piping мы предлагаем широкий спектр трубопроводных систем и решений, включая ирригационные системы, дренажные системы из HDPE и многое другое. Фитинги из полиэтилена высокой плотности — лучший выбор для ваших нужд в трубопроводе, поэтому обращайтесь в Matrix Piping сегодня по всем вашим требованиям.Мы гарантируем, что вы будете впечатлены, так что продолжайте наш путь!

трубных соединений из полиэтилена высокой плотности, трубных соединений из полиэтилена высокой плотности Поставщики и производители на Alibaba.com

О продуктах и ​​поставщиках:


 Профессионально и профессионально завершите свои проекты сантехники с помощью.  Соединения для труб из полиэтилена высокой плотности , предлагаемые на сайте Alibaba.com, подходят для трубопроводов различных размеров и форм. Независимо от того, используются ли они в линиях подачи питьевой воды или системах отопления, расширение.  Трубные соединения из ПНД  прочные и стабильные, они отлично справятся с вашими задачами.Обязательно просматривайте невероятное.  Трубные соединения из полиэтилена высокой плотности , производимые мировыми гигантами сантехнической промышленности, для создания надежных сантехнических решений.

 The.  Трубные соединения из полиэтилена высокой плотности , изготовленные из сверхпрочных материалов, таких как нержавеющая сталь, медь, ПВХ, латунь и черный цвет, призваны сделать ваши водопроводные системы более надежными и эффективными. Выберите из огромного выбора.  Трубные соединения из полиэтилена высокой плотности , включая вставные фитинги, резьбовые, гибкие, щетки, штуцеры, тройники, обжимные муфты, колена, редукторы и многое другое. Файл.  Трубные соединения из ПНД  просты в установке, обслуживании, прочны и гибки.

 Alibaba.com предлагает товары высокого качества.  Трубные соединения из ПНД  различной длины и размера, от коротких 5-футовых отрезков до рулонов длиной 500 футов. Находить.  Трубные соединения из полиэтилена высокой плотности  с высокой химической стойкостью и способностью выдерживать высокие температуры. Идеально подходят для обработки холодной и горячей воды, промышленных жидкостей и сточных вод. Файл.  Трубные соединения из полиэтилена высокой плотности  могут быть присоединены химическим способом, с резьбой, сваркой или механическим соединением для создания герметичных соединений.

 Вы домашний мастер или профессионал, стремящийся к эффективному выполнению своих сантехнических проектов? В магазине Alibaba.com вы найдете широкий ассортимент товаров для тяжелых условий эксплуатации.  Трубные соединения ПНД  и предложения для оптовых продаж. Откройте для себя оцинкованные изделия различных размеров, специально созданные для различных целей, в том числе для монтажа коллекторов насосов с внутренним диаметром и бытовых трубопроводов.


Система соединения отказоустойчивого предохранителя для труб из ПНД | Журнал Concrete Construction

Труба для отказа от предохранителя

Victaulic, ведущий мировой производитель систем механического соединения труб, сегодня объявила о запуске своей системы Refuse-to-Fuse для труб из полиэтилена высокой плотности (HDPE).Система Victaulic Refuse-to-Fuse, включающая широкий выбор муфт и фитингов, предлагает установку до 10 раз быстрее, чем плавление, при этом удовлетворяя или превосходя рабочие характеристики традиционных плавких соединений.

Муфты

Victaulic Refuse-to-Fuse устанавливаются с помощью обычных ручных инструментов в любых погодных условиях, что обеспечивает быстрое и простое соединение труб из полиэтилена высокой плотности. Муфты Victaulic HDPE, собранные со стандартной головкой или ударным отверткой, не требуют специального оборудования или сертифицированного персонала.Муфты можно устанавливать под дождем или в солнечную погоду без защитных тентов или чехлов, а время завершения соединения не зависит от атмосферных условий.

Муфты также позволяют устанавливать трубы HDPE в линию, даже в вертикальном положении и в ограниченном пространстве. В отличие от плавкого предохранителя, муфты предлагают простое визуальное подтверждение правильности установки: контакт металлической контактной площадки болта подтверждает правильность сборки.

В дополнение к упрощенной установке система Refuse-to-Fuse упрощает техническое обслуживание, поскольку муфты легко разбираются и снимаются с трубы, а затем легко снова собираются по завершении работы.Муфты Victaulic Refuse-to-Fuse обеспечивают превосходную долгосрочную надежность. Муфты соответствуют или превышают номинальное давление трубы HDPE, а также требования к растягивающей нагрузке и минимальному радиусу изгиба. Обширные испытания показали, что труба выйдет из строя до того, как стыки расстанутся.

Система Refuse-to-Fuse включает муфту Style 905 для трубы HDPE с гладким концом от 2 до 8 дюймов и муфту Style 908 для трубы HDPE с двумя канавками на конце от 8 до 36 дюймов. Муфты можно использовать на трубах со стандартным размерным отношением (SDR) от 7 до 17.Дополнительные компоненты включают переходную муфту типа 907 из ПНД в сталь для соединений стальных труб и оборудования, а также линейку полнопоточных фитингов, включая отводы на 90 и 45 градусов, тройники и концентрические переходники.

Victaulic.

Другие товары для водоснабжения и канализации

.
