установка, обвязка, схема подключения — Нибко-юг

Источник:www.master-forum.ru- официальный сайт журналов «Инструменты», «GardenTools» и «Всё для стройки и ремонта» серии «Потребитель»

В простейшей системе отопления циркуляция теплоносителя происходит естественным путём за счёт разности объёмных весов нагреваемой и остывающей воды. Горячая вода, как более лёгкая, поднимается по стоякам и разводящим магистралям. Затем она остывает, отдавая тепло батареям, по обратной магистрали устремляется к исходной точке — источнику тепла, и всё начинается сначала.

Такая схема жизнеспособна, если давление воды достаточно для преодоления всех препятствий. В противном случае вода остынет раньше, чем пройдёт весь контур, и система, как говорят, «встанет». Чтобы этого не произошло, в систему отопления встраивают циркуляционный насос. Он не только обеспечивает постоянное движение воды, но и поддерживает нужный для этого напор. Напором называют разницу давления между начальной и конечной точками движения теплоносителя. Это сумма всех потерь на трение в трубах и на преодоление местных сопротивлений — радиаторов, регулирующих кранов, фильтров, приборов учёта тепла.

Второй важной задачей циркуляционного насоса является экономия тепла и материалов. За счёт более высоких скоростей движения воды в насосных схемах используются трубы меньших диаметров и отопительные приборы меньшей поверхности нагрева. Поэтому происходит разовая экономия материалов при монтаже.

В дальнейшем, если у каждого радиатора установлен термостат (регулирующий кран, обеспечивающий постоянную температуру в помещении), то насос, управляемый частотным преобразователем, прокачивает ровно столько воды, сколько необходимо подать через термостаты. Таким способом — за счёт плавной регулировки скорости вращения ротора — обеспечивается постоянное энерго­сбережение.

Когда тонкое игольчатое отверстие термостата перекрывается при достижении необходимой температуры, в нём резко возрастает гидравлическое сопротивление и, как следствие, возникает шум. В этом случае насос с частотным регулированием переходит на малые обороты, обеспечивая низкие шумовые характеристики системы отопления.

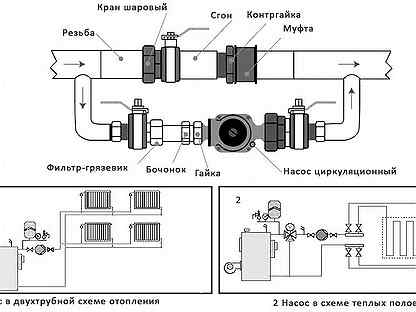

СХЕМЫ УСТАНОВКИ

Основных вариантов установки циркуляционного насоса два — на подающей линии и на обратной. С точки зрения гидравлики нет принципиальной разницы, где располагать насос. В основном циркуляционный насос монтируется на «обратке». Первая причина — конструктивная — заключается в том, что до и после насоса устанавливаются резиновые гибкие вставки. Их назначение — предотвращать передачу механических вибраций от насоса по транспортируемой среде, то есть по воде. Гибкие вставки могут также использоваться в качестве компенсаторов тепловых удлинений трубопроводов.

Хотя предельной температурой эксплуатации гибкой вставки считается 95 оС, существует зависимость срока службы от температуры теплоносителя. При температуре 60 и более градусов этот срок резко сокращается.

Вторым, и основным, аргументом в пользу установки циркуляционного насоса на обратном трубопроводе является угроза закипания воды при неисправности и завоздушивание котла. Насос не предназначен для перекачки пара, его крыльчатка в этом случае превращается в мощное сопротивление для пароводяной смеси. В результате циркуляция останавливается, тогда как давление на выходе из котла продолжает расти и котёл может взорваться. Это не относится к современным отопительным агрегатам, которые защищены автоматикой от перегрева и закипания.

Кроме чисто циркуляционных схем, существуют варианты с подмесом обратной воды в подающую линию. Например, если в частном доме установлен общий котёл, который должен обеспечить водой и систему отопления с максимальной температурой 90 оС, и контур тёплых полов с более низкой температурой воды. В этом случае на обратной линии основной системы устанавливается циркуляционный насос. А на перемычке между подающим и обратным трубопроводом системы обогрева полов — отдельный смесительный насос, который часть остывшей воды из обратной линии направляет снова в подающую, снижая, таким образом, температуру подачи. При этом насос также обеспечивает циркуляцию в системе.

ОБВЯЗКА НАСОСНОГО УЗЛА

Циркуляционный насос устанавливается не сам по себе, а в комплекте с необходимым дополнительным оборудованием, которое принято называть обвязкой насосного узла. Во‑первых, это уже упомянутые гибкие вставки. Они изготавливаются из полихлоропреновой резины. У неё высокая термостойкость, хорошая адгезия к тканям и металлам, стойкость к атмосферным воздействиям и естественному окислению. При растяжении такая резина кристаллизуется, благодаря чему гибкие вставки обладают высокой прочностью. Для присоединения к трубопроводу они имеют чугунные присоединительные патрубки с накидными гайками и внутренней резьбой или стальные фланцы. При диаметре 100 мм и больше гибкие вставки комплектуются стальными контрольными стержнями, которые ограничивают их растяжение.

По ходу движения воды после насоса устанавливается обратный клапан. Корпус его может быть латунным, из нержавеющей стали или чугуна, запорный элемент — также из различных материалов. По способу присоединения к трубопроводу существуют обратные клапаны с внутренней резьбой (корпус из латуни), фланцевые (чугунные), с наружной резьбой и дополнительно заказываемыми резьбовыми или приварными присоединительными патрубками с накидными гайками, а также клапаны, зажимаемые между двумя ответными фланцами. Последние два типа бывают с чугунными и стальными корпусами. Открытые обратные клапаны обладают определённым гидравлическим сопротивлением, которое рассчитывается при подборе насосов.

До и после насоса необходимо врезать штуцер (короткий отрезок трубы диаметром 15 мм) с трёхходовым клапаном. К нему подсоединяют манометр для контроля исправности и правильной работы насоса. Можно сразу установить оба манометра, но обычно обходятся одним прибором, перенося его по точкам измерения. Также нелишним бывает, при большом диаметре трубы и значительных габаритах насосного узла, спускной кран.

Граница насосного узла — шаровые краны, позволяющие отключить насос или демонтировать весь узел для ремонта или замены.

Диаметр присоединительных патрубков насоса, как правило, меньше диаметра трубопровода, на котором его устанавливают. Распространённой ошибкой является подбор гибких вставок, обратного клапана и даже отключающих кранов по диаметру насоса. По действующим нормам переход нужно делать возле самого насоса, а всю обвязку насос­ного узла принимать по диаметру основной трубы.

В отопительный сезон насос должен постоянно работать. Поломка насоса превращает его в дополнительное препятствие для циркуляции воды. При сильных морозах в отсутствие постоянного контроля выход из строя насоса может даже привести к размораживанию системы. Чтобы избежать такой ситуации, разработаны различные способы резервирования. Более простой и дешёвый — установка сдвоенного насоса, так называемого моноблока. Эти насосы — своеобразные «сиамские близнецы», у них два электродвигателя, соединённых параллельно в одном корпусе, и общий присоединительный трубопровод. Управляемая потоком перекидная крышка препятствует обратному потоку через стоящий насос. Каждый из насосов подключается к электропитанию отдельно. На заводе сдвоенные насосы настраиваются на переменный режим работы. Это означает, что оба насоса работают поочерёдно. Переключение происходит через 24 часа. Если работающий насос выключается из-­за неисправности, сразу включается второй насос.

Можно перевести сдвоенные насосы в резервный режим. Тогда один из насосов будет работать постоянно. Второй через определённые отрезки времени (например, раз в сутки) будет запускаться на короткое время с низкой частотой вращения, чтобы избежать блокировки при длительном простое. Это так называемый автоматический тест резервного насоса. Одновременная работа продолжится всего 40 секунд. Если основной работающий насос отключится из-­за поломки, запустится резервный. Один из насосов можно перевести в режим «Стоп», но тогда управлять их работой придётся вручную.

Недостаток моноблочного насоса в том, что резервируется только электродвигатель. При выходе из строя деталей, отвечающих за перекачку воды, насос всё равно придётся снимать, а для этого отключать котёл и сливать воду. Зимой это не всегда можно сделать. Поэтому самым надёжным способом резервирования является параллельная установка двух одиночных насосов — каждого со своими гибкими вставками, манометрами, обратным клапаном, спускником и отключающими кранами. Управление такими насосами выносят в отдельный щит автоматики.

По ходу воды перед насосным узлом необходимо установить фильтр или грязевик. Общие правила их установки таковы. Косая часть фильтра направляется по движению воды, бочонок грязевика должен находиться снизу. Фильтр устанавливается на горизонтальном участке или на спуске, грязевик — только на горизонтали. Нужное направление воды показывает стрелка на корпусе. Даже если насосов два — основной и резервный — перед ними устанавливается один общий фильтр. Сетка, внутри фильтра задерживает на себе механические примеси, со временем её отверстия забиваются минеральными отложениями. В результате гидравлическое сопротивление фильтра возрастает. Чтобы следить за пропускной способностью и свое­ временно выполнять очистку сетки (или бочонка грязевика), до фильтра по ходу воды также врезают штуцер с трёхходовым клапаном под установку манометра. Второй контрольной точкой при этом служит манометр перед насосом.

Большинство современных циркуляционных агрегатов — с водяным охлаждением ротора. Присоединение по воде может быть и горизонтальным, и вертикальным. Однако, чтобы насос не вышел из строя, вал ротора при монтаже должен располагаться строго горизонтально. Иначе внутри насоса произойдёт завоздушивание, детали перегреются, подшипники останутся без смазки. Также нужно обращать внимание на стрелку, нанесённую на корпус. Она показывает направление движения теплоносителя. Насос, установленный с отступлением от горизонтали, может терять до трети своей производительности. Клеммная коробка также должна быть наверху.

ТЕХНИЧЕСКИЕ ПРАВИЛА УСТАНОВКИ НАСОСОВ. ЭЛЕКТРОБЕЗОПАСНОСТЬ

Контроль над работой насосов выполняется по сигналу датчиков перепада давления, установленных на каждом насосе. В систему автоматизации входят датчики температуры — погружные для теплоносителя и наружные для определения температуры воздуха.

Используются различные режимы управления насосом: автоматический по программе, заданной с базового блока; дистанционный с базового блока; местный с помощью кнопок, установленных на силовом щите.

Нужно помнить, что по действующим нормам надёжность электроснабжения насосного узла должна соответствовать требованиям второй категории потребителей электроэнергии. Насосное оборудование запитывается через собственную панель автоматического переключения на резерв (ЩАП), который устанавливается рядом с вводно-­распределительным устройством жилого дома.

Управление электродвигателями предусматривается как ручное с помощью кнопок, так и автоматическое со щита автоматики, а выбор режима выполняется избирателями управления на дверях распределительных щитов. Все электродвигатели обеспечиваются выключателями безопасности.

Металлические корпуса электрооборудования, нормально не находящиеся под напряжением, должны быть занулены, в качестве зануляющих проводников используются нулевые защитные проводники. Электродвигатель насоса зануляется в клеммной коробке, где к болту заземления подключается нулевая жила провода.

Датчик наружного воздуха ставится вне прямой досягаемости на северном фасаде, выше человеческого роста и на расстоянии не меньше метра от ближайших окон. Корпус датчика желательно выбирать в антивандальном исполнении.

ПРЕИМУЩЕСТВА РЕГУЛИРОВАНИЯ НАПОРА

Когда жилец вручную прикрывает вентиль радиатора или автоматический термостат уменьшает подачу тепла в отопительный прибор, резко увеличивается количество воды в остальных частях системы, то есть в магистралях и стояках. В системе с нерегулируемым насосом сразу возрастает давление, а значит, и шум.

Большинство современных насосов имеют возможность пропорциональной регулировки давления. На практике это означает, что при повышении или понижении температуры воздуха насос изменяет скорость вращения, тем самым уменьшая или увеличивая подачу теплоносителя в систему.

Если же установить насос с частотной регулировкой, то обороты агрегата сразу снизятся, уменьшится потребление электроэнергии и исчезнет шум. То есть при снижении расхода воды гасится избыточный напор насоса, а при увеличении расхода теплоносителя, когда растёт поступление воды в отопительные приборы, напор снова возрастает. При этом увеличивается срок службы насоса. Кроме того, частотные преобразователи обеспечивают плавный пуск электродвигателей и аварийную остановку насосов, выравнивают входное напряжение и выполняют функции автоматики в составе насосных станций.

Частотные преобразователи бывают встроенными в насос, но при необходимости станцию частотного регулирования можно приобрести отдельно. Программируется это устройство вводом команд с кнопок, контроль ввода — по монитору. Эту работу лучше доверить профессионалу. Недостатком использования частотного преобразователя считается увеличение стоимости насосного оборудования.

УСТРОЙСТВО ОБВОДНОЙ ЛИНИИ

Систему отопления частного дома, в которой установлен циркуляционный насос, нужно обезопасить от рисков отключения электричества в самый неподходящий момент, когда на улице мороз. На этот случай желательно иметь источник бесперебойного питания, который позволит насосу проработать несколько часов. Но что делать, если аккумуляторы всё­-таки разрядились, а света по-­прежнему нет?

Решить проблему поможет обводной трубопровод вокруг насоса (его также называют шунт или байпас). У него несколько задач. Рассмотрим их по порядку.

Существуют системы, в которых диаметры труб и площадь нагревательных приборов рассчитаны на естественную циркуляцию теплоносителя при небольших отрицательных температурах. Насос вступает в работу только при похолодании до –10 оС, а основную часть времени вода проходит мимо насоса по байпасу. Это циркуляционно­-подкачивающая схема.

В системах, изначально рассчитанных на принудительную циркуляцию, обводная линия позволяет демонтировать насос для ремонта, не останавливая в целом работы системы. Потому что даже плохая циркуляция лучше, чем никакая.

Наконец, без байпаса невозможно заливать воду в систему и делать подпитку, потому что в обвязке насоса устанавливается обратный клапан, препятствующий подаче воды через обратный трубопровод.

Байпас принимают на диаметр меньше обратного трубопровода и оборудуют запорным краном. Когда работает насос, этот кран закрыт. При отключении насоса перекрывают краны в его обвязке, а байпасную линию, наоборот, открывают.

Можно автоматизировать переключение «насос–байпас», если заменить шаровые краны электромагнитными клапанами и дополнить схему датчиком давления. При отключении насоса давление после него сразу упадёт. Датчик пошлёт импульс прибору автоматики, а тот откроет клапан на байпасе, одновременно перекрыв насосный узел. Когда насос вернётся в работу, произойдёт обратное переключение. Главное, чтобы поток перекрывался плавно, иначе может случиться гидравлический удар.

РАСЧЁТ ЦИРКУЛЯЦИОННОГО НАСОСА

В закрытой системе жидкость движется по замкнутому кругу. При условии, что из системы полностью удалён воздух и она закрыта, на насос не влияет статическое давление. Поэтому существуют всего два параметра, по которым подбирают циркуляционный насос отопления — напор и подача. Напор — это давление, которое необходимо развить, чтобы преодолеть имеющиеся сопротивления. Измеряется он по­-разному — в паскалях, метрах водяного столба, атмосферах, барах — все эти единицы взаимно переводимы. Обозначается буквой H — это условная «высота всасывания» насоса.

Чтобы теплоноситель дошёл до самых удалённых точек системы, напор насоса должен превосходить сумму всех гидравлических потерь. Первое слагаемое — это требуемый напор. Он складывается из сопротивления труб, отопительных приборов и регулирующих кранов. Второе слагаемое — потери в обвязке насоса. Это сопротивление фильтра, обратного клапана, а при наличии — также теплосчётчика и регулирующих клапанов. Третье — свободный напор, который принимается равным двум-­трём метрам водяного столба. В сумме эти величины и дают расчётный напор насоса.

Подача насоса — объём воды, которую он должен перекачать. Подача обычно обозначается как G, а измеряется в тоннах в час или метрах кубических в час. Для определения подачи или, как ещё говорят, расхода насоса, нужно знать тепловую мощность системы — количество тепла, которое вырабатывает котёл. Обозначается буквой Q. Подача насоса — это тепловая мощность, делёная на разность температур подающего и обратного теплоносителя, то есть

G =» (Q)/(T1 — «T2), м3/ч, Q — в киловаттах (T1 — T2) — в градусах Цельсия

Температура подающей воды, как правило, 85–95 оС, обратной — 60–70 оС.

После того, как определены напор и подача, подбор конкретного насоса ведут по номограммам, на которых показана рабочая область именно этого агрегата. По оси абсцисс — подача, по оси ординат — напор. При выборе нельзя ошибиться. Более мощный, чем нужно, насос вызовет шум, перерасход энергии и сам быстро выйдет из строя. При недостатке мощности не будет обеспечена циркуляция по всему контуру.

Нужно помнить, что эксплуатация насоса при минимальной подаче, находящейся ниже рабочей области, вызовет перегрев и остановку насоса. Но и к максимальной точке стремиться нельзя — лучше всего насос работает при КПД порядка 80 %.

Расчёты желательно делать в двух вариантах — для зимнего времени с максимальной температурой воды и для переходного периода. Насос должен одинаково хорошо работать во всех условиях. Установка частотного преобразователя дополнительно этому поможет.

«МОКРЫЙ» И «СУХОЙ» РОТОР

Основные элементы насоса, кроме электродвигателя, — это ротор и вал с рабочим колесом, лопасти которого при вращении создают необходимое давление теплоносителя в трубах. На всасывающей стороне создаётся разрежение, благодаря которому вода устремляется в насос, а на выходе из насоса крыльчатка нагнетает теплоноситель в ограниченном стенками трубы пространстве, и развивается необходимое для циркуляции давление.

По способу охлаждения насосы делят на два вида. Погружные, или «мокрые» насосы называются так потому, что ротор и крыльчатка у них погружены в теплоноситель. Насосы с «мокрым» ротором малошумны — вода глушит звук вращающихся деталей. Они не требуют постоянного обслуживания для смазки и замены прокладок — эту функцию тоже выполняет теплоноситель. Такие насосы невелики по размеру и экономны в потреблении электричества. При этом они обладают возможностью быстро и гибко перестраиваться под изменяющиеся условия работы. В небольших системах отопления частных домов они зарекомендовали себя с лучшей стороны.

В насосах этой конструкции отсутствуют вентилятор, подшипники качения и муфта вала. Эти детали являются тремя из четырёх источников шума любого насосного агрегата. Четвёртый источник шума от насоса — это шум воды, которая протекает через его гидравлическую часть. При подачах, для которых выпускаются насосы с «мокрым» ротором (до 70 м3/ч), шум протекающей через насос воды крайне низок. В интервале мощности двигателя от 20 Вт до 1 кВт уровень звукового давления составляет всего от 22 до 45 дБ. Для сравнения: допускаемый уровень звука в жилой квартире днём — 40 дБ, ночью — 30.

Недостатком «мокророторных» насосов является относительно невысокий КПД — примерно 50 %. Связано это с тем, что статор (неподвижная часть двигателя) «мокрого» насоса изолируется от ротора металлическим стаканом — гильзой, и не существует способа полностью и с гарантией герметизировать это соединение.

Роторы «мокрых» насосов изготавливают из нержавеющей стали или износостойкого пластика, рабочее колесо — из керамики, угольного агломерата или нержавеющей стали. Такие насосы, по опыту эксплуатации, в течение двадцати и более лет работают без капитального ремонта. Конечно, к качеству воды при установке «мокрого» насоса предъявляются повышенные требования. Как минимум должны быть фильтры и тонкой, и грубой очистки, а не только простой грязевик.

Первоначально насосы с «мокрым» ротором рекомендовались для установки только в обратный трубопровод. Сейчас материалы, из которых изготавливаются соприкасающиеся с водой детали, позволяют устанавливать такие насосы и на подаче.

Насосы с «мокрым» ротором не требуют установки до и после себя гибких вставок.

В «сухих» циркуляционных насосах ротор лишь частично погружён в жидкость, а двигатель изолируется от рабочего вала стальными полированными кольцами. При запуске насоса эти кольца начинают вращаться, между ними образуется водяная плёнка, герметизирующая соединение за счёт разницы давления в системе отопления и внешней атмосфере. КПД насосов с «сухим» ротором достигает 80 %. Однако эти насосы настолько шумные, что по действующим нормам их нельзя располагать смежно с жилыми комнатами.

Уплотнительные элементы «сухого» насоса нужно регулярно смазывать, иначе разрушится торцевое уплотнение и внутрь корпуса попадут частички пыли, которые интенсивно притягиваются вращающимся ротором. Скапливаясь на кольцах, пыль может повредить их и привести к разгерметизации насоса.

До и после насоса с «сухим» ротором рекомендуется установка гибких вставок для исключения передачи вибраций и шума.

В настоящее время ведущие компании насосного оборудования практически не уступают друг другу по основным позициям. Разница небольшая — возможно, чуть ниже средние розничные цены одной фирмы, но при этом более развито послепродажное обслуживание у другой и немного ниже энергозатраты двигателей у третьей. Обладатели насосов любой известной марки впервые обращаются в сервис только после десяти–пятнадцати лет непрерывной работы оборудования.

Электрическая схеме подключения циркуляционных насосов в системе отопления

Подключение циркуляционного насоса к электросети: 2 схемы

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

  • непосредственное подключение в электросеть 220 В;
  • подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2 . Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Схема подсоединения циркуляционного насоса к термостату

Электрическая схеме подключения циркуляционных насосов в системе отопления

Категории

Подключение циркуляционного насоса

Бодрого времени суток уважаемые читатели моего сайта, в этой статье, хочу поделиться опытом по подключению циркуляционного насоса.

Есть несколько способов подключения:

  1. Насос запитывается напрямую к сети через розетку или электроавтомат.
  2. Подключение через бесперебойный источник питания (БИП).
  3. Подсоединение с управлением.
  4. Комбинированное подключение.

По сути все эти четыре способа для пущей надежности и стабильности системы желательно объединять. Но они вполне могут работать и независимо друг от друга. Давайте поэтапно разберём каждый из способов.

Схема сего подключения выглядит следующим образом:

Важный момент: Автомат необходимо устанавливать с дифференциальной защитой, либо УЗО (устройство защитного отключения). Чтоб обезопасить себя на случай, если насос выйдет из строя, либо были допущены ошибки в подключении.

  • При аварийном отключении питания, если ваш отопительный котёл без управления, защиты ( обычно это угольные печи) может “порвать” систему отопления от закипания воды.
  • Энергозатратный. В основном те кто пользуется циркуляционными насосами включают их в начали отопительного сезона и выключат в самом конце. Посему если добавить управление насосу – это может хорошо экономить ваши энерго ресурсы.
  • Простая схема подключения.

СПОСОБ 2. Подключение через бесперебойный источник питания.

  • Хоть схема подключения и очень проста, бывает проблемно найти место для БИРПа, где его установить, для его корректной работы.
  • Энергозатратный. Опять же, если использовать этот способ без управления, то энергозатратность будет такая же как и в первом способе.
  • Стоимость БИРПа.
  • Страховка отопительной системы от возможных скачков, подачи электричества.
  • Простая схема подключения.
  • Предотвращение разрыва угольного котла.

СПОСОБ 3. Подсоединение с управлением.

  • Схема подключения, многих пугает.
  • Экономичность.

СПОСОБ 4. Комбинированный способ.

  • Это конечно же цена вопроса.
  • Замысловатость схемы подключения.
  • Стабильность работы системы.
  • Страховка от возможных аварийных отключений электричества.
  • Экономия электроэнергии.

Видео обзор:

Установка циркуляционного насоса в систему отопления — блог об инжиниринге в загородных домах и коммерческих объектах

По этой схеме монтаж насоса в систему отопления выполняется в начале контура – после группы безопасности. Несмотря на то, что современные модели агрегатов способны выдерживать высокую температуру, возле самого котла прибор устанавливать не рекомендуется.

Обязательно схема подключения циркуляционного насоса должна в себя включать сетчатый фильтр-грязевик. Его монтируют перед насосным оборудованием. Такой фильтр задерживает песок и различные металлические примеси, тем самым уберегает мотор и крыльчатку от поломок.

Подключение насоса в разных системах

Универсальным вариантом для разных типов систем является схема подключения насоса отопления на обратке в комбинации с грязевым фильтром. Она оптимально подходит и для закрытых, и для открытых контуров.

Установка насоса в систему отопления на обратную трубу применима также для коллекторных разводок. В таких сетях транспортировка теплоносителя к батареям происходит по автономным подводкам.

Монтаж насоса в систему отопления с принудительной циркуляцией производится в обязательном порядке. Так как контур без нагнетательного оборудования просто не сможет функционировать. Врезка прибора может выполняться в разрыв между обратной или подающей трубой. С двух сторон устанавливают шаровые краны. Арматура необходима для проведения ремонта или, если понадобится замена циркуляционного насоса в системе отопления.

С некоторыми особенностями подключаются циркуляционные насосы в системы отопления открытого типа. Такая сеть может работать в двух режимах – с самотечной или принудительной циркуляцией жидкости. Первый вариант востребован в местности с частыми отключениями электроэнергии. Чтобы наладить движение теплоносителя, нужно обеспечить минимальное гидравлическое сопротивление на всех участках трубопровода. Тормозить нормальное передвижение воды могут перепады высот и сечения магистрали, повороты, а также сопротивление арматуры.

В случае с системами открытого типа нагнетательный агрегат и отсекающая арматура должны размещаться на специальном байпасе. При этом установка циркуляционного насоса в системе отопления выполняется с соблюдением общепринятых правил.

Требования к монтажу в открытой системе:

  • Нельзя размыкать основной контур, врезка прибора производится параллельно ему.
  • Диаметр трубопроводной магистрали должен быть 32 мм и более, а сечение трубы на байпасе – меньше на четверть.
  • Как и в закрытых системах, перед циркуляционным оборудованием и после него нужно устанавливать запорную арматуру. Краны позволят демонтировать прибор без сброса теплоносителя из магистрали.
  • Между врезками насоса на основном трубопроводе нужно установить шаровой кран. Когда теплоноситель подается принудительно, кран перекрывают. Иначе жидкость будет перемещаться только по малому кругу (между местами врезки нагнетателя).

Обычно в открытых и закрытых системах отопления с одним теплогенератором устанавливают один насос. Два и больше приборов рекомендуется врезать, если в отопительный контур вмонтирована буферная емкость, организованы теплые полы или используется несколько котлов, работающих от разного типа топлива.

В схеме с теплыми водяными полами циркуляционный насос со смесительным узлом участвует в процессе приготовления теплоносителя комфортной температуры (35-40 °C). В продаже можно найти уже готовый узел с перекачивающим устройством или же к комплекту гребенки добавить термоголовку, трехходовой клапан, термостат безопасности и дополнительный насос.

От 3-8 перекачивающих устройств могут монтироваться для отопительной системы многоэтажного коттеджа с несколькими ветвями, которые обслуживают различных потребителей: отдельные этажи, радиаторы, бойлер косвенного нагрева и т. п. Дополнительный циркуляционный агрегат необходим также в сетях с гидрострелкой.

Важно помнить, что в некоторых ситуациях установка насоса в систему отопления может и не производиться. Это применимо к небольшим обогревательным сетям с настенными типами котлов. Во многих моделях таких агрегатов имеется свой встроенный прибор для перекачки теплоносителя.

Установка циркуляционного насоса в системе отопления – выбор и схема подключения

Оборудование для отопления

В отдельной системе отопления с естественной циркуляцией встречаются некоторые проблемы, решить которые можно с помощью циркуляционного насоса.

1

Принудительная циркуляция в отопительной системе – зачем она нужна

Установка циркуляционного насоса в системе отопления позволит равномерно распределить тепло по всем радиаторам. Именно неравномерный нагрев батарей является наиболее частой неисправностью водяного отопления с естественной циркуляцией. Причин может быть несколько, и все они кроются в неправильном монтаже: недостаточный диаметр труб, не соблюдены уклоны, чрезмерная протяженность системы, воздушные пробки в ней.

Циркуляционный насос предназначен для равномерного распределения тепла по радиаторам

Многим после выяснения причины плохой работы отопительной системы приходит мысль переделать ее. А это значит, что придется менять трубы, если не все, то часть, выставлять уклоны, пробивать отверстия в стенах, что-то переделывать. Одним словом: ремонт. Пыль, дым от сварки и деньги, причем немалые. А разве нет другого выхода? Есть, и стоит он дешевле, работа выполняется быстрее, никакой пыли. Конечно, речь идет о циркуляционном насосе.

Если отопление выполняет свои функции нормально, есть ли смысл устанавливать принудительную подачу теплоносителя? Несомненно, да, и вот почему:

  1. 1. Заметно уменьшается инерционность отопительной системы. Циркуляция воды под принуждением резко уменьшает время от розжига котла до прогрева даже самых отдаленных батарей.
  2. 2. Выровняется температура во всех батареях. Теплоноситель при естественной циркуляции успевает остыть, прежде чем вернется в котел, ближние радиаторы прогреваются лучше дальних.
  3. 3. Повысится давление в системе. Воздушные пробки не будут мешать нормальной циркуляции теплоносителя.

2

Знакомимся с агрегатом – как устроен и работает

Циркуляционный аппарат заставляет теплую воду двигаться по замкнутому колу отопления. Его устройство несложное: на нержавеющий корпус установлен ротор с крыльчаткой. Они вращаются при работе электромотора, крыльчатка втягивает воду внутрь и выдавливает в систему с другой стороны. Центробежная сила создает напор, преодолевающий сопротивление всей системы.

Отопительные насосы производятся двух типов: сухие и мокрые. В сухих ротор не имеет контакта с теплоносителем, их КПД достигает 80%. Он сильно шумит, поэтому требуется отдельное помещение с хорошей звукоизоляцией. Сухие насосы требуют постоянного ухода. Следует постоянно удалять пыль из помещения, иначе ее может затянуть внутрь аппарата, и он разгерметизируется. Также сухие насосы нужно постоянно смазывать.

Несмотря на низкий КПД мокрого циркуляционного насоса по сравнению с сухим – всего 5% против 80% – в быту их применяют гораздо чаще. Это объясняется более низкой стоимостью, почти бесшумной работой, нетребовательностью – уход  практически не нужен. Ротор и крыльчатка погружены в теплоноситель, который одновременно смазывает трущиеся части. Уход сводится к удалению воздуха простым откручиванием винта.

3

Выбираем устройство – на что обратить внимание

Правильная работа насоса с полной отдачей мощности и должной циркуляцией в системе обеспечивается его подбором по нужным параметрам. Повышенная мощность совсем не обязательна для качественного обогрева. Такой агрегат будет издавать повышенный шум, стоимость больше, быстрее изнашивается. Для правильного выбора оптимально подходящего насоса учитывается ряд важных показателей системы.

Перед покупкой нужно рассчитать нужную мощность

Расчет требуемой мощности производится по формулам. Расчеты не очень сложные, но практический опыт пользователей позволил вывести упрощенный подход, который себя оправдал. При этом учитывается только два показателя – площадь помещения и максимальная высота подъема воды. Изучаем маркировку насоса, которая на табличке может выглядеть по-разному. Например, одна из принятых маркировок выглядит так: 25-40/180. Первое число указывает на диаметр присоединительной трубы, последнее – длина комплекта, которая почти всегда равняется 180 мм, изредка – 130 мм.

Эти показатели важны для монтажа, а для выбора по мощности обращаем внимание на второе число. В данном случае 40 – напор, т.е. это устройство способно поднять воду на 4 м. Другой способ маркировки указывает Hmax (m) – максимальную высоту подъема теплоносителя в метрах. Приведенная ниже таблица поможет выбрать устройство принудительной подачи теплоносителя требуемой мощности.

Общая площадь:

Маркировка:

Производительность (объем воды – м3/час)

минимальнаямаксимальная

числами

Hmax (m)

80

240

25–40

4

0,5–2,5

100

260

32–40

4

0,5–2,5

150

280

25–60

6

0,5–2,7

160

300

32–60

6

0,5–2,7

Таблица ориентировочная, точнее подобрать аппарат помогут продавцы специализированного магазина, но знать необходимые параметры и уметь читать табличку будет не лишним.

4

Выбираем место для насоса – на подаче или на обратке

Теоретически устройство принудительной подачи теплоносителя позволяется установить в любом месте поближе к котлу. Он способен выдержать максимальную температуру 110°. Но на деле к такому способу прибегают редко, прежде всего из практических соображений. Конечно, температура воды в котле не достигнет 110°, но близкой к ней может быть. Постоянная повышенная температура не прибавит насосу дополнительных лет жизни.

Но это касается, в первую очередь, систем частного дома со старыми котлами без терморегулятора, особенно твердотопливных, где вода даже может закипеть. В современных котлах рабочая температура поддерживается термореле, она редко превышает 60°. Установка циркуляционного насоса на подаче в таком случае практически не укоротит срок его службы. К тому же, вода, выходящая из котла, гораздо чище той, что поступает через обратку. Даже фильтр, который устанавливается с насосом, не может гарантировать полную очистку воды.

Лучше всего устанавливать насос между котлом и расширительным баком

Установка фильтра грубой очистки вместе с циркуляционным насосом обязательна. Отверстия в нем очень маленькие, их способны забить самые мелкие частицы ржавчины и грязи.

Большинство рекомендаций все-таки касаются монтажа насоса на обратной магистрали. Обосновывается это тем, что в верхней части котла при работе собирается воздух, на подаче он вытягивается насосом, создается вакуум. Высока вероятность того, что котел в этой части закипит. На обратке вода будто вдавливается насосом в котел, пространство с воздухом не создается. Котел всегда остается полностью заполненным.

На рисунке приведена схема монтажа насоса, где: 1 – нагревательный прибор, 2 – автоматический воздушный клапан, 3 – тепловой клапан, 4 – батарея отопления, 5 – балансировочный клапан, 6 – расширительный бак, 7 –шаровый кран, 8 – фильтр, 9 – устройство принудительной циркуляции, 10 – манометр, 11 – предохранительный клапан.



Врезка насоса в систему возможна и на подаче в системе открытого типа, и на обратку в закрытую систему с мембранным расширительным бачком, но можно и в открытую систему. Агрегат следует устанавливать между котлом и расширительным баком. Лучше одновременно с установкой циркуляционного насоса заменить обычный расширительный бачок мембранным закрытого типа, если предусмотрена установка насоса на обратку.  Вода в нем не контактирует с воздухом, остается чистой, трубы не ржавеют. Мембранный бак устанавливается на обратке перед циркуляционным насосом.

5

Монтируем насосный агрегат – последовательность и важные моменты

Каждая установка снабжается инструкцией, которую тщательно изучаем, чтобы правильно выполнить монтаж своими руками. Всю жидкость сливаем из системы, отрезаем часть трубы на месте, где предполагается установка отопительного насоса. Во многих случаях требуется почистить старую систему, в которой скопилась грязь и ржавчина. Через сливной кран это удается плохо из-за малого сечения отверстия, поэтому используем место разреза. К одной стороне подсоединяем шланг, через который подаем под напором воду. С другой стороны вытекает вода, промываем, пока не пойдет чистая.

На участке для насоса монтируем байпас (обводной участок). Он необходим на случай поломки насоса или выключения электричества. Тогда теплоноситель пойдет через главную магистраль, кран в которой открываем вручную. Лучше поставить вместо обычного шарового крана автоматический, который реагирует на смену давления в системе. На байпас устанавливаем два шаровых крана по обе стороны от насоса, чтобы перекрыть воду для обслуживания или снять его в случае необходимости. Сверху обводной линии монтируем клапан для выпуска воздуха.

После установки байпаса монтируем насос. Вал насоса устанавливаем по уровню горизонтально, чем точнее, тем лучше. Если положение отличается от горизонтального, в жидкости будет находиться лишь часть ротора, что приведет к падению мощности и даже к поломке. Клеммную коробку располагаем вверху. Корпус насоса по оси надежно закрепляем соединительными узлами. Места соединений обрабатываем герметиком, что исключит протекание жидкости, подсос воздуха и повысит производительность устройства. При подключении насоса ориентируемся по стелкам на корпусе, которые указывают направление потока жидкости.

Отопительная система, рассчитанная исключительно на принудительную циркуляцию, не сможет работать при отключенном электричестве. Для таких случаев рекомендуется установить дополнительные источники питания.

Подключая электричество к оборудованию, исключаем вероятность того, что в клеммную коробку попадет влага. Если агрегат расположен на подающей магистрали, сильно нагревается, то для подключения используем термостойкую проводку. Кабель не должен прикасаться к трубам, корпусу насоса. Его заводят с любой стороны, кроме нижней, переставив заглушки. Если клеммная коробка располагается сбоку, кабель заводим снизу. Устройство обязательно заземляем.

Завершив монтажные работы, заполняем систему теплоносителем. Удаляем из насоса воздух, провернув центральный винт на корпусе. Когда появится вода, это будет обозначать полное удаление воздуха из циркуляционного насоса. После этого запускаем устройство. На корпусе большинства насосов находится ручка для регулировки мощности. Проверяем работу во всех режимах. Некоторые модели оборудованы электронным регулятором.

6

Отопительный прибор не работает – возможные причины

Иногда насосы ломаются или работают с недостаточной производительностью. Наиболее частые причины:

  1. 1. Установлен неправильно. Не выдержана горизонтальность вала или он вращается не в ту сторону.
  2. 2. Неправильно запитан от электросети.
  3. 3. В насосе собрался воздух. Его необходимо развоздушивать через центральный винт каждый раз перед запуском.
  4. 4. Плохо очищается вода. Фильтр забит или неправильно установлен – проигнорированы метки, указывающие направление движения воды.

Неисправности легче предотвратить, если при монтаже и запуске быть внимательным.

Основы циркуляционного насоса

— Принцип работы насоса Нагревательный насос HVAC Принцип работы

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube

Изучите основы обычного циркуляционного насоса, чтобы понять, как он работает и где мы их используем.

Посетите Statesupply.com, который любезно спонсировал эту статью. Здесь вы можете узнать, какие циркуляционные насосы доступны, купить запчасти или поговорить со знающими специалистами по продукции о ведущих брендах насосов, таких как Bell & Gossett и Taco.Просто нажмите здесь, чтобы узнать больше.

State Supply — это ваш источник компонентов паровых и гидравлических систем отопления, таких как конденсатоотводчики, клапаны, регуляторы и насосы (включая ведущие в отрасли бренды, такие как Bell & Gossett, Taco и другие). Посетите www.statesupply.com или позвоните нам по бесплатному телефону 877-775-7705, чтобы получить беспрецедентный выбор продуктов, опытных экспертов и отличное обслуживание клиентов.

Проверьте циркуляционные насосы ➡️ https://www.statesupply.com/pump/hydronic

Посмотреть видеоролики о ремонте и техническом обслуживании насоса ➡️ https: // www.youtube.com/statesupply

Загрузите это руководство ➡️ https://www.statesupply.com/boiler-inspection-checklist

Что такое циркуляционный насос и где они используются?

Циркуляционные насосы

Циркуляционные насосы бывают разных форм, цветов и размеров, но обычно они выглядят примерно так. Эти насосы представляют собой встроенные насосы центробежного типа, что означает, что их вход и выход выровнены, а метод перемещения воды основан на центробежных силах.

Контур горячей воды

Мы собираемся найти эти насосы, используемые для циркуляции горячей воды по контуру нагретой воды, так что, открывая кран, мы почти мгновенно получаем доступ к горячей воде.В противном случае каждый раз, когда мы открывали кран, нам приходилось ждать, пока горячая вода не потечет через всю систему.

Системы водяного отопления

В системах водяного отопления мы также найдем эти насосы, используемые для циркуляции нагретой воды между котлом и радиаторами или другими типами теплообменников.

Большие системы отопления

Мы также можем найти циркуляционные насосы, используемые в более крупных системах отопления для подачи тепла в различные части или зоны в здании.

Основные части циркуляционного насоса

Детали насоса

Циркуляционный насос состоит из двух основных частей: насоса и двигателя.

Двигатель представляет собой двигатель асинхронного типа, который позволяет преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для привода насоса и перемещения воды.

Впуск и выпуск

Когда мы смотрим на корпус насоса, мы видим как впуск, так и выпуск. Насос всасывает воду через впускное отверстие и выталкивает через выпускное отверстие. Как правило, на корпусе есть стрелка, указывающая направление потока, чтобы вы знали, где находится вход и выход.

Поскольку это встроенный насос, впускной и выпускной патрубки выровнены концентрически, это полезно, поскольку мы потенциально можем вырезать часть трубы из системы горячего водоснабжения и установить циркуляционный насос в этом пространстве без необходимости изменять трубопровод, например это необходимо для стандартного центробежного насоса.

Ушко рабочего колеса

Это все еще насос центробежного типа, поэтому вода должна поступать в насос через ушко рабочего колеса. Для этого впускное отверстие следует по изогнутой траектории, которая входит в крыльчатку.

Корпус насоса

Эта деталь представляет собой корпус насоса. У него внутри есть канал, известный как спираль. После того, как вода выйдет из крыльчатки, она будет собираться в этом канале и поступать к выпускному отверстию. Мы увидим это более подробно позже в статье.

Улитка

Затем мы находим рабочее колесо, которое находится внутри корпуса насоса и окружено каналом улитки.Рабочее колесо вращается и передает центробежную силу на воду, которая выталкивает ее из насоса по трубам.

Рабочее колесо

За рабочим колесом находится задняя пластина. Задняя панель действует как барьер и удерживает поток воды внутри корпуса насоса. На задней пластине также находится один из подшипников вала, обеспечивающий плавное вращение. К нему мы также найдем резиновое уплотнение для предотвращения утечек.

BackplateRubber Seal

Теперь мы собираемся найти вал и ротор.Ротор прикреплен к валу, а вал прикреплен к рабочему колесу. Когда ротор вращается, вал и рабочее колесо вращаются вместе с ним. Это движущая сила воды внутри насоса.

Ротор и вал

Ротор находится внутри корпуса ротора. Ротор обеспечивает физический барьер, который предотвращает попадание воды на электрическую цепь асинхронного двигателя.

Роторная банка

Вокруг ротора находится индукционный двигатель. Он состоит из нескольких витков медной проволоки, плотно установленных в статоре.Катушки и статор неподвижны и не вращаются. Электричество течет через катушки внутри статора, это создает вращающееся электромагнитное поле, которое заставляет вращаться ротор.

Статор и обмотки

Защищая статор и обмотки, мы имеем корпус двигателя. Сбоку от корпуса двигателя мы найдем электрическую клеммную коробку. На передней панели у нас есть переключатель скорости, он позволяет нам вручную изменять скорость вращения двигателя между низкой, средней и высокой, что изменяет скорость потока насоса.

Корпус двигателя

Внутри клеммной коробки находится переключатель скорости. У нас также есть клеммы заземления, нейтрали и линии, которые позволяют нам подключать насос к источнику питания. Обычно внутри этого типа насоса находится конденсатор, который жизненно важен для работы насоса, поэтому мы вскоре рассмотрим его подробно.

Клеммная коробка

Обмотки двигателя и конденсатор

Электродвигатель в циркуляционном насосе представляет собой однофазный асинхронный двигатель переменного тока.

Однофазный асинхронный двигатель переменного тока

Электричество — это поток электронов по проводу. У нас есть постоянный или постоянный ток, который мы получаем от таких источников, как батареи, и в этом типе электричества электроны текут только в одном направлении от отрицательного к положительному.

Постоянный ток

Но в ваших домах и на работе будет использоваться другой тип электричества, известный как переменный ток. При переменном токе электроны меняют направление и многократно текут вперед и назад.

Переменный ток

Когда электричество течет по проводу, оно генерирует электромагнитное поле. Когда электроны меняют направление, магнитное поле непрерывно расширяется и сжимается. Сворачивая провод в катушку, мы генерируем гораздо более сильное электромагнитное поле.

Обмотка проволоки

Когда провод наматывается на катушку, мы называем это индуктором. Когда мы применяем переменный ток, магнитное поле расширяется и сжимается, каждый раз, когда оно расширяется и сжимается, северная и южная полярность катушки меняются местами.Нам нужно это расширяющееся и схлопывающееся магнитное поле для создания вращения.

Переменный ток

Чтобы сформировать двигатель, мы наматываем провод на две катушки внутри статора, чтобы создать сильное электромагнитное поле. Если мы поместим ротор в центр этого магнитного поля, ротор выровняется с магнитным полем, а затем он застрянет. Чтобы вращать ротор, нам понадобится вращающееся магнитное поле. Если бы мы взяли несколько магнитов и тщательно рассчитали время их взаимодействия с ротором, мы могли бы добиться этого, но это не очень практично.

Ротор застрял, необходимо вращающееся магнитное поле

В более крупных двигателях мы создаем вращающееся магнитное поле, используя большее количество фаз, потому что электроны движутся вперед и назад в разное время в двух фазах, что, таким образом, создает другое магнитное поле в разное время. Однако этот тип насоса имеет только однофазное соединение, поэтому вместо этого мы будем использовать конденсатор для создания поддельной фазы 2 и .

Вращающееся магнитное поле

Поэтому мы вставляем вторую катушку в статор на 90 градусов от первой катушки.Две катушки подключены параллельно, но во второй катушке есть конденсатор, подключенный последовательно с катушкой.

Конденсатор создает фальшивую вторую фазу

Электричество не проходит через конденсаторы. Схема разорвана внутри конденсатора, образуя две стенки. Две внутренние стенки расположены очень близко друг к другу, поэтому электроны могут накапливаться на этих стенках и выходить отсюда. Поэтому конденсатор — это что-то вроде накопительного бака или диафрагмы. Когда подача электричества движется в одном направлении, конденсатор будет накапливать электроны.Когда подача электричества меняет направление, конденсатор высвобождает электроны

.

Таким образом, электроны проходят через разные катушки в разное время, это создаст наше вращающееся магнитное поле. Однако для этого необходимо правильно подобрать размер конденсатора.

Мы подробно рассмотрели основы конденсаторов в предыдущей статье, проверьте это здесь.

Обмотки многоскоростного двигателя

Обычно у нас есть переключатель сбоку на клемме двигателя, который позволяет нам изменять скорость двигателя и, следовательно, скорость потока насоса, а также давление напора.

Выбор скорости

Внутри двигателя катушка хода будет иметь различные точки подключения или даже может быть несколько разных катушек. Переключатель используется для подключения к этим различным точкам и эффективного изменения длины катушки, через которую должно проходить электричество.

Несколько точек подключения

Вам может быть интересно, почему при низком значении катушка длиннее, чем при высоком значении.

Когда мы пропускаем переменный ток через индуктивную катушку, создаваемое ею магнитное поле мешает электронам, пытающимся пройти через нее.Сила, известная как индуктивное реактивное сопротивление, противодействует изменению тока.

Индуктивное реактивное сопротивление

Когда мы увеличиваем длину катушки, индуктивное реактивное сопротивление также увеличивается, что затрудняет прохождение тока электронов. Таким образом, по мере того, как ток уменьшается, электромагнитное поле также уменьшается, что снижает скорость и крутящий момент двигателя.

Максимальное индуктивное реактивное сопротивление

По мере того, как мы переходим к минимальному значению, индуктивное реактивное сопротивление становится максимальным, ток уменьшается, и двигатель медленно вращается.

Минимальное индуктивное реактивное сопротивление

Когда мы переходим к высокому значению, индуктивное реактивное сопротивление минимально, поэтому ток высокий, а ротор вращается намного быстрее.

Мы рассмотрели многоскоростные насосы и то, как читать их диаграммы насосов, в нашей предыдущей статье. Проверьте это здесь.

Как работает циркуляционный насос?

Итак, как работает циркуляционный насос. Прежде всего, вода из системы горячего водоснабжения поступает в насос через входное отверстие и попадает в проушину рабочего колеса, эта вода будет удерживаться между лопастями рабочего колеса внутри корпуса насоса.

Циркуляционный насос

Электричество поступает в клеммную коробку и проходит через обмотки двигателя, конденсатор помогает создавать вращающееся магнитное поле, и это магнитное поле заставляет ротор вращаться. К ротору прикреплен вал. Вал проходит от двигателя вниз в корпус насоса, где он соединяется с рабочим колесом.

Вал и рабочее колесо вращаются вместе с ротором. При вращении крыльчатка передает воде кинетическую энергию или скорость, и она движется наружу.
Вода увеличивается по скорости и кинетической энергии по мере того, как достигает края крыльчатки.

К тому времени, когда вода достигает края крыльчатки, она достигает очень высокой скорости. Эта высокоскоростная водяная муха отлетает от рабочего колеса и попадает в улитку, где ударяется о стенку корпуса насоса.

Этот удар преобразует скорость в потенциальную энергию или давление.
Корпус насоса для гидравлических ударов. Кинетическая энергия преобразуется в потенциальную энергию (давление).

Вода сталкивается с корпусом насоса

По мере того, как вода движется наружу и от крыльчатки, она создает область низкого давления в центре, которая втягивает больше воды и, таким образом, развивается поток.Спиральный канал имеет расширяющийся диаметр, поскольку он закручивается по окружности корпуса насоса. По мере увеличения скорость воды будет уменьшаться, что приведет к увеличению давления.
Сзади следует больше воды; скорость потока развивается. Диаметр спирального канала увеличивается; это вызывает уменьшение скорости воды, что увеличивает давление.

Диаметр спирального канала увеличивается.

Расширяющийся канал, таким образом, позволяет большему количеству воды присоединяться и преобразовываться в давление.

Выходное отверстие нагнетания имеет более высокое давление

Таким образом, выпускное отверстие нагнетания имеет более высокое давление, чем входное отверстие всасывания. Высокое давление на выходе позволяет нам заставить воду циркулировать по трубопроводам и отводить ее, когда и где это необходимо. Хорошо, ребята, это все для этого видео, но чтобы продолжить обучение, посмотрите одно из видео на экране, и я поймаю вас на следующем уроке. Не забывайте следить за нами в facebook, Instagram, twitter, linkedin, а также проявлять инженерный склад ума.com


Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы

для контроллеров I-Link

Важное примечание: Помимо электрокотла, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) .Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, а насос (ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!

Краткое руководство по электромонтажу для многозонных систем. Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатно 866-теплые пальцы ног (927-6863)

Базовый контроллер одной зоны

Итак…..Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 провод термостата от термостата в зоне подключается к клеммам R / W. Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / ​​насос).

ПРИМЕЧАНИЕ: «Питание к термостату» на приведенной выше схеме указывает на напряжение 24 В переменного тока, поступающее от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют для этой цели батареи. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)


Базовый «многозонный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле.Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и напряжения сети (для работы циркуляционных насосов). Ряд оранжевых выступов вдоль верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.

Конечно, во всех приложениях блок реле должен запитываться от линии 110 В (см. Схему ниже) от вашей монтажной панели.Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было отключить в одном центральном месте. Если ваша релейная коробка подключена через переключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения. Эта функция может помешать кому-либо «играть» с вашими термостатами и направлять тепло на ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т.д. на блоке на 120 вольт. Линии от источника питания (монтажной панели) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы.Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая проводка по существу одинакова для всех контроллеров нескольких зон. Многозонный контроллер может содержать от двух до шести реле, но процедура подключения остается неизменной. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)


Специальные схемы подключения контроллеров i-Link

В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.

Активация котла с помощью контроллера одной зоны

Контроллер одной зоны включает бойлер каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат зоны излучения требует тепла.Эти клеммы не подают напряжение на котел. В котле есть трансформатор, который срабатывает при замыкании этой цепи.
(вернуться наверх)


Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX, соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.

Активируйте газовый клапан с зонного контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)


Подключение системы теплообменника / первичного контура

Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла.

Это схема для использования с теплообменником или системой первичного контура . Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.

Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтраль (белый провод) и нагрузка (черный провод) к разъемам «Системный насос» в нижней части блока реле (эти подключения находятся слева от зоны. соединения насоса.Все провода заземления будут соединены гайкой внутри коробки реле. Заземляющие провода заземляются на источнике питания и от него, проходят через релейный блок (через гайку) и заканчиваются на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)


Подключение термостата

Honeywell Pro 1000 Термостат (6 контактов)

Pro Th2000 — это универсальный, многофункциональный термостат, очень простой в использовании и подключении.Но вы никогда не узнаете этого, взглянув на РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.

STEP 1 : Рекомендуется провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C).Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2 : Установите (2) батареи AAA и установите крышку на место. Этот шаг не требуется при 3-проводном подключении (см. Выше)

ШАГ 3 : Деактивируйте функцию «Пятиминутная задержка».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.

B) Находясь в режиме «программирования», нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.

C) Заводская установка — «1» (5-минутная задержка «вкл.»), И вам нужно установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.

D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».

E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.

ШАГ 4: Используйте кнопки переключения, чтобы установить термостат на любую желаемую температуру.

Позиции проводов для Honeywell Pro 1000 (6-контактная модель)

Подключение и настройка термостата Honeywell Pro 1000 (8 контактов)

Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных колодок, левой и правой, эта версия имеет (1) вертикальную 8-контактную колодку посередине.Это выглядит так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2: Установите (2) батарейки AAA и установите крышку на место.и v) перескакивает через различные функции. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание. Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры, и в их непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, если удалить банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди будет выражено как «функция № 23», или, говоря языком непрофессионала, 6 бананов.

Роберт Шоу термостат марки

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(вернуться наверх)


Управление насосом с помощью «датчика температуры пола»

Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру окружающего воздуха или для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы клемм термостата «R&W / TT» на реле подключены к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫТАЕМЫ и изолированы (заклеены лентой и т.) друг от друга, чтобы гарантировать абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».

Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, который обычно вводят в короткую трубку из полиэтиленгликоля, отлитую в излучающую плиту. Конечно, датчик также можно установить в полости балки, чтобы контролировать температуру пола в системе скоб. Этот датчик контролирует фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.

Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер уставки» Запорный и температурный термистор:

Коробка Джонсона
Датчик пола
Схема подключения

Правильно подключенный датчик температуры пола

Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает очень похоже на стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркулятор. Подключения приложений, использующих датчик / реле отключения низкого напряжения , показаны на фотографиях ниже.

Макет низковольтного датчика пола, подключенного к реле I-Link
Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолируется пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.

Когда температура в баке падает до заданного вами заданного значения, включается циркуляционный насос и забирает тепло из теплообменника. Такая установка может быть полезна для системы, использующей дровяной котел, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника для поддержания постоянной температуры в резервуаре.

Таким способом можно нагреть любой носитель тепла, включая гидромассажные ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может срабатывать, когда температура в резервуаре с водой поднимается на до заданного значения и резервуар необходимо охладить.

Чаще всего этот подход используется в системе «Тепловой сброс» , водопроводной системе, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки — перемычка 1 и перемычка 2 — расположены в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного резервуара. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.

Пружинный таймер для систем снеготаяния

(вернуться наверх)


Солнечный дифференциальный контроллер

Resol DeltaSol BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне солнечного резервуара, дифференциальный контроллер включает необходимый насос (-ы) и втягивает это полезное тепло в систему.

Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения — еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком теплая для горячего душа). Важно то, что разница между температурами воды в двух местах составляет . В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой SET (центральный).

В РЕЖИМЕ СТАНДАРТНОГО ДИСПЛЕЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Если удерживать кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.

Delta T — это разница между температурой ваших солнечных коллекторов и температурой на дне вашего накопительного бака. Когда достигается Delta T , контроллер Resol включает солнечный насос и направляет нагретую жидкость из солнечных коллекторов.

См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.

Чтобы установить температуру включения Delta T , войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз к желаемой разнице температур. Снова нажмите SET, чтобы заблокировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.

Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ON
.

Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов выше температуры вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.

S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию — 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить столько тепла, сколько сможете.

Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Нажмите SET еще раз, чтобы зафиксировать желаемую температуру.

Следующее поле — EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреванию компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая — 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию будет нормально.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля относятся к этой категории и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. По умолчанию для этих настроек установлено значение ВЫКЛ.

Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.


Краткое руководство

В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).

Удерживайте кнопку FORWARD две секунды , чтобы войти в режим программирования.

Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.

Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы перейти к желаемому полю.

Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.

Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).


Выбор дельты Т

Почему лучше всего использовать широкий дифференциал

Коллекторная петля — это общая длина медной трубы 3/4 дюйма, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены в шестидесяти футах от дома). Длина трубы в короткой петле составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение любого периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, много галлонов холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.

Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации сведет к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.

Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 вакуумированных трубок), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткий коллекторный контур = плотный дифференциал (от 8 до 15 градусов)

Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)

(вернуться наверх)

Установка рециркуляционного насоса горячей воды (руководство по 12 шагам)

Вы хотите знать, как правильно установить рециркуляционный насос горячей воды?

Насосы быстрого приготовления горячей воды могут стать отличным дополнением к любому домовладельцу, который устал ждать утренней горячей воды.

Вот мой полный обзор лучших рециркуляционных насосов для горячей воды .

В этом руководстве я рассмотрю …

  • Как слить воду из водонагревателя
  • Как установить циркуляционный насос над водонагревателем
  • И как установить клапан датчика под самой дальней раковиной

Давайте начнем с этого руководства!

Быстрая поломка на насосе рециркуляции горячей воды устанавливает

В этой статье я дам общий обзор того, что требуется для установки большинства систем рециркуляции горячей воды.

Моя основная ссылка в этом руководстве — рекомендации производителя по установке циркуляционного насоса горячей воды Watts 500800. Если у вас есть сомнения, всегда лучше обратиться к квалифицированному сантехнику. В некоторых городах и округах также может потребоваться получение разрешения у лицензированного сантехника.

Если ваш трубопровод выше водонагревателя не является легко снимаемым гибким трубопроводом (например, с оплеткой из нержавеющей стали), и он медный или из ХПВХ, то рекомендуется установка квалифицированного сантехника.

Самый распространенный тип рециркуляционного насоса горячей воды устанавливается над водонагревателем. (Есть несколько насосов, предназначенных для установки под приспособление для раковины, у которых их сенсорный клапан является встроенной частью насоса.)

В дополнение к насосу существует сенсорный клапан , который потребуется устанавливаться у самой дальней раковины от водонагревателя.

В большинстве домов нет выделенных обратных линий только для рециркуляционного насоса. Обычно я вижу, что водяной насос отправляет теплую воду из линии горячей воды обратно в водонагреватель через линию подачи холодной воды.

Вот здесь и вступает в игру датчик-клапан. Клапан датчика откроется, когда температура воды в горячей линии упадет примерно до 95 градусов. В основном, циркуляционный насос временно использует линию холодной воды в качестве обратной линии.

Читайте также: Какие насосы для рециркуляции горячей воды самые лучшие? (Обзор)

№1. Выключение выключателя водонагревателя и газового клапана

Первым шагом при установке рециркулятора горячей воды является отключение питания водонагревателя.

Найдите выключатель на электрической панели, обычно это 30-амперный выключатель — нажмите выключатель. Помимо отключения питания водонагревателя, вы можете закрыть газовый вентиль водонагревателя — если он электрический, вы можете проигнорировать этот шаг.

Рядом с водонагревателем должен быть красный или желтый газовый клапан, просто следуйте за газовой линией, которая выходит из водонагревателя. Поверните газовый клапан в перпендикулярном направлении, чтобы перекрыть подачу газа.

Если у вас старый водонагреватель и есть контрольная лампочка, убедитесь, что она погашена.

Читайте также: каковы плюсы и минусы рециркуляционных насосов для горячей воды?

№ 2. Отключение подачи воды к водонагревателю

Теперь вам нужно отключить воду.

Самый простой способ — закрыть водяной клапан, который находится прямо над водонагревателем, который должен быть , или, по крайней мере, рядом. Поверните этот клапан в перпендикулярном направлении.

Если вы не можете найти подающий клапан или если у вас есть сомнения, вы можете закрыть главный водяной кран для всего дома.

Читайте также: Какие самые лучшие под раковиной Системы рециркуляции горячей воды?

№ 3. Слив горячей воды из арматуры

После отключения подачи воды вам необходимо слить или промыть горячую воду из всех трубопроводов дома.

Все, что вам нужно сделать, это найти самое нижнее приспособление в доме и открыть горячую воду. Дайте стечь всей горячей воде из дома. Если он не перестанет стекать, значит, в водонагреватель может идти вода.

№ 4. Слив воды из водонагревателя

После слива горячей воды из трубопровода необходимо слить воду из водонагревателя.

Водонагреватели имеют сливные клапаны (резьбовой патрубок для шланга) на дне. Подсоедините шланг к патрубку и откройте водяной клапан с помощью отвертки с плоским жалом. Слейте воду в ближайшую канализацию или раковину.

После слива закройте клапан отверткой с плоским жалом.

Читайте также: Как работает циркуляционный насос горячей воды?

№ 5.Отсоединение трубы горячей воды от водонагревателя

Теперь, когда вы слили всю горячую воду из трубопроводов дома и водонагревателя, пора снять выпускную трубу для горячей воды с водонагревателя.

Надеюсь, у вас есть плетеный гибкий трубопровод, который легко снимается.

Для этого гибкого трубного соединения 3/4 «все, что вам нужно сделать, это использовать гаечный ключ, ослабить гайку и снять трубопровод. Если у вас есть медь, ХПВХ или PEX, и требуются разрезы или пайка, вы можете хочу нанять грамотного сантехника.

№ 6. Подсоедините насос к резьбовому штуцеру

После того, как вы сняли выпускной трубопровод горячей воды, вы можете просто установить водяной насос на резьбовой штуцер выхода горячей воды.

Убедитесь, что водяной насос установлен правильно, а стрелка на корпусе указывает направление потока воды (в сторону от водонагревателя). Всегда помните: Если на ниппеле с внутренней резьбой есть резиновая прокладка, то тефлоновая сантехническая лента не требуется.

№ 7. Подключение линии подачи горячей воды к насосу

Поскольку вы только что установили рециркуляционный насос на водонагреватель, теперь вам необходимо подключить линию подачи горячей воды к выходному штуцеру водяного насоса. Просто затяните гайку 3/4 дюйма гаечным ключом.

Если на внутреннем конце гибкого трубопровода нет резиновой прокладки, установите тефлоновую ленту, чтобы обеспечить герметичное соединение.

Прочтите также: Какие лучшие Grundfos Рециркуляторы горячей воды?

# 8.Включите воду

Пора снова включить воду в водонагреватель (или весь дом).

После заполнения водонагревателя включите водопроводную арматуру, пока весь воздух не будет удален из трубопроводов дома.

№ 9. Расположите раковину дальше всех от циркуляционного насоса

После того, как вы установили рециркуляционный насос, вам нужно будет расположить раковину дальше всего от водонагревателя, чтобы установить сенсорный клапан.

Если у вас возникли проблемы с определением самой дальней раковины, найдите раковину, которая занимает больше всего времени для подачи горячей воды.

Клапан с датчиком с резьбовыми ниппелями 1/2 «

# 10. Запорные (стопорные) клапаны для воды в раковине

Теперь пора перекрыть подачу воды в раковину. Будет один запорный клапан для горячей воды и один для холодной воды. Поверните запорные клапаны под раковиной перпендикулярно или на выдвиньте это тип push / pull с круглой ручкой.

Читайте также: Как получить мгновенный душ с горячей водой? (Все продукты)

№ 11. Снимите и подсоедините гибкие трубопроводы к сенсорному клапану

Снимите гибкие водяные трубопроводы непосредственно с запорных клапанов у стены (а не с концов под раковиной).

Эти гибкие концы водопровода будут иметь размер 1/2 дюйма или 3/8 дюйма. Если линии подачи вашей мойки сделаны из цельного металла, такого как медь или сталь, вы захотите заменить их гибкой оплеткой из нержавеющей стали.

Клапан датчика, скорее всего, будет иметь только соединения 1/2 «.

Вы можете купить гибкие трубы с концами от 1/2″ до 3/8 «— от 1/2» до 1/2 «— или От 3/8 «до 3/8». Вы также можете купить переходные фитинги от 1/2 «до 3/8» вместо покупки новых шлангов.

Как правило, вы подключаете линии подачи воды к выходам холодной и горячей воды на верх датчика клапана.Затем вы подключаете новые гибкие трубопроводы от запорных клапанов к сторонам клапана датчика.

№ 12. Установка более одного сенсорного клапана

Если у вас очень большой дом и имеет разветвленный трубопровод , где имеется более одной магистрали горячей воды, вы можете установить другой сенсорный клапан в другом месте дома.

Кроме того, вы также можете установить сенсорные клапаны в параллельно под той же раковиной, чтобы увеличить поток воды и снизить более низкие температуры.

Читайте также: Какие унитазы с двойным смывом самые лучшие? (Обзор)

Последние мысли по установке систем рециркуляции горячей воды

Честно говоря, если у вас уже есть гибкие линии, подключенные к верхней части вашего водонагревателя, установка рециркуляционного насоса и сенсорного клапана не займет слишком много времени.

Однако, если вам придется спаять вместе трубы или склеить секции из ХПВХ, это может стать значительно более сложной работой для среднего домовладельца.

Обратный трубопровод циркуляции горячей воды

Обратный циркуляционный трубопровод иногда предусматривается в системе горячего водоснабжения, где желательно, чтобы горячая вода постоянно подавалась в арматуру. Обычно для систем, в которых расстояние от водонагревателя до водонагревателя превышает 25 — 30 м .

Время достижения горячей водой приспособления без циркуляционного насоса

  • 1 галлонов США в минуту = 0,0630 л / с
  • 1 фут = 0.305 м

Циркуляционный насос горячей воды

Трубка меньшего размера со встроенным насосом подключается к точке, близкой к самому дальнему приспособлению, и к точке, близкой к водонагревателю. Насос может работать непрерывно или с перерывами, обеспечивая циркуляцию достаточного количества воды, чтобы поддерживать падение температуры в трубопроводе при низком или нулевом потреблении в приемлемых пределах.

Требуемый расход циркулирующей воды можно рассчитать

Q = q / (ρ c p dt) (1)

где

Q = производительность насоса (м 3 / с)

q = потери тепла из трубопровода (Вт)

ρ = плотность воды (кг / м 3 ) (988 кг / м 3 при 50 o C)

c p = удельная теплоемкость воды (Дж / кг o C) (4182 Дж / кг o C при 50 o C)

dt = перепад температуры ( o C)

Типичные потери тепла из изолированного трубопровода находятся в диапазоне 30 — 60 Вт / м.Допустимый перепад температуры может составлять 10 o ° C .

Пример — Требуемый объем циркуляции в возвратном трубопроводе горячей воды

Длина трубопровода, включая циркуляционный трубопровод, составляет 100 м . При температуре воды 50 o ° C средняя удельная тепловая потеря из трубопровода оценивается в 30 Вт / м. Суммарные потери тепла по всему трубопроводу можно рассчитать как

q = (100 м) (30 Вт / м)

= 3000 Вт

Требуемый расход воды для ограничения падения температуры до 10 o C можно рассчитать как

Q = (3000 Вт) / (( 988 кг / м 3 ) ( 4182 Дж / кг) o C ) (10 o C) )

= 7.2 10 -5 м 3 / с

= ( 7.2 10 -5 м 3 / с) (1000 л / м 3 )

= 0,072 л / s

Системы рециркуляции горячей воды — InterNACHI®

Активация
Системы рециркуляции горячей воды чаще всего активируются либо термостатом, либо таймером. Системы, в которых используется термостат или таймер, автоматически включают насос, когда температура воды падает ниже заданного значения или когда таймер достигает определенного значения.Эти системы гарантируют, что горячая вода всегда доступна из крана.


Действительно ли они экономят энергию и воду?
Независимо от того, управляются ли они вручную или автоматически, рециркуляционные системы уменьшают количество воды, которая уходит в канализацию, пока домовладелец ждет желаемой температуры. Этот факт дает следующие три преимущества по сравнению с обычными системами водоснабжения:
  • Они экономят время. Рециркуляционные системы быстро доставляют горячую воду в краны, добавляя удобства домовладельцу.
  • Они экономят воду. Согласно статистическим данным Министерства энергетики США и Бюро переписи населения США, от 400 миллиардов до 1,3 триллиона галлонов воды (или около 2 миллионов плавательных бассейнов олимпийских размеров) ежегодно расходуются домашними хозяйствами в национальном масштабе в ожидании нагрева воды. .
  • Они ограничивают отходы муниципальной энергии. По оценкам Министерства энергетики, от 800 до 1600 киловатт-часов в год используется для очистки и перекачки воды в домохозяйства, которая в конечном итоге будет потрачена впустую, пока житель ждет, пока водопроводная вода нагреется до желаемой температуры.
Однако, если системы рециркуляции работают непрерывно, они могут потреблять значительно больше энергии. Для насоса небольшого размера это может быть от 400 до 800 кВтч в год, если насос работает все время. Кроме того, потери тепла из труб могут быть значительными, если трубы с горячей водой плохо изолированы. В результате водонагреватель будет работать больше. Это дополнительное тепло может быть полезным зимой, но потеря тепла может добавить тепла в дом летом и может привести к более высоким счетам за использование кондиционера.

Скидки
В некоторых юрисдикциях, особенно в районах с дефицитом воды, предлагаются скидки на покупку и установку систем рециркуляции горячей воды. Например, в городах Санта-Фе и Альбукерке, штат Нью-Мексико, домовладельцам, приобретающим систему рециркуляции горячей воды, предоставляется скидка в размере 100 долларов. Город Скоттсдейл, штат Аризона, предлагает владельцам жилой недвижимости, которые устанавливают эти системы, до 200 долларов США, хотя они должны соответствовать стандартам UL в отношении продукции и установки.Некоторые системы могут не соответствовать стандартам эффективности, установленным этими муниципалитетами.

Наличие и стоимость
Системы рециркуляции горячей воды доступны по всей стране у производителей, дистрибьюторов, на складах оптовых поставок сантехники и в отдельных розничных магазинах для дома. Первоначальная стоимость специализированных систем может помешать некоторым домовладельцам установить эти системы, поскольку они требуют покупки и установки насоса и большого количества трубопроводов. Интегрированные системы, напротив, требуют только насоса и фитингов.Экономия энергии будет варьироваться в зависимости от конструкции водопроводной системы, метода управления и эксплуатации, а также использования домовладельцем. Система легко устанавливается и стоит менее 400 долларов.


Рекомендации по осмотру

Для всех этих систем требуется встроенный воздушный клапан и запорный клапан. Другие требования будут зависеть от конфигурации установки, но могут включать обратный клапан и дополнительный запорный клапан. Насос может быть подключен к датчику с верхним и нижним пределами температуры, так что насос будет циркулировать воду по контуру только тогда, когда датчик этого требует.

Проверки должны ограничиваться правильной работой системы.

Интернет-курсы PDH. PDH для профессиональных инженеров. PDH Engineering.

«Мне нравится широта ваших курсов по HVAC; не только экология или экономия энергии

курсов. «

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, P.E.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечу на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, а курс был очень информативным, особенно потому, что я думал, что уже знаком с вами

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что этот подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент, оставивший отзыв по курсу

материала до оплаты и

получает викторину «

Arvin Swanger, P.E.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «.

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курса.»

Уильям Валериоти, P.E.

Техас

«Этот материал во многом оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемые темы »

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то непонятной секции

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать свой медицинский прибор

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн формат был очень

доступный и простой

использовать. Большое спасибо ».

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест в течение

обзор текстового материала. Я

также оценил просмотр

фактических случая «

Jacquelyn Brooks, P.E.

Флорида

«Очень полезен документ» Общие ошибки ADA при проектировании объектов «.Модель

тест действительно потребовал исследований в

документ но ответы были

в наличии «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курса со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курса. Процесс прост, и

намного эффективнее, чем

вынуждены путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно »

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время исследовать где на

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теории »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по Ваш промо-адрес который

сниженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

регламентов. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

.

при необходимости дополнительных

аттестат. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал был кратким и

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефону.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

корпус курс и

очень рекомендую

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлены. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

.

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без глупостей. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и комплексное »

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Никакой путаницы при прохождении теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P.E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использовать в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы я мог сделать

успешно завершено

курс.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Гладд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

свидетельство. Спасибо за изготовление

процесс простой. »

Фред Шейбе, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

часовой PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилась возможность скачать документы для проверки содержания

и пригодность, до

имея для оплаты

материал

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, требующий

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

сертификат. «

Марлен Делейни, П.Е.

Иллинойс

«Учебные модули CEDengineering — очень удобный способ доступа к информации по номеру

многие различные технические зоны за пределами

своя специализация без

надо ехать.»

Hector Guerrero, P.E.

Грузия

Водонагреватели с тепловым насосом | Министерство энергетики

Водонагреватели с тепловым насосом используют электричество для передачи тепла из одного места в другое вместо непосредственного производства тепла. Следовательно, они могут быть в два-три раза более энергоэффективными, чем обычные электрические водонагреватели сопротивления. Тепловые насосы работают как холодильник в обратном направлении.

В то время как холодильник забирает тепло из ящика и сбрасывает его в окружающую комнату, автономный водонагреватель с воздушным тепловым насосом забирает тепло из окружающего воздуха и сбрасывает его — при более высокой температуре — в бак для нагрева воды.Вы можете приобрести автономную систему водяного отопления с тепловым насосом в виде интегрированного блока со встроенным резервуаром для воды и резервными резистивными нагревательными элементами. Вы также можете переоборудовать тепловой насос для работы с существующим обычным водонагревателем.

Водонагреватели с тепловым насосом требуют установки в местах, температура которых поддерживается круглый год при температуре 40–90ºF (4,4–32,2 ºC) и обеспечивает по крайней мере 1000 кубических футов (28,3 кубических метров) воздушного пространства вокруг водонагревателя. Прохладный отработанный воздух можно выводить в комнату или на улицу.Устанавливайте их в помещении с избыточным теплом, например в топке. Водонагреватели с тепловым насосом не будут эффективно работать в холодном помещении. Они, как правило, охлаждают помещения, в которых находятся. Вы также можете установить систему теплового насоса с воздушным источником, которая сочетает в себе отопление, охлаждение и нагрев воды. Эти комбинированные системы забирают тепло из наружного воздуха зимой и из воздуха в помещении летом. Поскольку они удаляют тепло из воздуха, любой тип теплового насоса с воздушным источником работает более эффективно в теплом климате.

Домовладельцы в первую очередь устанавливают геотермальные тепловые насосы, которые отводят тепло от земли зимой и из воздуха в помещении летом, для отопления и охлаждения своих домов. Для нагрева воды вы можете добавить пароохладитель в систему геотермального теплового насоса. Пароохладитель — это небольшой вспомогательный теплообменник, в котором для нагрева воды используются перегретые газы от компрессора теплового насоса. Затем эта горячая вода циркулирует по трубе в бак водонагревателя дома.

Пароохладители также доступны для безбаквальных водонагревателей или водонагревателей по запросу. Летом пароохладитель использует избыточное тепло, которое в противном случае было бы выброшено на землю. Поэтому, когда геотермальный тепловой насос часто работает летом, он может нагреть всю вашу воду.

Осенью, зимой и весной, когда пароохладитель не производит столько избыточного тепла, вам придется больше полагаться на накопитель или потребовать водонагреватель для нагрева воды. Некоторые производители также предлагают тройные геотермальные тепловые насосы, которые обеспечивают отопление, охлаждение и горячую воду.Они используют отдельный теплообменник для удовлетворения всех потребностей домашнего хозяйства в горячей воде.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
