Схема обвязки одноконтурного котла отопления с бойлером косвенного нагрева: Схема обвязки бойлера косвенного нагрева: специфика монтажа

Содержание

Схема подключения бойлера косвенного нагрева к одноконтурному котлу

Бойлер, который использует принцип независимого нагрева, сегодня считается самым энергоэффективным водяным теплообменником в схеме подогрева воды для хозяйственных нужд. Для его работы не требуется ни использования топлива, ни электрической энергии, поскольку он нагревает воду за счет внешних источников энергии.

На практике, наиболее распространенной является схема подключения бойлера косвенного нагрева к одноконтурному котлу, работающему в сетях отопления. В таких конструкциях более рационально используется тепловая мощность котла, особенно в ночной или теплый период года, когда наблюдается спад отопительной нагрузки.

В это время в баке-аккумуляторе подогревается вода в большом объеме, которая затем будет рационально расходоваться пользователями в течение дня.

Устройство бойлера в схеме

СодержаниеПоказать

Водонагреватель или двухконтурный котел?

Подогрев воды обычно выполняют двумя вариантами с использованием одкноконтурного и двухконтурного котлоагрегата.

В первом варианте схема предполагает использование внешнего бойлера косвенного нагрева (БКН).

До выбора схемы автономного теплоснабжения, собственнику необходимо выбрать вариант подготовки ГВС, это очень важно поскольку влияет на выбор всего комплекса теплоэнергетического оборудования.

Двухконтурный котел, работающий на газе – это самый простой и недорогой в монтаже вариант теплоснабжения дома. Он функционирует в полностью автоматизированном режиме, на 2 контура: отопление и горячее водоснабжение.

В торговой сети можно найти модели двухконтурных котлов с общим теплообменным аппаратом, в котором теплоноситель переключается между контурами или с раздельными поверхностями нагрева. Оба варианта работают с приоритетом по ГВС, то есть при открытии крана на смесителе, теплоноситель переключается на контур ГВС.

Нагрев водопроводной воды в двухконтурном котлоагрегате происходит по принципу газовой колонки, а тип нагрева является скоростным, то есть без накопления объема горячей воды.

Это создает определенные сложности при больших нагрузках, поскольку температура в контурах ГВС и отопления будет резко падать. Поэтому данный тип настенного котла в системе ГВС применяются, когда нужны небольшие объемы водопотребления.

Схема одноконтурного котла с бойлером, несмотря на свою высокую стоимость способна обеспечить услугами отопления большие дома с площадью более 200 м2 и количеством водопользователей более 5 человек.

Баки-аккумуляторы в конструкции косвенного нагрева могут иметь до 5000 литров. Их выбор зависит от резерва мощности газового котла.

Эта схема относится к энергоэффективной, имеет большой резерв для модификации, например, она, легко может быть оснащена ТЭНами для резервного нагрева и способна работать в ночное время по дешевому тарифу или получая энергию от бытовой солнечной электростанции.

Она особенно эффективно работает с конденсационными котлами, дополнительно получающих тепло на нагрев ГВС за счет процесса конденсации в дымовых газах, тем самым поднимая КПД практически до 100 %

Поэтому те пользователи, которым нужны большие объемы ГВС и эффективный автономный источник теплоснабжения в доме выбирают схему с бойлером БКН.

Схемы обвязки БКН с одноконтурным котлом

Существуют различные схемы обвязки одноконтурного котла с бойлером косвенного нагрева, наиболее распространённые: подключение корпуса напрямую и с автоматикой регулирования.

В обоих случаях при монтаже котельного оборудования важно исполнить все требования по безопасной эксплуатации, установленных не только заводом-изготовителем, но и государственными нормами.

Подключение напрямую БКН со схемой отопления

Эта самая простая схема обвязки одноконтурного котла с бойлером, специалисты ее считают малоэффективной, особенно если котлоагрегат работает на входе с теплоносителем температурой до 60 С. В этом варианте БКН включается во внутридомовую систему отопления, последовательно либо параллельно по отношению к отопительным радиаторам.

К БКН выполняют подвод исходной воды и выход горячей в домовую систему ГВС к смесителям. Холодная вода поступает в бак-аккумулятор, в которой расположен нержавеющий или медный змеевик, по которому циркулирует нагретая котловая вода, тем самым повышая температуру воды в емкости.

Уровень управления в такой схеме ручной, за счет открытия/закрытия подачи теплоносителя в контуре с применением запорно-регулирующей арматуры.

Схема с термостатом и автоматикой

Понятно, что ручным методом управления тепловым процессом невозможно достичь ни качественного нагрева, ни эффективности работы котла с бойлером косвенного нагрева. В реальности все время будут существовать ситуации, когда вода будет либо перегретой, либо холодной.

Поэтому пользователи используют простой принцип регулирования в схеме работы бойлера с отопительным котлом за счет интегрирования в систему трехходового клапана и термодатчика.

При достижении установленного температурного режима 55 — 65 С, термостат дает команду на трехходовой клапан, который соответственно переключает греющий котловой теплоноситель с нагрева воды в баке на контур отопления.

Обвязка при увеличенной температуре теплоносителя

Водонагреватель такой модификации относится к водонагревателям емкостного типа, то есть нагрев воды происходит в течение определенного времени от 2 до 8 часов, в зависимости от температуры теплоносителя, скорости циркуляции и площади нагрева внутреннего змеевика.

Понятно, чем выше нагрета горячая вода на выходе из котла отопления, например, 90-95 С, тем быстрее жидкость в баке нагреется до 65 С, а значит теплоноситель вернется в схему отопления, температура в которой не успеет охладиться ниже 65 С и значить в помещении будет поддерживаться необходимые условия проживания.

Эта схема в принципе ничем не отличается от предыдущей, кроме параметров настройки температурных режимов. Для того чтобы его настроить одновременно в двух контурах нагрева отопления/БКН, устанавливают 2 комплекта терморегуляторов и трехходовых клапанов, на каждый контур в отдельности. Настройка температурного режима в котле выполняется на температуру 95-90 С, а в БКН- 55-65 С.

Этапы обвязки бойлера с котлом

Обвязка БКН призвана выполнить ряд главных задач: обеспечение непрерывной циркуляции теплоносителя от котлоагрегата к БКН, предотвращение гидравлических ударов, поддержание установленного температурного режима для нагреваемых контуров. Для снижения тепловых потерь в системе конструкцию бака-аккумулятора устанавливают поближе к источнику нагрева.

Водопроводная вода отводится в нижний патрубок БКН, а забор ГВС выполняется из верхнего. Для бойлеров заводского изготовления схема обвязки разрабатывается заводом-изготовителем и выполняется монтажной организацией, поскольку от этого будет зависеть гарантия на оборудование.

Этапы процесса обвязки БКН с отопительным одноконтурным котлом:

Перед тем как подключить бойлер выбирают его место расположения таким образом, чтобы он не мешал в процессе эксплуатации теплового оборудования и находился предельно близко к котлу.
Размещают анкера и кронштейны по схеме и закрепляют на них корпус БКН.
Выполняют врезку в горводопрод.
Устанавливают отвод, запорно-регулирующий вентиль, предохранительный клапан и фильтр для очистки исходной воды.
Выполняют подключение водонагревателя во внутридомовую систему ГВС, на линии устанавливают расширительный бак, для термокомпенсации системы при нагреве.

Монтируют байпасную и дренажную линию с запорной арматурой для ремонта и обслуживания БКН.
До того как подключить бойлер косвенного нагрева обвязывают линии подачи/обратки греющего котлового теплоносителя с запорно-регулирующей арматурой и первичными датчиками системы автоматики.
Подключают электронный блок управления и циркуляционные электронасосы в соответствии с исполнительной схемой теплоснабжения.

Обязательные запорно-регулирующая арматура и первичные датчики, которые устанавливаются в системе безопасности бойлера косвенного нагрева:

Расширительный бачок мембранного типа, устанавливается совместно с группой безопасности с объемом не менее 10 % от общего объема БКН. Служит для компенсации температурного расширения в трубопроводах горячей воды, снижая риск разрыва системы ГВС и предотвращая создание аварийных ситуаций.
Предохранительный клапан, защищает от превышения давления в баке БКН, выполняя аварийный сброс воды.
Группа безопасности БКН, комплектуется манометром для контроля давления воды в баке, сбросным клапаном и воздухоотводчиком.
Датчик температуры БКН, который монтируется в линии циркуляционного насоса, для контроля температуры теплоносителя в змеевике.

Трехходовой клапан и тройник для подключения, выполняет функцию переключения теплоносителя по контурам.

Правила эксплуатации системы

Бойлер косвенного нагрева относится к сложному и дорогостоящему оборудованию поэтому монтаж, наладку и первый запуск его в эксплуатацию должна проводить специальная сервисная организация, особенно если БКН находится на гарантийном обслуживании. При первом пуске сервисная организация также должна провести инструктаж собственнику оборудования по правилам работы.

После завершения монтажных работ, прежде всего БКН подключают к контуру нагрева, по линиям теплоносителя и ГВС и заполняют бак водопроводной водой.

Перед заполнением рабочей емкости, промывают внутренние поверхности нагрева обычной водопроводной водой, открыв воздушники пока из них не пойдет чистая вода без воздушных пробок.

После заполнения бойлера и выпуска воздуха выполняют опрессовку по греющей и нагреваемой трубопроводной системе с давлением не менее 1.25 от рабочего, которое создается с помощью циркуляционного насоса. При достижении требуемого давления проверяют систему на отсутствие утечек.

После того, как система будет проверена на плотность, запускают в работу одноконтурный газовый котел, поднимают температуру греющего теплоносителя и направляют его в контур БКН.

В процессе нагрева воды следят за работой предохранительного клапана и расширительного бачка, при выходе на рабочие параметры нагрева, контролируют параметры срабатывания систем защиты и регулирования.

Бойлер косвенного нагрева схема подключения, обвязка бойлера

Простые схемы отопления с бойлером

Применение бойлера косвенного нагрева дает определенную свободу по количеству доступной горячей воды, бесперебойную подачу необходимого количества воды на несколько потребителей и комфортные условия при создании схемы рециркуляции горячей воды.

Бойлеры косвенного нагрева имеют два контура по которым течет вода (теплоноситель). Первый — греющий контур, в котором циркулирует вода или антифриз от водогрейного котла. Второй контуру — контур горячей питьевой воды, в котором вода поступает от системы холодного водоснабжения и нагревается до необходимой температуры 50 — 65 ° С.

В данной статье мы рассмотрим возможные и наиболее распространенные схемы подключения бойлера к котлу и системе отопления дома.

1. Схема с трехходовым клапаном и севроприводом

Данная схема может использоваться как с настенным, так и напольным котлом. Схема предполагает наличие одного основного контура отопления (радиаторного или напольного отопления) и контура нагрева бойлера. Контур бойлера (контур ГВС) имеет приоритет над другим контуром.

Группа безопасности, насос и расширительный бак могут находиться в котле (например, настенные котлы).

При понижении температуры питьевой воды в бойлере, переключается термостат бойлера, что в свою очередь заставляет переключиться трехходовой клапан и весь поток теплоносителя начинает идти по контуру бойлера. После нагрева воды в бойлере до необходимой температуры клапан возвращается в первоначальное положение и весь тепловой поток от котла идет через контур отопления.

Схема с трехходовым клапаном очень часто используется с настенным котлом, в котором уже есть насос и другая автоматика. Управление приводом клапана осуществляется либо контактами термостата бойлера, либо котлом, но по сигналу того же термостата.

Схема одноконтурный котел и бойлер используется когда необходим хороший запас горячей воды для комфортного применения ее в большом количестве, либо в случае, когда холодная питьевая вода очень жесткая, что будет приводить к очень быстрому выходу из строя второго контура (контура горячей воды).

2. Схема с двумя насосами

В данной схеме также применяется принцип приоритета ГВС. При понижении температуры питьевой воды, включается насос бойлера, насос основной линии отопления отключается.

При этом весь поток теплоносителя протекает через бойлер.

Для исключеня протекания паразитных потоков или встречного потока, в линии бойлера и основного отопления (например, после насосов) нужно установить обратные клапана.

Автоматика некоторых котлов позволяет подключить к ним сигнал от термостата бойлера, и он сам будет включать и выключать насосы отопления.

В вышеизложенных схемах, при нагреве воды в бойлере, основная линия отопления остается отключенной. Но это не приводит к сильному подению температуры в доме, т.к. для поддержания температуры в бойлере требуется не так много времени. На первоначальный нагрев бойлера конечно уйдет не меньше часа.

Схемы с приоретемом ГВС также достаточно часто применяют и в сложных развлетвленных системах отопления. Как показано на рисунке выше, один котел всегда работает на систему отопления, второй котел работает на систему отопления и переключается на нагрев ГВС.

3. Подключение бойлера и других контуров отопления через гидравлическую стрелку

В системах отопления с большим числом контуров отопления (более 3) в большинстве случаев испльзуют гидравлические стрелки и распределительные коллекторы. Наиболее распространенная система состоит из: контур нагрева бойлера, контур теплых полов, и контур радиаторного отопления. На рисунке представлена гидравлическая стрелка (гидроколлектор), в место нее можно применить отдельно гидравлическую стрелку и распределительные коллектора, либо испльзовать гидравлический модуль совмещенный с коллекторами — Перейти в каталог гидравлических распределителей.

Системы из 3х и более контуров будут работать и без гидравлической стрелки (только с коллекторами), но тогда необходима установка балансировочных вентилей, так как перепад давления отдельных контуров будет значительно отличаться. Система также будет работать и без балансировки, но может оказаться, что радиаторы греют не так сильно как бы хотелось или котел проработает намного меньше чем планировалось. Более подробно о гидравлической стрелке ( гидравлическом разделителе) можно прочитать в нашей статье — «Применение гидравлической стрелки».

В данном варианте необходимо учитывать следущее: для быстрого нагрева воды в бойлере необходимо практически всю мощность котла направить в контур нагрева бойлера (мощность теплообменника бойлера от 20 до 40 Квт). Для этого необходимо с помощью автоматики производить отключение насосов других контуров (радиаторного отопления, теплого пола, кроме котлового контура), например при срабатывании реле температуры воды в бойлере. Без отключения работы других контуров, может оказаться, что вода греется очень долго.

Специалисты нашей компании всегда предложат наиболее подходящую и оптимальную схему отопления для Вашего дома, составят спецификацию оборудования и материалов, помогут скомплектовать их и доставить до объекта, а также смонтировать данную систему отопления с высоким качеством за доступные средства.

Ищете не дорогой и надежный бойлер? Наша компания предлагает бойлеры косвенного нагрева Hajdu (Венгрия).

Подключение котла отопления — блог об инжиниринге в загородных домах и коммерческих объектах

Газовые двухконтурные агрегаты универсальны, но они не всегда могут обеспечить нормальное ГВС. Проточный теплообменник котла начинает греть воду, только когда отрывают кран. Чтобы прибор успел нагреть воду за время ее движения через нагреватель, скорость потока воды ограничивается. То есть процесс нагрева в таких устройствах очень сильно зависит от величины струи, текущей из крана. Поэтому одновременно пользоваться душем и краном не получится, так как напор, а также температура в системе ГВС сильно поменяется.

Чтобы наладить горячее водоснабжение, нужно покупать котел с большой мощностью. Но на обогрев он будет работать на минимум своих возможностей. Такое решение не совсем рационально. Дешевле и легче включить в схему отопления электрический накопительный водонагреватель или бойлер косвенного нагрева.

Накопительный водонагреватель выполняет роль буферной емкости, в которой хранится запас нагретой воды. Такая схема подключения бойлера к котлу довольно проста. Холодная вода заходит в котел, нагревается, после чего поступает в водонагреватель, а потом уже в краны к потребителю. Заданный уровень температуры поддерживается электрическим тэном.

На трубе подачи горячей воды из котла в бойлер обязательно устанавливается блок, состоящий из обратного и предохранительного клапанов. Первый исключает вероятность ухода жидкости из водонагревателя, если в водопроводе исчезла вода. Предохранительный же клапан необходим для сброса избыточного давления, образующиеся в результате нагрева и расширения воды. Из клапана может вытекать небольшое количество жидкости, ее нужно куда-то сливать.

Клапанный блок приходится постоянно проверять на исправность и периодически запускать его вручную. Как вариант, можно отдельно для горячего водоснабжения установить расширительный бак, чтобы компенсировать давление воды в контуре ГВС.

Схема ГВС с электрическим водонагревателем используется часто. Для ее реализации необходимо минимальное количество арматуры. К такой системе даже не нужно подключать циркуляционный насос, достаточно будет использовать бойлер. Однако есть тут и свои недочеты.

Недостатки:

значительное потребление электроэнергии – расход на хранение воды, а также догрев, если температура выставлена выше 60 °C. Кроме того, некоторое количество воды нужно полностью нагревать, потому что в водонагреватель она поступает холодной;
часто включается котел – при каждом открытии крана срабатывает режим ГВС. Это приводит к тому, что ресурс работы оборудования исчерпывается быстрее;
напор ГВС зависит от расхода воды – попадая в двухконтурный котел, вода все также проходит через ограничитель расхода. То есть при открытии второго крана, температура в первой точке поменяется.

В виду этих недостатков, в схеме отопления с двухконтурным котлом лучше все-таки произвести подключение косвенного бойлера. При открытии крана и незначительном расходе воды, он не вынуждает теплогенерирующий прибор переключаться с режима отопления на режим ГВС. Такая буферная емкость может быть интегрирована и в системы с одноконтурными котлами.

Как правильно обвязать котел и бойлер косвенного нагрева?

Грамотно продуманная и смонтированная обвязка котла позволяет использовать его максимально эффективно и предотвратить аварийные ситуации. В нее входят элементы, с помощью которых теплоноситель циркулирует между его источником и радиаторами. Прежде всего, определяемся с типом циркуляции, потом с количеством контуров и схемой подключения. После этого можно начинать монтаж.

Естественная и принудительная циркуляция

Самая простая и недорогая схема – гравитационная. В первую очередь важно подобрать место расположения котла. Необходимо устанавливать его как можно ниже, радиаторы должны располагаться сверху. Идеальным местом для котельной в частном доме будет подвальное помещение. Расширительный бак наоборот ставится в самую высокую точку.

Отличительной особенностью является то, что трубы должны быть большого диаметра, минимум 32 мм. Так как циркуляционный насос отсутствует, и вода будет двигаться естественным образом, должно быть минимальное количество поворотов труб и всевозможных преград. Длинные горизонтальные участки монтируются под небольшим уклоном в 5 мм на метр в сторону движения жидкости.

Будучи одной из самых простых и дешевых, такая схема может обеспечить только один контур, без возможности подключения накопительного водонагревателя косвенного нагрева. В случае более сложных разводок устанавливается принудительная циркуляция.

Здесь добавляется циркуляционный насос, установленный на входе в котел, который и обеспечивает движение теплоносителя. С двух сторон от насоса ставят вентили для возможности его ремонта или замены. Перед ним ставят сетчатый фильтр.

Одноконтурный и двухконтурный котел

Чтобы обеспечить отопление и горячую воду, следует использовать одноконтурный котел и водонагреватель косвенного нагрева или двухконтурный аппарат. Есть две основные схемы обвязки одноконтурного котла и бойлера косвенного нагрева – при помощи второго циркуляционного насоса или трехходового клапана.

В первом случае на выходе из котла ставится циркуляционный насос и за ним трехходовой клапан, который подключен термостату в водонагревателе. Когда вода в баке недостаточно нагрета, теплоноситель проходит через теплообменник водонагревателя. Когда вода нагреется, клапан переключается на подачу в канал отопления. В этой схеме установлен приоритет ГВС.

Во втором варианте система обогрева и бойлер подключены параллельно. И на выходе из бойлера стоит насос, который включается, если вода остывает до определенной температуры.

Одноконтурный котел в системе с принудительной циркуляцией

Если водонагреватель с рециркуляцией это также нужно учесть и продумать вывод на полотенцесушитель. Для газового котла нужно заранее провести газопровод. Перед этим проект утверждается в коммунальных службах.

Двухконтурный котел подключается одновременно к системе обогрева и к ГВС. Схема его обвязки самая простая, так как он сам регулирует распределение потока теплоносителя.

Этапы обвязки

Сначала рисуется схема установки с учетом габаритов помещения и выбранных мест для всех устройств. После этого размечаются и сверлятся отверстия под котел отопления и бойлер. Если устройства напольные, то под них желательно сделать небольшой фундамент по размерам корпусов.

Далее согласно размерам нарезаются пропиленовые трубы и соединяются между собой с тройниками с помощью паяльника. Монтируются насосы, краны, фильтры и все объединяется в одну систему. Если у вас есть дополнительные контуры, например, на горячий пол, то устанавливается коллектор, который равномерно распределяет потоки теплоносителя.

Схема подключения двухконтурного котла

Обязательными являются расширительный бак и комплекс безопасности. Ставя группу безопасности, следует учесть, что если она сработает, из нее потечет вода. В расширительный бак уходит лишний теплоноситель при расширении.

После всех соединений в систему запускается вода и проверяются все соединения. Если протечек нет, то котел запускается и проверяется уже скорость нагрева батарей.

схема подключения к двухконтурному и одноконтурному котлу

Что такое одноконтурный котёл

Из двух существующих разновидностей котлов, дифференцирующихся количеством встроенных контуров нагрева, одноконтурный отличается тем, что наделён только одной полезной функцией – теплоснабжением батарей для повышения комнатной температуры. Его конструкция сама по себе не способна осуществлять поступление горячей воды в кран, поэтому роль смесителя в данном случае сводится к нулю. Котлы бывают электрические (ТЭНовые, индукционные, электродные) и газовые, что обусловлено разными способами нагрева, мощности, расхода потребления.

Электрокотёл имеет следующую номенклатуру: центральная ёмкость, выполняющая функцию теплообменника, трубчатые нагревательные элементы (ТЭНы), входные — выходные патрубки в нижней части корпуса, циркуляционный насос для хождения воды в системе, терморегулятор, индикаторы. В индукционном котле вместо ТЭНов размещены катушки, которые приводит в движение электромагнитная индукция, выходной патрубок с горячей водой установлен на верхней крышке конструкции. Электродные котлы работают, соответственно, посредством установленных параллельно полюсов замкнутого электрического контура (анод и катод), формирующих электрическое напряжение и выделение тепла.

Газовый одноконтурный котёл оснащён теплообменником, камерой сгорания поступающего горючего от газовой горелки, трёхкодовым клапаном, циркуляционным насосом, расширительным бачком, клапаном для подсоединения к трассе, проводящей газ.

У всех современных моделей одноконтурных котлов в составе деталей, помимо патрубка входа-выхода воды, предусмотрены патрубки для подключения к внешним агрегатам водонагрева. Таким образом, реализуется возможность синтеза одноконтурного котла с бойлером косвенного нагрева для создания многофункциональной системы отопления и горячего водоснабжения дома.

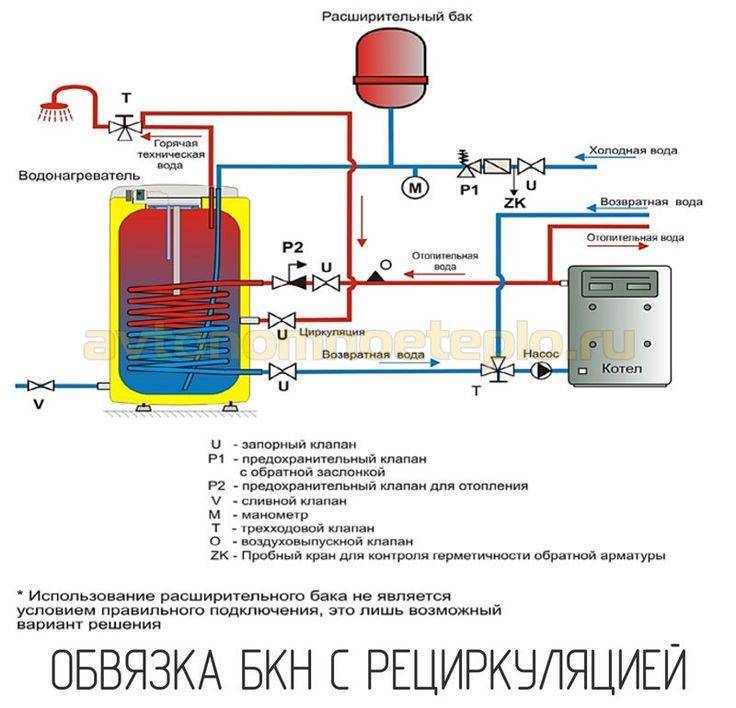

Инструкция по монтажу системы рециркуляции

Часто случается так, что сантехнические приборы располагаются в доме на значительном расстоянии от бойлера или же на верхних этажах. В этом случае хозяевам здания для получения горячей воды обычно приходится дожидаться, пока из кранов в санузлах стечет застоявшаяся и охладившаяся в трубах. А это, конечно же, неудобно и не особенно экономично.

Исправить такую ситуацию можно путем сборки в загородном доме системы рециркуляции. Монтаж такой сети производится примерно следующим образом:

как можно ближе к потребителю на подающую к нему горячую воду трубу врезается тройник;
к тройнику подключается труба нужной длины;
протянутая магистраль подключается к бойлеру через патрубок рециркуляции;
рядом с бойлером у патрубка в контур врезается дополнительный насос не слишком большой мощности.

При применении такой схемы вода в трубах между бойлером и потребителем после включения насоса в электросеть не будет застаиваться и, соответственно, охлаждаться. То есть пользоваться горячей водой жильцы дома смогут сразу после откручивания вентилей кранов.

Что такое бойлер косвенного нагрева

Его особенность состоит в том, что принцип действия основан не на нагреве воды за счёт собственного блока, а теплообмена от внешних источников, таких как сжигание топлива, электрической резистентности (сопротивления), контакт с центральным отоплением, использования солнечных батарей для переработки энергии. По своей сути бойлер является связующим звеном между сердцем системы отоплением (котлом) и всеми её сосудами и артериями, правильно распределяя нагрузку и напор на каждую ветвь. В данном распределителе горячая жидкость проходит сквозь металлическую спираль (змеевик), встроенную в накопитель. Теплообмен проходит с помощью теплопроводности между змеевиком и резервуаром с холодной водой. Обязательной составной частью бойлера является теплоизоляция, напоминающая по структуре термос для поддержания температуры внутри ёмкости, исключая потерю аккумулированных джоулей за пределы аппарата. Материалом для теплозащиты в основном становится полиуретан. В схему бойлера также встроены защитный анод, ревизионное отверстие, отбойник, погружная гильза (для датчика температуры).

За счет теплообменника возникает возможность нагрева воды за короткий промежуток времени (до 20 минут с нуля до 60 градусов). Единственно, необходимо делать связку бойлера косвенного нагрева с котлом (чаще газовым) для того, чтобы можно было осуществлять такой быстрый нагрев.

Особенности подключения

Бойлер косвенного нагрева – это накопительная емкость, внутри которой расположен один или несколько трубчатых теплообменников. Горячий теплоноситель от котлоагрегата циркулирует по змеевику и нагревает воду в достаточном объеме для бытовых и хозяйственных нужд.

Принцип работы водонагревателя прост, сложности возникают при монтаже и обвязке теплового оборудования.

Поэтому не лишним будет еще до начала работ выяснить особенности подключения водогрейного устройства:

Чем ближе бойлер расположен к котлу, тем эффективней происходит теплообмен от системы отопления.
Монтаж водонагревателя должен быть выполнен в соответствии с рекомендациями производителя – настенные модели крепятся к стене, напольные устанавливаются на полу.
Поток холодной воды должен подаваться через нижний патрубок, а забор горячей – через верхний, тогда точка рециркуляции будет в центре самой емкости.
Патрубки для входа и выхода теплоносителя должны «смотреть» в сторону отопительного устройства. Движение горячей воды или антифриза по змеевику должно быть сверху вниз.

Соблюдение этих простых правил гарантирует эффективную работу системы котел-бойлер, КПД нагревателя достигнет своего максимума и горячей воды хватит для всех потребителей.

Обвязка котла и водонагревателя косвенного нагрева

Для того, чтобы подключить два рассмотренных устройства системы теплоснабжения (одноконтурного котла и бойлера косвенного нагрева) важно иметь в виду, что существуют особые рекомендации перед непосредственной обвязкой.

Выбирать местоположение бойлера необходимо отталкиваясь от места монтажа самого котла. Лучше всего расположить их максимально близко друг к другу. Это позволит уменьшить время поступления горячей воды в кран;
Приобрести и встроить на выходе горячей жидкости из бойлера мембранный гидроаккумулятор, который способствует предотвращению повреждений при эффекте теплового расширения;
Дополнительно установить на каждый контур шаровой кран;
Закрепить обратные клапаны для регулирования направления потока воды;
Поместить фильтры для очистки;
Вал насоса должен лежать горизонтально.

Обвязка может осуществляться несколькими вариациями:

Вариант 1. Подключение при помощи трёхходового клапана.

Мы уже упоминали про трёхходовой клапан. Именно он в данной схеме положен во главу угла, разветвляя проток из котла, вхождение в бойлер и выход в отопительный сектор. Данный узел выполнен в виде параллельного соединения системы и бойлера, что обеспечивает максимальное быстродействие и производительность выполняемой работы. Его плюсом можно назвать возможность переключения приоритета тепла с радиаторов на быстрый нагрев бойлера косвенного нагрева. Нужен тем потребителям, кто часто пользуется бойлером.

Посмотрите вариант такой схемы обвязки в нашем видео

Вариант 2. Два циркуляционных насоса

Трёхходового клапана в данной схеме нет. Перевод воды на разные участки системы осуществляют стандартные тройники. Первый насос ставится на трубе подачи БКН, другой – на контуре отопления. Цель этого решения – обеспечить хозяйство тёплой водой в любой момент времени.

Вариант 3. Использование гидравлической стрелки

Крайне трудоёмкий процесс монтажа, с выполнением операций по установке оборудования на несколько независимых контуров. Отличается многоуровневостью, например, в двух- и многоэтажном доме. Подойдёт той категории заказчиков, кто использует большое количество тёплых поверхностей, одновременного открытия нескольких кранов с горячей водой.

Вариант 4. Рециркуляция теплоносителя

Зигзагообразный осушитель полотенец является той же батареей для отопления ванной комнаты. Для поддержания константного уровня температуры применяется постоянная циркуляция водных масс внутри контура. Недостаток – большой расход энергии.

Вариант 5. Циркуляция БКН без потребления энергии.

Принцип действия основан на силе притяжения. При таком методе бак устанавливают на вышестоящем уровне относительно всей несущей воду системы. Вода от насоса котла доставляется в бойлер, который просто спускает её во все углы контура.

Как обвязать бойлер

Есть несколько схем обвязки, которые мы приведем ниже. Выбирайте наиболее удобный для вас.

Принудительная циркуляция и трехходовой клапан

Схема подойдет для обвязки одноконтурного или двухконтурного котла с бойлером. Если на данный момент газовый котел уже установлен, расположите БКН рядом. На подачу монтируется насос циркуляции. После чего подключается трехходовой клапан, который управляется термодатчиком.

На входную трубу перед корпусом врезается тройник, к которому подсоединяется шланг для отвода жидкости из теплообменника. Как это работает:

Как только термодатчик сообщает плате управления, что температура снижена, клапан включает теплоноситель водонагревателя. Происходит запуск системы отопления.
Содержимое теплоносителя проходит через теплообменник, в резервуаре нагревается.
Как только нагрев достигает заданной температуры, клапан переключает работу на отопление.

Удобная схема для регулярного использования водонагревателя.

Использование двух насосов

Если монтаж БКН происходит на большом расстоянии от котла или вы редко им пользуетесь, в систему лучше включить насос циркуляции.

Схема подключения к автоматическому котлу:

Один насос монтируется на входном патрубке, а другой — на корпусе отопления. Обвязка выполняется с помощью тройников, без трехходового клапана. Запуском и отключением насосов руководит термостат.

Энергонезависимый котел

Для этой схемы лучше использовать настенные модели, поскольку бойлер должен располагаться выше остальных приборов.

Возможна установка и напольной модели. Но в таком случае нагрев воды будет проходить медленнее.

Приоритет обеспечивается большим контуром, который подводится к водонагревателю. Он должен быть на шаг больше, чем тот, который подводится к отопительной системе.

Температуру и переключение потока обеспечивает термостатическая головка с датчиком. На нем устанавливаются желаемые показатели. Если датчик показывает, что в баке холодная вода, нагрев переключается на бойлер — и наоборот.

Применение гидравлического подключения

Подходит для установок с несколькими контурами и большими объемами бака. Подобные схемы применяются в многоквартирных домах, когда помимо отопления нужно обеспечить, например, нагрев полов.

Гидравлический распределитель (гидрострелка) помогает рассредоточить давление так, чтобы избежать теплового удара. Выполнять самостоятельный монтаж рискованно, лучше обратиться к специалисту.

Оборудование рециркуляции

Если вы хотите включить в работу дополнительный прибор обогрева, сушилку для полотенец, нужно организовать подключение так, чтобы в трубах вода постоянно циркулировала. Можно сразу купить прибор с функцией рециркуляции либо включить ее с помощью тройников. Однако такое подключение имеет негативные моменты:

Большой расход электроэнергии, топлива. Проходя через трубы сушилки, вода остывает, поэтому прибор нуждается в более частом включении.
Смешение слоев. При обычной работе горячая жидкость поднимается вверх. Поток, который выходит из труб, перемешивает слои, и на выходе вы получаете жидкость более низкой температуры.

Котел с водонагревателем. Работа летом

Наступление лета знаменует собой повышение атмосферной температуры на улице и порядок отключения системы отопления. В каком режиме работает бойлер косвенного нагрева летом без содействия с уже нагретой извне водой? Некоторые владельцы бойлеров «прошивают» свои приборы ТЭНами, чтобы не эксплуатировать котел летом. Однако, на огромный объём воды рабочих мощностей трубчатого электронагревателя не хватит для эффективного обеспечения горячей водой. Придётся изрядно подождать до наступления точки нагрева.

Лучший способ избежать мучений при дефиците горячей воды – поставить газовый котёл. С помощью него и встроенного трёхходового клапана, меняющего своё положение с отопления на ГВС, возможно сосредоточение разогретой воды в кране. Газовый клапан горелки открывается по нарастающей. Газ постепенно увеличивает температуру теплоносителя. Встроенное реле (автоматический выключатель) размыкает электрические контакты при превышении заданной температуры на 5 градусов и смыкает при понижении на 1 градус.

У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева.

Схема монтажа с двумя насосами

Еще одна распространенная схема подсоединения бойлера косвенного нагрева – с задействованием двух насосов. В данной схеме настраиваются два отдельных, параллельных друг другу, контура: отопления и самого бойлера – каждый из них снабжен собственным насосом рециркуляции.

Приоритетное место в данной системе отводится бойлерному контуру, поэтому насос бойлерной системы монтируется перед отопительным насосом. Обязательный компонент схемы – обратный клапан, который не дает двум потокам воды смешиваться и обеспечивает правильное распределение жидкостей по контурам. Также тут не обходится без уже знакомого термодатчика, который подает сигналы клапану, тем самым управляя работой насосов.

Схема монтажа с двумя насосами

Схема обвязки бойлерного прибора с двумя насосами наилучшим образом подходит для систем с двумя обособленными котлами нагрева. Каждый из них должен иметь самостоятельное питание и обеспечивать нагрев жидкости в отдельных контурах: один котел должен отвечать за общее отопление жилища, а второй – за нагрев бойлерной воды для бытового использования. В таком случае схема функционирует следующим образом: когда вода в бойлерном баке остывает до нижней отметки, поток теплоносителя переключается для ее нагрева, а после достижения запрограммированной температуры вновь возвращается в основной отопительный контур.

Такой вариант выполнения обвязки ценится благодаря быстрому нагреву воды: за счет оперативности работы оборудования при переключении нагрева на контур бойлера теплоноситель в главной отопительной системе не будет успевать остывать.

Примеры котлов, работающих с водонагревателями напрямую

Buderus U-072/Bosch Gaz A6000

Данная модель котла имеет встроенный трехходовой клапан с сервоприводом для работы с баком косвенного нагрева. Вам остается докупить датчик температуры от компании Bosch, подключив его между баком и котлом.

Подключение простое. Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них. Второй конец прокинуть в специальный разъем бойлера. На этом монтаж можно считать оконченным.

Baxi Luna 3

Известная итальянская марка так же имеет такую опцию (только одноконтурная модель). Нужно докупить к котлу сервопривод с выносным датчиком. Подключаете их и получаете рабочую схему.

Protherm Скат/ Vaillant EloBlock

Электрические котлы немецкого концерна так же обладают такой возможностью. Нужно докупить специальный модуль «Фугас», установить на котел и подключить датчик к бойлеру.

Закрытый тип с естественной циркуляцией

Также довольно простая схема обвязки с малым числом теплопотребителей. По схеме очень похожа на открытый тип. Отличается включением закрытого расширительного бака с мембраной, который устанавливается на обратном патрубке. Кроме того, не забываем про группу безопасности. Некоторые модели уже укомплектованы ею на производстве.
Емкость расширительная рассчитана на объем более 10% от всего объема теплоносителя.

Здесь есть несколько важных моментов при обвязке котла отопления полипропиленом. Патрубок от теплогенератора до группы безопасности делается из металла, дальше прокладывается из полипропилена. Также участок обратного патрубка с установленным трехходовым краном и датчиком – из металла. Полипропилен обладает малой теплопроводностью. Если на нем установить кран трехходовой, он будет с задержкой реагировать на повышение температуры, а датчик подавать информацию неверно.

В целом же, система обвязки котла отопления полипропиленом выгодна, достаточно практична.

Два в одном. Газовый котел с бойлером

Для экономии пространства при внутренней планировке, а также упрощённому подсоединению можно прибегнуть к новшествам в сфере сантехники. Разработаны готовые решения, позволяющие использовать котёл и бойлер в одном неразрывном комплексе. Такие модели представляют собой напольный блок, где под котлом непосредственно находится сам бак, содержащий воду. Объём воды может быть 40, 60, 80 литров и более. Крепятся одноконтурный котёл с бойлером при помощи крепёжных пластин, не нуждаясь в дополнительном привинчивании. К тому же, термостаты, монометры, жидкокристаллические панели позволяют самостоятельно следить и корректировать подачу воды, отслеживать температуру и изменять её с помощью поворотного механизма из любой точки вашей недвижимости, либо с выносной цифровой панели. Яркий пример такой модели котел Baxi Luna 3 Comfort Combi.

Советы для самостоятельного монтажа

Таких советов может быть несколько:

Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
До монтажа подготовить все нужные для этого компоненты и инструментарий.
Соблюдать правила техники безопасности при установке и подключении.
Создавать надёжные соединения компонентов системы.
Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

5 / 5 ( 17 votes )

Бойлер косвенного нагрева или двухконтурный котел

Часто стоит выбор между связкой бойлер косвенного нагрева с одноконтурным котлом или монтаж только двухконтурного котла. Двухконтурный котел обойдется гораздо дешевле, но его производительность будет ограничена 12-18 литров горячей воды в минуту.

В тоже время водонагреватель косвенного нагрева имеет больший запас воды, который может быть выдан за единицу времени. Поэтому при наличии нескольких точек потребления горячей воды, лучше использовать связку котла с баком. Если один санузел, то можно ограничиться установкой двухконтурного котла.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется

термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Расчёт мощности и выбор оборудования

Первоначально, чтобы выбрать схему БКНсР и подобрать оборудование требуется выполнить расчет тепловой нагрузки на ГВС для конкретного потребителя. Неправильный выбранный метод подключения приведет к неэффективности системы рециркуляции ГВС или поломки основного и насосного оборудования.

Как выбрать бойлер

Например, чтобы выполнить расчет, для семьи из 4-х человек берут нормы горячей воды по СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Несложные расчеты показывают, что на мытье посуды потребуется 336 л/неделю, душ- 1280 л/неделю, на мелкие действия еще 280 л/неделю, итого 2856 л/неделю или 17л/час.

Формула для определения мощности:

17х0.0375=0.637кВт

Расчетные параметры нагревателя:

Минимальный объем водопотребления 1.5 л/мин.
Объём емкости — более 100 л.
Время нагрева воды до 2-х часов.
Материал теплоизоляции пенополиуретан либо минвата.
Элементы защиты: клапаны, датчики температуры и давления и предохранители.
Срок службы — от 10 до 12 лет.

пошаговая инструкция + схема подключения (видео)

Бойлер косвенного нагрева справедливо может считаться одним из самых рациональных вариантов организации горячего водоснабжения как в квартире, так и в частном доме. Данное устройство эффективнее и мощнее стандартного проточного нагревателя, но при этом гораздо экономичнее и легче в обслуживании. Кроме того, бойлер позволяет наладить рециркуляцию, что дает возможность обеспечить быструю подачу горячей воды. Но чтобы оборудование успешно функционировало, нужно грамотно выполнить его обвязку. А для этого следует предварительно определиться со схемой подключения прибора и ознакомиться с пошаговой инструкцией ее реализации, чем и предлагаем заняться далее – к вашему вниманию правила, основные варианты и видео подсоединения бойлера косвенного нагрева.

Общие принципы

Под процедурой обвязки бойлера подразумевается его соединение с системой отопления и магистралью водоснабжения. От качества выполнения работы напрямую зависит продуктивность системы водонагрева.

Именно поэтому монтаж бойлера должен производиться не по произвольной технологии, а с соблюдением следующих обязательных принципов:

Подача воды — через патрубок в нижней зоне бойлера.
Забор горячей воды должен выполняться через патрубок в верхней части оборудования.
Точка рециркуляции должна проходить по центру бойлера.
Теплоноситель заходит в емкость бойлера сверху вниз – через патрубок в верхней зоне. А выходить, то есть возвращаться в систему, – через нижнюю зону.

Устройство бойлера

Если соблюсти все четыре принципа, вода на выдаче в верхней зоне бойлера всегда будет горячей, что позволит добиться максимального КПД оборудования.

Совет. Размещайте бойлер как можно ближе к нагревательному котлу – чем меньше расстояние между ними, тем эффективнее выполняется теплообмен и нагрев воды.

Рассмотрим специфику разных способов обвязки.

Схема подключения с трехходовым клапаном

Этот метод подходит для жилищ с большими затратами горячей воды. Он предполагает создание двух контуров отопления: главного – для перемещения воды, подающейся в отопительную систему, и дополнительного – для нагрева непосредственно бойлерной воды. Для правильного распределения потоков воды по контурам применяется трехходовой клапан, работа которого регулируется специальным бойлерным термостатом.

После подключения бойлера система функционирует таким образом: когда вода в бойлерной емкости охлаждается до нижней пороговой температурной отметки, терморегулятор переключает трехходовой клапан с контура отопительной системы на контур бойлера, а когда вода в емкости получает тепло и нагревается до запрограммированной температуры, клапан переключается обратно и возобновляет подачу теплоносителя на главный отопительный контур.

Схема подключения с трехходовым клапаном

Центральную роль в этой системе играет термостат – он осуществляет контроль за показателями температуры нагрева воды и тем самым защищает рабочее оборудование от деформации. Но дабы термостат корректно выполнял свою работу, его нужно правильно настроить. Тут важно отметить, что, если запрограммированная температура подогрева воды в бойлерной емкости будет выше, нежели базовая температура носителя в отопительном котле, подогрев воды в бойлере будет выполняться на постоянной основе – клапан не будет переключаться на главный отопительный контур, так как максимум заданной температуры не будет достигнут. Это все в совокупности может спровоцировать нарушение работы и бойлера, и котла.

Схема монтажа с двумя насосами

Схема подключения с гидрострелкой

Во многих современных квартирах и домах система отопления имеет довольно сложное строение – она включает в себя сразу несколько независимых контуров: для основных радиаторов, для бойлера, для теплого пола и др. Каждое из данных разветвлений должно снабжаться собственным рециркуляционным насосом. Вследствие такого сложного строения системы возникает необходимость строгого регулирования водопотоков между контурами и стабилизации разницы давления в них. Именно с данной целью используется гидравлическая стрелка, которая позволяет избежать сразу нескольких серьезных проблем:

разбалансировка отопительной системы;
деформация оборудования;
сильный нагрев радиаторов отопления даже при неработающих насосах;
гидроудары и, как результат, выход из строя отдельных элементов отопительных приборов.

Схема подключения с гидрострелкой

Обвязка с задействованием гидравлической стрелки обосновано считается самым сложным вариантом подсоединения бойлера косвенного нагрева, поэтому требует тщательного проектирования системы. Особое внимание при расчетах и монтаже должно уделяться расположению и работе регулирующих устройств, на которые возлагается задача нейтрализации перепадов давления в самостоятельных контурах.

Совет. Для выравнивания давления водопотоков в разветвленной системе отопления лучше всего использовать балансировочные вентили – они наиболее надежные в своей категории устройств, но при этом понятны в использовании.

Перед вами три варианта – какой из них будет наиболее уместен конкретно в вашем жилище, зависит от: характера отопительной системы, мощности используемого оборудования и объемов затрат горячей воды. Но какую бы схему вы не выбрали, обязательно придерживайтесь правил ее подключения, иначе на максимальную эффективность оборудования можете не рассчитывать.

Подключение бойлера: видео

ЧТО ТАКОЕ ОБВЯЗКА ГАЗОВОГО КОТЛА

Система отопления частного дома или квартиры, это сложный инженерный комплекс, состоящий из множества элементов.

Эти устройства группируются в определённой последовательности и называются обвязкой котла.

Они предназначены для выполнения следующих функций:

1. Очистка теплоносителя от грязи и технического мусора, который мог попасть в трубы при производстве или монтажных работах. Элементы фильтрации облегчают циркуляцию воды в трубопроводах и защищают приборы отопления от негативного влияния твердых частиц;

2. Компенсация теплового расширения. Независимо от вида теплоносителя (вода, антифриз) и типа системы отопления частного дома она должна иметь расширительный бак;

3. Аварийная защита отопления. Наиболее эффективно использовать, так называемую, группу безопасности газового котла. Это приспособление, объединяющее несколько устройств соединенные в одном узле. Основное назначение – контроль давления и аварийный сброс теплоносителя в случае превышения количества давления в системе отопления;

4. Дополнительный контроль и внешнее управление. Кроме элементов автоматизированного контроля и управления, которые являются частью самого газового котла, допускается установка дополнительных приборов – манометров и термометров. Они могут выполнять как чисто информативные функции, так и быть частью исполнительных устройств внешнего управления отоплением частного дома. К примеру, открывать выпускной клапан для подпитки системы отопления теплоносителем или его слива;

5. Приспособления для удаления воздуха. Воздух может проникать в систему отопления частного дома при заполнении ее теплоносителем или образовываться вследствие реакции с материалами котла или трубопровода.

Развоздушивание может осуществляться централизовано, при помощи автоматического воздухоотводчика или непосредственно в местах максимального скопления газов. Как правило, это крайние радиаторы отопления, в этом случае стравливание воздуха осуществляется через краны Маевского.

Устройства, которые могут быть использованы при обвязке системы отопления частного дома.

Расширительные баки.

Бывают двух видов: открытые и мембранные. Открытый расширительный бак используется в схеме отопления частного дома с естественной циркуляцией, которые функционируют без избыточного давления.

Кроме аккумуляции избыточного теплоносителя это приспособление выполняет функции предохранительного клапана устройства по выводу воздуха из системы. Иногда в открытый бак выводится кран системы холодного водоснабжения для периодической подпитки контура.

Расширительный бачок мембранного типа, используется в закрытых отопительных контурах для компенсации теплового расширения антифриза или воды. Он состоит из 2 частей, разделенных гибкой мембраной. Нижняя часть заполнена водой, а верхняя воздухом или азотом , для предотвращения коррозионных процессов. Согласно нормативам объём бачка должен составлять не менее 10% от общего объёма теплоносителя в системе.

Циркуляционный насос.

Используется для создания принудительной циркуляции теплоносителя в системе. Основными характеристиками, по которым следует осуществлять выбор, являются производительность и сила напора. Современные циркуляционные насосы представляет собой устройства которые позволяют регулировать скорость теплоносителя, как в ручном, так и в автоматическом режиме. Потребляемая мощность в зависимости от модели может составлять 50-250 Ватт.

Предохранительный клапан.

Назначение этого элемента обвязки – сброс излишков теплоносителя при превышении критического давления в трубопроводе. Посредством дренажной трубы соединён с канализационным стоком. Систематическое срабатывание устройства означает, что расширительный бачок имеет недостаточный объем.

Клапан отвода воздуха (воздухоотводчик).

Предназначен для автоматического сбрасывания газов циркулирующих в трубопроводах и препятствующих движению теплоносителя и создающих дополнительные гидравлические шумы.

Манометр.

Прибор контроля, определяющий рабочее давление. Может быть аналоговым и выполнять информативную функцию или являться электронные устройством с релейным выходом, для управления другими приборами. Для частного дома необходимо подбирать прибор размеченный не менее чем до 5 атмосфер/бар.

«Грязевик».

Фильтр грубой очистки – приспособление для удаления из теплоносителя крупных нерастворимых твёрдых предметов (окалина, частички коррозии, песок). Требует периодической очистки, как правило, перед началом отопительного сезона. Использование грязевика, как элемента обвязки совместно с газовым котлом обязательно, так как он предохраняет трубки теплообменника от засорения.

Термостатические смесители (2 и 3 проходные).

Устройства, позволяющее создавать дополнительные контуры отопления с контролируемой температурой теплоносителя.

Термоголовка, имеющая механическую или электронную систему управления, контролирует подачу теплоносителя в ответвление системы отопления частного дома.

Гидрострелка.

Элемент обвязки, представляющий собой цилиндрическую емкость с несколькими патрубками, к которым подключаются отопительные контуры. Объединяет трубы подачи и обратки. Преимуществом использования данного приспособления для отопления частного дома является возможность подключения контура с различным температурным режимом и скоростью циркуляции воды, при этом и взаимное влияние снижается до минимума.

Бойлер косвенного нагрева.

Используется как дополнительный элемент обвязки в продвинутых одноконтурных системах отопления частных домов. Представляет собой бак значительной емкости с теплоизоляцией по внешним стенкам. Внутри находится змеевик, по которому проходит антифриз или вода от одноконтурного газового котла, который и служит для нагрева воды для бытовых нужд находящейся в баке.

Фактически, при использовании двухконтурных газовых котлов данное устройство является необязательным элементом обвязки, однако его применение существенным экономит энергию/газ на нагрев горячей воды.

ОБВЯЗКА ОДНОКОНТУРНОГО КОТЛА

Как правило, такой тип обвязки используется при подключении небольших настенных газовых котлов. Основное их предназначение это нагрев помещения частного дома. Однако они могут быть использованы и для нагрева воды в ГВС через бойлер косвенного нагрева.

Наиболее простая схема обвязки одноконтурного газового котла подразумевает не только последовательное, но и параллельное подключение радиаторов. Одноконтурная обвязка так же может быть реализована как открытым способом с естественной циркуляцией теплоносителя, так и с принудительной, с применением насосов.

На рисунке 1 приведен один из вариантов схемы обвязки одноконтурного газового котла.

Перепускной клапан;
Вентили, отсекающие контур;
Группа безопасности, состоящая из предохранительного клапана, рассчитанного на давление 0,3 бар и манометра;
Кран подключения трубопровода холодного водоснабжения для заполнения трубопроводов контура отопления;
Расширительный мембранный бак;
Кран дренажного патрубка, для спуска воды с теплообменника газового котла;
Циркуляционный насос.

ОБВЯЗКА ДВУХКОНТУРНОГО КОТЛА

Современные модели двухконтурных газовых котлов оборудованы двумя теплообменниками, расширительным бачком и циркуляционным насосом. Основной теплообменник используется для нагрева воды в системе отопления частного дома, а дополнительный для ГВС (рис.2).

Большинство моделей при использовании горячей воды отключают нагрев основного контура. Это создает определенные проблемы при интенсивном использовании ГВС.

Кроме того, нагрев большого количества горячей воды для потребления приводит к чрезмерным затратам газа, поэтому в контур ГВС очень часто подключают электрические бойлеры (накопительные электронагреватели).

Для баланса потоков в трубопроводах рекомендуется использовать гидроколлекторы или гидравлические стрелки. С их помощью можно компенсировать значительные перепады давления при использовании различных контуров (теплый пол, радиаторы отопления, вспомогательные бойлеры).

Распределение контуров на гидравлической стрелке приведено на рисунке 3.

Чтобы защитить теплообменник газового котла от образования конденсата, если с обратки поступает слишком холодная вода, зачастую в обвязке монтируется дополнительный параллельный малый контур циркуляции, на основе трёхходового термостатического крана.

Если температура обратки опускается ниже контрольного минимума, то она разбавляется более горячей водой.

ОСНОВНЫЕ ПРАВИЛА РАЗМЕЩЕНИЯ КОМПОНЕНТОВ ОБВЯЗКИ

Группа безопасности при обвязке устанавливается в точке трубопровода, где температура и давление теплоносителя максимальны — максимально близко от выходной трубы газового котла.

Циркуляционный насос желательно устанавливать в месте, где температура воды в системе минимальна. Лучше всего непосредственно перед подключением трубопровода к газовому котлу. Такое расположение снизит температурную нагрузку на крыльчатку и резиновые уплотнители устройство и значительно увеличит ресурс использования.

Расширительный бачок мембранного типа можно устанавливать в любой точке отопительного контура.

Однако существуют ограничения их взаимного расположения с циркуляционным насосом:

не менее 2 диаметров розлива (трубы) перед насосом;
и не менее 8 диаметров после насоса.

Таким образом, ёмкость будет достаточно удалена от крыльчатки.

В противном случае завихрения жидкости, которые возникают от работы насоса, будут вызывать скачки давления на манометре и снизят ресурс функционирования мембраны. Расширительный бачок открытого типа устанавливается в самой верхней точке трубопровода. При этом желательно чтобы трубы имели небольшой уклон в сторону бачка.

Эффективное отопление частного дома, в том числе и с ГВС, можно реализовать при помощи как одноконтурного, так и двухконтурного газового котла.

Основная сложность выбора монтажной схемы состоит в сопоставлении стоимости дополнительного оборудования для обвязки и сложности выполнения работ.

Для небольших частных домов и квартир рекомендуется использовать упрощенную схему с двухконтурными настенными газовыми котлами.

Но она будет оправдана только в том случае если потребление горячей воды не слишком интенсивное. Если предстоит отапливать большие помещения или частный дом находится в северном регионе, то целесообразно применять одноконтурные газовые котлы и бойлеры косвенного нагрева.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как запустить зону горячего водоснабжения от парового котла

Опубликовано: 18 июня 2014 г. — Дэн Холохан

Категории: Пар, Горячая вода

Q: Могу ли я использовать конденсат парового котла для создания зоны горячего водоснабжения?
A: Конечно! Специалисты по отоплению годами занимаются этим в таких районах, как Нью-Йорк, где до сих пор присутствует чрезмерное количество пара.

Q: Нужен ли для этого водо-водяной теплообменник?
A: Вы можете использовать водо-водяной теплообменник или безбаковый змеевик котла, если хотите, это обеспечит вам первоклассную установку. Однако, если вы будете следовать нескольким простым правилам прокладки трубопроводов, вы сможете выполнить работу без теплообменника.

A: Вы бы настроили его так же, как любую систему горячего водоснабжения. Теплообменник вода-вода станет «бойлером» вашей зоны горячего водоснабжения.

Создайте давление в новой зоне с помощью автоматического клапана подачи и компрессионного бака подходящего размера. Подключите циркуляционный насос, чтобы он включался по сигналу комнатного термостата. Попросите его откачать от компрессионного бака в сторону излучения.Вам также понадобится второй циркуляционный насос для подачи воды из бойлера в теплообменник. Подключите его, чтобы он работал одновременно с зонным циркулятором.

Q: Мне абсолютно необходимо, чтобы второй циркуляционный насос был между котлом и теплообменником?
A: Система работает лучше всего, если вы это сделаете, но вы также можете позволить горячей котловой воде циркулировать через теплообменник исключительно под действием силы тяжести. Однако, если вы сделаете это таким образом, реакция системы на запрос тепла будет не такой быстрой, как если бы вы использовали второй циркуляционный насос.Этот второй циркуляционный насос очень быстро окупается за счет производительности системы.

В: Есть ли другие недостатки в циркуляции котловой воды через теплообменник строго самотеком?
A: Главный недостаток — нужны в котле полноразмерные отводы. Размер, который вам нужен, обычно составляет 2 дюйма, и проблема в том, что большинство современных паровых котлов не дают вам много дополнительных отводов, не говоря уже о 2-дюймовых.

В: Что произойдет, если я использую отвод котла меньшего размера?
A: Сопротивление потоку через теплообменник будет больше, поэтому через теплообменник будет проходить меньше горячей котловой воды.Меньший поток означает меньшую теплопередачу. Возможно, вы не сможете получить достаточно тепла для этой новой зоны.

В: Кто производит для этой цели хороший теплообменник?
A: Эверхот (191 Арлингтон-стрит, Уотертаун, Массачусетс, Массачусетс, Массачусетс, Массачусетс, Массачусетс, Массачусетс, Массачусетс, Массачусетс, Массачусетс, Массачусетс, Массачусетс, США) хорошо работает на многих работах. Их агрегат очень похож на старые нагреватели танкового типа из Steam Era.

Everhot Model RH-8 выдержит нагрузку от излучения горячей воды около 45 000 британских тепловых единиц, что больше, чем вы можете рассчитывать для подачи через трубопровод 3/4 дюйма в зону горячей воды.

В: Протекает ли нагретая вода, выходящая в зону, через змеевик или бак?
A: Вода зоны проходит через змеевик. Котловая вода протекает через бак.

В: Должно ли излучение горячей воды быть ниже водяного трубопровода парового котла?
A: Нет. Если вы используете теплообменник, ваш компрессионный бак будет поддерживать давление в системе. Давление наполнения и размер бака определяют, насколько высоко вы можете разместить излучение над водопроводом котла.Единственное ограничение — это рабочее давление оборудования, которое вы используете. Чтобы поднять воду на высоту 2,31 фута, требуется давление воды в 1 фунт / кв. Дюйм. Итак, если у вас есть оборудование, рассчитанное, скажем, на 100 фунтов на квадратный дюйм, вы сможете поднять воду на расстояние около 230 футов в зону горячей воды — если вы когда-нибудь захотите (я не думаю, что вы когда-нибудь захотите, сделайте ты?). Скажу по-другому — с этим двух- или трехэтажным домом проблем не будет.

В: Предположим, я решу, что не хочу использовать теплообменник, будет ли мое излучение ниже, чем в водопроводе парового котла?
A: Нет, если вы используете подающий и возвратный трубопровод 3/4 дюйма и убедитесь, что вы не используете какие-либо вентиляционные отверстия в зональном трубопроводе, излучение может достигать 30 футов выше водопровода парового котла. .

В: Что удерживает воду в трубопроводе зоны, если нет автоматического клапана наполнения или компрессионного бака?
A: атмосферное давление. Это то же явление, при котором вода удерживается в соломинке, когда вы кладете палец на верхний конец и поднимаете ее из стакана с водой.

Вода пытается выпасть из соломки, но атмосферное давление (вес воздуха) выталкивает ее обратно. Поскольку давление воздуха не может попасть в верхнюю часть соломинки, чтобы уравновесить давление воздуха в нижней части соломинки, вода просто висит там.

Q: Но труба 3/4 «шире соломинки. Не будет ли из нее выпадать вода?
A: Нет, если воздух не попадет в зону. Принцип тот же, независимо от ширины трубы. На уровне моря атмосфера давит на все с давлением 14,7 фунтов на квадратный дюйм. Один фунт на квадратный дюйм может поднять воду на 2,31 фута прямо вверх, поэтому, если у вас есть труба, которая запечатана сверху и полностью заполненный водой, атмосферное давление сможет поддерживать столб воды высотой около 34 футов (14.7 фунтов на квадратный дюйм X 2,31 фута = 33,957). Это связано с давлением, а не с шириной трубы. Возьми?

В: Я не уверен. Вы можете привести еще один пример?
A: Вот подумай об этом. Предположим, вам нужно вынуть перевернутый стакан из ведра с водой.

Вода остается в стакане, потому что атмосферное давление толкает ее туда. Стакан, безусловно, шире соломинки, но поскольку воздух не может попасть в верхнюю часть стакана, чтобы компенсировать давление внизу, вода остается на месте. Для практических целей в зоне горячей воды вы можете поднять воду на 30 футов (или примерно на три этажа) и заставить ее оставаться там.

В: Предположим, я живу в Денвере, штат Колорадо? Будет ли это работать?
A: Да, вы просто не сможете поддерживать воду на таком высоком уровне, потому что атмосферное давление в Денвере меньше, чем, скажем, в Нью-Йорке. Атмосферное давление в Денвере составляет около 12 фунтов на квадратный дюйм. Один фунт на квадратный дюйм по-прежнему поднимает воду на 2,31 фута, поэтому давайте посмотрим … 12 фунтов на квадратный дюйм X 2,31 ‘= 27,72. В Денвере ваша зона может быть, скажем, на 25 футов выше линии котловой воды.Этого достаточно, чтобы без проблем попасть на второй этаж дома. Переход к третьему значил бы сократить его.

В: Но я не могу использовать вентиляционные отверстия в верхней части зоны, независимо от того, где я живу, верно?
A: Справа вентиляционное отверстие будет пропускать воздух в верхнюю часть системы. Как только это произойдет, вода снова упадет в паровой котел.

В: Относится ли это к ручным вентиляционным отверстиям, а также к автоматическим вентиляционным отверстиям?
A: Да, это так.Вы хотите иметь как можно более плотные соединения над водопроводом парового котла. По этой причине вам также следует избегать использования клапанов с сальниками. Они тоже могут втягивать воздух в систему и вызывать выпадение воды из зоны. Просто плотно спаяйте стыки и не торопитесь.

Q: Так как я могу заполнить зону водой, если у меня нет вентиляции сверху?
A: Настройте его как петлевую систему и заполните ее садовым шлангом.

Труба в двух шаровых кранах (или задвижках) и двух дренажных трубах котла ниже линии котловой воды.Закройте оба шаровых крана (или задвижки). Теперь подсоедините садовый шланг к одному из сливов бойлера и дайте другому стечь в сток. Заполните трубопровод зоны под давлением городской воды, пока не выйдет весь воздух. Затем перекрыть сток сливного котла и сток входного котла (именно в таком порядке). Теперь откройте два шаровых крана (или задвижки). Если вы хорошо выполнили пайку, атмосферное давление будет удерживать воду в зоне.

Q: Вы в этом уверены?
А: Да! Давайте еще раз рассмотрим этот основной принцип.

В: Если я не использую теплообменник с компрессионным баком, будет ли давление на воду в зоне?

A: В верхней части системы не будет давления.Однако в нижней части зоны давление на воду будет.

Q: Откуда это давление?
A: Это статическое давление, о котором мы говорили ранее. Это происходит из-за веса воды. Чем выше столб воды, тем выше будет статическое давление на дне.

Хотите еще один пример статического давления? Подумайте о воде в океане. На уровне моря нет давления, но по мере того, как вы погружаетесь все глубже и глубже, давление увеличивается, потому что на вас больше воды.В нашей зоне «уровень моря» — самая высокая точка.

Q: Насколько горячей обычно будет вода в моем паровом котле?
A: Это зависит от давления пара. Температура кипения воды увеличивается по мере увеличения давления на верхнюю часть воды. Например, если ваш паровой котел работает под давлением 2 фунта на квадратный дюйм, вода в котле закипит при 219 градусов F. Если вы увеличите давление в котле до 5 фунтов на квадратный дюйм, вода не превратится в пар, пока температура не достигнет 227 градусов. Ф.При атмосферном давлении (которое у вас есть в верхней части системы) вода закипает при 212 градусах Фаренгейта

В: Как это влияет на работу моей зоны горячей воды?
A: Если вы не используете теплообменник и компрессионный бак, вода в верхней части вашей зоны может закипеть, если станет слишком горячей.

Q: Будет ли это проблемой?
A: Конечно, будет! Когда вода закипает, она «превращается» в пар и увеличивается в объеме примерно в 1700 раз. Он делает это мгновенно и в герметичном «контейнере», таком как трубопроводная система, с большой силой.«Вспышка» пара потенциально очень опасна. Это могло фактически разорвать паяные соединения.

В: Когда это может произойти в моей зоне горячей воды?
A: Когда циркулятор зоны отключается.

В: Почему?
A: Обычно вода не превращается в пар, когда циркуляционный насос включен, потому что циркуляционный насос добавляет воде определенное давление. Это дополнительное давление может удерживать воду в жидком состоянии. Однако, когда циркуляционный насос отключается, его давление исчезает, и тогда вода в верхней части зоны может превратиться в пар.

В: Может ли это случиться, если зона ниже линии котловой воды?
A: Возможно, но маловероятно, потому что более высокий уровень воды в котле создает определенное статическое давление на зону.

В: Тогда как я могу убедиться, что вода в верхней части моей системы никогда не превращается в пар?
A: Убедившись, что вода, поступающая в зону, никогда не приближается к 212 градусам F. Самый простой способ сделать это — смешать часть воды, которая уже прошла через зону, с горячей водой, выходящей из бойлера.

Q: Нужны ли мне специальные клапаны для смешивания?
A: Вовсе нет. Все, что вам нужно, — это медная линия 3/4 дюйма между возвратной частью зоны и входной стороной циркуляционного насоса, шаровой клапан с полным отверстием 3/4 дюйма и термометр. Подключите шаровой кран к байпасной линии и оставьте его полностью открытым при первом запуске парового котла. Затем дайте котлу нагреться до давления пара и запустите циркуляционный насос. При полностью открытом байпасном шаровом клапане почти вся вода в зоне будет обходить бойлер, потому что через байпас легче пройти, чем через бойлер.Это путь наименьшего сопротивления. Теперь, чтобы вода, текущая в зону, нагрелась, все, что вам нужно сделать, это немного прижать байпасный шаровой кран. При этом следите за термометром. Вы увидите, что температура повысится очень быстро.

В: Почему повышается температура?
A: Когда вы дросселируете байпасный шаровой клапан, часть возвратной воды легче проходит через котел, чем через байпас.

Когда эта горячая вода выходит с другой стороны, она смешивается с водой, которая обходит бойлер, и дает вам смесь, которая горячее, чем возвратная вода, но холоднее, чем вода в котле.

Q: Сколько воды нужно пропустить через бойлер?
A: Скорость потока в галлонах в минуту здесь не важна. Просто следите за термометром на линии, питающей зону. Прекратите смешивание, когда оно достигнет 180 градусов по Фаренгейту. Затем снимите ручку с шарового клапана, чтобы никто другой не мог с ней связываться. Это будет самая горячая вода, которую когда-либо увидела зона.

В: Значит, если вода, подаваемая в мою зону горячей воды, никогда не достигает точки кипения, она не может превратиться в пар?
A: Верно.Вы установили фиксированный предел температуры, смешивая возвратную воду с питающей водой, пока котел вырабатывал пар с заданным давлением.

В: Есть ли что-нибудь, что может изменить эту температуру?
A: Ну, если бы кто-то поднял давление в паровом котле, температура воды в котле тоже повысилась бы. Но, установив температуру смешанной воды на 180 градусов по Фаренгейту, вы оставили себе комфортный запас прочности.

В: Имеет ли значение, откачивает ли циркуляционный насос от котла или в сторону котла?
A: Лучше откачать от котла.

В: Почему?
A: Так как это не система под давлением, всегда есть вероятность, что вода может превратиться в пар внутри циркуляционного насоса, если давление упадет слишком низко при включении циркуляционного насоса. Технически это называется «кавитацией», и она может в мгновение ока разрушить циркулятор.

Q: Почему падает давление при включении циркуляционного насоса?
A: Потому что циркулятор выбрасывает то, что находится внутри себя. Это вызывает немедленное падение давления на всасывании.Это центробежное действие в первую очередь заставляет воду течь в циркуляционный насос. Проблема начинается, когда за водой, поступающей в циркуляционный насос, не хватает давления, чтобы поддерживать ее в жидком состоянии.

Q: Значит, сам циркуляционный насос может изменять температуру кипения воды в системе?
A: Фактически, да. Это может изменить температуру кипения воды, поступающей в циркуляционный насос. И имейте в виду, что при выполнении этих работ вам не нужно сильно напрягаться — просто высота воды в котле над циркуляционным насосом.Кроме того, необходимо учитывать падение давления в трубопроводе между котлом и циркуляционным насосом. Если вы начнете с ограниченного статического давления (высоты воды в котле), а затем потеряете его часть из-за трения в подходном трубопроводе, может быть трудно контролировать ситуацию. Поэтому откачивать лучше всего от котла. Удерживая циркуляционный насос близко к источнику давления (воде в бойлере), вы уменьшаете свои шансы на возникновение проблем.

В: Применимо ли это к одному случаю больше, чем к другому?
A: Это особенно важно для тех зон, где все излучение и трубопроводы расположены ниже линии котловой воды.Если у вас есть циркуляционный насос на обратной линии, падение давления в трубопроводе может привести к падению точки кипения. Совместите это с высокой начальной температурой (которая была бы у вас, если бы давление пара было высоким и если бы вы решили не использовать этот байпасный смесительный клапан), и у вас возникнут проблемы. В случае, когда у вас есть зона излучения и трубопровод над линией воды, расположение циркуляционного насоса не столь критично, потому что статическое давление воды в зоне работает в вашу пользу.Тем не менее, неплохо иметь привычку ставить циркуляционный насос на нагнетательной стороне котла. Таким образом, вы всегда будете в хорошей форме, независимо от того, прокладываете ли вы конденсатную зону или любую зону с горячей водой. Циркуляторы всегда работают лучше всего, когда они «откачивают».

Q: Где я могу забрать мой расходный штуцер?
A: Это будет зависеть от котла к котлу. В современных паровых котлах не так много лишних отводов. Конечно, всегда хочется подбирать отводы ниже водопровода котла.И не забудьте, что ваш циркуляционный насос должен быть как можно ниже, чтобы использовать статический вес воды в бойлере. Если у вас есть пустая пластина змеевика без резервуара, вы можете просверлить ее и нарезать резьбой для подачи 3/4 дюйма. Это хорошо работает.

Q: Могу ли я использовать нижний отвод манометра парового котла?
А: Нет! Если вы качаете воду через это соединение, вы никогда не узнаете, где находится водопровод в бойлере. Вы также повлияете на отсечку низкого уровня воды, если она будет зацеплена за измерительное стекло на быстроразъемных соединениях.

Q: Как насчет обратной стороны трубопровода зоны. Куда идет это постукивание?
A: Опять же, используйте любой доступный водоразбор котла ниже линии воды (никогда не возвращайте воду выше линии воды). Если вы не можете найти обратный отвод, вернитесь в мокрый возврат системы, рядом с котлом.

В: Имеет ли значение, к какой стороне петли Хартфорда я подключусь?
A: Нет, любая сторона в порядке, просто держите обратный штуцер ниже линии воды котла.

Q: Могу ли я подавать и возвращать с одной стороны котла?
A: Вы не должны входить и выходить через одну и ту же секцию, потому что у воды зоны может не хватить времени в бойлере, чтобы набрать необходимое тепло. В идеале трубу следует выполнять с противоположных сторон по диагонали. Так.

Q: Могу ли я прокладывать трубу прямо через грязевик котла?
A: Нет, потому что вода будет проходить через бойлер слишком быстро. Он не набирает достаточно тепла, и вам обязательно перезвонят.

Q: Предположим, я не могу подключиться напрямую к котлу. Означает ли это, что я не могу зонировать конденсат?
A: Вы все еще можете это сделать, но вам нужно проявить немного творчества. Здесь просто следуйте этой диаграмме.

Поскольку вы не можете подключиться непосредственно к бойлеру, вы будете использовать тройник размером 1-1 / 4 дюйма в нижней части линии парового уравнителя как точку подачи и возврата. Возьмите 1-1 / 4 дюйма X 3 / 4 «тройник и вкрутите в него втулку с двойным отводом 1-1 / 4» X 1/2 «. Затем припаяйте медную трубку длиной 1/2» к адаптеру CXM и прикрутите ее к стороне бойлера. втулка.Теперь прикрутите еще один переходник C X M к другой стороне втулки. Это ваше ответное нажатие. Медная трубка проникает глубоко в грязевик котла и направляет более холодную возвратную воду на стороне, противоположной той, из которой вы будете набирать горячую воду. Ты возьмешь горячее питание из тройника. Поступая таким образом, вы получите необходимую циркуляцию через котел, чтобы забирать тепло для зоны.

В: Нужна ли мне байпасная линия, если я протягиваю ее таким образом?
A: Да, байпас позволяет регулировать воду на выходе из котла. Байпас предотвращает выброс пара из воды при отключении циркуляционного насоса.

Q: Как мне запустить это?
A: Заполните зону водой через два слива котла. Наденьте шланг на №1 и продуйте обратно через №2. Дайте котлу отпариться, а затем запустите циркуляционный насос. Используйте два шаровых крана для смешивания воды через байпас, пока температура подачи не достигнет 180 градусов по Фаренгейту. Снимите ручки с шаровых кранов, и все готово.

В: Раньше вы сказали, что я не должен прокладывать трубы напрямую через грязевик котла, потому что я не буду собирать достаточно тепла при каждом проходе.Такое случается с этой системой?
A: Нет, это не так, потому что медные трубки глубоко впрыскивают воду в котел и заставляют ее менять направление, прежде чем она сможет покинуть котел. Это действие делает возвратную воду в нижней части котла очень турбулентной. Он смешивает вещи, позволяя вам получить тепло, необходимое для этой зоны.

В: Следует ли в любой из этих систем установить фильтр на входной стороне циркуляционного насоса, чтобы я не высасывал грязь из котла в циркуляционный насос?
A: Нет, потому что сетчатый фильтр может создавать очень большой перепад давления на входе циркуляционного насоса, особенно когда он загрязняется.Это падение давления может вызвать кавитацию в циркуляционном насосе.

В: А что же тогда предохраняет циркуляционный насос от засорения?
A: Если вы выберете правильный циркуляционный насос для этого приложения, у вас не будет проблем. Мне нравится использовать трехкомпонентный циркуляционный насос на 1750 об / мин для этих зон, потому что они имеют более крупные и широкие рабочие колеса, чем их меньшие, высокоскоростные собратья с мокрым ротором. Циркуляционный насос большего размера лучше подходит для этого применения, поскольку он может пропускать больше мусора через крыльчатку.

В: Следует ли использовать циркуляционный насос с железным корпусом?
A: Можно, но бронзовый циркулятор здесь прослужит намного дольше. Конденсат обычно содержит большое количество угольной кислоты. Бронза — гораздо лучший материал для этой службы, чем железо.

В: Как мне контролировать зону?
A: Самый простой способ — использовать комнатный термостат для управления циркуляционным насосом через двухполюсное одноходовое реле, такое как Honeywell R845A. Вам также понадобится однополюсный одноходовой аквастат погружного типа (например, Honeywell L4006A), чтобы установить максимальную температуру котла, когда вы не производите пар.Подключите элементы управления так, чтобы циркулятор и горелка включались одновременно. Горелка будет доводить воду в котле до 180 градусов по Фаренгейту и не выше. Об этом позаботится аквастат. Это отключит горелку, но реле будет поддерживать циркуляционный насос, пока комнатный термостат продолжает вызывать. Настроив его таким образом, вы сможете подавать горячую воду в зону без образования пара. Что касается людей наверху, то паровая система и зона горячей воды полностью независимы.

В: Что делать, если паровая система просто отключилась и внезапно включилась зона горячей воды. Что тогда происходит?
A: Температура котловой воды будет выше, чем 180 ° F аквастата, поэтому зональный термостат (работающий через реле) запустит циркуляционный насос, но не включит горелку. Просто, не правда ли?

В: Могу ли я подключить водонагреватель косвенного нагрева к паровому котлу, используя те же методы трубопровода, что и для зоны нагрева?
А: Да.Просто обращайтесь с косвенным нагревателем, как с радиатором. Убедитесь, что вы смешали возвратную воду с горячей котловой водой, чтобы ограничить подачу к нагревателю до 180 градусов по Фаренгейту. Вот эскиз.

Q: Сколько зон горячей воды или косвенного нагрева я могу снять паровой котел?
A: Это зависит от мощности котла. Вы не можете взять больше БТЕ, чем положили. Я видел, как люди пытались добавить слишком много зон горячей воды, и когда пришло время готовить пар, им не повезло.

В: Каков практический предел для дома?
A: Опять же, очень многое зависит от размера котла. Обычно можно обойтись линией 3/4 дюйма со скоростью потока около 4 галлонов в минуту. Это обеспечит доставку в зону 40 000 БТЕЧ или около того. Этого достаточно для нагрева зоны хорошего размера.

В: Всегда ли я смогу получить 40 000 британских тепловых единиц в час на бытовую котельную?
A: Да, если полезная нагрузка котла превышает 120 000 БТЕ / час.

В: Почему?
A: Потому что вы играете с коэффициентом срабатывания котла.Подборочная нагрузка обычно составляет около трети полезной нагрузки, в зависимости, конечно, от того, как установщик рассчитал паровой котел. Одна треть от 120 000 БТЕ / час составляет 40 000 БТЕ / час. Это равно 4 галлонам в минуту, примерно столько, сколько вы можете рассчитывать на медный трубопровод диаметром 3/4 дюйма.

Q: Для чего нужен приемный груз?
A: Поднимающая нагрузка дает вам «дополнительную» мощность, необходимую котлу для нагрева труб, когда пар выходит в радиаторы.

В: Всегда ли мне доступен пикап?
A: Нет, он становится доступным для вашей зоны горячего водоснабжения только после того, как паровые трубы нагреются.

Q: А если я не парюсь?
A: Если вы не производите пар, нагрузка всасывания (и остальная нагрузка котла), очевидно, доступна для вашей зоны горячей воды.

В: Значит, подъемная нагрузка устанавливает предел того, что я могу делать с этой зоной?
А: Да.

Q: Допустим, я подбираю новый паровой котел и хочу использовать одну или две зоны горячей воды. Следует ли мне добавить британские тепловые единицы в час зоны горячей воды к потребляемой мне британской тепловой энергии в час для паровой системы, а затем выбрать бойлер для общей суммы?
А: Нет! Никогда не добавляйте нагрузку зоны горячей воды к паровой нагрузке, когда вы подбираете запасной паровой котел.Это игра на вычитание, а не на сложение. Сначала выберите паровой котел. Основывайтесь на подключенной паровой радиационной нагрузке и подходящем коэффициенте поглощения, а не на теплопотери здания. Затем поработайте с имеющейся загрузкой подборщика, чтобы определить размер зоны или зон горячей воды. Вы не можете взять больше того, что есть.

В: Что произойдет, если я переберу свой паровой котел?
A: У вас будут проблемы с паровой частью системы: пульсирующие водяные линии, гидравлический удар, неравномерное нагревание, высокие счета за топливо.

Q: Могу я подключить котел для приоритета. Вы знаете, либо приготовить пар, либо запустить зоны с горячей водой, но не то и другое одновременно?
A: Да, но это ограничивает полезность зон горячего водоснабжения. Предположим, вам нужно немного тепла, но вы не можете его получить, потому что требует пара? Или наоборот.

Схема центрального отопления

(Боюсь, еще одна наспех скинутая страничка . ..)

Люди часто спрашивают меня о схемах центрального отопления, показывающих, как трубопроводы расположены в системе центрального отопления.

Существует почти бесконечное количество вариаций, но есть четыре основных типа;

Гравитация

Однотрубный

Полугравитация

Полностью накачанный

Первые два в домашнем отоплении полностью устарели и встречаются редко. Два других банальны.

Недавние изменения в Строительных нормах и правилах сделали полугравитацию несовместимой, поэтому полностью откачанная конструкция является единственной компоновкой, подходящей в настоящее время для новых установок. Строительные нормы и правила теперь также регулируют замену котлов и фактически требуют преобразования полугравитационных систем в полностью насосные при каждой замене котла.

Со временем я добавлю сюда красивые аккуратные диаграммы каждого типа, но пока у меня есть только несколько диаграмм (показанных ниже), собранных из разных источников. Еще раз не законченная страница, но некоторая приблизительная информация лучше, чем ничего, надеюсь, вы согласитесь 😉

Полугравитация

Это компоновка системы, наиболее часто устанавливаемая с 1960-х до примерно 1990-х годов. Котел нагревается, и вода циркулирует за счет естественной конвекции («гравитации») и нагревает водонагреватель.Чтобы это работало, HWC должен быть установлен выше, чем котел. Управление радиаторами осуществляется путем включения и выключения насоса, что автоматически выполняется комнатным термостатом. Как вы понимаете, бойлер (и, следовательно, функция горячей воды) должен быть включен, прежде чем отопление заработает. Это принимается во внимание типом программатора, установленного на полугравитационных системах — можно выбрать только горячую воду, но не только центральное отопление. Центральное отопление можно выбрать только тогда, когда выбрана горячая вода.

Оригинал этой диаграммы опубликован Honeywell на их странице с описанием того, как перейти от полугравитации к полностью откачанной, здесь http://content. honeywell.com/uk/homes/FAQ/@Semi-gravity%20conversion.pdf и это стоит прочитать. (Если кто-то из компании Honeywell возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

Полностью накачан

Здесь мощность котла поступает на пару клапанов с электроприводом (или на один трехходовой клапан), и каждый клапан управляется термостатом.Когда либо комнатный термостат, либо термостат водонагревателя требует тепла, его эквивалентный клапан с электроприводом открывается и также включает котел. Преимущества этой системы заключаются в том, что котел остается выключенным и холодным, когда ни один термостат не запрашивает тепло (что приводит к экономии топлива и сокращению выбросов CO2), и водонагреватель больше не нужно располагать над котлом. Их можно установить бок о бок, например, в одном шкафу или установить подвесной бойлер в бунгало со шкафом для вентиляции / накопителя горячей воды на том же уровне.

Компоновочная схема системы воспроизведена из руководства по установке Keston Celsius 25. (Если кто-то из Кестона возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

Обратите внимание на отсутствие насоса на этой схеме. Это потому, что этот конкретный котел имеет встроенный насос в подающей трубе. Для большинства котлов требуется установка отдельного насоса снаружи непосредственно перед клапанами с электроприводом. Два клапана в потоке к цилиндру и радиаторам на этой схеме будут моторизованными клапанами, управляемыми термостатами цилиндра и помещения.

‍

Semi Gravity с термостатическим контролем зоны

Я украл эту диаграмму из инструкций по установке Honeywell «Sundial C Plan». План C — это метод установки термостатического управления как в зоне горячего водоснабжения, так и в зоне нагрева помещения в полугравитационной системе. Необычный. Основное преимущество этого заключается в том, что, как и в полностью насосной системе, котел отключается, когда оба термостата удовлетворены, что обеспечивает повышенную экономию топлива. (Обратите внимание, что питающий и расширительный бак и соединения трубопроводов не показаны на схеме.)

Важно использовать 28-миллиметровую версию двухходового клапана с электроприводом V4043, потому что, в отличие от 22-миллиметровой версии, она имеет двухходовой переключатель, который срабатывает при открытии клапана, а не простой переключатель включения / выключения 22-миллиметрового клапана. Двусторонний переключатель необходим для метода подключения, который заставляет эту систему работать. Для получения полной информации о конструкции C Plan и подключении вы можете загрузить инструкцию по установке в формате PDF с веб-сайта Honeywell UK здесь. Вам нужно будет зарегистрироваться.

Комбинированная система

На этой схеме показано, насколько проста система отопления, подключенная к комбинированному котлу.Ни внешнего насоса, ни баков, ни внешнего расширительного бака, ни моторизованных клапанов, и во многих случаях пункт 6 также не требуется. (Автоматический байпасный клапан в настоящее время устанавливается производителем в большинство комбинированных котлов. ) Неудивительно, что ленивые инженеры-теплотехники отдают предпочтение отопительной системе комбинированного котла, а не правильному бойлеру и водонагревателю.

‍

Гравитация

Это мой собственный грубый набросок традиционной гравитационной системы. Это то же самое, что и старая угольная система, но с газовым котлом, вставленным вместо оригинального угольного котла на кухне.Там нет насоса (очевидно), и все это установлено с использованием труб огромного диаметра, потому что единственной движущей силой для циркуляции является естественная конвекция. Горячая вода менее плотная, чем холодная, поэтому она поднимается до верха системы. Вода внутри радиаторов охлаждается, поскольку она отдает тепло для обогрева дома и падает на дно системы, где повторно нагревается котлом и снова поднимается наверх. Старые немодифицированные гравитационные системы обычно являются прямыми, что означает, что вода из кранов и водонагревателя — это та же вода, которая циркулирует через радиаторы. Там нет отдельного расширительный бачок и нагревательная спираль внутри HWC как в современных системах.

Однотрубная система

Это схема устаревшей однотрубной насосной системы. Есть несколько подобных систем, которые еще используются, но, как правило, они приближаются к 50-летнему возрасту или оснащены установщиком DIY с очень старой книгой о том, как установить центральное отопление.

Первоначально были установлены однотрубные системы и добавлялись к угольным кострам с задними котлами. Вокруг дома была установлена петля из трубы, и насос подавал горячую воду по петле.Некоторая часть горячей воды прошла в радиаторы естественной конвекцией или по счастливой случайности и сделала радиаторы теплыми (но никогда не ГОРЯЧИМИ). Когда в обычных жилых домах стали устанавливать газовые котлы, формат был скопирован, но быстро вытеснен «двухтрубным» методом, поскольку все радиаторы нагревались должным образом. Как вы можете видеть на диаграмме, охлажденная вода из каждого радиатора разбавляет горячую воду в контуре трубы, поэтому последний рад в системе не имеет надежды на нагрев должным образом. Я знаю это, потому что в моей спальне в доме, где я вырос, был последний рад…

С технической точки зрения любой наблюдательный человек заметит, что насос на этой схеме установлен в обратном направлении, поэтому качает не в ту сторону. Его надо качать справа налево, обратно в котел!

Установка закрытой системы — Radiantec

ЗАКРЫТАЯ ИЗЛУЧАТЕЛЬНАЯ СИСТЕМА:

В закрытой радиантной системе теплоноситель является автономным. Жидкость остается там, пока не будет удалена для обслуживания. Закрытая система и источник питьевой воды не подключены. .Плинтусная система отопления с помощью бойлера — один из примеров закрытой системы.

Бойлер или водонагреватель нагревает воду или другую жидкость, например антифриз. Когда термостат требует тепла, включается насос и циркулирует теплая вода по полу до тех пор, пока термостат не сработает.

Для правильной установки установите водопроводно-механический агрегат (PMP). Это устройство включает в себя клапаны заполнения и слива, запорные клапаны, воздухоотделитель, предохранительный клапан и манометр. Система требует расширительного бачка.

Закрытые системы знакомы должностным лицам кодекса и подрядчикам, и они не встречают большого сопротивления. Вы можете комбинировать закрытую излучающую систему с радиаторами плинтуса.

Radiantec рекомендует использовать качественный водонагреватель вместо бойлера в системах поверхностного отопления. Для этого есть много веских причин, например:

1. Котлы по своей конструкции вырабатывают очень горячую воду. Бытовые водонагреватели делают воду умеренной температуры по конструкции. Задача, связанная с лучистым теплом, состоит в том, чтобы производить воду умеренной температуры , и это дает много преимуществ.

2. не требует дорогостоящего смесительного клапана или специальных регуляторов для понижения температуры воды.

3. Бытовые водонагреватели выдерживают термический удар, вызванный попаданием в них большого количества холодной воды. Котлов нет.

4. Конденсат не влияет на качественный водонагреватель. Конденсат повреждает большинство котлов.

5. Конденсационные водонагреватели работают с исключительно высоким КПД (95 +%). Большинство котлов не могут соответствовать этому.

6. Качественный водонагреватель обычно стоит на меньше, чем эквивалентный бойлер.

7. Бытовые водонагреватели имеют очень высокую начальную тепловую мощность за счет тепла, хранящегося в баке. Это повысит отзывчивость системы.

8. Качественные водонагреватели могут направлять воздух в пластиковую трубу вместо дорогостоящего дымохода.

Radiantec_Closed_Radiant_Heating_System_Installation_Manual

404

Топливо
Биомасса
Каменный уголь
Электрический
Газ
Масло
Пеллет
Дерево

Стиль
Традиционный
Современный

Материал
Чугун
Стали
Мыльный камень

Цвет
Чернить
Серый
белый
красный
коричневый
Мыльный камень
Золото
Никель
Зеленый
Синий

Материал варочной панели
Стали
Эмаль
Нержавеющая сталь
Стекло
Чугун

Опции водяного отопления
Гидравлическая плита
Бытовая горячая вода
Резервуар для воды

Ориентация дымохода
Верхнее вентиляционное отверстие
Заднее отверстие

Характеристики
Катлайтик
Внешний воздух
Одобрено передвижной дом
Духовка с подогревом

Вентиляция (газовые плиты)
Вентиляция бесплатно
Прямая вентиляция

Дизайн
Высокая эффективность
Декоративные

Область обзора
Односторонняя
Смотреть сквозь
Полуостров
Угол
Остров

Стиль интерьера
Традиционный кирпич
Кирпич в елочку
Светоотражающие панели — черные

Змеевиковые и косвенные водонагреватели без резервуаров

Змеевики без резервуаров и косвенные водонагреватели используют систему отопления дома для нагрева воды. Они являются частью так называемых интегрированных или комбинированных систем водяного отопления и отопления помещений.

Как они работают

Водонагреватель без резервуара со змеевиком обеспечивает горячую воду по запросу без резервуара. Когда кран горячей воды открыт, вода нагревается, поскольку она течет через нагревательный змеевик или теплообменник, установленный в основной печи или котле. Бесконтактные водонагреватели наиболее эффективны в холодные месяцы, когда система отопления используется регулярно, но могут быть неэффективным выбором для многих домов, особенно для тех, кто находится в более теплом климате.

Водонагреватели косвенного нагрева — более эффективный выбор для большинства домов, даже если им требуется накопительный бак. Водонагреватель косвенного нагрева использует основную печь или бойлер для нагрева жидкости, которая циркулирует через теплообменник в резервуаре для хранения. Энергия, запасенная резервуаром для воды, позволяет печи реже выключаться и включаться, что позволяет экономить энергию. Водонагреватель косвенного нагрева, если он используется с высокоэффективным бойлером и хорошо изолированным баком, может быть наименее дорогим средством обеспечения горячей водой, особенно если бойлер источника тепла настроен на «холодный запуск».»

Ознакомьтесь с основами работы без резервуарного змеевика и косвенного водонагревателя, чтобы узнать больше о том, как они работают.

Косвенные системы могут работать на газе, мазуте, пропане, электрической, солнечной энергии или в сочетании любого из этих источников. Системы без резервуаров обычно бывают электрическими , работающих на жидком топливе или газе. Эти системы водяного отопления работают с системами принудительного воздушного отопления и водяными или лучистыми системами подогрева полов.

Выбор комбинированной системы водяного и космического отопления

Интегрированные или комбинированные системы водяного и космического отопления обычно стоят больше, чем отдельный водонагреватель и топка или бойлер, но затраты на установку и обслуживание могут быть меньше.Например, вам не понадобится несколько подключений к электросети, поскольку есть один источник тепла. Также не так много движущихся частей, которые нужно обслуживать или обслуживать. Некоторые из этих высокоэффективных систем также могут снизить затраты на коммунальные услуги.

Большинство комбинированных систем водяного отопления и отопления помещений обычно предназначены для нового строительства. Однако есть несколько модернизированных устройств, которые могут работать с существующим водонагревателем.

При выборе системы нужно учитывать ее размер.Расчет комбинированной системы требует некоторых расчетов, отличных от расчетов, используемых для расчета размеров отдельной системы водяного отопления или отопления помещений. Лучше доверить это квалифицированному подрядчику по сантехнике и отоплению.

Чтобы определить энергоэффективность комбинированной системы водяного отопления и отопления помещений, используйте ее комбинированный рейтинг эффективности прибора (CAE). Чем выше число, тем более энергоэффективно. Показатели эффективности комбинированного прибора варьируются от 0,59 до 0,90.

Установка и обслуживание системы

Правильная установка и обслуживание вашей комбинированной системы водяного отопления и отопления помещений может оптимизировать ее энергоэффективность.

Правильная установка вашей системы будет зависеть от многих факторов. Эти факторы включают тип топлива, климат, местные строительные нормы и правила и вопросы безопасности. Поэтому лучше всего, чтобы его установил квалифицированный специалист по сантехнике и отоплению. При выборе подрядчика обязательно сделайте следующее:

Запросите смету расходов в письменной форме
Спросите рекомендации
Свяжитесь с местным бюро Better Business Bureau
Узнайте, получит ли компания местное разрешение при необходимости и понимает ли местные строительные нормы и правила и т. д.

Периодическое обслуживание вашей системы может значительно продлить срок службы водонагревателя и свести к минимуму потерю эффективности. Проконсультируйтесь со своим установщиком и прочтите руководство пользователя для получения конкретных рекомендаций по обслуживанию.

Повышение энергоэффективности

После того, как ваша комбинированная система правильно установлена и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения для нагрева воды и отопления и охлаждения помещений, чтобы снизить ваши счета за коммунальные услуги.

Гидронные практические правила — BORNQUIST — SANDBERG

Достаточно ли вы знаете, чтобы быть опасным?

Верно или неверно: Системы водяного отопления предлагают своим владельцам максимальный комфорт и эффективность.Ответ, конечно же, ложный! Верно то, что правильно спроектированные и установленные гидронные системы предлагают максимальный комфорт и эффективность. Гидравлические или иным образом неправильно спроектированные системы имеют одни и те же проблемы: горячие и холодные зоны, большие перепады температуры и неэффективная работа. На протяжении более чем пятидесяти лет основным источником гидравлических систем и оборудования была компания Bell & Gossett. Little Red School House на фабрике B&G в Мортон-Гроув с более чем 60 000 выпускников буквально обучил нашу отрасль, и все это бесплатно!

Посетите местный склад B&G Wholesaler и научитесь правильно проектировать системы водяного отопления.Узнайте о первичной вторичной перекачке, упрощенном зонировании, расчетах расхода и потери напора, управлении воздухом и точке без изменения давления, и это лишь некоторые из них. Научитесь спроектировать и установить наиболее удобную и эффективную систему обогрева.

Прежде чем у вас появится возможность посещать занятия, вот десять простых практических правил проектирования гидравлических систем:

PSI x 2,31 = футы напора (TDH)
галлонов в минуту x дельта T x 500 = БТЕ / час
Падение давления в системе трубопроводов = линейные футы самого длинного контура x.06
Правильный расход котла в галлонах в минуту = мощность БТЕ / час. делится на 10 000
Статическая высота в футах / 2,31 + 4 фунта / кв. Дюйм = надлежащее давление заполнения
Максимальная вместимость
- Труба 1/2 ″ = 1,3 галлона в минуту = 13 000 БТЕ / час.
- 3/4 ″ трубы = 3,5 галлона в минуту = 35 000 БТЕ / час.
- Труба 1 дюйм = 7,5 галлона в минуту = 75 000 БТЕ / час.
- Труба 1-1 / 4 ″ = 12 галлонов в минуту = 120 000 БТЕ / час.
- Труба 1-1 / 2 ″ = 20 галлонов в минуту = 200 000 БТЕ / час.
- Труба 2 дюйма = 45 галлонов в минуту = 450 000 БТЕ / час.
Максимальная мощность лучистого пола = 35 БТЕ / квадратный фут
Типичная мощность системы таяния снега = 125 БТЕ / квадратный фут
Оценка теплопотерь новостройки = 35 БТЕ / квадратный фут
Оценка теплопотерь старого здания = 50 БТЕ / квадратный фут

Посетите местного оптового продавца чулок B&G, чтобы записаться в класс Little Red Schoolhouse для проектирования или обслуживания.

Связанные

Водонагреватели и обратный обратный трубопровод

Я всегда могу сказать по вопросам, которые я получаю от наших специалистов на местах, когда возникает проблема, которая плохо понимается, неправильно или недостаточно выражена или подробно описана в проектно-строительной документации. Эти вопросы обычно заслуживают обсуждения в статье из-за их, казалось бы, широко распространенного недопонимания. Конкретная дилемма, возникшая на прошлой неделе или около того, была связана с трубопроводом традиционных водонагревателей и бойлеров и концепцией обратного обратного трубопровода.

Во-первых, водонагреватели — это по большей части довольно неразумное оборудование. В них есть термостат с уставками. Когда температура в нагревателе достигает минимального заданного значения, он включается. Когда нагреватель достигает своей верхней уставки температуры, он выключается. Довольно простой. Существуют более крупные и более сложные нагреватели со ступенчатым поджигом, так что горелки включаются последовательно в зависимости от потребности, но даже эти ступенчатые котлы выигрывают от обратного обратного трубопровода.

Что такое обратный возвратный трубопровод? Если использовать термин, популярный как в производстве, так и в управлении активами, он соотносится с LIFO — последний пришел — первым ушел. Применительно к водонагревателям или бойлерам этот термин относится только к системам с несколькими водонагревателями. Для одного водонагревателя или бойлера это не применимо. Когда у вас есть несколько обогревателей, обслуживающих одну и ту же площадь или зону давления в здании, в игру вступает концепция обратного возврата.

Противоположностью LIFO является FIFO — «первым пришел — первым ушел».Это более простой и, казалось бы, более интуитивный способ подключения водонагревателей и бойлеров, но на практике он создает проблемы. Все мы знаем, что вода ищет свой уровень и следует по пути наименьшего сопротивления. Поскольку водонагреватели, подключенные параллельно, обычно не имеют чередующихся элементов управления, как у большинства насосных агрегатов, водонагреватели должны быть подключены таким образом, чтобы путь трения через каждый нагреватель был равным и сбалансированным. Если путь через один нагреватель имеет меньшее сопротивление, чем путь через другие, то этот нагреватель всегда будет действовать как «ведущий» нагреватель и будет срабатывать чаще, что приведет к неравномерному износу нагревателей.

На рисунке № 1 показано то, что называется системой прямого обратного трубопровода (FIFO). Как уже говорилось, на первый взгляд это кажется более интуитивным. Но второй взгляд позволит избежать того факта, что у нагревателя № 1 трение меньше, чем у нагревателей № 2 и 3. Соответственно, в условиях низкого и среднего расхода большая часть воды будет проходить через нагреватель № 1, и он будет переносить подавляющее большинство требований к водяному отоплению с низким спросом. Нагреватель № 2 будет срабатывать реже, а нагреватель № 3 будет работать только во время пиковой нагрузки и по мере необходимости для поддержания потерь в режиме ожидания.

На рисунке № 2 показано расположение трубопровода обратного возврата. Она немного менее интуитивна по своей природе, но более тщательное изучение показывает, что потери на трение уравновешены или более сбалансированы, чем система прямого возврата. Нагреватель № 1 будет иметь наименьшее трение на входе, но наибольшее — на выходе. Нагреватель № 3 будет иметь наибольшее трение на входе, но наименьшее на выходе. Нагреватель № 2 будет иметь сопоставимое количество трения, сбалансированного между входом и выходом.При таком расположении поток через все три нагревателя должен быть почти одинаковым независимо от потребности, и каждый нагреватель будет работать примерно одинаковое количество часов.

Следует отметить, что некоторые производители устанавливают термостаты на своих нагревателях, чтобы помочь компенсировать дисбаланс, когда их нагреватели устанавливаются в конфигурации с прямым возвратом. Если нагреватели имеют прецизионное цифровое управление, в случае рисунка № 1 нагреватель № 1 может быть настроен на работу при температуре 118 F, нагреватель №2 может быть установлен на 120 F, а нагреватель № 3 может быть установлен на 122 F. Таким образом, нагреватель, который получает наименьший поток (№ 3), также будет срабатывать первым, исходя из более высокой установленной температуры. Регулируя термостаты таким образом, отдельные элементы управления нагревателем помогут компенсировать дисбаланс потока, связанный с системой прямого возврата.

Трубопроводы с обратным возвратом также используются в некоторых насосных и гидравлических системах. Для бытовых водяных насосов преимущества обратного возврата незначительны, поскольку скорость потока, как правило, относительно низкая, а давление насоса обычно довольно высокое.Поскольку насосы меняются на основе контроллера насоса, а не только на основе гидравлики, обратный возврат можно игнорировать.

Для систем конденсаторной или охлажденной воды скорость потока относительно высока, а давление насоса относительно низко. В этом случае обратный возврат может иметь большее преимущество, так как каждый насос будет работать в одной и той же рабочей точке или на одной кривой потока (для систем с частотно-регулируемым приводом). Для высокомощных насосов с высоким расходом и низким напором такая сбалансированная работа может иметь значение для долгосрочной общей производительности системы.

В гидравлических системах, где расход относительно невелик и важен баланс системы, важно минимизировать гидравлический дисбаланс. Несмотря на то, что гидравлические контуры уравновешены регулирующими клапанами или небольшими циркуляционными насосами, часто с долей лошадиных сил, гидравлический баланс обратного возврата помогает системе оставаться в равновесии и требует меньше регулирующих клапанов или насосов. Во-вторых, после того, как такая система отключится, а затем запустится, гидронная система с обратным возвратом установит сбалансированную работу за более короткий период времени.

Единственным недостатком систем обратного возврата является наличие дополнительных трубопроводов. Дополнительные затраты на эту длину трубы обычно незначительны по сравнению с выгодами. Но в системах, где для достижения обратной отдачи требуются длинные дополнительные участки труб или где трубопроводы настолько дороги, что стоимость даже небольших участков трубопровода значительна, степень выгоды необходимо оценивать по сравнению с добавленными затратами.

Тимоти Аллинсон — старший профессиональный инженер в компании Murray Co., Mechanical Contractors, в Лонг-Бич, Калифорния.Он имеет степень бакалавра наук Университета Тафтса и степень магистра Нью-Йоркского университета. Он профессиональный инженер, имеющий лицензию в области машиностроения и противопожарной защиты в различных штатах, а также аккредитованный профессионал. Аллинсон — бывший президент Aspe, отделений Нью-Йорка и округа Ориндж. С ним можно связаться по адресу [email protected].

Схема подключения бойлера косвенного нагрева к одноконтурному котлу

Водонагреватель или двухконтурный котел?

Схемы обвязки БКН с одноконтурным котлом

Подключение напрямую БКН со схемой отопления

Схема с термостатом и автоматикой

Обвязка при увеличенной температуре теплоносителя

Этапы обвязки бойлера с котлом

Правила эксплуатации системы

Бойлер косвенного нагрева схема подключения, обвязка бойлера

Простые схемы отопления с бойлером

Подключение котла отопления — блог об инжиниринге в загородных домах и коммерческих объектах

Как правильно обвязать котел и бойлер косвенного нагрева?

Естественная и принудительная циркуляция

Одноконтурный и двухконтурный котел

Этапы обвязки

схема подключения к двухконтурному и одноконтурному котлу

Что такое одноконтурный котёл

Инструкция по монтажу системы рециркуляции

Что такое бойлер косвенного нагрева

Особенности подключения

Обвязка котла и водонагревателя косвенного нагрева

Вариант 1. Подключение при помощи трёхходового клапана.

Вариант 2. Два циркуляционных насоса

Вариант 3. Использование гидравлической стрелки

Вариант 4. Рециркуляция теплоносителя

Вариант 5. Циркуляция БКН без потребления энергии.

Как обвязать бойлер

Принудительная циркуляция и трехходовой клапан

Использование двух насосов

Энергонезависимый котел

Применение гидравлического подключения

Оборудование рециркуляции

Котел с водонагревателем. Работа летом

Схема монтажа с двумя насосами

Примеры котлов, работающих с водонагревателями напрямую

Buderus U-072/Bosch Gaz A6000

Baxi Luna 3

Protherm Скат/ Vaillant EloBlock

Закрытый тип с естественной циркуляцией

Два в одном. Газовый котел с бойлером

Советы для самостоятельного монтажа

Бойлер косвенного нагрева или двухконтурный котел

Установка с электрическим или газовым агрегатом

Метод первичных и вторичных колец

Расчёт мощности и выбор оборудования

пошаговая инструкция + схема подключения (видео)

Общие принципы

Схема подключения с трехходовым клапаном

Схема монтажа с двумя насосами

Схема подключения с гидрострелкой

Подключение бойлера: видео

ЧТО ТАКОЕ ОБВЯЗКА ГАЗОВОГО КОТЛА

ОБВЯЗКА ОДНОКОНТУРНОГО КОТЛА

ОБВЯЗКА ДВУХКОНТУРНОГО КОТЛА

ОСНОВНЫЕ ПРАВИЛА РАЗМЕЩЕНИЯ КОМПОНЕНТОВ ОБВЯЗКИ

Как запустить зону горячего водоснабжения от парового котла

Схема центрального отопления

Установка закрытой системы — Radiantec

ЗАКРЫТАЯ ИЗЛУЧАТЕЛЬНАЯ СИСТЕМА:

404

Змеевиковые и косвенные водонагреватели без резервуаров

Как они работают

Выбор комбинированной системы водяного и космического отопления

Установка и обслуживание системы

Повышение энергоэффективности

Гидронные практические правила — BORNQUIST — SANDBERG

Достаточно ли вы знаете, чтобы быть опасным?

Водонагреватели и обратный обратный трубопровод

alexxlab

Related Posts

Могут ли прийти коллекторы домой: Могут ли коллекторы приходить домой к должнику — сколько раз?

Фото андрея черкасова: Андрей Черкасов: фото, биография, фильмография, новости

До скольки можно вести строительные работы: В какие часы можно делать ремонт в квартире?

Добавить комментарий Отменить ответ
