Лобзиковый станок своими руками – переделываем ручной инструмент + Видео

Настольный лобзиковый станок пригодится каждому мастеру, выпиливающему тонкие детали. Однако далеко не всегда есть возможность и смысл приобретать полноценный станок. В таком случае возьмитесь за дело и сделайте его своими руками!

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности. Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!

Как сделать лобзиковый станок своими руками из ручного электролобзика?

В сети вы найдете множество разных конструкций самодельных станков, но большинство из них сводятся к перепрофилированию в этот аппарат ручного электролобзика. Применив смекалку и посмотрев видео, вы совершенно легко сможете сделать самодельный лобзиковый станок из этого инструмента. Дорабатывать электролобзик нужно лишь немного. По сути, он исполняет роль привода станка и криво-шатунного механизма, остальное же нужно додумать и воплотить.

Конечно же, производители пытаются угодить потребителям и в этой сфере, предлагая свои варианты платформ для быстрой и удобной переделки, однако же на деле только вы сможете смастерить соответствующий вашим потребностям аппарат. Итак, первым делом необходимо изготовить опорный столик, для чего чаще всего используют листовой металл. В нем нужно сделать скозное продолговатое отверстие для распилочного полотна и отверстия для крепежей (рекомендуются винты с потайной головкой), и прикрепить лобзик снизу опорного столика.

Эту конструкцию остается лишь укрепить на деревянном столе. Вы можете не ограничиваться на этом и установить направляющие рейки. Удобство такого аппарата заключается в том, что помимо выполнения не совсем присущих ему функций вы всегда можете отсоединить привод и легким движением руки превратить его снова в ручной электролобзик! Если же этот инструмент постоянно вам требуется для работы, имеет смысл выбрать электролобзик специально для станка – это будет дешевле, чем потратиться на настоящий станок.

Достоинства и недостатки – продолжаем модифицировать!

Но такой агрегат наследует не только достоинства инструмента, но и его недостатки, в частности – слишком широкую для филигранных работ пилочку, которая существенно ограничивает кривизну линий. Если же в этом есть необходимость, найдется и выход из положения. Пока что наш станок отличается от классического лобзикового агрегата отсутствием пружин, которые бы обеспечили достаточное натяжение пилочки. Но соорудить простое коромысло, которое с одной стороны будет под натяжением пружин, а с другой закреплено на пилочке, достаточно легко.

Есть и другой вариант – зажать пилочку между двумя направляющими валиками, однако первый вариант все же надежней. Не забудьте отключить маятниковый ход на электролобзике, прежде чем начать использование самодельного станка. Существует еще одна конструкция – если ваш инструмент достаточно мощный, то он может послужить только лишь приводом в конструкции из двух коромысел, между которыми натянута пилочка. Движение передается посредством закрепленной на нижнем коромысле пилочки.

Станок из швейной машины – дарим вторую жизнь старым инструментам!

Если вам по наследству от бабушки или мамы досталась ножная или ручная швейная машинка, считайте себя обладателем отличного лобзикового станка! Конечно же, для этого нужно немного «поколдовать» над машинкой. Во-первых, снимите устройство для ниткоплетения, которое обычно расположено в нижней части аппарата. Ничего сложного в этом нет, достаточно открутить два болта. Затем выбиваем шплинт и снимаем вал привода, ведущего к механизму ниткоплетения.

Открутив верхнюю панель, защищающую механизмы, необходимо расширить прорезь, в которой ходила иголка. Ориентируйтесь по потребностям и ширине пилочки, которую вы будете применять в работе. Пилки для лобзикового станка такого рода также нужно слегка модифицировать, а именно подрезать под максимальную длину иголки, которую возможно было использовать на этой машинке. Сточив верхние зубцы и заточив нижнюю часть на острие, вам останется лишь вставить пилочку в иглодержатель и испытать свой станок в действии!

Оцените статью: Поделитесь с друзьями!

Самодельный лобзиковый станок видео

В жизни домашнего мастера, периодически возникает необходимость произведения фигурных и просто декоративных пропилов, в том числе и внутри заготовки. Бензиновые, циркулярные и обычные ручные пилы с данной задачей справиться не могут, ввиду своих конструктивных особенностей. Для решения данной проблемы используют ручной лобзик, специально предназначенный для выполнения подобных операций. Данный инструмент несомненно справляется со своей задачей, но при работе с большими объемами или габаритными материалами, определенно проигрывает своему более профессиональному собрату – лобзиковому станку.

Приобрести новенький, блестящий и функциональный настольный лобзик не составляет абсолютно никакого труда. Прилавки магазинов заполнены продукцией различных производителей, нацеленной на профессиональную и любительскую работу. С первого взгляда, представленные в продаже стационарные лобзики, кажутся очень сложными в плане конструкции, чью сборку производят только избранные эксперты-техники. На самом же деле – это вполне простые устройства, которые можно сделать самостоятельно, имея желание и пошаговую инструкцию. И если первый пункт зависит только от Вас, со вторым мы обязательно поможем и предоставим подробное руководство по самостоятельной сборке самодельного лобзикового станка.

Сфера применения

Особая конструкция и тонкое пильное полотно, делают настольный лобзиковый станок уникальным устройством, незаменимым при выполнении определенных типов задач. Наибольшую популярность, данный аппарат снискал в деревообрабатывающей промышленности. Зачастую его используют в тонких работах по изготовлению украшений, сувенирной продукции, музыкальных инструментов и мебели.

Принцип работы лобзикового станка

Чтобы сформировать максимально четкое представление устройства настольного лобзика, необходимо понимать из чего он состоит. Далее, мы перечислим все элементы конструкции элементарного аппарата данного типа, без дополнительного функционала (удаления опилок, регулятора оборотов, наклона рабочей поверхности и прочих примочек). Итак, стационарный электролобзик состоит из следующих компонентов:

1. Устойчивое основание
2. Электромотор
3. Кривошипно-шатунный узел
4. Рабочий стол
5. Верхний и нижний рычаг
6. Пружина для натяжения пилки
7. Устройство для зажима пилки

Конечно, без пояснения взаимосвязи вышеприведенных компонентов, они останутся лишь набором слов. Для передачи более конкретного представления о работе конструкции, вкратце расскажем о её устройстве.

Весь процесс берет свое начало у мотора, который передает вращение на кривошипно-шатунный механизм, который преобразует круговое движение в возвратно-поступательное. По шатуну, который является частью механизма, движение переходит на нижний рычаг, заставляя его двигаться вверх-вниз. Вся вышеописанная конструкция, располагается под рабочим столом.

Верхний рычаг, располагается над поверхностью стола и соединяется с нижним пружиной, служащей натяжителем пильного полотна. В противоположных от пружины концах обоих рычагов имеется зажим, куда устанавливается пилка, совершающая распил заготовки.

Для большей наглядности всего вышеописанного процесса, приводим следующий чертеж лобзикового станка с функцией регулятора натяжения пильного полотна. Хоть данная возможность и является одной из основных, мы не приводили её в описании конструкции элементарного устройства, так как работать можно и без неё.

Лобзиковый станок из электролобзика

Далеко не у каждого возникает потребность в регулярном проведении декоративных фигурных распилов. Зачастую, для решения подобных задач, домашним мастерам хватает обычного ручного электрического лобзика. Не каждый захочет приобретать громоздкий и довольно дорогостоящий аппарат для единовременного использования и дальнейшего сбора пыли. Все же, в быту, порой появляется работенка, требующая максимально точного и аккуратного распила. В таком случае, можно собрать достаточно простой станок из электролобзика своими руками, используя минимальный набор материалов и немного фантазии.

На сегодняшний день, в сети представлено множество разнообразных вариантов исполнения настольного лобзика, разной степени сложности и эффективности. Пересмотрев десятки изделий, мы остановились на самой интересной и одновременно простой сборке, отвечающей главным требованиям к качеству распила. Собрать подобный лобзиковый станок из ручного электролобзика своими руками, сможет даже новичок, имеющий в распоряжении необходимый инструмент. Для сборки потребуется:

1. Лист ДСП (3 шт): 600x400x20 (длина, ширина, высота)
2. Пружина
3. Профильная труба (1.5 м): 30x30x2 (длина, ширина, толщина)
4. Электролобзик
5. Плоские шайбы (4 шт)
6. Болты для шайб и соединений
7. Саморезы для сборки столешницы

Приведенные выше значения указаны с запасом. При сборке станка, руководствуйтесь своими предпочтениями и логикой.

Требуемые инструменты:

• Пила
• Сварочный аппарат
• Болгарка с диском по металлу
• Шуруповерт

Собрав весь необходимый арсенал, можно смело приступать к действию.

1.Первым делом следует собрать основу будущего станка. Для этого Берем 3 заготовленных листа ДСП или другого, достаточно толстого древесного материала и делаем из них конструкцию, похожую на букву “п”. Фиксируем по краям саморезами. Для большей надежности и устойчивости, можно сделать заднюю стенку.

2. По центру поверхности собранной столешницы намечаем будущие отверстия для пилки и нескольких креплений для лобзика. Для этого снимаем с электролобзика подошву, прикладываем её противоположной (не плоской) стороной к будущему месту крепления и делаем несколько точек через пазы подошвы. На данном этапе необходимо соблюдать точность, так как, устанавливаемый снизу лобзик должен иметь максимально точное, перпендикулярное расположение боковым граням стола, во избежание перекоса пилки при дальнейшей работе.

Отмеченные точки, просверливаем сверлом на 3-4 мм, а центральную (для пилки) на 10 мм. Как на нижеприведенных фото.

3. После фиксации лобзика под столешницей, переходим к сборке верхнего рычага из квадратной трубы, служащего натяжителем пильного полотна. В качестве неподвижного основания отрезаем часть трубы, длиной 300 мм и с одного из концов привариваем элементы фиксации (уголки или ушки). Подвижная часть должна быть несколько длиннее (около 45 см). Соединение двух элементов осуществляется при помощи болта с гайкой и п-образного металлического элемента, привариваемого к концу стойки, как на фото ниже.

К концу подвижного рычага, который будет находиться непосредственно на пилкой, приваривается шайба, которая будет служить верхним элементом крепления.

4. Перед установкой собранной конструкции натяжителя к поверхности столешницы, обязательно убедитесь, что конец стрелы располагается прямо над отверстием, просверленным под пилку. Если верхнее крепление будет сильно уходить в сторону, пилка будет часто рваться, осложняя процесс выпиливания. Когда будет выверено идеальное расположение натяжителя, крепим конструкцию к столешнице болтами.

5. Поскольку электролобзик не приспособлен к работе с тонкими пилками, изготавливаем для него простой крепеж-переходник. Для этого берем старое пильное полотно, стачиваем болгаркой зубья, обрезаем по длине до 3-4 см и привариваем к концу обычную гайку, в которую и будет зажиматься станочная пилка при помощи второй гайки и болта.

При изготовлении подобного переходника, обратите особое внимание на его длину. Если она будет слишком большой, гайка будет биться о дно столешницы, что может привести к поломке инструмента.

6. Когда пилка зажата в обоих креплениях, остается только произвести её натяжение и приступать к работе. Реализация подобной функцию проста. Крепим пружину к задней части подвижного рычага при помощи болта и гайки, а противоположную часть фиксируем к столешнице на необходимую длину. Определить натяжение очень легко. Для этого достаточно провести по пилке пальцем, как по гитарной струне.

Высокое звучание будет означать, что устройство пригодно к работе.

На данносм этапе, сборка элементарного устройства считается завершенной. Чтобы более доходчиво понять, как из лобзика сделать станок, рекомендуем посмотреть следующий видеоролик.

Самодельный лобзиковый станок из дрели

Шуруповерт и дрель являются одними из самых распространенных электроинструментов в любом хозяйстве. Данные устройства достаточно мощны, имеют широкую сферу применения и порой используются даже в качестве приводов различных механизмов. Именно в качестве двигателя использует дрель автор следующего руководства по сборке настольного лобзика своими руками.

Представленный далее процесс изготовления классического станка не требует сварки и резки металла болгаркой, но при этом отлично демонстрирует принцип работы подобного аппарата. В основе устройства лежит элементарный кривошипно-шатунный механизм, который можно изготовить за пару минут, имея в распоряжении кусок фанеры и короткий стальной пруток, диаметром 6 мм. К сожалению, автор не предоставил подробный чертеж лобзикового станка, но закрыл множество вопросов, смонтировав наглядную видео-инструкцию.

Весь процесс сборки включает в себя достаточно много мелких деталей, простых для понимания и не требующих дополнительных комментариев. По сей причине, мы решили не объяснять элементарные вещи на словах, а затронуть только основные детали конструкции. По традиции, начнем инструкцию с перечисления требуемых материалов.

1. Деревянная рейка (2 шт): 500x40x20 (длина, ширина, толщина)
2. ДСП для основания: 400x350x20
3. ДСП для рабочей поверхности: 320x320x20
4. Полоски ДСП (2 шт): 350x50x20
5. Лист алюминия: 400x400x1
6. Дрель (шуруповерт)
7. Трубки ПВХ (4 шт): 300 мм в длину
8. Саморезы, болты, шайбы и гайки
9. Клей для дерева
10. Стальной прут, диаметром 6мм (для кривошипного узла)
11. Пружина

Перечисленные материалы используются в инструкции, но не претендуют на абсолютную точность. Вы же можете заменить тем, что имеете в распоряжении. От размеров, при необходимости, тоже можно отойти.

Требуемые инструменты:

• Шуруповерт или дрель
• Пассатижи
• Ножницы по металлу
• Молоток

Подготовив требуемые материалы, остается только собрать их в единый рабочий механизм, следуя видео-руководству, представленному ниже. При соединении деревянных деталей при помощи саморезов и клея, советуем подождать полного высыхания, которое продлиться от 24-х часов. В противном случае, соединение будет хлипким.

На место представленного механизма натяжения пилки, можно установить небольшой талреп с фиксирующей гайкой. Так, процесс натяжения будет более удобным и эффективным.

В качестве пилки, автор использует стальную проволоку для выживания в лесу. Разумеется, идеально ровный распил подобным элементом не получить, поэтому на концах верхнего и нижнего рычагов, следует сделать крепежный элемент. Зажать пилку можно между двумя шайбами, затянутыми винтом с парой гаек.

Для наиболее прочной и удобной фиксации кривошипа, лучше использовать сверлильный патрон с ключом. При наличии данного элемента, Вы сможете быстро снять дрель или шуруповерт, когда он понадобиться в другом месте. Так же просто его можно будет затянуть обратно.

Надеемся, что представленное руководство было полезным и доходчиво передало принцип работы и изготовления устройства. Более наглядную инструкцию о том, как сделать самодельный лобзик, Вы можете посмотреть в нижеприведенном видеоролике.

Вторая часть — https://youtu.be/jQ2F2w0UDD4
Примеры работы:

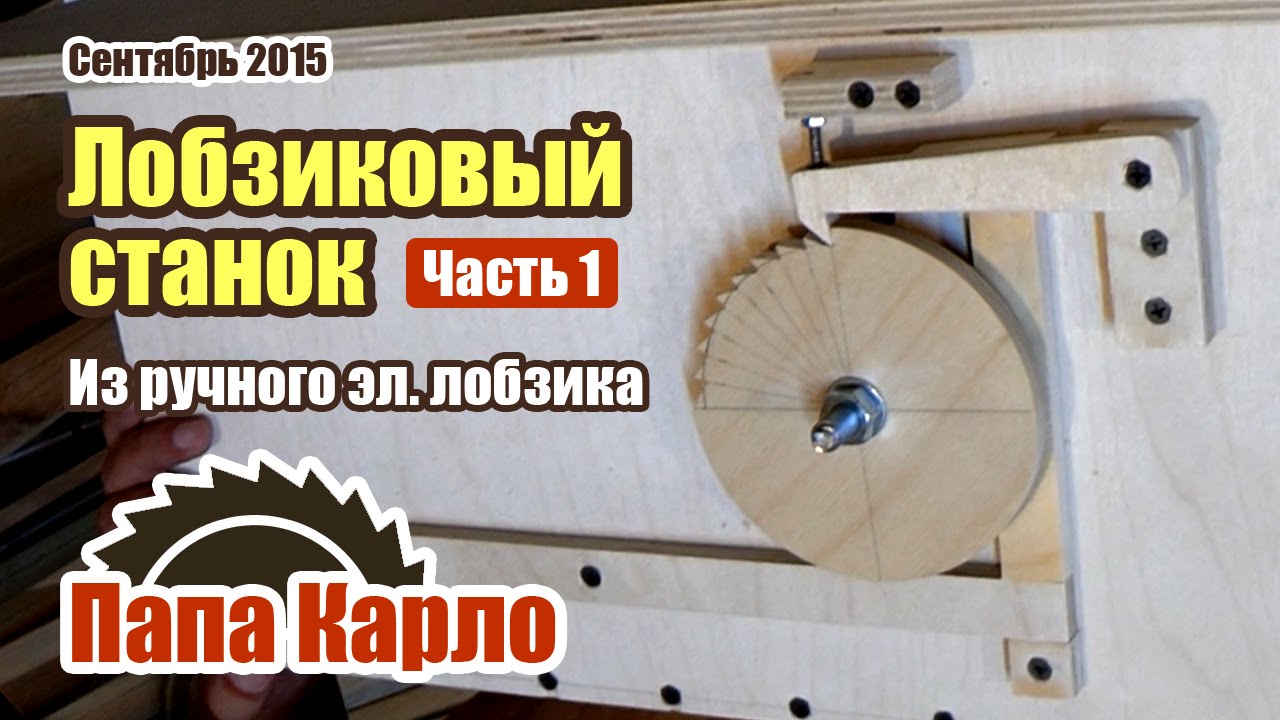

Теперь по делу: это будет серия видео о том, как сделать лобзиковый станок своими руками из ручного электролобзика. Собственно, ничего мудреного в этом нету, но я придумал интересное решение по запуску и регулировке оборотов лобзика без дополнительных электровыключателей и розеток — чисто механическим способом, который повторяет функции нашего пальца. Подробнее об этом — https://www.youtube.com/watch?v=oH7AbzYiaDg
Лобзиковый станок мне понадобился для вытачивания небольших деталей для своих проектов и шестеренок из фанеры. Пока я не располагаю ленточной пилой, мой лобзик Bosch будет стоять в этом станке стационарно. Вообще, самодельный лобзиковый станок — это хорошая альтернатива ленточной пиле!

В первой части видео я сделал самодельный лобзиковый стол и механизм запуска и регулировки оборотов для лобзика. Походу дела пара деталей уже была выточена на том станке — очень удобно и быстро.

В следующем видео будет сделана система вертикального удерживания пилки лобзика и система прижимания заготовок.
Всем советую сделать стол для лобзика!

Ручной лобзик- полезная вещь, но можно расширить его возможности, малость модернизировав.

В виде станка лобзиком значительно удобнее выпиливать мелкие фигурки со сложными формами.
Делается он достаточно просто.
Берем кусок фанеры и режем на 4 части. Одна – будет столешницей, три другие-стенками.

Лобзиком выпиливаем отверстия под пилку и под выход провода в задней стенке.

Так как там, у инструмента вентиляционные отверстия, для охлаждения электродвигателя – лучше вырез сделать несколько шире, для большей вентиляции.
Из реек делаем каркас и соединяем все части гвоздками или саморезами.

Лобзик крепим к станине снизу, просверлив 4 отверстия.

Размеры выбираем так, чтобы удобно было включать/выключать, регулировать скорость и частоту пиления. У моего агрегата все регулировки слева- потому там оставлено больше пространства.

Даже в перевернутом виде включать его удобно. Если у другой модели подлезать к кнопке включения сложно – предлагаю вариант следующий:

Инструмент фиксируете в станину включенным, а провод втыкаете в пилот с кнопкой. И этой кнопкой осуществляете включение/выключение станка. Она, как правило, больше кнопки лобзика, подсвечена, и можно расположить в удобном месте.

Размер столешницы удобнее сделать пошире, а заднюю стенку -немного не доходя до края.
Так можно будет с помощью струбцин крепить упор для ровного пиления (хотя, думаю что для лобзика это не особо актуально).

Подобным агрегатом получается выпиливать достаточно сложные формы. Правда у толстой, 5 см , доски будет сложно с крутыми поворотами.

Так выглядит процесс сборки:

Можно не покупать лобзиковый станок, а сделать своими руками по чертежам

С детства нам знакома технология выпиливания лобзиком. Принцип простой – неподвижная деталь размещается на подставке с технологическим вырезом, распил производится за счет перемещения пилки. Качество работ зависит от твердости рук и умения работника.

В этой статье мы расскажем как сделать лобзиковый станок самостоятельно. Для тех же, кто не хочет заморачиваться и готов купить заводской инструмент, будет полезна статья-обзор Виктора Тагаева — 11 популярных лобзиковых станков

Таким способом можно буквально вырезать кружева из тонких деревянных или пластиковых заготовок. Однако процесс трудоемкий и медленный. Поэтому многие мастера задумывались о малой механизации.

Простая конструкция из прошлого века

Еще в журнале «Юный техник» предлагались чертежи, как сделать лобзиковый станок своими руками. Причем конструкция не предполагает электропривода, привод работает от мускульной силы, как у точильщиков ножей.

Станок состоит из основных частей:

• станина (А)
• рабочий стол (Б) с прорезью для полотна
• система рычагов (В) для удержания пильного полотна
• маховик (Г), который является первичным шкивом привода
• кривошипно-шатунный механизм (Д), совмещенный с вторичным шкивом привода, и приводящий в движение рычаги (В)
• педальный узел (Е) с кривошипно-шатунным механизмом, приводящий в движение маховик (Г)
• натяжитель пильного полотна (Ж)

Ступней ноги мастер приводит в движение маховик (Г). С помощью ременной передачи вращается кривошипно-шатунный механизм (Д), соединенный с нижним рычагом (В). Между рычагами натянута пилка, степень натяжения регулируется талрепом (Ж).

При хорошо сбалансированном маховике, обеспечивается достаточная плавность хода пильного полотна, и подобный самодельный лобзиковый станок позволяет массово выпиливать однотипные заготовки, экономя время и усилия. В те времена пилки для лобзикового станка выпускались в виде плоской ленты однонаправленного действия.

Поэтому для получения узоров сложной формы приходилось вращать заготовку вокруг полотна. Размеры заготовки ограничены длиной рычагов (В).

От механического лобзика до электрического один шаг

Ножной привод не может дать настоящей свободы действий и равномерности хода пилки. Разумнее приспособить для кривошипно-шатунного механизма электродвигатель. Однако, если вы используете настольный лобзиковый станок время от времени, нет смысла изготавливать стационарную конструкцию с собственным мотором.

Можно воспользоваться домашним электроинструментом. Например – шуруповертом с регулятором скорости вращения.
Используются материалы, буквально из деревянных обрезков и старого хлама. Единственная ответственная деталь – станина. Ее лучше изготовить из прочной фанеры толщиной не менее 18 мм.

Все соединения делаем на шурупах по дереву, места стыков можно промазать клеем ПВА. Из того же материала собираем опорный постамент для штанги рычагов. Конструкция опоры не должна иметь люфтов, от ее прочности зависит последующая точность работы всего станка.

Рычажная конструкция собирается из деревянных заготовок. Разумеется, обычные сосновые бруски тут не подойдут. Надо использовать дуб или бук. Пусть вас не пугает стоимость такого материала – для рычагов прекрасно используются ножки от старого стула. Вырезаем наиболее прямые участки – и прочный рычажный механизм готов.

На концах рычагов делаем продольные пропилы, в которые устанавливаем крепления пилки для лобзиковых станков. Само крепление представляет собой металлическую пластину толщиной 2-3 мм с отверстиями. Верхнее отверстие для закрепления в рычаге, нижнее служит для зажима пильного полотна. Для удобства используем барашковые гайки.

В нижнем рычаге аналогичная конструкция в зеркальном исполнении.

Устанавливаем рычажную систему в станину. Задние части рычагов соединяем винтовой стяжкой (талрепом). С ее помощью регулируется натяжение пильного полотна.

ВАЖНО! Перед сборкой рычажного механизма надо определиться с размером полотен. Вся конструкция рассчитывается под длину пилки. Рычаги должны быть по возможности параллельны друг другу.

Для удобства можно установить поддерживающую пружину. Кроме основной функции, она послужит буфером, смягчающим рывки при возвратно-поступательном движении механизма.

Кривошипно-шатунный механизм изготавливается из фанеры толщиной 10-12 мм. Для закрепления оси вращения используем закладные подшипники, которые усаживаются в подготовленные отверстия в стойках.

Стойки соединяются между собой, образуя прочную опору для маховика. В качестве оси используется обычный болт или шпилька. Класс прочности не меньше 8.

Соединяем маховик с нижним рычагом с помощью шатуна. Он изготавливается из такой же фанеры. Для увеличения длины посадочного места под ось, склеиваем две половинки. Тяги для соединения с рычагом – металлические.

Проверяем ход трапеции – рычаги должны двигаться свободно, натяжение полотна не меняется. Оси вращения можно смазать консистентной смазкой. После совмещения всех осевых соединений, производим окончательное закрепление конструкции.

Следующий этап – изготовление рабочего стола с поворотным механизмом. Поворотная дуга с прорезью выпиливается из фанеры.

Устанавливаем стол на станину, для затяжки поворотного механизма используем барашковую гайку или же изготавливаем удобный маховик из дерева. Поворот столешницы позволит производить распилы пол различными углами.

В качестве привода используется электрический шуруповерт. Патрон соединяется с осью маховика, и мы получаем съемный электромотор. Вы пользуетесь электроприбором как обычно, а когда нужно запустить самодельный лобзиковый станок – подсоединяете шуруповерт к оси маховика.

В качестве регулятора оборотов используем хомут с изменяемым усилием.

Это простое приспособление изготавливается из винтовой затяжки (от настольной лампы или струбцины) и прочного ремешка.

Чертежи для изготовления не требуются, все элементы конструкции делаются «по месту». Работать со станком удобно, несмотря на простоту конструкции.

Можно сделать станок и по этому чертежу, сути это не меняет. Все проверено — работать будет.

Очень поучительное видео английского мастера самоделкина. Подробный рассказ с показом чертежей и демонстрацией изготовления лобзикового станка из фанеры, а в качестве двигателя был применен шуруповерт, так же можно приспособить дрель.

Стационарная конструкция для интенсивной эксплуатации

Если вы профессионально занимаетесь выпиливанием – можно изготовить более сложную и надежную конструкцию. Для заготовок подбираем прочные и твердые материалы, чтобы уменьшить паразитные вибрации при работе.

1. 1. Станина вырезается из тяжелой ДСП плиты (можно использовать старую мебель), стойка под рычажную конструкцию из текстолита или оргалита. Сами рычаги изготавливаются из квадратной стальной трубы. Заготовки не обязательно покупать, их можно найти у себя в гараже (сарае) или на пунктах приема вторсырья

1. 1. Крепежные элементы для полотна можно изготовить самостоятельно или подобрать от старого лобзика (ножовки по металлу). Применяются обычные пилки для лобзикового станка по дереву. Закрепить зажимы можно винтами, или при помощи олова и паяльника

1. 1. Не имеет значения, от какого устройства вы возьмете привод. Главное – исправный электродвигатель и работоспособный редуктор. Мощность вам не потребуется, крутящий момент обеспечат передаточные отношения шестерен

Конструкция собирается из штатных элементов редуктора. При необходимости крепление шатуна можно усилить дополнительной вставкой из металла. Все стойки и крепежные элементы выполняются из металла. Так и вибраций меньше, и износа не будет.

1. 1. Материал столешницы не имеет значения, главное жесткость и гладкость. Необходимо предусмотреть поворот вокруг продольной оси. Поэтому рабочая прорезь должна быть длинной

1. 1. Чтобы во время работы ваши руки были свободны, электропривод лучше запускать с помощью ножной кнопки или педали. Вы можете воспользоваться старым приспособлением от швейной машинки или изготовить кнопку самостоятельно

1. 1. Для того чтобы сделать лобзиковый станок более точным, необходимо устранить люфт полотна в точке распила. Для этого устанавливается роликовая направляющая

Ее можно изготовить своими руками опять же из подручных материалов.

Рычаг, поддерживающий направляющую, делается подвижным, чтобы можно было использовать приспособление только при необходимости.

1. Натяжение полотна в данной конструкции осуществляется пружиной. Нижний рычаг обеспечивает возвратно-поступательное движение, а верхний нужен лишь для поддержания пильного полотна

Итог: изготовить электролобзик самостоятельно можно без больших финансовых затрат. Главное определиться с задачами, и выбрать оптимальную конструкцию.

Очень интересный самодельный лобзиковый станок получился у Александра. Пошаговое описание с объяснением размеров деталей смотрите в этом видео.

About sposport

View all posts by sposport

обзор брендов и самодельных инструментов

Лобзиковые станки

Первым инструментом, при помощи которого мастера производили точное фигурное выпиливание по дереву, был ручной лобзик. Работа при помощи этого устройства была малопроизводительной, требовала от оператора много усилий и не отличалась точностью. Неудивительно, что с появлением электродвигателя, нашлись мастера, которые приспособили узкое полотно к электрической тяге.

Таким образом, на рынке появилось небольшое, но достаточно эффективное устройство для проведения криволинейных, фигурных и прямолинейных распилов различной конфигурации – лобзиковый станок. Сегодня такие станки применяются для работы не только по дереву, но и по фанере, пластмассе и даже некоторым видам металлов. Лобзиковые станки широко используются в домашних и учебных мастерских, а также на мебельных предприятиях и фабриках по изготовлению музыкальных инструментов.

Использование лобзикового станка дает ряд преимуществ, в сравнении с применением других инструментов:

• Обеспечивается более высокая скорость реза;
• При помощи лобзикового станка получаем более высокое качество и точность пропила. Устройство позволяет производить криволинейную или фигурную обработку, оставляя кромки заготовки гладкими;
• Руки мастера остаются свободными, что позволяет выпиливать самые разнообразные фигуры и узоры;
• Лобзиковый станок обеспечивает большую безопасность оператора. Наличие различных кожухов надежно защищает руки от травм.

Устройство лобзикового станка

Настольный лобзиковый станок состоит из нескольких основных и дополнительных элементов. Здесь нет ничего сложного, многие мастера собирают станки в домашних условиях.

• Станина. Конструкция, на которую крепится электродвигатель, монтируются различные узлы и детали станка;
• Стол. Гладкая поверхность, на которой производится обработка заготовки;
• Электропривод. Электрический однофазный двигатель, мощность которого зависит от эксплуатационных характеристик конкретного инструмента. Как правило, на бытовых станках мощность мотора не превышает 250 ватт;
• Кривошипно-шатунный механизм. Основная задача этого узла состоит в преобразовании вращательного движения двигателя в поступательно-возвратный ход пилы;
• Лобзиковая пила. Главный элемент станка, подбирается индивидуально для каждого вида материала, толщины конкретной заготовки. Профессиональные полотна способны производить фигурный пропил в древесине, толщиной 100 миллиметров и более;
• Пылеудаляющее устройство. Устанавливается дополнительно, состоит из воздушного насоса, который обдувает рабочую зону;
• Подсветка.

Популярные модели лобзиковых станков

1. Scheppach Deco Flex
2. Einhell TC-SS 405 E
3. ЗУБР ЗСЛ-90
4. JET JWSS-22B
5. Pegas / Excalibur

Scheppach Deco Flex. Станок дает возможность выполнять самые сложные криволинейные, прямолинейные и фигурные пропилы в древесине и других материалах. К особенностям устройства следует отнести возможность регулировать скорость движения пилы в диапазоне от 550 до 1650 ходов/минуту.

Scheppach Deco Flex

Модель комплектуется экономичным двигателем на 90 ватт, мощности которого достаточно для проведения работ в заготовке толщиной 50 мм, при ширине в 405 миллиметров. Комфорт и безопасность оператора обеспечиваются мощной подсветкой рабочей зоны, наличием антивибрационной системы и прозрачного защитного кожуха. В своих отзывах владельцы агрегата упоминают наличие патрубка для подключения пылесоса и возможность быстрой замены пильных полотен.

Купить лобзиковый станок немецкой сборки Scheppach Deco Flex можно по цене от 170 долларов США. Китайский аналог имеет несколько меньшую стоимость.

Einhell TC-SS 405 E

Einhell TC-SS 405 E. Станок предназначен для сложных и точных работ по таким материалам как дерево, пластик, гипс, плексиглас и алюминий. Инструмент приводится в движение двигателем на 120 ватт, мощности которого хватает для работы с заготовками, толщиной до 50 миллиметров. Стол можно настроить для выпиливания под углом +/- 45^{, он имеет блок электронного управления частоты хода пилы, антивибрационную систему, адаптирован для подключения пылесоса.}

Станок производится на китайском заводе компании Einhell, его средняя стоимость не превышает 130 долларов США.

ЗУБР ЗСЛ-90

ЗУБР ЗСЛ-90. К преимуществам этого инструмента можно отнести его компактность, небольшой вес и качественную сборку (по утверждениям производителя инструмент собирается на Тайване). Устройство приводится в движение однофазным 90-ваттным двигателем, мощность которого позволяет производить различные формы косого, фигурного и криволинейного пиления. Хорошее качество обработки материала обеспечивается высокой скоростью движения полотна, для удобства оператора стол имеет механизм наклона в диапазоне от -45 до + 45^{. Предусмотрел производитель и наличие прозрачного защитного кожуха, и возможность подключения бытового пылесоса для очистки рабочей зоны во время работы.}

Еще одним достоинством лобзикового станка ЗУБР ЗСЛ-90 является его невысокая стоимость: 95 – 100 долларов.

JET JWSS-22B

JET JWSS-22B. Четвертое место в нашем рейтинге мы отвели профессиональному лобзиковому станку от известного швейцарского производителя. Единственным недостатком этого устройства является его достаточно высокая цена – около 1 200 долларов США, впрочем, как утверждают в своих отзывах владельцы станка – он свою стоимость отрабатывает до цента. Агрегат приводится в движение электродвигателем на 90 ватт, мощности которого достаточно для обработки заготовки, толщиной до 45 миллиметров.

Лобзиковый станок Jet JWSS-22B

Производитель позаботился о наличии механизма регулировки наклона пильного полотна и рабочего стола в диапазоне +/- 45^{, также лобзиковый станок оборудован системой маятникового хода и регулируемым патрубком для сдува пыли. При своих высоких эксплуатационных характеристиках модель JET JWSS-22B отличается внушительным весом – 31 килограмм, что еще раз подтверждает профессиональный статус лобзикового станка.}

Pegas / Excalibur

Pegas / Excalibur. Еще один профессиональный стационарный лобзиковый станок от швейцарской компании Pegas. Устройство отличается высоким качеством сборки, отличной производительностью и наличием всех современных систем, обеспечивающим точную и чистую обработку поверхности заготовки. Агрегат оснащен мощным двигателем на 320 ватт, который без труда справляется с пропилами в древесине, толщиной до 500 миллиметров. В отличие от более дешевых моделей, на этом лобзиковом станке наклоняется не стол, а пильный механизм, что улучшает точность обработки материала.

В своих отзывах владельцы станка отмечают качественный механизм бесключевой замены пильного полотна, возможность подключения к профессиональному пылесосу, а также наличие удобного защитного кожуха, который предотвращает попадание пыли и стружки в глаза оператору.

Купить профессиональный лобзиковый станок Pegas / Excalibur можно по цене от 1 300 долларов США.

Лобзиковый станок собственными руками

Лобзиковый станок относится к тем устройствам, которые можно изготовить своими руками в домашних условиях. По сути, изготовление такого станка является перепрофилированием ручного электролобзика. Первым делом необходимо найти материал для изготовления столешницы. В этом качестве может быть использован листовой металл, толстая фанера, текстолит или другой материал. Затем следует в столешнице вырезать сквозное продолговатое отверстие для пильного полотна и потайные отверстия для крепежей. После остается найти стол для крепления столешницы и установить снизу электролобзик. Также, в целях безопасности, рекомендуется купить и установить магнитный пускатель.

Более детальное описание последовательности изготовления лобзикового стола своими руками можно найти в сети Интернет. Здесь же доступны чертежи таких столов и видео с технологическими особенностями их изготовления.

Конечно, для профессиональных нужд самодельный лобзиковый станок не годится, но решать различные бытовые задачи на нем можно, что подтверждается множественными примерами.

Видео обзоры лобзиковых станков

Полный видео обзор качественного лобзикового станка Einhell TC SS 405 E:

Видео

Простой лобзиковый станок своими руками

Видео

Лобзиковые станки – рейтинг 2019 года:

Видео

Что пишут на форумах: отзывы владельцев лобзиковых станков

Николая Кормильцев, 41 год, Новокузнецк:

Когда покупал станок лобзиковый Кратон wmss 11 01, руководствовался советами владельцев и его невысокой ценой. При этом понимал, что за 100 долларов покупаю инструмент китайской сборки. За два года использования у меня к станку особых претензий не появилось, учитывая, что я работаю на нем лишь время от времени. Точность обработки для меня приемлемая, механизм наклона стола работает без проблем, по качеству электромотора также ничего плохого сказать не могу. В общем, неплохая модель для бытового использования по доступной стоимости.

Анатолий Захаревич, 51 год, Подмосковье:

За свою карьеру я работал на многих лобзиковых станках, но ничего качественнее Pegas Excalibur мне не приходилось видеть. По сути, станок состоит из одних преимуществ, к недостаткам можно отнести только достаточно высокую цену. Вибрация практически не ощущается, двигатель работает ровно, обороты не теряет, столешница очень высокого качества. Очень нравится, что здесь наклоняется пильный механизм, как по мне, это отличное решение. Отмечу также качественный механизм замены пилы: быстро и удобно, вся операция занимает пару минут. За три года интенсивного использования ничего не сломалось, ничего не отвалилось, траты только на расходники.

Преимущества: мощный двигатель, бесключевая замена пильного полотна, режущий механизм с возможностью наклона, качественная сборка;

Недостатки: высокая цена.

Как сделать лобзиковый станок своими руками: чертежи и видео

    Использовать этот прибор чрезвычайно просто, при этом он способен совершать очень тонкие, а главное – точные распилы. Не всегда есть возможность приобрести покупной лобзик, поэтому статья будет незаменимой для тех, кто хочет сделать его своими руками в домашних условиях, не вложив при этом много денег.

Читайте также:Как установить ролики на двери шкафа-купе

Первый вариант

Стол, который в то же время станет рабочей поверхностью для будущего станка, смастерить достаточно просто. Для этого вам нужно воспользоваться любым чертежом, коих на сегодняшний день существует множество на просторах сети Интернет. При этом сделать стол не составит особого труда. Однако изделие будет обладать небольшой площадью рабочей поверхности. Для самого примитивного верстака вам понадобятся следующие элементы:

• лист фанеры;
• винты для крепления;
• струбцины.

Для изготовления столешницы подойдет фанера, поверхность которой предварительно была заламинирована. Этот вариант значительно упростит уход за крышкой. В ней необходимо сформировать отверстие, предназначенное для выхода полотна пилы из-под нее. В этом месте должно быть установлено специальное крепление для него. Толщина листа фанеры, как правило, превышает 10 миллиметров. Для более надежной фиксации электролобзика надо в его подошве сформировать отверстия для крепежных винтов. Самодельный станок соединяют со столом при помощи струбцин.

Но стоит помнить, что крепежные болты не должны выглядывать над подошвой, тем самым мешая вам работать. Такой установкой вы можете с легкостью управлять с древесными листами толщиной то 30 мм. Чертежей этой конфигурации в Интернете более чем достаточно.

Второй вариант

Этот вид стола будет чуточку сложнее реализовать. Для него вам понадобятся:

• деревянная станина;
• трубка от пылесоса;
• ламинированный лист фанеры для крышки;
• набор еврошурупов (конфирмантов).

Чтобы осуществить данную задумку, вам понадобится больше составных частей, однако для их соединения особого труда вам прилагать не придется. Станина изготавливается и древесно-стружечной плиты, из которой мы сделаем заднюю стенку и две боковые. Передняя стенка нам не нужна, поскольку в дальнейшем она будет мешать работать, загораживая собой кнопку включения. В задней части фрезой, диаметр которой будет подходить к трубе, делается отверстие, куда ее и поместят вместе с кабелем. Столешница делается из 10-миллиметровой ламинированной фанеры. Все деревянные составные части соединяются вместе при помощи конфирмантов. Сам лобзик располагается таким же образом, как и в первом варианте.

Данная установка позволяет работать с деталями больших размеров. Однако если вы будете обрабатывать слишком толстые заготовки, режущий элемент иногда отклоняется в сторону, тем самым снижая качество спила. Дефект легко можно исправить: для этого пилу станка нужно зафиксировать при помощи кронштейна, в который она будет упираться. Такой крепеж делается из двух 11-миллиметровых подшипников, прикрученных винтами к Г-образной стальной полоске. Она не даст режущему элементу отклониться от естественной оси движения.

Крепеж присоединяется к станку при помощи двух брусков размерами 50×50 мм. Таким образом, получается подвижная конструкция, легко движимая в зависимости от толщины обрабатываемой заготовки. Настольный лобзик можно улучшить, установив на него специальный ограничитель, позволяющий отрезать заготовки такой длины и толщины. Этот подвижный ограничитель толщины фиксируется струбцинами. Делают его из бруса, стального или алюминиевого уголка. Чтобы деталь проще передвигалась, ее можно установить на специальные салазки сбоку или внизу столешницы.

Изготовление столика

Хоть его конструкция не представляет собой ничего сложного, некоторые навыки все же понадобятся. Нужнее всего эти способности во время крепления царги стола к ножу агрегата. В этом случае производится это соединением шип-паз. Однако его при желании можно заменить саморезами, шкантами или клеем по дереву. Лучше всего крышку сделать подъемной. Подобная конструкция облегчит доступ к ножу и самому инструменту в целом при их замене. Многозадачность обеспечивается добавлением к агрегату фрезерного станка или дрели. Для сборки стола нам понадобится:

• деревянный брус 80×80 и 40×80 мм;
• ламинированная фанера или древесно-стружечная плита 900×900 миллиметров.

Ножки устанавливают на удалении 70 сантиметров. Получают этот элемент при помощи первого типа брусьев при их продольном распиле. Их высота бывает индивидуальной, в зависимости от предпочтений человека. При сборке все контактные поверхности обрабатывают клеем.



Лобзиковый станок Jet JSS-16A 90Вт, 550-1600 ход/мин, наклон 0/45 гр, 10000808MA

Применение:

JSS-16A – любительский лобзиковый станок jet  для выпиливания сложных радиусов в не слишком крупных заготовках из древесины, ДСП, ДВП, фанеры или пластмассы.

​

Описание:

Модель JET jss 16АА представляет собой улучшенную модификацию хорошо известного лобзикового станка Jet JSS-16 и имеет ряд интересных конструктивных особенностей, выгодно отличающих ее от аналогов других марок. Прежде всего, это универсальность в отношении используемых полотен: можно устанавливать пилки как со штифтовым креплением, так и без него.

Важно отметить удобное верхнее расположение рычага натяжения полотна.
Новое усовершенствование в конструкции – возможность изменить ориентацию плоскости распила: вдоль или поперек продольной оси станка, смотря как удобнее или привычнее оператору.

Предусмотрена электронная система плавной регулировки частоты ходов, которая позволяет точно подбирать скорость. Это важно как с точки зрения соблюдения теплового режима резания, так и с точки зрения борьбы с вибрациями.

Для распиловки под углом к поверхности предусмотрен механизм наклона рабочего стола, оборудованный транспортирной шкалой и стопором с лицевой стороны. Для удаления опилок с линии реза есть регулируемый патрубок для сдува опилок и 35-миллиметровый штуцер подключения к системе пылеотсоса.





Преимущества:

• Плавная регулировка частоты ходов пилки

• Верхнее расположение рычага быстрого натяжения и ослабления пильного полотна

• Универсальное крепление пильного полотна

• Два варианта установки пильного полотна (вдоль и поперек продольной оси станка)

• Регулируемый патрубок для сдува опилок

• Регулировка наклона пильного стола

• Регулируемый прижим заготовки

• Рабочий стол из алюминиевого литья

Характеристики:

Потребляемая мощность, кВт  0,09
Напряжение, В  230
Максимальная глубина пропила, мм  50
Размеры рабочего стола (ДхШ), мм  415 х 254
Диаметр вытяжного штуцера, мм  35
Длина пильного полотна, мм  127
Угол наклона рабочего стола  0-45º
Максимальная ширина заготовки (просвет до рамы), мм  406
Частота ходов пилки, ход/мин  550-1600
Ход пилки, мм  15
Длина, мм  620
Ширина, мм  340
Высота, мм  330
Масса, кг  11,5
Масса в упаковке, кг  13

Комплектация:

​Посмотреть и скачать Инструкцию на рус. языке к лобзиковому станку Jet JSS-16A

Производство JPW Tools AG (Швейцария/Тайвань). Гарантия 2 года.

Jet — это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.

Рекомендация «Арсенал Мастера»:

Pекомендуем JET купить jss 16А в Арсенал Мастера. Доставим по всей России.


Посмотреть в каталоге с ценами Весь ассортимент Jet

Доступны для покупки:
Набор пилок для лобзикового станка (5шт) Артикул: 10000809
Пилки лобзиковые по дереву,Taifun 56 N2/0, 0,62×0,29х130мм, 30 TPI, 12 шт. Артикул: JH562086
Пилки лобзиковые по дереву,Taifun 56 N5, 0,97×0,40х130мм, 13 TPI, 12 шт. Артикул: JH560586
Пилки лобзиковые по дереву,Taifun 56 N7, 1,25×0,45х130мм, 11 TPI, 12 шт. Артикул: JH560786
Пилки лобзиковые по дереву, Taifun 56 N9, 1,45×0,5х130мм, 11 TPI, 12шт. Артикул: JH560986
Пилки лобзиковые по дереву, Taifun 56 N12, 1,65×0,6х130мм, 11 TPI, 12шт. Артикул: JH561286
Пилки лобзиковые по дереву, Zarsa 81 N0, спиральные, D0,85х130мм, 51 TPI, 12 шт. Артикул: JH810086
Пилки лобзиковые по дереву, Zarsa 81 N3, спиральные, D1,1х130мм, 41 TPI, 12шт. Артикул: JH810386
Пилки лобзиковые по дереву, Zarsa 81 N4, спиральные, D1,3х130мм, 36 TPI, 12шт. Артикул: JH810486
Пилки лобзиковые по дереву, 130мм, набор из 4 типов, 24шт. Артикул: JH592970
Пилки лобзиковые по дереву, со штифтами, 3,0х0,25х135мм, 18 TPI, 6 шт.Артикул: JH931734
Пилки лобзиковые по дереву, со штифтами, 3,0х0,25х135мм, 25 TPI, 6 шт.Артикул: JH931034
Пилки лобзиковые по дереву, со штифтами, 3,0х0,5х135мм, 10 TPI, 6шт.Артикул: JH934434
Пилки лобзиковые по дереву, со штифтами, 6,0х0,4х135мм, 15 TPI, 6 шт. Артикул: JH933634



Напоминаем:
После каждого использования производите очистку корпуса станка мягкой ветошью.
Если загрязнения не удаляются, смочите ветошь в мыльной воде.
Запрещается использовать для очистки растворители, такие как бензин, спирт, водный раствор аммиака и т.д.
Растворители могут повредить пластмассовые детали.
Используйте только остро заточенные пилки
Смазывайте подшипники после каждых 50 рабочих часов



​Видео: лобзиковый станок Jet JSS-16A

Настольный лобзиковый станок из ручного электролобзика своими руками

Настольный лобзиковый станок предназначен для выпиливания различных деталей, имеющих сложную конфигурацию, из листовых материалов. Данный инструмент способен работать с МДФ, ДСП, ДВП и многими другими. Также лобзики могут производить выпиливание внутренних контуров деталей, если предварительно проделать небольшое отверстие. Данный инструмент отличается широким спектром применения, поскольку он способен обеспечит высокую производительность труда, чего не добиться обычной ножовкой.

Конструктивные особенности

Схемы устройства всех лобзиковых станков обычно одинаковые. Рассмотрев внимательно чертежи, где изображен данный инструмент, можно увидеть следующие его конструктивные узлы:

• станина, которую также часто называют корпусом. Она предназначена для размещения всех конструктивных элементов агрегата;
• приводной механизм;
• кривошипно-шатунный механизм. Он необходим для преобразования вращательной энергии вала двигателя в движения пилки, используемой во время работы;
• сдвоенное коромысло. Оснащено крепежными деталями для пилки и натяжным устройством;
• рабочий стол. В некоторых современных моделях он имеет механизм поворота, который осуществляет передвижение на заданный угол.

Самодельный лобзиковый станок из фанеры.

Как сделать станок из электролобзика?

Для изготовления лобзикового станка из ручного электролобзика нужно следовать такой инструкции:

1. Вначале необходимо сделать стол, где будет в дальнейшем установлен самодельный лобзиковый станок. Для этого используют любой прочный листовой материал – толстую фанеру, металл и другие.
2. В столе проделывают сквозные отверстия, предназначенные для режущего полотна и различных крепежных деталей.
3. Полученный лобзиковый стол устанавливают и надежно закрепляют на пригодном деревянном столе.
4. Полученный стол оснащается направляющими рейками.
5. Внизу закрепляют ручной лобзик, что позволяет заменить приводной механизм станка и многие другие его конструктивные элементы.

Изготовить такой лобзиковый станок своими руками под силу каждому. Его преимущество заключается в том, что в любой момент данный агрегат можно быстро разобрать и использовать только ручной инструмент.

Самодельный лобзиковый стол-станок из ручного электролобзика

Как изготовить более профессиональный инструмент?

Самодельный лобзиковый станок может иметь все качества, которые присутствуют в профессиональном оборудовании. Для его изготовления нужно придерживаться такой инструкции:

1. Станину изготовляют из любого прочного материала – фанеры 12 мм, пластика, текстолита и других. Она должна состоять из основания, корпуса для размещения всех конструкционных узлов и рабочего стола.
2. С другой стороны размещают качалку с эксцентриком. Их нужно соединить между собой, используя металлические пластинки с подшипниками втулочного типа. Получившуюся конструкцию устанавливают при помощи винтов.
3. Промежуточный вал формируется из нескольких подшипников.
4. Металлический шкив очень плотно надевается на вал и закрепляется винтовое соединение.
5. Для изменения характеристик движения качалки на эксцентриковом фланце делают 4 отверстия круглой формы с резьбой. Они должны размещаться от осевой линии на разном расстоянии. Амплитуда движения качалки регулируется местом установки винтов.
6. Качалка формируется из деревянных коромысел, которые прикрепляются на шарнирном соединении к стойке.
7. На задних концах коромысел проделывают небольшие пропилы. Они предназначены для установки винтов напряжения.
8. Передние концы коромысла предназначены для установки пилки. Она передвигается при помощи специальных металлических шарниров. Перед креплением пилки ее устанавливают в паз, размещенный на рабочем столе.
9. Стойку качалки делают из цельного куска прочного материала. В верхнем ее конце проделывают паз для установки коромысла, а около нижнего – вырезают небольшое отверстие прямоугольной формы для монтажа второго коромысла.

Виды металлических шкивов

Как сделать станок из швейной машинки?

Из швейной машинки получается отличный лобзиковый станок, которые снабжен регулятором перемещения пилки. Сделать его нетрудно, если придерживаться такой инструкции:

1. Из нижней части машинки демонтируют механизм плетения нити. В некоторых моделях он может размещаться в другом месте.
2. Для демонтажа данного узла необходимо вынуть несколько болтов, после чего снять шплинт и приводной вал.
3. Откручивается верхняя защитная панель. После этого паз, по которому перемещается швейная игла, необходимо расширить под параметры пилки.
4. Сам режущий элемент также немного видоизменяется. Его подрезают согласно длине швейной иглы.
5. Делать переходник для установки режущего элемента необязательно. Вместо этого, можно немного сточить верхние резцы и обработать нижнюю зону полотна.
6. Пилочку вставляют в иглодержатель и начинают работу.

Все представленные варианты изготовления лобзиковых станков очень удачны. Полученные агрегаты отличаются высокой продуктивностью труда, а смастерить их совсем нетрудно. В зависимости от своих умений, каждый мастер сможет выбрать лучшую модель самодельного оборудования.

Видео: Лобзик из швейной машинки

Сворачиваемый коврик-пазл DIY (видео)

Этот несшиваемый войлочный коврик-пазл — идеальная основа для создания пазлов, позволяя вам перемещать пазл, когда вам нужно. Попробуйте эту забавную поделку в честь Дня национальных головоломок!

Этот пост был создан в сотрудничестве с Waverly Inspirations. Спасибо за поддержку компаний, которые поддерживают наш сайт!

Что показывает вашу любовь к кому-то больше, чем что-то сделанное вами?

Сегодня я делюсь учебным пособием по созданию простого сворачиваемого коврика-пазла, который не нужно шить, который я создал для своей семьи.

Этот коврик позволяет легко перемещать ваши проекты головоломок, когда вам нужно использовать свой стол, и он сделан всего из нескольких недорогих материалов!

Вы, как и мы, увлекаетесь головоломками?

Мои дети сейчас в веселом возрасте, когда мы действительно любим играть в настольные игры и вместе собирать пазлы.

Прямо сейчас мы решаем 1000 головоломок, которые кажутся такими ВЗРОСЛЫМИ. У нас пока не хватило смелости выйти за рамки этого размера, но я уверен, что мы добьемся этого.

Даже после того, как наши дети уже отправились спать, мы с мужем проводим время вместе, слушая подкасты или хорошую музыку, собирая вместе головоломки. Я нахожу это терапевтическим после того, как просидел весь день перед экраном. Это помогает мне расслабиться по вечерам, давая моему мозгу отдохнуть от моих списков дел.

Чтобы максимально увеличить нашу коллекцию пазлов, мы с парой друзей обмениваемся пазлами после того, как мы их закончим, что было здорово, потому что нам всегда есть над чем поработать, но при этом мы сохраняем довольно бережливый процесс.

Торговые пазлы — отличный способ сохранить нашу коллекцию свежей и сохранить интерес наших детей, собирая их вместе с нами.

Моя единственная проблема с головоломками — это куда их переместить, когда нам нужно есть за столом.

У нас также есть «помощница» в нашем доме, которая любит переворачивать кусочки пазла, когда ее мать игнорирует ее (мы любим тебя, Лулу кошка!). Я подумал, что циновка может быть отличным способом отпугнуть нашего помощника и может быть быстрым способом убрать со стола перед обедом!

Давайте создадим этот легкий сворачиваемый коврик-пазл без шитья!

Необходимые материалы (все эти материалы можно найти в Walmart!)

1 ярд ткани Waverly Inspirations Fabric (обратите внимание на свежие принты ко Дню святого Валентина, я выбрала классическую розовую клетчатку!)

1 ярд войлочной ткани (любого цвета)

1 упаковка ленты Waverly Inspirations Ribbon (любой подходящий цвет)

Картонный тубус (можно использовать прочный почтовый тубус, рулон подарочной упаковки или даже пластиковую трубу из ПВХ)

Лезвие бритвы (для резки по размеру)

Лента для подшивки или клей для ткани

Ножницы

Waverly Chalk Краска подходящего цвета и кисть (по желанию, но вы можете покрасить картонный рулон по согласованию — я решил оставить свой в его естественном состоянии!)

ЗАГАДКИ !! (ознакомьтесь с моими предложениями ниже для некоторых из наших любимых!)

Как сделать коврик-пазл своими руками

1. Как и в нашем проекте двусторонней подушки сиденья, мы начнем с того, что выровняем две ткани так, чтобы правая сторона ткани была обращена ВНУТРИ по направлению друг к другу. Это означает, что неправильные стороны будут обращены наружу!

Обрежьте ткань и фетр до одинакового размера.

Помните, этот коврик может быть ЛЮБОГО размера.

Если вы хотите, чтобы он был размером, например, с кухонного стола, сначала измерьте его и используйте в качестве руководства для создания коврика. Я сделал большой коврик для наших больших пазлов!

2.Как только ваша ткань будет обрезана, используйте тканевую ленту и выровняйте все стороны, оставив отверстие, чтобы вы могли вывернуть коврик, как только вы закроете все швы.

Используя очень горячий утюг, осторожно и медленно начните гладить, чтобы запечатать шов (вы можете увидеть еще один пример того, как выглядит запечатывание шва здесь!).

Обычно для этого требуется прикрепление булавками, но я обнаружил, что фетр удерживает ленту на месте, и это упростило задачу без закрепления.

Проделайте это со всех сторон (убедитесь, что вы оставили это отверстие, чтобы вывернуть его !!), пока две части не сольются вместе.

Осторожно выверните лицевую сторону и заклейте последнее отверстие тканевой лентой или небольшим количеством клея для ткани.

3. Обрежьте картонную трубку по длине готового мата.

Если вы хотите это раскрасить, вы можете! Я закончил каждый конец маленькой завязанной лентой, которую можно использовать, чтобы связать весь коврик, когда мы будем его хранить.

Как видите, вы можете свернуть эти головоломки (не торопитесь и аккуратно катайтесь!), Когда они не используются.

Имейте в виду, что это не рекомендуется для длительного хранения, так как оно может повредить ваши части головоломки, но рекомендуется для быстрого перемещения, чтобы вы могли использовать свой стол, когда он вам нужен.

Я так взволнован, что могу взломать это, и я думаю, это будет разумный вариант, когда мы будем арендовать наши дачи!

Ищете несколько отличных головоломок? Вот несколько из моих любимых!

У меня была одна из тех головоломок

классические книги-пазлы

история времени головоломка

пазл нэнси рисовала

Пазл Гарри Поттер

тем не менее она сохранила головоломку

Пазл Гарри Поттер

сборник видеоигр головоломка

Пазл старый книжный магазин

цветной пазл

PS- Серьезно, начните обмен головоломками с друзьями. Вы не пожалеете!

Ищете способы хранить эти пазлы? Эта стратегия так хорошо работает в нашем доме!

Удачного крафта !!

Хотите получить больше вдохновения от Вэйверли? Попробуйте это!

Двусторонние подушки для стула без шитья

Венок из ткани и подходящая гирлянда

Учебник по информационной доске Fabric

Рисование тыкв акриловыми красками

Грелки для рук без шитья

Поднос для оттоманки для рукоделия

Деревья из лоскутной ткани за 15 минут

Kid Craft: простая техника рисования подарочной упаковки

Зарядная станция для телефона DIY

Этот пост был создан в сотрудничестве с Waverly Inspirations.Спасибо за поддержку компаний, которые поддерживают наш сайт!

Приколи это

Делайте повторяющиеся и повторяемые резы лобзиком.

Лобзики существуют уже давно, и в большинстве мастерских они есть, но в большинстве случаев они не используются, за исключением тех случаев, когда вам действительно нужно что-то, что может сделать только лобзик. Я всегда стараюсь максимально использовать свои инструменты, и когда Марк прислал мне не о том, чтобы делать шаблон для головоломки, я подумал, что было бы неплохо посмотреть, будет ли это одним из способов получить больше пользы от лобзика.

Смотрите на Youtube: https://youtu.be/ZBVm3zzoIE0

Как и многие кондукторы, я начал на столе увидел после того, как я выбрал мой лес, который в этом случае было высокое качество 1/4″ фанеры, что я мог бы использовать в качестве опорной плиты и первое, что мне нужно, чтобы вырезать было несколько бумажек, которые Я мог бы использовать, чтобы захватить зигзага опорную плиту на 1/4″ фанеры материала . ..

Вместо того, чтобы пытаться измерить эти меньшие настройки, я часто прибегаю к своим мерным стержням, они очень удобны и очень точны.Вы можете увидеть, как они выглядят в моем магазине Amazon Store ..

Затем я вырезаю основу кондуктора, просто используя основу лобзика и 2 полосы, которые я нарезал … быстрый и простой способ измерения.
Я решил использовать двухкомпонентный эпоксидный клей, чтобы прикрепить полоски к основе, и использовал немного пластика, чтобы отделить основу лобзика от клея, таким образом, в случае, если мой клей просочился на основу лобзика, не пришлось бы откалывать основу от основание для лобзика позже.

Затем нужно было измерить отверстия как для полотна лобзика, так и для оси шарнира.Я хотел держать их как можно ближе друг к другу, чтобы в случае, если я хотел разрезать несколько дуг, у меня было больше шансов, когда точка поворота ближе к лезвию.

В качестве точки поворота или направляющей я решил использовать подшипник фрезера с внешним диаметром 3/8 дюйма, который можно приобрести в любом хорошем магазине фрезерных станков, и пока вы там, вы также захотите подобрать подходящую шайбу с гребень, который позволяет затягивать подшипник, но при этом внешний корпус подшипника по-прежнему свободно вращается.
Другие варианты, которые вы можете использовать для направляющего штифта, — это, конечно, деревянный дюбель. Я боялся, что дюбель изнашивается слишком быстро, но также подумал о том, чтобы просто использовать болт с кучей подходящих шайб. Шайбам не пришлось бы вращаться, они работали бы так же, как деревянный дюбель, только немного надежнее и прослужили бы …

Просверлив отверстия и вставив направляющий штифт, я понял, что лобзик нужно прикрепить к фанерному шаблону. Я думал об использовании двустороннего скотча, но это кажется слишком временным, поэтому я решил сделать небольшой кожух спереди и сзади, который захватил бы основание моей лобзика и надежно закрепил его с помощью пары небольших винтов с каждой стороны.Это хорошо сработало, к сожалению, на рынке было так много разных лобзиков, что каждому нужно будет изготовить свои собственные лобзики в соответствии с имеющимися у них лобзиками.

После прикрепления лобзика к основанию кондуктора и установки нового деревянного лезвия пора опробовать этот приспособление, потому что вся теория и идеи будут напрасными, если приспособление не работает должным образом, так что время тестирования.

Моя первая попытка была только в порядке, я имел тенденцию позволять направляющей точке отклоняться от шаблона, поэтому разрез не был прямым

Тест 2 — Я пальцем старался максимально приблизить направляющую для головоломки к шаблону, это сработало лучше, но все же не идеально.Я мог бы делать такую ​​же работу на свободе.

Test 3 — все еще изо всех сил пытается получить ровный, ровный разрез … Я вижу, это потребует практики и твердой руки, чтобы получить даже элементарные результаты.

Тест ?? (намного больше) Хорошо, я думаю, что я поправляюсь, но я потратил немного материала, пытаясь заставить это приспособление работать так, как должно, но оно просто не делает того, что должно. В конце концов, я думаю, что смог бы справиться с вырезанием от руки не хуже, чем возиться с этим приспособлением, которое отчасти работает, но не очень хорошо.

Заключение … это была интересная идея, и я действительно думал, что смогу работать, но на практике, с лобзиком, эта пазл не работает так, как я ожидал. Это не быстро, неточно и не чисто, и есть более эффективные способы вырезания шаблона, например, с помощью маршрутизатора.

Не все, что мы делаем в области деревообработки, получится так, как мы ожидали, и это был один из тех проектов, которые, как я был разочарован, оказались не такими, как я думал. Я надеялся, что это даст новые функции моей редко используемой лобзике, но, в конце концов, использование моей головоломки от руки так же быстро и точно, как и эта головоломка… и теперь мы все знаем …
Woodworkweb Amazon Affiliate Store — https://www.amazon.com/shop/woodworkweb

Авторские права Колина Кнехта
woodworkweb.com

Пазлы на заказ Производитель фотопечати

Традиционные пазлы на заказ из 3. 49

Пластиковые пазлы на заказ из 3,75

Деревянные пазлы на заказ из 2.79

Пользовательские пазлы-приглашения из 0,79

Простое средство для создания пазлов онлайн

Вы можете создать свой собственный фото-пазл менее чем за минуту с помощью нашего онлайн-мастера и доставить его к вашей двери или вашим клиентам менее чем за неделю, находитесь ли вы в США, Канаде, Австралии, Новой Зеландии, Великобритании или в любом другом месте мира. Наша умная технология обеспечит безупречный дизайн ваших головоломок. Наш интуитивно понятный онлайн-конструктор головоломок позволит вам легко создать свой дизайн и предупредит вас о проблемах с разрешением изображения для печати.

Вот как легко собрать свой собственный пазл:

1. Выберите тип головоломки, которую вы хотите настроить.

2. Выберите размер пазла и количество деталей.

3. Выберите дополнительную подходящую коробку для печати на заказ

4. Откройте для себя наш онлайн-пазл

5. Создайте свой пазл, перетаскивая загруженные файлы изображений

6. Посмотрите готовый дизайн и добавьте в корзину

Запустите конструктор и превратите ваши фотографии в мозаику прямо сейчас »

Создатель пазлов онлайн , перетаскивайте изображения для создания пазла
Предварительный просмотр в реальном времени для проверки вашей работы перед заказом

Мы осуществляем поставки по всему миру, и вся печать и производство выполняются на наших собственных предприятиях, которые проходят строгие процедуры контроля качества.

Пазлы на заказ для всех

Мы известны во всем мире производством высококачественных пазлов. Наша клиентская база варьируется от индустрии настольных игр, образовательных секторов, розничной торговли и торговых посредников, путешествий и гостеприимства до крупных компаний, насчитывающих 500 компаний, которым нужны индивидуальные печатные пазлы для их корпоративного маркетинга и командных игр. Их всех объединяет потребность в высококачественных индивидуальных головоломках по низким ценам и быстрому выполнению работ.Ниже приведены примеры некоторых головоломок.

Рекламные пазлы
Пазлы для розничной торговли
Пазлы-приглашения
Развивающие пазлы
Пейзаж
Гостевая книга свадьбы / вечеринки

Продавайте свой дизайн на нашей платформе и получайте комиссионные, когда люди покупают ваш дизайн.

Подробнее здесь »

The Riddler

Tiger Dash Wildcat Sanctuary

Shanti Deva, Pandora and Morgan Wildcat Sanctuary

Red London Buses Photo Puzzle

Распечатайте головоломки вместе с нами …

Имея более 35 лет работы в индустрии печати и производства настольных игр с десятками тысяч клиентов по всему миру, мы выделяемся среди конкурентов, прежде всего, качеством наших головоломок, а также нашей высокоэффективной и оптимизированной производственная линия, мы можем изготовить ваши индивидуальные головоломки в любом количестве в рекордные сроки.Гибкость нашего онлайн-конструктора головоломок позволяет вам загружать файлы изображений и размещать их для редактирования, прежде чем проверять их самостоятельно, используя программу предварительного просмотра «что видишь, то и получаешь» . У нас есть полный набор пазлов популярных размеров для персонализации и различные упаковки. У нас также есть двусторонние пазлы и магнитные пазлы. Если вы ищете более индивидуальное решение, свяжитесь с нами. Наш процесс печати был отлажен и очень безопасен для окружающей среды, поскольку экологичность является одним из наших главных приоритетов в работе.

Более того, наши материалы и производственные процессы соответствуют мировым стандартам консервации и качества.

Вы можете узнать больше о нас и нашей материнской компании QP Group на нашей странице о нас.

---

Отзывы клиентов

«Я просто хотел бы отметить фантастический опыт, который я получил от работы с вашей компанией, и особенно с Уилсоном. Общение было фантастическим (учитывая разницу во времени и расстоянии!), Ни одна работа не была слишком маленькой, был дан дополнительный вклад и обмен идеями, в целом просто превосходное обслуживание, и Уилсон заслуживает большей части этой похвалы. Wilson делает честь вашей компании, и я буду иметь дело с вашей компанией, особенно с Wilson, в самом ближайшем будущем, как только мы получим дополнительное финансирование / пожертвования для заказа дополнительных лобзиков. Еще раз спасибо за все, и особенно за ваше время, с наилучшими пожеланиями, Зак Уилмер — директор по развитию проекта Lantern Project ».
Зак Уилмер, Wirral United Kingdom, Рейтинг: 4,5

« Мои комплименты вам! Заказывала пазл на семейный праздник в прошлом месяце. Выглядело потрясающе, и это был хит недели.Проходили все соседи, и у них отвисла челюсть от того, как хорошо это выглядит. Большое вам спасибо за неизмеримое добавление к нашему семейному собранию. С нетерпением ждем заказа еще пазлов НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ!! Z «
z, teaneck NJ USA, Рейтинг: 4.5

переносной лобзик

лобзик tacklife pjs03a pjs04a — cnet

ваше место назначения для всего хостинга и не только! Найдите лучшие планы и предложения поставщиков узнайте, что вам нужно знать, чтобы расширить свое присутствие в Интернете и оптимизировать свой сайт. используйте наши инструменты сравнения

как сделать лобзик для резки дерева дома — youtube

как сделать лобзик для резки дерева дома. ребята, в этом видео я покажу вам, как сделать лобзик по дереву дома. это удивительно, чтобы сделать что-то дома, используя доступный

самодельный настольный лобзик — самодельный настольный электролобзик

как сделать лобзик настольный самодельный стол для электролобзика как сделать настольный лобзик как сделать портативный лобзик настольный лобзик резак самодельный лобзик настольный станок для резки пластиковых листов древесины

самодельный лобзик настольный станок || стол для лобзика своими руками

привет друзья сегодня я покажу вам, как сделать станок для лобзика.Надеюсь, вам понравится это видео. если вам нравится это видео, нажмите кнопку «Нравится», а также подпишитесь на мой канал, чтобы увидеть больше новых видеороликов.

портативный лобзик портативный лобзик

alibaba. com предлагает 410 портативных лобзиковых станков. около 7% из них — другое станочное оборудование, 4% — пилы и 4% — сепараторы минералов. Вам доступен широкий выбор портативных лобзиков, например, платные бесплатные образцы.

лобзик (электроинструмент) — wikipedia

лобзик — это лобзик, состоящий из электродвигателя и полотна сабельной пилы.лобзик с подошвенными пластинами, которые имеют функцию снятия фаски, может резать углы, обычно до 45 градусов относительно обычного вертикального хода, для выполнения соединений под углом. в прошлом то, что сейчас обычно называют спиральными пилами, часто называли лобзиками.

amazon.com: лобзик

портативная настольная пила Rockwell Bladerunner x2 со стальным измерителем угла продольного упора и 7 принадлежностями — rk7323. Galax pro 5-амперная орбитальная лобзиковая пила 3000 об / мин с лазерной направляющей и регулятором скорости (1-6) 4-ступенчатая орбитальная быстросъемная пильная система маятникового действия с 2 пильными полотнами gp78221 удивительные машины книга лобзиков. by

немного потратиться: отличные подарки до 500 долларов — cnet

да, он работает и как телевизионная консоль, и как портативный игровой планшет, но, что самое главное, он напоминает нам о том, насколько увлекательными могут быть совместные игры в одной комнате, спасибо в четырехсторонние игры, такие как mario kart 8 и

PRE Post: требуются детали для мельницы Superior SH
NEXT Post: roue de lavage sable yernaux

Как вырезать круги с помощью маршрутизатора

Подробнее о проекте

Расчетное время

30 минут

Сегодня я делюсь простой техникой, в которой используется фрезерный станок для создания идеального сечения круга.Создать идеально круглый вырез с помощью лобзика может быть очень сложно. К счастью, есть еще один простой способ вырезать круг с помощью фрезера и простого приспособления для изготовления кругов своими руками.

Заменив подножку маршрутизатора на доску и вставив точку поворота (я использовал гвоздь), маршрутизатор может вырезать круглые пропилы практически любого размера. Некоторые мастера по дереву даже предпочитают этот метод резки круглых обеденных столов

.

Если вы собираетесь использовать это приспособление много раз и хотите сделать его многоразовым, может быть полезно сделать его из тонкого листа акрила и просверлить ряд отверстий со стандартным интервалом.Возможно, я сделаю это в будущем, но для тестирования процесса с этими небольшими проектами кусок дерева отлично подойдет.

Чтобы почувствовать этот процесс, я протестировал его на трех небольших проектах; табурет, колбасная доска и круглая рама для зеркала. Читайте дальше, чтобы узнать, как сделать свой собственный!

Как сделать шаблон для кружков своими руками:

Шаг 1. Снимите опорную плиту маршрутизатора

Дженн Ларджесс

Для начала снимите аккумулятор (или отключите) роутера.Выкрутите винты, которые удерживают опорную пластину на маршрутизаторе, а затем снимите опорную пластину.

Шаг 2: Обведите подножку на доске

Дженн Ларджесс

Проследите отверстия на одном конце длинной тонкой доски, такой как доска толщиной ½ дюйма, которую легко найти в домашнем центре.

Шаг 3: Просверлите отверстия

Дженн Ларджесс

Просверлите отверстия под винты и отверстие для фрезы.Переверните доску и зенковайте отверстия для винтов, чтобы они встали заподлицо с нижней частью доски.

Шаг 4. Присоедините плату к роутеру

Дженн Ларджесс

С помощью дрели / отвертки прикрепите плату к маршрутизатору с помощью винтов и отверстий, используемых в подножке.

Шаг 5: Отрегулируйте глубину фрезы

Дженн Ларджесс

Установите фрезер с прямой битой. Установите глубину первого прохода менее 1/8 дюйма.

Шаг 6: Установите точку поворота

Дженн Ларджесс

Отметьте и просверлите небольшое отверстие в доске для точки поворота с желаемым радиусом круга.

Шаг 7: Выполните круговые пропилы

Дженн Ларджесс

Чтобы подготовиться к распилу, прижмите кусок фанеры к рабочей поверхности.Уложите доску на фанеру и прикрутите по углам. (В моем первом дубле я прикрутил только два угла, но выбрал все четыре угла в следующих раундах.)

Наведите фрезер на древесину, а затем погрузитесь в пропил, один раз повернув фрезер по окружности. Выключите маршрутизатор и пропылесосьте путь. Уменьшите глубину фрезы еще на 1/8 дюйма и повторяйте процесс до тех пор, пока вы не прорежете доску на всю глубину и не получите идеально круглый вырез.

Шаг 8: Проект табурета — отрежьте ножки

Дженн Ларджесс

Чтобы сделать табурет, я повторил этот разрез на второй доске, чтобы удвоить толщину сиденья. Затем я отрезал четыре ножки под углом 15 градусов на торцовочной пиле. В качестве подсказки я отметил передний край скошенного среза (и использовал стопорный блок), чтобы точно знать, где выровнять угол на нижней стороне стула, обращенный внутрь к центральной точке.

Шаг 9: Проект табурета — Отметьте сиденье

Дженн Ларджесс

Предварительно просверлите отверстия в сиденье стула на расстоянии 1¾ дюйма от края, используя угол ножки в качестве направляющей, и в центре каждой ножки.

Шаг 10: Проект табурета — прикрепите ножки

Дженн Ларджесс

Нанесите небольшое количество клея на верхнюю часть каждой ножки, а затем закрутите винты через сиденье и в каждую ножку.

Шаг 11: Проект табурета — закрепите сиденье

Дженн Ларджесс

Наконец, нанесите столярный клей на поверхность сиденья и добавьте второй слой, чтобы создать более толстый верх и скрыть крепления для ног.

Шаг 12: Проект Charcuterie — Соберите и разрежьте на части

Дженн Ларджесс

Чтобы сделать доску для колбас, соберите две сосновые доски и один кусок ореха с помощью клея и винтов с отверстиями.Отметьте на доске расположение и форму ручки. Наведите фрезер и приспособление над вырезом и отметьте на доске начальную и конечную точки.

Шаг 13: Проект Charcuterie — Отрежьте ручку

Дженн Ларджесс

Как только круг будет вырезан, вырежьте форму ручки лобзиком и просверлите отверстие для подвесного ремня.

Шаг 14: Проект зеркальной рамы — Обрежьте внутренний край

Дженн Ларджесс

Последним проектом, который я пробовал, была рама круглого зеркала.В этом проекте требуется разрез, чтобы сделать внутренний И внешний край рамы, поэтому прикрутите доски к рабочей поверхности по углам и по центру. Сделайте первый разрез немного меньше круглого зеркала. Затем сделайте немного более широкий вырез, который соответствует размеру зеркала, но на глубину всего 1/8 дюйма, чтобы создать уступ, чтобы зеркало могло войти в раму, не проваливаясь.

Шаг 15: Проект зеркальной рамы — Обрежьте внутренний край

Дженн Ларджесс

Наконец, отрежьте внешний край рамы на дюйм и четверть от внутреннего края.Когда кусочки будут готовы, нанесите клей на концы и слегка скрепите их вместе. Закончите раму и с помощью клея прикрепите зеркало к плечу с тыльной стороны.

деревянных головоломок ручной работы из деревянных пазлов

… дьявольски по замыслу!

Почему сотни людей считают меня своим? Почему мне так не терпится узнать об их страданиях и услышать их стоны разочарования? Я Стив Ричардсон, он же Главный мучитель. С 1974 года я и мои коллеги были вдохновителями самых красивых, самых изобретательных, и не только. Вопрос, большинство сложных головоломок , которые можно найти сегодня в мире — знаменитые головоломки Stave.

Наша преданность созданию головоломок превратила идею головоломки из очень простого развлечения в очень выразительную, увлекательную и раздражающая форма искусства. В домах повсюду собрано пазлов Stave и хранит уникальных и драгоценных реликвий. За это время мы установили много близких отношений с людьми, которые разделяют нашу одержимость. Люди, у которых есть испытали борьбу и удовлетворение от решения головоломок, столь красивых и сложных, что им не терпится приступить к следующей! Пазлы The Stave вдохновляют письма, звонки, подарки, взятки и розыгрыши выходят за рамки того, что вы ожидаете от обычного бизнеса.

Роллс-Ройс из деревянных пазлов …

Это не обычные головоломки! Это гораздо больше, чем просто сцена, разрезанная на части. В наших пазлах есть фигурки, называемые силуэтами, и хитроумные приемы, чтобы обмануть вас.

• Каждая деревянная головоломка вырезается вручную, по кусочкам, квалифицированным мастером. Ни компьютеров, ни высоких технологий. Одна пила, один резак — вот и все!
• Нет двух головоломок и двух частей головоломки, которые бы никогда не были одинаковыми.
• Изготовлен из лучшего дерева и отделан вручную, с блестящей вишневой спинкой.
• Cut с тонкими лезвиями, по каждая деталь плотно прилегает к своей ответной части.
• Для создания каждой головоломки требуется несколько этапов, вплоть до подписи и датировки Ставого Клоуна, нашего фирменного силуэта, который появляется в каждой головоломке.
• Каждая головоломка тщательно упакована в сине-зеленую коробку ручной работы с тиснением с нашим Stave Clown. На специальной этикетке, написанной золотыми чернилами, указано название головоломки и количество частей.

захватывающий опыт …

The Stave — это больше, чем просто потрясающий, персонализированный пазл из наших рук в ваши. Мы хотим общаться с вами — от мастеров головоломок до любителей головоломок.

• Откройте коробку-пазл Stave, вытащите деревянные части пазла и ощутите каждый вырезанный вручную.
• Попадайтесь в ловушку стона в отчаянии, а затем, наконец, триумфально соедините кусочки вместе.
• Почувствуйте связь с дьявольским мастером, чьи руки создали индивидуальную головоломку, которая предоставляет вам эту уникальную форму искусства и развлечения .
• Ожидайте головоломку качества семейной реликвии , которая будет радовать вас и вашу семью сейчас и для будущих поколений!

Обязательно позвоните, чтобы мы могли развернуть красную ковровую дорожку и удовлетворить ваши индивидуальные прихоти деревянной головоломки — будь то это для часов расслабляющего сосредоточения или для наших подлых головоломок. Вот что такое Stave!

The Blue Box Experience

Роскошный, уникальный, дьявольский и веселый.Озорно-ослепительные головоломки Стейва заставят вас возвращаться снова и снова. Это видео показывает волшебство, которое скрывается за деревянными кусочками головоломки.

«Как нам понравилась головоломка? Немного волновались (совсем немного) от этой головоломки. Почувствовали необходимость мести, поэтому мы ели цыпленка на обед! После этого почувствовали себя намного лучше».

M.Y., Swanton, VT

Сделайте любую традиционную головоломку уникальной, попросив добавить в нее элементы индивидуального силуэта.

«Требуется определенный тип человека, чтобы собрать воедино до безумия сложную головоломку, и … Требуется особо дьявольский тип человека, чтобы создать ее».

Посмотреть видео CBS можно здесь

Как сделать прямые продольные надрезы лобзиком

Многие думают, что лобзик подходит только для криволинейных пропилов. Мы покажем вам, как использовать забор и выбрать подходящее лезвие, чтобы делать прямые пропилы лобзиком.

Видео по построителю навыков

Видео: как сделать прямые надрезы лобзиком — стенограмма видео

Speaker 1: Большинство людей правильно думают, что ручной лобзик лучше всего справляется с кривизной резания, но в крайнем случае он сделает надежный надрез. Чтобы сделать продольный разрез лобзиком, вы должны выбрать подходящее лезвие, а не узкое, предназначенное для прокрутки.Тело должно быть немного тяжелее, с зубцами среднего размера и, очевидно, острым.

Теперь, чтобы сделать продольную пилу, вам нужно будет закрепить древесину во время резки, а также вам понадобится забор, чтобы направлять лобзик. Я собираюсь прижать их оба к этой рабочей поверхности, чтобы сделать разрез. Прежде чем я смогу закрепить забор на месте, мне нужно знать, где его разместить. Я выясняю это, измеряя расстояние между краем лезвия и краем основания.Я снимаю это измерение и использую его, чтобы правильно поставить забор.

Теперь мы готовы распилить дрова, но сначала пара советов. Во-первых, вы можете увидеть, что забор длиннее, чем кусок дерева, который я рву. Эта дополнительная длина позволяет мне легко выровнять пилу перед тем, как начать резку. Во-вторых, взгляните на мой небрежный прием, я использую его, чтобы тянуть против пилы, чтобы поддерживать постоянное давление на забор, который не дает пиле блуждать. Вот и все. Это хороший прямой продольный пропил, и следы от пилы действительно не так уж и плохи.Тем не менее, вы можете использовать плоскость для блоков или даже наждачную бумагу на деревянном бруске, чтобы удалить эти следы.

Это был квадратный надрез, что, если вы хотите, чтобы разрез был скошенным? Это не проблема. Большинство из этих оснований пил легко регулируются, и как только вы установите угол, вы вернетесь и отрежете его точно так же, как и раньше. Вот и все. Я надеюсь, что этот простой совет будет вам полезен и что он доказал, что копирование с помощью ручной лобзик — полезная техника.

.
