Самодельный обогреватель: как сделать самодельный прибор в домашних условиях

Содержание

Самодельные обогреватели для дома, дачи и гаража

Для отдыха на даче зимой необходим надежный источник тепла (обогреватель). Его можно приобрести в специализированных магазинах. Но есть дачники, которые с легкостью могут сконструировать самодельные обогреватели для дома, дачи и гаража.

К такому решению приходят не все дачники и домовладельцы, а только те, у которых есть специальные навыки и умение. Среди них встречаются настоящие инженеры-самоучки. Они способны просчитать все до мелочей, тщательно обрабатывать каждую деталь, смонтировав оригинальный безопасный обогреватель.

Затраты на материал для самодельного прибора для нагрева помещения минимальные, поскольку его можно найти в хозяйстве. Если даже покупать материал за деньги, то стоить он будет намного дешевле, нежели прибор из магазина, а эффект от работы одинаковый. Зачем тогда тратиться на приобретение готового оборудования, когда его можно смонтировать самостоятельно. Как сделать обогреватель для дома своими руками?

Самодельный газовый обогреватель для гаража, дома, дачи

Создавая обогреватель своими руками, нужно придерживаться нескольких рекомендаций:

  • Прибор должен иметь простую конструкцию без сложных элементов и деталей.
  • Нужно акцентировать особое внимание на безопасности, потому приборы, которые перекрывают и подают газ лучше всего приобрести заводские, или снять со старых баллонов.
  • При создании газового обогревателя также следует учитывать его экономичность.
  • Обогреватель не должен быть громоздким, а способы его активации — сложными.
  • Затраты на материалы для обогревателя должны составлять не более трети реальной цены заводского нагревательного прибора с прилавка магазина, иначе нет смысла его делать, проще купить готовый.

Как показывает практика, самым эффективным способом обогрева в домашних условиях является инфракрасное излучение.

Чтобы сделать такой газовый самодельный обогреватель для гаража, дома, дачи своими руками, нужно минимум деталей и материальных затрат (лист жести, ножницы по металлу, клёпочник, заклепки, металлическую мелкую сетку репицу, обычное хозяйственное сито, царговый баллончик с газом емкостью 0,5 л. и специальную горелку с клапаном).

Первое, что нужно сделать, это крепеж обогревателя к горелке. Нужно взять хозяйственное сито, прислонить к листу оцинковки и обвести маркером. Затем перпендикулярно и параллельно необходимо к кругу дорисовать прямоугольные ушки (одно из них должно быть в два раза длиннее). Ножницами по металлу нужно вырезать рисунок. Он должен быть как можно ровнее.

Второй этап монтажа обогревателя вмещает в себя крепление деталей между собой. Для этого берем горелку и прикручиваем ее болтами к жестяному кругу. Затем, при помощи ушек, которые заворачиваются в противоположную сторону, крепится ситечко. Оно помогает рассеивать тепло по сторонам. Получилась часть конструкции обогревателя.

Третьим этапом монтирования самодельного обогревателя будет крепление металлической сетки. Для этого нужно снова вырезать идентичный круг из жести. Его также вырезают ножницами по металлу. Ушки загибаются, а в плоскости круга сверлятся отверстия (около 10). Затем берется сетка и крепится к ушкам обеих кругов. Сначала нужно крепить нижнюю часть, затем верхнюю. Крепеж осуществляется при помощи клепочника и заклепок. В результате этих операций должен получиться сетчатый цилиндр.

Завершающий этап – запуск инфракрасного самодельного газового обогревателя. Хоть он и не велик, но тепло от него исходит достаточное, чтобы обогреть гараж, комнату в доме или небольшой дачный домик.

Масляный обогреватель своими руками

Благодаря своей безупречной функциональности, характеристикам и эффективности, масляные обогреватели завоевали среди дачников большую популярность. Они безопасны и компактны, обладают высоким уровнем КПД.

Устройство самодельного масляного обогревателя очень простое: герметический корпус с маслом (может подойти любой баллон из-под газа или иная герметичная емкость), вокруг которого обворачиваются электрические трубчатые нагреватели.

Чтобы сделать масляный обогреватель, необходимы следующие материалы и инструмент:

  • Герметическая емкость (радиатор от машины, металлическая или алюминиевая батарея).
  • Трансформаторное или техническое масло.
  • 4 тэна.
  • Электромотор или помпа небольшой мощности (до 2-2,5 кВт).
  • Набор сверл, дрель, сварочный аппарат, электроды, включатели.

Процесс монтажа масляного обогревателя в домашних условиях проходит по следующему сценарию:

  • Монтаж рамы. Раму нужно сделать такую, чтоб она была транспортабельной и удобной в эксплуатации, стоит также учесть способ ее хранения в теплую часть года. Уголки свариваются между собой при помощи сварочного аппарата.
  • Отверстия под монтаж ТЭНов. Отверстия можно сделать болгаркой или сваркой, а лучше всего автогеном (если есть возможность его достать).
  • Крепление помпы или мотора. Можно установить мотор или помпу непосредственно на корпус обогревателя или на каркас. Нужно проследить, чтобы помпа не прикасалась к тэнам.
  • Крепление тэнов. Тэны устанавливаются на заранее подготовленное место при помощи болтовых соединений.
  • Герметичность. Для достижения герметичности, нужно заварить все отверстия. Для более удобного пользования обогревателем и аварийного слива жидкости, можно смонтировать крышку, которая бы прикручивалась к корпусу.
  • Подключение нагревательных элементов. Подключать их нужно параллельно (именно так обогреватель будет эффективно работать). Выбирать нужную температуру можно регуляторами.
  • Масляный обогреватель почти готов. Остается все собрать на раме и весь прибор заземлить.

Масляный радиатор своими руками станет отличным и эффективным обогревателем для дома и дачи. Единственный его минус – зависимость от электричества и большое его потребление.

Электрический обогреватель своими руками

Если делать электрический обогреватель своими руками, основой его работы должны быть инфракрасные лучи, которые нагревают не воздух, а предметы, находящиеся в комнате. Благодаря такому принципу, даже самодельный электрический обогреватель будет эффективным. К тому же, потребление электричества минимальное.

Чтобы сделать электрический обогреватель, можно использовать две пластины пластика и графитовую стружку. У хозяина получится эстетический, плоский прибор, который гармонично впишется в любой интерьер.

Делается графитовый обогреватель при наличии графитовой стружки (можно использовать старые, использованные трамвайные щетки), двух листов пластика (по 1 м2 каждый), эпоксидного клея, куска провода с вилкой на конце.

  1. Первый этап. Нужно измельчить графит, если нет готового графитного порошка. Количество порошка влияет на эффективность обогревателя, потому его должно быть достаточно.
  2. Второй этап. Графитовый порошок смешивается с эпоксидным клеем. В результате такого действия получается отменный графитовый проводник, у которого есть большое сопротивление.
  3. Третий этап. Полученный состав графитного порошка и эпоксидного клея зигзагообразными широкими линиями наносят на одну из пластиковых пластин.
  4. Четвертый этап. Используя тот же эпоксидный клей, крепится вторая пластина сверху. Можно получившуюся конструкцию, после высыхания, поместить в деревянную раму. Это придаст обогревателю большей прочности.
  5. Пятый этап. Крепятся медные клеммы по обе стороны обогревателя. К ним подсоединяются провода с вилкой.
  6. Завершающий этап. Прибор готов к применению. Нужно включить его в розетку и проверить работоспособность.

Самодельный электрический обогреватель является самым эффективным и удобным средством обогрева помещения. Многих дачников часто интересует вопрос о том, как сделать обогреватель для гаража своими руками? Для гаража можно сделать обогреватель по тому же принципу, только пластиковые пластины нужно взять меньшие, примерно в два раза. Этого будет достаточно, чтобы обогреть небольшой гараж.

Видео: изготовление обогревателя своими руками

инфракрасный, газовый или из батареи

Потребность в комфортном тепле возрастает в межсезонье и с наступлением холодов. Но далеко не все домовладельцы имеют возможность приобрести надежное отопительное оборудование заводского производства, стоимость которого часто бывает завышенной. В этом случае альтернативным вариантом становится самодельный обогреватель из доступных материалов, который с легкостью справится с поставленной задачей.

Не забудь поделиться с друзьями!

Содержание статьи

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

  • Простота и доступность в сборке.
  • Безопасность и надежность в эксплуатации.
  • Экономичность в потреблении энергоносителей.
  • Высокая производительность и рабочая мощность.
  • Доступная стоимость конструктивных элементов и материалов.
  • Эргономичность и удобство транспортировки.
  • Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Достоинства самодельных устройств

Самодельные приборы для обогрева городской квартиры, загородного дома или дачи обладают существенными преимуществами перед заводскими изделиями. Они заключаются в следующем:

  • Возможность изготовления из доступных и дешевых материалов, что приводит к снижению стоимости готового прибора.
  • Простая и компактная конструкция, которая может эксплуатироваться в различных помещениях.
  • Удобство использования и транспортировки.
  • Высокий КПД при бесшумной работе конструктивных элементов.
  • Качество самостоятельной сборки.

Сегодня доступны для самостоятельного изготовления инфракрасные обогреватели, которые являются самыми безопасными и эффективными в эксплуатации. Если требуется более мощное оборудование, тогда можно собрать масляный радиатор, спиртовой обогреватель, тепловую пушку, устройство на батарейке и газу.

Изготовление инфракрасного обогревателя своими руками

Современные ИК излучатели для обогрева жилья отличаются надежностью, практичностью и хорошим КПД. Подобные приборы выделяют инфракрасное излучение, которое без взаимодействия с воздухом способствует быстрому нагреву различных поверхностей в помещении. Таким образом, они эффективно преобразуют электричество в тепловую энергию.

Самый доступный вариант для домашней сборки – экономичный пленочный обогреватель, основу которого составляет нагревательная пленка.

Для работы потребуется подготовить следующие материалы и инструменты:

  • два одинаковых куска стекла,
  • фольга на алюминиевой основе,
  • герметик,
  • свеча из парафина,
  • клей из эпоксидной смолы,
  • электропровод с вилкой,
  • держатель свечи,
  • палочки для очистки сажи,
  • губка для очистки стеклянной поверхности.

Собирается инфракрасный обогреватель своими руками по следующей схеме:

  1. Стекло тщательно очищается от загрязнений и обезжиривается.
  2. Собирается токопроводящая основа для обогревателя. Свечой с обратной стороны стеклянных заготовок наносится копоть, выступающая своеобразным проводником тока. Перед началом процедуры заготовки слегка охлаждаются.
  3. По периметру заготовок палочками очищается поверхность от копоти для получения ровной окантовки шириной 0,5 см.
  4. Из фольги вырезаются полоски шириной, равной площади токопроводящей стеклянной основы. Они будут использованы в качестве токопроводящих электродов.
  5. Одна заготовка укладывается на ровную поверхность закопченной стороной вверх, и по периметру тонким слоем наносится клей. На проклеенную поверхность накладываются полоски из фольги с небольшим сдвигом за края заготовки.
  6. Сверху накрывается второй заготовкой, соответственно, закопченной стороной вниз прижимается для схватывания клея. Все стыки тщательно обрабатываются герметиком.
  7. Проверка мощности готовой конструкции. Если показатель мощности не превышает 100 Вт на 1 кв. м помещения, тогда подключение обогревателя к сети осуществляется при помощи токопроводящего провода и вилки.

Мультиметром измеряется сопротивление токопроводящей основы обогревателя. Для подсчета мощности используется простая формула: N = U×U/R, где

N – мощность, U – напряжение электросети (220 вольт), R – сопротивление.

Например, R – 20 Ом, тогда N = 220×220/20. Результат – 2420 Вт. Этой мощности хватит для обогрева помещения площадью 25 кв. м.

Изготовление масляного обогревателя своими руками

Самодельный масляный обогреватель отличается функциональностью, безопасностью и надежностью. Подобное устройство можно использовать для обогрева жилых и технических помещений.

Конструктивно прибор состоит из металлического герметичного корпуса, заполненного теплоносителем – техническим маслом.

Чтобы самостоятельно сделать мощный обогреватель из батареи, потребуются такие материалы:

  • использованная батарея,
  • трубчатый нагреватель,
  • масло техническое,
  • регулятор температуры нагрева,
  • токопроводящий шнур на 2 жилы с вилкой,
  • электрическая помпа мощностью на 2,5 кВт,
  • металлические уголки,
  • трубки, способные выдерживать температуру нагрева до 160 градусов.

Все работы проводятся при помощи сварочного аппарата и электрической дрели.

Технология изготовления и сборки масляного обогревателя предусматривает следующие этапы:

  1. Изготовление прямоугольной рамы требуемого размера для монтажа устройства. Уголки разрезаются на отрезки нужной длины и свариваются между собой в прямоугольную конструкцию. Внизу к каждому углу привариваются ножки.
  2. В подготовленной емкости проделываются отверстия для установки ТЭНов. Отверстия должны быть расположены в нижней части прибора. Дополнительное отверстие в верхней части емкости потребуется для заливки теплоносителя. Для вырезания используется болгарка или сварка.
  3. Установка электрической помпы на металлические пластины, приваренные к корпусу обогревателя.
  4. Для фиксации помпы используются жаростойкие трубки. Они привариваются к корпусу и подсоединяются к помпе при помощи запорной арматуры.
  5. Фиксация нагревателей на болтовые соединения в предусмотренные для этого отверстия.
  6. На входное отверстие под теплоноситель приваривается штуцер с резьбой наружного типа для установки защитной крышки. Простой вариант крышки можно изготовить из отреза трубы с внутренним типом резьбы, которая сверху накручивается на штуцер. На второй конец трубы наваривается прямоугольная металлическая заглушка, чтобы предотвратить выливание масла.
  7. Емкость проверяется на герметичность путем создания небольшого внутреннего давления.
  8. Подключение нагревателей параллельным способом для увеличения теплоотдачи обогревателя.
  9. Установка и подключение терморегулятора, а также токопроводящего кабеля с вилкой. Монтаж емкости на подготовленный каркас и дополнительное заземление. Заливка теплоносителя в радиатор.

Сборка газового обогревателя своими руками

Не менее востребованным для домашнего пользования является самодельный экономный обогреватель без электричества, работающий на газу. Подобный прибор обеспечивает обогрев помещения за счет инфракрасного излучения и воздушной конвекции.

Чтобы изготовить газовый обогреватель, необходимо подготовить следующие материалы:

  • газовую горелку и закрывающий вентиль,
  • сито в форме полусферы,
  • листовую оцинкованную сталь,
  • металлическую сетку.

Схема сборки устройства для обогрева следующая:

  1. Из оцинкованной стали вырезается пара круглых заготовок, диаметр которых равен диаметру сита с небольшими выступами.
  2. К одной заготовке фиксируется газовая горелка на болты. Далее в противоположную сторону от установленной горелки загибаются выступы. К ним прикручивается сито так, чтобы закрыть горелку. В этом случае сито используется в качестве рассеивателя тепла.
  3. Металлическая сетка сгибается в форме цилиндра и фиксируется к выступам так, чтобы закрыть сито с горелкой. Крепежными элементами могут быть металлические заклепки. Визуально прибор похож на цилиндр, внутри которого установлена горелка, а поверх нее – сито и сетка.
  4. Сверху цилиндр закрывается второй стальной заготовкой с загибом выступом наружу. Далее к ним фиксируется верхняя часть конструкции.
  5. Готовый обогреватель подсоединяется газовым шлангом к баллону или централизованной линии газоснабжения.

Самодельная тепловая пушка

Еще один вариант оборудования, который можно собрать собственноручно – электронагреватель по типу тепловой пушки.

Для изготовления домашней тепловой пушки потребуются:

  • металлическая цилиндрическая емкость (ведро, срезанный баллон),
  • нагревательный элемент – спираль от электроплиты,
  • металлическая решетка,
  • вентилятор,
  • токопроводящие провода,
  • выключатель.

Сборка тепловой пушки проводится следующим образом:

  1. Болгаркой срезается донная часть конструкции подготовленной цилиндрической емкости. Получается сквозная заготовка.
  2. По диаметру емкости обрезается решетка. Спираль фиксируется на решетке так, чтобы диаметр укладки был меньше диаметра емкости.
  3. По бокам емкости проделываются горизонтальные отверстия прямоугольной формы для вставки решетки с зафиксированной спиралью. Таким образом, спираль располагается с отступом в 3 см от края емкости.
  4. От спирали токопроводящие провода выводятся за стенки емкости через специальные изоляторы. Снаружи на стенке емкости фиксируется автоматический выключатель с дополнительной изоляцией.
  5. На противоположной стороне от решетки устанавливается вентилятор, который надежно фиксируется к стенкам на саморезы. Прибор подключается к автомату.
  6. По краям корпуса проделываются отверстия для монтажа опор с фиксацией на гайки. Готовая конструкция должна получиться максимально устойчивой.
  7. Тестовый запуск готового обогревателя. Вначале включается вентилятор, затем подается питание на спираль.

Сконструировать домашний электрообогреватель своими руками из подручных средств, стоимость которых невелика, не представляет особой сложности, поэтому с подобной задачей справится даже начинающий мастер.

Как сделать обогреватель своими руками: пошаговая инструкция

Сегодня, в отличие от времен советского периода, можно купить любой обогреватель. Это могут быть дорогие модели с множеством дополнительных функций. А можно приобрести модели попроще и подешевле. А вы не задумывались том, как сделать обогреватель своими руками? Во-первых, это интересно, а во-вторых, значительно экономит ваши средства, потому что для сборки обогревающего прибора не придется покупать комплектующие, ведь они наверняка есть у вас в наличии.

Требования к самодельному обогревателю

Прежде всего, даже небольшой самодельный прибор должен выполнять функции обогрева. Нет ничего сложного в том, чтобы собрать компактное устройство, которым можно обогреть небольшое помещение. Речь идет не только о комнатах, но и подвале, теплице, гараже. Ведь именно такие помещения в сильные морозы или легкие заморозки (например, когда рассада только-только высажена в теплицу) требуют дополнительного обогрева. (См. также: Печи для теплицы своими руками)

Но, как сделать самодельный обогреватель, чтобы не покупать дорогие составляющие прибора, а также не превращать процесс сборки в сложную тяжело решаемую проблему. Для начала будущий обогреватель должен просто соответствовать минимальным требованиям, которые нужны для его продуктивной работы.

  1. Безопасность эксплуатации.
  2. Ощутимый результат от работы обогревателя.
  3. Не высокое потребление электроэнергии (в противном случае, какой толк от такого устройства).
  4. Небольшие габариты (тепловая домашняя станция, согласитесь никому не нужна).

Рассмотрим самую простую технологию, на основании которой можно собрать свой обогреватель, это принцип действия термопленки.

Как работает термопленка? Тепло, которое она вырабатывает, не идет непосредственно на обогрев окружающего воздуха. Набирая тепло, она отдает его предметам. То есть поверхность окружающих предметов нагревается и уже, потом отдает свою тепловую энергию окружающему воздуху. (См. также: Глинобитная печь своими руками)

Такое устройство просто не может работать впустую, но и потребляемая им мощность будет небольшой, а, следовательно, расходовать энергию такой обогреватель тоже станет экономно. По такому принципу можно сделать и самодельный инфракрасный обогреватель.

Элементы, которые потребуются для сборки устройства не придется покупать в радиотоварах или специализированных магазинах. Наверняка большинство компонентов вы обнаружите у себя дома. Итак, вам понадобятся следующие материалы:

  • Стекло. Две одинаковые заготовки прямоугольного размера. Площадь около 25 кв. см.
  • Алюминиевая фольга.
  • Паяльник.
  • Клей (лучше всего эпоксидный).
  • Ножницы, способные ровно отрезать фольгу.
  • Свеча из парафина.
  • Герметик.
  • Двужильный кабель с вилкой.

Пошаговая сборка

Стекло, которое вы будете использовать, должно иметь абсолютно чистую поверхность. Никакой пыли, грязи, краски или жирных пятен на его поверхности быть не должно. Для того чтобы обогреватель работал, придется сформировать поверхность, способную проводить ток. Для этого нужна свеча. (См. также: Строим печь своими руками)

Зажигаете свечу и начинаете медленно добиваться того, чтобы поверхность стала покрываться слоем копоти. Делать это нужно только с одной стороны. Со второй стеклянной заготовкой поступаете аналогичным образом.

Далее, отступаете от каждого края стекла примерно 50 мм (пол сантиметра) и удаляете сажу ватной палочкой. Из фольги вырезаете полоски, размер которых соответствует размеру созданной токопроводящей поверхности (черному квадрату). Фольга играет роль электродов. На поверхность стекла, с той стороны, где находится копоть, наносите клей. На клей крепите кусочек фольги, но так чтобы часть его выходила за пределы стекла.

Сверху накладывается второе стекло. Стыки между стеклами следует аккуратно промазать герметиком. Самодельный электрический обогреватель практически готов. (См. также: Как сделать изразцы для печи своими руками)

Теперь самоделку обязательно нужно протестировать, измерить мощность тока. Для этого используют формулу: P = I2R, где

Р – мощность тока

I – сила тока в амперах

R – сопротивление в Ом

Если полученная мощность попадет в пределы допустимых норм, которые указаны в специализированной литературе, то устройство можно подключать к сети. Если нет, то лучше попробовать собрать его заново. При этом учитывайте то, что сопротивление напрямую зависит от слоя копоти на стеклах. То есть, чем больше слой копоти, тем меньше сопротивление и тем больше будут нагреваться стекла.

Итак, если все данные соответствуют норме можно подключать устройство к сети. Оставленные на свободе концы фольги заворачивают за края нижнего стекла и фиксируются клеем. Теперь устройство можно проверить на работоспособность. Для этого его включают в сеть, и ждут, пока он наберет максимальную для него температуру. Она составляет примерно 40 градусов. (См. также: Тигельная печь своими руками)

По такой схеме сделать самодельный обогреватель на 12 вольт сможет даже школьник. Но все же для завершающего этапа такое устройство лучше снабдить специальными приспособлениями для контроля.

Переносной обогреватель своими руками

Вышеприведенная схема сборки хороша, когда рядом есть электричество. Но ведь часто бывают и такие ситуации, когда нужно обогреть небольшое пространство, не имея никакого электричества. Как же выйти из положения в такой ситуации?

Если необходимость заставляет вас находиться в местах, где нет электричества, то наверняка у вас есть самая обычная газовая горелка с небольшим баллоном. Она предназначена для подогрева емкостей, которые просто нужно установить над пламенем. Но если ее слегка усовершенствовать, то можно получить очень функциональный самодельный обогреватель для зимней палатки.

Для такого устройства на горелку первоначально устанавливают сетчатый рассеиватель тепла. Для экономии средств, его тоже можно сделать самостоятельно из обычного хозяйственного сита. Крепления для фиксации к горелке можно вырезать из оцинковки, по диаметру сита, добавив четыре небольших квадрата, которые и выступят в роли крепежа.

После того, как вы закрепите сито на переходнике для баллона, получаемый тепловой эффект станет больше, но еще недостаточным для того, чтобы чувствовать себя комфортно. Поэтому конструкцию придется еще усовершенствовать.

Для этого понадобится металлическая сетка. Из нее вырезаете заготовку по диаметру сита, высота заготовки в два раза больше высоты сита. Из листа оцинковки нужно вырезать еще один крепеж, в котором желательно сделать небольшие отверстия по краям, по всему диаметру. Это сделает тягу лучше.

Такую самодельную насадку можно надеть с помощью переходника на цанговый баллон и на газовый — эффект примерно одинаковый. Но поверьте, он превзойдет все ваши ожидания. Сделать газовый обогреватель с инфракрасным излучением без больших денежных затрат вполне реально. А эффект получается просто умопомрачительный.

Обогреватель своими руками для подвала

Всем известно, что в суровые морозы и подвальное помещение требует дополнительного обогрева, поскольку подмерзшая картошка не только не вкусна, но и храниться, после того как подмёрзла, долго не будет.

Для такого устройства потребуется наличие следующих материалов: специальный листовой пластик (слоистые бумажные пластиковые листы), графит в порошкообразном состоянии, провод с вилкой, эпоксидный клей.

Сборка выполняется в несколько этапов.

  1. Сначала вам нужно очень тщательно смешать эпоксидный клей и порошок. Таким образом, вы получаете клеящий состав с высоким сопротивлением. Чем больше будет графитового порошка, тем сильнее будет нагреваться прибор.
  2. Полученный графитовый клей наносят на шершавую поверхность пластикового листа. Далее пластик соединяют. Для того чтобы надежно зафиксировать листы лучше сколотить деревянную рамку.
  3. На двух противоположных сторонах конструкции прикрепляете клеммы из меди.
  4. Теперь будущий обогреватель нужно очень тщательно просушить. Дело в том, что даже небольшое наличие влаги может привести к поломке при первом же включении устройства.
  5. Последним шагом требуется проверить мощность прибора. Если она соответствует норме, то обогреватель можно включать в сеть.

Теперь устройство можно использовать. Такой вариант обогревателя можно повесить на стену, положить на пол (правда, для подвального помещения такой вариант вряд ли будет уместен).

Аналогичным способом можно сделать самодельный обогреватель для автомобиля.

Полезные советы

Помимо таких простых способов существуют и более сложные варианты сборки самодельных обогревателей. Некоторые применяют специальные схемы в устройствах, транзисторы и резисторы.

В любом случае общее у всех самодельных обогревателей одно. Первое, все материалы, которые используются в приборе, должны быть исправны. Например, если вы решили использовать провод с вилкой от старого утюга, то сначала убедитесь в том, что он нигде не поврежден и его можно спокойно подсоединить к обогревателю.

Обязательно измеряйте сопротивление прибора и рассчитывайте мощность. Эти условия необходимо выполнять, потому, что речь в первую очередь касается безопасного использования прибора. Нужно, чтобы при его включении вы были спокойны, что обогреватель работает исправно и любые повреждения из-за неправильной мощности или несоответствующего сопротивления просто исключены.

Не забывайте проводить тщательную изоляцию всех токопроводящих элементов, контактов у дополнительных встроенных устройств. Проверяйте провода. Только в этом случае вы будете спокойны за работу своего прибора. А он в свою очередь будет безупречно работать, и обогревать помещение.

Простой самодельный электрообогреватель: фото и описание изготовления

Как сделать простейший обогреватель из трубы и тэна для обогрева гаража или бытовки.

Когда возникает потребность сделать быстро простой, дешёвый обогреватель из подручных средств, можно воспользоваться данной конструкцией.

Самодельный обогреватель выдаёт достаточное количество тепла, чтобы обогреть небольшое помещение, по типу бытовки или гаража.

Схема обогревателя.

Для изготовления обогревателя понадобится закрытый воздушный U – образный тэн нужной мощности, обычно используются тэны на 1 – 2 кВт. Можно использовать сразу два тэна по 1 кВт, чтобы регулировать мощность обогревателя достаточно включить в сеть один или сразу два тэна. Приобрести закрытый воздушный тэн можно в любом строительном магазине.

В качестве корпуса для обогревателя можно использовать металлическую или асбоцементную  трубу с достаточным диаметром, чтобы в неё свободно поместился тэн.

Длина трубы должна быть примерно на 20 см больше длины тэна. В нижней части трубы нужно болгаркой выпилить ножки по типу ласточкин хвост. Ножки нужны чтобы обеспечить циркуляцию воздуха в трубе.

ВАЖНО!!! Если используете асбоцементную трубу, при работе болгаркой нужно обязательно одевать респиратор, асбестовая пыль очень вредна для здоровья человека!!!

Теперь нужно в трубе подвесить тэн, для этого в верхней части трубы сверлим сквозное  отверстие и просовываем металлический штырь, на штырь подвешивается U — образный тэн. В свою очередь к контактам тэна подключаем провод с вилкой.

Если тэн мощный (более 1 кВт), то при включении тэна через вилку в розетку, контакты будут постоянно подгорать, а вилка будет греться и со временем искрить, более надёжный вариант подключить тэн к сети 220V через пакетный автомат, так намного безопасней.

Самодельный обогреватель готов к использованию, его принцип работы предельно прост, через нижние отверстия в трубу поступает холодный воздух, в трубе он нагревается тэном и уже горячим выходит через верх трубы.

Вместо трубы можно использовать лист перфорированного металла, его достаточно скрутить в цилиндр и соединить края в замок.

Важно чтобы обогреватель был устойчив и не опрокинулся.

Этот самодельный обогреватель достаточно безопасен, так как тут используется закрытый тэн, но правила пожарной безопасности соблюдать всё же нужно и в первую очередь не размещать обогреватель возле воспламеняемых предметов. Как и любой обогреватель нельзя оставлять надолго без присмотра.

Как сделать обогреватель своими руками: варианты сборки

Сегодня рассмотрим ряд конструкций обогревателей для злободневных случаев из жизни. Аппараты нужны людям везде:

  • в погребе;
  • на природе;
  • в аквариуме;
  • в гараже и на даче.

Рассмотрим, как сделать обогреватель собственноручно, из каких элементов. Выражаем благодарность энтузиастам и профессионалам, разместившим на форумах и сайтах остроумные варианты конструкции обогревателей. Осталось провести анализ идей и обобщить увиденное.

Масляный обогреватель для гаража

Если на земле валяется старый ненужный радиатор автомобиля, просто превосходно. Сгодится подвесной с центрального отопления, сделанный из листового железа. Чтобы сделать масляный обогреватель своими руками, понадобится масло. Подойдет техническое, лучше – используемое целенаправленно для повышенных температур. К примеру, для охлаждения двигателя. Поищите трансформаторное — такое масло рассчитано на воздействие экстремальных факторов.

Критерии! Масляный бак не достигает 80 градусов Цельсия. Среднее значение составляет 60. Выбирая масло, смотрите на коэффициент температурного расширения.

Начать следует с рамы. В работу берем герметичный радиатор, несложно догадаться, что конструкция весит немало. Для изготовления рамы масляного обогревателя пригодятся уголки, для сооружения устанавливаемого на колеса каркаса. Конкретную конструкцию предложить сложно, предпочтительна пригодная для транспортировки. Уголки скрепляются сваркой.

В донной части радиатора выполняется пара отверстий под ТЭНы. Нагревательные элементы позаимствуйте у старых приборов либо купите на рынке у торговцев. Масляный обогреватель снабжается помпой, призванной прокачивать рабочую жидкость через ТЭНы. Для приведения в действие понадобится электрический мотор.

Количество ТЭНов в масляном обогревателе выбирается, исходя из необходимой мощности устройства. Помпа устанавливается без прикосновения к ТЭНам. Реактивная струя направляется вдоль нагревательных элементов. Масляный обогреватель полностью герметичен. Стыки заварим, в крайнем случае, запаяем. Для аварийного слива масла предусмотрите закручивающуюся крышку. Установите клапан сброса давления. Это убережет радиатор от повреждения.

ТЭНы электрически подсоединяются параллельно, отбирается максимальная мощность сети 230 В. Чтобы регулировать температуру масляного обогревателя, дополните конструкцию выключателями. Протестировав изделие в сборе, смонтируйте радиатор на раму, а электродвигатель и выключатель заделайте в коробку. Не стоит забывать о заземлении: гараж не место, где стоит пренебрегать элементарными правилами безопасности.

Полученный прибор не даст замерзнуть хозяину. Теперь рассмотрим, как сделать обогреватель для овощей и прочей снеди, находящейся в погребе.

Погреб

Подмороженная картошка чернеет и теряет вкусовые качества, просто не хранится. Небольшой самодельный обогреватель не даст продукции замерзнуть.

Автор изобретения рекомендует использовать силовую часть от стабилизатора напряжения на микросхеме КРЕН12А. Силовой транзистор и пара резисторов плотно монтируются на радиатор из листового алюминия. Смысл – передать металлу максимум тепла. Монтаж резисторов проводится на специальный теплопроводный гель. Средством, к примеру, смазывается контактная площадка процессоров в персональных компьютерах.

Это интересно! BIOS рекомендует бить тревогу при превышении порога 60 градусов Цельсия. При 85 начинают выходить из строя германиевые микросхемы.

Подложку из текстолита возможно не использовать, проведя электрические соединения медью. Последние для надежности приклейте на алюминиевую пластину, самодельный обогреватель готов. Питание осуществляется напряжением 25 В постоянного тока.

По словам автора, транзистор быстро нагревается до 75 градусов Цельсия. Греются и резисторы, предусмотрительно смонтированные на специальный гель. Температура самодельного нагревателя достигает 50 градусов. Если разместить под лотком для картошки, выделяемого тепла хватит, чтобы предотвратить промерзание сельскохозяйственной продукции.

Для дома

Когда холодно дома, сделать самодельный обогреватель получится из старого блока питания компьютера. Кулер должен быть исправен, в крайнем случае, для создания самодельного обогревателя замените сломавшийся вентилятор. Идея изделия: гетинаксовую печатную плату заменить на подложку из нефольгированного текстолита, к которой крепятся планки для намотки спирали из нихрома.

Ток греет витки проволоки, вентилятор обдувает конструкцию теплым потоком, хозяин радуется теплу.

Итак, приступим. Логично начать с расчета мощности и купить либо отрезать необходимое количество нихромовой проволоки. Для самодельного обогревателя лучше предусмотреть наличие двух раздельных спиралей, чтобы температуру удавалось регулировать.

Для каркаса пойдет текстолит без фольги, в котором сверлятся под проволоку отверстия. Три планки предлагается установить параллельно. Схема расположения отверстий в самодельном нагревателе соответствует принципу присутствия. Советовать сложно, проще по месту определиться, что и где сверлить.

При помощи небольших металлических уголков планки водружаются на подложку, параллельно и на равном расстоянии. Теперь намотаем спираль самодельного обогревателя. Нельзя касаться корпуса или деталей конструкции помимо планок. Для питания кулера придется изобрести нечто вроде выпрямителя из диодов, конденсатора и малогабаритного трансформатора.

Спираль включается непосредственно напрямую на 220 В переменного тока. Полученный прибор добавляется выключателями для спиралей и начнёт обдувать хозяина теплым воздухом. Разумеется, конструкция жжёт кислород, вдобавок станет пахнуть паленым. Создана исключительно для внеплановых холодов.

На рыбалке

Керамический газовый инфракрасный обогреватель переносного типа стоит дорого, вдобавок рыбаки таскают скарб на себе. Для переноски традиционно используется железный ящик, который либо катят на санях, либо водружают на спину. Кому хочется тащить газовый баллон на 27 литров в придачу к 1,5-килограммовому обогревателю.

Отдельные энтузиасты предлагают изготовить обогреватель для палатки своими руками из газовой горелки для приготовления пищи. Размер вместе с емкостью немногим превышает флакон из-под Дихлофоса. Естественно, маленький прибор возьмете с собой на рыбалку.

Автор изобретения предлагает воспользоваться ситечком, небольшим куском сетчатой нержавейки, стальными пластинами для крепежа. Идея состоит в принципе работы светлых газовых инфракрасных обогревателей. Газ горит, греет сетку, та излучает в стороны тепло. Автор показывает, что указанная конструкция намного эффективнее, чем магазинная горелка для приготовления пищи, когда дело касается обогрева.

Для факела собирается насадка цилиндрическая. Боковина выгибается из отрезка сетчатой нержавейки, донышко и крыша изготавливаются из стали. Каждая круглая пластинка снабжается четырьмя захватами по краям. В результате из листа вырезается не круг, а скорее, шестеренка с зубцами.

В сборе конструкция напоминает автомобильный фильтр по форме. В дне прорезается отверстие под огонь горелки, кверху тормашками на загнутые зубцы одевается ситечко для чая. Не исключается, что аналогичное ситечко прикрепим к крыше для увеличения излучающей поверхности, но автор, создавая собственный газовый обогреватель, делать этого не стал.

Как прикрепить созданный «фильтр» к горелке, каждый решит самостоятельно. Пора заняться устранением замерзания газа в баллоне:

  1. Толстая медная проволока обернутая вокруг нагреваемой сетки и газовой емкости помогает слабо. Может, дело пойдёт лучше, если утеплить сверху носком или пожаробезопасным ПЕНОФОЛОМ.
  2. Автор предложил вместо проволоки использовать медную шину. Теплопроводность, понятное дело, много выше, чем единственной жилы, дело пошло на лад. Шина – отрез полосовой меди. Одним концом крепится к раскаленной сетке, другим к баллону.

Рекомендуется обернуть самодельный обогреватель ПЕНОФОЛОМ для сохранения тепла. Чтобы баллон не падал, в магазине присмотрите специальную подставку.

Автор замечает, что горелки встречают с горизонтальным расположением баллона. В этом случае самодельный обогреватель не падает, оберните шерстяным носком, чтобы газ не застывал на морозе.

Очевидно, что к устройству необходимо запастись дополнительным баллоном. На случай, если первого не хватит. Не помешает конструкция и тем, кто передвигается на машине.

Аквариум

Достаточно в U-образную трубку залить соляной раствор, снабдить с обоих концов пробками с продетыми угольными электродами, чтобы получить самодельный обогреватель для аквариума. Рапа проводит электрический ток, попутно нагреваясь и передавая тепло стенкам колбы. Мощность выбирается изменением концентрации соли. Нельзя допускать, чтобы уровень раствора вышел над поверхностью воды.

Самодельный обогреватель — источник пожара — Новости

Пришедший в регион циклон принес собой потоки холодного воздуха. Для забайкальцев стала актуальной необходимость обогрева жилья и других построек. Об опасности использования самодельных обогревателей предупреждает Главное управление МЧС России по Забайкальскому краю.

Чем опасны самодельные приборы? В них, как правило, нет устройств защиты от поражения током, от перегрева, от токов короткого замыкания. Достаточно небольшого скачка напряжения либо попадания постороннего предмета на неприкрытый кожухом нагревательный элемент чтобы произошло возгорание.

Наряду с кустарным изготовлением опасность несут неправильное размещение приборов и накрывание их различными горючими материалами. Если заводские обогреватели сделаны с учетом, чтобы не сжигать кислород в замкнутом пространстве, то кустарно сделанные приборы все с открытой спиралью. Они сжигают кислород, что резко снижает уровень его концентрации.

Самодельные обогреватели, несмотря на все предупреждения и разъяснения пожарных, используются в квартирах многоэтажек, в частном секторе (в гаражах, стайках, банях) и на производстве в раздевалках, столовых, комнатах отдыха.

Обращаем ваше внимание еще раз — пользоваться самодельными электроприборами категорически запрещено!

Если в квартире холодно, пользуйтесь исключительно сертифицированной продукцией, которая прошла испытание и имеет гарантии. Это касается и отечественных обогревателей, и импортных. При покупке обогревателя необходимо обратить внимание на его мощность и соотнести ее с возможностями электропроводки в вашем жилье, чтобы она выдержала нагрузку.

Даже если обогреватель куплен в магазине, внимательно ознакомьтесь с инструкцией и неукоснительно соблюдайте правила пользования. Главное из них — не оставляйте электроприборы без присмотра, особенно если в помещении есть дети.

Нельзя накрывать электроприбор (некоторые приспосабливают камины для сушки белья). Нельзя ставить электроприборы близко к мебели, шторам и другим горючим материалам.

Дорогие забайкальцы! Помните — от того, насколько серьезно вы отнесетесь к вопросу пожарной безопасности, будет зависеть жизнь и здоровье каждого из вас.

как сделать теплообменник или батарею с тэном

Переход на альтернативные источники обогрева жилья сегодня актуален, как никогда. Особенно многих жильцов многоэтажных домов беспокоит этот вопрос, когда приходит пора менять старые чугунные батареи на что-то новое, а это требует дополнительных затрат, и зачастую немалых. Вот тогда и интересуются потребители, а что можно сделать из чугунной батареи, чтобы она и дальше дарила тепло своим хозяевам.

Обогреватель из батареи и тэна

Когда предстоит решить, чем отапливать помещение: электричеством или твердым/жидким топливом, то потребителей смущают оба варианта своей дороговизной. Поэтому многих и интересует вопрос, как сделать обогреватель из чугунной батареи, чтобы он дешево обходился и не требовал особого ухода.

Умельцы уже давно используют преимущества, которые дает установка тэна. Его основная заслуга в том, что при правильном подключении, он вполне может без дополнительных источников тепла обогревать небольшие помещения, например, теплицу, гараж, мастерскую или курятник.

Чугунная батарея с тэном – это, по сути, эффективный способ автономного обогрева небольшого помещения или использования ее в качестве дополнительного источника тепла в квартире в условиях городской теплосети.

Тэн – это металлический цилиндр, внутри которого установлена спираль. Стенки трубки не соприкасаются со спиралью за счет изоляции специальным наполнителем. Установленный в отопительное устройство, подобный самодельный обогреватель из чугунной батареи обладает следующими преимуществами:

  • Это надежная конструкция, полностью безопасная для жизни людей.
  • У этого устройства высокий КПД.
  • Они просты и долговечны в эксплуатации.
  • Тэны практически незаметны, так как устанавливаются непосредственно в отопительную систему.
  • Так как они снабжены терморегулятором, то способствуют экономии энергоресурсов.
  • Потребляемое им количество электроэнергии значительно ниже, чем у обычных электрообогревателей, котлов или системы теплый пол.
  • Чтобы сделать подобный обогреватель из чугунной батареи своими руками, не потребуются какие-либо разрешительные документы. Тэн просто монтируется в трубу теплосети.

Установить и подключить тэн сможет даже человек, далекий от электромонтажных работ. Как правило, они продаются в комплекте с деталями для монтажа и обеспечения защиты, регулирующими устройствами и элементами для подключения к электросети. Тэн просто закручивается в гнездо радиатора и включается в розетку.

Следует помнить, что устанавливать тэн нужно в горизонтальном положении. Включать устройство для обогрева помещения можно тогда, когда в системе есть теплоноситель.

Для контроля безопасности тэны снабжены двойной защитой от перегрева. Контрольные датчики располагаются и внутри устройства, и снаружи.

Современные тэны для подключения к чугунным радиаторам оснащены двумя режимами работы, что позволяет использовать их, как основной источник отопления, и тогда они включаются на полную мощность, либо как аварийный или периодический. В последнем случае подобную технологию выгодно применять, например, на дачах, где постоянно не проживают, но за тем, чтобы трубы и батареи не промерзали, нужно следить.

Чтобы сделать эффективным отопление из чугунных радиаторов своими руками, нужно подобрать тэн подходящей мощности. Для этого производится расчет с учетом требуемого нагрева теплоносителя и его количества в батарее.

Масляный радиатор из батареи МС-140

Как правило, масляные обогреватели используются в качестве дополнительных источников тепла, если центральное отопление «не справляется» в полном объеме. Иногда их применяют для обогрева небольших помещений, куда не проведено отопление.

В этом случае, зная, как сделать масляный радиатор из чугунной батареи, можно хорошо сэкономить и на покупке нового устройства, и на его эксплуатации.

В зависимости от мощности, которая требуется от обогревателя, для его изготовления может потребоваться от 1 до 4 тэнов. Как правило, для применения подобного масляного радиатора в быту хватает одного-двух тэнов. Для работы потребуются:

  • Классическая чугунная батарея, например, марка МС-140.
  • Тэн подходящей мощности.
  • Техническое масло, но, если верить умельцам, лучшим вариантом станет использование электротехнического масла, которое заливают в трансформаторы. Оно устойчиво к высоким температурам, и потому более безопасно. Единственный недостаток трансформаторного масла – это его высокая стоимость.

Современный рынок тепловых технологий предлагает тэны, специально приспособленные для работы в чугунном радиаторе МС-140. Лучше поискать и купить готовое устройство, чем пытаться рассчитать самостоятельно, какая потребуется мощность, форма и размер прибора.

Сделать масляный радиатор очень легко, выполняя действия в нужной последовательности:

  • Тэн устанавливается в нижний коллектор чугунной батареи с торцевой части.
  • Задняя стенка конструкции заземляется.
  • Шланг для слива масла и шаровой кран перенести вниз. Это важно, так как в случае слива носителя тяжелый корпус батареи, наполненный маслом, бывает трудно наклонить.
  • На верхнее торцевое отверстие над тэном ставится пробка, а отверстие над краном закрывается заглушкой с краном Маевского.

Масло при нагреве сильно расширяется и ему для этого внутри чугунного радиатора потребуется место, поэтому заполнять емкость следует только на 80-85%.

Теплообменник для котла из чугунной батареи

Многие умельцы ради экономии средств на отоплении в автономных системах обогрева устанавливают в печи или котлы теплообменники. Их основная задача – это передача тепла, которое образуется при сжигании твердого топлива.

Чтобы конструкция была действительно эффективной, она должна обладать следующими характеристиками:

  • Чем больше площадь нагреваемой поверхности, тем больше тепла она сможет передать.
  • Материал, из которого сделан теплообменник, должен обладать высокой теплоотдачей.
  • Устройство должно быть устойчиво к перепадам температур.

Как показывает практика, самый оптимальный и дешевый вариант – это собрать теплообменник из чугунной батареи. Она подходит по следующим причинам:

  • Из секций радиатора можно собрать устройство необходимой нагревательной площади. Если использовать старые чугунные батареи, то их вначале нужно разобрать и промыть, а затем, зная, как собрать чугунную батарею, из нее делают конструкцию нужной длины.
  • Чугун обладает достаточной теплопроводностью и при этом устойчив к агрессивной среде, которая образуется внутри печи.
  • Достаточно широкие каналы чугунной батареи способны беспрепятственно пропускать воду из отопительного контура, которой для эффективного обогрева дома требуется большая скорость движения. Чтобы обеспечить подобную циркуляцию, нужно создать значительную разницу температур входящей и выходящей воды. Чем она больше, тем быстрее бежит теплоноситель по сети.

Когда производится сборка чугунных радиаторов отопления своими руками для монтирования из них теплообменника, то нужно заменить прокладки специальными асбестовыми нитями, заранее пропитанными графитовой смазкой.

В зависимости от размеров печи, можно использовать несколько секций чугунных радиаторов или даже выставлять их в два ряда. Сборка осуществляется таким же образом, как и для подключения к городской теплосети. Для этого применяются переходники, сгоны и уголки, а после соединения всех секций конструкцию нужно проверить на герметичность. Для этого в нее под напором подается вода.

Нельзя устанавливать теплообменник в печь, не проверив его надежность и герметичность.

Лучшим местом для подобного устройства будет дымоход. Там чугун будет защищен от открытого пламени, что обеспечит его сохранность. Если поставить теплообменник в топку, то пламя с одной стороны и холодная вода, которая поступает в него по трубе с другой, могут вызвать сильные перепады температур, которые он не выдержит.

Заключение

Никакой сложности в том, как превратить чугунные батареи своими руками в теплообменник или масляный радиатор, нет. При наличии нужных инструментов и тэнов из старых советских «гармошек» можно сделать эффективные обогреватели, дав им, таким образом, вторую жизнь.

Подогреватель для цветочных горшков своими руками | Аварийный обогреватель

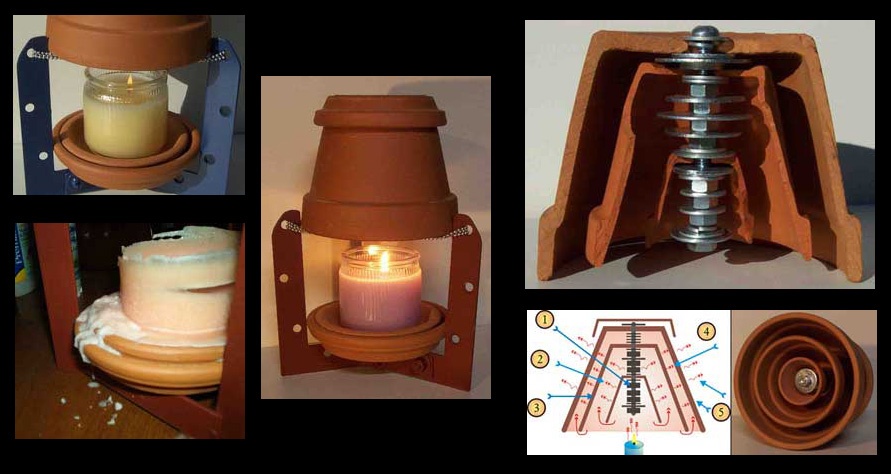

Обогреватель для цветочных горшков «сделай сам»

В вашем районе неожиданно отключилось электричество? Вот очень простой и дешевый самодельный обогреватель, сделанный из цветочных горшков и чайных свечей, который можно собрать менее чем за 5 минут, а вот и кикер, , он действительно работает .

ОБЩИЙ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот мини-обогреватель может легко нагреться до 300F за очень короткий период времени, как и ЛЮБОЙ аварийный источник тепла, не рекомендуется оставлять его без присмотра в комнате с детьми или домашними животными.

Теперь, когда мы отказались от ответственности со стороны здравого смысла, проверьте это! Этот простой источник тепла отлично подойдет для небольшой теплицы, чтобы не охладить растения на ночь! Тщательно следуйте инструкциям, не заменяйте предметы, не используйте БОЛЬШИЕ свечи или вотивные свечи.

Не используйте стеклянную форму для выпечки хлеба или форму для выпечки из алюминиевой фольги.

Подогреватель для цветочных горшков своими руками

Вам понадобится:
2 неглазурованных терракотовых (глиняных) горшка
металлическая форма для выпечки хлеба
4 чайные свечи — без запаха, время горения 4 часа
охлаждающая подставка (как вы используете когда вы печете печенье, серьезно)
пара простых кирпичей для озеленения (необязательно, но НАСТОЯТЕЛЬНО рекомендуется, и, кстати, это не огнеупорные кирпичи.)
никель или небольшой кусок фольги

Когда я впервые встретил человека, который сделал одно из них, он заставил меня понервничать. Он балансировал глиняные горшки на противне для хлеба, что серьезно заставило меня задуматься, как он вообще посмел оставить их в своем доме. Итак, я обновил указания, которые видел, чтобы сделать это опровержение.

Сначала поместите свечи в форму для хлеба и зажгите их. Положите кирпичи с обеих сторон формы для выпечки хлеба.


Установите охлаждающую стойку на кирпичи.Это необходимо для обеспечения устойчивости, чтобы горшки не опрокидывались.

Поместите глиняный горшок меньшего размера вверх дном на решетку для охлаждения, прямо над зажженными свечами в противне для хлеба.

Поместите никель на отверстие на дне горшка, чтобы полностью закрыть его. В противном случае будет очень мало тепла. В качестве альтернативы вы можете использовать кусок алюминиевой фольги, чтобы закрыть отверстие.

Поместите большой горшок с растением над маленьким горшком, создав «Хижину тепла».

Вот как выглядела температура через 3 минуты :


за 5 минут:

за 10 минут:

через 35 минут: она достигла полного нагрева. На этом этапе НЕ следует пытаться прикасаться к горшкам с растениями голыми руками, так как вы сильно обожжетесь.

В зависимости от марки ваших свечей они должны гореть около 3 часов.

Чтобы заменить свечи, просто выдвиньте форму для выпечки хлеба, замените потраченный чай новым зажженным и верните его на место под горшками.

Некоторые примечания: Хотя это действительно выделяет довольно много тепла, очевидно, что это НЕ будет обогревать дом площадью 2500 квадратных футов.Однако вы можете использовать 2 из этих настроек, чтобы поддерживать комнату 10 × 12 достаточно комфортной, если вы зажигаете ее, как только отключится электричество, и избегаете открывания и закрывания дверей и т. Д.

Здравый смысл — не нужно говорить это, но мы будем:

  • НЕ ИСПОЛЬЗУЙТЕ свечи большего размера, чайных свечей более чем достаточно. Использование свечей большего размера МОЖЕТ привести к перегреву и растрескиванию кастрюли.
  • Не используйте более 4 свечей одновременно (см. Выше)
  • Не «балансируйте» кастрюли на сковороде для хлеба — используйте охлаждающую стойку для устойчивости
  • Не используйте ароматические свечи. Серьезно, от них сильно заболит голова.
  • Убедитесь, что горшок Terra Cotta НЕ ГЛАВНЫЙ — иначе он будет выделять пары (представьте себе!).

10 Обдумывая идеи для самостоятельного обогревателя, которые можно легко сделать своими руками

Сохранение физического тепла — одна из важных проблем зимой и осенью. Но коммерческие отопительные приборы стоят дорого и накладывают дополнительные расходы на счета. Почему бы не использовать обычные предметы домашнего обихода для создания собственной системы отопления?

Существует множество идей для самодельного обогревателя, и лишь несколько вариантов могут удовлетворить их.Давайте устраним все ненужное, прежде чем наслаждаться успешным проектом. Хотя основной механизм похож, есть различия в конструкции, исполнении и эффективности.

1.

Миниатюрный портативный обогреватель

Включите свой личный самодельный обогреватель, чтобы наслаждаться уютным теплом где угодно. Проект доставляет настоящее удовольствие с некоторыми общими материалами, часто остается устаревшим.

Конечно, у вас есть вентилятор фена для установки сборки пакета микросхем.Видео продолжается в обычном режиме, фиксируя все детали для простой реализации.

Нет фонового звука; вы просто продолжаете смотреть на протяжении всего процесса. Несмотря на его крошечные размеры, вы наверняка можете нагреться, нажав кнопку.

2. Утеплитель из подсвеченного керамогранита

Укладка некоторых строительных материалов с полезными экспонатами даст вам зимнее тепло. Обычный керамогранит, например керамика, составляет основу отопления. Кроме того, вам потребуются один вентилятор, несколько кирпичей, поднос / тарелка и свечи.

И вы получите правдоподобные подробности с помощью сегментированной 6-шаговой реализации. Предлагаемые шаги охватывают все, что нужно знать — от материалов до окончательной сборки. Интеграция руководящих видео облегчает понимание слов.

Нажмите для получения дополнительной информации

3. Самодельный аварийный обогреватель

Наслаждайтесь восхитительным теплом зимой во всем доме. В статье раскрываются некоторые хитрости, позволяющие получить удовлетворительные модели обогревателей.Вам предстоит сделать либо из уже реализованной горелки для газированных напитков, либо из свечи в цветочном горшке, либо из нагревателя для жестяных банок.

Есть дополнительные детали, чтобы показать основные материалы и безопасность относительно плана. На каждом есть определенные разделы на ступенях, изображения остановок и пояснительные слова. Вам просто нужно выяснить доступные ресурсы для принятия решения.

Щелкните для получения дополнительной информации

4. Комнатный обогреватель Mini 100W-12V

Приключения на свежем воздухе могут создавать определенные проблемы вне зависимости от времени года.И вам стоит обзавестись консервным обогревателем, который будет служить сразу нескольким целям.

Для проекта требуются две пружины змеевика нагревателя, удерживающая жестяная коробка и несколько твердых деталей. Вам просто нужно подключить катушки к источнику, удерживая пружины на затвердевшей глиняной поверхности.

Слова на экране должны быть достаточными для объяснения, не отставая от видео. Хотя это звучит немного неортодоксально, вы даже можете готовить, удобно устроившись.

5. Энергосберегающий обогреватель помещения

Превратите пустоту в элегантный механический аксессуар для обогрева воздуха в помещении.Вам просто нужны свечи с подносом. Презентация проста с четкими пунктами по проекту.

Выполнение упорядоченных шагов позволит выполнить задачу в разумные сроки. И есть два интегрированных видео, которые помогут вам с возможным размещением. Вы даже познакомитесь с самим действующим механизмом.

Щелкните для получения более подробной информации

6. Пошаговый домашний обогреватель своими руками

Это больше похоже на циклопедию популярных самодельных обогревателей своими руками.Всего существует 5 идей с эксклюзивными деталями, облегчающими обработку. Фактически, в статье конкретно рассматривается механический аспект, а не удобство использования.

Цветочный / терракотовый, керамический, алкогольный, электрический и солнечный — вам просто нужно отсортировать свои предпочтения. И каждое руководство состоит из 4 отдельных разделов — введение, материалы, изготовление и работа.

Привлекательная привлекательность презентации опускает другие детали, чтобы упростить задачу. Одно встроенное видео в самом конце должно лучше объяснить все действие.Пошаговое руководство поможет вам сэкономить на потреблении в зимнее время.

Щелкните для получения более подробной информации

7. Электрический нагреватель с вентилятором для дома

Самостоятельные нагреватели явно не могут конкурировать с коммерческими нагревателями в большинстве случаев. Но вы можете провести выходные, создавая надежный обогреватель прямо у себя дома.

Доступных ресурсов определенно хватит, требуя некоторых модификаций перед сборкой. Этот процесс довольно тонкий и требует особого внимания к точным измерениям.

Точно так же задача требует комбинированного действия механического определения размеров с электрическим оборудованием. Вам не понадобятся какие-либо дополнительные детали, поскольку вы просматриваете всю покадровую динамическую презентацию.

8. Самодельный обогреватель пространства

В этом учебном пособии упор делается на функциональные обогреватели, а не на какой-то необычный проект DIY. И самый лучший выбор — простой самодельный цветочный горшок или терракотовые обогреватели.

Простые слова о реализации остаются легкими для адаптации и утешительными для идеализации. В проекте намеренно используется высококачественное сырье, чтобы обеспечить отличную эксплуатационную надежность.

Помимо других идей, в статью включены некоторые дополнительные идеи по теме. Включение изображений делает обсуждение более правдоподобным.

Щелкните для получения дополнительной информации

9.

Простые бытовые обогреватели

Используйте обычные предметы домашнего обихода, чтобы спастись от холода.Представленная статья кажется чем-то похожей на другие рекомендации DIY. Но сама статья специализируется на предоставлении подробных сведений перед реализацией вашего проекта.

Все начинается с некоторых приемов, позволяющих избежать проблем с безопасностью в помещении. Среди выбранных 5 идей мыслимые детали продолжаются металлической банкой, туалетной бумагой и спиртом.

Другие обычные хаки, кроме ракетной печи, бумажных поленьев и солнечного обогревателя. Наилучшим образом, каждый из них содержит определенное видео прямо в сегменте.Когда вам не удается выбрать несколько вариантов, это, возможно, лучший способ принять решение.

Нажмите, чтобы получить более подробную информацию

10. Мощный обогреватель DIY

Обеспечьте комфортное зимнее тепло, не жертвуя безопасностью устройства. Видеоурок позволяет полностью защитить собранный обогреватель на предмет долговечности.

Двигатель постоянного тока, нихромовая проволока, фасонная фанера, тумблер, разъем питания — некоторые распространенные предметы в помещении.Следование рекомендациям должно помочь вам собрать все в единое целое.

Если не сказать, небольшая покадровая видеосъемка записывает все важные моменты происходящего. Каждый шаг объясняется из ядра, что позволяет вам запустить проект, не запутавшись.

Заключение

Только исправный обогреватель может дать несколько преимуществ без риска разрушения. Вам просто нужно понять свои требования, определить ресурсы и зафиксировать бюджет.Остальное должно быть достаточно легко со всеми вышеупомянутыми идеями.

Обогреватели своими руками для небольшого пространства — Сделай сам

Перед лицом сильнейшего зимнего холода вы можете поставить свои штаны с двойной изоляцией на то, что тепло является основным товаром по любой цене. Но когда речь идет о временных убежищах или иногда используемых помещениях, адекватное тепло часто оказывается роскошью, расходы которой трудно оправдать.

В самом деле, вы, возможно, задавались вопросом, удастся ли когда-нибудь найти компактную печь, которая была бы надежной, недорогой и простой в эксплуатации.. . и если это так, вы смотрите на это. Вы не поверите, но этот нагреватель работает по тому же принципу, что и импульсный реактивный двигатель, который использовался в самых первых ракетах. Но вместо того, чтобы привести самолет в движение, «тяга» этой модели размером с пинту просто производит достаточно тепла, чтобы снять холод с ваших костей в холодный зимний день.

Изначально мы разработали эту печь для обогрева самодельного убежища для подледной рыбалки. Но после многих часов испытаний и модификаций мы поняли, что было бы стыдно ограничивать такое удобное устройство одним лишь рекреационным использованием.Поскольку он сжигает керосиновое топливо, он аккуратен и удобен. . . и поскольку он состоит из 1/8-дюймовой сантехнической арматуры и гальванизированных водосточных труб, его сборка не должна стоить больше 15 или 20 долларов, если вы решите использовать утилизированные, а не новые детали, где это возможно.

Конструкция небольшого импульсного нагревателя

Ссылаясь на нашу иллюстрацию (в галерее изображений этой истории), вы можете увидеть, что нагреватель состоит из трех основных компонентов: горелки, блока подачи топлива и управления и корпуса, который также служит дымоходом.


Горелка, даже несмотря на то, что она представляет собой резьбовое соединение, требует небольшой работы с ножовкой и небольшим сверлом, чтобы она работала должным образом. Чтобы топливо попало в зону фитиля, необходимо просверлить четыре отверстия диаметром 7/64 дюйма в стенке ниппеля трубы, который поддерживает фитиль. Кроме того, плоская шайба непосредственно над стеклотканью должна быть просверлена до диаметра центра 7/16 дюйма, и шесть пропилов глубиной 0,055 дюйма должны быть прорезаны на каждой из ее сторон. Точно так же шайба крыла прямо над ней должна иметь десять пазов глубиной 0,030 дюйма в торцах. Чтобы излишки топлива не протекали мимо базовой шайбы, этот диск должен быть герметизирован до изгиба слоем печного цемента.

Единственная другая область изготовления горелки — это поддон, который можно сложить в форму из обрезка алюминиевой кровли размером 4-1 / 4 на 6-1 / 2 дюйма. Готовый поддон должен иметь размеры 1 на 1-1 / 4 на 2-1 / 4 дюйма, а его угловые стыки должны быть заделаны печным цементом.Задняя стенка кастрюли представляет собой вешалку размером примерно 2-1 / 4 на 4 дюйма. Ваток из стекловолокна, помещенный в поддон, помогает поглощать любое переливание топлива.

Подача топлива и его система управления — это обычные элементы оборудования. Для нашей модели мы использовали топливный бак на одну кварту, чтобы ограничить время горения до нескольких часов между заправками; его вентилируемая крышка может быть закрыта для хранения. За исключением двух латунных игольчатых клапанов на 1/8 дюйма, металлические фитинги могут быть латунными или железными, в зависимости от того, что у вас есть или что вы можете купить дешевле.

Чтобы снизить давление топлива в линиях управления подачей (что может привести к чрезмерному ожогу и последующему перегреву), мы упаковали скрученные ватные диски размером 1/4 на 1 дюйм в сердечники (обязательно, чтобы было достаточно ограничений, чтобы продуть каждую из трубок крайне сложно). Затем, чтобы направить каждую каплю керосина по питающей линии медной горелки (а не позволять ей скапливаться на дне), мы вставили в трубку отрезок 1/16 дюйма сварочной проволоки с медным покрытием.

Изготовление корпуса горелки из листового металла — задача; Вместо этого проще использовать предварительно изготовленный водосток из оцинкованной стали 26 калибра и 3 дюйма длиной 44 дюйма в качестве «камеры сгорания» и добавить к нему стеновую прокладку для хлеба и несколько теплоотводящих ребер. Рассеиватель — это всего лишь секция алюминиевого кровельного покрытия размером 17 на 38 дюймов, сложенная веером для создания ребер глубиной 3 дюйма. Прокладка должна иметь отверстие диаметром 9/32 дюйма, просверленное на каждом из ее концов, чтобы пропустить медный топливопровод, и шесть отверстий диаметром 1-1 / 2 дюйма по бокам для выхода тепла. (Прижимные гайки и втулки устанавливаются после того, как леска надета на место.)

Для завершения корпуса горелку необходимо установить через отверстие диаметром 7/16 дюйма, просверленное в 5 дюймах от нижнего заднего конца носика. Затем, просверлив два отверстия диаметром 1-1 / 2 дюйма сбоку от них, можно добавить подпружиненную заслонку из листового металла. После этого можно прикрепить впускной колен, выпускной колено и штабель, когда агрегат установлен на постоянной основе.

Обратите внимание, что в наш дизайн мы включили оребренный колпак дымохода.Тестирование подтвердило нашу уверенность в том, что это добавление помогло вызвать выход дымовых газов из короткой трубы; он сделан так же, как и рассеиватель тепла, но его монтажные края загнуты вокруг верхней части дымохода и закреплены винтами для листового металла.

Установка обогревателя в небольшом пространстве

Для установки обогревателя в убежище для подледной рыбалки или в любой другой одностенной конструкции необходимо сделать входное отверстие в обшивке немного больше, чем внешние размеры колена. Выходное отверстие, поскольку оно подвергается значительно большему нагреву, должно иметь размер около 6 на 6 дюймов, а его четыре края должны быть защищены секциями из полированного алюминия, изогнутыми для создания 1-дюймовой кромки с обеих сторон дерева. Для капельного высыхания мы решили использовать две стальные пластины; мы вырезали отверстия размером 2-1 / 4 на 3-1 / 2 дюйма в днище и установили входную пластину снаружи, обращенной наружу.

И наоборот, оставшаяся сковорода должна быть прикреплена внутрь так, чтобы ее дно было обращено внутрь. Используйте No.6 винтов с полукруглой головкой 3/8 дюйма для крепления пластин к стене.

Так как печь должна быть установлена ​​близко к стене, чтобы конструкция могла складываться, необходимо использовать двухслойный тепловой экран позади трубы, как показано на нашей иллюстрации. Он состоит из полированного алюминиевого листа, обрезанного по форме вокруг формы для хлеба; он удерживается от второй пластины на керамических изоляторах электрического забора диаметром 1-3 / 8 дюйма. Это обеспечивает свободное пространство между листами и способствует конвекции.


Если вы планируете использовать обогреватель на обычной стене с каркасным каркасом или на стене с металлической оболочкой и изоляцией, необходимо использовать одобренный вентилируемый наперсток там, где дымовая труба проходит через конструкцию.Адаптер может быть изготовлен из листового металла, чтобы соединить прямоугольный носик с круглым отверстием дымовой трубы, а короткие удлинители можно использовать для отвода корпуса печи от стены в соответствии с бюллетенем 89M Национальной ассоциации противопожарной защиты или местным законодательством. кодекс пожарной безопасности. Поверхность из листового металла или полированного алюминия, закрепленная на 1-дюймовых негорючих прокладках, должна использоваться в качестве теплозащитного экрана.

Важно не устанавливать топливный бак слишком высоко над входным отверстием медной топливной магистрали, иначе вы потратите впустую керосин, и печь может перегреться. В качестве дополнительной меры безопасности разместите регулирующий клапан в сборе на разумном расстоянии от горелки, чтобы не подвергать его чрезмерному нагреву. После первоначального зажигания (для которого необходимо открыть запорный клапан ровно настолько, чтобы смочить фитиль, а затем поднести зажженную спичку к горелке через отверстие для заслонки), дайте обогреваемому пространству достаточную вентиляцию и дайте оцинкованному покрытию дымохода прогореть. При необходимости откройте другой игольчатый клапан, чтобы увеличить тепловую мощность.

После этого компактную печь можно будет безопасно эксплуатировать, хотя ее никогда нельзя оставлять без присмотра.Если ваш обогреватель заметно и часто «фыркает», производит черный дым или имеет тенденцию сжигать топливо в поддоне для сбора капель, значит, он работает слишком богато и может перегреться. Уменьшайте расход топлива до исчезновения симптомов; не продолжайте эксплуатировать печь в таких условиях!

Вы обнаружите, что литра керосина хватит примерно на четыре часа на низких настройках, вдвое меньше, на «полный газ». По прошествии примерно 16 часов эксплуатации поверхность горелки следует очистить через отверстие заслонки зубной щеткой и продуть линию подачи короткой дозой сжатого воздуха.

Таким образом, за небольшую цену и периодическое обслуживание вы можете наслаждаться теплом там, где, как вы думали, не могли себе этого позволить. . . и это теплое чувство.


Как это работает

Наш водосточный нагреватель представляет собой уменьшенную и значительно упрощенную версию самой ранней формы реактивного двигателя, который представлял собой просто усиленный цилиндр с впускным отверстием с заслонкой, камерой сгорания и выпускным каналом. Как и в случае с жиклером, для работы нашей печи необходим непрерывный воздушный поток, проходящий через гофрированный стальной цилиндр; Холодный воздух для горения втягивается через внешний вход и мимо горелки, где он смешивается с каплями топлива, попадающими в зону горения через небольшие каналы, прорезанные в фитильных шайбах.Воспламенение этой смеси нагревает и быстро расширяет газы, которые вытесняются из дымовой трубы, увлекая за собой свежий воздух для продолжения процесса.

Поскольку при такой конструкции трудно поддерживать точное соотношение топлива и воздуха, сгорание прерывистое, что приводит к ритмичным пульсациям тяги. . . отсюда и название импульсной струи. Недостатки двигателя — непостоянный расход топлива, шум и явная вибрация — делают его непрактичным для авиации, но вполне приемлемым для других целей, таких как обогреватель помещений.. . тем более, что он забирает воздух для горения из-за пределов жилого помещения. Вопрос о контроле топлива несколько облегчается нашей конструкцией с ограниченной двойной подачей: при закрытом вспомогательном игольчатом клапане фитилем горелки поглощается лишь небольшое количество жидкости; когда обе иглы открыты, к горелке поступает весь объем топлива. Главный запорный клапан полностью перекрывает поток топлива, чтобы выключить обогреватель.


Первоначально опубликовано: январь / февраль 1986 г.

Hot Stuff — Обогреватель каюты парусной лодки своими руками

Простая и недорогая плита-обогреватель поможет избавиться от холода в салоне.

Некоторые парусники имеют специальную систему обогрева для обогрева каюты, встроенную и должным образом вентилируемую. Это имеет смысл, потому что обогреватель кабины с дымоходом может быть сложным, громоздким и дорогостоящим делом и, возможно, используется только от случая к случаю. Итак, когда прохладно и мы решаем провести ночь, раскачиваясь на крючке, вдали от береговых мощностей, многие из нас полагаются на портативные обогреватели, обычно на пропан.

Портативный пропановый обогреватель может помочь, но эти обогреватели также требуют вентиляции, поскольку они потребляют кислород и выделяют водяной пар и углекислый газ, а также производят окись углерода как побочный продукт неполного сгорания.Примерное решение — взломать окно, но насколько широким? А потом сколько тепла теряется?

Есть еще один подход, простое, не громоздкое и недорогое решение, в котором используется существующий бортовой источник тепла: печь.

Печь не может опрокинуться и разжечь огонь (если на нее не упадет что-нибудь горючее, чего можно избежать, сохранив чистую поверхность). И хотя печи, как правило, не оснащены датчиком кислородного истощения, как в портативных обогревателях, легко установить в кабину датчик содержания угарного газа.

Все, что нужно для того, чтобы превратить печь в эффективный вентилируемый обогреватель кабины, — это обеспечить поверхность теплообмена и способ отвода выхлопных газов за пределы кабины. Фактически, вездесущие обогреватели Sig Marine (ныне Dickinson) Cozy Cabin — это не что иное, как простая горелка под перевернутым теплообменником, соединенная с 1-дюймовым дымоходом из нержавеющей стали.

Печь на борту моей лодки — это Origo 2000, спиртовая печь без давления, работающая на денатурированном этаноле.Я превратил его в эффективный и безопасный обогреватель, используя перевернутую суповую кастрюлю из нержавеющей стали в качестве теплопередающей поверхности, покоящуюся на конфорке. Вот как я это сделал.

Материалы

  • Ребристый шланг длиной 1 дюйм, нержавеющая сталь. McMaster Carr 5241K13, 23,80 доллара за 5 футов
  • Суповая кастрюля из нержавеющей стали на 4 литра, комиссионный магазин или излишки
  • Алюминиевый профиль
  • 6 дюймов медных трубок диаметром 1 дюйм
  • (1) 1 дюйм, медь, 90 градусов, el
  • Маленькие винты в ассортименте и две длинные шплинты или гвозди
  • Фанера или аналогичный материал для сборки скользящей вставки или, что еще лучше, установите дымоход через крышу кабины или перегородку, если вы будете часто использовать обогреватель

Вот как я это сделал

Сначала я вырезал 1-дюймовое отверстие для дымохода сбоку горшка с помощью кольцевой пилы, в которое я вставил 1-дюймовый отрезок медной трубы. Я прикрепил трубу с помощью прорезей, чтобы создать выступы внутри и снаружи, которые я закрепил небольшими болтами (глухие заклепки были бы более чистым решением). Затем я добавил юбку высотой 3 дюйма, чтобы разместить горшок сверху. Юбка также улучшает уплотнение вокруг выхода дымохода.

Что касается дымохода, я прикрепил гофрированный канал из нержавеющей стали диаметром 1 дюйм (ВД) к медному патрубку на горшке, используя шплинт, вставленный в оба отверстия. Нет необходимости герметизировать это соединение, потому что по всей длине проходит небольшое всасывание.Этот дымоход должен подниматься постоянно, без углублений, и иметь длину 3-6 футов.

В первый сезон я использовал свой обогреватель, я сохранил простую выхлопную систему. Я вырезал доску шириной 3 дюйма, чтобы она соответствовала заднему концу направляющей трапа, просверлил отверстие в доске и пропустил через нее выпускной конец дымохода. Таким образом, мне не нужно было сверлить отверстие в лодке.

Но после того, как я понял, что мой обогреватель работает и что улучшать нечего, я просверлил отверстие в переборке кабины для постоянного дымохода, который представляет собой всего 3 дюйма 1-дюймовой медной трубы. Нет необходимости изолировать проход, потому что температура дымохода никогда не превышает 120 ° F. До сих пор дождь не шел, и я могу легко закрыть его, если необходимо. Если ветер дует спереди или балка, как при парусном спорте или на якоре, осадка нормальная, но если дует сильный ветер сзади — например, в гавани — он может задуть осадку в каюту. Я держу 1-дюймовую медную 90 эл, которая, если направить ее вверх, решает эту проблему.

Горелка моей печи Origo 2000 рассчитана на 7000 британских тепловых единиц.Поскольку в моем обогревателе для плиты используется дымоход того же размера, что и в обогревателе Sig Marine Cozy Cabin на 5000 британских тепловых единиц, я решил не превышать эту скорость сгорания и держать клапан горелки открытым на 1⁄2–2⁄3. Это даст тепловую мощность около 1500 Вт, чего достаточно, чтобы полностью прогреть каюту моей 24-футовой лодки за 10-20 минут в холодную погоду. Если я чувствую, как часть выхлопных газов выходит из-под перевернутой кастрюли в кабину, я знаю, что горелка горит слишком сильно.

Чтобы убедиться в работоспособности и безопасности нагревателя, я провел несколько замеров.Я хотел быть уверенным, что выхлоп выходит из кабины, поэтому я просканировал поверхность и дымоход с помощью инфракрасного термометра. Поверхность горшка достигает примерно 290-340 ° F. К тому времени, когда выхлоп достигает выхода, он охлаждается до 80-120 ° F, что свидетельствует о высокой эффективности. Я проверил воздух на 1⁄2 дюйма ниже нижнего края кастрюли, интересно, не просачивается ли часть выхлопных газов под дно; уровень углекислого газа был чуть выше фонового, а температура никогда не превышала 200 ° F, подтверждая, что практически все выхлопные газы проходят вверх через дымоход.

Назначение окантовки и верхнего кожуха — увеличить площадь поверхности теплопередачи и повысить эффективность нагрева. Большую часть времени верхний горшок будет пустым. Но если я поверну конфорку на максимум и добавлю в верхнюю кастрюлю два стакана воды, вода закипит через 10-15 минут. При выключенной горелке — как это должно быть для обогрева кабины — суп будет кипятить на медленном огне, не сжигая и не загрязняя кабину углекислым газом.

Еще одно преимущество моего вентилируемого кухонного обогревателя перед портативным пропановым обогревателем — это сухость.При горении пропана (или спирта) образуется водяной пар. Сухой воздух почти так же важен для комфорта, как и теплый, потому что изоляция остается более эффективной. Невентилируемый обогреватель повысит влажность на 30-60 процентов, что сделает кабину влажной и вызовет конденсацию на окнах — это не проблема вентилируемого обогревателя.

Этот обогреватель будет работать с печами, работающими на спирте, пропане, СПГ, бутане и керосине, если скорость горения будет одинаковой. Различия в горении невелики.

Хотя нагреватель достаточно устойчив, чтобы его можно было использовать в пути, горшок сверху — нет.Кроме того, я не оставляю обогреватель включенным, пока сплю. Он не предназначен для этого, и мне нравится спать под толстым одеялом или в теплом спальном мешке. Я также не оставляю его включенным вдали от лодки. Я запускаю его с заката, до обеда, пока не буду готов ко сну. Я использую монитор угарного газа, и, когда готовлю на плите, я обычно взламываю ползунок трапа, чтобы удалить водяной пар.

Печь-обогреватель кабины лучше всех холодных пальцев или теплой влажной кабины. Что еще более важно, он позволяет избежать низкого содержания кислорода и высокого содержания углекислого газа и сводит к минимуму риск накопления окиси углерода.

Просто включив печь Origo в течение одного часа с полуоткрытым регулятором и плотно закрытой кабиной, уровень углекислого газа достигает 15 000 частей на миллион, а уровень монооксида углерода достигает 100 частей на миллион, что значительно в опасной зоне. Треснувшее окно уменьшит это, но если окно не открыто достаточно широко, чтобы пропускать значительный сквозняк — а не цель в холодную погоду — остается серьезный риск превышения пределов хорошего здоровья и ясного мышления.

Сохраняя ясную голову — DF

Я дорожу клетками своего мозга и не буду рисковать ими; Я никогда не был поклонником портативных обогревателей.

Концентрация углекислого газа более 1500 ppm влияет на мышление и повсеместно считается причиной для изучения и исправления. Департаменты здравоохранения считают, что более 2000 промилле серьезно. Десять тысяч ppm — это порог серьезных проблем со среднесрочным воздействием (от многих часов до дней), и OSHA и NIOSH ограничивают воздействие на рабочем месте до 5000 ppm.

Я провел несколько простых расчетов для своего Corsair F-24. Если я запускаю невентилируемый портативный пропановый обогреватель со скоростью около 4000 БТЕ / час (что требуется для вечера 45 ° F), при условии отсутствия какой-либо вентиляции, кроме замены воздуха для горения, уровень углекислого газа достигнет 60000 ppm в течение шести часов, что примерно соответствует бессознательное состояние.

Миф о нагревателях для цветочных горшков — DF

История гласит: поставьте цветочный горшок над горелкой, и у вас будет эффективный и безопасный обогреватель кабины для арахиса. Термодинамика говорит об обратном, но я все равно решил проверить этот миф, потому что было бы здорово, если бы он был правдой. К сожалению, все это неправда, за исключением того, что это дешево.

Без учета эффективности нагревателя для горшков, его использование может быть опасным. Около 60 процентов застекленных горшков и 30 процентов неглазурованных горшков, которые я тестировал, сильно разбились при температуре 400˚F, разбрасывая большие горячие куски горшка на 2-5 футов.Только за счет ограничения температуры до 300 ° F (поддерживая достаточно низкое пламя) риск разрушения снизился до приемлемого ненасильственного уровня. Учитывая, что даже Corningware небезопасна для кухонных плит, это должно быть очевидно.

Я использовал маленькие (диаметром от 5 до 6 дюймов) и большие (диаметром от 7 до 9 дюймов) глиняные горшки над пламенем природного газа (имейте в виду, что пропан немного горячее, а спирт немного холоднее). Я измерил температуру кастрюли и скорость охлаждения, а также рассчитал тепловую мощность открытого огня и решетки горелки, а также кастрюли и решетки горелки. Важно отметить, что когда кастрюля стоит на конфорке, любое тепло, излучаемое открытым пламенем, конфоркой и решеткой, блокируется кастрюлей.

Во-первых, немного основ физики. Все нагретые материалы поглощают, а затем излучают тепло. Количество, которое они излучают, пропорционально четвертой степени их температуры, измеренной по абсолютной шкале, по шкале Ренкина или Кельвина. Чем они горячее, тем больше они излучают и тем короче длина волны излучения.

Излучение — это всего лишь один из способов передачи тепла; другие — это теплопроводность (прямая передача тепла между твердыми предметами, контактирующими друг с другом, например, как горячий горшок нагревает прикрепленную к нему металлическую ручку) и конвекция (движение тепловой энергии в газе или жидкости, например, как тепло источник нагревает воздух рядом с собой, и этот воздух начинает двигаться и циркулировать).Но только лучистое тепло имеет отношение к вопросу о том, дает ли обогреватель для вазона пользу. Это связано с тем, что для того, чтобы теплопроводное тепло принесло какую-либо пользу, вам нужно держать горшок. Конвективное тепло также не имеет большого значения, потому что баланс тепла в пламени все равно смешается с воздухом в кабине.

7-дюймовый цветочный горшок, нагретый до 320 ° F, излучает около 150 Вт (500 БТЕ) теплового излучения. Если горшок достигает 400˚F, количество испускаемой радиации увеличивается примерно до 370 Вт, или примерно 1100 БТЕ.Напротив, температура открытого пропанового пламени превышает 1500 ° F, а решетка горелки может достигать температуры от 400 ° до 800 ° F, в зависимости от местоположения. Уровень излучения пламени и решетки по отдельности больше на единицу площади, чем у цветочного горшка, но площадь комбинации пламени и решетки намного меньше. В результате горшок дает небольшое увеличение количества излучаемого тепла.

С другой стороны, портативные пропановые обогреватели, такие как линия Mr. Heater, нагревают керамическую решетку докрасна (примерно в 2–3 раза горячее, чем цветочный горшок в абсолютном масштабе) и, таким образом, в 20-80 раз более эффективны при преобразовании топливо энергии в лучистое тепло. Однако это не означает, что они создают больше тепла; общая британская тепловая единица определяется количеством сожженного топлива и не может быть увеличена.

Часто говорят, что отапливаемая кастрюля накапливает и выделяет тепло в течение более длительного периода времени, таким образом сохраняя тепло в кабине еще долго после того, как плита выключена. Звучит хорошо, но не совсем точно. Во-первых, большая кастрюля остынет относительно быстро, меньшая — еще быстрее. 9-дюймовый застекленный цветочный горшок, температура которого начинается при 300 ° F, опускается до 195 ° за пять минут, до 130 ° за 10 минут, а через полчаса — до 85 ° F.Тот же самый горшок, начиная с 450 ° F, падает до 345 ° за пять минут, до 280 ° за 10 минут и до 110 ° через полчаса. Чем горячее кастрюля, тем быстрее остывает.

Во-вторых, большая кастрюля весом 3,2 фунта не сохраняет много тепла, а маленькая кастрюля еще меньше. Удельная теплоемкость кирпичной глины составляет 0,22 британских тепловых единиц на фунт, и скажем, например, что большой горшок охлаждается от 450˚F до минимума 55˚F за ночь. Тепло, выделяемое горшком, составляет 278 БТЕ.

Для сравнения, предположим, что подошва кабины, переборки и мебель в течение обычного дня нагреваются до 70 ° F, а после захода солнца температура воздуха быстро падает.Удельная теплоемкость сосны (например) составляет 0,66 британских тепловых единиц / фунт. Если предположить, что в салоне имеется 500 фунтов мебели, облицовки, напольных покрытий и принадлежностей, со средней удельной теплоемкостью, эквивалентной сосновой, тепловая мощность инфраструктуры кабины составляет около 6 600 БТЕ. Кроме того, мебель в кабине будет охлаждаться намного медленнее, потому что в любой момент времени разница температур между мебелью и воздухом в кабине очень мала. Как отмечалось выше, горячие объекты охлаждаются намного быстрее, чем более холодные.Таким образом, глиняный горшок представляет только 4 процента теплоемкости кабины, поскольку он остывает в течение вечера (и это тепло уходит в течение нескольких минут). Максимум ошибка округления.

Итог: Если это просто круто, наденьте свитер. Вы можете время от времени запускать плиту на несколько минут, готовя еду или заваривая чай. Это менее расточительно и так же эффективно, как цветочный горшок. Если действительно холодно, установите надлежащую систему обогрева. Польза цветочного горшка на плите — это, по крайней мере, преувеличение, а точнее — опасный миф.

Terracotta Pot Heater — Genius!

Фото: пользователь youtube.com Бен Галт

В разгар холодного сезона многие изголодавшиеся по дому домовладельцы включают термостат, в результате чего их счета за электроэнергию стремительно растут. Другие полагаются на обогреватель, который уменьшает площадь и стиль их домашнего интерьера, в то же время увеличивая счет за электроэнергию в среднем на 18 центов в час. Охваченный обеими этими неэффективными с точки зрения затрат и энергоресурсов перспективами, видеоблогер Бен Галт решил сделать свой путь в более теплый дом своими руками, превратив две запасные терракотовые горшки, чайные свечи и разное оборудование в оригинальный нагревательный элемент.Новый терракотовый обогреватель Ben, который прост в сборке и удобен в использовании, может обогревать сквозняки за фракции , столько же стоит его покупка, и запускать обычный обогреватель.

Чтобы сделать каждую из сторон самодельного обогревателя, Бен поместил 5-дюймовую терракотовую кастрюлю внутри 6-дюймовой кастрюли и соединил две части с помощью металлического стержня, гаек и шайб. Только после того, как нарезал несколько дополнительных гаек и шайб внутри них, он надвинул на стержень горшок для цветов, чтобы удерживать чайные свечи.Это дизайнерское решение имеет важное значение для его успеха: металлическая фурнитура не только защищает детали, но и накапливает энергию от свечей и излучает ее вверх в сдвинутые вдвое горшки, а затем наружу в комнату. По его расчетам, четыре чайные свечи в этом приспособлении могут обогреть комнату всего за четыре цента в час — это экономия 14 центов в час, или более 1200 долларов в год по сравнению с традиционным обогревателем!

Хотя терракотовый обогреватель не обязательно является новой конструкцией, Бен внес одно ключевое изменение, включив в него цепь и двуручную подставку.Подвешивание двух горшков удерживает пламя подальше от мебели и пола, в отличие от обычных моделей, которые располагаются на противне для выпечки хлеба и перегревают или повреждают мебель. Кроме того, регулируемая тарелка для кашпо (основание свечи) позволяет легко опустить для замены использованных свечей, не обжигая пальцы, и поднять, чтобы минимизировать потери тепла. Воссоздайте этот умный самодельный обогреватель, чтобы добиться максимального комфорта независимо от температуры наружного воздуха, и в придачу вы получите новый стильный предмет декора столешницы!

БОЛЬШЕ: YouTube через Бена Галта

Фото: youtube.com пользователь Бен Галт

Сделай сам обогреватель палатки: как обогреть палатку без электричества.

Обогрев палатки или укрытия для рыбалки без электричества не должно быть трудным занятием. Используя несколько дешевых чайных свечей и глиняных горшков, можно сделать очень эффективный и новый обогреватель для палаток своими руками. Очевидно, что он не может генерировать такое же количество тепла, как эти обогреватели для палаток, но это будет стоить лишь небольшую часть.

Свеча для обогрева палатки своими руками Метод:

Шаг 1: Возьмите пару чайных свечей (рекомендуется минимум 4) и поместите их в огнеупорный контейнер.Мне нравятся эти долговечные чайные свечи для длительного нагрева. Вы также можете поставить свечу на ровную поверхность, если для свечки будет достаточно места для вентиляции.

Шаг 2: Возьмите небольшой глиняный цветочный горшок и поместите его вверх дном над свечами. Если в глиняном горшке есть отверстие в нижней части, заблокируйте его, чтобы через него не выходило тепло. Хорошо подойдет монета или одно из металлических оснований фонарей.

Шаг 3: Поставьте глиняный горшок большего размера на меньший и не закрывайте отверстие на дне этого.

Шаг 4: Готово

Как работает самодельный нагреватель для палаток (нагреватель свечей)?

Когда я впервые услышал об этом методе, я был немного скептичен, но мне любопытно, и я попробовал. Я был очень удивлен, насколько это было эффективно, и вы тоже. Итак, как это работает?

Когда вы зажигаете свечу сама по себе, основная часть тепла — это лучистое тепло, и оно теряется. Когда вы ставите глиняный горшок на свечу, лучистое тепло улавливается тепловой массой (глиняным горшком) и нагревается.Эта внутренняя кастрюля становится очень горячей, и когда на нее ставят большую кастрюлю, воздух между ними быстро нагревается, и образуется конвекционный поток.
Конвекционный поток передает тепло от кастрюль через отверстие в верхней части, и этот тепловой поток воздуха является непрерывным.

Я не могу поверить в эту новую идею, вот видео изобретателя, которое очень хорошо объясняет концепцию:

Само собой разумеется, что следует проявлять осторожность в палатке с открытым огнем.Люди также комментируют риск отравления CO и CO2, но, в отличие от риска открытого огня, для меня это действительно минимально.

Сделай сам метод фонаря обогревателя палатки:

На самом деле это всего лишь адаптация описанного выше метода, но вместо свечи используется фонарь, и мы собираемся увеличить тепловую массу.

Шаг 1: Вам понадобится следующее:
• один керамический горшок 4 дюйма
• один керамический горшок 2 дюйма
• один керамический горшок 1 1/2 дюйма
• две шайбы 1 ½ дюйма ¼ ”
• три шайбы 1 ¼ «x ¼»
• три шайбы 1 «x»
• восемь шайб ¾ «x ¼»
• семь гаек ¼ «
• один болт 3 x»

Обратите внимание, что вы хотите, чтобы глиняные горшки были неглазурованный.

Шаг 2: Вместо того, чтобы следовать длинному объяснению, просто следуйте этой вырезке в точности.

У вас должно получиться что-то вроде этого.

Шаг 3: Прикрепите цепь к верхней части стержня и повесьте ее. Последней гайкой прикрепите цепь к нижней части стержня и повесьте на нее походный фонарь.

Шаг 4 : Готово, у вас должно получиться что-то вроде этого:

У вас не будет такого же эффекта конвекции, но масса всех глиняных горшков и сборки будет улавливать все это лучистое тепло.
Я часто использовал этот метод со своим походным фонарем, нет смысла тратить всю эту энергию впустую.

Сделайте нагреватель для олова для печенья. Менее 10 долларов и 10 минут!

Зима приносит много проблем птицеводу на заднем дворе, и замороженная вода — главная из них. Вы можете сделать свой собственный водонагреватель для использования с металлическими или пластиковыми поилки. Это будет стоить менее 10 долларов, копейки для запуска, и вы можете завершить проект менее чем за десять минут!

В 2010 году здесь, в Коннектикуте, в течение длительного времени у нас были рекордные минусовые температуры, и мои поилки никогда не обледенели, как раньше, без этих обогревателей.Не похоже, что скромная 40-ваттная лампочка должна обеспечивать достаточно тепла, чтобы вода в пластиковой поилке не обледенела, но, что удивительно, это так!

Принадлежности:
  • 10 ″, металлическая форма для печенья (доступна в большинстве долларовых и благотворительных магазинов и, вероятно, в вашем гараже или подвале)
  • Комплект для сборки лампы (доступен oniline, в магазинах бытовой техники и товаров для дома ИЛИ купите лампу для благотворительного магазина / бирки и возьмите 0
  • 40 Вт, лампа накаливания (в условиях глубокой заморозки используйте лампу на 60 Вт) (в свете постепенного отказа от правительства некоторые пользователи рекомендуют лампы канделябров на 40 Вт или лампы CFL, но я не , поэтому я не могу ручаться за их эффективность)
  • Сверло со сверлом 3/8 ″
Детали для сборки лампы
ИНСТРУКЦИЯ:

1.Просверлите отверстие в форме для печенья.

2. Проденьте шток лампы с резьбой в сборе через отверстие и затяните винт на штоке.

3. Вкрутите лампочку. Вуаля!

ДЛЯ ИСПОЛЬЗОВАНИЯ:

Положите верхнюю часть на форму для печенья и поставьте форму на шлакоблок или другую ровную поверхность в птичнике. Подключите к розетке GFI. Поместите металлическую или пластиковую емкость для воды на водонагреватель, когда ожидается отрицательная температура.Отключайте устройство, когда оно не используется, или используйте ThermoCube для включения устройства, когда температура достигает 35 ° F.

Когда я сделал свой первый водонагреватель для печенья, я с трудом мог поверить, что это устройство, которое едва ощущалось теплым на ощупь, могло выполнять задуманную работу. Я был убежден только в первое холодное утро, когда вышел на пробежку и не нашел ледяного кольца, которое можно было бы выколоть из поилки. Возможно, вам тоже придется попробовать, чтобы в это поверить.

.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
