Ручной земляной бур – как сделать своими руками

Бур земляной представляет собой устройство для бурения отверстий в грунте. Тем, кто затевает дачное строительство, часто необходима такая вещь, как земляной бур, который можно купить, а можно сделать своими руками.

Такой инструмент обычно используют для установки различных опор, а также стоек для сооружений и забора. Ямы, лунки, отверстия на дачном участке бывают нужны в самых разных местах. Поэтому, ручной бур просто жизненно необходим в условиях садовых работ. Посредством этого универсального инструмента можно делать лунки для посадки, а также гораздо проще устраивать системы дренажа, и колодцев.



Земляной бур – стоит ли «овчинка выделки»?

Если на садово-загородном участке используются, преимущественно, только качественные инструменты, например, ручной бур, то практически любые отверстия можно сделать, буквально за пару минут. Стоит сказать, что ручные буры заводского изготовления, могут не отвечать требованиям, необходимым на конкретном строительном участке.

Он может иметь малую глубину погружения, может иметь ограничения, связанные с недостаточным диаметром насадок-ножей.

Те промышленные ручные буры, которые есть в продаже, могут иметь различную конфигурацию. Например, быть полностью цельной конструкцией, при этом, имея, только определенную длину. Могут также поддаваться полной либо частичной разборке и при этом иметь в наборе штанги для удлинения, ну и, конечно, иметь различные насадки.

Что касается насадок, тут тоже нужно знать, что они могут быть разными: двухлопастные или с винтовой формой, напоминая при этом червяка. Для того, чтобы конструкция бура служила достаточно долго и исправно, ножи обычно делают из сплавов стали с очень высокой прочностью, а для облегчения бурения их делают с резцами по бокам.

Части бура, которые призваны бурить, могут состоять из нескольких ярусов. Обычно бур земляной ручной начинается с лопастей, диаметром поменьше, а затем идущих к увеличению.

Земляной ручной бур в строительстве — это очень полезный инструмент, который в зависимости от типа работ может подлежать трансформации:

  • функция увеличения длинны штока;
  • возможность смены насадок;
  • функция смены рукояток с малых и коротких размеров на максимально длинные и с большими диаметрами.

Стоит сказать, что в зависимости от комплектации в минимальной версии (с тремя насадками и коротким штоком), а также в максимальных версиях, цена на промышленные буры может значительно меняться, в сторону увеличения.

Именно, по этой причине стоит подумать о том, как сделать земляной бур своими руками. Это может значительно сэкономить бюджет, а если его изготовить правильно, то и дополнительно выиграть в функциональности.

Земляной бур

Как сделать бур – процесс подбора инструментов и деталей

Сложностей в изготовлении такого нехитрого инструмента как самодельный земляной бур быть не должно. Тут главное подобрать подходящие комплектующие.

Необходимые инструменты:

  • сварочный аппарат;
  • электродрель, у которой, должен быть богатый набор сверл по металлическим поверхностям;
  • также не лишним будет иметь абразивный круг, скорее всего, некоторые элементы придется вытачивать при помощи станка;
  • дополнительно может понадобиться разное слесарное оборудование.

Для изготовления штока можно воспользоваться арматурой либо трубой, у которой длинна будет не менее двух метров. А чтобы понять, какой у трубы должен быть диаметр, можно взять старое сверло (приблизительно тринадцать миллиметров) и примерить к трубе. Диаметр прута или трубы должна быть меньше чем 15 мм.

Как сделать бур

Ручной бур для земляных работ – сборка по этапам

Многие советы опытных специалистов в этом деле указывают на то, что лучше всего приварить все элементы для надежности.

  • Сначала нужно приварить горизонтальную ручку, совершенно перпендикулярно к самому штоку, а концу на противоположной стороне придать острую форму. Старое сверло нужно приварить к внутренней стороне трубы.
  • Самым главным моментом в изготовлении бура должно быть то, что шток обязан хорошо входить в землю, тем самым помогая верхней (шнековой) части.
  • Для создания ножей можно использовать диск циркулярной пилы, который разрезается на две половинки, а затем приваривается под углом, примерно, в 120 градусов.
    Только нужно помнить, что у диска края зубчатые, поэтому их нужно сточить.
  • Чтобы сократить по минимуму усилия при земляных работах, можно приварить еще несколько дисков к штоку, тогда бур будет входить в землю «как по маслу».
  • При необходимости удлинения штока, можно придумать систему втулок, а также подумать о других соединениях на резьбе.

Нет ничего лучше, чем сделать инструмент собственными руками. А самое главное, можно при воплощении идеи смело экспериментировать, увеличивая функциональность и другие особенности вашего инструмента.

Садовый бур своими руками

Садовые инструменты упрощают большое количество разных видов работ на загородном участке. Это простые в конструкции и использовании инструменты, с помощью которых можно провести разные работы с разным назначением. Один из таких инструментов – садовый бур ручной. С его помощью сокращается время и уменьшается тяжесть выкапывания в земле лунок разного диаметра.

По своей конструкции бур очень прост. Это вертикальная металлическая штанга, к которой приварен заостренный наконечник. Сверху штанги прикреплена перпендикулярная ручка, чуть выше наконечника приварены специальные пластины, к ним крепятся с помощью болтов съемные ножи. Выбирая разные по длине ножи, можно увеличивать или уменьшать диаметр выкапываемых лунок. При этом глубину скважин можно также контролировать за счет наращивания самой штанги. В комплекте садового бура есть съемные секции, которые к штанге крепятся при помощи резьбового соединения.

И хотя сам бур называется садовым, свое применение он нашел в разных областях частного строительства. То есть, используют его не только в саду или на огороде. К примеру:

  • С его помощью можно делать скважины в грунте под опорные конструкции (для столбчатых фундаментов, для стоек ограждений).
  • Для сооружения неглубоких колодцев или компостных ям.
  • Можно с его помощью бурить наклонные или горизонтальные скважины для прокладки коммуникационных систем или дренажа участка.
  • Конечно, он часто используется и по прямому назначению – выкапывание лунок под посадку деревьев.

Виды земляных садовых буров

Рынок инструментов сегодня предлагает достаточно широкий ассортимент садовых буров, здесь и отечественные приспособления, и зарубежные. Самый востребованный на сегодняшний день садовый бур ручной – это инструмент под названием «Зубр». Россияне давно им пользуются, считая его прекрасным садовым инструментом, у которого высокая надежность, длительный срок службы и самая дешевая цена. На второе место можно поставить бур ручной земляной марки ТИСЭ также от российского производителя. Не будем забывать и о зарубежных аналогах. К примеру, финский бур ручной земляной марки Fiskars, у которого оригинальная улучшенная конструкция. Правда, стоит такой ручной садовый бур дороже российских.

Несколько слов о буре марки ТИСЭ. Чтобы вы поняли, о чем идет речь, посмотрите на фотографию выше. Это достаточно сложная конструкция, с помощью которой можно на самой глубине скважины сделать расширение. Такой земляной бур называется фундаментным, потому что используют его обычно для сооружения фундаментных конструкций. В данном случае расширение увеличивает прочность столбчатого фундамента в продольном направлении (сверху вниз). То есть, за счет расширения можно уменьшить диаметр выкапываемой скважины, что снижает материальные расходы на приобретение строительных материалов в основном цемента.

Добавим, что садовые ручные буры – это не обязательно только механические инструменты. Сегодня производители предлагают достаточно широкий модельный ряд электрических и бензиновых аналогов, с помощью которых процесс выкапывания лунок и скважин доведен до минимальной простоты. Конечно, это топливные затраты, и цена такого агрегата выше, но в погоне за удобством и быстротой проведения земляных работ, многие дачники и загородные застройщики выбирают сегодня именно их.

Кроме пластинчатых буров, рынок предлагает и шнековые виды. Именно шнековая конструкция позволяет увеличить производительность выкапывания грунта.

К тому же некоторые модели в своем составе имеют не ровные кромки рабочей поверхности, а зубчатые. Именно эти зубья позволяют легко срезать корни растений и быстро углубляться в самый твердый грунт.

И еще одна разновидность садовых буров – это марка Торнадо. Совершенно другая конструкция, которая стала симбиозом пластинчатых ножей и вилообразных. Посмотрите на фотографию бура ниже, и вы сразу поймете отличительные особенности Торнадо. Данная конструкция снижает сопротивление вращению до минимума за счет вертикально установленных вилообразных ножей. Они просто очень хорошо рыхлят землю и без проблем срезают корни растений.

Как сделать земляной садовый бур своими руками

Конечно, идеальный вариант – это приобрести бур в магазине. Это качество и надежность. Но сделать садовый бур своими руками из подручных материалов можно без проблем, ведь его конструкция не так уж и сложна. Что для этого потребуется?

Из инструментов: электрический сварочный аппарат и болгарка. Из материалов:

  • Водопроводная труба длиною 1,5 м диаметром 20 мм.
  • Для ручки бура лучше использовать трубу диаметром 25 мм и длиною полметра.
  • Металлическая пластина толщиною 5 мм. Остальные ее размеры: длина 20 см, ширина 5 см. Из нее надо будет сделать подставки для ножей.
  • В качестве ножей лучше использовать диск для резки камня.

Теперь можно переходить к изготовлению бура своими руками, чертежи здесь необязательны, но все равно посмотрите на фото выше, где установлены приблизительные размеры инструмента. В первую очередь к концу длиной трубы необходимо приварить кусочек металлической пластины и заточить ее конец. Это будет наконечник бура. Размеры пластины: длина 10 см, ширина 2 см. Заточить можно ее до приваривания к трубе, используя точильный станок или болгарку, надев на нее точильный круг. Идеально будет, если пластину вставить внутрь трубы и обварить ее по диаметру последней. Двух-трех сантиметра выступа будет достаточным. Зато это надежное крепление.

Далее, необходимо изготовить первичные ножи, они устанавливаются после наконечника. Их назначение – рыхлить грунт перед работой основных ножей. Их можно изготовить из той же металлической пластины, вырезав две полосы длиною 8 см и шириною 3 см. Их надо просто приварить к трубе по обе стороны от нее, как показано на фото сверху.

Внимание! Первичные ножи устанавливаются на трубу с небольшим отклонением. Это задается угол, который позволит легко врезаться в грунт. Угол наклона выбирается произвольно, но не больше 45°. Кромки ножей обязательно заостряются.

Теперь необходимо приварить полки для крепления основных ножей. Их изготавливают из той же пластины. Предварительно в них надо просверлить отверстия под крепежные элементы (болты М6). Отверстий может быть два или три. Обратите внимание, что и полки необходимо установить под углом приблизительно 20°.

Как уже было сказано выше, основные ножи можно сделать из старого диска, который использовался для резки камня. Его надо просто разрезать болгаркой пополам, сделать в половинках отверстия под крепеж, совпадающих с отверстиями на полках. Просто прикладываете ножи к полкам и маркером делаете отметки по отверстиям, затем по меткам сверлите. Очень важный момент – это правильно заточить кромку основных и первичных ножей. Она острием должна быть направлена в сторону грунта.

Последний этап – приварить ручку к штанге. Чтобы ручка в процессе эксплуатации садового бура не срывалась с крепления (нагрузки могут быть существенными), рекомендуется приварить по бокам две косынки все из той же металлической пластины. Ручной садовый бур готов, можно им пользоваться. Кстати, эта конструкция была со съемными ножами. Можно изготовить своими руками инструмент с определенным диаметром выкапывания грунта. Просто ножи привариваются к полкам, а не сажаются на болты.

Полезные советы

  • Чтобы резьба болтов на буре не забивалась землей, что затруднит впоследствии смену ножей, можно установить на резьбу защиту из ПВХ шланга или приобрести электрические кембрики.
  • Чтобы знать, на какую глубину выкапывается скважина, необходимо, начиная от места установки основных ножей через каждые 10 см, сделать надфилем отметки, которые затем отметить цифрами с помощью краски. Удобно и практично. Кстати, сам бур садовый красить нет смысла, краска на нем при работе в земле держаться долго не будет.
  • Собрать такой бур своими руками из подручных материалов можно за один час. К тому же он по своим качествам ничем от заводских отличаться не будет, тем более получается конструкция со съемными ножами, что увеличивает функциональность инструмента.
  • После всех проведенных сварочных работ нужно сбить окалину и отшлифовать сварочные швы болгаркой. Ручку надо обязательно отшлифовать наждачной бумагой, чтобы ее кромки были ровными и не поранили руки.

Работать с самодельным буром иногда сложно. Особенно это касается твердого грунта, в котором встречаются в большом количестве корни растений. При таком раскладе ручной бур может повести в сторону. Поэтому перед началом буровых работ нужно лопатой разрыхлить место бурения и на длину штыка попробовать срезать корни.

Заключение по теме

Итак, подводя итог всему вышесказанному, можно сделать несколько замечаний и рекомендаций.

Самодельный садовый бур ручной сделать своими руками можно. Как вы сами смогли убедиться, ничего сложного в сборочном процессе нет. Конечно, необходимо владеть навыками работы с электросварочным аппаратом.

Но стоит ли это делать, будет ли самодельный инструмент лучше или хотя бы не хуже заводского. Если его использовать в несложных грунтах, то никаких проблем. Тем более, обходится он в разы дешевле заводского инструмента. Даже если он и сломается, то отремонтировать его не составит большого труда. Что-то где-то отвалилось, можно заново приварить.

Поэтому стоит рассмотреть вариант изготовления бура своими руками.

Как самостоятельно изготовить ручной бур для земляных работ? + видео

Для рытья ям и маленьких траншей можно, конечно, воспользоваться лопатой. Однако намного проще проводить все работы, если у вас есть садовый ручной бур для земляных работ. Скорость, удобство, возможность охватить большой объем – вот какими преимуществами обладает данный инструмент.

Какие виды буров существуют?

В современных магазинах вы можете купить различные буры – есть ручные модели, электрические, а также буры, работающие от топлива. Чтобы выбрать наиболее подходящий инструмент, необходимо узнать о характеристиках, преимуществах и недостатках модели. Только после изучения всех особенностей можно отправляться в магазин.

Виды буров:

  • Бур электрический для земляных работ – представляет электродвигатель, который снабжен рукоятками с зажимным механизмом для шнека. Этот элемент может быть разного диаметра, благодаря чему можно создавать ямки разных размеров.
  • Существует и ручной вид инструмента, который приобрел наибольшую популярность за счет простоты эксплуатации и небольшой стоимости. К другим его плюсам можно отнести автономность от источника электропитания. Радует и то, что вы можете своими руками сделать подобный инструмент, который в будущем будете применять при выполнении работ на дачном участке.

Оба этих вида отличаются тем, что с ними легко работать, они позволяют проводить работы не только на открытой площадке, но и в закрытых помещениях. Их основное отличие – в стоимости. Так, электрооборудование стоит дороже и, чаще всего, используется на строительных площадках.


Основные сферы применения буров в хозяйстве

Как вы уже поняли, их часто применяют для проведения различных работ на дачном участке. Посадка деревьев и кустарников, бурение скважин и колодцев, рытье ям для установки столбов и опор – все это намного проще сделать благодаря этому инструменту, а не лопате. Кроме того, его можно использовать при изыскательных работах во время отбора проб земли, при горизонтальном бурении при проводке канализации и коммуникаций.

В зависимости от того, какие виды работ предстоит провести, применяют различные шнеки для ручки. Использовать данный инструмент для проведения земельных работ очень легко, поскольку бур разрабатывается специально для работ с любым грунтом. Однако здесь есть некоторые правила, которые вы должны учитывать, что позволит сделать процесс рытья еще легче. Так, например, если вам необходимо пробурить яму в глинистом грунте, добавьте немного воды – это позволит оградить шнеки от налипания грязи, что может привести к замедлению работы и даже поломкам.

Самое удобное в таком инструменте – большой объем работы сможет проделать один человек. Отверстия получатся аккуратными и ровными. Если вам необходимо установить опоры, благодаря применению бура вы затратите меньше бетонного раствора на заливку и сэкономите время.

Производительность инструментов – скорость и качество выполняемой работы

Производительность бура может быть различной, однако у самых лучших моделей проходка одного метра занимает около десяти минут. Проделывание ям с диаметром до 30 см и глубиной отверстия до трех метров обычно занимает не более двух часов. Поскольку садовый бур относится к инструментам «начального», а не профессионального уровня, с его помощью тяжело проводить сложные и трудоемкие работы. Однако вы сможете найти модели, позволяющие бурить отверстия, достигающие 15 метров в глубину грунта. Необходимо при приобретении оборудования обратить внимание на качество режущей части.

Лучше выбирать те модели, которые оснащены острым и самозатачивающимся элементом, с помощью которого вы сможете отрубать корни травы и деревьев, раскалывать кирпичи и мелкие камни, которые могут оказаться в грунте. Правда, старайтесь заранее проверить, работа с какой землей вам предстоит, поскольку мелкие камни и иные твердые материалы могут поломать лезвия. Если вы решили самостоятельно изготовить бур, обязательно выбирайте качественный металл – благодаря этому установка будет служить вам как минимум десять лет.

Ручной бур для земляных работ – характеристики, особенности и применение

Механический бур – инструмент незаменимый, но при этом не каждый знает, что он собой представляет. Так, его основной является стальной столб, внизу которого расположена винтообразная лопасть и наконечник, сверху – рукоять. Его используют при рытье неглубоких ям для посадки растений, при установке опорных столбов и во время проведения иных хозяйственных работ. Один бур по скорости и качеству с лихвой заменяет несколько человек с лопатами.

Данное устройство пригодится там, где возникает необходимость быстро вырыть яму, а специальной техники на участке нет. Они просты в использовании – вам нужно просто взять инструмент в руки, приставить к месту бурения и произвести вращательные движения ручками. На любом участке у вас должен быть земляной бур, своими руками изготовить который просто и легко. Бур чем-то напоминает обычный штопор, только большого размера. При этом механизм работы практически один и тот же. Такой инструмент считается самым легким и компактным среди оборудования подобного типа.

Простота конструкции и небольшие размеры позволят быстро обучиться работе с буром при минимальных затратах.

Садовые буры подразделяются на:

  • Шнековые разборные, составленные из отдельных частей для удобства перевозки и хранения;
  • Шнековые неразборные;
  • Кольцевые (неразборные).

Садовый бур ручной своими руками – простота и надежность

Несомненно, можно и купить механический и электрический бур для земляных работ ручной, однако почему бы не провести все работы самостоятельно, ведь вы теперь сами сможете создать бур! В этом деле главное – это терпение, подбор нужных комплектующих и знание всех этапов по изготовлению. Сначала нужно подобрать нужные инструменты:

  • Электродрель с набором разных по диаметру сверл, способных работать с металлом;
  • Сварочный аппарат;
  • Абразивный круг, благодаря которому вы сможете выточить некоторые нужные элементы.

Перед тем, как приступать к работам, уделите внимание выбору материалов. Выбирая запчасти, помните, что агрегат состоит из самого бура (шнека, которым делают отверстия), шеста из металла и специальной прокручивающей ручки. Для изготовления инструмента нам потребуются такие материалы, как

  • Металлический лист;
  • Арматура (длиной около двух метров).

Собираем самодельный земляной бур:

Как сделать ручной садовый бур — пошаговая схема

Шаг 1: Сборка и закрепление лезвия

Изготовление лезвий, для чего мы можем воспользоваться прочным и надежным листовым металлом. Вначале вырезаем шнеки-заготовки. Заранее определите, с какими отверстиями вы будете работать, поскольку диаметр шнеков должен быть примерно на 5-10 мм больше. Для их закрепления к стойкам просверлите в центре отверстие небольшого диаметра – на 1-2 мм больше, чем диаметр отверстия стойки.

Шаг 2: Подготовка стойки-основания

Закрепите прут, выполняющий роль стойки, в тисках и просверлите поперек него два отверстия. С них нарезаем резьбу – для последующего закручивания гаек. Далее крепко фиксируем болтами лезвия.

Шаг 3: Придаем правильную форму лезвию

Приступаем к работам с болгаркой, с помощью которой нужно сделать радиальный надрез заготовок. Именно благодаря этому можно «растянуть» лезвия в винтовое состояние. После этого под углом в 50 градусов обрабатываем и затачиваем нижнюю часть выреза.

Шаг 4: Создаем острый «наконечник»

Делаем небольшой отступ от конца втулки на 1 см. Благодаря наждачному кругу, создаем лыски с глубиной не менее 0,3 см. Конец затачиваем настолько остро, чтобы он походил на пику. Некоторые предпочитают приварить к буру остро наточенное сверло. Это позволит проводить работы с твердыми породами грунта. Не забудьте сделать винтовые канавки у нижнего конца стоек.

Шаг 5: Собираем рукоять

Последний этап – закрепление ручки. Если вы хотите в случае необходимости изменять размеры глубины бурения, ручку не стоит приваривать, лучше прикрутите ее болтами.

Чтобы бур садовый ручной для земляных работ прослужил вам как можно дольше, обязательно покройте инструмент специальными составами, защищающими от коррозии, а после – краской для закрепления. Теперь вы знаете, как сделать бур для столбов, высадки растений и под другие цели на своем участке. Главное – соблюдать все правила и советы, а также верно использовать инструмент.


Оцените статью: Поделитесь с друзьями!

Самодельный ручной бур для бурения скважины своими руками

Бурение неглубоких скважин в мягких грунтах можно выполнить с помощью самодельного приспособления. Максимально возможная глубина скважинного ствола при этом может составлять 20 метров. Одной из составных частей конструкции является разъемная буровая труба, длина которой увеличивается по мере заглубления  скважины. Еще одним важным элементом считается ручка, позволяющая вращать трубу одному человеку или вдвоем с помощником вручную с приложением физического усилия. Главным элементом ручного инструмента, конечно же, является бур, который может быть сделан несколькими способами. Но если вы решили делать бур для скважины своими руками, то делать его надо обязательно из металла, поэтому мастер должен обладать сварочным оборудованием и навыками работы с ним.

В данном видеоролике показано, как сделать бур для скважины за пару часов. Судя по отзывам, многим начинающим мастерам-самоделкиным советы автора видео помогли на практике.

Самостоятельное изготовление спирального бура

В самом простом варианте исполнения спиральный бур изготавливается в виде металлического стержня с хорошо заостренным концом. Пара ножей приваривается в 200 мм от острия наконечника. Для изготовления ножей берутся половинки стального диска, толщиной 100-150 мм. Приваривание ножей к металлическому стержню производится под небольшим углом, величина которого составляет не более 20 градусов к горизонтали. При этом половинки стального диска должны располагаться напротив друг друга. В итоге угол между приваренными ножами составляет 40 градусов.

Нижние кромки режущих элементов ручного бура для бурения скважин также хорошо затачиваются. От того, насколько остры ножи, зависит скорость и легкость врезки инструмента в грунт.

Спиральный бур заводского изготовления производится из специальной инструментальной стали, которая подвергается нагреву, а потом закручивается в спираль и закаляется

Промышленные модели буров данного типа изготавливают в заводских условиях из полосы инструментальной стали, нагретой и скрученной в спираль. Шаг витков спирали равен их диаметру. После закручивания сталь закаляется.

Как работать спиральным буром?

Самодельный инструмент во время вращательного движения, производимого  рабочим с помощью рукояти, врезается благодаря заостренным ножам в слой грунта. Затем ручной бур для скважин вытаскивается вместе со срезанным грунтом наверх. Земля высыпается в стороне от места бурения. Операция повторяется вновь.

Очищение самодельного спирального бура от грунта, поднятого из ствола скважины наверх, производится рядом с местом проведения работ и вывозится с участка на тележке

С увеличением глубины сооружения производится наращивание штанги инструмента. При этом составные элементы закрепляются друг с другом с помощью резьбового или втулочного типа соединений. Для подстраховки от разъединения составных частей штанги их соединения дополнительно фиксируются шплинтами.

Поднимая удлиненный инструмент наверх, дополнительные звенья штанги снимают. Спиральный бур отлично справляется с глинистыми грунтами, а также мелким гравием, попадающимся на пути его продвижения вглубь шахты.

Особенности устройства бура ложкового типа

В устойчивых к осыпанию грунтах (суглинках, мокром песке и др.) удобнее использовать буры-ложки. Самодельный ложковый бур для скважин выполняется в виде цилиндра, в боковой поверхности которого проделывается продольная прорезь. Иногда форма данной прорези принимает спиралевидный вид. Длина бура-ложки обычно составляет не более 700 мм. Извлекаемая порода удерживается в полости цилиндра за счет своего сжатия и прилипания. Чем сыпучее грунт, тем уже должна быть прорезь в инструменте. Для получения цилиндра можно взять листовую сталь и свернуть ее по заданному диаметру. Проще всего подобрать подходящий по размерам кусок трубы, изначально имеющей цилиндрическую форму.

Самодельный ручной бур-ложка изготавливается из куска трубы подходящего сечения, в боковой поверхности которой делается продольная или спиралевидная прорезь для выемки грунта с боковых стенок скважины

Бур-ложка производит выемку грунта не только своими горизонтально расположенными нижними кромками, но и вертикальной кромкой. При этом грунт скапливается в полости цилиндра. В некоторых случаях к нижней части конструкции приваривается обычное сверло по металлу, которое необходимо расположить строго по оси штанги.

Основная особенность бура-ложки кроется в том, что оси сверла и штанги совпадают, тогда как линия оси корпуса ручного бура вместе с режущей продольной кромкой смещается на миллиметр-полтора относительно центральной осевой линии. Благодаря такому взаимному расположению осей инструменту удается пробурить скважину большего диаметра, чем сам бур. Это возможно за счет удаления грунта с боковых стен шахты продольной режущей кромкой. Для очищения инструмента от изъятого грунта бур периодически поднимают наверх.

Важно отметить, что ложковый бур спокойно проходит внутри обсадных труб, которые устанавливают с целью предупреждения обрушения шахты скважины.

Стоит ли вообще заниматься ручным бурением?

К преимуществам ручного способа бурения скважин относят:

  • низкую себестоимость работ;
  • возможность эксплуатации ручного насоса во время сбоев в подаче электроэнергии;
  • сохранение ландшафта участка, ведь заезд спецтехники не предусматривается.

К недостаткам можно отнести существующие ограничения по возможной глубине сооружения. Помимо этого эксплуатация самодельного бура практически невозможна в плотных грунтах.

Самодельные буры для бурения скважин можно также применять при строительстве заборов, посадке растений, устройстве свайных фундаментов и многих других видах садовых и строительных работ. Как видите, соорудить такого хорошего «помощника» под силу любому мастеровому человеку, привыкшему использовать в хозяйстве инструменты собственного изготовления.

Оцените статью: Поделитесь с друзьями!

Как сделать бур для бурения ям под столбы своими руками

Жителям частного сектора хорошо знакомы такие ситуации, когда нужно что-то построить или установить, но основание такого сооружения будет находиться в земле. В связи с этим многие задаются вопросом, как сделать бур для бурения ям под столбы (сваи) своими руками, используя при этом материалы, которые могут оказаться в наличии в домашнем хозяйстве. К тому же, без излишней скромности можно утверждать, что в некоторых случаях сделанные самостоятельно инструменты превышают по качеству заводскую продукцию. Всё дело в том, что на заводе производят стандарт, а дома можно приспособить такое устройство к конкретным потребностям с учётом состояния грунта.

Самодельный ручной садовый бур

Зависимость конструкции от назначения

Для бытовых потребностей можно своими руками сделать ручной бур разного назначения, хотя в любом случае, такой инструмент предназначается для бурения ям. Но при этом их различают по внешнему виду и эксплуатационным характеристикам, это:

  • обыкновенный садовый бур;
  • шнековый садовый бур;
  • бур для свай ТИСЭ (Технология Индивидуального Строительства и Экология).

Для работ по сборке такого инструмента обязательно понадобится сварочный аппарат, работающий от переменного или постоянного тока.

Обыкновенный садовый бур

Земляной садовый бур

Для изготовления обычного садового бура, который чаще всего используют для не очень глубоких ям, лунок нужен мощный стержень, из цельного (лом) или полого трубного профиля. Кроме этого понадобятся полукруглые режущие диски, приваренные под определённым углом атаки (лучше всего, если это будет легированная сталь). С помощью этого инструмента делают отверстия для посадки растений (обычно, это саженцы кустарников или деревьев), а также  отверстия для монтажа столбиков под забор или других лёгких архитектурных сооружений.

Шнековый самодельный ручной бур

Шнековый самодельный ручной бур

Слово «шнек» с немецкого языка («Schnecke») переводится, как «улитка» и это отлично характеризует конфигурацию режущего приспособления. Лопасти расположены, как правая резьба с крупным шагом, что позволяет гораздо реже вытаскивать бур из земли, так как грунт поднимается на полную высоту лопастей, не препятствуя при этом бурению. Функционал такого инструмента практически ничем не отличается от описанного выше приспособления, но производительность труда в данном случае возрастает чуть ли не в два раза. Если, к примеру, строить забор по периметру участка, то придётся устанавливать много опор, так что скорость принесёт только пользу. Конечно. Для шнека лучше применять автоматизированный привод.

Самодельный бур для свай ТИСЭ

Таким инструментом делают скважины с расширением в нижней части

Бур для свай ТИСЭ полностью соответствует технологии индивидуального строительства и экологии производства работ, и в бытовых условиях, как правило, применяется для заливки столбов с расширенной подошвой под свайно-ленточные фундаменты. Его уникальность заключается в том, что около режущих лопастей есть откидная лопатка (нож), при помощи которой формируется расширение. Если говорить о производительности труда при заливке таких фундаментов, то такие инструменты попросту незаменимы.

Изготовление обыкновенного садового бура в домашних условиях

Ниже рассмотрим, как можно сделать такую конструкцию в домашних условиях при условии, что имеется мастерская (у многих автолюбителей это гараж).

Составные элементы

Составные элементы, из которых делается вся сборка

Перечень элементов:

  • Режущие детали – это два полукруга из легированной стали, у которых заточены края. В зависимости от назначения инструмента определяют и его диаметр. В некоторых случаях лопасти из полукруга фиксируют болтовым соединением, чтобы их можно было заменить другим диаметром.
  • Стержень – представляет собой круглый или квадратный трубный профиль, хотя иногда такую деталь делают из лома, но это значительно увеличивает массу и усложняет рабочий процесс. Длина стержня зависит от потребности, но чаще всего его делают под ямы 50-80 см длиной до 1,5 м (при уменьшении этого параметра приходится постоянно работать в согнутом положении). Но если полтора метра недостаточно (глубина ямы 80-100 см и более), то лучше сделать сборный стержень, с наращиваемыми штангами (их можно стыковать при помощи ниппеля).
  • Поперечник для ручки приваривают к верху стержня в виде буквы Т, где оптимальная длина перекладины по 25-30 см в каждую сторону. Если сделать эти рычаги короче, то прокручивание будет даваться гораздо тяжелее.
  • Наконечник делают острым, он служит в качестве сверла, которое центрует лопасти по отношению к поверхности земли. То есть, они не будут съезжать в сторону, так как представляют собой единое целое со сверлом.

Какие понадобятся материалы

Трубный профиль квадратного сечения

Для изготовления стержня, как уже было сказано выше, подойдёт трубный профиль квадратного или круглого сечения. Если стенка у такого профиля имеет толщину 2-2,5 мм, то подойдёт сечение 20×20 мм или ø20 мм, но если стенки тоньше, то следует увеличить сечение до 30×30 или 35×35 мм, ø30-35 мм. В том случае, если при работе может возникнуть потребность в накручивании дополнительной штанги, то для стержня подойдёт только круглый трубный профиль.

Плоский наконечник в виде пики с центральной и боковой заточкой

К концу стержня необходимо приварить острый наконечник, который можно сделать из куска толстого сверла с победитовой напайкой – их применяют для сверления бетона перфоратором. Но также можно сделать такое остриё из толстой арматуры или куска стали, заточив его в виде плоской пики, как на верхней фотографии.

Режущая часть сделана из диска для ручной циркулярной пилы

Самый ответственный момент, это изготовление режущих лопастей и их можно сделать из:

  1. листовой стали толщиной 3-4 мм;
  2. пильного диска от болгарки (алмазный) или ручной циркулярной пилы.

В данном случае удобнее всего использовать диски от болгарки с алмазным напылением, предназначенные для резки бетона, либо от ручной циркулярной пилы. Когда алмазное напыление срабатывается, по окружности остаётся тоненькая полоска не более 1 мм и её несложно сточить, сделав края острыми, а зубчатый диск от циркулярки останется только разрезать пополам.

И ещё несколько слов о ручке – она должна быть из круглой трубы и на неё ни в коем случае не следует надевать какой-либо пластик и, тем более, обматывать изолентой.

Способ крепления ножей

Лопасти съёмного типа на болтах

Если предполагается бурение скважин разного диаметра, то лопасти на инструменте можно сделать съёмного типа. Для этой цели приваривают две полки к стержню и к ним болтовым соединение крепят ножи, как это показано на верхней фотографии.

Оптимальный угол атаки составляет 30-40⁰

Если вы не собираетесь изменять диаметр лопастей, то наиболее оптимальный вариант, это ø120 мм и для этого как нельзя лучше подойдёт пильный или обрезной диск ø125 мм (5 мм ширина алмазного напыления и его уже не будет), который нужно разрезать на два полукруга. Посадочное место ø22,5 мм придётся подгонять под стержень, электросваркой отрезав лишнее. Для мягких грунтов угол атаки обычно делают 30⁰, а иногда даже 40⁰, но для твёрдых лучше понизить его до 22-25⁰.

Составные части садового бура: 1) стержень с остриём, 2) режущие диски, 3) ручка для вращения

Вот чертёж самодельного садового бура с лопастями ø120 мм (по диаметру отработанного режущего диска по бетону с алмазным напылением). Ниже находится видеоролик по изготовлению такого инструмента:

Видео: Садовый бур своими руками в домашней мастерской

Шнековый бур

Принципиальная схема изготовления шнекового бура

Теперь разберёмся, как сделать шнековый бур для бурения ям под столбы своими руками. Такой инструмент не придётся вынимать из отверстия через каждые 5-10 см прохода, так как отвал грунта перемещается во время вращения  на верхние лопасти шнека. Это значительно ускоряет процесс, но для работы с ним нужна большая физическая сила, поэтому в большинстве случаев такие установки применяют в совокупности с автоматизированным приводом.

Все диски зажимают в тисках и вырезают одинаковый сектор для поворота

Теперь самый ответственный момент: нужно у всех дисков, сложенных вместе, вырезать трапециевидный сектор, хотя, эти наклонные пересекутся в центре, образуя острый угол. Суть в том, что при повороте каждого верхнего диска левая грань вырезанного сектора должна совпасть с правой гранью нижнего. Такие вещи, конечно, лучше сначала сделать на бумаге и если всё будет совпадать, перенести разметку для вырезки на металл. Количество витков шнека будет соответствовать количеству дисков.

Теперь начинаются сварочные работы:

  1. кладёте на плоскость диск, а сверху на него накладываете другой, но так, чтобы перекрыть вырезанный сектор, то есть, левая грань верхнего должна примкнуть к правой грани нижнего;
  2. этот стык проваривают электросваркой и накладывают сверху следующий диск, действуя по такому же принципу;
  3. так стыкуют и сваривают все диски, делая из них сжатую пружину.

Сжатую пружину растягивают при помощи лебёдки

По завершению сварочных работ, эту самодельную пружину нужно растянуть, чтобы из неё получился шнек. Для этого сборку надевают на стержень и приваривают нижний диск под нужным углом, например, 30⁰, а к верхнему диску можно приварить что-то вроде кольца, чтобы зацепится крюком лебёдки. Стержень фиксируют на полу (придумайте сами, как это сделать – обстоятельства бывают разными) и лебёдкой растягивают пружину, после чего приваривают верхний диск. Стержень освобождают и обваривают всю конструкцию по спирали.

Видео: Изготовление шнекового бура

Бур для свай ТИСЭ

Принцип работы бура для свай ТИСЭ

На чертеже вверху показан принцип работы бура для свай ТИСЭ: сначала он делает ствол нужного диаметра, а внизу скважина расширяется при помощи откидного ножа. Но, возможно, я вас разочарую, так как для того чтобы сделать такую конструкцию в домашних условиях, нужна, как минимум, мастерская с инструментами и профессиональные навыки слесаря. Для рассмотрения такой сборки придётся выкладывать отдельную статью, пусть даже небольшую, а здесь мы ограничимся показом видеоролика по самостоятельной сборке бура ТИСЭ:

Видео: Самодельный бур для свай ТИСЭ в домашних условиях

Заключение

Из этого материала вы узнали, как сделать бур для бурения ям под столбы своими руками. Буром для свай ТИСЭ вы не станете устанавливать забор или строить фундамент бани, так что для дома вполне достаточно обычного или, если есть из чего сделать привод, шнекового бура.





Бур для ям под столбы своими руками

Иногда при земельных работах требуется выкапывать ямы, которые нужны для установки свай, столбов и различного вида опор. Зачастую это требуется сделать в твердых почвах, и работать лопатой в этом случае слишком долго и тяжело, особенно если скважины требуются глубокими и в большом количестве.

В данной ситуации можно использовать бур для земляных работ, притом можно вполне обойтись без вызова специалистов, а сделать всё самому. При желании можно изготовить садовый бур своими руками. Чертежи данного инструмента доступны, некоторые из них очень легки в применении на практике. Но сначала нужно разобраться в конструкции и разновидностях данного приспособления, чтобы иметь представление о том, что это за механизм, и какой вид бура больше подойдет для индивидуальных работ.

Описание конструкции

Земляной бур — это строительный инструмент, главной задачей которого является рытье ям на глубину необходимого фундамента. Принцип работы схож с бутылочным штопором — сначала инструмент вворачивают в землю на нужную глубину, а затем вытаскивают обратно на поверхность вместе с землей, увлекаемой за собой лезвиями бура. В результате данной операции образуется лунка с правильными круглыми краями, пригодная для установки столбов и опор. К наиболее популярным и часто применяемым видам бура можно отнести:

  1. Шнековые. Представляют из себя стержень, вокруг которого винтом накручено лезвие. Обладают простотой ввинчивания и легким удалением земли с поверхности лезвий. Данные буры применяются, как правило, для работы с маленькими диаметрами, например, для свай и столбов.
  2. Дисковые. Устройство данного бура представляет собой стержень с острым окончанием. На некотором удалении от острого конца в один или несколько рядов закреплены под небольшим углом половинки заточенного диска. Угол нужен для того, чтобы диски проще врезались в землю, а при выходе вытаскивали землю. Данный вид обладает более простой конструкцией, чем шнековый.
  3. Ложковый. На стержне закреплен цилиндр с вертикальным разрезом в верхней части и спиралью в нижней. Нижние кромки остро заточены. Вкручиваясь в землю, цилиндр заполняется грунтом, который затем извлекается вручную. Подходит только для бурения небольших скважин во влажной и глинистой почве.

Также существует классификация по типу двигателя: бензиновые и электрические. Преимуществом буров с двигателями является то, что они обладают высокой скоростью бурения, требуют меньших физических нагрузок, и имеется возможность смены насадок. Инструменты с двигателем представлены двумя вариантами:

  • Ручной. Этот вид более компактный, но менее мощный и обладает большим весом.
  • Колесный. Более крупные габариты, по сравнению с ручным, но такой инструмент мощнее.

Бензиновый бур следует прогревать перед началом работы на холостых оборотах. Для электродвигателя этого не требуется. Недостатком любого инструмента с двигателем является то, что для их применения требуется источник электроэнергии или топливо.

Виды буров, не применяемые в садоводстве

Ударный бур применяется исключительно в строительстве и бурении глубоких скважин. Представлен в виде трубы, закрепленной стропилами. С помощью ударного механизма труба приводится в движение, пробивает землю вглубь и разрыхляет почву.

Коронковый механизм, который представляет собой трубу с закрепленной на основании зубчатой коронки. Требует вспомогательного оборудования, поэтому не применяется в любительских земельных работах.

Изготовление своими руками

При необходимости данный инструмент можно изготовить самостоятельно при наличии некоторых обязательных инструментов. Для работы потребуются болгарка, сварочный аппарат, слесарный набор, электродрель и точильный круг. Самое важное в изготовлении самодельной бурилки — сделать достаточно удобную рукоять и хорошие лезвия, за основу которых можно взять диски от циркулярной пилы.

Самодельный дисковый бур

Данная конструкция наиболее простая в самостоятельном изготовлении и требует минимального количества материалов.

Для работ потребуется:

  • Металлическая арматура для стержня длиной от 1,5 метра.
  • Кусок трубы для рукояти.
  • Диск циркулярный для лезвия.
  • Толстое сверло, которое будет выполнять роль наконечника.

Подобрав нужный диаметр диска, его следует разрезать пополам, а имеющиеся зубчики желательно сточить во избежание порезов при работах. Рукоятку приваривают к верхней части стержня, вследствие чего конструкция приобретает Т-образный вид. К противоположной части штока по центру приваривается сверло, а на некотором удалении от него — лезвия. Важно соблюдать угол наклона между лезвиями в 25 градусов.

Можно сделать дисковый бур со сменными лезвиями, для чего, вместо самих лезвий, нужно наварить металлические посадочные площадки под тем же углом и придумать способ фиксации дисков. Идеально подходит крепление на болтах, для чего в площадке высверливается отверстие под размер требуемого болта и нарезается нужная резьба.

Данная модификация позволяет подбирать требуемый диаметр рабочих дисков по мере проводимых работ.

Шнековый инструмент

Конструкция шнека сложнее в изготовлении и применении, но с его помощью проще рыть ямы узкого диаметра. Для его изготовления потребуются те же материалы, что и для дискового бура, но вместо отрезного круга, для циркулярки лучше брать обычные круглые металлические диски в количестве нескольких штук равной толщины и диаметра.

Сначала между собой свариваются шток, рукоятка и сверло так, как это было описано выше при изготовлении дискового бура. Затем следует сделать из имеющихся дисков шнек.

Для этого следует в центре каждого из имеющихся в наличии дисков высверлить отверстие диаметром, равным диаметру стержня. После этого из части каждого диска вырезается небольшой сектор, и диски свариваются таким образом, чтобы получилась спиралевидная конструкция.

Шток устанавливается внутрь полученной спирали, которая затем растягивается вдоль стержня. При получении необходимой формы и высоты шнека его сваривают со штоком, начиная с верхнего и нижнего дисков.

Бур-коловорот из лопаты

Для работы с мягкими рыхлыми почвами можно изготовить садовый бур из лопаты. Для этого на лезвии лопаты размечаются линии разреза по имеющемуся чертежу, затем полотно разрезается по разметке болгаркой, а получившиеся края загибаются в разные стороны. Притом кончики полотна немного выгибаются вверх.

Получившаяся конструкция имеет небольшие вес и габариты, напоминает собой коловорот и идеально подходит для посадки растений на земельном участке.

Правила ухода при эксплуатации

Вне зависимости от того, механический бур или ручной, а также является он покупным или самодельным, данный инструмент требует обязательного ухода. Это позволяет продлить сроки его эксплуатации и предотвратит возможные поломки во время работы:

  1. После покупки или самостоятельного изготовления лезвия и шток следует покрыть специальными антикоррозийными составами, что позволит избежать появления ржавчины. Как вариант, изделие можно отшлифовать и после полировки покрасить красками по металлу.
  2. Перед проведением бурильных работ следует проверять остроту лезвий и при необходимости проводить заточку наждачкой или точильным станком.
  3. Извлекать инструмент после вворачивания, особенно на полную глубину, нужно предельно аккуратно, чтобы не произошло деформации лезвий из-за излишков земли. Помимо этого, до начала бурительных работ желательно разрыхлить верхнюю часть почвы лопатой для более мягкого вворачивания инструмента.
  4. По завершении работ лезвия и шток нужно очищать от налипшей земли и хорошо высушивать, дабы избежать коррозии режущей части и самого бура в целом.

Ручной бур является незаменимым инструментом при проведении строительства на земельном участке. С его помощью можно просверливать лунки под фундамент беседок, опорные столбы для забора. Помимо этого, бур также позволит легче пересаживать кустарники и деревья, чем облегчит работу садовода.

Этот инструмент не требует специальных навыков в обращении, и его использование не вызывает затруднений. Конструкция не является очень сложной, что позволяет изготовить бур своими руками при наличии сварочного аппарата, болгарки и дрели. Самостоятельное создание инструмента позволит сэкономить деньги и даст в итоге именно тот механизм, который требуется для индивидуальных работ.

Во время строительства и обустройства земельного участка, очень часто требуется сделать круглые отверстия в земляной почве. Такие ямы нужны для легких хозяйственных сооружений, сюда входят: арочные конструкции, заборы, столбы и другие постройки. Даже шурфы, которые делаются при выполнении свайного фундамента, только меньшего диаметра выполняются тоже ручным буром.

Виды оборудования

В каких случаях можно использовать данный вид оборудования:

  • Когда закладываются инженерные сети.
  • Для устройства колодца.
  • Для установки несущего основания на сваях под легкие хозяйственные постройки или другие конструкции.
  • При установке ограждения.

Типы конструкций и их технические характеристики

В прошлом для таких целей использовались вертикальные лопаты. На замену пришли новые усовершенствованные несложные модели, которые значительно облегчат все виды работ.

Несколько простых комплектов:

Простейший механический прибор

Представляет собой обычное двухстороннее оборудование с трубчатой штангой, рукояткой и фрезой с 2-мя лопастями с другой стороны.

Применяется для выкапывания неглубокой ямы и не глубокой скважины.

Модель со съемными фрезами

Его можно использовать для всех видов работ

Шнековое буровое устройство

Основные отличия усовершенствованной ручной модели, это то, что за режущимися лопастями идет винтовой шнек. Благодаря нескольким фрезам и разъемной конструкции, работы производятся быстро, а за счет наращивания происходит заглубление на необходимую глубину.

Фундаментное ручное оборудование «ТИСЭ»: характеристики и изготовление

На сегодняшний день, в частном загородном строительстве все чаще можно встретить буровые работы с несущим основанием. В частых случаях, индивидуальное строительство останавливает свой выбор на ТИСЭ, оптимальное решение с точки зрения стоимости на проведение работ и качества выполнения.

Современный аппарат для широкого использования

Принцип работы бура позволит обеспечить комфортную работу:

  • Наличие раздвигающихся секций штанги, позволяют регулировать нужную глубину, так как длина каждой части составляет 1,10 м.
  • Оборудование оснащено грунтоприемником, диаметром 20,5 см, как раз и соответствует размеру отверстий.
  • Для того чтобы скважина была идеальной по вертикали, используется цилиндрический накопитель.
  • Если во время буровых работ образовываются препятствия в грунте, на помощь придет направляющий штырь, который и будет отвечать за заданное направление при помехах.
  • Шнековые пластины и специальные резцы для разрыхления, которые расположены в нижней части приемника, несут ответственность за забор грунта.
  • Устройство оснащено откидной лопаткой, которая подымается за счет шнура, а опускается под воздействием собственного веса.

Принцип действия бура ТИСЭ

Бур ТИСЭ: ручная сборка в нескольких исполнениях

Бур, выполненный самостоятельно, можно представить, как 2 разных оборудования: одна модель с расширением, другая предназначена для бурения, более простая конструкция.

Ручная сборка для буровых работ, без расширения:

  • Понадобится 2 куска обычной водопроводной трубы (диаметр 210мм и длиной 150 мм).
  • На одном конце трубы наваривается дно, на другом съемная фаска.
  • По центру монтируется толстое сверло и шнек.

Для телескопической штанги понадобятся 2 трубы (250х250 мм и 200х200). Такая конструкция может справиться с бурением сложной почвы до 100 мм, а стенка стакана будет идеально гладкой.

Посмотрев видео-обзор, вы сможете детальней разобраться в сборке оборудования и в принципе его работы:

Принцип работы бура при помощи телескопической штанги

Сборка устройства для расширения:

  • Данное устройство имеет более сложную структуру. Для стакана применяется труба, диаметром 210 мм и длиной 800 мм.
  • Второй стакан делается по диаметру на 50 мм меньше.
  • Далее, также идет фаска и дно, которое выполняет функцию накопителя для почвы, там делаются отверстия.
  • По центру крепится штанга из трубы 200х200 мм диаметром и 100 см длиной, куда монтируется устройство из подшипников.
  • Затем понадобится стальной уголок, длиной 250 мм, соединяем его с втулкой. При помощи болта до 2 см привариваем к мертвой штанге (конструкция напоминает дверную петлю).
  • №21 Устройство с расширением
  • На штангу монтируется труба 250х250 мм, а к нижней части приваривается втулка с болтом, на который крепится 2-й уголок и соединяется с первым.
  • Таким образом, у нас получается подвижное устройство.
  • В завершении прикручиваем полотно лопаты, визуально напоминающий простой плуг для вычищения дна.

Схематический рисунок ручной сборки

Механическое ручное оборудование для столбов, применение, качество работы

Среди множества моделей хочется выделить один из универсальных буровых устройств, землебур. Оборудование предназначено для широкого диапазона задач. Используется, как в профессиональной сфере, так и для индивидуального строительства.

При помощи оборудование можно выполнить следующие виды работ:

  1. Возведение ограждений.
  2. Подготовительные работы для фундаментных опор.
  3. Для строительства дренажных колодцев.
  4. Посадки деревьев и растений.

Это разборное оборудование, легкое, прочное и удобное для транспортировки. Для работы с землерубом, не понадобится специальной физической подготовки, со всеми видами работ можно справиться самостоятельно, без посторонней помощи.

Виды конструкций для столбов

Оборудование предусматривает несколько разновидностей, которые различаются по функциональным особенностям и параметрам.

Модель бура с мотором

Выделяем три группы:

  1. «Ямобуры» бытовые без мотора, работа производится при помощи оператора.
  2. Оборудования, которые работают на бензине или моторе.
  3. Навесные конструкции работают только при помощи специальной техники.
Ручные ямобуры без мотора

Компактность модели удобна в эксплуатации и транспортировке. Благодаря оборудованию можно очень просто установить легкий деревянный забор или просто выкопать яму под скважину.

Конструкция выглядит следующим образом:

  • Простая рукоятка буквой «Т».
  • Стержень со встроенным ножом.

Ручные модели делаются разных размеров, также встречаются разборные, что очень важно при перевозке. Отверстия делаются диаметром до 300 мм и глубиной до 2 м.

Механизированные модели

Это несложное оборудование с электроприводом на моторе. Встречаются и модели на бензине. Инструмент позволяет сделать достаточно глубокие отверстия до 3 м.

Буровые или навесные установки

Данная модель предназначена для бурения скважины большого диаметра. Как раз пойдет для установки электрических столбов и серьезных ограждений, к примеру, аэропортов или промышленных предприятий.

Как изготовить ручной бур самостоятельно

Совсем немногие знают, что изготовление ручного бура можно выполнить в домашних условиях. Понадобится подробная инструкция и наличие необходимых инструментов и материалов.

Готовим необходимые материалы для изготовления

Для изготовления оборудования потребуется:

  1. Тиски.
  2. Газовые ключи.
  3. Болгарка с насадкой по металлу.
  4. Сварка.
  5. Электрическая дрель.
  6. Плашкодержатель.

Пошаговая инструкция сборки

Обработка трубы

Берем отрезок трубы, диаметром 5 см и делаем овальный край.

Ручка бура

Подготавливаем место для ручки бура. Привариваем к овальной стороне отрезок металла для ручки бура.

Монтируем гайку

К части с диаметром 5 см приваривается гайка.

Сборка бура

Прикручиваем оба конца трубы. С одной стороны трубы привариваем наконечник, с другой болт и прикручиваем друг другу. Диски распиливаем пополам.

Монтаж дисков

2 половинки диска привариваются под углом 40 градусов друг к другу на край трубы. Вторая половина большего диаметра приваривается аналогично выше первого на расстоянии 10 мм.

Скручиваем обе части вместе. Получаем ручной бур.

После проведения всех работ необходимо выполнить пробное бурение и только после этого его можно подготовить для нанесения краски. На изготовление данной модели понадобится не более 2,5 часов.

Советы профессионалов

Выбирая нужный инструмент для себя, лучше воспользоваться некоторыми рекомендациями, которые помогут сделать правильный выбор, сэкономив время:

  1. При выборе обратите внимание на спираль, от этой детали зависит скорость работы.
  2. Если предусматривается бурение небольших размеров, то можно использовать и пологую спираль.
  3. При покупке, обратите внимание на режим скорости оборудования. Во время буровых работ следует строго придерживаться инструкции, чтобы инструмент не вышел из строя быстро.
  4. Если вы стоите перед выбором ручного бура для более серьезных работ, то лучше остановить свой взгляд на модели со шнеком.
  5. Работая с ручным устройством, для вас будет слишком утомительно. Нужно чтобы бур отводил землю от места бурения, что значительно облегчит ваши усилия.

Для более детальной информации, в качестве примера работы одного из видов устройств, рекомендуем ознакомиться с видео-материалом, как самостоятельно пробурить скважину ударно-канатным методом.

Видео обзор пояснит всем желающим, как грамотно можно пробурить отверстие вручную. Практические советы помогут вам подобрать оптимальный вариант и серьезно подойти к выбору нужного для вас оборудования.

Бур ручной: советы и рекомендации, которые пригодятся при самостоятельном изготовлении.

Ручной бур – незаменимая вещь на приусадебном участке. Пробурить шурфы для установки столбов для забора или буронабивных свай под фундамент, сделать в садовой земле лунки под посадку растений. Этому ручному инструменту всегда найдётся применение. Как сделать этот инструмент самостоятельно, можно ли как-то усовершенствовать устройства заводского изготовления, знают пользователи нашего портала.

Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:

  1. Для каких целей и работ он вам нужен;
  2. Какой тип грунта предстоит бурить на участке.

Песок, каменистый грунт, заброшенная садовая земля, тугопластичные глины, суглинок, почва с большим количеством корней. Бурение шурфа под установку заборных столбов и столбиков небольшого диаметра, разбуривание «тяжёлого» грунта под мощные буронабивные сваи для фундамента под дом. Все эти факторы оказывают существенное влияние на конструкцию ручного бура.

На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е. земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т.п.

Пользователь нашего портала предлагает следующую механическую конструкцию самодельного бура. Как он сделан, хорошо видно на данном фото.

Два ножа служат для предварительного рыхления почвы, что упрощает врезание в грунт основных лопастей, разведённых под углом. Причём, основные лопасти можно сделать сменными, крепя их на болты с гайками. Благодаря этому, можно, используя одну штангу, бурить шурфы разного диаметра.

Хотя внешне покупной и самодельный бур во многом схожи, именно самодельные ручные буры показывают лучшие результаты. Они прочнее, с ними удобнее работать, т.к. они сделаны «под себя».

Я и мой сосед как-то провели такой эксперимент: мы решили сравнить эффективность работы моим самодельным буром (диаметр лопастей 25 см) и его покупным (диаметр лопастей 14 см).

Почва на участке форумчанина такая:

  • 0.7-0.8 м – «плодородка»;
  • 0.2-0.4 м – известняковый камень крупной фракции;
  • далее слой мергеля (жёлтого, в мелкую крошку известняка).

В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.

Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.

Поэтому среди пользователей нашего портала так популярны самодельные конструкции ручных буров. Чтобы сделать такой, достаточно бросовых материалов и начальных навыков в сварочных работах.

Делается инструмент так: берётся круглая или квадратная труба, её длина подбирается в зависимости от предполагаемой глубины шурфа. В случае механического бурения глубоких скважин трубу можно удлинить, нарастив её дополнительной штангой. Диаметр лопастей подбирается в зависимости от предполагаемого диаметра шурфа и планируемых работ.

В качестве лопастей хорошо себя зарекомендовали пильные диски большого диаметра от циркулярки. Такой диск распиливается болгаркой на две части. Половинки привариваются к трубе, а лопасти необходимо развести на определённый угол (примерно 25-30°). Так они лучше заглубляются в грунт. К концу трубы приваривается пика или «убитое» сверло большого диаметра. Наконечник нужен для центрирования бура в начале бурения. За счёт пильных зубьев на лопастях такой инструмент при вращении хорошо подрубает корни.

Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.

Я изготовил к началу дачного сезона два землебура. Первый – диаметром 210 мм, второй – 160 мм. На лопасти пошли диски от циркулярки. Остальное сделал из того, что валялось буквально под ногами. Также сделал разборный удлинитель-штангу. На всё про всё я потратил 200 руб, что называется, дёшево и сердито.

Если под рукой нет сварочного аппарата, то такой инструмент можно собрать только на болтах и гайках. Также в качестве бура для нетяжёлого грунта и для бурения отверстий небольшого диаметра можно использовать шнековый б/у ледобур (т.к. покупать новый – экономически неоправданная затея). Для удобства работы у ледового устройства нужно срезать ручку-коловорот и прикрепить стандартный Т-образный ворот.

Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.

Для бурения до глубины в 2.5 м был сделан обычный землебур. Лопасти форумчанин вырезал болгаркой из куска листового металла толщиной в 3 мм, на который был предварительно наклеен бумажный шаблон.

Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.

По радиусу круга был сделан разрез.

Далее ВячеславK вварил в лопасть штырь, который он завёл в трубу. Труба также приваривается к лопасти.

В результате получилось вот такое буровое устройство.

В ходе работы выявили и устранили такие недостатки:

  1. Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.

  1. При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.

  1. Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND.

Такое устройство лучше всего подходит именно при работе по пластинчатым глинам. У него минимальный коэффициент трения о породу. Его легко извлекать из шурфа (нет «эффекта поршня», как у шнекового бура). После подъёма бура глина просто вытряхивается из рамки.

Хотя такой инструмент чаще всего используется при бурении самодельных скважин «на воду», его конструкция получилась настолько удачной, что стоит заострить на ней внимание.

ВячеславK сделал так:

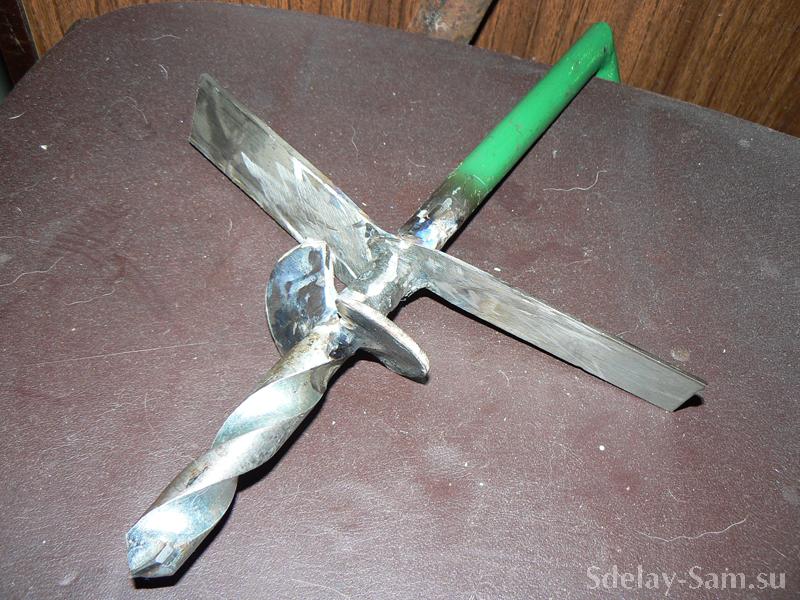

От полосы металла шириной 5 см он отрезал две одинаковые полосы и сделал угловые скосы, отступив от конца полосы на 2 см. Для полос можно использовать старые автомобильные рессоры.

Вырезал и заточил ножи.

Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.

Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.

С помощью газового ключа ВячеславK вывернул ножи под углом.

Собрал и сварил всю конструкцию.

Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK заточил обломок, как показано на следующем фото.

Также интересны конструкции, предназначенные для изготовления уширения –«пятки» – при возведении фундамента ТИСЭ.

Я доработал покупной бур, поставил на него вторую откидную лопату. Чтобы было удобно работать, сделал Т-рукоятку длиной 1 м. Тем самым я увеличил усилие на рычаге. Длина штанги – 3 метра. Теперь бурить шурфы глубиной в 2 метра можно, стоя в полный рост, а не карачках. Зубцы с землеприёмника срезал, т.к. от них мало толка.

На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.

Я сделал земляной бур, применив в качестве накопителя грунта обычную кастрюлю. Таким инструментом я делал уширение на глубине в 2.5 м.

Снизу кастрюли сделаны стопоры, которые упираются в грунт. При бурении расширения кастрюля стоит на месте, это увеличивает эффективность работы, т.к. не тратятся силы на проворачивание самого землеприёмника. При вращении рукоятки, идя по валу с резьбой, раскрываются лопасти, которые срезают грунт. После того, как кастрюля заполняется, ручка землебура крутится в обратную сторону, лопасти складываются, и бур поднимается на поверхность. За 4-5 подъёмов шурф с уширением полностью разбуривается.

Стоит учесть, что сделать такой инструмент сложнее, чем обычный – потребуется сварочный аппарат и токарный станок.

Конструкция получилась удачной и востребованной. Используя данный принцип, форумчане делают свои устройства с двумя лопатками, которые чаще всего работают в паре с мотобурами.

Ручной бур для столбов своими руками

Вот так выглядит новый бур

Наверняка владельцам земельных участков хотя бы раз в жизни приходилось сталкиваться с необходимостью копания ям, которые требуются для установки столбов, опор, арок и прочих деталей, участвующих в обустройстве экстерьера. Узкие лунки и скважины иногда приходится проделывать в неудобных местах или сложных почвах. Обычная лопата не справляется с выкапыванием глубоких ям, поэтому хозяину приходится арендовать бур или привлекать к работе специалиста, управляющегося с инструментом.

Садовый бур – полезный инструмент для дачника. Он легкий и компактный, необременительный в транспортировке и удобный в работе. Изготовленный из твердых металлов, он раскалывает мелкие камни и корни растений, спрятанные в недрах земли. Для копки ям его используют, подставив к нужному месту и проделав несколько вращательных движений по аналогии с кухонным штопором.

Описание конструкции

Главное предназначение бура – рытьё скважин на глубину столбчатого фундамента. Проделывает лунки режущая часть, форма которой может быть различной:

  • В виде шнека;
  • Двухлопастной;
  • Винтообразной;
  • В виде полудисков;
  • Многоярусной;
  • Съёмной или цельной сваренной.

Некоторые модели начинаются с малых лопастей с постепенным увеличением до самых крупных в верхней части. Но буры заводского изготовления не всегда оказываются функциональными на практике, ведь инструмент может не внедриться в землю на нужную глубину либо его насадки не совпадут с предполагаемым диаметром лунки. И хотя цена готового изделия невелика, есть смысл научиться сделать его своими руками. Технология создания бура в домашних условиях – простая и не затратная, важно лишь определиться с конфигурацией модели.

Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:

  1. Разрыхлитель. Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
  2. Грунтоприёмник. В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
  3. Плуг-формировщик нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.

Болтовое соединение бура скрепляет шнековую часть с ручкой. Длина собранного изделия немного превышает 1 м, благодаря чему инструмент проделывает лунки до 700 мм. Если же требуется прорыть отверстия большей глубины, конструкцию можно дополнить соединительной трубкой (500 мм). Элемент выглядит как деталь с болтом и гайкой, местоположением которых являются торцевые участки трубы.

Изготовление и подбор комплектующих

При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.

Перечень деталей

  • Болт и гайка M20
  • 2 диска диаметром 100 и 150 мм
  • Наконечник и сверло диаметром 20 мм
  • Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

  • Молоток и болгарка
  • Сварочная техника
  • Слесарный набор
  • Электродрель со сверлами по металлу
  • Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Поэтапное описание изготовления инструмента

  1. На отрезке листового металла рисуют окружность и отмечают ее центр – это
    будет лезвие. Вырезают заготовку болгаркой. Затем наносят на нее линию разреза (она должна пройти по линии диаметра) и выреза, совпадающего с величиной окружности воротка. Полученный диск разделяют надвое и болгаркой прорезывают отверстия под воротки.
  2. На конце трубы-заготовки, предназначенной для изготовления воротка, при помощи болгарки делают 4 продольных надпила длиною около 3 – 4 см. Затем из них формируют остриё, вооружившись молотком и собрав надпилы у центра трубы. Далее остриё обрабатывают сваркой так, чтобы трубу-вороток впоследствии не наполняла земля.
  3. Сваривают половинки диска с воротком, выдерживая расстояние между ними 5 см и угол к плоскости вращения со значением 20°.
  4. Трубу-удлинитель оснащают рукояткой. Деталь приваривают перпендикулярно, добиваясь подобия буквы «Т», и упрочняют металлической «косынкой». Заготовку вставляют в трубу-вороток и проделывают сквозное отверстие, через которое будет производиться соединение деталей шпилькой с барашками. Отверстий в удлинителе просверливают несколько – они помогут регулировать длину воротка.
  5. Работу завершают затачиванием лезвий. Режущую кромку на фрезах обрабатывают так, чтобы остриё при вращении «смотрело» вниз.

Нанесение защитного покрытия

Для предотвращения коррозионных процессов все детали ручного бура, сделанного для монтажа столбов своими руками, необходимо прочистить наждачкой, обработать фосфатирующим раствором и грунтовкой. После этого изделие можно окрасить.

Уже в процессе эксплуатации после каждой работы бур необходимо разбирать для чистки болтовых соединений от пыли и покрывать водостойкой смазкой. Не ленитесь – тщательный уход за инструментом является профилактикой заклинивания болтовых соединений и гарантом долгой работы всей конструкции.

Методы повышения производительности инструмента

В процессе работы строителям приходится сталкиваться с обилием корней разной растительности, залегающих в грунте. Остро заточенные кромки ножей облегчают эксплуатацию бура. Также для удобства работ на покатой части каждого лезвия можно нарезать зубцы либо закруглить режущую зону.

Способы усовершенствования конструкции

Бура с сменными фрезам

Первой «изюминкой» будет изготовление бура со сменными фрезами. Благодаря такому инструменту мастер сможет рыть ямы любого диаметра. Помимо изготовления запасных элементов важно предусмотреть способ их крепления к воротку. Наиболее просто соединить изделия при помощи двух приваренных пластинок железа. По отношению к плоскости вращения сварку производят под углом 20°.

В лезвиях и крепежных пластинах просверливают дыры под болты – по 2 шт. на каждой детали. Фрезы прикручивают болтами M6 с шайбами и гайками. Чтобы болты не создавали помех при бурении, их вставляют резьбой кверху.

Второй способ усовершенствования бура – это усиление функциональности нижнего торца воротка. Из листового железа вырезают узкую пластину 10 х 2 см и обтачивают болгаркой под конус, придавая вида острия. Надрезы в торце воротка не делают – в эту часть изделия вставляют обточенную пластину, заваривают и сплющивают. В результате должно получиться подобие пики.

По-другому пику изготавливают так. Пластину отрезают более длинную (около 17 см), накаляют ее и сворачивают в шнек (по типу штопора). Работу над созданием пики продолжают, как и в первом варианте.

Под шнек можно использовать сверло подходящего диаметра, которое справляется с деревом или металлом. Необычный инструмент легко внедряется в землю и бурит ее до нужной глубины без проблем.

Третий совет пригодится строителям, работающим на уплотненных глубинных слоях почвы. Если между пикой и фрезой приварить небольшой плоскорез, при помощи устройства можно будет выполнять предварительное рыхление почвы и дополнительную центровку при бурении. Для изготовления этой детали потребуется 2 пластины размером 8 х 3 см. Она ускоряет рабочий процесс.

Четвертое: получить фризы можно из дисков от болгарки, предназначенных для обработки камня. Круги надрезают по линии радиуса и расширяют центральное отверстие, подгоняя дыру под диаметр воротка. Его разгиб с разведением концов в разные стороны даёт подобие шнека. Остаётся только приварить его, как описывалось выше.

Изготовление фрезы легко осуществимо из диска циркулярной пилы. Острые зубья модернизированной модели легко перережут непослушные корни даже самой крепкой растительности. Что выберете вы для себя, решайте сами. В целом изготовление бура – дело не сложное и требует минимальных затрат. Времени весь процесс занимает около 2 часов.

Ручной бур своими руками

Эксплуатация универсального ручного бура получится более продуктивной, если лопасти шнека будут съёмными, а не намертво сцепившимися со стойкой. А если дополнить изделие круглыми лезвиями всевозможных размеров и конфигураций, бур станет поистине многофункциональным приспособлением, который пригодится человеку во многих хозяйственных делах.

Опытные мастера рассказывают, что лезвия диаметром 9 и 12 см отлично справляются с бурением лунок для водных скважин и рассады, обустройства ямок под сооружение теплиц и для монтажа тоннелей для прокладки подземных коммуникаций. Крупные ножи диаметром 17 и 25 см послужат рациональным решением для тех, кто заливает опоры заборов и небольших построек, устраивает компостные ямы и высаживает растения с мощным корневищем, строит колодцы и окружает территорию оградой.

Пошаговое фото руководство:

Для сохранения заданного угла наклона рычага, который будет служить ручкой, в процессе соединения детали со стойкой рекомендуется воспользоваться сварочной струбциной. К самой стойке ручку необходимо приделывать под прямым углом.

И еще один совет напоследок: накануне бурения взрыхлите лопатой верхний слой почвы. Тогда инструмент легче войдет в землю. Надеемся, наши рекомендации помогут вам без лишних усилий изготовить функциональный бур, который прослужит не один год и принесет много пользы в хозяйстве.



16 Лучшие ручные ручные дрели

Для чего можно использовать ручную ручную дрель?

Ручные ручные дрели можно использовать практически для всего, для чего вы бы использовали ручную дрель. Вы можете использовать его для сверления отверстий под шурупы или болты и для затяжки крепежных деталей.

Вы даже можете использовать ручные дрели с насадками для перемешивания, позволяя смешивать краску, клеи, керамическое остекление и другие жидкости, включая смесь для блинов.

Ручные дрели особенно эффективны для детских работ по дереву, декоративно-прикладного искусства и изготовления ювелирных изделий.

Эти задачи обычно связаны с небольшими предметами или хрупкими материалами, которые можно легко повредить электроинструментом.

Использование миниатюрной ручной дрели для этих проектов позволяет выполнять те же задачи с гораздо большей точностью и предотвращать повреждение деталей.

Когда вместо этого использовать аккумуляторную дрель?

Ручные ручные дрели и аккумуляторные дрели работают с разной скоростью, очевидно, в зависимости от вашего бицепса. Ручные дрели обычно меньше, тоньше и портативнее, чем дрели.Даже сверхпрочные модели редко достигают длины больше фута, поэтому вы можете легко спрятать их в небольшую сумку для инструментов.

Небольшой размер также облегчает переноску ручных ручных дрелей. Многие дрели довольно легкие, но каждая небольшая часть веса, которую вы можете уменьшить, имеет значение при выполнении детальной работы.

Вам понадобится дрель для тяжелых и стандартных работ, но хорошая мини-дрель может быть более удобным вариантом для мягкой детальной работы.

Конечно, ручные дрели не требуют источника электроэнергии, поэтому вам не придется беспокоиться о поиске розетки или разрядке батарей.

Они также не издают никакого шума, поэтому вы можете использовать их даже в тех местах, где не может быть и речи об электроинструменте, например, при бурении под водой или в автономной кабине в кустах, где нет источника питания.

Ручные ручные дрели — отличный выбор для работы с поделками и ювелирными изделиями, предоставляя удобный способ проделывать точные отверстия, не повреждая материал.

Искусство, ремесла и изготовление ювелирных изделий часто связаны с использованием мелких и хрупких материалов, поэтому мощность и прочность обычной электродрели не потребуются.

Хороший ручной сверлильный станок позволяет сверлить крошечные отверстия без сколов и трещин в материале.

Опытные производители ювелирных изделий также предпочитают лучший контроль и точность, обеспечиваемые хорошей ручной дрелью.

Многие дрели слишком мощные для деликатных задач и в значительной степени избыточны для декоративно-прикладного искусства и изготовления ювелирных изделий.

Ручные ручные дрели особенно полезны для работы со смолой и полимерной глиной, которые легко повредить мощной аккумуляторной дрелью.

Вы также можете изучить сверло со штифтовыми тисками, которое можно использовать для сверления отверстий размером менее 1 мм. в диаметре.

В противном случае для серьезных работ по сверлению выберите 18-вольтную дрель Makita или Dewalt.

Когда использовать ручную ручную дрель; Для деревообработки

Ручные ручные дрели также подходят для работы по дереву, независимо от того, являетесь ли вы профессионалом или любителем.

Для сверления твердых материалов, таких как бетон или сталь, потребуется дрель, но обработка дерева обычно не требует работы с такими же твердыми материалами.

Вы можете даже просверлить твердую древесину с помощью хорошей ручной дрели и получить довольно хорошие результаты с помощью более вневременного традиционного метода обработки дерева.

Вы также получаете больший контроль над отверстиями, что важно для точных работ.

Традиционно для сверления дерева требовались скоба и сверло. В настоящее время эти инструменты используются редко, и большинство мастеров по дереву выбирают дрель.

Новые сверла работают по тому же принципу, что и распорки и биты, но они позволяют выполнять работу быстрее и эффективнее.

Ручная ручная дрель на выбор?

Ручная дрель Schroeder идеально подходит для низкоскоростного сверления, что делает ее идеальным выбором для деликатных ювелирных изделий и ремесел.

Конструкция с одинарной шестерней чрезвычайно эффективна, позволяя вырезать аккуратные отверстия в хрупком материале без риска раскола, сколов или трещин.

Он также имеет ручку и боковую ручку, которая позволяет использовать разные ручки, что дает вам максимальную гибкость для работы так, как вы хотите.

Даже на низких скоростях вращения станок Schroeder с минимальными усилиями режет пластик, дерево и даже металл, что делает его лучшим сверлом для изготовления ювелирных изделий и даже тяжелых работ по дереву.

КОНТРОЛЬНАЯ ЦЕНА

Ручная мини-буровая дрель CML Supply поставляется с 30 сверлами, каждое из которых изготовлено из высококачественной стали.

Он имеет конструкцию тисков с шарнирной головкой, которая позволяет эффективно резать различные материалы, и цанги с черной оксидной пленкой, которые надежно удерживают вашу рукоятку независимо от сложности работы.

Поворотная верхняя часть штифтовых тисков вмещает долота размером до .125 дюймов, поэтому вы можете легко выполнять большую часть сверлильных работ с помощью одного инструмента.

Каждое сверло отшлифовано из прочной стали, поэтому вы можете быть уверены в его надежной работе на долгое время.

КОНТРОЛЬНАЯ ЦЕНА

Fiskars 85167097J — это мощная дрель, способная справиться с любым материалом, который вы на нее бросаете.

От пластика до бумаги, от акрила до дерева, листового металла и т. Д. — это сверло обеспечивает максимальное соотношение цены и качества.

Модель 85167097J оснащена легко поворачиваемой рукояткой, которая позволяет сверлить отверстия даже в твердых материалах с минимальными усилиями. F

наши стандартные сверла входят в комплект поставки: 1/8 дюйма, 3/16 дюйма, 5/32 дюйма и 3/32 дюйма. Между этими насадками у вас есть все необходимое, чтобы проделывать чистые и точные отверстия практически в любом материале, с которым вы хотите работать.

КОНТРОЛЬНАЯ ЦЕНА

История ручной дрели

Исторически сложилось так, что сверление было сложной и трудной задачей, требующей много времени и усилий.

До изобретения самого раннего типа сверла людям приходилось проделывать отверстия шилом, который в значительной степени представлял собой острый камень, прикрепленный к концу палки.

Даже при использовании песка и других абразивных материалов пользоваться шилом было тяжело!

Изобретение ленточного сверла и лукового сверла значительно упростило задачу, но сверление по-прежнему оставалось сложной задачей.

Только в 15 веке была изобретена ручная скоба, и люди научились легко и последовательно проделывать отверстия.

К 19 веку была представлена ​​первая дрель, позволяющая работать на более высоких скоростях, чем любая другая дрель, которая была раньше.

Прежде чем купить ручную ручную дрель…

Долговечность

Ручные ручные дрели не подвержены такой сильной вибрации, как дрели. Тем не менее, они должны быть достаточно прочными, чтобы выдерживать нагрузки при сверлении твердых материалов.

Они должны казаться прочными, надежными и достаточно прочными, чтобы можно было просверливать чистые и однородные отверстия в самых разных материалах.

Марка

Интересно, что лучшие ручные дрели производятся небольшими компаниями, а не крупными производителями, известными своими высококачественными электроинструментами.

Некоторые из самых надежных ручных дрелей, которые вы можете купить, производятся такими компаниями, как Schroeder, CML Supply и Fiskars.

Сверла этих производителей обеспечивают отличную производительность, долговечность и надежность.

Цена

Ручные ручные дрели не так много, но это не значит, что вам следует выбирать самую дешевую модель, которую вы можете найти.

Если вы потратите больше на качественный инструмент, это гарантирует его долговечность и надежность, а также неизменно высокое качество результатов.

Вам также не придется тратить средства на замену сверла через несколько месяцев.

Советы по использованию ручного сверла

Использование маркера поможет вам сверлить отверстия более точно. Начните с отметки места, где нужно просверлить отверстие. Это позволяет узнать, где разместить наконечник сверла.

Затем можно начинать сверление в заготовке, следя за тем, чтобы сверло находилось под правильным углом.Вы также можете использовать пресс-насадку, чтобы направлять сверло при выполнении отверстий под углом.

Если сверло, которое вы используете, довольно маленькое, держите световой индикатор давления, чтобы он не сломался или не погнулся.

Действуйте медленно и прикладывайте мягкое, но постоянное давление, особенно при сверлении твердого материала. При необходимости попросите кого-нибудь удерживать верхнюю рукоятку, пока вы вращаете рукоятку.

Всегда сверлите по часовой стрелке. В противном случае сверло не будет подавать материал, и вы не сможете просверлить отверстие должным образом.

Рекомендации по использованию средств защиты глаз для детей — это хороший способ начать делать хорошие домашние дела, независимо от мягкости материала или простоты работы.

Мусор может подлететь к вам в лицо, если сверло сломается из-за нецентрированного давления, что может привести к травме глаз. Если дети используют сверло побольше, которое трудно защелкнуть, это намного безопаснее.

Также неплохо, если вы сходите с ума от ручной дрели, надеть пару тяжелых перчаток, чтобы защитить руки на случай, если сверло застрянет и сверло остановится резко.

Наконец, убедитесь, что вы используете инструмент подходящего размера для работы. Использование сверла неправильного размера может привести к повреждению заготовки, просверлив отверстие больше, чем предполагалось.

Сравнение ручных сверл

Заключение

Ручная дрель Schroeder — отличный выбор для медленного сверления хрупких или хрупких материалов, позволяя точно и аккуратно сверлить небольшие отверстия.

Несмотря на то, что вы можете использовать его для изготовления ювелирных изделий и декоративно-прикладного искусства, он также может выполнять ряд задач по обработке дерева.Это надежный универсал, способный справиться даже с самыми сложными буровыми работами.

Ручная дрель с мини-штифтом CML Supply поставляется с огромным ассортиментом сверл, так что вы можете выполнить практически любую работу по ручному сверлению. Цанги из закаленной стали с черной оксидной пленкой обеспечивают надежный захват, плавность и стабильность во всем.

Наконец, обратите внимание на Fiskars 85167097J , который может быстро справиться с сверлением практически любого материала.Легко поворачиваемая рукоятка доставляет удовольствие, позволяя делать чистые и точные отверстия при малейшем повороте.

И, конечно, если у вас есть серьезные работы по сверлению, ознакомьтесь с моим обзором аккумуляторной дрели, нажав здесь.

Обзор ручной дрели Schroeder

Плюсы:

  • Лучше всего подходит для небольшого сверления с отличным контролем и точностью
  • Лучше всего подходит для деликатной и тяжелой деревообработки

Минусы:

  • Для ремесла, а не для деревообработки. Обзор сверла с верхним штифтом Fiskars

Плюсы:

  • Включает различные сверла
  • Дизайн домкрата с 3 губками

Минусы:

  • Не имеет ручки с резиновым покрытием
руководство по эксплуатации

Обзор ручной дрели

Плюсы:

  • Может сверлить отверстия с хорошим контролем
  • Легко поворачиваемая ручная рукоятка

Минусы:

  • Не имеет традиционного ощущения

Как эффективно создавать и Используйте руководство по сверлению

Наличие справочного руководства по тренировкам помогает тренерам выработать более эффективные практики и способствует развитию игроков.

В моем последнем блоге Hudl обсуждалось, почему руководства по сверлению важны и как перенести их в 21 век с помощью техники Hudl. Если вы еще не готовы заняться технологией, придерживайтесь того, что знаете, и продолжайте работать над этим. Но когда вы будете готовы, техника может стать тем элементом, который поможет вывести ваших спортсменов на новый уровень.

Руководства по упражнениям

применимы к любому виду спорта, а не только к футболу. Они предоставляют тренерам точку отсчета, на которой можно строить. Некоторые тренеры будут критиковать объем работы, затрачиваемый на создание руководства по упражнениям, но я здесь, чтобы объяснить, почему оно того стоит.Чем дольше вы тренируете, тем больше упражнений вы сможете включить в свои тренировки. В какой-то момент вы будете на практике и узнаете, что есть упражнение, которое хотите выполнить, но не сможете вспомнить, насколько оно было эффективным и почему. Со временем все детали этого конкретного упражнения начинают исчезать по мере того, как вы накапливаете больше информации. Здесь на помощь приходит руководство по сверлению.

Никто не знает вас лучше вас самих, и именно это делает руководство по сверлению таким уникальным и полезным. Это эволюция вашего футбольного мира на бумаге, ваш тренерский шедевр.Да, создание руководства по сверлению может занять много времени и работы, но я не предлагаю вам сесть и выполнить его один раз. На создание, разработку и добавление модификаций нужно время. Когда вам нужно поработать на определенной футбольной позиции, вы можете посмотреть руководство по упражнениям и найти в своем распоряжении раздел упражнений. Это не только коучинговый ресурс, который вы создаете для себя, но и для своих сотрудников. Это ценный инструмент коммуникации.

Я делюсь с вами тем, что я включил в свое руководство по тренировкам, а также предварительным просмотром упражнения из моего руководства «Назад к основам: футбольное упражнение», которое должно выйти в начале следующего года.Лично у меня есть инструкция по тренировке для каждой позиции. Когда я впервые начал работать тренером в качестве ассистента, я решил, что хочу изучить все аспекты футбола: нападение, защиту и специальные команды. Как я мог быть эффективным тренером и руководить командой, если бы не знал до конца каждую позицию? Как и в случае с обучением, тренер может совершенствоваться только благодаря знаниям, полученным в процессе обучения и на собственном опыте.

Во всех моих поездках, рабочих лагерях и посещениях тренерских клиник постоянно возникают три вопроса:

  1. Как мне обыграть определенную оборонительную или наступательную схему или игру?
  2. Какое упражнение можно использовать, чтобы улучшить определенную позицию или группу игроков?
  3. Как обращаться с новыми тренерами и что им давать?

Мой ответ: есть инструкция по дрели!

Руководство по дрели приносит вам следующие преимущества:

  • Команда улучшается по сравнению с конкурентами
  • Повышает уверенность игрока
  • Улучшает общение с персоналом
  • Выявляет неэффективные упражнения
  • Более эффективно использует время
  • Восполняет недостаток персонала и ресурсов
  • Помогает плавно менять персонал
Руководства по упражнениям применимы к любому уровню футбола, потому что координатор нападения или защиты может точно сказать персоналу, что они хотят, чтобы они делали во время индивидуальных занятий или группового времени с этой позицией.

Вот пример:

  • Тренер говорит ассистенту, что хочет провести тренировку для полузащитников, чтобы линейные игроки нападения не смогли их схватить.
  • Я рекомендую свой пример тренировки полузащитника, который улучшает способность полузащитника лучше выходить из блоков.
  • Помощник тренера может посмотреть в тетрадь и решить, работает ли это упражнение каждый раз, или ему нужно упражнение получше, чем на прошлой неделе, потому что игроки не улучшились.
  • Тренер просматривает свое руководство по тренировкам для полузащитников и просматривает раздел о выходе из блоков.Практика проходит плавно, без постоянных перерывов.

Средние школы, молодежный футбол и футбольный флаг извлекают выгоду из руководства по тренировкам, потому что тренеры на этих уровнях обычно имеют меньше знаний о коучинге, и это помогает заполнить пробелы. Тот факт, что человек играл на этой позиции еще в старшей школе или он хорошо играет в видеоигры, не делает его полностью американским тренером.

Щелкните здесь, чтобы увидеть пример из моего руководства по тренировкам для полузащитников.

Вот как начать:

  1. Назовите каждую должность или команду, которым поможет это руководство.
  2. Разбейте каждый раздел по упражнениям для определенной группы, чтобы вам не приходилось искать определенное упражнение.
  3. Решите, как вы хотите заказать сверла. Некоторые тренеры размещают их в алфавитном порядке, а другие просто перечисляют оглавление. Мне нравится, когда он разбит на разделы, так что либо после практики, либо во время просмотра фильма, я могу посмотреть руководство и взять упражнение, чтобы использовать его для улучшения на следующий день.
  4. Разберитесь в особенностях дрели. У вас может быть своя собственная небольшая приправа или блины.

Вот схема, которую я использую для своего руководства по сверлению:

  • Название сверла: Как вы называете сверло?
  • Позиция: Какой игрок (и) выиграет от этого упражнения?
  • Уровень скорости сверла: Это важно для обеспечения безопасности. Скорость упражнения имеет большое значение для укрепления уверенности, а также для того, насколько успешно они будут выполнять упражнение.
  • Необходимое оборудование: Что вам нужно для работы этой дрели?
  • Установка: Как устроена тренировка? Очень важно убедиться, что сверло установлено правильно.
  • Отношение к игре: Как упражнение помогает спортсмену? Делает ли это их лучшими игроками во время живых выступлений?
  • Очки для тренеров: Какие ключевые учебные цели должен обеспечить тренер, чтобы спортсмены учились, или что они должны искать, чтобы взять с собой на футбольное поле?
  • Модификации упражнения: Тренеры должны иметь возможность вносить корректировки на лету, потому что игра движется быстро. Внесите в упражнение любые изменения, которые позволят спортсменам добиться большего успеха.

Теперь, когда футбол в самом разгаре, следите за тем, какие упражнения вы используете и насколько они эффективны. К концу сезона у вас будет собственное руководство по тренировкам. Я постоянно составляю упражнения для различных видов спорта, которые тренирую, чтобы убедиться, что игроки хорошо подготовлены и готовы к выходу на поле. Начать никогда не поздно.

Я написал книгу под названием «Назад к основам: руководство по футбольным упражнениям». Он состоит из самых успешных упражнений, которые я использовал на протяжении многих лет, в удобном для чтения формате.Следите за релизом в начале следующего года.

Поделитесь в Twitter или Facebook тем, что вы добавили в свое руководство по бурению, используя хэштег #HUDLDrillManual. Если вы хотите поделиться своими упражнениями напрямую со мной, вы можете посетить www .coach Stone Foot Ball .com и отправить мне ссылку или электронное письмо.

Энтони Стоун — учитель физкультуры в Рокфорде, штат Иллинойс, и тренер защитников в средней школе Бойлана. Он также был координатором по защите и помощником главного тренера женской сборной Австралии по необжитой местности в 2017 году и вел блоги для Firstdown Playbook.

В июле 2016 года он был включен в список Hudl 100. Он представил на IAPHERD, главном конгрессе по физическому воспитанию в Иллинойсе, о том, как заставить студентов двигаться с помощью своих презентаций Games Galore. Он также представил в Chicago Glazier Clinics о квотербеках и специальных командах. Он был координатором защиты женской национальной сборной США по отборному футболу 2010 года, победителей женского чемпионата мира IFAF, в котором сборная США выиграла три игры со счетом 201: 0.Стоун тренировал в лигах CIFL и IWFL, а также в колледже Белойт (полузащитники / координатор специальных команд) и Рокфордском университете (квотербэки / ресиверы).

Стоун также тренировал футбол в юношеских, средних и старших классах. В 2017 году он будет организовывать основные молодежные футбольные лагеря по всему миру. Пожалуйста, свяжитесь с ним, чтобы привезти его «Back to the Basics Football Camp» в ближайший к вам город.

Следуйте за ним в Twitter @Coach_Stone_MT .

Ручная дрель | HowStuffWorks

Ручные дрели — полезный инструмент для плотников и тех, кто предпочитает не использовать электроинструменты.

Что такое ручная дрель?

Ручная дрель — это ручной инструмент, который преобразует и усиливает круговое движение кривошипа в круговое движение сверлильного патрона. Хотя в большинстве случаев она была заменена электродрелью, ручная дрель используется многими мастерами по дереву.

Ручная дрель состоит из рукоятки, которая вращает ведущие шестерни на главном валу. Патрон на конце вала удерживает сверло. Противоположный конец вала имеет вторую ручку, которая удерживается неподвижно, пока патрон вращается. Сверло выбирается для прорезания отверстия определенной ширины, например 3/8 дюйма; размер обычно указан на валу сверла.

Как безопасно использовать ручную дрель

Чтобы безопасно использовать ручную дрель, ослабьте патрон и вставьте подходящее сверло, затем затяните патрон. Для большинства ручных сверл требуется специальный инструмент для надежной затяжки патрона. Поместите наконечник сверла в то место, где вы хотите вырезать отверстие, убедившись, что сверло находится под тем же углом, что и желаемое отверстие. Поверните рукоятку, чтобы повернуть сверло и просверлить отверстие. При использовании сверл меньшего размера будьте осторожны, чтобы не надавливать на ручку слишком сильно, иначе сверло может погнуться или сломаться.

Как обслуживать ручную дрель

Ручные дрели не требуют особого обслуживания, но могут быть повреждены из-за неправильного использования, например, неправильного сверла или чрезмерного давления на инструмент.Для достижения оптимальной эффективности периодически капайте каплю легкого масла на шестерни кривошипа и в патрон.

Инструменты, относящиеся к ручной дрели

Другие полезные инструменты для проделывания отверстий включают электродрель и различные маленькие пилы.

Это не то, что вы ищете? Попробуйте эти:

  • Инструменты для ремонта дома. Независимо от того, предпочитаете ли вы использовать «Желтые страницы» для всего, что нужно починить в доме, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем ящике для инструментов.Узнайте о них все в этой статье.
  • Ручные инструменты: в этой полезной статье узнайте о некоторых из наиболее распространенных инструментов, которые вы захотите иметь дома, большинство из которых используются вручную.
  • Электродрель: Электродрель может работать одновременно с электроприводом, просто заменив насадку. Ознакомьтесь с этой статьей, чтобы получить советы по использованию дрели.

Ручной шиномонтажный станок «Сделай сам» — DIY

Для многих смена шин на транспортном средстве означает поездку раз в два года в местный магазин, чтобы поменять снежные протекторы на летние шины, и, возможно, прогулку или две, чтобы подобрать недавно залатанную квартиру.Однако, как может подтвердить любой, кто живет в сельской местности, замена проколотых шин (скажем, на том старом пикапе) может занять много времени, когда ближайшая станция технического обслуживания находится на значительном расстоянии.

Однажды летом, потратив, казалось, непомерно много времени (и денег на бензин) на то, чтобы возить изношенные шины в город и обратно, я поклялся избавиться от этих ненужных расходов и пришел к идее создать ручной шиномонтажный станок. Мой самодельный инструмент, созданный по образцу машинных моделей, с небольшими изменениями, внесенными в конструкцию, оказался как раз билетом для удовлетворения моих потребностей в замене шин.И держу пари, что это пригодится и другим деревенским жителям.

Что вам понадобится

Для сборки шиномонтажного станка вам потребуются некоторые фундаментальные навыки металлообработки (включая знания в области сварки, работы с горелкой и базового производства) и следующие инструменты: сверло с 3/8 дюйма, 27/64 дюйма, 1/2 дюйма , и высокоскоростные биты 5/8 дюйма, кислородно-ацетиленовая горелка, сварочный аппарат, шлифовальный станок, метчик от 1/2 до 13, рулетка, молоток и трубный ключ (для рычага). И хотя они не обязательно, набор кольцевых пил и ленточная пила для резки металла облегчат вашу работу.

Большинство компонентов шиномонтажного станка, вероятно, можно будет изготовить из всяких разногласий в вашем магазине или (конечно) вы можете купить материалы на местном свалке или у поставщика стали. Несмотря на то, что я купил большую часть металла в сварочном цехе, мой счет за инструмент составил чуть менее 30 долларов; ваша сумма, даже если вы купили все новые материалы, не должна превысить эту цифру. Более того, мое устройство окупилось удобством в первые несколько использований, и ваш инструмент может даже предоставить вам немного дополнительных денег (или бартерного кредита), если вы предложите его услуги друзьям и соседям.(Однако здесь следует предостеречь: не пытайтесь менять шины с необычными ободами, пока не будете уверены в своих навыках!)



Мастер по металлообработке

Как вы можете видеть из моей схемы сборки и списка материалов, я сделал свой шиномонтажный станок путем резки, гибки, крепления болтов и / или сварки различных размеров трубы Schedule 40, стального листа и плоского проката. В состав основной сборки входят:

  • Опорная плита диаметром 1/4 «x 18»
  • 1 1/2 «x 40 3/4» трубная стойка Schedule 40
  • три стальных уголка 1/8 «x 2» x 2 «x 14»
  • опора
  • устройство для крепления и крепления штифтов.

«Аксессуары» для шиномонтажного станка включают:

  • центрирующая ступица, на которой устанавливается подлежащая замене шина
  • плотно прилегающая пластина, удерживающая ступицу на месте
  • в сборе
  • инструмент для бисероплетения.
Поскольку шиномонтажный должны быть прикреплены к полу вашей мастерской, вам необходимо просверлить три отверстия 3/8″ , каждая около 1 1/2″ в от внешнего края опорной плиты, чтобы приспособить анкерные болты .А для того, чтобы можно было разместить шины различных размеров, вам также понадобятся шесть отверстий диаметром 5/8 дюйма в стойке, расположенных по центру 2 дюйма, с первым отверстием на 4 дюйма ниже верха трубы. просверлены, можно приварить основание, стойку и угловые распорки.

Чтобы сформировать опору для шины, вырежьте секции 3 «x 3» x 6 «x 6» в форме воздушного змея из каждого угла стальной пластины 1/4 «x 18» x 21 «, затем нагрейте металл до вишнево-красного цвета. используя самый большой наконечник кислородно-ацетиленовой горелки. С помощью трубного ключа и отрезка трубы в качестве рычага согните стороны вниз, пока углы не соединятся вместе, образуя платформу 5 1/2 «x 10».(Для более гладкого вида вы можете сварить стыки вместе; однако крепление будет достаточно прочным.) Затем вырежьте отверстие в центре опоры шины, чтобы разместить стойку 1 1/2 дюйма, и от На одной стороне того же отверстия вырежьте прорезь размером 1 1/4 «x 3» для штифта выступа.

Штифт проушины — кусок горячекатаного стержня размером 1 дюйм x 5 3/4 дюйма, который сужается (с помощью шлифовального станка) на первые 1 1/2 дюйма, чтобы он вошел в отверстие под болт проушины шины — находится внутри проушины. штифтовое гнездо поверх 3-дюймовой пружины, которая, в свою очередь, опирается на машинный болт 3/8 дюйма x 2 1/2 дюйма, который крепит эту поворотную секцию 1 x 6 дюймов трубы Schedule 40 к двум 1/8 дюйма x 1 1 / Монтажные пластины 2 «x 2 1/4». На самом деле это не так сложно, как кажется. После того, как крепления гнезда с проушинами приварены на 24 дюйма ниже верха стойки, вы можете приварить опору шины в положение на 6 дюймов выше креплений.

Собрав основную сборку, обратите внимание на изготовление аксессуаров. Чтобы сделать центрирующую втулку, вырежьте отверстие 2 дюйма в середине пластины диаметром 1/4 дюйма x 6 дюймов, затем просто приварите хомут и распорки к этому металлическому бублику. Затем сформируйте плотно прилегающую пластину, вырезав 1 / Из стальной пластины размером 2 x 4 x 6 дюймов придать форму футбольного мяча, а затем просверлить отверстие размером 2 дюйма в его центре.Отмерьте 1 дюйм от каждого из двух длинных концов эллипса, просверлите и нарезайте отверстия 1/2 — 13 дюймов для стяжных болтов 1/2 «x 2 1/2». (ПРИМЕЧАНИЕ. При изготовлении плотно прилегающей пластины или любых других деталей, для которых требуется стальная пластина 1/2 дюйма, имейте в виду, что вы можете использовать две сварные части из металла толщиной 1/4 дюйма, если у вас нет более толстой — и дороже — материал под рукой. )

Далее вам понадобится L-образный штифт, который войдет в отверстия в стойке. Чтобы сделать один, нагрейте и согните кусок горячекатаного прутка диаметром 7 дюймов размером 1/2 дюйма, чтобы сформировать две перпендикулярные ножки диаметром 2 1/2 и 4 1/2 дюйма.

Чтобы сделать сборку для разборки, просверлите два отверстия диаметром 1/2 дюйма, одно на 3 3/4 дюйма от конца, а другое на 3/4 дюйма от противоположного конца, по каждое из двух 1/4 дюйма x Монтажные пластины 2 «x 8»; просверлите еще одно отверстие 1/2 дюйма 3/4 дюйма с одного конца поворотного рычага; и просверлите еще одно отверстие 1/2 дюйма на 3/4 дюйма от одного конца смещенного рычага. Затем сформируйте башмак гидромолота, отрезав и согнув кусок плоской заготовки размером 1/4 «x 2» x 9 «, чтобы он соответствовал контуру обода шины. Затем приварите косынки и поворотный рычаг и отшлифуйте их до гладкости, чтобы изгиб башмака выключателя.После этого приварите хомут трубы к смещенному рычагу и прикрутите поворотный рычаг и смещенный рычаг к двум монтажным пластинам. Наконец, вставьте плоский конец разборной ручки размером 1 x 16 дюймов (или длиннее) примерно на 1 дюйм в крепления. Убедившись, что поворотный рычаг по-прежнему свободно вращается, приварите его на место.

Инструмент для загибания кромок изготовлен из трубы Schedule 40 размером 1 1/4 «x 30» или более, имеющей сужение на 4 1/2 «на одном конце. Противоположный конец трубы также слегка приплюснут, чтобы было легче принять приваренную плоскую заготовку размером 1/4 «x 1 1/2» x 3 1/2 «, которую забивают в крюк.Треугольная направляющая для борта, вырезанная из плоской заготовки размером 1/2 x 1 x 2 1/2 дюйма и приваренная к задней части крючка, завершает инструмент.

Техника En-Tire

Мой шиномонтажный станок работает по тому же принципу, что и модели для автомастерских. Чтобы снять шину с обода, поместите ее клапанной стороной вверх на металлическую опору и вставьте штифт проушины в отверстие под болт шины. Следом расположена центрирующая втулка, а поверх этой детали располагается пластина для плотного прилегания. Установив эти детали на место, вставьте L-образный штифт в ближайшее отверстие стойки, а затем отрегулируйте стяжные болты, чтобы зафиксировать обод на месте.На этом этапе снимите клапан с шины.

Теперь вы можете привести в действие настоящую рабочую лошадку машины. Поместите сборку для разборки так, чтобы башмак отбойного молотка находился рядом с ободом шины, а затем просто нажмите на ручку и «проведите» инструментом по шине, чтобы сломать борт. Затем переверните шину и повторите процедуру с другой стороны.


Затем вставьте конический конец инструмента для закругления кромок между ободом и шиной, используйте этот рычаг, чтобы перевернуть борт над металлической кромкой, затем перемещайте ручку, пока край шины не коснется верхней части обода.Если ваша шина нуждается только в исправлении или замене камеры, вы сможете отремонтировать ее, пока шина опирается на крепление, но если вам нужно освободить шину, вам придется перевернуть ее и повторить эту последовательность.

Чтобы установить отремонтированную шину обратно на обод, зацепите изогнутый конец инструмента для закругления кромок между шиной и ободом и надавите на направляющую борта, чтобы протолкнуть резину под обод. Затем накачайте новую шину и приготовьтесь кататься!

DIY Ручная точечная дрель Лампа для моделирования животных Алмазная картина Украшение спальни — покупайте по низким ценам на платформе электронной коммерции Joom

Характеристика:

Гарантия качества: Вся модельная лампа для точечного сверления изготовлена ​​из высококачественных материалов.Учитывая ненормальные потери, вызванные использованием квадратного сверла, каждая алмазная упаковка имеет процентную долю 10% или более, чтобы гарантировать, что у вас достаточно алмазного сверла для завершения вашей поздравительной открытки.

Творческие работы своими руками: родились в традиционных алмазных картинах, творчески комбинируя светодиодные фонари, чтобы избавиться от ограничений предыдущих полотен, делая самодельные алмазные картины более значимыми.

используемых сцен:

Эта лампа с точечным сверлением сочетается с фигурой мультяшного животного, которая подойдет для заботливого человека во время курортного сезона.Дайте партнеру почувствовать вашу искренность с помощью вашего особенного подарка.

Инструкции:

Каждая лампа с точечным сверлом имеет упаковку с кубическим сверлом. Не забудьте использовать ручку с точечным сверлом, чтобы проткнуть желейный клей и получить клей. Заполните карточку квадратным сверлом, пока номер не будет украшен в соответствии с числами и цветами в пилотном свете точечного сверла.

спецификация:

Тип алмаза: блестящий алмаз, фасонное сверло, шахтное сверло

материал:

пластик

полимерный сверло

полипропилен

Размер продукта:

Размер: диаметр диска 15 см, толщина пластиковой рамки 3 см

Питание: 2 батарейки AA (нужны собственные)

Переключатель: тумблер

Разрешить подвешивание и размещение

Использование: игры для родителей и детей, украшение спальни, праздничные украшения, ночник для сна, подарочные подарки

В комплект

входят: круглый бумажный холст x1, пластиковая оболочка x1, маленькая световая струна x1, пластиковый абажур x5, набор сверл x1, ручка для точечного сверла x1, глина x1, диск для точечного сверла x1

PS:

1. Холст, пластиковую оболочку, небольшую световую струну и абажур необходимо собрать отдельно, а затем вручную установить соответствующие

точек;

2.

Обратите внимание на прозрачную пленку на поверхности холста. Не тяните сильно. За веревочку легко натянуть. Можно приподнять уголок и ножницами разделить всю прозрачную пленку. вес продукта:

Около 180 грамм

примечание:

Из-за различий в мониторах и световых эффектах фактический цвет элемента может незначительно отличаться от цвета, отображаемого на изображении.

Тип продукта: Алмазная картина

Бурение скважин своими руками — инструкции и советы

Фонтан в саду не только красиво выглядит, но и может использоваться для полива растений. Читайте здесь, как построить колодец.

© PMDesign — Fotolia.com

В сухие и жаркие летние дни растениям в саду дома может быстро стать тесно, когда дождевая вода, скопившаяся в бочке, медленно стечет. Если садовник-любитель хочет сохранить великолепие цветов и не допустить падения урожая в воду из-за продолжительной засухи, он вынужден прибегнуть к водопроводной воде. Насколько практично иметь собственный колодец, чтобы не кончилась вода? Если вы берете воду из собственного колодца, это не только чрезвычайно практично, но и экономит деньги. Теперь мы расскажем, как самому легко бурить скважину и что нужно иметь в виду.

Почему бурение скважин своими руками?

Вода из-под крана стоит дорого. Ну и бури, теперь можешь вернуться. Не обязательно, потому что бурение собственной скважины быстро окупается и стоит намного дешевле, чем строительство профессионального водозабора.Однако нельзя рекомендовать бурение скважины без ограничений. Потому что в довольно маленьком саду использовать дрель имеет смысл только в том случае, если уровень грунтовых вод не превышает шести метров. Имеет смысл продвигаться на большую глубину с тяжелой технологией на соответствующих больших площадях.

Совет: Соответствующий поставщик воды проинформирует вас об уровне грунтовых вод на вашем участке. В большинстве случаев соответствующие значения также можно получить в Интернете.

Можете ли вы пробурить колодец в собственном саду?

Это зависит даже от округа к округу. Здесь нужно добиваться ясности индивидуально в каждом конкретном случае. В большинстве случаев достаточно просто бесплатно зарегистрировать строительство скважины.

Колодезная вода может использоваться без разрешения следующим образом:

  • как поливочная вода для полива растений
  • как промывочная вода для унитаза
  • как промывочная вода для посудомоечной или стиральной машины

Совет: Даже необъявленные колодцы, которые используются только для орошения, считаются административным правонарушением в соответствии с американским законодательством, в зависимости от штата.

Необходимо сообщать не только о строительстве новой скважины; Также существует обязанность сообщать, если вы снова вводите в эксплуатацию старые скважины или вносите структурные изменения в этой связи.

При регистрации вам будет предложено ввести различные данные
  • Какой тип колодца вы используете?
  • Откуда берется вода из колодца?
  • Вы также передаете воду из колодца третьим лицам?
  • Для чего используется колодезная вода?
  • Как сбрасывается вода?

Могу ли я пить воду из колодца? © jozsitoeroe — Fotolia. com

Вода питьевого качества стоит недешево. За кубометр воды мы платим около двух долларов. Чтобы в будущем сделать счет за воду более умеренным или даже полностью его избежать, напрашивается идея не только поливать растения колодезной водой, но и использовать ее в качестве питьевой воды. Однако колодезная вода не может автоматически использоваться в качестве питьевой. Любой, кто намеревается это сделать, должен связаться с местным отделом здравоохранения. Дальнейшая процедура на месте отличается. Некоторые офисы довольствуются анализом воды.Если департамент здравоохранения отнесется к этому особенно серьезно, вы должны ожидать, что проверки будут проводиться. Это связано с расходами разного размера.

Типы колодцев

Вы можете построить на своем участке разные колодцы. Распространены следующие типы колодцев:

пробуренных скважин

Буровые скважины практически неразрушимы. В грунтовые воды заделывают фильтрующую трубу колодца. Эта труба покрыта фильтровальным гравием. Еще одна полностенная труба, служащая для транспортировки воды, достигает поверхности земли.Буровые скважины имеют глубину от шести до максимум 20 метров. Диаметр 30 сантиметров. С доставленным количеством воды вы также можете без проблем запустить туалет в собственном саду. Затраты на профессиональное строительство пробуренной скважины составляют примерно 1300-1500 долларов.

колодец

Свайные или ударные скважины сравнительно просты в установке и могут быть реализованы с низкими затратами. Барабан-колодцы довольно легко соорудить самостоятельно. Для этого вам понадобится электрический цилиндр, который можно арендовать в специализированных компаниях.Это протолкнет металлическую трубу в почву.

Внимание: Проверьте глубину вашего уровня грунтовых вод. Глубина этого типа колодца не должна превышать семи метров.

Обычно используется ручной насос. Таким образом, вам не понадобится дополнительный источник питания. Скорость потока довольно низкая и недостаточна, например, для кормления туалета в саду. У напорных труб ограниченный срок службы, и их следует заменять примерно каждые шесть лет, иначе существует высокий риск засорения труб.Затраты на трамбовку около 300 долларов.

колодцев

Проще говоря, колодец — это отверстие для воды. Если вы выкопаете яму на пляже, вы испытаете аналогичный эффект: вода будет просачиваться снова и снова, пока не окажется на том же уровне, что и уровень грунтовых вод. В средние века многие из этих колодцев были найдены на территории замка

.

Если и есть, то выложены только бетонными кольцами. Количество перекачиваемой воды относительно невелико. С другой стороны — высокая цена.Система может стоить до 5000 долларов.

колодец преимущества недостатков
пробуренных скважин
  • длительный
  • высокий расход
  • довольно высокая стоимость (около 1. 500 долларов)
забивной колодец
  • легко создавать
  • купить недорого (около 300 долларов)
  • ограниченная дальность подачи
  • Трубки транспортера подлежат замене
колодцы выкопанные
  • низкий расход
  • высоких затрат (около 5.000 долларов)

Самостоятельное копание колодцев

Если вы посмотрите на преимущества и недостатки различных типов колодцев, быстро станет ясно, что пробуренные колодцы лучше всего подходят для вашего собственного сада.

Идеальное место для колодца

Пробуренная скважина будет сопровождать вас долгие годы. Поэтому место следует хорошо продумать. Колодец следует устанавливать там, где грунтовые воды ближе всего к почве.Конечно, состояние пола и внешний вид тоже играют роль. По своему расположению колодец не должен восприниматься как тревожный. Практические аспекты тоже играют роль. Вы, конечно, не захотите переносить воду по всему саду, и садовый шланг также должен доходить до грядок, кустарников или деревьев, которые вы хотите поливать, после того, как он был подключен к колодцу.

Что мне нужно, чтобы пробурить скважину?

  • Шнеки (ручные или электрические)
  • Клапан сверлильный (плунжерный)

Если вы решили использовать ручную дрель, вам придется задействовать силу мышц.Устройство с опорой для мотора упрощает вашу работу. В течение нескольких часов можно пробурить скважины от десяти метров и более.

Сверло для клапана вам понадобится, как только вы проникнете в водоносный слой песка. Используя обычную дрель, теоретически вы можете продолжить работу, но в обозримом будущем вы не сможете продвигаться дальше вглубь, потому что вода снова и снова смывается в боковые стенки скважины. Плунжер — это открытая стальная труба, которая опускается на дно и заполняется песком.Если поршень сильно потянуть вверх, дно закрывается откидной крышкой и содержимое можно вытащить вверх.

Пошаговая инструкция
  1. выберите подходящее место
  2. выкопать яму
  3. дрель
  4. Бурение до попадания в воду
  5. Труба вставная
  6. Вставка плунжера
  7. Подключение насоса

1 Как только вы найдете подходящее место для колодца, возьмите лопату и выкопайте яму. Это упростит установку сверла.Подключите дрель к сети или полностью поверните по часовой стрелке. Не применяйте давление при бурении и бурите медленно, пока не встретите грунтовые воды.

2 Теперь вставьте скважинную трубу, чтобы ствол скважины не разрушался снова и снова. Здесь себя зарекомендовала недорогая опорная труба для канализации. В нижнем конце трубы вы должны разрезать материал, чтобы вода могла течь лучше.

Совет: Также можно использовать специальные колодезные трубы, оборудованные фильтрами.

3 Теперь продолжайте работу с дрелью для клапана, как уже было описано.Пройдет некоторое время, пока труба колодца не заполнится грунтовыми водами. Поэтому помогите с садовым шлангом и затопите трубу, чтобы было достаточно воды.

4 После того, как будет обеспечен доступ к грунтовым водам, необходим насос, чтобы вывести воду на поверхность. Могут использоваться всасывающие или глубинные насосы. Их можно разместить над почвой.

Совет: Конец шланга насоса не должен доходить до дна, чтобы песок и почва не всасывались.

Садовые насосы могут перекачивать воду с глубины около семи метров.Альтернативой являются водонепроницаемые погружные насосы. Садовые насосы должны быть установлены защищенными от атмосферных воздействий или их следует снимать зимой и хранить в защищенном от мороза месте.

Я Дон Берк, один из авторов My Garden Guide. Я занимаюсь садоводством, занимаюсь выращиванием, выращиванием и уходом за растениями, от кустарников и фруктов до цветов. Я делаю это в собственном саду и в детской. Я покажу вам, как ухаживать за своим садом и как выполнить озеленение простым способом, шаг за шагом. Я родом из Сиднея и писал в местных журналах.Позже, более двух десятилетий назад, я решил создать свой собственный блог. Моя специализация связана с уходом за орхидеями, суккулентами, изучением субстрата и почвы. Поэтому вы увидите много статей, посвященных этим дисциплинам. Также я даю советы, как улучшить ландшафтный дизайн вашего сада.

MoonBoard — MoonBoard — Как построить MoonBoard

Скачать PDF
Стандартная лунная доска

В следующем руководстве описаны основные требования к конструкции DIY-набора MoonBoard.Загрузите PDF-файл, используя кнопку выше, чтобы также просмотреть инструкции для Mini MoonBoard. Вам нужно будет обладать столярными навыками, инструментами и минимум двумя людьми. Конструктивные требования к раме MoonBoard могут отличаться от тех, которые предлагаются в этом документе, однако важно, чтобы ваша MoonBoard была построена с точной высотой, шириной и углами, как указано ниже.

Если у вас есть сомнения относительно конструкции MoonBoard, обратитесь за профессиональной консультацией.

Требования к корпусу

Опоры стойки x 4, расстояние между ними 813 мм (2 ‘8 дюймов). Закрепите опоры над доской под соответствующим углом к ​​MoonBoard (40 или 25 градусов). Высота доски должна составлять 370 мм (1 ’21⁄2 дюйма).

Панели

Набор DIY MoonBoard Kit включает восемь панелей: две панели для борта и шесть квадратных панелей для основной части доски.Выровняйте и прикрепите каждую из панелей к каркасу. Панели DIY Kit предварительно окрашены в классический дизайн MoonBoard, поэтому разместить каждую панель в правильном месте на доске очень легко.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
