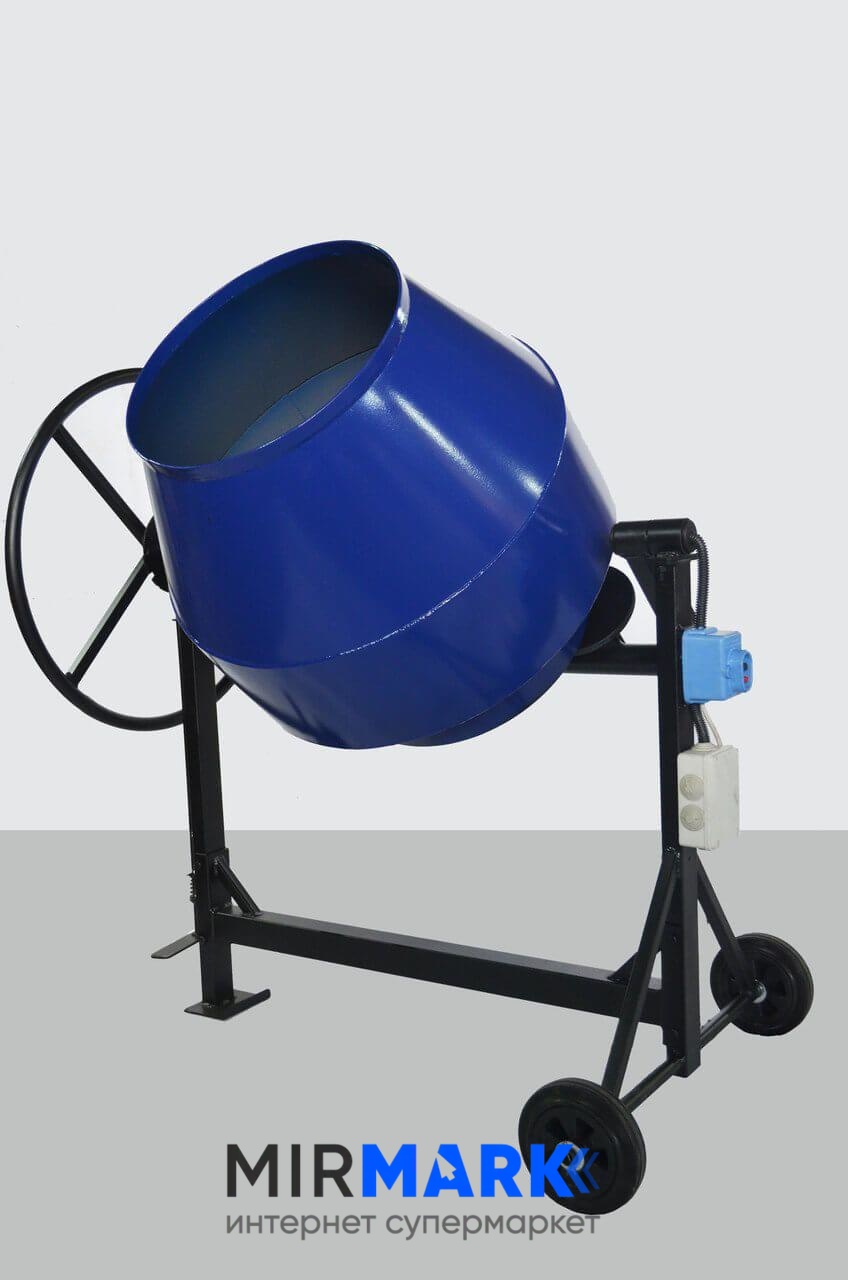

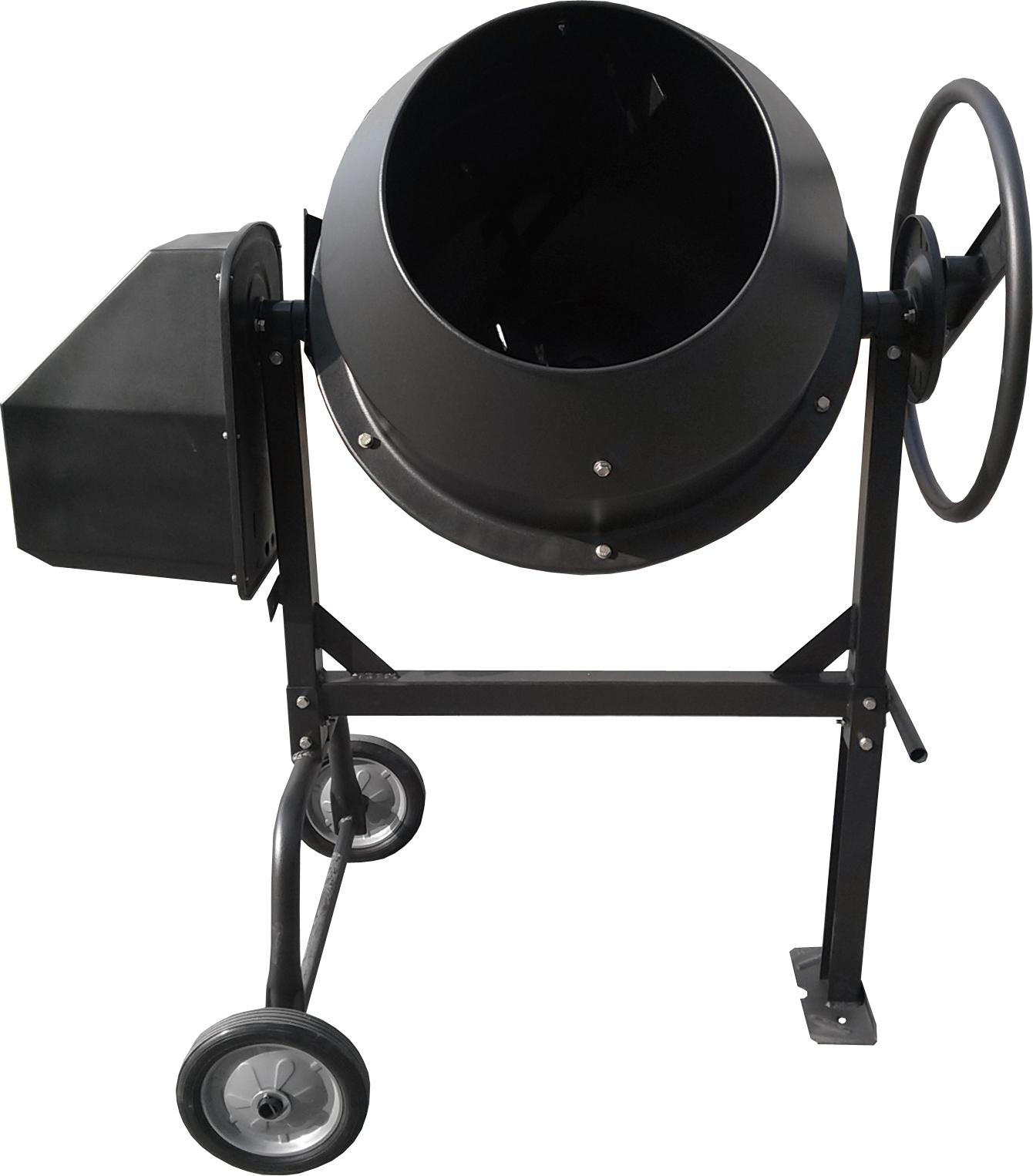

Ручна бетономішалка: Бетономешалка ручная: особенности использования

Содержание

Проект – Ручная бетономешалка – область применения и стоимость патента – Borovic.ru

Название проекта

БЕТОНОМЕШАЛКА – КОЛЕСО РУЧНАЯ

Область применения

Строительство объектов в условиях отсутствия или ограничения  электрической энергии



Название патента

РУЧНАЯ  БЕТОНОМЕШАЛКА

Номер патента

149225



Дата приоритета

11.07.2014г.

Краткое описание

 Полезная модель относится к области строительного производства, а именно к приготовлению растворных и бетонных смесей в построечных условиях, и может быть использована при дачном и индивидуальном строительстве для закладки  фундаментов строений в местах, где пока ещё нет источников электроэнергии. Ручная бетономешалка – колесо обеспечивает возможность одновременного перемешивания и транспортирования к месту закладки фундамента



Какую главную задачу решает проект?

Облегчение и ускорение строительного процесса в условиях отсутствия электроэнергии



Основные конкурентные преимущества.



Данная модель обеспечивает следующие преимущества перед традиционным способом строительства в условиях отсутствия электроэнергии:

     1)    Увеличение скорости производства фундамента в несколько раз за счёт сокращения операций перемешивания и выгрузки в тачку для транспортировки к объекту;

     2)    Экономия физической силы строителей;

     3)    Существенная экономия денег для организатора строительства при приобретении лёгкой недорогой ручной бетономешалки вместо генератора (с последующими расходами на бензин), электрической бетономешалки и тачки для перевоза бетона от бетономешалки к объекту.

     4)    Улучшение качения по неровной поверхности (относительно строительной тачки), за счёт увеличения диаметра колеса в несколько раз.



При этом качество перемешивания бетона не уступает перемешиванию в электрической бетономешалке



Список стран, где проект может быть реализован.

Все страны

Проводились ли испытания?

Да

Существует ли опытный образец?

Да

Есть ли ноу-хау и технологии не описанные в патенте?

Да

Есть ли команда?

Да

Какие есть ресурсы, матер. база, полученные инвестиции?

Собственная мастерская

Есть ли схема коммерциализации? (бизнес план)

Нет

Авторы

Вдовенко А.Г.

Координаты

8 908 011 9662; 8 983 141 37 24

Цели авторов проекта

Использование чистой, возобновляемой энергии



Стоимость патента или проекта, требуемые инвестиции и доля в проекте инвестора.

300 000 евро, рассмотрю другие предложения

Бетономешалка своими руками: ручная и вибрационная

При проведении строительных работ всегда используется бетон. Для его приготовления требуется бетоносмеситель. Когда речь идет об индивидуальном строительстве, покупать аппарат экономически нецелесообразно. Устройство собирается самостоятельно в краткие сроки из подручных материалов. Для этого потребуется обыкновенная бочка, бидон, фляга или внутренняя часть старой стиральной машины. Руководствуясь простыми советами и имея умелые руки, собирается вибрационная или ручная бетономешалка своими руками довольно просто и в последствии будет быстрой и экономичной.

Конструкции самодельных бетономешалок

Самодельные бетономешалки имеют разную конструкцию в зависимости от принципа действия. Существует четыре основных способа замеса бетона:

  1. Гравитационное смешение компонентов смеси осуществляется переворачиванием емкости с раствором сверху вниз или по оси. Результат достигается перемешиванием под действием сил тяжести. Ручная бетономешалка этого типа подходит для небольших объемов в частном строительстве.
  2. Принудительно-механический способ зачастую совмещается с гравитационным методом, что позволяет получить высокую однородность раствора. Устройство смешения этого типа состоит из горизонтальной или наклонной бадьи с погруженным в нее миксером. Также емкость может вращаться самостоятельно без миксера, а для улучшения эффективности смешения используются лопасти, расположенные внутри бадьи.
  3. Принудительный вибрационный метод предполагает неподвижность емкости. Для замешивания применяется миксер, издающий волны сжатия, которые эффективно перемешивают и уплотняют смесь. Однако способ энергозатратен: для качественного смешения 20 литров раствора потребуется вибрационный привод мощностью 1,3 кВт.
  4. Комбинированный гравитационно-механический.

Ниже приведены схемы, как делается электрическая, вибрационная или ручная самодельная бетономешалка.

Вернуться к оглавлению

Простое механическое исполнение смесителя

Руководство по исполнению механической бетономешалки:

  1. Изготовление рабочего каркаса. Для этого пригодится металлический уголок. Он сваривается так, чтобы получилось два треугольника, соединенных нижними частями.
  2. Подготовка емкости для смешения. Можно использовать бочку, бидон, запчасти старой советской стиральной машины. Внутри сваркой крепятся три лопасти, если не будет использоваться миксер.
  3. Крепление емкости способом, при котором бочка не переворачивается при помещении в нее ингредиентов бетонной смеси.
  4. Закрепление ручки для перемешивания.
  5. Проверка на герметичность. Производится посредством заливки в емкость водопроводной воды. Если будет течь, некачественные места следует заварить.

Бетономешалке механического типа свойственные такие преимущества:

  • возможность приготовления бетона для масштабных работ;
  • интенсификация процесса за счет смены ручного перемешивания на электропривод;
  • удобная выгрузка материала посредством бокового наклона емкости;
  • для получения качественного замеса бетонного раствора достаточно 5 минут, для приготовления сухой смеси — 12 минут.

Недостатки:

  • плохое перемешивание по углам;
  • разбрызгивание смеси при оборотах свыше 35 в минуту.

Последний недостаток устраняется путем сваривания половинок емкости после установки. Для загрузки ингредиентов и готового бетона в этом случае используется люк.

Вернуться к оглавлению

Комбинированная горизонтальная конструкция с гребенками

Бетономешалка с гребенчатым миксером.

В бетономешалках этого типа может использовать ручной замес и электропровод одновременно. Конструкционное исполнение устройства отличается сложностью. Загрузочный люк нужно сделать самому. Для его сооружения понадобятся петли-карты, шпингалеты, уплотнители. Устройство подходит для выполнения масштабных строительных работ в местах без подвода электричества.

Достоинства:

  • высокая однородность раствора;
  • качество бетона;
  • высокая скорость замеса (достаточно четырех поворотов корпуса).

Недостатки:

  • сложность исполнения в домашних условиях;
  • много узлов и деталей.
Вернуться к оглавлению

Электросмеситель

Наиболее распространенным типом является электрическая самодельная бетономешалка принудительного действия. Для ее создания потребуются сварные накрест планки, на которые закрепляются дно и горловина бадьи для смешения. Для повышения качества и интенсификации перемешивания рекомендуется емкость делать вращающейся вместе с осью. Эта конструкция бетономешалки сложнее при сварке рамы, но можно избежать уплотнения вала на дне бадьи. В качестве миксера следует использовать рамное устройство, приваренное к оси.

Вернуться к оглавлению

Вибрационная установка смешения

Бадья для бетономешалки своими руками вибрационного типа должна быть круглой, высокой и неширокой, с расстоянием от концов вибратора до каждой стенки, равным радиусу действия устройства. К корпусу мешалки должен жестко крепиться кронштейн с генератором вибрационных колебаний или обычный перфоратор. Оптимальная мощность вибратора — 1,3—1,5 кВт.

В патрон перфоратора нужно вставить шток, длинной достаточной для вхождения тарелок из металлических листов в центральную часть смешиваемого раствора. Нюансы, как сделать бетономешалку лучше:

  • Емкость для смешения не должна быть маленькая или слишком большая.
  • Плоский вибратор не обеспечит эффективное смешение, поэтому оптимально использовать две металлические тарелки среднего размера, соединенные на оси дном кверху. Это обеспечит веретенообразное смешение.
  • Мощность привода определяет выбор диаметра вибратора. Например, на 1 кВт мощности требуются размеры тарелок, равные 15—20 см, поэтому для 1,5 кВт устройства нужны лопасти диаметром 22,5—30 см.
  • Диаметр емкости должен соответствовать радиусу тарелки от края каждой стенки до самого вибратора.
  • Для обеспечения равномерного смешения с получением однородного раствора уровень смеси над и под виброустройством должен равняться диаметру тарелки.

Главное преимущество — качественный однородный раствор. Недостаток — необходимость соблюдения множества нюансов при конструировании, иначе в скором времени потребуется ремонт.

Вернуться к оглавлению

Какие материалы и инструменты необходимы для создания смесителя?

Устройство бетономешалки.

Чтобы самому изготовить бетономешалку, потребуются следующие материалы:

  • смесительная емкость для раствора, например, бочка на 200 литров, допускается использование любых металлических и пластиковых емкостей цилиндрической формы;
  • минимум два подшипника;
  • шток для монтажа привода из трубы или стального прута;
  • электромотор мощностью свыше 2,2 кВт и количеством оборотов 1500 в минуту;
  • приводной вал, например, редуктор или ременная передача на шкивах со скоростью вращения не выше 48 оборотов за минуту;
  • металлические лопасти из остатков уголков, или стальные тарелки из листов «нержавейки»;
  • уголки или швеллера для каркаса.
Вернуться к оглавлению

Как сделать простую ручную бетономешалку своими руками?

Сооружается ручная бетономешалка по следующей схеме:

  1. Подготовить старый бидон или выварку. Проверить его на наличие трещин, если есть — устранить.
  2. Продеть в ручку емкости обрез трубы и привязать его веревкой или резиновым жгутом.
  3. Сварить ось и сосуд. При использовании алюминиевого сосуда, на нем винтами закрепляются ручки из металлических полосок толщиной 0,7 см.
  4. В станине режут отверстия «U»-образной формы для закладки осей и крепятся подшипники.

При горизонтальном расположении бидона в боковой части делается загружающий люк, а емкость закрепляется на оси. В качестве опоры применяются стальные трубы. Вращения конструкции медленные, поэтому время смешения раствора может достигать 20 минут. Однако производительность такой бетономешалки в 4 раза выше «совкового» способа. К этой конструкции можно присоединить электродвигатель мощностью 2,5 кВт на объем емкости 50 литров.

Вернуться к оглавлению

Выполнение бетономешалки самому из цилиндрической бочки

Cамодельная бетономешалка из бочки.

Бетономешалка из бочки представлена как тип ручного и электроприводного исполнения. В первом случае бочка насаживается на вал, который вращается закрепленными на концах ручками. Для повышения эффективности смешения внутри бочки вдоль и поперек ввариваются перегородки высотой 10—15 см. Для обеспечения мобильности устройства устанавливаются стойки на тачку или колесную раму. Бочка должна быть полностью закрытой, так как будет расположена горизонтально. С обоих ее концов привинчиваются фланцы с подшипниками, куда приваривается вал. Для загрузки/выгрузки нужно прорезать отверстие в бочке, где будет установлен люк на петлях с герметичной защелкой. Если устройство статичное, его укрепляют через вал стойками. Опоры зарывают в землю, чтобы не было перекоса. К емкости прикладывают ручки.

Во втором способе основой является тот же чертеж. Главные отличия — использование двигателя, который крепится через шкив с одной из сторон бочки, и возможность вертикального размещения смесителя. Вертикальная самодельная бетономешалка из бочки монтируется на поворотную раму с мотором. К бочке крепятся ролики для обеспечения ее вращения на валу. Для облегчения кручения к емкости крепятся ручки или штурвал.

Вернуться к оглавлению

Типичные ошибки при исполнении

Чтобы знать, как сделать бетономешалку собственноручно, нужно учитывать ряд нюансов:

  • емкость для смешения раствора должна быть качественной, без дефектов, ржавления, не слишком большая;
  • нужно в точности выполнять инструкцию по изготовлению устройства, так как любые отклонения снижают качество готового раствора;
  • не допускается сварка металлических рам с чугуном, что существенно усложнит процесс;
  • нельзя перегружать устройство избыточным весом, то есть количество приготавливаемой бетонной смеси не должно превышать запланированного на этапе расчетов при создании бетономешалки.
Вернуться к оглавлению

Заключение

Самодельная бетономешалка без труда сооружается  в сжатые сроки и при этом можно сэкономить приличную сумму денег. Для этого потребуется минимум материалов, чертежи, инструментов, а от строителя — находчивость и внимательность.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Ручная бетономешалка – как правильно сделать, инструкция + видео

При выполнении тяжелых строительных работ ручная бетономешалка станет незаменимой и востребованной помощницей. Возможности этого полезного устройства не ограничиваются собственно бетоном, с не меньшим успехом в ней можно замешивать любой цементно-песчаный раствор.

Бетономешалка механическая – за и против

Определить область применения бетономешалки собственного изготовления довольно легко. Следует исходить из личной способности к тяжелым строительным работам. Потому что замесить раствор в механизированной 200-литровой бочке можно сравнительно легко, но эту цементно-гравийную смесь еще нужно доставить к месту назначения, залить в форму и подвергнуть вибрационному уплотнению (если таковое предусмотрено технологией). Невыработанный за день раствор застынет бесформенной грудой, как памятник вашей бесхозяйственности.

Другая крайность заключается в попытке бетонирования фундамента 10х20 метров с помощью самодельного раствора. Никакая бетономешалка механическая подобных объемов работ не осилит, а ее владелец и подавно. Разумнее заказать самосвал бетона объемом несколько кубов и раскидать его содержимое по заранее выставленной опалубке – так будет оптимально и по финансовым, и по физическим расходам.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Расчет бетона. Вы легко сможете рассчитать нужное количество бетона.

Поэтому личная бетономешалка используется для такой работы, как возведение крыльца своими руками, создание стяжки в одной комнате или при установке свай для забора. Объем бетонирования должен соответствовать вашим физическим возможностям и аппаратной емкости самого устройства.


Бетономешалка – электрическая или механическая?

По сути, нет большой разницы в трудоемкости изготовления между электрической и механической бетономешалкой. Другое дело, что сложность электрического варианта существенно выше, но зато им можно пользоваться в одиночестве. Ручной вариант обязательно сопряжен с работой вдвоем, нужно же кому-то «крутить барабан», как говорит бессменный ведущий в одном известном шоу.

Но! Механическую ручную бетономешалку можно сделать мобильной, то есть передвижной. Электрический вариант затруднительно взгромоздить на колесики и таскать по приусадебному участку – он сложен, громоздок и нуждается в более прочном каркасе и шасси. Вибрация от электромотора тоже весьма высока. При необходимости электрическую мобильную бетономешалку лучше купить в магазине, чем стремиться к лаврам великого конструктора. Подобное стремление может закончиться обрывом приводного ремня (в лучшем случае) или пробоем напряжения на металлический корпус (а вот от подобного конфуза последствия бывают самые плачевные).

Ручная бетономешалка – своими руками делаем механическую помощницу

Последовательность изготовления кустарного устройства для замеса раствора состоит из нескольких этапов:

Ручная бетономешалка своими руками — пошаговая схема

Шаг 1: расчетный

Он связан не с работой над аппаратом, а с оценкой имеющегося в хозяйстве металлического скарба. До чертежей доберемся чуть позже. Основа любой бетономешалки – объемистая металлическая емкость. В качестве такой лучше всего подойдет бочка на 150-250 литров, можно б/у. Если нужной бочки в хозяйстве не обнаруживается, можно поискать нечто подобное у соседей или знакомых. Можете увлечь их перспективой забыть о ручном замесе бетона и взять бочку взаимообразно, с условием последующей аренды бетономешалки. Да, для нашей бочки обязательно нужна «родная» крышка, которую приварим на посадочное место.

Кроме того, потребуется с помощью сварочного выпрямителя или инвертора сделать несущий каркас. Для этого понадобятся трубы или уголки из черного металла (из арматуры каркас получится тяжелым) и сам сварочный аппарат. Купить его вполне разумно – современные модели стоят недорого, работают от бытовых 220 Вольт, осваиваются сравнительно легко и существенно облегчают хозяйственные будни на лоне природы.

Шаг 2: разметочный и проверочный

Размечаем контуры каркаса, исходя из габаритов бочки – она будет центром нашей рукотворной композиции. Если каркасную основу составляют уголки, то размер их полок должен быть не менее 50х50 мм. Если трубы – то хорошо подойдут обычные водопроводные, 25 мм внешнего диаметра (опять же можно б/у, лишь бы не ржавые). Арматура для каркаса и ручки нужна диаметром не менее 15 мм, желательно рифленая. Для вала нужна толстая и гладкая арматура большого диаметра, не менее 40 мм.

Испытываем бочку на герметичность и прочность. Следует простучать ее стенки и выяснить, нет ли проржавевших участков. При обнаружении таковых их понадобится заварить листовым металлом снаружи и снова проверить герметичность. Запасаемся двумя подшипниками, двумя дверными петлями, проверяем работоспособность сварочного аппарата и болгарки.

Шаг 3: сварочный

В геометрическом центре днища бочки проделывается отверстие под вал. Такое же отверстие сверлится в крышке (она еще не приварена!). В центр днища приваривается фланец с валом, с наружной стороны на него сажается подшипник. С крышкой будет сложнее – к ней приваривается подвижный фланец с лопастями, которые и будут размешивать раствор при вращении рукоятки.

Лопастей потребуется не меньше трех, их габариты должны доставать до середины бочки, но не скрести по ее стенкам. То есть проявляем умение художественной сварки и создаем внутренний железный цветок – маховик бетоносмесительного процесса. Боковые стойки каркаса свариваются в форме буквы А, их размер идентичен. Если бетономешалка будет самодвижущейся, то боковые стойки привариваются друг к другу длинными арматурными прутами, а к концам ножек обеих букв А прикрепляются металлические колесики – широкие и прочные.

Днище сажается на вал подшипником, крышка с лопастями вставляется на посадочное место и приваривается по периметру. Задвигается вторая опора с ручкой и тоже устанавливается на подшипник – основная часть работы завершена.

Шаг 4: завершающий

В боковой части бочки, по центру прорезается отверстие не менее 30х30 см для загрузки компонентов раствора и выгрузки готового бетона. Работу выполняют с помощью болгарки, причем осторожно – нельзя повредить основную часть стенки. Вырезанную часть сажают на две петли, с герметизацией болтовых отверстий стойкими к цементу составами (силиконовый герметик и др.). Чем уже будет режущий диск болгарки – тем лучше, это обеспечит плотное сопряжение рукотворного люка и стенки. Поэтому завершающую часть прорезов выполняют острой ножовкой по металлу.

К той стороне бочки, где расположены лопасти, приваривается длинная и прочная ручка. Для замеса стандартного бетона достаточно загрузить через дверцу песок, гравий, цемент и воду, хорошо ее закрыть, провернуть рукоять на 15-20 полных оборотов и можно подставлять тачку для выгрузки готового раствора.

Ручная бетономешалка своими руками изготовлена! Заливайте в нее воду «под завязку» для проверки герметичности и можете замесить пробную партию раствора. Когда собственные этапы тяжелого строительства останутся в прошлом, ваша механическая помощница станет востребованной гостьей у соседей, которым только предстоят фундаментальные работы.
