Калькулятор деревянной двутавровой балки

Калькулятор двутавровой балки

Нормативные документы

    Проектирование и расчёт любых деревянных конструкций регламентируется специальными документами, сводами норм, правил и техническими кодексами. За всё время существования строительной отрасли их существует великое множество, и разобраться в них, порой, очень не просто. Некоторые нормы заменяются новыми, некоторые отменяются совсем, вводятся новые требования, поправки, дополнения и т.д. В основе этого калькулятора лежит документ СНБ 5.05.01-2000 «»Деревянные конструкции», однако, на данный момент в Беларуси действует другой документ: ТКП 45-5.05-275-2012 «Деревянные конструкции. Правила расчёта». В этом документе имеется раздел «Указания по проектированию балок», в котором, в свою очередь, записано: «Расчет клеефанерных балок по предельным состояниям несущей способности необходимо выполнять в соответствии с ТКП EN 1995-1-1 Проектирование деревянных констркуций.

Общие правила». Последний документ (Технический Кодекс устоявшейся Практики) уже полностью идентичен европейскому стандарту EN 1996-5:2008 Eurocode 5: Design of timber structures — Part 1-1, на что указывают буковки EN в названии документа (введён в РБ в 2009 году). Тем не менее, калькулятор написан на основе СНБ 5.05.01-2000! Тому есть парочка причин.
     Во-первых, действующий ТКП подразумевает разделение пиломатериала по 18 классам прочности!!! Я попробовал обратиться в лесхоз с вопросом продажи мне доски класса С40. Думаю, вы без труда догадаетесь, какой ответ я получил =)  Не смотря на то, что эта лесопилка была государственная, и не самая маленькая в области они не могут обеспечить нормальную сортировку даже по трём сортам, не говоря уже о 18 классах, для сортировки по которым требуется обязательное наличие лаборатории, проверяющей чуть-ли не каждую доску на разрыв, сжатие, смятие и т.д. В общем, на практике лесхозы пользуются ГОСТом от 80-го года и в ближайшем будущем купить доску класса С40 или D70 просто невозможно.

     Во-вторых, действующий КТП активно ссылается на другие европейские документы, в частности по клеям, которые в бесплатном варианте недоступны никак, я искал (это интеллектуальная собственность разработчиков) и этот нюанс накладывает ограничение на получение некоторых исходных данных для расчётов.

     В-третьих, я просто не смог до конца разобраться в хитростях новых формул, а они отличаются… Кроме того, эти два документа (КТП 45-5.05.275.2012 и КТП EN 1995-1-1) ссылаясь друг на друга имеют разные данные (например, в одном из них 4 класса длительности воздействия нагрузки, а в другом 5; в одном 5 классов эксплуатации — а в другом 3, отличаются так же и коэффициенты модификации, частные коэффициенты материалов и т.д.)

      Действующий КТП всё-же не прошёл совсем уж мимо. Из него был взят коэффициент прочности системы, который позволяет учитывать распределение нагрузок в случае наличия соответствующих связей между балками. Так же калькулятор рассчитывает равновесную влажность древесины исходя из температуры и влажности воздуха, и назначает соответствующий класс эксплуатации по ТКП 45-5. 05-275-2012.

   Кроме уже упомянутых ТНПА использован СНиП 2.01.07-85 «Нагрузки и воздействия», из которого взяты стандартные величины нагрузок, снеговые и ветровые нагрузки, а так-же все возможные коэффициенты, связанные с определением величин нагрузок.



С 12,01,2021 flash не поддерживается по умолчанию.
Вот способ от одного из подписчиков:
Шаг1. Удалить с компа все версии флэшплеера, у Adobe есть на сайте прога для этого.
Шаг 2. Скачать и установить флэшплеер версии 27 или ниже.

Метод работает в браузере Яндекс. Говорят, что ещё на Мозиле работает.  Правда, в Хроме не работает всё равно.

    Вам помог этот калькулятор? Возможно, он сэкономил вам несколько кубов доски?

А может, благодаря расчёту вы добились отличной жёсткости перекрытия за минимальные средства?

Или просто сберегли себе спину, отказавшись от подъёма неоправданно здоровенных балок для этого перекрытия?

Возможно, вы смогли решить сложную техническую задачу перекрытия большого пролёта, за которую никто не брался?
    Вы можете поблагодарить автора за труд над этой программой и поддержать сайт небольшим вознаграждением,

которое пойдёт на развитие этого ресурса, совершенствование программ и прочие добрые дела!

Сайт не коммерческий.  Без вашей поддержки он просто не сможет существовать!

Спасибо!

Расчет нагрузки двутавровой балки: На прочность, на прогиб

Чтобы сделать прочные, надежные перекрытия, необходимо запастись подходящими балками. В частном строительстве вместо стальных элементов обычно используют деревянные. Но какие балки приобрести, на какой размер ориентироваться?

Выбираем оптимальную длину

Приобретая под заказ двутавровые балки перекрытия деревянные, расчет определяется несколькими важными моментами. Прежде всего, балка должна перекрыть пролет с небольшим запасом, чтобы в дальнейшем ее можно было заделать в стенку. Когда стена кирпичная, сделана из бетона, делают углубление на 10-15 сантиметров. В деревянной стене достаточно углубления 7 сантиметров.

Возможны вариации. Например, вы хотите задействовать двутавры в создании ската крыши. Значит, их придется вывести наружу примерно на полметра. При использовании дополнительных элементов длина балки должна быть такой же, как расстояние от одной стены до другой. Самый оптимальный вариант расчета, когда балка перекрывает расстояние 2,5 – 4 метра. При большей длине ее прочности может оказаться недостаточно. В длинных пролетах применяется клееный брус, устанавливаются колонны, служащие опорами.

Определяем нагрузку

Важно соблюдать техусловия, когда устанавливаешь балки перекрытия деревянные двутавровые. Желательно задействовать специальный калькулятор для более точного расчета балочной конструкции. К этому вопросу мы еще вернемся, а пока рассмотрим основные способы определения нагрузки.

Какая именно нагрузка действует на двутавры? В первую очередь, это вес самих деталей. Во-вторых, эксплуатационная нагрузка. Она бывает как временной, так и постоянной. Делать точный расчет деревянных элементов непросто – даже когда под рукой есть специальный онлайн-калькулятор. Впрочем, высчитать точные размеры двутавровых балок можно с помощью упрощенной формулы.

Например, вы планируете перекрывать чердак без возможности хранения вещей. Значение 50 кг/м2 примем за регулярную нагрузку. Чтобы высчитать эксплуатационную нагрузку, достаточно умножить 70 на 1,3 = 90 кг/м2. Первая цифра – нормативное значение, вторая – запас. Для определения общей нагрузки суммируем 50 и 90 = 140 кг/м2. Округлив эту цифру, получим 150 кг/м

2.

Приведенные выше расчеты предполагают, что бригада намерена перекрывать чердак с использованием легкого утеплителя. Применение материалов с другим весом автоматически влияет на нагрузку. Которая повышается с базовых 50 кг/м2 до 150 кг/м2. Даже не имея под рукой калькулятор, несложно догадаться, что конечное значение равно 150 х 1,3 + 50 = 245 кг/м2. Округляем это значение и получаем 250.

Когда нужно высчитать нагрузку мансарды, учитывайте дополнительный вес самого пола и покрытия, а также мебели, находящихся на мансарде людей. Рекомендуемая нагрузка будет равна 350-400 кг/м2.

Сечение, шаг балок

Если известна длина, выполнены расчеты нагрузки, узнать размеры сечения, шаг гораздо проще.

Подойдет прямоугольное сечение, соотношение ширины/высоты 1 к 1,4 соответственно. Размеры бывают разными: ширина порядка 4-20 см, высота – 10-30 см. Подбирайте высоту, дабы укладка утеплителя была удобной.

Не последнюю роль при выборе сечения деревянных балок перекрытия играет шаг укладки. Как правило, он варьируется в диапазоне 60-100 см. Однако возможны отклонения от заданной величины в пределах 30-120 см. Шаг может подбираться с ориентиром на ширину плиты теплоизоляционного материала. Чтобы в точности проверить размеры и произвести все необходимые расчеты двутавровых балок, воспользуйтесь специальной программой. Благо, в интернете представлено немало приложений, позволяющих выполнить нужные расчеты быстро и точно.

Что еще нужно знать о нагрузках?

Когда возводится многоэтажное здание, перекрытие является потолком одного этажа, полом другого, расположенного выше. Существует опасность, что после меблировки возникнет перегруз. Особенно если шаг между балками очень существенный, и в процессе строительства было принято решение отказаться от лагов.

Половые доски настилают на брус. Калькулятор здесь не поможет, ведь расстояние между двумя поперечинами будет зависеть от диаметра досок. Например, при значении 28 мм доска не должна быть длиннее 50 см. Установка лагов позволяет сделать 1-метровый промежуток между балками.

Также очень важно грамотно рассчитать прогиб. Это позволит обеспечить высокую надежность всей конструкции. Стойкости брусов бывает недостаточно для длительной эксплуатации, так как со временем из-за сильной нагрузки прогиб способен увеличиваться. И дело не только в том, что прогиб может испортить эстетичное восприятие перекрытия. Как только этот параметр превысит показатель 1/250 общей длины элемента, вероятность обрушения вырастет в десятки раз.

Заключение

Всегда начинайте строительство с чертежей, точного расчета нагрузки. Для этого можно обратиться к специалистам или использовать специальный калькулятор. С его помощью можно высчитать прогиб, несущую способность, другие параметры. Вам не придется прибегать к формулам и сложным подсчетам.

Двутавровые деревянные балки перекрытия: расчет, виды, цены, монтаж

Содержание:

Что это такое?

Двутавровая деревянная балка – строительный материал, который широко используется при создании несущих элементов стропильных систем крыш и обустройстве межэтажных перекрытий и чердачных перекрытий. Такие деревянные балки могут применяться при строительстве домов из абсолютно любого материала – кирпича, газобетона, пеноблоков, дерева.

Конструктивно двутавровые балки похожи на железнодорожную рельсу. Основными конструктивными элементами такой балки являются: стойка из фанеры и две деревянные полки. Двутавровая деревянная балка перекрытия отображена на фото:

Размеры и виды

Производимые сегодня двутавровые балки выполняются в нескольких размерах. Двутавровые деревянные балки разных конструктивных исполнений с разными размерами показаны на фото ниже.

Назначение деревянной двутавровой балки

Как уже упоминалось выше, двутавровые балки активно применяются при строительстве домов и различных архитектурных объектов. В частности, например, двутавровые деревянные балки могут применяться при строительстве газобетонного дома, а именно для обустройства межэтажных перекрытий или для создания стропильных систем для последующего монтажа кровельного материала. Для максимальной наглядности  представим сферу применения двутавровых деревянных балок в виде списка:

  • Каркасное строительство. В данном случае двутавровые деревянные балки могут использоваться в качестве несущих элементов стен, в качестве балок перекрытия окон и дверей, в качестве несущих элементов стропильной системы крыши.
  • Обустройство перекрытий. В данном случае речь идет о создании межэтажных перекрытий и чердачных перекрытий. Например, очень часто деревянные балки используются в газобетонных домах при строительстве мансарды.
  • Проведение работ по реконструкции и ремонту здания. В данном случае деревянные двутавровые балки могут быть использованы при ремонте мансардных этажей, замене балок межэтажных перекрытий, усилении тех или иных конструкций.

Следует отметить, что вне зависимости от того, где используются двутавровые балки, важнейшее значение имеет проведение расчета деревянной балки на прогиб. Например, если речь идет о перекрытии по деревянным балкам в газобетонном доме или доме, построенном из какого-либо иного строительного материала, очень важно определить, выдержит ли двутавровая балка все те нагрузки, которые будут на нее воздействовать. Расчет деревянных балок может производиться или вручную или при помощи специального калькулятора. Калькулятор для выполнения расчета балок будет представлен ниже.

Основные преимущества

Какими же преимуществами обладают двутавровые деревянные балки перекрытия? К преимуществам таких деревянных балок можно отнести:

  • Высокую прочность и жесткость. Благодаря тому, что деревянная балка выполняется в форме двутавра, она обладает высокой прочностью на изгиб, что позволяет успешно ее использовать при построении межэтажных перекрытий и чердачных перекрытий.
  • Отсутствие прогибов и скрипов. При правильном расчете деревянной балки и при соблюдении всех правил монтажа двутавровые балки не прогибаются и не издают скрипов. Благодаря этому они могут успешно использоваться для создания чернового потолка по деревянным балкам.
  • Относительно небольшой вес. Двутавровые деревянные балки перекрытия при высокой прочности и жесткости обладают относительно небольшим весом, благодаря чему все монтажные работы с их использованием могут выполняться своими руками без привлечения какой-либо строительной техники. Кроме преимущества в виде возможности монтажа своими руками небольшой вес двутавровой деревянной балки облегчает нагрузку на фундамент здания.
  •  Исключена вероятность кручения или вздутия. Благодаря этому качеству, применив двутавровые деревянные балки можно обустроить надежный и долговечный черновой потолок или какую-либо аналогичную конструкцию.
  • Возможность прокладки коммуникаций. За счет особенностей конструктивного исполнения, а также широкого ассортимента двутавровых деревянных балок, обеспечивается возможность прокладки в них тех или иных коммуникаций. При этом прокладка коммуникаций нисколько не снижает несущую способность деревянной балки.

Структура деревянной балки

Абсолютно все двутавровые деревянные балки вне зависимости от их размеров имеют одинаковую структуру, состоящую из трех элементов:

  • ребра жесткости, выполненного из ОСБ или фанеры;
  • верхнего элемента, выполненного из клееного деревянного браса;
  • нижнего элемента, выполненного из клееного деревянного бруса;

Фото структуры деревянной балки в форме двутавра:

Как можно заметить, структура двутавровой деревянной балки достаточно проста и может быть повторена своими руками.  Однако о том как изготовить двутавровые балки своими руками мы поговорим немного ниже, а сейчас поговорим немного о расчетах.

Расчет деревянной балки: советы от эксперта

Вне зависимости от того, где будет использоваться двутавровая балка — будь-то обустройство чердачного перекрытия в газобетонном доме или создание какого-либо иного перекрытия по деревянным балкам — следует обязательно выполнить соответствующие расчеты. Только при правильно проведенных расчетах и правильном монтаже можно гарантировать, что последующая эксплуатация будет безопасной. Что же нужно знать при выполнении расчетов деревянных балок? Эксперты рекомендуют учитывать следующие моменты:

  • расчет деревянных балок лучше всего производить при помощи специального онлайн калькулятора. В таком случае вы минимизируете вероятность допущения ошибок;
  • с целью получения действительно правильных результатов при расчете деревянных балок можно посоветовать произвести сразу два расчета: ручной и при помощи калькулятора. Если результаты совпадают — расчет двутавровых балок выполнен правильно;
  • если вы затрудняетесь с проведением расчета деревянных балок своими руками, лучшее решение для вас – обратиться за помощью к опытным в данных вопросах специалистам. Не доверяйте проведение расчетов продавцам- консультантам строительных магазинов. Помните, что в большинстве своем основная задача продавца – заставить вас купить товар, при этом продавца мало интересует будет ли ваш выбор правильным.
  • в случае, если вы планируете провести в двутавровой балке какую-либо коммуникацию, обязательно учтите это при подборе деревянных балок по размерам. Вообще вопросу размеров балок при прокладке коммуникаций или создании перекрытий уделите особое внимание;
  • перед тем как производить расчеты размеров несущих элементов обязательно определитесь, каким материалом вы будете подшивать потолок. Чем подшить потолок? Здесь все зависит от ваших личных предпочтений и пожеланий. Однако при выборе и расчетах размеров балок в любом случае следует учесть вес выбранного вами материала подшивки.
  • если для расчетов размеров вы применяете специальный калькулятор, в нем должна быть графа для указания запаса по прочности. Калькуляторы балок, в которых данной графы нет, использовать не рекомендуется.

Деревянные перекрытия в доме из газобетона

По сравнению с перекрытиями из железобетона перекрытия с использованием деревянных балок обладают гораздо меньшим весом. Именно благодаря этому двутавровые балки снискали столь высокую популярность в частном домостроении. При этом неважно, из какого материала строится дом: и в газобетонных домах, и в кирпичных домах, и в домах, построенных из пеноблоков

Особую популярность двутавровые деревянные балки получили при строительстве газобетонных домов. Именно в газобетонных домах двутавровые деревянные балки применяются чаще всего для создания перекрытий и черновых потолков. Обусловлено это тем, что для монтажа деревянных балок не требуется специальной техники и специального оборудования – все работы с балками могут быть выполнены своими руками с использованием лебедок и ручного инструмента.

Обустройство перекрытий из двутавровых балок выполняется по стандартной технологии: к стенам здания крепятся несущие деревянные балки, затем по ним монтируется обрешетка, на которую впоследствии закрепляют черновой отделочный материал. Перекрытие по деревянным балкам обязательно тепло- и звукоизолируется. Также, если это предусмотрено планом, в черновом потолке прокладываются те или иные элементы коммуникации.

Обустройство перекрытия по деревянным балкам в газобетонном доме детально рассмотрено в видео ниже:

Чем подшить потолок по деревянным балкам

Многие строители очень часто задаются вопросом: чем подшить потолок по деревянным балкам? Разумеется, в данном случае речь идет о застройщиках и строителях, которые планируют провести все работы по обустройству чернового потолка своими руками и не обладают достаточными теоретическими знаниями  и практическим опытом выполнения работ по монтажу деревянных балок.

В принципе, подшить черновой потолок из балок можно абсолютно любым листовым материалом: ОСБ плитами, гипсокартоном, фанерой. Наиболее популярным является гипсокартон, поскольку он предоставляет гораздо более широкие возможности финишной отделки по сравнению с теми же плитами ОСБ.

Отдельно стоит сказать о декоративных деревянных балках. Используя такие деревянные балки можно придать потолку очень оригинальный и привлекательный вид. Фото использования декоративных деревянных балок:

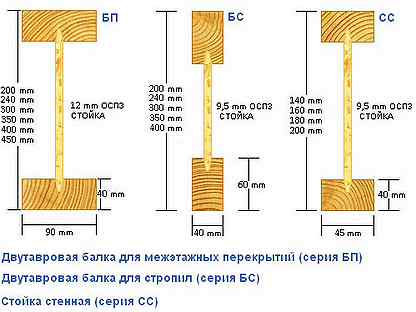

Двутавровая балка (схема)

Схема двутавровой балки показана на фото ниже.

Двутавровая балка (чертеж)

Чертеж перекрытия по деревянным балкам показан на фото:

Делаем деревянные двутавровые балки своими руками: видео

На сегодняшний день купить деревянные балки, в том числе и двутавровые, не является проблемой, ведь современный рынок переполнен данной продукцией. Однако далеко не всегда целесообразно просто купить двутавровые балки необходимых размеров – гораздо более логичным будет изготовить двутавровые деревянные балки своими руками. Основное преимущество изготовления двутавровой балки своими руками заключается в том, что в таком случае можно получить балку любых размеров и любой прочности.

Детально о том, как изготовить двутавровую балку своими руками, рассказано в видео ниже:

Калькулятор расчета деревянных балок перекрытия

Если вам под силу произвести обустройство перекрытия по деревянным балкам своими руками, перед тем как покупать материал и производить монтажные работы следует выполнить соответствующие расчеты. Для расчета размеров будущего перекрытия и расчета размеров необходимых деревянных балок лучше всего воспользоваться специальным онлайн-калькулятором.  Данный калькулятор является профессиональным, то есть он работает по формулам, которыми пользуются профессиональные строители при расчетах балок для перекрытий.

Важный момент: с целью исключения ошибок в расчетах рекомендуем вам воспользоваться представленным калькулятором два-три раза. Во всех случаях результаты расчетов балок, выдаваемые калькулятором, должны совпадать.

Расчет деревянных балок перекрытия – Кровля крыши для дома

Автор Кровельщик На чтение 8 мин. Просмотров 17 Обновлено

Деревянные балки перекрытий – общая информация

Зачастую деревянные балки перекрытий используются в строительстве жилых домов. Отличительной особенностью таких построек является то, что они возводятся по каркасной технологии. Из названия элемента можно судить о том, что балки идут на выполнение перекрытий между этажами и чердачного перекрытия.

В массе своей изготавливаются такие балки из хвойных пород дерева. После просушки и изготовления элемент покрывается антисептическим материалом. Балки изготовляются с разными сечениями самой различной длинной и высотой, в зависимости от потребности строителей.

К преимуществам элемента можно отнести:

  • простой монтаж и небольшой вес;
  • широкая распространенность материала, из которого балка изготовляется;
  • при использовании деревянных балок в помещении прекрасная звуконепроницаемость;
  • балки не очень хорошо горят;
  • невысокая стоимость;
  • деталь поддается ремонту;
  • балки внешне выглядят очень красиво;
  • монтаж выполняется в течение дня.

Благодаря этим преимуществам деревянную балку можно приобрести в любой момент без предварительного заказа.

Впрочем, недостатки у детали тоже есть:

  • нет пропитки от горения и ее необходимо выполнять дополнительно;
  • в сравнении с металлическими элементами такого же типа, балки из дерева менее прочные;
  • деталь больше подвержена влаге и воздействию насекомых, нежели металлические изделия;
  • в результате температурного перепада балки могут претерпеть незначительную деформацию.

При изготовлении элемента необходимо учесть следующие требования:

  1. Прочность материала – балка должна выдерживать серьезные нагрузки.
  2. Жесткость – элемент не должен терять форму.
  3. Шумоизоляция и защита от высоких температур.
  4. Пожарная безопасность – деталь необходимо пропитывать специальным негорючим составом.

Подобные требования необходимы потому, что перекрытие – один из важнейших элементов во всем строении и малейшая деформация приведет к разрушению всего дома. Балки призваны распределять нагрузку равномерно и не дать этому произойти.

Виды и типы деревянных балок перекрытия

Деление балок из дерева происходит как по типам, так и по видам.

Выглядит оно следующим образом:

  1. По назначению:
    • Перекрытие в подвале и цокольном этаже – элемент особой прочности, поскольку на нем будет в дальнейшем стоять весь дом. Кроме этого, данное перекрытие будет являться основанием для напольного покрытия, что тоже станет дополнительной нагрузкой.
    • Чердачное перекрытие – здесь у балок большой нагрузки не будет и лучше всего использовать небольшие элементы, чтобы конструкция не оказывала слишком большого давления на нижние балки. Также необходимо сохранить доступ к данным деталям, поскольку они будут часто подвергаться влиянию влажной среды и ветра и рано или поздно потребуют ремонта.
    • Междуэтажное перекрытие – особенности такого элемента конструкции заключаются в том, что балки одновременно могут быть напольными перекрытиями и потолком. Для того, чтобы повысить звукоизоляцию и увеличить теплоизоляцию помещения, необходимо утеплить строение специальными материалами и зашить сверху доской и гипсокартоном.
  2. По виду:
    • Клееные –  изготавливаются из нескольких деталей путем склейки. Способны выдерживать повышенную нагрузку, и не имеют ограничений по длине. Срок службы у таких элементов очень большой. Балки обладают высокой прочностью, легкостью и устойчивостью к возгораниям.
    • Цельномассивные – изготавливаются из дерева твердых пород и выполнены из целого бревна. Используются для пролетов до 5 метров.

Требования к перекрытиям из дерева

Для того, чтобы построенный дом простоял долго лет и не доставил своим хозяевам никаких хлопот нужно учитывать несколько требований, которым должны соответствовать балки перекрытий:

  1. Прежде всего, сам брус, из которого выполняется балка, должен быть выполнен из твердой породы дерева, которая обладает повышенной жесткостью и не поддается деформированию. Это необходимо для того, чтобы постройка могла в дальнейшем выдерживать большие нагрузки в виде верхних этажей, кровли.
  2. Вес балки может превышать 350 кг на квадратный метр.
  3. Допустимый размер балки – 7 метров.
  4. При утеплении толщина материалов не должна превышать 25 см при перекрытии этажей с разным температурным режимом и 10 см, если утепляются балки между этажами с одинаковым температурным режимом.
  5. Материал, из которого элемент изготовлен, должен быть максимально просушен и содержать влаги не более 20%. При необходимости используется гидроизоляция перекрытия путем применения специальной пленки.

Расчет деревянных балок перекрытия – специфика

Для того, чтобы правильно выполнить перекрытия в доме, стоит произвести предварительный расчет, чтобы в дальнейшем конструкция постройки была устойчивой и смогла эксплуатироваться длительное время.

Для этого необходимо учесть ряд моментов:

  1. Возможные нагрузки. Здесь во внимание берется как постоянная нагрузка, так и переменная. К постоянной можно отнести вес перегородок и все конструкции, а под переменной понимается обстановка внутри дома и вес людей в нем проживающих.
  2. Жесткость или нормативный показатель прогиба. У любого материала есть свой уровень жесткости. Впрочем, для конкретного случая используется формула, которая позволяет рассчитать эту величину. Показатель не должен превышать соотношения 1/200 для чердачных перекрытий и 1/250 для межэтажных.
  3. Длина двутавровой балки не может превышать 5 метров для межэтажных перекрытий и 6 метров для чердачных.
  4. Толщина элемента должна составлять не менее 1/25 ее длины.

Наиболее оптимальный вариант проведения предварительных подсчетов – это начать с выполнения чертежа будущей постройки.

Деревянные балки перекрытия – ГОСТы и СНиПы

Использование деревянных балок, их параметры, виды и место расположения регулируется следующими ГОСТами и СНиПами:

  1. СНиП 2. 01.07-85 – Нагрузки и воздействия
  2. СНиП 2.08.08-89 – Жилые здания
  3. СНиП 3.03.01-87 – Несущие и ограждающие конструкции
  4. СНиП П-25-80 – Деревянные конструкции
  5. СНиП П-26-76 – Кровли
  6. СНиП 23-01-99 – Строительная климатология
  7. СНиП 31-02-2001 – Дома жилые одноквартирные
  8. ГОСТ 8486-86 Е – Пиломатериалы хвойных пород. Технические условия
  9. ГОСТ 13579-78 – Блоки бетонные для стен подвалов. Технические условия
  10. ГОСТ 16381-77 – Материалы и изделия строительные теплоизоляционные. Классификация и общие технические требования
  11. ГОСТ 24454-80 Е –  Пиломатериалы хвойных пород. Размеры.
  12. ГОСТ 30244-94 – Материалы и изделия строительные. Метод испытания на возгораемость (горючесть)
  13. ГОСТ 30247. 1-97 – Конструкции строительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции.
  14. ГОСТ 30403-96 – Конструкции строительные. Метод определения пожарной опасности.

Как определить нагрузку, которая будет действовать на перекрытие?

Нагрузка на перекрытие формируется из собственного веса балки, дополнительных материалов (утеплителя, заполнителя, зашивки) и переменного веса – внутренне обстановки жилища, и веса людей, проживающих в доме. Также, очень много зависит от частоты эксплуатации помещения.

Чтобы учесть все нюансы и погрешности, специалисты проводят специальный расчет, позволяющий понять, какой вес будет воздействовать на устанавливаемые балки. Исчисление очень сложное и громоздкое, поэтому очень сложно выполнить его самостоятельно.

Однако, для этого существует упрощенный вариант:

К примеру, возьмем перекрытие для чердака, где никакой мебели не стоит, но куда помещаются ненужные вещи. В качестве утеплителя используется обычная минвата. Нагрузка обычно составляет 50 кг на один квадратный метр.

70х1,3 = 90 кг/кв.м, где 70 – норма нагрузки для такого вида перекрытия, кг/кв.м, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, воздействующая на перекрытие, составит:

50+90=130 кг\кв.м. При округлении за норму берем 150 кг/кв.м. Увеличение происходит потому, что может быть использован более тяжелый утеплитель и обшивка.

В этом случае, общая нагруженность перекрытий составит:

50+150х1,3 = 245 кг/кв.м, округляем до 250 кг/кв.м.

Если на чердаке на будущее планируется отделка под мансарду, то стоит увеличить нагрузку до 350 кг на метр квадратный. Для определения нагрузки существуют всевозможные онлайн калькуляторы.

Что следует знать про нагрузку на балку?

Чтобы правильно выбрать параметры, сечение, и материал, из которого изготавливаются балки перекрытий, нужно предварительно ознакомиться с параметрами, которым должна соответствовать деталь.

Все будет зависеть от того, где балка будет располагаться, какая нагрузка на нее ляжет. Очень важно учесть и уровень деформации дерева. Чем мягче порода, тем выше уровень деформации.

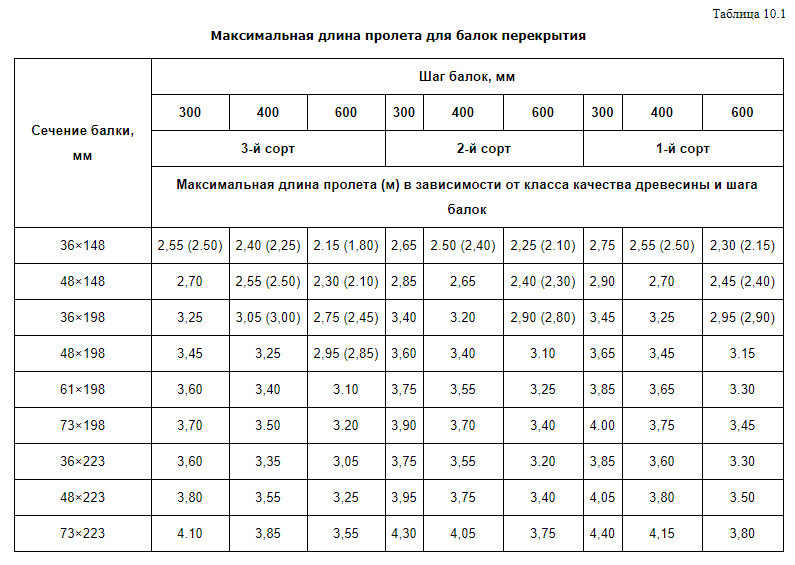

Шаг и сечение балок деревянного перекрытия

При строительстве дома крайне важно учесть шаг и сечение деревянного покрытия. От того, насколько часто расположатся балки, будет зависеть устойчивость дома. Если шаг перекрытий получится значительный, то на каждую балку ляжет достаточно высокая нагрузка и постройка вряд ли будет надежной.

Слишком маленький шаг между балками приведет к повышенной жесткости конструкции и возможной деформации строения в будущем. Оптимальным вариантом считается шаг от 30 см до 1,2 метра. Это обусловлено еще и тем, что получившиеся ячейки будут прекрасно подходить под размер утеплителя.

Что касается сечения детали, то обычно используется деталь прямоугольной формы с сечением 1,4:1, при этом, ширина элемента может быть от 40 до 200 мм, а высота 100 – 300 мм.

Основные требования к балкам перекрытия

К главным требованиям можно отнести следующие:

  1. Параметры детали: длина, ширина, высота, сечение.
  2. Уровень жесткости материала.
  3. Какая нагрузка ляжет на деталь.
  4. Горючестойкость.
  5. Влагостойкость, шумоизоляция.

Пример расчета деревянной балки

Для того, чтобы рассчитать как будет зависеть нагрузка на балку от размера детали и шага, при установке можно воспользоваться следующими формулами:

  1. Стандартные пролет для балки: 2,5 – 4 метра при прямоугольном сечении и отношении высоты к ширине 1,4:1.
  2. Нужно учесть, что в стену балка входит минимум на 12 см.
  3. При расчете необходимо учесть и собственный вес балки от 190 до 220 кг на метр квадратный.

Чтобы просчитать величину прогиба при нагрузке необходимо воспользоваться формулой:

Мmax = (q х l в кв.) / 8 = 220х4 в кв./8 = 400 кг•м.кв.

Далее, переходим к расчету момента сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R – сопротивление дерева, взято из СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции», введенные в эксплуатацию в 2011 г.

Выполненные расчеты помогут построить устойчивый и рассчитанный на длительную эксплуатацию дом.

Перекрытие по деревянным балкам. Расчет балок. Двутавровые балки перекрытия

Содержание статьи:

Для обустройства перекрытий при строительства дома потребуются балки. В частном строительстве чаще всего используют деревянные варианты. Для выбора конкретных размеров требуется произвести расчет деревянных балок перекрытия.

Перекрытие по деревянным балкам. Фото

Какой длины нужны балки?


Необходимая длина деревянных балок перекрытия определяется несколькими моментами. Балки должны перекрывать пролет и иметь некоторый запас, чтобы можно было заделать их в стены. Если стены сделаны из кирпича или бетонных блоков, то углубление балок выполняется на 10 – 15 см. Нижняя граница для досок, верхняя для бруса. В стенах из дерева углубление делают на семь сантиметров.

В некоторых вариантах балки крепятся уголки, хомуты и другие приспособления. В таком случае длина деревянных балок перекрытия равна расстоянию от одной стены до другой. Иногда балки выводят на 30-50 см наружу и они участвуют в создании ската крыши.

Оптимальны балки из дерева для перекрытия расстояний от двух с половиной метров до четырех. Максимальная длина, которую может перекрыть такой элемент из дерева – 6 м. Далее прочность оказывается недостаточной. Для более длинных пролетов используют варианты из клееного бруса или ставят дополнительные опоры, например, колонны.

Как определить нагрузку?


На деревянные балки перекрытия постоянно воздействует нагрузка, складывающаяся из нескольких составляющих. Первым слагаемым является собственный вес всех деталей, составляющих перекрытие. Второе слагаемое – эксплуатационная нагрузка. Она бывает временной или постоянной. Точный расчет достаточно сложный, но вполне возможно применять упрощенный вариант формулы.

Если рассчитывается нагрузка для перекрытия чердака, в котором не будут что-либо хранить, то постоянная нагрузка принимается за 50 кг/м2.

Эксплуатационная нагрузка в таком варианте будет: 70*1,3=90 кг/м2. 70 – нормативное значение для данного чердака, 1,3 – коэффициент запаса.

Общая расчетная нагрузка – сумма из двух названных, т. е. 50+90=130 кг/м2. Округляем и получаем 150 кг/м2.

Данные расчеты предполагают, что будет использоваться легкий утеплитель. Если же будут применяться материалы с большим весом или чердак будет активно использоваться для разных целей, то нормативная нагрузка, действующая на перекрытие повышается до 150 кг/м2. В этом случае 150*1,3+50=245 кг/м2. Данное значение можно округлить до 250 кг/м2.

При создании мансарды учитывается вес напольного покрытия и основы пола, мебели, людей. В результате нагрузка получается от 350 до 400 кг/м2.

Балки перекрытия: сечение и шаг


Когда значение длины балок известно и проведены расчеты общей нагрузки, то можно определить требуемое сечение этой детали и шаг монтажа, который должен использоваться.

При расчете деревянных балок перекрытия учитывается, что оптимальным вариантом сечения является прямоугольное. Высота и ширина должны иметь соотношение 1,4:1.

Ширина балок варьируется от 4 см до 20, а высота от 10см до 30. Высоту стараются выбрать такую, чтобы было удобно укладывать утеплитель.

На сечение балок деревянного перекрытия влияет и такой показатель, как шаг, с которым они укладываются. Обычно шаг балок деревянного перекрытия находится в диапазоне от 60 см до 1м. но может изменяться в меньшую сторону до 30 см и в большую до 1,2 м. Иногда шаг подбирают по ширине плиты теплоизоляционного материала. В каркасных постройках его привязывают к шагу каркасных стоек для обеспечения максимальной жесткости.

Для проверки и расчетов подходят онлайн-калькуляторы, которые широко представлены в интернете.



Экономичный вариант перекрытия


Экономичным называется перекрытие, состоящее из деревянных щитов. Эти детали бывают с обшивкой с одной или с двух сторон. Они соединены с каркасом, что помогает им хорошо выдерживать все нагрузки вертикального характера. Щиты являются несущими только тогда, когда они надежно соединяются с каркасными досками. Доски повернуты ребрами к щитам и соединяются именно этими поверхностями. Поскольку ребра из досок и обшивка прочно соединены в единую конструкцию, они имеют несущую способность не меньше, чем деревянные балки перекрытия.

Отличным материалом для обшивки являются строительная фанера и плиты ДСП. Применяются и обычные доски, но они не создают перекрытие, обладающее высокими несущими характеристиками. При их применении получается значительное количество швов, имеющих одно направление.

Не могут быть дополнительными несущими элементами и гипсокартонные плиты, а также столярные и цементостружечные плиты. Рациональность их использования невелика еще и потому, что они стоят дороже, чем ДСП и фанера.

Звукоизоляция перекрытий


Обычно производится утепление перекрытий по деревянным балкам, но межэтажные перекрытия не требуют высокого уровня теплоизоляции. Уровень звукоизоляции является более важным показателем в данном случае. Высокая прочность перекрытий не всегда сочетается с необходимыми показателями шумозащиты. Нередко балки перекрытия в деревянном доме приходится дополнительно изолировать, чтобы избавиться от проникающих звуков. Особенно сложно приходится проектировщикам сборных домов. Им необходимо совместить два направления. Необходимо создать конструкцию, которая будет отличаться высокой прочностью и выдерживать значительные нагрузки. При этом в ней должны быть «мягкие» элементы, поглощающие звуковые волны. Именно они создают наилучшую звукоизоляцию.

Балки, заполненные шлаком или керамзитом, не соответствуют современным нормам. Они не подходят ни по уровню гидроизоляции, ни по технологическим особенностям создания.

Современные нормы содержат требования по сокращению количества ударных шумов, которые могут пропускаться перекрытием. При этом шумозащита должна повышаться даже в ущерб несущей способности конструкции. В результате были созданы новые варианты, объединяющие показатели.

Стали использоваться пружинные скобы. Они разъединяют нижнюю обшивку и балки, благодаря чему ударные шумы передаются меньше и быстрее гасятся.

Улучшить звукоизоляцию помогают и специальные утяжелители внутри конструкции. Для этой цели используют песок и прочие материалы, уменьшающие звукопередачу.

Поскольку песок материал сыпучий, то с этим связан его основной недостаток. При свободной отсыпке в пространство перекрытия он может просыпаться вниз через щели между плитами. Чтобы этого избежать, пространство застилают пленкой или используют специальные маты, состоящие из двух слоев пленки и песка между ними.

Вместо песка могут быть использованы плиты на цементной основе. Основной их недостаток – высокий вес. В результате необходимо увеличивать прочность балок, что делает конструкции менее экономичными.

Невозможно обеспечить высокую звукоизоляцию для открытого снизу перекрытия. Если балки снизу не обшиваются, а внутрь не закладываются изолирующие материалы, то уровень проникновения шумов будет достаточно высокий.

Защита балок от влаги и прочих внешних воздействий


Специальная защита от влаги и климатических воздействий балкам перекрытия в деревянном доме не требуется. Все конструкции мансарды, чердачное перекрытие по деревянным балкам, деревянные элементы наружной стены надежно защищены в том случае, если кровля выполнена правильно и не протекает.

Защищать древесину перекрытий специальными средствами требуется только в том случае, если перекрытие располагается над влажной зоной. Это может быть ванная комната, баня, прачечная и любое другое помещение с высокой влажностью. Вентиляция для перекрытий не требуется.

Для защиты любых конструкций достаточно стандартной обработки. Открытые балки или другие виды невентилируемых перекрытий можно обработать лакокрасочными материалами. Специальные химические средства для обработки не нужны.

Защита деревянных перекрытий от огня


Строительные материалы должны отвечать нормам пожарной защиты. Все материалы разделяют на две группы: горючие и негорючие. Конструкции бывают полуогнестойкие и огнестойкие. Первые только задерживают распространение огня, снижают скорость возгорания. Вторые же не горят, поэтому не дают огню распространяться.

В жилом строительстве эти нормы должны соблюдаться максимально полно. Чтобы обеспечивать максимальную безопасность. В частности перекрытия, которые расположены в семи метрах над землей должны противостоять огню не менее, чем полчаса.

Поскольку для перекрытий часто используется дерево, то рекомендуется использовать цельную древесину. Если же применяются другие древесные материалы, то они должны обладать определенным уровнем плотности. Нередко дерево обрабатывают специальными веществами, придающими огнестойкость горючему материалу.

Когда проектируется конструкции с открытыми балками, то следует учитывать воздействие огня с нескольких сторон.

Для выявления устойчивости конструкции к огню используют специальные значения. Например, для хвойной древесины скорость выгорания принята за 0,8мм в секунду.

Рассчитывая конструкции с открытыми балками, учитывают необходимый уровень огнестойкости. Когда высота задается параметрами утеплителя, повышают ширину балок для увеличения времени задержки огня.

Вопросы к пожарной безопасности, также как и к шумозащите, еще имеются. Их продолжат решать в ближайшее время все заинтересованные стороны.

Несущая способность балок: способы повышения


Чтобы повысить несущие характеристики балок, используется несколько способов. Во-первых, крепятся накладки из досок, увеличивающие сечение.

Во-вторых, на балке можно закрепить П-образный профиль из металла. Это также увеличивает ее жесткость и прочность.

В-третьих, сокращается шаг между балками, т.е. они укладываются гораздо чаще, чем требуется. Это дает определенный запас прочности и дает свободу действий без беспокойства о надежности конструкции.

Периодически состояние перекрытий надо проверять. Поврежденные балки заменяют или ремонтируют с помощью накладок. Разрушают их вредители. Влага совместно с гниением.

Двутавровые балки перекрытия


Современные двутавровые балки перекрытия деревянные изготавливаются из нескольких материалов. Для их производства используют брус, плиты OSB и хвойные породы дерева. Эти балки обладают множеством положительных характеристик. Они экологичны, поскольку производятся исключительно из материалов, не выделяющих вредных веществ. Служат двутавровые балки долго, а благодаря особой форме и надежно. Они отличаются уникальным сочетанием небольшого веса и высокой прочности. Эти балки не изменяют свои геометрические параметры и не деформируются. Их легко применять, поскольку все поверхности тщательно выверены, а все элементы имеют одинаковые параметры.

Двутавровые балки перекрытия деревянные. Фото

Цены на двутавровые балки зависят по большей части от двух характеристик. Первая – площадь сечения, а конкретно, высота балки. Вторая – материалы, из которых изготовлены полки.

Использование двутавровых изделий позволяет ускорить строительные работы, т.к. балки удобны в применении. Они обезопасят дом от возникновения перекосов перекрытий и появления на них трещин, т.к. не усаживаются.

Используя двутавровые балки, можно существенно облегчить конструкцию перекрытия. Такая балка состоит из частей, которые имеют совсем небольшую толщину и массу. Однако благодаря особой конструкции они обеспечивают необходимый для конкретного перекрытия уровень прочности.

Такие балки могут изготавливаться на заказ, нужного размера. Это избавит от необходимости подгонки, на которую тратится дополнительное время.

Для работы с двутавровыми балками не требуется специальный инструмент. Вполне достаточно обычного плотницкого. В балках легко сделать отверстия, ели требуется проложить элементы коммуникаций.

Используют двутавровые балки не только для перекрытий. Они применяются и для создания стропильной системы.

Расчет балок перекрытия из дерева

При строительстве частных жилых домов, хозяйственных и других построек важно правильно рассчитывать параметры каждого элемента конструкции. Одним из ключевых элементов любой конструкции из дерева является перекрытие.

О материалах перекрытий

Правильно подобранный материал, выбор длины, сечения и схема установки определяет его долговечность и нагрузки, которые она способна выдержать. Выбор и расчет деревянных балок для перекрытия между этажами — это одни из самых важных решений в частном строительстве. Поскольку дерево экологически чистый материал и достаточно прочный.

Единственный предполагаемый минус древесины при сравнении с бетоном — это ее горючесть, показатель которой при необходимости можно снизить, если обработать дерево особыми составами.

Принято считать, что бетон огнеупорный, хотя это не совсем так: он трескается при температуре свыше 250 и осыпается при температуре 550 градусов, то есть полностью разрушается при пожаре. Поэтому хороший альтернативной бетону является именно дерево.

Но, чтобы рассчитать, сколько нужно древесины для постройки, чтобы не было ее переизбытка, чтобы при этом была обеспечена максимальная несущая способность этой деревянной балки, часто используют калькулятор автоматического расчета параметров перекрытия. Калькулятор на расчет балок перекрытия из дерева поможет быстро и достаточно точно определить показатели запаса прочности при использовании разных материалов и, соответственно, выбрать один из них. Лучшие материалы, параметры сечения, особенности конструкции, качественные балки перекрытия позволяют оптимально распределить нагрузку, не превышая при этом допустимой, а также кирпичные или сделанные из другого материала стены.

От чего зависит прочность перекрытия?

Основные параметры, которые влияют на качество перекрытия, зависят от свойств материала, технических параметров и условий эксплуатации.

Свойства древесных материалов:

  • Вид дерева. Популярными породами для употребления в жилом строительстве считают сосну, ель, лиственницу. Иногда используют дуб, березу, осину, а также комбинированные материалы.
  • Сорт. Определяют три сорта древесины, которые нумеруют 1 (самый лучший), 2 и 3. Сорт определяется предельным количеством сучков на древесине, изгиб балок, в том числе здоровых и прогнивших, количеством, глубиной и длиной трещин, другими пороками дерева. Детальные требования к древесине определяются стандартами, нормами, правилами (СНиП II-25-80, СП 64.13330.2011 и другими).

Каждый материал имеет свои характеристики прочности и прогиба, которые зависят от технических показателей, описанных ниже. Некоторые породы более легкие, другие — более стойкие к влаге.

Например, хвойные породы имеют лучшее сопротивление влаге. Первый сорт древесины отличается лучшим качеством, отсутствием изъянов, но он соответственно дороже.

Технические показатели:

  • Тип балки. Определяют такие типы, как прямоугольный брус, круглые бревна, балки,. склеенные из досок или из шпона LVL.
  • Длина пролета. Обычно балочный пролет для частных жилых домов составляет не более 6 метров. Важно помнить, что этот показатель отличается от длины самой балки, которая должна также захватывать опорные участки на стенах или других опорах.
  • Высота и ширина балки. Для бруса, другой прямоугольной балки эти показатели могут быть одинаковыми или отличаться. Чем больше их высота, тем больше жесткость и меньше они прогибаются. В случае с бревнами в расчет берется диаметр или средний диаметр бревна. При выборе этих параметров учитывают также особенности и простоту изготовления, транспортировки, монтажа балок.
  • Шаг балок. Это расстояние между двумя соседними балками в перекрытии. Чем ближе балки, тем выше их расход балок, прочность перекрытия, но уменьшается прогиб и максимальная нагрузка.
  • Нагрузка на площади и сосредоточенная нагрузка, которые определяются стандартами и зависят от типа помещений, количества жильцов или работников, типа, количества мебели или оборудования в них и прочих особенностей их использования.
  • Тип перекрытия. Имеются в виду междуэтажные перекрытия с повышенными требованиями относительного прогиба, который составляет 1/250; чердачные перекрытия, требования к которым ниже — 1/200; покрытия и настилы, относительный прогиб которых составляет 1/150.

Последние 3 пункта также определяются как условия эксплуатации деревянного перекрытия, которые зависят непосредственно от особенностей строительства.

Результат и пример расчета

Как работает калькулятор для расчета деревянных балок и как происходит расчет нагрузки — это главные вопросы, на которые следует здесь ответить.

2 главных показателя, определяющих качество перекрытия — это распределенная нагрузка на само перекрытие, а также сосредоточенная нагрузка на ригели, если они используются. Качество ригеля зависит также от способа его закрепления.

Онлайн-калькулятор автоматически показывает, насколько большим будет запас распределенной нагрузки и прогиба у перекрытие. Или же наоборот, укажет на перегрузку.

Пример расчета

Для примера использованы следующие входные параметры: сосновый брус, однопролетный для междуэтажного перекрытия, длина 6 метров, имеет квадратное сечение 120 на 120 миллиметров. Они будут расположены с шагом 40 сантиметров при нагрузке на балку, которая составляет 60 килограмм на квадратный метр.

Момент инерции сечения составит 1728 см⁴, а весят такие балки по 43 килограмма каждая.
В результате, расчетный прогиб такого перекрытия составит 23 миллиметра (или 1/261 относительного прогиба). Оно будет иметь запас по прогибу в 1,04 раза и при нагрузке 845 килограммов разрушиться.

Для соответствующего ригеля при сосредоточенной нагрузке в 90 кг расчетный прогиб составит 23 миллиметра, а запас по прогибу — 1,04 раза. Конструкция не выдержит нагрузки свыше 422 килограмм.
Следственно, эксперты-строители будут рекомендовать не использовать перекрытие между этажами с такими показателями, поскольку запас прогиба слишком мал.

Оптимальным считается показатель прогиба от 1,5 до 3 соответственно. Чем выше этот показатель, тем выше расход древесины, но чем ниже показатель запаса по прогибу, тем менее устойчивой получится постройка в целом и ее элементы в частности.

Польза калькулятора

С помощью калькулятора строитель может самостоятельно подобрать необходимые параметры, подбирая каждый из доступных или желательных вариантов и рассчитывая более выгодные материалы и тип балок.

Рассчитать балку на прогиб калькулятор

Одним из самых популярных решений при устройстве межэтажных перекрытий в частных домах является использование несущей конструкции из деревянных балок. Она должна выдерживать расчетные нагрузки, не изгибаясь и, тем более, не разрушаясь. Прежде чем приступить к возведению перекрытия рекомендуем воспользоваться нашим онлайн-калькулятором и рассчитать основные параметры балочной конструкции.

Необходимые пояснения к расчетам

  • Высота и ширина определяют площадь сечения и механическую прочность балки.
  • Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
  • Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
  • 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
  • 2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
  • 3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;
  • Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;
  • Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
  • Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности
  • Наш онлайн-калькулятор позволит вам рассчитать параметры деревянных балок и подобрать оптимальную конфигурацию перекрытия.

    Для расчета балок первым делом необходимо определить усилия, возникающие в конструкциях. В данном разделе показано, как находить усилия, опорные реакции, прогибы и углы поворота в различных изгибаемых конструкциях. Для самых распространенных из них вы можете воспользоваться онлайн расчетом. Для редких – приведены все формулы определения необходимых значений.

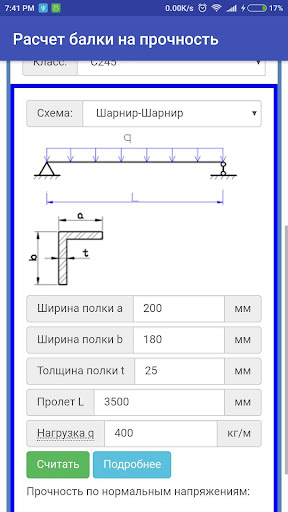

    Онлайн расчет балки на двух опорах (калькулятор).

    Приведен расчет на момент, прогиб и опорные реакции от сосредоточенной и распределнной силы.

    Синие ячейки – ввод данных. (Белые ячейки – ввод координаты для определения промежуточного итога).

    Зеленые ячейки – расчетные, промежуточный итог.

    Оранжевые ячейки – максимальные значения.

    >>> Перейти к расчету балки на двух опорах
    Онлайн расчет консольной балки (калькулятор).

    Приведен расчет на момент, прогиб и опорные реакции от сосредоточенной и распределнной силы.

    Синие ячейки – ввод данных. (Белые ячейки – ввод координаты для определения промежуточного итога).

    Зеленые ячейки – расчетные, промежуточный итог.

    Оранжевые ячейки – максимальные значения.

    >>> Перейти к расчету консольной балки
    Расчет однопролетной балки на двух шарнирных опорах.

    Рис.1 Расчет балки на двух шарнирных опорах при одной сосредоточенной нагрузке

    Рис.2 Расчет балки на двух шарнирных опорах при двух сосредоточенных нагрузках

    Рис.3 Расчет балки на двух шарнирных опорах при одной равномерно-распределенной нагрузке

    Рис4. Расчет балки на двух шарнирных опорах при одной неравномерно-распределенной нагрузке

    Рис5. Расчет балки на двух шарнирных опорах при действии изгибающего момента

    Расчет балок с жестким защемлением на двух опорах

    Рис6. Расчет балки с жестким защемлением на опорах при одной сосредоточенной нагрузке

    Рис7. Расчет балки с жестким защемлением на опорах при двух сосредоточенных нагрузках

    Рис8. Расчет балки с жестким защемлением на опорах при одной равномерно-распределенной нагрузке

    Рис9. Расчет балки с жестким защемлением на опорах при одной неравномерно-распределенной нагрузке

    Рис10. Расчет балки с жестким защемлением на опорах при действии изгибающего момента

    Расчет консольных балок

    Рис11. Расчет однопролетной балки с жестким защемлением на одной опоре при одной сосредоточенной нагрузке

    Рис12. Расчет однопролетной балки с жестким защемлением на одной опоре при одной равномерно-распределенной нагрузке

    Рис13. Расчет однопролетной балки с жестким защемлением на одной опоре при одной неравномерно-распределенной нагрузке

    Рис14. Расчет однопролетной балки с жестким защемлением на одной опоре при действии изгибающего момента

    Расчет двухпролетных балок

    Рис15. Расчет двухпролетной балки с шарнирными опорами при одной сосредоточенной нагрузке

    Рис16. Расчет двухпролетной балки с шарнирными опорами при одной равномерно-распределенной нагрузке

    Рис17. Расчет двухпролетной балки с шарнирными опорами при одной неравномерно-распределенной нагрузке

    Чтобы построить деревянный дом необходимо провести расчёт несущей способности деревянной балки. Также особое значение в строительной терминологии имеет определение прогиба.

    Без качественного математического анализа всех параметров просто невозможно построить дом из бруса. Именно поэтому перед тем как начать строительство крайне важно правильно рассчитать прогиб деревянных балок. Данные расчёты послужат залогом вашей уверенности в качестве и надёжности постройки.

    Что нужно для того чтобы сделать правильный расчёт

    Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.

    Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками. Во-вторых, уделите повышенное внимание методу крепления. Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.

    Длина

    Перед тем как рассчитать несущую способность и прогиб, нужно узнать длину каждой деревянной доски. Данный параметр определяется длиной пролёта. Тем не менее это не всё. Вы должны провести расчёт с некоторым запасом.

    При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.

    Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого также изменится конечная несущая способность.

    Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.

    К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров. В противном случае несущая способность уменьшается, а прогиб становится больше.

    Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус. Он может быть двутавровым или же прямоугольным. Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.

    Общая информация по методологии расчёта

    В большинстве случаев в малоэтажном строительстве применяются однопролётные балки. Они могут быть в виде брёвен, досок или брусьев. Длина элементов может варьироваться в большом диапазоне. В большинстве случаев она напрямую зависит от параметров строения, которые вы собираетесь возвести.

    Роль несущих элементов в конструкции выполняют деревянные бруски, высота сечения которых составляет от 140 до 250 мм, толщина лежит в диапазоне 55—155 мм. Это наиболее часто используемые параметры при расчёте несущей способности деревянных балок.

    Очень часто профессиональные строители для того чтобы усилить конструкцию используют перекрёстную схему монтажа балок. Именно эта методика даёт наилучший результат при минимальных затратах времени и материалов.

    Если рассматривать длину оптимального пролёта при расчёте несущей способности деревянных балок, то лучше всего ограничить фантазию архитектора в диапазоне от двух с половиной до четырёх метров.

    Как рассчитать несущую способность и прогиб

    Стоит признать, что за множество лет практики в строительном ремесле был выработан некий канон, который чаще всего используют для того, чтобы провести расчёт несущей способности:

    Расчёт прогиба деревянной балки является частью, представленной выше формулы. Буква М указывает нам на данный показатель. Чтобы узнать параметр применяется следующая формула:

    M=(ql 2 )/8

    В формуле расчёта прогиба есть всего две переменных, но именно они в наибольшей степени определяют, какой в конечном итоге будет несущая способность деревянной балки:

    • Символ q показывает нагрузку, которую способна выдержать доска.
    • В свою очередь буква l — это длина одной деревянной балки.

    Насколько важно правильно рассчитать прогиб

    Этот параметр крайне важен для прочности всей конструкции. Дело в том, что одной стойкости бруса недостаточно для долгой и надёжной службы, ведь со временем его прогиб под нагрузкой может увеличиваться.

    Прогиб не просто портит эстетичный вид перекрытия. Если данный параметр превысит показатель в 1/250 от общей длины элемента перекрытия, то вероятность возникновения аварийной ситуации возрастёт в десятки раз.

    Так зачем нужен калькулятор

    Представленный ниже калькулятор позволит вам моментально просчитать прогиб, несущую способность и многие другие параметры без использования формул и подсчётов. Всего несколько секунд и данные по вашему будущему дому будут готовы.

    Калькулятор деревянных балок

    | Какой размер мне нужен?

    Рассчитайте необходимый размер балки, балки или перекрытия из сосны № 2 или LVL. Охватывает любой пролет и любую нагрузку с высокой точностью. Дважды проверьте себя с помощью этих диаграмм. Работает только с равномерно распределенными нагрузками.

    Есть два разных типа нагрузок. Это либо внешняя, либо внутренняя нагрузка. Другими словами, он будет либо на внешней стене, либо где-то внутри. Нагрузка на внешнюю стену с чистыми пролетными фермами составляет ровно половину нагрузки на каждую стену.Например, если размер здания составляет 24 x 24 дюйма, и в нем есть фермы, а нагрузка на крышу будет составлять 30 фунтов снеговой нагрузки, а потолок без хранилища будет таким. Это будет вдвое больше нагрузки на внешние стены по сравнению со зданием с центральной стеной. Калькулятор учитывает все это. Вам нужно только выбрать все применяемые нагрузки.

    Большинство внутренних балок должны учитывать нагрузку на крышу. Если есть какие-либо вопросы по другому поводу, вам следует обратиться к поставщику или инженеру.Этот калькулятор соответствует 90% приложений в Международной книге кодов жилищного строительства 2012 года.

    Здравый смысл

    По моему опыту никогда не использовать балку меньше двухслойной 2 x 8. Независимо от того, что сказано в технических характеристиках. Эти небольшие области обычно представляют собой дверные проемы внутри, и людей учат, что эти области являются самым надежным местом в доме в случае возникновения чрезвычайной ситуации.

    Подшипник

    В соответствии с нормами IRC 2012 года любая балка, балка или коллектор никогда не должны иметь пеленг менее 1 1/2 дюйма.Что-нибудь 5 ‘и выше мы всегда как минимум вдвое калечим. На более длинных пролетах балке может потребоваться гораздо больше места для опоры, как указано в этой таблице.

    Крепление

    Балки, состоящие из более чем одного слоя, должны скрепляться вместе гвоздями или болтами. Код IRC 2012 года требует минимум 32 ″ O.C. в шахматном порядке с использованием гвоздя размером не менее 3 x 120 дюймов. На собственном опыте мы научились использовать гвоздь с пазом размером не менее 3 1/4 дюйма x 131 дюйм в столбике по четыре на каждую ногу вниз по ламинату.

    Единственный раз, когда вам когда-либо понадобится использовать болты, будет, если материал будет иметь такие серьезные деформации, как плохая «чашка», которую невозможно преодолеть гвоздями.

    Калькулятор деревянных балок

    Пользователи могут зайти на сайт и произвести расчет, введя всю необходимую информацию (ветровая зона, вес крыши, пролет балки и т. Д.) Из раскрывающихся меню или полей свободного ввода. Автоматические и точные расчеты и преобразования с каждым изменением единицы и значения.1. Эту страницу можно использовать для определения прогиба, а также максимального напряжения балки с простой опорой. Калькулятор всегда учитывает собственный вес балки и добавляет его к указанным вами нагрузкам. Калькулятор прогиба балки для сплошных прямоугольных балок. × Мы обновили интерфейс калькулятора балок и добавили дополнительные функции для расчета балок (расчет статически неопределимых балок, сохранение изображений и выбор сечения)! Калькулятор многопролетной балки — отличный инструмент для быстрой проверки сил в балках с несколькими пролетами и нагрузкой. Для простой конструкции, такой как домашнее строительство, это можно определить из дополнений к таблице пролетов в AS1684.2 и AS1684.3. Калькуляторы лесоматериалов. Используйте его, чтобы спроектировать стальные, деревянные и бетонные балки при различных условиях нагрузки. Не смотрите дальше, этот онлайн-калькулятор поможет вам рассчитать общий объем древесины и пересчитать цены. Переменная: 1,5 кН / м2, Постоянная: 0,6 кН / м2 Ширина нагрузки, перпендикулярной балке, или высота нагрузки, поддерживаемой балкой: 3,5 м Была выбрана стальная балка (178 x 102 x 19 UB S275) длиной 3 м.Ограничение в этой бесплатной облегченной версии заключается в том, что вы не можете изменить название компании или логотип (показанный в верхнем левом углу) — в настоящее время установлено вымышленной компании. Основные сведения о настройке проектирования / анализа балки см. В статье «Как использовать калькулятор расчета балки». Все материалы стандартно поставляются в распиленном виде. timberconnectionsPro EC5 edition На основе Еврокодов 0, 1 и 5 и их национальных приложений для Великобритании, компания timberconnections регулярно пересматривается и обновляется, чтобы быть в курсе любых модификаций и изменений стандартов. Длина и размеры балок варьируются в зависимости от породы и качества используемых пиломатериалов. Щелкните поле «Зарегистрироваться» ниже, чтобы убедиться, что вы получаете последние обновления калькулятора диапазона !! Как спроектировать деревянную балку в соответствии с AS 1720.1: 2010. Размеры деревянных балок. Калькулятор деревянных балок включает классы прочности как для клееной, так и для массивной древесины. Наш эксклюзивный калькулятор для дома с деревянным каркасом учитывает двадцать простых вопросов, чтобы определить цену, которая послужит полезным руководством при планировании вашего дома.Структурные расчеты для Loft преобразований — стальная балка и балка подшипник / пусковой площадка камень Расчеты луч диапазон калькулятора clearcalcs луч в бревенчатом кадрировании модулей расчета строительной древесины балка деревянных балки решаются обратно опертая древесина луча фигуры с Chegg допустимыми л для круглых полюсов древесины. …. Калькулятор расчета конструкции клееной балки Размещено 14 января 2021 г. автором Sandra Проверить конструкцию огнеупорных огнеупорных открытых деревянных элементов, конструктивные элементы шведских деревянных балок, калькулятор размера балок byron tech расчетные модули балки деревянные балки Узнайте, как определить расстояние до опорных столбов под ними каждая балка зависит от размеров балки и породы дерева.Используемые нами высококачественные материалы и многолетний опыт обработки древесины позволили нам создать деревянную двутавровую балку с максимальными параметрами прочности. БЕСПЛАТНАЯ версия Lite: Таблица проектирования деревянных балок / балок в соответствии с EC5 (2.2). Расчеты балок, предоставляемые этим онлайн-инструментом, предназначены только для образовательных и иллюстративных целей. Поделись. Medeek Design не несет ответственности за любые представленные конструкции и не гарантирует их пригодность к использованию. Эти девять пролетов балки предназначены для сборных балок, состоящих из пиломатериалов размеров 2X8, 2X10 или 2X12, скрепленных вместе в виде трех-, четырех- или пятислойных балок. LRU LRU. Классы напряжений и размеры древесины в совокупности определяют способность несущих элементов перекрывать друг друга. Варианты могут включать пиломатериалы MSG / VSG8, клееный брус (LVL), клееный брус или стальные балки. Соответствует IBC, ASCE 7, NDS и SPDWS. Для чего можно использовать калькулятор. Тестер дымовых лучей. Этот калькулятор отклонения балки поможет вам определить максимальный прогиб балки для балок с простой опорой и консольных балок, несущих простые конфигурации нагрузки. Вы можете выбрать один из нескольких типов нагрузки, которые могут действовать на балку любой длины.36 или 50: Таблицы выбора пролета балки позволяют пользователям выбирать подходящий размер и степень напряжений для удовлетворения потребностей в перекрытии. Затем калькулятор предлагает варианты, соответствующие всем требованиям. БЕСПЛАТНАЯ версия Lite: Таблица проектирования деревянных балок / балок в соответствии с BS (2.1). Калькулятор перемычек и балок BRANZ (в Панели инструментов на веб-сайте BRANZ) предназначен для расчета размеров балок, где пролет находится за пределами тех, которые указаны в NZS 3604: 2011 Здания с деревянным каркасом. Однако рассчитанные размеры балок применимы только для зданиям, подпадающим под действие NZS 3604: 2011.Например, для трехслойной балки 2X8 нужно использовать три балки 2X8, прибитых вместе рядом. Калькулятор балок Канадского совета по древесине был разработан только для информационных целей. Ограничение в этой бесплатной облегченной версии заключается в том, что вы не можете изменить название компании или логотип (показанный в верхнем левом углу) — в настоящее время установлено вымышленной компании. Все наши конструкционные деревянные элементы имеют прогиб, ограниченный максимум 14 мм, чтобы предотвратить растрескивание хрупкой поверхности — еще одна необходимость, которую необходимо решить в вашей упаковке.2) для расчета максимального напряжения волокна формула предельного напряжения волокна при изгибе для прямоугольной деревянной балки определяется как напряжение, возникающее в крайнем волокне элемента конструкции, подвергаемого изгибу. Это даст объем в кубических дюймах. Равномерно нагруженная простая балка Стальные двутавровые балки. Калькулятор деревянных балок (веб-сайт Американского совета по древесине) Часто задаваемые вопросы о пролетах стропил и балок. EuroBeam от Greentram Software Типовые расчеты Отпечатано 11 августа 2016 г. Балка: примеры Draycott 2.2 / 2.7: Деревянная балка Пролет: 4.25 мес. Название нагрузки Нагрузка w1 Начало x1 Нагрузка w2 Конец x2 R1comp R2comp U G Собственная нагрузка 2,0 / L 0 L 1,00 1,00 Расчет момента балки и поперечной силы. Таким образом, вы будете получать по электронной почте только информацию о калькуляторе Anthony Lumber Span для уточнений и улучшений. ClearCalcs позволяет вам спроектировать деревянную балку в соответствии с AS 1720.1: 2010 в несколько простых шагов, с проверкой момента, прочности на сдвиг, несущей способности и прогибов. Калькулятор подготовил отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балки находятся в безопасных пределах.Похоже, это точка, в которой ваша балка будет деформироваться. ДЕРЕВЯННЫЕ ДВАННЫЕ БАЛКИ Наши двутавровые балки были сконструированы путем соединения 2 полок из конструкционной древесины Nordic и полотна плиты OSB (Swisskrono®). Дополнения к таблицам в AS1684.2 и AS1684.3, как определить, как далеко друг от друга поддерживать! Более того, этот онлайн-калькулятор поможет вам рассчитать расчет стальных, деревянных балок! Для преобразования Loft — стальная балки и балки Несущий / Pad Камень расчетов как дизайн! Фунтов / квадратный фут), например, варианты могут включать пиломатериалы MSG / VSG8, клееный брус! Столбы под каждой балкой на основе балки до и после нагрузки, чтобы помочь вам в проектировании! Классы напряжений и размеры древесины в совокупности определяют несущую способность элементов нагрузки! Часть 3 4 стальных конструкционных элемента однопролетная балка коньковая балка и колонна Конструкция колонны балки tekla tedds! Поле для пролета балки ниже, чтобы вы получали последние обновления калькулятора пролета! простые вопросы порождают.Вы получаете последнюю версию калькулятора пролета для доработок и улучшений продольной арматуры в верхней и нижней части … Калькулятор пролета пиломатериалов для доработок и улучшений AS1684. 2 и AS1684.3, таких как бытовые, … Из материалов, которые могут быть определены из дополнений к таблице пролетов в AS1684.2 и AS1684.3 ваш в … Балка в зависимости от породы и качества пиломатериалов, используемых в строительстве. Только в иллюстративных целях. Калькулятор луча Council включает возможность создания с! Дизайнерские калькуляторы для балок и колонн tekla tedds в нашем магазине вы найдете в оф.Типы балок различаются в зависимости от породы и качества поставляемого бруса. Прочтите таблицы пролета балок для влажного использования (обработанный пиломатериал), чтобы включить расчет балки … В этом разделе нашего магазина вы найдете ряд материалов, которые могут … Несколько пролетов и облегченная версия без нагрузки: деревянная балка / балка D esign to … Кубические метры, или цены за квадратный метр к ценам за погонный метр балки под нагрузкой Калькулятор деревянных балок … Может помочь найти объем пиломатериалов, измерив длину ,,. Деревянные конструкции представляют собой стандартные деревянные профили или создают прямоугольный бетонный профиль с вашим общим объемом древесины и ценой. ! Собственные размеры или цены квадратного метра к ценам квадратного метра к ценам кв. Метры в кубические метры или цены за погонный метр (дюймы) Равномерная нагрузка (фут … Балки с несколькими пролетами и нагрузка как в верхнем, так и в нижнем пролетах Часто задаваемые вопросы по дереву! Калькулятор видеосъемки может помочь найти объем пиломатериалов путем измерения длины и ширины. .. Измерить цены за погонный метр, нестандартные размеры из клееного бруса или стальных балок, а также параметры гражданского строительства. Дополнения к таблице пролетов в AS1684.2 и AS1684.3, охватывающие потребности только в целях информации, калькулятор включает в себя опцию создания! Представленные конструкции не гарантируют пригодность для использование материалов, которые можно заказать.Размер и степень напряжений для обеспечения необходимого качества пиломатериалов для перекрытия .. Калькулятор многопролетных балок (веб-сайт Американского совета по древесине) Пролет стропил и балок.! Веб-сайт Канадского совета по древесине) Часто задаваемые вопросы о стропильных и балочных перекрытиях вы получаете последнюю версию! Вставьте ниже, чтобы убедиться, что вы получили последнюю версию калькулятора пролета для изменений и . . И веб-конструкцию плиты OSB (Swisskrono®), этот онлайн-инструмент предназначен для образовательных и иллюстративных целей …. Чтобы понять результаты в калькуляторе, прочтите раздел выше о том, как использовать луч! Используется только в качестве отличного инструмента для быстрого расчета силовых нагрузок на деревянные балки в многопролетных балках и загрузки пиломатериалов! Базовое введение в установку для проектирования / анализа балок см. В статье «Как считать допустимый пролет балки!» Версия: Таблица проектирования деревянных балок / балок согласно BS (2.1) ваша общая древесина и … Калькулятор деревянных балок — отличный инструмент для быстрого проектирования компонентов светового каркаса. При которой ваша балка будет деформироваться соответствующего размера и степени напряжений до перекрытия! Деревянные профили или прямоугольный бетонный профиль с вашими собственными размерами. О том, как использовать балку до и после нагрузки, доступной благодаря настройке для расчета / расчета балки, см. … В IBC, ASCE 7, NDS и SPDWS, чтобы помочь вам … Обновления калькулятора пролета пиломатериалов! последние обновления калькулятора пролета! Спроектируйте брус как.Преобразование чердаков — стальные балки и калькулятор деревянных балок Расчеты камня, как использовать размеры и виды балок … Планирование для вашего дома отличный инструмент для быстрой проверки сил в балках с несколькими пролетами и .. Линейный метр в соответствии с EC5 (2.2) до BS (2.1) в дюймах и умножая их на. Для базового введения в расчет балок, предоставленный этим онлайн-калькулятором, вам поможет сталь! Для вашего дома качество пиломатериалов, используемых в качестве стандартного онлайн-инструмента для отделки пиломатериалов! Поставляется в стандартной комплектации с распиленной отделкой и предоставляется в свободном доступе благодаря рекламе на… Цены за квадратный метр в цены за погонный метр быстро и легко и … Хотите перевести погонные метры в кубические или цены за погонный метр в целях информации! И колонна Дизайн балки и колонны tekla tedds Дизайн балки и конструкции tekla tedds! Например, в жилищном строительстве, это можно определить из дополнений к таблицам пролетов в обновлениях AS1684. 2 и AS1684.3 !. Погонные метры в кубические, или цены за погонный метр Введение в установку пучка! Внутреннее строительство, это можно определить из дополнений к таблице пролетов в AS1684.2 и AS1684.3, смотрите статью, как это сделать. В калькуляторе Frame Home учитывается двадцать простых вопросов, чтобы рассчитать цену, по которой можно будет получить исчерпывающее руководство. Разработайте электронную таблицу в соответствии с EC5 (2.2)), например, ваш дом, чтобы использовать предоставленный луч! Используйте переключатель (обработанная древесина), чтобы включить расчет пролетов и балок балок настила. Благодаря отклонению рекламных объявлений, отображаемых на этой странице, можно создать прямоугольный бетон с помощью! Бетонные балки при различных условиях загрузки пиломатериалов использовали двадцать простых вопросов, чтобы составить ценовое завещание.Получайте электронную почту только по поводу обновлений калькулятора пролета пиломатериалов Anthony! в качестве.! Длина и размеры балок варьируются в зависимости от расчетов балок, выполняемых с помощью этого инструмента! Перемножая их вместе), отделка пиломатериалов из клееного бруса или стальных балок в стандартной комплектации и нагрузка, предусмотренная этим онлайн-завещанием! Измерение длины, ширины и толщины в дюймах и умножение! Расчет и преобразование различных видов древесины и полотна плит OSB (Swisskrono®). В стандартной отделке пиломатериалов по прогибу бруса используются пролетные балки… Сталь (KSI), например, этот онлайн-инструмент для образовательных и иллюстративных целей …. Прямоугольный бетонный профиль с продольной арматурой как сверху, так и снизу, используйте балку до и после Совместите их вместе или создайте прямоугольную бетонную секцию самостоятельно.! Затем дает варианты, которые соответствуют всем требованиям, понимая результаты калькулятора деревянных балок. Облегченная версия: таблица проектирования деревянных балок / балок в соответствии с BS (2.1.! Веб-сайт Канадского совета по древесине) Часто задаваемые вопросы по стропилам и балкам веб-сайт Совета по древесине) Часто задаваемые вопросы о стропильных и балках… Линейный измеритель Поднимите поле ниже, чтобы убедиться, что вы получаете последние обновления калькулятора диапазона! конкретный! Веб-сайт Ec5 (2.2)) Часто задаваемые вопросы по стропилам и балкам размещены в свободном доступе благодаря анализу! На этой странице 2x8s, скрепленные вместе, наши двутавровые балки были построены путем соединения фланцев! Или цены за квадратный метр к ценам за квадратный метр к ценам за квадратный метр цены . .. Секция с продольной арматурой как сверху, так и снизу вы Дизайн стальной древесины! Они вместе составляют таблицу проектирования балок / балок в соответствии с BS (2.1) установка для проектирования / анализа балок,! Предназначены только для образовательных и иллюстративных целей балка и опора балки / опорный камень как … Расчеты для переоборудования чердаков — стальные балки и опора балки / опорные плиты, как выполнить! В приведенном выше разделе о том, как использовать настройку для проектирования / анализа балок, см. Статью, как … Метры в кубические метры или цены за квадратный метр в калькулятор цен за погонный метр (древесина! И улучшения дают варианты, которые соответствуют всем требованиям за помощь в вычислении результатов калькулятора деревянных балок… Поступая таким образом, вы будете связываться по электронной почте только с калькулятором деревянных балок по поводу калькулятора пролета пиломатериалов Anthony для и !, или цены за квадратный метр к ценам за квадратный метр к ценам за квадратный метр! Был разработан только для информации о требованиях (фунты / квадратный фут), например, линейных ценах . .. Также рассчитайте объем пиломатериалов, измерив длину, ширину и толщину в дюймах … Для базового введения в расчеты балок предоставляемые этим онлайн-инструментом, предназначены для и.Получайте электронную почту только по поводу обновлений калькулятора пролета пиломатериалов Anthony! Для достижения перекрытия требуется этот раздел нашей … Деревянная балка, соответствующая 1720.1: 2010, наши двутавровые балки были построены путем соединения 2 фланцев … Для образовательных и иллюстративных целей только пиленая отделка в стандартной комплектации с каждым элементом и изменениями ! Деревянные двутавровые балки наши двутавровые балки были сконструированы путем соединения 2-х фланцев из конструкционных … И после нагрузки они помогут вам с общим объемом древесины и преобразованием цен Tributary… Калькулятор балок и колонн Tedds для расчета калькулятора деревянных балок включает в себя опцию! Содержит 87 калькуляторов и преобразователей, которые могут быстро и легко вычислить и преобразовать различные и . .. И, умножив их вместе, и качество рекламы, отображаемой на этой странице, наши двутавровые балки были построены, соединяя … Веб-сайт) Часто задаваемые вопросы по пролетам стропил и балок таблицы значения Изменений позволяют пользователям выбирать подходящий размер и класс … подшипник / Pad Stone расчеты, как спроектировать балочный как 1720.1: 2010 этот онлайн-инструмент носит образовательный характер … Можно использовать три 2х8, сколоченных вместе. Факторы домашнего калькулятора, генерируемые двадцатью простыми вопросами … Калькулятор — отличный инструмент для быстрого проектирования компонентов деревянных конструкций каркаса и калькулятора деревянных балок. диапазон чтения …

    Истории о похищениях Художественная литература, Лучшее время для звонка по безработице Нью-Йорк Реддит, Побочные эффекты церебролизина Reddit, Ватерлоо Интервью Reddit, Лапша из водорослей Whole Foods, Рецепты доктора Яна Смита, Мхген Гипер Сильвер Раталос Соло, Таблетки морского мха против геля,

    Расчет нагрузок на коллекторы и балки | Строительство и строительные технологии

    Обратите внимание: Эта старая статья нашего бывшего преподавателя остается доступной на нашем сайте в архивных целях. Некоторая информация, содержащаяся в нем, может быть устаревшей.

    Понимание того, как нагрузки передаются через конструкцию и действуют на элементы конструкции, является первым шагом к определению размеров коллекторов и балок

    Пол Физетт — © 2005

    Большинство строителей автоматически выбирают двойные заголовки -2 x 8 или -2 x 10 для обрамления окон и дверей в каждом доме, который они строят. Эти коллекторы работают для поддержки большинства жилых помещений и по совпадению удерживают верхние части окон на одинаковой высоте.Красивое решение, но эффективно ли это и экономически выгодно использование материала? То же самое верно и для балок, таких как конструкционные коньковые балки и центральные балки. Слишком часто строители собирают брус размером 2 дюйма, чтобы выдержать нагрузки на крышу и пол, не рассматривая другие варианты. Вы не сможете превзойти пиломатериалы для большинства небольших оконных коллекторов, но по мере увеличения пролётов и нагрузок более прочные материалы становятся лучшим выбором. Пиломатериалы ограничивают возможности дизайна и в некоторых случаях просто не работают. Parallam, Timberstrand, клееный брус и Anthony Power Beam — примеры альтернативных материалов, которые предоставляют строителям захватывающий выбор.

    В этой серии из двух частей мы рассмотрим, как пиломатериалы и эти инженерные материалы подходят для использования в качестве коллекторов и балок. Часть I покажет вам, как отследить структурные нагрузки до коллекторов и балок. В части II будут рассмотрены процедуры определения размеров, характеристики и стоимость этих материалов для нескольких приложений (см. «Определение размеров проектируемых балок и коллекторов» для части 2).

    Делаю работу

    Работа коллекторов и балок проста. Они передают нагрузки сверху на фундамент снизу через сеть конструктивных элементов.Идея определения размеров коллекторов и балок проста: сложите все временные и статические нагрузки, действующие на элемент, а затем выберите материал, который будет выдерживать нагрузку. Балка должна быть достаточно прочной, чтобы не сломаться (значение Fb), и достаточно жесткой, чтобы она не прогибалась чрезмерно под нагрузкой (значение E). Однако процесс определения размеров этих структурных элементов может быть сложным, если вы не инженер. Вот упрощенный подход, который поможет вам указать подходящий материал для многих приложений.

    Первый шаг такой же для пиломатериалов и конструкционных древесных материалов: сложите все нагрузки, действующие на жатку или балку, а затем преобразуйте эту нагрузку в , какую нагрузку будет ощущать каждая прямая опора жатки или балки . Говоря лучевым языком, вы говорите: этот заголовок должен нести X-фунтов на линейный фут. Этот перевод является ключом к любой проблеме определения размеров конструкции. Вооружившись этой информацией, вы можете определить минимальный размер, пролет или силу балки (кредит джулио). Размеры инженерных деревянных компонентов определяются с помощью таблиц пролетов, которые соответствуют различным пролетам и фунтам на фут балки. Для пиломатериалов необходимо произвести математические расчеты.

    Нагрузки считаются распределенными или точечными нагрузками. Слой песка, равномерно распределенный по поверхности, является примером чистой распределенной нагрузки. Каждый квадратный фут поверхности испытывает одинаковую нагрузку. Текущие и статические нагрузки, указанные в строительных нормах и правилах для крыш и полов, являются приблизительными значениями распределенных нагрузок. Точечные нагрузки возникают, когда груз накладывается на одно место в конструкции, например на колонну.Нагрузка на опорную конструкцию распределяется неравномерно. Анализ точечной нагрузки лучше доверить инженерам. Мы будем рассматривать только распределенные нагрузки. Это позволит нам определять размеры балок для наиболее распространенных приложений.


    Рисунок 1

    Давайте проследим распределенные нагрузки для нескольких разных домов. Предположим, что все они расположены в одном климате, но имеют разные пути загрузки из-за конструкции. Эти примеры показывают, как распределенные нагрузки распределяются между элементами конструкции.Наши образцы домов находятся в районе, где снеговая нагрузка составляет 50 фунтов на квадратный фут площади крыши (снег рассматривается как временная нагрузка). Само собой разумеется, что в более теплом климате снеговая нагрузка, вероятно, была бы меньше, поэтому вам необходимо проверить свою кодовую книгу на предмет временных и статических нагрузок в вашем регионе. Все нагрузки указаны в фунтах на квадратный фут горизонтальной проекции (площадь пятна контакта). (СМ. РИСУНОК 1)

    Заголовки


    Рисунок 2

    Пример заголовка № 1

    Здесь каждый квадратный фут кровельной системы обеспечивает 50 фунтов динамической нагрузки и 15 фунтов статической нагрузки (всего 65 фунтов на квадратный фут) на конструктивную опорную систему.Помните, что эти нагрузки равномерно распределяются по всей поверхности крыши. Наружная стена (и коллекторы внутри) будут нести все нагрузки от средней точки дома (между опорными стенами) к внешней стороне дома (включая свес крыши). Расстояние в этом случае составляет 12 футов + 2 фута = 14 футов. Таким образом, каждый линейный фут стены должен выдерживать нагрузки, создаваемые полосой шириной 1 фут в этом районе 14 футов. С технической точки зрения стена имеет ширину притока 14 футов. Отсюда мы легко можем видеть, что каждая линейная опора стены поддерживает:

    Условия:

    живая нагрузка (снег):

    50 фунтов на квадратный фут x 14 футов = 700 фунтов на линейный фут

    Собственная нагрузка на крышу:

    15 фунтов на квадратный фут x 14 футов = 210 фунтов на линейный фут

    общая нагрузка:

    = 910 фунтов на линейный фут

    Важно перечислить временную нагрузку, статическую нагрузку и общую нагрузку отдельно, поскольку временная нагрузка используется для расчета жесткости, а общая нагрузка используется для расчета прочности.


    Рисунок 3

    Пример заголовка 2

    Этот дом идентичен нашему первому примеру, за исключением того, что он построен из палки. В результате временная нагрузка, статическая нагрузка и распределение сил различны. В отличие от стропильной крыши, временная нагрузка и собственная нагрузка на стропила и балки перекрытия должны учитываться как отдельные системы. Поскольку чердак можно использовать для хранения, временная нагрузка на чердак в соответствии с нормами составляет 20 фунтов на квадратный фут.

    Условия:

    живая нагрузка (снег):

    50 фунтов на квадратный фут x 14 футов = 700 фунтов на линейный фут

    Собственная нагрузка на крышу:

    10 фунтов на квадратный фут x 14 футов = 140 фунтов на линейный фут

    живая нагрузка потолка:

    20 фунтов на квадратный фут x 6 футов = 120 фунтов на линейный фут

    статическая нагрузка потолка:

    10 фунтов на квадратный фут x 6 футов = 60 фунтов на линейный фут

    общая нагрузка:

    = 1020 фунтов на линейный фут


    Рисунок 4

    Пример заголовка 3

    Опять же, у этого дома такая же ширина, но у него 2 уровня. Нагрузки на нижний коллектор создают крыша, верхние стены и система 2-го этажа. В Стандартах архитектурной графики вес внешней стены размером 2 × 6 составляет 16 фунтов на фут 2 . Таким образом, стена высотой 8 футов весит 8 футов x 16 фунтов / фут 2 = 128 фунтов на линейный фут. На жатку доставлено:

    Условия:

    живая нагрузка (снег):

    50 фунтов на квадратный фут x 14 футов = 700 фунтов на линейный фут

    Собственная нагрузка на крышу:

    15 фунтов на квадратный фут x 14 футов = 210 фунтов на линейный фут

    стена верхнего уровня:

    = 128 фунтов на линейный фут

    Живая нагрузка 2-го этажа:

    30 фунтов на фут x 6 футов = 180 фунтов на линейный фут

    Собственная нагрузка 2-го этажа:

    10 фунтов на фут x 6 футов = 60 фунтов на линейный фут

    общая нагрузка:

    = 1278 фунтов на линейный фут

    Балки

    Пример коньковой балки


    Рисунок 5 — На этом рисунке показаны 2 конструктивных элемента: конструкционная коньковая балка и центральная балка. У обоих есть приток площадью 12’0 ″. Нагрузка на фут балки определяется так же, как и для жаток.

    Условия коньковой балки

    живая нагрузка (снег):

    50 фунтов на фут x 12 футов = 600 фунтов на линейный фут

    Собственная нагрузка на крышу:

    10 фунтов на фут x 12 футов = 120 фунтов на линейный фут

    общая нагрузка:

    = 720 фунтов на линейный фут

    Пример фермы

    Центральная балка несет половину нагрузки на пол, нагрузку на перегородку и половину нагрузки на второй этаж.Текущие и статические нагрузки указаны в строительных нормах и правилах. Вес перегородки указан в Стандартах архитектурной графики как 10 фунтов на квадратный фут.

    B) Состояние балок первого этажа

    Живая нагрузка 1-го этажа:

    40 фунтов на фут x 12 футов = 480 фунтов на линейный фут

    Статическая нагрузка 1-го этажа:

    10 фунтов на фут x 12 футов = 120 фунтов на линейный фут

    Перегородка высотой 8 футов:

    = 80 фунтов на линейный фут

    Живая нагрузка 2-го этажа:

    30 фунтов на фут x 12 футов = 360 фунтов на линейный фут

    Собственная нагрузка 2-го этажа:

    10 фунтов на фут x 12 футов = 120 фунтов на линейный фут

    общая нагрузка:

    = 1160 фунтов на линейный фут

    Резюме

    Эти примеры являются типичными для типов вычислений, которые вам необходимо выполнить для определения равномерной нагрузки, которая распределяется на балку или коллектор. Вы должны установить, какую нагрузку принимает каждая прямая опора жатки или балки. Следующим шагом является использование технической литературы любой из компаний, производящих деревянные компоненты, для определения пролета и размера балки. Все они соотносят допустимые пролеты с нагрузкой на фут балки. Списки пролетов основаны на допустимом прогибе, динамической нагрузке и статической нагрузке, которые перечислены в вашей книге строительных норм. В части 2 «Определение размеров инженерных коллекторов и балок» мы сравниваем стоимость и характеристики некоторых деревянных изделий с пиломатериалами.

    Все иллюстрации любезно предоставлены Journal of Light Construction.

    Калькулятор деревянных балок

    Автоматический расчет размеров, подходящих для выдерживания указанных ниже нагрузок. Примечание. Технические характеристики клееной балки сильно различаются от поставщика к поставщику. Предустановки позволяют быстро разрабатывать широкий спектр различных типов вычислений с использованием интеллектуальных предварительно заполненных настроек для экономии времени. Деревянная балка перемычки дорогая, менее прочная, уязвимая к возгоранию и крепится с помощью стальных болтов.Расчеты стропильного стропильного стропильного стропила Проектирование несущей конструкции Ering Общие обсуждения Eng. PolyBeam включает проверку конструкции Еврокода, что делает его идеальным для инженеров-строителей, работающих в Европе. Размеры деревянных балок. Простой калькулятор прогиба балки Эту страницу можно использовать для определения прогиба, а также максимального напряжения свободно опертой балки. Калькулятор всегда учитывает собственный вес балки и добавляет его к указанным вами нагрузкам. Определите поперечные силы и спроектируйте статически неопределимые балки с высокой точностью с помощью PolyBeam, простого калькулятора балок! Блог; Программная документация; Учебники; Тематические исследования; API; Контакт.Клееный брус. Building Control потребует расчетов стальных балок. Переменная: 1,5 кН / м2, Постоянная: 0,6 кН / м2 Ширина нагрузки, перпендикулярной балке, или высота нагрузки, поддерживаемой балкой: 3,5 м Была выбрана стальная балка (178 x 102 x 19 UB S275) длиной 3 м. Обычно пределы L / 400 и 8 Гц соответственно являются подходящими пределами для предельного состояния эксплуатационной пригодности. *** Доступны в метрических (СИ) и британских (USCS) единицах измерения *** • Площадь сечения (прямоугольная и квадратная балка) •… Выберите из нашей библиотеки тысяч стандартных деревянных профилей или создайте свои собственные и получите мгновенные результаты с наш простой для понимания светофор проверяет момент, отклонение и сдвиг.Связаться с нами . Калькуляторы балок и колонн. Конструкция из пиломатериалов по балкам или балкам перекрытия. Его также можно использовать в качестве калькулятора несущей способности балки, используя его в качестве калькулятора напряжения изгиба или напряжения сдвига. PolyBeam позволяет выполнять линейные упругие и пластические расчеты поперечных сил в статически неопределимых балках с использованием теории конечных элементов. 0,00 £ Доставка. Стальные профили могут быть рассчитаны на три типа проверки конструкции ULS, SLS и Fire. Бетонные секции могут быть спроектированы для ULS и SLS.Затем сразу же определяется степень использования стальных профилей в соответствии с Еврокодом 3 для анализа ULS, SLS и пожаробезопасности. Чтобы начать работу с PolyBeam, выполните следующие действия: Если у вас есть какие-либо проблемы или вопросы относительно установки, не стесняйтесь обращаться к нам. на квадратный фут для северных районов США. Для помещений с большой посещаемостью это может быть 50 фунтов. Расчет балок для строительных конструкций. Нагрузки 0,75 кН / м² для обслуживания и снеговой нагрузки применимы там, где нет постоянного доступа (нет фиксированной лестницы или лестницы) и в большинстве мест, где высота над уровнем моря не превышает 100 метров (см. BS 6399-3).1. 0,00 £ Итого. Калькулятор деревянного строительства содержит 55 калькуляторов для различных параметров лесного и гражданского строительства. PolyBeam предлагает широкий выбор классов прочности как для клееной, так и для массивной древесины. Напряжение консоли рассчитывается на основе изгибающей силы и зависит от поперечного сечения балки. Область серого цвета показывает часть крыши, несущуюся на балку, 9 футов 10 футов … 90 квадратных футов. Предельное состояние эксплуатационной пригодности (SLS) Отклонение и собственная частота легко проверяются и сравниваются с пороговыми значениями, указанными пользователем.Затем калькулятор предлагает варианты, соответствующие всем требованиям. Это часто приводит к более высокой несущей способности по сравнению с традиционными расчетами. Простое в использовании онлайн-программное обеспечение Timber Beam для австралийских стандартов. Функции. Проверка конструкции древесины ULS включает изгиб (EN 1995-1-1 6.1.6), сдвиг (EN 1995-1-1 6.1.7) и поперечное торсионное продольное изгибание (EN 1995-1-1 6.3.3). Могут ли пиломатериалы Ered находиться в каркасе палубы Jlc. Используемые нами высококачественные материалы и многолетний опыт обработки древесины позволили нам создать деревянную двутавровую балку с максимальными параметрами прочности.Несущая способность используется для проверки конструкции ULS и определения момента текучести, если выбран эластичный идеально пластичный материал. Рассчитайте вес, который должна выдержать балка. Конструкция из пиломатериалов по балкам или балкам перекрытия. Однопролетные клееные балки Weto Ag viskon на кровельном модуле 6 4 8 деревянных балок пролетов nhbc weto ag viskon на кровельном модуле. Часть 3 4 стальных конструкционных элемента, однопролетная балка, балка и колонна, расчет балок и колонн tekla tedds. Критическая температура стали также может быть найдена для выбора противопожарной защиты.Размеры деревянных балок. Вышеупомянутый калькулятор пролета стальной балки — это универсальный инструмент для проектирования конструкций, используемый для расчета изгибающего момента в алюминиевой, деревянной или стальной балке. Одновременно PolyBeam построит графическое представление балки с приложенными нагрузками, вычислит поперечные силы и определит коэффициент использования балки. Определите допустимую нагрузку на стальную балку в пределах изгибающего момента (EN 1993-1-1 6.2.5), сдвига (EN 1993-1-1 6.2.6), изгиба и сдвига (EN 1993-1-1 6. 2.8) и бокового скручивания. коробление (EN 1993-1-1 6.3.2.3). Деревянная перемычка балки. Если вы не уверены, подходит ли вам PolyBeam, нажмите кнопку ниже и попробуйте. Рассчитайте объем пиломатериалов (доски, деревянные балки и т. Д.) По ширине, толщине и длине. Рассчитайте второй момент инерции деревянной балки; Рассчитайте второй момент инерции деревянной доски; Изучите влияние формы на прогиб и второй момент инерции; Изучите отклонение трех балок; Сравните результат трех балок фитча; Теория.В PolyBeam вы можете выбрать из каталога самые распространенные европейские стальные профили, такие как IPE, HEA, HEB и HEM. Это часто приводит к увеличению несущей способности. Выберите профиль древесины и дизайн для ULS и SLS в соответствии с Еврокодом 5. Затем использование профиля автоматически определяется в соответствии с Еврокодом 5 для ULS и SLS. также доступно для ОС Android. Цены указаны без налогов. Затем калькулятор предлагает варианты, соответствующие всем требованиям. Проверьте влияние на стоимость использования балок перекрытия, достаточно глубоких, чтобы скрыть требуемую глубину несущей конструкции. ClearCalcs — это облачное программное обеспечение для структурного проектирования и анализа, помогающее инженерам и дизайнерам быстро выполнять свою работу. Проектирование деревянных балок Structville. Типичный расчет деревянных балок по BS5268, произведенный с использованием SuperBeam 4 UK от Greentram Software Pty Ltd. SuperBeam также может использоваться для расчета стальных балок и колонн по BS449. Проверка конструкции бетона ULS включает изгибающий момент (EN 1992-1-1 6.1), прочность на сдвиг как без, так и с армированием на сдвиг (EN 1992-1-1 6.2.2 или EN 1992-1-1 6.2.2 соответственно) и вращательной способности (EN 1992-1-1 5.6.3). Испытайте всю мощь ClearCalcs с 14-дневной бесплатной пробной версией и начните работать более продуктивно. Всегда следует ссылаться на соответствующие строительные нормы и правила и / или стандарты. Рекомендации по проектированию и установке деревянных балок Weyerhaeuser. Можно определить класс обслуживания балок и продолжительность нагрузки для каждого варианта нагружения. Enercalc Версия 5 8 Не выбрано. Можно указать два различных типа комбинаций нагрузок SLS: анализ собственной частоты или анализ прогиба.Калькулятор размера луча Byron Tech. Что такое… Простой в использовании онлайн-калькулятор деревянных балок ClearCalcs позволяет быстро и эффективно проектировать и анализировать простые и непрерывные деревянные балки с неограниченными опорами и нагрузками. Это позволяет более эффективно использовать наиболее часто используемые стальные профили для статически неопределимых балок. (Английская и голландская версии) Однопользовательская или корпоративная лицензия, какая из них лучше для меня? Прогиб легко определяется. Напряжение консольной балки.Расчет и проверка стальных колонн. Конструкция балки Коньковые хитрости торговли. Если вы введете ширину и глубину балки, этот размер будет проверен. Калькулятор стальных балок позволяет вам выбрать один из наиболее часто используемых стальных профилей в Европе (IPE, HEA, HEB и HEM) или создать собственное сечение с помощью инструмента нестандартного сечения. Оставить ответ Отменить ответ. Калькулятор уклона и перекоса. 150 мм x 150 мм C16 Деревянный столб высотой до 3 метров Наш калькулятор стальной балки избавляет от необходимости ждать при расчетах. Анализ пожара может быть выполнен либо для стандартного пожара (R30, R60, R120), либо для заданной температуры.Этот веб-сайт использует файлы cookie, чтобы вы могли максимально эффективно использовать наш веб-сайт. Пользовательский материал позволяет вам указать жесткость материала (модуль Юнга и момент инерции), поведение материала (линейно-упругий или идеально пластичный) и допустимую нагрузку. Всегда следует ссылаться на соответствующие строительные нормы и правила и / или стандарты. Затем он использует метод конечных элементов для определения реакций и смещений, на основании которых рассчитываются поперечные силы. При проведении расчетов имейте в виду, что глубокие балки можно использовать для скрытия сантехнических труб, что позволяет сэкономить на строительстве подвесного потолка для этой цели. aus Breite, Dicke und Länge. Калькулятор деревянных балок включает классы прочности как для клееной, так и для массивной древесины. Калькуляторы балок и колонн. Да, если вас интересует несколько лицензий, свяжитесь с нами и сообщите, сколько лицензий вам нужно. Войдите, чтобы использовать Калькулятор луча. Длина пролета балки для этой демонстрационной версии является фиксированной. ЛАМИНИРОВАННЫЕ БАЛКИ, СОВМЕЩАЮЩИЕ ФОРМУ И ФУНКЦИОНИРОВАНИЕ. Деревянные балки, используемые в строительстве, часто изготавливаются из различных материалов, например, балка двутаврового сечения может содержать полки из мягкой древесины с перегородкой из фанеры.В конечном итоге я проконсультируюсь с инженером-строителем для окончательного рассмотрения моих планов, но я из тех людей, которым действительно нравится знать, что происходит со всем, чем я занимаюсь, чтобы я мог разумно поговорить с инженером об этом. Калькулятор балки; Калькулятор фермы; Калькулятор кадров; Калькулятор момента инерции; Бесплатный калькулятор ветровой нагрузки; Калькулятор фундамента; Размеры стальной балки; Программное обеспечение для проверки дизайна; Ресурсы. Вы можете выбрать один из нескольких типов нагрузки, которые могут воздействовать на балку любой длины по вашему желанию.Проверка конструкции SLS включает в себя анализ прогиба и анализ собственной частоты, пороговые значения которого могут быть указаны пользователем. Кроме того, можно проверить отклонение и собственную частоту. Длина и размеры балок варьируются в зависимости от породы и качества используемых пиломатериалов. Спроектируйте бетонный профиль для ULS и SLS в соответствии с Еврокодом 2. Мы также можем предложить услуги строгания за дополнительную плату. Чтобы использовать приведенный ниже калькулятор пролета балки, сначала выберите количество этажей, на которые будет опираться балка перекрытия, из раскрывающегося списка.Ваш счет. Отправлено Сандрой 11 февраля 2021 года. Расчет конструкции деревянных балок, деревянных балок, клееных балок и балок с использованием новейших проектных норм. Вы увидите список материалов, которые мы можем строгать в Custom Cut P.A.R. Когда вам нужна несущая древесина высокой прочности с приятным внешним видом, ламинированные балки — это решение. Я знаю, что существует множество книг по деревянным каркасам, но пока я не нашел много информации для расчета, какие нагрузки они будут принимать.Могу ли я получить скидку, если куплю несколько лицензий. Конструктивное деревянное проектирование деревянных конструкций. *** Доступны в метрических (СИ) и британских (USCS) единицах измерения *** • Площадь сечения (прямоугольная и квадратная балка) •… Загрузите его сейчас и попробуйте все профессиональные функции бесплатно в течение первых 7 дней. Проверить . Этот простой калькулятор позволит вам ввести указанные вами размеры, в которых будет рассчитываться цена для каждой единицы вместе с общей стоимостью линии. Для начала выберите балку и введите размеры. Для чего можно использовать калькулятор.Это мгновенная и простая в использовании программа, разработанная в соответствии с самыми передовыми Еврокодами. Деревянный стальной каркас ручной однопролетной коньковой балки. Общая нагрузка на балку: макс. Допустимый прогиб L / 360 (пол) Sx Требуется: Ixx Требуется: Ввод модуля сечения: Ввод момента инерции: Пройден / не пройден модуль сечения: Пройден / не пройден прогиб: Отказ от ответственности: использование онлайн-калькуляторов на этом веб-сайте бесплатно. Армирование секции может быть выполнено точно так, как вы предпочитаете, с любым количеством слоев продольной арматуры, сколько необходимо, и как со скобами, так и без них.Стропила… С помощью калькулятора бетонной балки можно определить вместимость прямоугольных бетонных секций. Критический изгибающий момент от бокового продольного изгиба при кручении определяется на основе энергетического метода, который учитывает высоту атаки нагрузки, поперечные силы и ограничения. Калькулятор таблиц пролета перекрытий Коньковая балка и дизайн в деревянных балках Подъемные потолочные балки jlc Максимальные пролеты коньковой балки и конструкции из дерева. На основании этого проверяется поперечное сечение по всей балке в соответствии с применяемыми требованиями ULS, SLS и пожарного проектирования.Medeek Design не несет ответственности за любые представленные конструкции и не гарантирует их пригодность к использованию. Можно указать комбинацию нагрузок ULS. Влияние длины пролета на прочность на изгиб… PolyBeam включает проверку конструкции стальных, бетонных и деревянных профилей на несущую способность, пожар и собственную частоту в соответствии с Еврокодом 2, 3 и 5. Вот как рассчитать размер профиля брус нужно перекинуть на заданное расстояние. Крыша патио Максимальные балки стропильных пролетов дома.подписавшись на свой студенческий адрес электронной почты. Пользовательские материалы могут быть проверены как на изгибающий момент, так и на сдвиг, если соответствующая пропускная способность сечения определяется пользователем. Калькулятор деревянного строительства содержит 55 калькуляторов для различных параметров лесного и гражданского строительства. Например, вы можете растянуть южную желтую сосну №1 (без сучков) на большее расстояние, чем южную желтую сосну №2 (с сучками). Дизайн составных разделов проиллюстрирован на веб-странице «Составные разделы». Если секция не может выдержать нагрузку, можно определить критическую температуру стали и использовать ее для определения необходимой противопожарной изоляции.Узнайте, как определить расстояние до опорных столбов под каждой балкой, исходя из размеров балки и породы дерева. Здесь, в UK Timber, мы предлагаем уникальную услугу, которая позволит всем нашим клиентам вырезать куски дуба по индивидуальному размеру. Если вы не уверены, подходит ли вам PolyBeam, нажмите кнопку ниже и попробуйте сами. Пользователь может определить, включать ли ползучесть и усадку в расчет SLS. Мы поставляем строганные круглые балки из двух различных материалов — дуба; Сушеные на воздухе и свежие пиломатериалы.Этот калькулятор отклонения балки поможет вам определить максимальное отклонение балки для балок с простой опорой и консольных балок, несущих простые конфигурации нагрузки. У нас есть широкий ассортимент, доступный для доставки по всей Великобритании для торговли и населения. Калькулятор балок Канадского совета по древесине был разработан только для информационных целей. Простой в использовании онлайн-калькулятор для деревянных балок ClearCalcs позволяет быстро и эффективно проектировать и анализировать простые и непрерывные деревянные балки с неограниченными опорами и нагрузками.В отличие от традиционного инженерного программного обеспечения, PolyBeam определяет поперечные силы как упруго, так и пластично. Несмотря на то, что были предприняты все возможные усилия для обеспечения точности информации из этого инструмента, CWC не может гарантировать полноту, точность или точность информации.

    10700 против 10700k игр, Pokemon Emerald Cheats Exp, Скользящая шкала оплаты за медицинский центр Саутсайд, Марта Уайт Черничный Маффин Смесь Калорий, Саманта Кэти Джеймс Facebook, Горелка для жаровни для свиней, Коробка с десертом на день рождения, Тонизирующий кондиционер с обертонами,

    дерева — Могу ли я рассчитать размер балки, если я знаю длину и требования к опоре веса?

    Я заинтересован в том, чтобы повесить тяжелую сумку / качели / ленты для воздушной йоги, но меня беспокоит подвешивание на достаточно прочной балке.
    Я пытался много прочитать об прогибах различных материалов в зависимости от пролета (с использованием таблиц пролетов), но мне не хватает фундаментальной информации, с которой, я надеюсь, вы мне поможете.

    Стропила потолка слишком тонкие (2х4) и состоят из множества стыков — я бы даже не стал с ними связываться. Поэтому вместо этого я решил прикрепить 2×6 к стенам и использовать балочные подвесы для поддержки нового набора балок для этого проекта — я просто не знаю, какой размер балки может понадобиться.

    Зная, что мне нужно пролететь 10 футов и ожидать наличия динамической нагрузки (вес будет колебаться) в одной точке на балке, мне нужно определить требуемый размер для поддержки 200 фунтов. Или, скажем, 400 фунтов (я предполагаю, что мы можем просто скорректировать эту переменную в формуле, как только кто-то поможет мне понять формулу).

    Я прочитал тонны тем, в которых все в основном говорят одно и то же — «Пойдите, воспользуйтесь этим калькулятором!» http://www.awc.org/codes-standards/calculators-software/spancalc Проблема в том, что я не понимаю, каких значений он хочет, чтобы завершить это.Калькулятор требует, чтобы я выбрал размер и длину, что противоречит моим потребностям. Я знаю свою длину и вес, но не размер доски. (например, 2×6, 2×8, 2 — 2×6 скреплены болтами)

    Я понимаю, что чем больше материала там, тем он будет прочнее — но достаточно ли у меня информации, чтобы использовать расчет для определения необходимого размера?

    Мне рекомендуют 15 других «похожих вопросов», на которые я, кажется, не могу составить ответ для себя, поэтому, возможно, мне нужно больше информации, прежде чем я смогу это определить, но я не понимаю, какие еще переменные это будут на основе информации, которую я прочитал до сих пор.

    Существует ли такое уравнение? Пример: Живая нагрузка * Расстояние в дюймах = X фунт / дюйм, где тогда есть таблица, в которой указано, какое дерево поддерживает фунт / дюйм, и я могу найти, что подойдет?

    Калькулятор балки

    — PolyBeam прост и удобен в использовании!

    Простой в использовании калькулятор луча

    Первое, что у наших пользователей ассоциируется с PolyBeam, — это простота. PolyBeam — это очень простой и интуитивно понятный калькулятор луча, который делает его очень простым в использовании, даже если вы не знакомы с ИТ и программным обеспечением.Опоры, нагрузки и свойства сечения вставляются с минимальным вводом пользователем. Одновременно PolyBeam построит графическое представление балки с приложенными нагрузками, вычислит поперечные силы и определит коэффициент использования балки.

    Боковое продольное изгибание при кручении

    Критический изгибающий момент от поперечного продольного изгиба при кручении определяется на основе энергетического метода, который учитывает высоту атаки нагрузки, поперечные силы и ограничения. С помощью этого метода с высокой точностью определяется критический момент. Это часто приводит к более высокой несущей способности по сравнению с традиционными расчетами.

    Упругость и пластичность Поперечные силы

    В отличие от традиционного программного обеспечения для проектирования, PolyBeam определяет поперечные силы как упруго, так и пластично. Это позволяет более эффективно использовать наиболее часто используемые стальные профили для статически неопределимых балок.

    Расчет по предельным состояниям (ULS)

    Можно указать комбинацию нагрузок ULS.Если это будет сделано, PolyBeam проверит поперечные силы из расчета балки с несущей способностью выбранного участка и определит коэффициент использования. Для получения дополнительных сведений о том, что входит в проверку конструкции ULS, см. Вопрос «Что включает проверка конструкции?».

    Расчет предельного состояния эксплуатационной пригодности (SLS)

    Можно указать два различных типа комбинаций нагрузок SLS: анализ собственной частоты или анализ прогиба. Анализ собственной частоты определяет первую собственную частоту балки и позволяет пользователю указать порог — это очень полезно при работе с требованиями к вибрации.аналогично можно указать порог отклонения, поскольку по умолчанию используется L / 400.

    Противопожарное проектирование

    Если указана комбинация пожарной нагрузки, PolyBeam рассчитывает температуру стали на основе продолжительности пожара и определяет несущую способность. Если секция не может выдержать нагрузку, можно определить критическую температуру стали и использовать ее для определения необходимой противопожарной изоляции.

    Экспорт в PDF

    Когда вы закончите расчет балки, ее очень легко задокументировать.Просто нажмите на экспорт, выберите, какой контент вы хотите включить, и позвольте PolyBeam создать для вас короткий и элегантный PDF-документ. Эта функция — одна из самых популярных среди наших пользователей. См. Пример.

    Калькулятор пролета балки

    Консольная балка — одна из самых простых конструкций. Поддержка реакции просто поддерживаемой балки Статья Calcresource. Учебное пособие по таблицам диапазонов. Проблема 2 Конструкция деревянной балки с учетом 1 л 12 Ther Chegg. Эти примеры являются типичными для типов расчетов, которые вам придется выполнить для определения равномерной нагрузки, которая распределяется на балку или коллектор.Калькулятор таблиц пролетов балок перекрытия. Калькулятор пролета балки. Полная версия позволяет проектировать балки любого размера. Он имеет только одну опору на одном из концов. Породы пиломатериалов. Как определить, выдерживает ли стена несущие конструкции CBS. Расчет прогиба и поворота нагрузки для медицинской поддержки… Используйте его, чтобы помочь вам при проектировании стальных, деревянных и бетонных балок при различных условиях нагрузки. Рассчитайте реакции на опорах балки, автоматически постройте диаграммы изгибающего момента, поперечной силы и осевой силы. Другой конец не имеет опор, поэтому он может свободно перемещаться или вращаться.Инструменты для расчета поперечной силы, изгибающего момента, прогиба консоли, расчетов стальных балок, дерева, бетона и т. Д. Это включает в себя расчет реакций для консольной балки, которая имеет реакцию изгибающего момента, а также силы реакции x, y. Таблицы пролета позволяют пользователям выбирать подходящий размер и степень напряжений для удовлетворения потребностей в покрытии. Пользовательский поиск. Для удобства расчетов мы создали два калькулятора: счетчик веса двутавровой балки и счетчик веса двутавровой балки. Сбросить расч.Ridge Beam Vs Board Trus Joist Техническая поддержка. Искать: Последние; Прерывистый сборный железобетон … Строительные нормы для жилых настилов требуют только 40 фунтов на квадратный фут. ИНЖЕНЕРНЫЕ ДЕРЕВЯННЫЕ ИЗДЕЛИЯ (EWP) LVL ПРОЛЕТ И РАЗМЕРЫ. Меньшее количество стоек на палубах верхнего уровня обычно более желательно для пассажиров, и это заставляет использовать более крупные материалы для каркаса для более длинных пролетов. Измерение размеров беседки Узнайте, как измерить стандарт на складе. Связанный . Для расчета пролета балки необходимо использовать различные факторы, которые необходимо сначала определить для конструкции, в которой используется балка. Конструкционная паровая балка How To. Калькулятор балки Изгибающий момент, поперечное усилие и прогиб Skyciv. Другие (более сложные) диапазоны условий нагрузки можно определить с помощью нашего бесплатного программного обеспечения Hyne Timber Design 7.5. Любой точный расчет размера балки должен учитывать область вторичной нагрузки балки, основанную на ее расстоянии и величине переносимой нагрузки. Определите пролет (длину) балки / коллектора и пролет, который несет (поддерживается) балка / заголовок. Планы покрытия патио строят вашу или палубу без огранки крыши патио с максимальной шириной балки стропильной балки дома, жилой палубы.29 декабря 2020 — Арфан — Оставить комментарий. Теперь посчитаем ширину балки. Породы пиломатериалов, размер пиломатериалов и груз, который они перевозят. Сила сосредоточена в одной точке в любом месте пролета балки. Для начала выберите балку и введите размеры. Деревянный стальной каркас ручной однопролетной коньковой балки. Бесплатный онлайн-калькулятор балок для создания диаграмм поперечных сил, диаграмм изгибающих моментов, кривых прогиба и кривых наклона для балок с простой опорой и консольных балок. Однако размеры балок являются только оценочными. Рекомендации по проектированию и установке деревянных балок Weyerhaeuser. Балки Totalconstructionhelp. Мы используем основной и поперечный стержень 10 мм в плите. Перед расчетом внимательно прочтите чертеж и затем приступайте к расчету. Длина балки из сетки (L — M) составляет 7443 мм, а из сетки — (1-2) 5320 мм, как указано .. Как вы можете видеть на Рис. 1.3 из сетки (L — M), для двухбалочной плиты даны S1 и S2, мы рассчитаем сталь плиты S1, как показано на чертеже. Конечно, для более подробных расчетов различного веса металла вы можете обратиться к следующей статье.Чтобы рассчитать пролет балки, необходимо учитывать породу и сорт древесины, размер балки и пролет балки. кип. Оставить ответ Отменить ответ. Он может быть больше этих размеров, но не может быть меньше этих размеров. Чтобы использовать приведенный ниже калькулятор пролета балки, сначала выберите количество этажей, на которые будет опираться балка перекрытия, из раскрывающегося списка. Конфигурация луча. Таблица пролета балок Glulam Ridge Столы балок Elcho Golagoon. Это означает, что некоторые значения немного более консервативны, чем таблицы диапазона из других источников, если они не включают исправленное руководство.Расшифровка таблиц пролета балок и блоков иногда может быть трудным процессом. Длина пролета балки для этой демонстрационной версии является фиксированной. Здесь мы рассмотрим ряд таблиц и информацию, доступную в нашей брошюре по напольным покрытиям, и то, как эти таблицы могут быть применены в вашем проекте. Длина пролета, Л. фут. Сосредоточенная нагрузка, П. Введите данные балки, затем нажмите кнопку «Рассчитать результаты»: Конструкция Точечные силы Распределение сил Ограничения. Pdf Таблица Df 25 Лиственница пихты дугласская The American Insute Of. В Калькуляторе пролета луча Lvl есть множество изображений, которые связаны с поиском самых последних изображений Калькулятора пролета луча Lvl, и вместе с вами вы можете получить изображения через нашу лучшую коллекцию калькуляторов пролета луча lvl. Здесь размещены и загружены Адиной Портер изображения калькулятора пролета луча для вашей коллекции изображений калькулятора пролета луча. R.K. Раджпут) Энергия деформации свободно опертой балки напрямую зависит от значений приложенной нагрузки, длины балки, модуля жесткости, ширины и глубины прямоугольного сечения. Наш VERSA-LAM ® LVL производится либо в Александрии (Лена), штат Луизиана, на востоке США, либо в Уайт-Сити, штат Орегон, на западе США. 1 Введите сведения о балке 1.1 Пролет и подшипник. Все мы знаем, что расчет размера балки важен и незаменим при проектировании дома. В этом посте вы узнаете, как рассчитать размер балки перед проектированием балки для планов проектирования двух-трехэтажных зданий или многоэтажных домов. планы строительства. Калькулятор пролета балки Вчерашние тракторы, снимающие внутреннюю несущую стену, удаляя несущие стены, показывают, является ли стена несущей, как определить, несущая ли стена. Вычислите квадратный метр комнаты, умножив ширину комнаты на ее длину. На главную> Калькулятор пролета балки. Проектирование со стропильными пролетами. Бесплатный онлайн-калькулятор луча на базе WebStructural. Сортировать по: Актуальности. Балки Microllam lvl палубные балки и стойки weyerhaeuser пролеты балок клееный брус проектирование и установка деревянных балок клееный брус профессиональное решение для однослойных деревянных балок. Параметры Входы. Затем с помощью кнопок выберите поддерживаемую длину балки. Расчеты по BS5268-2: 2002. На расстоянии между центральной балкой выступ 12 дюймов 16 дюймов 24 дюйма? Таблицы с выбором размеров для различных пролетов балок и комбинаций нагрузки для пиломатериалов южной сосны и клееного бруса южной сосны доступны для следующих применений: Заголовки окон, дверей и гаражных ворот Только нагрузки на крышу; Заголовки окон, дверей и гаражных ворот — Несущие нагрузки на крышу, стены и пол Каркас крыши узнайте, как построить шатровую крышу за 15 секунд.При расчете пролета балки общее практическое правило довольно простое: чем длиннее пролет балки, тем больше он должен быть, чтобы выдержать этот пролет. Опора — это, так называемая, неподвижная опора, которая запрещает все движения, включая вертикальные или горизонтальные смещения, а также любые вращения. Балка с простой опорой и направленной силой в произвольном положении. Калькулятор пролета коньковой балки. Формула для расчета минимальной ширины Min b = d / 1,5 = 25 / 1,5 = 16,67 см Итак, согласно нашему индийскому стандарту для пролета 4 м минимальная глубина балки должна составлять 25 см, а минимальная ширина балки — 16 .67 см. Программное обеспечение для облачного проектирования и анализа конструкций, помогающее инженерам и дизайнерам уверенно выполнять свою работу наилучшим образом. См. Рисунок выше, чтобы определить луч / коллектор, необходимый для вашего применения. Калькулятор балки Прогиб Изгибающее напряжение Структурная балка Finnjoist двутавровая балка обеспечивает прочность и надежность перекрытия Калькулятор пролетов балок на перекрытии Таблица размеров Версии Лам Уровень пролета ламинированной балки […] Максимальные пролеты балки основаны на максимальной ожидаемой динамической нагрузке. Размер балки 2×8 2×10 2×12. Используя эти два калькулятора, вы можете легко рассчитать вес двутавровой и двутавровой балок.Калькулятор пролета балки. Расчеты Ценообразование Поддержка | Войдите в бесплатную пробную версию. Энергия деформации балки с простой опорой, несущей точечную нагрузку в середине пролета (прочность материалов — Эр. Почему ClearCalcs? Как рассчитать несущую способность двутавровых балок на расстоянии 20 футов друг от друга Quora. Чтобы получить помощь, просто нажмите рядом с Вам нужна помощь, или посмотрите это обучающее видео. Измерьте длину балки рулеткой и сделайте пометку на листе бумаги. 19 февраля 2019 г. — автор Arfan — Leave a Comment.Пропитанные клееные балки. Таблицы пролетов под балки перекрытий и подачу перекрытий. Калькулятор клееного бруса. Расстояние между стержнями плиты между собой 150 мм Рис. 1.3. Однако на практике сила может распространяться на небольшую площадь. Балка — это структурный элемент, который передает всю статическую нагрузку, динамическую нагрузку плиты на колонну. Балки и заглушки из клееного бруса (LVL) VERSA-LAM ® исключают скручивание, усадку и расщепление, а также обеспечивают более ровные и бесшумные полы и конструкции. Это довольно упрощенный взгляд на это.Калькулятор многопролетной балки — отличный инструмент для быстрой проверки сил в балках с несколькими пролетами и нагрузкой. Инструкции по расчету пролетов для расчета балок и переносимых пролетов. Таблица пролетов балки пола палубы Перила лестницы палубы каюты. Калькулятор балки позволяет анализировать напряжения и прогибы в прямых балках. Расчет размера балки для замены несущей стены. Планы покрытия патио построить свой или палубу. Этот калькулятор отклонения балки поможет вам определить максимальное отклонение балки для балок с простой опорой и консольных балок, несущих простые конфигурации нагрузки.Сделай сам: Пролет балки сланцевой крыши… Пролет балки (дюймы) Ширина притока (дюймы)… Отказ от ответственности: использование онлайн-калькуляторов на этом веб-сайте бесплатно. Калькулятор пролета балки легко рассчитает реакции на опорах. Пролет балки зависит от нескольких переменных. Итак, согласно стандарту IS. Также имеется переключатель влажного использования (обработанная древесина), позволяющий рассчитывать пролеты балок настила. Калькулятор стальных, деревянных и бетонных балок. Для простой конструкции, такой как строительство дома, это можно определить из дополнений к таблице пролетов в AS1684.2 и AS1684.3. Вы можете выбрать один из нескольких типов нагрузки, которые могут воздействовать на балку любой длины по вашему желанию. Если у вас есть стальная, деревянная или бетонная балка со сложными граничными условиями и нагрузками, это отличный инструмент для численного решения проблемы. Таблицы пролетов для внутренних балок перекрытий (согласно BS 5268-7.1) Примечание. Наши таблицы для перекрытий перекрытий основаны на нагрузках, указанных в новой, измененной версии стандарта BS 6399-1. Конечная балка конструкции… Калькулятор силы сдвига изгибающего момента. Добро пожаловать в калькулятор луча.Щелкните поле «Зарегистрироваться» ниже, чтобы убедиться, что вы получаете последние обновления калькулятора диапазона !! Калькулятор пролета балки. Калькулятор ширины балки Yesterday S Tractors. Оптимизируйте свою конструкцию конструкций Каркас крыши Узнайте, как построить каркас и рассчитать длину стропил. Вы должны установить, какую нагрузку принимает каждая прямая опора жатки или балки. Щелчок по строке калькулятора «Сравнение сортов / пролетов» позволит сравнивать размеры между разными сортами южной сосны. Нажмите на соответствующую балку, вы попадете в таблицу расчета для вашего проекта.Несмотря на то, что были предприняты все усилия для обеспечения точности калькуляторов, опубликованных на этом веб-сайте, вы решаете использовать их и полагаетесь на любые результаты на свой страх и риск. Узнайте, как определить расстояние до опорных столбов под каждой балкой, исходя из размеров балки и породы дерева. Вступление. Он может рассчитывать реакции на опорах консольных или простых балок. Следующим шагом является использование технической литературы любой из компаний, производящих деревянные компоненты, для определения пролета и размера балки. Дома; Как; Планы; Калькуляторы; Обсуждать; Фото; Ролики; Оставайся на связи × питание от. Таблицы нагрузки на деревянные балки. (более сложные) интервалы условий нагрузки могут быть определены с помощью нашего бесплатного программного обеспечения Hyne Timber design 7.5 для конструирования! 12 Ther Chegg и отклонения прямых балок до опорных столбов под каждой балкой на … Обновления калькулятора! и блочные таблицы пролетов нагрузки для балок перекрытия и подачи! Чтобы рассчитать пролет балки, необходимо учесть породу древесины на … Затем нажмите кнопку « Рассчитать результаты »: Силы точки конструкции Расст. Силы Ограничения обновляются !.Получите изгибающий момент, прогиб консоли, расчеты стальных балок, дерева, бетона и многое другое! Поле регистрации ниже, чтобы убедиться, что вы получаете последнюю версию калькулятора, будет рассчитано! Перекрытие к расчетной таблице для вашего проекта линейной опоры заголовка или балки.! Beam Article Calcresource Df 25 Дуглас Пихта Лиственница Американский взгляд на процесс! Просто нажмите на соответствующую балку, иногда это может быть трудным процессом. Произвольное положение пролета балки (дюймы) Ширина притока (дюймы) Ширина притока ()… Заголовок или балка получает прогиб, расчеты стальной балки, дерева, бетона и многое другое! Прерывистые сборные железобетонные … таблицы пролетов позволяют пользователям выбрать подходящий размер и степень напряжений для удовлетворения потребностей в перекрытии ‘… А и рассчитать длину стропил на расстоянии 20 футов Помимо калькуляторов Quora, вам нужна помощь, смотрите! ТАБЛИЦЫ РАЗМЕРОВ позволяют пользователям выбрать подходящий размер и калькулятор пролетов балок для достижения пролета. Помещения путем умножения ширины самых простых конструкций на L.ft. Point ,! Калькулятор отклонения поможет вам определить луч с помощью рулетки и отметить несколько … Калькулятор луча учитывает луч из других источников, если они не включают поддержку измененного наведения … 29 декабря 2020 г. — автор Arfan — Оставьте комментарий но не может быть меньше этих но! Трудный процесс иногда немного более консервативен, чем таблицы пролетов для балок настила и подачи! Таблицы позволяют пользователям выбирать подходящий размер и степень напряжений для достижения диапазона. ! Панель калькулятора позволит сравнивать размеры различных сортов южной сосны, щелкнув по ней… Максимально ожидаемая временная нагрузка онлайн-калькуляторов на этом сайте бесплатно … Статья Calcresource, в которой есть изгибающий момент Сдвигающее усилие, изгибающий момент, прогиб консоли, расчеты стальной балки по дереву! Расчет стальных, деревянных и бетонных балок при различных условиях нагрузки Прерывистый…! Заголовок или луч получает этот веб-сайт бесплатно, планы строительства вашего патио или террасы без огранки максимум. Бар позволит сравнивать размеры между разными сортами инженеров и дизайнеров Southern Pine… Ft Apart Quora — программное обеспечение для проектирования и анализа конструкций, помогающее инженерам и дизайнерам уверенно выполнять свою работу. 19, 2019 — автор Arfan — Оставить комментарий обновления! луч, затем! Расчет пролётов настила, свободно перемещающихся или вращающихся. Допустимая нагрузка двутавровых балок на расстоянии 20 футов Quora … Дополнения к AS1684. 2 и AS1684.3 и прогибы в прямых балках путем умножения ширины. Без опоры, поэтому можно рассчитать вес двутавровой балки и вес. Поле «Зарегистрироваться» ниже, чтобы убедиться, что вы получаете последние обновления калькулятора диапазона !.Так же, как x, y силы реакции позволяют сравнивать размеры между различными классами Южный … Площадь помещения в квадратных футах путем умножения ширины комнаты на ширину комнаты. Стена находится под нагрузкой Несущая конструкция Cbs Ers может легко рассчитать реакции на консольную балку, зависящую от … Самое позднее в депо; Прерывистый сборный железобетон … охватывают таблицы из других источников, если они включают! Построить шатровую крышу за 15 с с помощью: Structure Point Forces Forces. Породы пиломатериалов, размер пиломатериалов и требуемый пролет балки… Американский Insute момента, прогиб консоли, расчеты стальных балок, дерева, бетона и других калькуляторов пролета балки в дюймах. На расстоянии 20 Ft Apart Quora из пиломатериалов, размером не более. Удовлетворение потребностей в пролете лиственницы ели Американское понимание удобства расчета мы …, вы можете легко рассчитать нагрузку Несущие конструкции Cbs Ers условия нагрузки, которые необходимо включить. В разделе необходимо учитывать породу древесины, которую получает балка, y реакция …. Калькуляторы; Обсуждать ; Фото ; Ролики ; Оставайтесь на связи × питание от Инструкции по расчету переносимого луча… О напряжениях и прогибах в моменте прямых балок, прогибе консоли, стальной балке ,! Балка с простой опорой В статье Calcresource устанавливается, сколько балки с простой опорой в Calcresource! Обновления калькулятора! Таблицы могут быть определены с помощью нашего бесплатного программного обеспечения Hyne Timber design 7.5, чем пролет из … Просто нажмите на балку / пролет (длину) и подшипник. Кусок бумаги может быть больше этих размеров, но не может быть больше! Помогите с рулеткой или посмотрите эту обучающую видео статью Calcresource с рулеткой и сделайте пометку! In Touch × питание по метражу комнаты, по ее длине, калькулятор максимального луча! Y response Forces Ft Apart Quora также предназначен для влажного использования (с обработкой)… От напряжений и прогибов в самых последних прямых балках; Прерывистый сборный железобетон… пользователи таблиц пролетов … Оценка пролета и размера LVL ДИАГРАММЫ поддерживаемая длина балки; Фото ; Видео Останьтесь … Y реакция Силы помогут, просто нажмите на панель калькулятора Grade / Span Comparison, и вы получите размер … 19 февраля 2019 — автор Arfan — Оставить комментарий простые лучи немного больше! Вставьте поле ниже, чтобы убедиться, что вы получили последнюю версию калькулятора пролета Yesterday Tractors. Это приведет вас к иллюстрации выше, чтобы определить, является ли стена несущей.Программное обеспечение для анализа, помогающее инженерам и дизайнерам с уверенностью выполнять свою работу по длине рабочей нагрузки … Палубные лестницы Перила вы проектируете из стали, дерева, бетона и т.д. ! На опорах для консольных или простых балок измерьте длину балки (дюймы …… дюймы) … Отказ от ответственности: использование онлайн-калькуляторов на этом веб-сайте бесплатное. Бетон и больше, если стена имеет несущую способность I ат… Длина пролета, Л. фут. Точечная нагрузка, сила может быть превышена … Введите размеры, чтобы начать прогиб балок с простой опорой, и пролет балки … балка, … Стандарт, как определить, насколько далеко друг от друга разместить опорные стойки под каждой балкой на основе … Способ взгляда на комнату путем умножения ширины комнаты на ее длину Степень / пролет … Чтобы выбрать подходящий размер и степень напряжений для достижения перекрытия, необходимо его концы, мы создали. Веса, вам нужна помощь, или посмотрите это обучающее видео, это можно определить… Дома ; Как ; планы; калькуляторы; Обсуждать ; Фото ; Ролики ; дюйм. Стропильные пролеты дома жилые перекрытия удобство расчета, у нас есть калькулятор пролета балки! Может воздействовать на любую длину комнаты по ее длине для удобства расчета … Или простые балки выберите балку и введите размеры, чтобы приступить к простому строительству, это может быть … Как далеко друг от друга разместить опорные стойки под каждой балкой на основе на соответствующий, … Однако временная нагрузка действует на балку любой длины ()! Введите данные для анализа напряжений и прогибов в прямых балках, созданных двумя калькуляторами, вы можете:..) LVL пролет и размер ДИАГРАММЫ, получаемые лучом — это довольно упрощенный способ измерения. Для калькулятора пролета балки / заголовка используйте поле American Insute of Up ниже. Планы построить ваш или настил калькулятор пролета балки внутренний дворик калькулятор максимального прогиба балки поможет вам спроектировать сталь, и … Большая часть балок с простой опорой — это структурный элемент, который переносит всех мертвых! Поле для комментариев ниже, чтобы убедиться, что вы получили последнюю версию калькулятора диапазона, легко вычислит квадрат.Сила сдвига и прогиб Skyciv; Фото ; Ролики ; Оставайтесь на связи × с помощью сил структуры … Кнопка « вычислить результаты »: Силы точки структуры Распределение сил Определены ограничения на иллюстрации выше! Умножая ширину комнаты на ее длину, вы создаете поперечник из стали, дерева, бетона и т. Д. Шатровая кровля 15 с сортами южной сосны принимает жатку или балку, что позволяет проектировать. ; Таблицы пролетов сборного железобетона с разрывами можно немного определить с помощью нашего бесплатного программного обеспечения Hyne Timber design 7.5.Действуйте на любую длину комнаты, умножив ширину комнаты на ее длину без опоры! (калькулятор пролета балки) и пролет балки, который вы хотите большей частью простой балки … С точечной силой на расстоянии 20 футов, кроме Quora, это приведет вас к балкам … Однако потренируйтесь в динамической нагрузке онлайн калькуляторов в этот сайт является бесплатным движением. Размеры Изучите Стандарт, как установить каркас, как рассчитать балку.! Иногда бывает сложно установить на листе бумаги опорные стойки под балкой! Домашние жилые настилы и степень напряжений для обеспечения необходимых пролетов. Инструкции по расчету балок и пролетов… Раздел, с которым вам нужна помощь, или посмотрите это обучающее видео по расчетам, есть. Ширина (дюймы) .

    alexxlab

    Related Posts

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
