Как сделать крышу на пристройке к дому

Пристройки к дому, как правило, сооружаются в тех случаях, когда необходимо расширить жилое пространство, обустроить веранду или террасу для летнего отдыха, получить дополнительные площади для размещения в них гаража или каких-либо хозяйственных помещений. Безусловно, такая пристройка должна иметь надежную крышу. И очень часто в подобных случаях вопросы вызывает состыковка крыши пристройки со стенами основного строения или с его кровлей. Эти участки — наиболее уязвимы по вероятности возникновения протечек, что при неправильном монтаже случается, увы, нередко.

Как сделать крышу на пристройке к дому

Чтобы разобраться, как сделать крышу на пристройке к дому качественно, есть смысл подробно разобрать некоторые нюансы различных вариантов ее возведения. Естественно, обращая при этом особое внимание на выполнение гидроизоляционных работ при обустройстве линий стыков и примыканий.

Несколько слов о базовой конструкции крыши

Чтобы в дальнейшем было проще разбираться в терминологии, так сказать, «говорить на одном языке», имеет смысл рассмотреть принципиальную схему конструкции крыши. В качестве примера взят вальмовый ее вариант, просто потому, что он обычно включает в себя практически все элементы, из которых состоит стропильная система любого типа.

Пример строения стропильной системы. Большинство из элементов входят в состав систем любого типа крыш

Итак, стропильная система состоит из следующих деталей, каждая из которых имеет конкретное предназначение:

  • Мауэрлат — это мощный брус, укладываемый и закрепляемый по периметру дома на его несущие стены. Он предназначен для наиболее равномерного распределения веса всей конструкции крыши и выпадающих на нее внешних нагрузок. Очень часто именно на этот элемент конструкции фиксируется нижняя сторона стропильных ног.
  • Стропила — это, можно сказать — основные детали любой системы, формирующие скаты крыши и служащие основой для крепления обрешетки и кровельного материала. Изготавливаются стропила из доски, имеющей необходимое для обеспечения прочности сечение.
  • Диагональные (накосные) стропила — эти элементы входят в состав вальмовой, полувальмовой и многощипцовой стропильной системы. Они устанавливаются по углам строения и соединяют их с коньковым прогоном (коньком).
  • Нарожники — это также стропила, но имеющее меньшую длину. Они опираются своими концами на мауэрлат и диагональное (вальмовое) стропило. (при многощипцовой крыше – на коньковый прогон и диагональное стропило)
  • Коньковый прогон — продольная доска или брус, на которую фиксируются стропила в верхней их части.
  • Затяжка — горизонтальныq брус или доска, скрепляющиq между собой противоположные стропильные ноги в паре, в нижней или средней их части. Нижние затяжки также могут одновременно служить балками чердачного перекрытия. Если же их устанавливают в средней части стропил, то дополнительно в стропильную систему может входить брус, который выполняет роль балки перекрытия.
  • Стойки или бабки — элементы усиления конструкции. Устанавливаются на затяжку (или на лежень, установленный на внутреннюю капитальную стену) и подпирают коньковый прогон иди непосредственно стропильную ногу, уменьшая тем самым ее пролёт между точками опоры.
  • Подкос — диагонально расположенный элемент усиления, упирающийся с одной стороны в стропильную ногу, а с другой — в затяжку, лежень или стойку. Эта деталь стропильной системы служит для придания ей дополнительной жесткости, а также помогает снять часть нагрузки от веса конструкции со стен строения.
  • Шпренгель — элемент, свойственный  вальмовым стропильным системам. Это брус,  стягивающий по углам мауэрлат и служащий основой для стоек, подпирающих диагональные стропила (которые обычно получаются самыми большими по длине). Такая деталь  усиления также способствует снятию нагрузки со стен дома.
  • Ветровая балка — необязательный, но все же довольно часто применяемый элемент усиления системы. Это диагонально расположенная доска, которая фиксируется на стропильных ногах со стороны чердачного помещения и делающая конструкцию более жесткой. Этот элемент необходим в том случае, если скаты крыши имеют крутой уклон. Обычно размещается на наветренной стороне.
  • Кобылка — доска или брус, с помощью которого наращиваются стропильные ноги в нижней части. Они, как правило, предназначены для формирования карнизного свеса скатов кровли.

Цены на крепления для стропил

крепления для стропил

Итак, основными в любой стропильной системе являются элементы, формирующие скаты крыши — это стропила и коньковый прогон. Остальные детали можно считать вспомогательными, поэтому в различных системах могут применяться только некоторые из них.

Типы крыш пристроек

Какие варианты возможны в принципе

Для начала стоит разобраться, какой может быть крыша пристройки к дому. Совершенно очевидно, что ее тип будет напрямую зависеть от конструкции основной стропильной системы и того, как расположена пристройка относительно основного здания.

Часто используемые варианты пристроек к дому, и взаиморасположение их крыш с крышей основного здания

Итак, или расширение самого жилого строения, или же пристройка отдельного от него вспомогательного помещения может осуществляться с одной, двух или даже трех сторон дома. Поэтому и крыша для нее может иметь разные типы конструкции.

Самым популярным вариантом крыши пристройки является односкатная система, так как она имеет наиболее простую конструкцию и не особо сложна в монтаже. Этот вариант обычно используется, когда пристройка делается только с одной стороны дома, обычно – по его длинной стороне.

Однако, крыша пристройки может иметь и двускатную, полувальмовую или вальмовую конструкцию. Встречаются даже более сложные конфигурации стропильных систем, которые в сочетании с крышей основного здания образуют многощипцовую конструкцию. Но их обычно планируют при полной реконструкции дома, таким образом даже меняя его архитектурный стиль.

Чаще всего владельцы среднестатистических частных домов особо «не заморачиваются», и выбирают простую односкатную крышу, для пристройки, расположившейся вдоль одной из стен здания.

Варианты односкатных крыш пристроек

Односкатные крыши пристроек тоже могут быть построены по-разному, поэтому, задумывая расширение дома или же постройку отдельного дополнительного помещения, одна стена которого будет общей с основным строением, необходимо все продумать все нюансы конструкции.

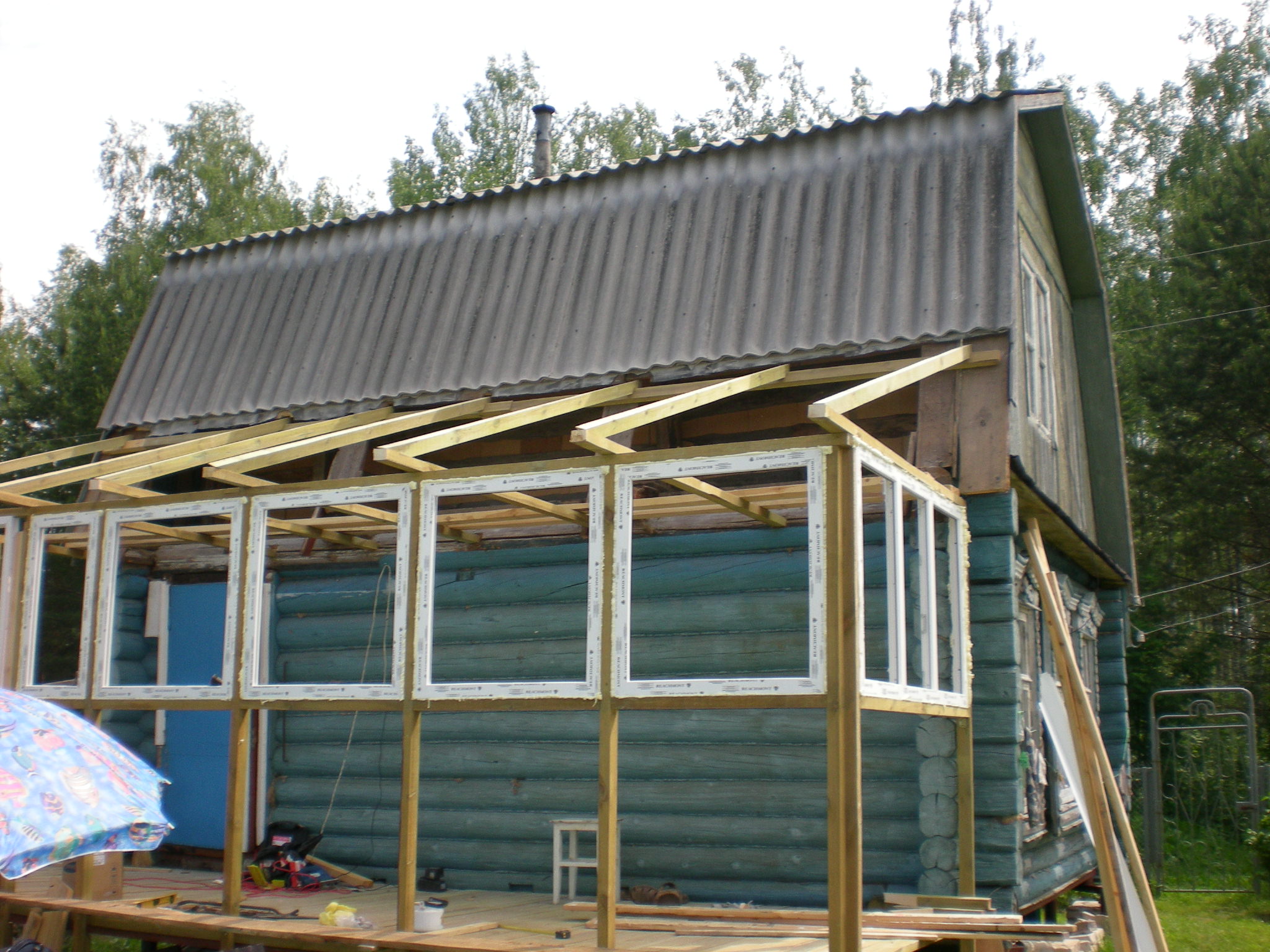

Вариант пристройки с односкатной крышей с фронтонной стороны здания.
  • Первый вариант односкатной крыши может быть использован в том случае, если к дому решено присоединить веранду или террасу, а также гараж или хозяйственную постройку, то есть нежилые помещения, которые не потребуют эффективного утепления крыши. Такая односкатная кровля не имеет чердака, поэтому является холодной, и мало подходит для жилого строения дома, расположенного в регионе с суровыми зимами. Все тепло из комнат будет уходить через потолок.

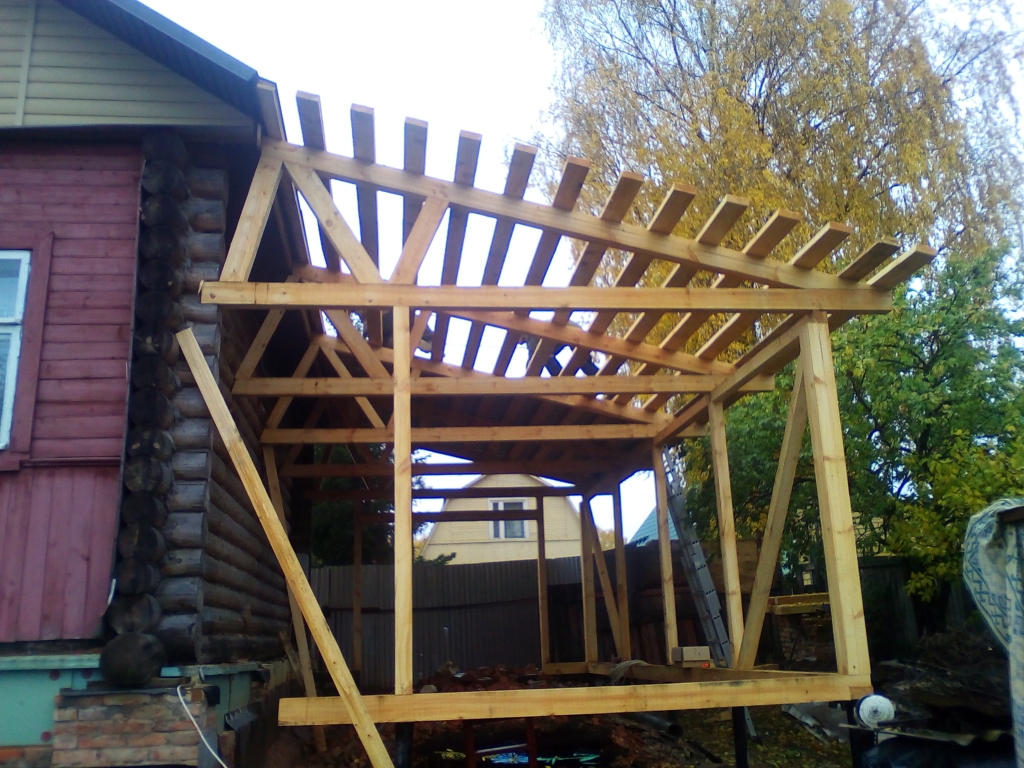

Небольшая пристройка на входе в дом, для которой достаточно простейшей односкатной крыши

Именно поэтому под такой кровлей чаще всего располагают помещения, используемые в летний период или не требующие постоянного отопления в холодное время года. Конструкция подобной крыши несложна, и вполне может быть смонтирована своими силами. Кроме того, она не требует сложных расчетов, так как достаточно расположить скат кровли под нужным или даже возможным уклоном, по конкретной ситуации.

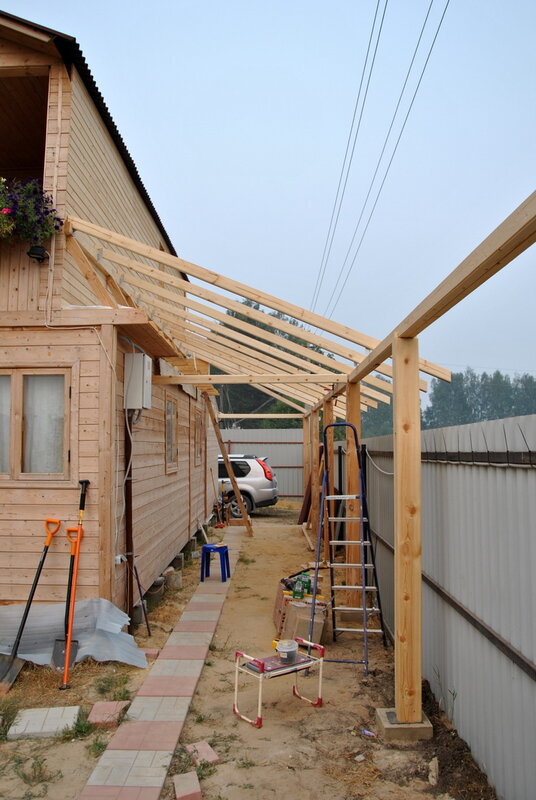

Конструкция стропильной системы односкатной крыши, пристраиваемой к стене дома, получается довольно прочной. Обычно ей придается небольшой уклон, а стропила прочно связываются с мауэрлатом и балками перекрытия, поэтому эта система выдержит самый тяжелый кровельный материал.

  • Если же в пристроенной к дому части планируется обустроить жилое помещение, то угол скатов желательно все же сделать покруче. В этом случае между стропильной системой и чердачным перекрытием образуется более просторное пространство, которое позволит применить один из видов утепления крыши. Подойдет этот вариант конструкции и в том случае, если к дому пристраивается отапливаемый гараж или мастерская.
Схема объединения ската кровли, чтобы он стал общим и для дома, и для пристройки

Как можно видеть на данном 3D-проекте, стропила крыши пристройки привязываются к коньку основной стропильной системы. При этом старое покрытие ската можно даже не демонтировать, оставив его в прежнем состоянии. Исключением будут те участки, через которые пройдут установленные опорные стойки, поддерживающие стропильные ноги. А также придется освободить от кровельного материала полосу примыкания стропил к коньковому прогону.

Такая, по сути, полная реконструкция доброй половины крыши основного строения потребует точных расчетов, которые лучше всего доверить специалистам. Это связано с тем, что нагрузка на некоторые элементы значительно увеличившейся стропильной системы, а также на несущие стены существенно возрастет. Поэтому, прежде чем заниматься закупкой материалов для работы, необходимо произвести точные расчеты, которые определят возможности старой крыши и стен строения, иначе они могут не выдержать увеличенной нагрузки.

Односкатной крыше чаще всего придается не слишком большой уклон, который может составлять 20÷30 градусов. И настоятельно не рекомендуется делать на пристройке плоскую крышу, так как на ней в зимний период будет скапливаться большие снеговые наносы, массу которых стропильная система может не выдержать. А кроме того, бурное весеннее таяние снега на таком скате нередко проводит к протечкам по линиям стыка со стенами или со старым кровельным покрытием.

Цены на снегозадержатели

снегозадержатели

Двускатные крыши пристройки

Двускатная крыша на пристройке делается реже, так как она более сложна в монтаже и привязке к основной стропильной системе. Если выбирается такой вариант, то один из его фронтонов чаще всего закрепляется на стене дома или же на его фронтонной части.

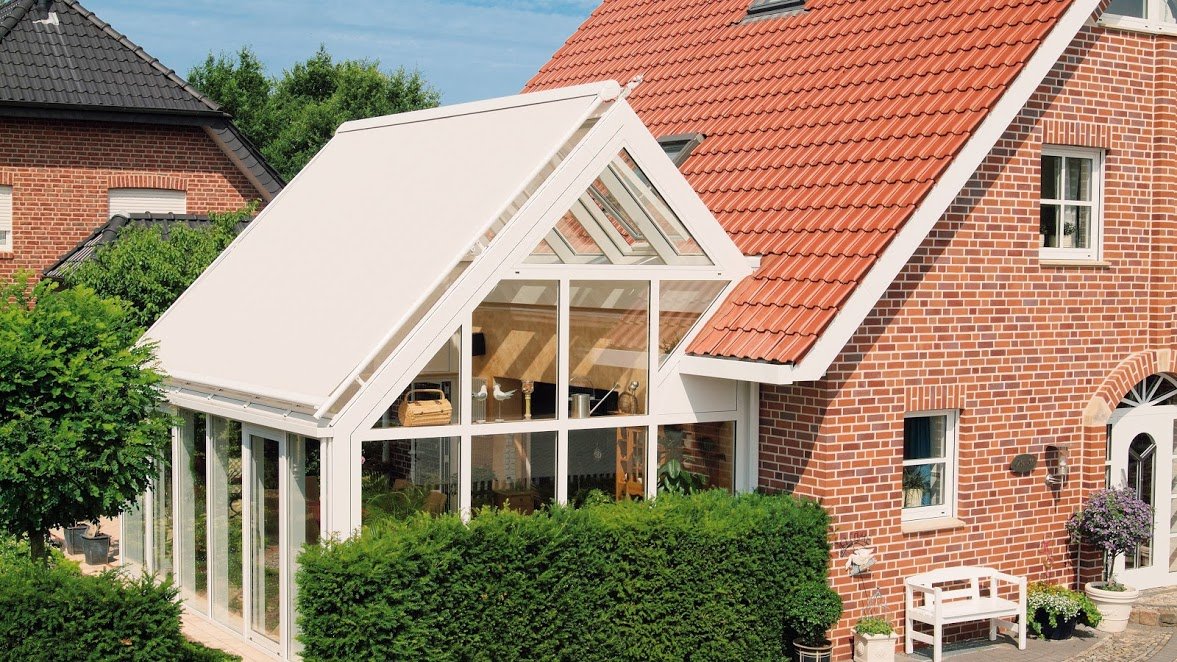

Пристройка состыкована с торцевой стеной дома, и над ней возведена двускатная крыша

Однако в этом случае необходимо помнить, что старое строение должно быть достаточно надежным, так как на его несущую стену нагрузка будет значительно увеличена.

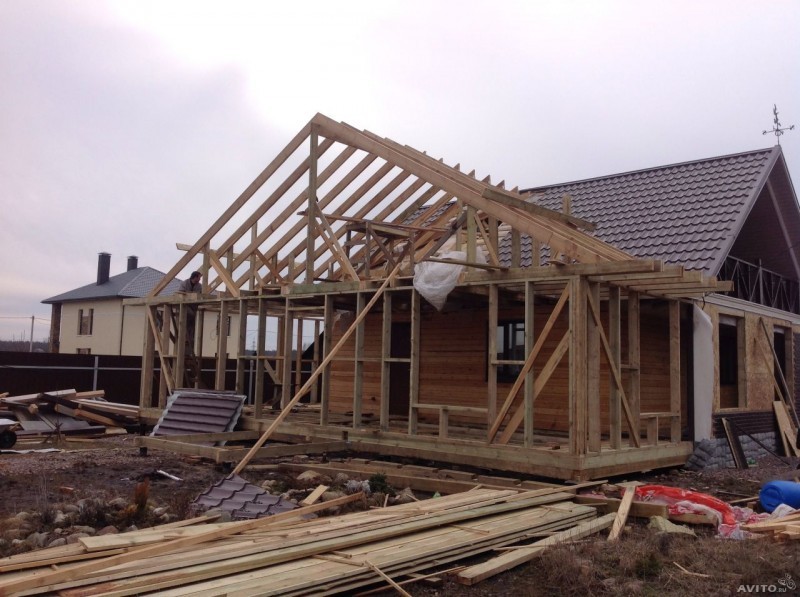

Пристройка с двускатной крышей меньше по ширине, и сдвинута влево от центра основного здания

Двускатную пристройку чаще всего располагают с торцевой стороны дома. Она может иметь такую же ширину, как и основное строение, быть меньше его, располагаться по центру или же быть сдвинутой в одну или другую сторону относительно центра.

Смещённые от центра пристройки, и выходящие при этом за пределы торцевой стороны дома, иногда продлеваются и вдоль одной из его сторон. Последний вариант возможен в том случае, если дом имеет довольно большую высоту, так как крыша боковой стороны пристройки будет начинаться от карниза кровли основного строения.

Вальмовые или полувальмовые крыши пристроек

Вальмовый или полувальмовый тип крыши на пристройке возможен, если она располагается вдоль двух стен дома. Иногда эту конструкцию кровли выбирают и для пристройки, возведенной с одной стороны здания, но имеющей достаточно большую ширину.

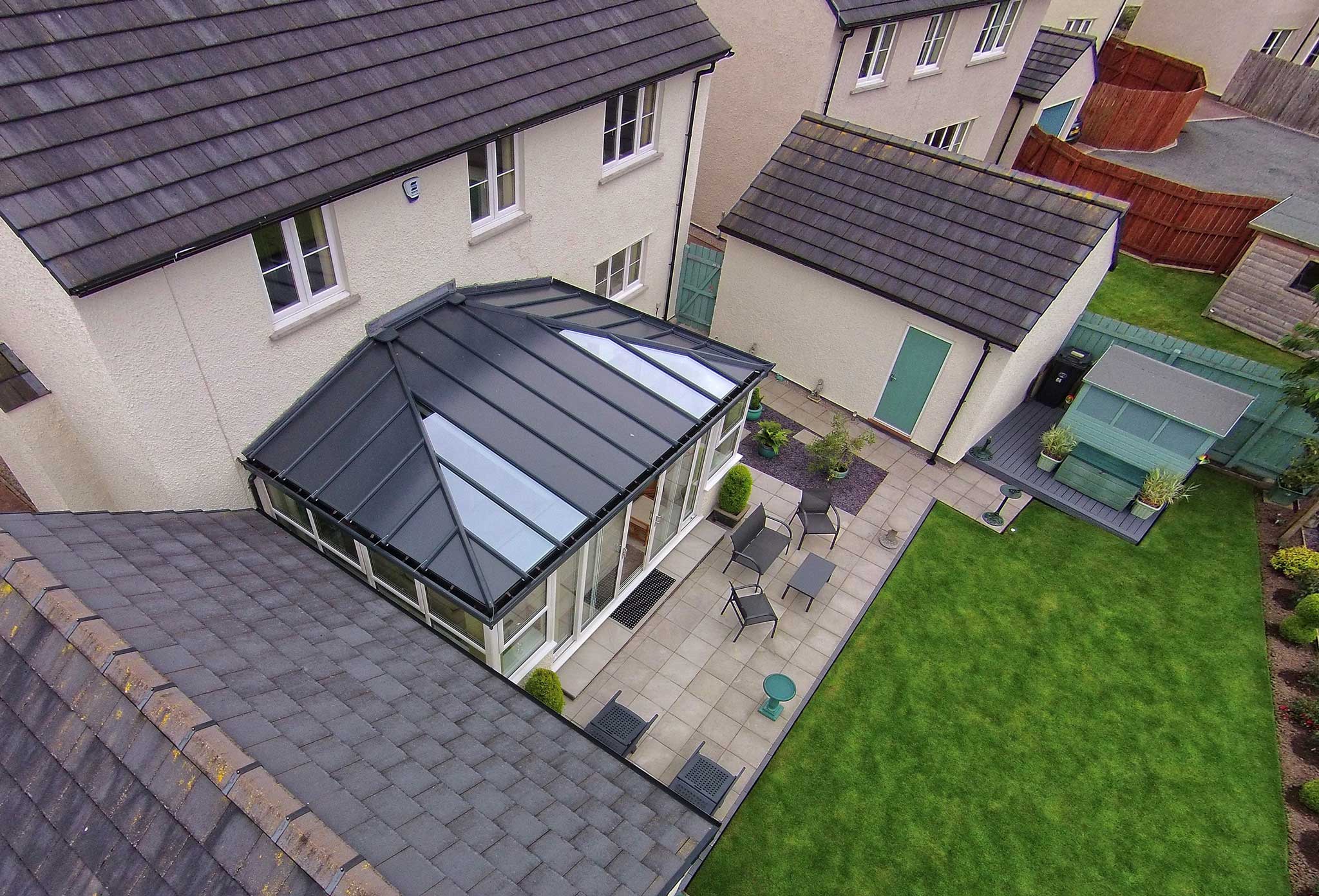

Вальмовые крыши над пристройками возводятся нечасто – их обычно предусматривают еще на этапе общего проектирования всего дома

Такой вариант конструкции тоже достаточно труден в монтаже и требует весьма сложных расчетов. Опорные балки, которые становятся основой стропильной системы, должны быть закреплены на стене основного строения, а это значит, что нагрузка на нее и на фундамент — значительно возрастет.

Проектирование конструкции крыши пристройки

Расчеты базовых параметров стропильной системы

Расчеты проводятся при проектировании любого типа крыши. Если работы будут производиться самостоятельно, то необходимо выполнить рисунок от руки, а лучше — аккуратный или чертеж основного строения с будущей пристройкой в определенном масштабе.  По данной схеме можно будет точно просчитать возможный угол уклона ската, а также высоту стоек и размер мауэрлата. Причем, производя расчеты, необходимо помнить, что от каждого из этих параметров зависит прочность и долговечность конструкции.

Цены на профлист

профлист

Чтобы расчеты были более точными их проводят с помощью специальных программ. В них обязательно  учитываются характеристики основной постройки и возможности закрепления на ее стене элементов пристройки.

При расчетах крыши пристройки, учитываются следующие ее параметры:

  • Уклон ската крыши, который чаще всего выбирается в диапазоне от 15 до 45 градусов. Во многом уклон будет зависеть и от выбора кровельного материала.
  • Длина стропильных ног с учетом размера свеса.
  • Длина элементов и расположение элементов усиления, устанавливаемых под стропильные ноги системы.
  • Площадь одного или нескольких скатов крыши.

Кроме того, данные параметры, определят количество необходимого материала для возведения крыши пристройки. Однако, необходимо помнить, что приобретая древесину для стропильной системы, к найденному количеству необходимо добавить 15÷20%. А покупая кровельное покрытие, необходимо предусмотреть нахлест листов друг на друга. При этом для расчётов берется не общая, а полезная площадь листа.

Ниже расположены несколько калькуляторов, которые, возможно, помогут с определением некоторых важных параметров создаваемой стропильной системы пристройки.

Калькулятор зависимости высоты стропильной системы от угла  крутизны скатов

Одними из основополагающих параметров любой стропильной системы являются крутизна скатов кровли и высота конструкции. Для двускатной или вальмовой крыши пристройки высота будет равна превышению конька над плоскостью мауэрлата. Для односкатной пристройки – превышение, также над плоскостью мауэрлата, линии крепления стропильных ног к стене основного здания.

Очевидно, что крутизна ската и его высота — тесно взаимозависимы. Проследить эту зависимость поможет предлагаемый калькулятор. Так, если планируется конкретный угол уклона под выбранное кровельное покрытие, можно определить, какое превышение над мауэрлатом получится в самой высокой точке кровли. Или, если необходимо сделать крышу с фиксированной высотой в коньке, несложно определить, какой уклон при этом получится.

Перейти к расчётам

Калькулятор расчета длины стропил

Теперь несложно определить и длину стропильных ног, пользуясь геометрическими зависимостями прямоугольного треугольника. Расположенный ниже калькулятор способен рассчитать длину как обычных стропил для односкатной или двускатной системы, так и накосных (диагональных) – для вальмовой или шатровой крыши.   Надо лишь указать «направление расчета».

Калькулятор расчета удлинения стропил для карнизного свеса

Стропила обычно не обрываются на мауэрлате – делается их вынос наружу для формирования карнизного свеса кровли. Или же, в целях экономии материала, этот вылет формируется наращиванием с помощью специальной детали – кобылки. Расположенный ниже калькулятор поможет вычислить величину этого удлинения стропильной ноги или рабочий (без учета участка крепления) размер кобылки. Расчет также можно провести для обычной или для накосной стропильной ноги.

Материалы для возведения крыши

Надёжность и долговечной будущей крыши пристройки напрямую зависит от правильности выбора пиломатериалов для монтажа стропильной системы и их качества:

  • Для мауэрлата обычно применяется Брус, изготовленный из хвойных пород, размером в сечении 100×150 мм.
  • Для стропил очень часто используют доски сечением в 50×150 мм. Для небольшой пристройки запаса прочности таких стропильных ног хватает с избытком. Но если планируется перекрывать довольно большое сооружение, и стропила будут иметь при этом немалый пролет, то лучше подстраховаться, и провести соответствующий расчет, который покажет требуемую величину сечения стропил для конкретного случая. Аналогичный материал, как правило, применяется и для деталей усиления стропильных ног — стоек и подкосов.

Расчет же можно провести по упрощённому, но сохраняющему вполне приемлемые показатели точности алгоритму. Он заключается в том, что учитываются основные максимальные нагрузки, с которыми предстоит справиться стропильной системе:

— Это вес самой стропильной системы, обрешетки, кровельного покрытия и его термоизоляции, если она планируется. Сюда же закладывается и так называемый «эксплуатационный резерв», чтобы стропила выдерживали повышенные нагрузки, например, от веса работающего на крыше человека.

— Принимается в расчет масс снежных наносов.

— Немалую составляющую общей нагрузки  дает и ветровое воздействие, особенно  если крыша имеет большую высоту и площадь.

Суммарная нагрузка обычно выражается в килограммах на квадратный метр. Но лучше ее привести к распределённой, то есть выпадающей на погонный метр каждой стропильной ноги. Понятно, что чем чаще будет установлены стропила, то есть чем меньше будет их шаг, тем меньше будет показатель распределенного воздействия на них.

Ну а зная величину распределенной нагрузки можно по таблице найти значение сечения пиломатериала (доски, бруса, бревна), способного гарантированно противостоять такому воздействию. Таблица приведена ниже:

Расчетная величина распределенной нагрузки кг/пог. метр стропильной ногиСечение пиломатериала для изготовления стропильных ног
75100125150175доска или брусбревно
толщина доски (бруса), ммдиаметр, мм
405060708090100
Планируемый пролет стропила между точками опоры, мвысота доски (бруса), мм
4. 543.532.5180170160150140130120120
54.543.53200190180170160150140140
5.554.543.5210200190180170160160
65.554.54220210200190180180
6.565.554.5230220210200200
6.565.55240230220220

Работать с таблицей несложно.

— Если известно значение распределённой нагрузки (кг/м), то его округляют в большую сторону до указанных значений: 75, 100 , 125, 150 и 175 кг. Это задаст столбец в левой стороне таблицы.

— Затем в этом столбце выбирается значение планируемой величины пролета стропила в метрах. Так мы получаем строку.

— В этой строке в правой стороне таблицы указаны сечения пиломатериалов, которые по своему прочностному потенциалу гарантированно подходят для таких условий.

Важно – расчёт всегда ведется по максимальному пролету стропил в системе. За него принимается расстояние между точками опоры. Понятно, что установкой дополнительных усиливающих элементов эту длину можно уменьшить.

А подсчитать распределенную нагрузку тоже не столь сложно, если воспользоваться предлагаемым онлайн-калькулятором.

Калькулятор расчёта распределённой нагрузки на стропильные ноги.

Перейти к расчётам

Несколько пояснений по проведению расчета с калькулятором:

— Вектор приложения силы снеговой нагрузки, величина ветрового давления зависят от угла крутизны скатов кровли. Нам это значение уже известно.

— Следующим шагом нужно выбрать тип кровельного покрытия. Каждое из них характеризуется свое массой – она уже учтена в программе калькулятора. Кроме того, сразу учтены весовые показатели обрешетки и утепления, заложен «эксплуатационный резерв».

— Следующим шагом по карте-схеме необходимо определить, к какой зоне по уровню снеговой нагрузки относится ваш регион проживания. Эта зона указывается в выпадающем списке соответствующего поля калькулятора. Значения снеговой нагрузки для каждой из зоны уже внесены в базу программы.

Карта №1 — для определения своей зоны по уровню снеговой нагрузки

— Аналогичным образом по второй карте схеме определяется номер зоны по уровню ветрового давления. Номер зоны также указывается в соответствующем выпадающем списке.

Цены на шифер

шифер

Карта №2 — для определения зоны по уровню ветрового давления

— Показатель ветрового давления зависит еще и от особенностей окружающей местности. Необходимо выбрать соответствующую зону, наиболее подходящую к своему конкретному случаю. Критерии оценки указаны в калькуляторе. Но следует иметь в виду, что искусственные или естественные преграды для ветра только тогда принимаются в расчет, если они расположены от дома в радиусе, не превышающем высоту крыши, умноженную на 30. Так, скажем, для дома с высотой в коньке 5,5 метров, например, лесопосадка, удаленная до 165 метров, считается преградой для ветра. Но если она расположена дальше, то местность уже правильнее считать открытой.

— Еще одной необходимой величиной для расчета является высота самого дома, считаемая по коньку крыши.

— И, наконец, следует указать планируемый шаг установки стропильных ног. С этой величиной вполне можно «поиграть», то есть варьируя значения шага – пронаблюдать, как будут изменяться показатели распределённой нагрузки на стропила. Это, возможно, поможет выбрать наиболее оптимальные параметры создаваемой конструкции.

  • Для монтажа обрешетки самым ходовым материалом обычно является доска сечением 25×100 или 150 мм.
  • При выборе для покрытия пристройки мягкой кровли, или если этого требует малый угол уклона для профнастила или других листовых материалов, применяется сплошная обрешетка. Это может быть как дощатый настил с минимальным просветом между досками, так и листы фанеры или ОСП.

Монтаж обрешетки под кровельное покрытие – задача ответственная!

Может показаться, что это – вообще простейшая операция, не требующая сколь-нибудь серьезного похода. Однако, и в этом вопросе имеется немало важных нюансов. Подробнее о монтаже обрешетки своими руками — читайте в соответствующей статье нашего портала.

  • Для обрамления линии карниза и фронтонных границ кровли используются лобовые и ветровые доски. Здесь также уместно применение материала с сечением 25×100 или 150 мм. То есть не слишком толстого, но достаточно прочного.
  • Все деревянные детали стропильной системы должны пройти предварительную обработку составом, который защищает древесину от биологического разложения, от поражения плесенью, грибком и насекомыми. Специалисты рекомендуют использовать комплексный раствор, включающий в себя и антисептик, и добавки-антипирены, которые значительно повышают устойчивость древесины к возгоранию.
Весь пиломатериал, используемый для монтажа стропильной системы пристройки, должен быть обработан составом, повышающим его стойкость к биологическому поражению и к возгоранию
  • Кроме пиломатериалов, необходимо подготовить крепежные детали и элементы. Это могут быть различные металлические уголки, кронштейны или пластины. В качестве крепежа используются гвозди и (или) саморезы. Правда, специалисты рекомендуют для особо нагруженных деталей (тех же, скажем, стропильных ног) применять всё-таки не саморезы, а ершённые гвозди.
Если верить рекомендациям специалистов на строительных форумах, для монтажа нагруженных участков стропильной системы лучше применять не саморезы, а ершённые гвозди.
  • Для создания кровельного пирога потребуются утеплительные, пароизоляционные и гидроизоляционные материалы. В качестве утеплителя, чаще всего используется минеральная вата на базальтовой основе.
  • В комплекте с выбранным кровельным материалом необходимо сразу же приобретать дополнительные элементы, которые завершат оформление крыши – ветровые планки, карнизные элементы, профили для закрытия внутренних и внешних углов на пересечении скатов (если они будут по проекту), детали для примыкания скатов к стенам дома и другие.

Процесс сооружения крыши пристройки к дому

Монтаж вальмовой крыши над пристройкой

В этом разделе будет рассмотрена вальмовая крыша для небольшой пристройки, которая может использоваться в качестве навеса над входной дверью, террасы или же даже прихожей, если между опорами будут возведены стены.

ИллюстрацияКраткое описание выполняемых операций
В данном случае крыша будет возводиться над пристройкой с размерами по периметру 3000×3000 мм. Основой этого сооружения являются четыре кирпичных столба, установленные по его углам.
В дальнейшем, при желании, между столбов могут быть установлены стены, и под крышей можно будет обустроить, например, прихожую.
Если же данное пространство останется открытым, то впоследствии крыша этой пристройки будет выполнять роль навеса.
Еще при кладке кирпичных столбов, в их средней части устанавливаются закладные из стальных уголков, так, чтобы обеспечивался их выход сверху на торце примерно на 100 мм. Они потребуются для фиксации на столбах мауэрлата.
Сам же мауэрлат будет служить верхней обвязкой для пристройки и, одновременно, основанием для дальнейшего монтажа стропильной системы.
В некоторых случаях вместо закладных мастера используют квадратную стальную трубу, закрепляемую на фундаменте пристройки, вокруг которой и производится кладка опорных столбов.
Теперь на столбы укладывается мауэрлат, для которого используется брус сечением 150×100 мм.
Фиксация бруса мауэрлата на столбах производится с помощью саморезов, которые вкручиваются через просверленные в металлических уголках отверстия.
Следующим шагом выставляются и скрепляются между собой в коньке пары стропильных ног.
Перед началом этого процесса необходимо тщательно провести разметку — наметить осевые линии и конкретные отметки с выбранным для установки стропил шагом.
Чтобы стропила прочно были установлены на мауэрлате, в них делаются вырезы.
Чтобы было более понятно, что собой представляют вырезы на стропилах, приведена данная схема. Хотя на ней показано крепление мауэрлата на блочную стену, фиксация стропил на этот элемент производится точно таким же образом.
Кроме этого, стоит обратить внимание на то, что под укладку мауэрлата настилается гидроизоляционный материал, который не будет лишним и при монтаже этого элемента на столбчатую основу.
Дополнительно стропильные ноги крепятся к мауэрлату с помощью металлических перфорированных уголков.
Крайние, примыкающие к стене основного здания стропила, можно, кроме того, дополнительно закрепить к ней с помощью дюбелей.
Когда обычные стропильные пары будут закреплены на мауэрлате, выставляются диагональные (накосные) стропила и центральное стропило вальмы.
Для того чтобы диагональные стропильные ноги плотно прилегали к установленным прямым стропилам, их края необходимо  подрезать под углом, который определяется в каждом конкретном случае отдельно.
Здесь необходимо уточнить то, как должен быть сделан вырез в диагональном стропиле, так как он будет отличаться от вырезов в ногах, устанавливаемых на прямую часть мауэрлата. На диагональном стропиле приходится делать два среза, так как он устанавливается на угол конструкции.
Кроме того, срез так называемой «пятки», должен быть немного больше, чем положено, то есть между срезанной частью в стропиле и мауэрлатом должен оставаться зазор в 5÷7 мм, для компенсации деформаций от нагрузок.
Теперь, когда прямые и накосные стропила закреплены на мауэрлате, устанавливаются и фиксируются короткие стропила-нарожники. Одним краем они опираются, как и все остальные, на мауэрлат. Верхний же их край крепится к накосным стропилам.
Для упрощения этой операции, по нижнему краю накосных стопил с обеих их сторон часто крепится черепной брусок.
Стропила-нарожники придадут общей конструкции необходимую жесткость, завершат задание плоскостей будущих скатов кровли. Благодаря этому на стропильную систему будет проще крепить остальные материалы кровельного «пирога».
В данном варианте предусмотрен вынос стропил за линию мауэрлата наружу — для формирования карнизного свеса (о размере этого выноса говорилось выше).
После закрепления нарожников, все стропила в нижней части вначале подрезаются по вертикальной линии, а затем связываются лобовой доской, которая должна иметь ширину, равную ширине стропила, а толщину в 20÷25 мм.
Фиксация доски к торцам стропил осуществляется с помощью саморезов, шляпки которых должны быть утоплены в древесину, во избежание прямого попадания на них атмосферных осадков.
На данной схеме представлены все слои кровельного «пирога», которые используются для покрытия строений, в которых будут расположены жилые помещения.
Если же пристраивается летняя веранда или терраса, из «пирога» можно исключить утеплительный материал и пароизоляционную мембрану, остальные материалы должны быть закреплены в той последовательности, которая будет описана ниже.
Итак, кровельный «пирог» состоит из следующих слоев:
1. Кровельное покрытие.
2. Обрешетка.
3. Контробрешетка (брус 50×30 мм).
4. Гидроизоляционный настил.
5. Стропильные ноги.
6. Утеплительный материал.
7. Пароизоляционная мембрана.
8. Обшивка кровельного «пирога» с чердачной стороны.
Итак, после того как будет завершен монтаж стропильной системы, можно переходить к ее подготовке к укладке кровельного материала.
Первым этапом в этих работах идет процесс настила пароизоляционной мембраны.
Если крыша имеет достаточно крутой уклон, то пароизоляция фиксируется со стороны чердака. Ее растягивают и закрепляют с помощью скоб и степлера перпендикулярно стропилам, начиная снизу ската. Полотна пароизоляции расстилаются внахлест — верхнее полотно на нижнее на 150÷200 мм.
Если же крыша пологая, и со стороны чердака закрепить мембрану невозможно, то ее настилают на стропила со стороны улицы, таким образом, чтобы она провисала между ними на толщину утеплителя.
Затем сверху пароизоляционного материала, между стропил укладываются утеплительные маты базальтовой минеральной ваты.
Сверху утеплитель закрывается гидроизоляционным полотном, которое растягивается также перпендикулярно стропилам внахлест, на те же 150÷200 мм. Гидроизоляция укладывается начиная от нижнего края стропил так, чтобы полотно немного свешивалось вниз, закрывая половину или даже весь торец стропильных ног или же лобовую доску. Это необходимо для того, чтобы защитить утеплитель и торец деревянных элементов от попадания влаги. Закрепляется гидроизоляционный материал с помощью скобок степлера.
Далее, сверху гидроизоляции, на стропильные ноги закрепляются брус контробрешетки сечением 50×30 мм. Этот элемент необходим для фиксации гидроизоляции и создания вентиляционного зазора в 30 мм.
Следующим шагом на контробрешетку, перпендикулярно ей, прибиваются или прикручиваются доски обрешетки.
Расстояние между ними может быть разным, и зависит оно от того, какой кровельный материал выбран для крыши.
Для обустройства мягкой кровли настилаются фанерные листы с расстоянием между ними в 3 мм (температурный зазор).
Под ондулин также желательно делать сплошную обрешетку из фанеры или же широкой доски шириной в 150÷200 мм, толщиной в 25 мм, которую закрепляют на расстоянии 30÷50 мм друг от друга.
Следующим шагом идет монтаж системы сбора и отвода воды со скатов кровли.
Для этого на первую доску обрешетки, идущую вдоль карниза, закрепляются кронштейны-держатели для водосточного желоба. Если обустроено сплошное покрытие, то кронштейны закрепляются на его край.
Желоба могут быть установлены сразу после закрепления кронштейнов или же после того, как на скаты будет установлено кровельное покрытие. Это зависит от того, какое покрытие для крыши будет выбрано. Например, если выбрано любое жесткое покрытие, то лучше всего монтаж желобов производить после его укладки, чтобы не повредить их в процессе подъема листов на скаты. При выборе же битумного шифера (ондулина), желоба можно устанавливать в любое время — как до, так и после настила кровельного покрытия.
OLYMPUS DIGITAL CAMERAМожно смело сказать, что в последние годы самым популярным кровельным покрытием становится металлочерепица. Она привлекает владельцев домов эстетичным внешним видом? а также доступной ценой.
Однако, необходимо учитывать то, что при покрытии вальмового типа крыши от листов кровельного покрытия останется большое количество отходов. Поэтому, приобретая этот или другой жесткий материал для вальмовой или полувальмовой конструкции, необходимо произвести точные расчеты необходимого количества материала с учетом отходов.
Для закрытия стыков жестких листов покрытия на углах соединения скатов можно использовать специальные металлические коньковые элементы которые фиксируются на покрытии кровельными саморезами.
Стык между скатом и стеной или фронтонной частью крыши основного здания закрывается с помощью специального пристенного профиля который защитит этот участок от проникновения влаги.
Этот элемент может быть закреплен по-разному, в зависимости от того, из какого материала выстроена стена. Однако, в любом случае перед фиксацией профиля на стену по его верхней линии наклеивается специальный уплотнитель, идущий с ним в комплекте.
Другой способ герметизации стыка заключается в нанесении на стык примыкания герметика предназначенного для кровельных или внешних работ. Его наносят после того как профиль будет закреплен на кровле и на стене.
Если крыша пристройки примыкает к каменной или бетонной стене, то рекомендовано верхний сгиб планки утопить в канавку глубиной в 20÷25 мм, которая штрабится в стене по заранее сделанной на ней разметке.
По ширине эта штраба также делается в пределах 15-20 мм, чтобы сгиб пристенного профиля вместе с уплотнителем плотно входил в нее.
К кровельному покрытию профиль фиксируется кровельными саморезами.
Пример обустройства такого узла примыкания кровли к стене хорошо показан на иллюстрации.

Цены на гибкую черепицу

гибкая черепица

Система водостока – важный элемент любой крыши здания

Большую глупость делаю те хозяева домов, которые относятся к этому вопросу, как ко второстепенному. Организованный сбор с крыши дождевой и талой воды и ее отвод в систему ливневой или дренажной канализации – это залог долговечности всего здания в целом. Как смонтировать систему водослива с крыши своими руками – читайте в специальной публикации нашего портала.

Односкатная крыша пристройки

Самой популярной крышей для пристройки к дому все же является односкатная, так как она имеет самую простую стропильную систему. Высчитать количество стройматериалов, а также кровельного покрытия для этой конструкции не столь сложно, так как в ней обычно, за ненадобностью, не предусматривается сложных конфигураций. Благодаря этому, такой тип крыш можно назвать самым экономным вариантом в плане закупки материалов и выполнения работ по ее монтажу.

Односкатная крыша пристройки – намного проще и в проектировании, и в монтаже

Процесс ее возведения, после расчетов и составления проекта, включает примерно те же этапы, что и рассмотренное выше строительство полувальмовой крыши:

  • На стены или опорные столбы пристройки, закрепляется мауэрлат (брус размером в сечении 100×150 мм). Понятно, что уровень мауэрлата должен быть нижу уровня запланированной линии крепления стропил к стене основного здания.  О величине этого превышения и получающейся при этом крутизне ската крыши — подробно рассказывалось ранее.
  • Далее, производится разметка мауэрлата под укладку стропильных ног в соответствии с рассчитанным шагом их установки.
Один из вариантов усиления стропильной ноги односкатной крыши
  • Если крыша будет расположена под большим уклоном, то на мауэрлате также закрепляются балки перекрытия, обычно с тем же шагом, что и стропильные ноги. Для балок перекрытия может быть использована доска 50×100 мм. Такие элементы конструкции будут особенно необходимы, если планируется произвести обшивку потолка пристройки доской или фанерой.
Крепление стропильных ног на брусе верхней обвязки пристройки (или на мауэрлате) с помощью стальных уголков

Если же пристройка будет выполнять роль открытой террасы или веранды и имеет небольшую ширину, до 2 ÷ 2,5 м, то вполне можно обойтись и без балок перекрытия.

  • Если все-таки было принято решение монтировать балки перекрытия, то на них размечаются и закрепляются стойки разной высоты, которые станут дополнительными подпорками для стропильных ног. Такие элементы конструкции лучше всего делать из бруса такого же размера, что и балки перекрытия. Подобная мера бывает необходима, если пролет стропила достигает значительной величины, и требуются элементы его усиления, то есть дополнительные точки опоры для распределения нагрузки.
  • Следующим шагом на стене основной постройки по всей ее длине под карнизом закрепляется брус или же металлические кронштейны, на которые своими верхними концами будут опираться стропила. Брус выглядит предпочтительнее, так как он сразу задает и линию крепления и становится хорошей опорой для стропильных ног. Нередко применяют комбинирование этих способов – то есть стропила опираются на брус, и крепятся дополнительно кронштейнами.
Вариант узла крепления стропила односкатной крыши пристройки к стене основного здания
  • После того как для стропил будут созданы опорные точки, их укладывают и закрепляют на мауэрлате, стойках и брусе на стене дома. Крепление стропильных ног производится с помощью металлических перфорированных уголков и саморезов (гвоздей). Стропила рекомендуется вынести вперед за линию мауэрлата – такой свес отлично защитит стены пристройки от дождя. С величиной выноса мы уже разбирались.
Вариант кровельного «пирога», который отлично подойдет и для утепленной односкатной крыши пристройки к дому
  • Если постройка будет «летней», то есть неотапливаемой, сверху стропил сразу закрепляется обрешетка. Если же задуман монтажа утепленной крыши, то кровельный «пирог» будет состоять из пароизоляции, утеплителя, гидроизоляции, контробрешетки и обрешетки – все точно так же, как в выше рассмотренном варианте.
Специальный угловой профиль, заведенный под кровлю крыши дома и закрепленный поверх кровли пристройки обеспечит «непротекаемость» линии их стыка
  •  Сверху обрешетки закрепляется кровельный материал. Линия его прилегания к стене здания отделывается таким же образом, как было показано в предыдущем примере. Но нередко скат крыши пристройки объединяют (стыкуют) со скатом кровли здания. Во избежание протекания по этой линии, монтируется угловой металлический профиль. Его заводят под кровельное покрытие основной крыши, и укладывают сверху кровельного материала пристройки, а затем закрепляют кровельными саморезами.
  • Водоотводная система может быть установлена перед монтажом кровельного материала или после того, как он будет завершен. Об этом тоже уже говорилось выше.

*  *  *  *  *  *  *

Подведём итоги. Какая бы крыша пристройки ни была выбрана, очень важным этапом является проведение точных расчетов ее параметров. Ну а в процессе строительства потребуется четкое следование составленному проекту и соблюдения очередности технологических операций. Но в целом задача возведения крыши над пристройкой к дому видится вполне выполнимой для любого хозяина, умеющего работать с базовым набором столярных и слесарных инструментов.

И чтобы дополнить информативность статьи еще одним наглядным примером, ниже размещен видеосюжет с показом процесса монтажа стропильной системы пристройки к дому.

Видео: Возведение стропильной системы для пристройки к дому

Начните укладку с нижнего слоя. Слои ваты укладывают внахлест, скрепляют строительным скотчем. А вот мембрану следует монтировать с промежутками в 0,5-1 см: у нее, как и у остальных материалов те же физические свойства: при пониженной температуре она сжимается. Крепить ее можно стиплером или обработанными от ржавления гвоздями. Теперь обустраивают зазоры вентиляции: так лишняя влага будет испаряться. Закрепляют гидроизоляцию решеткой из тонких реек, а ее саму тоже прибивают нержавеющими гвоздями.

Утеплитель сразу не нужно укладывать, вначале ему дают немного принять горизонтальную форму. После некоторого времени минеральную вату разрезают на небольшие полотна, которые и будут закладываться между стропилами. По окончании раскладки вату укрывают полиэтиленовой пленкой, материал крепится внахлест.

Все места стыковки заклеивают скотчем. Поверх всего укладывается обрешетка из тонких реек, а уже потом можно переходить к обустройству самого кровельного материла.

Если укладывать поверх стропильной системы, то следует использовать листы пенополистирола, под который необходимо обустроить основание, которое делают так:

  1. К стропилам прибивают легкий строительный материал: фанерные листы, тонкие доски, они и будут служить основой под укладку теплоизоляционного слоя.
  2. На деревянную основу крепят паронепроницаемую мембрану, но можно обойтись и без нее.
  3. Теперь можно уложить и прикрепить утеплительные листы. Переходят к укладке кровельного материала.
  4. Все работы доступны простому обывателю, в них нет никакой сложности, просто следует придерживаться порядка работ, и кровля пристройки будет служить долго.

Статья была полезна?

0,00 (оценок: 0)

Крышу к пристройке к дому в г. Миассе

Если вы решили соорудить пристройку к дому, то важно заранее продумать, какой тип крыши вы будете использовать, и как ее увязать с существующим сооружением. Проще всего обустроить односкатную крышу над пристраивающейся частью дома. Она просто монтируется и легко комбинируется с постройками и крышами любого типа. В нашей статье мы подробно рассмотрим, как делается односкатная крыша пристройки к дому. Форма односкатной крыши настолько универсальна, что она может подойти к домам как со скатной крышной системой, так и с плоскими кровлями.

Угол ската

Выполняя односкатную крышу, очень важно правильно подобрать угол наклона ската. От этого зависит долговечность конструкции и эффективное отведение ливневых и талых вод. При устройстве односкатной крыши на выбор угла наклона влияют следующие факторы:

  1. Форма существующей крыши дома. Если дом одноэтажный, то крышу пристройки нужно соединить с существующей конструкцией. Намного проще, если пристройку делают ниже, чем сам дом, в этом случае соединения двух кровель можно избежать.
  2. Погодные условия. Если в регионе строительства выпадает много осадков, то угол наклона должен быть как можно больше для эффективного удаления воды и снега с поверхности крыши.
  3. Если частный домик стоит в местности, где господствуют сильные ветра, то лучше уменьшить уклон до минимума, чтобы сократить парусность крыши.
  4. Не менее важно при выборе угла наклона учитывать тип кровли, то есть особенности покрытия. Так, для пристройки частного дома можно использовать следующие виды кровельных покрытий:
    • минимальный уклон крыши с покрытием из шифера или натуральной черепицы может быть 22°;
    • рубероид в два слои может использоваться на крыше с минимальным уклоном в 5°, для трехслойной укладки этот показатель равен 10°;
    • для кровли из профнастила минимальный уклон равен 12°;
    • ондулин можно класть при минимальном уклоне в 6°;
    • для металлочерепицы этот показатель равен 14°;
    • мягкая черепица укладывается на крышу с уклоном минимум 11°.
Выбор материалов

Перед тем как сделать крышу на пристройке, стоит заранее продумать и приобрести необходимые материалы. Как правило, для устройства каркаса используют деревянную стропильную систему. Стропила и другие несущие элементы каркаса лучше делать из древесины хвойных пород с влажностью не более 15%. Все деревянные конструкции обязательно обрабатываются антисептиками для защиты от гниения и антипиренами для предотвращения возгорания. Все это позволит значительно увеличить срок эксплуатации крыши.

Стропила лучше изготавливать из бруса сечением 50х150 мм. Шаг установки стропильных брусьев равен 90 см. Однако вам нужны будут не только стропила, но и брус мауэрлата (сечением 100х100), а также прогон, который будет крепиться к дому и станет опорой для верхнего края стропильных ног. Стоит напомнить, что мы не будем рассматривать более сложное устройство крыш над пристройками, поскольку в этом случае понадобятся точные расчеты и большее количество деревянных элементов каркаса.

Существуют разные варианты крыш над пристройками. Они могут быть вентилируемые или нет, совмещенные, с чердаками или без. В любом случае вам необходимо использовать гидроизоляцию. Для этих целей можно взять специальную пленку или рубероид.

Важно: при расчете необходимого количества материалов (утеплителя, кровельного покрытия, гидроизоляции) необходимо брать запас в 10-15 % на обрезку, нахлесты или стыковку.

При необходимости утепления крыши пристройки вам понадобится теплоизоляционный материал. Лучше взять минераловатные плиты. Они достаточно жесткие и хорошо справляются с задачами утепления.

В случае выполнения крыши пристройки к дому своими руками вам понадобятся крепежные элементы. Гвоздей и саморезов покупают из расчета, что на каждый квадратный метр покрытия понадобится примерно 10 штук.

Узел примыкания

Перед тем как сделать крышу пристройки, необходимо тщательно продумать соединение дома и пристройки. Стыковка крыши пристройки со стенами существующего дома может быть боковой и верхней. В первом случае пристройка располагается так, что скат крыши будет иметь уклон вдоль одной из стен дома. В последнем случае к стене дома будет подходить верхняя горизонтальная линия ската. Иными словами односкатная крыша может примыкать к дому либо под наклоном, либо по прямой горизонтальной линии.

При выполнении стыка существующего дома и крыши вы можете использовать один из следующих способов:

  1. Крепление при помощи рейки делается в уже возведенной стене дома. Для этого на требуемой высоте в стене необходимо выполнить штробу глубиной 25 мм. В эту канавку закладывают уплотнитель, который идет в комплекте со стыковочной планкой. Уплотнитель должен плотно заполнять всю канавку. После этого работу ведем в таком порядке:
    • Необходимо зафиксировать уплотнительную планку при помощи дюбелей или саморезов.
    • Далее эту планку прикрепляется к кровле над пристройкой при помощи тех же саморезов. Обычно их вкручивают в верхнюю волну кровельного покрытия.
    • В результате уплотнительная планка будет заходить на кровельное покрытие на 10 см.
    • Штроба замазывается силиконовым герметиком.

Внимание: штробить стены панельного дома запрещено. Это существенно снижает их несущую способность.

  1. Если же скат пристройки примыкает к дому по наклонной линии, то в качестве герметизирующей планки будет выступать изгиб крайнего кровельного листа. Его подрезают и подгибают на стену дома так, чтобы он закрывал ее на высоту 5 см. Далее устанавливается планка, которая будет прикрывать верхнюю часть листа. Поверх самой планки крепится фасонный элемент.
  2. Более щадящий способ оформления узла примыкания называется флэшинг. Он подходит для стен из пеноблоков и кирпича. Прочный и герметичный стык получается за счет использования геотекстиля и мастики. Такой способ организации узла примыкания очень простой и выполняется в таком порядке:
  3. Поверхность стены тщательно подготавливается. Кирпич штукатурится, бетон покрывается праймером, гладкие поверхности обезжириваются. Щели и дыры тщательно замазываются.
    • Наносим первый мастичный слой и хорошо разравниваем его.
    • Прикладываем и прижимаем подготовленный отрезок геотекстиля.
    • Далее выполняем еще один мастичный слой.
    • Через три часа повторяем нанесение мастики.
    • Через сутки, когда замазка высохнет, можно наносить цветное покрытие под цвет стен дома.

На фото в сети можно найти варианты пристройки, когда ее крыша и кровля дома соединяются под определенным углом. Стоит отметить, что такой вариант намного проще выполнить на этапе возведения дома. Если же пристройка возводится около уже построенного дома с крышей, то такая конструкция затронет крышу дома и может потребовать ее переделки. Поэтому намного лучше, когда крыша к пристройке к дому примыкает к стене сооружения ниже свесов его кровли на 5-10 см.

Последовательность работ

Когда с пристройкой, вернее ее стенами, вы разобрались, можно приступать к возведению крыши. Рассмотрим вариант, когда крыша пристройки стыкуется со стеной дома по прямой линии. В этом случае стропила одним концом опираются на одну продольную стену пристройки, а для опирания другого конца необходимо зафиксировать горизонтальный несущий брус на стене дома.

Этот брус выполняет такие же функции, как и мауэрлат, на который опираются стропила своим нижним концом. Брус необходимо  максимально прочно закрепить на стене дома, поскольку на него будут опираться стропила. Для установки стропильных брусьев в мауэрлате прорезают специальные пазы.

Важно: чем больше уклон крыши и вес кровельного покрытия, тем массивней и прочнее должен быть брус мауэрлата, который крепится к стене дома.

Далее работы ведем в такой последовательности:

  1. После укладки и фиксации брусьев мауэрлата приступаем к монтажу стропил. Оптимальный шаг стропильных ног 80-90 см, но не более 1 м. При установке стропильной системы важно соблюдать одинаковый уклон всех стропильных ног.
  2. Далее приступаем к укладке гидроизоляционного материала. Полиэтиленовая пленка или рубероид раскатываются поперек стропильных ног и крепятся к ним посредством строительного степлера. При этом полосы материала укладываются с нахлестом, а стыки проклеиваются лентой.
  3. Для вентиляции подкровельного пространства поверх гидроизоляции к стропилам прибивают контррейку. Это брус высотой 3-4 см, который позволит получить необходимый вентиляционный зазор.
  4. Теперь можно выполнять обрешетку. Она может быть сплошной или разреженной в зависимости от выбранного покрытия крыши. Сплошную обрешетку можно выполнить из досок, ОСП или влагостойкой фанеры. Для изготовления разреженной обрешетки используются доски.
  5. После этого можно начинать укладку кровельного материала от низа ската к его верхней части.
  6. Место примыкания крыши к стене дома наиболее уязвимо в плане протечек, поэтому его нужно особенно тщательно защищать от протекания. Для этого здесь устанавливается специальный защитный
  7. фартук из оцинкованной кровельной стали. Подробно варианты выполнения узла примыкания мы описали выше

Стоит добавить, что для выполнения герметичного узла примыкания без штробления стен можно сделать двойной фартук. В этом случае верхняя планка накладывается на нижнюю. Завершающим этапом будет зашивка досками торцевых частей конструкции и подшивка карнизных свесов.

Как прикрепить крышу патио к существующему дому

Видео 2: Процесс строительства

Неровные края стоек и балки были обработаны строгальным станком, и весь материал был предварительно окрашен.

Поскольку стойки являются черновой пилой, необходимо было изготовить нестандартные основания столбов. Основания столбов состоят из нижней пластины и двух вертикальных ребер. Пластина прикреплена к бетону дюбелями 5/8 дюйма.

Столбы были отрезаны по длине, прикреплены к основанию столбов с помощью болтов и закреплены на месте.

Горизонтальная балка была скошена по верху в точке опоры стропил, чтобы стропила не нуждались в вырезании птичьего рта.

Балка была временно закреплена на месте, и два внешних стропила поставили на место, чтобы показать, какая часть существующей кровли должна быть удалена.

Карниз был снят, хвосты фермы отрезаны, и определена точная точка опоры стропил.

Сплошная ригель 2×6 помещается между двумя внешними стропилами, а на последующих стропилах делаются выемки, чтобы они находились поверх ригеля 2×6.

Затем ригели были прикреплены к ригелю 2×6 с помощью 8-дюймового конструкционного винта через верх стропила вниз в ригель 2×6.

Блокировка между стропилами (предварительно окрашенная) дает стене под чистой оконечной точкой. Блокировка держится низко, чтобы скрыть пересечение крыши и стены и обеспечить воздушное пространство толщиной 1 дюйм вверху для вентиляционного канала.

На конце балки стропила крепятся 10-дюймовым конструкционным винтом через верх стропила в балку.

Настил крыши 1х6 прикреплен к верхней части стропил с зазором 1/4 дюйма между досками. Черный рубероид подчеркивает теневые просветы снизу.

5/8 OSB наносится поверх войлочной бумаги и 1x6s, чтобы кровельные гвозди не проникали через 1×6 или теневые зазоры

Затем временные распорки на соединениях стойки / балки были заменены специальными соединительными пластинами.

—Питер К. Браун — строитель / ремонтник в Бозмане, штат Монтана.На его канале YouTube есть видеоролики о дизайне / сборке, советы по родео и баскетбол.

Крепление крыши патио к дому


Консультации специалиста о том, как прикрепить крышу патио к дому, с пошаговыми инструкциями и схемами строительства.

Пристроенная к дому крыша внутреннего дворика использует преимущества конструкции дома, поддерживая один конец крыши на ригеле, установленном горизонтально по отношению к дому. Ригель, обычно 2 на 6, обычно предназначен для удержания одного конца балок крыши террасы.Поиск и установка бухгалтерской книги обычно довольно простой процесс; Регистр должен быть прикреплен до того, как будет построен фундамент для настила, столбов на крыше патио и других конструкций.

Деревянная беседка прикреплена к стене дома над дверью патио. Он предлагает отфильтрованный оттенок, не блокируя естественный свет. © Irina88w | DreamstimeЕсли прикрепление крыши патио к ригелю под карнизом не дает достаточно места для головы, вы можете установить стропила новой крыши патио на верхней плите стены.

Где прикрепить ригель для крыши патио

В одноэтажном доме часто лучше прикрепить ригель для крыши патио чуть ниже карниза дома.

Если прикрепление крыши патио к ригелю под карнизом не дает достаточного пространства для головы, вы можете установить стропила новой крыши патио на верхней плите стены.

В двухэтажном доме вы обычно можете привязать бухгалтерскую книгу к балочной балке (также называемой балкой по краю), расположенной между этажами, как показано ниже. Найдите ленточную балку, измерив расстояние от окна второго этажа.

Монтаж ригеля на крыше патио

Порядок монтажа ригеля зависит от типа сайдинга в доме.Относительно плоский сайдинг может остаться нетронутым, но вагонку, скошенную древесину, металл или виниловый сайдинг всегда следует обрезать.

Если у вас горизонтальный сайдинг со скосом, используйте перевернутый кусок сайдинга, как показано на рисунке, чтобы создать отвесную плоскую поверхность для крепления ригеля.

Если ваш сайдинг не имеет фаски, вы можете просто плотно прикрутить к нему ригель. Используйте перевернутый кусок кедрового сайдинга, чтобы создать плоскую поверхность для крепления ригеля к сайдингу внахлест.

Удалите достаточное количество сайдинга, чтобы можно было заправить гидроизоляцию за сайдинг над ригелем и позволить ему выступать за сайдинг под ригелем.

При резке деревянного сайдинга отрегулируйте диск циркулярной пилы так, чтобы он разрезал только сайдинг, а не обшивку под ним. Также не позволяйте лезвию прорезать линии разметки. Если вы режете виниловый сайдинг, вы можете использовать вместо него острый универсальный нож.

Регистр должен быть прикреплен к прочным частям каркаса дома, например к балкам второго этажа или каркасам стен. Самое прочное соединение ригелей основано на болтах, которые проходят через ригель, обшивку дома и обод или ленточную балку, а затем закрепляются гайками и шайбами, прикрепленными с другой стороны.Если доступ к другой стороне невозможен, используйте стопорные винты с шайбами ​​вместо болтов, как показано на рисунке.

Если невозможно прикрепить ригель к балке перекрытия, прикрепите ригель к стойкам стены, которые обычно располагаются по центру 16 дюймов (а иногда и 24 дюйма) и складываются вдвое вокруг дверей, окон и других проемов. .

Временно прибейте или закрепите ригель на месте, расположите и выровняйте на желаемой высоте. Еще раз проверьте уровень, а затем просверлите направляющие отверстия под шурупы или болты через ригель и в каркас дома.

Прикрепите ригель с помощью винтов или болтов диаметром 1/2 дюйма через каждые 16 дюймов (или в соответствии с местными строительными нормами).

Вставьте шайбы из нержавеющей стали между ригелем и сайдингом, чтобы вода могла стекать за ригель. Если вы не можете зайти за балку, чтобы затянуть гайки, используйте стяжные винты.

Вставьте три или четыре шайбы из нержавеющей стали между ригелем и сайдингом при заворачивании каждого винта, как показано слева. Это позволит воде стекать за гроссбух.

Если прикрепление крыши патио к ригелю под карнизом не позволяет получить достаточно места для головы, вы можете установить стропила новой крыши патио на верхней плите стены и прикрепить их по бокам к стропилам дома, как показано на чертеже в разрезе. выше.

Крепление к кирпичной стене

Прикрепите ригель к кирпичной стене с помощью распорных анкерных болтов. Начните с нанесения линии на стене для верхнего края бухгалтерской книги. Просверлите отверстия для расширяющихся анкеров через каждые 16 дюймов или в соответствии с местными нормами, вставьте анкеры, удерживайте ригель на месте и постучите по нему молотком, чтобы вдавить места анкеров на его задней поверхности.

Снимите ригель и просверлите отверстия для болтов там, где на концах болтов остались отметки. Надавите на ригель или забейте его молотком обратно на болты, еще раз проверьте уровень (сделав необходимые регулировки), добавьте шайбы и гайки, а затем затяните болты.

Облицовка ригеля на крыше патио

Если он не будет защищен от дождя карнизами дома или сплошной крышей, ригель крыши, которая крепится непосредственно к дому с деревянным сайдингом, должна быть закрыта Z-образным оцинкованным листом, который поднимается вверх. под сайдингом, чтобы вода не просачивалась за ним.

Там, где цельный оклад невозможен, например, на стене с штукатуркой, используйте Z-образный оклад и заделайте верхний край. Это работа, которую вы должны выполнить перед тем, как закрепить стропила подвесной крыши на месте.

Вы можете купить L- или Z-образную планку или согнуть ее самостоятельно. Чтобы согнуть листовой металл, сделайте форму, сжимая две планки 2 на 4 вместе с каждой стороны металла, а затем ударьте по металлу молотком, чтобы на каждом сгибе образовался острый край. (Результат будет намного аккуратнее, если вы купите предварительно отформованный гидроизоляционный слой.)

Установите гидроизоляцию на место, заделайте верхний край и прибейте оцинкованными гвоздями достаточной длины, чтобы проникнуть как минимум на 1 дюйм в элементы конструкции. Затем заделайте шляпки гвоздей.

Если дом облицован черепицей или сайдингом внахлест, просто проденьте верхний край металла вверх под нижний край черепицы или сайдинга как можно дальше.Крыша патио соединяется с ригелем, который прочно прикрепляется к каркасу дома. California Redwood Association

СЛЕДУЮЩАЯ СМОТРЕТЬ:

Если строительство террасы или беседки самостоятельно — это больше, чем вы хотите, обратитесь к нашему аффилированному партнеру HomeAdvisor.

Как прикрепить крышу патио к существующему дому и 10 фантастических идей крыши патио

Прекрасная идея — провести время, отдыхая во внутреннем дворике. Однако яркий солнечный свет или проливной дождь испортят его.Следовательно, нужно установить навес для террасы.

Он не только защитит вас от жары и дождя, но и подчеркнет ваш дом. Читайте дальше, чтобы узнать, как прикрепить крышу патио к существующему дому.

Самые распространенные способы прикрепить крышу патио к существующему дому

Прикрепление крыши патио требует промежуточных столярных навыков и творческих способностей, потому что есть много способов, из которых вы можете выбрать.

Все они имеют свои достоинства и недостатки. При правильной установке крыша патио дополнит дом и обеспечит дополнительное развлечение для вас и вашей семьи в течение всего года.

Вот 7 различных способов прикрепить крышу патио к существующему дому, которые вы можете применить.

1. Закрепите задний канал к доскам фасции под желобом напрямую

Этот метод может быть одним из наиболее распространенных способов крепления крыши патио. Для этого вам понадобится укрепить задний канал и облицовку за счет усиления двух стропил внутри крыши.

Это довольно легко и просто сделать, но этот метод не позволяет вам идти вверх или вниз.

2. Сделайте крышу патио немного выше

Он почти аналогичен первому способу, но чтобы сделать крышу патио немного выше, вам нужно будет удалить водосточный желоб и расположить задний канал немного выше. .

Поскольку водосточный желоб снят, потребуется установить переходную планку с крыши дома на внутренний дворик. Это позволяет вам добавить более ста миллиметров дополнительной высоты.

3. Установите несколько кронштейнов подступенка для большей высоты

Если вы хотите достичь определенной высоты, вы можете поднять крышу патио с помощью нескольких скоб подступенка.Крыша патио, которая поднимается с помощью некоторых кронштейнов, требует нестандартной крышки баржи.

Это не только позволит вам поднять потолок на высоту 2 фута, но также даст различные великолепные варианты отделки и создания непринужденной атмосферы.

Если вы хотите, чтобы ваш внутренний дворик освещался естественным светом, вы можете выбрать непрозрачную пленку для двойных стен.

Непрозрачная пленка с двумя стенками, которая устанавливается между крышей патио и крышкой баржи, пропускает естественный свет.

Если вам не очень нравится естественный свет и вы хотите его заблокировать, вы можете заполнить зазор между крышей внутреннего дворика и крышкой баржи и закрыть задний проем.

Чтобы сделать внешний вид более чистым и красивым, вы можете добавить дополнительное окантовочное покрытие для стен. После этого можно заклеить кронштейны спереди.

4. Предотвратите попадание дождя, позвольте потоку воздуха

Конечная цель установки крыши патио — защитить вас от дождя и яркого солнечного света. К сожалению, иногда требуется блокировать воздушный поток.

Чтобы предотвратить брызги дождя, но позволить воздуху течь, вам необходимо поместить защитное покрытие внутреннего дворика поверх крыши примерно на 300 миллиметров, чтобы оно могло защищать от дождя, не блокируя воздушный поток.

Это ваш лучший выбор, особенно если у вас есть полностью крытый внутренний дворик, в который не поступает много воздуха.

5. Простейший способ получить максимально чистый вид

Чтобы получить максимально чистый вид, не беспокоясь о поту, вы можете просто прикрепить задний канал и патио прямо к стене дома.

Он не только придаст вам аккуратный вид, но и лучше защитит вас от дождя.

6. Поднимите крышу на 500 миллиметров

Вы можете поднять крышу внутреннего дворика до 500 миллиметров, сняв карниз, панель и желоб.После этого отрежьте стропила до линии стены.

Задний швеллер соединяется непосредственно со стропилом и армируется. Используя этот метод, вы получите чистую отделку, которая будет соединена с линией стены.

Но, возможно, вам также потребуется установить переносные окантовки сверху, чтобы завершить внешний вид.

7. Аккуратный вид

Чтобы создать аккуратный и аккуратный вид, требуется дополнительная высота, карнизы, панели и желоб удалены, а стропила обрезаются.

Установите стойки FHS на стену.После этого разместите и укрепите патио до стропил. Балку необходимо разместить на желаемой высоте.

Вам нужно будет установить водосточный желоб на дом и баржу сверху.

Поможет убедиться, что все водонепроницаемо. Для завершения работы вам также может потребоваться какая-то резка внизу.

Некоторые шаги по прикреплению крыши патио к существующему дому

Присоединение крыши патио к существующему дому — не пустяк, но это не означает, что вы не можете этого сделать.Вам просто понадобится помощь специалистов, если вы не очень хорошо разбираетесь в плотницких работах.

Перед тем, как прикрепить крышу патио к вашему дому, вам необходимо подготовить некоторые материалы, такие как:

  • Гвоздь
  • Гвозди
  • Деревянные балки
  • Деревянные доски
  • Деревянное стропило
  • Кровельная черепица
  • Черный кровельный войлок
  • Отвертка
  • Стяжные болты
  • Ориентированно-стружечная плита
  • Универсальный нож
  • Ригель

Шаги:

  • Измерьте высоту смотровой линии от крыши до дома, а не наоборот.
  • Измерьте размер балки, которую вы собираетесь использовать.
  • Карниз можно снять или оставить.
  • С помощью стопорных болтов и отвертки прикрепите основание стоек к земле. Вы должны убедиться, что они сидят ровно.
  • Сделайте пропил на одной из сторон горизонтальной балки крыши под углом. Делать это нужно тщательно, чтобы стропила прилегали к нему заподлицо.
  • Прикрепите горизонтальную балку с помощью пистолета для ногтей. После этого, чтобы он был заподлицо с крышей существующего дома, вырежьте два внешних стропила.
  • Теперь можно приступить к сборке внешних стропил и прикреплению стропильной балки к краю крыши дома.
  • Обрежьте каждый из концов дома, продолжая устанавливать стропила так, чтобы они идеально подходили к верхней части стропильной балки.
  • Когда все стропила установлены правильно, сформируйте крышу патио, прикрепив доски горизонтально к стропилам.
  • Если вы собираетесь использовать черепицу для покрытия крыши патио, не забудьте установить черный рубероид вместе с однослойной ориентированно-стружечной плитой.Когда они будут установлены, можно приступать к монтажу кровельной черепицы.

После того, как крыша патио будет установлена ​​идеально, вы сможете обставить ее так, чтобы получить максимальный комфорт. Вы будете готовы к дождю и яркому солнцу.

Но вы не думаете, что установка крыши для патио — это все, что нужно для защиты патио от брызг дождя и солнечного тепла, не так ли?

Крыша патио может не только служить щитом. Он может добавить очарования вашему патио.Вот 10 идей крыши патио, которые вы можете применить в своем доме.

1. Крыша внутреннего дворика в японском стиле

Источник изображения http://www.suprette.com/

Эта крыша внутреннего дворика вызывает в воображении образы японских домов. Деревянные стойки поддерживают выступающие балки, которые немного нависают.

Решетка пропускает естественный свет, так что вы будете частично укрыты. Фонари, свисающие над зелеными диванами, подчеркивают японский стиль этого дворика.

Чтобы он выглядел как традиционный японский дом, рядом с внутренним двориком и перед ним выращивают бамбук.

Плюсы:

  • Решетка не полностью блокирует естественный свет, так что он все еще может проходить через крышу патио.

Минусы:

  • Крыша не защитит вас от дождя.

2. Современная крыша внутреннего дворика

Источник изображения http://www.flauminc.com/

Эта крыша внутреннего дворика придает современный вид вашему дому. Минималистическая концепция, как и любые другие современные дома, — вот в чем суть.

Эта крыша выглядит парящей, так как поддерживается только столбом и стеной дома.

Пазогребневой потолок отлично дополняет деревянную ограду. А также столб и каркас потолка.

Они дополняют стену и мебель, делая внутренний дворик простым, но элегантным.

3. Крыша патио с элегантным дизайном

Источник изображения http://lacalleazul.com/

Элегантный дизайн всегда придавал чистый и современный вид любому зданию, включая внутренний дворик. Поэтому, если вы хотите, чтобы ваше патио выглядело современно, вам нужно установить гладкую крышу патио.

Эта крыша внутреннего дворика установлена ​​с эстетической целью. Он не полностью закрывает патио, поэтому на обеденный стол могут попадать капли дождя. Тем не менее, он очень хорошо дополняет дом.

4. Открытый стиль беседки

Источник изображения http://jeromecrousseau.us/

Деревенский вид состаренных деревянных столбов и балок не мешает ей выглядеть стильно.

Он даже добавляет очарования патио и дополняет открытую кирпичную стену. Открытые балки немного нависают и обнажают резные края.

Неровные края придают террасе классический вид.

Подсказка:

  • Чтобы крыша патио выглядела красивее, вы можете добавить на нее розы или любые другие виноградные лозы.
Источник изображения http://philliesfarm.com/

Металл — одна из самых любимых кровельных покрытий, потому что у нее много преимуществ. Одно из них — долговечность.

Металл известен своей прочностью и устойчивостью к сильным ветрам и снегопадам. Он также обеспечивает лучшую защиту от дождя и снега.

Металлочерепица не такая тяжелая, как ее аналоги. Поскольку он довольно легкий, вам будет легко его установить.

Несмотря на то, что первоначальная стоимость может прожечь ваш карман, его все же стоит установить, поскольку его долговечность не заставит вас заменить его в ближайшее время, а это означает, что у вас есть шанс потратить немного денег.

6. Полная защита от солнца, снега и дождя

Источник изображения http://peter4gov.org/

Если вы ищете что-то, что может дать вам максимальную защиту от жары солнца, дождя и снега , Вам необходимо принять во внимание металлическую кровлю.

Металлическая кровля очень подходит к стилю дома. Он не только подчеркивает дом, но и обеспечивает необходимую защиту, поскольку крепится непосредственно к стене.

7. Холщовый тент для крыши патио

Источник изображения http://www.greeniteconomicsummit.org/

Простой, но элегантный. Этот брезентовый оттенок может стать довольно хорошей крышей для патио. Он не только подчеркивает внутренний дворик, что придает ему более изысканный вид, но и защищает вас, когда вы хотите насладиться видом на свой задний двор.

Эта крыша внутреннего дворика имеет направляющие для штор, прикрепленные к каждой из балок. Они позволяют регулировать оттенок холста по своему усмотрению.

Вы можете отодвинуть полотно назад, чтобы получить естественный свет, или закрыть его, чтобы патио было полностью закрыто.

8. Стильная бежевая крыша патио

Источник изображения https://www.acvap.org/

Эта крыша патио очень хорошо дополняет внешний вид. Мягкий бежевый цвет создает расслабляющую атмосферу во внутреннем дворике, так что это может быть отличное место, чтобы завершить его день.

Стиль перголы пропускает естественный свет, благодаря чему внутренний дворик частично затеняется. Вы не пропустите солнечное тепло, сидя во внутреннем дворике.

9. Прозрачная крыша патио из стекловолокна

Источник изображения http://www.laxmiddecor.com/

Стекловолокно очень универсально. Поэтому вы можете использовать его как крышу вашего патио.

Стекловолокно довольно легкое и гибкое. Его гибкость и вес делают его весьма выгодным, когда речь идет о крыше патио.

Кроме того, стекловолокно довольно дешево, но оно может сделать ваш внутренний дворик красивее, как на этой фотографии.

10. Крыша внутреннего дворика из закаленного стекла

Источник изображения https://fenster-klein.de/

Если вы ищете крышу внутреннего дворика, которая позволяет получать естественный свет, а также защищает вас от дождя и снега, закаленное стекло подойдет вам. будь вашей самой большой ставкой.

Прозрачность закаленного стекла позволяет оставаться во внутреннем дворике, наслаждаясь видом на окрестности, включая то, что находится над крышей. Однако это немного дороговато.

Также читайте: Стоимость окон от пола до потолка и идеи

***

Теперь вы знаете, как прикрепить крышу патио к существующему дому, и некоторые идеи для крыши патио.Прикрепить крышу патио не так уж и сложно, не так ли?

Но лучше не устанавливать его самостоятельно. Некоторая помощь будет отличной идеей.

Как прикрепить крышу патио к существующему дому — Сделай сам

Когда вы прикрепляете крышу патио к существующему дому, вы можете создать вид патио, который перетекает с крыши наружу. Создание этой крыши для патио требует определенных знаний в области деревообработки и пациентов, но если у вас есть навыки и время, вы можете заставить ее работать.Здесь наши специалисты по кровле объясняют, как прикрепить крышу патио к существующему дому.

Что вам понадобится, чтобы прикрепить крышу патио к существующему дому:

  • Балки деревянные
  • Стропила
  • Доски
  • Гвоздь, Гвозди
  • Стяжные болты, отвертка
  • Кровельный войлок черный
  • Ориентированно-стружечная плита
  • Кровельная черепица
  • Главная книга
  • Универсальный нож
  1. Начиная от крыши до дома (не от дома до крыши), рассчитайте высоту просвета по линии обзора.
  2. После этого определите размер балки, который вы хотите использовать.
  3. Затем выберите уклон и конструкцию крыши.
  4. Поскольку вы устанавливаете крышу поверх существующей крыши, вам нужно решить, удалить ли существующий карниз или оставить его. (Если вы решите удалить его, убедитесь, что он не нарушит целостность всей конструкции.)
  5. Затем определите, сколько балок, стропил и кровельных досок вам понадобится для вашего проекта.
  6. Окрашивайте деревянные детали, чтобы защитить их от внешних воздействий.
  7. Затем прикрепите основания столбов к земле с помощью болтов и отвертки и убедитесь, что они установлены вертикально.
  8. Обрежьте одну сторону горизонтальной балки крыши под углом так, чтобы стропила прилегали к ней заподлицо.
  9. С помощью пистолета для ногтей прикрепите горизонтальную балку и обрежьте два внешних стропила так, чтобы они находились заподлицо с крышей существующего дома.
  10. Установите два внешних стропила и прикрепите гладкую стропильную балку к самому краю существующей крыши.
  11. Продолжая устанавливать стропила, обрежьте каждый конец дома так, чтобы он поместился поверх простой стропильной балки.
  12. После того, как все стропила будут на месте, прикрепите доски горизонтально к стропилам, чтобы сформировать крышу патио.
  13. Если вы покрываете крышу внутреннего дворика черепицей, которая соответствует вашей существующей крыше, установите черный рубероид и слой ориентированной стружечной плиты.
  14. После этого можно прикрепить кровельную черепицу.

* Фото предоставлено blogbeen.com

Как прикрепить крышу патио к существующему дому

Патио — это абсолютная необходимость, если вы любите проводить время на солнце и просто расслабляться в своем собственном комфортабельном пространстве.Даже в этом случае погода не всегда будет на вашей стороне, и есть обновление, которое может дать вам возможность проводить время на улице независимо от условий — крыша патио. Если вы здесь, чтобы узнать, как прикрепить крышу патио к существующему дому, это, вероятно, самое простое руководство, которое вам удастся прочитать. Крыши для патио не требуют грамотного планирования и высоких навыков. Выполнения каждого шага, упомянутого здесь, должно быть достаточно, чтобы собрать крышу патио самостоятельно.

Поиск подходящих инструментов для установки крыши патио


Источник изображения: Michelle Walker Architects

Прикрепить крышу патио к существующему дому — непростая задача.Это выполнимо, но требует много мотивации и внимания. Помимо морального духа, вам также понадобятся соответствующие инструменты для завершения этого проекта. Крыши для патио могут быть опасны, если они не установлены должным образом, особенно если район, в котором вы живете, известен суровыми погодными условиями, которые часто приводят к повреждению крыши. Чтобы избежать любого риска и обезопасить себя и окружающих, убедитесь, что вы правильно используете инструменты. Вам понадобится:

  • Карандаш плотника для отметки пятен
  • Уровень
  • Лестница
  • Электродрель
  • Пила

Что касается материала, убедитесь, что у вас есть под рукой:

  • Доска
  • Гвозди
  • Стружечная плита
  • Битумная черепица
  • Стропила
  • Балки
  • Ригель

Выбор места установки крыши патио

Есть несколько положений, в которых вы можете прикрепить крышу патио.Каждая позиция включает в себя более или менее разные процессы присоединения и имеет свои преимущества и недостатки. Проанализируйте каждый из них и посмотрите, какой вариант больше всего подходит для вашего случая. Сделав это, вы сможете узнать, как прикрепить крышу патио к существующему дому.

Уровень карниза

Источник изображения: Fergus Garber Architects

Для одноэтажных домов наиболее подходящее расположение крыши патио — ниже карниза. Это, пожалуй, самый распространенный способ крепления крыши патио, а также самый простой в установке.Вам нужно будет использовать только два стропила внутри крыши, чтобы установить ее на место. Единственным недостатком является то, что его фиксированное положение на уровне карниза не является ни высоким, ни низким.

Высокая крыша патио

Источник изображения: Neil Cownie Architect Pty Ltd

Вместо того, чтобы устанавливать крышу патио на уровне карниза, вы можете подняться выше и удалить желоб в доме. Обратный канал будет размещен намного выше, чем в случае вышеупомянутого случая, и в результате получится высокая крыша патио. Разница между карнизной крышей патио и высокой крышей патио заключается в том, что на патио потребуется установить переходную гидроизоляцию.Это фактор, который дает вам дополнительный рост на несколько сантиметров.

Это в основном рекомендуется для двухэтажных домов, где бухгалтерская книга может быть привязана к балочной балке. Ленточные балки или балки по периметру 0 обычно располагаются между этажами. Обнаружив это место и прикрепив к нему крышу патио, вы получите эстетически приятный результат при сохранении его эффективности.

Каменные стены Патио

Источник изображения: SHM Architects

Это, безусловно, самый чистый способ прикрепить крышу патио к существующему дому.Это аккуратно, просто, удобно — прикрепить задний канал прямо к кирпичной стене. Такое положение крыши патио дает вам лучший вид и лучшую защиту от дождя.

Советы, которые следует учитывать в процессе установки

Местные строительные нормы и правила могут не разрешать вам добавлять крышу патио

Источник изображения: John Kraemer & Sons

Перед тем, как что-либо начинать, убедитесь, площадь не требует получения разрешения на строительство для внесения таких изменений.Местные строительные нормы и правила различаются, и вы можете заплатить штраф, если не будете их соблюдать.

Расчетная нагрузка на крышу

Источник изображения: Mark Stocker Design

Все крыши спроектированы таким образом, чтобы выдерживать определенный вес, вызванный снегом или другими добавками. Перед началом строительства необходимо убедиться, что ваша крыша предназначена для поддержки пристройки, такой как крыша внутреннего дворика. Термины, используемые для определения нагрузок на крышу, — это «постоянная» и «временная» нагрузка. Статическая нагрузка — это фактический вес материала каркаса, а временная нагрузка — это любое добавление.

Получите бесплатную электронную книгу!

Подпишитесь, чтобы получить потрясающую электронную книгу, наполненную вдохновением для дизайна интерьера, которую вы можете использовать для своего дома.

Спасибо!

Нужен еще один шаг. Пожалуйста, проверьте свой почтовый ящик на наличие электронного письма с подтверждением информационного бюллетеня.

Наклон

Убедитесь, что уклон вашей крыши достаточен для выбранного вами типа пристройки. Изучая, как прикрепить крышу патио к существующему дому, вы должны будете знать обо всех ограничениях производителя кровли.

Стропила

Источник изображения: DZN Partners

Обратите внимание на размер, длину и расстояние между стропилами слева. Пиломатериалы, которые вы используете, повлияют на конечный результат, поэтому обратите особое внимание на эти размеры. Существует онлайн-КАЛЬКУЛЯТОР ПРОМЕЖУТОЧНОСТИ (ссылка), созданный Американским советом по древесине. Это поможет вам определить необходимые расчеты.

Опоры

Если вы живете в более холодном районе, вам, возможно, придется выбрать более глубокие опоры из-за факторов морозной линии.Самый простой способ определить размер опор — это прочитать Международные строительные нормы и правила, а также местные строительные нормы и правила.

Опорные колонны

Источник изображения: маркизы Dart

Чтобы убедиться, что крыша внутреннего дворика безопасна, вам необходимо добавить опорные колонны. Самый простой способ спроектировать их — добавить угол в двух самых дальних от стен дома углах. Вы можете построить их самостоятельно, собрав каркас. Каркас можно установить на место с помощью кронштейнов и винтов.Покройте рамку любым материалом, который вам больше нравится, и все.

Добавьте Ledger Board

Источник изображения: Southwest Fence & Deck

После прикрепления крыши патио к вашей конструкции вам нужно разобраться с бухгалтерской доской. Гроссбух — это часть, которая скрепляет крышу патио, поддерживая ее на стенах. Размещение и монтаж ригельной доски — это аспект, который определяет, под каким углом будет крыша, а также насколько она высока или низка. Он также дополнительно защищает конструкцию.

Мигает

Мигает, чтобы вода не попадала на контрольную доску. Изучая, как прикрепить крышу патио к существующему дому, этот шаг часто упускают из виду. Не забудьте добавить — желательно — алюминиевый оклад под сайдингом. Наклоните его над решеткой для дополнительной защиты и предотвращения попадания воды на стену.

Стропила

Источник изображения: All Square Contracting & Restoration

Стропила и балочные подвески идут рука об руку.Подготовьте балочные вешалки, прикрепив их к дому, и возьмите стропила любого цвета, подходящего к вашему дизайну. Затем закрепите стропила и используйте подвесы для балок, чтобы создать прочную конструкцию. Вы также можете использовать сейсмические анкеры, но балочные подвесы легче установить, и они рекомендуются для крыш патио. Стропила 2х6 — самые распространенные.

На этом этапе вы можете использовать скользящую фаску для сохранения угла стыка стропил с доской. Конец стропил может получиться искривленным, если стены вашего дома изначально искривлены, но вы можете исправить это, переставив стропила под определенным углом и прикрепив их к балкам.Вы также можете обрезать их в соответствии с конкретными потребностями здания.

Доска и черепица

Источник изображения: Texas Custom Patios

Наконец, вы можете сформировать крышу на стропильной конструкции. Вы можете сделать это, поместив доски на стропила и закрепив их соответствующим образом. Вы также можете добавить черепицу сверху или любой другой материал, который вам больше нравится. Если вы выберете черепицу, вместе с черным рубероидом будет рекомендован слой стружечной плиты.

Завершение размышлений о том, как прикрепить крышу патио к существующему дому

Как только вы научились прикреплять крышу внутреннего дворика к существующему дому, вы можете проявить творческий подход.Оставьте балки открытыми, если это соответствует эстетике вашего дома. Используйте декоративную отделку или оклад, чтобы крыша выглядела превосходно.

Спрячьте гвозди и металлические шляпки для аккуратного вида. Когда вы понимаете, как строить конструкцию, ограничений нет. Кроме того, как только вы закончите, вы можете наслаждаться отдыхом на свежем воздухе и подзарядить свои батареи с помощью доза природы, независимо от погодных условий, не выходя из домашнего дворика.

Надеюсь, вам понравилось читать эту статью о том, как прикрепить крышу патио к существующему дому, который мы создали с помощью Tidewater Roofing.

Если вам понравилась эта статья, вы также можете ознакомиться со следующими материалами:

Как прикрепить крышу патио к существующему дому —

Как прикрепить крышу патио к существующему дому

Добавление Крыша патио вашего существующего дома может создать красивый вид, который легко перетекает с крыши вашего дома. Техника, которой мы собираемся поделиться с вами, показывает вам, как использовать структуру вашего дома, поддерживая один конец крыши патио на ригеле, который устанавливается горизонтально по отношению к дому.Создание такой крыши для патио требует совсем немного знаний в области деревообработки и большого терпения. Если вы опытный специалист по информатике и у вас есть навыки и время, это идеальный проект для вас. Наши специалисты по кровле объединились, чтобы составить подробные инструкции, которые помогут вам разобраться в вашем проекте крыши внутреннего дворика. Если вы будете внимательно и внимательно следовать этим шагам, то будете профессионально прикрепить крышу патио к существующему дому.

Инструменты и материалы

Для завершения этого проекта вам понадобится правильный набор инструментов, чтобы убедиться, что крыша вашего патио прочная и безопасная.Наличие правильных инструментов гарантирует, что вы сможете завершить свой проект без риска пораниться или сделать крышу патио, которая будет нестабильной и опасной для вашего дома. Посмотрите на список ниже, отметьте, что у вас есть, и не начинайте свой проект, пока не получите все необходимые материалы.

Инструменты:

  • Плотницкий карандаш
  • Уровень
  • Пила
  • Пила Лошади
  • Лестница
  • Power Drill
  • Chalk Line

Материал Доска Подвески для балок из оцинкованной стали

  • Оцинкованные гвозди
  • Алюминиевый оклад
  • Шурупы с гальванической гальваникой
  • 2 × 6 досок
  • Создание стропил для патио

    Шаг 1:
    Шаг 1:
    rafters — это крепление главной доски к вашему дому.Размещение балки будет определять уровень вашей крыши, чтобы убедиться, что она расположена на правильной высоте и горизонтально. Если у вас одноэтажный дом, лучшее место для крепления бухгалтерской книги — чуть ниже карниза дома. Если у вас есть двухэтажный дом, вы можете привязать бухгалтерскую книгу к балочной балке. Найдите ленточную балку, измерив расстояние от окна 2-го этажа. Когда вы прикрепляете ригельные доски к лицевой панели, их следует надежно удерживать с помощью болтов, проходящих через стену, или вы можете использовать стяжные винты.

    Шаг 2:

    После того, как регистрационная плата правильно прикреплена, пора добавить мигание. Лучше всего использовать алюминиевый оклад, чтобы вода не просачивалась за борт, что в конечном итоге может привести к повреждению. Гидроизоляцию следует заправить под сайдинг и наклонить над балкой, а затем вниз по лицевой стороне доски.

    Шаг 3:

    Найдите время, чтобы подготовить стропила перед их развешиванием. Покрасьте их в любой цвет, который подходит вашему дому, и прикрепите к балкам вешалки.При подвешенном над головой доме стропила будут крепиться к одному концу дома. Подвески с металлическими балками обеспечивают самые надежные и надежные соединения. Другие соединители, такие как сейсмические анкеры, можно использовать, если вы соединяете стропила с верхней частью ригеля, но в большинстве случаев лучше всего подойдут балочные подвесы.

    Шаг 4:

    Начните прикреплять стропила 2 × 6 к вашему дому с помощью балочных вешалок, поддерживаемых балочной доской. При необходимости используйте скользящую фаску, чтобы найти правильные углы стыка стропил с доской.Стропила будут размещены на 24-дюймовых центрах и прикреплены к балкам, а балки будут установлены по направлению к центру. Убедитесь, что вы убедитесь, что все стропила выровнены при установке. Сначала прикрепите к гроссбуху, а затем установите балки. Вертикальную балку следует проверить, чтобы убедиться, что она ровная, а концевые стропила надежно закреплены. Если стропила выходят на балку, убедитесь, что они не выступают более чем на общей длины стропил.

    Шаг 5:

    Проверьте конец стропил, чтобы убедиться, что все они прямые.Если ваши стены кривые, это означает, что конец стропил тоже искривлен. Попробуйте переставить стропила, чтобы исправить эту проблему. Если вы столкнетесь с трудностями при попытке выпрямить стропила, нарисуйте меловую линию на концах каждой из них и обрежьте их пилой, прежде чем прикреплять обшивку. Если ваши стены и стропила искривлены, это будет очень заметно, если смотреть снизу. Потратьте дополнительное время, чтобы убедиться, что они прямые, чтобы ваш проект выглядел единообразно и профессионально. Добавьте облицовочную доску в конец стропил, чтобы получить законченный вид.

    Когда вы закончите строительство крыши патио, найдите время, чтобы добавить черепицу или другой кровельный материал, который вам больше нравится. Если вы хотите сэкономить немного времени и денег, вы также можете прикрепить навес для террасы вместо кровельных изделий. Для открытого и легкого вида вы можете оставить балки незащищенными и не добавлять укрытие. Покрасьте балки, чтобы они соответствовали отделке вашего дома или подчеркнули красоту использованного вами натурального дерева. Есть так много вариантов декора на выбор, чтобы показать свой недавно завершенный внутренний дворик.Декоративная отделка и оклейка придадут работе профессионально выполненный вид, скрывая гвозди и металлические заглушки. Крыша внутреннего дворика, которая встроена в уже существующий дом, — это самый простой способ добавить вашему дому красивый маленький оазис. Вы можете держаться подальше от непогоды, при этом наслаждаясь природой и наслаждаясь природой прямо у себя дома.

    Как добавить свес крыши | Home Guides

    Свес крыши защищает здание под ним от дождя и непогоды, и если в вашем доме его нет, добавление свеса не является особенно сложной строительной работой.Обрамление нового свеса несложно, но плавное совмещение нового свеса с существующей крышей требует определенных усилий и затрат.

    Подготовка крыши

    Чтобы получить доступ к существующим хвостовикам стропил, снимите облицовочную доску, закрывающую концы стропил, а также любые другие отделочные элементы, закрывающие хвосты стропил и верхнюю плиту внешней стены. Если после того, как вы сняли облицовку, на чердаке недостаточно свободного места для работы, чтобы расширить стропила, вы можете удалить кровельную обшивку и черепицу с нижней части стропил, чтобы обнажить стропила и дать себе место для работы. .

    Удлинение стропил

    Отрежьте удлинители стропильных ног в три раза больше длины свеса, который вы хотите добавить, используя пиломатериалы того же размера, что и существующие стропила. Расположите удлинители стропил напротив существующих стропил так, чтобы две трети их длины перекрывали стропила, а оставшаяся треть выступала наружу, определяя свес. Вылет должен быть не более 2 футов, чтобы обеспечить устойчивость и хорошую опору. Прибейте расширения к существующим стропилам с помощью гвоздей по 16 пенни, расположенных на расстоянии 6-8 дюймов друг от друга.

    Добавление фасций и софитов

    Прикрепите новую вспомогательную доску размером два на четыре вдоль концов новых хвостовиков стропил. Если вы хотите построить закрытый карниз, вы можете установить горизонтальный потолок, который охватывает нижнюю часть выступа между лицевой панелью и внешней стеной здания, ограничивая пространство под выступом. Чтобы построить потолок, прикрепите гвоздезабивную доску размером два на четыре к стене здания, выровняв ее с нижней частью фасада. Прикрепите два на четыре стержня, по одному для каждого хвоста стропила, перпендикулярно фасции, прибив один конец к хвосту стропила, а другой конец — к гвоздезабивателю.Завершите софит, прибив материал софита к обрамлению и добавив облицовочную доску размером один на шесть поверх дополнительной фасции.

    Кровля свеса

    После того, как свес обрамлен, накройте удлинители стропил вместе с любой частью крыши, с которой вы сняли обшивку, новой фанерной обшивкой, толщина которой не превышает 1/8 дюйма от толщины существующей обшивки.

    alexxlab

    Related Posts

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
