Правильный каркасный дом. Часть 1

Приходилось ли вам сталкиваться с тем, что в обсуждениях на форумах всплывает тема про “правильный” или “неправильный” каркасный дом? Часто людей тыкают носом в то, что каркас неправильный, но толком объяснить – чем же он неправильный и как должно быть, затрудняются. В этой статье я попробую объяснить, что обычно скрывается за понятием “правильный” каркас, который является основой каркасного дома, так же как скелет у человека.  В дальнейшем, надеюсь, рассмотрим и другие аспекты.

Наверняка вы знаете о том, что фундамент – основа дома.  Это так, но у каркасного дома есть и другая основа – не менее важная, чем фундамент. Это сам каркас.

Какой каркасный дом “правильный”?

Начну с основного.  Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует. Какой сюрприз, не правда ли? 🙂

Вы спросите, почему?  Да очень просто.  Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными.  Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”.  Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами “правильности”?  Все очень просто.  Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии.  Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9%  у тебя все будет хорошо.  Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

  1. Конструктивная надежность решений.
  2. Оптимальность по трудозатратам при возведении.
  3. Оптимальность по затратам материалов.
  4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните.  Когда где-либо идет речь про “правильный” каркас или про “правильные” узлы каркасного дома, то, как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать “полуправильными”?  В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.

Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная.  Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается.  В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях.  В результате делается сложно там, где можно сделать проще.  Используется больше материала там, где можно меньше.  Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах…  вообще ни в чем

.

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Ключевые особенности американского каркаса

Американский каркас – это практически эталон.  Он прост, крепок, функционален и надежен как железная пила.   Его легко собирать, он имеет большой запас прочности.

Американцы – ребята прижимистые, и если им удастся сэкономить пару тысяч долларов на стройке, они это обязательно сделают.  При этом они не смогут опустится до откровенной халтуры, так как в строительной области есть жесткий контроль,  страховые компании в случае проблем откажут в выплатах, а заказчики горе-строителей быстренько подадут в суд и обдерут нерадивых подрядчиков как липку.

Поэтому американский каркас и можно назвать эталоном по соотношению: цена, надежность, результат.

Американский каркас прост и надежен

Рассмотрим чуть подробнее основные моменты, отличающие именно американскую каркасную схему:

Типовые узлы каркасного дома

Вначале стоит отметить, что “правильные” каркасные дома делаются без применения бруса и только из сухих пиломатериалов.  То есть все стойки, обвязки и т.п. делаются только из сухой строганной доски.  Почему? Читайте в статье про выбор пиломатериалов для каркасного дома.

Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями.

Поэтому первое, что отличает “правильный” каркасный дом –  использование сухого пиломатериала и отсутствие бруса в стенах.  Уже по одному этому критерию вы сможете отбросить 80% российских компаний и бригад, работающих на каркасном рынке.

Моменты, отличающие американский каркас:

  1. Углы – есть несколько разных схем реализации углов, но нигде вы не увидите бруса в качестве угловых стоек.
  2. Сдвоенные или строенные стойки в районе оконных и дверных проемов.
  3. Усилитель над проемами – доска, установленная на ребро. Так называемый “хэдер” (от английского header).
  4. Сдвоенная верхняя обвязка из доски, никакого бруса.
  5. Перехлест нижнего и верхнего ряда обвязки в ключевых точках – углы, разные фрагменты стен, места примыканий внутренних перегородок к наружным стенам.

Укосину я специально не отметил как отличительный момент. Так как в американском стиле, при наличии обшивки плитами OSB3 (ОСП) по каркасу, в укосинах нет необходимости. Плиту можно рассматривать как бесконечное множество укосин.

Поговорим более подробно про ключевые особенности правильного каркаса в американской версии.

Правильные углы каркасного дома

На самом деле в интернете, даже в американском сегменте, можно найти с десяток схем.  Но большинство из них являются устаревшими и редко применяемыми, особенно в холодных регионах.  Я выделю три основных схемы углов.  Хотя реально, основными являются только первые две.

Узлы углов каркасного дома

  1. Вариант 1 – так называемый “калифорнийский” угол. Самый распространенный вариант.  Почему именно “калифорнийский” – понятия не имею :). Изнутри к крайней стойке одной из стен прибивается еще одна доска или полоса OSB. В результате, на внутренней части угла образуется полочка, которая в дальнейшем служит опорой под внутреннюю отделку или какие-либо внутренние слои стены.
  2. Вариант 2 – закрытый угол. Также один из самых популярных.  Суть – дополнительная стойка для того, чтобы сделать полку на внутреннем угле.  Из достоинств: качество утепления угла лучше, чем в варианте 1. Из недостатков: такой угол утеплить можно только снаружи, то есть это надо сделать перед тем, как обшивать каркас чем-либо снаружи (плиты, мембрана и т.п.)
  3. Вариант 3 – “скандинавский” теплый угол.  Очень редкий вариант, в Америке не используется. Видел в скандинавских каркасах, но не часто. Почему я его тогда привел? Потому что, на мой взгляд, это самый теплый вариант угла. И я подумываю над тем, чтобы начать применять его на наших объектах. Но перед его использованием нужно подумать, так как конструктивно он уступает первым двум и не везде подойдет.

В чем особенность всех этих трех вариантов и почему брус – плохой вариант для угла?

Угол из бруса, самый проигрышный вариант

Если вы заметили – во всех трех вариантах из досок угол можно утеплить. Где-то больше, где-то меньше. В случае бруса в углу имеем сразу 2 недостатка: во-первых, с точки зрения теплотехники такой угол будет самый холодный. Во-вторых – если в углу стоит брус, то изнутри нет “полочек”, чтобы прикрепить к нему внутреннюю отделку.

Разумеется, последний вопрос можно решить. Но помните, что я говорил про “неправильные” каркасы?  Зачем делать сложно, если можно сделать проще?  Зачем делать брус, создавая мостик холода и думая, как потом к нему прикрепить отделку, если можно сделать теплый угол из досок? При том, что ни на количестве материала, ни на сложности работ это никак не скажется.

Правильные проемы в каркасном доме

Проемы и верхняя обвязка – это наиболее значимое отличие американской схемы каркаса от скандинавской, но об этом позже.   Так вот, когда говорят о правильных проемах в каркаснике, то обычно говорят о следующей схеме (оконные и дверные проемы выполняются по одному принципу).

Правильные проемы в каркасном доме

Первое (1), на что обычно обращают внимание, говоря про “неправильные” проемы, это сдвоенные и даже строенные стойки по бокам проема.  Часто считают, что это нужно для некоего усиления проема для установки окна или двери.  На самом деле это не совсем так.  Окну или двери будет и на одинарных стойках хорошо. Зачем же тогда нужны сплоченные доски?

Все элементарно. Помните, я говорил, что американский каркас прост и надежен как железная пила?  Обратите внимание на рисунок 2. И вы поймете, что сплоченные стойки нужны исключительно для опоры лежащих на них элементов.  Чтобы края этих элементов не висели на гвоздях.  Просто, надежно и универсально.

На рисунке 3 – одна из упрощенных разновидностей, когда нижняя обвязка окна врезается в разорванную стойку.  Но при этом обе оконные обвязки по-прежнему имеют опоры по краям.

Поэтому нельзя говорить формально про то, что, если стойки не сдвоены, то это “неправильно”.  Они могут быть и одинарные, как в скандинавском каркасе. Скорее ошибкой является то, когда стойки по краям проемов сплоченные, но не несут на себе нагрузки от опирающихся на них элементов. В данном случае они просто бессмысленны.

В данном случае горизонтальные элементы висят на крепеже, поэтому никакого смысла в удвоении или утроении стоек по бокам нет

Теперь поговорим об элементе, который уже является более критичным и отсутствие которого можно рассматривать как “неправильность” проема.  Это “хэдер” над проемом (header).

Оконный “хэдер”

Вот это действительно важный элемент.  Как правило, сверху на оконный или дверной проем будет приходить какая-то нагрузка – лаги перекрытия второго этажа, стропильная система.  А сама стена ослаблена на прогиб в районе проема.  Поэтому в проемах и делаются локальные усиления. По-американски это headers.  Фактически это доска, установленная на ребро над проемом.  Вот тут уже важно, чтобы края хэдера или опирались на стойки (если используется классическая американская схема со сплоченными стойками проемов), или были врезаны в крайние стойки, если они одинарные.   Причем сечение хэдера напрямую зависит от нагрузок и размеров проема.  Чем больше проем и чем сильнее нагрузка на него, тем мощнее хэдер.

Он может быть также сдвоенным, строенным, наращенным в высоту и т.п. – повторюсь, зависит от нагрузки.  Но, как правило, для проемов до 1.5 м по ширине хэдера из доски 45х195 вполне достаточно.

Является ли отсутствие хэдера признаком “неправильности” каркаса?  И да, и нет.  Если действовать по американскому принципу “просто и надежно”, то хэдер должен присутствовать на каждом проеме. Делай так – и будь уверен в результате.

Но на самом деле нужно плясать от нагрузки, приходящейся на проем сверху. Например, узкое окно в одноэтажном доме и стропила на этом участке стены расположены по краям проема – нагрузка сверху на проем минимальна и можно обойтись без хэдера.

Поэтому к вопросу хэдера стоит относиться следующим образом. Если он есть – отлично. Если его нет – то строители (подрядчик) должны внятно объяснить, почему, по их мнению, он тут не нужен, а зависеть это будет, в первую очередь, от нагрузки, приходящейся на зону проема сверху.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п. Кроме того, обратите внимание на перехлесты второго ряда обвязки.

  1. Перехлест в углу – связываем вместе две перпендикулярных стены.
  2. Перехлест по центру – связываем вместе 2 участка одной стены.
  3. Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее.  Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее.  Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень.   Наверняка вам встречались фразы “укосины сделаны неправильно”.  Давайте поговорим об этом.  Во-первых, что такое укосина?  Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости.  Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Правильная укосина

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

  1.  Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
  2.  Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
  3.  Укосина врезается в каждую стойку на своем пути.
  4. На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
  5. Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Неправильная укосина

Это просто доска, воткнутая в первый проем каркаса.  Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

  1. Во-первых – очень маленький угол наклона.
  2. Во-вторых, в такой плоскости доска укосины работает хуже всего.
  3. В-третьих, зафиксировать к стене такую укосину сложно.
  4. В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости.  Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.

Еще один пример, также распространенный.  Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит.  Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии.  Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

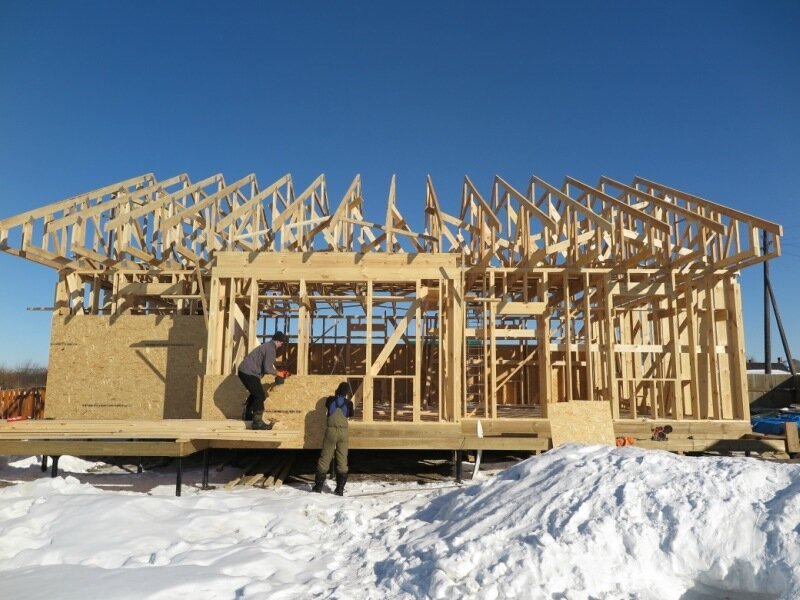

Типичный скандинавский домокомплект

Скандинавский каркас

Углы, укосины – тут все как у американцев.  На что же обратить  внимание?

  1. Одинарная обвязка по верху стены.
  2.  Силовой ригель, врезанный в стойки на протяжении всей стены.
  3. Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый “скандинавский” ригель – он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете.  Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос – когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит.  От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают.  Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители.  А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий.  Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры.  А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши – может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский.  Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

“Полуправильные”  каркасы

Напомню, что под “полуправильными” я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых скандинавско-американских решений. Поэтому называть их “полуправильными” нужно осторожно.

Приведу несколько примеров.

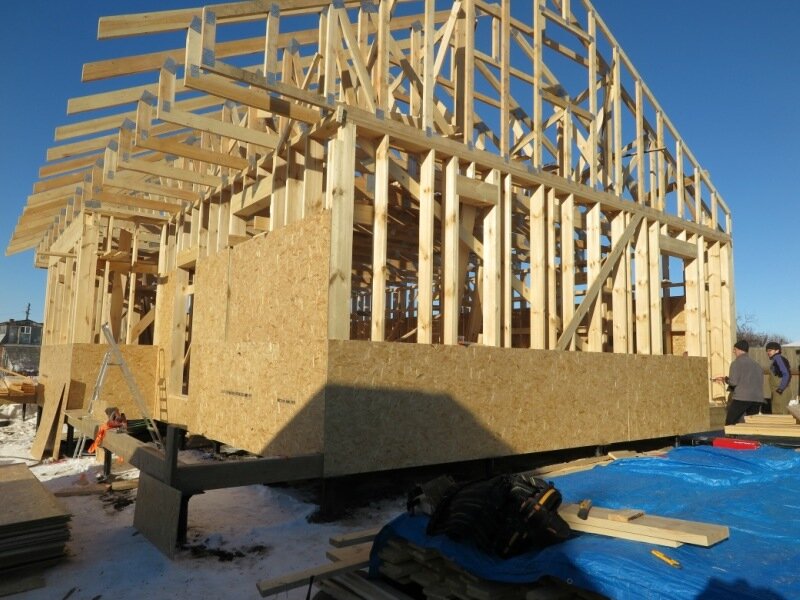

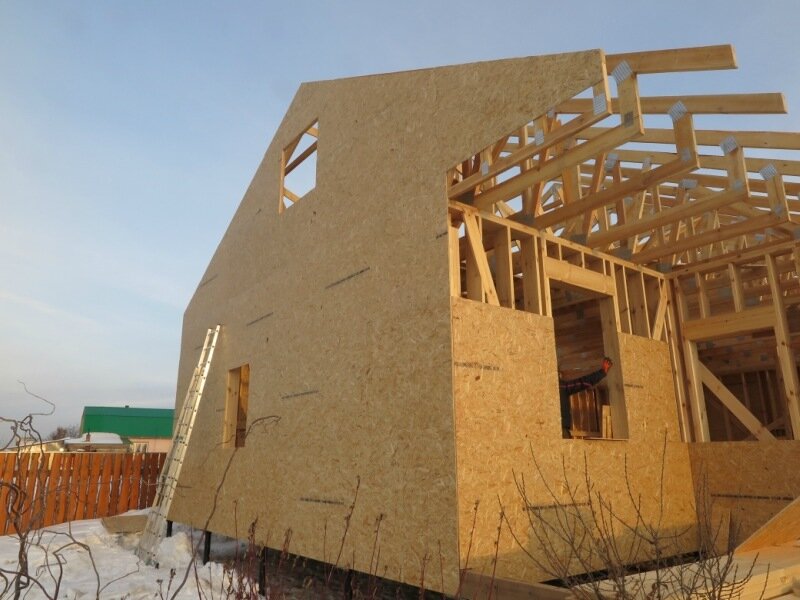

Пример того, как можно “перебдеть”

Первый пример из нашей же практики.  Это дом был построен нами, но по проекту, предоставленному заказчиком.  Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект; кроме того, заказчик заплатил за проект ощутимую сумму и формально нарушений по конструкции нет, а с озвученными недостатками текущего решения он смирился.

Почему же тогда я отнес этот каркас к “полуправильным”?  Обратите внимание на то, что здесь есть и скандинавские ригели, и американские хэдеры, и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема, и скандинавская, и сверху накинуто еще процентов 30% запаса по-русски, на всякий случай. Ну, а сборная стойка из 6 (!!!) досок под клееной балкой конька говорит сама за себя.  Ведь в этом месте единственное утепление – это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.

“Полуправильным” я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет.  Тут многократный запас прочности “на случай атомной войны”.  Зато изобилие мостиков холода, и огромный перерасход материала на каркас, и высокая трудозатратность работ, что также сказывается на цене.

Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.

Другой пример – каркас по системе “двойной объемный” каркас, пропагандируемый одной московской компанией.

Основное отличие — это фактически двойная наружная стена, с разнесенными относительно друг друга стойками.  Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности.  Задачу ликвидации мостиков холода, которую, в первую очередь, решает такой каркас, можно решить более простыми,  надежными и правильными методами типа “перекрестного утепления”.

И, что любопытно,  обычно “полуправильные” каркасы так или иначе имеют в себе скандинавско-американские решения.  А отличия скорее в попытке улучшить хорошее.  Вот только часто бывает, что получается “лучшее – враг хорошего”.

Такие каркасы можно смело назвать “полуправильными” именно потому, что грубых нарушений тут нет. Есть отличия от типовых американо-скандинавских решений в попытках что-то улучшить или придумать некую “фишку”.  Платить за них или нет – выбор заказчика.

“Неправильные” каркасные дома

Теперь поговорим о “неправильных” каркасах.   Самый типичный, я бы даже сказал, собирательный, случай, представлен на фото ниже.

Квинтэссенция “направильного” каркасного домостроения

Что сразу можно отметить на данном фото?

  1. Тотальное использование материала естественной влажности. Причем материала массивного, который сильнее всего усыхает и меняет свою геометрию в процессе усушки.
  2. Брус в углах и на обвязках и даже на стойках –  это мостики холода и неудобство в дальнейшей работе.
  3. Отсутствие хэдеров и усилений проемов.
  4. Не пойми как сделанная укосина, плохо выполняющая свою роль и мешающая утеплению.
  5. Сборка на уголки с черными саморезами, назначение которых – крепление ГКЛ при отделке (а не использование в силовых конструкциях).

На фото выше представлена практически квинтэссенция того, что принято называть “неправильным” каркасом или “РСК”.  Аббревиатура РСК появилась году в 2008 на ФХ, с подачи одного строителя, представившего схожее  изделие миру, под названием Русский Силовой Каркас. Со временем, по мере того как люди начинали разбираться, что к чему,  данную аббревиатуру стали расшифровывать как Рашен Страшен Каркашен.  Как апофеоз бессмысленности с претензией на уникальное решение.

Что самое любопытное, при желании его можно отнести и к “полуправильным”: ведь если саморезы не сгниют (черные фосфатированные саморезы отнюдь не образец коррозийной устойчивости) и не полопаются при неизбежной усушке бруса, данный каркас вряд ли развалится. То есть право на жизнь такая конструкция имеет.

В чем основной недостаток “неправильных” каркасов?  Если люди разбираются в том, что они делают, они довольно быстро приходят к канадско-скандинавской схеме.  Благо, что информации сейчас навалом.  А если не приходят, то это говорит об одном: им, по большому счету, наплевать на результат.  Классический ответ при попытке задать им вопрос, почему именно так – “мы всегда так строили, никто не жаловался”.  То есть вся стройка основывается исключительно на интуиции и смекалке. Без попыток поинтересоваться – а как же вообще это принято делать.

Что мешало сделать доску вместо бруса?  Сделать усиления проемов?  Сделать нормальные укосины? Собрать на гвозди? То есть сделать правильно?  Ведь ровно никаких преимуществ такой каркас не дает!  Один большой набор не самых лучших решений с претензией на супер прочность и т.п..  Причем трудозатратность такая же как у “правильного”, стоимость – тоже, а материалоемкость, возможно, даже больше.

Подведем итог

В качестве итога: “правильной” принято называть американо-скандинавскую схему каркаса, по причине того, что она уже многократно опробована на тысячах домов, доказав свою жизнеспособность и оптимальное соотношение “трудозатратность-надежность-качество”.

К “полуправильным” и “неправильным” относятся все остальные виды каркасов.  При этом каркас может быть вполне надежным, но “неоптимальным” со стороны вышеперечисленного.

Как правило, если потенциальные подрядчики не могут обосновать применение тех или иных конструктивных решений, отличных от “правильных” американо-скандинавских, это говорит о том, что они понятия не имеют ничего об этих самых “правильных” решениях и строят дом исключительно по наитию, заменяя знания интуицией и смекалкой.  А это очень рискованный путь, который может аукнуться в будущем владельцу дома.

Поэтому. Хотите гарантировано правильных, оптимальных решений? Обратите внимание на классическую американскую или скандинавскую схему каркасного домостроения.

А главный итог заключается в следующем:

 Понимая, что обычно называют “правильным” каркасным домом, можно гораздо быстрее понять, кто перед вами – строители, действительно знающие основы современного каркасного домостроения, или самоучки, изделия которых берут начало в лагерных бараках времен ГУЛАГа… и которые не имеют никакого желания повысить свою квалификацию, пользуясь изобилием информации и в интернете.

(Visited 164 442 times, 1 visits today)

5 1 голос

Оцените статью

Что такое правильный каркасный дом

Ответить на данный вопрос не так просто, как может показаться. Почему же так сложно описать концепцию “правильного” каркасного дома? Все из-за того, что одного “правильного” каркасного дома вы не найдете — их намного больше. Сегодня можно найти десятки абсолютно разных конструкций, при этом каждая из них может быть правильной по-своему.

Если начать с самого начала, то каркасный дом — это огромный конструктор с внушительным количеством решений. Некоторые из них по праву носят название “правильные”. Также вам могут встретиться “полуправильные” дома, а количество “неправильных” может оцениваться в сотнях и даже тысячах единиц.

Как каркасный дом принято называть “правильным”?

Среди такого разнообразия выделяют несколько “эталонных” конструкций, которые заслуженно называют “правильными”. зачастую ими является каркасные дома американского (реже скандинавского) типа.

Почему были выбраны именно они? Все потому, что почти все частные дома в Америке (а также во многих Скандинавских странах) построены именно по этим чертежам. Данная технология находится на вооружении большинства ведущих стран н протяжении нескольких десятилетий. За такой продолжительный срок были выявлены все преимущества и недостатки. После огромного количества доработок и исправлений мы получаем почти идеальное решение. Другими словами, если вы сделаете свой дом по этим “заветам”, то все у вас будет отлично, дом сослужит вам хорошую службу.

“Правильные” дома считаются наиболее оптимальными исходя из нескольких параметров:

  • Прочность, надежность и долговечность так отдельных конструктивных элементов, так и всего дома в целом.
  • Высокая скорость возведения.
  • Минимальный расход материалов.
  • Отличные шумо- и теплоизоляционные показатели.

Как говорится, зачем ошибаться, если можно учиться на чужих ошибках?

!Помните — если вы где-то услышите “правильный каркасный дом”, то скорее всего имеется в виду стандартизованные конструктивные решения, широко используемые в Америке и странах Европы. При этом каркас удовлетворяет требованиям, описанным выше.

Тогда какие каркасы называют “полуправильными”? Чаще всего таким названием “окрещают” те решения, которые отличаются от типовых, при этом они удовлетворяют рассмотренным выше показателям — надежность конструктивных элементов и хорошие тепло- и шумоизоляционные показатели.

К “неправильным” относят все остальные — если быть точнее, то почти все каркасы. Стоит понимать, что их “неправильность” — чистая условность. Это значит, что “неправильный” каркасный дом рассыплется на мелкие части перед новосельем. Такие события случаются очень редко. “Неправильность” здесь заключается в отхождении от общепринятых правил, которые некоторые спешат сразу забраковать. Например, неоправданные на первый взгляд усложнения конструкции. Иногда строители используют больше материала в местах, где можно было сэкономить без ущерба качеству.

Основной минус “неправильных” каркасных домов заключается в том, что зачастую все эти переделки абсолютно не нужны. То есть с их помощью не достигается какого-то выигрыша относительных с “правильных” или “полуправильных” домов, а если он и есть, то крайне малый и незаметный. Вы не получите ни повышенной надежности, ни меньшей цены, ни большей оперативности по сравнению с американским или скандинавским каркасом.

Нередко преимущества таких построек притягивают за уши, хотя на деле эффект от таких нововведений минимален. В очень редких случаях “неправильные” каркасные дома могут на самом деле развалиться и нанести серьезный ущерб и его жителям, и имуществу.

Правильный каркасный дом | ОрловСтрой

Каркасный дом прослужит до 70 лет, если был построен правильно. В его основе должен быть качественный сухой брус, не подверженный усадке и деформации. При этом несущую конструкцию важно защитить от пагубного воздействия влаги в виде конденсата, испарений, осадков, которые просачиваются через наружную обшивку. Правильный каркасный дом – долговечное, теплое и прочное строение, но только при соблюдении ряда условий.

Главный признак хорошего дома

Хороший дом – теплый дом, который надежно защищен от сквозняков и морозов. Теплоизоляционные свойства пирогу внешней стены придает утеплитель. Чем больше толщина базальтовых плит, тем теплее внутри каркасного дома. Но толщина напрямую зависит от пиломатериалов, использованных для сборки каркаса.

Плиты минеральной ваты устанавливают встык с вертикальными брусьями. При этом утеплитель и боковые стороны бруса должны образовать единую плоскость. В противном случае перепады высот приведут к образованию воздушной прослойки, смещению точки росы, появлению мостиков холода и выпадению конденсата внутри конструкции. Поэтому толщина плиты утеплителя соответствует типоразмеру бруса и составляет не менее 10 см.

Чем толще брус, тем теплее дом. Поэтому в северных регионах для строительства каркасных домов постоянного проживания рекомендовано использовать пиломатериалы сечением от 150х40 до 200х40 мм. По своим теплоизоляционным свойствам каркасная стена толщиной 20 см превосходит кирпичный аналог толщиной более 2,1 м. Толстые стены с качественным базальтовым утеплением – верный признак теплого и уютного дома. Подробнее о том, какой должна быть толщина стен в каркасном доме, читайте в нашей статье.

На что еще обратить внимание?

Поскольку деревянные брусья и утеплитель находятся в непосредственном контакте, повышение влажности последнего может привести к гниению пиломатериалов. Чтобы избежать гниения, деформации и потери прочности пиломатериалов, следует защитить внутренние элементы стен от влаги и конденсата. Для этого используют современные пароизоляционные мембраны.

Гидро-пароизоляционные материалы закрепляют с обеих сторон стены (с внутренней и наружной). В зимний период, когда холодный уличный воздух соприкасается с теплым, поступающим от комнат, на границе между двумя воздушными массами выпадает конденсат. Поэтому важно правильно рассчитать толщину стен, чтобы сместить точку росы ближе к внешней поверхности. Но также следует минимизировать риски, используя двухслойные мембраны «Наноизол», которые собирают влагу изнутри и не дают ей поступить снаружи.

В правильном каркасном доме утеплены не только стены, но также перекрытия. Через пол и потолок здание теряет до 40 % тепла. Чтобы внутри помещений было уютно и комфортно, пространства между балками заполняют минеральной ватой «Кнауф» толщиной минимум 10 см. Укладывают утеплитель поверх пароизоляционной мембраны, которая защищает от выпадения конденсата при контакте с элементами фундамента и от капель, которые могут проникнуть под кровлю во время дождя.

Компания «ОрловСтрой» возводит каркасные дома сезонного и постоянного проживания с 1995 года. Собственное производство гарантирует высокое качество сухого бруса (его влажность – в пределах 12%). Для изготовления пиломатериалов компания использует отборную древесину, заготовленную в Архангельской, Нижегородской области и др. Современные изоляционные и утеплительные материалы европейских брендов также обеспечивают надежность, тепло и долговечность домов, на которые действует гарантия качества сроком от 1 года.

Яндекс Дзен | Открывайте новое каждый день

Яндекс Дзен | Открывайте новое каждый день

Яндекс.Дзен – это платформа, которая подбирает контент специально для вас. В Дзене есть статьи и видео на разные темы от блогеров и медиа.

Ваш личный Дзен

Дзен понимает ваши интересы и собирает ленту для вас. Он анализирует действия: что вы смотрите, кому ставите лайки, на кого подписываетесь, а после – рекомендует вам и уже любимые источники, и ещё неизвестные, но интересные публикации.

Вы смотрите и ставите лайки

шаг 1

Алгоритм отслеживает это и подбирает контент

шаг 2

Вы видите интересные именно вам материалы

шаг 3

Интересные истории

В Дзене есть популярные медиа и талантливые блогеры. Ежедневно они создают тысячи историй на сотни разных тем. И каждый находит в Дзене что-нибудь для себя.

Примеры публикаций

В Дзене действительно много уникальных статей и видео. Вот несколько примеров популярного сейчас контента.

Дзен — простой, современный и удобный

Посмотрите на главные возможности сервиса и начните пользоваться всеми преимуществами Дзена.

Читайте о своих интересах.

Алгоритмы Дзена понимают, что вам нравится, и стараются показывать только то, что будет действительно интересно. Если источник вам не подходит — его можно исключить.

1/4

Тематические ленты.

С общей ленты со всеми статьями легко переключайтесь на тематические: кино, еда, политика, знаменитости.

2/4

Разнообразные форматы.

Открывайте разные форматы историй для чтения и общения. В приложении удобно читать статьи и смотреть видео, писать комментарии.

3/4

Оставайтесь в курсе событий!

Возвращайтесь к нужным статьям: добавляйте статьи в Сохранённое, чтобы прочитать их позже или сохранить в коллекции. Настройте уведомления, чтобы не пропустить самое интересное от любимых блогеров, медиа и каналов.

4/4

Читайте о своих интересах.

Алгоритмы Дзена понимают, что вам нравится, и стараются показывать только то, что будет действительно интересно. Если источник вам не подходит — его можно исключить.

1/4

Тематические ленты.

С общей ленты со всеми статьями легко переключайтесь на тематические: кино, еда, политика, знаменитости.

2/4

Разнообразные форматы.

Открывайте разные форматы историй для чтения и общения. В приложении удобно читать статьи и смотреть видео, писать комментарии.

3/4

Оставайтесь в курсе событий!

Возвращайтесь к нужным статьям: добавляйте статьи в Сохранённое, чтобы прочитать их позже или сохранить в коллекции. Настройте уведомления, чтобы не пропустить самое интересное от любимых блогеров, медиа и каналов.

4/4

Читайте о своих интересах.

Алгоритмы Дзена понимают, что вам нравится, и стараются показывать только то, что будет действительно интересно. Если источник вам не подходит — его можно исключить.

1/4

Тематические ленты.

С общей ленты со всеми статьями легко переключайтесь на тематические: кино, еда, политика, знаменитости.

2/4

Разнообразные форматы.

Открывайте разные форматы историй для чтения и общения. В приложении удобно читать статьи и смотреть видео, писать комментарии.

3/4

Оставайтесь в курсе событий!

Возвращайтесь к нужным статьям: добавляйте статьи в Сохранённое, чтобы прочитать их позже или сохранить в коллекции. Настройте уведомления, чтобы не пропустить самое интересное от любимых блогеров, медиа и каналов.

4/4

Дзен доступен во всем мире более чем на 50 языках

Смело рекомендуйте Дзен своим друзьям из других стран.

العَرَبِيَّة‎العَرَبِيَّة‎
Удобно пользоваться в смартфоне

У Дзена есть приложения для iOS и Android.

Пользуйтесь в браузере

Дзен доступен с любого устройства в вашем любимом браузере. Также Дзен встроен в Яндекс.Браузер.

Удобно пользоваться в смартфоне

У Дзена есть приложения для iOS и Android.

Пользуйтесь в браузере

Дзен доступен с любого устройства в вашем любимом браузере. Также Дзен встроен в Яндекс.Браузер.

Удобно пользоваться в смартфоне

У Дзена есть приложения для iOS и Android.

Пользуйтесь в браузере

Дзен доступен с любого устройства в вашем любимом браузере. Также Дзен встроен в Яндекс.Браузер.

© 2015–2021 ООО «Яндекс», 0+

Дизайн и разработка — Charmer

К сожалению, браузер, которым вы пользуйтесь, устарел и не позволяет корректно отображать сайт. Пожалуйста, установите любой из современных браузеров, например:

Яндекс.Браузер Google Chrome Firefox Safari

Правильный каркасный дом под ключ в Краснодаре | Услуги

Строим и реализуем проекты любой степени сложности с полной отдачей сил, мастерства и опыта по всему Югу России!

Доступность. Лучшая цена на строительном рынке. Экологическая чистота. Современный внешний вид. Заводское изготовление. Автоматизация производства.

Короткий срок строительства. Строительство каркасного дома занимает в среднем 45 дней, и может вестись в любое время года. Облегченный фундамент не требующий времени на выстаивание позволяет приступить к внутренней и внешней отделке здания без промедления

Долговечность. Срок службы каркасного быстровозводимого дома — более 100 лет.

Экологичность. При строительстве каркасных домов используются натуральные и безопасные материалы. В таком здании комфортно находиться. Внутри помещения установится свой микроклимат за счет природных свойств древесины.

Низкие эксплуатационные расходы. Отопление каркасного дома в разы экономичнее, чем в кирпичном или панельном. Летом — прохладно, зимой — тепло

Красота и комфорт. Каркасная технология позволяет реализовать любые архитектурные проекты и дизайнерские решения. При строительстве есть возможность скрыть коммуникации внутри.

Возможность строительства каркасного дома на не газифицированном участке

Возможность расширения вашего каркасного дома путем установки дополнительных модулей рядом или вторым этажом

Усиленная конструкция каркаса и используемые материалы позволяют строить каркасный дом в сейсмически нестабильных районах и обеспечивают ему прочность, огнестойкость и звукоизоляцию

Каркасный модульный дом является мобильным сооружением и поэтому не требует обязательной регистрации

Наша компания эксперт в области малоэтажного строительства загородной недвижимости. Мы возводим готовые постройки для различного предназначения. Строим круглый год, независимо от погодных условий. Реализуем любые проекты: каркасные дома, садовые домики, дома из СИП /панелей.

Каким должен быть правильный каркасный дом

Принято считать, что «каркасники» — самые дешевые и быстровозводимые дома. Если посмотреть красивые картинки на сайтах производителей, легко соблазниться и поверить, что за $20—30 тысяч можно построить коттедж, пригодный для круглогодичного проживания. Наш читатель Кирилл Дегилев убежден: по-настоящему теплый и надежный каркасный дом стоит в разы дороже. Кирилл пригласил журналистов Onliner на свой участок и подробно рассказал, куда в процессе стройки ушли $85 000 и почему нельзя было обойтись более дешевыми решениями.

Дом для ПМЖ в дачном массиве: какие подводные камни

На момент начала стройки Кирилл работал архитектором в одной из государственных организаций, проектировал территории для промышленных объектов. В свободное от работы время иногда занимался проектированием коттеджей.

— Почему с женой решили строить дом? Да все банально. С появлением в семье второго ребенка стал вопрос о расширении жилплощади. Смотрели варианты квартир, читали статьи о застройщиках, сравнивали цены. Тогда и пришла мысль: а не лучше ли построить дом, чем вкидывать $70—90 тысяч в «трешку» с голыми стенами? — Кирилл рассказывает о том, с чего все началось.

— Изучили, что почем на земельных аукционах. Что-то приемлемое по расположению — от $20 000, и это зачастую просто участок без инженерных коммуникаций. Вот тогда и вспомнили о бабушкином наследстве — 7 сотках в садоводческом товариществе недалеко от Раубичей. Да, участок маленький, но нам-то грядки и теплицы не нужны. Небольшой лужайки для отдыха будет вполне достаточно.

Вообще, идея не нова. Дачные массивы близ Минска уже давно обрастают основательными коттеджами, где люди живут круглый год. Прописаться здесь, правда, нельзя, а электричество и газ тарифицируются по максимальным расценкам. С учетом последнего нюанса Кирилл заложил в проект дома целый комплекс энергоэффективных решений. Об этом — чуть ниже.

«Каркасники» из рекламных буклетов: что не понравилось

Почему же каркасная технология, а не всеми любимый газосиликат, например?

— Я изучил немало литературы и пришел к выводу, что каркасный дом — самый теплый дом. Ну и немаловажно, что при наличии ровных рук его можно собрать самому. Интересовался, как строят такие дома в Скандинавии, Прибалтике. Вообще, есть огромная разница между «каркасниками», которые массово строятся у нас, и, например, скандинавскими. Там жесткие нормы по энергоэффективности требуют применения совсем иных инженерных и конструктивных решений. У нас же под видом теплого коттеджа порой пытаются продать набор из досок, минваты и плит OSB, который наспех собирается на участке бригадами с сомнительной квалификацией. Да, жить можно будет и зимой, но сколько ты потратишь на отопление, будет ли здоровый микроклимат — эти вопросы почему-то волнуют белорусов в меньшей степени.

Пытаясь определиться с тем, что же мне надо, я объехал несколько фирм, названия которых на слуху. Выставочные домики смотреть бесполезно: там все зашито под отделкой. Съездил на несколько строящихся объектов. Ну что тут сказать — когда видишь «поехавший» фасад, а прораб не может ответить на простые вопросы, пропадает всякое желание заключать договор.

В конечном счете Кирилл решил строить дом самостоятельно. Понравившийся проект взял в интернете, адаптировал под себя планировку. Получилось два уровня и 183 квадратных метра отапливаемой площади, плюс большие террасы. Завел аккаунт в Instagram, где решил выкладывать отчеты о ходе стройки, и ранней весной 2017 года вместе с другом приступил к делу.

Бытовка, инженерные сети, фундамент

Большая стройка началась с бытовки, где можно было бы прятаться от дождя и отдыхать. Вещь на стройке незаменимая.

— Купили сырых досок и OSB-плит, из старого бабушкиного дома притащили линолеум и листы фанеры. Внутри установили буржуйку с дымоходом, снаружи к одной из стен прибили раковину с умывальником. Ничего не утепляли — думали, и так сойдет. А в январе только и успевали кидать дрова в печку, — вспоминает Кирилл.

Затем был разобран старый щитовой домик, проведены земляные работы на участке и началось устройство инженерных коммуникаций.

— Многие начинают вникать в коммуникации уже после того, как возведена коробка дома. Это одна из распространенных ошибок, которая оборачивается дополнительными затратами, — говорит Кирилл. — Мы заранее спланировали, где будет скважина, где септик, заложили все системы жизнеобеспечения и лишь потом приступили к фундаменту.

Чем отапливать дом? Самым логичным решением виделось проведение газа (в дачном кооперативе такая возможность была). Кирилл прикидывал, в какую сумму обойдется подключение, разводка по дому, проект, согласования. Делал расчеты и для электрокотла, держал в уме 100-процентный тариф на электроэнергию. И в итоге принял волевое решение раскошелиться на геотермальный тепловой насос и теплые водяные полы. Насос — штука очень дорогая ($5—10 тысяч с установкой), зато отапливать дом дешевле, чем газом. Затраты окупаются с годами.

— Есть два пути. Либо ты со старта экономишь на материалах и инженерке, а потом несешь чумовые затраты на отопление и обслуживание, либо вкладываешься по максимуму в энергоэффективность — и впоследствии дом сам экономит твои деньги. Я выбрал второй вариант, — поясняет собеседник.

Выбор пал на шведский насос мощностью 8 кВт со встроенным бойлером на 180 литров. В сравнении с немецкими аналогами он стоил очень даже гуманных денег — $7300. На участок заехала бригада буровиков с геотермальными зондами, антифризом и всем сопутствующим оборудованием. За несколько дней были пробурены скважины глубиной 80 метров каждая, в них погружены зонды. Затем была отрыта траншея от дальней скважины к будущей котельной.

— Стройка — это бесплатный тренажерный зал, — смеется Кирилл. — Эту траншею длиной 22 метра и глубиной от 1 до 1,8 метра пришлось копать собственноручно. Два дня искал мини-экскаватор: либо техника занята, либо далеко и никто не хочет ехать, а если и соглашаются, то хотят содрать за один час работы как за пять. Что поделать — лопату в руки и вперед.

Когда со скважинами и септиком было покончено, пришло время заняться возведением фундамента.

— Принято считать, что «каркаснику» достаточно свайно-винтового фундамента. Он недорогой, но если смотреть с позиций энергоэффективности, то вариант проигрышный. Скандинавы используют утепленные плиты (УШП или УФП), — говорит Кирилл. — У меня участок оказался сложным: перепад рельефа и неоднородный грунт — местами ПГС, местами глина, местами «плодородка» чуть ли не в один метр и вся эта «солянка» сопровождалась нереальным количеством камней. Пришлось изощряться и комбинировать несколько технологий.

Сначала были пробурены отверстия под скважины на глубину 2,3 метра и залиты сваи, затем раскопаны траншеи и сделан ростверк. После гидроизоляции, засыпки ростверка песком, утрамбовки и утепления пеноплексом сверху легла монолитная бетонная плита.

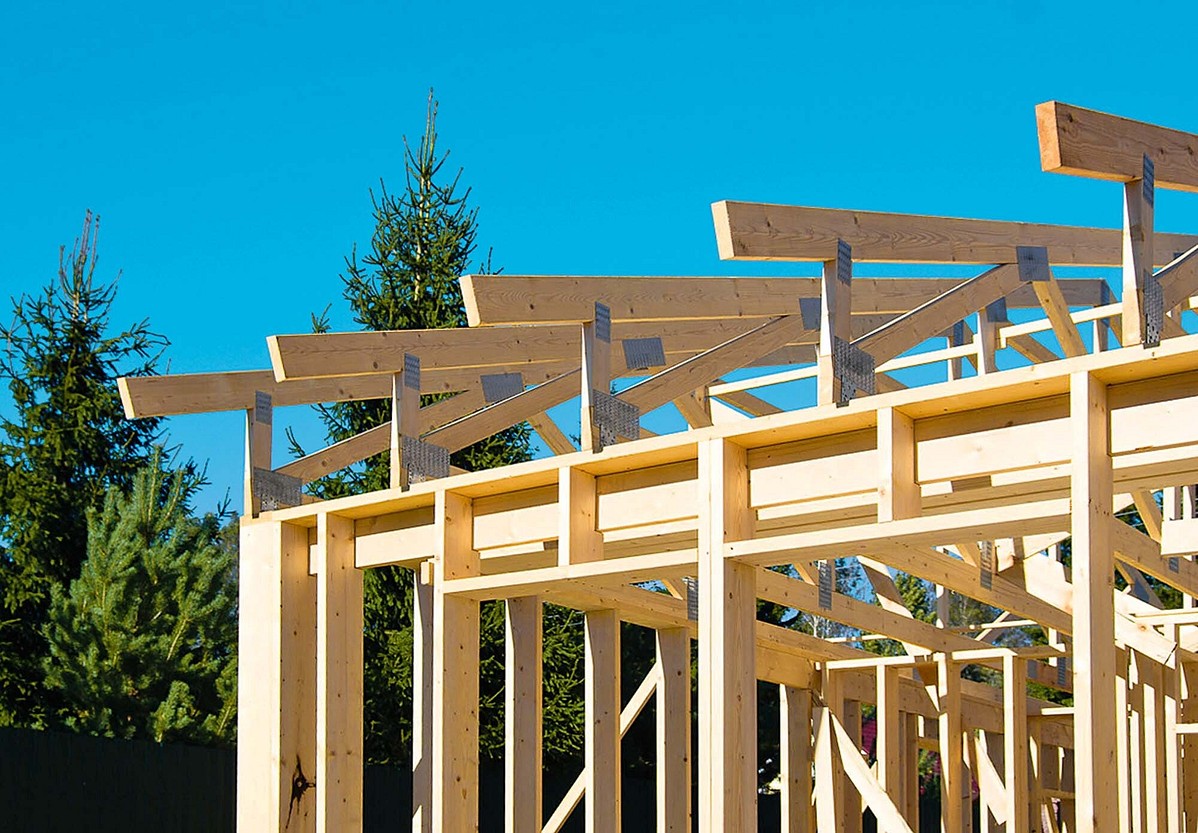

Как собирался каркас

Далее полным ходом пошли работы по сборке каркаса — самый интересный и долгожданный процесс в строительстве дома. К моменту сборки Кирилл купил весь необходимый инструмент для распила досок по чертежам. Покупали более дешевый лес и сами строгали на рейсмусовом станке  за счет этого экономили.  Здесь же наносилась пропитка.

Процессы сборки и подъема стен запечатлены на фото ниже.

Для обеспечения жесткости каркаса делались укосины, что позволило полностью исключить использование OSB-плит.

— Банальный совет, но лишним не будет: древесина должна быть только технической сушки. Как это проверить? У нас был свой влагомер. Сразу после отгрузки прибор показывал 15—20% влажности. Не идеал, конечно, но, думаю, в Беларуси на лучшее рассчитывать не приходится. За лето доски отлежались на свежем воздухе и подсохли до 5—7%, — говорит Кирилл. — В моем случае доска была строганная, но не во всех плоскостях, а только по торцу (50 мм). Почему так? Лицевую сторону не ровняли, чтобы утеплитель лучше держался за ворсинки древесины — так исключается его сползание вниз. А чтобы исключить зазоры в стыках между стенами, использовали уплотняющую прокладку — слой порифлекса. Цена вопроса — копейки, время на монтаж — пара минут, а результат радует глаз, и на душе спокойно. Хотя это скорее перестраховка, ведь потом будет перекрестное утепление, которое отсечет мостики холода.

Работа шла не без заминок. Так, уже зимой в процессе сборки второго этажа стало ясно, что не хватает 6,5 кубометра доски.

— Я подумал: ничего критичного, зато лес будет зимним, чистым, да и зимой, наверное, на пилорамах работы особо нет, сделают быстро и за адекватный ценник. Ага… не тут-то было. Первым делом позвонил ребятам, которые первоначально мне делали доску и к которой у меня претензий нет. Но ребята шабашат на экспорт, и им не до меня. Начал обзванивать все окрестные базы. Скажу так — «бизнес по-белорусски». Нет работы? А давай ввалим цены выше, чем в сезон! Нужна доска 50×200? Друг, ну это вообще эксклюзив — получи цену в 3 раза выше.

Чем хороши двутавровые балки

Межэтажное перекрытие выкладывалось из деревянных двутавровых балок.

— Изначально я планировал обычное перекрытие из доски, сращенной в два-три слоя. Получились бы массивные деревянные балки сечением 150×200 мм с шагом 400 мм, — говорит Кирилл.Потом наткнулся в YouTube на видео про перекрытие из двутавровых балок. Меня поразило, что ими можно перекрывать огромные пролеты (у меня около 9 метров). Я прямо загорелся! Начал штудировать «матчасть» на известных форумах, читать отзывы, искал узлы для правильного монтажа. Плюсы были очевидны: возможность перекрывать большие пролеты и проложить в полости балки инженерные коммуникации, значительно меньший по сравнению с цельной деревянной балкой вес, минимальные мостики холода, идеально точные геометрические размеры. На форумах писали про высокую стоимость. Но, обсчитав все расходы на перекрытие из доски с учетом всех метизов и объема дерева, я увидел, что разница настолько минимальна, что по этому поводу и думать нечего.

Позже на двутавровые балки был положен черновой пол из плит OSB, утеплитель (30 мм экструдированного пенополистирола), гидроизоляция и стяжка с теплым водяным полом.

Стропильная система также собиралась из двутавровых деревянных балок и утеплялась каменной ватой на толщину 400 мм. В стенах заложено 250 мм утеплителя: 200 мм основной слой между стойками каркаса и 50 мм — перекрестное утепление для исключения мостиков холода. С внутренней стороны стеновой «пирог» дополнен пароизоляционной пленкой (полиэтилен высокой плотности), с внешней — обшит ветрогидроизоляционной мембраной, поверх которой смонтирована обрешетка и деревянный вентфасад.

— В процессе стройки на чем-то можно экономить, как, например, на использовании полиэтилена вместо брендированных пароизоляционных пленок. А какие-то, казалось бы, мелочи неожиданно выстреливают в цене. Четыре коробки немецкого скотча для пароизоляционной пленки обошлись в $600, на $200 дороже, чем вся пароизоляция, — приводит пример Кирилл.

Делаем дом-термос, не забываем про вентиляцию

Что интересно, в утеплителе никакой электропроводки нет. Чтобы лишний раз не нарушать герметичность пароизоляции, кабели прокладывались в полостях двутавровых балок перекрытия, а затем опускались в замкнутой воздушной прослойке, образованной посредством обрешетки бруском 45×45. Впоследствии таким же образом по дому разводился водопровод, канализация и вентиляция.

Окна были установлены немецкие с энергоэффективным стеклом. Цена вопроса — около $3000 на весь дом. После монтажа в местах примыкания стеклопакеты проклеивались специальными лентами снаружи и внутри. Внутренний слой работает как пароизоляция, внешний — как ветрозащита.

— Пароизоляция и ветрозащита должны быть непрерывными — таков принцип энергоэффективного дома, — вдается в тонкости Кирилл. — Это довольно важный момент, который, как оказалось, не понимают в большинстве оконных фирм, куда мы обращались. Мы обзвонили контор 15, и только в двух нам ответили, что выполняют такую проклейку. В итоге монтажники, которых мы вызвали, так накосячили, что за ними пришлось все переделывать.

Зашитый в пленку дом словно термос. Нагретый воздух никуда не ускользает, но и свежему дуновению взяться неоткуда. «Каркасник» Кирилла оборудован системой принудительной вентиляции с рекуперацией (выходящий из помещения воздух передает свое тепло поступающему с улицы).

— Многие стройфирмы говорят о вентиляции в «каркаснике» как о второстепенной опции, но на самом деле она жизненно важна, — считает Кирилл. — Если летом можно сколько угодно открывать окна, то зимой вместе с проветриванием мы остужаем помещение и переплачиваем за отопление. А комфортно ли морозной ночью спать при открытом окне? Либо мерзни, либо спи в духоте. Вентиляция решает эти проблемы. Приточка с воздуховодами обошлась нам где-то в $4000. По нашим подсчетам, за месяц система потребит 62 кВт. Совсем немного, на мой взгляд.

Как и теплонасос, вентустановка программируется на работу в различных режимах. Пришли гости — увеличивается воздухообмен, уехала семья на весь день в город — все системы жизнеобеспечения функционируют на «минималках».

Так выглядит сегодня первый этаж дома. Здесь будет гостиная с кухней, котельная, санузел, гардеробная, кладовая при кухне, сауна с комнатой отдыха (которая изначально планировалась как гараж).

Второй этаж: четыре комнаты, санузел, постирочная, гардеробная и балкон.

Насколько энергоэффективным получился дом? Конечно, о результате говорить еще рано. Специалист по отоплению и вентиляции Игорь Пентяк, который помогал Кириллу, приводит предварительные расчеты, основанные на заложенных в проект инженерных решениях:

— В Беларуси нормативные показатели ограждающих конструкций жилых и общественных зданий — 3,2 для стен и 6 для кровли. В нашем доме у стен коэффициент составляет 6,4 единицы, а у кровли 10. То есть через стены у него в два раза меньше теплопотерь, через крышу — на 40% меньше.

Считаем расходы

По нашей просьбе Кирилл подсчитал все затраты на дом за минувшие два с половиной года. Вышло $85 тысяч в эквиваленте (ниже будет подробная таблица). Это далеко не предел, ведь впереди еще внутренняя отделка. Сумма немалая, особенно если учесть, что почти все работы архитектор выполнял собственноручно, привлекая в помощники друга, соседа и тестя.

— Затевая всю эту стройку, я хотел создать для своей семьи теплый и комфортный дом, оснащенный современной и умной инженерной начинкой. За основу брал нормы, принятые в Евросоюзе, где современные каркасные дома, кстати, не ассоциируются с дешевым жильем. В Беларуси же «каркасники» воспринимаются как что-то бюджетное, недолговечное, сезонное. То ли всему причина любовь к газосиликату, то ли репутацию технологии подпортили бракоделы и стройфирмы, толкающие на рынке самый дешевый продукт, — рассуждает Кирилл. — Я отбросил стереотипы и получил то, что хотел. Убежден, что именно таким и должен быть каркасный дом. Вместе с тем я никому не навязываю свою точку зрения и с радостью выслушаю критику в свой адрес.

Расходы приведены в таблице.

Статья расходов Цена (USD)
Материалы для строительства бытовки 400
Инструменты для строительства 4630
Гвозди для монтажного пистолета 1400
Септик (канализация) 2000
Скважина на воду 3000
Скважины для теплового насоса 1900
Тепловой насос 7300
Трубы для скважин теплового насоса, зонды, теплоноситель 1000
Аренда трактора для демонтажа старого фундамента и выкорчевки пней 150
Аренда трактора для планирования участка и бурения скважин под сваи 150
Общая стоимость фундамента с учетом всех сопутствующих материалов (арматура, пеноплекс, пергамин, доска, раствор, проволока, инструмент) 6000
Песок на обратную засыпку в фундамент (95 куб. м) 800
Трубы канализационные, кронштейны и сопутствующие материалы для прокладки в полости фундамента 400
Пиломатериал (силовой каркас, обрешетки) 3000
Фасадная доска (обрезная, техсушки) 900
Фасадная доска (строганная, калиброванная, техсушки) 900
Краска с пропитками 3500
Огнебиозащита на весь дом 600
Саморезы torx оцинкованные для фасада 200
Входная дверь 1200
Окна 2200
Окна мансардные 700
Фальцевая кровля Кликфальц со всеми доборками 3000
Кровельная и фасадная мембраны 600
Пароизоляционная пленка 400
Скотч для пароизоляции 600
Скотчи для кровельных и фасадных пленок 600
Брусок для обрешетки под гипс (калиброванный, техсушки) 400
Сантехника и отопление внутри (материалы) 3700
Работы по монтажу сантехники и отопления 2500
Стяжка теплого пола (работы + материалы) 1100
Повторное выравнивание участка и формирование откосов 500
Благоустройство участка (георешетка, выравнивание вручную, газон, поливка) 1500
Вентустановка 4000
Воздуховоды и сопутствующие элементы для вентустановки 700
Утеплитель (105 куб. м) 3200
Контрутепление фасада 200
Лестница из металла 1700
Электрика (щиток, материалы, работы) 2500
Металлические колонны под консольные части дома (установка + покраска) 500
Террасная доска (лиственница, сорт «Элит») 1200
Саморезы для крепления террасной доски 300
Чердачная лестница 150
Ливневая система на крышу 500
Вентиляционные трубы на крышу 220
Дренажный колодец для ливневой системы и трубы до колодца 400
Аренда лесов 250
Москитная сетка на фасады и крышу 250
Двутавровые деревянные балки на перекрытие 2000
Двутавровые деревянные балки на стропильную систему 2000
Пенополистирол в перекрытие по периметру здания 400
OSB-плита 22 мм на пол второго этажа 900
Унитазы с инсталляцией 350
Песок для подсыпки участка (завершающий этап) 470
«Плодородка» на участок 600
Всякая мелочовка, которую уже не вспомнить по пунктам 5000
Итого: 85 020



Читайте также:

Библиотека Onliner: лучшие материалы и циклы статей

Наш канал в Telegram. Присоединяйтесь!

Быстрая связь с редакцией: читайте паблик-чат Onliner и пишите нам в Viber!

Перепечатка текста и фотографий Onliner без разрешения редакции запрещена. [email protected]

строим тёплый и долговечный дом

Чем же так хороши каркасные дома в строительстве под постоянное проживание? Что необходимо предусмотреть в конструкции каркасного дома под постоянное проживание? Какой дом теплее каркасный или брусовой? СК «Валдайский мастер» — даёт свой ответ на данные вопросы!

Оглавление:
1. Можно ли построить каркасный дом под постоянное проживание?
2. Подходит ли каркасная конструкция для постоянного проживания? Какие технологические особенности под данные цели необходимо учесть?
3. Какой дом теплее каркасный или брусовой?

Компания “Валдайский мастер” вот уже 10 лет занимается строительством дачных домиков, коттеджей и бань по брусовой и каркасной технологии. За это время было накоплено множество информации, практических навыков и умений в области строительства, которыми мы можем поделиться и с Вами! Итак, в данной статье мы затронем вопрос каркасного домостроения под постоянное проживание и осветим основные вопросы, которые волнуют наших Заказчиков.

Можно ли построить каркасный дом под постоянное проживание?

Современные дачные дома и коттеджи под постоянное место жительство в каркасной комплектации можно и нужно строить! Приведём для Вас ряд основных причин и несомненных плюсов каркасного домостроения:

  • Высокая теплоёмкость стен каркаса. Построив каркасный дом под постоянное проживание с утеплением 200мм-250мм, Вы получите тёплый дом, в котором будет абсолютно комфортно в условиях зим Северо-Западных и Центральных регионов России: Пскова, Великого Новгорода, Санкт-Петербурга, Мурмаснка, Вологды, Республики Карелия, Белгорода, Брянска, Владимира, Калуги, Воронежа и Москвы. И что немаловажно, летом хозяева такого дома не будут изнывать от жары и смогут насладиться прохладой и в Южных регионах России!
  • Нет усадки! В отличие от дома из бруса, вы забудите об «усадке» дома и ее нюансах.
  • Экономия. Каркасная конструкция обладает высокой прочностью и способностью удерживать тепло. Это позволяет существенно сэкономить во время отопительного сезона. Также раскроем секрет: помещения, которые в доме не используются на данный момент можно не обогревать по максимуму, а в тех комнатах, которые находятся в постоянном использовании, можно будет поддерживать максимально комфортную температуру воздуха. Подчеркнем одно из неоспоримых преимуществ каркаса, в случае длительного отъезда в зимний сезон можно не поддерживать отопление, поскольку по Вашему приезду дом прогреется очень быстро, буквально в пределах часа-двух! Каркасный дом энергоэффективен — даже при полном обогреве вы будите тратить в разы меньше средств, нежели отопление каменного, бревенчатого или дома из бруса.
  • Именно каркасная конструкция дома дает нашим Заказчикам больше простора для творчества в области внутренней отделки помещения. Здесь Вы сможете реализовать и менять выбор интерьера, без каких либо проблем. В данном вопросе можно положиться на нас и получить отличный вариант внутренней отделки, выполненной из древесных материалов: имитации бруса, вагонки, блок хауса. Либо поучаствовать в создании стиля дома и почувствовать себя дизайнером, занявшись внутренним убранством самостоятельно. Вы так же имеете возможность отделать дом без использования дерева, хотите жить как в квартире или каменном доме? — легко! стены в каркасном доме можно отделать под штукатурку и обои.

Проекты каркасных домов, которые отлично подойдут под постоянное проживание:

Подходит ли каркасная конструкция для постоянного проживания? Какие технологические особенности под данные цели необходимо учесть?

Любой каркасный проект должен быть реализован исключительно в соответствии с технологией строительства. Правильно возведенный силовой каркас – это основа долговечности Вашего дома! На что в первую очередь необходимо обратить внимание при строительстве под постоянное проживание?

  • На проект и бюджет: Если вы уже приобрели участок, то пора задуматься о выборе проекта под Ваши цели и бюджет! Каким должен быть хороший каркасный дом под постоянное место жительство? В первую очередь опрелелите бюджет строительства — ведь за одни и те же средства можно построить небольшой дом под ПМЖ(постоянное место жительство) и большой проект, в котором увы жить зимой будет не возможно!  Грамотнее будет возвести хорошо утепленный дом, построенный с соблюдением технологий и нюансов вашей климатической зоны, либо большой проект, но предположим без отделки, нежели строить большие замки у сомнительных подрядчиков с утеплением 100мм… После определения бюджета  обратите внимание на планировку дома, как на удобство использование проекта для жизнидеятельности вашей семьи так и на на удобство разводки коммуникаций, на отдельное техническое помещение для котельной. Выбрали дом — спланируйте его на своем участке, нанесите габарит на бумагу или же «забейте» колышки на участке. В  проект легче внести измнения до начала строительства — можно изменить форму дома, расположение комнат и их габарит и пр.
  • Выбор подрядчика — максимально важный пункт, можно долго говорить о том что Валдайский Мастер отличная компания, но оставим выбор за Вами.
  • Выбор технологии, материалов каркаса, отделки: масса возможностей и рекомендаций, но Валдайский Мастер рекомендует: классический каркасный дом по технологии платформа, выполенный на основе деревянного каркаса камерной сушки, простроганный с 4х сторон и пропитанный в заводских условиях, отделка — имитация бруса/блокхаус.
  • Выбор фундамента: Если у Вас безлимитный бюджет можно остановиться на плитных фундаментах УШП или УФП, но наши клиенты в основном выбирают современные и экономичные фундаменты — свайноростверкные ленточные фундаменты и быстровозводимые буронабивные и винтовые фундаменты(ж/б и металлические сваи), под каждый проект делается отдельный расчет нагрузок, что дает нам четкое понимание о нужном кол-ве свай под тот или иной дом, после чего делается пробное бурение на участке заказчика, для определения длины свай.
  • Следование технологии каркасного домостроения: Все каркасные дома построенные зодчими Валдайского Мастера, будь то дачные домики, коттеджи или бани строятся в строгом соответствии с классической технологией платформа: поэтапная сборка каркасов стен на подготовленной платформе, строгое соблюдение шага между стойками каркаса (до 0,58м), применение укосов, ригелей и хидеров, вентзазоров и двойного утепления. Что такое укосы и ригеля спросите Вы? Для чего они необходимы? Это один из самых важных элементов для обеспечения устойчивости и жесткости конструкции. Укосины стабилизируют дом и равномерно распределяют нагрузку, но заметим — не все укосины «одинаково полезны», неправильно установленный укос — никогда не будет работать, либо выйдет из строя при максимальных нагрузках. Ригель же пришел к нам из финской классической технологии строительства и основная его задача – равномерно распределять нагрузку, идущую от балок перекрытия, при использовании ригелей хидеры имеют рекомендательных характер при небольших пролетах, если же дверь/окно/проем имеют размер более метра использование хидеров крайне необходимо(по сути хидер — тот же конструктивный элемент что и ригель, но устанавливается он непосредственно над проемом, так же распределяя нагрузку). Правильно построенный каркасный дом  прослужит долгие годы и будет радовать вашу династию более Века!

На фото Вы можете увидеть процесс строительства каркасного дома на основе проекта Д18.1 и увеличенного до размера 7,5х9,0 м.. Строительство проекта велось в Новгородской области, дер. Бараниха. Каркас, ригеля, укосы — обрезная доска доска камерной сушки 50х200мм, утепление 200/250мм, кровля грандлайн монтеррей 05, отделка имитация бруса, окна рехау.

На фотографии Вы можете увидеть процесс возведения каркаса первого этажа. Ригеля и Укосы установлены снизу от обвязки под углом к перекрытию. Для информации: в России часто вместо «правильного» угла в каркасном доме устанавливают брус, что является прямым нарушением технологии — по факту вы устанавливаете себе мост холода в ответственом месте. Если подрядчик установил брус в углу дома — бегите за надзором, ставьте грамотного человека для контролирования всего процесса строительства.

Ниже на фото основной скелет – каркас дома готов. Устанавливаем ветровлагозащитные изоляционные материалы снаружи дома, вентзазоры, обрешетку и кровлю, наружную отделку и переходим к утеплению и установки пароизоляциии внутри дома с проклейкой всех стыки, и переходим к отделке! Помните: пароизоляция должна уменьшаться изнутри дома наружу, снаружи дома и внутри утеплителя не должно быть паробарьеров! Иными словами: пароприницаемость должна увеличиваться изнутри дома наружу, для чего внутри дома на стойки каркаса устанавливается пароизоляция и проклеивается, снаружи каркас закрывается ветровлагозащищенными пленками и материлами способными с легкостью могут выпустить лишнюю влагу из утеплителя при образовании точки росы.

  • Утепление: Для комфортного постоянного проживания из расчета зимних климатических регионов Северо-Запада и Центральной России рекомендуем выбирать утепление 200-250мм плитным утеплителем. Таким образом в  доме будет тепло в любой мороз! Многие производители современных утеплителей заверяют о том что хватит и 150мм, но по факту чем теплее дом, тем более он энергоэффективен и отопление зимой не тревожит Ваш бюджет!
  • Вентилируемый зазор: В каркасном доме под постоянное место жительство строго необходимо устанавливать вентилируемый зазор, как снаружи дома так и на кровле! Он позволяет создать поток воздуха между обшивкой и изоляцией.   И даже, если возникнет конденсат то благодаря вентиляции стена останется сухой и влага не задержится на пленке или в утеплителе. При этом вентиляционный зазор необходимо устанавливать не только в кровлю, учитывая точку росы, но и в самом устройстве стоек каркаса!

Вентзазор на кровле, проект Сканди-11 Новгородская область выполнен из строганого бруска 45х45мм.

Строгое соблюдение технологии и норм — залог хорошего дома, построенного с использованием любой технологии! Существует множество технологий строительства каркасных домов, и не важно какую выбрали именно Вы — самое главное правильных подход к делу и внимание к деталями с Вашей стороны и с стороны застройщика! Валдайский Мастер соблюдает все нюансы, что бы наши каркасы были прочными и долговечными! И в итоге получаем прочный, тёплый и долговечный каркасный дом под постоянное проживание, который будет радовать наших Заказчиков в Новгородской области долгие годы.

          В статье использовались фотографии каркасных домов возведенных в Новгородской области, дер. Бараниха и дер. Плашкино.






  Подробности и секреты технологии строительства читайте в статьях:

Какой дом теплее каркасный или брусовой?

Под постоянное проживание дом, выполненный по каркасной технологии будет теплее. От чего зависит теплота в доме? От используемых материалов стен, перекрытий и характеристикам теплопроводности стен. Именно по характеристики теплопотери за счёт утеплителя каркасный дом теплее, чем брусовой в 2-3 раза! Таким образом, если брусовой дом придётся доутеплять снаружи, ждать усдаки, то в каркасном – можно жить сразу и никаких финансовых влияний не потребуется!
Дома по каркасной технологии под ключ – оптимальный выбор под постоянное проживание! Экономия на отопление, возможность выбора материалов внутренней отделки, теплота, надежность и прочность домов – основные преимущества каркаса!
Компания Валдайский мастер строит недорогие каркасные дома по каркасной технологии под ключ в Республике Татарстан, Псковской, Калужской, Нижегородской, Брянской областях, Центральном и Северо-Заподном регионе, а также в Республике Татарстан и Республике Беларусь! Вы можете выбрать любой из проектов в нашем каталоге и мы построим его под постоянное проживание! Познакомиться ближе с результатами нашего труда можно в разделе отзывов и наших работ.

Рекомендуем ознакомиться с проектами из линии домов Сканди, рассчитанными под полноценное постоянное проживание:

Сохранить статью:

Каркас дома: советы, идеи и материалы

Каркас — это каркас дома. Если каркас прочный, он обеспечивает необходимую поддержку для всего, что следует за ним. Но если он слабый, никакая дорогая отделка не скроет недостатки: эти идеально оштукатуренные стены начнут трескаться каждый раз, когда хлопнет дверь, гранитные столешницы будут постепенно выходить из уровня, а полы из дубового дуба будут подпрыгивать и скрипеть, как ржавая пружина.

«Сокращение рамок — самая большая ошибка, которую вы можете сделать, — говорит Том Сильва, генеральный подрядчик This Old House , — хотя может пройти четыре или пять лет, прежде чем начнут проявляться провисание, подпрыгивание и движение.«

Хотя основы современного каркаса стен с каркасом не сильно изменились за последние 25 лет, инструменты и материалы, безусловно, изменились. Пневматические пистолеты для гвоздей, которые были новинкой до середины 1970-х годов, ускорили процесс сборки; пиломатериалы постепенно вытесняют распиленные доски, а металлические соединители теперь обычно используются для повышения жесткости и прочности.

Но Том предупреждает, что инструменты и материалы сами по себе не гарантируют прочный каркас дома. Они должны находиться в руках опытных плотников, которые знают, как ими пользоваться.«Они построят его правильно с первого раза, — говорит Том, — так что потом вы не пожалеете». Чтобы узнать, как Том создает дом, читайте дальше.

Каркасы домов могут быть сделаны из толстых столбов и балок (самый старый способ обрамления) или из очень длинных шпилек (каркасы воздушных шаров викторианской эпохи). Но Том Сильва обычно обрамляет одноэтажные «платформы», состоящие из стен с гвоздями высотой 8 или 9 футов, опирающихся на обшитый фанерой черный пол. Каждая история обрамлена поверх предыдущей, пока не пришло время поставить крышу.

Схема ограждения дома

Иллюстрация Иэна Ворпола

Советы по обрамлению дома

Гвозди
  • Используйте гвозди подходящего размера. Коды определяют длину, обхват и количество гвоздей в критических стыках.
  • Не перегружайте. Головка гвоздя, вонзившаяся слишком глубоко в дерево, не выдерживает полного веса.

Рамки
  • Пространство последовательно .Размещение балок, шпилек и стропил на расстоянии 16 дюймов друг от друга обеспечивает прочную поддержку концов панелей.
  • Используйте сухую древесину. Пиломатериал, штампованный «S-сухой» или «KD» (высушенный в печи), менее подвержен короблению и перекручиванию.
  • Держите дерево сухим. Блоки штабелируют над землей и накрывают брезентом.

Обшивка
  • Используйте фанерные зажимы на крышных и стеновых панелях. 1/8 дюйма зазор, который они создают между листами, предотвращает коробление.
  • Выложите листы перпендикулярно обрамлению. Повышает общую прочность и жесткость.
  • Приклейте и закрепите. Клеи могут улучшить прочность сцепления на треть.

Идеи каркаса от TOH Project Houses

Фото Брайана Уайлдера

Металлические вешалки и галстуки

Обеспокоенность по поводу слабости гвоздей, особенно в регионах, подверженных землетрясениям и ураганам, привела к тому, что металлические ремни и стяжки стали незаменимыми в кодовых книгах и на сегодняшних рабочих местах, даже там, где такие стихийные бедствия случаются редко.

Существуют сотни различных типов фурнитуры из оцинкованной стали, от балочных подвесок до ураганных ремней, и почти каждый месяц на рынке появляются новые. В каждом соединителе используется больше гвоздей, чем в «старомодном» соединении, потому что каждое отверстие в соединителе необходимо заполнить.

Но с правильным пистолетом для ногтей скорость установки почти не снижается. Примечание: используйте только гвозди, указанные производителем — без замены!

Легкие балки

Двутавровая балка состоит из «полотна» из высококачественной OSB (ориентированно-стружечной плиты), склеенной между двумя горизонтальными «полками» из обычного пиломатериала или LVL (клееного бруса).Он такой же прочный, как двукратный распил такой же ширины, но весит вдвое меньше, и его длина составляет до 60 футов.

Лучше всего то, что отверстия для водопровода и воздуховода можно прорезать в полотне (с заданными размерами и интервалами) без нарушения структурной целостности. TOH впервые применила двутавровые балки при строительстве амбара 1989 года в Конкорде, штат Массачусетс, и Том использует их до сих пор.

Спроектированные балки Балки

LVL состоят из шпона, склеенного под действием тепла и давления. Все фанеры ориентированы точно в одном и том же продольном направлении, что делает LVL почти на 20 процентов жестче, чем обычные пиломатериалы.

В то время как LVL обычно используются в качестве коньковых балок и коллекторов над окнами и дверными проемами, Том также использовал их в качестве балок, стропил и стрингеров лестниц — везде, где ему нужна максимальная производительность на минимальном пространстве. Они тяжелые, но Тому они нравятся, потому что они прочны, как сталь, но он может разрезать их обычной пилой.

Новые технологии для обрамления будущего

Пенные клеи

Новые клеи на вспененной основе обладают превосходной адгезивной способностью полиуретана, и их легко нанести, просто нажав на спусковой крючок.Более того, одна банка пены содержит эквивалент 15 тюбиков старого клея.

Крепкий гвоздь

Гвоздь для обшивки Sheather-Plus в два раза выдерживает подъемную силу, чем стандартные гвозди с гладким стержнем, благодаря кольцевидному стержню, увеличенной головке и цементному покрытию, которое действует как смазка, ускоряя гвоздь, а затем сцепляется с деревом .

Шпильки Super

Клееный брус — куски древесины, склеенные под давлением до размеров стандартного 2х4 или 2х6 (вставка), не имеет дефектов, не деформируется и не деформируется, а его длина может достигать 22 футов, что немыслимо. в настоящее время в пиломатериалах.

Фото Колина Смита

Где найти

Строительный пиломатериал:

Балка двутавровая, балка G-P Lam LVL

Georgia Pacific Corp.

Атланта, Джорджия

www.gp.com

Аккумуляторный гвоздезабиватель:

Модель IMTC

Паслоде

800-682-3428

www.paslode.com

Вешалки и стяжки металлические:

Simpson Strong-tie Co.

Дублин, CA

800-999-5099

www.strongtie.com

Пенный клей:

Пурпур

Todal Products, Inc.

Натик, Массачусетс

508-651-3818

Шипы Super:

TrusJoint

Weyerhaeuser

800-628-3997

www.trusjoist.com

Крепкие гвозди:

Sheather plus

Бостич

800-556-6696

www.stanleybostitch.com

элементов каркаса дома

Не вся древесина одинакова, и поскольку большинство каркасов домов используют дерево в качестве основного компонента, важно узнать больше об этом универсальном материале. В основном большая часть пиломатериалов, которые сегодня доступны на лесных складах или в домах, имеет класс один или лучше, два или лучше, три или лучше.

Пиломатериалы номер один — лучшая древесина, которую вы можете получить для своего дома.Качество древесины снижается с увеличением номера сорта, но имейте в виду, что пиломатериалы более высокого сорта будут стоить дороже. Также знайте, что древесина первого сорта будет иметь меньше сучков и меньше усадки.

Совет по строительству своими руками: Не сокращайте расходы на пиломатериалы для каркаса. Использование пиломатериалов более низкого сорта для вашей рамы может вызвать проблемы позже. Используйте пиломатериалы лучшего качества, которые вы можете себе позволить.

Сегодня в жилищном строительстве чаще всего используется пиломатериал для изготовления каркасов.Адаптация инженерной древесины дала много преимуществ, и она позволяет подрядчикам строить дома более динамичного типа, чем они могли строить в прошлом.

Спроектированная древесина обычно представляет собой смесь побочных продуктов пиломатериалов и конструкционной древесины, применяемых вместе для различных целей. Их можно использовать для перекрытия перекрытий вместо массивных пиломатериалов, и на них не так сильно влияют размер и рост деревьев.

Этот композитный пиломатериал имеет форму балок, и иногда балки перекрытия могут быть изготовлены из деревянных двутавровых балок.

После покупки пиломатериалов можно начинать возведение каркаса, и это начинается с процесса строительства — фундамента.

Обычно дом начинают с фундамента. После заливки фундамента поверх фундамента устанавливается подоконник (наподобие материала, подвергнутого обработке давлением). Это в основном проходит по периметру дома. Каркас одноэтажного дома будет состоять из подоконника, балок и шпилек.

Есть три основных элемента, которые соединяются вместе, образуя каркас, на котором в конечном итоге будет покоиться остальная часть дома:

Совет по строительству дома: Теперь, когда вы находитесь на этапе создания каркаса, все больше и больше людей будут работать над вашим домом, и не отставать от всего — непростая задача. Регулярные встречи со строителем, архитектором и субподрядчиками могут помочь вам оставаться в курсе дел.

обрамляющих устройств: Введение | Сделай сам

«Каркас — это, по сути, каркас дома», — сказал генеральный подрядчик Роб Брюстер. «Это структура, которая поддерживает весь внешний сайдинг, внутренние покрытия и изоляцию, между которыми проходит. Сантехника и электричество проходят через нее. Так что это в основном то же самое, что и человеческий скелет».

Основная функция рамы — дать вам основу, на которой можно применить все элементы отделки и отделки дома.И это дает вам защиту от непогоды.

Обрамление в основном разрабатывают два человека:

Архитектор , который разметит периметры.

Инженер-строитель , который будет участвовать и указывать, какой тип балки и какое усиление необходимо в сочетании с фундаментом.

С появлением новых технологий бетонные конструкции становятся все более и более распространенными.В южных районах будут бетонные стены, частично из-за ураганов (особенно во Флориде) и термитов.

Бетонные конструкции также становятся все более популярными на Западном побережье в виде крупных коммерческих построек и вещей, в которых строятся большие панели на обшивках. Они установят его на земле, залит бетоном с уже установленными окнами, а затем поднимут конструкцию с помощью кранов.

Если вам интересно узнать о стоимости бетонного каркаса, дома, в которых используется этот тип каркаса, в среднем примерно на 3 процента дороже, чем деревянный.Имейте в виду, что затраты на материалы зависят от страны и вашего региона. Обязательно проконсультируйтесь со своим подрядчиком, чтобы узнать точную стоимость материалов в вашем районе.

Чаще всего бетон в жилых домах используется с так называемыми «ICF» или изолированными бетонными формами. По сути, они представляют собой два слоя пенопласта с пустотой между ними — от 2 дюймов до 6 дюймов — в которые вы кладете бетон после размещения стальной арматуры или арматуры.

ICF — это продукт, которым очень легко пользоваться любому, у кого есть какой-либо опыт строительства. Большинство из них являются системами блочного или панельного типа. Стек почти как блоки Лего. Однако ICF не так распространены, как деревянные; у них действительно есть некоторые явные преимущества перед ним. Он просто создает в помещении теплую и комфортную среду. Здесь тише и меньше инфильтрации воздуха. Тепло и охлаждение, как правило, равномерно распределены по всему дому.У вас не будет горячих и холодных точек, как при обычной конструкции.

ICF могут быть покрыты практически любым поверхностным материалом, включая штукатурку, кирпич или деревянный сайдинг. В результате получился красивый дом с надежностью бетонных стен.

Стальной каркас — еще одна жизнеспособная альтернатива обрамлению вашего дома; однако стоимость примерно на 15 процентов выше, чем у традиционных деревянных каркасов.Вот почему его чаще используют в многоэтажных и других, более крупных коммерческих зданиях.

Независимо от того, используете ли вы сталь (металлические гвоздики), дерево или бетон, вам необходимо добавить нового члена в вашу бригаду домостроителей — подрядчика по каркасу, который будет руководить группой рабочих на этом этапе строительства.

Подрядчики по каркасу — это «специализированная» группа плотников или строителей, которые в основном собирают всю структуру дома, поэтому очень важно найти хорошего подрядчика по каркасу.

Хороший строитель будет тесно сотрудничать с подрядчиком по возведению каркаса, чтобы гарантировать, что этот важный этап строительства пройдет гладко. Чтобы избежать плохой конструкции во время процесса обрамления, следует помнить о двух вещах:

Убедитесь, что ваш подрядчик по обрамлению имеет лицензию и застрахован. Ваш строитель сможет помочь вам в этом, порекомендовав и наняв строителя с надлежащей квалификацией.

Попросите вашего архитектора посетить строительную площадку на этапе создания каркаса.Если есть проблемы, он может их отловить и работать со строителем, пока их все еще легко решить.
Помните об этих шагах, чтобы построить каркас дома, который наверняка прослужит долго.

Схемы и методы каркаса дома

Экспертные схемы двух основных типов деревянных каркасных конструкций для стен и крыш домов

Для создания каркаса дома используются два основных метода: конструкция платформы и конструкция баллонного каркаса. Конструкция платформ гораздо более распространена, чем конструкция из воздушных шаров, хотя конструкция из воздушных шаров использовалась во многих двухэтажных домах до 1930 года.

Конструкция платформы

В конструкции платформы с рамой, показанной ниже, стены располагаются поверх чернового пола. Многоэтажные дома строятся на одном уровне, и каждый этаж служит площадкой для возведения следующей серии стен.

Каркас дома на платформе — Стеновые стойки простираются от пола до потолка для каждого отдельного этажа

Каркас воздушного шара

В конструкции баллона-каркаса, показанной ниже, стойки проходят на всю высоту от грязевого подоконника до верхней плиты, максимум на 20 футов .Этот метод был популярен до 1930-х годов и до сих пор иногда используется для лепных и других двухэтажных домов с каменными стенами, поскольку такие конструкции сжимаются и оседают более равномерно, чем конструкции платформ.

Но возведение баллонного каркаса опаснее из-за его веса и высоты, а требуемые длинные прямые стенные шпильки становятся все более дорогими и труднодоступными.

Каркас домика-шара — Стеновые стойки проходят по всей высоте здания

Макеты каркасов стен

Как для платформы, так и для баллонного каркаса стойки стены, а также потолочные и половые балки располагаются через каждые 16 или 24 дюйма, измеренные от центра к центру. Эти стандартизированные компоновки приводят к минимуму резки и отходов материалов для пола, потолка и стен.

Обычный каркас стеновых каркасов — Стеновые стойки расположены на расстоянии 16 дюймов или 24 дюйма от центра к центру

В большинстве старых домов имеются стеновые стойки 2 на 4, расположенные на расстоянии 16 дюймов по центру; во многих новых домах есть стенные стойки 2 на 6, 16 или 24 дюйма в центре, чтобы сделать внешние стены более прочными и создать большую полость для изоляции стен. Дополнительные сведения об обрамлении стен см. В разделе «Как построить внутреннюю стену».

Обшивка стен

Обшивка внешней стены добавляет конструкции жесткости и обеспечивает плоское основание для облицовки сайдингом, штукатуркой, кирпичом, камнем и другой отделкой наружных стен. В старых домах обшивают диагональной доской — доски толщиной 1/2 дюйма прибиты по диагонали. В большинстве новых домов используется фанера или аналогичные композитные панели. Подробнее об этом см. Обшивка внешних стен.

Каркас и обшивка крыши

Каркас крыши может быть довольно сложным, в зависимости от сложности конструкции крыши.Ниже представлен каркас для двускатной крыши.

Наружная обшивка крыши служит для кровельных материалов тем же целям, что и обшивка стен для стен. Наиболее современная кровля — это фанера или плиты из ориентированно-стружечных плит (OSB); деревянная обшивка с промежутками — обычное дело для крыш из гонта. Для получения дополнительной информации см. Основы конструкции крыши.

Типичный каркас крыши — это остроконечная вальмовая крыша с одним двускатным концом и слуховым окном

Получите предварительно проверенного местного подрядчика по каркасу дома

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, поскольку Строительный редактор Sunset Books, старший редактор Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Основы каркаса дома: типы, условия и компоненты | 2020

основы строительства жилищное строительство 17 июля 2020 г.

Легкая каркасная конструкция (известная просто как «обрамление» в жилищном строительстве) — это метод создания конструкции на основе вертикальных компонентов, известных как стойки, которые обеспечивают стабильную основу для внутренних и внешних настенных покрытий.Горизонтальные элементы, называемые балками, проходят по всей длине пола или между стенами или балками. Балки поддерживают потолки и полы.

Сегодня обрамление платформы — в котором каждая история обрамлена поверх предыдущей — является методом выбора среди большинства строителей. Использование одного этажа в качестве платформы для строительства следующего этажа создает устойчивую рабочую поверхность. Это также позволяет строителям использовать широко доступные куски пиломатериалов заданных размеров по сравнению с более длинными или натуральными пропилами древесины, которые использовались в старых методах.

Обрамление: краткий урок истории

Деревянный каркас

Деревянный каркас, при котором соединялись большие стойки и балки и соединялись деревянными колышками, было популярно в XVIII и XIX веках. При создании деревянных каркасов строители работают с натуральными бревнами и деревьями, а не с пиломатериалами, предварительно обрезанными до стандартных размеров (например, 2×4). Этот метод обрамления вышел из моды, потому что пиломатериалы были обтесаны вручную, а появление пиломатериалов машинной пилы позволило строителям быстрее строить дома из пиломатериалов стандартных размеров.

Обрамление воздушного шара

В 1830-х годах стало популярным создание воздушных шаров. Этот метод предполагает использование длинных вертикальных стоек 2×4 в качестве стоек, которые простираются от подоконника наверху фундамента до крыши и крепятся гвоздями, а не колышками. В конструкции воздушного шара одиночный стержень мог подниматься на высоту до 30 футов. Проблема с использованием непрерывных гвоздей заключается в опасности возгорания: без поломки гвоздей пожар, начавшийся на низком уровне в доме, может быстро подняться до самого верха, сровняв конструкцию с землей.

Обрамление платформы

Самым распространенным способом обрамления в современном жилом строительстве является платформенное обрамление, при котором каждый этаж обрамляется поверх предыдущего.

Строители обрамляют одноэтажные платформы из каркасных стен, которые обычно составляют восемь или девять футов высотой, опираясь на черный пол — платформу. Затем каждая история обрамляется поверх другой, а крыша опирается на конструкцию. Этот метод можно использовать для одно- или двухэтажных домов, и он стал стандартом среди современных застройщиков, потому что:

  • При создании каркаса платформы используются более короткие куски пиломатериалов, чем в предыдущих технологиях, например, при создании каркаса из баллонов, что является преимуществом, поскольку более длинные шпильки труднее получить и они более дороги.
  • Прорывы в шпильках от уровня к уровню создают естественные противопожарные барьеры.
  • Поскольку строители возводят следующий этаж прямо на платформе, они строят на твердой рабочей поверхности — более безопасной среде с высокой структурной целостностью.

Обрамление — один из бесчисленных аспектов строительства, которые отражены в наборе из чертежей. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Элементы обрамления

Вот общие элементы каркаса, которые вы будете использовать в каждой части дома:

Этаж

  • Балки: Это горизонтальные компоненты каркаса, которые проходят по всей длине пола. Они составляют опору для пола дома и платформу, к которой будут крепиться стеновые панели. На перекрытиях перекрывают черновой пол (обычно из фанеры).
  • Ферма: Ферма перекрытия состоит из бруса 2х4 или 2х3, соединенных металлическими пластинами.Ферма может принимать различные конфигурации, но по сути она образует устойчивую «сеть», поддерживающую пол и сопротивляющуюся раскачиванию.
  • Обшивка: Обшивка пола, широко известная как черный пол, представляет собой структурную панель, которая крепится к конструкции пола. Он переносит нагрузки сверху на балки пола снизу.

Стены

Внутренние стены делятся на две категории: несущие и ненесущие.Несущая стена поддерживает нагрузку сверху, например, другой пол или крышу. Ненесущая или перегородка сооружается отдельно от основной несущей конструкции и может быть внешней или внутренней стеной. Он работает как разделитель, но не поддерживает вес. Стены третьего типа — стены с поперечным срезом, часто используемые в многоэтажных зданиях, не рассчитаны на вертикальную нагрузку. Скорее поперечные стены предназначены для противодействия боковым силам, таким как ветер и землетрясения. Как правило, это деревянные стены с укрепленными панелями, железобетонными или каменными стенами или стальными плитами.

  • Подоконник: Этот кусок бруса прикрепляет дом к фундаменту. Каркас первого этажа возведен поверх плит подоконника и состоит из балок, перекрывающих фундаментные стены.
  • Верхняя и нижняя пластины: Верхняя пластина — это кусок дерева, который проходит вдоль верхней части каркаса стены и поддерживает крышу и потолок. Нижняя пластина — это кусок дерева, который стоит на полу и образует нижнюю часть стены.
  • Шпильки: Это компоненты каркаса, которые проходят между верхней и нижней пластинами.Они обычно расположены на расстоянии 16 или 24 дюймов друг от друга и являются наиболее распространенными элементами стеновой панели.
  • Обшивка: Обшивка наружных стен укрепляет стены за счет связывания шпилек. Строители обычно используют стеновые панели, такие как гипс, армированная цементная плита или фанера. Сначала прикрепите обшивку к раме, затем вырежьте отверстия для оконных и дверных проемов дверей. На обшивку крепятся наружные материалы вроде сайдинга.
  • Двери и окна: В дверном и оконном обрамлении есть несколько важных элементов, таких как перемычка: горизонтальный структурный элемент, соединяющий две вертикальные опоры и позволяющий устанавливать двери и окна без ослабления стен.Вертикальные стойки, на которые они опираются, обычно 2×4 или 2×6, называются королевскими шипами и триммерами (или шипами-домкратами). Вместе они образуют единицу, которая переносит вес сверху и вокруг дверных и оконных проемов вниз на пол и фундамент.

Потолок

  • Балки: Потолочные балки — это горизонтальные элементы, которые перекрывают потолок и передают нагрузку крыши на стойки. Стандартного размера не существует, но наиболее часто используемый брус для балок сегодня — это 2х6.Обычно они находятся на расстоянии от 16 до 24 дюймов друг от друга.

Крыша

  • Стропила: Эти конструктивные элементы проходят от конька или крыши до стеновой плиты внешней стены бок о бок и поддерживают кровельную обшивку. Метод строительства, который обычно использует стропильную крышу, известен как «каркасная конструкция». Стропила хороши для тех, кто хочет, чтобы сводчатый потолок или дополнительное место на чердаке можно было превратить в комнату.
  • Фермы: Ферма — это деревянная конструкция, которая предварительно изготовлена ​​в виде перемычки из балок, доходящих до верха фермы, и балки, проходящей горизонтально.Форма предназначена для распределения веса крыши на большой площади. Фермы можно установить быстро, а их преимущество заключается в использовании более коротких и менее дорогих деревянных бревен. Однако они сегментируют открытое чердачное пространство, поэтому не подойдут для тех, кто, возможно, захочет переоборудовать чердак позже.
  • Настил: Настил крыши — это часть конструкции крыши, которая располагается поверх стропил или ферм и обеспечивает структуру или «настил» для погодозащитных и кровельных слоев.В жилищном строительстве настил обычно изготавливается из фанеры или ориентированно-стружечной плиты.

Элементы каркаса могут показаться сложными, но, изучив их и их важную ценность для создания прочного каркаса, вы узнаете один из самых важных этапов строительства дома. Каркас не только придает дому структуру и форму, но и является неотъемлемой частью каждого последующего элемента конструкции, от внутренней и внешней отделки до механической, электрической и сантехнической работ.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Оставайтесь на связи!

Присоединяйтесь к нашему списку рассылки, чтобы получать последние новости и ранний доступ к нашим занятиям.Ваша информация не будет передана.

Лучший способ каркаса: меньше дерева, больше продумывания

Меньше значит больше, больше или меньше. И теперь это систематизировано.

Продвинутое кадрирование существует уже пятьдесят или более лет, но почему-то все еще ново для многих кадровых бригад. Вероятно, потому что рулетка имеет красные метки через каждые 16 дюймов, и все мы привыкли кадрировать в 16 дюймов по центру.

Но почему 16 дюймов — это магическое число? Почему не 13, 14, 15 или 17?

Потому что из фанеры. 48 дюймов делятся на 16.

ИНФОРМАЦИЯ: 48 делится на 24.

Когда я начал карьеру плотника в качестве каркасной конструкции, мне нравился структурный аспект того, что мы построили: тренажерный зал в джунглях, который увеличивался с каждым днем, пока, наконец, не стал домом, способным выдерживать ураганы и ледяные бури.

Когда я впервые услышал, как кто-то назвал некоторые конструкции «надстроенными», я не мог в это поверить. Как больше дерева НЕ может быть лучше? Дерево — это хорошо. Этот каркас был прочным.

И когда я прочитал об Optimum Value Engineering, я не поверил этому. Казалось, какой-то скряга-бобовый пытается «спроектировать» солидный дом в тонкую груду прутьев.

Это все равно что отбрасывать каждую пятую заклепку в самолете, чтобы сэкономить 20% на заклепках.

Это в значительной степени то же самое, что чувствовали каркасы из дерева, когда в 1830-х годах было изобретено обрамление воздушных шаров, и как ощущались остатки каркасов из воздушных шаров викторианской эпохи, когда в начале-середине 20 века появились каркасы платформ и электроинструменты.

Структура домов продолжает меняться, и так называемый Advanced Framing — это «новейшая» итерация.

Современное обрамление нравится всем … кроме строителей

Экологи любят современное обрамление, потому что при этом используется меньше древесины, которая является ценным природным ресурсом. Зеленые строители любят продвинутый каркас, потому что он дает больше места для изоляции — и они тоже получают зеленые баллы. Инженеры любят передовой каркас, потому что он уменьшает тепловые мосты, которые вызывают потерю тепла и конденсацию.

Строители традиционно НЕ любят сложные конструкции по многим причинам:

  • Против кода
  • Делает гипсокартон волнистым
  • Делает сайдинг волнистым
  • Недостаточно
  • Боль в шее
  • Смена плохая
  • Ненавижу хиппи
  • Все вышеперечисленное
  • Некоторые из вышеперечисленных

Во всех этих ответах есть хотя бы намек на правду, но они также легко решаются без препятствий (за исключением, может быть, части «ненависть к хиппи», которая звучит как личная проблема).

Для начала, 24 дюйма. находится в коде дольше, чем существует IRC

Самая старая кодовая книга, которая все еще хранится у меня в офисе, — это книга CABO 1995 года, в которой 24 in. O.c. расстояние между стойками указано в Таблице 602.3d:

Расстояние в двадцать четыре дюйма было и в более ранних версиях кода.

Следующая пара проблем с продвинутым каркасом — волнистый гипсокартон и сайдинг — являются прямым результатом выпуклых или изогнутых стоек — лучшего способа ограничить волнистость стен, чтобы отделить груду гвоздей от грубого материала.Если в вашем районе нет прямых шпилек, используйте специальные шпильки. Они классные.

Замена 5/8-дюймового гипсокартона вместо 1/2-дюймового гипсокартона также помогает укрепить и выпрямить стену.

Энергетические нормы также становятся более жесткими (в частности, IECC 2012 и 2015 гг.). Теперь энергоэффективность — ИЗМЕРЕННАЯ энергоэффективность — внезапно стала мейнстримом. Раньше строители думали, что 24-дюймовый интервал — это против кода ; сейчас практически требуется по коду.

Мы надеемся, что эта коллекция видеороликов, подробных чертежей, фотографий и статей поможет вам эффективно и эффективно реализовать расширенное кадрирование на своем сайте.

Основные термины по каркасу дома, которые необходимо знать

Когда дело доходит до нового строительства, каркас — это то место, где ваше здание начинает обретать форму. Когда у вас есть планы, их обрамление воплощает в жизнь эти чертежи. Каркас здания — это каркас, который поддерживает все элементы отделки, такие как гипсокартон, двери, окна и даже вашу крышу.

Если вы пытаетесь построить пристройку, такую ​​как гараж, сарай или амбар, вам необходимо понять основные компоненты стенового каркаса, прежде чем начать. Если вы наняли кого-то для строительства вашего нового дома, также полезно знать следующие термины, чтобы вы могли понять, о чем говорит ваш строитель, в начале процесса строительства дома.

Об устройстве дома нужно много знать, поэтому вот несколько основных терминов, которые помогут вам начать работу:

Стеновая панель

В конструкции каркаса стеновая панель относится к панели или конструкции, составляющей каркас одной стены дома. В своей основной форме стеновая панель представляет собой большой прямоугольник в обрамлении, состоящий из верхней и нижней пластины и шпилек (обычно деревянных или металлических балок). Стеновые панели, в которые входят окна и двери, содержат дополнительные компоненты, о которых вы узнаете из этого блога.

Тарелки

На любой стеновой панели или элементе каркаса балки, которые проходят горизонтально вверху и внизу рамы, называются пластинами. Вверху стеновой панели у вас есть верхняя пластина, а внизу — нижняя пластина.К пластинам крепятся стойки, а стойки и пластины вместе образуют стеновую панель.

Шпильки

Шпильки — это элементы каркаса, которые проходят вертикально от верхней пластины к нижней пластине. Обычно они расположены на расстоянии 16 или 24 дюймов друг от друга, от центра к центру, и являются одним из наиболее распространенных компонентов стеновых панелей. Шпильки структурируют и обеспечивают большую поддержку стеновой панели.

Балки

Балка — это горизонтальный элемент каркаса, который проходит по длине пола или платформы дома.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
