Подключить котел отопления к системе отопления: Схема подключения котла отопления – основные принципы установки + Видео

Содержание

Подключение электрического котла к системе отопления

Электрокотлы отличаются по типу нагревательного элемента: ТЭНовые, электродные или индукционные модели. Из-за меньшей стоимости и простоты обслуживания больше популярен первый вариант. Особенностью обустройства электроотопления является возможность подключения своими руками агрегата к трубной системе и электросети без оформления разрешительных документов.

Основные правила

Согласно требованиям ПУЭ отопительные электроприборы мощностью до 10 кВт разрешено подключать самостоятельно без согласования с Энергонадзором. К службам придется обратиться, если решено установить в целях экономии счетчик, контролирующий расход электроэнергии по зонам суток.

Каждый производитель в инструкции отображает требования к соблюдению свободного пространства от стенок отопительного агрегата. В зависимости от модели они отличаются, но среднее значение следующее:

  • от верха – 70 см;
  • от боков – 50 см;
  • от передней панели – 70 см;
  • между задней панелью и стеной здания оставляют минимальный зазор 3 см.

Соблюдение требований обеспечивает пожаробезопасность. Упрощается доступ к агрегату для обслуживания.

Электрические котлы ЭВАН Warmos

Подготовка к монтажу

Традиционно подготовительные мероприятия начинаются с определения места. По сравнению с газовыми и твердотопливными аналогами, вариантов расположения электрокотла больше. Его разрешено устанавливать в жилой зоне, например, кухня или коридор. Однако осуществляя выбор места нужно учесть, что к аппарату нужно прокладывать трубопровод, электропроводку. Усложнение схемы приведет к лишним затратам.

В сырых помещениях монтаж запрещен. Ванную комнату, санузел, открытый балкон сразу нужно исключить. Стена, на которую будет подвешен агрегат, должна быть сухая. Если частный дом построен из дерева, никаких ограничений монтажа нет. Участок деревянной стены, прилегающий к задней панели котла, закрывают листом негорючего материала.

Обычно электрический котел поставляется производителем с циркуляционным насосом, фильтром и расширительным баком.

Такой агрегат сразу подключают к трубопроводу. Реже встречаются «голые» модели. Насос, бачек и фильтр потребитель покупает отдельно. Дополнительно для подключения нужно подготовить группу безопасности, соединительные муфты, шаровые краны, трубы.

Выбор схемы

Отопление бывает с принудительной и естественной циркуляцией. В первом случае теплоноситель по системе транспортирует циркуляционный насос. Здесь разрешается установка котла на любом уровне относительно трубопровода.

Во втором случае естественная циркуляция происходит за счет уклона подающей и обратной трубы. Такое отопление часто встречается в частных домах. Здесь уже схема подключения требует расположение входящего патрубка котла ниже обратной трубы.

Схема с нижней разводкой и боковым подключением к радиаторам применяется только при принудительной циркуляции.

Схема с верхней подающей и нижней обратной трубой способна работать с насосом и при естественной циркуляции, если выдержаны уклоны. Во втором случае расширительный бак ставят в верхней точке вместо группы безопасности.

Пошаговая инструкция монтажа

После подготовительных мероприятий приступают к основным работам. Чтобы выполнить монтаж, проделывают следующие действия:

  1. На подготовленном участке стены наносят разметку под монтажную пластину котла. Элемент крепят дюбелями, предварительно просверлив отверстия. На монтажную пластину фиксируют электрокотел.
  2. Дальнейшие особенности установки зависят от выбранной схемы отопления. Элементы трубопровода подключают к патрубкам котла разъемными муфтами «американками». Подающая труба всегда идет вверх, а обратная располагается ниже по уровню.
  3. В нижней точке системы предусматривают два крана для заполнения и слива воды.

Когда система будет закольцована, ее заполняют водой. Через воздухосборники стравливают воздух.

Подключение к электросети

Электрокотлы бывают двухфазные (220 вольт), а также трехфазные (380 вольт). В первом варианте требуется подключить два провода: ноль и фазу. Во втором варианте фазных провода три и один ноль. В обеих вариантах подводят дополнительный провод на заземление. На линии между электросчетчиком и отопительным аппаратом устанавливают автомат.

Монтаж котлов отопления — цена в Москве, стоимость подключения котла отопления в частном доме на YouDo

Закажите профессиональный монтаж отопительного котла у частных специалистов Москвы и Подмосковья, зарегистрированных на Юду. Мастера выполняют установку и подключение отопительных котлов в частных домах под ключ и с гарантией качества конечного результата.

Монтаж отопительного котла исполнителями Юду проводится в удобное вам время. Заявки на обслуживание системы отопления принимаются круглосуточно, без выходных и перерывов. Выезд мастера возможен в любую точку Москвы и Московской области.

Виды оборудования по типу топлива

Профессиональный монтаж котла системы отопления специалисты выполняют с соблюдением технологических требований и с учетом конструктивных особенностей оборудования. Различают следующие виды котлов:

  • твердотопливные – работают на дровах и угле
  • электрические – работают от электричества
  • газовые – работают на основе газообразного топлива
  • жидкотопливные – в качестве топлива используется дизель или бензин
  • комбинированные – могут работать на топливе двух типов, к примеру, на дровах или от электричества

Установка и подключение отопительного оборудования предполагает проведение комплекса работ, включая подсоединение расширительного бака и электроводонагревателя. Для грамотного монтажа нужно использовать специальные разводные ключи и другие инструменты, которые всегда в наличии у частных специалистов.

Виды оборудования по типу крепления

Котлы системы отопления также различаются по типу крепления. Мастерство и профессионализм зарегистрированных на Юду специалистов позволяют им оперативно и качественно осуществлять установку следующих типов оборудования:

  • настенный – отличается небольшими габаритами, не занимает много места
  • напольный – обычно такие котлы имеют большой размер, поэтому их установка рекомендуется в отдельном помещении (оборудованной котельной)
  • навесного типа – это, как правило, электрическое или жидкотопливное оборудование, предполагающее минимальную нагрузку

Установка котла отопления любого типа производится в несколько этапов. Профессиональные мастера соблюдают последовательность монтажа, что дает возможность добиться отличного результата.

Этапы установки и подключения оборудования в системе отопления

Монтаж газовых котлов отопления требует предварительного составления проекта и его согласования в газовой службе. Оборудование остальных типов устанавливается без разрешительной документации, однако специалисты рекомендуют твердотопливные котлы пиролизного (древесного, пеллетного) типа монтировать в специальных котельных. Последовательность установки и подключения оборудования системы отопления следующая:

  • разработка проекта – составление схемы, отражающей места крепления котла, труб водоснабжения, радиаторов, а также все расходы на установку и подключение оборудования
  • подготовительный этап – разметка поверхностей в местах крепления оборудования, подготовка отверстий под кронштейны, трубы
  • установка оборудования – установка котла, прокладка труб, подсоединение к системе водоснабжения, установка электронагревательного и другого дополнительного оборудования системы водяного или комбинированного отопления
  • подсоединение к дымоходу и запуск в тестовом режиме – вывод дымохода наружу, обработка стыков герметиком, обустройство отверстий (колодцев) для регулярного обслуживания и очистки системы

Зарегистрированные на Юду частные специалисты Москвы делают установку, подключение и обслуживание устройств для отопления всех типов с учетом ваших индивидуальных пожеланий. Возможна установка стальных, чугунных и биметаллических радиаторов, труб различного диаметра и дополнительного оборудования. После проведения работ мастер проконсультирует вас по вопросам эксплуатации оборудования вашего типа.

Стоимость установки и подключения автономной системы отопления

Если вам нужна качественная профессиональная установка оборудования системы отопления, закажите услуги опытных специалистов Москвы и Московской области. Квалифицированные мастера выполнят работу в максимально короткие сроки, предоставив вам самые выгодные условия сотрудничества. Тарифы на установку и подключение оборудования указаны в прайс-листе на сайте. Сумму к оплате вам назовут специалисты после составления сметы. При расчете стоимости учитываются следующие параметры:

  • тип оборудования для отопления (твердотопливные, жидкотопливные, электрические, газовые, комбинированные)
  • сложность и объем подготовительных работ (обустройство котельной, подготовка основания для крепления и прокладки оборудования)
  • объем монтажных работ
  • цена на расходные и строительные материалы (герметик, метизы, сварочное оборудование для соединения труб, радиаторы, трубы)
  • цена на дополнительные работы (ремонт поврежденных участков системы, замена вышедшего из строя оборудования, подключение электробойлера и других бытовых приборов к системе отопления, установка системы «теплый пол»)

Чтобы узнать, сколько стоят услуги частных монтажников, создайте индивидуальное задание на сайте Юду. Через короткое время вам ответят исполнители, готовые выполнить работу на ваших условиях. В ответных предложениях специалисты укажут стоимость и примерные сроки окончания работ. Изучите предложения мастеров, обращая внимание на их рейтинг и отзывы от других клиентов. Закажите недорогой монтаж отопительного котла у специалиста, который предложит оптимальные условия.

Подключение двух отопительных котлов. Обновлено 25.03.2020

Один из главных недостатков твердотопливного котла — ограниченная возможность автоматизации работы. Исключение составляют котлы с пеллетными горелками: они могут работать автономно.

Все зависит от того, как организована подача топлива. Тем, кто топит углем или дровами, приходится сложнее: одной закладки вряд ли хватит больше, чем на сутки. Даже в режиме длительного горения.

Одно из популярных решений — установка двух котлов в доме. Мы говорим об устройствах, работающих на разных видах топлива.

Уголь, дрова, сжиженный или природный газ, электричество, мазут — в принципе, все это можно комбинировать в различных вариациях.

В одних случаях отопление двумя котлами позволяет расширить функциональные возможности системы, в других — обеспечить резервный источник тепла на случай ремонта основного устройства или увеличить общую теплопроизводительность в сильные морозы.

Мы разберем несколько схем подключения двух котлов, чтобы понять, какие из них будут рабочими, а на какие не стоит тратить время и деньги.

Содержание:

  1. Если в доме есть магистральный газ
  2. Если основной источник энергии — уголь или дрова
  3. Ручное или автоматическое переключение?
  4. Последовательное или параллельное подключение?
  5. Многотопливные котлы вместо двухкотловой системы


Если в доме есть магистральный газ

Отопление природным газом считается самым дешевым и отличается высоким уровнем автоматизации. Если дом подключен к магистрали, очевидно, что такой котел нужно делать основным. Рассмотрим варианты резервных источников тепла:

  1. Электроэнергия. Отлично сочетается с газовыми устройствами любых типов. Источник может включаться при падении температуры теплоносителя или по команде от комнатного термостата. У электрического отопления два недостатка: ограничения по выделенной мощности и цена.
  2. Дизельное топливо. По уровню автоматизации дизельные горелки не отличаются от электрических ТЭНов, но для их работы нужна сложная система хранения и подачи топлива. Этот вид отопительного оборудования целесообразно применять в крупных коммерческих или промышленных котельных, а не в быту.
  3. Пеллеты. Котел с пеллетной горелкой без труда решит задачу резервного отопления. Запуск в автоматическом режиме возможен, если в нем есть ТЭН электрического розжига (свеча). В противном случае делать это придется вручную. Бункер для пеллет требует выделения дополнительной площади.
  4. Уголь. Твердотопливный котел «в резерве» — привлекательное по цене, но сложное в реализации решение. Розжиг и повторная загрузка выполняются только вручную. Если в качестве основного отопления используется двухконтурный настенный котел, то встроить в систему угольный практически невозможно.

    Обратите внимание на конструкцию первого прибора: в нем есть мембранный расширительный бак. Это означает, что система отопления должна быть закрытой. Твердотопливные котлы эксплуатируются преимущественно в открытых системах отопления. Во время горения угля температура в системе повышается до высоких значений, и теплоноситель увеличивается в объеме. Если система будет закрытой, давление разорвет теплообменник, трубы или мембрану расширительного бачка. Конечно, можно вмонтировать сбросной клапан, но тогда будет теряться много теплоносителя. Одно из решений для закрытых систем — монтаж дополнительного расширительного бака, что потребует увеличения площади котельной.

    Подключить напольный газовый котел будет проще. Большинство из них может работать в открытых системах. Обратите внимание, что воздух для горения топлива эти два котла берут из котельной. Если предусмотрен режим одновременной работы приборов, то объем помещения и производительность приточной вентиляции должны соответствовать их суммарной мощности.

    Еще одна сложность — объем системы отопления. Для нормальной работы твердотопливного котла нужно в несколько раз больше теплоносителя, чем для газового. Проблему можно решить установкой теплоаккумулятора.

  5. Природный газ. Существуют системы отопления с двумя и более котлами, которые работают на природном газе. Такое решение подходит для крупных коммерческих объектов, где объем потребления тепла колеблется в широком диапазоне. Некоторые производители такого оборудования делают модульные котельные для нескольких многоквартирных домов. По необходимости модули последовательно включаются или отключаются в автоматическом режиме.


Если основной источник энергии — уголь или дрова

В районах, где магистральным газом «и не пахнет», угольные и дровяные котлы чаще всего используются в качестве основного источника отопления. В резерв обычно ставят устройства на электричестве или сжиженном газе. Это расширяет возможности автоматизации, увеличивает время автономной работы.

Если в доме два котла, один из которых твердотопливный, подключены в один контур, система работает следующим образом:

  1. Угольный котел запускается в ручном режиме и работает до тех пор, пока не закончится топливо.
  2. Если не выполнена повторная загрузка, температура теплоносителя падает. При заданном пользователем значении автоматически включается резервный котел.

Ручное или автоматическое переключение?

При подключении двух котлов в одну систему можно применять автоматическое или ручное переключение на резервный источник. Конечно же, любому заказчику проекта отопления захочется получить именно первый вариант, который, кстати, не всегда целесообразен. Рассмотрим это на примерах схем отопления с 2-мя котлами «газ-электричество» и «дрова-электричество».

  1. Газ-электричество. В обоих устройствах за поддержание температуры теплоносителя на заданном уровне отвечают встроенные термостаты. Их устанавливают на выходе из теплообменника в корпусе котла. В некоторых случаях управление передают комнатному термостату или погодозависимой автоматике.

    В газовом котле включает и выключает горелку термостат, в электрическом эту функцию несет ТЭН. Автоматическое переключение на резерв тоже выполняется по команде термостата.

    Рассмотрим такую ситуацию: запущен газовый котел (основной). Через какое-то время теплоноситель прогревается до заданной температуры, и горелка выключается. Тепло отдается в помещение, и вскоре температура в системе снова падает. Термостат срабатывает и дает команду на включение. Вопрос: повторное включение горелки или ввод резерва? Ситуация не патовая, решения есть, но в бытовом отоплении их применяют редко, поскольку это приводит к удорожанию системы.

    И электрический и газовый котлы отличаются высокой степенью надежности. Обычно такую пару переключают вручную. В большинстве случаев повод для запуска резерва — плановая остановка основного котла.

  2. Дрова-электричество. Если один из двух котлов в частном доме работает на твердом топливе, то автоматическое переключение на отопление от электроэнергии будет единственным верным решением. Ситуация с прогоранием топлива была рассмотрена выше.


Последовательное или параллельное подключение?

Подключение двух котлов может выполняться по двум принципиально разным гидравлическим схемам: последовательно и параллельно.

  1. Последовательное подключение. «Обратка» первого котла соединяется с «подачей» второго. То есть теплоноситель проходит последовательно через оба теплообменника. Совместную работу можно организовать в двух разных режимах:
    • Первый котел работает всегда, а второй «добавляется» в периоды повышенного расхода тепла. Ввод резерва, точнее, добавочной мощности — автоматический. Такая схема применяется нечасто. Глубина модуляции мощности у большинства современных котлов достаточна для того, чтобы настроить их на работу в межсезонье и в сильные морозы. Кроме того, практика использования последовательной схемы в бытовом отоплении показывает, что простои второго котла чаще всего оказываются выше 90nbsp;%.
    • Работает или основной, или резервный котел. Переключение выполняется вручную. В схеме обвязки двух котлов обязательно нужно предусмотреть байпасы. По конструкции они напоминают обводы на радиаторах в однотрубной системе отопления. Байпас перенаправляет поток теплоносителя «мимо» теплообменника. Таким образом, один из котлов можно демонтировать для ремонта. Для этого не придется останавливать систему или сливать теплоноситель.

    Одна из типичных ошибок при проектировании последовательной схемы, когда только в одном из котлов есть встроенный циркуляционный насос (ЦН), заключается в решении прокачивать теплоноситель только им. Если вы перекроете подачу на него и откроете байпас, насос уже не будет работать. Кроме того, у «чужого» теплообменника гидравлическое сопротивление может оказаться значительно выше, и ЦН не будет справляться. Поэтому в обвязке двух котлов насосов тоже должно быть два.

  2. Параллельное подключение. При параллельном подключении двух котлов «подача» одного соединяется с «подачей» другого. То же самое — с «обраткой». На каждой ветви трубопровода нужно установить запорные вентили. При ручном переключении на резерв достаточно перекрыть только «обратку» от основного котла. Если в нем есть расширительный бак, открытая «подача» позволит оставить его в системе.

    Автоматическое переключение потребует монтажа двух обратных клапанов и трехходового вентиля с сервоприводом. Такое решение будет дороже других.


Многотопливные котлы вместо двухкотловой системы

Альтернатива подключению двух котлов отопления — установка одного многотопливного. Очевидные преимущества такого решения — это:

  • согласованная работа всех элементов котла,
  • экономия места в котельной,
  • простая схема врезки в систему отопления,
  • возможность автоматизации работы,
  • меньшие затраты на покупку оборудования.

Компания «Теплодар» производит универсальные котлы различной мощности, способные работать на разных видах топлива. У нас можно подобрать оборудование для обогрева домов с постоянным и временным проживанием. Один из примеров удачной разработки — линейка универсальных котлов «Куппер ПРО». Мы производим их с 2015 года и получаем только положительные отзывы от клиентов. Линейка насчитывает 4 модели мощностью от 22 до 42 кВт. Котлы могут быть настроены на сжигание следующих видов топлива:

  • Дрова и уголь. Предусмотрена подача вторичного воздуха и переход в режим длительного горения (до 10 часов при полной загрузке углем).
  • Пеллеты. Автоматическая загрузка топлива позволяет длительное время обходиться без вмешательства владельца.
  • Природный газ. При желании у нас вы можете купить дополнительно газовую горелку с итальянской автоматикой.

Также во все модели котлов встроены ТЭНы, и при необходимости можно настроить автоматический переход на электроотопление. Получить консультации можно у специалистов компании «Теплодар» по телефонам на нашем сайте.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Как правильно подключить твердотопливный котел

Устройство системы отопления в частном доме начинается с установки котла. Во многих загородных поселках отсутствует газопровод с природным газом. Инструкция, как правильно подключить твердотопливный котел облегчит эту проблему.

Необходимые условия для правильного подключения твердотопливного котла к системе отопления

  1. Помещение для котельной выбирается отдельное. Площадью порядка 7м2. Котельная в отдельном здании идеальный вариант. Загрузку топлива в котельную можно облегчить. Достаточно в зоне приемного бункера с наружной стороны где будет выгружаться, к примеру, уголь, смонтировать так называемую течку. Выгрузив топливо в приемный бункер, уголь по наклонной ссыпается внутрь котельной самостоятельно.
  2. Расположить котел отопления предпочтительно ниже 0 отметки пола. Данный вариант установки котла обеспечивает идеальную циркуляцию теплоносителя в системе отопления без использования циркуляционного насоса.
  3. Основание под котел необходимо выполнить из бетонной подушки с ровным верхним слоем. Толщина бетонной стяжки 10 см. Площадь основания под котлом должно быть больше габаритов подключенного котла на 20 см. Со стороны топки 40-50 см.
  4. По нормам СНиП и пожарным требованиям НПБ расстояние между котлом и стеной 50 см. Со стороны топочного отверстия, топки, до противоположенной стены расстояние не менее 1,3м.
  5. Установленный отопительный котел не должен иметь зазоров между основанием и корпусом.
  6. Подключить котел к системе отопления необходимо стальной трубой длиной не менее 1 метра на входе и выходе трубопровода. Подключать котел к системе отопления медными и полимерными трубами неправильно.

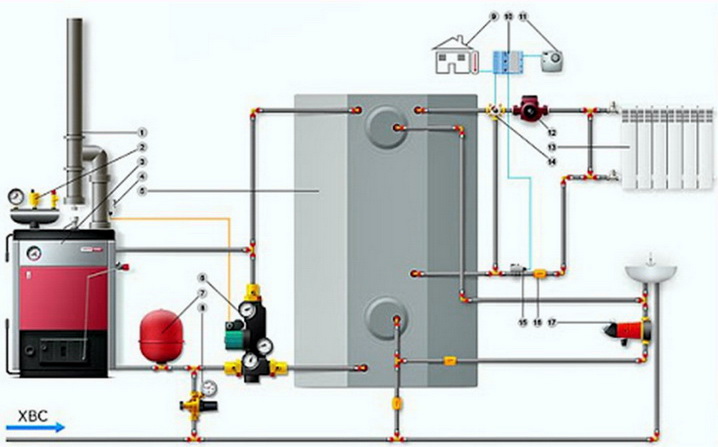

Ниже применена схема правильного подключения твердотопливного котла.

Методов подключения много. Рассмотрим один из простых и надежных способов подключения.

От котла на прямом трубопроводе устанавливается группа безопасности. После группы безопасности устанавливается тройник для байпаса. Далее, подача подключается к разводке системы отопления. Отдав свое тепло в системе отопления, теплоноситель по обратной трубе возвращается в котел. Чтобы избежать главной болезни в работе твердотопливных котлов, конденсата, который отрицательно сказывается на целостности котла, монтируется термостатический трехходовой клапан, на байпасе подключенный к обратке, настроенный на температуру 50-60°C. Нагреваясь, теплоноситель циркулирует по малому контуру через трехходовой клапан. Температура в 55°C предотвращает образование конденсата на внутренних стенках котла. После трехходового термостатического клапана монтируется циркуляционный насос. Как только температура по обратке достигнет 55°C, открывается трехходовой клапан, и нагретый теплоноситель устремляется в отопительный контур к радиаторам.

Подключение твердотопливного котла в паре с газовым, схемы и особенности

Схема подключения твердотопливного котла параллельно с газовым котлом отличается от установки двух твердотопливных. Разнятся и требования к котельной, где главным условием является воздухообмен:

  • Площадь котельной с газовым котлом согласно рекомендации пожарными органами и газовой службой, рассчитывается следующим образом:  1 кВт мощности – 0,2 м3 при потолке высотой 2,5 м, но не менее 15 м3.
  • Котельная с газовым котлом обязана быть оборудована окном с форточкой, размер которого 0,03 м2 на 1 м3 объема помещения.
  • Входная дверь  котельной обязана выходить только на улицу. Ширина двери минимум 80см.

Газовые котлы выпускаются в двух вариантах. Напольный и настенный. Требования к установке напольного газового котла те же, что и к твердотопливному котлу. Длина трубы, соединяющая дымоход и котел, не более 25 см. Если котел коаксиальный, труба для отвода продуктов горения устанавливается под углом -3°. В ином варианте для газового котла необходима отдельная труба из керамики или облицованная нержавеющей сталью с люком для удаления продуктов сгорания, и в нижней части трубы устанавливается тройник с краном для удаления конденсата.

Газовый и твердотопливный котел подключаются параллельно к системе отопления несколькими способами. Схемы различны, знать их все не обязательно, достаточно понимать особенности, которые необходимо учитывать при использовании такой комбинации котлов применительно к вашему помещению:

  1. Эффективно использовать теплообменник. Он разделит открытый контур отопления и закрытый. Подключить котел к одному из контуров, а второй котел подключить ко второму контуру. Твердотопливный котел, способный поднять температуру теплоносителя до 115°C, нагревает вторичный замкнутый контур, к которому подключен газовый котел. Газовый котел настраивается на температуру порядка 50-60°C. Основную нагрузку примет на себя твердотопливный котел. По мере прогорания топлива в работу автоматически включится газовый котел, который нагревает вторичный контур теплообменника. Вторичный контур оснащен диафрагменным расширителем. Закрытый расширительный бак обеспечивает защиту радиаторов от избыточного давления. При такой схеме подключенного твердотопливного котла имеется возможность установки открытого расширительного бака прямо в котельной под потолком.
  2. Использование гидравлической стрелки для параллельного подключения котлов применяется в основном в домах с большой площадью. Принцип работы данной системы следующий. Отопительный твердотопливный котел устанавливается первым с циркуляционным насосом, к примеру, 25/60 установленный на обратной трубе. На трубе между котлом и насосом монтируется электромагнитный клапан MD, регулирующий работу циркуляции котла. Обязательная установка настроенного предохранительного клапана на подающем трубопроводе. Запорная арматура на подаче не устанавливается. Газовый котел устанавливается вторым. Через тройник котел по подающей трубе соединяется с трубой от твердотопливного котла и далее соединяется с гидравлической стрелкой. Запорная арматура на стрелке не устанавливается. На втором котле монтируется на подаче предварительно настроенный предохранительный клапан. От гидравлической стрелки на обратном трубопроводе до тройника устанавливается закрытый расширительный бак. Затем через тройник на трубе подключается первым к газовому котлу с установкой циркуляционного насоса меньшей мощности, чем у первого котла. После насоса устанавливается клапан без сервопривода. Далее, от тройника на обратном трубопроводе подключается твердотопливный котел. Применение коллектора после гидравлической стрелки позволяет собрать несколько отопительных контуров с насосными группами на каждом из них. Коллектора создают возможность настроить каждый контур индивидуально по нагрузкам на отопительные приборы.
  3. Ещё один метод параллельного подключения котлов, когда первым устанавливается твердотопливный отопительный агрегат, вторым газовый, а между ними на подающем трубопроводе устанавливается обратный лепестковый клапан, работающий по направлению от первого отопительного агрегата. Перед обратным клапаном монтируется байпас, подключенный трехходовому термостатическому клапану настроенного на температуру 55°C. Между термостатическим клапаном и котлом устанавливается на обратном трубопроводе циркуляционный насос большей мощности чем в газовом. Газовый котел подключается через тройник на подающем трубопроводе с твердотопливным котлом и далее подающий трубопровод идет на радиаторы. Обратный трубопровод от радиаторов через тройник подключается вначале к газовому котлу. После тройника необходимо установить у котла пружинный обратный клапан. При одновременной работе обоих котлов нужно настроить температурный режим на котлах. Газовый котел настраивается на температуру 45°C. Твердотопливный котел настраивается на температуру 75-80°C. Приоритет работы будет у твердотопливного. В процессе сгорания топлива и понижении температуры в первом котле, газовый котел включится автоматически и будет поддерживать заданную температуру в доме.
  4. Применение буферной емкости. Теплоаккумулятор представляет из себя большую стальную теплоизолированную емкость, задача которой сохранить нагретый теплоноситель от котла. Максимальная нагрузка возникает в процессе горения топлива в твердотопливном котле. Для эффективной работы системы отопления теплоаккумулятор выполняет одну из основных задач. Но есть большие минусы в данной схеме. Для того чтобы нагреть радиаторы до нужной температуры уходит от 2 до 4 часов. Вот здесь-то газовый котел и играет свою главную роль. Разберем схему монтажа. Твердотопливный котел обвязывается традиционным способом. Перед байпасом на подающем трубопроводе устанавливается группа безопасности. Затем через тройник устанавливают байпас. Далее, подающий трубопровод подключается к аккумулирующему баку. Байпас соединяется с обратным трубопроводом через термостатический трехходовой клапан, настроенный на температуру 55°C. Затем, монтируется циркуляционный насос, работающий в сторону котла, и далее подключается трубопровод к котлу. Создается рабочий контур, и теплоноситель в теплоаккумуляторе начинается постепенно нагреваться. От аккумулирующего бака подающий трубопровод идет к отопительным приборам. На нем устанавливается трехходовой клапан, идущий на байпас. С другого выхода трехходового клапана монтируется циркуляционный насос, установленный на подающей трубе.

После насоса устанавливается обратный лепестковый клапан, работающий в сторону радиаторов. Далее, через тройник подключается подача от газового котла с подачей от аккумулятора. После выполнения этих работ прямой трубопровод подключается к разводке системы отопления. От системы отопления обратный трубопровод через тройник подключается к газовому котлу с обязательной установкой пружинного обратного клапана, работающего в сторону газового котла. Перед тройником врезается закрытый расширительный бак, обеспечивающий защиту системы отопления. После тройника, через который подключается газовый котел по обратке, обратный трубопровод идет к тепло аккумулятору и подключается к байпасу от подающего трубопровода также через тройник. После соединения с обводной линией обратный трубопровод подсоединяется к аккумулирующему баку. Данная схема позволяет быстро нагреть систему отопления. Дальнейшая работа системы рассчитана на приоритет работы твердотопливного котла.

Совместная работа твердотопливного котла в паре с электрическим

Схема подключения твердотопливного котла параллельно с электрическим в подробностях и вопросах рассказана на видео:

Согласованная работа твердотопливного, газового и электрического котлов отопления

При желании можно с помощью достаточно простой схемы подключения объединить работу 3-х и более различных видов отопительных котлов дополнительно к твердотопливному, который всё же остаётся самым приемлемым и экономным по части потребления растопочных ресурсов.

Подключение котла к системе отопления

Автор Монтажник На чтение 16 мин. Просмотров 13.1k. Обновлено

При обустройстве автономного отопления частного дома собственнику приходится выбирать котел в соответствии с видом топлива, схемой его обвязки и потребности в дополнительном горячем водоснабжении. Проводя подключение котла к системе отопления учитывают его функциональное назначение и в соответствии с ним подбирают необходимые комплектующие и трубопроводную арматуру.

Большинство потребителей используют в качестве источника топлива для котельного оборудования природный горючий газ как наиболее дешевый, доступный и практичный вид. Помимо подключения газового котла к отопительной системе, потребителю приходится неукоснительно выполнять ряд требований по выбору помещения, монтажу дымохода и подсоединению к источнику электроэнергии.

Рис. 1 Подключение котла к системе отопления с обвязкой в частных домах

Разновидности газовых отопительных котлов

Используемые потребителями газовые котлы для обогрева индивидуальных домов подразделяют на следующие категории:

Одноконтурные прямого нагрева. Внутри данного прибора помещен теплообменник, по которому циклически проходит теплоноситель в самотечном режиме или методом проталкивания его циркуляционным насосом. Температура отопительной жидкости в системе может автоматически регулироваться переключением скоростей циркуляционного электронасоса или пламенем горелок.

Двухконтурные. Обычно в большинстве загородных индивидуальных домов отсутствует горячее водоснабжение (ГВС) и потребителю приходится решать задачу его обеспечения. Для этого в отопительный котел помещают второй теплообменник, по которому протекает подогреваемая вода из магистрали холодного водоснабжения ХВС. При открывании горячего крана водный поток двигается по контуру ГВС и проходя через вторичный теплообменник нагревается. Данная схема имеет следующие недостатки:

  • В трубопроводе ГВС при закрытых кранах вода не циркулирует и находится в охлажденном состоянии. Для поступления горячей воды приходится ждать ее прохождения и нагревания через вторичный теплообменник. В результате происходит незапланированный перерасход холодной воды и потеря времени при ожидании горячего потока в десятки секунд (зависит от длины водопровода и его диаметра).
  • Объем контура ГВС в двухконтурных агрегатах довольно мал. Связано это с тем, что входные патрубки холодной и горячей воды обычно делают диаметром в 1/2 дюйма, что не может обеспечить высокий уровень водопотребления.

В итоге большинство двухконтурных моделей способны эффективно работать лишь на одну точку водоразбора.

К преимуществам данного типа оборудования можно отнести более низкую стоимость в сравнении с одноконтурными аналогами.

Двухконтурные модели рекомендуется устанавливать в дома общей площадью не более 150 м2 с одной ванной комнатой.

Рис. 2 Основные узлы настенного одноконтурного котла

С бойлером косвенного обмена. Система состоит из одноконтурного котла и теплоизолированной бойлерной емкости большого объема, в которой находится нагреваемая вода. Процесс подогрева в бойлере осуществляется за счет прохождения по его внутреннему теплообменному змеевику отопительный жидкости из контура отопления. В системе с бойлером вода постоянно циркулирует по трубопроводу ГВС, а благодаря ее большому объему в емкости, к магистрали можно подключать большое число точек водоразбора. В результате потребитель всегда имеет горячую воду в любых объемах при среднем числе точек водозабора около трех.

Агрегаты с бойлером косвенного обмена рекомендуется размещать в домах с площадью более 150м2.

По типу установки газовые котлы делят на:

Настенные.Это агрегаты небольшого объема, которые подвешиваются на стену котельной и занимают мало места. Настенные модели выпускают тепловой мощностью от 10 до 60 кВт с медным теплообменником, их основные особенности:

  • Средний службы 10 лет.
  • При работе медный теплообменник допускает значительные перепады температур между подачей и обраткой.
  • Температура отопительной жидкости может изменяться в интервале от 25 до 80 °С.
  • Средний КПД настенного оборудования составляет 92%.
  • Агрегаты обладают небольшим весом, модель на 24 кВт имеет массу не более 30 кг.
  • Средняя стоимость настенных приборов составляет 500 у. е.
  • Для отвода дыма используются горизонтальные коаксиальные дымоходы.

Рис. 3 Основные узлы настенных двухконтурных моделей

Напольные. Данного типа котлы выпускают тепловой мощностью от 20 до 150 кВт, их отличительные особенности:

  • КПД напольных моделей не превышает 90%.
  • Чугунный массивный теплообменник имеет срок службы до 50 лет.
  • Из-за применения чугуна вес агрегата довольно высок, к примеру модель на 24 кВт имеет массу 130 кг.

Стоит заметить, что помимо чугуна, напольные агрегаты выпускают и со стальными теплообменными узлами.

  • Рабочая температура теплоносителя 60 — 80 °С при недопустимости перепада между подачей и обраткой более 20 °С из-за вероятности растрескивания чугуна.
  • Средняя цена напольных моделей составляет 800 у.е.
  • Почти все напольные агрегаты рассчитаны на использование вертикального дымохода.

Конденсационные

Данную разновидность настенного газового котла относят к последним разработкам в области отопительного оборудования, его основное отличие от обычных — более высокий КПД, доходящий до 98%. Этого показателя добиваются за счет того, что для подогрева теплоносителя забирают тепловую энергию у продуктов сгорания, снижая их температуру на выходе до 50 °С. При этом внутри котлового теплообменника жидкость от горячего дыма превращается в пар и после охлаждения выпадает в конденсат, после чего процесс циклически повторяется.

Агрегаты конденсаторного типа обычно подвешивают на стенах, они имеют тепловую мощность в диапазоне от 20 до 110 киловатт.

Рис. 4 Главные узлы напольного агрегата

Требования к котельным

В СНиП 2.04.08.87 приведены следующие нормы по размещению котельного оборудования:

  • Не допускается устанавливать в одном помещении более двух котлов (водонагревателей).
  • При необходимости размещения котельной за пределами жилого дома, решение принимается архитектурно-проектной организацией или эксплуатационной газовой службой. Требования к данным помещением аналогичны для жилых зданий.
  • Установка водонагревательных котлов допустима в кухонных и прочих нежилых помещениях за исключением ванных комнат.
  • Запрещено размещение любого газопотребляющего оборудования в подвалах за исключением индивидуального жилья, если данные помещения освещаются естественным светом, а топливом является газ природного происхождения.
  • Подвесные газовые котлы должны размещаться на стенах с несгорающим покрытием или изолированными листовой сталью по 3-х мм асбестовому полотну.
  • Изоляционное покрытие должно выступать за габаритные параметры агрегата на 100 мм.
  • При напольном размещении отопительного оборудования зазор до стены принимают равным 100 мм.
  • Если на кухне размещают отопительное оборудование вместе с газовой плитой, ее объем берут на 6 кубометров больше, чем в нормах для газопотребляющих плит.
  • При размещении отопительного агрегата с дымоходом, высота потолков в помещении должна быть не менее 2-х метров при его общем объеме 7,5 м3. Если в частном доме устанавливают два котла, объем помещения не должен быть ниже 13,5 м3.
  • Котельная должна быть оборудована вентканалом типовых размеров, выходящим на улицу.
  • Внизу стеновой перегородки или дверного полотна должен располагаться проем (решетка) общей площадью от 0,02 м2.

Рис. 5 Системы отопления с различными видами трубопроводов

Возможно будет полезным почитать про газификацию дома в целом, этапы подключения дома к газу, необходимую документацию.

Подключение котла к системе отопления

Решая задачу, как подключить газовый котел к системе отопления, учитывают конструктивное исполнение агрегата и схему его обвязки. Стоит отметить, что типовая отопительная система принудительного принципа действия, которая используется в большинстве случаев, обязательно имеет в своем составе циркуляционный насос и расширительный закрытый бак. Данное оборудование обычно устанавливается в отопительный контур, хотя многие современные газовые котлы имеют встроенные циркуляционный электронасос и гидробак.

Одноконтурного

Схема подключения газового котла с одним контуром не отличается высокой сложностью и состоит из замкнутой трубопроводной линии, в которую последовательно подключены фильтры, циркуляционный электронасос, запорная арматура. Приборы для спуска воздуха и расширительный бак подключают к магистрали параллельно.

Основные комплектующие для обвязки одноконтурной отопительной системы и их параметры:

Котел. Современные агрегаты имеют электронную систему управления температурными параметрами и нередко оснащены следующими встроенными приборами: гидравлическим баком, циркуляционным насосом, автоматическим воздухоотводчиком, перепускным клапаном, электронными стабилизатором напряжения, манометром и его механическим дублером (бренд Vaillant).

Одноконтурные котлы оснащены четырьмя выходными патрубками с наружной резьбой на 3/4 дюйма: два из них используют для подключения к магистрали с теплообменными приборами и еще два применяют для подсоединения бойлера косвенного обмена.

Рис. 6 Двухконтурный газовый котел — конструктивное устройство и внешний вид на примере модели Navien Smart Tok

Трубы. Для монтажа отопительной системы чаще других используют трубы для отопления из полипропилена, металлопласта, сшитого полиэтилена, реже из меди и нержавейки из-за их высокой стоимости. Для типовых моделей мощностью до 28 кВт внутренний диаметр трубопровода принимают равным не менее 20 мм, при этом оптимальные показатели для:

  • меди — 22 мм;
  • полипропилена (РР) — 25 мм;
  • металлопласта PEX-Al-PEX — 26 мм.

Пользователю следует знать, что у всех перечисленных видов труб размеры задаются их наружным диаметром, то есть если исключить тонкостенную медь, то металлопластиковая и полипропиленовая труба снаружи должна быть больше внутреннего диаметра на один типоразмер, то есть 32 мм.

Кстати, про отопление в частном доме из полипропиленовых труб можно почитать в отдельной статье!

Запорная арматура. К одноконтурному газовому котлу подходят пять трубопроводов – четыре для подачи и отвода отопительной жидкости и один газовый. Чтобы получить возможность перекрывать поток рабочей среды, в систему помешают отсечные краны в следующих ситуациях:

  • Чтобы подсоединить трубы подачи и обратки к котловому теплообменнику. Применение шаровых кранов позволяет снимать агрегат для ремонта и техобслуживания.
    Иногда ставят еще два дополнительных крана в трубопровод подачи и обратки. Делают это в том случае, если существует возможность слива ядовитого этиленгликолевого теплоносителя из котла при его снятии. В этой ситуации агрегат извлекают вместе с закрытыми отсечными кранами, чтобы предотвратить выливание отопительной жидкости из теплообменника. А вторая закрытая пара предотвращает вытекание теплоносителя из трубопровода.
  • Через отсечной кран производят подсоединение гидроаккумулятора к котлу — это позволяет снять его в любое время без излива теплоносителя.
  • Также шаровые краны монтируют по обе стороны фильтров без функции самоочистки для их снятия в случае ручной механической очистки.
  • В обвязке циркулярного электронасоса шаровая запорная арматура дает возможность снимать прибор для ремонта и проведения профилактических работ.
  • Краны помещают в трубопровод подкачки и в его нижнюю точку для слива (наполнения контура) теплоносителя.

Рис. 7 Применение отсечных кранов на входных котловых патрубках и фильтров грубой очистки (из-за неправильной установки по вертикали и сеткой вверх они бесполезны)

Фильтры. В магистраль отопительной системы обязательно помещают фильтр грубой очистки с сеткой на 100 или 200 мкм. Иногда ставят второй более мелкий механический фильтр на 20 мкм, обычно используют самопромывной тип с манометром на оголовке и спускным краном внизу.

Гидравлический бак. Прибор необходим для собирания расширяемой при нагревании отопительной жидкости.

Хотя во многих моделях присутствует встроенный гидробак, его объем для систем с большим количеством теплоносителя может оказаться недостаточен и возникает необходимость в дополнительном внешнем приборе.

Манометр. Приборы служат для контроля и регулировки давления в контуре, во многих котлах имеются как электронная, так и механическая модели.

Автоматический воздухоотводчик. Современные котлы уже оснащены встроенным воздухоотводчиком, однако он не решает проблемы с завоздушиванием по всей магистрали. Поэтому лучший вариант — установить один из приборов в самой верхней точке отопительного контура.

Группа безопасности. В настенных моделях аварийный спускной клапан в случае увеличения объема теплоносителя при перегреве размещен внутри прибора.

Подключение к системе напольного котла, обладающего высокой тепловой мощностью, нередко сопровождается установкой внешней группы безопасности — прибора, включающего в себя манометр, воздухоотводчик и спускной клапан. Аварийную арматуру размещают в непосредственной близости от котла на подающем трубопроводе.

Циркуляционный электронасос. Трехскоростной циркуляционный электронасос, устанавливаемый внутри многих газовых котлов, не всегда может справиться с проталкиванием жидкости по слишком длинному отопительному контуру с радиаторами или по ветвям теплых полов. Поэтому стандартная обвязка одноконтурных агрегатов может включать в себя еще один или больше циркуляционных электронасосов.

Рис. 8 Оборудование котельной с настенным отопительным котлом

3-х ходовой термоклапан. Прямое подключение напольного газового котла значительной тепловой мощности с чугунным теплообменником к отопительной линии чревато высокой вероятностью повреждения чугуна из-за большой разницы в начальных температурах подаваемой и обратной теплоносящей жидкости. Так как чугун может разрушиться при температурном перепаде около 40 °С, а нагревательный агрегат работает в режиме 60 — 80 °С, то при работе с остывшим тепловым носителем повышаются риски разрушения чугунных или стальных теплообменников.

Поэтому нередко между линиями подачи и обратки устанавливают параллельную перемычку (байпас) с термозависимым трехходовым обратным клапаном. При высокой разнице между температурами подаваемого и обратного теплоносителя клапан открыт и жидкость двигается по параллельному контуру малой длины. Как только отопительная жидкость нагревается и температуры подачи и обратки выравниваются, клапан закрывается и тепловой носитель начинает поступать в контуры отопления с радиаторами или теплыми полами.

Стабилизатор напряжения. Хотя современные нагревательные котлы имеют внутренний стабилизатор, он не всегда справляется с перепадами напряжения в сельских сетях, которые могут составлять десятки вольт. Поэтому пользователю следует отдельно приобрести электронный стабилизатор и запитать через него котел.

Рис. 9 Схема обвязки напольного одноконтурного котла с воздухоотводчиком и группой безопасности

Статья по теме:

Промывка системы отопления в частном доме – способы, реагенты и инструмент. Возможно, что интересуясь про подключение котла к системе отопления, будет интересно узнать о способах и методах промывки систем отопления. Применяемые реагенты, инструменты и приспособления. Почитайте, возможно будет интересно!

Двухконтурного

В отличие от одноконтурных разновидностей, двухконтурные имеют дополнительные трубопроводы подачи холодной и отвода горячей воды. Подключение двухконтурного газового котла к системе отопления аналогично одноконтурным моделям — в отопительной магистрали используют трубы одинакового сечения, одну и ту же запорно-регулирующую арматуру и места ее расположения.

Дополнительно двухконтурная система отопления и ГВС включает в себя:

1. Трубопроводы холодной и горячей водоподачи с внутренним стандартным проходным каналом:

  • 15 мм — для меди, нержавейки;
  • 20 мм — для полипропилена РР и металлопласта PEX-Al-PEX.

Для полимерных труб это означает, что их регламентированный наружный диаметр составляет 25 мм.

2. Линию подпитки. В двухконтурных моделях предусмотрена возможность непосредственно от трубопровода запитывать отопительный контур водой из магистрали холодного водоснабжения.

Это очень удобно и не требует применения наружного электронасоса для закачки отопительной жидкости под давлением в трубопровод. Как правило, давление в наружной водопроводной системе выше, чем в отопительной магистрали (соотношение примерно 3 к 1 бару), поэтому при непосредственном соединении 2-х трубопроводов вода поступает в отопительную магистраль.

На подпитывающий трубопровод обычно ставят запорный шаровый кран и обратный клапан, предотвращающей поступление отопительной жидкости в водопроводную магистраль при падении в ней напора или отсутствии воды.

Рис. 10 Схема монтажа настенных моделей с двумя контурами

Косвенного обмена

Основные принципы построения, приборы, арматура, размеры тип и трубопроводов для подключения котлов к бойлерам косвенного обмена аналогичны изложенным выше. Дополнительно система содержит следующие элементы:

  1. Непосредственно сам бойлер с теплообменной спиралью, в котором происходит подогрев воды от отопительной жидкости.
  2. Расширительный бак для горячей воды, он отличается от отопительного по внутренней конструкции и материалам изготовления. Обычно аккумуляторный бак ГВС делают белого цвета.
  3. Шаровый кран в линии подачи воды в бойлер с обратным клапаном.
  4. Группа безопасности бойлера, предотвращающая его выход из строя при аварийном перегреве воды. На бойлер устанавливают один выпускной клапан, его обычно помещают над резервуаром.
  5. Спускной шаровый кран или клапан с рычагом флажкового типа, приборы обычно помещают в самой нижней точке на подающий трубопровод.
  6. Повысительный электронасос. Для подачи нагретой воды по трубам и создания в контуре горячего водоснабжения необходимого напора в трубопровод встраивают повысительный (рециркуляционный) электронасос.

Стоит отметить, что в системе косвенного обмена можно использовать и двухконтурный котел, заглушив входной и выходной патрубки холодной водоподачи и отвода горячей воды или применив иную схему подключения.

Рис. 11 Схема подключение котла к системе отопления к газовому котлу Viessmann и бойлера косвенного обмена

Особенности подсоединения котлов к источнику электроэнергии

Для корректной работы электроники отопительного котла необходима энергия, обычно потребляемая ей мощность невелика и составляет в среднем около 100 ватт. Подключение газового котла к источнику электроэнергии производится простым включением электрического кабеля в розетку, при этом не требуется проведение каких-либо дополнительных операций.

К недостаткам проживания в загородной местности относят нестабильность напряжения в сети, которое нередко выходит за нормированные ГОСТ рамки +6% -10% от 230 В.

А так как газовые котлы могут работать некорректно или электроника при значительных перепадах напряжения в доме может выйти из строя, становится актуален выбор подходящего стабилизатора напряжения.

Наиболее приемлемым вариантом для пользователя является приобретение стабилизатора релейного типа. В его конструкции имеется трансформатор с рядом вторичных обмоток, которые подключаются к агрегату при срабатывании реле. А само реле в свою очередь реагирует на величину внешнего напряжения через электронную схему. В результате на выходе стабилизатора будет стабильное напряжение, не выходящее за предельно допустимые нормы по ГОСТ.

В недорогом типовом стабилизаторе имеется четыре реле, то есть при превышении входного напряжения оно может опускаться на две ступени. Аналогичная ситуация произойдет и при понижении входного напряжения– на выходе возможен его двухступенчатый подъем.

Так как большинство поставляемых на отечественный рынок стабилизаторов выполнены на 99% из китайских комплектующих, не имеет смысла обращать внимание на бренд производителя.

Единственный фактор, который следует учитывать кроме цены при выборе стабилизатора — удобство его размещения в котельной, то есть практичнее выбрать подвесной прибор.

Если в районе проживания пользователя часто отсутствует электрическая энергия, следует рассмотреть приобретение источника бесперебойного питания.

Рис. 12 Популярные марки стабилизаторов напряжения для котлов и их размещение

Организация дымохода

Подключение настенного котла предусматривает использование коаксиального дымохода, выходящего через стену здания на улицу.

Конструктивно устройство представляет собой отрезок трубы с двумя оболочками — по внутренней камере горячие продукты горения выходят наружу, а через внешнюю происходит всасывание воздуха для работы газовых горелок. Коаксиальный дымоход при выходе наружу наклоняют вниз на 3 — 5 градусов для стекания конденсата на землю.

Для подключения напольного агрегата используют вертикальный дымоход, основные требования ко всем видам:

  • Материалы исполнения дымохода должны быть негорючими и коррозионностойкими, обычно это оцинкованная сталь или нержавейка.
  • Участок вертикального дымохода на чердаке или при выходе на крышу, имеющий контакт с наружным воздухом, должен быть теплоизолирован. Это предотвратит чрезмерное появление конденсата.
  • Сечение дымохода не должно быть меньше диаметра выходного патрубка котла.
  • В дымоходной трубе должны быть предусмотрены окошки для прочистки.
  • По пути следования продуктов сгорания не должны располагаться изгибы и повороты трубы (их число не может быть больше 2-х).
  • Длина соединительного котлового патрубка с дымоходной трубой не должна превышать 250 мм.

Рис. 13 Правила подключение котла к системе отопления и внешний вид коаксиальных дымоходов
