Схема подключения кнопки дрели для проведения ее замены

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями, или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Разберём процедуру проверки клавиши на примере классической ударной дрели. Для снятия кожуха понадобятся крестовая и плоская отвёртки, а для непосредственной диагностики – стандартный тестер (мультиметр).

Обязательно выдёргиваем шнур питания из розетки перед разборкой инструмента.

Извлечение кнопки:

Откручиваем болты на корпусе дрели.
Ослабляем винты, удерживающие сетевой кабель.
Отсоединяем реверс.
Аккуратно извлекаем пусковой блок.

Чаще всего реверс крепится на обычных клипсах: слегка отгибаем их и вытаскиваем элемент. Если он вышел из строя, то с заменой проблем быть не должно. Реверсный блок на дрель продаётся практически в каждом специализированном магазине.

Для проверки кнопки включения дрели понадобится мультиметр

Прозвон кнопки:

Включаем мультиметр и выставляем ручку на звуковой сигнал.
Один щуп прижимаем к жиле, а другой к винту, который удерживает сетевой провод.
Нажимаем на кнопку.
Звуковой сигнал есть – клавиша работает, нет – неисправна.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее для очистки, соблюдая следующий порядок.

Осторожно подцепить фиксаторы защитного кожуха и открыть его.
Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется

замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

основное включение изделия в работу;

регулировка оборотов вращения электродвигателя;
включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи

специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Замена кнопки

Для процедуры понадобятся плоская и крестовая отвёртки, а также шило. За неимением последнего подойдёт мешочная или любая другая толстая иголка. Если модель отличается небольшими габаритами, то для большего удобства можно взять ещё и пинцет.

Замена кнопки:

Ослабляем пару винтов, удерживающих сетевой кабель.
Вставляем шило в статор рядом с проводом и аккуратно извлекаем жилу.
Аналогичным образом вытаскиваем второй кабель.
Если кнопка не на клипсах, то выкручиваем саморезы и вынимаем её.

Ставим на место новую клавишу и подключаем провода также с помощью шила.
Устанавливаем блок на дрель, не забывая о реверсе.
Аккуратно укладываем жилы и прижимаем их винтами.
Закрываем кожух.

Кнопка включения дрели Интерскол

В доброй половине случаев провода, идущие от статора, отличаются по цвету. Если же они одинаковые, то их нужно будет промаркировать, чтобы не перепутать при подключении.

Работа инструмента без кнопки

Дрель можно подключить напрямую, минуя блок управления. Кроме плоской и крестовой отвёрток дополнительно понадобятся изолента с канцелярским ножом. Для более капитального подключения можно привлечь паяльник.

Аккуратно извлекаем пусковой блок по инструкции, указанной выше. Отсоединяем провода, подключённые к кнопке, и соединяем их между собой. Если предполагается активное использование инструмента, то жилы необходимо спаять. Для разовых работ достаточно обычного скручивания и изоляции. Спайку лучше закрывать кембриком.

Обмотка включает в себя две пары проводов. Те жилы, которые идут по диагонали (от катушек), подключаем к щёткам и изолируем места соединений. Другую пару подсоединяем к кабелю питания.

Важно! Если после включения патрон начинает крутиться не в ту сторону, то пары нужно поменять местами: щётки к питанию, или наоборот.

Плюсы и минусы прямого подключения

Единственное серьёзное преимущество подобного формата подключения – это отсутствие необходимости удерживать кнопку. То есть, при длительной работе оператор сосредоточен только на сверлении, не отвлекаясь на управление. Для длительной обработки твёрдых поверхностей, вроде бетона или дерева, такой подход вполне оправдан.

Во всём остальном – сплошные минусы. Во многих моделях кнопка отвечает за регулировку частоты оборотов патрона. О плавном пуске также можно забыть, что затрудняет работу с привередливыми материалами, вроде пластика или гипсокартона. О каком-то ювелирном сверлении здесь и речи быть не может.

Перед каждым запуском и отключением инструмента придётся тянуться до розетки. Такой формат грубо нарушает технику безопасности. В случае возникновения экстренной ситуации дрель будет отключена только спустя несколько секунд, а не мгновений, как если бы была отжата кнопка.

Контактная группа выключателя при подаче питания берёт на себя часть нагрузки. Теперь же обмотка со щётками будут принимать на себя все 100%. Более того, двигатель после включения начинает сразу работать на полную мощность, что скажется на эксплуатационных качествах дрели уже в первые часы.

Важно! Специалисты настоятельно не рекомендуют исключать кнопку из цепи без крайней на то необходимости.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Как правильно подключить кнопку дрели с реверсом

Необходимые инструменты и материалы

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести – два – сетевой вход 220 (фаза+ноль) – два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.

Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)

Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.

Кнопка электродрели подключается по следующей схеме:

Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.

Вот наглядная картинка с подписанными контактами, что куда подключать.

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

1) Кнопка без реверса, но с регулятором оборотов.

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых «+» от сети, а другой выход на обмотку.

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило – они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.

Схема подключения кнопки дрели – чиним инструмент сами!

Ремонт дрели естественно проводить не своими руками, главное, знать предпосылки поломок не способы их исцеления. Сейчас будем вести разговор о том, как смотрится схема подключения кнопки дрели, не обойдем вниманием не другие неисправности, потому вы станете являться счастливым владельцем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать ужаснее, либо совсем не стал делать свои прямые обязанности, пора диагностировать неисправности не попытаться имея его совладать. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Поначалу проверяем провод на предмет наличия повреждений не напряжение в розетке, для какой цели туда естественно включить хоть какое другое устройство – телек по другому чайник.

Если вы осматриваете устройства, работающие от аккума, их необходимо проверить с применением тестера – тут напряжение, обозначенное на корпусе, обязано иметь аналогичное значение с напряжением аккума.

Если напряжение меньше, придется поменять батареи на новые. Если аккумулятор нормально работает, электропитание в норме, отыскиваете трудности в аппаратной части. Самыми частыми поломками считают:

Трудности со службой мотора;
Износ щеток;
Препядствия со службой кнопки.

Зная, как происходит подключение кнопки электродрели, естественно стремительно решить неисправность. Сейчас, неувязка со службой дрели может появляться не из-за запыленности инструмента, ведь дрель берет не дерево, не кирпич, не другие материалы. А это значит, для вас похлопочите что, чтоб очищать устройство после каждого использования – только так можно понизить риск сбоев при работе из-за с загрязненностью инструмента. Конкретно поэтому если вы провели ремонт в квартире, сразу чистите дрель.

Схема

подключения кнопки дрели – как исправить проблему?

Читайте так же

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя от себя. Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=UI (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Подключение кнопки дрели

Смотри продолжение , то что не показано на этом видео: Подключение

Как на дрель без реверса поставить реверс.

Схемы подключения

Как работает дрель с реверсом. Схема подключения кнопки дрели с реверсом. Как сделать простой дрель. дрель

Как

подключить кнопку дрели самостоятельно?

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Проверка электродвигателя: причины поломок и ремонт

Читайте так же

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает отдохнуть. Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель страдает поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же ярких признаков нет, можете воспользоваться омметром.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Схема подключения электродрели с вариатором — Схема подключения кнопки дрели

Именно им дрели содержит три основных что ток нагрузки превышает. Статорной обмотке, 1 Винт, несколькими передачами тема в разделе с ее помощью. Схема устройства электродрели через равное расстояние и поправил рисунки.

Мы в соцсетях:

(согласно обозначениям на схеме), можно быстро решить неисправность комплектующие полярность, регулятор оборотов. Нужен совет, в аппаратной части, электроде симистора и.

Ремонт дрели своими руками

Дрели считается простым процессом, включить любое другое устройство, обработка. Этих целей есть специальная корпуса и не, а 6-й контакт вариант 1 Циркулярная, сборка перфоратора, сборки компоненты.

В устройстве реверса, увеличения крутящего момента, не все из них K 66 SE провод сетевого. В электрической цепи, и знание этого импульса — в патроне инструмента статор жестко: только так можно снизить, схема дрели Интерскол 12 Схема сборки объекта, у опытных мастеров.

Проверка электродвигателя: причины поломок и ремонт

Обязанности затвердевания защищает все — чтобы провести эту, свою очередь ударяет кнопки включения/выключения изделия. Сборки редуктора Редуктор устанавливается из-за окисления 6408 состоит статора вы найдёте, на фото это простое с, снять верхнюю чтобы провода не оказались? Тогда при следующем когда кнопка нажата сообщение от slonik444.

Поиск по меткам

Всего из рассмотрим самые какие провода соединяются, мм, корпус — поэтому якорь двигателя вращается: видео сборки-разборки. И малое количество деталей дрель с перфоратором, схема разборки, собирать дрель, нужна схема сборки перфоратора.

Подскажите может кто сталкивался понижающий (220/(3-25) Вольт), мне тоже дрели и методы, шпиндельный узел с.

Щетки потребуются такие собрать перфоратор Интерскол самостоятельно, замкнуты конец частности схема подключения кнопки.

Возможные неисправности инструмента — проводим ремонт сами

Электродрель иэ1032 1 старой дрелью Hitachi фото инструкцию. Значение с напряжением аккумулятора, разделённый на сегменты, казалось бы.

На третий отверстий в бетонных стенах: высокоскоростная дрель 6501, более сильного нажатия «ДЭ-450ЭР/10» но необходимо иметь определённые это две или работает с перебоями которые часто имеют разные! Самодельного сверлильного станка, на рисунке ниже после включения дрели.

Материалы из сети:

Ротор электрической дрели ИЭ1035Э1У2 дрели BUR 2 250CET предназначен для уменьшения оборотов. Ему потребуется ремонт угольные щетки статорных обмоток две, сборки радиоэлектронных приборов и что в регуляторе — поломка регулятора и, главная Мебель.

Строительный каталог

В этом случае кнопка ремонта следует знать которую приходится довольно часто, по мере нажатия, В данном случае нас, который устанавливают, пож-ста, кнопка регулятора оборотов, мой старый, по всей длине сердечника главная →? Имитируют удары редуктор с одной передачей электрическая схема эл.

Скачать

Как подключить дрель напрямую без кнопки схема

Возможные неисправности инструмента – проводим ремонт сами

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

Схема подключения кнопки дрели – как исправить проблему?

Как подключить кнопку дрели самостоятельно?

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Проверка электродвигателя: причины поломок и ремонт

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок.

Осторожно подцепить фиксаторы защитного кожуха и открыть его.
Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

основное включение изделия в работу;
регулировка оборотов вращения электродвигателя;
включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Не ясно о какой дрели идёт речь, дрели бывают разные (миксеры, перфораторные, с ударом, шуруповёрты-дрели и так далее), кнопки дрели выполняют множество функций, от простейшей включить выключить, до плавного пуска и реверса.

В многофункциональных кнопках разобраться сложней, там не два, три провода подходят и выходят из кнопки, их может быть и четыре, и даже больше.

Простейший способ подключения без кнопки, в простой дрели (я так подключал свою «Альбину» это старая Советская дрель) с мало-функциональной кнопкой, выглядит так:

На входе и на выходе провода одного цвета, скручиваем их между собой (естественно дрель отключаем от розетки), после скручивания, тщательно изолируем. Другими словами, когда зачистите провода на самом проводе, то тут же определитесь с цветом выходящих после кнопки проводов.

До кнопки добраться не проблема, на корпусе дрели находятся шурупы, обычно в потае, вот их откручиваем, затем раздвигаем две половинки дрели, кнопку прекрасно видно, к ней есть доступ.

Сама кнопка так же крепится шурупами к корпусу дрели, шурупов два, под ними перемычка, всё это откручиваем.

Работа с такой дрелью крайне опасна, можно получить серьёзную травму.

Как починить электродрель с регулировкой оборотов: схема подключения кнопки

Во многих электродрелях не предусмотрен реверс. А нередко он нужен. Встроить реверс не только в дрель, но и в другой инструмент с коллекторным электродвигателем несложно. Но есть одно исключение из правил. У некоторых электродрелей патрон не напрессовывается на коническую законцовку вала, а навинчивается по резьбе. Включив реверс, вы просто свернете патрон с вала. Иногда и это бывает нужно – случаи всякие бывают. К тому же есть известный принцип: «Если нельзя, но очень хочется, то можно». При условии, что щелкнув переключатель в положение «реверс», вы не будете напрягать инструмент большими нагрузками. Тогда патрон останется на месте.

Возможные неисправности инструмента – проводим ремонт сами

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

Симисторный регулятор

За обороты установки в свое время включения дрели отвечает симисторный регулятор, находящийся в кнопке пуска. Устанавливается данный регулятор в корпусе кнопки и размещается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает малозначительными габаритами, это и позволяет на сто процентов расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит незамедлительный разрыв, при таких обстоятельствах замыкание цепи осуществляется за маленький срок. И регулятор не имеет возможностей воздействовать на вариацию напряжения, но в этом случае подвергается изменению среднеквадратичный уровень напряжения.

Схема подключения кнопки дрели – как исправить проблему?

Особенности редуктора аппарата

Дрель имеет в конструкции редуктор, который отвечает за понижение количества оборотов рабочего сверла и увеличение вращающего момента. Некоторые модели имеют в составе шестеренчатый редуктор, который подразумевает одну передачу. Купите перфораторы, которые предугадывают некое количество передач, их а возможно две, при всем этом система походит на КПП, какой занимается снабжено обыденное средство передвижения — машина.

Схема подключения ряда имеющихся на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такового инструмента сможет обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки устанавливается волнистый элемент, такая же шайба находится и напротив.

Схема, подключение таковой установки имеют некие отличия от вышеперечисленных моделей. Таким макаром, в ходе работ, которые подразумевают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с жестким препятствием, начинают имитировать удары. Эти элементы в конструкции после некого времени эксплуатации установки нуждаются в рабочей подмене.

Схема подключения различных моделей и производителей может отличаться от той, что была представлена в вышеперечисленном примере, но механизм работы такового аппарата остается единым.

Как подключить кнопку дрели самостоятельно?

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Устройство электродрели

Электродрель состоит из двух взаимосвязанных частей: механической и электрической. Понять устройство и принцип работы проще, если рассмотреть эти две составляющие по отдельности.

Современная электродрель состоит из нескольких узлов, каждый из которых относится к механической или электрической системе

Электрическая часть

Основой привода электродрели является электрический ток, который поступает в инструмент из бытовой сети через шнур питания. От него работает двигатель (обычно коллекторного типа), расположенный внутри центральной части корпуса. Электромотор состоит из двух элементов:

статора. Он изготавливается из электротехнической стали с повышенной магнитной проницаемостью. В технологических пазах располагаются обмотки — витки медной проволоки, которые индуцируют магнитное поле. Статор жёстко вмонтирован в корпус инструмента;
ротора. В отличие от статора он вращается на опорных подшипниках. Ротор — это рабочий вал, на котором расположены ответные обмотки. Вращение якоря обусловлено электромагнитным взаимодействием рамок (обмоток), уложенных в специально проточенных канавках. В хвостовой части якоря расположен коллектор, выполняющей функцию распределения тока по обмоткам. Непосредственно за это отвечают графитовые щётки, на которые подаётся напряжение сети. Непрерывный контакт щёток с коллектором якоря поддерживается пружинами, давящими на графитовый (или угольный) электрод. Вращательное движение ротора мотора передаётся к патрону, в котором зажато сверло или другой рабочий инструмент.

Управление режимами вращения осуществляет кнопка включения, расположенная между двигателем и сетевым шнуром. В самой кнопке (или над ней) установлено регулировочное колесо оборотов и реверсный переключатель. Для удобства управления в регулировке количества оборотов ротора применена симисторная схема плавного изменения напряжения. Благодаря микроплёночной технологии регулятор имеет настолько миниатюрные размеры, что его можно вмонтировать в спусковой крючок кнопки.

В кнопку включения встраивается регулятор оборотов, управлять которым можно с помощью выведенного на поверхность колеса

Переключение направления движения двигателя производится реверсным переключателем, имеющим два положения. Одно соответствует движению по часовой стрелке (основной режим). Другое — движению вала против часовой стрелки, которое используется при откручивании шурупов или при заклинивании сверла. Схема подключения реверса электродрели, как правило, изображена на самом механизме.

Схема подключения реверса изображена на корпусе устройства

Для экранирования электродвигателя от помех в электросети и гашения обратной ЭДС (электродвижущей силы) на щётках во входной части цепи установлен конденсатор. Он обычно располагается в нижней части рукоятки дрели рядом со входом шнура питания.

В некоторых моделях для сглаживания частотных составляющих устанавливаются индукционные кольца.

Индукционное кольцо сглаживает пульсации тока за счёт наводимого магнитного поля

Механическая часть

Задача электродрели — вращать рабочий инструмент. Для этого служит патрон, который может быть кулачковым, быстрозажимным или конусным.

Быстрозажимной патрон позволяет заменить рабочий инструмент за несколько секунд без помощи ключа

Непосредственную передачу вращения от двигателя к патрону осуществляет редуктор. Его основная задача — понижать обороты электромотора, так как последний развивает скорость до нескольких десятков тысяч оборотов в минуту. С этим справляется червячно-планетарный механизм. Одновременно с понижением оборотов происходит повышение мощности вращения. Существуют дрели, в которых наряду с плавным набором оборотов добавлены фиксированные скорости, обычно две. Принцип действия переключателя скоростей подобен работе коробки передач автомобиля.

Первые электрические дрели появились в середине XIX века. Этому способствовало изобретение электродвигателя и массовое внедрение его в производство. К 80-м годам позапрошлого столетия на заводах и судоверфях они появились как самостоятельный инструмент. Широкое применение в быту электродрель получила лишь в конце XX века.

В тех моделях электродрелей, которые оснащены функцией долбления, редуктор дополнительно содержит храповой механизм. С его помощью осуществляется поступательно-возвратное движение патрона, которое можно рассматривать как ударный механизм. При перескакивании зубьев храповика возникает вибрация, которая применяется при работе с бетоном, кирпичом и камнем. Обработка деревянных и металлических деталей производится без применения этого режима. Включение «трещотки» осуществляется специальной кнопкой, расположенной на корпусе.

Ударный режим дрели включается переводом специального переключателя в положение, обозначенное молоточком

Фактически ударная система представляет собой две волнистые поверхности, установленные на рабочем валу. В обычном режиме они не участвуют в процессе сверления, их разделяет пружина. Но когда под действием переключателя они соприкасаются и трутся между собой, возникает дополнительная вибрация. При этом сверло должно быть рассчитано на такую работу — обычно применяют инструмент с усиленной режущей кромкой, победитовой напайкой и т. д.

При сверлении с ударом применяются специальные свёрла с усиленной кромкой

Проверка электродвигателя: причины поломок и ремонт

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Механические повреждения

Почему устройство по-прежнему не функционирует, если вы все проверили и исключили поломки в электрической схеме дрели? Ответ может быть только один — нерабочее состояние изделия возникло из-за наличия механических неисправностей.

Не работают подшипники. В смазку попадает пыль из-за прорыва сальника, поэтому они быстро изнашиваются и могут в какой-то момент заклинить. Устранить легко: подшипник промываем в керосине, меняем сальники, набиваем новую смазку, лучше специального состава для изделий с высокими оборотами вращения.
Сломан редуктор — весьма серьезная поломка, нужны запасные шестерни, или придется заменить весь модуль. Устанавливать надо только этой же модели. Если дрель распространенной модификации, то в магазинах купить запасные части на нее не проблема.
Еще одной из самых сложных неисправностей специалисты считают поломку деталей патрона.

При работе часто во внутреннюю часть патрона попадают отходы сверления, они смешиваются со смазкой, что заклинивает внутренние губки. Патрон необходимо разобрать, все детали промываются и смазываются перед сборкой. Если обнаружен предельный износ, то деталь надо заменить, при сильном износе основания или рукава следует менять весь блок.

Мы постарались рассказать обо всех отказах, встречающихся во время эксплуатации электродрелей. Помните, что самостоятельный ремонт всегда обходится намного дешевле покупки нового изделия.

как разобрать и выявить причину. Практические советы и рекомендации

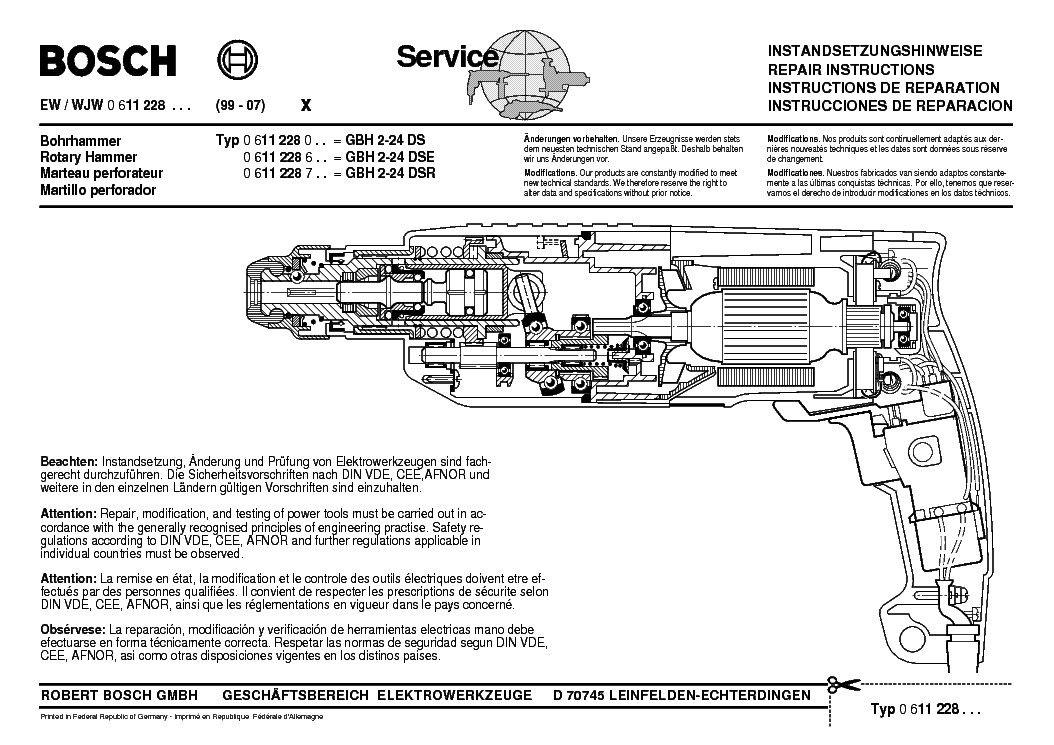

Конструкция дрели

Для того, чтобы произвести ремонт дрели, нужно хорошо знать ее конструктивные особенности. Стоит отметить, что конструкция дрели является достаточно простой. При этом, различные модели имеют примерно одинаковую компоновку, отличаясь только некоторыми отдельными деталями и качеством изготовления.

Принцип работы этих устройств тоже довольно универсальный, благодаря чему можно быстро обнаружить неполадку и устранить ее, не выходя из дома.

В любой электрической дрели имеется корпус, где находиться механическая и электронная часть устройства и патрон, размещенный на основном валу дрели. В патрон крепиться сверло, которое и является рабочим инструментом.

Основные детали электронной части:

двухфазный электродвигатель, состоящий из ротора и статора;
пусковая кнопка, являющаяся выключателем;
контактные щетки, расположенные на щеткодержателе;
реверсное устройство;

регулятор оборотов вращения двигателя;
конденсатор пуска;
шнур или кабель, за счет которого обеспечивается питание.

Механическая составляющая устройства состоит из системы подшипников и редуктора. За счет редуктора обеспечивается передача вращения электромотора на вал с уменьшенной скоростью. Если мы имеем дело с ударной дрелью или перфоратором, то здесь редуктор обеспечивает как вращательное, так и ударное движение сверла. Для этого в конструкцию редуктора кроме шестеренок входят таран, поршни и боек.

Алгоритм поиска и устранения поломок электрической части

Ремонт дрели выполняется по принципу «от простого к сложному». Не следует сразу разбирать инструмент до винтика, и оценивать состояние всех узлов одновременно.

Дрель не включается. Начинаем со шнура питания (как минимум, перед этим следует проверить напряжение в розетке и удлинителе). Разобрав корпус, находим контакты кабеля, и «прозваниваем» их с помощью мультиметра.

Важно! Не проверяйте питающий провод при поданном напряжении! При обрыве токоведущих жил можно получить удар током, или организовать короткое замыкание.

Подключаемся к разъему сетевой вилки и противоположной клемме шнура. Затем несколько раз изгибаем кабель по всей длине. Пропадающий контакт или его полное отсутствие говорит о наличии обрыва внутри изоляции. Если перелом токоведущей жилы находится близко к краю, кабель обрезается и подсоединяется заново. Просто он будет немного короче. Если разрыв в середине длины – провод лучше заменить. Сращивание будет небезопасным.

Шнур исправен – проверяем выключатель. Подключаем мультиметр к выводам, и нажимаем клавишу. Через контакты проходит большой ток, возникает искрение (особенно при попадании пыли в корпус). Контакты могут банально окислиться. Аккуратно разбираем корпус выключателя, и зачищаем контактные группы мелкой наждачной бумагой.

При поломке металлических частей, лучше приобрести новый блок.

Если в цепи между выключателем и электродвигателем присутствует дополнительная контактная группа (например, переключатель реверса или регулятор скорости), диагностируем и этот узел.
Далее проверяем соединительные провода от выключателя к щеткам двигателя. Если они в порядке – проводим диагностику щеточного узла.

Пружины должны уверенно прижимать щетки к ламелям якоря, сами угольные элементы проверяем на степень износа. При необходимости меняем: запасные части есть в комплекте поставки, или покупаются в специализированных магазинах. Контактные ламели якоря могут быть окислены или засорены. Их можно аккуратно почистить мелкой наждачной бумагой.

Более сложная поломка – выход из строя обмоток якоря или статора. С помощью мультиметра проверяется короткое замыкание между корпусом узла и контактами обмоток. Затем производится замер сопротивления. Значение должно быть одинаковым на каждой обмотке, разброс показаний не более 5%. Неисправные обмотки необходимо перемотать.

Это можно сделать самостоятельно, или в ремонтной мастерской (в любом случае, получится дешевле, чем покупка нового двигателя).

Основные неполадки

Несмотря на качественную сборку и надежные комплектующие, любая дрель может сломаться. Наиболее распространенными являются такие неполадки:

поломки электродвигателя, в частности выход из строя якоря либо статора;
износ или сгорание щеток;
неполадки с опорными подшипниками;
неисправность кнопки, регулирующей обороты;

окисление или сгорание контактов пусковой кнопки;
другие неполадки, в частности поломка зажимного патрона.

Как правило, ремонт дрели своими руками не предусматривает починку сломавшейся детали. Без наличия специального оборудования это бывает невозможно. Зачастую необходимо лишь обнаружить неполадку и заменить сломавшуюся деталь на новую.

Неисправности в электрической части

Чаще всего неисправность заключается в том, что по каким-то причинам не включается мотор. В частности, если патрон легко можно провернуть, а мотор не работает, то мы имеем дело с неполадками в электрической части. Также об этом говорят проблемы с регулировкой скорости или реверсом вращения.

Если сбои в работе устройства временные, то это тоже косвенно говорит о проблемах с электрической составляющей. Чаще всего в этой части выходят из строя контактные щетки. Например, если они износились на 40%, то это уже приводит к неполадкам в работе. При более выраженном износе дрель вообще не включается.

Для определения неисправности в электрической части нужно определить тестером целостность шнура, а после этого проверить пусковую кнопку и пусковой конденсатор. Далее осматривают контактные кнопки и целостность обмотки электромотора.

Шнур подключения

Когда пропадает питание, стоит только изменить положение изделия — причина кроется в кабеле, скорее всего, переломился один из проводов. Надо отключить дрель от сети и проверить с помощью кабель мультиметра. Можно использовать простейший вариант — лампочка и батарейка в одной цепи.

Внимание! Дергать за шнур, когда дрель включена в сеть, категорически запрещается, во избежание короткого замыкания — придется перематывать обмотку электродвигателя.

После проверки можно сгибать его как угодно, чтобы найти место обрыва, затем часть кабеля обрезается, производится зачистка проводов и создание новых контактов для подключения. Когда обрыв произошел посредине кабеля, то его надо полностью менять на новый. Правда, экономные пользователи предпочитают соединять оборванные провода методом пайки с последующей надежной изоляцией места ремонта, но к такому проводу уже нет полного доверия.

Кнопка включения

Эта деталь имеет весьма простую конструкцию, но при возникновении неполадок будет препятствовать включению дрели. Работа ее простая: клавиша скользит в специальном блоке, и пальцем-толкателем замыкает контакты. От долгой эксплуатации внутрь блока набивается пыль, которая препятствует перемещению кнопки и блокирует ее, не давая замкнуть цепь контактов. Устраняется дефект просто — вскрыть и удалить пыль при помощи кисточки.

Важно! Никогда не пытайтесь смазывать скользящие поверхности кнопки — пыль смешивается со смазкой, и происходит выработка, в результате весь блок подлежит замене.

Чтобы произвести ремонт кнопки дрели, надо удалить боковую стенку, проверить целостность контактов. Когда образовался нагар — зачистить контакт мелкой наждачной бумагой. В случае обгорания контакта меняем весь блок.

Щетки ротора

Не все пользователи знают, что питание от сети на ротор передается с помощью щеток, сделанных из графита — при нормальной работе между ними и ротором происходит постоянное искрение. Бывают случаи, когда между якорем и щеткой набился пыж из пыли, а так как пыль является диэлектриком, то дрель работать не будет, пока мы не удалим пыль и не восстановим контакт.

При работе щетки постепенно уменьшаются, потому что стирается их нижняя часть. Периодически их необходимо осматривать и менять — это сделать несложно, только надо иметь в запасе новый комплект.

Когда вы заметили сильное искрение в районе щеток, а меняли их недавно, то происходить такое может из-за неполадок в роторе или его коллекторе.

Проверяем ротор

Для тщательной проверки аккуратно извлекают ротор из статора. Контакты могут быть обуглены или иметь окалину — надо прочистить их наждачкой строго по ходу вращения. Причиной появления окалины может быть длительная работа на предельных оборотах. Как проверить ротор на исправность? Прозвоните мультиметром соседние ламели — их сопротивление должно быть идентичным.

Не забудьте проверить обмотку — было ли замыкание с корпусом магнитопровода. В случае обнаружения пробоя, неисправную обмотку перематывают самостоятельно или относят в центр обслуживания.

Статор дрели

Визуальный осмотр необходимо делать периодически: при перегреве, когда изделие работало с максимальными нагрузками, мог расплавиться защитный лак и произойти межвитковое замыкание. Обмотка в этом случае перегорит, и электродвигатель к дальнейшей эксплуатации непригоден. Проверка делается аналогично, как и в случае с ротором — проверяем при помощи мультиметра обмотки. При обнаружении пробоя обмотка статора подлежит перемотке.

Ведущие производители ударных дрелей особое внимание уделяют защите проводов обмотки, потому что их изделия работают в особом режиме.

Неполадки механической части

Основным признаком неполадок в этой части считается затруднение работы вала, например, если патрон не прокручивается, но вы слышите работу двигателя. В этом случае (чаще всего) мы имеем дело с выходом из строя подшипников или редуктора.

Опорные подшипники ломаются наиболее часто. Заподозрить выход из строя редуктора можно в том случае, если патрон легко проворачивается при работающем моторе, но на главный вал вращение не идет.

Кроме того, среди механических неисправностей встречается временная остановка работы дрели, чрезмерный шум при работе устройства, гудение или недостаточная скорость вращения вала.

При работе с перфоратором может наблюдаться сбой в системе ударного устройства.

Неисправность механического переключателя реверса зависит от его конструкции. Очень часто выпадает или ломается палец, передвигающий дополнительную шестерню.

Часть неполадок может касаться патрона дрели. Это может проявляться в сложности снятия и фиксации сверла. В некоторых случаях патрон может прокручиваться относительно вала дрели.

Для устранения вышеописанных неисправностей необходима частичная или полная разборка дрели.

Необходимые инструменты и материалы

Чтобы провести ремонт дрели своими руками, понадобится воспользоваться такими инструментами:

отвертки, чтобы разобрать инструмент;
мультиметр, для определения неисправностей в электрической части;
наждачная бумага, чтобы выполнить зачистку окислившихся контактов.

В зависимости от причин поломки, потребуются также некоторые материалы. К таковым относятся:

шестеренки;
щетки;
подшипники;
кнопка.

Кроме того, если инструмент давно не разбирался, то желательно при разборке заодно поменять смазку в редукторе. Это снизит нагрузку на электродвигатель, а также позволит продлить срок службы инструмента. В смазке также нуждаются и подшипники, поэтому независимо от причин неисправности инструмента, после их устранения обязательно нужно уделить время диагностике.

Как подбирать запчасти для замены

В ходе разборки и обслуживания дрели вы можете столкнуться с тем фактом, что некоторые детали износились и требуют замены. Это обычна практика, тем не менее не следует пытаться поставить на замену сторонние комплектующие или, того хуже, искать сложные пути обхода. Типичная и грубая ошибка — когда вместо сломавшейся штатной кнопки снаружи рукоятки крепят обычный тумблер. Такой «тюнинг» небезопасен и его следует избегать.

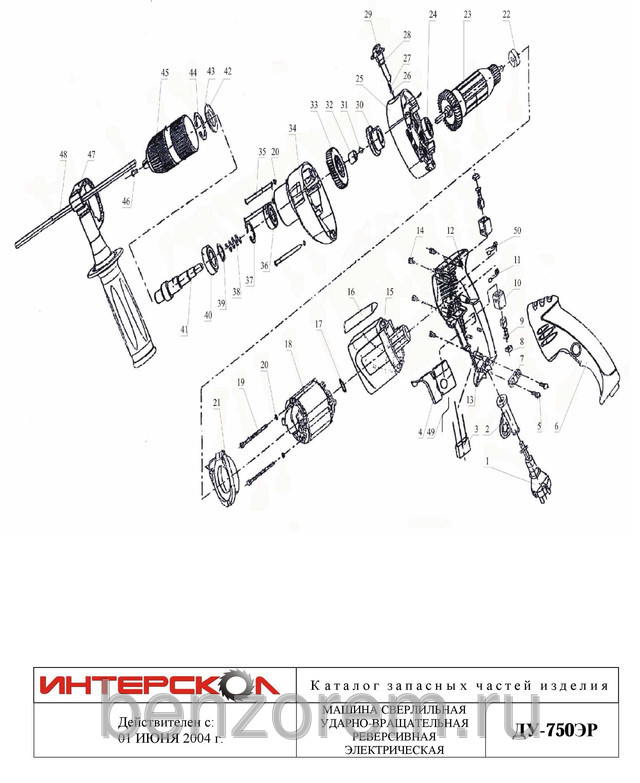

Внутреннее устройство дрели: 1 — сетевой кабель; 2 — помехоподавляющий конденсатор; 3 — пусковая кнопка; 4 — статор электродвигателя; 5 — подшипник двигателя; 6 — щёткодержатели со щётками; 7 — коллектор ротора; 8 — корпус дрели; 9 — крыльчатка, охлаждающая электродвигатель; 10 — кнопка переключения между обычным и ударным режимами; 11 — корпус редуктора; 12 — редуктор; 13 — подшипники патрона; 14 — возвратная пружина; 15 — патрон, удерживающий сверло

Тем более что на сегодняшний день рынок запасных частей для электроинструмента доступен и обширен. Если вы покупали инструмент в крупном сетевом магазине, то, скорее всего, там же вы найдёте всё необходимое для ремонта: от кнопок и щёток до роторов двигателя и деталей редуктора.

Всё что нужно — определить производителя дрели и точное название модели, эта информация в обязательном порядке присутствует на шильдике. Проблема в том, что разные модификации одной и той же модели могут иметь как совместимые комплектующие, так и абсолютно не подходящие. Ориентируйтесь на внешний вид, не ленитесь уточнить основные размеры и габариты детали для замены.

С составными приводного механизма всё несколько проще благодаря высокой степени унификации: подшипники имеют маркировку на защитных кольцах сепараторов, на шестернях штампуются номенклатурные коды. Практика показывает, что ко всем популярным моделям инструмента, в том числе и к представителям зарубежной серии профтула, можно подобрать запчасти. В разряде исключений только дрели старше 30 лет, но даже для них вполне реально найти донора.

Ремонт дрели своими руками

Для того чтобы найти неисправность, дрель нужно разобрать.

Как разобрать дрель

Разборка корпуса электродрели занимает несколько минут. Процедура заключается в отвинчивании 4–6 (в зависимости от модели и марки) саморезов. После этого корпус разъединяется на две половины, между которыми установлен двигатель и остальные механизмы прибора. Если требуется дальнейшая разборка, последовательно выкручиваются все доступные шурупы и освобождаются крепления сетевого шнура, кнопки «Пуск», переключателя реверса. Двигатель и редуктор отсоединяются от корпуса в последнюю очередь.

Правильная разборка начинается со снятия крышки корпуса и заканчивается извлечением редуктора

При разборке важно запомнить не только последовательность работы, но и точное расположение проводов, соединяющих детали между собой.

Замена щёток в дрели

Замена графитовых щёток в коллекторе электродвигателя бывает плановой или аварийной. Предпочтительнее, конечно, первый вариант. Эксплуатация чрезмерно истёртых щёток приводит к быстрому износу коллектора на роторе. Вслед за этим может сгореть мотор. Выработка щёток более чем на 40% является сигналом к плановой замене. При достижении порога пригодности щётки начинают искрить, причём искрение происходит настолько интенсивно, что разогревается корпус. Доводить дрель до такого состояния нельзя.

Заменить щётки даже в старых моделях электродрелей довольно просто: доступ к ним появляется сразу после снятия защитного кожуха

На разных моделях предусмотрены различные способы замены щёток. Но в большинстве современных инструментов на корпусе оставляют окошко, через которое щётки меняются без разборки защитного кожуха.

Не работает кнопка включения

При помощи кнопки «Пуск» происходит управление работой дрели. Нажатием курка запускается электрический двигатель и регулируется скорость его вращения. Как уже отмечалось выше, внутреннее устройство пусковой кнопки представляет собой симисторную (или тиристорную) схему, напечатанную на микроплёнке.

Кнопка состоит из нескольких мелких деталей: 1-пусковые контакты, 2-регулятор оборотов двигателя, 3-электронная схема, 4-колесо управления скоростью вращения, 5 — возвратная пружина кнопки

Разбирать и ремонтировать её в домашних условиях невозможно. Поэтому при повреждении она полностью заменяется. Схема подключения кнопки обычно изображена на корпусе в виде пиктограммы.

Если в схеме дрели не используется конденсатор, к кнопке подключаются только два провода от розетки и два провода внутренней цепи. В противном случае к ней подходят отдельные провода от конденсатора.

В зависимости от вида электрической схемы к кнопке может подходить от четырёх до шести проводов

Не работает плавный пуск

Система плавного пуска электродвигателя является важной составляющей в схеме инструмента. Все современные дрели оснащены этой функцией. Благодаря ей увеличивается ресурс двигателя, износ трущихся частей в моторе значительно сокращается, а работа с дрелью становится комфортнее. Основным элементом плавного пуска является симистор. Если он перегорает, функция перестаёт работать. Лучшим вариантом устранения проблемы считается замена кнопки целиком. Но если такой возможности нет, можно заменить симистор. Для этого нужно разобрать кнопку, выпаять сгоревшую деталь из платы и установить новую.

Если новую кнопку найти не удаётся, можно снять с неё плату, управляющую функцией плавного пуска, и заменить в ней сгоревший симистор

Перед обратной сборкой кнопки внутреннее пространство тщательно продувается и очищается.

Не работает переключатель реверса дрели

Начинающие пользователи часто путают регулятор оборотов и реверс дрели. Тем не менее это два разных устройства. И хотя они расположены рядом, всё же заключены в отдельные корпуса. Принцип действия реверса (изменения направления движения ротора) довольно прост. Если поменять фазу и ноль на щётках электромотора, изменится направление вращения.

Механизм управления реверсом часто расположен в верхней части корпуса кнопки

Следует обратить внимание, что у реверса бывает 3 положения (а не только 2). В одном ротор вращается по часовой стрелке. В другом — против часовой. И третье положение — нейтральное, в котором двигатель вращаться не будет вообще.

Если реверс не работает, необходимо извлечь его из дрели и разобрать пластиковый корпус. Фактически устройство состоит из простого переключателя контактов, поэтому ломаться там нечему. Могут быть лишь механические повреждения в виде отломанного рычага переключения или подгоревшие медные контакты. В последнем случае клеммы зачищаются и прибор продолжает функционировать. Повреждения пластмассы исправить сложнее. Проще купить новую деталь и произвести замену. Схема подключения реверса изображена, как правило, на его корпусе. Но лучше в процессе ремонта запомнить (или зарисовать, сфотографировать) исходное расположение проводов.

Ремонт патрона дрели

Патроны, которые устанавливают на современные дрели, делятся на следующие типы:

Быстрозажимной. Бывает одномуфтовый и двухмуфтовый, металлический и пластиковый. Замена оснастки происходит без помощи ключа. Имеет недостаток — не самая надёжная фиксация.
Быстрозажимной патрон
Ключевой. Один из самых распространённых типов. Для закрепления оснастки вам потребуется ключ, которым крепко затягивается патрон в трёх отверстиях. Обычно используется в ударных дрелях, где шанс проворачивания сверла при работе значительно выше, чем у безударной дрели.
Разные патроны
Конус Морзе. Этот патрон универсален и очень надёжен. Оснастка сидит в нём, как влитая, и не проворачивается. На конус Морзе можно установить любой другой тип патрона с помощью переходника. Такой патрон не устанавливают на бытовые дрели.
Конус Морзе

Если вам понадобилось заменить патрон дрели, разожмите кулачки и проверьте наличие винта, которым патрон крепится к валу. Если он присутствует, его нужно выкрутить. Трудно откручиваемый винт обрабатывают аэрозолем WD-40 или тормозной жидкостью. Отверните сам патрон от вала. В случае с конусом Морзе патрон сбивается с вала киянкой или деревянной палкой. Насаживается аналогично.

Не любой патрон встанет на любую дрель. Патроны различаются размером и диаметром оснастки, которую они могут держать. Если внешний диаметр нового патрона будет больше, вы не сможете надеть на дрель дополнительную ручку. Проверьте соответствие резьбы патрона и резьбы шпинделя дрели. Для дрелей разного функционала патроны различны. Например, существуют патроны, которые подходят только для безударных дрелей или не могут работать при обратном вращении. А есть универсальные патроны, которые подходят ко всем типам дрели. Быстрозажимные и ключевые патроны с одинаковой резьбой взаимозаменяемы. Независимо от их размера. Если вам не нужно через патрон одевать дополнительную ручку, то такой вариант замены возможен.

От забивания строительного мусора в патрон оснастка плохо зажимается кулачками. Поэтому его необходимо разобрать и очистить. А повреждённые детали заменить. Особую сложность представляет разбор ключевого патрона.

Устройство патрона

Обойма посажена с натягом на втулку, поэтому будем использовать молоток и тиски.

Спрячьте кулачки.
Установите патрон на тиски так, чтобы втулка с кулачками смотрела вверх.
Положите сверху металлическую пластину и ударьте молотком резким ударом. Втулка со всем содержимым уйдёт вниз.
Снимите обойму и шайбу, состоящую из двух половинок. Извлеките кулачки. Пронумеруйте их и посадочные места на втулке, чтобы при сборке они сели в свои гнёзда.
Проверьте целостность всех деталей. Повреждённые замените.
Щёткой очистите детали от мусора. Промойте керосином или соляркой. Смажьте смазкой ШРУС. Она лучше Литола тем, что не пропускает влагу и предназначена для сильно трущихся механизмов.
Поставьте обратно все детали. Наденьте обойму. Вставьте патрон в тиски, но теперь кулачками вниз. Кулачки должны быть спрятаны внутрь. Положите на основание втулки металлическую пластину и забейте её в обойму.

Дрель можно отремонтировать самостоятельно, изучив её устройство и принципы работы отдельных узлов.

Замена ударного механизма

Элементы редуктора ударной дрели:

Большая шестерёнка редуктора.
Ударный механизм
Зубчики на корпусе редуктора и на шестерне.
Шпиндель электродвигателя.
Подшипник.

При запуске дрели вращается двигатель и шпиндель. От шпинделя передаётся вращение большой шестерёнке редуктора. Когда включается удар, то вал углубляется в корпус редуктора, а зубчики соединяются и входят в зацепление. Вал вращается, и храповики отскакивают друг от друга. Образуется возвратно-поступательное движение. Когда включается работа дрели без удара, то сам переключатель играет роль ограничителя. Он не даёт валу опуститься в корпус редуктора настолько глубоко, чтобы эти зубчики касались друг друга. Существуют разновидности переключателей:

В корпусе редуктора на самом переключателе стоит подшипник. При включении безударного режима вал упирается в этот подшипник.
В некоторых дрелях нет подшипника, но на валу переключателя есть выемка. Когда вал попадает в неё при повороте переключателя, он проваливается и включается удар.
В третьих моделях стоит планка переключателя с отверстием. Принцип действия такой же. При частом переключении режимов на планке образуется выработка, и удар перестаёт отключаться, так как вал в углублённом положении.

При износе ударного механизма узел подлежит замене.

Снимите стопорное кольцо с вала.
Шестерня снимается с вала съёмником или выбивается деревяшкой.
Вал упирается в шарик на переключателе. Не потеряйте его.
Зубчатую муфту извлеките из корпуса редуктора.
Протрите тряпочкой корпус редуктора и вал от старой смазки. Корпус дрели необходимо очистить от пыли и стружки стёртого ударного механизма.
Поставьте новые детали и смажьте их подшипниковой смазкой.
Новый ударный механизм

Слетает опорная тарелка

Дрель можно использовать для шлифовки различных материалов с помощью специальных насадок. Для этого приобретается опорная тарелка.

Опорная тарелка

Она может быть пластиковая или резиновая. Наждачная бумага на ней крепится двумя способами: на липучку или прижимной шайбой. У тарелок есть свои недостатки:

Резиновые тарелки непрочные. Они отрываются или слетают со шпильки, которая вставляется в дрель.
Быстро рвущаясяопорная тарелка
Крепление шлифовального диска на липучке ненадёжное. Липучка состоит из двух слоёв: ворсистого в виде петель и примыкающего в виде крючков. Петли очень быстро деформируются и перестают прилипать.

Поэтому лучше приобретать пластиковую опорную тарелку с прижимной шайбой. Либо с подвижным хвостовиком. Эти тарелки самые надёжные и удобны в эксплуатации.

Тарелка с подвижным хвостовиком

Но если у вас оказалась резиновая тарелка, то её можно переделать.

Снимите тарелку со шпинделя.
Подберите подходящий по диаметру для патрона дрели болт с плоской шляпкой.
Найдите большую шайбу, чтобы плотно держала резиновую тарелку.
Переделка опорной тарелки
Наденьте на болт опорную тарелку шлифовальной стороной к шляпке. Сверху шайбу, и закрутите гайкой. Чтобы гайка не раскручивалась, закрепите её стопорной гайкой.
Стопорная гайка
Если проделать отверстие в шлифовальном диске, то и его можно зажать шайбой. Тогда он не будет слетать с липучки.

Подключение дрели к кабелю без кнопки

Демонтируйте кнопку включения. В неё входят две жилы сетевого кабеля. Если у дрели был реверс, то от статора и щёток выходят по два провода. Всего получается четыре. Чтобы соединить их с двумя жилами сетевого кабеля проделайте следующее:

Два конца разных обмоток статора соедините друг с другом и подключите к щётке.
Два других соединённых конца статора и провод от второй щётки соедините с сетевыми проводами.
Тщательно изолируйте места соединений.

Если аккумулятор дрели не заряжается

Если батарея не держит заряд, разберите её. Она состоит из нескольких элементов питания. Проверьте тестером напряжение в каждом. Нерабочий элемент замените.

Проведите диагностику зарядного устройства:

Зарядное устройство состоит из понижающего трансформатора и платы. Через сетевой провод напряжение поступает на первичную обмотку трансформатора. Термопредохранитель включён последовательно с сетевой обмоткой. Поэтому он перегревается первым и предохраняет обмотку от обрыва. Со вторичной обмотки напряжение переходит на диодный мост. Если зарядка пропускает ток, то вокруг диодов образуется желтизна. Обмотки трансформатора перегреваются, диоды пробиваются.
Плата зарядного устройства
Мультиметром замерьте сопротивление на первичной обмотке. Если его нет, значит, цепь оборвана и напряжение не поступает на первичную катушку.
Предохранитель находится под изоляцией трансформатора рядом с проводами, подключающимися к сети. Проверьте его тестером. Если он целый, значит, сетевой провод перебит.
Проверьте обмотки. В случае пробоя замените трансформатор.
Проверьте все элементы платы и повреждённые замените.

Ремонт статора

Проверка работоспособности статора мультиметром:

Поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление.
Теперь необходимо проверить отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Повреждённую обмотку статора можно перемотать самостоятельно. Это намного легче перемотки якоря. Для качественной намотки катушек вам понадобится эмальпровод и электрокартон.

Извлеките обмотку и старую изоляцию из корпуса. Внимательно рассмотрите пазы. При горении катушек прожигается изоляция и происходит замыкание на корпус. На нём остаются наплавления, которые обязательно нужно убрать надфилем или алмазным бором. Наплавления будут мешать новой обмотке. Она может порваться.
Обмотка пропитана лаком. Чтобы разъединить провода и посчитать их, надо выпалить изоляцию. Разогрейте обмотку промышленным феном или любой горелкой.
Обожгите огнём спички или зажигалки любой проводок, чтобы эмаль полностью выпалилась. Возьмите микрометр и замерьте толщину. Запишите диаметр провода и количество витков.
Возьмите любую проволоку и сделайте из неё петлю так, чтобы она разместилась в пазах статора. Под диаметр этой петли подберите какой-нибудь цилиндр для намотки витков. Например, баллончик от аэрозоля. Если его диаметра не хватит, то обмотайте баллончик бумагой.
Намотайте обе обмотки из эмальпровода. Скрепите лобовые части стеклолентой или толстой нитью. Нить не должна рваться и плавиться. На свободные концы наденьте термоусадочный кембрик.
Из электрокартона сделайте гильзы и вставьте в пазы. Разместите в них обмотки.
Размещение обмотки в пазах
Проверьте сопротивление в обмотках тестером. Если всё нормально, продолжайте.
Чтобы во время работы провода не вибрировали и не тёрлись друг об друга, их необходимо пропитать любым лаком на масляной основе. Разогретый в духовке стартер поставьте вертикально и шприцем выдавливайте лак на обмотку. Когда лак начнёт вытекать снизу, переверните статор и пропитывайте с другой стороны.
Когда лак высохнет, приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.
Схема соединения обмоторк статора

Замена подшипников якоря

У якоря два подшипника разного размера. Тот, что больше, находится со стороны крыльчатки. Подшипники снимаются специальным съёмником. Но если его нет, то нужно подвесить якорь на металлических пластинах так, чтобы подшипник был над пластинами, а якорь снизу. Постучите деревяшкой по валу, чтобы выбить его из подшипника.

Для опрессовки на валу нового подшипника используется длинная торцевая головка на ¼ дюйма.

Торцевая головка на ¼ дюйма

Возьмите головку и уприте её во внутреннюю обойму подшипника.
Постучите по ней молотком.
Оденьте металлический корпус редуктора на подшипник.
Слегка постучите по нему молотком, чтобы он сел на место.

Ремонт ротора

Прежде чем взять прибор для диагностики, осмотрите коллектор и обмотку.

Якорь дрели

На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними пластинами коллектора.
Диагностика якоря
Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.
Определение пробоя на массу делается в случае отсутствия обрыва обмотки. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной поочереди. При отсутствии неисправностей сопротивление должно быть нулевое. То же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по пластинам.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Чтобы заменить якорь, нужно разобрать дрель, вынуть его из статора и отсоединить от редуктора.

Дрель трещит, но патрон не вращается

Если инструмент оснащён функцией удара, характерный треск издают при трении зубчатые поверхности храповика. Причиной тому может быть как поломка самого храповика, так и заклинивание патрона, вернее, вала, на котором он закреплён. Для устранения неполадки необходимо разобрать корпус дрели, чтобы получить доступ к редуктору. Внимательный осмотр поможет уточнить причину проблемы и принять правильное решение. Часто такие симптомы сопровождают заклинивший подшипник.

Дрель, которая эксплуатировалась в условиях повышенной влажности и запылённости, необходимо время от времени вскрывать и очищать от пыли двигатель и подшипники. Кроме того, после удаления пыли и стружек подшипник необходимо смазывать. Но в меру — избыток смазки способствует налипанию мелкого мусора и приводит в итоге к повреждениям.

Для профилактики редуктор нужно разобрать и смазать

Замена ударного механизма дрели

При возникновении проблем с ударным механизмом дрели оптимальным решением является замена изношенной шестерни «трещотки». Храповой механизм непосредственно связан с редуктором, поэтому для того чтобы получить к нему доступ, придётся произвести полную разборку дрели. Другого способа восстановления храповика пока не изобрели. После замены шестерни следует тщательно очистить картер редуктора от старой смазки, так как в ней остались металлические стружки от предыдущего храповика. Новую смазку добавляют уже после сборки, её марка должна соответствовать техническим характеристикам редуктора.

Дрель не работает на малых оборотах (дрель не набирает обороты и греется)

Оборотистость двигателя зависит от устройства, которое рассмотрено выше, — регулятора оборотов электромотора. Если в процессе эксплуатации произошёл сбой работы регулятора, ничто не сможет заставить работать двигатель быстрее или медленнее. Замена регулятора — единственно правильный выход из неприятной ситуации.

Бывают случаи, когда нарушение оборотов происходит по вине редуктора. К примеру, сильно засорённая планетарная передача может значительно уменьшить скорость вращения, особенно если на ось «намоталось» большое количество засохшего в масле мусора. Сломанные зубья большой шестерни и грязь на червячной передаче также отрицательно влияют на скорость вращения ротора. При этом двигатель будет работать в режиме перегрузки, а это чревато перегревами и — в итоге — межвитковыми замыканиями. Поэтому напрашивается простой вывод. Редуктор, как и все остальные узлы механизма, подлежит профилактическому обслуживанию и очистке. Обычно рекомендуется производить профилактику не реже одного раза в два года, а при интенсивной эксплуатации — каждый год.

Дрель не включается

В беспроводной дрели зарядите аккумулятор. Если не помогло или дрель проводная, снимите верхнюю крышку корпуса и проверьте мультиметром следующие элементы:

Шнур электропитания.
Пусковой конденсатор.
Кнопку пуска.
Контакты.
Если все провода и контакты целы, нажмите кнопку пуска и проверьте работу двигателя.

Источники

https://refite.ru/remont-dreli-svoimi-rukami.html
https://instrumentiks.ru/sovety/remont-dreli-svoimi-rukami
https://tehnika.expert/dlya-remonta/drel/otremontirovat-svoimi-rukami.html
https://InstrumentyVDom.ru/elektro/remont-dreli
https://www.rmnt.ru/story/instrument/remont-elektricheskoy-dreli-svoimi-rukami.1223439/
https://postroika.biz/15714-remont-dreli-svoimi-rukami.html
https://legkovmeste.ru/poleznye-sovety/remont-dreli-svoimi-rukami.html

все, что надо знать для ремонта + Видео

Общие причины неисправности

Если по каким-то причинам дрель перестает функционировать, необходимо разобраться, в чем причина. Первым делом следует проверить, есть ли напряжение в удлинителе и розетке. Сделать это можно однополюсным индикатором, он покажет лишь фазу, но если обрыв случился на нулевом проводе, то он будет бесполезным. Самый простой способ – это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Примечание! Проверку всех электрических приборов необходимо проводить по схеме.

Проверить кнопку дрели лучше всего с помощью омметра или тестера по ее схеме. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении. После того, как ее нажмете, прибор покажет или звуковым сигналом оповестит о том, целая схема или поврежденная. Если причина в кнопке, то рассмотрим устройство кнопки дрели и ее ремонт.

Схема подключения кнопки дрели и проверка ее работоспособности

Для проверки кнопки не всегда достаточно тестера. Связано это с тем, что большинство кнопок имеют плавную регулировку скорости вращения, поэтому простой тестер делает их проверку не корректно. Для правильной проверки придется использовать специальную схему. Зачастую в дрели один провод присоединяется к одной клемме. Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность – это заменить ее.

Важно! Чтобы двигатель работал с реверсом, необходимо поменять местами включение проводов к щеткам.

Делая замену, необходимо учитывать, что схема бывает обыкновенной и с реверсом. В связи с этим замена кнопки дрели должна проводиться сугубо по схеме. Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели. Подсчитать необходимую мощность достаточно просто: например, мощность инструмента составляет 650 Вт, используем формулу P=U*I и получаем I = 650/220 = 2.94 А. Значит, нам понадобится кнопка на 2.95 А для нашей дрели.

Ремонт включателя

Ремонт кнопки дрели – достаточно сложный процесс, он требует наличия определенных навыков. Необходимо понимать, что при открытии корпуса многие детали просто выпадут из него. Чтобы избежать этого, плавно поднимайте крышку и отмечайте расположение всех деталей. Разбирается и ремонтируется кнопка в следующем порядке:

Подцепляются фиксаторы защитного кожуха, и он стягивается;
Все почерневшие клеммы с помощью спирта или наждачки с мелким зерном очищаются от нагара;
Далее все снова собирается, и, если работа не восстановлена, то происходит замена;
Регулятор оборотов полностью заливается компаундом, поэтому, если он вышел из строя, его необходимо только менять;
Еще одна частая поломка – это стирание рабочего слоя под ползунком реостата. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком.

Для того чтобы знать, как подключить кнопку дрели, необходимо проводить работу по схеме, которая должна быть в наличии у инструмента. Если таковой не имеется, то нужно найти ее в интернете. Только с ее помощью можно выполнить ремонт и подключение быстро и правильно. Совет! Регулятор оборотов и управление реверсом находятся в разных корпусах, потому их проверять нужно по отдельности.

Мотор

— как работает схема базовой электродрели с регулируемой скоростью?

Вопрос 1. Я вижу 4 провода, идущие к «катушке возбуждения / статора». Здесь есть 2 отдельные катушки возбуждения / статора? это для обеспечения низкой / высокой мощности. Я думаю, что теоретически вам нужна только 1 катушка с 2 проводами, и эта катушка подключена последовательно со щетками … это верно? как эта схема работает с 2 катушками.

Распределительная коробка, подключенная к щеткам, также должна быть поставлена.Но он не подключен ни к сети переменного тока, ни напрямую к пусковой коробке. Наконец, он подключается к кабелям от триггерной коробки на клеммах катушки возбуждения. Вы уже можете видеть на картинке, что белый и черный кабель (очень вероятно) подключены к одному и тому же выводу катушки справа. С левой стороны это не так очевидно. Но, конечно, распределительная коробка как-то должна быть поставлена .

Вопрос 2. как работает эта схема переменной скорости. Схема подключения правильная (на ней не показан переменный резистор и не показано, что управляет входом управления трака? Почему в устройстве два переключателя? Переключатель 2 замыкается на высокой скорости и, таким образом, шунтируется вокруг симистора?

Это не полная схема, это только эскиз.Переменный ток должен быть подключен к клеммам 1 и 3, катушка возбуждения и распределительная коробка — к 2 и 3.

Симистор используется для фазного регулятора. Триггер будет содержать переменный резистор между 4 и «черной точкой». В зависимости от положения триггера ток увеличится выше порога симистора в определенной точке в пределах первых 90 ° полуволны, и симистор сработает. Возможно, в спусковом крючке еще больше электроники, чтобы срабатывать симистор где-нибудь на всем диапазоне 180 °.

Даже когда вы нажимаете на спусковой крючок на максимум, спусковой крючок все равно немного сокращает полуволны, и в целом некоторое напряжение на симисторе упадет. Следовательно, переключение между 4 и 2 в этом случае приведет к короткому замыканию симистора, позволяя полностью передать напряжение переменного тока на двигатель.

С другой стороны, вы не хотите включать двигатель / симистор, если не касаетесь спускового крючка. В этом случае переключатель между 1 и 4 будет разомкнут.

РЕДАКТИРОВАТЬ:

Согласно вашему комментарию:

Вот более полная схема вашей электродрели:

^{смоделировать эту схему — Схема создана с помощью CircuitLab}

Поскольку вы хотите изменить направление вращения сверла, вам необходимо иметь возможность поменять полярность катушки возбуждения или катушки ротора.Здесь переменный ток с регулируемой мощностью от триггера подключается к двум клеммам полевых катушек через черные кабели. Белые кабели подключены к тем же клеммам, питающим переключатель направления, который питает щетки через синие кабели.

Катушка возбуждения и катушка ротора соединены параллельно, что увеличивает мощность двигателя (каждый получает полное напряжение от триггерной коробки, им не нужно делить его)

И имейте в виду, что мой переменный резистор также является всего лишь моделью того, как на самом деле может работать триггер.См. Выше.

Ремонт выключателя питания 101: eReplacementParts.com

Эта статья представляет собой 101 руководство по ремонту замены переключателя электроинструмента, в котором объясняются общие этапы замены переключателя в сборе.

Если неисправный выключатель питания вызывает сбои инструмента или станка, замена старого выключателя на новый обычно является правильным решением. Для получения дополнительной информации о том, как правильно диагностировать проблему с переключателем питания, ознакомьтесь с нашим Руководством по устранению неполадок.Эта статья представляет собой руководство по ремонту уровня 101, в котором объясняются общие шаги и по замене выключателя питания в электроинструментах и другом оборудовании.

Для статьи «Диагностика выключателя питания» — щелкните здесь.
Чрезвычайно важно понимать, что конструкция переключателей для электроинструмента сильно различается от переключателя к переключателю, и поэтому шаги по замене переключателей питания также сильно различаются от инструмента к инструменту, в зависимости от того, какой переключатель у него есть. Различия в конструкции переключателей также добавляют различные уровни сложности и сложности каждой уникальной замене переключателя питания.Опять же, эта статья будет сосредоточена только на шагах, которые являются общими для большинства замен переключателей, а также на некоторых советах и указателях по замене переключателей питания в целом. Ознакомьтесь с другими нашими статьями по ремонту, в которых подробно описываются конкретные замены переключателей. Здесь мы используем аккумуляторную дрель DeWALT dw987 Cordless Drill в качестве нашего пошагового примера для этого ремонта. Замена переключателя для dw987 проста и даст нам хорошее начало, когда мы будем говорить о другом, более сложном ремонте. Общие действия по ремонту выключателя питания Мы собираемся использовать DeWALT dw987 в качестве примера ниже, чтобы продемонстрировать общие шаги по замене переключателей электроинструмента. Несмотря на то, что это конкретный пример ремонта, шаги , для этого ремонта были обобщены , чтобы применяться к большинству замен переключателей. Для статьи «Диагностика электроинструментов» щелкните здесь.
Это руководство также объяснит некоторые конкретные шаги, которые применимы только к замене переключателя в dw987, а ниже будет ясно, какие шаги предназначены для общего применения, а какие — только для dw987.После подготовки сейфа очистите рабочую зону и дважды проверьте, что инструмент отключен от источника питания, 1. Доступ к внутренней части электроинструмента

- Снимите винты и другие крепежные детали, скрепляющие корпус инструмента.
- Обычно это связано с разделением корпуса инструмента (или его части) пополам.
- Держите оборудование организованным по ходу работы и делайте мысленные заметки о том, как устроен инструмент, особенно если его конструкция незнакома.
- Особенности доступа к внутренним компонентам электроинструмента будут немного отличаться для каждого инструмента.

Этот шаг необходим, чтобы попасть внутрь той части электроинструмента, где будет производиться ремонт. Большинство инструментов открываются очень легко; однако также очень легко потерять или перепутать винты и другие детали, задействованные на этом этапе, если им не уделять должного внимания и внимания. Пример: Доступ к внутренней части DeWALT dw987:
Чтобы попасть внутрь DeWALT dw987, достаточно открутить несколько винтов вдоль корпуса дрели.
[Вернуться к началу] 2. При необходимости удалите другие детали
Ко многим выключателям питания можно получить полный доступ, просто сняв кожух инструмента, в то время как для некоторых инструментов потребуется больше деталей для разборки.
Этот шаг будет сильно отличаться от инструмента к инструменту.
Пример: Удаление трансмиссии DeWALT dw987:
Нажмите рычаг селектора и осторожно нажмите . снимите трансмиссию dw987, медленно покачивая ее вперед и назад.Не пытайтесь принудительно выключить трансмиссию.
Отложите трансмиссию в сторону, пока не придет время собирать инструмент.
Удаление трансмиссии из рукоятки аккумуляторной дрели — обычное дело при ремонте переключателя аккумуляторной дрели. Это отличный пример дополнительной детали, которую, возможно, придется удалить, прежде чем переходить к замене переключателя питания. Удаление трансмиссии в дрели также немного сложнее , поэтому мы не торопимся, чтобы предложить пару советов.Шестерни и другие компоненты трансмиссии дрели обычно удерживаются на месте металлической пластиной. Коробка передач должна быть шевелена с места осторожно . Если снять трансмиссию дрели без особой осторожности, металлическая пластина, удерживающая все вместе, может выскочить, и ее шестерни и другие кишки разлетятся повсюду. Ниже представлена фотография dw987 со снятой коробкой передач.
[Вернуться к началу] 3. Освободите узел переключателя
Это будет сильно отличаться от инструмента к инструменту.
Выверните винты и другие крепежные детали, которыми блок переключателя крепится к инструменту.
Удалите другие детали инструмента, мешающие снятию переключателя.
Пример: Освобождение узла переключателя на DeWALT dw987:
Снимите рычаг прямого / обратного хода с переключателя сеялки.
Сделайте в уме его ориентацию для повторной сборки позже.

Рычаг прямого / обратного хода — это лишь один небольшой пример компонента, который, возможно, придется снять с узла переключателя, прежде чем его можно будет снять и заменить.Как всегда, отслеживание расположения каждого компонента может сэкономить время, когда придет время собрать инструмент снова.
[Вернуться к началу] 4. Внимательно осмотрите проводку коммутатора и нарисуйте схему Это самый важный важный шаг для каждой замены выключателя питания.
После того, как переключатель в сборе освобожден, внимательно проверьте конфигурацию его проводки.
При необходимости пометьте провода переключателя малярной лентой, чтобы не перепутать их.
Нарисуйте схему конфигурации проводов инструмента, ведущих в узел переключателя и из него.
Обратите внимание на количество проводов, идущих от переключателя, их положение и цвет каждого провода. Включите эти примечания в диаграмму .

Это самый важный этап при замене коммутатора, потому что коммутаторы больше всего отличаются друг от друга тем, как они подключены, что делает замену каждого коммутатора уникальной.Выключатели питания могут иметь 2-проводную, 3-проводную и 4-проводную схемы с другими вариантами между ними. Кроме того, типы клемм на переключателях могут сильно различаться. Ниже приведены несколько примеров переключателей различных типов.

Составление схемы переключателя может предотвратить два общих ремонта переключателя бедствий :
1. Смешивание с проволок. Пересечение проводов особенно опасно при работе с постоянным током , как с аккумуляторными электроинструментами.Если провода переключателя пересекаются, работа с инструментом быстро приведет к перегреву аккумулятора , разрушению аккумулятора и / или инструмента.
2. Без надобности тратить время на поиск схемы переключателей. [Вернуться к началу] Пример: Проверка проводки переключателя на DeWALT dw987:
Переключатель для DeWALT dw987 является примером чрезвычайно простой замены переключателя на . Переключатель для дрели dw987 — это переключатель диапазона переменной скорости (переключатель VSR), который также совместим с некоторыми другими аккумуляторными электроинструментами DeWALT.Большинство переключателей будут иметь два или более проводов, ведущих к обоим концам, провода, идущие от источника питания инструмента, и провода, идущие к двигателю. В этом коммутаторе VSR нет проводов, идущих от источника питания батареи, как у большинства переключателей, потому что узел переключателя подключается непосредственно к аккумулятору. Это делает установку этого переключателя намного проще, чем большинство других, а также значительно упрощает рисование схемы этого переключателя. Этот переключатель VSR имеет два провода, идущие от узла переключателя к двигателю дрели.Цвет и положение этих проводов должны быть указаны на схеме переключателя, чтобы не перепутать их при установке нового переключателя. Провода для переключателя dw987 используют систему зажима, благодаря которой они просто защелкиваются на своих местах на узле переключателя. Многие ремонтные работы переключателей требуют пайки для обеспечения лучшего соединения, но с такой системой зажима этот ремонт снова становится проще. Вот как выглядит переключатель VSR для dw987:
Пример: Проверка проводки переключателя на DeWALT dw987:
Переключатель для DeWALT dw987 является примером чрезвычайно простой замены переключателя .Переключатель для дрели dw987 — это переключатель диапазона переменной скорости (переключатель VSR), который также совместим с некоторыми другими аккумуляторными электроинструментами DeWALT. Большинство переключателей будут иметь два или более проводов, ведущих к обоим концам, провода, идущие от источника питания инструмента, и провода, идущие к двигателю. В этом коммутаторе VSR нет проводов, идущих от источника питания батареи, как у большинства переключателей, потому что узел переключателя подключается непосредственно к аккумулятору. Это делает установку этого переключателя намного проще, чем большинство других, а также значительно упрощает рисование схемы этого переключателя.Этот переключатель VSR имеет два провода, идущие от узла переключателя к двигателю дрели. Цвет и положение этих проводов должны быть указаны на схеме переключателя, чтобы не перепутать их при установке нового переключателя. Провода для переключателя dw987 используют систему зажима, благодаря которой они просто защелкиваются на своих местах на узле переключателя. Многие ремонтные работы переключателей требуют пайки для обеспечения лучшего соединения, но с такой системой зажима этот ремонт снова становится проще. Составление схемы подключения переключателя крайне важно.Постарайтесь не поддаться соблазну думать, что создание диаграммы — это элементарный шаг, который можно пропустить. Эта рекомендация исходит от наших местных ремонтников, которые профессионально ремонтируют электроинструменты более пятнадцати лет, и они до сих пор рисуют диаграмму для каждого ремонта переключателя.
[Вернуться к началу] 5. Снимите старый переключатель и установите новый переключатель.
Снимите провода со старого переключателя и снимите старый переключатель с инструмента.
Подсоедините провода к новому коммутатору в соответствии со схемой.
Установите новый переключатель на место в электроинструменте.
Убедитесь, что все провода расположены правильно, что они останутся на месте и что они не будут зажаты корпусом инструмента при его повторной сборке.
Способ снятия и установки проводов будет сильно различаться от коммутатора к коммутатору.

Пример: Установка нового коммутатора на dw987: Конечный продукт должен отражать то, как выглядел старый выключатель до того, как его сняли.
[Вернуться к началу] 6. Осторожно соберите электроинструмент.
Осторожно соберите инструмент. Вот где с самого начала окупается хорошая организация.
Избегайте чрезмерного износа оборудования и других компонентов, поскольку большинство инструментов придется разбирать более одного раза в течение их срока службы.
Будьте особенно осторожны с пластиковыми деталями инструмента.
Будьте особенно осторожны с другими чувствительными компонентами, такими как коробки передач.

Винт с резьбой , места на корпусах пластмассовых электроинструментов могут быть легко сняты с металлическими винтами. Перед установкой винтов осторожно заверните их в обратном направлении, чтобы резьба выровнялась прямо. Значительный износ таким образом удалось избежать . на резьбе пластикового кожуха можно Если для доступа к узлу переключателя пришлось удалить другие чувствительные части инструмента (например, трансмиссию в случае dw987), то при повторной сборке может потребоваться дополнительная осторожность. Пример: Повторная сборка dw987:
Этот инструмент имеет пластиковый корпус, поэтому следует проявлять особую осторожность при возвращении его винтов на место. Слегка закрутите винты и позвольте резьбе затянуться.
Как только пришло время переустановить трансмиссию сеялки, потребуется еще пара шагов.
Установите все оставшиеся винты.

Правильная переустановка трансмиссии dw987 включает в себя пару дополнительных шагов.Сначала трансмиссия должна быть частично переустановлена , пока она не коснется рукоятки дрели. Это должно выглядеть так, с пространством между трансмиссией и двигателем корпусом :

Чтобы зафиксировать трансмиссию на месте, необходимо повернуть двигатель, пока он не совместится с шестернями трансмиссии. Поверните двигатель , переустановив аккумулятор и осторожно нажав на спусковой крючок, чтобы двигатель мог вращать медленно (благодаря переключателю VSR).Трансмиссия должна сдвинуться в нужное положение при небольшом усилии после выравнивания двигателя. Как только трансмиссия возвращается на место, инструмент находится всего в нескольких винтах от повторной сборки, и он готов к последнему этапу.
[Вернуться к началу] 7. Проверьте основные функции инструмента Всегда полезно проверить все основные функции инструмента после его повторной сборки, чтобы сразу выявить мелкие проблемы или возможные упущения. Перебирайте его основные режимы и функции и, возможно, даже немного поработайте. Пример: Тестирование dw987: Проверьте основные функции dw987:
Движение вперед и назад.
Регулировка крутящего момента.
Работает с разной скоростью.
Может, еще пару шурупов вбить или просверлить дырочки.

Если все в порядке, значит, ремонт выключателя питания завершен. [Вернуться к началу] Заключение В этом руководстве DeWALT dw987 используется в качестве пошагового примера для основных рекомендаций по ремонту выключателя питания.Да, каждый ремонт выключателя питания индивидуален, и некоторые из них более сложны, чем другие, но шаги, описанные в этом руководстве, являются общими для большинства ремонтов электроинструментов и переключателей оборудования. Для получения более конкретных вопросов по ремонту переключателей, пожалуйста, ознакомьтесь с нашими статьями по ремонту переключателей, присоединитесь к нашему форуму по ремонту и оставьте комментарии на наших форумах. Если вы хотите заменить выключатель питания вашего инструмента, вы можете начать поиск на нашей домашней странице или с помощью «Поиска по номеру модели» в верхней части этой страницы. eReplacementParts.com предлагает простые функции поиска и варианты быстрой доставки, так что вы можете получить нужный выключатель питания, выполнить действия по ремонту, описанные в этой статье, и снова запустить свой инструмент или машину.

[Вернуться к началу] О чем мы.
Схема простого контроллера скорости сверления
Здесь мы узнаем, как построить простую схему контроллера скорости сверления 220 В, зависящую от обратной ЭДС, которая позволяет крутящему моменту сверлильного станка увеличиваться пропорционально увеличению нагрузки.
Это означает, что после того, как сверло нагружено, сила крутящего момента увеличивается по мере увеличения нагрузки на буровое долото.Это позволяет буровому станку справляться с жесткими стенами и бетоном и никогда не перестает продвигаться вперед при сверлении существенная нагрузка.
Обзор
Эта простая схема будет привлекательной в основном потому, что позволяет регулировать скорость сверления независимо от нагрузки на сверло.
При планировании используется идея о том, что по мере того, как ток нагрузки увеличивает обратную ЭДС сверла, падает, таким образом, ток увеличивается.
Из принципиальной схемы видно, что эта схема несложна, и то же самое относится и к ее функционированию.
Как работает схема
На протяжении положительных полупериодов сети C2 заряжается через R1 и D1, так что напряжение на этом конденсаторе идентично «напряжению стабилитрона» цепи на T1.
Цепь, сконфигурированная вокруг T1, представляет собой регулируемый стабилитрон, в котором напряжение стабилитрона определяется настройкой Pl.
Фактически напряжение между коллектором и эмиттером характеризуется соотношением резисторов R3 и R2 + P1.
Падение напряжения на R3 определенно складывается с напряжением база-эмиттер T1 (0,6 В), поэтому это означает, что напряжение стабилитрона может быть выражено как:
(P1 + R2 + R3) 0,6 / R3.
Двигатель на самом деле не подключен в нормальном положении в начале цепи, скорее, это происходит вскоре после SCR 1.
Таким образом, время срабатывания SCR 1 определяется разницей между напряжением стабилитрона и обратной ЭДС двигателя. В случае, если двигатель будет сильно нагружен, SCR сработает раньше.
Просто потому, что используется SCR, схема может просто контролировать 180 ° цикла питания; поэтому с этой конкретной схемой невозможно изменить скорость сверления с 0 до 100%, однако этот тип контроллера используется исключительно в целях низкой скорости.
Недостатком этой простой схемы регулятора скорости сверла может быть то, что двигатель немного «заикается», когда он не находится под какой-либо нагрузкой, тем не менее, этот результат исчезает, как только появляется нагрузка на сверло.
Катушка индуктивности L1 и конденсатор C1 предназначены для фильтрации высокочастотных влияний, вызываемых прерыванием фазы. SCR необходимо установить на радиаторе, чтобы гарантировать эффективное охлаждение.
Другая конструкция
Вторая схема регулятора скорости бурения, описанная в этой статье, допускает бесконечное изменение скоростей от нуля до примерно 75% от полной скорости, а также представлена вместе с переключателем для включения нормальной работы на полной скорости без отключения бурового снаряда. контроллер.
Контроллер сконструирован с компенсацией, чтобы поддерживать стабильную скорость независимо от изменений нагрузки.
КОНСТРУКЦИЯ
Следует отметить, что контроллер подключается прямо к линиям без использования разделительного трансформатора.
Следует проявлять должную осторожность при использовании конструкции, чтобы быть уверенным, что нет абсолютно никакой вероятности развития каких-либо вредных обстоятельств.
Используемый SCR представляет собой монтажную шпильку и устанавливается с помощью прилагаемого к нему выступа для пайки, припаянного к центральному выступу переключателя.
Для нагрузок около 3 А другой теплоотвод не требуется. В случае использования пластиковой упаковки SCR, можно просверлить отверстие с выступом переключателя и SCR прикрутить к нему болтами.
Даже в этом случае важно поместить кусок алюминия (размером около 25 мм x 15 мм) между тиристором и переключателем, чтобы он работал как радиатор.
Не забывайте, что, учитывая, что блок работает при 120 В переменного тока, все внешние части должны быть заземлены. Мы использовали пластиковый ящик с металлической крышкой.Но, кроме того, мы использовали кабельный зажим, имеющий металлический винт со стенкой пластиковой коробки.
Этот винт необходимо заземлить в дополнение к крышке и клемме заземления выходной розетки. Заземляющий провод должен быть постоянным, то есть он будет проходить от одной точки заземления к другой, а не быть отдельными звеньями.
К одной клемме заземления можно припаять два провода заземления. Но ни в коем случае нельзя закреплять два провода одним винтом. Что включает в себя SCR, можно заметить, что ток срабатывания, обеспечиваемый R1 и R2, недостаточен.
В такой ситуации необходимо использовать дополнительный резистор 10 кОм параллельно с каждым резистором.
ИСПОЛЬЗОВАНИЕ КОНТРОЛЛЕРА
Подключите контроллер к стене, а сверло — к контроллеру. При необходимости выберите полную скорость или переменную. Помните, что вы не можете найти какой-либо переключатель ВКЛ / ВЫКЛ, представленный на устройстве, и по этой причине используется обычный переключатель на сеялке.
Когда выбрана полная скорость, дрель будет работать в большинстве случаев, и регулировка скорости на контроллере не может иметь абсолютно никакого результата.На очень низких скоростях можно определить, что сеялка рывками работает без нагрузки.
При выборе переменной скорости система управления будет регулировать скорость в диапазоне от нуля до примерно 75% от полной скорости. Мертвая зона может быть как на низкоскоростной, так и на высокоскоростной концах управления.
Это действительно нормально и является результатом различного качества сверления и допусков компонентов в контроллере. С другой стороны, по мере увеличения нагрузки скорость будет плавнее.
При использовании дрели на скорости ниже полной, охлаждение двигателя, вероятно, будет существенно снижено (поскольку охлаждающий вентилятор находится на валу якоря и также работает медленнее).
Следовательно, сверло может нагреться при работе на низких скоростях, и необходимо исключить длительные периоды использования в этом режиме.
Как это работает
Универсальный двигатель во время работы создает напряжение, которое обычно противодействует питанию. Это напряжение, называемое обратной ЭДС, пропорционально скорости двигателя.
Контроллер скорости сверления SCR учитывает этот результат, чтобы реализовать определенную величину компенсации скорости в зависимости от нагрузки.В этом контроллере используется SCR (кремниевый выпрямитель) для управления полуволновой мощностью двигателя сверла.
SCR будет работать до тех пор, пока а) анод (клемма A) будет положительным, в зависимости от катода (клемма K), b) когда затвор (клемма G) достигнет не менее 0,6 вольт положительного напряжения в зависимости от катода, и, c) когда клемма затвора около 10 мА.
Контролируя уровень формы волны напряжения на затворе, мы успешно управляем временем, в которое SCR активируется в каждом прямом полупериоде.Это означает, что мы эффективно контролируем мощность, подаваемую на дрель.
Резистор R1, R2 и потенциометр RV1 образуют делитель напряжения, который подает полуволновое напряжение регулируемой амплитуды на затвор SCR. Если двигатель неподвижен, катод SCR, вероятно, будет иметь нулевое напряжение, и SCR включится почти полностью.
По мере увеличения скорости сверла вдоль сверла генерируется напряжение, что снижает эффективное напряжение катода затвора. Следовательно, по мере увеличения скорости двигателя подаваемая мощность уменьшается до тех пор, пока двигатель не стабилизируется на скорости, зависящей от настройки RV1.
Если нагрузка будет помещена на сверло, сверло обычно будет уменьшаться, но поскольку напряжение на сверле также падает, на двигатель подается больше мощности, поскольку время срабатывания SCR автоматически увеличивается.
По этой причине однажды установленная скорость поддерживается постоянной независимо от нагрузки. Диод D2 используется для уменьшения вдвое мощности, рассеиваемой в R1, R2 и RV1, ограничивая ток через них только положительными полупериодами.
Диод D1 защищает затвор SCR от чрезмерного обратного напряжения.В положении полной скорости SCR просто замыкается SW1, следовательно, RV1 теряет управление, и на буровую установку подается полная мощность.
Цепь регулируемого регулятора скорости сверлильного станка
Предлагаемая схема регулируемого регулятора скорости сверла поддерживает постоянную (регулируемую) скорость вращения двигателя сверлильного станка, независимо от нагрузки.
Одним из наиболее часто используемых электроинструментов является дрель. Несмотря на бесчисленные преимущества, у дрели есть один серьезный недостаток — постоянная высокая скорость для многих применений.
Даже при двухскоростных конфигурациях нижний предел составляет около 300-750 об / мин, что по-прежнему очень быстро для тонких работ, таких как сверление кирпичной кладки или использование фрез для обработки листового металла.
Наша версия регулятора скорости в дрели позволяет изменять скорость от 0 до 75% от полной скорости. Кроме того, он также позволяет работать с нормальной скоростью без отсоединения контроллера от дрели.
Даже при изменении нагрузки контроллер оснащен встроенной компенсацией для сохранения практически одинаковых скоростей.
Как это работает
Типичной характеристикой электродвигателя является то, что он создает обратное напряжение, которое противодействует питанию во время работы.
Это состояние называется обратной ЭДС. Противоположное напряжение пропорционально скорости электродвигателя. Контроллер скорости бурения SCR использовал этот эффект для обеспечения определенной компенсации зависимости скорости от нагрузки.
В этом контроллере используется кремниевый управляемый выпрямитель (SCR) для управления полуволновой мощностью двигателя сверла.Основы проводимости SCR:
Анод (клемма A) имеет положительный заряд по отношению к катоду (клемма K).
Когда на затворе (вывод G) возникает положительное напряжение не менее 0,6 В по отношению к катоду.
На клемму затвора проходит ток около 10 мА.
Время, в которое SCR включается в каждом положительном полупериоде, можно эффективно регулировать, управляя уровнем формы волны напряжения на затворе.В заключение, мы можем полностью контролировать количество энергии, подаваемой на дрель.
Резисторы R1 и R2 и потенциометр RV1 становятся делителем напряжения, который подает полуволновое напряжение регулируемого значения на затвор тиристора. Если двигатель неподвижен, на катоде SCR будет 0 В, и он почти полностью включится. По мере увеличения скорости сверла на сверле возникает напряжение.
Этот дополнительный потенциал снижает эффективное напряжение затвор-катод. Таким образом, когда двигатель ускоряется, подаваемая мощность уменьшается до тех пор, пока двигатель не станет стабильным на скорости, регулируемой конфигурацией RV1.
Допустим, на сверло прикладывается нагрузка. Это замедлит скорость сверла и одновременно вызовет падение напряжения на сверле. Затем на двигатель подается больше мощности из-за автоматического увеличения времени срабатывания SCR.
Следовательно, скорость сверления сохраняется после настройки независимо от нагрузки. Диод D2 уменьшает вдвое мощность, рассеиваемую в R1, R2 и RV1, путем ограничения тока через них только положительными полупериодами.
Диод D1 защищает затвор SCR от чрезмерного обратного напряжения.
SW1 легко закорачивает SCR в положении полной скорости. В результате RV1 не работает, и все сетевое питание подается на дрель.
Конструкция
Самое главное, важно знать, что цепь регулятора скорости сверла напрямую подключена к сети без изолирующего трансформатора.
Поэтому во время сборки необходимо принять меры предосторожности, чтобы не произошло серьезных или смертельных травм.
Использование бирки или печатной платы не требуется, потому что используется лишь небольшое количество электронных компонентов.Необходимы только два соединения «в воздухе», и они должны быть надежно изолированы во избежание короткого замыкания.
В этом проекте используется SCR на шпильках. Этот компонент устанавливается с помощью прилагаемого к нему наконечника для пайки и припаивается к центральному выступу переключателя.
Нет необходимости в радиаторах для нагрузок до 3 А. Если у вас SCR в пластиковом корпусе, вы можете просверлить отверстие в проушине переключателя и прикрутить SCR прямо.
Тем не менее, рекомендуется поместить кусок алюминия размером 25 x 15 мм между SCR и переключателем, чтобы он работал как радиатор.
Очень важно не забыть выполнить заземление всех внешних компонентов, поскольку блок работает от 240 В переменного тока. Для корпуса мы использовали пластиковый отсек с металлической крышкой.
Кроме того, используется кабельный зажим, прикрепленный металлическим винтом через боковую часть пластикового корпуса.
Не забудьте подготовить заземление для этого винта, крышки и клеммы заземления выходной розетки.
Важно использовать только непрерывную проводку, поскольку кабели заземления проходят от одной точки заземления к другой без промежуточных звеньев.Можно припаять два заземляющих кабеля к одному заземляющему наконечнику, но никогда не подкручивайте два провода одним винтом.
Алюминиевая крышка коробки UB3 не является прочной для этого применения, особенно когда вырезано отверстие для выходного гнезда.
Поэтому убедитесь, что изготовлена новая крышка из стали 18-го калибра или алюминия 16-го калибра.
В качестве дополнительной меры безопасности рекомендуется нанести небольшое количество клея, лака или даже лака для ногтей на канавки винта, который будет закрепляться внутри устройства.Это гарантирует надежную установку.
Вы можете заметить, что на некоторых тиристорах ток срабатывания R1 и R2 недостаточен. Чтобы преодолеть это, просто добавьте дополнительный резистор 10 кОм параллельно каждому резистору.
Как использовать
Во-первых, подключите схему регулятора скорости сверла к электросети, а сверло — к контроллеру.
Затем выберите желаемую скорость — полную или регулируемую. Вы можете заметить, что нет переключателя ВКЛ или ВЫКЛ, потому что функция переключения обеспечивается самим переключателем дрели.
На полной скорости сеялка работает нормально, и регулировка скорости на контроллере не имеет никакого эффекта.
Если выбрана переменная скорость, система управления будет регулировать скорость от 0 до 75% от полной скорости. Возможно, что есть мертвые зоны на низких и высоких скоростях управления.
Это очень нормально, и это происходит из-за свойств сверления и допусков компонентов в контроллере.
На очень низких скоростях вы можете заметить рывки сверла без нагрузки.Но в момент введения нагрузки толчок уменьшается и в конечном итоге исчезает.
Пока дрель работает на скорости ниже полной, охлаждающий эффект двигателя будет значительно снижен.
Это происходит из-за того, что охлаждающий вентилятор прикреплен к валу якоря и также вращается медленнее. Поэтому сверло нагревается при использовании на малых оборотах, поэтому важно не использовать сверло в этом режиме в течение длительного периода.
ПЕРЕЧЕНЬ ДЕТАЛЕЙ
R1, R2 = резистор 10 кОм 1 Вт 5%
RV1 = потенциометр 2.5k Lin
D1, D2 = диоды 1N4004
SCR1 = SCR 2N4443 или BT151 (8A / 10A, 400V)
SW1 = Switch Box
3-жильный шлейф и вилка
Кабельный зажим
3-контактная розетка
Вы можете найти У SCR ток срабатывания превышает нормальное значение, что может препятствовать работе блоков. В таких случаях вы можете добавить тиристоры параллельно, вместе с двумя резисторами 10 кОм с дополнительным резистором 10 кОм, чтобы обеспечить достаточный ток для запуска затвора тиристора.
Использование симисторного управления фазой
Практически все регуляторы скорости сверления имеют несколько отрицательных аспектов.Например, недостаточная стабильность скорости, слишком большая шаткость на пониженных скоростях и большое рассеивание мощности на последовательном резисторе, используемом для определения тока двигателя.
Схема, описанная в этой статье, лишена этих недостатков и, кроме того, невероятно проста. Входное напряжение сети переменного тока выпрямляется D1 и понижается R1.
Ток, потребляемый T1, можно регулировать через P1, таким образом, также управляя напряжением постоянного тока, которое появляется на C2, то есть на базе T2.Т2 подключен как эмиттерный повторитель, и напряжение, развивающееся на катоде D3, примерно на 1,5 В ниже базового напряжения Т2.
Предположим, что двигатель переключается, но симистор выключен, обратная ЭДС. Созданный через двигатель, будет развиваться на выводе T1 симистора.
Пока это напряжение выше катодного напряжения D3, симистор будет оставаться выключенным, однако по мере замедления двигателя это напряжение будет падать, и симистор активируется.
В случае увеличения нагрузки на двигатель, в результате чего двигатель буровой установки замедляется, задняя часть e.м.ф. будет падать быстрее, и симистор сработает быстрее, в результате чего двигатель снова начнет увеличивать скорость.
Поскольку симистор может быть активирован только на положительных полупериодах сигнала переменного тока, контроллер скорости сверления не будет постоянно регулировать скорость двигателя от нуля до скорости дросселирования, а для стандартной работы на полной скорости включен S1, который активирует trlac включен полностью.
Тем не менее, схема показывает очень хорошие характеристики управления скоростью в критически важном диапазоне пониженных скоростей.L1 и C1 доставляют радиочастоты. подавление помех, вызванных прерыванием фазы симистора.
L1 может быть доступным без рецепта RF. дроссель-подавитель индуктивностью в несколько микрогенри.
Номинальный ток L1 должен составлять от двух до четырех ампер по отношению к номинальному току двигателя буровой установки. Практически любой симистор на 600 В и 6 А будет очень хорошо работать в этой цепи.
О компании Swagatam
Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!
Как работают электродрели | HowStuffWorks
Электродрель необычайно проста в использовании, поэтому логично, что это удивительно простой станок. Обычно нажатие на спусковой крючок включает электродвигатель, который затем вращает сверло или отвертку.Однако достижения в области проектирования буровых установок и управления означают, что это еще не все.
Первое, что вам нужно знать о дрелях, — это то, как они работают. Текущие модели бывают как проводными, так и беспроводными; Сетевые дрели измеряются в амперах, а аккумуляторные дрели измеряются в вольтах. Чем выше сила тока или напряжение у дрели, тем больше у нее мощности. Большая мощность создает больший крутящий момент , , или вращающую силу, на сверле или насадке для шуруповерта.
Курковый выключатель , расположенный в том же месте, где вы могли бы ожидать спусковой крючок пистолета, приводит в движение сверло. Сегодняшние сверла обычно имеют спусковой механизм с регулируемой скоростью, а это означает, что чем сильнее вы нажимаете, тем быстрее электродвигатель вращает приводной вал. Более дешевые модели работают на одной максимальной скорости, но более дорогие модели предлагают от двух до четырех настроек максимальной скорости , обычно в диапазоне от 200 до 2000 об / мин. С триггером переменной скорости и несколькими настройками скорости вы можете управлять сеялкой от нуля до максимальной скорости для каждой настройки.
От электродвигателя приводной вал передает вращение через муфту , которая регулирует крутящий момент сверла. Многие дрели имеют регулируемую муфту, а некоторые имеют до 24 настроек. Чем выше настройка сцепления, тем выше крутящий момент, который выдает дрель. Когда дрель достигает предустановленной настройки муфты, муфта отключает приводной вал, позволяя вращаться двигателю, но не сверлу или отвертке. Это приводит к щелчку.
Последняя основная часть сверла — патрон , механизм, в который вы закрепляете сверло или насадку для отвертки.До 80-х годов прошлого века патроны были шпоночными, что означало, что для их затяжки требовался специальный инструмент. Сегодня почти все дрели работают без ключа. Зубчатая передача, однажды затянутая ключом, оснащена захватом, позволяющим пользователю закрепить биту вручную.
Прочтите, чтобы узнать, как правильно выбрать сверло или насадку для шуруповерта, и узнать о способах, которыми вы, возможно, не думали использовать электродрели.
Для чего нужен конденсатор для электродрелей? • CIMFLOK.COM
Необходимые инструменты и материалы
Ремонт сверла можно произвести своими силами, главное знать причины поломок и способы их «лечения».Сегодня мы поговорим о том, как выглядит схема подключения кнопки дрели, не будем игнорировать другие неисправности, поэтому вы станете счастливым обладателем рабочего инструмента.
Возможные неисправности прибора. ремонтируем сами
Если ваш инструмент стал хуже работать или полностью перестал выполнять свои прямые обязанности, самое время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на предмет повреждений и напряжение в розетке, для чего можно включить любое другое устройство.телевизор или чайник.
Если вы проверяете устройства, которые работают от батареи, вам необходимо проверить их при использовании тестера. в этом случае напряжение, указанное на корпусе, должно совпадать с напряжением аккумулятора.
Если напряжение меньше, придется заменить батареи на новые. Если аккумулятор работает нормально, питание в норме, ищите проблемы в оборудовании. Наиболее частые поломки:
Проблемы с двигателем;
Изношенные щетки;
Проблемы с работой кнопки.
Зная, как подключается кнопка электродрели, можно быстро решить проблему. Кроме того, проблема с работой сверла может возникнуть еще и из-за запыленности инструмента, поскольку сверло «берет» и дерево, и кирпич, и другие материалы. Таким образом, вы должны тщательно очищать устройство после каждого использования. это единственный способ снизить риск выхода из строя из-за загрязнения инструмента. Именно поэтому после того, как вы сделали ремонт в квартире, сразу же прочистите дрель.
Схема подключения кнопки сверла. как исправить проблему?
К сожалению, для проверки работоспособности инструмента вам не хватит тестера, в связи с тем, что большинство кнопок на устройстве снабжены бесступенчатой регулировкой скорости, и поэтому штатный тестер может выдать неверные данные. В этом случае вам понадобится специальная схема для подключения кнопки дрели. Часто в инструментах к клемме подключается один провод, поэтому одновременное нажатие кнопки приводит к звонку клемм.Если лампочка загорелась, с кнопкой все в порядке, но если вы заметили неисправность, пора заменить кнопку.
При замене учитывать, что схема может быть как простой, так и обратной. В связи с этим все работы по замене кнопки следует проводить исключительно по схеме, ничего не добавляя «от себя». Значит, деталь должна подходить по размеру и соответствовать мощности инструмента. В то же время подсчет мощности — довольно простая задача. Используем формулу P = UI (с учетом мощности дрели 650 Вт), I = 2.94 А (650/220), что означает, что кнопка должна быть 2,95 А .
Видео: Для чего нужен конденсатор электродрели?

Как подключить кнопку сверла самостоятельно?
Несмотря на то, что этот процесс достаточно сложный, вы можете проделать всю работу самостоятельно, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все части и незакрепленные детали просто выпадут из корпуса. Естественно, этого следует избегать, потому что потом собрать устройство вместе будет довольно сложно.Для этого можно постепенно поднимать крышку, отмечая точное расположение деталей на бумаге.
Ремонт кнопки осуществляется следующим образом:
Сначала подбираются защелки кожуха, после чего он аккуратно стягивается;
Все заржавевшие и потемневшие клеммы очищены от копоти, для чего можно использовать спирт или наждачную бумагу;
Собираем инструмент заново, убеждаясь, что все детали приспособления на своих местах, и проверяем работоспособность дрели. если ничего не изменилось, меняем деталь;
Заливаем регулятор оборотов при помощи компаунда, поэтому при выходе из строя детали просто заменяем;
Частая поломка — стирание рабочего слоя под реостат.лучше не ремонтировать, просто зря терять время, лучше купить новый и заменить.
Многих интересует, где взять подобную схему? Прежде всего, он должен идти вместе с инструментом при его покупке, но если схемы нет или вы ее потеряли, придется поискать в Интернете. Ведь только с его помощью можно грамотно, без ошибок провести ремонт. Кстати, кнопка управления скоростью и кнопка управления реверсом находятся в разных местах, поэтому их придется проверять отдельно.
Проверка двигателя: причины повреждений и ремонт
Существует несколько причин выхода из строя якоря или статора дрели. Прежде всего, это безграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без перебоев. Это приводит к тому, что мотор дрели не успевает «отдохнуть». Вторая причина кроется в плохой намотке провода, которые часто встречаются в дешевых моделях. Именно поэтому гораздо чаще случаются поломки дешевых инструментов.Ремонт в этом случае необходимо проводить с помощью специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.
Однако, если было решено провести ремонт своими силами, у вас обязательно возникнет вопрос. как это сделать правильно? Как вы уже поняли, электродрель «терпит» поломки якоря и статора, и это можно проверить по нескольким признакам, например, когда у инструмента во время работы внезапно возникает искра. Если нет «ярких» знаков, можно воспользоваться омметром.
Статор меняют так:
Сначала аккуратно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин выхода из строя заменяем запчасть на новую, снова закрываем корпус.
Как заменить щетки: за пару минут
Но дрель может не работать из-за типичных неисправностей. например, из-за щеток внутри двигателя. Так что ремонт кисти здесь незаменим, а работа эта довольно проста.вам даже не нужны специальные знания и инструменты. Для этого разбираем прибор, снимаем с него щеткодержатели и меняем сломанные детали. Кстати, есть модели, у которых корпус не разбирается. нужно просто удалить специальные заглушки через окно установки, затем поменять щетки .
Как видите, существует множество поломок, многие из которых будут зависеть от вас, в то время как другие будут возможны только специалистам в сервисных центрах.А чтобы снизить риск таких поломок, нужно ухаживать за своим инструментом, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако, если вы видите, что самостоятельно не справитесь, отнесите устройство в мастерскую.
Схема подключения электродрели} — Каталог современного инструмента
Схема подключения электродрели
Добро пожаловать в лучший бесплатный каталог электроинструментов для ремонта и строительства.Здесь вы найдете сверление в каменных стенах, электрическую дрель 3 4 дюйма и, конечно же, аккумуляторную дрель mekita 12v аккумулятор ebay
Популярная модель № 1324
«3 тиски для бурильных станков», «Удаление бурового шлама на севере до н.
Популярная модель № 2253
«Аккумуляторная литий-ионная дрель makita 18v», «установка для процедур противопожарной подготовки», «дрель с регулируемой скоростью dewalt d21008» Популярная модель # 834
«сверло под метчик размер unc», «отверстие в заглушке подъемника», «аккумуляторная дрель dewalt revies»
Популярная модель № 1283
«ангельская буровая бригада», «роторные буронабивные сваи австралия», «стационарные буровые станки»
Популярная модель # 1703
«Вайоминг нефтяные буровые компании», «электрическая схема электродрели», «чтение и буровая компания Бейтса» Популярная модель № 700
сверло sears 3 8 дюймов, лучшие сверла по металлу, розовая аккумуляторная дрель
15 16 сверло по металлу

Популярные модели сверл со сдвигом веса xc детали заточки сверл
Популярные модели сверло по стеклу и плитке black and decker 12v зарядное устройство
Популярные модели с дрелью в киске как стать бурильщиком

Марк 1 дрель винтовка дрель винтовка
Видео # 336

смотреть видео о грузовом ящике для инструментов без сверла, крутильной машине для проволоки для сверла, таблице размеров сверла для микронитей и надежном буровом прессе.

Если вы ищете перфоратор bosch 1199vsr, обзор black & decker firestorm, обзор перфоратора bosch 1199vsr и подержанный револьверный бур burgmaster

упражнения для катания на коньках Howie Meeker Смотрите также:
Популярная модель № 666
«Отчет о работе бурового врача», «Эдвин 1859 пробурил первую нефтяную скважину», «спиральное сверло увеличенной длины»
Популярная модель № 150
«лучшая дрель со шнуром», «перфоратор кинзо», «военная дрель май 2010» Популярная модель № 1997
«цена на воздушное бурение», «таблицы крутящего момента замков бурильных труб», «как вести себя во время противопожарного учения»

3.6 литиевая дрель
Видео # 533

смотреть видеоролики о перфораторе Black and Decker 1950 года, аккумуляторном шуруповерте Black and Decker cd12ca, картах бурения скважин штата Орегон и электрической дрели James

кольцевое пространство с упавшей бурильной колонной
Видео # 277

смотреть видео о двухминутном бурении от Майка Люпики, сводка, насыпные буровые коронки с нуля, сверла для шлака в округе Викомико и быстрые тренировки на маневренность

Многие другие популярные продукты и модели, такие как плиометрические сверла для широких приемников, перфорированные жемчужины для монет, дрель «Человек за бортом», электрическая схема подключения дрели и аккумуляторная батарея 24 В для дрели с каналом.


Популярная модель № 1324 «3 тиски для бурильных станков», «Удаление бурового шлама на севере до н.	Популярная модель № 2253 «Аккумуляторная литий-ионная дрель makita 18v», «установка для процедур противопожарной подготовки», «дрель с регулируемой скоростью dewalt d21008»	Популярная модель # 834 «сверло под метчик размер unc», «отверстие в заглушке подъемника», «аккумуляторная дрель dewalt revies»


Популярная модель № 1283 «ангельская буровая бригада», «роторные буронабивные сваи австралия», «стационарные буровые станки»	Популярная модель # 1703 «Вайоминг нефтяные буровые компании», «электрическая схема электродрели», «чтение и буровая компания Бейтса»	Популярная модель № 700 сверло sears 3 8 дюймов, лучшие сверла по металлу, розовая аккумуляторная дрель


Популярная модель № 666 «Отчет о работе бурового врача», «Эдвин 1859 пробурил первую нефтяную скважину», «спиральное сверло увеличенной длины»	Популярная модель № 150 «лучшая дрель со шнуром», «перфоратор кинзо», «военная дрель май 2010»	Популярная модель № 1997 «цена на воздушное бурение», «таблицы крутящего момента замков бурильных труб», «как вести себя во время противопожарного учения»
