Как сделать перекрытие между этажами

Основные требования

Когда мы слышим слова “перекрытие между этажами”, мы представляем себе конструкцию в доме, которая является одновременно потолком первого и полом второго этажа. Но из всего сказанного верно только то, что перекрытие в доме – это и потолок, и пол одновременно. Ведь перекрытие между этажами может быть и между подвалом и первым этажом, и между верхним этажом и крышей. Поэтому правильным будет такое определение: перекрытие – это конструкция, разделяющая здание по горизонтали, образующая этажи и отделяющая их от подвальных и чердачных помещений.

Схема перекрытия каркасного дома.

Перекрытие должно иметь достаточный запас жесткости и прочности, чтобы выдержать нагрузку как собственного веса, так и веса находящихся сверху мебели, оборудования и людей, и при этом не допускать прогибов. Допустимая полезная нагрузка для перекрытия между этажами – 210 кг/кв. м, а для чердачного перекрытия – 105 кг/кв. м.

Монтируемая в доме конструкция должна обладать достаточной степенью звуконепроницаемости.

Уровень пропускаемого ею шума не должен превышать установленные санитарные нормы. Поэтому для лучшей звукоизоляции нужно сделать тщательную герметизацию мест стыковки перекрытий между этажами.

Перекрытие, разделяющее помещения с разницей температур больше 10 градусов (например, подвала и первого этажа или верхнего этажа и чердака), нужно обязательно делать теплоизолированным, чтобы оно соответствовало санитарным нормам теплозащиты.

При монтаже нужно учитывать, что ни одна конструкция не может считаться полностью огнестойкой, но у каждого материала есть свой предел огнестойкости. Для железобетонных конструкций такой предел составляет 60 мин, оштукатуренных деревянных конструкций -15 мин, неоштукатуренных – еще меньше.

Виды перекрытий

Схема монолитного перекрытия.

Перекрытия можно разделить по функциональному предназначению и по способу их конструкции. По функциональному предназначению они могут быть междуэтажными (разделяющими жилые этажи), цокольными (отделяющими подвал от первого этажа) и чердачными (отделяющим жилой этаж от чердака). Перекрытия бывают сплошные и сборные, с установкой и без установки балок. Решая вопрос, какую делать конструкцию, всегда нужно учитывать разницу в технологии установки разных видов.

При устройстве балочного перекрытия его несущей основой являются деревянные, железобетонные или металлические балки. У балок должен быть большой запас прочности. Несущие балки устанавливают, соблюдая между ними одинаковое расстояние в 70 см или 80 см. При этом важно знать, что максимальная длина пролета для деревянных балок – не более 5 м для междуэтажных перекрытий и не более 6 м для чердачных перекрытий.

Если строительные пролеты больше 5-6 м, то по действующим строительным нормам применение деревянных балок запрещено.

При использовании металлических и железобетонных несущих балок ограничений по ширине пролета не существует.

Схема опалубки монолитных перекрытий.

Чтобы сделать сплошное перекрытие, используют или монолитные, или пустотелые плиты. Для придания дополнительной прочности и во избежание нежелательных сдвигов плиты обязательно надо садить на цементный раствор. И не следует забывать, что вес плит достаточно солидный, и вручную, без использования специальной подъемной техники, их не установить.

У каждого вида перекрытия есть свои достоинства и недостатки. Преимуществом деревянных перекрытий является то, что их можно сделать без использования механизированных подъемных средств, причем делать их можно в любом, даже очень сложном архитектурном месте. Такое перекрытие достаточно легко и относительно недорого сделать. Главный его недостаток – такая конструкция является источником повышенной огнеопасности в доме.

Главный козырь металлических балок по сравнении с деревянными – это большая надежность и долговечность. Ими можно перекрывать пролеты 6 м и более. Они огнестойкие и не подвержены гниению. И все же подобные перекрытия между этажами сейчас применяют редко. Во первых, при повышенной влажности воздуха на них быстро образуется коррозия. Во вторых, такое перекрытие имеет теплоизоляционные и звукоизоляционные качества значительно хуже, чем деревянные конструкции.

Главным достоинством железобетонных балок является возможность перекрывать пролеты до 7,5 м. Однако это достоинство нивелируется тем обстоятельством, что для их укладки необходимо делать специальные подъемные приспособления, поскольку вес железобетонных балок колеблется от 175 до 400 кг.

Монтаж балочных конструкций

Схема балочной опалубки перекрытий.

Основным элементом деревянного балочного перекрытия являются балки лиственных или хвойных пород дерева. Такая конструкция обычно состоит из балок, наката, пола и утеплителя. Если дом делать в виде прямоугольника, балки целесообразней класть параллельно его короткой стене. Чтобы избежать прогибов балок, их нужно класть на определенном расстоянии друг от друга, при этом следует брать в расчет две величины: сечение балок и длину пролета. При укладке балок обязательно нужно брать в расчет и толщину досок пола. Если толщина досок не более 30 мм, расстояние между балками не должно быть больше 0,5 м независимо от сечения самих балок.

Таблица расчета сечения деревянных балок

ШИРИНА ПРОЛЕТА, М РАССТОЯНИЕ МЕЖДУ БРЕВНАМИ, М ДИАМЕТР БРЕВЕН, СМ
2 1 13
0,6 11
2,5 1 15
0,6 13
3 1 17
0,6 14
3,5 1 19
0,6 16
4 1 21
0,6 17
4,5 1 22
0,6 19
5 1 24
0,6 20

Схема монтажа перекрытия между этажами .

Непосредственно перед установкой балок их нужно обработать антисептиком. Концы балок, которых кладутся на стену, лучше обернуть несколькими слоями рубероида, при этом торцы балок оборачивать не следует, так как обернутая балка не дышит и быстро загнивает. При укладке в гнездо между стеной дома и концами балки должен оставаться зазор в 2-3 см. Оставшееся пространство заполняют утеплителем или монтажной пеной.

Установленные балки необходимо закрепить анкерными болтами. На боковые грани балок закрепляют т. н. черепные бруски сечением 5х5 см и с их помощью делают накат. Материалом для наката служат деревянные доски или щиты, которые крепятся к черепному бруску саморезами. Закрепленный накат нужен, чтобы по нему сделать своими руками потолок.

Закрепив накат, нужно сделать изоляцию, которая в балочной конструкции между этажами выполняет функции звукоизоляции, а изоляция перекрытий подвала и первого этажа, а также последнего этажа и чердака дома – еще и функцию теплоизоляции. В современном строительстве чаще всего для изоляции применяется минеральная вата – материал легкий, “дышащий”, но в то же время обладающий достаточно высокой степенью тепло- и звукоизоляции. Неплохими изоляторами могут стать пенопласт, опилки, древесная стружка и керамзит.

?? ?Для оборудования теплоизоляции поверх наката между балками нужно положить слой толи или пароизоляционной пленки, загибая концы на балки. Толщина любого утеплителя для перекрытия между этажами составляет не меньше 10 см, а между холодными и отапливаемыми помещениями – не меньше 25 см.

Железные и железобетонные балки

Перекрытие с использованием железных балок делается с помощью прокатного профиля: швеллеров и уголков, которые являются несущими элементами конструкции. Между железными балками ложатся железобетонные плиты толщиной до 9 см. Сверху по этим плитам кладется слой шлака и фиксируется с помощью железобетонной стяжки. Толщина этого слоя – до 10 см.

Схема межэтажного крепления панелей.

Расстояние между железобетонными балками составляет от 60 до 100 см. Межбалочное пространство заполняют в зависимости от материала будущего пола: если материалом для пола будет служить паркет, то обычно используют легкобетонные плиты, а при полах из линолеума – пустотелые легкобетонные блоки.

Оставшееся пространство между балками и плитами заполняют цементным раствором и затирают. Перекрытие между этажами в обязательном порядке нужно звукоизолировать, а на чердачных и цокольных перекрытиях – еще и теплоизолировать.

Монтаж безбалочных (сплошных) перекрытий

Безбалочные (сплошные) перекрытия являют собой или сплошную монолитную плиту или вплотную уложенные панели. Характерная их особенность в том, что они выполняют одновременно и несущие, и ограждающие функции. По технологии выполнения перекрытие может быть сборным, монолитным или комбинированными.

В настоящее время среди названных наиболее популярно, особенно в строящихся кирпичных домах, сборное железобетонное перекрытие. Для его устройства используют две разновидности панелей: сплошные и многопустотные. Выбор панели зависит от несущей способности стен и ширины пролета.

Их преимущество по сравнении с деревянным перекрытием – высокая прочность. Они рассчитаны на полезную нагрузку больше 200 кг/ м2. Такое перекрытие не горит, не боится сырости и практически не нуждается в уходе. А к их недостаткам следует отнести то, что не всегда есть возможность приобрести готовые плиты требуемых размеров, так как заводами они выпускаются стандартных размеров. И не следует забывать, что при монтаже железобетонного перекрытия не обойтись без грузоподъемной техники.

При монтаже сборных железобетонных перекрытий между этажами плиты необходимо обязательно посадить на слой цементного раствора. Опора на стены дома (при условии толщины стен не меньше 250 мм) не должна быть меньшей 100 мм. Удаление швов между плитами происходит с помощью цементного раствора.

Схема безбалочного перекрытия.

Монолитное железобетонное перекрытие представляет собой опирающуюся на несущие стены монолитную плиту, изготовленную из бетона марки 200. Толщина такой плиты колеблется от 8 до 12 см. Перекрытие монтируют таким образом: сначала на подготовленные гнезда укладываются стальные несущие балки, затем к этим балкам подвешивается деревянная опалубка, поверх опалубки между балками помещается железная арматура толщиной 6-12 мм и только после этого выполняется бетонирование плиты перекрытия.

Главные преимущества такого способа устройства перекрытия между этажами в высоком качестве бетонной поверхности, отсутствии стыковочных швов и возможности сделать такое перекрытие в доме любой архитектурной формы. Важно еще и то, что при устройстве этого вида практически отпадает необходимость в дорогостоящей специальной подъемной технике. Если у вас есть время и возможность на устройство, а затем удаление деревянной опалубки по всей площади перекрытия, то это конструктивное решение среди монолитных перекрытий будет лучшим.

Суть конструкции сборно-монолитных перекрытий в том, что межбалочное пространство заполняется пустотелыми блоками, поверх которых сверху наносится слой бетона. Такое перекрытие имеет улучшенные теплоизолирующие свойства. Кроме того, устройство такого перекрытия значительно сокращает сроки строительства. Однако при укладке такой конструкции все приходится делать своими руками, это процесс очень трудоемкий, и при строительстве дома выше второго этажа применять его нецелесообразно.

Сборно-монолитное перекрытие монтируют следующим образом: балки укладываются на стены на расстоянии 60 см. Погонный м балки весит не более 19 кг, что позволяет не привлекать к укладке балок подъемные приспособления. На балки укладывают керамзитобетонные или полистиролбетонные пустотные блоки (вес одного блока из керамзитобетона – 14 кг, из полистиролбетона – 5,5 кг). Такой вес позволяет производить укладку блоков вручную.

?После укладки блоков подготовленная конструкция фактически является несъемной опалубкой, поверх которой, усилив арматурной железной сеткой с ячейками 100х100 мм, укладывают слой монолитного бетона марки 200.

Инструменты для строительства:

  • пила;
  • молоток;
  • ножовка по металлу;
  • лопата совковая;
  • кельма.

В одном, к тому же ограниченном по объему, материале нет возможности полностью раскрыть такую сложную тему, как устройство междуэтажных перекрытий, особенно учитывая разнообразия их видов. Поэтому задача была свести в одном материале основные, узловые моменты устройства перекрытий между этажами из различных материалов, чтобы вы могли использовать их с наибольшей для себя пользой.

видео-инструкция как сделать своими руками, особенности устройства междуэтажных конструкций по балкам, расчет, цена, фото

Все фото из статьи

Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.

Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру видео в этой статье.

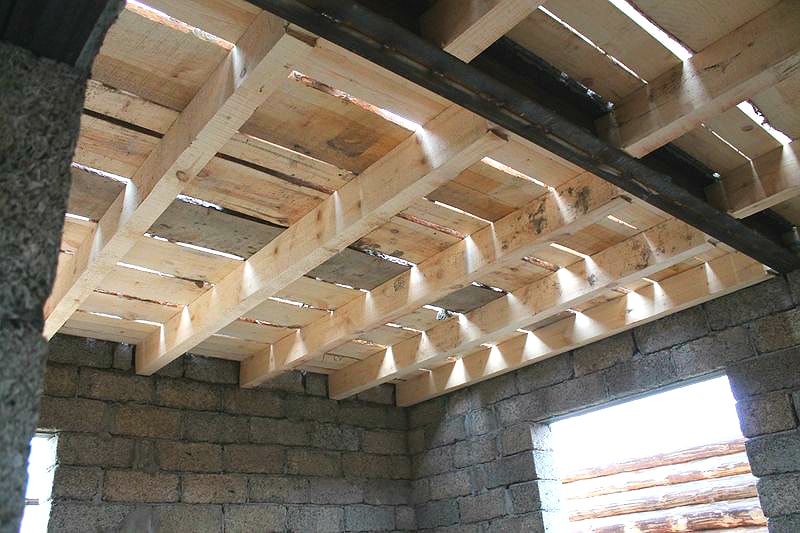

Перекрытие второго этажа по деревянным балкам на стены из блоков

Предъявляемые технические требования

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

  • Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
  • Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности. Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м2, а для чердака от 105 кг/м2.

Деревянные балки будут прогибаться

  • Кроме того, для деревянных балок существуют предельные значения для прогиба, где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 – 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
  • Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
  • Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок, где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Примечание. Не следует забывать, что древесина является горючим материалом и, к тому же, подверженным гниению, грибку и плесени при создании определённых условий.
Поэтому, при монтаже междуэтажное перекрытие по деревянным балкам следует обрабатывать огнестойкими и бактерицидными составами (зачастую все эти качества заключаются в одном и том же растворе).

Монтаж и обработка

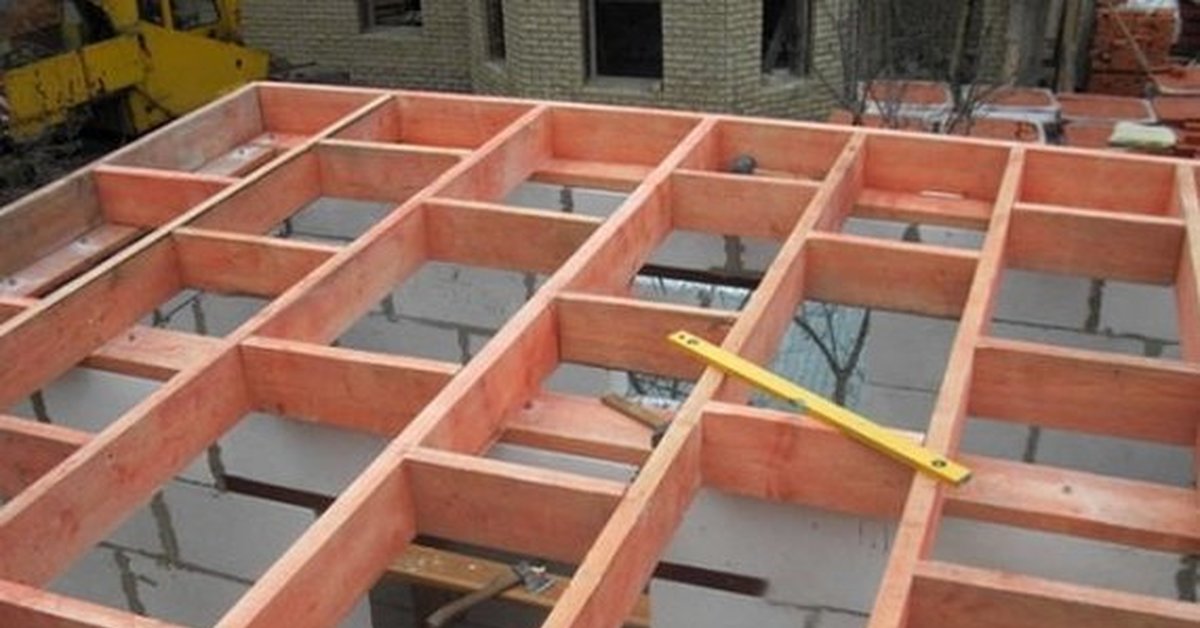

На фото: монтаж деревянного перекрытия своими руками

Теперь давайте разберёмся, как сделать деревянное перекрытие между этажами, которое будет представлять собой устройство из балочного каркаса (брус или бревно), который с двух сторон (снизу и сверху) обшивается досками или листами типа фанеры, ДВП, ДСП и ОСП.

Для утепления и звукоизоляции между балками укладывают утеплитель для деревянных перекрытий, которым может быть любая минеральная вата (стекловата, камневата, шлаковата), пенопласт, керамзит или пропитанные каким-либо огнестойким бактерицидным составом опилки.

Паропроницаемая гидроизоляция FOLDER

В тех случаях, когда перекрытие делается в банях, то большое внимание следует уделять гидроизоляции – как правило, это полиэтиленовые или полипропиленовые паропроницаемые плёнки, которые пропускают влагу только в одном направлении. Такая плёнка состоит из множества воронкообразных колбочек, которые впитывают и пропускают через себя молекулы воды только с широкой (шершавой) стороны, в то время как с другой (гладкой) стороны влага не проходит.

Поэтому, такая гидроизоляция монтируется шершавой стороной к утеплителю со стороны парной, а расположенном выше помещении – наоборот.

Длина Поперечное сечение балки
При ширине пролёта 600 см При ширине пролёта 1000 см
2000 75×100 75×150
2500 75×150 100×150
3000 75×200 100×175
3500 100×150 125×175
4000 100×175 125×200
4500 100×200 150×200
5000 125×200 150×225
5500 150×200 150×250

Таблица рекомендуемых поперечных сечений на определённой длине

В расположенной выше таблице вы видите расчёты поперечного сечения сосновых балок из расчёта удельной нагрузки на перекрытие в 400 кг/м2. Но не забывайте о том, что, несмотря на увеличение толщины, балки длиной 10м нуждаются в дополнительной поддержке. Не обязательно ставить его под каждый профиль – можно просто установить поперечный брус такого же сечения и подпереть его одним или двумя столбами.

Чердачные и межэтажные перекрытия

Варианты чердачных и межэтажных перекрытий

Монтаж перекрытий из пиломатериалов может осуществляться с помощью досок, фанеры, ОСП (OSB), ЛСП и ДВП, которые укладываются сверху на балки, а снизу на черепные бруски или вырезанные в балках четверти (цена материала примерно одинакова).

Нижний настил выполняет функцию чернового пола, на который укладывают утеплитель, но его так же можно крепить снизу непосредственно к балкам и тогда он одновременно будет играть роль чернового потолка.

Расстояние между каркасными брусьями или брёвнам в большой степени зависит от толщины досок или панелей, которые служат для чернового пола и несут на себе динамическую нагрузку (хождение или перестановка мебели). Например, если вы будете использовать половицы 25 мм толщиной, то для мансардного этажа понадобится шаг 500 мм, а для жилой комнаты не более 400 мм, поэтому, доски для пола желательно использовать более толстые – 40-50 мм.

Варианты цокольных перекрытий

Для деревянного перекрытия на цоколь или ростверк фундамента черепной брусок необходим в любом случае, так как благодаря ему, вы сможете утеплить пол, то есть, он будет фиксировать панели или доски, на которые укладывается утеплитель.

Чаще всего такой черновой пол делают из бревенчатого наката, горбыля или необрезных и нестроганных досок, которые укладываются на  деревянный брусок 50×50 мм, 50×40 мм или 40×40 мм и в некоторых случаях даже не прибиваются гвоздями и не прикручиваются саморезами.

Обратите внимание!
Можно вырезать в балках четверть, но это займёт гораздо больше времени.

Для утепления чернового пода преимущественно используют керамзит, шлак, ухой песок, обработанные антисептиком и огнезащитным составом стружки и опилки, а также толстую минеральную вату (100 мм или более). Не забывайте о том, что грунт может отдавать свою сырость, поэтому снизу подстилают плотный полиэтилен или рубероид, а если это помещение парной, то такая же защита будет нужна и сверху.

Звукоизоляция с утеплением

Диаграмма теплопроводности материалов

В тех случаях, когда деревянные перекрытия между этажами в кирпичном доме (блочном, каменном, деревянном) делается для чистового пола жилой комнаты, то температура последнего не должна быть ниже температуры воздуха в помещении больше, нежели на 2⁰C. Такой параметр не относится к парной бане, так как там выдержать его просто невозможно (разве что с системой тёплого пола).

Поэтому, для обустройства теплового барьера, который одновременно будет выполнять функцию звукоизоляции, используют современные синтетические и минеральные материалы, которые не боятся поражения различными микроорганизмами.

Примечание. Как мы уже упоминали, чаще всего для утепления и звукоизоляции используют различную минеральную вату.
Но для бани лучше не использовать шлаковату – она сделана из расплавов доменного шлака и содержит маленькие частички железа.
Под воздействие влаги они ржавеют, и вата оседает, что приводит к увеличению теплопроводности материала.

Утепление и звукоизоляция чердака

В большинстве случаев, если помещение не имеет повышенной влажности, в качестве гидроизоляции используют рубероид, плотно настилая его в два слоя, но можно для этого также использовать плотный полиэтилен (не путать с целлофаном!).

Затем на подстеленную плёнку укладывают утеплитель, причём нужно следить за тем, чтобы не оставалось щелей и если это пенопласт или экструдированный пенополистирол, то все зазоры задуваются монтажной пеной.

Заключение

Обустраивая перекрытие первого этажа по деревянным балкам, вы в некоторых отношениях выигрываете. Во-первых, такая конструкция имеет малый вес, во-вторых, это обойдётся гораздо дешевле бетонных плит и, в-третьих, древесина является экологически чистым материалом.

Монтаж перекрытия в частном доме своими руками. Какие перекрытия лучше и из чего его можно сделать

Перекрытия – специальные конструкции, которые разделяют этажи. Они могут изготавливаться из различных материалов и быть самых разнообразных видов. Индивидуальное строительство становится все более популярным. Большое количество городских жителей мечтают выбраться из квартир и стать собственником просторного дома. Чтобы сооружение было качественным и надежным, необходимо рассмотреть вопрос о видах и особенностях перекрытия.

Оглавление:

  1. Устройство перекрытий в частном доме
  2. Перекрытия в частном доме своими руками
  3. Монтаж перекрытия в частном доме
  4. Варианты перекрытий в деревянных домах
  5. Балочные перекрытия в частном доме
  6. Межэтажные перекрытия в частном сооружении своими руками: монолитные, железобетонные и из газобетона
  7. Металлическое перекрытие в частном доме
  8. Из чего сделать перекрытие в частном доме

Устройство перекрытий в частном доме

Потолочное сооружение имеет различные вариации, но есть правила, которые работают по отношению к каждому варианту: перекрытие должно быть жестким, надежным и быть приспособленным на предполагаемую нагрузку.

Перекрытие является сооружением, назначение которого, разделение соседних зон по высоте. Можно сказать, что это потолочное пространство, которое разделяет жилую территорию от зоны крыши и подвального помещения. На эту конструкцию возлагается главное требование – прочность, в силу того, что на нем будут установлены громоздкие предметы и будут перемещаться жители дома. Существуют определенные строительные параметры для перекрытий: для верхнего, мансардного перекрытия нагружаемый вес не должен быть больше ста килограмм на квадратный метр, что касается перекрытия между этажами, оно должно выдерживать нагрузку до двухсот килограмм на квадратный метр. Второе, не менее важное выдвигаемое условие к перекрытию – жесткость. Оно не должно «играть» от нагрузок и гнуться.

Также следует подумать о звукоизоляции при самостоятельном возведении такого перекрытия. Добиться этого можно при заделывании щелей и зазоров в местах стыка. Те сооружения, которые будут дифференцировать жилые и нежилые зоны, требуют использования дополнительного слоя теплоизоляционных материалов.

Перекрытия в частном доме своими руками

В приватном жилище могут быть разнообразные перекрытия, которые можно сгруппировать следующим образом:

  • подвальные – разделяют нежилые неотапливаемые помещения;
  •  цокольные – по сути пол первого этажа;
  • чердачные – служат защитой жилых помещений от высоких и низких температур чердачного помещения;
  • мансардные – делят сооружения по высоте.

Основные требования к перекрытиям были перечислены выше: прочность, жесткость и высокий уровень звукоизоляции. Помимо этого, можно отметить такие особенности:

  • огнестойкость – в случае возникновения пожара, необходимо иметь запас времени на эвакуацию;
  • теплосберегающие качества – необходимо проложить паробарьер, как преграда для образования конденсата;
  • гидроизоляция – необходимое условие при условии, что перекрытие граничит с нежилым помещением;
  • устойчивость к грибку и плесени.

Сооружения, которые возводят, бывают двух видов: сборные и монолитные. Или другое название конструкций – балочные и безбалочные. Балочный вариант состоит из лаг и заполнителя, а безбалочные из плиточных или панельных компонентов.

Монтаж перекрытия в частном доме

Перед возведением перекрытия в собственном доме собственноручно, следует обработать древесину с применением специального раствора, который предотвратит развитие микроорганизмов и плесени. При условии, что балки будут вставляться в бетонные стены или камень, края дерева следует тщательно завернуть в рубероид. Заблаговременно готовится так называемое гнездо, куда будет вставляться балка. Она должна иметь скошенный край. После установки гнездо с балкой заливается монтажной пеной.

В частном доме строительство перекрытия подразумевает изготовление наката. Это бруски, которые необходимы для будущего потолочного покрытия.

Особого внимания заслуживает вопрос звуко и теплоизоляции. Сразу две цели можно достичь с такими материалами: песок, шлак, керамзит, пенопласт, минвата, опилки. Не все из перечисленных материалов являются идеальным вариантом, так как «не дышат». Самым лучшим материалом считается минеральная вата, как вариант, прекрасно пропускающий через себя воздух.

На накате сначала располагаются гидроизоляционные материалы, после этого идет прослойка теплоизоляции.

Варианты перекрытий в деревянных домах

Бывают такие разновидности перекрытий:

  • деревянные;
  • железобетонные;
  • металлические.

Но в современных конструкциях встречаются такие варианты перекрытия:

  • безбалочные;
  • кессонные;
  • сборно-монолитные;
  • газобетонные.

Для некоторых вариантов перекрытия необходимо применять горизонтальные лаги, другие требуют заводские плиты перекрытия, которые укладываются с помощью специальной грузоподъемной техники. Монолитные перекрытия заливают на месте. Сборно-монолитные конструкции – сочетание бетонного монолита с опорами балок. Кессонные перекрытия в собственных домах практически никогда не применяются.

Балочные перекрытия в частном доме

В балочных конструкциях базовая основа – балки, которые устанавливаются на равноудаленном расстоянии. На них укладываются материалы для заполнения. Это может быть дерево, железобетон или металл.

В собственном частном жилище чаще всего применяются перекрытия из деревянного материала, его применяют для:

  • междуэтажных перекрытий – когда размер пролета пять метров;
  • чердачных перекрытий –когда размер поверхности более шести метров, что касается металлических балок, они не имеют ограничений и могут применяться при произвольной ширине пролетов.

В основе деревянного перекрытия используются легкие породы деревьев. Сооружение балочного перекрытия включает в себя такие элементы:

  • балки;
  • наката;
  • пола;
  • утеплителя.

Основным преимуществом использования деревянного перекрытия является тот факт, что оно монтируется быстро и просто, без применения особых приспособлений. Не нужна строительная техника, а само покрытие получается недорогим и легким.

Недостатками деревянного покрытия есть то, что дерево является пожароопасным предметом, подвергается атакам микроорганизмов и склонно к образованию плесени.

Межэтажные перекрытия в частном сооружении своими руками: монолитные, железобетонные и из газобетона

Монолитные перекрытия имеют большое количество преимуществ: ровная поверхность, которая не имеет стыков и швов. Для возведения таких перекрытий не нужна специальное оборудование. Процедура заливки перекрытий сложная и требует навыков. Для проведения такой процедуры необходимо подготовить такие инструменты и вещи:

  • высококачественный цемент;
  • щебенка или шлак;
  • песок;
  • арматура из качественного металла;
  • армирующая сетка;
  • деревянные доски;
  • подпорки для опалубки.

Сперва выставляются вертикальные опоры, сверху укладывается фанера или подобный материал для заливки раствора. Необходимо сделать опалубку и залить бетон. В силу своей сложности и трудоемкости, данный вариант в многоэтажных частных зданиях практически никогда не используется.

Железобетонные плиты – еще один вариант для перекрытия. Это заводские материалы девятиметровой длины. Опорой для них являются несущие стены. Очень важна правильная укладка, чтобы избежать перекоса. Плиты бывают двух видов:

  • пустотные;
  • плоские безпустотные.

Укладка плит производится на жидкий раствор, который хорошо сцепляется с плитой. Зазоры необходимо тщательно заделать, а после этого всю поверхность заделать стяжкой.

Если частное владение малоэтажное и выполнено из газоблока, удобным и качественным способом перекрытия считается сооружение из газобетона. Их можно заказать по требуемому размеру непосредственно на предприятии. При монтировании между собой блоки сцепляются с помощью специальных разъемов или хомутов. Для перевозки материала необходимо нанять машину. В итоге задумка будет дорогостоящей, помимо оплаты за заказанный по размеру материал, необходимо оплатить перевозку, разгрузку, подъем и установку. Дешевле устанавливать перекрытие собственноручно в процессе возведения здания.

Металлическое перекрытие в частном доме

Бесспорно, металлические балки являются более долговечным материалом и могут служить без ограничений и проблем, какие возникают с деревянными конструкциями. Благодаря прочности материала, можно сэкономить площадь, сделав перекрытие минимальной толщины. Но при всей привлекательности и преимуществах, металлические перекрытия применяются нечасто. Чаще всего применяется деревянный вариант.

Промежутки между балками заполняют бетонным раствором или деревянными щитами. Итоговый вес конструкции будет такой: квадратный метр перекрытия будет иметь вес около четырехсот килограмм.

Металлическими балками можно покрыть пролеты значительных размеров. Преимуществом таких конструкций является их огнеупорность, невосприимчивость к микроорганизмам, плесени, термитам.

Недостатки данного рода строения в том, что участки, контактирующие с влагой, подвергаются коррозии. Чтобы этого избежать, проблемные места обматывают войлоком.

Чаще всего для таких сооружений применяется прокатный профиль. В процессе монтажа между балками укладывают железобетонные плиты, а сверху накрываются слоем шлака или железобетонным материалом.

Для подобного вида перекрытия используют:

  • металлические уголки;
  • железобетонные плиты;
  • штукатурная сетка;
  • материалы для гидроизоляции;
  • настил из досок.

Ощутимым минусом данного варианта является необходимость использования специальной техники.

Из чего сделать перекрытие в частном доме

Проанализировав все возможные варианты изготовления перекрытий в приватном жилище, можно утверждать, что деревянное перекрытие по праву считаются одним из самых оптимальных для частного сооружения. В основе такой конструкции лежит только дерево: несущие балки и напольные доски. В несущие балки идет цельный брус или доска. Материал является доступным и может быть применен на любые стены: газобетон, кирпич или брус. Большинство домашних умельцев применяет именно этот материал.

Говоря о деревянных перекрытиях, следует выделить главные характеристики такой конструкции:

  • стоимость – цена на дерево является доступной;
  • долговечность – зависит от качества обслуживания и условий использования, как правило, это от тридцати до пятидесяти лет;
  • сложность изготовления – считается средней степенью сложности, но не требует специального оборудования;
  • пожаробезопасность – один из самых пожароопасных материалов, но понизить степень риска можно путем обработки поверхности дерева антипиренами;
  • вес – конструкция считается легкой, примерный вес одного квадратного метра – сорок килограмм;
  • обслуживание – необходимо применение защитных составов: от микроорганизмов, плесени, грибка.

Среди положительных сторон деревянного перекрытия можно назвать:

  • экономичность – цена намного меньше других вариантов перекрытия;
  • легкий вес – небольшой вес в сравнении с металлом;
  • отсутствие необходимости отделки;
  • простота монтажа – не нужна техника или особые знания для собственноручной установки;
  • универсальность – возможность использовать такую конструкцию для здания из любого материала;
  • возможность скрыть утеплитель – теплоизоляция скрывается за обшивочными досками.

Но у деревянного перекрытия есть и минусы. Остановимся на них:

  • скрип – через некоторое время эксплуатации деревянная конструкция начнет издавать скрип;
  • высокая пожароопасность – деревянные материалы подвержены горению, быстро загораются и поддерживают процесс;
  • необходимость в дополнительном обслуживании – чтобы конструкция служила максимальное количество времени, необходимо обрабатывать защитными средствами и смесями;
  • невысокая механическая прочность – материал поддается воздействию и может частично деформироваться;
  • сложность в сооружении больших пролетов – невозможно применять данную конструкцию на поверхностях более пяти метров.

При возникновении вопросов о монтаже перекрытия в частном доме своими руками, можно посмотреть видео в конце статьи. Там найдутся ответы на все вопросы по теме перекрытия в частном доме.

Деревянные перекрытия между этажами — Методика возведения перекрытий!

Деревянные перекрытия между этажами обычно используют в малоэтажном частном строительстве домов из дерева, кирпича или пеноблоков. Деревянные перекрытия обладают целым рядом достоинств: они не утяжеляют конструкцию, позволяют обойтись без привлечения тяжелой техники, обладают достаточной прочностью и приемлемой ценой.

Деревянные перекрытия между этажами

Выбор материала для деревянных перекрытий

Деревянные перекрытия устраивают при ширине пролета не более 8 метров. В качестве основных несущих конструкций используют балки из бруса с сечением  от 50х150 до 140х240 мм или окоренного бревна соответствующего диаметра. Шаг балок определяется расчетом и обычно бывает от 0,6 до 1 метра. Для изготовления балок берут только хвойные сорта древесины – их прочность при работе на изгиб значительно выше, чем у лиственных пород. Бревна или брус для балок должны быть тщательно просушены на воздухе под навесом. При постукивании обухом топора балки должны издавать звонкий чистый звук. Длина балок перекрытия должна быть такой, чтобы прочно опираться в гнезда кирпичной кладки или сруба.

Кроме балок для выполнения межэтажных перекрытий используют:

  • Черепные бруски с размером 50х50 мм – их крепят к нижней части балок с обеих сторон и подшивают к ним потолок нижнего этажа;
  • Доску чернового пола верхнего этажа. Для этих целей можно брать любую доску, в том числе нестроганую;
  • Доски пола верхнего этажа – строганую шпунтованную доску;
  • Утеплитель. В качестве утеплителя в деревянных перекрытиях лучше использовать минеральные плиты или рулонный материал, так как волокнистая теплоизоляция, в отличие от пенопласта, не поддерживает горения и обладает хорошими шумоизолирующими свойствами;
  • Гидропароизоляционную пленку, предназначенную для защиты утеплителя от увлажнения парами влаги;
  • Антисептик для дерева и битумную мастику, обрезки рубероида;
  • Декоративное покрытие пола и потолка.

Структура – из чего состоит деревянное перекрытие

Технология выполнения деревянных перекрытий между этажами

Балки межэтажных перекрытий закладывают в стены обычно во время постройки дома, а все остальные работы по возведению перекрытий производят после постройки перед началом отделочных работ. Перед выполнением перекрытий нужно произвести расчет нагрузки на перекрытия, исходя из полученных данных выбирают размеры балок и шаг укладки.

  1. Балки перекрытия в кирпичную или блочную стену заводят во время кладки, для этого в стене выполняют специальные гнезда. Глубина гнезда должна быть не менее половины толщины стены, можно сделать ее сквозной с последующей заделкой паропроницаемым утеплителем.

    Заводим деевянные балки между этажами во время кладки стены

  2. В деревянных строениях балки врубают в верхний венец сруба. Балки необходимо предварительно обработать антисептиком и просушить.Укладывают прямоугольные балки так, чтобы широкая сторона располагалась вертикально – при такой укладке их жесткость повышается. Концы балок срезают под углом 60°, обрабатывают битумной мастикой и обертывают рубероидом в два-три слоя. Сначала укладывают на место крайние балки. Их выравнивают с помощью длинной доски, поставленной на ребро, и уровня, при необходимости балки выравнивают с помощью подкладок из досок разной толщины, предварительно обработанных битумной мастикой и помещенных в гнездо. Промежуточные балки выравнивают по уложенной на крайние балки доске.

    Технология возведения балок в деревянном доме путем врубки их в верхний венец дома

  3. После выполнения стен и временной или постоянной кровли приступают к возведению перекрытий. К нижней части балок с обеих сторон подшивают черепные бруски. Их назначение – опора для чернового пола верхнего этажа и подшивка потолка для нижнего. Для черепных брусков необходим сосновый брус 50 мм, обработанный антисептиком. К балкам перекрытия его крепят саморезами по дереву. На черепные бруски укладывают доски чернового пола. Для них можно использовать неструганную доску толщиной от 15 мм – нагрузка на черновой пол невелика, поэтому тратиться на толстую доску не обязательно. Доски чернового пола кладут перпендикулярно балкам, опирая их на черепные бруски, и крепят саморезами. Черновой пол также обрабатывают антисептиком.

    Процесс установки чернового пола

  4. Поверх чернового пола и балок перекрытия укладывают гидропароизоляционную пленку, например, Изоспан. Полосы пленки кладут внахлест, проклеивая скотчем стыки. Поверх пароизоляционной пленки укладывают минеральный утеплитель в виде плит или рулонов. Толщина утеплителя должна быть такой, чтобы не выступать над поверхностью балок. Можно использовать в качестве утеплителя и другие материалы: вспененный полистирол, керамзит, эковату. При этом необходимо обращать внимание на огнестойкость материала утеплителя.

    Процесс утепления пола

  5. Сверху на балки перекрытия кладут лаги пола верхнего этажа. Направление укладки лаг – поперек балок, шаг – от 60 см до 1 метра. Лаги выполняют из бруска или доски с толщиной не менее 40 мм и крепят их к балкам перекрытия с помощью металлических уголков, закрепленных на саморезы. Между лагами можно уложить еще один слой минерального утеплителя, перекрывая стыки нижнего теплоизоляционного слоя.  Минеральный утеплитель послужит также звукоизоляцией пола и потолка. Поверх второго слоя утеплителя укладывают гидроизоляционную пленку на случай разлива жидкости.

    Установка лагов для верхнего этажа

  6. Пол верхнего этажа по лагам зашивают чистовой половой доской, гипсокартоном или фанерой, на которую можно укладывать любое финишное покрытие: плитку, ламинат, линолеум или пробку. Половую доску или фанеру крепят на саморезы. Можно обустроить под финишным покрытием теплые водяные полы, при этом в качестве пароизоляции лучше использовать фольгированную пленку.

Деревянные перекрытия между этажами, в отличие от бетонных плит, не создают лишней нагрузки на фундамент, следовательно, можно значительно уменьшить затраты на возведение мощного фундамента. Правильно выполненное перекрытие достаточно прочное и долговечное, обладает хорошими тепло- и звукоизоляционными свойствами, кроме того, натуральные материалы позволяют перекрытиям «дышать».

Как делать перекрытие между этажами. Межэтажное перекрытие в доме из газобетона

Как делать перекрытие между этажами. Межэтажное перекрытие в доме из газобетона

Межэтажные перекрытия для дома из газобетона – это горизонтальные ограждающие конструкции, созданные для разделения этажей, таким образом, чтобы выдерживать влияние временных и длительных нагрузок, которые создают люди, полы, перегородки, мебель, и различного рода оборудование.

При помощи перекрытий, происходит распределение всего веса предметов, которые располагаются поверх него, к вертикальным несущим элементам конструкции (стенам или колоннам).

Если посмотреть с архитектуры стороны, при помощи перекрытий происходит раздел внутреннего объема постройки на несколько отдельных объемно-планировочных элементов.

Обратите внимание

Выполняется разграничение зон по вертикали, при помощи разделения их на отдельные этажи.

В современных постройках выполнение межэтажных перекрытий может быть совершенно разным. Перекрытие может различаться по типу и материалу, которой используется для его создания.

На это влияют такие факторы как величина пролета, вертикальная нагрузка, этажность и сейсмичность стройплощадки.

Наиболее распространенными типами перекрытий, используемых в постройках из газобетона являются следующие:

Плитное перекрытие из газобетона

Является сборным перекрытием, основные элементы которого – это газобетонные полнотелые плиты. Это монолитные гладкие или ребристые плиты (имеющие съемную или несъемную опалубку). Желательно использовать на пролетах до 3-х метров. После установки плит пространство между ними армируется и заливается бетоном марки М300.

Сборно-монолитное

Состоит из сборных балок, опалубки и арматуры. После установки блоков пространство между ними армируется и заливается бетоном марки М300.

Монолитное перекрытие из пенобетона

Монолитное перекрытие из пенобетона на несъемной опалубке состоит из основания (профлиста) арматурного каркаса и пенобетона. Пенобетон заливается из специального миксера и стоит в среднем на 40% дороже бетона.

Преимущества такого перекрытия заключается в большом размере между пролетов, хорошей теплоизоляцией и недорогой стоимостью.

Перекрытия, описанные выше, повсеместно используются в строительстве, однако, они не являются универсальными. К примеру, те перекрытия которые отлично подходят для многоэтажных построек, совсем не годятся для коттеджей, и на оборот.

Балки перекрытия второго этажа. Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Источник: https://doma-otido.ru/novosti/perekrytie-v-derevyannom-dome-iz-brusa-osnovnye-preimushchestva-i-nedostatki-derevyannyh

Как сделать перекрытие между этажами из бетона. Какие есть виды перекрытий?

Таблица,‭ ‬в которой вы можете сравнить разные виды перекрытий и выбрать наиболее подходящее для себя.

Существуют железобетонные, монолитные железобетонные и сборно-монолитные перекрытия.

Первые особенно популярны для перекрытия в кирпичных домах. Для их установки обычно используют сплошные панели или многопустотные, которые укладываются на цементный раствор, швы между плитами заполняются раствором.

Недостатком такого способа является необходимость применения грузоподъемной техники, стандартные размеры готовых плит тоже являются недостатком, так как не всегда могут подойти под размеры вашего дома. Достоинствами данного способа является прочность железобетонных плит, и тот факт, что бетон не боится сырости, в отличие от перекрытий из дерева.

Монолитные перекрытия из бетона представляют собой сплошную плиту, которая опирается на несущую стену. Достоинством такого монолитного сооружения является возможность производить работы без погрузочно-разгрузочной технической работы, при этом бетонная поверхность получается более прочной, заделка швов не требуется. Еще данный способ дает возможность прибегать к смелым архитектурным решениям.

Для монтажа данного перекрытия необходимо использовать стальные балки, которые устанавливаются на деревянную опалубку.

Такая опалубка включает в себя несколько составляющих элементов: унивилка, в которую и вставляются балки, сами балки, телескопические стойки, которые держатся с помощью треног, настил и фанера. На опалубку с перекрытием из дерева укладывают листы фанеры, которые являются основанием для дальнейшей заливки бетонного перекрытия первого этажа . Далее устанавливают каркас из арматуры.

Как сделать перекрытие между первым и вторым этажом. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Виды перекрытий между этажами. Какие должны быть перекрытия между этажами в частном доме

Перекрытия между этажами – это ответственный элемент строения, к которому предъявляется ряд требований. Перекрывающая основа должна иметь следующие свойства:

  • быть прочной. Под воздействием собственной массы и нагрузок от оборудования, предметов интерьера не должны появляться трещины и снижаться жесткость конструкции. Уровень воспринимаемых нагрузок на 1 квадратный метр изменяется от функционального назначения отдельных помещений и составляет для чердачных помещений – 110 кг, а для цокольной и межэтажной основы – 210 кг;
  • отличаться высокой жесткостью. Перекрывающие конструкции связывают капитальные стены коробки здания в общий силовой контур, обеспечивая повышенный уровень устойчивости строения. Под воздействием усилий допускается минимальная стрела прогиба, составляющая для основ чердачных помещений – 1/200 и для перекрытий, расположенных над цоколем – 1/250;
  • надежно звукоизолировать помещение. Основа должна предотвращать доступ внешних шумов. Применение эффективных звукопоглощающих материалов и герметизация зазоров на участках стыковки позволяют снизить отрицательное влияние шумовых факторов и создать благоприятные условия в помещении;
  • уменьшать потери тепла. Применение теплоизоляционных материалов позволяет снизить коэффициент теплопроводности. Благодаря снижению теплопотерь, уменьшается объем расходов на поддержание благоприятной температуры. Увеличенный слой утеплителя должен устанавливаться над цоколем, а также на уровне чердака;
  • противостоять воздействию открытого огня и повышенной температуры. При возникновении пожароопасной ситуации, потолочные перекрытия в доме между этажами не должны позволять распространяться огню, временно локализуя очаг возгорания. Огнестойкость зависит от применяемого материала и составляет для оштукатуренных конструкций из древесины – 15 минут, железобетона 1 час. Металлические конструкции обладают максимальным порогом огнестойкости.

Деревянное межэтажное перекрытие. Требования к межэтажным перекрытиям

Межэтажные перекрытия обязаны выдерживать постоянные и переменные нагрузки, то есть кроме собственного веса выдерживать вес мебели и людей. Они должны быть достаточно жёсткими и не допускать превышение максимального прогиба, обеспечивать достаточную шумо- и теплоизоляцию.

Перед работой советуем ознакомиться с материалами, изложенными в СНиП II-25–80 (СП 64.13330.2011), там много полезной информации.

Удельные нагрузки от мебели и людей для жилого помещения принимаются согласно нормам. Однако если планируется установка чего-то массивного, например, аквариума на 1000 л или камина из натурального камня, это обязательно нужно учитывать.

Жесткость балок определяется расчётом и выражается в допустимом изгибе на длину пролёта. Допустимый изгиб зависит от вида перекрытия и материала покрытия. Основные предельные прогибы, определяемые СНиП, приведены в таблице 1.

Деревянные перекрытия в доме из газобетона или керамзитных блоков своими руками: Пошаговая инструкция +Видео и Фото

Как сделать деревянное перекрытие в доме? Перекрытия между этажами есть практически в каждом здании. Они могут быть совмещены с бетонными, деревянными и кирпичными постройками. Конструкции устанавливают не только меж этажей, но ив  подвальных, и в чердачных помещениях.

В таких комнатах без перекрытий не обойтись, но устройство перекрытий в деревянном доме между этажами несколько отличается от тех конструкций, которые устанавливают в подвале.

Особенности деревянных перекрытий в доме

Такая конструкция по большей части включает в себя лишь деревянные элементы. Но для отделки потолка и пола могут быть использованы любые материалы. Но при отделке пола и потолка используют совершенно разные материалы, самое главное – это правильно произвести установку конструкции.

Основной функцией перекрытия считается звукоизоляция. На дерево очень просто крепить разные изоляционные материалы, и плиточные в том числе. Сверху без проблем можно произвести отделку любыми материалами.

Важным преимуществом конструкции является малый вес, так как перекрытия деревянные. Такие элементы не оказывают высокого давления на фундамент постройки, и поэтому их достаточно часто используют для домов, в которых легкий фундамент.

Если установка была выполнена по всем правилам, то это поспособствует естественному воздухообмену в помещении. При этом не будет нарушена звуко- и теплоизоляция комнат. Деревянные конструкции в целом достаточно прочные, и дают возможность в короткие сроки создавать долговечные и легкие перекрытия.

Технические требования к перекрытиям

Межэтажные деревянные перекрытия состоят из таких элементов:

Для таких элементов и конструкций есть следующие требования:

Если этажи, между которыми делают перекрытия, по перепаду в градусах больше 10-ти, то следует укладывать и теплоизоляционные материалы. Обычно такое бывает в пространстве между жилым домом и подвалом. В этом случае нельзя пренебрегать укладкой теплоизоляции.

  • В независимости от того, какой вид древесины используется, балки в конструкции должны быть прочными. Им следует обладать такой надежностью, чтобы выдерживать общую нагрузку конструкции, людей и интерьера помещения. Но помимо этого должен быть еще и дополнительный запас на нагрузку. Помните, что минимальный показатель для деревянного перекрытия в доме – это 215 кг/м2. Для чердачного перекрытия в деревянном доме этот показатель от 110 кг/м2.
  • Для деревянных конструкций следует учитывать еще и показатель прогиба. Он должен быть не меньше 0,4 см на 1 м. показатель можно рассчитать так – длину доски делим на 250 и получаем значение прогибамакс. Такой же расчет поводим для покрытия, на которое планируется укладка плитки, но в этом случае следует делить не на 250, а на 400. Для чердаков делитель равен 200.
  • Для таких материалов звуковой предел должен быть более 55 Дб (это с учетом звукоизоляции). Теплоизолятора могут хорошо скрадывать шум. Звуки не должны проходить через коммуникации и перекрытия.
  • Когда вы будете проводить расчет материалов, учитывайте и длину деревянных балок. Она не должна быть больше 5 метров, а для чердаков не больше 6 метров. Но очень редко встречаются конструкции с длиной больше 6 метров. В таком случае под балки нужно устанавливать опоры.

Внимание! Древесина – это легко воспламеняемый материал, который помимо этого еще подвержен гнилости, бактериям и грибкам. По этой причине перед монтажом следует обязательно обработать материал. Минимальные требования по пропитке – это антипирен и антисептик.

Обработка и установка

Для того, чтобы сделать деревянное перекрытие в доме между этажами собственноручно,  потребуется разобраться с тем, как устроена конструкция. Она состоит из обшивки листовыми стружечными материалами или доски и балочного каркаса.  В роли звукоизоляционного и теплоизоляционного слоя можно использовать минеральную вату, стекловату или другие подобные изоляторы. Иногда можно использовать керамзит или пенопласт, но первый материал утяжелит конструкцию, а второй является легковоспламеняемым.

Для деревянных межэтажных перекрытий в бане и сауне очень важна установка гидроизоляции. В этом случае идеально подойдут паропроницаемые пленки, которые пропускают влагу только в одно направление. Такой материал состоит из расширяющихся колбочек, которые впитывают влагу лишь пористой поверхностью и не появляется на другой стороне.

Обратите внимание, что паропроницаемые покрытие следует укладывать к утеплителю пористой стороной и «лицом» к помещению. При установке в комнате делайте все наоборот.

Балки перекрытия. Для того, чтобы понять, как сделать деревянное перекрытие своими руками, следует разбираться в особенностях каркаса конструкции. В роли основы здесь деревянные брусья. Обычно используют элементы, которые в высоту от 15 до 25 см и от 5 до 15 в толщину. Между балками нужно делать расстояние примерно до 1 метра, все зависит от сечения элементов.

Важно! Чем больше на перекрытии нагрузка, тем больше должен быть показатель сечения балок.

В длину опорные концы должны быть от 15 см в длину, и их следует укладывать «маячковым» способом. Вначале проводят установку крайних балок, а после промежуточных. При помощи уровня проверяйте ровность укладки. Чтобы выровнять балки, можно использовать смоленные подкладки из остатков.

Обратите внимание, что для выравнивания балок нельзя использовать заостренные, отесанные щепки.

Укладка брусьев должна быть произведена с одинаковым шагом и по всему периметру, параллельно. Перед укладкой следует пропитать все антисептиком и обмотать в 3 слоя рубероидом. Для блочных и кирпичных построек балки перекрытия следует промазать битумом. Благодаря этому приему вы сможете защитить древесину от влаги. Для стенок, толщина которых от 3 кирпичей, следует оставлять продушины для вентиляции, а на месте соединения древесины к стене под балки постелите рубероид.

Заключение

Теперь вы знаете, как сделать деревянное межэтажное перекрытие своими руками. Придерживайтесь всех советов и рекомендаций, и сможете сделать все быстро и качественно.

их устройство и монтаж своими руками


Преимущество многоэтажного дома очевидно – большая жилая площадь при тех же наружных габаритах. Образно говоря, поставив этаж на этаж, можно удвоить полезное пространство.

Это на самом деле несложно, единственное, что нужно заранее продумать, – конструкция перекрытий. Бетон создает избыточную нагрузку на стены, сталь сложно обрабатывать.

Деревянное перекрытие между этажами – это лучший выбор для загородного дома. Важно только точно рассчитать его параметры и выбрать качественные материалы.

Межэтажное перекрытие в деревянном доме. Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

  • топор;
  • циркулярная пила;
  • ножовка;
  • молоток;
  • шуруповерт;
  • саморезы и гвозди;
  • рубанок;
  • гидроизоляционный и теплоизоляционный материалы;
  • строительный уровень длиной не менее 80 см.

  1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
  2. Торцы балок обмазывают битумом.
  3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.


Утепление межэтажных перекрытий из массива

Деревянные перекрытия в доме монтируют по следующим правилам:

  • уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
  • балки должны располагаться на расстоянии 40-50 см от дымохода;
  • каждую 3-4 балку крепят к стене анкерами;
  • пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.


Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.

Настил наката: рекомендации

Для того чтобы сделать потолок первого этажа, необходимо сделать накат. Этот этап работы может быть осуществлен с использованием самых разнообразных материалов.

Схема настила наката.

В самом распространенном варианте вдоль боковой стороны балки прибиваются черепные бруски. Такие бруски должны иметь сечение 40*40 или 50*50 мм. Они не должны выступать ниже основной балки. Именно на них впоследствии будут крепиться ровные доски, толщина которых должна быть в пределах 10-25 мм. Для того чтобы подбить потолок, можно применять листы фанеры. Используя листовой материал, можно получить идеально ровный потолок. Минимальная толщина фанеры в таком случае должна быть не менее 8 мм. Очень важно контролировать, чтобы края листов ложились именно на середину балки.

Статья по теме: Скумбрия в горчичном соусе в духовке

Вместо использования черепных брусков можно сделать специальные пазы в балках. Для того чтобы использовать такой метод, сечение балки должно продумываться заранее.

Как вариант настила нижняя часть элементов перекрытия может оставаться открытой, для этого черепные элементы прибиваются не вровень, а немного выше. Таким образом настил осуществляется между балками.

После того как накат будет сделан, можно приступать к укладке пола второго этажа. Если вместо второго этажа располагается чердак, то достаточно выполнение чернового пола. Если же на втором этаже располагается комната, то пол необходимо делать из качественного материала. Деревянные доски будут укладываться непосредственно на лаги.

Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом. Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом. Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ. Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Во сколько обойдется сборка

Составляя проект такой конструкции, как перекрытие второго этажа по деревянным балкам, помимо всего прочего, конечно же, следует сделать расчет всех необходимых материалов и составить смету. Определить количество досок и утеплителя не сложно. Для этого нужно лишь знать площадь перекрытия и размеры самих материалов.

Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые для опоры припуски. Если над домом обустраивается чердак, расчеты выполняются следующим образом:

  • Балок должно быть столько же, сколько и стропильных ферм кровли. Объясняется это особенностями конструкции крыши. Часто стропила крепятся именно на балки. В любом случае сходиться эти два элемента на стенах должны в одной точке.
  • Длину балок рассчитывают, исходя и особенностей конструкции каркаса кровли. Если стропила предполагается крепить к балкам, для расчета их длины к ширине пролета следует прибавить по 40 см на свесы крыши с обоих сторон. Если же балки предполагается вмуровать в стены, длина их должна быть такой, чтобы между их торцами и задней стенкой «гнезда» оставалось хотя бы 3 см для проветривания.

Как только все материалы будут закуплены, можно приступать собственно к монтажу конструкции. Собираются деревянные перекрытия в доме в таком порядке:

  • Подготавливаются все необходимые материалы и инструменты. Для того чтобы балки можно было поднять наверх, наверняка понадобится лестница.
  • Устанавливаются собственно сами балки. В монолитных и кирпичных домах балки вмуровывают в оставленные при заливке или кладке стен «гнезда». При обустройстве последних следует учитывать, конечно же, размер балки перекрытия. При сборке чердаков брус может крепиться также уголками к мауэрлату. К стенам рубленых домов балки фиксируют на специальные элементы — «салазки». Это предотвращает перекосы конструкции перекрытия во время усадки дома.
  • Снизу на балки набиваются доски. Со стороны чердака их сначала обтягивают пароизоляционной пленкой, а затем укладывают на них плиты утеплителя. Последние нужно монтировать так, чтобы они максимально плотно прилегали к древесине.
  • Поверх плит монтируют еще один слой пароизоляции.
  • Набивают доски пола второго этажа.

Предлагаем ознакомиться: Как самому сделать дымоход буржуйки

Деревянное перекрытие одноэтажного дома. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Более простой и дешевый способ звукоизоляции

Иногда в загородных домах устанавливаются монолитные перекрытия. Монтируются они из готовых железобетонных плит. Такие конструкции отличаются высокой степенью надежности и долгим сроком службы. Но при этом сборка их обходится довольно-таки дорого. Ведь весят такие плиты много. А поэтому поднимать их на стены приходится с использованием автокрана.

Существует и еще один тип перекрытия на второй этаж – заливное. Такая конструкция изготавливается из бетонной смеси в опалубке, собранной на стойках. Это также довольно-таки надежный тип перекрытия. Собрать его можно в том числе и своими руками. Однако технология его изготовления все же очень сложна. Ошибок при заливке монолитной плиты допускать нельзя.

Предлагаем ознакомиться: Как сделать хамам в своей бане

Перекрытие второго этажа по деревянным балкам служит меньше плитного или заливного, но при этом оно полностью лишено их недостатков. Технология сборки такой конструкции предельно проста. При этом обходится такой вид перекрытий недорого. Обустраиваются эти конструкции, как уже можно судить по названию, на брусчатых или бревенчатых балках.

Перекрытие второго этажа по деревянным балкам, описанное выше, имеет самую простую конструкцию. Использованный в этом случае утеплитель, к сожалению, препятствует проникновению на первый этаж только воздушных шумов. Ударные легко передаются по деревянному каркасу (через балки и доски). Если в доме нет маленьких детей и шуметь особо некому, такая простая конструкции может стать решением идеальным.

При желании уменьшить ударный шум со второго этажа можно собрать деревянные перекрытия в доме и немного по другой технологии. В этом случае также сначала устанавливаются балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние стоит предварительно пропитать или обработать антисептическим составом. При сборке перекрытий на второй этаж в загородных частных домах обычно используются войлочные или резиновые прокладки.

Монтируются эти элементы непосредственно на балки. На них укладывают (без крепежей) лаги. Длина последних должна быть такой, чтобы они не касались стен дома. Монтируют лаги поперек балок. Далее устанавливают плиты звукоизолятора. Кладут их и между балками, и между лагами (в два-три слоя). Поверх получившегося «пирога» набивают доски. Пароизолятор в данном случае использовать также следует обязательно.

Балки перекрытия второго этажа. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами. Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят. Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.


50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Расчет несущих балок

Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).

Расчет нагрузок

Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.

1. Собственная удельная масса перекрытия

Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.

Таблица 2

Наименование материалаПлотность или насыпная плотность, кг/м 3
Асбоцементный лист750
Базальтовая вата (минеральная)50–200 (от степени уплотнения)
Берёза620–650
Бетон2400
Битум1400
Гипсокартон500–800
Глина1500
ДСП1000
Дуб655–810
Ель420–450
Железобетон2500
Керамзит200–1000 (от коэффициента вспенивания)
Керамзитобетон1800
Кирпич полнотелый1800
Линолеум1600
Опилки70–270 (от фракции, породы дерева и влажности)
Паркет, 17 мм, дуб22 кг/м 2
Паркет, 20 мм, щитовой14 кг/м 2
Пенобетон300–1000
Пенопласт60
Плитка керамическая18 кг/м 2
Рубероид600
Сетка проволочная1,9–2,35 кг/м 2
Сосна480–520
Сталь углеродистая7850
Стекло2500
Стекловата350–400
Фанера клееная600
Шлакоблок400–600
Штукатурка350–800 (от состава)

Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.

К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м 2 .

2. Переменная нагрузка

Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м 2 .

3. Суммарная нагрузка

Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:

  • 1,2 — при удельной массе меньше 200 кг/м 2 ;
  • 1,3 — при удельной массе больше 200 кг/м 2 .

4. Пример расчета

В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.


1 — балка; 2 — доска; 3 — утепленный линолеум 5 мм

Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м 2 ) приведен в таблице 3.

Таблица 3

МатериалОбъем, м 3Плотность, кг/м 3Масса, кгУдельная нагрузка, кг/м 2
Брус (сосна)9 х 0,15 х 0,1 х 3,3 = 0,4455500222,7514,85
Доска (сосна)15 х 0,04 = 0,650030020,0
Фанера15 х 0,01 = 0,15600906,0
Линолеум15 х 0,005 = 0,07516001208,0
Минвата15 х 0,12-0,405 = 1,395100139,59,3
Итого:58,15
С учетом k = 1,270

Переменная нагрузка — 150 х 1,2 = 180 кг/м 2 .

Общая нагрузка — 70 + 180 = 250 кг/м 2 .

Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).

Чем заполнить межэтажное перекрытие. Чем заполнить перекрытие между этажами в доме

Основное назначение заполнения межэтажного перекрытия — звукоизоляция, однако в ряде случаев приходиться прибегать и к использованию теплоизолирующих материалов.

При выборе материала заполнения межэтажного перекрытия необходимо учитывать наличие отопления; если оба этажа являются жилыми, то достаточно использовать материал, обладающий хорошей звукоизоляцией. В противном случае придется подумать и о теплоизоляционном слое. Чаще всего для заполнения перекрытий используют материалы, обладающие обоими качествами.

сыпучие материалы и минеральная вата

использование сыпучих материалов — наиболее дешевый вариант засыпки, который обеспечивает приемлемый уровень звукоизоляции. в качестве материала используют металлургический, цементный шлак или керамзит. использование только сыпучих материалов – гарантия всего лишь минимального уровня комфорта в жилом доме, поэтому чаще всего их используют вместе с другими типами звуко- и теплоизоляционных материалов. Минеральная или базальтовая вата считается наиболее популярным материалом, ввиду доступной стоимости и хороших тепло- и звукоизоляционных качеств. Еще одно достоинство минеральной ваты – отсутствие гигроскопичности, что связано с природой происхождения материала, — его делают из каменных волокон, не впитывающих влагу. Если минвата используется исключительно как звукоизоляционный материал, то достаточно уложить слой в 15 см. При использовании материала в качестве утеплителя потребуется толщина в 25 см (для климата среднероссийской полосы). Стоит отметить, что при использовании базальтовой ваты в качестве утеплителя необходимо устанавливать паровой барьер в виде специальной пленки.

пенополистирол обычный и экструдированный

пенопласт отличается невысокой плотностью, поэтому после его укладки сверху обустраивают цементную стяжку. для звукоизоляции достаточно толщины в 35 мм, если требуется удерживать тепло, то лучше сделать два одинаковых слоя по 35 мм. экструдированный пенополистирол отличается более высокой плотностью; стяжка необязательна, но стоит этот материал значительно дороже. обычно его используют вместе с другими материалами; например, с той же минватой, которую укладывают снизу. получается хороший тепло- и звукоизолирующий пирог.

пенополиуретан (или ппу)

выпускается в виде плит или в виде специального жидкого состава (пены). второй вариант является наиболее предпочтительным при заполнении межэтажных перекрытий в деревянных домах. это связано с тем, что ппу, заполняя пространство между балками, проникает примерно на 5 мм вглубь материала, резко увеличивая его стойкость к гниению и образованию плесени. однако подобный способ – наиболее дорогой: понадобится специальное оборудование.

Основные конструктивные элементы

Собрать межэтажное перекрытие по деревянным балкам самостоятельно совершенно несложно. Основными элементами его конструкции являются:

  • Собственно сами балки. Изготавливаются они чаще всего из бревна или бруса.
  • Обшивка. Для сборки этого элемента обычно используется обрезная доска толщиной не менее 3 см.
  • Пароизолятор. Такая пленка необходима для того чтобы влажный воздух с первого этажа не проникал на второй. Использование такой пленки значительно продлевает срок службы такой конструкции, как перекрытие второго этажа из бруса.

В конструкцию чердачного перекрытия обычно включается и еще один элемент – утеплитель. В этом случае между балками устанавливают плиты минеральной ваты и пенополистирола. В некоторых случаях может использоваться также полиуретан.

В конструкцию перекрытия второго этажа теплоизолятор иногда не включается. Но чаще всего его все же используют. В данном случае он играет роль звукоизолятора. В качестве шумопоглатителя в перекрытии на второй этаж чаще всего применяют минеральную вату. Этот материал, во-первых, не горит, а во-вторых, выделяет меньше вредных веществ, что для жилых помещений немаловажно.

Межэтажное перекрытие в газобетонном доме. Виды и особенности

Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов в зависимости от месторасположения :

  • межэтажное;
  • чердачное;
  • цокольное.

Межэтажные

Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.

Перекрытия изготавливают многослойными:

  1. Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
  2. Шумоизоляционный слой, выполненный на дощатом настиле.
  3. Зафиксированные гвоздями или саморезами поперечные лаги.
  4. Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
  5. Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
  6. В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Цокольные

Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.

При выполнении работ требуется учитывать следующие особенности для цокольных элементов:

  1. Рекомендуется выполнить обработку деревянных частей конструкции, т.к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
  2. Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
  3. Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
  4. Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Чердачные

Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.

При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.

При использовании пространства для хозяйственных нужд требуется выполнить сплошную укладку досок. Важно предусмотреть плотный слой утепляющего состава для предотвращения утечки теплого воздуха из жилой части здания.

Метод установки

До начала установки проводится расчет балки на прогиб. Организация перекрытия первого и второго этажа начинается с установки балок. Существует несколько методов установки:

  1. Балки перекрытия врубаются между элементов несущих стен здания, для чего в материале стены предусмотрены пазы. Такой способ подходит как кирпичным, так деревянным зданиям.


    Заделка балок в пазы кирпичных или блочных стен

  2. Балки перекрытия укладываются на кирпичные основания. Крепление получается надежнее. Данный метод применяется чаще всего в перекрытии первого этажа над подвальными помещениями.

Балкам рекомендуется шаг в 1000 мм, такая организация подходит при использовании деревянных досок для покрытия пола толщиной в 50 мм. При использовании 40-мм досок расстояние в балочной системе сокращается до 800 мм и менее. Под доски напольного покрытия с толщиной 25 мм балки укладываются в расстоянии 500 мм.


Расчет сечений балок междуэтажных перекрытий

Если говорить о зданиях с несущими стенами, выполненными из дерева, в этом случае происходит врезка балки между двух частей верхнего яруса венца сруба. Для монтажа конструкции необходимо предварительно произвести обработку материала антисептика и обеспечить самим балкам достаточное время на просушку.

При прямоугольном сечении балки следует располагать ребро более широкой стороны по вертикальной оси, таким образом повышается жесткость конструкции. Конец балки спиливается под углом в 60°. Кроме того, торец обмазывается специальными растворами (битумная мастика) и помещается между слоев рубероидного материала.

Раскладку балок следует производить от стен к центру пролета. Расположение крайних балок корректируется с помощью уровня, перпендикулярность поверхностей контролируется с помощью длинного бруска, который опирается ребром на поверхность. Если неровности выше допустимых значений, можно внести коррективы, подкладывая доски необходимой толщины. Последние необходимо смазывать битумной мастикой и помещать в гнездо. Балки, лежащие между ними, уже можно выравнивать по образцу крайних балок.

Черепные бруски

К моменту сооружения несущих стен и конструкции кровли (временная или постоянная) организуется перекрытие. В перекрытии между этажами предусмотрены элементы, воспринимающие нагрузку, которую оказывает черновой пол верхнего этажа, а также испытывающие усилия от конструкции потолка нижнего этажа. Таким элементом являются черепные бруски, которые подшиваются по балкам с обеих сторон на нижней части.

Строители используют обычно сосновый брус сечением 50 мм, который обрабатывается антисептиком и, также как и другие, элементы подлежит просушке. Для создания прочного крепления между черепным бруском и балочной системой используют саморезы по дереву. Затем выстилается черновое покрытие пола второго этажа.

Доски чернового пола выполняются из неструганого материала с наименьшей толщиной: типовая толщина доски – 15 мм. На этом уровне конструкции элементы не воспринимают большую нагрузку, так что нет необходимости подбирать изделия с большим сечением. Доски раскладываются в перпендикулярном брускам направлении, чтобы те имели устойчивое опирание на балки, и крепятся на саморезы по дереву. После укладки досок их также необходимо обработать антисептиком.


Лаги с черепными брусками

Как собрать плавающие полы

После установки балок в этом случае также сначала набиваются доски потолка первого этажа. Далее укладывается пароизолятор. Между балок устанавливаются жесткие плиты минеральной ваты или пенополистирола. Далее монтируется еще один слой звукоизолятора. В этом случае плиты лягут уже выше балок, а пол будет укрыт ими полностью.

Можно звукоизолировать межэтажное перекрытие по деревянным балкам и немного по-другому. В этом случае также используются плиты ваты. Но между балками они не устанавливаются. Стелют их поверх них сплошным ковром. Материал при этом будет слегка вдавливаться между балками, не касаясь досок потолка первого этажа.

Поверх плит заливается бетонная стяжка толщиной примерно в 5 см. Для прочности ее нужно армировать стекой из прута 10 мм. Заливать бетон следует таким образом, чтобы он касался нарезанных полос ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем – чистовой материал.

Как построить пол в доме: 11 шагов (с иллюстрациями)

На этом изображении показаны меловые линии размером 3 1/2 дюйма для плиты и 2 дюйма для кирпича.

Первым шагом к устройству пола для дома является прикрепление подоконников к фундаменту дома. По периметру фундамента в бетон будут вставлены болты. Вы будете использовать эти болты, чтобы прикрепить подоконник к фундаменту. Плита подоконника должна быть квадратной, даже если фундамент залил не квадратным.Это сделает вашу систему пола квадратной и, мы надеемся, сохранит остальную часть дома ближе к квадрату, когда вы подниметесь на крышу.
Возведение пола в квадратную форму делается путем создания «треугольника 345» на вершине фундамента. Цифры обозначают длину в футах, 3 фута 4 фута. Чем больше треугольник, тем квадратнее будет ваш пол. Просто удвойте 345, сделав ножки треугольника 6′-8′-10 ‘или больше. Это шаги, чтобы выровнять подоконники в доме без кирпича. Если в вашем доме кирпич, вам нужно будет добавить толщину кирпича к 3 1/2 дюйма с внешней стороны фундамента:

НАРИСИТЕ ПЕРВАЯ ЛИНИЯ:

Найдите самую длинную непрерывную фундаментную стену, измерьте и отметьте 3 1/2 дюйма с внешней стороны фундамента на каждом конце.

ОТМЕТЬТЕ УГОЛ: Найдите вторую самую длинную стену, которая соприкасается с первой стеной, отмерьте 3 1/2 дюйма с внешней стороны фундаментной стены и отметьте мелом линию (назовите это «Угловая отметка»). . Это отмечает внутренний угол подоконника.)

ОТМЕТЬТЕ 3 ФУТОВАЯ НОГА: От угловой отметки отмерьте меловую линию 3 ‘и сделайте отметку на меловой линии.

ОТМЕТЬТЕ 4 ФУТОВАЯ НОГИ ДУГОМ: Попросите кого-нибудь подержать конец рулетки на Угловой отметке, измерить стену без меловой линии длиной 4 фута и нарисовать карандашом дугу.Дуга используется, потому что мы еще не знаем, где находится точка дуги для создания квадратной стены. Где-то на дуге будет пересечение, делающее две прямые квадратными.

ОТМЕТЬТЕ 5-ФУТОВУЮ НОГУ С ПОМОЩЬЮ ДУГИ: Попросите кого-нибудь подержать конец рулетки на отметке 3 фута и сделать дугу через 4-футовую дугу ноги. Пересечение двух дуг — это точка, через которую вы протянете меловую линию, чтобы отметить место подоконника на второй более короткой стене.

НАРИСИТЕ ВТОРОЙ ЛИНИИ: Попросите кого-нибудь крепко удерживать меловую линию на Угловой отметке, а другой человек протянет другой конец линии к другому концу второй стены (к тому, на котором еще нет линии).Попросите третьего человека встать на пересечении двух дуг, а затем «протянуть» пересечение дуг, убедитесь, что вы прошли полностью вниз по второй стене, чтобы полностью отметить место расположения подоконной пластины.

После того, как эти две линии будут нанесены на фундамент, вы сможете легко провести
измерений через фундамент к другим стенам фундамента и отметить параллельные линии для других местоположений пластин порога. Постарайтесь установить их на 3 1/2 дюйма с внешней стороны фундамента. Эти размеры редко бывают такими же, как планы, потому что бетонные основания не всегда квадратные.

Как установить молдинг для пола из твердых пород дерева

Как установить молдинги из твердых пород дерева *

Великолепно получается, когда все складывается вместе. И так же, как наши породы дерева, ширина и отделка, у Shaw Hardwoods есть несколько вариантов установки и отделки. Итак, выбрав идеальный пол, вы можете рассчитывать на то, что Шоу сделает его еще более привлекательным на каждом этапе.


Вы когда-нибудь задумывались, что такое редуктор? Как насчет порога? Узнайте все о молдингах Shaw Hardwood, их предназначении и способах их установки, нажав на ссылки ниже.

Советы по установке
  • Молдинги необходимо акклиматизировать 48 часов
  • В молдинге необходимо предварительно просверлить отверстия, чтобы избежать раскалывания при закреплении гвоздями или крепежными элементами.
  • Рекомендуемый инструмент для распиловки лиственных профилей и обрезков — это моторизованная торцовочная пила диаметром 10 или 12 дюймов с предварительно установленными настройками для основных угловых пропилов под углом 22,5 °, 45 ° и 90 °. Лезвие с твердосплавными наконечниками обеспечивает наилучшую чистоту пропила. Убедитесь, что полотно пилы расположено так, чтобы разрезать готовую поверхность.
  • Если вы устанавливаете настенное основание (не входит в линейку молдингов Shaw), вы можете избавиться от необходимости шпаклевать как можно больше отверстий на молдинге, поместив нижний гвоздь ниже, где будет проходить четверть круга.
  • При установке четверти круглого и настенного основания никогда не ограничивайте естественное расширение / сжатие, прикрепляя стеновое основание или молдинг к полу. Будьте осторожны, не забивайте ноготь под углом.
  • При сращивании или соединении двух частей обрезки необходимо всегда подрезать под углом, а не встык.Вы можете лучше всего определить направление среза под углом, разрезав профиль так, чтобы его длинная вершина была ориентирована в том же направлении, что и , ваша естественная линия обзора, когда вы входите в комнату.

Опции отделки

  • Порог — Этот молдинг используется во внешних дверных проемах как переход между полом и порогом дверного проема. Его также можно использовать для перехода деревянного пола на разные типы полов, чтобы они идеально подходили друг к другу, например, на ковровое покрытие с высоким ворсом или плитку.Другой типичный вариант использования порога — скрыть пространство для расширения между полом и вертикальными поверхностями, такими как камины, очаги и раздвижные стеклянные двери. Установка : Уложите молдинг порога на место, чтобы определить правильность посадки. Молдинг порога должен перекрывать пол на 1/2 — 3/4 дюйма, оставляя баланс для расширения. Чтобы прикрепить порог, прибейте к черному полу за выступом молдинга. При установке гвоздей убедитесь, что они не загораживают пространство для расширения пола.
  • Т-образный профиль — Молдинг дверного проема, используемый для соединения двух деревянных полов или полов одинаковой высоты, таких как керамическая плитка, древесина твердых пород или ламинат, в соседних комнатах. Т-образные молдинги также используются для создания компенсаторов, когда размер пола превышает длину или ширину 40 футов.
  • Установка : Для правильной установки молдинга необходимо пространство 1 1/4 дюйма между двумя смежными этажами. Это необходимо для расширения пространства.Положите Т-образный молдинг на место, чтобы определить правильную посадку. Чтобы прикрепить Т-образный молдинг между полом из керамической плитки и паркетным полом, нанесите полоску строительного клея 1/4 дюйма на верхний край керамической плитки. Чтобы прикрепить между двумя полами из твердой древесины, нанесите полоску 1/4 дюйма на верхний край керамической плитки. только верхний край одной стороны твердой древесины. Установите молдинг на место с перекрытием минимум 1/4 дюйма на деревянном полу. Убедитесь, что есть пространство для расширения между Т-образным молдингом и плиткой. При установке на деревянный черновой пол используйте финишные гвозди, чтобы закрепите Т-образную форму. При укладке на бетон используйте прочный строительный клей для фиксации Т-образной формы.
  • Четверть-круглая — Эта планка, похожая на башмак, скрывает необходимое пространство для расширения между стеной / основанием стены и паркетным полом. Его также иногда используют под шкафами и под ногами, где основание стены не подходит, или у основания лестницы, чтобы обеспечить тонкое сочетание пола и стены или вертикальной поверхности.
  • Установка : Закрепите четверть круга с помощью чистового гвоздя и всегда прикрепляйте к стене, чтобы обеспечить надлежащее расширение и сжатие пола. При забивании гвоздей убедитесь, что вы не идете под углом вниз, чтобы не удариться о пол и не застрять.
  • Лестничный носик заподлицо — Обеспечивает правильные переходы для лестниц или ступенек с деревянными полами, которые были установлены методом монтажа с помощью гвоздя или клея. Лестничный носик также обеспечивает надлежащий выступ для перехода с одного этажа на другой, например, ступеньки в углубленную гостиную.
  • Установка : При использовании на ступеньках лестничный молдинг должен покрывать подступенок и перекрывать его. При переходе в другую комнату лепнина «Лестничный нос» становится начальным «краем» пола. Из-за сцепления карниза с полом в первую очередь следует установить карниз для ступенек. После установки молдинга можно установить межблочный пол . Молдинги следует устанавливать с помощью клея и шурупов или гвоздей.
  • Flush Reducer — Используется для соединения полов из твердых пород дерева, приклеенных или прибитых гвоздями для перехода с полами разной высоты, такими как винил, керамическая плитка или ковровые покрытия с низким ворсом.
  • Установка : Для крепления формовки предварительно просверлите и забейте гвоздями с соответствующими интервалами от 6 до 8 дюймов. Не прибивайте менее 2–3 дюймов с концов с каждой стороны. Чтобы прикрепить молдинг с помощью клея, нанесите клей на передний край молдинга.Нанесите одну или две полоски строительного клея 1/4 дюйма на черновой пол и зафиксируйте молдинг.
  • Лестничное основание с перекрытием — (только для плавающего метода) обеспечивает правильный переход для лестниц или ступенек с деревянными полами, которые были установлены с использованием плавающего метода укладки. Лестничный носок также обеспечивает надлежащий выступ для перехода с одного уровня этажа на другой, например, ступеньку в затонувшую гостиную.
  • Установка : Для крепления молдинга, предварительного сверления и гвоздя с соответствующими интервалами от 6 до 8 дюймов.Не прибивайте менее 2–3 дюймов с концов с каждой стороны. Также нанесите клей на передний край молдинга. Нанесите одну или две полоски строительного клея 1/4 дюйма на черновой пол и закрепите молдинг на месте. Все молдинги передних ступенек лестницы должны быть прибиты гвоздями и приклеены для надежной фиксации молдинга. Важно не прикреплять переходник непосредственно к плавающий пол, позволяющий расширяться и сжиматься.
  • Редуктор перекрытия — (Только плавающий метод) Используется для соединения деревянных полов, использующих метод плавающей укладки, с полами разной высоты, такими как виниловые, керамические плитки или ковровые покрытия с низким ворсом.
  • Установка : Для крепления формовки предварительно просверлите и забейте гвоздями с соответствующими интервалами от 6 до 8 дюймов. Не прибивайте менее 2–3 дюймов с концов с каждой стороны. Чтобы прикрепить лепнину с помощью клея, нанесите клей на передний край лепнины. Нанесите одну или две полоски строительного клея 1/4 дюйма на черновой пол и закрепите молдинг на месте. Важно не прикреплять переходник непосредственно к плавающему полу, чтобы учесть расширение и сжатие.

Обязательно проконсультируйтесь с продавцом, чтобы выбрать подходящие детали молдинга и отделки для укладки вашего пола.

* Представленные изображения являются репрезентативными для продукта, реальный продукт может отличаться. Пожалуйста, свяжитесь с информационным центром Shaw для получения точных спецификаций и профилей продукции, характерных для вашего паркета.

Ideate Explorer: устранение предупреждений Revit

Не беспокойтесь, если вы получите предупреждение Revit «Выделенные этажи перекрываются». Вы можете легко решить проблему с помощью Ideate Explorer. Если вы проигнорируете предупреждение, вы столкнетесь с неправильно размещенными элементами и неточным взлетом количества.

Вот шаги для решения проблемы:

  1. Выберите группу элементов, связанных с предупреждением
  2. Используйте поле выбора Revit, чтобы изолировать выбранные элементы
  3. Использовать временное скрытие, чтобы изолировать выбранные элементы
  4. Чтобы устранить проблему:
    1. Отрегулируйте границы этажа, чтобы они не пересекались, ИЛИ
    2. Используйте команду «Соединить», чтобы сохранить желаемое соотношение между двумя этажами.
  5. Hit Обновить

Чтобы просмотреть демонстрацию, нажмите на снимок экрана ниже, чтобы просмотреть короткое видео «Предупреждения Revit — РАЗРЕШЕНО! Перекрытие этажей.”


Если не управлять предупреждениями в проекте Revit, это может привести к снижению производительности, замедлению синхронизации или даже повреждению файла. Используйте Ideate Explorer, чтобы держать предупреждения под контролем.

Посетите веб-сайт Ideate Software, чтобы узнать больше о том, как приложения Ideate Software могут оптимизировать рабочие процессы Revit.


Об авторе

Глиннис Паттерсон, NCARB — директор по разработке программного обеспечения
Глиннис является зарегистрированным архитектором и работает в сфере информационного моделирования зданий (BIM) с 1998 года.Выпускница Университета Карнеги-Меллона, она работала архитектором, педагогом и менеджером строительной площадки. Глиннис является директором по услугам разработки программного обеспечения и продолжает работать с клиентами AECO по всему миру, разрабатывая и консультируя по решениям проблем BIM. В свободное время Глиннис работает волонтером в местной средней школе и на сайте growitgreenmorristown.org. Найдите Глинниса в LinkedIn.

Требуется ли блокировка для балок перекрытия?

Пропустить установку блокировки на балки перекрытия может показаться заманчивым, так как этот процесс довольно трудоемкий.Однако блокирование может обеспечить как жесткость, так и устойчивость рамы и, в зависимости от размера балок, может даже потребоваться по кодексу.

Требуется ли блокировка для балок перекрытия? Строительный кодекс требует использовать блокировку для перекрытий перекрытия, ширина которых превышает 2 дюйма на глубину 12 дюймов. Также необходимо обеспечить блокировку на поддерживающем конце балки. Блокировка не только обеспечивает боковую поддержку, но и помогает переносить вес на соседние балки, так что пол действует как единая система.

Существует множество различных мнений о том, зачем блокировать балки перекрытия, как это делается и как это помогает конструкции пола. Давайте посмотрим на это подробнее.

Что такое блокировка?

Блокировка, когда говорят о балках перекрытий, — это когда короткие деревянные блоки используются для заполнения или усиления балок перекрытий под перекрытиями, у которых есть пространство под ними. Древесина, используемая при блокировке, обычно состоит из коротких дефектных кусков дерева, которые нельзя использовать в других частях конструкции.

Блокировка снижает подпрыгивание за счет распределения веса на соседние балки. Это означает, что когда кто-то ходит по полу, блокировка распределяет вес на все остальные балки, а не только на ту, что находится под ногами ходока.

При обрамлении здания или сооружения важно, чтобы схема блокировки была четко обозначена и закреплена на плане. Правильно выполненная блокировка не является слишком дорогой, если вы также кладете перекрытия на перекрытия, но если вам придется устанавливать блокировку постфактум, это намного дороже и требует много времени.

Блокировка требуется в нескольких различных сценариях. Должна быть блокировка там, где балки перекрывают центральную балку и каждые восемь футов для балок размером 2 × 10 и более высоких. Хорошее практическое правило — подумайте, если расстояние между любыми двумя рядами с блокировкой больше восьми футов, вы должны добавить еще несколько блокировок.

Это имеет большое значение для обеспечения прочности каркаса и надежности пола.

Процесс установки блокировки

Когда дело доходит до установки блокировки между балками, вам понадобится пара различных элементов для выполнения работы.Вам понадобятся пиломатериалы (такой же ширины, как и балка), молоток, гвозди, карандаш и рулетка. Вам также может понадобиться циркулярная пила, чтобы отрезать пиломатериал до нужной длины, и лестница, если вы работаете с балкой, для которой нужна лестница.

Вот шаги, которые необходимо предпринять для установки блокировки:

  1. Измерьте длину между двумя балками. Это позволяет определить расстояние в пиломатериале, которое необходимо распилить.
  2. Обрежьте брус так, чтобы он поместился между двумя балками. Пиломатериал должен быть такой же глубины, как и балка.Например, если у вас есть балки 2 × 8, обязательно используйте пиломатериалы 2 × 8 для перекрытия.
  3. Забейте гвозди через перекрытие и балки. Обязательно используйте по два гвоздя с каждой стороны.
  4. Вырежьте еще один кусок и вставьте его в следующую балку. Попробуйте пошатнуть блокировку вверх и вниз, чтобы у вас было место, чтобы вбить каждую блокирующую деталь в балку.
  5. Продолжайте установку в шахматном порядке, а затем сделайте еще один ряд примерно на 4-8 футов от первого ряда.

Большинство людей используют гвозди, но можно и винты.Обычно они дороже, но могут обеспечить более надежное удержание. Разумеется, при установке блокировки избегайте водопроводных и газовых линий и электрических проводов.

Еще одна вещь, которую следует учесть, — убедиться, что вы добавили блокировку, прежде чем устанавливать обшивку пола или черновой пол. Это позволяет обеспечить правильное расстояние между балками и значительно упрощает установку чернового пола.

Другие способы усиления пола

Если вы чувствуете, что ваш пол не твердеет или не «подпрыгивает» при ходьбе по нему, есть больше вариантов, чем добавить дополнительную блокировку.

Один из вариантов — добавить родственные балки к балкам перекрытия. Сводная балка — это вторая балка, которая идет рядом с первой и укрепляет пол. Дополнительная глубина этих двух обеспечивает дополнительную поддержку и уменьшает подпрыгивание. Единственное предостережение — вам нужно убедиться, что у вас достаточно места, чтобы добавить еще одну балку.

Иногда проблема заключается в черновом полу, а не в конструкции под ним. Если вы работаете с полом в старом доме, возможно, вы захотите добавить новый слой фанеры поверх настила.Большинство старых домов были уложены из досок 1x, которые со временем проявляют большую слабость и скрип. Добавление этого нового слоя фанеры может увеличить толщину и помочь уменьшить колебания пола.

Один из последних вариантов, который у вас есть, — это добавление средней балки и нескольких опорных колонн, перпендикулярных балкам. Если продеть балку на полпути через балки, они вдвое уменьшатся, что сделает пол более прочным и прочным. Обратной стороной является то, что это обычно связано с опорой, которую необходимо заменить и даже глубже.В подобном проекте обычно спрашивают у эксперта или подрядчика рекомендации по добавлению балок.

Вместо этого можно использовать поперечные распорки.

Поперечные распорки или мосты — это еще одна система, которая укрепляет конструкцию здания так же, как блокирование. Разница в том, что в поперечных распорках используются две части опоры диагональной формы, которые образуют X между балками, а не сплошной блок при блокировании.

Из-за этой Х-образной формы одна скоба будет находиться под давлением и находиться под напряжением, в то время как другая скоба будет сжиматься.Это может сделать полы более прочными и устойчивыми.

Есть некоторые дискуссии о том, какой вариант лучше между поперечными распорками и блокировкой, но оба имеют разные преимущества. Блокировка обеспечивает большую поддержку и жесткость, когда дело доходит до плоского пола. Вы не услышите такого сильного скрипа, потому что при использовании блокировки пол не может отскочить.

Однако с поперечными распорками из-за X-образной формы остается больше места для прохождения сантехники и электрического оборудования под полом и по всему зданию.Это позволяет легко получить доступ к этому оборудованию для ремонта в будущем и упростит выполнение этих задач в будущем.

Когда дело доходит до распорок, очень важно не расщепить концы поперечных распорок при их вбивании в балку. Это создаст секущиеся концы, которые ослабят связь и целостность конструкции пола.

Блокировка в других типах строительства

Термин блокировка также часто используется в других формах строительства. Этот термин, также известный как основа, можно использовать при обозначении дерева, которое проходит между стенными стойками для оборудования, установленного в стене.

Это могут быть шкафы, стеллажи, поручни для ванных комнат и поручни. После того, как вы добавите гипсокартон, будет сложно найти шпильку для крепления этих предметов мебели. Если у вас есть форма блокировки в стене, которая уже установлена ​​на определенной высоте, места крепления можно найти намного проще.

Этот метод в основном используется на кухнях и в ванных комнатах, где вы знаете, где могут быть шкафы и зеркала. Это также одни из самых тяжелых видов мебели, которые свисают со стены, поэтому для обеспечения устойчивости необходимо надежное блокирование.

Молдинг полов Часто задаваемые вопросы

В соответствии с нашими усилиями по Keep It Simple, мы составили одностраничное резюме всего, что связано с лепными украшениями для ламината, роскошной виниловой плитки и паркета. Это не предназначено для полного чтения, а больше похоже на руководство, которое поможет вам принять некоторые фундаментальные решения и больше сосредоточиться на внешнем виде, который вам нужен.

Фон

Понимание того, какие молдинги или переходники необходимы для завершения проекта напольного покрытия, может сбить с толку.Мы надеемся прояснить это на этой странице. Некоторые молдинги необходимы для закрытия необходимых зазоров в установке, а некоторые используются только в косметических целях. Полы расширяются и сжимаются в зависимости от температуры окружающей среды. Правильная установка требует создания зазоров в полу по краям и между комнатами для расширения. Некоторые из представленных ниже моделей элегантно закрывают эти пробелы.

Общая информация о формовании и отделке

Молдинги из дерева отличаются от молдингов из ламината.И чтобы усложнить задачу, моделирование различается у разных производителей. Молдинги и переходники, предлагаемые производителями, часто разрабатываются в соответствии с цветом конкретного пола, который они предлагают. Важно понимать, что молдинги могут не совпадать с полом, потому что дерево — это натуральный продукт, и одно изделие может пачкаться немного иначе, чем другое. Обычно длина формовки составляет 78 дюймов, но может достигать 96 дюймов. Этот вариант может отличаться от бренда к бренду в отрасли.Отделка ламинатом обычно изготавливается из синтетического пластифицированного композита. Соответствующий цвет и визуальный дизайн ламинируются на поверхность.

Наблюдатели

Следующие ниже описания представляют собой основные рекомендации для наиболее популярных типов молдингов и переходов. Размеры и профили могут незначительно отличаться от производителя к производителю, а общие описания ниже предназначены только для общего ознакомления. Звоните, пишите в чате или пишите нам, если у вас есть конкретные вопросы.

Транспортная формовка

Транспортное формование производится в большой длинной картонной тубусной упаковке. Он эффективен для доставки связки молдингов, однако возврат отдельных стержней, оставшихся после проекта, может быть дорогостоящим и нецелесообразным. Практическое правило — отмерять дважды, заказывать один раз, оставлять лишнее для будущего ремонта и модификации.

Расширительные зазоры

Практически все молдинги предназначены для закрытия деформационных щелей в полу прочным и функционально косметическим способом.Зазоры расширения — это пространства, оставленные по периметру комнат, то есть стен, напротив неподвижных объектов, таких как колонны, и других переходов полов. Состав твердого вещества определяет величину наблюдаемого расширения. Например, каменные полы могут расширяться меньше, чем деревянные.

Деревянный пол — это органический (когда-то живой) материал, который реагирует на влажность и перепады температуры окружающей среды. Отдельные ячейки волокна в древесине твердых пород будут поглощать или поглощать влагу при высокой относительной влажности или при контакте с водой.Происходит расширение, и древесина твердых пород удлиняется по длине волокон или ширине доски. И наоборот, когда уровень влажности воздуха уменьшается, влага испаряется, происходит усадка.

Вам необходимо дать полу адаптироваться к комнате за 48 часов до его установки, чтобы расширение / сжатие было синхронизировано с допуском зазора, который вы встраиваете в установку, чтобы гарантировать, что он отражает фактическую площадь поверхности пола в комнате. температура.

Молдинг основания стены для перехода между стенами пола

Другой традиционный молдинг, используемый для закрытия расширительных щелей, — это стенная основа или обычно называемая плинтусом.Высота настенного основания отличается от производителя к производителю, но обычно может варьироваться от 2 до 5 дюймов. Стеновые основы могут быть простыми и универсальными или очень декоративными, и, как и четверть круглые, домовладельцы обычно предпочитают, чтобы эти молдинги были окрашены или окрашены в тот же цвет, что и остальная отделка в комнате.

Настенные плинтусы крепятся с помощью гвоздей с отделкой на 8 пенсов, прибивая примерно каждые 16 дюймов, и могут использоваться с дополнением Quarter Round или без него.

Профнастил круглой формы для перехода между стенами пола

Один из самых распространенных видов молдинга называется четверть круглой формы.Quarter Rounds обычно имеют размер 3/4 x 3/4 дюйма и используются для покрытия необходимого зазора расширения между полом с твердой поверхностью и стеной. По той же линии, что и Quarter Rounds, некоторые производители предлагают молдинг под названием Shoe Base. Базы обуви обычно немного тоньше или короче, но работают так же, как и четверть круга. Производители предлагают Quarter Round, чтобы соответствовать (насколько это возможно) цвету их конкретного пола, однако часто можно увидеть Quarter Rounds окрашенными или окрашенными в тот же цвет, что и остальная часть отделки в комнате.

Установка Quarter Round очень проста и под силу каждому. Просто прибейте четверть круга к плинтусу или стене, используя 6 гвоздей за пенни примерно через каждые 10 дюймов. При подготовке помещения к новой установке необходимо удалить существующий Quarter Round перед установкой нового пола. Quarter Round можно использовать отдельно или вместе с настенным основанием, то есть плинтусом.

Т-образный профиль Дерево / Переходы между деревянным полом

Т-образные молдинги названы соответствующим образом, так как профиль напоминает заглавную букву T.Т-образный молдинг используется в ситуациях, когда вы переходите с одной твердой поверхности на вторую твердую поверхность. Верхняя часть Т-образного молдинга перекрывает обе твердые поверхности. Невероятно важно, чтобы эти две твердые поверхности были одинаковой высоты, так как, если одна сторона не имеет подходящей опоры, эта сторона молдинга начнет трескаться, как только на нее наступят. По той же причине нельзя использовать Т-образный молдинг для перехода на ковер, просто не хватает поддержки.

Если паркетный пол покрывает несколько комнат, всегда рекомендуется использовать Т-образные молдинги в дверных проемах.На больших площадях также рекомендуется использовать компенсатор, если размер плавающего деревянного пола превышает 30 футов в какой-либо конкретной комнате.

Для установки Т-образного молдинга необходимо оставить пространство между двумя твердыми поверхностями. Затем переходная деталь приклеивается в месте соединения с черным полом с помощью строительного клея. Рекомендуется поместить тяжелый предмет на недавно приклеенный Т-образный профиль на ночь, чтобы обеспечить плотное соединение. В дополнение к приклеиванию, вы также можете прикрепить гвоздь к Т-образному молдингу (в середине Т-образного молдинга) к черному полу, используя финишные гвозди за 8 пенсов.Возможно, будет полезно просверлить пилотное отверстие немного меньше гвоздя.

Для получения наилучших результатов обратитесь к инструкциям производителя по установке.

Т-образный профиль переходы из дерева / ламината

Верхняя часть T-Molding перекрывает обе твердые поверхности, в данном случае деревянный пол и ламинат. Верх формы будет скрывать зазор, необходимый для расширения двух этажей. Необходимо подчеркнуть, что две твердые поверхности должны быть одинаковой высоты.В этом Т-образном профиле используется анкерный канал для передачи транспортных нагрузок. Это может вызвать некоторые соображения между неровными полами, но следует проявлять осторожность, потому что, если одна сторона не имеет соответствующей поддержки, потому что выступ Т-образного профиля может начать трескаться после того, как на него наступят.

Если паркетный пол покрывает несколько комнат, всегда рекомендуется использовать Т-образные молдинги в дверных проемах. На больших площадях также рекомендуется использовать компенсатор, если размер плавающего деревянного пола превышает 30 футов в какой-либо конкретной комнате.

Для установки Т-образного молдинга необходимо оставить пространство между двумя твердыми поверхностями. Эта конструкция перехода основана на металлической направляющей, которая прибивается или прикручивается к полу между двумя твердыми поверхностями. Затем Т-образный профиль защелкивается на месте. Этот метод не требует клея и позволяет быстрее укладывать плавающий пол, поскольку не требует времени высыхания клея.

Для получения наилучших результатов обратитесь к инструкциям производителя по установке.

Т-образный формованный ламинат / переходы ламината

Верхняя часть T-Molding перекрывает обе твердые поверхности, в данном случае ламинатный пол и ламинатный пол.Верх формы будет скрывать зазор, необходимый для расширения двух этажей. Следует подчеркнуть, что две твердые поверхности должны быть одинаковой высоты. В этом Т-образном профиле используется анкерный канал для передачи транспортных нагрузок и удержания обшивки на месте.

Если паркетный пол покрывает несколько комнат, всегда рекомендуется использовать Т-образные молдинги в дверных проемах. На больших площадях также рекомендуется использовать компенсатор, если размер плавающего пола в какой-либо конкретной комнате превышает 30 футов.

Для установки Т-образного молдинга необходимо оставить пространство между двумя твердыми поверхностями. Эта конструкция перехода основана на металлической направляющей, которая прибивается или прикручивается к полу между двумя твердыми поверхностями. Затем Т-образный профиль защелкивается на месте. Этот метод не требует использования клея и позволяет быстрее укладывать плавающий пол, поскольку не требует времени высыхания клея.

Для получения наилучших результатов обратитесь к инструкциям производителя по установке.

Переходы заподлицо с переходником для деревянных полов

При укладке деревянного пола с помощью гвоздя, скоб или приклеивания можно использовать переходник Flush Reducer для плавного перехода от нового деревянного пола к напольному покрытию второго типа, например, виниловому, керамическому или низкому. ворсовый ковер.

Flush Reducers могут быть приклеены к черному полу с помощью строительного клея и / или прибиты гвоздями на 8 пенсов. Редуктор смыва следует использовать только с напольным покрытием, которое прикреплено к основному полу (прибитым, скрепленным скобами или приклеиванием), а не с паркетным полом или ламинатным полом, который плавает. Это связано с тем, что плавающему полу необходимо пространство для перемещения, а редуктор заподлицо не обеспечит необходимый зазор расширения.

Для получения наилучших результатов обратитесь к инструкциям производителя по установке.

Переходник для перекрытия деревянного пола

При установке плавающего пола особенно важно оставлять зазоры расширения там, где новый пол встречается со стенами или вторым этажом. Редукторы перекрытия были созданы с целью плавного перехода с этого плавающего пола на второй этаж, такой как виниловый, кафельный или ковровое покрытие с низким ворсом. Подобно редуктору смыва, редуктор перекрытия постепенно спускается вниз, чтобы встретиться со вторым этажом, но вместо того, чтобы фиксироваться заподлицо с твердой древесиной, редуктор перекрытия имеет небольшой выступающий элемент, который будет перекрывать плавающий пол из твердой древесины или ламината.Назначение этой перекрывающейся части переходной детали состоит в том, чтобы скрыть оставшийся зазор расширения, позволяя плавающему полу перемещаться без ограничений.

Чтобы установить Редуктор перекрытия, просто приклейте его к черному полу с помощью строительного клея и / или вы можете забить гвоздь в черный пол, используя 8 гвоздей для отделки. Ни в коем случае не приклеивайте средство для уменьшения перекрытия к паркету или ламинату. Перекрывающаяся часть этой переходной детали предназначена для того, чтобы просто опираться на плавающий пол.

Для получения наилучших результатов обратитесь к инструкциям производителя по установке.

Переходник для порога деревянного пола

Порог

используется в ситуациях, когда пол из твердых пород дерева или ламината пересекается со вторым этажом другой высоты. Вместо постепенного наклона, как у Reducer, у Threshold есть закругленные квадратные края. Пороги идеально подходят для стыковки пола с твердым покрытием и ковра с высоким ворсом, а также часто используются, когда полы из твердой древесины или ламината встречаются с направляющей для раздвижной стеклянной двери.Порог будет перекрывать паркетный или ламинатный пол и создавать определенный переход к этой второй поверхности. Порог порога иногда называют детским порогом.

Чтобы установить порог, просто приклейте его к черному полу с помощью строительного клея и / или вы можете прикрепить гвоздь к черному полу, используя финишные гвозди за 8 пенсов. Важно отметить, что если вы используете порог с 3/4 дюйма. толстый пол из твердой древесины, нижняя часть карниза может лежать примерно на 1/4 дюйма.над черным полом. Порог все еще можно использовать. Вам просто нужно будет использовать более толстую полоску строительного клея или использовать наполнитель на черновом полу под нижней частью молдинга, чтобы обеспечить большую поддержку порога.

Для получения наилучших результатов обратитесь к инструкциям производителя по установке.

Торцевые заглушки, переходники для деревянных полов

Редукторы

с квадратным носом очень похожи на пороги, но имеют более квадратный край.Квадратный нос, обычно используемый с плавающим полом, идеально подходит для стыковки полов с твердой поверхностью против вертикальных препятствий, где четверть круглого или настенного основания было бы трудно использовать для закрытия зазора расширения, такого как кирпичная стена, камин, раздвижная стеклянная дверь, вход двери. Редуктор квадратного носа перекрывает пол из твердой древесины или ламината, скрывая расширительный зазор с перекрывающейся частью молдинга.

Установка редуктора квадратного носа потребует использования строительного клея для приклеивания переходной детали к черновому полу и / или лицевой стороны, прибивающей деталь к черному полу с помощью гвоздей с отделкой за 8 пенсов.

Для получения наилучших результатов обратитесь к инструкциям производителя по установке.

Промежуточный переходник для переходов ламинатного пола

Плавающие полы, для которых требуется ограничитель поверхности, который также выполняет функцию фиксированного анкера, могут использовать молдинги с переходником заподлицо (при наличии). Они менее распространены на рынке. Шпунт и паз поместятся в редуктор, и редуктор будет прикреплен к полу.Любое расширение пола будет происходить вдали от молдинга, так как в переходе между формами нет «зазора». Он имеет преимущество плавного перехода пола по сравнению с редуктором перекрытия, который выступает над плавающим полом.

Этот молдинг уменьшит высоту пола с высоты плавающего пола до уровня черного пола. Если у вас есть только наполовину закрытая комната с плавающим полом или, например, пол останавливается в дверном проеме, вы можете использовать молдинг Flush Reducer, чтобы завершить работу.Редукторы заподлицо Редукторы не учитывают расширение плавающего пола и поэтому не широко используются для установки. Доступность зависит от производителя.

Для установки молдинга заподлицо редуктора требуется анкерная направляющая. Эта конструкция молдинга основана на металлической направляющей, которая прибивается или прикручивается к полу между ними. Затем молдинг защелкивается на месте. Этот метод не требует клея и позволяет быстрее укладывать плавающий пол, поскольку не требует времени высыхания клея. Затем плавающий пол можно зафиксировать в молдинге.Для получения полной информации ознакомьтесь с инструкциями по установке производителя.

Для получения наилучших результатов обратитесь к инструкциям производителя по установке.

Молдинг с ограничителем нахлеста для переходов ламинатного пола

Плавающие полы могут использовать поверхностный ограничитель, называемый редуктором. Это уменьшит высоту пола с высоты плавающего пола до уровня черного пола. Если у вас есть только наполовину закрытая комната с плавающим полом или пол ограничен дверным проемом, это примеры, когда вы можете использовать молдинг Overlap Reducer для завершения работы.Для правильной установки требуется зазор, который может обеспечить необходимое расширение плавающего пола. Редукторы перекрытия имеют небольшой выступающий элемент, который перекрывает плавающий пол и скрывает расширительный зазор, оставляя место для свободного движения плавающего пола.

Для установки молдинга-редуктора перекрытия необходимо оставить место на краю твердой поверхности пола. Эта конструкция молдинга основана на металлической направляющей, которая прибивается или прикручивается к полу между двумя твердыми поверхностями.Затем молдинг защелкивается на месте. Этот метод не требует клея и позволяет быстрее укладывать плавающий пол, поскольку не требует времени высыхания клея. Для получения полной информации ознакомьтесь с инструкциями по установке производителя.

Для получения наилучших результатов обратитесь к инструкциям производителя по установке.

Молдинг торцевой крышки для перехода между ламинатным полом

Редукторы

с квадратным носом очень похожи на пороги, но имеют более квадратный край.Квадратный нос, обычно используемый с плавающим полом, идеально подходит для стыковки полов с твердой поверхностью против вертикальных препятствий, где четверть круглого или настенного основания было бы трудно использовать для закрытия зазора расширения, такого как кирпичная стена, камин, раздвижная стеклянная дверь, вход двери. Редуктор квадратного носа перекрывает пол из твердой древесины или ламината, скрывая расширительный зазор с перекрывающейся частью молдинга.

Установка редуктора квадратного носа потребует использования строительного клея для приклеивания переходной детали к черновому полу и / или лицевой стороны, прибивающей деталь к черному полу с помощью гвоздей с отделкой за 8 пенсов.

Для получения наилучших результатов обратитесь к инструкциям производителя по установке.

Молдинг ступеней заподлицо для деревянных или ламинатных полов

При плоской формовке передней части лестницы конфигурация шпунта и паза используется для крепления передней части к перекрытию пола и подложке лестницы. Это обеспечивает плавный переход поверхности между выступом лестницы и полом. В идеальных ситуациях цвет древесины идентичен, что придает приятный вид.Обеспечение надлежащего дополнительного молдинга передней части лестницы зависит от производителя. Если не удается найти индивидуальный молдинг заподлицо, то при установке, возможно, потребуется использовать молдинг внахлест, описанный ниже.

Рассуждения о зазоре расширения менее важны при размещении ступеней лестницы, потому что количество материала небольшое, а расширение небольшое. Тем не менее должен быть оставлен зазор между ступеньками и подступенком. Затем этот зазор будет покрыт накладкой стояка. Формование передней части лестницы внахлест можно использовать в сочетании с формовкой заподлицо, чтобы разместить транзакцию наверху лестницы, где он будет переходить с другого плавающего пола вниз на первую ступеньку.

Носовые части лестницы заподлицо устанавливаются путем строительного приклеивания передней части лестницы заподлицо к черновому полу. Вдобавок, используя два гвоздя по 8 пенни, прибейте выступ лестницы примерно на 3 дюйма. с каждого конца, а также в центре носовой части плоской лестницы. Если лестница очень длинная, убедитесь, что вы закрыли два гвоздя по 8 пенсов примерно через каждые 20 дюймов лепного украшения.

Для получения наилучших результатов обратитесь к инструкциям производителя по установке.

Молдинг ступеней с перекрытием для деревянных или ламинатных полов

Для плавающих применений требуется другой тип ступенчатого выступа: такой, который может обеспечить требуемый зазор расширения для плавающей древесины твердых пород или ламината. Носовые части лестницы с перекрытием имеют небольшой выступающий элемент, который перекрывает плавающий пол и скрывает зазор расширения, оставляя место для свободного движения плавающего пола. Поскольку на отдельных лестницах нельзя ставить доски пола, доски необходимо прикреплять к отдельной лестничной поверхности.Носовые части лестницы с перекрытием обычно используются только наверху лестницы, где она будет переходить с плавающего пола на первую ступеньку.

Носовые части лестницы с перекрытием устанавливаются так же, как и Носовые части лестницы с перекрытием. Приклейте ступеньку лестницы внахлест к основанию с помощью строительного клея, оставив достаточно места для требуемого расширительного зазора. Вдобавок, используя два гвоздя по 8 пенни, прибейте носик лестницы внахлест примерно на 3 дюйма от каждого конца, а также в центре части носика лестницы внахлест.

Если лестница очень длинная, убедитесь, что вы забиты двумя гвоздями по 8 пенсов примерно через каждые 20 дюймов. молдинга. При работе с элементами носа лестницы с перекрытием важно не забывать прикреплять молдинг к черному полу, а не к плавающему полу, который вы перекрываете.

Багет для деревянных или ламинатных полов

Лестничный колпак — это упрощенный подход, позволяющий закрывать нос лестницы и выступать над полом в пространстве проступи.Колпачок также будет проходить ниже носа, чтобы закрыть любой переход между носиком и подступенком. На схеме показан простой носок лестницы, не выступающий за подступенок. Уточните у производителя звездообразного носа размеры, чтобы убедиться, что он подойдет для вашего приложения.

Размеры лестницы

На изображении показаны способы измерения лестницы и используемый словарь. При измерении лестницы следует обратить внимание на два параметра.

  • Подступенок : вертикальный элемент между двумя ступенями
  • Проступь : верхняя поверхность ступеньки или лестницы.

Ступени лестницы

Если вам нужен быстрый и простой вариант решения вашего проекта лестницы, подумайте о ступеньках. Ступенька — это целая часть готовой лестницы, которую вы просто приклеиваете и прибиваете, и на этом все готово. Ступени лестницы исключают необходимость в деталях для ступенек и отдельных половицах, что значительно экономит время на установку.Также доступны лестничные подступенки, которые представляют собой вертикальную часть лестницы. Большинство производителей полов из твердых пород дерева и ламината не производят ступени для лестниц, соответствующие их продукции. Однако есть независимые компании, которые специализируются на ступенях и подступенках и предлагают их различных размеров, стилей и цветов морилки. Эти компании могут даже точно подобрать пол, если им отправят образец.

Выравнивание межэтажных стен главный архитектор

Информация в этой статье относится к:


ВОПРОС

У меня многоэтажная конструкция, и я хотел бы знать, как выровнять стены конструкции от одного этажа к другому, а затем проверить, чтобы убедиться, что выравнивание удовлетворительное.

ОТВЕЧАТЬ

Проверить выравнивание стены между этажами легко с помощью инструментов редактирования «Отображение эталонного этажа» и «Выровнять по стене сверху / Выровнять со стеной снизу».

Включение справочного дисплея

  1. Выберите в меню «Инструменты »> «Этаж / эталонный экран»> «Изменить этаж / эталонный номер ».

    Для главного архитектора X10 и предыдущих версий программы перейдите в Инструменты> Эталонные этажи> Изменить этаж / эталон.

  2. В диалоговом окне Изменить этаж / номер :


  3. Выберите в меню «Инструменты »> «Пол / эталонный дисплей»> «эталонный дисплей» , чтобы включить или выключить эталонный дисплей.

Для выравнивания обычных стен на разных этажах

  1. С помощью инструмента Выбрать объекты щелкните стену, чтобы выбрать ее.
  2. Используйте маркер редактирования Move , который отображается в том месте на стене, где вы щелкнули, чтобы переместить стену в положение над стеной, показанное на справочном дисплее.
    • На данном этапе не беспокойтесь о точном размещении. Просто убедитесь, что линии, изображающие две стены, пересекаются на виде плана этажа.
  3. Нажмите кнопку редактирования Выровнять по стене ниже или Выровнять по стене ниже .

    По умолчанию стены на разных этажах выравниваются по внешним краям их основных слоев при использовании инструментов редактирования «Выровнять». В большинстве случаев основной слой следует указывать как структурный слой стены, особенно если стена является каркасной.


    Если вы не хотите, чтобы стены выровнялись по внешним краям их основных слоев, вместо использования инструментов редактирования используйте справочный дисплей в качестве ориентира и вручную переместите стены в желаемое положение относительно этажом выше или ниже.

Для выравнивания изогнутых стен между этажами

Изогнутые стены выравниваются между этажами, используя ту же технику для выравнивания прямых стен.

  1. Если центры и радиусы стен находятся в пределах нескольких дюймов друг от друга, кнопки редактирования Выровнять со стеной выше, и Выровнять со стеной ниже будут доступны для выбранной стены.
  2. Выбранная изогнутая стена примет радиус и центр связанной стены, когда стены будут выровнены.

Чтобы выровнять стены пони между этажами

При выравнивании стены пони со стеной сверху или снизу:

  1. Выровнять со стеной выше всегда будет выравнивать верхнюю стенку пони со стеной выше, как указано в определении типа стены для верхней стенки пони.
  2. Выровнять со стеной ниже всегда будет выравнивать нижнюю стену пони со стеной ниже, как указано в определении типа стены для нижней стены пони.

Для выравнивания фундаментных стен между этажами *

* Относится только к главному архитектору Premier.

  1. Параметр Фундамент к внешнему слою слоя в диалоговом окне «Определения типа стены » управляет выравниванием стены данного типа со стенами фундамента непосредственно под этажом 0.

    По умолчанию Фундамент к внешней стороне слоя указан для основного слоя большинства типов стен.Исключением из этого правила являются типы кирпичных стен, у которых слой от основания до внешнего слоя определяется как внешний слой кирпича, как показано на изображении ниже.

Укладка деревянного пола поверх бетонной плиты

Уровень
или выше
С сухим бетоном и правильными черновыми полами и пароизоляторами, массивные паркетные полы можно укладывать на плиты, которые находятся либо на уровне земли (на уровне земли), либо выше -класс (над землей). Влага может создавать проблемы для полов из твердых пород дерева ниже уровня земли, поэтому паркетные полы (сделанные из слоев древесины, склеенных вместе) — лучший выбор для них.
Защитите пол

Деревянные полы не должны подвергаться воздействию очень влажных условий. Перед доставкой на объект здание должно быть закрыто с наружными окнами и дверями. Весь бетон, кладка и каменная кладка должны быть полностью сухими. В теплую погоду здание следует хорошо проветривать. Зимой отопление должно поддерживаться на уровне, близком к уровню занятости, по крайней мере, за пять дней до того, как пол будет доставлен и с этого момента будет проводиться техническое обслуживание.

Dry Slab
Бетонные плиты, новые или существующие, должны быть сухими перед укладкой черного пола.Для достижения наилучших результатов следует проверить несколько участков в каждой комнате на наличие избыточной влажности. Если тесты показывают, что в плите слишком много влаги, не укладывайте паркетный пол. Новой влажной плите следует дать высохнуть естественным путем или процесс можно ускорить с помощью тепла и вентиляции. Плиты возрастом менее 60 дней обычно слишком влажные для укладки полов.

Испытание на сухость
Новый бетон тяжелый от влаги, и до начала испытания на влажность ему должно быть не менее 30 дней.Определение влажности как деревянного пола, так и чернового пола является важной частью контроля качества в процессе укладки напольного покрытия. Подробные качественные и количественные методы тестирования предоставлены Национальной ассоциацией деревянных полов.

Национальная ассоциация деревянных полов — Рекомендации по влагостойкости и испытания на влажность *

Плоская, чистая плита
Плита должна быть плоской, обработанной шпателем, без жира, масла, пятен и пыли. Отшлифуйте все выступы и заполните низкие места.

Замедлитель парообразования
В случае полов из твердых пород древесины необходимо установить соответствующий замедлитель парообразования поверх плиты, чтобы гарантировать, что обычная влажность плиты не достигнет чистового пола. Слои асфальтового войлока с асфальтобетонной мастикой или полиэтиленовая оболочка толщиной 6 мил — некоторые из возможных вариантов.

Черновой пол
Национальная ассоциация деревянных полов рекомендует два варианта систем чернового пола для бетонных конструкций: фанера на плите и шпала. Любая система чернового пола удовлетворительна для пола толщиной три четверти дюйма.

Доски для полов
Доски для полов размером четыре дюйма и шире требуют либо системы фанера на плите, либо системы шпал, покрытых фанерой толщиной не менее 5/8 дюйма или ОСП.

Фанера на плите
Начните с покрытия плиты антипаром.

Асфальтовый войлок или строительная бумага: сначала загрунтуйте плиту и нанесите холодную асфальтобетонную мастику с зубчатым шпателем (50 кв. Футов на галлон). Дайте настояться в течение двух часов. Разверните 15 фунтов.асфальтовый войлок или строительная бумага, притирая края 4 дюйма и стыкующие концы. Поверх этого нанесите второй аналогичный слой мастики и раскатайте второй слой асфальта или бумаги в том же направлении, что и первый, расположив нахлесты в шахматном порядке, чтобы получить ровная толщина.

Полиэтилен: Покройте всю плиту полиэтиленовой пленкой толщиной от 4 до 6 мил, перекрывая края от 4 до 6 дюймов и позволяя пленке простираться под плинтусом со всех сторон.

При более жестких условиях влажности загрунтуйте плиту и нанесите холодную мастику с разреженным слоем с помощью линейки или мелкозубого шпателя (100 кв.футов на галлон). Накройте плиту полиэтиленовой пленкой толщиной от 4 до 6 мил, перекрывая края от 4 до 6 дюймов.

В любом случае раскатайте пленку или «войдите» в нее, наступая на каждый квадратный фут, чтобы обеспечить сцепление. Проколите пузыри, чтобы выпустить захваченный воздух.

Установите фанеру после установки пароизолятора. Свободно уложите гвоздями поверхность из внешних фанерных панелей размером 3/4 дюйма 4 x 8 футов по всей площади, оставляя пространство 3/4 дюйма на линии стены и от 1/4 дюйма до 1/2 дюйма между панелями. Обрежьте фанеру так, чтобы она умещалась в пределах 1/8 дюйма возле дверных косяков и других препятствий, где не будет использоваться чистовая отделка.Положите фанеру по диагонали в направлении готового пола, чтобы предотвратить появление трещин по краям панели.

Прикрепите фанеру к плите с помощью силовых креплений, закрепив сначала центр панели, затем края, расположив крепежные детали на расстоянии 2 дюйма от краев через каждые 6-8 дюймов по периметру и 1 крепежный элемент, находящийся на расстоянии примерно 12 дюймов внутри панели.

Не используйте крепежные детали с механическим приводом или бетонные гвозди, когда тепловые трубы встроены в плиту.Вместо этого разрежьте фанеру на доски размером 2 на 8 футов и надрежьте спинки на 3/8 дюйма глубиной по 12-дюймовой сетке. Уложите панели в шахматном порядке, используя доски длиной не менее 2 футов вдоль начальной и конечной стен. Для систем, отличных от лучистого тепла, фанерные доски могут быть приклеены к пластику с помощью асфальтовой мастики.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
