Отвод воды с участка: Водоотведение на участке своими руками проектирование, этапы монтажа и ошибки – Отвод воды с участка с высоким уровнем грунтовых вод

Содержание

Отвод воды с участка с высоким уровнем грунтовых вод

Если речь зашла о том, как верно сформировать отвод воды с участка, то значит все строительные и отделочные работы дома уже завершены, и настало время благоустройства прилегающей к дому территории. Чтобы не тратить время и деньги в пустую, к вопросу отвода воды необходимо подойти с особой тщательностью.

Система водоотвода, как одно целое

Система водоотвода, как одно целое

Система по отводу воды включает в себя несколько подсистем, без которых первостепенная задача может быть не достигнута:

  • система кровельная водосточная;
  • поверхностное водоотведение;
  • глубинная дренажная система, используется тогда, когда необходим отвод воды с участка с высоким уровнем грунтовых вод, а в доме имеется какое-то подсобное помещение «подвал, гараж».

Основной задачей кровельной системы является отведение воды после дождей и в период таяния снега с крыши к определённым местам, специально отведённым для ее сбора. Данная система требует тщательного подхода, чтобы в дальнейшем пода, стекающая с крыши, не подпортила ступени и отмостку, а так же не забрызгивала фундамент дома.

И первая, и вторая системы применяются для отвода воды после дождя или же после таяния снега. В их функцию входит не просто отведение воды, чтобы атмосферные явления не проявляли своего воздействия на поверхности, но и для предотвращения появления так называемой верховодки. Это тоже проявления почвенной воды, но в отличии от грунтовых вод, она имеет сезонное проявления и, таким образом, возможна лишь при выпадении сильных осадков, таянии снега или же при чрезмерном поливе. В основном, в разгар лета верховодка не наблюдается.

Это является существенной проблемой, для владельцев домов с имеющимися подвалами, к тому же при верховодке наблюдается очень быстрое заполнение выгребной ямы, что тоже доставляет ряд неудобств как весной, так и при сильном дожде.

Для чего необходим поверхностный дренаж

Для чего необходим поверхностный дренаж

Система поверхностного дренажа нужна для того, чтобы осадки и талые воды не навредили участку и дому.

Прежде чем начинать работы по осуществлению отвода воды, необходимо ответить на ряд вопросов:

Необходимо узнать точный уровень грунтовых вод, а так же структуру имеющегося грунта. Это необходимо для того, чтобы определить: необходимо ли производить гидроизоляцию подвала и сооружать глубинный дренаж. Ответить на поставленный вопрос смогут работники фирмы, которая осуществляла работы по прорубке скважины.

Определить место и способ отведения вод. Отвечая на этот вопрос, можно определиться с технической задумкой по водоотведению для участка. Как правило, используют следующие методы:

  • ливневая канализация, которая, чаще всего, представлена в виде бетонной трубы, закопанной ниже уровня промерзания земли. К этой трубе могут быть подсоединены и другие системы по отводу воды с участка. Данный метод позволяет отводить воду в естественные водоемы.
  • канализация смешанная, помимо поверхностных вод по данной системе отводятся и канализационные. При оборудовании этой системы необходимо учитывать и систему очистки вод перед их сбросом.
  • инфильтрационная система используется в случаях, когда не один из вышеперечисленных вариантов оказывается невозможен. Данная система позволяет воде равномерно уходить в грунт в определенных участках.

Дальше нужно определиться, как вода будет уходить: сама или же с помощью колодца/насоса.

Данная информация вытекает из предыдущих пунктов, но так же, необходимо и определить необходимый уровень уклона, в случае если воды будут уходить сами.

Намного упрощает задачу, если дом расположен на возвышенности. В данном случае можно просто осуществить отвод воды с участка – открытый дренаж легко справится с этой задачей. Для этого достаточно расположить перпендикулярно участку специальные лотки для отвода воды, или же просто вырыть подходящую канаву.

Определить периметр, по которому будет происходит отвод воды. Необходима эта информация для того, чтобы с точностью рассчитать, какая именно система будет необходима, а так же рассчитать ее пропускную способность. Осуществить это можно с помощью программы гидравлического расчета.

И последний, но немаловажный факт – необходимо рассчитать давление, которое будет оказано на систему отвода вод, т.е. необходимо точно знать будут ли потом по поверхности, возвышающейся над трубами, ходить люди или ездить автотранспорт.

И только ответив на все вопросы и рассчитав все детали, можно приступать к выполнению работ по установке системы водоотведения. Справиться с этой задачей поможет отдел канализации и водоотведения. Можно составить технический проект самостоятельно и нанять рабочих.

Отвод воды от фундамента

Отвод воды от фундамента

Очень часто встречается факт того, что сооружая систему по выводу воды с крыши, строители совершенно не берут в расчет, что от фундамента так же надо отводить воду. Бывает, что вода через водоотводное сооружение уходит сразу же в землю, непосредственно рядом с фундаментом. Все это очень негативно влияет на сам фундамент, потому что, попадая в рыхлую землю, вода легко впитывается, а в последствии замерзает с наступлением холодов, что наносит существенный вред для бетонной конструкции.

Именно поэтому, для сохранения фундамента необходимо не только сделать отмостку шириной до 100 см, но и сделать конструкцию для водоотведения воды от фундамента. Сделать это можно двумя способами:

  • соорудив водоотводные лотки, их сделать совсем не сложно, и они всегда будут на виду, в результате чего можно будет совершить своевременный ремонт;
  • с помощью точечных дождеприемников – эта система немного сложнее, но тоже удобна в использовании, достаточно проложить трубу от приемника в траншее от уже имеющейся дренажной системы.

Однако стоит проследить за тем, чтобы система водоотвода с поверхности не совпадала с дренажом дома, иначе фундамент будет всегда находиться в сырости.

Каналы, предназначенные для отведения воды можно прикрыть специальными решетками с декоративными элементами, чтобы в них не попадал мусор и прочие частицы. Так же эти решетки помогут беспрепятственно ходить и проезжать по территории.

Чтобы соединить ливневую канализацию и поверхностный дренаж, используют специальные отводы, которые могут быть установлены как вертикально, так и горизонтально.

Устанавливая отвод воды по поверхности необходимо помнить об уклонах, чтобы вода могла сама беспрепятственно стекать в специальные места. Это можно организовать:

  • учитывая естественный уклон участка;
  • используя специальные каналы, внутри которых предусмотрен уклон или специальные «ступени».

Однако, одного поверхностного дренажа может быть недостаточно, чтобы справится с постоянными затоплениями подвала, в результате чего его стены оказываются пропитаны сыростью. Для этого необходимо организовать и глубинный дренаж.

Система глубинного дренажа

Система глубинного дренажа

Отвод грунтовых вод с участка – это тот немаловажный вопрос, который необходимо решить на этапе закладки фундамента, так как после это может вылиться в неприятности, особенно когда уровень вод оказывается намного выше, чем предполагалось при строительстве.

Что же из себя представляет система подземного дренажа? Это система, состоящая из специальных труб «в них имеются отверстия, и они засыпаны щебнем и обернуты в геотекстиль, который защищает их от заливания водой» и колодцев.

Колодцы необходимы для того, чтобы при обслуживании системы не возникло проблем. Для этого колодцы устанавливают через один изгиб трубы, чтобы можно было с легкостью проследить состояние не только отводящей трубы, но и подводящей. Состоят колодцы из специальных бетонных колец с диаметром до 700 мм, но не менее 400 мм. Сейчас на замену бетонным колодцам приходят пластиковые с меньшим диаметром. Чаще всего колодцы применяют для того, чтобы беспрепятственно прочистить труды от возможных засоров, в результате которых вода начинает плохо отходить.

Вода по трубам попадает в коллекторный колодец, который изготовлен со специальным клапаном, препятствующим обратному выливанию воды в систему. И уже из этого колодца воду либо откачивают или выводят к естественным водоёмам, либо она впитывается в грунт через специально уложенный для этого слой щебня. Сюда же можно отводить и воды, которые были собраны с поверхности участка и/или крыши.

Из всего вышерассмотренного материала, можно сделать вывод, что система водоотведения на участке очень важна, и поэтому подойти к ней стоит со всей серьёзностью и ответственностью.

Конечно, все работы по отводу вод можно сделать и самостоятельно, но не стоит рисковать, т.к. в случае неудачи может пострадать фундамент дома. Лучше и правильнее всего нанять профессионалов, которые выполнят все работы по установке необходимой системы дренажа, начиная с разработки технической документации и заканчивая непосредственно работами.

Нежелательно выбирать разные фирмы для разных этапов работ «например, для поверхностного водоотвода и для глубинного дренажа», чтобы потом не было проблем с эксплуатацией системы и «поиском виноватых» в недоработках. И отвод грунтовых вод, и отвод верховодки одинаково важны как для эксплуатации участка, так для защиты дома от сырости и повреждений бетонных конструкций.

Система глубинного дренажа Загрузка…

фото, видео, как сделать дренаж на участке

Неотъемлемой частью частного дома или вашей «Красивой дачи» является ливневая канализация, обеспечивающая эстетичный вид жилого строения и участка, прилегающего к нему. А также предупреждающая преждевременное разрушение фундамента зданий и корней растений, растущих на участке. Неопытному человеку в области водоотведения данный момент может показаться темным лесом. В этой статье мы разберём

системы отвода поверхностных вод, поверхностных, ливневых и талых вод, со строений и участка.

sistemy-otvoda-poverhnostnyh-vod-foto-video-kak-sdelat-drenazh-na-uchastke-1Подробная схема системы отвода воды.

Как сделать дренаж на участке своими руками: выбор системы

Дренажные системы условно разделяют на две большие категории: поверхностные и глубинные. Если для монтажа глубинной системы могут потребоваться определенные знания и помощь специалистов, то установка поверхностного дренажа на дачном участке может быть выполнена самостоятельно. Этот вид канализации можно назвать самым простейшим способом решения проблемы с лишней влагой на участке.

На заметку! Существуют определенные ограничения в отношении установки поверхностных и глубинных систем. Некоторые условия не позволяют выполнить организацию того или иного вида канализации. Обязательно выполняйте предварительный анализ условий территории предполагаемого строительства.

Чтобы разработать предварительную схему дренажа участка, его территорию следует осмотреть и обозначить ключевые моменты. Рассматриваются все факторы, которые могут оказать влияние на дальнейшие работы по составлению проекта дренажа участка.

sistemy-otvoda-poverhnostnyh-vod-foto-video-kak-sdelat-drenazh-na-uchastke-2
Монтаж дренажной системы.

Для составления схемы требуется следующая информация:

  1. План территории с указанием всех строений, характера и густоты посадок, а также границ участка.
  2. Топографические данные, отражающие особенности рельефа (не нужны, если участок имеет плоскую поверхность).
  3. Дендроплан (схема необходима, если на территории имеется большое количество посадок или предполагается их высадка, поскольку растения зависимы от воды).
  4. Дорожно-тропиночная сетка (схема пролегания будущих дорожек и мощеных площадок, которые нуждаются в водоотводе).
  5. Схема коммуникационной системы.
  6. Гидрологические данные (уровень водного баланса территории).

С одной стороны, гидрологические данные оказывают влияние на то, как делать дренаж на участках дачного типа, поэтому они очень важны. С другой стороны, суглинистые виды почв обладают одинаковым структурным строением, поэтому такая информация может не понадобиться.

Как уже говорилось, для создания ливневой канализации она же система отвода поверхностных вод требуются элементарные знания в строительстве и данные о самой  благоустраиваемой территории.

Ливневая канализация является самотечной, т.е. устроена под наклоном, и включает в себя следующие элементы:

  1. Кровельный водоотвод;
  2. Дренажный водоотвод;
  3. Коллектор или место выброса водоотвода.

Кровельный водоотвод принимает атмосферные осадки на уровне крыши, посредством лотков, желобов, воронок и отправляет их в дренажную поверхностную систему.

Проектирование системы отвода поверхностных вод

Для проектирования необходимо знать:

  • среднее количество выпадаемых осадков (как в виде дождя, так и в виде снега, талой воды), узнать это можно в СниПе 2.04.03-85;
  • площадь кровли;
  • наличие иных коммуникаций и объектов на обустраиваемой территории .
sistemy-otvoda-poverhnostnyh-vod-foto-video-kak-sdelat-drenazh-na-uchastke-3Проект дренажной системы на участке.

Для проектирования необходимо определиться в каких местах будут располагаться водосточные трубы и сколько их будет. Составляется схема, на которой отображены перепады высот поверхности участка, строения на нём. На схеме обозначаются места прокладки всех элементов ливневой канализации, включая трубы, смотровые колодцы и места сброса воды. При проектировании также рассчитывается количество требуемых материалов и затраты на них.

Отвод воды с кровли

Материал кровельного слива разнообразен: сталь, медь, сталь с полимерным покрытием, алюминий и т.д. Особенной популярностью пользуется пластик. Он экономичен, устойчив к повреждениям, является шумоизолирующим материалом, герметичен, легок как в весе, так и в монтаже.

Для правильного конструирования кровельного слива понадобиться:

  1. Кронштейн металлический;
  2. Шпилька со специальной гайкой;
  3. Регулируемое крепление;
  4. Кронштейн желоба;
  5. Наконечник;
  6. Муфта соединительная;
  7. Колено;
  8. Заглушка воронки;
  9. Заглушка желоба;
  10. Угловой элемент;
  11. Воронка;
  12. Соединитель желоба;
  13. Желоб водосточный;
  14. Труба водосточная.

Количество и тип каждого элемента зависит от периметра кровли и количества перекачиваемой жидкости, т.к. слишком мощный водоотвод нерационален с точки зрения финансовых затрат, а слабый — не будет справляться с поставленной задачей. Необходимо найти оптимальный вариант. На рисунке указаны необходимые размеры, характерные для средней полосы России.

sistemy-otvoda-poverhnostnyh-vod-foto-video-kak-sdelat-drenazh-na-uchastke-4 Кровельный слив. sistemy-otvoda-poverhnostnyh-vod-foto-video-kak-sdelat-drenazh-na-uchastke-5 Элементы кровельного слива с указанием их размеров.

На заметку! Чтобы уменьшить затраты на приобретение расходных материалов вы можете изготовить желоба самостоятельно. В домашних условиях можно сделать бетонные элементы, воспользовавшись специальными формами для заливки.

Монтаж системы отвода воды с кровли дома

Монтаж производится после разработки проекта всей системы водоотлива, ознакомления с инструкцией приложенной магазином-поставщиком (каждая система имеет свои особенности конструирования, которые необходимо учесть).

Общая последовательность монтажа системы отвода поверхностных вод и выполняемые работы:

  1. Монтаж начинается с крепления кронштейна со стороны стропильной стены или лобовой доски, с учетом наклона желобов.
  2. Затем укладываются сами желоба при помощи специальных пластин и крепятся друг с другом  методом холодной сварки или резиновыми уплотнителями. Метод холодной сварки предпочтителен для соединения желобов из-за устойчивости к деформации.
  3. В угловых соединениях и соединениях с воронками устанавливается дополнительный кронштейн.
  4. Производится монтаж труб, соблюдая расстояние от стены в 3-4 см. Кронштейны по вертикали крепятся на расстоянии в 1.5-2 м. Сам слив должен находиться в полуметре от поверхности земли.

Советы от профессионалов:

  • Желоба начинают укладывать от воронки, чтобы края желоба были ниже края кровли.
  • В случае если эксплуатировать трубу для сбо

Избавляемся от воды на участке — Всё о септиках

Чрезмерная влажность земельного участка является довольно значимой проблемой для многих владельцев земли, которые не могут использовать всю площадь по назначению из-за воды, стоящей предельно высоко. Именно по этой причине отвод воды с участка стал довольно популярной темой, которой интересуются многие владельцы дачного участка и загородных домов. В данной статье мы постараемся описать существующие причины такого нюанса, а также способы решения данного вопроса.

Схема дренажной системы

Схема дренажной системы

При более детальном рассмотрении данного вопроса стоит учитывать определенные особенности конкретного участка, который, несмотря на схожесть с описанным вариантом, может иметь разительные отличия по своей структуре и особенностям конструктивного типа. Другими словами, владелец участка должен провести точные замеры и проверку грунта перед тем, как приступать к кардинальным мерам для отвода жидкости и вод со своего участка. Итак, в первую очередь необходимо произвести проверку грунта на уровень грунтовых вод.

Возникновение воды

Для того чтобы определить причину и степень возникновения грунтовых вод, не нужно вызывать специалистов. Все необходимые работы можно проделать самостоятельно, и для этого нужно следовать дальнейшим рекомендациям.

В первую очередь следует определить самое низкое место на участке и вырыть там яму глубиной в полтора метра.

Как только грунтовые воды заполнят вырытый котлован, необходимо измерить расстояние от образованного уровня воды до края котлована.

Выбор места расположения будущего колодца-септика

Выбор места расположения будущего колодца-септика для отвода вод.

В том случае, когда готовое расстояние составляет меньше 1 м, участок подлежит вмешательству инженерного типа, при котором можно избавиться от чрезмерного количества жидкости в грунте при помощи отвода. Даже если вода поднимется значительно ниже данного уровня, то меры, которые позволят выполнить отвод воды, все равно потребуются, ведь это уже говорит о нарушении правильности отвода грунтовых вод от всего участка.

Как правило, такие проблемы возникают на участках с плотным или глинистым грунтом и в тех местах, где имеется много массивных построек, огражденных заборами с глубоким фундаментом укрепленного типа. В таких случаях дождевая и талая вода не в состоянии в полной мере поглотиться грунтом, что и заставляет ее скапливаться на довольно высоком уровне. Еще одним фактором, влияющем на слабое поглощение воды грунтом, является отсутствие деревьев на участке, которые потребляют большое количество воды, что позволяет осушить при этом сам грунт.

Система канализации для дачи

Система канализации для дачи.

Разделение всего участка на отдельные зоны при помощи глубоких и укрепленных фундаментов не позволяет дождевой и талой воде усваиваться в грунте должным образом, что и приводит к повышенному уровню грунтовых вод, который не позволяет использовать землю для высадки любых культур или последующего строительства.

Владельцам таких участков в первую очередь необходимо позаботиться об отводе жидкости из земли, что в данном варианте можно сделать только при помощи организации правильной отводной и дренажной системы. Данный тип дренажа имеет несколько этапов строительства, в которые входит распределение труб главного и вспомогательного типа и их правильное расположение и заглубление.

Вам может быть интересно: Сайт о фундаменте.

Варианты отвода

Решить проблему застоя воды на участке можно при помощи организации канав дренажного типа по всему периметру каждого строения и участка в целом. В низкие участки территории можно засыпать предельно рыхлый грунт, проложить трубы для стока и организовать колодцы дренажного типа. Для укладки труб необходимо вырыть специальные траншеи, в которых будет разделение на сток центрального типа, и несколько отводных стоков.

Схема сточного колодца

Схема сточного колодца.

Для каждого типа трубы используют укладку на разной глубине, что позволяет выполнить правильное распределение нагрузок и отвода воды. Главная отводная труба закапывается на глубину около 80 см, тогда как для отводных элементов достаточно углубиться всего на 30-35 см. Главная труба укладывается под определенным уклоном, позволяющим отводить жидкость на всем пути следования, который заканчивается в самом низком месте участка, где необходимо организовать сточный колодец.

Сточный колодец может быть выполнен несколькими способами, самым популярным из которых является использование армированной конструкции и бетонного раствора. Но данный вариант имеет большие затраты труда и средств, чего сегодня можно легко избежать при помощи современных материалов. К таким материалам относится специальная гидроизолирующая пленка, которая прокладывается на стенки и дно вырытого колодца. Это позволяет довольно легко и быстро оборудовать место для отвода лишней жидкости дождевого или талого типа.

Схема смотрового колодца

Схема смотрового колодца.

Выполнение такого колодца из железобетона позволит выполнить более надежный и долговечный элемент, который можно использовать для украшения местности. Но стоит напомнить о том, что для такого строительства понадобится применение не только большого количества материала, но и квалифицированной помощи специалистов, ведь в противном случае качество стенок и дна колодца будет находиться на минимальном уровне. Именно это и стало причиной популярности более легких способов устройства отводных колодцев, для строительства которых используют современные строительные материалы.

Дренажный колодец можно использовать не только как средство для осушки местности, но и как декоративное строение — небольшой пруд на участке. Таким способом можно достигнуть поставленной цели и облагородить свой участок популярным в наше время элементом. Варианты таких прудов можно просмотреть в готовом виде или придумать самостоятельно, что позволит выполнить уникальный декоративный элемент.

Вред сорняков на даче

Не стоит забывать о том, что растительность на участке может стать средством определения сырости грунта, а также причиной ее возникновения. Если на территории участка замечен мох, щавель, незабудки или мокрица, то можно с уверенностью сказать о том, что участок нуждается в принудительном отводе грунтовых вод. Как правило, такое замечание может стать толчком для того, чтобы проверить состояние грунта на жилом участке.

Запущенные участки, на которых беспорядочно растет густая и высокая трава, не могут осушаться солнцем, ведь плотный слой растительности просто закрывает грунт от прямых солнечных лучей. Другими словами, от данного зеленого покрова лучше избавиться, что в свою очередь позволит способствовать более качественному поглощению и испарению воды.

Способствовать более качественному и надежному осушению местности можно при помощи высадки довольно крупных деревьев, в цикл жизнедеятельности которых входит поглощение большого количества жидкости. Такой вариант актуален при наличии довольно большого участка, на котором найдется место под такой вариант.

Поверхностный дренаж: способы устройства и оформления

Так как основная водяная нагрузка приходится на тёплое время года, то для отвода воды не во всех случаях требуется зарываться ниже глубины промерзания. Поверхностный дренаж вполне эффективен, особенно если участок расположен на небольшом

Канавы и канавки

Самый простой и доступный вариант отвести воду — устроить поверхностные дренажные канавки. Дренажные канавы справляются с отводом воды при больших ливнях или во время таяния снега. Обычно их располагают по периметру участка, соблюдая уклоны для самотёка воды.

Канавы направляются в сторону водоприёмника, расположенного в самой нижней части участка. Это может быть уличная канава, проходящая вдоль дороги, ливневая канализация, если посёлок ею оборудован, а также водоём — естественный или искусственный.

Кроме канав по границам при необходимости применяют устройство поверхностных водоотводов и по территории самого участка.

Уличная канава
Уличная канава

Дно и стенки канав делают просто грунтовыми или облицованными каким-либо материалом, к примеру, камнем или плитами из бетона. При обустройстве каналов нужно различать сточную и дренажную канавы.

Сточная канава принимает в себя потоки воды, уже собранные ранее, или воду, поступающую сверху — например, во время дождя. Поэтому её стенки могут быть водонепроницаемыми. Такой канал оформляют в виде бетонных или пластиковых лотков. Дренажная же канава вбирает лишнюю влагу из почвы, поэтому её стенки должны быть проницаемы для воды.

Поверхностные дренажные канавы могут быть устроены над трубами глубинного дренажа, расположенными в почве, в качестве дополнительной меры.

Пластиковые дренажные лотки
Пластиковые дренажные лотки

Не стоит смущаться тем, что на вашем участке появятся траншеи. Существует несколько способов их декорирования, способных превратить утилитарную дренажную конструкцию в элемент ландшафтного дизайна. Выбор стиля зависит от дизайна всего участка.

Канал для стока воды с использованием готовых лотков оформляют декоративными решётками — пластиковыми или металлическими.

Декоративные решётки канавы и люк дренажного колодца
Декоративные решётки канавы и люк дренажного колодца

В качестве материала для отделки стенок канавы можно использовать натуральный камень, только не забывайте, что если для фиксирования камня используется раствор, то такой способ подойдёт для сточной канавы. Дренажную канаву нужно отделывать камнями большого размера, используя метод «сухой кладки» — тогда стенки останутся водопроницаемыми.

Декоративно оформленная сточная канава
Декоративно оформленная сточная канава

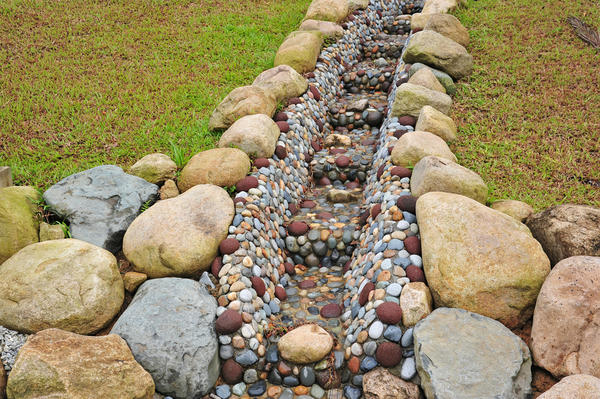

На фото ниже вы видите дренажную канаву, выложенную натуральным камнем по технологии «сухой кладки» — функциональную составную часть дренажной системы и декоративный элемент ландшафта.

Дренажная канва, отделанная натуральным камнем
Дренажная канва, отделанная натуральным камнем

Другой способ отделать и одновременно укрепить от осыпания стенки — использование так называемых матрацев Рено. Это аналоги габионов — металлических сеток, наполненных щебнем или булыжниками, — только ориентированных не вертикально, а горизонтально или наклонно.

Дренажная канава и склон берега пруда, укреплённые матрацами Рено. Фото с сайта http://sitkazahid.com/
Дренажная канава и склон берега пруда, укреплённые матрацами Рено. Фото с сайта sitkazahid.com

Использование матрацев Рено — это не только способ дренировать грунт, но и возможность укрепить его на склонах дренажных канав, а также оврагов и водоёмов, если они есть на вашем участке. Укрепление грунта на склонах таким приёмом в дизайне участка можно скомбинировать с габионами в качестве подпорных стенок или ограждений.

Помимо собственно канавы (неглубокого и неширокого рва), поверхностный дренаж можно оформить в виде:

  • Природного ручья
Дренажная канава не обязательно должна быть прямолинейной. Немного извилистая форма не снизит эффективность дренажа, но будет выглядеть более естественной и лучше впишется в дизайн. Канаву следует выкапывать с наклонными стенками (угол наклона — около 20°), чтобы избежать осыпания грунта. Стенки укрепляются дёрном или камнем, и высаживаются декоративные влаголюбивые растения.

Дренажная канава в виде ручья
Дренажная канава в виде ручья

  • «Французской» канавы
Французская канава представляет собой довольно глубокую траншею, полностью засыпанную щебнем. Этот вариант не только прекрасно справляется с функцией отведения лишней воды, но и является стильным украшением участка. Кроме того, он лишен недостатков обычной открытой канавы: здесь не скапливается растительный мусор, и вода не зацветает.

Французская канава
Французская канава

  • «Сухого» ручья
«Сухое русло» в ландшафтном дизайне применяется в качестве самостоятельного декоративного элемента. А ещё сухие ручьи — это великолепный способ замаскировать дренаж. По своему устройству они аналогичны французской канаве, траншея засыпается щебнем доверху. Отличие во внешнем виде.

Сухой ручей - маскировка для дренажной канавы
Сухой ручей — маскировка для дренажной канавы

Французские канавы прямолинейны, они впервые появились в регулярных парках, популярных во Франции в эпоху барокко. Сухие русла имитируют путь высохшей природной реки или ручья или курум — каменную реку.

Правильно устроенные садовые дорожки с засыпкой хорошо фильтрующими воду материалами (щебень, песок) в основании, уложенные с уклоном к краям, способны и сами эффективно дренировать территорию участка. Они также могут маскировать дренажные канавы при поверхностном засыпном дренаже.

Садовые дорожки - часть дренажной системы
Садовые дорожки — часть дренажной системы

При устройстве таких дорожек не забывайте, что их поверхность должна быть водопроницаема. В качестве материала используйте мелкий гравий, гранитную крошку, брусчатку, уложенную без раствора, в песок. Дополнительно дорожки в саду по наружным сторонам могут снабжаться водоотводящими лотками, направленным в общую систему дренажа.


Садовые водоёмы как элементы дренажной системы

По канавам различной конструкции и внешнего вида вода стекает в водоприёмник, одним из вариантов которого может быть водоём — природный или искусственный. Поверхностный дренаж — отличный повод для устройства пруда на даче. Он послужит водоприёмником дренажной системы открытого типа, а по совместительству — центром ландшафтной композиции участка.

Пруд на участке
Пруд на участке

Пруд, если он устроен не с помощью готовой пластиковой ёмкости, а имеет естественное дно, сам по себе является дренажом. Если он располагается в нижней точке участка, лишняя грунтовая и поверхностная вода будет стекать в него, осушая территорию. В простых случаях подтопления территории пруд, выкопанный в нужном месте, может быть единственным и достаточным элементом дренажной системы.

Поверхностный лоток для отвода воды в природный водоём
Поверхностный лоток для отвода воды в природный водоём

Если места для садового дренажного водоёма на участке нет, но зато поблизости имеется естественный пруд, озеро или река, то можно отвести собранную воду туда. Конечно, если целесообразность такого мероприятия адекватна трудозатратам по производству земляных работ. Отвести воду можно поверхностным способом, всё той же канавой (лотком), или проложив подземную трубу.

Труба дренажной системы, направляющая сток в естественный водоём
Труба дренажной системы, направляющая сток в естественный водоём

Нужно только заранее убедиться в том, что уровень водоёма всегда ниже трубы, даже в весенний паводок. Иначе весной вы получите обратный эффект: вместо отвода лишней воды с участка к вам по трубе притечёт и часть водоёма. Или труба должна быть оборудована обратным клапаном.

Не забудьте, что в естественный водоём нельзя сливать сильно загрязнённые воды, например из системы фильтрации септика.


Отвод воды с участка: поверхностный и глубинный дренаж

Отвод воды с участка повышает несущую способность грунта, нивелирует потребность в гидроизоляции подвалов или цокольных этажей и улучшает локальный микроклимат ландшафта.

Поэтому глубинные и поверхностные водоотводы сооружают и владельцы еще только стоящегося дома, и собственники уже эксплуатируемых строений. И в данной статье мы разберем процесс сооружения отводов на дачном участке.

Отвод поверхностных и дождевых вод с дачного  участка

Отвод поверхностных и дождевых вод с дачного участка

Отвод воды на дачном участке: типовые схемы

Избавить участок от лишней влаги можно двумя способами, а именно:

  • Соорудив поверхностный отвод, решающий проблему утилизации атмосферных осадков и стоков с кровли.
  • Построив глубинный отвод, который «подсушит» сам грунт участка.

Разумеется, отвод дождевой воды с участка обойдется намного дешевле мелиорации ландшафта. Однако, поверхностные водоотводы не решают проблему излишне влажной почвы. Поэтому возможность применения первой или второй схемы обустройства водоотводов связывают с двумя характеристиками грунта: влажностью почвы и уровнем грунтовых вод.

Соответственно, если уровень критически близок к поверхности, а влажность очень высока, то владельцу участка придется вложиться в глубинный отвод.

В противоположном случае – при средней влажности почвы и большой глубине залегания грунтовых вод – вполне достаточно и поверхностного водоотвода.

Поверхностный отвод вод: способы обустройства

Удаление влаги из поверхностных слоев почвы решается путем постройки точечного, линейного или комбинированного водоотвода.

Линейная система дренажа

Линейная система дренажа

Точечный водоотвод – это обычный ливневый колодец, который монтируют под водосточной трубой, на месте застоя воды (лужи), под поливочным краном или в любом другом месте. Колодец просто аккумулирует излишнюю влагу и выводит ее в центральную канализацию или просто в овраг.

Линейная система предполагает строительство дренажных траншей, обеспечивающих отвод грунтовых поверхностных вод с участка достаточно большой площади. Однако эффективность подобной системы зависит от тщательно выверенного уклона дна траншей. То есть, при сложном рельефе участка линейная система отвода предполагает достаточно объемные земляные работы.

Поэтому большинство относительно сухих участков оснащаются комбинированной системой поверхностного отвода – сетью дренажных траншей, подводимых к ливневым колодцам.

Дренаж Softrock

Дренаж Softrock

При этом в качестве последнего используются готовые конструкции из полиэтилена, заглубляемы до трехметровой отметки, а вместо дренажных траншей можно задействовать систему труб Sofrock. Такая дренажная система вкапывается на 50-60 сантиметров и засыпается особым грунтом с высокой влагопроницаемостью.

Причем дренажная труба Sofrock окружена 10-сантиметровым фильтрующим слоем на основе полипропилена. Поэтому такая конструкция не перемерзает и не деформируется при сезонных подвижках грунта.

Глубинный водоотвод – решение проблемы влажного грунта

Глубинный дренаж практикуют при высокой влажности грунта или при недостаточной влагопроницаемости почвы.

Причем указанные недостатки можно определить даже визуально – если после дождя лужа не высыхает за пару суток, то на участке придется построить глубинный дренаж.

Глубинный водоотвод

Глубинный водоотвод

Конструктивная схема глубинного водоотвода похожа на комбинированное решение поверхностного типа. То есть, глубинный отвод предполагает строительство дренажных каналов, подводимых к водосборам, которые соединяются с центральной канализацией.

Разумеется, указанные каналы, а равно и водосбор, будут закладываться на большой глубине – ниже 1-1,2 метра. Поэтому глубинная система предполагает достаточно большой объем земляных работ. Однако решить проблемы высокой влажности грунта можно только подобным образом.

Строительство глубинного водоотвода – обзор процесса

Монтаж глубинного водоотвода начинается со строительства четырех промежуточных водосборников, закладываемых в углах осушаемого периметра. Причем сам водосборник строится в форме колодца, диаметром не менее 300 миллиметров, а на его дно досыпают песчано-гравиевую подсыпку.

Глубина промежуточного колодца (коллектора) –  3 метра. Лучший способ обустройства шахты – бурение грунта. Лучший способ армирования стенок – обсадные трубы из полимеров или асбестоцемента.

Дренаж и отвод излишней воды

Дренаж и отвод излишней воды

После строительства промежуточных коллекторов их соединяют дренажными траншеями. Причем дно траншей должно спускаться к «последнему» угловому колодцу (который свяжут с центральным коллектором) под углом 3-4 градуса. То есть, перепад высот на погонном метре должен быть не менее пары сантиметров.

При этом на дно траншеи придется настелить геотекстиль, после чего подсыпать не менее 5-10 сантиметров щебня или гравия. Дренажную трубу монтируют на эту подсыпку, после чего всю траншею засыпают щебнем (гравием) до уровня – диаметр трубы + 5-10 сантиметров. Ввод дренажных труб в угловые коллекторы реализуется с помощью тройников.

Открытые траншеи засыпают смесью гравия и песка, предварительно защитив геотекстилем подсыпку из щебня, защищающую трубу от заиливания. Поверх песчано-гравиевой подсыпки раскатывают слой дерна или досыпают 10 сантиметров гравия (отсева), формируя прогулочную дорожку.

Крайний угловой коллектор соединяют с центральным водосборником глубинной прокладкой диаметром не менее 150-200 миллиметров. Причем центральный водосборник оформляют в виде колодца, диаметром от 0,5 метра, с песчано-гравиевой подсыпкой на дне.

admin

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
