Обогреватель usb своими руками: USB подогреватель для чашки из процессора – ПОСТАВКА ДЛЯ КРУЖКИ*с подогревом от usb*СВОИМИ РУКАМИ

USB подогреватель для чашки из процессора


Сидя за компьютером иногда хочется насладиться чашечкой горячего чая или кофе. Но что делать, если приготовленный несколько минут кофе успел остыть? Предлагаем USB подогреватель для чашки, изготовлению которого мы решили посвятить этот обзор.

А начать советуем с просмотра авторского видеоролика

Итак, что же нам понадобится:
— металлическая коробочка;
— ненужный процессор;
— светодиодная лампочка;
— USB шнур;
— термоустойчивый клей;
— самоклеющиеся мягкие ножки.


Начнем с небольшого уточнения. Можно использовать процессор от ПК, однако на нем присутствует 500 ножек, а это значительно осложняет работу, учитывая, что необходимо найти правильные ножки. Вместо этого автор советует использовать старую карту от приставки Nintendo, которая также является процессором. Также необходимо учесть конструкцию компьютера, к которой будет подсоединяться подогреватель. В частности, нужно иметь информацию о типе USB разъема – USB 2.0 или USB 3.0. У автора на компьютере установлен USB 3.0, поэтому будем рассматривать на его примере.

USB 2.0 способна выдать мощность 500 мА, а USB 3.0 – 900 мА. Подсоединяем плюсовой и минусовой контакты так, как это показано на рисунке ниже и получаем 290 мА. Используя две карты, получается 580 мА.


Далее берем USB провод и зачищаем один конец. Синий и зеленый провода не будут использованы. Добавляем по двум проводам на каждый из оставшихся двух, не забывая об изоляции. Получается два плюса и два минуса.


Припаиваем плюсовые и минусовые провода на карты.


Перейдем к подготовке коробочки. Автор использует коробку от крема, на которой нужно сделать два отверстия. Одно необходимо для входа провода, а во второе будет установлена светодиодная лампочка.


Перекрашиваем коробку в любой цвет.

Наносим толстый слой клея на саму плату, которая будет разогреваться до температуры, превышающей 70 градусов по Цельсию. В этом случае клей будет также выполнять роль термопасты. Далее наносим тонкий слой клея на карту и приклеиваем в корпус.


Чтобы провод нечаянно не выдернуть провод, на нем необходимо завязать узелок.

На дно подогревателя клеем мягкие ножки, которые должны дать ему устойчивость.

Устанавливаем светодиодную лампочку и закрываем коробочку. Наш подогреватель готов.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

ПОСТАВКА ДЛЯ КРУЖКИ*с подогревом от usb*СВОИМИ РУКАМИ





Всем привет.Рыбаки,охотники,туристы-в общем всем читателям этой статьи.Сегодня моя статейка о том как можно сделать простую подставку для кружки-стакана с подогревом от usb-которая добавит вам тепла и уюта в поездке,на отдыхе,да и просто дома.

НЕБОЛЬШАЯ ОГОВОРОЧКА-ДАННАЯ СТАТЬЯ НЕ ЯВЛЯЕТСЯ ИНСТРУКЦИЕЙ ПО СБОРУ ПОДСТАВОК С ПОДОГРЕВОМ-а лишь демонстрация моей идеи и того что из этого получилось.ПОМНИТЕ ВАША БЕЗОПАСНОСТЬ—В ВАШИХ РУКАХ.

И так с лирикой окончено-поехали.

—ОСНОВА ДЛЯ ПОДСТАВКИ—банка от кофейного напитка-плюсы-плотный корпус,метализированое дно-то что нужно для хорошей теплопередачи.Определился и вырезал нужный размер.

—В КРЫШКЕ—она же будет дном подставки-просверлил 4 отверстия-диам м4-и закрепил 4 болта-ЭТО БУДУТ ОСНОВЫ ДЛЯ НОЖЕК И КРЕПЕЖ ДЛЯ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА.

—ЗАКРЕПИЛ САМ НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ—кусок спирали от нагр.спирали 300ват.высчитал длину 0.95А при 5 вольтах-при таком раскладе нагрев готовой подставки до 45 С.На ощуп-очень даже тепло.Подобрал юсби  провод по соответствующей нагрузке.ДАННЫЙ РАСЧЕТ -для подключения к повербанку,мощной зарядке-не в коем случае к ПОРТАМ НОУТБУКА ИЛИ КОМПА.

—СНИЗИЛ ТЕПЛОПОТЕРИ ЧЕРЕЗ КОРПУС И ДОП ЭЛЕМЕНТЫ-на дно подставки-под спирали наклеил  два слоя воилока(выглядывающая подложка из огнеупорного материала на фото-была заменена на войлок).КОРПУС ПОДСТАВКИ проклеил изнутри подложкой под ламинат-5мм-толщиной.На болты где нет спирали надел несколько слоев термоусадки.

—НИЗ ПОДСТАВКИ-обклеил  вставкой из кожи(скрываем потрашки из проводов) и посадил ножки.

—НОЖКИ—основа-колпачки от витаминов-низ-метализированые пуговицы.

—ОБКЛЕЙКА КОРПУСА—верхний мет.ободок—МОЛДИНГ ДЛЯ ОБКЛЕЙКИ САЛОНОВ АВТО,сам корпус МЕБЕЛЬНАЯ НАТ.КОЖА.

—ДЕКОР КОРПУСА—фигуки для оттделки различных изделий.Можно купить в магазинах для хендмейщиков или в ШВЕЙНОЙ ФУРНИТУРЕ-выбор на любой вкус и цвет.

Стоят относительно не дорого 15-30 руб за шт(метал не известен) и есть более шикарные и прочные варианты БРОНЗА,ЛАТУНЬ.СЕРЕБРО-150-900 и более.РУБ шт.Выбрал тематику фигурок-наклеил.

Ну вот в принципе подставка и готова-теперь наш чаек и кофе будут горячими гораздо дольше-ну а мы получаем тепло и уют там где его нехватает.Так выглядит в готовом виде.

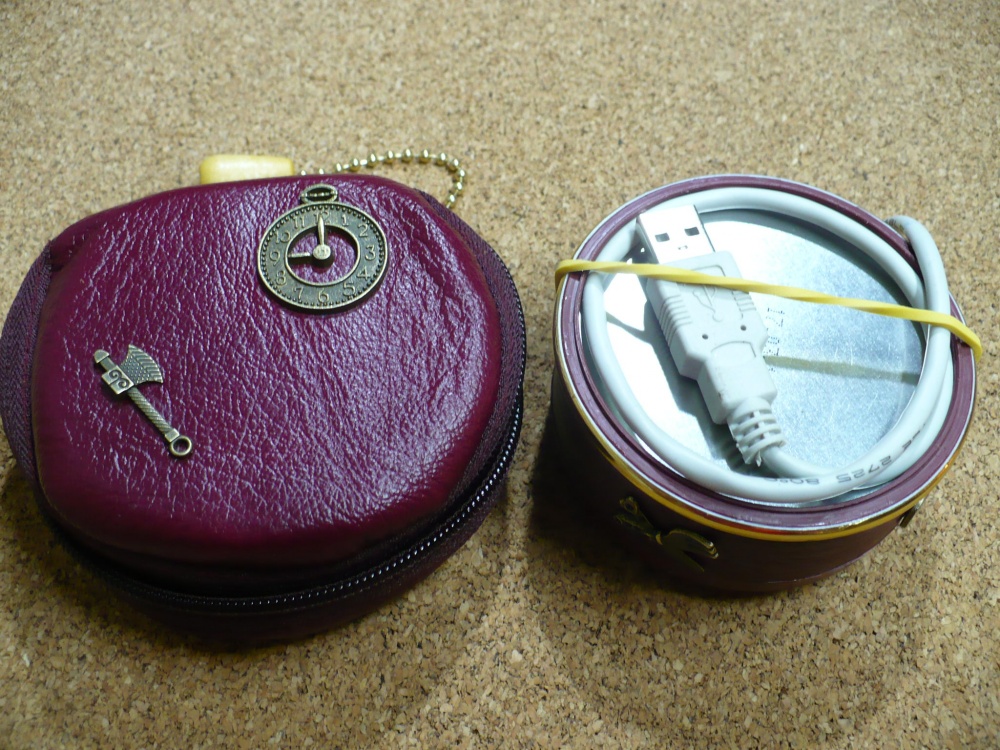

—ДЛЯ УДОБСТВА В ИСПОЛЬЗОВАНИИ—был сшит чехол из той же кожи-лементы декора на нем из той же серии.Чехол был усилен(плюс доп.придание формы)НИЗ-картоннная вставка(из коробки для обуви)+доп слой кожи для мягкости-жесткости со стороны ножек.ВЕРХ—тот же картон+пупырчатая пленка для упаковки.Теперь если подставка без дела-можно ее компактно сложить и убрать.
