Ножницы рычажные / многофункциональные — Компания «ВСС-Групп»

Каждому специалисту, занятому металлообработкой, хорошо известен такой инструмент, как ножницы рычажные для резки металла. Без него не обойтись, если нужно разрезать металлическую заготовку или обработать ее каким-либо иным способом. Их достоинством является то, что они способны разрезать листовой металл и прокат небольшого диаметра и сечения —  очень ровно и предельно точно.

Ножницы рычажные ручные обрабатывают угольники, круглые прутья диаметром или сечением до 12 мм, а листовой и полосовой металл толщиной не более 4-6 мм. Этого вполне достаточно, чтобы пользоваться большой популярностью, как в заводских условиях малых, средних и крупных предприятий, так и в частных мастерских и хозяйствах.

Ножницы ручные многофункциональные предназначены для резки металла большего диаметра и сечения. Максимальная толщина листовой стали, которая подлежит обработке, достигает, в зависимости от моделей, 7-9 мм. Предельная величина диаметра разрезаемого круглого проката может достигать 22 мм, профиля или угловой стали сечением до 25х25мм.

Сферы применения

Инструмент широко используется в строительных, монтажных, ремонтно-отделочных работах. Он отлично справляется с разрезанием жести, стальных прутьев, листового металла. Ножницы рычажные ручные используются не только для стандартной нарезки, но также и для фигурной.

Оборудование может крепиться к рабочему столу и использоваться стационарно, а также ввиду легкого веса и компактных размеров, легко перевозится на различные стройплощадки.

Ножницы многофункциональные имеют более широкий спектр действия. С их помощью осуществляют резку/рубку металлических профилей, листовой и полосовой стали, уголков и тавровых балок. Также у них есть функция перфорирования.

Преимущества

Простой и удобный инструмент имеет массу преимуществ:

  • Ножницы рычажные ручные по металлу имеют малый вес и небольшие габариты;
  • Благодаря удобной рукоятке, требуется минимальная физическая нагрузка оператора;
  • Все модификации оснащены прочным прижимом, который регулируется по высоте;
  • Режущие ножи выполняются из высококачественной прочной стали;
  • Ножницы ручные многофункциональные имеют ряд дополнительных функций, например, возможность пробивания отверстий круглого сечения в листовом металле;
  • Обеспечивают высокую точность резки и многофункциональность в работе с различными видами металлов.

Инструменты рассчитаны на длительную эксплуатацию в интенсивном режиме. Предусмотрена возможность смены ножей.

Ножницы многофункциональные для резки металла режут алюминий, медь, углеродистую сталь. Это надежный универсальный резчик, которым удобно пользоваться, и который не требует каких-либо особых навыков от исполнителя.

Рычажные ножницы для реки металла: ручные, профессиональные

Среди всех разновидностей разделительного оборудования, предназначенного для резки  металла, рычажные ножницы считаются самыми простыми и компактными. Они могут иметь ручной привод, либо управляться электродвигателем. Универсальность рассматриваемого вида кузнечно-штамповочного оборудования даёт возможность устанавливать такие ножницы практически в любой хозяйственной мастерской, и – тем более – в небольших частных предприятиях, работающих с сортовым или листовым металлом.

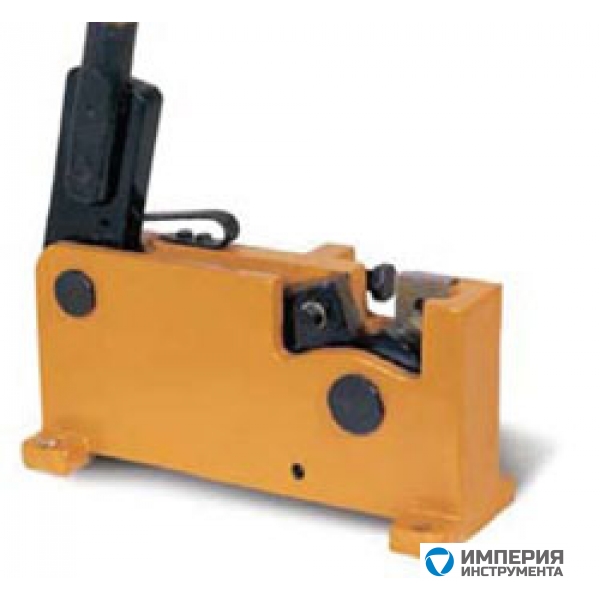

Рычажные ножницы по металлу

Принцип действия и конструктивные особенности

В отличие от листовых ножниц с наклонным ножом (гильотинных), движение ножа в рычажных ножницах чаще всего происходит не по поступательной, а по вращательной траектории. Кроме того,  в качестве основного исполнительного механизма используется не кривошипно-ползунный, а рычажный.

Наибольшее распространение приобрели рычажные ножницы, собранные по схеме одноплечевого рычага. При резке тонкого металла, с толщиной не более 0,7…0,8 мм применяются ручные слесарные ножницы, а при более толстом – стуловые ножницы, рычаг у которых намного длиннее. Кроме того, в схемах стуловых ножниц предусматривается возможность встраивания промежуточной зубчатой передачи. Это увеличивает длину траектории движения подвижного ножа, но снижает результирующее усилие, что важно, если агрегат имеет ручной привод.

Наиболее крупные исполнения стуловых ножниц позволяют разрезать листовой прокат стали толщиной до 8…10 мм, и сортовой прокат диаметром не более 22 мм.

Стуловые рычажные ножницы с ручным приводом конструируются таким образом, чтобы приводной рычаг имел форму сабли. Это позволяет приблизить траекторию движения к работе гильотинных ножниц: внедрение подвижной части рабочего инструмента в разрезаемый металл также происходит постепенно. В результате текущее значение усилия разрезки снижается. Неприводными (ручными) ножницами стулового типа можно резать сталь толщиной до 2…2,5 мм.

Типовая конструкция рычажных ножниц настольного исполнения представляет собой совокупность следующих узлов:

  1. станины;
  2. эксцентриковых или винтовых зажимов, посредством которых оборудование стационарным образом можно прикрепить к слесарному верстаку;
  3. нижней опорной рамы, на которую устанавливается неподвижная часть оснастки;
  4. саблевидного поворотного рычага с рукояткой (для ручных моделей). на нём устанавливается подвижная часть оснастки;
  5. оси с подшипником скольжения.

В приводных рычажных ножницах, кроме вышеприведенных узлов имеются также электродвигатель, клиноременная передача, а также кривошипно-шатунный механизм, который преобразует вращательное движение вала двигателя в качательное перемещение рычага. Иногда такое оборудование снабжается механизмом включения (муфтой и тормозом), и в таком виде уже мало чем отличаются от стационарных ножниц аллигаторного типа. Единственное их преимущество в данном случае состоит в отсутствии балансира, компенсирующего инерцию массивных деталей.

Ограничения рычажных ножниц и возможность их преодоления

Главный недостаток рычажных ножниц, не имеющих механического привода – необходимость совершать очень длинные перемещения, чтобы снизить усилие резки металла. Кроме того, при ручном  приводе невозможно обеспечить постоянство скорости реза, что может ухудшать качество поверхности разделения металла. Удлиняя привод, приходится жертвовать габаритными размерами оборудования. Кроме того, удлинение  плеча всегда ухудшает контроль за качеством прижима заготовки, и требует применения более мощных зажимов, удерживающих разрезаемый металл от смещения. При этом также нет возможности для качественного разрезания профильного проката: прутков, уголков и пр.

Указанные ограничения преодолеваются конструкциями с многозвенным рычажным механизмом реза, а также использованием различных способов усиления без участия мускульной силы. При этом механического привода не требуется.

Правила резки

В первом случае применяются преимущественно кинематические  схемы с двумя рычагами. К основному рычагу (каждая из частей которого соединяется с другой частью при помощи общей оси), добавляется дополнительный, а его связь с основной парой достигается наличием цилиндрического стержня, имеющего реечный привод.

Реечный механизм состоит из следующих деталей:

  • промежуточного рычага;
  • возвратных пружин;
  • поворотных скоб;
  • винтовой пары, соединяющей рейку с промежуточным стержнем.

Этот способ, хотя и обеспечивает более высокое качество резки металла, но существенно усложняет схему рычажных ножниц. Изготовить такой вариант в домашних условиях весьма затруднительно, кроме того, усилие рабочего останется достаточно высоким.

Если вместо реечной передачи в промежуточном стержне разместить механический усилитель, то результирующая нагрузка заметно снизится. Такая разновидность ручных рычажных ножниц включает в себя, помимо основных рабочих элементов также:

  • цилиндрический полый стержень;
  • усилитель с самотормозящейся резьбой;
  • соединительный стержень;
  • подпружиненный фиксатор;
  • противовес.

Наличие груза придаёт процессу резки металла ударный характер, за счёт чего удаётся повысить энергию реза, и разделять заготовки с большей толщиной или площадью поперечного сечения. Однако ударный характер приложения нагрузки утомляет рабочего (особенно при продолжительной работе), а амплитуда колебаний устройства на раме увеличивается. Для установки таких ножниц потребуются более надёжная опора и ровная поверхность пола. Производительность резки металла также снизится.

Наиболее современной считается  трёхзвенная схема. В данном случае достигается требуемый компромисс между прилагаемым усилием и длиной  перемещения подвижного инструмента.

Трёхзвенные рычажные ножницы

Установлено, что схеме, которая будет описана далее, возможно производить резку сортового и листового проката с размером поперечного сечения до 10 мм, чего в большинстве случаев бывает достаточно не только для собственных нужд, но и для изготовления стальных изделий в рамках небольшого  бизнеса.

Такие ножницы состоят из следующих узлов:

  1. Станины, для изготовления которой понадобятся два равновеликих уголка с толщиной полки не менее 7 мм.
  2. Нижней опоры, к которой крепится рабочий инструмент.
  3. Верхней опоры, которая устанавливается в посадочное место, и имеет скос с целью уменьшения зазора между ножами в момент начала резки.
  4. Корпуса, крепёжные отверстия под ножи в котором стоит выполнять немного овальной формы, чтобы компенсировать возможные погрешности установки инструмента.
  5. Серьги.
  6. Соединительной оси.
  7. Крепёжных деталей.

Для изготовления всех деталей многозвенного механизма потребуется среднелегированная сталь марки 35 или выше.

Длина опорной рамы определяется максимальными размерами разрезаемого металла: габарит ручных ножниц будет в примерно два раза больше ширины заготовки. Тем не менее, конструкция получается достаточно компактной, и позволяет для своей установки использовать обычные слесарные тиски и соответствующих размеров верстак.

Схема крепления рабочего инструмента состоит в следующем. В оснастке, изготавливаемой из высокопрочной инструментальной стали марок У10 или У12   выполняются посадочные отверстия с раззенкованной конической частью, для того, чтобы крепление выполнялось впотай. Комплект должен включать варианты для разрезания  профильного металлопроката. Для облегчения обслуживания оснастку стоит изготовить  двусторонней. Далее производится термическая обработка до твёрдости не менее 54…56 HRC, и шлифовка с целью ликвидации вероятного коробления рабочего полотна. Готовая оснастка устанавливается в  нижнюю и верхнюю посадочные части, и пригоняются один по другому таким образом, чтобы фактический зазор между подвижной и неподвижной частями не превышал 5…8% от толщины разрезаемого металла.

Обслуживание и эксплуатация

Основное регламентное обслуживание оборудования состоит в периодической заточке инструментальной оснастки (при первой эксплуатации ножи достаточно просто перевернуть на 180°). Заточку можно вести на шлифовальной машинке, используя карборундовый круг, после чего необходимо зашлифовать полученную поверхность. После многократных переточек стабильность зазора необходимо поддерживать установкой прокладок из стали. Их толщина устанавливается опытным путём.

Периодически проверяют зазоры в сочленениях, и смазывают их маслом «Индустриальное-20» или аналогичным.

Категорически не рекомендуется при изготовлении оснастки останавливаться на секторном варианте, который потребует сварки. Точность резки металла при этом неизбежно ухудшится.

Для улучшения надёжности монтажа настольных ручных  ножниц с рычажным механизмом на слесарный верстак, его стоит усилить с противоположной стороны при помощи стального уголка, швеллера или толстой полосы.

Ножницы рычажные по металлу: разновидности, технические характеристики

Надежным и популярным инструментом для разрезания являются рычажные ножницы по металлу. С их помощью перекусывают проволоку, разделяют жестяные изделия, арматуру малого диаметра, профиля. Механизмы приводятся в действие усилием со стороны человека или с помощью электроники.

Эксплуатация ножниц по металлу

Предназначение

Используются рычажные ножницы для резки металла на производстве, в частных мастерских. Они подходят для разрезания листов по прямой линии без отклонений по сторонам.

Ручные модели не подходят для разрезания листов, деталей разной формы большой толщины. Для этого необходимо купить электрические ножницы.

Устройство и принцип работы

Принцип работы рычажного агрегата простой, однако, новичкам будет интересно узнать из каких элементов состоит этот инструмент:

  1. Литая станина, которая обеспечивает устойчивость ножниц при работе с заготовками.
  2. Прижимные механизмы, которые позволяют закреплять конструкцию на любой поверхности, переносить их с места на место. Это делает процесс резки простым.
  3. Опорная рама. Изготавливается из швеллеров, уголков.
  4. Поворотный рычаг с рукоятью.
  5. Оси, на которых закрепляются подшипники скольжения.

Отдельного рассмотрения заслуживает рабочая часть инструмента. Она состоит из двух лезвий – подвижного и неподвижного. Они должны изготавливаться из высокопрочного металла, чтобы была возможность разрезать разные материалы.

Технические характеристики

Как у ручных, так и автоматизированных ножниц есть ряд технических характеристик, которые обуславливают их эффективность, точность, производительность. К основным параметрам относятся:

  1. Длина режущих частей.
  2. Наличие креплений для заготовок, дополнительных рабочих столов.
  3. Материал лезвий.
  4. Мощность оборудования (если речь идет про электрические модели).
  5. Масса, габариты инструмента.
  6. Допустимая толщина разрезаемых деталей.

Если говорить про электроинструмент, нужно отдельно обратить внимание на систему управления.

Разновидности

Рычажные ножницы по металлу разделяются по разным факторам. Если говорить о типе привода, можно выделить несколько групп:

  1. Гидравлические – приводятся в движение с помощью привода на гидравлике. Это мощные модели, которые предназначены для разрубания металлических прутьев, арматуры большого диаметра.
  2. Механические рычажные ножницы по металлу. Ручные устройства, которые приводятся в движение по принципу рычага.
  3. Электрические модели. Особенности инструментов — высокая скорость проведения работ, производительность. Рабочему не нужно прилагать усилий для раскроя металла.

По габаритам можно выделить две группы оборудования:

  1. Настольные модели. Инструменты небольшого размера, которые закрепляются на любом рабочем столе с помощью специальных зажимов.
  2. Полноценные станки, с литой станиной. Они используются на крупных предприятиях, оборудуются гидравлическим, электрическим приводами. Позволяют заниматься серийным производством.

Разновидности механических моделей:

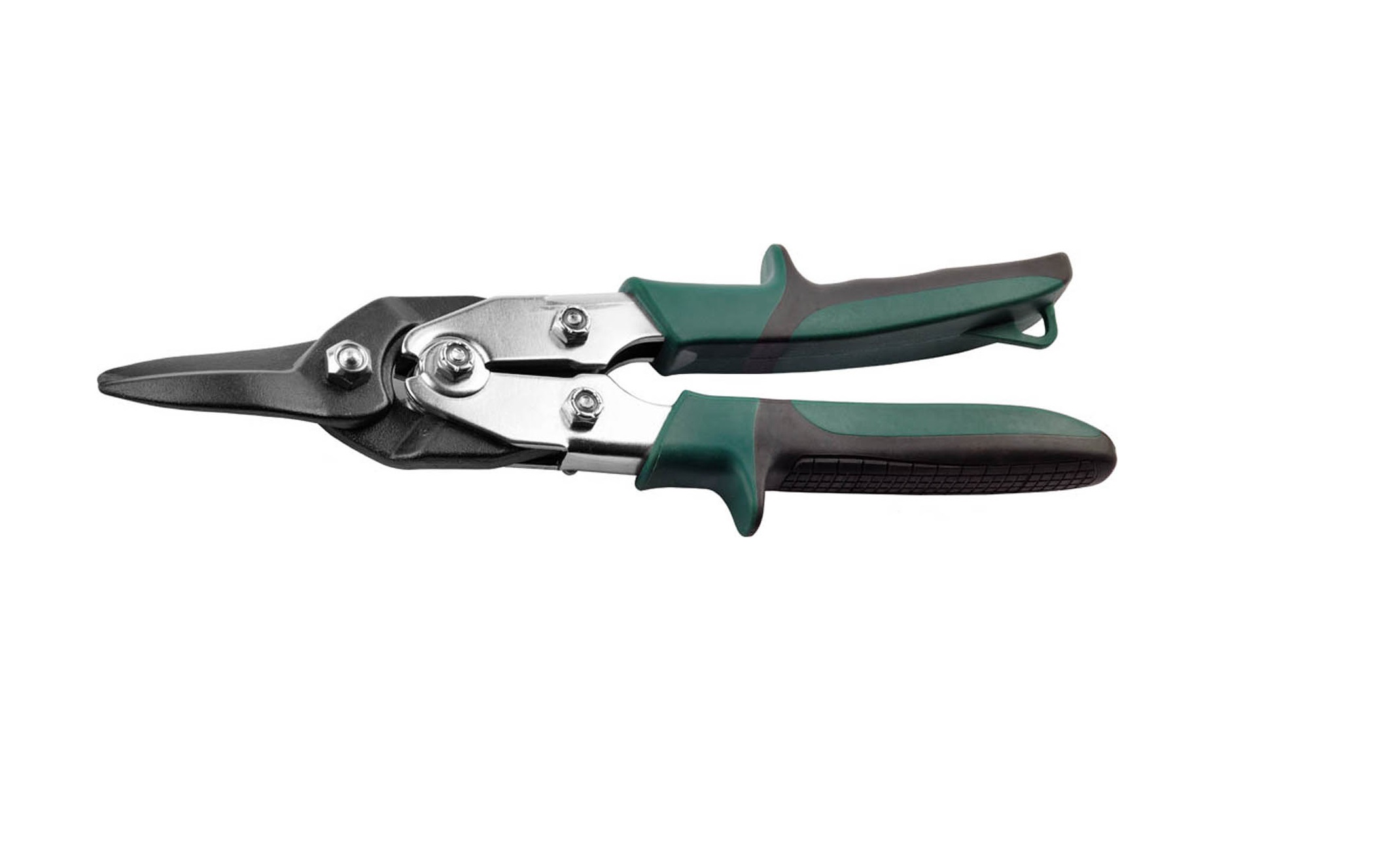

  1. Прямые – классические ножницы для выполнения ровных резов.
  2. Резаки искривленные – бывают разной формы, зависимо от того, какой рез нужно сделать.
  3. Стуловые – используются для разрезания металлических листов большой толщины.
  4. Пальцевые – на них закрепляются маленькие резцы, с помощью которых происходит разрезание заготовок.

Отдельная классификация относится к длине лезвий. Они могут быть длинными или короткими.

Принципы выбора

При выборе рабочего инструмента необходимо обращать внимание на ряд факторов, от которых будут зависеть его возможности:

  1. Мощность привода.
  2. Размер рычага у ручных ножниц.
  3. Материал лезвия.
  4. Размеры режущих частей.
  5. Допустимая толщина обрабатываемых металлических листов.
  6. Габариты оборудования, его масса.
  7. Тип управления.

При выборе нужно проверять целостность отдельных элементов оборудования, наличие крепежных элементов, устойчивость инструмента.

Преимущества и недостатки

У любого инструмента, как ручного, так и электрического, есть ряд сильных, слабых сторон. Преимущества:

  1. Высокая точность резов.
  2. Небольшие затраты энергии при работе на электроножницах.
  3. Можно разрезать заготовки разной толщины.
  4. Компактные размеры мощного оборудования.

Недостатки:

  1. Невозможность изготовления криволинейных резов.
  2. Листы большой толщины деформируются возле места реза.

Чтобы обрабатывать заготовки разной толщины, нужно приобретать электрические или гидравлические модели.

Производители и стоимость

Цена оборудования зависит от разных критериев:

  1. Максимальная толщина разрезаемого металла.
  2. Знаменитость бренда.
  3. Размеры лезвий, материал из которого они изготавливаются.
  4. Габариты станка.

Из отечественных производителей выделяются:

  1. JET.
  2. Blacksmith.
  3. Proma.

Изготовление своими руками

Если есть желание разместить в своей мастерской подобный инструмент, можно сэкономить, изготовить его самостоятельно. Для этого изначально необходимо найти чертеж в интернете. Далее нужно подготовить инструменты, расходные материалы для проведения работ:

  1. Сварочный аппарат.
  2. Электродрель с набором сверл по металлу.
  3. Болгарку с дисками.
  4. Металлические швеллера, уголки, пластину (около 4 мм), лезвия.
  5. Подшипники, трубу для изготовления рычага, вал.
  6. Болты, гайки.

Сборка самодельного станка:

  1. Изготовить станину из металлических уголков.
  2. Закрепить на металлической пластине неподвижный нож с помощью болтов. Усилить его сварочным швом.
  3. В одной из краев нижнего ножа, где нет заточки, сделать отверстие, закрепить в нем вал с подшипниками.
  4. На валу закрепить подвижный нож.
  5. Наварить рычаг для управления инструментом. Чем больше его длина, тем меньше усилий потребуется для разделения деталей.
  6. Дополнительно можно установить тиски, с помощью которых появится возможность удерживать детали при разрезании.

Проверить как передвигается нож. Если возникают затруднения, конструкцию, нужно пересмотреть, перебрать.

Эксплуатация

Для безопасного использования, нужно выучить правила работы с оборудованием:

  1. Работать используя защитные перчатки, очки.
  2. Закреплять заготовку с помощью дополнительных тисков, чтобы она не передвигалась при проведении работ.
  3. Смазывать подвижные механизмы моторным маслом по 1-2 раза за месяц.
  4. Если на электроножницах произошло зажевывание металла, нужно отключить их от сети, попытаться вытащить материал самостоятельно, не включая электродвигатель.
  5. Опускать рычаг плавно, замедлять движения к концу резов.
  6. Удерживать руку не ближе чем на 10 см от острой кромки.
  7. Проверять насколько надежно удерживаются разделяемые детали.
  8. Электрические модели запускать с помощью дополнительной педали, руки держать дальше от лезвия.

Правила эксплуатации относятся как к покупным, так и самодельным станкам.

Рычажные ножницы используются для разделения разных металлических деталей. Зависимо от того, какой толщины заготовки нужно разделять, требуется выбирать привод инструмента. При желании можно собрать их самостоятельно, использовать для помощи во время строительства, благоустройства дома, участка.

Ножницы рычажные — Энциклопедия по машиностроению XXL

Объёмное расширение 1 (1-я) — 452 Аллигаторные ножницы рычажные — см. Нож  [c.11]

Ножницы рычажные — Конструктивные разновидности 8 — 734 — Ножи — Материалы 8 — 738  [c.174]

Рычажные ножницы — см. Ножницы рычажные Рычажные передачи вагонные — Регуляторы концевые 13 — 730 Регуляторы промежуточные 13—730  [c.247]

Интерференционная картина 3—164 Струна—Уравнение—Колебания 1 (1-я) — 260 Стуловые ножницы рычажные — см Ножницы  [c.291]


Ножницы рычажные ручные 1 1  [c.325]

Листовой металл режут на рычажных, гильотинных и вибрационных ножницах. Рычажные ножницы (ручные) применяют для резки листового металла небольшой длины и полосового железа толщиной  [c.586]

Ножницы рычажные ручные (толщина разрезаемых листов до 6 мм)…………  [c.79]

Асбестовую нить диаметром 3—5 мм (ГОСТ 1779—55) разрезают на куски По 3—4 м Ножницы рычажные  [c.262]

Рнс. 136. Ножницы рычажные ручные косые.  [c. 478]

Управление ножницами — рычажное, а дыропробивным прессом — рычажное двойное рукояткой и педалью.  [c.148]

Основное оборудование — ножницы рычажные, пресс дыропробивной , вальцовочный станок, давильно-раскатный станок, гибочный станок, ножницы для резки по кругу, пресс для штамповки, вальцовочная машина, зиг-машина, печь круглая.  [c.432]

Для этих целей применяют ножницы рычажные, вибрационные, гильотинные и роликовые. К рычажным ножницам относятся ручные половые и маховые рычажные. Режущим инструментом служат два соединенных в одной точке лезвия, совершающие движение по закону рычага возле этой точки. Ручными половыми ножницами можно выполнять только прямолинейные резы листовой стали толщиной до 2 мм при затрате значительных физических усилий.  [c.156]

Четырехзвенные рычажные (шарнирные) механизмы широко применяют, когда нужно осуществить непрерывное вращение или возвратно-вращательное движение ведомого звена. Эти механизмы встречаются в поперечно-строгальных и долбежных станках, полиграфических и текстильных машинах, качающихся конвейерах и камнедробилках, летучих ножницах прокатных станов, механизмах муфт сцепления автомобилей и тракторов и многих приборах.  [c.501]

При обводе штифтом А кривой у = f (х) (см. рис. а) каретка I движется вдоль оси X, а ползуны 2,, 3 4 скользят по направляющим каретки / вдоль оси у. Ползуны 2 я 3, 3 и 4 связаны рычажными ножницами, играющими роль суммирующих механизмов. Кроме того, средины этих ножниц N н В связаны третьими ножницами, причем для средины F последних ножниц справедливо соотношение  [c.322]


КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ НОЖНИЦ  [c.420]

РЫЧАЖНЫЕ ЛЕТУЧИЕ НОЖНИЦЫ  [c.322]

Ножницы летучие рычажные 322  [c.606]

Количество установленного оборудования на отчетную дату определяется из данных инвентаризации оборудования, проводимой, как правило, по состоянию на 1 января с учетом установленного и выбывшего оборудования за период с момента проведения инвентаризации. В число установленного оборудования и в расчет /Сем не включаются оборудование, находящееся в мобилизационном резерве в соответствии с решениями директивных органов, не работающее в производственном цикле закрепленное за специальными участками для практического обучения учащихся общеобразовательных средних школ Р оборудование с ручным приводом (станки с ручным приводом, рычажные ножницы, ручные прессы) наждачные точила, механические приспособления (с электродвигателем), а также сверлильные станки, используемые слесарями при монтажных и сборочных работах.  [c.168]

Рычажно-кулачковые механизмы — см. Механизмы рычажно-кулачковые Рычажно-кулачковые ножницы кривошипные —  [c.246]

К числу кривошипно-рычажно-кулачковых машин относятся горизонтально-ковочные машины, листоштамповочные прессы двойного, тройного действия, гильотинные листовые ножницы и кузнечные автоматы.  [c.564]

Кривощипно-коленные гильотинные ножницы имеют эксцентриковые и приводные валы, расположенные перпендикулярно фронту ножниц, что даёт возможность разместить все передачи внутри станины и сделать короткими основные рабочие валы. Эксцентриковый вал имеет консольный эксцентрик, выступающий из лицевой плоскости станины (фиг. 4 и 5) Эксцентрик соединён с траверзой рычажной системой, состоящей из шатуна в виде тяги, качающейся щеки и соединительного звена. Подшипники валов размещены в передней и задней стенках балки, соединяющей стойки станины в верхней части. Одно соединительное  [c.719]

КРИВОШИПНЫЕ РЫЧАЖНО-КУЛАЧКОВЫЕ НОЖНИЦЫ  [c.721]

Кривошипные механизмы зубострогальиых станков 9 — 498 Кривошипные ножницы рычажно-кулачковые— см. Ножницы кривошипные рычажно-ку-лачковые  [c.123]

Слесарно-пригоиочные работы 5 — 233 Слесарные ножницы рычажные ручные 8 —  [c.266]

Комбинированные ножницы. Для резки листового, сортового и фасонного проката, а также производства зарубок применяют комбинированные ножницы. Комбинированные ножницы называют пресс-ножницами, если они имеют дыропробивной пресс. На рис. 12.9, а показаны комбинированные пресс-ножницы, а на рис. 12.9, б—их кинематическая схема. Пресс-ножницы состоят из трех основных механизмов 1 — для резки листа 2 — для резки сортового металла и 5 — пресса для пробивки отверстий. Все эти механизмы смонтированы на одной станине и имеют общий привод. Механизм управления ползуном сортовых и листовых ножниц рычажный, управление дыропробивным прессом рычажное или педальное. Основные параметры комбинированных пресс-ножниц регла.ментирует ГОСТ 7355 — 77. Толщина разрезаемых листов 10—32 мм, диаметр отрезаемого круга 36— 75 мм, сторона квадрата 32—65 мм, число ходов в минуту 66—28. Резка на ножницах является самым экономичным способом разделки проката на заготовки. При резке важно (во избежание двойного среза), чтобы глубина внедрения ножей в металл не превышала высоты разрезаемого сечения, особенно в случае резки высокопластичных металлов или заготовок, подогретых до высокой температуры. Чтобы предотвратить образование трещин на торцах (вследствие хрупкости некоторых сталей), прибегают к подогреву заготовок. Вхолодную режут углеродистые стали, содержащие до 0,5 % углерода, с = 700 780 МПа. На качество реза влияет и скорость внедрения ножей в металл, для углероди-  [c.176]


Изготавливают шаблоны и привер- Ножницы рычажные 61, в  [c.210]

Массу 421а измельчают на куски произвольной формы весом в 15-20 г 50—60 весовых частей Ножницы рычажные  [c.262]

Массу 421а разрезают на куски 15 X 15 X X (80 100) мм и подогревают в термостате до 50-70° С Ножницы рычажные термостат  [c.266]

Из массы 421 а нарезают полосы квадратного сечения примерно 10 Х Ю мм Ножницы рычажные  [c.267]

Листовой материал толш,иной в мм не менее 1 до 2 5 > 8 разрезаемый на длинные полосы Ручные ножницы по ГОСТ 7210-54 Стуловые ножницы (изготовляют по ведомственным нормалям) Рычажные ножницы Рычажные усиленные ножницы изготовляют согласно каталогу на оборудование Рыча л V ные м а х о ы е ножницы  [c. 1002]

Основное оборудовани е—вальцы правйльные, ножницы рычажно-гильотин-ные, пресс для пробивки дыр и резки железа, ножницы маховые, гибочная машина, станок для фальцов, вертикальносверлильный станок, плиты правйльные, точило песочное.  [c.432]

Подвижное лезвие Е ножниц для резки металла приводится в движение шарнирно-рычажным механизмом АОВВ. Определить скорость шарнира В и угловую скорость звена ВВ, если в положении, указанном на рисунке, угловая скорость рычага  [c.124]

Подвижное лезвие L ножниц для резки металла приводится в движение шариирно-рычажным механизмом АОВО. В положении, указанном на рисунке к задаче 16.25, угловая скорость рычага ЛВ равна 2 рад/с, его угловое ускорение равно 4 рад/с , ОВ = Ъ см, 0 0 — 10 см. Найти ускорение шарнира Д н угловое ускорение звена ВО.  [c.134]

Пространственные рычажные механизмы находят иримененне во многих отраслях народного хозяйства. Пространственные четырехзвенники используются в механизмах игл н механизмах петлителей швейно-обметочных машин, в механизмах продвижения материала швейных полуавтоматов, в механизмах кареток ткацких станков, в механизмах ножниц кеттельных машин, в механизмах включения привода обувных машин они нашли применение в системах подвески навесных орудий сельскохозяйственных машин, в системах рулевого управления автомобилей и тракторов, в схемах убирающихся шасси самолетов пространственные рычажные механизмы применяются также в пищевой и полиграфической промышленности, в машинах для монтажа лампочек накаливания и даже в системе ориентации американского спутника.[c.52]

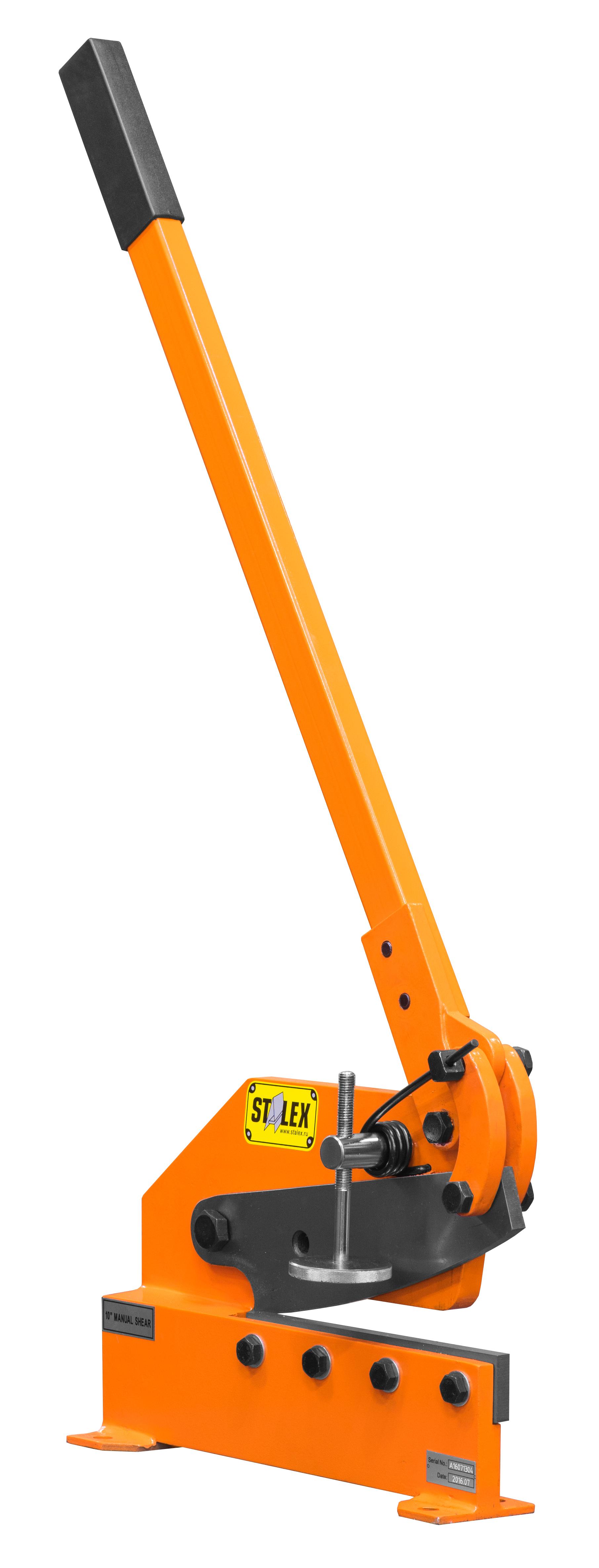

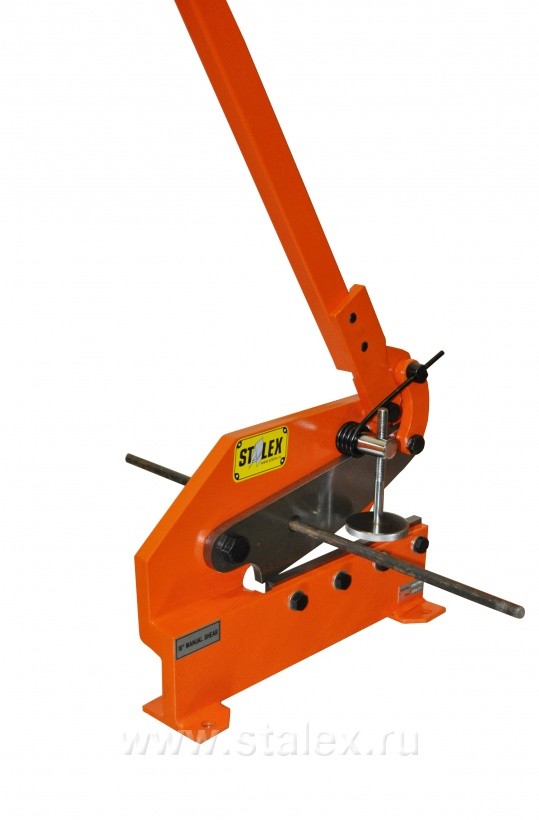

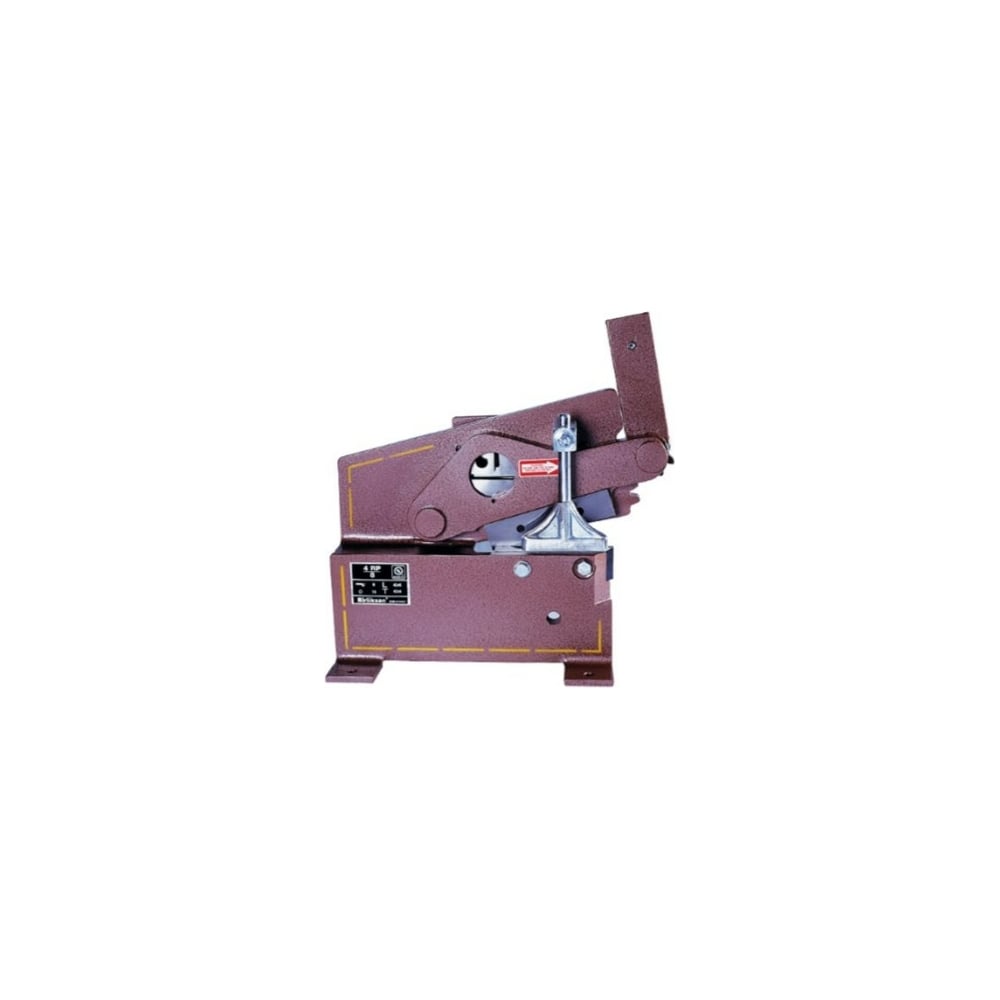

Stalex арт. 372102 HS-6

Описание товара

Ножницы ручные рычажные STALEX HS-6 – универсальный, простой в использовании инструмент, способный легко разрезать листовую и полосовую (размером до 70 х 6 мм) сталь толщиной до 6 мм и прутки диаметром до 11 мм. Модель снабжена высококлассными сменными режущими лезвиями, изготовленными из инструментальной стали.

Конструкция и особенности

  • Рычажные ножницы имеет прочную конструкцию, рассчитанную на значительные нагрузки и длительную эксплуатацию.
  • В основании предусмотрены отверстия для фиксации к опорной поверхности с помощью болтов.
  • Сменные ножи произведены из закаленной инструментальной стали, что гарантирует высокое качество раскроя металла и других материалов.
  • Регулируемый прижим служит для прочной фиксации заготовок. Ножницы обеспечивают плавный рез по всей длине хода.
  • Рукоятка оптимальной длины эффективно передает прикладываемое усилие пользователя с минимальными трудозатратами. Эргономичная накладка препятствует соскальзыванию руки.
  • Ручной инструмент не требует специального обслуживания в ходе эксплуатации.

Достоинства:

  • универсальное назначение;
  • жесткая литая конструкция;
  • сменные закалённые лезвия из стали;
  • отверстия для крепления к любой опоре;
  • прочная фиксация заготовок;
  • плавный рез по всей длине;
  • длинная рукоятка для эффективной передача усилия;
  • мобильное исполнение, небольшой вес (11 кг).

Назначение и область применения

Для быстрого и точного раскроя листовой стали, металлических полос, профиля круглого сечения предлагаем купить ножницы ручные рычажные STALEX HS-6 арт. 372102. Благодаря небольшому весу, компактным размерам, независимости от источника питания, этот инструмент может эксплуатироваться не только в мастерских, но и на стройплощадках и удаленных объектах.

Примеры рычага класса 1

Рычаг первого класса

Рычаг может быть чем-то таким же простым, как деревянная доска с выступом, который свободно вращается или перемещается на стержне. Самый распространенный и популярный рычаг можно найти на многих детских площадках: качели или качели. Они встречаются повсюду, и это одна из самых полезных простых машин. Есть три класса рычагов. На изображении ниже показан пример рычага первого класса, который иногда называют рычагом первого класса.

Примеры рычага класса 1:

Рычаги всех классов состоят из четырех основных частей:

  • Балка — рычаг, деревянная планка или металлический стержень, опирающийся на точку опоры.
  • Fulcrum — точка поворота или поворотная точка.
  • Сила — усилие или вход, необходимый для перемещения балки и нагрузки.
  • Нагрузка — предмет или предмет, перемещаемый или поднимаемый на доске.

Класс рычага определяется расположением нагрузки, точки опоры и силы.

В рычаге первого класса точка опоры находится между грузом и силой. Чем ближе груз находится к опоре, тем легче его поднимать (повышенное механическое преимущество).Примеры включают качели, ломы, молотковые когти, ножницы, плоскогубцы и весла для лодок.

Коготь молотка вместе с рукоятью относится к рычагу класса 1. Когда вы вытаскиваете гвоздь, гвоздь — это Нагрузка, точка опоры — это головка молотка, а Сила или усилие — на другом конце рукоятки, который является Лучом. Нагрузка (гвоздь) и точка опоры расположены близко друг к другу, что облегчает удаление гвоздя с помощью молотка.

Монтажка работает так же, но у нее более длинная балка (или ручка), что облегчает удаление гвоздя или других предметов, таких как алюминиевый сайдинг из дома или дерево, из которого состоят полы.

Некоторые простые машины состоят из двух рычагов Class One, таких как ножницы и плоскогубцы. На режущих концах ножниц находится груз, которым может быть бумага, которую вы режете. Точка опоры — это точка соединения лезвий ножниц. Сила или усилие — это конец или ручка ножниц. Части плоскогубцев похожи на ножницы. Обратите внимание на расположение деталей, как на изображении выше.

Самолеты и рычаги Понимание прочитанного
Факты о человеческом теле для детей
Научные тесты
Факты о гибискусе
Примеры гравитации
Факты о Тадж-Махале
Дивный новый мир Резюме главы 2
Викторина по простым машинам
Примеры гипотез

Примеры рычагов первого класса

Десять различных типов рычагов

Обновлено 15 декабря 2020 г.

Карен Дж. Блаттлер

Простые машины обладают механическими преимуществами.Проще говоря, простые машины облегчают работу, увеличивая объем работы, выполняемой с определенным усилием, или уменьшая количество усилий, необходимых для выполнения той же работы. Работа по определению равна силе, умноженной на расстояние. Простая машина, известная как рычаг, бывает трех разновидностей, каждая из которых выполняет работу, увеличивая эффективность приложенной силы.

TL; DR (слишком долго; не читал)

Примеры рычагов в повседневной жизни включают качели, тачки, ножницы, плоскогубцы, открывалки для бутылок, швабры, метлы, лопаты, щелкунчики и спортивный инвентарь, например бейсбольные биты, клюшки для гольфа и хоккейные клюшки.Даже ваша рука может действовать как рычаг.

Работа, сила и расстояние

Работа, выполняемая рычагами, обычно изменяет направление приложенной силы, расстояние и скорость движения, создаваемые приложенной силой или эффективной силой приложенной силы. Рычаги используют стержень для передачи усилия (приложенной силы) через точку опоры (фокусированную точку) на нагрузку или сопротивление. Относительное положение этих трех элементов рычага определяет, является ли рычаг рычагом первого или первого порядка, рычагом второго или второго порядка или рычагом третьего или третьего порядка.

Рычаги первого класса

Рычаги первого класса (также называемые рычагами первого порядка) имеют приложенную силу с одной стороны оси и нагрузку или сопротивление с другой стороны от оси. Перемещение точки опоры ближе к концу нагрузки увеличивает эффективность силы от конца усилия. Эти типы рычагов могут быть наиболее легко узнаваемыми.

Рычаги второго класса

Рычаги второго класса (или второго порядка) имеют приложенную силу на одном конце рычага и точку опоры на другой стороне рычага.Нагрузка или сопротивление лежит между точкой опоры и приложенной силой.

Рычаги третьего класса

Рычаги третьего класса (или третьего порядка) имеют нагрузку на одном конце рычага и точку опоры на другом конце рычага. Приложенная сила возникает между грузом и точкой опоры.

Десять типов рычагов

Примеры рычагов первого уровня

Качели или качели могут быть наиболее широко признанными рычагами первого порядка.Приложенная вниз сила всадника на одном конце качелей перемещается через точку опоры, чтобы поднять всадника на другом конце. Перемещение точки опоры ближе к большому всаднику увеличивает эффективность силы меньшего всадника.

Ножницы — еще один распространенный рычаг первого порядка. Ручки прилагают силу или усилие, винт, соединяющий две стороны, образует точку опоры, а сила, передаваемая на лезвия, позволяет ножницам резать.

Как и ножницы, плоскогубцы работают как рычаги первого порядка, прикладывая усилие к ручкам.Шарнирная середина работает как точка опоры, а нагрузка или сопротивление возникает между зубьями плоскогубцев.

Примеры рычагов второго класса

Тачки являются примерами рычагов второго порядка. Колесо служит точкой опоры. Приложенная сила возникает на ручках. Нагрузка, конечно, лежит между силой и точкой опоры.

Классический ручной щелкунчик тоже является рычагом второго порядка. Откидной конец служит опорой. Сила, приложенная к концам рукояток, приводит к растрескиванию гайки (нагрузки), которая находится между ними.

Ручной открывалка для бутылок действует как рычаг второго порядка. Сила прилагается к одному концу открывалки, чтобы преодолеть сопротивление крышки бутылки. Точка опоры находится на конце открывалки, опирающемся на крышку бутылки.

Примеры рычагов третьего класса

Рычаги третьего порядка включают в себя множество видов спортивного оборудования, включая бейсбольные биты, клюшки для гольфа и хоккейные клюшки. Вы держите их обеими руками, но одна просто держит предмет, а другая прикладывает больше силы.Итак, все три из этих примеров имеют точку опоры на одном конце, где одна из ваших рук держит рычаг (имеется в виду клюшка, палка и т. Д.). Приложенная сила возникает около точки опоры, где ваша другая рука прилагает усилие, так что сила перемещает противоположный конец предмета, передавая силу на бейсбольный мяч, мяч для гольфа или хоккейную шайбу.

Для подъема яблока используется рычаг третьего порядка — ваша рука! Локоть служит точкой опоры, приложенная сила исходит от мышц, и яблоко или груз поднимаются.

Лопата работает как рычаг третьего порядка. Как и в случае с хоккейной клюшкой, рука, ближайшая к концу, действует как точка опоры, вторая рука обеспечивает усилие, а конец лопаты поднимает и перемещает груз.

Метлы и швабры также действуют как рычаги третьего порядка. Верхняя рука служит точкой опоры, нижняя рука обеспечивает силу, а конец щетки или швабры отталкивается от сопротивления грязи и пола.

Простые машины и инструменты — Разъясните, что бесполезно

Криса Вудфорда.Последнее изменение: 28 сентября 2020 г.

Он создан, чтобы прослужить вам всю жизнь — вполне буквально. Но хотя человеческое тело — самый удивительный инструмент в вашем распоряжении, ему часто требуется рука помощи. Инструменты из металла, дерево и пластик работают как расширения вашего тела, заставляя вас чувствовать себя сильнее и помогая вам работать быстрее и эффективнее. В науке такие инструменты называются простых машин . И хотя вы можете подумать, что есть большая разница между крошечным гаечным ключом и огромным великим землеройным аппаратом, именно в обоих работает одна и та же физика. Давайте подробнее рассмотрим инструменты и машины и как они работают!

Фотография: В этом гидравлическом экскаваторе используется набор простых машин (колеса, оси и рычаги) для увеличения силы, которую может проявить водитель. Сколько разных машин вы можете увидеть в работе внутри экскаватора? Вот несколько моментов, с которых можно начать: рычаги, которые водитель тянет, чтобы заставить его что-то делать, колеса внутри гусениц, рычаг с ковшом на конце … и многое другое!

Что такое машина?

Сделать что угодно — поднять ящик, толкнуть машину, выбраться из кровать, подпрыгнуть, почистить зубы — нужно толкать или тянущее действие, называемое силой .Если ты будешь рассказывать люди, вы сильные, на самом деле вы имеете в виду, что ваше тело может применять большую силу. Ты могли наблюдать по телевизору невероятно сильных людей, тянущих грузовики или тренируется голыми руками, но есть предел тому, что даже самые мускулистое человеческое тело может сделать. Простые машины позволяют нам выйти за рамки этого предел. Простые машины могут сделать всех нас сильными!

Фото: Кнопки (иногда их называют булавками для рисования) немного похожи на гвозди со встроенными молотками. Когда вы нажимаете на большую плоскую головку, сила, которую вы прикладываете (к большому сплющенному концу), эффективно увеличивается, потому что она сконцентрирован в гораздо меньшей области на крошечной головке булавки.Согласно науке, даже канцелярские кнопки — это простые машины.

Когда вы слышите слово «машина», вы наверняка о чем-то думаете. как бульдозер или паровоз. Но в науке машина — это все, что увеличивает силу. Итак, молоток — это машина. Нож и вилка — это пара машин. И даже венчик для яиц — это машина. У всех этих машин есть одна общая черта: когда вы прикладываете силу к они увеличивают его размер и прикладывают большую силу в другом месте.Одной рукой мясо разрезать нельзя, но если надавить на нож, длинная ручка и заостренное лезвие увеличивают силу, которую вы нанесите рукой — и мясо нарежет без особых усилий. Когда вы забиваете гвоздь молотком, ручка увеличивает силу, с которой вы сталкиваетесь. применять. А поскольку головка молотка больше, чем головка гвоздя, сила, которую вы применяете, действует на меньшую площадь с гораздо большей давление — и гвоздь легко входит в дерево. Попробуйте вдавить гвоздь пальцем и вы оцените преимущество, которое дает вам молоток.

Существует пять основных типов простых машин: рычаги, колеса и оси (которые считаются за единицу), шкивы, аппарели и клинья (которые также считаются за один) и винты. Давайте посмотрим на них повнимательнее.

Рычаги

Рычаг — самый простой из всех механизмов: это просто длинный стержень, который помогает вам приложить большую силу, когда вы его поворачиваете. Когда вы сидите на качели, ты наверное разобрался, что нужно сидеть подальше от баланса точка (известная как точка поворота или точка опоры ) если человек на противоположном конце тяжелее тебя.Чем дальше вы сидите от точки опоры, тем больше вы можете умножить силу вашего веса. Если ты долго сидишь с точки опоры вы можете поднять даже более тяжелого человека, сидящего на в другой конец — при условии, что они сидят очень близко к точке опоры на своей стороне. Сила, которую вы прикладываете своим весом, называется усилие . Благодаря точке опоры он создает большую силу для подъема нагрузка (вес Другое лицо). Слова «усилие» и «нагрузка» могут сбивать с толку. поэтому мы избегали их использования в этой статье.О рычагах важно помнить, что сила, которую вы продукция больше, чем сила, которую вы применяете:

С длинным рычагом можно использовать рычагов . Когда ты используйте топор или гаечный ключ, длинная ручка помогает увеличить силу, которую вы можно подать заявку. Чем длиннее ручка, тем больше у вас рычагов. Так что ключ с длинной ручкой всегда проще в использовании, чем с короткой ручкой. А если вы не можете сдвинуть гайку или болт с помощью короткого гаечного ключа, попробуйте более длинная ручка.

Фото: два инструмента — рычаги. Слева: садовый культиватор (зеленый, вверху) и трубный ключ (красный, внизу). Культиватор — это рычаг класса 1, а гаечный ключ — рычаг класса 2 (эти термины объясняются непосредственно ниже). Справа: вот прополка в действии. Встроенная опора позволяет легко поднимать сорняки с помощью длинного и сильного стержневого корня.

Типы рычага

Рычаги вокруг нас. Молотки, топоры, щипцы, ножи, отвертки, гаечные ключи, ножницы — во всем есть рычаги.Все из них дают рычаги, но не все из них работают одинаково. На самом деле существует три разных типа рычаги (иногда называемые классы ).

Рычаги кл.1

В рычаге класса 1 сила, которую вы прикладываете, равна на противоположной стороне от точки опоры силу, которую вы производите. Качели пример рычага 1 класса. Так ножницы:

Рычаги кл.2

Рычаг класса 2 расположен немного по-другому, с точка опоры на одном конце.Вы применяете силу на другом конце и сила, которую вы производите, находится посередине. Щелкунчики, чесночные прессы, и тачки все примеры рычагов класса 2:

Рычаги кл.3

Рычаг класса 3 снова другой. Нравиться рычаг 2 класса, это имеет точку опоры на одном конце. Но две силы меняются местами. Теперь вы прикладываете силу посередине, и создаваемая вами сила равна противоположный конец. Рычаги класса 3 отличаются от других машин тем, что уменьшают сила, которую вы применяете, дает вам гораздо больший контроль.Пинцет и щипцы Пример рычагов 3 класса:

Ручки тоже являются рычагами класса 3: поворачивая их на руках и удерживая их посередине, мы получаем гораздо больший контроль над пером или шариковая ручка.

Колеса и оси

Изобретение колеса и оси (стержня, вокруг которого вращается колесо) около 5500 лет назад на Ближнем Востоке произвело революцию в транспорте и постепенно внесло огромные изменения в общество, но что сделало его таким особенным? Легче толкать тележку с тяжелым ящиком, чем толкать тот же ящик по земле, потому что колеса и оси тележки уменьшают трение и обеспечивают рычаг. Вы можете узнать, как это сделать, в нашей основной статье о том, как работают колеса.

Artwork: Колесо может работать как множитель силы или как множитель скорости (но не оба одновременно). Если повернуть внешнюю часть (обод) колеса, ось в центре поворачивается с меньшей скоростью, но с большей силой, поэтому колесо работает как множитель силы. Если вместо этого повернуть ось (как это делает автомобиль), колесо станет множителем скорости. Ось поворачивается только на короткое расстояние (синяя стрелка), но рычаг колеса означает внешний обод поворачивается намного дальше (красная стрелка) за то же время.Вот так колесо помогает ехать быстрее.

Большие колеса используются для увеличения силы и другими способами. К трубам, например, прикреплены колеса, называемые запорными кранами (или запорными клапанами). Когда ты поверните внешний обод крана, внутренняя ось поворачивается с большим большее усилие — поэтому трубу легче закрыть. Рулевые колеса работают это путь тоже. У грузовика или автобуса рулевое колесо часто больше, чем у легкового автомобиля. потому что для поворота колес требуется больше силы. Большое колесо дает у водителя больше рычагов.

Колеса могут увеличивать расстояние и скорость, а также силу. Велосипеды имеют большие колеса, поэтому они идти быстрее. Когда вы крутите педали, вы включаете внутреннюю часть колеса. Но внешний обод колеса поворачивается быстрее и покрывает большую площадь, поэтому ваш педалирование имеет гораздо больший эффект. Так же работают и автомобильные колеса.

Тачки великолепно сочетают в себе колеса и рычаги. А тачка позволяет легко транспортировать груз из одного места в другой — по двум причинам. Во-первых, его длинная рама действует как рычаг, поэтому груз поднять намного легче.Во-вторых, легче толкать груз, используя тачка, потому что трение возникает только между колесом и осью. Если вы толкнули груз по шероховатой поверхности земли, не используя тачка, трение было бы намного больше.

Шестерни

Фото: Шестерня состоит из двух или более колес разных размеров с зубьями, врезанными в их края, чтобы гарантировать, что они «сцепляются» (вращаются вместе без проскальзывания).

Шестерни — это колеса с зубьями, которые могут увеличивать скорость машины или ее силу, но не оба одновременно.Велосипеды используют шестерни в обоих направлениях. Если хочешь крутить педали в гору, вы используете шестеренки, чтобы увеличить свою силу, поэтому вам не нужно так много работать, хотя загвоздка в том, что они одновременно снижают вашу скорость. Если вы мчитесь по прямой дороге, вы можете использовать шестерни, чтобы увеличить скорость, но на этот раз загвоздка в том, что они уменьшат вашу силу. Хотя это не очевидно, просто взглянув у них шестерни работают точно так же, как рычаги (как и колеса). Это требует небольшого объяснения, поэтому мы не будем вдаваться в подробности здесь.Вместо этого вы можете прочитать все об этом в нашей статье о шестеренках.

Шкивы

Сложите два или более колеса вместе и обмотайте их веревкой. раз, и вы создаете мощную подъемную машину, называемую шкивом. Каждый когда веревка наматывается на колеса, вы создаете большую подъемную силу или механическое преимущество. Если есть четыре колеса и веревка наматывается У них шкив работает так, как будто груз несут четыре троса. Таким образом, вы можете поднять в четыре раза больше, хотя загвоздка в том, что вам придется тянуть веревку в четыре раза дальше.Подробнее читайте в нашей статье о шкивах.

Пандусы и клинья

Работа: Голова топора работает как пандус. Когда он проникает в дерево, дерево раскалывается по диагонали. Это означает, что вы можете распиливать древесину, прикладывая меньшее усилие на большем расстоянии. Если вы хотите разорвать бревно голыми руками, вам нужно будет приложить гораздо большую силу (хотя и на гораздо меньшем расстоянии).

Если вы когда-нибудь помогали вытаскивать лодку из моря, вы знаете, что это легче это сделать, если на берегу есть пандус.Вместо того, чтобы поднимать лодку вертикально, прямо вверх, вы можете вытащить его из моря с гораздо меньшими усилиями, если вы подняться по пандусу. Вы используете меньше силы, но вам нужно дольше тянуть лодку расстояние — значит, вы используете такое же количество энергии в каждом случае. Hillwalkers иногда используют идею пандуса, чтобы подняться на вершину крутого подъема. От зигзагообразно двигаясь из стороны в сторону на подъеме, они эффективно создать собственный пандус. Холм становится менее крутым, но им приходится пройдите немного дальше, чтобы добраться до вершины.

Пандусы иногда называют наклонными плоскостями или клинья . Голова топора — это клин, работающий в другой путь. Топор раздвигает дерево двумя способами. Ручка работает как рычаг, увеличивающий прилагаемую силу. Клинок клиновидной формы концентрирует силу на меньшей площади, увеличивая давление на дерево и расколоть его. Лезвие ножа работает так же способ.

Винты

Фото: Спиральная резьба на винте означает, что его заворачивание занимает больше времени. в дерево, но — по крайней мере теоретически — вам потребуется меньше усилий.Канавки также помогите винту остаться на месте.

Винт вгрызается в дерево, когда вы его поворачиваете. Вы часто читаете научные книги, в которых говорится, что винт похож на пандус, обернутый по кругу «, что довольно запутанно и сложно понимать. Но представьте, что вы муравей и хотите пролезть снизу винта на верх. Если подняться вертикально снаружи вы пройдете относительно небольшое расстояние, но это займет ужасно много подъемной силы. Если вы подойдете к резьбе винта, наматывая ее а вокруг вы действительно поднимаетесь по винтовой лестнице — пандусу завернутый по кругу.Да, вы идете намного дальше, но это целое намного проще. В винте есть еще одна хорошая вещь: потому что головка больше вала под ней, винт работает как колесо (или рычаг): каждый раз при повороте головы заточенный острие под ним вгрызается в древесину с большей силой. Сужение (конусообразная) конструкция облегчает ввинчивание винта.

Машины вокруг нас!

Это почти все, что касается науки о простых машинах. Как только вы поймете, как работают машины, вы начнете их видеть везде.Даже ваше тело забито машинами. Ваш скелет, для Например, это набор рычагов! Осмотрите свой дом и посмотрите, сколько еще «простых машин» вы можете заметить. Вы будете удивлены, сколько их здесь!

Есть ли подвох?

Подъем, резка, измельчение, перемещение, гибка — машины, подобные тем, которые мы рассмотрели выше, упрощают выполнение любых задач. создавая силы больше, чем вы обычно можете создать собственным телом. С первого взгляда, похоже, что это может открыть путь к разработке машины, которая может дать нам что-то бесплатно — может быть, один который может производить энергию из воздуха, или вечный двигатель, который работает вечно.

На практике законы физики строги, и если вы облегчите себе жизнь одним способом, вы всегда усложняете другому человеку компенсацию. Это способ ученого сказать: «Нет такой вещи, как бесплатный обед », и в физике это называется законом сохранения энергии (проще говоря: мы не можем заставить энергию появляться волшебным образом из ниоткуда). Так что всякий раз, когда у вас есть машина, которая дает вам больше силы, она не дает вам дополнительных энергии , которых у вас не было раньше.Например, со шкивом канаты и колеса дают вам гораздо большую подъемную силу, но вам придется поднимать их гораздо дальше, поэтому вы используете то же количество энергии, что и раньше. Вы просто используете его медленнее, с меньшими усилиями, так что подъем кажется легче. Таким же образом вы можете использовать качели, чтобы поднять гораздо более тяжелого друга, сидя подальше. от точки уравновешивания, чем они есть, но вам придется переместить ноги намного дальше, чтобы это компенсировать. Вы получаете дополнительную силу, но никакой лишней энергии — и в этом загвоздка.

Artwork: качели позволяют создавать дополнительную подъемную силу. Маленький красный человек может поднять большого синего человека, сидя подальше от точки поворота. Это означает, что они могут поднять большую силу, но загвоздка в том, что им приходится перемещать собственное тело на гораздо большее расстояние. Эта машина создает больше силы, но не энергии.

Трёхрычажные классы Рона Куртуса

SfC Home> Физические науки> Машины>

Рона Куртуса (от 30 ноября 2020 г.)

Существует рычагов трех типов или классов , в зависимости от того, где расположены нагрузка и усилие по отношению к точке опоры.

Поскольку люди обычно снабжают рычаги энергией, слова «усилие» и «нагрузка» часто используются вместо ввода и вывода.

Точка опоры — это объект, вокруг которого поворачивается рычаг. Рычаги бывают трех классов в зависимости от положения точки опоры.

Класс 1 имеет точку опоры, расположенную между усилием и нагрузкой. У класса 2 нагрузка находится между усилием и точкой опоры. Класс 3 имеет усилие между грузом и точкой опоры.

У каждого есть свои преимущества и преимущества.

Вопросы, которые могут у вас возникнуть:

  • Что такое рычаг класса 1?
  • Что такое рычаг класса 2?
  • Что такое рычаг класса 3?

Этот урок ответит на эти вопросы. Полезный инструмент: Конвертация единиц



Рычаг класса 1

Рычаг класса 1 имеет точку опоры, расположенную между усилием и нагрузкой. Движение груза происходит в направлении, противоположном движению усилия. Это наиболее распространенная конфигурация рычага.

Рычаг класса 1

Усилие в рычаге класса 1 направлено в одном направлении, а нагрузка движется в противоположном направлении.

Обратите внимание, что длина рычага усилия может быть больше, равна или меньше длины рычага нагрузки в рычаге класса 1.

Примеры рычагов класса 1:

  • Детские качели
  • Весла на лодке
  • Катапульта
  • Рожок для обуви
  • Ножницы
  • Плоскогубцы

Двойной рычаг класса 1

Ножницы и плоскогубцы считаются двойным рычагом класса 1.


Плоскогубцы сдвоенные рычаг 1 класса

Рычаг класса 2

У рычага класса 2 нагрузка находится между усилием и точкой опоры. В рычаге этого типа движение груза происходит в том же направлении, что и движение усилия. Обратите внимание, что длина рычага усилия доходит до точки опоры и всегда больше, чем длина рычага нагрузки в рычаге класса 2.

Рычаг класса 2

Груз в рычаге класса 2 перемещается в том же направлении, что и усилие.

Примеры

Примеры рычагов класса 2:

  • Тачка
  • лом
  • Сухарь для орехов

Тачка рычажная класса 2

Рычаг класса 3

Рычаг класса 3 имеет усилие между грузом и точкой опоры. И усилие, и нагрузка в одном направлении. Обратите внимание, что длина рычага нагрузки доходит до точки опоры и всегда больше, чем длина рычага усилия в рычаге класса 3.Кроме того, нагрузка в рычаге класса 3 движется в том же направлении, что и усилие.

Из-за расположения усилия относительно точки опоры часто требуется подшипник или другое устройство, чтобы удерживать балку на месте при ее повороте. В противном случае усилие оторвет рычаг от точки опоры

.

Рычаг класса 3

Альтернативная конфигурация — иметь точку опоры над рычагом. Тем не менее, для предотвращения падения руки на землю может потребоваться подшипник:

Рычаг класса 3 с опорой вверху

Примеры

Примеры рычагов класса 3:

  • Пинцет
  • Степлер
  • Мышеловка
  • Метла
  • Хоккейная клюшка

Степлер рычажный класса 3

Сводка

Существует три типа или класса рычагов, в зависимости от того, где находится нагрузка и усилие по отношению к точке опоры.Класс 1 имеет точку опоры, расположенную между усилием и нагрузкой, класс 2 имеет нагрузку между усилием и точкой опоры, а класс 3 имеет усилие между нагрузкой и точкой опоры.


Будьте любопытны и наблюдайте за вещами вокруг вас


Ресурсы и ссылки

Полномочия Рона Куртуса

Сайтов

Рычаг — Википедия

Рычаги — TechnologyStudent.com

Машины Ресурсы

Книги

(Примечание: Школа чемпионов может получать комиссионные от покупки книг)

Книги по простым машинам с самым высоким рейтингом


Вопросы и комментарии

Есть ли у вас какие-либо вопросы, комментарии или мнения по этой теме? Если да, отправьте свой отзыв по электронной почте.Я постараюсь вернуться к вам как можно скорее.


Поделиться страницей

Нажмите кнопку, чтобы добавить эту страницу в закладки или поделиться ею через Twitter, Facebook, электронную почту или другие службы:


Студенты и исследователи

Веб-адрес этой страницы:
www.school-for-champions.com/machines/
levers_classes.htm

Пожалуйста, включите его в качестве ссылки на свой веб-сайт или в качестве ссылки в своем отчете, документе или тезисе.

Авторские права © Ограничения


Где ты сейчас?

Школа чемпионов

Станки

Три класса рычага

Рычаги- EnchantedLearning.com

Рычаги- EnchantedLearning.com Рекламное объявление.

EnchantedLearning.com — это сайт, поддерживаемый пользователями.
В качестве бонуса участники сайта получают доступ к версии сайта без баннерной рекламы и удобным для печати страницам.
Щелкните здесь, чтобы узнать больше.


(Уже зарегистрированы? Нажмите здесь.)

Рычаги — один из основных инструментов, которые, вероятно, использовались в доисторические времена. Рычаги были впервые описаны около 260 г. до н.э. древнегреческим математиком Архимедом (287–212 гг. До н.э.).

Рычаг — это простая машина, облегчающая работу; он включает перемещение груза вокруг оси с использованием силы. Во многих наших основных инструментах используются рычаги, в том числе ножницы (2 рычага класса 1), плоскогубцы (2 рычага класса 1), молотковые клешни (один рычаг класса 2), ореховоды (2 рычага класса 2) и клещи (2 рычага класса 3). рычаги).


Рычаг типа 1.

A Рычаг типа 2.

A Рычаг типа 3.




A Рычаг типа 1.
В рычаге типа 1 точка поворота (точка опоры) находится между усилием и нагрузкой. В смещенном от центра рычаге с одним рычагом (например, плоскогубцами) нагрузка больше усилия, но перемещается на меньшее расстояние.

Примеры обычных инструментов (и других элементов), в которых используется рычаг типа 1, включают:

Элемент Количество используемых рычагов класса 1
качели одинарный рычаг 1 класса
когти молотка одинарный рычаг 1 класса
ножницы рычаги 2 класса 1
плоскогубцы 2 рычага класса 1




A Рычаг типа 2.
В рычаге типа 2 нагрузка находится между шарниром (точкой опоры) и усилием.

Примеры обычных инструментов, в которых используется рычаг типа 2, включают:

Деталь Количество используемых рычагов класса 2
степлер одинарный рычаг 2 класса
открывалка для бутылок одинарный рычаг класса 2
тачка одинарный рычаг 2 класса
кусачки для ногтей Два рычага класса 2
Устройство для измельчения орехов Два рычага класса 2




A Рычаг типа 3.
В рычаге типа 3 усилие прикладывается между шарниром (точкой опоры) и грузом.

Примеры обычных инструментов, в которых используется рычаг типа 3, включают:

Деталь Количество используемых рычагов класса 3
удочка одинарный рычаг 3 класса
пинцет два рычага 3 класса
Ключи Два рычага 3 класса




Enchanted Learning ®
Более 35 000 веб-страниц
Примеры страниц для потенциальных подписчиков или щелкните ниже

Нажмите, чтобы прочитать нашу Политику конфиденциальности


Зачарованный поиск обучения

Найдите на веб-сайте Enchanted Learning:

Рекламное объявление.Рекламное объявление. Рекламное объявление.


Copyright © 2000 EnchantedLearning.com —— Как цитировать веб-страницу

Обучение простым машинам

Обучение простым машинам


Информация о ресурсах для обучения простым машинам:

Справочная информация о простых машинах:

Машина — это устройство, которое действительно работает. Большинство машин состоит из ряд элементов, таких как шестерни и шарикоподшипники, которые работают вместе в сложный способ.Тем не менее, какими бы сложными они ни были, все машины основанный в некотором роде на шести типах простых машин. Эти шесть типов машин рычаг, колесо и ось, шкив, наклонная плоскость, клин, и винт.

Принципы простых машин:

Машины просто передают механическую работу от одной части устройства к другой. Машина производит силу и контролирует направление и движение силы, но не может создавать энергию.Способность машины выполнять работу измеряется двумя факторами. Это (1) механическое преимущество и (2) эффективность.

Механическое преимущество. В машинах, которые передают только механическую энергию, отношение силы, прилагаемой к машине, к силе, приложенной к машине, известно как механическое преимущество. При механическом преимуществе расстояние, на которое будет перемещена нагрузка, будет составлять лишь часть расстояния, на которое приложено усилие. В то время как машины могут обеспечить механическое преимущество более 1.0 (и даже меньше 1,0 при желании), никакая машина никогда не может выполнять больше механической работы, чем вложенная в нее механическая работа.

Эффективность. Эффективность машины — это соотношение между работой, которую она выполняет, и работой, вложенной в нее. Хотя трение можно уменьшить, смазав любые скользящие или вращающиеся детали, все машины создают некоторое трение. Рычаг имеет высокий КПД благодаря низкому внутреннему сопротивлению. Работа, которую он производит, почти равна работе, которую он получает, потому что энергия, затрачиваемая на трение, довольно мала.С другой стороны, шкив может быть относительно неэффективным из-за значительно большего внутреннего трения. Простые машины всегда имеют КПД менее 1,0 из-за внутреннего трения.

Энергосбережение.
Пренебрегая на мгновение потерями энергии из-за трения, работа, выполняемая на простой машине, аналогична работе, выполняемой машиной для выполнения какой-либо задачи. Если работа равна тренировке, то машина на 100% эффективна.


Рычаг. Рычаг — это стержень, опирающийся на стержень. Сила (усилие), приложенная в одной точке, передается через шарнир (точку опоры) в другую точку, которая перемещает объект (груз).

Идеальное механическое преимущество (IMA) — без учета внутреннего трения — рычага зависит от отношения длины плеча рычага, на которое прикладывается сила, к длине рычага, поднимающего груз. IMA рычага может быть меньше или больше 1 в зависимости от класса рычага.Рычаги бывают трех классов в зависимости от относительные положения приложения усилия, нагрузки, и точка опоры.

  • У первоклассных рычагов точка опоры находится между грузом и усилием ( L FE). Если два плеча рычага имеют одинаковую длину, усилие должно быть равно нагрузке. Чтобы поднять 10 фунтов, необходимо использовать усилие в 10 фунтов. Если рычаг усилия длиннее рычага нагрузки, как в случае с ломом, рука, прилагающая усилие, перемещается дальше, и усилие меньше нагрузки.СОЦИАЛЬНЫЙ КОНТЕКСТ: Качели, ломы и равноплечие весы являются примерами первоклассного рычага; Ножницы — это двойной рычаг первого класса.
  • Рычаги второго класса имеют нагрузку, расположенную между точкой опоры и усилием (F L E). Как и в колесной тачке, ось колеса является точкой опоры, ручки представляют положение, в котором прикладывается усилие, а нагрузка размещается между руками и осью. Руки, прилагающие усилие, проходят большее расстояние и меньше нагрузки.СОЦИАЛЬНЫЙ КОНТЕКСТ: монтировка представляет собой не только тачку, но и рычаг второго сорта. Щелкунчик — это двойной рычаг этого класса.
  • Рычаги третьего класса имеют усилие, расположенное между грузом и точкой опоры (FE L ). Рука, прилагающая усилие, всегда проходит меньшее расстояние и должна быть больше, чем нагрузка. СОЦИАЛЬНЫЙ КОНТЕКСТ: Предплечье — это рычаг третьего класса. Рука, удерживающая вес, поднимается двуглавой мышцей плеча, которая прикреплена к предплечью около локтя.Локтевой сустав — точка опоры.


  • Составные рычаги объединяют два или более рычага, как правило, для уменьшения усилия. Применяя принцип сложного рычага, человек мог использовать вес одной руки, чтобы уравновесить груз весом в тонну.
  • Закон равновесия
    Рычаг находится в равновесии, когда усилие и нагрузка уравновешивают друг друга; то есть сумма крутящих моментов (сила, умноженная на плечо рычага) равна нулю.Усилие, умноженное на длину рычага, равняется нагрузке, умноженной на длину рычага.

Колесо и ось. Колесо и ось по сути модифицированы. рычаг, но он может перемещать груз дальше, чем рычаг. Центр оси служит точкой опоры.

Идеальное механическое преимущество (IMA) колеса и оси — это соотношение радиусов. Если усилие приложить к большому радиусу, механическое преимущество будет R / r, которое будет больше единицы; если усилие приложено к малому радиусу, механическое преимущество по-прежнему будет R / r, но оно будет меньше 1.


Шкив. Шкив — это колесо, через которое проходит веревка или ремень. Это также форма колеса и оси. Шкивы часто соединяются между собой в чтобы получить значительное механическое преимущество.

Идеальное механическое преимущество (IMA) шкива напрямую зависит от количества опорных струн N.


Наклонная плоскость. Наклонная плоскость — это простое устройство, которое вряд ли вообще похож на машину.Механическое преимущество увеличивается по мере того, как крутизна уклона уменьшается. Но тогда груз придется переместить на большее расстояние. расстояние.

Идеальное механическое преимущество (IMA) наклонной плоскости — это длина наклона, деленная на вертикальный подъем, так называемое отношение подъема к подъему. Механическое преимущество увеличивается по мере уменьшения крутизны уклона, но тогда груз придется перемещать на большее расстояние. Опять же, работа на равных работает в полностью эффективной системе.Трение будет большим, если предметы скользят по поверхности наклонной плоскости. Эффективность можно повысить за счет использования катков в сочетании с наклонной плоскостью.


Клин. Клин является приспособлением наклонной плоскости. Это может использоваться для подъема тяжелого груза на небольшое расстояние или для раскалывания бревна.

Идеальное механическое преимущество (IMA) клина зависит от угла тонкого конца. Чем меньше угол, тем меньше силы требуется для перемещения клина на заданное расстояние, скажем, через бревно.В то же время количество расщеплений уменьшается с меньшими углами.


Винт. Винт представляет собой наклонную плоскость, обернутую спираль вокруг вала. Домкрат сочетает в себе полезность винта и рычаг. Рычаг используется для поворота винта.

Идеальное механическое преимущество (IMA) винта — это в идеале отношение длины окружности винта к расстоянию, на которое он продвигается за каждый оборот.Крепежные винты, проходящие сквозь гайку, могут быть относительно эффективными. Шурупы по дереву, как правило, не на 100% эффективны, так как значительное количество энергии теряется на трение и перемещение вещества. Домкратный винт, например, используемый для подъема домов и других конструкций, сочетает в себе полезность винта и рычага. Рычаг используется для поворота винта. Механическое преимущество домкрата довольно велико.


Простые машины — рычаги | Давайте поговорим о науке

AB Наука 1-6 (1996) 4 Тема Б.Колеса и рычаги

AB Наука 7-8-9 (2003 г., обновлено в 2014 г.) 8 Блок D: Механические системы

до н.э Физика 11 (июнь 2018) 11 Большая идея: энергия находится в разных формах, сохраняется и способна выполнять работу.

до н.э Естественные науки 5 класс (июнь 2016 г.) 5 Большая идея: машины — это устройства, передающие силу и энергию.

МБ Естественные науки 5 класс (2000 г.) 5 Кластер 3: Силы и простые машины

NB Физика 11 (2003) 11 Импульс и энергия

NB Естественные науки 5 класс (2002) 5 Силы и простые машины

NL 5 класс естествознания (2017) 5 Блок 2: Силы и простые машины

NS Физика 11 (2002) 11 Волны

NS Наука P-6 (2019) 5 Физическая наука: силы и простые машины

NT Учебная программа K-6 по науке и технологиям (NWT, 2004) 2 Структуры и механизмы: движение

NT Учебная программа K-6 по науке и технологиям (NWT, 2004) 5 Структуры и механизмы: силы, действующие на конструкции и механизмы

NT Учебная программа K-6 по науке и технологиям (NWT, 2004) K Конструкции и механизмы: машины вокруг нас

NT Наука о знаниях и трудоустройстве 20-4 (Альберта, 2006 г.) 11 Блок B: Общие сведения о системах преобразования энергии

NT Наука о знаниях и возможностях трудоустройства 8 (Альберта, редакция 2009 г.) 8 Блок D: Механические системы

НУ Учебная программа K-6 по науке и технологиям (NWT, 2004) 2 Структуры и механизмы: движение

НУ Учебная программа K-6 по науке и технологиям (NWT, 2004) 5 Структуры и механизмы: силы, действующие на конструкции и механизмы

НУ Учебная программа K-6 по науке и технологиям (NWT, 2004) K Конструкции и механизмы: машины вокруг нас

НУ Наука о знаниях и трудоустройстве 20-4 (Альберта, 2006 г.) 11 Блок B: Общие сведения о системах преобразования энергии

НУ Наука о знаниях и возможностях трудоустройства 8 (Альберта, редакция 2009 г.) 8 Блок D: Механические системы

НУ Наука 8 (Альберта, 2003 г., обновлено в 2014 г.) 8 Блок D: Механические системы

НА Наука и технологии, 1–8 классы (2007 г.) 4 Шкивы и шестерни

НА Наука и технологии, 1–8 классы (2007 г.) 8 Системы в действии

PE Физика 521А (2009) 11 Импульс и энергия

PE Science 421A (проект, 2018 г.) 10 СК 3.2 Проанализировать преобразования энергии в механических системах.

PE Естественные науки 5 класс (2012 г.) 5 Физическая наука: силы и простые машины

КК Прикладная наука и технологии Раздел IV Технологический мир

КК Физика Раздел V Преобразование энергии

КК Наука и технология Секция I Технологический мир: силы и движение

КК Наука и технология Раздел III Технологический мир

КК Наука и технология Раздел IV Технологический мир

КК Наука и технологии, Элементарный Элементарный цикл 2 Материальный мир

SK Естественные науки 5 класс (2011 г.) 5 Физическая наука — Силы и простые машины (FM)

YT Science Grade 5 (Британская Колумбия, июнь 2016 г.) 5 Большая идея: машины — это устройства, передающие силу и энергию.

.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
