Погружные насосы — принцип работы и описание

В основном на дачном участке отсутствует система водоснабжения, необходимая не только для домашних целей, но и для поливки на огороде. Поэтому для удобства будет лучше воспользоваться качественным насосным оборудованием. Это обеспечит хороший и стабильный напор воды в доме, а также позволит откачивать воду из затопленных помещений.

Виды погружных насосов

Прежде чем приступить к выбору погружной модели, следует определить, для чего оно будет использоваться. Это влияет на технические характеристики и, соответственно, на цену насоса.

Выделяют 4 вида погружных насосов:

Колодезный – этот вид устанавливают в маленьких домах, в которых необходимо перекачивать чистую воду с небольшой глубины. В этом случае насос устанавливается на дно колодца, чтобы не засорить фильтр и во избежание образования осадка.
Скважинные – модели этого вида имеют маленькую толщину и форму цилиндра, поэтому запросто устанавливаются на большую глубину.

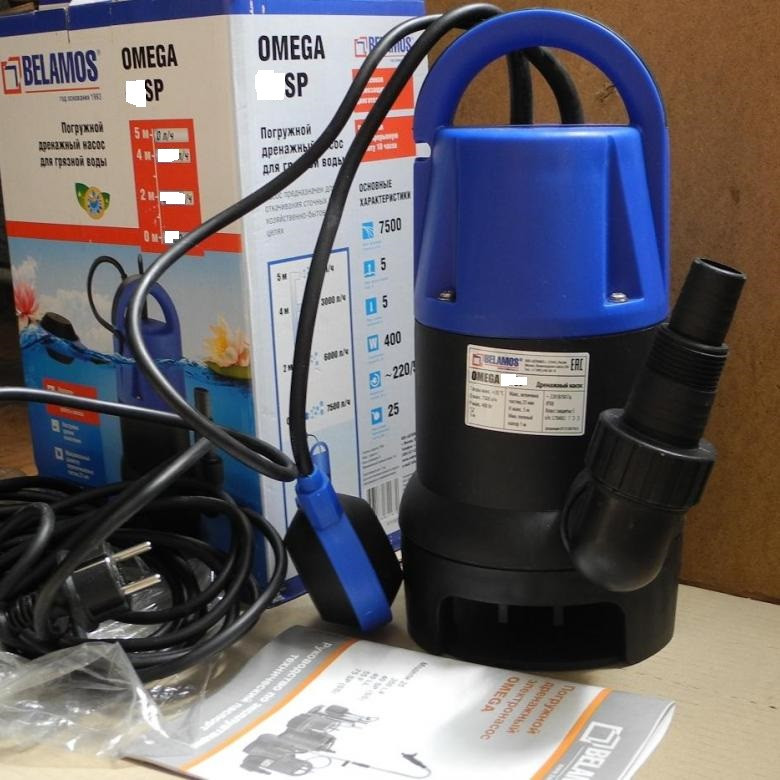

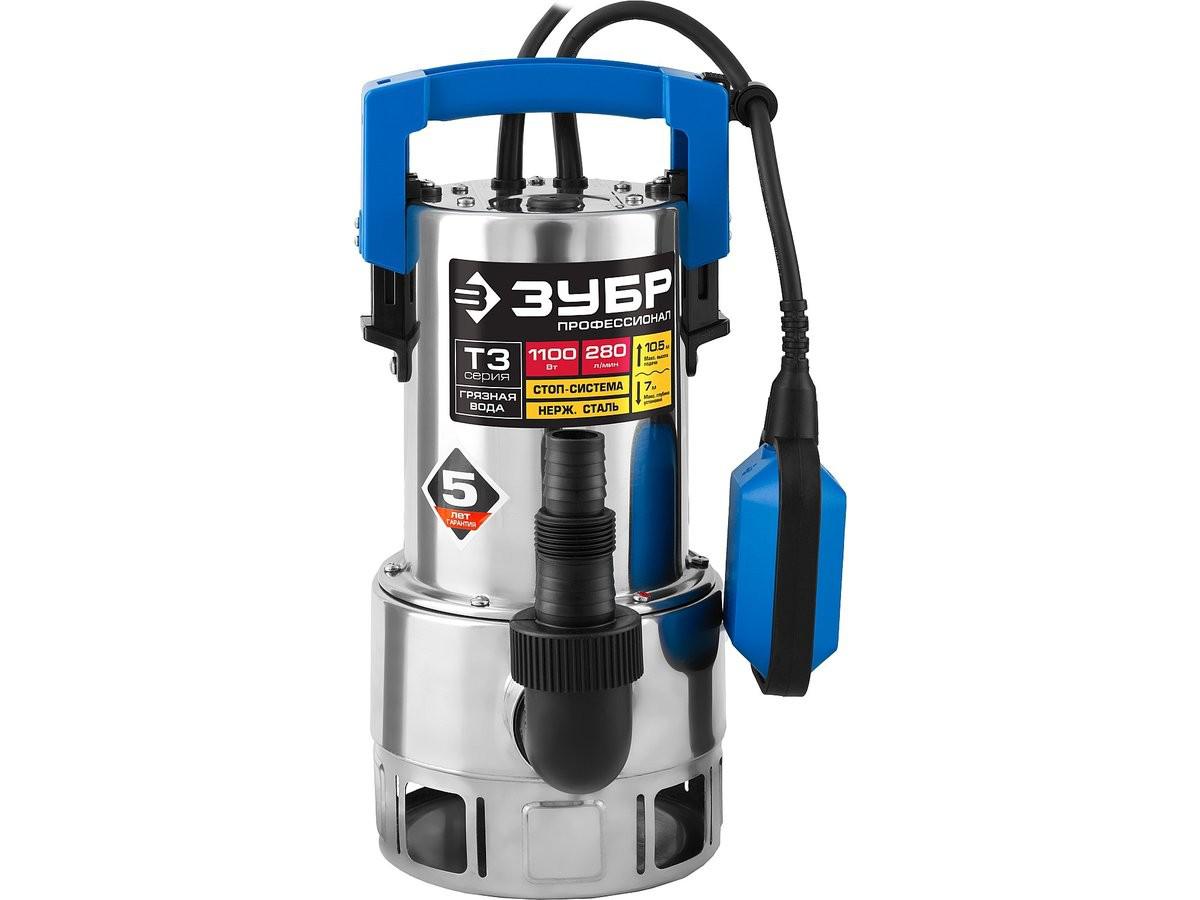

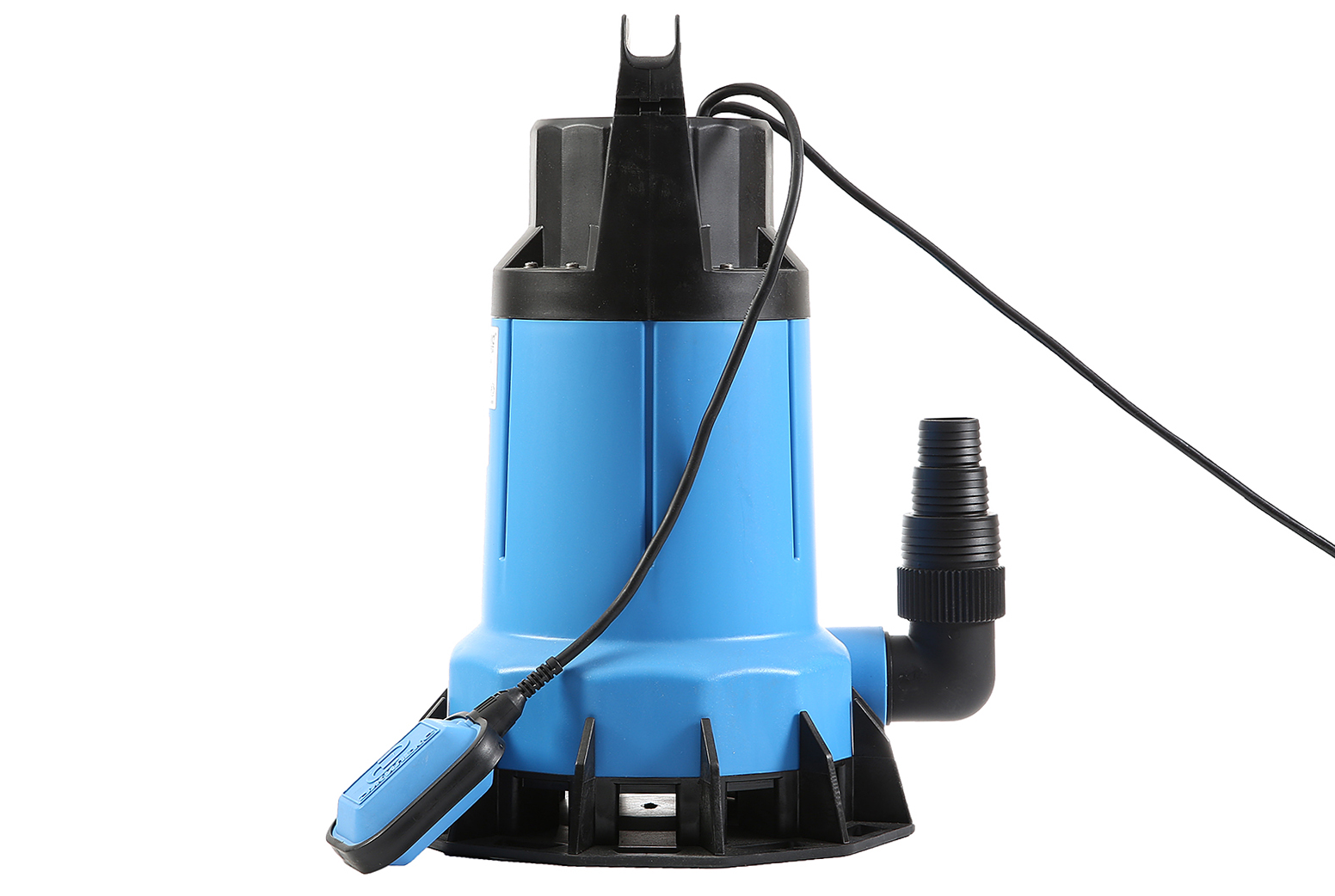

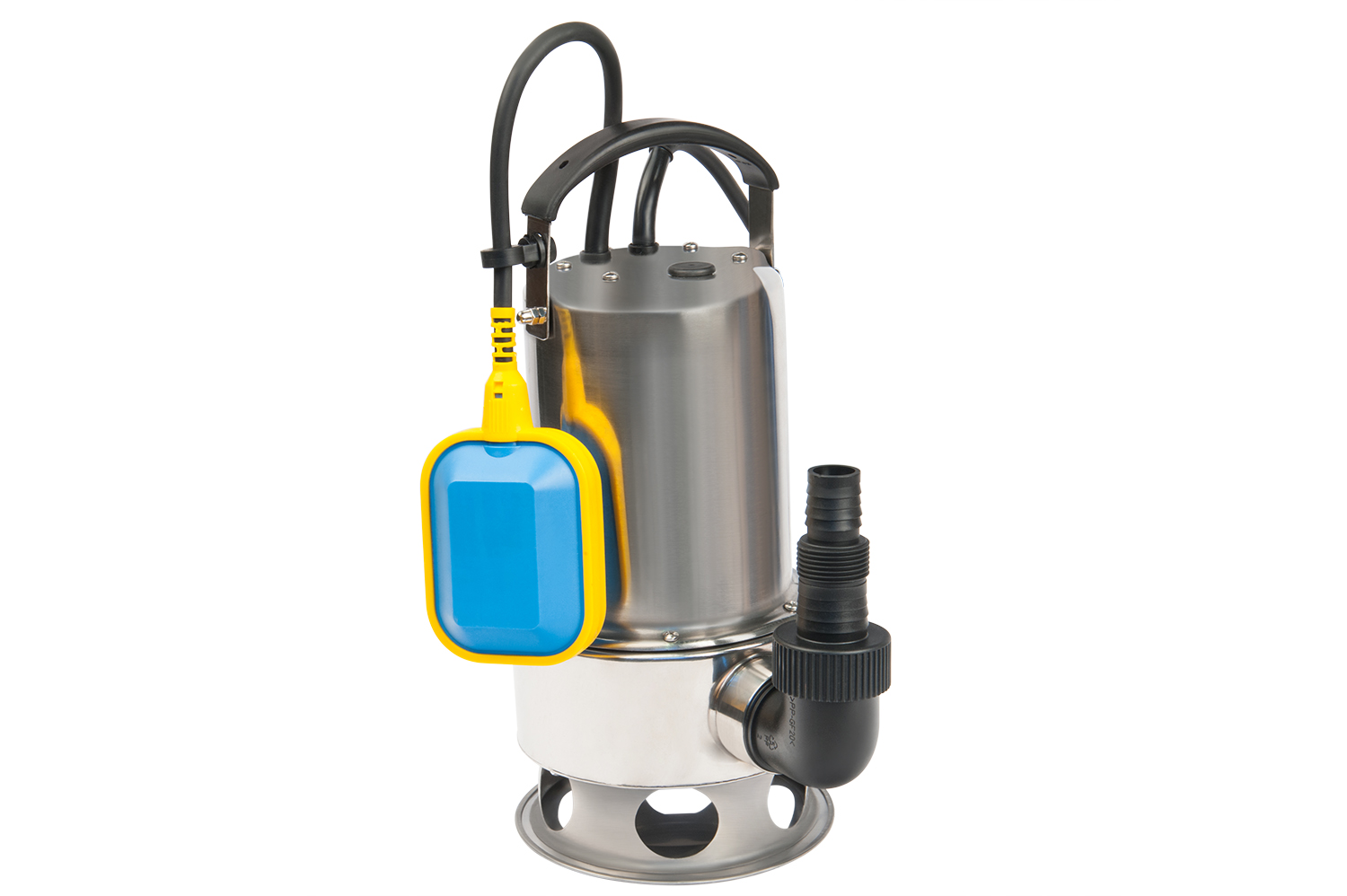

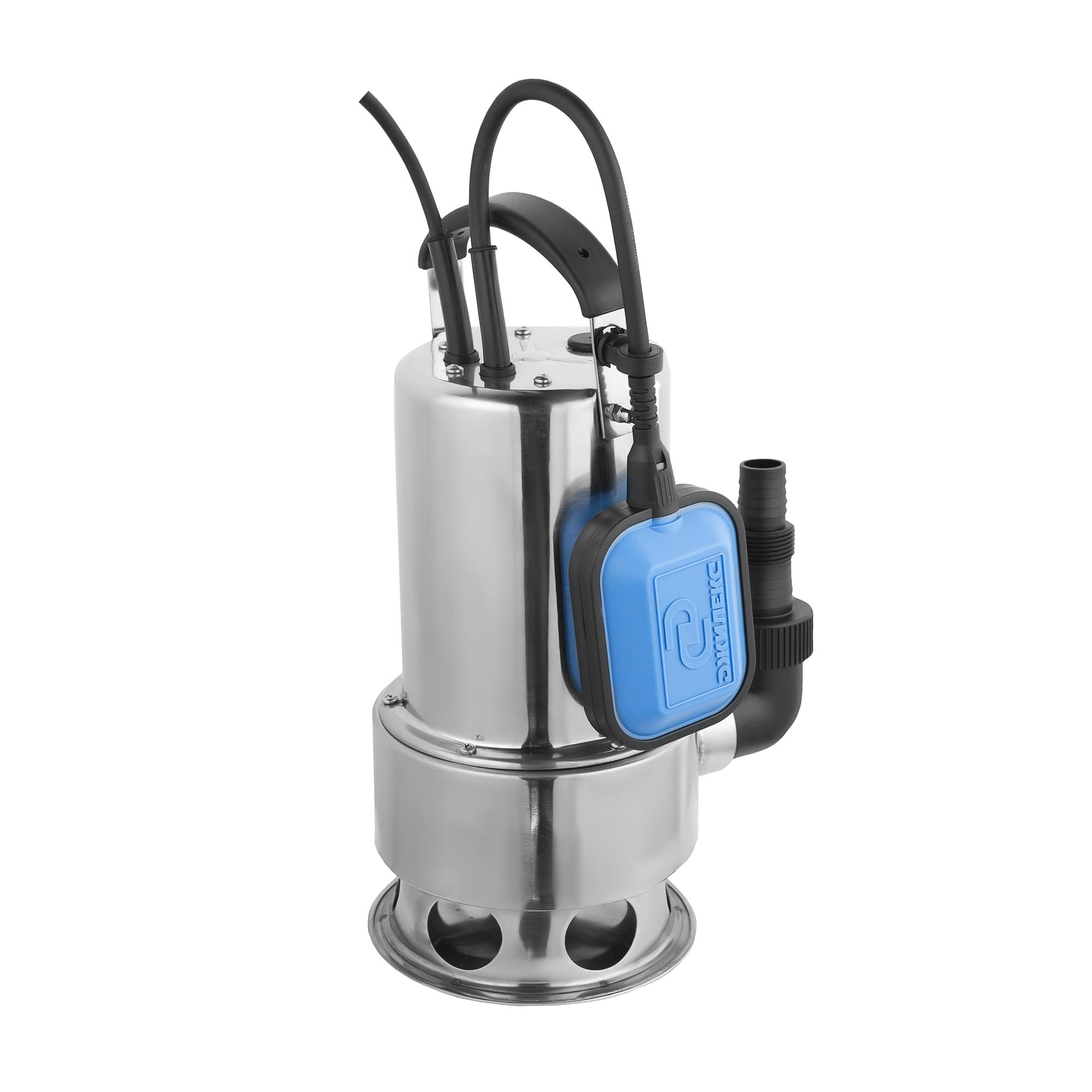

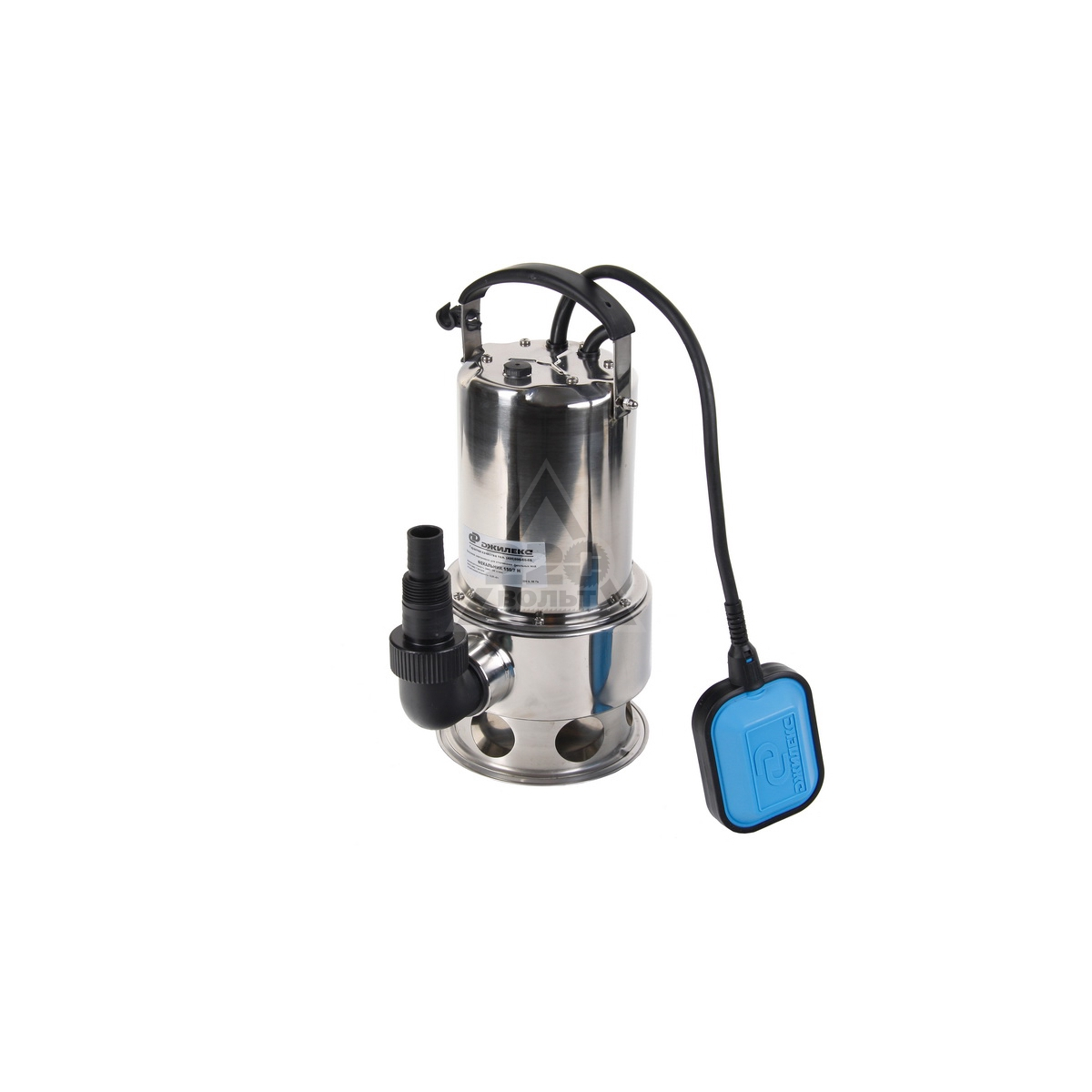

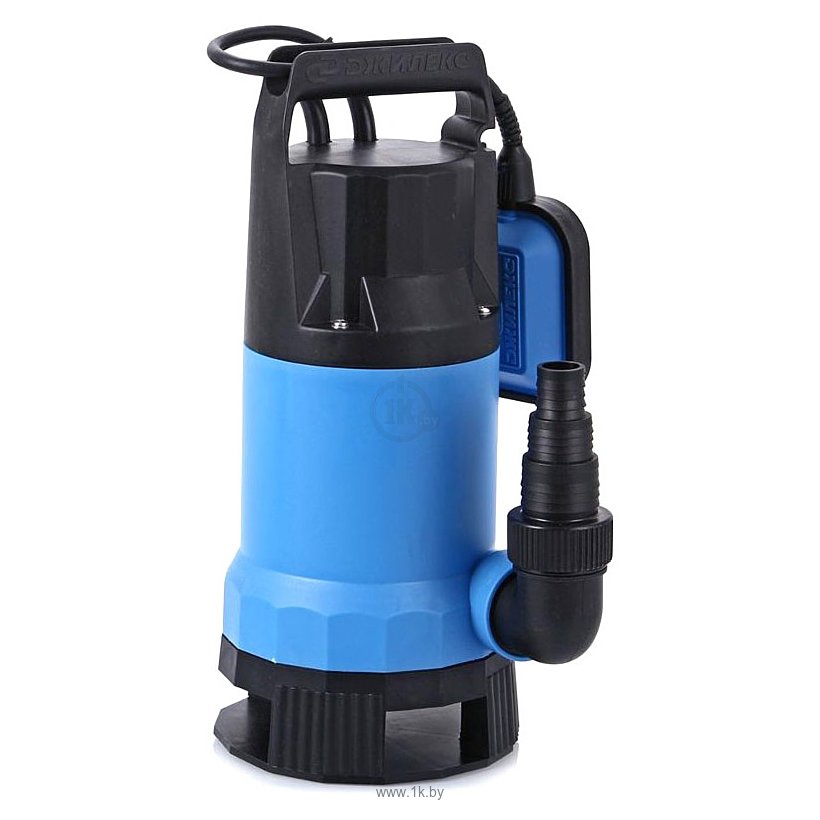

Дренажные – насосы, которые применяются для удаления грязной воды из затопленных помещений или ям. Благодаря такому устройству можно не бояться затопления весной или во время сильных дождей.

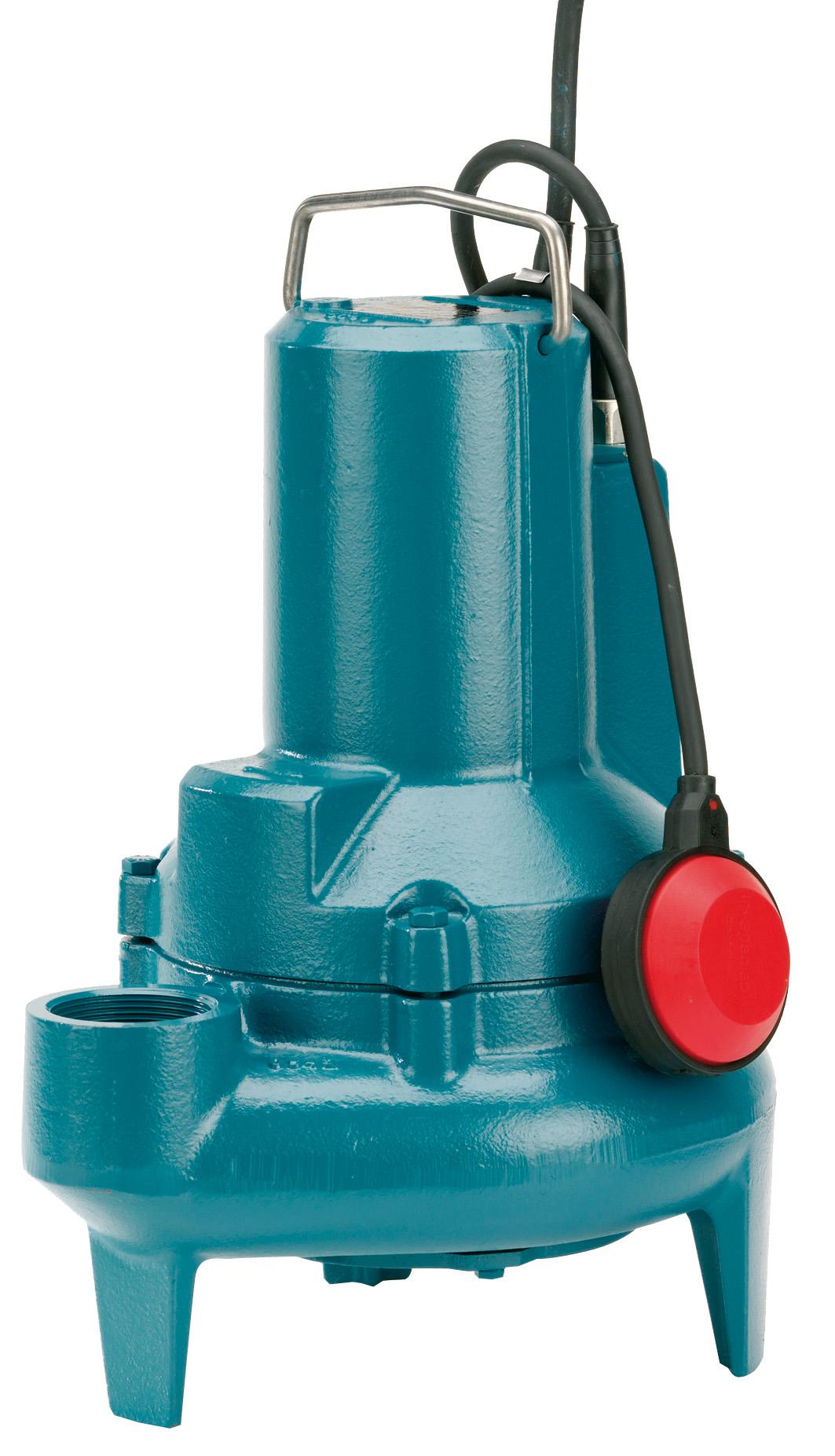

Фекальные – этот вид служит для очистки выгребных ям от жидкости или бытовых отходов. Данные модели по принципу действия и устройству очень напоминают дренажные, отличие состоит лишь в том, что первые намного мощнее и способны откачивать очень загрязненную воду. Некоторые устройства дополнительно оснащены специальными измельчителями, перемалывающие довольно крупные частицы.

Устройство и принцип работы погружного насоса

Современные модели насосов выдерживают высокие нагрузки. Оборудование следует располагать на дне источника выше 1 м при низком уровне воды, и выше 6 м при установке мощного насоса. Охлаждается насос за счет перекачиваемой воды.

Погружной насос состоит из:

Центробежного устройства;
Электродвигателя;
Автоматики;
Водоподъемного трубопровода.

В конструкции насоса отсутствуют промежуточные подшипники, благодаря чему их можно устанавливать в водозаборах с искривленным каналом.

Краткий обзор моделей насосов погружного типа

Скважинные насосы серии 3 SP широко применяются для бытовых нужд, они подают воду из скважины диаметром более 80 мм. Например, из этого ряда можно выделить модель Belamos 3 SP 60/1.8, имеющий мощность до 600 Вт и очень распространенный среди небольших дач с домом и огородом. За счет однофазного электрического двигателя обеспечивается производительность 1800 л/ч. Особенностями данного насоса являются длительная продолжительность работы, корпус из нержавеющей стали и двойные графитовые уплотнения. Эту модель можно назвать экономичной, так как она имеет сравнительно небольшую цену и достаточно высокую производительность, что очень удобно и выгодно для дачников.

Из этой серии также можно отметить Belamos TF 3-150. Его применяют для откачки воды с глубины до 120 м. Данная модель имеет обратный клапан, который позволяет работать насосу в любом положении.

Стабильный и сильный напор воды обеспечивается благодаря увеличенному числу ступеней мощности и определенной форме лопаток. Производительность этого насоса 2700 л/ч, что намного больше, чем у модели Belamos 3 SP 60/1.8, что позволяет использовать его в более широких масштабах. Если говорить о цене, то переплата незначительна, зато качество работы намного лучше и функций больше.

Из всего многообразия моделей серии SQ можно выделить 3-х дюймовый многоступенчатый насос Grundfos SQ 1-110.

Он обладает рядом преимуществ:

Удобный монтаж за счет небольших габаритов и веса;
Обратный клапан обеспечивает работу насоса в различных положениях;
Плавающие рабочие колеса обеспечивают работу насоса при наличии малого количества песка в воде;
Керамические подшипники;
Нержавеющая сталь, из которой выполнен насос, позволяет качать питьевую воду, и повышает его срок службы;
Установленный фильтр предотвращает попадание крупных инородных частиц;
Электрический двигатель на постоянных магнитах влияет на низкие электрозатраты при работе насоса;
Защита сухого хода предотвращает работу насоса, если вода в источнике закончилась, это исключает перегорание двигателя;

Ремонт насосов погружного типа

Хотя такой вид насоса отличается своим высоким качеством и продолжительным сроком службы, бывает такое, что оборудование вдруг перестает работать.

Что делать в этом случае?

Сперва необходимо проверить свободность вращения электродвигателя с крыльчаткой. Зачастую этот механизм заклинивает от каких-либо загрязнений, поэтому если их вовремя не обнаружить, может сгореть стартовая обмотка.

Если в этой части погружного насоса все нормально, следует перейти к его верхней части. Для этого агрегат нужно поставить вертикально, во избежание вытекания масла. Затем необходимо снять крышку, открутить болты и с помощью мультиметра измерить сопротивление на двигательных обмотках (пусковая – 35-40 Ом, рабочая – 10-15 Ом). Если сопротивление превышает эти показатели, значит, поломка заключается в обрыве обмотки, а если оно ниже – значит случилось межвитковое внутреннее замыкание.

В случае, если поломка заключается в чем-то другом, лучше обратиться к специалисту.

Выбор погружного насоса

При выборе качественного насоса погружного типа обычно принимают во внимание следующее:

На каждый кв. м. участка принято рассчитывать 5 л воды;
Суточная норма семьи из 3 человек не должна превышать 500 л;

Длину водопровода, то есть удаленность скважины от дома;
Разность высот (если она имеется).

Элементы водоснабжения следует выбирать после модели насоса, уже полагаясь на его характеристики.

На самом деле, это очень ответственная работа – выбирать и устанавливать погружной насос, но если он высококачественный, и в его выборе помогали специалисты, то проблем с этим не возникнет.

Погружные насосы для скважин: характеристики, как выбрать

Содержание

Скважины – это один из самых универсальных и удобных источников для добычи воды на участке. Большинство загородных домов оборудуются именно скважинами, так как с их помощью можно довольно легко и быстро получить воду или организовать систему водоснабжения в любом доме.

Погружные скважинные насосы производства компании Sprut

Однако наличие полноводной скважины еще не говорит о наличии у вас воды. Ведь воду из нее нужно как-то добить. Для таких целей используют погружные насосы, о которых сейчас и пойдет речь.

Особенности и назначение

Погружной насос для скважины – это оборудование, что используется для добычи жидкости с ее дна. Погружные насосы отличаются от поверхностных своей конструкцией. Выглядят они, как продолговатые капсулы из металла. Дело в том, что погружные насосы для скважин необходимо монтировать непосредственно под воду.

Под водой они находятся все время, пока их надо эксплуатировать. Это доставляет небольшие трудности, так как для обслуживания необходимо доставать насос из скважины, что занимает определенное время. Однако есть здесь и свои плюсы. Технические характеристики погружных насосов намного выше, чем у поверхностных или полупогружных моделей.

Особенная продолговатая форма погружного насоса необходима для того, чтобы иметь возможность установить его внутри обсадной трубы скважины. А габариты обсадных труб в большинстве случаев равняются 150-200 мм. Причем верхняя граница встречается далеко не всегда.

В некоторых случаях используются обсадные трубы диаметром всего 120-140 мм. Это так называемые малогабаритные скважины, чьи технические характеристики и особенности окружающих условий не дают возможность пользоваться крупными трубами.

В этом случае необходимо покупать насос, что сможет работать даже в таких условиях. К счастью, современные компании поставляют на рынок разную продукцию. Надо только выбрать правильный насос и убедиться в том, что он вам подходит.

Так, насосы Водолей и Малыш представлены малогабаритными моделями с диаметром до 100 мм. Технические характеристики этих насосов будут немного занижены, но альтернативы им все равно нет.

Сам насос работает по нескольким основным принципам. В рабочую камеру через отверстия для забора жидкости попадает вода. Там она нагнетается за счет вращения специальных лопастей, вибрации или других способов воздействия. Затем она подается на шланг под высоким давлением.

Линейка погружных насосов с разными габаритами и характеристиками

Большой плюс погружных насосов в том, что их можно использовать на довольно большой глубине. Не имеет значения, насколько глубоко находится водное зеркало у скважины. Особенные глубинные образцы могут работать на отметке в 150-180 метров ниже уровня земляной линии. И это далеко не предел.

Технические характеристики и таких насосов тоже на высоте. Они серьезно превышают аналогичные у других разновидностей насосного оборудования.

Так, даже самый слабый погружной насос способен выдавать напор от 30-40 метров водного столба, в то время как средний поверхностный образец едва ли дотянет до этого показателя. Не говоря уже о том, что максимальная глубина забора жидкости у него равняется 10-12 метрам.

Скважинные насосы создают из металла. Преимущественно используется нержавеющая сталь. Внутри прочного корпуса находится двигатель и рабочие элементы. Они и воздействуют на воду, подкачивая ее на нужный уровень. Контроль насоса осуществляется за счет работы реле давления или автоматики.

Погружать его можно на многие месяцы или даже годы. Обслуживание таких устройств необходимо редко, так как смазку всех элементов выполняет сама прокачиваемая жидкость.

Используют скважинные погружные насосы практически везде. Но особенно широко они распространены в быту. Именно погружной скважинный насос может справиться с задачей постоянного водоснабжения загородного участка наилучшим образом. Надо только правильно его выбрать и установить.

Читайте также: что такое и как работает напорный насос для дома?

к меню ↑

Виды, отличия и характеристики

Насос для скважины погружного типа – это довольно сложный механизм и представлен он в разных исполнениях. Существует несколько видов скважинного погружного оборудования.

Некоторые образцы подходят для глубоких скважин. Их технические характеристики позволяют пользоваться ими на очень серьезной глубине. Другие же применяют для обустройства скважин, что разрабатывались «на песке» и имеют небольшую глубину.

Вибрационные погружные насосы, готовы к дальнейшей установке

В любом случае разновидность насоса влияет не только на его характеристики, но и практически на все аспекты его конструкции. Если вы собираетесь выбрать насос для скважины, то рекомендуем вам сначала разобраться во всех этих нюансах.

По принципу действия погружные модели делят на:

Вибрационные;
Центробежные.

Вибрационный насос для скважины – это устройство, что воздействует на воду посредством вибрации. В рабочей камере у него размещается специальная деталь, что перемещается при возникновении электромагнитного поля. Если же поле появляется точечно, то перемещение превращается в вибрацию.

Под воздействием вибрации жидкость нагнетается и подается вверх по шлангу. Вибрационные насосы используются, когда нужно заняться обустройством неглубокой укрепленной скважины. Они отлично подходят для использования на даче.

Центробежный насос работает по другому принципу. Здесь используется центробежный двигатель, что вращает специальные нагнетательные винты или механизмы, что провоцируют создание завихрений в камере насоса. Технические характеристики центробежных моделей очень высоки.

По сути, ничего мощнее вы на рынке не найдете. Эти насосы могут применяться на глубине до 150 метров. Выдавать сходный напор и при этом перекачивать до 4-6 кубометров жидкости в час.

Они отлично подходят для обустройства скважин любого типа. Единственный нюанс в том, что центробежный насос не рекомендуется применять для перекачки загрязненной жидкости. Откачиваться может только чистая вода, в противном случае вы рискуете сломать агрегат.

В свою очередь, центробежные образцы делят на:

Стандартные;
Глубинные.

Линейка погружных насосов глубинного типа

Первая разновидность предназначается для обустройства на глубине до 50-70 метров и имеет средние технические характеристики.

Насос второго вида уже подходит для глубоких артезианских скважин, где вода находится на уровне 100-150 метров. Глубинный центробежный насос имеет повышенные характеристики, но и стоит он порядочно.
к меню ↑

Советы по выбору и отзывы

Прежде чем выбрать насос для скважин, нужно полностью разобраться в его характеристиках. Ведь именно по характеристикам погружной насос для скважин и подбирается. Визуальная сторона вопроса или личные ощущения играют здесь роли второстепенные.

Для начала нужно выбрать тип насоса. Как уже упоминалось выше, для неглубоких скважин подойдет вибрационный образец. Но его мощности не хватит для нормального обеспечения крупной семьи. Если же у вас большой дом и серьезная скважина, то лучше покупать погружные центробежные модели. Они надежнее, производительнее и работают намного эффективнее.

Затем надо выбрать приемлемый уровень производительности устройства. Здесь влияние оказывает количество людей, которые станции придется обслуживать. Для небольшой семьи хватит и среднего насоса с производительностью до 1.5 кубометра жидкости в час. Если же у вас много детей, крупный дом, да еще и огород в придачу, то придется покупать что-то посерьезнее.

Необходимый напор определяют по расстоянию до водяного зеркала в скважине. К этому показателю добавляют высоту дома, протяжность шлангов и еще 20-30 метров для гарантии. Полученный показатель и будет необходимым напором.

Наличие поплавка желательно, хотя и не является необходимостью. Поплавковый выключатель способен сделать работу устройства автономной, но в большинстве случаев скважинные насосы с проблемами обмеления источников практически не сталкиваются.

Читайте также: разбираемся в особенностях скважинных насосов Беламос.

Подключенный к шлангу вибрационный насос для скважины

Учитывайте и дополнительные функции устройств. Каждый производитель старается удивить покупателей чем-то особенным, а это нельзя игнорировать. Например, наличие качественного пульта управления, многоскоростного двигателя или других подобных нюансов может вам серьезно пригодиться. Впрочем, за все эти функции надо доплатить, что тоже следует понимать.

Свою роль играют и производители насосов. Так, очень популярны сейчас модели Акварио, Водомет, Водолей и т.д. Если вы покупаете технику от известного бренда, то можете быть уверены в качестве ее исполнения, так как крупные компании не заинтересованы в недовольных покупателях. Они стремятся продавать действительно качественные товары, чтобы удержаться на плаву.

Также обратите внимание на отзывы о погружных насосах. Отзывы удобны тем, что постороннему человеку будет проще сформировать свое мнение о рассматриваемой продукции.

Владимир, 56 лет, г. Москва:

Для своего загородного дома купил центробежный погружной насос Акварио VMS 2-70. Очень полезная вещь. Радует меня уже кучу времени, при этом практически не нуждается в обслуживании, а про ремонт я и вовсе не слышал.

Роман, 31 год, г. Астрахань:

Просмотрел отзывы в интернет-магазине, и решился на покупку насоса Водолей БЦПЭ 0,32. Скважина у меня маленькая, поэтому и альтернативы особой и не наблюдалось. Впрочем, его работой я полностью доволен. Действительно качественный насос, да еще и по приемлемой цене.

к меню ↑

Особенности монтажа

Процесс монтажа погружного насос для скважины

Погружные модели насосного оборудования монтируют непосредственно внутри скважин. Их подвешивают на специальных тросах и подключают ко всем коммуникациям. В таком виде они и находятся в течение практически всего периода своей эксплуатации.

Непосредственно установка ведется по следующей технологии:

Собираем насос, подключаем к нему все элементы.
Подводим шланг для жидкости, кабель питания и управления.
Подключаем страховочный трос.
Стягиваем все коммуникации хомутами, убеждаемся в прочности соединений.
Опускаем устройство внутрь обсадной трубы.
Фиксируем насос на нужной глубине.
Тестируем его работоспособность.

После завершения этих процедур работы по установке непосредственно насоса можно считать завершенными. Вам остается только запустить все оборудование, настроить систему и автоматику. Посоветовать что-то конкретное в данном случае довольно затруднительно, так как различных конфигураций систем водоснабжения может быть очень много.
к меню ↑

Как установить погружной скважинный насос? (видео)

Главная страница » Скважинные насосы
Погружной насос / погружные насосы
Необходимость доставать воду из глубоких колодцев или скважин, для полива или других бытовых нужд, создает ряд проблем и вынуждает потребителя, использовать погружной насос.

Прежде всего, нужно ориентироваться на его объемную подачу и напорную характеристику (номинальную высоту подъема). Если дебет воды в колодце, больше 2,5 м./куб, то можно использовать погружной насос с большой объемной подачей, если меньше, то следует отдать предпочтение насосам со слабой производительностью. Обратите внимание на глубину колодца или скважины, номинал вертикального подъема погружного насоса должен превышать глубину колодца или скважины хотя бы на 10 м вертикального подъема, при условии, что будет использоваться свободное истекание воды.
Для работы в системе водоснабжения, к необходимой высоте подъема, следует прибавить уже не 10 м а 40 м, это связано с давлением, которое насос должен создать для механического реле, которое, впоследствии будет управлять его работой.
Хотя все насосы имеют погружной тип работы, все таки, делятся на несколько видов:

вибрационный вид насоса;

центробежный вид насоса;

вихревый вид насоса;

винтовой вид насоса

Вибрационный насос состоит из электрической части и насосной. В электрической части располагается магнитопровод и две пары проволочных (медных или алюминиевых) катушек, которые залиты эпоксидной смолой с отвердителем. Насосная часть состоит из амортизатора, резинового поршня, диафрагмы и клапана, железного штока и рабочего стакана.

Среди преимуществ вибрационного насоса, это его высокий напор при сравнительно низкой цене, компактный размер, и не большой вес, что позволяет легко использовать насос даже пожилым женщинам. Если глубина колодца до 17 м то будет достаточно одноклапаного вибрационного насоса, если глубина больше, то следует выбрать двухклапанный вибрационный насос. Однако есть и недостатки у вибрационных насосов. Категорически запрещено использовать такой насос в скважине, поскольку он будет разрушать стенки, и может попросту застрять в узком пространстве. Вибрационный насос не переносит скачков электрического напряжения, и имеет слабую производительность, а также не предназначен для работы в системах автономного водоснабжения.

Погружной центробежный насос это оптимальный выбор, если нужно не только поднять воду, но и использовать насос в системе автономного водоснабжения. Цена такого насоса в несколько раз выше, по сравнению с вибрационным насосом, но и степень его надежности выше в несколько раз. В верхней части насоса, расположена многоступенчатая конструкция из нескольких рабочих колес, в нижней части насоса, расположен асинхронный двигатель. Центробежные погружные насосы имеют высокую напорную характеристику, и обладают высокой производительностью.

Вихревой насос, по сравнению с центробежным насосом, имеет более компактный размер, обладает средней производительностью и высотой подъема до 100 м. Они, также, чувствительны к механическим примесям, которые могут быть в воде. Примяняемый тип — погружной.
Винтовые насосы в качестве рабочего органа имеют Архимедов винт, который находится в специальном резиновом кожухе. Они более других устойчивы к механическим примесям, но плохо реагируют на отсутствие водоразбора при максимальном давлении, поэтому их не рекомендуют устанавливать с электронным реле давления. Они, так же используют погружной тип работы.

Погружные насосы могут применяться в колодцах и скважинах диаметром от 75 мм, 100 мм, и 110 мм. Эти параметры зависят от модели применяемого насоса. Располагают погружные насосы в источнике водозабора – скважине или колодце, в подвешенном состоянии. Лучше всего использовать стальной трос, толщиной не менее 4 мм. Расстояние от дна колодца или скважины, должно составлять не менее 0,5 м.

Погружные насосы являются основным насосным оборудованием, осуществляющим подачу воды к индивидуальным домам и дачам, не подключенным к центральному водоснабжению. Погружаются они непосредственно в резервуар с водой, в качестве которого может выступать колодец или водоем. Погружной насос данного типа, подающий питьевую и техническую воду, нужно располагать на удалении около 1 метра от песчаного или заиленного дна водоема.
Скважинные насосы необходимы для подъема воды с большой глубины. Их также называют глубинными насосами, так как они погружаются в глубокие пробуренные скважины. С помощью скважинных погружных насосов осуществляется водоснабжение коттеджей, объектов ЖКХ и промышленных предприятий.
Серия WL – скважинный погружной насос, размером 4, 6, 8, 10 и 12 дюймов используются для перекачки воды и прочих негорючих невязких сред, не содержащих волокнистых включений. Рабочая температура среды, для нормальной работы насоса, не должна превышать +35°С. Допускается содержание абразивных песчаных включений до 200 гр/кубометр и твердых частиц размером не более 2 мм. Погружные насосы серии WL отличаются высокой надежностью и неприхотливостью в работе.
Глубина размещения скважинных насосов WL под водой – до 300 м.
Характеристики скважинных погружных насосов:
температура перекачиваемого продукта: в диапазоне от 0°С до +35°С;

подача до 575 куб. м в час;

номинальная мощность: 0,37÷300 кВт

напор до 955 метров;

Конструктивные особенности:
напорный патрубок с обратным клапаном;

рабочие колеса – полуосевые или радиальные;

серия WL – скважинный погружной.

Используемые материалы:
— вал насоса из нержавеющей стали AISI 420;
— внешний кожух из чугуна, нержавеющей стали, бронзы;
— диффузоры из технополимера Noril, усиленного стекловолокном, чугуна, морской бронзы, нержавейки;
— корпус напорного и всасывающего патрубка из бронзы, углеродистой стали, нержавейки;
— рабочие колеса насоса из поликарбоната, усиленного стекловолокном, чугуна, морской бронзы, нержавейки.
Двигатель
— имеется внешний пусковой конденсатор;
— изоляция обмоток в соответствии с классом B;
— погружной, с водяным или масляным охлаждением;
— общий класс защиты IP68;
— отдельная защита от перегрузок работы насоса.
Области применения:
:
Технический каталог серии WL4 (0,50 МБ) Скачать
Руководство по монтажу WL (0,57 МБ) Скачать
Погружные насосы: типы, конструкция, преимущества, применения
Jump to Navigation
Информация
Производители
Каталог
Назад
Насосное оборудование
Насосы центробежные
Apex Pumps
Насосы винтовые
Насосы высокого давления
BFT
GEA
Погружные насосы
Houttuin
Горизонтальные насосы
Apex Pumps
Houttuin
Inoxihp
Moyno
Vipom
Насосы герметичные
Hermetic Pumpen
Zenith
Насосное оборудование прочее
AX System
Sanco
Servi Group
Фильтровальное оборудование
Воздушные фильтры
AAF
Jonell
Масляные и гидравлические фильтры
Parker Hannifin Corporation
Servi Group
Коалесцирующие фильтры
ASCO Filtri
Buhler Technologies
EUROFILL
Hydac
Jonell
Petrogas
Scam Filltres
Vokes Air
Водоподготовка
Grunbeck
Фильтры КВОУ
AAF
Осушители
Компрессорное оборудование
Поршневые компрессоры
Винтовые компрессоры
GEA
Howden
Stewart & Stevenson
Центробежные компрессоры
Baker Hughes
Stewart & Stevenson
Thermodyn
Трубопроводная арматура
Запорная, регулирующая, запорно-регулирующая арматура
Предохранительная арматура
Anderson Greenwood
Crosby
Sapag Industrial valves
Schroedahl
Servi Group
Приводы трубопроводной арматуры
Biffi
Keystone
Гидравлика
Гидроцилиндры
Servi Group
Гидроклапаны
Meggitt
Servi Group
Гидронасосы
Riverhawk
Servi Group
Гидрораспределители
Servi Group
Пневмоцилиндры
Artec
Mec Fluid 2
Станочное оборудование
Станки шлифовальные
LOESER
Хонинговальные станки
CAR srl
Станки зубо- и резьбо- обрабатывающие
Nagel Maschinen
Карусельные станки
Star Micronics
Шпиндели и фрезерные головки
Cytec
Приводная техника
Электрические приводы
Servi Group
Гидравлические приводы
Biffi
Пневматические приводы
Keystone
Вентиляторы
Reitz
Электромагнитные приводы
Danfoss
ECONTROL
Kendrion
Редукторы
Renk
VAR-SPE
Турборедукторы
Flender-Graffenstaden
Renk
КИП (измерительное оборудование)
Анализаторы влажности
Belimo
Scantech
Приборы измерения уровня
Endress+Hauser
Приборы контроля и регулирования технологических процессов
Reuter-Stokes
Приборы измерения уровня расхода (расходомеры)
Belimo
Itron
Servi Group
Системы измерения неразрушающего контроля
HBM
Kavlico
Marposs
Устройства измерения температуры
Устройства измерения давления
Autrol
Servi Group
Устройства измерения перемещения и положения
Лабораторное оборудование
Микроскопия и спектроскопия
Keyence
Электрооборудование
Аккумуляторные батареи
Hoppecke
Противопожарное оборудование
Reuter-Stokes
Sanco
Spectrex
Выключатели
Metrol
Источники питания
LAM Technologies
Кабели и коннекторы
Axon’ Cable
HiRel Connectors
Murrplastik
Лазеры
RIO
Лампы
Nic
Parat
Серийные преобразователи
LAM Technologies
Электродвигатели
Gamak Motors
LAM Technologies
Электроника
DUCATI Energia
JOVYATLAS
Luvata
Murrplastik
Прочее оборудование
Абразивные изделия
Abrasivos Manhattan
Atto Abrasives
Буровое оборудование
BVM Corporation
Den-Con Tool
MI Swaco
Top-co
WestCo
Валы
GKN
Jaure
Rotar
Вибротехника
JOST
Газовые турбины
Alba Power
Baker Hughes
Meggitt
Score Energy
Siemens energy
Solar turbines
Горелки
Зажимные устройства
Restech Norway
SPIETH
Защита от износа, налипания, коррозии
Rema Tip Top
Инструмент
Deprag
Knipex
Клапаны
Baker Hughes
John Crane
Mec Fluid 2
Top-co
Velan
Versa
W. T.A.
Xomox
Zimmermann & Jansen (Z&J)
Крановое оборудование
Facco
Маркировочное оборудование
Couth
Espera
Мельницы
Eirich
Металлообработка
Agrati
Муфты
Coremo Ocmea
Esco Couplings
Jaure
John Crane
Kendrion Linnig
Top-co
ZERO-MAX
Оси
Jaure
Подшипники
John Crane
NTN-SNR
SPIETH
Производственные линии
Espera
FIBRO
Masa Henke
Робототехника
Motoman Robotics
Системы обогрева
Helios
TYCO Thermal Controls
Системы охлаждения
Gohl
Системы смазки
Lincoln
Строительные леса
HAKI
Сушильные печи
Eirich
Такелажное оборудование
Casar
Easy Mover
Fetra
Тормоза и сцепления
Coremo Ocmea
Упаковочное оборудование
Espera
Thimonnier
Уплотнения
Flexitallic
John Crane
Форсунки и эжекторы
Exair
Центраторы
Top-co
Электрографитовые щетки
Morgan Advanced Materials
AX System
A. O. Smith – Century Electric
A.S.T.
AAF
Abrasivos Manhattan
Advanced Energy
Agilent Technologies
Agrati
Alba Power
Algi
Allweiler
Alphatron Marine
Amot
Anderson Greenwood
Apex Pumps
Apollo Valves
Ariana Industrie
Ariel
Artec
ASCO Filtri
Ashcroft
ATAS elektromotory
Atos
Atto Abrasives
Autrol
Autronica
Axis
Axon’ Cable
Baker Hughes
Baker Hughes
Bando
Baruffaldi
BAUER Kompressoren
Belimo
Bently Nevada
Berarma
BFT
BHDT
Biffi
Bifold Group
Brinkmann pumps
Buhler Technologies
BVM Corporation
Camfil FARR
Campen Machinery
CanaWest Technologies
CAR srl
Carif
Casar
CAT
Celduc Relais
Center Line
Clif Mock
Comagrav
Compressor Controls Corporation
CoorsTek
Coral engineering
Coremo Ocmea
Couth
CRANE
Crosby
Cytec
Danaher Motion
Danfoss
Danobat Group
David Brown Hydraulics
Den-Con Tool
DenimoTECH
Deprag
Destaco
Dixon Valve
Donaldson
Donaldson осушители, адсорбенты
DUCATI Energia
Duplomatic
Duplomatic Oleodinamica
Dustcontrol
Dynasonics
E-tech Machinery
Easy Mover
Ebro Armaturen
ECONTROL
Eirich
EMIT
Endress+Hauser
Esco Couplings
Espera
Estarta
Euchner
EUROFILL
EuroSMC
Exair
Facco
FANUC
Farris
Fema
Ferjovi
Fetra
FIBRO
Fisher
Flender-Graffenstaden
Flexitallic
Flowserve
Fluenta
Flux
FPZ
Freudenberg
Fritz STUDER
Gali
Gamak Motors
GEA
GEORGIN
GKN
Gohl
Goulds Pumps
GPM Titan International
Graco
Grunbeck
Grundfos
Gustav Gockel
HAKI
Harting technology
HAWE Hydraulik SE
HBM
Heimbach
Helios
Hermetic Pumpen
Herose
HiRel Connectors
Hohner
Holland-Controls
Honsberg Instruments
Hoppecke
Horton
Houttuin
Howden
Howden CKD Compressors s. r.o.
HTI-Gesab
Hydac
Hydrotechnik
IMO
Inoxihp
iNPIPE Products
ISOG
Italmagneti
Itron
ITW Dynatec
Jaure
JDSU
Jenoptik
John Crane
Jonell
JOST
JOVYATLAS
K-TEK
Kadia
Kavlico
Kellenberger
Kendrion
Kendrion Linnig
Keyence
Keystone
Kitagawa
Knipex
Knoll
Kordt
Krombach Armaturen
KSB
Kumera
Labor Security System
LAM Technologies
Lapmaster Wolters
Lincoln
LOESER
Lufkin Industries
Luvata
Mahle
Marposs
Masa Henke
Masoneilan
Mec Fluid 2
MEDIT Inc.
Meggitt
Mercotac
Metrol
MI Swaco
Minco
MMC International Corporation
MOOG
Moore Industries
Morgan Advanced Materials
Motoman Robotics
Moyno
Mud King
MULTISERW-Morek
Munters
Murr elektronik
Murrplastik
Nagel Maschinen
National Oilwell Varco
Netzsch
Nexoil srl
Nic
NOV Mono
NTN-SNR
Ntron
Nuovo Pignone
O’Drill/MCM
Oerlikon
Oilgear
Omal Automation
Omni Flow Computers
OMT
Opcon
Orange Research
Orwat filtertechnik
OTECO
Pacific valves
Pageris AG
Paktech
PALL
Panametrics
Parat
Parker Hannifin Corporation
PENTAIR
Peter Wolters
Petrogas
ProMinent
Quick Soldering
Reitz
Rema Tip Top
Renk
Renold
Repar2
Resatron
Resistoflex
Restech Norway
Reuter-Stokes
Revo
Rexnord
Rheonik
Rineer Hydraulics
RIO
Riverhawk
RMG Honeywell
Ro-Flo Compressors
Robbi
ROS
Rota Engineering
Rotar
Rotoflow
Rotork
Ruhrpumpen
S. Himmelstein
Sanco
Sapag Industrial valves
Saunders
Scam Filltres
Scantech
Schroedahl
Score Energy
Sermas Industrie
Servi Group
Settima
Siekmann Econosto
Siemens
Siemens energy
Simaco
Solar turbines
Solberg
SOR
Spectrex
SPIETH
SPX
Stamford | AvK
Star Micronics
Stewart & Stevenson
Stockham
Sumitomo
Supertec Machinery
Tamagawa Seiki
Tartarini
TEAT
TEKA
Thermodyn
Thimonnier
Top-co
Truflo
Turbotecnica
Tuthill
TYCO Thermal Controls
Vanessa
VAR-SPE
VDO
Velan
Versa
Vibra Schultheis
Vipom
Vokes Air
Voumard
W. T.A.
Warren
Waukesha
Weatherford
Weiss GmbH
Wenglor
WestCo
Woodward
Xomox
Yarway
Zenith
ZERO-MAX
Zimmermann & Jansen (Z&J)
Погружной насос — это… Что такое Погружной насос?
Погружной насос
        Насос, преимущественно вертикального типа, устанавливаемый в буровых скважинах, шахтных колодцах, технологических ёмкостях ниже уровня подаваемой жидкости, что обеспечивает подъём жидкости с большой глубины, охлаждение узлов насоса и в ряде случаев подъём жидкости с растворённым в ней газом.
         Различают штанговые и бесштанговые П. н. В штанговых П. н. привод осуществляется от автономного двигателя, находящегося над поверхностью жидкости, через механическую связь (штангу). Бесштанговые П. н. выполняются в одном агрегате с двигателем. Привод бесштанговых П. н. осуществляется главным образом от электрических двигателей, реже — от гидравлических. Каналом для подвода энергии к двигателям, также погруженным ниже уровня жидкости, служит спущенный в скважину специальный электрический кабель.
         Погружной Насосный агрегат, состоящий из многоступенчатого центробежного насоса и электродвигателя, впервые был разработан в России А. С. Арутюновым в начале 20 в., бесштанговый П. н. с гидроприводом предложен в СССР в 30-е гг. М. И. Марцишевским. Промышленное применение получили штанговые поршневые, бесштанговые центробежные, одновинтовые, диафрагменные с электрическим приводом и поршневые П. н., главным образом с гидравлическим приводом. П. н. конструируют с небольшими (по диаметру) габаритами (63—400 мм), что позволяет эксплуатировать их в скважинах с малым поперечным сечением. Длина мощных насосных агрегатов может достигать нескольких десятков м, а производительность — 1000 м³/ч, напор — до 4500 м.          Области применения П. н.: добыча нефти (см. Глубиннонасосная эксплуатация), с.-х. и промышленное водоснабжение. В СССР наибольшее распространение получили центробежные погружные электронасосы для добычи нефти и для водоподъёма. За рубежом применяют также поршневые П. н. с гидравлическим приводом.
         Лит.: Богданов А. А., Погружные центробежные электронасосы для добычи нефти, М., 1968; Балденко Д. Ф., Бидман М. Г., Одновинтовые насосы в СССР и за рубежом, М., 1972; Казак А. С., Росин И. И., Чичеров Л. Г., Погружные бесштанговые насосы для добычи нефти, М., 1973.
         Д. Ф. Балденко
Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.
Погрешность (математич.)
Погрузочная машина
Смотреть что такое «Погружной насос» в других словарях:
погружной насос — Насос, устанавливаемый под уровнем подаваемой жидкой среды. [ГОСТ 17398 72] Недопустимые, нерекомендуемые погружной штанговый насос Тематики насос EN submerged pump DE Tauchpumpe FR pompe immersa … Справочник технического переводчика
Погружной насос — Устройство беструбного водоподъема, соединенное с погружным скважинным электронасосом Погружной насос насос, погружаемый ниже уровня пе … Википедия
погружной насос — 3.101 погружной насос (submersible pump): Насос, у которого электрические части полностью или частично погружены в жидкость при нормальной эксплуатации. Примечание Обмотки двигателя могут находиться в сухом состоянии либо быть погружены в масло… … Словарь-справочник терминов нормативно-технической документации
ПОГРУЖНОЙ НАСОС — насос, устанавливаемый под уровнем подаваемой жидкой среды. См. также Глубоководный насос … Большой энциклопедический политехнический словарь
Погружной насос — ► down pump, immersed (immersible, sinking, submerged, submersible, subsurface, well)pump Насос, преимущественно вертикального типа, устанавливаемый в буровых скважинах, шахтных колодцах, технологических емкостях ниже уровня подаваемой жидкости,… … Нефтегазовая микроэнциклопедия
погружной насос для небольших глубин — — [http://slovarionline. ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN low down pumplow down pump … Справочник технического переводчика
погружной насос приямка ядерного реактора — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN submersible sump pumpSSP … Справочник технического переводчика
гидропоршневой погружной насос со свободно движущимся плунжером — (приводимым в действие подаваемой с поверхности жидкостью) [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN free type subsurface hydraulic pump … Справочник технического переводчика
Электроцентробежный погружной насос — ► Electric submersible pump Бесштанговый глубинный насос, состоящий из расположенных вертикально на общем валу многоступенчатого (50 600 ступеней) центробежного насоса, электромотора (асинхронный электродвигатель, заполненный диэлектрическим… … Нефтегазовая микроэнциклопедия
Насос, погружной — Погружной насос Ндп. Погружной штанговый насос Насос, устанавливаемый под уровнем подаваемой жидкой среды Смотреть все термины ГОСТ 17398 72. НАСОСЫ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ Источник: ГОСТ 17398 72. НАСОСЫ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ … Словарь ГОСТированной лексики
Что лучше: насос или насосная станция?
Для водоснабжения частного дома или дачи приходится заботиться о покупке дополнительного оборудования. И тогда возникает вопрос, что выбрать: насос или насосную станцию? Чтобы ответить на него, нужно понимать назначение и особенности каждого устройства. Поэтому рассмотрим их более подробно и разберемся, чем отличается насос от насосной станции.
Главные отличия
Что лучше: погружной насос или насосная станция? Если обратить внимание на название, то становится понятно, что погружной насос – это глубинное оборудование, которое функционирует в жидкой среде. Насосная станция располагается либо на улице, либо в специальном помещении. Вообще, она включает в себя две основные составляющие: поверхностный насос и накопительную емкость. Последняя нужна, чтобы обеспечить систему на случай, если произойдет сбой с добычей воды.
Двигатель погружного насоса охлаждается подземными водами, омывающими его. А шум, который сопровождает его работу, почти не слышен в доме и возле него. Благодаря малому диаметру агрегата он может погружаться в узкие скважины на большую глубину. Насосная станция способна действовать на глубине до 8 м, благодаря чему обеспечивается необходимое давление в системе.
Специалисты, отвечая на вопрос о том, что лучше: глубинный насос или насосная станция, отмечают, что при уровне воды менее 8 м предпочтительнее выбирать второй агрегат. И нужно помнить, что при эксплуатации станции зимой ее следует предварительно утеплить или размещать в отапливаемом помещении.
Что выбрать?
Чем отличается насос от насосной станции? Кроме приведенных отличий, стоит также ознакомиться с плюсами и минусами каждого варианта насосного оборудования.
Основные преимущества насосной станции:
доступная цена;

простота обслуживания;

легкий и быстрый монтаж;

небольшие габариты.

К недостаткам относятся:
необходимость обеспечения определенной чистоты воды;

небольшой срок службы;

шумность работы;

относительно большие затраты электроэнергии;

ограниченная производительность и напор;

шланги при запуске должны быть заполнены водой;

функционирование на уровне не более 8 м.

Преимущества погружного насоса:
высокая надежность;

подъем воды возможен с большой глубины и скважин с малым диаметром;

бесшумное функционирование;

большой эксплуатационный срок.

Из недостатков погружных насосов можно выделить относительно высокую стоимость и усложненное обслуживание.
Если подводить итог, что лучше: глубинный насос или насосная станция, то можно сделать несколько основных выводов. Для небольших скважин лучше применять насосные станции. Они обеспечат потребителей необходимым количеством жидкости. Если воды в скважине окажется недостаточно, к системе будет подключен гидроаккумулятор. Чтобы обеспечить объект повышенной эффективностью и надежностью, стоит использовать погружные насосы. Поэтому в итоге нужно принимать во внимание индивидуальные потребности и возможности, тогда выбранный вариант станет оптимальным решением.
Статья опубликована 14 апреля 2020, 13:19

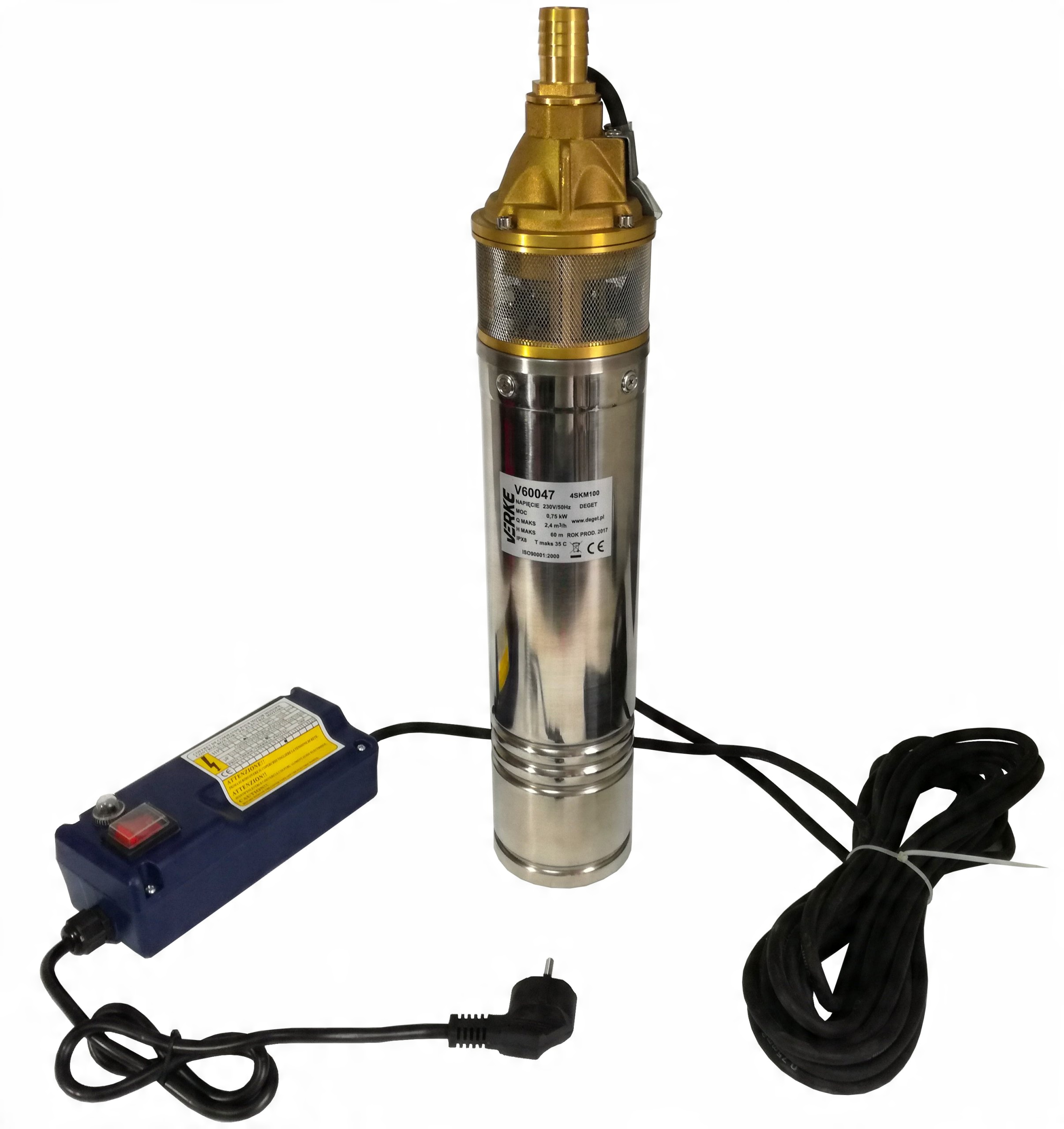

Погружные центробежные насосы для скважины: устройство, применение
У владельцев частных домов есть два варианта устройства системы водоснабжения – подключиться к центральной сети при наличии такой возможности, или выбрать вариант обустройства автономного источника путем бурения скважины.
Многие собственники сегодня не желают зависеть от централизованной системы водоснабжения, испытывать неудобства из-за плановых отключений, а также периодических перебоев с подачей воды и при этом ежемесячно платить за потребляемую воду сомнительного качества. Водоснабжение из собственного природного источника, безусловно, имеет массу преимуществ, и поэтому все чаще владельцы загородного жилья отдают предпочтение варианту установки автономной системы обеспечения водой для бытовых и хозяйственных нужд.
Для грамотного проектирования и обустройства водопроводной сети необходимо иметь представление о гидрогеологических особенностях участка – особое значение имеет уровень грунтовых вод. Источником автономной системы водоснабжения служат водоносные слои грунта (горизонты) – известковые или песчаные участки, насыщенные водой. Для того чтобы их обнаружить, производят бурение – это позволяет впоследствии иметь доступ к постоянно производительной скважине.
Различают два основных типа скважин:
Артезианская (совершенная) – глубина залегания воды в них может достигать нескольких сотен метров. Несмотря на высокую стоимость ее бурения, такая скважина обеспечивает абсолютно чистой водой и способна прослужить несколько десятков лет.

Фильтрационная (несовершенная) – бурение осуществляется до обнаружения ближайшего водоносного горизонта (10-30 метров). Фильтрационный источник имеет ограниченный запас ресурсов, поэтому срок его эксплуатации не превышает 10-15 лет. Кроме этого, вода из такой скважины требует обязательной дополнительной фильтрации.

Если в качестве типа системы водоснабжения выбран вариант бурения скважины, то для обустройства системы водопровода, кроме труб, потребуется дополнительное оборудование – насос, фильтры, аппараты для раздачи воды.
Назначение насосного оборудования
Насосное оборудование – важнейший элемент автономной системы водоснабжения частного дома, без которого в принципе невозможно функционирование водопровода. С помощью насосов происходит процесс откачивания воды из подземного источника (скважины или колодца), подъем её по обсадной трубе, установленной внутри скважины и, непосредственно, подача воды в систему трубопровода под определенным напором.
Именно от характеристик и конструкции насосного оборудования зависит стабильность и бесперебойность водоснабжения. Для забора воды из скважины существует два типа насосов:
Поверхностный (самовсасывающий) – устанавливается на поверхности земли в непосредственной близости от источника. Главным недостатком поверхностного агрегата является возможность откачивать воду на небольшой глубине (8-20 метров в зависимости от мощности установки), поэтому использовать его можно только на фильтрационных скважинах. Оборудование следует выбирать с небольшим запасом по создаваемому напору перекачиваемой жидкости. Среди преимуществ можно выделить невысокую стоимость и простоту в техническом обслуживании. Поверхностные насосы отлично подходят для откачивания жидкости из наземных резервуаров, для осушения участка, для ликвидации жидкости из погребов и подвалов.

Погружного типа – помещаются непосредственно в скважину или колодец, способны обеспечивать подачу воды с глубины более 100 метров, обеспечивая стабильный и мощный напор, обеспечивающий водой все необходимые точки водозабора. Несмотря на некоторые недостатки в виде сложностей в монтаже и диагностике неисправностей, такое оборудование считается надежным, безопасным и производительным и рассчитано на многолетнюю беспроблемную эксплуатацию.

На какие виды делятся погружные насосы?
Выбор насосной установки – один из важнейших этапов обустройства системы водоснабжения, от которого будет зависеть общая функциональность скважины, а также стабильность и бесперебойность водоснабжения, что, безусловно, в приоритете для каждого домовладельца.
Уже на этапе проектирования дома следует определиться с типом скважины, приблизительными показателями её дебита (показатель скважины, дающий информацию о том, сколько можно откачать из нее воды, сохранив в ней начальный уровень), статическим и динамическим уровнем и, соответственно, типом насосного оборудования, которое будет устанавливаться в системе водоснабжения.
Безусловно, вариант выбора погружного насоса является беспроигрышным – кроме высокой производительности и износостойкости, гидравлическое устройство обеспечивает подачу чистейшей воды без химических примесей и хлора.
В зависимости от устройства и принципа работы механизма погружные насосы классифицируются на три вида:
Винтовой насос идеально подходит для перекачивания воды с большим количеством мелко- и среднефракционных включений, сильно запесоченных или заиленных скважин. Конструкция винтового агрегата представляет собой ротор со спиралью и статор с внутренней резьбой, принцип работы заключается в подъеме воды по винтовой спирали в результате вращения ротора. Насос винтового типа имеет довольно низкий КПД, поэтому его нерационально устанавливать для обеспечения стабильного водоснабжения дома. Чаще всего, такое оборудование устанавливается временно для прокачки новой скважины.
Насос вибрационного типа работает от электросети. Принцип действия его основан на изменении давления воздуха и воды во внутренней камере за счет возвратно-поступательных движений поршня. Однако несмотря на его ценовую доступность, некоторые эксперты категорически не рекомендуют устанавливать насосное оборудование вибрационного типа в скважину по той причине, что в результате вибрации может произойти вывал породы и скважина придет в негодность. Зачастую вибрационные насосы самопроизвольно заклиниваются в скважине – изъятие установки является сложной и дорогостоящей процедурой. Таким образом, перед покупкой стоит хорошо подумать, целесообразна ли будет такая экономия.
Принцип действия и классификация центробежных насосов
Центробежные насосы разработаны специально для эксплуатации в скважинах – этот тип насосного оборудования является самым эффективным и рациональным для удовлетворения нужд и потребностей частного домовладения. Устройство имеет герметичный цилиндрический корпус с размещенным внутри электроприводом, создающим вращающий момент на валу, оснащенном рабочими колесами с лопастями.
При вращении рабочего колеса жидкость, находящаяся в картере насоса, отбрасывается центробежным ускорением к периферии кожуха. За счет возникающей разницы давлений часть жидкости уходит в напорную магистраль. Из-за снижения объема жидкости в корпусе происходит падение давления, что способствует затягиванию воды из емкости или скважины во всасывающий канал. От частоты вращения ротора зависит производительность помпы и давление воды в напорной магистрали.
Центробежное насосное оборудование имеет высокий КПД, обеспечивает высокое давление в напорной магистрали и способно перекачивать воду с максимальной глубины артезианской скважины.
Центробежные насосы имеют высокую стоимость, поэтому их применение экономически обосновано именно при необходимости подъема воды с большой глубины.
Насосное оборудование центробежного типа классифицируется в зависимости от конструктивного исполнения, а также по назначению:
По расположению патрубков насосов – консольные, типа in-line;

По количеству ступеней – одноступенчатые, многоступенчатые;

По расположению вала – горизонтальный, вертикальный;

По типу уплотнения вала – сальниковое уплотнение, торцевое, динамическое;

По типу соединения гидравлической части с электродвигателем – насос с соединительной муфтой, моноблочное устройство.

Основные характеристики
Для обеспечения максимальной эффективности работы скважинного насоса центробежного типа, при выборе необходимо опираться на ряд параметров:
Мощность и производительность;

Глубина скважины;

Размеры насосного оборудования;

Высота зеркала воды – расстояние до уровня воды в скважине;

Длина горизонтальной части трубопровода, по которому устройство в состоянии транспортировать перекачиваемую им жидкость;

Наличие в комплектации дополнительных устройств, позволяющих оптимизировать работу насоса и повышающих его эффективность.

Выбирать насос следует исходя из характеристик скважины, которые прописаны в паспорте гидротехнического сооружения и, конечно, учитывая личные потребности своей семьи в количестве и качественных характеристиках используемой воды. Любой продавец-консультант в серьезном магазине, реализующем насосное оборудование, всегда предоставит профессиональную консультацию и поможет выбрать агрегат, идеально подходящий клиенту по всем требуемым параметрам.
Преимущества использования
Безусловно, насосы центробежного типа выигрывают по всем показателям перед другими видами насосного оборудования. Самое главное преимущество – высокая производительность, несмотря на небольшой диаметр корпуса.
Среди прочих достоинств можно выделить:
Возможность использовать на большой глубине;

Компактность и небольшой вес;

Легкий монтаж и запуск;

Абсолютная бесшумность;

Надежность и долговечность;

Отсутствие необходимости охлаждения;

Полное исключение гидравлических ударов в системе.

Единственным недостатком погружного насоса является его сложное извлечение для проведения диагностики и ремонта в случае возникновения неполадок. Однако если система водоснабжения спроектирована и реализована грамотно, то проблем возникнуть не должно, и даже высокая стоимость погружного насоса компенсируется долгим сроком его эксплуатации.
Условия эксплуатации
Погружной насос эксплуатируется в довольно сложных условиях водной среды. Условие соблюдения правил использования насоса значительно продлит срок его службы и исключит внеплановые ремонты.
В первую очередь, следует покупать оборудование, технические характеристики которого строго соответствуют показателям и параметрам скважины. Производительность насоса не должна превышать дебит скважины или колодца, иначе можно очень быстро исчерпать ресурс источника.
Также необходимо соблюдать габаритные размеры – это предотвратит заклинивание насоса в скважине. Большое внимание нужно уделить целостности изоляции электрического кабеля.
Производитель оборудования всегда указывает информацию по рекомендуемым условиям эксплуатации в техническом паспорте насоса, в том числе и по максимальной температуре водной среды, содержанию в воде песка, сероводорода, ионов хлора и рекомендуемых водородных показателей.
Рекомендации по установке и обслуживанию
При наличии определенных знаний можно и самостоятельно произвести монтаж в скважину погружного насоса. Однако следует знать, что самостоятельная установка оборудования – довольно трудоемкая работа. Поэтому, возможно, в таких вопросах целесообразнее доверить работу по монтажу агрегата квалифицированным специалистам, имеющим больший опыт и соответствующие навыки. Только в этом случае можно быть уверенным в том, что дорогостоящее оборудование будет исправно служить на протяжении длительного времени и не создавать дополнительных проблем в обслуживании.
Промышленные насосы «Jetex»
Компания «JETEX» предлагает широкий ассортимент скважинных насосов погружного типа с энергоэффективными электродвигателями, предназначенные для различных нужд:
Промышленного, городского и сельскохозяйственного водоснабжения;

Оборудование систем орошения, ирригации и полива, а также озеленительных работ;

Оборудование систем пожаротушения;

Оборудование системы повышения давления.

«JETEX» – крупнейший российский производитель насосного оборудования высокого качества, подтвержденного сертификатами соответствия международным и отечественным стандартам. Вся продукция производится на современном высокотехнологичном оборудовании, проходит многоступенчатый контроль качества и тестирование на испытательных стендах.
Насосы «JETEX» – отличная альтернатива импортному оборудованию по приемлемым ценам!
Что такое погружной насос?
Перекачка воды может стать серьезной проблемой для многих, потому что требуется много времени, чтобы полностью понять свой выбор насоса. К счастью, вы можете купить погружной насос в Сидар-Рапидс, Гайавате, Марион, Айова-Сити, Коралвилле или Северной Либерти, штат Айова, чтобы удовлетворить эту потребность. Эти насосы могут использоваться в жилых, коммерческих или промышленных помещениях и обеспечивать широкий спектр преимуществ, которые делают их более чем стоящими вашего времени. Поэтому, пожалуйста, прочтите, чтобы узнать больше о многих насосах, которые мы предлагаем нашим клиентам.Это может сэкономить много денег и времени и сделать правильный выбор помпы.
Что это за тип насоса?
Погружной насос — это двигатель с герметичным уплотнением, который обеспечивает множество различных преимуществ. Обычно этот насос не требует заливки, потому что он погружен в жидкость и таким образом заполняется. Фактически, хороший насос этого типа никогда не вынимают из воды, потому что это может вызвать осложнения, которые сделают невозможным правильную работу без проблем.
Как правило, эти насосы являются отличным выбором для большого количества ситуаций. Например, для этих насосов хорошим выбором могут быть участки с ограниченным или трудным местом. Это потому, что они разработаны, чтобы без проблем вписаться в большое количество областей. Что не менее важно, они могут запускаться почти автоматически, хотя вам может потребоваться время от времени их проверять, чтобы гарантировать правильную работу.
При выборе насоса для скважины этот вариант часто является одним из лучших, которые вы можете найти.Это потому, что вы можете поместить его прямо в источник воды и получать высококачественную воду прямо к себе домой, на работу или на работу. Прежде чем мы перейдем к преимуществам этого насоса — и недостаткам — мы должны также поговорить о том, как он работает, чтобы дать вам лучшее и более полное представление.
Как работают эти насосы
Обычный погружной насос работает достаточно просто. Он начинается с преобразования энергии вращения в кинетическую энергию с использованием энергии давления, поступающей от насоса.Когда вода проходит через насос, она проходит через впускное отверстие и затем проталкивается через вращение крыльчатки в диффузор. После этого вода потечет на поверхность, где ее можно будет использовать соответствующим образом.
Таким образом, эти насосы считаются многоступенчатыми центробежными насосами. Каждый из них работает в вертикальном положении для создания большой мощности накачки. Гидравлический двигатель внутри насоса часто представляет собой насос замкнутого цикла, хотя в некоторых случаях он также может быть открытым циклом.Различия между ними не так уж и важны, потому что они работают одинаково.
Не вдаваясь в подробности механических аспектов, любой, кто интересуется этим насосом, должен также иметь в виду несколько других элементов. Прежде всего, помпа должна быть постоянно погружена в воду для обеспечения преимуществ. Если он выйдет из воды, это может привести к перегреву или другим осложнениям. К счастью, они, как правило, довольно незначительны, и их не должно быть слишком сложно избежать, если вы потратите время на то, чтобы полностью понять все рабочие возможности этого насоса.
Обычный погружной насос также имеет множество различных применений, о которых следует помнить. Например, их можно использовать для слива жидкости с большого поля, чтобы поддерживать разумный уровень воды. Их также можно использовать для удаления сточных вод, управления работой фильтров пруда и даже для нефтяных скважин. А те типы, которые мы предлагаем, часто используются для откачки воды для колодцев в домах или на предприятиях. Такой разнообразный набор процессов делает их полезным инструментом для вашей службы.
Преимущества и недостатки этого насоса
Теперь, когда вы полностью понимаете, как работает погружной насос, вы можете взглянуть на их преимущества и недостатки.Эти соображения применимы ко всем насосам этого типа и должны быть тщательно обсуждены перед покупкой. Несмотря на то, что перечисленные ниже преимущества перевешивают недостатки, вы все равно должны быть очень осторожны при любых серьезных инвестициях, таких как:
Нет необходимости в заливке — это преимущество помогает сделать этот насос одним из наиболее доступных классов для эксплуатации и гарантирует, что вы не тратите слишком много времени или денег на них или их модернизацию.
Высокая эффективность — низкий уровень энергии, необходимый для использования этого типа насоса, делает их очень эффективными и отличным выбором для тех, у кого мало деньги
Вариант выбора — вы сможете найти широкий спектр погружных вариантов для своих насосов, что делает их отличным выбором для тех, кто много применяет эти агрегаты
Тихая работа — Большинство погружных агрегатов этого типа очень тихий, потому что они находятся под водой и потому что кавитация или скачок давления в насосе никогда не являются проблемой для этого агрегата
Эти преимущества значительны и делают этот вариант насоса отличным выбором лед. Несколько недостатков, которые вам также необходимо понять, включают в себя:
Коррозия уплотнения — Если уплотнение на вашем насосе корродирует, вода просочится в двигатель и может вызвать серьезные повреждения, ремонт которых требует больших затрат
Некоторые ограничения использования — хотя они Насосы имеют много отличных применений, есть несколько ситуаций, в которых они могут не работать, хотя они отлично подходят для водяных скважин
Потенциал перегрева — если в вашем колодце закончится вода или она станет слишком низкой, ваш насос может перегреться из-за окружающая вода контролирует свою температуру
Как видите, эти проблемы не так страшны, если вы знаете, как к ним подготовиться.Например, вам следует каждый год обращаться к специалисту по ремонту, чтобы поддерживать герметичность помпы. И вам необходимо регулярно проверять уровень воды, чтобы поддерживать его в норме. Выполнение всех этих простых шагов может гарантировать, что ваша помпа будет в отличной форме на долгие годы. Это также поможет вам сэкономить деньги, поскольку позволит избежать дорогостоящего ремонта и других проблем с насосом.
Не забудьте о нашей помощи
Итак, если вас интересует погружной насос в Сидар-Рапидс, Хайавате, Марион, Айова-Сити, Коралвилле или Северной Либерти, штат Айова, свяжитесь с нами в службе обслуживания насосов Brown Well.Наши специалисты имеют многолетний опыт работы с такими людьми, как вы. И мы можем предоставить необходимую помощь по установке и ремонту, чтобы ваши насосы работали максимально бесперебойно. Мы с нетерпением ждем возможности сотрудничать с вами и обеспечивать безопасность и надежность вашей помпы в течение многих-многих последующих лет.
Промышленные погружные насосы — Вопросы по погружным насосам
Перед установкой погружного насоса его необходимо подключить, погрузить в емкость с водой и запустить.Эти меры гарантируют, что насос находится в надлежащем рабочем состоянии. Тип и размер отводной трубы, используемой для установки погружного насоса, зависит от ряда факторов: глубины до воды и уровня перекачивания, величины давления, которое может выдержать погружной насос, допустимых потерь на трение в отводной трубе, и вес погружного насоса.
Чтобы установить погружной насос, выполните следующие действия:
Нагрейте трубу горячей водой (менее 65 градусов C) перед тем, как устанавливать переходник для отводной трубы.Не используйте горелку для нагрева пластиковой трубы, потому что полиэтилен будет кристаллизоваться.
Двойной зажим всех соединений погружного насоса с помощью зажимов из 100% нержавеющей стали. Головки винтов должны быть направлены в противоположные стороны.
Для установки погружного насоса используйте нейлоновый страховочный трос с бантовым узлом. После установки трос можно натянуть и надежно привязать к верхней части обсадной трубы. Это минимизирует расстояние свободного падения в случае выхода из строя безамбарного агрегата или трубы.
Вставьте электрический кабель к насосу в пластиковую трубу диаметром 3/4 дюйма, чтобы кабель не натирал обсадную трубу колодца.
Защитите погружной насос от скачков напряжения или ударов молнии. Насосы с двигателем мощностью не более одной лошадиных сил обычно имеют встроенную защиту. Если ваш насос не имеет такой защиты, вам необходимо подключить грозовой разрядник к линейному проводу и обратно к системе электрического заземления. Проконсультируйтесь с электриком для получения информации о электрическом заземлении, необходимом для вашего погружного насоса.
Закройте ограничительный клапан почти полностью перед запуском насоса. Запустите насос и медленно открывайте ограничительный клапан до тех пор, пока установка не начнет откачивать с полным дебитом скважины, с номинальной производительностью или не начнет перекачивать песчаную воду. Погружной насос быстро изнашивается, если он перекачивает песчаную воду. Иногда использование ограничительного клапана — это все, что необходимо для предотвращения попадания песка в насос. Насос никогда не должен отключаться во время перекачивания воды, смешанной с песком. Вместо этого следует заблокировать погружной насос, пока вода не станет чистой.
Каждый погружной насос изготавливается и рассчитан на работу с определенными параметрами. Поскольку насос работает против повышения давления, которое преобразуется в футы напора, производительность насоса падает. Поочередно, когда напор падает, производительность насоса увеличивается. Производительность насоса в зависимости от общего напора составляет техническую характеристику погружного насоса.
Если погружной насос работает слева от своей кривой или имеет недостаточный размер, это означает, что к насосу приложен слишком большой напор.И наоборот, если погружной насос работает справа от своей кривой или имеет слишком большой размер, напор против насоса слишком мал. Поэтому очень важно достичь баланса для обеспечения оптимальной работы насоса. Ниже приведены некоторые рекомендации, которым следует следовать при определении размеров погружного насоса:
Требуются требования к системе. Если мощность скважины определена как недостаточная, указываются модификации системы погружного насоса.

Необходимо выполнить процедуры тестирования для определения уровня откачки и откачки.

Для расчета потерь на трение погружного насоса необходимо оценить ожидаемые скорости потока, размеры труб и общие участки трубопроводов.

Необходимо определить максимальный и минимальный общий динамический напор или TDH.

Погружной насос должен быть рассчитан на работу в соответствии с характеристиками оптимальной эффективности, указанными производителем.

Следует определить скорость воды, протекающей мимо двигателя. Если поток недостаточен для соблюдения требований производителей по охлаждению, следует установить индуктор потока.

Температура воды не влияет на проверку мощности двигателя на погружном насосе, но номинальная мощность двигателя необходима при перекачивании воды при повышенных температурах.
Погружные насосы — Устранение неисправностей погружных насосов
Погружной насос не запускается:
Проблема Проверить Верно
На погружной насос не подается питание Поместите вольтметр на линии электропередачи, идущие к погружному насосу, чтобы проверить питание коробки защиты от перегрузки. Если в коробке нет питания, обратитесь в энергетическую компанию.
Нет защиты от перегрузки Осмотрите автоматический выключатель и предохранители погружного насоса, чтобы убедиться, что они работают правильно. Замените перегоревшие предохранители и сбросьте автоматический выключатель, если он сработал.
Реле давления на погружном насосе повреждено Когда реле давления погружного насоса находится в замкнутом положении, проверьте напряжение на переключателе.Если падение напряжения находится на том же уровне, что и напряжение в сети, очевидно, что переключатель не входит в контакт. Необходимо очистить точки контакта и / или заменить реле давления погружного насоса.
Погружной насос слишком часто запускается:
Проблема Проверка Правильно
Неисправное реле давления на погружном насосе или реле давления неправильно отрегулировано Проверить реле настройки давления на наличие дефектов. При необходимости отрегулируйте реле давления. Заменить реле давления на погружном насосе или уменьшить установленное давление.
утечки бак Давление над уровнем воды Нанесите мыльную смесь на всю поверхность резервуара погружного насоса. Пузыри указывают на выход воздуха. Заменить бак погружного насоса.
Утечка в водопроводной системе погружного насоса Сервисная линия должна быть проверена на предмет утечек. Устранить утечки в линии обслуживания.
Утечка в выпускной обратный клапан линии Снимите и осмотрите. При необходимости заменить напорный трубопровод.
Засорение регулятора расхода воздуха на погружном насосе Снять и осмотреть регулятор расхода воздуха Заменить регулятор расхода воздуха на погружном насосе
Засорение клапана сливного насоса на погружном насосе Снимите и осмотрите распределительный клапан. Заменить отсечной клапан на погружном насосе.
Погружной насос не останавливается:
Проблема Проверка Правильно
Реле давления на погружном насосе неисправно Точки переключения давления могли прилипнуть друг к другу, в результате чего переключатель оставался в закрытом положении. Очистите точки на реле давления.Если это не помогает, необходимо заменить выключатель на погружном насосе.
Отводная линия имеет течь Поднимите трубу на погружном насосе и проверьте на герметичность. Поврежденную часть отводной трубы следует заменить.
Слишком низкий уровень воды в колодце Ограничьте поток на выходе из погружного насоса, затем дождитесь восстановления скважины. Повторно запустить насос. Удерживайте клапан в ограниченном положении, если это устранило проблему. В противном случае погружной насос необходимо опустить в скважину ниже.
Детали погружного насоса повреждены Рабочее колесо, корпус и другие детали погружного насоса могут быть изношены из-за попадания абразивных материалов в воду. Уменьшите настройку реле давления. Если насос отключается, вероятная причина — поврежденные детали. Заменить изношенные детали на погружном насосе.
Погружной насос работает, но подает мало воды или не подает ее:
Проблема Проверка Правильно
Погружной насос может быть заблокирован от воздуха Повторно запускайте и останавливайте насос.Если погружной насос начинает работать, проблема была в воздушной пробке. Если проблема не устранена с помощью этого теста, переходите к следующей возможной проблеме.
Слишком низкий уровень воды в погружном насосе Дебит скважины может быть слишком низким. Ограничьте поток на выходе насоса, затем дождитесь восстановления скважины и перезапуска. Если частичное ограничение потока решает проблему, оставьте клапан в ограниченном состоянии.
Обратный клапан линии нагнетания установлен на погружном насосе задним ходом Убедитесь, что стрелка, указывающая направление потока на обратном клапане, указывает правильное направление. Если обратный клапан направлен не в правильном направлении, переверните клапан.
Утечки в отводной трубе Поднимите трубу и проверьте на герметичность Заменить поврежденную часть отводной трубы
Заблокирована заслонка на входе насоса Осмотрите впускную сетку погружного насоса и проверьте, нет ли засорения грязью или песком. Очистите сетку и убедитесь, что погружной насос установлен на много футов выше дна колодца.
Заклинивание капельной трубы обратный клапан погружного насоса Поднимите насос, чтобы проверить соединение отводной трубы к выпускному отверстию насоса. Резьбовая часть отводной трубы может быть слишком сильно ввинчена, что приведет к заклиниванию обратного клапана в закрытом положении. Ослабьте отводную трубу и обрежьте часть резьбы. Затем снова прикрутите его к трубе, освободив обратный клапан погружного насоса.
Изношенные детали насоса Уменьшите настройку реле давления, чтобы проверить, не отключился ли погружной насос.Если да, проверьте изношенные детали Вытащить погружной насос и заменить изношенные детали.
Ослабленный вал двигателя Поднимите погружной насос, чтобы осмотреть вал двигателя. Снова затяните все соединения.
Проверить цены на погружные насосы »
Горнодобывающая и промышленная промышленность | Цуруми насос
Серия HS
Насос погружной предназначен для перекачивания воды, сточных вод и легких шламов. Применения для обезвоживания жилых, коммерческих, промышленных и строительных объектов.
LB серии
Прочные водоотливные насосы, предназначенные для установки в 8-дюймовые трубы в 2 / 3HP, 1HP и 2HP.
LSC серии
Насос для остатков низкого уровня, способный непрерывно перекачивать воду с шагом 1/16 дюйма
Серия ЛСР
Насос для остатков большого объема низкого уровня, способный откачивать до 1/4 дюйма
Серия NK
Насосы для подрядчиков для однофазного обезвоживания больших объемов.
Серия SQ
Переносной насос из нержавеющей стали для агрессивных жидкостей.
Серия AB
Погружной дренажный насос с осевым потоком большого объема с низким напором идеально подходит для водных объектов или рыбоводных заводов.
Серия GPN
Погружной насос серии
с мешалкой, предназначенный для перекачивания шлама, грязи и песка, с регулируемыми изнашиваемыми деталями из твердого железа и нижней разгрузкой размером до 6 дюймов.
Серия GSD
Погружной насос серии с мешалкой для тяжелых условий эксплуатации, предназначенный для перекачивания больших объемов и высокого напора шлама и приложений.
GSZ серии
Погружной дренажный насос большого объема со встроенной охлаждающей рубашкой для предотвращения перегрева
KRS серии
Насосы для больших объемов доступны в вариантах от 3 до 50 л.с.
KTD серии
Шламовый насос для тяжелых условий эксплуатации из чугуна, использующий серию KTZ в качестве основы
Серия КТЗ / КТЗЭ
Строительные насосы, способные преобразовывать высокий напор в большой объем в моделях 2–15 л. с.
KTV / KTVE серии
Облегченная конструкция для удобства переноски. Доступны модели от 1 л.с. до 7 1/2 л.с.
Серия LBT
Прочные водоотливные насосы, предназначенные для установки в 8-дюймовые трубы на 1 и 2 л.с.
Серия LH
Высоконапорные насосы, обеспечивающие средний и высокий расход. Идеально подходит для электростанций и горных работ.
LHW серии
Компании по аренде и поставке предпочитают выбирать тонкую продукцию, готовую для подрядчиков.
LH LHW SS Серия
Погружной насос из нержавеющей стали с высоким напором, устойчивый к коррозии, предназначен для работы с агрессивными и едкими жидкостями.
Серия EPT
Наши водоотливные насосы сконструированы для максимальной прочности, компактны и легки, созданы с учетом потребностей подрядчиков. Насос для мусора конструкции 2 «, 3» и 4 «с двигателем Honda GX.
Серия TE
Наши водоотливные насосы сконструированы для максимальной прочности, компактны и легки, созданы с учетом потребностей подрядчиков. Центробежный насос конструкции 1 «, 2», 3 «и 4» с двигателем Honda.
Серия TD
Мембранные насосы для песка, шлама и грязи.
Серия TPG
Бесшумные и надежные агрегаты подрядного класса, доступные с отдачей или электрическим запуском.
Панели управления насосами для отвода воды Характеристики
Обезвоживание — Непосредственно через линию запуска — Панели управления серии автоматов предназначены для тяжелых условий эксплуатации, панели управления, внесенные в список UL, используются для систем обезвоживания
Multi Voltage будет работать с насосами на 208, 230 и 460 В переменного тока.
Корпус из стекловолокна с замком для тяжелых условий эксплуатации
Насос для тяжелых условий эксплуатации, силовой, поплавковые, водонепроницаемые кабельные соединители — быстрый монтаж
Клеммные колодки для полевой проводки с маркировкой, которые соответствуют маркировке на поплавковых выключателях
UL 508 внесен в список для США и Канады
Ламинированная электрическая схема
Цепи термовыключателя
Индикатор неисправности уплотнения — в соответствующих моделях
Автоматические панели включают в себя: механические поплавковые выключатели 2-50 ‘
Документация по продукции (PDF)
Выбор подходящего погружного насоса для колодца.- Oakville Pump Service
«Хм, какой из этих насосов мне купить? Этот скважинный насос мощностью 1 л.с., FPS или этот скважинный насос Гулдса на 1 л.с.? » Многие люди ломают голову над покупкой колодезного насоса во время поиска в строительном магазине или в Интернете. При выборе подходящего погружного насоса для вашего дома учитывается множество факторов. Некоторые колодцы имеют глубину более 800 футов (250 м), а другие — 80 футов (25 м). Потребление воды варьируется от нескольких галлонов в минуту до сотен галлонов в минуту в зависимости от того, подаете ли вы воду для небольшого коттеджа или большого поместья.В этом обзоре мы собираемся изучить факторы, влияющие на выбор правильного погружного насоса для вашей водяной скважины. Если вас интересует, где купить качественное насосное оборудование для погружных скважин, ознакомьтесь с этой статьей, прежде чем покупать оборудование в Интернете или в строительном магазине!
Насосы не рассчитаны на мощность?
Не попадайтесь в ловушку мысли, что вам нужна помпа определенной мощности. В индустрии насосов мы обычно обозначаем насосы как по расходу, так и по требуемой мощности.Другой, более точный способ обозначения насоса — это так называемая «расчетная точка» насоса. Расчетная точка включает необходимый расход и величину давления (напора), которое насос должен создать. При выборе правильного насоса более важно указать необходимое давление и расход, чем мощность, необходимую для двигателя. Некоторые насосы могут быть чрезвычайно эффективными и обеспечивать поток и давление с меньшей мощностью и, следовательно, требовать двигателя меньшей мощности, чем их более дешевые конкуренты.Хотя более эффективный насос может стоить дороже, помните, что он работает по несколько часов каждый день. Совокупная экономия энергии в течение следующих 7-10 лет с лихвой окупит более дорогой эффективный насос, если учесть снижение потребления энергии!
Теперь вы, наверное, спрашиваете. Хорошо, я понимаю, выбор насоса, просто глядя на мощность, может быть очень проблематичным, так что мне делать? Как мне узнать, какое давление или расход требуется? Мы рады, что вы спросили! Подождите, потому что теперь мы собираемся помочь вам понять, как рассчитать расчетную точку, а затем выбрать насос на основе расчетной точки, а затем мы закончим, приведя несколько примеров насосов, доступных в Интернете, которые кажутся запутанными и помогут вам некоторые инструменты, которые вам понадобятся, чтобы разобраться в этом.
Расчет базовой проектной точки.
Как мы только что упоминали, расчетная точка для погружного скважинного насоса — это сочетание того, какое давление насос должен обеспечивать, и количества воды, которое насос, как ожидается, будет подавать при этом давлении. Важно понимать разницу между потоком и давлением, потому что это совершенно разные аспекты гидродинамики.
Расход должен зависеть от количества или количества воды, которая течет за определенный период времени.В США это обычно измеряется в галлонах в минуту (GPM). Если вы можете производить 20 галлонов воды в минуту, это просто означает, что 20 галлонов воды доступны для извлечения из вашего колодца каждые 60 секунд.
Давление связано с силой, которую оказывает вода под действием силы тяжести, и измеряется в единицах давления. Ваше давление воды, как и давление в шинах, в США измеряется в фунтах на квадратный дюйм (PSI). При работе с водой в нашей отрасли мы часто переводим давление в единицу, называемую «напор». Давление водяного напора просто означает, что мы говорим об единицах давления, которые измеряются в футах вертикального водяного столба. Чем выше столб воды, тем больше будет давление! 1 PSI = 2,31 фута напора. Это означает, что труба, резервуар или любой другой контейнер с водой, в котором находится 2,31 фута воды, будет оказывать давление в 1 фунт / кв. Дюйм на дно этой трубы, резервуара и т. Д. Верите вы или нет, но это не создает никакого разница в размерах трубы, резервуара или контейнера; единственный фактор, влияющий на величину давления, — это высота воды в трубе, резервуаре или контейнере!
Вот несколько примеров, иллюстрирующих особенности проектирования:
-Джо Уотерману нужен насос для его колодца, который будет обеспечивать 15 галлонов в минуту для его дома / нужд ландшафтного дизайна.Его колодец имеет глубину 400 футов. Он также хочет, чтобы в доме было давление воды 60 фунтов на квадратный дюйм. Джо понадобится насос, который может перекачивать 15 галлонов в минуту при напоре 740 футов (400 +140 футов).
— Бетти Тинкер хочет качать воду из своего колодца со скоростью 5 галлонов в минуту глубиной 300 футов (130 фунтов на квадратный дюйм) на холм высотой 200 футов (87 фунтов на квадратный дюйм), поэтому ей понадобится насос, который будет перекачивать 5 галлонов в минуту со скоростью 500 футов напора (216 фунтов на квадратный дюйм).
Чтобы получить расчетную точку для вашего скважинного насоса, вы или ваш подрядчик по насосному насосу должны просмотреть данные из журнала бурильщика, чтобы определить глубину скважины и глубину воды в дополнение к ожидаемому расходу воды из скважины.Если есть какие-либо испытания потока скважины, они также должны быть пересмотрены. Затем следует рассчитать количество воды, необходимое для снабжения жилья, орошения и других нужд. Наконец, ваш подрядчик должен посмотреть на размеры трубы в земле и размер трубы, идущей к скважинному насосу, чтобы рассчитать коэффициент, называемый «потерями на трение». Трубопровод оказывает трение по протекающей через него жидкости, чем быстрее течет жидкость, тем больше потери от трения! Хотя это кажется минимальным, оно складывается из-за увеличения длины трубы и действительно может ограничить скорость потока, если это не учтено при выборе насоса или трубы.
Выбор насоса
После того, как вы или ваш подрядчик по насосам для скважин изучили соответствующую информацию и установили адекватную проектную точку, пришло время просмотреть технические бюллетени, называемые «кривые насоса», от производителей скважинных насосов . Кривая насоса от Franklin Water изображена ниже, вы также можете просмотреть весь их каталог погружных насосов. При перемещении слева направо по диаграмме вы видите, что по мере увеличения потока от любого данного насоса величина давления, которое может создать насос, уменьшается.Это нормально для любого центробежного насоса, в том числе для погружных скважинных насосов. Это соотношение для любого насоса называется его «кривой». Тщательный анализ этих характеристик насосов может помочь вам / вашему подрядчику по насосному оборудованию определить, какой насос лучше всего подходит для вашего применения.
Давайте использовать пример, чтобы проиллюстрировать правильный выбор насоса. Допустим, у вас есть колодец глубиной 400 футов со статическим уровнем воды (уровень воды в колодце при выключенном насосе), который находится на 200 футов ниже уровня земли. Уровень воды в колодце опускается до 300 футов ниже поверхности земли, когда колодец прокачивается со скоростью 15 галлонов в минуту.Из этого колодца вода подается в дом, расположенный на холме на высоте 50 футов над колодцем, и в доме должно быть давление 50 фунтов на квадратный дюйм (115 футов). В доме минимальный ландшафтный дизайн, 15 галлонов в минуту более чем достаточно для удовлетворения домашних нужд. Трубы, питающие дом, имеют потери на трение 35 футов в час при расходе 15 галлонов в минуту.
Общий динамический напор (TDH) рассчитывается дважды: один раз для наилучшего сценария с высоким уровнем воды в скважине и еще раз для наихудшего сценария с низким уровнем грунтовых вод в скважине:
Расчетная точка для наилучшего случая = 200 ‘+ 50’ + 115 ‘+ 35’ = 400 ‘TDH @ ~ 15 GPM с скважиной, которая не использовалась недавно
Расчетная точка наихудшего случая = 400′ + 50 ‘+ 115’ + 35 ‘= 600’ TDH @ ~ 15 галлонов в минуту при хорошем использовании в течение определенного периода времени
Секрет вышел: развитие погружных насосов
Большинство из нас с восхищением наблюдали за быстрым развитием и эволюцией компьютерных технологий в последние годы, при этом, возможно, упускали из виду некоторые важные технологические достижения в менее привлекательных, но, тем не менее, жизненно важных секторах обрабатывающего оборудования. Существенные достижения в области базового оборудования, такого как погружные насосы, продемонстрировали измеримый потенциал для улучшения основных технологических задач, повышения надежности оборудования и обеспечения долгосрочного снижения повседневных эксплуатационных расходов.
В связи с этим многие могут сказать: «Что не так с погружными насосами, какими они были?» Это не было бы неожиданным ответом, поскольку многие стандартные насосы, все еще присутствующие на рынке, оставались неизменными на протяжении десятилетий. Однако достижения в области проектирования насосов и насосного оборудования постоянно претерпевают значительные изменения.Без лишнего шума многие преданные своему делу инженеры работали над тем, чтобы вывести параметры конструкции погружных насосов на совершенно новый уровень эффективности и надежности. Эти часто упускаемые из виду достижения повысили производительность, надежность и потребление энергии погружных насосов. Для сравнения, предыдущие подходы кажутся неудобными, механически слабыми и в целом устаревшими.
Погружные насосы, в которых используются эти передовые технологии, широко используются на рынке водоснабжения и канализации, а также во многих отраслях промышленности, таких как целлюлозно-бумажная и пищевая промышленность.Доступны погружные насосы, которые практически исключают прогиб вала как проблему жизненного цикла; которые используют спеченный (специальный процесс нагрева и давления) карбид кремния для создания исключительно долговечных уплотнений; и будет оставаться значительно холоднее даже в самых суровых условиях.
Ниже приводится краткое изложение некоторых ключевых достижений, благодаря которым современные погружные насосы на несколько поколений опередили устаревшие конструкции, требующие почти непрерывного обслуживания.
Прогиб вала Главный враг для жизни погружных насосов всегда был изгиб вала. Отклонение — это полностью разрушающая сила внутри погружного насоса. Это вызывает вибрацию, которая отрицательно сказывается на механических уплотнениях, движущихся по валу, и в конечном итоге приводит к деформации поверхностей уплотнения. Прогиб также заставляет подшипники поглощать угловые силы на своих роликах, что приводит к внутреннему смещению, которое увеличивает нагрузку на подшипник. В современных погружных насосах прогиб практически исключен за счет низкого отношения диаметра к длине вала.Оптимальное уравнение легко визуализировать: чем толще вал и чем короче длина вала между нижним подшипником и рабочим колесом, тем лучше вся насосная система способна противостоять деформациям. Теперь известно, что отношение длины вала к диаметру вала является одним из критических факторов прочности и стабильности любого насоса. Это связано с тем, что слишком большое передаточное отношение делает вал склонным к значительному прогибу при приложении к нему усилий.
В некоторых погружных насосах, даже в некоторых насосах, которые продаются сегодня, отношение длины вала к диаметру вала достигает 7: 1 или даже, в крайних случаях, 10: 1.Опыт эксплуатации показал, что вал, длина которого в 7 или более раз превышает его диаметр, будет сильно отклоняться под действием рабочей нагрузки, вызывая открывание поверхностей уплотнения. Это, в свою очередь, допускает попадание песка и других загрязнений между поверхностями, сокращая общий срок службы оборудования.
Прогиб вала практически устраняется за счет валов большого диаметра, изготовленных из материалов самого высокого качества, а также за счет поддержания надлежащего отношения длины вала к диаметру вала. Одна компания свела к минимуму прогиб вала, используя в качестве материала вала нержавеющую сталь типа 420, а соотношение длины вала к диаметру вала всего 2.5.
Уплотнения
На протяжении многих лет причиной номер один неисправности погружного насоса была неспособность механического уплотнения не пропускать воду. В прошлом уплотнения погружных насосов изготавливались из тонких секций карбида вольфрама, которые припаивались к монтажной пластине из нержавеющей стали. Припой, будучи мягким, легко стирался. Это ухудшение было особенно заметно, когда определенные абразивные материалы в перекачиваемой жидкости закручивались вокруг уплотнения.
Улучшенные технологии уплотнения устраняют эту проблему.В современном погружном насосе целостность уплотнения максимально повышена за счет материала уплотнения из карбида кремния как в верхнем, так и в нижнем положениях механического уплотнения. Уплотнения из карбида кремния состоят из толстых секций, спеченных таким образом, что вся поверхность уплотнения и монтажные поверхности представляют собой единую конструкцию. У них нет мягких участков для износа или протекания.
Помимо большей целостности уплотнения, твердый карбид кремния отводит тепло от поверхностей уплотнения лучше, чем компоненты уплотнения на основе вольфрама.Тонкость вольфрама на обычных поверхностях уплотнения делает их особенно восприимчивыми к тепловым повреждениям.
Установка на месте
Типичный подход большинства производителей к конструкции уплотнения делает замену в полевых условиях практически невозможной и всегда неудовлетворительной. Пломбы старого образца пришлось снимать и устанавливать по частям, и загрязнение было неизбежным. В новой конструкции верхний и нижний комплекты механических уплотнений объединены в закрытый корпус блочного уплотнения. Такой подход упрощает обслуживание, поскольку каждый комплект уплотнений настраивается на заводе с правильным давлением пружины и не требует модификации на месте.Замена корпуса проста и может производиться без отправки насоса в сервисный центр. Все, что требуется для замены корпуса, — это ослабить несколько болтов, заменить корпус и повторно затянуть болты.
Внутреннее охлаждение
Охлаждение двигателя насоса приобретает решающее значение, когда он полностью защищен от проникновения влаги. Фактически, в ходе испытаний IEEE было определено, что на каждые десять градусов снижения нагрева срок службы статора двигателя (обмоток) удваивается.Вот почему современные погружные насосы сконструированы с большим вниманием к компонентам теплопередачи. Один производитель использует стратегии охлаждения с замкнутой циркуляцией и теплопередачи для значительного снижения температуры статора. Конструкции насосов, в которых не уделяется внимания внутреннему отводу тепла, лишат конечного пользователя ценного срока службы насоса.
Evolution
В отличие от электронного оборудования и систем, которые пережили «революцию» в технологии эксплуатации, испытанное оборудование, такое как погружные насосы, претерпело естественную «эволюцию» в технологии.К особенностям наиболее совершенных на сегодняшний день погружных насосов относится использование идеального соотношения диаметра вала к длине вала; уплотнения из карбида кремния; инновационные корпуса уплотнений; и высокоэффективные системы охлаждения. Хотя эти достижения не получили широкой известности в области электроники, эти достижения в технологии погружных насосов вывели насосы на новый уровень эксплуатационной эффективности и повысили ценность для пользователей погружных насосов.
Погружные насосы | Введение в насосы
Погружные насосы используются в широком диапазоне применений.Если у вас есть небольшой насос или скважинный насос, это, вероятно, погружной насос. Погружные насосы также широко используются в системах очистки сточных вод, перекачки сырой воды и для удаления ливневых вод из таких конструкций, как гаражи.
Что такое погружной насос
Погружной насос — это тип центробежного насоса, который работает, будучи полностью погруженным в перекачиваемую жидкость.
Центробежный насос сочетает в себе гидравлическую конструкцию насоса с односторонним всасыванием и погружного двигателя.Погружные насосы всегда моноблочные — это означает, что рабочее колесо устанавливается непосредственно на конце вала двигателя, а корпус насоса крепится непосредственно к корпусу двигателя.
Двигатели для погружных насосов выполнены с рубашкой с водяным охлаждением. В большинстве случаев перекачиваемая жидкость циркулирует вокруг двигателя для охлаждения двигателя. Внутренние части двигателя защищены водонепроницаемым кожухом, предотвращающим попадание любой жидкости. Кроме того, большинство больших погружных насосов включают датчик, расположенный между насосом и двигателем, который определяет, когда жидкость прошла через уплотнения двигателя, и предотвращает дальнейшую работу агрегата до тех пор, пока не будет произведен ремонт.
Погружные насосы для сточных вод
Погружные насосы для сточных вод | Любезно предоставлено Гидравлическим институтом, Парсиппани, штат Нью-Джерси, www.Pumps.org
Погружные насосы обычно используются на станциях подъемника сточных вод. Когда вода попадает в систему сточных вод, в большинстве случаев она самотеком попадает в сборный бассейн или отстойник. Затем обычно используются погружные насосы для сточных вод для перекачки сточных вод из водосборного бассейна на очистные сооружения.
Эти насосы могут быть относительно небольшими — всего несколько лошадиных сил — или они могут быть довольно большими, с большими насосами для сточных вод, способными работать в паре с двигателями, рассчитанными на сотни лошадиных сил.
Хотя погружные насосы предназначены для работы в погруженном состоянии, в некоторых случаях агрегаты устанавливаются в сухой среде, называемой сухой ямой . Поскольку двигатели рассчитаны на водяное охлаждение, в условиях сухой ямы необходимо использовать внешний источник воды для охлаждения двигателей.
Погружной насос в разрезе | Фото: Pam_Broviak через Compfight cc
Другой тип погружных насосов для сточных вод называется насосом-измельчителем. Эти типы насосов имеют меньшие размеры, обычно всего одну или две лошадиные силы.Кроме того, некоторые дробильные насосы представляют собой насосы прямого вытеснения, а не центробежные.
Шлифовальные насосы обычно устанавливаются в жилых районах и используются в канализационных системах, которые не работают под действием силы тяжести. В этих системах сточные воды должны быть измельчены в мелкую суспензию перед подачей под давлением в систему сбора сточных вод. Насосы-измельчители устанавливаются в небольших бассейнах в жилых районах и выполняют эту услугу.
Погружные отстойники
Погружные отстойники | Предоставлено Гидравлическим институтом, Парсиппани, штат Нью-Джерси, www.Pumps.org
Водосборные насосы используются в местах, где предполагается собирать воду, например, в небольшом бассейне, расположенном в механическом помещении большого предприятия, на дне гаража или в небольшом бассейне в жилом подвале.

Технический каталог серии WL4 (0,50 МБ)	Скачать
Руководство по монтажу WL (0,57 МБ)	Скачать

Погружной насос не запускается:
Проблема	Проверить	Верно
На погружной насос не подается питание	Поместите вольтметр на линии электропередачи, идущие к погружному насосу, чтобы проверить питание коробки защиты от перегрузки.	Если в коробке нет питания, обратитесь в энергетическую компанию.
Нет защиты от перегрузки	Осмотрите автоматический выключатель и предохранители погружного насоса, чтобы убедиться, что они работают правильно.	Замените перегоревшие предохранители и сбросьте автоматический выключатель, если он сработал.
Реле давления на погружном насосе повреждено	Когда реле давления погружного насоса находится в замкнутом положении, проверьте напряжение на переключателе.Если падение напряжения находится на том же уровне, что и напряжение в сети, очевидно, что переключатель не входит в контакт.	Необходимо очистить точки контакта и / или заменить реле давления погружного насоса.

Погружной насос слишком часто запускается:
Проблема	Проверка	Правильно
Неисправное реле давления на погружном насосе или реле давления неправильно отрегулировано	Проверить реле настройки давления на наличие дефектов. При необходимости отрегулируйте реле давления.	Заменить реле давления на погружном насосе или уменьшить установленное давление.
утечки бак Давление над уровнем воды	Нанесите мыльную смесь на всю поверхность резервуара погружного насоса. Пузыри указывают на выход воздуха.	Заменить бак погружного насоса.
Утечка в водопроводной системе погружного насоса	Сервисная линия должна быть проверена на предмет утечек.	Устранить утечки в линии обслуживания.
Утечка в выпускной обратный клапан линии	Снимите и осмотрите.	При необходимости заменить напорный трубопровод.
Засорение регулятора расхода воздуха на погружном насосе	Снять и осмотреть регулятор расхода воздуха	Заменить регулятор расхода воздуха на погружном насосе
Засорение клапана сливного насоса на погружном насосе	Снимите и осмотрите распределительный клапан.	Заменить отсечной клапан на погружном насосе.

Насос погружной это: Погружные насосы — принцип работы и описание

Погружные насосы — принцип работы и описание

Виды погружных насосов

Устройство и принцип работы погружного насоса

Краткий обзор моделей насосов погружного типа

Ремонт насосов погружного типа

Выбор погружного насоса

Погружные насосы для скважин: характеристики, как выбрать

Особенности и назначение

Виды, отличия и характеристики

Советы по выбору и отзывы

Особенности монтажа

Как установить погружной скважинный насос? (видео)

Погружной насос / погружные насосы

Погружные насосы: типы, конструкция, преимущества, применения

Погружной насос — это… Что такое Погружной насос?

Смотреть что такое «Погружной насос» в других словарях:

Что лучше: насос или насосная станция?

Главные отличия

Что выбрать?

Погружные центробежные насосы для скважины: устройство, применение

Назначение насосного оборудования

На какие виды делятся погружные насосы?

Принцип действия и классификация центробежных насосов

Основные характеристики

Преимущества использования

Условия эксплуатации

Рекомендации по установке и обслуживанию

Промышленные насосы «Jetex»

Что такое погружной насос?

Что это за тип насоса?

Как работают эти насосы

Преимущества и недостатки этого насоса

Не забудьте о нашей помощи

Промышленные погружные насосы — Вопросы по погружным насосам

Погружные насосы — Устранение неисправностей погружных насосов

Горнодобывающая и промышленная промышленность | Цуруми насос

Серия HS

LB серии

LSC серии

Серия ЛСР

Серия NK

Серия SQ

Серия AB

Серия GPN

Серия GSD

GSZ серии

KRS серии

KTD серии

Серия КТЗ / КТЗЭ

KTV / KTVE серии

Серия LBT

Серия LH

LHW серии

LH LHW SS Серия

Серия EPT

Серия TE

Серия TD

Серия TPG

Выбор подходящего погружного насоса для колодца.- Oakville Pump Service

Расчет базовой проектной точки.

Выбор насоса

Секрет вышел: развитие погружных насосов

Уплотнения

Установка на месте

Внутреннее охлаждение

Evolution

Погружные насосы | Введение в насосы

Что такое погружной насос

Погружные насосы для сточных вод

Погружные отстойники

alexxlab

Related Posts

Что делать, если мокнет пупок у новорожденного: причины и способы лечения

Нормы питания новорожденных: объем молока и частота кормлений

Как правильно укладывать новорожденного спать: на спину, бок или живот?

Добавить комментарий Отменить ответ
