Стропильная система шатровой крыши: принципы сооружения + инструкции

Шатровые крыши эффектно возвышаются над частными домами, флигелями, беседками, летними кухнями. Сооружают их чаще всего над квадратными в плане коробками. Реже устраивают над объектами, напоминающими правильный многоугольник с четным количеством сторон. В списке преимуществ шатровой крыши значатся все виды плюсов четырехскатных кровельных конструкций.

Они экономичны и превосходно сопротивляются атакам атмосферных явлений. Правда стропильная система шатровой крыши возводится по особым правилам. Их стоит изучить домашним мастерам, желающим потрудиться на поприще самостоятельного кровельщика.

Крыша конвертом – второе название шатровой конструкции, отображающее ее конфигурацию в плане. Строительство шатрового каркаса проводится по правилам, которые регламентирует технология сооружения четырехскатных крыш, но с соблюдением собственной специфики. В конструкции напрочь отсутствует конек как таковой. Его функцию выполняет центральная опора, в вершине которой сходятся все несущие стропильные элементы.

В геометрическом смысле шатровая крыша сложена четырьмя или более равнобедренными треугольниками. Основания треугольников опираются на стены через мауэрлат, верхние венцы или выравнивающие доски. Вершины либо наслоняются на опорный столб, либо упираются друг в дружку.

Выбор способа сооружения

По аналогии со скатными крышами в устройстве шатровой конструкции используются два вида стропильных ног:

  • Наслонные – стропилины, имеющие две надежные опоры в верхней и нижней части. Применение наслонных стропильных ног возможно, если в обустраиваемой коробке есть внутренняя стена, на которую водружается центральная опора. Вместо стены может использоваться опорный столб, установленный на подвальное или на чердачное железобетонное перекрытие.
  • Висячие – стропилины, имеющие только одну нижнюю опору. Их устанавливают, если обустраиваемая коробка не обладает внутренней стенкой, а монтаж центрального столба нецелесообразна.

Выбор наслонного или висячего типа стропилин определяет способ установки элементов прочих деталей конструкции.

Чаще всего в сфере устройства над частными домами стропильных систем для шатровых крыш используется наслонная технология. Висячая схема сложнее в монтаже и неудобна в ремонте. Часть ее составляющих взаимозависима, поэтому при замене испорченных элементов нередко приходиться заодно демонтировать неповрежденные детали.

Диагональные и укороченные стропилины

Углы коробки и вершину шатровой конструкции соединяют диагональные или по-другому накосные, они же угловые стропилины – обязательные участники сооружения четырехскатных крыш. Это самые длинные и наиболее нагруженные элементы стропильной системы. Именно на них опираются укороченные стропилины – нарожники, формирующие плоскости треугольных скатов четырехскатных крыш – вальм. Если длина диагональной стропилины более 4,5м, ее сооружают из двух досок, сшитых метровым отрезком аналогичного материала.

Вообще по правилам накосные ноги принято изначально делать из двойной сшитой доски, предназначенной для изготовления центральных вальмовых стропильных ног и нарожников.

Ширину доски, из которой планируется построить каркас для утепленной крыши, рассчитывают с учетом формирования вентиляционного зазора в 2-3см. Он должен образоваться между верхней плоскостью ската, формируемого стропильным каркасом, и плитами теплоизоляции. Например, если толщина утеплителя 125мм, то ширина доски должна быть 150мм и т.д. Если размеры предложенного на рынке или в строймаркете материала не позволяют создать вентиляционный зазор необходимых размеров, то к стропилинам с наружной стороны прибивают контробрешетку из бруска.

Дополнительные опоры для накосных элементов

Чтобы повысить жесткость конструкции и предупредить провисание длинных накосных ног, под них устанавливают дополнительные опоры. Число и тип дополнительных опор зависит от размера пролета, перекрываемого диагональной ногой:

  • При расстоянии до 7,5м жесткость диагональной ноги обеспечивает только подкос, расположенный в верхней части пролета.
  • При расстоянии от 7,5 до 9м кроме подкоса устанавливается еще и опора в нижней части, расположенная на расстоянии примерно в четверть длины пролета от крайней точки. В качестве дополнительной опоры используются или обычные стойки из бруса, или шпренгельные фермы Т-образной перевернутые низом вверх.
  • При расстоянии свыше 9м по центру устанавливается еще одна дополнительная опора, которую строительные нормы позволяют устанавливать только на ж/б перекрытие.

Подкосы устанавливают под произвольным углом от 45º до 53º, шпренгели, шпренгельные фермы и стойки строго вертикально.

Варианты решения “конькового” узла

В устройстве каркасов для шатровых крыш, естественно, не используются коньковые прогоны. В преобладающем количестве случаев диагональные стропилины и центральные ноги вальм врубками опирают на единый несущий столб. У единственной для шатра верхней опоры в свою очередь также имеется три варианта опирания:

  • На нижнее перекрытие. Это не самый востребованный метод, отнимающий часть полезного пространства и определяющий характерные порядки в проектировании.
    Зачастую его применяют в устройстве летних беседок, что позволяет использовать массивный несущий столб для устройства вокруг него общего стола, к примеру.
  • На балку перекрытия, уложенную на внутреннюю несущую стену. Чаще всего в малоэтажном строительстве фигурирует именно указанный вариант как наиболее рациональный. Иногда на балку укладывается лежень, к которому разумнее крепить подкосы, чтобы не ослаблять перекрытие.
  • На соединенные уголками верхние пятки центральных вальмовых стропилин. При указанном способе соединения на мауэрлат может передаваться распор. Потому каждая вальма оснащается стяжкой-ригелем.

Характерные способы сооружения стропильной системы с опорой или без под шатровую крышу изображены на фото и схемах:

Нюансы установки нарожников

Нижний узел крепления укороченных стропилин – нарожников устраивается по аналогии с узлами центральных вальмовых ног. Если они установлены по наслонной технологии, не следует отступать от принципа. Верхнее опирание на диагональный элемент выполняют разными способами:

  • Путем врубки в цельный брус, использованный для устройства накосной стропильной ноги.
  • Через опирание на прибитый вдоль нижнего края диагонали вспомогательный брусок.
  • Посредством банального прибоя двумя-тремя гвоздями размером 82мм, если к нарожникам не предъявляются повышенные требования по прочностным показателям.

Самой разумной по праву считается установка через опорный брусок, прибитый заподлицо с нижней гранью накоса. И прочностные показатели диагональной ноги не пострадают, и монтаж нарожников пройдет в более резвом темпе. К тому же не нужно будет соблюдать разбежку укороченных стропилин при разметке и установке. А вот при креплении врубками верхним пяткам нарожников запрещено сходиться в одной или в близко расположенных точках.

Шаг установки как стандартных, так и укороченных стропилин утепленной крыши обычно равен ширине плиты теплоизоляции. Однако если верхние узлы крепятся гвоздями или врубками допустимо изменение шага, чтобы сместить верхние пятки смежных скатов относительно друг дружки.

С тонкостями строительства шатровой стропильной системы и вариациями на ее тему мы ознакомились, теперь рассмотрим непосредственно процесс с подробным исследованием этапов. Основой для сооружения у нас будет коробка габаритами 10×10м с несущей внутренней стенкой посередине.

Перед работой устраиваем мауэрлат по периметру так, чтобы он лег заподлицо с внутренним контуром коробки. Укладываем его и по внутренней перегородке. Вдоль наружного контура кирпичной стены сооружается бортик в один кирпич, необходимый для компенсации распирания. Между собой брусья деревянной рамы мауэрлата соединяются косыми прирубом, продублированным винтами, болтами или гвоздями. Угловые соединения укрепляются скобами, они же используются для соединения рамы к стенам. По установленному мауэрлату производится разметка нижних узлов стропильной системы.

Поверх выровненного в горизонт мауэрлата укладываются балки перекрытия, центральная часть которых опирается на несущую стену. Если одной длины бруса недостаточно для устройства цельной балки, состыковку двух элементов располагают непосредственно над несущей внутренней перегородкой.

К торцам балок с соответствующим проекту шагом крепятся короткие балки – выносá, формирующие свесы над второй парой стенок коробки. Крепятся они к крайним брусьям с противоположной стороны на гвоздь или прочный стержень вроде шкворня, а внутренние углы крепления выносов дублируются уголками типа LK.

Установка опоры и вальмовых стропилин

Сооружение стропильного каркаса под шатровую крышу выполняется в три стандартных этапа. В течение первого из них производится установка опорной стойки и центральных вальмовых стропилин.

Строить старотовую несущую часть стропильной системы будем следующим образом:

  • Устанавливаем стойку проектной высоты прямо в центре перекрытия. Для изготовления стойки используем брус 150×150мм. Перед креплением вертикальность весьма ответственной детали выверяем отвесом. Если все хорошо, крепим гвоздями и скобами. Чтобы в процессе строительства центральную опору не перекосило, фиксируем ее дополнительно парой временных распорок.
  • Изготавливаем шаблон стропилины согласно наслонному методу. Примеряем доску к балке перекрытия и к установленной опоре. Для опирания верхней пятки будет сделана врубка глубиной 5см. Поэтому для определения точной линии нижнего спила на балку нужно положить брусок аналогичной толщины, чтобы с его помощью без лишней мороки сразу отчертить все, что нужно.
  • По шаблону делаем только две противоположные стропилины, которые верхними спилами должны упереться друг в дружку. Монтируем их и крепим одним гвоздем, чтоб не беспокоили во время работы.
  • Проверенным путем следуем в изготовке и установке стропильных ног, расположенных в крест установленной паре. Верхний спил их обязан упираться в торец соединения первых стропилин.
  • После установки ноги сшиваются гвоздями между собой или соединяются с помощью металлических уголков.

Первая часть работы требует повышенного внимания и контроля к размерам, горизонтальным и вертикальным направлениям. Если в процессе ее производства все устроено идеально, дальше будет гораздо проще. Ничего подгонять, исправлять и делать каждый элемент в отдельности будет не нужно. Убедившись в безупречности строительства первой части стропильной системы, по периметру прибиваем карнизную доску.

Монтаж диагональных стропилин

Перед установкой накосных стропильных ног производится разбивка крыши шнуркой. Ее протягивают от вершины центральной стойки к углам, образованным карнизной доской. Ориентируясь на проекцию от шнурки в угловых сегментах крыши, примеряем, изготавливаем и устанавливаем угловые короткие балки. Для этого подходящий по длине отрезок бруса, который использовался для устройства перекрытия, прикладываем сверху на незаполненное угловое пространство. Расположившись снизу, очерчиваем линии предстоящих спилов. Крепим угловые выноса к мауэрлату и смежным балкам перекрытия гвоздями и металлическими уголками.

Приступаем к изготовлению и установке диагональных стропильных ног:

  • Выбираем любой из углов смонтированной части каркаса и в его верху буквально методом «ручного» подбора, но с помощью рулетки находим место, равное двойной толщине стропильной доски. Отмечаем его карандашом.
  • Прикладываем к вершине нашей «пирамиды» обрезок доски с размерами, равными сечению материала, примененного в изготовлении центральных вальмовых стропилин. Одно из ребер обрезка должно проходить точно вдоль шнурки. Чертим линию вертикального спила и выполняем его.
  • С помощью строительного угломера замеряем углы между смежными уже установленными стропилинами. Полученный результат следует разделить пополам, т.к. в угол нужно поместить элемент, сшитый из двух досок.
  • Запиливаем под полученным в результате деления углом край обрезка доски справа или слева по вертикали. В результате получили шаблон верхнего узла диагональной стропилины. Если ранее все было сделано без нареканий, то запиленный обрезок сможет послужить еще семь раз. Если нет, то все равно послужит, но с некоторыми корректировками и подгонками по месту.
  • Сложив вместе или временно сшив гвоздем два верхних шаблона, нужно снова провести примерку и отметить по факту местоположение врубки, если нижний край диагональной стропилины будет пересекать край стойки. Если для ее монтажа не потребуется врубка, в этом проще убедиться заранее, чем потом возиться с подгонками на крыше.
  • Внизу к шнурке прикладываем опять же обрезок доски, совместив его ребро с нашим натянутым ориентиром. Совмещенное ребро должно повторять центральную ось углового выноса. Отмечаем линию нижнего запила. Корректируем по вертикали край, согласно «показаниям» карнизной доски.
  • Аналогично проводим работы по производству зеркально развернутой нижней пары.
  • Пользуясь шаблонами, изготавливаем обе части диагональной стропильной ноги, которые после установки нужно сшить между собой с шагом 30-40см в разбежку.

Если длина пролета, перекрываемого накосной стропилиной, больше 4,5м, ее заведомо делают из четырех частей. Сшивают, к примеру, правую часть с верхним запилом и левую часть с нижним запилом. После их установки на место прямо на объекте нашиваются недостающие части.

Следуя описанному алгоритму, производится изготовление и монтаж еще трех накосов. Завершив фиксацию диагональных ног, устанавливают подкосы и опоры согласно описанным выше технологическим предписаниям.

Изготовление и монтаж нарожников

Центральные вальмовые стропилины уже красуются на положенном месте. Осталось заполнить некое подобие треугольников между диагональными и центральными вальмовыми ногами. Нижняя пятка коротких стропилин будет опираться на выноса и на балки, верхняя часть на накосные стропила.

По аналогии изготавливаем шаблоны с нижним и верхним запилом. Длину элементов замеряем по факту, согласно размерам и шаблонным сведениям изготавливаем нарожники и устанавливаем их. Остается устроить обрешетку, по которой производится монтаж металлочерепицы, профилированного настила, шифера или другого типа покрытия.

Вариантов применения шатровой технологии намного больше, чем может показаться непросвещенному в кровельном деле человеку. В качестве интересного примера, доступного для самостоятельного воплощения, рассмотрим методику сооружения двухъярусной крыши над дачной беседкой. Конструкция нетривиальная, но не слишком уж сложная.

По сути, над основной стропильной системой обычной шатровой крыши возвышается еще одна четырехскатная миниатюра. Только последовательность работ несколько иная:

  • Первым делом устанавливаются диагональные стропильные ноги.
  • Затем на проектной высоте монтируются сдвоенные перемычки, выполняющие работу ригелей стропильных ферм и основания для устройства верхнего шатрового купола. В плане перемычки должны сформировать квадрат с четко симметричными сторонами.
  • Центральные стропилины вальм крепятся вверху к перемычкам, внизу к мауэрлату, в описываемом случае к обвязке веранды.
  • Без особой оглядки на ослабление будущей стропильной системы, размечаются точки установки нарожников. Хоть крепить их предстоит гвоздями, легкой конструкции не слишком навредит примыкание верхних спилов нарожников к диагоналям в одном или рядом расположенном месте.
  • Шаблон для выполнения нижнего спила можно сделать один для всей вальмы. Для безукоризненной постройки он может быть вообще в единственном числе. Шаблонов для верхних спилов будет несколько: для стропилин, прилегающих к перемычкам, для ног, примыкающих к узлам соединения перемычек с диагоналями, и для элементов, присоединяемых к диагоналям, спилы будут различными.

Купол легче сделать на земле, а затем поднять его наверх. В приведенном примере у шатровой миниатюры имеются каркасные стенки, которые желательно обтянуть мелкой металлической или полимерной сеткой. Можно обшить светопроводящими панелями.

Это не единственный способ сооружения нестандартной крыши конвертом. Как еще можно построить стропильную систему шатровой крыши для беседки подскажет обучающее видео:

В пределах одной статьи трудно описать все возможные варианты сооружения крыш конвертом шатровой разновидности. Мы описали лишь общие принципы, придерживаться которых следует в области возведения стропильных каркасов для всех подобных крыш. Используя технологические принципы, можно самостоятельно спроектировать стропильную систему для любимой загородной собственности и с успехом воплотить планы.

krovgid.com

Стропильная система четырехскатной крыши, устройство и монтаж

Стропильная система четырехскатной крыши может быть наслонной и висячей в зависимости от, какой способ крепления стропил был выбран.

Висячую стропильную систему изготовить достаточно сложно. Ее ремонт во время последующей эксплуатации требует больших трудозатрат. Висячую стропильную систему, применяют в том случае, если в доме отсутствуют внутренние стены. В данном случае опорами для стропил служат наружные стены.

Наслонную стропильную систему крыши изготовить намного проще. Она требует меньше материальных вложений. Как правило, наслонную стропильную систему используют в том случае, если дом имеет среднюю несущую стену или столбчатые промежуточные опоры, установленные на железобетонном перекрытии. Такая дополнительная опора позволит увеличить длину пролета, который перекрывают наслонные стропила. Довольно часто наслонную стропильную систему применяют для устройства четырехскатных крыш, имеющих уклон менее 40°.

Особенности конструктивного исполнения стропильной системы четырехскатной крыши

Ниже рассмотрим конструкцию наслонной стропильной системы крыши, которая состоит из:

  • диагональных (накосных) стропил, направленных к углам стен;
  • укороченных стропил скатов крыши, называемых нарожниками;
  • стоек, подкосов;
  • лежней, прогонов;
  • ригелей;
  • шпренгелей.

Для диагональных (накосных) стропил четырехскатной (вальмовой и шатровой) крыши опорой является мауэрлат или врезанная в мауэрлат балка с одной стороны, и другая пара стропильных ног с другой стороны.

Диагональные (накосные) стропила четырехскатной (шатровой и вальмовой) крыши изготавливаются длиннее обычных. Это обусловлено тем, что они, являясь опорой для  нарожников, несут большую нагрузку.

Нарожниками  называются укороченные стропильные ноги, один конец которых опирается на диагональную (накосную) ногу. Опорой для второго конца служит мауэрлат. Если ширина строения равна 4,5 метра или превышает этот показатель, то стропильные ноги выполняются составными по длине. Такие стропильные ноги называют многопролетными. Чтобы уменьшить длину пролета прибегают к стойкам и подкосам.

Стропильная система четырехскатной крыши

Наслонная стропильная система, изготовленная по всем правилам, будет являться  безраспорной системой. Появление распора возможно в том случае, когда стропильные ноги в коньке служат опорой друг на друга. В таком случае прибегают к установке ригелей.

Рекомендуем к прочтению:

Монтаж стропильной системы крыши

В качестве опоры для подкосов и стоек применяется лежень. Возможно два способа укладки лежня: на кирпичные столбики и на внутреннюю стену, располагающиеся на перекрытии. В отдельных случаях укладку лежня можно производить на перекрытие, выполняя горизонтальное выравнивание путем применения деревянных подкладок. В случае, если будет выполнено горизонтальное выравнивание верха лежня, значительно упростится установка стоек и прогонов. Укладка рулонной гидроизоляции под лежень производится во всех вышеописанных случаях.

Поперечные размеры лежня зависят от способа его укладки. Если в качестве опоры применяются кирпичные столбики, то лежень может иметь размер сечения 10×15 см. Если укладка лежня производится на стену или перекрытие, то его высоту можно уменьшить до 10 см, а в отдельных случаях даже до 5 см. В случае, если у стропильной системы крыши отсутствуют подкосы, то к лежню можно не прибегать. В данном случае низ стоек может быть связан с помощью схваток.

Опирание на лежень

Прогоном называется опорная балка, располагающаяся параллельно мауэрлату. Данный конструктивный элемент является дополнительной опорой для стропил. Его расположения выполняется таким образом, чтобы он мог подпереть стропила. Считается, что наиболее оптимальным расстоянием между прогонами и мауэрлатом будет расстояние менее 4,5 метров.

На использование прогонов во время устройства стропильной системы крыши определяется конструкцией стен и перекрытий, а также наличием каких-либо опор, на которые можно опереть прогон. Необходимость установки дополнительной опоры под стропила определяется длиной пролета. В отдельных случаях шпренгель может устанавливаться в качестве дополнительной опоры.

Шпренгель

Для изготовления шпренгеля применяется брус или бревно. Передача нагрузки от диагональной стропильной ноги на брус или бревно производится через стойку. Материал, применяемый при строительстве дома, влияет на то, что будет являться опорой для стропильной системы крыши. Для брусчатых и деревянных рубленых зданий в качестве опоры используются верхние венцы. Для каменных и кирпичных зданий –  мауэрлат (опорные брусья). Для деревянных каркасных зданий – верхняя обвязка.

Особенности монтажа стропильной системы четырехскатной крыши

Учитывая, что в качестве основы для данной стропильной системы являются накосные стропила, то монтаж стропильной системы крыши следует выполнять с учетом следующих общих правил:

  • для изготовления накосных стропил, испытывающих удвоенную нагрузку, стоит применять не точно такой же как для остальных элементов, а удвоенный строительный материал;
  • сростку частей накосных стропил необходимо выполнять в местах приложения наибольшей нагрузки (в верхней четверти стровил) и усиливать подкосами и вертикальными стойками, которые будут перпендикулярны по отношению к стропилам;
  • для того, чтобы исключить ошибку при определении размера накосных стропил, их стоит изготавливать с некоторым запасом, который, при необходимости, потом можно будет подрезать;
  • для наиболее ответственных узлов крепления накосных стропил необходимо предусмотреть усиление путем применения дополнительно элементов металлического перфорированного крепежа или скрутки из металлической проволоки (катанки).

Наслонная стропильная система, изготовленная по всем правилам, будет являться– безраспорной системой. Чтобы предотвратить появление распора, необходимо плоскости стропильных ног сделать горизонтальными в тех местах, где в качестве опоры для них выступает мауэрлат. Выделяют два основных способа устройства опор для стропильных ног. В первом случае опорой служит мауэрлат, верхние венцы или верхняя обвязка. Во втором случае – врезаная балка.

Делать врезку в мауэрлатный брус не рекомендуется, так как это ослабит мауэрлат.

Рекомендуем к прочтению:

Монтаж стропильной системы четырехскатной крыши

Учитывая, что длина диагональных стропил, как правило, превосходит стандартную длину брусьев или досок, то брусья и доски сращиваются, чтобы достичь требуемой длины стропильной ноги. А под каждым стыком устанавливается опора: подкос или стойка.

Сращивание досок или брусьев по длине выполняют таким образом, чтобы стыки были расположены от центра опор на расстоянии 0,15L. В данном случае L – длина пролета, которая численно равна расстоянию между опорами. Длина досок или брусьев подбирается в зависимости от количества опор. Стропила сращиваются косым прирубом. Для стягивания места стыка применяют болты диаметром 12 мм или 14 мм.

Сращивание стропил косым прирубом

Особенности расположения опор под накосные стропила.

Длина пролетов, м

Типы опор

Места расположения опор

менее 7,5

стойка или подкос

в верхней части стропил

менее 9,0

стойка или подкос

шпренгель или стойка

в верхней части стропил

в нижней части стропил – 1/4Lпр*

свыше 9,0

стойка или подкос

шпренгель или стойка

стойка

в верхней части стропил в нижней части стропил  — 1/4Lпр*

по центру стропил

* Lпр – это длина пролета, который перекрывается стропилами

Для выполнения состыковки нарожника к стропильной ноге, производится подпиливание верха нарожника в одной плоскости с диагональными стропилами, после чего его прибивают гвоздями. Чтобы усилить несущей способность стропильной ноги применяют следующий способ: бруски с размером сечения 50х50 мм, прибиваются с обеих сторон к нижней половине стропильной ноги. Размещение нарожников на брусках нужно выполнять таким образом, чтобы исключить их схождение в одном месте.

Крепление нарожников к диагональной стропильной ногеУстройство стропильной системы крыши

Устройство стропильной системы крыши

Теперь стоит прописать последовательность монтажа данной стропильной системы.

В самом начале выполняется установка мауэрлати и крепление его к стенам дома. Также выполняются разметочные работы. После производиться установка конькового бруса, с использованием отвеса, ватерпаса. В данном случае должны быть точно выдержаны его высота и пространственное расположение в обеих плоскостях, так как от этого напрямую зависит конструкция стропильной системы.

Стойки закрепляются под коньковым брусом укосинами. Затем выполняется монтаж накосных стропильных ног. Это является начальным этапом формирования плоскостей будущей крыши. Здесь же выполняется закладка размера будущего свеса, который может достигать 1 метра (минимум 0,5 метра) в зависимости от розы ветров и местоположения дома.

Далее формируются и монтируются боковые скаты крыши, устанавливаются промежуточные стропильные ноги, выполняется монтаж нарожников (стропильных полуног). В последнем случае надо тщательно контролировать не только параллельность их расположения, но и то, чтобы они располагались в одной и той же плоскости с боковыми скатами. Теперь можно будет приступить к монтажу обрешетки, которая, как правило, изготавливается из брусков размером 40х40 мм или 50х50 мм. Иногда допустимо применение досок, имеющих сечение 25х100, 150 мм.

build-experts.ru

Конструкция вальмовой крыши и ее значение при возведении здания.

Классический дом с вальмовой крышей

Кровля здания несет в себе много функций. От простой эстетической до важной защитной. Крыша должна предохранять от температурных перепадов, осадков и природных воздействий. В настоящее время очень распространена четырехскатная конструкция вальмовой крыши. Она отличается длительным сроком службы, прочностью и различными конструктивными вариантами, которые можно адаптировать к тому или иному типу здания.  Так, например, в домах с мансардными помещениями, имеющими вальмовую кровлю, легко встраиваются мансардные окна.  Вальмовая кровля весьма эстетична, экономична и при всей трудоемкости оправдывает себя.





Разновидности вальмовых стропильных конструкций

Вальмовые кровли характерны обтекаемыми формами, которые снижают напор ветра, что весьма полезно в районах с сильными и частыми ветрами. Подобные конструкции крыши, в первую очередь, отличаются способами строительства.  Существуют висячие вальмовые кровли, а также наклонные. Первый вариант характерен установкой стропильной системы на стеновые проемы. Во втором – стропильная система имеет опору на несущие столбы. Наклонный вариант считается экономичным и получил большее распространение.

Вальмовая кровля, как разновидность скатной крыши, делится в свою очередь на несколько конструктивных типов:

  • Шатровые, четырехскатные. Подобные кровли отличаются четырьмя одинаковыми скатами (вальмами), как правило, присущи квадратным строениям.
  • Полувальмовые, многоскатные. В подобных конструкциях вальмы короткие, не достающие до нижней части крыши, скаты лишь частично прикрывают фронтон.
  • Ломаные вальмовые, разноскатные. Кровли, состоящие из разноразмерных скатов, соединенных под не одинаковыми углами. Монтировать подобные конструкции сложнее, но внешний вид более эстетичный.
  • Датские, сложноскатные. Подвид полувальмовой крыши, с вальмами, закрывающими часть фронтона, распространенные для зданий с мансардными помещениями.

Стропильная система вальмовой крыши



Характеристики и особенности вальмовых конструкций

Отличия вальмовой кровли заключаются в устройстве ее скатов – треугольные фронтонные и прямоугольные боковые. Характерной чертой четырехскатной кровли является две вершины, соединенные коньком.

Наиболее сложный участок – установка системы стропил, т.е. каркаса кровли. Стропильная система состоит из  нескольких типов балок (стропил):

  •        Центральные опорные балки называют рядовыми стропилами.
  •        Накосные или диагональные стропила.
  •        Угловые стропила, которые называются нарожными.

Диагональные или накосные стропила в системе стропил вальмовой крыши

Принципиальным вопросом является правильный подбор материала при изготовлении стропил и других элементов.

Важно!

Многоскатная конструкция вальмовой крыши требует прочных сортов древесины, наилучшими считаются сосна и лиственница. Доски используются только просушенные, перед строительством их необходимо обработать антисептиком.

Дабы многоскатная конструкция выдерживала свой вес, снежный покров и порывы ветра, нагрузку, доски необходимо подбирать с сечением пятьдесят миллиметров.



Элементы стропильной системы

Каркас вальмовых конструкций включает в себя различные элементы:

  • Накосные стропила, фиксируемые диагонально. Крепятся между опорами или балками и другой парой стропил.
  • Трапециевидные скатные элементы.
  • Нарожники – комплект укороченных балок. Закрепляются к накосным балкам и опорам в нижней части.
  • Лежни — монтирующиеся на стеновых проемах или на невысоких столбовых опорах. В некоторых ситуациях лежень крепится деревянными подкладками к перекрытию.
  • Прогоны, балки расположенные параллельно нижним опорам. Их главная задача увеличение прочностных характеристик. Прогоны для боковых скатов рекомендуется делать длиной 4,5 м.
  • Стойки и подкосы.
  • Ригели.
  • Шпренгели.

Обзор стропильной системы вальмовой кровли



Рассчитываем многоскатную вальмовую конструкцию

Для возведения прочной и долговечной кровли следует провести предварительные расчеты. Кроме размеров стропил и других частей каркаса из стропил, необходимо просчитать и провести разметку точек крепления несущих балок. Также в результате расчетов нужно получить высоту крыши и величину ее угла наклона. Такие расчеты позволяют провести компьютерные программы или опытные специалисты-проектировщики.

В результате расчетов необходимо получить места крепления стропил, включая две базовые точки (называемые мауэрлатами) на обвязке внизу здания. В данных точках следует укладывать центральные балки.

При наличии дополнительных опор, стенной пролет может быть длиннее общепринятых размеров. В этом случае скат укрепляется дополнительными наклонными стропилами, что актуально для четырехскатных и полувальмовых конструкций с углом наклона скатов до 34 градусов.

Дом с многоскатной вальмовой крышей





Основные принципы монтажа вальмовой кровли

При возведении четырехскатной или многоскатной конструкции следует помнить о принципиальных правилах:

  1. Размеры доски, используемой в стропильной конструкции должны быть не меньше, чем 50х150 мм.
  2. Использовать для изготовления каркаса и конька кровли следует одинаковые материалы.
  3. Центральные стропила следует крепить к краю коньковой доски, упирая их в верхний конец обвязки.
  4. При ширине здания превышающей 4,6 м, стропильные балки делают составными, компонуя  по длине дополнительными элементами.
  5. Для предотвращения распоров в точках крепления стропил с нижней опорой, рекомендуется изготовить горизонтальный уровень.
  6. Нельзя врезать стропила в нижнюю обвязку, это приведет к снижению прочности, поскольку лежни служат опорой для подкосов и стоек.
  7. Укороченные стропила (нарожники) крепятся к коньковой балке не менее чем двумя 80 мм гвоздями.



Опоры для стропил вальмовых крыш

Как было сказано выше, конструкция стропильной системы варьируется по вариантам крепления на здании. Это целиком зависит от вида строительного материала, используемого при возведении здания:

  • В рубленых домах или, сложенных из бруса, стропильная система может крепиться на верхних венцах, которые и служат опорой.
  • В деревянных сооружениях каркасного типа опорой для стропил кровли служит верхняя часть обвязки каркаса.
  • Для кирпичных и каменных зданий в качестве опоры стропильной системы  служит нижний опорный венец.

Важно!

В любом варианте крепления стропил следует обязательно провести гидроизоляцию плоскости опоры. Обычно использую гидроизолирующий материал рулонного типа.

При укладке лежня на кирпичные столбы его размер должен составлять 100х145 мм ± 5 мм.  В случаях, когда лежень монтируется на проеме стены, а также на перекрытиях, можно использовать более низкую (на 5-10 мм) доску. Лежень можно не использовать для четырехскатной кровли, если используются балки без крышных подкосов.

Делаем стропильную систему вальмовой крыши



Рекомендации по монтажу

Некоторые конкретные рекомендации, придерживаться которых необходимо при устройстве каркаса вальмовой четырехскатной кровли:

  • Угловое стропило монтируется с более пологим углом, нежели  промежуточные балки. Кровли с наклоном в соотношении 6:12 уклон угловой балки необходимо выдержать в соотношении 6:17.
  • Короткие балки следует стыковать не с балкой конька, а с угловым стропилом, короткие стропила должны иметь такой же угол наклона, что и промежуточные.
  • Центральные промежуточные стропила должны фиксироваться на окончаниях конька.
  • Промежуточные стропила имеют опору на обвязку по верху стены дома и другим концом крепятся к коньковому брусу.



Способы монтажа нарожников и накосных стропил

Короткие стропила, фиксируемые между накосными балками и нижней опорой должны иметь жесткую фиксацию с каждой частью каркаса крыши. С этой целью в точке крепления верхнее окончание нарожника подпиливается под углом, с расчетом добиться плотного прилегания с накосным стропилом. Фиксируется нарожник при помощи гвоздей. Дабы придать прочности каркасу кровли нижняя плоскость, на которую опираются стропила, укрепляют брусками с квадратным сечением в пять сантиметров. На таких брусках можно закрепить нарожники.

Длина диагональных накосных стропил, зачастую, превышает длину стандартного бруса, что требует наращивания стропила. Для того чтобы срастить брус по длине следует изготовить стыковой узел. Подобная конструкция изготавливается методом косого прируба с укреплением места стыка стяжными болтами 13-14 мм.

Большое количество различных конструкций крыш на частных домах и коттеджах поражает своим разнообразием. Архитектурных идей – множество. Но вальмовая конструкция остается оптимальным вариантом по надежности и долгосрочности из всего многообразия четырехскатных крыш. Строительство подобной кровли труднее в сравнении обычной двухскатной, но при достаточном терпении и следовании квалифицированным рекомендациям, это принесет положительные практические и эстетические результаты.

Похожие статьи

lestnitsygid.ru

Советы профессионалов: Рекогносцировка на скатной кровле. Разбираемся, что такое мауэрлат, шпренгель, кобылка и другие элементы.

Элементы стропильной системы

Не только начинающему строителю, но и профессионалу бывает нелегко разобраться в счете на оплату материалов, спецификации или проекте при возведении скатной кровли. Непонятные для обывателя ендова, мауэрлат, кобылка, щипец, и другие незнакомые слова, могут поставить в ступор или посеять сомнения в искренности исполнителя заказа. Чтобы такого не происходило в статье собраны основные специальные понятия и определения.

Основой скатной кровли является стропильная система в виде треугольника. Почему именно треугольник? Это наиболее жесткая и экономичная конструкция для такой задачи.

В качестве материала для системы стропил в частном строительстве используют дерево, брус и доски. Для более серьезных сооружений каркас делается из металла. В первую очередь рассмотрим основные элементы стропильной системы и узнаем для чего они нужны.

Для примера взята вальмовая кровля, т. к. ее конструкция позволяет показать максимум элементов стропильной системы.


Стропило или стропильная нога принимает на себя основную нагрузку кровельного покрытия и снега с ветром. Эта нагрузка идет на мауэрлат, который в свою очередь передает ее на несущие стены. Чем больше нагрузка, чем чаще нужно ставить стропила.

Диагональные стропила (накосные ноги) используются в вальмовых крышах и устанавливаются в количестве 4-х штук. Нижняя часть досок упирается в углы дома, верхние сходятся к торцам конькового прогона.

Коньковый прогон – это вершина стропильной конструкции крыши и основа для конька. Брус делают из бревна широкого сечения или сколачивают вместе две доски толщиной от 50 мм.

Подкос помогает снизить нагрузку со стропил и частично передать ее на затяжку.

Затяжка применяется в висячих стропильных системах и представляет собой балку перекрытия, которая держит стропильные ноги, образуя треугольник.

Шпренгель, шпренгельная ферма или стойка (от нем. sprengen — распирать) устанавливается в нижней части накосного стропила и используется в основном в конструкциях с большими пролетами. Этот элемент служит в качестве усиливающих опор и для уменьшения прогиба диагональных стропил.

Нарожники представляют собой укороченные стропила, которые соединяют диагональные стропила с мауэрлатом.

Мауэрлат принимает на себя основную нагрузку стропильной системы и передает ее на несущие стены. Брус прокладывается на гидроизоляцию и идет по периметру строения. Монтируется к несущем стенам анкерным крепежом.

Ветровая балка защищает стропила от сдвига при сильном ветре и монтируется по диагонали от чердака к низу стропильной ноги. Устанавливается в регионах сильно подверженных ветрам.

Кобылка продолжает стропильную ногу и устанавливается в том случае, когда длины стропила недостаточно для создания карнизного свеса. В случаях, когда кобылка остается видимой она может украшаться резным рисунком.

Стойки используются для передачи нагрузки от конька на несущую стену здания.

Лежень перераспределяет нагрузку на перекрытия от опор. С помощью лежня нагрузка из точечной переходит на более обширную площадь. Устанавливается строго горизонтально. Выполняется из деревянного бруса хвойных пород.

Все эти элементы в совокупности составляют скелет кровли, на который собирается вся кровля в том числе тепло-, паро-, гидроизоляция и кровельное покрытие.

Основные элементы скатной кровли

Поверх стропильной системы укладывается основное покрытие, выполняются узлы примыканий и защита кровельного пирога.


Кровельный скат самая большая и объемная часть кровли, представляет собой плоскость крыши. Именно для по этой плоскости выбирают тип кровельного покрытия, цвет, фактуру.

Конек— это горизонтальная линия, которая образуется в результате пересечения двух скатов. Часто в коньковой части предусматривают проходы для организации вентиляции подкровельного пространства. Само понятие «конек» пошло еще со времен язычества, когда самую высшую точку на избе украшали резной головой коня в качестве оберега. Таким образом, хозяева показывали, что они почитают и уважают богов.

Наклонные ребра идут от карниза и заканчиваются или вершиной. Например, кровля в виде башни из треугольных секторов. Представляют собой внешний угол, который образует соединение двух смежных скатов.

В местах где образуется встречный водному потоку внутренний угол, например, печная труба прямоугольного сечения, устанавливается разжелобок, который разрезает водный поток и отводит в обход трубы. Это одно из самых уязвимых мест на кровельном скате и поэтому нуждается в особом внимании.

Фронтонная стена или фронтон завершает фасадную часть здания и ограничена с двух сторон кровельными скатами и карнизом.

Фронтоны (щипец, торцы) – торцевая часть ската со стороны фронтонов. Фронтоны оформляются фронтонными элементами (фронтонная черепица, фронтонная планка, щипцовый элемент), которые защищают стропила, торцевую доску и фасад здания от воды. Фронтон еще могут называть щипец или просто торец.

От ширины карнизного свеса зависит будут ли попадать дождь или капель со ската на фасад дома, подхватываемые ветром, или нет. Желательно чтобы карнизный свес был 500мм, а для кровель с неорганизованным водостоком не менее 600мм.

На домах с разноуровневыми крышами как правило встречаются места где кровельный скат упирается в фасад. Узел сопряжения кровли с вертикальной стеной называется примыкание. В таких случаях узел выполняют при помощи металлических угловых планок, которые монтируются поверх профилированных жестких материалов (металлочерепица, профлист и т.п.). Если кровля из битумной черепицы, покрытие укладывают с заходом на примыкающую стену и крепят рейкой.

Ендова – это внутренний угол, который образуется пересечением двух скатов. При устройстве ендовы на мягкой кровле, на обрешетку из ОСП сначала укладывают подкладочный ковер, затем по оси фиксируют специальный ендовный ковер. После этого укладываются гонты битумной черепицы.

Лобовая доска— крепится к торцам стропильных ног в карнизной части. Лобовая доска защищает стропильные ноги от намокания, а также к ней крепят кронштейны желоба водосточной системы.

Нижнюю часть карнизного свеса зашивают софитными планками. Софит служит архитектурным элементом и защищает подкровельное пространство от задувания осадков, пыли, листвы, а также попадания насекомых и птиц. Часто в качестве софитов выбирают готовые специальные сайдинг-панели, которые могут быть сплошными или с перфорацией. Софиты с перфорацией обеспечивают приток воздуха для обеспечения вентиляции подкровельного пространства.

Если перед вами стоит задача где купить кровлю и возвести её, то вы всегда можете обратиться к специалистам нашей компании для консультации по кровельным материалам, за расчетом материалов и организации поставки всего кровельного пирога.

Вальмовая кровля: устройство, узлы и усиление

Крыша любого дома должна выполнять определенную защитную функцию, и кроме этого быть экономичной. К числу крыш, в которых наиболее удачно сочетаются эти преимущества относится вальмовая кровля. Эта крыша имеет четыре ската, два из которых выполняются в виде трапеций, а два торцевых в виде треугольников. Существуют полувальмовые кровли, в которых торцевой треугольный скат не доходит до конька, или  до карниза. Такие крыши имеют еще другое название – голландские.

Сложность возведения вальмовой крыши заключается в стропильной системе, в остальном она ничем не отличается от обычных скатных кровель.

Особенности возведения

Все строительство вальмовой крыши разделяется на несколько этапов:

  • составление проекта;
  • расчет;
  • устройство стропильной системы;
  • гидро- и теплоизоляция;
  • кровельные работы

виды вальмовых крыш

Стропильная система кровли вальмового типа состоит из конька, стропильных ног, накосных стропил, нарожников ( полустропильных ног) и шпренгельной фермы.

  • Шпренгельная ферма – это не что иное, как балка или брус положенный на мауэрлат стен сходящихся под углом. Для того, что этот брус не прогибался, к нему устанавливаются два подкоса. При строительстве частного дома  такая конструкция не требует дополнительного расчета. Брус или балка может иметь размеры 10х15 см, подкосы 10х5 см, стойки 10х10 см.
  • Накосные стропила – это стропила, которые направлены от конька к углам торца здания. Могут носить название диагональных и несут повышенную нагрузку.
  • Нарожники   опираются на диагональные (накосные) стропила. Они имеют вид укороченных стропил, поэтому их иногда называют стропильными полуногами.

Вначале следует сделать разметку и произвести расчет вальмовой кровлиНа торцах мауэрлата намечают прохождение будущей осевой линии, которая должна стать ориентиром для конька. После этого размечаются места установки стропильных ног.

стропильная система вальмовой кровли

Накосные стропила делаются из двух спаренных досок, которые способны выдержать расчетную нагрузку для частного дома.

Если стропило перекрывает пролет не более 7 метров, можно поставить один подкос вверху.Если пролет более 7 и менее 9 метров, в нижней части устанавливают шпренгельную ферму, или стойку.

При более длинном стропиле желательно в середине его установить еще одну опору. Если перекрытие сделано из железобетонной плиты, то устанавливается опора непосредственно на него. В другом случае, возможно, нужно будет положить дополнительную поперечную балку, на которую  будет устанавливаться опора.

Монтаж стропильной системы

Конструкция вальмовой кровли должна выполняться из одного и того же материала.

  • Перед тем как начать устанавливать стропильную систему, по верхнему краю стен укладывается и крепится мауэрлат.
  • Далее укладывается центральная балка строго по нанесенным меткам на торцах дома. На центральную балку устанавливаются стойки-опоры для конькового бруса, закрепляемые упорами и раскосами. Следует выдерживать вертикальность установленных стоек, пользуясь уровнем и отвесом.
  • На стойки укладывается коньковый брус. Это ответственный момент, от которого зависит дальнейшая геометрия всей крыши. Конек должен лежать на одинаковой высоте от перекрытия дома, в то же время он должен быть строго горизонтальным.

После установки конькового бруса начинается непосредственно устройство вальмовой кровли, которое заключается в правильной установке и креплении всех остальных элементов стропильной системы.

стропила подрезаются на угол и стыкуются на косоли

Начинаем установку накосных стропил. От точности установки этих элементов зависит вся стропильная система и вид всей крыши в целом. Накосные (диагональные) стропила крепятся одним концом к коньку, вторым к мауэрлату. Самым сложным соединением является стык между коньком, накосными  и рядовыми стропилами. На конце конька делается двойной скос таким образом, чтобы его плоскости совпали с плоскостями скосов стропил.

Именно накосными стропилами регулируется величина свеса кровли, поэтому они должны быть одинаковой длины. Длина свеса варьируется от 30 до 50 см, но в отдельных местностях они могут достигать метровой длины. Кроме свеса, диагональные стропила играют большую роль в правильности торцевых скатов.

После правильной установки накосных стропил, производится монтаж промежуточных элементов стропильной системы. Ширина шага рядовых стропил выбирается исходя из вида последующего кровельного покрытия, но не более 1,2м.  Рядовые стропила устанавливаются, соблюдая параллельность, относительно друг друга. Их крепление производится на коньковом брусе и на мауэрлате способом врубок и металлическими скобами для большей надежности.

Особое внимание следует уделить устройству соединительных узлов вальмовой кровли.

накосное стропило опирают на мауэрлат либо на врезанную балку

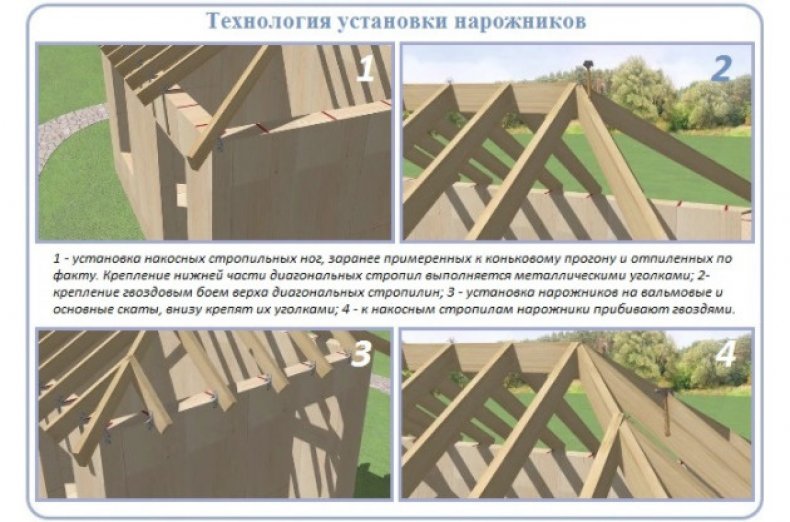

Нарожники (показаны на картинке зеленым цветом) крепятся к диагональным стропилам в разных местах. Их крепление может производиться как способом врубки, так и с помощью установки черепных брусков. На каждой стороне нарожники должны располагаться параллельно рядовым стропилам.

нарожники вальмовой кровли

Дополнительное усиление кровли

Если  площадь и размеры крыши  значительные, иногда требуется усиление вальмовой кровли. В качестве усиливающего элемента может быть сделан шпренгель. Его устанавливают под диагональное стропило.

Если шпренгель должен быть установлен на большом расстоянии  от угла, то в этом случае устраивается шпренгельная ферма.

С окончанием работ по установке всех элементов стропильной системы, можно приступать к устройству обрешетки, гидро- и пароизоляции и непосредственно к покрытию вальмовой четырехскатной кровли кровельными материалами. Все деревянные элементы стропильной системы должны быть обработаны антисептическими растворами, предупреждающими гниение древесины, и противопожарными. Обрешетка укладывается перпендикулярно стропилам и может быть как сплошной, так и с зазорами. Тип обрешетки зависит от вида кровельного материала.

Также советуем посмотреть:


преимущества и недостатки, устройство и монтаж своими руками

Последним этапом строительства каркаса здания является возведение крыши. В квадратных домах чаще всего монтируют шатровую кровлю. В настоящее время это довольно популярная конструкция. «Шатёр», возведённый вверху здания, имеет свои преимущества и недостатки. Один из положительных моментов — шатровую кровлю можно соорудить самостоятельно, не прибегая к помощи специалистов.

Особенности устройства шатровой кровли

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

Историки утверждают, что шатровый вариант крыши появился в глубокой древности. Шалашные постройки первобытного человека похожи на шатёр. Крыши в виде шатров находят археологии в Мессопотамии, где проживали древние шумеры. Такие конструкции верхней части строений применялись в храмовых и других религиозных сооружениях и в более поздние исторические периоды.

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

  1. Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
  2. Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
  3. Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

  1. Сложная конструкция каркаса.
  2. Малые размеры мансарды.
  3. Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Фотогалерея: варианты устройства шатровой кровли

Подготовка к работе

Перед началом сооружения шатровой крыши следует внимательно изучить всю имеющуюся информацию о строительстве такой кровли, подготовить все материалы и инструменты, предварительно сделав расчёты.

Расчёт материалов

Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:

  • длина и ширина строения;
  • высота коньковой части.

Сами расчёты не так сложны, как могут показаться на первый взгляд:

  1. Суммарную длину балок мауэрлата вычисляют простым суммированием удвоенной длины и удвоенной ширины основания, если дом имеет прямоугольную форму. Если в основе строения квадрат, то его сторону просто умножают на 4.
  2. Размер центрального стропила находят, применяя теорему Пифагора. Центральное стропило есть не что иное, как гипотенуза прямоугольного треугольника, и её значение можно получить, извлекая квадратный корень из суммы квадратов двух величин (высоты коньковой части и половины стороны дома).

    При расчётах кровель очень часто используется известная теорема Пифагора

  3. Длину накосного стропила вычисляют аналогичным образом. Разница лишь в том, что стороны прямоугольного треугольника теперь — половина ширины дома и центральное стропило.

Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.

Необходимые инструменты и материалы

Для монтажа шатровой кровли следует приготовить следующие инструменты:

  1. Болгарку.
  2. Пилу ручную и бензиновую.
  3. Электролобзик.
  4. Молоток.
  5. Рубанок.
  6. Электродрель.

Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.

Делаем сами шатровую крышу

Несмотря на всю сложность конструкции шатровой кровли, сделать такой тип крыши самостоятельно вполне возможно.

Порядок сооружения шатровой крыши включает в себя несколько последовательно выполняемых действий:

  1. Создание проекта шатровой кровли и проведение всех необходимых расчётов.
  2. Приобретение требуемых материалов и приготовление инструмента.
  3. Крепление мауэрлата по всему периметру основания строения.
  4. Установка опорной балки для стропил параллельно мауэрлату (допустимое расстояние между ними 450 см).
  5. Крепление диагональных элементов, раскосов, подкосов к основе стропил.
  6. Утепление крыши.
  7. Монтаж финишной кровли и дополнительных элементов для стока, вентиляции и др.

Полезные советы по строительству шатровой кровли

Профессионалы плотницкого дела делятся советами, которые обязательно нужно принимать во внимание при строительстве шатровой крыши:

  • не использовать древесину разных пород;
  • не собирать несущие элементы кровли из реек размером менее 150 на 50 мм;
  • не крепить к опорной стойке коньковой части короткие детали, их закрепляют по углам;
  • обязательно применять промежуточные стропильные ноги (в центре кровли).

Пошаговая инструкция по возведению шатровой крыши

Рассмотрим строительство шатровой восьмискатной кровли на конкретном примере. Крыша будет предназначена для постройки размерами 10 на 10 метров с перегородкой посередине (несущая конструкция).

  1. Устанавливаем мауэрлаты. Для этого используем брус с сечением 100*150 или 150*150 мм) и крепление при помощи шпилек (резьба более М12).

    Мауэрлат укладывается по периметру строения и крепится на шпильки

  2. Укладываем балки перекрытия и выноса, двигаясь от центра к краям и сохраняя одинаковое расстояние между ними (не меньше одного метра или восьмидесяти сантиметров).
  3. Применяя брус 150 на 150 мм, монтируем центральную опорную стойку в коньковой части крыши. При этом обязательно проверяем вертикальность при помощи отвеса и рейки. Фиксируем стойку при помощи временных укосин, которые демонтируются после установки центральных стропил.

    На центральной опоре размещаются крепёжные устройства для установки центральных и диагональных стропил

  4. Прикрепляем четыре центральных стропила. «Сшивают» эти элементы металлическими уголками или при помощи гвоздей.
  5. Монтируем диагональные стропила, соблюдая необходимый уклон. Если эти элементы стыкуют из двух частей, то в месте соединения деталей делается дополнительная опора. Чтобы снизить нагрузки на балки, крепёж таких стоек желательно сместить к несущим стенам.
  6. Укладываем и крепим рядовые стропила, опора при этом идёт на мауэрлаты и опорный брус коньковой части. Расстояние между стропилами — около 600 мм.
  7. Прикрепляем нарожники, стараясь сохранять параллельность между ними и стропилами. Если крыша монтируется с выносами, то под нарожники в этой части кровли делаем подпорки.

    Для страховки и укрепления конструкции в местах крепления нарожников используются дополнительные стойки

  8. Делаем обрешётку, применяя бруски (50 на 50 мм) или доски толщиной 20–25 см.
  9. Укладываем материалы для тепло- и гидроизоляции.

    Утеплитель кладётся в каркас, образованный стропилами и обрешёткой

  10. Пришиваем при помощи саморезов к обрешётке кровельный материал.
  11. Подшиваем карнизы, устанавливаем водостоки, вентиляционные элементы.

    Подшивка карнизных свесов выполняется на завершающей стадии строительства шатровой кровли

Видео: строим сами шатровую крышу

Взвесив все положительные и отрицательные моменты в эксплуатации шатровой крыши, можно решиться на её постройку своими силами. Главное — всё просчитать и следовать чётким инструкциям, которые дают профессионалы строительного дела.

Конструкция вальмовой крыши и ее значение при возведении здания.

Классический дом с вальмовой крышей

Кровля здания несет в себе много функций. От простой эстетической до важной защитной. Крыша должна предохранять от температурных перепадов, осадков и природных воздействий. В настоящее время очень распространена четырехскатная конструкция вальмовой крыши. Она отличается длительным сроком службы, прочностью и различными конструктивными вариантами, которые можно адаптировать к тому или иному типу здания. Так, например, в домах с мансардными помещениями, имеющими вальмовую кровлю, легко встраиваются мансардные окна. Вальмовая кровля весьма эстетична, экономична и при всей трудоемкости оправдывает себя.

Разновидности вальмовых стропильных конструкций

Вальмовые кровли характерны обтекаемыми формами, которые снижают напор ветра, что весьма полезно в районах с сильными и частыми ветрами. Подобные конструкции крыши, в первую очередь, отличаются способами строительства. Существуют висячие вальмовые кровли, а также наклонные. Первый вариант характерен установкой стропильной системы на стеновые проемы. Во втором – стропильная система имеет опору на несущие столбы. Наклонный вариант считается экономичным и получил большее распространение. Вальмовая кровля, как разновидность скатной крыши, делится в свою очередь на несколько конструктивных типов:

  • Шатровые, четырехскатные. Подобные кровли отличаются четырьмя одинаковыми скатами (вальмами), как правило, присущи квадратным строениям.
  • Полувальмовые, многоскатные. В подобных конструкциях вальмы короткие, не достающие до нижней части крыши, скаты лишь частично прикрывают фронтон.
  • Ломаные вальмовые, разноскатные. Кровли, состоящие из разноразмерных скатов, соединенных под не одинаковыми углами. Монтировать подобные конструкции сложнее, но внешний вид более эстетичный.
  • Датские, сложноскатные. Подвид полувальмовой крыши, с вальмами, закрывающими часть фронтона, распространенные для зданий с мансардными помещениями.
Стропильная система вальмовой крыши

Характеристики и особенности вальмовых конструкций

Отличия вальмовой кровли заключаются в устройстве ее скатов – треугольные фронтонные и прямоугольные боковые. Характерной чертой четырехскатной кровли является две вершины, соединенные коньком. Наиболее сложный участок – установка системы стропил, т.е. каркаса кровли. Стропильная система состоит из нескольких типов балок (стропил):

  • Центральные опорные балки называют рядовыми стропилами.
  • Накосные или диагональные стропила.
  • Угловые стропила, которые называются нарожными.
Диагональные или накосные стропила в системе стропил вальмовой крыши

Принципиальным вопросом является правильный подбор материала при изготовлении стропил и других элементов.

Важно!Многоскатная конструкция вальмовой крыши требует прочных сортов древесины, наилучшими считаются сосна и лиственница. Доски используются только просушенные, перед строительством их необходимо обработать антисептиком.

Дабы многоскатная конструкция выдерживала свой вес, снежный покров и порывы ветра, нагрузку, доски необходимо подбирать с сечением пятьдесят миллиметров.

Элементы стропильной системы

Каркас вальмовых конструкций включает в себя различные элементы:

  • Накосные стропила, фиксируемые диагонально. Крепятся между опорами или балками и другой парой стропил.
  • Трапециевидные скатные элементы.
  • Нарожники – комплект укороченных балок. Закрепляются к накосным балкам и опорам в нижней части.
  • Лежни – монтирующиеся на стеновых проемах или на невысоких столбовых опорах. В некоторых ситуациях лежень крепится деревянными подкладками к перекрытию.
  • Прогоны, балки расположенные параллельно нижним опорам. Их главная задача увеличение прочностных характеристик. Прогоны для боковых скатов рекомендуется делать длиной 4,5 м.
  • Стойки и подкосы.
  • Ригели.
  • Шпренгели.

Обзор стропильной системы вальмовой кровли

Рассчитываем многоскатную вальмовую конструкцию

Для возведения прочной и долговечной кровли следует провести предварительные расчеты. Кроме размеров стропил и других частей каркаса из стропил, необходимо просчитать и провести разметку точек крепления несущих балок. Также в результате расчетов нужно получить высоту крыши и величину ее угла наклона. Такие расчеты позволяют провести компьютерные программы или опытные специалисты-проектировщики. В результате расчетов необходимо получить места крепления стропил, включая две базовые точки (называемые мауэрлатами) на обвязке внизу здания. В данных точках следует укладывать центральные балки. При наличии дополнительных опор, стенной пролет может быть длиннее общепринятых размеров. В этом случае скат укрепляется дополнительными наклонными стропилами, что актуально для четырехскатных и полувальмовых конструкций с углом наклона скатов до 34 градусов.

Дом с многоскатной вальмовой крышей

Основные принципы монтажа вальмовой кровли

При возведении четырехскатной или многоскатной конструкции следует помнить о принципиальных правилах:

  1. Размеры доски, используемой в стропильной конструкции должны быть не меньше, чем 50х150 мм.
  2. Использовать для изготовления каркаса и конька кровли следует одинаковые материалы.
  3. Центральные стропила следует крепить к краю коньковой доски, упирая их в верхний конец обвязки.
  4. При ширине здания превышающей 4,6 м, стропильные балки делают составными, компонуя по длине дополнительными элементами.
  5. Для предотвращения распоров в точках крепления стропил с нижней опорой, рекомендуется изготовить горизонтальный уровень.
  6. Нельзя врезать стропила в нижнюю обвязку, это приведет к снижению прочности, поскольку лежни служат опорой для подкосов и стоек.
  7. Укороченные стропила (нарожники) крепятся к коньковой балке не менее чем двумя 80 мм гвоздями.

Опоры для стропил вальмовых крыш

Как было сказано выше, конструкция стропильной системы варьируется по вариантам крепления на здании. Это целиком зависит от вида строительного материала, используемого при возведении здания:

  • В рубленых домах или, сложенных из бруса, стропильная система может крепиться на верхних венцах, которые и служат опорой.
  • В деревянных сооружениях каркасного типа опорой для стропил кровли служит верхняя часть обвязки каркаса.
  • Для кирпичных и каменных зданий в качестве опоры стропильной системы служит нижний опорный венец.

Важно!В любом варианте крепления стропил следует обязательно провести гидроизоляцию плоскости опоры. Обычно использую гидроизолирующий материал рулонного типа .

При укладке лежня на кирпичные столбы его размер должен составлять 100х145 мм ± 5 мм. В случаях, когда лежень монтируется на проеме стены, а также на перекрытиях, можно использовать более низкую (на 5-10 мм) доску. Лежень можно не использовать для четырехскатной кровли, если используются балки без крышных подкосов. Делаем стропильную систему вальмовой крыши

Рекомендации по монтажу

Некоторые конкретные рекомендации, придерживаться которых необходимо при устройстве каркаса вальмовой четырехскатной кровли:

  • Угловое стропило монтируется с более пологим углом, нежели промежуточные балки. Кровли с наклоном в соотношении 6:12 уклон угловой балки необходимо выдержать в соотношении 6:17.
  • Короткие балки следует стыковать не с балкой конька, а с угловым стропилом, короткие стропила должны иметь такой же угол наклона, что и промежуточные.
  • Центральные промежуточные стропила должны фиксироваться на окончаниях конька.
  • Промежуточные стропила имеют опору на обвязку по верху стены дома и другим концом крепятся к коньковому брусу.

Способы монтажа нарожников и накосных стропил

Короткие стропила, фиксируемые между накосными балками и нижней опорой должны иметь жесткую фиксацию с каждой частью каркаса крыши. С этой целью в точке крепления верхнее окончание нарожника подпиливается под углом, с расчетом добиться плотного прилегания с накосным стропилом. Фиксируется нарожник при помощи гвоздей. Дабы придать прочности каркасу кровли нижняя плоскость, на которую опираются стропила, укрепляют брусками с квадратным сечением в пять сантиметров. На таких брусках можно закрепить нарожники. Длина диагональных накосных стропил, зачастую, превышает длину стандартного бруса, что требует наращивания стропила. Для того чтобы срастить брус по длине следует изготовить стыковой узел. Подобная конструкция изготавливается методом косого прируба с укреплением места стыка стяжными болтами 13-14 мм. Большое количество различных конструкций крыш на частных домах и коттеджах поражает своим разнообразием. Архитектурных идей – множество. Но вальмовая конструкция остается оптимальным вариантом по надежности и долгосрочности из всего многообразия четырехскатных крыш. Строительство подобной кровли труднее в сравнении обычной двухскатной, но при достаточном терпении и следовании квалифицированным рекомендациям, это принесет положительные практические и эстетические результаты.

Вальмовая крыша своими руками — делаем грамотный расчёт конструкцииСтройкод

Вальмовая крыша – один из популярных видов крыш, отличающийся высокой прочностью и эстетической оригинальностью. Конструкция вальмовой крыши подразумевает наличие четырех скатов: двух боковых в форме трапеции и двух дополнительных треугольных, которые и носят название вальма. По своему строению и внешнему виду данный тип крыш приближается к шатровому, однако имеет две вершины, а не одну.

Одним из важных достоинств вальмовой кровли является ее отличная обтекаемость и, вследствие этого, устойчивость к разрушениям из-за сильных ветров. Наличие четырех скатов создает обтекаемую форму и не позволяет ветру подрывать конек крыши. Поэтому устройство такой крыши рекомендовано в регионах с высокой ветровой нагрузкой.
Устройство вальмовой крыши – достаточно сложный в технологическом плане процесс. Ему в обязательном порядке должны предшествовать процедуры по расчету и проектированию конструкции.

Основные элементы

Вальмовые крыши любых конфигураций имеют в основе своей конструкции одни и те же элементы, монтирование которых всегда осуществляется по определенным правилам.

Стропила и конек вальмовой крыши находятся в следующих отношениях:

  • Вальмовая кровля в основе своей конструкции имеет два типа стропил: центральные соединяются на коньке с трех сторон, промежуточные стыкуют конек и обвязку, которая идет по верху конструкции, а также формируют карниз крыши;
  • Диагональные ребра монтируются под более малым углом, чем остальные стропильные ноги. Угловые стропила, в зависимости от инженерного решения крыши, устанавливаются как с одного, так и с обоих краев кровли;
  • Некоторые стропила в данной кровельной конструкции будут закреплены не на коньке крыши, а монтированы к угловой стропильной ноге. Важно, чтобы они имели одинаковый угол наклона с остальными промежуточными элементами стропильной системы;
  • Размеры конька целесообразно соотнести с размерами стропильных ног.

Рассмотрим также и другие составные части конструкции:

  • Как и в других видах крыш, основой для всей конструкции является мауэрлат – брус, прикрепленный по всему периметру дома;
  • Скрепляющим элементом конструкции является затяжка, которая чаще всего является балкой перекрытия этажа;
  • Для придания жесткости всей системе используется шпренгель – деталь диагонального соединения мауэрлата около углов здания, позволяющая ослабить нагрузку на стены дома;
  • Часть нагрузки стропильной системы может принимать на себя стойка. Ее использование возможно, если под крышей не планируется жилое помещение. Стойка держит конек и сочленяет два стропила и коньковый прогон;
  • Для увеличения свесов крыши и защиты стен дома от осадков, стропила удлиняются кобылкой;
  • Одним из отличительных элементов является нарожник, который прикрепляется к диагональному стропилу;
  • В данной кровле под прогонами подразумевается расстояние между двумя стропилами, прикрепленными к коньку. Выбор этого расстояния диктуется выбором кровельного материала и учетом погодных условий конкретной местности.

Выбор этого расстояния диктуется выбором кровельного материала и учетом погодных условий конкретной местности.

Характерные особенности

Возведение такого типа конструкции, как вальмовая крыша своими руками, требует особого внимания к ряду характерных особенностей данного типа скатной кровли, не присущих другим конструкциям крыш. Рассмотрим их подробнее.

Диагональные (угловые) стропила

Внешний вид дома с вальмовой крышей предполагает наличие в ее конструкции угловых стропильных ног, длина которых значительно превосходит длину обычных стропил. Кроме того, что данные стропила выполняют функцию ребер жесткости, они также являются местом крепления нарожников. Поэтому, нагрузка на эти элементы системы гораздо выше, чем на обычные стропила, и при их монтировании применяют, как правило, более толстые балки или делают спаренный вариант из двух досок обычного сечения.

Изготовление диагональных стропил производится с учетом угла верхнего и нижнего стыков, которые замеряются плотницким транспортиром и переносятся на элемент.

Сдвоенные диагональные стропила из-за своего увеличенного веса и длины требуют дополнительной опоры.

Опора для угловых стропил

Каркас любой вальмовой крыши подразумевает использование опоры для диагональных стропил. В случае их длины до 9 м достаточно одной опоры, при большем значении необходимо применить 2 опоры. В качестве укрепления диагонального стропила могут быть применены:

  • Вертикальные стойки, монтируемые на перекрытие;
  • Подкосы с характерными для них углом наклона в 45-53° и упором в лежень;
  • Шпренгеля в виде перевернутой «Т» с установкой перпендикулярно стропилу в нижней части пролета в углу.

Задействование используется при необходимости двойного укрепления угловых стропил.

Дополнительные элементы опоры изготавливаются из сдвоенных досок для большей прочности конструкции.

Крепление угловых стропил

Крепеж диагональных стропил в коньковую балку возможен несколькими методами:

  1. При наличии одного прогона по центральной части крыши, угловые стропила крепятся непосредственно к консоли прогона;
  2. Если система предполагает два прогона и использование досок, то ноги угловых стропил крепятся к шпренгелю, который опирается на два прогона;
  3. При двух прогонах и использовании бруса в качестве материала для конструкции, вместе со шпренгелем используется прибоина, которая соединяет промежуточные стропила на коньке. Толщина данной прибоины должна быть более 5 см.

Крепление угловых стропил во всех случаях производится гвоздями с усилением проволокой или хомутом.

Упор нижней части стропильных ног производится в мауэрлат скобами или металлическими уголками.

Возможное устройство нарожников

Нарожники, ответственные за формирование вальмы, в своей верхней части опираются на угловые стропила, а нижней на мауэрлат или балки перекрытий. Установка данного элемента возможна двумя способами:

  • Врубка. Гнезда выбираются таким образом, чтобы полуноги не были напротив друг друга. Рекомендованный шаг врубки от 20 см с возможностью смещения для того, чтобы не осуществлять вырубку в одной точке.
  • Установка брусков для опор. Бруски 5х5 см устанавливаются внизу обеих сторон углового стропила, что позволяет избежать врубки, которая значительно ослабляет всю конструкцию.

Проектирование конструкции

Расчет угла наклона

Угол наклона вальмовой крыши находится в прямой зависимости от ветровой нагрузки каждого конкретного региона. При сильных и частых ветрах необходимо делать минимальный уклон, так как он способствует уменьшению нагрузки на всю конструкцию. Важно учитывать и показатели снеговой нагрузки: при обильных снегопадах выбор стоит сделать в сторону более крутой крыши, так как она не будет скапливать снег на своих скатах. При обилии жарких и солнечных дней желательно остановиться на показателе не более 5°, иначе крыша будет сильно нагреваться.

Расчёт угла наклона вальмовой крыши зависит и от выбранного кровельного материала:

  • Штучный материал, типа черепицы или шифера требует уклона примерно в 20°;
  • При использовании рулонных кровель уклон может колебаться от 2° до 15°;
  • Профнастил предполагает значение от 12°;
  • Использование ондулина возможно при наклоне не меньше 6°;
  • Мягкая черепица укладывается от 10°.

Вальмовая крыша при покрытии ее кровельным материалом дает большое число отходов, связанных с особенностями раскроя. Наиболее предпочтительно в плане экономии использовать мягкую черепицу.

Не будет лишним учесть, что больший наклон ведет к увеличению площади вальмовой конструкции, что также не лучшим образом отразится на экономической стороне строительства.

Расчет высоты конька и длины конькового прогона

Вычисление высоты конька при знании угла уклона скатов не должно вызвать затруднений. Он будет равен половине ширины дома, помноженного на тангенс угла наклона кровли, узнать который легко из специализированной таблицы.

Возможно, если дом с вальмовой крышей планируется обустроить чердаком или жилой комнатой с определенной высотой потолка, совершить обратные вычисления. То есть определить угол наклона по заранее установленной высоте конька. Для этого высоту конька делим на значение, равное половине ширины дома. Искомая величина составит тангенс нужного нам угла наклона кровли.

Перейдем к вычислению длины конькового прогона. Возьмем для примера классическое симметричное расположение конька, при котором длины центральных стропил и углы наклона обоих скатов равны. В этом случае прогон будет равноудален от всех сторон дома. Длина конькового прогона в данном случае будет равна разнице длины и ширины дома.

Длина стропильных ног

Вычисление длины центральных стропил при знании высоты конька и ширины основания крыши заключается в вычислении длины гипотенузы треугольника. То есть, искомая величина в квадрате составляет сумму квадратов высоты конька и половины ширины дома. Полученная величина будет справедлива для всех стропил, имеющих своим верхним примыканием конек крыши.

По подобной схеме вычисляем и длину длинных диагональных стропил, однако, используем вместо значения высоты конька найденную ранее длину центрального стропила.

Площадь крыши

Четырехскатная вальмовая крыша не предполагает особых сложностей в вычислении своей площади. По сути, это сумма всех скатов кровли, представляющих простые фигуры. Зная размеры основных элементов крыши вычислить площади скатов несложно. Важно, используя полученное значения для покупки кровельного материала и гидроизоляции, прибавить к ним 15-20%, так как материалы часто укладываются внахлест.

Несколько затруднится расчет площади, если планируется вальмовая крыша с эркером или мансардными окнами. В первом случае придется отнимать от площади всей крыши площадь окон, а во втором дополнительно вычислять размеры кровли над пристройкой к основному зданию.

Кровельный пирог

Вальмовая крыша своими руками предусматривает данную последовательность в возведении стропильной системы:

  • Мауэрлат крепится на стены здания и в углах укрепляется шпренгелем;
  • Укладка перекрытий и установка стоек для опоры стропил;
  • Монтаж на стойки конькового прогона;
  • Установка диагональных и затем промежуточных стропил, при необходимости их дополнительное укрепление затяжками или стойками;
  • Обрешетка вальмовой крыши располагается перпендикулярно стропильным ногам, монтируется из бруса 40х40 мм. Степень разреженности обрешетки зависит от типа используемого кровельного материала.

Схема вальмовой крыши (устройства начинки) выглядит так:

  • Слой гидроизоляционного материала должен быть положен на стропила и фиксируется на них скобами или гвоздями. Сверху гидроизоляция закрывается слоем контробрешетки, которая должна содержать зазоры для свободного хождения воздуха и вентиляции кровли;
  • Необходимость использования теплоизоляционного материала зависит от желания обустройства чердака. Если он остается холодным, то важно утеплить перекрытие, чтобы тепло из дома не уходило под крышу. В случае обустройства теплой комнаты утеплитель закладывается между стропилами с внутренней стороны, которая затем зашивается строительным картоном. Под утеплитель рекомендуется уложить слой пароизоляции;
  • Набивка обрешетки зависит от типа используемого кровельного материала. Так как наиболее удобным и экономичным для данной кровли материалом является битумная черепица, то следует выполнить сплошную обрешетку кровли;
  • Как при монтаже кровли на любой тип крыши, важно уделить особое внимание обустройству таких элементов, как конек крыши, места различных примыканий.

Как видим, конструкция и устройство вальмовой крыши имеют достаточное количество подводных камней и сложностей. При строительстве такого типа кровли особое значение приобретает грамотное проектирование, точный расчет всех элементов и соблюдение техники возведения. Однако, затраченные усилия вальмовая крыша с лихвой окупит своими отличными эксплуатационными характеристиками и привлекательным внешним видом.

Стропильные системы для вальмовых крыш

Вальмовые крыши имеют ряд особенностей и преимуществ. Такая конструкция кровли рассчитана защищать весь дом от ветра и влаги. Также она прогревается одинаково со всех сторон и дает термическую защиту. Очень важно, чтобы стропильная конструкция была выполнена качественно и надежно, поэтому кровельные работы будут трудоемкими.

Характерные отличия вальмовой крыши

Вальмовая крыша не имеет фронтовых стен. Это отличает ее от двухскатной. На их месте расположены треугольные скаты в торцах. Это помогает реально и зрительно увеличить объём, а уклон кровли остается прежним. Удобней и экономней применять не цельные, а штучные кровельные материалы для крыши. Вам не придется выбрасывать лишние ненужные обрезки.

Конструкция состоит из  двух трапециевидных и двух торцевых треугольных скатов. Поэтому распространенное название такой – четырехскатная. Особенностью ее стропил является то, что фронтоны вальмы монтируют под углом к коньку. Опираются они на стропильные ноги, соединяющие концы конструкции с коньком. Еще в стропильную систему входят диагональные стропилины и нарожники.

Итак, главные составляющие стропил вальмовой крыши:

  • стропильные ноги рядовые;
  • стропилины диагональные;
  • нарожники.

Диагональные стропильные ноги

Стропильные ноги по своей длине меньше длины накосов. Опору нарожникам дают диагональные стропила, которые принято спаривать, что дает возможность решить такие техничные вопросы:

  • не нужно использовать специальный дополнительный брус для накосных стропил;
  • появляется возможность дать большую нагрузку, так как диагонали удвоены;
  • получаем возможность сделать диагональный элемент желаемой длины, при этом отсутствуют слабые места.

Опорная система стропил

Такие дополнительные элементы как поддерживающие опоры необходимо расставлять по необходимости, учитывая общую длину стропил. Они делают всю систему усиленной и прочной. Опоры могут быть разные. Есть вариант стойки, подкоса или же шпренгеля. Опоры тоже делают удвоенными и устанавливают в самых нагруженных местах.

Накосные стропилины и их особенности

Для того чтобы выбрать максимально удобный способ опирания на коньковый прогон верхней пятки диагональной стропилины, важно учитывать особенности каждого из них:

  • конструкции однопрогонные могут опираться на консоли;
  • имеющие два прогона опираются на шпренгель;
  • с помощью дощатого усиливающего коротыша толщиной от 5-ти сантиметров, который сшивает стропилины в зоне конька. Подходит для двухпрогонного каркаса и стропилин из бруса.

Пятка стропилины подрубается для стыка по необходимости, закрепляется гвоздями.

Установка нарожников

Монтаж нарожников производится посредством врубки или путем установки черепных брусков. Последний метод имеет большую популярность в строительстве, так как позволяет сделать более жесткую конструкцию. Нарожники крепятся к мауэрлату таким же способом, что и рядовые стропила.

Монтаж стропильной системы

Работа по кровле крыши – это очень ответственный момент при строительстве дома. Установка системы стропил проделывается в несколько этапов:

  1. Предстоящий объем работы необходимо спланировать. Нужно иметь четкий эскиз и планировку. Это поможет подобрать наилучшую форму крыши и избежать лишних обрезков. Нужно сделать все замеры, решить, какая будет высота крыши и крутизна углов, отметить точки установки стропилин и установить необходимую длину конька. После всей проделанной работы мы уже сможем подсчитать нужное количество материала и крепежей.
  2. Подготовка основы крыши. Начинаем с коньковой части каркаса: монтируем наслонные стропильные ноги, затем коньковый прогон, закрепляем верх стропил к прогону, низ крепим к мауэрлату.
  3. Построение вальмовых скатов. В первую очередь надо установить примеренные и отпиленные ноги стропил. Нижние части – металлическими креплениями, а верхние – гвоздевым боем. Затем следует установить нарожники на вальмовые и основные скаты, внизу закрепить углами, а к накосным стропилам прибить гвоздями.

Вальмовые сложные крыши

Четырехскатная крыша обычно предпочтительней двухскатной. И она имеет усложненную стропильную систему. Но все понять и применить свои познания в работе вполне реально.

Вальмовые крыши более сложные и монтируются по такому же принципу, как мы уже описали выше. Единственное отличие – перед установкой конька нужно установить рамы для опоры внизу с лежнем и вверху с коньковым прогоном.

Конечно, еще стоит учитывать при проектировании изменение угла наклона скатов. Все остальные работы нужно проделывать в такой же последовательности.

Фильм: «Человек на крыше» — The New York Times

Около 2 часов мартовским утром в Стокгольме госпитализированный полицейский инспектор по имени Стиг Найман зарезан штыком в своей комнате. на крыше », кровавый, но проницательный, беспощадный и захватывающий, многослойный шведский фильм, который открылся вчера на Плаза. Написанный и режиссер Бо Видерберг, которого, вероятно, больше всего помнят здесь по« Эльвире Мадиган »,« Человек на крыше » «основан на» Мерзком человеке «, одном из романов в популярном сериале» Детектив Мартин Бек «покойного Пера Вало и его жены Май Сджоуолл.Эти романы превзошли традиции жанра, поскольку авторы разработали генеральный план использовать их в качестве основы для исследования общества, и режиссер Видерберг остается верным этому намерению. С одной стороны, «Человек на крыше» стоит как простая загадка. Кто убил Наймана и почему? Но чтобы найти ответ, сначала необходимо узнать, кем был Найман. Конечно, полицейский. Но что такое милиционер? Похоже, животное одного человека является достойным защитником достойных людей общества для другого.И, наконец, когда убийца раскрывается и начинается одна из тех знакомых серий убийств на крыше, которые привлекают жаждущие зрелищ толпы и начальников ринга в виде назойливых телевизионных репортеров и отрядов специально обученной и экипированной полиции и их вертолетов, фильм становится настоящим фильмом. Изучите рациональность реакции. Как гласит загадка, «Человек на крыше» — не сложная головоломка. Простые, рутинные полицейские процедуры, выполняемые порой утомленными мужчинами на практике, дают ответ.Что придает этому фильму серьезность и требует нашего внимания, так это сами персонажи. Они населяют реальный мир, и Видерберг быстро и ловко рисует их, их окружение и их отношения. Это верно даже для некоторых из тех немногих, кто появляется на несколько секунд, исчезает, чтобы их больше не видели, и, вероятно, от них можно было бы отказаться во имя краткости. Главные роли сыграны замечательно: Карл-Густав Линдштедт в роли Бека, с экономичность и величие напоминают Габена в роли Мегре: Эйнера Ронна в роли его маленького главного помощника с вертикальной складкой между бровями, говорящей о многом; Свен Воллтер и Томас Хеллберг в роли двух младших сыщиков, которые смешиваются, как масло и вода.Но за всем этим вырисовывается Видерберг. «Человек на крыше» может страдать от медленной части в середине, но по ее длине режиссер демонстрирует несколько разновидностей мастерства — от заклинания ужаса одним глазом, смотрящим через темную завесу; к нежному изображению города как фона; к лаконичному раскрытию характера; к смеси возбуждения, ужаса и неизвестности в кульминационной стадии. Не последним из его достоинств является его готовность в то время, когда кажется, что техника — это все, а связность — нулевая, также относиться к своей аудитории с идеями.

Марка 2: 4 Поскольку они не могли добраться до Иисуса через толпу, они открыли крышу над Ним, сделали отверстие и опустили парализованного на циновку.

Новая международная версия
Так как они не смогли доставить его к Иисусу из-за толпы, они сделали отверстие в крыше над Иисусом, прокопав его, а затем опустили циновку, на которой лежал человек. привели его к Иисусу из-за толпы, поэтому они вырыли дыру в крыше над его головой.Затем они опустили человека на циновку прямо перед Иисусом. English Standard Version
И когда они не могли приблизиться к нему из-за толпы, они сняли крышу над ним, а когда они сделали отверстие, они позволили вниз по кровати, на которой лежал парализованный. Бериан Учебная Библия
Так как они не смогли добраться до Иисуса сквозь толпу, они открыли крышу над Ним, сделали отверстие и опустили парализованного на его циновку. имея возможность приблизиться к Нему из-за толпы, они сняли крышу, где был Он, и, сломав ее, , опустили кушетку, на которой лежал парализованный.Библия короля Иакова
И когда они не могли подойти к нему за прессом, они открыли крышу, где он был; и когда они сломали ее , они опускали постель, на которой лежал больной параличом. Джеймс Версия
И когда они не могли подойти к Нему из-за толпы, они открыли крышу, где Он был. Итак, когда они прорвались, они опустили кровать, на которой лежал парализованный. Новая американская стандартная Библия
И когда они не смогли добраться до Него из-за толпы, они сняли крышу над Ним; и, выкопав отверстие, они опустили поддон, на котором лежал парализованный мужчина.NASB 1995
Не имея возможности подойти к Нему из-за толпы, они сняли крышу над Ним; и когда они вырыли отверстие, они опустили поддон, на котором лежал паралитик. NASB 1977
И, не имея возможности добраться до Него из-за толпы, они сняли крышу над Ним; и когда они вырыли отверстие, они опустили кушетку, на которой лежал паралитик. Расширенная Библия
Когда они не смогли добраться до Него из-за толпы, они сняли крышу над Иисусом; и когда они выкопали отверстие, они опустили циновку, на которой лежал парализованный человек.Христианская стандартная библия
Поскольку они не смогли привести его к Иисусу из-за толпы, они сняли крышу над ним и, прокопав ее, опустили циновку, на которой лежал парализованный. не смогли привести его к Иисусу из-за толпы, они сняли крышу над местом, где находился Он. А когда прорвались, опустили циновку, на которой лежал паралитик. Американский стандарт, версия
. И когда они не могли подойти к нему из-за толпы, они открыли крышу, где он был; и когда они сломали ее, они опускали кровать, на которой лежал больной параличом.Арамейская Библия на простом английском
Поскольку они не могли подойти к нему из-за толпы, они поднялись на крышу и сняли черепицу с того места, где находился Иешуа. Они бросили носилки, в которых лежал парализованный. Современная английская версия
Но из-за толпы они не смогли доставить его к Иисусу. Поэтому они проделали дыру в крыше над ним и спустили человека на глазах у всех. Библия Дуэ-Реймса
И когда они не могли предложить его ему за множество, они открыли крышу, где он был; и, открыв ее, спустили постель, в которой лежал больной параличом.English Revised Version
И когда они не могли приблизиться к нему из-за толпы, они открыли крышу, где он был; и когда они сломали ее, они опускали кровать, на которой лежал больной параличом. Good News Translation
Однако из-за толпы они не смогли доставить этого человека к нему. Итак, они проделали дыру в крыше прямо над тем местом, где был Иисус. Сделав отверстие, они позволили человеку упасть на циновку. GOD’S WORD® Translation
Поскольку они не могли привести его к Иисусу из-за толпы, они сделали отверстие в крыше над тем местом, где находился Иисус.Затем они опустили койку, на которой лежал парализованный мужчина. Международная стандартная версия
Поскольку они не могли привести его к Иисусу из-за толпы, они сделали отверстие в крыше над тем местом, где он находился. Они прокопали его и опустили циновку, на которой лежал парализованный человек. Буквальная стандартная версия
и не имея возможности приблизиться к Нему из-за множества людей, они открыли крышу, где находился Он, и сломали [ее] , они опустили поддон, на котором лежал парализованный, NET Bible
Когда они не смогли привести его из-за толпы, они сняли крышу над Иисусом.Затем, вырвав его, они опустили носилки, на которых лежал паралитик. New Heart English Bible
И когда они не смогли вывести его из-за толпы, они сняли крышу над ним. Когда они сломали его, они опустили циновку, на которой лежал парализованный. Weymouth New Testament
Однако, обнаружив, что не могут привести его к Иисусу из-за толпы, они развернули крышу прямо над Его головой, а затем расчищая отверстие, они опустили циновку, на которой лежал паралитик.World English Bible
Когда толпа не могла подойти к нему, они сняли крышу с того места, где он находился. Разбив его, они опустили циновку, на которой лежал парализованный. Буквальный перевод Юнга
и не имея возможности подойти к нему из-за множества людей, они открыли крышу, где находился он, и, сломав ее, вверх, они опустили кушетку, на которой лежал парализованный, Дополнительные переводы …

Человек, спущенный через крышу — Библейский класс миссии

Ссылка на Священное Писание: Марка 2: 1-12

Рекомендуемый акцент: Хорошие друзья помогают нам следовать за Богом.

… ..… ..… ..… ..… ..… ..

Обзор истории:

Человек, который не мог ходить, хотел получить исцеление от Иисуса. Когда друзья этого человека отнесли его в дом, где останавливался Иисус, они обнаружили, что дом был битком набит людьми, желающими услышать Иисуса и получить от него исцеление. Друзья поднялись по внешней лестнице и вырыли в крыше дыру. Они спустили своего друга туда, где был Иисус. На Иисуса произвела впечатление вера этих людей. Во-первых, Иисус сделал то, что может сделать только Бог — простил грехи человека.Затем Иисус исцелил человека, чтобы он мог встать и ходить.

Справочное исследование:

Иисус провел довольно много времени в Капернауме и его окрестностях. Он, должно быть, сделал это своего рода домом, потому что Марк называет его «домом» (стих 1). У него уже была репутация человека, который мог исцелять больных и изгонять бесов (Марка 2: 1-12). В параллельном отрывке (Луки 5: 17-26) мы обнаруживаем, что фарисеи проделали весь путь из Иерусалима, чтобы послушать, как говорит Иисус. Новости быстро распространились о том, что Иисус вернулся в город, и собралась огромная толпа.Люди заполнили дом, где он останавливался.

Есть много видов паралича, поражающих разные части тела или все его целиком. Похоже, этот человек был настолько инвалидом, что не мог ходить. Его кровать, вероятно, была простой циновкой, которую держали за углы.

Толпа людей собралась у дверей, пытаясь увидеть Иисуса. Четверо мужчин никак не могли пронести человека через эту толпу в дом через дверь. Четверо мужчин, вероятно, использовали внешнюю лестницу, чтобы вынести своего друга на крышу.Крыши часто были плоскими. В жаркую погоду люди могли спать на крыше. Чтобы сделать крышу, строитель клал палки вплотную друг к другу над балками и покрывал их плотно утрамбованной глиной. Иногда для утрамбовки глины использовали валик. Это сделано для жесткой глиняной кровли. Чтобы проделать яму, мужчинам пришлось бы выкопать глину и удалить некоторые палки. Вероятно, крыша была настолько низкой, что не понадобились веревки, чтобы спустить человека. Люди внутри дома могли протянуть руку и схватить его, а те, кто снаружи, его подводили.

Иисус видел, что у четырех мужчин была вера. Они не сделали бы такого необычного, если бы не поверили, что Иисус может исцелить их друга. Было распространено мнение, что болезнь указывает на личный грех, но все, должно быть, были удивлены, когда Иисус сказал: «Ты прощен», вместо того, чтобы сказать: «Ты исцелен».

Это чудо, что Иисус знал, о чем думают учителя закона. В конце концов, они не говорили вслух. Они просто думали об этом про себя (Марка 2: 6-8).Они, должно быть, были потрясены, когда Иисус противостоял им.

Учителя закона, слушавшие Иисуса, были правы, полагая, что только Бог имеет право (или силу) прощать грехи. Если бы это сказал кто-то другой, это было бы кощунством. Богохульство — это высмеивание или оскорбление Бога или заявление о том, что он Бог, хотя это не так. Учителя думали, что Иисус богохульствует, когда заявлял, что делает то, что может сделать только Бог.

Иисус не беседовал с учителями по богословию.Он просто показал им, что может «ходить пешком», а также «говорить на словах». Он не только утверждал, что обладает силой Бога, но и доказал это. Удивленные люди восхваляли Бога, потому что они знали, что только Он может сотворить такое чудо.

верх

Способ представить историю:

Подайте объявления о недвижимости в класс уже сегодня. Помогите детям просмотреть фотографии и найти дом, который им нравится. Обратите внимание на разные типы крыш. Также укажите дома, в которых больше одного уровня, и укажите, что в них должны быть лестницы.После того, как дети посмотрят несколько картинок, спросите их, в каких домах мог останавливаться Иисус. У вас могут быть даже картинки из библейской энциклопедии. Поговорите о том, что дома во времена Иисуса имели плоские крыши, сделанные из прутьев и высушенной глины. Лестница должна была быть снаружи.
верх

История:

Когда Иисус пришел в дом в городе Капернаум, многие люди хотели прийти и послушать Его. Так много людей пришло в дом, чтобы послушать его проповедь, что в доме было так много людей, что не было даже места, чтобы стоять внутри.Некоторым даже приходилось стоять на улице и слушать через двери и окна.

Один человек, который хотел прийти и послушать Иисуса, был очень разочарован. Этот человек был парализован и не мог ходить. Четверым его друзьям пришлось нести его на циновке. Этот человек и его друзья не могли попасть в дом, где проповедовал Иисус.

Но четверо мужчин не сдались. Они были полны решимости затащить своего друга в этот дом, чтобы он послушал Иисуса. Что они могли сделать?

Дома в те времена имели плоские крыши из глины и соломы.У них обычно были лестницы снаружи, чтобы люди могли подняться на крышу, чтобы подышать свежим воздухом. У мужчин была идея. Может, им как-нибудь удастся попасть внутрь дома через крышу.

Итак, средний забрался на крышу, неся парализованного человека. Затем они начали снимать глину и солому, чтобы сделать отверстие.

Мужчины продолжали вытаскивать глину и солому, и вскоре яма стала размером с человека. Пришло время их плана!

Людям внутри должно быть очень любопытно увидеть дыру в потолке.Вероятно, они могли видеть голубое небо из темного дома. Вскоре из дыры что-то стало выходить — циновка с человечком на ней! Друзья этого человека спустили его через дыру, так что он оказался прямо перед Иисусом!

Иисус был впечатлен всеми трудностями, на которые пошли эти люди, чтобы затащить его в дом. Он знал, что они, должно быть, действительно хотят услышать слова, которые он говорит. Увидев их великую веру, Иисус сказал парализованному: «Молодой человек, твои грехи прощены.”

Человек, должно быть, был счастлив услышать, как Иисус сказал, что его грехи прощены. Но даже при том, что этот человек был счастлив, были некоторые люди, которые совсем не были счастливы. Учителя закона всегда наблюдали за Иисусом и проверяли, не делал ли он ошибок.
Они не говорили вслух, но думали про себя: «Почему этот человек говорит такие вещи? Он говорит то, что против Бога. Только Бог может прощать грехи ».

Эти учителя закона только думали об этом.Люди не могут слышать мысли, которые у нас есть. Люди могут слышать только слова, которые мы произносим вслух своим голосом. Только Бог может знать, о чем мы думаем, прежде чем мы произнесем слова.

Но Иисус отличается от других людей. Каково же было потрясение для этих людей, когда он сказал им: «Почему вы так думаете? Что проще: сказать этому парализованному человеку: «Ваши грехи прощены», или сказать ему: «Встань. Возьми циновку и гуляй »? Смотри на меня сейчас. Я докажу вам, что у меня есть власть на земле прощать грехи.”

Тогда Иисус сказал парализованному: «Говорю тебе, встань. Возьми свой коврик и иди домой ».

Немедленно парализованный мужчина встал. Он взял циновку и вышел, пока все смотрели на него.

Мужчина был счастлив. Сначала его грехи были прощены, и теперь он может ходить !. Все люди были поражены и восхваляли Бога. Они видели, как произошло чудо. Иисус должен обладать силой Божьей! Все говорили: «Мы никогда ничего подобного не видели!»

А как насчет друзей этого человека? Если бы у них не было веры, они бы сдались.Они могли уйти, не найдя способа привести своего друга к Иисусу.

А как насчет вас? Станете ли вы тем человеком, который приведет ваших друзей услышать об Иисусе?

верх

Как рассказать историю:

Эту историю можно рассказать разными способами. Всегда оставайтесь верными фактам, содержащимся в Библии, но помогайте детям понять ее значение, используя драму, наглядные пособия, интонацию голоса, взаимодействие учащихся и / или эмоции.
Щелкните здесь, чтобы ознакомиться с наглядными пособиями и методами рассказа историй.

Щелкните здесь, чтобы загрузить слайд-шоу, или щелкните здесь, чтобы загрузить изображения для печати. Будьте избирательны. Каждый учитель уникален, поэтому используйте только те иллюстрации, которые лучше всего относятся к тому, как ВЫ рассказываете историю на ЭТОМ уроке. Слишком много иллюстраций может сбивать с толку, поэтому исключите все, которые охватывают другие истории или детали, которые вы не хотите подчеркивать в этом уроке.

Обзорные вопросы:

  1. Почему друзья несли его навстречу Иисусу? Этот человек не мог ходить, и они хотели, чтобы он исцелился.
  2. Почему они не могли приблизиться к Иисусу? В доме было слишком много людей.
  3. Как друзья этого человека приблизили его к Иисусу? Они забрались на крышу и проделали в ней дыру. Затем они спустили своего друга в дом через крышу.
  4. Какие два дела Иисус сделал для этого человека? 1) простил его грехи 2) исцелил его, чтобы он мог ходить

Предложений песен:

Учебная деятельность и ремесла:

(Как выбрать лучшие учебные занятия для моей преподавательской ситуации)

Деятельность:

  • Используйте библейскую энциклопедию, чтобы узнать о домах во времена Нового Завета.Используйте коробки, палки и глину, чтобы сделать один в классе.
  • Разыграйте историю. Детям понравится держать одеяло в четырех углах и носить с собой одного из своих друзей. С большой группой вы можете принести два одеяла и устроить гонку.
  • Пусть дети используют белую / меловую доску, чтобы записать имена своих школьных друзей, а затем молятся за них в классе.
    Дети старшего возраста могут использовать симфонию для поиска стихов, содержащих слово «друг».
  • Принесите в класс небольшую игрушку или предмет.Пусть дети сядут в круг и передадут игрушку от человека к человеку по кругу. Вы (или назначенный ребенок) можете закрыть глаза, подождать несколько секунд, а затем хлопнуть в ладоши. Ребенок, держащий игрушку на звук хлопка, должен рассказать классу, как помочь другу следовать за Богом. Сыграйте несколько раундов, если позволяет интерес.

Ремесла:

  • Разделите учащихся на пары. Напишите «______ помогает мне любить Иисуса» внизу больших листов бумаги. Раздайте мелки, фломастеры или краски и позвольте детям нарисовать портрет своего партнера.Обсудите, как друзья могут помочь нам повиноваться Иисусу.

Посетите страницу «Учебные идеи» на этом веб-сайте, чтобы найти идеи, которые можно адаптировать к любому уроку.

Щелкните здесь, чтобы просмотреть печатные формы «Человек, спустившийся через крышу», чтобы напечатать его на бумаге формата A4.
Щелкните здесь, чтобы просмотреть печатные формы «Человек, спустившийся через крышу», чтобы напечатать его на формате Letter (США)

верх

Другие интернет-ресурсы:


верх

Как это:

Нравится Загрузка …

Сквозь крышу — служение растущих христиан

Выражение «сквозь крышу» иногда используется в отношении стремительно растущих цен, налогов и раздражительности.Не весело! В Евангелии от Марка 2 человек прошел через крышу наоборот. Его обеспокоенные друзья буквально опустили вниз через крышу в ситуацию, контролируемую Иисусом.

Исцеление этого парализованного человека содержит для нас ряд уроков. Самая уникальная особенность, конечно же, — это творческий подход, которым его друзья привели его к Иисусу. Толпа заполнила дом, где учил Господь, так что парализованного человека никак не могли пройти.Но у друзей была гениальная идея: они проделали дыру в крыше и спустили человека и его циновку к Иисусу!

Важно понимать, что «рытье дыры» в крыше этого дома не было разрушением собственности. Дома первого века в Израиле имели плоские крыши, состоящие из глиняных или каменных черепиц, которые было относительно легко снять и заменить (параллельный рассказ в Луки 5 фактически говорит, что они «сняли некоторые черепицы»). Эти плитки иногда покрывали землей или дерном для утепления.Значит, эти люди не рвали черепицу и не пилили фанеру, чтобы пройти через эту крышу. Слово Божье не учит нас тому, что нарушать закон или уничтожать собственность — это нормально, пытаясь привести человека ко Христу. Крыша не была разрушена, а только временно вскрыта.

Кроме того, дома в то время имели внешнюю лестницу, ведущую на крышу. Это позволило мужчинам легко перенести парализованного друга на крышу на его циновке. Им не нужны были лестницы или шкивы.Отверстие в крыше не обязательно должно быть очень большим. Все эти основные фоновые заметки уберегут нас от создания диких приложений.

Прощаются твои грехи!

Вы думаете, что парализованный человек был разочарован, когда Иисус сказал: «Дитя мое, твои грехи прощены»? В конце концов, он и его друзья ожидали исцеления. Чувствовал бы он себя обманутым, если бы его простили, но не исцелили?

В то время иудейское мышление считало физические отклонения и болезни наказанием Бога за серьезные прошлые грехи.Эта идея внушала даже ученикам. Помните, когда они столкнулись с человеком, который был слеп от рождения, ученики спросили: «Почему этот человек родился слепым? Из-за его собственных грехов или грехов его родителей?» (Иоанна 9).

Это правда, что некоторые физические проблемы в те дни были прямым результатом греха (и то же самое верно и сегодня). Bethesda в Иоанна 5:14: «Теперь вы здоровы; так что перестань грешить, или с тобой может случиться что-то еще худшее. Так что, скорее всего, парализованный, спустившийся через крышу, был отягощен бременем вины, которое он нес, правильно или ошибочно, много лет. Слышать, как Господь провозглашает прощение его грехов, несомненно, сняло тяжелое бремя с совести этого человека!

Возьмите коврик и идите!

В стихах 6-7 мы видим, что в толпе были некоторые религиозные скептики, которые думали про себя: «Только Бог может прощать грехи». Иисус знал их мысли и сказал: « Что легче сказать парализованному:« Ваши грехи прощены »или« Встань, возьми свою циновку и иди »?» Затем Господь произнес: «Поднимите свою циновку и иди домой.»

Тот факт, что паралитик был исцелен, не только заставил толпу восхищаться и воздать славу Богу, но и развеял все аргументы скептиков о том, что Иисус является Сыном Божьим.

Трудно упустить из виду тот факт, что картина спасения в исцелении парализованного человека. Это главный духовный урок этого чуда. Мы должны очиститься от оскверняющих аспектов греха, как это видно в чуде с очищенным прокаженным (Марка 1: 40-45). мы также нуждаемся в исцелении от парализующих последствий греха, как это видно в этом чуде.Грех душит. Это мешает нам быть такими, какими нас задумал Бог. Однако Господь Иисус освобождает нас от паралича и дает нам силу «взять нашу циновку и идти».

Сила повиноваться

Рискуя чрезмерно одухотворенным, интересно отметить, что Господь не поднимал и не нес за него циновку исцеленного человека, а, скорее, Он сказал ему взять свою циновку. С этой командой пришла сила подчиняться. Он получил необходимую силу в руках и ногах, чтобы вернуться к нормальному образу жизни.Когда Господь исцеляет нашу болезнь греха и устраняет ее разрушительные последствия, Он дает нам силы нести обычные нагрузки повседневной жизни. Он не освобождает нас от всех наших нагрузок и обязанностей. Он не снимает с себя всех обременительных проблем и испытаний нормальной повседневной жизни. Но Он позволяет нам нести их.

Некоторым христианам трудно встать с циновки. Они остаются частично искалеченными менталитетом жертвы или воспоминаниями о своем прошлом образе жизни. Они не полностью воспользовались силой, которую дает Господь.Некоторые христиане встают с циновки, но они не хотят брать на себя обязанности активной христианской повседневной жизни. А некоторые христиане могут даже почувствовать, что Господь обязан исполнить каждое их желание, независимо от того, хотят они быть послушными Ему или нет.

Здесь мы узнаем, что Господь просит нас встать с постели инвалидности, взять на себя обязанности и обязанности нормального образа жизни и двигаться вперед в христианской жизни. Если мы будем подчиняться таким образом, Он придаст нам силы! Давайте не будем ожидать, что Бог сделает для нас то, что Он дает нам силы сделать для нас самих.

Иисус увидел «их» веру

Очень важна формулировка в начале стиха 5: «Видя их веру …» Господь увидел веру парализованного человека, и Он также увидел веру его четыре друга. Бог чтит веру тех, кто «помогает» в процессе спасения. Все мы знаем, что наша вера не может спасти кого-то еще. Прокси никого не спасает! Но мы можем помочь в спасении, помогая нашим друзьям прийти ко Христу.

Мы можем сделать это, молясь за них… и относясь к ним… и отвечая на их вопросы… и, конечно, показывая им любовь Христа.Это все равно, что тащить один угол коврика паралитика. Это потребует дополнительного времени и усилий с нашей стороны, но Бог чтит веру тех, кто активно заботится о приведении своих друзей ко Христу. Вы сейчас активно несете угол коврика, на котором лежит парализованный друг?

Творческое благовестие

Насколько творчески мы приводим наших друзей ко Христу? Творческое благовестие — один из уроков, которые Бог хочет извлечь из этого чуда.Иисус проявлял творческий подход в Своем подходе к людям и в Его способах привлечения их к вере в Него. Когда Он говорил с людьми о духовных реалиях, Он искал точки соприкосновения с каждым человеком.

Ранние христиане «перевернули мир», делясь Иисусом Христом с другими. У них не было многих инструментов для евангелизации, которые есть у нас сегодня: веб-сайты, приложения, потоковое видео, причудливые церковные здания и т. Д. Они были творческими по необходимости! Они не пришли к выводу, что тяжелые обстоятельства, тяжелые времена и недружественный политический климат означают, что «неподходящее время» для того, чтобы привести других ко Христу!

Если бы мы были друзьями этого больного грехом и парализованного человека, пришли бы мы к выводу, что Бог «закрыл дверь», когда мы увидели переполненный дом? Могли бы мы прийти к выводу, что это не Божье время? Или мы были бы похожи на тех четверых верных, которые творчески спроектировали способ привести своего больного друга ко Христу?

Используя творческие идеи, мы можем открывать закрытые двери, чтобы привести наших друзей, коллег, членов семьи и соседей ко Христу.Мы потратили время на поиск нужной книги или веб-сайта для человека? С молитвой искали ли мы правильное приглашение? Самое главное, действительно ли мы изо всех сил стараемся подружиться и найти общий язык с человеком, жизнь которого буквально парализована результатами греха? Мы должны молиться и быть открытыми для каждой возможности «сквозь крышу»!

Многие творческие и гениальные методы евангелизации еще предстоит открыть. Давайте будем готовы расширить наше мышление с помощью идей «через крышу» о церковной евангелизации, а также личной евангелизации.Мы можем быть удивлены тем, сколько наших «парализованных» друзей и соседей желают быть приведенными ко Христу.

— Дэйв Рид

(обновлено, 2021)

Четыре человека на крыше

Иисус учил в доме друга, и много людей пришел послушать, как он говорит. Если бы он был фильмом, он был бы настоящим блокбастером.

Но очень больной человек, который не мог ходить, отчаянно хотел услышать Иисус. Четверо его друзей также знали, что Иисус сможет вылечить этого человека.

Когда пятеро из них подошли к дому, где учил Иисус, однако толпа была густой, и они не могли проникнуть. Тем не менее, они знали, что им нужно привести своего больного друга, чтобы увидеть Господа.

Отчаявшись заполучить своего друга, они тщетно пытались пробираться сквозь толпу мускулами. Затем двое из них придумали то, что мы называем «План Б.» Они забрались на крышу дома и начал снимать черепицу, чтобы сделать большую дыру.

Двое их друзей, которые остались на земле, закинули веревки. к ним и прикрепил остальные концы веревок к носилкам который нес их больного друга.

После того, как их больного друга подняли на крышу, двое мужчин которые уже были там наверху, опустили его к Иисусу через дыру, которую они проделали в крыше.

Иисус знал, как много работали четыре друга больного человека. затащить своего друга в дом.Иисус был очень впечатлен, и потому они показали свою веру в его способность исцелить их друга, сказал Иисус больной: «Встань и иди домой; все твои прошлые грехи прощен «.

Когда пятеро мужчин счастливо шли домой, они воспели хвалу Богу, говоря: «Слава Богу во всем! Воистину, это Сын Божий, который пришел среди нас.»

(См. Также от Луки 5: 18–26 и от Марка 2: 1–12.)

Здесь Иисус велит парализованному человеку идти домой, чтобы все так называемые «религиозные» учителя того времени поверили, что Сын Человеческий имеет власть прощать грехи, чему священники не учили, когда Иисус был жив.Прощение грехов — основная тема всего Евангелия от Матфея, и здесь оно изложено в нескольких строках.

Мы знаем из Благовещения (Матфея 1:21) до заверений Петра в Пятидесятницу (Деяния 2:38), что прощение может прийти только от Бога. Следовательно, если Иисус может прощать грехи (а в данном случае это определенно сработало), он также должен исходить от Бога. Другими словами, он воплощенный Бог. Он не только пророк, который говорит от имени Бога, но он на самом деле должен быть Богом, если может прощать грехи.

Матфей также отмечает враждебное отношение Иисуса к тем, кто утверждает, что преподает религию, например к книжникам.Эти люди должны были соблюдать моральный кодекс: они рассказывали людям, что такое законное поведение и какие типы поведения означают, что вы нарушаете свое обещание, данное Богу. Они учили, что только Мессия может прощать грехи, и притязание Иисуса на эту роль будет обвинением, которое приведет к его схватке перед Понтием Пилатом.

Даже с сообщением выше чудо случилось давно. Вопрос в том, какое значение это имеет в нашей сегодняшней жизни? Ясно, что здесь есть пример командной работы: поиска пути и раскрытия своих талантов и творческих способностей, чтобы помочь своим друзьям.Какое еще чудесное дело сделал для вас Господь за последнее время? Подумайте вот о чем: существует больше форм паралича, чем просто невозможность ходить. Иногда наша способность мыслить «парализована». Иногда по нашей воле или желанию совершить определенные действия.

Иногда мы не ищем альтернативных решений наших проблем. И Библия учит нас (см., Например, Иова), что проблемы, которые делают нас нездоровыми по-разному, могут прийти к нам, потому что на нашей совести висит какой-то непрощенный грех.

Например, вы когда-нибудь не знали, как выполнить задание? Вы когда-нибудь страдали от «писательского кризиса» или от подобного «недуга»? Может быть, непрощенный грех на вашей совести является причиной ваших страданий, и обращение ко Христу может помочь. Но дверь ко Христу могла быть «заблокирована» густой толпой. Возможно, вам придется найти Plan B.

Итак, вы обращались за помощью в Интернет? Кто-то другой, возможно, откликнулся на призыв Бога поделиться с вами своим творчеством, и это может помочь вам преодолеть препятствие и приблизить вас к выполнению задания.Или вы просили друга или родственника помочь с заданием? Может быть, у них есть идеи, которые могут положить конец вашему параличу. Как насчет того, чтобы спросить Бога? Молитесь о помощи с заданием? У вас много друзей, которые заботятся о вас и помогают вам выполнить то, что Бог попросил вас сделать. Не будь парализованным. Используйте эти дары от Бога с уверенностью … с уверенностью в том, что Бог тоже любит вас, и что Он предложит хорошие решения для людей, которые решили служить Ему.

Бруклинский музей

Джеймс Тиссо

Искусство Европы

Иисус получает множество просьб об исцелении, в результате чего молящиеся толпы.Стремясь добраться до него, после того, как он удалился в уединенный дом, четверо мужчин опускают парализованного через крышу в приветственные объятия Иисуса — очень драматичный образ. Тиссо усиливает чувство беспомощности больного человека своими раскинутыми руками, что является противовесом контролируемому жесту принятия Христа.

СРЕДНИЙ Серая плетеная бумага, непрозрачная акварель поверх графита

ДАТЫ 1886-1896

РАЗМЕРЫ Изображение: 9 5/16 x 6 9/16 дюйма.(23,7 x 16,7 см) Лист: 9 5/16 x 6 9/16 дюйма (23,7 x 16,7 см) Рама: 20 x 15 x 1 1/2 дюйма (50,8 x 38,1 x 3,8 см) (показать масштаб)

ПОДПИСЬ Подпись вверху справа: «J.J. Tissot»

РАСПОЛОЖЕНИЕ МУЗЕЯ Этот товар не просматривается

НОМЕР ДОСТУПА 00.159.123

КРЕДИТНАЯ ЛИНИЯ Куплен по открытой подписке

ЗАЯВЛЕНИЕ О ПРАВАХ Нет известных ограничений авторского права Эта работа может быть общественным достоянием в США. Работы, созданные гражданами США и других стран и опубликованные до 1923 года, являются общественным достоянием в соответствии с условиями любого применимого договора или соглашения.Вы можете скачать и использовать изображения этой работы из Бруклинского музея. Пожалуйста, включите информацию о подписи с этой страницы и укажите Бруклинский музей. Если вам нужен файл с высоким разрешением, заполните нашу онлайн-форму заявки (взимается дополнительная плата). Музей не гарантирует, что использование этого произведения не будет нарушать права третьих лиц, таких как художники или наследники художников, обладающие правами на произведение. Вы несете ответственность за определение и соблюдение авторских прав или других ограничений на использование перед копированием, передачей или другим использованием защищенных элементов, помимо того, что разрешено «добросовестным использованием», как этот термин понимается в соответствии с Законом США об авторском праве.Бруклинский музей не делает никаких заявлений или гарантий в отношении применения или условий любого международного соглашения, регулирующего защиту авторских прав в Соединенных Штатах для произведений, созданных иностранными гражданами. Для получения дополнительной информации об авторском праве мы рекомендуем ресурсы в Библиотеке Конгресса США, Корнельском университете, Авторские права и учреждения культуры: Руководство для библиотек, архивов и музеев США и Copyright Watch. Для получения дополнительной информации о проекте прав Музея, в том числе о том, как распределяются типы прав, см. Сообщения нашего блога об авторском праве.Если у вас есть какая-либо информация об этой работе и правах на нее, напишите по адресу [email protected]

CAPTION Джеймс Тиссо (француз, 1836–1902). Парализованный человек, спускающийся через крышу (Le paralytique Descandu du toit) , 1886-1896. Непрозрачная акварель поверх графита на серой тканой бумаге. Изображение: 9 5/16 x 6 9/16 дюйма (23,7 x 16,7 см). Бруклинский музей, приобретен по открытой подписке, 00.159.123 (Фото: Бруклинский музей, 00.159.123_PS1.jpg)

ИЗОБРАЖЕНИЕ в целом 00.159.123_PS1.jpg. Фотография Бруклинского музея, 2006 г.

«CUR» в начале имени файла изображения означает, что изображение было создано куратором. Эти изображения для исследований могут быть цифровыми фотографиями типа «наведи и снимай», когда у нас еще нет высококачественной студийной фотографии, или они могут быть сканированными изображениями старых негативов, слайдов или фотографических распечаток, обеспечивающих историческую документацию объекта.

ПОЛНОСТЬЮ ЗАПИСИ Не все записи, которые вы найдете здесь, являются полными. Для некоторых работ доступно больше информации, чем для других, а некоторые записи были обновлены совсем недавно. Записи часто проверяются и редактируются, и мы будем рады любой дополнительной информации, которую вы можете получить.

«Человек на крыше» Майкла Стивенсона

* Я получил бесплатную ARC этой книги с благодарностью автору.Решение пересмотреть и мое мнение — мое собственное. *

Я ожидал захватывающего детективного триллера, но «Человек на крыше» также является медленным, ползучим спуском в истерическое безумие закрытого сообщества очень пострадавших людей.

У каждого из десяти подозреваемых, соседей, есть свой темный секрет, но один также является убийцей. На самом деле я обнаружил, что перечисляю имена персонажей на бумаге, затем секреты (педофил, вор, шпион…) и tr

* Я получил бесплатную ARC этой книги с благодарностью автору.Решение пересмотреть и мое мнение — мое собственное. *

Я ожидал захватывающего детективного триллера, но «Человек на крыше» также является медленным, ползучим спуском в истерическое безумие закрытого сообщества очень пострадавших людей.

У каждого из десяти подозреваемых, соседей, есть свой темный секрет, но один также является убийцей. На самом деле я обнаружил, что перечисляю имена персонажей на бумаге, затем секреты (педофил, вор, шпион…) и пытаюсь сопоставить их в стиле головоломки, читая подсказки.

Помогая и поощряя эту детективную работу, автор перемежает сюжетную линию от третьего лица анонимными рассказами от первого лица подозреваемого 1, подозреваемого 2 и т. Д. Эти повествования намеренно скрывают другие детали, избегая местоимений или физических дескрипторов. Эти отрывки были захватывающими и составляли важную часть сбора подсказок для читателя, но они также были очень тревожными по тону.

Мало того, что у каждого из главных героев есть свой секрет, но все они, кажется, разделяют отвращение к себе, своей жизни, своим семьям и друзьям.Ни в одном внутреннем монологе не обнаруживается ничего положительного, вроде любви, привязанности или доброты. Либо они все крайне неприятные люди, либо яд просачивался через ментальный ландшафт Шейди-Лейк-Лейн дольше, чем кто-либо мог предположить.

Эту книгу непросто читать. Он длинный, сложный и наполнен описаниями, деталями и мрачными мыслями. Было довольно много ошибок, связанных с заменой слов (например, «кроме» вместо «принять»), которых можно было избежать с помощью дальнейшего редактирования.Было также немало моментов, которые несколько озадачили меня некоторым негативным отношением к расе, полу, полу, которое, казалось, было больше связано с всеведущим рассказчиком, чем с персонажами. Это было особенно заметно в более ранних частях романа, во многих описаниях физических персонажей. Однако они, казалось, пошли на убыль, поскольку сюжет действительно развернулся и отошел от вводных этапов.

Аспекты полиции немного сбивали меня с толку, поскольку казалось, что они инстинктивно исключают определенные мотивы и подозреваемых без реальной причины, поэтому я не очень удивился, что они изо всех сил пытались добиться большого прогресса.Я подозреваю, что более эффективным и тщательным следователям, возможно, удалось быстрее раскрыть некоторые из махинаций и тем самым лишить читателя драматической кульминации!

Мне особенно понравился финал. Точно сопоставив большинство подозреваемых с их пороками, я предположил, что убийца совершенно неправ, и был так же ошеломлен, как и персонажи, когда большое раскрытие превратилось в хаос. Еще мне очень понравилось, что одна загадка осталась неразгаданной. Главный герой и его приятель, Старик, создают жуткий фон для событий и добавляют к общей атмосфере психического расстройства.

Я бы не хотел жить на Шейди-Лейк-лейн, но читать о его жителях было увлекательно, если не пугающе.

Роско не решился сказать это, вдыхая ночной воздух и давая ему стать несвежим, прежде чем выдохнуть: «Он сказал мне, что видел человека … на нашей крыше вчера поздно вечером».
Тишина.
Без сообразительного ответа, без комментариев по поводу безумия утверждения и, что самое интересное, без вопросов.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
