устройство и монтаж своими руками

Водные процедуры принесут максимум пользы и удовольствия лишь тогда, когда в помещении ванной комнаты созданы комфортные температурные условия. Одним из способов достичь желаемого результата – сделать теплые водяные полы в ванной . Чтобы избежать серьезных затрат, монтаж теплого пола можно произвести своими руками. Для этого необходимо иметь не только строительные, но и инженерные знания.

Для работы системы необходима постоянная подача горячей воды. Жители многоэтажных домов могут взять воду нужной температуры только от стояка с горячей водой, то есть из общего для всех источника. Сделав петлю по ванной, вода остынет и вернется в тот же стояк уже достаточно холодной, что обязательно заметят соседи с нижних этажей.

Таким образом, чтобы получить официальное разрешение на монтаж теплого водяного пола в ванной, следует проложить отдельные коммуникации непосредственно из бойлерной. Такие мероприятия не только дороги, но и не подлежат самостоятельному выполнению.

Не пытайтесь обойти закон, подключая систему к радиаторам центрального отопления. Во-первых, летом ваши полы останутся без обогрева, во-вторых, замерзающие зимой соседи непременно докопаются до истинной причины холода в своих квартирах.

Владельцам частных домов повезло намного больше. У них есть возможность подвести горячую воду для теплого водяного пола непосредственно из личной котельной.

Схема теплого водяного пола

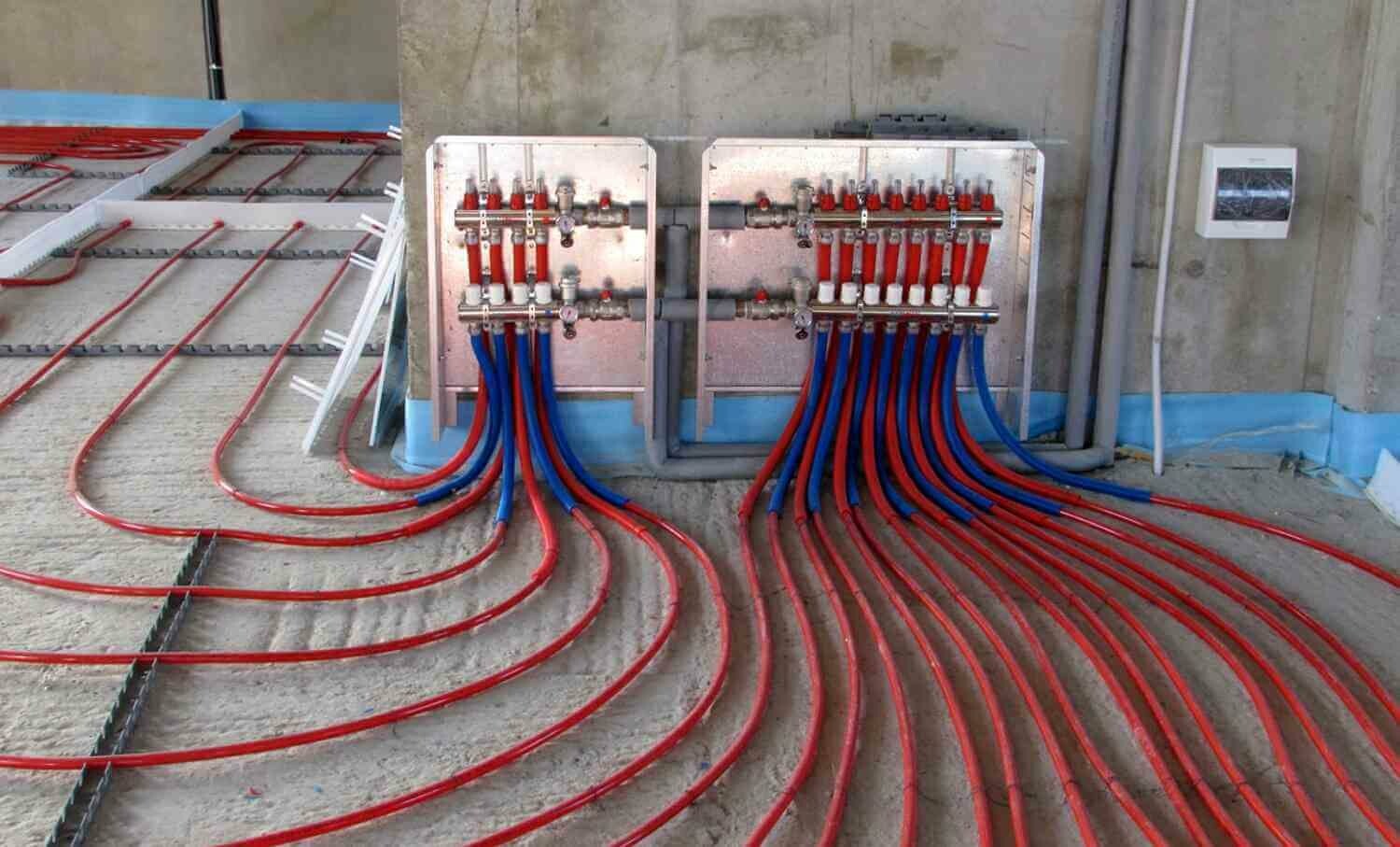

Главным узлом всей системы обогрева является коллектор. Его предназначение – принять горячую воду, остудить ее до нужной температуры, распределить по трубам, проложенным под напольным покрытием. Чтобы самостоятельно собрать этот важный агрегат следует разобраться, как он работает.

Схема работы коллектора

Согласно схеме, на которой синим цветом обозначена холодная вода, а красным – горячая, последняя, имея температуру около 90 градусов, поступает на вход устройства из котельной. На ее пути оказывается термостатический клапан и термоголовка с погружным зондом – обычная ручка, позволяющая выставить желаемую температуру воды. Комфортной принято считать температуру около 50 градусов. Внутри системы уже есть остывшая вода, которая смешивается с поступающей в тех пропорциях, которые ей «продиктует» погружной зонд. Иначе говоря, ваша задача – крутить ручку, а все остальное система сделает автоматически.

Для того чтобы теплая вода смогла распространиться по всем трубам и вернуться обратно, в схеме коллектора предусмотрен насос. Трубы для обогрева пола подключаются к распределительной гребенке и, сделав круг под напольным покрытием, возвращаются к коллектору. Часть остывшей воды смешивается с горячей, а часть уходит в бойлерную, чтобы вновь нагреться.

Упрощенная схема работы коллектора

Для установки коллектора необходимо специальное место: ниша в стене или шкаф, занимающий достаточно большой объем внутри стены или жилого пространства.

Зная принцип работы коллектора, самостоятельный монтаж водяного теплого пола сведется к приобретению комплекта коллекторных узлов и сборке схемы своими руками.

После сборки и монтажа коллекторного узла в заранее отведенном для него месте, наступает черед укладки труб, по которым подается горячая вода. Теплый пол в ванной монтируется из мягких труб, которые можно изгибать в любом направлении. Укладывают их не прямо на бетонную поверхность, а на специальный теплоизоляционный слой, препятствующий растрескиванию стяжки пола.

Общий вид системы теплого пола

Для самостоятельных работ наилучшей подложкой для труб станет специальный материал, созданный для монтажа водяного теплого пола в ванной. Он имеет «каналы», по которым проложить трубы собственными руками не составит труда.

Монтаж пола начинается с подготовки напольной поверхности. Для этого необходимо выполнить следующие работы.

1. Тщательно очистить основание пола. Оно должно стать идеально чистым.
2. По периметру ванной приклеить рантовую ленту.
3. Уложить теплоизоляцию или материал с «каналами».

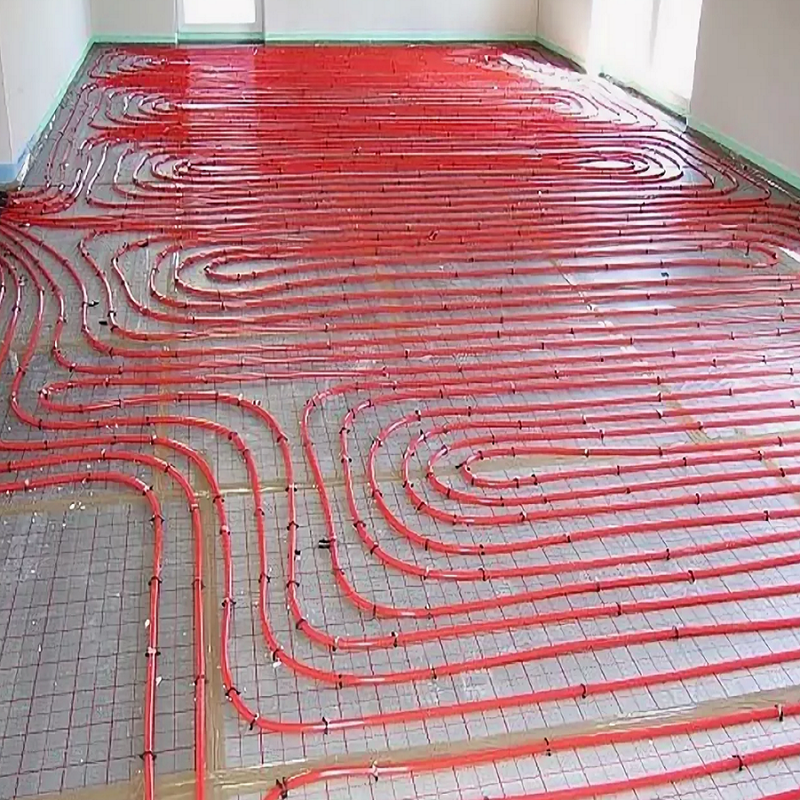

4. Раскатать трубы, следя за шагом укладки, который не должен быть более 30-и см. Крепеж труб производится с помощью скоб или крепежной проволоки. Теплоизоляция с «каналами» не нуждается в дополнительном крепеже.

Трубы, уложенные на специальную теплоизоляцию, укреплять не надо

После окончания работ по монтажу требуется провести предварительные испытания рабочего состояния системы, чтобы потом не пришлось вскрывать пол в поисках неисправности. Для этого давление в трубах повышается до 5 атмосфер, что превышает норму почти в два раза. Если испытания прошли успешно, можно смело приступать к следующему этапу: заливке стяжки.

Финишное покрытие можно настилать лишь спустя месяц после заливки. Не торопитесь, дайте возможность стяжке полностью высохнуть.

Для ванных комнат подходят не все покрытия, а водяной теплый пол диктует еще и свои условия. Материалы, которые без проблем «живут» в «тепличных» условиях повышенной температуры и влажности, должны иметь коэффициент сопротивления теплопередаче не выше 0,15 м2хК/Вт. Лучше всего тёплые водяные полы в ванной «уживаются» с керамической или каменной плиткой.

Напольное покрытие должно иметь на этикетке специальное обозначение, означающее совместимость материала с теплым водяным полом.

Теплый пол в ванной: мечты сбываются

Монтаж водяных полов в ванной собственными руками будет иметь успех, если вы обладаете инженерно-строительными знаниями. При неправильном выполнении хотя бы одного этапа работы, все старания не только пойдут насмарку, но и могут закончиться аварией. И тогда вместо экономии вы получите массу дополнительных расходов. Не проще ли обратиться к профессионалам, чтобы сберечь свои нервы и деньги.

Пригодилась статья? Расскажите друзьям:

Почему не стоит устанавливать водонагреватель самостоятельно

Если вы решили установить водонагреватель самостоятельно, чтобы сэкономить деньги или проверить свои навыки слесаря ​​своими руками, мы предлагаем вам передумать.

Существуют веские причины, по которым установка водонагревателя составляет значительную часть стоимости нового водонагревателя, при этом безопасности и фактическая стоимость возглавляют список.

Безопасность прежде всего

Мы не можем слишком сильно подчеркивать запас прочности.Если вы допустили ошибку при установке водонагревателя, это может быть очевидным сразу, или может потребоваться некоторое время, чтобы проблема возникла. Однако правильная установка и регулярное обслуживание помогут продлить срок службы водонагревателя.

В конце концов, все водонагреватели выйдут из строя. Первая цель — сделать так, чтобы отказы водонагревателя не были зрелищными, как в этом видео из телешоу «Разрушители легенд». Он был запущен как ракета из-за повышения давления, разрушившего бетонные блоки под ним и крышу над ним, показывая, что взрывы водонагревателя реальны, а не миф.

Для демонстрации клапан сброса температуры и давления (TPR) был настроен так, чтобы оставаться закрытым — что может случиться в любом доме в результате неправильной установки или плохого обслуживания — что позволило создать внутри более 85000 фунтов давления танк до того, как его взорвали.

Клапан TPR предназначен для сброса избыточного давления, когда давление воды превышает 150 фунтов на квадратный дюйм или температура воды превышает 210 градусов по Фаренгейту. Когда клапан открывается, он выпускает горячую воду через переливную трубку.

Риск безопасности очевиден. Неправильная установка или неисправность клапана сброса температуры и давления (TPR) может привести к впечатляющему и разрушительному взрыву. Добавьте к этому требуемый структурный ремонт повреждения водой, и его стоимость может составить десятки тысяч долларов.

Финансовый риск может быть менее очевидным. Страхование вашего домовладельца может покрывать ущерб от воды, но это может быть аннулировано, если полис требует, чтобы водопроводчик установил водонагреватель, как это делают многие полисы.

Кроме того, гарантии на водонагреватели многих производителей будут аннулированы, если установка будет выполнена не лицензированным сантехником. Производители водонагревателей требуют номер лицензии установщика водопроводчика для регистрации гарантии на продукт.

Лицензированные сантехники обучены и оснащены для обеспечения надлежащей установки водонагревателей всех типов — газовых, электрических, резервуарных и без резервуарных, конденсационных, тепловых насосов и геотермальных. Их навыки и знания охватывают слесарное дело, электричество, столярные изделия, строительные нормы и многое другое.Эта диаграмма с сайта coggle.it показывает, как все это (и многое другое) задействовано.

Кроме того, лицензированные сантехники застрахованы, поэтому в случае ошибки ответственность несет сантехническая компания, а не домовладелец. Если вы сомневаетесь в том, застрахован ли сантехник, попросите предоставить подтверждение страхового покрытия.

Мы постоянно видим результаты, когда домашние мастера-любители берут на себя ответственность за все проекты сантехники своими руками, когда они решают установить водонагреватель самостоятельно. Если вы спрашиваете себя: «Что может пойти не так?» у нас есть для вас отрезвляющий список.

1. Вам действительно нужен новый водонагреватель?

Если вы достаточно уверены в себе, чтобы взяться за подобный проект, вы, вероятно, также уверены, что ваш водонагреватель — безнадежное дело. Но разве не будет позором (и пустой тратой денег), если вы поставили неправильный диагноз и решили заменить водонагреватель, когда проблема заключалась в неисправном нагревательном элементе или анодном стержне, который можно было заменить? Лицензированные сантехники проводят диагностику, чтобы определить причину проблемы, прежде чем рекомендовать какие-либо действия.Хорошие подскажут, что лучше — ремонт или замена.

2. Покупка неправильного размера

Размер относится к емкости бака (галлонов, нагретых в минуту для безбаквальных водонагревателей) и размерам самого нагревателя. Давайте сначала рассмотрим емкость. Большинство домов с 2,5 ванными комнатами и от двух до четырех жителей будут хорошо оборудованы водонагревателем на 50 галлонов.

В зависимости от того, сколько стирки вы стираете и сколько душа принимает ваша семья, может потребоваться резервуар на 60 галлонов или больше.Если вы заплатите немного больше за больший резервуар, это может сэкономить деньги со временем и почти наверняка сэкономит на ненужных разочарованиях.

В больших домах обычно требуются водонагреватели большего размера или более одного небольшого. Мы обслуживаем многие дома с тремя и более водонагревателями. Для небольших домов, где живут один или два человека, может быть достаточно 30- или 40-галлонного бака, но будьте осторожны. Если резервуар слишком мал, он будет работать все время, пытаясь угнаться за спросом, и изнашиваться быстрее, чем должен.

Повышение государственных стандартов эффективности привело к появлению водонагревателей нового поколения, которые больше и лучше. Но имейте в виду, что, как и многие из нас, они прибавили несколько дюймов по центру (а также сверху и снизу).

3. Водонагреватель, установленный в запрещенном месте…

Запрещается устанавливать водонагреватель в любом месте. Большинство городов в Соединенных Штатах и ​​других странах следуют моделям Международного совета кодексов (ICC), которые стандартизируют жилищные и коммерческие строительные нормы во всем мире. В Техасе у вас должно быть разрешение на замену или установку водонагревателя, а установка должна быть проверена вашим местным муниципалитетом на предмет соответствия нормам.

Международный жилищный кодекс, раздел M2005.2, касается запрещенных мест для газовых и электрических водонагревателей и дополнительных нагревательных устройств и описывает стандарты доступности для установки водонагревателей. Например, нельзя устанавливать водонагреватель в помещении, используемом как кладовая. Водонагреватели, установленные в спальне или ванной, должны быть «… установлены в герметичном корпусе, чтобы воздух для горения не забирался из жилого помещения».

4.… или трудное место

Раздел M1305 IRC определяет требования к доступу к водонагревателям и другим приборам в местах, включая чердаки, комнаты и под полом.Например, доступ на чердак должен включать проем размером не менее 22 x 30 дюймов и ровное служебное пространство для водонагревателя размером не менее 30 x 30 дюймов. Должен быть свободный проход из сплошного и сплошного пола шириной не менее 24 дюймов, ведущий к служебному помещению, которое должно находиться на расстоянии не более 20 футов от входа.

Многие водонагреватели, выпущенные с 16 апреля 2015 года, выше и шире предыдущих моделей. Более высокая эффективность в соответствии с новыми государственными стандартами включает лучшее удержание тепла, что требует большей изоляции вокруг резервуара.Эта дополнительная изоляция может плотно прилегать, когда вы устанавливаете водонагреватель в некоторых местах.

Рассмотрим популярный водонагреватель с пластиковым резервуаром Rheem Marathon. Высокопроизводительный электрический водонагреватель на 50 галлонов модели MR50238 имеет ширину 23,5 дюйма — слишком большую ширину для 22-дюймового стандарта. Меньшая модель, модель MR40245 на 40 галлонов, имеет ширину 21,62 дюйма, так что если вы будете предельно осторожны, то сможете подогнать ее под себя. Но хватит ли у вас емкости горячей воды?

Если у вас есть старый водонагреватель в месте с ограниченным пространством, вам, возможно, придется проявить творческий подход, чтобы подобрать новый.Предполагая, что вы можете протянуть бак через отверстие, чердачные помещения предлагают много места для установки водонагревателя практически любого размера, но представляют собой другую проблему: поднять его на чердак.

Типичный водонагреватель на 50 галлонов весит около 125–150 фунтов, так что это не работа одного человека. Если доступ на чердак осуществляется по спускной лестнице, подъемник будет проблемой для большинства людей, а общий вес водонагревателя и людей может быть больше, чем лестница может выдержать. Сантехникам часто приходится поднимать водонагреватели с тросом, чтобы обойти эту проблему.

5. Установка водонагревателя без разрешения на водопровод

Разрешительные агентства могут быть очень привередливы в обеспечении соблюдения кодекса. Им нравится присылать инспекторов, чтобы убедиться, что работа была сделана правильно, чтобы не создавать проблем в будущем. Город Грейпвайн, штат Техас, предлагает этот документ, в котором излагаются типы работ, требующие от владельца, строителя или подрядчика получения разрешения.

Политика Grapevine аналогична политике Далласа и других муниципалитетов Техаса и других штатов.Обратите внимание, что на некоторые вещи, в том числе конкретное упоминание о получении разрешения на установку водонагревателя, распространяется исключение. В документе объясняется, когда разрешение не требуется (утечки воды, засорение канализации и т. Д.), Но сказано, что для удаления и замены водопровода. требует разрешения и проверки после работы.

Многие домашние мастера не хотят тратить деньги и беспокоиться о получении разрешения, и — можете ли вы в это поверить? — некоторые не получают разрешения на ремонт дома, потому что не хотят повышения налога на недвижимость.Когда дом продается, продавец должен сообщать обо всех выполненных работах, требующих разрешения. Ой-ой. Независимо от того, как вы ответите на этот вопрос, у вас могут возникнуть юридические проблемы с неразрешенной работой. Также вполне вероятно, что запрещенная работа приведет к аннулированию страхового покрытия домовладельца в отношении любых претензий, связанных с работой.

6. Невозможность удалить воздух из резервуара

После того, как вы закончите предварительные мероприятия, пора перекрыть подачу воды к водонагревателю, который вы заменяете.Вы должны слить воду из бака, подключив шланг, достаточно длинный, чтобы добраться до слива или выйти за пределы дома. Но перед этим обязательно откройте кран с горячей водой на верхнем этаже. Это предотвратит образование вакуума и позволит воздуху попасть в бак, чтобы он мог полностью стекать.

7. Нет сливного поддона под баком водонагревателя

Все водонагреватели с баком для жилых помещений в Техасе должны иметь устойчивый к коррозии, водонепроницаемый дренажный поддон, как описано в данном муниципальном кодексе. Сковорода должна быть 1.5 — 2,5 дюйма в высоту и на два дюйма шире нового водонагревателя. В нем также должно быть место для крепления водосточной трубы, которая выходит за пределы дома и рядом с землей для слива воды в случае выхода резервуара из строя.

Если старый дренажный поддон достаточно большой, его можно использовать, но внимательно осмотрите его на предмет повреждений или коррозии. В зависимости от расположения водонагревателя, сливные поддоны могут быть повреждены, если на них упадут предметы или будут складывать рядом с ними. Если на чердаке у вас пропадет бак, будь то 40 галлонов или 100, это значит, что в сливной поддон в спешке выливается много воды.Если сливная линия слишком мала или засорена, она не сможет справиться с потоком, это приведет к повреждению водой.

8. Электропитание водонагревателя и отсечки газа вне поля зрения

Независимо от того, устанавливаете ли вы водонагреватель, работающий на газе или электричестве, нагревание не должно подаваться, пока водонагреватель не будет полностью установлен и заполнен водой. Нагревание пустого резервуара называется сухим обжигом, чего вам не стоит. Нагревательные элементы в электрических водонагревателях необходимо погружать в воду, иначе они перегреются и быстро перегорят.Пламя, подаваемое на пустой газовый водонагреватель, может перегреть бак и треснуть.

Чтобы питание оставалось выключенным, вы должны видеть выключатель с того места, где расположен водонагреватель. Если обогреватель подключен к розетке рядом с водонагревателем или если в поле зрения находится автоматический выключатель, это все, что вам нужно. В противном случае вам понадобится замок на коробке выключателя или отдельный электрический выключатель, автоматический выключатель или отсекающая коробка рядом с водонагревателем.

9. Ошибки клапана TPR и нагнетательной трубки

Как мы уже обсуждали, при установке водонагревателя вы должны быть уверены, что клапан TPR работает и вся горячая вода, которую он выталкивает, направляется через сливную трубку.Вы должны ожидать, что клапан TPR время от времени будет открываться и сливать воду. Эта вода должна идти либо в сливной бак, либо в канализацию. Некоторые муниципалитеты требуют переливных резервуаров, а некоторые не знают местных нормативных требований.

Существуют стандарты для материалов и монтажа сливных трубок, о которых не знает большинство сантехников. Вы никогда не ошибетесь с медной трубой, как показано на этом изображении с сайта специалистов по домашнему осмотру nachi.com. Распространенные ошибки в сливной трубке, которые делают сантехники DIYer, включают:

• Слишком короткая сливная трубка — она ​​должна выходить на расстояние не более 6 дюймов от пола или дренажного поддона, чтобы горячая вода не разбрызгивалась на кого-либо или что-либо поблизости.Дно не должно иметь резьбу.
• Изготовлен из неутвержденного материала. К утвержденным материалам относятся медь, оцинкованная сталь, ХПВХ, нержавеющая сталь или полипропилен. Неутвержденные пластмассы могут плавиться.
• Диаметр трубки слишком мал — напорная трубка не может быть меньше, чем клапан TPR, к которому она подсоединяется, который обычно составляет ”. Кроме того, не должно быть уменьшения размера трубки ниже соединения с клапаном TPR.
• Неправильный отвод сливаемой воды — вода должна идти из сливной трубы в сток в полу, в приемник непрямых отходов (дренажный поддон) или по водопроводу, ведущему за пределы дома.Его нельзя подключать напрямую к дренажной системе, так как обратный поток может загрязнить подачу горячей воды. Это должно быть очевидно, но газоразрядную трубку нельзя закрывать крышкой.

Это краткий список типичных ошибок газоразрядной трубки. Эта статья InterNACHI, Международной ассоциации сертифицированных домашних инспекторов, предоставляет более полное руководство.

10. Плохая техника пайки

Чтобы установить водонагреватель, необязательно уметь пропаять пайку, но это предпочтительный способ.Сюда входит знание того, как использовать труборез и удалять заусенцы с обрезанных концов, флюсовать стыки и равномерно применять тепло. Вы должны держать горелку в правильном месте, чтобы расплавленный припой стекал в стык и образовывал водонепроницаемое соединение.

Навык — это тот навык, который почти каждый может приобрести с практикой, но слишком многие водопроводчики-любители, кажется, никогда не научатся этому. В результате они не учитывают нежелательные эффекты тепла от горелки. Тепло, приложенное к медным трубкам, проходит через медь.Если паяное соединение выполняется слишком близко к верху водонагревателя, тепло, проходящее через медную трубу, может расплавить погружную трубку или другие пластмассовые детали.

Когда опытные сантехники устанавливают водонагреватель, они отсоединяют ниппели от верхних частей резервуаров и выполняют все соединения, кроме последнего паяным, в то время как медные провода отсоединяются. При установке последнего паяного соединения оно должно быть как можно дальше от резервуара, примерно в футе или около того. Оберните медную трубу холодной влажной тряпкой, чтобы она остыла.

11. Выбор материалов

Сантехники своими руками, которые хотят избежать пайки, обычно выбирают пластиковые трубки PEX с вставными или вставными разъемами, потому что их легче установить. PEX гибкий, поэтому его легче обходить углы и другие конструкции. Но его гибкость может стать помехой.

Поскольку трубка PEX не жесткая, она изгибается, как садовый шланг, когда поток воды начинается и останавливается. Он также расширяется и сжимается при изменении температуры, что заставляет линию PEX двигаться вперед и назад.Это может вызвать износ везде, где линия PEX соприкасается с любой твердой поверхностью. PEX должен быть защищен и поддерживаться в углах и там, где он проходит через конструкцию, с помощью абразивных зажимов, изоляции труб или другого одобренного защитного материала. Слишком резкий изгиб PEX может привести к его перекручиванию, как садовый шланг.

«Простой» процесс подключения тоже далеко не надежен. Может быть довольно сложно добиться идеального совмещения пластиковой трубки с соединителем, чтобы она сохраняла плотное соединение, когда поток воды останавливается и начинается.Когда хорошее соединение установлено, его труднее отменить для ремонта, чем медные соединения. Кроме того, в отличие от меди, PEX особенно уязвим для УФ-лучей и повреждений грызунами.

12. Смешение металлов

Смешивание металлов при установке водонагревателя может привести к серьезной коррозии, в зависимости от мер предосторожности, которые вы принимаете. Гальваническая коррозия — это результат физического соприкосновения металлов разных типов или их электрического контакта при погружении в электролит. Вода — это электролит, поэтому в резервуарах водонагревателя вместо резервуара или других металлических деталей используются анодные стержни, предназначенные для их коррозии.

Гальваническая коррозия также может возникнуть при соединении двух водопроводных труб, изготовленных из разных металлов, таких как медь и оцинкованная сталь. Если водопроводные и распределительные линии для водонагревателя медные, но водонагреватель имеет ниппели из оцинкованной стали (точки подключения водопровода сверху), это может привести к коррозии. Сантехники, которые не знают о необходимости использования изолированных диэлектрических соединителей, подвергаются определенной коррозии и нарушают строительные нормы и правила.

13.Отказ закрепить водонагреватель и подачу электроэнергии / газа

При размещении в месте, где он может быть подвержен ударам, закрепите бак ремнем или иным образом закрепите его. Удар может не опрокинуться на заполненный водой водонагреватель, но он может ослабить фитинги и вызвать утечку. Люди, устанавливающие водонагреватель в зонах сейсмической активности, обязаны закреплять его сейсмостойкими ремнями.

Водонагреватели в гаражах должны быть защищены колесными упорами / бордюрами, задвижками или другими конструкциями, чтобы предотвратить столкновение с ними транспортных средств.

Газовые и электрические линии также должны быть закреплены на месте. Достаточно плохо споткнуться о газопровод на темном чердаке, но еще хуже, если вы ослабите соединение и вызовете утечку газа. Используйте кабелепровод для защиты электрических линий. Хотя это и не требуется на чердаках, рекомендуется закрепить электрические линии внутри кабелепровода в местах с пешеходным движением. Электропроводка по всей цепи должна соответствовать требованиям водонагревателя.

14. Вакуумные выключатели и автоматические выключатели

Санитарный кодекс требует, чтобы вакуумные предохранительные клапаны на водонагревателях резервуаров с нижним питанием предотвращали обратный сифон из резервуара в случае внезапного снижения давления в водопроводе.Это может произойти, когда пожарные бригады промывают гидранты или когда водопровод перерезается. Такая же опасность существует в домах с колодезной водой в случае выхода из строя водяного насоса. Прерыватель вакуума пропускает воздух, чтобы сломать сифон.

При опорожнении бака возможно сухое возгорание, что приведет к повреждению бака газового водонагревателя или сгоранию нагревательных элементов в электрических водонагревателях.

Автоматические запорные клапаны следует устанавливать на случай утечки воды из водонагревателя и невозможности слива воды из поддона. Если резервуар выходит из строя и быстро опорожняется, могут произойти две вещи: 1) вода продолжает проходить через резервуар в поддон для перелива, пока не выльется наверх, и 2) пустой резервуар перегреется и будет поврежден. Запорный клапан должен быть установлен для отключения электричества и воды.

15. Неправильная вентиляция

Правильная вентиляция газовых водонагревателей важна для безопасности каждого в вашем доме. При правильной вентиляции естественная тяга втягивает дымовые газы, грипп и выбрасывает их в воздух. Дымовая труба должна иметь небольшой уклон ¼ дюйма на погонный фут, как показано на этом рисунке InspectApedia.com. Это гарантирует, что окись углерода и другие токсичные газы выводятся наружу и не могут накапливаться в доме.

Вы можете проверить наличие обратного сквозняка при гриппе, используя дымовую трубку или чиркнув спичкой возле вентиляционного колпака в верхней части водонагревателя. Если дым не вытягивается, то что-то не так. Обратитесь к квалифицированному сантехнику, чтобы исправить это.

Кроме того, убедитесь, что в некоторых газовых водонагревателях есть зазор от стен и хранимых предметов, чтобы обеспечить хороший поток воздуха для горения и держать водонагреватель на безопасном расстоянии от горючих материалов. Раздел M1306 Международного жилищного кодекса предписывает зазоры в местах готовых и незавершенных помещений, как и инструкции производителя по установке водонагревателя.

Прочие соображения перед покупкой и установкой водонагревателя

Лицензированные специалисты по сантехнике продают водонагреватели профессионального уровня по сравнению с потребительскими товарами, предлагаемыми населению в больших магазинах. В товарах потребительского уровня нет ничего плохого, но вы должны знать о различиях, включая установку, обслуживание, детали и гарантии, чтобы вы могли принять осознанное решение. Вот сравнение сопоставимых продуктов профессионального и потребительского уровня Rheem.

Профессиональный уровень	Потребительский класс
Латунный сливной клапан	Кран сливной пластиковый
Газовый клапан с металлическим корпусом	Пластиковый корпус газового клапана
Использует традиционную термопару для управления потоком газа)	Использует вариант с термобатареей, который был менее надежен
Возможна модернизация дополнительного анодного стержня	Нет доступных обновлений
Нагревательные элементы из нержавеющей стали с увеличенным сроком службы в электрических водонагревателях	Короткоживущие медные нагревательные элементы в электрических водонагревателях
Дилер Rheem уважает гарантию, которая распространяется на все детали, резервуар и работу. Работу выполняет сотрудник продавца.	Дилеры Rheem не предоставляют гарантию. Гарантийные работы должны проходить через подрядчиков, которых привлекает крупная компания-продавец. Эти подрядчики не получают хорошей оплаты, поэтому у вас будут менее квалифицированные специалисты, и вам, возможно, придется ждать несколько дней для обслуживания.
Установка включена в продажную цену нагревателя	Установка требует дополнительных затрат и часто не требует больших затрат; вы можете в конечном итоге заплатить больше, когда обогреватель будет установлен.
Оригинальные запасные части доступны у дилера Rheem	Запасные части должны быть приобретены через компанию по продаже больших коробок

Итак, спросите себя, действительно ли вы экономите деньги, когда идете в большой магазинчик, чтобы купить, а затем самостоятельно устанавливаете водонагреватель. Вы можете удивиться, узнав, что это часто в конечном итоге обходится вам дороже.

ЗАКЛЮЧЕНИЕ

Установка водонагревателя — не обычный проект, сделанный своими руками. Вы должны обладать навыками слесаря, электричества, отопления, вентиляции и столярных работ, знать государственные и местные строительные нормы и правила, получить разрешение на работу и договориться с вашим муниципалитетом о проверке работы.

Несоблюдение правил водоснабжения может подвергнуть вас значительному физическому, финансовому и юридическому риску. Если у вас есть лицензированный сантехник, который установит водонагреватель, сантехническая компания принимает на себя риск и имеет страховку для его покрытия. Если вы выполняете запрещенную работу, вы подвергаетесь юридической опасности и можете аннулировать страховку домовладельца, связанную с этой работой.

Все водонагреватели рано или поздно выходят из строя, но вы можете помочь избежать серьезных сбоев, наняв лицензированного сантехника, вместо того, чтобы делать это самостоятельно.Вы избежите 15 распространенных ошибок, которые делают сантехники при установке водонагревателя, приобретут водонагреватель более высокого качества и, скорее всего, сэкономят деньги в долгосрочной перспективе. Если вам нужна помощь в установке нового водонагревателя, у нас есть водопроводчики, имеющие опыт обнаружения утечек в плитах, стоящих в Цветочном насыпи, Грейпвайн, Плано, Норт Ричленд Хиллз, Кэрроллтоне и Ричардсоне.

: пошаговое руководство своими руками

может показаться делом для профессионалов, но на самом деле это не так сложно, как вы думаете.Конечно, самый простой способ выполнить работу — нанять профессионала, который сделает ее за вас. Однако, если вы хотите сэкономить немного денег и достичь ощущения выполненного долга, установка газового водонагревателя — отличный проект DYI.

При выборе нового водонагревателя, как правило, лучше использовать тот же тип топлива (газ или электрический), если нет веских причин для перехода. Также рекомендуется проконсультироваться с местным инспектором по сантехнике. Они могут поделиться с вами местными правилами сантехники, а также сообщить, понадобится ли вам муниципальное разрешение.

Еще один момент, который следует учитывать, — как утилизировать старый водонагреватель. Если вы нанимаете профессионала, вам не нужно будет об этом беспокоиться, потому что они унесут ваш старый водонагреватель для вас. Тем не менее, если вам нравится делать проекты самостоятельно, и вы хотите сэкономить деньги, заменить газовый водонагреватель несложно.

Подготовка к установке газового водонагревателя

Если вашему водонагревателю более 10 лет, велика вероятность, что срок его службы подошел к концу и его необходимо заменить.Однако, прежде чем покупать новый водонагреватель, стоит приложить усилия для устранения проблемы. Если ваш водонагреватель протекает, во многих случаях проблему можно исправить. Однако, если источником утечки является сам резервуар, вам необходимо заменить блок.

Необходимые инструменты и расходные материалы

Перед установкой газового водонагревателя

• Проверьте этикетку на своем старом водонагревателе. В нем должны быть указаны годовое потребление энергии и размер резервуара. Оба эти факта полезны при покупке нового водонагревателя.
• Перед снятием старого нагревателя мы рекомендуем осмотреть вентиляционную систему водонагревателя, чтобы убедиться, что она в хорошем состоянии и работает должным образом.
• Отсоедините и слейте воду из старого обогревателя, затем снимите его с помощью ручной тележки. Если в баке водонагревателя скопилось слишком много осадка, сливной клапан может засориться. Эта статья поможет вам слить воду из бака.
• Осторожно обращайтесь с вентиляционной трубкой. Если он в хорошем состоянии, вы можете использовать его с новым водонагревателем. Если выпускная труба температуры / давления находится в хорошем состоянии, вы также сможете использовать ее повторно.
• Если ваш водонагреватель был подключен к медным трубам, вам может потребоваться отрезать медные трубы с помощью трубного резака. Если да, не забудьте оставить как можно больше трубы.

Проконсультируйтесь с местным сантехником

Установка газового водонагревателя

Следуйте этим пошаговым инструкциям по установке газового водонагревателя, а затем посмотрите видео.

Установите сейсмостойкие ремни

Шаг 1

Определите место для 2 сейсмостойких ремней с помощью рулетки.

• Эти сейсмические ремни прикрепят резервуар к стене во время землетрясения и помогут предотвратить его опрокидывание.
• Измерьте расстояние от земли до водонагревателя и сделайте соответствующую отметку на стене: верхняя планка для защиты от землетрясений должна быть на несколько дюймов ниже клапана T&P. Нижний ремень должен быть на несколько дюймов выше газового регулятора.

Определите правильное размещение на стене, измеряя от земли вверх и отмечая высоту карандашом.

Закрепите скобу сейсмостойкого ремня на стене. Убедитесь, что винт « зацепляет » за шпильку. Ремень для защиты от землетрясения должен прилегать к резервуару. При необходимости «поверните» кронштейн на 180 °, прежде чем полностью затягивать винты.

Установите новый водонагреватель на место. Установите водонагреватель в сливной поддон и выровняйте имеющуюся сантехнику с входными и выходными разъемами водонагревателя. Обязательно оставьте пространство между стеной и водонагревателем, чтобы выполнить техническое обслуживание в будущем.

Не прикрепляйте водонагреватель ремнями для защиты от землетрясений.

Подключение водопровода

Шаг 2

Очистите резьбу линий холодной и горячей воды проволочной щеткой.

Если водоснабжение холодной не имеет запорный клапан, мы настоятельно рекомендуем установить шаровой клапан.

Подключить линии горячего и холодного водоснабжения.

Если вы используете медные гибкие водопроводы (, как показано на видео ), будьте осторожны, чтобы не перегибать их при установке.Оберните гибкий соединитель, используя технику, показанную на видео. Следите за тем, чтобы линии подачи горячей и холодной воды не попадали в зону вентиляции, и убедитесь в том, что обе линии немного провисают.

Некоторые участки требуют использования диэлектрических ниппелей между водонагревателем и водопроводом. Диэлектрические ниппели уменьшают коррозию между двумя разными металлами и увеличивают срок службы водонагревателя.

Проверьте свой новый водонагреватель перед покупкой диэлектрических ниппелей.Иногда они предустановлены, а если нет, настоятельно рекомендуем приобрести набор. При установке вам необходимо выровнять резьбу тефлоновой лентой или герметиком для стыков труб, чтобы предотвратить утечку.

Проконсультируйтесь с местным сантехником

Установите вытяжной колпак

Шаг 3

Прикрепите вытяжной колпак над дымоходом в верхней части водонагревателя. Обязательно следуйте инструкциям, прилагаемым к вашему водонагревателю, так как процесс различается от производителя к производителю.

Используйте саморезы для листового металла, чтобы закрепить вентиляционный колпак на месте.

Установите вентиляционную трубу

Шаг 4

Если вентиляционная труба в хорошем состоянии, вы сможете повторно использовать ее с новым водонагревателем. Обратитесь к руководству по эксплуатации вашего водонагревателя, чтобы узнать правильный диаметр вентиляционной трубы. НЕЛЬЗЯ использовать редуктор, если рекомендуемый диаметр вентиляционной трубы больше, чем вентиляционный колпак.

Вставьте один конец регулируемой вентиляционной трубы в вентиляционный колпак водонагревателя и начните прикреплять другие секции трубы. Обязательно сверьтесь с руководством производителя вашего водонагревателя на предмет правильного диаметра.

Отрегулируйте колен на вентиляционном отверстии Америвент перед установкой. Это позволит вентиляционной трубе выровняться как можно ближе к прямой.

Закрепите все секций вентиляционной трубы, сдвинув их вместе так, чтобы каждая из них плотно прилегала к другой.

Используйте саморезы для листового металла, чтобы прикрепить вентиляционные секции к вентиляционному кожуху водонагревателя и другим вентиляционным секциям.Используйте минимум 2 винта на каждое соединение. Ознакомьтесь с требованиями местного кодекса.

Установите газовое соединение

Шаг 5

Дважды проверьте , что подача газа находится в положении ВЫКЛ. Затем с помощью металлической щетки очистите фитинг на подающей трубе.

Промойте линию , открыв и закрыв клапан.

Удалите наклейку и заглушку на газорегулирующем клапане водонагревателя. Здесь будет подключаться газовая линия.

Отвинтите газовый ниппель на гибкой газовой магистрали. Гибкие газовые линии необходимы во многих областях, особенно в районах, подверженных землетрясениям. Всегда полезно проверить, разрешено ли им в вашем районе.

Проконсультируйтесь с местным сантехником

Нанести герметик на резьбу газового ниппеля. Не покрывайте первые несколько витков резьбы герметиком для стыков труб, как показано на видео. Другой вариант — использовать ленту для газовых сантехников, которая желтая и не такая грязная, однако НИКОГДА не используйте белую тефлоновую ленту.

Вставьте газовый ниппель в газовый регулирующий клапан и затяните газовый ниппель гаечным ключом. Это должно быть довольно туго . Однако будьте осторожны, чтобы не повредить газорегулирующий клапан при затяжке.

Мы рекомендуем затянуть ниппель 2 гаечными ключами, чтобы предотвратить повреждение. Один ключ на ниппеле, а другой удерживает газовый регулирующий клапан.

Подсоедините гибкую газовую линию к газовой линии и газорегулирующему клапану водонагревателя.Будьте осторожны, не перекручивайте шнур. При необходимости закрутите лишнюю леску.

Затяните разъемы вручную, а затем гаечным ключом слегка затяните. НЕ включайте газ.

Проконсультируйтесь с местным сантехником

Откройте кран подачи воды и начните наполнение бака водой. Откройте кран с горячей водой, это предупредит вас о том, что бак полон.

Проверьте утечек на каждом конце гибких трубопроводов горячей и холодной воды во время наполнения бака.

Когда вода течет из крана горячей воды, бак заполнен. Дайте воде стечь в течение нескольких минут. Это устранит воздух из резервуара. Вода будет разбрызгиваться до тех пор, пока резервуар не наполнится, а весь воздух не будет удален из резервуара и трубопроводов.

Соедините ремни для защиты от землетрясений

Шаг 7

Оберните ремни для защиты от землетрясений вокруг водонагревателя и соедините их вместе. Не затягивайте ремни слишком туго, они должны плотно прилегать, но не слишком туго.Затем закрепите излишки ремешка зажимами.

Проконсультируйтесь с местным сантехником

Подсоедините сливную трубу T&P

Шаг 8

Если ваш Сливная труба T&P в хорошем состоянии, вы можете использовать ее повторно из своего старого водонагревателя.

Однако может потребоваться сделать новую сливную трубу T&P. Для этого следует измерить и отрезать труборез медную трубу. Если у вас нет слива в полу, поставьте ведро под сливную трубу T&P. Конец сливной трубы должен быть не выше 6 дюймов над землей или ковшом.

Включите подачу газа .

Следуйте руководству по эксплуатации вашего водонагревателя, чтобы зажечь пилот. Процедура может отличаться у разных производителей.

Установите нижнюю шкалу на газовом регуляторе в положение « Pilot Lighting », затем поверните ручку управления на газовом регуляторе в режим PILOT. Нажмите и удерживайте ручку управления. Подождите несколько секунд, а затем нажмите кнопку зажигания, одновременно нажимая ручку управления.

Некоторые водонагреватели имеют световой индикатор, предупреждающий вас о включении пилота. В других есть смотровое стекло, которое позволит вам визуально проверить, не загорелось ли пламя.

I Если пламя погасло : Повторите вышеуказанные шаги.

Если пламя загорелось :

• Продолжайте нажимать ручку управления в течение 45-60 секунд.
• Отпустите ручку управления и убедитесь, что пилот все еще горит.
• Если пилот все еще горит, поверните ручку управления в положение ON.

Поверните нижнюю шкалу на желаемую температуру воды. В качестве отправной точки используйте заводские рекомендации. 120 ° — рекомендуемая настройка температуры.

Линии контрольного газа на предмет утечек

Шаг 10

Проверьте утечек газа путем распыления на все газовые соединения. Вы можете приготовить собственный раствор ( 1 часть средства для мытья посуды и 2 части воды ) или использовать раствор для обнаружения утечек.

Если вы заметили любое «пузырение», это означает, что газ выходит.Затяните ослабленное соединение гаечным ключом, а затем проверьте еще раз.

Проконсультируйтесь с местным сантехником

После того, как вы установили газовый водонагреватель, вам следует учесть еще несколько вещей. Во-первых, всегда проверяйте вентиляционные отверстия, чтобы убедиться, что они правильно рисуют. Если это не так, мы рекомендуем обратиться к профессионалу, который поможет вам разрешить ситуацию. Видео ниже покажет вам, как это сделать.

Через пару часов проверьте выпускную трубу T&P. Если из трубы капает вода, велика вероятность, что давление внутри вашего бака слишком высокое. Отключите подачу газа и немедленно вызовите специалиста.

Мы настоятельно рекомендуем установить детектор угарного газа рядом с газовым водонагревателем. Они недорогие и предупредят вас об опасной ситуации.

Установка электрического водонагревателя: Пошаговое руководство

Установить электрический водонагреватель не так сложно, как вы думаете, особенно если вы любитель DIY.Но прежде чем взяться за работу, вы должны учесть, что вам нужно будет выполнить некоторые основные работы по сантехнике, а также электромонтажные работы. Если подобные задачи заставляют вас нервничать, вы можете позвонить в множество уважаемых компаний, чтобы установить ваш новый водонагреватель. Но если вы готовы принять вызов, вы можете сэкономить немного денег и сделать это самостоятельно.

Электрические водонагреватели прослужат от 8 до 10 лет, прежде чем их потребуется заменить. То, что ваш водонагреватель протекает, не означает, что срок его службы подошел к концу. Перед покупкой нового водонагревателя вы должны устранить утечку, если вы еще этого не сделали. Много раз утечку можно устранить. Однако, если вы обнаружите, что источником утечки является сам резервуар, единственный выход — заменить водонагреватель.

Подготовка к установке электрического водонагревателя

Если вы определили, что вам необходимо приобрести новый водонагреватель, возможно, вы захотите ознакомиться с нашим руководством для покупателей, которое поможет вам найти лучший вариант, отвечающий вашим потребностям. И, если вы решили установить водонагреватель самостоятельно, вам необходимо снять старый водонагреватель и утилизировать его должным образом.

Инструменты и расходные материалы

Почините сантехнику в аварийной ситуации уже сегодня!

Установка электрического водонагревателя

Установка электрического водонагревателя намного проще, чем установка газового обогревателя, но это все же небольшая проблема. Если вам неудобно работать с электричеством и водопроводом, мы настоятельно рекомендуем нанять профессионала для установки, кроме того, они обычно утилизируют ваш старый водонагреватель за вас.

Пошаговые инструкции по установке электрического водонагревателя:

Отключите электричество

Шаг 1

Отключите электричество вашего водонагревателя на панели автоматического выключателя.

Проверьте проводку водонагревателя с помощью тестера напряжения, чтобы убедиться, что агрегат выключен. Это не рассматривается в видео ниже, но вы всегда должны проверять, что водонагреватель не получает электричество после отключения с помощью автоматического выключателя, прежде чем работать с ним .

Срочная сантехника

Звоните сейчас!

Откройте кран горячей воды и дайте воде стечь, пока она не станет холодной. Этот шаг не рассматривается в видео, однако он гарантирует, что вы сможете безопасно опорожнить резервуар, не подвергаясь ожогам. .

Перекройте подачу холодной воды к водонагревателю (находится в верхней части агрегата).

Подсоедините шланг к сливному клапану водонагревателя. Откройте вентиль и слейте воду из бака (или в слив в полу, или даже в ведра).

Если вы закрыли кран горячей воды на шаге 1, вам нужно открыть его снова. Вы также можете открыть клапан T&P. Это поможет воде быстрее стекать, так как в бак попадет воздух.

Отсоедините электрические провода

Шаг 3

Отсоедините электрические провода в верхней части водонагревателя.Убедитесь, что вы сначала отключили автоматический выключатель в коробке выключателя. Затем перед запуском проверьте провода тестером напряжения.

Закройте крышки проводами и пометьте их (или сделайте снимок), чтобы избежать путаницы при подключении нового водонагревателя в будущем.

Отсоедините водопровод

Шаг 4

Отсоедините линии подачи горячей и холодной воды. Если к водонагревателю были подключены медные трубы, возможно, вам придется разрезать трубы.Если вам нужно разрезать трубы, воспользуйтесь резаком для труб и оставьте как можно большую часть трубы.

Если выпускная труба T&P в хорошем состоянии, вы можете снять ее с клапана T&P и повторно использовать на своем новом водонагревателе.

Снимите старый водонагреватель

Шаг 5

Когда резервуар опустеет, снимите старый водонагреватель с помощью тележки.

Установите новый бак на место. Мы рекомендуем установить новый бак в дренажный поддон.Узнай почему.

Убедитесь, что ваше электрическое питание должным образом достигает резервуара. Дважды убедитесь, что у вас есть доступ к панелям и сливному клапану для обслуживания.

Аварийная сантехника — круглосуточное обслуживание

Получите предложения от квалифицированных местных подрядчиков

Подготовьте водопроводные линии

Шаг 6

Если в вашем старом водонагревателе использовались медные трубы, и необходимо было разрезать трубы, вы Нужно будет подготовить трубы с помощью наждачной бумаги.Протрите концы труб наждачной бумагой, пока они не засияют.

Подключение электропроводки

Шаг 7

Снимите крышку распределительной коробки , чтобы получить доступ к электрическим проводам.

Подсоедините провод заземления к зеленому винту заземления. Соедините остальные провода вместе, скрутив их с помощью соединителей. Используйте предыдущие соединения проводов в качестве руководства и подключите провода так же, как вы их удалили. Следуйте своим меткам ярлыка или изображению, которое вы сделали, начиная с шага 3. Затем установите крышку распределительной коробки.

Подсоедините линии подачи и включите воду

Шаг 8

Подсоедините линии подачи горячей и холодной воды. Обязательно подсоедините трубу холодной воды к входу холодной воды на водонагревателе (легко ошибиться, подключив холодную к горячей).

Если в вашем старом водонагревателе использовались медные трубы, вы можете снова подключить к нему медные трубы. Однако мы настоятельно рекомендуем использовать гибкие шланги для соединений.Это не только проще, но и рекомендуется для защиты от землетрясений. Ваша сантехника будет отличаться в зависимости от вашей первоначальной конфигурации и ваших предпочтений .

Присоедините гибкие шланги к ниппелям на водонагревателе. В большинстве случаев вам нужно будет выровнять резьбу с помощью сантехнической ленты. Мы рекомендуем использовать диэлектрические соединители для присоединения гибких шлангов к трубам горячей и холодной воды. Эти фитинги помогут уменьшить коррозию между двумя разными металлами.

Проверьте герметичность соединений гибких шлангов , открыв кран горячей воды на ближайшем кране. Затем включите подачу холодной воды к вашему водонагревателю. Этот шаг не рассматривается в видео, но мы рекомендуем дважды проверить вашу сантехнику , прежде чем продвинется вперед . Если утечек нет, продолжайте наполнять бак водонагревателя водой.

Когда резервуар заполнится, вода начнет вытекать из крана горячей воды.

Получите лучшую цену на водонагреватель

Ремонт и установка

Получите предложения от квалифицированных местных подрядчиков

Присоедините нагнетательную трубу T&P

Шаг 9

Установите нагнетательную трубу на клапан T&P.Конец трубы должен находиться в пределах 6 дюймов от пола.

• Используйте медный фитинг с наружной резьбой 3/4 дюйма.
• Нанесите смазку на трубу снаружи и на внутренней стороне фитинга клапана.
• Присоедините фитинг к фитингу клапана T&P и затяните.
• Очистите фитинг конец трубы
• Нанесите флюс для пайки на внутреннюю часть фитинга с наружной резьбой и внешнюю сторону трубы
• Присоедините трубу к фитингу
• Используйте припой и горелку для соединения трубы.

Включите питание и удалите воздух из линий горячей воды

Шаг 10

После того, как резервуар водонагревателя наполнится водой, включите прерыватель цепи на главном блоке питания. ВНИМАНИЕ: Включение питания до того, как бак будет полностью заполнен, может вызвать высыхание электрических элементов, если они не полностью погружены в воду. Это может испортить ваши электрические нагревательные элементы.

Если на водонагреватель не подается питание, обязательно отключите автоматический выключатель ПЕРЕД проверкой электрических соединений на водонагревателе.

Удаление воздуха из трубопроводов горячей воды

Шаг 11

По удалите воздух из резервуара и водопровода, дайте крану горячей воды поработать в течение нескольких минут, пока он не перестанет «разбрызгиваться».

Может пройти несколько часов , прежде чем вода в баке полностью нагреется.

Рекомендуемая настройка температуры составляет 120 ° по Фаренгейту.

Подождите пару часов и проверьте выпускную трубу T&P.Если из трубы капает вода, давление может быть слишком высоким.

Аварийная сантехника — круглосуточное обслуживание

Получите предложения от квалифицированных местных подрядчиков

Посмотреть видео

Отремонтируйте вашу сантехнику в чрезвычайной ситуации сегодня!

Как заменить водонагреватель

Поскольку профессиональная установка часто увеличивает стоимость замены стандартного водонагревателя резервуарного типа на 500 долларов или больше, многие домовладельцы, естественно, рассматривают возможность установки его самостоятельно.И хотя это считается передовым проектом, домашние мастера с большим опытом часто могут выполнить работу самостоятельно, немного спланировав. Но это не проект для новичков.

Первый шаг к тому, чтобы узнать, как установить новый водонагреватель, — это изучить тип водонагревателя, который у вас уже есть. Сначала определитесь с источником топлива: газ или электрический? Затем определите размер: 30, 40, 50 галлонов или больше? При замене водонагревателя проще всего использовать тот же тип топлива и примерно такой же размер бака. Однако, если ваш старый водонагреватель не обеспечивал достаточного количества горячей воды, вы можете подумать о переходе на более крупный водонагреватель — например, переход с 40-галлонного на 50-галлонный — при условии, что для него достаточно места.

В лучшем случае замена — это несколько часов работы, отключение и удаление старого нагревателя, затем установка нового на место и восстановление соединений точно таким же образом. Однако есть причина, по которой сантехники предлагают работу на основе полного рабочего дня: это часто становится более сложным.

Замена водонагревателя потребует от вас подключения как водопровода, так и проводки или подключения газа, а также вентиляционного соединения, если у вас есть газовый обогреватель. Если вы не уверены в своих навыках в этих областях, лучше всего обратиться к профессионалу. В некоторых районах домовладельцы могут быть незаконными при подключении к газовой сети. При работе с газопроводами всегда соблюдайте местные предписания.

Вентиляция газового водонагревателя

В течение многих лет стандартным способом отвода выхлопных газов сгорания для газового водонагревателя был выпуск из атмосферы. В этой системе металлический вытяжной колпак в верхней части водонагревателя направляет выхлопные газы и небольшое количество свежего воздуха из помещения в металлический дымоход через крышу или в общий дымоход. Во многих случаях установка нового водонагревателя сводится к простому подключению существующего дымохода и вытяжного шкафа к новому водонагревателю.

Но строительные нормы и правила в некоторых сообществах могут потребовать перехода на другие средства вентиляции при установке нового водонагревателя. Во многих областях теперь требуется система, известная как с прямым выпуском воздуха , в которой специальная двухкамерная вентиляционная труба выводит выхлопные газы за пределы дома одновременно с поступлением свежего воздуха.Это часто требуется в современных герметичных домах, чтобы газ и поток воздуха через дымоход водонагревателя не создавали перепада давления воздуха, который может втягивать газы из горелки водонагревателя в дом. В зависимости от того, как далеко должна проходить прямая вентиляция, для кода может также потребоваться мощный вентилятор, который помогает потоку выхлопных газов в вентиляцию. В старых, менее герметичных домах это редко бывает проблемой.

Если ваш код требует, чтобы вы сменили простую вентиляцию атмосферы на прямую вентиляцию или прямую вентиляцию с питанием, это более сложная работа.Большинству людей следует обращаться за помощью к профессионалу.

Подсказка

Все установки сантехники должны соответствовать местным нормам водоснабжения, поэтому проконсультируйтесь с местным строительным отделом относительно требований в вашем регионе. Поскольку установка различается в зависимости от места и типа обогревателя, следующие шаги просто показывают общий процесс и могут или не могут относиться к вашей ситуации.

Стоит ли устанавливать собственный водонагреватель? Серьезно?

Один из поистине удивительных вопросов, которые мы получаем от домовладельцев, — это устанавливать ли собственный водонагреватель. Наш ответ короткий и приятный: не надо.

Бесконтактные водонагреватели сложнее всего установить, и многие домовладельцы даже не думают об этом. Установка водонагревателя накопительного бака — тоже не обычный проект, сделанный своими руками.

Джефф Симс, президент подразделения сантехнических работ billyGO, говорит: «Помимо навыков слесаря, вам потребуется опыт работы в области электричества, столярных работ, отопления и вентиляции, вы должны знать государственные и местные строительные нормы и правила, получить разрешение на работы и договориться о том, чтобы город осмотреть установку.”

Несоблюдение правил водоснабжения может подвергнуть вас значительному финансовому и юридическому риску для безопасности. Неправильная установка может вызвать повышение давления в резервуаре до такой степени, что он взорвется и пролетит сквозь все, что находится над ним. Любой, кто находится поблизости, может получить серьезную, возможно, даже смертельную травму.

С финансовой точки зрения, многие страховые полисы домовладельцев требуют, чтобы установка выполнялась лицензированным сантехником, в противном случае страхование аннулируется.Аналогичным образом, гарантии большинства производителей будут аннулированы, если работа будет выполнена не лицензированным сантехником.

«Когда billyGO устанавливает водонагреватель, мы берем на себя риск, и у нас есть страховка для покрытия всех непредвиденных обстоятельств», — говорит Симс.

Если вы решили установить собственный водонагреватель, вы должны знать хотя бы самые распространенные ошибки, которые делают люди.

1. Замена хорошего водонагревателя. Не упускайте из виду очевидное.Вы уверены, что вам нужен новый водонагреватель, или его можно отремонтировать? Сантехники billyGO проводят диагностические тесты, прежде чем давать какие-либо рекомендации.

2. Размер имеет значение: установка водонагревателя неправильного размера. слишком большой обогреватель будет стоить больше, чем необходимо для выполнения работы; обогреватель меньшего размера будет работать слишком долго и быстрее изнашиваться.

3. Установка в запрещенном месте. Строительные нормы и правила перечисляют специально запрещенные места, такие как кладовые.Сантехника должна быть закрытой, чтобы воздух, необходимый для горения, не выходил из жилого помещения.

4. Установка в труднодоступном месте. Строительные нормы и правила определяют размеры, необходимые для доступа к обогревателю, и минимальную требуемую площадь пола. Если танки находятся на чердаке, у вас будут дополнительные проблемы с их входом и выходом.

5. Установка водонагревателя без разрешения города. Города проверяют сантехническое оборудование, чтобы гарантировать безопасность всех, кто живет или посещает здание.Некоторые люди пропускают этот жизненно важный шаг, чтобы сэкономить на разрешении, или из страха, что их налоги на недвижимость вырастут. Это большая ошибка. billyGO получает городские разрешения и планирует последующие проверки.

6. Из бака не удален воздух. Чтобы слить воду из старого бака, необходимо вывести шланг в канализацию или на землю снаружи. Если в баке образуется вакуум, он не будет полностью стекать. Чтобы это исправить, откройте кран с горячей водой на верхнем этаже.

7. Нет дренажного поддона под водонагревателем. Все водонагреватели в Техасе должны иметь устойчивый к коррозии дренажный поддон высотой 1,5-2,5 дюйма. Поддон должен иметь сливную линию для отвода переливающейся воды наружу или в слив в доме. Подумайте, что происходит, когда на чердак сразу выливается 50 галлонов воды.

8. Электрические и газовые перекрытия должны быть в поле зрения. Во избежание нагрева пустого резервуара и возникновения перегрева и возможного повреждения газовые и электрические выключатели должны быть видны с места нахождения резервуара.При необходимости сантехники billyGO устанавливают или перемещают запорные устройства.

9. Клапан TPR и напорная трубка. Клапан сброса температуры и давления (TPR) сбрасывает избыточное давление, когда давление воды превышает 150 фунтов на квадратный дюйм или температура воды превышает 210 градусов. В результате кипящая вода через сливную трубку попадает в дренажный поддон и выводится из дома. Если клапан заедает, давление в баке увеличивается, и он может эффектно взорваться.

10. Плохая техника пайки. Требуемые навыки включают использование трубореза, равномерное нагревание с помощью паяльной лампы и обеспечение полного обтекания припоем соединений для плотного уплотнения. В противном случае вы получите дорогостоящую и опасную утечку.

11. Выбор материалов. Многие домашние мастера используют пластиковые трубки из PEX, если у них нет навыков пайки, потому что с разъемами с плотной посадкой легче работать. По гибкой трубке легче спустить, но ее необходимо поддерживать и защищать в местах трения, чтобы избежать износа отверстий в трубке. Сантехники billyGO сертифицированы для работы со всеми сантехническими материалами.

12. Смешивание металлов. Гальваническая коррозия возникает в результате соприкосновения различных металлов или их электрического соединения при погружении в электролит, например в воду. Например, если водопроводы медные, но имеют точки подключения из оцинкованной стали, вы должны использовать диэлектрические соединители для их изоляции.

13. Линии электроснабжения и газоснабжения без обеспечения. Если цистерна где-то может быть сбита, газовые и электрические линии должны быть прикреплены к стенам и полу.В гаражах могут потребоваться бордюры, задвижки или аналогичные устройства, чтобы автомобили не задели их.

14. Вакуумные выключатели и автоматические выключатели. Вакуумные прерыватели предотвращают возникновение обратного сифона в резервуаре в случае внезапного снижения давления в водопроводе. Автоматические запорные клапаны отключают питание, когда бак выходит из строя, и дренажный поддон не может сливаться.

15. Неправильный отвод выхлопных газов. Дымовые газы от газовых водонагревателей должны безопасно отводиться наружу.Для этого необходимо, чтобы вентиляционные трубы имели небольшой боковой наклон, чтобы обеспечить естественную тягу. Сантехники billyGO проверяют, правильно ли вентилируется ваш водонагреватель.

Со временем выходят из строя все водонагреватели. Ежегодное обслуживание позволит поддерживать максимальную производительность и продлить срок их службы на годы. Sims подчеркнул, что billyGO позволяет вам устанавливать собственное время встречи — с часовым окном обслуживания — для всех сантехнических услуг и HVAC.

billyGO HVAC Operations Адам Менненга говорит, что ни водопровод, ни установка HVAC не являются хорошими проектами для домашних мастеров.

«Вы сэкономите время и, возможно, деньги, и избежите безопасности, финансовых и юридических рисков, наняв лицензированных профессионалов для выполнения работы», — говорит Менненга.

Установка солнечного водонагревателя — Green Homes

Независимо от времени года, спрос на горячую воду во многих домохозяйствах неизменно превышает предложение. И даже несмотря на то, что основные природоохранные меры во многом помогают в решении этой проблемы, энергия, потребляемая для нагрева воды для ванн, стирки и посуды, может быть удивительно дорогой.

Поэтому неудивительно, что некоторые домовладельцы обратились за помощью к солнцу, чтобы подогреть воду, которая поступает в их водонагреватели. Этот метод повышения температуры несложный, относительно недорогой и легко адаптируется к существующей сантехнике. Вот как без лишних хлопот установить самодельный или купленный в магазине солнечный водонагреватель.

Основы установки солнечного водонагревателя

По сути, все, что вы будете делать, — это циркулировать воду, нагретую солнечными батареями, по непрерывному водопроводу, идущему от установленных на крыше панелей вниз к теплообменнику, через насос и обратно к панелям. Теплообменник — это просто резервуар внутри резервуара, который передает тепло циркулирующей воды примерно 140 градусов по Фаренгейту в значительно более холодный резервуар подачи, окружающий его.

Фитинги, вставленные в этот резервуар, позволяют размещать его на линии между колодцем или городским источником воды, который питает ваш дом, и входной трубой холодной воды в ваш электрический или газовый нагреватель горячей воды.

К сожалению, установка не так проста, поскольку насос необходимо регулировать, чтобы он не работал в отсутствие солнечного света.Следовательно, система должна включать дифференциальный контроллер, который использует датчики на коллекторах и в резервуаре для хранения, чтобы управлять работой насоса. Более сложные контроллеры включают в себя функции, которые отключают насос при заданных верхних и нижних пределах температуры и обеспечивают защиту от замерзания за счет периодической циркуляции воды замкнутого контура или открытия дренажного клапана. (Система с минимальными инвестициями может использовать нетоксичный антифриз в качестве перекачиваемой жидкости для достижения той же цели.)

Конечно, для того, чтобы любая установка работала, ваш участок должен подходить для использования солнечной энергии. Планируете ли вы установку системы на крыше или стене, убедитесь, что перед панелями коллектора не будет никаких препятствий, особенно зданий или деревьев. Помните, что вы будете использовать горячую воду круглый год, поэтому, помимо наблюдения за качанием солнца с утра до вечера (азимутом), проверяйте высоту Солнца во время зимнего и летнего солнцестояния. И пока вы это делаете, быстро проверьте предложенный путь водопровода, специально ища препятствия, такие как воздуховоды, коллекторы, проводка или ватерлинии, которые могут помешать вашим усилиям по доставке медных труб из точки А в точку Б.

Оборудование для преобразования солнечной энергии

Помимо панелей солнечных коллекторов (вы, вероятно, захотите использовать два блока 3 x 8 футов для семьи из четырех человек), вам понадобится насос, контроллер, датчики и расширительный бак, который используется для поглощать увеличение объема жидкости с замкнутым контуром при нагревании. Кроме того, вам понадобится достаточный запас медных или полибутиленовых труб диаметром 1/2 дюйма, достаточное количество угловых фитингов и муфт для завершения установки на вашем объекте, изоляционная оболочка с защитой от ультрафиолета для наружной сантехники и аналог для внутренних работ. вентиляционные отверстия для самых высоких точек в системе (их можно приобрести или использовать простые конденсаторы, изготовленные недорого с Т-образной или крестообразной трубкой 1/2 дюйма в соответствии с вашим планом водопровода, штуцером 1/2 дюйма, 1 / Переходная втулка трубчатого редуктора от 2 до 1/8 дюйма и трубная заглушка 1/8 дюйма), обратный клапан для замкнутого контура, кран шланга и несколько запорных клапанов.Мы предполагаем, что ваша существующая сантехника должна соответствовать требованиям и уже имеет установленный предохранительный клапан вакуума и предохранительный клапан температуры и давления, если это необходимо.

Наконец, вам понадобятся два 8-футовых и четыре 2-футовых обработанных профиля 2 x 4, четыре отрезка углового железа размером 1/8 x 2 x 9 дюймов, восемь крепежных болтов 1/4 x 2 дюйма, такое же количество 1 / 4 болта с шестигранной головкой на 2 дюйма и восемь болтов с квадратным подголовком 1/4 x 3 1/2 дюйма для комплектования стоек коллектора, установленных на крыше.

Теплообменник для солнечного водонагревателя

Ваш выбор теплообменника во многом будет зависеть от того, сколько вы готовы инвестировать.Во многих профессиональных установках комбинированный теплообменник и водонагреватель используются как единое целое для замены существующего резервуара для горячей воды. Поскольку такой агрегат имеет сложные обменные катушки, электрические элементы и термостаты, а также специальную облицовку, он стоит около 500 долларов, что вдвое больше, чем у стандартного резервуара.

В качестве доступной, но, по общему признанию, менее эффективной альтернативы, мы приспособили списанный 30-галлонный газовый водонагреватель в качестве отдельного теплообменника общей стоимостью около 12 долларов.

У газовых моделей есть центральная выхлопная труба, которая проходит прямо через сам резервуар. Таким образом, превращение одного из них в приемлемый теплообменник включает в себя не что иное, как приваривание 2-дюймовой трубной муфты к каждому концу этой трубы (после того, как вы сняли газовую горелку и элементы управления), нарезание резьбы на трубе размером 2 на 1/2 дюйма. втулки редуктора в отверстия и установка 1/2-дюймовых фитингов для отвода конденсата во втулки. Бак должен поставляться с предохранительным клапаном (или при необходимости можно добавить новый), чтобы его можно было безопасно использовать в качестве резервуара для хранения горячей воды, как только он будет подключен и обернут изоляцией.

Прямой маршрут

Хотя иллюстрация, включенная в галерею изображений, показывает, как мы настраиваем нашу систему, она не обязательно отражает то, как вы могли бы использовать свою систему. Тем не менее, он предоставит любому пользователю базовые рекомендации по размещению компонентов, их прокладке и монтажу на панели.

Внимательно изучите схему и посмотрите, как ее можно адаптировать к вашему собственному сайту. Затем, прежде чем приступить к стрижке, учтите несколько моментов. Во-первых, монтируемые на крыше стойки коллектора должны быть настроены так, чтобы удерживать панели под «средним» углом падения — равным полпути между солнечными июньскими и декабрьскими крайностями. Итак, для нашей области с широтой 35 градусов, где солнце находится примерно на 50 градусов над горизонтом во время равноденствий в марте и сентябре, коллекторы закреплены под углом 40 градусов от горизонтали или примерно 30 градусов от слегка наклонной крыши.

Во-вторых, помните о возможных последствиях проникновения в кровельную черепицу и обшивку. Если вы не хотите сверлить отверстия для подвода и отвода коллекторов (или не приобретаете специальный оклад для таких установок), можно так же легко провести водопровод вокруг свеса крыши и войти через верх сайдинга.В любом случае вы захотите обработать эти потенциальные проблемы с помощью силиконового герметика.

Также имейте в виду, что существует предел того, насколько высоко насос может подавать жидкость при приемлемой скорости потока. Наши могут обеспечивать циркуляцию нескольких галлонов в минуту на высоте чуть более 20 футов, поэтому многоэтажная установка из подвала может облагать налогом эту конкретную модель. Перед покупкой проверьте характеристики производителя.

Безопасность тоже нельзя игнорировать. Отключите питание или подачу газа к существующему водонагревателю, прежде чем отключать подачу воды, и не подключайте контроллер, пока не завершите подключение цепи.Проверьте соединения с обратной связью, заполнив систему и долив ее через вентиляционные отверстия, прежде чем подключать резервуар теплообменника к водонагревателю. Когда система будет включена, любые утечки во внутренней трубе коллектора со временем станут очевидными. После того, как вы подключили резервуар теплообменника к резервуару водонагревателя и снова включили подачу воды, вы можете безопасно снова активировать водонагреватель в доме.

Наконец, найдите время, чтобы должным образом изолировать вашу сантехнику.Потери тепла могут быть значительными как внутри конструкции, так и снаружи, особенно в резервуаре теплообменника, который имеет большую площадь поверхности.

Мы признаем, что это, возможно, не самая сложная солнечная система горячего водоснабжения из когда-либо созданных, но она, безусловно, представляет собой удобное и доступное сочетание коммерческих и отечественных технологий — и это часть того, что нужно делать самому!

DIY Солнечный водонагреватель: полное руководство

Примечание. Этот пост может содержать партнерские ссылки.Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Солнечный свет — чрезвычайно эффективный водонагреватель, и если вы когда-либо оставляли свой садовый шланг на лужайке в жаркий солнечный день, то вы определенно чувствовали, как горячая вода выходит на другом конце.

Тем не менее, солнечные системы горячего водоснабжения в прошлом часто были склонны к сбоям, неэффективны и негерметичны, но, к счастью, отрасль росла и развивалась.

Сегодня у потребителей есть выбор между сверхэффективными, профессионально установленными коллекторами, а также менее дорогостоящими солнечными водонагревателями, которые делают самостоятельно.

Бонус в том, что вам не нужно жертвовать удобством обычной системы горячего водоснабжения при установке солнечной системы отопления. Они просто предназначены для подключения к обычным электрическим или газовым водонагревателям.

Таким образом, вы можете наслаждаться удобством, преимуществами и экономией обоих вариантов. В следующем руководстве мы рассмотрим варианты самостоятельного использования солнечных водонагревателей и объясним, почему вам стоит их рассмотреть.

Как работает солнечный водонагреватель?

Солнечный водонагреватель работает за счет поглощения света.В конечном итоге свет поглощается коллектором, установленным на крыше, и в конечном итоге преобразует солнечный свет в тепло.

Это тепло затем передается в резервуар для воды с помощью циркуляционного насоса. Тогда обмен запускается регулятором, но только тогда, когда коллектор горячее, чем вода в баке.

Это предотвращает ненужное потребление электроэнергии циркуляционным насосом . Это также предотвращает перегрев. В полдень, летом, когда небо безоблачно, эффективность коллектива достигает максимума.

Кроме того, они также хорошо себя чувствуют, когда коллекторы обращены на юг. Когда солнечного света недостаточно, вода предварительно нагревается, и срабатывает резервная система, которая доводит воду до требуемой температуры.

Система в конечном итоге используется для производства горячей воды постоянной температуры в течение всего года без выбросов CO2. Вы обнаружите, что солнечные водонагреватели обычно описываются в соответствии с типом соединителя и циркуляционной системой, которую они используют.

Работают ли солнечные водонагреватели зимой или осенью?

Многие люди, которые раньше не использовали солнечные водонагревательные системы, часто задаются вопросом, можно ли их использовать ночью, зимой и осенью.

Как и все в жизни, есть свои достоинства и недостатки. Давайте подробнее рассмотрим, как работает ваша солнечная водонагревательная система зимой и осенью.

Даже при низких температурах на улице зимой это не должно повлиять на работу солнечного водонагревателя. Это связано с тем, что при хорошей теплоизоляции солнце все еще может нагревать воду даже в зимние месяцы.

Это связано с тем, что бак с горячей водой нагревается за счет солнечной энергии, которая проходит через стекло и нагревает помещения, даже если наружная температура значительно ниже нуля.

Следовательно, хорошая изоляция может обеспечить лишь небольшие потери тепла.

Однако рассеянный солнечный свет, который часто бывает в пасмурные дни, снижает тепловую мощность большинства солнечных водонагревателей. Таким образом, не существует специальной технологии, отводящей больше тепла от солнечных лучей к коллектору.

Тем не менее, вы можете увеличить количество света, попадающего в нужную область , используя зеркала, например вогнутые, чтобы можно было оптимизировать несколько часов прямого солнечного света.

Однако в конечном итоге качество изоляции и количество тепла, которое может удерживаться в системе без потери окружающей среды, — все это факторы, которые играют роль в том, как ваш солнечный водонагреватель будет работать в эти холодные месяцы.

Реальность такова, что солнечных водонагревателей не производят столько горячей воды зимой . Тем не менее, солнечные водонагревательные системы, которые устанавливаются зимой, будут иметь защиту от замерзания, и тогда снег растает с вашего солнечного водонагревательного коллектора, прежде чем он соскользнет с вашей крыши.

Солнечная система водяного отопления может быть эффективной благодаря достаточной изоляции.

Итак, в конечном итоге, как мы упоминали ранее, технология радиаторных жидкостей будет применяться в более холодные дни.

В системе используется радиатор с жидким катализатором, который нагревается солнечной энергией и затем перекачивается в резервуар теплообмена. Резервуар теплообменника обменивается теплом жидкости с водой в резервуаре для хранения.

Жидкость радиатора следует проверять до наступления зимы.Следовательно, вакуумные лампы , производимые некоторыми небольшими производителями, могут быть некачественными и приводить к низкому тепловому КПД производства горячей воды.

С другой стороны, если установка антифриза слабая, то она ослабляет изоляционный эффект, делая его неэффективным. Следовательно, ему будет трудно поддерживать горячую воду в тепле. Также, если трубопровод промерзнет, ​​циркуляция горячей воды не будет плавной или нагрета лишь частично.

В конечном итоге, если у вас хорошая изоляция, солнечный свет сможет хорошо нагреть воду в системе солнечного водонагревателя.

Когда дело доходит до температуры ниже точки замерзания, вы должны помнить, что солнечные водонагреватели не разработаны и не предназначены для полной замены вашего водонагревателя. Типичный солнечный водонагреватель сможет нагреть от 60 до 80% воды, которую вы используете в течение года.

Таким образом, с апреля по сентябрь почти вся горячая вода будет подогреваться солнечными батареями. Зимой, однако, процент вашей горячей воды будет примерно от 10 до 20% из-за более коротких дней и из-за более слабого солнца в декабре.

Таким образом, 99% солнечных водонагревателей, установленных в США, подключены к резервному обычному водонагревателю, и ваши потребности в воде будут удовлетворяться даже в более холодные месяцы, такие как январь.

Что вам нужно, чтобы сделать свой собственный солнечный водонагреватель

Вот инструменты, которые вам понадобятся, чтобы сделать свой собственный солнечный водонагреватель:

Сверла и сверла

Регулируемый сверлильный станок работает лучше всего. Выберите тот, который подходит для дерева, пластика и металла.

Сверла Forstner

Это оборудование используется для сверления отверстий в металле и пластике. Его также можно использовать для сверления отверстий в резервуарах для хранения, а также отверстий для входных и выходных труб и т. Д.

Набор отверток

Вам понадобится набор отверток с различными типами отверток, например, медленный, звездообразный, крестообразный и т. д. Отвертка быстрая и удобная в использовании с электродрелью.

Зажимы под прямым углом

Необязательно; тем не менее, они очень полезны для облегчения углов 90 ° без необходимости держать все это вместе руками.

Пила

Когда дело доходит до выбора пилы, подойдет простая, работающая с деревом и металлом, в качестве альтернативы, чтобы упростить работу, вы можете выбрать циркулярную электрическую пилу при резке металла и / или вставить желаемый угол.

Ножницы для металлических листов

Предназначены для резки листового металла, например алюминия.

Резак для медных труб

Используется для резки медных труб. При использовании резака для труб возьмитесь за медную трубку и зажмите резак вокруг трубы, которую хотите разрезать.

После этого вращайте резак вокруг трубы, слегка затягивая ручку на каждом обороте, чтобы увеличить давление отрезного диска на трубу. Вы можете обнаружить заусенцы на кромке среза трубы после того, как сделаете надрез, и чтобы удалить это, вам понадобится небольшой напильник или заусенец.

Кисти

Кисти будут использоваться для добавления краски на медные трубы, внутренние стенки коллектора, а также пластину абсорбера. Будьте готовы к этому шагу, потому что вам может потребоваться больше слоев, прежде чем будет покрыт весь абсорбер.

Горелка и паяльное оборудование

Используется для пайки медных трубок вместе. Он включает в себя горелку и паяльное оборудование, включая флюс для паяльной пасты.

Пистолет для силикона

Используется для герметизации солнечного коллектора. Применяется между металлическим профилем, деревом, а также солнечным стеклом и т. Д.

Оборудование для сварки труб PP – R

Обозначает случайный сополимер полипропилена, который является наиболее надежным в установках водоснабжения и сантехники.Они также используются организациями здравоохранения из-за химических свойств и сварки плавлением. Чтобы трубы расплавились, необходимо тепло.

Инструмент для гибки медных труб

Инструмент для гибки медных труб используется, если медные трубки в солнечных коллекторах сделаны из одной медной трубки. Затем медная труба изгибается в форме меандра.

Ножницы

При работе с трубами PP-R вам понадобятся специальные ножницы, которые используются для резки труб.

Стандартные инструменты

Потребуется набор инструментов из вашего стандартного арсенала инструментов, включая металлические и пластиковые молотки, измерительное оборудование, счетчики, скальпель, гаечный ключ, а также различные типы зажимов и т. Д.

Защитное оборудование

Используется на всех этапах, особенно при резке металла дисковой пилой и работе с сверлами, баннерами и т. Д.

Материалы, которые вам понадобятся для создания солнечного водонагревателя, включают:

• Обработанные деревянные доски
• Прозрачное покровное стекло
• Алюминиевый лист
• Алюминиевый L-профиль
• Алюминиевая фольга
• Медные трубки
• Изоляционный материал
• Бочки для хранения горячей воды
• Матовая краска для стекла
• Силикон
Винты для дерева и металла Обратный клапан
• Различные типы переходников, резиновых уплотнений и клапанов
• Резьба al paper
• PP-R трубы
• Лента и полиэтиленовая пленка

Этапы изготовления солнечного водонагревателя

Шаг 1

Первым шагом к созданию солнечного водонагревателя является его проектирование и изготовление деревянный каркас для солнечного бака. Одна сторона коробки должна быть наклонной, чтобы остекление лучше смотрело на солнце.

Шаг 2

На этом шаге вам нужно построить стены или боковые стороны корпуса обогревателя из фанеры. Внутренняя часть коробки должна быть покрыта такими материалами, как пенопласт, алюминий или изоляция из стекловолокна.

Step 3

Здесь вам нужно выяснить, где будет проложена сантехника, прежде чем строить коробку обогревателя. Также необходимо знать, где будет располагаться обозначенное отверстие для входящей воды и выходных труб.

Также помните, как он будет подключен к системе отопления и водопроводу.

Step 4

Чтобы сделать ваш солнечный обогреватель «сделай сам» более эффективным, необходимо изолировать трубы, чтобы уменьшить потери тепла и энергии.

Шаг 5

Последний шаг — закрыть коробку. На этом этапе есть несколько вариантов, которые эффективны для остекления, например стекловолокно, закаленное стекло и акрил.

В конечном счете, основная идея состоит в том, чтобы увеличить количество солнечного тепла через укрытие и одновременно снизить потери тепла.Закаленное стекло — довольно популярный вариант из-за идеальных для этого характеристик.

Шаг 6

Этот шаг включает определение эффективности системы и проработку этих деталей. Если вы используете старый электрический обогреватель, вам необходимо снять внешнюю оболочку и изоляцию и избавиться от старой трубопроводной арматуры, а также проверить внутреннюю часть на наличие отложений.

При необходимости очистите бак. Чтобы увеличить поглощение тепла, необходимо покрасить резервуар в черный цвет.

На этом этапе вам также необходимо установить трубопроводную арматуру, сливной клапан и клапан сброса давления.

Герметизируйте все открытые поверхности, пропустив силикон вдоль стыков и соединений, установите соединители для концентрации солнечного света, включая изоляцию или ставни наверху для защиты от потери тепла, и ваш самодельный солнечный водонагреватель готов к использованию.

Как установить солнечный водонагреватель «сделай сам»?

По сути, вы будете циркулировать воду, нагретую солнечными батареями, по непрерывному водопроводу, идущему от установленных на крыше панелей до теплообменника.

Это можно сделать с помощью насоса и снова обратно к панелям. Теплообменник представляет собой резервуар внутри резервуара, который передает тепла циркуляционной воды примерно 140 ° F в резервуар подачи охлаждающей жидкости, окружающий его.

Фитинги, вставленные в этот резервуар, позволяют установить его на линии между городским источником воды или колодцем, из которого питается ваш дом, и трубой подачи холодной воды к вашему электрическому или газовому водонагревателю.

Тем не менее, мы рекомендуем, если вы мало разбираетесь в сантехнике, то вам следует в основном получить совет от сантехника или даже нанять профессионального сантехника, который выполнит установку за вас.Это гарантирует, что все будет сделано правильно.

Могу ли я подключить солнечный водонагреватель к водонагревателю?

Да, действительно можно подключить солнечный водонагреватель к водонагревателю. По сути, вам необходимо настроить такую ​​систему для пополнения вашей горячей воды путем направления холодной воды из бака водонагревателя.

Он лучше всего работает в умеренном климате, потому что тепло обязательно должно исходить от труб, когда на улице холодно.

Могу ли я подключить солнечный водонагреватель к моей системе центрального отопления?

Да, солнечные водонагревательные системы используют солнечное излучение для нагрева воды в панели, которая часто располагается на крыше, которая, в свою очередь, обеспечивает тепло в виде горячей воды или может быть подключена к системе центрального отопления. .

В конечном итоге он будет вырабатывать электричество, которое можно использовать для питания солнечного нагревательного насоса.

Заключение

Солнечные водонагревательные системы — один из лучших способов снизить затраты на энергию, связанную с нагревом воды.
