Микрометры гладкие: Микрометры гладкие, тип МК: технические характеристики, методики поверки

Содержание

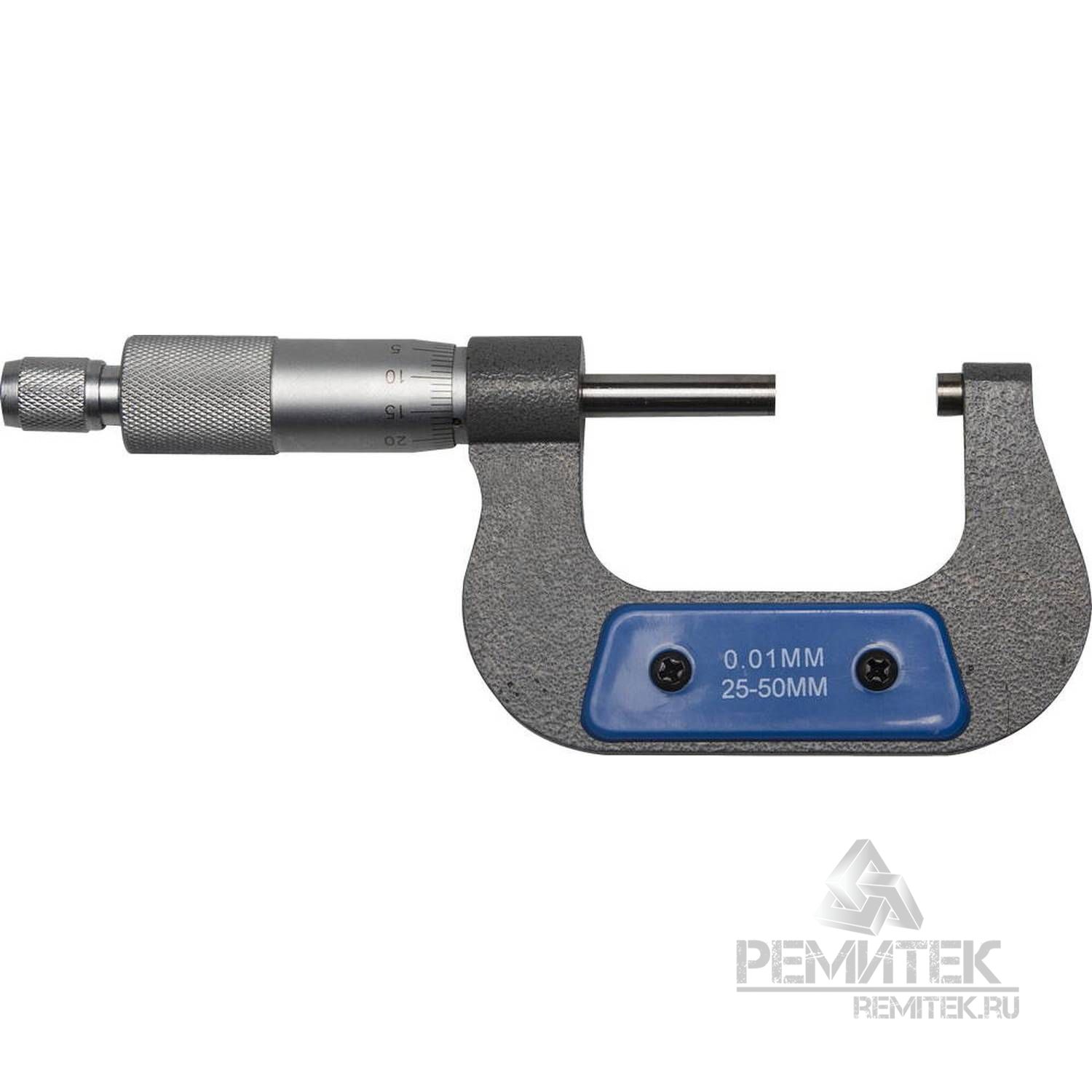

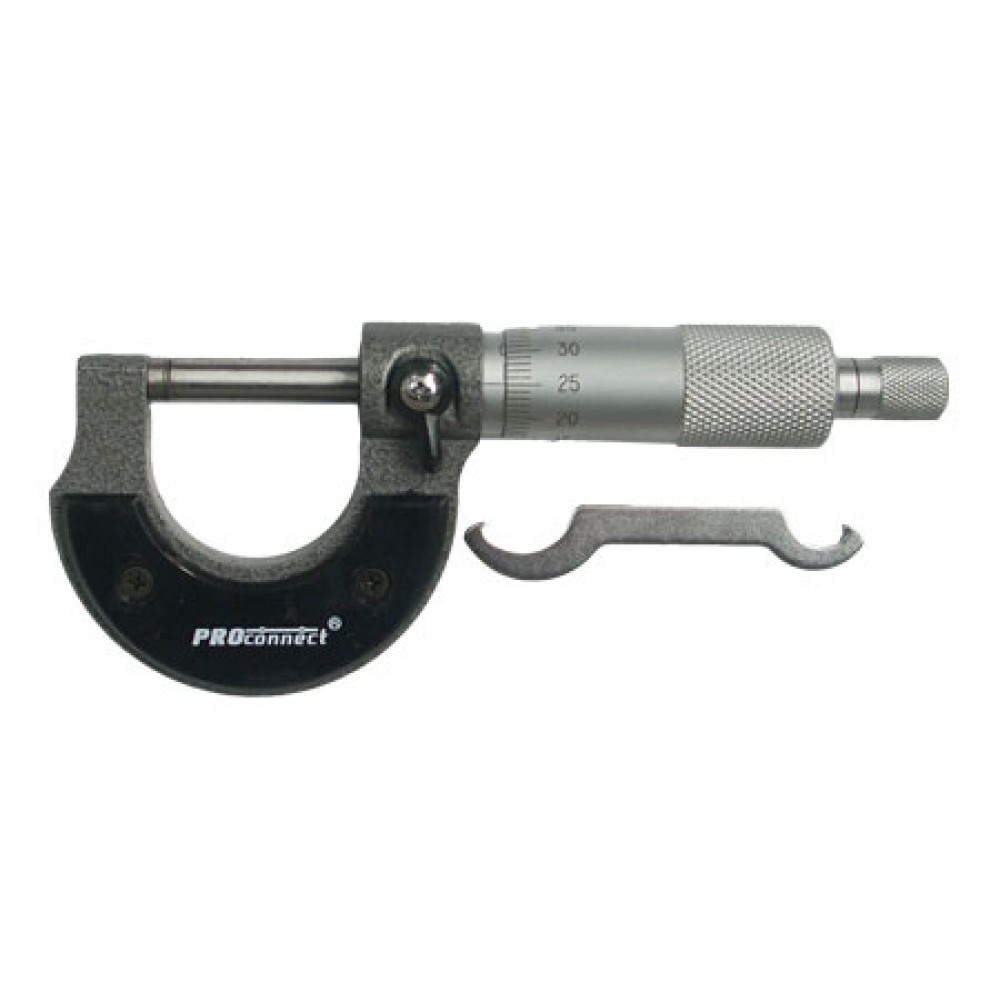

Микрометры гладкие, тип МК: технические характеристики, методики поверки

Гладкие микрометры производятся в соответствии со стандартом ГОСТ 6507-90, относятся к микрометрическому инструменту. Применяются для измерения охватываемых (наружных) размеров деталей и изделий прямым абсолютным методом.

Особенности гладких микрометров

Измеряемые размеры определяются по углу поворота барабана головки. Продольная основная шкала используется для отсчета полных оборотов винта, она расположена на неподвижной втулке, которую называют стеблем. Здесь же находится разрезная гайка. Она необходима для направления и центрирования микрометрического винта. Для облегчения подсчета есть две шкалы с шагом в 1 мм. Они смещены относительно друг друга на полмиллиметра и нанесены с обеих сторон продольного штриха на стебле. Интервал деления основной шкалы равняется шагу микрометрического винта.

Указателем отсчета по основной шкале является торец барабана. Круговой элемент с радиально нанесенными штрихами предназначен для измерения долей миллиметра.

Эта шкала имеет 50 делений, которые нанесены на конусную часть барабана гладкого микрометра. Указателем для нее служит продольный штрих на стебле.

Гладкие части винта имеют диаметр 6h9 или 8h9. Измерительные поверхности выполнены из твердого сплава.

Для настройки приборы комплектуются установочными мерами. К изделиям с диапазоном измерения в пределах 25–300 мм прилагается один эталон, соответствующий нижней границе, если выше 300 мм — два эталона. Микрометры серии МК-25 установочной мерой не комплектуются.

По точности приборы делят на два класса. В соответствии с ними устанавливается предел возможной погрешности.

Технические характеристики гладкого микрометра

Рабочие показатели прибора зависят от модификации. Рассмотрим основные технические характеристики изделий серий 25–200:

Модель

Предел погрешности для 1 и 2 класса

Диапазон измерений в мм

Вылет скобы

МК-25

± 2,0 и ± 4,0 мкм

0–25

не менее 16,5 мм

МК-50

± 2,5 и ± 4,0 мкм

25–50

не менее 29 мм

МК-75

± 2,5 и ± 4,0 мкм

50–75

не менее 41,5 мм

МК-100

± 2,5 и ± 4,0 мкм

75–100

не менее 54 мм

МК-125

± 3,0 и ± 5,0 мкм

100–125

не менее 66,5 мм

МК-150

± 3,0 и ± 5,0 мкм

125–150

не менее 79 мм

МК-175

± 3,0 и ± 5,0 мкм

150–175

не менее 91,5 мм

МК-200

± 3,0 и ± 5,0 мкм

175–200

не менее 104 мм

Методика поверки гладкого микрометра

Поверка регламентирована стандартом МИ 782-85 и ГОСТ 6507-78. Применяется для приборов серий МК, МТ, МЗ, МЛ, МГ и МП. Методика включает следующие шаги:

  • внешний осмотр прибора;
  • опробование;
  • определение или контроль метрологических характеристик.

По результатам приборы допускаются к эксплуатации и получают соответствующую отметку в паспорте. В противном случае изделия отправляются в ремонтную мастерскую или списываются и изымаются из обращения.

ООО НТЦ Эксперт — Неразрушающий контроль. Аттестация лабораторий и специалистов неразрушающего контроля, производство, поставка и метрология средств НК



Микрометр — инструмент для измерения внешних размеров деталей с высокой точностью. Микрометр представляет из себя рамку из нержавеющей высоколегированной инструментальной стали. На рамке находится подвижный винт, который перемещается за счет вращения в гайке. Измеряемая деталь зажимается между неподвижным уступом в рамке и винтом. Отсчет ведется по шкале, показывающей количество полных оборотов винта и их доли. При таком методе измерения точность составляет 2 мкм.

Микрометр применяется для точного определения сечения мелких деталей и листовых материалов. Выпускаются микрометры нескольких типов: гладкие, рычажные и электронные.

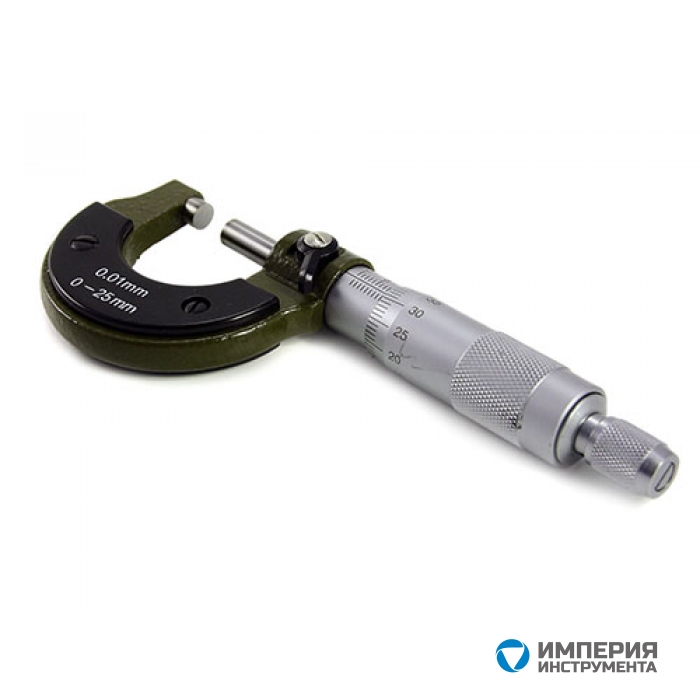

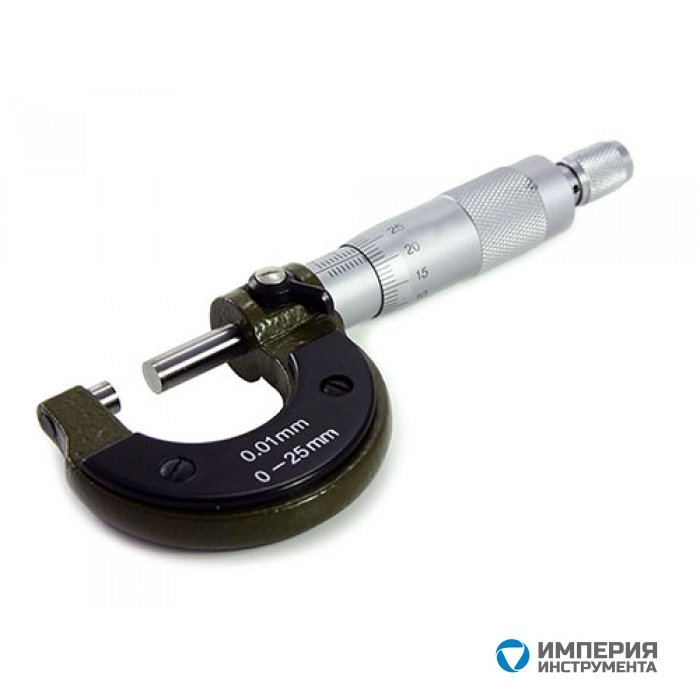

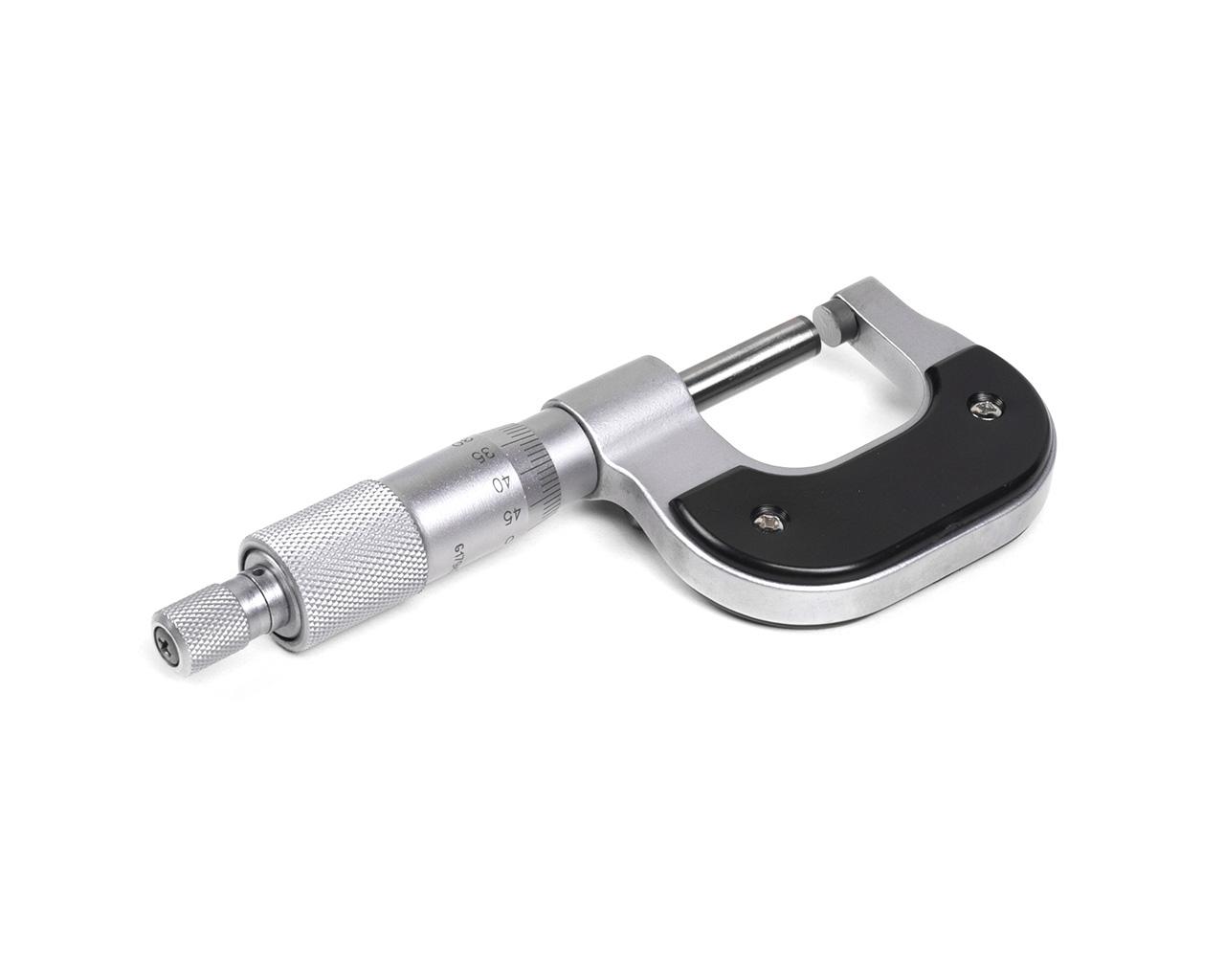

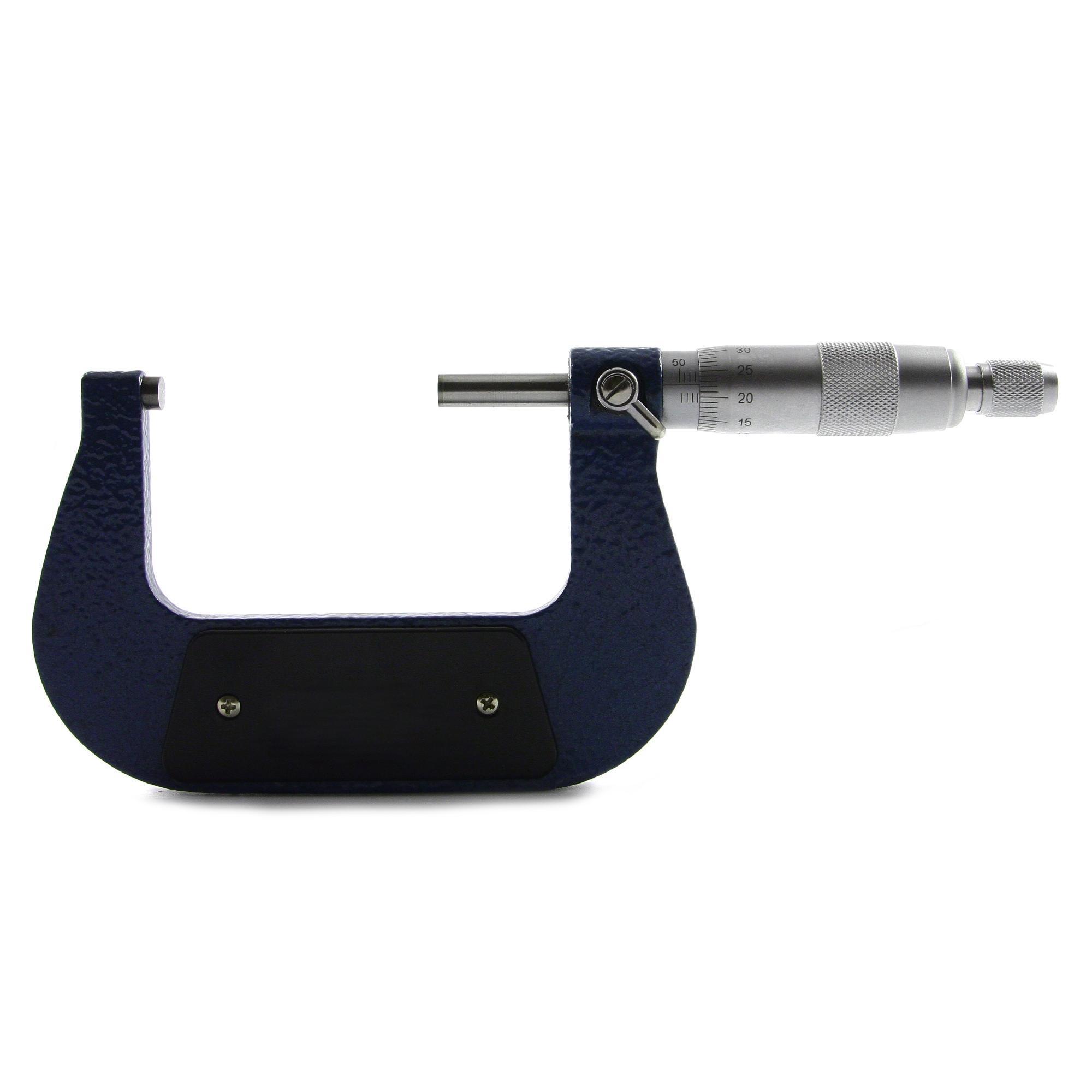

Микрометры гладкие тип МК

Микрометры изготовлены в соответствии с ГОСТ 6507-90 и внесены в Госреестр за № 41287-09. По заявке на микрометр может быть выдан сертификат о калибровке собственной метрологической службы. Поверка микрометров типа МК регламентирована методикой МИ 782-85. Протокол поверки микрометра можно скачать здесь. Подробная информация о поверке микрометров здесь.

Основные технические характеристики приведены в таблице:

Параметры МК-25 МК-50 МК-75 МК-100 МКЦ-25 МКЦ-50
А, мм 9 14 14,5 15 6
8
В, мм 3 3 3 3 3,5 3,5
С, мм 28 38 49 60 24 32
L, мм 32 57 82 107 32 57
Диапазон измерений, мм 0-25 25-50 50-75 75-100 0-25 25-50
Значение отсчета, мм 0,01 0,01 0,01 0,01 0,001 0,001
Погрешность, +-мм 0,002 0,002 0,002 0,002
0,002		 0,002
Отклонение от плоскостности измерительной поверхности пятки, в интерференционных полосах, шт 2 2 2 2 2 2
Отклонение от плоскостности измерительной поверхности микровинта, в интерференционных полосах, шт 2 2 2 2 2 2
Отклонение от параллельности плоских измерительных поверхностей, в интерференционных полосах, шт 2 3 3 4 2 2
Отклонение длины установочной меры от номинального значения, +-мкм 0,5 0,5 0,8 0,8 0,5 0,5
Кол-во шт в упаковке 50 50 30 25 40 30
Вес упаковки, кг 14 20 21 21 24 21

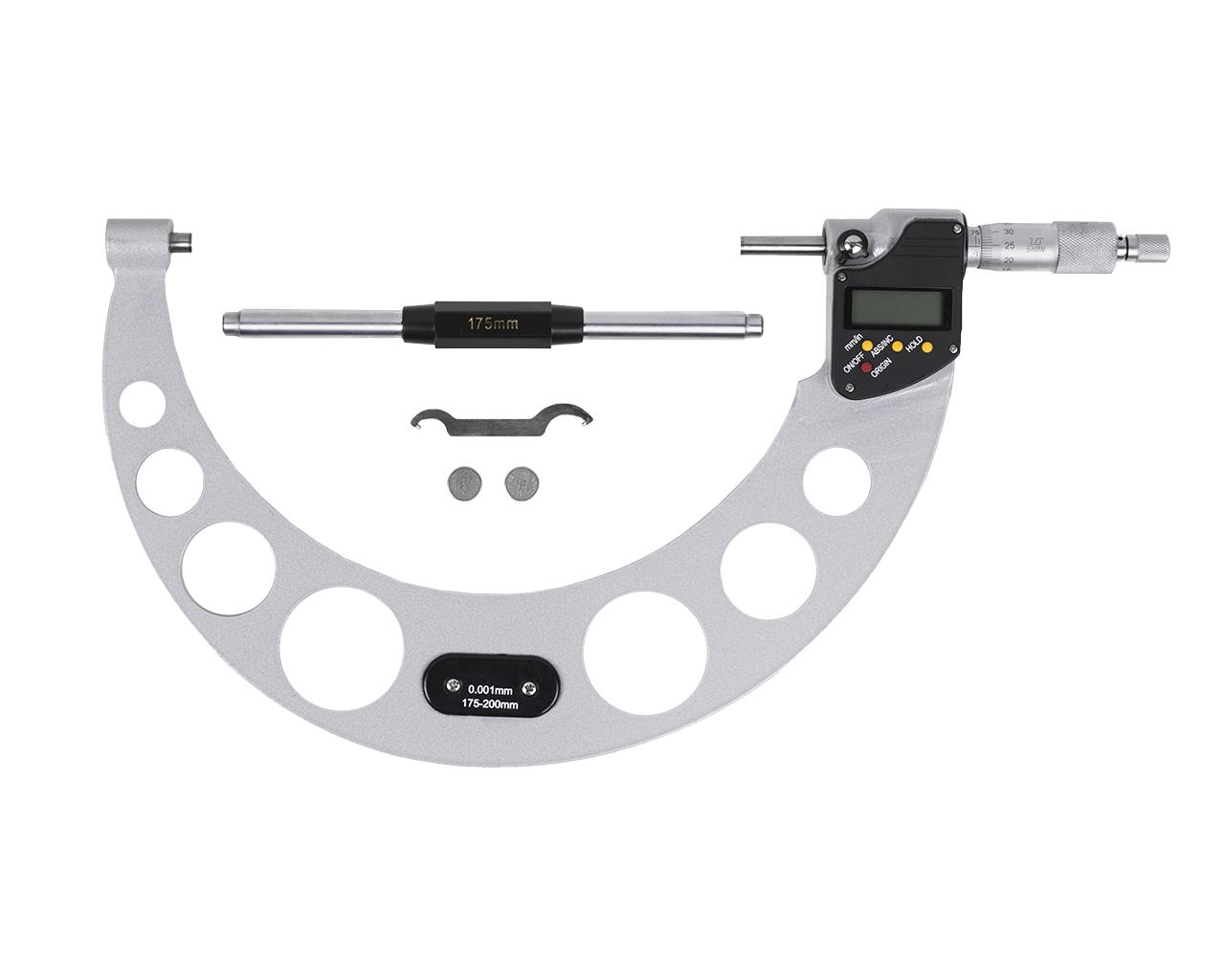

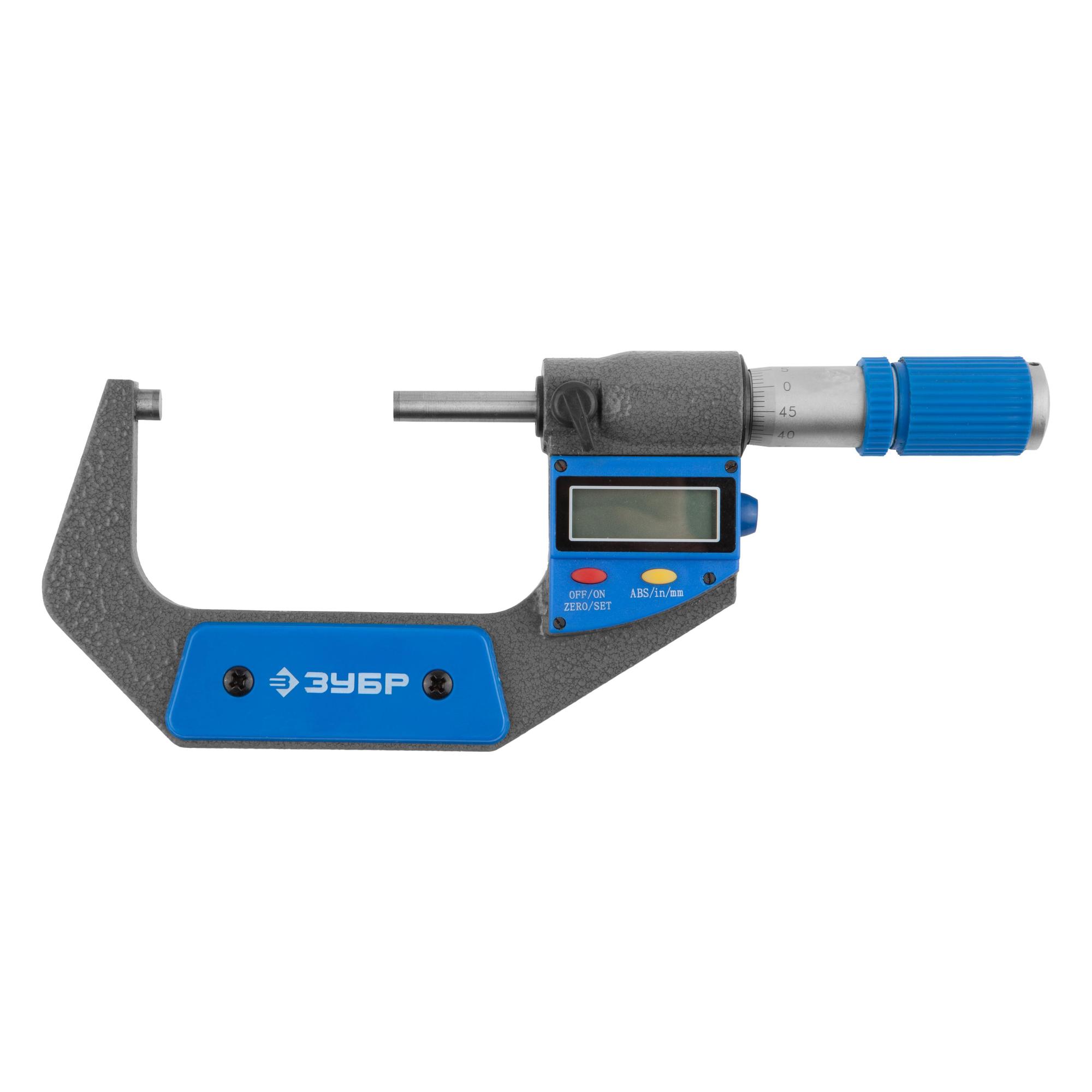

Микрометры гладкие электронные тип МКЦ

Электронные микрометры МКЦ, соответствуют ГОСТ 6507-90 и внесены в Госреестр под № 41287-09. Микрометры типа МКЦ снабжены цифровым индикатором, повышающим точность и удобство пользования.

Основные технические характеристики приведены в таблице:

Модель МКЦ 25 МКЦ 50 МКЦ 75 МКЦ 100
Диапазон измерений, мм 0-25 25-50 50-75 75-100
Погрешность измерений, мкм ±2,0 ±2,0 ±2,0 ±2,0
Габариты, мм 170х27х65 190х27х95 215х27х95 240х27х110

Видео урок как пользоваться микрометром
