Какие кабели и провода использовать для проводки в квартире


В продаже имеются разнообразные провода, различающиеся по материалу, сечению, маркировке, конструкции и цвету.

При прокладке электросистем необходимо решить первоочередной вопрос – какой кабель использовать для проводки в квартире, чтобы обеспечить безопасность и надежность проложенных электрических коммуникаций.

Согласитесь, выбор подходящего проводника – задача не из легких. Мы постараемся вам помочь, и предлагаем ознакомится с подробной классификацией кабелей и спецификой подключения электрооборудования.

Содержание статьи:

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

  1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
  2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления и подбора кабельной продукции.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

  • Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
  • Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
  • Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Важнейшие характеристики кабельной продукции

При приобретении изделий, использующихся для прокладки электрокоммуникаций, важно учитывать перечисленные ниже особенности.

Материал и конструкция кабеля

В ассортименте можно встретить элементы проводки с использованием медных и алюминиевых жил. Хотя последние стоят дешевле, изделия из меди более надежны: у них выше показатель проводимости тока и ниже – сопротивления, к тому же, проводники из этого металла медленнее нагреваются.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долгое время.

Исходя из таких характеристик, действующие документы(ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3) предписывают для устройства проводки в квартирах использовать исключительно медные кабели и провода.

Хотя алюминиевые изделия широко применяются в промышленности, их использование для проводки электросетей в жилых помещениях запрещено правилами устройства электроустановок

По конструкции провода могут иметь одну либо несколько жил. Однопроволочный элемент представляет собой монолитный проводник, окруженный изоляционной оболочкой. Такое изделие удобно и просто монтируется, к тому же оно стоит дешевле многопроволочного.

Галерея изображений

Фото из

Устройство электропроводки в новостройке

Подключение электроустановочных изделий

Зачистка токоведущей жилы от изоляции

Сечение одно- и многопроволочных проводов

Варианты однопроволочных проводов

Сложные трассы электропроводки

Методы соединения проводов

Скрутки однопроволочных проводов

В то же время кабели этой конструкции, особенно большого сечения, более жестки и часто ломаются при перегибах. Из-за этих особенностей специалисты отдают предпочтение пластичным многожильным изделиям.

Такие модели хорошо переносят скручивания, изгибы, повороты, благодаря чему они подходят для прокладки любых электросетей.

Для подключения проводов, имеющих многопроволочные жилы, к электроаппаратуре (клеммникам выключателей, розеток) необходима оконцовка или дополнительная опрессовка наконечниками

Однако при острой необходимости для проводки под штукатурку допускается применение одножильного медного изделия, поскольку отделочный материал обеспечивает дополнительную защиту.

Подробнее о сечении кабеля

Этот показатель, измеряемый в квадратных миллиметрах, отражает пропускную способность тока. У кабельного изделия из меди один мм2 способен пропустить ток в 8-10 ампер, тогда как у алюминиевого максимальный показатель равен только 8А.

Сечение кабеля не нужно путать с его диаметром. Если последнюю характеристику можно измерить штангенциркулем или даже линейкой, то площадь сечения рассчитывается по специальной формуле, одной из переменных которой является диаметр

Чтобы обеспечить безопасную работу электросети, лучше подбирать проводники с большей пропускной способностью.

Благодаря этому жила не нагревается выше допустимой нормы, что защищает изоляцию от расплавления. Запас сечения также важен, поскольку скрытая под штукатуркой проводка слабо охлаждается.

В то же время не рекомендуется брать кабель, номинал которого намного выше расчетного (например, 4 вместо 2.5 мм2). В этом случае необходимо применять рассчитанную на основе данного показателя защиту проводки, то есть требуются автоматы и УЗО большей мощности.

Для проводки электросетей в квартире обычно используется несколько разновидностей кабелей. Наиболее тонкие применяются для организации освещения, средние подходят для розеток, а самые толстые для подключения электроплит

В идеале сечение должно соответствовать маркировке, указанной на бирке кабельного изделия, однако фактический показатель часто имеет меньшее значения.

Небольшие расхождения допустимы, поскольку при сертификации обращается внимание на сопротивление, а не на сечение. Существенные же расхождения в цифрах свидетельствуют о браке.

При выборе и нужно руководствоваться ПУЭ 7.1.34, при этом каждую линию проводки требуется рассчитывать отдельно, учитывая предполагаемую нагрузку.

Однако в большинстве случаев допустимо руководствоваться практическим опытом в устройстве электропроводки. На основании многочисленных наблюдений и проведения расчетов в устройстве электропроводки зачастую используются кабели со следующим сечением:

Галерея изображений

Фото из

В устройстве групп освещения в городских квартирах и загородных домах чаще всего применяется кабель сечением 3×1,5мм². Для защиты проводки веток освещения ставят автоматы А10.

Максимальная мощность обычно не превышает 4,1 кВт

Для организации групп штепсельных розеток, устанавливаемых для питания бытовой техники, электропроводку прокладывают кабелем с сечением 3×2,5мм². Автомат им нужен на 16А. Максимальная мощность после традиционно не выше 5,9 кВт

Питание мощных потребителей: холодильника, электроплиты, электрической духовки устраивают путем прокладки отдельных линий кабелем 3×6мм². Автомат им нужен на 32А, максимальная мощность 10,1 кВт

В квартиру или частный дом электропроводку вводят кабелем с сечением минимум 3×6мм². Однако лучше использовать кабель сечением 3×10мм² с запасом на увеличение мощных приборов

Сооружение системы освещения в квартире

Прокладка линий для штепсельных розеток

Устройство проводки для мощных потребителей

Ввод электрики в квартиру

Толщина жильной изоляции

Любой проводник, применяемый в многожильном либо одножильном кабеле, окружен изоляцией, для которой используется ПВХ или другие виды пластика (они могут быть обычными либо иметь пониженную горючесть и дымообразование).

Толщина изоляции регулируется соответствующими ГОСТами: для бытовых кабелей, рассчитанных на напряжение до 660 В, с сечением 1.5 и 2.5 квадратным миллиметров норматив предусматривает использование изоляционного слоя в 0.6 мм.

Чтобы не ошибиться, лучше покупать кабели известных марок, предлагаемых в авторитетных специализированных магазинах.

Толщина оболочки кабеля

Внешняя оболочка формирует целостный кабель, фиксируя и оберегая находящиеся внутри изолированные проводники.

Как и жильная изоляция, она обычно выполняется из различных видов пластика (ПВХ, сшитый полиэтилен, полимер с пониженной горючестью), но имеет большую толщину.

По принятым правилам, слой защитной оболочки одножильных кабелей равен 1.4 мм, а многожильных – 1.8 мм, на практике толщина подобных изделий может незначительно варьироваться в меньшую сторону.

Все компоненты квартирной проводки, даже если их предполагается использовать для участков с минимальной мощностью, должны быть сделаны из кабелей, имеющих защищенные провода и целостную оболочку.

Двойная изоляция позволяет максимально предохранить электросеть от повреждений и обеспечивает безопасность людей, помогая избежать поражения током.

Правила чтения маркировки кабеля

На оболочке кабеля, применяемого для электромонтажа в жилом помещении, содержится вся необходимая для выбора изделия информация. Надпись, которая должна быть четкой и хорошо читаемой, пропечатывается или выдавливается в процессе изготовления продукции.

Основные сведения об определенном виде кабельной продукции наносятся по всей длине изделия, на небольшом расстоянии друг от друга

Вот некоторые обозначения.

Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:

  • П – провод либо изоляция из полиэтилена;
  • В – поливинилхлоридная (ПВХ) изоляция;
  • К – контрольный кабель;
  • Р – изоляция из резины.

Вторая буква обозначает материал, из которого сделана оболочка жилы:

  • В – ПВХ-изоляция;
  • Р – резиновая оболочка;
  • П – полиэтиленовая изоляция.

Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:

  • нг – изоляция кабеля имеет пониженную горючесть;
  • Шв — защитный герметичный провод; ПВХ-шланг;
  • LS – при плавление провода выделяется мало дыма;
  • Бб – защитная оболочка, состоящая из двух стальных лент;
  • Э — экранированный кабель;
  • Б — бронированный провод;
  • з — кабель с заполненными промежутками между проводниками;
  • П – плоский провод;
  • Г — кабель, имеющий повышенную гибкость;
  • ОЖ – однопроволочная жила.

Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.

Маркировка может содержать также следующую важную информацию:

  • наименование изготовителя;
  • год выпуска;
  • число жил;
  • сечение;
  • напряжение (номинал).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0.66 кВ 3х1.5.

Что расшифровывается как трехжильный негорючий (нг) гибкий (Г) медный кабель с тремя однопроволочными жилами (ож), сечение которых составляет 1.5 кв мм. Кабель рассчитан на номинальное напряжение в 660 В, и имеет изоляцию и оболочке из ПВХ-пластика (ВВ).

Дополнительная информация по маркировке кабелей и проводов представлена в .

Цвета кабельных жил

Провода могут быть либо равномерно цветными или иметь одномиллиметровую полосу на оболочке вдоль проводки.

Проводники в кабеле имеют различную расцветку. Это значительно облегчает процесс подсоединения элементов, что важно при проведении электромонтажных работ

Расшифровка :

  • Красные, коричневые, белые провода, как правило, используются в качестве фазы (на схемах обозначается как L).
  • Синие провода обозначают ноль (N).
  • Зеленые или зелено-желтые жилы, которые наносятся на план буквами PE, всегда соответствуют заземлению.

Подобная цветовая специфика значительно облегчает электромонтажные работы.

Упаковка и сертификаты соответствия

Существует два вида стандартной упаковки для электропроводки. Предназначенные для розничной продажи в строительных и других специализированных магазинах кабели наматываются на бухты.

Продукция, предлагаемая оптовикам, строительным организациям и другим крупным потребителям, упаковывается в барабаны.

К любой упаковке кабельной продукции в обязательном порядке прилагается бирка, которая может иметь разный цвет, форму и вариант крепления

Вне зависимости от тары, к изделиям крепится бирка с описанием, которое включает в себя:

  • название завода либо фирменный товарный знак;
  • марку кабельной продукции;
  • дату изготовления;
  • ГОСТ или ТУ, согласно которым выпущено кабельное изделие;
  • число отрезков с обозначением длины;
  • номер барабана;
  • вес проводника;
  • знак соответствия;
  • отметку контролера.

При покупке кабеля целой бухтой размером в 100 м бирка вручается вместе с продукцией. При приобретении электропроводки куском – ярлык предоставляется продавцом для просмотра.

Качество кабеля подтверждается специальными документами. Продукция должна иметь сертификат пожарной безопасности и сертификат соответствия, подтверждающий возможность применения данного вида кабеля для определенных электромонтажных работ.

В документе, относящемся к тому или иному виду изделия, должен быть указан ГОСТ или ТУ, а также прописан срок действия. Продавцы обязаны предъявить сертификат для ознакомления по первому требованию покупателя.

Внешнее состояние кабельной продукции

При покупке электропроводки следует также обращать внимание на внешний вид изделий. Лучше избегать продукцию, имеющую наружные повреждения: выраженные перегибы, сдавленности, помятости.

Подобные неисправности могут сигнализировать о внутренних проблемах: проводники с внешними дефектами могут иметь обрывы или быть замкнутыми друг на друге. Чтобы не ошибиться с выбором, желательно тщательно осмотреть электропровод в магазине, а уже затем оплатить покупку.

Существующие разновидности изделий

Сложно однозначно ответить на вопрос, какие провода и кабели нужны для осуществления проводки в жилых помещениях квартиры, поскольку для проведения подобных работ требуются различные виды подобных изделий.

Согласно действующим правилам безопасности, все домашние приборы и розетки должны иметь заземление. Поэтому в квартирах повсеместно протягивается трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для контура освещения, на который падает наименьшая нагрузка электросетей, подойдет кабель сечением 1.5 мм2. Для него достаточно предусмотреть автоматический выключатель в 10 А (2.3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2.5 кв. мм, способные выдержать ток до 27 А и мощность 5.9 кВт.

Однако не следует нагружать линию до подобных пределов: для корректной работы необходим запас, составляющий треть от планируемой нагрузки. В данном случае понадобится выключатель, рассчитанный на 16 А (3.6 кВт).

Если планируется (варочной поверхности), необходимо проложить кабель сечением 6 кв. мм для мощности до 10.1 кВт.

В этом случае важно , предназначенный для электрического тока в 32 А (напряжение 7.3 кВт).

При выборе параметров вводного кабеля в квартиру важно учитывать мощность, выделенную на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм.

Популярные разновидности электропроводки

Среди часто используемых видов продукции для электромонтажа можно выделить две распространенные модели: ВВГ и NYM.

Галерея изображений

Фото из

Провод для выполнения электромонтажа

Электрический шнур для слаботочных линий

Провод для уравнивания потенциалов

Кабель для подключения мощных приборов

Вариант #1 — кабель ВВГ

Наиболее популярное изделие отечественного производства, которое часто применяется для выполнения в квартире электромонтажных работ. Кабель относится к небронированным гибким силовым проводам.

Он может состоять из 1-5 медных жил, сечения которых варьируются от 1,5 до 240 кв. мм. Проводники, которые могут иметь круглую, треугольную и плоскую форму, окружены поливинилхлоридной изоляцией и общей оболочкой.

Кабель ВВГ имеет несколько модификаций:

  • ВВГ – основной тип, характеристики которого приведены выше.
  • ВВГнг – кабель силовой, имеющий внешнюю оболочку и изоляцию жил, сделанную из негорючего поливинилхлорида.
  • ВВГнг-LS – проводка, жилы которой имеют негорючую самозатухающую изоляцию, а оболочка обладает низким показателем выделения дыма.
  • ВВГнг FR-LS – негорючий кабель с малой задымленностью, имеющий дополнительную защиту от огня, выполненную из слюдяной ленты.

Хотя обычный ВВГ стоит дешевле, его оболочка не имеет огнестойких свойств и выделяет при горении много дыма. Эти изделия также не подходят для пучковой прокладки, тогда как негорючие изделия монтируются в пучках, благодаря чему в гофрах, трубах или шурфе можно одновременно прокладывать несколько кабельных линий.

Один и тот же вид продукции (например, кабель ВВГнг), выпускаемый различными предприятиями, может иметь незначительные отличия внешнего вида и технических характеристик

Исходя из перечисленных выше причин, для проводки электросетей в квартире лучше брать надежные и практичные изделия марок ППГнг-HF и ВВГнг-LS, наиболее безопасные в бытовых эксплуатационных условиях:

Галерея изображений

Фото из

Кабельная продукция с маркировкой ВВГнг-LS

Горящий и выделяющий токсины кабель

Кабель с безгалогенной изоляцией ППГнг-HF

Продукция ВВГнг для укладки в штробы и технических помешщений

Вариант #1 — кабель NYM

Это изделия из меди, изготовляемый на российских заводах по немецкой лицензии. Кабель соответствует как отечественным ГОСТам, так и нормам европейского стандарта.

По основным характеристикам модель совпадает с показателями кабеля ВВГнг; она также рассчитана на номинальное напряжение 0.66 кВт.

В продаже имеется однопроволочный многожильный кабель NYM с сечением 1.5-10 мм2 и многопроволочный, сечение которого превышает 16 мм2.

Для негорючести изделия между поливинилхлоридной оболочкой изделия и изолированными тем же пластиком жилами (1-5) помещается резиновый наполнитель.

Провода NYM и ВВГнг имеют оболочку, сделанную из плохо горящего полимера, благодаря чему изоляция склонна к самозатуханию. Еще один плюс: при горении оболочки выделяется небольшое количество дыма, не содержащего опасных компонентов

Кабели ВВГнг и NYM обладают схожими характеристиками.

К числу их достоинств можно отнести:

  1. Качественное исполнение. Все компоненты проводки (изоляция, жилы, оболочки) соответствуют принятым ГОСТам, благодаря чему продукция отличается надежностью и долговечностью.
  2. Высокая пожаростойкость и безопасность. Отвечающие всем требованиям кабели безупречно работают под прописанной нагрузкой, а особо прочная изоляция позволяет производить пучковую прокладку без риска возгорания при взаимодействии жил.
  3. Легкая разделка и удобный монтаж. Упаковка кабеля круглой формы позволяет комфортно производить монтаж, не допуская перекруток при прокладывании сетей. При этом проводку можно уплотнять на выводе.

Еще одним плюсом является большой ассортимент подобных моделей, различающихся как по техническим характеристикам, так и по цене.

Тонкости подключения электрообрудования

У владельцев квартир часто возникает необходимость подключения к силовой розетке крупных агрегатов бытовой техники, например, электрической плиты или .

Для этих целей предназначаются гибкие провода, при этом следует учитывать пункт 2.1.48 ПУЭ 7, согласно которому можно брать лишь продукцию, назначение которой обозначено в стандартах и техусловиях.

Например, чтобы подключить варочную панель, следует подобрать провод, в сертификате которого есть упоминание о подобном применении данного изделия.

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

  1. Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
  2. Изделие создает опасность пожара: из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
  3. ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Выводы и полезное видео по теме

В предлагаемом ролике представлена детальная информация по выбору изделий для организации электропроводки в жилых помещениях:

Несмотря на большое разнообразие выпускаемой продукции, подобрать необходимый материал для прокладки электрических коммуникаций довольно легко. Нужно тщательно читать маркировку, бирки и сертификаты изделий, обращать внимание на технические характеристики и качество кабеля.

Поделитесь с читателями вашим опытом проведения проводки в квартире, расскажите, какой кабель вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

Рекомендации, какой провод использовать для проводки в доме


Соорудить домашнюю электросеть невозможно без электрического кабеля. Однако для обустройства жилья мало его правильно установить, нужно еще грамотно подобрать подходящий тип. А для этого надо знать, какие характеристики влияют на выбор. Согласны?

Мы расскажем, какие типы изделий предлагает современный рынок и какой провод использовать для проводки в доме. Познакомим с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки электролиний. Обозначим, на что следует ориентироваться покупателям и самостоятельным электромонтажникам.

Представленную к ознакомлению информацию с целью оптимизации восприятия мы дополнили схемами, фото-подборками, видео-рекомендациями.

Содержание статьи:

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

  • однопроволочные сплошные;
  • многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Галерея изображений

Фото из

Выбор проводов для устройства проводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрозаряда много- и однопроволочные провода практически не отличаются. Выбирают в основном, ориентируясь на прочность и гибкость жилы

В немалой степени на выбор кабеля по числу проволок оказывает опыт начинающего электрика в удалении изоляции. Однопроволочный вид неумелыми руками можно сразу «перекусить»

Многопроволочные провода даже в составе кабеля значительно гибче, чем однопроволочные. Их проще прокладывать в труднодоступных местах и на участках трассы с многочисленными изгибами. При этом их практически невозможно повредить

Однопроволочные провода используют там, где не предполагается проводить модернизацию сети, подключать дополнительные линии и ремонтировать сеть. Жила из одного провода после нескольких изгибов может банально сломаться

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, в формировании соединений все же учитывается способность и неспособность жил много раз гнуться без повреждений

Одну проводящую ток проволоку скрутками соединяют только опытные электрики. Подобный вид соединения не предполагает возможности раскрутить и переделать узел

Провод с токоведущей жилой из одной проволоки проще зачистить и завести в клемму, что особенно привлекательно для неопытных домашних мастеров. Однако можно приобрести соединитель, надежно фиксирующий все составляющие многопроволочной жилы или использовать наконечник, опрессовывающий все составляющие перед соединением

Устройство проводки жилого объекта

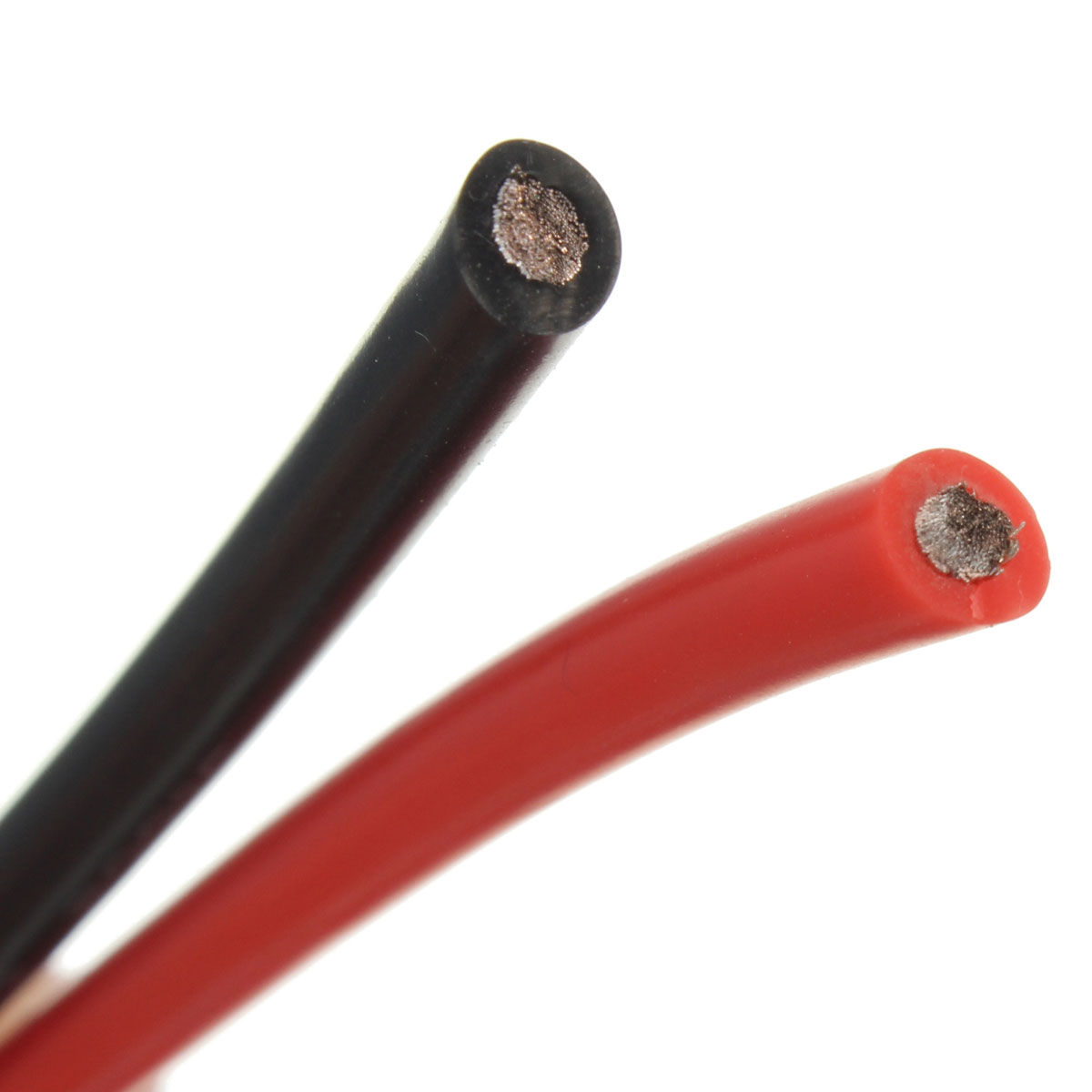

Много- и однопроволочные провода

Удаление изоляции с провода стриппером

Зачищенные от изоляции многопроволочные провода

Вариант соединения одно- и многопроволочных проводников

Способы соединения одно- и многопроволочных видов

Скрутки как способ соединения токоведущих жил

Соединение проводов с применением клемм

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

  • резины;
  • полиэтилена;
  • ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и , имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе .

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает , применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

  • «п» – указывает на плоский тип сечения;
  • «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
  • «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм2, при обустройстве частного дома изделие в 6 мм2. Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Галерея изображений

Фото из

Кабель с маркировкой ВВГнг-LS

Процесс горения изоляции кабеля

Кабель с маркировкой ППГнг-HF

Запрещенный для жилья кабель ВВГнг

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм2, максимальное – 16 мм2.

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

  • наружная оболочка выполнена из поливинилхлорида;
  • внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм2. Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

  • наружная оболочка призведена из ПВХ-пластиката;
  • внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм2 до 240 мм2. В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К» – контрольный;
  • «П» – плоский;
  • «М» – монтажный;
  • «Ш» или «У» – установочный;
  • «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

  • «П» – изоляция сделана из полиэтилена;
  • «В» или «ВР» – оплетка выполнена из резины;
  • «Пв» – применен вулканизирующий полиэтилен;
  • «Пс» – использован самозатухающий полиэтилен;
  • «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим применением проводов лучше еще раз вспомнить теорию, посмотрев полезные видеосюжеты.

Видео #1. Как правильно выбрать провод:

Видео #2. Совет мастера, какой провод для дома лучше:

Ценовой диапазон представленных в продаже электрокабелей довольно широк. Но в этом вопросе не стоит экономить. Заниженная цена может указывать на то, что при производстве кабельного изделия были задействованы материалы низкого качества либо же провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных проводников многие из них задействуют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а разнятся лишь рабочими характеристиками.

У вас есть полезные рекомендации, которые вы хотите сообщить посетителям сайта и нам? Возникли вопросы при ознакомлении с информацией? Пишите, пожалуйста, комментарии в блоке ниже текста статьи.

Какой кабель использовать для проводки в квартире?

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?



Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.


МЕДЬ ИЛИ АЛЮМИНИЙ



Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 “В зданиях следует применять кабели и провода с медными жилами”

СП 31-110-2003, п. 14.3 “Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.”



ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS



ППГнг-HF



В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.
В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.



СЕЧЕНИЕ КАБЕЛЕЙ



При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34. , в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.квДля групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.квНа группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.квНа питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.



ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ



Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

“Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)”

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Есть что добавить ?? – оставляйте комментарии!

Как правильно выбрать провод для электропроводки?

Для начала разберемся с основными понятиями. Электрическая сеть предназначена для передачи и распределения электрической энергии. В зависимости от исполнения и назначения сети имеют разные названия (воздушные, кабельные). В данный момент нас интересует электрическая проводка. Итак, силовая и осветительная распределительная сеть, расположенная внутри зданий или по наружной поверхности стен, а так же дворов и прочих прилегающих территорий называется электропроводкой. Сеть прокладывается с помощью изолированных проводов или кабелей с максимальным сечением до 16мм2, напряжением до 1000 В. Есть два основных вида проводки: открытая (проложенная по поверхности стен, потолков) и скрытая (проложенная внутри   перекрытий, балок, стен).

К замене электропроводки в помещениях стоит подходить максимально ответственно и внимательно, чтобы избежать нежелательных последствий в связи с ошибками в выборе проводов. Выбор кабеля для электропроводки — это не тот случай, когда нужно пытаться экономить. Ведь некачественный провод, изготовленный с отклонениями от технического процесса, может привести к замыканиям, пожару, потере имущества и прочим неприятностям.

Эта статья расскажет и поможет разобраться в основных характеристиках, по которым в дальнейшем будет сделан выбор — сечении, материалах и прочих немаловажных факторах.

Выбор материала

Первое, на что стоит обратить внимание при выборе кабеля (провода) — это материал из которого он изготовлен. Варианта тут два — медь и алюминий. Расхождения мнений тут быть не может — все специалисты единогласно рекомендуют использовать именно медь при монтаже проводки в жилых, коммерческих и производственных помещениях. По сравнению с алюминием у меди много преимуществ. Она меньше подвержена коррозии и имеет большую проводимость, да и просто более надежна в эксплуатации. Алюминий, конечно, поможет сэкономить — это более дешевый материал. Но на этом его плюсы заканчиваются. По сравнению с медью он более хрупкий, имеет свойство ломаться в местах сгиба и даже крошиться. При контакте с воздухом алюминий быстрее окисляется, на нём образуется окисная пленка, которая плохо проводит ток, искрит, и может привести к замыканию. Думаю после прочтения всего вышеперечисленного сомнений в выборе остаться не должно. Экономить на безопасности в данном случае бессмысленно и недальновидно.

Выбор сечения кабеля

Итак, после того как мы определились с материалом, перейдём к выбору правильного сечения провода. При выборе сечения нужно исходить из принципа — чем больше напряжения будет на сеть, тем больше должно быть сечение кабеля. Очевидно, что нагрузка на квартиру и загородный дом или , тем более, производственное помещение будет значительно различаться. Для электропроводки квартиры используйте медные провода с сечением от 1.5 мм до 2.5 мм.

В загородном доме с большими площадями можно использовать провода с сечением от 4 до 6 мм. Если вы по каким-то причинам выбрали не медный провод, обязательно учитывайте, что при том же сечении жилы алюминиевые провода выдерживают меньшую нагрузку, то есть нужно брать провод с большим диаметром. В случае если сечение выбрано меньше, чем необходимо, провод будет постоянно греться, контакты будут гореть,  возможно, появление неприятностей в распределительных коробках, так как в  результате сильного нагревания проводов свойства изоляции ослабеют, и может произойти короткое замыкание. Поэтому, при выборе сечения провода выберите сечение с запасом, чтобы в случае увеличения нагрузки уменьшить вероятность перегревания кабеля. Расчет сечения кабеля необходимо доверить специалисту.

Изоляция

Каждый провод состоит из жил (от 2 до 4). Лучше всего обеспечивают безопасность сети трехжильные провода. Изоляцию лучше выбирать двойную по простой причине, если первый слой изоляции придет в негодность, его функции возьмет на себя второй.

Основные марки кабеля

Итак, осталось выбрать марку кабеля. Есть несколько основных марок, используемых при монтаже:

NYM — медный провод, состоящий из однопроволочных жил, имеет изоляцию и оболочку из ПВХ и промежуточный заполнитель. Сам кабель круглой формы, очень удобен в использовании и монтаже за счет мягкости и простоты разделки.

ПВС — многопроволочный кабель круглой формы. Легко гнется. Состоит из скрученных отожженных медных жил с ПВХ изоляцией. Внешняя оболочка выполнена из этого же материала. Рекомендуется использовать этот вид провода не для прокладки электропроводки в комнатах, а в качестве сетевого провода для бытовых приборов. Монтаж данных проводов рекомендуют проводить в диапазоне температур от + 15 до + 40 по Цельсию. Однако есть некоторое неудобство, связанное с тем, что многопроволочные жилы рекомендуется облуживать для присоединения к клеммам электроустановочных изделий.

ВВГ — силовой кабель, в основном используется для монтажа проводки в загородных домах. Состоит из медных, однопроволочных жил с ПВХ оболочкой, с внешней изоляцией из того же материала. Форма кабеля круглая или плоская, он компактен, и хорошо укладывается в штробы и кабельные каналы. Набирает популярность модификация кабеля ВВГ с маркировкой «ВВГнг», где «нг» означает, что он не горючий. В изоляции провода содержатся дополнительные противопожарные компоненты, что делает его хорошим выбором для использования в жилых и офисных помещениях. Особенностью ВВГ кабеля является так же возможность использовать его в помещениях с повышенной влажностью (в ваннах, бассейнах, саунах).

ПУНП — разновидность ВВГ кабеля с однопроволочными жилами из меди и изоляцией из ПВХ. Главное отличие в том, что слой изоляции в нём меньше, и сечение жилы обычно тоньше за счет этого снижается цена и объем. Мы не рекомендуем использовать этот кабель при монтаже проводки в жилых помещениях.

Общие рекомендации

При монтаже постоянной проводки лучше использовать одножильный провод, он меньше подвержен коррозии, чем многожильный. Кабели с резиновым покрытием лучше не использовать в солнечных местах, резина быстро постареет и покроется микротрещинами. ПВХ трескается на морозе, поэтому на улице используйте кабель с покрытием из полиэтилена.

как правильно выбрать и что нужно знать о проводах.

На современном рынке строительных и ремонтных материалов существует так много разновидностей и марок проводов, что в вопросе, какие провода для электропроводки лучше выбрать, часто путаются даже самые матерые профессионалы. Что уж говорить о новичках?  Еще больше путаницы вносят различные «эксперты» на форумах, для которых выбор провода для проводки это якобы самое простое дело на земле. Но в действительности они мало что в этом понимают в том, какой провод использовать для проводки в доме и почему именно его. Но при этом раздают массу советов, только вводя в заблуждение.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

  • Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
  • Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
  • Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием. При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро.

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

  • Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
  • Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
  • Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
  • Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
  • Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.


Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Как выбрать провод

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Данная тема так обширна, что потребуется отдельная статья для того чтобы полноценно ее рассмотреть. По этому рекомендуем прочитать статью про разновидности и марки проводов. Про способы монтажа проводки тоже есть отдельные статьи. Например есть статья «Как смонтировать проводку в деревянном доме» или «Как произвести электромонтаж проводки в доме или квартире».  Но на практике достаточно будет уяснить некоторые базовые тонкости. Например, то что вся стационарная электрическая проводка в квартире должна проводиться кабелем или проводом повышенного сечения. При помощи гибкого провода-шнура допустимо подключать только переносное электрическое оборудование либо слабые системы с напряжением, не превышающим 24 Вольта. То есть для внутренней проводки – кабель. Для внешней – провод.

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

  • Они не так сильно подвержены окислению.
  • Лучше проводят ток.
  • Более адоптированы под внешнюю среду.
  • Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Сечение кабелей

Вне зависимости от марки кабеля отдельно стоит обращать внимание на сечение проводов или кабелей. Оно по факту отвечает за ту токовую нагрузку, которую кабель сможет выдержать. На рынке стройматериалов можно найти провода и кабеля с сечением от 0,35 мм2 до 25 мм2. Если говорить про освещение, то достаточно будет провода с сечением 3*1,5 мм. А если под розетку то 3*2,5.

Для более точного определения сечения провода необходимо провести и более тщательные расчеты. Как произвести расчеты сечения провода читайте статью «Расчет сечения провода по току«. Но если в этом действительно есть необходимость, то лучше доверить эту работу профессиональным электрикам. При самостоятельном расчете, скорее всего по неопытности ускользнёт масса важных деталей.

Также снова важно учитывать материал провода. Если он алюминиевый, то показатели автоматически стоит увеличивать в полтора раза. Именно настолько проводимость меди выше проводимости алюминия. Поэтому алюминиевый провод будет значительно толще.

Кроме этого на выбор сечения будет влиять то, как будут спрятаны провода. Например, укроете провод под штукатурку, и появится риск его перегрева. Соответственно если выбирать проводку под слой штукатурки, то его сечение должно быть больше, чем провода под открытую проводку. При этом в процессе покупке стоит покупать провода с запасом по сечению. Этот запас вам обязательно пригодится в будущем, покупая в дом новую бытовую технику.

Так какой же провод купить для электропроводки в квартире

На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.

Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.

Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).

При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:


После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.

В конце статьи еще раз вам напомню, что если вы не обладаете определенными знаниями в области электрики, то лучше доверьте эти работы специалисту.

Как выбрать электрический кабель – советы по самостоятельному ремонту от Леруа Мерлен в Москве

Кабель и провод

Покупатели часто путают два принципиально разных понятия: кабель и провод. Поэтому перед тем, как говорить о выборе кабеля, необходимо разобраться, в чем же различие между ними.
Согласно ГОСТу 15845-80, принятому еще в СССР, но до сих пор остающемуся актуальным, главной особенностью кабеля является содержание в нем одной или нескольких изолированных жил. Жилы покрыты оболочкой, поверх которой имеется еще один защитный покров, который может быть даже бронированным. Но, чаще всего, этот покров пластмассовый, резиновый, полиэтиленовый или металлический. Столь мощная защита электрокабеля необходима для того, чтобы защитить жилы от влаги, света, жары, холода, воздействия различных химических веществ и так далее. Кабель, обладающий высоким уровнем защиты, можно укладывать под землю или под воду.
Провод — это одна или несколько скрученных ничем не защищенных металлических жил. Покрыт он, чаще всего оболочкой из ПВХ изоляции.

Кабель

Провод

Медный или алюминиевый?

Кабель может быть медным или алюминиевым.
По современным нормам электропроводки в квартирах, кабели должны быть исключительно медными. Но в домах старой постройки иногда еще встречается алюминиевая проводка. Главным ее преимуществом перед медной является тот факт, что она в разы дешевле.
Но:

  • Проводимость у алюминия хуже.
  • Он текуч (провода, например, в розетке надо периодически подтягивать, иначе ослабнет контакт).
  • Алюминий очень ломкий материал, жила внутри кабеля может сломаться.

Все выше перечисленные недостатки указывают на очевидность выбора кабеля с медными жилами, но если же у вас в доме стоит алюминиевая проводка и вы по каким-либо причинам не настроены ее менять, а только подремонтировать – алюминиевые жилы – единственный для вас выход.

Типы кабеля

Кабели условно можно разделить на несколько типов по их использованию.

  • силовые для общественных и жилых помещений
  • контрольные (для прокладки в земле, в условиях агрессивной среды)
  • коаксиальные (для организации многоканальной связи на большие расстояния)
  • судовые (в силовых и осветительных сетях, в цепях управления, сигнализациях)
  • кабели связи  (для организации связи, например, телефонной)

Поэтому, прежде чем приступить к выбору, необходимо понять, где будет использоваться кабель. Для бытовой проводки (квартира, дом, дача и т.д.) используются силовые кабели.

Сечение кабеля

Так же важным критерием при выборе электрокабеля является сечение его жилы.
Сечение кабеля – это площадь токопроводящей жилы на срезе. Если жила состоит из нескольких проволочек, то площадь жилы будет равна сумме площадей сечений всех ее составляющих. Медный кабель выдерживает большую мощность при меньшем сечении кабеля, чем алюминиевый, так как медь имеет меньшее сопротивление.

Сечение кабеля выбирается исходя из величины тока, который будет протекать в кабеле. Силу тока можно определить из нагрузки (мощности приборов, питаемых кабелем). Например, водонагреватель мощностью 5кW, включенный в сеть 220В будет потреблять ток равный 23А. Для выбора необходимого сечения воспользуемся таблицей выбора сечения кабеля по силе тока.

Из таблицы видно, что ток в 23А, способен выдержать кабель сечением 2,5 кв. мм и более, следовательно можно применить кабель ВВГ-3х2,5 или любой аналогичный кабель. Если с обозначением 2,5 все понятно (величина сечения кабеля), то с обозначением 3 вопрос. Что это такое? Цифра 3 в данной формуле означает количество изолированных проводников в кабеле. В современных домах, как правило, используются 3-х жильные кабели («фаза», «ноль» и защитный проводник «PE»).

7

Оболочка кабеля

Лучше всего если это будет двойная оболочка. Она увеличивает срок службы с 15 до 30 лет. Бывает  несколько слоев оболочки из разных материалов. Качественная оболочка необходима, так как она предохраняет кабель от химических, механических, тепловых и прочих воздействий.

8

Виды оболочек

9

Маркировка электрокабелей

Каждый электрокабель несет на себе информацию о материалах жил, обмотки, многих дополнительных свойствах. Они зашифрованы  в аббревиатуры.

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС – Алюм. жила, свинцовая оболочка.
АА – Алюм. жила и алюминиевая оболочка.
Б – Бронированный. Две стальные ленты с антикоррозийным покрытием.
Бн – Бронированный со слоем, не поддерживающим горение.
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г (в начале) — кабель для горных выработок.
Г (в конце) —  нет защитного слоя поверх брони. «Голый»
г (в конце) — водозащитные ленты герметизации металлического экрана.
2г — Алюмополимерная лента поверх герметизированного экрана.
Шв — Защитный слой (выпрессованный шланг (оболочки) из ПВХ).
Шп — Защитный слой (выпрессованный шланг (оболочки) из полиэтилена).
Шпс – Защитный слой (выпрессованной шланг из самозатухающего полиэтилена).К (в начале) – контрольный кабель
К – Бронированный (круглые оцинкованные стальные проволоки с защитным слоем поверх них).
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция, не поддерживающая горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ – Бронированный (профилированная стальная лента).
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

А (первая буква) — алюминиевая жила, если буквы нет — жила медная.
А (в середине)  — алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Бронированный (плоские стальные оцинкованные проволоки).
К — Бронированный (круглые стальные оцинкованные проволоки).
В – Бумажная изоляция с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная одинарная лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) (в конце) – Кабели с однопроволочными жилами.
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц (впереди обозначения) – Бумажная изоляция, пропитанная не стекающим составом.

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя «голый».
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э (в начале) – кабель силовой для шахтных условий.
Э (в середине или в конце)  — кабель экранированный.

Силовой кабель:

N – Изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker).
Y – Изоляция из ПВХ.
H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

Y – ПВХ-изоляция.
SL — Кабель контрольный.
Li — Многожильный проводник выполнен по немецкому стандарту VDE.

N — Изготовлен по немецкому стандарту VDE.
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 90 минут.

N – Изготовлен согласно немецкому стандарту VDE.
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Выбор сечения провода, кабеля (медного, алюминиевого) по мощности. Расчет сечения исходя из диаметра (видео)

 Использование полезной работы электрического тока, уже является чем-то обыденным, незаменимым и само собой разумеющимся. Действительно, с тех пор, когда были получены первые токи от первой батарейки, великим ученым Алессандро Вольтом, в далеком 1800 году, прошло всего-то два столетия. Однако теперь сеть проводов, электрических соединений буквально пронизывает все и вся на поверхности земли и в наших домах. Если всю эту сеть нескончаемых проводов представить себе со стороны, то это будет подобно нервной или кровеносной системе в нашем организме. Роль всех этих проводов для современного общества, пожалуй, не менее значима, чем функция одной из вышеупомянутых систем живого организма. Что же, раз это так важно и серьезно, то при выборе проводов и кабелей, для создания нашей собственной коммуникативной электрической сети стоит подходить с особым вниманием и придирчивостью. Дабы она работала стабильно, без сбоев и отказов. Что же в себя включает данный выбор проводов и кабелей? Во-первых, это определиться с применяемым для проводки материалом, будь то медь или алюминий. Во-вторых, определиться с количеством жил в проводнике, 2 или 3. В-третьих, необходимо подобрать сечения жил исходя из тока, которые будет проходить по проводам, то есть исходя из мощности нагрузки. В-четвертых, выбрать провод исходя из расчетного значения, ближайшее большее сечение по типоряду относительного расчетного. О мелочах и того можно говорить намного больше сказанного, поэтому пока остановимся на этом, и попытаемся все же раскрыть тему нашей статьи о расчете и выборе провода или кабеля исходя из мощности нагрузки.

Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Не смотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.
 Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.



Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию. Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

Какой провод, кабель выбрать для прокладки проводки (моножилу или многожильный)

 При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой. Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба которое постоянно меняет свое положение, то предпочтительно использовать моножилу. Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди. В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше. Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.

Выбираем провод (кабель) из меди или алюминия (документ ПЭУ)

 В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот. Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться. Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…». (До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами) Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал. Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.
 Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Сколько примерно потребляют бытовые приборы, и как это отразиться на выборе, расчете сечения кабеля

Итак, мы уже определились с маркировкой кабеля, что это должна быть моножила, также с тем, что это должна быть медь, да и про подводимую мощность кабеля мы тоже «заикнулись» не просто так. Ведь именно исходя из показателя проводимой  мощности, будет рассчитываться провод, кабель на его применяемое сечение. Здесь все логично, прежде чем что-то рассчитать, надо исходить из начальных условий задачи. Этому нас научили еще в школе, исходные данные определяют основные пути решения. Что же, тоже самое можно сказать про расчет сечения медного провода, для расчета его сечения необходимо знать с какими токами или мощностями он будет работать. А для того чтобы нам знать токи и мощности, мы сразу должны знать, что именно будет подключено в нашей квартире, где лампочка, а где телевизор. Где компьютер, а куда мы включим зарядное устройство для телефона. Нет, конечно, со временем исходя из жизненных обстоятельств, что-то может поменяться, но нет кардинально, то есть примерная суммарная потребляемая мощность для всех наших помещений останется прежняя. Лучше всего сделать так, нарисовать план квартиры и там расставить и развешать все электроприборы, которые вам встретятся и которые запланированы. Скажем так.

Здесь неплохо было сориентироваться, сколько какой прибор потребляет. Именно для этого мы и приведем для вас таблицу ниже.

Подытожим данный абзац, мы должны представлять какие токи, мощности подводимые проводами и кабелями, должны быть обеспечены, для того, чтобы рассчитать необходимое нам сечение и выбрать подходящее. Об этом как раз далее.

Как рассчитать диаметр (сечение) провода (кабеля) исходя из силы тока, потребляемой мощности (медный и алюминиевый)

 Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
 Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда. Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
 Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток это направленное движение частиц. Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока. Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
 Не смотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
 Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке

 С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

 Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных. Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
 А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Как рассчитать зависимость диаметра токопроводящей жилы (провода, кабеля) от его сечения (площади)

Этот абзац больше относится к курсу школы по геометрии алгебре, когда необходимо найти площадь круга исходя из его диаметра. Именно такая задача стоит перед тем, кто хочет перевести диаметр в сечение. Делается это очень просто.

Сечение равно по формуле — S=0,7853*D2, где D и есть диаметр окружности, а S это площадь. Также справедливо будет утверждение S=ПИ*R, где R — радиус

Общепринятые сечения медных проводов для проводки в квартире по сечению

 Мы с вами много говорили о наименованиях, о материалах, об индивидуальных особенностях и даже о температуре, но упустили из вида жизненные обстоятельства. Так если вы нанимаете электрика для того, чтобы он провел вам проводку в комнатах вашей квартиры или дома, то обычно принимаются следующие значения. Для освещения сечения провода берется в 1,5 мм 2, а для розеток в 2,5 мм 2.
 Если проводка предназначена для подключения бойлеров, нагревателей, плит, то здесь уже рассчитывается сечение провода (кабеля) индивидуально.

Выбор сечения провода исходя из количества коммуникаций в доме (квартире) (типовые схемы проводки)

О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, приброшенный во все комнаты, от которого идут отводы. Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.

Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)

Подводя итог о выборе сечения провода (кабеля) в зависимости от силы тока (мощности)

 Если вы прочитали всю нашу статью, и все наши выкладки, то наверняка уже осознали насколько сложно и одновременно просто выбрать алюминиевый или медный провод, по сечению исходя из токовой нагрузки и мощности. Да, расчет сечения потребует знания множества формул, поправок на материал и температуру, при этом если воспользоваться справочными таблицами, которые мы и привели, то все просто и понятно.
 Что же, кроме выбора сечения провода необходимо будет правильно соединить между собой провода, использовать соответствующие автоматы, УЗО, розетки и выключатели. Не забывать про особенности схемы подключения проводки в квартире. Все это скажется на выборе сечения провода в вашем конкретном случае. И только в этом случае, когда вы учтете все факторы, воспользуетесь справочными материалами, правильно смонтируете все элементы, можно будет говорить о том, что все сделано как надо!

Видео о подборе сечения проводник в зависимости от тока (А)

Основные принципы по выбоу сечения, исходя из тока питания еще раз рассмотрены в этом видео.

Почему медь используется для изготовления электрических проводов

Медь используется в различных сферах, в том числе в электрических проводах. Будь то кабель питания для телевизора, компьютера, кухонного оборудования или строительного инструмента, он, вероятно, сделан из меди. Этот красно-коричневый металл с атомным номером 29 стал незаменимым в нашей повседневной жизни, помогая приводить в действие бесчисленные устройства. Но медь — не единственный материал, который может передавать электричество, так почему же она предпочтительнее для создания электрических проводов?

Высокая проводимость

Медь, уступая только серебру, является металлом с высокой проводимостью.Это означает, что электричество может проходить через него с большей легкостью, что делает его идеальным для использования в электрических проводах. Компании могут использовать другие токопроводящие металлы для создания электрических проводов. Однако, если они не используют серебро, высокая проводимость меди позволяет проходить электрическому току на большее расстояние. Компании могут создавать более длинные и более эффективные электрические провода, используя медь вместо большинства других проводящих металлов.

Недорого

Медь также относительно недорога по сравнению с другими металлами.Золото, например, отличный проводник электричества, но стоит в несколько раз дороже меди. Если бы компании использовали золото для производства электрических проводов, они бы потратили зря деньги, поскольку медь более проводящая и стоит меньше, чем ее целевой аналог. Уже одного этого достаточно, чтобы сделать медь стандартом де-факто для электрических проводов.

Высокая пластичность

Медь не просто токопроводящая; он также пластичный. Другими словами, вы можете сгибать и сгибать медь — до некоторой степени — без того, чтобы она сломалась или иным образом не получила повреждений.Почему это важно? Что ж, электрические провода должны часто проходить через стены, пол, потолок и другие ограниченные пространства. В результате они естественным образом сгибаются и извиваются вокруг дома или здания, в котором их используют. Пластичные свойства меди позволяют медным электрическим проводам изгибаться и изгибаться. Они по-прежнему будут передавать электричество и не потеряют силу из-за деформации формы.

Термостойкость

Преимущество медных электрических проводов, о которых часто забывают, — это их термостойкость.По данным ESFI, электрические пожары являются причиной более 51000 пожаров в жилых домах в США каждый год — и это не считая коммерческих / коммерческих пожаров. Медные электрические провода безопаснее использовать, чем провода из большинства других токопроводящих металлов, потому что они устойчивы к нагреванию.

Как видите, медь является предпочтительным металлом для электрических проводов по нескольким причинам. Обладает высокой электропроводностью; это недорого; он пластичный; и он термостойкий.Это общепринятый стандарт производства электрических проводов.

Почему медь является выбором №1 для электрических соединителей

На протяжении почти 200 лет медь была предпочтительным материалом для электрических соединителей. Медь использовалась в электропроводке с момента изобретения электромагнита и телеграфа в начале 1800-х годов и получила еще большее распространение с изобретением телефона в 1876 году. Сегодня медные электрические соединители все еще используются в телекоммуникациях, а также в электроснабжении. генерация, распределение и передача.

Почему медь используется в большинстве электрических проводов?

Все металлы обладают некоторым сопротивлением электрическому току, поэтому для протекания тока им требуется источник питания. Чем ниже уровень удельного сопротивления, тем больше у металла электропроводность. Медь имеет низкое удельное сопротивление и поэтому является отличным проводником.

Медь также обладает меньшей окислительной способностью, чем другие металлы. Окисление происходит, когда кислород и влага в воздухе вступают в реакцию с поверхностью металла.Эта реакция разъедает металл и образует пленочное покрытие, подобное ржавчине на стали. Медь не ржавеет, но образует зеленоватую патину, называемую оксидом меди. Однако, в отличие от ржавчины, это покрытие фактически защищает металл от дальнейшей коррозии и не влияет на проводимость.

Чем отличается алюминиевая проводка от медной?

В то время как алюминий можно использовать для электрических нужд, медь во многих отношениях лучше. Во-первых, алюминий имеет более низкую проводимость, чем медь, а также более склонен к окислению.Оксид алюминия, образующийся на поверхности, не является проводящим, как оксид меди, а это означает, что он будет мешать прохождению электричества. Чтобы бороться с этим окислением, алюминий необходимо покрыть антиоксидантным кремом.

Также могут возникнуть проблемы с безопасностью алюминиевых электрических соединителей. Алюминий расширяется и сжимается при нагревании и охлаждении, поэтому алюминиевая проводка со временем может расшататься, создавая опасность пожара. Эти проблемы безопасности можно уменьшить, но для этого требуются особые соображения, такие как специальные приспособления, предназначенные для алюминиевой проводки, устройства защиты от дугового замыкания и медный провод «скругления» к концам алюминиевых проводов.Напротив, медная проводка более безопасна в использовании и требует меньших мер предосторожности.

Какие лучшие практики для медных электрических соединителей?

Хотя у меди меньше проблем с безопасностью, чем у алюминия, всякое электричество опасно. Работая над проектом электропроводки, обязательно соблюдайте соответствующие меры безопасности.

При использовании медных электрических проводов убедитесь, что:

  • Используйте правильный разъем для медных проводов, соответствующий размеру и количеству подключаемых проводов.
  • Используйте только электрические разъемы, внесенные в список UL (Underwriters Laboratories).
  • Убедитесь, что концы проводов полностью закрыты разъемом. Изолента не является безопасной альтернативой для покрытия оголенного провода.
  • При подключении ранее соединенных проводов можно повредить концы. Обрежьте концы и заново снимите изоляцию, чтобы обеспечить максимально безопасное соединение.
  • По завершении проверьте надежность соединения, осторожно потянув за провода.

Mead Metals, Inc. предлагает медные изделия различных размеров и форм. Мы также можем поддерживать объемы для удовлетворения больших и малых потребностей в меди. Если вам нужна медная катушка или медный лист, компания Mead Metals вам поможет.

Электрооборудование: Электропроводка — Медь Строительные проводные системы

Медь является самым эффективным, прочным и надежным металлом, доступным на сегодняшний день.В течение всего срока службы вашей системы это также может быть самый экономичный проводник, который можно купить за деньги. Вернуться к началу

Медь устанавливает стандарт проводимости

Обладая исключительной пропускной способностью по току, медь более эффективна, чем любой другой электрический проводник. Благодаря своей превосходной проводимости отожженная медь является международным стандартом, с которым сравниваются все другие электрические проводники. В 1913 году Международная электротехническая комиссия установила 100% -ную проводимость меди в своем Международном стандарте отожженной меди (IACS).Это означает, что медь обеспечивает большую пропускную способность по току для данного диаметра проволоки, чем любой другой конструкционный металл. Сегодня медные проводники, используемые в строительстве, на самом деле имеют рейтинг проводимости 100% или выше по шкале IACS.

Медный строительный провод требует меньшей изоляции и меньшего диаметра, чем алюминий, поскольку алюминий с его более низкой проводимостью должен быть больше в диаметре, чем медь, чтобы пропускать такой же ток. Вот почему в один кабелепровод может поместиться больше медной проволоки по сравнению с алюминиевой.Это большее «заполнение проводами» является особым преимуществом при изменении или расширении системы. Еще одно преимущество заключается в том, что оксид меди также проводит электричество. Таким образом, соединения и концевые заделки не будут перегреваться и не потребуют использования соединений, ингибирующих образование оксидов. Кроме того, медь также обеспечивает превосходную теплопроводность (на 60% лучше, чем алюминий), что экономит энергию и ускоряет отвод тепла. Это свойство также особенно полезно при оконечных соединениях и подключениях.

Вернуться к началу

Медь прочная

Благодаря своей прочности медь сопротивляется растяжению, деформации, ползучести, царапинам и разрывам.Исключительная прочность меди по сравнению с алюминиевыми проводниками — еще одна причина, по которой она остается предпочтительным проводником в системах электропроводки во всей строительной отрасли.

Когда длинные отрезки алюминиевых проводов протягиваются через кабелепровод и кабельные лотки, они могут растянуться и перевернуться. Это снижает допустимую нагрузку по току, расходует энергию и может вызвать опасный перегрев. Медь, обладающая превосходной прочностью на разрыв, защищает от возникновения этих условий.

Медная проводка также противостоит тому, что инженеры называют ползучестью, постепенной деформацией металла несправедливым напряжением.При использовании более легкого и более слабого алюминия эта проблема часто возникает в точках соединения, где винт может сжимать и деформировать проводник, оставляя его под напряжением. Это может вызвать неплотное соединение, за которым может последовать окисление, искрение и перегрев. Используя медный провод в вашей системе, вы можете избежать этой проблемы.

Естественная твердость и превосходная прочность медной проводки также помогают ей не поцарапаться и не сломаться. В установках оборудования и станках, использующих не медную проводку, зазубрины и царапины могут привести к выходу из строя из-за вибрации и деформации.Из-за того, что металлурги называют усталостным отказом, эти небольшие дефекты могут перерасти в большие разрывы проводки, вызывая длительные перерывы в работе. Для прочности, долговечности и надежной работы вы можете рассчитывать на медь.

Вернуться к началу

Медь совместима с коннекторами и другими устройствами

Все ваши соединения будут прочными из прочной, устойчивой к коррозии меди. Медная строительная проволока совместима с латунными винтами и винтами с качественным покрытием, поэтому соединения не подвержены коррозии или ползучести.Его можно легко и просто установить без специальных инструментов, шайб, косичек или соединений для швов. А его гибкость позволяет легко соединять медь, а ее твердость помогает надежно удерживать соединения на месте. Вернуться к началу

Медь обеспечивает прочность и пластичность

Эта уникальная комбинация делает медь идеальной для систем электропроводки. Обычно чем прочнее металл, тем он менее податлив. Не так с медью. Выбирая медь, вы получаете преимущества долговечности и пластичности. В распределительных коробках и заделках вы можете гнуть медь дальше, крутить и тянуть сильнее, не растягивая и не ломая.Вернуться к началу

Медь проста в установке

Ductility plus упрощает работу с медью. Собственная прочность, твердость и гибкость медной строительной проволоки делают работу с ней очень простой. Когда вы протягиваете его через трубопровод, он сопротивляется растяжению, опусканию шеи или поломке. Его можно легко согнуть или скрутить, и он все равно не сломается. Вы можете снять его и отключить во время установки или обслуживания с гораздо меньшей опасностью порезов или поломок. Если вам нужна система электропроводки, которую легко подключить и которая не ломается в процессе эксплуатации, положитесь на гибкую и прочную медь.Вернуться к началу

Медь устойчива к коррозии

Благородный металл, медь, придает вашей системе непревзойденную надежность и долговечность. Чистая медь, используемая в строительной проволоке, описывается специалистами по коррозии как благородный металл. Это означает, что он не подвержен гальванической коррозии при соединении с другими, менее благородными металлами и сплавами. Медная проводка также будет противостоять коррозии от влаги, влажности, промышленных загрязнений и других атмосферных воздействий, чтобы обеспечить безопасную и безотказную работу вашей системы.Вернуться к началу

Медь соответствует всем кодам

За годы надежной работы медная проводка стала отраслевым стандартом. Медная проводка соответствует всем кодексам, постановлениям и нормативам для электрических проводов на всей территории Соединенных Штатов. Превосходные характеристики меди во всех типах установок заслужили ее общественное признание как давно установившийся стандарт для изготовления проводов. Вернуться к началу

Медь экономичная

В течение всего срока службы вашей системы превосходная производительность и надежность превращаются в реальную экономию.На первый взгляд, алюминий иногда дешевле медной строительной проволоки. Но реальная экономика измеряется не только начальными затратами. Стоимость жизненного цикла, которая включает установку дополнительных инструментов, процедур, материалов, обращения в службу поддержки, ремонт и возможность расширения системы, также должна быть рассмотрена вместе с потенциальной ответственностью за неадекватное выполнение услуг. Это реальные затраты, которые часто упускаются из виду при первом взгляде. Рассмотрим следующий список факторов и их влияние на стоимость.Затем сравните медь с заменителем. По мере продвижения по списку вы обнаружите, что медь становится все более и более экономичной.

С медью вы получите:

  • Превосходная допустимая нагрузка по току для более узких трубопроводов
  • Более простая установка — нет необходимости в специальных соединителях, инструментах, соединениях и процедурах
  • Возможности заполнения и расширения проволоки
  • Устойчивость к растяжению, перегибу, ползучести, царапинам, разрывам и коррозии
  • Нет необходимости в дополнительном обслуживании и ремонте из-за плохой работы и поломок
  • Дополнительная защита от ответственности за возможные проблемы в обслуживании. В течение всего срока службы вашей системы прочность, эффективность и рабочие характеристики меди почти всегда делают ее наиболее экономичным материалом для проводки, доступным на сегодняшний день.

Электрооборудование: Строительный провод — медь, лучшая покупка

Пока у нас были генераторы, двигатели и электрические фонари, у нас был медный провод. Медь всегда была стандартным материалом для систем электропроводки во всех типах зданий, в том числе в шестидесяти миллионах домов нашей страны. Это единственная проводка, одобренная всеми электротехническими правилами в стране.

Почему медь? Потому что, как ни усердно человек искал замену, он не смог найти такую, которая могла бы выполнять эту работу так же надежно и экономично, как медь.

Медь имеет несколько важных свойств, которые делают ее «естественной» для электропроводки. В большей степени, чем любой другой неблагородный металл, он является лучшим проводником электричества, вкладывая в проволоку данного диаметра больше энергии, чем любой другой материал-заменитель. Медь также легче гнуть, но она прочнее. С медью соединения просты и надежны. А поскольку он имеет высокую температуру плавления, он может выдерживать неожиданно большие перегрузки или скачки тока без повреждений или опасности.

Возможно, лучший взгляд на преимущества медной проводки — это взгляд электрического подрядчика, потому что он, в самом прямом смысле слова, несет ответственность как перед строителем, так и перед потребителем, и он знает, что его репутация и успех его бизнеса полностью зависят от его мастерства и выбора материалов.

Сервисный звонок — или «обратный звонок» — это визит, о котором никто не хочет беспокоить, ни подрядчик по электрике, ни домовладелец.

Вот несколько причин, по которым электрические подрядчики предпочитают медь:

Это веские причины, по которым медь действительно лучше всего подходит для электромонтажа. Профессиональные электрики уважают характеристики меди. По опыту они знают, что «экономить» деньги на заменяющем материале — это ложная экономия. Медь — качественный продукт.Для начала это может стоить немного дороже, но первая стоимость — это наименьшая стоимость, когда это последняя стоимость.

В следующий раз, когда решение будет за вами, настаивает на медной проводке . Вы будете счастливы, что сделали.

Медные и алюминиевые провода — что вы должны знать

Электричество — одна из важнейших составляющих современной жизни. Наша работа, развлечения и многие другие аспекты нашей повседневной жизни зависят от электричества и его многочисленных применений.Электрические провода, по которым идет энергия в наших домах, на рабочих местах и ​​в автомобилях, должны быть в оптимальном состоянии, чтобы все работало бесперебойно. Было бы неплохо понять, что делают эти провода и какие из них лучше всего, особенно если вы строите или реконструируете дом. В целях электробезопасности также полезно знать, что делает худшее.

Медный электрический провод

Медь считается «золотым стандартом» в мире электромонтажа. Большинство домов и электроприборов используют медный провод для передачи электричества по двум причинам: он очень хороший проводник, его легко формовать и гнуть.Добыть медь несложно (хотя ее количество не так велико, как у некоторых других проводящих металлов), поэтому цена приемлемая для использования в жилых помещениях.

Алюминиевый электрический провод

Алюминий дешевле и более распространен, чем медь. Его также легко формовать и сгибать. Однако это менее проводящий материал. Алюминиевый провод, предназначенный для передачи того же количества электричества, что и медный, должен быть большего диаметра.

Электробезопасность — это проблема алюминиевой проводки в жилых домах; особенно это касается проводки, установленной в 60-х и 70-х годах.Проблемы возникают в виде избыточного тепла, когда алюминиевые провода должны нести ту же нагрузку, что и медные провода того же размера. Во многих случаях эту проводку заменяли, так как известно, что это пожароопасно. Сегодня алюминиевая проводка с большим диаметром безопасно используется в коммерческих целях. Его также можно найти в некоторых современных приборах.

Готовы начать свой проект по электромонтажу?
Найди профессионалов

Сплавы и серебро

Для промышленного использования сплавы иногда изготавливают из алюминия и меди, чтобы преодолеть разрыв между характеристиками и экономичностью.Такой тип проводки в жилых домах обычно не встречается.

Серебро — лучший проводник электричества из имеющихся, и оно уже довольно долгое время используется в электрических проводах в очень специфических высокотемпературных условиях. С серебряными проволоками есть две основные проблемы: серебро трудно гнуть и оно очень дорогое. В определенных условиях (таких, которые никогда не встретятся в доме) электрическая безопасность будет поставлена ​​под угрозу, если серебро не будет использоваться в качестве проводника.

Некоторые люди недавно принесли в дом серебряную проводку для использования с аудио- и видеоаппаратурой.Хотя, безусловно, имеет смысл, что сигналы лучше проходить через чистое серебро, чем через медь, разница в стоимости для большинства людей перевешивает разницу в качестве. Также существует проблема с количеством серебра в этих продуктах, поскольку многие из них также содержат процентное содержание меди. Маловероятно, что небольшое количество серебра в проводке существенно повлияет на качество сигнала для вашей домашней электроники.

причин, по которым медь используется для производства электрических проводов — поставщик меди

Медь находит множество различных применений для электриков, и одно из них — изготовление электрических проводов.Силовые кабели от компьютеров, телевизоров, строительных инструментов или кухонной техники, скорее всего, сделаны из меди.

Этот металл с атомным номером 29 позволяет использовать его во многих устройствах. Следовательно, это жизненно важная часть нашей повседневной жизни. Тем не менее, это не единственный материал, который может проводить электричество. Вот некоторые из причин, по которым медь используется для изготовления электрических проводов.

Отличная проводимость

Медь, уступая серебру, является металлом с очень высокой проводимостью.Следовательно, через этот материал можно легко передавать электричество. Это идеально подходит для электрических проводов. Есть и другие металлы, обладающие электропроводностью. Поскольку медь обладает прекрасными свойствами проводимости, электрические токи могут распространяться в большем диапазоне. Вместо компаний, использующих другие токопроводящие металлы, они могут производить более длинные электрические провода из меди. Кроме того, медные провода имеют лучшие характеристики.

Доступный

По сравнению с другими металлами, медь дешевле.Это одна из самых распространенных причин, по которой медь используется для изготовления электрических проводов. Хотя золото также является прекрасным проводником электричества, оно намного дороже меди. Для производителей, помимо того, что они тратят больше денег на золото, медь имеет лучшую проводимость по более низкой цене.

Пластичность

Помимо хорошей проводимости, он также обладает хорошей пластичностью. Таким образом, электрики могут легко согнуть и согнуть до определенной степени, не беспокоясь о том, что он будет поврежден или сломан.Это важная особенность, поскольку многие электрические провода проходят через потолок, стены, пол и другие небольшие помещения. Они могут сгибаться, работать по своему усмотрению и функционировать в этих пространствах. Даже если их форма деформирована, эти провода могут передавать электричество без потери прочности.

Устойчивость к коррозии

Медь обладает коррозионной стойкостью. Это очень важная функция с точки зрения безопасности. Например, если электрические провода в доме подвергаются коррозии и трескаются, существует вероятность того, что проводка согнется и вызовет пожар.В сельской инфраструктуре было обнаружено, что крыши из меди подвержены коррозии со скоростью менее 0,4 мм за каждые 200 лет.

Теплостойкость

Термостойкость медных проводов полезна, но часто считается само собой разумеющейся. В США ежегодно происходит более 51 000 пожаров в домах из-за неисправной электропроводки. Электрические провода, изготовленные из меди, могут уменьшить эти явления из-за своей термостойкости.

Наличие

Неважно, насколько хороша проводимость или доступность меди, если ее было трудно найти.Сегодня на рынке это наиболее часто используемый металл при производстве различного оборудования. Вы можете найти нефтеперерабатывающие предприятия и медные рудники в разных частях земного шара.

Заключение

Наконец, вы теперь понимаете, почему медь является предпочтительным металлом для изготовления электрических проводов. Он имеет множество характеристик, таких как проводимость, доступность, пластичность, устойчивость к коррозии и нагреванию, а также доступность. Все это делает его универсальным для производства электрических проводов.

Факты о медных проводах и кабелях для детей

Коаксиальный кабель из меди

Медь используется в электропроводке с момента изобретения электромагнита и телеграфа в 1820-х годах. Изобретение телефона в 1876 году вызвало дальнейший спрос на медный провод в качестве электрического проводника.

Медь является проводником во многих категориях электропроводки. Медный провод используется в производстве электроэнергии, передаче энергии, распределении энергии, телекоммуникациях, электронных схемах и бесчисленных типах электрического оборудования.Медь и ее сплавы также используются для электрических контактов. Электропроводка в зданиях — самый важный рынок для медной промышленности. Примерно половина всей добываемой меди используется для производства электрических проводов и кабельных жил.

Свойства меди

Электропроводность — это мера того, насколько хорошо материал переносит электрический заряд. Это важное свойство в системах электропроводки. Медь имеет самый высокий рейтинг электропроводности из всех недрагоценных металлов.

Теория металлов в их твердом состоянии помогает объяснить необычно высокую электропроводность меди. В атоме меди зона проводимости заполнена только наполовину, поэтому многие электроны способны переносить электрический ток. Когда к медному проводу прикладывают электрическое поле, электронная проводимость ускоряется по направлению к электроположительному концу, создавая ток.

Из-за своей превосходной проводимости медь стала международным стандартом, с которым сравниваются все другие электрические проводники.Некоторые электропроводящие металлы имеют меньшую плотность, чем медь, но требуют большего поперечного сечения для протекания того же тока и могут быть непригодны для использования, когда ограниченное пространство является основным требованием.

Серебро, драгоценный металл, единственный металл с более высокой электропроводностью, чем медь. Высокая стоимость серебра в сочетании с его низкой прочностью на разрыв ограничивает его использование в специальных областях, таких как покрытие стыков и скользящих контактных поверхностей, а также покрытие проводов в высококачественных коаксиальных кабелях, используемых на частотах выше 30 МГц.

Прочность на разрыв

Разъемы F, прикрепленные к коаксиальным кабелям, используются для подключения телевизионной антенны и спутниковой антенны к телевизору или приставке.

Предел прочности при растяжении измеряет силу, необходимую для того, чтобы тянуть такой объект, как веревка, проволока или структурная балка, до точки разрыва. Прочность материала на разрыв — это максимальное значение растягивающего напряжения, которое он может выдержать перед разрушением.

Более высокая прочность меди на растяжение по сравнению с алюминием — еще одна причина, по которой медь широко используется в строительной промышленности.Высокая прочность меди противостоит растяжению, деформации, ползучести, царапинам и разрывам, а также предотвращает сбои и перерывы в обслуживании. Медь намного тяжелее алюминия для проводников с одинаковой токонесущей способностью, поэтому высокая прочность на разрыв компенсируется ее увеличенным весом.

Пластичность

Пластичность — это способность материала деформироваться под действием растягивающего напряжения. Это часто характеризуется способностью материала вытягиваться в проволоку. Пластичность особенно важна в металлообработке, потому что материалы, которые трескаются или ломаются под воздействием напряжения, не могут быть обработаны молотком, прокатаны или вытянуты (волочение — это процесс, в котором для растяжения металла используются силы растяжения).

Медь имеет более высокую пластичность, чем другие металлические проводники, за исключением золота и серебра. Из-за высокой пластичности меди ее легко вытягивать до диаметров с очень жесткими допусками.

Сочетание прочности и пластичности

Обычно чем прочнее металл, тем он менее податлив. С медью дело обстоит иначе. Уникальное сочетание высокой прочности и высокой пластичности делает медь идеальным вариантом для электромонтажных систем. Например, в распределительных коробках и на концах медь можно сгибать, скручивать и тянуть без растяжения и разрушения.

Сопротивление ползучести

Ползучесть — это постепенная деформация материала в результате постоянного расширения и сжатия в условиях «нагрузки, холостого хода». Этот процесс отрицательно сказывается на электрических системах: выводы могут ослабнуть, что приведет к нагреву соединений или возникновению опасной дуги.

Медь имеет отличные характеристики ползучести, что сводит к минимуму расшатывание соединений. Для других металлических проводников, которые ползут, требуется дополнительное обслуживание для периодической проверки клемм и обеспечения того, чтобы винты оставались затянутыми, чтобы предотвратить искрение и перегрев.

Коррозионная стойкость

Коррозия — это нежелательное разрушение и ослабление материала из-за химических реакций. Медь обычно противостоит коррозии от влаги, влажности, промышленных загрязнений и других атмосферных воздействий. Однако любые коррозионные оксиды, хлориды и сульфиды, которые образуются на меди, обладают некоторой проводимостью.

Во многих условиях применения медь имеет более высокий гальванический ряд, чем другие обычные конструкционные металлы, а это означает, что медная проволока менее подвержена коррозии во влажных условиях.Однако любые другие анодные металлы, контактирующие с медью, будут подвержены коррозии, поскольку по существу будут принесены в жертву меди.

Коэффициент теплового расширения

Металлы и другие твердые материалы расширяются при нагревании и сжимаются при охлаждении. Это нежелательное явление в электрических системах. Медь имеет низкий коэффициент теплового расширения для электропроводящего материала.

Теплопроводность

Теплопроводность — это способность материала проводить тепло.В электрических системах высокая теплопроводность важна для отвода отработанного тепла, особенно на выводах и соединениях. Медь имеет на 60% более высокий рейтинг теплопроводности, чем алюминий, поэтому она лучше способна уменьшить тепловые точки перегрева в системах электропроводки.

Паяемость

Пайка — это процесс, при котором два или более металла соединяются вместе посредством процесса нагрева. Это желательное свойство в электрических системах. Медь легко припаяна, чтобы при необходимости сделать надежные соединения.

Простота установки

Прочность, твердость и гибкость, присущие медной строительной проволоке, делают работу с ней очень простой. Медную проводку можно легко и просто установить без специальных инструментов, шайб, косичек или соединений. Его гибкость позволяет легко соединяться, а его твердость помогает надежно удерживать соединения на месте.

Обладает хорошей прочностью для протягивания проволоки через узкие места («протягивание»), включая кабелепроводы. Его можно легко согнуть или скрутить, не ломаясь.Он может быть снят и отключен во время установки или обслуживания с гораздо меньшей опасностью порезов или поломок. И его можно подключить без использования специальных проушин и фитингов. Сочетание всех этих факторов позволяет электрикам легко устанавливать медный провод.

Виды медных проводов и кабелей

Одно- и многопроволочный

Скрученный медный шнур лампы, калибр 16

Сплошной провод состоит из одной жилы медной металлической проволоки, неизолированной или окруженной изолятором. Одножильные медные проводники обычно используются в качестве магнитной проволоки в двигателях и трансформаторах.Они относительно жесткие, нелегко изгибаются и обычно устанавливаются в постоянных, редко обслуживаемых и низкоэластичных приложениях.

Многожильный провод — это группа медных проводов, скрученных или скрученных вместе. Многожильный провод более гибкий и его проще в установке, чем большой одножильный провод того же сечения. Скрутка увеличивает срок службы проволоки в приложениях с вибрацией. Определенное поперечное сечение многожильного проводника дает ему по существу те же характеристики сопротивления, что и одножильному проводнику, но с дополнительной гибкостью.

Кабель

Медный кабель состоит из двух или более медных проводов, идущих рядом и связанных, скрученных или сплетенных вместе, чтобы образовать единый узел. Электрические кабели можно сделать более гибкими, скручивая провода.

Медные провода в кабеле могут быть оголенными или могут быть покрыты гальваническим покрытием для уменьшения окисления тонким слоем другого металла, чаще всего олова, но иногда золота или серебра. Покрытие может продлить срок службы провода и облегчить пайку. Витая пара и коаксиальные кабели предназначены для подавления электромагнитных помех, предотвращения излучения сигналов и обеспечения линий передачи с определенными характеристиками.Экранированные кабели заключены в фольгу или проволочную сетку.

Применения для медных проводов и кабелей

Медь с электролитической вязкой смолой (ETP), медь высокой чистоты, содержащая кислород в качестве легирующего агента, представляет собой основную часть применения в электропроводниках из-за ее высокой электропроводности и улучшенной способности к отжигу. Медь ETP используется для передачи электроэнергии, распределения энергии и телекоммуникаций. Общие применения включают строительный провод, обмотки двигателя, кабели и шины.

Бескислородная медь используется для защиты от водородной хрупкости, когда требуется большое количество холодных работ, а также для приложений, требующих более высокой пластичности (например, телекоммуникационный кабель).

Некоторые из основных рынков применения медного провода:

Строительный провод

Строительный провод распределяет электроэнергию внутри жилых, коммерческих или промышленных зданий, передвижных домов, транспортных средств для отдыха, лодок и подстанций при напряжении до 600 В.

Кабель питания 5G16 (5-жильный, зелено-желтый провод заземления, 16мм 2

Кабель витая пара

Кабельная витая пара является наиболее популярным сетевым кабелем и часто используется в сетях передачи данных для соединений малой и средней длины (до 100 метров или 328 футов). Это связано с его относительно более низкой стоимостью по сравнению с оптоволоконным и коаксиальным кабелем.

Кабель Ethernet Cat5e с витыми парами медных проводов.

Коаксиальный кабель

Коаксиальные кабели широко использовались в компьютерных системах мэйнфреймов и были первым типом основных кабелей, используемых для локальных сетей (LAN).Распространенные применения коаксиального кабеля сегодня включают компьютерные сети (Интернет) и соединения для передачи данных КИП, распределение видео и кабельного телевидения, радио- и микроволновую передачу, а также линии передачи, соединяющие радиопередатчики и приемники с их антеннами.

Полужесткий коаксиальный кабель для передачи микроволн

Структурированная проводка

Большинство телефонных линий могут передавать голос и данные одновременно. Прецифровая четырехъядерная телефонная проводка в домах не может удовлетворить потребности в связи с несколькими телефонными линиями, Интернет-услугами, видеосвязью, передачей данных, факсами и службами безопасности.Перекрестные помехи, статические помехи, неслышимые сигналы и прерывание обслуживания — распространенные проблемы с устаревшей проводкой. Компьютеры, подключенные к устаревшей коммуникационной проводке, часто плохо работают в Интернете.

«Структурированная проводка» — это общий термин для локальной проводки 21 века для высокопроизводительных систем телефона, видео, передачи данных, безопасности, управления и развлечений. Установки обычно включают центральную распределительную панель, на которой выполняются все подключения, а также розетки с выделенными соединениями для телефона, данных, ТВ и аудиоразъемы.

Распределение энергии

Сечение медного высоковольтного кабеля на 400 кВ Медь широко используется в распределительных шинах из-за ее высокой проводимости.

Распределение электроэнергии — заключительный этап поставки электроэнергии для конечного использования. Система распределения электроэнергии передает электроэнергию от системы передачи к потребителям.

Силовые кабели используются для передачи и распределения электроэнергии на открытом воздухе или внутри зданий.Доступна подробная информация о различных типах силовых кабелей.

Медь является предпочтительным проводником для подземных линий электропередачи, работающих при высоких и сверхвысоких напряжениях до 400 кВ. Преобладание медных подземных систем связано с их более высокой объемной электрической и теплопроводностью по сравнению с другими проводниками. Эти полезные свойства медных проводников экономят пространство, сводят к минимуму потери мощности и поддерживают более низкие температуры кабеля.

Медь продолжает доминировать в линиях низкого напряжения в шахтах и ​​подводных установках, а также в электрических железных дорогах, подъемниках и других наружных системах.

Провод прибора

Провод для бытовых приборов и приборов изготавливается из многожильного мягкого провода, который может быть лужен для пайки или идентификации фаз. В зависимости от нагрузки изоляция может быть из ПВХ, неопрена, этиленпропилена, полипропиленового наполнителя или хлопка.

Провода и кабели автомобильные

Медная проводка достаточно прочна, чтобы оставаться на месте в автомобильном генераторе переменного тока, подвергаясь постоянной вибрации и механическим ударам.

Автомобильные провода и кабели требуют изоляции, устойчивой к повышенным температурам, нефтепродуктам, влажности, огню и химическим веществам.ПВХ, неопрен и полиэтилен — самые распространенные изоляторы. Диапазон потенциалов от 12 В для электрических систем до от 300 В до 15 000 В для приборов, освещения и систем зажигания.

Магнитопровод (обмоточный)

Магнитный провод используется в обмотках электродвигателей, трансформаторов, индукторов, генераторов, наушников, катушек громкоговорителей, позиционеров головок жестких дисков, электромагнитов и других устройств.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
