Крепление кронштейнов к стене

Крепление кронштейнов к стене анкерным болтом для бетона HALFEN HCB-EH

Крепление кронштейнов HALFEN Body DT 1320 — DT 1330 к стене производится импульсным винтовёртом с помощью анкерных болтов HALFEN HCB-EN-10×160-M12x55-A4 как в сжатой, так и в растянутой зоне бетона.

Материалы:

  • Сталь 1.4571/1.4404/1.4401 (A4).
Таблица установочных размеров и характеристик анкерных болтов HCB-EH для крепления кронштейнов к стене в мм
Тип
HCB-EH-
Номер заказа
0436.-
Диаметр отверстия х глубинаГлубина отверстия hoГлубина анкеровки hnomТолщина строительной деталиВнешняя резьбаДлина зажимаРазмер под винтовёрт
10х160M 12х55-А4020-0000110 х 958518130М1250SW 9



Анкер фасадный клиновой с гайкой HALFEN HB-В для крепления кронштейнов к стене в сжатой зоне бетона

Таблица характеристик клиновых фасадных анкеров с гайкой HALFEN HB-В
Обозначение анкераНомер заказаДля типов кронштейнов Body
HB-В — 8-10-19/75-А40432.060-00024HRM…-P / HRC…-P
BA 606 — BA 1312
SOF 805 — SOF 819
HB-В — 8-30-39/95-А40432.060-00007DT 414 — DT 430
DH 1006 — DH 1732
HB-В — 10-30-36/105-А40432.060-00029DT 1314 — DT 1318
HB-В — 10-10-16/85-А40432.060-00027HRM / HRC с зубчатой пластиной
HB-В — 12-50-65/145-А40432.060-00016DT 1320 — DT 1330



Анкер фасадный клиновой с гайкой HALFEN HB-ВZ для крепления кронштейнов к стене в сжатой и растянутой зонах бетона

Таблица характеристик клиновых фасадных анкеров с гайкой HALFEN HB-BZ
Обозначение анкераНомер заказаДля типов кронштейнов Body
HB-ВZ — 8-10/75-А40432. 040-00001HRM…-P / HRC…-P
BA 606 — BA 1312
SOF 805 — SOF 819
HB-ВZ — 8-30/95-А40432.040-00010DT 414 — DT 430
DH 1006 — DH 1732
HB-ВZ — 10-30/110-А40432.040-00012DT 1314 — DT 1318
HB-ВZ — 10-10/90-А40432.040-00003HRM / HRC с зубчатой пластиной
HB-ВZ — 12-50/145-А40432.040-00006DT 1320 — DT 1330



Шины Halfen HTA и болты Halfen HS для крепления кронштейнов к стене

Таблица размеров и характеристик шин Halfen HTA и болтов Halfen HS
Шины Halfen HTAБолты Halfen HS
ОбозначениеМатериалОбозначениеМатериалРезьбаl
мм
b
мм
Момент затяжки
Нм
HTA 28/15— A4HS 28/15— A4М8
М10
302025
HTA 38/30— A4HS 38/17— A4М10
М12
302925

Вы можете заказать и купить анкерные болты, фасадные анкеры и шины HALFEN для крепления кронштейнов к стене по оптовым ценам.

Анкерные болты по бетону — разновидности по способу установки

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

  • Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
  • Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

  • М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
  • Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
  • 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

  • выравнивающей силы – от 10,5 до 18,3 кН;
  • изгибающего момента – от 5,2 до 25,7 Нм;
  • крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

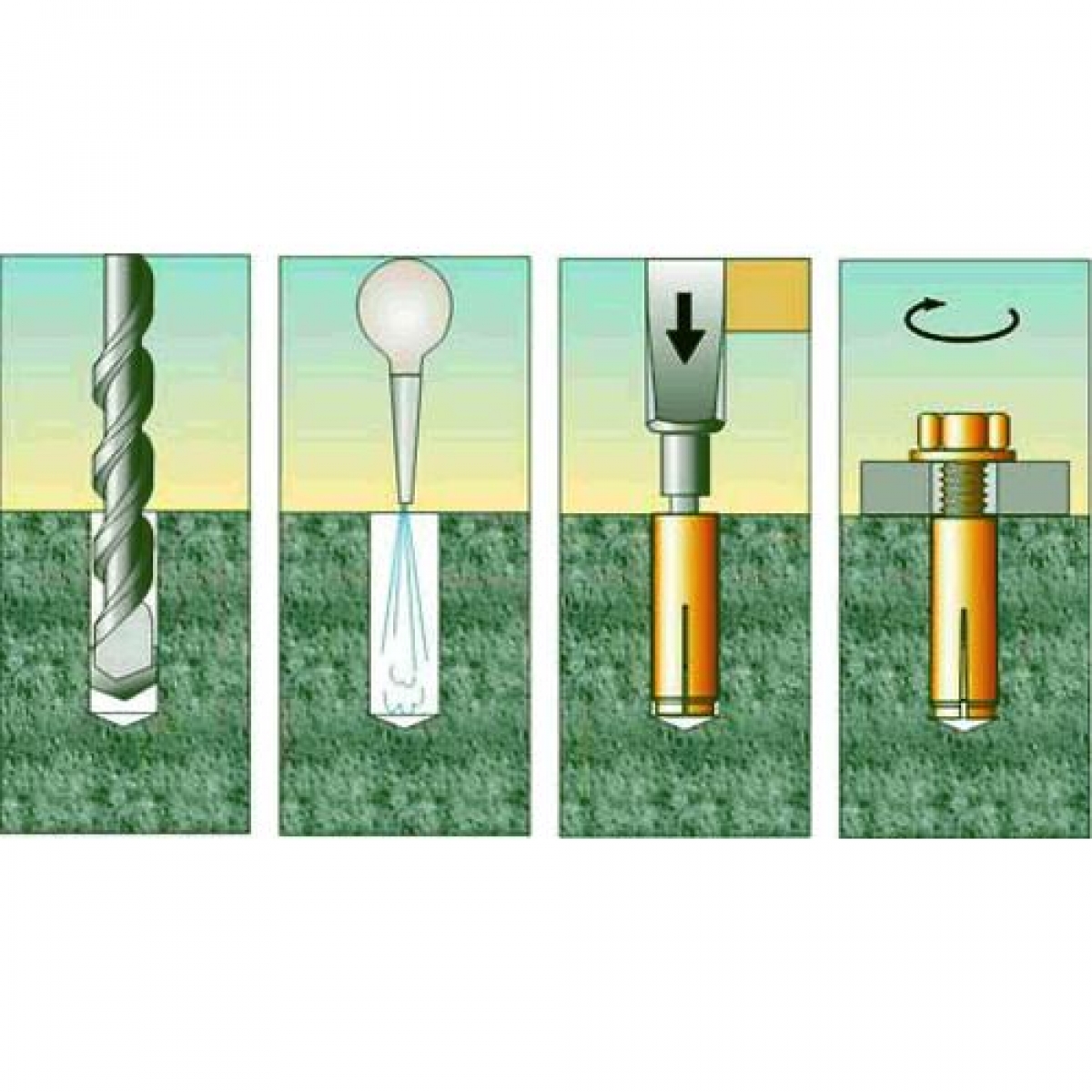

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

  1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
  2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
  3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
  4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
  5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.
  1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
  2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
  3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
  4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

Болт анкерный: виды, особенности установки

Ещё совсем недавно для крепления каких-либо предметов интерьера или оборудования на кирпичной или бетонной поверхности использовались вставленные в просверленные отверстия деревянные пробки. Недостаток подобного способа в особенных свойствах дерева — в сухих помещениях пробка уменьшается в размерах и может выпасть вместе с креплением. На смену дереву пришли более надёжные пластмассовые дюбели. Но такой вид крепления не способен выдерживать вес тяжёлых конструкций. Со временем пластик деформируется и выскальзывает из отверстия.

Анкерные болты лишены всех этих недостатков и способны надёжно зафиксировать в бетонных и кирпичных стенах, фундаменте и потолке различные бытовые и производственные элементы большого веса. В отличие от дюбеля, болт не только крепко держится в отверстии, но и фиксирует закрепляемую конструкцию.

Разновидности анкеров

По способу действия анкера подразделяются на химические и механические.

Химические фиксируются с помощью прочного клея. Он находится в капсуле в отверстии болта. При закручивании крепежа капсула раздавливается и начинается процесс полимеризации клея. Такой крепёж можно использовать для монолитных и пустотелых конструкций.

Механические фиксируются за счёт деформации специальной металлической гильзы при вкручивании.

Наш завод «СТК-Конструкция» изготавливает на заказ механические анкеры различного вида.
По способу крепления в материале и конструкции они делятся на несколько типов:

Болт анкерный с гайкой. Состоит из трёх частей. Главный элемент — шпилька, на одном конце которой нарезана метрическая резьба, а на другом находится конусное утолщение. На шпильку надета металлическая трубка с прорезями, а на резьбе находится гайка.


Устройство работает по типу распора: гайка в процессе навинчивания на шпильку втягивает её конусный край внутрь трубки, разжимая её и распирая в отверстии.


Анкерный болт с крюком. В отличие от первого варианта шпилька со стороны резьбовой части имеет продолжение в виде крюка. Гайка служит фиксатором, а анкер устанавливается в отверстие путём вращения крюка. Крепёж используется для навешивания конструкций, которые необходимо периодически снимать.


Анкер с кольцом. В этом случае вместо крюка с одного конца шпильки расположена петля.

Часто такой крепёж используется для установки в потолок для подвешивания каких-либо элементов и для установки растяжек.


Анкер с головкой под шестигранник. Состоит из болта с шестигранной головкой, распорной цанги и гильзы.
При вращении болта цанга перемещается по резьбе вдоль продольной оси крепежа вверх и расклинивает гильзу.


Клиновой. Модификация стандартного анкера с гайкой.
При установке крепежа в отверстие конусообразная шляпка раздвигает края гильзы. В некоторых разновидностях крепежа расклинивание выполняется стержнем-бородком, который после этого вытаскивается и на его место вкручивается шпилька с резьбой.

Как видно по фото, анкерный болт клиновой имеет самую сложную конструкцию.


Забиваемый. Вместо клина используется специальная форма краёв гильзы, выполненной из мягкого металла. При забивании болта края, упираясь в дно отверстия, деформируются и надёжно удерживают гильзу.
Это самый простой вид подобного крепежа. Но для его надёжной фиксации необходимо выполнять точное сверление отверстия по диаметру и глубине.


Разжимной. Этот сквозной вид крепежа используется для тонкостенных и листовых материалов. Гильза с прорезями, не доходящими до краёв, деформируется в средней части при закручивании и раскрывается в стороны лепестками за задней стороной материала.


Двухраспорный. С помощью двойной трубчатой втулки обеспечивается распор в двух местах — в конце и в середине крепёжного изделия.

Как правильно выбирать анкерные болты

  1. Максимальная нагрузка, с которой анкер-болт вырывается из материала (бетон, кирпич, камень). Она действует по продольной оси болта. Реальная нагрузка должна быть не более 35% от максимальной.
  2. Нагрузка на срез, которая перпендикулярна осевой нагрузке на вырыв.
  3. Материал изготовления болта.
  4. Размер анкера: внешний диаметр, диаметр внутренней шпильки и общая длина.
  5. Тип крепления (гайка, крюк, кольцо и др.) выбирается в зависимости от того, что необходимо крепить.
  6. Тип монтажа (односторонний или сквозной). Если есть возможность пробить материал, выбирают разжимной анкерный болт. Он продевается в сквозное отверстие и зажимается, стягивая стенку или лист. При одностороннем креплении для болта сверлится отверстие нужной длины и диаметра.
Таблица 1. Зависимость размеров анкерных болтов от нагрузок
Диаметр анкера,
мм
Максимальная нагрузка, кН Рекомендуемая нагрузка, кН Рекомендуемое расстояние от края, мм
На вырыв На срез На вырыв На срез На вырыв На срез
М8 22,2 10,1 7,3 5,8 80 100
М10 36,6 15,6 13,0 8,9 90 130
М12 50,5 23,1 17,7 13,2 110 150
М16 79,0 41,8 27,8 23,9 130 170
М20 101,3 66,8 35,5 38,2 150 190
М24 136,6 95,7 46,0 54,7 190 240
М30 237,1 123,0 82,4 69,3 300 350
Таблица 2.
Материал изготовления анкеров
Зимняя температура наружного воздуха От -40°C и выше От -40°C до -50°C От -51°C до -65°C
Марка стали Ст20
ВСт3пс2
ВСт3кп2
10Г2С1-6
09Г2С-6
10Г2С1-8
09Г2С-8
Примечание: Допускается использовать для изготовления другие марки стали, свойства которых не ниже указанных в таблице.

Установка анкерного болта

Рассмотрим на примере распорного анкера для бетона с гайкой.

Рассверливание отверстия

Необходимо выбрать бур по диаметру и длине болта. Например, если наружный диаметр болта 10 мм, то бур должен быть такого же диаметра. По длине бур не должен быть меньше, чем анкер.

Кстати, в случае установки крепежа в стену со штукатуркой учитывайте, что для надёжности соединения анкер должен находиться в бетоне на глубине не менее 50 мм. Так что при выборе длины крепежа учитывайте толщину штукатурного слоя.

Если втулка не входит в рассверленное отверстие, ни в коем случае не рассверливайте его буром большего диаметра. Просто пройдитесь тем же сверлом ещё раз. Анкер должен заходить в отверстие с усилием, иначе он не будет выполнять свои функции.

Выполняйте разметку точно. Даже незатянутый анкер-болт вытащить из стены проблематично.

Очистка отверстия от мусора

После сверления в отверстии остаются пыль и крошки бетона, которые препятствуют установке болта. Для удаления мусора используйте пылесос, баллончик со сжатым воздухом, ёршик. Можно выдуть пыль и крошки резиновой грушей или трубочкой.

Установка крепления

Забивайте анкер лёгкими ударами молотка, пока гайка не достигнет поверхности стены. После этого закручивайте гайку ключом. Когда конусовидная втулка заходит в гильзу, усилие заметно увеличивается. Если в техническом описании анкера указано максимальное усилие закручивания, необходимо измерять его динамометрическим ключом.

После того, как крепление полностью установлено, отверните гайку, навесьте на шпильку конструкцию или оборудование и зафиксируйте сверху гайкой.


Чтобы заказать изготовление нужного вам вида анкерного болта на нашем заводе «СТК-Конструкция», позвоните по телефону +7(495) 291-07-57 или заполните на сайте специальную форму .

Анкерный болт по бетону: виды и монтаж

Разновидность анкерных болтов по бетону

Надежную фиксацию самых разных предметов на бетонные поверхности способны обеспечить прочные крепежные детали. При капитальном строительстве, ремонте или креплении различных конструкций, выбрать такой крепеж — достаточно актуальная проблема.

Решить ее помогает специальный анкерный болт по бетону. С их видами, особенностями и способами монтажа, предлагает познакомиться статья.

Содержание статьи

Что такое анкер по бетону

Типы метизов

Слово «анкер» подразумевает крепежное изделие, которое используется для фиксации достаточно тяжелых предметов на конструкциях из бетона, природного камня, строительного кирпича. При установке таких элементов необходимо предварительно подготовить отверстие нужных размеров, для размещения болта анкерного типа.

Высокую удерживающую способность крепежа, размещаемого в таком отверстии, помогают такой крепёж:

  • Силы трения, обеспечивают анкера распорного типа;
  • Склеивающие способности специального состава, обеспечивают химические элементы;
  • Специальные упорные элементы, взаимодействующие с внутренними поверхностями отверстия, используют для ячеистых бетонов и пустотелого кирпича.

Принцип работы распорного анкера в теле газобетонной стены

Самый популярный анкер — крепежный элемент, расклинивающийся внутри отверстия, что обеспечивает высокую надежность соединения.

При помощи подобных болтов можно крепить такие предметы, как:

  • Профили металлопроката;
  • Подвесные потолочные конструкции;
  • Люстры и различные светильники;
  • Деревянные бруски, которые применяются при монтаже потолочных и напольных покрытий;
  • Лестничные конструкции;
  • Самые разные изделия с большой массой и габаритами.

Фиксация анкера внутри отверстия производится двумя основными способами:

  1. Расклиниванием внутри отверстия распорной втулки.
  2. С помощью специального клеевого состава, который связывает поверхность болта и внутреннюю стенку отверстия.

Технические характеристики

Устройство анкера с гайкой

Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

Принцип работы анкерного болта с гайкой, заключается в следующем:

  • При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки;
  • Конусный конец детали разжимает лепестки;
  • Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

Совет: Чтобы гайка не углублялась в отверстие, на резьбу шпильки следует обязательно надевать стопорную шайбу.

Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

  • 8 — размер резьбы;
  • 10 — диаметр;
  • 50 — длина изделия.

Разработаны стандарты на анкерные болты по бетону, размеры их:

  • Диаметры ровной части шпильки от 6 мм до 24 мм;
  • Диаметр резьба, от М5 до М20;
  • Длина изделий, от18 мм до 400 мм.

К другим техническим характеристикам болтов относятся:

  • Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения;
  • Крутящий момент — от 10 Нм до 40 Нм;
  • Изгибающий момент — от 5,2 Нм до 25,7 Нм.

Совет: Приобретая  анкерный болт для бетона,  следует ориентироваться на эти показатели. Если они не превышают вышеперечисленные значения, изделия будут надежными.

Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

Стандартные анкерные болты

Виды крепежа

Существуют различные виды анкерных болтов по бетону, каждый из которых имеет свое назначение.

Фото и особенности крепежных деталей представлены в таблице:

Вид анкера Особенности

Клиновой

Такой болт применяется для крепления достаточно тяжелых конструкций к бетону.

Перед его монтажом просверливается отверстие, для его установки. Главное отличие шурупа — крепление выполняется без рубашки. В центре втулки имеется небольшой клин, который расширяется при вкручивании.

После забивания анкера, обязательно следует затянуть гайку, фиксирующую анкер после увеличения пробки. Это прочный и надежный элемент для крепления предметов.

Распорный

Это наиболее популярный вид анкера по бетону. Длина болта колеблется от 20 мм до 120 мм, а диаметр от 4 мм до 20 мм. В составе конструкции втулка с внутренней резьбой, проходящая по длине стержня.

Имеющаяся на ней головка, распирает втулку. Такое простое устройство, надежно фиксирует крепеж. При установке требуется предварительно просверлить в бетоне отверстие, как и для клинового болта.

Разжимной

Внутри разжимного анкера имеется лепестковая гильза и гайка. Это практичные в применении болты, которые легко, при необходимости, демонтировать.

Это может понадобиться, когда требуется резать железобетонную конструкцию алмазными кругами. Перед использованием болта для поверхностей с частицами из металла, их обязательно нужно вытащить, чтобы предотвратить поломку инструмента.

Забивной

Забивные анкеры крепят конструкции к бетонной поверхности надежнее всего.

В их составе: втулка, клин, на поверхности имеются вырезы, обеспечивающие увеличение болтов при ударах по ним. При этом бить нужно по самому анкеру, таким образом, чтобы клин мог упираться в дно отверстия. Болты могут быть: металлическими, полимерными, нейлоновыми. Главное отличие последних —наличие резьбы в виде зуба акулы. Но не рекомендуется использовать его на старой, рассыпающейся поверхности.

Химический

Обычно эти анкерные болты используются для приклеивания материала к бетону. При этом упаковка с клеем размещается в предварительно подготовленное отверстие. Состав, имеющийся в болте, при надавливании выдавливается наружу, и так обеспечивается надежная фиксация. Но цена изделия достаточно высокая, что не делает его популярным.

Двухраспорный анкер

Это более надежное анкерное крепление. Болт имеет две или даже три разрезные втулки, которые при установке раскрывают все свои крепежные кромки. Изготавливаются со стандартными шпильками или с концами, имеющими петли или разной формы крюки.

Анкер-шпилька

Это крепежное приспособление, которое изготавливается из высокопрочной стали, с различным антикоррозийным покрытием. Выпускаются по европейским стандартам — HAS и HST.

В отличии от остальных анкерных конструкций, изделие имеет меньшую длину втулки, а ударные нагрузки выдерживает вдоль и поперек оси.

Помимо перечисленных видов встречаются такие изделия, как:

Анкера для бетона с кольцом

Рымболт для бетона

Выбор анкера

Параметры для установки анкерных болтов с гайкой

Широкое применение таких болтов обусловлено разнообразием их видов, которые отличаются не только по типу, но и по размерам, выдерживаемым нагрузкам. Ниже приведена таблица зависимости диаметра анкера от нагрузки на него.

Расчет параметров анкера в зависимости от нагрузки

На практике анкеры, обычно выбираются с большими показателями предельной допустимой нагрузки на них, чем оговорены в нормативной документации.

Данный вид крепежных элементов выпускается по государственному стандарту ГОСТ 24379.1-80, действующего с января 1982 года. Документ закрепляет основные требования для материала, используемого при изготовлении каждой детали, возможные допускаемые отклонения основных размеров от стандартных.

Выбирая болт для бетона по размерам, в первую очередь следует ориентироваться на вес прикрепляемой с его помощью конструкции: чем этот показатель выше, тем анкер должен быть более длинным и с большим диаметром. Необходимо учитывать и толщину поверхности, в которую будет устанавливаться анкер. Иначе, при неправильно выбранной длине, можно пробить им стенку или полы насквозь.

Для правильной установки анкера, необходимо правильно выбрать диаметр предварительно просверливаемого отверстия для него. Из таблицы можно выбрать диаметр отверстия для установки крепежного элемента:

Зависимость диаметра отверстия для установки анкера и его диаметра

Совет: Требования для отверстий, при креплении деталей, указанные в таблице, превышать не следует. В противном случае большие зазоры придется заполнять раствором, что может уменьшить прочность соединения.

Правила монтажа анкера с гайкой

Этапы установки анкера с гайкой

Даже правильно выбранный анкерный болт с гайкой, не может обеспечить надежное крепление предмета, если допущены ошибки при его монтаже. Имеется несколько несложных правил, соблюдая которые, обеспечивается надежное и долговечное крепление анкерных болтов в бетоне.

Для установки анкера с гайкой, инструкция, предлагает такой порядок:

  • Сверлится нужное отверстие на поверхности под крепеж предмета. Диаметр отверстия под распорную втулку должен быть таким, чтобы в него входила втулка с небольшим натягом. Это делается перфоратором и буром, соответствующего размера;
  • Отверстие тщательно очищается от строительной пыли, раскрошившегося материала. При небольших размерах отверстия, это можно сделать медицинской обычной грушей и ершиком нужного диаметра. В случае просверленного длинного и большого диаметра отверстия, качественная очистка получается с помощью пылесоса;
  • После подготовки отверстия, вставляется анкерный болт;
  • Затягивается гайка, пока распорная втулка надежно не зафиксирует крепежный элемент;
  • После надежной фиксации анкера в отверстии, гайку можно скрутить, оставив свободным резьбовой конец, для установки закрепляемого предмета;
  • Надевается шайба и накручивается гайка.

Монтаж анкеров в фундамент

Фундаментные анкера

Первые анкерные болты были предназначены лишь для установки в фундаменте. Они выпускаются 6 типов, диаметром до 140 мм, а длиной до 5 метров.

Монтаж таких фундаментных болтов выполняется таким образом:

  • До заливки бетона крепятся изделия с загнутой шпилькой;
  • До изготовления основания или погружением в него после заливки раствора, устанавливаются конструкции с анкерной плитой;
  • Во время заливки бетона устанавливаются составные изделия. При этом в бетон погружается нижняя часть шпильки с муфтой, надетой на нее, а верхний стержень закручивается в муфту, после полного отвердения основания;
  • Аналогично составным, монтируются съемные конструкции. Они погружаются в жидкий бетон, а после завершения отвердения материала устанавливается шпилька с контргайками;
  • В пробуренные отверстия в уже затвердевшем фундаменте, устанавливаются прямые анкера, а пустоты, оставшиеся после монтажа, заполняются клеевым составом или бетонным раствором;
  • В подготовленные отверстия уже в готовом основании, вставляются конусные анкерные болты, но фиксируются они разжимной цангой, расположенной на конце изделия.

Чтобы правильно своими руками выполнить установку любого вида анкеров, стоит познакомиться с видео в этой статье.

Основное назначение анкеров — крепление строительных конструкций, принятие нагрузок на себя от массы предметов, которые они удерживают. Любые анкерные болты для бетона могут стать надежными и прослужат долгие годы. Для этого следует подбирать шурупы для конкретного вида работ, назначения изделия, в полным соответствием его параметров требованиям СНиП.

Как крепить анкер? Установка анкерного болта. Правильное крепление анкерного болта на фото и видео.

Анкеры: их эффективность и разновидности

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

  1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

  1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü    Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü    Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü    Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü    Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.

Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

 Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.

Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.

Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.

Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

Как крепить анкерный крюк. Анкерный болт с гайкой – для крепления тяжелых конструкций! Как устроен анкерный крепеж с гайкой

Анкер – это крепежный элемент из металлического материала, вводится в и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты – самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Разновидности анкеров

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование – если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником – имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго – болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Монтаж анкерных болтов

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции , и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Правильный монтаж и качественное крепление

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т.п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.


Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.

Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

Анкерное крепление, лучший вариант для крепежа предметов на стене

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.


Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.


При анкерном креплении нагрузка распространяется по небольшому участку

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.


Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

  1. Механические:
    — закладной;
    — распорный;
    — забивной;
    — клиновой;
    — болт с кольцом или крючком;
    — рамный;
    — шпилька;
    — фасадный;
    — потолочный;
    — пружинка.
  2. Химические:
    — крепеж-монолит;
    — для наружных и внутренних работ;
    — для крепежа в рыхлых и тонкостенных основах;
    — стойкие к вибрациям;
    — долго служащее;
  3. Пластиковые.
  4. Грунтовые.
  5. Для устройства фундамента.
  6. Регулировочные по высоте.

Подобрать подходящий вид не составит труда

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

— просверлить в стене отверстие дрелью или перфоратором;
— установить в отверстие болт;
— распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.


Такие болты очень просты в применении

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.


Анкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.


Анкера с шестигранной головкой более прочные

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.


Такие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.


С помощью болта и гайки можно регулировать якорь

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.


Такие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.


Для монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.


Крепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Видео: Установка анкерных болтов


Видео: Анкеры. Принцип работы анкерного болта

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

  • 3 анкеров;
  • резьбовой шпильки;
  • кернера для выполнения углубления;
  • гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

  1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
  2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
  3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
  4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
  5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Болты для крепления


Болты для крепления телевизора к кронштейну

В современном интерьере приветствуется эргономичность, поэтому технику, в том числе и крупногабаритные телевизионные панели, крепят на кронштейны. Они компактны, позволяют изменять угол наклона экрана. При выборе этого аксессуара необходимо учитывать расположение отверстий на панели телевизора и позаботиться о наличии необходимых крепежных элементов.

Особенности крепления кронштейна к плоскости и телевизору

Основным критерием выбора крепежной системы является расстояние между отверстиями на задней панели ТВ (этот стандарт известен под названием VESA) и тип используемых для фиксации болтов.

Стандарт VESA

Для крепления большинства телевизионных панелей используются стандартные крепежные элементы и кронштейны. Различают три вида систем по типу фиксации:

  • Фиксированные – панель закрепляется неподвижно. Ее нельзя повернуть или наклонить.
  • Наклонные – дают возможность наклонять экран вниз или направлять под небольшим углом вверх.
  • Наклонно-поворотные – можно не только изменять угол положения экрана, но и поворачивать его в стороны.

По месту фиксации выделяют настольные, напольные, настенные разновидности. Особым типом кронштейнов являются потолочные системы. Они позволяют закрепить телевизор в центре помещения и вращать экран на 360 градусов.

Типы систем универсальны и подходят практически для всех моделей техники, поскольку более 150 производителей придерживаются заданных стандартов. А если все-таки приобретена модель с нестандартным креплением, можно купить переходник.

Стандарты VESA:

  • 200×200;
  • 300×300;
  • 400×400;
  • 600×400;
  • 800×400, а также их комбинации.

Производители связывают параметры VESA с диагональю ТВ, хотя прямой связи между этими характеристиками нет. В частности считается, что для панелей с диагональю до 22,9’’ нужен кронштейн 75×75 или 100×100 мм; для диагонали от 23’’ до 30,9’’ – 200×100 или 200×200 мм; для телевизора с диагональю от 31 до 90’’ – 400×200, 600×400 или 800×400 мм.

Читайте также:  Сборка и установка откидного стола

Первое число обозначает расстояние между отверстиями по горизонтали, выраженное в миллиметрах, второе – по вертикали. Поэтому, чтобы определить стандарт VESA, достаточно выполнить измерения рулеткой. Если измерить расстояния по какой-либо причине невозможно, нужные параметры указываются в инструкции к ТВ, в печатной или электронной версии. Имейте в виду, что в описании на сайте магазина этот параметр часто указан неверно.

Рекомендации по выбору кронштейна и креплений

Помимо стандартов VESA, необходимо учесть:

  • форму и размер крепежной пластины – если модель крепежной системы не подходит к телевизору, она перекроет разъемы или вентиляционные отверстия;
  • предельный вес, который кронштейн способен выдержать – лучше приобретать оборудование с запасом по максимальному весу;
  • наличие набора разных вариантов крепежей в комплекте – тогда не придется докупать нужные метизы;
  • присутствие каналов для прокладки кабелей.

Комплектные саморезы с дюбелями обычно недостаточно надежны и рассчитаны на идеальные стены. Если стены сделаны из пористых или непрочных материалов, нужно подобрать другой крепеж, например анкерные болты.

Выбор болтов для крепления телевизоров к кронштейну

Болты для установки телевизора на кронштейн производителем в комплекте не всегда предусмотрены или не подходят, поэтому их приходится подбирать и покупать самостоятельно. Какие болты необходимы для крепления пластины к ТВ, указано в инструкции.  Если инструкция утеряна или необходимой информации в ней нет, следует обратиться к сайту производителя и уточнить, какие именно метизы нужны. Например, на первой странице инструкции к телевизору LG UH770V указано, что для фиксации техники потребуется 5 винтов M5 длиной 12 мм и 4 винта М4 длиной 12 мм.

Читайте также:  Крепление для лопаты

В любом случае при расчете болтов учитывают размер диагонали, вес телевизионной панели и параметры VESA. Всего различают 7 типов болтовых элементов для фиксации телевизора к подвесной системе. Они представлены в таблице.

Тип Диагональ экрана, мм Вес панели, кг VESA, мм Диаметр
MIS-B 100×200 До 2 50×20 М4
MIS-C 200×300 До 4,5 75×35 М4
MIS-D 75 300×580 До 8 75×50, 75×75 М4
MIS-D 100 300×580 До 14 100×100, 100×50 М4
MIS-E 580×780 До 23 200×100, 200×50 М4
MIS-F М6 780×2300 До 50 200×200 М6
MIS-F М8 780×2300 До 114 ≥200×200 М8

Кроме того, на задней панели можно встретить обозначения:

  • B – монтаж выполняется снизу;
  • C – установка предусмотрена по центру;
  • L – техника крепится слева;
  • R – крепление производят справа;
  • T – выполняют монтаж сверху;
  • T/B – закрепляют сверху и снизу;
  • L/R – фиксируют слева и справа.

Болты для крепления телевизоров Samsung

Из-за особенностей конструкции стандартные болты для крепления телевизоров Самсунг к кронштейну не подходят. Прежде всего, речь идет о сериях K, KU и MU.  Задняя панель телевизоров этих серий скошена, поэтому приходится подбирать нестандартные винты.

Большая часть моделей фиксирующих систем комплектуется винтами длиной до 30 мм, в то время как для монтажа Samsung требуются болты длиной 43-45 мм. Это значит, что крепежные элементы, которые идут в комплекте, нужно будет заменить на более длинные болты, приобретя 4 дополнительных метиза.

По следующей ниже таблице можно определить диаметр и длину болтов для крепления к кронштейну телевизоров Samsung 5 серии, а также серий K, Ku, Mu, Q7f.

Читайте также:  Крепления и кронштейны-держатели для мониторов
Диагональ, дюйм VESA, мм Диаметр, мм  Длина, мм

5 серия

32 100×100 М4 43-45
40-49 200×200 М8
55 400×400 М8

K

40 – 49 200×200 М8 43-45
55 400×400

KU

40 200×200 М8 43-45
49 – 65 400×400

MU

49 – 75 400×400 М8 43-45
82 600×400

Q7f

49 – 75 400×400 М8 43-45

Из таблицы понятно, что, например, для крепления телевизора Samsung с диагональю 32” нужны болты М4 длиной 43-45 мм.

При покупке кронштейна для телевизора возникают сложности с подбором по параметрам VESA, а также с выбором необходимых болтов. Чтобы приобрести подходящую систему фиксации и крепежные элементы, необходимо разобраться в рекомендациях, которые даны в инструкции к телевизионной панели, либо следует воспользоваться таблицей, где представлены нужные размерности.

krepezhinfo.ru

Анкерные болты по бетону: виды, размеры, монтаж

Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона. Проблема крепления различных предметов к бетону является достаточно актуальной как в сфере капитального строительства, так и в области ремонта, выполняемого силами самих собственников недвижимого имущества.

Анкера по бетону способны обеспечить надежное закрепление любой конструкции

Таких трудностей не возникает, если крепежный элемент необходимо зафиксировать в более мягком материале – дереве или пластике. Если же речь идет о бетоне – материале, отличающемся высокой твердостью и, соответственно, хрупкостью, то необходимо использовать специальные крепежи, к которым, в частности, относятся болты анкерного типа.

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др. Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа. Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:

У любого анкера есть распорная часть

Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.

Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

  • качество материала, в которой устанавливается анкер;
  • тип и размеры крепежного элемента, которые должны подбираться в соответствии с нагрузками, воспринимаемыми таким изделием;
  • правильность подготовки места для размещения крепежа и соблюдение технологии его установки;
  • прочностные характеристики самого анкера.

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

  • фундаменты из бетона;
  • стены и перегородки из бетона и кирпича;
  • плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров

Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

  • балки из металлопроката различного типа;
  • элементы подвесных потолочных конструкций;
  • светильники и люстры;
  • деревянный брус, применяемый для монтажа напольных и потолочных покрытий;
  • элементы лестничных конструкций;
  • несущие конструкции, обладающие большим весом и габаритами.

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

  • путем расклинивания распорной втулки внутри отверстия;
  • за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Механические анкерные болты для бетона

К самым распространенным видам анкерных болтов относятся крепежные изделия, работающие по механическому принципу.
Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.

Разновидности и порядок монтажа забивного анкера

Распорные

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.

В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.

Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне

Клиновые

Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.

При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку

Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным. При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии. В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

Стержневой анкер для регулируемого пола

Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.

Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью. При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона. Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ.

Химические анкерные болты для бетона

Крепежное изделие данного вида – это анкерный шуруп по бетону, фиксация которого в отверстии обеспечивается специальным клеевым составом. Клеевой состав, при помощи которого фиксируются химические анкеры, заливается в заранее выполненное и тщательно очищенное отверстие на две трети его длины. В отверстие с клеем устанавливается анкерный болт соответствующего размера. После полного застывания клеевого состава выполняется крепление требуемого предмета.

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Химические анкерные элементы применяют в тех случаях, когда крепеж необходимо выполнить на конструкциях из пористых материалов. Заполняя поры и внутренние полости в таких материалах, клеевой состав обеспечивает надежное сцепление анкера с материалом конструкции. При выполнении всех правил монтажа и использовании качественных материалов выдергивание или вырыв анкера из конструкции, не сопровождающийся ее механическим повреждением, практически невозможен. Испытания, проведенные с крепежными изделиями данного типа, можно увидеть на фото и видео в интернете.

Порядок установки химического анкера

Для получения качественного соединения при использовании анкеров химического типа необходима чистота отверстий, в которые они будут устанавливаться. Для подачи клея в отверстие могут применяться специальные тубы или капсулы, в которых клеевой состав и отвердитель содержатся в необходимых пропорциях.

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.

met-all.org

Надежный крепеж: виды анкеров для стен и пола

Думая о надежном крепеже для бетона или кирпича, многие выбирают дюбель, почему-то забывая об анкерном болте. С его помощью надежно фиксируются довольно тяжелые конструкции. В основу работы системы положен принцип сопротивления материала разрушению, который включается благодаря конструкции своеобразного якоря на крайнем участке гильзы.

Коротко об анкерном крепеже

Типичный крепежный болт представляет собой металлический стержень из легированной стали, длина которого обычно находится в пределах от 45 до 220 мм. Практически все виды анкеров для стен имеют болт с шестигранной головкой и нарезной резьбой. Принцип анкеровки осуществляется благодаря именно этому болту, по которому ходит коническая гайка, ограниченная втулкой с прорезями.

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

  • Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
  • Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
  • Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
  • Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

  1. Значение 1 – внешний диаметр.
  2. Значение 2 – диаметр анкерного болта.
  3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Популярные виды металлических анкеров для стен и напольных поверхностей

Крепежные изделия представлены в различных конструктивных исполнениях. В строительстве используются как универсальные изделия, так и болты, предназначение которых состоит в решении специализированных задач. Чтобы грамотно выбрать крепеж, нужно разбираться не только в его разновидностях, но и знать, для каких случаев нужен тот или иной элемент.

С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит рассмотреть клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

  • Перфоратором сверлится отверстие соответствующего диаметра.
  • Гильза вставляется в отверстие.
  • Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный болт для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление к бетонному полу сейфа?

В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

  • Толщина перекрытия или основания пола должна быть не менее 150 мм.
  • При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
  • Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

stroimass.com

Как правильно выбрать болты и гайки для литых дисков

Болты для колесных дисков используют европейские производители автомобилей. Гайки применяют для японского и корейского автопрома. При выборе монтажных элементов следует иметь представление об их технических особенностях.

Что собой представляют колесные крепления для литых дисков

Болты для литых дисков требуются в случае замены дисков. Ширина и глубина колодцев на различных моделях отличается. Колесный крепеж осуществляется двумя типами метизов. Выбор крепежа зависит от конструкционных характеристик авто.

Виды крепежей

Вот какие виды крепежных элементов нужны для литых дисков:

  1. Болты – металлические стержни, имеющие винтовую резьбу на конце. Применяются для соединения разъемных элементов.
  2. Гайки – детали округлой формы, предназначенные для скрепления элементов путем накручивания металлической плашки на резьбовые шпильки.

Для производства изделий используют стальные, алюминиевые или титановые сплавы.

Высокими показателями качества отличаются титановые болты. Черные болты для литых дисков производят из стали с добавлением молибдена или стали с хромированным или никелевым покрытием.

Характеристики болтов и гаек

Болты и гайки различаются конструкционными особенностями, поэтому выбор определяется типом дисков. Штампованный диск изготавливают из прочного типа стали. При этом он имеет небольшую толщину в месте крепления к центральной части вращающейся детали. Для оптимального соединения болт и гайка должны иметь плоскую поверхность. В состав литых дисков входят относительно не тяжелые сплавы. Они обладают пониженными характеристиками надежности. Крепежная система изделий выполнена в виде конуса.

Резьба

При покупке болтов следует обратить внимание на резьбовую часть. Не все элементы имеют одинаковые показатели шага резьбы. Чаще встречаются метизы с шагом резьбы 1,25 и 1,5 мм с диаметром 12 либо 14 мм. Рекомендуется приобретать новые колесные болты в комплекте с дисками либо учитывать требования инструкции производителя авто.

Читайте также:  Расстояние между болтами в металлоконструкции
Длина резьбы

Чтобы выбрать болт нужной длины, проще всего произвести примерку по месту. Такая методика не срабатывает в том случае, если на болт нанесено покрытие, которое жалко поцарапать. Тогда подойдет другой вариант, потребуется посчитать количество оборотов при выкручивании старого болта. Далее длину штыря с резьбой делят на полученную цифру. В итоге получится нужная длина крепежного элемента.

По габаритам крепежи делятся на:

  • короткие – применяются для фиксации штампованных дисковых изделий;
  • длинные – используют при шиномонтаже литых дисков.
Прижимная поверхность

В соответствии с классификацией по посадочной зоне различают крепежи:

  • с шарообразной соединительной частью;
  • с прижимной частью в форме конуса. Модели выпускаются с промежутками в прижимной зоне и без. Размер подголовок составляет 1,3 миллиметра.

Многие автомобилисты задумываются, что будет наиболее подходить – конус или сфера. В каждом индивидуальном случае, чтобы подобрать болты к литым дискам, рекомендуется обратиться за помощью к профессионалу. Он посоветует, что будет лучше.

Покрытие

Болты и гайки имеют хромированное и цинковое напыление. Поверхностный слой не защищает от коррозийных процессов. Модели с декоративным покрытием сохраняют внешне привлекательный вид не больше года. Крепежи с защитно-декоративной оболочкой стоят дороже.

Что такое разболтовка

Разболтовка – показатели, указывающие на соответствие размеров болтов и дисков. Информации полезна для поиска дисковых изделий. На основании данных находят идентичные отверстия на новых дисках. Число выемок находится в пределах трех, шести штук, но показатели диаметра и расстояния у каждого производителя отличаются.

Таблица совместимости

Диаметр отверстий, предназначенных для болтов – ключевой фактор при поиске оснований под колеса. Покупка дисков без учета этих показателей – большой риск, так как крепеж влияет на состояние ходовой части автомобиля. Даже мелкие расхождения приводят к повреждениям подвески и рулевой части.

Как измерить самостоятельно

Замеры должны быть максимально точными, так как показатели отличаются близкими значениями с расстоянием в пару миллиметров, к примеру, 98 и 100 либо 110 и 112 и они не являются взаимозаменяемыми. Чтобы исключить ошибку, рекомендуется использовать штангенциркуль или линейку.

Читайте также:  Болты для колесных дисков
Соседние отверстия

Вот как нужно определять расстояние между отверстиями для болтов. Берутся габариты окружности, на которой располагаются отверстия. Диаметр определяется при помощи таблиц совместимости либо измерением при помощи линейки. Полученное расстояние между соседними крепежами следует умножить на коэффициент, который зависит от количества отверстий. Окружность у ВАЗа равна 9,8 см, у легковых автомобилей составляет 139,7 миллиметров.

Дальние отверстия

Несложный метод измерения производится на моделях с четным количеством выемок – под 4, 6, 8 крепежей. Расстояние между параллельными отверстиями – PCD.

А вот как замеряют дальние отверстия дисков с пятью болтами: расчет производится между несмежными углублениями, полученную цифру следует умножить на 1,051.

Диаметр ступичного окна

Показательные данные по центральному ступичному окну указаны в таблице и в полной формуле разболтовки. В случае отсутствия информации, показания измеряются линейкой либо штангенциркулем. В диаметре ступичная зона на ВАЗ 2110 = 58,6 мм.

Разболтовка осуществляется с учетом относительной величины вертикальной оси симметрии диска к зоне примыкания со ступицей.

Полная и сокращенная формула разболтовки

Изготовители указывают подробную формулировку, отражающую все важные значения. Автомобилисты используют сокращенные обозначения, которые не определяют полноценного описания продукта.

Сокращенная

PCD (Pitch Circle Diameter) – краткая формулировка, включающая в себя два параметра. Указывается она: 4×98 – разболтовка дисков на ВАЗ-2110. Четверка означает количество выемок под болты. Число 98 было получено в результате поперечной методики измерения их окружности.

Полная

Рассмотрим пример: на ободе указана полная формула разболтовки: 7.5 J×15 h4 5×100 ET 40 D 54.1.

Расшифровка буквенно-цифирных групп обозначает:

  • 5 JX 15 – показатели ширины обода 7,5 дюймов и диаметр 15 дюймов;
  • Х – указывает, что диск изготовлен методом литья или ковки;
  • J – рекомендуется применять продукцию на моноприводных автомобилях;
  • JJ – маркировка полноприводных моделей;
  • h4 – количество выступов, которые фиксируют шины. Модели с одним выступом – Н1. Отсутствие выступов – маркировка АН;
  • Hump – обозначает качественное удержание резины, эта особенность исключает разгерметизацию.
Читайте также:  Виды и крепление анкерных болтов по бетону

Последствия от другой разболтовки

Применять несоответствующие болты опасно в первую очередь для безопасности. При разболтовке происходит осевое смещение всего колеса относительно ступицы. На высокой скорости колесо крутится неравномерно, машину будет трясти, что сопровождается биением в руль.

При монтаже колес автолюбители часто сталкиваются с такой проблемой, как несоответствие диаметра крепежей. В этом случае подойдут болты-эксцентрики с подвижной конусной частью, что позволит устранить несоответствия в размере.

Как выбрать колесный крепеж

Вся линия болтов и гаек имеет сферическую или конусообразную форму. Характеристика соединения определяется показателями мягкости металла литого диска, что приводит к увеличению контактной зоны диска и крепежа.

Толщина легкосплавных дисков превышает толщину стальных изделий, по этой причине лучше применять удлиненные болты. Из-за мягкости металлических изделий требуется периодически делать ревизию притяжки крепежной системы.

Затяжка креплений на литых дисках

Перед тем как вмонтировать болты в посадочные углубления, рекомендуется обработать метизы графитовой смазкой. В результате при контакте с диском головка болта или гайки будет прокручиваться и полностью прилегать. Это исключит блокировку при стартовой мощности в результате трения между диском и крепежной системой. Выпускаются болты, компенсирующие минимальные отклонения габаритов крепежа. Неплотное присоединение приведет к цикличным сбоям в крепежной системе, болты и гайки начнут самораскручиваться.

Болты секретки для литых дисков

Секретные болты для литых дисков – еще один подвид. Если установить секретки, автомобильные покрышки будут защищены от хищений. Обыкновенным гаечным ключом колесо демонтировать не получится. Для раскручивания секреток понадобится ключ, который идет с ними в одном наборе.

Подбирая крепежи на колеса, следует помнить, что литые изделия отличаются относительно большой толщиной. Соответственно, для них подбираются болты большей длины, чем для штампованных дисков.

krepezhinfo.ru

Анкерные болты для бетона: принцип работы, виды, размеры и крепление

Анкера для бетона предназначены для крепления различных конструкций, деталей, оборудования к несущему основанию. Металлическое изделие представляет собой стержень с уширителями, втулками, гильзами или другими приспособлениями для надежного сцепления с материалом. Анкера изготавливают из оцинкованной или нержавеющей стали прочных марок, латуни, алюминия, покрывают антикоррозионными составами.

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

  • При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
  • На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

  • балки;
  • плиты перекрытия, балконные консоли;
  • фермы, колонны;
  • лифты, лестничные марши и площадки;
  • стеновые или отделочные панели;
  • коммуникации, инженерное оборудование;
  • оконные или дверные коробки;
  • навесы, козырьки;
  • пристройки;
  • потолочные светильники, вытяжки;
  • подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

  • назначение — фундаментные, потолочные, рамные, универсальные;
  • форма — прямые или изогнутые;
  • конструкция — цельные или сборные;
  • поверхность — гладкая или с резьбой;
  • площадь контакта — для плотного или пористого материала;
  • способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.
Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

  • простота установки анкеров в бетон;
  • возможность сквозного монтажа;
  • высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Саморезы принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Химический анкер

Анкер этого типа — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Размеры и характеристики анкерных болтов

Анкерные болты по бетону классифицируют по размерам на три группы:

  • малые — диаметром до 8 и длиной до 55 мм;
  • средние — до 12х120 мм;
  • крупные — максимальный размер 24х220 мм.

Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.

Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:

  • диаметр резьбы — 8 мм;
  • диаметр сверла — 10 мм;
  • длина анкера — 115 мм;
  • толщина прикрепляемого элемента — 60 мм.

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.

На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.

Заказать анкерные болты по выгодным ценам можно здесь

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

  1. Размечают положения метизов на основании
  2. Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
  3. При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Если болт потребуется удалить, ослабляют гайку и извлекают его из стены.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

  • Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
  • Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Чтобы крепление было надежным, перед тем, как установить анкер, нужно рассчитать нагрузку, подобрать изделие согласно техническим характеристикам и правильно выполнить монтаж.

betonpro100.ru

Анкерный болт по бетону: виды и монтаж

Разновидность анкерных болтов по бетону

Надежную фиксацию самых разных предметов на бетонные поверхности способны обеспечить прочные крепежные детали. При капитальном строительстве, ремонте или креплении различных конструкций, выбрать такой крепеж — достаточно актуальная проблема.

Решить ее помогает специальный анкерный болт по бетону. С их видами, особенностями и способами монтажа, предлагает познакомиться статья.

Что такое анкер по бетону

Слово «анкер» подразумевает крепежное изделие, которое используется для фиксации достаточно тяжелых предметов на конструкциях из бетона, природного камня, строительного кирпича. При установке таких элементов необходимо предварительно подготовить отверстие нужных размеров, для размещения болта анкерного типа.

Высокую удерживающую способность крепежа, размещаемого в таком отверстии, помогают такой крепёж:

  • Силы трения, обеспечивают анкера распорного типа;
  • Склеивающие способности специального состава, обеспечивают химические элементы;
  • Специальные упорные элементы, взаимодействующие с внутренними поверхностями отверстия, используют для ячеистых бетонов и пустотелого кирпича.
Принцип работы распорного анкера в теле газобетонной стены

Самый популярный анкер — крепежный элемент, расклинивающийся внутри отверстия, что обеспечивает высокую надежность соединения.

При помощи подобных болтов можно крепить такие предметы, как:

  • Профили металлопроката;
  • Подвесные потолочные конструкции;
  • Люстры и различные светильники;
  • Деревянные бруски, которые применяются при монтаже потолочных и напольных покрытий;
  • Лестничные конструкции;
  • Самые разные изделия с большой массой и габаритами.

Фиксация анкера внутри отверстия производится двумя основными способами:

  1. Расклиниванием внутри отверстия распорной втулки.
  2. С помощью специального клеевого состава, который связывает поверхность болта и внутреннюю стенку отверстия.

Технические характеристики

Устройство анкера с гайкой

Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

Принцип работы анкерного болта с гайкой, заключается в следующем:

  • При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки;
  • Конусный конец детали разжимает лепестки;
  • Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

Совет: Чтобы гайка не углублялась в отверстие, на резьбу шпильки следует обязательно надевать стопорную шайбу.

Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

  • 8 — размер резьбы;
  • 10 — диаметр;
  • 50 — длина изделия.

Разработаны стандарты на анкерные болты по бетону, размеры их:

  • Диаметры ровной части шпильки от 6 мм до 24 мм;
  • Диаметр резьба, от М5 до М20;
  • Длина изделий, от18 мм до 400 мм.

К другим техническим характеристикам болтов относятся:

  • Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения;
  • Крутящий момент — от 10 Нм до 40 Нм;
  • Изгибающий момент — от 5,2 Нм до 25,7 Нм.

Совет: Приобретая  анкерный болт для бетона,  следует ориентироваться на эти показатели. Если они не превышают вышеперечисленные значения, изделия будут надежными.

Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

Стандартные анкерные болты

Виды крепежа

Существуют различные виды анкерных болтов по бетону, каждый из которых имеет свое назначение.

Фото и особенности крепежных деталей представлены в таблице:

Вид анкера Особенности
Такой болт применяется для крепления достаточно тяжелых конструкций к бетону.

Перед его монтажом просверливается отверстие, для его установки. Главное отличие шурупа — крепление выполняется без рубашки. В центре втулки имеется небольшой клин, который расширяется при вкручивании.

После забивания анкера, обязательно следует затянуть гайку, фиксирующую анкер после увеличения пробки. Это прочный и надежный элемент для крепления предметов.

Это наиболее популярный вид анкера по бетону. Длина болта колеблется от 20 мм до 120 мм, а диаметр от 4 мм до 20 мм. В составе конструкции втулка с внутренней резьбой, проходящая по длине стержня.

Имеющаяся на ней головка, распирает втулку. Такое простое устройство, надежно фиксирует крепеж. При установке требуется предварительно просверлить в бетоне отверстие, как и для клинового болта.

Внутри разжимного анкера имеется лепестковая гильза и гайка. Это практичные в применении болты, которые легко, при необходимости, демонтировать.

Это может понадобиться, когда требуется резать железобетонную конструкцию алмазными кругами. Перед использованием болта для поверхностей с частицами из металла, их обязательно нужно вытащить, чтобы предотвратить поломку инструмента.

Забивные анкеры крепят конструкции к бетонной поверхности надежнее всего.

В их составе: втулка, клин, на поверхности имеются вырезы, обеспечивающие увеличение болтов при ударах по ним. При этом бить нужно по самому анкеру, таким образом, чтобы клин мог упираться в дно отверстия. Болты могут быть: металлическими, полимерными, нейлоновыми. Главное отличие последних —наличие резьбы в виде зуба акулы. Но не рекомендуется использовать его на старой, рассыпающейся поверхности.

Обычно эти анкерные болты используются для приклеивания материала к бетону. При этом упаковка с клеем размещается в предварительно подготовленное отверстие. Состав, имеющийся в болте, при надавливании выдавливается наружу, и так обеспечивается надежная фиксация. Но цена изделия достаточно высокая, что не делает его популярным.

Это более надежное анкерное крепление. Болт имеет две или даже три разрезные втулки, которые при установке раскрывают все свои крепежные кромки. Изготавливаются со стандартными шпильками или с концами, имеющими петли или разной формы крюки.
Это крепежное приспособление, которое изготавливается из высокопрочной стали, с различным антикоррозийным покрытием. Выпускаются по европейским стандартам — HAS и HST.

В отличии от остальных анкерных конструкций, изделие имеет меньшую длину втулки, а ударные нагрузки выдерживает вдоль и поперек оси.

Помимо перечисленных видов встречаются такие изделия, как:

Анкера для бетона с кольцом

Выбор анкера

Параметры для установки анкерных болтов с гайкой

Широкое применение таких болтов обусловлено разнообразием их видов, которые отличаются не только по типу, но и по размерам, выдерживаемым нагрузкам. Ниже приведена таблица зависимости диаметра анкера от нагрузки на него.

Расчет параметров анкера в зависимости от нагрузки

На практике анкеры, обычно выбираются с большими показателями предельной допустимой нагрузки на них, чем оговорены в нормативной документации.

Данный вид крепежных элементов выпускается по государственному стандарту ГОСТ 24379.1-80, действующего с января 1982 года. Документ закрепляет основные требования для материала, используемого при изготовлении каждой детали, возможные допускаемые отклонения основных размеров от стандартных.

Выбирая болт для бетона по размерам, в первую очередь следует ориентироваться на вес прикрепляемой с его помощью конструкции: чем этот показатель выше, тем анкер должен быть более длинным и с большим диаметром. Необходимо учитывать и толщину поверхности, в которую будет устанавливаться анкер. Иначе, при неправильно выбранной длине, можно пробить им стенку или полы насквозь.

Для правильной установки анкера, необходимо правильно выбрать диаметр предварительно просверливаемого отверстия для него. Из таблицы можно выбрать диаметр отверстия для установки крепежного элемента:

Зависимость диаметра отверстия для установки анкера и его диаметра

Совет: Требования для отверстий, при креплении деталей, указанные в таблице, превышать не следует. В противном случае большие зазоры придется заполнять раствором, что может уменьшить прочность соединения.

Правила монтажа анкера с гайкой

Этапы установки анкера с гайкой

Даже правильно выбранный анкерный болт с гайкой, не может обеспечить надежное крепление предмета, если допущены ошибки при его монтаже. Имеется несколько несложных правил, соблюдая которые, обеспечивается надежное и долговечное крепление анкерных болтов в бетоне.

Для установки анкера с гайкой, инструкция, предлагает такой порядок:

  • Сверлится нужное отверстие на поверхности под крепеж предмета. Диаметр отверстия под распорную втулку должен быть таким, чтобы в него входила втулка с небольшим натягом. Это делается перфоратором и буром, соответствующего размера;
  • Отверстие тщательно очищается от строительной пыли, раскрошившегося материала. При небольших размерах отверстия, это можно сделать медицинской обычной грушей и ершиком нужного диаметра. В случае просверленного длинного и большого диаметра отверстия, качественная очистка получается с помощью пылесоса;
  • После подготовки отверстия, вставляется анкерный болт;
  • Затягивается гайка, пока распорная втулка надежно не зафиксирует крепежный элемент;
  • После надежной фиксации анкера в отверстии, гайку можно скрутить, оставив свободным резьбовой конец, для установки закрепляемого предмета;
  • Надевается шайба и накручивается гайка.

Монтаж анкеров в фундамент

Первые анкерные болты были предназначены лишь для установки в фундаменте. Они выпускаются 6 типов, диаметром до 140 мм, а длиной до 5 метров.

Монтаж таких фундаментных болтов выполняется таким образом:

  • До заливки бетона крепятся изделия с загнутой шпилькой;
  • До изготовления основания или погружением в него после заливки раствора, устанавливаются конструкции с анкерной плитой;
  • Во время заливки бетона устанавливаются составные изделия. При этом в бетон погружается нижняя часть шпильки с муфтой, надетой на нее, а верхний стержень закручивается в муфту, после полного отвердения основания;
  • Аналогично составным, монтируются съемные конструкции. Они погружаются в жидкий бетон, а после завершения отвердения материала устанавливается шпилька с контргайками;
  • В пробуренные отверстия в уже затвердевшем фундаменте, устанавливаются прямые анкера, а пустоты, оставшиеся после монтажа, заполняются клеевым составом или бетонным раствором;
  • В подготовленные отверстия уже в готовом основании, вставляются конусные анкерные болты, но фиксируются они разжимной цангой, расположенной на конце изделия.

Чтобы правильно своими руками выполнить установку любого вида анкеров, стоит познакомиться с видео в этой статье.

Основное назначение анкеров — крепление строительных конструкций, принятие нагрузок на себя от массы предметов, которые они удерживают. Любые анкерные болты для бетона могут стать надежными и прослужат долгие годы. Для этого следует подбирать шурупы для конкретного вида работ, назначения изделия, в полным соответствием его параметров требованиям СНиП.

beton-house.com

Разновидности анкерных болтов для бетона

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

  • Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
  • Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

  • М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
  • Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
  • 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

  • выравнивающей силы – от 10,5 до 18,3 кН;
  • изгибающего момента – от 5,2 до 25,7 Нм;
  • крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

  1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
  2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
  3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
  4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
  5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

  1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
  2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
  3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
  4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

zamesbetona.ru

Использование анкеров для крепления предметов к стене

Введение

Все, что вы вешаете на стену — будь то простая семейная картина или большая стенная полка — потребует, чтобы этот предмет был прикреплен прямо и надежно с надежным распределением веса. Используемый вами крепеж зависит от веса объекта и типа конструкции стены.

Настенные крепления в основном подпадают под легких и средних и тяжелых категорий и пустотелых или сплошных стен конструкций.В этом уроке мы рассмотрим различные типы креплений в зависимости от типа стены и веса объекта.

Смотреть сейчас: как установить 3 типа анкерных винтов

Уровень сложности

Необходимые инструменты и материалы, которые вам понадобятся

Крючок для картин: для легких предметов на стеновой плите или гипсе

Home-Cost.com

Крючок для картин

  • Тип стены: гипсокартон.
  • Весовой рейтинг: лёгкий.

Крючок для картин с гвоздями — это наиболее часто используемая настенная вешалка из-за простоты использования. Когда вы просто кладете крючок на стену, гвоздь естественным образом принимает наклонное положение из-за формы вешалки. Ударьте по гвоздю короткими ударами молотка, и крючок установлен.

СОВЕТ: Уловка с этими маленькими вешалками состоит в том, чтобы убедиться, что вы разместили нижнюю крючка в правильном месте. В отличие от простого вбивания гвоздя в стену там, где вам нужен «крючок», с помощью этих вешалок гвоздь крепится выше, чем вам нужно.

СОВЕТ: Вбивая вешалку для картин в штукатурку стены, используйте короткие удары молотка и следите за тем, чтобы удары были прямыми, чтобы не погнуть гвоздь.

Крюк для тяжелых предметов: для больших изображений и других предметов среднего веса

Мур SuperNail®

Крючок для тяжелых изображений

  • Тип стены: гипсокартон.
  • Весовой рейтинг: средний.

Разновидностью крючка для рисунков с одним гвоздем является крючок с двумя или тремя анкерами для гвоздей.Они рассчитаны на вес до 75 фунтов и лучше всего подходят для штукатурки стен.

Анкер-саморез для стеновых панелей

Home-Cost.com

Анкер-саморез

  • Тип стены: гипсокартон.
  • Весовой рейтинг: средний.

Относительно недавним нововведением является анкер-саморез, который может очень хорошо работать в определенных областях применения стеновых панелей, если они установлены правильно и используются по назначению.Стены из гипсокартона может быть трудно закрепить, потому что вешалки для картин или гвозди могут расшататься. Самонарезающие анкеры позволяют избежать этого за счет использования анкерной втулки с крупной резьбой, которая может надежно захватить сердцевину стеновых панелей. Затем в эту втулку с помощью отвертки ввинчиваются анкерные винты.

На практике анкеры легко перетянуть, что приведет к повреждению стены. Чтобы использовать эти анкеры должным образом, забивайте анкеры только до тех пор, пока поверхность не будет на одном уровне со стеной, и не поддавайтесь желанию перетянуть их.

Нейлоновый анкер для полых стен

Home-Cost.com

Нейлоновый анкер

  • Тип стены: пустотелые стены; гипсокартон, гипс.
  • Весовой рейтинг: от среднего до тяжелого.

Эти излюбленные анкеры для рабочих лошадок прочны (выдерживают до 75 фунтов в 1/2 дюйма гипсокартона, просты в установке и недороги. И когда вы в конце концов захотите снять вешалку, все, что вам нужно сделать, это ослабить винт, и пластиковый анкер выпрямится и можно вытащить, чего нельзя сделать с помощью стандартных подпружиненных переключателей.

Чтобы использовать эти переключатели, просто выполните следующие действия:

  1. Просверлите в стене пилотное отверстие размером в соответствии с инструкциями на упаковке (это зависит от размера переключателя).
  2. Сложите нейлоновые крылья анкера и вставьте в отверстие.
  3. Ударьте по переключателю молотком до тех пор, пока он не будет заподлицо со стеной.
  4. Вставьте черный пластиковый инструмент для открывания крыльев в отверстие и ударьте молотком, пока не услышите и не почувствуете, как нейлоновые крылья открываются.(Не потеряйте этот инструмент.)
  5. Вставьте винт в отверстие анкера и полностью затяните.

Металлический анкер с перекидным болтом для полых стен

Home-Cost.com

Металлический анкер с перекидным болтом

  • Тип стены: пустотелые стены; гипсокартон, гипс.
  • Весовой рейтинг: от среднего до тяжелого.

Это проверенные временем анкеры для средних и тяжелых предметов. У этих анкеров есть некоторые недостатки, в частности, для них требуются очень большие направляющие отверстия, и если вам когда-нибудь придется снимать болт в будущем, подпружиненный анкер отсоединяется и падает в полость стены.Кроме того, любой кронштейн, который вы планируете прикрепить к анкеру, должен быть прикреплен до того, как сборка болта с коленчатым рычагом будет вставлена ​​в стену.

Для установки этих анкеров выполните следующие действия:

  1. Просверлите в стене пилотное отверстие размером в соответствии с инструкциями на упаковке (в зависимости от размера корпуса тумблера).
  2. Сначала наденьте на болт любое приспособление, которое вы планируете закрепить.
  3. Слегка накрутите подпружиненные металлические крылья на болт, чтобы крылья сложились по направлению к головке болта.
  4. Сложите металлические крылья вместе и вставьте в отверстие. Подпружиненные металлические крылья теперь откроются, как только они очистят заднюю поверхность стеновой панели или штукатурки.
  5. Слегка потяните болт на себя, чтобы расширенные металлические крылья ударялись о заднюю сторону стены.
  6. Удерживая растягивающее усилие на болте, полностью затяните его.

Болт Molly для полых стен

Home-Cost.com

Молли Болт

  • Тип стены: пустотелые стены; гипсокартон, гипс.
  • Весовой рейтинг: от среднего до тяжелого.

«Болт Молли» — это общее название расширяемого металлического анкера для пустотелых стен.
Эти анкеры работают очень хорошо, и их проще использовать, чем болты с фиксатором. Многие версии требуют, чтобы вы проделали пилотное отверстие для вставки анкера, но также продаются заостренные версии, которые просто забивают в стену с помощью молотка. Как и тумблеры, эти анкеры удерживаются на месте за счет давления на тыльную сторону стены.Однако они делают это, сжимая расширенные металлические ремни, которые предназначены для изгибания особым образом, когда болт затягивается и сжимает застежку зонта.

Чтобы установить эти анкеры, действуйте следующим образом:

  • Если используется заостренный самозапускающийся анкер, забейте анкер в стену, ударив по нему молотком и надежно закрепив так, чтобы зубцы зуба вошли в стену.
  • Если у вас тип, который не заострен на конце, просверлите в стене пилотное отверстие, размер которого соответствует инструкциям на упаковке (зависит от размера корпуса анкера).
  • Вставьте анкер в стену и постучите молотком, чтобы он полностью зафиксировался.
  • Затяните болт и плотно прижмите крышку зонта к задней части стены.

Пластиковый анкер для штукатурки

Home-Cost.com

Пластиковый стеновой анкер

  • Тип стен: штукатурка стен.
  • Весовой рейтинг: от легкого до среднего.

Эти анкеры часто неправильно используют люди, которые пытаются использовать их в гипсокартоне.Они практически бесполезны в полых стенах, таких как гипсокартон, и предназначены для расширения по твердой поверхности при затягивании винта. Эти анкеры недороги, но подходят для их установки в штукатурку, кладку или другой твердый материал. Кроме того, при сверлении пилотных отверстий для этих анкеров, размер отверстий должен быть немного плотным, чтобы обеспечить плотную посадку, чтобы анкер не закручивал в них винты.

Для установки этих анкеров выполните следующие действия:

  1. Просверлите плотное пилотное отверстие.
  2. Забейте анкер в отверстие с помощью молотка.
  3. Заверните винт в отверстие. Это заставит пластиковый анкер расшириться, надежно прижав его к твердому окружающему материалу.

Свинцовый анкер для каменной кладки для бетона или камня

Home-Cost.com

Свинцовый анкер

  • Тип стены: стен каменная.
  • Весовой рейтинг: от среднего до тяжелого.

Некоторые анкеры для каменной кладки используют пластиковый экран, как показано на предыдущей странице, в то время как другие используют анкер, сделанный из свинца, мягкого металла.Независимо от того, крепятся ли они винтом или стопорным болтом, подход один и тот же. Винт или стопорный болт врежут свою резьбу в мягкий свинцовый металл и расширит анкер, прижимаясь к твердой кладке для надежного удержания.

Для установки этих анкеров выполните следующие действия:

  1. Наденьте защиту для глаз.
  2. Просверлите пилотное отверстие в кирпичной стене немного меньшего размера, чтобы обеспечить плотное прилегание. Специально разработанное сверло по камню потребуется для сверления в бетонном блоке или камне; ожидайте, что это займет некоторое время.
  3. Выдуйте кладочную пыль из отверстия и забейте анкер молотком.
  4. Затяните винт или стопорный болт в анкере.

Какое максимальное расстояние для анкерных болтов?

Обычно информация о расстоянии между анкерными болтами содержится в вашем наборе строительных чертежей. Если у вас нет набора чертежей, с которыми можно работать, для получения информации обратитесь к местным строительным нормам и правилам.

В соответствии с Международным строительным кодексом (IBC), максимально допустимое расстояние по центру составляет 6 футов (1829 мм) для деревянной подошвы и подоконников внешней стены, опирающихся непосредственно на каменную кладку или бетонный фундамент.Для зданий высотой более двух этажей максимальное расстояние уменьшается до 4 футов по центру (1219 мм).

Для каждой секции пластины требуется два болта. Один болт должен располагаться на расстоянии не более 12 дюймов (305 мм) или менее 4 дюймов (102 мм) от каждого конца секции пластины. Кроме того, болты следует размещать в пределах средней трети ширины пластины.

Имейте в виду, что это минимальные требования, то есть интервал не должен превышать. Как правило, рекомендуется допускать некоторую погрешность и увеличивать количество используемых анкерных болтов (уменьшать расстояние) по сравнению с этими цифрами.Это особенно верно в сейсмических регионах.

Как работают анкерные болты

Анкерные болты используются при прикреплении элементов конструкций к бетону или раствору для каменной кладки. Их можно установить на место перед заливкой бетона или после того, как бетон затвердеет до не менее 60 процентов своей проектной прочности.

Если они устанавливаются после заливки бетона, они обычно устанавливаются в отверстие, просверленное в бетонном или кладочном растворе. Затем их устанавливают, забивая их в отверстия.

После того, как анкерные болты вставлены в отверстия, они затягиваются путем поворота гайки на верхнем конце, чтобы зафиксировать их на месте. Они работают за счет трения между анкерным болтом и поверхностью стены отверстия, просверленного в бетонном или кладочном растворе.

Как долго бетон должен застыть перед установкой анкерных болтов?

Время, необходимое для застывания бетона, будет зависеть от нескольких факторов, включая тип используемого бетона, регион, в котором вы находитесь, температуру окружающей среды и относительную влажность.Кроме того, добавки, добавленные в бетон, также могут повлиять на время отверждения.

В целом бетон должен затвердеть в течение 3-7 дней. На этом этапе бетон должен иметь примерно 60% расчетной прочности. По истечении этого времени можно просверлить бетон, чтобы установить анкерные болты на место.

Насколько глубоко должны быть анкерные болты в бетоне?

Болты также необходимы для продления минимум 7 дюймов (178 мм) в бетонные или залитые раствором ячейки бетонных блоков.Эта минимальная длина должна быть полностью заделана в бетонные или залитые раствором ячейки.

В дополнение к глубине заделки минимальный диаметр, необходимый для анкерных болтов, составляет 1/2 дюйма (12,7 мм) в соответствии с Международными строительными нормами (IBC). Как и в случае с максимальным интервалом, это минимальное требование. Увеличение диаметра до 5/8 дюймов обычно является хорошим способом допустить некоторую погрешность, особенно в сейсмических регионах.

Типы анкерных болтов

Анкерные болты бывают разных форм и размеров.Они также различаются по способу крепления структурных элементов к бетонному или кладочному раствору. Некоторые из наиболее часто используемых типов анкерных болтов включают в себя:

  • Клиновые анкеры
  • Анкерные гильзы
  • Анкерные болты по бетону
  • Вставной анкер
  • Расширительные анкеры
  • Анкеры с подрезкой
  • Скрепленные анкеры
  • Анкеры Lag-Shield

Тип используемого анкера зависит от того, залит ли он на месте во время заливки бетона или раствора, или от того, закреплен ли он после затвердевания бетона.Например, J-образные болты с изгибом на 90 градусов снизу можно устанавливать только в мокрый бетон.

Кроме того, материал, на который он устанавливается, может определять используемый тип. Бетон — самый прочный и универсальный материал. То есть подойдет большинство типов анкерных болтов. С другой стороны, в кладке, блоке или строительном растворе нельзя использовать клиновые и закладные анкеры.

Как установить анкерные болты в мокрый бетон

При установке анкерных болтов в мокрый бетон обычно используются монтируемые анкерные болты.Перед заливкой бетона на бетонных формах можно отметить расстояние между ними с помощью карандаша и рулетки.

Затем прибейте держатели анкерных болтов к бетонным формам в отмеченных местах. Вкрутите анкерные болты в держатели с помощью гаечного ключа. Установите их на необходимую высоту и глубину.

После того, как все анкерные болты будут установлены на свои места, залейте бетон в бетонную форму. Позвольте бетону течь в анкерные болты, останавливаясь на нужном уровне, установленном бетонной формой.

После затвердевания бетона держатели анкерных болтов и бетонную форму можно снять.Перед снятием важно дать бетону высохнуть, чтобы анкерные болты не сместились. Держатели можно снять, открутив крышку бетонного болта.

Как установить анкерные болты в существующий бетон

Самый эффективный способ просверлить отверстие в затвердевшем бетоне — использовать перфоратор. Обязательно установите дрель в ударный режим. Диаметр отверстия должен соответствовать диаметру крепежа. Например, при использовании анкерного болта 5/8 ″ используйте сверло диаметром 5/8 ″.

Глубина просверленного отверстия должна быть немного больше, чем длина анкерного болта, чтобы обеспечить некоторую свободу действий. Используйте ограничитель глубины перфоратора, чтобы установить правильную длину отверстия. В качестве альтернативы вы можете обернуть сверло лентой, чтобы использовать ее в качестве ориентира.

Обязательно используйте защиту для ушей и глаз во время сверления. После сверления отверстия удалите пыль со всего мусора, образующегося во время сверления. Кроме того, важно, чтобы в отверстии не было пыли. Вы можете использовать проволочную щетку или пылесос, чтобы удалить мусор, застрявший внутри отверстия.

После этого прикрепите гайку и шайбу к головке анкерного болта и с помощью молотка вставьте анкерный болт в отверстие. Завершите установку, затянув гайку вручную, а затем еще на 3 или 4 оборота с помощью гаечного ключа.

Заключительные примечания

Расстояние между анкерными болтами обычно указывается в чертежных документах и ​​/ или спецификациях. Максимально допустимое расстояние, диаметр и требуемая глубина заделки определяются местными строительными нормами.

Используя Международные строительные нормы и правила (IBC) в качестве ориентира, максимальное расстояние для двухэтажного или менее здания составляет 6 футов (1829 мм) по центру между анкерными болтами.Минимальная глубина заделки составляет 7 дюймов (178 мм), а минимальный требуемый диаметр — 1/2 дюйма (12,7 мм).

Однако это минимальные требования, поэтому проектировщики часто уменьшают требования к расстоянию или увеличивают диаметр болта, чтобы допустить погрешность. Это особенно верно в сейсмических регионах.

В то же время слишком близкое расположение анкерных болтов может повредить бетон или раствор, к которому крепятся анкеры. Поэтому важно не отклоняться слишком далеко от требований к максимальному интервалу, изложенных в коде.

Ссылки:

International Building Code (IBC) 23-1, 2308.3.1, 2308.3.2, International Code Council, Inc.

Бетонные анкеры — стеновые анкеры


Анкеры по бетону — легкие и средние нагрузки

Анкеры по бетону — для тяжелых условий эксплуатации

Стеновые анкеры

Винты по бетону — Винты Tapcon

Анкеры по бетону — легкие и средние нагрузки

Анкеры ударные
Забивные анкеры Hammer представляют собой закаленные стальные гвозди, встроенные в цилиндрическую стальную основу, аналогичную анкерам с приводным штифтом, за исключением состава основы.Иногда называемые бетонными металлическими ударными анкерами, молотковые анкеры используются для крепления к бетону, кирпичу или блокам и забиваются молотком. После установки эта часть защищена от несанкционированного доступа. Диаметр анкера с ударным приводом будет равен размеру отверстия

.

Анкеры с ведущими штифтами
Анкеры с ведущими штифтами, также называемые нейлоновыми гвоздями или нейлоновыми гвоздями, представляют собой закаленные стальные гвозди, встроенные в цилиндрическую нейлоновую основу. Вверху основания есть небольшое плечо. Они используются для легкого крепления в бетон, кирпич или блок и забиваются молотком.Анкеры с ведущими штифтами не рекомендуются для использования в конструкциях или потолках. Анкеры с ведущими штифтами бывают двух типов: круглой и плоской. Диаметр анкера ведущего пальца будет равен размеру отверстия.

Анкеры для шурупов по дереву
Анкеры для шурупов по дереву вклиниваются в отверстие и затем расширяются для плотной посадки с помощью шурупа для дерева или аналогичного предмета. Они используются там, где требования к прочности не так высоки, как при использовании экранов, и не имеют внутренней резьбы.

Анкеры с шурупами

могут также использоваться в твердой кладке и бетоне, а также для легкого и неглубокого анкерного крепления. По мере расширения внешняя стенка проникает в любые неровности стенки отверстия, обеспечивая правильную настройку в несовершенных отверстиях.

Машинные анкеры
Машинные анкеры — это бетонные анкеры с внутренней резьбой, которые используются для анкеровки в кирпиче, блоке или бетоне и имеют внутреннюю резьбу. Для анкерных болтов требуется установочный инструмент, который также продается компанией InStock Fasteners.

TOP

Анкеры по бетону — для тяжелых условий эксплуатации

Анкеры клиновые
Клиновые анкеры предназначены для крепления приспособлений к твердому телу, например к бетону. Установленный конец анкера имеет конический сегмент с металлическим зажимом вокруг него. После установки якоря конус продвигается вверх через зажим и прижимает зажим к краям отверстия. Это дает анкеру его удерживающую способность в отверстии. Диаметр анкера будет равен размеру отверстия.

Расширение клинового анкера создает большие точечные опорные напряжения внутри отверстия; следовательно, этот анкер требует твердого основного материала, чтобы развить свою полную нагрузку. По этой причине кирпичные и частично заполненные швы из раствора в кирпичных стенах или мощении могут быть непригодными для использования клиновых анкеров.

Анкеры с рукавами
Анкеры с рукавами также используются для крепления приспособлений к твердым материалам. Болт окружен цилиндрической металлической втулкой.Они действуют за счет расширения гильзы в основной материал при затягивании болта. Расширение втулки по длине анкера обеспечивает большую опорную поверхность, чем у клинового анкера, и может лучше прилегать к неровным поверхностям в основном материале, чем клиновой анкер. Поэтому анкеры-гильзы могут лучше подходить для кирпичной кладки, чем анкеры клиновые. Диаметр анкера втулки будет равен размеру отверстия.

Анкеры-гильзы представлены в моделях с болтами с полукруглой головкой, болтами с плоской головкой, болтами с шестигранной гайкой и шайбой в сборе и болтами с гайкой с круглой головкой и шайбой.

Забивные анкеры
Забивные анкеры предназначены для твердых бетонных оснований и не рекомендуются для кирпичной или каменной кладки. Забивные анкеры представляют собой анкеры с охватывающей ответной частью с крупной резьбой. Вставной якорь требует установочного инструмента для раскрытия якоря.

Защитный экран

Расширительные щиты могут быть одинарными или двойными.Оба вставляются для срезающих нагрузок или там, где болт может испытывать боковое давление или вибрацию. Расширительные щиты состоят из гайки, конуса и трубчатого экрана, которые собраны вместе как единое целое. Двухсекционный трубчатый экран в любой версии содержит гайку в форме клина на одном конце, полый конус в форме клина на другом конце и удерживается на месте двумя пружинными лентами. Расширение на обоих концах экрана распределяет закрепленную нагрузку по всей его длине

TOP

Анкерные болты L-образной формы

Стеновые анкеры

Анкеры для полых стен (шурупы Молли, болты Молли)
Анкеры для полых стен, также называемые болтами молли или шурупами молли, обеспечивают дешевый и быстрый метод крепления тяжелых предметов к гипсокартону.Пользователь ввинчивает винт или крючок с резьбой в анкер для полой стены, а затем проталкивает его через стеновую панель в полое пространство в стене. Анкер вставляется в отверстие перед тем, как закручивать шуруп или прикреплять крюк.

Откидные крылья (болты с откидной головкой)
Откидные крылья — это анкеры для легких нагрузок, используемые с крепежными винтами в полых блоках или гипсокартонных плитах. Пользователь ввинчивает крепежный винт через отверстие в центре подпружиненных крыльев коленчатого рычага, который затем складывается для установки через предварительно просверленное отверстие.Пройдя через отверстие, створки снова открываются с другой стороны пустотелого блока или гипсокартона. С помощью машинного винта кулисные крылья часто называют коленчатыми болтами. Крепежный винт продается отдельно.

TOP

Пластиковые анкеры

Винты по бетону
Шурупы по бетону в стиле Tapcon® забиваются в бетон, кирпич и блоки и служат в качестве анкеров. Эти винты для бетона вбивают резьбу в предварительно просверленное отверстие.

Винт для бетона имеет чередующуюся поднятую и опущенную резьбу с острыми насечками, обеспечивающими надежное сцепление и устойчивость. Покрытие из ксилана синего цвета (сравнимо с покрытием Stalgard) продлевает срок службы и облегчает вождение.

TOP

Онлайн Магазин | Услуги | Мой Аккаунт | О крепежных изделиях | О Нас | Справка
Заказчик Сервис | Карта сайта | Контакт Нас | Корзина

© Крепежные детали 2021 InStock

Т-образные анкеры — Diversified Fastening Systems, Inc.

Т-ЯКОРЬ

Т-образный анкер DFS имеет рычажную головку, активируемую силой тяжести, для использования в полых стенах и потолках. Может использоваться в бетоне, стали и дереве.

ТРОЙНИКИ
Номер позиции Диаметр x Общая длина Диапазон захвата Размер сверла Кол-во в коробке
14134TS 1/4 дюйма x 1 3/4 дюйма 1 « 16/5 100
14212TS 1/4 дюйма x 2 1/2 дюйма 1 дюйм — 1 3/4 дюйма 16/5 100
14314TS 1/4 дюйма x 3 1/4 дюйма 1 «- 2 1/2» 16/5 100
56212TS 5/16 «x 2 1/2» 7/8 дюйма — 1 1/2 дюйма 16/5 100
56314TS 5/16 «x 3 1/4» 1 1/4 дюйма — 2 1/4 дюйма 16/5 100
56334TS 5/16 дюйма x 3 3/4 дюйма 1 7/8 дюйма — 2 3/4 дюйма 16/5 100
38314TS 3/8 дюйма x 3 1/4 дюйма 1–2 дюйма 3/8 50
38334TS 3/8 дюйма x 3 3/4 дюйма 1 7/8 дюйма — 2 1/2 дюйма 3/8 50
38400TS 3/8 дюйма x 4 дюйма 2 дюйма — 2 3/4 дюйма 3/8 50
38412TS 3/8 дюйма x 4 1/2 дюйма 2 1/8 дюйма — 3 1/8 дюйма 3/8 50
Вставной анкер

Правильный диаметр сверления с прикрепленной гайкой и шайбой
.
Удерживающая планка поворачивается под действием силы тяжести. Затягивайте гайку до фиксации анкера

Какие преимущества есть?
Для болта с коленчатым рычагом 5/16 дюйма требуется отверстие 7/8 дюйма.Т-образный анкер с отверстием 5/16 «. Диаметр сверла такой же, как у диаметра анкера.

Т-образные анкеры можно использовать в бетонных блоках, дереве, стали или любых полых пространствах.

• Отверстия меньшего размера, чем для болтов
• Может использоваться в стенах и потолках из пустотелых блоков
• Отверстие одного размера для сверления … Повторное выравнивание отверстий не требуется
• Цинк и дисхромат с покрытием для устойчивости к коррозии
• Гайки и шайбы включены
• Доступны в открытых ящиках или навалом

Где использовать Т-образные анкеры?

• Знаки и навесы
• Перила и ограждения
• Подъемные двери
• Светильники
• Электрические коробки
• Кронштейны для стеллажей
• Блоки кабельного телевидения
• Любые полые стены или потолки!
ИСПЫТАТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ
Диаметр Вытяните Ножницы
1/4 «(все длины) 700 фунтов. 1500 фунтов.
5/16 «(вся длина) 900 фунтов. 12300 фунтов.
3/8 дюйма (все длины) 1000 фунтов. 3000 фунтов.

Т-образные анкеры соответствуют следующим отраслевым стандартам:

  • Соответствует или превосходит G.S.A. Стандарты G.S.A. FF-B-588C
  • Отвечает факторам нагрузки в соответствии с А.Н.С.И. A58.1
  • Отвечает стандартам покрытия в соответствии с A.S.T.M. В-633
  • Продукция протестирована в соответствии с A.S.T.M. E-488.88

Следует использовать коэффициент безопасности 4: 1 или 25% от предела. В критических условиях (вибрационные нагрузки, подвесные установки и т. Д.) Может потребоваться коэффициент запаса прочности 10: 1 или более.

Советы по прикреплению плит подоконника к бетонному фундаменту

При строительстве новой конструкции очень важно надежно прикрепить элементы к фундаменту или бетонной плите с помощью плиты подоконника .Подоконник, также известный как подошва , представляет собой нижнюю горизонтальную часть стены или здания, к которой будут прикреплены вертикальные стойки.

Большинство подоконников изготавливаются из пиломатериалов — обычно размером 2 «x 4», 2 «x 6», 2 «x 8» или 2 «x 10».

Перед началом работы

Для обеспечения надлежащей конструкции и безопасности важно определить, какая система крепления будет наилучшим выбором для крепления пластин порога.

Одним из методов крепления пластин порога является использование литых анкеров, обычно называемых «J» Болтами .Болты «J» представляют собой анкеры в форме буквы J с резьбой на конце, противоположном загнутому концу. Эти болты устанавливаются на место перед заливкой бетона.

Использование J-образных болтов обеспечивает наилучшие удерживающие характеристики, но может быть проблематичным для мастера из-за опыта, необходимого для сложных этапов установки.

J-образные болты должны быть установлены полностью перпендикулярно, в противном случае при попытке прикрепить пластину порога возникнут многочисленные проблемы.Также этот метод нельзя использовать при возведении конструкции, где есть уже существующий фундамент, например, при замене ветхого гаража.

Для менее сложных применений или для тех, у кого есть существующий фундамент, клиновые анкеры представляют собой тип бетонных анкеров, которые можно успешно использовать с плитами порога. Этот тип анкера представляет собой анкер , установленный на месте, , что означает, что он помещается в бетон после того, как он полностью затвердеет. Эти крепления предназначены для использования только в твердом бетоне.

Клиновые анкеры доступны в диаметрах от 1/4 «до 1 1/4».

Длина клинового анкера полностью зависит от толщины скрепляемого материала. Чтобы определить необходимый размер анкера, важно ознакомиться с местными строительными нормами или проконсультироваться с инженером или архитектором. Также очень важно проверить значения выдержки, необходимые для вашего конкретного применения, поскольку качество бетона может сильно различаться.

Выбор клиновых анкеров требуемого размера

После определения требуемых значений удержания используйте ссылку на таблицу размеров клиновых анкеров , чтобы определить подходящий диаметр и длину клиновых анкеров.

Другие особенности использования клиновых анкеров:

  1. Используйте клиновой анкер подходящей длины для конкретного применения.
  2. Чтобы определить длину, подходящую для конкретного применения, используйте следующее уравнение:
    Минимальная глубина заделки для используемого диаметра.
    Толщина скрепляемого материала, толщина гайки и шайбы равны минимальной длине необходимого клинового анкера.
  3. Убедитесь, что анкер находится дальше минимального расстояния от края бетона.Практическое правило — минимум пять диаметров анкера от неподдерживаемого края бетона.
    Например, если ваш клиновой анкер имеет диаметр 1/2 дюйма, он должен быть установлен на расстоянии минимум 2 1/2 дюйма от неподдерживаемого края.
  4. Определите марку стали и / или покрытие клинового анкера, необходимое для конкретного применения. Клиновые анкеры доступны в трех различных вариантах отделки: оцинковка, горячее цинкование и нержавеющая сталь.

Полезный совет: Важно помнить, что диаметр отверстия равен диаметру анкера.Эта информация повлияет на значения удержания ваших клиновых анкеров.

Пошаговые инструкции

Бетонные клиновые анкеры теперь можно легко установить:

  1. На бетоне отметьте, где будут просверлены отверстия.
    Помните, что анкеры должны располагаться на расстоянии не менее пяти диаметров анкера от любого неподдерживаемого края, и между любыми двумя анкерами должно быть не менее десяти диаметров анкера.
  2. Просверлите отверстия перфоратором с помощью сверла по камню с твердосплавным напылением.Диаметр отверстия должен быть таким же, как у клинового анкера.
  3. Очистите отверстие от мусора с помощью сжатого воздуха, профессионального пылесоса или металлической щетки.
  4. Перед тем, как вставить клиновой анкер в отверстие, обязательно наденьте шайбу на головку и навинтите гайку на пару оборотов. Не полностью закручивая гайку, резьба клинового анкера защищена.
  5. Осторожно установите подоконник в правильное положение и вставьте клиновые анкеры в каждое отверстие через пластину подоконника.
  6. Забейте анкеры в каждое отверстие, убедившись, что они установлены на нужную глубину и надежно зафиксированы. Это будет опорная плита, на которую позже в процессе ремонта будут помещены шпильки. Надежное размещение важно для общей безопасности конструкции.
  7. Используя динамометрический ключ, затяните каждую гайку, чтобы гарантировать, что они затянуты с требуемым крутящим моментом.

Заключительные проверки


При использовании клиновых анкеров для бетона важно помнить:

  • Клиновые анкеры очень эффективны, когда бетон находится в хорошем состоянии и соблюдаются минимальные краевые и межосевые расстояния.Размер отверстия имеет решающее значение для удержания клинового анкера.
  • Диаметр отверстия равен диаметру анкера при использовании твердосплавных коронок стандарта ANSI.
  • Допуски стандартных бит ANSI специально согласованы для работы с клиновыми анкерами.

Наконец, клиновые анкеры имеют необходимый крутящий момент. Просмотрите эту важную страницу с технической информацией анкера , чтобы определить диаметр анкера, который будет использоваться для диапазона требуемых значений крутящего момента.

Изд. Примечание: Эта функция была предоставлена ​​Concrete Fastening Systems, Inc .: http://www.concretefasteners.com.

4 типа и как выбрать

«Используйте правильные крепежи и правильные анкеры в правильных ситуациях, и вы будете намного счастливее, чем просто забрасывать шуруп для гипсокартона для абсолютно любого применения, которое вы только можете придумать» — Джордан Смит

Если вам нужно повесить какой-либо предмет на стене, где нет стеновых каркасов, то вам подойдет анкер для гипсокартона.Заманчиво использовать крепеж, оставшийся от другого проекта, или то, что у вас есть под рукой (например, шуруп для гипсокартона), но важно использовать правильный крепеж для работы. Предмет, который вы вешаете, будет более надежным и, следовательно, более безопасным, а также вы избежите повреждения стен.

Существует множество анкеров, сделанных специально для безопасного подвешивания предметов на полых стенах, от легких работ, таких как подвешивание небольшой рамы для картин, до удержания веса зеркала в полный рост.Как правило, в пакете анкеров указывается максимальный вес, который может удерживать анкер, размер сверла (сверл), который вам потребуется установить, и ширина гипсокартона, с которой будет работать анкер. Если вы не уверены в точном весе вашего объекта, никогда не помешает использовать якорь с максимальной удерживающей силой или пределом веса на всякий случай.

1. Болты Молли

Болты

Molly могут быть похожи на маленькие пластиковые анкеры, предназначенные для подвешивания легких предметов, но они намного более прочные и надежные настенные крепления.Фактически, профессиональные строители всегда должны менять небольшие пластиковые распорные анкеры на молли-болты (и выбрасывать эти распорные анкеры в мусорное ведро).

Застежки

Molly просты в установке и надежны — они отлично подходят для предметов средней массой от 25 до 50 фунтов. Уникальная особенность болтов molly по сравнению с другими типами стеновых анкеров заключается в том, что винт можно вынуть и снова вставить без ущерба для анкера. Болты Molly могут быть изготовлены из пластика или оцинкованной стали для тяжелых условий эксплуатации, при этом металлические болты обычно рассчитаны на больший вес (и более длительный срок службы).

Как установить молли болт

  1. Просверлите в гипсокартоне отверстие шириной, указанной на упаковке.
  2. Вставьте болт молли в гипсокартон (при необходимости забейте анкер молотком).
  3. Затяните винт в анкере, чтобы расширить его, и плотно прижмите к основе гипсокартона.
  4. Отвинтите фиксатор анкера, чтобы прикрепить подвешиваемый объект.

Примечание. Болты Molly подходят для потолков и лучше всего подходят для легких и средних объектов, таких как дымовые извещатели, рамы для картин, подставки для телевизоров и т. Д.Проверьте упаковку, чтобы узнать, какой вес может выдержать ваш конкретный анкер.

Почему конструкции не рушатся и не разваливаются? Узнайте все о том, что объединяет строительные материалы, в онлайн-курсе MT Copeland «Крепежные детали и клеи» . Курс, который ведет профессиональный строитель Джордан Смит, охватывает самые разные темы — от гвоздей и шурупов до клеев и эпоксидных смол.

2. Болт стопорный

Как и болты молли, металлические коленчатые болты представляют собой еще один тип анкеров для полых стен, которые могут поднимать тяжелые предметы.Вставьте болт через предварительно просверленное отверстие, и крылатая головка защелкнется с другой стороны, чтобы прикрепить болт к стене. Их немного сложнее удерживать в горизонтальном положении при затягивании, и вы не можете вывернуть винт после затяжки, но это усиленный анкер, рассчитанный на предметы весом до 100 фунтов или как указано на отметке.

Как установить коленчатый болт

  1. Просверлите в гипсокартоне отверстие шириной, указанной на упаковке. Обычно вы должны просверлить отверстие в три раза больше болта, чтобы вставить рычаг в отверстие.
  2. Вставьте стопорный болт в гипсокартон. Крылья будут складываться, когда вы проталкиваете его.
  3. Вкрутите болт, чтобы раздвинуть рычаг, и плотно прижмите его к основе из гипсокартона.

Примечание. Перекидные болты подходят для использования в потолках для объектов среднего веса (примерно до номинального веса) и необходимы для тяжелых предметов, таких как настенные зеркала, большие рамы для картин, крючки для подвешивания предметов и т. Д.

3. Анкер для гипсокартона саморез

Самосверлящие анкеры для гипсокартона или резьбовые анкеры — это еще один тип анкеров для гипсокартона, который может подвешивать самые тяжелые предметы.Острый конец с резьбой самосверливается, что означает, что вам не нужно предварительно просверливать отверстие для установки этого анкера. Когда вы ввинчиваете болт, сверлильный конец перевернется, чтобы прижаться к задней части гипсокартона и закрепить анкер на месте. Эти сверхмощные анкеры могут выдерживать до 110 фунтов или в соответствии с маркировкой.

Как установить самосверлящий анкер для гипсокартона

  1. Просто поместите острый конец анкера на стену и вверните болт, чтобы забить анкер.
  2. Затяните болт по мере необходимости, чтобы анкер плотно прилегал к стене.

Примечание. Самосверлящие анкеры для гипсокартона не подходят для использования в потолках, но необходимы для тяжелых предметов, таких как настенные зеркала, большие рамы для картин, крючки для подвешивания предметов и т. Д.

4. Дюбели для гипсокартона

Расширительные анкеры для гипсокартона

— это небольшие пластиковые конические анкеры, которые вы часто найдете в стандартном комплекте анкеров для гипсокартона, который поставляется с легкими домашними приспособлениями, такими как карнизы для штор, вешалки для рулонов туалетной бумаги, а иногда и рамы для картин.В отличие от других типов анкеров, которые крепятся к задней части гипсокартона, эти анкеры расширяются в пределах ширины гипсокартона и со временем могут разрушить гипсокартон.

Jordan не рекомендует использовать этот тип якоря для строителей.

Примечание. Если вы вешаете предмет на бетонную или кирпичную стену, вы будете использовать специальный дюбель для бетона, который выглядит как болт молли, но действует как дюбель. Эти анкеры легко спутать с низкокачественными пластиковыми анкерами для гипсокартона, поэтому перед покупкой прочтите упаковку, чтобы дважды проверить рекомендуемый тип стены.

Как установить дюбель для гипсокартона

  1. Просверлите в гипсокартоне отверстие шириной, указанной на упаковке.
  2. Вставьте анкер в гипсокартон (при необходимости забейте анкер молотком).
  3. Когда вы закручиваете шуруп в анкер, он расширяется в гипсокартоне.

Примечание. Расширительные анкеры предназначены только для выполнения легких работ с максимальным весом от 5 до 20 фунтов — болт-молли всегда является лучшим вариантом. Даже варианты из оцинкованного металла не прослужат долго после установки.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Анкерные изделия — Bolt Depot

Анкерные изделия

Анкеры-шпильки с гайками и шайбами

Анкеры-шпильки, также известные как клиновые анкеры, представляют собой цельные распорные болты с универсальными хомутами для надежного крепления в камне или твердом бетоне.Анкеры-шпильки поставляются с гайками и шайбами.

  • Нержавеющая сталь 18-8

    Стальной сплав, устойчивый к коррозии. Самая распространенная нержавеющая сталь для общего оборудования.

  • Нержавеющая сталь 316

    Марка нержавеющей стали с высокой коррозионной стойкостью.Идеально подходит для соленой воды и хлорированных сред.

  • Оцинкованная сталь

    Низкоуглеродистая сталь общего назначения. Оцинкованный для умеренной коррозионной стойкости.

  • Сталь горячеоцинкованная

    Низкоуглеродистая сталь общего назначения.Горячее цинкование — это покрытие, обеспечивающее очень хорошую коррозионную стойкость.

Подробности

Скрыть подробности

Анкеры рукава

Анкер для тяжелых условий эксплуатации для использования в кирпиче, камне, бетоне или блоке.Не требует прочного основного материала для установки.

Подробности

Скрыть подробности

Лаговые щиты

Анкер средней грузоподъемности для использования в бетоне, кирпиче или растворе раствора. Используется с затяжным болтом.

  • Цинковый сплав для литья под давлением

    Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости.

Подробности

Скрыть подробности

Анкеры машинные винты

Двухкомпонентный анкер с машинной резьбой для использования в камне, кирпиче или бетоне. Идеально подходит для неглубоких отверстий.Необходимо установить конец с резьбой по направлению к отверстию и закрепить на месте с помощью установочного инструмента (продается отдельно).

Подробности

Скрыть подробности

Забивные анкеры

Анкер с машинной резьбой для тяжелых условий эксплуатации для бетона или камня. Анкер использует внутренний конус для расширения в отверстии и требует установочного инструмента (продается отдельно).Идеально подходит для накладных расходов. Установите гофрированный конец по направлению к отверстию.

  • Нержавеющая сталь 18-8

    Стальной сплав, устойчивый к коррозии. Самая распространенная нержавеющая сталь для общего оборудования.

  • Оцинкованная сталь

    Низкоуглеродистая сталь общего назначения.Оцинкованный для умеренной коррозионной стойкости.

Подробности

Скрыть подробности

Двойные расширительные втулки

Двустороннее расширение, обеспечивающее контакт по длине отверстия.Используется в бетоне, блоке, камне и кирпиче. Анкер устанавливается путем затяжки крепежного винта или болта. Установите конец с резьбой анкера по направлению к отверстию.

  • Цинковый сплав для литья под давлением

    Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости.

Подробности

Скрыть подробности

Шурупы по бетону

Используется в бетоне, кирпиче или блоке. Быстрый и простой способ крепления в легких и средних условиях.Требуется пилотное отверстие, и для простоты установки рекомендуется перфоратор.

Подробности

Скрыть подробности

Пружинные крылья

Подпружиненный анкер, который складывается для установки через предварительно просверленное отверстие. Используйте с крепежными винтами. Пройдя через отверстие, крыло снова открывается.Сначала проденьте винт в монтируемый объект. Крыло упадет, если вывинтить винт.

Подробности

Скрыть подробности

Пластиковые анкерные болты

Эти анкеры при вдавливании расширяются внутри отверстия для надежного захвата. Просверлите отверстие того же размера, что и анкер.Несъемный.

Подробности

Скрыть подробности

Конические анкеры

Пластиковые анкеры для винтов для листового металла.

Подробности

Скрыть подробности

Snaptoggle®

A Анкер отечественного производства Toggler®.Несъемный анкер, обычно используемый для пустот, таких как гипсокартон и кирпичный блок. После установки, якорь закреплен на месте с помощью металлического крыла и нейлоновых стопорных шайб. Используется с крепежными деталями с машинной резьбой (продается отдельно).

  • Нержавеющая сталь 18-8

    Стальной сплав, устойчивый к коррозии.Самая распространенная нержавеющая сталь для общего оборудования.

  • Оцинкованная сталь

    Низкоуглеродистая сталь общего назначения. Оцинкованный для умеренной коррозионной стойкости.

Подробности

Скрыть подробности

KapToggle®

Импортированный несъемный анкер , обычно используемый для пустотелых пространств, таких как гипсокартон и кирпичный блок.После установки, якорь закреплен на месте с помощью металлического крыла и нейлоновых стопорных шайб. Используется с крепежными деталями с машинной резьбой (продается отдельно).

Подробности

Скрыть подробности

Самосверлящие анкеры для гипсокартона

Самосверлящие пластиковые анкеры, используемые в гипсокартоне с винтами для листового металла.Самосверлящие анкеры из литого под давлением цинкового сплава могут быть просверлены в шпильки.

  • Нейлон 6/6

    Нейлон общего назначения, который часто используется в крепежных изделиях для обеспечения устойчивости к коррозии.

  • Цинковый сплав для литья под давлением

    Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости.

Подробности

Скрыть подробности

Анкеры-шурупы

Этот анкер сделан из свинца и может использоваться с шурупами для дерева или шурупами для листового металла.

Подробности

Скрыть подробности

Анкеры для пустотелых стен

Анкеры для полых стен, часто называемые «болтами Молли», используются для легкого анкерного крепления в гипсокартоне или других полых стенах. Винт можно вынуть и снова вставить, но сам анкер удалить нельзя.

Подробности

Скрыть подробности

Анкеры с гвоздями

Эти несъемные анкеры расширяются внутри отверстия при вбивании гвоздя, подобного штифту, для надежного захвата.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
