Котлы длительного горения с водяным контуром своими руками

Котлы длительного горения с водяным контуром – распространённое решение вопроса отопления и горячего водоснабжения, особенно в районах, удаленных от газовых магистралей. Топливо, используемое для работы, достаточно разнообразно (дрова, уголь, пеллеты, опилки и другое), поэтому всегда можно подобрать удобную и экономичную модель.

Виды котлов длительного горения

Если котел с водяным контуром обладает сложными конструкционными особенностями, лучше приобрести готовый. Простые конструкции котлов для дома некоторые мастера собирают сами.

Котлы длительного горения для частного дома бывают разных форм и размеров, с водяным контуром или без, но в целом их делят на две группы:

  1. Пиролизные. В данном типе печи топливо сгорает в несколько этапов: в первой камере при высокой температуре и с пониженным содержанием кислорода, при этом достигается процесс тления, и выделяются горючие газы, которые дожигаются во второй камере при обильном поступлении воздуха. КПД у некоторых моделей таких печей достигает 98%. Изготовить своими руками пиролизный котел с водяной рубашкой очень трудно, поэтому чаще собирают более простые варианты.
  2. Классические. В таком котле топливо сгорает в обычном режиме, время горения увеличивается за счет объемной камеры сгорания, наличия теплообменника в виде нескольких водяных контуров. Самодельный классический котел по принципу работы идентичен печи, но за счет герметичности является более совершенной конструкцией, уровень КПД около 75 %. Чертежи классических печей длительного сжигания топлива по способу горения делят на:
  • Модели с нижним горением, где подача воздуха контролирует мощность теплоотдачи и скорость горения топлива.
  • Модели верхнего горения (более продуктивные), в них топливо горит равномерно и уровень КПД выше.

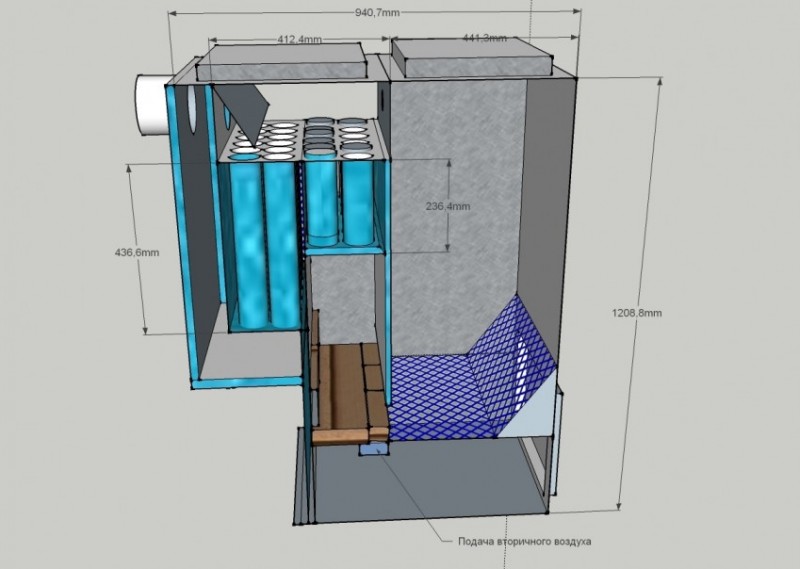

Классический котел с водяным контуром из подручных средств

Подготовительный этап создания печи длительного горения включает разработку проекта, создание чертежей и проведение расчетов мощности конструкции. Чем больше тепла необходимо для дома, тем больше должен быть объем топки, теплообменника.

Корпус котла изготавливают цилиндрической формы из трубы большого диаметра или листовой стали 3-5 мм толщиной. Водяной контур располагается в промежутке между внешним и внутренним слоем стали по всей стенке котла, дополнительно в верхней части конструкции могут быть добавлены регистры. С их помощью увеличивается площадь теплообменника и скорость нагрева воды, регистры соединяют противоположные стенки котла и могут быть изготовлены из прямоугольной или круглой трубы небольшого диаметра. Наличие регистров положительно сказывается на КПД конструкции.

В конструкции с нижним горением предусматривается две дверки: верхняя – для загрузки топлива, и нижняя – для розжига и удаления золы. Под топливником необходимо своими руками с помощью болгарки подготовить отверстие для колосниковой решетки и поддувальной камеры. С помощью поддувального отверстия будет регулироваться поток воздуха и скорость горения. Иногда поддув регулируется автоматически при помощи дополнительного оборудования: датчика температуры в водяном контуре и регулятора на заслонке. При понижении температуры воды в контуре поддувальная дверка открывается шире, и процесс горения усиливается.

Регулировать работу котла с нижним горением можно вручную, для этого в начале работы после розжига поддув делают максимальным, а после разгорания топлива и нагрева теплоносителя в отопительной системе поддув делают минимальным. Дымоход располагается в верхней плоскости цилиндра печи и отводит продукты сгорания за пределы дома.

Также можно изготовить котел длительного горения для отопления дома с верхней загрузкой. Его конструкция сверху отличается тем, что вся верхняя плоскость – это загрузочная дверца для топлива. Поэтому дрова в такой котел загружают большого размера, их сжигание происходит намного медленнее. Мощность горения регулируется поддувальной дверкой, дымоход выводится на стенке котла.

Чтобы сделать своими руками котел длительного горения с верхним горением понадобятся похожие материалы, как и для предыдущего варианта. Корпус также вмещает водяной контур, в нижней части патрубком подводится холодная вода, в верхней – выход горячей воды. Топливо также загружается через верхнюю камеру. Сверху по диаметру цилиндра печи на него опускается пресс «блин», который можно сделать из стальных пластин, сваренных веером с отверстием в середине. К этому отверстию приваривается труба, по которой будет поступать воздух для поддержания горения.

Топливо разжигают сверху и герметично закрывают все дверцы конструкции печи, воздушная труба опускается к топливу и горение усиливается. Регулирует поток воздуха заслонка в верхней части трубы, его равномерное распределение обеспечивает пресс. По мере прогорания верхнего слоя топлива пресс постепенно опускается. Для дополнительного прогрева теплоносителя добавляют регистры между стенками печи, которые не должны мешать трубе с подачей воздуха.

Обслуживание котлов длительного горения, сделанных своими руками, отличается от промышленных моделей, так как необходимо чаще загружать топливо, регулировать температурный режим и подачу воды в систему отопления вручную, очищать стенки от зольных продуктов. Поэтому самодельные варианты печей подойдут больше для загородных домов и дач, где не нужно постоянного отопления или много горячей воды, а для жилых частных домов лучше рассмотреть более совершенные и автономные готовые модели.

Котлы длительного горения на дровах своими руками, загрузка 24 часа

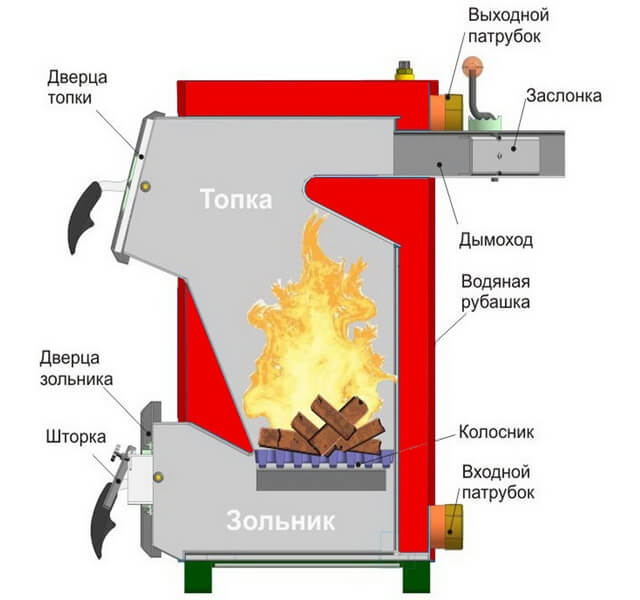

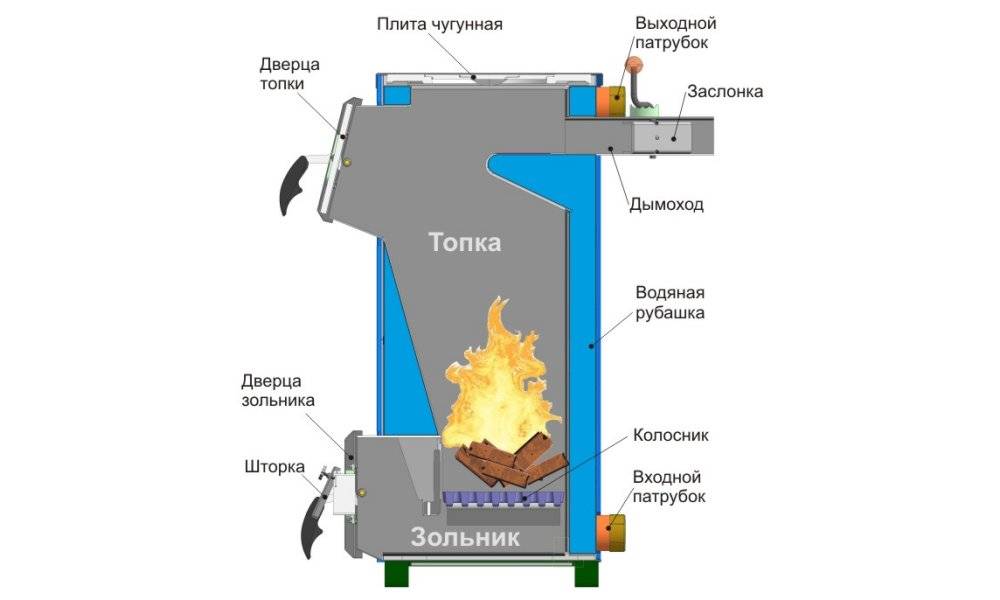

Устройство котла на твердом топливе

Расчет размеров топки для котла длительного горения на дровах

Вид древесины, форма и длина дров определяет размер и эквивалентную площадь топочной камеры. Удельная и объемная плотность загрузки, теплота, которую дрова выделяют при сгорании — справочные значения. Расчет объема загрузки поможет вычислить расход топлива за сезон, организовать места хранения топлива.

Важно! Качество дров влияет на процесс горения. Большое содержание смол в дровах хвойных пород и высокая влажность свежесрубленной древесины снижает КПД котла. Неполное сгорание сырых дров приводит к отложению сажи и смол на поверхности водяного контура, стенках топки и дымохода. Металл окисляется, хуже передает тепло, быстро прогорает.

Таблица 3. Объемная теплота сгорания древесины разных пород:

Вид древесины (влажность не более 20%) Теплотворная способность, кВтч/кг Удельная плотность дров, кг/м³ Объемная плотность, кг/дм³ Температура горения, °С
ель 4,3 450 1,4 600
сосна обыкновенная 4,3 520 1,6 660
береза 4,2 650 1,9 890
дуб 4,2 720 2,0 900



Рассмотрим пример расчета объема загрузочной камеры дровяного котла.
Исходные данные:

  • мощность котла 10 кВт;
  • объем одной загрузки должен обеспечить работу агрегата в течение суток;
  • топливо — березовые дрова, длина поленьев 0,60÷0,65 м;
  • влажность древесины 20%.

Статья по теме:

Варианты отопления загородного дома: выбор котла. Преимущества и недостатки водяного отопления от печи на дровах. Особенности твердотопливных, газовых, электрических агрегатов: описание и цены.

При сгорании 1 кг березовых дров выделяется 4,2 кВт тепловой энергии. Заданную мощность (10 кВт) обеспечит сжигание 2,4 кг дров в час (10/4,2 = 2,381).

Кубометр березовых дров весит 650 кг. Часовой расход топлива составит ≈ 0,004 м³/ч (2,4/650 = 0,0037).

Вес закладки, который должен выдержать колосник с форсункой ≈ 60 кг (2,381х24 = 57,144).

Березовые дрова ложатся неплотно, поэтому объем закладки увеличится в 1,9 раза — до 0,008 м³/ч (0,004х1,9 = 0,0076).

По условию – загрузка 1 раз в 24 часа, соответственно объем топлива 0,2 м³ (0,008х24 = 0,192).

Твердотопливные котлы с водяным контуром #2019 [Цены, отзывы]

Благодаря полному сгоранию топлива выделение отходов органики пиролизными котлами сводится на нет

Современный твердотопливный котел длительного горения с водяным контуром – это оборудование, без которого сегодня в некоторых деревнях и загородных поселках просто невозможна полноценная жизнь. Речь идет о населенных пунктах, лишенных газовых коммуникаций. Применение котлов длительного горения с водяным контуром обеспечивает жильцам не только отопление дома в зимний период, но и регулярную подачу горячей воды.

Содержание:

Современные твердотопливные котлы имеют очень много достоинств

Твердотопливный котел прекрасно впишется в дизайн в стиле кантри

Оборудование на твердом топливе позволяет владельцам экономить средства на отопление, что обусловлено сравнительной дешевизной угля, дров, торфа. Конечно, сам котел не относится к разряду дешевых, на его покупку придется изрядно потратиться. Но сделать твердотопливный котел длительного горения своими руками вполне реально.

 В качестве топлива для твердотопливных котлов длительного горения используют:

  1. Дрова.
  2. Торф.
  3. Пеллеты – специальные топливные гранулы.
  4. Измельченный уголь.
  5. Экогорошек (специальный уголь).

Современный вид твердого топлива – пеллеты

Твердотопливные котлы длительного горения удобны тем, что их загружают только один раз в сутки. Более того, существуют модели, которые не требуют дополнительного топлива целую неделю. Производительность такого оборудования достигает 95%.

Отличие одно- и двухконтурных котлов

Двухконтурные котлы, которые называют пиролизными, отличаются от одноконтурных наличием дополнительной топки, благодаря чему сгоревшие газы не вылетают сразу в трубу, а насыщаются воздухом и продолжают гореть во второй камере. Этим фактором и обусловлен столь высокий КПД. Корпус твердотопливного отопительного оборудования с водяным контуром может изготовляться из стали или чугуна.

Одноконтурный котел предусматривает только нагрев воды для батарей отопления. Его конструкция такова:

  1. топка – камера, в которой происходит сгорание топлива;
  2. зольник – ящик для отходов, образующихся в результате горения;
  3. дымоход – система отвода сгоревших газов;
  4. рубашка – водяной теплообменник, помещенный прямо в топку.

Принцип работы твердотопливного котла

Принцип работы оборудования заключается в следующем: в топку закладываются дрова или уголь. Сгорая, они выделяют тепло. Благодаря рубашке тепло аккумулируется и передается теплоносителю (воде), который разносит его по всей системе.

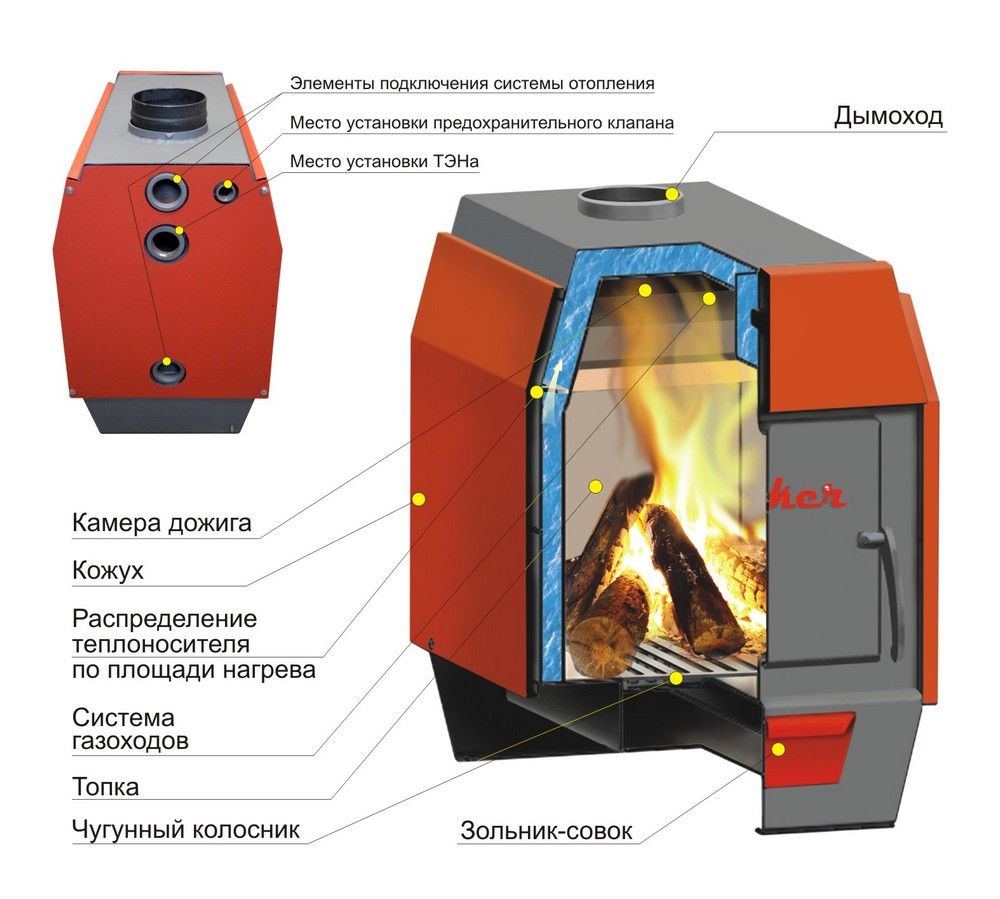

Пиролизный котел с водяным контуром в разрезе

При нагревании вода расширяется, это качество заставляет ее циркулировать естественным образом. В радиаторы идет теплая жидкость, а остывшая вновь поступает в котел для нагрева. Преимущество котла с двумя контурами состоит в дополнительном змеевике, который присоединен к водопроводной системе и греет воду для бытовых нужд.

Совет! Прежде чем покупать двухконтурный твердотопливный котел, необходимо рассчитать предполагаемый расход мощности на обогрев дома и нагрев воды для бытовых нужд.

Схема подключения котла к общей системе отопления

популярные твердотопливные котлы:
Модель Характеристики Цена
Лемакс Форвард-20 Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь, кокс. Одноконтурный. КПД 75 %. Открытая камера сгорания. Напольная установка. 16 920 ₽ Купить
ZOTA Дымок-М АОТВ-25М Твердотопливный классический котел. Мощность 25 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 70 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 23 270 ₽ Купить
ZOTA Master 20 Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 25 540 ₽ Купить
ZOTA Тополь М 30 Твердотопливный классический котел. Мощность 30 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 33 150 ₽ Купить
Buderus Logano S111-2-16 Твердотопливный классический котел. Мощность 16 кВт. Энергонезависимый. Топливо: дрова, древесные брикеты, уголь, угольные брикеты, кокс. Одноконтурный. КПД 76 %. Открытая камера сгорания. Напольная установка. 47 000 ₽ Купить
ZOTA Carbon 26 Твердотопливный классический котел. Мощность 26 кВт. Энергонезависимый. Топливо: уголь, угольные брикеты. Одноконтурный. КПД 80 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 50 900 ₽ Купить
Protherm Бобер 30 DLO Твердотопливный классический котел. Мощность 24 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка. 60 200 ₽ Купить
ZOTA Magna 15 Твердотопливный классический котел. Мощность 15 кВт. Топливо: дрова, древесные брикеты, уголь, угольные брикеты. Одноконтурный. КПД 83 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. Для однофазной сети. 77 900 ₽ Купить
Protherm Бобер 50 DLO Твердотопливный классический котел. Мощность 39 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка. 83 684 ₽ Купить
Stropuva S20U Твердотопливный котел длительного горения. Мощность 20 кВт. Площадь обогрева 200 кв. м. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 85 %. Открытая камера сгорания. Напольная установка. 100 650 ₽ Купить

Варианты расположения контура

Таких вариантов два:

  1. Проточный.
  2. Накопительный.

Нагревание по проточному методу требует того, чтобы змеевик водонагревательного контура был вмонтирован в рубашку. Греется этот теплообменник благодаря энергии отопительного контура. Теплоноситель, двигаясь по змеевику, достигает температуры в +45 ℃. Производительность данного оборудования составляет 8 л/мин.

Система подогрева воды с применением накопительного контура

При накопительном нагреве система оснащена бойлером – специальным баком для нагрева воды. Бойлер встраивается в главный теплообменник или в дымоход. Вода греется за счет горячего воздуха. По мере расходования горячей воды из крана в бак из системы водопровода подается холодная вода. Максимальный нагрев составляет +90 ℃.

Для повышения производительности оборудования его оснащают циркуляционным насосом, что приводит к увеличению КПД почти вдвое. Однако такая технология требует наличия источника электроэнергии, что в свою очередь влияет на финансовые затраты.

Экологичные и энергоэффективные за счет полного сгорания топлива котлы длительного горения

Если в доме случаются перебои электроэнергии, систему следует дополнить переключателем, который будет переводить подкачку воды на естественную циркуляцию.

Совет! Прежде чем купить твердотопливный котел длительного горения, нужно рассмотреть несколько моделей и выбрать ту, которая в летний период будет обеспечивать жильцов горячей водой, но без подачи тепла. Многофункциональные (гибридные) твердотопливные котлы оснащаются электрическим ТЭНом.

Преимущества твердотопливных котлов с водяным контуром

Теплоноситель греется только тогда, когда горит топливо. Пиролизные котлы относятся к системам длительного горения. От качества оборудования и возможности контролировать температуру воды напрямую зависит экономия.

Особенности конструкции водяного контура обеспечивают максимальную теплоотдачу при работе оборудования. Твердотопливные котлы длительного горения, отзывы о которых можно найти в интернете, имеют следующие преимущества:

  • Высокая надежность.
  • Экологичность.
  • Экономичность.
  • Длительность эксплуатации.
  • Привлекательный дизайн.
  • Простое обслуживание.

Твердотопливный котел с автоподачей пеллет из подсобного помещения частного дома

Отходы, возникшие в результате работы оборудования, станут отличным удобрением для дачного участка. При необходимости котел можно переделать под газ или дизельное топливо. Твердотопливная система обогрева с водяным контуром обеспечивает равномерное распределение тепла по всему дому.

«Водяная рубашка», которой оснащены некоторые котлы, более эффективны в плане теплопередачи. Это сложный вид водяного котла, в котором все стенки двойные. В образованном пространстве (3-5 см) циркулирует теплоноситель, что дает ему возможность очень быстро греться.

Пример работы пиролизного котла с водяным контуром

Водяной контур, изготовленный из стальных труб диаметром 5-6 см, считается не менее эффективным, чем предыдущий вариант. Изогнутый змеевиком трубчатый профиль проходит вверху и по стенам топки, внутри него медленно циркулирует вода и обеспечивает помещение теплом. Преимущество таких моделей состоит в том, что их намного легче ремонтировать.

Системы контроля

Твердотопливные системы с водяным контуром оснащены блоком управления и контроля, благодаря чему в водяном контуре можно регулировать температуру теплоносителя. Термостат – это самое простое устройство, которое встречается на подобном оборудовании.

Схема расположения нагревательных элементов с комнатным термостатом

Когда температура воды доходит до оптимальной, автоматически закрывается поддувало и воздух перестает поступать в топку. По законам физики в этот момент горение уменьшается. При остывании воды все происходит в обратном порядке.

Более совершенные твердотопливные котлы оборудованы точными датчиками температуры, насосами, которые нужны для принудительной подачи воздуха. Такая вентиляция дает верхнюю воздухоподачу, благодаря чему топливо сгорает практически без остатка. Но такое оснащение требует наличия электросети.

Схема обвязки твердотопливного котла длительного горения

Циркуляционный насос сохранит твердотопливный котел в зимнее время от размораживания. То есть если безнасосную работающую систему оставить на несколько дней без присмотра, топливо сгорит полностью, вода перестанет циркулировать и замерзнет. В такой ситуации трубы просто полопаются. Но при наличии циркуляционного насоса подобной неприятности не произойдет. Медленно двигаясь по трубам, зимой не замерзает даже холодная вода.

Насос – важная деталь нагревательно-отопительной системы

Цены твердотопливных котлов длительного горения с водогрейным контуром выше, чем у обычных печей. Но такая стоимость вполне оправдана. Воду из котла можно использовать в самых разных нуждах.

Характеристики современных твердотопливных систем:

  1. Мощность.
  2. Компактность.
  3. Универсальность.
  4. Продуктивность.

Такое оборудование устанавливают не только в частных домах, но и на крупных промышленных предприятиях.

Особенности пиролизных котлов

Как уже было сказано выше, пиролизные котлы имеют две камеры сгорания. В первой горит непосредственно топливо, а в другой – газы, этим топливом выработанные. Если в топку положить сырые дрова, что в зимнее время вполне возможно, они начинают выделять пар.

Вторая камера устраняет отрицательное воздействие на процесс горения. В нее поступает горячий газ и нейтрализует влагу. На своем пути газ напитывается воздухом, что способствует дальнейшему горению. Для разделения камер использован колосник, на котором лежат дрова. Для работы пиролизной системы нужен принудительный поддув, его обеспечивает дымосос.

Как работает пиролизная система:

  1. Топливо укладывают на колосник.
  2. Разжигают котел.
  3. Закрывают заслонку топки.
  4. Запускают дымосос.
  5. Горение создает в камере высокую температуру, в результате чего образуются летучие продукты сгорания в виде азота и водорода.
  6. Эти образования поступают во вторую камеру и смешиваются с потоком воздуха.
  7. Происходит полное сгорание, а выделенное тепло возвращается в первую камеру.

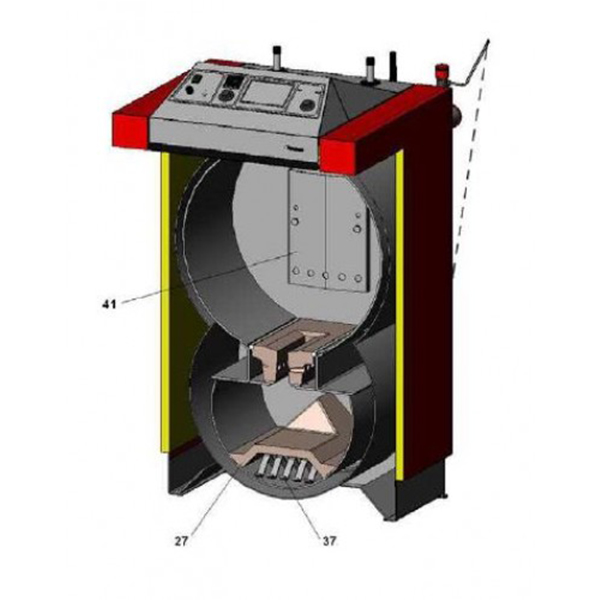

Изображение пиролизного котла длительного горения в разрезе

Данный процесс обеспечивает очень высокую температуру, благодаря чему разлагаются и отходы сгоревших дров, а топливо используется по максимуму. Тепло, выделенное сгоревшими отходами, дважды пускается в ход.

Наряду с многочисленными достоинствами у пиролизных котлов есть и недостатки:

  • Высокая цена.
  • Зависимость от электричества.
  • Заявленная производителем мощность не всегда соответствует действительности.
  • Если использовать оборудование вполсилы, высока вероятность засорения газохода дегтем.

Высокая стоимость пиролизного котла со временем окупается благодаря экономии топлива

Совет! Чтобы избежать покупки малоэффективного пиролизного котла, сначала нужно изучить отзывы о производителе данного оборудования.

Cоветы владельцам твердотопливных котлов длительного горения

Чтобы оборудование служило долго и с максимальным КПД, его нужно правильно выбирать. Приведенные ниже рекомендации – для тех, кто только собирается купить систему.

  • Водонагревательный котел с двумя контурами по мощности на 1/4 превосходит одноконтурный аналог. Поэтому мощность первого должна быть не менее 15 кВт, тогда как для второго достаточно 12 кВт. Чем больше обогреваемая площадь, тем мощнее должно быть оборудование.
  • Для хорошего снабжения горячей водой вторая камера и теплообменник котла должны быть изготовлены из стали или меди. Чугунная топка отличается долгим сроком службы.

Двухконтурный твердотопливный котел с накопительным баком для горячей воды

  • Двухконтурная система отопления способна выдавать в минуту около 8 литров воды. Если этого количества для бытовых нужд мало, рекомендуется приобрести котел с бойлером.
  • Обслуживание агрегата довольно простое – нужно только чистить зольник и загружать время от времени топливо. Котлы длительного горения способны продержаться на одной закладке 5-7 дней.

1. Группа безопасности; 2. Термоаккумулирующий бак; 3. Термосмеситель; 4. Расширительный бак мембранного типа; 5. Клапан подпитки системы; 6. Циркуляционный насос системы отопления; 7. Радиаторы; 8. Смесительный трехходовой кран; 9. Обратный клапан; 10. Циркуляционный насос системы ГВС.

Рекомендации по обслуживанию и безопасности

Перед первым запуском владельцу нужно внимательно осмотреть трубы на предмет течи и сам котел – он не должен пропускать дым в помещение. То же касается и системы дымохода. Раз в год дымоход, трубопровод и радиаторы требуют чистки.

Для профилактического обслуживания необходимо слить из системы воду. Для этого в обратном контуре с помощью тройника крепят дополнительную трубу, на конце которой устанавливается заглушка.

Котлы длительного горения на твердом топливе в разных размерах

Меры безопасности:

  1. Нельзя, чтобы во время работы котла дверца топочной камеры оставалась открытой.
  2. Запрещено осуществлять розжиг топлива при помощи бензина.
  3. Во избежание пожара нельзя укладывать на котел вещи для сушки.
  4. Для загрузки топлива следует пользоваться специальными рукавицами.
  5. Запрещено поручать загрузку топочной камеры детям.
  6. Нельзя хранить топливо в непосредственной близости к котлу, между ними должен быть минимум метр расстояния.
  7. Перегрев оборудования очень опасен, поэтому не следует перегружать топку.

Твердотопливный котел с блоком автоматического управления и бункером для пеллетных гранул

Твердотопливный котел с большим резервуаром

Современные вариации твердотопливных систем длительного горения с водяным контуром идеально справляются с функцией тепло- и водоснабжения в частном доме, а также на большом производстве, заменяя при этом газ.

Самодельный котел длительного горения работающий на дровах

Обеспечить на зиму свое жилище теплом – очень важная задача. И если в городе ее выполнение берут на себя специальные службы, то за городом очень часто все приходится делать своими руками, в частности, делать и устанавливать агрегаты для отопления.

В данном материале мы расскажем о самодельных котлах длительного горения, которые работают на дровах.

Конечно же, котел отопления, работающий на различных видах топлива, можно приобрести в продаже. Однако, тот же газовый котел не везде сможет работать, а вот котел на дровах может отопить дом независимо от того, как далеко он расположен от газовой магистрали.

Помимо прочего, самодельные котлы длительного горения по сравнению с простыми печами отличаются более длительным периодом между загрузками дров, при этом эффективность обогрева помещения не снижается. Помимо всего, мы предлагаем вам посмотреть видео на тему сборки котлов длительного горения своими руками.

Принцип работы котла длительного горения

Длительность горения дровяного котла зависит от его конструкции и процессов, происходящих изнутри. Принцип работы котлов такой: топливо сжигается сверху вниз, а не наоборот, как в обычной печке на дровах. В топке обычного котла или печи сначала сгорает нижний слой, после чего горячие потоки поднимаются и втягивают в горение все слои, дрова при этом очень быстро сгорают и их нужно добавлять каждые несколько часов, иначе печь остынет.

В котлах же длительного горения сначала сгорает верхний слой, а потом огонь идет ниже и захватывает каждый последующий слой дров. Одна закладка топлива позволяет ему тлеть примерно в течение 30 часов, а после полного его сжигания золы и сажи остается минимум.

Режим регулировки позволяет дровам тлеть очень продолжительное время — более суток, а после их полного сжигания сажи и золы остается минимум.

Но стоит помнить, что котлы длительного горения, сделанные своими руками, в жилых помещениях лучше не ставить, поскольку они не могут гарантировать вашу безопасность при применении. Лучше всего ими оснащать такие помещения, как:

  • технические;
  • производственные;
  • теплицы;
  • строящиеся дома.
  • жилые дома до момента обустройства основной отопительной системы.

Плюсы самодельного котла длительного горения

Несмотря на то, что котлы на дровах, сделанные своими руками, можно устанавливать не везде или применять в качестве временного решения в жилых помещениях, многие отдают им предпочтения, поскольку они просты в эксплуатации и отличаются высокой отдачей при отоплении.

Преимущества таких котлов:

  • несложная регулировка процесса активного тления;
  • длительное горение без нужды добавлять дрова;
  • легко собрать конструкцию своими руками;
  • высокий КПД;
  • максимальность сжигания топлива.

Как своими руками собрать дровяной котел

В регионах страны, где нет природного газа, очень ценится твердое топливо, на основе которого работают котлы отопления. При этом практически в каждом таком регионе есть специальные предприятия, которые могут снабдить твердым топливом.

Котлы длительного горения могут работать не только на дровах, но и на таких видах твердого топлива, как:

  • опилки;
  • пеллеты;
  • торф;
  • уголь.

Материалы для изготовления котла своими руками

Чтобы собрать котел своими руками, нужен материал для корпуса. Для этого могут подойти:

  • металлические трубы с большим диаметром;
  • бочки;
  • круглые баки;
  • газовые баллоны и другие емкости.

Чаще всего емкости бывают стальными и чугунными, давайте рассмотрим, чем отличаются по характеристикам эти два материала:

  • чугун устойчив к коррозии, способен выдержать высокие температурные нагрузки, остывает медленнее, нежели сталь. При этом он хрупок, тяжелый и дорогой в плане себестоимости. Чугунные изделия отличаются своей долговечностью;
  • сталь более легка, она стоит дешевле и отличается большей прочностью. Помимо этого она быстрее прогревается и легче сваривается, поэтому стальные котлы ремонтировать проще. Но наряду с этим конденсат, который появляется вследствие сжигания топлива, со временем разрушает стенки топки. В промышленных конструкциях они защищены керамической футеровкой, но своими руками это сделать невозможно.

Стальные котлы более популярны среди пользователей. Если вы захотите собрать котел своими руками, помните, что нужно при этом обеспечить правильную подачу воздуха с возможностью регулировать процесс сжигания дров. Чтобы этого достичь, нужно сделать следующее:

  • грамотно просчитать мощность конструкции;
  • выбрать качественные материалы;
  • предварительно подготовить чертеж конструкции;
  • уметь качественно делать сварные швы;
  • четко соблюдать технологию установки конструкции.

А теперь давайте рассмотрим наиболее простые конструкции котлов длительного горения, которые можно собрать своими руками:

  • на основе железной трубы;
  • на основе бочки;
  • буржуйку;
  • «Слобожанку».

Конструкция на основе железной трубы

Параметры конструкции должны быть такими:

  • диаметр трубы – до 30 см;
  • высота -86 см;
  • наклон трубы должен составлять как минимум 0,1 % к горизонтальной плоскости;
  • диаметр дымоходной трубы – 10 см;
  • соединение – сварное.

Внизу конструкции должна располагаться дверца для добавления дров, а для поддува и очищения емкости от сажи нужно поставить колосниковые решетки.

Внутри конструкции нужно разместить трубу с меньшим диаметром, соединить с трубопроводом, который идет по помещению для естественного движения теплоносителя. Далее система наполняется водой, которую можно нагревать для бытовых нужд и применять для отопления. С наружной стороны устанавливаем заслонки, которые контролируют количество поступающей из бака воды.

Бочковая конструкция котла

Работа в данном случае выглядит так:

  • обрезаем верхний обод бочки и выравниваем;
  • на крышке, способной закрываться герметично, вырезаем отверстие диаметром в 150 мм для вывода угарного газа;
  • дымоход должен быть размещен под небольшим углом к вертикальной поверхности;
  • крышка должна быть прочной и огнеупорной. Сделайте в ней еще отверстие на 100 мм для доступа кислорода;
  • трубу ставим так, чтобы газы могли вертикально выходить наружу;
  • заслонка не должна быть размещена слишком низко, чтобы топливо не сгорало раньше, чем нужно.

Также можно замедлить процесс оседания дров при помощи груза. Вместе с подвижным распределителем воздуха такая конструкция обеспечит горение дров в течение 60 часов.

Буржуйка и ее особенности

Об этой конструкции известно практически всем. Они состоят из водяного контура, который может обеспечить теплом несколько радиаторов в помещении до 30 квадратных метров. Ее можно использовать в таких помещениях, как:
  • парники;
  • дачные участки;
  • строящиеся дома;
  • строительные площадки;
  • подсобные помещения.

Как собрать своими руками котел «Слобожанка»

Принцип работы такой конструкции достаточно простой. Есть два кожуха: один внутренний, а второй внешний, между ними есть воздушная прослойка. Снизу идет холодный воздух, который прогревается за счет горячих стен внутреннего кожуха и поднимается вверх, затем выходит через отверстие на внешнем кожухе.

Чтобы собрать такой агрегат своими руками, приготовьте следующее:

  • толстые трубы;
  • листы из металла;
  • арматуру;
  • металлические уголки;
  • газовые баллоны или отрезки трубы;
  • аппарат для сварки;
  • болгарку;
  • дрель;
  • молот;
  • зубило;
  • электроды.

Порядок работы будет таким:

  • сделайте устройство для подачи воздуха. Для этого нам нужна труба с длиной, которая соответствует высоте топки. Приварите к ней внизу болт, затем вырежьте из металлического круга лист с диаметром как в трубы или немного больше. Просверлите в нем отверстие под болт, затем соедините с воздуховодной трубой гайкой;
  • возьмите болгарку и диск по металлу, делаем прорезы вертикально шириной в сантиметр. Сквозь них будет попадать воздух в топку;
  • вырезам плоский стальной лист с диаметром чуть меньше топки. Изнутри делает отверстие для воздуховодной трубы, вставляем ее поддувалом вниз, затем нужно приварить, отступив при этом от конца порядка 20 см;
  • делаем корпусной цилиндр с герметичным дном. Если для этого берется газовый баллон, верхнюю часть срезаем, а если делаем из листа металла, то нужно приварить дно;
  • чтобы сделать дымоход, в верхней боковой части корпуса сделайте отверстие для выхода газа и приварите трубу с диаметром порядка 10 см;
  • установите воздухоподающую трубу, вырезав в центре днища топочной камеры отверстие размером с диаметром воздухоподающей трубы. Далее вставьте ее, чтобы поддувало свесилось вниз за пределы корпуса;
  • сделайте теплорассеивающий диск из металлического листа толщиной в 10 мм. Нужно вырезать круг диаметром чуть меньше корпуса и приварить к нему ручку из стальной проволоки или арматуры;
  • сделайте конвекционный кожух и прикрепите его. Цилиндр конструкции должен быть на пару сантиметров больше топки;
  • напоследок сделайте крышку из оставшегося элемента газового баллона или бочковой крышки. Можно приварить к ней ручку.

Котлы длительного горения, работающие на твердом топливе, можно применять для разных бытовых нужд. Нет лучшего и экономного варианта для использования на дачном участке или на строительстве. Загружать топливо при этом вам не придется так часто, как в традиционных печах, также вы сэкономите на покупке котла.

Оцените статью: Поделитесь с друзьями!

Открытый дровяной котел из мусора: 6 шагов (с изображениями)

Если вы ставите его в пристройке, как я, вы можете обернуть его изоляцией из стекловолокна, и в основном все готово. На данный момент я не потратил на это ни копейки. Это скоро изменится. Теперь вам нужно будет приобрести периферийные устройства, чтобы подключить его. Это то, что вам понадобится.

* Канальный змеевик / теплообменник вода-воздух. это нужно будет вписать в вашу печь или воздуховоды.
* Циркуляционный насос мощностью 1/25 л.с. плюс присоединительные фланцы.
* Аквастат, контакт размыкается при повышении температуры. также колодец для погружения.
* Тяговый соленоид 115 В. около 1 дюйма
* Реле с 24 В на 115 В
* Дополнительный термостат. Нагрейте только
* Провод термостата, от котла к дому.
* Провод UF romex (под землей) от котла к дому
* Трубка Pex. достаточно, чтобы дважды перейти от котла к топке
* Дымоход, кожух и т. д.
* кусок 2-дюймовой трубы. достаточно долго, чтобы пройти через крышу. с багажником на крыше.

Давайте подключим!
Думаю, первым делом мы установим теплообменник змеевика в топку.Я установил шахту прямо в топку, куда входит возврат холодного воздуха. Вы можете установить ее так, чтобы она была плотно прилегала к воздухозаборнику, чтобы весь воздух проходил через нее.

Затем присоедините циркуляционный насос к штуцеру стояка на дне резервуара.

Теперь выройте траншею от котла к дому и закопайте два куска полиэтиленовой трубы, один провод термостата и один провод ромекса. действительно хорошо изолируйте трубы и убедитесь, что изоляция останется сухой.

Водяные шланги присоединяются от выхода циркуляционного насоса к входу теплообменника, а затем с другой стороны теплообменника обратно к штуцеру обратной воды на дне резервуара.Вы можете включить тройник и клапаны где-нибудь в петле, чтобы добавить воду из домашнего водопровода.

Схема термостата будет потреблять энергию от имеющегося трансформатора в вашей печи. Вам необходимо закрепить дополнительный термостат на стене в вашем доме. подключите питание от трансформатора печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с котлом. затем от другой клеммы 24 В на реле, обратно к минусу на трансформаторе печи.Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.
Теперь возьмите домашний ток где-нибудь в доме и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата он включит насос и нагнетатель печи.

Теперь о регулировке заслонки. установите погружной колодец в соответствующий штуцер на резервуаре и установите на него свой аквастат. установите аквастат на 180 градусов F
Теперь мы прикрепим тяговый соленоид к дверной петле.Прикрутите к петле болтами кусок дерева в качестве теплоизолятора, а также сделайте тепловой экран из листового металла, чтобы окружить соленоид. Теперь прикрепите соленоид к деревянному блоку шурупами. нам нужно будет прикрепить рычаг к валу демпфера. У меня на валу была резьба, поэтому я использовал две гайки, чтобы прикрепить его. У вас должна быть возможность отрегулировать его, поэтому не приваривайте его. Жесткая проволочная связь от этого рычага к соленоиду завершает работу механики. мы возьмем домашний ток и подключим черный провод через аквастат к соленоиду, и, конечно же, белый провод идет прямо к соленоиду.

Установите дымоходную трубу через крышу, установите кожух и т. Д.

вверните кусок 2-дюймовой трубы в верхнюю часть резервуара, идущий через крышу. Это наш вентиль для выхода пара.

И мы Готово !!!

Просто залейте воду, разведите огонь и согрейтесь этой зимой. Если вы установите обычный термостат печи немного ниже, чем наш вспомогательный термостат, вы получите его в качестве запасного.

Советы по установке наружной печи для Сделай сам и профи.

Дом

Печь сантехника

Запчасти и аксессуары

Монтаж плинтуса

Руководство пользователя PDF



Поставка и установка печи

Выберите место с твердым ровным грунтом и установите четыре твердых бетонных блока, на которых будет стоять печь. Также возможна установка наливной бетонной плиты. Мы используем бортовой прицеп для доставки наших печей, что упрощает процесс загрузки и разгрузки.Наша движущаяся машина, изготовленная по индивидуальному заказу, предназначена для маневрирования на неровных поверхностях и в ограниченном пространстве.

Окончательное размещение печи. Если владельцу когда-либо понадобится переместить печь, можно использовать вилочный погрузчик так же, как и нашу машину. Насос проталкивает нагретую воду через красную линию Pex в дом, в то время как синий Pex подает охлажденную воду обратно в порт возврата наверху. Установка с 2 насосами и 2 линиями возврата. Заземляющий стержень можно надежно прикрепить к раме в любом удобном месте.

При первом розжиге печи очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °) до того, как вы начнете нагревать свой дом или другое строение. Если вы слишком рано начнете отводить тепло из воды, печь не сможет его догнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (и), но не включайте комнатный термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.

Проверяйте указатель уровня воды КАЖДЫЙ раз, когда вы наполняете печь.Попытка включить печь без достаточного количества воды вокруг топки, скорее всего, приведет к возгоранию изоляции вокруг водяной рубашки. Это неприятное зрелище. Это также приведет к аннулированию гарантии.

Дымоход

Вполне допустимо добавить удлинитель к дымоходу печи или использовать колпачок. В ситуациях, когда сильный ветер отрицательно влияет на тягу в печи, выталкивая дым обратно в печь, хорошим решением будет колпачок, отражающий направление ветра.Однако тонкая черная труба будет иметь короткий срок службы. Быстрое охлаждение выхлопного дыма приведет к образованию коррозионной конденсации внутри надставки. Таким образом, удлиняющая труба с двойной стенкой является лучшим выбором. Если вы разместите печь достаточно далеко от зданий, в пристройке все равно не будет необходимости.

Печь заказчика 7-17-19

Площадь основания печи
Когда вы начинаете устанавливать котел, площадь основания пригодится для размещения твердых бетонных блоков под ножками или для заливки бетонной подушки.

EZ-Pro
L = 60 дюймов
W = 44 дюйма
EZ-Classic
L = 48 дюймов
W = 44 дюйма

Эти размеры сняты с внешней стороны ножек печи. Каждая ножка составляет примерно 3 квадратных дюйма. Таким образом, центральные размеры для EZ-Pro составляют 57 ″ x 41 ″, а для EZ-Classic — 45 ″ x 41 ″. Если вы используете эти измерения при размещении твердых бетонных блоков и измеряете от ЦЕНТРА каждого блока, ваша плита должна идеально сидеть на них.


Установленный на заводе обратный клапан в водяном насосе необходимо снять и выбросить перед установкой насоса.


Вот несколько изображений соединений порта водопровода на задней части печи Ezboilers.

[идентификатор метаслайдера = 1254]


Фотографии сантехнических соединений внутри дома.

[идентификатор метаслайдера = 1220]

Вот фотографии установки анодного стержня.

[идентификатор метаслайдера = 1293]


Фотографии установки розетки GFCI.

[идентификатор метаслайдера = 1280]


Несколько советов, как продлить срок службы печи

Стержень заземления
Правильно установленная система заземляющих стержней защитит людей от поражения электрическим током, поможет защитить дорогое электронное оборудование, предотвратит электролиз , ограничит напряжение нейтрали относительно земли и удовлетворит требования NEC.

Электролиз воды — это разложение воды (h3O) на газы кислорода (O2) и водорода (h3) при прохождении электрического тока через воду. Свободный кислород в резервуаре для воды будет способствовать образованию ржавчины и, в конечном итоге, вызвать катастрофическую утечку и выход печи из строя.

Используйте только провод 4GA или больше с соответствующими зажимами заземления. Отшлифуйте краску в местах крепления провода к плите, чтобы получить надежное электрическое соединение. Вы можете полностью закопать верх стержня и конец троса, если хотите.

Анодный стержень

Анодный стержень обычно используется в водонагревателе для предотвращения коррозии резервуара. Это работает и для уличного котла. Самый простой способ установить анодный стержень в печь Ezboilers — это добавить тройник к сливному отверстию (нижнему отверстию) на задней части печи. Затем анодный стержень устанавливается в тройник прямо в водяную рубашку, а сливной запорный клапан устанавливается сбоку от тройника. Если вы сливаете воду и промываете печь один раз в год, просто снимите анодный стержень для визуального осмотра и замените его при необходимости.

Выход GFI или прерыватель GFI
Всегда используйте выход GFI или прерыватель GFI на плите. Это защитит электронику, продлит срок службы печи, а также защитит пользователя от поражения электрическим током. Используйте наружный провод 14/2 120 В для подачи питания на розетку GFCI. Линию можно проложить рядом с линиями PEX от печи до монтажной коробки.Розетка имеет сторону «Line» и сторону «Load», четко обозначенную на ней. Провода из дома в печь подключаются к стороне «Line», а провода к аквастату и соленоиду на передней панели печи подключаются к стороне «Load».

Этот заказчик отлично поработал, установив выключатель и розетку GFCI в электрическую коробку печи. Мы особенно приветствуем его решение защитить линию электроснабжения кабелепроводом из ПВХ.

GFCI следует проверять не реже одного раза в месяц. Он изнашивается и требует замены, возможно, каждые 10 лет. Мы рекомендуем вам поискать в Интернете учебные материалы, прежде чем выполнять работу самостоятельно. Вот лишь несколько примеров:

Информация GFCI

Нагрузка GFCI

Наружная проводка

Электропроводка подземная

Мы также рекомендуем установить переключатель рядом с GFCI. Используйте обычный выключатель света, чтобы легко включать и выключать розетку GFCI, что упрощает безопасную работу с электрическими компонентами печи.Подсоедините черный провод от линии электропитания к одной клемме переключателя света, затем прикрепите короткий отрезок черного провода к другой клемме переключателя и проведите другой конец этого небольшого провода к стороне «линии» в горячем состоянии (латунь цветной) клемма выхода GFCI.

Очистка воды

Одна кварта для контроля коррозии 800

Бутылка на 1 литр = 30,00 $. Обрабатывает до 200 галлонов.

Уголь и зола

Перед загрузкой вытащите золу и угли к передней части топки.Обязательно доберитесь до металла топки. Это улучшит передачу тепла к водяной рубашке и уменьшит накопление креозота, которое может привести к коррозии креозота. Сделайте своей повседневной практикой также перемещать стороны кучи золы в том месте, где она касается топки. Ненарушенная линия золы позволит креозоту скопиться в одном месте, что приведет к коррозии. Это причина номер 1 выхода из строя топки. Периодически удаляйте старую золу по мере необходимости.

Смажьте соленоид
Соленоид контролирует поток воздуха в топку.При выходе из строя не будет контроля над скоростью горения, и печь не будет работать. Два-три раза за отопительный сезон смазать вал соленоида. Как и при любом техническом обслуживании электрического оборудования, сначала отключите питание. Наносите свежее покрытие только на вал соленоида и шарниры. Используйте автомобильную смазку для осей на валу соленоида, чтобы предотвратить ржавчину и обеспечить свободное движение соленоида. Это продлит срок службы соленоида и поддержит горение огня с надлежащей скоростью.

ВНИМАНИЕ! Дверца заслонки, управляемая соленоидом, предназначена для открытия только примерно на один дюйм. Это весь воздух, необходимый для эффективного сжигания древесины. Регулировка открытия заслонки более чем на один дюйм приведет к напряжению соленоида и преждевременному выходу из строя.

Конец отопительного сезона

Накройте дымоход, чтобы дождевая вода не попала внутрь топки. Очистите весь пепел и, при желании, покройте оголенный металл легким слоем масла.Это убережет топку от ржавчины в межсезонье.

Смазка соленоида

Трубки PEX

Очень легко работать, если знаешь как. Вот сайт с простыми инструкциями и хорошими обучающими картинками.

Как установить PEX


Вот некоторые вопросы и ответы от нашего поставщика »

Q: Насколько глубоко должно быть закопано это ?

A: Требуется всего от 18 до 24 дюймов, если он не будет переезжать. Если он будет проезжать по нему, его следует похоронить на 3 или более футов или поместить в ПВХ-трубу или водопропускную трубу.

Q : Для чего нужна строка?

A : Трос, который идет в комплекте с каждым рулоном изолированной трубы, можно использовать для протягивания электрического провода, термостата, электрооборудования или чего-либо еще через гофрированную плитку.

Q : Каков внешний диаметр плитки ?

A : Плитка размером 4 дюйма имеет внешний диаметр 4 дюйма.7 ″ и 5 ″ плитка имеет внешний диаметр 5,7 ″

Q : Что означает «Гофрированная плитка товарного качества» ?

A : Наша гофрированная плитка одобрена DOT для коммерческого использования, что означает, что она толще / прочнее, чем другие плитки, доступные для широкой публики.

Q : Как следует подготовить траншею для изолированной трубы ?

A : В траншее не должно быть камней или мусора.При наличии рифленую плитку следует засыпать песком.

Q : В чем разница между трубкой Pex « Non Barrier » и трубкой Pex « Oxygen Barrier »?

A : Non Barrier pex-трубка используется для «открытых» систем. Системы без давления . Это те, в которые необходимо периодически добавлять воду и которые также требуют определенной очистки воды. Oxygen Barrier Трубка pex имеет покрытие, нанесенное на внешнюю поверхность трубки, чтобы предотвратить проникновение кислорода в трубку. Кислородный барьер pex применяется для «закрытых» систем. Системы, которые находятся под давлением и после заполнения не требуют добавления дополнительной воды и не требуют продукта для очистки воды.

Q : Как доставляется этот товар ?

A : Скорее всего, груз будет доставлен полуприцепом.Обычно мы пользуемся услугами FedEx Freight Priority Service для грузовых перевозок. Для доставки на дом полуавтомат ДОЛЖЕН иметь легкий доступ к вашему местоположению, чтобы доставить ваш заказ. Если к вашему месту трудно добраться на полу, вам нужно будет принять другие меры (например, бизнес с погрузочной площадкой или встречу с грузовиком), чтобы получить свой заказ. FedEx Freight свяжется с вами по номеру телефона, который необходимо предоставить (обычно за 1 день до доставки), чтобы убедиться, что они могут доставить в ваше место и что кто-то будет доступен для разгрузки и расписания доставки.Лучше всего, если заказ будет доставлен в коммерческое место.

Q : Сколько времени до отправки заказа ?

A : Мы всегда отправляем товар в течение 24 часов с момента размещения вашего заказа, а зачастую и в тот же день.


Рекомендации по установке изолированных линий PEX зависят от почвенных условий и географического положения. В идеале он должен быть закопан ниже линии замерзания для вашего местоположения.

Линия замерзания по штатам

Однако, если в вашем районе много грунтовых вод, не позволяйте PEX оставаться в этой воде. Это ухудшит изоляцию и приведет к чрезмерным потерям тепла в землю. Мы рекомендуем минимальную глубину около 24 дюймов и чтобы линии PEX находились внутри дренажной плитки, когда грунтовые воды являются проблемой.

Изолированная линия PEX может быть временно проложена над землей во время зимних укладок и закопана весной, когда земля оттаивает.Помните, что пластиковая плитка не может подвергаться длительному воздействию солнечных лучей без повреждений.


Дом

Как делать видео

Защита от коррозии

Руководство пользователя

Как подготовить топливо

Монтаж сантехники — Котлы EZ

Трубная арматура, необходимая для установки, доступна в большинстве местных хозяйственных магазинов и центров по ремонту жилья. Мы также можем порекомендовать SupplyHouse, онлайн-продавца, который предлагает хорошие цены на сантехнические детали.SupplyHouse


Очень важно, когда вы в первый раз топите печь, чтобы вода нагрелась до рабочей температуры (от 160 ° до 180 °), прежде чем вы действительно начнете нагревать свой дом или другое строение. Если вы слишком рано начнете отводить тепло из воды, печь не сможет его догнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (и), но не включайте комнатный термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.


Печь Наружная сантехника

Завершенная сборка

Изолированная линия PEX имеет две водяные трубы: красную, по которой нагретую воду из печи поступают в ваш дом, и синюю, по которой охлажденная вода возвращается из дома в печь. Вот изображение задней части печи без прикрепленного внешнего корпуса, на котором показаны порты для сантехнических соединений.

Фитинги на задней части печи имеют внутреннюю резьбу 1 дюйм.Вот схема основных фитингов, необходимых для крепления трубопроводов PEX к плите, взятая из нашего Руководства по эксплуатации.


Вот фотография фитингов, необходимых для установки сдвоенного насоса с двумя соединенными вместе обратными линиями. Мы рекомендуем вам использовать Y-образный фитинг вместо тройника, показанного здесь. Y-образный фитинг позволит двум потокам воды в возвратных линиях более плавно слиться в один поток. Показанный здесь тройник должен был быть установлен так, чтобы один из более длинных прямых концов направлял возвратную воду непосредственно в резервуар для воды печи.Он по-прежнему работает, но приводит к ненужной турбулентности воды, которая может замедлить поток.

Заземляющий стержень вбивается в землю рядом с печью и подключается к плите с помощью провода большого сечения.

Вот и законченная установка. Насосы и клапаны также должны быть покрыты изолирующей тканью, чтобы минимизировать тепловые потери. Держите эту изоляцию достаточно простой, чтобы обеспечить быстрый доступ к насосам при необходимости.


Если у вас есть две возвратные линии для вашей системы, добавьте Y-образный фитинг, чтобы соединить две возвратные линии с портом возврата.Это обеспечит более плавный поток воды, чем тройник.

Если вам сложно найти Y-образный фитинг, подойдет обычный тройник, латунный или PEX, в зависимости от того, с какими трубами вы работаете. Просто обязательно сориентируйте фитинг таким образом, чтобы поток воды был максимально плавным. Подойдет иллюстрация, показанная выше, когда заказчик устанавливает двойную обратную линию, но ниже показана предпочтительная ориентация фитинга.

Тройник для установки двойной обратной линии.

Вот изображение соединений водопровода с теплообменником в камере статического давления в установке на чердаке. Установив байпасную линию между подающей и обратной линиями, вы можете перекрыть подачу нагретой воды в топку в теплые периоды весной и осенью. В теплый день дом может перегреться, даже если вентилятор не работает. Затем ночью или в более холодный день можно просто снова открыть клапаны.Просто убедитесь, что вода течет ЛИБО через змеевик печи ИЛИ через байпасный клапан, чтобы насос мог свободно пропускать воду.

Схема «Монтаж насоса» показывает, что для крепления водяного насоса необходимы 2 фланца насоса. Обратите особое внимание на направление потока воды здесь. Сбоку от водяного насоса есть стрелка. Он ДОЛЖЕН быть направлен ВНИЗ, от печи к красной линии PEX в земле. Мы рекомендуем снимать насосы для тщательной очистки рабочих колес при сливе воды из печи весной.Избыточные минеральные отложения на крыльчатках насоса снижают эффективность и, в конечном итоге, вызывают перегрев и выход насоса из строя.

Водяной насос оснащен пластиковым обратным клапаном, который не нужен для этого применения. Просто удалите и выбросьте его перед установкой.

Есть регулировка соединения «Слив котла», если добавить туда анодный стержень. Мы НАСТОЯТЕЛЬНО рекомендуем установить анодный стержень из магния и , чтобы защитить водяную рубашку от коррозии.Магниевые стержни хорошо сочетаются с нашей нитритной очисткой воды. Эта же простая технология используется для защиты водонагревателей от преждевременного выхода из строя. Добавьте тройник к сливному отверстию, затем прикрепите сливной кран под тройником, и вы можете вставить протекторный анодный стержень диаметром 42 дюйма прямо через тройник в водяную рубашку печи. Вам понадобится переходной фитинг для более мелкой резьбы анодного стержня. Когда стержень разрушается, материал упадет на дно резервуара в виде осадка, поэтому тщательно промойте его весной, когда будете сливать воду из резервуара. Слегка приподняв переднюю часть печи с помощью домкрата, все будет полностью стекать.

Убедитесь, что резьба на всех фитингах чистая, и всегда используйте герметик для сантехнической резьбы, чтобы гарантировать герметичность установки. В конце отопительного сезона, после того, как вы осушите печь, вытащите анодный стержень и осмотрите его. Замените его, когда он изношен. Мы не можем предоставить график, когда потребуется ее замена, потому что качество воды у всех разное.Коррозия, которую вы видите на анодном стержне, произошла бы на водяной рубашке, если бы анодный стержень не был там, чтобы пожертвовать собой.

Адаптер анодного стержня Тройник дренажного порта Нанесение смазки

Когда вы все проверили, чтобы убедиться, что нет утечек и правильно ли циркулирует вода, обязательно оберните все изоляцией. Удаление черных стальных панелей с задней части печи упрощает использование трубного ключа для соединений. Это также упрощает установку трубной обертки вокруг возвратной линии, ведущей к верху печи. Любые открытые водопроводные линии или трубы снижают эффективность печи и увеличивают вероятность замерзания воды, если ваш огонь неожиданно погаснет.


Внутренняя сантехника

На каждом этапе помните, что то, что вы делаете, представляет собой простой одиночный контур, от наружного котла к внутренней печи, затем к внутреннему водонагревателю и обратно к наружному котлу.

Необходимая арматура будет отличаться в зависимости от имеющейся у вас сантехники. Вы также должны установить запорные клапаны на каждом соединении, чтобы упростить техническое обслуживание в будущем. Если у вас есть старая сантехника, которую собирали за долгие годы, возможно, сейчас самое время ее починить. Линии PEX упрощают задачу.

Водонагреватель

Если вы планируете также отапливать воду для бытового горячего водоснабжения с помощью наружного бойлера, вам необходимо направить горячую воду из уличной печи в печь с принудительной подачей воздуха в вашем доме , а затем направить ее к внутреннему водонагревателю. Вот прекрасное видео, показывающее правильно установленный пластинчатый теплообменник. В видео действительно говорится, что сначала нужно направить нагретую воду от уличной печи к водонагревателю. Однако мы полагаем, что это приводит к тому, что горячая вода для бытового потребления оказывается намного горячее, чем необходимо, что увеличивает риск ожогов.

Помните, пластинчатый теплообменник подключается к водопроводу COLD резервуара для воды. Нагретая вода из уличной печи сначала подключается к внутренней печи, затем идет оттуда в водонагреватель и, наконец, возвращается в уличную печь.В ситуациях, когда над баком водонагревателя недостаточно места для установки теплообменника, как показано выше, теплообменник можно расположить по-другому. Однако для максимальной эффективности лучше всего устанавливать его как можно ближе к водонагревателю. Мы можем дать вам конкретный совет для вашей уникальной ситуации.


Печь с нагнетанием воздуха

Ваш наружный котел Ezboilers отапливает дом через теплообменник вода-воздух, установленный в камере статического давления домашней печи.Единственное особое внимание следует уделить ситуациям, когда центральная система кондиционирования уже установлена ​​вместе с печью. Новый теплообменник горячей воды нельзя устанавливать слишком близко к теплообменнику кондиционера, поскольку это может привести к замерзанию воды во время работы кондиционера. Если теплообменник необходимо установить очень близко к змеевику кондиционера, вам необходимо слить воду из теплообменника перед использованием кондиционера. Мы хотим избежать этого варианта.Лучше всего установить теплообменник как можно ближе к печи, но не менее чем на 4 дюйма над печью, между печью и змеевиком кондиционера. Вот пара видеороликов, показывающих, как установить обменник.

Вы, безусловно, можете установить теплообменник, разрезав только одну сторону камеры статического давления и прикрепив угловые кронштейны к внутренним сторонам камеры статического давления, чтобы теплообменник мог опираться на нее.Ключ к его хорошей работе — обязательно заклеить все металлической лентой, чтобы максимальное количество воздуха проходило через теплообменник, а не вокруг него.

Бывают ситуации, особенно в старых домах, где кажется, что слишком мало места для работы на пленуме. Мы всегда готовы помочь вам разобраться. Мы не просто сдадим вашу новую плиту и уйдем, когда ее доставим. Мы проведем вас через весь процесс установки, включая осмотр существующей системы отопления, чтобы убедиться, что вы понимаете, как это делать правильно.


Внутренняя котельная

Если вы отапливаете свой дом с помощью внутренней бойлерной системы, а не с помощью системы принудительной подачи воздуха, вы используете пластинчатый теплообменник вода-вода для передачи тепла от печи Ezboiler в систему внутреннего бойлера. Это та же процедура, что и для подключения к водонагревателю. Опять же, вы включаете только «холодные» обратные линии от внутреннего котла. Вот несколько хороших видеороликов, описывающих простую процедуру.


EZ Котлы-печи также работают с системами водяного отопления.Вот изображение примерного коллектора для распределения нагретой воды по различным зонам нагрева.

Распределительный коллектор водяного отопления

Если вам нужна помощь в установке поверхностного отопления, мы рекомендуем наших друзей из Radiantec. Они предлагают БЕСПЛАТНУЮ помощь в дизайне, инструкции по эксплуатации и брошюры, даже если вы делаете это сами. Они помогут вам сделать работу правильно.

Radiantec

Теплообменник для вашей печи можно установить даже в тех случаях, когда печь расположена на чердаке.

Дом

Как установить уличный дровяной котел

Установка уличной дровяной печи

В Pineview Woodstoves мы предлагаем полный монтаж, включая доставку и рытье траншей. Поставляем и устанавливаем агрегат с нашим прицепом-обручем. Заказчик несет ответственность за подготовку места для установки агрегата. Цементные блоки, брусчатка или небольшая плита могут использоваться в качестве площадки для установки агрегата.Просто убедитесь, что он ровный. Информация о размерах стопы доступна по запросу. Мы нанимаем стороннюю компанию с траншеекопателем для рытья траншей и прокладываем линию. Мы можем подключить ваш уличный дровяной котел практически к любой существующей системе отопления, включая принудительный воздух, излучающий теплый пол, радиаторы или водяные плиты основания. Мы также можем подключиться к вашей гидромассажной ванне, бассейну или водонагревателю. Свяжитесь с нами для получения бесплатной сметы на установку.

I. Общая информация по установке — перед началом работы

А.Размещение насоса — позади котла по сравнению с вашим зданием

B. Минимальный расход воды

C. Воздухоотделители (воздуховыпускные устройства / вентиляционные отверстия)

D. Порядок работы — какие линии сначала должны идти к водонагревателю или системе отопления?

E. Смесительные клапаны

II. Расчет тепловых потерь — определите размер уличного дровяного котла

A. Расчет тепловых потерь стен

B. Расчет тепловых потерь окна

C. Расчет тепловых потерь двери

Д.Расчет потерь тепла на потолке

E. Расчет потерь тепла в полу

F. Утечки воздуха

III. Размеры труб и насосов — насос какого размера нужен вашей уличной дровяной печи?

A. Выбор правильного размера трубы

B. Расчет падения давления

C. Определение размеров насоса

IV. Отопление горячей воды

A. Сантехника в пластинчатом теплообменнике

В. Иллюстрации

А.Установка кондиционера, иллюстрация

B. Схема установки водонагревателя

C. Схема установки резервного электрического котла (включение вручную)

D. Схема установки резервного электрокотла (автоматизированная)

E. резервного котла в напорной системе Схемы

F. Домашнее горячее водоснабжение с пластинчатым теплообменником Схема

G. Промывка пластинчатого теплообменника — Схема

H. Отопление бытовой воды — Схема бокового рычага

И.Схема радиатора в топке с принудительным воздухом

J. Радиатор в печи с принудительным воздухом + схема нагрева воды для бытового потребления

K. Отопление мастерских — теплый пол и схема нагревателя с вентилятором / змеевиком

L. Нагрев плит — Инжекционное смешивание — Схема

M. Нагрев плиты — термостатический трехходовой смесительный клапан — Схема

N. Крепление к лучшему теплу для полов с плиточным отоплением и подогревом воды для бытовых нужд

VI. Словарь терминов по установке дровяных котлов

Перед началом работы

Настоящее руководство по установке дровяного котла на открытом воздухе должно быть именно тем, чем оно является.Всегда следите за тем, чтобы ваша установка соответствовала местным нормам и правилам руководящих органов вашего региона. Если вы не уверены в чем-либо, что представлено в этом руководстве, не стесняйтесь обращаться к местному дилеру или производителю за дополнительной помощью.

Общая практика

Размещение насоса

В большинстве случаев лучшее место для насоса — это погодоустойчивый кожух наружной печи. Ваша наружная печь находится выше или ниже того места, где вам нужно направить главный подводящий трубопровод к вашему зданию? Если нижняя часть наружной печи находится ниже точки входа линии подачи в здание, насос всегда следует размещать в защищенном от атмосферных воздействий кожухе у наружной печи. Если нижняя часть печи находится выше точки входа линии подачи в здание, то лучшее место для насоса чаще всего находится в защищенном от атмосферных воздействий кожухе у наружной печи. В этом случае вы также можете разместить насос в отапливаемом здании, если планировка соответствует следующим критериям. В открытой системе необходимо поддерживать как можно большее давление на входе циркуляционного насоса. Любой трубопровод на всасывающей стороне насоса создает определенный перепад давления.Простое руководство для типичных систем: если у вас меньше 7 футов падения на 100 футов подающего трубопровода к потенциальному месту расположения насоса в здании, насос в идеале должен быть у наружной печи. Если перепад составляет более 7 футов на 100 футов, насос можно эффективно разместить в здании. Обратите внимание, что в здании насос ВСЕГДА находится на линии горячего питания и ВСЕГДА в самом начале здания. Помните! ВСЕГДА устанавливайте запорные клапаны с обеих сторон циркуляционного насоса.Насосы не будут служить вечно, и если вам нужно отремонтировать один, вам не нужно слить воду из большого количества трубопроводов, чтобы снять / отремонтировать насос.

Минимальный расход

У наружной печи есть требуемый минимальный расход, который должен постоянно циркулировать. Этот минимальный расход предотвращает расслоение жидкости. Самая горячая жидкость, будучи менее плотной, поднимается до самой высокой точки водяной рубашки. Без достаточного потока эта жидкость нагревается до предела безопасности, установленного на печи, и часто выключатель верхнего предела отключает питание до тех пор, пока температура не остынет в достаточной степени.Минимальная скорость потока гарантирует, что жидкость в печи должным образом перемешана для получения относительно равномерной температуры по всей водяной рубашке. Это позволяет элементам управления определять точную температуру жидкости и обеспечивает наилучшую передачу и распределение тепла в подключенных зданиях. Количество потока будет зависеть от модели печи. Здесь указаны минимальные значения расхода для печи HeatMaster SS серии G. G100 — 8 галлонов в минуту G200 — 14 галлонов в минуту G400 — 30 галлонов в минуту Практическое правило состоит в том, чтобы достичь перепада температуры 20–30 градусов по Фаренгейту (также называемого «дельта Т») в печи при максимальной тепловой мощности. Для поддержания падения на 20 градусов печи с номинальной производительностью 100 000 БТЕ в час потребуется 10 галлонов в минуту. Чтобы рассчитать это, используйте текущую формулу. GPM = BTU / Delta T / 500 Где: GPM = требуемый расход воды в галлонах США в минуту BTU = максимальная производительность печи в BTU в час. Дельта T = желаемое падение температуры воды. Обычно от 20 до 30 F. для уличной печи. 500 = Это постоянное число для воды. если вы используете смесь гликоля, используйте 470 для смеси 50/50. Убедитесь, что размеры труб и насосов подобраны правильно, чтобы обеспечить необходимый минимальный расход для печи.Если общий поток, подаваемый в ваши здания, не соответствует требованиям, необходимо проложить байпасный контур позади печи. По сути, это включает в себя установку дополнительного насоса, который забирает воду из патрубка горячего водоснабжения и возвращает ее непосредственно к патрубку возврата холодной воды. Этот насос и труба должны иметь такой размер, чтобы обеспечивать достаточный поток, чтобы довести общий расход всех контуров до минимального расхода. Информацию о подборе насосов и трубопроводов см. В разделе «Подбор насосов» данного руководства.Пример обходного контура показан ниже.

Вентиляционные отверстия (или воздухоотделители)

Автоматические и ручные вентиляционные отверстия — это два типичных типа используемых. Воздух всегда враг в любой системе водяного отопления, но тем более в открытой системе. Расположение воздухоотделителей в системе отопления имеет решающее значение с точки зрения того, насколько они эффективны или мешают. Правильно размещенное вентиляционное отверстие должно обеспечивать быстрое и простое удаление воздуха при первом вводе системы в эксплуатацию, а также облегчение проверки или обслуживания в будущем.Обычно вентиляционное отверстие располагается там, где жидкость в системе течет горизонтально, а затем поворачивается вниз. В этот момент используйте тройник вместо колена и установите вентиляционное отверстие в верхней части тройника. Следует ли когда-либо устанавливать вентиляционное отверстие на всасывающей стороне насоса? Если насос расположен у наружной печи, тогда нет необходимости в вентиляционном отверстии на входе насоса. Трубопровод следует просто проложить от соединения в печи вниз или горизонтально к насосу. Если насос находится в здании, его следует расположить так, чтобы, по возможности, не было точек захвата воздуха в трубопроводе перед насосом.Если этого нельзя избежать, то в точке захвата воздуха на всасывающей стороне насоса можно установить вентиляционное отверстие, если расположение вентиляционного отверстия как минимум на два фута ниже уровня воды в наружной печи. Это отверстие ВСЕГДА должно быть ручным и открываться для выпуска воздуха только при ВЫКЛЮЧЕННОМ насосе. Если это вентиляционное отверстие открывается при включенном насосе, он может втягивать воздух через вентиляционное отверстие и усугубить проблемы с воздухом в вашей системе.

Порядок работы

При обслуживании более чем одной тепловой нагрузки в системе очень важен порядок, в котором вы обеспечиваете каждую потребность.Причина этого в том, что после подачи каждой нагрузки в первичную / вторичную или последовательную систему трубопроводов температура теплоносителя в первичном контуре будет падать. При проектировании системы отопления важно учитывать это падение температуры, чтобы каждый компонент системы мог удовлетворить свои потребности. Типичный заказ выглядит следующим образом:

1) Теплообменник бытовой воды. Это может быть паяный пластинчатый теплообменник, кожухо-змеевиковый теплообменник или резервуар для горячей воды косвенного нагрева.Типичная требуемая расчетная температура составляет от 160 до 180 F.

2) Плинтусы с горячей водой. Конструкция из оребренных медных труб. Типичная требуемая расчетная температура составляет от 140 F. до 180 F.

3) Радиатор или фанкойл. Радиатор, установленный в камере сгорания печи с принудительной подачей воздуха, или вентиляторный блок со встроенным радиатором. Типичная требуемая расчетная температура составляет от 140 до 180 F.

4) Подкрепленный пол с подогревом. Система обогрева пола, которая крепится с помощью зажимов или переходных пластин к нижней стороне пола, стене или даже потолку.В этом методе трубопровод излучает тепло через воздух, окружающий трубопровод, а затем в комнату через пол, стену или потолок. В этом методе также могут использоваться алюминиевые теплообменные пластины для повышения производительности в зонах с высокими потерями тепла. Типичная требуемая расчетная температура составляет от 120 до 160 F.

5) Бассейны или джакузи. Для нагрева воды в бассейне или гидромассажной ванне можно использовать специальный теплообменник из нержавеющей стали или титана. Типичная требуемая расчетная температура составляет от 120 до 180 F.

6) Встроенный теплый пол. Система трубопроводов, встроенная в бетонный пол, например в подвал, гараж или мастерскую. Пол, покрытый гипсовой заливкой или бетоном, также попадает в эту категорию. Типичная требуемая расчетная температура составляет от 80 до 130 F.

7) Таяние снега. Система трубопроводов, предназначенная для таяния и испарения снега и льда с открытых площадок, таких как тротуары, проезды или палубы. Этот трубопровод может быть заделан в бетон или подвешен скобами в зависимости от области применения.Типичная требуемая расчетная температура составляет от 40 F. до 80 F.

При правильной конструкции это позволяет извлекать максимальное количество тепла из минимального количества потока из наружной печи. Меньше трубопроводов, меньшие размеры трубопроводов, меньшие насосы и меньшие тепловые потери. Это означает экономию средств как на первоначальной настройке, так и на долгосрочных эксплуатационных расходах.

Смеситель — подача низкотемпературной воды из высокотемпературного котла

Если мы посмотрим на последние два пункта в приведенном выше списке «Порядок операций», то увидим, что температура воды, необходимая для обогрева подвала, мастерской или зоны таяния снега, значительно ниже, чем температура воды, которую мы производим из нашей уличной печи.Нам нужно охладить эту воду, прежде чем мы отправим ее на плиту. Один из способов сделать это — снять тепло с воды в других помещениях, прежде чем мы поставим пол, как указано в Порядке работы. Но что, если эти тепловые нагрузки удовлетворены, и вода не забирает достаточно тепла? Мы должны быть уверены, что температура воды, поступающей на эти плиты, тщательно контролируется, в противном случае может возникнуть ряд проблем. Бетонная плита — это, по сути, ОГРОМНЫЙ резервуар для хранения, который медленно отдает тепло окружающей среде.Что произойдет, если в нашей мастерской есть пол с подогревом, и наш термостат требует тепла, и наш насос начнет подавать воду на 160 F. Очень мало, какое-то время. Бетон тяжелый, и требуется много времени, чтобы нагреть эту массу даже на несколько градусов. Обычный термостат может потребовать тепла в течение часа или около того, прежде чем пол нагреется и нагреет комнату до точки, удовлетворяющей требованиям термостата. Что теперь? Термостат выключается, и цикл повторяется, верно? Неправильный. Если мы кормили 160 F.воды в нашу плиту в течение часа, теперь у нас будет МНОГО тепла, накопленное в бетоне, которое будет продолжать излучать в комнату, пока плита не остынет. Это может привести к тому, что температура превысит заданное значение термостата на несколько градусов, и в комнате станет некомфортно жарко. Теплый пол согревает не только воздух в комнате, но и все, что находится в ней. Эти объекты и сама строительная конструкция действуют как еще одна теплоаккумулирующая масса. Эти объекты медленно отдают тепло в комнату по мере того, как здание остывает, и это может удерживать температуру выше заданного значения термостата в течение другого периода времени.Все это время плита отдавала тепло зданию, а также теряла часть тепла на землю. Теперь наш термостат снова требует тепла, но пол был отключен так долго, что он потерял значительную часть температуры, и ему придется работать в течение длительного периода времени, чтобы начать нагревать комнату. В то же время здание продолжает терять тепло и может фактически опуститься немного ниже уставки термостата, в результате чего в комнате станет немного прохладнее. Теперь цикл повторяется.Это только один из отрицательных последствий подачи слишком горячей воды на пол. Напольные покрытия также могут быть повреждены в результате такой чрезмерной температуры. Полы из твердых пород дерева могут высыхать, давать усадку и трескаться. Ковровые покрытия могут расшататься, а бетон — потрескаться. Стопы людей становятся слишком теплыми, вызывая потоотделение и усталость. Излишне говорить, что очень важно контролировать температуру воды, поступающей в пол. Можете ли вы контролировать температуру, просто замедляя поток, немного закрыв вентиль? Вода будет выходить из пола прохладной, но это вызовет неравномерный нагрев пола.Первая часть петли будет чрезмерно горячей, а последняя часть петли может быть недостаточно горячей. Управление потоком жидкости не так эффективно, как регулирование температуры. Нам необходимо поддерживать надлежащую скорость потока, чтобы обеспечить равномерное распределение тепла по полу и надлежащее отведение воды по трубе. Есть несколько способов добиться этого, два метода, которые мы рассмотрим, — это использование термостатических трехходовых смесительных клапанов или инъекционное смешивание.

Термостатические трехходовые смесительные клапаны

Термостатические трехходовые смесительные клапаны — это то, на что они похожи. Клапан с тремя портами: горячий, холодный и смешанный. Используйте иллюстрацию «Нагрев плиты — смесительный клапан», чтобы следовать этому описанию. Большинство клапанов регулируются от 80 до 150 F. поворотом «головки» клапана. Горячий порт входит в ваш первичный контур, идущий от вашей наружной печи. Порт смешивания идет к напольному тепловому насосу, а затем к подающему коллектору, питающему пол. Возвратный коллектор с пола возвращается в первичный контур после первого тройника. Холодный порт на клапане получает тройник между возвратным коллектором и тройником, возвращающимся в первичный контур.Эти клапаны отлично подходят для подвалов, гаражей и небольших мастерских, поскольку они рассчитаны на довольно низкий расход. Если вам нужно более 4 или 5 галлонов в минуту, вам следует обратить внимание на смешивание инъекций.

Инжекционное смешивание

Инъекционное смешивание — это метод, который прекрасно подходит для любой системы, от дома до промышленного здания. Базовые затраты, как правило, выше для этого типа системы, но есть много дополнительных преимуществ. Используйте иллюстрацию «Отопление в цехе — Инжекционное смешивание», чтобы следовать этому описанию.Первичный контур циркулирует насосом в наружной печи, а контур впрыска входит в него. Циркуляция контура напольного отопления осуществляется вторым насосом. Нагнетательный насос забирает высокотемпературную воду из первичного контура и подает ее в контур напольного отопления. Впрыскивающий насос управляется контроллером смешивания впрыска, который ускоряет или замедляет работу насоса для поддержания желаемой температуры воды в контуре подогрева пола. Когда комнатный термостат требует тепла, он активирует контроллер впрыска.На рисунке вы видите датчик контроллера на трубе после напольного теплового насоса. Также имеется датчик на трубопроводе первичного контура непосредственно перед тройником первого впрыска. Контроллер запрограммирован на подачу либо постоянной температуры воды в контур пола, либо температуры сброса наружного воздуха, которая изменяется в зависимости от температуры наружного воздуха. Большинство производителей контроллеров позволяют использовать стандартный циркуляционный насос с мокрым ротором до определенной мощности в качестве впрыскивающего насоса. Это очень удобно, поскольку часто используются те же насосы, что и в остальной части системы.Эмпирическое правило для определения размеров нагнетательных насосов заключается в том, что они должны обеспечивать примерно 1/3 расхода напольного теплового насоса в типичном бетонном полу с температурой первичного контура от 160 до 180 F. При циркуляции со скоростью 9 галлонов в минуту ваш нагнетательный насос должен подавать 3 галлона в минуту при температуре от 160 до 180 F. Нагнетательный насос проталкивает 3 галлона в минуту высокотемпературной воды в контур пола и вытесняет 3 галлона холодной возвратной воды обратно в первичный контур. Эта холодная вода смешивается с высокотемпературной водой в первичном контуре и перекачивается обратно в наружную печь для повторного нагрева.Первичный контур должен циркулировать с достаточно высокой скоростью потока, чтобы у вас была приемлемая температура воды, возвращающейся в вашу уличную печь.

Расчет потерь тепла

Чтобы определить размер наружной печи, подающего трубопровода и насоса, необходимо выполнить расчет тепловых потерь для каждого обслуживаемого здания. Чтобы быть точным, эти расчеты должны выполняться обученными специалистами, но для грубых расчетов здесь показан упрощенный метод.

Для начала вам необходимо знать основную информацию о вашем здании и климатических условиях.

Дом:

— R-значения стен, потолка, пола, окон и дверей.

— Площадь вышеперечисленных предметов в квадратных футах.

— Качество строительства (Насколько сквозняк в здании?)

Климат:

— Наружная «расчетная» температура для местоположения здания. Этот номер обычно можно узнать, получив в Интернете данные о погоде в вашем районе.

Давайте используем пример, чтобы проиллюстрировать этот расчет.

Гэри хотел бы установить уличную печь для обогрева своего дома, гаража для автомобилей и мастерской. Ему необходимо знать тепловую нагрузку своих зданий, чтобы решить, какой размер печи купить.

Начало работы в цехе:

Размер магазина

Gary’s составляет 40 на 60 футов, высота потолка — 18 футов. Стены утеплены на R-20, а потолок на R-40. Он отапливает цех лучистым теплом пола и утепляет плиту до R-5.У него двойные стеклопакеты с рейтингом примерно R-2, а его двери — примерно с R-10. Гэри живет недалеко от Миннеаполиса, Миннесота. где расчетная температура наружного воздуха составляет примерно -16 F, и он хотел бы, чтобы в его магазине оставалось около 65 F.

Площадь стены: 200 футов по периметру x 18 футов в высоту = 3600 квадратных футов

Окна: 3 окна размером 4 x 6 дюймов каждое = 72 квадратных фута

Главный вход: 1 на 3 ‘x 7’ = 21 квадратный фут

Подъемная дверь: 1 с размерами 16 футов x 16 футов = 256 квадратных футов

Потолок: 40 футов x 60 футов = 2400 квадратных футов

Площадь этажа: 40 футов x 60 футов = 2400 квадратных футов

Формула:

Q = A x дельта T x U

Где

Q = потеря тепла в БТЕ / час

A = Дельта площади поверхности T = Разница между желаемой температурой в помещении (в градусах F. ) и расчетной наружной температуры (в градусах F.)

U = 1, разделенное на коэффициент сопротивления стены, потолка, пола, окна или двери.

Расчет стены

U = 1 делится на 20 (R-значение его стены)
U = 0,05
A = Площадь стены — область окна и двери
A = 3600 — (72 + 21 + 256)
A = 3251
Дельта T = Желаемая температура в помещении — Расчетная температура наружного воздуха
Delta T = 65 — (-16)
Delta T = 81
Итак …
Q = U x A x Delta T
Q = 3251 x 81 x.05
Q = 13166
Потери тепла в стене = 13166 БТЕ в час

Расчет окна

U = 1, разделенное на 2 (R-значение его окна, приблизительно R-1 на одно стекло)
U = 0,5
A = Площадь окна

A = 72
Delta T = То же, что и стена
Delta T = 81
Итак …
Q = U x A x Delta T
Q = 72 x 81 x 0,5
Q = 2916
Потери тепла в окне = 2916 БТЕ в час

Расчет двери

U = 1 деленное на 10 (R-значение его двери)
U =. 1
A = дверная зона (верхняя дверь + дверь человека)
A = 277
Delta T = то же, что и стена
Delta T = 81
Итак …
Q = U x A x Delta T
Q = 277 x 811 x .1
Q = 2244
Теплопотери двери = 2244 БТЕ в час

Расчет потолка

U = 1, разделенное на 40 (его потолочное значение R)
U = 0,025
A = площадь потолка (40’x 60 ’)
A = 2400
Delta T = то же, что и стена
Delta T = 81

Итак …
Q = U x A x Delta T
Q =.025 x 2400 x 81
Q = 4860
Потери тепла на потолке = 4860 БТЕ в час

Расчет этажа

U = 1, деленное на 10 (его коэффициент сопротивления изоляции под полом)
U = 0,1
A = площадь пола (40 футов x 60 футов)
A = 2400
Delta T:
Температура грунта довольно постоянна в в большинстве помещений температура плиты
для такого магазина должна быть около 77 F при расчетных температурах
вне помещения. Уровни грунтовых вод и типы почвы могут резко изменить потери тепла
пола. В этом случае мы предположим, что у Гэри уровень грунтовых вод примерно на 8 футов
ниже уровня пола и тяжелая глинистая почва. Если уровень должен быть намного ниже и загрязнение гравием или песком типа
, разделите значение Q на 2 для получения общей потери тепла пола.
Delta T = 77 (температура плиты) — 45 (температура грунта)
Delta T = 32
So …

Q = U x A x Delta T
Q = 0,1 x 2400 x 32
Q = 7680
Потери тепла в полу = 7680 БТЕ в час

Проникновение (утечки воздуха в здании)

Магазин Гэри хорошо построен, с пароизоляцией стен и хорошими уплотнениями на дверях и окнах.Его магазин может обменивать примерно половину своего объема воздуха каждый час. В плохо построенном / обслуживаемом магазине это количество может легко удвоиться или утроиться. Чтобы рассчитать, сколько тепла он теряет из-за инфильтрации, мы используем эту формулу:

Q = (В / 60) x IR x Delta T x 1,068
Где:
Q = потеря тепла в BTU в час
V = объем воздуха в здании (длина x ширина x высота)
IR = скорость инфильтрации
Delta T = разница между желаемой температурой в помещении (в градусах F. )
и расчетной температурой наружного воздуха (в градусах F.)

Расчет проникновения Гэри:

V = объем воздуха в цеху (60 футов x 40 футов x 18 футов)
V = 43200
IR = 0,5 (в цехе Гэри половина воздуха меняется каждый час)
Delta T = желаемая температура в помещении — расчетная температура наружного воздуха
Delta T = 65 — (-16)
Delta T = 81
Итак …
Q = (V / 60) x IR x Delta T x 1,068
Q = (43200/60) x 0,5 x 81 x 1,068
Q = 31143
Потери тепла при инфильтрации = 31143 БТЕ в час.

Общие потери тепла в цехе Гэри представляют собой сумму всех итогов:
Стены — 13166
Окна — 2916
Двери — 2244
Потолок — 4860
Пол — 7680
Инфильтрация — 31143
Общие потери тепла в цехе — 62009 БТЕ в час на открытом воздухе Расчетная температура.
Переменные

Этот расчет кардинально меняется в зависимости от того, как нагревается помещение. Магазин Гэри отапливается от пола, благодаря чему температура воздуха на потолке очень близка к температуре воздуха на полу. Если бы его цех отапливался радиатором и тепловентилятором, цифры сильно изменились бы. Мы теряем меньше тепла от пола, но значительно больше тепла от стен, потолка и потолочной двери из-за высоких температур воздуха в верхней части здания.В этом случае, если термостат был установлен на 65 F, температура потолка в этом магазине могла бы составлять от 75 до 85 F. Этот фактор в сочетании с дополнительными тепловыми потерями из-за турбулентности воздуха, создаваемой вентиляторами, может увеличить общие тепловые потери здания на 30-35 градусов. 70% над тем же зданием с лучистым теплом пола.

Размеры труб и насосов

Для обеспечения здания достаточным теплом необходимы трубопроводы и насосы подходящего размера. После того, как вы завершите расчет теплопотерь в здании, вы можете определить размер трубы и насоса для подачи тепла.Для того, чтобы добиться успеха, необходима пара информации. Вам понадобится:

— График падения давления для трубопровода, который вы хотите использовать
— График производительности насоса от производителя насоса

Давайте продолжим расчет потерь тепла, который мы использовали для магазина Гэри, чтобы проиллюстрировать этот процесс. Гэри нужно проложить трубу под землей от уличной печи до магазина, чтобы обеспечить тепло. Его уличная печь находится в 80 футах от цеха, и к тому времени, когда он доберется от зоны подключения в задней части печи до зоны коллектора напольного отопления в цехе, ему понадобится 100 футов трубы в каждую сторону.Гэри собирается использовать изолированные трубы Kitec для выполнения этой задачи и приобрел диаграмму падения давления, показывающую характеристики потока для трубы.

Используемая здесь формула:
галлонов в минуту = БТЕ / дельта T / 500
Где:
галлонов в минуту = требуемый расход воды в галлонах США в минуту
БТЕ = потери тепла в здании
Дельта T = желаемое падение температуры воды. Обычно от 20 до 40 F. для печи
на открытом воздухе.
500 = Это постоянное число для воды.если вы используете смесь гликоля, используйте
470 для смеси 50/50.
Гэри нацелился на перепад температур 30 F. Это приемлемо как для наружной печи
, так и для системы лучистого теплого пола в его цехе. Расчет расхода
Гэри выглядит следующим образом:
галлонов в минуту = BTU / DeltaT / 500
галлонов в минуту = 62000/30/500
галлонов в минуту = 4,13

Гэри необходимо 4,13 галлона в минуту, чтобы доставить количество тепла, необходимое его цеху при расчетных условиях
, и не допускать, чтобы температура возвратной воды была выше 30 F.на
меньше температуры подаваемой воды.

Выбор правильного размера трубы

При выборе размера трубы важно не использовать слишком маленький или, в некоторых случаях, слишком большой размер. Лучше всего установить скорость от 2 до 4 футов в секунду для этих основных линий, питающих здание. Если ваша скорость слишком высока, это вызывает чрезмерное трение между водой и трубой, что также увеличивает размер насоса, необходимого для подачи необходимого вам количества воды.Это повышенное трение в некоторых крайних случаях может вызвать эрозию и износ трубы. Если труба слишком большая, скорость вашей воды падает, и у вас могут возникнуть проблемы с выводом воздуха из системы при запуске, поскольку вода будет двигаться слишком медленно, чтобы удалить воздух. Глядя на диаграмму, труба диаметром 1 дюйм имеет скорость 1,53 фута / с при 4 галлонах в минуту. Это все равно сработает, но может быть немного сложно выпустить воздух. Труба 3/4 дюйма имеет скорость 2,52 фута / с и хорошо подходит для этих требований.

Расчет падения давления

Нам нужно знать общий напор (или перепад давления), создаваемый этим контуром, чтобы рассчитать размер насоса. Мы знаем, что Гэри нужно 100 футов трубы в каждую сторону, чтобы идти в магазин и обратно, так что получается 200 футов. Если мы снова посмотрим на диаграмму трубопровода для трубы 3/4 дюйма, мы увидим, что падение давления 1,28 фунта на квадратный дюйм на каждые 100 футов трубы при 4 галлонах в минуту. Если у нас 200 футов трубы, у нас будет падение давления 2,56 фунтов на квадратный дюйм от насоса в наружной печи до «холодного» соединения в наружной печи.Нам также необходимо учитывать некоторое трение для фитингов и клапанов в контуре, поэтому мы добавим 10% к потерям в трубе, что в сумме составит 2,82 фунта на кв. Если мы посмотрим на диаграмму насосов ниже, вы заметите, что они измеряют падение давления в «футах напора». Чтобы получить эту единицу измерения, умножьте свои фунты на квадратный дюйм на 2,31. У Гэри 2,82 фунта на квадратный дюйм x 2,31 = 6,5 футов напора.

Подбор насоса

Теперь мы знаем, какой размер трубы мы используем и сколько воды нам нужно нести, чтобы мы могли начать процесс определения размеров насоса.

Нам нужен насос, который может производить 4,13 галлона в минуту на высоте 6,5 футов. На приведенной выше диаграмме показаны несколько моделей насосов, но многие из них меньшего размера не предназначены для этого применения. Мы рассмотрим модели 007 и 008. Нам нужно нанести точку на диаграмме, где наш расход пересекает падение давления в футах напора. Внизу диаграммы указано количество галлонов в минуту, поэтому проведите прямую линию примерно от 4 галлонов в минуту. Теперь с левой стороны проведите горизонтальную линию примерно на расстоянии 6,5 футов от головы. Там, где пересекаются две ваши линии, находится ваша цель для накачки. Для того, чтобы насос мог удовлетворить ваши потребности, ваша целевая точка насоса должна находиться под линией, показанной как кривая насоса. Если мы посмотрим на кривую насоса 007, он может составлять до 11 футов напора при нулевом расходе и может двигаться до 23 галлонов в минуту при нулевом напоре. Если бы нам понадобилось 10 галлонов в минуту на высоте 10 футов, насос 007 не смог бы этого сделать, мы находимся за пределами характеристики насоса. Нам нужно всего 4 галлона в минуту на высоте 6,5 футов, чтобы 007 легко справился со своей работой.Мы также могли бы использовать 008 и при необходимости преодолеть больше напора. Выбирая насос, вы хотите, чтобы он был достаточно большим, но не слишком большим. Если бы вы использовали 0013 на петле Гэри, вы бы потратили энергию на работу более мощного двигателя и, возможно, подняли бы нашу скорость потока выше, чем наша безопасная зона 4 фута / с. В системе Гэри его фактическая скорость потока будет выше 4 галлонов в минуту, поскольку насос всегда будет проталкивать столько воды, сколько сможет, через контур. По мере увеличения скорости потока увеличивается и падение давления (футы напора), и поэтому здесь мы можем фактически получить 6 или 7 галлонов в минуту через контур, что означает только то, что наша вода будет возвращаться более теплой в наружную печь.

Высота

Еще одна вещь, о которой следует помнить, — это то, насколько высоко вам нужно поднять воду в трубопроводной петле. Если ваш трубопровод поднимается выше уровня воды в наружной печи, вам нужно добавить один фут напора на каждый фут, который ваша труба выше, чем уровень воды в печи. Это необходимо только для заполнения системы, так как после заполнения трубы вес воды в трубе, идущей вниз, компенсирует дополнительный толчок, необходимый для подъема воды. Если бы у нас был водонагреватель под потолком, который был бы на 15 футов выше уровня воды в печи, мы бы никогда не получили туда воду с помощью нашего насоса 007.Распространенное заблуждение состоит в том, что если ваш трубопровод идет выше расширительного вентиляционного отверстия на вашей наружной печи, вода будет вытекать из верхней части вашего расширительного вентиляционного отверстия. Это может случиться, но предотвратить это очень легко. Если у нас есть блочный нагреватель на 15 футов выше, чем вентиляционное отверстие в наружной печи, мы обычно устанавливаем вентиляционное отверстие в самой высокой точке трубопровода, где вода направляется вниз. Если размер нашего насоса соответствует требованиям, мы сможем закрыть клапан на возвратной линии, а при работающем насосе открыть ручной воздушный клапан и удалить весь скопившийся там воздух.Если насос выключается, а вентиляционное отверстие закрывается, вода будет «зависать» в системе, и во всех трубопроводах будет отрицательное давление, которое выше уровня воды в печи. Если после этого открыть вентиляционное отверстие, воздух будет всасываться в вентиляционное отверстие и позволить воде стекать обратно в печь. Если бы печь была полностью заполнена, вода выталкивалась бы из расширительного отверстия печи.

Домашнее водяное отопление

Использование уличной печи для нагрева горячей воды для бытового потребления — это еще один способ сократить расходы на электроэнергию. Эти компоненты часто окупаются быстрее, чем любая другая часть системы отопления. Паяные пластинчатые или кожухотрубные теплообменники компактны, безопасны и обеспечивают очень высокую скорость теплопередачи. Прежде чем включать один из этих агрегатов в систему водоснабжения, необходимо учесть несколько моментов. а) Какой тип жидкости используется в вашем наружном контуре печи? Если это чистая вода или нетоксичный гликоль, вы в хорошей форме. Если вы используете какой-либо другой тип антифриза (автомобильный или этиленгликоль) или какие-либо добавки, которые могут быть вредными для потребления человеком, вам необходимо внести некоторые изменения.Хотя теплообменники предназначены для разделения теплоносителя и бытовой воды, утечка все же возможна. Каким бы маловероятным это ни было, особенно при использовании уличной печи в открытой системе, утечка может привести к смешению теплоносителя с бытовой водой. Если вы используете неподходящую жидкость, это может нанести вред людям или животным, потребляющим эту воду для бытовых нужд. б) У вас есть «жесткая» вода? Если у вас возникли проблемы с чрезмерными отложениями минералов на кранах и другой сантехнической арматуре, вы также можете столкнуться с проблемами из-за отложений в пластинчатом теплообменнике.На схеме установки показаны промывочные порты для этой цели, но вы не хотите делать это очень часто, поскольку это требует дополнительного времени и оборудования. Вы можете изучить фильтр или средство для смягчения воды, чтобы сделать этот вариант более удобным для пользователя.

Трубопровод пластинчатого теплообменника для нагрева бытовой воды

Пластинчатый теплообменник обычно является первым компонентом первичного контура после насоса. Важно установить теплообменник так, чтобы самая длинная сторона была вертикальной, чтобы воздух мог беспрепятственно выходить.При подключении трубопровода убедитесь, что теплоноситель и вода для бытового потребления проходят через теплообменник в противоположных направлениях. На схемах это указано стрелками на блоке. По возможности позвольте стороне теплоносителя перекачиваться через пластину, а воде для бытового потребления стечь вниз. Бытовая система работает при более высоком давлении, и ей легче вымывать воздух из пластин. На бытовой стороне теплообменник подключен последовательно с баком для горячей воды.

В работе (см. «Схема промывки тарелки»)

При использовании уличного бойлера шаровые краны 7A и 7B должны быть ОТКРЫТЫ. Клапан 7C между двумя тройниками должен быть ЗАКРЫТ. Это заставит воду для бытового потребления пройти через теплообменник, прежде чем она попадет в резервуар для горячей воды. При правильной работе вода должна выходить из теплообменника с температурой выше, чем заданная температура бака горячей воды для элементов или горелки. Резервуар с горячей водой не должен гореть, если вода не используется в течение длительного периода времени.В этом случае резервуар будет медленно отдавать тепло в комнату, и резервуар будет гореть, чтобы поддерживать желаемую температуру и быть готовым к использованию в любое время. Если вам нужно обойти теплообменник на бытовой стороне, вы можете закрыть клапан 7A или 7B и открыть клапан 7C. НЕ закрывайте одновременно 7A и 7B. Это может вызвать чрезмерное повышение давления в пластинчатом теплообменнике, что может привести к преждевременному выходу из строя.

Промывка теплообменника

Если вы замечаете плохие температурные характеристики пластинчатого теплообменника, это может быть вызвано чрезмерным накипью (минеральными отложениями) на пластинах теплообменника.В этом случае внутреннюю сторону устройства можно промыть средством для удаления накипи, чтобы удалить эти отложения. Проконсультируйтесь с производителем теплообменника по поводу подходящего решения, используемого для этой цели. Небольшой насос-пони, три коротких (от 6 до 8 футов) куска садового шланга и ведро объемом 5 галлонов хорошо подойдут для этого проекта. Некоторые компании также производят удобные «тележки для промывки» со всем этим оборудованием, готовым к работе.

Промывка теплообменника

См. «Схема промывки тарелки»
1 — Перед промывкой закройте шаровые краны 7A, 7B и 7C.
2 — Слейте воду из теплообменника, открыв отстойники 5A и
5B.
3 — Наполните ведро приблизительно на половину рекомендованным промывочным раствором. Навинтите
один конец короткого садового шланга на отстойник 5A, а другой конец — на 5B.
Присоедините противоположный конец шланга от 5A к выходу насоса «пони» и
шланг от 5B подайте в ведро. Третий шланг подсоединяется к входному отверстию насоса
«пони», а другой конец погружается в жидкость в ведре.
4 — Откройте отстойники 5A и 5B. Запустите насос «пони» и дайте ему
циркулировать раствор через теплообменник в течение времени
, рекомендованного производителем.
5 — Поменяйте местами шланги отстойников 5A и 5B и закачайте жидкость
в противоположном направлении через пластинчатый теплообменник, чтобы удалить как можно больше накипи
.
6 — Эту процедуру, возможно, придется повторить несколько раз, чтобы избавиться от всех наростов.
После того, как теплообменник будет полностью очищен, необходимо смыть чистящий раствор
с пластинчатого теплообменника.Это необходимо делать осторожно, чтобы
не загрязнил бытовую воду промывочным раствором.

1 — Сначала закройте отстойники 5A и 5B. Шланг, присоединенный к отстойнику 5B
, следует вывести в пустое ведро.
2 — Откройте отстойник 5B и дайте раствору стечь в ведро.
3 — Медленно откройте шаровой кран 7A на линии бытовой воды, питающей теплообменник.
Это позволит смыть раствор для удаления накипи в ведро. Позвольте этому смыть несколько ведер с водой
.Обязательно утилизируйте промывочный раствор в соответствии с инструкциями производителя.
4 — Закройте шаровой кран 7A и отстойник 5B. Протяните шланг от сборщика отстойника
5A в ведро.
5 — Открыть отстойник 5A, шаровой кран 7C и 7B. Это промоет теплообменник
пресной водой в обратном направлении. Позвольте этому смыть несколько ведер с водой.
6 — Повторяйте шаги с 1 по 5, пока не убедитесь, что весь раствор для удаления накипи
был удален.
7 — Закройте все клапаны, снимите шланги и верните шаровые клапаны в желаемое рабочее положение
.Опять же, обязательно утилизируйте промывочный раствор в соответствии с инструкциями производителя
.

Иллюстрации

Иллюстрация Справочная информация по деталям

Воздухообрабатывающий агрегат

Типичный кондиционер, который может быть установлен в гараже, мастерской, сарае или теплице.

Модульный обогреватель

Типовой модульный обогреватель, который может быть установлен в гараже, мастерской, сарае или теплице.

Резервный электрический котел (переключение вручную)

Чтобы перейти от использования наружной печи к резервному котлу, просто поверните трехходовой шаровой клапан на входе насоса первичного контура в противоположном направлении.Это предотвратит нагрев наружной топки резервным котлом. Убедитесь, что наружная печь была должным образом отключена, как указано в руководстве пользователя, и что у вас есть достаточное количество гликоля в системе для предотвращения замерзания наружных трубопроводов. Если наружная печь все еще работает, а трехходовой клапан находится в положении резервного котла, это может вызвать перегрев наружной печи и, возможно, выкипание. Если резервный котел менее экономичен в эксплуатации, чем водонагреватель, теплообменник воды для бытового потребления должен быть отключен, как описано на стр. 19 «Работа», чтобы водонагреватель мог самостоятельно удовлетворить свои потребности.Убедитесь, что на резервном бойлере установлен расширительный бак под давлением надлежащего размера, чтобы приспособиться к расширению / сжатию в системе. Это очень важно. Если клапаны, идущие к наружной печи, закрыты, расширение жидкости должно куда-то уходить, иначе в системе может произойти разрыв.

Самый простой способ наполнить наружный бойлер водой

Если в вашем уличном бойлере мало воды, как его пополнить?

Наружные бойлеры открыты для атмосферного воздуха , поэтому вода со временем испаряется естественным образом.

Как часто наружные котлы требуют добавления воды?
Это зависит от времени года, ветра , температуры котла и других факторов . Я обнаружил, что мой котел нуждается в воде раз в 6 недель. Для некоторых это каждые 4 недели , но в среднем составляет от 4 до 8 недель.

Если вы можете провести весь сезон без добавления воды, проверьте уровень воды — он может быть опасно низким . Очень редко уличный котел может работать весь сезон без добавления воды и обеспечения безопасности котла.

Что делать, если в котле мало воды?
Некоторые наружные котлы со сложной электроникой отключаются просто и не будут работать без воды, заполненной до определенного уровня. Если ваш бойлер не работает, проверьте уровень воды и при необходимости долейте воды.

Котлы для наружного применения серии GX соответствуют стандарту UL 2523 , который требует отсечки по низкому уровню воды .На передней панели контроллера загорится маленькая красная точка, указывающая, что уровень воды низкий и бойлер отключен до тех пор, пока не будет добавлена ​​вода.

Как проще всего добавить воду в наружный бойлер?
Большинство наших клиентов уже знают ответ на этот вопрос — вы просто открываете вентиль в подвале и наблюдаете за котлом, пока вода не выйдет через вентиляционную трубку вверху. Эта система включает комплект, который мы называем « In-House Fill Kit ».

Внутренний комплект для заполнения позволяет добавлять воду в ваш бойлер , открывая клапан, который соединяет подачу бытовой воды с контуром котла — В ВАШЕМ ПОДВАЛЕ! Без этого комплекта для заполнения котла нужно использовать ведра с водой, которые вы несете к котлу, или шланг, который нужно сливать каждый раз, чтобы он не замерз — , что за боль!



В этой системе используется предохранитель противотока , обеспечивающий безопасность водоснабжения дома . никогда не захотел бы, чтобы вода из котла, используемая на открытом воздухе, возвращалась обратно в бытовое водоснабжение и выходила из раковины или душа. Наша система полностью предотвращает это . Кроме того, наша система соответствует нормам, необходимым для обеспечения безопасности систем водоснабжения в домашних условиях.


Итак, все, что вам нужно сделать, это открыть клапан на несколько секунд, и PRESTO ! Ваш уличный бойлер снова заполнен. Не забудьте, что следует обойти все умягчители воды , если вы наполняете бойлер впервые.

Как всегда, по любым вопросам звоните нам в удобное для вас рабочее время с 9:00 до 20:00 с понедельника по пятницу. Мы поможем сэкономить на счетах за отопление на десятилетия!

Для получения дополнительной информации нажмите ЗДЕСЬ, чтобы прочитать нашу рассылку новостей по этой теме.

Уличные дровяные печи | НОВОСТИ МАТЕРИ ЗЕМЛИ

Маркус Эшли решил решить проблему резкого роста расходов на отопление дома — это «заросшая собачья будка с дымовой трубой», которая находится на его заднем дворе.Эта конура на самом деле является дровяной печью на открытом воздухе, которая обеспечивает Маркуса и его жену горячей водой, которую они могут использовать. Он поддерживает постоянную и комфортную температуру в их доме в Массачусетсе, равном 68 ° F, и обогревает теплицу, примыкающую к дому.

«Мне все говорили, что эта установка не будет работать так, как я думал, — усмехается Маркус, — и, возможно, они были правы. В конце концов, в очень холодные дни мне действительно нужно время от времени выходить на улицу и бросать лишнюю деревянную палку. Но я думаю, это работает достаточно хорошо.”

«Достаточно хорошо» — еще ничего не сказано. Самодельная печь Эшли на самом деле представляет собой чрезвычайно эффективное чудо «саморегулирующейся, управляемой камеры сгорания», которое включает в себя ряд оригинальных особенностей.

Как работает дровяной обогреватель

Сердце дровяной печи — промышленная печь с высокой степенью изоляции, утилизированная с завода по производству конденсаторов. Также спасен водогрейный котел, который расположен прямо над этой топкой и также сильно изолирован. Фактически, вся уличная печь закрыта настолько эффективно, что даже в разгар зимы, когда печь полностью топлена, из «заросшей собачьей будки» выходит недостаточно тепла, чтобы растопить снег на крыше небольшого здания!


А, но у дровяной печи Маркуса Эшли есть и другие секреты.Водяной котел печи, например, содержит механический термостат, который регулирует количество воздуха, который может поступать в топку внизу. Когда температура внутри котла падает до 160 ° F, воздухозаборник в топке открывается, что увеличивает скорость горения в старой печи и передает больше тепла воде, циркулирующей через котел. По мере того, как температура в резервуаре с водой повышается до 160 ° F, входное отверстие для воздуха постепенно закрывается, что замедляет процесс горения и тем самым ограничивает тепло, которое достигает бойлера.

На самом деле, регулирование горения, происходящее в печи Маркуса, гораздо больше, чем указано даже в предыдущем абзаце. Поскольку поток воздуха через топку агрегата контролируется настолько точно, что при нормальных условиях древесина внутри никогда не воспламеняется. Он тлеет только , медленно превращается в древесный уголь и почти полностью превращается в пригодные для использования БТЕ.

И затем, как и следовало ожидать, печь Маркуса Эшли так же скупа с этими пригодными для использования БТУ, как и с тлеющим топливом, которое их производит.Во-первых, весь входящий воздух, который в конечном итоге попадает в топку (как описано в последних двух параграфах), должен сначала пройти через «теплообменник» — полностью закрытую зону позади и под камерой сгорания — прежде чем попасть в печь, где происходит горение. происходит. Это, конечно, предварительно нагревает входящий воздух и — до определенной степени — возвращает тепло обратно в топку с той же скоростью, с какой оно исходит от поверхности камеры сгорания.

По мере того, как предварительно нагретый приточный воздух дополнительно нагревается сильно тлеющими дровами в печи Маркуса Эшли, он поднимается и проходит через другую зону теплообмена непосредственно под водогрейным котлом печи.Это передает определенное количество тепла воде, циркулирующей в котле, прежде чем горячие газы от тлеющих углей даже попадут в топочные трубы котла. Результат: снова повышенная эффективность. К тому времени, когда горячие газы пламени проходят под котлом, а затем через его дымовые трубы в выхлопную трубу печи, они содержат очень немного больше, чем достаточно тепловой энергии, чтобы вывести их из дымохода.

На самом деле, хотите верьте, хотите нет, но так мало тепла уходит в дымоход, что Маркусу пришлось изолировать дымовую трубу, чтобы влага в выхлопных газах не конденсировалась, прежде чем они могли выйти наружу.«Выхлопные газы охлаждались прямо внутри трубы, — говорит Эшли, — и вы могли видеть, как конденсированная вода стекает по трубе. Я боялся, что вся эта вода ржавеет, поэтому я изолировал трубу достаточно сильно, чтобы остановить движение Конденсация. И это сработало. Выхлоп печи теперь может полностью подняться и выйти из трубы, увлекая за собой водяной пар. У меня больше нет проблем с конденсацией ».

Как только сверхэффективная уличная дровяная печь Маркуса превратила запас древесины в горячий газ, а затем передала тепло газа воде, остальное — легко.Эта горячая вода просто циркулирует через обогреватели в доме Эшли и теплице, чтобы обогреть обе конструкции.

Мистер Эшли также пропускает воду из своей печи через змеевики, которые он приварил к изолированному медному резервуару для хранения воды, извлеченному из старого водонагревателя. По словам Эшли, это обеспечивает «более чем достаточно» горячей воды для всех их домашних нужд.

Преимущества и проблемы дровяного обогревателя

Двое из трех сыновей Маркуса являются строительными подрядчиками, и древесные отходы, которые они привозят ему, имеют большое значение для удовлетворения его ежегодных потребностей в отоплении.Переработанные пиломатериалы, которые Эшли собирает сам, а остальное — обрушившиеся на его густо засаженном деревьями участке. Как отмечает Эшли: «Мы поддерживаем в нашем доме постоянную температуру 68 ° F — ту же температуру, которая нам нравилась до нефтяного эмбарго, при очень небольших затратах».

Маркус, как обычно, ухмыляясь, указывает, с какой легкостью он держит свою дровяную горелку. «Так как моя печь и так расположена на открытом воздухе, мне никогда не приходится таскать топливо в подвал и тащить золу обратно по лестнице в подвал, как это приходится делать большинству людей с дровяной печью.Я просто складываю свои бревна из дома в любую сторону, и они всегда там, где я хочу, когда пора кормить печь. Я люблю сжигать хвойную древесину днем ​​и твердую древесину, которая нагревается дольше, ночью. Только в очень холодную погоду я время от времени добавляю дополнительную палку или две в дополнение к моим обычным обедам два раза в день ».

Стивен, один из сыновей Эшли, добавляет: «Отцовская печь вмещает от 5 до 8 кубических футов дров, и ему действительно нужно наполнять ее только один раз в день.Но ему нравится подбрасывать немного лишнего, когда он выводит кошек на ночь и всякий раз, когда он хочет чувствовать себя полезным в этом месте ».


Проблемы? У Маркуса было несколько второстепенных с его дровяной печью. Однажды, когда он несколько дней загружал печь влажной стружкой и бревнами, он и его жена проснулись однажды утром и обнаружили, что их дом «опасно» остыл за ночь до 65 °. «Это влажное дерево покрыло дымоход печи креозотоподобным веществом, — говорит Эшли, — и печь не тянула должным образом.Можете поспорить, что я почистил свои ботинки в спешке «.

Вторая проблема не была хуже первой. Печь Эшли горят все лето (конечно, с выключенными обогревателями в доме), чтобы снабжать их горячей водой для купания, мытья посуды и т. Д. И время от времени, когда у них есть окно в спальне. открывается на втором этаже, в дом поступает немного дыма от дровяной печи. «На днях, — говорит Маркус, — я перенесу эту печь подальше от здания.«

Однако может пройти какое-то время, прежде чем эта маленькая работа будет решена. Воодушевленный успехом своей самодельной дровяной горелки за 50 долларов (это экономит ему 600 долларов в год на счетах за мазут), Маркус Эшли теперь экспериментирует с солнечными обогревателями, ветряными установками и другими устройствами «альтернативной» энергии. И, зная этого парня так, как я его знаю сейчас, я держу пари, что будущие эксперименты Маркуса окажутся такими же хорошими, как и этот первый.


Первоначально опубликовано: январь / февраль 1977 г.

Самодельная гидромассажная ванна на дровах


Джакузи отличные.Кто не любит расслабляющую ванну после тяжелого дня. Вы можете хорошо принять горячую ванну, даже если живете в автономном режиме с дровяной гидромассажной ванной.

Как правило, горячие ванны на дровах изготавливают несколькими способами. Обычно начинается с резервуара для фермерского инвентаря и бочки на 55 галлонов, преобразованной в печь. Печь может быть установлена ​​прямо в резервуар для хранения или сбоку с водой, пропущенной через барабан для ее нагрева.

Выберите бак, который вы хотите использовать для своей дровяной гидромассажной ванны:

Переделка стокового бака под кадку:

Tractor Supply — отличный источник запасных цистерн.Но найти на достаточно большой глубине сложно. Большинство стандартных резервуаров имеют глубину два фута. Они бывают круглой или овальной формы. Резервуар диаметром шесть футов вмещает 390 галлонов воды. Мы вмещаем пятерых взрослых, двух детей и барабанный обогреватель на 55 галлонов. См. Картинку справа.

Овальный резервуар шириной 2 фута и длиной 4 фута вмещает 103 галлона и вмещает двух скрюченных людей.

Большинство производителей самодельных гидромассажных ванн используют оцинкованные резервуары, но Rubbermaid также делает резервуары из формованного полиэтилена для обеспечения превосходных характеристик и долговечности.

Резервуары без дна могут быть глубже:

Баки с бездонным прикладом — это то, как они звучат. У вас есть только стороны, и вам нужно создать бетонное основание и использовать лайнер для создания бассейна. Они могут быть глубже и больше, чем базовые резервуары. Расход побеждает цель DIY недорогой. Если вы собираетесь пойти на такую ​​крайность, с таким же успехом можно купить уже сделанную небольшую гидромассажную ванну.

Джакузи из кедра

Кедровая бочка — почти культовая ванна для мытья посуды. Они были изобретены до того, как стал доступен металл, и хорошо удерживали воду.Тем не менее, гидромассажные ванны из кедра протекают, и их немного сложно собрать (что нужно делать правильно). Вот почему я рекомендую использовать набор, а не пытаться вырезать и формировать клепки самостоятельно.

Поскольку кедр — это древесина, на нем может расти плесень, если за ним не ухаживать должным образом. К сожалению, и хлор, и бром могут повредить древесину

Определите тип топки, которую вы можете сделать:


На изображении выше, Марк поместил в бак бочку емкостью 55 галлонов. В шланге, который вы видите, идет к отдельному корпусу, есть хорошая система фильтрации.В комплекте также цеховой пылесос для подачи большего количества воздуха в зону сгорания.

В кадке топке


Кажется, что вставить металлическую бочку емкостью 55 галлонов в резервуар несложно. Сантехника не требуется. Но вам нужно создать путь для воздуха для горения, чтобы попасть в зону пожара, и чтобы дрова могли попасть в барабан, не обжечься. Сильфон часто используется, чтобы разжечь огонь.

Наружные обогреватели топки

TimberLine, нагреватель для горячей ванны BonFire поднимет 100 галлонов примерно на 65 градусов по Фаренгейту в час.Конструкция термосифона не использует электричество. 1884 доллара США на EBay. Щелкните изображение, чтобы увидеть подробности.

Внешняя топка имеет много преимуществ перед внутренней топкой.

  • В вашей ванне больше места для людей.
  • Меньше шансов обжечься в горячей точке.
  • Проще проектировать и контролировать поток воздуха в зону горения.
  • Не допускает попадания золы и древесного мусора в ванну.
  • Может потребоваться насос, если термосифонирования недостаточно.
Конструкция термосифона не требует электричества для перекачивания воды.

Внешний водонагреватель, показанный справа, выполнен в виде «термосифона». Топка имеет двойные стенки с зазором около 1,5 дюймов, в котором содержится вода, что делает всю топку (кроме передней) теплопередающей поверхностью. Дополнительная теплопередача происходит в заполненных водой плоских перегородках, которые проходят через топку горизонтально. Перегородка отклоняет путь огня, поэтому отдает больше тепла в водяную рубашку, прежде чем подниматься в дымоход.

Тепло легко регулируется регулировкой тяги воздуха для нагрева воды и поддержания температуры воды.

Размеры TimberLine BonFire Stoves : ширина 18 дюймов, длина 29 дюймов, высота 19 дюймов, общий вес 66 фунтов. Топка вмещает 28 ″ бревен. Водяная плита BonFire поставляется со сливной пробкой 3/4 ″ для полного слива воды из внутренней водяной рубашки, предотвращая любые повреждения, которые могут быть вызваны замерзанием. Также имеется датчик температуры для регулирования подачи горячей воды и предохранительный клапан давления.

Строительство собственного внешнего водонагревателя с дровяной гидромассажной ванной:

Вы можете построить свой собственный водонагреватель для джакузи, используя бочку емкостью 55 галлонов примерно за 600 долларов.00 по словам людей с Instructables.com.

Они сделали дверь в передней части бочки и выложили дно огнеупорным кирпичом. Комплекты двери и ножки показаны в разделе виджетов на этой странице для получения подробной информации.

Медный змеевик был встроен в дымовую трубу, и электрический насос прокачивал воду через змеевик. Строитель использовал промышленный пылесос, чтобы нагнетать воздух в топку, чтобы огонь разгорелся сильнее.

Вот хорошее видео на YouTube®, демонстрирующее обновление водонагревателя бочкового типа.

О чем нужно подумать:

Когда вы покупаете гидромассажную ванну, у нее обычно есть хорошая крышка, чтобы вода оставалась горячей и чистой. Борта ванны также утеплены. Ванна обычно глубже стандартной.

Изготовленная гидромассажная ванна с электрическим нагревателем может стоить около 10 долларов в месяц. электричеством, но вода будет хорошей и горячей, когда вы будете готовы ее использовать, а температура будет регулироваться на уровне 104 градусов.

Если вы будете использовать одну и ту же воду в течение длительного времени, вам потребуется добавить какую-то систему фильтрации и дезинфекции.

Горячая ванна Redneck Wood Fired Видео:

Вот уникальное видео YouTube®, посвященное горячей ванне с деревянным обогревом, в котором 55-галлонная бочка находится вне емкости для замачивания. Очень просто, без движущихся частей. Он недорогой и быстрый, но вмещает только одного человека. Вы бы не хотели сидеть на горячей точке, созданной огнем.

Законы и ограничения, которые могут повлиять на использование дровяной гидромассажной ванны:

Хотите верьте, хотите нет, EPA имеет строгие стандарты выбросов для дровяных котлов.Вполне возможно, что местные власти или даже ассоциация домовладельцев могут вас огорчить. С сайта Obadiah’s.net:

«С 15 мая 2015 года вступил в силу Шаг 1 новой редакции СНПС для котлов на древесном топливе. Любой древесный котел, сертифицированный Агентством по охране окружающей среды, произведенный не ранее этой даты, должен соответствовать тепловой мощности 0,32 фунта / мм БТЕ.

Обратите внимание, что по-прежнему законно продавать или владеть дровяным котлом, не имеющим сертификата EPA, и что незаконно только эксплуатировать котел, не соответствующий государственным или городским законам о качестве воздуха.Скорее всего, местные законы штата уже отражают обновление EPA для NSPS, но, пожалуйста, свяжитесь с вашим Департаментом качества окружающей среды, чтобы узнать, какие правила применяются к вам, прежде чем покупать дровяной котел ».

Жизнь вне сети с Джейком и Николь

Вот видео Николь и Джейка на YouTube®. Они живут автономно в юрте, а себе джакузи сделали из цистерны и отдельной топки. Они собирают дождь с односкатной крыши, чтобы заполнить ее, а затем отправляют использованную воду в сад.

Чтобы узнать больше о жизни вне сети, посетите эти страницы:

Автономная жизнь в крохотном домике

Лучшие источники энергии вне сети

Дровяные печи для крошечных домов

Добавление солнечной энергии в ваш крошечный дом

.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
