Пластиковые короба для электропроводки: размеры

Скрытый способ прокладки электропроводки является предпочтительным, поскольку увеличивается пожаро,- и электробезопасность, а также исключается возможность ее повреждения. Но часто возникают ситуации, когда возможен только открытый способ, например, в деревянном доме. На фото ниже изображен один из распространенных вариантов такой прокладки. Здесь применяется пластиковый короб для проводки, с установкой которого справится большинство домашних мастеров.

Открытая электропроводка в коробе

Устройство

В поперечном сечении короб для электропроводки может быть прямоугольным или квадратным.  Он состоит из двух частей:

1. Основание. Оно представляет большую часть конструкции и состоит из днища и боковых стенок. Для крепления к стене в нем могут быть отверстия под крепеж. Если их нет, то придется сверлить самостоятельно. Боковые стенки выполнены с выступами, служащими замком для соединения с верхней частью.
2. Верхняя часть. Она также состоит из основания и небольших боковых стенок с незначительными углублениями на внутренних краях, предназначенными для соединения с замком основания.

После установки короба и выполнения монтажа проводки, верхняя часть прижимается к основанию до фиксации в замке. На рисунке изображены короба разных сечений в сборе.

Пластиковые короба разных сечений для проводки

Достоинства пластиковых коробов следующие:

• низкая цена;
• небольшая себестоимость;
• устойчивость к влаге, огню, агрессивным средам;
• достаточная прочность;
• электробезопасность;
• широкая цветовая гамма;
• возможность монтажа розеток и выключателей на верхней части;
• легкость монтажа и механической обработки.

Металлический короб делается из алюминия или нержавеющей стали, устойчивой к внешним воздействиям окружающей среды. Для защиты от коррозии применяются покрытия из цинка или алюмоцинка (сплав цинка с алюминием). Изделия с покрытиями дешевле, чем из нержавеющей стали. Их низкая электрическая безопасность требует установки кабелей с качественной изоляцией.

Металлические кабель-каналы не рекомендуется устанавливать в помещениях, где высокая влажность.

Классификация кабель-каналов

Открытая проводка может быть выполнена на изоляторах. При грамотном исполнении она будет выглядеть привлекательно, но этот способ подходит далеко не для каждого интерьера. Укладка в гофротрубе приемлема больше для подсобных помещений. При современном подходе к открытой проводке лучшим вариантом является короб (кабель-канал), обладающий следующими преимуществами:

• эстетичный вид;
• безопасная эксплуатация проводки;
• легкий доступ к кабелям и проводам;
• не поддерживает горение.

Кабель-канал – это П-образный профиль. Он крепится на поверхности, затем в него укладывается проводка, которая закрывается крышкой на защелках. Изделия производят в виде «палок» длиной 2 м.

Производят также более сложные конструкции коробов с внутренними перегородками. Они снабжаются одной общей или раздельными крышками, а кабели укладываются в разные каналы.

Пластиковый короб с внутренними перегородками для проводки

Конструктивно короба различаются следующим образом:

1. Мини кабель-каналы (рис. а ниже). Применяются при прокладке проводов к компьютерам, телефонам и телевизору. Они малозаметны и не ухудшают интерьер помещений.
2. Напольные (рис. б). Имеют форму овала и не мешают передвижению по комнате.
3. Парапетные (рис. в). Чаще всего применяются в жилых домах, административных зданиях, офисах. В них прячут провода от бытовой техники.
4. Перфорированные (рис. г). Боковые стенки короба выполняются с прорезями, что позволяет уменьшить вес конструкции.

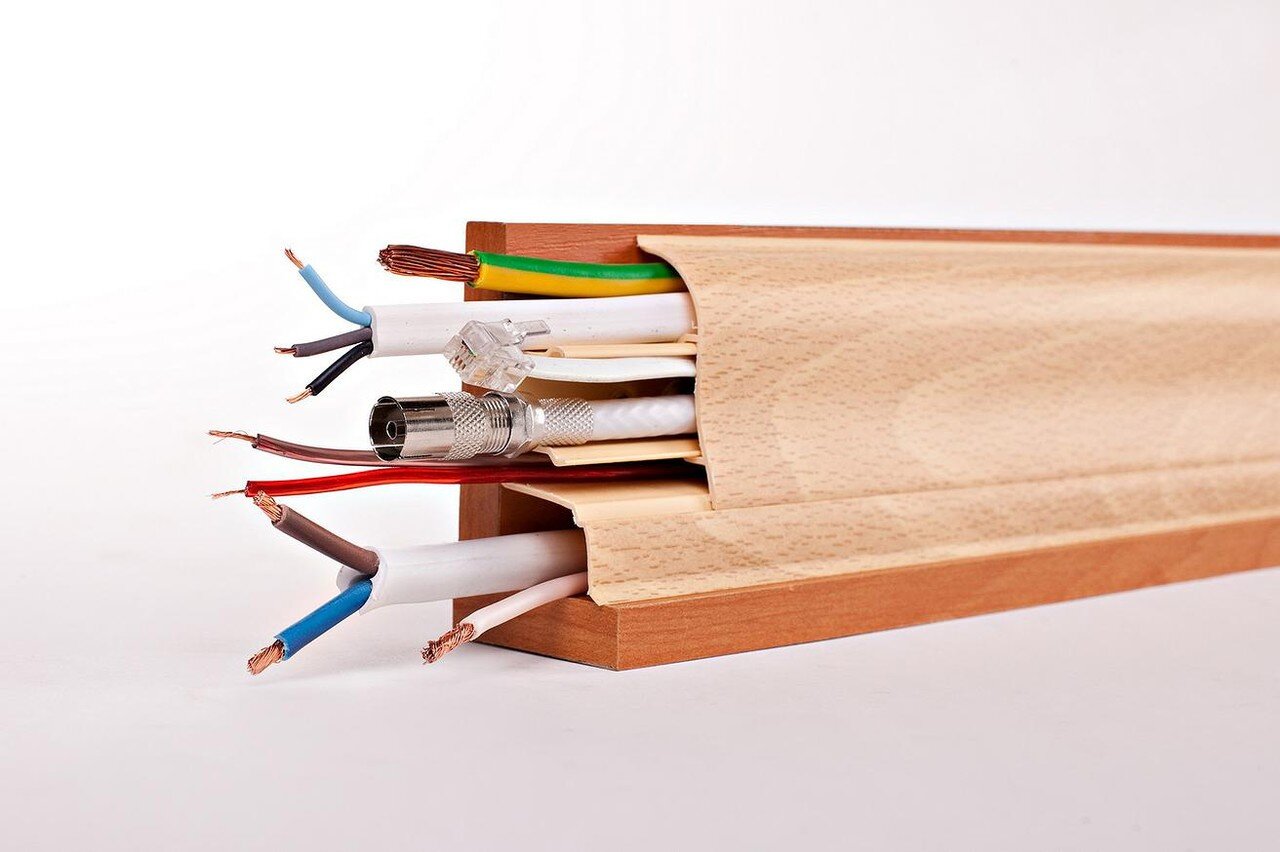

5. Плинтусные (рис. д). Электротехнический плинтус выполняется с каналами для кабеля. Широко распространен в жилых помещениях, так как не нарушает их дизайн.
6. Гибкие (рис. е). Перфорированная форма позволяет сгибать короб в соответствии с профилем поверхности. Особенно устройства нужны при архитектурных неровностях и изгибах. Форма выполняется прямоугольной или круглой. В качестве материалов применяются пластик и резина.
7. Угловые (рис. ж). Кабельный канал выполняется в виде потолочного плинтуса. В нем удобно делать электропроводку под потолком, на стыках со стенами.
8. Прозрачные (рис. з). Нашли применение для размещения в них светодиодных лент.
9. Проволочная сетка (рис. и). Это один из самых дешевых видов кабельного лотка, применяемого в технических помещениях или на складах. В них не оседает пыль, и создаются благоприятные условия для вентиляции.

• Лестничные (рис. к). В них можно прокладывать много кабеля, поскольку профили выдерживают значительные нагрузки.

Популярные виды кабель-каналов для электропроводки

Выбор кабельного короба

Самыми практичными в применении являются изделия из пластика. Они легче по весу и в обработке. Короб легко подогнать по месту при монтаже. Особым преимуществом является изолирующее свойство материала.

Рассчитав необходимое количество короба, заказанный метраж следует увеличить на 10-30 %. При его недостатке в дальнейшем будет трудно найти добавку. Не стоит экономить на фурнитуре, придающей проводке законченный вид: уголки, повороты, тройники и др.

Внешний вид короба с фурнитурой

Особенно тщательно следует рассчитать необходимое количество фурнитуры, когда короба выбираются по цвету. Если в дальнейшем придется докупать недостающие детали, трудно будет найти нужный цветовой оттенок.

Сечение короба определяют по формуле:

S = (N∙d)/K, где

• S – сечение короба, мм³;
• N – количество кабелей, шт.; d – диаметр кабеля, мм;
• K=0,45 – коэффициент, учитывающий свободную укладку кабеля, она не  должна быть слишком плотной.

Если кабель-канал выбрать меньшего сечения, крышка будет неплотно закрываться, а проводка может перегреться при слишком плотной укладке.

Перед покупкой следует выполнить следующие действия:

1. Выбрать места установок и требуемое количество светильников, выключателей, розеток и другой фурнитуры.
2. Начертить схему открытой проводки в доме или квартире.
3. Рассчитать необходимый метраж и размеры коробов в соответствии с сечениями и количеством кабелей.
4. Подобрать нужный инструмент и крепеж для монтажа.
5. Определиться с материалами коробов. Плюсами металлических изделий являются прочность и пожаробезопасность. Достоинства пластиковых коробов упоминались ранее. При этом следует учесть такой недостаток, как их деформация от нагрузки проводами. При этом крышка может не совпадать с корпусом и ее придется посадить на клей.

Особое внимание следует уделить кабель-каналам, проложенным по потолку. Под весом кабеля крышка может открываться, поэтому соединение нужно выбирать более прочное.

Выбор модели

Вид кабель-канала зависит от типа помещения. Для проводки в каркасном доме применяются металлические короба. Они монтируются в подвесных потолках, в перегородках и фальшполах. Короб прикручивается к основанию саморезом и в него производится укладка кабелей, которые крепятся к каналу хомутами из пластика.

В квартире или доме открытую проводку делают по стенам или потолку. Модель короба можно выбрать по цвету. На некоторые устройства наносится рисунок методом фотопринта. Это стоит дороже, но такая модель выглядит как элемент дизайна.

Самыми лучшими считаются изделия из алюминия производства немецких или итальянских компаний. Внешняя сторона крышки у них имитирует натуральные материалы, например, дерево.

Желательно выбирать короба с перегородками для разделения шлейфов. Крышку лучше выбирать с защелками с двух сторон (рис. а ниже). Односторонний замок держит ее хуже.

Короба с защелками: а – с двух сторон; б – с одной стороны

Монтаж короба под электропроводку

Короб подбирается под величину сечения кабеля. Здесь также требуются монтажные коробки для соединения жил. Короба классифицируются по размерам в мм:

• микро-каналы – 13х7 — 16х13;
• мини-каналы – 33х10 — 40х16;
• обычные размеры – 100х40 — 300х80.

Поверхность основания должна быть ровной и отделанной. К гипсокартону короб крепят мелкими саморезами. Для не очень ровных стен короба устанавливаются с провисом, без натяжки.

В стенах делаются отверстия, в которые вставляются дюбели для крепления оснований. Лишние части отрезаются ножовкой по металлу. Затем укладываются кабели и закрываются крышкой. Жесткие кабели укладывать сложнее. Их выравнивают по мере прокладки. Здесь лучше подойдут короба с продольными перегородками.

От проемов трассу следует прокладывать на расстоянии не менее 100 мм, а от потолка – 150 мм.

Не стоит забывать об установке на линии распределительных коробок, облегчающих ремонт проводки.

Видео про проводку

Как устроена проводка в кабель-канале в деревянном доме, рассказывается в видео ниже.

При монтаже открытой проводки в коробах существует много нюансов. Главным здесь является выполнение требований безопасности. Хозяин квартиры должен знать способы выбора коробов и правила их установки, чтобы сделать монтаж самостоятельно или проверить качество прокладки у электромонтажников.

Оцените статью:

Кабель-каналы (короба для проводов): назначение, виды, размеры, цвета

Электропроводка занимает важное место в коммуникациях современных зданий. Насыщение домов, офисов и производственных помещений различной электротехникой требует создания разветвлённых электрических сетей. Это приводит к увеличению количества силовых кабелей, для прокладки которых требуются отдельные ниши или каналы. С этой целью используются специальные кабель-каналы, упрощающие задачи по монтажу электропроводки.

Назначение

Монтажные короба применяются при создании локальных электросетей и для прокладки кабельных трасс.

Конструкция магистральных кабель-каналов обеспечивает профессиональную прокладку проводов различного назначения:

• электрической проводки для снабжения питанием электрооборудования;
• телефонных кабелей;
• оптоволоконных и других проводок, используемых в коммуникациях информационных сетей;
• линий видеонаблюдения, сигнализации и пожарной безопасности.

Благодаря такой универсальности электромонтажных коробов, они всё чаще применяются не только в зданиях новой постройки, но широко используются в тех случаях, когда необходимо заменить устаревшую электропроводку, проложенную в штукатурке. Это удобные конструкции для обустройства новых коммуникационных сетей. Пример использования изделий см. на рис. 1.

Рис. 1. Пример использования напольных и плинтусных кабель-каналов

Благодаря свободному доступу к проводке кабельных лотков, её в любое время можно визуально оценить на предмет повреждения. При необходимости, повреждённый кабель легко меняется или просто добавляется новый провод, поверх уже существующих. Такая возможность значительно упрощает обслуживание сетей электроснабжения помещений, поддержания в рабочем телефонных кабелей, ремонт или создание ответвлений для оборудования новых точек электронных узлов.

К достоинствам кабельных коробов, несомненно, относятся:

• высокий уровень безопасности на протяжении всего срока эксплуатации;
• простой и удобный монтаж (см. Рис. 2.), как самих магистральных коробов, так проводки в их каналах;
• надёжная защита проводов от случайных механических повреждений;
• ограничение несанкционированного доступа к проложенной проводке;
• эстетическая привлекательность парапетных коробов, усиленная элементами декораций.

Рис. 2. Схема монтажа парапетного короба

Безопасность кабельных каналов обеспечивается свойствами современных материалов, используемых в производстве пластиковых коробов. Широкий диапазон размеров и особенности конструкции изделий позволяет осуществлять монтаж электропроводки, в которой используются разные диаметры кабелей.

Виды

Производители кабель-каналов поставляют на рынок несколько видов этой продукции (Рис. 3):

• парапетный;
• магистральный;
• плинтусный;
• напольный;

Рисунок 3. Виды изделий

В зависимости от приоритетности функционального назначения можно выбрать короба, которые наиболее оптимально подходят для прокладки кабеля в конкретных условиях, с учётом требований безопасности, выбора места расположения короба и пожеланий к его дизайнерскому оформлению.

Исходя из конструктивных особенностей электрокоробов и используемых материалов для их изготовления, изделия подразделяются по следующим признакам:

• по типу конструкции;
• способу монтажа;
• материалу, используемому при изготовлении.

Отдельно следует отметить такой вид кабель-канала, как кабельный трамп или мостик рукавный. Он используется для прокладывания высоковольтных проводов, шнуров, кабелей, шлангов через проезжую часть дворов, дачных участков и т.

п. территорий, где возможны высокие механические нагрузки. Кабельная капа (мост) являет собой поддон с укладочными пазами, вдоль которых прокладываются соответствующие коммуникации.

Овальная поверхность рукавного моста позволяет беспрепятственно проезжать по нему автомобилям и не мешает прохождению пешеходов. Изделие изготовляется из жёсткой резины или из полиуретана.

Применение кабель-канала конкретного типа определяется той задачей, которую приходится решать, с учётом параметров будущей сети. Правильный выбор упростит прокладку проводки, обеспечит необходимый уровень безопасности кабельной трассы при её эксплуатации.

Охарактеризуем основные виды электромонтажных коробов, по их признакам.

По конструкции

Общими признаками для всех типов каналов является то, что все они состоят из короба и крышки. Именно наличие крышки отличает кабель-канал от лотка. Конструктивные особенности отдельно взятого монтажного короба отличаются формой лотка, профилем и конструкцией замков крышки, наличием дополнительных аксессуаров, упрощающих монтаж и улучшающих внешний вид изделий.

Конструктивно изделия отличаются формой лотка. Он может быть круглым (трубчатым) или прямоугольным. Для угловых коробов, а также для категории плинтусных кабель-каналов характерна треугольная форма лотка. Треугольный кабель-канал отлично ложится на стыке стены и потолка. При необходимости его легко спрятать под декоративным багетом.  Существуют перфорированные кабель-каналы (рис. 4), у которых стенки основания не сплошные, а с прорезями определённой формы.

Рис. 4. Перфорированный кабель-канал

Такие конструкции используются для установки на фасадных поверхностях зданий. Перфорации обеспечивают хорошую вентиляцию кабельных магистралей, что предупреждает накопление конденсата в каналах. Это увеличивает срок службы внешней электропроводки в условиях частых температурных перепадов.

Существуют также гибкие кабель-каналы. Они состоят из шарнирных элементов, способных поворачиваться в трёх измерениях. С помощью таких коробов удобно прокладывать кабель, огибая выступы и углубления.

Используя гибкий кабель-канал вы без труда подведёте проводку к столу или создадите новую магистраль в любом помещении.

По способу монтажа

С помощью кабель-каналов определённой конструкции оборудуют подземные кабельные магистрали, в том числе прокладку проводов в конструкциях заливных полов. Существуют разновидности моделей для настенного наружного монтажа и прокладывания трасс внутри помещений.

Внутренние конструкции имеют улучшенный дизайн. Стыки крышек у них почти не заметны. Они оборудованы полированной декоративной крышкой, цвет которой можно подобрать под расцветку стен и потолков.

Принт на крышках напольных кабель-каналов имитирует текстуру разных пород дерева. Треугольные конструкции можно использовать вместо пластикового плинтуса. При необходимости, короба можно спрятать за панелями плинтусных конструкций.

Профили кабель-каналов, устанавливаемых под потолком, могут иметь разную форму. Они крепятся либо с помощью шурупов или для их монтажа применяются крепёжные элементы, которые входят в комплектацию устройств. Для маскировки стыков используются стыковочные узлы, внешние (Рисунок 5) и внутренние (Рисунок 6) уголки.

Рис. 5. Внешний уголокРис. 6. Внутренний уголок

Отводы от магистралей прокладываются в плоских коробах по поверхности стены. Ширина лотка выбирается в зависимости от количества проводов и от их толщины.

По материалу, из которого они изготовлены

Собственно говоря, здесь выбор невелик: металл либо пластик. При изготовлении металлических коробов используют листовую оцинкованную сталь или алюминиевый профиль. На рисунке 7 изображён металлический короб.

Рис. 7. Металлический кабель-канал

Стальные конструкции обычно применяются для прокладки подземных магистралей. Алюминиевые изделия используют в помещениях, когда требуется подчеркнуть выразительность авангардного или другого современного стиля интерьера.

Применение металлических кабель-каналов диктуется требованиями к прочности этого материала и соображениями по поводу пожарной безопасности. Хотя стоимость металлических изделий довольно высока, часто они являются единственным приемлемым вариантом для прокладывания кабелей.

Проволочные изделия, в отличие от закрытых стальных коробов, позволяет визуально контролировать состояние проводки. Кроме того, они обеспечивают естественное охлаждение уложенных кабелей. Это очень удобно в производственных цехах, где проводка подвергается значительным нагрузкам. На рисунке 8 показан проволочный кабель-канал.

Рис. 8. Подвесной проволочный кабель-канал

Популярность кабель-каналов из ПВХ обусловлена их дешевизной и универсальностью. Наличие декоративных крышек на все случаи жизни, также способствует массовому их применению. Гибкую крышку даже с двойным замком, при необходимости, довольно легко снять.

В конструкциях некоторых моделей используется прозрачный пластик. В короб можно поместить светодиодную ленту для подсветки потолка, или для другого декоративного освещения комнаты.

Размеры

Кабель-каналы поставляются на рынок в упаковках содержащих отрезки по 2 м длиной. Ниже приведена таблица стандартных размеров и общая длина изделий в упаковке.

Таблица 1.

Размер канала в мм	Количество отрезков в упаковке, шт.	Общая длина комплекта в м
12×12	100	200
15×10	100	200
16×16	70	140
25×16	42	84
25×25	30	60
30×10	50	100
40×16	24	48
40×25	16	32
40×40	12	24
60×40	20	40
60×60	12	24
80×40	15	30
80×60	12	24
100×40	12	24
100×60	9	18

Заметим, что отдельные производители могут выпускать кабель-канальную продукцию других размеров и поставлять в упаковках, вместимость которых отличается от той, что указана в таблице. Поэтому информацию из этой таблицы используйте в ознакомительных целях, а при покупке товара уточняйте данные у продавца.

На рисунке 9 показаны изделия с разным сечением коробов.

Рис. 9. Размеры кабель-каналов

Выбор размеров осуществляйте исходя из суммарного сечения проводов с небольшим запасом. Например, если вам необходимо проложить 4 кабеля с диаметром по 5 мм каждый, то их суммарная площадь составит: 5 мм × 3,14 × 4 = 62,8 мм². Сечения кабель-канала, размером 12×12 мм = 144 мм², вполне достаточно для монтажа такой проводки.

Палитра цветов

По цветовому решению напольных кабель-каналов вообще не должно быть проблем в выборе. Цветовая палитра имитации текстуры разных сортов дерева настолько богата, что подойдёт, практически, к любому полу. В крайнем случае, можно заказать изделия с желаемым оттенком. (см. рисунок 10)

Рисунок 10. Пример расцветки кабель-каналов

Настенные и подпотолочные короба обычно белого или серого цвета. Эти оттенки хорошо сочетаются с большинством красок на стенах. Но при необходимости, производитель может изготовить изделие с любым оттенком поверхности.

Список литературы

• А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
• М. А. Короткевич «Эксплуатация электрических сетей» 2014
• Е. Пантелеев «Монтаж и ремонт кабельных линий» 1990
• А. Филиппов, В. Филипов «Ремонт и монтаж кабельных линий» 2005
• Стерлинг Д.Дж., Лес Бакстер «Кабельные системы» 2003

Короба для проводки: характеристики и монтаж электропроводки

Сейчас каждое жилое помещение оснащается системой электрического снабжения. При этом её монтаж может проходить по двум направлениям. Она может быть скрытой, когда все провода спрятаны в стены комнат и открытой, где используют короб для проводки.

Они предназначены для того, чтобы спрятать от внешнего глаза провода и при этом обеспечить безопасную эксплуатацию их на протяжении длительного времени.

Что такое короб для электрической проводки

Ранее в основном электрические провода монтировали в стены. Впоследствии это вызывало немало неудобств. При проведении ремонтных работ скрытых участков электрического снабжения жилых помещений приходилось вскрывать всю проводку, что нарушало целостность стены.

Теперь же нет необходимости выполнять такие действия для скрытой системы благодаря использованию специальных коробов для открытой проводки.

Короб для проводки представляет собой изделие прямоугольной или квадратной формы в сечении имеющее разные размеры в длину.

Состоит оно из двух частей.

1. Основание короба. Эта часть представляет собой половину изделия, которая имеет основание и боковые стенки. На его основании могут быть предусмотрены специальные отверстия для крепления короба к стене и последующей разводки. Если их нет, то необходимо при монтаже самому проделывать отверстия в нужных местах.

На боковых стенах конструкции находятся специальные выступы. Они располагаются в самом верху и служат в качестве специального «замка» для крепления верхней части короба.

2. Верхняя часть короба. Она имеет конструкцию схожую с основание. При этом боковые стены на своих внутренних краях имеют небольшие углубления, которые необходимы во время крепления данного элемента к основанию короба. Верхняя часть элемента представляет собой гладкую поверхность, которая иногда может иметь различные узоры.

После выполнения всех работ верхняя часть устанавливается на основание и небольшим нажатием происходит фиксация «замков».

Размеры короба в сечении, а так же его форма зависят от вида провода, который будет использоваться при осуществлении разводки в квартире или частном доме, а так же наличия ответвительных участков цепи.

Виды коробов

На рынке материалов представлено большое множество изделий, которые различаются по нескольким направлением.

Есть несколько видов материалов, из которых происходит изготовление современных коробов под электропроводку в открытом исполнении.

Металлические

Их изготавливают из металла. При производстве используют специальные марки, которые менее подвержены воздействиям различных внешних факторов. Главным преимуществом данного вида есть его высокая прочность, что практически исключает возможность повреждения открытой электрической проводки с помощью ударов.

Среди недостатков данного типа короба для электропроводки можно выделить невысокую электрическую безопасность материала. Все провода, должны иметь хорошую изоляцию. Если этого не сделать, то будет высока вероятность повреждения изоляции в течение времени и подачи напряжения на корпус. При этом данный элемент из устройства защиты проводов превратиться в элемент возможного поражения человека током.

Так же металлические изделия не рекомендуется устанавливать в помещениях с повышенной влажностью. Вследствие постоянного воздействия воды они могут раньше времени выйти из строя из-за коррозии металла.

При монтировании системы открытой электрической проводки данный вид коробов необходимо разрезать с использованием специального инструмента (ножницы по металлу или ножовка), а так же делать отверстия, в основании изделия прибегая к помощи ручной или электрической дрели.

Такие работы тоже можно отнести к дополнительным неудобствам при использовании металлических элементов для электропроводки, особенно при обустройстве ответвительных участков.

Деревянные

Данный тип изделий имеет массу положительных свойств. Прежде всего, они изготавливаются из экологически чистого природного материала – дерева. Так же не проводит электрический ток и обладают высокой степенью безопасности.

К основным недостаткам относиться возможность быстрого выхода из строя вследствие неправильной эксплуатации изделия. Например, дерево подвержено разрушительному действию из-за влаги.

Их дополнительно стараются обрабатывать материалами повышающими стойкость элемента к вредному воздействию влажного климата. Это позволяет повысить надёжность, но полностью не устраняет данный фактор.

Ещё одним из недостатков является высокая степень горения материала. При возникновении короткого замыкания, может возникнуть возгорание изделия, которое впоследствии станет причиной пожара в помещении.

Поэтому изделия обрабатывают и специальными несгораемыми смесями, они значительно повышают их устойчивость к действию огня.

Для монтажа изделия необходимо использовать ножовку по дереву, а так же электрическую или ручную дрель, чтобы проделывать в нужных местах основания отверстия для крепления его к стене.

Пластиковые

Данный тип изделия сейчас имеет наибольшее распространение. Этому есть ряд объективных причин.

1. Дешевизна материалов, из которых изготавливаются изделия.
2. Наличие современных технологий позволяющих изготавливать их в больших количествах.
3. Большая устойчивость материала к воздействию различных факторов (кислоты, огонь, влага и другие).
4. Высокая степень устойчивости к различным механическим повреждениям.
5. Не способность проводить электрический ток, что обеспечивает безопасность эксплуатации изделий как в условиях обычных помещении так и помещений с высоким уровнем влажности.
6. Они довольно легко монтируются на стены помещений. Для их установки нет необходимости использовать дополнительные инструменты. Достаточно иметь под рукой строительный нож или ножницы.

7. Могут выполняться в различной цветовой гамме, что позволяет органично вписывать их в дизайн помещений.
8. В них можно провести монтаж электрических розеток, а так же при необходимости перенести их с одного места на другое используя ответвительные рукава.
9. Возможно использовать одновременно изделия различного размера в сечении для организации ответвительных элементов внутренней сети.
10. При необходимости можно добавлять электрические точки (розетки и выключатели) в любом удобном месте системы без проведения дополнительных монтажных работ.

Монтаж короба

Произвести работы связанные с разводкой необходимо после соответствующего анализа требований, которым должна удовлетворять монтируемая система.

Прежде всего, надо определиться с видом провода, который надо будет использовать в помещении при разводке, что в свою очередь зависит от нагрузки.

Исходя из размеров провода в сечении, и надо производить выбор.

Сейчас в основном для разводки применяют конструкции, изготовленные из пластика. Они надёжные и не требуют дополнительных инструментов при монтаже. Так же необходима и монтажная коробка для наружной проводки.

Специалисты рекомендуют использовать несколько основных типов, которые различаются по размерам в поперечном сечении.

В таблице представлены основные размеры данных элементов, которые рекомендуется использовать как в жилых, так и производственных помещениях для обустройства разводки систем электрического снабжения с ответвительными участками.

Таблица размеров коробок

Монтаж выполняется путём создания отверстия в стенах и крепления изделий. Потом проводится укладка кабелей и установка верхней крышки.При этом следует учитывать, что размеры 100*40 и 100*50 являются наиболее распространёнными при обустройстве систем электрического снабжения в жилых помещениях.

Такие элементы являются неотъемлемым элементов проводки в помещениях различного назначения. Их позволяет обеспечить своевременный доступ к проводке для осуществления ремонтных работ, а так же создать требуемый уровень электрической безопасности.

Кабель-каналы для электропроводки

Кабель-каналы — термины, обозначающие электротехнические изделия, обобщенно представляющие собой замкнутый профиль прямоугольного, треугольного или близкого к ним сечения с плоским основанием, предназначенный для монтажа на архитектурную поверхность (стену, пол, потолок) и заключения в своем объёме проводов и кабелей.

Выполняя монтаж наружной электропроводки или прокладывая какой-нибудь информационный кабель, желательно тут же позаботиться о том, как лучше скрыть данные провода. Для решения поставленной задачи хорошо подходят специальные кабель-каналы или пластиковые короба.

В отличие от кабельного лотка, кабель-канал или короб имеет крышку, так что кабель в нем закрыт. Кроме того данные изделия выпускаются сегодня на любой вкус и цвет, бывают различных форм и размеров, так что каждый, кто задумался о монтаже наружной проводки, сможет выбрать кабель-канал или короб, который идеально подойдет для тех или иных условий домашнего, офисного или производственного интерьера.

Наибольшей распространенностью отличаются пластиковые и металлические кабель-каналы, изготавливаемые из ПВХ и алюминия, а также из нержавеющей стали. Для административных и производственных помещений лучше всего подходят металлические каналы и короба, имеющие простую конструкцию и не отличающиеся изысканностью внешнего вида.

Для жилых помещений чаще всего выбирают пластиковые ПВХ-каналы, поскольку данные изделия представлены в самых разнообразных цветовых вариациях, имеют различные формы, и в целом выглядят более аккуратно. Таким образом, главное, чем отличаются кабель-каналы друг от друга, — это конструкцией. Далее поговорим об их разновидностях.

Миниатюрные кабель-каналы из ПВХ

Такие каналы из ПВХ используются обычно для скрытой прокладки информационных кабелей и слаботочной электропроводки. Они практически незаметны на стене, потолке или на полу. Именно поэтому маленькие каналы так популярны, когда нужно произвести скрытый монтаж телефонного, телевизионного или сетевого кабеля, либо подвести провод например к маломощному светильнику на светодиодах.

Типичные размеры каналов такого формата в сечении — от 10 до 60 мм в высоту и от 7 до 100 мм в ширину. Как вы уже поняли, в данном исполнении выпускаются ПВХ-каналы квадратного и прямоугольного сечения. Возможны различные цвета: белый, коричневый и т.д.

Наиболее распространенные типовые размеры кабель-каналов:

• 10х7мм;
• 10х10мм;
• 10х12мм;
• 12х12мм;
• 12х16мм;
• 16х16мм;
• 16х20мм;
• 20х20мм;
• 20х25мм;
• 25х25мм;
• 25х40мм;
• 40х40мм;
• 40х60мм;
• 60х80мм;
• 60×100мм.

Часто встречаются и другие размеры:

Полезное внутреннее сечение:



Напольные кабель-каналы

Для офисов и им подобных помещений очень удобны алюминиевые или пластиковые напольные кабель-каналы скругленного профиля. Такие каналы предназначены специально для прокладки проводов по полу, например от стены к рабочему столу или светильнику.

Напольный канал имеет, как правило, небольшую высоту — от 10 мм, хотя встречаются и более высокие экземпляры — до 60 мм, при ширине соответственно от 20 до 100 мм.

Форма канала обеспечивает минимальное препятствование при хождении людей по офису, ведь о такой канал трудно запнуться, поскольку он практически гладкий, нога просто проскользнет по нему.

Внутри канала может быть смонтирована электропроводка либо информационный кабель, а при необходимости — и то, и другое. Цветовое решение, как правило, однотонное.

Парапетные кабель-каналы

Парапетные или магистральные кабель-каналы имеют вид составных изогнутых коробов, включающих в себя прямые элементы и соединительные угловые переходники.

Из данных элементов можно собрать канал практически любой формы и протяженности для того чтобы скрыть проводку от какого-нибудь оборудования или устройства. Популярны данные каналы в жилых и офисных помещениях, где с их помощью можно скрыть проводку от кондиционера, настенного светильника и т.п.

Размеры каналов в сечении варьируются от 80х40 мм до 120х60 мм. Цветовое решение подбирается индивидуально. Для промышленных помещений подходит простой белый или серый цвет, для жилых и офисных помещений популярно оформление под дерево.

Плинтусные кабель-каналы

Плинтусные кабель-каналы представляют собой пластиковые напольные плинтуса, дополнительно выполняющие функцию кабельного короба. Это так называемый электротехнический плинтус.

Для дома или квартиры подобное решение будет почти идеальным, ведь скрытая проводка, сетевой или телевизионный кабель, часто прокладываются именно вдоль стены, а данный плинтус сочетает в себе достоинства современного декоративного плинтуса и кабель-канала. Получается, что пустое пространство внутри плинтуса приносит пользу, скрывая внутри себя наружную проводку.

Размеры плинтусного кабель-канала соответствуют размерам обычных плинтусов. В конструкции присутствуют продольные и угловые элементы. Цвет выбирается индивидуально под интерьер.

Угловые кабель-каналы

Угловые кабель-каналы похожи на напольные плинтусные, только предназначаются, в отличие от напольных электротехнических плинтусов, для монтажа наружной проводки под потолком. Канал имеет треугольное сечение несущего профиля и плоскую крышку (в отличие от напольного плинтуса).

Данный канал замечательно вписывается в интерьер под потолком, практически не бросается в глаза. Кроме того цвет углового канала может быть выбран исходя из индивидуальных потребностей человека. Сборка конструкции производится из прямых и угловых (соединительных) ПВХ-элементов.

Прозрачные кабель-каналы

Кабель-каналы с прозрачной крышкой служат преимущественно декоративными световыми элементами, поскольку кроме основной функций (размещать внутри себя проводку), данные каналы отлично подходят для обеспечения физической защиты светодиодной ленты.

Ширина прозрачной части может варьироваться здесь от 5 до 20 мм, что позволяет подобрать канал практически для любой цели, начиная от монтажа светодиодной подсветки потолка, пола или ниши, заканчивая световым оформлением днища автомобиля. Таким образом канал способен заменить собой потолочный или напольный светильник.

Перфорированные кабель-каналы

Перфорированные ПВХ-короба отличаются меньшим весом и более выгодной ценой по сравнению с цельными закрытыми каналами. Данные каналы обычно применяются в технологических помещениях, снаружи здания или в электрораспределительных шкафах, где совершенно не важен внешний вид канала, а важна только закрывающаяся опора для электропроводки.

Продольные отверстия по бокам обеспечивают хорошую естественную вентиляцию, что не допускает чрезмерного разогрева проводки. Крепление таких каналов к опоре обычно производится с помощью саморезов.

Типичные размеры перфорированных каналов — 25, 40, 60 или 100 мм в ширину при разнообразной высоте из этого же размерного ряда.

Гибкие кабель-каналы

Гибкие кабель-каналы, похожие на пластиковую велосипедную цепь, выпускаются размером от 2 до 5 см в высоту и от 5 до 25 см в ширину. Кабель каналы данной конфигурации устанавливаются там, где необходимо подвести проводку по неровной поверхности, либо в тех местах, где возможна или необходима регулярная подвижность кабеля.

Например в цехе к станку ЧПУ или лазерной резки, к строительной или погрузочной технике, к металлообрабатывающим и деревообрабатывающим станкам, — подвижный кабель может быть подведен именно в таком защитном канале. Кабель не вывалится из канала, ни за что не зацепится, сохранит свое положение в пространстве, при этом сможет двигаться и не расползаться.

На промышленных предприятиях также применяются проволочные кабель-каналы. Данное решение отличается простотой, практичностью и прочностью.

Как правило, на складах и в подвалах проводка прокладывается именно в проволочных каналах, позволяющих быстро оснастить освещением или розетками любое неподготовленное помещение.

Проволока располагается с достаточно большим шагом, что обеспечивает проводам хорошую вентиляцию и защиту от перегрева, а также относительно небольшой вес самому каналу.

Усиленная разновидность проволочного кабель-канала — лестничный кабель-канал. Здесь все аналогично проволочному каналу, однако каркас изготовлен из более крупного металлического профиля похожего на лестницу, что позволяет монтировать под потолком даже тяжелые силовые кабели.

На самом деле, гибкие, проволочные и лестничные кабельные каналы именуются таковыми лишь условно, потому что на самом деле это кабельные лотки, так как в их конструкции нет крышек.

Ранее ЭлектроВести писали, что глобальное внедрение электромобилей (EV) зависит от наличия и стоимости лития и кобальта, однако в отчете аналитиков Wood Mackenzie говорится, что медь также является важным фактором. Согласно исследованию, в 2030 году спрос на медь, обусловленный увеличением электромобилей вырастет на 250% по сравнению с текущим уровнем.

По материалам: electrik.info.

Красивый короб для проводов

Мы выбираем обои в милый цветочек или модную снежно-белую отделку, потертую или, наоборот, ультрасовременную мебель, салфеточки, подходящие под шторы и подушечки на стульях — словом, создаем в своем доме особый маленький мир с неповторимым стилем. Но есть вещи, которых никак не избежать в наш век прогресса и которые, пользуясь этим, нахально портят всю бережно создаваемую нами идиллию. К ним относится, например, электроника и бытовая техника. Однако и технику производители стали выпускать в большом ассортименте, подходящем для разных стилей, и во встраиваемых версиях. Другой враг — провода, тянущиеся от этой самой техники по стенам и полу. Тем, кому они нестерпимо мозолят глаз, предлагаем несколько идей по их маскировке.

Все мы знаем, что чаще всего провода прячут под плинтус, а розетки стараются подобрать в цвет отделке и покупают их со специальными крышечками, которые обеспечивают безопасность для детей и более благообразный вид. Но что делать, если, например, к вам пришел новый интернет-оператор и протянул новые провода? Или вы решили переставить телевизор в тот угол комнаты, где нет розетки? Не переделывать же из-за этого весь ремонт? Всегда можно проявить изобретательность и загородить провода, например, декоративным заборчиком. А розетку или новый интернет-роутер загородить каким-нибудь самодельным заслоном, превращающим неблаговидный элемент в арт-объект. На примере снизу — легкий в создании геометричный айсберг.

Чтобы провода лежали за таким заборчиков, не топорщась, нам поможет другой всем известный способ сделать вид проводов более аккуратным — хомуты-стяжки.

Такие хомутики можно сделать и самим из обычной липучки. Хомуты из липучки в продаже тоже найти довольно легко, их существенное преимущество в многоразовости.

Изготовить самодельные крепления для проводов можно и из канцелярских клипс. Клипсы в качестве хомутов могут еще и обеспечить их фиксацию к стене. Из таких же прищепочек можно сделать и разделитель для входов зарядных устройств.

При всей очевидности идеи пользования хомутами для проводов, не все из нас представляют, насколько они могут быть полезны в обычной жизни. Вот пример того, как меняется вид вашего рабочего стола благодаря этим нехитрым штучкам.

Сейчас в продаже можно найти и очень симпатичные варианты хомутов, например, в виде листочков.

На эту же растительную тему бывают и маскировочные чехлы для проводов.

Обыграть вид тянущихся по комнате проводов можно и с помощью подручных средств, наклеек и собственных рисунков.

Если изоляторы на ваших проводах хоть мало-мальски похожи на эстетические, вы можете и вовсе их не маскировать, а, наоборот, сделать предметом дизайнерского искусства и всеобщего внимания. А вот вам несколько примеров для вдохновения. Особенно подойдет такая идея для интерьеров, стилизованных под лофт.

Провода, свисающие с рабочего стола, если ваш стол стоит у стены, можно просто занавесить шторкой.

Или урезонить при помощи специальных подвесных гамачков.

Такое приспособление можно заказать на etsy.com, откуда мы, кстати, заказывали еще один гаджет для усмирения перепутывающихся проводков.

Подобные разделители для проводов и входов зарядок вы можете встретить в продаже в виде коробочек.

Однако вовсе не сложно сделать такой разделитель самим, например, из коробки для обуви. Особенно красиво будет смотреться ваш новый настольный девайс, если вы обернете коробку красивой бумагой или тканью.

Из имеющихся в продаже настольных предметов, придающих проводам совсем новое значение, нам больше всего понравились эти маленькие электровышки.

Еще несколько забавных бонус-советов для вдохновения вас на борьбу с проводами и прочим мелким электрооборудованием.

Можно сделать вот такой удобный несессер для хранения проводков.

Для построения современной СКС (структурированной кабельной системы) требуется большое количество различных устройств (кабельные лотки, кабельный короб , миниканал, аксессуары), которые должны легко объединяться, меняться и позволять реконфигурировать сеть. Объединение таких устройств в серии, а так же наличие своеобразных переходников от серии к серии (в качестве примера таких переходников можно упомянуть суппорты, дающие возможность устанавливать различные серии различных производителей) позволяет реализовывать проекты любой сложности.

Применение перфорированных электротехнических коробов

Отдельно выделен в подраздел перфорированный короб – он позволяет ответвлять кабель на всем протяжении, а так же миниканалы и короб-плинтус. Хотя электротехнический короб является основой раздела, в нашем каталоге элементы СКС структурированы следующим образом: первый параметр – сечение короба, далее – подразделы. Здесь для каждого сечения можно подобрать аксессуары – это могут быть полки-разделители, заглушки, углы и т.д. Отдельно выделены коробки и суппорты (в том числе, с рамками). Последней опцией выбора является цвет.

Из чего складывается цена на электротехнический короб?

Стоимость немного разнится в рамках сечения в зависимости от материала и толщины стенки. Можно выбрать между перфорированными и обычными кабель-каналами.

Большинство пластмассовых коробов изготавливается из ПВХ, поэтому нужно помнить, что реализованные с их помощью СКС являются чувствительными к низким температурам – т.к. этот материал становится очень хрупким при отрицательной температуре.

Электрическая проводка является источником повышенного риска с точки зрения пожарной безопасности. Короткое замыкание между двумя проводниками противоположных полюсов приводит к нагреву и воспламенению изоляции. Кроме того, соприкосновение с оголёнными проводниками представляет опасность для здоровья и жизни человека. Чтобы понизить уровень опасности и сделать эксплуатацию электропроводки безопасной, её укладывают в специальные пластиковые короба. О них и пойдёт речь далее.

Что такое короб для электропроводки

Электромонтажный короб, или кабель-канал, представляет собой электротехническое изделие, предназначенное для установки кабелей и проводов на стены, пол или потолок. Форма кабель-канала может быть прямоугольной или треугольной, поперечное сечение выглядит как замкнутый профиль, внутри которого прокладываются силовые или слаботочные провода. В отличие от гофры, которая выполняет сходные функции, электромонтажный короб является разборным и состоит из внутренней полости канала и крышки. Основное место применения электротехнического короба — организация сетевого обеспечения там, где внутренняя проводка не считается целесообразной.

Силовые или слаботочные кабели разводятся в коробах в тех случаях, когда монтаж скрытой проводки не является целесообразным

Преимущества электротехнического короба

Главные достоинства расположения проводки в кабель-канале заключаются в следующем:

• простота монтажных работ;
• мобильность;
• доступность коммуникаций для модернизации или ремонта;
• возможность установки в хорошо отделанных помещениях. Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;
• масштабируемость. При правильном расчёте размера короба всегда остаётся возможность для прокладки дополнительных кабелей и проводов в случае возникновения необходимости в будущем.

Благодаря гибкости процесса инсталляции технология применения электромонтажных коробов получила широкое распространение как в производственном, так и в жилом секторе.

При возникновении каких-либо неполадок подозрительный участок кабельной сети легко вскрыть, чтобы устранить возникшую неисправность

Кроме всего прочего, пластиковые короба имеют низкую себестоимость и в значительной степени снижают риск механического повреждения проводки.

Они надёжно укрывают силовые линии от открытого контакта с человеком, для которого электрический ток представляет опасность.

Устройство кабель-канала

Электротехнической промышленностью выпускаются различные виды монтажных коробов из различных материалов. Основная масса производится из пластика и металла. Но иногда короба изготавливают из электротехнического картона, стекловолокнистых материалов и даже из дерева.

В зависимости от размеров и предназначения существуют различные виды кабель-каналов. Но общим конструктивным принципом короба считается его замкнутость и способность вмещать линии электропередач в закрытом пространстве. В отличие от лотков, которые служат для опоры электропроводки при монтаже, кабельные каналы укомплектованы крышками, которые должны легко сниматься и надеваться. Крепление крышки может быть на защёлках, шурупах, болтах, а также на клею или на хомутах.

Фотогалерея: виды кабельных каналов

Видео: устройство кабельной проводки в пластиковых коробах под дерево

Выбор короба для электропроводки и расчёт его размеров

Для того чтобы выбрать оптимальный вид и размер кабель-канала, рассмотрим основные виды монтажных коробов в свете их предназначения и применения.

Металлические короба

Материалом для производства таких коробов служит прокатная листовая сталь. Чаще всего применяют оцинкованные листы, срок их службы превосходит обычный металл. В зависимости от предназначения бывают перфорированные и цельнометаллические короба. Преимуществом перфорированных изделий считается меньший вес, цельнометаллические короба отвечают более высоким требованиям безопасности. Существуют также герметические рукава из металла, которые служат для разводки кабелей на особо опасных участках — в непосредственной близости с водопроводными, газовыми и другими приборами.

Металлические короба применяются в местах повышенной опасности возгорания или при возможном контакте с агрессивными химическими веществами

Деревянные кабель-каналы

Современной промышленностью короба из дерева не выпускаются. В некоторых особых случаях мастера самостоятельно монтируют кабель-канал из деревянных элементов, исходя из конкретики ситуации. При этом используется принцип «пенала». Основное требование к такому коробу — возможность быстрого доступа к скрытой в нём проводке.

Пластиковые монтажные короба

Короба из пластмассы пользуются на сегодняшний день самым широким спросом. Благодаря низкой цене, удобству использования, внешним данным и высокой надёжности, пластиковые кабель-каналы приобрели большую популярность как среди строителей, так и среди профессиональных электриков.

Многообразие размеров, форм и расцветок пластмассовых коробов позволяет подобрать нужный вид кабель-канала для решения любой задачи. Пластик, из которого они выпускаются, обладает различными свойствами — от повышенной пожарной безопасности до водонепроницаемости. Качественная пластмасса имеет хорошие экологические показатели, не вредна для здоровья и не содержит вредных летучих веществ.

Огромным плюсом пластиковых электромонтажных коробов является доступность многочисленной фурнитуры: наружных и внутренних угловых переходников, заглушек, соединительных муфт. Всё это значительно облегчает труд монтажника, ускоряет время установки и придаёт линии электропередачи законченный вид.

Кроме всего прочего, пластик очень прост в обслуживании, не накапливает пыль, моется и при необходимости быстро заменяется.

Как рассчитать размер кабельного канала

Для того чтобы правильно подобрать размер кабель канала, нужно заранее знать количество проводов, которые будут в нём располагаться. Одним словом — нужна продуманная электрическая схема, рабочий проект, в соответствии с которым приобретается электротехническое оборудование. Обычно объём короба определяют исходя из сечения проведённых в нём кабелей. К нему добавляется допуск (при необходимости) для закладки двух-трёх проводов в будущем. Не секрет, что со временем наше жилище обрастает всё новыми видами коммуникаций. Ещё вчера никто не слышал об интернете, а сегодня он в каждом доме, а это значит, что есть необходимость провести ещё один дополнительный кабель к рабочему столу.

При необходимости в кабель-канале можно оставить запас на 2–3 провода для будущего расширения сети

При выборе короба нужно учитывать и назначение проводов, которые будут в нём находиться. Так, для слаботочных кабелей совсем необязательно покупать металлический или герметический кабель канал. Нет нужды тратиться также и на теплостойкий короб — в телефонных, телевизионных и компьютерных проводах протекают малые токи, которые не опасны с точки зрения возгорания. Зато при прокладке силовых линий нужна именно максимальная степень защиты от коротких замыканий, приветствуется герметичность и негорючесть материала.

Виды крепления крышки кабель канала

Крышка монтажного кабель канала должна плотно закрепляться на коробе. Для этого используются разнообразные способы и приспособления.

1. В металлических коробах чаще всего используются винтовые крепления — болты, шурупы, а также — хомуты и защёлки.
2. В пластмассовых изделиях больше всего распространено крепление при помощи защёлок или плотного прилегания крышки на основной корпус.

В пластиковых коробах крышка чаще всего крепится на защёлки в пазах корпуса

Особой популярностью пользуются сегодня кабель каналы, совмещённые с другими элементами интерьера. Ярким примером такого симбиоза служит пластиковый или деревянный плинтус, внутри которого предусмотрено пространство для прокладки кабелей. Причём это относится не только к напольным плинтусам, но и к потолочным.

Новые кабели в комнате удобно заложить в специальные каналы напольного плинтуса

Это тем более удобно, что после установки плинтуса можно неоднократно снимать его верхнюю крышку и добавлять (или уменьшать) количество проводов до тех пор, пока позволяет свободное пространство. Правда, при этом нужно соблюдать осторожность, чтобы не повредить пластмассовые пазы, в которых она крепится.

В деревянных плинтусах крышки нет, прокладка провода может осуществляется только один раз, во время его установки.

В деревянный плинтус кабель можно уложить только во время ремонта помещения

Важной характеристикой монтажного короба является его стойкость к горению. Металлический кабель канал имеет в этом смысле большое преимущество перед всеми остальными. В то же время, разработаны и испытаны пластики, которые не только препятствуют горению, но и являются «самозатухающими», т. е. гасящими образовавшийся огонь. Стоимость таких изделий несколько выше, но в местах повышенного риска возгорания не стоит экономить на безопасности. Соответствие кабель-канала имеющимся требованиям можно уточнить в техническом паспорте изделия.

Документом, регулирующим противопожарные нормы при прокладке кабелей и кабель каналов, является Федеральный закон № 123 «Технический регламент о требованиях пожарной безопасности». Основные требования изложены в ст. 82. Пункты 6,7,8. А также в «Своде правил 6.13130.2009.», разработанных МЧС России.

Производители кабель каналов

С тех пор как возможность применения кабельных коробов была сформулирована и одобрена на законодательном уровне, спрос на них вырос до небывалых размеров. Поэтому все ведущие электротехнические компании наладили производство и сбыт этого вида продукции. Была проведена строгая сертификация и испытания каждого вида каналов, поэтому информации, предоставленной в техническом паспорте монтажного короба, можно смело доверять.

Из зарубежных фирм, которые у всех на слуху, достойным производителем являются компании LEGRAND, SIMON ELECTRIC, FERON и другие.

Из отечественных производителей можно выделить такие компании как «Национальная электротехническая компания Морозов», фирма «ЭРА» и компания «РОСЭЛ» и многие другие.

Видео: наружная проводка в деревянном доме в кабель-канале

Последовательность работ по монтажу электротехнического короба

Установка монтажного короба происходит в несколько этапов.

1. Подготовительные работы.
2. Крепление короба.
3. Укладка кабелей.
4. Крепление крышки.

Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.

Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека. Всё это должно учитываться при разработке проекта энергообеспечения.

Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.

Монтаж кабельной трассы производится в следующей последовательности:

1. Разобрать, сняв с него верхнюю крышку.
2. Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию.

Крепить короб лучше всего через каждые 50 см

Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным

Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем

Края монтажного короба перед закрытием можно смазать герметиком

Видео: установка короба под проводку

Использование электромонтажных коробов для установки и дополнительной изоляции сетевых линий энергоснабжения обеспечивает надёжное размещение проводников тока, их сохранность и длительный срок эксплуатации.

Правильный выбор кабель-канала для проводки

Как выбрать кабель-канал для электропроводки: критерии выбора и особенности эксплуатации​



Кабель-канал для монтажа

В любом цивилизованном доме, офисе, или в помещении промышленного назначения есть штатная проводка. Традиционно провода еще на стадии строительства укладываются в борозду в стене или в потолке, которая затем заделывается. Но есть и иной способ скрыть провода, сделав все без шума и пыли.

Скажем, вы затеяли ремонт или решили проложить коммуникационный или электрический провод из одной комнаты в другую поверх стены или потолка, да так, чтобы никто об него не запнулся, и вообще чтобы провод не попадался на глаза. Здесь то вам и помогут современные кабель-каналы.

Кабель-каналы позволят эстетично скрыть, и в то же время достаточно надежно защитить ваши провода от грязи и влаги. При необходимости провода можно будет легко достать, дополнить еще одним проводом или вовсе заменить проводку. Кстати монтаж кабель-каналов достаточно прост. Однако обо всем по порядку.

Как правило, любое современное здание изобилует проводами и кабелями. Если бы кабели остались лежать на полу или даже вдоль стены, то они бы все равно мешали передвижению людей, по крайней мере точно портили бы интерьер, да представляли бы опасность поражения током (особенно если провод сетевой электрический).

Кабель-каналы легко решают эти проблемы. Не стоит путать их с металлическими коробами, которые не достаточно гибки и не вполне эстетичны.

Пластиковые кабель-каналы и эстетичны и гибки, они дадут безопасность и интерьера помещения не испортят. ПВХ белый или под дерево, для внутренней отделки на полу в форме плинтуса или в виде просто узкого короба — выбор за вами.

Их можно установить в офисе, в квартире или в доме, в общественном здании или в цеху, достаточно лишь выбрать степень защиты оболочки, и обратить внимание на наличие или отсутствие перфорации, а также на качество крышки.

При всех своих достоинствах ПВХ каналы не очень дороги, не в последнюю очередь по этой причине они и пользуются большой популярностью при прокладке кабелей внутри помещений.

Непосредственно кабель-канал представляет собой чаще всего разборную трубку прямоугольного сечения из ПВХ. Основание и крышка — вот главные части кабель-канала. Крышка просто защелкивается на коробе, в который укладываются провода.

Проводами, укладываемыми в канал, могут быть электрические силовые провода, телефонные кабели, информационные коммуникационные кабели и т. д. — любые провода, традиционно применяемые внутри помещений.

Какие бывают кабель-каналы

На сегодняшний день лучшие производители электротехнических изделий (к примеру, Легранд, ИЕК либо ДКС) имеют у себя в ассортименте следующие виды пластиковых коробов для электропроводки:

• Миниканалы, мини кабель-каналы. В основном используются для прокладки телевизионных, телефонных и компьютерных проводов. Благодаря своим компактным размерам практически не нарушают интерьер комнаты;
• Напольные (имеют овальный короб). Очень удобны, т.к. благодаря своей овальной форме не будут препятствовать передвижению;
• Магистральные;
• Плинтусные. Чаще всего используются в домах и квартирах, т.к. полностью скрывают кабель в специальном канале электротехнического плинтуса;
• Безгалогенные — материал короба не содержит галогены: бром, фтор, йод, хлор, астат. Такое изделие экологично. Особенно актуально использование их в закрытых пространствах;
• Парапетные. Наиболее популярный вид коробов, которые чаще всего используются в домах, офисах и административных помещениях;
• Перфорированные. Благодаря своей конструкции такие короба обладают меньшим весом, а соответственно и стоимостью. Преимуществом изделий можно также считать более простое крепление кабель канала;
• Гибкие. Благодаря своей перфорированной форме могут применяться для крепления кабеля на неровных поверхностях. По форме могут быть круглыми либо прямоугольными;
• Угловые. Этот вид кабельных каналов рекомендуется использовать для крепления электропроводки под потолком;
• ​Прозрачные. Отлично зарекомендовали себя при создании подсветки светодиодной лентой. Благодаря абсолютной прозрачности и компактному размеру с помощью таких кабель каналов можно без проблем закрепить LED ленту на потолке, стенах либо даже днище автомобиля.
• Проволочные. Самый дешевый вид лотков для кабеля и в то же время самый удобный в плане чистки. На коробах из стальной проволоки практически не оседает пыль, что делает их весьма практичными, если нужно провести проводку по складу либо техническому помещению. Еще один плюс проволочных лотков – они хорошо вентилируются, благодаря чему кабельная линия меньше прогревается.
• ​Лестничные. Используются для прокладки тяжелых кабелей, т.к. обладают усиленной конструкцией.
• Специальные короба для кондиционеров.

Это все самые популярные виды кабель-каналов, которые могут использоваться в домах, административных и производственных помещениях.

Размеры

Продают изделия ПВХ в стандартных отрезах, каждый по два метра длиной. А вот размеры сечения могут быть различные: от 12 на 12 до 100 на 60 и всевозможные промежуточные габариты (80 на 40, 50 на 16, 70 на 20, 40 на 40 и другие). Форма также определяется видом изделия, например, угловые каналы имеют треугольное сечение. Размер подбирают в зависимости от толщины проводов.

С размерами кабель каналов все намного проще. Ассортимент сечений вы можете увидеть в таблице:

Следует отметить, что у некоторых производителей могут быть еще и другие размеры кабельных каналов, к примеру, 80*45 мм. Самыми популярными считаются 12*12 (для прокладки кабелей связи), 40*40 и 100*60 мм. У угловых лотков наиболее практичным считается сечение 40*40 мм.

Чтобы правильно подобрать пластиковое изделие нужно решить, какого размера должен быть короб. Нужно, чтобы все провода укладывались свободно в его ёмкости и оставался небольшой запас, который потом может пригодиться.

Стоит учесть, что магистральный канал, который тянется вверху вдоль потолка, лучше подобрать большего размера, а короб для вертикальных отводов к выключателям и розеткам – меньшего.

Далее, нужно подсчитать, сколько канала нужно для установки. Длину лучше считать с запасом на 15–20 процентов. Так как при работе какую-то часть короба можно испортить, а купить такой же кабель канал может и не выйти. Кабель-канал можно выбрать различного цвета, но нужно помнить, что белые изделия продаются в более широком ассортименте. Рассчитать минимальный размер кабель канала зная количество и сечение проводов можно в следующей таблице.

Выбор фурнитуры для кабель-каналов

Большинство производителей пластиковых коробов, выпускают к ним разнообразную фурнитуру, такую как:

• стыки;
• заглушки;
• тройники;
• угловые переходы;
• внешние и внутренние углы.

Даже сэкономив на цене самого короба, лучше не мелочиться с дополнительными элементами и не стоит покупать кабель-канал без фурнитуры. С ней монтаж станет куда проще, а выглядеть готовое изделие будет намного симпатичнее.

Цветовые решения

Наиболее популярный материал корпуса канала — ПВХ, и не случайно именно этот материал выбран для него. Во-первых, он не дорог, во-вторых прочен, в-третьих диэлектрик, наконец ему нипочем грызуны. В процессе монтажа канал удобно отрезается резаком под требуемую длину и хорошо гнется если нужно. Типоразмер выбирается под любой объем проводов, а цвет — под интерьер.

На сегодняшний день вы можете заказать любой подходящий под интерьер комнат окрас коробов. Для офисов подходит белый цвет, для квартиры или для деревянного загородного дома — можно и под дерево. Этих самых цветовых решений «под дерево» можно насчитать свыше десятка, начиная от стандартных (дуб, сосна, бук) и заканчивая, такими как красная вишня, орех либо северный дуб.

Рассчитайте объем с запасом, чтобы проводам «было относительно просторно», выберите цвет, оцените длину стандартных кусков. Обычный размер куска профиля идет 2 метра. Предусмотрите запас по объему, может быть в будущем потребуется добавить проводов — пусть будет побольше места.

Фурнитура, такая как стыковочные переходники, тройники и заглушки должна быть в вашем плане перед закупкой материалов. Самый последний шаг при покупке — проверить, насколько удобно и прочно защелкивается канал.

Установка кабель-каналов

Установка канала много хлопот не доставит. Если ваши пол, стены и потолки ровные, то нет ничего проще, чем приклеить канал поверх облицовки, предварительно отрезав кусок нужной длины ножом или болгаркой. Можно клеить на «жидкие гвозди» или другим хорошим клеем.

Как вариант крепления для дерева — на шурупы. Для бетона можно и дюбели. Когда основание канала смонтировано (если применяли клей, то когда клей полностью высох), останется уложить провода и закрыть канал крышкой. Следите, чтобы стыки не были очень заметны.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности.

Как правильно крепить кабель канал к стене и потолку? Инструкция +Видео

Как кабель канал крепить к бетонной стене и потолку. Немалый интерес к тому, как крепить кабель канал к стене и потолку, будет проявлять тот человек, которого полностью не устраивает внешний вид пола или стены, которая завешена/застелена огромным количеством перекрученных проводов. Кроме того, с точки зрения вероятности появления пожара такие жгуты достаточно опасные.

Более того, иногда дети и домашние животные принимают их за игрушку, та и надоедает спотыкаться и цепляться за шнуры.

Естественно, что стационарный провод, как правило, прячут при ремонте в стену, но если вы позже купили кондиционер или купили своему ребенку новенький стационарный ПК, штробить обновленную после ремонта поверхность ради одного провода будет жалко, и тогда вас выручить электротехнический короб.

Общие сведения

Особенности материала

Обычный вид кабель канала – это белый короб с квадратным или прямоугольным сечением, но всегда можно выбрать изделие другого цвета и формы по своему вкусу. Благодаря низкой цене, простоты установки и использования распространен именно пластиковый вариант, который можно крепить на стену из всех материалов. Часто в напольном плинтусе есть отделение для одного кабеля, так как не рекомендуется использовать больше одного провода в канале, для прокладывания нескольких проводов потребуется докупать многофункциональный короб.

Порядок крепления кабель канала на стену

Во время строительства нового дома или же капитального ремонта электрическую проводку прокладывают иначе, а именно монтируют внутри стен, т.е. получается закрытый способ. Такие работы включают в себя нарезание штроб. А что же делать, если материал стены не подходит для того, чтобы скрывать провода (к примеру, если речь идет о деревянной бане),  или же нет желания проводить ремонт в облаке пыли, требуется запитать приборы?

В таком случае электрическую проводку следует установить открытым способом. Идеальным вариантом будет использование электротехнического короба. Но перед тем как крепить кабель канал к стене, особенно если вы планируете сделать это своими руками, желательно хорошенько разобраться во всех нюансах.

Классификация

Использование кабель канала дает возможность закрепить кабель на любом основании – кирпичном, бетонном, гипсокартонном, каменном и из пеноблока. При этом способы крепления будут разными. В зависимости от того, в каком помещение будет прокладывание кабеля, т.е. схематическое расположение линии проводки и количества проводов, рекомендуем использовать короба разных типов. Их детальная классификация есть в таблице. Строительный рынок дает возможность выбрать изделие под определенные условия использования. Самый дорогой вариант – это алюминиевые кабель каналы, а самый дешевый – пластиковые. Последние стоит брать, но лишь в том случае, если они не возгораются, а лишь плавятся.

Подготовка, разметка поверхности

Открытый способ монтажа предъявляет высокие эстетические требования – все обязательно должны быть параллельно и ровно. В таком случае короб должен быть закреплен по линии разметки. Такую линию проводят при помощи строительного уровня (или же лазерного, водяного), рулетки, угольника, линейки, отбивки и маркера (карандаша).

Такой процесс следует разделить на этапы:

• Вначале составьте схему прокладывания электрической проводки самым удобным и рациональным способом.
• Линии на стене следует нанести при помощи отбивки по уровню, а все разветвления должны быть строго под прямым углом.
• На них следует по плану отметить расположение коробок распределения, а также выключатели и розетки.
• По ходу работы можно вносить корректировки, если они нужны.

Углы и повороты вы можете сделать сами. В конце подчитайте общую длину полос разметки, а также число установочных точек, углов и поворотов. Это даст возможность заказывать точное количество рабочего материала. Углы и повороты можно купить уже  в готовом виде, а можно сделать своими руками из кабель канала. Использование первого варианта приведет к тому, что расходы увеличатся, но в это же время работа на сложных участках будет ускорена, а внешний вид трассы станет лучше, нежели при использовании элементов собственного изготовления.

Сделать углы своими руками несложно, но для этого потребуется дополнительные герметики для того, чтобы заделывать швы. При наличии лазера разметку можно не делать. Короба для установки можете нарезать заранее для больших участков, а можно и во время действия. В первом случае потребуется выполнение точных замеров при помощи рулетки по линиям разметки.

После этого рабочий материал следует нарезать на нужные отрезки, а после этого можно устанавливать. Здесь очень важна точность измерения. Проще всего выполнять работу по принципу «примерка – отрезать – зафиксировать». Наносить ровные линии разметки и использовать готовые комплектующие дает возможность кабель канал, который будет эстетично смотреться в помещении.

2 лучших способа

Главными достоинствами является:

• Возможность установить все своими руками.
• Провода будут изолированы друг от друга.
• Внешний вид конструкции приемлемый.
• Можно фиксировать на любой поверхности.

Итак, как прикрепить кабель канал к стене? Есть два отличный способа.

1. Короб с единой секцией, с односторонней крышкой. Идеальный вариант, если требуется протянуть кабель от ПК/телевизора до входа в квартиру, или же спрятать шнур к розетке.
2. Короб с двумя секциями с двусторонней крышкой. Это отличный вариант, если два кабеля идут к одном направлении.

Если же у вас больше проводов, придется устанавливать друг над другом несколько кабель каналов. Но в таком случае лучше подумать о том, чтобы прокладывать штробы, если подключение стационарное, а приборы, к которым ведут кабеля, владелец не собирается перемещать.

Иногда люди смущаются из-за формы электротехнического короба. Она может показаться кому-то грубой, не вписывающейся в интерьер. Хотим вас обрадовать – кабель канал есть во многих видах, и можно найти мягкие, скругленные абрисы. Поискать такой канал придется немного дольше, но и назвать его дефицитным товаром сложно. Способ достаточно простой в исполнении, но есть один недостаток – при необходимости кабель канал можно будет демонтировать лишь с кусками отделки/штукатурки. Помимо этого, если у вас далеко не идеальные стены, то между поверхностью и коробом останется неравномерный зазор, а это не слишком привлекательно визуально и такую конструкцию лучше не эксплуатировать. Но если вы уверены в том, что демонтаж не потребуется, а ваши стены ровные, используйте эту инструкцию.

• Разрежьте кабель канал по размеру, приложите к полу, стене или потолку и проверьте соответствие разметки и плотность стыкования деталей.
• Клеевой состав или жидкие гвозди нанесите волнистой линий с изнаночной стороны отрезка. Ширина волны должна быть равна 1.5 ширины от кабель канала.
• Далее прижмите элемент на несколько секунд к поверхности и тут же уберите. Подождите, пока оставшийся след клея на стене станет гуще.
• После верните кабель канал на место и хорошенько прижмите, на этот раз как можно крепче, чтобы он хорошо взялся на стену.

Часто для того, чтобы усилить надежность крепления кабель канала к стене и потолку, можно использовать забитые гвозди или вкрученные шурупы (все зависит от материала стены). Частный случай клеевого способа = это установка кабель каналов на основе которых уже есть клеевой состав. Но такой вариант не вызывает доверия, и из-за этого его тоже дополняют саморезами.

Второй вариант более затратный, зато в разы надежнее и есть возможность безопасного демонтажа. С раскроенного кабель канала следует снять крышку, т.е. верхнюю часть. После этого основание следует приложить к стене и прямо сквозь него просверлить отверстие в стене. Если основание выполнено из железобетона, блоков или кирпича, лучше воспользоваться перфоратором. Шаг отверстий должен быть от 0.4 до 0.5 метров. При большой кривизне стен дистанцию можно сократить, чтобы установить короб  по всему периметру так, чтобы он хорошо прилегал к поверхности. Основание убираем, а в отверстия можно вкрутить пластиковые детали дюбелей. Нижнюю  половину можно приставить обратно и зафиксировать уже при помощи основной части крепления.

Теперь осталось проложить провод и поставить крышку на место. Все, вопрос крепления кабель канала можно считать решенным. Какой из способов вам понравился больше, тот и используйте, но совет следующий – при выборе клеевого состава, хотя бы изредка используйте дюбеля.

На  что крепить?

Да, как уже было упомянуто, способ установки будет зависеть от материала стен. Пластиковый кабель канал поможет замаскировать небольшие дефекты поверхности, но желательно, чтобы они было уложены на выровненном основании. Есть несколько способ для крепления. Такой метод идеально подойдет для гипсокартонных перегородок и деревянных стен. для этого следует взять особые саморезы по дерева с длиной в 4 см. Не используйте слишком длинные саморезы. Шаг крепления от 0.4 до 0.5 метра, если в коробе будет много кабелей, то нагрузка на него будет больше, или же если стены неровные, то в обоих случаях следует сделать шаг меньше. Вкручивать саморезы следует при помощи шуруповерта. Проделать отверстия в кабель канале или стене заранее не требуется.

Дюбели-гвозди

На кирпичной или бетонной стене моно закрепить кабель канал при помощи дюбелей. Для этого потребуется перфоратор с буром, толщина которого будет 0.6 см. Вначале сделайте отверстия в коробе через каждые 4-5 см. Такой способ называют самым быстрым. После этого короб к бетонной стене можно прикрепить при помощи особого пистолета. Если требуется крепить кабель канал к бетонной стене на металлический профиль или металл с толщиной до 0.2 см, используем «клопов» — саморезы по металлу. Способ такой же, как крепить короб на дерево при помощи саморезов.

Оформляем углы

В процессе монтажных работ для электрической проводки в кабель канале может потребоваться изготовление угловых стыков в углу комнаты или между горизонтальной и вертикальной частью канала на стене. Для того чтобы сделать стык в углу помещения, конец кабель канала следует подрезать с той стороны, которая будет примыкать к углу, под углом в 45 градусов. Начинайте установку с угла.

Для создания стыка горизонтальной и вертикальной части кабель канал следует отрезать под углом в 45 градусов, но в иной плоскости. Можно сделать иначе – подрезать крышку на полную ширину короба. Небольшие дефекты всегда можно замазать при помощи герметика.

Установка розеток

Чтобы сделать кабель канал для розетки, возле него на стену нужно прикрепить подрозетники. Провода к розетке подсоедините после того, как будут уложены провода в короб. Далее сверху наденьте крышку розетки.

Прокладывание кабеля

Чтобы удобно проложить кабель в короб для электрической проводки, можно использовать временный держатель, к примеру, отрезки крышки. Перед монтажом крышки их следует убрать, а после удобно уложить кабель и сразу защелкнуть часть крышки над ним. Начинайте с углом, и в них установите небольшие отрезки крышки, а после отмерьте и установите те отрезки, что длиннее на прямой части канала.

Плинтус и кабель канал

Кабель канал в плинтусе – это великолепная комбинация, которая дает возможность одновременно провести кабель канал и скрыть шов между полом и стеной. Для того чтобы узнать, какая длина плинтуса вам требуется, следует точно измерить весь периметр комнаты и прибавить к этой длине 9% от значения, которые потребуются на обрезки. Также вам потребуется фурнитура – внутренние и внешние уголки, соединители, заглушки на торцы. Профиль выпускают в стандартной длине 250 см.

Плинтус может быть посередине с кабель каналом или даже состоять из профиля, который прикреплен к стене и заглушки, а во втором случае кабель канал будет находиться между заглушкой и профилем.

В независимости от типа конструкции, устанавливать такой плинтус можно несколькими способами:

• На жидкие гвозди.
• На саморезы.
• На дюбеля.

Крепить кабель канал на гипсокартон можно на клей или саморезы, а для кирпичной и бетонной стены потребуется просверлить отверстия и позабивать в них дюбеля. Приклеивать кабель канал советуют лишь на ровную поверхность, так как в местах с дефектами он может начать отклеиваться. Для маскировки дефектов стены советуем в таких местах дополнительно крепить плинтус, чтобы не появлялись щели.

Чтобы установить плинтус на наружном угле, его нужно прижать к стене и сделать отметку на расстоянии 0.3 см от угла, а после от этой метки отпилить профиль и заглушку (для этого удобнее всего использовать ножовку по дереву/металлу и стусло) и установить на стену. После этого на угол поставьте специальный уголок, который может быть с кронштейнами или просто вставляться.

Начинать установку плинтуса лучше с угла комнаты. На видных местах устанавливайте цельный плинтус, а если в пределах стены требуется аккуратная стыковка двух отрезков, используйте особые соединители из пластика, на торцы – заглушки. Также плинтус дает возможность распределять провода по группам, к примеру, провода, к которым не нужен частый доступ (от Интернета, кабельного телевидения), и их можно расположить под основой плинтуса. Остальное поместите в кабель канал, который будет закрыт заглушкой.

Порог и кабель канал

Чтобы крепить кабель канал на пол, следует установить порог с коробом в промежутке между напольным покрытием двух разных комнат. Как и плинтус, он будет иметь основу и крышку. В зависимости от модели, основу можно устанавливать при помощи саморезов или же есть самоклеющиеся основы.

Демонтажные работы

Во время повреждения кабель канала или в процессе ремонтных работ в квартире его иногда требуется демонтировать. Для этого нужно будет:

• Отключить электрическое питание.
• Снять крышку короба.
• Открутить элементы крепежа.

После того, как вы достанете кабель, его можно будет использовать повторно. Так, установить кабель канал можно собственноручно и даже без профессиональной подготовки.

Когда использовать металлическую или пластиковую электрическую коробку

Электрические коробки — это рабочая лошадка при ремонте и модернизации электрооборудования, они служат конечными точками или переходными точками для электрических кабелей. Розетки, выключатели света, потолочные светильники, потолочные вентиляторы и переходные провода — это лишь некоторые из элементов, которые устанавливаются в электрические коробки.

Хотя существует множество размеров, форм и вариантов крепления электрических коробок, все они делятся на две категории: пластиковые коробки или металлические коробки.Во многих случаях вы выбираете металлическую или пластиковую электрическую коробку на основе личных предпочтений, экономичности и простоты. Однако в некоторых случаях выбор ясен и очевиден, главным образом в отношении заземления. Большинство домашних мастеров предпочитают пластиковые электрические коробки, а электрики используют как металлические, так и пластиковые.

Металлические электрические коробки

Металлические электрические коробки использовались задолго до появления на рынке электрических коробок из пластика (ПВХ). Сверхпрочные, огнестойкие и не поддающиеся плавлению металлические коробки обеспечивают высочайший уровень безопасности для всех применений электропроводки.

При напряжении пластиковые коробки могут перекручиваться. При достаточном напряжении пластиковые коробки растянутся. Даже если пластмассовую коробку неправильно прижать к шпильке, коробка может потерять форму. Металлические электрические коробки не имеют такой проблемы: эти коробки практически невозможно согнуть или раздавить.

Самоделкам с металлическими электрическими коробками может быть немного сложнее работать. Металлические ящики имеют заднюю и боковую заглушки, требующие дополнительных зажимов. Кроме того, острые края металлических ящиков могут серьезно сказаться на работе рук.По этой причине при работе с металлическими ящиками рекомендуется носить перчатки.

Ель / Марго Кэвин

Когда металлические коробки настоятельно рекомендуются или требуются

Используйте металлическую электрическую коробку, когда кабель с металлической оболочкой (также называемый армированным кабелем BX) или металлический кабелепровод проходит внутри или из коробки. Металлический кабель и кабелепровод зависят от контакта его металлической оболочки с металлической коробкой до полного заземления.

Кроме того, используйте металлические коробки для внутренних работ.Обычно электрические коробки встраивают в стены. Но в таких местах, как недостроенные подвалы и примыкающие помещения, может не быть полноценной системы стен, которая позволяет ограждать коробку гипсокартоном. Типичная установка в этих случаях включает прикрепление открытой коробки непосредственно к кирпичной стене. Поскольку провода тоже оголены, требуется металлический канал.

При желании можно использовать металлические коробки с проводкой Romex или NM, хотя необходимо принять особые меры предосторожности для обеспечения надлежащего заземления.Контакт между подключенным устройством (например, выключателем света или розеткой) и металлической коробкой завершает заземляющий контакт. Даже если устройство не обеспечивает заземление, проводку Romex или NM всегда можно использовать с металлическими электрическими коробками, прикрепив оголенный или зеленый заземляющий провод к коробке с помощью винта.

Прочие металлические коробки

Металлические ящики прочные, к тому же обеспечивают надежное крепление к стойке. Если крепление к шпильке является серьезной проблемой, выберите металлическую коробку.Металлические коробки означают, что вы можете ввинчивать крепкие винты в шпильки, обеспечивая максимальное удерживающее усилие.

Металлические ящики не коробятся. Металлические ящики, изготовленные из высокопрочного материала, часто бывают прочнее, чем материал, из которого они изготовлены. Некоторые металлические ящики имеют предварительно прикрепленные зажимы для захвата электрического кабеля. Другие коробки требуют покупки отдельных зажимов, что увеличивает общую стоимость коробки.

Как правило, электромонтажники могут посчитать металлические коробки несколько более громоздкими в работе, чем пластиковые.

Пластиковые электрические коробки

Пластик (сделанный из поливинилхлорида или ПВХ) быстро становится стандартным материалом для электрических коробок, особенно для самостоятельной работы.

Пластиковые ящики легкие, дешевые и с ними просто работать. Отверстия легко проделать сзади или по бокам. ПВХ может плавиться при воздействии достаточно высоких температур, но не проводит электричество. Многие пластиковые коробки поставляются со встроенными зажимами для проводов, что еще больше снижает общую стоимость проекта.

Когда рекомендуются пластиковые коробки

Рекомендуется, но не обязательно, использовать пластиковую электрическую коробку, когда у вас есть кабели Romex (или NM), идущие в коробку или из нее. Электрический кодекс не требует, чтобы вы использовали кабель NM с пластиковыми коробками. Главное беспокойство заключается в том, что приложение должно быть заземлено. Электропроводка в металлической оболочке зависит от соединения с металлической электрической коробкой для заземления. Использование проводки в металлической оболочке с пластиковыми электрическими коробками без принятия других мер заземления приводит к отсечению этого заземления и является очень опасным.

Ель / Марго Кэвин

Другие особенности пластиковой коробки

Пластиковые электрические коробки удобны в работе мастерам по ремонту дома. Наименее дорогие пластиковые коробки поставляются с заранее прикрепленными гвоздями для крепления к гвоздикам. Предварительные наборы на коробке указывают толщину гипсокартона 1/2 дюйма, чтобы помочь установщику не прибить лицевую сторону коробки заподлицо со стойкой.

У старых или переделанных коробок есть крылья, поэтому их можно прикрепить непосредственно к гипсокартону.Они используются, когда нет свободного доступа к стойке.

Другой тип пластиковой коробки имеет металлические кронштейны, которые крепятся к стойкам, но регулируются вперед и назад с помощью отвертки Phillips. Это самый дорогой тип пластиковых ящиков, но они обладают наибольшей гибкостью, когда окончательная толщина стенки еще не определена.

Многие электрики, работающие самостоятельно, при использовании проводов Romex или NM тяготеют к пластиковым распределительным коробкам. Во-первых, в домах благоустройства предпочтение отдается пластиковым ящикам.Во-вторых, пластиковые коробки легче, их края мягче, а дырки легче выбить. Кроме того, у многих пластиковых ящиков есть дверцы, которые действуют как зажимы, удерживающие электрический кабель в коробке, устраняя необходимость в дополнительных зажимах.

С другой стороны, пластиковые коробки имеют тенденцию деформироваться при стрессе. При резком ударе пластиковые ящики могут треснуть. Предварительно приложенный дверные скобы, в то время как удобно, часто упорно удерживать кабель на месте, даже если вы хотите, чтобы удалить кабель.Коробки для переделки (старые работы), прикрепленные к гипсокартону, могут отрываться от гипсокартона, и их крылья крепления часто ломаются.

Восьмиугольные электрические коробки и их применение

Электрический шкаф восьмиугольника — это распространенный тип коробки, который обычно используется для установки осветительных приборов на стене или потолке. Обычно они сделаны из металла и бывают стандартных размеров 4 x 4 дюйма и глубиной 1 1/4, 1 1/2 и 2 1/8 дюйма. Коробки восьмиугольника не являются настоящими восьмиугольниками — они больше похожи на квадраты со скошенными или обрезанными углами.Эта форма лучше квадратной коробки для соответствия круглым основаниям светильников, так что коробку легко спрятать при установке светильника. Коробки Octagon бывают нескольких видов для различных применений.

Стандартный восьмиугольник

Стандартный восьмиугольный электрический шкаф — это простой металлический ящик, который можно установить непосредственно на стеновой или потолочный каркас (стенные стойки, потолочные или напольные балки) с помощью шурупов. У некоторых есть кронштейны для крепления по бокам к стойкам или балкам.Если место коробки находится между двумя элементами каркаса, стандартную коробку можно закрепить на блоке из массивной древесины, установленном между элементами. В этом случае задняя часть коробки плотно прилегает к блокировке и закрепляется как минимум двумя винтами. Это обеспечивает надежное соединение тяжелых осветительных приборов и даже потолочных вентиляторов, если коробка правильно рассчитана и винты достаточно крепкие.

Ящики со скобами

Восьмиугольные коробки с распорками имеют регулируемые металлические распорки или стержни, которые выступают наружу для встречи с элементами каркаса с обеих сторон коробки, что позволяет устанавливать их в любом месте между двумя элементами каркаса (альтернатива использованию блокировки пиломатериалов).Чаще всего они используются с потолочными светильниками, но подходят и для настенного освещения. Раскосы обычно привинчиваются к каркасу, а некоторые усиленные распорки имеют встроенное монтажное устройство, которое вдавливает раскосы в каркас с помощью поршневого винтового устройства.

Коробки для новой работы и коробки для старой работы

Если коробка помечена как «новая работа», это стандартный тип, который предназначен для установки во время нового строительства или ремонта, когда гипсокартон стены или потолка еще не повешен, а каркас полностью обнажен.«Старые» (иногда называемые «модифицированные») коробки имеют специальные монтажные приспособления, которые позволяют устанавливать коробки, когда гипсокартон уже установлен. Стандартные старые рабочие коробки обычно имеют монтажные проушины, которые прикрепляют коробку к гипсокартону во время прикручивания. Ящики с подпорками для старых работ имеют на скобах винто-поршневые устройства, которые позволяют закрепить коробку без необходимости проделывать большие отверстия в гипсокартоне.

Грузоподъемность

Номинальная нагрузка — это вес, который ящик может безопасно выдержать.Крайне важно использовать коробку надлежащего номинала для каждого приспособления и устанавливать коробку и приспособление в соответствии с конструкцией. Стандартные восьмиугольные электрические коробки могут быть рассчитаны на поддержку до 35 фунтов (в зависимости от метода установки), а коробки с легкими скобами могут быть рассчитаны только на 10 или 15 фунтов. Ящики с потолочными вентиляторами для тяжелых условий эксплуатации могут быть рассчитаны на вес более 50 фунтов. Никогда не устанавливайте потолочный вентилятор на стандартную восьмиугольную коробку; вы должны использовать коробку (и распорку), разработанную специально для потолочных вентиляторов.

Как выбрать электрическую коробку

Шагов:

1.Хит разбивает электрические коробки на несколько категорий и объясняет их различия.

2. Хит начинает с объяснения того, что новые рабочие боксы используются всякий раз, когда стены открываются для работы. Это может быть новое строительство, но также и ремонт. Они поставляются с боковыми скобами, чтобы прибить непосредственно к шпильке сбоку.

3. Старые рабочие коробки используются всякий раз, когда стены закрываются и требуются небольшие дополнения к проводке.
а. У большинства из них есть выступы, которые выскакивают при вдавливании в стену, чтобы удерживать гипсокартон или штукатурку сзади.
г. Они также делают некоторые старые рабочие коробки, которые поставляются с угловыми скобами внутри коробки, которые позволят вам вкрутить коробку в стойку, не открывая стену.

4. Пластиковые коробки являются наиболее распространенными и должны использоваться с неметаллической кабельной разводкой.

5. Металлические коробки используются, когда проводка покрывается металлической оболочкой.

6. Одноканальные ящики предназначены для размещения одного электрического устройства, например выключателя или розетки.

7. Ящики с двумя секциями предназначены для размещения двух электрических устройств.

8. Коробки электрические круглые используются для светильников на стене, как бра.

9. Электрические коробки с вентилятором предназначены для размещения потолочных светильников с большим весом. Они продают и другие типы коробок для потолочных светильников, но Хит рекомендует всегда устанавливать металлические коробки с вентилятором, чтобы в этом месте всегда можно было безопасно установить потолочный светильник любого типа.

Ресурсы:

Хит описал лучший тип электрического блока для различных целей.В целом он рекомендует пластиковые коробки для выключателей и розеток и металлические коробки для осветительных приборов. Металлические коробки необходимы, когда существующая электропроводка в доме представляет собой кабель с металлической оболочкой и должна быть соединена с заземляющим проводом.

Все коробки, которые продемонстрировал Хит, доступны в домашних центрах и домах электроснабжения.

Специальную помощь в этом проекте оказали Eaton и Eastman Electric.

Для чего используется распределительная коробка?

Что такое распределительная коробка?

Распределительные коробки — это металлические или пластиковые корпуса, используемые в качестве кожухов для электромонтажных соединений.Соединения внутри называются ответвленными цепями и обычно представляют собой конец участка кабелепровода. Распределительные коробки облегчают доступ к проводам, поскольку все, что нужно сделать, — это снять покрытие, чтобы внести изменения, отремонтировать или дополнить кабелепровод. Распределительные коробки также защищают проводку от элементов или окружающей среды, которые иногда могут вызывать коррозию или иным образом наносить вред материалам проводки. Наконец, распределительные коробки защищают проводку от нежелательного вмешательства, злонамеренного или непреднамеренного.

Основы подключения распределительной коробки

По сути, распределительная коробка содержит проводные соединения для разделения мощности от одного источника на несколько розеток.Например, распределительная коробка может содержать источник питания с одним проводом, который соединен несколькими проводами для питания нескольких различных источников света.

Распределительные коробки обычно имеют длину от 2 ½ до 3 ½ дюймов и сделаны из металла или твердого пластика. Функциональная разница между пластиком и металлом зависит от того, должна ли распределительная коробка выдерживать какой-либо вес. Некоторые металлические распределительные коробки могут поддерживать светильники; пластиковые распределительные коробки не выдерживают такого веса. Дополнительные отличия включают установку, поскольку пластиковые распределительные коробки, как правило, устанавливаются быстрее и проще, чем металлические.Однако стандартная распределительная коробка, предназначенная для простого закрытия стыков проводов, может быть металлической или пластиковой.

Соединения проводов в распределительных коробках

Все сращивания проводов должны быть помещены в распределительную коробку, чтобы здание соответствовало электротехническим нормам, хотя иногда сращивания пропускаются, что в результате может представлять опасность. Любая оголенная проводка может быть опасной, но оголенные сращивания проводов особенно подвержены несчастным случаям, потому что о них можно споткнуться, искры или они могут представить себя в ложном свете, чтобы дети или домашние животные приняли их за игрушки.Распределительные коробки полезны для сращивания проводов, потому что они также позволяют легко определить место сращивания проводов.

Больше от Automation & Electronics

Распределительные коробки для электропроводки

Дэйв Ронги Краткое описание: Что такое электрические распределительные коробки и для чего они используются. Домашняя электропроводка — это процесс прокладки электрического провода к месту, которое будет обслуживать электрические устройства или бытовой прибор.

Электрические распределительные коробки, монтажные коробки, розеточные коробки, соединительные коробки

Один очень важный компонент — это коробка, в которой будет проложен провод. Тип и размер электрических коробок домашней электропроводки будет зависеть от размера схемы, области применения и ее расположения.

Box Fill — Сколько проводов можно поместить в коробку? Кодекс NEC требует подключения быть защищенным и закрытым, когда такие устройства, как розетки, приспособления и переключатели устанавливаются.Иногда необходимо примыкание или сращивайте провода в электрических коробках домашней проводки.

При сращивании проводов доступный электрический переход Коробка необходима для размещения сращиваемых проводов, поэтому торговая марка — электрическая оболочка.
Этот список показывает различные электрические коробки и отображает название коробки и описывает типичное приложение.

Наиболее распространенными типами материалов, из которых изготавливаются электрические коробки для домашней электропроводки, являются: пластик, стекловолокно, сталь, алюминий и антибликовое покрытие. Металлические коробки поставляются с заглушками для использования таких кабелепроводов, как EMT (электрические металлические трубы), гибкой стали или алюминия.

Почему вы не видите точно такую ​​же электрическую коробку у своего поставщика? Доступность типов ящиков будет зависеть от того, с каким производителем электротехники или с каким каналом закупок заключен контракт с вашим поставщиком.

style = «clear: left»>

Ящики и заполнители
Сколько проводов можно проложить в электрическую коробку, будет зависеть на сколько кубических дюймов в коробке и какого размера провода установлены.

Ниже приведена схема нескольких распространенных электрических коробок для домашней электропроводки. и фактическая информация, которая должна быть отпечатана или отформована в каждый корпус.

Хорошее практическое правило — никогда не переполнять коробку, оставьте себе достаточно места и не перерезайте провод слишком коротко — всегда можно немного подрезать, но нельзя растягивать. Держать помните, что заземляющие провода не учитываются.

style = «clear: left»>

ПРИМЕРЫ ЭЛЕКТРИЧЕСКОЙ КОРОБКИ	Коробка CU.В.	# 14 Провода	# 12 Провода	# 10 Провода
БЛИН 3-ДЮЙМОВЫЙ МЕТАЛЛИЧЕСКИЙ	4.5	2	2	0
3-ДЮЙМОВОЕ СТЕКЛО ДЛЯ ВРЕЗКИ	14,0	7	6	5
СТЕКЛО СТЕКЛО, ВРЕЗНОЕ, ОДНОСТЕПЕННОЕ	16.0	8	7	6
СТЕКЛО СТЕКЛО, ВРЕЗНОЕ, ОДНОСТЕПЕННОЕ	18,0	9	8	7
1-ГВОЗДЬ ПЛАСТИКОВЫЙ	20.5	10	9	8
СТЕКЛО 2 ГЕНЕРАЛЬНОГО ВРЕЗА	28,0	14	12	11
2-СТЕКЛЯННЫЙ ЛИЦЕВОЙ НОГТЕЙ	32.0	16	14	12
СТЕКЛО СТЕКЛО, ВРЕЗНОЕ НА 3 ГЛАЗА	42,5	21	18	17
2 ГВОЗДИ ПЛАСТИКОВЫЕ	43.5	21	19	17

Общие бытовые электрические распределительные коробки и способы их использования

Не забудьте получить свою копию моей БОЛЬШОЙ Новая электронная книга: Полное руководство по домашней электропроводке Подключите правильно с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Посмотрите, как правильно подключить! Подробнее о проводке в жилом доме Идеально для домовладельцев, студентов и электриков Включает: Электропроводка в доме — Комната за комнатой Цепи 120 В Цепи 240 В Многопроволочные схемы Способы электромонтажа для установки электропроводки в домашних условиях Электрические коды для домашней электропроводки ….и многое другое.

Что вам нужно знать

У вас есть распределительная коробка, к которой нужно подключить провод? Вы в недоумении, потому что не знаете , как подключить к нему ? Если да, то вы попали в нужное место.Мы составили руководство, в котором подробно описано, что такое распределительная коробка и как ее можно подключить. Подробнее читайте ниже!

По сути, распределительная коробка — это часть вашего дома; скорее, это раздел, в котором собраны все электрические соединения вашего дома. Он используется для обеспечения безопасного места и защиты этих соединений от повседневной деятельности и внешних факторов.

Таким образом, он также защищает вас и ваш дом от возможных последствий, которые могут возникнуть из-за незащищенных электрических цепей и соединений.

Что вам понадобится?

Подключение распределительной коробки — невероятно серьезная задача. Если вы не сделаете этого должным образом, это может привести к электрическим осложнениям в будущем, которые могут стоить вам вашего дома и вашего имущества.

Вот список того, что вам нужно сделать правильно.

• 1. Съемный тестер цепей
• 2. Отвертка
• 3. Молоток
• 4. Кабельные зажимы
• 5. Рыболовная лента
• 6. Электрический кабель
• 7.Универсальный нож
• 8. Кусачки
• 9. Две гайки для проводов
• 10. Инструмент для зачистки проводов
• 11. Крышка распределительной коробки
• 12. Зеленый заземляющий провод

Советы и предупреждения

Если вы неправильно подключите распределительную коробку, это может привести к серьезным осложнениям, таким как перебои в работе, перебои в электроснабжении и пожары. По этой, среди многих других, причинам вы должны обязательно выбрать правильный размер для вашей распределительной коробки и убедиться, что вы не используете слишком много сращиваний проводов.

Шаги

Теперь, когда вы собрали все необходимое и знаете об опасностях, можно приступать к подключению соединительной коробки.

Это может показаться тривиальным и очевидным шагом, но многие люди его пропускают. Вы ДОЛЖНЫ выключить или отключить питание блока выключателя, который находится в вашем доме.

• 2. Подключаемый тестер цепей


Теперь пришло время найти хорошее применение вашему тестеру цепей. Вставьте его в электрическую розетку и в электрическую цепь, чтобы проверить, действительно ли отключено питание в комнате, в которой вы устанавливаете распределительную коробку.Его мультяшный нужен для электрика, где он работает, связать временный источник питания или где-нибудь еще

• 3. Отвертка и молоток


Если вы посмотрите на распределительную коробку, вы обнаружите, что в ней есть выбивные отверстия. Выколотите их отверткой и молотком, чтобы потом можно было успешно вставить проволоку.

К настоящему времени вы успешно пробили выбивные отверстия. Теперь вам нужно взять кабельные зажимы и вставить их в выбивные отверстия.

В вашей электрической коробке или выключателе света должно быть отверстие для кабеля, в которое можно вставить один из проводов. Как только вы найдете его, вы можете протолкнуть провод через отверстие и с помощью рыболовной ленты протолкните провод через зажим для кабеля и прикрепите его к распределительной коробке.

А теперь пора натянуть электрические кабели. Вы должны делать это, пока они не выступят примерно на шесть дюймов от вашей распределительной коробки, и используйте кусачки, чтобы отрезать их.

• 7. Дополнительные электрические кабели


Повторите пятый шаг.Возьмите электрический кабель и выведите его из розетки или переключите на распределительную коробку и подключите его к кабельным зажимам. Убедитесь, что электрический провод выходит на шесть дюймов от распределительной коробки, и обрежьте его кусачками.

Возьмите внешнюю изоляционную оболочку и отрежьте от нее три дюйма. Это покажет вам изолированные провода с цветовой кодировкой и провод заземления внутри.

• 9. Отделите изоляционные провода


Посмотрите на свои цветные провода и отделите их друг от друга.Как только вы это сделаете, вы можете снять с проводов 3/8 изоляционной оболочки. Для этого используйте кусачки.

Теперь вам нужно сопоставить цветные провода в распределительной коробке с цветными изоляционными проводами. Используйте кусачки, чтобы сделать их равными друг другу, и крутите их по часовой стрелке. Теперь вы можете использовать винт с гайкой, потому что это обеспечит защиту концов ваших проводов и их удержание на месте.

• 11. Зеленый винт заземления


Вы должны найти зеленый винт заземления на конце провода зеленого заземляющего провода.Возьмите этот заземляющий винт и вставьте его в отверстие для винта в распределительной коробке. Теперь вы можете взять медный заземляющий провод или зеленый изолированный заземляющий провод и зеленый провод заземления. Как и на предыдущем шаге, обрежьте эти провода кусачками, чтобы они были ровными. Скрутите их и накрутите гайку для проволоки зеленого цвета.

Почти готово! Если у вас есть провода, ведущие к электрической розетке или осветительной арматуре, вам необходимо их соединить или срастить.

Вы успешно подключили соединительную коробку.Теперь просто наденьте крышку на установочные винты и затяните их.

Заключение

Если у вас есть распределительная коробка, которую нужно подключить, то вы попали в нужное место. Выше вы можете прочитать все о том, что такое распределительная коробка и как ее можно успешно подключить.

Электросхемы Double Gang Box

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Перед добавлением новой проводки и т. Д. Рассчитайте общее количество проводников, разрешенных в коробке.Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице приведены схемы подключения двух розеток в одной коробке. В комплект входят 2 розетки в одной коробке, выключатель и розетка в одной коробке и 2 выключателя в одной коробке.

Электромонтаж двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и отдельно подключены к источнику с помощью косичек, соединенных для соединения клемм каждой из них. Если каждая розетка подключена собственным гибким проводом, если одна из них выйдет из строя из-за физического повреждения, другая не пострадает и все равно должна работать.

Подключение двойных розеток в серии

Здесь две розетки установлены в одной коробке и подключены к клеммам устройства для их подключения.При таком расположении, если розетка №1 выходит из строя, розетка №2 также может выйти из строя. Если первая розетка в цепи каким-либо образом повреждена изнутри, это может повлиять на подачу электричества к следующим розеткам. Однако обычно это не так. Если медный язычок между винтами клемм остается целым, даже если № 1 перестанет работать, розетка № 2, скорее всего, все равно будет работать.

Подключение 2 розеток к 2 источникам

На этой схеме две розетки подключены к одной и той же коробке с отдельным источником питания 120 вольт каждая.В коробку идет трехжильный кабель. И черный, и красный провода горячие, и каждый из них подключен к одной из розеток. Белый нейтральный провод подсоединяется к каждой розетке, поэтому они имеют общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения. Подобную схему обычно можно найти на кухне, где установлены две схемы на 20 А для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя (см. Схему автоматического выключателя). ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке — обычное устройство в ванной с ограниченным пространством. Горячий источник соединяется кабелем с клеммой LINE на розетке и с клеммой на выключателе света. Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух переключателей в одной коробке

В этой схеме 2 переключателя установлены в одной коробке. Переключатели подключаются с помощью гибких проводов к одному источнику. Каждый черный провод, идущий к двум отдельным осветительным приборам, подключен к одному из выключателей. Нейтральный провод источника и заземляющий провод соединены с проводами, идущими непосредственно к каждой коробке осветительной арматуры.

Подключение двух переключателей в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке с отдельным источником питания 120 В каждый.Трехжильный кабель служит источником питания для переключателей, а черный и красный провода подключены к одному переключателю. Черный провод от каждого источника света подключается к одному из переключателей, а нейтраль и земля источника используются совместно двумя осветительными приборами.

Подключение переключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены к одной и той же коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль соединяется кабелем с клеммой нейтрали на розетке и с белым проводом, идущим к нейтрали на осветительной арматуре, находящейся в отдельной коробке.

Электромонтаж розетки и средней цепи выключателя света

На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству поступать от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительной арматурой или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение переключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, и выключатель контролирует питание розетки.Источник горячего питания подключается к одной клемме переключателя, а другой разъем подключается к клемме розетки с помощью короткого провода. Нейтральный провод от источника подключается непосредственно к нейтрали розетки, а выключатель и розетка совместно используют заземление источника.

Еще подобное на Do-It-Yourself-Help.com

.
