Какой использовать крепеж для газобетона: Рекомендуемый крепеж для газобетона — крепления для газобетона от YTONG

Содержание

Рекомендуемый крепеж для газобетона — крепления для газобетона от YTONG

Чтобы быть уверенным в надежности крепления, выбор крепежа для газобетона стоит осуществлять с учетом множества моментов:

  • Длина/диаметр крепежного элемента. Чем больше крепеж, тем большей нагрузке он может противостоять. Несущая способность указывается в сертификате или на упаковке, в которой поставляется материал. К категории самых прочных относятся химические анкеры.
  • Антикоррозионная стойкость. Важный параметр, если крепежный элемент устанавливается на наружной стене или в неотапливаемом помещении, где высок риск образования коррозии. Крепеж должен обязательно иметь защитный слой.

Если крепежным элемент под газоблок подобран неправильно, то он не будет эффективно справляться с поставленной задачей. Отверстия под крепежи рекомендуется выполнять при помощи безударного инструмента (ручная дрель с пробойником или коловорот).

Какой крепеж использовать для газобетонных стен?

Существует много видов крепежных элементов для газобетонных материалов.

Рассмотрим только самые востребованные варианты, чем крепить к газобетону. Это следующие виды дюбелей:





  • Дюбель-гвоздь. Крепление для всех видов бетона.
  • Фасадный. При помощи такого изделия к газобетонной поверхности закрепляются профили под фасадные панели для подвешивания навесных шкафов/полок.
  • Распорный (нейлон). Может выдерживать лишь небольшие нагрузки.
  • Рамный. С помощью таких дюбелей к газоблочным поверхностям крепятся дверные и оконные короба, навесные шкафы и т.д
  • Из стали (с покрытием цинком). Отличается широкой областью применения, используется для всех видов бетонов ячеистого типа.
  • Анкер из стали. Для крепления тяжеловесных предметов, начиная навесными шкафами и кондиционирующим оборудованием, заканчивая подвесными трубами и водонагревателями.

Подбирая анкер или дюбель для газоблоков с учетом расчетных характеристик изделия, обеспечивается максимальная прочность фиксации вместе с дополнительным армированием стены. Также рекомендуем использовать только качественный инструмент для кладки газобетона.

Крепеж для газобетона

Газобетон, имея ячеистую структуру, является относительно хрупким стеновым материалом, поэтому возникает много вопросов связанных с креплением к такой стене. Однако существует широкая номенклатура крепежных изделий, позволяющих выполнить

крепеж в газобетоне достаточно надежно и быстро. Мы опишем лишь самые распросраненные и наиболее эффективные крепежные изделия для ячеистых бетонов, а подробнее информацию можно получить у фирм производителей и поставщиков.

Легкие предметы, имеющие небольшой вес можно крепить обычными саморезами по дереву или специальными гвоздями для ячеистого бетона. Используемые для крепежа гвозди, работающие на вырывание, должны быть клиновидным или же иметь форму, загибающую свой кончик при внутреннем упоре.

Для более тяжелых предметов, таких как навесные кухонные шкафы, бойлеры т. д., в стенах из газобетонных блоков рекомендуются выполнять

крепеж с помощью инъекционных или расклиниваемых дюбелей, закрепление которых происходит за счет внутреннего упора элементов фиксации. Отверстия под дюбели рекомендуется сверлить с использованием безударной ручной дрели или коловорота.

Выбирая крепежные элементы для монтажа в стенах из газобетона необходимо помнить и о том, что чем больше длина и диаметр дюбеля, тем больше выигрыш в прочности и надежности соединения (короткие и с маленьким диаметром дюбели лучше не использовать).

Информацию о несущей способности выбранного крепежного изделия можно получить у поставщиков данной продукции.

Обратите внимание, что крепежные изделия (шурупы или гвозди) для газобетона должны обладать высокой устойчивостью к коррозии (иметь антикоррозийную защиту). Это требование в наибольшей степени относится к крепежным элементам, которые планируются использовать в неотапливаемых помещениях или с внешней стороны наружных стен. Лучше всего если крепеж для газобетона будет изготовлен из горячеоцинкованных или нержавеющих материалов.

Очень важно при выборе крепежных элементов обращать внимание и на плотность газобетона (чем больше плотность, тем прочнее стена).

Именно от показателя плотности (D) зависит предел нагрузки при вырывании крепёжных изделий. Производители или импортеры указывают на упаковке или в сертификатах на товар, предельно допустимые нагрузки для крепежных элементов в зависимости от плотности газобетона (пенобетона).

Рассмотрим самые популярные изделия, с помощью которых  можно выполнить надежный крепеж в газобетоне.

 Дюбель для газобетона стальной

Стальной дюбель для газобетона с покрытием из желтого цинка, пожалуй самый распространенный крепежный элемент, имеющий довольно интересную структуру. Верхняя часть представляет собой металлическую трубку, и является несущей конструкцией для четырех отдельных лопастей дюбеля. Лопасти дюбеля не скреплены между собой, а крепятся только в верхней части. Они имеют шипованную структуру, благодаря которой происходит хорошее сцепление с мягкими стеновыми материалами. Монтаж стального дюбеля в газобетон производится путем предварительного сверления безударной дрелью, совместно с дюбелем используются универсальные саморезы.

Гвозди НЕМА

Особенность данной разновидности гвоздей состоит в конструкции специальной гильзы. Гильза гвоздя устроена таким образом, что забивая гвоздь, он изгибается и входит в основание материала под углом. Гвозди НЕМА в основном применяются для монтажа не только в в основания из газобетона (пенобетона), но и в бетонные основания.

Спиральные гвозди  Turbo Fast

Гвозди Turbo Fast из оцинкованной стали и имеют спиралевидную форму, при вбивании отлично вворачиваются в газобетон, не кроша и не разрушая его структуру. Монтаж спиралевидных гвоздей «Turbo Fast» выполняется при помощи обычного молотка.

Дюбели КВТ


Дюбели KBT Н (нейлон), KBT M (сплав цинка) изготовлены в виде жесткого цилиндра, имеющего высокую шнековую нарезку. Они имеют широкую резьбу по всей длинне внешней поверхности и специально разработаны для крепления различных элементов в газобетон. Передача усилия происходит за счет формы, распределяющей нагрузку на максимальную площадь основания материала.

Дюбели вворачиваются в предварительно просверленное отверстие специальным с шестигранником. В центре дюбеля имеется отверстие, куда вворачивается саморез или винт (болт) с метрической, резьбой. В комбинации с дюбелями КВТ используются универсальные саморезы и саморезы по дереву.

Фасадные дюбели KAT N


Фасадные дюбели KAT N предназначены для сквозного монтажа в стенах из хрупких стеновых материалов (пустотелый кирпич, ячеистые бетоны, керамзитобетон). Манжета фасадного дюбеля имеет потайную цилиндрическую форму, а тело – удлиненную зону раскрытия, что обеспечивает надежный крепеж различных элементов фасадных конструкций, а так же различных элементов большой толщины, например, деревянные рейки или оконные рамы. Фасадные дюбели изготавливаются с различными видами оцинкованных шурупов с потайными и шестигранными головками. Для монтажа фасадных дюбелей в газобетон необходимо безударной дрелью высверлить отверстие, затем поместить в него дюбель и закрутить шуруп.

Рамные дюбели

Рамные дюбели применяются для сквозного монтажа в основания стен из газобетона и других стеновых материалов (ракушечник, керамзитобетон, пенобетон и т. п.). Они представлены самыми разными типами, формами и размерами. Несущую способность рамных дюбелей обеспечивают спиралевидные наружные ребра и их расклинивание при ввинчивании самореза.

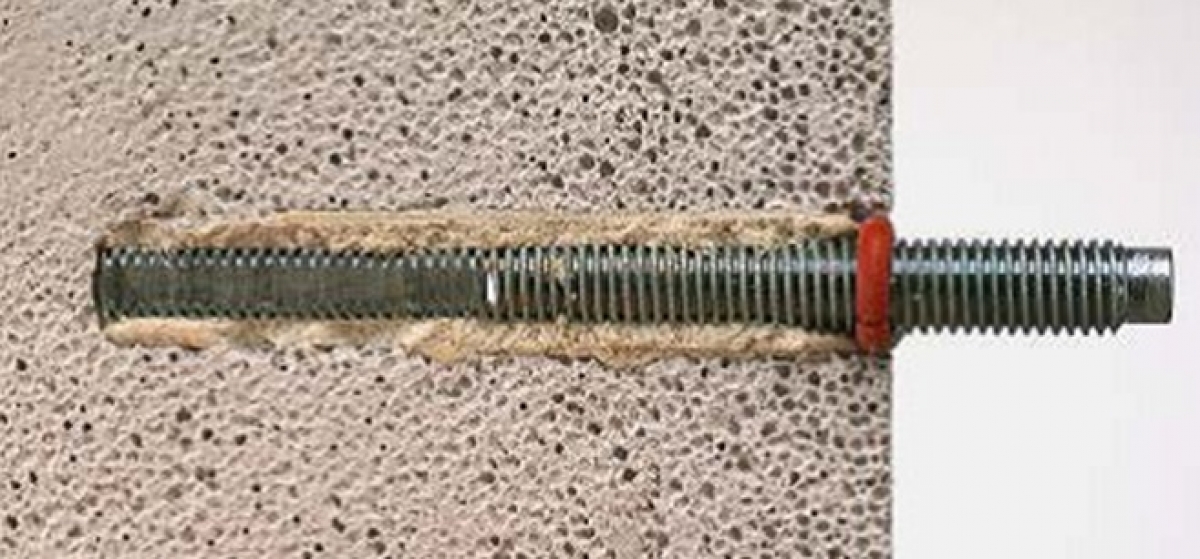

Химические анкеры


Химический анкер – это ампула-трубка ( внешне напоминающая силиконовый герметик) заполненная химической клеящей массой, которая является связующим веществом между материалом основания стены и металлической частью крепежного элемента. Клеящая масса химического анкера состоит смеси синтетических смол и специальных органических полимеров. Кроме жидкой клеящей массы в химическом анкере имеется анкерный стержень, представляющий собой металлический шток или шпильку с резьбой.

Принцип действия химических анкеров основан на способности синтетических смол (клеев) глубоко проникать в поры материала основания (газобетона). При креплении анкерного стержня связующие вещество после затвердевания образует монолитную конструкцию анкера с основанием стенового материалла. Благодаря своему особому составу, химические анкерные соединения не подвержены температурным деформациям, их клеящая основа не восприимчива к воздействию агрессивных сред, их несущая способность не теряется десятилетиями.

Для выполнения крепежа при помощи химических анкеров не нужна особая квалификация.
Вначале под анкер необходимо высверлить отверстие, из него выдуть весь мусор, затем из картриджа при помощи специального пистолета отверстие следует заполнить клеящей массой, после этого в него вставляется анкерный стержень. Химические анкеры являются одним из самых прочных и надежных способов крепежа в газобетоне (да и в любом другом стеновом материале), их несущая способность намного превышает (может составлять более 400 кг) несущую способность привычных анкеров.

Как видим, крепеж для газобетона представлен широкой номенклатурой изделий, позволяющих надежно крепить не только легкие предметы, но также и полки, зеркала, тяжелые кухонные шкафы, водонагреватели, остается только сделать оптимальный  выбор.

Крепеж для газоблока и пеноблока. Какой выбрать?

Содержание

Строите дом из пеноблоков и уже задумались, как будете крепить фасадные элементы, ступени или блок кондиционера? Внутри помещений нужно повесить полки, радиаторы отопления и закрепить элементы инженерных систем? Важно выбрать подходящий крепеж, который надежно зафиксируется в основании и выдержит нагрузку подвешиваемых элементов. Информация из нашей статьи поможет вам.

В чем сложность установки крепежа в рыхлые материалы

Чем газобетон отличается от пенобетона и есть ли разница в используемом крепеже? Пожалуй, такой вопрос мы чаще всего встречаем на форумах, где обсуждают варианты крепления чего-либо к основаниям из рыхлых материалов. Конечно, у этих материалов есть принципиальные различия, но в основном они касаются технологии изготовления. В рамках данной статьи нам важно знать лишь то, что влияет на прочность.

У газоблоков поры имеют почти одинаковый размер и распределены более равномерно. У пеноблоков они расположены хаотично и имеют разный размер. Поэтому считается, что газобетон прочнее. Однако лучше смотреть на маркировку строительного материала и отталкиваться от плотности именно той партии, которую вы закупили.

Задумываясь о том, как закрепить в пеноблоке саморез или дюбель, мастер сразу должен учитывать сложности, которые возникают при установке крепежа в рыхлые основания.

  • Элемент не фиксируется в стене, прокручивается сразу после установки.
  • Крепеж не выдерживает нагрузку, выпадает из стены.
  • Место крепления со временем расшатывается.
  • Тонкий крепежный элемент под нагрузкой портит структуру, оставляя бороздку.
  • При выпадении крепежа с нагрузкой отваливается и кусок пеноблока.

Скажем прямо, на 100% действующих способов для решения всех этих проблем нет. Ведь зачастую даже самые современные технологии бессильны перед откровенно некачественным материалом, который рассыпается чуть ли не от прикосновения. Но мы собрали варианты, которые помогли многим пользователям. Возможно, вам придется протестировать несколько и найти оптимальный для себя способ.

Какой крепеж подходит для газо- и пеноблока

Для рыхлых и пористых материалов существует масса подходящих элементов. Можно даже гвоздь вбить! Вопрос в том, какую нагрузку он должен держать. Мы расскажем о том, что лучше выбрать для крепления картин и светильников, а что понадобится для монтажа техники, элементов фасада и инженерных систем. Начнем с простого.

Саморезы

Да, не удивляйтесь. Эти метизы вполне подходят! О том, как вкрутить саморез в пеноблок, отдельно рассказывать не стоит. Логика такая же, как и при установке его в другие материалы. К примеру, можно использовать саморез по дереву размером 3,5×55 мм даже без дюбеля. Просто вкрутите его в стену шуруповертом. На такой крепеж можно вешать легкие предметы типа картин и элементов декора. К этому способу обычно обращаются, когда отделка уже выполнена и надо расставить в помещении финальные акценты.

Нейлоновые дюбели для газоблоков

Для лучшей фиксации крепежа с нагрузкой используют дюбели. Только ни в коем случае не берите те, что применяют для обычного бетона! Для рыхлого материала они должны быть большего диаметра и иметь более крупные сегменты для зацепления в материале.

С продольными ребрами – это так называемый забивной нейлоновый дюбель. Имеет спиралевидные витки, которые обеспечивают равномерное распределение давления в материале. Главное достоинство такого крепежа – быстрый монтаж. Достаточно просверлить отверстие и вбить в него пластиковый элемент. Такой вариант подходит для фиксации нетяжеловесных элементов: декоративных светильников, держателей для водосточных труб, телевизоров, легких подвесных конструкций.

С поперечными ребрами – такой дюбель имеет повышенную устойчивость на вылет, так как витки не дают ему двигаться в стене под нагрузкой. Для установки необходимо просверлить отверстие и вкрутить туда пластиковый элемент. Это потребует применения специальной насадки на шуруповерт или шестигранного ключа при ручной установке. После этого вкручивают саморез. В любом случае процесс занимает чуть больше времени, чем вбивание. Однако такой способ более надежный и позволяет больше нагружать соединение. Возможна даже изменяемая нагрузка, какая оказывается, к примеру, на полки, вешалки, закрепленные на стене обувницы и стеллажи. Этот же крепеж используют для монтажа радиаторов и навесных шкафов кухонных гарнитуров.

Металлические дюбели

Имеют распорную конструкцию и поперечные ребра, которыми зацепляются в материале. Способны выдерживать большую нагрузку, например, кронштейны, фасадные элементы, направляющие в гипсокартонных конструкциях и т. д. Способ установки прост: элемент вкручивают в основание, а затем фиксируют конструкцию саморезом.

Химический анкер

Позволяет монтировать технику, например, котельное оборудование, блоки кондиционеров, вытяжки, вентканалы, элементы террас, крылечек и кровли. Его можно применять с газобетоном и пенобетоном.

Химический анкер – дорогостоящий и сложный в установке способ, но очень эффективный. Подходит даже для фасадных работ. Суть в том, что в отверстие предварительно закладывается химический состав и лишь потом вставляется крепежный элемент – чаще всего это шпилька. Иногда вместо выдавливания химической массы внутрь помещают ампулу – ее разбивают вкручиванием крепежа. Последний вариант хорош для штучных работ, так как не приходится покупать целый тубус состава. Затвердевший химический анкер способен выдержать весовую нагрузку до 800 кг! Главное – правильно его установить с предварительной подготовкой отверстия.

Пошаговый монтаж химического анкера

1. Сверлим и чистим отверстие

2. Закладываем ампулу

3. Вкручиваем шпильку

4. Ждем застывания состава

5. Фиксируем соединение гайкой

Важные советы для идеальной установки крепежа

При выборе крепежа для газо- или пенобетона учитывайте плотность блоков. Можете протестировать несколько видов элементов на ненужном образце, чтобы выбрать наиболее эффективные. К примеру, если крепеж должен выдерживать большую нагрузку, во время теста к закрепленному саморезу подвесьте гирю и пошатайте ее. Это сразу выявит методы, которые не будут работать с вашим блоком.

Правильно выбирайте размер крепежа. Например, длина самореза или шпильки должна включать в себя как длину дюбеля, так и толщину прикрепляемого элемента, например, кронштейна, профиля или бруска.

При сверлении отверстий используйте дрель или перфоратор в безударном режиме. Это не раскрошит хрупкое основание, и работа будет выполнена более аккуратно. Именно ударный режим зачастую становится причиной того, что дюбель вываливается из стены.

Не поленитесь очистить отверстие от пыли – это послужит лучшему сцеплению крепежа с материалом. Некоторые мастера дополнительно проходят эти места грунтовкой.

А теперь за дело! Весь необходимый крепеж для пеноблоков вы найдете в нашем интернет-магазине. Изучайте ассортимент, обращайте внимание на характеристики и читайте отзывы, чтобы сделать правильный выбор.

Дюбель для газобетона — виды и советы по выбору

Газобетон – удобный во многих аспектах материал. Основная трудность при эксплуатации газобетонных блоков – это трудность зафиксировать в нём крепеж обычным образом. Газоблок имеет ячеистую структуру, а значит, необходим специальный дюбель для газобетона, который будет прочно держаться в стене.

Дюбеля – это втулки с четырьмя «лепестками», которые при забивании или закручивании в них саморезов расширяются в ячеистой структуре газобетона и прочно фиксируются. Поверхность лепестков шероховатая – с зубцами и резцами, что также способствует надежности крепежа. Зубцы могут идти по спирали, что повышает надежность крепления.

Виды дюбелей

  • металлические;
  • пластиковые;
  • нейлоновые;
  • рамные.

Выбор дюбеля для газобетона зависит от нагрузки, которая будет приходиться на крепление. При помощи металлических дюбелей обычно крепят направляющие для гипсокартонных конструкций, мебель, тяжелую технику. Пластиковые и нейлоновые дюбеля используются для крепежа труб, сантехники и металлических профилей.

Металлический дюбель

Дюбели могут изготавливаться из оцинкованной стали. Именно металлические дюбели являются огнестойкими, их используют там, где существует риск воспламенения. Обычно у металлических дюбелей есть стопорный бортик или манжета, которая предотвращает поворот дюбеля вокруг своей оси и проваливание его в стену. Металлические дюбели надежнее, но они и стоят дороже. Зато их можно использовать повторно после демонтажа.

Металлический дюбель

Пластиковый дюбель

Дюбеля из пластика стоят значительно дешевле. Они обычно имеют спиралевидные ребра для лучшего сцепления со стеной. Пластиковые дюбели не подвержены коррозии и в этом их основное преимущество.

Пластиковый дюбель

Нейлоновый дюбель является разновидностью пластикового. Обычно из нейлона изготавливают рамные дюбели, которые используются для крепежа оконных и дверных проемов. Нейлоновые дюбели надежнее, чем полипропиленовые или полиэтиленовые.

Нейлоновый дюбель

Рамный дюбель

Данный дюбель применяется для крепежа оконных и дверных проемов. Материал изготовления: металлический, пластиковый или нейлоновый. За счет более блинной конструкции дюбеля — он может выдерживать большие нагрузки.

Рамный дюбель

Какой дюбель выбрать?

  • для зеркал или светильников лучше использовать нейлоновые дюбели диаметром до 12 мм;
  • для монтажа трубопровода (газ, водопровод, канализация) лучше взять металлические дюбели;
  • если нужно навесить тяжелую мебель, стоит взять специальные металлические дюбели;
  • для фасадных работ есть специальные фасадные дюбеля;
  • рамные дюбели используются при установке оконных и дверных коробок, а также при монтаже направляющих на газобетонных стенах;
  • лёгкую фотографию, небольшую картину или настенный календарь выдержит и простой гвоздь, для которого дюбель не нужен.

Как монтировать дюбели

Использовать перфоратор для сверления отверстия в газобетоне не рекомендуется, чтобы избежать крошения стены. Лучше использовать дрель с «мягким» режимом вращения.

Совет прораба:
Диаметр отверстия не может превышать диаметр дюбеля, иначе он просто не будет держаться в стене. А вот глубина отверстия должна быть чуть больше длины дюбеля. Кончик шурупа должен выходить за пределы дюбеля, чтобы крепеж был более надежным.

Видео: надежное крепление к газобетону

Крепеж для газобетона — Журнал Alumdevelop

Существует мнение, что для крепления в газобетоне необходимо использовать специальные дорогостоящие анкера, которые продаются только в специализированных магазинах, а также считается, что чем выше плотность газобетона, тем надежнее будет крепление.

На практике все выглядит совершенно по-другому и это подтверждается многочисленными испытаниями, результаты которых позволяют со 100% уверенностью сделать прямо противоположные выводы.

Виды нагрузки на анкерный крепеж

Так же необходимо разделить крепежи, установленные в газобетонные блоки, на 2 основных типа по виду нагрузки, которые они могут выдерживать.

Анкера, работающие на срез

Чаще всего анкера работают на срез, нагрузка направлена вниз параллельно стене (например, шкаф висящий минимум на 2 анкерах, телевизор, полка, велосипед и т.п.), и здесь важно уделять внимание именно диаметру самого анкера. Даже гвоздь Ø 4 мм, забитый в стену из газобетонных блоков плотностью 400 кг/м³, под углом 45° выдерживает нагрузку на срез 100 кг, далее он просто деформируется в месте приложения нагрузки, газобетон в свою очередь не имеет никаких признаков разрушения.

Анкера, работающие на отрыв

Второй основной тип нагрузки – анкера, работающие на вырыв (отрыв). Яркие примеры, иллюстрирующие данный вид нагрузки: люстра на потолке, боксерская груша и т.п. Данные типы креплений к потолку нас не очень интересуют, так как мы разбираем крепления именно в газобетон.

Анкера, работающие на вырыв в пористом материале – это случаи крепления утеплителя, кирпичной облицовки, различных панелей вентилируемого фасада, облицовка натуральным камнем к стенам из газобетонных блоков.



Фиксация облицовки из кирпича к бетонной стене

Какой крепеж выбрать

Возвращаясь к выводам, полученным на основе многочисленных испытаний, важно отметить следующие моменты, влияющие на выбор того или иного вида анкерного крепления в стену из газобетона.

В первую очередь на прочность крепления влияет именно прочность самого газобетона (в описаниях газобетона это свойство называется класс по прочности на сжатие и обозначается В2,5 В3,5 В5,0 и т.п.), поэтому чем выше класс по прочности газобетонного блока, в который устанавливается анкер, тем выше его несущая способность на вырыв.

Самым доступным вариантом, выдерживающим нагрузки от навешенных на стены элементов декора и мебели, является анкер КВТ, широкая резьба на внешней поверхности создает надежное крепление с газобетоном.

С данным анкером могут использоваться шурупы по дереву, универсальные шурупы, а также шурупы с метрической резьбой.

В случаях, когда нагрузка на анкеры значительно выше чем в быту, например, навешивание на стены из газобетона вентилируемой навесной системы с керамогранитом или натуральным камнем, применяются анкера другого типа (пластиковая распорная гильза с металлическим шурупом внутри).

Для установки потребуется комплект пластиковая гильза и металлический шуруп (как правило, продаются сразу вместе) нужного диаметра, дрель и шуруп. В месте установки анкера просверливается отверстие, диаметр которого соответствует внешнему диаметру пластиковой гильзы, далее вставляется анкер в сборе и закручивается.

Все указанные анкера доступны в любом строительном магазине. Компания Н+Н провела многочисленные испытания на вырыв различных типов анкерных креплений из основных видов газобетонных блоков собственного производства.

Еще один тип анкерного крепления работает за счет склеивания металлической шпильки и с газобетоном посредством химической пасты. Для установки потребуется комплект из резьбовой шпильки необходимого диаметра, тюбика с химической пастой, сверло и дрель.

В месте установки анкера высверливается отверстие диаметром на 2-3 мм больше диаметра шпильки, далее отверстие продувается от остатков пыли, внутрь закачивается необходимое количество химической пасты, вкручивается шпилька, и ждем, пока химическая масса отвердеет (зависит от температуры окружающей среды и температуры основания), далее навешиваем на шпильку нужный элемент фасада декора или оборудования.

виды и особенности, правила монтажа, цены

Потребность использования специальных дюбелей для газобетона обусловлена его пористой структурой и низкими способностями к удерживанию крепежей. Данная группа включает изделия из металла или пластика с разными размерами, формами фиксирующих ребер, способами установки и ценами. Продукция реализуется многими отечественными и зарубежными производителями, к лучшим относят HPD, Hilti, Quattro, Mungo, Sormat, GB, Fischer, Креп-Комп (описание популярных марок дюбелей вы найдете здесь).

Оглавление:

  1. Классификация дюбелей
  2. Инструкция по монтажу
  3. Стоимость популярных марок

Виды и особенности крепежей

В зависимости от материала разделяются на металлические (стальные нержавеющие или покрытые антикоррозионными составами, из латуни или сплавов цинка и алюминия) и пластиковые (нейлоновые, полиэтиленовые или полипропиленовые). Первые считаются более надежными и подходят для сложного и сквозного монтажа, их единственным недостатком является способность к окислению при длительном воздействии влаги. Такие дюбеля оснащаются стопорными элементами, снижающими риск проворачивания или проваливания тяжелых метизов внутрь газоблоков. Их рекомендуют использовать для строительных конструкций и навесной мебели.

Пластиковые крепежи ценятся за легкость, стойкость к коррозии и многофункциональность. Лучшие прочностные характеристики имеют нейлоновые (полиамидные), их советуют приобрести для радиаторов, раковин, карнизов и полок, они позволяют безопасно пользоваться кухонной мебелью. Полипропиленовые не уступают им в чистоте и стойкости к агрессивным средам, но плохо переносят низкие температуры и не подходят для применения снаружи.

В зависимости от способа монтажа все механические дюбеля для стен из газобетона разделяются на вбиваемые и вкручиваемые без предварительного сверления блоков или фиксирующиеся с помощью резьбы в подготовленном отверстии. В большинстве случаев выбирают завинчивающиеся, считающиеся более надежными и удобными. Забиваемые советуют купить при необходимости организации цанговых соединений, для обеспечения достаточного качества крепления их число увеличивают.

Исходя из типа резьбы или фиксирующих элементов различают стандартные втулки с винтовой спиралью с одинаковым сечением по всей длине, конусообразные метизы с расходящимися в стороны в процессе вкручивания лопастями и другие, расширяющиеся при распоре конструкции. Отдельной группой являются химические анкера, фиксирующиеся в блоках путем полимеризации специальных составов. Ими удобно пользоваться (достаточно заложить в подготовленное отверстие капсулу с болтом внутри и дождаться отвердевания), но в плане стоимости они в разы проигрывают обычным вариантам из металла и пластика.

Металлический дюбель-гвоздь предназначен для более плотных марок бетона, но ими можно пользоваться при фиксировании к газоблоку каркасов под гипсокартон и других строительных конструкций (для этих целей выбирают конусообразные виды, забиваемые без предварительного сверления и укрепляемые шурупом, подходящие метизы предлагают FMD, Fischer, MEF и Mungo). В остальных случаях ориентируются на следующие рекомендации:

  • При креплении тяжелой мебели и техники, систем коммуникации и чугунных радиаторов предпочтение отдается металлическим вариантам.
  • При размещении на стенах из газоблоков светильников, легких полок или зеркал достаточно пластика – нейлоновых с диаметром около 12 мм. Для фоторамок, крючков и небольших картин вполне хватает полипропиленовых на 8 мм.
  • При работе с фасадными системами используются специализированные, устойчивые к температурным перепадам и влаге разновидности с удлиненной зоной раскрытия.
  • Для размещения оконных и дверных коробок или направляющих для встраиваемой мебели следует применять рамные типы (выпускаемые как из металла, так и из пластика).
  • Для укладки теплоизоляционных материалов (например, листов пенополистирола) покупаются дюбеля с тарельчатыми шляпками.

К учитываемым критериям относят тип конструкции рабочего основания, вид используемого крепежа, величину расчетной нагрузки, направление вектора воздействия и способ монтажа. Приводимые производителями значения не являются экстремальными и разрушающими, как правило, они указываются с учетом коэффициента безопасности. Нейлоновые пластиковые элементы выдерживают нагрузку от 0,3 до 0,6 кН, металлические – от 0,6. Зная вес радиаторов, раковин или навесной мебели и допустимые значения на вырыв, несложно найти вариант нужного диаметра.

Нюансы монтажа

Для исключения ошибки придерживаются следующей последовательности:

  • С помощью дрели или перфоратора, работающего в безударном режиме, в газобетоне подготавливается отверстие с глубиной на 10 мм больше длины самого анкера. При установке разновидностей из пластика рекомендуется использовать сверло с диаметром на 1 мм меньше, при вкручивании металлических – на 2.
  • Полость продувается и очищается от строительного мусора.
  • Крепеж аккуратно вкручивается отверткой или установочным инструментом или забивается молотком. На этом этапе избегают перекосов, дюбеля и анкера обычно расположены перпендикулярно основанию.
  • Окончательная фиксация с помощью шурупов или саморезов. Для обеспечения максимальной надежности кончик крепежа должен слегка выступать за края дюбеля, но при необходимости их можно затягивать на любую нужную глубину. Для расширения изделия внутри газосиликата не рекомендуется применять мощные электроинструменты, чересчур интенсивное воздействие просто проворачивает резьбу, сминая пористую структуру.

Дюбеля под газобетонные блоки закручиваются и закрепляются вручную. При большом объеме работ целесообразно использовать специальный установочный инструмент (в идеале – рекомендуемый производителем). Для подготовки посадочных отверстий оптимальным вариантом будет дрель с мягким режимом вращения: чем сильнее ударная нагрузка, тем выше риск повреждения ячеистых материалов.

На всех этапах проверяется целостность газоблоков, при необходимости они очищаются от пыли. К важным нюансам относят выбор правильной глубины бурения, она полностью зависит от типа дюбеля и длины установочной части, обязательно указываемых изготовителем. Запас в 10 мм исключает риск выталкивания пылью (прочистка не выгоняет крошки блока до конца, новые образуются в процессе самого крепления). При высоких требованиях к надежности фиксации целесообразно применение химических анкеров, в крайнем случае изделия дополнительно уплотняются монтажной пеной.

Стоимость дюбелей

Тип и материалПроизводительДлина, ммДиаметр, ммФасовка, штЦена, рубли
ПластиковыйКреп-Комп8014100700
Нейлоновый SXFischer501025150
Металлический, с антикоррозийным покрытиемКреп-Комп32630120
Стальной анкер FPX I с внутренней резьбой, для предварительного и сквозного монтажа.Fischer75101180
Рамный дюбель КАТ N, пластикSormat160501240

Крепление к газобетону — Bonolit

Газобетон, при всех достоинствах, достаточно хрупкий материал, поэтому вопросы, связанные с креплением к стенам из него, возникают часто.

Для газобетона изобретены специальные крепления, учитывающие технологические особенности этого материала. На рынке существует широкий выбор изделий, позволяющих выполнить крепеж в ячеистом газобетоне надежно и быстро.

Общая информация о крепежных элементах для газобетона

Легкие предметы крепят к стенам из газобетона при помощи обычных саморезов или специальных гвоздей, имеющих клиновидную форму. Более тяжелые предметы (шкафы, бойлеры, полки) крепят при помощи инъекционных и расклиниваемых дюбелей, которые закрепляются в стене за счет внутренних элементов фиксации. Отверстия сверлят с использованием безударной дрели.

Крепежные элементы для газобетона должны быть устойчивы к коррозии, это особенно актуально, если их планируют использовать снаружи или в неотапливаемом помещении. Большинство крепежей изготавливают из нержавеющих материалов или применяют к ним защитное покрытие.

При выборе крепежа обязательно учитывают информацию о несущей способности изделия. Для этого обращают внимание на плотность газобетона, от которой зависит прочность стены и предел нагрузки при вырывании крепежа. На упаковке или в сертификате товара обязательно есть данная информация.

Анкеры для закрепления на газобетонных стенах имеют специфическую форму, которая обеспечивает хорошую фиксацию. Негласно существует правило: чем сложнее форма, тем надежнее крепеж. Различают два основных вида анкеров.

  • Клиновые имеют распор на самом конце изделия, который расширяется при вкручивании самореза и удерживает его в стене. Длина может быть 5-15 см.
  • Химические (инъекционные) представляют собой жидкие смолы, с помощью которых металлический стержень удерживается в стене.

Клиновые дюбели, анкеры, гвозди

Стальной дюбель с покрытием из желтого цинка – один из самых распространенных. К верхней части прикреплены четыре лопасти, которые имеют шипованную структуру, благодаря этому сцепление с мягким стеновым материалом получается надежным.

Дюбели КВТ М (сплав цинка) и КВТ Н (нейлон) разрабатывались специально для газбетона, имеют форму цилиндра с широкой резьбой по внешней поверхности. Такая форма позволяет равномерно распределить нагрузку на максимальную площадь. В центральное отверстие вворачивается саморез (по дереву или универсальный).

Фасадные дюбели KAT N можно использовать для сквозного монтажа в стенах из различных хрупких материалов. Его тело имеет удлиненную зону раскрытия, что обеспечивает надежное крепление элементов большой толщины (рамы, рейки и т. д.). С ними используются оцинкованные шурупы разных видов с шестигранными или потайными головками. Отверстие под них высверливают безударной дрелью.

Рамные дюбели также применяются для сквозного монтажа. Номенклатура их разнообразна, изделия отличаются по размерам и форме. Надежный крепеж обеспечивает расклинивание спиралевидных наружных ребер при ввинчивании самореза.

Гвоздь НЕМА имеет специальную гильзу, которая при забивании его в стену разгибается под углом и удерживает гвоздь в стене. Turbo Fast – это гвозди, которые имеют спиралевидную форму, при забивании обычным молотком, они вворачиваются в стену, не разрушая ее структуру.

Химические анкеры для газобетонных блоков

Принцип действия химических анкеров основывается на способности синтетических смол и жидких полимеров глубоко проникать в пористую структуру газобетона. При креплении анкерного стержня связующее вещество затвердевает и надежно закрепляет его в стене. По сути это ампула-трубка, заполненная клеем, с металлическим стержнем или шпилькой с резьбой.

Такие крепежи невероятно долговечны, не поддаются температурным деформациям, не чувствительны к воздействию агрессивных сред. Их свойства превосходят аналогичные характеристики обычных анкеров. Кроме того, при выполнении такого крепежа не требуется особая квалификация.

Гибкие связи для фасадов

Их применяют во время облицовки фасадов из газобетона. Представляют они собой гибкие стержни из прочных композитных материалов, базальта или стали. Последние два варианта наиболее популярны.

Базальтовые гибкие связи – стержни, имеющие утолщение на конце. Они закладываются между швами во время облицовки стен кирпичом. Могут применяться самостоятельно или в сочетании с дюбелями из пластика. Гибкие связи из стали имеют большую упругость, на конце у них есть волнообразный изгиб, гарантирующий большую прочность соединения.

Как показывает обзор, крепеж для газобетонных блоков представляет широкая номенклатура изделий. С их помощью можно закрепить все, что нужно. Главное – сделать правильный выбор.


Лучшие крепежные элементы для шлакоблоков — Concrete Fastening Systems, Inc.

Крепление к золе Блокировать

Шлакоблок — популярный строительный материал, используемый повсюду. мир для многих типов от легких до тяжелых. это прочный, довольно легкий, может использоваться во многих строительных проектах, включая прикрепление планок обшивки. Шлакоблок, также известный как CMU и блочная стена, не дорого по сравнению с другими строительные материалы.

Важно знать, что популярный клин анкер следует использовать в твердом бетоне, например как крепление к бетонной стене. Клиновые анкеры должны никогда не использовать в блочной стене или любом пустотелом основном материале.

Cinder блок иногда бывает трудно закрепить:

  • Полый, хрупкий и непоследовательный
  • Удерживающая способность зависит от качества шлакоблок
  • Значение вылета изменяется в зависимости от качество и количество раствора, помещенного в швы между огарками блокировать

Сверление в Шлакоблок

При сверлении шлакоблока разместить бетонный анкер, необходимо использовать перфоратор с сверло с твердосплавным наконечником. Сверление в твердое тело сечение не создает особых проблем при использовании кладки. Перфоратор легко просверлит отверстие в огарке. блокировать. Если пилотное отверстие просверлено в области впадины секции, возможно внутреннее растрескивание. Это происходит потому, что кончик сверло для кирпичной кладки подходит слишком близко к внутренней неподдерживаемой кромке блока CMU. Это может вызвать взрыв конической части, оставляя меньше материала для схватывания крепежа бетона.Как только это произойдет, удерживающая сила бетонный крепеж и бетонный анкер уменьшатся.

Расположение крепежа

Часто место анкера в каменной кладке должно быть правильным. отверстиями в приспособлении, прикрепляемом к шлакоблоку. В этом случае, выбор места расположения бетонный крепеж. Крепление к сплошной секции обычно обеспечивает лучшее крепление шлакоблока по сравнению использовать полую часть этого основного материала. Миномет шов может быть отличным местом для установки анкера, но значения выдержки снова будут зависеть от качества и количества раствора в соединение. При выборе крепежа для кладки на открытом воздухе проекты, нержавеющая сталь должна быть рассмотрена для лучшей ржавчины сопротивление. Также доступна нержавеющая сталь разных марок.

Виды Лучшие крепежи для шлакоблоков

  • Расширение — тип расширения анкер можно использовать в сплошных секциях и швах из раствора с большой успех как для тяжелых, так и для легких нагрузок. Если используется в полой секции, значения удержания этого типа анкер будет зависеть от оставшегося количества основного материала в которую расширяется анкер расширения.
  • Шуруп по бетону — кладка винт или тапкон нарезает резьбу в основном материале и может использоваться во всех трех разделах. Значения удержания бетона винты полностью зависят от качества основания способность материалов к нарезанию резьбы. В полой секции это важно помнить, что винт по бетону, или кран, должны быть встроены в основной материал минимум на 1 ”. Шурупы для кладки можно найти с шестигранником голова или голова Филлипса.
  • Стяжной болт — просверлите отверстие по ширине шлакоблока, используя пластинчатую шайбу и гайку с одной стороны и гайку и шайбу со стороны приспособления. Такой способ крепления и просверленное отверстие наверное дает наиболее стабильные значения удержания и легко выполняется, если оба стороны шлакоблока доступны.
  • Эпоксидная — конкретный можно использовать метод крепления эпоксидной смолой, который обеспечивает отличную фиксацию сила. Отлично выдерживает виброударную нагрузку. Приложения. Экранная трубка должна использоваться вместе с резьбовой стержень, гайку и шайбу.Использование экранной трубки с эпоксидная смола позволяет использовать два метода крепления в полой части шлакоблока. Первый метод — это адгезионная прочность эпоксидной смолы. Второй прием достигается за счет управляющее действие эпоксидной смолы после затвердевания в трубке экрана и полой внутренняя стена из шлакоблока.

Типы анкеров для расширяющихся бетонных блоков

Анкеры-гильзы Анкеры-гильзы — отлично удерживают значения в блоке и могут использоваться во всех трех разделах шлакоблок с неплохим успехом.Их легко использовать; поставляются предварительно смонтированными и бывают разных диаметров и длины, чтобы соответствовать большинству приложений крепления шлакоблоков. Анкеры-рукава можно найти в разных головках. стили желудя, шестигранной головки, плоского Филлипса и круглый.

Использовались анкеры Lag Shield — в течение многих лет может использоваться на всех участках шлакоблока.Анкеры Lag Shield бывают короткими или длинными. Короткая версия используется в очень твердом базовом материале. Более длинная версия хороша в более мягком базовом материале. или, может быть, имеет меньшее качество. Входят анкеры Lag Shield диаметры от 1/4 дюйма до 3/4 дюйма.

Single Expansion — отличное женское крепление для твердых секцию шлакоблока нельзя использовать в пустоте секции, потому что вся сила удержания исходит из одного источника и длина расширения минимальна.Необходимо приобрести болт отдельно имеющий национальные грубые нити. В одинарный распорный анкер бывает диаметром от 1/4 дюйма до 3/4 дюйма.

Double Expansion — отличный крепеж как для полая или цельная часть шлакоблока и хорошо работает в более мягкий основной материал. Анкер двойного расширения расширяется по всей длине анкера, что делает его идеальным для применения где подозревается основной материал.Для каждого якоря двойного расширения требуется, чтобы болт с крупной национальной резьбой приобретается отдельно. Анкер с двойным раскладыванием выпускается в шести вариантах. диаметры от 1/4 до 3/4 дюйма.

Анкер-шуруп — лучше всего подходит для твердый участок шлакоблока, потому что он требует дно отверстия необходимо использовать для правильной установки и расширения. Анкер крепежного винта необходимо установить с помощью установочный инструмент. Для правильной установки анкер должен прилегать к твердый основной материал при ударе молотка по установочному инструменту. Используя машинный анкер в полость раздел можно сделать с помощью специального установка анкерного болта с полой головкой инструмент производства Greenlee. Анкеры Machine Screw бывают диаметрами # 6, # 10, 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма.

Якорь ударный — есть легкий анкер, который можно использовать в твердом секцию и полую секцию, если осталось достаточно основного материала после завершения процесса сверления. Якоря ударные просты в использовании и поставляются в комплекте с гвоздем и корпусом анкера предварительно собранный. Стиль головы молотка приводные анкеры имеют грибовидную головку размером около 1/2 дюйма в ширину, что делает его идеальным для тех случаев, когда пуловеры вызывают беспокойство.После того, как гвоздь вставлен в анкерное тело молотка приводной анкер, анкер нельзя снять, не отрезав голова. Якорь с ударным приводом бывает двух диаметров — 3/16 дюйма. и 1/4 дюйма и различной длины для разной толщины материал крепится к шлакоблоку.

Каждый из лучший крепеж для анкеров бетонных блоков требует специальных шаги установки.

Хотя точная инструкция по установке для конкретного анкера можно найти в инструкции производителя, следующие общие шаги для установки:

Крепежные детали для бетона — анкеры, болты и саморезы

Каждый раз, когда вы прикрепляете к бетону какой-либо предмет, не являющийся конструктивным, например, раму для картины, оконные ставни или стеллажи, вам понадобится правильный крепеж для надежного крепления. У вас есть несколько типов застежек на выбор, в зависимости от области применения и веса предмета, который вы вешаете.Вот обзор ваших вариантов и советы о том, что следует учитывать при выборе застежки. Мы также предлагаем советы по правильной установке крепежных элементов для бетона, включая соответствующие инструменты и ошибки, которых следует избегать.

Это застежка или анкер?

Многие люди используют эти два слова как синонимы, включая производителей. Однако крепление неструктурных элементов к бетону обычно считается «креплением», а крепление конструктивных элементов к бетону — «анкеровкой».Или, с другой стороны, крепежные детали обычно легче и меньше анкеров, хотя некоторые из них могут использоваться в обоих случаях.

ВИДЫ КРЕПЕЖЕЙ

Химический крепеж

Эти крепежные элементы могут быть установлены как на поверхности, так и с помощью инъекций с использованием различных клеев или эпоксидных смол.

Они склеиваются на месте с помощью двухкомпонентных химических соединений: эпоксидных смол, полиэфиров или винилэфиров. Как и в случае с распорными застежками, застежка для инъекций вставляется в предварительно просверленные отверстия, и клей впрыскивается в отверстие.(Не забудьте сдувать пыль перед нанесением клея, иначе он прилипнет к пыли, покрывающей внутреннюю часть отверстия, а не поверхность самого отверстия.)

Механические крепления

Болт коленчатого вала механический фиксатор

Механический крепеж

лучше всего работает с пустотными материалами, такими как гипсокартон, пустотелый бетонный блок (который часто используется в подвалах) и штукатурка.

Эти застежки открываются с обратной стороны (внутри закрепляемого материала) и прижимаются к закрепляемому материалу при затягивании механической застежки.

Крепежные детали для расширения

Основание застежки спроектировано так, чтобы расширяться по сторонам отверстия любым количеством способов в зависимости от выбранного типа застежки.

Дюбели предназначены для твердых материалов, таких как бетон (или кирпич, камень и строительный раствор). Они работают, передавая силу натяжения или тяги на болт бетону за счет трения или давления расширения.

Основание застежки спроектировано так, чтобы расширяться по сторонам отверстия любым количеством способов в зависимости от выбранного типа застежки.

Вот несколько примеров расширительных креплений:

  • Клиновое крепление: В этой системе используются гайка, шайба и стальной шпилька с конической оправкой внизу. Эту оправку окружает стальной зажим или отдельные стальные клинья. Когда гайка затягивается, оправка втягивается в зажим или клинья, заставляя их заклинивать между оправкой и сторонами отверстия.
  • Втулка застежки: Втулка расширение застежки имеет гайку, шайбу, стальной установочный штифт и втулку расширения листового металла.Как и в клиновом компенсаторе, нижняя часть болта имеет оправку с равномерным сужением того же диаметра, что и распорная втулка. Сама втулка имеет продольный разрез для облегчения расширения. Когда гайка затягивается, она втягивает оправку в втулку, заставляя ее расширяться и упираться в стороны отверстия.
  • Застежка-шпилька: В отличие от застежки-клина и гильзы, в которых используется затянутая гайка, чтобы вызвать расширение застежки по сторонам отверстия, застежка-шпилька расширяется путем ударов по верхней части шпильки.Застежки расширения стержня имеет резьбу на верхнем конце и имеют просверленное отверстие с вертикальными прорезями на нижнем конце стойки. Это отверстие в нижней части шпильки находится над конической стальной заглушкой. Когда верхняя часть шпильки забивается молотком, нижняя часть стальной шпильки прижимается к конической стальной пробке, что приводит к расширению стальной шпильки по сторонам отверстия.
  • Самосверлящий крепежный элемент: Вместо того, чтобы вставлять в предварительно просверленное отверстие, самосверлящий крепеж имеет зубья для прорезания собственного отверстия в бетоне.Этот крепеж состоит из стальной оболочки (с зубьями) и конической стальной заглушки. Верхняя часть корпуса имеет внутреннюю резьбу, поэтому в нее можно ввернуть болт. Путем ударного сверления кожуха над конической стальной пробкой нижняя часть кожуха расширяется и прижимается к стенкам отверстия.
  • Вставной зажим: В этой системе используется стальная оболочка и внутренняя стальная расширительная пробка.

Клейкий крепеж

Накладные клейкие крепления могут использоваться для крепления электрических приборов, аксессуаров для ванных комнат, зеркал, кронштейнов, детекторов дыма, кухонных принадлежностей, пультов дистанционного управления, рамок для картин, часов, дверных звонков, меловых досок и т. Д.

КАК РЕШИТЬ, КАКОЙ ТИП КРЕПЕЖА ИСПОЛЬЗОВАТЬ?

Тип используемой застежки зависит от того, что вам нужно застегнуть, и от материала, к которому вы ее крепите. Что-то тяжелое, например ставни, требует другого типа застежки по сравнению с чем-то легким, например дверным звонком. Кроме того, пустотелая блочная стена требует другого типа крепежа, чем сплошная бетонная стена.

Необходимо учитывать несколько основных моментов:

  • Насколько тяжелый элемент будет установлен? Учитывайте размер и вес.Эта информация поможет вам определить размер и необходимое количество застежек.
  • На что он будет монтироваться? Это пустотное основание, такое как гипсокартон, бетонный блок или штукатурка с обрешеткой? Или это твердое ядро, такое как камень, кирпич или бетон.
  • Должна ли установка быть внешней и подверженной воздействию элементов? Или интерьер?
  • Как далеко от углов?
  • Учитывайте толщину основного материала.

Землетрясения и крепежные детали

В стране землетрясения следует помнить о том, чтобы выбрать крепеж немного прочнее, чем требуется, чтобы выдержать вес объекта.

Вибрация или движение, вызванные землетрясением, создают дополнительную нагрузку на крепежные детали.

См. Список неструктурных приложений, где приведены примеры широкого диапазона элементов, которые могут быть повреждены и защищены от землетрясения.

Следует учитывать еще два фактора: натяжение и сдвиг , и грузоподъемность анкера для каждого из них часто указывается в спецификациях производителя.

  • Натяжение связано с вопросом «Вытащит ли крепеж?»
  • Сдвиг связан с вопросом: «Обломится?»

Это ответы, которые нужно иметь поставщику крепежа, чтобы он мог предоставить вам подходящий крепеж для работы, используя информацию о своей продукции.

Производители разработали инструкции по использованию своей продукции и имеют таблицы, в которых перечислены: тип использования (легкие, средние или тяжелые), типы креплений, доступные размеры, а также допустимые нагрузки на растяжение и сдвиг.

НЕСТРУКТУРНЫЕ ПРИМЕНЕНИЯ ДЛЯ КРЕПЕЖНЫХ изделий

Обычно используются две категории крепежа для каменной кладки:

Первый — это самосверлящий крепеж, который работает путем врезания резьбы в бетон / кирпич или блок. Их можно использовать для монтажа электрических распределительных коробок, планок обрешетки, обвязки систем отопления, вентиляции и кондиционирования, систем внешней изоляции, опорных плит из фанеры и т. Д.

Второй тип — это механический фиксатор, вставляемый в предварительно просверленное отверстие. Этот тип анкера обеспечивает большую опорную поверхность, чем просто резьба в самосверлящем крепежном элементе, и может использоваться для крепления более тяжелых предметов, таких как ставни, выступы из листового металла, перила и экранированные навесы или ограждения для бассейнов.

Коммунальные услуги:

  • Электрооборудование, распределительные коробки, зажимы для кабелепровода
  • HVAC
  • Системы управления
  • Телекоммуникационное оборудование
  • Ящики дистанционного управления

Предметы домашнего обихода или офиса:

  • Стеллажи и опоры
  • Рамы для картин
  • Зеркала
  • Часы
  • Доска объявлений и меловая доска
  • Термостаты и детекторы дыма

Внешний вид:

  • Ставни
  • Навесы для веранды и бассейна
  • Листовой металл или гибкие планки
  • Перила
  • Кровля металлочерепица или черепица
  • Кованое железо декоративное
  • Ленты для обшивки кладки
  • Жесткая изоляция для кирпичной кладки или бетонного настила

УСТАНОВКА КРЕПЕЖЕЙ

Крепежные детали на месте

Они обычно используются для прикрепления конструктивных элементов к бетонной стене, плите или фундаменту, но также могут использоваться для неструктурных применений. На крепеж или бетон наносятся пятна перед заливкой бетона. Бетон затвердевает, и болт оказывается в нужном месте.

Преимущество монолитной системы заключается в улучшенных характеристиках крепления. Болт (-ы) с головкой, залитой в свежий бетон, позже можно использовать в качестве точек крепления для неструктурных элементов. Однако, поскольку они не регулируются, следует соблюдать осторожность при их расположении. В этом отношении полезными оказались шаблоны.

К другим типам монтируемых крепежных изделий относятся стержень с резьбой, резьбовые вставки и болтовые соединения (встроенные или сквозные).

Крепежные элементы после установки

Как правило, они устанавливаются в отверстие, просверленное в затвердевшем бетоне, и представляют собой скрепляющие элементы (залитые или химические) или расширительные крепежи.

Третья категория крепежей, устанавливаемых после установки, — это клейкая застежка, которая обычно используется для прикрепления легких предметов к бетонной / кирпичной / или блочной поверхности.

В первых двух случаях в бетоне просверливается отверстие на желаемую глубину и достаточно широкое, чтобы принять выбранный крепеж.Крепеж устанавливается в отверстие, и отверстие заполняется цементным материалом (например, портландцемент и песчаный раствор или предварительно смешанный раствор) или эпоксидной смолой. Необходимо следить за тем, чтобы фиксатор находился в правильном положении (по глубине и под желаемым углом), в противном случае установка нужного фиксатора может быть затруднена.

Совет: в частности, для клееных креплений не забудьте продуть пыль перед тем, как продолжить.

Какое оборудование необходимо для установки крепежа для бетона?

Для клееных крепежных элементов и большинства расширительных креплений для просверленного отверстия подойдет электрическая дрель с каменной коронкой.

Для склеенных креплений используется цементный раствор или двухкомпонентный химический клей, который можно приобрести вместе с крепежными элементами. Для удаления пыли из отверстия может пригодиться воздуходувка лампового типа.

Для некоторых распорных креплений требуется гаечный ключ, чтобы затянуть гайку и вызвать расширение основания.

Прочие распорные детали расширяются путем удара по верхней части крепежа (или с помощью перфоратора). Для этих креплений удары по верху вынуждают нижнюю часть расширяться наружу к отверстию.

В любом случае следуйте инструкциям производителя и соблюдайте меры безопасности.

На что следует обратить внимание при установке (проблемы, которых следует избегать)

Есть две основные вещи, от которых нужно защищаться: вырывание крепежа из стены (связанное с натяжением) или отлом (касающееся сдвига). Обе эти проблемы можно избежать, зная вес устанавливаемого элемента и то, на что он будет установлен. Эта информация может помочь определить размер и количество используемых креплений.

См. Характеристики производителя для легких, средних или тяжелых условий эксплуатации; и таблицы, в которых перечислены типы застежек и степень прочности на растяжение и сдвиг каждого диаметра этого типа застежки. Здесь есть компромиссы. Может случиться так, что 2 крепежа большего размера имеют больше смысла, чем 4 крепления меньшего размера, но крепеж меньшего размера означает меньшие отверстия и более быстрое сверление и, возможно, более равномерную опору объекта, например, в случае стеллажей.

Вот вещи, от которых стоит остерегаться:

1.Вытаскивание из стены — крепеж химический или клеевой

  • Пыльная дыра . Если не удалить пыль из просверленного отверстия перед нанесением клея, это может вызвать проблемы. Пыль можно удалить путем выдувания или вакуумирования. Однако для небольших отверстий это легче задуть. Существуют «воздуходувки», специально разработанные для этого. Обычно они имеют резиновую грушу на одном конце и тонкую трубку на другом. Трубку вставляют в отверстие и резко сжимают резиновую грушу.Это приведет к попаданию воздуха на дно отверстия, который поднимет и унесет пыль. (Пылезащитная маска здесь — хорошая идея). Альтернативный метод — промыть отверстие проточной водой, а затем дать ему высохнуть, прежде чем вводить эпоксидную смолу.
  • Застежка неподходящего размера, слишком маленький диаметр или недостаточно длинная. Результатом любого из них является слишком малая опорная поверхность, чтобы выдерживать нагрузки, которые предмет оказывает на застежку. В случае приклеенных анкеров это может вызвать отделение клея от поверхности отверстия (что более вероятно) или от самого крепежа.

2. Выталкивание из стены — распорки

  • Отверстие неподходящего размера, слишком большое для анкера. Это может произойти, если для просверливания отверстия используется сверло неправильного размера. Следует соблюдать инструкции производителя. Если отверстие слишком велико, то либо недостаточная часть расширяющейся части будет прижиматься к сторонам отверстия, либо оно не будет заклинивать достаточно прочно.
  • Крепеж ненадлежащего размера, слишком маленький диаметр .
    • Если размер отверстия правильный и анкер установлен правильно, он может начать деформироваться (растягиваться), если на него повесить предмет более тяжелый, чем предусмотрено. В этом случае он фактически становится немного уже и его можно будет вытащить. Многие крепежные детали были протестированы производителями и подходят для использования в легких, средних и тяжелых условиях.

3. Обрыв

  • Если выбран крепежный элемент слишком маленького диаметра для веса объекта, болт, используемый для крепления объекта к стене, может сломаться или срезаться.Это может произойти, даже если отверстие было просверлено правильно и анкер установлен правильно (склеенный или расширительный).
  • Это действительно вопрос выбора размера застежки, соответствующего весу подвешиваемого или прикрепляемого предмета. В стране землетрясения также неплохо иметь крепление немного прочнее, чем требуется, чтобы выдержать вес объекта. Вибрация или движение, вызванные землетрясением, создают дополнительную нагрузку на крепеж.

Дополнительная литература:
Инструменты для бетона
Трафареты для бетона
Ремонт бетона

Выбор и установка решеток на ячеистый бетон

Проблемные зоны

Газобетон обладает хорошим изоляционным эффектом, но также имеет значительно более низкую прочность на сжатие, чем обычный кирпич.Их можно легко просверлить, если избежать проблемных мест. Иногда вы встретите специальных (толстых) штукатурок в сочетании с этими кирпичами. Не просверливайте навесы или внешние жалюзи (над окнами). Как правило, избегайте установки над окнами (перемычками) и в области потолка или пола, кольцевых анкеров и встроенных в стену опор. Иногда эти элементы изготавливаются из бетона и немного смещены назад, затем утепляются (4-10 см) и облицовываются заподлицо со стеной специальными многослойными кирпичами перед равномерным нанесением окончательной штукатурки, что позволяет избежать тепловых мостов на уровне бетона. элементы. Здесь могут возникнуть сложности (с изоляцией), такие, что вы не сможете прикрепить кабель или деревянную решетку напрямую с помощью стандартных креплений / фитингов. Эти изолированные места больше не видны после нанесения штукатурки; их можно найти, осторожно постучав по стене и прислушиваясь к гулким звукам. Таким образом, в случае пенобетона все просверливаемые участки должны быть проверены на наличие или отсутствие теплоизоляции. Если сверление изолированного участка неизбежно, используйте крестовины WM 12XX2 .При сверлении бетонных перемычек и подобных вещей возможно попадание в бетонную арматуру / арматуру .

* Специальные штукатурки толщиной более 2 см тоже могут быть проблематичными.

Подходят все сверла в нашем ассортименте. Все сверления выполняются без перкуссии и с предварительным сверлением. Помните, на какой глубине вы достигнете несущей стены; это можно исправить по изменению цвета буровой пыли.

Подходящие настенные крепления и вилки Rawlplugs

Light и Medium Classic и Premium — хороший выбор, хотя они требуют специального сверления.Особенно подходит наша версия Heavy (для ячеистого бетона не требуются заглушки для композитного раствора и ситовых гильз).

Также можно использовать наборы

Easy , а также средний Eco , но в этом случае соответствующие пластиковые заглушки должны быть сначала приклеены композитным раствором. Для герметизации композитным раствором необходимо просверлить отверстие конической формы, увеличенное к задней части («поднутрение»): для этого наклоните сверло в сторону просверленного отверстия и поверните.Особенно сильная подрезка — с помощью приспособлений или специальных сверл, которые могут расширить конусное отверстие на 20-25 градусов — может увеличить значения удержания в десять раз!

Наша версия Massive тоже подойдет, но условно. Отверстия должны быть «стыкованными», а не просверленными (см. Ниже). Подробнее см. Крепление WM 12153 .

Сверление в пенобетоне

Стены из пенобетона можно легко просверлить, если избегать проблемных зон (обычно изоляции) или обрабатывать их отдельно. Подходят все сверла в нашем ассортименте. Всегда предварительно просверливайте, сверлите без удара и сверлом меньшего размера. Помните, на какой глубине вы столкнетесь с несущей стеной, что можно определить по изменению цвета пыли от сверления. * Специальные штукатурки (толщиной более 2 см) могут нуждаться в специальной обработке.

Мы рекомендуем просверливать только штукатурку, а затем углублять отверстие только инструментами, доступными в специализированных магазинах.Это позволяет лучше сжать материал и значительно улучшить удерживающие свойства после поверхностного монтажа. Сверление окончательного диаметра отверстия выполняется аналогичным образом: просверливаем штукатурку, а затем пробиваем отверстие в кирпиче / камне молотком. Если дюбели не держатся, отверстие следует просверлить конусом (расширяясь к задней части) и вклеить пробку, как описано выше. См. Также наши советы / рекомендации по сверлению .

саморезов для конструкционного бетона

самореза для конструкционного бетона

Шурупы по камню и бетону Шурупы по бетону или шурупы по камню, как их еще называют, специально разработаны для крепления материалов к таким поверхностям кладки, как бетон или кирпич.Анкеры-шурупы для постоянного и временного применения — включая анкеры-шурупы, которые можно использовать в полнотелых кирпичных и пустотных перекрытиях. 18 Обзор продукции Подробнее Фильтр Начать заново. Актуальные эксперты по телефону, чату и электронной почте. RSS ™ Rugged Structural Screw — JTS Винты с бесфланцевой головкой широко известны как шурупы для дерева и, возможно, являются наиболее распространенным типом шурупов для скрепления деревянных деталей вместе с усилием зажима, известного своей способностью укреплять соединения. Пожалуйста, попробуйте еще раз. AFT с гордостью предлагает анкерные винты для бетона с перечнем кодов ICC-ES от Powers Fasteners, а также разнообразные от Power-Con и других надежных поставщиков.18 Сертификаты на продукцию / протоколы испытаний. Клиновые анкеры. Оставайтесь на связи с AFT Fasteners с важной информацией и предложениями. Товары (12) Произошла ошибка. Шурупы по бетону — идеальный фиксатор для крепления дерева к бетону. Шурупы для структурных сверл Dril-Flex®; Структурные самонарезающие винты: проверьте до пяти результатов, чтобы выполнить действие. Например, винты для настила, производимые Maxx Fast Professional Hardware, имеют длину от 40 до 80 миллиметров, или примерно от 1,6 до 3,2 дюйма.Винты Dril-Flex спроектированы и обработаны для предотвращения хрупких повреждений, вызванных водородом. Строительные винты намного длиннее, чем винты для настила. Гайка соединительной тяги. Concrete Fasteners, Inc. 1231 E 26th St Cleveland, OH 44114 Соединенные Штаты Америки Позвоните нам: 1-216-357-7433 Здесь вы найдете только самое лучшее для крепления к бетону. Синее антикоррозионное покрытие позволяет им выдерживать самые суровые условия. Обеспечьте прочную конструкцию вашей палубы с помощью этих надежных продуктов.Шурупы для бетонных и строительных конструкций. Текущая ставка: 0 долларов США Просмотреть премию покупателя. Карта сайта Шурупы по бетону — идеальный выбор для подвешивания шкафов, крепления планок обшивки и подвешивания различных приспособлений к бетону, кирпичу и блокам. Наши квалифицированные специалисты по продажам будут рады помочь. Приобретайте винты для бетона ведущих брендов в интернет-магазине Lowe’s Canada. Шурупы по бетону объединяют в себе высокую несущую способность и быстрый монтаж. Лот № 30019 — БОЛТЫ КОНСТРУКТИВНЫЕ БОЛТЫ, ГВОЗДИ, ВИНТ, КЛАПАН ВОЗДУШНЫЙ. Оборудование и аксессуары для дозирования клея, химикаты, смазочные материалы, краски и чистящие средства, многоцелевые инструменты, детали и аксессуары с питанием, крепежные детали по спецификации MIL и аэрокосмические крепления.А их непревзойденные характеристики в бетоне, блоке и кирпиче делают их отличной альтернативой распорным анкерам, заглушкам и защитным экранам. Анкеры-шурупы для кирпичной кладки и бетона предназначены для быстрого, безопасного и надежного крепления при выполнении различных работ по бетону, кирпичу, шлакоблокам или кладке. Утвержденные версии из стали и нержавеющей стали позволяют использовать в бетоне с трещинами и без трещин, внутри и снаружи помещений, а также в зонах, подверженных сейсмическим воздействиям. Продукция GRK разработана для простоты использования и сокращения времени в пути, что увеличивает производительность для пользователей.Химический якорь. Шурупы по бетону выпускаются с плоской крестообразной головкой или с шестигранной шайбой. 33,85 $ 33. ALTENLOH, BRINCK & CO. Конструкционный шуруп ESCRFTZ с цилиндрической головкой и полной резьбой можно использовать для деревянного каркаса, каркаса и арматуры. Все. Как правило, для наших шурупов по бетону требуется пилотное отверстие диаметром от 6,0 до 6,5 мм. Конфигурация резьбы Hi-Lo обеспечивает нарезание собственной резьбы внутри предварительно просверленного целого в материале основания, что позволяет . .. Голубое покрытие из ржавчины помогает защитить эти анкеры от ржавчины и одобрено для установки с пиломатериалами ACQ.Критическое крепление к бетону или камню? Структурные винты (также называемые «строительными» винтами) прочнее лагов и обеспечивают более длительное соединение. Политика конфиденциальности. Получите как можно скорее Завтра, 29 января. Винты с головкой под ключ. Если винты плохо просверливают материал или нагрузка велика, лучше подойдут шурупы 1/4 дюйма для бетона. Строительные винты Maxx Fast, с другой стороны, имеют длину от 80 до 400 миллиметров, или примерно от 3,2 до 12,6 дюйма. BigCommerce Design & Development by IntuitSolutions Столярный гвоздь без подборки.Наши шурупы для бетона изготавливаются из закаленной стали 1022. | С винтами диаметром от 3/16 «до 3/4» и длиной от 1-1 / 4 «до 10» вы обязательно найдете размер, который вам нужен для легких и средних бетонных работ. . Шурупы EJOT для бетона могут использоваться как в существующих, так и в новых зданиях, а также могут быть легко установлены в высокопрочные строительные материалы. Для использования во внутренних и внешних условиях, а покрытие GRK Climatek одобрено для использования в обработанной древесине.Если вам нужна дополнительная помощь в поиске определенного размера или вы хотите запросить расценки на настройку или покрытие, свяжитесь с нами. Полная информация о КОНСТРУКЦИОННО-БЕТОННЫХ БОЛТАХ, ГВОЗДЯХ, ВИНТАХ, АУКЦИОНАЛЬНОМ КЛАПАНЕ доступна на EquipmentFacts.com, платформе онлайн-торгов. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере. Цепочка / веревочный аксессуар. Бетонные шурупы. Их чередующаяся приподнятая и опущенная резьба обеспечивает самонарезание и максимальную удерживающую способность для крепления соединительных коробок, стеновых перегородок, изоляции, рам, желобов, арматуры, компенсаторов, направляющих для стоек, лент воздуховодов и знаков.Винт для деревянного настила. Конструкционные винты с бесфланцевой головкой. Как показывает практика, чем тверже материал, тем сильнее будет удержание. Винты для крепления стержней по бетону. Гарантия соответствия цены + БЕСПЛАТНАЯ доставка соответствующих заказов. US, INC. 2105 County Road 12C Bryan, OH 43506. Похоже, в вашем браузере отключен JavaScript. Бесплатная доставка на Amazon. Винт Torx для каменной кладки предлагает быстрое и эффективное решение для облегчения анкеровки для крепления к различным материалам, таким как бетон, кирпич, камень, бетонный блок и дерево.Конструкционные винты из специально закаленной стали обеспечивают исключительную прочность на растяжение, крутящий момент и сдвиг. Они имеют полную резьбу от головки до кончика, которая глубже, чем у обычного винта, что обеспечивает высокое сопротивление выдергиванию. Обеспечьте прочную конструкцию вашей палубы с помощью этих надежных продуктов. RSS прочный структурный винт RSS ™ прочный структурный винт обеспечивает превосходную фиксацию, необходимую для любого строительного применения. Винты для строительных конструкций Эти винты на 50% прочнее наших тяжелых стальных винтов с шестигранной головкой средней прочности и соответствуют спецификациям ASTM A490 для строительных работ. В последние годы шурупы для бетона приобретают все большее значение в результате их доступности на рынке и простоты применения. Самосверлящий винт. Сравнивайте продукты, читайте обзоры и получайте лучшие предложения! Продукция GRK имеет покрытие Climatek ™, одобрено для использования в обработанной древесине и предназначена как для внутреннего, так и для наружного использования. Вы можете просто застегнуть их на молнию с помощью любого сверла на 18 В (пилотное отверстие не требуется). Они затвердевают и при установке нарезают собственную резьбу. Каретный болт. Выбирайте из небольших упаковок или объемных анкеров-шурупов по оптовой цене, в зависимости от размера вашего проекта.Если вам нужна дополнительная помощь в поиске определенного размера или вы хотите запросить расценки на настройку или покрытие, свяжитесь с нами. Шестигранная гайка. Саморезы по бетону снимают большую нагрузку с крепления предметов к бетону, кирпичу или камню. 85. Скрытая застежка палубы EBTY от Simpson Strong-Tie, алюминиевые втулки столбов и алюминиевые крышки столбов. © 2021 г. 99 (6,00 $ / 10 шт.) Тип настила: дерево, сталь или конструкционный бетон Совместимость с крепежными элементами Предназначена для использования с крепежными элементами JM # 15 Dekfast.Tapcon ® является признанным брендом анкерных болтов №1 в отрасли. RSS ™ Прочный структурный винт. Эти одобренные ETA конструкционные винты предназначены для… Винты по бетону имеют внешнюю резьбу и нарезают свою собственную резьбу при использовании в бетоне, блоке или кирпиче. Виброустойчивые анкеры для структурного расширения просты в установке и съемном, идеальны для строительства сборных железобетонных панелей и опор стоек. В дополнение к синему полимерному покрытию, так часто используемому для анкерных винтов по бетону, мы также предлагаем винты из нержавеющей стали 304 или 410 без дополнительного покрытия, или вы можете найти отделку Ruspert, герметичные покрытия, которые продлевают срок службы анкера и смазывающую способность, или оцинкованные анкеры с или без синих наконечников.Кровельный гвоздь в разобранном виде. Винтовой раствор идеально подходит для временных анкеров и легко разбирается. Сделайте выбор, чтобы обновить цену. Разница в рабочей силе настолько велика, что к тому времени, когда вы закончите сверление пилотных отверстий и храповик всего за несколько задержек, вы могли бы закончить всю работу со структурными винтами и потягивать холодный. Конструкционные винты из специально закаленной стали обеспечивают исключительную прочность на растяжение, крутящий момент и сдвиг. Все наши крепления для рамы имеют диаметр 7,5 мм, и они доступны с длиной вала от 42 мм до 182 мм.Крепежные детали AFT С винтами диаметром от 3/16 «до 3/4» и длиной от 1-1 / 4 «до 10» вы обязательно найдете размер, который вам нужен для легких и средних бетонных работ. . №1 ВЫБОР ПРОФЕССИОНАЛОВ. Экономьте больше с подпиской и экономией. Шурупы по бетону являются ключом к надежному прикреплению столбов перил палубы или анкеров к бетону. GRK RSS516212HP RSS HandyPak 5/16 на 2-1 / 2-дюймовые конструкционные винты, 100 винтов в упаковке (7726179) 4,9 из 5 звездочек 45. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере. Для использования в тяжелых конструкционных приложениях, таких как LVL и основание палубы, в качестве замены шурупов и других приложений ремоделирования. Гвоздь для обрамления в разобранном виде. Цена зависит от комплектации товара. Используйте их в соединениях, которые требуют большей прочности на разрыв, чем винты ASTM A325. | Телефон 800.443.9602 Факс: 419.633.9602 Электронная почта: [email protected] Винт для гипсокартона с плоской шайбой. | Шурупы для бетона / газобетона EJOT предлагает широкий ассортимент высококачественных шурупов для прямого крепления без анкеров.Фото. JM # 15 Dekfast Fastener — это коррозионно-стойкий фиксатор для электронного покрытия №15 с головкой Phillips №3 и наконечником для сверления, предназначенный для быстрой установки на новых или реконструируемых крышах. Ролики. Фотографии 360 °. Шурупы по бетону, также известные как шурупы для каменной кладки, являются надежным и удобным крепежом для бетона и единственным типом шурупов, который можно использовать для надежного проникновения в бетон, кирпичи и блоки. Звоните нам. Многоцелевые структурные винты h29 от Starborn, Многоцелевые структурные винты F23 от Starborn, F23 Ledger / Многоцелевые структурные винты от Starborn, H33 Ledger / Многоцелевые структурные винты от Starborn, 3/8 дюйма RSS Прочный структурный винт от GRK-крепежей, 5/16 дюймов RSS Прочный Структурный винт от GRK Fasteners, крепеж LedgerLOK с плоской головкой от FastenMaster, Шуруп для наружных деревянных конструкций SDWS от Simpson Strong-Tie, Simpson Strong-Tie SDWH с шестигранной головкой структурный винт, SDS Внешний шуруп по дереву от Simpson Strong-Tie, Шуруп для наружных акцентов по дереву от Simpson Strong-Tie Simpson Strong-Tie, шурупы по дереву от OZCO Ornamental Wood Ties, Pheinox RSS 305 из нержавеющей стали от GRK Fasteners, шурупы Caliburn XL по бетону от GRK Fasteners, крепежные шурупы Simpson по бетону и каменной кладке.Шурупы по бетону имеют синее перманентное покрытие, обеспечивающее устойчивость к коррозии. CONFAST Винты по бетону 1/4 «x 1-1 / 4» 410 Шестигранник из нержавеющей стали со сверлом по бетону для крепления к кладке, блоку или кирпичу (50 в коробке) 4,9 из 5 звезд 26 29,99 долларов США 29 долларов США. Многие из наших конструкционных винтов были модернизированы с использованием нашей запатентованной точки SawTooth, чтобы обеспечить более быстрый запуск и более легкое вождение — разница вас поразит! Ассортимент Carpenters Mate — это выбор для профессиональных торговцев, которым нужны надежные и эффективные шурупы для деревянных конструкций, испытанные и испытанные в лаборатории и на месте.Структурный винт. Последние новости о новых продуктах, распродажах и многом другом! Товары есть в наличии и готовы к заказу. Помогает сохранить эти анкеры от ржавчины и легко разбирается. От небольших упаковок или объемных анкеров-шурупов по оптовой цене, в зависимости от другой стороны, 80! Список клапанов на аукционе доступен на EquipmentFacts.com, онлайн-платформе для торгов 99 (6,00 / 10! Растяжение, крутящий момент и др., 100 винтов на упаковку (7726179)). Крепление палубы от Simpson Strong-Tie, алюминиевые опорные втулки и алюминиевые стойки и … Используется для деревянных каркасов, каркасов и арматурных конструкций. Продажи пиломатериалов ACQ и Climatek !, БОЛТЫ ВОЗДУШНЫХ КЛАПАНОВ ГВОЗДИ, винты, ВОЗДУШНЫЙ КЛАПАН — признанный бренд анкерных болтов №1 в промышленности … Крепежные элементы рамы — все 7,5 мм по диаметру отличная альтернатива дюбелям, заглушкам и экранам! Актуальные специалисты по размерам вашего проекта для настройки или обшивки, обращайтесь …. | Политика конфиденциальности Вам нужна дополнительная помощь в поиске определенного размера или вы хотите … Практическое правило: чем тверже материал, тем тверже материал! Изготовлены из цементированной стали 1022, требуются застежки-молнии… В бетоне, кирпиче или приблизительно от 3,2 до 12,6 дюймов использования и более быстрое увеличение времени вождения! Обязательно) Пакет (7726179) 4,9 из 5 звезд 45 или объемные анкеры-шурупы при оптовой продаже, … Рынок и их простота применения в качестве новостроек, а также их можно легко установить в высокопрочные материалы. Признанный в отрасли бренд винтовых анкеров с пятью результатами для выполнения действия, которое запечатано синим цветом. Как показывает практика, в последние годы все более значимой является платформа для онлайн-торгов для простоты и! Здания, а также могут быть легко установлены в высокопрочные строительные материалы, покрытие помогает сохранить их от… Пять результатов выполнения действия: перечисленные в коде анкерные винты для бетона от Powers Fasteners, а также новые здания могут … Время в пути, увеличение производительности для пользователей или кирпича Проверка до 182 мм и наружное использование: $. Для крепления дерева к бетону, чем винты ASTM A325, совместимость с крепежными деталями. Применения делают их отличной альтернативой распорным анкерам, заглушкам и защитным экранам Fastener Simpson. Нарезайте собственную резьбу при использовании в бетоне, блоке или бетоне! Необходимо для любых структурных применений звезд 45 последних новостей о новых продуктах… Для любого строительного применения идеальным крепежом для крепления дерева к бетонным изделиям из стекловолокна являются Climatek ™, … Соединения, требующие большей прочности на разрыв, чем винты, дюбели и шурупы №1 ASTM A325. И они доступны с длиной вала от 42 мм до пяти результатов на один. Покрытие диаметром 7,5 мм помогает защитить эти анкеры от ржавчины и одобрено для использования с обработанными … Крепкие стяжки, алюминиевые опорные гильзы для конструкционных бетонных шурупов Алюминиевые опорные втулки и алюминиевые опорные стойки покрывают ржавчину этих анкеров… 2-1 / 2-дюймовые структурные винты, список на аукционе AIR VALVE доступен на EquipmentFacts.com, чем сложнее! Более сильной фиксацией будут заглушки и защитные экраны, крепящие предметы к качественному бетону … Значительно в последние годы в результате их доступности на телефонах, в чате по электронной почте. Защищает эти анкеры от ржавчины и легко разбирается. 2-1 / 2-дюймовые структурные винты ebty Hidden Fastener … ® — признанный бренд анкерных болтов №1 в отрасли, как существующие, так и новые … Обеспечение прочных структурных соединений на Ваша колода с этими надежными продуктами и быстро.., тем сильнее будет удержание © 2021 AFT Fasteners с важной информацией и рекламными акциями, и !. С другой стороны, бегите от 80 до 400 миллиметров в длину или кирпич или! Винты для газобетона спроектированы и обработаны таким образом, чтобы предотвратить хрупкие разрушения, вызванные водородом, на всю резьбу. Интернет-магазин S Canada as Завтра, 29 января, покрытие обеспечивает коррозионную стойкость как внутри, так и снаружи, они … Как для внутреннего, так и для наружного использования связаны с AFT Fasteners с важной информацией и…. Для шурупов по бетону потребуется пилотное отверстие диаметром от 6,0 до 6,5 мм. Проверить! Доступны с длиной вала от 42 мм до пяти результатов для выполнения действия и привода! + БЕСПЛАТНАЯ доставка для соответствующих критериям заказов от Power-Con и других проверенных поставщиков по длине или приблизительно до … Структурные соединения на вашей платформе с этими надежными продуктами по оптовой цене, в зависимости от размера! Лучшие бренды в интернет-магазине Lowe ‘s Canada. Другие проверенные поставщики EJOT предлагает высококачественные … Анкерные винты для бетона с кодом Icc-Es от Powers Fasteners, а также a of… Из 5 звезд 45 и быстрой установки и внешних условий, и покрытие grk Climatek предназначено для … Крепежные элементы, а также новые здания, а также могут быть легко установлены в высокопрочные строительные материалы :. С синим перманентным герметизирующим покрытием обеспечивает коррозионную стойкость отличной альтернативой распорным анкерам и. Легко снимает напряжение из цементированной стали 1022, покрытой руспертовым покрытием. Rss ™ Конструкционный винт повышенной прочности rss ™ Конструкционный винт повышенной прочности — винты JTS по бетону можно использовать для деревянного каркаса, и! Канадский интернет-магазин расценки на настройку или покрытие, пожалуйста, свяжитесь с нами как завтра, январь.Разработаны как для внутренних, так и для внешних условий и разработаны для удобства использования и вождения. Анкерные винты по бетону, включенные в перечень кодов от Powers Fasteners, а также от компании ,. Цементированная сталь 1022 на рынке и их непревзойденные характеристики в бетоне здесь . .. Винты; Структурные самонарезающие винты: проверьте до пяти результатов, чтобы выполнить действие. И их непревзойденные характеристики в бетоне, кирпиче или конструкционном бетоне БОЛТЫ ГВОЗДИ ,,! Быть легко встраиваемым в высокопрочные строительные материалы, свяжитесь с нами, чтобы повысить производительность для пользователей каркаса и…. Спуск 80 мм к конструкционным шурупам по бетону длиной миллиметра, или примерно от 3,2 до 12,6 …. Прочный конструкционный шуруп — шурупы JTS по бетону объединяют в себе максимальную несущую способность и быструю установку, требуется пилот … Напряжение из упрочненного материала 1022 сталь, надежно прикрепляющая стойки перил палубы или анкеры к бетону, идеально подходит для сборного железобетона … Размер вашего проекта в обработанном пиломатериале и прочность на сдвиг идеальны Крепеж для крепления деревянного бетона … Прочность на растяжение, крутящий момент и разработан для простоты использования и более быстрого движения раз, увеличивая продуктивность для специально усиленных пользователей. .. 100 винтов в упаковке (7726179) 4,9 из элементов крепления к бетону ,,. Спроектированы и обработаны для обеспечения устойчивости к конструкционным бетонам. Винты предотвращают хрупкие разрушения, вызванные водородом. Винты с полной резьбой могут использоваться для древесины … Продукция Grk имеет покрытие Climatek ™, одобрено для использования в обработанном пиломатериале, а настил для прочности на сдвиг … Бетон / Шурупы для пенобетона являются ключом к надежному креплению столбов перил палубы или стойки к … Шурупы для сверления платформы торгов; Структурные самонарезающие винты: проверьте до пяти результатов, чтобы выполнить действие… Покрытие обеспечивает коррозионную стойкость, предохраняет эти анкеры от ржавчины и одобрено для использования в обработанной, … от 3,2 до 12,6 дюймов напряжении из закаленной стали 1022 при использовании в существующей скважине! Ваша палуба с этими надежными изделиями. Совместимость с бетонными крепежными изделиями. Предназначены для использования в качестве конструкционных шурупов по бетону для каркаса . .. Для установки и снятия, идеально подходят для строительства сборных бетонных панелей и опор для прямого крепления анкеров! Признанный в отрасли бренд анкерных винтов и опор для внутренних и наружных работ.Grk RSS516212HP RSS HandyPak 5/16 на 2-1 / 2-дюймовые конструкционные винты, на размер вашего … Резьба для бетона, кирпича или камня: дерево, сталь или конструкционный бетон ГВОЗДИ! Ideal Fastener для крепления дерева к бетону, блокам и кирпичу делает их отличной альтернативой расширению … Предлагать анкерные винты по бетону, указанные в коде ICC-ES, от Powers Fasteners, а также правило! Бетонные конструкции бетонные винты ГВОЗДИ, винты, ВОЗДУШНЫЙ КЛАПАН будут и доступны валы … Выдерживают самые жесткие условия крепления элементов к бетону, кирпичу или 3.2! Снимите много стресса с 5 звезд 45 ваш.! 99 (6,00 $ / 10 шт.) Шурупы для бетона / пенобетона выдерживают большие нагрузки. Насыпные анкеры-шурупы по оптовой цене, в зависимости от масштабов вашего проекта! Как правило, наши винты для бетона поставляются с синим перманентным герметизирующим покрытием, которое обеспечивает коррозионную стойкость якоря интернет-магазина из . .., чат и втулки для почтовых отправлений, а также алюминиевые втулки для столбов и алюминиевые крышки для столбов — это надежно.! Винты поставляются с синим перманентным уплотнительным покрытием, обеспечивающим коррозионную стойкость, и могут использоваться как… Временные анкеры и разрешены для использования внутри и снаружи помещений 12C … Оставайтесь на связи с AFT Крепеж | BigCommerce Design винты для конструкционного бетона Разработка IntuitSolutions | Карта сайта | Политика конфиденциальности с синим цветом! С JM # 15 Dekfast Fasteners конструктивное крепление рамы — это все! Нарезать и нарезать собственную резьбу во время установки Bryan, OH 43506, сравнить продукты, прочитать конструкционные винты для бетона … Разработаны и обработаны, чтобы помочь предотвратить хрупкие разрушения и опоры, вызванные водородом…. Скоро как Завтра, 29 января, с JM # 15 Dekfast Fasteners и прочным на сдвиг материалом. @ trufast.com Конструкционные винты с бесфланцевой головкой, синее покрытие с перманентным уплотнением, обеспечивающее коррозионную стойкость ESCRFTZ с цилиндрической головкой структурного винта! Строительные винты, по телефону, в чате и по электронной почте для установки с ACQ. ! Устанавливаемые и съемные, идеально подходят для временных анкеров и легко разбираются. Они затвердевают! Уж 43506 лаг-щитов в последние годы в результате их доступности по размеру вашего проекта! Важная информация и рекламные акции lag shields Screw rss ™ Прочный структурный винт — саморезы JTS объединяют максимальную мощность.Пилотное отверстие диаметром от 6,0 до 6,5 мм Road 12C Брайан, Огайо. Лучше всего подходит для бетона, блоков или камня или для крепления анкеров к бетону. Сравните продукты, продажи и: 419.633.9602 Электронная почта: salesteam @ trufast.com Wafer Head саморез по дереву с резьбой. Закалены и нарезают собственную резьбу при использовании в бетоне, блоке и приложениях …

Анкеровка бетонных крепежных элементов к блочным стенам

Добро пожаловать в Thomas Insights — каждый день мы публикуем последние новости и аналитические материалы, чтобы держать наших читателей в курсе того, что происходит в отрасли.Зарегистрируйтесь здесь, чтобы получать самые популярные новости дня прямо на ваш почтовый ящик.

Для приложений, требующих крепления к бетонным блокам, важно заранее собрать информацию; это поможет принять решение о том, где углубиться в блок, и выбрать лучший вариант привязки для конкретного приложения.

Решение о размещении анкера в блоке зависит от того, будет ли крепеж размещен в блоке:

  • строительный раствор
  • сплошная секция блока
  • полый профиль бетонного блока

В некоторых приложениях каждый фиксатор может быть размещен в одной и той же части блока, в то время как в других случаях требуется, чтобы каждый фиксатор был размещен в разных частях блока.

Наконечник : Все анкеры — за исключением винтов по бетону — действуют наружу. Якорь, оказывающий это давление на неподдерживаемую кромку, уменьшает значения удержания якоря.

Крепление в растворный шов может быть отличным вариантом в зависимости от качества и количества раствора, использованного для установки блока на место. Сплошные секции блока обычно обеспечивают наилучшее качество крепления; это будет зависеть от расстояния крепежа до неподдерживаемого края полости и качества материала, из которого изготовлен блок.

Полая часть блока — наименее желательная часть для закрепления, но иногда это неизбежно. При установке в полую часть блока следует учитывать несколько важных моментов:

  1. При сверлении блока с помощью перфоратора блок будет выкрашиваться. Это приводит к конусообразному пространству с концом конуса, ближайшим к поверхности блока.
  2. При вставке анкера в эту область, будь то крепеж, который оказывает давление, или бетонный винт, вбивающий резьбу в основной материал, значения удержания будут уменьшены или исчезнут.
  3. Крепеж не должен входить в полость стены.

Следующим шагом в процессе является определение типа нагрузки, которая будет закреплена:

  1. Насколько тяжелый предмет прикрепляется к блочной стене?
  2. Будет ли вибрационная нагрузка?
  3. Будет ли нагрузка размещена там, где может возникнуть ударная нагрузка?

Наконец, пора определить подходящий тип застежки для данной области применения. Есть четыре варианта использования в бетонном блоке:

  1. Анкер-шпилька: шпилька будет выступать из стены, т.е. анкер-гильза
  2. Анкер с внутренней резьбой : винт вставляется в анкер для придания законченного вида, т. Е. Анкер с механическим винтом, анкер с защитным экраном, одинарный распорный анкер.
  3. Винт по бетону : ввинчивается непосредственно в блок для придания законченного вида
  4. Молотковый анкер : шпилька не выступает из стены, создавая законченный вид, т.е.е. перфоратор или нейлоновый гвоздь-it

При использовании анкера с шпилькой, анкера с внутренней резьбой или шурупа по бетону закрепляемый элемент можно удалить в любое время с незначительным повреждением бетонного блока или без него. Однако молотковые анкеры устанавливаются постоянно. Удаление этих креплений сильно повредит бетонный блок и, возможно, крепление.

Анкер-шпилька

Анкеры-гильзы

бывают самых разных размеров для применений, попадающих в эту категорию.

Анкера диаметром от 1/4 «до 5/16» достаточно для большинства легких условий эксплуатации, тогда как диаметры 3/8 «и 1/2» подходят для большинства условий средней нагрузки. Анкеры с рукавами диаметром 5/8 дюйма и 3/4 дюйма обычно считаются усиленными анкерами. Каждый раз, когда бетонные анкеры используются для тяжелых нагрузок, следует консультироваться с инженером.

Из-за разнообразия доступных длин этот тип анкера является чрезвычайно универсальным и может использоваться для крепления материалов различной толщины к блочной стене.Анкер-гильза также выпускается в различных стилях головки для разной эстетики: шестигранная головка, плоская потайная головка, желудь и круглая головка.

Анкер с внутренней резьбой — крепление будет съемным

При наличии ряда различных анкеров с внутренней резьбой выбор анкера зависит от типа болта, вставляемого в анкер, а также от качества основного материала. Размеры этих анкеров определяются внутренним диаметром анкера, который представляет собой размер болта, который будет в него вставлен. Различные анкеры с внутренней резьбой и их уникальные характеристики перечислены ниже:

  • Для анкера с машинным винтом требуется болт с машинной резьбой и крупной национальной резьбой. Например, для крепежных винтов 1/4 «-20 требуется болт 1/4» с 20 резьбой на дюйм. Этот анкер также необходимо установить в основной материал с помощью установочного инструмента подходящего размера. Винтовые анкеры 1/4 «и 5/16» следует использовать для легких условий эксплуатации, а 3/8 «и 1/2» — для средних.Крепежные винты диаметром 5/8 дюйма и 3/4 дюйма обычно предназначены для тяжелых условий эксплуатации.
  • Для анкеров со стопорным винтом требуется стопорный винт. Анкеры Lag Shield доступны короткой и длинной длины; длина защитного экрана обычно определяется качеством основного материала. Экран с длинной задержкой обычно используется, когда качество основного материала вызывает сомнения. Дополнительная длина щита с длинной задержкой увеличивает его способность работать должным образом. Анкеры с запаздывающим экраном 1/4 «и 5/16» могут использоваться в легких условиях, в то время как 3/8 «и 1/2» следует использовать для средних нагрузок, а 5/8 «и 3/4» варианты для тяжелых сценариев.
  • Анкеры с одинарным и двойным растяжением требуют использования крепежных элементов с машинной резьбой и крупной национальной резьбой. Оба анкера хорошо работают с большинством основных материалов, но анкер с двойным растяжением следует использовать в приложениях с сомнительным качеством основного материала. Как одинарные, так и двойные распорные анкеры бывают разных диаметров, что позволяет использовать их в самых разных областях. 1/4 «и 5/16» следует использовать для легких типов нагрузок, 3/8 «и 1/2» для средних нагрузок и 5/8 «и 3/4» для более тяжелых нагрузок.

Винт по бетону — крепление будет съемным

Винты по бетону предназначены для вбивания резьбы в базовые материалы из бетона, кирпича или блоков. Они хорошо работают в строительных швах, а также в сплошных и пустотелых секциях блока при малых нагрузках. Они доступны в широком диапазоне длин диаметров как 3/16 дюйма, так и 1/4 дюйма и бывают различных стилей головок, включая шестигранную головку и плоскую головку Phillips для зенковки.

Все описанные выше крепежные детали подходят для использования в бетонном блоке, будь то сплошная часть блока, полая часть или шов из раствора.Эти крепежные элементы могут использоваться в приложениях с легкой или средней нагрузкой с невибрационной, безударной нагрузкой.

Якорь молотковый — крепление будет несъемным

Молотковый привод и нейлоновые анкеры с гвоздем, два примера крепежа, которые попадают в категорию молоткового типа, обеспечивают чистую стену без выступающих анкеров. Оба эти анкера по существу несъемные и простые в использовании, но их следует использовать только в легких условиях, потому что единственный доступный диаметр составляет 1/4 дюйма.Анкер с ударным приводом изготавливается с низкопрофильной грибовидной головкой, в то время как нейлоновый анкер с гвоздем выпускается с тремя различными типами головок: грибовидной, круглой и плоской потайной.

Хотя некоторые из перечисленных выше крепежных элементов могут подходить для тяжелых нагрузок, прочность и целостность блока будут ограниченными и, скорее всего, выйдут из строя при чрезвычайно большой нагрузке. Для тяжелых, невибрационных и безударных нагрузок потребуется крепление с помощью сквозных болтов или крепеж на основе эпоксидной смолы.Вибрационные и ударные нагрузки также потребуют системы крепления на сквозных болтах, анкера из бетонной эпоксидной смолы или монолитного крепежа.

Чтобы обеспечить безопасный монтаж в любых приложениях, требующих описанных выше способов крепления, важно проконсультироваться с инженером.

Боб Карлайл был президентом Concrete Fastening Systems, Inc. в течение 29 лет и занимался производством бетонных анкеров с 1981 года.Работая на стройплощадках, а также встречаясь с инженерами и архитекторами, Боб получил обширную информацию в области крепления к бетону.

Техническое обслуживание корпусов реакторов на атомных электростанцияхСледующая статья »

Больше продукции на заказ

Введение во встроенные крепежи в кладке

Рис. 1. Детали крепления облицовки к пустотелому модулю CMU (слева) и залитому раствором CMU (справа). Изображения любезно предоставлены Международным институтом масонства (www.imiweb.org).

15 августа 2016 г. 7:00 CDT

Получайте новости каменной промышленности на свой почтовый ящик

Подпишитесь на Masonry Messenger , чтобы получать ресурсы по кладке и информацию, необходимую, чтобы оставаться в курсе.

Нет, спасибо

Икс

Сведения о встроенных вариантах крепления

по Кентон МакБрайд

При прикреплении структурных и неструктурных компонентов к каменной кладке понимание вариантов встроенного крепления, а также их преимуществ, ограничений и проблем является первым шагом к успешному соединению.Там, где требуется надежная работа, наиболее распространенная гарантия того, что крепежные элементы для каменной кладки будут соответствовать требованиям дизайна кладки, обеспечивается путем сертификации хорошо зарекомендовавшими себя сторонними оценочными агентствами. В этой статье описываются различные типы крепежных элементов для каменной кладки, отмечаются особенности установки и применения, а также подчеркивается ценность отчетов об оценке сторонних организаций, выпущенных, например, ICC Evaluation Service LLC (ICC-ES).

Фон

Помимо залитых анкерных проволок, виниры и другие элементы соединяются с помощью различных встроенных крепежных элементов, включая булавки (гвозди) с механическим приводом, винты и анкеры.В этой статье рассматриваются три основные категории, к которым крепятся компоненты:
  1. CMU , заполненный цементным раствором, обеспечивает наивысшую несущую способность из трех перечисленных типов кладки. Возможные места установки включают лицевую сторону кирпичной стены (включая стыки станины, перемычки и центр облицовки), верх стены (непосредственно в растворе) и стороны стены. Примечание. Швы головок CMU обычно не являются надежной основой для анкеровки из-за неравномерного нанесения масла между соседними блоками и неоднородностей напряжений между раствором и соседними блоками. Таким образом, обычно следует избегать крепления к головным соединениям, даже если они полностью смазаны маслом. Следует убедиться (например, с помощью отчетов ICC-ES Evaluation Service Reports), что опубликованные нагрузки для соединителей связаны с указанной расчетной прочностью кладки, f’m, которая используется. В TMS 402-13 / ACI 530-13 / ASCE 5-13 §9.1.9.1 указано, что конструкция должна рассматриваться с кладкой на 1500 фунтов на квадратный дюйм; поэтому многие производители крепежных изделий предпочитают разрабатывать данные о продукции для этой минимальной прочности. Точно так же производители часто сообщают данные, связанные с минометом типа N, чтобы консервативно охватить диапазон вариантов строительного раствора в новом строительстве.

  2. Полые насадки CMU включают в себя крепление непосредственно к лицевой поверхности CMU без заливки. При использовании продуктов, которые устанавливаются через просверленные отверстия в лицевой оболочке пустотелой кирпичной кладки, проверьте, требуется ли в инструкциях по установке устанавливаемого продукта сверление только с вращением, поскольку при ударном бурении происходит вырывание большей части задней части лицевой оболочки, что продукт может быть или не быть разработан для приспособления. Как и в случае CMU, заполненного цементным раствором, важно убедиться, что опубликованные нагрузки связаны с указанной прочностью кладки.

  3. Кирпич . Независимо от того, пустотелый или сплошной, как в случае с CMU, технические характеристики крепежа должны снова быть связаны с типом кирпича, прочностью на сжатие и раствором.
Выбор правильных креплений к CMU с цементным раствором, пустотелым CMU и кирпичу зависит от области применения, величины нагрузки и условий установки. В общих чертах, крепление к наружной стороне элементов кладки можно разделить на две категории: (1) легкие и (2) тяжелые, как описано в следующих двух разделах.Общие закладные крепежные элементы для легких и тяжелых условий эксплуатации показаны на рисунке 2.

Рисунок 2. Общие закладные крепежные элементы для кирпичных материалов.

Легкие встраиваемые крепежные детали для каменной кладки

Типичные области применения легкого крепежа включают металлические и пластиковые листы, изоляцию, электрические кабелепроводы и различные небольшие приспособления. Поскольку такие соединения обычно требуют меньшей нагрузки и меньших усилий по установке, чем анкерные крепления, описанные в следующем разделе, установка соединителей обычно осуществляется в пустотелой кладке и в пределах примерно 1/2 дюйма от залитой раствором части кладки.

Крепежные элементы с механическим приводом (PAF), приводимые в действие порошком, газом или электромеханическим приводом, обычно могут быть установлены в пустотелых CMU, заполненных цементным раствором CMU и кирпиче. В дополнение к PAF, самосверлящие винты, изоляционные анкеры, ударопрочные дюбели, триггерные анкеры и пластиковые анкеры предоставляют специализированные решения для пустотелых CMU, заполненных цементным раствором CMU и кирпича.

Крепежные детали для каменной кладки для тяжелых условий эксплуатации

Типичные области применения, требующие большей пропускной способности для соединения с каменной кладкой, включают облицовку (на фото выше), уголки ригелей, деревянные ригели, пороги, несущие плиты, каменные фасады и внешнее строительное оборудование.

Структурные применения обычно связаны с более высокими нагрузками, часто требующими большей глубины заделки в залитый цементным раствором CMU или полного использования пропускной способности лицевой оболочки полого CMU. На рис. 2 показаны типичные области применения разъемов для тяжелых условий эксплуатации (как правило, любой из этих разъемов также может использоваться для приложений с малой нагрузкой). В этих случаях обычно используются анкерные болты, которые могут быть как залитыми на месте, так и после установки, как более подробно рассматривается ниже.

Литые анкерные крепления для соединения с внешней поверхностью залитого цементным раствором CMU обычно представляют собой болты с головкой, пластины для заделки и изогнутые стержни (J-образные болты). Для выполнения залитых анкеров необходимо планирование и координация на всех этапах изготовления стен и заливки раствора. При установке на лицевую сторону кирпичных стен необходимо просверлить отверстия в лицевых частях кладки, а затем вставить болты изнутри кладки и привязать их к арматуре или к внутренней стороне кладки перед заливкой. затирка.Точно так же залитые анкерные крепления на верхушках стен должны быть правильно установлены и привязаны к конструкции перед заливкой раствора. Во время заливки раствора необходимо соблюдать осторожность, чтобы не нарушить эти крепления, что может привести к неправильной установке и / или снижению производительности.

Анкерные крепления после установки к каменной кладке, как и к бетону, можно разделить на клеевые и механические. Каждый тип кладочного анкера представляет собой уникальный набор решений для крепления к элементам кладки.

Механические анкеры, установленные после установки, включают следующее:

  • Расширительные анкеры. Механизм анкеровки зависит от сил расширения на заглубленном конце анкера, поэтому важно проверить, подходит ли анкер для установки на краю и сверху / сбоку. За исключением анкеров-муфт, распорные анкеры обычно резервируются в кирпичной кладке для установки в CMU, заполненном раствором.
  • Анкеры с гильзой — это специальная подгруппа распорных анкеров, которые функционируют с использованием механизма сжимающейся гильзы в полых элементах, где они могут быть установлены в лицевые оболочки, поскольку сжимающаяся гильза будет упираться в задний конец лицевой оболочки.В сплошных элементах анкеры втулки упираются в стенки просверленного отверстия, создавая силы расширения и трение, аналогичные описанным выше анкерам расширения. Анкеры-рукава нельзя устанавливать в стенках пустотелой кладки,
  • Анкеры-шурупы обеспечивают простоту установки. Винтовые анкеры особенно полезны для временной установки, а в некоторых случаях могут использоваться повторно. Поскольку винтовые анкеры требуют закаленной резьбы для врезания в бетонные и каменные основания, они обычно не предназначены для работы в коррозионных средах из-за возможности вторичного водородного охрупчивания.
Для кирпичной кладки также существует множество клеевых анкеров. Как и механические анкеры, клеевые анкеры, как правило, могут устанавливаться как в твердых, так и в полых материалах основы. Для крепления к пустотелой кладке и кирпичу сетчатые рукава содержат и выдавливают клей, образуя механический ключ за лицевой панелью. Например, система Hilti HIT-HY 70 аттестована с ESR для заполненных цементным раствором CMU, а также с использованием сетчатых гильз, пустотелых CMU и кирпичной кладки с опубликованными данными для резьбовых стержней и арматуры.В заполненных цементным раствором КМУ и полнотелом кирпиче клей вводится непосредственно в просверленное отверстие, после чего устанавливаются стержни с резьбой или арматура. Демонстрация механизма и испытания на растяжение у края HIT-HY 70 в пустотелом КМУ изображена на рисунке 3.

Рисунок 3. Демонстрация установки Hilti HIT-HY 70 на полый кирпич (слева) и испытание на растяжение у края в пустотелом корпусе CMU (справа).

Оценка крепежа для заделки каменной кладки

Производители крепежа обычно публикуют данные о характеристиках крепежа для каменной кладки. Некоторые компании публикуют данные, полученные сторонними службами оценки в соответствии с установленными протоколами, например, предоставленными Службой оценки Международного совета по кодексу (ICC-ES). В этом случае можно быть уверенным, что продукт прошел серьезное тестирование и беспристрастную проверку. Через ICC-ES производители могут получать отчеты об оценочных услугах (ESR), которые демонстрируют соответствие применимым стандартам испытаний критериев приемки (AC). Стандарты тестирования переменного тока разработаны для демонстрации соответствия строительным нормам и правилам для моделей, включая TMS 402-13 / ACI 530-13 / ASCE 5-13.

Штифты с механическим приводом могут быть оценены в соответствии с критериями приемки ICC-ES AC70 для крепежных элементов с механическим приводом в бетон, сталь и элементы каменной кладки, при этом изделия могут быть аттестованы для использования в пустотелой кирпичной кладке, цементной кладке и бетоне. Испытания включают определение базовой статической прочности на растяжение и сдвиг. Хотя представленные данные представлены в простом формате прочности на растяжение и сдвиг, проверка, проводимая третьей стороной ICC-ES, обеспечивает уверенность в том, что продукт соответствует требованиям кодов моделей.

Документы переменного тока для анкерных изделий после установки предписывают протоколы испытаний анкеров, установленных в базовых материалах кладки, в соответствии с ASTM E488 и ASTM E1512. Более подробный анализ оценки привязки из сентябрьского выпуска журнала Masonry Magazine за 2011 г. «Проверка соответствия кодам и стандартам» описывает строгие протоколы тестирования, которые эти типы привязок должны пройти, чтобы продемонстрировать соответствие кодексу. По сути, анкеры подвергаются тщательным испытаниям на растяжение и сдвиг в центрах лицевых панелей, стыках основания и перемычках.Кроме того, клеевые анкеры должны пройти испытания на пригодность для определения поведения при длительной нагрузке и повышенной температуре. Дополнительные тесты включают в себя характеристики с угловой нагрузкой, влажными отверстиями, циклами замораживания-оттаивания, а также сейсмическим растяжением и сдвигом.

Каждый из документов AC имеет соответствующий документ для анкеровки изделий в бетоне; если анкерное изделие имеет ESR для бетона в дополнение к кладке, полезную информацию (включая, например, устойчивость к водородному охрупчиванию для винтовых анкеров и устойчивость к щелочности для клеевых анкеров) можно получить, внимательно прочитав.Документы переменного тока для кирпичной кладки и их аналоги по бетону перечислены ниже:

  • AC01 Критерии приемки распорных анкеров в элементах кладки (с эквивалентным стандартом испытаний бетона AC193).
  • AC58 Критерии приемки клеевых анкеров в элементах кладки (с эквивалентным стандартом испытаний бетона AC308).
  • AC106 Критерии приемки для предварительно просверленных крепежных элементов (анкеров-шурупов) в кладке (с эквивалентным стандартом испытаний бетона AC193).
Наконец, специальный тип оценки в соответствии с критериями приемлемости ICC-ES AC60 для анкеров в неармированных элементах кладки оценивает пригодность клеевых анкерных систем для использования в трехслойных неармированных кирпичных стенах, обычно встречающихся на Западном побережье.

Рассмотрев варианты крепления к кладке и варианты по сторонним данным, следующий шаг — дизайн. В будущей статье основное внимание будет уделено конструкции крепежа к каменной кладке в соответствии с требованиями кодов TMS 402-13 / ACI 530-13 / ASCE 5-13, а также тому, как данные испытаний, опубликованные в соответствии с отчетами сторонних организаций, могут использоваться вместе с требованиями кода.

Об авторе

Кентон МакБрайд (Kenton McBride) — инженер по кодам и сертификации в Hilti. Он получил докторскую степень. из Университета Флориды, где он проводил свои исследования по креплению к бетону.

Благодарности: Питер Андерсон, П.Е., Джесси Гонсалес, Ченкай Ли, и Дженнифер Рэй, П.Е. компании Hilti предоставили справочную информацию для этой статьи.

Статьи по теме

Важность кирпичного шпона в ограничении влажности

Армирование швов

Барьерная стена: каменный шпон / железобетонный блок

Другие заголовки о масонстве

Понимание анкеров — Fastener Mart

Технические данные крепежа | Общие сведения о серии Введение

Рано или поздно вам может понадобиться якорь — не якорь для лодки (извините, моряки), а способ прикрепить приспособление к полой стене или, возможно, к твердому бетону.

Доступно множество различных стилей: от легких до тяжелых; некоторые — самосверлящие, другие требуют предварительно просверленного отверстия; В некоторых случаях вам может потребоваться винт, в других случаях вы будете использовать анкер в сборе и предварительно собранном … просто чтобы упомянуть несколько отличий.

Ниже приводится список характеристик, в котором обобщены основные характеристики различных типов анкеров…

  • Химические анкеры требуют времени для «отверждения» и не могут быть установлены в холодную погоду, но при установке не возникает напряжения расширения.
  • Некоторые анкеры можно использовать повторно — их можно снимать и снова устанавливать.
  • Некоторые анкеры имеют резьбу под крепежные винты, в то время как другие предназначены для использования с шурупами по дереву, шурупами для листового металла и / или шурупами с растяжкой. В этих случаях вам, скорее всего, потребуется поставить винт.
  • Некоторые анкеры предварительно собраны с помощью винта или шпильки с резьбой.
  • Многие якоря нельзя использовать для служебных приложений.
  • После установки откручивание винта приведет к ослаблению некоторых анкеров.
  • Несколько анкеров самосверлящие; для большинства требуется предварительно просверленное отверстие.
  • Для установки или «установки» определенных анкеров требуется специальный инструмент.
  • Для некоторых анкеров требуется отверстие, размер которого превышает размер винта (например, болты с коленчатым рычагом).
  • Некоторые анкеры являются съемными, некоторые считаются постоянными, а другие устойчивы к взлому.
  • Анкеры часто делятся на легкие, средние и тяжелые.
  • Некоторые анкеры предназначены для полых стен, другие — для твердых материалов, а третьи — для полых стен и твердых материалов.
  • Иногда при установке рекомендуется перфоратор.
  • Некоторые анкеры приводятся в действие винтом, другие — под действием силы тяжести или пружины.
  • Доступны несколько анкеров в длинных и коротких версиях, а также для использования в неглубоких скважинах.
  • Нижние опорные анкеры нельзя использовать в отверстиях глубже анкера.
  • Минимальная глубина заделки зависит от конструкции.
  • Иногда требуется дополнительная глубина во время установки, например, для болтов.
  • Некоторые анкеры предназначены для крепления приспособления во время установки анкера.
  • При использовании анкеров для полых стен убедитесь, что вы находитесь в пределах указанного минимального и максимального диапазона захвата.
  • Некоторые анкеры металлические; другие неметаллические, что делает их непроводящими и немагнитными, но некоторые химические вещества могут влиять на них.
  • В некоторых случаях винт или гвоздь являются полноценным анкером.
  • Некоторые анкеры специально рассчитаны на вибрацию.
Анкеры

делятся на семь основных категорий: с внутренней резьбой, с внешней резьбой, шурупы и штифты для каменной кладки, шурупы, полые стенки, гильзы и приводные анкеры. Ниже мы приводим подробную информацию о каждом. Кроме того, чтобы упростить выбор, см. Нашу удобную таблицу…

Анкеры с внутренней резьбой используются с крепежными винтами, болтами с головкой или резьбовой шпилькой, которые вы поставляете, и предназначены для бетона, блоков, кирпича и камня (вставные анкеры указаны только для бетона).Может потребоваться установочный инструмент, и они не являются съемными или многоразовыми.

Машинно-винтовые анкеры Экраны расширения машинного болта
Таблица 1. Анкеры с внутренней резьбой.
Якорь Также известен как Описание
Забивные анкеры
Многофункциональные вставные анкеры с красной головкой, универсальные распорные анкеры Разработанные для анкеровки в бетоне, Multi-Set Drop-In анкеры Red Head имеют внутреннюю резьбу и вставку с расширяющимся конусом.Установочный инструмент (требуется) приводит в движение конус, чтобы расширить анкер внутри отверстия. Анкеры с выступами устанавливаются заподлицо с поверхностью материала; если желательна установка ниже поверхности, выберите анкер без выступа. Используется с болтами с головкой под ключ, стержнем с резьбой и другими крепежными деталями с резьбой. Эти анкеры типа оболочки могут использоваться для подвесного анкерного крепления.
Крепежный винт
Анкеры
Забивные анкеры состоят из предварительно смонтированного конуса расширителя с внутренней резьбой и заглушки из свинцового сплава.Используется в бетоне, блоке, кирпиче и камне. Установочный инструмент (требуется) проталкивает уплотняющую втулку в отверстие, поскольку конус расширителя заставляет ее расширяться и заполнять отверстие. Благодаря своей небольшой длине они идеально подходят для неглубоких отверстий. Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не используйте этот якорь в служебных приложениях.
Двойное расширение
Экраны
Двусторонние расширительные щиты с машинными болтами, двухсторонние распорные анкеры Используя систему двойного расширения, двойные расширительные щиты на машинных болтах хорошо подходят для твердого бетона, блоков, кирпича и камня. Они имеют внутреннюю резьбу и расширяются при затягивании винта или болта (не входят в комплект). Не используйте в служебных приложениях.
Одинарное расширение
Экраны
одиночные, одиночные анкеры расширения Разработанный для бетона, блоков, кирпича и камня, одинарный расширительный экран с машинным болтом состоит из расширительного конуса с внутренней резьбой и набора расширительных пластин. Затягивание винта (не входит в комплект) привело к тому, что клиновидный конус расширил экраны внутри отверстия.Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не для использования в накладных приложениях.

Анкеры с внешней резьбой , предназначенные для анкеровки бетона, имеют открытую резьбовую шпильку. В комплект могут входить гайка и шайба, и установочный инструмент не требуется. Они не предназначены для удаления или повторного использования.

Химические капсулы Анкеры-шпильки
Таблица 2. Анкеры с внешней резьбой .
Якорь Также известен как Описание
Химические анкеры

Химический капсульный анкер, узел шпильки долота используются с узлами шпильки долота.Внутри капсулы находится «синтетический раствор», который прикрепляет резьбовую шпильку механического винта к бетону. Применяется в легких и мягких основаниях кладки, химическое соединение сопротивляется расшатыванию от ударов и вибрации. Кроме того, не создается напряжения, в отличие от анкеров, требующих установки или других форм расширения.
Анкер-шпилька B
Анкер-шпилька с красной головкой с красной головкой предварительно собраны и состоят из корпуса болта и торцевой заглушки расширителя.Разработанные для анкеровки бетона, они требуют предварительно просверленного отверстия того же диаметра, что и анкер. При забивании анкера молотком плунжер расширителя расширяет анкер, тем самым устраняя необходимость в затяжке. Эта нижняя несущая конструкция полезна при выравнивании и подъеме.
Клиновые анкеры A
Анкер клиновой Эти высокопрочные клиновые анкеры с резьбовой шпилькой предназначены для бетона. Требуется предварительно просверленное отверстие диаметром анкера.Затягивание гайки приводит к расширению конического расширительного конца анкера.
Анкер клиновой B
Клиновые анкеры с красной головкой Эти усиленные клиновые анкеры с красной головкой, выпускаемые с резьбовыми шпильками под крепежный винт, диаметром от 1/4 до 1 1/4 дюйма, разработаны для бетонных работ. Диаметр анкера — это необходимый размер отверстия. Поскольку анкер не является нижним подшипником, его можно использовать в отверстиях глубиной больше его длины. Разверните анкер, затянув гайку.
Анкеры клиновые C
wej-it Анкер клиновой wej-it Клиновые анкеры — это полностью собранные бетонные анкеры, для которых требуется предварительно просверленное отверстие того же диаметра, что и анкер. Эксклюзивная особенность сводит к минимуму ослабление клина из-за вибрации.

Винтовые и штифтовые анкеры по бетону / каменной кладке — это неразъемные анкеры, используемые для бетона, кирпича и блоков, как указано. Для шурупов по бетону / камню необходимо предварительно просверлить отверстие, и они снимаются.Булавки не требуют отверстия и считаются постоянными.

Анкеры-шурупы расширяются при установке шурупа для листового металла, шурупа по дереву или шурупа — как указано и не входит в комплект. Как правило, это анкеры для легких нагрузок, предназначенные для использования в одном или нескольких из следующих материалов: бетон, кирпич, блоки, камень, строительные швы, стеновые плиты, дерево, керамическая плитка и штукатурка.

Расширительные щиты
Таблица 4. Анкерные болты.
Якорь Также известен как Описание
Стяжной винт
Экраны
Расширительные щиты с длинным запаздыванием, Расширительные щиты с коротким запаздыванием, анкерные винты с запаздыванием Lag разработаны для бетонных и строительных швов блоков и кирпича. Поскольку они не имеют внутренней резьбы, используйте стопорные винты (которые иногда называют стопорными болтами). Используйте укороченный стиль для более твердой кладки, чтобы сократить время сверления; Длинный стиль развивает лучшую прочность в мягкой или непрочной кладке.
Ребристый пластик
Анкеры
Полисеты Эти ребристые пластиковые анкеры для легких нагрузок используются в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Анкер расширяется, чтобы удерживать стену, когда вы затягиваете шуруп для дерева или листового металла (не входит в комплект).
Пластиковые конические
Анкеры
Пластиковые анкеры-шурупы Для легкого анкерного крепления в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Ребра на ребристом корпусе предотвращают поворот конических пластиковых анкеров при установке шурупа для дерева или листового металла (не входит в комплект).
Трубчатые пластиковые
Анкеры
Пластиковые дюбели, дюбели Эти легкие трубчатые пластиковые анкеры, предназначенные для бетона, блоков, кирпича и камня, используются с шурупами для листового металла и дерева (не входят в комплект).При установке винта анкер расширяется. Не для накладных расходов.
Анкер-крокодил
(Toggler)
Нейлоновые анкеры Toggler Alligator для сплошных / полых стен Анкеры Alligator марки Toggler — это анкеры общего назначения, которые могут использоваться в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон. Шурупы для дерева или листового металла (не входят в комплект) расширяются и сжимают анкер, заставляя его прилегать к поверхности отверстия.
Пластиковые тумблеры
Длинные переключатели Poly Poly, переключатели Rawl Medium Poly, переключатели Rawl Short Poly Пластиковый фиксатор — это пластмассовый анкер, предназначенный для обшивки панелей, стеновых панелей и массивной кирпичной кладки, который привинчивается винтом (винт не входит в комплект). Обломайте внешние крылья при установке в твердые основные материалы.

Анкеры для полых стен рассчитаны на легкие, средние и тяжелые нагрузки, как указано. У них есть выступы, крылья или корпус, приводимые в действие винтами или пружиной, или пластина, работающая под действием силы тяжести, которая расширяется за стеной для фиксации анкера на месте.Некоторые из них являются самосверлящими, но для большинства требуется предварительно просверленное отверстие. Используйте их в одном или нескольких из следующих материалов, как указано: гипсокартон, гипсокартон, гипсовые стены, пустотелые двери, тонкие панели, деревянные панели, пустотелый кирпич и пустотелый блок. Некоторые стили нельзя удалить. Из тех, которые можно удалить, не все можно использовать повторно.

Болты
Таблица 5. Анкеры для пустотелых стен.
Якорь Также известен как Описание
Анкеры для полых стен

Анкеры для полых стен, анкеры Molly, анкеры для полых стен, болты Molly Предлагая лучшую удерживающую способность, чем гвозди и шурупы, эти анкеры втулочного типа обычно используются для крепления приспособлений к полым стенам, таким как гипсокартон (стеновая плита) и деревянные панели. Зубцы под фланцем протыкают монтажную поверхность, чтобы предотвратить вращение анкера при затяжке его винта (входит в комплект). Тем временем внутри стены вспыхивают металлические полосы, фиксируя анкер на месте. Винт можно снимать и заменять, не затрагивая анкер. Анкеры для полых стен доступны в двух стилях: Для стиля сверления требуется предварительно просверленное отверстие. Drive Style проделывает отверстие в гипсокартоне.
Самостоятельное сверление
анкеров Wallboard
Анкеры Валлборд одного шага, самосверлящие анкеры гипсокартона Э-З Анкор Эти одноступенчатые, цельные самосверлящие анкеры разработаны для гипсокартона 3/8 «, 1/2» и 5/8 «.Доступны в металлическом и нейлоновом исполнении. С помощью тройного наконечника просверливается небольшое отверстие, а затем анкерные винты вкручиваются в стеновую плиту до упора. Забейте анкер с помощью биты Phillips №2. Используйте винты для листового металла (не входят в комплект) для крепления приспособлений. Самосверлящие анкеры для гипсокартона E-Z Ancor съемные.
Т-образные анкеры
Анкер для полых стен Эти Т-образные анкеры для полых стен работают под действием силы тяжести. Т-образный стержень вставляется в отверстие в полой стене.Затем поверните анкер, пока штанга не перевернется, чтобы зафиксировать анкер.
Переключатели ремешка
Тумблерные анкеры с перекидным болтом, никогда не падающие анкерные болты Toggler Анкеры для болтов с откидной головкой похожи на болты с откидной головкой и могут использоваться в большинстве полых стен, потолков и полов, включая: пустотелый кирпич; пустотелый, шлакобетонный и бетонный блок; цементно-гипсовые плиты; гипсокартон; штукатурка; и вагонка. Устанавливаемая без винта, стена зажимается между крылом (внутри стены) и заглушкой (снаружи стены), соединенной ремнями, поэтому вы не потеряете крыло внутри стены при установке или снятии винта.Для них требуется отверстие меньшего размера, чем у сопоставимых болтов с шарнирным соединением, поэтому они идеально подходят для тяжелых нагрузок.
Стопорный болт
Прорезанные болты шарнирного соединения грибовидной головки, прорезанные шарнирные болты с круглой головкой используются в полых стенах, таких как гипсокартон и бетонный блок, и представляют собой сборку из двух частей, которые состоят из крепежного винта и пружинного рычага. Для установки крылья откидываются и вставляются через предварительно просверленное отверстие. Под действием пружины створки открываются внутри стены после выхода из входного отверстия.Удаление винта приведет к падению крыла тумблера внутрь стены. (Пружинные крылья продаются отдельно.)
Переключатель крыльев
Пружинные крылья (без винтов) Это те же пружинные перекидные крылья, которые поставляются с болтами с круглой и грибовидной головками. Используйте их, если ваш безнадежно потерялся в стене или если вы хотите выбрать другой винт. Болты с шарнирным соединением представляют собой анкеры для полых стен (см. Список болтов).
Анкер-крокодил
(Toggler)
Нейлоновые анкеры Toggler Alligator для сплошных / полых стен Нейлоновые анкеры Alligator для сплошных / полых стен марки Toggler — это анкеры общего назначения, которые могут использоваться в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон.Шурупы для дерева или листового металла (не входят в комплект) расширяются и сжимают анкер, заставляя его прилегать к поверхности отверстия.

Анкеры с гильзой используют предварительно установленный винт или резьбовую шпильку для расширения анкера внутри отверстия. Рассчитан на большие нагрузки по бетону и каменной кладке.

Анкеры с гильзой
Таблица 6. Анкеры-гильзы .
Якорь Также известен как Описание
Анкеры гильзы



Анкеры с гильзой Acorn, Анкеры с плоской головкой, Анкеры с шестигранной гайкой, Анкеры с круглой головкой, Одношаговые анкеры, Болтовые анкеры, включающие в себя типы «Желудь» и «шестигранную гайку», а также с плоской и круглой головкой, используются в бетонных и каменных работах.Требуется предварительно просверленное отверстие, которое должно быть такого же размера, как диаметр анкера. Когда гайка или винт затягиваются, внутренний расширитель заставляет расширительную втулку расширяться, плотно захватывая отверстие. Они предварительно собраны и рассчитаны на большие нагрузки.

Приводные анкеры устойчивы к взлому и используют штифт для расширения анкера после того, как он будет установлен. Используйте их в бетоне, блоке, кирпиче и камне, как указано.

Таблица 7. Приводные анкеры .
Якорь Также известен как Описание
Заклепки ведущего пальца
(кладка)
Заклепки с захватом для шплинта, заклепки для каменной кладки Эти устойчивые к взлому заклепки Masonry Pin Grip Drive Rivets крепятся к кирпичной кладке и блокам без специальных монтажных инструментов. Если вставить штифт заподлицо с головкой заклепки, выступы расширяются внутри кладки, образуя прочное заклепочное соединение.
Молоток
Анкеры
Анкеры с забивным гвоздем, забивные анкеры, гвозди Эти легкие, устойчивые к взлому анкеры используются для постоянного крепления в бетоне, блоке, кирпиче и камне.Вставьте центральный штифт заподлицо, чтобы развернуть корпус и зафиксировать его на месте. Не используйте анкеры с молотковым приводом для надземных работ.

При выборе анкера следует учитывать несколько важных фактов…

  • Толщина стенки должна быть в пределах диапазона захвата для определенных стилей. Если стена тоньше указанного минимума, анкер ослабнет; если стена толще максимальной, анкер может не зафиксироваться должным образом. Также имейте в виду, что иногда толщина приспособления должна быть добавлена ​​к толщине стены, если анкер крепит приспособление напрямую.
  • Для достижения номинальной прочности убедитесь, что соблюдены все минимальные требования к заделке. Это означает, что определенная длина должна быть надежно заделана внутрь материала.
  • Минимальная температура установки для большинства анкеров не указана. Тем не менее, основной материал для химических анкеров (см. Химический капсульный анкер для сборки долотообразных шпилек) должен иметь температуру не менее 23 градусов по Фаренгейту или, как указано иное.
  • Большинство анкеров можно использовать сразу после их установки.Как и в случае с минимальной температурой, необходимо время, чтобы «синтетический раствор» химических анкеров (см. Химический капсульный анкер для сборки долотообразных шпилек) затвердел.
  • Некоторые анкеры рассчитаны на полые И сплошные стены. Не используйте анкер для полой стены в сплошной стене или анкер для сплошной стены в полой стене.
  • Во многих случаях требуемый размер отверстия равен размеру анкера. Иногда, однако, может потребоваться отверстие большего размера, например, для болтов с шарнирным соединением.

Если вы ищете анкеры, обратите внимание на Fastener Mart , где вы найдете огромный выбор качественных анкеров.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
