Монтаж свайно-винтового фундамента своими руками: технология и советы

Но, к сожалению, не все строго соблюдают технологию монтажа винтовых свай, что порой приводит к плачевным последствиям и дальнейшему недоверию к этому виду фундамента, из-за чего его просто боятся использовать для своих частных строений.

Для того, чтобы свайно-винтовой фундамент, для Вас не стал неудачным экспериментом, далее я расскажу, как выбрать и правильно произвести монтаж винтовых свай. И если придерживаться технологии, то качественные сваи долгое время будут служить надежной опорой Вашего дома.

Если говорить коротко, то свайно-винтовой фундамент в целом представляет собой некоторое количество винтовых свай, вкрученных в грунт вручную или при помощи специальной техники. Поверх свай располагается, так называемый, ростверк, являющейся обвязкой всех, отдельно стоящих винтовых свай, в единую конструкцию.

Ростверк свайно-винтвого фундамента, как правило, бывает деревянный или металлический.

Если рассматривать одну отдельно взятую сваю, то она выполнена в виде металлической толстостенной трубы, как правило, толщиной металла от 0,4см до 1,2 см, на конце которой находится лопасть в виде большой резьбы, которая и способствует закручиванию сваи в грунт. Этот наконечник, в тоже время будет являться опорой сваи на грунт.

Для удобства монтажа, наиболее часто в продаже встречаются сваи длинной от 25 см до 2,5 м.

Ранее я писал о плюсах и минусах свайно-винтового фундамента для частного дома, либо других строений на Вашем участке, где подробно рассмотрены все достоинства и недостатки этого вида. Там же Вы сможете узнать о некоторых особенностях такого типа фундамента.

Остальные характеристики и нюансы свайно-винтового фундамента мы рассмотрим далее.

Область применения винтовых свай

В принципе, область применения свайно-винтового фундамента довольно таки широка, хотя Вы, наверное, уже много раз слышали, что такой фундамент подходит только для легких деревянных строений, из бруса, например, или каркасных.

Но на сегодняшний день, производители изготавливают винтовые сваи практически под любые нужды, которые выдерживают колоссальные нагрузки и подходят для кирпичных или блочных домов.

Но стоит отметить, что чем больше свая, тем дороже она будет стоить, и монтаж таких свай придется выполнять используя спецтехнику. А в добавок к этому, при устройстве тяжелых домов, сваи необходимо усилить, дополнительно скрепив между собой, а это уже лишние затраты, которые могут свести на нет самое главное качество свайно-винтового фундамента – низкую стоимость.

Свайно-винтовые фундаменты также хорошо справляются со своей работой в болотистых местностях, где уровень грунтовых вод высок, а более твердые породы грунта расположены глубоко в земле. В этом случае другие фундаменты, либо будут очень дороги, либо просто не подойдут для надежной опоры частного дома. В таком грунте винтовые  сваи — своего рода спасение для тех, кому выбирать участок не приходится.

Перед тем, как устраивать любой тип фундамента под дом, необходимо произвести его точный расчет. В частности, для свайно-винтового фундамента необходимо ориентироваться на нагрузку, которую сможет выдержать одна свая в Вашем грунте, вес всего дома, а также глубину промерзания почвы.

Расчет предполагает определения количества необходимых свай, расстояние между ними, диаметр и тип, а также глубину, на которую необходимо их смонтировать. Все эти параметры берутся с запасом.

Честно говоря, точный расчет фундамента – сложный процесс, который самому, без опыта, произвести очень трудно. Но производители винтовых свай, как правило, для того чтобы Вы стали их клиентом, с радостью помогут рассчитать количество, тип и длину необходимых свай для Вашего дома, согласно проекту.

Не стоит забывать о том, что нагрузку, которую способна выдержать свая, полностью зависит от грунта, в котором будет лежать ее основание, и чем слабее грунт, тем меньше можно будет нагружать ее.

Разметка свайно-винтового фундамента

Еще одним не маловажным предварительным этапом является очистка участка и разметка фундамента под дом, кстати говоря, с этого начинается любое строительство.

Разметка фундамента – процесс не сложный, и не практически не зависит от типа фундамента, но требует аккуратности и внимательности. Как это делается, я уже описывал в одной из предыдущих статей, поэтому останавливаться на этом не будем.

После того, как участок очищен, а разметка выполнена правильно и точно, можно приступать непосредственно к самому монтажу.

Глубину заложения винтовых свай необходимо определить до их покупки и монтажа, потому что от этого напрямую зависит их длина.

Самое основное правило, при определении глубины заложения свайно-винтового фундамента – это то, что она обязательно должна быть ниже глубины промерзания грунта, для того, чтобы в зимний период пучения грунта ее не выталкивали.

Бывают случаи, когда недостаточно ориентироваться только лишь на глубину промерзания грунта в Вашей местности. Это касается болотистых, торфяных и подобных им грунтов, где более или менее твердый грунт расположен на большой глубине.

Если на Вашем участке именно такой грунт, то монтаж свайно-винтового фундамента производится не просто ниже глубины промерзания, а до, так называемого, хорошего грунта.

Если Вы не знаете какой грунт на Вашем строительном участке, то можно попробовать изучить его самостоятельно, выкопав предварительно яму, глубиной около 1,5 м.

Стоит отметить, что иногда случается так, что плотные слои грунта лежат на глубине большей чем максимальная длина сваи, т.е. более 2,5 м. В этом случае сваи необходимо наращивать. Иногда свайно-винтовой фундамент приходится монтировать на глубину более 5 метров.

Монтаж свайно-винтового фундамента начинается с раскладки свай по всей длине фундамента. Это необходимо сделать, для того, чтобы в конце не получилось так, что у Вас останутся лишние сваи, а что еще хуже – их попросту не хватит. Сваи не обязательно раскладывать, можно просто наметить места.

Расстояние между сваями должно быть таким, чтобы их расчетное количество равномерно уместилось на всей длине фундамента, включая внутренние несущие стены. Для легких домов, как правило, оно составляет 1-2 метра.

Итак, места для свай размечены, приступаем к их монтажу.

Подготовка грунта для винтовых свай

Первым делом, для облегчения монтажа, необходимо в местах установки свай снять верхний слой с растительностью. Это можно сделать буром меньшего диаметра, чем диаметр лопасти сваи, таким образом, винтовая свая легче войдет в грунт. Если бур достать проблематично, то можно эту процедуру проделать с помощью обычной штыковой лопаты. Кстати, это можно проделать в процессе раскладки свай.

Порядок ручного монтажа свайно-винтового фундамента

Монтаж фундамента на винтовых сваях начинается с установки углов. Затем между ними натягиваем шнур, и уже более точно выставляются остальные сваи.

Перед тем, как вкручивать очередную сваю, в целях безопасности, шнур лучше снимать, потому что в процессе углубления винтовой сваи, об него легко споткнуться и получить травму.

Необходимо знать, что отклонение винтовых свай от прямой линии одной стены не должно превышать пары сантиметров. И чем точнее Вы их выставите, тем проще потом будет сделать их обвязку. Большое отклонение, в последствие, трудно будет компенсировать.

Монтаж свайно-винтового фундамента лучше всего проводить как минимум втроем, потому что помимо самого процесса вкручивания, обязательно нужно следить за тем, чтобы свая входила строго вертикально.

Весь процесс можно разделить на следующие этапы:

1. Установка винтовых свай
2. Выравнивание свайно-винтового фундамента по горизонту
3. Обвязка винтовых свай

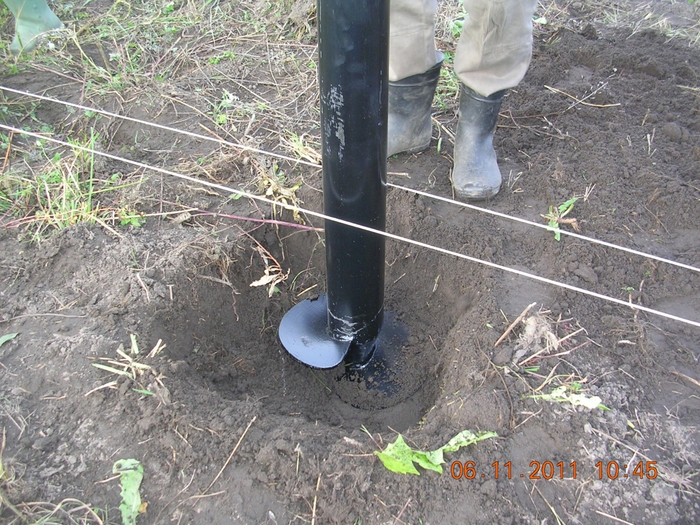

Установка винтовой сваи

В верхней части винтовой сваи предусмотрены отверстия, в них вставляются трубы, которые, в свою очередь, будут служить рычагами.

Сам процесс закручивания свай не представляет никаких трудностей, два человека ходят вокруг сваи вкручивая ее в грунт, а один следит за тем, чтобы она входила ровно и строго вертикально. Для этого, необходимо обзавестись двумя уровнями с магнитными основаниями. Эти уровни прикрепляются на сваю, как показано на фото. При отклонениях сваи, ее необходимо выравнивать.

Если глубина заложения свайно-винтового фундамента больше длины сваи, то ее необходимо нарастить. Чаще всего наращивание происходит с помощью небольшой муфты, диаметром чуть больше диаметра винтовых свай.

Происходит это следующим образом:

1. На вкрученную сваю одевается муфта и выравнивается.
2. Муфта прихватывается сварочным аппаратом к винтовой свае.
3. Сверху в муфту вставляется следующая свая.
4. Все швы качественно провариваются.
5. Места сварки тщательно обрабатываются антикоррозийными материалами.

Выравнивание свайно-винтового фундамента по горизонту

После того, как все сваи смонтированы, необходимо выровнять их по горизонту с помощью нивелира или гидроуровня, после чего отпилить излишки болгаркой.

Как правило, гидроуровнем отбиваются углы фундамента, затем между ними натягивается шнур, по которому и отрезают болгаркой все излишки винтовых свай.

Если есть возможность, лучше сразу отбить горизонт Вашего будущего фундамента, и вкручивать сваи, выставляя их примерно одинаково по высоте. Лучше если они будут выпущены из грунта побольше, так как отпилить сваю легче, чем качественно ее нарастить.

После того, как свайно-винтовой фундамент выровнен по горизонту, для усиления всей конструкции, желательно каждую сваю заполнить тяжелым бетоном. Это, во-первых, придаст жесткости фундаменту, ну а во-вторых, такая свая изнутри будет менее подвержена коррозии.

Поверх каждой из металлических свай приваривается металлические оголовки, они бывают различны по виду, круглые, квадратные, U-образные. Привариваются они строго по шнуру и как можно ровнее, потому что поверх фундамента монтируется обвязка (ростверк) из деревянных брусьев. Сварной шов должен быть обработан антикоррозийными веществами, чтобы не допустить окисления металла.

Оголовки можно не использовать, если обвязка фундамента будет металлической, а винтовые сваи высталвенны ровно. В этом случае, обвязка напрямую приваривается к винтовым сваям.

Монтаж ростверка свайно-винтового фундамента

Как уже говорилось выше, ростверк свайно-винтового фундамента может быть выполнен как из деревянных брусьев, так и из металлического швеллера.

Ростверк необходим, во-первых, для связки всех металлических свай друг с другом, ну а во-вторых, он является основой, на которую опираются все несущие стены дома, и более или менее равномерно распределяет нагрузку на фундамент.

Стоит отметить, что ростверк выполненный из металла будет значительно дороже чем из дерева, поэтому чаще обвязку выполняют деревянными брусками.

Металлический ростверк из швеллера просто приваривается по всему периметру фундамента, так же как будут располагаться несущие стены будущего дома.

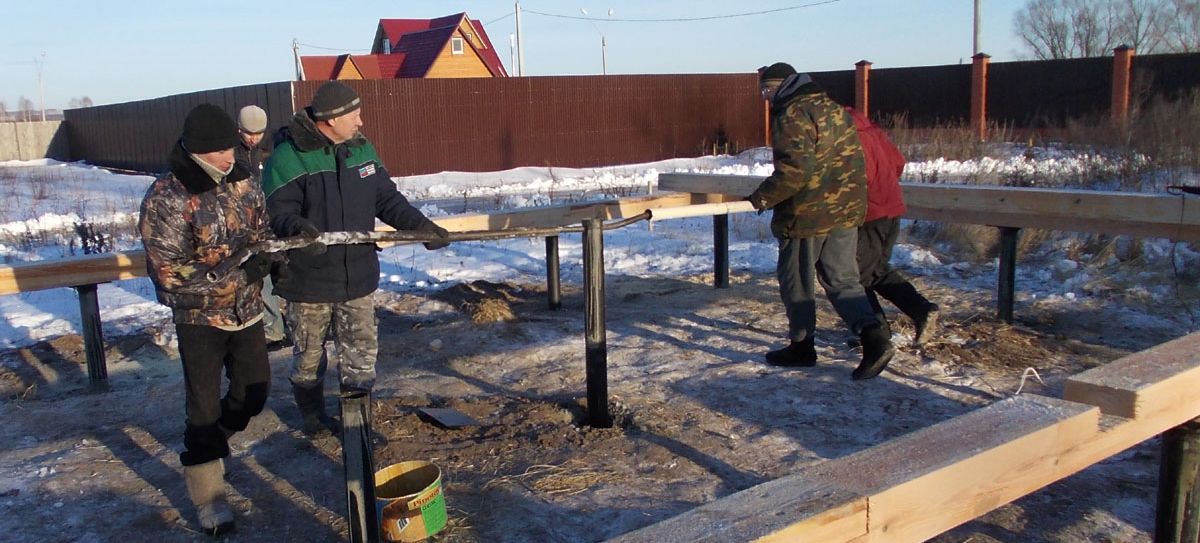

Деревянный ростверк крепится к оголовкам винтовых свай, как правило, снизу большими болтами по дереву. На углах, в брусках вырезают специальные замки, как показано на фото, это наиболее надежное крепление. Можно прибегнуть к дополнительным креплениям, таким как металлические скобы, например. При использовании скоб, необходимо их углубить, чтобы они не выпирали выше бруса и не мешали последующему монтажу стен.

Вообще, все что касается дерева, перед монтажом его необходимо обрабатывать огне-биозащитными средствами, а лучше — специальным лаком на битумной основе, которая защитит от всех агрессивных факторов, действующих на ростверк.

Не смотря на то, что на сегодняшний день, сложно найти идеально ровный брус, все равно монтаж ростверка необходимо осуществлять «по шнуру». Другими словами, ростверк необходимо сделать максимально прямолинейным, так как позже на него будут монтироваться стены, которыми все неровности придется компенсировать.

Следует знать, что под деревянные бруски необходимо уложить гидроизоляцию, рубероид, например. А также смонтировать ростверк так, чтобы получилась максимально ровная горизонтальная площадка, это поможет, в последствие, избежать проблем с монтажом стен.

Советы по монтажу свайно-винтового фундамента

Вот несколько советов, которые помогут избежать ошибок при монтаже свайно-винтового фундамента, а также облегчат этот процесс:

1. Перед покупкой и монтажом свайно-винтового фундамента, обязательно узнайте, какой грунт на Вашем участке, потому что если почва каменистая, то закрутить в такой грунт сваю может быть очень и очень проблематично.
2. Вертикаль необходимо соблюдать с самого начала вхождения сваи в грунт, так как если изначально крен будет большим, то потом будет сложно ее выровнять.
3. При вкручивании сваи, Вам придется ходить вокруг нее, следите за тем, чтобы в этом месте участок был очищен от мусора, об который можно споткнуться и получить травму, включая шнур.
4. Все сварочные работы с винтовыми сваями необходимо выполнять качественно, не забывайте, на каждую сваю нагрузка может быть по несколько тонн.
5. Если в месте установки сваи в грунте находится препятствие в виде огромного камня, либо пни деревьев, которые невозможно убрать, то место установки винтовой сваи необходимо перенести.
6. В случае, когда сварной шов будет находиться в грунте, его следует тщательно обработать антикоррозийной мастикой. Сварные швы – самые слабые места в цельной конструкции.
7. Если расчетная глубина заложения свайно-винтового фундамента значительная — 5-8 метров, цена его так же значительно возрастет. Поэтому попробуйте рассчитать другой тип фундамента, возможно получится дешевле.
8. При обработке деревянного ростверка битумным лаком, удобнее будет сначала обработать только места стыков брусков, а так же места соприкосновения их с винтовыми сваями, а уже после монтажа обработать полностью.

Установка винтовых свай своими руками (способы)

Правильная установка винтовых свай своими руками гарантирует отсутствие различных проблем при производстве бурения свайного фундамента, которое без того зимой всегда затрудненно (из-за плотного грунта).

Засыпка бетона в основание сваи

Любые проблемы или ошибки при монтаже вручную свай своими руками для свайного дома могут не только повлиять на результативность создания фундамента, но и увеличить риск аварийных состояний на строительной площадке.

В таких случаях может потребоваться и демонтаж винтовых свай вручную или машиной, что увеличит временные, а также денежные затраты на строительные работы. Именно поэтому нужно точно знать, какова технология установки винтовых свай вручную.

Читайте также: как закрутить винтовые сваи с помощью мотобура?

Общие сведения

Фундамент является основой, базисом любого строительного сооружения. Фундамент делает сооружение надежным и прочным. К примеру, на зданиях, где фундамент делали вручную неподходящим образом, начинаются серьезные проблемы с целостностью стен. Дом просто рушится, и выход при таких случаях лишь один — полный демонтаж свайного оборудования.

На надежность свайного фундамента серьезно влияет и качество грунтов. Так, ленточные фундаменты сделанные своими руками, эксплуатируясь на слабых или неравномерных грунтах, могут дать серьезную трещину, что совершенно недопустимо.

Это же касается и столбчатых фундаментов, хотя они вкручивающиеся и не предназначаются для выдерживания неравномерных нагрузок. Впрочем, это не касается промышленных столбчатых фундаментов, что монтируются в специальные стаканы.

При этом после неправильного заложения фундамента своими руками проблемы появляются не сразу, а начинаются лишь зимой, когда из-за мороза начинают трескаться стены. Дом будет автоматически признан аварийным и станет нуждаться в немедленном и очень дорогостоящем ремонте.

к оглавлению ↑

Виды фундаментов

Установка винтовых свай хотя и является наиболее эффективной для дома, что должен надежно стоять зимой и не проседать в грунт, несмотря на мороз, но далеко не единственной. Существует несколько методов создания фундамента:

• ленточный;
• столбчатый;
• плитный;
• свайный.

Фундаментные сваи в земле

Каждый из перечисленных видов фундамента правильно используют, ориентируясь на специфику создаваемого дома, поэтому, как уже говорилось выше, для фундамента дома своими руками, что должен быть правильно защищен от трещин на стенах и проседания в грунт зимой, используют свайный способ, выполняя его, в том числе, закрутить его механическим способом.

Сваи своими руками удобно устанавливаются, они способны выдерживать разнонаправленные нагрузки и передавать их в грунт, какой бы структурой тот не обладал.

Обвязка же винтовых свай ростверком, после того как вкрутить их, позволяет сделать все эти элементы довольно жесткой конструкцией, которая имеет неплохую пластичность.

Основным элементом свайного фундамента своими руками, как уже ясно из названия, являются сваи. Они могут быть как забивными или буронабивными, так и винтовыми.

Как вкрутить последние — рассмотрим ниже.

Внешне винтовая свая выглядит как толстостенная металлическая правильно полая труба, имеющая заостренный наконечник на одной стороне, и наконечник похожий на винтовую лопасть с другой. Правильно завинчивают сваи в грунт, углубляя винтовой наконечник непосредственно в землю. Делать это можно как своими руками, так и с помощью техники.

Для состыковки винтового вида фундамента и будущего дома на другой конец этой своеобразной трубы приваривают оголовок, на котором, собственно, и будет правильно фиксироваться будущее здание. Оголовок затем соединяют с ростверком. Нужно сделать своеобразный обвязывающий пояс свайного фундамента.

Металлическая фундаментная свая

Ростверк на сваях сделать можно как в виде соединенных монолитных балок, так и цельной плиты. Здесь уже все зависит от типа дома, материала свай, разновидностей креплений и еще нескольких факторов. В некоторых случаях ростверк можно сделать не железобетонным, а металлическим или даже деревянным.

Перед тем, как вкрутить фундамент, применяют различные методы проектирования. Используют «шаг», что является специальной строительной ручной разметкой.

Пользуясь винтовым способом закладки фундамента своими руками, строители ориентируются на параметры будущего дома. Прежде всего, обращая внимание на вес и тип строения дома, а так же анализируя глубину закладки фундамента.

Без такого подробного анализа предстоящего проведения строительных работ, цена которого достаточно высока, правильно заложить фундамент для дома, что должен защищать здание от мороза зимой, не выйдет.

к оглавлению ↑

Нюансы технологии установки

Изначально необходимо привлечь специалистов для создания схемы свайного поля способом технического анализа, с применением строительной разметки (разметить шаг).

И хотя цена за такие услуги может быть достаточно высокой, но цена ошибки при составлении схемы поля еще больше, поэтому для технического анализа всегда необходимо обращаться к специалистам.

Если производить строительные работы для дома зимой, то производить надо правильно.

к оглавлению ↑

Основные шаги

Как только схема свайного поля будет получена, следующий шаг будет заключаться на точном выполнении данных действий:

• следует отмерить размер между угловыми сваями ориентируясь на одной точке. Такой способ заключается в том, что нужно сложить размеры в линии и затем отложить сумму от единственной точки. Этот способ позволяет с легкостью уменьшить вероятность погрешности в 45% случаев;
• следующий шаг — стыковка сваи. Ориентируясь на описанный выше способ, необходимо в отмеченную заранее точку вставить сваю строго вертикально;
• следующий шаг заключается в том, что в отмеченное отверстие необходимо вставить лом, или при его неимении пруток, с диаметром 30 миллиметров. После этого необходимо надеть на лом, или же пруток, трубы с длинною в 2500 миллиметров;
• далее необходимо, чтобы один человек удерживал сваю строго в вертикальном положении, второй же должен выполнять круговые движения непосредственно вокруг ствола сваи.

Этот ручной способ имеет скорость вворачивания удерживаемой сваи в грунте равняющийся 192 миллиметрам за 1 оборот вокруг нее (имеется полный оборот). При этом на вворачивание одной сваи, используя такой способ, может уйти от 5 до 15 минут, в зависимости от плотности грунта.

Впрочем, работать может и несколько человек. Например, одновременно вращая двойную ручку вдвоем, или сменяя друг друга.

к оглавлению ↑

Монтаж винтовых свай своими руками (видео)

к оглавлению ↑

Способ для деревянных сооружений

Описываемый выше способ приемлем, когда создается фундамент для кирпичных зданий и других тяжелых зданий. Способ, где фундамент создается для деревянных построек, следующий. Первый шаг заключается в том, что производится разметка участка под устанавливаемые сваи.

Разметку необходимо делать под всеми несущими стенами и, кроме того, углами. Разметку следует делать, используя веревку или колышки.

Второй шаг это непосредственно завинчивание свай.

Производить завинчивание необходимо перпендикулярно установленной трубе (подойдет лом, штанга, лишь бы длины хватало на обхват, где два человека могут взяться с каждой стороны).

Далее следует закрепить так называемый магнитный уровень, и через каждые произведенные два или три витка делать проверку вертикальности. Все сваи необходимо закручивать строго под один уровень, оставляя при этом запас в 10 – 15 сантиметров, которые, если нужно, потом можно будет с легкостью обрезать болгаркой.

Далее следует проверить горизонтальность (обычно используется лазерный ротационный нивелир) и произвести заливку бетоном. Для этого в полость сваи необходимо залить раствор (наиболее приемлемый вариант — М500, подходящий под любой фундамент).

Данный раствор защитит от коррозии хрупкую для внешних условий полость трубы. Это, также, косвенно увеличит длительность эксплуатации в целом. Последний шаг — приварка оголовка сварочным аппаратом, с предварительной проверке горизонтальности, а также монтаж ростверка и обвязка.

дом, минусы и плюсы, реконструкция, свайно ростверковый, винтовой, для пеноблоков

Простота конструкции, скорость монтажа и долговечность фундамента на винтовых сваях сделали его популярным и применяемым на всей территории нашей страны. Их монтаж может проводиться как с применением техники, так и вручную. Чтобы смонтировать металлическую сваю, на конце которой находится винт, необходимо как минимум три человека. Давайте рассмотрим подробнее, что такое винтовые сваи, какие они бывают и как проходит процесс их самостоятельного монтажа.

Когда используют?

Принцип монтажа винтовой металлической опоры заключается в том, что она закручивается на определенную глубину, как правило, до твердых пород почвы и удерживается там при помощи своей клиновидной конструкции и лопастей. Отсюда можно сделать вывод для каких почв лучше использовать фундамент на винтовых сваях. Как правило, его применяют для пучинистых грунтов либо болотистой местности. Допускается применение и для обычной почвы. Ввиду невысокой стоимости этого вида фундамента, он применяется практически повсеместно.

Фундамент на сваях для частного дома имеет ограничение по весу постройки, для которой он может применяться. Как правило, его используют для быстрого монтажа каркасных построек, еще используют  фундамент на винтовых сваях для дома из пеноблоков , домов из сип-панелей или сложенных из калиброванного или обычного бруса. Удобно применять свайно-винтовой фундамент и для постройки на его основе бань. Возможна реконструкция и ремонт  фундамента винтовыми сваями при дефектах и разрушении ленточного фундамента.

Винтовые сваи

Ввиду большой популярности и огромной конкуренции на строительном рынке, производители продукции для строительства в короткие сроки разработали и предлагают покупателям достаточно много видов винтовых свай. Основное их разделение происходит по принципу изготовления наконечника. Они делятся на литые и сварные конструкции. В свою очередь, каждый основной вид подразделяется на несколько подвидов.

Литые наконечники прочнее, чем сварная конструкция, поэтому при сложных грунтах и необходимости монтажа сваи в мерзлую землю необходимо отдать предпочтение именно этому виду.

Сварная конструкция гораздо проще и соответственно дешевле. Может использоваться там, где почва не сильно плотная. Как правило, если винтовые опоры изготавливаются самостоятельно, то они имеют сварную конструкцию.

Немаловажным является разделение каждого из основных видов на подвиды по типу антикоррозийной защиты. Тут все зависит от материала защиты, который применялся при изготовлении сваи. Например, это:

• Полимерное покрытие металлов — не самый предпочтительный вариант, т. к. сложно наносится и при монтаже могут произойти сколы, в результате которых будет ржаветь свая, винтовой фундамент потеряет прочность.
• Двухкомпонентное покрытие на основе полиуретановых смол — его сложно наносить на сваю самостоятельно.
• Эпоксидное покрытие — недостаточно хорошо выдерживает удары и сильно впитывает влагу.
• Холодное цинкование — недостаток покрытия в низком сцеплении с материалом.
• Горячее цинкование — сложно наносится и имеет ограничения по применению.

Если выбирать из всех этих способов, то максимально эффективно защитит сваю от коррозии полимерное покрытие, даже несмотря на то, что оно сложно наносится. Также можно комбинировать виды защиты. Например, применять холодное цинкование совместно с полимерным покрытием. Реальный срок службы фундамента на винтовых сваях 40-70 лет при использовании комбинированных способов защиты его можно увеличить в несколько раз.

Минусы

• сварная свая должна иметь надежный сварной шов;
• сваи должны иметь хорошее антикоррозийное покрытие лопасти для исключения его повреждения при монтаже;
• необходимость расчета глубины вкручивания сваи, учитывая тип грунта и глубину промерзания грунта;
• невозможен монтаж в скальный грунт.

Плюсы

• цена ниже на 30-40% по сравнению с ленточным фундаментом;
• возможен монтаж зимой;
• скорость монтажа;
• возможен ручной монтаж  в труднодоступных для техники местах;
• возведение стен можно осуществлять сразу после монтажа свай;
• незаменим в болотистой местности.

Какие выбрать для монтажа без помощи спецтехники

Для самостоятельного монтажа можно использовать любой тип и размер металлических опор, это не принципиально.  Если вы строите дом из бруса, то для этих целей оптимально подойдут изделия диаметром 108 мм и длиной не менее двух метров. Тонкие изделия диаметром менее 90 мм применяются в основном для строительства заборов.

Устройство свайно ростверкового фундамента своими руками

Первое с чего начинается устройство свайно ростверкового фундамента — это подготовка необходимых инструментов.

Инструменты

Для проведения разметки и установки винтового фундамента необходимо иметь:

• Рулетку не менее 20 м, она понадобится при проведении разметки.
• Строительный уровень, желательно запастись инструментом, оснащенным магнитами, так как в процессе проведения работ его можно закрепить на основание сваи, что значительно добавит комфорта.
• Гидравлический уровень, позволит практически идеально разметить плоскость, которую должны образовывать оголовки изделий для укладки на них ростверка.
• Бур для земли, необходим для подготовки лунок под монтаж винтовых опор.

Совет: Бур должен быть меньше по диаметру, чем свая. Это необходимо для того, чтобы свая плотно входила в землю.

• Лом металлический.
• Два отрезка металлической трубы диаметром 45-50 мм и длиной 2.5 метра для вкручивания опор.
• Веревка или строительная шнурка для проведения разметки.

Расчет

Для того чтобы максимально точно рассчитать требуемое количество опор для постройки бани, удобно воспользоваться онлайн калькулятором. Если доступа во всемирную паутину нет, а расчет производить необходимо, нужно придерживаться следующих принципов:

1.   Во всех углах фундамента должно быть установлено по свае.
2.   Максимальное расстояние между сваями в фундаменте не должно превышать три метра.
3.   Если у стен есть перегородки, то в том месте, где они пересекаются с основной стеной, должна в обязательном порядке устанавливаться опора.

Придерживаясь этих простых правил, можно без особых проблем высчитать необходимое количество изделий для изготовления надежной и устойчивой конструкции.

Подготовка участка и разметка

Непосредственно перед разметкой, необходимо очистить периметр участка. Сделать так, чтобы разметке и дальнейшему монтажу ничего не мешало.

После этого можно обозначить место установки первой сваи и приступать к дальнейшей разметке. Сначала размечаются места установки угловых свай. Делать это нужно максимально внимательно, при этом обязательно проверять диагонали.

Важно: Максимальное расхождение диагоналей не должно превышать 4 см.

После того как углы размечены и обозначены кольями, между ними натягивается веревка или строительная шнурка. Затем устанавливаются колышки в тех местах, где должны будут располагаться остальные сваи. Не стоит забывать о том, как проводился расчет и где будут располагаться перемычки стен, все необходимо делать по заранее намеченному плану. После того как разметка проведена, можно приступать к бурению и установке свай.

Монтаж

Непосредственно перед тем как вкручивать изделие, для него необходимо подготовить направляющую лунку. Сделать это можно при помощи бура, при этом не стоит забывать, что диаметр бура должен быть немного меньше диаметра сваи.

Глубина бурения выбирается в зависимости от того, на какое расстояние необходимо заглубить сваю, но на несколько десятков сантиметров меньше, т. к. необходимо, что бы свая какое-то расстояние прошла самостоятельно. Так она будет гораздо лучше держаться в почве.

Следующий этап, это непосредственно вкручивание сваи. Для проведения этой операции понадобится минимум три человека. Один находится возле сваи и старается удерживать её строго вертикально, а два других при помощи металлического лома, продетого в технологическое отверстие в верхней части сваи, и двух отрезков металлических труб, одетых на края лома с разных сторон, постепенно проворачивают и тем самым вкручивают сваю в землю.

Такой способ монтажа, хоть и не отличается скоростью, позволяет без особых проблем смонтировать винтовые сваи без применения техники.

Первые сваи устанавливаются по углам, это необходимо чтобы в дальнейшем можно было контролировать установку промежуточных изделий при помощи шнурки.

Совет: конечно, качество ручного монтажа заметно отличается от установки при помощи специальной техники и опоры в некоторых случаях могут устанавливаться немного криво. Чтобы этого избежать, в момент закручивания сваи можно немного наклонять её в противоположную сторону от места, в котором лопасть винта врезается в землю. Это достаточно сложно объяснить на словах, но когда начнутся работы, понять в какую сторону наклонить не составит труда.

Смонтированные трубы выравниваются при помощи гидравлического уровня, после чего на них привариваются оголовки, на которые и будет устанавливаться ростверк. Оголовки позволяют частично компенсировать неточности монтажа свай.

Вывод

Простота конструкции и в тоже время её надежность сделали свайный фундамент наиболее популярным при строительстве легких домов. Этот вид фундамента идеально подходит для организации основания бани в той местности, где характеристики почвы не позволяют обустроить ленточный или столбчатый фундамент.

Если нет возможности воспользоваться услугами специальной техники для проведения монтажа, их без особых проблем можно установить вручную, что делает этот вид фундамента еще популярнее.

Полезное видео

Подробная видео инструкция, как закрутить винтовые сваи :

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Монтаж винтовых свай в ограниченном пространстве

Мы не всегда можем выбрать именно тот участок для строительства, который захотим. И часто ремонтно-монтажные работы приходится выполнять в ограниченном пространстве. Например:



• — вы хотите пристроить к дому гараж, а расстояние между забором и домом в аккурат в ширину гаража;
• — вы занимаетесь реконструкцией старого фундамента, и площадь ремонта равна той самой траншее, которую выкопали для ремонта.


Таких вариантов в жизни случается множество и применение техники вроде бетононасосов или экскаваторов невозможно из-за ограниченных подъездов. И здесь свайно-винтовой фундамент снова приходит на помощь!



Свайно-винтовой фундамент своими руками



Винтовые сваи устанавливаются вручную с помощью ломов-рычагов, размах которых должен достигать 3м каждый. С их помощью винтовая свая завинчивается без проблем даже впритык к стене, поскольку закручивать сваю можно вполоборота.

Рычаги могут вставляться непосредственно в отверстие в верхней части сваи. Но также существует специальная насадка, устройство которой позволяет направить рычаги под тупым или острым углом по отношению к стволу сваи.

Это удобно в двух случаях:

• — когда свая вкручивается на глубину 2м и глубже. В первый оборот погружения верхушка сваи будет попросту выше человеческого роста;
• — когда свая вкручивается в траншею под ремонтируемый фундамент дома. В траншее нет ширины для размаха.


Часто ограниченное пространство для погружения свай возникает при монтаже прибрежных конструкций или сооружений в воде. Здесь сваи в принципе становятся незаменимыми, поскольку ни один иной фундамент в данном случае не подойдет.



Какая бы сложная ситуация с ремонтными работами у вас не возникла, вы всегда можете рассчитывать на помощь нашей компании. У нас налажено свое производство винтовых свай на все случаи жизни, и мы гордимся тем, какую помощь уже оказали своим клиентам. Наша профессиональная команда готова взяться за работу любой сложности, и мы обещаем, что оправдаем ваше доверие! Наши цены доступны для каждого бюджета, а качество и надежность вдвойне оправдывает стоимость работ.

И конечно же обратите внимание на наши акции на строительные услуги в Москве и в регионе!

Дом на винтовых сваях своими руками

Малоэтажные сооружения без подвала можно строить на винтовых сваях. Фундамент под дом на винтовых сваях своими руками — вполне себе реальный вариант. Стоимость таких свай гораздо меньше стоимости бетонных фундаментов, однако, они абсолютно не уступают им по надёжности. У нас можно приобрести винтовые сваи с доставкой или без, для самостоятельного монтажа.



Для самостоятельного монтажа винтовых свай вам понадобятся:

• винтовые сваи;
• колышки;
• шпагат (бечевка)для разметки;
• рычаг;
• прибор для выставления уровня;
• болгарка;
• цементно-песчанная смесь.

Для выполнения обвязки будут нужны:

• сварочный аппарат;
• болгарка;



Этап подготовки

Применение винтовых свай допускается почти в каждом виде почвы, кроме скалистых пород.

Вкручивать сваи необходимо ниже уровня промерзания почвы. Винтовые сваи отлично зарекомендовали себя в местах, где существуют уклоны, разные уровни высоты, прочие сложности рельефа.

Надёжность фундамента дома находится в прямой зависимости от того, в какой степени грамотно были выполнены расчёты допустимой нагрузки.

При создании проекта необходимо учитывать будущую массу дома с мебелью, воздействие ветра и снега.



Пример свайного поля:



Результаты расчётов дают понимание сколько нужно опор, их диаметр. Допустимое расстояние между сваями — до 3-х метров. Необходимую длину винтовых свай определяет результат пробного бурения.

Согласно плану оформляется эскиз свайного поля.  Винтовые сваи отличаются диаметром, толщиной стенки, диаметром\толщиной лопасти. Для бытовых строений и  бань достаточно диаметра 89мм, для построек с большой массой – 108 мм и 133мм.



Выбор и покупка винтовых свай

Компания ЛенСвая производит винтовые сваи, покрытые двухкомпонентной краской PRIMATEK PRIMATAN SP 55, препятствующей появлению ржавчины.

PRIMATEK PRIMATAN SP 55 — это двухкомпонентная быстровысыхающая полиуретановая грунт — эмаль с отличными антикоррозионными свойствами. После отверждения покрытие имеет высокую механическую прочность и эластичность.

Доступен самовывоз, также можно заказать доставку винтовых свай.



Установка винтовых свай

Начинать монтаж следует с разметки территории согласно проекту. Колья нужно вбивать с небольшим превышением плановых размеров фундамента, заметить прямоугольники по диагонали, удостовериться, что разметка выполнена корректно.





Обозначьте места монтажа опор вбитыми колышками. Ориентируйтесь на натянутую бечеву. Можете сделать небольшие приямки, глубиной до полуметра.

Для качественной установки опор потребуется три человека. В верхней части винтовой сваи имеется технологическое отверстие, в него вставляется рычаг. Закручивая винтовую сваю, обязательно проверяйте уровнем вертикаль. Отклонения не допускаются, ведь это может вызвать разрушение дома.

Выровняйте сваи по горизонтальному уровню, отрезав лишнее при помощи болгарки. Полости свай залейте бетоном или засыпьте цементно-песчаной смесью для увеличения срока эксплуатации.

Как закрутить винтовую сваю своими руками — на эту тему в интернете есть куча роликов, с



Обвязка свайно-винтового фундамента

Выбор обвязки в каждом случае индивидуален. Решающим фактором является материал, использованного при строительстве здания, а также особенности грунта.

При обвязке швеллером его кладут на винтовые сваи рёбрами вниз, без оголовков.

Если предусмотрена обвязка  деревом, то на винтовые сваи крепят металлические оголовки с помощью сварки, а уже на них кладут брус. По сути — это нижняя обвязка строения.

Можно попробовать установить винтовые сваи самостоятельно, но следует помнить, что экономия средств на работе специалистов может привести к недостаточной надёжности фундамента, что значительно сократит срок службы всего дома.



монтаж ручным способом. (фото, видео) — Домина

Хотите создать надежную опору для временного сооружения? Вам может подойти вариант — ввинчивание многовитковых свай своими руками. В этой записи приведен один из методов монтажа там, где нет доступа к проезду технике. Винты были выбраны небольшой длины, а именно – F76х1600х220.
Конечно же, для капитальной постройки такие сваи не подходят, а в этом случае они предназначены, чтобы держать на себе временную (или сезонную) постройку, в данном случае — это будет летняя кухня. Несмотря на, казалось бы, свою небольшую длину (всего 1.6 метра!), такая опора способна выдержать около 1,5 Т! При этом, погружение происходит на глубину всего чуть более метра.
Сам процесс разметки и нивелировки мало чем отличается от типового закручивания спецтехникой. Переходник под рычаг (в роли рычага выступает закаленный лом) был изготовлен из старого переходника для буровой. Сверху основательно приварен отрезок трубы с толщиной стенки около 4 мм. Этого вполне достаточно.

Проблем с данным монтажом не возникало. Несмотря на пасмурную погоду процесс шел достаточно быстро. На одну сваю понадобилось около 15 минут. Для бОльшей длины (от 2.5 м и далее) рекомендуется изготовить более надежную насадку (ссылка имеется в конце).

При закручивании руками нужно знать один очень важный момент – если чувствуете, что свая идет туго, а до финальной отметки глубины осталось совсем немного – лучше не прерывайте закручивание! Дело в том, что она на глубине испытывает огромное давление, и для продолжения закручивания (сам момент срыва) может понадобиться намного больше сил! Бывает, что и ломы не выдерживают момента и сгибаются.
После увиденного, пожалуй, лучшего и надежного решения просто не найти, бытовка, в которой Вы будете жить, пока строится основной дом, кухни, любые другие не капитальные сооружения, такая небольшая длина отлично подойдет для таких целей. На этом плюсы не заканчиваются.. Недлинные винтовые сваи серии F или N можно без проблем ввинтить повторно, оцинкованная поверхность столба практически не страдает! При наличии крепких рук и желания, можно без проблем закрутить и бОльшей длины, например 2.5 или 3 метра, такие сваи уже выдерживают нагрузку в несколько тонн и пригодны для малоэтажного строительства.

Специально для заинтересованных видеоролик с места вкручивания:

На данном заказе был применён один из способов ручного закручивания, а их несколько и самые распространенные можно посмотреть здесь.

Решения для винтовых опор и свай

Винтовые опоры для ремонта фундамента

У вас есть наклонные стены, трещины в стенах, наклонные стены, трещины в полу или опускающийся / отстойный гараж? Если да, то в вашем доме могут быть признаки разрушения фундамента. В Matthews Wall Anchor & Hydraing Services мы можем установить винтовые опоры Earth Contact Products (ECP) для подкрепления ваших фундаментных стен. Мы даем гарантию на наши структурные системы 50 лет.

Что такое винтовые опоры и сваи?

Винтовые опоры — это стальные валы, похожие на большой винт.Они могут поддерживать фундамент под разные типы конструкций. Их используют в сложных почвенных условиях, которые не позволяют проводить традиционный ремонт фундамента. Винтовые опоры также могут исправить существующие провалы или осевшие фундаменты.

Винтовые опоры и винтовые анкеры часто оказываются наилучшими решениями для вашего проекта фундамента из-за следующих факторов:

• Легкость установки
• Незначительно до Вибрации нет
• Немедленное переключение нагрузки при установке
• Установленный крутящий момент соответствует мощности
• Легко испытано под нагрузкой для проверки емкости
• Устанавливается ниже активных грунтов
• Всепогодная установка
• Незначительно до Беспокойства нет на стройплощадке

Каковы различные варианты использования и применения винтовых опор и свай?

Винтовые опоры обладают множеством преимуществ.Они помогают стабилизировать фундамент, исправить наклонные дымоходы и отремонтировать потрескавшиеся или искривленные стены. Фундамент, пожалуй, самая важная часть дома. Он распределяет вес вашего дома на почву под ним. Компания Matthews Wall Anchor & Hydraing рекомендует только зарегистрированному инженеру проектировать и контролировать проектирование и применение винтовых опор при ремонте фундамента или новых строительных проектах.

Как устанавливаются винтовые опоры?

Во-первых, винтовые опоры гидравлически забиваются глубоко в почву и несущие слои.Во-вторых, мы вручную выкапываем ямы в каждой точке и вырезаем нижний колонтитул, чтобы он был доступен. Далее вставляем распорную балку. Его кладут под фундамент и прикрепляют к кронштейну. После установки распорной балки мы устанавливаем стальную трубу, которая помещается в нижнее отверстие для гидропривода крутящего момента. Стальная труба прикреплена к гидравлическому приводу и просверливает почву. Затем вставляются спиральные удлинители до тех пор, пока спираль не будет закреплена в почве. После процесса сверления лишний участок трубы удаляется.Кронштейны размещаются в правильном положении под распорной балкой. Скобка ставится прямо на нижний колонтитул. Кронштейн крепится к фундаменту и нижнему колонтитулу. Наконец, фундамент поднимается. Вес дома переносится с поврежденного грунта на винтовые опоры, а затем отверстие в нижнем колонтитуле заполняется грунтом. Этот процесс повторяется по всему периметру дома.

Если вы видите признаки разрушения фундамента, позвоните в команду Matthews Wall Anchor & Hydraing Services, чтобы узнать, как наши системы винтовых опор могут вам помочь.Свяжитесь с нами для бесплатного осмотра.

Винтовые свайные системы | Флорида | Грузия | Алабама | Миссисипи — Системы Фонда Патриотов | Винтовые сваи | Основа

Винтовые свайные системы для тех, кто находится во Флориде, Джорджии, Алабаме, Миссисипи и по всей территории США

Винтовые свайные системы необходимы для строительства стабильных и долговечных оснований на многих типах местности. Patriot Foundation Systems, ведущий производитель фундаментов, предлагает прочные системы фундаментов для жилых, коммерческих и промышленных проектов.Мы находимся в Центральной Флориде, но готовы обслуживать клиентов по всей территории США и по всему миру.

Винтовые сваи состоят из центрального вала с одной или несколькими несущими пластинами винтовой формы с кронштейном, позволяющим прикреплять их к конструкции. Затем они прикручиваются к земле с помощью крутящего момента. Эти системы, также известные как винтовые сваи, спиральные анкеры, спиральные опоры, винтовые опоры и спиральные анкеры, используются как для сжатия, так и для нагрузки на растяжение.

Каковы некоторые преимущества спиральных свайных систем?

• Всепогодная установка
• Установка в ограниченном пространстве с использованием мини-экскаваторов, экскаваторов-погрузчиков или ручного оборудования
• Установка безвибрационная, в отличие от забивных свай
• Нет затрат на утилизацию или транспортировку, так как винтовые сваи не предсказывают землю на поверхность
• Может использоваться для поддержки временных конструкций, так как впоследствии они легко снимаются
• Фундаментный бетон, готовый к немедленной заливке — период выдержки не требуется
№

Винтовые сваи идеально подходят для ремонта стен жилых подвалов, поврежденных набухающей почвой.Наши винтовые анкеры предотвратят движение вашей стены подвала и устранят проблемы с растрескиванием, влажностью и плесенью. Наши системы глубокого фундамента выбирают геотехнические фирмы, инженеры, архитекторы, подрядчики и строители. Мы являемся производителем фундаментных свай, которые поставляют сваи / опоры большой емкости для предотвращения растрескивания и оседания промышленных и коммерческих конструкций.

Свяжитесь с нами сегодня во Флориде, Джорджии, Алабаме, Миссисипи или по всей стране, если вы ищете высококачественные винтовые сваи.Patriot Foundation Systems — производитель фундаментных свай, который работает на принципах обслуживания, качества и целостности и надеется служить вам.

Мир спиральных свай — Что не так с этим спиральным фундаментом?

Винтовые сваи и фундаменты представляют собой отличное решение некоторых проблем проектирования, но иногда создают собственные проблемы. Эти проблемы имеют форму доступных размеров, подрядчика по установке или строительного характера.В этой статье представлены актуальные проблемы, возникающие при использовании спиральных изделий в качестве основы и закрепления в различных областях применения. Предлагаемые здесь решения использовались для предотвращения или устранения этих проблем и недостатков в Северной Америке и за рубежом.

Введение

Винтовой анкер или фундамент используются уже почти два столетия известной истории. Скорее всего, для закрепления животных и палаток использовалось какое-то грубое устройство с винтовой пластиной, поскольку кочевники блуждали по различным континентам.Хотя это и не новая технология, недавнее расширение новых применений спирального основания привнесло новые проблемы и недостатки. Недостатки и проблемы можно разделить на несколько общих проблем: во-первых, доступность устройства фундамента; во-вторых, надлежащие средства (оборудование и персонал) для установки фундамента; в-третьих, строительство или установка винтового фундамента и, наконец, неспособность фундамента выполнять свои функции.

Проблема «доступности» выходит за рамки данной статьи и часто решается наличием надежного поставщика.Остальные три недостатка или проблемы будут рассмотрены в этой презентации. Хотя эти решения основаны на опыте авторов по использованию спирального фундамента внутри страны и во всем мире, они не являются исчерпывающим перечислением их совокупного более чем 70-летнего опыта или единственно возможных решений. Мы надеемся, что этот список положит начало диалогу внутри практики, который покажет, что спиральные продукты удобны для пользователя и развенчивают или демистифицируют этот очень полезный тип фундамента для большего блага всех практиков.Обмен знаниями расширит использование спирального фундамента, и мы все выиграем.

Мы выиграли торги!

Это отличная новость, необходимые документы уже готовы, мобилизация очевидна; что теперь? Конечно, ваш оценщик продумал процесс и поставил проекту оценку, но готова ли ваша команда? Правильная подготовка — залог успешного заключения контрактов. Надлежащая оснастка, персонал, обученный безопасным методам установки и испытания винтовых фундаментов, и соответствующая подготовка — необходимые условия для того, чтобы стать прибыльным подрядчиком.В этом отношении может оказаться полезным контрольный список в приложении. Специалисты по проектированию также должны знать, что должен сделать подрядчик для подготовки, чтобы они могли лучше реагировать на полевые ситуации и проблемы.

Здесь приводится краткий обзор процесса подготовки. Хотя они и не являются обширными, это необходимые минимальные шаги, которые необходимо предпринять для подготовки к исполнению контракта. Следующие ниже офисные процедуры предполагают, что все контрактные документы, включая геотехнический отчет, прочитаны и поняты.

A. Мобильное оборудование — имеет ли носитель подходящего размера для доступа к площадке, включая физический размер, давление на грунт, высоту над головой, вылет и устойчивость на площадке? Приводная головка или редуктор с гидравлическим приводом должны иметь крутящий момент, по крайней мере, на 50% больше, чем механический предел устанавливаемого продукта, и должны иметь точный метод определения монтажного крутящего момента.

B. Персонал. Численность бригады зависит от типа работы, которую они должны выполнять.Для типичного проекта фундамента бригада из трех человек подходит для большинства проектов фундамента. Сюда входят старший мастер или бригадир, оператор и земляной. Все должны пройти инструктаж по технике безопасности и правильной установке. Кроме того, бригадир отвечает за ведение соответствующих записей по установке и должен быть в состоянии сформулировать любые возникающие на местах проблемы в штаб-квартиру для быстрого решения.

C. Знать почву — Ваш опыт работы с этим профилем почвы или региональная или местная геология.По крайней мере, просмотрите отверстия относительно того, где команда планирует начать. Часто благоразумно начинать с того, что надоедать, чтобы можно было проверить «ожидаемую производительность», чтобы удержать ее с реальной производительностью. Это позволит заблаговременно предупредить о потенциальных проблемах, таких как неправильная оценка глубины и другие проблемы с установкой. (При отсутствии бурения направьте вниз испытательный зонд с одной спиралью, зонд с большим диаметром спирали лучше подходит для определения местоположения пласта почвы, а также для регистрации глубины и крутящего момента на каждом футе проникновения ниже первых пяти футов).Это может дать некоторые рекомендации при выборе окончательной конфигурации винтового фундамента.

Процесс мобилизации завершен, и начинается производство или установка. Если соответствующая подготовка была завершена, процесс запуска должен иметь довольно короткую кривую обучения, и будет быстро установлена ​​хорошая производительность. Производство идет хорошо.

Установка винтового фундамента продолжается до тех пор, пока не будет обнаружена проблема. Проблема может заключаться в продукте, установке или производительности, как указано выше во введении.Каждый из них будет рассмотрен отдельно ниже. Эти категории или функции включают продукт, установку и производительность, при этом большинство полевых проблем возникает при установке. Тем не менее, каждый аспект применения винтовых фундаментов требует рассмотрения.

1. Проблемы, связанные с продуктом. На этапе строительства винтового фундамента прилагаются нагрузки, которые продукт наиболее трудно выдержать. Требуемый крутящий момент при установке может приближаться к опубликованным пределам, чтобы привести пластину винтовой опоры к желаемой опорной поверхности.Правильная центровка очень важна, чтобы не допустить изгиба вала. Напряжения в комбайне, изгиб и скручивание, могут вызвать преждевременный выход вала из строя. Это также может привести к преждевременному выходу из строя муфты. Избыточное давление прижима и несоосность (приводная головка не соосна оси анкера) вызовут преждевременный выход из строя из-за более высоких комбинированных напряжений. Очевидный ответ на это — выровнять приводной двигатель коаксиально с валом и приложить давление, достаточное для того, чтобы следовать за верхним концом винтовой основы.Использование анкера с трубчатым валом также снизит вероятность поломки.

Удары по валунам и булыжникам могут привести к сгибанию передней кромки спирали, что приведет к значительному снижению скорости проникновения, установочного момента и грузоподъемности. Различные производители могут предоставить более толстые и более прочные спирали для каменистого грунта, используя более толстые и / или более прочные спирали, которые помогут предотвратить эту проблему. При необходимости переднюю кромку можно выпрямить механически или удалить загнутую вверх часть спирали с помощью абразивной пилы.Если используется горелка, держите срез на расстоянии ½ дюйма от сварного шва.

Крепеж может сломаться под нагрузкой. Производители поставляют для своей продукции болты соответствующего сорта. Если вам требуется больше болтов, потому что некоторые из них были потеряны, приобретите их у производителя или обязательно используйте сплав, требуемый в их технических характеристиках. Болт более высокого качества может быть более хрупким, чем болт OEM.

Хотя вращение вала в приводном инструменте является проблемой инструмента, будет обсуждаться ниже.Однако предварительно эта тема кратко описана здесь, поскольку инструменты являются частью приобретенных «Продуктов». Всегда используйте инструмент подходящего размера, в хорошем состоянии, и прикрепите вал анкера к приводному инструменту, чтобы он не выскользнул, что могло бы стать опасным для земледельца. Закругленные и изношенные настолько закругленные и изношенные приводные инструменты или головки, что стержень анкера свободно входит в них, представляют опасность.

Вал выходит из строя преждевременно — производители оценивают прочность вала на основе чистого кручения, применяемого в лабораторных условиях.Характеристики, вероятно, хороши для типичной установки, но если изгиб происходит из-за расположения или досягаемости устанавливаемой машины, это может привести к отказу из-за комбинированных нагрузок. Поверхность излома может быть правильно идентифицирована по спиральной форме разрыва, поскольку чистый крутильный излом пластичного материала представляет собой плавный излом, перпендикулярный оси вала.

2. Установка имеет значение. Усилие создается за счет винтового основания, ввинчивающегося в землю.Устанавливаемое оборудование не может удерживать его, и оборудование было повреждено, если не было приложено надлежащее прижимное давление или последующее движение. С другой стороны, «прижимное давление» может быть создано установочным оборудованием путем осторожного приложения сжимающей нагрузки к верхней части надставки. Оба помогают пробить фундамент в землю. Следует также отметить, что обработка спиралей мусором или геотканями может снизить скорость проникновения и крутящий момент из-за «предсказывающего» действия ведущей секции.

Винтовой фундамент обычно устанавливается с правым поворотным движением (за исключением левого поворотного момента для подводных установок), обычно создаваемым редуктором с гидравлическим приводом или «приводным двигателем», и требует постоянной крутящей силы порядка тысяч футов. фунты. Существует около дюжины производителей приводных двигателей большой мощности. Некоторые из них представляют собой гидравлические поршневые насосы с прямым приводом, но большинство — это высокопроизводительный гидравлический мотор-редуктор, приводящий в действие коробку передач для тяжелых условий эксплуатации.Не имеет большого значения, кто производит приводной двигатель, если известно максимальное гидравлическое давление, поэтому уплотнения на коробке передач не раздуваются, что обычно происходит после того, как уплотнения приводного двигателя выходят из строя из-за избыточного давления в приводе. мотор. Знайте максимальное давление, на которое рассчитан двигатель. Чрезмерное противодавление (которое на экскаваторах с обратной лопатой может быть рассчитано на 600-800 фунтов на квадратный дюйм), которое может возникать в возвратной линии и фильтре, является наиболее частой причиной взрыва уплотнений в гидравлическом двигателе. Одна из профилактических мер, которую может сделать механик, — это удалить воздух из корпуса двигателя.Сальники мотора можно отремонтировать; профилактика проще, просто выпустите воздух из корпуса. В приложении показан эскиз сливного отверстия корпуса приводного двигателя. Также рекомендуется отрегулировать предохранительный клапан на двигателе так, чтобы максимальное давление не превышало предельную мощность двигателя экскаватора или бурильной колонны.

Рисунок 1 — Выдувное уплотнение двигателя

Обратите внимание, что пластиковая пробка, которая находится непосредственно над фланцем, является сливом корпуса.Дренаж корпуса с обратным клапаном на 10 фунтов на квадратный дюйм в линии предотвратил бы этот отказ, если бы он был установлен в этом отверстии. Работа приводного двигателя под водой также может вызвать давление в обратном направлении (то есть противодавление в обратной линии). Тем не менее, они были успешно развернуты без сбоев на глубину до 285 футов.

Проблемы с инструментами. Хотя этот вопрос был кратко обсужден выше, его следует рассмотреть еще раз. Следует использовать рекомендованный приводной инструмент, поставляемый производителем, и соблюдать его инструкции по технике безопасности, включая замену изношенного оборудования.Эти процедуры безопасности должны быть частью еженедельного совещания по безопасности. Изношенный и неподходящий инструмент может снизить производительность и, возможно, создать опасную рабочую ситуацию. Модификации инструментария производителя аннулируют гарантию и переносят всю ответственность на вашу компанию. Сценаристы осведомлены о серьезных травмах и одной смерти в результате использования неподходящего инструмента в качестве полевого средства. Все вращающееся оборудование связано с определенными опасностями и может быть очень опасным, если допустить небрежность.

Приводной двигатель или «головка экскаватора» обсуждалась выше. Индикатор крутящего момента является вспомогательным для головки экскаватора и должен находиться в колонне приводных инструментов, если он механический, или должен измерять гидравлический градиент на двигателе, если он гидравлический. Поскольку многие установщики слепо принимают взаимосвязь между крутящим моментом и мощностью, им надлежит иметь проверяемый точный индикатор крутящего момента. Гидравлические индикаторы крутящего момента обычно используют движение манометра Бурдона для индикации давления. Такие датчики могут быть перенапряжены и повреждены, что потребует их замены.Гидравлические индикаторы необходимо время от времени откалибровать, так как это возможно повредить винтовой продукт из-за ненадежного индикатора крутящего момента, используемого в качестве критерия привода.

Также индикаторы крутящего момента должны иметь возможность непрерывно контролировать крутящий момент. Отрывные механические системы или системы сброса давления не рекомендуются, если не поддерживаются постоянная скорость и давление прижима, поскольку увеличение любого из этих аспектов может вызвать преждевременный отрыв или индикацию установочного момента.

При приложении крутящего момента как средства прогнозирования грузоподъемности важно установить анкер на скорости (об / мин), рекомендованной производителем. Чрезмерная частота вращения может привести к нереально высоким крутящим моментам.

Когда индикатор крутящего момента выходит из строя или в отсутствие индикатора крутящего момента, некоторые подрядчики будут полагаться на давление в системе или скручивание стального вала при установке винтовых анкеров. (Давление в системе не является хорошим показателем момента установки и здесь не рассматривается).Скручивание вала было практикой в ​​течение многих лет, предшествующих механическому индикатору крутящего момента. Тем не менее, это может привести к избыточной прочности анкера (обычно это означает дополнительную глубину и расходы), неожиданному выходу из строя вала и ненадежной нагрузке. Если индикатор крутящего момента не используется, было бы разумно проверить достаточное количество анкеров, скажем, 20-30% от общего количества в случае анкеров растяжения, которые легко и быстро проверяются и обычно имеют более низкий коэффициент указанная безопасность; или 2-3% от общего количества в случае опор сжатия.Помните, что критерии установки крутящего момента зависят от конкретного места.

В случае натяжных анкеров может возникнуть не такая обычная ситуация, например, анкерные крепления для морской стены и распорки для глубоких котлованов, где угол установки анкерного крепления достаточно плоский. Это может привести к тому, что свинцовая спираль ударится о твердый подповерхностный слой, а затем продолжит движение по границе раздела слоев, никогда не увеличивая крутящий момент, как можно было бы обычно ожидать. Иногда это заметно на лицевой стороне стены, так как внешний конец анкера будет пытаться опускаться ниже по стене.Извлеките заднюю часть и увеличьте длину стингера (направляющей точки) или увеличьте угол и переустановите заднюю часть в новом месте.

Винтовой фундамент может быть установлен в неправильном месте или его необходимо переместить из-за препятствия: какие возможные перемещения можно сделать? Очевидно, это может зависеть от требований к нагрузке, но что касается винтового основания, его следует отодвинуть достаточно далеко, чтобы винтовой вывод не пытался «смещаться» в прежнее место во время переустановки.Обычно для этого требуется перемещение на 3 фута или более или изменение угла, если это допустимо, на 15 градусов или более.

Иногда винтовой фундамент перестает въезжать в грунт с нормальной скоростью или полностью «раскручивается», т.е. поворачивается без продвижения. Это может быть связано с несколькими причинами; во-первых, фундаментная шахта, имеющая сплошное квадратное поперечное сечение, перестала продвигаться, потому что передний конец натолкнулся на пласт настолько сильно, что нижняя спираль не может развить достаточное усилие, чтобы протолкнуть конец в пласт.В этом случае удалите фундамент и укоротите пилотную точку и измените / заточите спирали, а затем переустановите, используя максимальное прижимное давление, которое может быть приложено к валу на глубине, на которой фундамент остановился ранее. Следует проявлять осторожность, чтобы вал не деформировался.

Если фундаментный вал имеет круглое поперечное сечение, может быть две причины чрезмерного крутящего момента: во-первых, неадекватное усилие, как упомянуто выше, и, во-вторых, потому, что вал «использует» такой большой крутящий момент при поверхностном трении, что осевое усилие создается за счет ведущие спирали не могут преодолеть поверхностное трение.В последнем случае чрезмерное давление при установке машины может решить эту проблему. Добавление спиралей вдоль вала или уменьшение диаметра стержня шнура и некоторых удлинителей также эффективно. Для справки авторы обнаружили, что средняя максимальная длина фундамента вала диаметром 8 дюймов без промежуточных спиралей составляет порядка 40 футов в мягких и средних почвах. Это происходит из-за того, что тяга ведущей секции преодолевается трением по валу. В очень мягких почвах и торфяных залежах средняя длина может быть намного больше

.

Заданный момент установки не достигается при установке на заданную глубину, вызовет панику в некоторых лагерях.Если у кого-то есть веские основания полагать, что спирали находятся в предписанных слоях несущей способности, проверьте фундамент, прежде чем забивать фундамент намного глубже. Быстрый тест на натяжение даст некоторое представление о емкости, и его легко выполнить. Напомним, что крутящий момент зависит от места установки, и слепое использование значения по умолчанию обычно приводит к консервативной мощности, но, возможно, к чрезмерно консервативному значению, достижение которого требует затрат.

Гранулированный материал, где уровень грунтовых вод колеблется, например, приливные зоны, или будет подниматься в будущем в результате каких-либо естественных или антропогенных изменений площадки, повлияет на предельную емкость спирального фундамента.Вместимость несущей плиты (плит) в песке напрямую зависит от эффективного давления покрывающих пород. Поднимающийся уровень грунтовых вод уменьшит грузоподъемность плиты, поскольку плавучесть воды снижает давление покрывающей породы. В этом случае первоначальные расчеты должны учитывать возможное долгосрочное влияние уровня грунтовых вод и снижение производительности.

Песок ниже уровня грунтовых вод и ниже морского дна может вызвать увеличение требуемого крутящего момента при установке.Спиральные основания могут «предвещать», то есть превращаться, не продвигаясь на нормальное расстояние, в рыхлый насыщенный песок, в некоторых случаях вызывая его уплотнение и фактическое увеличение его емкости по сравнению с тем, что указано с использованием значений отношения крутящего момента к емкости по умолчанию. Это аномалия, которую можно обнаружить при полномасштабном тестировании. Снова; отношение крутящего момента к мощности зависит от конкретной площадки.

При установке спирального фундамента в профиль грунта, который имеет пласты от очень мягких до мягких вблизи поверхности, под нагрузкой может возникнуть коробление.Этого можно избежать, снизив осевую нагрузку до 10 тысяч фунтов или наложив на вал втулку через мягкий слой, или используя так называемую микровинку Helical Pulldown®. Это запатентованный метод, на который распространяется эксклюзивная лицензия Chance. Однако трубная муфта может быть опущена вокруг вала через мягкие слои, тем самым укрепляя тонкий вал. Другой подход — это композитная спиральная трубная свая ® (CHPP ®), которая включает трубчатые секции (обычно наружный диаметр 8,625 дюйма, но может быть и больше). Нижняя секция ТЭЦ соединяется напрямую со стандартным квадратным валом или секциями со спиральными выводами HS.Секции труб сконфигурированы таким образом, чтобы их внутренняя часть оставалась открытой для бетона и арматуры, если требуется. При необходимости к участкам трубы также можно приварить спирали. Как и в случае с Micropile Helical Pulldown®, этот метод запатентован.

Влияние размера зерна и угловатости в несвязных почвах заключается в увеличении емкости с увеличением размера зерна и угловатости. Поскольку эта информация об угловатости редко предоставляется дизайнеру, он может получить неожиданный звонок с места. Одно из возможных решений — попросить бригаду выполнить «быстрое» испытание на растяжение и действовать соответственно в соответствии с результатами испытания.Как правило, испытания на растяжение подтверждают, что более высокие крутящие моменты на самом деле обеспечивают более высокую нагрузочную способность винтовых оснований. Если спирали неглубоко внедряются в плотный слой, испытание на растяжение может вывести из строя якорь, но при сжатии он будет работать хорошо. Дело в том, что если винтовой фундамент выполнен из подходящего материала подшипника, без учета крутящего момента, его испытание на растяжение или сжатие может доказать, что фундамент является хорошим.

Установка винтовых свай сквозь лед для таких конструкций, как утилизаторы, и для фундаментов в вечной мерзлоте также представляет собой проблему.В некоторых деревнях коренных американцев на Аляске водопровод и канализация проходят внутри изолированных утилизаторов, которые возвышаются над поверхностью земли. Они часто сооружаются зимой через толстые слои мерзлого грунта и льда. Предварительное бурение скважины ледяной коронкой, имеющей диаметр больше диаметра вала, и / или вырезание пилотной точки и заточка спиралей значительно повысили скорость установки.

Вечная мерзлота не везде одинакова; По-разному ведут себя теплая мелкозернистая и холодная крупнозернистая мерзлота.Результаты испытаний в июне 1985 года показали, что установка спиральных якорей в вечной мерзлоте некоторых типов (например, в Прудо-Бей, Аляска) может быть чрезвычайно сложной, если не невозможной.

3. Проблемы с производительностью

Тонкий вал фундамента может прогибаться под нагрузкой, на что указывает резкое снижение грузоподъемности и / или постоянная скорость деформации при постоянном приложенном напряжении, что может происходить в мягких или рыхлых грунтах. Опыт авторов показывает, что это может произойти в мягких или рыхлых грунтах при использовании фундамента вала квадратного сечения в дюйм и половину от двадцати до двадцати пяти тысяч фунтов.(Хотя доступны валы меньшего размера, их не рекомендуется использовать в компрессионных приложениях). Если это произойдет, несколько решений приведены выше. Если ни одно из предложенных выше решений не доступно, рекомендуется использование фундаментов трубчатых шахт.

При проведении глубоких земляных работ рядом с существующим зданием существующий фундамент укрепляется. Фундамент должен поддерживаться; что является первым принципом поддержки, который пропагандирует Уайт [i], для предотвращения катастрофического разрушения существующей структуры.Конструкция подпорок и стены выходит за рамки данной статьи и упоминается здесь в качестве меры предосторожности. Получите опыт работы с инженером-строителем по этой специальности, чтобы спроектировать соответствующие подпорные анкеры и стену.

Коррозия — это предмет, по которому некоторые поставщики и консультанты вошли в элегантность. Опыт авторов показывает, что винтовые фундаменты, устанавливаемые в ненарушенной земле, обычно не вызывают особого беспокойства. Работа, проделанная Романовым [ii], показывает, что это так.Общая рекомендация, которая часто используется во всех структурах, кроме институциональных, — если удельное сопротивление превышает 1000 Ом-см. а pH составляет от 4,5 до 9, срок службы фундамента должен превышать 70 лет. В агрессивной среде целесообразно затереть внутреннюю поверхность трубчатых валов. Как указывалось ранее, тема коррозии консервативно рассматривается в литературе некоторых производителей.

Если винтовой фундамент не прошел испытание фундамента, установите глубже и проверьте снова.Если фундамент будет удален и заменен на более крупный, рекомендуется переместить место установки, поскольку новый фундамент может не проникнуть достаточно глубоко за исходную испытательную глубину, чтобы можно было провести законное испытание. Если решено, что будет использоваться испытанный фундамент, уменьшите номинальные характеристики основания до половины нагрузки, при которой выполнялись критерии деформации.

Согласно сообщениям, винтовые фундаменты работают очень хорошо при сейсмических событиях, часто превосходя соседние традиционные фундаменты.Это сложная проблема для количественной оценки, и здесь она рассматривается как анекдотическая. Они уже более 20 лет участвуют в строительных работах в сейсмоопасных районах и с хорошими характеристиками пережили землетрясения силой R-7. Эти конструкции включают подпорные стены, коммерческие, правительственные и жилые здания. Не сообщалось о повреждениях конструкций, поддерживаемых спиральными фундаментами, из-за сейсмических событий.

Стоимость может стать непомерно высокой, если условия площадки неизвестны и требуются фундаменты большой емкости.Необходимо оценить общую стоимость, включая время, материалы, нарушение работ на стройплощадке и деньги, сэкономленные за счет возможного сокращения времени строительства. Часто сообщалось, что экономия, полученная за счет сохранения продуктивного времени на объекте, на котором выполнялись работы, более чем оправдывала использование винтовых опор. Наверное, каждый подрядчик спирального фундамента может рассказать вам историю именно об этой ситуации.

Долговременная работа в глине — часто задаваемый вопрос. Это законное беспокойство, поскольку может произойти смягчение деформации, особенно при приложении натяжения.Размягчение при деформации может происходить, когда анкер растяжения нагружается в долгосрочной ситуации на уровне или около его предельной способности, поскольку нагрузка от растяжения вызывает отрицательное поровое давление рядом с винтовой пластиной. Это отрицательное поровое давление удовлетворяется или преодолевается за счет потока поровой воды к месту спирали. Со временем вода может вызвать размягчение прилегающего грунта, позволяя грунту обтекать спиральную пластину в режиме «глубокого местного сдвига». Деформационное размягчение, происходящее в нормально или слегка переуплотненных мелкозернистых почвах (OCR = 3–4), насколько известно авторам, не наблюдалось.Незарегистрированное тестирование [iii] A.B. Компания Chance на самом деле показала небольшой прирост долгосрочной предельной емкости по сравнению с предельной емкостью, обнаруженной методом «быстрого тестирования» на слегка переуплотненном грунте. Однако испытание, проведенное компанией Northern States Power [iv], показало снижение способности анкеров растяжения, которые длительное время подвергались нагрузке на угловую конструкцию линии электропередачи сверхвысокого напряжения, уменьшилось примерно на десять процентов.

Установка под водой может увеличить требуемый крутящий момент при установке в случае крупнозернистого, угловатого песка.Требуемый крутящий момент для установки может быть настолько высоким, что винтовой фундаментный вал может выйти за пределы его механического предела, что приведет к поломке вала. Уменьшение размера спиралей или увеличение размера вала, а следовательно, и его прочности, являются двумя приемлемыми методами. Предварительное бурение твердой почвы, как правило, не является вариантом, поскольку при слишком глубоком бурении она снижает производительность.

Заключение

Винтовой фундамент, используемый при растяжении и / или сжатии, используется уже много лет.В прошлом это было предметом любопытства и исследований, но только недавно он стал широко использоваться на строительном рынке. Авторы считают, что это связано с двумя факторами; во-первых, мир академических кругов не принял эту концепцию в той степени, в какой она признана в учебниках и охватывается на уровне бакалавриата, а во-вторых, практикующие специалисты считают ее слишком «сложной» для решения случайных полевых задач, и им приходится полагаться на подрядчик для решения любой полевой проблемы. Применений бесчисленное множество, и подходы к решению большинства трудностей на основе здравого смысла легко достигаются.Спиральное основание никуда не денется, и практикующим специалистам и строителям надлежит изучить возможность использования спиральных изделий, потому что использование спирального основания для приложений сжатия и растяжения расширяется с каждым днем.

[i] White, Lazarus-Underpinning, Columbia Press, NY, NY, 1906

[ii] Коррозия стальных свай в почве, Монография Национального бюро стандартов № 58, 1962 г.

[iii] Случайное испытание (Bobbitt, 1974) только для внутреннего использования

[iv] Частные беседы между Боббитом и Эрлом Вайснером, инженером по передаче NSP, 1993

Страница не найдена | Пирс Атлас

Лори Кэмп

«Atlas Piers проделали большую работу по ремонту нашего тонущего фундамента.У нас действительно было несколько перерасходов в счетах из-за непредвиденных проблем с работой, но они были любезны договориться о цене с доступной для нас. Спасибо за охрану нашего дома!

Дивья Сукумар

«Мы позвонили в Atlas Piers, чтобы получить экспертное заключение о фундаменте нашего дома. Мы попросили продавца компании по гидроизоляции сказать нам, что наш фундамент тонет, и предложил установить опоры. Уэйн тщательно осмотрел наш дом и подтвердил, что наш фундамент в хорошем состоянии и не работает. нужны простенки.Он был очень услужливым и хорошо осведомленным и явно заботился о наших интересах, а не просто пытался совершить продажу. Очень рад, что мы подтвердили наши подозрения — очень рекомендую этот бизнес!

Дэйв Кольер

«Меня направил в Атлас Пирс мой друг, который занимается внутренним ремонтом и реконструкцией. Я использовал их, чтобы решить небольшую проблему в моем доме. Они установили (2) Пирса для поддержки конструкции. Довольны качеством конструкции работать и ценить вовлеченного владельца, который пришел проверить и проследить за мной после того, как работа была завершена.

Лаура Стил

«Atlas Piers — первоклассная компания. Они невероятно профессиональны, своевременны, хорошо осведомлены и поддерживают свой продукт. Мы позвонили им по поводу спиральных стяжек, которые они установили для предыдущего домовладельца 12 лет назад. Несмотря на то, что мы не были первоначальным владельцем и На них не распространялась какая-либо гарантия, они сразу же назначили встречу, и владелец вышел посмотреть. Они втиснули нас для быстрого ремонта в течение этой недели, и с тех пор у нас не было никаких проблем.Очень ценю их профессионализм и то, что они стоят за своим продуктом. Обязательно порекомендую их всем, кому эта услуга может понадобиться в будущем.

Эндрю Хитдеркс

«Они действительно прислушиваются к вашим потребностям и откликаются на них. Не гонятся за деньгами.

Уэйн Д

«seripor. Флойд Мур приехал осмотреть мою собственность. У меня была трещина в фундаменте на кирпичной внешней стене, которая со временем увеличилась.Мистер Мур провел тщательный осмотр и не обнаружил серьезных повреждений фундамента. Он был полезным, информативным и, прежде всего, ЧЕСТНЫМ. Другая компания (которая постоянно рекламирует) пыталась взимать с меня тысячи за работу, в которой я не нуждался. Когда придет время, я обязательно позвоню в Атланту Пирс. Ваша честность и профессиональные манеры — вот что мы больше всего ценим в этом мире… A +.

Филип Роджерс

«Мы использовали опоры Atlas Piers для стабилизации и поднятия кирпичного дома у бассейна.Ранее мы работали с известной компанией по ремонту гидроизоляции и фундамента, чтобы решить эту проблему. По сравнению с этим объем работы, выполненной другой компанией, был ничтожным. Опоры этого домика у бассейна не были сделаны должным образом и не могли поддерживать устанавливаемые опоры. Проект был отложен, пока мы работали над укреплением фундаментов. Компания Atlas Piers сохранила гибкость в отношении своих рабочих бригад, своевременно выполняющих работу.

Юджин Хирш

«Авторитетная и профессиональная компания, навсегда решившая мою жизненную проблему.У них отличное обслуживание клиентов, они своевременны и эффективны. Я бы ни с кем не имел дела для такой работы.

Джеймс Рис

«Уэйн (владелец) дал нам твердую оценку нашей проблемы. Он был открыт и практичен в отношении наилучшего решения, а цена была конкурентоспособной. Команда Atlas Piers была оперативна в запланированный день, очень хорошо общалась и отлично справлялась с работой. Они убрал, убедился, что я доволен, и оставил меня вполне довольным, что наша проблема была решена.

Кристи Кроуфорд

«Мои покупатели были обеспокоены проблемами с фундаментом в доме, который они покупали, поэтому мы пригласили Атласа Пирса (мистера Фарриса) взглянуть на него. Он был очень хорошо осведомлен и честен. В доме не было серьезных структурных проблем, вызывающих беспокойство, просто регулярное заселение дома. Мистер Фаррис делал ремонт не только для того, чтобы получить деньги за работу. Он был честен, и поэтому я всегда буду к нему обращаться в будущем.

Питер Чыонг

«У меня в доме появилась трещина в опорной стойке.Вышел инженер, посмотрел, сказал мне, что мне не нужно ничего делать с этим, сказал мне, при каких конкретных обстоятельствах мне нужно над ним поработать, а затем сказал мне, как не допустить, чтобы вода разъедала стены моего дома в качестве дополнительного бонус. Все это дружелюбное, своевременное обслуживание, и мне не взяли ни цента. Они могли легко продать мне пирс за 2000 долларов, но не хотели тратить зря свое время или мои деньги. Обычно я совершаю покупки, прежде чем найду подрядчика, но в следующий раз, когда мне понадобится инженер-строитель, я просто пойду в Атлас.

Эрик Карлсон

«Уэйн пришел ко мне домой сегодня утром как раз вовремя. Очень честно. Я очень рекомендую эту компанию.

Эрик Чизм

«Мы использовали Atlas для создания спиральных затворов в доме, который мы приобрели в январе 2018 года. Их первоначальная работа была своевременной и профессиональной. В декабре 2018 года, через три дня после Рождества, во время особенно сильного дождя (обширные ливневые наводнения по всей Атланте, ручьи, дороги, подвалы), у нас возникла небольшая проблема с болтами в анкерных креплениях.После вызова Тони в течение часа к нам домой приехала бригада. Экипаж быстро оценил и в приятной, профессиональной манере исправил ситуацию. Замечательный продукт и обслуживание клиентов!

Гвен Боннер

«Чад Костелло, вице-президент Atlas Piers, человек большой добросовестности. Команда, выполнившая эту работу, была хорошо осведомленной и профессиональной. Очень рекомендую эту компанию.

Kudzu Обзор

«Бригада работала эффективно и профессионально на нашем крутом склоне двора, чтобы добраться до нашей плиты, чтобы поднять часть нашего дома.Они действительно знали, что делают.

Kudzu Обзор

«Наше крыльцо опускалось. Атлас Пирс вышел, осмотрел работу, сказал нам, что было необходимо. Их команда была абсолютно исключительной: вежливая, прилежная и, прежде всего, эффективная. Нас не так легко впечатляют большинство подрядчиков — эти ребята и компания абсолютно феноменальная!

Kudzu Обзор

«Компания и сотрудники были очень профессиональны и полезны.Работа была сделана своевременно. Настоятельно рекомендую для любых работ по фундаменту, которые могут вам понадобиться.

Google Обзор

«Большое дерево упало на мой дом, и мне нужно было поднять его в исходное положение. Атлас проделал большую работу. Дом был восстановлен, а ландшафт вернулся в исходное состояние. Я буду использовать их снова

Google Обзор

«Атлас был очень профессионален и выполнил работу в срок.Они были, безусловно, лучшими из 5 компаний, к которым я обратился с предложением отремонтировать мои подвальные стены. Я их настоятельно рекомендую.

Google Обзор

«Эти ребята профессиональные, с ними очень легко работать. Я рекомендую их всем!

Google Обзор

«Одна из самых профессиональных компаний, с которыми мы работали, работала у нас дома. Они очень дружелюбны, отлично обслуживают клиентов, быстро и, что самое главное, сделали свою работу правильно с первого раза.

Google Обзор

«Я очень доволен выполненной работой и профессионализмом бригады. Я бы порекомендовал их для ремонта вашего фундамента или даже если вы хотите узнать мнение о новых фундаментных работах.

Google Обзор

«Чад определил настоящую проблему всего за несколько минут осмотра. Мой фундамент не проседал. Это было большим облегчением …Другая компания дала мне дорогое предложение всего за 5 дней до визита Чада.

Список клиентов Энджи

«Они сказали мне, что, по моему мнению, мне не нужно, и направили меня к тому, кто занимается проверками фондов. Они были абсолютно честными и полезными.

Обзор списка Энджи

«Прекрасно. Атлас был так сговорчив с нашей неотложной ситуацией.Они сделали работу за один день; это было прекрасно и позволило нам закрыть наш дом в соответствии с графиком. Дата оказания услуги: 2014

Обзор списка Энджи

«Я чувствовал себя очень комфортно, выбрав Атлас для выполнения работы. Бригадир был чрезвычайно профессионален и нашел время, чтобы ответить на мои многочисленные вопросы. Бригада проделала отличную работу по уборке.

Обзор списка Энджи

«Эти люди знают, что делают, и делают это очень эффективно, хорошо и по разумной цене.Я определенно буду использовать их снова для любых будущих проблем с фундаментом и настоятельно рекомендую их

Обзор списка Энджи

«Уэйн был очень честен, и я определенно воспользуюсь ими снова. Очень профессионально и знающе.

Обзор списка Энджи

«Atlas Piers отлично справились с установкой опор для большой передней ступеньки. Они пунктуальны, высокопрофессиональны и выполнили работу без каких-либо проблем.Я очень рекомендую их для любой работы. Они очень честны.

Обзор списка Энджи

«Это была очень трудная работа, и с ними было так много всего. Они постоянно информировали меня об этом процессе. Я очень рекомендую их.

Обзор списка Энджи

«Сьюзен была так мила по телефону, что я сразу же захотел оставить отзыв. Она направила меня к специалисту, чтобы узнать то, что я искал.Спасибо.

Билл Хантер

«Я вызвал их посмотреть на какой-то поселок в доме 75-летней давности. Атлас приехал, провел тщательный осмотр и решил, что поселение довольно старое, и нет необходимости устанавливать опоры, так как он больше не оседает. . Их честность и порядочность сэкономили мне 10-15 тысяч долларов.

Брук Джайлз

«Очень хорошо осведомлен, профессионален и заслуживает доверия.НАСТОЯТЕЛЬНО рекомендую им позвонить в самый первый раз.

свай против опор против анкеров — в чем разница?

Что такое грунтовые анкеры?

Грунтовые анкеры, грунтовые анкеры и грунтовые анкеры часто используются при описании элементов глубокого фундамента, аналогичных по конструкции сваям / опорам. Однако ключевое отличие состоит в том, что анкеров работают в приложениях с натяжением или с подъемом или . Подобно буквальному якорю лодки, который сопротивляется силе течения на судне, якоря сопротивляются силам подъема или натяжения.

Подробнее о проектировании свай против подъема: https://www.slideruleera.net/PileUpliftDesign.pdf

Анкеры можно устанавливать как горизонтально, так и вертикально. По горизонтали их часто устанавливают за подпорными стенами и называют подпорками. При вертикальном применении их обычно называют анкерными сваями, фундаментными анкерами, грунтовыми анкерами, грунтовыми анкерами или грунтовыми анкерами.

Анкеры с отжимом (горизонтальный анкер)

Анкеры

Tieback обычно используются для удержания грунта, например, при ремонте разрушающихся / наклонных подпорных стен и дамб.Анкер-анкер устанавливается позади или через такие конструкции, как подпорные стены. Якорь забивается за пределы зоны, где может проскользнуть почва. После того, как анкер находится на месте и достигается желаемая сила натяжения, стяжные тросы или стержни соединяют анкер с ригелем на противоположной стороне подпорной стены. Боковая нагрузка, которая представляла угрозу для конструкции, теперь передается на грунт через анкер-анкер. Во время установки анкерные анкеры часто дополняются чистым цементным раствором для взаимодействия с почвой, добавляя трение и увеличивая сопротивление поднятию.Винтовые анкеры с обратной связью — очень эффективный выбор для этого применения.

Анкерные сваи (вертикальные анкеры)

Вертикальные анкеры обычно называются анкерными сваями или просто заземляющими анкерами, фундаментными анкерами, фрикционными анкерами и т. Д. Их также можно использовать для противодействия опрокидыванию или поднятию сил на конструкции, вызванных консольной конструкцией, давлением земли, ветром, и землетрясение. Сопротивление дополняется спиралями на винтовых анкерах или трением грунта через раствор с залитыми (необсаженными) анкерами.После установки заземляющие анкеры прикрепляются к фундаменту конструкции.

Может ли свая или опора

также быть якорем?

Да. Термины «свая» или «опора» относятся к самому строительному элементу, тогда как термин «анкер» просто относится к заявке сваи или опоры. Таким образом, свая или опора также могут быть якорем, иначе известным как «якорная свая». Этот термин часто применяется к реакционным сваям, забиваемым рядом с испытательной сваей, которые используются для закрепления подъемной балки во время испытаний под нагрузкой.

Сваи против опор против анкеров: заключение

Итак, сваи, опоры и анкеры — это одно и то же? «Сваи» и «опоры» очень похожи, и их часто называют синонимами, но есть ключевые различия в размерах и материалах конструкции. С другой стороны, термин «анкеры» просто относится к свае или опоре в приложении с натяжением или подъемом .

Какие проблемы со спиральными опорами? 3 вопроса для рассмотрения.

Если вы читаете эту статью, мы кое-что знаем о вас.Во-первых, вы либо являетесь владельцем дома, либо заинтересованы в его покупке. Во-вторых, у рассматриваемого дома есть проблемы с фундаментом. И в-третьих, вы знаете, что подрядчики используют опоры для ремонта фундаментов отстойников.

Acculevel ремонтирует фундаменты с 1996 года, и опыт показал нам, что лучший метод для ремонта отстойного фундамента — это использование винтовых опор . Мы даем гарантию на наши установки для пирса на весь срок службы вашего дома, чтобы гарантировать, что они останутся на месте в установленном виде.

Однако у использования винтовых опор есть некоторые недостатки. За прошедшие годы мы столкнулись с тремя конкретными проблемами. В этой статье мы исследуем эти проблемы и подробно расскажем вам. Мы хотим, чтобы все домовладельцы были хорошо информированы, прежде чем принимать решения, которые повлияют на их дом, и верим, что честность и прямое общение в интересах всех.

В этом видео подробно рассматривается процесс установки.

Дополнительная глубина может быть неожиданной стоимостью

Эта проблема затрагивает только около 5% наших клиентов.Но если вы входите в этот небольшой процент, , это будет иметь значение для вас, потому что это будет стоить вам дополнительных денег .

Стандартная длина пирса составляет 21 фут, и этого достаточно для большинства домов в пределах нашей зоны обслуживания. Но этого может быть недостаточно, чтобы добраться до устойчивой и ненарушенной почвы, которую опоры должны «зафиксировать» на месте.

Если вы живете в районе с высоким уровнем грунтовых вод или в почвенном составе присутствует значительное количество органических веществ, может потребоваться расширение опор на меньшую глубину.Это дополнительная плата в размере 20 долларов за фут, умноженная на количество необходимых опор.

Хуже всего в этой неожиданной цене то, что мы не всегда можем знать заранее. В определенных местах — например, возле водоемов — мы знаем, что это возможно. Но единственный способ узнать наверняка — это установить пирс и прочитать манометр.

В случае, если стандартная длина пирса не подходит, команда или руководитель проекта должны предупредить вас. Это дает вам возможность обсудить проблемы и дополнительные расходы, необходимые для завершения ремонта.

Обратите внимание: если опоры не будут установлены на полном расстоянии от несущего грунта, они не принесут пользы дому. Вы имеете право не копать дополнительную глубину. Но если вы сделаете такой выбор, ваш подрядчик должен отказаться от работы. Подрядчик, придерживающийся этических норм, не будет выполнять или взимать плату за установку, не отвечающую требованиям кодекса.

Внешний ландшафтный дизайн может означать дополнительные расходы

Опоры необходимо вырыть близко к фундаменту; они расположены под нижним колонтитулом вашего дома.Нижний колонтитул расположен у основания вашего фундамента. В зависимости от того, где ваш фундамент нуждается в стабилизации, опоры, возможно, придется установить в неудобном месте. Обычно это места, где вы построили террасу, установили патио или устроили клумбу.

Самый дешевый способ установки опор — это машинная копка. Их можно выкопать вручную, чтобы минимизировать ущерб внешнему ландшафту, но ручной труд увеличивает стоимость и продолжительность работы. Важно отметить, что копания вручную может быть недостаточно для сохранения всей окружающей территории.Возможно, вам придется переместить растения, удалить настил или заменить бетонные дорожки или секции патио.

В отличие от дополнительных глубинных бомб, об этих расходах вы будете знать заранее. Менеджер проекта, который оценивает ваш фундамент, должен определить лучшие места для опор во время оценки. Эти места должны быть четко указаны вам перед тем, как вы подпишете договор или примете решение . Это даст вам время составить план или подготовиться к дополнительной работе.Эти меры могут быть неизбежными, но они увеличивают время и деньги, которые вы потратите на ремонт.

Стойка вбивается в землю за пределами фундамента до достижения необходимого крутящего момента.
Затем опору крепят к фундаменту с помощью кронштейна под фундамент.

Этот снимок был сделан членом экипажа Acculevel во время установки.

Нарушение повседневного распорядка

Очевидно, что установка опор нарушит ваш распорядок дня.Вокруг фундамента вашего дома будут проведены рытье и бурение. От машин будет слышен шум, достаточно громкий, чтобы вызывать раздражение, но не такой, чтобы угрожать вашему благополучию. Если опоры необходимо установить внутри вашего гаража или подвала, вы также заметите немного пыли от работы.

В Acculevel мы звоним по номеру 811 и запрашиваем местонахождение утилит, которые необходимо выполнить перед установкой. Это может быть верно не для всех подрядчиков, поэтому мы рекомендуем вам подтвердить, какая сторона несет за это ответственность.Очень важно, чтобы у коммунальных предприятий были отмечены линии захоронения до начала каких-либо земляных работ в вашем доме.

Несмотря на все усилия, иногда эти запросы на определение местоположения выполняются не полностью или в них отсутствует услуга. Когда начинаются земляные работы, подрядчики и члены бригады делают все возможное, чтобы избежать пропущенных или немаркированных инженерных коммуникаций. Но несчастные случаи все же случаются, и иногда вы можете временно потерять услугу (чаще всего кабельную или интернет). В лучшем случае это неудобство, но если вы работаете из дома, в результате вы можете потерять продуктивность.

Винтовые опоры по-прежнему являются лучшим вариантом

В этой статье мы задокументировали недостатки и неудобства, связанные с установкой опор. Но мы хотим напомнить вам, что после более чем двух десятилетий работы в этом бизнесе мы утверждаем, что винтовые опоры являются наиболее эффективным, экономичным и постоянным решением для устройства фундаментов.

Если вам нужна дополнительная информация о винтовых опорах, у нас есть статья, в которой подробно рассказывается, как они работают и сколько они стоят.Если вам интересен альтернативный вариант толкающих опор, мы сравним эти два метода в другом посте.

Нужен ли вам ремонт опор или другого фундамента?

Если вы не уверены, нужен ли ремонт винтовых опор или фундамента, но знаете, что что-то не так, мы создали для вас средство проверки симптомов. Это отличный инструмент, если вы знаете симптомы в своем доме, такие как потрескавшиеся стены фундамента или провисающие полы, и вам нужно знать варианты ремонта. У нас также есть подробное руководство по ремонту фундамента, в котором рассматривается все, от оценки трещин до установки опоры.

Если вы считаете, что могут потребоваться винтовые опоры, выполните следующие действия. Найдите опытную местную благотворительную компанию и назначьте встречу. Перед тем, как подписать контракт на любую услугу, вы должны всегда подтверждать, что компания имеет хорошую репутацию, застрахована и аккредитована Better Business Bureau.

Если вы живете в Индиане или близлежащих штатах, Acculevel специализируется на установке винтовых пирсов. Если вы заметили в своем доме какие-либо предупреждающие знаки, мы всегда будем рады запросить бесплатную оценку стоимости.Наши опытные менеджеры проектов оценят состояние вашего фундамента и порекомендуют лучший курс действий, чтобы ваш дом оставался крепким и здоровым на долгие годы.

Осадный фундамент снизит стоимость вашего дома и затруднит его страхование или продажу. Если не отремонтировать фундамент, структурные повреждения распространятся по всему дому — эффект пульсации, который приведет к поломке труб, дверям и окнам, которые не открываются / не закрываются, а также к наклонным полам. Если вы думаете, что ваш фонд успокаивается, примите меры сегодня, прежде чем это приведет к другим проблемам.

Работа с винтовыми опорами | Строительный журнал

Моя компания по производству колодок строит около 50 проектов в год. Это много опор, особенно когда ты ненавидишь копать ямы для фундамента и перемешивать бетон так же сильно, как и я. С тех пор, как я начал строить с помощью винтовых опор, я перестал изнашивать лопаты и экскаваторы. Я больше не беспокоюсь о том, что инспектор прибудет по расписанию, чтобы посмотреть на мои ямы для ног, или о том, как они наполняются водой, если он этого не сделает.И как только пирс установлен, я точно знаю, какой вес он может выдержать.

Стальной фундамент

Спиральная опора представляет собой изготовленный стальной фундаментный штифт, который забивается в почву на глубину ниже линии замерзания с помощью гидравлического оборудования. Винтовые опоры в основном используются при тяжелых коммерческих работах, но они также хорошо подходят для настилов на заднем дворе, пристроек и ремонта фундаментов.

Два года назад я купил франшизу с Techno Metal Post (см. Врезку «Дилерский центр»).Сейчас большая часть моего бизнеса связана с установкой опор для других подрядчиков. Большинство винтовых опор приводится в движение с помощью мини-погрузчика или экскаватора, но Techno Metal Post использует запатентованную машину, которая достаточно мала, чтобы пройти через ворота и пройти туда, куда более крупные машины не могут. Я действительно могу установить буровую установку прямо на существующую палубу, если мне нужно установить дополнительные опоры для поддержки новой гидромассажной ванны.

Типичные опоры имеют 7-футовый вал с винтовой опорной пластиной, приваренной к концу, и крышкой наверху, которая прикрепляется к каркасу.Большинство опор, предназначенных для использования в жилых помещениях, изготовлены из горячеоцинкованной стали. Если почва особенно агрессивна, можно добавить расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа). Однако в большинстве коммерческих и промышленных применений опоры даже не оцинкованы.

Диаметр спирали варьируется в зависимости от почвенных условий. Обычно установщик выбирает спираль меньшего размера для каменистых почв и более крупную для болотных и глинистых почв. После того, как пирс установлен, доступны различные заглушки для привязки пирса к каркасу; некоторые из них имеют винтовой узел, позволяющий точно настраивать высоту.

Несущая способность

Несущая способность винтовой опоры обычно зависит от величины крутящего момента, необходимого для ее установки, и зависит как от размера спирали, так и от несущей способности почвы. Манометр на установочной машине считывает крутящий момент, когда опора поворачивается в землю.

На более слабой почве пирс будет забиваться глубже, чтобы добраться до более прочной почвы. (Если на малых глубинах требуется большая несущая способность или подъемная способность, инженер проекта может указать многоспиральные опоры.) Когда спираль находится ниже линии замерзания, а манометр показывает достаточно высокое значение по сравнению с требованиями к нагрузке конструкции, установка завершена. Чтобы рассчитать фактическую несущую способность сваи, показания давления подставляются в формулу, называемую корреляцией крутящего момента.

Когда плохие почвенные условия требуют углубления, чем стандартный вал длиной 7 футов, мы привариваем удлинитель. Иногда все, что нужно, — это на фут больше, чтобы перейти от ужасной почвы к твердому материалу.Это особенно актуально, если мы строим отдельно стоящую площадку, где опоры рядом с домом могут начинаться с обратной засыпки. Если бы мы проводили земляные работы для установки обычного бетонного фундамента, нам пришлось бы копать до нетронутой земли на уровне фундамента дома — целых 7 или 8 футов, если в доме был подвал. На такую ​​глубину пробить винтовой пирс гораздо проще.

Кроме того, с традиционной опорой вы никогда не узнаете, что скрывается в дюйме ниже нижней части котлована.Теперь, когда я занимаюсь винтовой опорой, я часто сталкиваюсь с ситуациями, когда, казалось бы, хорошая почва превращается в кашица в дюймах ниже того места, где я обычно установил бы опору.

Скалы. Обычно мы просто проезжаем сквозь рыхлую скалу размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль выталкивала камни в сторону при ее повороте. Иногда установщик может фактически повернуть спираль вокруг камня, а затем использовать стрелу машины, чтобы вернуть опору в вертикальное положение.

Если мы столкнемся с большим камнем ниже линии замерзания, свая будет размещена на вершине камня и подвергнется испытанию под нагрузкой (см. Врезку «Нагрузочные испытания» справа). Если предположить, что он проходит нагрузочный тест — а обычно проходит — мы можем быть уверены, что пирс никогда не сдвинется с места. Если он не прошел нагрузочное испытание, пирс придется установить в другом месте. На критических работах часто проводится испытание почвы, прежде чем мы доберемся до места, чтобы мы знали, где находится уступ или коренная порода.

Когда мы сталкиваемся с большой скалой над линией замерзания, ее можно просверлить, а ствол пирса прикрепить к скале.Однако иногда бывает так много камней на работе. Винтовые опоры просто не работают. В некоторых местах я даже не пытаюсь их установить, потому что все участки на улице были выбиты из коренной породы.

В среднем грунте забивка винтовой опоры занимает около 10 минут, после чего она готова к строительству. Пирс P2 с валом диаметром 2 5/8 дюйма — самый маленький пирс, который я установил — выдержит нагрузку в 6800 фунтов. Бетонный пирс должен быть больше 16 дюймов в диаметре в проверенном грунте под давлением 4000 фунтов на квадратный дюйм, чтобы достичь такой же производительности.Из-за более высокой несущей способности для большинства проектов требуется меньше опор, хотя для больших пролетов могут потребоваться балки большего размера.
