Кладка печной трубы (дымохода) из кирпича: размеры, устройство, как выложить

Дымоход – это одна из важнейших частей любой системы отопления, которая использует энергию сгорания топлива. Основной его задачей является отвод продуктов горения и создание тяги, необходимой для подачи свежего воздуха в топочную часть печей. Наибольшее распространение в индивидуальном строительстве получили дымовые трубы из кирпича – недорогого и надежного материала, обладающего необходимой прочностью и стойкостью как к низким температурам, так и к интенсивному нагреву.

Основные требования к дымоходам

От правильного расчета дымоходной части печи или камина зависит множество факторов, обеспечивающих комфорт и безопасность проживания в доме. Это и пожаробезопасность, и чистота воздуха, и затраты топлива, и многое другое. Поэтому, независимо от типа, размера и предназначения отопительного прибора, устройство дымохода к нему должно подчиняться нескольким основным правилам:

• Защита от пожаров. Дымоход должен соответствовать довольно жестким противопожарным требованиям – расстояние от внешней стороны кладки до поверхности стен из горючих материалов должно составлять не менее 380 мм, а в местах прохождения трубы через межэтажные перекрытия необходимо делать специальные утолщения, называемые опушкой.
• Высота. Вертикальные размеры оказывают наибольшее влияние на такой важный параметр всей системы отвода продуктов горения, как тяга. Правильный дымоход не может иметь высоту менее 5 метров. Кроме того, решающее значение имеет перепад высот между оголовком и поверхностью кровли: верхняя точка трубы должна быть на уровне конька или чуть выше его при расстоянии до конька не более 3 метров, а для плоской крыши – возвышаться над ней не менее чем на метр.

  Выбор высоты дымохода в зависимости от расстояния до конька
• Толщина стенок. В жилых домах она не может быть меньше 10 см.
• Внутреннее сечение. Дымоход по всей его длине необходимо выложить так, чтобы площадь его внутренней части была постоянна.

Каждая дымоходная система по-своему уникальна и должна выполняться по согласованному проекту, в котором описывается полная схема всей кладки по слоям. Общими рекомендациями для любого способа устройства печей являются обеспечение герметичности и гладкости внутренней поверхности.

Размеры и конфигурация дымохода

Движение дыма по печной трубе происходит по спирали, поэтому оптимальной ее формой ее внутреннего сечения считается круг. Однако выложить такую поверхность из кирпича не представляется возможным. Поэтому чаще всего строительство малоэтажных жилых домов сопровождается возведением дымохода с прямоугольного вида.

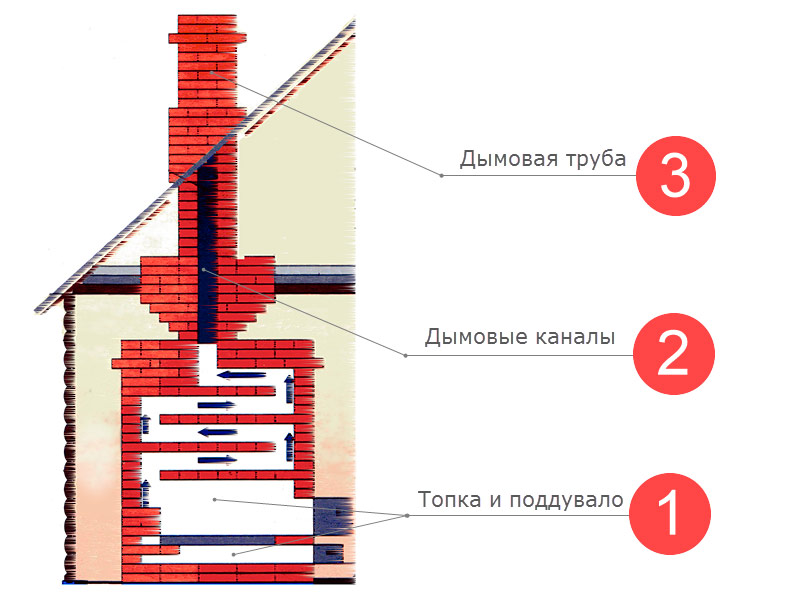

Главные составляющие дымохода

Считается, что углы, как и шероховатости кладки являются препятствием для равномерного выхода продуктов сгорания, поэтому при устройстве дымохода часто рекомендуется выполнять обработку внутренней поверхности какой-либо выравнивающей смесью, например, штукатуркой.

Однако необходимо иметь в виду, что такое устройство канала вывода дыма необходимо делать с особой тщательностью – от постоянных перепадов температур штукатурка может осыпаться.

Размеры дымохода зависят от габаритов строения – слишком большая труба на маленьком доме будет выглядеть довольно комично. Наименьший расход кирпича обеспечивается, когда производится строительство трубы с внутренними размерами 260 х 130 мм. Такая конструкция получится, если каждый ряд сложить из пяти кирпичей. Часто встречаются печные трубы и большего размера, например, для русских печей с большим порталом рекомендуется делать дымоход с сечением канала 260 х 260 мм.

Особенности кладки дымохода

Кладка дымохода начинается непосредственно с верхней части печи, для этого на ее поверхности нужно выложить надсадную трубу. Она строится последовательно, ряд за рядом, с обязательной перевязкой между ними.

Порядовка кладки распушки печной трубы

Порядок укладки кирпича практически повторяет устройство стен и перегородок, есть лишь несколько важных особенностей:

• Необходимо следить за горизонтальным положением каждого выложенного ряда и регулярно делать проверку вертикальности конструкции;
• Класть дымоход нужно на цементно-глиняный раствор. Рекомендуется использовать следующие пропорции: две части цемента на одну часть извести и пять частей песка;
• Оптимальная толщина раствора – 5-10 мм. Более толстый слой не позволит построить прочную конструкцию, он будет крошиться и рассыпаться из-за постоянного перепада температур;
• Очень важно обеспечить качественную заделку швов, для того чтобы полностью устранить возможность попадание искр из внутреннего пространства трубы на горючие поверхности;
• Рекомендуется использовать только целые кирпичи. При необходимости установки какой-либо части (половинки, четверки или трехчетверки) толщина раствора между ними должна быть минимальной.

Материалы для изготовления дымохода

Строительство дымохода предполагает наличие всего лишь двух основных компонентов: вам потребуется кирпич и раствор. Здесь мы приведем несколько советов о том, какого качества материалы надо выбирать для того, чтобы сложить хороший дымоход.

• Кирпич. Дымоходы выкладываются из хорошо обожженного кирпича марки не ниже М200. Лучше использовать кирпичи с ровной окраской и четкими гранями – их можно класть на минимально возможный тонкий слой раствора. Стандартный размер кирпича – 250 х 120 х 65 мм;
• Раствор. Для кладки прочного дымохода нужен специально приготовленный раствор из воды, песка, цемента и глины. Качество раствора напрямую зависит от размера зерен песка – чем они меньше, тем тоньше получится шов. Вода должна быть максимально чистой и мягкой, а глина – такой же, как при производстве кирпича.

Устройство примыкания печной трубы к поверхности кровли выполняется с помощью покрытия, способного обеспечить гидроизоляцию места стыка.

Для лучшей защиты от попадания воды в месте выхода трубы из кровли лучше делать утолщение с внешней стороны (выдру).

Порядовка для кладки выдры кирпичного дымохода

При отсутствии выдры все зависит от того, какой материал будет использоваться для отделки – чаще всего применяется специальная схема, когда оцинкованное железо вставляется в специальный надрез в плоскости кладки, сделанный болгаркой.

Часто встречающиеся ошибки при устройстве дымохода

Правильный учет всех вышеперечисленных требований и особенностей позволит довольно просто сложить хороший дымоход для большинства печей. И все же довольно часто приходится встречаться с ситуациями, когда печные работы выполняются неправильно.

К числу наиболее распространенных ошибок относится недостаточная высота трубы относительно кровли. Дымоход с низко расположенным оголовком не сможет обеспечить необходимой тяги.

Иногда построить прочную дымовую трубу мешает неправильно приготовленный раствор. Из-за этого кладка с течением времени может разрушаться.

Эффективность работы печей и каминов сильно зависит от равномерности внутреннего канала дымохода. Нарушение его формы приводит к появлению завихрений потока дыма, так же как и к повышенному отложению сажи и копоти на стенках трубы.

Строительными нормами установлено, какого отклонения от вертикали необходимо избегать. Для печей и каминов этот показатель не должен превышать 30° при отклонении в сторону не более метра.

Если вы находитесь на этапе устройства дымохода, это значит, что такие сложные моменты, как устройство фундамента, кладка основной части печи или камина уже позади. Казалось бы, осталось совсем чуть-чуть – соорудить прямую трубу до выхода из крыши. Однако надо иметь в виду, что устройство печей требует максимальной аккуратности, здесь важна каждая деталь. Правильно собранный дымоход увенчает красивую и эффективную отопительную систему и позволит максимально комфортно пользоваться всеми ее преимуществами.

как правильно сложить своими руками

Содержание:

Среди всего многообразия современных строительных материалов, из которых можно построить дымоход, кирпич продолжает сохранять свою популярность. Как говорится – «классика всегда в моде».

Многие люди боятся самостоятельно выполнять кладку печной трубы и обращаются к специалистам, но в этой статье мы бы хотели поговорить о том, как сложить дымоход из кирпича своими руками. И надеемся, что после прочтения, эта задача не покажется такой уж невыполнимой.

Особенности

Так как сложить из кирпича дымоход несколько сложнее, чем установить готовые сегменты труб, нужно понимать, в чём плюсы и минусы такой конструкции. Это позволит чётко понять, нужно ли такое сооружение в доме.

Достоинства

1. Долговечность. При регулярном уходе, кирпичный дымоход прослужит значительно дольше, чем любой другой.
2. Эстетичность. Внешний вид кирпичной кладки может стать дополнением к стилистике интерьера.
3. Устойчивость к высоким температурам. Глиняный кирпич выдерживает до 800 С ⁰, а шамотный до 1000 С ⁰.
4. Высокий КПД. Кирпич, значительно дольше сохраняет набранное тепло, чем другие материалы.

Недостатки

1. Цена кирпичного дымохода довольно высокая, даже если он построен самостоятельно.
2. Сложность монтажа. Выполнить кирпичную кладку гораздо сложнее, чем собрать дымоход из готовых сегментов.
3. Существует определённая сложность в регулярной чистке. Поэтому важно предусмотреть в конструкции несколько технических окон.
4. Если кирпичный дымоход со временем начал разрушаться, его довольно сложно перестроить или отреставрировать.

Что нужно знать о кирпичных дымоходах

Бытует расхожее мнение, что дымоход для печей из кирпича имеет сложное устройство, которое просто невозможно изготовить, не имея определённых навыков. Скорее всего, этот слух распространили печники, чтобы не остаться без работы, так как в конструкции нет ничего сложного и непонятного, главное, чётко следовать инструкции и не пропускать ни один нюанс.

Главная цель любого дымохода – это отведение газов, возникающих в результате горения топлива. А значит, он должен соответствовать следующим параметрам:

• Не в зависимости от высоты дома, длина трубы должна быть не менее 5 метров. Это необходимо для качественной тяги.
• В местах прохождения через межэтажные перекрытия и крышу, должна быть изготовлена дополнительная термическая защита.
• Чем меньше на внутренней стороне канала потёков раствора и выступов кирпича, тем меньше сажи будет наседать на стенах.
• Полная герметичность по всей длине трубы. Даже при самом маленьком отверстии, в доме постоянно будет запах дыма.

Кирпич для дымохода

При строительстве дымоходов, не допускается использование пустотных и легковесных кирпичей, они менее устойчивы к высоким температурам и могут дать трещины. Оптимальным вариантом считается шамотный кирпич, но можно использовать и глиняный-цельный.

Раствор для кирпичной кладки

Из-за постоянного перепада температуры в дымоходе и печи, а также для плотной герметизации, при строительстве необходимо использовать несколько видов растворов. Пропорции и компоненты указаны на схеме ниже:

Компоненты раствора	Виды кладки
	«Тело» печи	Труба внутри помещения	Труба снаружи помещения
глина	1	-	-
песок	1	5	2-3
известь	-	-	1
цемент	-	1	1

Добавление воды индивидуально для каждого раствора и определяется – «на глаз».

Совет! Для определения густоты, можно зачерпнуть раствор мастерком и посмотреть, как он себя поведёт. При правильном соотношении воды, раствор останется на инструменте, и не будет растекаться.

Строительство

Дымоходы для разных приборов немного отличаются на начальном этапе, об этом мы поговорим чуть ниже. Конструкция же трубы при любом варианте будет идентичной.

1. Надсадка. Начальная часть дымохода, которая строится, не доходя примерно 6 рядов до потолочного перекрытия.
2. Распушка – расширяющаяся часть дымохода в месте прохождения через перекрытия. Часто это элемент пропускают, ограничиваясь прокладкой слоя базальтовой ваты или делая цементный фартук.
3. Стояк. Прямая часть до кровли.
4. Выдра. Постепенное утолщение, начинающееся под кровлей и выступающее примерно на 9 рядов кирпичей. Это самый сложный участок дымохода, так как выдра должна увеличить толщину трубы примерно на полкирпича, при этом внутренний канал должен оставаться прямым.
5. Зонтик завершает конструкцию и защищает дымоход от попадания осадков.

Важно! Планировать строительство кирпичного дымохода лучше всего ещё на этапе возведения дома. Так как потолочное перекрытие и кровля могут не позволить возвести прямую трубу, и понадобится строить повороты. А любое колено дымохода из кирпича будет постоянно собирать на себе нагар и сажу.

Каминный дымоход

Дымоход для камина из кирпича имеет дополнительный элемент, так называемый – «дымовой зуб». На фото выше видно, что он располагается прямо над топкой и служит препятствием обратной тяге.

Дымоход над мангалом

Дымоход для барбекю из кирпича, должен сужаться над топкой примерно в два раза. Это препятствует образованию сильной тяги и не даёт разгораться огню больше положенного.

Дымоход печи камина

Дымоход из кирпича для печей, выглядит как ровная шахта с несколькими технологическими окнами для чистки и подключения колена. Эта конструкция, как правило, не имеет дополнительных заслонок тяги, так как они располагаются на колене или самой печи.

Самое важное при подключении печи камина к кирпичному дымоходу – это качественная герметизация колена.

Заключение

Как видно, дымоход из кирпича своими руками, не такая уж и сложная задача. Конечно, для его строительства желательно иметь хоть какие-то навыки. Но даже если их нет, следуя советом в этой статье можно смело браться за дело. А для того чтобы избежать самых частых ошибок и наглядно понять, как строят дымоход, можно посмотреть видео в этой статье

Дымоходы для вашего дома:

Переход с кирпичной трубы на сэндвич: демонтаж и установка дымохода

Содержание статьи

Русская печка с потрескивающими внутри дровами – символ уюта и добрых семейных традиций. Искусство кладки печной трубы из кирпича передавалось мастерами своего дела из поколения в поколение. С появлением новых строительных технологий и материалов стало возможным установить дымоходы, которые могут противостоять коррозии. Если со временем возникла необходимость заменить верхнюю часть трубы, выполняют переход с кирпичной трубы на сэндвич. Узнайте особенности демонтажа и принципы строительства нового дымоходного канала.

Особенности печной трубы из кирпича

У правильно смонтированного кирпичного дымохода всегда отличная тяга. Если конструкцию возводят в соответствии с правилами, она служит долгие годы. Разрушенная кирпичная кладка может преграждать путь выходящим продуктам сгорания. Чтобы смонтировать новый верх, необходимо приобрести сэндвич-трубу основанием того же диаметра, что и металлическая труба, дефлектор и кровельный элемент для перехода с крышей.

Но сначала следует разобрать старую трубу (верхнюю ее часть). Демонтаж дымовых кирпичных труб производится с учетом габаритов конструкции и места ее расположения. Профессиональные ремонтники при разборке ствола применяют дисковые пили, перфораторы, кувалды или гидравлический инструмент. Если запланировано падение трубы, следует рассчитать угол ее наклона и место падения.

Основные составные части конструкции дымохода: фундамент, ствол (часть трубы до кровли), шапка, жестяной воротник (позволяет газоотводящему каналу плотно прилегать к кровле), выдра (расширенная на 10 см часть трубы), шейка трубы (имеет такой же размер, как и стояк дымохода), оголовок (на него устанавливают дефлектор, защищающий конструкцию от снега или дождя).

Надсадная часть выкладывается особым образом, устанавливается прямо на печь и содержит задвижку. Заканчивается за 5-6 рядов до перекрытия между этажами. В зоне распушки ствол на 25-40 см расширяется, однако площадь сечения должна оставаться неизменной по всей длине конструкции.

Продолжение основной трубы делают из огнеупорного кирпича, причем в самом верху дымоход должен сужаться до размеров основания сэндвич-трубы.

Порядок работ следующий.

• На поверхность кирпичей наносят раствор, выполняют кладку. Затем горизонтальную и вертикальную плоскости проверяют уровнем и подвесом. Прямоугольная кладка самая простая, ровность кладки можно проверить металлическим прямоугольником.
• Внутреннюю поверхность дымохода затирают, чтобы стыки были герметичными.
• Огнеупорный шамотный кирпич идеально подходит для дымохода, он выдерживает высокие температуры и морозоустойчив. Можно заменить его и двойным силикатным кирпичом М 150.
• Заглушку устанавливают в первых рядах дымохода, вентиляционное окно необходимо для контроля тяги.
• Ближе к кровле делают окно для очистки трубы от сажи.
• Между кровлей и дымоходом прокладывают негорючий материал, например, минеральную вату.

Как правильно выложить трубу из кирпича

Для бани

Хорошая тяга, нейтральность к воздействию кислот, прочность и устойчивость конструкции – главные требования, предъявляемые к дымоходам.

Сначала сооружают фундамент из бетона или из кирпича высотой не менее 30 см. Ширину основания проектируют на 15 см больше ширины дымохода. Оптимальная толщина стен канала – 10 см.

Растворы для кладки могут быть известковыми, гипсовыми, цементными или смешанными. Обычно используется цементный раствор (замешивается на цементе, песке и воде).

Минимальная высота дымохода выше конька крыши – 50 см. Часть, возвышающуюся над крышей, утепляют и отделывают кровельными материалами.

Для котла

Газоотводящая труба отопительного котла нуждается в гильзовке (устанавливают стальную трубу внутри кирпичной). Такой прием улучшает тягу, упрочняет конструкцию, уменьшает процесс образования сажи. Нержавеющая сталь обладает антикоррозионными свойствами, что увеличивает срок службы и кирпичного ствола. В круглой трубе низкое сопротивление движению продуктов сгорания (по сравнению с квадратным сечением кирпичного дымохода).

Для гильзовки пригодны дымоходы с прямоугольным или с круглым сечением. Толщина гильзы выбирается следующим образом:

• 0,5-0,6 мм, если установлена колонка;
• 0,6-0,8 мм, если смонтирован котел, работающий на пеллетах или жидком топливе;
• 0,8-1 мм, если установлен котел, работающий на угле или дровах.

Преимущества гильзовки очевидны, после ее проведения не скапливается сажа на стенках и не образуется конденсат.

Для металлической печи

Если для железной печки планируется соорудить кирпичный газоотводящий канал, нужно рассчитать и заложить фундамент с увеличенным запасом прочности. Иногда делают отдельное основание для такого дымохода. Металлическая печь и труба из кирпича имеют разную длительность нагрева, что может уменьшать тягу. Высота дымохода должна быть 5 м и более, в противном случае тяга будет еще меньше. Чтобы конструкция дымохода была прочной, швы должны быть тонкими, не более 15 мм.

Арматура в зоне разделки и выдры не должна пересекать дымовой канал.

В месте соединения дымохода с крышей прокладывают огнеупорную площадку. Стык между трубой и кровлей заделывают силиконовым герметиком.

Огнестойкий силикатный герметик для печей заполняет щели и трещины.

Переход с кирпичной трубы на сэндвич

Для стыковки старой кирпичной и новой металлической трубы необходимо приобрести переходник. Этот элемент имеет квадратную форму с одной стороны и цилиндрическую — с другой. По правилам противопожарной безопасности внутри у переходника есть слой базальтовой ваты.

Такой переходник можно заказать у жестянщика.

1. При монтаже используйте 2 переходника, один из них крепится к потолку над кирпичным дымоходом, второй – на полу чердака.
2. При монтаже сэндвич-дымохода нужно следовать строительным нормативам. От внутренней поверхности сэндвича до сгораемых конструкций должно быть не менее 38 см. Все это расстояние должно быть заполнено несгораемым материалом.
3. Иногда часть стального канала запускают вовнутрь кирпичного.
4. При монтаже понадобятся огнеупорные герметики (растворы) для заделки швов. Они пригодятся и в том случае, если печь стала пропускать дым. Материал для заделки трещин не дает продуктам сгорания и пыли проникать в помещение даже через незначительные щели. Пометка «жаропрочный» гарантирует стойкость герметика в условиях высоких температур.
5. При переходе с прямоугольного на круглое сечение устанавливают монтажную площадку и хомуты. Нельзя допускать уменьшения сечения или образования выступов конструкции, иначе возможна обратная тяга или ее отсутствие.

Видео: соединяем кирпичный канал и сэндвич-трубу

При длительной эксплуатации даже добротная кирпичная труба может прийти в негодность, требуя замены на более современный вариант. Изготовить переходник с кирпичной трубы на сэндвич самостоятельно – процесс трудоемкий, требующий определенных навыков. Поэтому его лучше заказать у профессиональных жестянщиков.

Понравилась статья? Поделитесь ей:

как правильно выбрать и установить

Содержание статьи:

Наши предки топили бани исключительно по-чёрному. Внутри сруба в простейшем очаге разводили огонь и грели камни, пока они не раскалятся докрасна. Ими же, окунанием в ёмкость, грели воду. Трубы не было, дым выходил через щели и приоткрытые двери/окошки, на стенах и потолке оставался густой налёт копоти. Париться начинали, когда догорали последние головешки. Иногда с некоторой задержкой, чтобы вышел угарный газ. Сейчас для парных процедур повсеместно используют печи, в бани подводят воду, делают полноценный пол и предбанник, где часто располагают дверцу топки. Но самое главное – появился дымоход для банной печи, который служит для удаления дыма. Это уже баня по-белому.

Функции и особенности эксплуатации дымовой трубы в бане

Основное назначение дымохода в парилке – качественное и контролируемое отведение продуктов горения, чтобы полностью исключить скопление вредоносной углекислоты и образование гари на поверхностях. Возникающая тяга (с подсосом воздуха в камеру сгорания) поддерживает стабильный процесс работы теплогенератора. Манипулируя потоками, пользователь регулирует теплотворность печи и расход топлива. Топить такую банную печку можно сколь угодно долго, и всё это время можно париться.

Важно! Труба каменки сильно нагревается, поэтому иногда эту энергию используют для подготовки воды посредством интегрированных в конструкцию баков.

Особенности распределения тепла при различных способах подключения каменки к дымоходу

Печь в бане топится непостоянно. Соответственно, дымовой канал полностью остывает между сессиями, поэтому детали дымохода испытывают сильнейшие многократные термодинамические нагрузки. Второй важный фактор – рабочая температура. В отличие от котлов и печей, применяемых для отопления, здесь отводятся газы, нагретые до 700 и более градусов. Часто в бане используют прямоточные печи, из-за отсутствия отопительных щитков или снимающих часть тепла водяных рубашек дым получается таким горячим. Поэтому проблема прогорания дымоходов (опасность загазованности и пожара) всегда остаётся актуальной. Дымоходы для печей в баню изготавливают из высококачественных материалов. Если это заводские изделия, они должны быть одобрены производителем для таких непростых условий эксплуатации.

Важно! Трубы банной печи проводят через перекрытия или снаружи строения, по фасаду. Выбрав уличный вариант, более простой в монтаже, на всём протяжении канал утепляют.

Из каких материалов изготавливают дымоходы

Труба из кирпича

Такие дымоходы одинаково подходят для каменных и металлических печей. Для основной кладки используют огнеупорный кирпич и раствор на основе глины или специальную «печную смесь». В верхних рядах в ход идут облицовочные материалы и цементный раствор.

Основные элементы кирпичного дымохода

Дымовой канал изнутри оштукатуривают, чтобы закрыть швы и сгладить плоскости – будет меньше скапливаться сажа и конденсат, тяга станет лучше. Сама конфигурация трубы ничем особенным не отличается, присутствуют стандартные элементы:

• стояк,
• распушка,
• выдра,
• шейка,
• оголовок,
• колпак (дефлектор).

Основное достоинство такого решения – долговечность и высокая пожарная безопасность. Однако массивной каменной трубе для стабильной тяги нужно время на прогрев.

Важно! Кирпичный дымоход для металлических печей – не всегда хороший вариант. Соорудить его над теплогенератором не получится, поэтому канал собирают рядом, кладку ведут от пола (фундамента), а затем горизонтальным переходом подсоединяют к нему печь.

Труба из металла

Стальные дымоходы относительно легкие, могут устанавливаться поверх источника тепла, поэтому хорошо подходят для заводских каменок. Сечение подбирают в зависимости от мощности печи, нужно выполнять рекомендации производителя или ориентироваться на диаметр выходного патрубка. Чаще всего дымоходы для печей в баню требуют сечения в 115 мм.

Водопроводные трубы из обычного чёрного металла можно брать исключительно с большой толщиной стенки (от 5 мм), но всё равно выйти из строя они могут в любой момент (прогорают от высоких температур и ржавеют от сильной влажности). Оцинкованные изделия тоже не блещут долговечностью, так как защитный слой очень быстро сходит на нет.

Устройство и варианты подключения сэндвич-канала

Единственный достойный вариант – нержавейка. В принципе, можно применить одинарную трубу, хорошо её заизолировав на чердаке и на улице, но лучше себя покажет сэндвич. Это комплектные дымоходы, состоящие из небольших секций. Домашний мастер может самостоятельно собрать сэндвич-канал. Каждый элемент состоит из двух труб разного сечения, между которыми находится теплоизоляционное наполнение. В линейке есть: стартовая «одностенная» труба для рассеивания тепла (иногда с баком для воды), основные погонажные элементы длиной около 1 метра, переходы и колени, проходные узлы для перекрытия и кровли, вставки с шиберами, верхние насадки, дефлекторы.

Выбирая модель для банной печи, нужно учитывать такие моментов:

1. Толщина стенок внутренней трубы должна быть максимальной (от 0,8-1 мм),
2. Марка нержавеющей стали должна быть устойчива к температурам около 850 градусов, например, AISI 321 или AISI 439 и 409.
3. Оптимальная толщина базальтового наполнения – от 50 мм (в идеале – 100 мм), а его плотность от 120 кг/м³.
4. Отдаём предпочтение моделям с наружной трубой также из нержавейки.

Важно! Стыки металлических труб располагают так, чтобы они не попадали в зону разделки и находились на виду.

Конструкция жаростойкой двухконтурной трубы для бани

Керамические дымоходы

Дымоходы из керамики выдерживают жар и не боятся влаги. Они представляют собой сборную многослойную конструкцию, в которой предусмотрено всё необходимое: основные линейные блоки, ревизионные элементы, ёмкости для сбора и удаления конденсата (устанавливают в самом низу), покровные плиты, тройники, вентиляционные решётки, верхние сетчатые насадки и т.д.

В зависимости от конструкции выделяют два вида изделий:

1. Монолитные, полностью готовые для кладки самонесущие блоки со сквозным каналом круглого сечения. Между внутренним цилиндрическим элементом и наружным плоским кожухом находятся переборки (рёбра жёсткости), они образуют камеры, играющие роль теплоизоляционной воздушной прослойки и вертикальных вентиляционных каналов.
2. Модульные системы, в которых несущие функции выполняют керамзитобетонные блоки, а дым отводится через керамическую трубу, расположенную внутри такой шахты. Блок кладут на цементосодержащий раствор, а трубу из отдельных секций собирают на герметике. Минеральной ватой, как рукавом, оборачивают керамическую трубу.

Набор для изготовления керамического дымохода

Способы монтажа дымовых труб из керамики

Печи и керамические дымоходы для бань соединяют при помощи монотрубы из жаростойкой нержавейки. Она подключается к шахте снизу или сбоку. Схему монтажа выбирают в зависимости от технических условий. Сравнительно небольшой вес готовой шахты позволяет произвести насадную установку, хотя обязательно нужно применять опорные консоли или кирпичный свод-основу. При желании (например, для освобождения места в парной) без проблем реализуют корневую схему – дымоход выносят в предбанник или на улицу. Для финишной отделки дымохода используют любой подходящий материал (краску, плоский камень, плитку), предварительно обшив блоки цементными плитами.

Выбирая дымоход для каменки, не забывайте, что работать он будет в экстремальных условиях. Системы для обычных котлов и каминов в этом случае применять нельзя. Важно знать и соблюдать технологию монтажа, поэтому для сборки трубы желательно пригласить опытных мастеров.

Видео: установка дымохода сэндвича своими руками

Понравилась статья? Поделитесь с друзьями:

как выложить печную трубу, размер трубы над крышей

Содержание:

Дымоход является одним из важнейших компонентов системы отопления в частном или загородном доме. С его монтажом сумеет справиться даже неопытный человек, но в этом деле необходимо знать определенные нюансы, нормы СНиП, а также возможные ошибки.

Особенности дымоходов из кирпича

В частном доме с отопительной котельной системой присутствует дымоход. Он предназначен для вывода продуктов горения топлива наружу. Сейчас существует множество конструкций дымохода. Необходимые инструменты и материалы для монтажа получится найти в строительном магазине. Хоть сейчас появились и новые разновидности дымоходов, но кирпичные конструкции до сих пор пользуются спросом.

Преимущества кирпичных дымоходов:

• Относительно небольшие расходы на кладку дымовой трубы из кирпича.
• Многообразие материалов для изготовления.
• Отличные эксплуатационные характеристики, кирпичные дымоходы способны выдерживать температуру до тысячи градусов по Цельсию.
• Эстетичная составляющая. Кирпичные дымоходы внешне красивые, они станут отдельным элементом украшения дома. Для их декорирования чаще всего используется керамический материал.
• Отличная теплопроводность.

Разновидности кирпичных дымовых труб

Существует 2 разновидности кирпичных труб: коренная и насадная. Они используются для разных печей.

Насадной вид конструкции напрямую подключаются к печи, являясь ее продолжением. Коренные трубы размещаются неподалеку от котла, автономно. Для соединения их с печью используется специальный патрубок.

Коренная конструкция лучше всего подходит к чугунным изделиям в отопительной системе. Помимо того, несколько печей можно объединить в один коренной дымоход. В такой ситуации нужно грамотно определить диаметр трубы, которая справится с нагрузкой по выводу продуктов сгорания.

Рекомендация: иногда при установке коренной конструкции и ее подключении специальным патрубком к печи, требуется монтаж внутри дымохода трубы из металла. Кирпичный дымоход необходимо строить согласно всем строительным нормам.

Насадная труба напрямую исходит из котла и проходит через крышу. Она подходит для подключения только к одной печи.

Конструкция дымохода из кирпича

У обоих типов дымохода схожее строение. Отличие заключается только в том, что коренная конструкция способа включать в себя несколько печей. В таком случае понадобится несколько стояков и разделов. И тут все зависит от того, сколько этажей у здания.

Элементы, входящие в конструкцию дымохода:

1. Разделка трубы (ее еще называют распушкой). Она предназначается для защиты горючих перекрытий. У разделки самая большая толщина стенок во всей конструкции, находится в диапазоне 35-40 см. Точное значение зависит от конкретной ситуации. В итоге получается изоляция приблизительно на 25 см.
2. Шейка печи. Данный элемент дымохода расположен на участке от печи до разделки. Шейка печи включает в себя дымовую задвижку, предназначенную для регуляции тяги.
3. Стояк трубы. Он изготавливается из кирпича, внутри него находится канал для вывода продуктов горения. Размещается стояк в перекрытии чердака, а также до разделки.
4. Выдра. Данный элемент дымохода предназначен для гидроизоляции прохода трубы в кровле. Выдра устанавливается над крышей.
5. Колпак. Устанавливается поверх шапки в оголовке трубы (подробнее: «Какой оголовок трубы дымохода сделать и как его установить»). Данный элемент защищает канал дымохода от попадания внутрь атмосферных осадков. Кроме того, грамотное размещение колпака увеличивает эффективность всей системы.

Требования, выдвигаемые к кирпичному дымоходу

СНиП — специальный документ, регламентирующий строительные нормы при возведении объектов. В него включены и отопительные системы в частных домах. Эти нормы стоит учитывать при кладке трубы из кирпича своими руками.

Основные пункты СНиП относительно кирпичных дымоходов:

1. В дымоходе не допускаются перепады внутреннего диаметра, стенки должны быть ровными.
2. Толщину дымохода нужно определять исходя из требований пожарной безопасности. Чаще всего, оптимальный показатель равен 10 см.
3. Материалы, используемые для кладки кирпичной трубы, должны без проблем переносить воздействие высоких температур.
4. Между трубой и стеной необходимо сохранять расстояние от 38 см.
5. Ни в коем случае нельзя забывать о монтаже расширений, они устанавливаются в месте прохода трубы через перекрытия.
6. Допускается отвод продуктов горения в вертикальном положении. Но в некоторых ситуациях невозможно построить дымоход без горизонтальных участков. В таком случае их длина не должна превышать 1 м.
7. Для плоских крыш необходимо делать наружный участок дымохода в 1 метр.
8. Для скатной крыши монтируется труба на расстоянии полутора метров от конька, при этом она должна возвышаться над ним не меньше чем на 50 см.
9. Если труба находится на 3-метровом удалении от конька скатной крыши, то по высоте они будут вровень.
10. В ситуациях, когда расстояние от конька крыши до дымоходной трубы больше 3 метров, необходимы специальные расчеты высоты внешнего участка. Нужно условно построить линию под углом 10 градусов к горизонту конька. Место пересечения определит высоту трубы.
11. Для котельных систем на газовом топливе необходимо монтировать трубу таким образом, чтобы она возвышалась над крышей не меньше 5 метров.

Правильное размещение дымоходной трубы крайне важно, так как влияет на эффективность всей системы. Необходимо четко следовать указаниям по высоте дымохода. Длина трубы высчитывается по-разному, зависит от ряда показателей. В каждом отдельном случае ее наружный участок может различаться по высоте.

К промышленным кирпичным дымоходам выдвигаются особые требования. Длина трубы должна быть на 25 метров больше высоты любого здания в определенном радиусе.

Кирпич для кладки дымохода

Для самостоятельно монтажа дымохода из кирпича нужно предварительно рассчитать количество материалов. Необходимо заранее знать, сколько потребуется кирпича и цементного раствора. Особое внимание стоит уделить еще выбору материала, ведь от его качества напрямую зависит надежность кладки печной трубы над крышей, а также всей остальной конструкции. И тут есть несколько полезных рекомендаций.

Стоит понимать, что для материала, используемого при кладке такой конструкции, выдвигается требование огнеупорности. По форме кирпич нужен ровный, чтобы отсутствовали трещины и прочие дефекты. Специалисты рекомендуют закупать материал с маркой от 200 и выше. Оптимальный размер кирпича для возведения дымоходной трубы — 25x12x6.5 см.

Между собой кирпичи скрепляются с помощью специального раствора, смешанного из цемента, песка и воды в определенных пропорциях. Его качество можно выявить по зернистости песка. Из мелкозернистых фракций получается идеальный раствор для кладки дымохода. Иногда в его состав включается глина. Нужно брать чистый материал, без каких-либо примесей.

Отверстие прохода трубы в кровле необходимо гидроизолировать. Это позволяет избежать стекания жидкости по трубе внутрь здания. Для реализации данной задачи чаще всего используют выдру — утолщение на наружной стороне кладки. Но ее можно заменить с помощью металлической детали — «фартука».

Демонтаж кирпичной трубы своими руками

Отслужившие свое дымоходы из кирпича не просто плохо обеспечивают вывод продуктов горения, но и представляют угрозу для человеческой жизни. Ведь в любой момент старая конструкция может развалиться. Такие дымоходы необходимо сносить и заменять новыми.

Процедура демонтажа предельно проста. Дымоход разбирается по кирпичу, начинается все сверху, с крыши. Постепенно демонтаж дойдет до основания, до печи. Но стоит понимать, что кирпичи посажены на цементный раствор. Поэтому для разбора кладки потребуются физические усилия. В некоторых случаях конструкция заштукатурена, что осложнит процедуру демонтажа. Читайте также: «Как выполнить демонтаж дымовой трубы – способы и правила безопасности».

Когда внешний участок дымохода снесен, можно переходить к разбору части трубы на чердаке дома. Чтобы избежать возможного обвала штукатурки с потолка, необходимо разместить на трубе специальные штробы.

С выполнением задачи отлично справятся молоток, кувалда или аналогичные инструменты. С их помощью удастся относительно быстро снести дымоход в частном доме.

Монтаж кирпичного дымохода

У многих хозяев частного дома возникает вопрос: «Как выложить печную трубу самостоятельно?». В первую очередь необходимо составить подробный план работ. Схему можно нарисовать самостоятельно либо заказать у квалифицированных людей. Они подберут оптимальное решение для конкретной ситуации. Во втором случае плане нужно внимательно рассмотреть. А уже потом можно переходить к самой кладке трубы из кирпича.  Читайте также: «Как построить дымовую кирпичную трубу – пошаговое руководство».

Этапы монтажа кирпичного дымохода:

1. В первую очередь идет монтаж насадной трубы. Для кладки дымохода применяется метод перевязки. Но предварительно нужно закрепить саму трубу на раствор к печи. Суть данного метода заключается в том, что в каждом ряду идет шаг на полкирпича. Такой подход позволяет достичь лучшего показателя сцепления. Кладка выполняется до того, пока между перекрытием и конструкцией не остается 5-6 свободных рядов.
2. Теперь уже идет кладка распушки. Тут в обязательном порядке потребуется расширение наружного периметра. Подходящие размеры для внешнего уширения — 59×45 см. В такой ситуации нужно делать внутреннее уширение на 14×27 см. Расширение довольно просто реализовать. Достаточно сдвинуть на краях рядов кирпичи. Примерный размер сдвига — 4 сантиметра.
3. Во время третьего этапа идет монтаж выдры. Требуется предельно внимательно подойти к выполнению данной задачи, чтобы избежать возможных ошибок. Для укладываемых рядов во время монтажа выдры необходимо создавать отступ наружу на треть. При этом первый ряд поверх расширения должен соответствовать предыдущему.
4. Необходимо организовать стояк для трубы встык в кровле. Его кладка проводится на чердаке дома. Стояк проводится через крышу, он должен возвышаться над ней на 50-80 сантиметров.
5. Заключительный этап включает в себя монтаж шейки дымохода. Когда он завершен, на конец шейки необходимо надеть оголовок с колпаком. Он будет защищать конструкцию от попадания атмосферных осадков.

Если следовать всем правилам и брать во внимание советы специалистов, то кладка дымоходной трубы будет выполнена без возникновения осложнений. Такая конструкция прослужит долго.

Изоляция распушки

Выше уже было упомянуто, что стенка распушки монтируется под расширение периметра. Данную конструкцию необходимо дополнительно теплоизолировать, чтобы обеспечить ее надежность и долговечность. Изолировать нужно весь участок трубы, который проходит через крышу.

Чаще всего, теплоизоляционный материал для этих целей изготавливается из асбеста. Но еще есть альтернативные варианты. Изоляцию можно сделать из металлического короба, надетого по периметру трубы. Свободное пространство между ним и трубой обычно заполняют песком либо керамзитом. В качестве теплоизоляции можно еще использовать войлок с глиняной пропиткой. Для этих целей также подойдет минвата. Качественная изоляция достигается в том случае, если ее слой по толщине будет от 10 см.

Частые ошибки при монтаже

В вышеописанном тексте были расписаны важные советы, следование которым поможет в монтаже кирпичного дымохода собственными руками. Но поскольку это довольно сложный процесс, во время его исполнения можно столкнуться с некоторыми трудностями.

Частые ошибки при монтаже:

• Наиболее распространенная проблема — недостаточно высокая труба. В таком дымоходе не будет должной тяги, что негативно скажется на его эффективности. Особое внимание стоит уделить расчету размера печной трубы. Такой подход позволит избежать данной проблемы.
• Несоответствие дымохода стандартам СНиП. Данные нормы создавались для того, чтобы построенные по ним объекты были максимально надежными.
• Еще одна частая ошибка — использование некачественного или неверно замешанного цементного раствора. Кирпичная кладка с ним не сможет надежно держаться, со временем она полностью разрушится. Цементный раствор нужно замешивать таким образом, чтобы достичь однородной консистенции.

Важный совет: необходимо укладывать раствор цемента равномерно в процессе кладки.

Рекомендации от специалистов:

• Следует выполнять перевязку кирпичей предельно внимательно во время кладки. При возведении дымохода могут использоваться половинные части кирпичей, четвертные и так далее. Для их разделения лучше всего использовать болгарку.
• Нельзя укладывать кирпичи на слишком толстый цементный раствор. Иначе это негативно отразится на сроке службы конструкции. Оптимальная толщина — 4-5 миллиметров.
• Помимо прочего, стоит помнить о регулярном обслуживании дымохода. В основном это касается его чистки. На стенках труб оседает сажа и иные продукты сгорания. Больше всего загрязняются конструкции с неровностями внутри. Регулярная чистка позволит сохранить эксплуатационные показатели дымохода, иначе они начнут ухудшаться.

Как правильно обложить печь в бане кирпичом своими руками + фото

Безусловно, одним из важнейших элементов в обустройстве бани является печь.

Металлическая печь, обложенная кирпичом (в парилке)

Прежде чем приступить к изучению инструкции по правильной кирпичной укладке, следует ответить на главный вопрос: для чего вообще нужна обкладка печи в бане кирпичом, быть может именно ваша модель печи не требует этого действия?!

До и после

По сравнению с металлом, кирпич гораздо дольше сохраняет тепло, а значит и печь будет остывать гораздо дольше.

Печь в бане играет не менее важную роль, чем в доме. От того насколько она быстро нагревается и сохраняет тепло зависит эффективность всех банных процедур и комфортная атмосфера. В холодном помещении находиться неприятно, а в излишне перегретом — опасно для здоровья.

Металлическая печь в парилке с кирпичом на 1/2

Преимущества использования металлической печи в бане

Сегодня металлическая печь в бане уже является стандартной комплектацией, без которой сложно представить любимую многим оздоровительную процедуру. По сравнению с другими видами печей, она обладает рядом преимуществ:

1. Простота монтажа. Ее легко изготовить своими руками.
2. Легкая и простая эксплуатация.
3. Она быстро растапливается.
4. Обладает хорошей тягой.
5. Высокая производительность.
6. Экономична в расходе топлива и демократична в цене.

Но для того чтобы действительно максимально оценит все эти достоинства, необходимо научиться правильно её использовать!

Печь в парилке

Никто, конечно, не поспорит, что для бани идеальной является каменная печь. Но ее нужно растапливать не менее 5 часов, чтобы она по-настоящему начала отдавать свое тепло, представьте, сколько дров уйдет за это время. А это, в свою очередь, устраивает далеко не всех. Да и цена у кирпичного сооружения будет в разы больше, чем у металлической печи, облицованной камнем.

Схема движения воздушных масс

Кроме того, для того чтобы сложить кирпичную печку для бани, нужно обладать начальными навыками и знаниями печника, так как в этой конструкции нужно учесть множество нюансов, которые незаметны, но играют решающие роли!

Кирпичная печь

Металлическую же печь можно купить в готовом варианте, а обкладка не потянет за собой больших финансовых расходов.

Даже если сама по себе металлическая печь, купленная в готовом виде в магазине уже является украшением парилки, лучше сделать вокруг нее небольшой каменный фартук. Это значительно увеличит эффективность и производительность печи. Да и людям, находящимся в непосредственной близости от металлической конструкции, будет более комфортно, ведь металл «жарит» сильнее, чем камень или кирпич!

Металлическая печь без обкладки кирпичом

Какими необходимыми параметрами должна обладать металлическая печь для бани?

1. Она должна иметь небольшие габариты, чтобы не загромождать пространство.
2. Не следует выбирать слишком большую мощность, так как помещение бани, как правило, небольшое. Будет сложно контролировать оптимальный температурный режим.
3. Характеристики печи должны четко соответствовать правилам пожаробезопасности.

Кроме того, необходимо учитывать и место, где располагается печь. Согласно нормам СНиПа, металлический агрегат должен располагаться на расстояние не менее 15 см от деревянных перекрытий.

Банная печь

Наиболее оптимальным способом для топки металлической печи в бане является небольшие, но частые закладки топлива.

Почему следует обязательно обкладывать кирпичом печь в парилке?

Если до этого момента вы еще сомневались, ознакомьтесь с этим списком:

1. Металлическая конструкция очень быстро нагревается, что не позволяет организму успеть адаптироваться к высокой температуре.
2. Печь из металла так же быстро остывает, как и нагревается. Приходится постоянно следить за температурой, подбрасывая поленья, что не очень экономично.
3. Облицованный кирпичом материал не так быстро будет нагревать и высушивать воздух, а значит, атмосфера в парилке будет более комфортной.
4. Существует большая вероятность ожога о стенки металлической конструкции. Рядом сидящим с печью людям будет не комфортно.

Все эти маленькие недостатки можно легко устранить с помощью облицовки, которая позволит повысить производительность печи, улучшить ее дизайн и нейтрализовать вред для здоровья, ведь в баню люди ходят за оздоровлением, а не наоборот!

Это является наиболее оптимальным решением с точки зрения экономичности и трудовых затрат – объединить достоинства металлической и каменной печи.

Заводская металлическая печь для бани «под обкладку»

В данный момент на заводах выпускаются такие печи, которые изначально предусмотрены для дальнейшей их облицовки кирпичом, такая конструкция – это та золотая середина, которая позволит выгодно обустроить прекрасную парилку.

Для обкладки печи нужно использовать только эти виды кирпича:

1. красный керамический кирпич;
2. шамотный кирпич.

Можете не искать на форумах, нам нет смысла вас обманывать! Если взять какой либо другой кирпич — он может потрескаться сам или отклеиться от сцепляющей смеси, и вам нужно будет раз за разом перекладывать её!

Не берите силикатный кирпич. Для облицовки дома он отлично подходит, а вот для обкладки банной печи не годится. Кирпич на основе извести просто не в состоянии перенести постоянный перепад температуры и повышенную влажность в парилке.

Уже через несколько недель эксплуатации, он начнет разрушаться. Да и сточки зрения, декора он не годится и все равно потребуется дополнительная облицовка.

Неплохим вариантом будет огнеупорный шамотный кирпич, который как раз и предназначен для резких перепадов температуры.

Шамотный кирпич

Внешне он, конечно, уступает красному керамическому кирпичу, но этот момент вполне можно решить декоративной финишной облицовкой.

Если же в хозяйстве нет остатков кирпича -лучше купить новый! Отдайте лучше предпочтение керамическому красному кирпичу. Его удельный вес гораздо ниже, чем у шамотного. Он демонстрирует прекрасные технические свойства, надежность и прочность. А внешне, печь, выложенная красным керамическим кирпичом, будет радовать вас долгие годы своим стильным аутентичным видом.

Сам процесс обкладки банной печи кирпичом – не очень сложный, и если точно следовать подробной инструкции, с этим сможет справиться даже новичок.

Схема обкладки кирпичом

Самые распространенные способы обкладки металлической печи в бане

Учитывая то, что каменная облицовка выполняет роль теплового экрана для металлической конструкции и не принимает на себя основной жар, существует несколько вариантов облицовки.

1. Сплошная облицовка. Такой вариант предполагает быструю отдачу тепла, что в определенной мере снижает производительность печи. Такой вариант выполняется не часто и случит скорее в декоративных целях, когда эффективность печи не играет большой роли.
2. Тепловой экран выглядит в виде небольшого каменного ограждения. Он создает комфорт для людей, находящихся в непосредственной близости от печи и повышает теплоотдачу.
3. Облицовка-конвектор с продухами. Этот вариант является наиболее оптимальным для бани, так позволяет приспособить абсолютно любую металлическую конструкцию. При этом не играет большого значения даже сам объем парилки.

   Продухи в печи

Схема облицовки во многом зависит от функциональности печи. Если обкладка носит чисто декоративную функцию, то ее можно сделать толстой, в целый кирпич.

Если же печь носит функцию водогрейки, то обкладку делают в пол кирпича.

Зазор между каменным экраном и металлическим корпусом печи рассчитать просто. На каждый кВт мощности добавляем 2 см к стандартным 3 см. Если же мощность печи превышает 12 кВт, то делаем максимально в 15-20 см. В противном случае обкладка печи не будет выполнять своей прямой задачи.

Пошаговая инструкция по работе + фото

Прежде чем приступить к строительным работам по обкладке металлической печи в бане кирпичом, необходимо запастись всем необходимым инструментом и материалами.

Материалы, которые понадобятся для кладки печи.

• Красный полнотелый керамический кирпич (М-150.)
• Кладочный раствор (песок, красная печная глина).
• Материал для фундамента (цемент, щебень, песок).
• Рубероид.
• Доски для создания опалубки.
• Армирующая сетка.

Инструменты, которые понадобятся для кладки печи.

• Строительный уровень.
• Совковая лопата.
• Строительный маркер.
• Измерительная лента (рулетка).
• Строительный отвес.
• Кельма.
• Угломер.

Перед началом работ также необходимо определиться с местом размещения металлической печи.

Ее можно поставить в самый угол бани. Этим самым вы уменьшите расход кирпича. А можно установить металлическую печь на кирпичное основание, подняв ее над полом на 50-60 см.

Если печь устанавливается в бане с нуля, необходимо позаботиться не только о строительстве фундаменте, но и надежной защите деревянных перекрытий.

Для повышения пожаробезопасности помещения, необходимо деревянное перекрытие (стены, пол), возле которых располагается печь, выложить базальтовыми плитами. При этом высота плит должна превышать размер конструкции на 40-50 см.

Стена возле печи должна быть выложена базальтовыми плитами

Для надежности крепления, используйте саморезы.

Шаг 1. Строим фундамент под печь.

Фундамент под печь – это важнейший этап строительных работ, от которого зависит прочность и долговечность всей конструкции. Если на этапе строительства бани, вы уже уделили большое внимание возведению фундамента под печь, то для облицовки не нужно будет дополнительно возводить другое основание.

Основание под печь

Если же в прочности старого фундамента вы не уверены, то лучше потратить время и построить новый, ведь вес конструкции, после облицовки, значительно увеличится.

Важно! Фундамент под печь ни в коем случае не должен быть связан с основным фундаментом бани. При усадке конструкции или других явлениях, основание печи не должно быть деформировано.

Если масса печи вместе с кирпичной кладкой не будет превышать 700 кг, то отдельный фундамент можно не возводить.

Если в бане уже функционировала металлическая печь, то перед началом работ ее необходимо демонтировать.

Разметка фундамента под печь. Пример

• После того, как вы определились с местом расположения печи, отметьте строительным маркером на полу прямоугольник, по которому необходимо вырезать доски. Учитывайте, что размер фундамента должен превосходить размер печи на 10-15 см с каждой стороны.

Схема заливки фундамента под печь

• Вырезаем доски и убираем их в стороны.
• Теперь вырыть котлован глубиной 40 см. Используйте для этих работ штыковую лопату.
• Строим деревянную опалубку, которая выполняет функцию остова, формирующего фундамент. Для опалубки можно использовать фанерные доски, старые перекрытия, которые у вас есть в хозяйстве. Отмерьте длину и ширину вырытой ямы и отпилите по этому размеру доски. Соединяем доски и укладываем внутрь ямы.
• Теперь приступаем к гидроизоляции фундамента.

Гидроизоляция рубероидом

Это важнейшая составляющая работ при возведении фундамента. Если промерзший, напитанный влагой грунт, будет соприкасаться непосредственно с бетонным основанием печи, то на фундамент со временем может разрушиться.

• После того как опалубок прочно установлен и гидроизолирован, насыпаем подушку, задачей которой является удержание влаги. На дно ямы насыпаем щебень средней фракции и песок (примерно 10-15 см).
• Заливаем цементным раствором фундамент и сверху укладываем армирующую сетку. Не забудьте проверить строительным уровнем, насколько ровным получается фундамент. При необходимости, исправьте погрешность.
• Делаем технологический перерыв, ожидая, пока фундамент полностью не застынет. На это может уйти 2-3 недели. Не торопитесь и не приступайте к облицовочным работам раньше срока, так как сырой фундамент не обеспечит должной прочности.

Шаг 2. Делаем основание под печь.

• После того, как вы убедились, что фундамент полностью застыл, необходимо в один слой из кирпича выложить основание.
• Проверьте строительным уровнем горизонтальность кладке.
• Создаем гидроизоляцию основания рубероидом.
• Сверху укладываем железный лист, который должен превышать размер кирпичной кладки на 10 см по периметру.
• Ставим сверху металлическую печь и еще раз внимательно проверяем горизонт уровнем. Чтобы после выполнения работ не пришлось очищать печь от раствора, оберните ее полиэтиленом.

Оборачиваем печь в полиэтилен

Шаг 3. Готовим раствор.

Идеальным раствором для облицовки металлической печи является смесь глины и цемента. Точной пропорции не существует, ориентироваться здесь, скорее, стоит на консистенцию. Она по внешнему виду должна напоминать густую сметану, без комочков и камешков.

Печники советуют брать равное количество глины и цемента, добавляя примерно 30 % речного песка.

Раствор для облицовки банной печи готовится проще, чем для обычной кладки печи. Главным условием является добиться однородной массы.

Вымешиваем раствор для кладки

• Для этого в отдельной металлической емкости размешайте сухую смесь и добавьте воды. Воду добавляйте постепенно, иначе очень сложно будет избавиться от комочков.

  Глиняный раствор кладочный проверяем смесь

• Размешайте строительным миксером или дрелью с насадкой смесь до однородной консистенции.
• Дайте раствору загустеть – 30-40 минут. Если вы не уверены, что за один «заход» сможете одолеть все строительные работы, то не готовьте весь раствор сразу. Делайте ровно столько, сколько вам понадобится для кладки кирпича. Он достаточно быстро становится густым, и с ним будет тяжело работать. Если же у вас по какой-то причине осталось большое количество предыдущего раствора, то разбавить его лучше не водой, а песком с водой.

Для того чтобы проверить, насколько хорош раствор для кладки, возьмите небольшое количество смеси и нанесите мастерком на кирпич.

Накладываем раствор на кирпич

Раствор не должен сползать и течь с кирпича. Если густоты недостаточно, то можно добавить в смесь небольшое количество песка.

Шаг 4. Подготовка кирпича к облицовке.

Отмерьте то количество кирпича, которое вам понадобится для первого этапа работ. Отберите порцию красного керамического кирпича, хорошо его очистите и замочите на 12 часов в воде.

Замочите кирпич в воде

Это необходимо для того, чтобы он не впитывал влагу и раствора во время кладки.

Если используете старый кирпич, то хорошо почистите его перед кладкой.

Шаг 5. Обкладка печи.

Существует несколько вариантов кладки: сплошным колодцем или решетчатый. Решетчатый вариант смотрится более декоративно, но за счет большого количества отверстий, значительно снижается эффективность теплового экрана.

Решетчатая кладка

Если корпус печи круглый, то и кладку необходимо выполнять в точном соответствии с формой печи. Это, конечно, потребует гораздо больше усилий и сноровки, но сама техника порядовки меняться не будет.

Расстояние между металлическим корпусом печи и камнем должно быть не менее 4-5 см, при этом не нужно делать никаких перемычек или ставить распорки между двумя материалами. При нагревании, металл будет расширяться, что в свою очередь, окажет давление на кирпич, либо может быть поврежден сам корпус печи.

Печь облицованная кирпичом

Здесь очень важно рассчитать оптимальное расстояние между кирпичной стеной и металлическим корпусом печи. Если сделать его слишком маленьким, кирпич быстро придет в негодность и растрескается. Если сделать большим, то это будет препятствовать качественному нагреванию печь и в парилке не будет необходимой температуры.

Средний размер печи занимает 13-15 рядов. Лучше работу разделить на 2 этапа. В первый день уложите 7-8 рядов и оставьте на ночь. На второй день проверьте усадку конструкцию и выполните оставшиеся ряды.

Толщина укладки производится в пол кирпича. Этого будет достаточно, чтобы печь аккумулировала тепло и быстро прогревала помещение.

Процесс облицовки печи

Укладка кирпича с целью облицовки металлической печи ничем не отличается от кладки обычной печи.

• Начинаем каждый ряд вести с угла, а после его укладки проверяем по горизонту строительным уровнем. Чтобы четко соблюдать угол кладки, используйте угломер или отвес.
• Мастерком аккуратно наносите раствор на кирпич и сразу же снимайте излишки смеси. Следите за тем, чтобы на внутренней стороне теплового экрана не оставалось раствора. Иначе он засохнет, и это будет снижать циркуляцию воздуха внутри конструкции.
• На второй ряд уложите армирующую сетку, для придания жесткости конструкции. А 2-1 и 3-й ряд между собой свяжите проволокой.
• Второй ряд предполагает воздушные зазоры, через которые раскаленный воздух будет выходить наружу. Достаточно будет просто оставить два зазора в ½ кирпича для этого. Повторяйте это на 6 и 8 ряду. Слишком много таких вентиляционных отверстий делать не стоит, так как это может снизить эффективность теплового экрана. Двух внизу и вверху будет достаточно.
• Третий ряд выкладываем так же, как и первый, но соблюдаем шахматный порядок. Выдерживайте шов в 5 мм.
• В зависимости от того, на каком ряду у вас будет приходиться отверстие для дверки топки и поддувала, укладываем ряд на металлический уголок. Для придания жесткости конструкции, будет не лишним укрепить этот ряд, перевязав его металлической проволокой. Учитывайте движение двери топки, которая ни в коем случае не должна задевать стенок при открытии.
• Последний ряд может сделать произвольно, украсив лесенкой или просто насыпать на него камней.

Некоторые предпочитают заканчивать кладку кирпича на уровне плиты, на котором расположены угли. Это позволяет любоваться раскаленными углями, а некоторые закрывают кладкой дымоотводящую трубу.

Порядовка от этого не меняется, поэтому выбирайте наиболее оптимальный для себя вариант.

Шаг 6. Первая протопка печи.

После того, как вы выложили каменный колодец вокруг металлической печи, очень важно подготовить ее к дальнейшей эксплуатации.

Растопка печи

Не нужно сразу давать максимальную температуру. Выполните 2-3 тестовые топки, используя минимальное количество дров и не доводя печь до максимальной температуры.

Это позволит хорошо просушить раствор и печь вам прослужит долго, а баня будет радовать хорошей температурой и уютной атмосферой.

Видео: как правильно обложить металлическую печь своими руками — мастер класс

Ошибки при сооружении дымоходов | Отопительное оборудование и инженерные системы

Отопительное оборудование и инженерные системы | №4 (54) ‘2011

Часто при возведении дымоходов совершаются ошибки, которые могут стоить очень дорого и даже привести к непоправимым последствиям. Причем домовладелец замечает огрехи порой слишком поздно, когда начинает испытывать определенные неудобства при использовании печи или камина. Людям приходится тратить деньги на своевременное устранение возникающих проблем либо капитальный ремонт дымового канала, ведь его неправильная работа вполне способна стать причиной пожара.

Чаще всего ошибки, допущенные при выборе, проектировании и монтаже систем отвода дымовых газов, приводят к нарушению тяги или разрушению стенок дымохода, из-за чего возможно возгорание прилегающих к ним строительных конструкций. Причины этого неприятного явления могут быть самыми разными.

Независимо от материала, из которого сделан дымоход, срез трубы должен подниматься над наружной поверхностью кровли на высоту, рекомендуемую нормативными документами — СНиП 41-01-2003, пункт 6.6.12; оголовок конструкции венчает дефлектор, вполне эффективно защищающий канал от попадания атмосферных осадков и повышающий силу тяги за счет подсоса дыма с использованием энергии ветра

Куда ветер — туда дым

Нарушение тяги в дымоходе — это либо ее недостаточная, либо избыточная сила. В обоих случаях печь или камин перестанут оправдывать ожидания своих владельцев: топливо будет плохо разгораться и гаснуть, а топка — дымить. Причинами возникновения подобной ситуации могут быть:

• слишком малая высота всей дымовой трубы или той ее части, которая возвышается над крышей дома;
• неправильно выбранное сечение дымоотводного канала: при слишком узком проходе не обеспечивается выход всей массы образующихся газов, а при чрезмерно широком — хуже прогреваются стенки дымохода, возможно возникновение завихрений, а холодный уличный воздух может образовать обратные потоки;
• недостаточное утепление трубы;
• избыточная длина или же угол наклона участ­ков дымохода, отклоняющихся от вертикали, особенно в верхней части канала;
• нехватка воздуха, требующегося для нормального горения: в конструкции дымовой трубы следовало предусмотреть дополнительный приточный канал.

Отвод дымовых газов и подача воздуха для горения в современных низкотемпературных котлах организуются с помощью коаксиальных газоходов

При недостаточной высоте дымовой трубы над кровлей часто происходит опрокидывание тяги — виной тому ветер. У конька крыши возникают завихрения воздушного потока, который направлен вниз и, если выход дымохода расположен на подветренном скате, способен задувать дымовые газы обратно в дымоход.

Чтобы задувания не происходило, его оконечная часть должна:
• возвышаться не менее чем на 0,5 м над плоской крышей, а также коньком или парапетом скатной конструкции, если до них не более 1,5 м;
• располагаться не ниже конька или парапета, если до них от 1,5 до 3 м;
• находиться выше (или на уровне) линии, проведенной от конька вниз под углом 10° к горизонту, если труба удалена от конька на расстояние более 3 м.

Специальный вентилятор, установленный внутри дымохода, позволит обеспечить необходимую силу тяги, а устройство, смонтированное в виде насадки на верхнюю часть трубы, будет играть еще и роль дефлектора

Разрежение в дымоходе, необходимое для создания хорошей тяги, зависит от его высоты. Минимально допустимым значением этого параметра является 5–5,5 м от колосника топки до верхнего среза трубы. Такие требования легко учесть в процессе строительства одно- или двухэтажного дома, однако их соблюдение сопряжено с некоторыми сложностями при установке камина на верхнем мансардном этаже: высота потолков и чердака может оказаться недостаточной.

Хорошая тяга зависит и от правильно рассчитанной площади сечения дымохода, подобранной в соответствии с мощностью генератора тепла. При невысокой температуре отходящих газов, например, в случае использования современных низкотемпературных котлов, для повышения эффективности работы дымового канала применяются электрические дымососы, устанавливаемые на верхней оконечности конструкции и представляющие собой вентилятор, лопасти которого укрепляются на вертикальной оси. Устройство принудительно удаляет продукты сгорания топлива из трубы, усиливая разрежение в трубе и за счет этого обеспечивая необходимую силу тяги.

Для защиты мест прохождения кровли дымоходом применяются специальные накладки

Как вариант, недостаточная эффективность функционирования дымохода может наблюдаться из-за слишком быстрого остывания дымовых газов: особенно часто это происходит в холодное время года при плохой теплоизоляции стенок трубы. Кстати, иногда для восстановления необходимой тяги достаточно утеплить относительно небольшой участок конструкции в ее верхней части.

Источником возникновения проблем при отведении дыма выступают также недопустимые отклонения канала от вертикали. Согласно нормам, при использовании дровяных генераторов тепла они могут составлять не более 30° на участках длиной до 1 м. Дымоходы, к которым подсоединены камины с открытой топкой, должны быть прямоточными и строго вертикальными, и нарушать это правило нельзя ни в каком случае. Такие ограничения связаны с повышенной пожароопасностью подобных очагов, и хорошая тяга служит определенной защитой от возгорания расположенных рядом предметов и конструкций.

Главные инструменты трубочиста — это металлический шар на веревке и щетка-ерш. Специальная щетка с составной ручкой чистит дымоход наиболее эффективно

Бывает, что зимой из неработающего камина дует, тянет холодом, то есть в помещение поступает морозный воздух с улицы. Это случается, когда наружный оголовок дымохода расположен ниже окончания вентиляционной вытяжки. Иногда из-за слишком большой и плохо утепленной мансарды. Но главной причиной является отсутствие правильно организованного притока воздуха в комнаты, что приводит к понижению давления внутри дома по сравнению с наружным. Законы физики неумолимы: компенсация возникающего перепада достигается наиболее простым и доступным способом, то есть через дымоход.

Избыточная тяга в трубе приводит к слишком быстрому и неэффективному прогоранию топлива: зачастую этот процесс сопровождается активным и весьма опасным выбрасыванием искр над крышей. Впрочем, справиться с этим неприятным явлением поможет регулировка положения шиберной заслонки.

Технология France-Turbo: турбинный электродвигатель внутри дымового канала

На всякий пожарный

Учитывая большую силу тяги, характерную для прямоточных дымоходов каминов с открытой топкой, во избежание возгорания кровли, особенно выполненной из горючих материалов, рекомендуется оборудовать оголовки дымовых труб искроуловителями. По тем же соображениям, согласно нормам, расстояние от наружных поверхностей кирпичных или бетонных дымоотводных каналов до стропил, обрешеток и других деталей крыши, способных воспламеняться, должно составлять не менее 130 мм, а от керамических труб без теплоизоляции и с ней — 250 и 130 мм соответственно. В местах прохождения дымоходами из кирпича перекрытий, сделанных из горючих материалов, нормируются расстояния между ними. Для незащищенных конструкций оно выбирается не менее 500 мм, а для защищенных — не менее 380 мм. Речь в данном случае идет о сооружении разделки, что характерно именно для кирпичных дымоотводных сооружений. А вот для современных модульных дымоходных систем (стальных типа «сэндвич» с внутренним слоем из базальтовой ваты, керамических концентрических и т.д.) четких норм не существует, поэтому при их монтаже не остается ничего другого, кроме как следовать инструкциям производителей.

Осаждающаяся на стенках дымоходов сажа препятствует нормальному дымоотводу и может воспламениться, став причиной возникновения пожара

Присоединять печи к дымоходам можно при помощи дымоотводов длиной не более 0,4 м. При этом должно выдерживаться расстояние не менее 0,5 м от верхней части данного элемента до потолка из горючих материалов при отсутствии защиты от воспламенения и как минимум 0,4 м — при ее наличии. По тем же нормам низ рассматриваемого соединителя отдаляется от сгораемого пола на 0,14 м и больше. Дымоотводы, разумеется, делаются из негорючих материалов.

Материальное соответствие

Современные отопительные котлы характеризуются высокой тепловой эффективностью: почти у всех газовых, жидкотопливных и даже твердотопливных моделей КПД составляет не менее 84%, а обычно превышает 90%, причем «рекордсменами» в этой области являются конденсационные модели.

Стальные и керамические дымоходные системы внутри зданий размещаются в шахтах, наличие которых рекомендуется предусматривать на стадии проектирования дома

Такая производительность благоприятно сказывается на экологии: за счет более полного сгорания топлива максимально снижается уровень вредных выбросов в атмосферу, что к тому же помогает сэкономить энергетические ресурсы и денежные средства пользователя. Однако неизбежным следствием подобного технического совершенства является низкая температура отходящих газов, которая может составлять всего 100–120°C. Она не только становится причиной ухудшения тяги, но и приводит к образованию конденсата с оседанием его на стенках дымохода из-за присутствия водяного пара в составе отводимого дыма. При его изначально невысокой температуре конденсация жидкости происходит еще внутри дымовой трубы: если последняя не успела прогреться или изначально не была утеплена, то рассматриваемый процесс протекает особенно быстро. Оседая на стенках канала, вода растворяет неорганические вещества, имеющиеся в продуктах горения, и превращается в крайне агрессивную смесь серной и азотной кислот.

Дымоход следует изолировать от конструкций, сделанных из горючих материалов. Согласно нормам, дымоход может отклоняться от вертикали на угол до 30° при длине участка не более 1 м

Конденсат может образовываться в достаточно больших количествах, ведь при сжигании 1 м³ природного газа, широко используемого в качестве топлива для бытовых отопительных котлов, выделяется порядка 2 л жидкости, в виде пара уносящейся из топки вместе с дымовыми газами. Кирпичные дымоходы оказались чрезвычайно уязвимы к такому воздействию: упомянутые кислоты разъедают поверхность кирпича, проникают внутрь кладки, разрушают дымовую трубу, а затем и отделку дома, штукатурку, бетон. По этой причине подобные конструкции, хорошо зарекомендовавшие себя при использовании с традиционными печами и каминами, без определенной доработки практически не подходят для современного котельного оборудования. Здесь следует применять дымоходы из современных материалов, специально разработанные для низкотемпературных отопительных агрегатов. Наиболее широкое распространение получили стальные трубы — одностенные, которые в таком случае монтируются внутри кирпичного дымохода, и двустенные типа «сэндвич» с прослойкой в виде минерального негорючего утеплителя из базальтового волокна. Для этих целей выпускаются также керамические концентрические дымоходы и системы из полимерных материалов. Существуют даже стеклянные дымоотводные конструкции. К слову, все перечисленные материалы рассчитаны на определенный диапазон рабочих температур и далеко не всегда могут применяться с печами или каминами, жар от которых бывает недопустимо высоким.

Чтобы избежать трудностей и неудобств, связанных с внеочередным ремонтом дымохода, следует изначально подбирать систему дымоотведения с учетом соответствия характеристик генератора тепла и материалов дымохода.

При монтаже трубы на фасаде здания фиксирующие скобы ставятся с шагом 2,5 м

Для изготовления дымовых труб ведущие производители используют нержавеющую сталь марки 1.4571, хорошие антикоррозионные свойства которой обеспечиваются повышенным содержанием хрома, а также присадками на основе молибдена и никеля. Гладкая полированная поверхность дымоходов из нержавейки снижает аэродинамическое сопротивление магистрали, минимизирует возможность отложения сажи и способствует быстрому удалению конденсата, который в большинстве таких систем стекает по цоколю трубы, отводится к топливнику через сифон, нейтрализатор или напрямую, а затем сбрасывается в канализацию.

Дымоходные трубы из нержавеющей стали, в зависимости от ее качества, пригодны для всех видов топлива и топочных систем. По рекомендациям разработчиков они могут применяться как при рабочей температуре, достигающей 600°C, так и в паре с конденсационными котлами, где отходящие газы охлаждены ниже точки росы. Согласно российским нормативным документам, модульные двухслойные сборные дымоходы из нержавейки со слоем тепловой изоляции из негорючего материала допускается подвергать воздействию температуры не выше 500°С. Следует заметить, что в печной или каминной трубе она поднимается до 1000°C лишь при возгорании сажи, а в обычных случаях не превосходит уже упомянутые 600°C.

В двустенных системах теплоизолирующий материал, заключенный между внутренним и внешним слоями, снижает потери тепла дымовых газов через стенки дымохода, препятствуя их остыванию ниже точки росы, и образования конденсата не происходит. Чтобы дым не проникал через стенку конструкции, то есть вода не конденсировалась с ее внешней стороны, современные дымоходы изготавливаются в газоплотном исполнении.

Отверстия в оголовке дымовой трубы и дефлектор с механической турбиной служат для усиления тяги в канале

Двухслойные стальные дымовые трубы

На российском рынке предлагают фирмы Schiedel, Jeremias, Raab и Rosinox (Германия), Fineline (Венгрия), Camin Wierer (Италия) и другие. Из российских изготовителей аналогичной продукции можно упомянуть компании «ДомоТехника» и «Элитс».

Для поквартирного теплоснабжения в многоэтажных домах ведущие производители дымоходов рекомендуют систему LAS (воздух-газ). В данном случае дымовые газы удаляются по внутренней трубе, а воздух, необходимый для горения топлива, подается к котлу по каналу между ней и стенками шахты. Применение LAS делает возможной эксплуатацию газовых отопительных агрегатов в режиме, независимом от воздухообмена в помещении, то есть такой подход в наибольшей степени соответствует требованиям СНиП 41-01-2003 (п. 6.2.2), которые предписывают устанавливать в квартирах генераторы тепла исключительно с закрытыми камерами сгорания. Данную продукцию, выпускаемую из полимерных материалов, на российском рынке предлагает, в частности, компания Viessmann.

Становящиеся все более популярными конденсационные котлы полезно используют скрытую теплоту дымовых газов, температура которых в результате понижается до такой степени, что нельзя исключать выпадения конденсата в дымоходе даже при хорошей теплоизоляции последнего. В качестве средства борьбы с коррозией внутренних стенок дымоходных труб компания Fineline рекомедует применять полимерный вкладыш Furanflex, имеющий цельнокроеную структуру. Это приспособление подходит для защиты кирпичных и стальных каналов любой длины, а его монтаж осуществляется без разламывания стены. В то же время полимеры не выдерживают высоких температур, из-за чего не могут использоваться для отвода дымовых газов от печных и каминных топок.

При монтаже стального дымохода на выходе конструкции из стены необходимо установить дополнительное крепление, причем колена и отводы не являются опорными элементами, их нельзя прижимать к внешним поверхностям здания

Устойчивость к воздействию влажности и химически агрессивной среды — главное преимущество современных керамических дымоходных систем, которые пригодны для работы с любыми разновидностями отопительного оборудования. Изготовленная из высококачественной технической керамики дымовая труба невосприимчива к влаге, кислотам и перепадам температур, выдерживая до 1250°C. Такие дымоходы монтируются из керамических блоков, а надежное газоплотное соединение обеспечивается самой конструкцией канала в сочетании со специальным герметиком. Недостатками подобных систем являются их относительно большая масса, объем, а также высокая стоимость.

Горячая тема

В печах и каминах температура отходящих газов достаточно высока, и поэтому с ними разумнее всего использовать кирпичные или бетонные дымоходы, что, разумеется, не исключает возможности применения стальных либо глиняных конструкций. В принципе, асбоцементные аналоги тоже годятся, но в соответствии с нормами дымовые газы в данном случае не должны быть нагреты свыше 300°C. Желательно предусматривать для каждой печи отдельный канал дымоотведения, но можно присоединять к одному дымоходу и две печные топки, если они расположены на одном и том же этаже. При соединении дымовых труб в них следует предусматривать рассечки высотой не менее 1 м от низа стыка.

Если печи разрешается размещать лишь в одно- либо двухэтажных строениях, причем для генераторов тепла на каждом этаже должен быть устроен свой дымоход, то твердотопливные камины с закрытыми топками допускается устанавливать даже в многоэтажных жилых и общественных зданиях. При этом их необходимо присоединять к коллективной системе дымоотведения через воздушный затвор длиной не менее 2 м, исключающий распространение продуктов горения.

Дымоходы из технической керамики устойчивы к воздействию влаги и кислот, а также температуры до 1250°С

Ошибки при сооружении кирпичных дымоходов могут также касаться качества и особенностей кладки или выбора кирпича. В данном случае нельзя использовать его слабо обожженные стеновые или перегородочные разновидности. Толщина кладочных швов не должна превышать 5 мм, причем монтаж брусков на ребро не допускается. К существенным просчетам относится ступенчатая форма наклонных участков канала, которая приводит к образованию завихрений и снижению тяги. Неаккуратная колка кирпича, неправильное приготовление раствора, наличие пустот в кладочных швах и сдвоенных вертикальных швов — все это становится причиной возникновения проблем при эксплуатации кирпичных дымоходов.

При сооружении подобных конструкций не допускается применение пустотелого или поризованного кирпича. Для кладки топок печей и каминов, а также печных труб используются только огнеупорные керамические изделия. Технология их производства предусматривает обжиг при температуре 1300–1350°C, при этом цвет готовой продукции бывает разным — от почти белого до светло-коричневого, чаще — соломенного с коричневыми вкраплениями. С учетом конструктивных особенностей печных топок различного типа выпускается прямой и клиновидный (торцевой и ребровой) огнеупорный кирпич.

Состояние кирпичного дымохода требуется периодически контролировать: для упрощения этой задачи конструкции белят, так как черная копоть, свидетельствующая о наличии трещин и утечек дымовых газов, хорошо заметна именно на светлой поверхности.

Модульная дымоходная система для каминов

Стальная модульная система Groupe Poujoulat предусматривает охлаждение наружной стенки дымохода конвективным потоком воздуха с дальнейшим отводом последнего в подкровельное пространство и использованием для нужд системы теплоснабжения дома.

Модульная дымоходная система для котлов

Стальная модульная система дымоотвода Groupe Poujoulat для котлов надежно крепится на кирпичной стене, а оголовок трубы оснащается дополнительной насадкой, препятствующей охлаждению наружного участка конструкции.

Текст: Александр Преображенский

Эти открытые трубы слишком красивы, чтобы их спрятать

Несмотря на то, что они всегда были функциональными, мы начинаем ценить в дизайне как красоту, так и прочность медных, латунных, черных и оцинкованных стальных труб. Теперь, вместо того, чтобы скрывать их, открытые трубы занимают видное место в дизайне дома, а также используются в других приложениях. Ниже приведены несколько примеров того, как открытые трубы могут обеспечить функциональность и красоту.

Открытые трубы в тренде

Открытые трубы хорошо сочетаются с кирпичом.Изображение: Archideaphoto / Getty Images

«Открытые трубы могут стать настоящим праздником для вашего дома», — говорит Карла Манкастер, владелец и креативный директор Urban Grain Interiors Limited . «На самом деле дизайнеры все чаще устанавливают трубы и трубопроводы на поверхность в промышленных помещениях, а не закапывают их под штукатурку», — добавляет она.

Мгновенно получайте скидки на домашний декор!

Подключайтесь к купонам на благоустройство дома и промокодам, которых вы так долго ждали.

Посмотреть предложения

Открытые трубы создают в этой ванной комнате индустриальную атмосферу. Изображение: PlusONE / Shutterstock

Если у вас есть кирпичные стены, то, по словам Манкастера, имеет еще больше смысла иметь открытые трубы: «Если у вас есть исторические трубы для поверхностного монтажа, они, несомненно, будут покрыты множеством слоев краски», — объясняет она. «Предыдущие жители пытались спрятать их и смешать со стенами, но теперь это нормально и круто выставлять их напоказ.”

Трубки

служат одновременно и как произведение искусства. Изображение: Лияо Се / Getty Images

Это не единственная новая тенденция. «Вместо того, чтобы« меньше значит больше », сегодняшняя тенденция -« больше значит больше ». Поэтому используйте одну трубу для каждого кабеля вместо того, чтобы прокладывать несколько кабелей в одной трубе, и создавайте схемы с трубами», — говорит она. «Это выглядит действительно поразительно, смело и графично».

Сила и красота

Замысловатый светильник на трубе. Изображение: WichitS / Shutterstock

Медные трубы часто используются в сантехнике.По словам Манкастера, в полированном состоянии он выглядит действительно красиво. Вот почему это популярный выбор в дизайне и декоре кухни. «Чтобы удалить краску с него (особенно на задней части трубы, ближайшей к стене), потребуется некоторое время, но проявив терпение и приложив малярный скотч, вы сможете отлично поработать, чтобы они выглядели великолепно, » она сказала.

Открытые трубы действительно увеличивают комнату. Изображение: Look Photography / Getty Images

«Часто вы обнаружите, что трубы немного отделены от стены маленькими пластиковыми блоками — это не круто, поэтому замените их красивыми металлическими креплениями — есть множество вариантов, доступных для всех видов металлических фитингов — из латуни, медь, хром, оцинкованная и темная сталь.Она говорит, что вы можете подобрать фитинги к открытым трубам или выбрать контрастные.

Функциональность и дизайн. Изображение: bogdanhoda / Shutterstock

Планируйте использование открытых труб

Повторяющийся узор из труб. Изображение: archideaphoto / Getty Images

Важно убедиться, что вы правильно спланировали свой макет. «Линии должны быть чистыми и равномерно расположенными / наклонными — они настолько поразительны, что любая небрежность будет замечена, а эстетика будет испорчена», — говорит Манкастер.Она предостерегает от того, чтобы несколько труб проходили в разных направлениях, так как это раздражает глаза.

Схема расположения открытых труб должна быть методичной. Изображение: Onzon / Shutterstock

Открытые трубы универсальные

Подставка для винной бутылки и бокала для шампанского из трубок. Изображение: Saphotog / Shutterstock

Убедитесь, что ваши пропорции соответствуют вашему образу. «Если вы хотите элегантность и минимализм, выбирайте более тонкие трубки; для смелых заявлений выбирайте толстые трубы и фитинги », — говорит Манкастер.«Помните, что медь тускнеет, а затем со временем приобретает зеленоватый оттенок, что мне нравится, но если вы хотите, чтобы медные трубы оставались блестящими, их необходимо покрыть прозрачным лаком или порошковой краской».

Лампа из трубчатых элементов. Изображение: ellinnurbakarudin / Twenty20

Несмотря на то, что металлическая отделка очень популярна, Манкастер говорит, что не стоит бояться цвета. «Вы можете нанести порошковое покрытие на трубы практически любого цвета, который вам нравится», — говорит она. Тем не менее, Манкастер не рекомендует выполнять какие-либо электромонтажные или водопроводные работы, если у вас нет соответствующей квалификации.

Стеллажи и светильник в стиле трубы. Изображение: Йована Велькович — Shutterstock

Смесители для открытых труб

Смесители для открытых труб с желобом. Изображение: Джефф Росс / EyeEm / Getty

Вы также увидите влияние открытых труб и фитингов на последние тенденции дизайна ванных комнат. Многие производители предлагают смесители для раковины и душа, имитирующие внешний вид труб и фитингов. Смесители достаточно универсальны, чтобы их можно было использовать в традиционном, переходном, современном, промышленном стилях и даже стилях фермерского дома.

Слишком модно?

Желтый добавляет яркости этой комнате. Изображение: Archideaphoto / Getty Images

С другой стороны, эти черные трубы сливаются. Изображение: Archideaphoto / Getty Images

Открытые трубы выглядят круто, но как они влияют на стоимость при перепродаже? «Они, безусловно, в моде в городских районах», — говорит Рик Герке, агент по недвижимости RE / MAX Executives в Бойсе, штат Айдахо. «В центре города лофты и таунхаусы с открытыми трубами продаются как горячие пирожки, потому что они придают домам такого типа индустриальный вид.”

Трубы делают дверные ручки прохладными. Изображение: joegiampaoli / Twenty20

Однако Герке говорит, что нечасто замечает эти особенности в пригородных районах и считает, что они лучше подходят для новых городских районов.

Старинный трубчатый светильник. Изображение / Адиль Юсифов / Shutterstock

Мэтт Ван Винкль, основатель и генеральный директор RE / MAX Northwest, согласен с тем, что открытые трубы — это модно, но он не ожидает, что эта тенденция станет мейнстримом: «Если недвижимость будет чрезвычайно современной, она могла бы быть привлекательной для покупателей, но я бы сделал это. не решайтесь устанавливать какие-либо открытые трубы », — говорит Ван Винкль.Так же, как нейтральные цвета нравятся покупателям, более традиционный подход к трубам может быть более приемлемым.

Что вы думаете об использовании труб Exped в дизайне? Дайте нам знать об этом в комментариях!

Создание ванночки для птиц из утилизированной раковины

Выберите прямое дерево

Если вы выберете дерево с довольно прямым стволом размером не менее 12 дюймов, то после установки мойка будет стоять ровно. Примечание: Мойку следует устанавливать на высоте примерно 30 дюймов от земли. Используйте рулетку, чтобы убедиться, что на этой высоте нет крупных узлов или неровностей.

Положить кирпич и измерить сливную трубу

Положите кирпич на ровную площадку у основания дерева. Совет: Измерьте расстояние между задней частью раковины и центром отверстия сливной трубы, чтобы определить, как далеко от дерева должен располагаться кирпич.Затем измерьте диаметр сливной трубы, расположенной в нижней части раковины. Это измерение поможет определить, какой размер трубы ПВХ использовать. Труба из ПВХ должна быть немного больше сливной трубы, чтобы сливная труба могла скользить внутри нее.

Разрезать и разместить ПВХ трубу

После определения диаметра дренажной трубы отрежьте кусок трубы из ПВХ длиной примерно 30 дюймов с помощью ручной пилы.Уложите трубу из ПВХ вертикально на одном конце, в середине кирпича.

Трубка для птичьей ванны

После определения диаметра дренажной трубы отрежьте кусок трубы из ПВХ длиной примерно 30 дюймов с помощью ручной пилы.Уложите трубу из ПВХ вертикально на одном конце, в середине кирпича.

Пост для птичьей ванны

Выкопайте яму достаточной глубины, чтобы выдержать ванну для птиц.В этом случае основанием ванночки для птиц будет переделанная раковина для ванной, поэтому столб должен учитывать дополнительный вес.

Место под раковину

Поднимите раковину на верхнюю часть трубы из ПВХ. Совет: Для этого шага полезно иметь под рукой другого человека.Один человек может поднять раковину на место, а другой направит водосточную трубу в трубу из ПВХ.

Присоединить раковину к дереву

Закрепите раковину, забив 3-дюймовые шурупы по дереву через отверстия для перелива, расположенные на задней части раковины. Используйте винты с головкой больше диаметра отверстий для перелива, чтобы обеспечить надежную фиксацию раковины на месте.

Сливная пробка

Установите сливную пробку на сливное отверстие в дне раковины. Совет: Сменные сливные пробки доступны в большинстве магазинов товаров для дома, просто обязательно измерьте сливное отверстие перед тем, как отправиться в магазин, чтобы определить, какой размер купить.

Добавить раковины и заполнить бассейн

Добавьте в раковину три чашки ракушек или декоративных камней. Это даст птицам безопасное место, чтобы они могли стоять во время купания. Используйте садовый шланг, чтобы наполнить раковину водой.Вода будет испаряться естественным образом и может стекать, если сливная пробка не закрыта плотно, поэтому проверяйте уровень воды каждые несколько дней.

Добавить завод

Создайте «живую юбку» для раковины, посадив куст высотой примерно 30 дюймов прямо перед кирпичом. Он скроет трубу из ПВХ и при этом будет выглядеть красиво.

Укладка плитки на пол в ванной за 5 простых шагов

Поделитесь этим постом!

Для этого пола в ванной нанесены линии разметки.

Планировка напольной плитки в ванной

Вроде бы простой проект — небольшой пол в ванной. Вы выбрали плитку в местном магазине коробок вместе с несколькими расходными материалами и готовы к работе. Проблема в том, с чего начать?

См. Мой предыдущий пост о концепциях макета плитки и почему был выбран этот макет.

Этот пост предполагает, что ваш существующий пол удален, а ваша плиточная подстилка установлена. По сути, вам нужно разложить пол в ванной под выбранную плитку и начать укладку.Так что давайте перейдем к делу. Вот ваш план нападения, состоящий из 5 шагов:

Проведите линию от главной стены и выровняйте ее квадратом.

1. Найдите что-нибудь, от чего можно оторваться от

Вам нужно отмерить что-нибудь и провести линию. Как узнать, с чего начинать измерения? Обычно я ищу самую длинную стену. Еще лучше, если это будет длинная внешняя стена.

Старайтесь избегать небольших внутренних стен и ванн (сантехники проходят обширную подготовку, чтобы убедиться, что они не вставлены прямо). Иногда тщеславие работает, а иногда нет.Более длинные туалетные столики подойдут лучше, но сначала постарайтесь оторваться от стен.

На диаграмме я измерил 18 дюймов. Это произвольное число, и вы можете нарисовать его где угодно.

2. Нарисуйте на нем квадратные линии

Нарисуйте пару квадратных линий от основной линии, чтобы увидеть, как прямоугольная ванна и дверной проем. Используйте прямые края и обрамляющий квадрат, треугольник 3-4-5 или что-то еще.

5 способов испортить установку цементной плиты на полу

Затем обойдите и проверьте, все ли ровно.Осмотрите ванну, туалетный столик, дверной проем. Некоторые вещи, вероятно, будут отключены. Если все не так — вернитесь к шагу 1, но попробуйте другую стену, а затем (шаг 2) выровняйте ее. Как это работает? Задайте себе такой вопрос: выглядит ли комната прямой и прямоугольной из этих линий?

Иногда встречаются ванные комнаты, где все некорректно. Если это так с полом в ванной, сделайте все возможное и переходите к шагу 3.

Иногда внесение незначительных изменений может привести к большим выплатам

3.Внесите корректировки

Иногда небольшая корректировка может все исправить. Например: на фото ниже ванна выходит за пределы квадрата на 1/8 дюйма. Ничто не покроет плитку у ванны, но у стены слева будет деревянное основание пола (1/2 дюйма).

Так как квадратные надрезы легче делать, чем неквадратные, вы можете подумать о том, чтобы выровнять макет за пределами ванны. Таким образом, вы можете разрезать прорези ванны на квадрат, и вырезы в стенах будут перекрыты основанием. Если ванна выходит за пределы квадрата на 1/4 дюйма или более, не делайте этого.Отойдите от исходных квадратных линий, прикусите пулю и разрежьте ванну под углом.

Самовыравнивающаяся подложка: The Ultimate Guide

4. Проведите линию разметки по длине пола

Теперь, когда вы знаете, какой квадрат, вам нужно адаптировать его к разметке плитки на полу в ванной комнате. Сделайте следующее: поместите две плитки в исходную точку с швом между ними. Не забудьте оставить в стене зазор. На рисунке отправной точкой была длинная стена. Проведите эту линию по длине ванной комнаты (длинная зеленая линия на схеме).Теперь у вас есть одна из ваших строк макета. См. Фото ниже:

Нарисуйте основную линию макета

5. Проведите пересекающиеся линии через каждые две плитки

Теперь обратимся к другому направлению. Плитка должна начинаться на 1/2 пути под дверью, когда дверь закрыта. Начните укладывать плитку под дверью и измерьте две плитки и два шва. Проведите пересекающуюся линию. Делайте это снова каждые две плитки, пока не доберетесь до ванны. Ваша плитка будет плотно прилегать к линиям в каждом из четырех углов. Нарисуйте X в этом углу. Убедитесь, что вы каждый раз начинаете плитку в одном и том же углу.

Проведены пересекающиеся линии макета

Эти 4 совета помогут вам добиться успеха при укладке плитки на полу в ванной. Если я что-то упустил, дайте мне знать в комментариях ниже.

Обязательно ознакомьтесь с соответствующей публикацией: Почему расположение плитки по центру — плохая идея

Пример готового пола в ванной комнате.

Поделитесь этим постом!

Как установить новую раковину в ванной!

Значительное изменение для вашей ванной комнаты — это не , а , включающие снос, перемещение стен или замену компоновки светильников — скорее, обновленная ванная комната может быть такой же простой, как новый туалетный столик и смеситель.Чистый слой краски на стенах и улучшенный туалетный столик могут полностью изменить ощущение пространства, особенно в маленькой ванной или дамской комнате! Я знаю, я знаю , мы решили провести полную реконструкцию нашего пространства, и наше решение принималось 6 лет назад (трудно поверить, не так ли?). Но сегодня мы проведем вас по шагам, которые сделают вашу ванную комнату сияющей и новой! Мы надеемся, что мы сможем побудить вас предпринять шаги к обновлению на выходных, которое вы сможете сделать самостоятельно.

Список поставок *

• суета (это наша)
Комплект смесителя
• (необязательно, но сейчас самое время обновить; это наш).
• Линии горячего и холодного водоснабжения (иногда в комплекте с краном)
Комплект ловушки
• p
• ключи разводные
• дрель
• Пистолет для герметика
• строительный клей
• Плоскогубцы большие
• лента сантехническая тефлоновая
• силиконовый герметик или шпатлевка (см. Инструкцию)
• Режущий инструмент Dremel или ножовка (опция для обрезки дренажной трубы)

* Ознакомьтесь с инструкциями к новым деталям умывальника, смесителя и сантехники для каждого конкретного применения, поскольку могут потребоваться разные инструменты.Это материалы, которые мы использовали для нашей установки.

1 | Отключить клапаны подачи воды, отсоединить водопровод и удалить существующий туалетный столик

Этот шаг не требует пояснений. Как и при установке нового туалета, первым делом необходимо отключить и отсоединить линии подачи воды. Отсоедините ловушку p и удалите все крепления, удерживающие умывальник на месте, затем сдвиньте старый блок в сторону. В зависимости от стиля уходящего туалетного столика могут понадобиться шурупы, болты или большой кусок строительного клея.Если новый туалетный столик не соответствует размеру и форме старого, стены могут потребовать ремонта и / или покраски. Прежде чем двигаться дальше, область за умывальником должна быть на твердой, чистой «базовой линии», и вся покраска будет завершена.

2 | Установите новую тщеславие

После ремонта, покраски и очистки стен установите новый умывальник на место, проверьте уровень и прикрепите к стене в соответствии с прилагаемыми инструкциями. У нашего туалетного столика есть регулируемые ножки, что позволило нам легко выровнять его.В некоторых случаях для этой детали могут потребоваться прокладки или мебельные прокладки.

Чтобы прикрепить умывальник к стене, может потребоваться несколько винтов в стойки, монтажный кронштейн или строительный клей. В нашем случае мы ввернули несколько шурупов в шпильки, и корпус оказался как скала!

3 | Установите щиток и заделку швов

Этот простой шаг замаскирует швы и предотвратит попадание влаги и грязи в чужие места. Мы выбрали светло-серый оттенок герметика, который красиво сочетается с мрамором нашей столешницы.

4 | Установите кран и линии подачи в соответствии с инструкциями

Далее? Пришло время установить кран! Доступно бесчисленное множество стилей смесителей, поэтому здесь мы просто сослались на инструкции для выбранного прибора. Обязательно внимательно прочитайте инструкции для вашего конкретного смесителя. Наш Chrome Delta Cassidy с двумя ручками предлагает простые пошаговые инструкции и устанавливается примерно за 30 минут. Она, конечно, хорошенькая!

Теперь, когда кран установлен, можно подсоединить линии подачи к клапанам горячей и холодной воды.Некоторые комплекты смесителей включают в себя линии подачи воды. Наши не . Обязательно подтвердите эту важную информацию до начала проекта, иначе будет заказана дополнительная поездка в хозяйственный магазин (как это было для нас — ха!).

5 | Установите сливной узел раковины и сифон

Теперь, когда умывальник и смеситель установлены, а линии подачи подключены, последний шаг — завершение соединений слива. В наш комплект смесителя входит сборка слива раковины вместе с подробными инструкциями.Этапы установки выполняются в очень определенном порядке, поэтому будьте внимательны, чтобы избежать ошибок, которые могут привести к негерметичным соединениям. На этом этапе вы также установите сливную пробку и поршень, если в вашем комплекте они есть.

Совет. Если вы задумали тему «Следуйте инструкциям», то это связано с тем, что каждый кран и большинство туалетных принадлежностей будут иметь небольшие отличия для пошаговых инструкций. Так важно внимательно прочитать инструкцию!

1 1/4 ″ — это стандарт США для трапов для ванных комнат, а комплекты сифонов для ванных комнат обычно доступны из белого ПВХ или хромированной латуни.Хотя функционально они идентичны, мы предпочитаем хромированные элементы, когда знаем, что сантехника будет видна. Мы также добавили хромированный фланец коробки (см. Внизу слева), чтобы закрыть выходное соединение сливного патрубка и придать ему более аккуратный вид.

Ловушка p может нуждаться в обрезке для идеальной подгонки, и в этом вам пригодится Dremel! После того, как ловушка p будет подсоединена и плотно закреплена, возьмите запасное полотенце и откройте обе линии подачи. Затем переверните рычаги крана с горячей и холодной водой и дайте воде стечь в течение нескольких минут, следя за утечками в каждой точке подключения.Если все прошло гладко и нет видимых утечек, выполните последнюю проверку всех соединений, чтобы убедиться, что все герметично. Установка нового умывальника завершена!

Подобные проекты могут показаться ошеломляющими в первый раз, но при правильном планировании и тщательном изучении каждого набора инструкций (1 | сам туалетный столик, 2 | набор смесителя и 3 | набор ловушек p) создается ощущение, что новый санузел можно достроить во второй половине дня. Если есть вопросы или у вас есть советы, которыми вы можете поделиться, сообщите нам об этом в комментариях ниже!

2021 Стоимость установки сантехники | Отвесить или починить дом

Стоимость ремонта дома

Замена водопровода в доме может стоить от 1500 долларов до 15 000 долларов и более .Цена зависит от того, где расположены трубы, сколько у вас ванных комнат, и от того, делаете ли вы полный ремонт или только видимый ремонт, или переделываете только видимые трубы в подвале или в подвале. Вы захотите переделать водопроводные линии, когда они станут старыми, заржавевшими или потрескавшимися.

Стоимость ремонта дома с помощью PEX

В среднем стоимость ремонта дома составляет 7 500 долларов США , независимо от того, используете ли вы трубы из полиэтилена, ПВХ или меди. Хотя трубопроводы из PEX стоят меньше, чем медь, большая часть стоимости приходится на оплату труда.Помимо таких факторов, как размер и конфигурация вашего дома, доступ к трубам через гипсокартон, требующий удаления и замены гипсокартона, значительно увеличивает общую стоимость проекта.

PEX — это гибкая пластиковая трубка с множеством преимуществ:

• Не протекает и не разрывается при замерзании и устойчива к коррозии.
• Это дешево и легко устанавливается. Отличный вариант для замены существующих труб, поскольку их можно легко продеть сквозь стены, требуя меньше отверстий.
• Не подвержен коррозии.
• Хорошо сохраняет тепло, что позволяет экономить энергию.

Минусов только два:

• Краткая история использования. Не успел доказать свою безопасность и долговечность.
• Известно, что крысы и мыши проглатывают его, хотя и редко.

Свяжитесь со специалистом, работающим с PEX, чтобы узнать цену.

Свяжитесь с сантехником прямо сейчас

Ремонт всего дома медью

Медь — самый дорогой тип труб для использования по цене от от 2 до 5 долларов за фут или где-то между 5000–20 000 долларов за полный ремонт.Стоит дорого и при заморозке может лопнуть. Однако это безопасный металл, который выдержал испытание временем в качестве системы доставки воды.

Стоимость замены сантехники в старом доме

Стоимость замены старой домашней сантехники составляет от 2500 до 15 000 долларов . В зависимости от требований местного законодательства вам может потребоваться обновить другие элементы вашего дома при замене сантехники, чтобы привести их в соответствие с текущими стандартами кодов. Только ваш подрядчик или местный офис по соблюдению строительных норм будут знать наверняка, нужны ли вам дополнительные обновления.Проконсультируйтесь с профессионалом.

Найдите лучших сантехников в вашем районе

Стоимость замены полибутиленовых и свинцовых труб

Если у вас трубы из полибутилена или свинца, вам потребуется заменить всю систему. Будьте готовы заплатить от 2500 до 15 000 долларов в зависимости от того, сколько ванных комнат или этажей в вашем доме.

Полибутилен — чрезвычайно хрупкая система, которая легко выходит из строя. Не оставляйте ничего в своем доме.

Свинец токсичен для человека.Если он присутствует в вашем доме, немедленно замените его. После замены труб проверьте воду на наличие свинца, чтобы убедиться, что вы исключили риск.

Средняя стоимость замены оцинкованных труб

Оцинкованные системы стоят столько же, сколько и любой другой тип заменяемых труб. Некоторые сантехники могут посоветовать вам заменять только видимые трубопроводы в оцинкованной системе. Хотя они безопасны, они имеют тенденцию к коррозии, создавая засорения и понижая давление воды. В конце концов они терпят неудачу. Оставление любых проржавевших труб, в том числе вертикальных, — верный путь к катастрофе, поскольку они могут привести к повреждению водой.

Замена водопровода от счетчика к дому

Стоимость замены магистрального водопровода колеблется от 800 до 4800 долларов . Новые дома, требующие нового водопровода и подключения к дому, как правило, стоят дороже, или от 2300 долларов до 6500 долларов. Это включает в себя стоимость новой гравийной подушки и установку через стену. Факторы, влияющие на общую стоимость, включают расстояние от вашего дома до городской черты и глубину основной линии.

Удаление и демонтаж существующих труб

Удаление старых труб обычно входит в стоимость проекта при замене арматуры.Основная стоимость сноса связана с удалением частей стены, пола или потолка, чтобы обнажить старую сантехнику. Резка большего количества стен повысит стоимость проекта.

Ремонт мобильного дома

Ремонт мобильного дома стоит от 1500 до 4000 долларов . Использование PEX является более дешевым вариантом и рекомендуется для мобильных домов в холодном климате, поскольку он может выдерживать замерзание.

Найдите лучшие плюсы для вашего сантехнического проекта

Стоимость водопровода дома

Установка новой сантехники в доме площадью 2300 квадратных футов с 2.5 бань в среднем обойдутся в $ 11 500 . Стоимость прокладки всего дома зависит от количества ванных комнат и расстояния между ними.

Стоимость сантехники за квадратный фут

Вы заплатите 4,50 доллара за квадратный фут за водопровод в новом строительстве. Хотя они не указаны за квадратный фут, это дает большинству домовладельцев приблизительное представление об общей стоимости проекта.

Коммерческие и жилые помещения

Новые коммерческие сантехнические установки варьируются от 14 до 15 долларов за квадратный фут , в то время как расходы на жилье определяются исходя из стоимости оборудования, а не квадратного фута.Коммерческие помещения строго регламентируются правилами и требуют более дорогих трубопроводов. Сантехнические подрядчики выполняют самую грубую работу, независимо от того, жилой он или коммерческий.

Приблизительные затраты на сантехнику для нового строительства

Приблизительные затраты варьируются от 7000 долларов до 15000 долларов для дома среднего размера площадью примерно 2300 квадратных футов с двумя или тремя ванными комнатами.

Это от 600 до 1600 долларов за приспособление с окончательной стоимостью от до 1500 долларов до 20 000 долларов .На установку новой сантехники всегда ставка делается за штуку или за точку. Оснащение включает раковины, туалеты, души, ванны, посудомоечные машины, стиральные машины и сушилки.

Если подрядчик делает ставку по баллам, каждое приспособление имеет балльную стоимость. Большинство приспособлений, таких как раковина или душ, стоит 1 балл. Туалет, посудомоечная машина и холодильник стоят всего 0,5 балла, потому что у них только один водопровод. Большинство ванных комнат имеют 2,5 балла.

904 6000–16000 долларов

Приблизительные затраты по приборам или помещениям

Ванная комната с туалетом и ванной (на комнату)	1500 — 4000 долларов
Стоимость кухни	1600 — 3200 долларов
Электрический или электрический обогреватель
1600 долл. США
Водонагреватель без резервуара	1100 долл. США — 3200 долл. США
Шайба R	600 долл. США — 1600 долл. США
Газовая техника (сушилка, плита, печь)		904 940 долл. Затраты на полные и 3/4 ванны *
Одна ванна	1500 — 4000 долларов
Две ванны	3000 — 8000 долларов
Три ванны	4500 — 12000 долларов
4500 — 12 000 долларов

* не включает кухню или подключение к основной линии.Половина ванны с меньшим количеством сантехники стоит 60% от цены полной ванны.

Найдите лучших сантехников и монтажников для вашего проекта

Цены на материалы для трубопроводов

Существуют три основных типа материалов для водопровода: медь, PEX и CPVC — хлорированный поливинилхлорид. Медь — это неактивный металл, который на протяжении десятилетий использовался в качестве золотого стандарта для доставки воды. Пластиковые трубы, такие как PEX и CPVC, являются дешевой альтернативой, которая при правильной установке может сравниться или превзойти эффективность меди за тысячи долларов.

Утвержденные материалы и цены для водопроводных труб

Материал	Цена за линейный фут	Детали
Медь	$ 2 — $ 4	Надежный, проверенный временем, прочный	0,50 доллара — 2 доллара	Новое, гибкое, нормальное замораживание, дешевое
ХПВХ	0,50 доллара — 1 доллар	Проверено временем, жесткое качество различного качества

Стоимость медных труб

Затраты на медные трубы 2 8 долларов за погонный фут только для материалов, в зависимости от диаметра трубы.Он дороже пластика, но уже несколько десятилетий успешно используется в домах по всей стране. Все строительные нормы и правила допускают использование медных труб.

Медные трубы устойчивы к бактериям, не чувствительны к ультрафиолету и подлежат вторичной переработке. Он также хорошо работает при стихийных бедствиях и не выделяет вредных химикатов или газов, что делает его хорошим вариантом для окружающей среды. Однако он может лопнуть и подвергнуться коррозии, поэтому это следует учитывать в зависимости от вашего местоположения. Затраты на установку труб будут выше при использовании меди.

Расходы на сантехнику и трубки из PEX

Трубы из PEX стоят от $ 1.От 50 до 3,50 долларов за погонный фут как на материалы, так и на рабочую силу. Одна только труба стоит от 0,40 до 2,00 долларов за погонный фут в зависимости от диаметра трубы. Эта гибкая трубка, изготовленная из сшитого полимера HDPE (полиэтилена высокой плотности), отлично подходит для полной замены и ремонта небольших участков. Он устойчив к образованию накипи и хлора, не вызывает коррозии и не вызывает утечек через отверстия. Его можно сочетать с любым другим типом материала. Он также отлично подходит для полов с подогревом и новостроек.

Трубопровод из хлорированного поливинилхлорида (ХПВХ)

ХПВХ стоит примерно столько же, сколько PEX — 0 долларов.От 50 до 1 доллара за погонный фут . Это жесткий тип трубы, используемый с 1960-х годов. Он проверен временем, но в конечном итоге протекает или полностью лопается из-за некачественного производственного процесса, неправильной установки и неправильной арматуры. При правильном использовании это дешевая альтернатива медным трубам и не подвержена коррозии.

Полибутиленовые, оцинкованные, свинцовые и чугунные трубопроводы

Эти типы трубопроводов больше не используются в водопроводе. Свинец токсичен для человека. Оцинкованная сталь ржавеет и забивается и используется только для газа.Чугун очень подвержен поломкам. Из-за низкой стоимости полибутилен широко использовался в домах в период с 1970 по 1990-е годы, но он невероятно хрупок и склонен к поломке.

Поговорите со своим сантехником для получения подробной информации и предложений по проекту

Факторы затрат

Стоимость ремонта дома зависит от планировки вашего дома, количества этажей, расположения ванных комнат и необходимости сноса сноса.

Размер дома и количество этажей

Размер дома влияет на цену, только если ванные комнаты расположены далеко друг от друга или расположены вплотную друг к другу.Чем дальше проложены линии, тем выше стоимость, поскольку трубы варьируются от 0,50 до 5 долларов за фут плюс рабочая сила по цене от от 1 до 2 долларов за фут . Истории не увеличивают затраты на водопроводные работы для новых домов, но увеличивают цены на ремонт домов, поскольку для того, чтобы добраться до вертикальных водопроводных труб, необходимо сносить стены.

Зачем вам нужен лицензированный профессиональный сантехник

Всегда нанимайте профессионала для выполнения домашних сантехнических работ. Сантехники застрахованы от ответственности. Страхование домовладельцев часто покрывает профессионально установленные работы.Сделай сам — нет. Не рискуйте тысячами долларов из-за повреждения водой, обратитесь к лицензированному сантехнику.

Обратитесь к сантехнику за ценой

Блог

RoomSketcher | Как украсить промышленную ванную комнату

Хотите знать, подойдет ли вам индустриальный стиль ванной комнаты? Если вам нравится внешний вид открытых труб, металлических светильников, бетона и кирпича, тогда да, этот стиль может быть именно тем, что вы ищете. В этой статье мы рассмотрим этот модный стиль и дадим вам основные советы о том, как создать образ в собственном доме.

Стиль для ванной комнаты в индустриальном стиле

Индустриальный стиль черпает вдохновение в старых фабриках и промышленных помещениях, которые были преобразованы в лофты и другие жилые помещения. Подумайте об открытом дизайне, голом кирпиче, металле и дереве, а также о вторичных или переработанных материалах. Он непринужденный и неприхотливый, в нем чувствуется легкость. Чтобы воплотить этот стиль в своей ванной комнате, воспользуйтесь следующими советами:

Давайте подробнее рассмотрим каждую из этих идей…

Открытые трубы — одна из отличительных черт индустриального стиля.Если вы хотите сделать все возможное при выборе промышленной раковины для ванной комнаты, выбирайте туалетный столик с открытыми, а не скрытыми водопроводными трубами.

Если вы не поклонник открытых водопроводных труб, у вас есть несколько разных вариантов, которые будут работать одинаково хорошо. Один из вариантов — использовать темный металл (желательно черный) для ножек тумбы. Этот туалетный столик сочетает в себе деревянную столешницу, раковину и металлические ножки для создания аутентичной промышленной атмосферы:

Другой вариант — использовать черные металлические тяги для ящиков и крепления для раковины.Добавление деталей из черного металла — недорогой способ обновить существующий туалетный столик. Этот туалетный столик использует черный металлический шкаф в сочетании с черными кранами:

Какую бы промышленную раковину вы ни выбрали, убедитесь, что ваши светильники отражают промышленную атмосферу. Некоторые популярные варианты включают:

• Раковины, похожие на сантехнические трубы
• Старомодные ручки в виде колеса
• Настенный светильник с поперечными ручками

Установка душевой кабины или ванны Statement

Далее вы хотите рассмотреть варианты душа — вы собираетесь принять душ или ванну.Если планируется душевая кабина, мы рекомендуем вам выбрать душевую кабину со стеклянной рамкой.

Популярный выбор — душевая кабина с решетчатым или оконным стеклом. Сетка состоит из отдельных стоек из черного металла, прикрепленных к раме и поверх единой панели из закаленного прозрачного стекла. Более недорогой способ получить такой вид — заменить существующую душевую дверь душевой дверью в виде сетки, доступной в магазинах товаров для дома.

Если у вас уже есть много деталей в ванной, рассмотрите простую рамную (или безрамную) душевую кабину из цельного стекла.Это позволяет фурнитуре для душа и другим деталям в комнате уделять основное внимание дизайну.

Если у вас большая ванная комната, подумайте о том, чтобы установить отдельно стоящую ванну. Один отличный вариант — это старомодная ванна в стиле «когтистые лапки», которая привносит винтажную атмосферу. В качестве альтернативы вы также можете сделать круглую или прямоугольную ванну работоспособной, если вы сделаете ее автономной, а не встроенной.

Добавить винтажные материалы и цвета

В ванной комнате в индустриальном стиле используются материалы, которые выглядят так, как будто они пришли из более ранней эпохи, даже если материалы совершенно новые.Выбор материала и цвета, как правило, «темный», то есть черные элементы, более темные цвета, грубые детали и, как правило, создают мужскую атмосферу. Здесь вы не найдете пастелей, цветов или мягких деталей!

Стены

Brick — отличный выбор, если вы хотите, чтобы ваша ванная комната выглядела в индустриальном стиле. Если в вашем доме уже есть кирпич, вам повезло. В противном случае есть варианты кирпича, которые выглядят винтажно, даже если они новые. Как вариант, используйте плитку под кирпич; терракота — отличный выбор.

Еще один популярный выбор — плитка метро, ​​которую можно использовать не только для душевой кабины в ванной в индустриальном стиле — ее можно также использовать на всех стенах ванной комнаты. Если вы хотите, чтобы плитка метро выделялась, выберите затирку темно-серого или черного цвета. Для более тонкого вида используйте белую или серую затирку.

Цвета краски

Более темные оттенки зеленого, пурпурного или оранжевого создают атмосферу индустриального стиля. Однако, если у вас уже есть много элементов дизайна в ванной, простой белый или кремовый цвет может быть правильным выбором, чтобы детали и аксессуары сияли.

Этаж

У вас есть множество вариантов выбора идеального материала для пола. Бетон или имитация бетона — это классический промышленный элемент. Плитка — еще один популярный вариант, использующий плитку большого формата (часто серого цвета) или интересные черно-белые рисунки, такие как елочка или шестиугольник. Еще один хороший вариант — дерево, будь то пол из натурального дерева или плитка, которая выглядит как дерево.

Окна

Если вам посчастливилось иметь окна в ванной, добавьте индустриальный вид, используя окна с мунтинами.

Перейти на открытое освещение

Освещение в индустриальном стиле и винтажные лампочки сейчас очень популярны, поэтому существует множество вариантов дизайна вашей ванной комнаты. Некоторые из наших фаворитов:

Лампы накаливания в винтажном стиле. Это отличный вариант, когда будет видна сама лампочка. Они используют светодиоды, похожие на «нити» старых ламп накаливания. Поскольку они созданы для того, чтобы смотреть на них, они часто немного менее яркие, поэтому они не ослепят вас.Помните об этом при планировании освещения в ванной.

Подвесные светильники. Вы найдете классические куполообразные варианты, которые напомнят вам старые школьные или библиотечные светильники давних времен. Форма купола может быть изготовлена ​​из металла, или это может быть рябь или стекло с зернами, которое включает небольшие пузыри и дефекты. Другой вариант подвески — использовать один или несколько простых проводных электрических шнуров со старинной лампочкой.

Проволочные клетки. Доступные как для настенных, так и для потолочных светильников, проволочные каркасы добавляют винтажную атмосферу и подчеркивают детали лампы.

Стакан для молока. Молочное стекло — это непрозрачное белое стекло, которое впервые было изготовлено в Венеции в 16 веке. Сегодня вы можете найти оригинальные и воспроизведенные светильники из молочного стекла в олдскульном стиле, которые впишутся прямо в вашу промышленную ванную комнату.

Дополните стиль «индустриальными» аксессуарами

Как вы оформляете промышленную ванную комнату? Покупая аксессуары, думайте о черном и белом, а также о металле.

• Бункеры. Ищите твердые мусорные баки или корзины для мусора.Проволочные ящики для хранения могут содержать туалетную бумагу, дополнительные полотенца или банные принадлежности
• Зеркала. Обязательно выбирайте зеркала в металлической раме или шкафы для лекарств круглой или прямоугольной формы
• Принадлежности. Найдите интересные бутылки из темного стекла или винтажные бутылочки для мыла и лосьона
• Картинки. К вашим стенам классные черно-белые винтажные картины и старомодные вывески добавляют индустриальный штрих
• Полотенца. Выберите черный, белый или серый.Если вы хотите добавить цвета, думайте о темноте и насыщенности. Подойдут более глубокие оттенки фиолетового, зеленого или оранжевого

Совет

Top RoomSketcher!

Избегайте чрезмерного декорирования: позвольте необработанным материалам быть центральными элементами.

Как визуализировать вашу промышленную ванную комнату

В наши дни легко визуализировать все свои дизайнерские идеи на компьютере или планшете. Это отличный способ опробовать материалы, цвета и стили, ничего не делая, пока вы не будете уверены в своем дизайне.Взгляните на этот обзор того, как вы можете использовать программное приложение RoomSketcher для визуализации вашей ванной комнаты в Интернете.

Начало работы

Все фотографии в этой статье были созданы в приложении RoomSketcher. С RoomSketcher каждый пользователь может получить доступ к приложению RoomSketcher и бесплатно делать снимки, так что вы можете сразу приступить к планированию своей ванной комнаты в индустриальном стиле.

Когда дизайн вашей ванной комнаты будет готов, обновите его до RoomSketcher VIP или Pro, чтобы получить потрясающие 3D-функции, такие как 3D-фотографии, 3D-планы этажей и интерактивное 3D-изображение в реальном времени!

Начните работу над дизайном ванной комнаты в индустриальном стиле уже сегодня!

Трина Бреттевилл — исполнительный вице-президент по продажам и маркетингу в RoomSketcher.Она работает со специалистами по планированию помещений по всему миру, чтобы помочь им максимально эффективно использовать программное обеспечение. Изображения для этой статьи созданы Андреа Платцер — дизайнером интерьеров компании Vintage Plan and More
.

Рекомендуемые посты

Руководство по выполнению грубого монтажа сантехники в ванных комнатах

В ванной много сантехники, включая водопровод и канализацию. Душевые, раковины, туалеты и ванны сливают воду в одну основную канализационную линию.

Эти сантехнические устройства питаются по линиям подачи холодной и горячей воды, которые отходят в сторону сантехники.Грубая сантехника в ванной включает подготовку труб и дренажных линий к подключению после установки сантехники.

Этот процесс обычно выполняется при обустройстве новой ванной комнаты. По словам наших лицензированных сиднейских специалистов по сантехнике, требуются специальные инструменты и навыки слесаря.

Вот как это сделать:

Шаг 1

Во-первых, создайте карту, которая представит примерный план вашей ванной комнаты.Затем найдите ближайшую сливную трубу. Нарисуйте путь, по которому канализационная и водопроводная линии ведут в ванную комнату.

Также нарисуйте место, где будут установлены трубы в ванной. При рисовании планировки продумайте, где будет располагаться ванна или душ, раковина и туалет.

Карандашом нарисуйте ванную комнату и трубопроводную сеть, включая размеры труб для каждого ответвления.

Шаг 2

После того, как вы создали карту для черновой компоновки, возьмите тройник для трубы и установите его в канализационную трубу.Тройник образует отводной дренаж, по которому сточные воды из раковины, туалета, ванны или душа будут попадать в основную канализационную линию.

Для открытия основной трубы вам понадобится большой труборез. Возьмите 3-дюймовый тройник (ПВХ) и вставьте его в отверстие, которое вы сделали в стопке. Место подключения разъема должно быть выполнено на уровне пола ванной комнаты.

Это позволит воде стекать вниз по направлению к соединителю. При установке трубы используйте цемент и очиститель для ПВХ в соответствии с инструкциями производителя.

Шаг 3

Теперь протяните трубу диаметром 3 дюйма (ПВХ) к месту слива унитаза. Сделайте поворот на 90 градусов вверх так, чтобы он достиг уровня ниже пола. Затем соедините каждую трубу с двумя переходниками с внутренней резьбой.

При соединении используйте клей, специально предназначенный для труб из ПВХ. Воспользуйтесь другим коленом (90 градусов), чтобы снова повернуть трубу в горизонтальное положение. Разделите трубу разделителем, чтобы получить две трубы.

Шаг 4

Возьмите трубу диаметром 3 дюйма и установите ее в одну из разъемных труб.Затем установите переходник от 3 до 2 дюймов на другую трубу. Затем проложите трубу диаметром 2 дюйма до того места, где будет располагаться раковина.

Поверните трубу вверх на угол 90 градусов. Затем установите трубу диаметром 2 дюйма и дайте ей подняться над полом на высоту 18 дюймов. Эта труба будет работать как слив для раковины в ванной.

Шаг 5

Затем разделите трубу диаметром 3 дюйма пополам. Возьмите колено (под углом 90 градусов), чтобы соединить разделенные трубы так, чтобы одна длина шла вверх, туда, где будет установлен унитаз.

Далее установите фланец для унитаза. Фланец следует устанавливать над поверхностью пола.
