Монтаж электропроводки в квартире

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Поэтому рассмотрим основные моменты монтажа электропроводки в квартире. Итак, сначала нужно ввести вводной кабель в распределительный щит. Электрический щит содержит прибор регистрации электроэнергии – электрический счетчик и устройства защиты – автоматические выключатели, узо, диф. автоматы и др. Электрический распределительный щит может находиться в нише (внутренней установки) или на стене (накладной). Наиболее оптимальное размещение электрощита сразу возле входа прихожей квартиры.

Оптимальное размещение электрощита сразу у входа

электрощит — проводка для квартиры

Видео. Секреты сборки электрощита и проводки в квартире

Прокладывать нужно медный провод сечением не менее 6 мм² . Установка электрического распределительного щита размещают на уровне 1,5 м от чистого пола. Благодаря этому обеспечивается доступ к различным приборам для их осмотра, снятия показания счетчика и профилактических работ. Работа приборов защиты оптимизируется в зависимости от потребляемой мощности.

Скрытый и открытый монтаж проводки в квартире

Сейчас в большинстве квартир используется скрытая под штукатуркой электрическая проводка. В перегородках гипсокартона, провод протягивают в специальном защитном рукаве. Наружная проводка в кабель-канале выглядит не эстетично, такой способ прокладки проводника больше подойдет для офисных помещений. В квартире кабель-канал прокладывают как исключение.

Электропроводка в кабель-канале

электропроводка в кабель-канале

Для установки скрытой проводки в стене делается углубление до 2 см. Такое действие осуществляется лишь при полной разметке стены. Наряду с этим, углубления для розеток и выключателей делают вертикально над этими установками, но не по диагонали, пытаясь сократить путь прокладки проводника. Проводник для потребителей должен быть уложен прямо – перпендикулярно. Предварительное крепление провода проводится с использованием дюбель — хомутов, а после этого штукатурится. Отличный вариант, когда провод протягивается в защитном рукаве, но это приводит к увеличению себестоимости электрической проводки. Защитный рукав дает возможность протянуть провода, не нарушая штукатурку в будущем, если понадобится замена или ремонт электропроводки. Наряду с этим, применение защитный рукав или труба создают защиту электрической проводки.

Электропроводка в защитном рукаве

электропроводка в защитных рукавах

В основном, для проведения электропроводки в квартире используется медный провод в ПВХ изоляции. Проводник должен быть одножильным, он намного меньше окисляется наряду с многожильным медным проводом.
Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок. Крепление подрозеточных коробов проводится с помощью смеси алебастры или ротбанд.

Линии электропитания, стоит прокладывать, начиная от щита, который установлен при входе в квартиру отдельно для розеток и освещения. После этого через распределительные коробки  делается разводка электричества по всему помещению. В соединительных коробах остается небольшой запас провода до 10 см для последующего расключения. Необходимо отметить, что такой тип разводки используется довольно давно, и в большинстве старых жилых помещений он сохранился и поныне.

Распределительная коробка для расключения проводов

электропроводка заведена в распределительную коробку

Автоматика защиты для электропроводки в квартире

Современные аналоги квартир имеют несколько групп линий электрического питания. В такой схеме обязательна установка  УЗО, которая будет обеспечивать защиту семьи от поражения электрическим током.  В современном электромонтаже используется больше приборов защиты и проводов, поэтому ее себестоимость значительно увеличивается. Такие расходы оправдываются, повышая уровень надежности сети электропитания. Благодаря такой разводке образуются независимые линии, которые в дальнейшем приводят к легкому устранению неиспавностей.

узо для защиты человека от поражения током

Электропроводка для электроустановок

проводка для блока розеток

Любое из комнатных помещений должно быть оборудовано стандартным типом освещения, которое может дополняться местным освещением в виде торшера, бра, настольной лампы. Большинство специалистов считает, что достаточно использовать 1 розетку на 6 кв. метров площади комнаты. Для компьютеров и телевизоров можно предусмотреть блок розеток. В кухонном помещении домовладельцы имеют множество различных бытовых приборов, куда входит микроволновая печь, посудомоечная машина, соковыжималка и др. поэтому благоразумно предусмотреть достаточное количество розеток и проводников.

розетка 300 мм от чистого пола

Местоположение выключателей зачастую определено недалеко от двери на расстояние от дверного проема 10 см и уровня чистого пола 90 см. Главное, чтобы при открытии двери не перекрывался доступ к выключателю.  Уровень розеток должен достигать отметки 30 см от уровня пола. Большинство специалистов рекомендуют приобретать выключатели и розетки на керамической основе с медными контактами.
Непосредственно перед выполнением установки розеток в помещениях необходимо определиться с их местоположением, а также актуальностью их установки, маршрутом прокладки кабелей, объемом проводов, а также местоположением распределительных коробок.

кабель для монтажа в квартире

Для оптимального подключения розеток используется медный кабель марки ВВГнг. Этот элемент необходим для внутренней прокладки, так как укрывается специальной изоляцией, которая препятствует горению. Размер сечения проводов в кабеле непосредственно связан с результатами мощности электрических приборов. В основном, этот показатель достигает отметки 2,5 мм. Он содержит несколько жил в виде фазы, ноля и земли. В старых строительных сооружениях, где заземление в электрораспределительных щитках отсутствует, используется двухжильный кабель (фаза, ноль).

Геометрия прокладки проводов в квартире

геометрия электропроводки

Всегда правильно прокладывать электропроводку по горизонтально-вертикальным линиям, независимо от того в кабель-канале или под штукатуркой. Но все же, нередко можно встретить  проводку, проложенную кратчайшим путем, произвольно. На такое ухищрение идут по нескольким причинам: из–за экономии электропроводки, незнание правил электромонтажа, небрежности электромонтажника, с целью с экономить время и силы.  Почему так важно соблюдать геометрию прокладки электропроводки?

Схема неправильной прокладки электропроводки

геометрия электропроводки

Сделали ремонт, произвели в доме перестановку мебели, на образовавшемся пространстве решили повесить новую картину, наметили, берем перфоратор, сверлим и  попадаем точно в то место, откуда вылетают искры. Такой сценарий не надуман,это обычное явление, я и сам однажды угодил в такое место, хотя был выбор просверлить в сантиметре влево или в сантиметре вправо. Пришлось исправлять ошибку и возмещать ущерб.

Итак, неправильно проложенная электропроводка повышает риск однажды обесточить часть линии. После хорошего ремонта не всегда так просто исправить разрыв провода.

Правило электромонтажа прокладки электропроводки очень прост: там, где установлена розетка или выключатель,проводка должна  опускаться строго по вертикали к электроустановкам. Если понадобится в будущем повесить картину, риск повредить электропроводку сводится к нулю.

Электропроводка должна прокладываться строго вертикально или горизонтально

электропроводка в штробе

Такие элементы прокладываются по гофрированным пластмассовым трубам с целью защиты от повреждений изоляции при выполнении отделки.  Маршрут прокладки должен содержать лишь горизонтального и вертикального типа зоны. Не рекомендуется использовать диагональные зоны. Кроме этого, повороты кабеля и пересечения с иными кабелями должны делаться под прямым углом. Дистанция от потолка должна достигать максимального показателя 15 сантиметров.

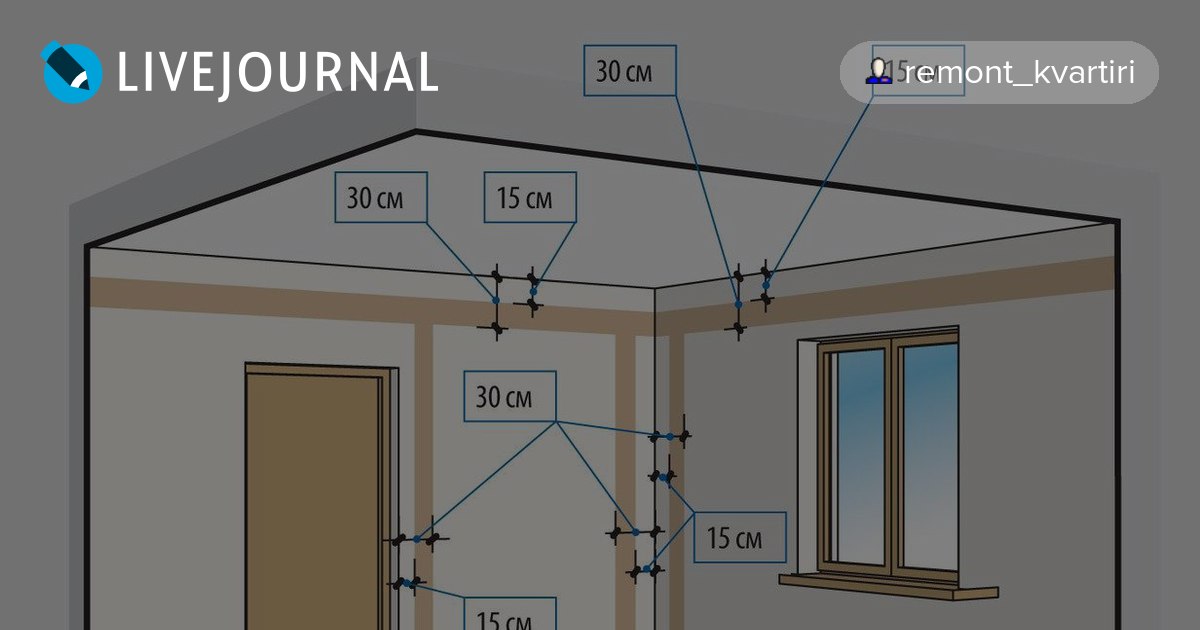

Схема правильной прокладки электропроводки.

геометрия электропроводки

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм. Следить нужно так же за острыми углами бетона, металлическими частями и усадкой здания.

На какой высоте от основания потолка закладывается электропроводка? Минимум 150 мм, (зависит от высоты потолка), т.е. принцип такой: если планируется установка подвесного или натяжного потолка, провод должен остаться в доступной зоне. Если новый потолок от основного потолка будет опущен на 300 мм в квартире с высокими потолками, электропроводку стоит проложить на расстоянии 400 мм. Учитывать такое правило нужно даже в том случае, если вы на данный момент не планируете подвесные потолки.

Как правильно проложить электропроводку в панельном доме?

Чаще всего в панельных домах электропроводка к розеткам проложена в специальных технических каналах не вертикально, а с уклоном, в среднем под 45⁰.

Схема электропроводки в панельном доме

как правильно проложить проводку в панельном доме

Если нужно перенести или опустить вниз выключатели и розетки в другое удобное место, достаточно проделать небольшое углубление в панели для утопления проводки. Если прежнее место розетки на высоте 1 метра не устраивает,  и вы решили перенести ниже, на расстояние от пола 300 мм и  чуть в сторону, принцип остается прежним- прокладываем прямо перпендикулярно.

Электропроводка в панельном доме

электропроводка в панельном доме

Как проложить электропроводку в полу и на потолке

Если планируется натяжной или подвесной потолок, электропроводку можно проложить на потолке произвольно, кратчайшим путем, например, кабель NYM не требует дополнительной защиты, так как имеет тройную изоляцию и не поддерживает горение. Кабель ВВГ, ВВГнг, прокладывают в ПВХ гофре. Крепится кабель к потолку на дюбель хомуты или в гофре закрепленные специальные держатели (клипсы).

Электропроводка уложенная в полу

электропроводка в полу

Под деревянным полом прокладывают также произвольно, в металло-гофре или металлических трубах. Если в стяжке, тогда провод прокладывают в ПВХ гофре, произвольно.

На потолке и в полу не должно быть распределительных коробок, т.е. соединение проводов и разводки проводников не должно быть. Все проложенные провода должны иметь непрерывность, от щитовой до потребителя или от распределительной коробки, установленной в стене, до потребителя. Если бы коробка оказалась в недоступном месте, то в случае сбоя в контактных соединениях, невозможно  устранить неисправность. Распределительные коробки должны оставаться доступными для ремонтных или профилактических работ.

Электропроводка на потолке в гофре

электропроводка на потолке

Электробезопасность во время монтажных работ электропроводки

Также стоит упомянуть о правилах безопасности при подключении розеток и прокладке кабеля. Большинство специалистов не рекомендуют заниматься прокладкой кабеля, когда он находится под напряжением. Это связано с тем, что человек может получить электрический ожог или вообще погибнуть. Поэтому перед работой с кабелем, необходимо проверить обесточен ли он. Для этого потребуется применение специального прибора. Для повышения уровня надежности кабель необходимо отсоединить от электрического щитка. Необходимо знать, что все электромонтажные работы в квартире проводятся после обесточивания сети. А провода подводятся к питанию на последней стадии. Такие действия можно осуществить и в самостоятельном режиме, но для этого необходимо придерживаться установленных правил. Однако все-таки проведение данной работы стоит поручить подготовленным людям.

Видео. Как правильно проложить электропроводку в квартире?



Оцените качество статьи:

Сколько стоит провести проводку в одной комнате в Москве

На сервисе YouDo вы узнаете, сколько стоит провести проводку в одной комнате, и сможете быстро заказать необходимые электромонтажные услуги.

Наш сайт имеет обширную базу проверенных электриков, которые готовы провести электромонтаж любой сложности по низкой цене. Они используют специальные инструменты и материалы высокого качества, что помогает добиться отличного результата.

Какие работы проводят мастера

Исправное электроснабжение — необходимая часть комфортного существования в квартире. Проводят электромонтаж обычно в рамках капитального ремонта перед отделочными работами (проводку монтируют за стенами и под полом, иногда на потолке).

Обычно электрическую сеть проводят по всей площади квартиры, но можно сделать проводку в одной комнате по выгодной цене. Это необходимо в следующих случаях:

• вышли из строя провода и другие элементы только в одной комнате
• не было возможности и времени сразу сделать всю электропроводку

Если вы проводите электромонтажные работы только в одной комнате дома, без замены щитка и автоматов, вы уже существенно экономите на услугах мастера.

Для проводки в одной комнате необходимо правильно выбрать материалы:

• провода для освещения. Электрики рекомендуют выбирать двойной медный провод сечением 1 мм. Его будет достаточно для любых осветительных приборов, так как современные лампочки и светильники имеют отличные энергосберегающие свойства
• провода для розеток и выключателей. Существует три основных типа розеток: высоконагруженные (для большой бытовой техники — холодильники, электроплиты), бытовые и малонагруженные (для мелких технических приборов). Лучше отдать предпочтение высоконагруженным и бытовым розеткам, так как они более безопасны и способны выдержать большее напряжение проводки. Исходя из вида розеток, делают выбор проводов
• общая магистраль. Ее длина зависит от площади комнаты и общей напряженности сети. Если вы делаете электропроводку только в одной комнате, есть смысл сделать ее отдельной зоной с подключением общего провода к щитку, чтобы равномерно распределить нагрузку по всему дому

В выборе и закупке материалов вам поможет профессиональный электрик. Он расскажет, почему нужно остановить выбор на тех или иных проводах. От кабелей и проводов зависит вся работа системы коммуникаций. Неподходящие под нагрузку провода и розетки быстро выйдут из строя. Кроме того, они могут загореться.

Процесс монтажа новой проводки с нуля проходит следующим образом:

• демонтаж отделки, мешающей работам
• составление проекта и схем подключения
• отключение электричества
• демонтаж старой электропроводки
• прокладка новых медных проводов и кабелей, подключение к щитку
• установка выключателей, розеток
• подключение всех элементов
• тестирование системы

После окончания работ электрик вывезет строительный мусор. Восстановите отделку своими силами или наймите профессиональных рабочих на Юду.

Если в комнате находится щиток, который требует замены или ремонта, количество работ увеличивается, так же как сроки и стоимость. Хорошие щитки имеют высокую цену и долгий срок службы. Поэтому если возникла необходимость в замене, экономить не стоит.

Монтаж проводки в одной комнате 18м2 занимает около дня. В комнатах большего размера сроки работ увеличиваются. При заказе мастер назовет вам примерное время электромонтажа.

Узнайте напрямую у специалиста, сколько стоит провести проводку в одной комнате. Стоимость услуг зависит от следующих моментов:

• общая площадь комнаты
• сложность монтажа
• стоимость материалов
• количество оказываемых услуг

Примерные расценки вы узнаете на сайте, изучив прайсы мастеров. А сколько стоит поменять проводку в комнате вашей квартиры или дома, мастер рассчитает при оформлении заказа.

Электрики, зарегистрированные на Юду, работают круглосуточно, семь дней в неделю. Оформить заказ на электромонтаж можно по любому адресу в Москве.

Как вызвать электрика

Чтобы заказать монтаж проводки в одной комнате, оформите заявку на сервисе YouDo. Укажите площадь помещения, требования к электрику и другие важные детали. Специалисты, готовые провести электропроводку по выгодной стоимости в удобные для вас часы, предложат сотрудничество.

Просмотрите анкеты и прайсы исполнителей на сайте Юду, чтобы узнать, сколько стоит заменить проводку в комнате. Почитайте отзывы клиентов или воспользуйтесь системой рейтингов, чтобы выбрать подходящего мастера Юду, и узнайте у него, сколько стоит провести проводку в одной комнате.

Проводка в ванной. Правила и порядок монтажа. Материалы

В настоящее время дизайн ванных комнат совсем не тот, каким был много лет назад. В ванной комнате сейчас могут находиться вентиляторы, светильники, водонагреватели, стиральные машины, и конечно розетки. Да и нагрузка на электрические провода сейчас намного возросла. Повышенная влажность является особенностью условий в ванной комнате. Проводка в ванной требует быть более внимательным при монтаже, а также выполнять правила и нормы.

Правила

Мокрая стена или пол являются отличным проводником электрического тока. Поэтому при укладке проводов в ванной целесообразно придерживаться определенных правил:

• Провода прокладывать только скрытыми отделочными материалами.
• Применять гофротрубу для укладки проводов.
• В помещении ванной комнаты запрещается устанавливать распредкоробки, скрутки, соединения. Применяются только целые куски провода, проложенного от наружной распредкоробки.
• Запрещается устанавливать розетки и регуляторы света ближе 0,7 метра от емкости ванны, раковины, труб, и менее 0,9 м от пола.
• Провода для розеток проводятся отдельно от освещения и вентиляторов.
• Класс защиты приборов освещения, выключателей, а также и розеток должен быть не менее IР44.

Порядок монтажа

Инструменты

Перед тем, как будет начата проводка в ванной комнате, необходимо подготовить инструмент:

Если нет в наличии электроинструмента в виде перфоратора или штробореза, то можно вполне обойтись зубилом и молотком, для ручной работы.

Материалы

Если вы не хотите часто ремонтировать или менять электропроводку, то необходимо приобрести качественные материалы: влагозащищенные розетки, провода с медными жилами в тройной изоляции сечением от 2,5 мм² и другое качественное электрооборудование, которое обеспечит достойную безопасность электросети. Бывшие в употреблении провода со значительными изгибами, либо поврежденной изоляцией не допускаются к применению.

Удаление старой проводки

Если проводка в ванной на вашей памяти не менялась в этом доме, то лучше произвести ее замену, во избежание возникновения неисправностей в виде перегрева, выбивания автомата, искрения, либо возгорания. Если ванная и туалет будут объединяться, то в туалете также нужно заменить проводку. Обратите внимание, откуда идет питание в туалет, возможно, оно проведено отдельно от ванной.

Схема

Правильно составленная схема – это залог качественной электропроводки и хороший помощник электромонтера. Необходимо тщательно продумать места установки приборов, розеток, линий проводки, освещения. Про отопление в ванной тоже не стоит забывать. По причине повышенной влажности проводка в ванной делается скрытой.

Дополнительные советы:

• Рекомендуемое количество розеток 2-3 штуки.
• Для стиральной машины и титана монтируйте отдельные розетки.
• Выключатель устанавливать за пределами ванной.
• На каждую группу приборов должен быть отдельный автомат.
• Линии проводов должны располагаться вертикально и горизонтально.

На стенах, обшитых гипсокартоном, провода располагают между обшивкой и стеной, а в стенах без обшивки делают штробы.

Монтаж проводов

Перед укладкой проводов нужно определить места для розеток, выключателей и светильников. Монтаж проводки приходится производить при различных условиях:

• Между стеной и покрытием есть пустота.
• Кабель не проходит в пространство между стеной и покрытием.
• Стены без панелей.

По первому условию имеются пустоты, в которых располагают проводку в гофротрубе, которая проводится по отверстиям в профилях, расположенных вертикально.

При втором условии нужно делать штробы для укладки в них проводов в рукаве, и закреплять его скобами.

По третьему варианту также необходимо сделать штробы такого размера, чтобы в них поместилась гофротруба с проводами. После укладки проводки штробы замазываются раствором алебастра, затем выравниваются.

Далее, устанавливают подрозетники, закрепляют их алебастром, крепят тройной провод с заземлением к розеткам и другим электропотребителям.

Заземление

Проводка в ванной по правилам должна состоять из трех жил: фаза, ноль и заземление. В старые времена, когда электропроводка была двойной, то производили заземление отдельно ванной комнаты, проводили кабель к распределительному щиту на лестничной площадке. Новая электропроводка уже содержит в себе третью жилу в качестве заземления. Эту жилу необходимо в обязательном порядке подключать к розеткам.

В новых постройках домов с инновационными сетями в распределительных щитах на этажах имеется главная заземляющая шина. Ее можно узнать по стояку, из которого выходит кабель с 5-ю проводами. Шина изготовлена из стали и меди, состоит не менее, чем из пяти мест присоединения. От них отходят провода заземления в квартиру.

Для монтажа теплого пола также необходимо заземление, которое производится при помощи монтажа металлической сетки. Кабель заземления подключают к сетке с помощью клеммы.

В частном доме заземление можно сделать своими руками. Для этого в землю закапывают три сваренных между собой куска арматуры с болтом, к которому подключается кабель заземления.

Использование защитного отключения

Такие устройства дают возможность создавать безопасную эксплуатацию электроприборов. Они обязательны для монтажа к цепи ванной комнаты. Щит входа питания должен быть оборудован устройством защитного отключения. Оно отключает питание в том случае, если ток на входе и выходе различается, для того, чтобы человека не поразило электрическим током. Установку таких устройств лучше доверить специалистам.

Автоматические выключатели

Для безопасности также необходимы автоматические выключатели, которые располагают в электрощитах в количестве, зависящем от числа и мощности электроприборов. На освещение ток отключения автомата рекомендуется величиной 10 ампер под нагрузкой 2,2 кВт в час. Для потребителей мощнее целесообразно поставить автомат на 25 ампер для нагрузки 5,5 кВт.

Безопасные розетки

Для розеток необходима установка отдельного защитного устройства с током номинала немного выше, чем у автоматического выключателя. При большой разнице в номинальном напряжении защита не сработает.

Стиральные машины новых образцов обычно требуют розетки на 16 ампер с защитой от влаги с керамической поверхностью, и оборудованными специальными крышками, которые защищают от брызг.

Применение распаечных коробок

В такой коробке расположено соединение различных линий электрической проводки, соединенные клеммниками, либо скрутками — СИЗы. Один провод подключается к распределительному щитку. Распаечная коробка располагается за пределами ванной комнаты. Преимуществом можно назвать экономию электропроводки и материальных затрат.

Однако, имеется серьезный недостаток, заключающийся в недостаточной надежности, так как скрутки и клеммники очень плохо отзываются на большое напряжение. Поэтому применять распаечные коробки не рекомендуется.

Похожие темы:

Схема электропроводки в квартире (спальная комната)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Продолжаю серию статей про монтаж электропроводки в квартире.

Предупреждаю сразу, что статья получилась достаточно объемной с подробными объяснениями, схемами разводки электропроводки и множествами наглядных фотографий, сделанных в процессе монтажа.

В общем имеется у нас вот такая небольшая спальная комната площадью около 14 кв.м. Вот план ее помещения.

На примере этой спальни я покажу Вам как проложить кабельные линии, в каких местах и на какой высоте установить розетки и выключатели, и прочие нюансы.

Изучив всю информацию, Вы, в принципе, сможете выполнить электромонтаж своими руками, ну или, как минимум, проконтролировать работу нанятых электриков.

Итак, поехали.

И уже по традиции, повторюсь. Прежде чем приступать к монтажным работам, нужно составить план расположения мебели в спальной комнате, а для этого нужно по максимуму, в прямом смысле «выпытать» у заказчика, что и где у него будет установлено, и желательно с габаритными размерами. Я прекрасно понимаю, что на данном этапе ремонта сделать это не так то и просто, т.к. по ходу ремонта могут меняться предпочтения и компоновка мебели.

Другое дело, когда у Вас на руках есть утвержденный и согласованный заказчиком готовый проект, правда вот далеко не все заказчики, особенно в небольших провинциальных городках, на 1, 2 или 3-комнатную квартиру будут делать проект электропроводки по себестоимости цены на монтажные работы. Тут скорее всего Вы же будете, и монтажник, и проектировщик в одном лице!



Компоновка мебели в спальне

Для наглядности, каждую стену в спальной комнате я пронумеровал и отобразил номера на плане.

У стены №1 от дверного проема до самого угла будет установлен шкаф-купе.

На этой стене не будет установлено никаких розеток и выключателей.

К стене №2 будет примыкать торец шкафа-купе. Также у стены №2 будет установлена двухспальная кровать с двумя прикроватными тумбами.

Ширина шкафа составляет 60 (см), поэтому от угла стены сразу отмеряем это расстояние. Затем отступаем от шкафа порядка 20-30 (см) и отмечаем габаритные размеры первой тумбы (тумбы №1).

Тумбы могут быть разной ширины, но высота в среднем у них обычно не превышает 50-55 (см). Но чтоб не ошибиться, лучше все же точно знать конкретную модель тумбы.

В моем примере ширина тумбы составляет 53 (см), а высота — 52 (см).

После тумбы №1 установлена двухспальная кровать, которая имеет ширину 191 (см).

После кровати будет установлена вторая тумба (тумба №2).

В итоге мы получили следующую компоновку стены №1 и стены №2.

Стена №3 — это стена с балконным блоком. На ней, в принципе, ничего не планируется устанавливать. Правда, изначально была задумка установить на ней выключатель для освещения балкона, но вскоре от этой идеи отказались, т.к. окно достаточно большое и света из комнаты вполне хватит, чтобы осветить небольшой балкончик.

И осталась у нас стена №4.

К ней будет примыкать компьютерный стол размером 50х100 (см), небольшой комод 40х80 (см) и телевизор (на кронштейне с креплением на стену).

Вот такой получился план спальной комнаты со всей расставленной мебелью и теперь можно смело переходить к составлению плана электропроводки.

Схема электропроводки в спальне

Составим схему электропроводки, отобразив на плане помещения все розетки, выключатели, светильники, распределительные коробки и т.д., а также пути прокладки кабельных линий.

Начнем со стены №2.

Над каждой тумбой на высоте 60 (см) от чистового пола будут установлены следующие электроустановочные изделия (точки):

• розетка (одинарная), например, для зарядки сотового телефона, планшета и прочих нужд
• одноклавишный выключатель для настенного бра
• проходной (или перекрестный) выключатель 1-ой группы освещения спальни
• проходной (или перекрестный) выключатель 2-ой группы освещения спальни

Питание розетки тумбы №1 осуществляется кабелем ВВГнг (3х2,5), а линии освещения для настенных бра — кабелем ВВГнг (3х1,5).

Кабели проложены по потолку в пластиковой гофре диаметром 16 (мм) и 20 (мм), и крепятся к нему с помощью пластиковых клипс. Кстати, потолок в спальной комнате будет натяжным.

Я уже неоднократно приводил требование СП 31-110-2003 (п.14.15) о том, что электропроводка за натяжным потолком при применении кабеля марки ВВГнг должна быть выполнена в пластиковой гофре. Если не хотите маяться с гофрой, то можно применить кабели с пониженным газо- и дымовыделением, например, ВВГнг-LS или другой подобный.

Кабели проложены непосредственно с квартирного щита в соответствующий подрозетник. Кстати, рекомендую почитать статью про установку распределительного квартирного щита в нишу стены.

С потолка кабели спускаются к тумбе №1 уже без гофры. Это вполне допустимо, т.к. стена отштукатурена, а сверху на нее будут наклеены листы гипсокартона (чуть ниже я подробнее расскажу об этом). К тому же пластиковая гофра, как Вы уже знаете, не придает сменяемость электропроводке.

Вот так это выглядит на плане.

Да, кстати, электропроводка в этой квартире выполнена без распределительных коробок. Про преимущества и недостатки данного способа я подробно рассказывал в отдельной статье (вот ссылочка), поэтому сейчас на этом останавливаться не буду.

От розетки тумбы №1 проложен кабель ВВГнг (3х2,5) до розетки тумбы №2, т.е. сделана перемычка между этими двумя розетками.

Аналогичным образом, только от одноклавишного выключателя бра тумбы №1 проложен питающий кабель ВВГнг (3х1,5) до одноклавишного выключателя бра тумбы №2.

От каждого одноклавишного выключателя тумбы №1 и тумбы №2 проложен, соответственно, кабель ВВГнг (3х1,5) до места установки бра.

Каждый настенный светильник (бра) будет управляться только своим одноклавишным выключателем по стандартной схеме.

Обычно бра устанавливают на высоте от 130-160 (см) от уровня пола, хотя опять же это все зависит от конкретных условий заказчика. Высота установки бра в моем случае составляет 140 (см) от от чистового пола.

Розеточная линия защищена автоматом с номинальным током 16 (А) и групповым УЗО с током утечки 30 (мА), а линия освещения настенных бра — автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Идем далее.

В качестве 1-ой группы освещения спальни является общее освещение в виде 9 потолочных точечных светильников, а в качестве 2-ой группы — светодиодная многоцветная лента RGB в нише на потолке (на плане контур в виде красного прямоугольника), о которой я уже Вам очень подробно рассказывал, а также про выбор для нее блока питания и RGB контроллера.

Согласно СНиП 23-05-95 «Естественное и искусственное освещение» (Приложение Ж и Приложение И, п.63), освещенность в спальной комнате должна находиться в пределах от 100 (Лк) до 150 (Лк).

Требуемой освещенности можно легко достигнуть путем равномерной установки 9 потолочных светильников, причем это будет даже с запасом, к тому же в комнате имеется светодиодная подсветка на потолке и два настенных бра.

Управление освещением в спальне будет осуществляться с трех мест: при входе в комнату и у каждой прикроватной тумбы. Поэтому на входе в комнату будет установлено два одноклавишных проходных переключателя (GSL000161), у тумбы №1 — два одноклавишных перекрестных переключателя (GSL000171) и у тумбы №2 — два одноклавишных проходных переключателя (GSL000161).

Лично мне переключатели созвучнее называть выключателями, т.к. особой разницы в данном случае между этими значениями я не вижу. Поэтому далее по тексту я буду применять термин «выключатели».

Чтобы уменьшить количество выключателей, можно было бы вместо одноклавишных проходных и перекрестных выключателей использовать двухклавишные, но у серии Glossa от Schneider Electric я не нашел в каталоге двухклавишных перекрестных выключателей. Двухклавишные проходные выключатели есть (GSL000165), а вот двухклавишных перекрестных нет.

Я даже по этому поводу на своем Форуме Электриков (ссылочка на него в верхнем меню сайта) создал отдельную тему и мне подсказали, что такие выключатели есть у Schneider Electric, но только у других серий. А мне этот вариант не подходил, т.к. в квартире все электроустановочные изделия планировалось устанавливать именно серии Glossa.

Проходные выключатели на входе в спальню установлены не внутри комнаты на стене №1, как это обычно делают, а со стороны коридора. Да, согласен, что в комнатах выключатели обычно устанавливают именно внутри, чтобы управлять освещением комнаты можно было не выходя из нее, но у нас же управление освещением спальни выполнено аж с 3 мест, поэтому здесь это не принципиально, к тому же в таком случае останется чуть больше места для шкафа-купе.

Проходные выключатели установлены на высоте 90 (см) от чистового пола и 15-20 (см) от дверного проема, а вернее угла. Помните, я уже говорил в одной из статей, что если выключатель установить более 25 (см) от дверного проема, то он будет смотреться не совсем красиво и как бы в отдельности от него. Здесь же на эту стену вынесены еще два выключателя: одноклавишный для управления освещением соседней комнаты и проходной для коридора. Поэтому все выключатели смотрятся на этой стене симметрично и вполне эстетично.

Освещение спальни и соседней комнаты осуществляется кабелем ВВГнг (3х1,5) с квартирного щита.

Сначала кабель ВВГнг (3х1,5) приходит в подрозетник одноклавишного выключателя соседней комнаты, а оттуда сделана перемычка кабелем ВВГнг (3х1,5) в подрозетник проходных выключателей спальни.

Затем с проходного выключателя 1-ой группы (общее освещение) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 1-ой группы тумбы №1. С проходного выключателя 2-ой группы (светодиодная подсветка) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 2-ой группы тумбы №1.

Затем с перекрестного выключателя 1-ой группы (общее освещение) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 1-ой группы тумбы №2. С перекрестного выключателя 2-ой группы (светодиодная подсветка) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 2-ой группы тумбы №2.

К тумбе №1 подходит 4 кабеля и уходит 4 кабеля, т.е. всего 8 кабелей, на считая кабель питания бра.

Далее с проходного выключателя 1-ой группы (общее освещение) тумбы №2 кабель ВВГнг (3х1,5) уходит на первый потолочный светильник, а затем все потолочные светильники соединяются между собой шлейфом. С проходного выключателя 2-ой группы (светодиодная подсветка) тумбы №2 кабель ВВГнг (3х1,5) уходит на блок питания светодиодной ленты.

К тумбе №2 подходит 4 кабеля и уходит 2 кабеля, т.е. всего 6 кабелей, на считая кабель питания бра.

Вот так выглядит стена №2 после прокладки всех кабелей.

Кабели крепятся к стене с помощью перфоленты.

В момент монтажа я еще не знал как именно будет сделано освещение в спальной комнате, поэтому кабели 1-ой и 2-ой группы сначала вывел в центр помещения, что и видно по фотографиям выше. А чуть позже стало известно, что 1-ая группа — это будет общее освещение спальни в виде 9 потолочных точечных светильников, а 2-ая группа — это светодиодная подсветка.

А теперь все сказанное выше, относительно стены №2, перенесем на план помещения спальни в виде схемы разводки электропроводки.

Линия 1-ой группы и 2-ой группы освещения спальни, а также линия освещения соседней комнаты защищены автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Переходим к стене №4.

На стене №4 планируется установить следующие электроустановочные изделия (точки):

• блок розеток №1 для различных нужд
• блок розеток №2 для телевизора
• блок розеток №3 над компьютерным столом
• блок розеток №4 под компьютерным столом

Питание блока розеток №1, предназначенного для прочих разных нужд (включение пылесоса, торшера и т.п.), осуществляется кабелем ВВГнг (3х2,5) непосредственно с квартирного щита.

В блок розеток №1 входит две обычные розетки. Высота установки этого блока розеток составляет 30 (см) от чистового пола.

Перед планированием размещения той или иной электроустановочной точки (розетка, выключатель, диммер и т.п.) необходимо знать сторону открывания двери, т.к. при отсутствии такой информации можно ошибиться и установить розетки или выключатели, например, за дверью, которыми в дальнейшем будет не удобно пользоваться.

В нашем примере дверь спальной комнаты будет открываться на стену №4. Дверь имеет ширину 80 (см), а значит от угла комнаты нам нужно отступить порядка 100 (см), чтобы дверь при открывании не заслоняла розетки.

От блока розеток №1 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №2 для телевизора.

Кабели, в отличии от стены №2, я крепил с помощью пластиковых дюбель-хомутов на небольшом расстоянии друг от друга.

Еще раз напомню, что электропроводка в этой квартире выполнена полностью без распределительных коробок, поэтому соединение питающего кабеля с кабелем последующей розетки будет осуществляться в подрозетнике этой самой розетки. Соединение будет выполнено шлейфом, но не нарушая при этом требования ПУЭ. Об этом в скором времени будет отдельная поясняющая статья, так что подписывайтесь на рассылку сайта, чтобы не пропустить интересное.

В блок розеток №2 для телевизора входит две обычные розетки и одна телевизионная розетка.

Высота установки блока розеток №2 для телевизора составляет порядка 150 (см) от чистового пола. Выше этого уровня устанавливать розетки не имеет смысла, т.к. придется сильно задирать голову при просмотре телевизора лежа. Хотя здесь, опять же, лучше уточнить у заказчика, а то в последнее время телевизоры стали устанавливать даже на потолке.

Питание ТВ-розетки осуществляется непосредственно от квартирного слаботочного щита кабелем RG-6U.

На ТВ-розетке я сейчас останавливаться не буду, читайте об этом в статье про подключение и установку телевизионной розетки на примере серии Glossa от Schneider Electric.

От блока розеток №2 для телевизора кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №3 над компьютерным столом. В блок розеток №3 входят три обычные розетки. Это очень удобно, особенно для различных устройств часто подключаемых (отключаемых) в розетку. Не нужно каждый раз наклоняться и заползать на коленях под стол.

В моем случае в них будут подключаться настольная лампа и зарядные устройства различных гаджетов.

Высота установки блока розеток №3 составляет 90 (см) от чистового пола. Это вполне достаточно, т.к. большинство стандартных столов имеет высоту не более 70-80 (см). Если стол не стандартный, то обязательно уточните его высоту.

От блока розеток №3 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №4 под компьютерным столом. В блок розеток №4 входит три обычные розетки и одна Интернет розетка. Сюда будут подключаться блок питания ноутбука, принтер и небольшие активные колонки, а также Интернет сеть для ноутбука.

Питание Интернет розетки осуществляется непосредственно от квартирного слаботочного щита кабелем UTP, где установлен роутер. Про Интернет розетку в ближайшее время я напишу отдельную статью и подробно расскажу, как она подключается и устанавливается.

Высота установки блока розеток №4, как и блока розеток №1, составляет 30 (см) от чистового пола.

Вот так выглядит стена №4 после прокладки всех кабелей.

А вот так это будет выглядеть на плане.

Розеточная линия стены №4 защищена автоматом 16 (А) и групповым УЗО с током утечки 30 (мА).

На этом этапе моя работа закончилась и к делу приступили строители.

Для выравнивания стен №2, 3 и 4 строители решили применить гипсокартон. Но чтобы не уменьшать объемы и так небольшой комнатки, они решили листы гипсокартона крепить не с помощью металлических профилей, а с помощью гипсового клея «Perlfix GF» (Knauf), тем самым приклеивая листы гипсокартона непосредственно на стены и выравнивая их.

Вот что получилось после монтажа гипсокартона.

После этого я приступил к установке подрозетников.

О том, как устанавливать блок подрозетников в стену из гипсокартона у меня есть отдельная подробная статья, поэтому сейчас на этом зацикливаться не буду.

На этом черновой монтаж электропроводки был закончен. После этого опять к делу приступили строители, занявшиеся финишной отделкой стен. В результате получилось вот так.

После этого строители занимались наклейкой обоев, укладкой ламината, установкой межкомнатных дверей и т.п.

Помимо работ строителей, специалистами по натяжным потолкам в спальной комнате был смонтирован потолок.

А теперь пришла моя очередь заниматься чистовым монтажом. О том, как установить тот или иной механизм (розетки, выключатели, проходной или перекрестный выключатели, ТВ-розетки, Интернет розетки, потолочные светильники, настенные бра и т.п.) будут отдельные статьи. В очередной раз напоминаю Вам, чтобы не пропустить новые выпуски статей, подписывайтесь на рассылку сайта.

И в заключении статьи представляю Вашему вниманию материал всей статьи в видео формате:

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как самому проложить новую электропроводку в доме

Итак, вы решили заменить в доме проводку – старую на новую. С чего лучше начать? Прежде всего, нужно определиться: можно сменить проводку полностью – первый вариант, или же воспользоваться старой, и уже от нее провести дополнительные розетки и выключатели – второй вариант. Последний вариант проще, быстрее и дешевле (но не факт, что надежнее).

Поэтому рассмотрим первый вариант. Для начала нужно составить проект (который желательно согласовать в Энергонадзоре).

Запитать дом можно несколькими способами. Например, все комнаты будут подсоединены к электросчетчику через один автомат, розетки – соответственно через другой, а можно (и это наиболее правильно) каждую комнату запитать через отдельный автомат. Автоматы будут сгруппированы на щитке возле счетчика. Плюс этого варианта состоит в том, что в случае неисправности или другой необходимости можно обесточить любую из комнат, в то время как все остальные будут подключены.

В каждой комнате можно  прямо на стенах нарисовать крестики, где удобнее всего расположить электрозетки и выключатели.  По новому стандарту выключатели устанавливаются на уровне 80-90  сантиметров от пола, но лучше всего на уровне опущенной руки (опять-таки для удобства). Обратите внимание, чтобы они не оказались за шкафом или под ковром. Розетки устанавливаются примерно в 30 сантиметрах от пола.

А вообще, лучше руководствоваться правилом – располагать розетки и выключатели таким образом, чтобы ими было удобно пользоваться всем членам вашей семьи. Например, если у вас выделено место для глажки белья,  то устанавливать розетку на высоте 30 см от пола не имеет смысла, лучше установить ее в таком месте, и на таком уровне, чтобы вам было комфортно ею пользоваться.

На розетках не экономьте. В каждой комнате их можно установить по 2-3  и более, они не испортят интерьер комнаты. На кухне розетки необходимо устанавливать над разделочным столом, но не непосредственно над плитой или мойкой.

Теперь пройдитесь по комнатам и подсчитайте, сколько получилось  «точек» – крестиков. Для каждой такой точки необходимо приобрести коробку, в которой и будут размещаться розетки и выключатели. Не забудьте предусмотреть – сколько выключателей и розеток необходимо приобрести двойных и одинарных, а также розеток с заземлением и без заземления (как правило, приборы, используемые на кухне и в ванной комнате, требуют заземления, а в ванной, кроме того, лучше использовать розетки с закрывающимися крышками).

Теперь поговорим о соединительных проводах.  Провод лучше использовать медный многожильный с двойной изоляцией, например ВВГ. К розеткам подводится провод сечением не менее 2,5 мм², а к заземляющим розеткам – тройной провод того же сечения. Провод на освещение выбирается  сечением 1.5 мм2.

ВАЖНО: провод на освещение и для розеток тянуть отдельно от распределительной коробки. На мощные стационарные электроприборы – электроплита, стиральная машина также нужно проложить отдельные провода с заземлением. Электроплита или электродуховка подсоединяются проводом сечением не менее 4 мм².

Далее нам также понадобятся распределительные коробки, устанавливаемые в каждой комнате.  Как мы уже определились, от пускового автомата магистральный провод будет идти отдельно в каждую комнату к распредкоробке. Прикиньте приблизительно, какие электроприборы будут располагаться в комнате, и определите их суммарную мощность. От этого будет зависеть, какого сечения магистральный провод нам прокладывать от щитка к распредкоробке. Обычно, магистральные провода берутся сечением 2,5 мм². Этого  вполне достаточно, чтобы запитать комнату суммарной мощностью не менее 3 кВт. На современную кухню, где энерговооруженность очень высокая – микроволновая печь, электрочайник, холодильник, утюг, электродуховка,  и другие  электрические приборы — магистральный провод должен быть сечением 4 — 6 мм²,   а если на кухне установлена еще и электропечь  — то сечение провода выбирается согласно ТУ, указанным в документации на электропечь.

Итак, мощность рассчитана, сечения проводов определены. Теперь необходимо рассчитать длину проводов от каждой распредкоробки и маршрут их прокладки к установленным пускателям на электрощите. Провод необходимо брать длиной  на 1-2 метра больше от расчётного, чтобы его хватило цельного на всю длину прокладки. Категорически запрещено использовать магистральные провода, составленные из кусочков.

Чтобы проложить провод, нужно под него проштробить стену (т.е. сделать канавку) такой глубины, чтобы в нее свободно можно было вложить провод.  Если намечается установить подвесной потолок, то магистральные провода, предварительно заключенные в гофрированную трубу,  можно проложить по потолку, закрепив их хомутиками.  Не забудьте  подписать каждый провод (присоединить с помощью скотча бирки) – от какого автомата и в какую комнату он будет проложен. Так вам легче будет ориентироваться при подсоединении.

Следующий этап – нарисовать на стене пути прокладки проводов  от распредкоробки к розеткам, светильникам и выключателям. Заодно вычисляем длину проводов каждого сечения, не забывая делать допуски  в 1м. Укладываются провода в заранее подготовленые канавки. Предварительный допуск проводов, заведенных в распредкоробки, розетки, выключатели должен быть не менее 20 см. В обязательном порядке на концы проводов прикрепляем бирочки с указанием того, откуда идёт провод. В дальнейшем это на 90% сократит время при определении проводов,  какой с каким соединять.

Уделите особое внимание методу подсоединения проводов в распредкоробке. От этого будет зависеть надежность работы, как самих электроприборов, так и  обеспечение пожарной безопасности вашего жилья.

Обратите внимание, что жилы электропроводов разного цвета. Весьма важно определиться каким цветом провод вы подсоедините к фазе, а каким — к нулю.    Как известно, ток течет по двум проводам – по одному проводу он течет к электроприбору, а по второму – от прибора. Провод, ток по которому направляется к прибору – это фаза, а другой, соответственно — ноль. Определить фазу можно с помощью отвертки-индикатора (лампочка будет гореть). Какая разница, где ноль, а где фаза?  Дело в том, что выключателем будет разрываться фаза, и сделано это именно для того, чтобы щелкнув выключателем, мы могли спокойно ковыряться в светильнике. В двужильном проводе  провод синего цвета принято подсоединять к нулю (шина N в электрощите), тогда будем считать, что на протяжении всего процесса соединения (и соответственно соединять синий с синим) синий провод у нас будет ноль. Фаза всегда подходит к выключателю. Коричневый же провод подсоединяем к  фазе, а стало быть, и весь провод на протяжении всего соединения также будет соединен с фазой. Этот провод будет идти через выключатели на светильники.

Если провод тройной, то средний провод – желтый с зеленой полосой, будем считать заземлением, и подсоединяться он будет к заземлению (шина PE в электрощите).

Все провода от розеток, светильников и  выключателей должны сходиться в распредкоробке. Именно в распределительной коробке и будут находиться все возможные соединения. Например, в распределительную коробку заходит магистральный провод с тремя жилами – фаза, ноль и земля. Проложенный от розетки провод мы подсоединяем к магистральному: синий – ноль, желтый – земля, коричневый – фаза. От светильника также идет двойной провод к распредкоробке. К ней же подходит и провод от выключателя. Коричневый провод от выключателя мы подсоединяем к магистральному проводу коричневого цвета, а синий – ноль от магистрального провода мы подсоединяем к синему, который идет от светильника. Синий провод от выключателя мы подсоединяем напрямую с коричневым от светильника. Таким образом, все соединения  расположены в одном месте, что очень удобно (при обслуживании). Посоветовать здесь можно только одно: выбирайте распредкоробки достаточного размера для размещения в них всех соединений. Розетки между собой  можно подсоединять  проводом  одной марки и одинакового сечения, последовательно  от одной  к другой, за исключением случаев,  когда к розетке будет стационарно подключен особо мощный электроприбор – электродуховка, электропечь или какой-либо другой, требующий согласно ТУ отдельного подключения.

Теперь переходим к электрощиту. В нем мы должны установить пусковые автоматы. Автоматы выбираются на ток срабатывания в зависимости от нагрузки. Для комнаты суммарной мощностью 3 кВт достаточно 10 А. Для кухни с повышенной энергоемкостью – 15 — 20 А.  Но лучше всего в каждом конкретном случае получить консультацию у специалиста — электрика. Устанавливаются автоматы на так называемую «динрейку». После установки верхние клеммы автоматов соединяются с  фазным выходом счётчика и перемычками между собой сечением того провода, который подходит к счетчику. К нижним клеммам автоматов подсоединяем  коричневые провода от магистральных линий, а синие к шине N, к которой подключен «ноль» от счетчика. Эта шина устанавливается в электрощите. Так же в электрощите  устанавливается шина PE для  заземления, к которому будут подсоединены жёлтые провода с зелёной полосой. В настоящее время появилось много электрощитов разной формы и разных размеров. Поэтому, если у вас достаточно свободного места, то все соединения можно  расположить в одном электрощите  надёжно и красиво. Есть смысл  поставить общий реле напряжения сразу после счётчика. Благо, сейчас таких реле  великое множество – с цифровой индикацией входящего напряжения,  и кроме того выполняющих функцию защиты всего дома, как от превышения напряжения на вводе в дом, так и от понижения напряжения, и даже с возможностью ручной настройки этих параметров.

В число полезных защитных устройств можно отнести и такой прибор как УЗО — устройство защитного отключения. Но о нём  мы поговорим в следующем руководстве.

Что еще можно посоветовать? Если вы живете в многоэтажном доме и ваш электросчетчик расположен в общем электрощите на лестничной площадке, то в квартире лучше установить отдельный электрощит, как описано выше.

Подытожим:

• электротехнические работы начинаются одними из первых (выдалбливание углублений под коробки для розеток, выключателей, распредкоробок,  штробление  канавок для  проводов) и заканчиваются  так же одними из последних (установка светильников, розеток  и другой фурнитуры).
• при выборе розеток обратите внимание на способ крепления проводов. Во многих импортных розетках  используется специальное зажимное устройство,  в которое просто  всовывается провод. Такие розетки удобны в монтаже, и выдерживают значительные нагрузки.
• в одном блоке можно вместе размещать как розетки, так и выключатели.
• для ванной комнаты  лучше предусмотреть установку отдельного УЗО с расчетным током утечки 10 мА.
• если  Вы  не решаетесь самостоятельно заниматься электропроводкой, то все электротехнические работы  доверяйте  квалифицированным специалистам или организациям, имеющим  соответствующие лицензии.

Материалы, близкие по теме:

90 фото особенностей проектирования и укладки

Давно прошли те времена, когда в ванной комнате висела одна лампочка с выключателем перед дверью. Сейчас санузел — это многофункциональное место, нашпигованное разнообразной техникой, эксклюзивным освещением, сантехническими изделиями, выполняющими сразу несколько действий. Поэтому к электропроводке, в виду большой нагрузки, в таких помещениях, выдвигаются особые требования.

Краткое содержимое статьи:

Требования к проводке в ванной

• Трасса прокладки должна быть заземлена;
• На группу светильников и розеток устанавливается отдельный защитный автомат и УЗО для розеток;
• Элементы проводки должны иметь устойчивость к влаге, а значит иметь защиту не меньше IP44;
• Желательно использовать светодиодные светильники, работающие от напряжения 12В, что позволит не только экономить расход электроэнергии, но и обезопасит Вас;
• Кабели должны быть защищены гофротрубой;
• Внутри ванных комнат запрещено монтировать клеммные и распределитеные коробки, делать скрутки проводов. Кабель прокладывают цельным куском.
• Розетки и выключатель должны располагаться на дистанции 70 см от ванны и трубопроводов, и на расстоянии не меньше 90 см – от пола.

Согласно ПУЭ нет четких ограничений и норм по прокладке кабелей в ванной. Это может быть и скрытый способ, и наружная прокладка, единственное условие, чтобы кабель был предназначен для использования во влажной среде.

Поэтому как сделать проводку в ванной решать только Вам. Если Вы предпочли спрятать кабели от глаз и сохранить презентабельный вид помещения – следующий материал для вас.

Пошаговый монтаж проводки ванной

Для начала нужно составить схему расположения проводки, прикинув расположение сантехнических аксессуаров, стиральной машины, бойлера, а соответственно розеток, приборов освещения и выключателей, подсчитать количество расходных материалов, мощность всех предполагаемых приспособлений, потребляющих электрический ток и соответственно выбрать сечение кабеля. Помните, в ванной нужно предусмотреть не менее 2-3 розеток.

К подготовительным работам относится и подготовка инструментов. Для того чтобы проложить электролинии в ванной комнате своими силами необходимо иметь болгарку, перфоратор, зубило и молоток, карандаш, уровень, рулетку, отвертки, крепежные аксессуары.

Материалы лучше приобретать качественные, у надёжных и проверенных производителей. Электрические элементы должны быть влагозащищенные, розетки по возможности с крышками, кабель с алюминиевым, но лучше медным проводником и изоляцией из ПВХ.

Если Вы затеяли ремонт в старом здании, устаревшую проводку лучше вообще удалить и заменить на новую. Проложенная 20 и более лет назад, она просто не пригодна для современного использования.

Далее согласно схеме, необходимо сделать разметку стен помещения: нанести с помощью карандаша, рулетки и уровня на стену места расположения будущих приборов строго вертикально и строго горизонтально, нарисовать между ними линии.

Когда в ванной имеется декоративное оформление, то проводку можно располагать в полости между ним и стеной. Если такового нет, нужно штробить.

С помощью болгарки, перфоратора на месте прочерченных линий делается штроба, подходящая по размеру для размещения кабелей. Расстояние между каждым должно быть не менее 10 см.

Штроба пробивается с учетом места для гофротрубы, если наличие таковой предполагается, корректируется и выравнивается при помощи молотка и зубила. При использовании двух последних инструментов, пользуйтесь очками, во избежание повреждения глаз осколками и пылью.

В готовое отверстие укладывается кабель и закрепляется дюбелями с хомутами каждые 50 см или прихватывается раствором каждые 20-30 см. Подрозетники и выключатели фиксируются на стене с помощью цементного или гипсового раствора.

При выводе кабеля под осветительные и электрические аксессуары не забывайте оставлять запас около 15 см.

Для выключателей фазу приводят на размыкающийся конец, а ноль на другой. Для розеток и осветительных приборов – правая клемма является фазой и обозначена красным цветом, а левая – нулем, окрашенная в черный или синий цвет, а посередине – ноль.

После того как раствор схватится можно монтировать сердцевины розеток и выключателей, устанавливать УЗО и автоматы.

Когда разводка готова, ее работоспособность стоит проверить с помощью мегомметра. Если все в порядке, осталось только оштукатурить и облицевать стены.

Фотографии и видеоролики монтажа проводки в ванной, справочные материалы и советы специалистов помогут вам в успешном проведении работ.

Проводка в потолоке

Штробить стены – это трудоемкий, затяжной по времени, грязный процесс. В современных планировках проводку в ванной делают в потолке: натяжном, облицованном плитами, гипсокартоном или металлическими рейками. В этом случае, провода крепятся хомутами через определенное расстояние в полости между потолком и его облицовкой.

Если Вы твердо решили не облицовывать потолок, а просто окрасить, стоит вообще избегать прокладки каких-либо линий по нему. Например, осветительные приборы можно повесить сверху на стенах, света они будут давать не меньше, зато вы обойдете процесс штробления на потолке и последующих работ по оштукатуриванию.

Еще одним немаловажным моментом является разработка системы уравнивания потенциалов, обязательная для электропроводки в ванных комнатах. Для этого необходимо соединить корпусы всех электроприборов помещения, трубопроводы, идущие к ванной, умывальнику, бойлеру, биде, полотенцесушителю и саму ванну.

Все это необходимо привести на общую шину заземления, расположенную на вводном щитке. Если этого не сделать, в моменты утечки электричества, приборы и сантехнические принадлежности могут иметь разную наэлектризованность, и при касании к нескольким из них одновременно, Ваше тело может выступить проводником. Иначе говоря, можно получить удар током.

Если уже после организации системы заземления вы приобрели стиральную машину – не переживайте, современные модели оснащены проводом, который при включении в розетку соединяется с корпусом машины и является заземлителем.

Как лучше сделать проводку в ванной

При организации проводки нежелательно пользоваться распаечными коробками, несмотря на их расположение за пределами ванны, они не обеспечивают должную надежность, скрутки проводов и клеммники плохо переносят перепады напряжения.

Заземление в доме может быть организовано с помощью кабеля, присоединенного к треугольнику из арматуры, закопанного в землю.

Даже если Вы не новичок в обустройстве собственного жилья, перед осуществлением подобных работ, обязательно обесточивайте дом или квартиру.

Инструменты, которые используются должны быть исправными. Не применяйте кабель с поврежденной изоляцией или сильно изогнутый.

Соблюдайте технику безопасности и руководствуйтесь справочными материалами, во время разработки схемы и проведения монтажа.

Фото проводки в ванной

Как сверлить стену, чтобы не попасть в проводку?

Если вы решили повесить на кухне полку или пару картин в гостиной, вам обязательно нужно знать, где проходит проводка, чтоб не попасть сверлом дрели в провод под напряжением. Если ваш дом относительно новый, и проводку выполняла профессиональная бригада, вероятнее всего они соблюдали требования ПУЭ при монтаже. Мы расскажем об общих правилах монтажа, зная которые, вы без труда поймете, где проходит проводка конкретно в вашей квартире. Также мы объясним, как найти электропроводку, если сомневаетесь, что в вашем доме ее делали специалисты и боитесь, что провод положили, как попало.

Правила прокладки проводки в квартире

Эти правила основаны на ПУЭ-7 п.7.1.32-58. Мы не будем полностью цитировать инструкцию, а лишь в доступной форме объясним основные правила прохождения электропроводки в стене. Итак, если вы взяли в руки дрель и планируете сверлить стену, то вначале обратите внимание на следующие моменты:

• Провод в стене должен лежать строго горизонтально или вертикально относительно пола. Не допускается вести его  по кривой или какой-либо другой траектории.
• Повороты (углы) кабеля должны быть выполнены под углом 90°. Не допускаются повороты под каким-либо другим углом, поэтому с вероятностью 99 % проводка в вашей квартире не будет уложена по диагонали (если у вас тот самый случай в 0,1 %, тогда листайте вниз статьи).
• Выключатели должны располагаться на высоте не менее 0,9 — 1 м от пола и на расстоянии не менее 10 см от края дверной коробки со стороны ручки, чтобы при открывании выключатель не закрывался дверью. Кабель (фазный провод от щитка и фазный провод на люстру) всегда отходит от выключателя вверх, поэтому снизу его не должно быть. В детских учреждениях выключатель должен находиться на высоте 1,8 м от пола.

• Минимальное расстояние от потолка до провода должно быть 10 — 15 см (кроме места выхода на люстру). Такое же расстояние должно быть от верхнего края дверной коробки и от верхнего откоса окна (см. рис.).
• Розетка должна располагаться на расстоянии от пола не менее 30 см, поэтому отходящий от него провод будет располагаться на такой же высоте.
• Минимальное расстояние от провода до угла комнаты должно составлять 10 см.
• Минимальное расстояние выключателя и розетки от душевой кабины должно составлять не менее 0,6 м, соответственно проводка будет располагаться также на таком расстоянии, поэтому все, что ближе, можно смело сверлить.
• Минимальное расстояние выключателя или розетки от газопровода должно составлять не менее 0,5 м, а, значит, стена над газовой плитой точно без проводов и можно свободно туда вешать полку или вытяжку.
• Допускается установка розетки (а вместе с ней и питающей ее проводки) на расстоянии не менее 0,5 м от радиаторной батареи.

В большинстве случаев добросовестные электрики кладут проводку соответственно нормативам, поэтому учитывая вышеперечисленные требования, практически невозможно попасть дрелью в провод. Однако, если вашему дому уже десятки лет, и вы сомневаетесь, что кабель прокладывали согласно указаниям ПУЭ, тогда придется задействовать тяжелую артиллерию.

Как найти проводку в стене?

Ранее мы уже описывали 6 способов найти скрытую проводку. Здесь же скажем, что лучшим прибором для поиска является детектор скрытой проводки. Этот прибор позволяет отыскать проложенный провод в кирпичной или бетонной стене. Помимо этого, он способен определять: нам попался провод или арматура в бетоне, то есть он различает черные и цветные металлы.

Для обнаружения провода достаточно приложить прибор к стене и медленно вести по предполагаемой траектории залегания провода. Как только услышите звуковой сигнал (или заморгает LED-индикация) — значит, наткнулись на провод. Ведите прибор по проводу (пока пищит) и параллельно отмечайте его путь. Определив провод, смело сверлите там, где его нет.

Инструмент для домашнего ремонта и прокладки проводки:

Теги электропроводка

Как отремонтировать одноместный номер | Home Guides

Независимо от того, обновляете ли вы устаревшую проводку, добавляете больше света или проводите капитальный ремонт, важно составить план, прежде чем менять проводку в комнате. Часто вы можете получить всю необходимую мощность от одной цепи, но вам может понадобиться больше одной, если вы планируете подключить одно или несколько энергоемких устройств. Каждая цепь нуждается в защите автоматического выключателя в главной панели, а размер выключателя зависит от нагрузки.

Найдите на главной панели автоматические выключатели, которые управляют существующим освещением и розетками в комнате, и выключите их.Если на выключателях нет маркировки, возможно, вам понадобится помощь, чтобы проверить свет, пока вы выключаете их один за другим. Проверьте все розетки, чтобы убедиться, что они отключены, подключив к каждой исправную лампу и включив ее; он не должен включаться.

Обратите внимание, какие светильники и розетки в других комнатах управляются выключателями, которые вы выключили. Если вы хотите оставить схемы этих устройств без изменений, вам нужно будет определить точки, в которых они подключаются к комнате, в которой вы меняете проводку.Если какие-либо из них находятся ближе к панели, питание цепей, которые вы перестраиваете, может поступать от них, и может быть удобно сохранить соединение.

Отключите электрические цепи в комнате. Это может включать отключение соединения от розетки или выключателя в другой комнате, или это может включать удаление автоматического выключателя. Обратитесь за помощью к электрику, если вам неудобно работать с панелью, чтобы снять прерыватель.

Отвинтите заглушки всех розеток и выключателей, которые вы планируете переместить, с помощью отвертки.Отвинтите розетки и выключатели от электрических коробок, которые представляют собой металлические или пластиковые коробки, к которым они прикреплены. Отсоедините провода, открутив их от винтов клемм или отрезав кусачки. Уберите все фонари, которые хотите переместить, и отсоедините провода.

Вытащить отсоединенные провода. Некоторые из них, вероятно, будут прикреплены скобами к стойкам или потолочным стропилам, и если у вас нет доступа к скобам, вам, возможно, придется перерезать провода и оставить секции заглубленными в стены.

Нарисуйте схему вашей новой схемы и сложите нагрузки, чтобы определить, сколько цепей вам нужно, и количество выключателей, необходимых для управления ими. Нагрузка в ваттах указывается для каждого устройства либо на прикрепленной к нему пластине, либо, в случае лампочки, на упаковке или на верхней части лампы. Как только вы узнаете общую нагрузку в цепи, разделите ее на 120 вольт, чтобы получить потребляемый ток. Выключатель для этой цепи должен быть рассчитан, по крайней мере, на эту величину тока. Не забудьте добавить множество устройств в других комнатах, которые будут подключены к цепям, которые вы переключаете.

Вырежьте отверстие в гипсокартоне с помощью пилы для гипсокартона для каждого нового выключателя, розетки или светильника, который вы планируете установить. Отверстие должно быть точно такого же размера, как и электрическая коробка, которую вы планируете установить там, но вам придется увеличить его, чтобы у вас было достаточно места, чтобы прибить его к шпильке или стропилам.

Пропустите новые провода и протяните их через заднюю часть электрических коробок. Проложить провода за существующим гипсокартоном может быть непросто. Часто лучше всего провести их через чердак или подвал, просверлить отверстие 1/2 дюйма в верхней или нижней плите стены и провести их вертикально к каждой коробке.Прикрепите боковые участки проволоки к балкам или стропилам проволочными скобами.

Используйте провод 12 калибра для всех цепей на 120 В. Хотя код позволяет использовать провод 14-го калибра для цепей с током 15 А или меньше, использование более толстого провода для всех цепей безопаснее и предотвратит случайное подключение схемы с двумя разными размерами проводов, что запрещено. Однако, если вы получаете питание от цепи с проводом 14-го калибра, продолжайте использовать провод такого размера.

Протяните провода через заднюю часть каждой распределительной коробки, зачистите концы и подключите каждое устройство.Прикрутите устройство к распределительной коробке и прикрутите крышку. После того, как все устройства установлены, подключите каждую новую цепь, либо подключив ее к устройству в другой комнате, либо подключив ее к выключателю и установив выключатель в панель.

Включите каждый прерыватель, который управляет одной из новых цепей, и убедитесь, что он остается включенным. Если он сработает, отключите его и проверьте соединения.

Справочная информация

Советы

• Каждое устройство на 240 В, которое вы планируете установить, например кондиционер, должно быть подключено к выделенной цепи и должно быть подключено квалифицированным электриком.
• Если вы обновляете незаземленную схему, вам также может потребоваться обновить панель. Эту работу лучше всего выполнять электриком.
• Избегайте отверстий слишком большого размера для электрических коробок, по возможности используйте коробки для модернизации. Крепятся прямо к гипсокартону.

Предупреждения

• Обязательно проверьте каждое устройство в комнате перед его отключением. Он может быть в ответвленной цепи, которая берет начало в другой части дома.
• Проконсультируйтесь со строительным отделом перед началом работы.Вам может потребоваться разрешение.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Как провести черновую подачу электричества в новом строительстве

Шагов:

1. Для проведения новых электромонтажных работ обычно требуется разрешение на строительство.Проконсультируйтесь с вашим местным строительным отделом для получения дополнительной информации.
2. Электрические коробки должны быть установлены на расстоянии 18 дюймов от пола для розеток. Закрепите гвозди в коробках прямо на шпильках.
Кодекс
3. требует, чтобы розетка из любой точки стены находилась в пределах 6 футов. Это минимальное требование.
4. Просверлите отверстие в центре каждой шпильки для проводки.
5. Разверните кабель 14-го калибра, чтобы сплющить его, затем пропустите его через отверстия в шпильках.Протяните достаточно проводов, чтобы добраться до каждой коробки, и оставьте немного свободного места для работы.
6. Закрепите кабель на расстоянии 6 дюймов от коробки, используя скобу для кабеля.
7. Снимите 8 дюймов оболочки с проволоки и поместите ее в коробку.
8. В коробках с несколькими проводниками соедините вместе оголенные провода заземления и закройте их зеленой гайкой, оставив один оголенный провод открытым.
9. Установите электрическую коробку на расстоянии 48 дюймов по центру от пола для выключателя света.
10. Пропустите провод от розетки через распределительную коробку к первому осветительному устройству.Оттуда соедините другие приспособления проволокой.
11. Прикрепите провода светильников к потолочным балкам с помощью скоб.
12. Подсоедините провода к осветительной арматуре.
13. Закрепите осветительные приборы на месте.
14. Свяжите подающий провод от ближайшего выхода к монтажной панели. Убедитесь, что питание отключено при главном отключении. Многие новые помещения требуют использования прерывателя цепи дугового замыкания. Заклейте новый прерыватель изолентой, чтобы предотвратить случайное включение цепи до того, как будет установлена ​​окончательная электрическая часть.
15. Перед тем, как покрыть гипсокартоном, попросите местного инспектора подписать электромонтажные работы.

Ресурсы:
Все материалы, использованные для этого проекта, в том числе розеточные коробки, неметаллический провод, скобы, прерыватель цепи AFCI (прерыватель цепи дугового замыкания), утопленный корпус приспособления и переключатели, можно найти в местном домашнем центре или местный центр электроснабжения.

Экспертная помощь в этом проекте была предоставлена ​​Caron Electric.

Как добавить электрическую розетку в комнату (с видео)

Добавить розетку в комнату можно без повреждения стен.Во многих случаях гораздо безопаснее добавить в комнату дополнительные розетки, а не использовать удлинитель. Как показано в этом видео, наличие в комнате удлинителя и любых проводов, проложенных под ковром, может представлять опасность.

Нужен ли мне электрик для добавления розетки?

В целях безопасности для установки розетки в доме лучше обратиться к квалифицированному электрику. Они также смогут гарантировать, что вы получите необходимое покрытие. Если у вас есть опыт и вам удобно прокладывать электропроводку, вы можете сделать это самостоятельно, следуя приведенным ниже инструкциям.Но, если вас не устраивает какой-либо из шагов, лучше проконсультироваться с электриком.

Как добавить электрическую розетку, 14 шагов

1. Отключите все питание рабочей зоны на главной электрической панели.
2. Обведите область разреза для каждой распределительной коробки.
3. Просверлить угловые отверстия в полотне пилотной пилы.
4. При необходимости просверлить каркас для проводки.
5. Пропустите электрические провода от отверстий в розетке к электрической панели, протянув 4 фута через стену.
6. Зачистите изоляцию с электрических проводов и прикрепите к распределительной коробке.
7. Присоедините белые провода к серебряным винтам и черные провода к латунным винтам, а затем к заземляющему проводу.
8. Обмотайте коробку изолентой.
9. Прикрепите коробку к стене и накройте отводной пластиной.
10. Повторите действия для каждой необходимой розетки.
11. Обесточьте всю электрическую панель, отключив главный выключатель дома.
12. Установите дугогасительный выключатель, подключив белый и черный провод к выключателю.
13. Присоедините белый провод от нового выключателя непосредственно к нейтральной шине электрической панели.
14. Включите главный выключатель.

---

Инструменты и материалы

---

Нужна помощь в ремонте дома? Узнайте все о том, как домашняя гарантия может помочь.

Как проложить электрический провод

Чтобы переместить электричество от источника на сервисной панели к месту назначения на устройстве (свет, розетка и т. Д.), Вам необходимо проложить электрический провод.Провод — это критическое и важное звено, которое формирует сеть между этой единственной начальной точкой и различными разрозненными конечными точками.

Но как проложить электрический провод? В некоторых случаях вы можете иметь дело с постоянно незаконченным помещением, например, гаражом или сараем. Для многих домовладельцев, оказавшихся в такой ситуации, нет необходимости заключать проводку за внешним слоем гипсокартона, поскольку эстетика не имеет значения. В этом случае вы не можете использовать проводку NM (неметаллическую) в пластиковой оболочке (Romex — одна хорошо известная марка проводов NM).Проволока NM в пластиковой оболочке считается слишком хрупкой, чтобы ее можно было обнажить. Вы должны использовать кабелепровод с отдельными проводами внутри или кабель BX в металлической оболочке.

Второй и гораздо более распространенный случай — это когда вы прокладываете провод внутри закрытых стен, готовясь к отделке комнаты как жилого помещения. В домах новой постройки стены могут начинаться как открытые стены, через которые должен проходить электрический провод, а затем их заделывают специалисты по гипсокартону. При ремоделировании стены обычно начинаются как закрытые стены, которые необходимо сначала открыть, прежде чем через них будет пропущен провод.

Инструменты и материалы

• Для закрытых стен, устройство для резки гипсокартона, такое как ручная ножовка, многофункциональный инструмент или пила RotoZip
• Поиск шпильки
• Электропровод
• Защитные решетки металлические для шпилек
• Буровая коронка
• Сверло
• Защитные очки
• Рулетка
• Плотницкий карандаш
• Магазинный пылесос
• Пылезащитная маска

Как проложить электрический провод

Эти инструкции предполагают, что между сервисной панелью и устройством, которое будет подключено, есть закрытая стена.Пропустить электрический провод через стены и подсоединить провод к оконечным устройствам — простая и безопасная задача для опытного мастера. Однако привязка проводки к сервисной панели (коробке автоматического выключателя) и, таким образом, наэлектризация провода может быть неудобной задачей для многих электриков-любителей. Если вы попадете в этот лагерь, вы можете нанять квалифицированного электрика для выполнения этого последнего шага.

Получить разрешение

В большинстве муниципалитетов для выполнения любых работ, связанных с прокладкой электрического провода через стены и подключением этого провода к устройствам, требуется разрешение.Во многих населенных пунктах электрикам, работающим самостоятельно, разрешается выполнять работу, если работа выполняется в их собственных домах. Иногда для получения временного разрешения мастеру требуется краткий электрический осмотр домовладельца.

Откройте стену

Если стена закрыта гипсокартоном, вам нужно будет прорезать первый слой гипсокартона, чтобы добраться до внутренней части стены. Проведите прямую линию от источника электричества до места назначения. Ваша цель — вырезать как можно меньше гипсокартона.

• Горизонтально: при горизонтальном проходе через шпильки (например, при переходе от одного выпускного отверстия к другому) отметьте секцию высотой около 12 дюймов по горизонтальной длине, которую вы должны покрыть. Эта высота необходима для того, чтобы ваши руки и дрель поместились внутри стены.
• Вертикальный: при выполнении вертикального прогона отметьте участок шириной, равный расстоянию между двумя стойками. Используйте свой поиск шпильки, чтобы найти шпильки.

В целях безопасности отключите автоматические выключатели для любой связанной проводки под напряжением в этой зоне.С помощью ручной или электрической пилы вырежьте отмеченный вами участок гипсокартона. Осторожно отложите секцию гипсокартона, так как позже вы сможете использовать ее для ремонта стены.

Выберите сверло

Для проволоки 12 или 14 калибра лопата или шнек диаметром 1/2 дюйма или 3/8 дюйма, установленная на дрель, обеспечивает достаточно места для протягивания проволоки. Отверстия большего размера нарушают структурную целостность шпильки. Отверстия меньшего размера затрудняют протягивание проволоки.

Отверстие должно находиться на расстоянии не менее 1 1/4 дюйма от переднего края стойки, чтобы соответствовать требованиям норм и предотвратить случайный контакт при подъеме гипсокартона.Нет никаких правил относительно того, на какой высоте вы разместите отверстие и проводку. Лучший маршрут — это тот, который ведет прямо к следующему ящику.

Просверлил отверстия

Присоедините буровую коронку к сверлу и проделайте отверстие по бокам всех шпилек на предполагаемом электрическом участке. При бурении отверстий старайтесь следовать прямой линии. Любое отклонение от прямой линии затрудняет тягу. Удалите древесную стружку и опилки промышленным пылесосом.

Протяните электрический провод

Протягивание проволоки через шпильки стало немного проще с проволокой NM, такой как Romex, которая имеет запатентованное покрытие SimPull, уменьшающее трение.Когда владелец компании Romex Southwire провел испытания в домах в Нэшвилле, штат Теннесси, они обнаружили значительное сокращение времени установки. Другие марки проволоки NM могут иметь аналогичную функцию.

Перед тем, как натянуть длинные отрезки проволоки, распустите и распрямите катушку. Таким образом, вы не будете бороться с плотно связанной проволокой на катушке, и натяжение будет более плавным.

Как правило, вы не хотите, чтобы в стенах было слишком много излишков проволоки. Но это помогает оставить немного провисания проводов на тот случай, если вам понадобится отрегулировать коробку.

Установите розетки или осветительные коробки и проложите в них провод. Оставьте в коробке от 8 до 12 дюймов дополнительного провода. Он будет обрезан, когда прибор будет установлен — нет ничего хуже, чем нехватка провода при установке прибора. Провод необходимо будет прикрепить к стойке скобами в пределах 6 дюймов от коробки, а затем через каждые 3–4 фута в зависимости от местных норм.

Установите защитные приспособления для ногтей

Металлические защитные пластины для гвоздей могут быть размещены по краям шпилек, чтобы защитить просверленное отверстие и проводку внутри него.Кодекс не требует этого, если между передней кромкой шпильки и проводом предусмотрено достаточное расстояние. Если вы случайно просверлили отверстие слишком близко к передней кромке, защитный кожух для гвоздя позволит вам сохранить отверстие и одновременно защитить проводку.

Закройте стену снова

Если вы планируете утеплить стену перед установкой гипсокартона, убедитесь, что проводка между стойками оставлена ​​достаточным провисом, чтобы не возникало натяжения при установке изоляции. Изоляцию обычно разрезают или снимают пополам, чтобы проводка была заключена в нее. но проконсультируйтесь с производителем изоляции, чтобы получить рекомендации по ее установке вокруг проводки.Внутренние стены не нуждаются в утеплении.

Отремонтируйте секцию гипсокартона, заблокировав стойки деревянным ломом, чтобы поддержать секцию заплатки. Установите заплатку с помощью шурупов для гипсокартона. Нанесите состав для гипсокартона (грязь) на участок, скотчите и дайте высохнуть. Нанесите грязь второй раз, отшлифуйте, затем нанесите последний слой грязи. Одно окончательное шлифование должно завершить исправление.

Подключение розетки в середине цепи

Когда розетка попадает в середину участка цепи, а не в конец, обычно в розетке есть два кабеля.Один кабель — это входящий источник питания, входящий в коробку с одной стороны, а второй кабель выходит из коробки, чтобы продолжить движение к «нижним» точкам цепи. (Также может быть третий кабель, если в этой точке цепь разветвляется в двух направлениях.)

Существует два основных варианта подключения розетки к двум кабелям, проходящим через коробку.

Во-первых, цепь может быть подключена напрямую, , , через розетку, то есть входной кабель может быть присоединен к одной паре винтовых клемм под напряжением и нейтралью на розетке, а выходной кабель может быть прикреплен к другому набору винтов. .В этой конфигурации контур протекает через розетку все время, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Второй метод подключения промежуточной розетки заключается в подключении розетки к проводам схемы с помощью гибких выводов , которые входят в провода схемы, проходящие через коробку. В этом случае нагрузка контура течет как к розетке, так и к любым «находящимся ниже по потоку» розеткам, не зависимо от прохождения через соединительный язычок розетки.Оба метода приемлемы для Кодекса, но использование пигтейлов предпочтительнее по нескольким причинам.

Смотреть сейчас: 2 способа подключения розетки в середине цепи

Прямое подключение через розетку

С двумя кабелями в электрической коробке, один — это входящий силовой кабель или «линейный» кабель, а другой — исходящий силовой или «нагрузочный» кабель. Нагрузочный кабель питает любые розетки или другие устройства, находящиеся ниже по цепи.

На стандартной розетке на 120 В имеется три типа винтовых клемм: винты латунного цвета для подключения черных проводов цепи под напряжением, винтовые клеммы серебристого цвета для подключения белых нейтральных проводов и зеленая винтовая клемма для подключения неизолированных медных проводов заземления .

Предупреждение

Имейте в виду, что в старой проводке вы можете не увидеть знакомые черные и белые оболочки на проводах схемы — важно помнить, что латунные винты принимают провода под напряжением, а серебряные винты принимают белые провода, которые являются нейтральными. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Чтобы пропустить провод через розетку, подключите один из черных проводов цепи под напряжением к одной из клемм цвета латуни, а другой черный провод — к другой клемме из латуни.Точно так же каждый белый нейтральный провод подключается к серебряному нейтральному выводу. Остались два заземляющих провода — обычно неизолированные медные провода или иногда зеленые изолированные провода. Их нужно скрутить вместе с помощью одного или двух жгутов, соединенных с помощью соединителя.

Один вывод заземления подключается к зеленой винтовой клемме заземления на розетке. Если электрическая коробка металлическая, вам также понадобится второй провод для подключения к клемме заземления на самой коробке. Обычно эта клемма заземления представляет собой зеленый винт, ввинченный в заднюю часть металлической коробки, но кодекс также допускает это соединение с помощью зеленого зажима, который крепится к боковой стороне коробки.

Ель

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для «обратной проводки». Используйте их только в том случае, если они относятся к типу, который можно закрепить винтом. Вставной разъем ненадежен и может привести к ослаблению проводов и другим опасностям. Профессионалы почти никогда не используют вставные разъемы на устройствах.

Электропроводка с косичками

Чтобы соединить розетку с помощью косичек, каждый из черного, белого и заземляющего проводов в двух кабелях в коробке соединяется вместе с помощью короткого провода, называемого гибким кабелем .Обычно пигтейл представляет собой провод с той же цветовой кодировкой, что и провода схемы: черный пигтейл горячий, белый пигтейл нейтральный, а зеленый или неизолированный медный пигтейл является заземлением.

Другой конец горячего пигтейла подключается к одной из горячих латунных клемм на розетке. Нейтральный провод подключается к нейтральному выводу, а заземляющий провод подключается к зеленой клемме заземления на розетке. Опять же, если коробка металлическая, вам понадобится дополнительный провод заземления, подключенный к клемме коробки.При использовании этого метода к розетке подключаются только три провода, в отличие от пяти проводов при прямом подключении.

Ель

Почему предпочтительнее использовать косички

Одним из недостатков прямого подключения проводов через розетку является то, что розетка находится в середине цепи, и любая неисправность в розетке создает проблемы для любых устройств, находящихся ниже по потоку. Любая проблема с розеткой или даже ослабленный провод под одной из винтовых клемм может также привести к потере питания розеток нижерасположенной цепи.Даже диагностика проблемы может быть трудной, потому что, если все розетки теряют мощность, трудно определить, какая из них вызывает проблему.

Прямая проводка также усложняет ремонт или замену, потому что, если вам нужно вынуть одну розетку из цепи, вы прервете работу оставшихся нижестоящих розеток. Розетка должна быть повторно подключена, прежде чем цепь, расположенная ниже по потоку, сможет снова заработать, тем временем оставив цепь из строя.

При разводке с помощью пигтейла эти недостатки устраняются.Проблема или неплотное соединение с одной розеткой не повлияет на расположенные ниже емкости. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Одна ситуация, в которой можно не рекомендовать использование пигтейлов, — это если настенная коробка очень мелкая или по другим причинам недостаточно велика, чтобы выдержать объем дополнительных гаек и пигтейлов. Если коробка слишком мала, чтобы можно было удобно обрабатывать все косички и разъемы, то решением может быть установка настенной коробки большего размера или обойтись прямой проводкой через розетку.

Более двух кабелей в коробке

Иногда вы можете открыть коробку розеток и обнаружить, что есть три кабеля, а не один или два. В этом случае один кабель — это линия (входящая мощность), а два других — кабели нагрузки (питающие устройства ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда. Подключайте более одного провода под одной винтовой клеммой. Также не рекомендуется направлять все три кабеля к розетке, используя как винтовые клеммы, так и вставные клеммы на задней панели устройства.

7 шагов, которые необходимо соблюдать при электромонтаже дома

Электросистема вашего дома — сложная система, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством дипломированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

1. Создайте письменную схему

Разработайте электрическую схему, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

2. Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать ненужных трубопроводов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

3. Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи. Обычно рекомендуется использовать шесть розеток на цепь 110 вольт в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

4. Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы избежать просверливания любых электрических проводов, воздуховодов или водопроводных труб.Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее будет ваш дом.

5. Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем. Желательно размещение в подвале или подсобном помещении.

6. Протяните провода к розеткам.

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или переключателю каждой цепи.Вы также можете пропустить провода прямо через коробку. Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

7. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

Прокладка проводов в новом доме

Прокладка проводов для структурированной проводки

Итак, вы составили план электропроводки, у вас есть все необходимое, и вы готовы подключить провод к дому. Это руководство расскажет вам, что вам нужно знать, чтобы выполнить фактическое подключение. Это руководство начнется с некоторые основные правила, затем есть несколько изображений по правильной прокладке проводов, а также некоторые изображения, которые помогут вам определить, где будет проложен воздуховод, и вы сможете его избежать. Наконец, есть раздел «Не делайте этого», в котором перечислены типичные ошибки, которых следует избегать.

Сначала проложите самые длинные провода. Причина в том, что у вас осталось 30 футов в вашей катушке, вы все еще можете где-то его использовать. Если вы сначала пробежите самые короткие дистанции, то у вас будет больше отходов.

Запустите каждый провод наверху и протяните его в подвал. Таким образом, вам не нужно использовать лестницу для проталкивания провода между этажами.

Не ставьте две электрические коробки на противоположных сторонах одной стойки. Для этого требуется в сухой машине, чтобы вырезать два отверстия на расстоянии 1 1/2 дюйма друг от друга.Это сложно и обычно в результате получается сломанный кусок гипсокартона, который позже просто залатают. Вам также следует не ставьте электрическую коробку прямо в углу комнаты по той же причине.

Вы будете устанавливать свои электрические коробки на той же высоте, что и электрические шкафы строителя. Это будет примерно 12–16 дюймов от пола до дна коробки. Иногда строитель будет использовать их высота молота стандартная для монтажных коробок. Я использовал 12-дюймовый Т-образный квадрат, чтобы измерить мою высоту.

Вы можете сначала смонтировать все электрические коробки, чтобы знать, где вы будете проложить провода. Можно смонтировать коробки и написать на шпильке, какие провода нужны, с помощью фломастера. Тогда вы можете добраться до бизнес по прокладке проводов без необходимости возвращаться к своему плану подключения.

Затем проложите все провода. Сохраните скрепку проводов и поместите провода в электрическую коробку для конца. Для первых одного или двух проводов вы можете проигнорировать это правило и установить коробки и скрепить провода. перед тем, как перерезать провод, просто чтобы убедиться, что вы понимаете, какая слабина вам понадобится.Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

Перед тем, как просверлить какие-либо отверстия, обязательно посмотрите, что находится по ту сторону стены / пола. Ты не хочу просверливать электрические провода, воздуховоды или водопроводные трубы …

Не прокладывайте провода параллельно каким-либо линиям электропередач. Пересечение силового провода под углом 90 градусов — это нормально. Электроэнергия обычно проходит по краям подвала, поэтому проложите провода внутри по балкам пола.Если вам нужно провести провода перпендикулярно балке перекрытия, попробуйте сделать это по воздуховоду или двутавровой балке. Таким образом, если вы закончите подвал позже, эти провода не будут мешать потолку из гипсокартона.

Проведите провода вертикально от потолка пола, а затем вдоль балок пола. Не прокладывайте провод горизонтально посреди стены. Это увеличивает вероятность того, что кто-то забьет гвоздь. Старайтесь держать проволоку как можно ближе к шпильке. Особенно это актуально для наружной стены. где будет установлен утеплитель.

После прокладки проводов обязательно пометьте каждый конец (наклейками или надписью на проводе). маркером с фломастером) и отметьте этикетку провода и его расположение. Я использую букву для обозначения каждой электрической коробки, а затем номер для каждого провода в коробке. Например: я обозначу электрическую коробку позади развлекательного центра в семейной комнате. как». Каждому проводу в коробке присваивается номер «1», «2», «3» … На другом конце на монтажной панели. Обозначаю провода «А1», «А2», «А3»…

После того, как провода будут проложены, их нужно скрепить скобами. Скрепление удерживает провода на месте, так что они не выходите из электрических коробок. Он также удерживает их и убирает с дороги сухогрузов. и чтобы они не свешивались в потолок. Вы всегда должны сшивать провод прямо перед он попадает в электрическую коробку, а также сразу после того, как проходит через дыру в полу. При протягивании проволоки по шпильке старайтесь, чтобы проволока находилась в центре шпильки. Это снижает шанс что гвоздь будет проходить через проволоку с любого конца.Для многих проводов можно прибить скобу в балку / стойку и используйте проволочную стяжку, чтобы прикрепить провода к этой скобе. Этот метод также гарантирует, что скобы не повредят проволоку.

Если конец провода не заканчивается в электрической коробке, вам нужно будет измерить местоположение. провода. Измерьте расстояние от ближайшего угла комнаты. Не измеряйте из окна. Также записывайте если провод находится слева или справа от шпильки. Например, если провод прикреплен к левая сторона стойки, и вы записываете, что провод находится на расстоянии 90 дюймов от стены, когда ищите этот провод позже ваш поисковик скажет вам, что есть шпилька на 90 дюймов.Вы не будете знать, с какой стороны стойки, чтобы разрезать гипсокартон. Для сложных пробежек вы можете даже использовать цифровую камеру. для записи расположения проводов. Также не забудьте добавить или вычесть 3/4 дюйма от измерения. чтобы учесть толщину гипсокартона, с которой вы начнете измерения.

Пропустив провода через электрическую коробку, обязательно протолкните все провода в коробку. Драйвальщики хотят работать быстро, и любые провода, торчащие из коробки, могут просто залиться сухими стенками.Их также можно было порезать, когда прорезали отверстие для электрической коробки. Строители, вероятно, не будут не пожалейте времени, чтобы поместить провода в саму коробку. Также, если провода торчат из коробки или находятся очень близко к передней части коробки, тогда они покроются краской и могут скрыть ваш этикетка или этикетки могут быть оторваны.

Некоторые люди проводят провода прямо через коробку. Провод, проходящий через дно коробки, крепится скобами к шпильке. Затем проволока проходит через верх коробки и свободно прикрепляется к шпилька с другой скобой.По окончании монтажа можно снова затянуть конец провода в коробку. Незакрепленная скоба удерживает ее на месте только для сухих валиков. Я не рекомендую этот метод, потому что Строитель должен изолировать каждую электрическую коробку (если она находится на внешней стене) с расширением пену, чтобы через короб не попадал холодный воздух. Если строитель распыляет Great Stuff в позади каждой электрической коробки, то вы не сможете вставить конец этого провода обратно в коробку. Я также не люблю использовать электрические коробки без спинки по той же причине.

Дождитесь установки настенных панелей и встраиваемых динамиков, пока гипсокартон не будет установлен и покрашен. Вы можете правильно заделать каждый провод, поскольку строитель все еще работает над домом, или вы можете подождать, пока вы въезжаете. Если вы закончите установку заранее, то есть шанс, что город оценщик увидит это, и вы можете повлиять на оценочную стоимость вашего дома и налоговый счет. Для своего дома я использовал глухие стеновые панели на этапе строительства, а затем закончил работу позже.Местные нормы, вероятно, потребуют, чтобы вы закрыли все открытые электрические коробки, даже если их нет. Любая мощность в коробке, поэтому оставлять электрические коробки открытыми — не вариант.

При прокладке проводов до того, как установщики HVAC (отопление, вентиляция и кондиционирование) выполнили их работа, вам нужно проложить свои провода, не мешая им делать. Установщики HVAC установит воздуховоды, по которым горячий или холодный воздух доставляется в дом, и возвращает воздух обратно в дом. печь.Вентиляционные отверстия обычно устанавливаются на полу или низко на стене под окном. Воздуховод для Вентиляционное отверстие второго этажа проводится вертикально на внутренней стене, а затем через балки пола на втором этаже. Возврат обычно у потолка на внутренней стене. Поскольку потеря воздуха не является проблемой при возврате, Установщики не используют воздуховоды для возврата. Они будут использовать стены, стойки, балки пола … в качестве воздуховода. Следует избегать использования вентиляционных каналов внутри стен. Возврат в подвал следует избегать между перекрытия перекрытия.Ниже приведены некоторые конкретные примеры с рисунками и изображениями.

Электропроводка от подвала до второго этажа

При прокладке проводов от подвала к розеткам на первом или втором этаже избегайте попадания в дымоход и любые воздуховоды HVAC. По возможности избегайте прокладки проводов в потолке к балкам (красный провод вверху). Вместо этого попробуйте попасть прямо под розетку из подвала. а затем запустите его прямо вверх (зеленый провод вверху). То же самое и с потолочными динамиками.
