Кессон на скважину своими руками: изготовление и установка

Для того чтобы рукотворно создать изолированную полость в насыщенном влагой грунте или под водой, в различных сферах человеческой жизни применяются кессоны (ящик – в переводе с французского), представляющие собой герметичные конструкции различной пространственной ориентации из разнообразных материалов. В повседневной жизни кессон на скважину используется для того чтобы создать герметичное пространство для размещения устья водяного шурфа на придомовом или дачном наделе.

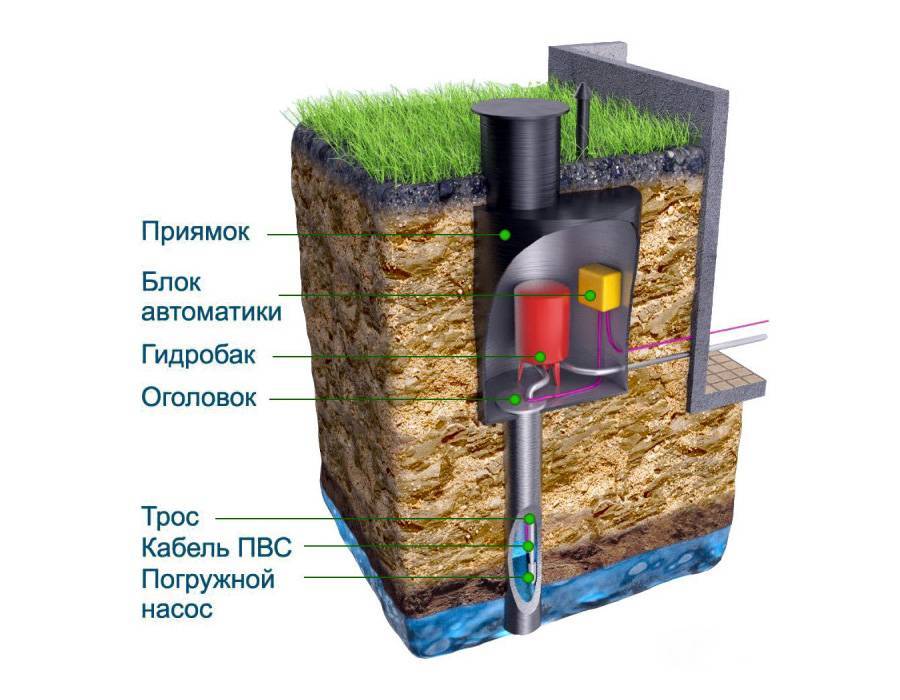

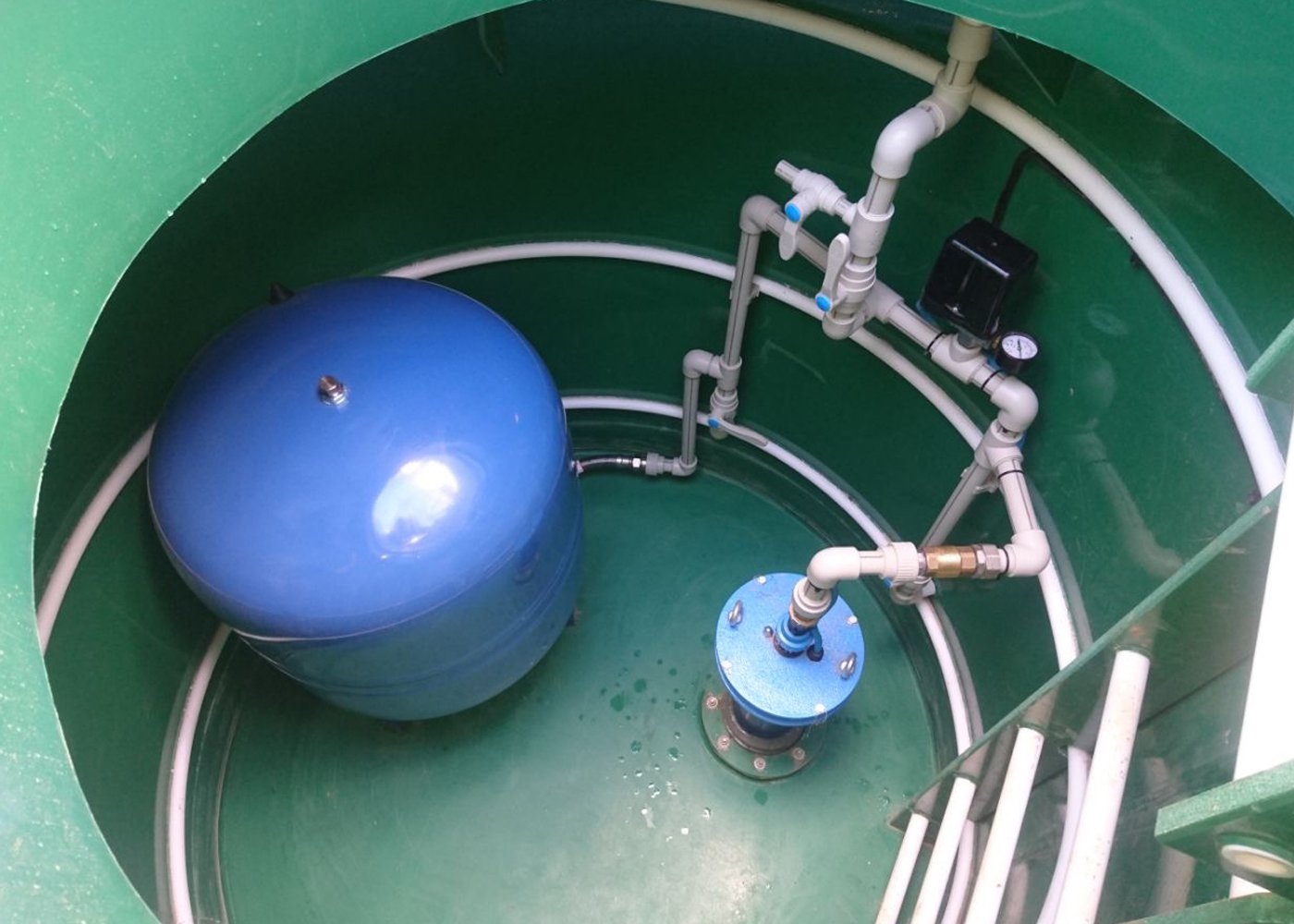

Кессон для скважины для чего он нужен и что это такое

В зависимости от габаритов заглубленного сооружения для размещения шурфа водовода, по которому осуществляться подъем воды с водоносного горизонта на поверхность, помимо устья там может размещаться все требуемое оснащение, в том числе:

  1. Погружной напорный или поверхностный вакуумный насосный агрегат.
  2. Система очистки и фильтрации, обратного осмоса.
  3. Расширительная емкость.
  4. Система управления и регулирования работы насоса и системы водоснабжения.
  5. Система трубопроводов и арматуры, в том числе с электрическим или пневматическим приводом.

Таким образом кессоны, оборудованные для скважин, могут заменить собой отдельное помещение в подвале жилого дома, а также предотвратить водоводы от замораживания при отрицательных температурах, превратив самую простую проходку на песок во всесезонное гидротехническое сооружение.

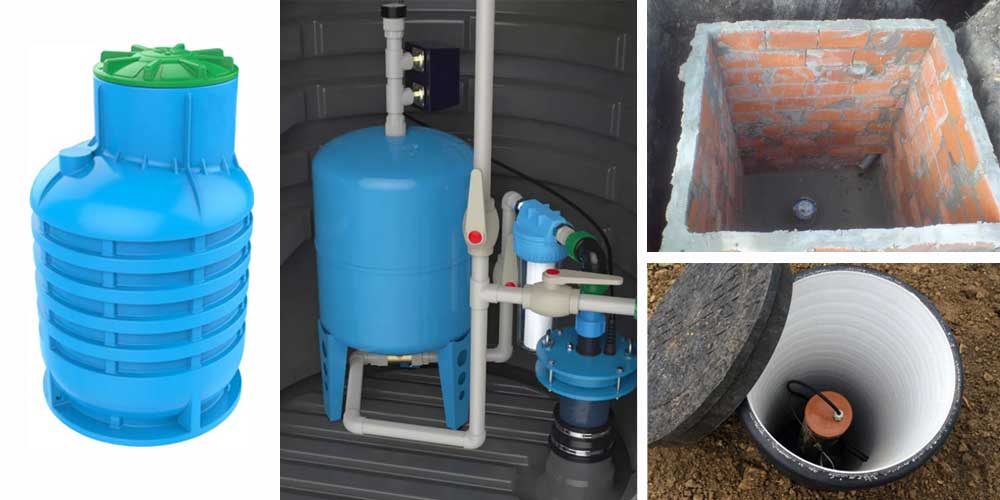

Какие кессоны используются для скважин, их специфика

Создать заглубленное сооружение представляющее собой скважинный погреб для кессона можно в принципе из любого конструкционного материала, используемого в строительстве, однако наиболее распространены следующие варианты:

  • металлический;
  • бетонный;
  • из железобетонных колец;
  • кирпичный;
  • пластиковый.

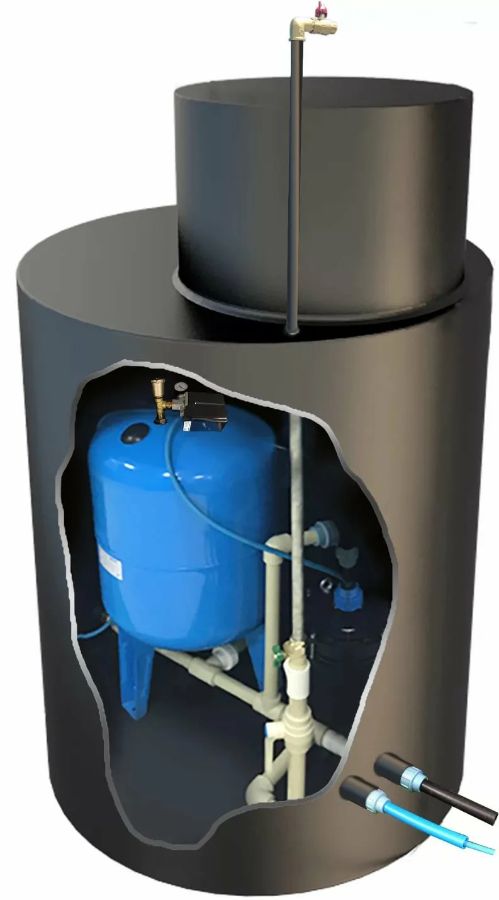

Металлический стальной кессон для скважины, представляющий собой коробчатую конструкцию из металла различной толщины с ребрами жесткости, элементы которой соединяются между собой посредством сварки.

Стены требуют утепления и антикоррозионного покрытия, но не нуждаются в гидроизоляции. Существенным недостатком является невозможность контроля коррозионного износа внешней поверхности короба, а также необходимость периодической покраски внутренних стен.

Металлический кессон

Бетонный кессон, монтируемый для скважины по месту, методом заливки опалубочной конструкции, может иметь любую геометрическую форму, армируется металлической арматурой с целью придания жесткости. Конструкция нуждается в утеплении и укладке снаружи гидрофобного слоя.

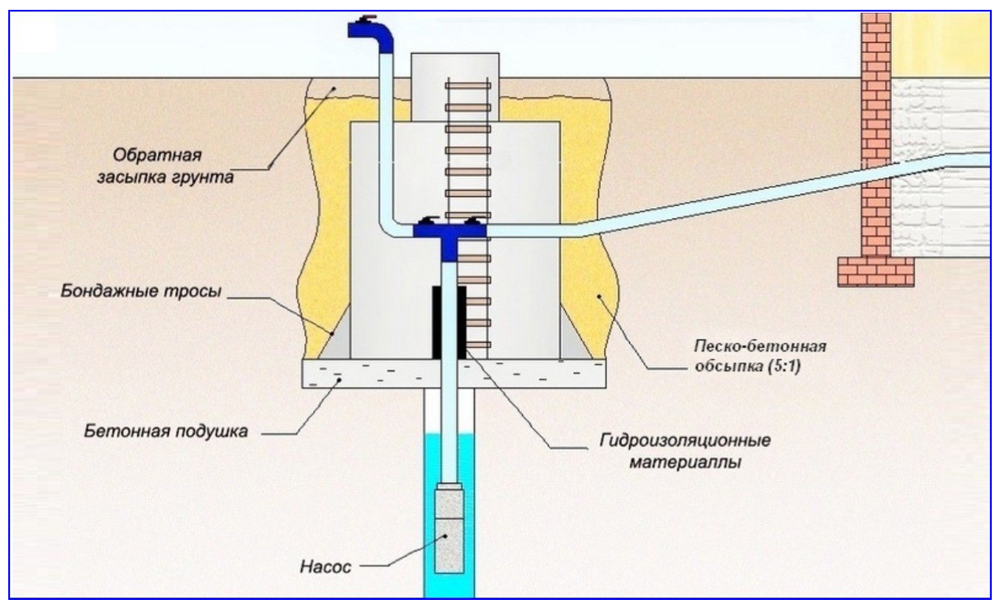

Кессон на скважину из железобетонных колец является разновидностью бетонного, состоящего из стандартных строительных элементов, соединенных между собой при помощи специальных гидроизолирующих строительных смесей.

Кирпичный кессон для скважины, сооружаемый методом кладки, которая может быть выполнена своими руками, а толщина стен конструкции и её габариты определяются исходя из индивидуальных условий. Необходима гидроизолирующая прокладка между грунтом и стеной, которая при толщине в 1 кирпич и более может не утепляться.

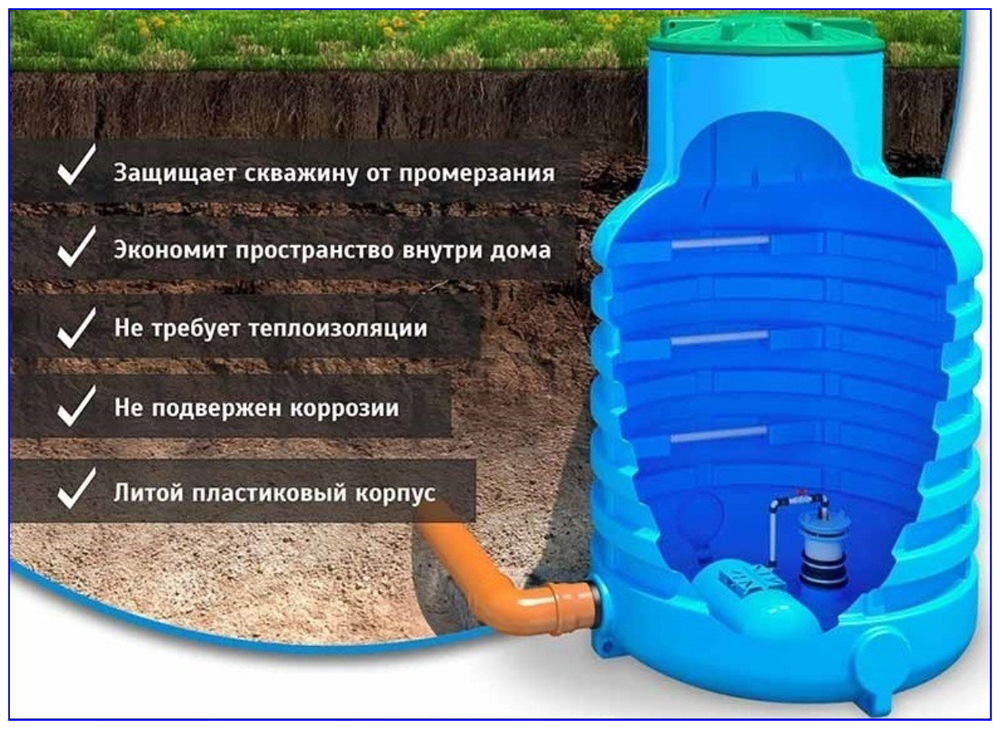

Пластиковый кессон

Пластиковые кессоны являются новинкой оборудования для обустройства скважины, и являются жесткими, водонепроницаемыми, легкими, цельными изделиями, обладающими низкой теплопроводностью и не требующими утепления или антикоррозионной защиты.

Какие кессоны для скважины можно изготовить своими руками

Возможность своими руками выполнить устройство кессона для скважины определяется наличием и совокупностью определенных навыков, которые включают в себя:

  1. Навык соединения металлических заготовок при помощи ручной дуговой электросварки потребуется для того чтобы изготовить металлический кессон для скважины своими руками.
  2. Опыт выполнения кладки требуется, чтобы своими руками построить кессон для скважины из кирпича, а также чтобы выложить оголовок бетонного кессона скважины.
  3. Высокий вес бетонных колец является помехой того для того, чтобы сделать кессон для скважины без привлечения сторонних исполнителей и грузоподъёмной техники, которая в зависимости от размера элемента должна быть способной поднять от 200 кг до 2 тонн.
  4. Чтобы возвести железобетонный кессон для скважины своими руками необходимо знать, как сделать опалубку и приготовить песчано-бетонный раствор, а также нарезать и связать между собой арматуру для получения сетки.
  5. Пластиковые кессоны используемые для оборудования скважины изготавливаются фабричным методом и не могут быть изготовлены самостоятельно ввиду отсутствия специального оборудования, реагентов и знания технологии.

Кессон под скважину, изготовление своими руками

Кессоны для скважины, в зависимости от выбранного материального исполнения, имеют специфический процесс изготовления своими руками, каждый из которых требует отдельного рассмотрения.

Земляные работы

Процедура возведения кладки или установки опалубки может быть начата после того, как залита опорная плита или ленточный фундамент, оборудуемый, в свою очередь, после того как будет выполнен приямок для скважины, который можно вырыть своими руками или привлечь средства малой механизации.

Глубина земляной выработки должна быть на 0,2 – 0,5 метра ниже границы промерзания грунта, а размер в свету определяется потребностями и должен составлять:

  1. Минимум – 140х140 см;
  2. В среднем – 190х190 см.

Если кессон предназначается для насосной станции его размеры должны учитывать компоновку оборудования и позволять его беспрепятственное обслуживание по месту, тогда рекомендуемый размер выборки определится как 240х240 см.

Все указанные размеры превышают габариты кессона, изготовленного для скважины, чтобы обеспечить припуск на каждую сторону в 200 мм, для подсыпки в качестве утепления.

При обустройстве котлована требуется сместить периметр таким образом, чтобы обсадная труба находилась не посредине, а на осевой линии первой трети длины или ширины. Делается это для удобства обслуживания и установки сопутствующего оборудования.

Металлические кессоны для скважины

Конструкция изготавливается в последовательности приведенной ниже.
Подготавливаются листовые заготовки по размеру дна, боковых стен и крыши, которые предпочтительно выполнить цельными, без сварных стыков или их придется проварить с двух сторон сплошным швом, чтобы кессоны для скважины были герметичными.

Для боковых поверхностей необходимо выполнить усиление при помощи швелеров шириной 50 – 100 мм, привариваемых снаружи короба по всему периметру, на расстоянии 0,5 – 0,7 м между друг другом и от граней.

В нижней плоскости необходимо вырезать одно отверстие для обсадной трубы, а в верхней – два: сечением не менее 0,6 м – в качестве люка и 0,1 – 0,12 см – для вентиляции, необходимой в кессоне скважины для предотвращения выпадения конденсата. Сделать это можно при помощи газорезки или ножниц по металлу, если позволяет толщина.

Наружная поверхность битумизируется в несколько слоев при помощи мастики или жидкого гудрона, а внутренняя окрашивается краской, выбор которой зависит от состояния поверхности (эмаль для чистых листов, грунт по ржавчине при наличии следов коррозии, применение нитрокрасок строго запрещено, так как работы будут проводиться в замкнутом пространстве).

К отверстию в верхней плоскости привариваются оголовки в виде обечаек соответствующих диаметров, которые будет выступать над поверхностью земли и служить опорной поверхностью для люка-лаза и вентиляционным патрубком соответственно.

Кирпичный кессон под скважину

После того, как залита опорная плита с гидроизолирующей прослойкой или выполнен ленточный фундамент и гравийная подсыпка, можно выполнять кладку кессона на скважину, которая не отличается от процедуры возведения обычной кирпичной стены, но по возможности следует реализовать следующее:

  1. Использовать силикатный кирпич или газобетон, обладающие лучшими гидроизолирующими свойствами.
  2. Кладку производить на специальную гидрофобную строительную смесь.
    После того, как стены возведены необходимо проложить гидроизолирующий слой снаружи, который будет придавлен к стене слоем засыпки, выступающей в качестве утеплителя и являющейся песчано-цементной смесью, выполненной в соотношении 5:1.

Открытый периметр следует оборудовать перекрытием с отверстием для люка, для выполнения которого требуется выполнить укладку стандартной плиты или выполнить заливку, которая будет включать в себя последовательность мероприятий, перечисленных далее.

Поверх короба монтируется нижняя опорная поверхность опалубки с отверстиями соответствующих диаметров в местах размещения люк-лаза и вентиляционного патрубка. Укладка производится на брусья, закрепленные к внутренней поверхности стен, с отступом по вертикали вниз на толщину опалубочных досок, чтобы залитая плита легла на стены короба.

Кирпичный кессон

Периметр заливаемой плиты ограждается при помощи досок шириной 200 – 250 мм, сшиваемых между собой по углам и закрепляемых к внешней плоскости стен. Отверстия ограничиваются при помощи металлических отрезков труб соответствующего диаметра или свернутых в виде цилиндров полос жести, ширина которых составляет 150 – 200 мм.

Поверх досок, с нахлестом на боковую обшивку, выстилается слой гидроизоляции, которая предотвратит протекание песчано-бетонного раствора и позволит получить ровную поверхность. Для того чтобы при снятии опалубки рубероид или пленка не прилипли к бетону, её следует смазать отработанным маслом или другой маслянистой субстанцией.

По готовности формы, выполнить армирование при помощи двухъярусной сетки из арматуры толщиной 5 – 8 мм, связанной с шагом 0,1 – 0,15 м при помощи проволоки или пластиковых хомутов. Расстояние между ярусами составляет 50 – 70 мм, а соединение производится посредством вертикальных отрезков арматуры, длина которых меньше толщины заливаемой плиты на 10 – 15 мм.

Если нагрузка на плиту перекрытия будет незначительной, армирование можно не делать и сразу перейти к заливке, которая должна быть выполнена за одну операцию, чтобы обеспечить монолитность плиты.

Застывание бетона происходит в течение 7 – 10 дней, в течение которых он должен быть укрыт пленкой от попадания влаги, мусора и грунта, а также периодически его требуется смачивать путем пролива водой из лейки 1 – 3 раза в сутки.

Бетонный кессон под скважину

Кессоны для скважины, изготавливаемые своими руками методом заливки формы, обустраиваются следующим образом:

Выполняется оборудование опалубки кессона для скважины из досок, ДСП или иных листовых материалов, поверхность которых обрабатывается отработанным маслом или иным доступным маслянистым составом.

Геометрия формы должна соответствовать потребностям, вмещать всю необходимую аппаратуру и оставлять запас от стенок выработки в земле не менее 10 – 20 см на сторону.

Чтобы обеспечить жесткость, бетонные кессоны армируются, обеспечивая долговечность для скважин на протяжении более 50 лет.

Установленная опалубка подлежит заливке в один заход, чтобы гарантировать взаимную адгезию слоев и прочность конструкции. Высыхание бетона происходит в течение 7 – 10 дней, его необходимо смачивать и предохранять от попадания атмосферных осадков, влаги и посторонних включений (частиц грунта). По прошествии недели, опалубка может быть снята.

После застывания корпуса короба необходимо залить плиту потолочного перекрытия в последовательности, описанной выше, для кирпичной конструкции.

По окончании бетонных работ производится засыпка зазоров между стенами и грунтом, при этом производится предварительная укладка листов рубероида с нахлестом 70 – 120 мм в качестве наружной гидроизоляции конструкции.

Засыпаемая смесь прижимает листы к коробу в результате чего их дополнительное крепление не требуется, главное, чтобы между рубероидом и стеной не попал грунт или утеплительная песчано-цементная смесь.

Монтируем кессон на скважину своими силами

В отношении пластиковых кессонов для оборудования скважин и бетонных колец справедливо говорить об установке, а не изготовлении своими руками, кессона на скважину, которая будет заключаться в следующем:

  1. Обустраивается основание, которое может быть отсыпано щебнем или отсевом, так как пластиковый кессон для скважины имеет герметичное дно, а под кольцо можно выполнить адресную подливку по диаметру.
  2. Кессон под скважину из бетонных колец монтируется при помощи ГПМ путем их последовательной укладки друг на друга с промежуточной герметизацией при помощи гидроизолирующей строительной смеси.
  3. Пластиковый кессон на скважину можно установить вручную и выровнять по положению обсадной трубы, закрепив после этого от всплытия и смещения при помощи анкеров, что будет выполнимо только при наличии бетонной опорной плиты.
  4. Полости между наружной стенкой и грунтом засыпаются смесью, описанной выше.
  5. Для бетонных колец, сверху необходимо установить специальный оголовок с отверстием под металлический люк, выступающий над поверхностью грунта.

Монтаж металлического короба, ввиду его значительной массы также требует использования крана, при помощи которого производится опускание на бетонное основание. Обсадная труба должна быть пропущена в вырезанное отверстие, обрезана так, чтобы оголовок выступал на 5 – 10 см от уровня пола и приварена к нему сплошным швом по окружности. Полость между наружной поверхностью конструкции и откосами котлована должна быть засыпана песчано-цементной смесью, которая по мере засыпки уплотняется для лучшей теплоизоляции.

Если решать какой кессон, из перечисленных, для скважины лучше, то следует выбирать пластиковые кессоны для скважин, которые сочетают в себе помимо конструктивных достоинств:

  1. Низкую стоимость покупки кессона на скважину.
  2. Простоту устройства кессона и приямка под скважину.

Читайте также:

Обустройство кессона для скважины своими руками — Статьи — Стройка.ру

СОДЕРЖАНИЕ

1. Основные параметры кессона для скважины.

2. Из чего обычно делают кессоны для сважины.

    2.1 Кессон из кирпича своими руками.

    2.2 Обустройство приямка из бетона.

    2.3 Как сделать кессон из бетонных колец?

    2.4 Кессоны из металла.

    2.5 Кессон из полимерно-песчаных колец.

3. Как сделать крышку для кессона своими руками?

4. Организация вентиляции в приямке.


Многие счастливые владельцы свежеприобретённого жилья, удалённого от городов и крупных населённых пунктов, сталкиваются с проблемой водоснабжения своих домовладений и участков. Решением этой проблемы, как правило, является бурение скважины.

Скважина пробурена, но это только начало работ по полноценному обустройству автономного водоснабжения вашего жилья. Оголовок скважины находится на поверхности и нуждается в защите от неблагоприятного воздействия окружающей среды и перепадов температур. В зимнее время года вода в оголовке скважины, находящемся на поверхности или в слое сезонного промерзания, замёрзнет и может повредить трубу скважины и оборудование.

Для защиты скважины предназначен кессон или, как его ещё называют, приямок. Приямок представляет собой большую герметичную ёмкость со съёмной утеплённой крышкой. Внутри этой ёмкости располагают оголовок скважины, а также сопутствующее оборудование – запорную арматуру, гидробак, автоматику и т.д. Кессон для скважины вполне по силам сделать своими руками.

Основные параметры кессона для скважины

В зависимости от климатических условий и глубины промерзания почвы, кессон делают высотой 1-2 метра и площадью не менее одного квадратного метра. Это делается для того, чтобы вы имели возможность установить всё необходимое оборудование внутри кессона, а также имели удобный доступ для его обслуживания и проведения ремонтных работ.

Оголовок скважины, участок врезки и разводка водопровода располагаются внизу, что исключает вероятность их промерзания. Крышка кессона с люком утепляются с помощью пенопласта.

Стены кессона можно утеплить как снаружи, так и внутри. Одним из плюсов утепления стен снаружи является сохранение внутреннего объёма кессона. В этом случае заранее сделанный промежуток между стенами и почвой засыпается сыпучим теплоизолятором, для этого вполне подойдёт обычный песок или керамзит.

При утеплении стен внутри кессона используются листы пенопласта или минеральной ваты. Но при любом виде утепления неизбежны теплопотери. Поддерживать плюсовую температуру внутри ёмкости можно путём использования обычной лампы накаливания на 40-60 ватт.

Из чего обычно делают кессоны для скважины?

Как правило, наиболее часто кессоны изготавливаются с помощью следующих материалов и конструкций:

Из кирпича. Приямок для скважины из кирпича отличают хорошие прочностные и теплоизоляционные характеристики, экономичность и долговечность. Также немаловажна доступность материалов для его изготовления.

Из бетона или бетонных колец. Кессон из бетона или бетонных колец отличает долговечность конструкции. Но необходимо учесть, что бетон хорошо пропускает влагу. Для того, чтобы сделать его водонепроницаемым, нужно провести гидроизоляцию бетонной ёмкости. Также сложности в изготовлении кессона из бетонных колец связаны с их большим весом и, соответственно, необходимостью применения спецтехники для их транспортировки и укладки в котлован.

Из металла. Для изготовления металлической ёмкости кессона необходимы листы стали толщиной 3-5 миллиметров и навыки сварщика. Также необходима тщательная гидроизоляция всех поверхностей кессона во избежание появления коррозии и его разрушения.

Из полимерно-песчаных колец. В продаже на сегодняшний день имеются как отдельные кольца из полимерных материалов, так и полноценные конструкции из колец, кольца-конуса и крышки. Эти изделия отличают относительная дешевизна, небольшой вес и, соответственно, возможность самостоятельного монтажа без применения спецтехники и инструмента, высокая прочность конструкции благодаря замковой системе соединения, долговечность.

Кессон из кирпича своими руками

Если вы собираетесь полностью делать кессон своими руками с минимальными затратами, то в первую очередь рассмотрите кессон из кирпича:

  1. Под ёмкость такого типа роем котлован необходимого размера, с небольшим запасом для удобства укладки.

  2. На дне котлована выкапываем траншею глубиной до полуметра под ленточный фундамент, на котором, собственно, и будет располагаться кирпичная кладка. Ширина фундамента должна быть несколько шире толщины будущей кладки.

  3. Далее, на фундамент укладывается гидроизоляционный материал, от угла производим кладку кирпича. В необходимых местах между кирпичами вставляем гильзы из отрезков труб под подводку электричества и разводку водопровода.

  4. Когда кладка достигает необходимой нам высоты, даём ей просохнуть, затем штукатурим или покрываем гидроизоляционными материалами.

  5. Дно ёмкости, в зависимости от близости грунтовых вод, может как герметично бетонироваться, так и просто засыпаться слоем щебня и утрамбовываться. В случае бетонирования дна кессона проводится его армирование.

На изготовление своими руками стен кессона из кирпича с длиной 1 метр, шириной 1 метр и высотой 2 метра при кладке в полкирпича потребуется порядка 420 кирпичей, около 100 килограммов цемента и около 300 килограммов песка. Крышка изготавливается из досок, утепляется пенопластом, при необходимости прорезается люк.

Обустройство приямка из бетона

Как сделать бетонный кессон своими руками? Порядок изготовления бетонного кессона для скважины схож с изготовлением кессона кирпичного:

  1. Роется котлован необходимой глубины, с запасом 25-30 сантиметров в области дна для укладки дренажного или бетонного слоя и по 10 сантиметров по бокам за счёт толщины бетонной стены.

  2. В случае использования стенок котлована в качестве внешнего слоя опалубки, они закрываются плотным полиэтиленом.

  3. Между полиэтиленом и внутренним щитом опалубки крепим арматурный каркас.

  4. Пространство между полиэтиленом и внутренней опалубкой заливается бетонным раствором.

  5. Также опалубка может полностью изготавливаться из деревянных щитов. Для удобства заливки в бетонный кессон цементно-песчаного раствора можно изготовить своими руками лоток для подачи раствора между опалубками, разрезав вдоль обычную водосточную трубу.

Как сделать кессон из бетонных колец?

Также можно произвести обустройство скважины кессоном из бетонных колец:

  • Перед установкой бетонные кольца в обязательном порядке промазываем гидроизоляционными средствами, например битумом.

  • Готовим котлован под установку бетонных колец.

  • В зависимости от уровня залегания грунтовых вод осуществляем подготовку дна – настилаем дренажные слои из песка и щебёнки или делаем бетонную подушку.

  • Вес бетонного кольца с внутренним диаметром в 1 метр и высотой 90 сантиметров в среднем составляет порядка 600 килограммов, поэтому укладка кольца в котлован производится с применением спецтехники.

  • После установки колец стыки между ними тщательно изолируются битумом.

  • Сверху укладывается плита перекрытия с люком. Кессон из бетонных колец готов.

Кессоны из металла

Металлические кессоны, как правило, изготавливаются либо прямоугольной, либо цилиндрической формы. Это зависит от того, какие материалы используются.

Для кессонов прямоугольной формы используется листовой металл толщиной 3-5 миллиметров, для кессонов цилиндрической формы — обрезки стальных труб большого диаметра (1020 миллиметров для резервуара, 630 для горловины кессона).

  • Готовим котлован, выравниваем и уплотняем дно.

  • Обрезаем обсадную трубу скважины до высоты 40-50 сантиметров над уровнем дна котлована.

  • В детали дна прорезаем отверстие под обсадную трубу.

  • Далее производим сварку дна кессона со стенками, швы делаются как с внешней, так и с внутренней сторон резервуара.

  • Прорезаем технологические отверстия под подводку электричества и разводку воды, тщательно зачищаем швы от шлака, проводим гидроизоляцию конструкции. Для этого внешние поверхности и швы кессона обрабатываем битумным составом, внутренние поверхности грунтуем, красим и обрабатываем антикоррозийным составом.

  • Для облегчения работ по перемещению и спуску металлического кессона в котлован, на него навариваются стальные петли или арматура, к которым будут крепиться стропы.

  • Привариваем горловину с люком к резервуару.

  • С помощью подъёмного крана опускаем кессон в котлован. При отсутствии автокрана можно воспользоваться полиспастом.

  • Заводим трубы и электропроводку в кессон.

Кессон из полимерно-песчаных колец

  • Для кессона из полимерно-песчаных колец копается котлован необходимой глубины, с запасом по бокам в 20-30 сантиметров для облегчения опускания и установки полимерных колец.

  • Обсадная труба обрезается до высоты 40-50 сантиметров.

  • Комплект для кессона состоит из основания круглой формы, колец высотой 20 сантиметров, горловины, представляющей из себя усечённый конус, и люка.

  • Технологические отверстия в основании и кольцах под обсадную трубу, разводку воды и электропроводку лучше сделать на поверхности. Сначала опускается основание. На него опускаются и крепятся кольца, оснащенные замком «паз-гребень».

  • Сверху крепим горловину с люком, заводим в кессон водопроводные трубы и электропроводку. Засыпаем зазоры между кессоном и стенками котлована песком.

Как сделать крышку для кессона своими руками?

Для приямков из кирпича, бетона и бетонных колец можно изготовить как вручную, так и подготовив для этих целей готовую плиту, предварительно проделав в ней отверстия для люка, под вентиляционный канал и под поливальные трубы.

При изготовлении крыши приямка своими руками делаем следующее:

  • На стены кессона устанавливаем деревянный щит, который будет служить нижней частью опалубки.

  • Также готовим две квадратные опалубки со сторонами 70 и 60 сантиметров, высотой 20-30 сантиметров. Они будут нужны для изготовления горловины люка.

  • На нижней части опалубки закрепляем боковины из досок, крепим квадратные опалубки горловины люка в удобном для нас месте.

  • Пространство между боковинами нижней опалубки армируем, после чего заливаем бетоном. То же делаем и с пространством между квадратными опалубками под горловину люка.

  • Закрепляем люк. Ждём высыхания раствора.

Организация вентиляции в приямке

Вентиляция в кессоне организуется с целью создания воздухообмена внутри него. Ввиду перепадов температур происходит образование конденсата, осаждающегося как на стенках и крыше кессона, так и на оборудовании, что приводит к его преждевременному выходу из строя.

Как правило, применяют естественную вентиляцию, принцип работы которой построен на основе разных температур – на улице и в ёмкости кессона.

  • Для этого подготовим две пластиковых трубы, которые будут играть роль вытяжной и приточной.

  • Трубы располагаются в разных углах кессона. Низ приточной трубы опускаем до расстояния 10-15 сантиметров до пола приямка.

  • Низ вытяжной трубы, напротив, поднимаем по самый потолок кессона, ведь тёплый воздух собирается вверху.

  • Верх приточной трубы выводим наружу на 40-50 сантиметров от поверхности крышки приямка.

  • Верх вытяжной трубы выводим на 80-100 сантиметров над поверхностью крышки.

  • Во избежание попадания в трубы осадков на них надеваем козырьки.
Прочтений: 1637 Распечатать Поделиться:

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Как сделать кессон для скважины своими руками

Все больше городских жителей приобретают в собственность не квартиры, а земельные участки в пригороде. Воздух там чище, шума меньше, да и цены на землю не могут не радовать глаз. Однако приняв решение перебраться в собственный дом, следует учитывать, что вам придется самостоятельно распланировать и проложить на своем участке все необходимые коммуникации. Одним из важных этапов организации автономной системы водоснабжения дома в условиях отсутствия центральной канализации является установка кессона на скважину. Прежде чем узнавать, как сделать кессон для скважины своими руками, необходимо выяснить, что он из себя представляет.

Вернуться к содержанию

Устройство кессона для скважины

Проводка коммуникаций в частном доме предполагает в том числе и наличие системы подачи чистой питьевой воды. Для правильного монтажа системы водопровода необходимо учесть несколько важных моментов. Во-первых, водопровод должен либо находиться на глубине ниже уровня промерзания грунта, либо быть снабженным системой активного обогрева. Такая система обходится недешево, поэтому кессон, зарытый на глубине около двух метров, считается более дешевым, но не менее эффективным способом организации подачи воды.

Устройство кессона для скважины

Кессон представляет собой герметичную емкость цилиндрической или квадратной формы, выполненную из водонепроницаемых материалов. Он помогает защитить воду из скважины от смешивания с грунтовыми водами, а также замерзания в зимний период. В условиях суровой русской зимы кессон дополнительно утепляют при помощи вспененного полимера или пенопласта. Снизу в кессон входит обсадная труба скважины, а с боку выходят трубы водоснабжения.

Размеры кессона в каждом отдельном случае рассчитываются индивидуально. Нет смысла делать кессон большого размера, так как в таком случае вы просто потратите лишние строительные материалы. Обычно кессон строят с расчетом на то, чтобы одному человеку внутри кессона было удобно проводить обслуживание и ремонтные работы. Для этих целей, как правило, достаточно сделать кессон диаметром один метр, и высотой около двух метров. Таких размеров будет достаточно, чтобы свободно разместить внутри кессона насос, автоматику для его управления, манометры и фильтры и уберечь его от промерзания.

Вернуться к содержанию

Виды кессонов для скважин

Кессон из пластика для скважины сегодня встречается довольно часто, хотя производить такие кессоны стали относительно недавно. По сравнению со всеми другими видами кессонов, пластиковые кессоны обладают рядом весомых преимуществ:

  • Такой кессон не гниет и не ржавеет со временем;
  • Он очень легкий, что значительно упрощает процесс монтажа;
  • Пластик обладает хорошими изоляционными свойствами.

При всех его плюсах, обойдется такой кессон дороже, чем другие разновидности. Однако можно сэкономить, сделав пластиковый кессон для скважины своими руками.

Кессон из пластика

Бетонный кессон для скважины, наоборот, используется с каждым годом все реже. Для изготовления кессона такого типа используют либо готовые железобетонные кольца, которые много весят и дорого стоят, либо жидкий бетон с армированием. Чтобы бетонный кессон не проседал, а качество воды в нем всегда оставалось на должном уровне, требуется надежная гидроизоляция и устойчивый фундамент, что также повышает общую стоимость работ.

Железобетонный кессон

Кессон для скважины из кирпича один из самых долговечных. Главный его недостаток – это высокая стоимость. Имея хотя бы базовые навыки каменщика, сложить такую примитивную конструкцию большого труда не составит. Кроме того, кирпичному кессону, так же как и бетонному, требуется качественная и надежная гидроизоляция.

Кирпичный кессон для скважины

Металлический кессон изготавливают из стали. Простота конструкции и легкий монтаж кессона для скважины из металла являются главными его преимуществами. Металлический кессон — это сварная металлическая коробка из металла толщиной 4 мм, обработанная изнутри и снаружи специальным антикоррозийным покрытием. Для тех, кто не умеет или не хочет работать со сварочным аппаратом, продаются готовые металлические кессоны.

Кессон из стали

Вернуться к содержанию

Как правильно сделать кессон для скважины

Технология строительства кессона для скважины для каждого из описанных выше видов кессонов будет различаться. Однако при строительстве любого кессона потребуется провести подготовительные землеройные работы.

  • Вначале необходимо выкопать на месте выхода обсадной трубы скважины яму диаметром на 10-15 см больше, чем планируемый размер кессона. Глубина кессона рассчитывается на основе того, как сильно у вас промерзает земля зимой. Однако следует учитывать, что крышка кессона должна находиться на уровне около 20 см над поверхностью земли. Исключение составляет кессон из монолитного бетона, который должен находиться на одном уровне с поверхностью.
  • Отверстие обходной трубы должно выходить не по центру котлована, а немного с боку. На нее приваривается гильза обсадной колонны, размером чуть больше, чем сама труба. Зачем она нужна? Дело в том, что кессон и обсадная колонны сделаны из разных материалов. Во время весеннего паводка на место сочленения кессона и обсадной колонны приходится максимальная нагрузка. Если в этом месте образуется трещина, кессон заполнят сточные воды. Гильза и изготовленная из того же материала обсадная колонна, соединяются при помощи двойного сварного шва, устойчивого к большим внешним нагрузкам, что гарантирует сохранность чистоты воды. Выход обсадной трубы должен находиться на уровне 30-50 см от дна кессона.
  • С боку кессона должны будут находиться выходы трубы для водопровода и для кабеля. Траншеи, в которых будут пролегать эти трубы, выкапываются на глубине 0,5-2 м также в зависимости от уровня промерзания земли.
  • Стены котлована обкладываются слоем гидроизоляции, а на дно засыпается щебень слоем 15 см.

Раз вы задумались над тем, как самостоятельно соорудить кессон для скважины, возможно и саму скважину вы предпочтете пробурить своими руками. Поэтому рекомендуем к прочтению соответствующую статью. Скважина — весьма трудозатратный объект, поэтому весьма полезным будет знать более простой способ получения питьевой воды. В одноименных статьях вы найдете, как найти на участке воду для колодца и вырыть колодец самостоятельно: http://vse-postroim-sami.ru/engineering-systems/water-supply/3438_kolodec-svoimi-rukami/.

Дальнейший алгоритм действий, как сделать кессон для скважины своими руками, зависит от его материала изготовления.

1. Если вы решили построить заливной кессон, вначале вам потребуется установить внутрь котлована арматурную сетку с шагом 30 см и прутом диаметром 8 мм. На расстоянии 6-8 см от сетки устанавливается опалубка.

Бетон заливается постепенно. Каждый новый слой необходимо провибрировать вручную или с помощью виброплатформы.

Горизонтальная опалубка монтируется для изготовления перекрытия. Учтите, что сверху вам необходимо будет оставить отверстие для люка.

Снять опалубку можно будет через 4-7 дней после заливки. Полностью бетон застынет лишь через месяц. Только тогда можно приступать к установке внутрь него кессонного оборудования.

2. Кессон из готовых ЖБИ колец монтируется значительно быстрее. Для того, чтобы монтировать кессон такого типа, необходимо на прочное, герметичное основание поместить при помощи специальной техники нужное количество бетонных колец. Стыки между кольцами дополнительно изолируются при помощи цементно-песчаного раствора.

3. Кирпичный кессон монтируется на хорошо гидроизолированный и утепленный фундамент. Для погреба достаточно толщины стен в полкирпича. Все швы должны быть тщательно заделаны, чтобы их не размыло сточными водами. Как правило, кирпичный кессон имеет прямоугольную или цилиндрическую форму. Главное не забыть сделать отверстия для ввода водопроводной трубы и трубы для установки кабеля. Перекрытие может использоваться любое.

4. Перед установкой металлического кессона на основание из щебня укладывают брусья. Сам кессон устанавливается таким образом, чтобы технический проем совпал с выходом обсадной трубы. Емкость после установки необходимо выровнять.

Подробное видео по обустройству скважины с помощью кессона из металла, включая установку оборудования и т.п.

Если вы приобрели готовый кессон, то он, наверняка, уже имеет гидроизолирующее покрытие. Если же вы сварили кессон самостоятельно, его необходимо будет прогрунтовать и покрасить. Не забывайте о необходимости изготовления отверстий для труб под кабель и водопровод. Кроме того, при сварке кессона обязательно снабдите кессон ребрами жесткости. В противном случае кессон может просто вдавить внутрь.

5. Пластиковые кессоны изготавливают из полимеров толщиной около 20 мм. Монтирование такого кессона не вызывает никаких сложностей: достаточно лишь погрузить кессон в котлован с учетом расположения технологических отверстий. Однако чтобы защитить такой кессон от деформации в будущем, засыпку котлована необходимо проводить с использованием бетонной или песчано-бетонной смеси. Также пластиковый кессон нуждается в дополнительном утеплении наружных стенок.

Схема монтажа кессона для скважины

В качестве альтернативы бетонным кольцам в последнее время часто стали использоваться полимерпесчанные кольца из композитных материалов. Такие кольца значительно меньше весят и не нуждаются в использовании специальной техники для их установки. Стыкуются такие кольца между собой при помощи системы «паз-гребень». Для изоляции швов используется силиконовый герметик или мастика из битума. В остальном установка кессона из полимерпесчанных колец идентична установке пластиковых кессонов.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Кессон или приямок для скважины из ж/б колец, пластика и кирпича. Как сделать своими руками

Скважина на участке требует особого обустройства, и кессон – одно из важных приспособлений. Опытные дачники утверждают, что его можно сделать своими силами. Для монтажа собственными руками подойдут пластиковая емкость (оптимально – бочка), металл, кирпичи. Можно также сделать бетонную конструкцию: монолитную или сборную, из колец. В помощь тем, кто делает кессон самостоятельно, – советы и тематическое видео.

Для чего нужен кессон. Особенности его конструкции

Изначально такой элемент как приямок использовался только для проведения обслуживающих и ремонтных работ. Со временем его функционал расширился, теперь кессон решает и другие важные задачи:

  • защищает оборудование от перемерзания;
  • плотно закрывает устье скважины, предотвращая попадание внутрь осадков и грунтовых вод;
  • хранит всё необходимое оборудование – насос, запорную арматуру, фильтры, автоматику и др.;
  • позволяет подключить напорную магистраль к водопроводу.

Внимание! Обойтись без кессона можно в том случае, если скважина расположена очень близко к отапливаемому зданию. Это удобно: всегда есть доступ ко всем узлам системы. Но есть и минусы: оборудование работает шумно и занимает немало места.

Чтобы кессон был надежным, нужно обратить внимание на следующие моменты:

  1. Стену и крыши необходимо делать прочными. Они должны выдерживать наружное воздействие.
  2. Желательно позаботиться о теплоизоляции приямка, например, с помощью пенопласта или вспененного полимера. Материалами утепляют крышу, а иногда и стены кессона.
  3. Конструкция обязательно должна быть герметичной. Это защитит оборудование, которое находится внутри, а также позволит сохранять тепло.
  4. Приямок оборудуют дверцей или люком, чтобы иметь доступ к скважине и технике для проведения профилактических и ремонтных работ.
Кессон

Размеры кессона. Этапы подготовки к монтажу

Камера кессона обычно имеет форму цилиндра. Высота его – около 2-х м, что позволяет обеспечить размещение оголовка скважины ниже уровня промерзания земли. Диаметр приямка — минимум 1 м. Широкий кессон позволит более-менее свободно чувствовать себя человеку, который спустится туда для осмотра и ремонта системы, а также вместит всю необходимую технику. Устанавливая кессон, нужно помнить: чересчур маленький будет неудобен в эксплуатации, а большой обойдется довольно дорого.

Прежде чем установить конструкцию, нужно выполнить ряд подготовительных работ:

  1. Вырыть котлован. Труба должна быть не точно в центре. Это сделает более удобным и обустройство, и пользование кессоном. Если будет монтироваться фабричный контейнер из пластика или металла, глубину ямы делают такой, чтобы верхушка конструкции поднималась над уровнем земли на 15 см. В случае с бетоном и кирпичом крыша должна находиться вровень с почвой.
  2. Выкопать траншею от приямка к дому. В нее будут укладываться трубы и электрокабель.
  3. Укрепить дно. Актуально в том случае, если кессон будет выполнен из бетона, ж/б колец или кирпича.

Совет. Перед работой оцените, насколько глубоко залегают грунтовые воды. Если этот показатель – не более 3 м, можно насыпать на дно ямы щебень и хорошо уплотнить его. В иных случаях придется заливать монолитную основу из бетона, напоминающую фундамент.

Приямок из кирпича. Изготовление своими силами

Этот вариант считается наиболее простым даже для хозяев, не имеющих большого опыта в строительстве. Перед началом работы фундамент следует гидроизолировать. Кладка выполняется в полкирпича, по кругу или в виде прямоугольника. Швы полностью заделывают, внутренние стороны конструкции штукатурят. При этом оставляют проемы, через которые будут подключены водопровод, электрокабели.

Приямок из кирпича

Перекрытие может быть изготовлено из разных материалов. Наиболее доступным из всех считается древесина: балки и доски. В перекрытии делают люк или дверцу. Прежде чем засыпать землю, нужно позаботиться об утеплении конструкции. С этой целью насыпают керамзит или другой материал, устойчивый к влаге.

Внимание! Кирпичный кессон отличается долговечностью, но он не достаточно герметичен. По этой причине такой приямок не подходит для участков, где уровень залегания грунтовых вод превышает 4 м.

Монтаж кессона для скважины из пластиковой бочки

Пластик – материал, с которым легко работать. К тому же, он не подвержен коррозии. Для обустройства кессона часто используются еврокубы (кубические контейнеры) или обыкновенные пластиковые бочки. Правда, во втором случае внутри приямка сможет поместиться только наружный центробежный насос, из-за небольшого объема конструкции. Еще один нюанс, связанный с этим, — оголовок скважины располагается по центру бочки.

Внутреннее устройство пластикового кессона

Особенность пластиковых емкостей – плавучесть. Это значит, что в период подъема грунтовых вод бочка может всплыть, а оборудование, расположенное в ней, — сломаться. Поэтому после установки пластикового кессона оставшееся пространство необходимо забетонировать, параллельно задействовав армирование прутьями из стали. Фиксировать пластиковый кессон также следует на бетонной основе.

Использование в качестве кессона бочки типа еврокуб – довольно популярное решение. Такие контейнеры могут вместить всё необходимое оборудование. Стенки их оснащены ребрами жесткости. Перед монтажом следует заменить поддон, входящий в состав еврокуба, например, оцинкованной сталью. Стены кессона бетонируют так же, как и в случае с бочкой. Для этого предварительно устанавливают несъемную опалубку из цементно-стружечных плит, которые предотвратят деформацию контейнера.

Совет. Прежде чем использовать еврокуб, убедитесь, что он особым образом обработан, а значит, безопасен для здоровья людей. Ведь в таких ёмкостях зачастую перевозят химикаты и некоторые другие вредные вещества.

Бетонный кессон из колец: особенности

Специалисты утверждают, что в последние несколько лет монтаж приямка с применением железобетонных колец осуществляется всё реже. Причин несколько:

  • большой вес конструкции, который требует специальной техники для подъема и сильно просаживает грунт;
  • низкий уровень гидро- и теплоизоляции;
  • высокая стоимость материалов.
Бетонный кессон

Зато если вы решитесь смонтировать такой кессон, это не займет слишком много времени. Для хорошей герметизации нужно купить кольца, имеющие замковые кромки. В продаже есть и другие элементы для создания конструкции: дно, перекрытие с отверстием, доборы для подъема люка. Во время обустройства следует заполнить стыки смесью из песка и цемента, а также позаботиться о дополнительной гидроизоляции.

Можно использовать заводской металлический или пластиковый кессон, однако он обойдётся дороже, чем самодельная конструкция. Поэтому многие хозяева делают приямок своими руками, выбирая из всех вариантов наиболее подходящий по стоимости и простоте монтажа.

Как сделать бетонный кессон: видео

Кессон из бетонных колец своими руками: технология изготовления

Обустраивая скважину своими руками, начинают работу с установки в грунт кессона. Его монтируют на обсадную трубу глубиной около 1,5 метра. Не стоит устанавливать на ближнее расстояние к поверхности земли, так как существует риск промерзания при наступлении морозов. Кессонное оборудование подходит для установки в него насосов, трубопроводов, фильтров и аккумуляторов.

Понятие кессона

Кессон представляет собой водонепроницаемую камеру, внутри которой размещено оборудование скважины. Чтобы смонтировать кессон для колодца или скважины своими руками, для начала нужно определить каким он будет. Существует бетонный кессон, пластиковый или металлический. Главной задачей кессонов является создание камеры в почве для формирования места под водоподъемные оснащения.

Вернуться к оглавлению

Конструктивные особенности

Кессон представляет собой металлическую или пластиковую емкость, которая внешне похожа на коробку или двухметровую бочку. Зачастую для изготовления кессонов используют сталь, которую нужно утеплить (частично или полностью) и покрасить с помощью специальных растворов. В случае необходимости внутрь кессоновой конструкции устанавливают лестницу, это необходимо при больших размерах емкости.

Отталкиваясь системы водопровода, а, точнее, какие его части будут установлены в конструкцию, выбирают габариты сооружения с кессоном. Внизу конструкции существует отверстие, через которое происходит подача воды. Также устанавливают над отверстием трубы крышку, чтобы легче было добираться до скважины для ее чистки.

Вернуться к оглавлению

Назначение и где применяется?

Герметичному кессону присущи две функции:

  • Защита верхней части трубы скважины и внутреннего оборудования от проникновения подземных вод. Таким образом, экономится место для установки больших технологических конструкций и увеличивается продолжительность службы скважины.
  • Защита расположенных внутри кессона оборудований, а также труб водоснабжения от влияния на них низких температур в холодное время года. Чтобы обеспечить утеплительную систему емкость покрывают утепляющими материалами.

Кессоны возводятся для любых сооружений под землей с большим содержанием воды за счет своей гидроизоляции.

Вернуться к оглавлению

Технология изготовления

При большом желании можно сделать кессон своими руками. В свою очередь, материал для сооружения емкости различный. В строительной практике применение нашли бетонный, металлический, кирпичный и кессон из бетонных колец. Размеры подбираются индивидуально в зависимости от габаритов скважины.

Начинают работы с копания ямы под погружаемую емкость с учетом размеров кессона. Рассчитываем объем так, чтобы над землей было видно только люковое отверстие, при этом корпус находиться под землей. Также не стоит забывать о герметичности конструкции, которая особенно необходима при высоком уровне воды в почве.

Вернуться к оглавлению

Обустройство котлована под конструкцию

Обустройство бетонной конструкции происходит следующим образом: роют яму нужной длины, ширины и высоты вокруг обсадной колонны. Чтобы сделать защиту в бетонном сооружении от проникновения вод (гидроизоляцию), его стены обкладывают пленкой для фундаментов. Также укладывается слой щебня на дно конструкции.

Вернуться к оглавлению

Монтаж сетки из арматуры

Монтировать сетку из арматуры в кессоне нужно строго по всей площади конструкции с шагом 30х30. Начинают укладку с дна необходимой высоты запланированного сооружения. Рекомендуют заливать весь объем целиком, но, к сожалению это не всегда получается.

Вернуться к оглавлению

Установка опалубки конструкции

Опалубка – это конструкция коробок из досок и брусков, которая заполняется бетоном. После того как бетон схватился ее разбирают. Чтобы снять опалубку было легче, опытные строители советуют обтянуть ее пленкой и с помощью строительного степлера зафиксировать.

После установки опалубки приступают к заливке бетонного раствора. Выполняя работу поэтапно, проводят заливку несколько раз, для этого опять прокладывают арматуру, крепят опалубку и заливают бетонным раствором, все это позволит увеличить конструкцию до нужной высоты.  Как только сооружение окончательно просохнет, в его стенах сверлят дырки, чтобы подвести водопроводные трубы.

Стоит помнить, что на месте соприкосновения с бетоном на деталь одевается металлическая трубка, образовавшийся шов обрабатывают монтажной пеной, а между трубкой и бетоном нужно промазать раствором.

Вернуться к оглавлению

Бетонирование

Замешивая вручную бетонную смесь, прилагается немало усилий, для облегчения можно применить специальную бетономешалку. Бетонная смесь укладывается в несколько этапов:

  • Малыми слоями заливают дно сооружения, при этом каждый ярус нужно тщательно утрамбовывать. У профессиональных строителей в арсенале инструментов, конечно же, есть электрический вибратор для трамбовки бетона, но при монтаже конструкции своими руками, приобрести такой инструмент не каждому по карману. Тогда используется метод штыкования, для которого берут арматуру, погружают в раствор и делают покачивающие движения из стороны в сторону и постепенно достают из бетона.
  • Поддерживают оптимальную влажность бетона, что очень важно в первые несколько дней. Пересушенный бетонный кессон подвергается появлению трещин, что отрицательно сказывается на его прочности. Чтобы это предотвратить застывший раствор увлажняют водой.

Через 7 дней уже опалубку убирают, но эксплуатировать кессон еще рано, так как функционировать он может только спустя 28 дней.

Вернуться к оглавлению

Демонтаж опалубки

Распалубка осуществляется только после того, как бетон достигнет своей максимальной прочности. Процесс демонтажа опалубки происходит в обратном порядке от этапов ее строительства. Поэтому, устанавливая опалубку, нужно заранее позаботиться о беспроблемном ее удалении.

При демонтаже учитывают основные правила. Первым делом убирают проволоку, которая стягивала конструкцию, и параллельно откручивают болты. Затем избавляются от верхних элементов, переходя постепенно к краям, углам и низу. Не стоит надеяться, что процесс пойдет быстро, иногда он затягивается на несколько дней и доходит до недели. Удаленную опалубку можно применять и в дальнейших заливках, но только обеспечивают правильное ее хранение в подходящих условиях.

Вернуться к оглавлению

Изготовление опалубки для крышки

Опалубка крышки представляет собой деревянный щит, усиленный снизу брусками.

Опалубка для крышки состоит из деревянного щита, который уложен на бруски. Чтобы смонтировать ее нужно взять прочный строительный материал, который прокладывается на доски в вертикальном положении, а сверху укладывают горизонтально брусья. Вся конструкция фиксируется саморезами.

Создавая сооружение, предусматривают выемку для люка. Далее, идет этап заливки, но перед ней желательно увеличить несущую способность крышки брусками. Также для прочности крышки применяют арматуру, которая укладывается по всему периметру в шаге 5х5.

Вернуться к оглавлению

Армирование и заливка

Заливка бетоном осуществляется в подготовленное сооружение. Лучше проводить ее за один раз, но сделать это не так просто. Поэтому зачастую заливают конструкцию поэтапно. Для этого прокладывают на застывший бетон блок арматуры, сверху которой фиксируют опалубку и делают заливку стен нужной высоты. После чего емкость армируется прутами из железа. Эти действия усилят прочность стенок и предотвратят их деформацию и продавливания.

Вернуться к оглавлению

Обслуживание и ремонт

При обслуживании кессонных конструкций из пластиковых, бетонных и кирпичных материалов проблем не возникает. Однако, есть некоторые нюансы при работе с металлическими листами для кессоных сооружений. Спустя длительный срок эксплуатации они способны терять герметичность, особенно это касается стыков и входов в трубопровод.

Ремонтируют кессоны сваркой. Но к сожалению, сделать это не так просто, как кажется на первый взгляд. За счет повышенной влажности в подземельных сооружениях процесс сварки значительно усложняется. Но опытные сварщики справятся с этой проблемой, применяя сварочные технологии во влажной среде. Если же приходится все делать своими руками, тогда достают конструкцию наружу и работают в сухой среде.

Кессон для скважины своими руками

Многие частные дома, находящиеся вдали от современных инфраструктур, сталкиваются с проблемами, связанными с водоснабжением. Однако на сегодняшний день ситуация изменилась. Для этого требуется лишь пробурить скважину, вмонтировать насос и подвести трубопровод к дому. Существует множество различного насосного оборудования, которое дает возможность легко получить воду из своей скважины. Если правильно подобрать и установить нанос, то можно исключить многие неудобства. В этом случае система будет задействована автоматически, а при открытии крана вода в дом  потечет без дополнительных манипуляций. Эту работу обеспечивает кессон для скважины своими руками.

Эксплуатационные характеристики кессонов

Согласно этим параметрам, такое устройство является довольно долговечным, прочным и технологичным. Наиболее широко известным из них считается кессон, состоящий из  железобетонных колец, которые устанавливаются на заранее подготовленное основание, а сверху накрываются крышкой. Похожие конструкции должны довольно тщательно герметизироваться в районе стыков, в особенности  с той стороны, где проходит водонапор. Недостатками данной конструкции является то, что она обладает высокой стоимостью и весит немало, что почти во всех случаях может привести к нежелательной и весомой усадке сооружения.

Виды кессонов и их производство

Весьма долговечным и прочным считается полимерный кессон для скважины своими руками. У него толщина стенок должна составлять не меньше двадцати миллиметров. В данном случае не будет необходимости проводить дополнительную гидроизоляцию. Производить монтаж полимерных кессонов можно на цементно-песчаной стяжке в два-три сантиметра. Такую же прослойку следует предусмотреть и между боковыми стенами и грунтом. Данное действие позволит уберечь оборудование от различных перекосов.

В случае с металлическими кессонами используется такой материал, как листовая сталь, толщина которой около четырех миллиметров. Размер подобной конструкции может зависеть от вашего желания. Диаметр следует устанавливать в зависимости от того, какое технологического оборудование будет устанавливаться и какие габариты будут удобны в эксплуатации.  В виде такого оборудования может выступать насос, обратные клапаны, фильтры, водомерные узлы, датчики давления, гидроаккумулирующие мерные баки и другая автоматика. Металлический кессон со всех сторон защищается антикоррозийным покрытием. Помимо этого, с внешней стороны желательно предусмотреть слой утеплителя и гидроизоляции.

Кессон своими руками

Оборудование промышленного производства  обычно является достаточно дорогостоящим, а так как их устройство не сложное, то вполне возможно попробовать сделать кессон для скважины своими руками. От вас потребуется лишь приобрести подходящий материал.

Кроме этого, можно применять пластиковый контейнер или соорудить монолитную железобетонную конструкцию. Однако лучше всего применять такой материал, как металл. Да и здесь потребуются умения сварщика. Металл должен быть толщиной 2-3 мм. Форма конструкции может быть любой, стоит лишь учитывать, что чем больше шов, тем меньше прослужит кессон, поэтому лучше всего производить классическую форму в виде цилиндра.  Идеальной глубиной будет два метра, так как на этом уровне будет располагаться скважина. Ширина в один метр обеспечит удобную эксплуатацию и исключит использование лишнего материала, а следовательно, и удорожание конструкции.

После того, как вы сварите кессон для скважины своими руками, а именно его корпус, к конструкции приваривается дно, вверху устанавливается люк, а также делается электрокабельный выход и  трубное отверстие. Внешнюю сторону обмазывают при помощи нескольких слоев битума, а внутри защищают с помощью грунтовки. На этом этапе производство кессона считается завершенным.

Кессон для скважины своими руками

Если вы собрались обустроить скважину, то стоит начинать с ее оборудования при помощи кессона, вы должны будете установить его в грунт на обсадную трубу. В этой статье предлагаю ознакомиться с обустройством скважины и тем, как сделать кессон для скважины своими руками. Стоит запомнить то, что труба чаще всего выходит в кессон и все это на глубине примерно полутора метров.

Именно такая глубина нужно только для того, чтобы труба не промерзала, если вдруг наступят сильные морозы. Материал, изложенный ниже, пригодится вам для проектирования системы водоснабжения. Также нужно знать о том, что в кессон можно установить гидроаккумулятор, фильтр, насос, а также любое другое технологическое оборудование.

Что такое кессон, можно ли его сделать своими руками?

Кессоном называют герметичную емкость, в которой располагается оборудование скважины.

Это небольшое помещение должно быть герметизировано и утеплено должны образом. Чтобы сделать кессон для скважины своими руками, необходимо сразу определиться с его видом:

  1. бетонный;
  2. металлический;
  3. пластиковый.

Использование бетонного кессона возможно при глубоком залегании грунтовых вод, в противном случае через бетон будет просачиваться вода. Металлический и пластиковый кессоны достаточно герметичны, поэтому могут использоваться и при высоких грунтовых водах. Но самое главное назначение кессона в том, что он должен создавать рабочею камеру в грунте для того, чтобы создать в ней место для размещения водоподъемного оборудования.

Типы кессонов

Стоит сказать о том, что кессоны изготавливаются из самых разнообразных материалов, а именно из пропилена, полиэтилена, железобетона, металла.

Металлический кессон своими руками

Если говорить о кессоне, который выполняется из металла, то он изготовлен из стали толщиной четыре миллиметра. Чтобы сделать такой кессон своими руками, необходимо обладать навыками сварки и достаточным количеством металла. Чтобы кессон не покрывался коррозией, используют битум для покрытия сверху, а для покрытия изнутри грунтовка. Такой тип кессонов изготавливается листов стали, которые соединяются между собой методом сварки. И именно из-за качественной сварки кессон становится герметичным.

Кессон из бетонных колец своими руками

Также есть тип кессона, который изготавливается из железобетона — сделать кессон собственноручно не получится без использования специальной техники. Работа по обустройству кессона из бетонных колец ведется аналогично устройству смотровых колодцев, септику из колец. он чаще всего бывает смонтирован из специальных железобетонных колец, которые обладают диаметром обычно в один или два метра. Для того чтобы совершить герметизацию такой конструкции, необходимо крайне тщательно загерметизировать водонапорную сторону. Но такой вид кессонов крайне сложен для монтажа, и крайне недолговечен, а все потом, что со временем они теряют большую часть своей герметизации со временем.

Кирпичный кессон своими руками

Дальше мы рассмотрим кирпичный кессон для скважины. Его можно назвать наиболее экономичным вариантом, так как кирпичный кессон сделать своими руками может даже начинающий строитель. Работы по его устройству вначале схоже с установкой металлических или бетонных емкостей. Однако они занимают больше времени. Каждый ряд увеличивает высоту кирпичного кессона всего на 65 см, поэтому доля ручного труда достаточно высока, но это и возможность экономии денежных средств.

Пластиковый кессон своми руками

Ну и последний вид кессонов, это пластиковый кессон. Устройство такого сооружения своими руками заключается в разработке котлована, подготовке основания и проведении монтажных работ. Такоим образом, доля вашего участия при использовании пластиковых кессонов существенно ограничена, что может не подойти, если вы решите сэкономив, задействовав собственные силы. Обратите внимание на схему скважины с пластиковым кессоном, все выглядит достаточно практично. Кстати, подобное решение есть и для системы канализации, в ней могут использоваться пластиковые смотровые колодцы.

Этот тип производится из полипропилена и обладает толщиной всего до двадцати миллиметров. Но стоит отметить то, что такой тип кессона, является наиболее прочным в сравнении с другими, а также то, что данный тип герметичен на все сто процентов, и абсолютно не подвергается коррозии. Именно такие кессоны рекомендуют устанавливать к себе, если у вас наблюдается повышенный уровень грунтовых вод.

Но крайне полезно и то, что в случае установки кессона вы полностью избавитесь от необходимости защиты от проникновения грунтовых и дождевых вод, в питьевую воду, а именно эти воды содержат наибольшее количество вредоносных бактерий, и множество ядовитых веществ. Корпус кессона, который изготовлен из пластмассовых материалов, надежно защищает вас от того, что вам нужно выделять место в помещении для гидробака, а также для любого другого насосного оборудования. Но одной из самых главных особенностей кессона является то, что в него можно установить патрубок для топлива ну или других целей, и все это можно будет выводить на поверхность грунта.

Как устроен кессон?

Кессон обладает крайне простым строением, в его составные части входит кессонная камера и надставка, ну или по другому горловина.

Внутри емкости находится полость, в которой нет никаких перегородок. Обычная высота кессона колеблется в размерах от полутора до двух метров, а обычный диаметр один метр. Если говорить о герметичности такого устройства, то кессон, который выполнен из пластмассы, герметичен на все сто процентов, а все из-за того, что все швы крайне хорошо пропаяны, это все делается на производстве. Внутрь кессона возможна установка оборудования.

Как установить кессон для колодца своими руками?

Несмотря на то, что темпы строительства в России с каждым годом все увеличиваются, многие загородные дома и загородные дома до сих пор не подключены к централизованной системе водоснабжения. Но ведь без него нельзя мыть руки или готовить еду (не говоря уже о периодическом поливе рассады в саду). Поэтому единственным выходом из сложившейся ситуации будет бурение собственной скважины. Однако иногда этого бывает недостаточно.И тут дело даже не в помпе и трубопроводах. Дело в том, что при температуре от 0 и менее градусов Цельсия вода начинает замерзать, и вся система под давлением может просто треснуть. Чтобы этого не произошло, некоторые хозяева устанавливают кессон для колодца своими руками. Эти устройства бывают нескольких видов — пластиковые и стальные. Рассмотрим каждый из этих типов.

Крепление кессона

Исходя из фото, мы видим, что кессон стальной — это большой герметичный резервуар, не пропускающий воду.В принципе устройство и назначение пластикового приспособления аналогично. Разница только в материале, лежащем в основе каждого из них. Итак, как установить кессон для колодца своими руками? Для начала нужно подготовить этот котлован. Диаметр траншеи должен быть равен ширине смонтированного устройства, однако, чтобы вода не попадала в наш резервуар во время таяния снега или в период осадков, мы должны добавить к диаметру кессона немного На 20-30 сантиметров больше. После этого в дне проделывается отверстие. Это необходимо для установки кожуха. В этом случае к отверстию следует приварить гильзу шириной примерно 10-15 сантиметров.

Поскольку большинство современных производителей кессонов заранее заботятся об установке ниппелей, вам просто нужно подсоединить их к водопроводным трубам. Если эта емкость была сделана вручную, при установке не забудьте приварить эти приспособления к стенке емкости.

Порядок работ

  • Обрезать опалубку до уровня земли.
  • Герметичный резервуар устанавливают на брусьях, причем так, чтобы оси кессона и труб совпадали. В этом случае гильза должна легко надеваться на трубу.
  • После этого снимаются штанги, и емкость опускается по кожуху.
  • Кессон устанавливается вертикально в котлован и закрепляется.
  • Далее приварите трубу ко дну бака. Убедитесь, что последняя действительно герметична и не пропускает воду.
  • Через специальные ниппели подсоедините водопровод к кессону. Кроме того, необходимо установить фильтр для колодца своими руками.

После этого устройство засыпает, тогда можно смело начинать его работу.

Монтируем пластиковый кессон для колодца своими руками

Так как конструкция обоих устройств одинакова, алгоритм действий при установке также соответствует изложенному выше. Единственное, что следует помнить, пластик нигде не сваривается, а закрывается специальными герметичными головками.Поэтому все остальные действия нашей инструкции «Как установить кессон для колодца своими руками» можно применить для обоих устройств.

Как сделать кессон для погреба своими руками

Перед каждым человеком, занимающимся выращиванием различных овощных культур и сбором урожая, встает вопрос о его хранении и заготовке на зиму. Чаще всего для этого всегда использовались погреба, но, в отличие от современных вариантов, раньше использовали обычные ямы, облицованные кирпичом.И сегодня появились более удобные и выгодные решения подобных проблем, и ими стали кессоны для погреба. Что это за устройство и чем оно выгоднее обычной ямы? Что такое кессоны, и как их сделать самому?

Кессон. Что это такое?

Хранение солений, овощей, корнеплодов и фруктов, взятых на хранение, осуществляется в подполье, подвалах, сараях и хранилищах. Предпочтение по-прежнему отдается погребам, вариантов строительства которых всегда было довольно много, но каждый из них имеет свои недостатки.Будь то котлован из кирпича, дерева или бетона, прочность и герметичность этих материалов оставляет желать лучшего. Со временем кирпич и бетон теряют свои свойства и портятся, а древесина подвергается воздействию плесени и грибка. Да и часто возникает проблема грунтовых вод, которые могут проникнуть в погреб и испортить запасы.

Но современный мир не стоит на месте, и сегодня придумано отличное решение и достойная альтернатива старым конструкциям — кессон для погреба.Это полностью герметичная сухая камера, которая, находясь в почве, насыщенной водой, или полностью под водой, создает воздушный карман.

Кессонный погреб может быть круглой или прямоугольной формы с горловиной и люком. Чтобы выдержать грунтовые воды и воздействие грунта, толщина стенок кессона может достигать шестнадцати миллиметров. Внутри конструкций предусмотрена вентиляция, защищающая от лишней влаги и влаги.

Преимущества кессона

Кессоны имеют ряд преимуществ:

  • полная герметичность, что позволяет устанавливать устройство даже в местах с высокими грунтовыми водами, не опасаясь за сохранность продукции;
  • не подвергается возникновению грибка, которое постоянно бывает с обычными погребами;
  • Не придают хранящимся внутри продуктам специфический запах.

Кессонный погреб можно оборудовать в любом месте как под домом, сараем и гаражом, так и под открытым небом. Правильная гидроизоляция будет гарантией защиты от дождя, аварий канализации или водоснабжения и грунтовых вод. А еще у кессона более надежный уровень защиты от краж, чем у обычного погреба.

Разновидности кессонов

Итак, существует несколько видов кессонов:

  1. Самым дорогим и трудоемким считается изготовление из железобетонных колец. Для установки такой конструкции понадобится хороший фундамент. Далее ставятся кольца и устанавливается верхняя крышка. Следует провести отличную гидроизоляцию. Главный недостаток — большой вес, усложняющий монтаж и проведение гидроизоляции, и немалая цена.
  2. Самым популярным вариантом был кессон. Металл. Такие конструкции изготавливают из стальных листов, сваривая их в герметичном аппарате с трапом и люком. Такие кессоны обязательно обрабатывают покрытием от коррозии и оборудуют перепускным клапаном на случай попадания грунтовых вод в яму.В такой конструкции всегда поддерживается оптимальная температура для хранения солений и урожая.
  3. Подвал из кессонного пластика не требует антикоррозионной обработки. В связи с тем, что конструкция имеет небольшой вес, привлечение техники для монтажа не требуется. Модели пластиковых кессонов отличаются исключительной герметичностью и не требуют создания гидроизоляционной защиты. Кессон из пластика погреба прослужит своим хозяевам более пятидесяти лет.

Кессон для погреба своими руками

Набирая популярность и известность, кессон все чаще используется дачниками. Поскольку иногда уровень грунтовых вод может повышаться и угрожать сохранности урожая, владельцы строят кессоны для надежной защиты от воды. К тому же правильное хранение урожая позволит ему оставаться в первоначальном состоянии до следующего сезона, а консервы хранятся не один год. Кессон можно приобрести в готовом виде вместе с услугой по установке, а можно изготовить и установить самостоятельно.Для тех, кто склонен к самостоятельному решению, мы расскажем, как сделать кессон для погреба.

Расположение кессона

Выбирая место для расположения кессона, следует помнить, что для того, чтобы постоянно обдувать стены свежим воздухом, желательно размещать устройство посередине подполья. Более распространенный вариант — подполье под кухню, с входом через пол. Заранее следует учесть, что люк кессона следует закрывать плотной крышкой, размещаемой заподлицо с полом.

Лучшее оборудование кессона в области строительства основных помещений. Необходимо внимательно осмотреть место, где вы планируете установить коробку своими руками. Если местность, на которой расположен участок, возвышенная и сухая, проблем с обустройством возникнуть не должно. Если почва участка заболоченная, придется приложить усилия и потрудиться. Рекомендации специалистов склоняются к установке металлических кессонов в связи с их большей надежностью. Но большое количество владельцев выбирают для погреба пластиковый кессон, также имеющий хорошие отзывы пользователей.

Изготовление кессонов для погреба из металла

Чтобы стать обладателем хорошего кессона для хранения урожая, есть два решения. В специализированных магазинах можно купить уже готовый кессон из металла. А еще вы можете заказать модель по размеру. Но при наличии определенных навыков сделать металлический кессон для погреба вполне реально. Вариантов формирования будущего кессона существует множество. Главное — помнить, что все швы должны быть проварены изнутри и снаружи, чтобы исключить возможность попадания воды.Плохо сваренные швы грозят быстрым коррозионным разрушением и длительным ремонтом. Стены и пол кессона должны быть металлическими, а верхняя часть — из бетона или дерева.

Кювет для кессона

После того, как кессон будет готов, необходимо рассчитать размер котлована и сделать разметку на месте. Металлический кессон устанавливается на глубину не менее 2,5 метров. Делая разметку, следует учитывать, что между стенками кессона и котлована должно быть расстояние 0.5 метров по периметру.

Во избежание осыпания стенок ямы, при копании следует постараться сохранить дерн. В процессе работы после снятия верхнего слоя в глине могут возникнуть проблемы с грунтовыми водами. В этом случае в середине ямы выкапывается яма глубиной в штык лопаты для сбора воды. После завершения копки дно ямы засыпается песком слоем в 10 сантиметров. Деготь, размазанный по стенкам и дну ямы, обеспечит дополнительную защиту.

Гидроизоляция кессона

Поскольку металл коррозионно-агрессивный, перед установкой кессона в приямок его необходимо обработать антикоррозийным покрытием. Или, купив специальный состав, воспользуйтесь краской гидроизоляционной. После необходимо залить кессон битумом. Для этого можно самостоятельно приготовить битумную мастику в котле. Взяв количество битума, равное одной трети объема котла, подожгите его. После того, как битум перестал пениться, его тонкой струйкой переливают в заранее подготовленную емкость с бензином и перемешивают.При обработке внешних стен необходимо соблюдать пропорции одной части битума на три части бензина. Для первичной покраски — в равных частях, для повторной покраски — три части битума на один бензин. Покрытие кессона в таком составе должно быть сплошным, с упором на острые места.

Кессонная изоляция

Итак, кессон защищен от проникновения воды, но сейчас в нем высокая температура, а значит вода будет стекать с его стенок, что приведет к гниению урожая в кессоне. Чтобы преодолеть эту проблему, необходимо установить теплоизоляцию. Необходимо максимально изолировать стены и низ погреба.

Чтобы устройство кессона для погреба было максимально идеальным, рекомендуется делать его изоляционный слой из глины толщиной не менее 20 сантиметров. Этот же слой глины должен изолировать и снаружи. Для достижения максимальной надежности с помощью цементного раствора пол и внутренние стены погреба оштукатуривают слоем в 2 сантиметра.Для этого на каркас из стальной проволоки диаметром 0,06 сантиметра устанавливают стальную сетку с ячейками, закрепляют и штукатурят. Далее застелите пол слоем 3,5 см и дайте составу высохнуть. Внутренние стены можно утеплить стекловатой или теплыми одеялами.

Установить кессон

После завершения подготовки кессон можно опускать для погреба в яму. Для установки кессона в центре котлована сначала вертикально опускают бревна с двух сторон, которые будут играть роль ограничителей и направляющих для кессона.Установка может производиться с помощью лебедки, трос которой должен постоянно ослабляться и контролироваться одним человеком. Остальные участники процесса направляют кессон и спасают его от раскачивания.

Если установка проводится в зоне с постоянной поступающей водой, кессон будет плавать. Чтобы преодолеть эту проблему, установите гидрозатвор. Расстояние от стен кессона до погреба залить глиной, хорошо утрамбовав. Водоотделитель должен находиться ниже уровня промерзания грунта.Но даже его установка не дает полной гарантии.

Устройство кессона

После того, как кессон установлен, необходимо его оборудование для удобства использования. Современный рынок пестрит множеством всевозможных ящиков и полок для хранения продуктов. Места установки будут зависеть только от предпочтений и фантазии владельцев. Также можно сделать стеллажи из дерева своими руками, которые устанавливаются на стеллажи из бруса.

Помимо оснащения кессона различными полками и ящиками, необходимо позаботиться о его вентиляции.Поэтому в каждом металлическом кессоне следует устанавливать вентиляционные трубы, предотвращающие попадание сырости в устройство.

Чтобы доступ к кессону был удобным, необходимо использовать лестницу. Он может быть металлическим или деревянным, главное — хорошее усиление с двух сторон, предохраняющее от движения и раскатывания.

Конечно, для удобства использования кессона инициализация должна быть подсветкой. Он может быть электрическим либо от свечей, либо от фонаря, либо от керосиновой лампы. Главное не забывать о пожарной безопасности, а если по способу освещения выбрана керосиновая лампа, желательно после использования вынуть ее из кессона во избежание специфического запаха продуктов.

После заполнения кессона жаткой и солеными огурцами рекомендуется засыпать кессон материалом, предназначенным для теплоизоляции, например, шлаком или керамзитом. Если для этой цели выбран мох, торф или опилки, следует присыпать их слоем земли или песка, так как они обладают высокой горючестью.

Устройство кессона-погреба своими руками

Практически каждый хозяин заботится о сохранности своего урожая, который обычно после сбора отправляют в погреб. Раньше для этого использовались обычные ямы, которые закладывались кирпичом. Но сегодня есть другое решение, более удобное и выгодное. Это погреб-кессон, в котором всегда поддерживается оптимальная температура, подходит как для свежих продуктов, так и для консервирования, и нет предпосылок для затопления водой. Сегодня поговорим о том, как сделать кессон для погреба.

Состав:

  1. Характеристики и преимущества кессона
  2. Классификация кессонов
  3. Погреб-кессон своими руками
    • Производство кессона
    • Устройство котлована и резервуара
    • Гидроизоляция погреба-кессона
    • Устройство теплоизоляции кессона
    • Установка кессона в приямок
    • Обустройство погреба-кессона

Характеристики и преимущества кессона

Хранить фрукты, овощи и корнеплоды, бутылки вина, а также различные соленья и консервы, приготовленные на зиму, принято хранить в теплом сарае или отдельном хранилище, погребе или погребе. под домом.Самое удобное и доступное место для этих целей — подвал под домом.

Раньше складирование припасов осуществлялось в яме из бетона, кирпича или дерева. Но хрупкость и протечки этих материалов говорят против них. Кирпичная кладка и бетон со временем портятся, а дерево подвергается воздействию грибка, плесени и грызунов. К тому же в нашей климатической зоне непросто найти место с низким уровнем грунтовых вод, поэтому погреб может затопить водой в любой момент, а провизия не пострадает.

Однако сейчас таким конструкциям находят достойную альтернативу, позволяющую отказаться от устаревшего решения — кессона для погреба. Кессон — это своего рода сухая камера, которая может образовывать воздушный карман в водонасыщенном грунте или под водой. Изначально этот вид погреба использовался только под водой, но вскоре сфера его использования значительно расширилась.

Сегодня погреб-кессон имеет вид круга или параллелепипеда, имеющего люк и горловину.Толщина потолка и стен может достигать 16 миллиметров, потому что им нужно противостоять давлению почвы и грунтовых вод. От образования сырости и избытка влаги внутри таких конструкций предусматривается приточно-вытяжная вентиляция. Чтобы кессон не плавал под напором грунтовых вод, есть специальные крепления.

Давайте рассмотрим достоинства кессона для погреба. Кессоны для погреба отлично зарекомендовали себя в любых условиях, даже в низинах и на участке с высокими грунтовыми водами, поскольку представляют собой полностью герметичные конструкции.Как известно, большинство погребов болеют грибком, но кессону это не грозит. Также не стоит бояться, что овощи и продукты, которые вы храните в кессоне, приобретут специфический запах.

Кессон-погреб можно монтировать в любом желаемом месте, например, в доме, гараже, под кухней или сараем, а иногда — и полностью на открытой площадке. Если провести все необходимые процедуры по гидроизоляции здания, можно уберечь погреб от проливных дождей, аварий на акведуке или большой массы грунтовых вод.Также кессон намного более защищен от проникновения воров, чем классические подвалы.

Классификация кессонов

На данный момент существует несколько типов кессонов для погреба. Давайте рассмотрим это подробнее:

  1. Железобетонные конструкции. Кессоны железобетонные изготавливаются из бетонных колец. Стоит упомянуть, что перед установкой кессона для погреба из бетонных колец необходимо подготовить хорошее основание.После кладем все кольца сверху на сплошную крышку. Если вы планируете делать погреб из железобетона, необходимо провести качественную гидроизоляцию, которая проводится со стороны воды. К недостаткам этого варианта можно отнести слишком большой вес, что значительно усложняет монтаж и проведение гидроизоляции. К тому же железобетонные кессоны довольно дороги. Поэтому с финансовой точки зрения лучше выбрать другой вид. Владельцы железобетонных кессонов рекомендуют выбирать металлические или пластиковые конструкции.
  2. Металлоконструкции. Такие подвалы можно назвать самыми популярными. Их делают из стальных листов толщиной около 20 миллиметров, позже сваривают герметичный куб с внутренней лестницей и интегрированным люком, который необходимо обработать специальным антикоррозийным покрытием. Такая конструкция помогает поддерживать оптимальную температуру внутри погреба для хранения овощей и их консервирования. Возможно, в котлован попадут грунтовые воды, поэтому нужно сделать специальный перепускной клапан.
  3. Конструкции из пластика.Пластиковый погреб-кессон не нуждается в антикоррозионной обработке. К тому же он имеет небольшой вес, поэтому при установке такого кессона не потребуется дополнительное оборудование. Также следует знать, что пластиковая модель наделена высокой герметичностью, поэтому проводить гидроизоляционную защиту тоже нет необходимости. Пластиковый кессон может надежно проработать пятьдесят и более лет.

Погреб-кессон своими руками

В последнее время кессон получил широкое распространение среди дачников и огородников.Многие домовладельцы знают, что уровень грунтовых вод часто может подняться и испортить запасы фруктов и овощей. Подвал-кессон может обеспечить надежную защиту от воды. При правильном хранении овощи и корнеплоды будут оставаться свежими всю осень, весну и зиму, а в домашних условиях они сохранятся в течение многих лет.

Изготовление кессона

Выбирая место для кессона, помните, что подвал рекомендуется соорудить посередине подземного пространства, чтобы его стены можно было постоянно обдувать свежим воздухом.Большая часть погреба находится в подполье кухни. В этом случае вход лучше всего делать через пол помещения, заранее предусмотрев проход со ступенями. Люк должен быть хорошо закрыт крышкой, которая должна находиться на одном уровне с полом. Крышку желательно сделать из тех же досок, что и пол.

Кессон необходимо установить до того, как будет построен основной корпус. Внимательно осмотрите поверхность, на которой планируется установка кессона. Если ваш участок расположен на высоком и сухом месте, проблем возникнуть не должно.Но если почва заболоченная, придется потрудиться. Специалисты рекомендуют выбирать кессон сварной из металла, так как он отличается высокой надежностью. Но можно отдать предпочтение пластиковой модели.

Приобрести готовую конструкцию можно в специализированных магазинах или заказать погреб по собственным меркам. Но при наличии определенных навыков и подходящего оборудования можно попробовать сделать кессон для погреба своими руками. По форме погреб может быть круглой, квадратной, шестиугольной, эллиптической, прямоугольной.

Помните, что швы кессона должны хорошо прокипеть снаружи и внутри, чтобы вода не могла проникнуть внутрь. Если плохо сварить швы, очень быстро произойдет коррозионное разрушение, и придется провести дорогостоящий ремонт. Пол и стены кессона обязательно должны быть металлическими, но верхняя часть может быть деревянной или бетонной.

Обустройство котлована и водоема

После этого необходимо рассчитать размеры будущего котлована и разметить территорию.Для обустройства кессона из металла требуется выкопать котлован глубиной не менее 2,5 метров. Планировку котлована следует делать таким образом, чтобы между его стенками и стенками кессона оставалось расстояние в полметра.

Такую щель нужно делать по периметру. В этом случае постарайтесь сохранить дерн, чтобы стенки ямы не осыпались. При рытье котлована под кессон своими руками могут скапливаться проблемы с водой, которая скапливается в верхнем слое торфа.Торф поддерживается глиной, не позволяющей стекать воде. Поэтому, когда вы снимаете верхний слой и видите глину, может быть вода.

Чтобы справиться с этой проблемой, в центре котлована следует выкопать яму глубиной примерно на штыковой лопатке. Он должен быть похож на водосборник. Когда вы выкопаете котлован необходимой глубины, засыпьте дно песком, чтобы получилась подушка толщиной десять сантиметров. Для надежности можно смазать стены и дно кессона дегтем.

Гидроизоляция подвала-кессона

Перед установкой металлического кессона его стены необходимо обработать специальным антикоррозийным покрытием. Также можно нанести гидроизоляционную краску. Для этого купите специальный состав. Также можно самостоятельно заварить битумную мастику в котел. Битум нужно загрузить в казан примерно на треть его объема, поставить на огонь и подождать, пока не исчезнет вся влага. Это произойдет, когда масса перестанет пениться.

После этого необходимо тонкой струйкой залить расплавленный битум в открытую посуду с бензином и перемешать полученный состав.Для грунтовки наружных стен металлического кессонного погреба берут битум и бензин в соотношении 1: 3, для первого слоя краски — 1: 1, а для следующих слоев — 3: 1. Укрывистость данного состава должна быть сплошной и усиленный в острых местах.

Устройство утепления кессона

Замечательно, что в погреб не проникает вода, но зато температура в кессоне очень высокая. По этой причине с металлических стенок будет стекать вода, а изделия быстро сгниют.Чтобы справиться с этой проблемой, следует установить хорошую теплоизоляцию. Постарайтесь хорошо изолировать дно погреба и его стены.

Кессон желательно устанавливать на глиняном изоляционном слое, толщиной 200-250 миллиметров. Внешние стороны погреба лучше утеплить толстой толстой глиной такой же толщины. Для большей надежности рекомендуется оштукатурить внутренние стены погреба и пол цементным раствором слоем 20 миллиметров.

Для этого нужно натянуть каркас из стальной проволоки толщиной 6 миллиметров, стальную сетку с ячейками не более 30х30, привязать проволоку к каркасу и оштукатурить стены. После этого сделайте бетонный состав и уложите его на пол слоем 35 миллиметров. Когда вы ее разровняете и разгладите, штукатурка должна хорошо просохнуть. Внутренние стены металлического кессона для погреба можно утеплить одеялами или стеклотканью с заполнением. Между тканями ткани следует положить стекловату.

Установка кессона в котлован

После этого можно опускать кессон в котлован. Сначала с двух сторон следует вертикально опустить бревна. Они будут служить направляющими и упорами, что позволит точно установить кессон по центру. Кессон можно опустить с помощью лебедки, которая крепится к левой пеньке. Необходимо, чтобы один человек постоянно ослаблял трос, а другой — направлял раму с помощью VAG и не давал ей раскачиваться.

На этом этапе также могут возникнуть определенные трудности, когда кессон играет роль «плавучего корабля». Если в вырытую яму постоянно будет течь вода, кессон всплывет вверх. По этой причине необходимо установить водоотделитель. Для этого засыпаем глиной расстояние между стенками погреба и ямой. Каждый слой надо растоптать. Водоотделитель лучше устраивать ниже глубины промерзания, на глубину примерно до полутора метров.

Как бы качественно ни был сделан гидравлический затвор, он не может дать полной гарантии от попадания воды на дно погреба.Поэтому опасность восхождения остается. Чтобы его исключить, при установке кессона под погреб следует руководствоваться принципом подводной лодки: для этого в балластные цистерны заливается вода, вытесняется воздух и лодка получает отрицательную плавучесть. Внизу кессона нужно проделать отверстие с приваренным ниппелем.

Первое время можно не глушить, а оставить открытым. Когда пройдет первый дождь, в погребе будет вычерпано около полуметра воды. После многократных дождей будет собираться очень мало воды, и вскоре погреб не поглотит ее. Верховодка сама заполнит все трещины водянистой глиной, прочно установит погреб и изолирует его от себя. После этого трубу можно демпфировать, но в первый год использования кессона этого делать нельзя.

Обустройство погреба-кессона

После установки кессона своими руками его необходимо оборудовать. На рынке представлен огромный выбор ящиков и полок для хранения продуктов, которые можно установить по периметру кессона. Вдоль одной стены можно сделать специальные ограждения со стенами и полом для хранения корнеплодов, например, картофеля, свеклы, моркови и т. Д.Ширина забора должна составлять один метр.

Также можно установить вдоль другой стены специальные стеллажи из досок в несколько ярусов, расстояние между которыми должно составлять примерно 0,4 метра. Стеллажи обязательно должны быть основаны на деревянных стеллажах, которые изготавливаются из брусков. На таких полках удобно хранить капусту и другие овощи, а также различные соленья, соки, компоты и джемы.

Устройство погреба-кессона своими руками — это не только установка полок и ящиков, это еще и устройство вентиляции, электроснабжения и, конечно же, крепление лестницы. Помните, что в металлическом кессоне обязательно должны быть трубы для вентиляции, иначе там будет сырость. Можно установить вентиляционную трубу с ветрозащитным устройством. Для вентиляции небольшого помещения этого должно хватить. Также можно положить впитывающие материалы, которые будут впитывать влагу.

Чтобы без проблем можно было спуститься в погреб, необходимо установить удобную наклонную лестницу шириной не менее полуметра, выполненную из дерева или металлических уголков. Лестница должна быть хорошо закреплена с обоих концов, чтобы она не двигалась и не шаталась.Ступени желательно скрепить гвоздями с широким капотом или металлическими шайбами.

Также можно сделать так, чтобы прямо из дома можно было попасть в подвал. Для этого в полу вырезается отверстие размером 0,7 на 0,7 метра. Впоследствии на этот щит необходимо установить плату из досок. Подход к люку, закрывающему кессон, должен быть заметным и безопасным. На крышке крышки стоит устроить тканевый коврик, который должен плотно входить в рамку или отверстие коробки. Толщина коврика должна быть не менее 50 миллиметров.

Подвал можно осветить электрической или керосиновой лампой, фонарем или свечами. При этом помните о пожарной безопасности и о том, что керосин желательно не оставлять в кессоне, потому что продукты могут пропитаться его запахом. После заполнения погреба продуктами верх кессона застилают теплоизоляционным материалом: торфом, опилками, мхом, шлаком или керамзитом. Первые три заливки из-за их горючести следует засыпать слоем земли, песка, шлака или керамзита.

Таким образом, оборудовав погреб-бокс своими руками, старайтесь содержать погреб в чистоте и время от времени проветривать. Внутри должно быть достаточное количество кислорода и минимум токсичных газов. Летом рекомендуется сушить кессон. При обнаружении трещин нужно промазать их глиной и покрыть известковой штукатуркой, смешанной с песком, разгладить покрытие, разгладить гипсовой лопаткой и хорошо просушить. Во время этой процедуры старайтесь не мыть пол в кессоне — просто протрите его влажной тряпкой. И убедитесь, что овощи в вашем погребе не гниют!

Строительство и чистка колодца на даче своими руками

В домах, где нет центрального водопровода, скважина или колодец играют очень важную роль, так как они могут решить водную проблему раз и навсегда. Однако просто выкопать колодец недостаточно. Для того, чтобы лунка постоянно давала воду, необходимо следить и проявлять определенную осторожность. В этой статье мы расскажем, как ухаживать за колодцем и что делать, если нужно ее очистить.

Бывает так, что при покупке колодец уже в собственности. В этом случае можно сэкономить много денег, так как пробивать новое отверстие не нужно. Даже если колодец забился, вы можете прочистить ствол своими руками или нанять для этого профессионалов. Хорошо очистить руки можно несколькими способами.

  • Тюремщик.

Тюремщик

С помощью этого приспособления производится механическая очистка канала ствола.Желонку можно сделать самостоятельно или купить готовую. Это не так уж и дорого. Для очистки колодцев желонку опускают на дно и поднимают на 40 см, а затем резко опускают. Сам желонка нужна для того, чтобы собирать со дна скважины грязь и песок.

  • Насос.

Вибрационный насос

Промывка колодца своими руками может производиться с помощью устройства, которое используется для его нормальной работы. Для этого требуется вибрационный насос.Он опускается на дно колодца и качает грязную воду. Иногда перекачиваемую жидкость требуется встряхнуть.

Если скважинное оборудование представляет собой фильтр, после очистки его необходимо заменить.

Многие хотели бы иметь на своей земле артезианские скважины. Действительно, в этом есть смысл, так как колодец дает обильную воду в любое время года, сама вода очень чистая, а давление настолько велико, что не всегда нужен насос. Единственный недостаток этого колодца — его высокая стоимость. Очистка скважинного насоса будет наиболее эффективной.

Устройство эрлифта

Этот метод предполагает, что в колодце следует разместить заборную трубу. Для подачи сжатого воздуха в нижнюю часть трубы вам понадобится воздушный компрессор. Смесь воздуха и пены создает давление воды на дно трубы, в результате чего мусор будет выбрасываться из колодца. Однако процесс должен следовать: в колодец может попасть вода, сама водозаборная труба проглатывает песок и другой мелкий мусор.

Вне зависимости от того, какой у вас колодец неглубокий или артезианский, своими руками можно очистить и утеплить.

Водопроводная труба должна быть ниже глубины замерзания, иначе в холодные месяцы можно обойтись без воды. Это правило не является исключением для колодцев.

Кессон для скважин

Поэтому для подключения водопроводных труб часто требуется кессон или изоляция колодца. Это позволяет избежать замерзания труб. Однако недавно изобрели новый способ решения этой проблемы: чтобы избежать негативного влияния низкой температуры, вам понадобится переходник на колодец. Своими руками установить вполне возможно.

Это устройство состоит из двух частей, одна из которых устанавливается на нужной глубине и соединяется с водопроводной трубой, а вторая соединяется с трубой корпуса насоса. Переходник следует соединить между собой, тем самым обеспечив прочную водопроводную трубу, которая не замерзнет в холодное время года. Для установки этого адаптера как на стальную, так и на пластиковую трубу.

Адаптер

Адаптер позволяет опустить погружной насос в верхнюю часть корпуса, затем части адаптера вместе, и вода становится единой системой, пригодной для использования.Поскольку адаптер частично учитывает вес насоса и другого оборудования, а также устраняет неизбежную вибрацию, которой будет подвергаться устройство в процессе эксплуатации, при использовании скважинного оборудования рекомендуется использовать стальной кожух. Хотя возможна установка переходника на пластиковую трубу, но такой вариант считается менее прочным.

Смонтировать данное устройство довольно просто. Для этого потребуется вырыть обсадную трубу колодца; очень глубокое копание не требуется.Затем в трубе было проделано отверстие, в котором одна часть переходника крепится на трубе. Затем нужно поставить крышку, закрывающую колодец. Адаптер необходим для подключения водопровода, а вторая часть адаптера — для подключения шланга насоса. После этого насос опускают в скважину, и соединяют детали переходника.

Конечно, переходник нельзя использовать, а по старинке просто хорошо заизолировать. Утепление колодцев своими руками — процесс довольно простой и увлекательный.

Утеплитель вы бы поставили на этапе строительства колодца, но это можно сделать позже. Для утепления можно использовать самые разные материалы натуральные и искусственные. К натуральным материалам относятся опилки. Опилки или солома — достаточно теплые, со всеми доступными материалами. Если вы хотите использовать торф и листья. Перед утеплением необходимо подготовить опилки, сбить специальный ящик, чтобы он был сухим, то есть заделать стену. В противном случае утеплитель загниет. Ящик может быть как деревянным, так и бетонным или кирпичным.

Другой распространенный изоляционный материал — минеральная вата. Этот материал очень хорошо держит тепло, не горит и не гниет. Подходит для районов с суровым климатом. Купите этот утеплитель в любом строительном магазине.

Минеральная вата

После того, как вы решите, чем утеплить, вам нужно будет вырыть траншею вокруг колодца, ширина которой должна быть от 1 метра до 1,5 метра. В глубину желательно копать два метра. После этого нужно собрать ящик и опустить в траншею.Делается это так же, как и опалубка для фундамента. Перед тем как залить коробку утеплителем, нужно убедиться, что там всегда было сухо. Доски желательно покрасить и обработать, например, мастикой; можно покрыть целлофаном. После этого коробка заполняется утеплителем.

Опалубку для колодца не обязательно делать из дерева: можно использовать оцинкованный лист. Также можно сложить ящик, например, из кирпича.

Толщина утеплителя должна быть не менее 40 см. Не следует размещать обогреватель близко к обсадной трубе колодца.Должен быть проход для воздуха, который вентилирует трубу.

Если поставить нагреватель, то получится что-то вроде термоса, в котором всегда одна температура. Утеплитель необходимо ставить на глубину промерзания. Можно сделать ниже этой глубины.

Утеплен хорошо, не забываем про крышку: она тоже нуждается в утеплении. Размер крышки должен быть немного больше корпуса.

Если воды стало не хватать или ее качество ухудшилось, можно помочь углубить колодец. Это можно сделать самостоятельно.Для этого нужно будет перекачать воду с помощью глубинного насоса; Отметим, что углубление колодца всего на три метра. Можно просверлить немного глубже, надев на буровую установку сверло уже, чем было изначально. Если отверстие представляет собой трубу, их придется временно удалить.

Буровая установка для скважин

Если вы хотите пробурить или углубить скважину, вы можете сделать буровую установку самостоятельно. Бур для колодцев своими руками делается следующим образом.Сверлить нужно будет напрямую: его можно изготовить из стальной трубы сечением 100 мм. К трубе нужно будет сварить два полудика, создав таким образом резьбу. На другом конце трубы нужно сделать винт саморезом. Его диаметр должен составлять 200 мм; хватит на несколько ходов. Чтобы винт получился острым, к нему можно приварить ножи. Они должны быть под углом 45 градусов к земле.
Для вращения сверла можно взять трубу длиной 1,5 метра, которая приваривается к тройнику, который должен иметь внутреннюю резьбу.Тройник прикреплен к штанге. Она должна понимать, а ее длина обычно не превышает 1,5 метра.

После этого сеялку нужно углубить в землю. Несколько раз перевернув, вытащите и удалите излишки почвы. Углубление должно достигать метра, затем стержень удлиняется. Муфта второго неподвижного участка трубы. Если ваш колодец будет больше 8 метров, вам понадобятся специальные строны. Верхняя конструкция отверстия для обеспечения свободного хода трубки. Для удобства и упрощения работы нужна лебедка.Сама башня может быть деревянной или металлической. С помощью такой конструкции можно делать и углубления колодцев.

Дома для колодцев

Чтобы улучшить свой колодец и придать ему красивый вид, вы можете построить ей дом. Довольно интересно благоустройство колодца своими руками. Построить дом для колодца своими руками можно из любых материалов, которые остались после строительства. Для этого подойдет и доска, и кирпич. Не забудьте сделать люк или дверь, чтобы имелся доступ к колодцу для обслуживания или ремонта.

В первую очередь нужно определиться с материалом. Если, например, это кирпич, вам нужно будет залить неглубокий бетонный фундамент, тогда сделайте четыре стены из кирпича. Верх можно укомплектовать крышкой. Можно сделать откидную крышку или приобрести готовый люк. Лучше использовать люк из пластика, он намного легче и легче монтируется. Достаточно будет вставить люк в левое отверстие.

Если вы собираетесь строить дом из досок, их также нужно будет предварительно обработать от гниения и плесени — все равно место с повышенной влажностью.Для создания каркаса можно использовать брус. Для колодцев не требуется толстая и тяжелая рейка, а также потому, что дом к колодцу не будет нести никакой нагрузки и будет служить в декоративных целях. Достаточно 4 бруса толщиной 40 мм. Пиломатериал нужно выбить квадратом. Из обрезных досок можно сбить стены будущего дома. Для кровли можно использовать доски, которые нужно будет покрыть рубероидом, а можно взять кусок профнастила.

Вам нужно будет сбить стропила для двускатной крыши, с той разницей, что это сделает их уменьшенную копию пропорционально размеру дома до колодца.Дом можно сразу утеплить. Не забудьте оставить дверь для обслуживания колодцев. Удобнее всего это делать на петлях. Для того, чтобы хорошо попались воры, можно повесить на замок кабины.

Посмотреть видео о том, как утеплить и оборудовать колодец, можно здесь:

Связанные с контентом

5.

Скважины большого диаметра
5. Скважины большого диаметра



5,1 Обоснование строительства скважин большого диаметра
5.2 Размеры для колодцев большого диаметра
5,3 Земляные работы
5,4 Обделка выработок
5,5 Оборудование для подъема и опускания материалов
5.6 Формы
5.7 Бетонные работы
5.8 Безопасность
5.9 Отделка больших диаметр скважины


Как указано в Таблице 1, скважины большого диаметра имеют некоторые присущие им недостатки по сравнению со скважинами малого диаметра, в том числе:

— большие усилия и более длительное время строительства
— большая угроза безопасности во время и после строительства
— сложность предотвращения загрязнения
— как правило, меньшая скорость притока для задействованных усилий.

Однако есть обстоятельства, при которых необходимо строительство колодцев большого диаметра:

и. невозможность получить или обслуживать насосы или специальные ковши, необходимые для скважин малого диаметра

ii. желание использовать какой-либо тип водоподъемной системы, требующей больше места, чем имеется в колодце малого диаметра (например, непрерывная цепь и ведра)

iii. желание улучшить или отремонтировать существующие скважины большого диаметра. iv. необходимость хранения воды там, где водоносный горизонт имеет чрезвычайно низкую проницаемость v.недорогая рабочая сила доступна

vi. доступны местные навыки.

Скважины большого диаметра почти всегда имеют круглую форму в горизонтальном сечении. Эта конфигурация (i) делает стороны наиболее устойчивыми во время выемки грунта; (ii) использует наименьшее количество облицовочного материала для данной площади поперечного сечения; и (iii) наилучшим образом использует прочность облицовки каменной кладкой на сжатие. Одним из возможных исключений могут быть колодцы, в которых в качестве облицовки используются горизонтальные деревянные опоры. В этом случае горизонтальное поперечное сечение будет прямоугольным, предпочтительно квадратным.

Внутренний диаметр колодцев, вырытых вручную, обычно составляет от одного до двух метров. На нижнем пределе небольшой размер выемки обычно затрудняет работу, поскольку должно быть место, по крайней мере, для одного рабочего, его инструментов и ведра, в которое он загружает выкопанный материал. Кроме того, после достижения уровня грунтовых вод цилиндрический кессон обычно опускается внутрь первоначальной шахты, что еще больше уменьшает рабочее пространство.

Однако по мере увеличения диаметра достигаются определенные практические пределы, поскольку объем вынутого материала пропорционален квадрату диаметра, а объем материала, необходимого для выравнивания выемки, примерно пропорционален диаметру.Например, объем материала, извлеченного из колодца диаметром два метра, будет в четыре раза больше, чем объем материала, извлеченного из колодца диаметром один метр. Как следствие, обнаружено, что подавляющее большинство вырытых колодцев имеют диаметр в диапазоне от 1,2 до 1,5 метра (от 4 до 5 футов). Больший размер позволяет одновременно использовать до четырех больших колодцев, если подъемные шкивы расположены правильно.

Рис. 43 Цистерны-колодцы очень большого диаметра с лестницей для спуска на поверхность воды.(а) со стенами из тесаного камня

Рис. 43 Цистерны-колодцы очень большого диаметра с лестницей для спуска на поверхность воды. (б) выемка из выветрившегося гранита

Выемки очень большого диаметра, выполняющие функцию двойной цистерны и колодца, действительно существуют (рис. 43). У некоторых есть лестницы, встроенные в боковые стороны, позволяющие людям спускаться к уровню воды, чтобы окунуться в воду. Однако лестницы обычно используются в основном во время строительства и обслуживания. Строительство таких сооружений не может быть рекомендовано, за исключением очень особых случаев, из-за больших затрат на строительство.Очевидно, неэффективно опускать и поднимать весь вес тела водовоза на поверхность земли с уровня грунтовых вод. Наиболее эффективно просто поднять воду.

Основная цель и проблема выемки грунта — точность, как по местоположению, так и по размерам, то есть осевая линия или ось выемки должна поддерживаться как можно более вертикальной, при этом радиус выемки должен быть как можно точнее относительно оси. Вертикальная точность необходима для предотвращения угловых ошибок и ошибок смещения между последовательными участками футеровки.Радиальная точность необходима, поскольку выемка служит внешней формой для облицовки. Если радиус котлована слишком мал, в облицовке образуется тонкое слабое место. Если радиус слишком большой, образуется толстое пятно, излишне расточительное.

Положение оси можно легко и точно определить в любое время и на любой глубине с помощью отвеса. Линия может быть прикреплена к специальной измерительной штанге с отверстием на каждом конце, который проходит по диаметру колодца на поверхности земли и обозначает два стальных стержня, надежно вбитых в землю по обе стороны от колодца (Рисунок 44a). Если эту ручку использовать для определения центра скважины в самом начале, она и отвес будут служить для определения оси скважины в любое время, когда она устанавливается на двух стальных установочных штифтах. Если существует опасность того, что в процессе строительства эти колышки будут сбиты вбок, их следует установить в бетон.

Ручные инструменты, используемые на месте, обычно подходят для проведения земляных работ. Это могут быть лопаты, бруски, кирки и мотыги. Иногда ручки укорачивают для использования в ограниченном пространстве.Затем яму выкапывают немного меньшего размера до желаемой глубины, сохраняя дно достаточно ровным. Вынутый грунт помещается в ведро или корзину рабочий, выполняющий копку, и поднимается на поверхность с помощью каната и шкива другими рабочими, которые сбрасывают его на некотором расстоянии от колодца. Это расстояние должно быть достаточно большим, чтобы куча выкопанного материала не превратилась в препятствие и не смыла его обратно в колодец дождем.

После черновой выемки яма аккуратно обрезается до готового размера.Это требует использования отвеса. Один из методов состоит в том, чтобы точно вбить заостренный металлический стержень в центр выемки, как это определено отвесом, а затем проверить верх стержня отвесом, чтобы убедиться, что он вертикальный. Верхняя часть стержня должна быть не ниже самой высокой точки, которую нужно обрезать. После установки стержень можно использовать в качестве временной оси. Затем можно использовать измерительную линейку для проверки радиуса выемки в процессе обрезки. В качестве альтернативы для окончательной обрезки можно использовать небольшой скребок или мотыгу, прикрепленную к цепочке правильной длины, поворачиваемой вокруг осевого стержня.Другой метод — это крест, ножки которого лишь немного короче желаемого диаметра котлована. Этот крест подвешен к отвесу с помощью проушины в его средней точке, так что обе его ножки находятся в горизонтальной плоскости. В стенах котлована аккуратно прорезаны четыре вертикальных паза, чтобы крест мог свободно висеть. Затем обрезка продолжается до тех пор, пока крестовина не будет иметь желаемый зазор в любом положении, когда она подвешена к отвесу. Затем следует тщательно выровнять дно котлована, если планируется разместить опалубку для облицовки котлована.

Футеровка котлована служит как минимум трем целям:

и. Защищает рабочих от обрушения во время строительства.

ii. Он стабилизирует стенки колодца, предотвращая отслоение и вымывание материала во время использования, тем самым продлевая срок службы колодца.

iii. Это может предотвратить попадание поверхностных вод и последующее загрязнение там, где вода предназначена для потребления людьми.

Обычно используются три разные системы футеровки (Таблица 3).В одной скважине можно использовать более одной системы в зависимости от встречающихся условий. С каждой системой можно использовать несколько различных типов футеровки.

Система I (таблица 3, рисунок 44) состоит из выемки грунта и точной обрезки одного метра глубины. Рядом с дном котлована добавляется горизонтальная кольцевая канавка, которая затем облицовывается. Затем выкапывают еще один метр глубины, обрезают и делают бороздки, которые полностью подрывают облицовку первого метра. Однако эта футеровка поддерживается за счет того, что она входит в кольцевую канавку.Дополнительная поддержка может быть получена путем вбивания коротких отрезков арматурного стержня радиально наружу в стороны выемки с торцами, выступающими в выемку, перед укладкой облицовки. Как только будет подготовлен второй счетчик, он также облицовывается. Попеременные выемки грунта и облицовки продолжаются вниз, пока не будет достигнут уровень грунтовых вод. На этом этапе необходим другой метод, так как присутствие воды и обычная нестабильность насыщенного материала делают этот метод неприменимым.

Самый распространенный метод футеровки — заливка бетона в кольцевое пространство между котлованом и цилиндрической формой. Толщина подкладки варьируется от 5 до 15 см, причем наиболее часто встречаются размеры примерно посередине между двумя крайними значениями. В общем, чем тоньше подкладка, тем больше навыков и внимания требуется для получения адекватного результата. Перед заливкой важно выровнять форму и аккуратно отцентрировать ее по отвесу. Форма сконструирована так, чтобы ее можно было сложить или разобрать для снятия после того, как футеровка наберет достаточную прочность.После первого метра глубина каждой последующей выемки делается на пять-десять сантиметров больше, чем высота формы. Это оставляет пространство между верхом формы и низом ранее отлитой футеровки, через которое бетон может быть помещен позади формы. Впоследствии это пространство необходимо залить бетоном. Хотя теоретически можно выкапывать и облицовывать один метр в день, этого трудно добиться постоянно, особенно на больших глубинах.

Важно обеспечить непрерывность между последовательными заливками.Это может быть обеспечено путем забивания отрезков арматурного стержня вертикально вниз в дно котлована по его периферии, где будет размещаться футеровка. При заливке футеровки в нее входят верхние половинки стержней. Нижние половинки стержней обнажаются при последующей выемке и становятся частью следующего участка футеровки. Эти стержни обеспечивают непрерывность между соседними участками футеровки.

Там, где формы недоступны, можно установить довольно мелкую сетку из вертикальных и кольцевых арматурных стержней по периферии выровненной выемки.Затем бетонный раствор затирается в арматурную сетку и разглаживается без помощи формы. Этот метод требует больше человеко-часов, больше навыков и больше арматурного стержня, чем предыдущий метод, однако хороший каменщик может добиться удовлетворительного результата.

Альтернативный метод — использование кирпича или камня в качестве облицовочного материала. На дно каждого уровня котлована необходимо насыпать железобетонный подоконник или кольцо, на которое кладется кирпичная или каменная кладка. Это кольцо должно хорошо входить в кольцевую канавку вокруг дна котлована, чтобы оно могло поддерживать облицовку над ним после его подрыва.

Этот метод сводит к минимуму необходимое количество бетона, арматурного стержня и формы, но увеличивает количество требуемых человеко-часов и навыков. Такой футеровкой также трудно изолировать поверхностные воды.

Предпринимаются некоторые усилия по производству полуколец из стекловолокна, которые можно легко установить вместо бетона. Пока что стекловолокно кажется довольно дорогостоящим и, безусловно, требует сложных производственных технологий, которые не всегда доступны там, где необходимы колодцы самопомощи.

Рис. 44 Выемка грунта и устройство колодца большого диаметра. (a) выкопайте и подрежьте первый метр, включая опорную канавку.

Рис. 44 Выемка грунта и облицовка колодца большого диаметра. (b) забейте арматурный стержень в стороны и дно котлована, поместите форму и залейте бетон

Рис. 44 Выкапывание и заделка колодца большого диаметра. (c) удалите форму и выкопайте и подрежьте следующий метр глубины

Рис.44 Земляные работы и строительство колодца большого диаметра. (d) вбейте арматурный стержень в боковые стороны и дно выемки, поместите форму и залейте бетон

СИСТЕМА I: ПО АЛЬТЕРНАТИВНОМУ ГЛУБИНУ И ЛИНЕЙНЫЙ ВАЛ
(перед повторением процесса выкапывается и облицовывается примерно один метр глубины)

Общие ограничения и возможности техники

Тип футеровки

А.Монолитный железобетон

B. Бетон затертый в сетку арматурных стержней

C. Кирпич или камень. бетонная основа, закрепленная в стороны выемки

Применяется только над уровнем грунтовых вод, так как отсутствие воды и стабильность земляных работ. Должен использоваться вместе с кессонным методом. ниже, чтобы хорошо закончить.

Глубина практически не ограничена.

1. Описание

Бетон заливается в кольцевое пространство, образованное между сторонами котлована. и разборная форма

Уложена достаточно мелкая сетка из вертикального и кольцевого арматурного стержня. вокруг вне раскопа.Бетонный раствор засыпается в сетку и разглаживается без плесени.

На дно котлована засыпано кольцевое железобетонное кольцо. Его кольцо вставляется в паз за пределами выемки и поддерживает на него кладут вагонку.

2. Требования

Разборная форма, арматурный стержень, бетон.Нарезана кольцевая проточка за пределами котлована для поддержки футеровки при ее последующем подрыве для дальнейшего углубления.

Пруток арматурный бетонный, опытный каменщик. Кольцевые канавки и / или стержень забивается радиально в стороны выемки, может использоваться для поддержки во время подрыв.

Маленькая форма для бетонного кольца, арматурного стержня, бетона, кирпича или камня.

3. Преимущества

Гладкая, прочная, однородная подкладка. Наиболее часто используемый метод. Высокое мастерство не требуется.

Форма не требуется.

Количество бетона и арматуры, а также размер формы минимизированы.

4.Недостатки

Стоимость пресс-формы.

Требуется больше человеко-часов, навыков и арматурного стержня. Бетон, вероятно, будет быть менее прочным и плотным, чем с плесенью.

Больше человеко-часов, медленный прогресс, требуется больше навыков. Подкладка наверное не такой прочный, как монолитный бетон. Трудно исключить поверхностную воду.

СИСТЕМА II: ВЫСОТАЙТЕ ДО ВОДНОГО СТОЛА, ЗАТЕМ ПОСТРОИТЕ ОБЛИЦОВКУ ВВЕРХ

Общие ограничения и возможности техники

Тип футеровки

А. Монолитный железобетон

Б. Кирпич или камень по

C. Деревянные опоры или другие деревянные конструкции

Применяется только над уровнем грунтовых вод, так как отсутствие воды и стабильность земляных работ. Должен использоваться вместе с кессонным методом. ниже, чтобы хорошо закончить.

Глубина практически не ограничена.

1. Описание

Бетон заливается в кольцевое пространство между формой и котлованом. Каждый заливка равна высоте формы и идет снизу к поверхности.

Заливка кольцевого бетонного фундамента на дне котлована и футеровки лежит на нем.

Бревна или бревна, уложенные горизонтально в прямоугольной выработке (‘бревенчатый домик’ мода). В качестве альтернативы можно использовать вертикальные столбы с разрезным бамбуком, сплетенные горизонтально. вокруг них мода корзины.

2. Требования

Разборная форма, арматурный стержень, бетон.

Бетон, арматурный стержень, кирпич или камень

Подходящая древесина.

3. Преимущества

Минимальные потери времени и материалов, если скважина должна быть оставлена ​​без завершение. Гладкая, прочная однородная подкладка. Не требуется высокого мастерства.

Минимальные потери времени и материалов, если скважина должна быть оставлена ​​без завершение. Количество бетона и арматуры сведено к минимуму,

Минимальные потери времени и материалов, если скважина должна быть оставлена ​​без завершение.Низкая начальная стоимость и трудозатраты.

4. Недостатки

Вал без футеровки представляет опасность!
Стоимость пресс-формы-

Вал без футеровки представляет опасность!
Для облицовки требуется больше навыков и человеко-часов. Трудно исключить поверхностную воду.

Вал без футеровки Угроза безопасности!
Не исключена низкая жизнь живой поверхностной воды.

СИСТЕМА III: ПРЕДВАРИТЕЛЬНАЯ ЦИЛИНДРИЧЕСКАЯ ФУТБОЛКА МОЙКИ

Общие ограничения и возможности техники

Тип футеровки

А. Сборный железобетонный кессон

Б.Кирпич или камень на армированном кольце

C. Кессон сборный стальной

D. Вертикальные планки, поддерживаемые внутренними горизонтальными кольцами

Применяется как выше, так и ниже уровня грунтовых вод. (Пористый или перфорированный материал, используемый ниже уровня грунтовых вод, чтобы допустить попадание воды.) Может использоваться исключительно или в сочетании с вышеуказанными методами.

Глубина обычно ограничивается трением по сторонам до 5-10 диаметров.

1. Описание

Кессон цилиндрической формы имеет в нижней части переднюю кромку. Он может состоять из двух или несколько секций, надежно скрепленных между собой или может быть монолитным, выполненным заливки.

Режущее кольцо изготовлено из сборного сплава и опущено на дно. Кессон стоит на приколе звенеть. Могут использоваться специальные блоки, чтобы арматурный стержень мог проходить сквозь их для дополнительной силы.

Цилиндрическая сталь с режущей кромкой внизу и необходимой арматурой ребра.

Доски затачиваются по нижнему краю и забиваются индивидуально. по мере продолжения раскопок.

2.Требования

Бетон, арматурный стержень, формы для внутренних и наружных поверхностей. Средство для скрепления секций между собой. Средства для опускания кессонных секций в колодец, если необходимо.

Бетон, арматурный стержень, форма для врезного кольца, кирпича или камня.

Цилиндрическая стальная конструкция для опускания в скважину.

Доска, опорные кольца из стали или клееной древесины.

3. Преимущество

Возможна заливка кессонов на объекте. Не требует высокого мастерства или чрезмерного человеко-часы. Наиболее часто используемый метод.

Количество бетона и арматуры и размер формы

Более легкий вес для опускания в колодец.Не треснет при оседании. Последовательные секции могут быть соединены болтами.

Достаточно легкие предметы для опускания в колодец. Кессон не треснет, если происходит оседание.

4. Недостатки

Требуются пресс-формы и опускное оборудование.

Больше человеко-часов, требуется больше навыков.Кессон может треснуть при отстаивании если арматурный стержень не используется.

Вероятно, должен быть изготовлен за пределами площадки и перевезен. Вес может должны быть добавлены, чтобы разрешить затопление.

У досок ограниченный срок службы.

Система II (таблица 3, рисунок 45) состоит из погружения котлована до уровня грунтовых вод без какой-либо облицовки.Затем возводится футеровка от дна котлована до поверхности земли любым из методов, описанных в Системе I.

Там, где питьевая вода не требуется, иногда используют деревянную опалубку для выравнивания колодца. Он состоит из горизонтальных бревен, уложенных внутри прямоугольной шахты с перекрытием концов, как «бревенчатый». Там, где много древесины, получается недорогая и быстрая облицовка, но с ограниченным сроком службы.

Еще одна деревянная облицовка, срок службы которой еще более ограничен, состоит из ряда вертикальных столбов, примерно очерчивающих круговой котлован.Они переплетены с тяжелым бамбуком, закрученным по спирали по горизонтали, образуя более или менее непрерывную подкладку.

Хотя Система II несколько быстрее и проще, чем Система I, и должна давать футеровку с минимумом дефектов , ее нельзя рекомендовать из-за опасности для безопасности, связанной с работой в нижней части вала без футеровки.

Рис. 45 Кессоны из сборного железобетона, закладываемые в колодец, вырытый до уровня грунтовых вод, без футеровки

Система III (Таблица 3) состоит из погружения предварительно сформированного цилиндрического кессона с открытым концом путем выкапывания внутри него и под его краями, что позволяет ему опускаться под собственным весом. Это единственная практичная система для выемки грунта ниже уровня грунтовых вод, так как стороны выемки обычно не обладают достаточной прочностью, чтобы поддерживать себя в насыщении. По этой причине Система III почти всегда используется для заканчивания скважин, которые были облицованы либо Системой I, либо Системой II над уровнем грунтовых вод. Кроме того, колодец может быть полностью построен с помощью кессонной системы проходки, начиная с уровня земли (Рисунок 46). Однако в этом случае глубина скважины может быть ограничена примерно в десять раз больше ее диаметра из-за нарастания трения на внешней стороне кессона.Если требуется большая глубина, можно использовать второй кессон, телескопы которого находятся внутри первого. Обычно часть кессона, которая находится ниже уровня грунтовых вод, либо перфорирована, либо сделана пористой, чтобы вода могла поступать в скважину. Нижний край должен быть скошен внутрь, чтобы образовалась острая режущая кромка, чтобы свести к минимуму ее сопротивление опусканию. Если кессоны сделаны из кирпичной кладки, следует обильно использовать арматурный стержень, чтобы предотвратить растрескивание при перемещении, опускании и установке.

Рис. 46 Скважина, построенная путем подрыва кессонов из сборного железобетона, начиная с поверхности земли

Кессоны обычно проектируются таким образом, чтобы их высота могла увеличиваться по мере опускания. Это помогает сохранить размер и вес единиц, с которыми необходимо работать, на более управляемом уровне. Увеличение роста может быть достигнуто за счет:

и. использование форм для заливки новых бетонных секций целиком поверх старых. В этом случае должна быть непрерывность вертикального арматурного стержня от одной секции к другой;

ii.постепенно кладка кирпича или камня для образования кессона нужной высоты поверх врезного кольца из железобетона;

iii. добавление предварительно сформированных разделов поверх существующих разделов.

В последнем случае чрезвычайно важно, чтобы последовательные секции были надежно соединены, чтобы предотвратить разделение во время погружения или при использовании.

Было разработано несколько способов соединения сборных железобетонных секций кессона (Рисунок 47):

(a) Нижняя секция кессона может быть отлита с тремя или четырьмя длинными стальными стержнями, выступающими из нее вертикально вверх.Последующие секции отливаются с вертикальными отверстиями через них, чтобы их можно было надевать на стержни. Стержни могут иметь резьбу на верхнем конце и гайки, используемые для удержания стопки секций кессона вместе.

(b) Три или более стальных стержня, ремня или троса проходят вертикально снизу вверх вдоль внутренней поверхности кессонной трубы. Каждый из них оборудован соответствующими крючками, которые подходят для верхней и нижней части стопки, а также натяжным устройством для надежного удержания стопки вместе.

(c) Горизонтальные стальные выступы в трех или более местах рядом с верхом и низом каждой секции кессона выступают на несколько сантиметров в скважину. Выступы в верхней части секции кессона прикреплены болтами к соответствующим выступам в нижней части следующей секции, таким образом соединяя их.

(d) Маленькие стальные пластины с отверстиями для болтов устанавливаются заподлицо с верхней и нижней поверхностями секций кессона. Эти плиты крепятся к кессону путем приваривания их к вертикальным частям арматурного стержня перед заливкой кессона.При заливке бетона для обсадной колонны вокруг плиты опускается небольшое количество. Это позволяет вставить короткий болт сзади одной пластины. Болт проходит через отверстие соответствующей пластины в соседней секции кессона, и для скрепления двух секций используется гайка. После того, как все гайки затянуты, бетон, который был пропущен вокруг крепежных пластин, затирается на место. Этот способ имеет небольшое преимущество перед двумя предыдущими, так как крепеж не выступает в колодец.

Рис. 47 Способы крепления кессонных секций. (а) секции кессона с сборными отверстиями, надетыми на штанги

Рис. 47 Способы крепления кессонных секций. (b) секции, скрепленные стержнями или ремнями

Рис. 47 Способы крепления кессонных секций. (c) стальные выступы, выступающие в скважину

Рис. 47 Способы крепления кессонных секций. (d) стальные пластины, закрепленные на секциях

Помимо кессонов для кладки, иногда используются кессоны из стали, досок и кирпича.Стальные кессоны могут потребовать навыков изготовления и оборудования, недоступного рядом с буровой. Кессоны досок состоят из вертикальных досок с заостренными нижними концами, расположенных вокруг внутренних опорных колец. В процессе раскопок отдельные доски забиваются вниз. Срок службы кессона из досок, как правило, будет значительно меньше, чем у каменной облицовки, особенно частей, которые время от времени подвергаются воздействию воздуха.

Устройство, позволяющее воде попадать в скважину через стенки кессона (Рисунок 48), вероятно, является наиболее важной характеристикой скважины и часто является ее наименее удовлетворительной характеристикой. Иногда он становится «ахилловой пятой» хорошо построенного колодца.

Рис. 48 Способы обеспечения притока воды через стенки кессона (а) литые отверстия в кессоне

Рис. 48 Способы обеспечения притока воды через стены кессона (б) пористый бетон

Рис. 48 Способы обеспечения притока воды через стенки кессона (c) «окна» из перфорированной пластины из нержавеющей стали

Формы для кессонов колодцев часто снабжены отверстиями, через которые можно вставить стержни малого диаметра.Эти стержни извлекаются после того, как бетон в форме частично застынет, оставляя отверстия в стенке кессона, через которые вода может попасть в колодец. Однако, если водоносный горизонт не является относительно крупным, таких отверстий будет слишком мало и они будут слишком большими в диаметре. В результате мелкий материал в водоносном горизонте может уноситься водой и попадать в скважину. Это потребует периодического удаления мелкого материала из колодца. Постепенно в водоносном горизонте за пределами обсадной колонны могут образовываться большие пустоты.Возможное обрушение этих пустот также может привести к обрушению дна скважины, что сделает его бесполезным. Входные отверстия иногда наклонены вверх, идя снаружи внутрь, чтобы препятствовать поступлению штрафов. Сомнительно, насколько эффективна эта методика. Мелкий гравий может быть введен между внешней стороной кессона и облицовкой колодца во время проходки с целью формирования гравийной набивки вокруг кессона. Такая гравийная набивка может улучшить проницаемость и уменьшить количество мелких частиц, попадающих в скважину.

Альтернативой является изготовление кессона из пористого бетона. Это делается путем уменьшения количества песка из обычной цементно-песчано-крупнозернистой смеси. Предлагаемое соотношение цемент: песок: крупный заполнитель — 1: 1: 4. Изготовленный таким образом пористый бетон значительно менее плотный и прочный, чем обычный бетон. Поэтому его следует делать с большим количеством арматуры и обращаться с ним более осторожно, чем с обычным бетоном. Однако этот метод обеспечивает большую площадь инфильтрации и предотвращает попадание мелкого материала в скважину.

Второй вариант состоит в том, чтобы сделать «окна» в стенах кессона из листа нержавеющей стали с достаточно мелкой перфорацией. Это может предотвратить попадание штрафов, но поскольку «окна» составляют довольно небольшой процент площади кессона, приток воды также может быть ограничен.

В других системах используется непроницаемый кессон, и вода поступает со дна скважины или через скважинные экраны, погруженные вертикально в дно скважины или вытесняемые радиально через порты в кессоне.Они будут описаны более подробно позже.

Кессон заглубляется путем удаления равномерного слоя материала со дна скважины, работая как можно ближе к краю кессона. По мере опускания кессона необходимо внимательно следить за тем, чтобы он оставался вертикальным. Если одна сторона опускается медленнее, чем другая, земляные работы должны быть в некоторой степени сконцентрированы в этой точке, чтобы попытаться вернуть кессон в вертикальное положение. Если ситуация не исчезнет, ​​цепь или трос от поверхности земли можно прикрепить к нижней стороне кессона и приложить к нему с помощью лебедки или приспособления, чтобы замедлить спуск в этой точке.

Поскольку кессон опускается ниже уровня грунтовых вод, приток воды в скважину начинает препятствовать дальнейшим земляным работам. В этом случае выкапывание земли обычно чередуется с рытьем. Это сильно замедляет продвижение и нередко приводит к тому, что рытье колодца заканчивается на недостаточной глубине. Строительство или углубление колодца в то время года, когда вода находится на минимальном уровне, может помочь несколько облегчить эту проблему. По возможности, мотопомпы иногда используются для осушения колодца.Однако, если скважина достаточно глубокая, центробежные насосы могут не иметь требуемой грузоподъемности. Практика установки мотопомпы в колодец, где воздухообмен плохой, очень опасен для всех, кто находится в колодце, из-за накопления окиси углерода. Твердые частицы, уносимые водой, вызывают чрезмерный износ большинства типов насосов. По этой причине диафрагменные насосы обычно используются для осушения котлованов.

Лучшим решением является разработка методов, позволяющих проводить земляные работы под водой.Такие методы обычно не используются. Исключением является использование обычных кранов или тросов с ковшами типа «моллюск» или «апельсиновая корка». Аналогичные методы необходимо разработать для проектов с низким капиталом и трудоемкостью. Предлагаются две возможности: (i) большой, тяжелый желонка или шламовый отстойник, аналогичный описанным в разделе о скважинах малого диаметра. Это может быть выполнено работниками на уровне земли и под руководством рабочего на строительных лесах у дна колодца; и (ii) небольшую апельсиновую корку или ведро аналогичного типа.Как и желонка, он будет подниматься и опускаться рабочими на уровне земли и направляться рабочим у дна колодца.

Возможность выемки грунта под водой позволила бы опустить кессон на желаемую глубину и была бы важным преимуществом при строительстве вручную выкопанных колодцев.

Поскольку весь выкопанный материал должен быть поднят из колодца, а весь строительный материал для облицовки, кессонов и т. Д. Должен быть опущен в колодец, а рабочие должны подниматься и опускаться несколько раз в день, безопасная и адекватная система для выполнения работ. это должно быть изобретено (Рисунок 49).

Рис. 49 Кессон опускается в скважину с помощью подвесного шкива и стального троса, выдаваемого лебедкой джипа

Минимальные требования — наличие прочного троса и шкива, расположенных довольно точно по центру колодца на высоте не менее плеча. Его можно подвесить на штативе, например, показанном на рис. 9, или на поперечной балке на вертикальных опорах. В любом случае опоры или вертикальные опоры должны быть установлены в бетоне или глубоко заглублены, чтобы обеспечить устойчивость при больших горизонтальных нагрузках на канат, проходящий через шкив. Используемые опора шкива, шкив и трос или трос должны выдерживать самые тяжелые нагрузки, которыми, несомненно, будут секции кессона. Усиленная секция кессона высотой один метр, внешним диаметром 130 см и толщиной стенок 7,5 см будет весить примерно 800 кг. Иногда кессоны делают полуметровыми секциями для уменьшения веса. Для этого потребуется как минимум канат из манильской конопли диаметром 30 мм, диаметр шкива 20 см и поперечная балка из прочной твердой древесины 25 см на 25 см в поперечном сечении, если расстояние между опорами равно 2.5 метров. В качестве альтернативы можно использовать стальной трос диаметром 12 мм. Следует подчеркнуть, что это минимальных размеров .

Различные ручные лебедки с ручными кривошипами, редуктором, тросовым барабаном, храповым механизмом и ручным тормозом можно приобрести для использования на проектах строительства скважин. Катушка должна быть достаточно большой, чтобы в нее можно было дотянуться до дна колодца. Это несколько дорого, и хотя они удобны, они не являются абсолютно необходимыми. Снижение тяжелых грузов может быть выполнено путем наматывания троса на три или четыре оборота вокруг гладкой круглой стойки, надежно установленной в земле на некотором расстоянии от колодца (Рисунок 50).Между канатом и стойкой возникает достаточное трение, так что рабочие, удерживающие свободный конец каната, могут без труда опустить тяжелый груз. Этот столб должен быть ростом примерно с человека, а его верхушка должна отклоняться от колодца, чтобы веревка не сошла с верха столба. Самый тяжелый груз, который необходимо поднять, — это вес одного человека. Его могут поднять 3-5 рабочих. Свободный конец троса следует обвести вокруг тормозного столба и удерживать в натянутом состоянии дополнительный рабочий, чтобы исключить любую возможность падения рабочего.Этой же практике следует придерживаться при подъеме вынутого грунта из колодца для защиты рабочего на дне колодца.

Рис.50 Опускание кессона с помощью тормозного столба

Имеются промышленные формы для облицовки колодцев и кессонов. Они могут дать отличные результаты при небольшом количестве навыков и минимальных трудозатратах (рис. 51). Однако такие формы относительно дороги, и решение о том, покупать их или нет, зависит от того, сколько скважин будет построено, наличия необходимого капитала, имеющихся навыков и стоимости рабочей силы.Менее дорогие формы можно изготавливать на месте. Для получения хорошего результата может потребоваться немного больше времени и навыков. Одна такая форма показана на рисунке 52. Она состоит из облицовки из листового металла толщиной 2 мм, натянутой вокруг двух деревянных колец. Этот тип формы может использоваться для футеровки колодцев или для формирования внутренней поверхности кессонов. После схватывания бетона деревянные кольца можно свернуть и снять. Затем листовой металл можно удалить.

Формы могут быть полностью деревянными.В этом случае облицовка обычно выполняется из узких деревянных полос, идущих параллельно оси кривизны. Эти облицовочные планки прикреплены к деревянным ребрам, образуя секции цилиндра, как внешние, так и внутренние. Эти секции должны быть соединены таким образом, чтобы их можно было легко разобрать для снятия. Чтобы получить хорошее качество поверхности, форму необходимо тщательно очищать и смазывать маслом перед каждой заливкой.

Самая простая форма с наименьшими затратами — это форма, которую формируют путем аккуратного вкапывания желаемой формы в землю и заполнения ее бетоном.Однако это требует значительного времени и навыков для достижения точности размеров и хорошего качества поверхности. Кессоны могут быть изготовлены путем аккуратного создания цилиндрической выемки, служащей формой для внешней поверхности. В кристаллизаторе устанавливают сетку из вертикального и кольцевого арматурного стержня. Бетонный раствор вливается в армирующую сетку, а затем разглаживается вручную. Таким образом отпадает необходимость во внутренней форме. Должны быть предусмотрены средства для крепления к кессонам, чтобы их можно было опустить в колодец.

Секции водопропускных труб из сборного железобетона могут использоваться в качестве кессонов при условии разработки средств их надежного соединения.

Рис. 51 Секции кессона, изготовленные с помощью стандартной формы (обратите внимание на перфорацию на поверхности для впуска воды)

Рис.52 Форма местного производства

Бетон часто играет важную роль при строительстве скважин. Хорошая практика может иметь особенно важное значение для успеха и срока службы скважин большого диаметра.О рекомендуемых практиках написано много книг и статей, поэтому здесь будут упомянуты лишь несколько принципов и практических правил.

Подходящая смесь для использования при строительстве скважин может иметь приблизительное объемное соотношение:

Вода

Портлендский цемент

Мелкий заполнитель

Крупный заполнитель

(песок)

(гравий или щебень)

3/4

1

Вода должна быть чистой и использоваться ровно столько, сколько необходимо для укладки бетона. Чем меньше воды, тем прочнее бетон. Если песок сырой или мокрый, воды потребуется меньше. И песок, и гравий не должны содержать мелких частиц, таких как ил или глина. При необходимости эту мелочь можно вымыть, разложив заполнитель на сетке и промывая ее водой.

И песок, и крупный заполнитель должны иметь градацию размера своих частиц. Крупнейшие частицы крупного заполнителя не должны быть больше 1/3 толщины отливаемой детали.Бетон, который частично затвердел в мешке, следует измельчить и использовать , а не , поскольку он будет иметь очень низкую прочность.

Если смешивание производится вручную, обычно делают платформу для смешивания из тонкого слабого бетона размером не менее 2 на 2 метра. Ингредиенты для одной партии отмеряются на этой платформе, тщательно перемешиваются и затем добавляется вода.

Когда бетон помещается в формы, пустоты могут быть устранены путем многократного перемещения тонкого стержня вверх и вниз в бетоне и ударов по форме молотком.

Бетон следует выдерживать, оставив его влажным не менее семи дней или дольше, если возможно. Это заметно прибавит ему силы. Это можно сделать, накрыв его влажным песком, землей, соломой или мешковиной.

Бетон прочен на сжатие, но относительно слаб на растяжение. Целью использования стального арматурного стержня является получение достаточной прочности на разрыв без необходимости делать бетон слишком массивным. Если бетон заливается по месту, очень хорошо поддерживается прочным материалом и не распространяется на большие площади, может не потребоваться его армирование.Однако, когда бетон заливается в одном месте, перемещается в другое и затем имеет сомнительную поддержку, как в случае с кессонами, армирование является необходимостью. Обычной практикой является использование двух наборов арматурных стержней, расположенных под прямым углом друг к другу (например, вертикального и кольцевого в кессонах). Два набора соединены световым проводом в точках пересечения, образуя жесткую сетку. Обычной практикой в ​​кессоне может быть арматурный стержень 6 мм или 8 мм с центрами 10-15 см в обоих направлениях. Перед использованием необходимо удалить с арматурных стержней любую грязь или ржавчину.

Строительство скважин большого диаметра сопряжено с определенными опасностями. Следует приложить все усилия, чтобы минимизировать опасность.

Опасность обрушения может быть эффективно устранена путем облицовки каждого метра выработки по мере ее выполнения. Возможны два других типа несчастных случаев:

и. Рабочий на дне колодца ударил падающим предметом; либо ковш, используемый для удаления вынутого грунта, либо инструмент или другое оборудование.

ii.Рабочий падает в колодец при работе вокруг него или при входе в колодец.

ДТП первого типа можно свести к минимуму:

а. иметь постоянное соединение между ковшом и тросом и всегда иметь свободный конец троса, натянутый вокруг тормозного столба;

г. иметь какие-либо инструменты или оборудование, которые должны использоваться у края колодца, прикрепленные к надежно закрепленному шнуру, и держать землю вокруг колодца свободной от мусора или выкопанного материала;

г. обеспечение рабочего в колодце каской. Излишне говорить, что рабочий никогда не должен находиться в колодце, когда опускается тяжелый предмет, например, кессон.

Аварий второго типа можно избежать:

а. держать землю вокруг колодца ровной и свободной от препятствий;

г. закрепить свободный конец троса на тормозной стойке, чтобы любой, кто потерял равновесие, мог за него ухватиться;

г. обеспечение подходящего стула боцмана для человека, входящего в колодец, и всегда удерживая свободный конец веревки натянутым вокруг тормозного столба при подъеме или опускании рабочего.Веревка местного производства может быть ненадежной или долговечной. По этой причине в качестве меры предосторожности рекомендуется использовать веревку из манильской конопли. Трос следует часто проверять на предмет повреждений или износа. Он также должен быть как можно более чистым от грязи и песка.

Для входа в колодец и выхода из него можно использовать веревочную лестницу, но это утомляет рабочего. На дне колодца, особенно в теплом климате, работать жарко и душно. После того, как колодец достиг определенной глубины, следует подумать о его вентиляции.Применялись такие устройства, как большие кузнечные мехи или ручные нагнетатели, подключенные к трубам большого диаметра.

Когда вода в колодцах большого диаметра опускается ниже своего статического уровня, давление, оказываемое водой в колодце на материал на дне колодца, может быть значительно меньше давления, оказываемого на него водой, окружающей колодец. . В этих условиях может возникнуть так называемое «быстрое» состояние, в результате которого материал забоя поднимается или течет вверх, частично заполняя скважину.Это показатель того, что кессон недостаточно проницаем и оказывает слишком большое сопротивление притоку воды из водоносного горизонта.

Если материал дна, который втекает, неоднократно удаляется, вокруг внешней части кессона может образоваться полость. Обрушение этой полости может серьезно повредить или разрушить колодец.

Эту проблему можно решить, утяжелив дно колодца либо диском из пористого бетона, либо слоем среднего и крупного гравия или щебня.В любом случае, вероятно, будет достаточно толщины или глубины 20-25 см.

Лучшее долгосрочное решение — найти методы улучшения пористости кессона, тем самым снижая его сопротивление притоку.

Все колодцы большого диаметра должны иметь парапет высотой примерно по пояс. Помимо значительного снижения риска падения детей, взрослых и животных, он также значительно снижает количество мусора, который выдувается или выбрасывается в колодец.

Тип конструкции вокруг кровли колодца определяется функцией колодца.Если он предназначен для хозяйственно-питьевого водоснабжения, круглая площадка из водонепроницаемого бетона должна выступать из колодца на 2-3 метра. Платформа должна иметь уклон в сторону от колодца. В одном случае обод вокруг платформы был спроектирован так, чтобы собирать всю пролитую воду, которая затем направлялась в поилку для скота. В любом случае пролитую воду нужно слить подальше от колодца.

Если колодец будет использоваться для орошения, тип водоподъемного устройства будет определять, какой тип надстройки потребуется.Если используется ручной или моторный насос, верх колодца можно закрыть сборной бетонной плитой, тем самым исключив источник загрязнения.


Кессоны для колодцев — виды и самостоятельная установка, описание технологии установки

Кессоны для колодцев

Артезианские колодцы помогают решить вопросы, связанные с водоснабжением загородных домов, такие как: получение питьевой воды, полив сельскохозяйственных растений, использование воды для других потребности.Климатические особенности нашего региона заставляют владельцев частных домов задуматься о размещении всего водоподъемного оборудования ниже уровня промерзания почвы. В противном случае система может зависнуть. В свою очередь такое расположение коммуникаций приводит к попаданию в них грунтовых вод, что существенно влияет на чистоту питьевой воды. Наверное, никто не хочет открывать кран, чтобы найти в нем товары соседей. Кессоны для скважин помогают предотвратить эти неприятности.

Содержание

  • Функциональные обязанности, геометрические отличия
  • Типы кессонов, их недостатки и преимущества
  • Самостоятельная сборка кессона для скважины

Функциональные обязанности, геометрические отличия

По внешнему виду кессон представляет собой обыкновенный ящик или бочку с горловиной, которая закрывается крышкой люка, обычно утепленной поролоном.Широко используются кессоны цилиндрической формы, диаметр которых в основной части составляет один метр, а высота не менее двух метров. Если диаметр устройства меньше метра, то проводить в нем обслуживание невозможно, а кессоны с большим диаметром дороги из-за расхода большего количества материала.

Кессоны различной формы

Кессоны — водонепроницаемое оборудование, гидроизолированное снаружи и загрунтованное изнутри. Для лучшей теплоизоляции внутренняя поверхность устройства покрыта пеной. Это простое устройство позволяет не только надежно защитить систему от замерзания и попадания грунтовых вод, но и превратиться в небольшое подземное помещение, позволяющее проводить необходимый ремонт в любую погоду.

Кроме того, кессон позволяет разместить внутри себя такое необходимое оборудование для корректной работы системы, как реле давления, пульт управления насосом, мембранный аккумулятор и другие автоматические устройства, надежно защищая их от несанкционированного доступа.

Типы кессонов, их недостатки и преимущества

На данный момент существует три типа кессонов для скважин:

  • металлические;
  • железобетон;
  • пластик.

Рассмотрим подробнее каждый тип, в чем их недостатки и преимущества.

Металлические кессоны нуждаются в антикоррозийном покрытии снаружи и грунтовке внутри.

Металлические кессоны — это старое поколение таких устройств.Обычно для их изготовления используется нержавеющая сталь или алюминий, так как они наиболее устойчивы к коррозии. Кроме того, металл относится к гибким материалам, что предотвращает появление трещин. Качественный металлический кессон изготавливают из стали, толщина которой должна быть не менее трех миллиметров.

Такое оборудование требует обязательной антикоррозионной обработки снаружи и грунтовки внутри. Но прослужит несколько десятков лет. Установить металлический кессон для колодца можно своими руками, существенно сэкономив на монтажных работах.

Кессон из железобетонных колец: прочный, почти вечный, но довольно дорогой, помимо необходимости утеплитель

Кессоны железобетонные изготавливаются из железобетонных колец. Установка такого устройства требует немалых усилий и финансовых затрат. Эти конструкции считаются самыми дорогими. Бетонные кольца кладут на специально подготовленное основание. Поскольку бетон — очень гигроскопичный материал, кессоны из него требуют усиленной гидроизоляции снаружи.На практике добиться абсолютной влагонепроницаемости конструкции очень редко и грунтовые воды все равно попадают внутрь.

Еще один существенный недостаток железобетонных колец — плохая теплоизоляция. Очень часто в сильные морозы заключенное в такие кессоны оборудование все равно замерзает. А большой вес материала приводит к постепенному проседанию устройства в целом, что приводит к деформации используемого оборудования.

Экономичный пластиковый кессон не «боится» ржавчины и коррозии; он отлично служит много десятилетий

Пластиковый кессон для колодца изготовлен из полимерных материалов, толщина его стенок составляет около 20 мм.Такие устройства очень прочные и имеют долгий срок службы. Они абсолютно не подвержены коррозии и водонепроницаемы. Установив пластиковый кессон, можно сэкономить на гидроизоляционных и антикоррозионных составах. Конструкции из пластика или стеклопластика не рекомендуются для защиты колодцев, так как под давлением грунтовых вод они могут сильно деформироваться, а также «всплывать» на поверхность из-за небольшого веса.

Самостоятельный монтаж кессона для колодца

Установка кессона на колодец собственными силами не требует специальных навыков. Такая работа под силу любому человеку, имеющему хоть малейшее представление об этом процессе. Итак, как самому сделать кессон для колодца?

Конструкция колодца

Вокруг готового колодца необходимо вырыть котлован глубиной не менее двух метров и размером, превышающим размеры кессона не менее чем на 10 см в каждую сторону.

Яма выкапывается с тем, чтобы горловина конструкции находилась над поверхностью на расстоянии не менее 10 см.Это предотвратит попадание дождя и других поверхностных вод в кессон.

Как закрепить кессон в земле

Теперь приступим непосредственно к установке кессона. На нижней части устройства отметьте место для отверстия, необходимого для кожуха. Отверстие можно смещать в любом направлении, исходя из личных требований.

Установка оборудования в кессон

Совет: если вы планируете разместить гидроаккумулятор в кессоне, отверстие для обсадной колонны необходимо будет немного сместить от центр.Это необходимо для того, что после установки бака давления можно было опустить инструмент в люк.

Важно: кабель и гидропровода должны идти к месту входа трубопровода в дом.

Главное, чтобы в результате кожух попал в люк. В вырезанное отверстие вваривается гильза большего диаметра, чем сама труба, и длиной 10-15 см.

Совет: Перед приваркой муфты обязательно наденьте ее на трубу, чтобы убедиться, что это можно сделать с небольшим запасом.

В этом случае обсадную трубу необходимо разрезать на высоте около 300-500 мм от дна кессона и сделать конус с помощью продольных надрезов на конце и кувалды.

Кессон следует подготовить заранее: в его стенки вварить бочату, необходимую для вывода труб в траншею. Одна труба понадобится для ввода кабеля, а остальные — для вывода водопровода.

Далее над котлованом устанавливают кессон так, чтобы оси хвостовика и обсадной колонны совпадали.Сначала конструкция устанавливается на бруски, после вытягивания из которых она будет опускаться в яму по обсадной колонне, выполняющей роль направляющей. Теперь кессон устанавливают горизонтально по уровню, для чего необходимо между ним и стенками котлована установить бруски.

Подключение запорных клапанов

Втулка должна быть приварена по периметру к корпусу и после этого, HDPE трубы должны быть вставлены внутрь кессона через предварительно установленных сосков.Все сварные швы обрабатываются грунтовкой.

Важно: для труб ПНД 40 требуется ниппель 1,5 дюйма, а для ПНД 32 — 1,25 дюйма. Если трубы проходят с трудом, то внутренняя поверхность ниппеля обрабатывается грубым напильником.

Герметизация патрубков внутри ниппеля осуществляется ПНД-разветвлением с внутренней резьбой. Электрический кабель протягивается через одну из трубок для питания насоса. В результате мы получаем абсолютно герметичную конструкцию, надежно защищающую устье колодца.

Для наилучшего результата можно установить вторую крышку в кессон из пенопласта и фанеры на расстоянии 30-50 см от первой, а верхнюю часть конструкции утеплить. Не забывайте, что малейшее нарушение правил монтажа может привести к выходу из строя всей системы водозабора, поэтому лучше пригласить специалиста, который сможет составить адекватный алгоритм действий и организовать его четкое выполнение.

Кессон | Encyclopedia.com

Общий принцип

Типы кессонов

Ресурсы

Кессон — это пустотелая конструкция, сделанная из бетона, стали или других материалов, которые можно погрузить в землю.Он использовался как основание для моста, здания или других крупных сооружений. Кессоны бывают разных размеров и форм в зависимости от их будущего использования. Общей чертой кессонов является то, что их нижние края острые, поэтому их легко можно утопить в земле. Эти острые кромки известны как режущие кромки кессона.

Цель использования кессона в строительстве — создать временную конструкцию, из которой можно удалить землю (например, почву и коренные породы), воду и другие материалы и в которую можно поместить бетон или другой заполняющий материал.Например, при строительстве моста может потребоваться закапывать землю на дне реки, пока не будет достигнута коренная порода. Один из способов сделать это — погрузить кессон, наполненный сжатым воздухом, в реку, пока он не достигнет дна. Затем рабочие могут войти в кессон и выкапывать почву из русла реки, пока не дойдут до коренных пород. Когда они удаляют почву, ее можно транспортировать вверх через кессон. Во время этого процесса кессон продолжает углубляться в русло реки, пока не достигнет коренной породы.В этот момент можно заливать бетон в кессон, чтобы сформировать нижнюю часть опоры нового моста.

Кессон может состоять из единого блока, похожего на консервную банку, с вырезанными обоими концами. С другой стороны, они могут быть разделены на несколько отсеков, подобных сотам. Одним из факторов, определяющих форму кессона, является площадь, которую он должен перекрывать. Чем больше размер кессона, тем более необходимо разделить его на отсеки меньшего размера.

Кессоны бывают четырех типов: коробчатые, открытые, пневматические и монолитные.Ящичные кессоны (также называемые плавучими кессонами) представляют собой сборные коробчатые контейнеры с бортиками и дном. Открытые кессоны — это кессоны ящичные без дна. Кессоны со сжатым воздухом (также называемые пневматическими кессонами) — это кессоны, в которых кессон закрыт сверху, но открыт снизу, и используется сжатый воздух. Монолитные кессоны похожи на большие открытые кессоны, но сконструированы таким образом, чтобы выдерживать большие удары.

Все кессоны имеют форму трубы, часто с цилиндрическим контуром, но также могут быть прямоугольными.

КЛЮЧЕВЫЕ ТЕРМИНЫ

Коренная порода — Часть мантии Земли, сделанная из твердой породы, на которой могут быть построены постоянные конструкции.

Режущая кромка — Нижняя кромка кессона, имеющая острые края и погружающаяся в землю под собственным весом.

Пирс — Одна из вертикальных конструкций, на которых опирается мост, небоскреб или другая конструкция.

Рекультивация — Процесс, с помощью которого морская вода выкачивается из области для создания новых земель для ферм, домов и других жилых помещений.

эллиптической или другой формы. Некоторые кессоны открыты с обоих концов; некоторые открыты только вверху; а некоторые открыты только внизу.Это зависит от того, как будет использоваться каждый тип кессона.

Кессон, открытый с обоих концов, может быть использован для сооружения пирса для нового небоскреба. Кессон будет вбиваться в землю на определенную глубину, и земляной материал внутри кессона вычерпывается. В зависимости от требуемой глубины опоры может использоваться один длинный открытый цилиндрический кессон или последовательность более коротких кессонов может быть уложена один на другой. Когда кессон (ы) вставлен на желаемую глубину и вся почва из них удалена, их можно заполнить бетоном.Решение о том, снимать ли сами кессоны перед добавлением бетона, будет зависеть от природы окружающей почвы. Если бы почвы были слишком неустойчивыми, чтобы сохранять форму, кессон оставался бы на месте. На устойчивых грунтах кессон можно было удалить.

Кессон, закрытый внизу и открытый вверху, представляет собой плавучий кессон. Этот тип кессона часто используется при строительстве опор мостов. Кессон сооружается на земле из бетона, стали, дерева или другого материала и плавает в предполагаемом положении в реке, озере или другом водоеме.Затем кессон заполняется гравием, бетоном или другим материалом. Затем ему дают погрузиться в русло реки. Затем заполненный кессон становится самой нижней частью новой опоры моста. Плавучий кессон можно использовать только в том случае, если инженеры могут быть уверены, что почва под и вокруг заполненного кессона не смывается.

Одно интересное применение плавучего кессона — освоение земель в Северном море вокруг Нидерландов. На первом этапе этого процесса серия плавучих кессонов перемещается в океан, где они размещаются, образуя новую систему дамб.Океанская вода, попавшая в ловушку кессонов, откачивается для образования новых сельскохозяйственных угодий.

Кессон закрытый вверху и открытый внизу — это пневмокессон. Этот тип кессона обычно используется в проектах подводного строительства.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
