Делаем водяной или электрический тепловентилятор своими руками: инструкция

Мобильные нагревательные устройства станут полезными во многих ситуациях. Это и дачные коттеджи, в которых постоянно проживают только в теплый сезон, однако и в другое время года приезжают отдохнуть на денек-другой, и не отапливаемые помещения (гаражи, подвалы или мастерские), в которых периодически проводятся работы в холодное время года. Некоторые помещения в квартире (ванная, детская) требуют поддержания температуры на постоянном уровне независимо от работы центрального отопления. Мощности такого устройства недостаточно для обогрева небольшого здания или полноценного отопления отдельного помещения, однако переносной тепловентилятор поможет создать комфортную температуру в зоне пребывания человека, направив поток теплого воздуха в нужном направлении. Устройство этих приборов отличается простотой, что позволяет смастерить тепловентилятор своими руками из подручных средств.

Тепловентилятор можно собрать своими руками

Конструкция и виды тепловентиляторов

Чтобы предварительно оценить объем работ и подобрать необходимые для сборки материалы стоит ознакомиться с устройством тепловентилятора заводской сборки. Элементами, присутствующими в конструкции всех моделей, являются:

В зависимости от выбранной конструкции и предназначения устройства подбираются дополнительные комплектующие. Своими руками возможно изготовление практически всех видов электрических обогревателей. Для бытовых нужд производится тепловая мини пушка своими руками для прогрева и просушки помещения, электрокамин своими руками позволит воплотить собственные дизайнерские идеи и придать комнате атмосферу уюта, а канальный нагреватель воздуха встраивается в систему приточной вентиляции или кондиционирования.

Расчет мощности и требования к установке

Перед тем, как выбрать необходимые материалы и приступить к сборке, определяют необходимую мощность устройства исходя из задач, которые оно выполняет. Для обогрева рабочего пространства или спального места направленным потоком воздуха без учета общей площади помещения подойдет маломощный переносной обогреватель. Если же стоит задача поднять температуру во всем помещении до уровня комфортной (18-21°C), то расчет делают исходя из соотношения 40 Вт мощности обогревателя на 1 м³ объема комнаты.

Учитывая, что самодельная пушка разогревает помещение неравномерно, рекомендуется устанавливать дополнительный обогреватель (или несколько) в разных концах комнаты. При этом рассчитанная мощность делится на количество отопительных приборов.

Также нужно учесть допустимую нагрузку на электрическую сеть. К бытовой сети с напряжением 220В можно подключить калорифер электрический мощностью не больше 6 кВт. Если необходима большая мощность, потребуется сеть с напряжением 380В или же обогреватель, работающий по другому принципу (самодельная газовая пушка или другой).

Особенности сборки некоторых видов тепловентиляторов

Существует несколько видов тепловентиляторов, у каждого из них, вполне закономерно, есть свои характерные плюсы и минусы. Перед тем, как приступить к сборке вентилятора своими руками, следует ознакомиться с некоторыми особенностями прибора.

Тепловентилятор

• Лист текстолита размером 20×30 см.

• Пару метров нихромовой проволоки диаметром 0,2-0,3 мм.

• Системный блок (детали, кроме кулера, из блока удаляют).

• Блок питания 12В.

• Термопредохранитель для обогревателя рассчитанный на отключение при температуре выше 70°C.

• Кабель, регуляторы, выключатели, крепежные детали, изолента или термоусадочная трубка.


Конструкция калорифера очень простая и самостоятельно собрать его не составит труда

Кстати, человеку разбирающийся в электротехнике, под силу сделать регулятор температуры своими руками, используя недорогие радиодетали. Для сборки подойдет стабилотрон TL431 от зарядного устройства, плата электронного счетчика, автомобильное реле и другие распространенные детали.

1. Из стеклотекстолита вырезают детали для изготовления каркаса с прорезями под установку тена (нихромовой спирали).

2. Нихромовую нить скручивают в спираль (для этих целей используют дрель или шуруповерт, работающий на медленных оборотах, с закрепленным стержнем диаметром 2-3 мм).

3. Спираль устанавливается в каркас и закрепляется, в местах крепления концов спирали подключается питание, в разрыв провода питания монтируется термопредохранитель.

4. Каркас со спиралью устанавливается в системный блок.

5. Блок питания 12В подключается к кулеру.

6. Корпус закрывается, устанавливается на подставку из диэлектрического материала и проверяется работа обогревателя.

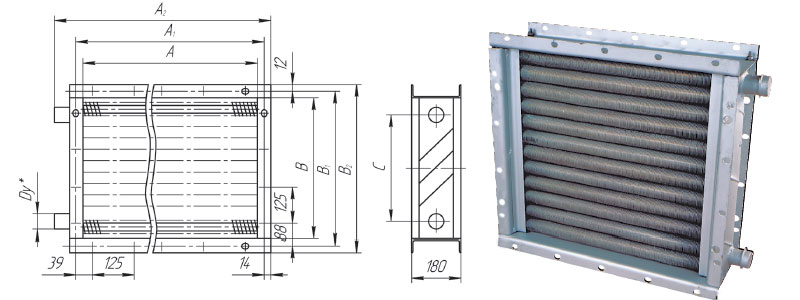

Экономичным вариантом является водяной тепловентилятор. В качестве нагревательного элемента в данном случае выступает самостоятельно изготовленный из медной трубы теплообменник или бывший в употреблении автомобильный радиатор. Теплоноситель на теплообменник поступает из труб центрального отопления или индивидуального отопления, а электроэнергия расходуется только для обеспечения работы вентилятора. Устанавливать такой вентилятор обогреватель в систему отопления рекомендуется на обратной трубе. При монтаже на подаче работающий вентилятор сильно остужает трубу и в радиаторы отопления теплоноситель поступает ниже требуемой температуры.

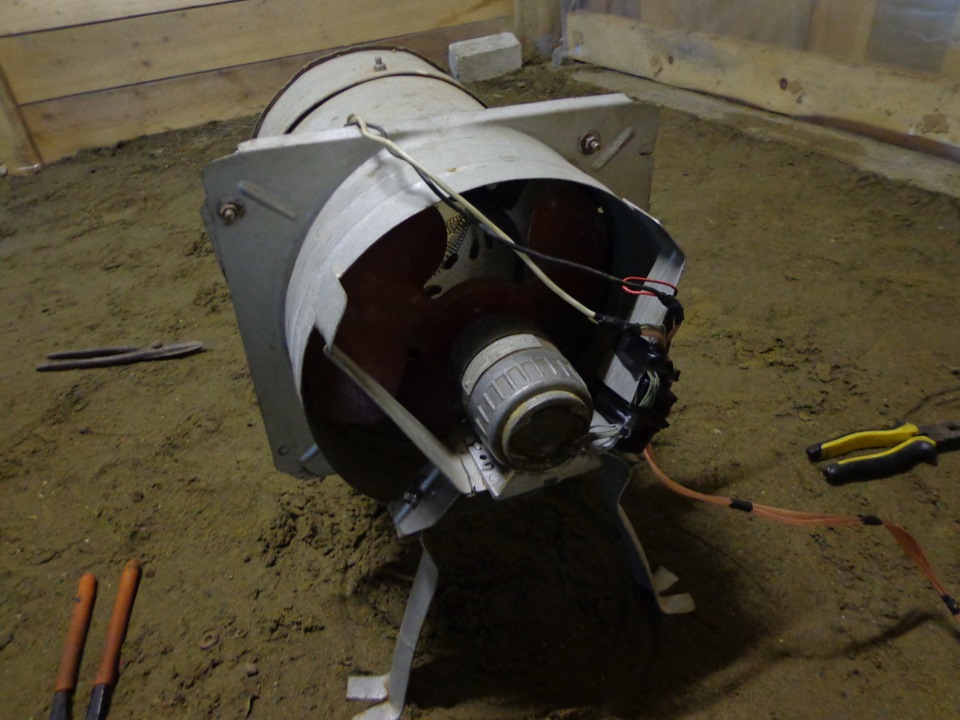

Тепловая пушка

Сделать тепловую пушку своими руками довольно просто. Обогреватель такого типа применяется для быстрого обогрева и просушки стен, полов, сырых погребов и при проведении некоторых видов строительных работ. Чтобы сделать мини пушку можно воспользоваться некоторыми деталями непригодных бытовых приборов, а отсутствующие докупить.

Понадобиться следующий перечень материалов:

• Мотор и крыльчатка (подойдут от вышедшего из строя пылесоса или кухонной вытяжки).

• В качестве нагревательного элемента используется спираль от ненужной электроплиты.

• Труба диаметром от 150 мм с толщиной стенок 3-5 мм, можно изготовить самостоятельно из листового металла.

• Термореле, размыкающее цепь при перегреве, выключатель,

• Лист асбеста.

• Металлическая решетка.

• Кабель и крепежные материалы (заклепки или болты с гайками).


Сборка производится в несколько этапов:

1. Электродвигатель и вентилятор прикрепляются в конце трубы.

2. Из асбеста вырезаются полосы и собирается решетка, на которую прикрепляется нагревающая спираль (для этих целей допускается использовать керамические изоляторы).

3. Полученный нагревательный элемент крепится на противоположном от вентилятора конце трубы.

4. Двигатель и спираль подключаются к выключателю. Схема предусматривает отдельное подключение.

5. С обоих концов трубы устанавливаются металлические защитные решетки.

6. Передвижная или стационарная подставка изготавливается из подручных материалов, устойчивых к температурным воздействиям.


ПОСМОТРЕТЬ ВИДЕО

По желанию на трубу крепят слой теплоизоляции. С одной стороны, это повышает уровень безопасность во время проведения работ, с другой – снижает теплоотдачу устройства.

Электрокамин

Самодельный тепловентилятор применяется в качестве источника тепла для электрического камина. Портал для камина своими руками легко сделать из гипсокартона. Для этого монтируют каркас из металлического профиля необходимой конфигурации и обшивают листами гипсокартона, после чего наружная поверхность декорируется при помощи облицовочных материалов. Внутри портала устанавливается конструкция, имитирующая горение дров или угля (готовые изделия оснащены подсветкой).

Важно заранее предусмотреть отверстие в конструкции для прокладки кабеля.

Делаем самодельный обогреватель для гаража из нихромовой проволоки своими руками

Самодельный обогреватель

Содержание:

Опытные автолюбители знают, что на ремонт и обслуживание любимого автомобиля затрачивается немало времени и сил.

В результате нарушения правил содержания автомобиля, «железный конь» способен взбрыкнуть в любой момент. В зимнее время, при минусовой температуре, когда приходится выявлять и устранять неисправности авто, очень важно создать комфортные условия для ремонта.

Здесь поможет обогреватель несложной конструкции, который вполне возможно сделать самому.

Даже если гараж подключен к центральному теплоснабжению, но оно недостаточно нагревает помещение, то здесь выручит обогреватель. Согласно правилам содержания автомобиля, необходимая температура в гараже должна быть не ниже +5 ⁰С. К тому же, в холодное время года обогреватель поможет завести авто, разморозив антифриз.

Основные требования к гаражному обогревателю

Учитывая, что гараж относится к малогабаритным помещениям, необходимо чтобы обогреватель в нем соответствовал следующим требованиям:

• количество кислорода, сжигаемого при работе обогревателя, а также уровень выделяемых токсических веществ были минимальными;
• соответствие технике пожаробезопасности – необходимо исключить угрозу взрыва и пожара;
• компактный калорифер не должен затруднять передвижение по гаражной площади, занимая немного места;
• хороший обогреватель нагревает помещение за короткий срок, поддерживая температурный уровень в течение длительного времени;
• финансовые затраты на создание калорифера должны быть меньше стоимости заводского аналога.

Всем этим требованиям соответствует обогреватель, который несложно изготовить самостоятельно. Вам потребуются листы текстолита, моток нихромовой проволоки и клей.

Создание будущего прототипа и этапы работ

Обогреватель «Доброе тепло» как прототип нашего

В основе устройства самодельного калорифера лежит принцип действия обогревателей «Доброе тепло».

Популярность они получили благодаря быстрому нагреву небольших помещений. При том, что затраты электроэнергии невелики, тепло в помещении распределяется равномерно.

Конструкция данных обогревателей несложна и практически безопасна. Дело в том, что основной нагревательный элемент заключен в материал, исключающий возможность пожара. К тому же, компактность прибора позволит занять ему в гараже немного места.

Подключив к такому самодельному калориферу таймер, можно регулировать режим его работы. Для зимнего времени года достаточно установить режим «час работы, два — отключение».

За один час обогреватель вполне прогреет гараж для спокойного ремонта авто в течение последующих двух часов без его работы. Для более теплого времени года настройки таймера можно изменить.

Предварительное тестирование

Нихромовая проволока (нить) как основной нагревательный элемент

Предварительный эксперимент нужен для того, чтобы определить необходимую мощность обогревателя.

В финансовом плане вы не пострадаете, так как материалы, как правило, используются подручные.

Нихромовая проволока является полуфабрикатом, производимым из сплава никеля и хрома. Она характеризуется высокими показателями электрического сопротивления.

Процент никеля в данном сплаве составляет до 80%, обеспечивая пластичность и устойчивость к коррозии.

Наличие в составе проволоки хрома добавляет ей повышенные показатели твердости и устойчивости к высоким температурам.

Если сопротивление нихромовой проволоки неизвестно, то желательно его установить самостоятельно. Для этого скручивают спираль из отрезка проволоки длиной 1 м.

Расположив внутри нее термометр, подключают проволоку к источнику питания с трансформатором.

В момент, когда температура на термометре достигнет отметки в 40 ^оС, необходимо записать показания амперметра и вольтметра.

Они помогут определить сопротивление проводника.

Также, если известен диаметр проволоки, можно узнать ее сопротивление из таблицы расчета:

Таблица сопротивлений нихромовой проволоки для нагревательного прибора

Далее, учитывая, что самодельный калорифер будет работать от розетки в 220 вольт, необходимо узнать количество проволоки для получения мощности переменного тока в 100-120 ед. К примеру, для нагревателя мощностью в 100 Ват понадобится 24 м нихромовой проволоки диаметром 0,3 мм.

Процесс изготовления обогревателя по шагам

Стеклотекстолит как основа для крепления нихромовой нити

Для изготовления самодельного гаражного обогревателя потребуется лист текстолита толщиной до 1,5 см.

Он будет служить основанием для проволочной нагревательной спирали. Разделенный на две части, стеклотекстолит не только защитит от горячей проволоки, но и быстро обогреет холодное помещение.

Вся поверхность текстолитового листа является нагревающей. Однако, для обогрева гаража достаточно куска 0,5 х 0,5 м материала с каждой стороны нагревателя.

Не обязательно, чтобы обогреватель был квадратным, подойдет любая форма прямоугольника.

Здесь более важно, чтобы части текстолита были одинаковыми, и основа для крепления спирали надежно закрывала ее.

Принципиальная схема гаражного обогревателя

1. Листы текстолита с внутренней стороны будущего калорифера обрабатываются наждачной бумагой.
2. Далее на основу наносится разметка. От нижнего и верхнего краев оставляется поле в 2 см, от боковых – отступ в 3 см.
3. Отметив границы размещения проволоки, необходимо рассчитать количество ее сложений при длине 24 метра. Длина шага обмотки равна высоте отмеченной рамки на основе обогревателя (не забываем, что верхнее и нижнее поле не учитываются).
4. После расчета количества сложений проволоки, нужно отметить расстояние между ее витками. Для наших параметров калорифера оно составляет 8-13 мм. По краю отмеченной рамки, согласно расчетам, просверливают маленькие отверстия, в которые вставляют метки — спички или зубочистки.
5. Далее высверливается еще два отверстия для выхода провода подключения к источнику питания.
6. Не натягивая, аккуратно, проволоку укладывают «змейкой». Здесь сформировать нагревательный элемент помогают спички. Уложив пять-семь витков «змейки», необходимо закрепить их бумажными полосками. Бумага, толщиной в 1 см, при помощи клея «Монолит» фиксирует нить накаливания.
7. Края «змейки» также, после снятия спичек, приклеиваются при помощи полосок бумаги.
8. В просверленные отверстия для сетевого провода вставляют заклепки из металла, на которые наматывают конец проволочной «змейки».
9. С наружной стороны обогревателя к заклепке прикрепляется шайба. Она нужна для надежной фиксации электропроводящего контакта.

Сетевой шнур можно подсоединить и внутри калорифера, недалеко от спирали накаливания. Для этого зачищенные концы электропровода наматывают на заклепки с внутренней стороны стенки обогревателя.

Проверка на работоспособность, тестирование и внешний вид

Одним из завершающих моментов в изготовлении калорифера является его проверка на безопасность и работоспособность. Для этого сначала нагреватель подключают к омметру, а затем и к сетевому электропитанию.

Для повышения уровня прочности электроприбора, изнутри его покрывают слоем эпоксидного клея. При размерах нашего обогревателя (0,5 х 0,5 м) потребуется не меньше 150 г эпоксидки. Состав наносится вдоль «змейки» накаливающей проволоки.

Закрывается конструкция вторым листом текстолита. Для того, чтобы конструкция «схватилась», на нее устанавливают груз весом около 40 кг.

Через 24 часа обогревателем, сделанным своими руками, вполне можно пользоваться. Декорируется поверхность каким-нибудь отделочным материалом (к примеру, пленкой из винила или просто тканью).

Листы текстолита также можно склепать, установив на поверхности дополнительные крепежи для настенного монтажа. Только уходя из гаража, не забывайте выключать электроприборы, особенно самодельные.

Данный способ производства калорифера является простым и мало затратным. Помимо приобретения теоретических знаний, позволяющих за 2 дня смастерить качественный обогреватель для гаража, удовольствие принесет здесь и сам процесс работы, и результат.

Самодельный обогреватель для гаража — как сделать своими руками?

Без теплого гаража трудно эксплуатировать автомобиль в условиях суровой российской зимы. Поэтому проблема обогрева гаражного бокса актуальна для многих автолюбителей. Если в гараже невозможно устройство полноценной системы отопления, то проблема решается с помощью различных моделей обогревателей. При наличии средств приобретается готовое оборудование, выполненное в заводских условиях, и отвечающее всем требованиям пожарной безопасности. Если же свободных финансов в данный момент нет, то в качестве источника тепла может быть использован самодельный обогреватель для гаража, изготовленный своими силами из недорогих материалов, имеющихся в запасах или приобретенных на рынке по выгодной цене.

Каким требованиям должен отвечать гаражный обогреватель?

При выборе конструкции будущего устройства необходимо обращать внимание на безопасность ее эксплуатирования в закрытом помещении.

Поэтому самодельный обогреватель должен отвечать следующему ряду требований:

• должна быть полностью исключена угроза воспламенения устройства и его взрыва;
• нагревательные элементы конструкции не должны сжигать кислород, а также выделять токсины и едкий запах гари;
• устройство должно способствовать быстрому прогреву помещения до необходимой температуры и поддержания ее значения в течение определенного промежутка времени;
• изделие должно быть компактным и не занимать много места в стесненном пространстве гаража;
• затраты на приобретение составляющих элементов конструкции должны быть значительно меньше стоимости заводской модели.

Ещё одним немаловажным параметров, который нужно учитывать при выборе способа отопления гаража, является экономичность. Какие варианты возможны, читайте в нашей статье: https://aqua-rmnt.com/otoplenie/bani-i-garazh/ekonomichnoe-otoplenie-dlya-garazha.html.

Электрическая схема и принцип работы

Всем вышеперечисленным требованиям отвечает самодельный калорифер, который собирается из стеклотекстолита, клея и нихромовой проволоки. Этот обогревательный прибор конструктивно похож на заводскую модель, основной элемент накала которой запрессован в негорючий материал. Этот конструктивный подход делает невозможным воспламенение изделия.

Схема изготовления самодельного обогревателя питающегося от 220В

Важно! При подключении к собранному прибору таймера удастся настроить работу обогревателя с желательной периодичностью. Длительность рабочих интервалов выставляется в зависимости от времени года и температуры воздуха за пределами гаража. Использование таймера позволит автоматически поддерживать комфортную температуру в помещении и экономно расходовать электроэнергию.

Какие материалы понадобятся?

Чтобы собрать обогреватель для гаража своими руками, необходимо приготовить два листа стеклотекстолита одинаковой площади. Толщина листов не должна превышать 1,5 см. Данный материал применяется в качестве основы, к которой  осуществляется крепление спирали из нихромовой проволоки.

Для изготовления простейшего обогревателя понадобится нихромовая проволока

Стеклотестолит будет служить основой, на которую будет наматываться нихромовая проволока

Надо заметить, что самодельное устройство излучает тепло со всей площади своей поверхности. Форма листов стеклотекстолита может быть квадратной, при этом длина стороны составляет не более полуметра.

Также обогреватель может иметь и прямоугольную форму, при этом сумма всех его сторон должна составлять не более двух метров.

Важно! Для самодельного обогревателя мощностью в 100 ВА необходимо взять 24 метра нихромового провода сечением 0,3 мм.

Порядок выполнения сборочных работ

После завершения подготовительных работ приступают непосредственно к процессу сборки. Для этого выполняют следующие операции.

• • Зачищается наждачной бумагой внутренняя сторона каждого листа стеклотекстолита.
  • Сверху и снизу делается отступ от краев листа, равный 2 см, а по бокам – 3 см.
  • На одном из кусков стеклотекстолита, к которому планируется производить крепление проволочной спирали, чертиться рамка и рассчитывается количество витков, необходимых для размещения всех 24 метров провода. Длина одного витка зависит от высоты прибора, без учета отступов, оставленных снизу и сверху.
  • После подсчета точного количества витков проволоки, высчитывается расстояние между ними. Надо заметить, что данная величина должна находиться в пределах 8-13 мм. По полученным данным вдоль линии отступов проводят высверливание небольших отверстий, в каждое из которых вставляется спичка.

Затем необходимо высверлить еще пару отверстий, которые понадобятся для того, чтобы вывести провода наружу. Это необходимо для подсоединения изделия к токоведущим устройствам.

Вот примерно так это все должно выглядеть. Крепление краев витков можно сделать с помощью бумажных полосок, после того, как удалите спички

• Далее проводится укладка проволоки змейкой, при этом не следует натягивать провод. Спички, вставленные в отверстия, помогают сформировать витки проволоки. Проложив 5-7 витков, проводят закрепление сооружаемой нити накала сантиметровыми бумажными полосками, предварительно обработанными клеем «Монолит».
• После завершения укладки и закрепления всей проволоки спички необходимо удалить, а полученный нагревательный элемент подровнять и при необходимости дополнительно укрепить бумажными полосками, пропитанными клеевым составом.
• Для фиксации краев витков после удаления спичек также используют бумажные полоски и клей.
• В отверстия, высверленные для выведения провода наружу, вставляют металлические заклепки. Далее вокруг этих заклепок наматывают свободный конец проволоки.
• С лицевой стороны стеклотекстолитовой основы каждая заклепка оснащается шайбой, что позволяет прочно зафиксировать токопроводящий контакт.

Важно! Сетевой провод присоединяется со стороны сформированной спирали, при этом его зачищенные концы обматываются вокруг установленных заклепок.

Как проверить работоспособность самодельного устройства?

Чтобы проверить работоспособность изготовленного своими руками обогревательного прибора, а также удостовериться в его безопасности, надо подключить изделие сначала к омметру, а после к электросети. Эпоксидный клей используют в целях усиления механической прочности и степени электробезопасности изделия. Рекомендуется использовать не менее 150 г данного связующего вещества. Эпоксидный состав наносят вдоль витков нагревательного элемента. Затем укладывают второй лист стеклотекстолита. Для склеивания элементов необходим груз, масса которого должна быть не менее 40 кг. Груз укладывают на фанеру, которой закрывают склеенные детали.

Важно! Через сутки собранное изделие уже готово к работе. Остается лишь приделать к нему приспособления, позволяющие подвешивать обогреватель на стену. Декорирование лицевой поверхности можно произвести с помощью виниловой пленки.

Чтобы работать в гараже было комфортно, нужно обустроить не только отопление, но и хорошее освещение. Осуществить правильный монтаж вам поможет подробное руководство: https://aqua-rmnt.com/ehlektrosnabzhenie/provodka-v-garazhe-svoimi-rukami-shema.html.

Мы надеемся, что после прочтения данного материала вы поняли, как сделать обогреватель в гараж собственными силами из подручных материалов. С таким устройством не страшно встречать зиму. Помните, что включенные электроприборы нельзя оставлять без присмотра. Поэтому покидая гараж, выключайте свое изобретение.

Оцените статью: Поделитесь с друзьями!

индукционный водонагреватель, нагреватель своими руками, калорифер для отопления, как сделать

Обогреватель воды может отличаться по мощности, размерам и дизайну Горячая вода в доме или в квартире давно не роскошь, а обыденное явление. И если в глубинке, в небольших деревнях все еще можно встретить дом без отопления, то все городские жители поголовно пользуются таким благом. Горячую воду и отопление зачастую предоставляют коммунальные компании, которые иногда могут отключить подачу горячей воды, а отопление будет не круглогодичное, а лишь в определенные месяцы. Чтобы избежать подобных ситуация и получить некую независимость от коммунальных компаний многие жители задумываются о покупке и установке своих собственных водонагревателей.

Индукционный водонагреватель

Индукционный водонагреватель – один из видов бойлеров. Сравнительно недавно появился на рынке водонагревательного оборудования, однако уже сейчас пользуется значительной популярностью. Принцип работы индукционного водонагревателя строится на использовании явления электромагнитной индукции. Суть явления такова: если магнитный поток, который проходит внутри проводника, изменяется во времени, то внутри проводника образуется электрический ток. Изменение магнитного потока во времени может происходить по нескольким причинам: в связи с изменением параметров магнитного поля; в связи с перемещением в пространстве самого проводника внутри поля.

В итоге появляется переменное магнитное поле, которое может возбуждать электрический ток в телах, помещенных в это поле.

Если это тело изготовлено из материала, имеющего высокие характеристики сопротивления, то тело начнет нагреваться.

Индукционный водонагреватель (бойлер) имеет следующую схему строения:

• Закрытая труба или металлическая емкость небольшого диаметра;
• Катушка из провода, который либо обмотан вокруг трубы, либо помещен внутрь бака;
• Инвертор – электронное устройство, предназначенное для изменения частоты переменного тока (например, его повышение до нескольких десятков кгц).

Индукционный водонагреватель можно купить готовый или сделать самостоятельно

Принцип устройства следующий. Инвертор подает в катушку высокочастотный ток, который был преобразован из обычного тока из сети. Катушка под воздействием проходящего через нее высокочастотного тока преобразуется в электромагнит с постоянно меняющимся магнитным полем (т.к. поступающий ток переменный). Появившееся переменное магнитное поле генерирует электрический ток внутри емкости с водой (бак или труба), вследствие чего идет нагрев жидкости.

Преимущества и недостатки индукционного нагревателя воды

Как и любое оборудование, индукционный обогреватель имеет свои плюсы и минусы.

Достоинства:

1. Поразительная долговечность – практически каждый элемент прибора для нагрева воды не контактирует с жидкостью, поэтому сведено на нет пагубное воздействие жидкости на компоненты конструкции, что приводит к долговременному сохранению работоспособности по сравнению с конкурентами.
2. Высокая скорость нагревания жидкости – индукционный нагреватель проточный, к тому же переменный ток пронизывает всю жидкость, она нагревается равномерно и достаточно быстро, чего не скажешь про водонагревательные приборы, оснащенные ТЭНом.
3. Несложная конструкция – индукционный водонагреватель имеет очень простую схему строения, по сравнению с другими приборами, это позволяет избежать проблем с размещением прибора, также не образуется накипь.
4. Уровень КПД очень высок и составляет порядка 95% и больше, это позволяет сократить расходы на электроэнергию почти в половину.

Недостатки: высокая стоимость (этот недостаток скорее временный, ведь рынок нагревательного оборудования постоянно обновляется, а товары дешевеют).

Делаем индукционный водонагреватель своими руками

Главный недостаток индукционных водонагревательных приборов – это их высокая стоимость, однако этот минус нивелируется и превращается в плюс. Ведь индукционный водонагреватель можно изготовить самостоятельно в домашних условиях.

Для этого нужно иметь:

• Трансформатор и инвертор – их можно найти в сварочных аппаратах с настройкой выходного тока на 18-25 А;
• Медный эмалированный провод с сечением 1.5-2 мм²;
• Полимерная труба, имеющая диаметр от 4,5 см до 5 см;
• Нержавеющая проволока – нужно приготовить небольшое количество обрезков по 6-8 см в диаметре, длина которых колеблется от 3,5 до 5,5 см;
• Небольшая сетка из нержавеющей проволоки (подойдет также сетка из лески).

Когда все приготовления будут завершены, а необходимые компоненты собраны можно начинать изготовление прибора. Процесс создания нагревателя проходит по следующей схеме. Закрепить с одной стороны трубы сетку, засыпать металлическими обрезками тот конец трубы на котором закреплена сетка, трубу предварительно нужно перевернуть нужным концом вниз.

Аккуратно и равномерно обмотать медный провод вокруг трубы (образуется катушка, которая должна находится в середине отрезка провода).

Чтобы сделать индукционный водонагреватель своими руками, нужно ознакомиться с рекомендациями специалистов и посмотреть обучающее видео

Катушку нужно подключить к сварочному трансформатору при помощи его выходных клеммов, подключить самодельный индукционный водонагреватель к водоснабжению, используя различные переходники. По желанию можно поместить трубу с катушкой в корпус из металлического бака, и тщательно утеплить.

Калорифер своими руками

Иногда для обогрева не подходит индукционный водонагреватель, в таком случае можно использовать другие способы обогрева. Популярный быстрый способ обогрева помещения – калорифер или канальный нагреватель.

Для изготовления калорифера понадобятся:

1. Несколько листов нержавеющего металла для корпуса устройства.
2. Медная труба (ее диаметр должен составлять примерно полдюйма), используемая в теплообменнике.
3. Канальный вентилятор, питаемый от бытовой сети.
4. Два концевых крана с муфтами или с фланцевыми соединениями, чтобы интегрировать теплообменник к системе отопления помещения.
5. Несколько пружин (обычно хватает четырех) для закрепления вентилятора. Крепить рекомендуется пружинами, а не магнитами, например, т.к. пружины обеспечат тихую работу.

Процесс создания калорифера разбивается на части. Первая часть – разметка. На приготовленном листе металла нужно отметить габариты корпуса (получится отмеченная полоса) и линии сгибов полосы. Вторая часть – изготовление корпуса. Отмеченная полоса вырезается из листа, сгибается и закрепляется на противоположных концах. Лицевая сторона устройства делается из оцинкованного листа, на лицевой стороне просверливаются отверстия для циркуляции воздуха.

Третья часть – создание теплообменника. Медная труба с одной стороны закрывается заглушкой, потом в трубу засыпается песок и трубу гнут. После гибки можно избавиться от песка. Четвертая часть – присоединение теплообменника. На боку теплообменника проделываются два отверстия для медной трубы, на концах трубы делается резьба для муфт, а в верхнюю точку элемента нагревания впаивается кран Маевского. Затем теплообменник вставляется в корпус и прикручивается гайками. Пятая часть – установка вентилятора. Просверливаются отверстия в углах корпуса, в них закрепляются пружины, вентилятор помещается в корпус так, что пружины расставлены в стороны на равное расстояние. Шестая часть – установка прибора. Калорифер подключается с помощью муфт и кранов к системе отопления. Размещается калорифер на стене, с зазором между стеной и прибором в 10 см. Сделать водяной нагревательный элемент с электричеством можно самому.

Индукционный обогреватель воды (видео)

Создание и поддержание комфортных условий для жизни непростое дело, однако всегда можно найти выход. Главное подходить к созданию любого прибора с осторожностью, тщательно подготавливать и проверять все материалы и инструменты. Тогда в вашем доме всегда будет уютно и приятно.

Добавить комментарий

Ремонт калорифера | Бытовая техника

Одним из часто используемых электроприборов для обогрева является калорифер, или как его еще называют — тепловентилятор. Благодаря принудительному обдуву ТЭНов, теплый воздух быстро и равномерно наполняет помещение. Эти приборы достаточно легки и мобильны.

Но как и большинство устройств они не лишены недостатков и периодически выходят из строя.

В этой статье будет рассмотрен один из вариантов калорифера, причина его поломки и ремонт. Следует заметить, что устройство всех тепловентиляторов практически идентично, поэтому и поломки часто одни и те же.

Итак, в ремонте прибор, который при включении не греет, а вентилятор обдува не вращается и издает низкий гул.

Для ремонта понадобятся некоторые инструменты:

1. Отвертка крестовая и прямая.
2. Плоскогубцы.
3. Омметр или «прозвонка» цепи.

В принципе ничего особого. Большинство из этого, обычно есть в каждом домашнем наборе инструментов.

Первое, что необходимо сделать — это добраться до «внутренностей» аппарата. Для этого переворачиваем его вверх дном и откручиваем винты по периметру днища.

Все элементы крепления складываем в спичечную коробку, чтобы не потерять. Далее снимаем днище и откладываем его в сторону.

Перед вами появляются все элементы силовой и управленческой цепи. Клемма, пускатель, термодатчики, выводы нагревателей (ТЭНов) и клавиши управления. Теперь можно удобно их осмотреть и провести диагностику.

Читайте также

На втором этапе, визуально рассматриваем каждую деталь на наличие повреждений и разрушений. Это может быть отсоединение разъемов, подгорание и другие дефекты.

Если что-то привлекло ваше внимание, проверяем эту деталь первой и более тщательно.

Ну а если с виду все нормально, приступаем к последовательному поиску неисправной части.

Не лишним будет напомнить о том, что все работы по ремонту следует проводить при отключенном от сети приборе и исправным инструментом.

Как видно на фото электрическая схема собрана для однофазной сети, то есть три группы контактов пускателя используется как один, для подачи фазы на все ТЭНы. В остальном схема не отличается, как для трехфазной сети.

Диагностику начнем с кнопок управления, так как они по качеству имеют «дурную» славу.

Чтобы цепи не вносили ложных показаний, снимаем один из разъемов.

Теперь указателем напряжения или любой «прозвонкой» проверяем наличие цепи, включая и выключая переключатель.

Аналогичную процедуру делаем со вторым переключателем и с термореле.

Во всех случаях указатель должен показать цепь.

Если ее где-то не появилось, значит проблема именно в этой части аппарата.

В нашем случае с этими приборами все в порядке. При включении, цепь присутствовала везде, о чем свидетельствовал светящийся светодиод.

Далее, проверяем работоспособность ТЭНов. Так как концы, на которые приходит «фаза» не имеют электрической связи между собой, отсоединение проводов для «прозвонки» не обязательно.

Соединяем один щуп прибора с «общими» нулевыми концами нагревателей, а второй поочередно с фазными.

Можно заметить, что средний ТЭН не «звонится», то есть его можно выбросить или заменить. Как и зачем это делать будет описано немного ниже.

Теперь, когда с нагревателями все понятно, переходим к катушке пускателя. Проверяем ее на целостность обмотки.

Выводы катушки находятся примерно в центре пускателя по разные стороны и имеют надписи 220 или 380 вольт. В этом калорифере пускатель с катушкой на 220 вольт.

Соединяем щупы указателя с выводами катушки и смотрим на реакцию прибора. В исправной катушке должно показать цепь, в неисправной обрыв провода.

На фото видно, что цепь присутствует, значит причина поломки снова не найдена.

Так как в любом случае необходимо добраться к двигателю а также удалить сгоревший ТЭН, было решено снять панель с корпуса. Для этого по периметру панели откручиваем винты крепления.

Складываем их в одно место, чтобы не потерять.

На вводной клемме отсоединяем питающий кабель.

Вытягиваем его наружу, чтобы не мешал движению панели вверх.

Теперь поддеваем панель руками и пытаемся вытянуть ее.

Сделать это не совсем удобно, но возможно. Проще это получилось бы, если снять все переключатели и термореле, но это лишнее время, да и терморегулятор лучше лишний раз не трогать, чтобы не сломать газовую трубку.

Поэтому используется первый вариант. И как видно на фото, все получилось. Перед вами двигатель и набор из трех нагревателей.

Тут даже не вооруженным глазом видно, что средний ТЭН прогорел.

Но речь вначале пойдет о двигателе. При попытке прокрутить лопасть двигателя рукой, было понятно, что она идет очень туго а это явно ненормально.

Теперь стала понятна первая причина поломки калорифера. Двигатель не обдувал должным образом ТЭНы, что и привело к перегоранию среднего из них.

Приступаем к разборке мотора.

Вначале снимаем лопасти. В этом деле помогут плоскогубцы.

Просто зажимаем винт и вращаем его по часовой стрелке. Да, именно по часовой, так как здесь не обычная резьба. Сделано это для того, чтобы во время вращения лопасти против часовой стрелки винт не открутился. Соответственно при монтаже лопастей, винт зажимается против часовой стрелки.

Когда пропеллер снят, откручиваем винты крепления корпуса двигателя к панели.

Далее руками стягиваем пластмассовый наконечник.

Крестовой отверткой освобождаем стягивающие винты.

Когда винты сняты, тянем за заднюю часть мотора.

Она освобождается вместе с ротором.

Теперь видно, что причиной «тугого» вращения ротора стала засохшая смазка.

Вытягиваем ротор из задней крышки и протираем его ось сухой тряпкой, смоченной в спирте или керосине.

Также тщательно чистим переднюю и заднюю латунные втулки.

Далее смазываем циатимом-201 трущиеся детали: втулки и ось ротора.

Собираем двигатель в обратном порядке. Сначала вставляем ось ротора в задний подшипник,  после пытаемся попасть в передний. Обе части должны плотно состыковаться и только достигнув этого, стягиваем их винтами по диагонали.

Пальцами пытаемся вращать ротор двигателя. Ход должен быть плавным и скользящим. Если этого не произошло, откручиваем винты и повторяем операцию сборки до положительного результата.

Далее надеваем и закрепляем пропеллер. Помните об особой резьбе!

Чтобы не перепутать стороны пропеллера, желательно перед демонтажем сделать пару снимков на фотоаппарат.

Настало время отключить и демонтировать сгоревший ТЭН. Зачем это нужно?

Во-первых, чтобы не произошло повторное короткое замыкание на «землю».

Во-вторых без него воздух будет более свободно проходить сквозь рабочие ТЭНы, тем самым лучше охлаждая их.

Начать демонтаж нужно с отключения «пробитого» нагревателя.

Отсоединяем питающий провод, сначала от пускателя, затем от ТЭНа. Провод можно оставить, на случай если вы со временем купите новый нагреватель и решите его поставить.

Общий «нулевой» также отключаем.

Его жесткости достаточно, чтобы не провисать и не касаться металлического корпуса.

Далее, ослабляем винты зажимов крепления ТЭНов. Сделать это необходимо как с одной, так и с другой стороны. Такая процедура освободит нагреватель и даст возможность без труда вытащить его внутрь корпуса.

Не стоит его сразу же выбрасывать, так как он может помочь при поиске нового, будучи как бы образцом.

Когда сгоревшие ТЭНы демонтированы, зажимаем креплением оставшиеся.

С этим разобрались, теперь нужно вернуться к пускателю и выяснить, почему же он не включается?

Так как мы проверили все датчики и переключатели, через которые на катушку пускателя подается фаза и ничего не нашли, обратить свое внимание следует на питание катушки со стороны нуля.

И в этой цепи стоит всего один элемент. Это датчик перегрева, прибор, который защищает ТЭНы при критической температуре, а именно при отсутствии обдува. Его задача разорвать цепь питания катушки пускателя при значительном перегреве.

При его остывании, он возвращается в исходное состояние, то есть снова проводит ток.

Пробуем его «прозвонить». Для этого, во-первых отсоединяем провод идущий от датчика к нулевой клемме катушки. Во-вторых, соединяем один конец «прозвонки» с этим проводом, второй с нулем.

На фото видно, что цепи нет, значит датчик вышел из строя. Скорее всего это произошло от длительного перегрева ТЭНов и частым срабатыванием этого датчика.

Здесь на фото датчик со стороны нагревателей.

Теперь у вас два варианта: первый — это найти такой же датчик и заменит старый, второй — обойтись без него, соединив нулевой провод напрямую. Даже при таком соединении защита от перегрева присутствует, так как есть терморегулятор. Он и защитит аппарат в случае чего.

Собираем калорифер в обратной последовательности. Подсоединяем кабель питания и закрываем элементы схемы защитным кожухом.

Соединяем с сетью и включаем. На фото видно работу аппарата.

Вентилятор вращается, ТЭНы нагреваются.

В конце хотелось бы отметить одну деталь. В таких мощных аппаратах, как этот (4-6 кВт), чтобы они прослужили как можно дольше, обдув следует отключать только при полном остывании ТЭНов. А это примерно две, три минуты после отключения обогрева.

И это сделать возможно, так как кнопки управления позволяют выполнить такие действия.

На этом пожалуй все. Успешных вам ремонтов!

Воздушное отопление частного дома своими руками. Особенности, проектирование, установка

На чтение 12 мин. Просмотров 1.4k.

Еще на этапе строительства и обустройства своего дома важно продумать оптимально подходящий для него вариант системы обогрева. Сегодня владельцы частных домов, как правило, стоят перед выбором между водяным и электрическим отоплением, что в первом случае очень сложно для монтажа, а во втором крайне затратно при эксплуатации.

Поэтому сейчас все большую популярность приобретают дешевые и простые системы воздушного отопления, которые могут быть установлены собственноручно владельцем любого частного здания.

Воздушное отопление – что это?

При использовании практически любой конструкций обогрева жилища последним элементом передающим тепло от теплогенератора ко всем объектам в комнате, в том числе человеку является воздух, который был нагрет выступающими в роли посредников радиаторами, трубами, теплыми полами и прочими агрегатами.

Чаще всего, в этих посредниках и кроются все проблемы, неудобства и львиная доля потерь энергии. Исключить это слабое звено, можно используя обогрев воздухом, благодаря чему тепловая энергия передается напрямую в пространство обогреваемого помещения, потому что терморегуляция происходит за счет нагнетания прогретого воздуха в комнату.

В такую систему входят следующие компоненты:

• Сеть воздухоотводящих каналов, позволяет для обогрева нагнетать теплый воздух в комнаты во всем доме.
• Водяной калорифер или теплогенератор для подогрева воздуха.
• Распределяющие головки вентилятора, для управления движением воздушных потоков по дому.

Принцип работы

Основной составляющей теплогенератора является камера сгорания, горелка и калорифер. Холодный воздух подается в теплообменную камеру нижним вентилятором. При сгорании топлива генерируется тепловая энергия, нагревающая теплообменник и циркулирующий сквозь него воздух, который потом идет вверх по воздуховодам, распределяясь по комнатам здания.

В соответствии с конкретным типом агрегата, теплогенераторы могут функционировать на магистральном и сжиженном газе в баллонах, или дизеле. Горелки отличаются неприхотливостью и работают при сжигании любого топлива. Кроме того их можно менять на новые устройства даже в стандартных нагревателях.

Правда, совместно с ними устанавливается и вся подводящая конструкция. Отработанные газы удаляются из системы посредством стального дымохода.

Теплоноситель в виде теплого воздуха транспортируется по специальным воздуховодам, которые могут иметь как круглое, так и квадратное сечение. Первый вариант выигрывает по аэродинамическим характеристикам и обеспечивает более свободное движение теплоносителя по трубе диаметром от 10 до 30 см.

Второй более прост при монтаже и легко размещаем за счет коробов квадратной формы 10х15 или 32х40 см.

Достоинства и недостатки воздушного отопления

При обустройстве такого отопления в отдельном доме есть свои преимущества и недостатки. Его плюсами являются такие особенности как:

• высокий КПД, в некоторых случаях превышающий 90%;
• необремененность большим количеством сложных, дорогих и тяжелых деталей типа радиаторов и стальных труб;
• можно настроить для каждой комнаты оптимальные условия микроклимата;
• почти мгновенный отклик на регулировании температурного режима;
• благодаря тому, что вентиляторы совместимы даже с печами на твердом топливе, можно осуществлять обогрев абсолютно всех помещений дома без ограничений;
• система фильтров на пути циркулирующего воздуха, очищает его от аллергенов, пыли и прочих частиц;
• встроенный в конструкцию увлажняющий фильтр;
• в летний период при принудительной циркуляции воздуха и выключенном теплогенераторе работает как мощная система охлаждения;

Такая конструкция отопления не претендует на совершенство, так как в ней есть и недостатки:

• этот способ отопления должен быть предусмотрен конструкцией дома еще при его возведении;
• ее монтаж относительно сложен;
• нуждается в регулярном техобслуживании;
• плохо поддается модернизации;
• такой способ отопления заставляет заботиться о чистоте фильтров и регулировать насыщенность атмосферы влагой;
• нуждается в запасном источнике электроэнергии для эффективной работы во время перебоев с ее подачей от основной сети.

Виды воздушного отопления

Для того чтобы сконструировать систему воздушного отопления в собственном частном доме необходимо выбрать между двумя способами ее монтажа – двумя схемами организации циркуляции воздуха: принудительной и гравитационной.

1. Первая требует установки в конструкцию вентилятора, который бы принуждал разогретый теплогенератором газ под давлением циркулировать в воздуховодах. Его устанавливают под нагревателем независимо от типа системы. Воздух, засасываемый вентилятором, проходит предварительную очистку от пыли, грязи и микробов. Обратно он возвращается сквозь решетки вентиляции или обратные воздуховоды.
2. Вторая схема, функционирующая под действием гравитации с естественным движением воздушных масс, работает по принципу изменяющейся плотности воздуха. Ее главным плюсом является независимость от электроснабжения, ведь ней нет вентилятора работающего от электроэнергии. Но такая система не очень устойчива и движение теплого воздуха может быть затруднено обычным сквозняком. В такой схеме нагрев одного и того же помещения не равномерен так теплые потоки без контроля всегда стремятся к потолку а холодные к полу.

Особенности прямоточной системы обогрева

Конструкции, использующие прямоток наиболее популярны при самостоятельной организации обогрева в собственном доме. Принцип их действия прост – вентилятор гонит воздушный поток сквозь калорифер и дальше по воздуховодам во все помещения.

Выходя из транспортных коробов теплый газ, нагревает атмосферу каждой комнаты и уходит через вентиляцию или обратную шахту. Такая схема работы считается наиболее чистой, но она не лишена и своих минусов. Прежде всего – это существенная доля нерациональных трат энергии.

Рециркуляционная система обогрева. Нюансы

Эта конструкция отличается повышенной экономичностью. Работает она следующим образом – воздух, подогретый калорифером, расходится по вентиляционным каналам во все комнаты дома.

Там он отдает свое тепло пространству помещения и объектам в нем, а сам охлаждается, компенсируя потери тепла, и движется в обратном направлении к источнику энергии, что бы снова нагреться и повторить цикл своего движения.

Разумеется, гигиеничность этой схемы вызывает вопросы, ведь вредные вещества вместе с газом движутся по замкнутому кругу, постоянно возвращаясь в комнаты дома. Поэтому рециркуляционное движение подходит только в случае отсутствия необходимости в вентиляции помещения.

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Инструкция по монтажу

Монтаж системы отопления выполняется в строгой последовательности:

• Установка котла и теплообменной камеры.
• Монтаж вентилятора.
• Монтаж и разведение воздуховодов в отапливаемые помещения.
• Утепление и изоляция напорных и заборных каналов.
• Вывод на улицу через специальное отверстие в стене дома рукава для забора воздуха.

Первым делом устанавливается основной элемент конструкции – котел. Его монтируют в подвале или специальном чуланном помещении. Несмотря на то что такую простую систему отопления можно собрать абсолютно самостоятельно, подключать же ее к магистральному газоснабжению могут только профессионалы.

Дымоход выполняется из дешевой листовой жести. Сверху теплообменник стыкуется с подающим воздуховодом, а внизу под камерой сгорания монтируется вентилятор. С обратной стороны к нему подводят обратный трубопровод.

Процедура разведения воздуховодов по помещениям начинается с подключения к магистрали подающего короба гибких воздуховодов. Чаще они имеют круглое сечение. Затем устанавливается труба, выполняющая функцию обратной тяги. Ее диаметр больше, а разветвленность меньше чем на подачу.

Утепление рукавов предотвращает конденсацию на них влаги. Затем в трубопровод монтируют заслонку дроссельного типа для регулирования объемов подачи свежего воздуха. После монтажа и стыковки всех узлов системы проводят декоративные работы по скрытию труб и проводов в коробах из гипсокартона.

Советы экспертов

• Для фиксации и стыковки разводки трубопровода оптимально зарекомендовал себя алюминиевый скотч с армированным покрытием.
• Прикреплять трубу к потолочным перекрытиям лучше всего с помощью хомутов.
• Воздуховоды, предназначенные для подачи прогретого воздуха необходимо располагать максимально низко возле пола, иначе он останется относительно холодным.
• При наличии в доме кондиционера, необходимо утеплять все конструкции из труб, чтобы на них не оседали пары, образующие конденсат влаги.
• При применении заборных рукавов с множеством колен, изгибов и неодинаковым сечением труб рекомендуется использовать дополнительные заслонки.
• Установка дополнительных фильтров для очистки воздуха увеличивает затраты на всю систему.

Воздушное отопление частного дома — отзывы

«Мы уже год живем с такой системой отопления, и у нас на практике сложилось определенное мнение со своими за и против. Хорошо в ней то, что она нигде не выпирает в виде чугунных радиаторов или труб, в полу всего лишь дырочки откуда идет теплый воздух. При эксплуатации нет больших затрат ведь горелка работает на обычном газе. Главным минусом такой системы я считаю то, что со временем трубы забиваются пылью, которой придется, потом дышать».

Оценка:

Богдан, г. Москва

«Зимую с воздушным отоплением третью зиму. Впечатления положительные. И расход газа меньше чем в водяных системах и никаких проблем с сухим воздухом, сквозняками или шумом. Автоматика сама регулирует работу котла, я ток оптимальную температуру задал».

Оценка:

Василенко, г. Киев

«Реально быстро нагревает все помещения дома, примерно через час температура уже 21 градус, я не знаю, какие еще системы дают такой результат».

Оценка:

Дмитрий, г. Владимир

«Поставил воздушную конструкцию обогрева, теперь нисколечко не жалею. Температура регулируется в каждой комнате простым перекрытием заглушки. Наконец-то у меня в зале прохладно, а в ванной тепло, а не наоборот».

Оценка:

Евгений, г. Астана

«Микроклимат в помещении конечно лучше, чем от водяных радиаторов, но все равно воздух суховат. Когда система включается, по полу в течение пары минут идет очень холодный уличный воздух, а потом система прогревается и все хорошо».

Оценка:

Светлана, г. Воронеж

Воздушное отопление – это один из новых способов обогрева частных домов и коттеджей. Повышенный КПД и простота монтажа все больше увеличивают спрос на такие системы.

5 причин почему не работает тепловентилятор

С появлением первых холодов, главной палочкой-выручалочкой в согревании наших жилищ и офисов, становятся не громоздкие масляные батареи или конвекторы, а небольшие и компактные тепловентиляторы.

Именно они позволяют за очень короткий промежуток времени, поднять температуру в комнате сразу на несколько градусов.

Однако в результате эксплуатации, что называется по полной, рано или поздно наступает момент, когда дуйчик перестает работать. Что делать в этом случае? Бежать в магазин за новой моделью Scarlet (Скарлет), Saturn (Сатурн) или Comfort (Комфорт) и надеяться что они окажутся гораздо надежнее?

Стоят ведь они не очень дорого. Однако вовсе не обязательно покупать еще один тепловентилятор, если можно отремонтировать имеющийся своими руками.

Для того чтобы найти причину поломки, потребуется всего лишь 2 вещи — отвертка и мультиметр.

Самое главное определить, есть контакт в той или иной цепи, или его нет. Давайте рассмотрим подробнее как устроены тепловентиляторы, как их разобрать, что чаще всего выходит из строя и проследим последовательную цепочку проверки одного элемента за другим.

Шнур питания и плохой контакт

Первое что нужно сделать, это прозвонить и проверить целостность шнура питания и всех видимых контактов. Может вам вовсе и не придется далеко залазить во внутренности устройства, а беда окажется на «поверхности».

Для этого откручиваете и снимаете нижнюю или боковую крышку, в зависимости от вашей модели.

Имейте в виду, что центральные винтики изначально откручивать не стоит, так как на них крепится моторчик.

Уберёте их и все внутренности развалятся. Будет лучше, чтобы сам двигатель сидел закрепленным за одну из крышек.

Далее находите контакты, куда приходят провода питания 220в. Если «повезет», иногда без всяких приборов можно сразу увидеть отгоревший проводок.

Садите его на место и весь ремонт заканчивается. Если проблема посерьезнее, то далее просто прощупайте и подергайте все клеммные зажимы.

Так как вентилятор в процессе работы вибрирует, вполне возможно, что какой-то из них элементарно отошел со своего места. Обнаружить плохой контакт на клеммнике можно и по характерным следам подгорания.

Часто такие дефекты становятся причиной того, что тепловентилятор самопроизвольно включается и выключается. Особенно когда его шевелишь и двигаешь.

Если выявили подобное, зачистите и затем протрите площадку ваткой смоченной в спирте.

Далее плоскогубцами слегка подожмите клемму и оденьте ее обратно.

Только после всех этих манипуляций, можно переходить к проверке измерительными приборами.

Переключаете тестер в режим прозвонки, и щупами поочередно проверяете целостность проводов питания. Для этого дотрагиваетесь до вводных контактов внутри вентилятора и металлических штырьков на вилке.

Если все исправно, тестер будет издавать звук или показывать нулевое сопротивление.

Если у вас при включении в сеть что-то работает, например крутится вентилятор, но воздух при этом холодный, то шнур конечно тут не причем. Его проверку в этом случае можно опустить.

Таким же образом прозванивается микровыключатель, который иногда встраивается в корпус.

Переключаете его клавишу и проверяете что цепь есть.

Эти штуки при больших токах очень часто выходят из строя. Ремонт в этом случае довольно простой. Два проводка подходящих к нему выкусываются и соединяются между собой напрямую.

Место соединения изолируется защитным колпачком СИЗ или простой изолентой.

Единственный минус — отныне тепловентилятор будет работать сразу же после того, как вы воткнули вилку в розетку.

Когда переключатель не причем, проверяете следующие элементы цепи. Кстати, не забывайте и про механическую часть.

Сразу после вскрытия корпуса, рукой попробуйте прокрутить лопасти. Они должны свободно вращаться.

Здесь необходимо убедиться, что ничего не заедает и нет никаких посторонних предметов застрявших на валу.

Переключатели и термостат

Какие еще электрические элементы в цепи могут выйти из строя? Сразу после проводов питания идет терморегулятор и переключатель режимов.

Снаружи корпуса это привычные всем » ручки — колесики».

Некоторые ошибочно принимают терморегулятор за элемент, регулирующий скорость вращения лопастей. На самом деле это биметаллическая пластина, и один из проводов питания от вилки приходит именно на нее.

При кручении этой ручки должно раздаваться еле слышимое клацанье. Это означает что термостат включается и выключается. Если в схеме отсутствует отдельный микровыключатель, то он выполняет и его функцию.

Но главная его задача заключена в другом. При достижении тена и корпуса обогревателя определенной температуры (которую вы сами и выставляете накрутив ручку), биметаллическая пластинка внутри терморегулятора изгибается и отщелкивает свои контакты — вентилятор полностью отключается.

Проверяется исправность этого элемента также мультиметром. Подводите два щупа к контактам и крутите ручку. В режиме прозвонки звук будет появляться и исчезать.

По той же схеме проверяется и переключатель режимов. Поворачивая его ручку, вы включаете один тен, два или просто ставите дуйчик в режим вентилятора без обогрева.

Только когда будете снимать клеммы для прозвонки, лучше заранее сфотографируйте их изначальное подключение на смартфон, дабы потом не перепутать контакты.

Токи в этих элементах гуляют не слабые — порядка 10А. Поэтому пропадание цепи в них не такая уж и редкость. Правда самую первую проверку термостата и 4-х позиционного переключателя можно сделать и «на нюх».

Выгорание контактов при такой нагрузке никогда не проходит бесследно. Дымить и вонять такие вещи будут точно.

Термозащита тепловентилятора

Если и здесь все в порядке, идем дальше. Непосредственно возле тенов находится сразу две системы защиты. Они состоят из биметаллической пластины и термопредохранителя на 121 градус.

Оба этих элемента в исправном состоянии должны давать цепь и издавать звук при прозвонке, т.е. показывать короткое замыкание через себя.

Имейте в виду, что здесь соединять напрямую ничего нельзя! Именно эта система обеспечивает защиту от пожара.

Уберёте ее, и никакие УЗИС и другие устройства от искрения вас не спасут.

Питание здесь подается на правый контакт сверху. Далее через предохранитель, напряжение поступает на левый разъем.

С этого разъема сверху подключается кулер и иногда неоновый индикатор. А снизу через термопластинку питание идет на два тена.

То есть при сгорании этого главного предохранителя, перестает работать как вентилятор, так и обогрев. При срабатывании биметаллической пластины, отключается только обогрев, вентилятор же продолжает по прежнему вращаться, охлаждая спираль.

С обратной стороны этой двойной защиты, на противоположные контакты нагревательного элемента, подходят проводки от переключателя режимов.

Включая его, мы подключаем в цепочку либо один тен, либо задействуем сразу две спирали. Получается, что на предохранитель подается фаза, а на контакты с обратной стороны через переключатель — ноль. Либо наоборот, в зависимости от того, как вы воткнули вилку в розетку.

Типичные схемы подключения тепловентиляторов обогревателей выглядят следующим образом:

Очень часто в этой цепочке, именно термопредохранитель является главной причиной неработоспособности всего устройства.

При этом его замена не так проста как кажется на первый взгляд. Не даром завод здесь использует заклепки, а не пайку.

Как заменить термопредохранитель

Паять здесь не рекомендуется, так как в процессе пайки температура поднимается свыше расчетных 121 градуса. Но если у вас выхода нет, придется использовать хороший теплоотвод.

Негодный предохранитель выкусываете и обрабатываете флюсом латунные отверстия в местах клепок.

Сам термопредохранитель, а именно подходящие к нему проводки, плотно обжимаете пинцетом или искривленными длинногубцами. Тем самым при пайке, тепло будет как бы отводиться через них, не доходя до самого корпуса.

100% отвода тепла вы конечно не добьетесь, но все же большая его часть уйдет именно через широкие губки инструмента.

Если вы вообще не хотите паять, то можно воспользоваться винтиками. Главное иметь достаточной длины отводы.

Загибаете их колечком, и в местах заклепок ставите маленькие винты. Этими винтиками закрепляете предохранитель на своем посадочном месте.

Подобрать и заказать себе нужный термопредохранитель на любую температуру и силу тока можно отсюда.

Если не нашли точно совпадающий по градусам, выбирайте модели с температурой от 110 до 140С, не более.

Еще один предохранитель, а вернее термопредохранительное реле, защищающее сам двигатель, запрятан довольно далеко. Он предназначен для защиты обмоток от перегрева.

Такой же защитой снабжаются и обычные напольные вентиляторы. Подробно о специфике их проверки и замены, можно прочитать в статье по ссылке ниже.

Обычно он самовосстанавливающийся, то есть через какое-то время после остывания обмоток, дуйчик вновь можно запустить без каких-либо проблем. Выглядит это следующим образом.

Вы включаете холодный тепловентилятор в сеть, он работает некоторое время, после чего самопроизвольно перестают вращаться лопасти. Тэны по началу еще греют, а затем также вырубаются.

После остывания, как ни в чем не бывало весь цикл повторяется по новой. Если у вашего девайса подобные симптомы, и термостат тут не причем, то смотрите в сторону именно этой защиты обмоток.

Кстати, когда сгорает термопредохранитель на 121 градус, повнимательнее присмотритесь к биметаллической пластине после него. Скорее всего с ней также что-то не в порядке.

По идее она должна срабатывать раньше. В противном случае предохранитель в ближайшее время сгорит опять. Поэтому если есть какие-либо подозрения, лучше заменить обе детали сразу.

После ремонта, обязательно соберите все провода при помощи стяжек в один пучок и запрячьте подальше от лопастей. Иначе их может запросто перерубить винтом.

Дует, но не греет

А что делать и где искать, если тепловентилятор работает, дует холодным воздухом, но не греет? В этом случае основная проблема в биметаллической пластине, идущей после термопредохранителя.

Либо на ней отгорает припаянная нихромовая спираль тена, либо пропадает контакт на самой пластинке. Вновь вызваниваете все тестером и при необходимости зачищаете и подгибаете контактные площадки.

А еще проверить исправность таких пластин, можно путем прикосновения к ним разогретого паяльника. При достаточном нагреве, цепь разомкнется и тестер покажет обрыв. При остывании — замкнется.

Если же поврежден сам тэн, то здесь все-таки проще купить другой ветродуй, нежели заморачиваться с перепайкой нихрома.

Еще имейте в виду, что когда в схеме подключения двигатель дуйки «не сидит» строго после термопредохранителя, то его выход из строя, также будет причиной эффекта — вентилятор дует, но не греет. Как его заменить говорилось выше.

В тепловентиляторах немного другой конструкции, прямоугольной формы, также главными элементами защиты являются темропредохранитель и биметаллическая пластина.
Расположены они под спиралью и сажаются тоже на заклепки.

Их прозвонка более проста, чем в предыдущих вариантах. Сначала ставите переключатель положений в нулевое состояние (отключено).

С обратной стороны проверяете тестером сопротивление на контактах заклепок. При выходе из строя хотя бы одного из элементов, никакого сигнала и звука от мультиметра не дождетесь. Сопротивление будет показываться равным бесконечности.

Поэтому далее вызваниваете элементы по отдельности. На фото ниже видно, что биметаллический размыкатель здесь не причем, у него цепь есть.

А вот предохранитель «дохлый».

При повреждении моторчика на любой модели (спираль греется, лопасти не крутятся и термореле при этом целое), единственное что вы можете сделать, это проверить клин вала от загрязнения пылью и другими посторонними предметами.

При более серьезных повреждениях, ремонтом движка заниматься не особо целесообразно. Здесь уже гораздо проще купить новый тепловентилятор.

Статьи по теме

Сохраняйте тепло с помощью самодельных поделок

Эти грелки для рук и ног, сделанные своими руками, отлично подходят для наступающих холодных месяцев. Конечно, можно было бы купить, но что в этом интересного? Это забавная самодельная поделка!

Осень, утро становится прохладнее. Я не раз заходил в машину предрассветным утром и обнаруживал, что руль или автокресло такие холодные! Этот простой проект может помочь решить проблему. Практически любой может согреть руки или ноги за короткий промежуток времени с помощью нескольких простых материалов.

Грелки для рук и ног своими руками

Необходимые материалы

Чтобы сделать грелку для рук своими руками, вам понадобится несколько вещей:

• хлопчатобумажная ткань различных размеров и цветов
• либо вдвое больше ткани , либо более дешевый муслин из хлопка для утепления утеплителей
• швейная машина или игла и нить
• что-нибудь для наполнения грелки — рис, семена льна, мелкий гравий или песок *
• малая воронка

* Если вы используете песок или гравий, запекайте его в духовке, чтобы убедиться, что на нем не осталось насекомых или бактерий.

Изготовление грелок для рук и ног своими руками

1. Чтобы сделать утеплители, разложите ткань на разделочной доске или другой плоской поверхности. Определитесь с желаемым размером и вырежьте фигуру, которая будет как минимум на один дюйм больше со всех сторон. Например, мне нравится готовая грелка для рук, сделанная своими руками, размером примерно 4 на 4 дюйма, поэтому я разрезаю ткань до 5 на 5 дюймов. Мне нравятся самодельные грелки для ног, чтобы они лежали ровно под моей обувью, поэтому 9 на 4 дюйма (готовые) — хороший размер. Я также сделал одно сиденье в моей машине, размером примерно 16 ″ x16 ″.Сделайте их любого размера, который вам нравится.

2. После того, как вы определитесь, какой размер вам нужен, вырежьте подкладочную ткань такого же размера. Разложите ткань так, чтобы две внешние части были обращены печатными сторонами друг к другу, а затем подкладку с каждой стороны.

3. Прошейте прямую линию по трем сторонам и большей части верха. Я усиливаю углы, затем отрезаю небольшой участок угла, чтобы он сидел лучше. Затем выверните ткань наизнанку. Если вы все сделали правильно, стороны с печатью будут обращены наружу, а вкладыш будет внутри.

4. Вставьте воронку в отверстие грелки. Заполните выбранной средой. Для грелок для рук своими руками я делаю их довольно полными. Грелки для ног и сидений я наполняю меньше, чтобы они могли лежать ровно.

5. Когда вы наполните их по своему вкусу, используйте иглу и нить, чтобы закрыть отверстие. Готово!

Утепление самодельных грелок

Чтобы нагреть грелки, вы можете использовать несколько методов:

Нагрейте их в течение минуты в микроволновой печи.

Поставьте подогреватели на сковороду, затем поставьте сковороду в духовку после того, как выключите огонь. (Или нагрейте их на медленном огне в духовке.)

Поставьте их на регистр или в сковороду на дровяной печи на ночь.

Вы даже можете подогреть свои самодельные грелки в мультиварке. У меня была старая мультиварка, которая треснула, но все еще нагревается, поэтому я не хотел от нее избавляться. Теперь он полезен для обогрева моих грелок. Я кладу в него грелки на ночь и ставлю на низкий уровень, затем подключаю шнур к таймеру, включаю его в 5:00 и выключаю в 7:00.Этого времени как раз достаточно, чтобы нагреть их, прежде чем я пойду на работу. (В качестве альтернативы вы можете использовать таймер на мультиварке, если он есть.)

Самодельные грелки

Вот несколько советов, которые помогут упростить создание ваших грелок:

• Не переполняйте грелки для рук своими руками. Вы можете лучше манипулировать формой, если грелки не полностью заполнены.
• Используйте органические материалы. Семена риса и льна работают очень хорошо, и их можно использовать снова и снова.
• Если вы используете гравий или песок, ваши грелки дольше сохранят тепло.
• Не мочите их. Хранение их в сухом состоянии предотвращает образование в них бактерий и плесени.
• Используйте полностью хлопок и нитки, чтобы они не плавились при нагревании.
• Стропа с хлопковым ватином, чтобы дольше сохранять тепло.
• Сделайте несколько! Вы будете использовать их снова и снова, семья будет их одалживать, а друзья захотят их. Из них получаются отличные праздничные подарки.
• Фланель из хлопка немного пушистая и помогает предотвратить скольжение. Хлопковый вельвет — еще один хороший вариант.
• Не используйте ткани с металлическими нитками или принтами, если вы планируете использовать микроволновую печь для их нагрева.
• Для обогревателей сидений, если внутренний материал слишком сильно смещается, вшейте в ткань перегородки или каналы. Это одна из причин появления квилтинга. Это помогает предотвратить смещение ватина, в отличие от простого шитья внешних сторон.

Вы когда-нибудь делали грелки для рук или ног своими руками? Расскажите, как вам это удалось!

*******

Как сделать грелки для рук

Эрин Хаффстетлер | 13.11.2017 |

Этот пост может содержать партнерские ссылки.Ознакомьтесь с нашим раскрытием.

Используйте кусочки ткани, чтобы сделать эти грелки для рук. Это быстрый и легкий проект, который станет отличным подарком.

Как сделать грелки для рук

Что вам понадобится:

100% хлопчатобумажная ткань
100% хлопковая нить
Белый рис
Ножницы
Ножницы для шитья
Швейная машина (Это та машина, которая у меня есть)
Швейные булавки

Обязательно используйте 100% хлопчатобумажную ткань и нити. Полиэстер и другие синтетические материалы могут расплавиться или даже загореться в микроволновой печи.Я использовала белый рис в качестве наполнителя для грелок для рук, потому что он не прогоркнет и в грелках приятно ощущается. Некоторые люди предпочитают использовать в обогревателях льняное семя, потому что оно дольше остается теплым. Поскольку у него не очень долгий срок хранения, я подумал, что белый рис — лучший выбор.

Чем вы занимаетесь:

Вырежьте четыре квадрата ткани размером 4,5 x 4,5 дюйма. Поместите два квадрата друг на друга, хорошими сторонами наружу. Повторите то же самое с двумя другими квадратами.

Затем пришейте квадраты с трех сторон.

Наполните подогреватели рисом. По 1/2 стакана риса в каждом примерно правильно.

Затем приколите открытую сторону пакетов…

и зашейте их.

Для обработки краев используйте ножницы для обрезки корней. Это предотвратит истирание ткани.

Использование: Просто поставьте подогреватель рук в микроволновую печь на 30 секунд и наслаждайтесь! Они будут оставаться в тепле не менее 15-20 минут, а это достаточно времени, чтобы выгуливать собаку, заняться какими-то делами на свежем воздухе или дождаться приезда школьного автобуса.

Я планирую подарить кучу таких на рождественские подарки, поэтому я украсила их биркой и миниатюрным орнаментом. Я просто использовал некоторые из этих визитных карточек с чистыми краями, чтобы сделать бирки. Легко!

Я смог сделать дюжину комплектов грелок для рук всего за несколько часов.

Хочешь, я приготовлю тебе? Вы можете заказать эти грелки для рук в микроволновке в моем магазине.

Как работают химические грелки для рук

Если у вас холодные пальцы или болят мышцы, вы можете использовать химические грелки для рук, чтобы нагреть их.Существует два типа химических продуктов для подогрева рук, в которых используются экзотермические (выделяющие тепло) химические реакции. Вот как они работают.

Ключевые выводы: химические грелки для рук

• Химические грелки для рук используют экзотермические химические реакции для выделения тепла.
• Существует два основных типа химических грелок для рук. Один тип выделяет тепло за счет активации воздухом. Другой тип выделяет тепло при кристаллизации перенасыщенного раствора.
• Воздушные грелки для рук предназначены для одноразового использования.Грелки для рук с химическим раствором можно использовать повторно.

Как работают грелки для рук с воздушной активацией

Активируемые воздухом грелки для рук — это долговечные химические грелки для рук, которые начинают работать, как только вы открываете упаковку, подвергая ее воздействию кислорода воздуха. Пакеты с химическими веществами выделяют тепло в результате окисления железа в оксид железа (Fe ₂ O ₃ ) или ржавчину. Каждый пакет содержит железо, целлюлозу (или опилки — для увеличения объема продукта), воду, вермикулит (служит резервуаром для воды), активированный уголь (равномерно распределяет тепло) и соль (действует как катализатор).Этот тип грелки для рук производит тепло от 1 до 10 часов. Пакеты обычно встряхивают, чтобы улучшить циркуляцию, что ускоряет реакцию и увеличивает тепло. При прямом контакте грелки для рук с кожей можно получить ожог, поэтому упаковка предупреждает пользователей, что следует класть продукт на носок или перчатку и хранить пакеты в недоступном для детей месте, которые могут легко обжечься. Пневматические грелки для рук нельзя повторно использовать после того, как они перестали нагреваться.

Как работают грелки для рук с химическим раствором

Другой тип химических грелок для рук основан на кристаллизации перенасыщенного раствора.В процессе кристаллизации выделяется тепло. Эти грелки для рук не работают так долго (обычно от 20 минут до 2 часов), но их можно использовать повторно. Наиболее распространенным химическим веществом внутри этого продукта является перенасыщенный раствор ацетата натрия в воде. Продукт активируется путем сгибания небольшого металлического диска или полосы, которая действует как поверхность зародышеобразования для роста кристаллов. Обычно это нержавеющая сталь. По мере кристаллизации ацетата натрия выделяется тепло (до 130 градусов по Фаренгейту). Продукт можно зарядить, нагрея подушку в кипящей воде, которая снова растворяет кристаллы в небольшом количестве воды.Как только упаковка остынет, она снова готова к использованию.

Ацетат натрия является пищевым нетоксичным химическим веществом, но можно использовать и другие химические вещества. В некоторых химических грелках для рук используется перенасыщенный нитрат кальция, который также безопасен.

Другие типы грелок для рук

В дополнение к химическим грелкам для рук вы можете получить грелки для рук на батарейках, а также продукты, которые работают за счет сжигания жидкости для зажигалок или древесного угля внутри специальных ящиков. Все продукты эффективны.Что вы выберете, зависит от желаемой температуры, продолжительности нагрева и необходимости повторной зарядки продукта.

Как сделать химический грелку для рук

Сделать грелку для рук своими руками легко, используя утюг, соль и воду в полиэтиленовом пакете.

Материалы

• Железные опилки
• Соль (хлорид натрия)
• Теплая (не горячая) вода
• Песок, опилки, вермикулит или гель полиакрилата натрия
• Пластиковые пакеты на молнии

Процедура

1. В небольшом пакете на молнии смешайте 1-1 / 2 столовых ложки железных опилок, 1-1 / 1 столовую ложку соли, 1-1 / 2 столовые ложки песка (или другого абсорбирующего материала) и 1-1 / 2 столовых ложки теплого. воды.
2. Выдавите воздух из полиэтиленового пакета и закройте его.
3. Рекомендуется поместить пакет с химикатом в другой пакет, удалить лишний воздух и закрыть его.
4. Встряхните или отожмите содержимое пакета в течение примерно 30 секунд, чтобы содержимое перемешалось и образовалась каша. Мешок нагревается и остается горячим, пока идет химическая реакция. Если пакет становится слишком горячим, чтобы его удерживать, положите его. Не обжечься! Другой вариант — обернуть сумку носком или полотенцем.

Это грелка для рук с воздушным приводом.Несмотря на то, что большая часть воздуха выдавливается, в мешке остается достаточно для реакции окисления. Если вы внимательно изучите содержимое пакета после завершения реакции, вы увидите, что железо превратилось в оксид железа или ржавчину. Этот тип реакции нельзя обратить вспять, если не будет добавлена ​​энергия, поэтому грелку для рук нельзя использовать повторно. Если вы хотите приготовить самодельную грелку для рук для последующего использования, держите соль и воду отдельно от утюга и наполнителя, пока вы не будете готовы к реакции.

Источники

• Клейден, Джонатан; Гривс, Ник; Уоррен, Стюарт; Уотерс, Питер (2001). Органическая химия (1-е изд.). Издательство Оксфордского университета. ISBN 978-0-19-850346-0.
• Динсер, Ибрагим; Розен, Марк (2002). «Методы хранения тепловой энергии (TES)». Накопление тепловой энергии: системы и приложения (1-е изд.). Джон Вили и сыновья. ISBN 0-471-49573-5.
• Hakkin Warmers Co. Ltd. «История.»www.hakukin.co.jp

Многоразовые грелки для рук от детских носков

30 января 2015 г. (обновлено 30 июля 2019 г.) — Кэти Уэллс

Оглавление [Скрыть] [Показать]

Это руководство было создано моей (суперкреативной) 6-летней дочерью как уменьшенная версия моих оригинальных многоразовых тепловых пакетов.

Тепловые пакеты для подогрева рук

В холодные дни ей нравилось носить тепловой пакет на ногах или руках, но дети часто ссорились из-за них.Ей нравятся грелки для рук, которые можно купить и использовать зимой в карманах, и она решила создать вариант упаковки с рисом, который она могла бы использовать и для этого.

С пятью детьми у нас есть постоянный запас несоответствующих носков, которые потеряли своих товарищей из-за монстра в сушилке или получили дырку от ношения на улице без обуви.

Однажды она помогала мне сортировать носки и спросила, для чего мы использовали лишние носки, если мы никогда не найдем совпадения…

Я сказал ей, что они обычно просто остаются в корзине в моем шкафу, который становится все более заполненным.

Когда-то творческая, она спросила, нельзя ли получить несколько ярких. Эта связка превратилась в браслеты, куклы и грелки для рук. На заметку: чаще давайте детям несоответствующие носки и другие предметы! 🙂

Самая лучшая часть этого DIY — то, что не требуется шитья. Вы могли бы сшить концы, если хотите, но она сообразила, что может сделать это, просто завязав концы более длинного носка для малышей.

Делая это, она спросила, есть ли у меня цветы лаванды, и добавила их в термосы с рисом, чтобы они чудесно пахли при нагревании.

Как нагревать

Разогревать их удобнее всего в микроволновой печи. Мы не используем микроволновую печь для еды, но я чувствую себя в безопасности, используя ее для этого. В нашем старом доме для этой цели в сарае была установлена ​​микроволновая печь. В нашем нынешнем доме мы еще не убрали микроволновую печь, поэтому она есть, но используется только для нагрева электрогрелок и других непищевых целей.

Моя подруга все время использует эти грелки, но у нее нет микроволновой печи, поэтому я спросил ее, как она их нагревает.Она сказала, что пока она использует всю хлопчатобумажную ткань или носки, она может нагревать их на стеклянной сковороде в духовке до 300 ° C в течение 15 минут. Я не пробовал, но она делает это постоянно. Просто смотрите внимательно!

Состав:

• Носки для младенцев или детей, не подходящие для 2–4 (или более)
• Рис (предпочтительно органический белый или жасминовый рис)
• Дополнительно: цветы лаванды

Инструкции:

1. Заполните каждый носок на 1/3 — 1/2 рисом, в зависимости от того, насколько он наполнен готовым грелкой для рук.
2. Добавьте 1 чайную ложку цветков лаванды, если используете.
3. Плотно завяжите конец носка для уплотнения.
4. Обрежьте лишний носок, оставив примерно 1/2 дюйма, чтобы он не развязался.
5. В качестве альтернативы вы можете заполнить только небольшую часть носка, сшить, а затем отрезать.
6. Нагреть в микроволновке 30-60 секунд или в духовке при 300 в стеклянной посуде 10-15 минут.

Какие творческие идеи приходят в голову вашим детям?

Как обслуживать водонагреватель

В прошлый раз мы говорили о тонкостях обслуживания водонагревателя.В сегодняшнем блоге мы хотим дать вам несколько советов по обслуживанию водонагревателя. Лучший совет — всегда назначать встречу для технического обслуживания. Только профессионал может предоставить вам услуги, которые вы ищете.

Помимо этого, есть несколько вещей, которые вы можете сделать в свое личное время, чтобы помочь своему водонагревателю. Если вы ищете качественное обслуживание водонагревателя в Алачуа, штат Флорида, вам следует назначить встречу с нашей командой. Мы знаем, как сохранить здоровье вашего водонагревателя на долгие годы.

Вызов специалиста для обслуживания

Вы всегда хотите вызвать специалиста для обслуживания любой системы в вашем доме. Техническое обслуживание имеет смысл только потому, что вы тратите время на заправку водонагревателя на предстоящий сезон. Когда дело доходит до систем кондиционирования и отопления, важно, чтобы у вас была настройка переменного тока весной, а настройка обогревателя — осенью. С водонагревателем все обстоит немного иначе, так как вы используете его круглый год.

Мы предлагаем вам провести настройку вашего водонагревателя перед зимой. Мы знаем, что у нас во Флориде не самая холодная погода, но она прохладная, и в это время вам придется немного чаще пользоваться водонагревателем. Запись на прием для технического обслуживания или промывки поможет вашему водонагревателю в долгосрочной перспективе.

Полезные советы

Итак, теперь давайте поговорим о том, что вы, , можете сделать как домовладелец. Как вы знаете, мы бы никогда не предложили вам взять на себя основную тяжесть услуг по обслуживанию водонагревателя.Есть несколько вещей, которые вы можете сделать, чтобы направить обогреватель в правильном направлении, в том числе:

1. Знайте, какой у вас водонагреватель

Вы удивитесь, сколько домовладельцев не знают спецификации своего водонагревателя. Убедитесь, что знаете свое. Тип необходимого вам обслуживания зависит от имеющегося у вас устройства. Бесконтактные водонагреватели немного отличаются от баковых водонагревателей. Вы промываете бак водонагревателя, а система водонагревателя без бака требует другого типа обслуживания.Тип топлива, которое у вас есть для водонагревателя, тоже имеет значение. Убедитесь, что вы знаете свои характеристики, чтобы получить необходимое обслуживание.

2. Понизьте температуру

Знаете ли вы, что снижение температуры в водонагревателе вашего дома на 10 ° может сэкономить 5% затрат на электроэнергию? Хотя 5% может показаться не очень большим, оказывается, что это много, если учесть, как часто вы используете водонагреватель. Не сбрасывайте такие скидки.

3. Поддерживать единообразие

Вы всегда должны регулярно обслуживать водонагреватель.Мы рекомендуем вам обслуживать вашу систему ежегодно или не реже одного раза в два года. Регулярное обслуживание — это то, что отличает обычную систему от отличной. Мы поможем вам поддерживать водонагреватель в идеальном состоянии.

Свяжитесь с Affinity Gas Services сегодня. Мы специализируемся на обслуживании водонагревателей.

Теги: Алачуа, Техническое обслуживание водонагревателя
Понедельник, 21 декабря 2020 г., 11:00 | Категории: Водонагреватели |

Лучшая грелка для рук | Обзоры Wirecutter

Фото: Сара Кобос

Также отлично

Zippo 12-часовой многоразовый

12-часовой грелка для рук Zippo проработала почти в четыре раза дольше, чем другие модели, в среднем 21 час в наших тестах.

Варианты покупки

* На момент публикации цена составляла 15 долларов.

Перезаряжаемый обогреватель — хороший вариант, если вам нужно согреть руки всего пару часов за раз, и вы можете легко зарядить его на работе перед тем, как отправиться домой. Для более серьезных потребностей в согревании 12-часовой многоразовый подогреватель для рук Zippo остается лидером в области выносливости в течение четырех лет — он работает в три раза дольше, чем у конкурентов, и нагревается так же. Но он работает на жидкости для зажигалок, которая может быть неприятной и неприятной в использовании.А поскольку он требует более легкой жидкости и его хватает на целый день после одной заправки, он не идеален для использования по требованию, потому что вы не можете включать и выключать его по желанию.

Когда мы обновляли это руководство в 2018 году, самое короткое время работы этой модели, которое мы измерили, составляло 16 часов, а максимальное — 26,5 часов при комнатной температуре. Это делает Zippo самым долговечным грелкой для рук из всех. (ThermoCharge 6 показал наибольшее время работы в течение 11 часов 14 минут при комнатной температуре.) Увеличенное время работы может быть идеальным в долгие холодные дни для людей, проводящих длительное время на улице и вдали от источника питания, например курьеров. , отдыхающие, туристы и лыжники.

Этот Zippo в среднем имел температуру 105 ° F и достигал 110 ° F. Он занял второе место при комнатной температуре (уступая EnergyFlux Enduro, который в среднем составлял 110 ° F и достигал 113 ° F) во время наших тестов — и Enduro становился тем горячее, чем холоднее он становился, достигая 116 ° F в наших морозильных тестах. и длится на 30 минут дольше, чем при комнатной температуре. Но вы обожжетесь, используя Zippo, потому что толстый хромированный корпус проводит тепло лучше, чем аккумуляторы, которые мы тестировали. Поэтому убедитесь, что вы поместили его в прилагаемую сумку.(Zippo — одна из четырех моделей, которые идут в комплекте с сумкой, и это единственная модель, которую необходимо упаковывать во время использования, чтобы предотвратить ожоги — наши измерения были сняты с Zippo в сумке.)

Zippo — единственная протестированная нами модель, которая должен быть помещен в сумку для переноски, чтобы предотвратить ожоги. Фото: Сара Кобос

Освещение этой каталитической модели — это больше работа, чем подзарядка аккумулятора, но это несложно — просто немного грязно и пахнет. Вы должны держать Zippo в вертикальном положении при заполнении его жидкостью для зажигалок и в течение двух минут после этого, чтобы жидкость впиталась в ватин, прежде чем зажигать каталитическую горелку, чтобы начать реакцию.Как видно из видео ниже, при слишком быстрой заливке легко пролить жидкость для зажигалок, поэтому не торопитесь. Этот Zippo также имеет изогнутую основу, из-за которой невозможно стоять в вертикальном положении самостоятельно — обратитесь за помощью при заполнении, если у вас ограниченная ловкость рук. (Представитель Zippo сказал, что теперь компания предлагает эту каталитическую модель с плоским дном на подвижной основе, но не знает, когда она станет широко доступной для этого обновления руководства.) Слабый запах жидкости для зажигалок во время заполнения сохраняется во время использовать.Если вы особенно чувствительны к запахам или пользуетесь грелкой для рук в основном в помещении, приобретите аккумуляторную батарею.

В отличие от аккумуляторного обогревателя, у этого Zippo нет переключателя включения / выключения. Вы запускаете химическую реакцию по выделению тепла, и ее нельзя остановить, пока не закончится топливо или кислород. Вы можете настроить время работы, регулируя количество топлива, но это тупой индикатор. И, как заметили читатели Wirecutter, вы можете остановить реакцию, лишив ее кислорода — например, запечатав грелку в полиэтиленовом пакете.Но делайте это на свой страх и риск; в руководстве Zippo (PDF) говорится: «После возгорания нет безопасного способа остановить нагрев». Компания рекомендует дать более теплый пробег из топлива «на несгораемой поверхности,» как гранит столешницы кухни.

12-часовой многоразовый грелка для рук Zippo имеет размеры 3,9 на 2,6 на 0,5 дюйма и весит 2,6 унции. Он поставляется с сумкой для переноски и имеет двухлетнюю гарантию.

Время работы: 21 час 48 минут
Объявленные температуры: от 115 ° F до 130 ° F
Показания температуры: 105 ° F в среднем; 110 ° F (зарегистрировано при комнатной температуре)

Многоразовые самодельные грелки для рук

Еду, если честно, иногда руки мерзнут.Вроде действительно очень холодно. И мне нужен грелка для рук, которая прослужит больше одного или двух раз. Но я ненавижу покупать эти глупые пластмассовые, которые, хотя и очень горячие (иногда слишком горячие) и забавные для детей, похоже, просто не выдерживают испытания временем. Я серьезно перестал работать на меня после всего лишь одного использования — как расточительно! Мне понадобился грелка для рук и у меня была фланелевая рубашка с перебором, поэтому мне пришла в голову идея сделать многоразовые грелки для рук из переработанных материалов как для детей, так и для взрослых!

Затем, когда в любимой фланелевой рубашке моего ребенка появилась дыра, у меня возникла блестящая идея.Что, если я придумал, как сделать теплее для рук фланелевую рубашку из переработанных материалов ?! Разве это не рок ?! Что ж, ответ — да, это круто. И он горячий, с некоторой выносливостью, и, что самое приятное, эти переработанные грелки для рук более чем подходят для использования и повторного использования сотни раз — до тех пор, пока фланель полностью не изнашивается.

Давайте приступим к пошиву этих простых многоразовых грелок для рук своими руками.

Принадлежности для грелок для рук своими руками

• 1-2 старые фланелевые рубашки (или только рукава)
• 2 чашки сухого риса или фасоли для подогрева рук
• Ножницы
• Воронка
• Игла
• Нить

Я смог порыться и найти 3 фланелевые рубашки, которые видели лучшие времена.У одного была дыра возле кармана, у другого было масляное пятно, а последнее было просто отвратительным апельсином, который никто не хотел носить (мой — зачем я это купил ?!). На самом деле можно сделать 1-2 грелки для рук из каждого рукава рубашки, но я выбрал только один, потому что хотел, чтобы у каждого члена семьи был свой цвет.

Для многоразовых грелок для рук, сделанных своими руками, вам также понадобятся 2 чашки сухого риса или сушеных бобов на каждую грелку для рук, которую вы хотите сделать. Я не уверен, насколько хорошо подойдет любой другой материал, но я использовал оба из них в прошлом для грелок для шеи, и они отлично работают, сохраняя много тепла и сохраняя поджаривание.

А, а инструменты? Да, вам понадобятся: ножницы, воронка (с достаточно широким патрубком, чтобы через нее легко выходил рис или бобы) и иголка с ниткой. Я использовала швейную машину, потому что она у меня уже была для другого проекта. Но вы можете легко сшить это вручную.

Теперь о собственном проекте многоразовых грелок для рук своими руками, который намного проще, чем вы могли ожидать.

Многоразовые грелки для рук своими руками

Во-первых, вы хотите отрезать конец одного рукава, отрезая достаточно далеко, чтобы он находился позади рукава и открытое пространство, которое пуговица должна закрывать.

Затем вам нужно будет отрезать дополнительную секцию примерно на 4-6 дюймов от только что сделанного вами первого разреза. В результате у вас должен остаться кусок ткани в форме короткой трубки с открытым концом.

Держа трубку в руке, выверните трубку наизнанку и закройте ее булавками.

Пришейте заколоченный конец вверх, следя за тем, чтобы он прошел от одного конца до другого, полностью запечатав его — было бы ужасно, если бы немного риса выскользнуло из отверстия в углу.

Заколите другой конец трубки булавками на ½ отверстия и сшейте эту половину.Если вы используете швейную машину, обязательно напомните себе, что НЕ следует продолжать эту половину пути, чтобы у вас все еще оставалось отверстие с той стороны, чтобы заполнить многоразовые грелки для рук своими руками рисом или бобами.

Через то маленькое отверстие, которое вы оставили, выверните трубку на правую сторону.

Откройте то отверстие, которое вы оставили, и с помощью воронки налейте рис или бобы в грелку для рук. Я знаю, что сказал 1-2 чашки, но если вы хотите больше, чтобы теплее для рук было больше, сделайте это. Или, очевидно, если хочешь меньше, они тебе согреют руки, ты делаешь, что хочешь.Но я выбрал достаточно легкий мешок с фасолью (потому что это действительно то, чем он является), чтобы дети не возражали, чтобы он лежал в кармане во время небольших походов, но также не такой легкий, чтобы рис не заполнял мою руку. Для меня эти многоразовые грелки для рук, сделанные своими руками, должны иметь достаточно риса для тепла, но не слишком громоздкие.

Затем просто загните края незашитой части внутри мешочка и закрепите булавками.

Вам нужно сшить кромку вдоль этого закрепленного отверстия, которая пересекается с исходной кромкой, опять же, чтобы рис не выпадал.И, если вы используете швейную машину, вам нужно быть ОЧЕНЬ ОСТОРОЖНЫ, чтобы ваш рис и игла не соприкасались, так как это может потенциально сломать вашу иглу. Вы можете использовать лестничный шов, чтобы запечатать его вручную, чтобы швы не были видны.

Пришло время обрезать струны и согреть руки с помощью многоразовых грелок для рук! Чтобы использовать эти простые фланелевые грелки для рук, просто нагрейте каждый из них в микроволновой печи в течение 30 секунд или в духовке в течение 5 минут при температуре 350 градусов. Мне нравится думать, что многоразовые грелки для рук своими руками — отличный инструмент для тех, кто живет в доме на колесах или проводит много времени на улице зимой, например, охотники или рыбаки.

Это тоже может быть очень кстати, если ваши дети будут стоять на морозе в ожидании школьного автобуса. Поскольку в них нет ничего странного, положить их в рюкзак не должно быть проблемой. Да и еще одна вещь, о которой я думаю, вам нужно знать, это то, что я рекомендую делать грелки для рук взрослым, используя фланелевые рубашки для взрослых. А для детских грелок для рук используйте детские рубашки. У взрослых рубашек рукава больше, а у детских — меньше, так что в этом есть смысл.

Что мне больше всего нравится в этом проекте, так это то, что дети МОГУТ участвовать.Да, конечно, рассыпать рис повсюду, пока вы наливаете его в мешок с фасолью, — это беспорядок с маленькими детьми, но как еще они собираются учиться? Кроме того, они узнают, как были созданы многоразовые грелки для рук своими руками. И хотя они могут быть не готовы использовать швейную машину, даже четырехлетний ребенок может помочь вытащить булавки из подола. Это отличный проект для детей и родителей, и они определенно будут гордиться тем, что помогли в его создании!

Я сделаю несколько таких, чтобы подарить их, потому что грелок для рук никогда не бывает слишком много.Если вам нравится этот простой проект многоразовых грелок для рук своими руками, обязательно прикрепите его к своей любимой доске для шитья или рукоделия, чтобы вы могли быстро найти его позже!

Активное время 10 минут

Общее время 10 минут

Сложность Легко

Сметная стоимость 2,00 долл. США

Материалы

• Фланелевые рубашки или рукава
• Рис
• Резьба

Инструменты

• Ножницы
• Воронка
• Швейная машина
• Игла

Инструкции

1. Отрежьте конец одного рукава так, чтобы он оставался позади рукава и открытой области, которую должна закрывать пуговица.
2. Отрежьте дополнительную секцию примерно на 4-6 дюймов от только что сделанного первого разреза. В результате у вас должен остаться кусок ткани в форме короткой трубки с открытым концом.
3. Выверните трубку наизнанку.
4. Заколите один конец трубки булавками и сшейте этот конец.
5. Закрепите другой конец трубки штифтом, за исключением ½ отверстия.
