Сборка душевой кабины тритон 90х90 самостоятельно видео

Инструкция по сборке и монтажу душевой кабины своими руками

При сборе душевой кабины очень важно прочесть инструкцию до того, как что-то сломалось – особенности модели могут сказаться на специфике установки.

Даже при решении монтировать изделие самостоятельно, обзаведитесь помощником: придется точно припасовывать детали и тщательно соблюдать правила установки. Только при таком подходе душ прослужит лет 15-20 – до полного износа.

О сборке душевой кабины самостоятельно и монтаже в ванной комнате своими руками узнайте из нашей подробной инструкции с видео-уроком.

Что потребуется?

Для сбора душевой кабины потребуются расходные материалы:

  • Силиконовый и акриловый герметик. Акрил – более подходящий вариант для заделки наружных стыков.
  • Изоляционная лента-фум.
  • Клей ПВА.
  • Качественный сифон (сифон, идущий в комплекте с изделием, обычно не выдерживает нагрузок).
  • Переходник на канализацию (диаметр – 32/50).
  • Шланги (2 шт по 1.5 м), чтобы подвести горячую и холодную воду.

Инструменты:

  • Разводной ключ.
  • Набор отверток (минимум – шлицевая и крестообразная).
  • Уровень, чтобы регулировать установку поддона.
  • Дрель или шуруповерт. Удобней всего собирать кабину с аккумуляторным шуруповертом.
  • Сверла с диаметром 3 и 6 мм.
  • Шурупы.
  • Пистолет для выдавливания герметика.

Как проверить качество деталей?

Перед установкой кабины в ванной комнате, нужно убедиться в качестве комплектующих элементов. Для этого изделие предварительно собирают в просторном помещении и без использования герметика. Кабинки с керамическим поддоном монтируются с применением электролобзика.

Поддон: керамический, стальной или чугунный, акриловый (последний – на пике популярности).

  • У тонкого санфаянса много шансов расколоться или разбиться —
    смотрите на толщину
    .
  • Стальные поддоны поставляются на регулируемых ножках, с обработанным пенополиуретаном днищем и резиновыми прокладками под ним (чтобы струи воды не создавали грохота, встречаясь с поверхностью). Если подобной защиты нет, пользоваться душем будет неудобно.
  • Акрил нуждается в дополнительной опоре в виде системы опор, металлического каркаса или армирования днища стекловолокном. Проверьте наличие деталей, придающих жесткость конструкции.

Царапины и сколы на каркасе, а тем более разбитые детали – недопустимы. Протестируйте мелкие детали на предмет геометрического соответствия.

Стекло находится в упаковке, а в коробке не видно, осталось ли оно целым после транспортировки. Согласно стандартам для кабинок используется

закаленное стекло толщиной не менее 6 мм, которых хватает для противостояния многим механическим воздействиям. Но для проверки встряхните коробку – если нет характерного шума битых стекол, значит, все нормально.

Общие правила сборки

Для начала всегда устанавливают поддон, затем стенки, подвешивают шторки или двери и заканчивают монтажом крыши. Переходим к инструкции, как правильно самому собрать и установить конструкцию душевой кабины.

Поддон

Акриловый

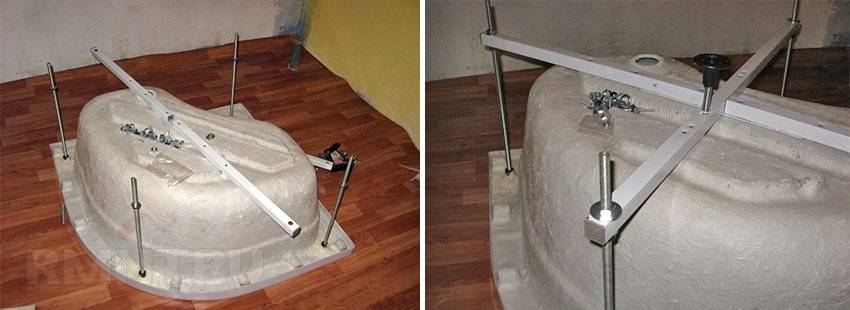

Сборку и монтаж поддона душевой кабины начинаем с прикручивания ножек, сифона и фиксации слива на перевернутый «вверх тормашками» поддон.

Акриловые модели нуждаются в раме. Ее

балки обычно располагаются крест-накрест, но могут и параллельно. В отверстия этих планок устанавливаются шпильки, с верхней стороны фиксируемые гайками, а снизу – подпятником.

С помощью уровня и разводного ключа регулируем высоту – поверхность должна быть ровной для обеспечения нормального слива и во избежание накопления воды по бокам поддона. Правильно установленная конструкция не изгибается и не издает тресков.

Керамический

У керамических вариантов под поддоном пространства нет — они поставляются цельным блоком. Пространство для слива и прокладки трубы вырезается в самом полу. Монтаж происходит по следующему алгоритму:

  1. Поддон «примеряют» к тому участку, где будет стоять кабинка
    . Маркером очерчивается периметр и делается отметка на месте слива. Важно, чтобы сливное отверстие располагалось как можно ближе к сливной трубе для обеспечения быстрого отвода воды.
  2. В месте нахождения сифона в полу вырезается отверстие.
  3. Вырезается борозда под трубы и коммуникации.
  4. Площадь под кабинку пропитывается тонким слоем клея ПВА, немного разбавленным водой. После полного высыхания, он покрывается еще одним тонким клеевым слоем.
  5. К сливу присоединяется сифон, на раствор ставится поддон с соблюдением одинакового горизонтального уровня по всем углам.
  6. В конце на стыках с полом и со стенами обязательно наносится полоска силиконового герметика.

Параллельно с монтажом сифона подключается водоснабжение – на этом этапе пригодятся тройники для холодной и горячей воды.

Все стыки заделываются фум-лентой или герметиками. Потенциальные неприятности с протеканиями исключаются благодаря проверке герметизации (несколько раз выливается ведро воды в поддон).

Стенки

Сначала ставится задняя часть – та, где расположены электроприборы, коммуникации и пр. Она находится рядом с боковой панелью, крепится к ней и к поддону саморезами. Дальше болтовыми соединениями к поддону монтируется металлическая арка. Очень важно, чтобы отверстия на каркасе точно совпадали с дырками для крепления на самом поддоне.

Места состыковок со стенами и кронштейнами обязательно обрабатываются герметиком, чтобы в процессе эксплуатации вода не просачивалась за пределы душевой кабины.

Шторки

В пазы планок для крепления стекол, наносится герметик, потом туда аккуратно вправляется стекло. Для надежности конструкции используются саморезы. Окончательно они фиксируются
только после полного урегулирования расположения всех деталей
.

Отрезается полоска резинового уплотнителя и протискивается в щель, образованную между пазом панели и стеклом. Вставляются крепления с роликовым механизмом. Ролики поддаются регулировке, чтобы створки соприкасались как можно теснее. На концах ставятся ограничители.

При работе со стеклом важна осторожность – его закаленность означает не столько противостояние ударам, сколько гарантию, что, разбившись, оно разлетится на «горошинки» и не образует острых осколков.

Крыша

Купол устанавливается в последнюю очередь. Он оснащается системой вентиляции, лейкой со шлангом, динамиком. Опционально – подсветкой.

Из этого видео вы можете узнать подробнее о сборке и монтаже душевой кабины:

Угловые изделия

Угловые модели обычно выбирают для компактных ванных комнат. Поскольку изделие монтируется вертикально, места для манипуляций во время сборки может оказаться мало. В целом, последовательность действий при сборке и установке такой душевой кабины самостоятельно совпадает с описанными общими рекомендациями.

Прямоугольные конструкции

Несмотря на схожие моменты в правилах установки всех типов кабин, у душа прямоугольной формы есть свой алгоритм монтажа: первым делом крепится задняя панель с оборудованием. После нее – боковые стенки. В последнюю очередь присоединяется лицевая часть с дверцами.

  • Такой душ не всегда требует наличие поддона. Слив можно оборудовать непосредственно в пол, обеспечив угол наклона в 2 градуса. Для эффектного внешнего вида, пол с вмонтированным сливом декорируется плиткой (с использованием уровня при выполнении каждого шага, чтобы не изменить угол наклона). Допускается использование специальной змейки-слива (дренаж) по периметру кабины вместо стандартного сифона.
  • Смеситель и трубка для душа монтируются не на крышу или боковую панель, а непосредственно в стену.
  • Вместо металлического профиля для фиксации стен могут использоваться петли.

Душ в выемке комнаты

Душ такого типа не нуждается в поддоне, т.
к. вода попадает в сток благодаря наклону пола. Альтернативный вариант – дренажная система. Удобен в случаях, когда даже самый мелкий поддон для некоторых членов семьи оказывается слишком высоким (например, для инвалидов и пожилых людей).

Особенность монтажа заключается в прокладке системы сбора воды (трапа или канала). Трубу и сифон помещают внутрь стяжки. Канализация по правилам располагается с уклоном к стояку.

Гидроизоляция стен и пола возле душевой кабины в данном случае должна быть особо качественной и с использованием противогрибковых средств. На пол стелется специальная манжета, которой окружают трап стока. Манжета перекрывает основной гидроизоляционный слой, чтобы исключить возможность протечек.

Грохот воды, передаваемый в помещения нижнего этажа, можно заглушить звукоизоляцией

. Некоторые дренажные трапы изначально устроены так, чтобы поглощать лишние звуки.

Как правильно построить душевую кабину на дачном участке под открытым небом, узнайте из этого материала.

Рекомендации по монтажу и установке садового душа из поликарбоната читайте здесь.

Дополнительные работы

Герметизация душевой кабины обеспечивается на подготовительном этапе работ. На месте будущей кабины стелются листы пенополистирола. Все стыки обрабатываются влагонепроницаемыми герметиками. Поверх плит ложится монтажная сетка, на которую выливается стяжка под поддон. Каждый слой перед началом дальнейших работ должен высохнуть полностью.

Отдельно изолируются щели. Обычно используется жидкая резина или другие полимерные средства.

Система вентиляции способствует движению воздушных масс, за счет чего

горячий воздух не скапливается в верхней части кабины, оставляя холодным пол. Она же устраняет лишний пар.

Освещение. Чтобы в кабине работала подсветка и другие электронные элементы, в ванную комнату проводится электропитание. При этом стараются выбирать розетку, стойкую к повышенному уровню влажности.

Кабина подключается к электричеству с помощью трехжильного медного кабеля с диаметром 2,5 мм и двойной изоляцией. Для безопасности электроприборы кабины подключаются к дополнительному двухполюсному автомату, обладающему системой защитного отключения.

Для подключения горячего водоснабжения воду перекрывают, а в ванной открывают краны, чтобы ослабить давление на линии. Потом на трубу с горячей водой надевают компрессионный фитинг

, наносят смазку и привинчивают переходник для душа. После этого нужно:

  1. Нанести уплотнитель, установить анкера и винты;
  2. Присоединить шланги к адаптерам и монтировать панель;
  3. Прикрепить патрубки и декоративные тарелочки на внешней стороне панели;
  4. Проверить работоспособность подключения.

Больше о подключении душевой кабины к водопроводу и другим коммуникациям узнайте из этого материала.

В самом конце, когда душевая кабина стала на свое место, на нее цепляют все ручки, полочки, держатели и прочую фурнитуру. Все еще раз проверяется и регулируется. Лучшая финальная проверка – полноценный прием душа, позволяющий заметить все важные моменты и убрать дефекты.

При сборе приходится обращать внимание не только на общие рекомендации, но и на инструкцию и особенности монтажа отдельно для каждого производителя и даже конкретной модели душевой кабины.

Например, у кабинок «Ниагара» профиль не очень хорошо прилегает к остальным деталям, стенки и дверки устанавливаются нестандартным образом. А у бренда «Ika» другая проблема – от точности расположения дверей зависит наличие протечек. Так что если в «родной» инструкции есть советы, не упомянутые выше – обязательно следуйте им!

Видео инструкция по сборке душевых кабин

Сборка полукруглого душевого поддона Тритон. подходит для высоких и низких полукруглых душевых поддонов Тритон.

Установка дополнительного оборудования на душевые кабины Тритон.

Сборка квадратных душевых поддонов Тритон. Подходит для сборки низких и высоких квадратных душевых поддонов Тритон.

Сборка квадратного каркаса, передних стекол и дверок для душевой кабины Тритон.

Сборка полукруглого каркаса, передних стекол и дверок для душевой кабины Тритон.

Установка квадратной стеклянной крыши для душевой кабины Тритон.

Установка полукруглой стеклянной крыши для душевой кабины Тритон.

Сборка душевой стойки Эконом для душевых кабин Тритон.

Установка задних стекол и душевого уголка Стандарт на душевой поддон Тритон.

Как собрать душевую кабину «Тритон» своими руками

Подключение душевой кабины «Тритон» и сборка стенок осуществляются силами монтажной бригады или владельцем. От качества сопряжения элементов зависят герметичность конструкции и срок эксплуатации изделия. Перед сборкой необходимо подготовить магистрали подачи воды и слива грязной жидкости в канализацию.

Выбор места сборки и требования к нему

Место установки душевой кабинки Triton должно быть облицовано кафельной плиткой, на стенах и полу не допускаются выступы. В водопроводных магистралях монтируется фильтрующий картридж, давление жидкости в трубе не должно превышать 2-4,5 бар. При повышенном напоре необходимо установить понижающий редукционный клапан. Если наблюдается разница давлений более 0,5 бар в магистралях горячего и холодного водоснабжения, то требуется установить обратные клапаны. На выходах труб предусматриваются втулки с внутренней резьбой 1/2″, диаметр сточного канала — 50 мм.

В цепи питания предусматривается монтаж автоматического предохранителя и устройства защитного отключения. По периметру кабины есть свободная зона шириной от 300 мм, между потолком и корпусом обеспечивается зазор от 150 мм для вентиляции. Подаваемая в магистрали горячая вода не должна иметь температуру выше 60°С.

Правильная подготовка схемы коммуникаций

Основные требования по подготовке коммуникаций:

  1. Выводы водопроводных труб располагаются на стене на высоте 1200 мм от уровня пола, расстояние между центрами магистралей составляет 150 мм. Труба холодной воды размещается ближе к углу (на расстоянии 250 мм от перпендикулярной стены).
  2. Поскольку размеры поддона составляют 90х90 см, то отверстие для слива располагается по центру (на расстоянии 450 мм от стен).
  3. Розетка ставится на высоте 2150 мм от уровня пола, рекомендуется вывести точку коммутации ближе к углу (на расстояние 100 мм от перпендикулярной стены, в которой расположены водопроводные трубы).

Необходимые инструменты

Инструмент, необходимый для установки оборудования серии «Тритон Стандарт» или «Тритон Ультра»:

  • гидравлический уровень;
  • шуруповерт или дрель;
  • набор гаечных ключей;
  • отвертка с крестообразным жалом;
  • рулетка и карандаш;
  • сверла по металлу диаметром 2,5 и 6 мм;
  • ручная ножовка;
  • строительный пистолет и баллон с силиконовым герметиком нейтрального типа.

Этап 1: сборка поддона

Порядок действий при сборке:

  1. Распаковать комплектующие и сверить количество деталей со списком, приведенным в инструкции.
  2. Постелить на пол слой толстого картона или мягкой ткани, предохраняющей поддон от повреждений.
  3. Прикрутить сливной патрубок к нижней части поддона. Для повышения герметичности на резиновое кольцо нанести герметик.
  4. Собрать силовой каркас, на котором предусмотрены опоры. На части кабин пластиковые ножки крепятся к поддону винтами без дополнительных распорок.
  5. Перевернуть поддон на 180°, а затем закрепить основание шурупами, которое не должно выступать за пределы пластикового корпуса. Если опоры выходят за границы поддона, то детали следует подрезать ножовкой.
  6. Установить точки крепления для фронтального декоративного экрана.

Этап 2: сборка передней рамы

Монтаж фронтальной рамы, предназначенной для установки стекол и подвижных дверей, выполняется на полу рядом с поддоном. В части моделей используются дополнительные задние стенки, которые соединяются с фронтальной рамой в единую конструкцию.

Если дополнительных стенок нет, то передняя рама крепится при помощи винтов или монтажных скоб, входящих в комплект части душевых кабин.

Общая схема

На начальном этапе необходимо соединить винтами вертикальные стойки с горизонтальными элементами. В набор входят специальные распорные втулки, обеспечивающие жесткость конструкции. Собранная рама крепится к поддону уголками и шурупами, линия стыка промазывается герметиком. Душевая кабина ставится к стене, корпус выставляется по уровню при помощи вращающихся элементов, предусмотренных в опорах. Если в конструкции используются центральная панель и боковые стенки, то фронтальная рама со стеклами и дверями предварительно крепится только к поддону.

Вариант 1: в комплекте

Если в комплект входят монтажные скобы, то необходимо выполнить действия:

  1. Установить на вертикальные стойки рамы металлические пластины, которые следует закрепить винтами.
  2. Разметить монтажные отверстия на поверхности стен.
  3. Просверлить каналы и установить пластиковые распорные дюбели.
  4. Прикрутить раму к стене, линию стыка промазать герметиком.

Вариант 2: не входит в комплект

Для крепления конструкции к стене может использоваться направляющий металлический профиль, который приобретается отдельно. Фиксирующая планка прикручивается к поверхности стены, линия стыка закрывается слоем герметика. Затем в П-образную выемку вставляется рама, которая фиксируется в заданном положении винтами. На сопрягаемые поверхности необходимо нанести слой силиконового герметика.

Этап 3: установка стекол на переднюю раму

Пошаговый алгоритм установки стекол:

  1. Смонтировать неподвижные стекла в выемки в вертикальных стойках, используя резиновый уплотнитель (нарезается на отрезки по месту).
  2. Прикрепить прижимную пластину, а затем надеть на кромку стекла отсекатель. Стыки между горизонтальными кромками стекла и рамой промазать слоем герметика.
  3. Установить на горизонтальных секциях рамы резиновые ограничители хода.
  4. Собрать двери, на стеклах которых необходимо закрепить двойные ролики сверху и одинарные снизу.
  5. Установить на боковую кромку пластиковые отсекатели, длину элементов скорректировать ножницами или ножом.
  6. На противоположных кромках прикрепить уплотнители с магнитами, обеспечивающими плотное запирание дверей.
  7. Прикрепить рукоятки, для которых на стекле предусмотрены отверстия.
  8. Надеть верхние ролики на горизонтальные направляющие, а затем завести нижние элементы в соответствующий паз. На нижних роликах предусмотрены кнопки, позволяющие сдвинуть элементы вверх.
  9. Свести дверцы до момента плотного контакта между сопрягаемыми поверхностями, а затем установить на горизонтальные направляющие дополнительные резиновые упоры. Зазор между отбойниками и линией смыкания дверей должен быть симметричным слева и справа.

Этап 4: сборка задней стенки

Для сборки задней стенки необходимо:

  1. Закрепить на центральной панели смеситель и кронштейн для лейки душа и дополнительных элементов (например, распылителя типа «тропический душ»). Линии стыка деталей и отверстий в панели защитить слоем герметика.
  2. Установить остекление задней стенки в вертикальные направляющие, в стык вложить резиновый уплотнительный кант.
  3. Состыковать между собой центральную панель и вертикальные стойки бокового остекления. Линии соединения предварительно промазать нейтральным герметиком, не допускающим протекание воды.
  4. Прикрепить боковые стекла к поддону, применяя монтажный уголок. Для монтажа прижимной пластины в поддоне следует просверлить каналы сверлом диаметром 2,5 мм.
  5. Обработать линию соединения герметиком.

Этап 5: сборка крыши и экрана поддона

В конструкции кабины предусмотрены пластиковая панель крыши и декоративный экран для поддона. Крышка аккуратно устанавливается на кабине, деталь не должна мешать открытию и запиранию дверей. Крыша представляет собой монолитный узел, места соединения с кабиной покрываются герметиком.

Не допускаются выступы верхней панели за пределы боковых стенок.

Для начального крепления используются винты, которые удерживают крышу на центральной панели. Затем необходимо ввернуть в горизонтальную часть рамы дополнительные шурупы по периметру крыши.

Кабину необходимо придвинуть в запланированную зону, а затем проверить уровнем горизонтальное положение конструкции. Декоративный пластиковый экран крепится на фиксаторах, которые приклеиваются клеем или герметиком к поверхности пола. После завершения монтажных и сборочных работ необходимо выждать 24 часа, запуск оборудования производится после высыхания герметика. Для проверки герметичности швов необходимо пролить стыки водой, в случае обнаружения течи следует замазать стык дополнительной порцией герметика.

Сборка душевых кабин своими руками: виды кабинок, этапы сборки

Сборка душевой кабины своими руками.

Идеальным вариантом для малогабаритной квартиры станет приобретение душевой кабины. Конструкции удобны и функциональны, что является главным для покупателя. Установка сантехники сэкономит пространство любого помещения. Сборка душевой кабины – процесс трудоемкий, но с ним вполне можно справиться своими руками.

Качественная сборка гарантирует ее длительный срок службы, надежность изделия во время использования.

Общие сведения

Внимание! Кабинку для душа следует собирать в подготовленном помещении, все ремонтные работы должны быть закончены.

Нижеприведенная инструкция поможет собрать любой вид душевой конструкции: имеющей стеклянную заднюю стенку, с габаритами 100 х 100 сантиметров, 80 х 80 либо 90 х 90 сантиметров.

Душевые кабины отличаются конструкцией поддона. Он может быть высоким или низким. Их сборка не отличается, разница лишь в месте установки конструкции, его подготовке перед монтажом. Кабину лучше собирать с напарником, время на сборку в среднем составляет три часа.

Разновидности душевых кабин, как выбрать модель.

При выборе модели опираются на размеры помещения, как расположены коммуникации для подключения, место для монтажа устройства.

1.открытым, имеющие в составе поддон и лицевую сторону.

2.закрытыми, имеющие заднюю стенку с крышей.

Способы установки кабинки для душа делят устройства на:

Многие модели оснащены дополнительными функциями:

1.контрастным душем, возможность чередовать подачу холодной струи с горячей.

2.гидромассажными форсунками по бокам.

3.функция тропического дождя подразумевает поток воды сверху под музыку и цветовые эффекты.

5.аромотерапии, озонотерапии либо хронотерапии.

Определяя количество необходимых функций, следует изучить инструкцию по установке изделия, чтобы решить, подходит ли модель для конкретных условий эксплуатации.

Рекомендации, как выбрать устройство.

Для выбора габаритов кабинки, подготавливают картонный трафарет с необходимыми параметрами. По нему определят месторасположение кабинки и нужную модель.

Поддоны изготавливают из пластикового материла, либо изделия усиливают стеклотканью. Если выбрать поддоны из дешевого материала, они будут прогибаться под весом человека. Крепежи для установки поддона должны быть надежными.

Кабинки способны выдержать давление жидкости не более пяти атмосфер. При более высоком показателе давления в сети устанавливают редукторы. При низком давлении в водопроводе также надо подбирать соответствующую модель.

Наличие инструментов для сборки кабины.

Изучив инструкцию к сборке, следует приготовить инструменты с материалами для установки.

Набор инструментов состоит из:

1.плоской отвертки среднего размера.

4.шуруповерта либо крестовой отвертки.

К материалам относят:

1.силикон прозрачного антибактериального состава.

2.переход для канализации.

3.два полутораметровых шланга.

Условно сборку делят на этапы:

1.сборка поддона и установка.

2.сбор панелей по бокам.

4.сборка конструкции крыши и установка.

5. подведение к канализации, водопроводу, электричеству.

Особенности сборки:

1.некоторые устройства не требуют во время сборки применения герметика. Но при монтажных работах он нужен для обработки сливного отверстия кабинки, для скрепления водоотсекателей с магнитными уплотнителями, для крепления других опций, к примеру, чтобы обрабатывать отверстие для радио.

2.В целом все кабины требуют обработки герметиком. Им смазывают неподвижные детали конструкции. Участки соединения поддона с центральной панелью по задней стенке, поддона с передней рамой, места крепления форсунок со сливным отверстием, при установке уплотняющих резинок с водоотсекателями.

3.душевые кабинки, выполненные из стекла, находятся разобранными в коробках из картона.

Проверка деталей перед сборкой.

Сначала распаковывают коробки с деталями и комплектующими.

Следует разложить все элементы конструкции, проверить их наличие.

Состав кабинки, у которой есть задняя стенка из стекла, включает:

3.экран для декора спереди.

4.нижний, верхний профиля горизонтального типа.

6.комплектующие детали в виде шпилек, болтов, ножек.

Внимание! Иногда поддон поставляется в собранном виде.

Данные детали находятся, как правило, в одной самой большой коробке.

При отсутствии на видном месте шпилек для каркаса либо ножек, стоит потрясти каркас, иногда шпильки находятся внутри него.

Комплектующие для задней стенки.

Стенка сзади устанавливается из двух стекол одного размера.

Стекла могут находиться в алюминиевых профилях сразу, или без них при условии, что стенку собирают на уголках.

В двух стенках имеются просверленные отверстия для комплектующих (полочки, зеркала, ручного душа и т.д.), этим они отличаются друг от друга.

Внимание! Для определения левого и правого стекла надо сверить товар с картинкой в инструкции.

Комплектующие для передних стекол.

Передние двери из стекла состоят из таких деталей, как:

1.Двух неподвижных стекол.

2.двух дверей с изогнутым стеклом, на котором отверстия для роликов с ручками.

3.двух горизонтальных профилей.

4.уплотнителей в форме П, минимум две штуки.

5.двух магнитных уплотнителей для дверей, иногда они уже прикреплены к дверям.

6.двух или четырех отсекателей в форме Г.

Комплектующие для центральной стойки.

К ней могут быть уже присоединены опции, к примеру, смеситель с подсветкой. Часто с внутренней стороны находятся мелкие детали для конструкции.

Дополнительные элементы для установки кабины.

Все модели имеют обязательные детали для монтажа конструкции.

Они состоят из:

5.держателя для душа.

7.уголков, чтобы крепить боковые стекла.

8.элементы для крепежа в виде саморезов, болтов, хомутов.

Необязательные элементы для монтажа, которые включают в зависимости от типа модели.

4.динамика для радио.

5.лампочек для подсветки.

7.массажера для ног.

Внимание! На этапе осмотра всех деталей, сразу видно, все ли в наличии, либо каких-то деталей нет.

Советы перед сборкой.

Коробки из-под деталей не надо выкидывать, их стелют на по, чтобы собрать поддон и стекло без повреждений.

Внимание! Нельзя ставить на пол из кафеля и бетона детали из стекла.

Со стеклами следует обращаться особенно внимательно. Для кабинок используют безопасные прочные стекла, имеющие слабое место – уголки.

Стекла нельзя ставить на уголок. Стекла нельзя сверлить, оно распадется на мелкие кусочки.

Отверстия для крепежей выполняют на заводе. Если отверстия нет, то допущен брак во время производства, либо на производстве произвели замену комплектации.

Как собрать поддон.

Перед установкой поддона к нему подводят гибкие шланги, соединяющие с канализацией. Отверстие канализации для отвода жидкости располагают прямо под выходом из поддона.

Инструкция для сборки поддона:

1.снизу крепят ножки. Поддон следует перевернуть и установить раму так, чтобы все отверстия совпали.

2.гайки прикручивают на шпильки, затем приставляют шайбы.

3.на четыре шпильки накручивают гайки в количестве двух штук, затем шпильки крепят к специальным вставкам, чтобы надеть раму.

4.между рамой с поддоном не должно остаться зазора. Посредством разводного ключа затягивают гайки, расположенные сверху, затем нижние.

5.выбирают по размеру шурупы, чтобы соединить поддон с рамой в выпуклых местах конструкции.

Применяя строительный уровень, выравнивают ножки. Если конструкция будет стоять с наклоном, то и дверцы не будут смыкаться плотно.

Поддон переворачивают, ставят на место, соединяя со сливным шлангом. Стыки смазывают герметиком. Далее проверяют на наличие протечек отверстие поддона. Чтобы проверить, перекрывают выход воды, наполняют поддон водой. Если протечек не обнаружено, можно переходить к следующему этапу.

Внимание! Если устройство имеет низкую конструкцию поддона, то следует возвести специальный подиум, под которым будет подведена канализация к поддону.

Как собрать боковые панели.

На поддон вертикальные детали крепят посредством болтов. Следует убедиться в точной вертикальности стенок, их наклон может составлять менее 5 сантиметров. Места соединений смазывают с помощью герметика, затем устанавливают болты.

После монтажа стенок сзади конструкции подводят водоснабжение, также все стыки уплотняют герметиком.

Если кабина оснащена парогенератором с гидромассажером, значит требуется электричество.

Электропитание должно иметь:

1.автомат защиты для устройства.

2.розетка, устойчивая к влаге.

3.специальный кабель, идущий от щитка.

Как собрать потолок своими руками.

Устройство крыши может включать такие элементы:

Подготовив все детали, можно начинать собирать:

1.Чтобы подключить светильник, выводят через нужное отверстие провод, вставляют лампу, крепко скрепляя стальными распорками.

2.Динамики устанавливают, применяя отвертку и шурупы, на две декоративные решетки.

3.с помощью гаек прикрепляют душ. С внешней стороны крыши проверяют симметричность крепления. Для корректировки душа, гайку ослабляют, затем вновь подтягивают.

Готовую крышу соединяют с каркасом из собранных панелей, для герметичности применяют герметик.

Как собрать двери.

Собирают каркас из дверей, в состав входят две стойки

горизонтального типа и несколько вертикальных.

Двери фиксируют, равняясь на вертикальные панели и поддон:

1.по вертикали ролики сверху крепятся в верхнем положении.

3.ролики снизу вставляются в специальные направляющие, вставляют двери в готовый каркас.

4.к ним прикрепляют ручки и другие элементы.

Двери регулируют с помощью винтов для регулировки, они расположены сверху в роликах. Следует установить такое положение створок, чтобы они хорошо стыковались и легко двигались.

Далее проверяют кабинку на герметичность всех стыков. Если протечек не обнаружено, можно пользоваться конструкцией.

Внимание! Процесс сборки душевой кабинки своими руками не такой сложный, следует придерживаться инструкции и определенного порядка во время установки.

Сборка душевой кабины Ниагара самостоятельно

Душевые кабины Niagara – сегодня являются самым востребованным брендом на рынке сантехники. Этого производителя выбирают на протяжении 12 лет, со дня основания производства. Если обратить внимание на друзей или знакомых, можно увидеть, что у каждого второго установлена в ванной комнате или на даче душевая кабина Ниагара. Да, сейчас уже много кто отказывается от старых, тяжелых, холодных чугунных ванн.

Переходим к сути дела, а именно к сборке душевой кабины Ниагара. В данном примере будем собирать душевую кабину Niagara 100×100, форма четверть круга. Этот пример относиться ко всем душевым боксам и даже к другим брендам.


Сборка душевой кабины Niagara состоит из 6 этапов


1.     Установка поддона

2.     Сборка каркаса

3.     Монтаж задних стенок

4.     Панель

5.     Крыша кабины и Двери

6.     Аксессуары

Установка поддона

И так, ставим поддон приблизительно там, где будет осуществляться весь процесс сборки душевой кабины. С помощью строительного уровня выровняйте по горизонтали и вертикали поддон, не соблюдая ни какого наклона. Регулировать высоту можно с помощью ножек на резьбе. После того как уровень выставлен законтрогайте ножки. Снимите транспортировочную пленку. В комплекте к боксу должна идти система слива, сифон, гофрированная труба. Прикрутите сифон к поддону используя резиновые прокладки и для более прочной связке герметик (но только снаружи).


Сборка каркаса лицевой части

Передняя часть кабины состоит из верхней и нижней дуги, по которым передвигаются двери. Эти направляющие крепятся к 2-м вертикальным профилям, каждый узел крепиться на 2 самореза. После того как вы скрепили все 4-е части, можно вставить не подвижные стенки. Но с начало прикрепите к каждой из стенок резиновый уплотнитель, если концы уплотнителя оказались длинней, обрежьте ровно по размеру стекла. На вертикальном профиле есть канал куда вставляется стекло с уплотнителем, здесь понадобиться чуть усилия для вставки стекла, прижмите стенку к профилю. Зафиксируйте пластиковым фиксатором стекло к изогнутому профилю. Не забудьте установить ограничители для дверей – резиновые толстые шайбы. После того как собрана лицевая часть, оставляем ее в стороне и переходим к следующему этапу.


Задние стенки и центральная панель

Из инструментов нам понадобиться шуруповёрт с тонким сверлом 2 мм и отвертка. Определяем правильную сторону стенок, но собрать нужно центральную панель.

Если у Вас душевая кабина Niagara с гидромассажем собираем форсунки, обратите внимание, одна из них с клапаном, она является последним звеном. Соединяем форсунки между собой силиконовым шлангом на хомутах. Определяем шланг на крышу длинный с гайкой, не подключаем его к смесителю. После того как собрана панель, можно переходить к закреплению её к одной из стенок, это делается на полу рядом с поддоном. На каждой из стенок есть отверстия, приставьте панель к стенке и засверлите отверстие под саморезы, скрепите панель со стенкой. Поднимите собранную стенку и панель на поддон, Ваш помощник должен стоять внутри кабины на поддоне и держать стенку, Вы же устанавливаете вторую стенку с задней части кабины крепите ее к панели. Помощник держит уже 2 стенки, пока вы закрепляете.

ВНИМАНИЕ: На этом этапе стенки кабины не крепятся к поддону. И не обрабатываются герметиком.

И так мы собрали стенки, панель и всё это стоит на поддоне.


Установка лицевой части кабины без дверей

Здесь понадобиться помощник, но как он же занят и держит те установленные стенки? Закрепите стенки к поддону по одному саморезу с каждой стороны. Тогда стенки будут стоять. Поднимите с помощью помощника переднюю собранную конструкцию и поставьте на поддон. Проверьте нижние ровности углов профилей, стенки прижаты к бортику поддону, для регулировки открепите стенки от поддона. После то как выровняли закрепите стенки кабины к профилю просверлив отверстия. Теперь можно переходить к закреплению стенок к поддону.

Установка крыши и дверей

Перед тем как установить крышу, нужно собрать детали, тропический душ, вентиляцию, свет, динамик. Прикрутите шланг подачи воды к выходу. Прикрепите на саморезы крышу, её не нужно обрабатывать герметиком. Но обязательно снимите пленку.

Двери кабины – прикрутите ролики, если ролики с кнопкой, их ставят снизу двери, ручки. Наденьте резиновые магниты и брызговики. Можно ставить двери.

Осталось собрать аксессуары и подключить систему водоснабжения.

Душевая кабина обрабатывается прозрачным сантехническим герметиком сзади кабины. Промажьте все стыки и особенно низ кабины. Внутри кабины геретик не используют, так как со временем он чернеет.


Заказать сборку душевой кабины, можно у нас на официальном сайте Niagara-shop.ru







видео и инструкция как собрать душевую кабину

Выполняя ремонт, многие отдают предпочтение душевым кабинам и боксам, вместо традиционных ванн. Сборка душевой кабины своими руками – не сложное занятие, если знать последовательность действий (для этого подойдет наша видео инструкция) и иметь необходимые инструменты.

Выбор душевой кабины

Выбор душевой кабины зависит, в первую очередь, от эстетических ожиданий и бюджета владельца квартиры.

Типы душевых кабин

Условно душевые кабины можно поделить на три типа:

  • простые душевые уголки. Это обычные кабинки, которые в большинстве своем не имеют крыши, а роль боковых стенок выполняют стены ванной комнаты. Они выполняют только функции душа и не требуют особых навыков для выполнения монтажа;
  • простые душевые кабинки. Более дорогие по стоимости, они имеют 4 стенки и крышу. Обычно оборудованы несколькими форсунками, напор воды из которых можно регулировать, а так же имеют функцию гидромассажа;
  • многофункциональные душевые кабины и боксы. Это кабинки с богатым техническим оснащением – душ шарко, генерация пара, турецкая баня, функция «тропический дождь» и т.д. Часто такие модели оснащаются разнообразными подсветками, радио. Из-за обилия функций они довольно сложны в монтаже и требуют наличия определенных навыков.
  • Помимо этого, кабинки различаются материалом изготовления поддонов (акрил, пластик, сталь, чугун), материалом изготовления дверок (ударопрочное стекло, пластик), типом открывания (распашные, раздвижные, двустворчатые, складывающиеся). Размер и форму кабины следует выбирать исходя из площади ванной комнаты.

Подготовка к установке кабины

После того, как кабина выбрана и доставлена, возникает вопрос – как подключить душевую кабину? Обязательно ли приглашать специалиста, или можно справиться с этой работой самостоятельно? Если имеется схема сборки и минимальный набор знаний, то вполне можно обойтись своими силами.

Схема: устройство душевой кабины

Конструктивно душевая кабина состоит из четырех основных элементов:

  • поддон на регулируемых по высоте ножках,
  • крыша,
  • двери с роликовым механизмом,
  • стенка и боковые панели.

В комплект поставки входит пошаговая схема по сборке на русском языке. Ее наличие необходимо проверить еще на этапе доставки. Прежде чем начать монтаж душевой кабины своими руками, необходимо проверить наличие всех составных частей в соответствии с инструкцией и освободить их от упаковочной пленки.

Заранее необходимо подготовить все инструменты и материалы, которые потребуются в процессе монтажа. Сюда входят:

  • инструменты – ключи, отвертки, шуруповерт, дрель, уровень, рулетка, резьбонарезной клупп;
  • расходники – герметик, герметизирующая и изоляционная ленты для душевой кабины;
  • канализационная арматура – сифон, фитинги, шланги и трубы.
Что понадобится для монтажа душевой кабины своими руками

Если кабину необходимо подключать к электропитанию, то дополнительно может потребоваться электроинструмент и электрическая арматура.

Важно! Бюджетные модели душевых кабин собрать и подключить к канализации самостоятельно не сложно. Если кабина предусматривает наличие многих функций, лучше доверить ее сборку специалисту, так как нарушение правил установки влечет к прекращению гарантийного обслуживания.

Этапы установки кабины

Сборка душевой кабины производится поэтапно:

  • установка основания кабины с подводом канализации;
  • монтаж стенок, дверей и крыши кабины;
  • подключение водопровода и электрики;
  • проверка герметичности и пробный запуск.
Прежде чем приступить к сборке душевой кабины, внимательно изучите инструкцию

Выполняя сборку на начальном этапе, не следует до конца затягивать крепежные элементы. Рекомендуется сначала произвести предварительную сборку, убедиться, что все элементы на своих местах и верно соединены, и только затем затянуть крепеж до упора.

Выбор герметика

Герметик – достаточно важный расходник, используемый при монтаже душевой кабины. От его качества будет зависеть дальнейшая ее эксплуатация. Выделяют два основных типа герметиков, используемых при монтаже:

  • акриловый. Более доступный по стоимости, он достаточно стойко выдерживает перепады температур и влажность. Но от постоянного взаимодействия с водой может потерять свои свойства, поэтому использовать его необходимо с осторожностью;
  • силиконовый. Это самый распространенный тип. Стоимость немного выше акрилового, но, при этом, он тщательно заполняет все пазы и стыки и предотвращает возникновение плесени. При выборе силиконового герметика необходимо обращать внимание на состав – в нем не должно быть примесей смол. Выбор лучше делать в пользу более дорогих герметиков.
Силиконовый герметик для монтажа душевой кабины

Монтаж поддона кабины

Монтаж поддона производится одновременно с монтажом слива. Этому этапу необходимо уделить особое внимание, так как нарушение целостности конструкции может повлечь за собой плохой слив и затопление.

Установка поддона осуществляется в следующей последовательности:

  • к поддону крепятся ножки и он устанавливается на горизонтальную поверхность. С помощью уровня вычисляется необходимое положение, ножки подкручиваются до необходимой высоты и фиксируются;
Крепление ножек на поддон душевой кабины
  • подключение к поддону сифона. Для соединения желательно использовать жесткую трубу, а не гофру, так как со временем труба может провиснуть и засориться;
  • сифон соединяется с канализацией.

Устанавливать поддон необходимо как можно ближе к сливу канализации. Если это невозможно, то может понадобиться использование сточного насоса с магнитным клапаном.

Важно! Для соединения деталей душевой кабины и канализации используйте герметик, так как уплотнители хотя и обеспечивают надежное соединение, но со временем оно может ослабнуть.

Монтаж стенок кабины

Монтаж стенок душевой кабины так же необходимо осуществлять, соблюдая следующий порядок:

  • направляющие конструкции, в которые впоследствии будут вставлены стекла, аккуратно промазываются прозрачным герметиком;
  • устанавливаются стекла и прижимаются специальными лапками, на них крепится уплотнитель;
  • по краю поддона наносится силикон;
  • боковые панели крепятся к поддону.

При попадании на стекло герметика, необходимо сразу же его удалить, после засыхания удаление без следов будет довольно сложным.

Установка стенок душевой кабины

Собранную конструкцию необходимо оставить на некоторое время, до полного высыхания герметика и силикона. Обычно это занимает до двух дней.

Монтаж крыши и дверей кабины

До закрепления крыши душевой кабины в нее монтируются лейка, вентилятор и освещение. Так же конструкция может предусматривать наличие динамика, он так же монтируется заранее. Все детали крепятся на саморезы и герметик, что исключит протекание.

Установка дверей душевой кабины своими руками

После того, как крыша собрана, она закрепляется при помощи винтов и герметика.

Двери душевой кабинки могут монтироваться до или после закрепления крыши, это зависит от ее конструкции. Сдвижные двери закрепляются на специальные ролики на раме. Обычно это 8 роликов (по 4 сверху и снизу). После того, как двери установлены, можно приступить к установке ручек и монтажу фурнитуры. Устанавливаются все полочки и держатели.

Подключение кабины к электропитанию

Установка душевой кабины своими руками не всегда предусматривает подключение электропитания. Этого могут потребовать модели, оснащенные гидромассажем или парогенератором.

Душевая кабина, подключенная к электросети

Подключение необходимо проводить с помощью медного кабеля с сечением 2 кв.мм. Если кабина потребляет более 5 кВт в час, то дополнительно потребуется установка отдельного автомата.

Важно! Для подключения лучше пригласить профессионального электрика, который обеспечит безопасную эксплуатацию устройства.

Подключение кабины к водоснабжению

Когда сборка душевой кабины почти закончена, необходимо произвести подключение ее к водоснабжению.

Для этого потребуются шланги и металлопластиковые трубы. Порядок монтажа:

  • в первую очередь готовятся все материалы, обрезаются трубы и подбираются фитинги, краны;
  • перекрывается водопровод в ванной комнате, подключаются краны для подачи воды в кабину;
  • краны соединяются с душевой кабиной заранее подготовленными трубами;
  • подается вода для проверки герметичности.
Схема: подключение душевой кабины к водоснабжению

Гидромассажные форсунки часто забиваются известковым налетом. Для более длительной и бесперебойной эксплуатации душевой кабинки желательно использовать фильтры, которые будут очищать воду до поступления ее в форсунки.

Если кабина будет устанавливаться на верхних этажах многоэтажных домов, то для обеспечения ее функций (например, гидромассажа), может не хватать напора воды. Тогда потребуется насос и резервуар для подачи воды. Но, это скорее исключение из правил – обычно напора воды для работы душевой кабины вполне достаточно.

Первый запуск душевой кабины

Когда установка душевой кабины своими руками подошла к концу, остается только произвести первый запуск и проверить ее работоспособность.

Перед запуском необходимо еще раз проверить надежность крепления всех гаек, герметичность отверстий и стыков. Поддон лучше проверить под тяжестью собственного веса – потоптаться в нем. Он не должен издавать никаких звуков и шататься.

Перед включением кабины еще раз тщательно проверьте герметичность всех соединений

После визуальной проверки можно включить подачу воды. Кабинку с включенной водой лучше оставить на 10-15 минут, чтобы убедиться в ее герметичности. При обнаружении даже минимальных подтеков, их необходимо обязательно устранить.

Соблюдая порядок действий, описанный в статье, подключение кабины можно произвести в минимальные сроки и без финансовых затрат.

Как собрать и установить душевую кабину своими руками: видео

как установить самостоятельно (+ видео)

Не так давно душевые кабины считались чуть ли не экзотикой, однако очень быстро перешли в категорию обыденных вещей. Их все чаще и чаще устанавливают в санузлах вместо традиционных ванн или, если позволяет площадь, в паре с ними. Выбрать такое оборудование особого труда не составляет, ведь его ассортимент достаточно широк.

Тогда как установка душевой кабины, зачастую, представляет сложность, особенно для тех, кто никогда раньше этим не занимался. Попробуем разобраться во всех тонкостях процедуры.

Содержание статьи:

Разновидности душевых кабин и ее основные элементы

Особенности монтажа кабины зависят от типа устройства, различают:

  • Прямоугольные приборы. Устанавливаются вдоль стены, поддон четырехугольной формы.
  • Угловое оборудование. Имеет поддон треугольной формы, монтируется в угол комнаты.

Если размеры санузла позволяют, можно разместить в нем и ванну, и душевую кабину. Это очень удобно и практично

Кроме типа установки душевые кабины имеют еще одно существенное отличие. Они бывают двух видов:

  • Закрытые или гидробоксы. Полноценная кабина, оборудованная четырьмя стенками, потолком и поддоном. Такие модели обычно оснащаются множеством дополнительных функций: гидромассажем, тропическим душем, возможностью слушать радио и т.п.
  • Открытые конструкции. В конструкции присутствует поддон и боковые стенки, остальные элементы отсутствуют. Кабина крепится к стенам помещения, ее монтаж осложняется необходимостью проведения гидроизоляционных работ. Функционал таких кабин, как правило, весьма ограничен.

Вне зависимости от типа душевой кабины в ее состав входит несколько элементов:

  • Боковые панели. В открытых моделях крепятся к стене, в закрытых – к задней стенке.
  • Задняя стенка. Снабжается креплением для смесителя и дополнительных аксессуаров.
  • Поддон. Оснащается специальным каркасом для установки и регулируемыми по высоте ножками.
  • Потолочная панель, присутствует только в закрытых гидробоксах.
  • Дверцы. Могут быть различного типа, например, распашными. Чаще всего используются раздвижные дверцы с роликовым механизмом.

В зависимости от модели кабины, ее комплектация может быть разной. Перед началом монтажа обязательно проверьте наличие крепежей, гибких шлангов и необходимых переходников. Если чего-то не хватает – заранее докупите

Это основные элементы оборудования. Кроме них в комплектацию кабины могут входить дополнительные элементы: гибкая подводка, крепежи, прокладки и тому подобное. Если все это отсутствует, перед началом монтажа придется отправиться в магазин.

Угловые душевые кабины очень удобны для небольших ванных комнат. Они занимают совсем немного места, но при этом достаточно просторные и вместительные

Как подготовить кабину к сборке?

Прежде всего, нужно подготовить место для работы. Максимально освобождаем ванную комнату, помня о том, что кабина – довольно громоздкое оборудование, все работы по ее сборке будут проводиться непосредственно на месте, где должен быть максимум свободного пространства. Приступаем к распаковыванию устройства.

В зависимости от типа кабины и ее модели количество упаковочных мест может быть разным. Их число проверяем по сборочной инструкции, которая обязательно должна идти в комплекте с оборудованием. Важно, чтобы она была переведена на русский язык, иначе толку от такого текста не будет.

Аккуратно распаковываем все детали и еще раз проверяем комплектацию нашей кабины. Извлеченные из упаковки детали укладываем так, чтобы они не мешали.

Поддон переворачиваем и устанавливаем на заранее подготовленную подложку. Это может быть плотная ткань или лист картона. Так деталь будет проще уберечь от повреждений в процессе монтажа.

Хрупкие стеклянные панели ни в коем случае не кладем на пол. Во избежание порчи устанавливаем их вертикально, прислонив к стене.

Сборка душевой кабины

Начинать сборку кабины нужно с внимательного изучения инструкции производителя. В ней наиболее полно с учетом особенностей модели описаны все моменты монтажа. Редко, но бывает, что инструкция отсутствует или дана на иностранном языке, тогда можно попытаться найти в интернете видео-инструкцию или воспользоваться нашими советами.

Мы рассмотрим основные правила по сборке закрытых гидробоксов, которые будут актуальны для кабин любых моделей.

Этап #1 – собираем и устанавливаем поддон

Поддон представляет собой металлопластиковый или металлический лоток, в который собирается вода. Для увеличения его прочности, элемент устанавливается на силовой каркас. С монтажа каркаса мы и начнем. В зависимости от модели он может быть сборным или же цельным.

В первом случае каркас нужно будет предварительно собрать из предложенных производителем элементов. Собранный каркас можно устанавливать, но сначала стоит произвести его примерку и определиться с оптимальной высотой поддона. Именно поэтому на начальном этапе все крепежи не устанавливаем, а только «наживляем».

Приступаем к работе:

  • Берем поддон, переворачиваем его и укладываем на подложку вверх основанием. Находим углубления, предназначенные для шпилек, и осторожно вворачиваем крепежи.
  • Находим гайки, которые предназначены для ограничения силовых элементов, и накручиваем их
  • Устанавливаем на шпильки силовые элементы.
  • Ставим на место и закрепляем сифон.
  • Регулируем высоту каркаса. Он должен находиться на 2 или 3 см выше, чем самая нижняя точка сифона.
  • Отрегулированный каркас закрепляем гайками.
  • Регулируем высоту ножек. Для этого переворачиваем каркас и закручиваем или откручиваем регулировочные винты. В результате нижняя точка слива поддона должна оказаться на 5° ниже уровня канализационного тройника.

На этом подготовка к примерке завершена. Теперь нужно поставить поддон на подготовленное для него место и проверить, верно ли выставлен уклон. Сделать это очень просто. К канализационному трубопроводу подводим сливной шланг, закрепляем его к сливу оборудования и заливаем в поддон примерно ведро чистой воды.

Внимательно следим за тем, как она уходит. Если это происходит очень медленно, значит, уклон недостаточный и нужно увеличить высоту поддона. Если вода уходит слишком быстро, высоту ножек требуется уменьшить.

Поддон душевой кабины устанавливается на каркас, который может быть цельным или сборным. В последнем случае его нужно собрать перед монтажом

Тщательно регулируем высоту поддона и только после этого приступаем к его окончательной сборке. Отключаем прибор от канализации и выполняем следующие операции:

  • Переворачиваем поддон и укладываем его на подложку.
  • Гайки, «наживленные» на шпильки, аккуратно затягиваем.
  • В точках, которые отмечены на силовых элементах, вворачиваем саморезы в корпус поддона.
  • Берем дополнительные ножки, которые предназначены для равномерного распределения нагрузки по конструкции, устанавливаем их на специально предназначенные для этого места. Надежно закрепляем ножки.
  • Вновь установленные элементы регулируем по высоте. Точность проведенных регулировок контролируем при помощи уровня.
  • Тщательно проверяем надежность и прочность фиксации всех установленных элементов.
  • Поддон готов к установке. Ставим его на место.
  • Подключаем канализацию. Подключаем к канализационному тройнику сливной шланг. Все соединения выполняем с обязательным использованием подходящего герметика, иначе они будут пропускать воду.
  • При помощи уровня контролируем горизонталь установленного поддона. Если выявлены недочеты, сразу же их устраняем.

Высоту поддона душевой кабины можно изменять. Для этого он оснащен специальными регулировочными ножками

Этап #2 – монтируем боковые стенки

Прежде, чем приступить к монтажу панелей, необходимо установить на них все оборудование, которое предусмотрено моделью душевой кабины. Сверяясь с инструкцией, определяем участки крепления. Чаще всего на панелях уже есть технологические отверстия. Выясняем, какие именно аксессуары в каком месте буду закреплены.

Чаще всего на задней панели устанавливается зеркало. Его крепим особенно аккуратно, ключ не используем. Гайки осторожно затягиваем вручную. Закрепляем остальные аксессуары.

Если стенки душевой кабины выполнены из закаленного стекла, обязательно используем специальные силиконовые прокладки. Они защитят достаточно хрупкие детали от возможного повреждения крепежом. После того, как все аксессуары установлены, приступаем к монтажу панелей на поддон. Начинать будем с задней стенки.

Осторожно поднимаем ее, ставим на место и надежно закрепляем. Теперь монтируем одну из боковых панелей. Сначала выполняем только вертикальные соединения с установленной ранее задней стенкой. Аналогично поступаем со второй панелью.

Переходим к стыковке панелей с поддоном. Она должна быть выполнена особенно аккуратно. Границы элементов должны точно совпасть, иначе появятся нежелательные зазоры, которые не только испортят внешний вид душевой кабины, но и нарушат герметизацию оборудования.

Герметизация всех соединений и стыков душевой кабины – важнейший этап монтажа, от которого зависит качество сборки оборудования. Для работы выбираем качественный герметик

Все соединения обязательно обрабатываем подходящим герметиком, который обеспечит водонепроницаемость гидробокса. Особенно аккуратно работаем с фасадом кабины. Следим за тем, чтобы линия стыковки была очень ровной и все элементы заняли свое место.

Установленные в каркас стеклянные элементы закрепляем саморезами. Теперь можно собрать и поставить на место раму, в которую будут устанавливаться дверцы.

После того, как панели установлены на место, приступаем к монтажу смесителя. Затем подключаем кабину к водопроводным трубам. Подключение проще всего осуществить при помощи гибких шлангов. Подбирая их длину, нужно учитывать, что она должна позволять при необходимости отодвигать оборудование примерно на метр от места установки.

В противном случае ремонт и обслуживание кабины будут серьезно затруднены. Гибкие шланги не должны быть слишком натянуты или перегнуты, крепим их специальными хомутами.

Этап #3 – устанавливаем потолочную панель и дверцы

На потолочной панели гидробокса тоже могут устанавливаться различные дополнительные элементы. Перед монтажом детали монтируем их на место. Установить потолочную панель в одиночку практически невозможно, нужно пригласить помощника. Его задача – поддерживать элемент.

Укладываем панель на собранную конструкцию и, взяв уровень, проверяем ее вертикаль относительно поддона. Если найдены отклонения – исправляем положение, если нет – фиксируем деталь саморезами.

Остался еще один важный момент: нужно проверить положение всей конструкции относительно поддона. Проводим операцию, используя строительный уровень. При необходимости исправляем недочеты, осторожно поворачивая систему прямо на поддоне до тех пор, пока она не займет нужное положение.

Приступаем к подготовке дверец к установке. Сначала ставим на полотнища ролики, а на края надеваем уплотнители из силикона.

Особенно аккуратно работаем со стеклянными дверцами, поскольку они достаточно хрупкие. Обязательно используем специальные силиконовые прокладки для крепежей

Не забываем, что наружный элемент надевается наружу «лепестком». Дверцы готовы к установке. Ставим их на место. При этом верхние регулируемые ролики разворачиваем вверх на максимум, тогда как нажимные нижние детали оттягиваем.

Чтобы отрегулировать положение дверец подтягиваем верхние ролики, таким образом можно обеспечить плотное смыкание створок кабины. На ролики ставим заглушки винтов. Теперь нужно установить ручки на дверцы, если они предусмотрены у этой модели.

Этап #4 – подключаем устройство к сети

Наша душевая кабина практически установлена. К инженерным коммуникациям оно уже подключено, осталось только подсоединить его к электрической сети. Это нужно сделать при помощи отдельно выведенного от электрощита трехжильного медного кабеля сечением не менее 2 кв. мм.

Если душевая кабина потребляет больше 5 кВт/час, то подключение должно быть осуществлено через индивидуальный 25 А автомат.

После подключения производим пробный запуск кабины, в ходе которого тщательно осматриваем оборудование на предмет герметичности. Если какие-то соединения пропускают воду, вытираем их насухо и еще раз хорошенько промазываем герметиком. Берем декоративный фартук и устанавливаем его на поддон. Кабина готова к эксплуатации.

Если пробный запуск душевой кабины показал, что она не герметична, придется заново промазать все стыки и соединения герметиком

Ошибки при монтаже, которых нужно избегать

Специалисты выделяют несколько типичных ошибок, которые чаще всего допускают неопытные сборщики. Итак, следует избегать:

  • Недостаточной герметизации конструкции, которая приводит к появлению влаги под душевой кабиной и протечкам. Проблема решается промазыванием стыков и соединений силиконовым герметиком.
  • Ошибок в расчете соотношения дна кабины и уровня канализационной трубы. Недочет ведет к слишком медленному сливу воды из поддона или даже ее застаиванию. Исправляется регулированием высоты ножек поддона.
  • Перепутывания направляющих, по которым двигаются дверцы. Если элемент, предназначенный для установки сверху, оказывается внизу и наоборот, дверца выходит из пазов. Она может упасть и разбиться. Для исправления недостатка необходимо переустановить профили.
  • Плохо выровненного поддона. Если конструкция выровнена недостаточно хорошо, она будет раскачиваться и похрустывать, когда внутрь встанет человек. Для решения проблемы необходимо отрегулировать высоту ножек поддона.

Многие владельцы квартир прощаются с традиционной громоздкой ванной и выбирают более компактную многофункциональную душевую кабину. Очень важно не только правильно выбрать оборудование, но и грамотно его установить.

Проще всего пригласить специалистов, если же хочется осуществить монтаж самостоятельно, нужно внимательно ознакомиться с инструкцией и строго следовать всем ее пунктам. Это гарантирует качественную установку, после которой кабина прослужит своему владельцу долгие годы!


Сборка и установка душевой кабины самостоятельно – монтаж и видео инструкция

Современный человек привык рационализировать все вокруг себя: он экономит время, бережет пространство, сокращает потребление ресурсов. Поэтому на смену привычным для всех ванным приходят функциональные и прагматичные душевые кабины, которые позволяют снизить расход воды, а также занимают намного меньше места в санузле.

Содержание статьи

Эта сантехническая новинка уже прочно вошла в нашу жизнь, но обыденной она еще не стала, поэтому многие домовладельцы бояться ставить ее самостоятельно. И без того неуверенные в своих силах, они часто поддаются на уговоры продавца и заказывают дорогостоящую установку.

Однако, на самом деле производители позаботились, чтобы справится с этой задачей смог даже дилетант при условии наличия нужного инструмента и материалов. В этой статье мы расскажем, как собрать душевую кабину своими руками без помощи мастера.

Что такое душевая кабина?

Душевая кабина – этой современное сантехнического устройство, которое представляет собой поддон, закрытый с трех сторон стенками и дверкой, оснащенный смесителем и душем. Этот прибор, в отличие от ванны, позволяет мыться только стоя, в крайнем случае сидя, если поддон достаточно глубокий.

Последнее время душевые кабинки наращивают количество своих пользователь, догоняя по этому показателю традиционные ванны. Причиной тому служат следующие преимущества кабин:

  1. Компактность. Самая маленькая ванна, в которой можно мыться полулежа, имеет длину 150 см и ширину 60 см, поэтому она занимает значительную площадь и без того тесного санузла. Площадь душевой кабинки в 2 раза меньше самой маленькой ванны, за счет этого она позволяет сэкономить место в ванной комнате для установки современной бытовой техники или мебели.

    Душевая кабина

  2. Сбережение природных ресурсов. Миллионы людей, заботящихся о сохранения природных ресурсов, отказались от использования ванны в пользу душевой кабины, так как она позволяет сократить расход воды. Это не только полезно для окружающей среды, но и выгодно – ведь счета на оплату коммунальных услуг тоже сокращаются.
  3. Экономия времени. Перед тем как использовать ванну, в нее нужно набрать воду. В зависимости от напора, время на набор воды уходит от 15 до 30 минут. Современный человек часто не имеет достаточно времени, чтобы столько ждать, чтобы помыться. В этом плане душ намного практичней, для его пользования нужно просто открыть кран.

Учтите! Душевая кабинка помимо основной функции часто имеет дополнительные функции: гидромассаж, встроенную аудиосистему, подсветку. Все это увеличивает сложность установки сантехнического оборудования в несколько раз. Чаще всего самостоятельная сборка душевой кабины может быть выполнена только если выбранная модель имеет минимум «наворотов».

Разновидности душевых кабинок

Современный ассортимент сантехнических приборов достаточно велик, поэтому можно выбрать модель на любой вкус и кошелек. Однако при покупке важно учитывать не только эстетические качества и разнообразие функций, но и то, как выполняется сборка душевой кабины. Условно модели кабинок делятся на следующие типы:

  • Готовые. Готовые модели душевых кабин продаются сразу в сборе, поэтому собирать душевую такого типа своими руками намного проще. Однако, продавцы и производители отмечают достаточно низкий спрос на готовые кабинки. На первый взгляд это кажется абсурдным, ведь благодаря простоте установке можно сэкономить на оплате услуг мастера-установщика. Ответ на самом деле прост: эти модели настолько велики, что зачастую не проходят в дверной проем в ванной.
  • Требующие сборки. Такие модели, в отличии от готовых, поставляются покупателю в виде отдельных элементов, которые нужно сначала правильно соединить между собой. Установить душевую кабину своими руками такого типа сложнее, но зато ее можно занести в ванную комнату даже с самым узким дверным проемом.

Важно! Обычно размер поддона душевой кабинки составляет 100 см на 100 см. Если модель продается в сборе, то в дверной проем санузла, ширина которого составляет обычно всего 60 см, он никак не пролезет. Чтобы не ломать стену и дверную коробку, монтаж душевой кабины своими руками прямо на месте.

Основные сложности при установке

В комплекте к каждой модели сантехнического оборудования прилагается инструкция по сборке душевой кабины. Инструкция подробно, шаг за шагом описывает процесс сборки прибора, но часто умалчивает о сложностях, с которыми может столкнуться неопытный мастер.

Принимаясь за монтаж кабинки, нужно быть готовым к следующим нюансам:

  1. Сборка душевой кабины должна производится на абсолютно ровный пол. Поэтому перед началом работы пол в ванной обычно вскрывают, а затем заливают стяжкой, выставляя его по лазерному уровню. Если пол в санузле неровный, то качественно установить душевую практически невозможно.
  2. Правильно выбрать место, куда выполняется установка душевой кабины, самостоятельно довольно сложно. Ведь этот сантехнический прибор размещают в непосредственной близости не только от канализации и водопровода, но также рядом с вытяжкой и электропроводкой. Чем дальше место монтажа от коммуникаций, тем сложнее его подключать.
  3. Для подключения кабины обязательно используют проточные водяные фильтры тонкой или грубой отчистки. Фильтр готовит воду к поступлению в прибор, очищает ее от примесей, чтобы душевая служила как можно дольше.
  4. Для установки душевой требуется качественная гидроизоляция. Причем опытные сантехники рекомендуют изолировать не только пол, но и прилегающие стены.

Помните, что для подключения моделей душевых кабин с дополнительными функциями (подсветка, гидромассаж, аудиосистема) вам понадобятся навыки не только сантехника, но и электрика. Специалисты утверждают, что если на сантехнических работах можно сэкономить, то электрическую часть монтажа лучше доверить профессионалу, ведь электричество, да еще во влажно помещении – это очень опасно.

Что потребуется для самостоятельной сборки?

Перед тем, как собрать душевую кабину, нужно убедится, что у вас есть все необходимое, что пригодится во время монтажа. Лучше все материалы и инструменты подготовить заранее, чтобы они были под рукой. Итак, для выполнения работы вам потребуются следующие материалы:

  • Душевая кабинка в сборе или отдельно поддон и стенки душевой.
  • Компактный сантехнический сифон с гибкой подводкой.
  • Патрубок коленчатого типа.
  • Силиконовый влагостойкий герметик.
  • Мягкое моющее средство.
  • Чистая ветошь.


Все инструменты, с помощью которых осуществляется сборка душевой кабины обычно имеются в арсенале домохозяина. Для выполнения работы пригодится:

  1. Гаечные ключи.
  2. Отвертка крестовая.
  3. Дрель электрическая.
  4. Электролобзик.
  5. Проверенный строительный уровень.
  6. Рулетка или линейка.
  7. Разводной сантехнический ключ.
  8. Острый нож.

Помните! Перед началом работы тщательно изучается инструкция по монтажу прибора, готовятся все необходимые инструменты и материалы. Также перед установкой опытные сантехники рекомендуют проверить лазерным уровнем ровность пола в санузле, а также поменять трубы на современные пластиковые.

Сборка поддона

Перед тем как установить душевую кабину, нужно тщательно проверить с помощью строительного уровня ровность поверхности пола в ванной комнате. Если небольшие отклонения в пределах 1-2 сантиметров еще можно компенсировать за счет высоты ножек, то большие колебания приведут к тому, что поддон будет стоять неустойчиво.

Затем сборка выполняется следующим образом:

  • Контргайки, входящие в комплект для установки, надевают на шпильки, а затем вкручивают их в поддон, причем самая короткая из шпилек должна располагаться по центру.

    Поддон душевой кабины

  • Раму конструкции укладывают на шпильки, после чего ее затягивают, фиксируя гайками.
  • На передние шпильки, которые будут располагаться с лицевой стороны душевой кабины, фиксируют пластиковые кронштейны, необходимые доя фиксации декоративно-защитного пластикового экрана.
  • Далее нужно прикрутить ножки с контргайками
  • Потом можно установить поддон на законное место, отрегулировать его по высоте с помощью регулируемых ножек.

Важно! После завершения работы нужно еще раз проверить, что собранный поддон душевой кабины установлен абсолютно ровно. Если проверка показала, что он установлен криво, то нужно еще раз отрегулировать высоту ножек. Если все в порядке, то нужно к сливному отверстию поддона подключить сифон. Важно при сборке сифона не забывать использовать уплотнитель и силиконовый герметик, чтобы защитить стыки от протекания.

Сборка боковых стенок

Стенки кабинки обычно изготавливаются из стекла или стекловолокна, они хрупкие и достаточно большие, поэтому удобнее выполнять их установку вдвоем. Основная сложность этой операции в том, что модели душей сильно отличаются, поэтому точную последовательность действий поможет определить только инструкция.

Обычно мастера действуют по следующей схеме:

  1. Сначала выполняется сборка металлического каркаса стенок. При этом важно выставлять стенки по уровню, а винты закручивать аккуратно, чтобы не сорвать резьбу или не повредить антикоррозийное покрытие металла.
  2. Далее нужно с помощью уровня проверить правильность сборки каркаса, после чего закрепить его к стене.
  3. Потом на каркас закрепляются непрозрачные боковые панели.
  4. Затем нужно установить направляющие для дверок кабинки, а также сами двери. При этом важно выполнит установку ровно, иначе кабинка не будет герметичной.
  5. После этого на дверки фиксируется ручка.

Перед началом эксплуатации установленной своими руками душевой кабинки, нужно проверить ее на герметичность, а также на правильность подключения всех коммуникаций. Если прибор установлен правильно, то вода не должна вытекать из поддона или просачиваться между панелей при плотно закрытых дверях.

Видео-инструкция

Сборка душевой кабины: фото-, видео- инструкции

Типы и виды

В первую очередь различаются душевые кабины по форме: угловые и прямые. В нашей стране распространены больше угловые, ведь их проще вписать в небольшие помещения.

Но и угловые могут быть разной формы. Более распространены с округлой лицевой частью — в виде сектора круга, но есть и со скошенным и прямоугольным основанием.

Теперь собственно о комплектации. По этому признаку душевые кабины делят на закрытые и открытые. В открытых нет верхней панели, а также боковых стенок. В закрытых они есть. Открытые душевые кабины чаще всего называют «душевой угол» или уголок. Его комплектация тоже может быть разной — с поддоном или без.

Некоторые закрытые душевые кабины имеет множество дополнительных функций — разного типа струйный массаж, душ — обычный, тропический и т.п., встроенную сауну или парогенератор для хамам. Такие многофункциональные устройства правильно называть «гидромассажные кабины», а попросту — гидробокс.

Понятное дело, что чем сложнее «начинка», тем более трудоемкой будет сборка. Но гидромассажные кабины собираются в самом начале точно также, как и душевой уголок с поддоном. Если вы поймете, как собрать основное — установить стенки и крышу будет проще. Главное, как обычно, основа, а сборка душевой кабины любой сложности начинается с установки поддона и направляющих для дверей.

Условия монтажа душевой кабины

Душевая кабина в ванной комнате может быть расположена в самом углу помещения или прилегать к одной из стен в зависимости от дизайна небольшой ванной комнаты.

Во избежание протечек и преждевременной поломки душевой кабины при ее установке обратите внимание:

  • до начала установки душевой кабины следует позаботиться о завершении работ по подведению горячей и холодной воды, канализации и электричества;
  • расстояние от поверхности пола до верхнего края трубы канализации не должно превышать 7 сантиметров; если оно выше, нужен подиум;
  • перед началом монтажа следует убедиться, что сливной трап не только достает до ввода в канализацию, но при этом обеспечивается необходимый уклон. Если уклон недостаточен, нужно делать подиум;
  • недостаточная герметичность душевой кабины может привести к образованию водяного тумана в ванной комнате, поэтому следует позаботиться о вытяжной вентиляции;
  • проверьте электрическую розетку: она должна быть оборудована от душевой кабины на расстоянии, которое исключит попадание влаги;
  • если вновь возникает вопрос, как собрать душевую кабину самому – видео поможет, посмотрите его еще раз и принимайтесь за дело.

Установка направляющих для дверей

Далее сборка душевой кабины продолжается монтажом направляющих для дверей. Даже если кабина без боковых панелей, сначала необходимо собрать направляющий каркас для дверок, установить его на поддон, и потом уже размечать места установки крепежа.

Собрать каркас — это скрепить вместе боковые стойки и две округлых направляющих. Для придания жесткости конструкции можно установить неподвижные стеклянные боковины.

Почему нельзя сразу крепить стойки для дверей к стене? Потому что стены в ванной редко идеально ровные. Прикрепив так стойки, вы получите перекошенные дверки, которые будут плохо закрываться/открываться.

Чтобы понять всю разницу, можно разметить строго вертикально, как положено выставив боковые направляющие вертикально. Потом соберите несущий каркас, поставьте его на место и посмотрите, на имеющиеся отклонения. В 99% они имеются, причем значительные.

Одна из конструкция роликов для душевой кабины

При сборке каркаса душевой кабины разночтений быть не может. Есть две дуги, есть две стойки. Совмещаете пазы и отверстия, затягиваете винтами. Потом устанавливаете боковушки из стекла. Они фиксируются скобами-стопорами.

После этого не забудьте установить ролики для душевой кабины. Они могут иметь разную конструкцию, но, чаще всего, для их установки требуется снять боковые стопора с направляющих, загнать в профиль с двух сторон по два ролика, поставить стопора на место.

В некоторых моделях приходится не только ролики устанавливать, но и навешивать стекло, иначе не перенесешь. Но работать тогда лучше вдвоем. Одному сложно.

Поставив собранную раму на поддон и проверив, правильно ли она стала, отмечают маркером места установки крепежа. Сняв кабину, сверлят отверстия, устанавливают дюбеля.

Промазывают места примыкания каркаса к стенам герметиком. Нанести полосу надо щедро — лучше потом вытереть излишки. Затем ставят направляющие на место и прикручивают на болты. Оставшиеся щели повторно заполняют герметиком. Монтаж душевого уголка почти закончен: осталось навесить дверки и установить уплотнители.

Сборка душевой кабины: навешиваем двери

Если дверки не были установлены, их навешивают. Начинают сверху. В большинстве моделей в полотне двери есть отверстия: сверху и снизу. Это и есть места крепления роликов. В некоторых душевых кабинах отверстий по два, в некоторых по четыре. Их количество зависит от конструкции роликов.

Берут шуруп, на него надевают пластиковую прокладку (из комплекта). Вставив шуруп в отверстие, надевают вторую прокладку. Далее: внутри ролика есть резьба, в нее и нужно попасть шурупом, потом поддерживая снаружи ролик пальцами, внутри завернуть шуруп.

Такой акробатический элемент повторяется со всеми роликами. Только пока все шурупы не установлены, затягивать их не нужно. Только наживить, чтобы дверца держалась и не упала.

После того как дверцы навешены, затягивают все крепления. Остался последний момент: установка уплотнителей на двери. Они просто защелкиваются (надавливаете пальцем) на боковых кромках двух стыкующихся половинок двери. Таким же способом крепятся с другой стороны — на стойки у стен.

Подробности навешивания дверей душевой кабины в одной из моделей смотрите в видео.

Подключение к водоснабжению и электросистеме

Это заключительная часть работ, которая выполняется строго по инструкции. И в большинстве ситуаций её вообще лучше доверить профессионалу.

На этом этапе нужно собрать гибкие шланги и подсоединить их к горячей и холодной воде. Зачастую входы маркируются цветом: синим и красным соответственно.

Душевая не требует УЗО или другого специального оборудования, она не даёт большую нагрузку на общую систему. Однако если в вашем доме (и в многоквартирном, и в частном) часто происходят скачки напряжения, рекомендуем установить общую электрозащиту.

Виды кабин и комплектация

Стоит сразу отметить, что все виды душевых кабин отличаются по форме, материалам изготовления и способу установки относительно пространства ванной. Разберем каждый вид подробнее:

Закрытые модели

Являются самым распространенным вариантом. У каждого второго человека, который предпочитает душевые кабины, можно встретить именно это вид. Он характеризуется закрытыми стенками и представляет собой отдельное небольшое помещение. Закрытая душевая кабина имеет также дверь, поддон, крышу и лейку. Внутри встроены дополнительные функции, которые необходимы для комфортного принятия душа. По желанию можно установить подогреватель воды и даже радиоприемник. Главным минусом такого вида душевых кабин является стоимость, которая является выше средней на рынке.

Многое зависит и от производителя, а также материала, из которого изготовлена кабинка. Одним из главных плюсов таких моделей является хорошая звукоизоляция. К преимуществам также относятся дополнительные функции, разнообразие моделей на рынке и быстрая установка.

Открытые кабины

В подобном случае стенкой будет являться стена самого помещения. Комплектация этого вида душевой кабинки включает в себя только дверь, поддон, на который человек становится, и лейку для душа. Вариант достаточно простой и не имеет никаких дополнительных возможностей. Преимущественно такие модели устанавливаются в углу ванной комнаты. Безусловно, главным их преимуществом является стоимость. Такая кабинка является самой бюджетной среди всех представленых на рынке. Также предоставляется возможность сооружения кабины любой площади, которая будет необходима для комфортного использования.

Главный их недостаток – затруднительный ремонт канализационных и водопроводных узлов. Открытые модели не имеют верхнее основание, то есть крышу. Таким образом, «тропический душ» в данном случае невозможен. Используется обычная душевая лейка, которая подключена к смесителю. Данный вид душевой кабинки предназначен только для того, чтобы просто помыться, но не расслабиться под теплой водой.

Поддоны нужны для сбора воды, а также ее слива в канализацию. По форме поддоны разделяются на угловые и прямоугольные.

При его выборе прежде всего обращать внимание на глубину, которая подразделяется на:

  • Глубокие, или высокие поддоны. Очень похожи на маленькую ванну, в которой предоставляется возможность посидеть и набрать воду.
  • Поддоны среднего размера. Считаются наиболее универсальными и используются намного чаще других видов.
  • Низкие поддоны. Они довольно компактные. Нередко их называют плоскими. Обусловлено это тем, что они практически незаметны. Такие поддоны требуют особой техники монтажа слива воды. В противном случае могут возникнуть проблемы и вода не будет уходить в канализацию.

Чаще всего встречаются поддоны, которые изготовлены из акрила.

Можно найти также изделия из других материалов:

  • чугунные;
  • стальные;
  • фаянсовые;
  • из искусственного мрамора;
  • натурального камня.

Как правило, самым популярным и часто используемым является именно акриловый поддон. Он отличается прочностью, простотой в уходе и недорогой стоимостью. Самым дорогим является поддон, изготовленный из натурального камня. Главное его преимущество – быстрое нагревание. Как правило, поддон еще долго сохраняет тепло, что делает пребывание в душе более комфортным.

Стенки являются необходимыми комплектующими душевой. Их главная функция – защита от попадания воды, которая может выходить далеко за пределы кабинки. Сырьем для производства дверей служит пластик, стекло или алюминий. Стеклянные дверцы являются наиболее востребованными. На рынке они представлены в двух вариантах: матированное и тонированное стекло.

Стандартной комплектацией душевой кабинки являются следующие элементы:

  • поддон;
  • задняя панель;
  • крыша;
  • стойки.

Монтаж душевой кабины

Накануне предстоящей работы предлагаем просмотреть  видео подключение душевой кабины.

Вы можете просмотреть повтор наиболее сложных моментов для начинающего мастера.

Если пренебречь данным советом при сборке в стесненных условиях, да еще и занимаясь впервые подобной работой, можно «напороть» много ошибок, которые впоследствии гораздо сложнее устранить.

Поэтому многие мастера рекомендуют  осуществить «предварительную» сборку душевой кабины своими руками в удобном месте, где много пространства и места. Предварительная сборка происходит без применения герметика.

Предварительная сборка

Пошаговая инструкция «предварительной» установки душевой кабины:

Первый этап предварительной сборки

  1. На ровной поверхности производим регулировку ножек поддона. Применяем строительный уровень и проверяем горизонт.
  2. Подключение воды к душевой кабине.
    Для этого присоединяем слив с донным клапаном на поддоне.
  3. Производим гидравлическое испытание. Для этого вливаем в поддон несколько ведер воды.
    Для чего это нужно сделать? Это позволит устранить (в случае необходимости) возможную течь.
  4. При выполнении такой «предварительной» установки Вы сможете убедиться,  подходят ли все шланги или нужно приобрести шланги других размеров.
  5. После того, как проверили герметичность нового трапа, установите его на герметик.
  6. Итак, после того, как герметик полностью вулканизировался, наш поддон можно использовать.
  7. Приступаем к сборке боковых стенок кабины и ее верхнего купола.

Небольшой совет: отключите электропроводку душевой кабины и перепроверьте всю электрику.

  1. Зафиксируйте электропровода, впоследствии будет намного удобнее производить сборку в стесненных условиях. Этап предварительной сборки завершен.

Предварительная сборка

Перед тем, как подсоединить душевую кабину основательно на постоянном месте, предварительная сборка душевой кабины позволяет:

  • выявить и заменить комплектующие детали с дефектами.
  • получить  навыки сборки и реальный опыт.
  • получить уже готовый к установке поддон.

Важная деталь – шторки для душа

На перекладину удобно повесить мягкие шторки из полиэстера, которые очень практичны – хорошо стираются, длительное время сохраняют свой первоначальный вид, устойчивы к дезинфекции хлорированным раствором.

Шторка, отделяющая ванну от остальной части помещения может быть смонтирована, подобно шторке душевой кабины, из полистирола или специального очень качественного калёного стекла.

Работы по установке такой шторки гораздо больше. Она подойдёт к помещениям, в которых сложно установить компактное, упирающееся в две стены крепление.

Полистирольные шторки намного дешевле, но со временем они становятся непрозрачными, приобретают матовость, могут слегка пожелтеть, на них остаются разводы. Такие стенки похожи на душевые кабинки.

При изготовлении шторок для душевых кабин используют аналогичные материалы.

3.Сборка задней стенки

 На этом этапе вам также потребуется помощник.

  1. Установите на поддон две задние стенки и центральную панель. Закрепите их между собой с помощью саморезов или болтов. Также, закрепите всю конструкцию к поддону с помощью болтов или саморезов. В некоторых моделях кабин, отверстия необходимо просверлить самостоятельно.На этом этапе, не перепутайте правую заднюю стенку с левой, а также верх и низ, потому что порой обе стенки выглядят одинаково. Понять, где какая, вам помогут отверстия на задних стенках. Присмотритесь и поймите, где должен располагаться, например, ручной душ, он всегда будет вверху, так же как полочка и зеркало, а такие опции как массаж ног будут внизу.
  2. Прикрутите на задние стенки все имеющиеся в вашей душевой кабине опции, форсунки, зеркало, полочки и прочие.
  3. Поставьте на поддон переднюю(фронтальную) стенку и соедините ее с задней стенкой с помощью саморезов.

Шторки

Шторки душевой кабины являются не менее значимой частью конструкции, чем поддон. Модель может иметь распашные или раздвигающиеся шторки.

В первом случае речь может идти об одностворчатых или двухстворчатых элементах. Для комфортного использования таких дверок нужно обеспечить больше свободного пространства, что является довольно значимым недостатком для небольших санузлов.

Раздвижной вариант шторок предполагает наличие от двух до шести створок. Их удержание обеспечивает резиновая магнитная лента. Внутри каркаса спрятаны специальные ролики, по которым движутся створки. Качественные изделия характеризуются бесшумным движением створок при открывании и закрывании шторок.

Основным материалом для изготовления шторок душевой кабинки является полистирол или высококачественное каленое стекло. Первый вариант более дешевый и легкий, однако, в процессе эксплуатации становится менее прозрачным. Кроме того после мытья на шторках из полистирола остаются разводы.

Разновидности душевых кабинок

Современный ассортимент сантехнических приборов достаточно велик, поэтому можно выбрать модель на любой вкус и кошелек

Однако при покупке важно учитывать не только эстетические качества и разнообразие функций, но и то, как выполняется сборка душевой кабины. Условно модели кабинок делятся на следующие типы:

  • Готовые. Готовые модели душевых кабин продаются сразу в сборе, поэтому собирать душевую такого типа своими руками намного проще. Однако, продавцы и производители отмечают достаточно низкий спрос на готовые кабинки. На первый взгляд это кажется абсурдным, ведь благодаря простоте установке можно сэкономить на оплате услуг мастера-установщика. Ответ на самом деле прост: эти модели настолько велики, что зачастую не проходят в дверной проем в ванной.
  • Требующие сборки. Такие модели, в отличии от готовых, поставляются покупателю в виде отдельных элементов, которые нужно сначала правильно соединить между собой. Установить душевую кабину своими руками такого типа сложнее, но зато ее можно занести в ванную комнату даже с самым узким дверным проемом.

Как правильно собирается?

Для начала установки Г-образных панелей определите, где у них низ, а где верх. Как правило, определить их можно по числу технических отверстий: вверху — больше. Другой способ — по указателям на панелях.

Фото 1. Пример установленного и подключенного поддона в углу ванной комнаты для душевой кабины.

Зачастую душевые двери перемещаются на роликах. Для их фиксации в комплекте должно быть две направляющие. Узкие направляющие монтированы внизу, а широкие — наверху. Нужно собрать каркас кабины и все соединения обработать герметиком. Далее необходимо вставить панели в пазы и зафиксировать их гайками. Порядок действий:

  1. Снять защитную плёнку с поддона, но при этом оставить на дне.
  2. Отодвинуть поддон немного от стены, установить туда непрозрачную панель и зафиксировать.
  3. Отметить внизу места для крепления панели.
  4. Снять панель и нанести слой герметика толщиной примерной в 5 мм.
  5. Установить панель обратно и закрепить её.
  6. Подвинуть поддон к стене, примерить центральную панель, чтобы понять, нужна ли будет дополнительная прокладка.
  7. Нанести слой герметика на стык боковой и центральной панели и закрепить их.
  8. Проделать то же самое со второй панелью.

Важно! При установке не забудьте подключить воду: после монтажа сделать это будет неудобно. Не перетягивайте гайки слишком сильно, иначе можно испортить панели, так как они зачастую сделаны из хрупких материалов

Порядок сбора верхнего купола. Монтируем двери

Перед установкой крыши нужно закрепить на ней лейку, подсветку, динамики, вентиляторы.

Прежде чем устанавливать лейку, обработать края герметиком: это позволит лейке сидеть в пазе уверенно и не крутиться.

Затем закрепить крышу на каркасе согласно инструкции.

Дверцы кабины всегда стоит монтировать в последнюю очередь, когда все другие элементы уже установлены.

Сначала нужно установить уплотнители и ролики. Далее ролики нужно отрегулировать, на них есть специальные винты.

Двери должны ходить плавно и при закрытии не оставлять щелей.

Проверка работоспособности

По окончании монтажа рекомендуется самому проверить душевой уголок на срабатывание функций:

  • Руководствуясь инструкцией о том, как собрать душевую кабину и правила пользования, поочередно нажимая кнопки на панели управления, удостоверяются и в их работоспособности.
  • Обязательно нужно удостовериться в устойчивом положении поддона. При обнаружении пошатывания его устраняют, поворачивая регулируемые пятки ножек.
  • Особенно тщательно следует проинспектировать слив. Его надежность предохранит от протечек, которые приводят, как минимум, к неприятным объяснениям с соседями снизу. Надежный слив обеспечивается специальными прокладками на резьбовых соединениях сифона. Для получения лучшего результата используется силиконовый герметик.

Этап 3. Сборка передней части, боковых и задних стенок

Первый вариант сборки передней части(это зависит от производителя и модели)

Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля, соедините их шурупами (саморезами) через пластиковые вставки, таким образом, чтобы получилась прямоугольная рамка.

Оденьте на передние неподвижные стекла П- образные силиконовые уплотнители (мягкие) и вставьте стекла вместе с уплотнителями в пазы вертикального профиля.

Закрепите передние неподвижные стекла, используя Г-образные крепления и шурупы (саморезы).

Установите на верхние и нижние направляющие профиля ограничители для роликов, используя шурупы (саморезы).

Закрепите верхнюю и нижнюю раму с вертикальными профилями при помощи крепежа. Установите стационарные/неподвижные стёкла в пазы вертикальных профилей. Закрепите их к дугам при помощи крепежа, силиконовой прокладки

Установите уплотнитель на торцевые стороны раздвижных стекол, установите регулировочные ролики в верхней части стекол и ролик пружинный в нижней части стекла с помощью болтов закрепите их.Установите дверцы на ширму. Для плавного раздвижения отрегулируйте раздвижные дверцы при помощи верхних регулировочных роликов. Установите ручки на раздвижные двери.

Смонтируйте на тыльные стенки: держатель душевой лейки, полочку. Произведите герметизацию крепления болтов, винтов, гаек со стеклянными стенками, при необходимости

Видео инструкция по сборке душевого бокса своими руками на примере душевой кабины Erlit

https://youtube.com/watch?v=3ffuW5puc_c

Установите задние стенки, центральную панель на поддон и закрепите между собой крепежом. Установите стеклянную ширму на поддон и закрепите её к профилям задних стенок. Совместите отверстия задних стенок с поддоном и закрепите. Совместите отверстия задних стенок с крышей и закрепите.

Второй вариант сборки передней части(зависит от модели и производителя)

3.1. Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля соедините их таким образом, чтобы получилась прямоугольная рамка. Скрепите профиля с помощью Г-образного крепежа горизонтальных и вертикальных профилей и имбусового винта. Крепеж затягивается с помощью имбусового ключа шестигранника (в комплект поставки не входит).

3.2. С одной стороны оденьте на передние неподвижные стекла передние вертикальные профиля, так чтобы плавники находились внутри кабины. С другой стороны, наденьте П-образные силиконовые уплотнители.

3.3. Вставьте стекла вместе с уплотнителями в пазы вертикального профиля.

3.4. Установите на верхние и нижние направляющие профиля ограничители для роликов, используя шурупы (саморезы).

3.5. Установите получившуюся конструкцию на поддон.

ВНИМАНИЕ ! НА ДАННОМ ЭТАПЕ РЕКОМЕНДУЕМ ВОСПОЛЬЗОВАТЬСЯ УСЛУГАМИ АССИСТЕНТА!

3.6. Поставьте боковую стенку на поддон и заведите ее в замок на вертикальных боковых профилях, поворотным движением изнутри кабины. Установите вторую боковую стенку аналогично первой

ВНИМАНИЕ! ЗАТЯГИВАЙТЕ ВИНТЫ НА ЗАДНИХ СТЕНКАХ ОСТОРОЖНО, ПРИ ИХ ПЕРЕТЯЖКЕ МОЖЕТ ЛОПНУТЬ СТЕКЛО!

3.7. Закрепите на задней стенки зеркало, используя винты с полукруглой головкой, шайбы и гайки .

3.8. Установите хромированные уголки подачи воды с помощью пластиковых гаек.

3.9. Закрепите держатель ручного душа, используя крепежные винты, шайбы и гайки.

3.10. Закрепите на задней стенке полочку.

3.11. Закрепите на задней стенке площадку крепления дозаторов для жидкого мыла, используя винты, гайки и шайбы.

3.12. Установите крепления массажера ступней.

3.13. Поставьте заднюю стенку на поддон и заведите ее в замок на вертикальных задних боковых профилях, поворотным движением во внутрь кабины.

Установите вторую заднюю стенку аналогично первой

Сборка угловых душевых кабин Erlit

Как собрать угловую душевую кабину Erlit своими руками, мы расскажем на примере инструкции по сборке душевой кабины Erlit 3509.
Душевые кабины торговой марки Erlit являются одними из самых качественных и лучших на Российском рынке. Залог успеха этой торговой марки, это высочайшее качество и приемлемая цена.

По этой инструкции вы сможете собрать не только почти все душевые кабины Erlit, но и душевые кабины Китайского производства других торговых марок.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу для здоровья.

Душевые кабины торговой марки ERLIT сочетают в себе все самые последние разработки компании, внедряемые для того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное изделие под торговой маркой ERLIT произведено в соответствии с современными Европейскими директивами 2006/95/ЕС, 2004/108/ЕС.

Помимо этого, изделия торговой марки ERLIT удовлетворяют требованиям Технического регламента Таможенного Союза и адаптировано для эксплуатации в Российской Федерации.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж, использование и обслуживание.

 Компания-производитель оставляет за собой право не уведомлять конечного пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного варианта душевой кабины

ОБЩИЕ СВЕДЕНИЯ

Душевая кабина предназначена для принятия водных процедур.

В изделиях ERLIT, в зависимости от модели, применяются следующие функции: ручного душа, гидромассажные форсунки, тропического душа, электронный пульт управления с FM радио,вентилятор, внутренняя подсветка.

Необходима установка фильтров механической очистки воды и устройства защитного отключения электричества УЗО (для кабин с электрикой).

 Внимание! Установка гидромассажной кабины должна производиться квалифицированным специалистом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Используемое электрическое напряжение 220V ± 10%; Внутреннее напряжение кабин 12V.
  • Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин.
  • Температура горячей воды, подаваемой к кабине не должна превышать 70°С.
  • Уровень ввода канализации должен быть ниже не менее чем на 70 мм от уровня слива поддона душевой кабины.
  • Максимальная нагрузка на поддон 210 кг.
  • Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм).
  • По окончанию пользования кабиной, необходимо перекрыть подачу холодной и горячей воды в кабине и выключить внутренние потребители электроэнергии.

ЗАПРЕЩЕНО

  • Использовать кабину не по назначению
  • Устанавливать кабину на улице
  • Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения
  • Находиться в душевой кабине вдвоем
  • Вставать на край поддона
  • Использовать кабину людям с боязнью замкнутого пространства
  • Использовать кабину детям и пожилым людям без присмотра близких
  • Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание, необходимо хранить товар в упаковке до установки и приема на гарантию.

Сборка угловой душевой кабины Erlit видео

https://youtube.com/watch?v=GFYiLuBl0bo

Рекомендации покупателю

  • Это изделие предназначено для бытового использования внутри помещений.
  • Элементы упаковки (пластиковые пакеты, металлические скрепки) могут быть потенциально опасны для детей, поэтому сразу же после установки кабины уберите их в недоступное место.
  • После вскрытия упаковки необходимо проверить комплектность и целостность изделия.
  • Всегда вынимайте вилку из розетки или отключайте электричество на вашем щитке перед операциями по уходу за кабиной.
  • Регулятор подачи воды при открытии должен находиться в среднем положении во избежание температурного шока.
  • Очистка душевой кабины должна производиться мягкой тканью или губкой при помощи специальных жидких моющих средств.

Сборка и размещение поддона

Мероприятия по установке поддона душевой кабины своими руками будут следующими:

  • Контргайки наживляют на шпильки и ввинчивают в поддон. Короткую деталь располагают в центре, углубляют до упора и фиксируют гайкой, не прилагая чрезмерных усилий, чтобы не повредить резьбу. Устранит такую поломку холодная сварка.
  • На шпильки накручивают вторую контргайку, чтобы насечки были сверху.

  • Раму помещают на шпильки, затем притягивают и с обеих сторон фиксируют гайками.
  • Прикручивают на четыре передние шпильки кронштейны, сделанные из пластика, и предназначенные для экрана кабинки, при этом часть, на которой имеется перфорация, должна свешиваться вниз.
  • Подсоединяют ножки с контргайками и помещают на место поддон.
  • Выполняют регулировку высоты экрана относительно нижнего края его борта. Для выставления поддона по уровню подкручивают ножки.
  • Низ кронштейнов располагают с 20-миллиметровым промежутком от пола, окончательно не затягивая.

Как собрать душевую кабину — «Новая покупка»

При покупке душевой кабины, наверное, у многих возникает соблазн попытаться собрать ее своими руками. Казалось бы, что там сложного! На деле, действительно, особых сложностей нет – если вы приобретаете кабинку известного бренда – но потрудиться все-таки придется.

Вам понадобится:

  • шуруповерт или дрель,
  • плоскогубцы,
  • пара отверток (с прямым и крестообразным шлицем),
  • гаечный ключ,
  • строительный уровень.

Отметим также, что вопрос бренда был поднят не случайно: собирая душевую кабину известной марки, можно особенно не сомневаться в том, что все детали будут идеально примыкать друг к другу. В бюджетных кабинках такое бывает не всегда.

Но перейдем к делу: сняв упаковку, для начала проверьте целостность всех комплектующих и найдите документацию от производителя – там должна быть инструкция, как собрать душевую кабину именно этой модели. На нее и стоит ориентироваться, а мы сейчас расскажем об основных этапах сборки.


Как собрать кабину для душа

Как собрать поддон душевой кабины

  1. Снимите с душевого поддона фартук и отложите в сторону – он будет надеваться в последний момент.
  2. Переверните поддон вверх днищем и вкрутите в посадочные места, обычно расположенные по углам, длинные шпильки – они будут основой для ножек кабинки. Закрепляем шпильки гайками с шайбой.
  3. Каждая душевая кабина с акриловым поддоном комплектуется металлическим каркасом – установите его и закрепите на деревянных балках, монтированных в поддон, согласно инструкции. Только после того, как металлический каркас будет прикручен саморезами, можно затянуть болты на шпильках-опорах.
  4. Многие кабинки имеют центральную ножку, место ее крепления отмечено гайкой на короткой части металлического каркаса. Вкрутите центральную ножку, закрепите ее гайкой с шайбой и поверх наденьте еще одну регулировочную контргайку.
  5. Установив все ножки, переверните поддон и выровняйте его по высоте с помощью уровня.

Перед тем, как приступить к сборке душевого поддона, запаситесь хозяйственными перчатками. Поскольку вам придется иметь дело со стекловолокном, работать голыми руками нежелательно.

На этом же этапе собирают и монтируют сливную систему (сифон, гофрированный шланг и т.д.). Подробнее об этом в нашей статье «Как подключить душевую кабину».


Сборка поддона душевой кабины

Сборка стенок душевой кабины

В инструкции вы найдете схему сборки душевой кабины, которая поможет определиться, как и в какой последовательности монтировать элементы данной модели. В качестве общих указаний отметим следующее:

  • Очень часто стеклянные панели не имеют пометок верха и низа, поэтому для правильной установки можете ориентироваться на отверстия под крепеж – в верхней части их будет больше.
  • Верхние направляющие, как правило, шире нижних – по этому признаку их можно различить.

Этапы сборки ограждения душевой кабины:

  1. На стеклянную боковую стенку наденьте уплотнитель и монтируйте в пазы направляющих профилей (верхнего и нижнего).
  2. Зафиксируйте прижимные лапки-кронштейны с помощью винтов.
  3. Прикрутите направляющие к стойкам вверху и внизу саморезами или винтами. Не закручивайте крепления до конца, поскольку в дальнейшем может потребоваться регулировка конструкции.
  4. Монтируйте уже готовые боковые стенки к центральной душевой панели – соберите полностью каркас душевой кабины. После этого приступайте к дверцам.
  5. Соберите каркас дверцы, установите дверные ролики, наденьте уплотнитель на дверцу и монтируйте вначале верхнюю часть, а после нижнюю. Подтяните верхние ролики, выставляя дверцу в правильном положении.
  6. Если речь идет о кабине с крышей, ее можно установить как до фиксации каркаса на поддоне, так и после этого. Но в любом случае перед монтажом потолочной панели позаботьтесь об установке верхней душевой лейки, подсветки и других ее комплектующих.
  7. Установите собранный каркас кабины на поддон, предварительно промазав место стыка поддона и нижней направляющей герметиком. Обратите внимание: герметик не должен попасть в желоб для слива воды.


Схема сборки душевой кабины

В завершение сборки душевой кабины навесьте фурнитуру – дверные ручки, полки, зеркало и т.д.

В процессе сборки все места стыков желательно обрабатывать бесцветным санитарным герметиком. Излишки герметика легко удалить мыльным раствором, не дожидаясь его застывания.

Тестирование душевой кабины

Итак, у вас получилось собрать душевую кабину своими руками. Теперь нужно проверить, правильно ли она собрана – проведем тестирование. Зайдите внутрь и проверьте, не качается ли поддон, нет ли скрипов и других посторонних звуков.

Осмотрите все стыки и швы на предмет герметичности. Если нужно, обработайте проблемные места прозрачным герметиком. После нанесения герметика душевой кабинкой не рекомендуется пользоваться в течение суток – это время нужно для высыхания.

Проверьте плотность прилегания дверей. Если в кабине раздвижные дверцы – обратите внимание, насколько легко они перемещаются по роликам.

В заключение отметим, что разные типы кабинок имеют свои особенности установки, а некоторые из них могут потребовать крепления к стене. Об этом читайте нашу статью «Как установить душевую кабину».

Как собрать душевую кабину – видео инструкция на примере кабинки Erlit

Замена поддона для душа: (ВИДЕО) и инструкция

Описание проекта

Навык

3 из 5 Умеренный требует некоторых демонстрационных работ и высоких навыков слесаря.

Расчетное время

От 4 до 6 часов

Поддон для душа — это часть пола или основание душа. Он разработан с небольшим наклоном, чтобы вода стекала в канализацию, поэтому его может потребовать замена, если он значительно перемещается, имеет видимую утечку или большие трещины, особенно в центре.

В этом видео, This Old House подрядчик по сантехнике и отоплению Ричард Третви объясняет, как заменить поддон для душа.

Этапы замены поддона для душа:
  1. Вырежьте старую акриловую рамку для душа сабельной пилой и снимите рамку.
  2. Выпилить сливную трубу, подсоединенную к старому душевому поддону; снимите душевой поддон.
  3. Установить новый акриловый поддон на пол и проверить его соответствие шпилькам.
  4. Если необходимо, сделайте стойки из фанерных полос толщиной ½ дюйма, чтобы сковорода убрала любые препятствия.
  5. Отметить сливное отверстие поддона на черновом полу; также отметьте, если сковорода не перекрывает напольную плитку.
  6. Снять душевой поддон.
  7. При необходимости с помощью молотка и зубила срежьте любую плитку, которая выступает под сковородой.
  8. Присоедините фильтр к сливному отверстию в душевом поддоне.
  9. Пропылесосьте черновой пол от пыли и мусора.
  10. Проверьте пол с 4-футовым уровнем; установите прокладки для создания ровной поверхности.
  11. Установить душевой поддон и проверить уровень.
  12. Закрепите душевой поддон на стойках с помощью оцинкованных шурупов; обязательно просверлите пилотные отверстия.
  13. Новый сифон из ПВХ для сухой установки на водосточную трубу; склейте детали из ПВХ с помощью грунтовки и цемента.
  14. Присоединить водосточную трубу к сетчатому фильтру поддона с помощью компрессионной прокладки; Используйте резиновый молоток, чтобы постучать по прокладке и трубе на одном уровне с полом душа.
  15. Установите сетку на сетчатый фильтр в сливном отверстии.
  16. Завершите установку, покрыв стены обшивкой, а затем плиткой или другим готовым материалом.

Инструменты

Как установить поддоны KERDI-DRAIN и KERDI-SHOWER поверх водопровода без доступа

Планирование водопровода, предварительная подгонка трубы и ряд прокладок из пенопласта устраняют потенциальную боль при ремоделировании шеи

Когда нет доступа к водопроводу снизу, Schluter KERDI-DRAIN устанавливается на соответствующую высоту и подключается к сливной линии перед установкой душевого поддона.

Вот как это сделать в сочетании с сборными душевыми поддонами Schluter Kerdi.Сантехника на месте и должна быть закреплена перед установкой.

Центральную часть поддона KERDI-SHOWER можно снять и использовать для установки подходящей высоты KERDI-DRAIN.

Отмерьте и отрежьте кусок трубы, чтобы подключить KERDI-DRAIN к сифону под полом.

Соберите компоненты и проверьте их посадку.

Вы также можете использовать один из двух наборов прокладок из пеноматериала, поставляемых со сливом. Они предназначены для размещения водостока на соответствующей высоте.Это может быть полезно в проектах, где поддоны KERDI-SHOWER не могут быть установлены сразу. Пожалуйста, обратитесь к листу выбора проставки, прилагаемому к сливной коробке. Убедитесь, что вы используете правильный набор для конкретного устанавливаемого душевого поддона.

Подготовьте уловитель запаха.

Отрежьте отрезок трубы и KERDI-DRAIN с помощью очистителя, грунтовки и цемента ABS или ПВХ в соответствии с инструкциями производителя цемента на основе растворителя.

Присоедините отрезанный отрезок трубы к сливу.

Подсоедините узел к талии вращательным движением.

Нанесите тонкий раствор на основание, а затем нанесите его на верх и низ отделенной центральной части душевого поддона.

Вставьте центральную секцию под слив, чтобы обеспечить прочную и равномерную поддержку соединительного фланца.

Удалить излишки строительного раствора.

Убедитесь, что слив ровный.

Поддон KERDI-SHOWER теперь можно установить, и можно продолжить работу над душем.

—Это видео предоставлено компанией Schluter, одним из рекламодателей ProTradeCraft. Посмотреть все материалы Schluter.

Набор для душа KERDI Установка: подробные пошаговые инструкции

Набор для душа KERDI от Schluter — один из лучших вариантов ремонта душа. Но у каждого проекта душа есть свои проблемы.

И даже с душевым набором KERDI очень легко сделать серьезные ошибки. Итак, мы сделали три пошаговых видеоролика, в которых показаны все детали этой установки.

Видео 1 показывает, что входит в комплект, как установить нишу и подготовить поддон / бордюр.

Видео 2 рассказывает, как сделать стены гидроизоляционными мембранами KERDI.

И наконец, в видео 3 объясняется, как сделать водонепроницаемым поддон и бордюр, а также установить слив.

Если вы новичок, мы обещаем, что вы сможете установить душевой комплект KERDI уже сегодня!

Давайте погрузимся.

Душевой комплект KERDI, часть 1: начало работы

В этой ванной комнате мы установили душ 4 x 5 футов и использовали душевой комплект KERDI; он включал душевой поддон 48 ″ x 72 ″, который мы отрезали до нужного размера.Основой нашей стены был гипсокартон, который будет гидроизолирован мембраной Schluter KERDI. Кстати, Schluter рекомендует использовать гипсокартон для этого типа установки, но вы можете пропустить этот шаг и использовать KERDI-BOARD.

Кроме того, в комплект входит 8-футовый бордюр, и мы покажем, как его сократить до 5 футов.

Для душевых систем Schluter требуется прочный черновой пол, и в этом примере у нас был фанерный черновой пол толщиной 3/4 дюйма. Убедитесь, что пол ровный, используя 4-футовый уровень.

В этом душе мы установили душевую нишу 12 × 28 дюймов в углу стены сантехники душа, которая была единственной внутренней стеной.Важно устанавливать душевые ниши только внутри внутренних стен. Нам пришлось обрезать край ниши и подогнать его под эту установку, потому что наша плитка будет заходить в нее от основной стены.

Ниши устанавливаются с помощью шурупов и шайб Schluter. Обрежьте гипсокартон вокруг ниши и остальных стен в душевой. Стены душевых кабин обязательно должны быть ровными и ровными. Прикрутите гипсокартон к стойкам, используя допустимые строительные нормы расстояния между винтами и длину винта, мы использовали винты с крупной резьбой 1-5 / 8 ″.

После того, как гипсокартон установлен, следующим шагом будет установка душевого поддона сушка, обрезка по размеру и установка сушки сливного трапа. Имейте в виду, что душевой поддон можно обрезать по размеру в разумных пределах. Мы покажем, как вырезать поддон и бордюр для душа в видео 1

Комплект для душа KERDI, часть 2: водонепроницаемые стены

Для этого проекта мы использовали Schluter ALL-SET, который является отличным тонким набором. раствор для душа. Смешайте ALL-SET согласно указаниям; это СУПЕР важно для получения раствора нужной консистенции и жизнеспособности.Мы использовали 6-1 / 2 литра воды на один мешок раствора. И перемешивали раствор 5 минут, давали гасить 10 минут, а после гашения еще 3 минуты перемешивали. Да, мы полностью понимаем, что это очень специфично, но для всех новых минометов необходимо следовать указаниям до буквы «Т» !!

Это помогает провести на гипсокартоне отвес, чтобы указать, где должна останавливаться мембрана KERDI. После этого возьмите влажную губку и протрите гипсокартон, чтобы удалить пыль и предотвратить слишком быстрое схватывание тонкого раствора.Затем с помощью шпателя KERDI нанесите раствор на поверхность гипсокартона. Нанесите шпателем ALL-SET на стену, чтобы удалить воздушные зазоры и разрушить все выступы в растворе.

Вдавите мембрану KERDI в стены, от потолка до пола. Удалите воздушные зазоры и разгладьте KERDI шпателем KERDI или 6-дюймовым ножом для гипсокартона. Перекрыть всю мембрану KERDI на 2 дюйма.

Посмотрите наше видео со всеми советами по установке KERDI

Комплект для душа KERDI, часть 3: водонепроницаемый поддон и бордюрный поддон

Мы также использовали комплект Schluter ALL-SET, чтобы прикрепить поддон к 3/4 ″ Фанеры, используя шпатель с квадратными зубьями 1/4 ″ x 3/8 ″.Все гребни раствора должны быть обращены в одном направлении. Установите поддон в раствор, пройдитесь по нему, чтобы раствор сжался, и проверьте покрытие, подняв его.

Нанесите раствор на край сковороды и на первые 6 дюймов за поддоном, где будет опираться бордюр. Положите бордюр в раствор и убедитесь, что он ровный, особенно при использовании стеклянных душевых дверей или стеклянных панелей, которым необходим уровень бордюра.

На самом деле мы забыли установить угловую скамейку, и это пришлось сделать после установки посуды.Ничего страшного, но нижняя часть скамейки должна опираться на фанеру. Сделайте скамейку водонепроницаемой, используя два внешних угла и один внутренний угол, а затем перекрывайте их лентой Kerdi-Band.

Нанесите ALL-SET на слив и приклейте его к сифону под поддоном. В нашем предыдущем видео мы обсуждали, как установить сливную трубу всухую и обрезать ABS по размеру.

Обрежьте мембрану Kerdi по размеру поддона и нанесите раствор на верхнюю часть поддона Schluter, залейте все вафли плоской стороной кельмы.Затем вставьте мембрану Керди в верхнюю часть кастрюли и разрежьте ее на скамейке. Приложите Керди как можно плотнее к стене, но не зацикливайтесь на точности. Этот перекресток будет гидроизолирован с помощью ленты Kerdi-Band, которая будет перекрывать стену и душевой поддон.

Посмотрите наше видео, чтобы узнать все подробности о том, как гидроизолировать поддон и бордюр.

What’s Next

Наборы для душа KERDI доступны в Home Depot или Amazon.

В наших следующих видеороликах мы расскажем о советах по укладке плитки для душевого поддона и стен. Мы использовали гальку для поддона для душа, и это придало душе потрясающий вид. Так что следите за этими видео.

Если вы занимаетесь реконструкцией ванной комнаты и хотите упростить процесс, зарегистрируйтесь в видеотеке консультанта по ремонту ванной комнаты

Мы покажем, как построить душевые кабины (Schluter, Wedi, Curbless и т. Д.), Укладывать плитку, улучшать ванные комнаты в подвале и более.

Дополнительные инструкции неоценимы

Зарегистрируйтесь сегодня

Ура,

Видео по установке водонепроницаемого поддона OneLiner Structured,

Полная письменная установка OneLiner

Дополнительные причины, по которым вы должны купить Dix Systems OneLiner

Отрегулируйте бордюр

Пользовательские факты и изображения панорамирования

Каждый раз, когда вы собираете душевой поддон или устанавливаете наш OneLiner, вам необходимо провести тест воды. При установке OneLiner это происходит после того, как поддон и бордюр вставлены, заглушите слив, установите уровень воды и подождите 24 часа убедитесь, что нет утечек.

Полное видео по установке OneLiner от Dix Systems

«Что скрывается под»:

В этом двухминутном видеоролике будут представлены вкладыши для душа DIX Systems; Система OneLiner является бесшовной и практически герметичной. Отличный выбор как для тех, кто занимается своими руками, так и для подрядчиков.

Этап 1 «Подготовка пола, укладка укладки и установка раствора»:

В этом видео мы расскажем о подготовке пола, предварительной заделке и укладке раствора, о том, как обеспечить ровный пол и водосток, как обрезать и выложить смолу, а также как смешать и распределить раствор.

Шаг 2 «Установка OneLiner»:

В этом видео мы расскажем об установке OneLiner на подушку для душа из раствора. Перед установкой вкладыша для душа OneLiner вокруг слива необходимо нанести герметик водопроводчика.

Шаг 3 «Вырезание сливного отверстия и дренажная насадка»:

В этом видео мы расскажем, как разметить и вырезать сливное отверстие в уже установленной непрозрачной подушке для душа OneLiner, а также как закрепить сливную насадку.

Шаг 4 «Обрезка бордюра и гидроизоляция бордюра»:

В этом видео мы расскажем, как аккуратно обрезать OneLiner по размеру бордюра и как аккуратно укладывать битутен для гидроизоляции бордюра.

Шаг 5 «Установка пароизоляции и установка вспомогательной платы»:

В этом видео мы расскажем об установке мембранной пароизоляции Certain Teed вдоль стен, а также о точном методе размещения и крепления несущей плиты.

Шаг 6 «Установка Kirb-Perfect и установка Handi-Kirb»:

В этом видео мы расскажем, как собрать, вырезать и подогнать Kirb-Perfect, а также о возможности вместо этого установить Handi-Kirb, доступный для инвалидных колясок.

Шаг 7 «Устройство для быстрой защиты от продольных и мокрых отверстий»:

В этом видео мы расскажем об установке быстросъемного протектора и защиты от дренажных отверстий, а также о размещении поплавковых стержней.Мы описываем, когда лучше всего приобрести стандартный установочный комплект Quick Pitch, а не расширенный комплект Quick Pitch.

Шаг 8 «Установка минометов для Kirb-Perfect»:

В этом видео мы расскажем о процессе правильного замешивания и укладки раствора, а также дадим советы, как предотвратить засорение водостока раствором. На этом этапе лучше всего залить любые скамейки.

Вопросы звоните нам по телефону 1-888-450-0112, электронная почта laura @ dixsystems.com или посетите www.dixsystems.com

КУПИТЬ

A² Душевая кабина

1. Душевые и ванны из композитного материала A²

  • Функции и особенности
  • Инновации и умный дизайн
  • Красивый и надежный
  • Система снижения уровня воды
  • Простая установка

2. Начало работы

Необходимые инструменты:

  • сверло
  • Набор сверл
  • Набор отверток
  • Пила с мелкими зубьями
  • Саморезы с головкой под шайбу размером 1½ дюйма или оцинкованные кровельные гвозди 1 ½ дюйма
  • Рулетка
  • Уровень 3 фута
  • Молоток
  • Защитные очки

Конопатка не требуется.

3. Планирование перед установкой

  • Проверьте нишу на предмет надлежащего размера и убедитесь, что все стойки квадратные и отвесные.
  • При необходимости добавьте стойки на каждый край стены. Проверьте уровень пола.
  • Неровности в трубопроводах подачи и слива водопровода, чтобы они не выступали в нишу во время установки.
  • Накройте пол ванны или душа куском картона или другого защитного материала.
  • Если вы хотите установить поручни позже, убедитесь, что вы заказали армированные комплекты стен.

4. Предварительная установка душа или ванны

  • Поместите ванну или поддон для душа в нишу, убедившись, что передний фартук плотно прилегает к полу и что все стороны выровнены. Отметьте верхний край устройства на шпильках со всех трех сторон.
  • Приложите заднюю стенку к стене каркаса и вставьте фиксирующие выступы в соответствующие прорези на ванне или поддоне душа. Выровняйте заднюю стенку по горизонтали и вертикали.
  • Выполните ту же процедуру для предварительной установки боковин.
  • Измерьте и отметьте отверстия для клапанов и заливных патрубков на стене водопровода.

5. Удаление компонентов и вырезание отверстий

  • Снимите боковые стенки, заднюю стенку и основание. Определите размеры отверстий для компонентов смесителя.
  • Просверлить отверстия для заливной горловины и вентилей в стене водопровода изнутри (гладкой стороной) наружу.

6. Установите дренаж и подготовьте фундамент

  • Следуя инструкциям производителя, установите сливной узел.
  • Полезный совет: хотя и не требуются, фундаментные материалы, такие как гипсовая штукатурка или жидкий раствор, можно использовать в качестве выравнивающего средства или для дополнительного укрепления под ванной / душем или поддоном.

7. Установите основание

  • Поместите основание в нишу, чтобы совместить его с отметками, сделанными во время предварительной установки.
  • Подтвердите установку по уровню со всех сторон, при необходимости вдавив материалы фундамента или установив прокладки.
  • Просверлите горизонтальные фланцы в верхней части базовой секции и закрепите их на каждой стойке.
  • Предварительно просверлите вертикальный боковой фланец и закрепите на шпильке в трех местах.
  • Положите картон внутрь корпуса, чтобы защитить отделку.

8. Установите заднюю стенку

  • Приложите заднюю стенку к стойкам, опуская фиксирующие выступы в прорези на основании.
  • Выровняйте стену по горизонтали и вертикали, при необходимости подкладывая прокладки.
  • Просверлите фланцы сверху и закрепите на каждой шпильке.
  • Начиная с нижней части, просверлите вертикальный боковой фланец и закрепите на шпильке 8 дюймов по центру.

9. Установите боковую стенку душа

.
  • Задвиньте боковую стенку душа на место, опуская фиксатор в прорезь на основании.
  • Убедитесь, что просверленные отверстия выровнены правильно для установки сантехники.
  • Проверить уровень и при необходимости прокладку.
  • Просверлите фланец сверху и закрепите на каждой шпильке.
  • Начиная с нижней части, просверлите вертикальный боковой фланец и закрепите на шпильке 8 дюймов по центру.

10.Установить оставшуюся боковину

  • Задвиньте оставшуюся боковую стенку на место, опуская фиксатор в прорезь на основании.
  • Предварительно просверлить и закрепить фланцы.

11. После установки

  • Удалите любой незакрепленный мусор перед очисткой устройства. См. Инструкции по установке для получения подходящих чистящих материалов.
  • Если вы решите использовать герметик, не закрывайте 3/8 дюйма в местах протекания, чтобы обеспечить надлежащий дренаж.
  • При установке душевой двери следуйте инструкциям производителя по установке.Для идеальной посадки установите дверцу для душа Aquatic.

Для получения дополнительной информации позвоните по телефону 800.945.2726 или свяжитесь с нами.

Как установить угловой душевой поддон и настенный набор | Home Guides

Угловые души, также известные как неоугольные души, часто используются в ванных комнатах с ограниченной площадью пола, что позволяет принимать душ в пространстве, которое было бы слишком маленьким для квадратного или прямоугольного душа. При новом строительстве, когда стены открытые, установить неразъемный душевой уголок несложно.Хотя во время реконструкции моноблочные блоки обычно не проходят через дверные проемы, предпочтительны составные угловые базовые и настенные блоки.

Откройте стены до деревянного каркаса, удалив гипсокартон или штукатурку. Выровняйте и выровняйте наклонные стены, установив новые каркасные шпильки или прокладки. Возможно, вам придется удалить некоторые стойки каркаса и заменить их новыми, чтобы стена была ровной и ровной. Квадрат стен в начале значительно упрощает установку душевой кабины.

Установите душевой поддон у стены в углу, где вы собираетесь его установить. Используйте уровень, чтобы проверить горизонтальную ровность и вертикальный отвес основания. Пузырек уровня должен находиться внутри двух центральных линий. При необходимости используйте деревянные прокладки под основанием, где необходимо, слегка приподнимите его, чтобы выровнять.

Отметьте карандашом пол там, где находится сливное отверстие в поддоне душа. Снимите основу, отложив ее в сторону. Просверлите отверстие в полу для дренажного соединения по сделанной вами отметке, используя дрель и кольцевую пилу.Если для основания требуется сетчатый фильтр для слива душа, установите его сейчас на основание в соответствии с инструкциями производителя. Сетчатый фильтр соединяет душевой поддон и сливную трубу.

Верните основание в угол. Убедитесь, что основание ровное; при необходимости отрегулируйте прокладки. Установите стенки душа на место насухо. Вокруг верхнего края и по бокам душевого поддона и стен находится фланец с гвоздями, который упирается в стойки стенового каркаса. Убедитесь, что за этими фланцами для крепления гвоздями есть настенный каркас.Карандашом отметьте, где добавить каркас, затем удалите стены и основание. При необходимости добавьте обрамление, чтобы на фланцах крепления были прикреплены шпильки.

Установите базу на место. Убедитесь, что основание выровнено. Используйте винты и отвертку для дрели, чтобы прикрепить фланец крепления душевого поддона к стойкам каркаса через каждые 6 дюймов или около того. Возможно, вам будет проще просверлить небольшие направляющие отверстия во фланце для крепления гвоздей, где винты будут совпадать со шпильками каркаса, прежде чем устанавливать винты через эти отверстия.

Установите стенки душа на основание. Некоторые настенные комплекты состоят из одного большого блока. Другие настенные комплекты состоят из нескольких частей меньшего размера. Установите стены на душевой поддон и прикрепите стены к стенке с помощью шурупов через фланец для крепления гвоздей. Стены должны сцепляться с основанием и друг с другом, если стена состоит из нескольких частей.

Нанесите небольшую полоску латексного герметика на швы смежных стенок душа и основания. Будьте осторожны, чтобы не залить герметиком дренажные отверстия внизу стен.Ознакомьтесь с рекомендациями производителя, чтобы определить надлежащие процедуры уплотнения для конкретного устройства.

Ссылки

Советы

  • После того, как вы нанесли латексный герметик на швы, используйте влажную губку, чтобы разгладить уплотнение.
  • Во время работы пользоваться защитными очками.

Предупреждения

  • Если вы устанавливаете душ на бетонный пол или на второй этаж, и нет доступа к сливному патрубку после того, как основание установлено, вам потребуется черновая дренажная труба на место перед установкой основания.

Writer Bio

Том Деннис пишет технические, а также религиозные статьи и учебные программы с 2008 года. Он имеет лицензию сантехника более 30 лет и имеет большой опыт работы в домашних проектах. Деннис имеет степень магистра религиозного образования Богословской семинарии Гранд-Рапидс.

Как установить душевой поддон [и слив]

Если вы следили за нашими новостями, то вы уже знаете, что мы уже какое-то время наслаждаемся нашей недавно отремонтированной ванной комнатой.Мы наконец-то подходим к тому, чтобы поделиться деталями используемой нами системы водоотвода и гидроизоляции. У нас есть отличный местный магазин плитки Tile Ideal, в котором продаются душевые системы Übau Flo от Uber Tile. Когда я впервые увидел этот продукт, меня зацепило! Он был хорошо продуман, прост в установке и обеспечивал 100% -ную водонепроницаемость (если вы следовали всем инструкциям).

Как установить душевой поддон [и слив]:

Научиться устанавливать поддон и слив для душа намного проще, если у вас есть четкое представление о том, что происходит.Мы сделали это видео, чтобы наглядно продемонстрировать весь процесс, а также предоставить инструкции и информацию ниже, чтобы помочь вам, когда вы перейдете к установке своего собственного.

При планировании нашей новой душевой мы изначально планировали сделать душевой пол без бордюра, поэтому мы планировали установить верх поддона на одном уровне с верхом чернового пола. Однако позже мы инсценировали установку стекла душевой двери и решили, что оно слишком низко, поэтому изменили курс и решили установить бордюр, тем самым подняв стеклянные двери.Учебное пособие, которым мы поделились в видео, подойдет вам независимо от того, хотите ли вы принять душ с бордюром или без бордюра.

Некоторые из замечательных особенностей душевого поддона, бордюров и ниш Übau заключаются в том, что все они идут с наклоном, а это означает, что вся вода естественным образом направляется в слив, и вам не нужно наклонять его самостоятельно, как в большинстве других систем. У продуктов Übau также есть цементное покрытие поверх пенополистирола, чтобы обеспечить действительно хорошее сцепление с тонким слоем.

Вот все, что вам нужно для установки поддона (у нас все из продуктов Übau Waterproof system):

  • Übau Flo Душевой поддон (36 ″ x 36 ″)
  • Übau Flo Drain kit с матовой черной сливной решеткой с порошковым покрытием
  • Стеновые панели Юроборд
  • Ниша Übau Flo (12 ″ x 12 ″)
  • Герметик Übau Flo
  • Винты XPS
  • Übau бордюрный
  • тонкий

Планирование установки душевого поддона

Перед тем, как мы начали установку душевого поддона, мы переместили сливную и вентиляционную трубы для душевого желоба, выколотив оригинальный бетон и разместив 2 ″ диам.Труба из АБС-пластика с центром в середине поддона (нам пришлось переместить трубы, потому что в этом месте раньше была ванна). Затем мы залили новый бетон (на фотографиях вы можете заметить, что мы утопили бетон вокруг слива, чтобы можно было установить сливной адаптер Übau). Поскольку мы работали с бетонной плитой (в нашем доме нет подвала), нам также пришлось принять во внимание сливной адаптер Übau, вам необходимо оставить зазор между верхней частью вашего чернового пола или нижней частью поддона и верх сливной трубы из АБС-пластика для установки сливного адаптера (точные размеры см. в инструкциях по установке).В нашем случае мне пришлось заблокировать круг примерно 1-1 / 2 дюйма глубиной и 5 дюймов шириной в бетоне вокруг трубы из АБС-пластика — для этого я использовал кусок пенополистирола, обернутый липкой лентой, который был удален после того, как бетонный набор.

Установка дренажа

Затем мы приготовились установить поддон. Нам пришлось немного подрезать края сковороды настольной пилой, чтобы она поместилась в углу комнаты (чтобы она не мешала открытию двери). Затем мы сделали «прокладку» из 2 листов фанеры толщиной 1/2 дюйма и 1 куска цементной плиты толщиной 1/2 дюйма.Это установило верхнюю часть поддона на одном уровне с нашим черным полом. Перед установкой вырезаем отверстие в «прокладке» для сливного адаптера Übau. Сначала мы вырезали отверстие в фанере и цементной плите, а затем использовали опорную плиту из нержавеющей стали и водосточную трубу Übau, чтобы получить точный размер и расположение, чтобы убедиться, что он находится по центру трубы из АБС-пластика в бетонном полу. Затем мы использовали PL Premium для приклеивания между бетоном и каждым слоем «прокладки». С помощью «прокладки» вы можете установить пластину из нержавеющей стали, входящую в комплект для слива.

Этот шаг может отличаться, если вы работаете в подвале / на бетонной плите или на основном / втором этаже, но все методы установки подробно описаны в инструкциях. С установленной пластиной из нержавеющей стали вы можете взять сливной адаптер и провести сухую установку на трубе из АБС-пластика. Вы хотите, чтобы адаптер плотно прилегал к месту. Убедившись, что адаптер подходит, снимите его, нанесите грунтовку для АБС-пластика, нанесите клей на сливную трубу и адаптер из АБС-пластика и установите.

Установка поддона для душа

Установка поддона для душа может незначительно отличаться в зависимости от планировки вашего дома.Например, вы можете установить его прямо над черным полом, в результате чего пол в душе будет выше пола в ванной, что нормально, если вы используете бордюр для душа. В нашей установке уровень пола душа совпадает с полом ванной комнаты. Как только мы были довольны планировкой (мы сделали пару сухих макетов, чтобы убедиться, что душевой поддон правильно выровнен со сливом из АБС-пластика в бетонном полу), мы перепутали немного тоника и установили душевой поддон.

При размещении тонкого набора необходимо убедиться, что вы тянете шпатель в одном направлении по всей поверхности пола, это предотвратит попадание воздуха под поддон и обеспечит плотное соединение между дном поддона и полом. поверхность.Вы можете использовать шпатель с квадратными зубьями для области вокруг пластины из нержавеющей стали и шпатель с v-образным вырезом для пластины из нержавеющей стали. Убедитесь, что вы не получаете thinset на адаптере уплотнение Übau, потому что это будет препятствовать стопорное кольцо с правильной установкой.

После душа кастрюля на месте, возьмите смазку из комплекта дренажного и нанесите на резиновое уплотнение на Стопорное кольцо / адаптер. Установите ваше стопорное кольцо, чтобы обеспечить ваш душевой поддон с адаптером Übau ABS. Не прилагайте чрезмерные усилия (например, молоток), так как это может повредить стопорное кольцо.Вы услышите небольшой «щелчок», когда он встанет на место и краски метки на адаптере и стопорное кольцо должно выстраиваться. Установив поддон на место, наденьте на него грузы и дайте раствору настояться не менее 24 часов (или в соответствии с рекомендациями производителя).

После того, как раствор затвердеет, вы можете взять сборку дренажа и решетки и закрепить ее герметиком / герметиком Uberseal. сборка решетки позволяет регулировать высоту в зависимости от размера плитки.Решетка также может перемещаться по горизонтали, чтобы вы могли лучше всего выровнять решетку по вашей плитке.

Подготовка для гидроизоляционных плит

Если у вас установлен душевой поддон, вы можете установить бордюры, если идете по этому маршруту. Мы несколько раз замерили, разрезали и сделали сухую разметку, а когда нас устроила разметка, мы установили бордюры тонкой сеткой. Вы увидите, что бордюры можно вставить в паз поддона, так как мы устанавливали поддон заподлицо с черным полом, мы не могли использовать эту функцию.

Затем мы приступили к установке гидроизоляционной плиты и ниши. Мы вырезали и установили всю доску перед тем, как закрепить ее и использовать герметик / конопатку. Как только мы остались довольны посадкой, мы прикрутили все доски и нишу. Убедитесь, что между всеми соединениями и всеми винтами используется уплотнение. Мы взяли плоский шпатель и угловой шпатель, чтобы равномерно распределить герметик после нанесения.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
