Винтовая лестница своими руками- виды и схемы +Видео. Винтовые лестницы являются самым нестандартным вариантом из всех существующих на сегодняшний день. У этого типа конструкции намного больше плюсов, чем минусов. Лестница винтового типа выглядит эстетично, она занимает намного меньше места и функциональна, а это значит, что она идеальна для небольших домиков. Благодаря тому, что конструкция сама по себе несложная, ее легко можно сделать своими руками.

Для изготовления лестницы могут быть использованы различные материалы и фактуры. В зависимости от того, какой проект вы собираетесь воплощать в жизнь, можно создать непревзойденный шедевр винтовой лестницы своими руками.

Материалы для изготовления

Если вам уже понравился какой-то вариант в Интернете или у знакомых, его можно видоизменить, если добавить оригинальные элементы декора. При использовании только качественных материалов и соблюдении требуемых пропорций, смастерить такую лестницу сможет каждый, кто умеет держать в руках инструменты и хотя бы немного знаком с черчением.

Предлагаем ознакомиться с материалами, из которых можно построить лестницу:

• Металлические конструкции.
• Ценные древесные породы.
• Бетонная основа.
• Керамика, стекло.
• Натуральный камень.

Во многом вид завершенной конструкции зависит именно от выбранного материала. Необязательно следовать традициям и делать деревянную лестницу. При современном интерьере отлично будет смотреться вариант из натурального камня или металла. В последние несколько лет наблюдается тенденция создания монолитных конструкций из бетона. Отличного результата можно добиться при совмещении нескольких разных материалов.

Если вы хотите сделать ступени деревянными, дополните их металлическими элементами. За счет того, что вы будете комбинировать, вы сможете сэкономить на дорогостоящих материалах и все равно создать уникальный дизайн. Сейчас особенно стали популярны винтовые лестницы в доме своими руками из стекла и металла. При подборе материала для лестницы учитывайте динамику стиля жилья. Нужно использовать самый распространенный материал, т.е. если древесину, то натуральную, и тогда вы получите не выходящую из моды конструкцию с отличными характеристиками.

Ничуть не хуже лестницы из полированного натурального камня. Обычно из камня делают только ступени, а из металла сооружают каркас.

Обратите внимание, что хотя конструкции, полностью выполненные из камня прочные, но они слишком громоздкие.

Если делать межэтажные лестницы, такие, как в высотках для общего проживания, то в частном доме это будут монолитные лестницы из бетона. Поверьте, даже такой конечный результат будет радовать глаз.

Пошаговая инструкция

Такая компактная конструкция отлично сочетает в себе невесомость и прочность. Мы предлагаем рассмотреть вам пошаговую инструкцию того, как построить винтовую лестницу своими руками из металла и дерева. Такой вариант обязательно внесет в ваш интерьер уют и оригинальность. А еще лестница будет сделана с любовью и своими руками, что не может не радовать.

Создание конструкции винтового типа состоит из таких важных этапов:

1. Создание проекта с учетом помещения и его особенностей.
2. Создание чертежа или отыскивание готовой схемы.
3. Предварительный расчет и покупка всех нужных материалов.
4. Разметка и постройка лестничной конструкции.
5. Оформление ступеней и перил.
6. Отделочные работы.

Перед тем, как начать изготавливать лестницу или же совсем отказаться от этой идеи, посмотрите подробный видеоролик, в котором люди делятся опытом. Как показывает практика, при желании сделать такую конструкцию самому не составляет труда.

Каждое проектирование следует начинать с замера помещения, в котором будет находиться лестница. Чем точнее вы сделаете расчеты, тем легче будет работать с проектом. Снимать замеры нужно обязательно вдвоем, подключите к этому делу домашних.

Процесс изготовления винтовой лестницы своими руками выглядит так:

1. Следует определиться с местоположением, причем лестница должна выигрышно смотреться и выполнять свои функции с комфортом. На примере реального чертежа видны все детали, и вы сможете представить будущую конструкцию.
2. При расчете предусматривайте, что высота прохода лестницы должна давать возможность проходить человеку не нагинаясь, а в полный рост. Длина витка не должна быть меньше 2 метров.
3. Ступени должны быть по длине как минимум 60 см, но не более 150 см.
4. Чтобы у вас была центральная опора, используйте толстую металлическую трубу (с диаметром не менее 5 см). Если вы возьмете трубу с меньшим диаметром, конструкция не будет крепкой. Установите опору по вертикальной оси, так как на ней будет вся нагрузка.
5. Как только вы сделаете разметку и установите лестницу, можно начинать сборку. По проекту на определенном расстоянии фиксируйте каркасы ступеней. Между ними должно быть не меньше 20 см. При расчете добавьте к этому расстоянию еще и толщину ступеней. Добавлять следует не меньше 5 см.
6. В каждом витке получается 17-18 ступеней, если делать по стандарту. А значит, чтобы посчитать необходимое количество, воспользуйтесь формулой – высота=2000/17=120 мм=12 см. 2000 мм означают рост человек и еще дополнительные 20 см. После этого получившееся число разделите на общую длину лестницы. Например, если ваше значение 3 метра, то понадобиться сделать 25 ступеней.
7. Ниже вы найдете более подробные расчеты того, как сделать винтовую лестницу из дерева и металла своими руками.

Важно! Количество ступеней зависит не только от расчета, но и от высота комнат и типа конструкции. Не будет лишним предусмотреть анатомические особенности всех проживающих.

На фото можно увидеть, как будет выглядеть основание лестницы без ступеней.

Хотя впереди много работы, уже видно, что лестница красива и изящна.

1. Когда с конструированием  и монтажом будет окончено, уделите особое внимание отделке, а именно окрашиванию лестницы. Если вы решили использовать деревянные элементы, у которых красивая природная текстура, хватит обычного покрытия дерева прозрачным лаком в пару слоев.
2. До окрашивания займитесь ошкуриванием дерева до глянца. После этого обработайте материал специальными средствами от влаги и грибка. Если деревянные и элементы некрасивые, предварительно обработайте их морилкой. Благодаря этому даже не очень дорогое дерево будет выглядеть роскошно.

Полезный совет! Оптимальным вариантом будет использование паркетного лака, так как он более стойкий к истиранию. А вот металлические части лестницы окрасьте лакокрасочным материалом на масляной основе или нитроэмалью в несколько слоев.

Какое дерево выбрать для ступеней?

Наверняка этот вопрос волнует всех, кто решили сделать винтовую лестницу из дерева своими руками. Конечно, будет лучше, если вы выберете ценные породы, так как они будут долговечнее. Но если этот вариант для вас затратный, вам нужно будет потратиться на дополнительную обработку ступеней. Идеальный вариант, это использование таких пород дерева, как ясень, бук, граб, дуб. Отлично зарекомендовал себя и клеевой массив из ценных пород, так как этот вариант дешевле и качественный. Для тех, кто хочет сэкономить, есть вариант установки ступеней из многослойной фанеры.

Великолепно смотрится лестница из лиственницы. Хотя этот вид древесины дорогой, цена полностью оправдана. А вот что касаемо сосны, она больше подойдет для обычных видов лестниц. Это не значит, что она является недолговечной. Есть случаи, когда для ступеней использовали березу. У каждой породы дерева есть свои плюсы и минусы, и выбор стоит делать в пользу финансовых возможностей и доступных по возможностям параметров качества. Тем не менее, каждый вид древесины после тонировки выглядит как очень дорогой материал.

Преимущества и недостатки

Винтовая лестница по праву считается образцом красоты и изящества в интерьере. Элемент винта выполняет и композиционные, и конструктивные действия. Ступени, сделанные своими руками, станут отличным акцентом в помещении. При эксплуатации на фоне плюсов будут всплывать и некоторые минусы. Давайте рассмотрим все, а после решим, стоит ли оно того.

Достоинства

• Лестница не занимает много места, существенно экономит пространство. Отлично подходит для небольших помещений, чаще всего размещена в углу комнаты.
• По затратам это намного дешевле маршевой лестницы. При использовании стандартного бюджета вы сможете здорово сэкономить, а это актуально для людей со средним достатком.
• Под лестницей будет свободное пространство, которое может с умом использовать.

Недостатки

• Спускаться и подниматься по винтовым лестницам намного сложнее, особенно если нет перил.
• Спуск представляет собой угрозу получения травм, особенно для пожилых и детей. Во избежание этого не стоит спешить и использовать лестницу без поддержки.
• Если произвести расчет неправильно, ступени могут скользить. Важно, что они были расположены под правильным градусом без намека на наклон. При правильно проведенных расчетах ваша лестница будет безопасной.

Рекомендации

Есть много технологий установки винтовой лестницы своими руками.  Для того, чтобы все получилось правильно и процесс был проще, у каждого мастера есть свои секреты и хитрости. Предлагаем ознакомиться с некоторыми из них.

Надеемся, что это будет полезная подборка для всех, кто прочитает эту статью:

1. Основное внимание уделите ступеням, так как от их расположения и качества будет зависеть, насколько комфортной будет конструкция в целом.
2. Не менее важен и материал изготовления. Какой бы материал вы ни выбрали, он должен быть долговечный, прочный и надежный.
3. Уделите особое внимание влагоустойчивости и пожароустойчивости лестницы. Если нужно, обработайте дерево пропитками.
4. Обязательно сделайте перила для лестницы, чтобы для пожилых и детей и не составляло труда спуститься/подняться.
5. Крепежи должны быть надежными и качественными, а на ступенях не должно ничего торчать.
6. Ступени и основу следует окрашивать только в чистом виде, можно пройтись пылесосом по поверхности.
7. Нельзя допускать неточностей при разметке, иначе будут скрипеть ступени.
8. Если элементы из дерева износятся, их всегда можно будет заменить. Во избежание травм старайтесь сразу же исправлять все неисправности.
9. Для декора перил используйте стекло, кованые элементы или резное дерево.
10. Регулярно осматривайте лестничные марши, а также проводите окрашивание и очищайте их от засоров.

Заключение

Теперь, когда вы знаете, как построить винтовую лестницу в доме своими руками, вы сможете сэкономить и придать своему жилью эксклюзивности. В конструкции, сделанной собственноручно, не может быть сомнений в долговечности и качестве. Описанные выше рекомендации помогут не забыть обо всем важном и купить необходимые материалы, а также правильно произвести расчет и монтаж.

Как сделать винтовую лестницу своими руками

К изготовлению винтовой лестницы своими руками следует хорошо подготовиться — определиться с конструктивными особенностями, выбрать материал и сделать расчеты. Имея все в наличии, можно приступать к монтажным работам. Соблюдение технологических требований важно для изготовления надежной конструкции.

Содержание:

1. Как сделать винтовую лестницу: конструктивные особенности
2. Материалы для изготовления винтовой лестницы
3. Перила и поручни для лестницы
4. Как сделать расчет параметров винтовой лестницы?
5. Заключение

Как сделать винтовую лестницу: конструктивные особенности

Существует несколько разновидностей лестничных винтовых лестниц, отличающихся по конструктивным особенностям. Опирание ступеней может производиться на:

• Несущие стены;
• Центральную стойку с консольным защемлением;
• Специальные балки либо предварительно установленное ограждение;
• Обсадную трубу с консольным опиранием.

К основным конструктивным элементам относят ступени, верхнюю площадку, центральный столб, винтообразный поручень, балясины другие элементы. Для изготовления каждого могут использоваться различные материалы, определяющие внешний вид и прочностные характеристики монтируемой конструкции.

Материалы для изготовления винтовой лестницы

Для изготовления лестничной конструкции используется:

• Дерево. Выбираются ценные породы: бук, дуб, лиственницу, ясень. Допустимы береза и орех. Древесина для изготовления винтовой лестницы своими руками должна быть твердой, прочной и сухой. Уровень влажности не должен превышать 12 %;
• Металл. Преимущественно сталь и чугун;
• Бетон;
• Камень;
• Керамика;
• Стекло.

При выборе материала следует ориентироваться на место установки, свободное пространство и конструктивные особенности. Возможны комбинированные варианты. Оригинально смотрятся стеклянные или деревянные ступени на металлическом каркасе. Тем, кто задумался, как сделать винтовую лестницу, способную прослужить столетиями, стоит обратить внимание на чугун.

Подобная конструкция:

• Способна гармонично вписаться в любой интерьер. Чего не скажешь о бетонной или каменной;
• Не боится атмосферного воздействия, явно превосходя деревянную;
• Имеет высокую износостойкость. Чугунные элементы хорошо сопротивляются истиранию и изнашиванию;
• Не гниет. При монтаже деревянной винтовой лестнице своими руками, придется ежегодно обрабатывать все элементы специальными составами;
• Морозоустойчива;
• Не боится огня.

Перила и поручни для лестницы

Продумывая, как сделать винтовую лестницу для конкретного помещения, стоит уделить внимание балясинам. Эти вертикальные стойки являются основным элементом перил, обеспечиваются безопасность монтируемой системы и поддерживают перила. Должны располагаться строго вертикально. Крепятся к тетивам либо ступенькам.

Для изготовления опорных столбиков могут использоваться различные материалы. Наиболее популярны дерево и чугунное литье. По декоративности, прочностным характеристикам и сроку службы второй вариант предпочтителен. Металлические элементы уместны внутри и снаружи дома. Способны принять различную форму. Ажурное литье позволит украсить лестницу, обеспечив необходимый уровень прочности. Размеры выбираются с учетом места установки. Чугунная винтовая лестница изготавливается в виде цельной конструкции, путем соединения вместе отдельных элементов.

Как сделать расчет параметров винтовой лестницы?

Чтобы выполнить расчет, необходимо предварительно составить схему будущей конструкции. Следует учесть, что:

• Ширина прохода 70 – 1000 см;
• Наименьший диаметр опорной стойки 50 мм;
• Наличие подступеней нежелательно. Они могут стать причиной падения человека, при случайном соскальзывании ноги с опорной поверхности;
• На один виток не должно приходиться менее 11 – 12 ступенек;
• Высота витков должна согласовываться с ростом самого высокого члена семьи. Стоит предусмотреть запас в 10 – 20 см, чтобы не пришлось наклоняться при подъеме.

При составлении чертежа винтовой лестницы своими руками следует помнить, что ее проекция – правильная окружность с диаметром R равным ширине проема. Ее суммарная длина равна L=2πR*n либо L=2πR* (γ/360), где γ – оборот конструкции. Соответствует разнице в высоте. Измеряется между ступенями. Для более комфортного перемещения по лестничному маршу для расчета используют формулу l=2π*2R/3*n=4πR/3*n. Определение геометрических параметров ступеней имеет свою специфику. Они имеют форму лепестка с закругленными краями. Длина h одного элемента равна разнице между радиусом проема и опорной трубы R1: h = R — R1.

Рассчитывается ширина проступки W1, ширина заготовки W2 и угол ступеньки α. Чтобы найти необходимое количество ступеней, следует высоту проема разделить на подъем одной. Обычно этот параметр равен 15 – 20 см. Определившись с количеством ступеней, находят угол одной путем деления оборота конструкции на найденное число.

Внимание! Количество ступеней должно быть натуральным числом.

Далее определяется:

• W1=R*sinα – максимальная ширина проступни;
• w= r* sinα= (2R*sinα)/3 – ширина проступни. Оптимальным считается размер 20 – 30 см.

Заключение

После выполнения расчетов следует изготовить все элементы и приступить к сборке конструкции, учитывая ее особенности. Даже зная, как сделать винтовую лестницу, не каждый сможет выполнить работу своими руками. Ошибка при расчетах, неправильный монтаж приведут к тому, что эксплуатация лестницы на второй этаж будет небезопасной. Не имея профессиональных навыков, не располагая достаточными знаниями, лучше не рисковать здоровьем и жизнью своих близких.

Закажите винтовую лестницу у производителей. Они качественно выполнят свою работу, изготовив конструкцию, гармонично вписывающуюся в интерьер.

своими руками для дома, фото и как сделать, конструкции и модели, чугунные ступени круглые

Стильно дополнить интерьер помещения как в классическом, так и современном стиле можно с помощью винтовой лестницы

Любая лестница выполняет не только эстетическую функцию, она должна быть удобная и функциональная. Сложно представить себе, что в 2-этажном здании не будет установлена лестничная конструкция, либо иной вариант подъемной системы. Разработано много вариантов строительства, оформления лестниц, декора ступенек (маршевые на косоурах, полукругом). Да и самих лестничных конструкций с оригинальными дизайнерскими решениями немало. Оригинальные винтовые лестницы можно сделать своими руками, главное соблюдать правила безопасности.

Современная винтовая лестница в доме: виды

Винтообразные лестницы в квартире или доме – прочное и легкое сооружение для стильного интерьера. Называется она так, потому, что сконструирована из забежных ступенек, которые монтированы на центральный столб. Основной отличительный момент винтовых лестничных конструкций – это экономия полезной площади.

Лестницы спиральные изготавливаются из металла или дерева, со стойкой в центре или на тетивах. Как правило, модель не предусматривает подступенков – их присутствие делает винтовую лестничную конструкцию не очень удобной в каждодневном применении.

Объясняется такая конструктивная особенность, прежде всего, тем, что ширина забежной ступеньки в середине конструкции не совпадает с человеческой стопой – без подступенков движение по лестничному строению становится в разы удобнее и не опасно.

Конструирование лестницы может быть разным, популярны следующие виды:

• Винтовые;
• Полувинтовые;
• Квадратно-винтовые.

Популярный размер квадратно-винтовой лестницы 1200х1200, круглой 120 см, 140 и 160 см. Сегодня можно купить готовые модели отечественного производства для дачи или многоэтажной квартиры. Монтаж лестниц сложный, поэтому лучше обратиться к профессионалам. Если есть навыки строительства, то красивые лестницы можно сделать самостоятельно, ниже в статье речь пойдет об этом.

Для обустройства загородного дома отлично подходит винтовая лестница. О том, как сделать деревянную винтовую лестницу своими руками, расскажем в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/vintovaya-lestnitsa-svoimi-rukami-iz-dereva-i-chertezhi.

Как сделать винтовую лестницу

Делать лестницу самому можно, если есть опыт и навыки строительства. Межэтажная конструкция может быть винтовой, если метраж дома небольшой. Она надежная, создает удобство и занимает относительно немного метров.

Прежде чем правильно устанавливать, конструкцию винтовой лестницы нужно подобрать так, чтобы она была не слишком массивной и легкой, удобной в пользовании, обслуживании.

Вариантов выбора множество, какой предпочесть, будет зависеть от финансовых возможностей и опыта. Монолитная конструкция должна быть, прежде всего, многофункциональной, то есть справляться со своим предназначением. А основная функция спиральной модели – комфортный спуск/подъем на малом метраже.

Основные комплектующие элементы:

• Стойка;
• Ступени;
• Перила.

Компактная сборная спиральная лестница в ограниченном пространстве может выполняться из разных пород древесины. Изготовление ступени можно заказать онлайн в компании или в традиционном специализированном магазине. Но, если есть навыки, то можно сделать своими руками. Важно правильно выбрать древесину, лучше дуб, но если финансы не позволяют то, можно обойтись сосной. Подойдет и ель. Производитель должен отвечать за качество, давать гарантии.

Внутри ступеньки должны быть по размеру где-то 100 мм, середина – около 200 мм. Длина ступеньки, в зависимости от конкретных условий, может быть примерно 800 мм. В узком месте ступеньки должно быть отверстие под стойку, диаметром не меньше 50 мм. На ступенях должно быть место для перил. Металлическая трубка (стойка) к трубке приваривается фланец с 4 отверстиями, на втором конце должна присутствовать резьба. Высота ступеньки не должна быть выше 250 мм. Затем к ступенькам надо прикрепить стойки для перил. На широкую сторону крепится квадратная или треугольная косынка, это отделка, декор. Перила лучше сделать составными, а стойки прикрепить к поручням специальным клеем. Ограждения для спиральных лестниц строить обязательно, это залог безопасности. Перед работой важно все продумать, составить план.

Схему, чертеж можно сделать в Автокаде (формат dwg), который можно скачать через программу Торрент. Специальная программа позволит увидеть модель в разрезе, устранить ошибки. Если в своих силах уверенности нет, лучше купить готовый комплект, лестницу, где все детали в комплекте с инструкцией.

Надежная винтовая лестница своими руками

Если гостиная или другая комната не отличаются метражом для размещения маршей, то отличное решение – узкая спиральная конструкция с ковкой. Кованая спиральная конструкция отлично смотрится в интерьере, если отделка выполнена из натуральных стройматериалов. Круглые модульные модели используют для подъема на мансарду с люком, то есть как вспомогательную конструкцию.

Однако устройство предусматривает некоторые минусы:

1. Подъем по винтовой конструкции неудобный, есть риск получить травму.
2. Мебель поднимать крайне сложно.
3. Ступеньки для правой и левой ноги разного размера.

Однако примеры оформления интерьера показывают, что в эстетическом плане витиеватая лестница смотрится воздушно и дорого, прекрасное решение, чтобы взять и украсить дизайн. Несмотря на недостатки, винтовые лестницы не теряют своей актуальности и постоянно получают положительные отзывы, как и книга с одноименным названием, талантливой писательницы Этель Уайт.

Стильно дополнить дизайн современной комнаты можно бетонной винтовой лестницей. Об особенностях бетонных лестниц читайте в материале: https://homeli. ru/remont-i-otdelka/lestnitsy/betonnye-vintovye-lestnitsy.

Винтовые лестницы для дома: поворотные конструкции

Поворотные системы – подвид лестничных винтовых конструкций. Они отчасти, либо совершенно состоят из забежных ступеней.

Выделяют некоторые модификации для устройства в квартире или частном доме:

• Криволинейная;
• Полу-оборотная;
• Четверть оборотная;
• Изогнутая.

Изготовить и смонтировать круговые поворотные древесные конструкции предпочтительнее вдоль несущей стены, а вот поручень лучше устроить с внешней стороны. В отдельных домах можно увидеть конструкции стоящие без крепления к стене. Минус производства винтовых лестниц данного вида – неудобство ходьбы по ступенькам, сама же система смотрится вполне стильно и эстетично.

Круглые лестницы: установка

Сборка лестницы купленной в Икеа, в Кирове или других городах должна осуществляться определенным образом.

А именно:

1. Первым делом надо провести расчеты и убедиться, что лестница хорошо встанет в помещении малых проемов.
2. Затем надо выбрать место для основного стержня, где будет крепиться фланец.
3. Первая ступенька крепится к напольной поверхности и входит во фланец.
4. При помощи строительного уровня надо проверить вертикальность.
5. На центральную стойку столба выполняется установка втулок. Ступеньки монтируются по инструкции, предложенной производителем.
6. Лестница крепится к стенкам проема на больцах или при помощи верхней ступеньки.
7. Сверху крепится опорный стержень.
8. Устраиваются поручни и ограждения.

Важно понимать, что в каждом конкретном случае домашние винтовые лестницы на 2 этаж устраиваются с учетом ряда нюансов. Важно учитывать проем, высоту, размер и другие индивидуальные особенности. Прагматик справится сам, если навыков нет, лучше обратиться к профессионалам, так как должна соблюдаться технология, нормы ГОСТа и СНиП.

Популярные модели винтовых лестниц: основные типы

Известно 4 типа винтовых лестничных конструкции.

Это:

1. Простая конструкция с клинообразными ступенями.
2. У второго варианта отдельные ступеньки консольно выдвинуты из среднего монолитного опорного столба.
3. Не имеет внутреннего опорного столба.
4. Лестница из стали с опорным стержнем внутри.

Если устраивается винтовая конструкция в качестве основной проступи длина должна быть не меньше 900 мм, проем должен быть диаметром от 2000 мм. Широкая лестница обусловлена тем, что в проем должна поместиться не только лестничная конструкция, но и ограждение с поручнем вокруг.

Если места будет недостаточно, менее 100 мм, то о комфорте можно будет забыть, рука может случайно травмироваться.

Если винтовая лестница играет роль дополнительного элемента, как например, маленькая, прямоугольная, складная или уличные, то небольшого проема и диаметра хватит. Такая конструкция винтовой лестницы обычно используется для подъема на чердачное помещение.

Оригинальная винтовая лестница из металла прекрасно дополнит интерьер помещения в стиле модерн. Металлическая винтовая лестница на второй этаж – это надежность, красота, долговечность. Подробнее об этом расскажем в следующей статье: https://homeli.ru/remont-i-otdelka/lestnitsy/metallicheskie-vintovye-lestnitsy.

Чугунные винтовые лестницы

Чугунные лестничные конструкции смотрятся очень эффектно.

Лестницы из чугуна востребованы многие века и обладают следующими достоинствами:

• Надежность конструкции;
• Прочность и безопасность;
• Простой монтаж;
• Большой выбор дизайна, окрашивание в любимый цвет;
• Устойчивость к перепадам температур;
• Если модель устроена на улице, то защита от атмосферных воздействий;
• Полнейшая модульность конструкции;
• Классический стиль, эстетичность;
• Актуальность;
• Износоустойчивость.

В зависимости от проёма лестничная конструкция может быть устроена круглой, треугольной или трапециевидной площадкой выхода. Большинство компонентов, из которых сегодня выпускаются лестницы из чугуна именно чугунные, некоторые – из гальванизированной стали. Инновационный процесс покрытия краской, отточенный за многие годы применения, гарантирует устойчивость почти ко всем видам внешних воздействий. Элегантность, таинственность большой выбор вариантов исполнения и долговечность делают винтовые лестницы наиболее подходящими для устройства внутри или снаружи квартиры, дома.

Стеклянная конструкция винтовой лестницы

Еще лет 10 назад и мысли в голове не было, что в доме может быть установлена белая матовая или прозрачная стеклянная лестничная конструкция винтовой конфигурации. В наши дни это уже не новинка и редкость, так как технологии не встали на месте, и они предлагают продвинутым людям постоянно что-то инновационное, интересное и надежное.

Винтовые конструкции – металл со стеклом на первый взгляд сморятся весьма хрупко, но это ошибочное ощущение, лестница очень крепкая к ней предъявляются повышенные требования безопасности.

Но вот что касательно внешних данных, то стекло смотрится шикарно и легко. Конструкция словно зависает в воздухе. Лестничные конструкции из стекла винтового типа – это не тяжелые и недорогие модели, которые состоят из забежных ступенек. Конструкция не сложная, ступени имеют клиновидную форму, монтируются по окружности опоры. Впрочем, форма ступенек и монтаж может проводиться по различной технике.

Винтовые лестницы из стекла располагаются не только у вертикальных поверхностей, но и вдали от них, представляя, из себя роскошную и трендовую деталь интерьера в пространстве, как в старые времена, когда конструкция размещалась в башне. Лестницы спиральной формы могут быть не только круглыми, они могут повторять расположение стен. В общем, стеклянные лестничные конструкции являются великолепным и надежным решением для домов небольшого метража.

Это не просто каскад великолепия и многофункциональный объект, он также создаст ощущение:

• Шарма;
• Необычности;
• Презентабельности.

Естественно нельзя не сказать о удобстве и надежности во время эксплуатации.

Сосновые ступени для винтовых лестниц

Для создания заготовок под ступеньки берутся бруски, которые были тщательно остроганы и собираются в пакет так, чтобы направления их годовых колец смотрели в другую сторону, в ту, что противоположна направлению.

Затем бруски:

• Смазываются специальным клеевым составом;
• Сплачиваются;
• Обжимаются струбцинами или в вайме клиньями.

Винтовая лестница своими руками (видео)

После того как клей высохнет, обжим убирается и клеевые щиты готовы для последующей работы. Вайма – это кондуктор в форме прямоугольника. Вайма склеивается либо составляется конструкция, в которой идет зажим клиньями к ее бортам.

Примеры винтовых лестниц (фото)

Винтовая лестница своими руками из металла.

Виды металлических лестниц

Винтовая лестница своими руками из металла. Виды металлических лестниц

Металлическая лестница по типу конструкции может быть:

• маршевой;
• винтовой.

Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.

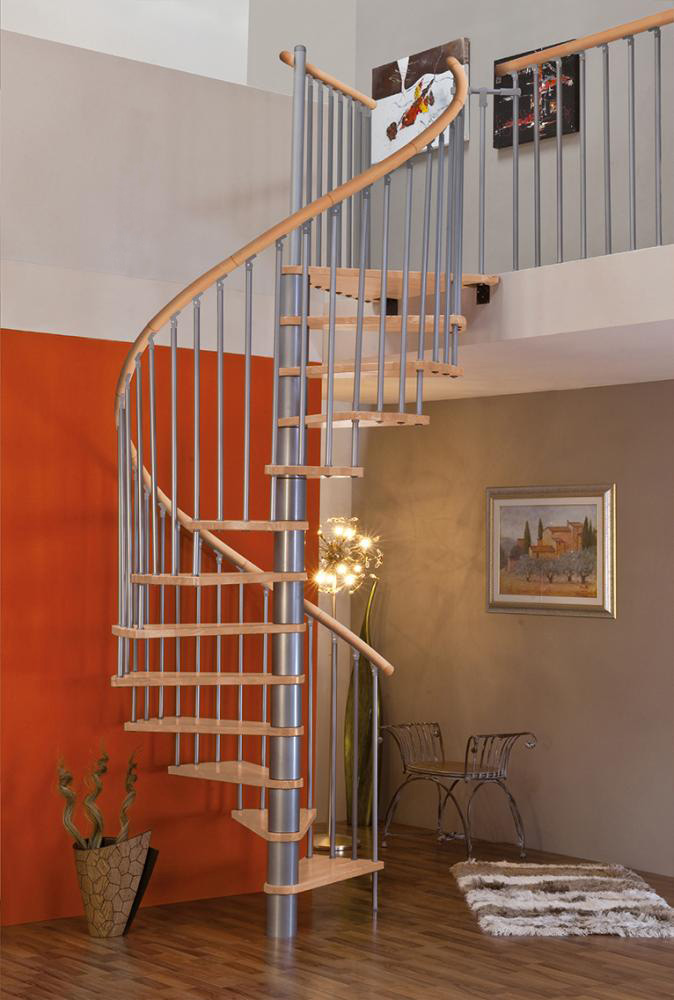

Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение.  Эти особенности надо учитывать, выбирая тип лестницы.

Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.

Металлические винтовые лестницы

Изготовление металлических лестниц предполагает использование разных техник по обработке металла:

• ковка;
• литье;
• сварка.

Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.

Выбираем металл

Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.

Поэтому для изготовления винтовой лестницы мы будем использовать сталь — более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.

Выбираем конструкцию

В зависимости от устройства несущего элемента, изделие может монтироваться:

• на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
• на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
• на больцах. Возможны два варианта, первый , когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.

Винтовая лестница размеры. Расчет винтовой лестницы. Диаметр лестницы и длина ступеней. Определение основных параметров и формы ступеней

При недостатке жилой площади часто приходится выбирать такую конструкцию межэтажной лестницы, которая занимает минимум места. Оптимальным вариантом в таких случаях становится винтовая или спиралевидная конструкция. Чтобы построить её своими руками, прежде всего, нужно сделать расчет винтовой лестницы, определиться с её формой и габаритами.

В этой статье мы рассмотрим пример такого расчета для конструкции с центральной опорной стойкой как на картинке выше.

Какие данные требуются для расчета

Как и при определении параметров обычной прямой лестницы, нам потребуется измерить некоторые существующие размеры и составить проект. Ниже дана краткая инструкция, которая поможет вам в этом.

Величина проема (просвета) в перекрытии второго этажа

Проем может быть круглым или квадратным. Если он ещё не сделан, то при его изготовлении следует учесть, что диаметр будущей лестницы будет примерно на 20 см меньше, чем ширина просвета – по 10 см с каждой стороны необходимо оставить для перил.

Высота этажа

Измеряется между «чистым» полом нижнего и верхнего уровня.

Измерение высоты

Совет. Проще всего определить высоту этажа, опустив отвес, как показано на рисунке выше, и измерив длину бечевки с грузом.

Точки входа и выхода

Кроме этого нужно определить место входа на первую ступень и выхода с последней на втором этаже. Это даст нам возможность узнать угол закручивания конструкции и, соответственно, вычислить её длину. Выбирать вход и выход нужно с учетом положения лестницы в помещении и наличия препятствий, мешающих комфортному движению .

Например, если она располагается в углу или у стены, вариантов положения первой ступени остается не так много. А если второй этаж мансардного типа со скошенным потолком, верхняя ступень должна находиться в таком месте, чтобы при выходе расстояние между площадкой и перекрытиями было больше человеческого роста.

Составив чертеж и обозначив на нем точки входа и выхода, вы сможете определить угол закручивания.

На фото представлен чертеж лестницы с углом поворота 2700 или ¾ круга

Пример расчета

Предположим, что после всех измерений и определений мы имеем следующие данные:

• Ширина проема 200 см;
• Высота этажа 250 см;
• Угол закручивания 270⁰.

Исходя из этого, начинаем расчет винтовых лестниц.

Диаметр лестницы и длина ступеней

• Как уже упоминалось выше, диаметр должен быть несколько меньше ширины проема. Однако, если крепить балясины под поручни на край ступеней, общий диаметр можно не уменьшать. Но для расчетов все же принимаем его равным 180 см (200 – 20 = 180), т.к. нам важна именно рабочая, ходовая часть проступи.
• Длина ступени будет равна радиусу или половине диаметра: 180 : 2 = 90 см. При этом ходовая часть (ширина лестничного марша) окажется меньше на половину толщины опорной стойки. Но на расчеты это не влияет.

Длина лестницы

Чтобы упростить расчеты, нужно получить развертку винтовой конструкции, определив её длину по внешнему контуру и по линии движения.

Для этого воспользуемся формулами, известными всем из школьной программы.

• Длина окружности L = 2ПR. Подставив в формулу известное нам значение радиуса, получаем: 2 х 3,14 х 90 = 565 см. Но наша конструкция в плане не является полным кругом, поэтому полученное значение нужно умножить на ¾, что соответствует 270⁰. В итоге получаем протяженность лестницы по внешнему радиусу 424 см.

Внимание!Если нужно сделать расчет полувинтовой лестницы (с углом поворота 180⁰), полученную длину окружности следует разделить на 2.Если при этом полувинтовая конструкция является частью двухмаршевой поворотной лестницы, прямые и поворотные секции рассчитываются по отдельности.

Вместо площадки использованы забежные ступени

• Так как наиболее удобная линия движения по такой лестнице проходит на расстоянии 2/3R от её центра, то нужная нам расчетная длина будет равна 424 х 2/3 = 283 см.

Таким образом, мы получили данные, соответствующие прямой одномаршевой конструкции лестницы и позволяющие вычислить количество ступеней и их размеры.

Определение основных параметров

Зная высоту этажа и рекомендуемую высоту подъема на один шаг (15-20 см), можно подобрать количество ступенек. Примем высоту шага равным 17 см:

250 : 17 = 14,7 .

Округлим полученное значение до целого числа и получим точную высоту шага:

250 : 15 = 16,67 см.

Цифра получилась не очень удобной, так как при изготовлении подступенков придется каждый раз производить измерения с учетом сотых долей сантиметра. Чтобы избежать этого, округлим её до десятых (16,7 см), а первую ступеньку сделаем ниже:

250 – (14 х 16,7) = 16,2 см.

В итоге получаем высоту первой ступени 16,2 см, высоту всех остальных – 16,7 см. Всего их 15. Осталось вычислить ширину проступи по линии движения. Она должна попасть в «вилку» 20-40 см.

Чертеж деталей и конструкции в сборе

Разделим длину этой линии на количество проступей, т.е. на 14, так как последняя ступень уже является полом второго этажа. Получаем:

283 : 14 = 20,2 см.

Этого достаточно, чтобы стопа при спуске и подъеме полностью опиралась на проступь.

Источник: https://doma-na-veka.ru/novosti/vintovaya-lestnica-na-vtoroy-etazh-svoimi-rukami-kak-postroit-vintovuyu-lestnicu-svoimi

Лестница своими руками на второй этаж. Требования к лестницам и расчет

Деревянная лестница на второй этаж — инженерное сооружение, которое должно обеспечить безопасное передвижение людей. Нормативы, регламентирующие правила проектирования конструкций — СНиП 2.08.01-89, 2.08.02-89.

>

Требования, которые нужно соблюдать при изготовлении деревянной лестницы своими руками:

• ширина пролета не менее 90 см для свободного передвижения человека;
• длина марша 3-17 ступеней, при большем количестве устраивают промежуточную площадку размером 130 см;
• высота ступеней 15-20 см;
• ширина 25-30 см, нога должна вставать на проступь целиком;
• оптимальный угол подъема 26°-33°, максимальный — 45°, при большей крутизне лестница представляет опасность для детей и пожилых;
• высота ограждений не менее 90 см, а в доме с детьми — 120 см;
• интервал между балясинами 10-15 см из соображений устойчивости ограждений и безопасности для маленьких детей;
• перила рассчитываются на боковую нагрузку в 100 кг;
• от первой или последней ступени до ближней двери не менее 1 м.

В лестничном марше желательно запроектировать нечетное количество проступей, так как начинать и заканчивать движение удобнее с шага одной и той же ногой.

Важно. Антискользящее покрытие и подсветка в ночное время помогут предотвратить падения.

Для расчета конструкции нужно выполнить алгоритм:

Схема деревянной лестницы

1. Составить чертеж плана и разреза комнаты с точными размерами с учетом толщины перекрытия.
2. Найти необходимое количество ступеней. Для этого полную высоту делят на 15-20 см.
3. Определить длину лестницы как произведение количества ступеней на ширину проступи 25-30 см.
4. Если количество ступеней больше 18, нужно предусмотреть площадку длиной 130 см.
5. При недостаточной высоте можно устроить поворот марша на 90° или предусмотреть забежные ступени.
6. Рассчитать длину косоура или тетивы по теореме Пифагора как корень из суммы квадратов высоты и длины лестницы.

Чертеж развертка лестницы по стене

Потолочный проем проектируется с расчетом, что идущий по лестнице человек не будет задевать головой за верхнюю конструкцию. Минимальная высота от ступеньки — 2 м.

Можно воспользоваться для расчета лестницы онлайн-калькулятором. Программа выдает результат в виде чертежа с подробными размерами всех элементов.

Винтовая лестница чертеж. Изготовление своими руками винтовой лестницы

Как сделать винтовую лестницу на второй этаж, чердак

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

• материалу, используемому для строительства системы;
• эстетическим характеристикам;
• форме;
• месту установки;
• конструкции перил;
• размерам;
• стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

• поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.

• модульные либо сборные конструкции;
• системы на кронштейнах, больцах, косоурах;
• трансформеры и переносные конструкции;
• внутренние либо наружные системы;
• прикрученные к стене лестничные марши либо отдельно расположенные;
• со ступенями открытого или закрытого типа;
• с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

• h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
• W1- ширина проступи;
• W2-ширина заготовки;
• α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Винтовая лестница калькулятор онлайн. Расчёт лестницы

Лестница с поворотом на 180°, с площадкой
Лестница с поворотом на 180°, с забежными ступенями
Лестница с поворотом на 90°, с площадкой
Лестница с поворотом на 90°, с забежными ступенями
Лестница прямая, одномаршевая

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

• прямые, поворотные, Г и П образные лестницы;
• лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
• производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
• все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

• Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
• Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
• Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
• Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
• Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Винтовая лестница из металла своими руками. Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.

4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Видео проект винтовой металлической лестницы от «Центра лестниц»

Как сделать винтовую лестницу своими руками: преимущества и этапы?

Компактная винтовая лестница привлекает своей лёгкостью, оригинальностью. Интерьер становится стильным, интересным.

Такая конструкция имеет много преимуществ:

• Для размещения винтовой лестницы требуется совсем немного места.
• Стоимость такого сооружения ниже, чем стандартных маршевых лестниц.
• Можно собрать лестницы винтовые своими руками. Потребуются базовые навыки столярной работы.
• Удобная спиральная конструкция – идеальный вариант для небольших загородных домов, где нет интенсивной силовой нагрузки.

Как самостоятельно сделать винтовую лестницу?

Сначала необходимо подготовить материалы. Основным несущим элементом чаще всего является металлическая опорная труба. К ней прикрепляются ступени с помощью сварки или специального крепежа. Также опорой может служить дерево, кирпичная кладка, бетон.

Ступени изготавливают из древесины, металла, прочного пластика или закалённого стекла. Для перил обычно используют твёрдые породы дерева, металлические элементы или сочетания этих материалов.

Для того, чтобы винтовая лестница получилась прочной и надёжной, важно все работы делать поэтапно, учитывая рекомендации специалистов.

• Ширина средней части ступени должна равняться 20 см. и более. Самое узкое место — не менее 10 см.
• Оптимальная величина длины ступенек – 80 см. при диаметре 200 см. При нечастом использовании лестницой допустимо ограничится размерами 60 см. при диаметре 140см.
• Опорой чаще всего является труба с толстыми стенками из прочного металла, диаметром 5 см. и более. От качества опорной трубы зависит прочность и надёжность винтового сооружения. Устанавливается вертикально. Точка опоры должна быть способной вынести большую нагрузку. Всегда «под рукой» должна быть схема винтовой лестницы. Это существенно облегчает работу.
• Вертикальная стойка фиксируется специальными анкерными болтами, крепежом. В кирпичных зданиях, труба прикрепляется с помощью бетонной смеси с использованием растяжек.
• Для закрепления ступенек на опорной стойке просверливают отверстия равные диаметру вертикальной стойки. Ступеньки крепятся на втулки. Между втулкой и ступенькой прокладываются специальные шайбы. Это позволяет защитить деревянную поверхность от продавливания.
• Для большей прочности винтовой конструкции ступеньки укладываются внахлёст и закрепляются специальными кронштейнами.

Работы выполняются последовательно. Сначала устанавливается несущая опора, затем устанавливаются проступи, втулки, монтируются ступени, закрепляются кронштейнами. Верхняя ступень прикрепляется к перекрытию. В завершении делают перила, поручни.

Зная, как сделать винтовую лестницу, можно собрать её самостоятельно. Всё, что для этого необходимо, вы можете купить на нашем сайте.

Как сделать винтовую лестницу самостоятельно?

Винтовые лестницы удобно монтировать в небольших помещениях, так как конструкция занимает мало места и сохраняет полезное пространство дома. Установить лестницу можно где угодно, даже в центре комнаты, при этом нет необходимости сокращать размеры изделия и количество ступеней.

Винтовая лестница своими руками – экономичный вариант. Материалов для возведения конструкции нужно меньше, чем для других видов лестниц, поэтому существует возможность сделать лестницу в короткие сроки и сохранить деньги. Для опоры понадобится крепкая труба или брус, остальные элементы тоже могут быть выполнены из металла или древесины. Также распространены комбинированные модели с металлической опорой и деревянными ступенями и ограждениями.

Как рассчитать винтовую лестницу

Чтобы понять, как сделать винтовую лестницу своими руками, нужно правильно рассчитать винтовую лестницу и внести расчеты в чертежи и проект. Расчет заключается в определении основных параметров, количества ступеней и высоты подъема. Необходимо, исходя из полученных данных, приобрести нужное количество материала и доборных элементов. План укажет, возможно ли сделать самостоятельно винтовую лестницу в выбранном месте.

Даже у компактной винтовой конструкции ширина марша должна быть минимум 80 см. Меньший размер разрешен, если лестница будет нести декоративную функцию. Забежные ступени должны быть максимально удобные и без подступенков. Подступенки создадут дискомфорт при передвижении, так как ширина проступи в винтовой конструкции редко превышает 20 см. Невозможность полностью разместить стопу на ступеньке может привести к несчастному случаю.

Чтобы рассчитать винтовую лестницу, нужно получить следующие параметры:

• Радиус внешней границы марша;
• Количество ступней;
• Количество полуокружностей;
• Высота опоры.

Так можно определить крутизну конструкции. Винтовые лестницы обычно имеют от 15 до 25 ступеней. Именно это количество ступеней позволяет комфортно передвигаться. Точное количество также нужно вычислять, используя высоту, ширину, уклон проступи и высоту лестничного марша. Зная размеры, можно получить неизвестные данные при помощи компьютерных программ или строительных формул.

Как сделать проем

Проем для лестницы подготавливают еще на этапе планировки дома, поэтому к моменту возведения лесенки он уже должен быть. Если же дом одноэтажный, а его площадь хотят увеличить при помощи второго этажа, проем придется выпиливать в перекрытии. Форму отверстия необходимо выбирать, исходя из конструкции. Если винтовая лестница круглая – проем должен быть таким же. А вот его диаметр нужно увеличить на 10 см в сравнении с лестницей, чтобы обеспечить комфортный подъем и спуск.

Разметку проема делают на полу, затем повторяют чертеж на верхних перекрытиях. Отличаться чертежи не должны. Выделенную окружность на потолке нужно просверлить, придавая форму проему. Для этого необходимо сделать дырку в середине будущего проема, а потом пропустить через нее прямую трубку с канатом. Длина каната должна быть равна радиусу будущего проема. При помощи карандаша или мела, привязанного к концу каната, прорисовываем окружность, а затем выпиливаем его, формируя проем.

После этого можно приступать к непосредственному монтажу лестницы своими руками. Создавая проем, нужно учитывать местоположение лестницы, так как в различных ситуациях процесс выпиливания проема может отличаться. Если есть возможность, лучше спланировать конструкцию еще до начала строительства дома, так можно сберечь материалы и время.

Ступени для винтовой лестницы

Винтовые лестницы из комбинированных материалов считаются самым оптимальным вариантом. В этом случае проступи следует выполнять из какого-либо вида древесины. Желательны твердые породы, и лучше всего отдать предпочтение дубу или буку. Ступени из этой древесины прослужат дольше, если сделать их собственными руками по всем правилам.

Не делайте винтовые лестницы с подступенками. Они усложняют передвижение по ступеням. Достаточно зафиксировать проступи в нужных местах, учитывая между ними расстояние, указанное в плане.

Можно не выпиливать ступеньки с нуля, а приобрести готовые блоки, из которых потом выточить изделия нужной формы и размера. Винтовые лесенки часто имеют ступени в виде трапеции, поэтому из одного деревянного блока может получиться две ступени. После распила их нужно тщательно отшлифовать, придать форму и покрыть краской или лаком.

Балясины и перила

Винтовая лестница своими руками будет выглядеть наряднее, если украсить ее при помощи балясин. Сделать их можно как из дерева, так и из металла.

Также балясины несут защитную функцию, что при эксплуатации винтовой лестницы крайне важно.

Повысить прочность конструкции легко, если начальные балясины сделать немного крупнее. Для разнообразия их можно украсить резьбой, но придется применять специальное токарное оборудование. Количество стоек рассчитывают, опираясь на количество ступней.

Установка балясин требует высокой концентрации внимания, так как их положение должно быть только вертикальным. Если они будут установлены под наклоном, сделать в торце ровные отверстия не получится и придется переделывать всю работу. Поскольку балясины являются частью ограждения, без них невозможно установить перила.

Сделать изогнутые перила сложно, поэтому можно использовать отдельные бруски, совмещенные между собой. Поручни монтируют к верху балясин, предварительно подрезав их в соответствии с углом наклона марша. Если перила и балясины были приобретены в комплекте, соединить элементы можно при помощи существующих пазов.

Свои поручни следует прикреплять саморезами. Важно, чтобы перила не расшатывались. Их хрупкое положение означает, что крепеж не выполнен надлежащим образом. В завершение процедуры необходимо обработать балясины и перила лаком и защитными средствами.

Изготовление тетивы

Если конструкция винтовой лестницы достаточно крутая, подготовке тетивы нужно уделить время. Она должна иметь изогнутую форму, а достичь этого можно только после ряда процедур. Для начала заготовку из древесины нужно заварить кипятком и продержать в нем до податливого состояния. Когда тетива станет мягкой, ее нужно аккуратно изогнуть в нужных точках, определенных заранее, и закрепить в этом положении до полного высыхания.

Второй способ проще и позволяет сделать тетиву собственными руками без лишних манипуляций. Для этого нужно приобрести большое количество пластинок — ламелей – и соединить их друг с другом. Винтовая лестница своими руками с такой тетивой может быть очень крутой.

Монтаж винтовой лестницы

Начало монтажа винтовой лестницы начинается с установки опорной стойки. В зависимости от материала, из которого она изготовлена, нужно либо сварить каркас из металла, либо соорудить деревянную конструкцию, закрепляя стойку болтами. Вокруг опорной стойки должно оставаться достаточно места, даже если площадь помещения небольшая. Впритык к стене размещать ее не рекомендуется.

Опорную стойку нужно продеть через проем, закрепить ее снизу и сверху, а затем приступить к монтажу ступеней к оси. Если тело опорной стойки деревянное, рекомендуется дополнительно прикрутить металлический каркас специально для ступеней.

Металлическую ось можно установить другим способом: сначала нужно насадить на нее заготовленные ступени, закрепить их, а затем установить стойку вместе с ними в проем. Такая винтовая лестница своими руками выглядит оригинально и не требует сложных манипуляций.

У стены хорошо делать полностью деревянные лесенки, подкрепленные косоурами и дополнительными балками для обеспечения прочности. Эти элементы надежно фиксируют ступени, но внешне конструкция винтовой лестницы будет напоминать обычную маршевую лесенку с поворотами.

Крепить ступени можно различными способами, используя больцы, каркас из металла или уголки. Главное, правильно рассчитать количество ступеней, место их расположения и поворот на оси. Также встречаются комбинированные способы крепления. Ступени идут внахлест, перекрывая друг друга на 5 см.

В самом конце монтажных работ устанавливают ограждения: балясины и перила. Это заключительные работы, от которых зависит безопасность людей, передвигающихся по винтовой лестнице.

Как можно сделать винтовую лестницу — Про дизайн и ремонт частного дома

Переделка интерьеров комнат

Портал о ремонте и дизайне комнат, домов и дачных участков

Винтовые лестницы на второй этаж: виды, размеры, детали

Винтовые лестницы во все времена считались очень красивым атрибутом домашнего интерьера. Помимо своей очевидной практичной задачи, которой обладает лестница, они являются настоящим украшением для любого дома, так как отлично выглядят и создают особенную атмосферу.

Важно отметить, винтовая лестница это довольно сложная вещь, поэтому порой бывает самостоятельно её изготовить не так и просто. Однако, при наличии желания и времени это вполне возможно. Если вы желаете подробнее в этом разобраться, то данная статья может вам помочь.

Какие материалы используются для изготовления винтовых лестниц

Выбор материала является очень важным этапом при изготовлении винтовых лестниц для дома. Как известно, даже при наличии очень умелых рук и необходимых навыков, очень сложно получить качественный результат если не использовать хорошие материалы.

Следует отметить, что очень часто для изготовления действительно хорошей винтовой лестницы необходимы различные материалы, и одним деревом здесь не обойтись. Чаще всего для этих целей используют такие материалы:

Дерево

Деревянная винтовая лестница

Дерево является одним из самых главных материалов при создании лестницы. Именно из дерева выполняется основа конструкции, поэтому от его качества во многом зависит и качество самой лестницы. Вариантов древесины существует очень большое количество, среди которых дуб, сосна, пихта, ель, кедр, ясень и многие другие. Особенно следует отметить использование в некоторых случаях ценных пород древесины, необходимых для качественного декора, среди которых нередко применяется тик и палисандр.

Наиболее популярными вариантам является сосна, дуб и бук, так как именно эта древесина обладает доступной ценой при хорошем её качестве. Но это не говорит о том, что лестница должна быть изготовлена только из такой древесины, вполне неплохо себя зарекомендовал орех, вишня, кипарис и многие другие породы деревьев.

Важно отметить, что вне зависимости от используемой породы древесины она обязательно должна быть клееной. Это необходимо для того, чтобы сделать конечную конструкцию как можно качественнее и долговечнее, так как монолитная древесина нередко очень быстро разваливается.

Металл и стекло

Для того, чтобы изготавливаемая винтовая лестница действительно смотрелась необходимо специальное её украшение и декорирование. Всевозможные металлы и стекло замечательно подходят для этой цели.

Стеклянная винтовая лестница

Более драгоценные металлы, как и стекло используются в основном для декорирования и украшения конструкции. Стекло используется довольно редко, так как это весьма авангардный материал в этом плане, однако, его применение может обеспечить лестницу особым колоритом.

Металлическая винтовая лестница

Кованные перила в сочетании с деревянной основной лестницы смотрятся просто великолепно. Кроме того, металл может нередко использоваться и для укрепления и ужесточения самой конструкции, что придаёт ей необходимую стойкость, надёжность и долговечность. Особенно часто металл используют для укрепления ступеней, которые могут изготавливаться как из стали, так и из чугуна.

Металлическая винтовая лестница

Натуральный камень и керамика

Каменная винтовая лестница

Натуральные камни, как и драгоценные металлы, наиболее рационально использовать при изготовлении винтовой лестницы для её декорирования и украшения. Однако, с их использованием важно быть максимально аккуратным, так как они обладают довольно большой массой, поэтому чрезмерное их применение способно сделать лестницу слишком тяжёлой, громоздкой и не очень красивой.

Что же касается керамики, то она может быть использована для различных целей, в том числе и для декорирования. Однако, чаще всего керамику используют для того, чтобы оформить полы и лестничные ступени в едином стиле. Важным преимуществом такого метода, является то, что современная керамика довольно прочный материал, который также очень хорошо сопротивляется всевозможным внешним и химическим воздействиям и долго находится в презентабельном состоянии.

Дополнительные материалы

Помимо всего вышеперечисленного винтовая лестница может содержать ещё и большое количество дополнительных элементов, например, различные скульптуры и другие декоративные элементы, изготовленные из различных материалов. Здесь уже всё зависит от фантазии и возможностей создателя такой лестницы.

Самая удобная ширина ступеней для винтовой лестницы — как рассчитать?

Помимо внешнего вида, а также прочности, винтовая лестница должна быть обязательно удобной, причём для людей разных габаритов и возраста. Именно поэтому, очень важно использовать наиболее подходящую ширину ступеней.

Чтобы лучше понять какой ширины должна быть ступень, важно учитывать тот факт, что для комфортной ходьбы по лестнице примерно 90% стопы должно попадать на ступень. Если учесть что средний размер ступни человека находится в пределах 25–30 см, то 90% от этих размеров будет равняться шириной ступени, что даёт результат в 23–27 см. Однако, важно также учесть нахлёст одной ступени на другую, который составляет примерно 3 см, что даёт конечный результат в 26–30 см.

Таким образом, идеальной шириной ступени в винтовой лестнице должен находится в пределах 26–30 см. к слову, 30 см это примерно половина шага взрослого человека, что делает именно эти размеры наиболее комфортными для ходьбы.

Читайте также: дизайн натяжных потолков в интерьере квартиры (виды и фото)

Монтаж подвесного потолка из гипсокартона своими руками: этапы и фото

Перила винтовых лестниц — виды (фото)

Перила являются важнейшим элементом любой винтовой лестницы. Существует довольно большое количество видов перил, использование которых рационально в зависимости от общей конструкции лестницы и используемого материала для её изготовления.

Среди основных видов перил можно отметить следующие:

Стеклянные перила. Перила изготовленные из стекла выглядят очень красиво и способны сделать лестницу настоящим украшением домашнего интерьера, однако, такие перила обычно весьма дорого стоят.

Стеклянные перила для винтовой лестницы

Металлические (кованые) перила для винтовой лестницы

Деревянные перила для винтовой лестницы

Каменные перила для винтовой лестницы

Пластиковые перила для винтовой лестницы

Смотрите также видео, как сделать винтовую лестницу своими руками:

Как сделать винтовую лестницу самому

Каждый владелец дома стремится сделать его интерьер фешенебельным и эксклюзивным. И вдвойне приятно, когда оригинальные элементы внутреннего убранства не куплены, а сделаны самостоятельно. К примеру, в доме, имеющем несколько этажей, внимание гостей всегда привлечет стильная конструкция винтовой лестницы. А если сделана такая винтовая лестница своими руками, то это ли не повод гордиться собой? В этой статье мы изложим основные моменты изготовления и конструктивных особенностей лестниц такого типа, ознакомившись с которыми, вы сможете уверенно выбрать подходящие материалы, произвести расчеты и монтаж конструкции.

При наличии хороших чертежей собрать спираль по силам любому

Почему именно винтовая?

У каждой лестницы есть свои недостатки и преимущества. Безусловно, традиционная маршевая лестница конструктивно гораздо проще, да и расчет ее сделать легче, но беда в том, что она занимает значительную площадь помещения.

При работе необходимо аккуратно и бережно обращаться с ценными элементами, закрывать их

Разновидности винтовых лестниц

Отсюда первый аргумент в пользу винтовых конфигураций, которые компактно вписываются в небольшие пространства с низкими потолками и зрительно делают комнату выше.

Второй аргумент – цена, которая значительно дешевле маршевых конструкций, разнообразие материалов и свобода фантазии в плане дизайна и декора. Ярким подтверждением тому будет огромное количество фото авторских лестниц в интернете, которые смогут натолкнуть вас на мысль, какая именно винтовая лестница своими руками вам больше по душе.

При этом необходимо учитывать, что винтовые модели красивы, но недостаточно удобны для частого использования, перемещения габаритных предметов, мебели и т. п. Поэтому устанавливать их желательно для доступа в спальни или мансарды, но никак не в детские комнаты.

Разновидности винтовых моделей

Уже глядя на фото винтовых лестниц, собранных своими руками, можно обратить внимание, что конструктивные особенности моделей могут отличаться. Фиксация ступеней такой лестницы производится радиально. Если проанализировать горизонтальный срез такого лестничного винта на чертежах, то можно увидеть, что он бывает круглый или многоугольный. Многоугольники оптимальны, если лестница монтируется рядом со стеной. Также возле стены можно удачно спланировать полувинтовую лестницу. Собирается такая конструкция довольно просто, и если вас заинтересовал именно этот вариант, то в сети вы можете найти хорошую подборку видео по данной теме, а также доступные методики расчетов для разработки чертежей.

По способам опоры ступени различают такие типы винтовых лестниц:

• с опорой на стены и опорную стойку;
• с защемлением в опорную стойку;
• с опиранием на гнутые тетивы или ограждение;
• с опиранием на опорные стойки.

Материалы для изготовления самодельных лестниц используются самые разнообразные. Легче всего в домашних условиях собрать винтовую конструкцию из дерева, но можно и использовать бетон или металлические элементы. Очень прочно выглядят представленные на фото и сварные лестницы из металла.

Подготовка к работе

Прежде чем перейти к изготовлению винтовой лестницы своими руками, следует серьезно поработать над предварительными расчетами, замерами и чертежами. Планируя техническую часть этого элемента, следует обдумать, с какой частотой он будет использоваться, на какие функции и вес рассчитан. Ведь ажурная конструкция с перилами не позволит поднимать на верхний этаж габаритную мебель, а наличие в семье малышей потребует оснастить самодельную винтовую лестницу дополнительными элементами безопасности. Упростить такую работу помогут многочисленные фото и чертежи лестниц в интернете. Можно воспользоваться и материалами нашего сайта, где представлено пошаговое видео подготовительных работ и примеры расчетов конструкций.

Выбор материала для конструкции

Как уже говорилось, винтовая лестница своими руками чаще изготавливается из дерева. Именно этот материал позволяет удачно оформить цветовую гамму изделия в тон интерьеру, обладает хорошими показателями прочности, долговечности и отличается простотой в обработке и последующем уходе.

Изготовление чертежа лестницы

Пользуясь образцами на фото, изготовить своими руками чертежи для винтовых лестниц достаточно просто.

Главное в этом процессе – максимально точные замеры и расчеты деталей будущего элемента интерьера.

Пользуясь обучающим видео, произвести самостоятельные расчеты параметров ступеней лестницы достаточно легко. Важно помнить, что высоту следует измерять по углам. Если же уровни отличаются, то ориентируются по самой большой, а затем ступени подгоняют под уровень.

При расчете винтовой лестницы своими руками следует учитывать 6 главных моментов:

1. оптимально удобная ширина лестницы – 0,9 м. Таким образом, диаметр лестницы должен равняться сумме ширины 2-х ступеней плюс диаметр центральной стойки;
2. лестница будет безопасной и комфортной, если удвоенная высота подступенка в сумме с проступью будет составлять около 620 мм, т. е. равняться стандартному шагу;
3. для хорошей опоры стопы высота подступенка должна равняться 150 мм, а ширина проступи – 300 мм. Если эти размеры изменить, то при подъеме или спуске человек будет сбиваться с шага;
4. самые удобные углы подъема – это углы от 23 до 37°;
5. оптимальное расстояние между уровнем потолка и первой ступенью должно составлять около 2 м. Такой размер сделает удобным подъем людям с ростом выше среднего;
6. лестничный марш своими размерами должен равняться ширине выхода на лестничную клетку или быть больше него.

Далее следует этап приобретения материалов или заготовок для изготовления тетив, ступеней, балясин, стоек и т.п.

Дерево для этих элементов лучше всего комбинировать. К примеру, балясины, ступени или поручни можно изготовить из качественного натурального бука или дуба, а опорную стойку и тетивы – из ели.

Лестница из сосны — демократичный вариант

Приобретенные материалы могут использоваться в строительстве не ранее, чем через 3 суток пребывания в помещении с комнатной температурой. За это время они отдадут лишнюю влагу и станут пригодными к обработке.

Процесс монтажа лестницы

Для наглядности предлагаем посмотреть, как производится монтаж винтовых лестниц своими руками на видео. Эти детальные съемки, дополненные приведенной ниже инструкцией, помогут вам получить ответы на все вопросы и помочь в создании своего маленького шедевра.

Типовой порядок монтажа винтовой лестницы

Название материала	Величина водопоглощения, %	Термостойкость, 0С
Керамогранит	0,05	300
Камень	3	270
Резина	1	100
Керамика	18	250

Пользуясь этой инструкцией, следует учитывать, что готовые винтовые лестницы имеют множество конфигураций, каждая из которых отличается особенностями сборки. Поэтому на практике необходимо использовать только те чертежи и расчеты, которые соответствуют вашей задумке и соответствующим материалам для изготовления изделия.

Тщательно продумайте все варианты лестницы для вашего дома, внимательно изучите фото интересующих вас моделей, перепроверьте точность расчетов, используйте только качественные материалы, и собственноручно собранная винтовая лестница будет радовать вас и вашу семью долгие годы.
Если этот материал стал вам полезен или вызвал вопросы, просим оценить или прокомментировать его в полях, расположенных ниже.

Как сделать винтовую лестницу своими руками

При выборе лестничного перехода с одного этажа на другой, следует помнить, что лестница должна быть не только практичной, надёжной и долговечной конструкцией, но и иметь привлекательный внешний вид. Красивая винтовая лестница своими руками станет эстетичным дополнением к любому частному дому, а также к некоторым разновидностям квартир. Помимо всех своих положительных качеств, винтовая лестница также экономит свободное место, что позволяет занять его более необходимыми вещами.

Плюсы и минусы спиральных конструкций

Не стоит спешить и закупать все строительные материалы для создания винтовой лестницы, сначала следует ознакомиться с преимуществами и недостатками таких конструкций. К сожалению, идеальных вещей практически не бывает, и даже зная, как сделать винтовую лестницу, хозяин дома или квартир должен узнать все плюсы и минусы таких конструкций.

• Небольшие размеры. Что наиболее удобно, например, при малой площади частного дома. При этом, установив требуемое количество ступеней и правильно рассчитав все размеры, винтовая лестница, смонтированная своими руками, станет намного практичнее в эксплуатации, чем обыкновенная маршевая конструкция. Также упрощается расчёт.
• Привлекательный дизайн, который позволяет пробудить в себе дизайнера любому хозяину частного дома. При создании винтовых конструкций, можно подобрать настолько необычайный внешний вид, что станет настоящим произведением искусства.
• Доступная стоимость. Конечно, если не делать ступеньки из морёного дума или красного дерева, то стоимость стандартной винтовой лестницы может «приятно» удивить хозяина дома. Самым дорогим элементом станет металлический каркас и его сварка, весь остальной расчёт (расходные материалы, дерево для ступеней и т.д.) имеет среднюю стоимость.

• После окончания постройки по винтовой лестнице достаточно проблематично поднять или опустить какой-либо груз (это может быть мебель, бытовые устройства, другие объёмные вещи). Поэтому следует заранее все вещи, обладающие крупными габаритами, перенести на второй этаж или спустить с него.
• Недостаточное удобство. Необходимо обладать некоторыми навыками, чтобы быстро подняться или спуститься с винтовой конструкции. Особенно это становится затруднительными, если неправильно рассчитано количество ступеней и их размеры.

В остальном винтовые лестницы на второй этаж пользуются не меньшей популярностью, чем маршевые конструкции, для того, чтобы изготовить их своими руками, не потребуется много времени.

Видео с YouTube:

Чертёж простой винтовой лестницы

Конечно, можно не терять времени на расчёт, а также чертёж, и приобрести готовую конструкцию, которую необходимо только собрать. Но стоимость готовой винтовой лестницы (чертёж которой будет представлен далее) будет гораздо выше, чем её самостоятельное изготовление и монтаж. Также нельзя доверять качеству материала, из которого конструкция изготовлена. При недостаточном качестве даже древесины для ступеней, возникает высокий риск получения травмы членами семьи, например, когда ступень переломится.

Началом составления чертежа является выделение свободного пространства, площадь которого должна быть не менее двух квадратных метров. Такие размеры рассчитаны на максимальный комфорт как при подъёме человека, так и при его спуске. Также важным фактором является свободный доступ к верхней и нижней части лестницы. Это очень правильно и практично с точки зрения пожарной безопасности, и при возникновении ситуации, когда необходима быстрая эвакуация всех людей в доме.

Следующим конструктивным элементом каждой винтовой конструкции являются ступени. Необходимо правильно подобрать не только их количество, но и размеры, которые указывают на чертеже. В среднем, для большего удобства количество ступеней варьируется от 11 до 13 штук. При большем количестве ступеней, поднимающемуся или спускающемуся человеку будет проблематично сделать полноценный шаг.

Также, делая расчёт, следует обратить внимание на градус уклона винтовой лестницы, не следует его делать слишком острым или тупым, идеальное значение – 45 градусов. Тогда при подъёме и спуске со ступеней, они не будут слишком подняты вверх или опущены вниз.

И последнее – ширина лестницы на второй этаж, которая по общепринятым нормам составляет 120 см. Некоторые хозяева домов стараются сделать винтовую лестницу как можно уже, но это только приводит к лишнему неудобству.

Последовательность монтажа деревянной винтовой лестницы

Следует знать, что монтаж и расчёт деревянной и металлической винтовой конструкции отличается только другими составляющими конструкции, а также способом крепления всех основных её элементов. Основным элементом такой лестницы является несущая опора, на которую впоследствии будет устанавливаться общее количество ступеней. При металлическом каркасе, для ступеней не требуется дополнительная фиксация, а при использовании деревянных материалов, одну их сторону крепят на стене с помощью анкерных болтов.

Видео с YouTube:

Монтаж несущей опоры

Опорная стойка – основной элемент винтовой лестницы на второй этаж, который требует не только правильного и точного монтажа, но также использования надёжных строительных материалов и точно отмеренной высоты. Поэтому при выборе деревянных составляющих, необходимо обратить особое внимание на обработку древесины.

Как было указано выше, для деревянной винтовой лестницы потребуется свободное пространство, площадью не менее 2 м 2 . Опорная стойка устанавливается точно посередине этого пространства. Чтобы отмерить центр площадки, необходимо соединить углы прямоугольника и на этом месте производить монтаж опоры.

Как производить монтаж несущей опоры:

• Деревянная стойка обыкновенно состоит из нескольких частей определённой высоты, поэтому изначально её нижнюю часть необходимо надёжно закрепить на полу. Делают это с помощью анкерных болтов. Для лучшей фиксации понадобится 6-8 анкерных болтов. Для этой работы лучше всего подходит перфоратор, но также можно использовать менее мощную перфорированную дрель.
• Далее на деревянную стойку устанавливают остальные её части, для их крепления используются металлические полосы. Следует помнить, что для лучшей фиксации, в частях опоры должны быть предусмотрены пазы. Тогда после окончания работы, конструкция получится более монолитной.
• После того, как деревянная опора будет установлена, следует произвести монтаж дополнительных крепления на стенах, к которым впоследствии будут фиксироваться ступени. Для монтажа крепления, как и для стойки, используют анкерные болты.

Установка ступеней

Монтаж ступеней на деревянную винтовую лестницу — не менее ответственное занятие, чем установка центральной опоры. Ведь от их правильного расположения зависит удобство передвижения по лестнице на второй этаж. Чтобы ступени точно подошли к опоре, на ней следует закрепить отрезки металлического уголка, которые перед этим точно отмерить с помощью строительного уровня.

В отрезках металлического уголка просверливают отверстия, с помощью которых потом будут зафиксированы ступени. Следует помнить, что для лучшей фиксации дерева, помимо болтов также следует приобрести широкие металлические шайбы. В уголке достаточно будет двух отверстий, для большей надёжности их можно сделать три.

Сейчас можно приобрести специально предусмотренные для такой разновидности фиксации уже готовые небольшие уголки. В них просверлены отверстия, достаточно только закрепить такие изделия внизу ступеней, а с другой стороны притянуть к центральной опоре.

Более трудоёмким является вариант изготовления ступеней специально конструкции, при которой они просто одеваются на центральную опору. Обычно такая форма ступеней предусмотрена в винтовых лестницах, изготавливаемых на заказ, если делать их своими руками, то это займёт слишком много времени. Установив ступени с одной стороны на опору, с другой стороны их всё же необходимо закрепить к стене.

Перила – безопасность превыше всего

Перила – это неотъемлемая часть любой винтовой лестницы, особенно если она имеет винтовую конструкцию. Для более гармоничного вида, перила или поручни необходимо делать средней высоты, и из того же материала, что и остальная винтовая лестница, сделанная своими руками.

Конечно, многие домашние мастера стараются сочетать тщательно обработанный металл и качественные породы деревьев, но это приводит к дополнительным затратам. Поэтому на деревянной винтовой лестнице следует сделать такие же перила.

Крепить стойки перил к ступеням можно с помощью саморезов, углубляя шляпки в древесину, а потом вскрывая их специальным древесным герметиком. Более старым (но очень надёжным и проверенным) является способ крепления деревянной конструкции с помощью деревянных гвоздей или говоря простым языком – чопиков. Чопик выстругивают из бруска, его диаметр составляет не более 0.8 см. Потом в нижней части стоек для перил высверливают отверстие, которое также необходимо и для ступеней. Далее стойка и ступеньки соединяются с помощью чопика, который необходимо вбить.

Крепить перила к стойкам можно также с помощью саморезов или деревянных гвоздей среднего диаметра. После того как конструкция будет готова, её можно вскрыть лаком, предварительно придав необходимый цвет мастикой или марилкой.

Как сделать винтовую лестницу из металла. Плюсы и минусы конструкции

Металлическая винтовая лестница своими руками обладает рядом преимуществ, которые не могут сравниться с деревянными конструкциями. Например, это более длительный эксплуатационный срок, менее длительная и затратная обработка, а также высокая надёжность изделий, смонтированных из металла. Но если пропустить все плюсы металлических лестниц, то остаётся ряд недостатков, на которые также следует обратить внимание:

• Высокая стоимость. Металл для лестницы (даже не первого качества) является достаточно дорогостоящей разновидностью материалов. Помимо его покупки, также следует потратить средства на транспортировку и разгрузку.
• Необходимость использования сварки. Конечно, можно не нанимать сварщиков или не приобретать сварочный аппарат, а просто воспользоваться дрелью, набором свёрл по металлу и большим количеством болтов с гайками, шайбами и гроверами. Но при этом не только нарушается эстетика всей конструкции, а также существенно снижается надёжность самой лестницы.
• Для металлической лестницы необходима площадка из бетона, иначе пол дома может просто не выдержать веса всей конструкции.

Монтаж винтовой лестницы из металла происходит в точно таком же порядке, как и деревянной конструкции. Основным отличием является соединение всех элементов. Если для деревянной лестницы используют саморезы, деревянные гвозди и иногда болты, то в металлических лучше всего применять сварочный аппарат.

Как сделать металлическую винтовую лестницу

Строитель 5 категории

Винтовые лестницы, произведенные из металла, уже давно используются не только для выполнения своих функций, но и для украшения помещений. А для небольших площадей установка такой конструкции с целью перемещения между этажами позволит сэкономить место. Помимо оригинального вида, металлический каркас отличается долговечностью и надежностью.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

• лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
• лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
• лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

• высоту;
• диаметр;
• количество ступеней;
• ширину проступи;
• высоту подступенка.

Важно! Расстояние между двумя витками должно быть как минимум 2 м, чтобы, стоя на нижнем ярусе, не касаться головой ступеней, расположенных прямо над собой.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Важно! Ширина по линии передвижения должна находиться в пределах 20-40 см. Если полученное число меньше, следует уменьшить число степеней. В этом случае другие параметры также придется пересчитать.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

Самый простой из перечисленных – сварка. Даже если не обладать соответствующими навыками, можно легко найти специалиста в этой области или самому разобраться, как сварить между собой несколько металлических элементов.

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

• две или три трубы разного диаметра;
• готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Окончательная отделка

После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.

Часть конструкции можно обшить

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.

В заключение

Винтовые лестницы из металла отличаются надежностью конструкции. Простые в монтаже, но от этого не менее привлекательные в дизайне, их можно использовать в современном интерьере.

Возведение спиралеобразной конструкции для перемещения между этажами дома или квартиры собственными руками под силу даже неопытным строителям.

Главная задача при установке винтовой лестницы – правильно выполненные расчеты.

Как построить винтовые лестницы: 15 ступеней (с рисунками)

Об этой статье

Соавторы:

Специалист по архитектуре и строительству

Соавтором этой статьи является Andrew Peters. Эндрю Петерс — специалист по архитектуре и строительству и руководитель Peters Design-Build, архитектурно-строительной фирмы полного цикла в районе залива Сан-Франциско.Обладая более чем 20-летним опытом, Эндрю специализируется на экологичных и целостных методах проектирования и строительства. Эндрю имеет степень бакалавра архитектуры и сертификат специалиста по управлению проектами (PMP) и является аккредитованным профессионалом по лидерству в области энергетики и экологического дизайна (LEED). Он работал менеджером проекта отмеченного международными наградами проекта Refract House, входящего в состав Team California в 2009 году в Solar Decathlon Министерства энергетики США, проекта, о котором было написано более 600 статей в Интернете и в печати.Эта статья была просмотрена 149 903 раза (а).

Соавторы: 15

Обновлено: 4 мая 2021 г.

Просмотры: 149,903

Резюме статьиX

Самый простой способ построить винтовую лестницу — это приобрести модульный комплект винтовой лестницы, который можно собрать вместе. Если вы предпочитаете делать свои собственные, нарисуйте план так, чтобы ваша лестница имела минимальный диаметр 26 дюймов, а ступени — не менее 7.5 дюймов глубиной. Когда вы будете готовы строить, вам нужно будет отрезать стальную трубу для центральной колонны, а затем закрепить ее на месте с помощью деревянной или стальной пластины. Когда центральная колонна закреплена, решите, хотите ли вы обрезать заготовки ступеней лестницы самостоятельно или получить готовые. Когда у вас есть ступени, вы должны расположить их вокруг колонны так, чтобы передний край каждой следующей ступени нависал над задней частью предыдущей примерно на дюйм. Для большей устойчивости прикрепите к лестнице заранее изготовленные перила.Для получения дополнительных советов, в том числе о том, как установить балясины между ступенями винтовой лестницы, читайте дальше!

• Печать
• Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 149 903 раза.

Устойчивое сбережение — строительство собственного дома Step 26

Я думаю, что мое увлечение винтовой лестницей связано с моей любовью к эффективности. Со стандартной лестницей на обоих этажах много ненужного пространства.Например, при 8-футовых стенах самая крутая прямая лестница, разрешенная строительными нормами, будет иметь площадь чуть более 12 футов на втором этаже и более 14 футов на первом этаже. При ширине 3 фута это общая площадь около 80 квадратных футов, включая площадки. Большинство архитекторов используют часть этого пространства под лестницей для хранения вещей, но даже это не очень удобно. С другой стороны, винтовая лестница требует минимальной площади в 58 квадратных футов, включая лестничные площадки. Когда дело доходит до устойчивой экономии, меньшая занимаемая площадь означает тратить меньше денег на более крупный дом и использовать меньше ресурсов для строительства.Кроме того, винтовая лестница прекрасна, и я знал, что она будет центром внимания в доме.

Минимальная площадь основания лестницы для 8-дюймовых стен

Вы можете купить комплекты для постройки винтовой лестницы в Интернете, но они очень дороги, поэтому я решил построить свой вручную. Я купил чертежи винтовой лестницы у Джима Селфа. Я нашел его веб-сайт, когда проектировал дом, и был впечатлен количеством людей, которые использовали его планы, а затем прислали фотографии своих готовых лестниц.Они выглядели действительно хорошо, и многие из его клиентов сказали, что этим планам легко следовать. Хотя я не совсем согласен с тем, что им было «легко» следовать, они определенно не были слишком сложными, и в конечном результате я получил лестницу, которой я могу гордиться.

Строительный кодекс для минимальной винтовой лестницы

Большинство трудностей, с которыми я столкнулся при строительстве винтовой лестницы, были связаны с отсутствием высококачественных инструментов. Эти лестницы лучше всего строить в столярной мастерской, где есть столяр, строгальный станок, стоячий фрезер, сверлильный станок и много места для работы.У меня их не было, и я использовал настольную пилу и ручные инструменты. Если бы у меня было больше места для хранения больших инструментов, я бы купил несколько, и это значительно упростило бы работу, но мне нужно закончить строительство дома, прежде чем я начну строить свою деревянную мастерскую! Я уже упоминал об этом раньше, но повторю еще раз, и имейте в виду, что это исходит от человека, который не любит тратить деньги. Если есть инструмент, который может облегчить вам работу, я советую купить его. Деньги, которые вы потратите, того стоят.

Чертеж винтовой лестницы в САПР Я буду строить

Первая часть строительства винтовой лестницы — это ее проектирование. Вам нужно решить, какой толщины и ширины вы хотите, чтобы ваши ступени были и насколько крутой вы хотите, чтобы ваша спираль. IRC ограничивает расстояние от низа одной ступени до низа следующей (подъема) до 9,5 дюймов. Ширина протектора ограничена 7,5 дюймами, измеренными на расстоянии 12 дюймов от центральной стойки. Определившись с размером проступи, вы измеряете расстояние между первым и вторым этажами и делите его на желаемый подъем, чтобы узнать, сколько ступеней вам нужно.Эти числа можно немного изменить, чтобы определить размер ваших ступеней и распорок. Моя конструкция требовала 14 ступеней, каждая толщиной 2 13/16 дюйма. с прокладками 5 ″ между ними. Это позволило обеспечить идеальное расстояние при добавлении приземления. Выше вы можете увидеть, как я спроектировал спираль и смог вставить ее в конструкцию каркаса первого этажа основного дома (ниже), чтобы решить, какие размеры подходят лучше всего.

Чертеж винтовой лестницы в САПР с каркасом 1-го этажа

Для тех, кто читает и планирует строительство собственного дома, я не могу достаточно часто сказать вам, насколько важно правильное планирование для выполнения вашей сборки.Надеюсь, фотографии, которые я предоставил, дадут вам представление о том, сколько времени я потратил на планирование, чтобы убедиться, что все различные системы правильно работают вместе, как только я их построил. Даже несмотря на все планирование, я все равно допустил кучу ошибок, и именно из-за этих ошибок потребовалось более двух лет, чтобы добраться до этой точки в сборке. Чем больше вы планируете, тем меньше ошибок вы делаете и тем быстрее завершите сборку.

DIY Design: Как построить свою собственную винтовую лестницу из простых шаблонов фанеры

Архитекторы: Продемонстрируйте свои проекты и найдите идеальные материалы для вашего следующего проекта с помощью Architizer. M производителей: чтобы связаться с крупнейшими архитектурными фирмами мира, зарегистрируйтесь сейчас.

Если вы когда-нибудь задумывались о строительстве собственной винтовой лестницы, но не знаете, с чего начать, Бен Уеда из HomeMade Modern только что приблизил вас на один шаг к тому, чтобы воплотить ее в жизнь с помощью этого недавно опубликованного обучающего видео и бесплатных файлов САПР.

Применяя знания и навыки, которые он разработал в архитектурной школе Корнельского университета, Уеда исследует сечения цифрового производства и традиционных методов строительства, чтобы предложить широким массам дизайнерские идеи, шаблоны и инструкции для самостоятельной сборки.В этом сегменте он сочетает фрезерование мебельной фанеры с ЧПУ с приклеиванием, зажимом, шлифованием и забиванием с использованием традиционных ручных инструментов, в результате чего получается изящная винтовая лестница из штабелированной фанеры (без перил, скоро появится), прикрепленная к стандартной стальной балке.

Блог HomeMade Modern, основанный архитектором, скоро предоставит бесплатные файлы САПР для 12 форм, вырезанных на станках с ЧПУ на ¾-дюймовые фанерные листы, вместе с полным фото-текстовым руководством и списком инструментов и запасы.По его оценкам, хотя этот проект требовал много времени и труда, он был значительно дешевле, чем большинство сборных металлических винтовых лестниц.

Uyeda также объявила, что HomeMade Modern подписала соглашение с Autodesk о работе в новом здании BUILD Space, современной мастерской в ​​Бостоне, посвященной исследованиям и прототипированию цифрового производства и автоматизации строительства для индустрии AEC. И архитектор приглашает сообщество A&D предлагать и, возможно, даже сотрудничать над идеями DIY, которые он сможет реализовать на объекте Autodesk.

Найдите все свое архитектурное вдохновение через Architizer: Нажмите здесь, чтобы зарегистрироваться сейчас . Вы производитель и хотите наладить контакт с архитекторами? Кликните сюда.

Как сделать винтовую лестницу из фанеры?

Бенджамин Уеда, дизайнер и основатель HomeMade Modern, делится своим руководством о том, как сделать винтовую лестницу из фанеры с использованием цифрового производства.

«Моя цель в создании самодельного модерна заключалась в том, чтобы взять дизайнерские идеи, которым я научился в архитектурной школе, и сделать их максимально доступными, — говорит Уеда.«Теперь сочетание технологий цифрового производства с традиционными конструкторскими инструментами для меня действительно захватывающе, потому что мы не только можем делиться самими файлами дизайна, но и действительно можем показать, как они реализованы в реальном мире».

[Связано: LEGRAND ПРЕДСТАВЛЯЕТ НОВЫЙ УЛЬТРА-БЫСТРЫЙ USB-ВЫХОД]

Лестница строится путем зажима точно обрезанных слоев фанеры друг на друга, а затем их склеивания и скручивания для надежности. Уеда использует фанеру Purebond, чтобы построить лестницу, которую он закончил двумя слоями Minwax Polycrylic.

Посмотрите видео, чтобы увидеть полное практическое руководство.

[Связано: 15 ТЫСЯЧЕЛЕТНИЕ ПОКУПАТЕЛИ ПРОДУКТОВ ДЛЯ УМНОГО ДОМА ДЕЙСТВИТЕЛЬНО ХОТЯТ]

Выписка:

Сегодня сделаем винтовую лестницу из фанеры. Каждая ступенька сделана из 12 слоев мебельной фанеры толщиной 3/4 дюйма. Вы можете скачать цифровые чертежи этого проекта с моего сайта. Я использую станки с ЧПУ, чтобы вырезать ступеньки. Мой x-carve отлично вырезал кусочки.Но поскольку мне пришлось разрезать так много, я также использовал дополнительные станки с ЧПУ. Я приварил стальной столб к стальной пластине толщиной в полдюйма, а затем установил его прямо в то место, где мне нужна была лестница. Теперь я был подготовлен к этому проекту, и когда я проектировал здание, я позаботился о том, чтобы в этажах были балки lvl, способные выдержать эту нагрузку. первая ступень будет установлена ​​прямо над пластиной толщиной в полдюйма. Поэтому мне пришлось выровнять дополнительный кусок фанеры, чтобы он действовал как распорка. Я использую строительный клей между фанерой и стальной опорой, а они использовали столярный клей между слоями фанеры и убедились, что ступеньки плотно прижаты. перед тем, как ввернуть 3-дюймовые винты через фанеру.Первоначально я беспокоился о том, чтобы выровнять куски фанеры, и поэтому у меня было несколько отверстий, в которые можно было вбить дюбели диаметром ½ дюйма. Но оказалось, что это мне не особо нужно, поэтому я просто сделал это на глаз. Для этого проекта я использую фанеру марки PureBond от Home Depot.

[Связано: HOUZZ STUDY: КУХНЯ, БЕЗОПАСНОСТЬ И РАСХОДЫ НА УМНЫЙ ДОМ]

Многие фанеры имеют клей, выделяющийся из шкуры бузины, и, поскольку в ней так много фанеры, я хочу убедиться, что использую продукт с низким содержанием летучих органических соединений.По мере того, как мы поднимались выше, я начал использовать зажимы, чтобы удерживать слои плотно прижатыми друг к другу, каждая ступенька требовала примерно одного с четвертью полных 4 на 8 футов листов фанеры, что сделало стоимость материала этой лестницы значительно меньше, чем сборный металл те, которые я оценил. Теперь очевидно, что я не учитываю трудозатраты в уравнении, и поэтому мы продолжали слой за слоем, винт за винтом, и в итоге у нас ушло около двух часов на шаг. Когда мы добрались до вершины, я использовал циркулярную пилу и лобзик, чтобы вырезать куски фанеры для площадки.Я склеил два слоя фанеры для площадки и зажал их, пока клей не высох. Лестница ведет к дому, ведущему к моей крыше, поэтому мне пришлось сделать порог двери несколькими слоями фанеры. Я решил покрасить нижнюю часть лестничной площадки, чтобы она выделялась на фоне светлой фанеры. Затем приклеил и прикрутил посадочную площадку на место. теперь лестница прочная, как скала: в ней нет покачивания. Но на всякий случай я проделал несколько пятидюймовых винтов через нижнюю часть прямо там, где встречаются две ступеньки.Вероятно, это была самая слабая часть конструкции, и наличие этих дополнительных винтов давало мне немного больше спокойствия. Я использовал шпатлевку для дерева, чтобы покрыть финишные винты. Как только замазка высохла, я отшлифовал их с помощью орбитальной шлифовальной машины. Затем я использовал тряпки для палатки на лестнице, а затем проделал много шлифовки с помощью орбитальной шлифовальной машины. Я провел шлифовку деталей вручную с помощью шлифовальных губок, но я также использую эту действительно классную шлифовальную машинку Rio для обработки труднодоступных мест.

[Связанный: ТЕМНЫЕ ВНЕШНИЕ МАТЕРИАЛЫ РАССКАЗЫВАЮТ ИСТОРИЮ ПРОШЛОГО ЭТОГО ДОМА ]

Я закончил лестницу двумя слоями Minwax Polycrylic.Мне очень нравится, что этот проект одновременно прост и сложен. большая часть лестницы сделана всего из 13 кусков фанеры, которые повторяются снова и снова. И все же визуальное воздействие просто невероятное. Мне также нравится, что этот проект использует возможности новых инструментов, таких как C&C; станки для этого по-прежнему требуются традиционные инструменты, такие как дрели и шлифовальные машины. Сейчас, конечно, по-прежнему нужны перила, но не волнуйтесь, я скоро над этим поработаю. И если вы думаете, что цифровое производство интересно, следите за обновлениями моего канала, потому что я только что подписал соглашение с Autodesk, и я собираюсь работать в их новом пространстве сборки и иметь доступ к довольно крутым машинам, подобным этим.Пространство Autodesk Boston — это новое современное предприятие, предназначенное для цифрового производства. Я очень рад этой возможности, но также чувствую себя немного ошеломленным всеми этими новыми инструментами. Так что, если у вас есть какие-либо идеи или какой-либо опыт в отношении любой из этих вещей, не стесняйтесь писать мне в социальных сетях, и давайте сотрудничать и выяснять, как мы можем сделать что-то невероятное в этом новом пространстве.

[Связано: ВСТРОЕННЫЙ СТИЛЬ: ИНДИВИДУАЛЬНЫЕ ШКАФЫ ДЛЯ УЛУЧШЕНИЯ ДОМАШНЕГО ДОМА ]

Привет, Бен, это был наш самый амбициозный проект до сих пор, он занял примерно в десять раз больше времени, чем наши типичные проекты, поэтому, если вы хотите увидеть больше подобных, пожалуйста, помогите нам, поделившись им в социальных сетях.Моя цель в создании самодельного модерна заключалась в том, чтобы взять идеи дизайна, которым я научился в архитектурной школе, и сделать их максимально доступными. Теперь смешивание технологий цифрового производства с традиционными инструментами строительства для меня действительно захватывающе, потому что мы не только можем делиться самими файлами проекта, но и действительно можем показать, как они реализованы в реальном мире. Так что нажмите кнопку «палец вверх», оставьте комментарий или просто поделитесь им на любой платформе, с которой вам удобнее всего. Мы были бы очень признательны.спасибо за более подробные инструкции, обязательно загляните на мой сайт, и если вы хотите увидеть, над чем я работаю дальше, подпишитесь на меня в Instagram и не забудьте подписаться. Спасибо, пока.

[Связано: ПОСМОТРЕТЬ, КАКИЕ ТЕНДЕНЦИИ 2019 ПРЕИМУЩЕСТВИЛИ ЭТО ПЕРЕРАБОТКА МАСТЕР ВАННОЙ ]

Размещение винтовой лестницы и подъезда

Информация в этой статье относится к:

ВОПРОС

Я хочу создать винтовую или круговую лестницу с помощью Home Designer.Однако, когда я нажимаю на родительский инструмент «Инструменты лестницы», а затем нажимаю на дочерний инструмент «Кривая слева» или «Кривая справа», я не могу понять, как создать спиральную или круговую лестницу. Как это достигается?

ОТВЕЧАТЬ

Винтовые лестницы можно добавить к своим планам, используя символы, расположенные в библиотеке.

Для размещения винтовой лестницы

1. Если обозреватель библиотек еще не открыт, перейдите к «Просмотр»> «Обозреватель библиотек» .
2. В обозревателе библиотек перейдите к основным каталогам Home Designer> Архитектура> Лестницы> Спираль .

   В Home Designer Suite перейдите к Основные каталоги Home Designer> Архитектура> Винтовые лестницы .

3. Выберите значок Большая круговая лестница или символ Малая круговая лестница .
4. Щелкните на плане, чтобы разместить лестницу.
5. Теперь вы можете использовать ручки редактирования для перемещения и регулировки винтовой лестницы или использовать инструмент Select Objects для выбора лестницы и щелкнуть на инструменте редактирования Open Object , чтобы настроить размер и материалы.





Теперь, когда у нас размещена наша винтовая лестница, мы готовы создать лестничную клетку.

Для создания подъезда

1. Если на плане еще нет двух этажей, используйте пункт меню Построить> Этаж> Построить новый этаж , чтобы создать второй этаж на основе того, что находится под ним. Если в вашем плане уже есть второй этаж, нажмите кнопку На один этаж выше , чтобы перейти к следующему шагу.
2. Включите эталонный дисплей , щелкнув Инструменты > Напольный / эталонный дисплей> Справочный дисплей .

   Контрольный дисплей также можно включить, нажав F9 на клавиатуре.



3. Выберите Build> Railing and Deck> Straight Railing , затем создайте два прямых сегмента перил и совместите их с круговой лестницей, как показано ниже.

4. Затем завершите корпус, используя инструмент Build> Railing and Deck> Curved Railing. нарисуйте круговые перила.

   Это будет похоже на изображение выше.

5. Измените размер изогнутой секции перил, чтобы она соответствовала лестнице. Для этого выберите перила, нажмите на центральную ручку и перетащите ее в центр лестницы.
6. Теперь, когда вы правильно разместили центр стены, вам может потребоваться немного изменить размер. Для этого перетащите другой квадратный маркер, чтобы получить желаемый размер.

   Теперь перила должны быть установлены в нужном месте.

   Примечание: После того, как вы ограждаете комнату лестничной клетки перилами, автоматически создается невидимая стена, соединяющая эту комнату с одной из других стен в конструкции.




7. Затем выберите Build> Door> Doorway , затем щелкните и поместите там, где заканчивается лестница на 2 этаже.

   Ваш рисунок должен выглядеть так, как на изображении выше.

8. Используя инструмент Select Objects , щелкните в центре комнаты лестничной клетки, которую вы создали, чтобы выбрать комнату, и нажмите кнопку редактирования Open Object , чтобы отобразить диалоговое окно Room Specification .
9. На панели «Общие»:
   • Измените тип помещения на Открыть ниже .
   • Задайте имя комнаты Лестничная клетка .
   • Нажмите OK , чтобы закрыть диалоговое окно и применить изменения.

10. Перейдите к 3D> Создать вид камеры> Полная камера , затем щелкните и перетащите вид камеры, чтобы увидеть результаты.
    В Home Designer Pro вместо этого перейдите к 3D> Создать вид в перспективе> Полная камера .

    Уровень верхнего этажа (2-й этаж в данном примере) должен выглядеть примерно так, как показано на рисунке ниже.

    Вы можете настроить материалы, применяемые к перилам, в диалоговых окнах их спецификаций.


    Уровень нижнего этажа (в данном примере — этаж 1) должен выглядеть примерно так, как показано на следующем изображении.




Как рассчитать размеры и конструкцию винтовой лестницы

Как рассчитать размеры и конструкцию винтовой лестницы

© Matheus Pereira ShareShare

• Facebook

• Twitter

• 0

  04 Pinterest

  8

• Почта

Или

https: // www.archdaily.com/896537/how-to-calculate-spiral-staircase-dimensions-and-designs

Винтовые лестницы экономят ценные квадратные метры, поскольку занимают гораздо меньшую площадь, чем обычная лестница. Обладая смелыми формами и разнообразными конфигурациями, они также могут быть знаковыми объектами в проектах. Однако конструкция таких лестниц требует особого внимания, чтобы можно было предотвратить неприятный или опасный исход. Хотя программное обеспечение BIM упрощает этот процесс, всегда важно понимать ограничения и лежащие в основе концепции.

Винтовые лестницы могут иметь различную конструктивную конфигурацию. Наиболее распространены круглые формы с центральной мачтой, к которой крепятся ступеньки.

© Нельсон Кон

При таком проектировании необходимо учитывать три основных фактора:

• Насколько высоко должна подниматься лестница по вертикали? (Расстояние между этажами)
• Какой у него угол поворота?
• Каков его диаметр?

Важно четко понимать, где лестница начнется и где она закончится на верхнем уровне, в соответствии с потоками, которые были разрешены в плане.Вам также нужно будет найти угол поворота, который определяется диаметром лестницы. Есть несколько бесплатных онлайн-калькуляторов, которые помогают упростить этот процесс. Чтобы измерить количество ступеней, важно знать диаметр и длину лестницы. Для расчета общей длины используйте следующую формулу:

длина винтовой лестницы = (π (Pi) x радиус x угол поворота) / 180) © Matheus Pereira © Matheus Pereira © Matheus Pereira

Однако , учитывая, что ступени имеют неправильную форму по мере приближения к центральной мачте, важно определить точку, в которой вы будете применять расчет ступеней лестницы.Считается, что эта «полезная линия», по которой ходит пользователь, расположена на 2/3 от центра.

Определив это, вы можете использовать тот же метод, что и обычная лестница, как мы указывали в этом посте. Единственное отличие состоит в том, что, поскольку адаптация к формуле Блонделя является более сложной, следует использовать немного более высокую толерантность.

Например, если расстояние между плитами и пространством для лестницы радиусом 100 см составляет 3,00 м, в соответствии с ее расположением в пространстве, лестница начнется в той же точке, где она закончится, т.е. будет иметь угол поворота 360 °.Если подставить значения в предыдущую формулу, его общая окружность будет 6,28 м.

Используя полезную линию, вы увидите, что расчетная длина составляет 4,18 метра, где люди будут наступать. Если мы попробуем 15 ступеней, у нас будет проступь 27 см и подступенок 20 см. Применяя закон Блонделя, мы получаем в общей сложности 67, что немного превышает обычную лестницу. Для винтовой лестницы с некоторыми ограничениями это значение может быть принято.

© Mark Cocksedge

Хотя минимальный радиус винтовой лестницы, который следует учитывать, составляет 70 сантиметров, вы всегда должны отдавать предпочтение лестницам с радиусом не менее 80 сантиметров.Также необходимо учитывать минимальную высоту 2,15 метра между ступеньками и крышей или верхними ступенями.

Следуя этим рекомендациям, вы можете получить большую автономию при предложении винтовой лестницы. Не бойтесь, дайте волю своему творчеству и спроектируйте интересную и функциональную лестницу!

© Agnese Sanvito

«Sims 4», наконец, может получить спиральную лестницу… OMG

Шумиха вокруг винтовой лестницы всегда была очень реальной в Sims 4. Для постороннего это звучит глупо.Кого волнует лестница? Sims Поклонники делают, и любой, кто когда-либо строил особняки в Sims 4 , поймет. Винтовые лестницы не только круто выглядят, но и их намного проще разместить в доме, особенно в доме с ограниченным пространством. Пока что The Sims 4 предлагает только стандартную лестницу. Однако это может измениться, если недавний пост в социальных сетях от продюсера Sims является каким-либо признаком.

Ведущий продюсер Грант Родик опубликовал в Твиттере опрос с четырьмя вариантами ступенек, чтобы получить представление о том, что игроки Sims будут больше всего взволнованы в будущем DLC , которое потенциально может быть .«Прекратите ступать на меня. Выберите самый желанный новый тип лестницы», — сказал он, поясняя: «Обратите внимание, что это не подтверждение того, что вы над этим работаете или не работаете. Мы хотим услышать от вас, ребята, чтобы направлять нас. »

Лестница в «The Sims 3». EA

Варианты: спиральные, L-образные, U-образные и лестничные площадки. Пока что выигрывает спираль, набравшая 57 процентов голосов, а за L-образной формой следуют 27 процентов. До опроса осталось еще 22 часа, так что еще есть время, чтобы эти результаты изменились.Можно с уверенностью сказать, что спираль может быть выигрышной только из принципа — на сегодняшний день игроки просили винтовые лестницы практически в каждом DLC, даже если это не соответствует теме. На данный момент это стало традицией для Sims .

Прекратите приближаться ко мне. Выберите самый желанный новый тип лестницы. Обратите внимание, что это не подтверждение того, что вы над этим работаете или не работаете. Мы хотим услышать от вас, ребята, чтобы направить нас.

— Грант Родик (@SimGuruGrant) 15 мая 2018 г.

The Sims: Unleashed, The Sims: Superstar , The Sims 2: Apartment Life и The Sims 3: Generations — все добавлены винтовые лестницы (и, если у нас есть технические вопросы, после поколений , винтовые лестницы были добавлены в базовую игру в патче TS3 55).У них есть следы 2×2 на обоих уровнях, а также дополнительный квадрат на каждом уровне, зарезервированный для приземления. По сравнению с шириной в один квадрат, пятью квадратами в длину на нижнем уровне и четырьмя квадратами в длину на верхнем уровне для стандартной лестницы, спираль очень полезна при строительстве небольших домов, в частности, .

В идеальном мире мы бы получили все варианты лестниц, перечисленные Родиеком — в конце концов, почти каждый особняк должен иметь потрясающие лестницы, будь то винтовые, U-образные или L-образные.Иногда стандартная лестница просто не подходит. Какую лестницу вы бы предпочли сначала увидеть в Sims 4 ? Дайте нам знать об этом в комментариях. А пока вот, что говорят некоторые товарищи по игре Simmers:

Предложение: The Sims 4 «Goin ‘Up» — это просто разные способы физического перемещения вверх. Лестницы в форме буквы L и U, винтовые лестницы, широкая лестница, лестницы, лифты, телепорты, костровые столбы (ладно, они идут вниз), почти все, что связано с «движением наверх»

— Chapscher ‘Chap’ McChap 🧀 (@ChapscherMKE) 7 мая 2018

Я определенно выбрал бы новую систему фундамента, L- или U-образную лестницу и, возможно, изогнутый бассейн и фонтан? : D

— Lyrasae ❄️☃️ (@ Lyrasae93sims) 15 мая 2018 г.

Я не совсем строитель, но мне нравится, как выглядят L-образные лестницы в доме.Скрестив пальцы, мы сможем получить их всех! pic.twitter.com/IbgjvAlVhP

— SimsVIP (@SimsVIP) 15 мая 2018 г.

Крути меня по винтовой лестнице, детка! 🤩

— Ашурия (@AshuriaSims) 15 мая 2018 г.

Вы хотите, чтобы мы выбрали один? хехехе, я хочу их всех. но я, скорее всего, хотел бы иметь U-образную лестницу. Это что-то уникальное и действительно крутое.

— Wolfie (@iWolfiie) 15 мая 2018 г.

CAN SIMS 4 ПРОСТО ЕСТЬ СПИРАЛЬНАЯ ЛЕСТНИЦА FFS

— ben🐝 (@beebitxh) 7 мая 2018 г.

.
