Крепление кабеля к стене без сверления: способы

Способы крепления кабеля

Здравствуйте, в этой статье я расскажу вам, способы крепления кабеля к стене и на потолок.

Существует два типа монтажа электропроводки: открытый и скрытый, и для каждого типа можно выбрать определенный способ крепления проводов к стене. Ниже мы подробно рассмотрим все существующие способы крепления, а также приведем плюсы и минусы каждого из них.

Содержание (Скрыть)

Открытый электромонтаж

Для монтажа открытой электропроводки кабель крепится на готовые стены с декоративной отделкой. Чаще всего, данный тип электромонтажа используют в деревянных домах и постройках на дачных участках, а также в гаражах. Для крепления проводов непосредственно на стены используют следующие приспособления — кабельные каналы, клипсы или специальные фарфоровые изоляторы. Давайте подробней рассмотрим каждое из приведенных материалов.

Кабель-каналы

Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте. Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию. После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

Узнайте как крепить кабель-канал к потолку и на стену перейдя по ссылке!

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Чтобы протянуть кабель ВВГнг 3х1.5 на длину от 1 метра, вам понадобится гофра 16 диаметра и клипсы на 16. Отмерьте необходимую длину гофрированной трубки и отрежьте ее ножом, внутри должна быть стальная проволока. После этого один конец стальной проволоки прикрепите к кабелю ВВГнг 3х1.5, а другой конец к жестко закрепленному основанию (труба отопления и т.д.).

Натяните стальную проволоку со стороны кабеля и, взявшись за гофру, потяните вперед, и кабель начнет затягиваться вовнутрь. Когда кабель выйдет из другого конца гофрированной трубки стальную проволоку можно отрезать.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Клипсы и железные скобы

Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке.Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать.Крепление клипс осуществляется быстрее, чем скоб, потому что при монтаже трех труб или гофр, нам понадобится сделать отверстия для каждой скобы, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.

Клипсы и железные скобы выпускают разных диаметров 16 20 25 32 40 50 мм.

Пример крепления клипс к потолку для монтажа пяти труб или гофр.
  1. Определитесь с диаметром необходимых клипс (чтобы провод мог свободно пройти в трубу или гофру)
  2. К примеру, 20мм клипсы, возьмите и соедините их по пять штук (обратите внимание, между собой клипсы можно соединять абсолютно разного диаметра, допустим на 20мм, затем 16, 25, 20 и т. д.)
  3. Возьмите данную заготовку и прислоните к потолку, карандашом сделайте три черточки напротив крайних и центральной клипс, после этого просверлите их перфоратором.
  4. Забейте в потолок дюбель-пробки и шурупами закрепите клипсы.

Чтобы закрепить гофрированную трубку на расстояние от 1 метра и более, шаг между клипсами должен быть не более 60 см (следите, чтобы гофра не провисала между клипсами)Расстояние клипс для монтажа труб ПВХ не более 1 метра.При монтаже одной линии труб ПВХ или гофры можно применять клипсы, совмещенные с пробками.

Гвоздевые скобы

Этот вид крепления не подойдет для монтажа кабеля большого сечения, их обычно применяют для крепления телевизионных и телефонных кабелей, а также линии от интернета.

Скрытый электромонтаж

Данный способ монтажа электропроводки осуществляется в штробах, затем стену покрывают штукатурным раствором, также кабель можно закрепить без утапливания в штробу, но расход штукатурки тогда увеличится. В стенах панельного дома электропроводка проходит в специальных каналах внутри стены и потолка, залитых бетоном на заводе.

Дюбель-хомуты

Дюбель-хомут это пластиковый крепеж, с его помощью можно закрепить кабель на различных поверхностях: бетон, кирпич, пеноблок, газобетонный блок.

Дюбель-хомуты выпускают следующих размеров: 5-10, 11-18, 19-25.

Диам. обхвата, ммДиам. сверла, ммМин. глубина сверления
5 – 10635
11 – 18640
19 – 25645
Пример крепления кабеля ВВГнг 3х1,5 дюбель-хомутом в штробе или без
  1. Возьмите перфоратор с буром 6мм и просверлите отверстия в стене или на потолке с шагом 30 см друг от друга
  2. Выпрямите кабель, чтобы он ровно прилегал к стене без разворотов и заломов
  3. Возьмите дюбель-хомут размером 5-10
  4. Закрепите кабель к стене хомутом

Быстросохнущий раствор

К данному раствору относится строительный гипс, алебастр. Использовать раствор можно только для крепления кабелей в штробе стены, т.к. в других случаях это не целесообразно.

Способ крепления электропроводки в штробе алебастром:
  1. Подготовьте кабель необходимого сечения
  2. Замешайте немного раствора
  3. Уложите кабель в штробу и шпателем нанесите алебастр в штробу с шагом 40 см.

Самодельные скобы

Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.

Пример крепления кабеля ВВГнг 3х1,5 2х жильным кабелем:
  1. Нарежьте 2х жильный кабель по 7 сантиметров
  2. Сделайте перфоратором с буром 6мм отверстия в штробе с шагом 40см
  3. Вбейте в отверстия дюбель-пробки
  4. Закрепите нарезанные полоски кабеля в штробе путем вкручивания шурупов через центр 2х жильного кабеля в пробку
  5. Выпрямите укладываемый кабель и зафиксируйте его 2х жильным кабелем

Чтобы использовать вместо 2х жильного кабеля одну медную жилу 1,5мм вам необходимо сделать все те же пункты кроме 4го, а вместо него накрутить жилу на шуруп и вкрутить в пробку.

Спасибо за внимание!

Если у вас есть, что добавить, или вы можете поделиться своим опытом, обязательно оставьте свой комментарий.

Вам помогла данная статья?

Пожалуйста оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Рейтинг: 4.7 из 5 (25 голосов)
Похожие Статьи:

Tweet Follow @twitterdev

streiderz.ru

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Читать также: Номинал автомата на освещение

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Чем закрепить гофрированную трубу на стене?

Гофротруба — это оптимальный аксессуар для защиты провода. Она позволяет предотвратить его повреждение при физических воздействиях, а также не позволяет попадать на изоляцию кабеля жидкости либо опасным химикатам. Кроме того, гофротрубы способны предотвратить распространение огня — они эффективно гасят искры и очаги открытого пламени.

При монтаже таких аксессуаров для проводки чаще всего возникает вопрос, каким образом организовать крепление гофротрубы к стене. Мы рассмотрим, какие способы фиксации используются чаще всего, и в чём их преимущества.

Разъёмное соединение

Наиболее популярной является укладка электротехнической трубы с применением клипс и зажимов (с защёлкой или без). Самая простая клипса не имеет специализированных защёлок, что несколько упрощает извлечение трубопровода, но снижает прочность крепления в целом.

Преимущество такого способа заключается в его простоте — для фиксации трубы не потребуется профессиональная помощь. Достаточно просто закрепить клипсу либо скобу на стене, и затем вложить в неё гофротрубу. В случае зажима с защёлкой (или раздвижного) зажимать фиксатор придётся вручную, а вот клипса защёлкнется самостоятельно, благодаря естественной эластичности используемого при её изготовлении материала.

Крепление гофрированной трубы к стене может осуществляться с применением различных средств — например, анкеров, болтов, «молли» и прочих. Подбор конкретного крепежа производится в зависимости от того, из какого материала изготовлена стена.

Если речь идёт о временном креплении гофротрубы, можно использовать специализированный крепёж хомутами-стяжками. Постоянное (неразборное) крепление представлено металлическими скобами. Внимание: на нашем сайте скобы и хоммуты-стяжки размещены в другом разделе — Хомуты, крепеж, клеммники! В этом разделе можно купить клипсы для электротехнических труб разных модификация и размеров.

Неразъёмное соединение

Одним из вариантов крепления пластиковой гофрированной трубы к поверхности стены является использование металлических опор, представленных крюками или специальными платформами. Принципы прокладывания гофры очень похожи на протяжку кабеля между опорами ЛЭП, использующимися в электрических магистралях. Однако в данном случае можно обойтись без изоляторов, поскольку пластиковая гофра выдерживает разряды с напряжением до 1–2 кВ.

Опоры крепятся к стене при помощи дюбелей либо аналогичных фиксаторов. Стоит помнить, что глубина проникновения крепежа в стену будет тем выше, чем больше нагрузка приходится на фиксаторы. Отверстие должно быть достаточно крупным, если на крюки либо платформы будет уложен металлический лоток — такой тип прокладывания кабеля применяется в различных инженерных сооружениях.

Неразъёмным считается и крепление к стене при помощи специального полимерного клея. Его нужно использовать в тех случаях, когда повреждение поверхности основы недопустимо или невозможно. Примером сферы применения полимерного клея для крепления гофры является укладка трубопровода ПВХ на гипсокартонный профиль. Кроме того, при помощи такого материала можно укладывать трубы и на другие металлоконструкции.

Как выбрать шаг крепления?

Один из важнейших параметров, на которые следует обращать внимание при организации крепления гофротрубы к стене — шаг фиксации. Под ним подразумевается расстояние, на котором будут располагаться клипсы либо другие виды креплений.

Если речь идёт о 20-миллиметровых трубах, то следует выдерживать расстояние в 70–75 миллиметров между отдельными клипсами либо скобами. Такой показатель позволит избежать провисания гофротрубы и её деформации. Кроме того, при таком положении кабель будет находиться в состоянии минимального натяжения, что обеспечит его долговечность и устойчивость к физическим нагрузкам.

Расстояние между крепежом возрастает пропорционально в зависимости от диаметра испольтзуемых трубопроводов. Так, если диаметр труб равен 25 мм, дистанция будет составлять 80–85 мм, а для 40-миллиметровых изделий — 100–105. Максимальное расстояние необходимо выдерживать между трубами с диаметром 50 миллиметров — оно будет равно 1,2–1,25 метров.

Какие крепления выбрать?

Стоит также подбирать фиксаторы по типу материала, из которого они изготовлены. Оптимальным вариантом считаются металлические скобы или прочие держатели, однако они достаточно дороги и не всегда удобны в обращении. Поэтому многие специалисты советуют пользоваться пластиковыми клипсами. Они изготавливаются из того же материала, что и трубы — например, из ПВХ. Если необходимо использовать держатели повышенной прочности, то предпочтение стоит отдать изделиям из АБС-пластика. Пластиковые хомуты-стяжки всегда (!!) нужно использовать только нейлоновые.

www.220.ru

Степлерные скобы

Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.

Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.

Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.

Предлагаем ознакомиться: Экран на стену для печи

Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.

Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.

Прокладка провода в гофротрубе

Использование гофрированной трубы позволяет производить быстрый и безопасный внешний монтаж электроснабжающих линий.

Труба фиксируется на поверхности стен и потолков с помощью специальных пластиковых клипс, которые, в свою очередь, закрепляются в материале основания. Фиксация гофротрубы к опорным элементам (крепежам, текстильным шнурам, проволоке, другим проводящим линиям и т.д.) может выполняться посредством пластиковых стяжек.

Инструменты: Отвертка, карандаш (маркер), дрель (шуруповёрт), сверло, рулетка, кусачки, нож строительный, пассатижи-длинногубцы (утконосы)

Приобретение материала и подготовка к работе

Клипсы для крепления гофротрубы подбирают в соответствии с её диаметром. Для прокладки одного стандартного кабеля (ВВГнг 3*2,5), чаще всего используемого для устройства электропроводки в доме или квартире, будет достаточно гофротрубы диаметром 16 мм с клипсами, соответствующими этому типоразмеру. Если же Вам необходимо выполнить прокладку в одной гофротрубе двух или более проводников – следует использовать трубу большего диаметра.

Определить количество монтажных клипс несложно: как правило, их размещают на расстоянии около 30 см друг от друга, таким образом, число клипс будет равно общему метражу трубы, умноженному на три плюс одна клипса.

Нанесение разметки

Начертите строительным маркером контуры будущих электролиний. В нашем примере гофрированные трубы с проводниками монтируются на потолке для обеспечения электропитания шести точечных светильников (рис 1).

рис. 1

Закрепление клипс

С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).

Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).

Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.

Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.

Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).

Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).

Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.

Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.

Протяжка кабеля и фиксация гофротрубы

После того как все клипсы установлены, необходимо протянуть электроснабжающий кабель через гофротрубу. Для этого следует использовать зонд – тонкую металлическую проволоку, протянутую сквозь всю длину гофрированной трубы.

Проколите сквозное отверстие во внешней изоляции кабеля с помощью шила.

Проденьте зонд, выведенный из конца гофротрубы, сквозь кабель, а затем загните конец проволоки с помощью пассатижей.

Аккуратно вытягивая зонд, протяните кабель через гофротрубу, оставив равные отрезки кабеля у её краев.

Вдавите гофрированную трубу с кабелем в клипсы до упора.

Для обеспечения более надежного закрепления гофротрубы используются пластиковые стяжки.

Сначала проденьте стяжку под трубу, а затем, сделав петлю, затяните её до упора.

Обрежьте хвостик стяжки на расстоянии в 2-3 мм от защелки, используя кусачки.

interyerum.ru

Потолочный монтаж

При небольшом количестве кабелей можно применять простой крепеж для провода к потолку – хомуты, клипсы, стяжки или самодельные крепления. Но, монтировать такие крепления на потолок неудобно.

В случае с подвесным потолком, монтаж проводов можно выполнить за подвесами. При этом можно применить простые пластмассовые хомуты. Кабели предварительно лучше уложить в гофрированную трубу, чтобы избежать повреждения изоляции и повысить пожарную безопасность.

Для прокладки больших групп проводов лучше всего использовать специальные лотки. Существуют готовые изделия из проволоки или перфорированных металлических профилей.

гофрированные 20 мм, 16 мм, 25 мм

Каждый ремонт предполагает проблемы, связанные с сокрытием электрических проводов. Несколько десятилетий назад, такие кабеля скрывались в электротрубку с тонкими стенами. Особенно актуальным такое решение было при прокладке электрокабеля с наружной стены зданий, домов. Применение стальной трубы имеет множество преимуществ, однако, при этом, основной недостаток в виде высокой рыночной стоимости, значительно снижает популярность данного метода.

Крепеж клипса

Монтажные работы предполагают наличие сварочного аппарата, ведь без сварки невозможно плотно и качественно соединить две трубы, при этом обеспечив герметичность шва. Это также повышает бюджет установочного процесса.

На смену финансово затратным тонкостенным стальным трубкам пришли бюджетные, но не менее надежные, пластиковые гофрированные трубки. Они гораздо легче по весу, соответственно проще в монтаже. Также эти аксессуары не нуждаются в ежегодной покраске, снижая к нулю затраты на содержание такой установки. Изделия гибкие и прочные, что и обеспечивает их сегодняшнюю популярность в строительной сфере. Однако вопрос крепежа все также остается открытым. Оптимальным решением здесь выступают применение крепежных клипс.

Что такое крепеж-клипса

Клипсы для монтажа являются сегодня обязательным атрибутом любого строителя. Данный элемент предназначен специально для крепежа труб самого разнообразного назначения. Визуально данный агрегат выглядит в виде квадратного основания с отверстием посередине для вкручивания шурупа, а также двум полукруглым скобам по бокам основы. При правильном подборе диаметра ребер, они обеспечивают надежный захват трубы, а также долгий срок эксплуатации.

Крепеж-клипсы могут закрепляться на таких поверхностях как:

  • бетон;
  • кирпичная кладка;
  • пенобетон и железобетон;
  • деревянные перекладины.

Монтаж данного инструмента происходит при помощи дюбеля или шурупа, который вкручивается в специальное отверстие посредине основания клипсы. Материал изготовления данного изделия – высококачественный пластик. Его особенностями является стойкость к любым перепадам температур.

Крепление пластиковой трубы

Благодаря данному свойству крепежная клипса может быть использована при закреплении гофрированной трубы на улице, выдерживая как зимние морозы, так и палящую летнюю жару.

Так же значительным достоинством клипсы является ее устойчивость к таким внешним факторам как:

  • ультрафиолетовое излучение;
  • кислоты и алкалины;
  • солевое воздействие.

Крепеж клипса

Может применяться для напольного, настенного, а также потолочного крепления трубы.

Разновидности и отличия

По своим разновидностям данный строительный элемент отличается лишь цветом, небольшими разностями в дизайне и, наиболее важное, в диаметре боковых ребер. Цветовые решения клипсы могут быть серыми или белыми, визуально, боковые ребра могут иметь треугольную или трапециевидную форму.

Крепеж универсальный

Однако основное отличие, на которое и обращает внимание потребитель – это диаметр боковых захватов. Диаметр крепеж-клипсы варьируется от 16 миллиметров, до 0,5 сантиметров. Именно от этой величины зависит использование данного строительного аксессуара.

Так, например, наиболее популярные размеры аксессуара:

  • крепеж клипса для трубы 16 мм., внутренний диаметр 0,16 см.;
  • крепеж клипса для трубы 20 мм. имеет внутренний диаметр 0,2 см.;
  • крепеж клипса для трубы 25 мм. Соответственно, имеет внутренний диаметр в 0,25 сантиметров.

Как крепить канализационные трубы к стене, виды фиксации, особенности монтажа

Фиксация канализационных труб пвх к стене необходима при монтаже в доме с несколькими этажами. Крепление коллектора к вертикальной поверхности осуществляется и в одноэтажном здании, при наличии трасс в подвальном помещении. Кроме этого, один элемент выводится на крышу для вентиляции и снижения эффекта обратного гидроудара.

Виды крепления

Одна из основ надёжной работы сточной системы – это грамотный ответ на вопрос: как крепить канализационные трубы к стене. Потребность в фиксации коллекторов вызвана рядом технических причин:

  • Современные канализационные трубы, применяемые в домах, изготавливают из полимерных материалов, в частности, из поливилхлорида (ПВХ). В отличие от чугунных конструкций, изделия из этого вещества обладают меньшим весом, жёсткостью и прочностью.
  • При залповом сбросе большого количества стоков, внутри канализационных труб могут наблюдаться:
    • ударные воздействия на отдельные элементы сточной системы и конструкции в целом;
    • возникают вибрационно-резонансные явления, вызывающие расшатывание коллектора.
  • При значительных плетях, более 2 метров длиной, на трубу влияет вес самой конструкции, к которой добавляется масса сбрасываемой жидкости. Эти факторы могут привести к частичной деформации коллектора, нарушению его герметичности. В случае пиковых нагрузок – это вероятность разрушения участка канализации.
  • Элементы сточной системы подвергаются температурным нагрузкам при наполнении коллектора горячей водой. Вследствие нагрева, происходит тепловая деформация.

Эти явления и ряд других вызвали необходимость выбора способа фиксации перед тем, как крепить канализационные трубы к стене:

  • посредством фитингов;
  • жёсткая фиксация;
  • плавающий способ.

Применение фитингов

Для упрощения монтажа и увеличения скорости работ, часть фитингов выпускается с встроенными элементами крепежа. При наличии таких конструкций, достаточно правильно провести разметку будущих мест прохождения коллектора. Сам процесс будет напоминать сборку конструктора.

Жёсткая фиксация

При этом методе все элементы крепятся таким образом, чтобы исключить смещение отдельных элементов относительно стены. Фиксация осуществляется специальными хомутами.

Плавающий способ

Допускает частичный люфт элементов конструкции относительно друга друга, в том числе, относительно опорной части здания. Это позволяет частям сточной системы иметь несколько степеней свободы. Например, при температурных деформациях.

Крепёж

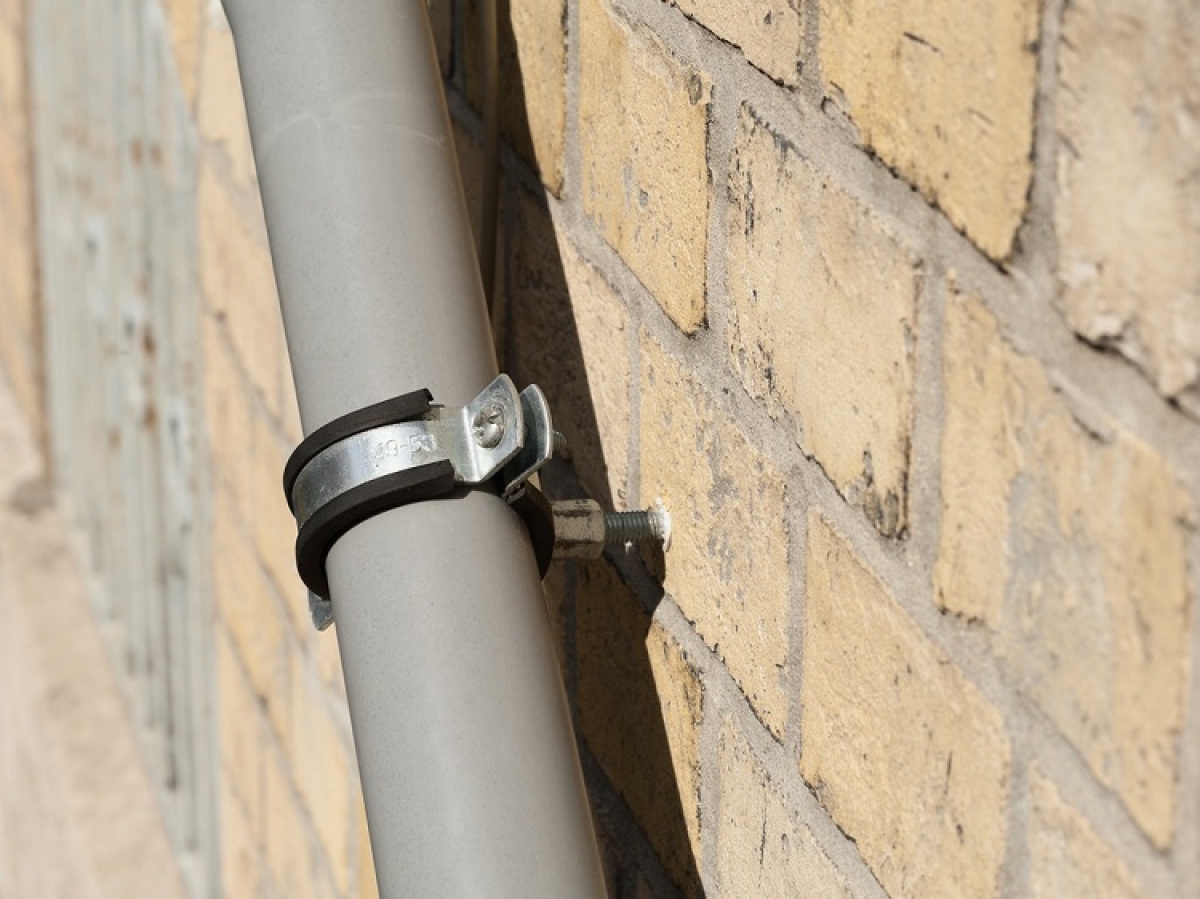

Канализационные трубы крепятся посредством специальных приспособлений – хомутов. Принцип действия заключается в полном круговом охвате трубы и фиксации относительно опоры.

Устройство выполняются для жёсткого крепления или плавающей фиксации. Неподвижность обеспечивает конструкция, имеющая резьбовые элементы затягивания. Свободу перемещения обеспечивают детали, не имеющие частей стягивания и фиксирующие изделие посредством защёлок.

Для компенсации вибраций, снижения жёсткой механической связи с трубой, внутренняя поверхность хомутов покрыта мягким полимерным наполнителем.

Крепёж изготавливается из металла или прочной пластмассы. Независимо от материала изготовления, устройства обладают достаточно длительным сроком эксплуатации, износостойкостью и прочностью.

Связь хомута со стеной осуществляется при помощи дюбель-пробки и резьбового фиксирующего элемента (самореза, шурупа). Пластиковые конструкции лучше подходят для открытого крепежа, в связи с большим эстетическим видом. Металлические целесообразно применять в подвальных и вспомогательных помещениях.

Правила монтажа

Так как основное назначение хомута – это фиксация трубной конструкции, при монтаже важно учитывать расстояние между креплениями. Точки опоры должны присутствовать в местах изгибов, разветвлений, соединений. Обязательно закрепляется арматура, например, обратный клапан.

В горизонтальной плоскости изделие прокладывается с определённым углом наклона. Поэтому хомуты устанавливаются с учётом этих требований. Рекомендуется применять комбинированные виды креплений – жёсткое и плавающее. Первое обязательно применяется в основании коллектора, в точках сопряжения с другими частями сточной системы. Второе – в местах больших перегонов, где наблюдается смещение отдельных элементов относительно друг друга. Можно применять один вид хомутов. Чтобы обеспечить гибкую связь, достаточно не затягивать резьбовое соединение до конца, оставляя небольшой люфт.

Для пластиковых деталей усреднённое расстояние между креплениями равно 2 метрам. Тяжёлые металлические конструкции фиксируются чаще, на расстоянии 1–1,5 метра.

Наша продукция

описание сэндвич трубы и правила крепления

На чтение 6 мин. Обновлено

Чтобы оборудовать жилье печью, установкой твердотопливного типа или атмосферным газовым котлом, необходимо организовать канал отвода продуктов сгорания. Можно выложить его из кирпича, но это большие финансовые и трудовые затраты, в некоторых случаях невозможно реализовать проект по причине конструктивных особенностей дома. При наличии таких сложностей осуществляют крепление дымохода к стене. Вариант выигрывает еще и потому, что можно выполнить работы самостоятельно, без привлечения профессиональной бригады монтажников.

Что такое сэндвич дымоотвод

Крепление дымохода к стене

Элемент получил свое название благодаря слоеной конструкции. Имеется начинка, которая помещена между двумя основаниями. В качестве первой выступает утеплитель, в роли оснований – металлические трубы разного диаметра. Вся система представляет собой законченную монтажную единицу. Соединяя определенное количество таких элементов, получают дымоотводы разной высоты. Это базовые детали, нужен еще крепеж для дымохода, различного рода отводы и дополнительные приспособления.

Материалы конструкции

Трехслойная конструкция, которая является основой единичного элемента трубы, состоит из следующих материалов:

  • Кожух внутренний рабочий для отвода продуктов сгорания. Чаще бывает изготовлен из стали нержавеющей марки AISI 316.
  • Наполнитель, предназначенный для утепления.
  • Кожух внешний или несущий марки AISI 304, который служит каркасом. Его фиксируют к стене.

Особенность внутреннего дымоотвода состоит в возможности выдержать газы, температура которых доходит до 900 градусов по Цельсию. Внешняя оболочка имеет хорошую сопротивляемость к агрессивной среде.

Типы соединения

Сэндвич элементы для дымохода

Сэндвич-элементы соединяются между собой по типу колен – с одной стороны раструба имеется стыковочный цилиндрический паз без утеплителя, куда вставляется конец другого дымоотвода до упорной юбки. Это удобно и позволяет использовать лишь стягивающие хомуты для плотной фиксации цилиндров между собой.

Крепеж дымохода к плоскости стены происходит за счет опорных хомутов различного диаметра и длины держателей. Иногда вместо них идет одна стойка, которая на конце имеет форму шурупа. Эту часть просто вкручивают в пластиковый дюбель, вставленный в бетон.

Вид утеплителя и толщина стенок

В качестве утеплителя между внутренним и внешним кожухом в конструкции такого типа применяют вату на базальтовой основе. Это единственно возможный вариант теплоизоляции, так как минеральная вата не является горючим материалом, поэтому с легкостью выдерживает высокие температуры. Толщина самого базальтового слоя зависит в первую очередь от диаметра трубы. В среднем этот размер колеблется от 60 до 40 мм, а плотность составляет 125 килограмм на кубометр.

Если брать толщину стенок металла нержавейки, то для внутреннего кожуха стандартом является 1-0.5 мм, для внешнего, не подверженного сильному нагреву – 0.4 мм.

Преимущества и недостатки

Каналы отвода газов полностью гладкие, поэтому сажа не накапливается внутри

Канал отвода газов, организованный на основе сэндвич-дымаря, имеет такие положительные стороны:

  • Качественное утепление, сводящее на минимум негативные факторы конденсата на внутренних стенках и обледенение канала.
  • Благодаря гладкости стенок, сажа практически не оседает на них и легко счищается.
  • Трубы термостойкие, имеют длительный срок службы до прогорания.
  • Сам каркас можно собрать быстро и это будет дешевле, чем выкладывать кирпичный массив.
  • Легко проводить обслуживание, так как в любом месте можно отсоединить секцию и сделать ревизию канала.

Есть у сэндвич-элементов один существенный недостаток – при длительной эксплуатации может наблюдаться ухудшение герметизации стыков между отдельными компонентами.

Если сравнивать цену металлического каркаса с ценой на кладку из кирпича, последняя будет стоить дороже, но саму многослойную структуру сэндвича нельзя назвать дешевой.

Устройство дымоотвода из сэндвич элементов

Элементы конструкции дымохода

Дымарь на основе двустенных каналов может содержать такие стандартные элементы:

  • Сэндвичи различной длины. Это основной материал, из которого состоит каркас конструкции.
  • Двустенный дымоотвод стартовый. Он предназначен для соединения выхода котла или печи с остальными компонентами системы.
  • Тройник двустенной конструкции с утеплителем. Выполняет функцию перехода от горизонтального выхода к вертикальному участку.
  • Конденсатосборник торцовый. Его устанавливают в нижнюю часть тройника, чтобы удалять влагу, стекающую по стенкам дымаря.
  • Кронштейн опорный для дымохода – удерживает всю массу конструкции.
  • Отвод – эта деталь позволяет смещать направление вертикали при необходимости обойти свес крыши или другое препятствие.
  • Хомуты для фиксации. Ими обжимают места стыков сэндвич-элементов.
  • Колпак. Его надевают сверху, чтобы защитить канал от попадания внутрь атмосферных осадков.
  • Кронштейн стеновой.

Все перечисленные детали должны быть одинакового диаметра.

Если расстояние канала от последней точки его закрепления к стене до верхушки превышает 1.5 метра, следует устанавливать на этом отрезке специальный хомут для растяжек. Конструкция, не усиленная тросами, при шквальных ветрах легко может отвалиться.

Конструктивные особенности кронштейна

Кронштейн с хомутом для крепления дымохода к стене

Самый распространенный тип крепежного элемента – регулируемый кронштейн для фиксации дымаря к стене. Он состоит из двух штанг с круглыми отверстиями для прикручивания к дому и продолговатыми пазами для возможности изменения положения хомута относительно внешней стороны стены.

Сам хомут состоит из двух частей: опорной и фиксирующей. Первая закрепляется на штангах при помощи винтов, вторая присоединяется к опорной таким же образом. Хомут рассчитан на определенный диаметр цилиндра.

Способы крепления дымохода к стене и необходимые инструменты

Есть два распространенных способа установки дымоотвода возле стены:

  • Крепление при помощи мачты подразумевает возведение стальной конструкции из уголков и профильной арматуры. Эта опора должна иметь внутреннее сечение большее, нежели внешний диаметр цилиндра, так как последний помещают в середину. Нижнюю часть мачты бетонируют в землю, верхнюю крепят четырьмя растяжками.
  • Фиксация к стене на расстоянии предполагает применение опорных кронштейнов, которые непосредственно прикручивают к несущей конструкции, а к ним уже закрепляют дымарь.

В первом случае в качестве инструментов необходимо иметь: сварочный аппарат, устройство для резки металла, набор гаечных ключей и другие приспособления.

В варианте с кронштейнами – электрический перфоратор.

Как закрепить трубу дымоходную к стене своими руками

Монтаж кронштейна для дымохода

Чтобы самому построить дымоотвод из сэндвич-элементов, необходимо:

  1. Пробурить отверстие в стене под боковой вывод дымаря.
  2. Отбить вертикаль и разметить точки под монтаж крепежа не реже чем через один метр.
  3. Пробурить отверстия по разметке и установить в каждое кронштейн для дымохода.
  4. Осуществить сборку дымаря снизу вверх, постепенно закрепляя каждый участок в хомуте.

Положение канала должно быть строго вертикально.

Выполнять эти сложные монтажные работы следует с соблюдением техники безопасности. Обязательно должна присутствовать страховка лестниц и опор во время пребывания на высоте.

Как установить крепеж для канализационных труб?

Ранее канализация и трубопроводы не так часто встречались в загородных частных домах, однако сегодня же, напротив, данные коммуникации необходимы для комфортного пребывания и отдыха даже за пределами мегаполиса.

Поэтому для современных хозяев, планирующих постройку частного дома, вопрос о грамотной прокладке канализации. Для того что бы установить крепление для канализационных труб требуется строго соблюдать определенные несложные правила, которые зависят от видов крепежа, используемых при обустройстве водоотводной системы.

Крепеж для канализационных труб и его виды

Для того что бы установить крепеж для канализационных труб используются определенные крепежные устройства, которые называются хомутами. Исходя из названия, очевидно, что фиксация элементов канализации происходит путем ее обхвата. Обхватывающая деталь продается в комплекте с анкорным, дюбельным или винтовым креплением, необходимым для соединения хомута и стены либо прочей несущей поверхности. Поэтому для монтажных канализационных работ может потребоваться перфоратор или дрель, набор отверток и ключей, которые необходимы для затягивания саморезов, гаек, болтов и так далее.

Хомуты из металла и пластика

Крепления для пластмассовых канализационных труб: а — под пристрелку; б — под забивку; в — под винтовое соединение

Хомуты, используемые для крепления канализационных труб, сегодня изготавливаются из пластика или металла. Крепежи и из одного, и из другого материала достаточно удобны и просты, если говорить об их монтаже.

Большинство производителей канализационных конструкций часто выпускают трубы в комплекте с крепежными элементами. Поэтому вопрос о выборе определенного вида хомутного крепежа не рассматривается.

Первое на что стоит обратить внимание, выбирая между металлическими и пластиковыми хомутами, — это эстетическая составляющая помещения, где будет проведена канализация. Особое внимание необходимо уделить данному вопросу, если коммуникации будут открытыми, а не скрытыми в стенах или интерьерных конструкциях. Тут нужно говорить о выборе пластиковых хомутов, которые менее заметны и имеют привлекательный внешний вид. В большинстве случаев канализация располагается в местах, которые недосягаемы для всеобщего обозрения. Тут подойдут хомуты из металла, которые представляют собой универсальное соединение, которое может быть и свободным, не наглухо затянутым, и глухим, неподвижным.

По конструкционным особенностям все хомуты разделяются на 2 вида — цельные и двойные. Цельные обычно изготавливаются из пластика, двойные же могут быть как пластиковыми, так и металлическими. Отличительной особенностью двойных хомутов является возможность регулирования диаметра при помощи винта, поэтому их можно использовать для труб с различным диаметром. Двойные хомуты для труб, в свою очередь, делятся на одновинтовые и двухвинтовые, в зависимости от количества винтов.

Плавающее или жесткое крепление

Необходимо понимать,что крепеж для труб, установленный при помощи хомута, может быть жестким, с крепким обхватом трубы, или плавающим. Плавающее крепление выполняется с целью поддержания целостности труб во время их термической деформации. Оба типа крепления могу быть применены к одному и тому же хомутному соединению. Однако существуют и такие хомуты, которые предназначены исключительно для плавающего крепления. Они обычно не укомплектованы затягивающими, зажимающими болтами. Они просто защелкиваются, их монтаж не подразумевает под собой использование профессиональной техники.

Одной из важных составляющих конструкции сантехнического трубного хомута является специальная прокладка, которая располагается между канализационной трубой и охватывающей частью крепления. Главная задача прокладки заключается в нейтрализации шумов, возникающих из-за внутренних нагрузок на трубы и вибрации. Рассмотрев, популярные виды хомутных соединений и особенности их конструкции, обратимся к основным правилам их монтажа.





Основные правила монтажа канализационных крепежей

Крепление удерживающих элементов должно выполняться в соответствии с общепринятыми нормами, правилами и требованиями. Система канализационных труб является сложным комплексом разных элементов, которые в дальнейшем будут подвержены влиянию различных факторов: нагрузка, коррозия, вибрации и возможные засорения. Поэтому важно во время монтажа канализации придерживаться общеустановленных правил и рекомендаций:

  • Расположение крепежей. Необходимо правильно просчитать расположение каждого хомута. Необходимо произвести крепление в каждом месте, где канализация разветвляется, имеет изгибы, соединения труб или закрепления арматуры. Рекомендуем перед началом работ составить схему прокладки труб канализации, на которой будут отмечены месторасположения хомутов. Схема может быть обозначена прямо на стенах с помощью осевых линий.
  • Уклон трубы. Крепить хомуты необходимо так, чтобы минимальный уклон трубы был равен 20 мм на каждый погонный метр канализационного трубопровода. Чтобы в дальнейшем избежать частых засоров канализации, следует избегать часто встречающихся перпендикулярных поворотов.
  • Чередование плавающих, неподвижных и жестких крепежей. Важное правило! Каждая труба в обязательном порядке должна быть закреплена нескользящим хомутом, который, как правило, располагается у ее основания, там, где труба соединяется с другими деталями канализационной системы. В остальных случаях может использоваться поочередно, как жесткое крепление, так и плавающее.
  • Расстояние между хомутами. При монтаже металлопластиковых или пластиковых труб их крепление осуществляется из расчета двухметрового расстояния между крепежами. Более тяжелые трубы необходимо крепить чаще, с интервалом между хомутами метр или полтора.
  • Надежность крепления. Трубы канализационной системы в процессе использования подвержены определенным нагрузкам, температурным перепадам и вибрации. Чтобы на качество эксплуатации системы не смог повлиять ни один из перечисленных факторов, каждая труба должна быть надежно прикреплена к несущей поверхности. Анкоры и дюбели крепежей должны плотно держаться на материале, из которого изготовлена поверхность. Он не должен растрескиваться или крошиться. Часто в случае, когда нет возможности прочно закрепить хомут, полностью меняется схема прокладки канализации.

В итоге можно сказать, что придерживаясь элементарных правил, можно установить крепление для канализационных труб своими руками в собственном доме. Кроме того, каждый современный производитель конструктивных элементов максимально заботится о простоте и удобстве монтажа. Обустройство канализационного отвода не требует наличия профессиональных знаний, навыков и дорогостоящего оборудования.

Товары, которые были описаны в этой статье:

Как крепить дымоход к стене

Дымоходы — это обязательная часть отопительной системы. Сейчас их изготавливают из металла, что значительно упрощает монтаж.

Тем не менее, любая труба должна быть правильно установлена и укреплена. Только в этом случае она сможет выполнять свои функции.

При установке дымохода важно обеспечить ему устойчивое вертикальное положение, учитывая при этом возможную нагрузку на конструктивные элементы здания. Даже невысокие трубы нуждаются в дополнительной опоре, роль которой обычно выполняют стены.

Крепятся трубы к ним при помощи кронштейнов, конструкция которых позволяет удерживать трубу в вертикальном положении.

Разновидности кронштейнов для удержания трубы в вертикальном положении

Существует несколько типов кронштейнов, каждый из которых имеет особую конструкцию и функционал.

Стартовый кронштейн устанавливается в основании дымохода. Поскольку на него приходится вес всей трубы, то он должен быть прочным. Эта деталь состоит из двух консолей из металлического профиля и площадки с вырезом.

Стеновой кронштейн не испытывает весовую нагрузку. Его задача заключается лишь в фиксации трубы в вертикальном положении. Он состоит из разъемного металлического кольца и пластины, которая крепится к стене. Если расстояния от стены больше 100 мм, то кольцо к пластине прикрепляют с помощью двух консолей.

  • Телескопический

Конструкция телескопического стенового кронштейна позволяет менять расстояние от кольца до стены, двигая одну трубки профиля внутри другой. Подходит для крепления в том случае, если стена имеет неровную поверхность.

Кронштейн на шпильках — это облегченный вариант крепления. Он представляет собой хомут, приваренный к шпильке с резьбой, которая вкручивается в стену или дюбель. Поскольку этот кронштейн имеет лишь одну точку соприкосновения со стеной, то он не способен противостоять значительным нагрузкам.

Консольный кронштейн состоит из направляющих, к которым и крепится труба. В его конструкции отсутствуют обжимные кольца или хомуты.

При установке дымохода важно не только подобрать подходящую разновидность кронштейнов, но и их количество. Рекомендуется устанавливать крепление к стене не менее чем каждые 500 мм.

Если дымоход возвышается над уровнем крыши больше чем на 1 м, нужно предусмотреть установку растяжек, а если больше чем на 1,5 метров, то понадобиться опорная штанга.

достоинства, крепежные материалы, инструкция по монтажу, советы

От того, какие трубы используются для монтажа водопровода, во многом зависит срок его службы и качество воды. Крепление полипропиленовых труб к стене – совсем несложный процесс (при соблюдении технологии). Полипропиленовые трубы более всего подходят для устройства водопровода, благодаря своим несомненным достоинствам:

  • во-первых, используемый для производства труб полипропилен отличается стойкостью к химическим веществам;
  • во-вторых, полипропилен абсолютно равнодушен к коррозии;
  • в-третьих, легкое монтирование. Кроме того, трубы из полипропилена можно безбоязненно прятать в стенку;
  • в-четвертых, полипропиленовые трубки могут прослужить очень долго (в системе холодного водоснабжения до 50 лет, а горячего – до 25 лет).

При устройстве канализации наиболее часто используют пластиковые стояки диаметром 50 мм и 110 мм. Монтаж производится достаточно легко, благодаря конструктивным особенностям трубки и их небольшому весу. Так как внутренняя поверхность гладкая, значительно снижается вероятность возникновения засоров.

Чем крепят трубы?

Для того, чтобы прикрепить трубопровод к перегородке, применяют различные крепежные материалы. Если поперечник водовода невелик, то для крепления к стенке применяют пластмассовые клипсы. Один из основных критериев при выборе зажима – это ее поперечник. Он должен быть равным наружному поперечнику. При установке одной трубки используют одинарные клипсы, а когда монтируется двухтрубная система, то двойные.

Хомуты для крепления труб

Помимо зажимов, для крепления полипропиленовых трубок к стене применяются хомуты. Как правило, с помощью хомутов монтируют достаточно тяжелые водоводы, имеющие, к тому же, большой поперечник. Сам хомут – это конструкция, состоящая из двух частей, соединенных при помощи винтов. Для уменьшения возникающей в трубках вибрации внутренняя часть хомута снабжена резиновой прокладкой. Бывают хомуты металлические и пластиковые. При монтаже стояков лучше использовать хомуты, сделанные из того же материала, что и водоводы.

Варианты использования крепежных материалов

Применение в монтажных работах клипс или хомутов зависит от того, какой именно элемент необходимо закрепить. Крепление хомутами целесообразно использовать при монтировании тяжелых стояков или имеющих большой поперечник – как, например, канализационные стояки. Хомутами можно жестко закрепить трубку, да и всю систему тоже. Это исключит вероятность смещения коммуникаций. Крепление может быть и плавающим. В этом случае между хомутом и водоводом оставляют зазор. Подобным образом крепят водоводы отопления и горячего водоснабжения, чтобы компенсировать температурные перепады.

При помощи зажимов можно смонтировать пластмассовые водопроводные системы небольшого диаметра. Очень важный момент – соблюдение расчетного расстояния между клипсами. Это необходимо для того, чтобы не допустить прогиба стояка. Расстояние определяют с учетом таких параметров, как поперечник монтируемой трубки и температура воды. Чем выше температура воды, тем меньше расстояние между зажимами. В качестве примера можно рассмотреть, как меняется расстояние между клипсами при монтаже водопроводной трубки поперечником 20 мм, в зависимости от температуры воды.

Клипсы для монтажа водопроводных трубок

При температуре:

  • +20 градусов расстояние составит 80 см.,
  • +30 градусов – 75 см.,
  • +40 градусов – 70 см.,
  • +50 градусов – 70 см.,
  • +60 градусов – 65 см.,
  • +70 градусов – 60 см.

Особенности прокладки водопроводной трубы в стене

Порой возникают ситуации, когда водопроводные стояки необходимо заделать в перегородку. Например, для того, чтобы максимально использовать полезную площадь небольшой ванной комнаты или из эстетических соображений. Пластиковые изжелия вполне пригодны для этих целей, благодаря повышенной стойкости к коррозии и химическим веществам. Их укладывают в штробу. Вообще, прокладка трубы в штробе имеет свои особенности:

  • во-первых, уложенная в штробу полипропиленовая трубка должна иметь как можно меньше соединений, чтобы свести к минимуму возможность порывов;
  • во-вторых, между водоводом и штробой необходимо оставлять зазор. Это особенно важно при монтировании горячего водоснабжения, так как нужно учитывать температурное расширение;
  • в-третьих, зазор можно использовать для устройства теплоизоляции. Теплоизоляция делается в основном из минваты или стекловаты. Применение теплоизоляционных материалов поможет избежать запотевания трубки.

Соответствующие рекомендации по прокладке пластикового водопровода в стенке можно отыскать в интернете, специальной литературе.

Как спрятать трубу в стену

Методика работы по укладке в стенку водопровода из полипропиленовых стояков не отличается повышенной сложностью. Однако и здесь имеются моменты, на которые следует обратить внимание:

  • во-первых – качество конструкции, которую необходимо заделать в перегородку. От того, насколько качественно спаяны соединения, зависит долговечность системы. Если имеются отклонения от нормы, то велика вероятность порыва трубки при первом же испытании;
  • во-вторых, необходимы навыки работы с электроинструментом, так как для работ по монтажу водопровода в стенке нужно будет использовать и перфоратор, и «болгарку», и специальный паяльник;
  • в-третьих, технические характеристики используемых материалов должны полностью соответствовать предъявляемым к ним требованиям. То есть, если она предназначена для холодной воды, то она не должна использоваться для устройства горячего водопровода.

Материалы и инструменты, которые понадобятся для укладки стояка в штробу:

  1. пластиковая водопроводная труба определенного диаметра;
  2. пластиковые фитинги, в том числе и с переходниками с пластика на сталь;
  3. специальный паяльник для сварки полипропилена с комплектом насадок;

    Перфоратор для работы со стеной

  4. перфоратор;
  5. «болгарка»;
  6. измерительный инструмент;
  7. шпатель, штукатурный раствор.

Перед тем, как приступить к штробированию перегородки, необходимо определить размеры конструкции, поперечник используемых в ней трубок, количество стыков и, естественно, изготовить систему.

Если диаметр труб меньше 40 мм, то соединить их между собой можно при помощи специального паяльника. Для соединения используются пластиковые тройники, уголки, муфты. Когда возникает необходимость присоединить к полипропиленовой трубе сантехническое оборудование, используются пластиковые фитинги со вставками из латуни с резьбой. Они также применяются и при соединении пластмассовой трубы с металлической.

Когда система будет изготовлена, можно приступать к устройству штробы. Для этого на предварительно очищенной поверхности наносится разметка. Простым карандашом или маркером прорисовывается направление будущей штробы и ее размеры. После этого болгаркой или перфоратором в стенке по нанесенной разметке делают углубления. Если для работы используется болгарка, то будет намного удобнее сделать углубления, используя алмазный диск. Затем сделанные углубления соединяют, убрав при помощи перфоратора материал. В получившуюся штробу вставляют изготовленную ранее конструкцию, соединяют с другими участками водопровода и оштукатуривают. По истечении времени, необходимого для того, чтобы раствор застыл, заполняют водовод и проверяют, нет ли протечек и порывов.

Прокладка труб за каркасом стены

По поводу величины давления при проверке работоспособности системы и времени для проверки разработаны достаточно четкие инструкции. Согласно СНиП, нормативное давление в системе водопровода должно составлять 6 атмосфер, если установлены чугунные радиаторы отопления. Опрессовка сетей, то есть проверка смонтированного водопровода на наличие протечек, производится в течение часа при давлении, равном 12 атмосфер.

Как крепить водопроводную трубу к стене

Работы по устройству полипропиленового водопровода вполне возможно выполнить своими руками, без привлечения специалистов. Необходимы только знание и точное соблюдение технологии установки, умение обращаться с инструментами и качественный материал.

Установка водопровода начинается с определения размеров поперечника, требуемого количества фитингов и крепежных материалов. Кроме того, понадобятся инструменты:

  1. измерительные инструменты, карандаш или маркер;
  2. строительный уровень;
  3. перфоратор, шуруповерт;
  4. ножницы, чтобы обрезать трубы – специальный инструмент;
  5. специальный паяльник с комплектом насадок, для сварки пластмассовой трубы.

После того, как нужный материал и инструменты подобраны, необходимо изготовить конструкцию для монтирования. Для этого используют ножницы и специальный паяльник. Система должна иметь как можно меньше углов и изгибов. Если имеются труднодоступные для сварки места, то конструкцию лучше соединить с трубопроводом еще до ее крепления к стенке.

Затем на участок перегородки, где будет закреплена система, наносится разметка. Это делается при помощи рулетки, карандаша и строительного уровня. Применение уровня необходимо для того, чтобы создать небольшой уклон водопровода. Уклон делается в направлении движения воды, и предназначен для того, чтобы исключить возможность размораживания.

Крепление полипропиленовых труб к стене осуществляется при помощи зажимов. В зависимости от того, на какую стенку будет крепиться – кирпичную, бетонную или деревянную, подбирается и способ крепления зажимов. Для установки клипсы на бетонную перегородку понадобятся саморез и дюбель. Естественно, в этом случае не обойтись без перфоратора. При установке зажима на деревянную поверхность применяется шуруповерт. Нельзя забывать о расстоянии между зажимами. Оно должно быть заранее рассчитано, чтобы не допустить провиса трубки. Затем изготовленная заготовка вставляется в зажимы. Конечный этап – это проверка смонтированного трубопровода на наличие протечек.

Крепление стальной трубы к стене, монтаж трубопровода из стальных труб

При устройстве любого трубопровода важно правильно его закрепить. От качества этой операции прямо зависит надежность любой будущей системы. При креплении стальных труб к стене нужно следовать правилам выполнения этой работы, выбирать качественные крепления, предварительно все рассчитать схему конструкции. Это позволит создать надежную систему коммуникаций, которая прослужит долго.

Виды крепежей

Стальные трубы крепят к стене, с помощью нескольких видов креплений:

  • Специальных скоб.
  • Кронштейнов.
  • Хомутов необходимой конфигурации.

Все элементы подбирают обязательно с учетом наружного диаметра устанавливаемой системы, требованиям к внешнему виду магистрали, и возможно, частоты монтажа и демонтажа соединений, стыковки фланцев и всей конструкции.

Без надежных креплений нельзя проложить трубопровод. Сначала нужно выбрать подходящий для ваших условий элемент, и правильно выполнить сборку системы.

Металлические хомуты

Конструкция одинакова у крупных и самых маленьких хомутов, в комплекте есть:

ПолукольцаПозволяют надежно зажать трубу. Два полукольца соединяются вместе болтами, они позволяют регулировать усилие сжатия.
Резиновые прокладкиОдевают на полукольца, служат, чтобы хомут плотно обжал трубу, снижают вибрацию, возникающую при перекачке жидкости.
Шпилька крепленияПриварена к полукольцу, на ней резьбы диаметром 8-10 мм, служит для монтажа трубопроводов. Длина может быть разной 80-180 мм. Приобретая хомуты нужно рассчитать требуемую длину этого элемента с учетом конструкции трубопровода.

Плюс этих изделий в длительном сроке службы и надежности, минус – неудобно скрыть с глаз внутри помещений.

Металлический хомут

[adinserter block=»9″][adinserter block=»20″]

Клипсы

Такие элементы знают множество людей, с их помощью монтируют в основном тонкие трубопроводы, отличаются тем что:

  • При производстве используют полистирол – надежный и прочный материал, служащий долго, успешно противостоит внешним воздействиям.
  • Изделия могут быть одинарными и двойными, конструкция ускоряет прокладку системы.
  • Можно собрать требуемую конструкцию из нескольких элементов для прокладки разных веток (к примеру, трубопроводов с холодной и горячей водой) благодаря пазам на изделиях.
  • Специальные клипсы способны удерживать трубы диаметром 15-50 мм.
  • Устанавливают с помощью саморезов или дюбелей, что упрощает монтаж.

Зажимы для труб

Похожи на клипсы, у этих изделий есть свои особенности:

  • Основное отличие – закрытый крепежный элемент, с его помощью вы фиксируете трубу, а не просто ее защелкиваете. Это увеличивает надежность, что важно на системах, расположенных вертикально.
  • Производят 2 вида изделий, в первой саморез удерживает зажим удерживающий трубопровод и фиксирует крепление в стене. Во втором варианте защелкивающаяся часть отделена от самореза и, для демонтажа установленных стальных труб не требуется выкручивать винты.
  • Существуют изделия, в которых дюбеля покупаются отдельно, они привлекают своей дешевизной.

Они дают возможность надежно фиксировать проложенный трубопровод.

Скобы

Изготавливают из оцинкованной стали, благодаря этому получаются долговечные изделия. Их применяют в тех местах, где важен срок службы и надежность. Обратите внимание на толщину скобы, толстый металл способен выдержать большие нагрузки:

  • Классическая конструкция – выгнутая скоба с двумя лапками, с двух ее сторон сделаны проушины для установки на место. Самое важное – выбрать подходящий диаметр изделий.
Стальная скоба
  • Второй вариант – скоба в виде Р-образного изделия, в нем 2 планки соединяются вместе и имеют одно отверстие для установки изделий. Они хорошо подходят для монтируемых водопроводов, гофр и так далее. Могут зажимать трубы диаметром 10-120 мм.
  • Скобы с одной лапкой используются при незначительных нагрузках.

Изделия могут использоваться вместе с резиновой прокладкой для надежной фиксации и снижения возможных вибраций.

Выбор крепления трубопроводов

[adinserter block=»10″][adinserter block=»21″]

Проще и дешевле всего закрепить трубы неразборными скобами. Хомуты с установленной в них резиновой прокладкой будут стоить немного дороже, но их удобно ставить и в будущем можно демонтировать требуемую часть трубопровода, к примеру, для замены стальных труб, а после этого заново собрать систему. Кронштейны используют нечасто, в основном при устройстве сложных трубопроводов.

Укладывая стальные конструкции, не забывайте, что когда они наполнены водой, то весят много. Поэтому нужно выбирать приспособления, которые смогут выдержать общую массу магистрали. Важно правильно подобрать элемент, жестко соединяющий его со стеной, это может быть анкер или дюбель. Нужно учитывать общий вес системы и жидкости, перемещающейся по ней, и после этого разделить эту массу на число точек крепления. В результате вы получите вес, воздействующий на один анкер (дюбель).

Хомуты разного размера

Нужно принимать в расчет несущие качества материала стен. При монтаже трубопровода из стальных труб на стены из бетона, с надежностью проблем не возникнет. При креплении конструкции на стены сложенные из древесины, газоблока и подобных материалов, с низким усилием на срез или отрыв, придется покупать более мощные крепления. На таком материале желательно делать больше точек крепления системы для надежного крепления.

Советы по монтажу стальных труб

Установку трубопровода проводят, выполняя несколько обязательных правил:

  • Вертикальную установку прокладываемой линии выполняют, используя больше крепежных элементов, по сравнению с установкой в горизонтальном положении.
Монтаж трубопровода
  • При монтаже стальных труб небольшой толщины нужно делать больше точек фиксации, чем при установке больших изделий.
  • На изгибе в нижней части закрепленной вертикально трубы, на участке где она переходит в горизонтальную, нужно закрепить дополнительный хомут. Недопустимо чтобы деформирующая нагрузка от вертикальной ветки системы, напрямую передавалась «лежаку».
  • При установке стояка не превышающей 3м, крепления можно не ставить. Если система получиться длиннее 3 м, то по центру этажа нужно установить крепление.
  • Трубы, идущие к отопительным приборам, нужно проводить, устанавливая крепежные элементы через 1,5м.

Выбрать подходящий шаг между отдельными креплениями на горизонтальных участках позволит простая таблица:

Сечение мм

Максимальное расстояние между опорами стальных трубопроводов в метрах
Неизолированные

Изолированные

152.51.5
2032
253.52
3242.5
404.53
5053
70.864
10064.5
12575
15086

[adinserter block=»13″]

Эти данные позволят определить необходимое расстояние между отдельными крепежными элементами для труб разного диаметра.

Любые системы должны монтироваться с учетом температурного режима. При нагреве воздуха или при высокой температуре теплоносителя, металл неминуемо расширяется, от этого полностью не удастся избавиться, уложив армированные трубы. Сборка отопительной системы лучше выполнять с помощью скользящего соединения или пластиковых кронштейнов.

Требуемое пространство между точками опо­ры по данным СНИП

Подходящее расстояние между точками опоры трубопровода является важной характеристикой для эксплуатации системы. Точки, где установлены крепления, дают возможность равномерно распределить имеющуюся нагрузку, максимально снизить возможное напряжение. При прокладке тепломагистралей, удачно распределить температурную нагрузку.

Характеристики, приведенные в таблицах СНиП, содержат требования по допустимому свободному пространству между неподвижными опорами, с учетом предназначения системы. Эти данные обязательно есть в таблицах, которые существенно упрощают расчет системы. Не забывайте, что в таблице находятся не рекомендуемые данные, а конкретное расстояние соответствующие СНиП, на каком расстоянии, каких креплений и сколько должно быть установлено.

Данные СНИП

Выбор подходящих держателей прямо зависит от особенностей монтируемой системы и уровня будущей нагрузки на используемые элементы. Свободное расположение трубопровода требуется там, где возможен эффект расширения под воздействием высокой температуры. Подходящие крепления позволяют расширяющимся элементам свободно перемещаться при нагреве, но хорошо удерживать систему на поверхности стены.

Как прикрепить медную трубу к стене | Руководства по дому

Медь — идеальный материал для трубопроводов, поскольку она прочна, податлива и легко обрабатывается. Хотя эти характеристики полезны при гибке и подгонке труб в соответствии с контурами стены, они также делают ее уязвимой для повреждения. Ослабленные трубы могут со временем провиснуть или вызвать усталость металла из-за постоянной вибрации и тряски. Чтобы защитить медные трубы, их необходимо через определенные промежутки времени прикрепить к прочному каркасу, и наиболее распространенное решение — прикрепить их к стене. Процесс крепления прост и не требует навыков слесаря.

Установите седельный зажим на трубу так, чтобы труба плотно входила в арочную часть зажима, а плоские концы зажима прилегали к стене.

Отметьте положение отверстий для винтов в зажиме, обведя их острым карандашом. Нарисуйте прямо по окружности каждого отверстия, оставив на стене два небольших кружка.

Вставьте острое сверло соответствующего типа и размера в патрон дрели.Затяните патрон с помощью ключа патрона или поворотного кольца, в зависимости от метода, используемого в вашем сверле, убедившись, что сверло находится по центру патрона. Снимите или надежно закрепите свободную одежду, которая может застрять в дрели, а затем наденьте защитные очки.

Поместите наконечник сверла в центр одного из отмеченных кругов. Держите сверло перпендикулярно поверхности стены и осторожно нажмите на спусковой крючок, чтобы сверло начало вращаться. Сильно нажмите на спусковой крючок, как только сверло зацепится за стену, и просверлите отверстие, равное или немного глубже, чем длина используемых резьбовых пробок.

Повторите шаг 4 со вторым отмеченным кружком. В результате должны получиться два отверстия в стене, идеально совпадающие с отверстиями для винтов в хомуте.

Продуйте оба отверстия, чтобы удалить мусор и пыль.

Вставьте резьбовую пробку в каждое отверстие и постучите по ней концом отвертки, пока она не будет на одном уровне с поверхностью стены.

Установите зажим на трубу и совместите отверстия для винтов с отверстиями, просверленными в стене. Вставьте винт в каждое отверстие, убедившись, что кончик винта входит в центр резьбовой пробки.Используйте отвертку, чтобы завинтить винты до тех пор, пока они надежно не прикрепят хомут к стене.

Повторите весь процесс для всех используемых хомутов. Одного зажима на ярд более чем достаточно для большинства целей, с дополнительными зажимами, фиксирующими углы и фитинги, такие как запорные краны, которые могут испытывать дополнительные нагрузки и движение.

Ссылки

Советы

  • Спланируйте работу заранее и убедитесь, что у вас достаточно винтов и зажимов для выполнения работы за один сеанс.
  • Подумайте о том, как вы закрепите трубы перед их установкой. Таким образом вы обеспечите достаточно места для установки хомутов и прокладки труб в местах, где будет доступна опора.
  • Всегда используйте сверло, подходящее для материала, в котором вы сверляете. Например, используйте сверло для кирпича, блока и бетона, сверло по металлу для металла и сверло по дереву или комбинированным материалам для дерева и гипсокартона.

Предупреждения

  • Не пытайтесь вывести трубу из линии просто для того, чтобы закрепить ее.Это создаст напряжения в трубе и снизит ее прочность.
  • Перед бурением проверьте стены на наличие скрытых кабелей и других труб. Несоблюдение этого требования может привести к дорогостоящему ремонту и потенциально смертельному поражению электрическим током.

Писатель Биография

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал для газет «Telegraph» и «Guardian» в Великобритании., правительственные публикации, веб-сайты, журналы и школьные учебники. Он имеет диплом бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

сантехника — патрубок раковины не совпадает с сифоном

Фотографии, размещенные выше, были действительно полезны, поскольку многие люди могут не знать, какие разъемы и переходники доступны — как я не знал до замены двух туалетных столиков. Поэтому я решил выложить фотографии того, что я сделал, и компонентов, которые использовал.

Первое, что нужно сделать, это выйти из стены с трубкой в ​​стене (также известной как трубка с изгибом в четверть). При необходимости отрежьте длинную сторону, чтобы она вошла в сливную трубку в стене (убедитесь, что у вас есть хотя бы несколько дюймов в стенной канализации).

Фланец обычно соединяется с короткой ножкой J-образного сифона.

Существует два типа J-образных сифонов: один с резьбовым соединением с скользящим соединением на каждом конце и «ремонтный» J-образный сифон с скользящим соединением на более длинной ножке и компрессионным фланцем на другом.Используйте тот, который подходит для существующего трубопровода.

Используемые соединители зависят от двух факторов: как далеко отводной патрубок по горизонтали от дренажного патрубка и насколько выше или ниже его?

В вышеупомянутой ситуации сливное соединение находится на нескольких дюймах сбоку от патрубка и немного ниже его. Чтобы уменьшить горизонтальное расстояние, вы можете использовать другую стеновую трубу, отрезанную до соответствующей длины, подсоединенную к J-образной ловушке. Другой конец соединяется с коленом под углом 90 градусов, чтобы сделать поворот и покрыть вертикальное расстояние.Используйте переходную шайбу, чтобы приспособить патрубок 1 1/4 дюйма к дренажному трубопроводу 1 1/2 дюйма. (Все компоненты, изображенные здесь, от Home Depot; в других магазинах есть аналогичные товары).

У моего другого тщеславия больше горизонтальное расстояние и меньше вертикальное. Поэтому я соединил более длинную ногу J-образной ловушки с настенной трубкой, чтобы получить большее смещение вниз, чтобы у разъемов было место для покрытия горизонтального расстояния на обратном пути. В этом случае колено под углом 90 градусов не совсем доходило до нижней части насадки, поэтому мне пришлось добавить муфту, прикрепленную к колену с помощью обрезка отрезанной мною стенки трубы.

Если по какой-то причине вам нужно еще большее расстояние по вертикали, вы можете использовать удлинительную трубку, которая имеет резьбовой соединительный элемент на одном конце, и соединить ее между настенной трубкой и J-образным сифоном. (Сначала я попробовал это, потом понял, что мне не нужно все это вертикальное расстояние, и я могу отказаться от удлинительной трубки. )

Если вы обнаружите, что он протекает после того, как вы все затянете, и у вас есть вода поверх уменьшающей шайбы на патрубке, это означает, что ваш сливной узел не является водонепроницаемым по отношению к раковине.Возможно, вам придется затянуть ее (осторожно, чтобы не повредить раковину) или снять ее и нанести еще силикона или водопроводной замазки вместе с тефлоновой лентой на резьбу.

Стеллажи с кронштейнами для труб — Extreme How To

Оцинкованная труба и 2 пиломатериала делают полки массивными «промышленными».
Мэтью Вебер

Мой четырехлетний сын может быть слишком молод для мужской пещеры, но он любит «детскую пещеру».«Переросший декоративную тему своей детской комнаты (овца — идея моей жены), он теперь предпочитает динозавров, Годзиллу и другие подобные« мальчишеские »штуки. Чтобы сохранить грубую и жесткую эстетику, которую он предпочитает, я установил пол в его спальне из состаренной сосны и построил ему деревенский каркас кровати из вторичного бруса. Когда пришло время установить новые стеллажи, я захотел, чтобы они соответствовали существующему декору. Моя жена нашла вдохновение для этого проекта на Pinterest: простые деревянные стеллажи, поддерживаемые оцинкованными скобами для труб.В сочетании с состаренным деревом и качественной морилкой полки создают прочный индустриальный вид и предлагают достаточно места для хранения.

Вот как я их сделал.

Материалы

Стеллаж для этого проекта был вырезан из простого бруса 2 × 10. 1-1 / 2-дюйм. Толщина досок хорошо смотрится на стене и дополняет внушительный вид стальных кронштейнов. Сосна хвойных пород (например, пихта или ель в вашем районе) также восприимчива к истиранию поверхности, в отличие от древесины твердых пород, которая, естественно, более устойчива к проявлению состаренной текстуры, которую я хотел придать.Еще одно преимущество простых двухконтурных пиломатериалов — их недорогое приобретение.

Цена — это также то, что нужно учитывать при покупке труб и фитингов, потому что стоимость материалов может сильно варьироваться от поставщика к поставщику. Оцинкованная труба доступна в диапазоне диаметров, и каждый кронштейн полки состоит из одного 10-дюймового. труба (с резьбой на обоих концах), заглушка и фланец пола. Я остановился на использовании 3/4 дюйма. труба для сильного, крепкого вида, и каждый из моих четырех 30-дюймовых. полки требовали двух кронштейнов.Это означает, что мне понадобилось восемь труб, восемь заглушек и восемь напольных фланцев, стоимость которых может быстро возрасти. Когда вы понимаете, что и Lowes, и Home Depot берут более 11 долларов за один 3/4 дюйма. оцинкованный фланец для пола, указанная на этикетке цена может даже отбить у вас энтузиазм по поводу проекта. Это сделало мое.

Кронштейны для полок состоят из оцинкованной трубы ¾ ”, торцевых заглушек и фланцев пола.

Тем не менее, проведя небольшое телефонное исследование, я нашел поблизости поставщика сантехники, который не был связан с крупными национальными сетями и предлагал значительно более низкие цены.Например, в компании Long-Lewis Hardware в Бирмингеме, штат Алабама, я нашел эти 3/4 дюйма. напольные фланцы всего за 3,80 доллара за штуку. Обзвонив и сравнив затраты, я смог сократить свои расходы примерно на треть.

Кронштейны окрашены универсальной краской и грунтовкой Rustoleum Universal Hammered Paint & Primer in One.

Чтобы покрасить кронштейны труб, я использовал черную аэрозольную краску Rustoleum (и грунтовку в одном), которая придает металлическому покрытию особую чеканную текстуру. Вам также понадобится морилка вашего тона, полиуретан для защитного верхнего покрытия и прочные винты для крепления кронштейнов к стойкам стены.

Кронштейны

Трубы и фитинги имеют подходящую резьбу, поэтому для сборки их просто скручивают. Я рекомендую собрать кронштейны перед окраской распылением, чтобы скрыть «активную» часть резьбы, которая в противном случае забилась бы краской. Я также рекомендую мыть трубы и фитинги водой и средством для мытья посуды перед покраской. Моющее средство прорежет всю смазку или масло на трубе и улучшит адгезию краски. Тщательно просушите их, затем покройте повторными нанесениями краски для металла, давая время высохнуть между слоями, пока вы не будете удовлетворены внешним видом и глубиной отделки.Кованая текстура краски придает стали приятный вид «кованого железа».

Покрасьте головки винтов в тон. Я использовал винты №10 x 3-1 / 8 ”R4 фирмы GRK Fasteners.

Чтобы соответствовать кронштейнам, я также покрасил спреем головки винтов, которые я частично загнал в картонную коробку, чтобы удерживать их на приемлемой высоте, пока я покрыл их. Я использовал # 10 x 3-1 / 8 дюйма. Винты R4 от GRK Fasteners имеют длину и прочность, чтобы надежно закрепиться в каркасе стены и поддержать полки.

Я сделал каждую полку 30-1 / 4 дюйма по центру между открытой дверью спальни и шкафом.

Полки

Ширина ваших полок полностью зависит от вас и дизайна вашего дома. Я пошел с 30-дюймовым. прямоугольные полки, которые я вырезал циркулярной пилой, чтобы разместить между дверью спальни и шкафом. Не забудьте поддержать отрезанный кусок подставкой для роликов или другой рабочей поверхностью, чтобы древесина не вырвалась, когда вы приблизитесь к концу пропила.

Поддержите заготовку и отрежьте ее по размеру циркулярной пилой.

Обрезав полки по размеру, я обработал поверхность различными инструментами, чтобы придать дереву вид состарившейся и поврежденной древесины. Я ударяю по доскам тяжелой цепью водителя грузовика, чтобы они вмятины и проваливались. Горсть 1/2 дюйма. гайки, натянутые на прочную проволоку, можно использовать для вбивания более острых вмятин и вмятин на поверхность. Простым перфоратором можно образовать точечные отверстия, напоминающие повреждения от червя или насекомых. А при умеренном использовании вафельная поверхность обрамляющего молотка может создать интересный рельефный узор.

Я использовал различные инструменты, чтобы придать деревянной поверхности состаренный вид.

Когда вы будете довольны размером повреждения, нанесите на поверхность качественную морилку.

Нанесите кистью на морилку, затем немедленно сотрите излишки тряпкой.

Я выбрал оттенок темного ореха в сочетании с вишней, чтобы придать дереву более старый древесный оттенок. Моя тактика заключается в том, чтобы нанести кистью на пятно, чтобы покрыть полку с одной стороны, а затем сразу же стереть излишки, прежде чем оно исчезнет в виде толстого слоя.Затем переверните и повторите для другой стороны и краев полки. Крошечные дырочки, царапины и низкий рельеф от мучительного процесса впитывают пятно в большей степени, чем плоская деревянная поверхность, и достигают высокого цветового контраста, создавая эффект выветривания и «старины».

Я использовал комбинацию вишни и темного ореха, чтобы получить желаемый цветовой тон.

Как только пятно полностью высохнет, нанесите пару слоев полиуретана в желаемое вами покрытие (я выбрал сатин).

Установка

Общий вес одних полок, даже до того, как вы что-нибудь на них разместите, достаточно велик, чтобы вырваться из гипсокартона при неправильной установке. Я рекомендую устанавливать эти полки только на стенные стойки, с двумя винтами на кронштейн, вбитыми как минимум на два дюйма в массивную древесину.

Мы с женой использовали малярную ленту, чтобы обозначить расположение полок, пока мы экспериментировали с размещением.

Найдите стойки стены с помощью электронного прибора для поиска стоек и отметьте их расположение. Каждый оцинкованный фланец имеет четыре отверстия для винтов. Расположите фланцы так, чтобы два из этих отверстий падали вертикально по центру шпилек. Эти два винта-шпильки будут поддерживать вес полки, в то время как два других винта не пройдут по стойке и в основном являются декоративными по своей природе.

Найдите и отметьте шпильки. Я делаю карандашные отметки на малярной ленте, чтобы стены были чистыми.

Размещение полок — это тоже личное предпочтение. Сколько полок вам нужно? Вы хотите, чтобы самый нижний был расположен на высоте трех футов от пола или четырех? На каком расстоянии от потолка следует устанавливать верхнюю полку и какое расстояние должно оставаться между каждой полкой? Многие из этих ответов будут определяться любыми существующими препятствиями, которые вам придется преодолеть, а также размером предметов, которые вы будете хранить на полках.

Измерьте и отметьте положения кронштейнов для полки, используя верхние центральные отверстия для винтов в качестве ориентиров. Определите расположение верхней и нижней полок, а затем разделите оставшееся пространство поровну, чтобы определить размещение средних полок.

Чтобы обеспечить визуальное руководство по размещению наших полок, мы с женой поэкспериментировали с малярной лентой, которую мы наклеили на стену (и переставляли много раз), чтобы обозначить, где будут установлены полки. После небольших проб и ошибок мы пришли к плану, который имел смысл для нашего дома.

Расположите каждую пару кронштейнов на одинаковом расстоянии друг от друга и идеально ровно.

При установке тщательно измерьте и используйте уровень, чтобы дважды проверить свое размещение и убедиться, что полки стоят ровно.

В оформлении интерьера существуют определенные «практические правила», которые вы можете или не захотите учитывать в своем проекте. Например, общепринято, что вертикально расположенные полки лучше всего смотрятся, когда они расположены на равном расстоянии друг от друга. Мы согласились с этим правилом и применили его к нашему проекту.

Еще одна жемчужина: группировка нечетных чисел. Этот общепринятый стандарт, который считается «безотказной техникой» для украшения интерьера, особенно при расстановке аксессуаров для дома, предполагает, что группировка предметов в нечетное число (тройки, пятерки, семерки) выделит каждую деталь для хорошо организованной демонстрации. Некоторые люди скажут вам, что даже группы чисел, такие как пара или группа из четырех, как правило, делают группу загроможденной.

Мы выбросили это «правило» прямо в окно во имя полной анархии и решили, что четыре полки обеспечивают правильный баланс формы и функциональности для комнаты моего сына.Приведите ненавистников.

Последние мысли

Это веселый проект выходного дня для домашних мастеров, которые ищут надежные прочные полки. Вы можете создать его за день, а также добавить или изменить дизайн в соответствии со своим личным вкусом. При проектировании стеллажа учитывайте стандартные правила оформления интерьера, но также помните, что любое из этих правил может быть нарушено, потому что когда дело касается вашего дома, вы босс.


Рекомендуемые статьи

Как построить стеллаж из оцинкованных труб | инструкции

Найдите секцию трубы из оцинкованной стали, а не секцию черной (BLK) трубы, в местном хозяйственном магазине.

Определите выбор диаметра трубы. Удерживайте трубу диаметром 1/2 дюйма рядом с трубой диаметром 3/4 дюйма. Что будет лучше на кухне? Примечание. Размер 1/2 дюйма будет достаточно прочным даже для тяжелых чугунных сковородок и чугунных голландских духовок. Резьбовые оцинкованные стальные трубы бывают разной длины с предварительно нарезанными концами (часто называемыми трубными ниппелями). трубные ниппели наиболее популярной длины (16 дюймов, 24 дюйма и 30 дюймов) не хранятся в наличии, попросите продавца отрезать трубу до необходимой длины и иметь на обоих концах резьбу.Более короткие трубные ниппели часто бывают самых разных длин (от 2 до 12 дюймов). Выберите два коротких оцинкованных патрубка для труб, которые соответствуют измеренной глубине от стены. Глядя на семифутовую витрину с оцинкованными сантехническими принадлежностями, упакованными в небольшие коробки, легко запутаться и ошеломить. Не торопись. Обязательно совместите оцинкованные фланцы пола и оцинкованные колена под углом 90 градусов с резьбой выбранного размера трубы. Возьмите пакет шурупов для крепления фланца к стойке (стойкам) и мешок шурупов для крепления к гипсокартону.Рядом с винтами вы найдете ребристые пластиковые анкеры, которые можно вставить в пилотные отверстия, которые вы просверливаете в гипсокартоне. S-образные крючки завершат список покупок.

S крючки бывают разных размеров, как по длине, так и по ширине крючка. S-образные крючки на 2 1/2 и 3 дюйма открываются для установки на оцинкованную трубу 3/4 дюйма без каких-либо изменений. S-образный крючок на 2 дюйма открывается для установки на трубу 1/2 дюйма. Если предпочтительнее крюк меньшего размера, то S-образный крюк может быть изменен и открыт для соответствия размеру трубы с помощью тисков и плоскогубцев. Будьте осторожны, чтобы не поцарапать S-образный крючок плоскогубцами.

Примечание. Если выбранное пространство на стене кухни имеет стойку посередине ширины, дизайн будет немного изменен. Помните, что по крайней мере один фланец должен соединяться с стойкой стены. Чтобы изменить дизайн, нанесите карандашом отметку в центре каркаса стены (наилучшая оценка). От метки настенной стойки измерьте расстояние по горизонтали до правого и левого концов стойки. Следует приобрести оцинкованный тройник с тремя резьбовыми отверстиями.Помимо оцинкованной Т-образной формы, вам потребуются три напольных фланца, три коротких трубных ниппеля нужной глубины и две длины стойки для горшка, оба конца которых будут ввинчиваться в Т-образную и соответствующие колена на 90 градусов. Эти две длины трубы стойки для горшков, возможно, придется отрезать и нарезать резьбой в магазине, в зависимости от размеров стойки.

Что вам нужно знать о опорах и подвесках для трубопроводов и воздуховодов из ХПВХ

Для любой промышленной системы трубопроводов или воздуховодов очень важно, чтобы подвески и опоры располагались правильно. Слишком большое пространство между опорами создает ненужную нагрузку на вашу систему, вызывая прогиб и провисание. Слишком маленький интервал, и вы понесете ненужные расходы.

Преимущество ХПВХ перед другими термопластами состоит в том, что при повышенных температурах он сохраняет свою структурную целостность, требуя меньшего количества опор. В зависимости от размера системы это может дать значительные преимущества по материалам, конструкции и, что наиболее важно, по затратам на рабочую силу.

ХПВХ более эффективен, чем другие термопласты

Хотя необходимое расстояние между опорами меньше для ХПВХ, чем для других термопластов, он не такой жесткий, как традиционные системы металлических трубопроводов, и требует дополнительных опор.Однако в агрессивных средах дополнительные подвески — небольшая плата за повышенную надежность системы.

В конечном итоге количество подвесов и опор и расстояние между ними будут определяться условиями системы и требованиями к трубопроводам или каналам.

Факторы, влияющие на расстояние между подвесками и опорами в системах из ХПВХ

При определении расстояния между опорами для трубопроводов или систем воздуховодов из ХПВХ все следующие факторы влияют на технические характеристики установки:

  • Диаметр воздуховода / трубопровода. Трубопроводы или воздуховоды большего диаметра по своей природе менее подвержены прогибу, что позволяет использовать меньше опор.
  • Температурные параметры системы. По мере увеличения температуры жесткость материала или модуль упругости термопластов уменьшается, что требует более частых опор.
  • Масса транспортируемых жидкостей. Более плотная обработка химикатов и твердых частиц повысит требования к трубопроводу, и возникнет потребность в дополнительных опорах.
  • Расположение сосредоточенных нагрузок. Чтобы выдержать вес тяжелых инструментов или клапанов в системе, можно использовать дополнительные опоры.
  • Возможность того, что технологические твердые вещества / жидкости накапливаются в системе. Для предотвращения провисания трубы при процессах, склонных к нарастанию веса из-за твердых частиц или жидкостей, следует рассмотреть возможность увеличения количества опор.

Расстояние между опорами и подвесками для трубопроводов из CPVC

Системы

Принимая во внимание три основных фактора — размер трубы, график трубы и температуру обработки — мы разработали таблицы максимальных расстояний между опорами для Corzan® CPVC.Таблица предполагает:

  • Прямые неизолированные линии.
  • Системы транспортировки жидкостей с удельным весом до 1,0.
  • С минимальным провисанием трубы или без нее.

Если ваша система перекачивает жидкости с более высоким удельным весом, вам необходимо умножить число, которое вы видите в таблице, на соответствующее число из этой таблицы:

Как и ожидалось, для трубопровода сортамента 40, имеющего более тонкую стенку трубы, требуются более частые опоры, чем у сортамента 80 . Трубопровод с более тонкими стенками по своей природе более гибкий и склонен к провисанию, если не соблюдаются соответствующие опорные расстояния.

Максимальное расстояние между опорами для трубопровода из ХПВХ сортамента 40 (в футах)

Максимальное расстояние между опорами для трубопровода из ХПВХ графика 80 (в футах)


Вертикальные участки трубы должны поддерживаться через каждые 10 футов.

Советы по установке CPVC

Трубопровод Системные опоры и подвесы

Хотя рекомендуемые опорные расстояния указаны для прямых участков, промышленные системы не включают только прямые участки труб.Клапаны, фланцы, отводы, тройники, соединения и другие тяжелые компоненты могут потребовать независимой опоры в системах из ХПВХ. При необходимости добавьте дополнительные опоры для прямых участков и убедитесь, что вы не превышаете рекомендуемое расстояние между опорами.

При выборе подвесов, зажимов или опор убедитесь, что они подходят для ситуации и обеспечивают необходимую поддержку. Кроме того, будьте особенно осторожны, чтобы края были гладкими / закругленными, чтобы исключить возможность поцарапания или истирания трубы опорой или подвеской.Отсутствие силы и чрезмерной затяжки фитингов также поможет защитить трубопроводы от повреждений.

Рекомендуемые параметры включают следующее:

Расстояние между опорами и подвесами для воздуховодов из CPVC

Системы

Хотя воздуховоды из ХПВХ имеют более тонкую стенку, чем трубопроводы сортамента 40 или 80, для них требуется меньше опор из-за относительного веса транспортируемого материала.

Ниже приведены рекомендации по расстоянию между опорами в системах воздуховодов Corzan из ХПВХ (в футах).

Как и в случае с трубопроводами, вертикальные участки воздуховодов должны поддерживаться направляющими через каждые 10 футов.

Воздуховоды

из ХПВХ также должны иметь независимые опоры в тяжелых местах, чтобы обеспечить максимальную целостность системы. К ним относятся:

  • Вентиляторы
  • Гибкие соединения
  • Вытяжки
  • Скрубберы
  • Танки
  • Прочие системные компоненты

Подобно системам трубопроводов из ХПВХ, поддерживайте воздуховоды в каждой из этих тяжелых точек и при необходимости добавляйте дополнительные опоры для прямых участков.

Наконец, в случае теплового расширения CPVC, избегайте чрезмерного затягивания опор или использования опор с острыми или абразивными краями.

Узнайте, как учесть тепловое расширение при проектировании трубопроводной системы

В дополнение к планированию расстояния между опорами и подвесками при проектировании системы обязательно учитывайте тепловое расширение. В этом сообщении в блоге наша команда подробно рассматривает тепловое расширение и сжатие, предоставляя:

  • Четыре задействованных фактора дизайна.
  • Четыре механизма отклонения системы трубопроводов и принцип их работы.
  • Простой в использовании калькулятор для определения контуров теплового расширения для вашей системы.

Справочник по чугунным грунтовым трубам и фитингам, Глава 2, Установка чугунных грунтовых труб и фитингов

Справочник по чугунным грунтовым трубам и фитингам


Глава 2 — Установка чугунных грунтовых труб и фитингов

Общие инструкции по установке

  1. Вертикальный трубопровод:
    1. Закрепите вертикальный трубопровод через достаточно близкие промежутки времени, чтобы выровнять и выдержать вес трубы и ее содержимого.Поддерживать штабелируются у их оснований и с достаточным интервалом между этажами, чтобы соответствовать требованиям местных кодов. Для этого следует использовать одобренные металлические зажимы или вешалки. цель.
    2. Если вертикальный трубопровод должен стоять без какой-либо опоры или если нет конструктивных элемент доступен для поддержки и устойчивости во время строительства, безопасный трубопровод в правильном положении с помощью соответствующих стоек или скоб крепится к трубе.
  2. Горизонтальный трубопровод, подвесной:
    1. Поддерживайте горизонтальные трубопроводы и фитинги на достаточно близком расстоянии для поддержания соосности и предотвращения провисания или изменения уклона.Поддержите каждого длина трубы с помощью утвержденного подвеса, расположенного не более 18 дюймов от сустав.
    2. Поддержка конечных концов всех горизонтальных участков или ответвлений и каждого изменения направления или совмещения с одобренной подвеской.
    3. Изгибы шкафа, установленные над землей, должны быть надежно закреплены.
  3. Горизонтальный трубопровод, подземный:
    1. Чтобы обеспечить надлежащее выравнивание во время засыпки, стабилизируйте трубу в правильное положение за счет частичной засыпки и опоры.
    2. Трубопровод, уложенный на горизонт, должен быть надежно закреплен во избежание перекоса. при заливке плиты.
    3. Отводы шкафов, установленные под плитами, должны быть надежно закреплены.
  4. Установка внутри здания:
    1. Предложения по установке. Согласно большинству властей и норм по сантехнике, достаточно поддерживать горизонтальную трубу на каждом стыке, т. е. 5-футовая труба должен поддерживаться с интервалом в пять футов, может поддерживаться длина 10 футов с интервалами в десять футов.Опоры должны быть достаточными для поддержания выравнивания и предотвращать провисание, и его следует размещать на расстоянии не более 18 дюймов от соединение.

При заполнении системы водой обеспечивается достаточная прочность балки. по чугунной грунтовой трубе, чтобы нести груз с подвесами через каждые десять футов. Любой горизонтальных опор или зажимов, показанных на рисунках 1 и 2, могут использоваться, в зависимости от условий или того, что считается важным по подрядчик, архитектор или инженер.Какой бы способ опоры или зажима используется для горизонтальной линии, необходимо следить за тем, чтобы что линия имеет правильный уклон (1/4 дюйма или более на фут).

Вешалки могут быть прикреплены к деревянным балкам или балкам шурупами, шурупами. шурупы или большие гвозди. Для крепления к двутавровым балкам, балкам, младшим балкам. или другие элементы конструкции, балочные зажимы или С-образные зажимы. Крепеж для кладки стен могут использоваться дюбели или шурупы, или там, где есть пустота в наличии, можно использовать болт.Шпильки, вбитые в кладку также может быть использован метод взрыва. Вдоль стены кронштейн из конструкционного могут использоваться элементы или литой кронштейн.

Должны быть предприняты соответствующие меры для предотвращения «сдвига». Где компоненты подвешены на высоте более восемнадцати (18) дюймов с помощью нежестких подвесок они должны быть соответствующим образом закреплены против движения по горизонтали, что часто называется раскачивание распорки. Примеры раскосов показаны на рисунках 3 и 4.


Рисунок 1 — Горизонтальные опоры для труб


Рисунок 2 — Горизонтальные опоры для труб (продолжение)


Рисунок 3 — Горизонтальная труба с раскосом


Рисунок 4 — Раскос

Горизонтальная установка трубы большого диаметра.
Горизонтальная труба и фитинги от пяти (5) дюймов и более должны соответствовать требованиям. скреплены для предотвращения горизонтального движения. Это нужно делать в каждом филиале открытие или изменение направления с помощью скоб, блоков, стержней или другой подходящий метод для предотвращения движения или разделения суставов. Фигура 5 иллюстрирует несколько способов крепления.
Предлагаемая установка горизонтальной арматуры.
  1. При необходимости должны быть предусмотрены подвесы для обеспечения выравнивания и наклона.На каждом горизонтальном ответвлении должны быть предусмотрены подвесы. Вешалки должны быть достаточными для поддержания выравнивания и предотвращения провисания и должны быть размещенным рядом с муфтой. При правильном размещении вешалок надлежащая оценка будет сохранена. Необходимо принять соответствующие меры для предотвращения сдвиг. Если трубы и фитинги подвешены на высоте более восемнадцати дюймов с помощью нежестких подвесок они должны быть надлежащим образом зафиксированы от движения по горизонтали, часто называемые поперечными связями. См. Рисунки 3 и 4 для иллюстраций.
  2. Изгибы шкафов, ловушки, ловушки и аналогичные ответвления должны быть надежно закреплены. против движения в любом направлении. Изгибы шкафа установлены над землей должен быть стабилизирован. Если используются вертикальные стойки для шкафов, они должны быть стабилизирован против горизонтального или вертикального движения. На рисунках 6 и 7 на рисунке показано крепление изгиба шкафа под черным полом и Подвеска типа вилки была использована с преимуществом.
  3. Когда для необходимой очистки используется глухая заглушка, полная муфта и заглушка должны быть доступны для снятия и замены.
  4. Соединение гардеробных колец, напольных и душевых желобов и аналогичные «накладные» фитинги и соединение труб без рукавов и фитингов со ступицами грунтовых труб может быть достигнуто путем использования. из конопченного свинца и дуба или прессование суставы.


Рисунок 5 — Труба большого диаметра

Рисунок 6 — Вид в разрезе изгиба шкафа, правильно показывающий фланец Защищено

Рисунок 7 — Способ использования вешалки для изгиба шкафа

Сейсмические ограничения
Следующие рекомендации — это некоторые из факторов, которые следует учитывать при установка чугунных труб в сейсмоактивных зонах. Все установки должны соответствовать местным нормам и инструкциям архитекторов или инженеров кто отвечает за проектирование трубопроводов.
  1. Скрепите всю трубу размером 2 дюйма и более.

  2. Исключения:

    Сейсмические распорки можно не устанавливать, когда верхняя часть трубы подвешена 12 дюймов или меньше от элемента несущей конструкции, и труба подвешена индивидуальной вешалкой.

  3. Вертикальное крепление для труб —

  4. Вертикальные трубопроводы должны крепиться с достаточно близкими интервалами. чтобы труба была выровнена и выдерживала вес трубы и содержимого.Штабеля должны поддерживаться в основании, и если высота превышает два этажа на каждом этаже утвержденными зажимами для пола. На вертикальных стояках трубы, когда возможно, поддерживайте вес стояка в точке или точках выше центр тяжести стояка. Обеспечьте боковые направляющие сверху и снизу подступенка, а в промежуточных точках не должно превышать 30 футов по центру.

  5. Горизонтальные опоры трубопроводов —

  6. Горизонтальные трубопроводы должны поддерживаться с достаточно близкими интервалами. чтобы предотвратить провисание.Могут быть использованы вешалки-трапеции. Труба, где сверху труба 12″ или больше от опорной конструкции должны быть фиксированы на каждой стороне изменения направления на 90 градусов и более.

  7. Поперечина

  8. Максимальное расстояние 40 футов 0 дюймов (0 дюймов), если не указано иное. Одна секция трубы может действовать как продольная распорка для секции трубы, соединенной перпендикулярно к нему, если распорка установлена ​​с 24-дюймовым коленом или тройником аналогичного размер.

  9. Распорка продольная

  10. 80′- 0 «о.c. максимальный интервал, если не указано иное.

  11. Разное
a) Обеспечьте достаточно большие рукава для труб через стены или пол, чтобы для ожидаемых дифференциальных перемещений. ГДЕ НЕСКОЛЬКО СОЕДИНЕНИЙ ЭКРАНА И ЗАЖИМОВ ИМЕЮТСЯ В БЛИЖАЙШЕМ РАЗМЕЩЕНИИ СБОРКА (И.Е. ФИТИНГ-УСТАНОВКА-ФИТИНГ И Т.Д.) ПОЛОВИННАЯ РУКАВА 16 МЕР МОЖЕТ УСТАНАВЛИВАЕТСЯ ПОД СБОРКУ С ПОДВЕСКОЙ ДЛЯ ТРУБЫ НА КАЖДОМ КОНЦЕ РУКАВА. 1
Способ опоры «мультифитинг».
(Расстояние между подвесами 10 футов.Максимум)

РИС. 8 — ТОЛЬКО ДЛЯ СЕЙСМИЧЕСКОЙ ТЯГИ

ПРИМЕЧАНИЕ: Сейсмические распорки могут быть установлены на любой подвеске, распорки — на обе вешалки не требуются.

1 Перепечатано с разрешения сантехнической и трубопроводной промышленности Совет, Inc.

Вертикальный трубопровод.

Вертикальные компоненты должны быть закреплены на каждом основании штабеля и на достаточном близкие интервалы, чтобы поддерживать систему в правильном положении и адекватно поддерживать вес трубы и ее содержимого.Напольные зажимы, иногда называемые фрикционные зажимы, необходимы для вертикальных трубопроводов в многоэтажных конструкциях чтобы каждый этаж нес свою долю нагрузки. Рисунки 11 и 12 показаны типичные кронштейны или распорки для вертикальных трубопроводов. Рисунок 13 показывает метод зажима трубы на каждом этаже с использованием трения или напольный зажим.

Если вертикальный трубопровод должен стоять без какой-либо опоры или если нет конструктивных элемент доступен для поддержки и устойчивости во время строительства, безопасный трубопровод в надлежащее положение с помощью соответствующих металлических стоек или раскосы, прикрепленные к трубе.

Открытый стеллаж для промышленных труб DIY

Restoration Hardware это сделала. Джоанна Гейнс сделала это. И теперь я могу добавить себя в список!

Не сказать, что я где-то близок к уровню этих удивительных дизайнеров, но обычных людей следует воодушевить, что если я могу это сделать, то сможете и вы!

Металлические трубы и фитинги — это такое умное решение, которое мгновенно добавляет интереса любому пространству.Деревянные доски добавляют деревенского шарма, а открытые стеллажи красивы и функциональны.

Когда мы купили дом в мае 2015 года, я первым делом хотел снять именно этот кухонный шкаф и заменить его открытыми полками. К сожалению, это отошло на второй план, потому что мы решили полностью переделать кухню с новыми шкафами, бытовой техникой, счетчиками и т. Д. В будущем… и поэтому шкаф остался.

Несмотря на то, что в нем хранилась моя переполненная коллекция кружек, шкаф также был тяжелым, неуклюжим и унылым.Мне хотелось оторвать его от стены каждый раз, когда я смотрел на него.

И я так и сделал.

Потому что иногда небольшое улучшение в ожидании большого ремонта того стоит. Потому что теперь у меня есть прекрасное место для демонстрации великолепной подставки для торта, которую я получил на Рождество. Потому что это небольшое вложение времени и денег вызывает у меня улыбку каждый раз, когда я смотрю на него.

Так оно того стоит.

Вот что вам понадобится:

  • 3/4 ″ черный железный колпачок (x4)
  • 3/4 ″ напольный фланец (x4)
  • 3/4 ″ x 5 ′ черная железная труба (обрезанная по размеру и с резьбой)
  • Тополь 1 ″ x 12 ″ x 6 футов или деревянные доски (обрезанные по размеру)
  • # 12 x 1-1 / 4 ″ шурупы для дерева с плоской головкой (x16) и стеновые анкеры (x8)
  • черная аэрозольная краска
  • инструменты: уровень / сверло / рулетка / шпилька
  • дополнительно: морилка / полиуретан / пакет с трубными стяжками 3/4 ″

Полки для резки и морилки:

Я разрезал кусок тополя высотой 6 футов на (2) две доски 26-1 / 2 дюйма для полок. Я выбрал тополь просто потому, что мне понравилась его текстура, поэтому смело используйте мелиорированную древесину или что-то еще в зависимости от ваших предпочтений. При желании окрасить и обработать полиэтиленом. В моем случае я покрасил их в темный орех и нанес три слоя спрей-поли в сатинированном виде.

Обрезать и очистить трубы:

Наконец-то появилась возможность поработать с любимым материалом — металлом — Шеф с радостью разрезал и проделал трубу на (4) четыре части диаметром 12-1 / 4 дюйма для кронштейнов. Я хотел, чтобы доски аккуратно прилегали к трубе с очень небольшим пространством для маневра, поэтому он дал трубам припуск резьбы в 1 дюйм.

Не волнуйтесь, если вы не можете сделать эту деталь своими руками — Lowe’s или Home Depot могут отрезать и продеть трубы за вас.

Трубы из черного железа грязные и липкие, поэтому Шеф также хорошо протер их уайт-спиритом.

Установить кронштейны для труб:

Накрутите колпачок на один конец трубы, а фланец — на другой. Прикручиваем фитинги к трубе так, чтобы каждая скоба была одинаковой длины. Некоторым требовалось немного больше мускулов, чем другим, учитывая коническую резьбу трубы.

Кронштейны малярной трубы:

Для получения однородного вида покрасьте все части трубы распылением. Я нанес им все 2-3 слоя черной аэрозольной краски с глянцевой отделкой.

Вот совет: воткните винты в полоску малярной ленты, чтобы распылить краски на головы. Если краска отслаивается во время установки, просто распылите каплю краски на кусок картона и подкрасьте кистью. Или используйте черный шарпи.

Крепление кронштейнов для труб к стене:

Для устойчивых и прочных полок старайтесь ввернуть как минимум верхние и нижние винты каждого фланца в шпильку.

В идеале для этого нужно сначала найти и пометить стойки стены. Затем совместите центр каждого фланца со шпильками. Отметьте правильное размещение каждого из четырех винтов; просверлите пилотное отверстие и вставьте анкер для гипсокартона в левое и правое отверстия фланца.

Вверните шуруп для дерева с плоской головкой в ​​верхнее и нижнее отверстия фланца через гипсокартон и в стойку. Вручную вкрутите левый и правый винты в анкеры. Убедитесь, что полки лежат ровно и ровно, поместив уровень между кронштейнами труб и отрегулировав соответствующим образом.Повторите то же самое для следующей полки.

Надеюсь, у вас все пройдет гладко.

Но в нашем маленьком фиксирующем верхе вот с чем мы столкнулись: мы начали с поиска шпилек, чтобы ориентироваться. Мы легко нашли шпильку с левой стороны, но, похоже, она давала ложные показания в центре. Мы поняли, что что-то не так, когда сняли шкаф и увидели, что предыдущие арендаторы пробовали молотком через стену.

Итак, мы осторожно просверлили несколько отверстий в гипсокартоне, чтобы открыть несколько труб, которых следует избегать, и направленную вбок стойку справа.Поскольку тонкая сторона стойки не была достаточно широкой для фланцев, а мы уже просверлили отверстия в гипсокартоне, мы пошли дальше и аккуратно вырезали квадрат из гипсокартона и создали нужную стойку.

Чтобы усилить шпильку и дать фланцам на правой стороне что-нибудь для просверливания, мы прикрепили два 2х4 (остатки от моих держателей чулок для деревянных блоков) к существующей шпильке с помощью жидких гвоздей и винтов. Затем мы проделали утомительную работу по замене гипсокартона.

Я нанесла на стены пару слоев латексной грунтовки KILZ, а затем нанесла Revere Pewter Бенджамина Мура, чтобы посмотреть, сможем ли мы распространить этот цвет на все пространство.Затем мы установили кронштейны для труб, как описано выше. Дополнительно можно закрепить полки, установив хомуты для труб.

Одна из наших труб была немного скошена, поэтому вот совет для достижения уровня: добавьте шайбу (или две) за соответствующее отверстие во фланце. Шайба совсем не заметна и дает толчок, необходимый для идеально горизонтальной полки.

Так что вы думаете о преподобном олове? Идти или нет?
Спасибо за чтение! — v.

.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
