Как поменять щетки на перфораторе интерскол п 26: Замена щеток на перфораторе интерскол

Содержание

Как поменять щетки на перфоратор интерскол


Перфоратор является одним из самых важных инструментов в арсенале человека, делающего ремонт. Именно поэтому он пользуется популярностью для проведения строительных работ повышенной сложности. Чтобы грамотно пользоваться перфоратором, необходимо знать его устройство, обладать первоначальными навыками его ремонта и профилактического обслуживания. В магазинах строительной техники широко представлена линейка продукции . Фирма занимает одно из лидирующих мест в объемах продаж перфораторов. Одной из моделей является П 710ЭР, об обслуживании которого расскажем ниже.

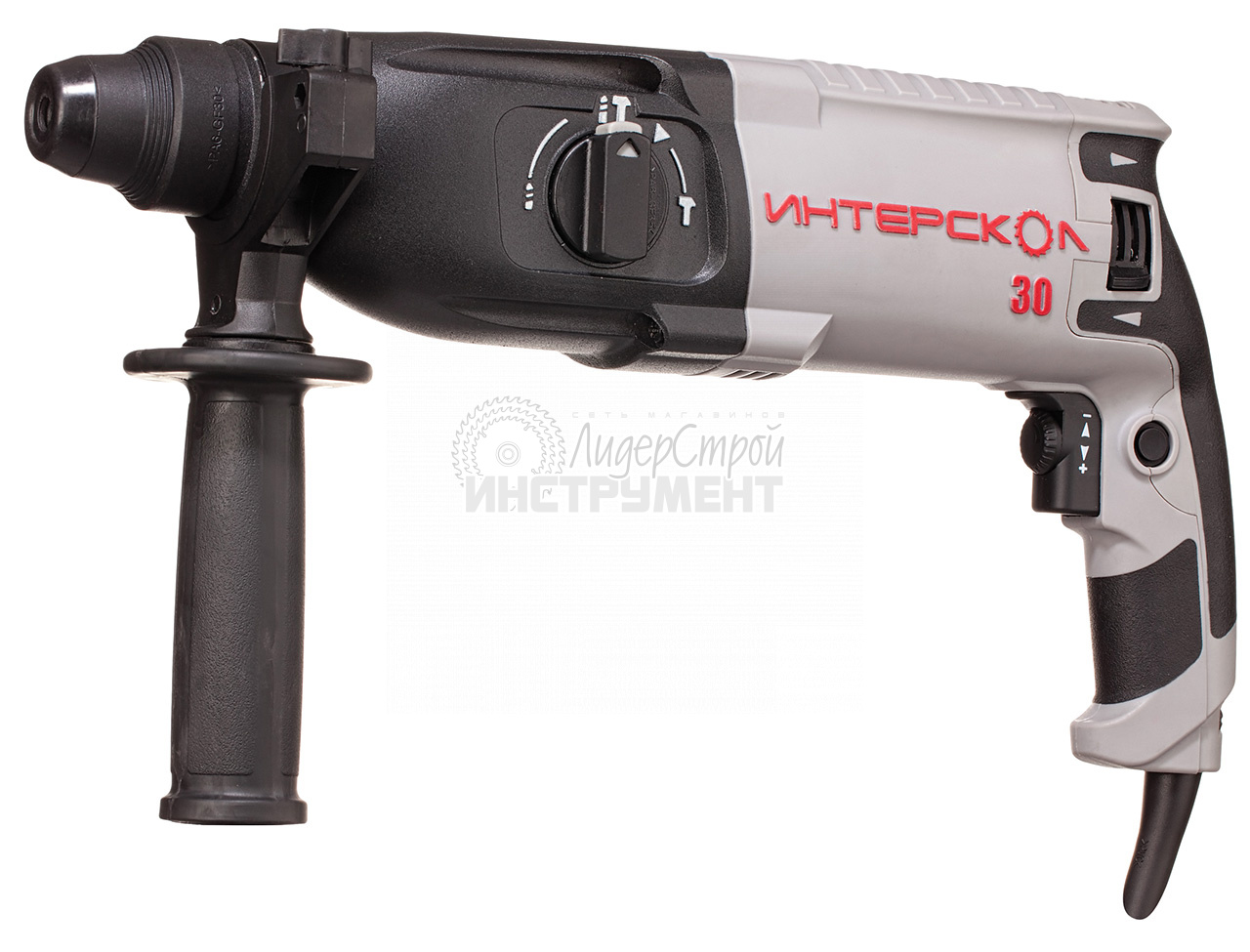

Устройство перфоратора Интерскол

Инструмент способен работать в трех режимах: сверление, удар и сверление с ударом. Патрон типа SDS плюс помогает быстро менять насадки для работы. Предохранительная муфта может предотвратить поломку инструмента, если бур застрянет в материале.

Перфоратор имеет одну скорость и регулировку частоты вращения. Дополнительными возможностями инструмента можно считать дополнительную рукоятку, ограничитель глубины и блокировку кнопки включения.

Все перфораторы фирмы собраны по одинаковой схеме. Здесь есть три основных блока: блок редуктора удара, блок питания, блок статора.

Данные механизмы имеют свои особенности у различных групп инструментов.

Разборка перфоратора

Начнем с быстрозажимного патрона. Процесс разборки состоит из следующих пунктов:

  1. Съем специального кольца
  2. Демонтаж освобождающей втулки
  3. Съем еще одного специального кольца и шарика
  4. Извлечение спиральной пружины

Для того чтобы снять корпус редуктора, сначала необходимо демонтировать ручку переключения режимов.

Затем производится разборка ствола, ударников и бойков. Промежуточный вал разбирается по порядку следующих друг за другом деталей. Электрическая часть состоит из трех блоков – ротора, статора и цепи управления с угольными щетками. Все блоки разбираются подетально. После этого перфоратор можно считать полностью разобранным.

Ремонт перфоратора своими руками

Инструмент можно чинить только по истечении отведенного гарантийного срока. Механические повреждения устранять гораздо сложней, чем проблемы с электронным блоком. Для установления причины поломки требуется время – нужно осмотреть все механизмы. После этого можно устранять возникшую проблему.

Если устройство включается, но не выполняет функцию долбления, то поломка может крыться в переключателе режимов работы. Выработка пальцев переключателя может указать на неполадку. Износ происходит из-за постоянного контакта с вращающимися механизмами.

Случается и такая разновидность, как поломка отростка фиксатора, удерживающего его внутри редуктора. Режим при этом может произвольно переключаться. Однако это не влияет на работоспособность инструмента.

Если эта неисправность не доставляет особенных хлопот владельцу, то просто надо провернуть переключатель строго на 180 градусов.

Самые большие нагрузки испытывает быстрозажимной патрон перфоратора, при поломке которого нужно приобрести новый и заменить. Чтобы продлить ресурс этого механизма, нужно просто делать регулярную чистку от пыли и грязи, скапливающихся при работе.

Ремонт перфоратора П 710ЭР

Общие правила относятся и к модели П 710ЭР. Необходимо по установленной инструкции разобрать инструмент, затем выявить проблему в работе, по возможности устранить ее в полном объеме и собрать по той же схеме.

Видео сборки перфораторов Интерскол

Сборка перфоратора ИНТЕРСКОЛ П-18/450ЭР

Сборка перфоратора ИНТЕРСКОЛ П-22/600ЭР

Сборка перфоратора ИНТЕРСКОЛ П-26/800ЭР

Сборка перфоратора ИНТЕРСКОЛ П-600ЭР

Сборка перфоратора ИНТЕРСКОЛ П-710ЭР

Перфоратор является одним из самых важных инструментов в арсенале человека, делающего ремонт. Именно поэтому он пользуется популярностью для проведения строительных работ повышенной сложности.

Чтобы грамотно пользоваться перфоратором, необходимо знать его устройство, обладать первоначальными навыками его ремонта и профилактического обслуживания. В магазинах строительной техники широко представлена линейка продукции . Фирма занимает одно из лидирующих мест в объемах продаж перфораторов. Одной из моделей является П 710ЭР, об обслуживании которого расскажем ниже.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола и закрепленный на нем рабочий инструмент. Одновременно, при помощи подшипника качающегося, называемого в народе «пьяный подшипник», вращающий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Все перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

Условно перфораторы Интерскол состоят из трех блоков:

  1. Блок редуктора ударного узла.
  2. Блок статора.
  3. Блок цепей питания и управления.

Ремонт перфораторов Интерскол следует начинать с изучения схемы инструмента, подготовки инструментов и рабочего места.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

  1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
  2. Во второй группе рассмотрим разборку перфораторов Интерскол П-600 и П710.

Общие принципы сборочного процесса перфораторов Интерскол

Сборку перфораторов Интерскол условно можно разбить на несколько этапов:

  • Установка резиновых уплотнительных колец.
  • Сборка отдельных узлов.
  • Сборка блоков.
  • Сборка электрической части.
  • Проверка работоспособности электроинструмента.

Все перфораторы Интерскол состоят из нескольких больших блоков:

  • Механический блок ударного узла.
  • Блок промежуточного вала.
  • Блок редуктора.
  • Блок статора.
  • Блок цепей управления.

Выбор смазочных материалов

Для смазки перфораторов отечественными производителями разработаны специальные смазочные вещества. Смазка разделяется по условиям работы узлов. Для смазки редукторов, подшипника качения и муфты сцепления рекомендуется использовать смазочные материалы, специально разработанные для этих узлов.

Конструктивные особенности быстрозажимного патрона типа SDS-plus

Начнем с различий в конструкции узла крепления быстрозажимного патрона.

Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.

В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.

Разборка быстрозажимного патрона

Разборку быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, надо снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.

Дальше снимаются шайба поз.4 и стопорное кольцо поз.5. На следующем этапе снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 необходимо нажать на специальную шайбу поз.9. Выньте шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит меньшее количество деталей. Но порядок разборки остается такой же.

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР практически одинаковые и разбираются в идентичной последовательности.

Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в следующей последовательности:

  • снимается специальное кольцо поз.1;
  • освобождается втулка освобождающая поз.2;
  • нажимается кольцо специальное поз. 3 и достается шарик поз.4;
  • извлекается пружина спиральная поз.5.

У всех перфораторов Интерскол для снятия корпуса редуктора необходимо предварительно снять переключатель режимов.

Демонтаж ручки переключения режимов в перфораторе Интерскол П-26

Наклонив набок перфоратор, поверните ручку режимов поз.28 против часовой стрелки до упора при нажатой кнопке поз.26. Извлеките ручку из корпуса перфоратора.

Никогда не переключайте ручку режимов при работающем перфораторе.

Как отремонтировать перфоратор Интерскол своими руками, видео и фото

Перфораторы Интерскол, согласно статистике, относятся к надежным инструментам. Отказы фиксируются значительно реже, чем у более популярных моделей Makita, Bosch, Hitachi.

Главное правило: выбирайте такую модель, которая рассчитана на нагрузки и предназначена для выполнения планируемых работ.

Использование перфораторов по назначению в соответствии с требованиями по эксплуатации позволяет работать перфораторами Интерскол продолжительное время.

Но, как и любой инструмент, в перфораторах появляются различные неисправности которые потребуют произвести ремонт перфоратора самостоятельно, особенно если он уже не гарантийный.

Чтобы выполнить ремонт перфораторов Интерскол, устранить неисправности, надо тщательно изучить устройство инструмента, его схему, карты смазки. Любой ремонт перфоратора Интерскол начинается с его разборки об этом более подробней.

Классификация неисправностей в перфораторах Интерскол

Перфораторы Интерскол обладают высокой ремонтопригодностью, простотой и надежностью.

Ремонт перфораторов Интерскол своими руками способен выполнить любой пользователь, умеющий держать отвертку, молоток и разбирающийся в электротехнике на уровне средней школы.

Все проявляющиеся неисправности в перфораторах Интерскол условно делятся на три группы:

  • Механические поломки ударного механизма;
  • Разрушения переключателя режимов;
  • Неисправности электрической части перфоратора.

Механическая группа неисправностей в перфораторах Интерскол

Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.

В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.

Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.

Износ уплотнительных резиновых колец

Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.

Набор резиновых уплотнительных колец к перфоратору Интерскол

Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.

Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.

Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.

Разрушение бойков, ударников, стволов, поршней

При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.

Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.

Детали ударного блока перфоратора Интерскол П-26/800ЭР

Разрушение поршня поз.47 бывает двух видов:

  • Разрушается юбка поршня;
  • Отламываются уши установки пальца поз.48.

Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.

Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.

Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».

Разрушение подшипника качения

Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.

При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.

Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.

Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.

Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.

Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.

Группа неисправностей, при которых перфоратор долбит, но не сверлит.

Проворачивание шестерни на стволе

Пропадание сверления при работающем ударе проявляется при проворачивании на валу ствола поз.36 шестерни поз.35.

Шестерня фиксируется на стволе тремя роликами поз.37. А чтобы надежно держалась, шестерню придавливает пружина поз.33, фиксирующаяся через шайбу поз.32 стопорным кольцом поз.31.

Неисправность появляется вследствие ослабления силы прижимной пружины, выпадения роликов, разрушения втулки кулачковой поз.38.

Ремонт перфоратора Интерскол П-26/800ЭР своими руками заключается в восстановлении всех деталей в требуемое положение или замене вышедших из строя.

Неисправности промежуточного вала

Промежуточный вал в перфораторе служит для передачи вращательного и возвратно-поступательного импульса.

Если какая-то деталь, устанавливаемая на промежуточном валу, из-за поломок начнут проворачиваться, перфоратор перестает сверлить.

Рассмотрим принцип работы промежуточного вала перфоратора Интерскол П-18/450ЭР.

Вращение на вал передается при помощи шестеренки поз.46, проворачиваемой ротором перфоратора. Шестеренка надета на вал поз.43, куда крепятся полумуфта кулачковая поз.44 и подшипник качения поз.45.

Включение режима удара происходит за счет перемещения планки переключателя поз.55, которая выводит из зацепления подшипник качения из полумуфты кулачковой поз.44.

У промежуточного вала перфоратора Интерскол П-26/800ЭР может проворачиваться колесо зубчатое комбинированное поз.62.

Дело в том, что колесо вращается за счет зацепления зуба в муфте пьяного подшипника. Проворачивание может происходить из-за ослабления пружины поз.63 и износа профиля зуба, как шестеренки, так и муфты сцепления.

Неисправность устраняется путем восстановления профиля зуба в комбинированной шестерне, в пьяном подшипнике.

Конструкция промежуточного вала перфоратора Интерскол П600ЭР отличается наличием общего вала поз.39.

Промвал перфоратора Интерскол П600ЭР

Проскальзывание шестерни поз.45 на валу может происходить из-за ослабления прижимной пружины поз.38 и износа зуба в соединителе поз.40, выполняющем роль муфты сцепления.

Невозможность фиксации рабочего инструмента в быстрозажимном патроне

Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.

Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Зажим хвостовиков рабочего инструмента обеспечивается специальной их конструкцией.

Отказ зажимного устройства происходит из-за износа фиксирующего шарика.

Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.

Неисправности переключателя режимов

Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.

Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.

В переключатель режимов перфораторов Интерскол входит разное количество деталей.

Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.

Переключатель режимов перфоратора Интерскол П-18/450ЭР

Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.

Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.

Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.

Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.

Сложная конструкция переключателя режимов перфоратора Интерскол П-18/450ЭР заставила разработчиков сконструировать новую схему и внедрить ее в перфораторе Интерскол П-26/800ЭР.

Переключатель режимов перфоратора Интерскол П-26/800ЭР

Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.

В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.

В перфораторе Интерскол П600ЭР применена немного другая конструкция переключателя режимов.

Переключатель режимов перфоратора Интерскол П-600ЭР

Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.

Неисправности в схеме электрической части перфораторов Интерскол

Электрическая часть перфораторов Интерскол обладает высокой надежностью и практически не доставляет неприятностей пользователю.

Главное, своевременно следить за износом угольных электрощеток.

Вы должны знать, что при износе угольных электрощеток до длины, меньшей 8 мм, щетки подлежат обязательной замене.

Замена угольных щеток является процедурой не сложной и может производиться любым пользователем.

Снимается крышка руки корпуса, освобождается щеткодержатель в тех конструкциях, в которых предусмотрен и достаются электрощетки.

Для примера рассмотрим замену электрощеток в перфораторе Интерскол П-30/900ЭР.

Угольные щетки поз.72 установлены в щеткодержателе поз.73. чтобы достать щетки, надо снять ручку-накладку поз.78. повернуть на 45 градусов щеткодержатель и вынуть его. Освободив пружины поз.71, вы легко достанете угольные щетки.

Статор поз.66, ротор поз.62 выходят из строя очень редко.

Для тех, кто желает выполнить ремонт статора или ротора своими руками ответ здесь.

Остальные детали, такие как кнопки выключения поз.74 инструмента, конденсаторы поз.75, дроссели поз.76 выходят из строя очень редко и их замена не вызывает особых трудностей.

Мы рассмотрели основные неисправности перфораторов Интерскол. Если у вас есть материалы о других неисправностях, напишите нам.Выводы:

  • ремонт перфоратора Интерскол представляет собой не сложную задачу и может быть выполнен любым пользователем, знакомым с инструкцией по разборке и сборке;
  • своевременная замена уплотнительных колец предупреждает появление основного количества неисправимостей;
  • вовремя замененные угольные щетки позволяют эксплуатировать перфораторы Интерскол практически бесконечно

Всем успехов!

Видео ремонта перфоратора Интерскол

Ремонт перфоратора Интерскол П-30/900ЭР

Видео: Ремонт перфоратора часть 1 Видео: Ремонт перфоратора. Не держит бур Интерскол П26 800ЭР Видео: Разбока перфоратора П 710ЭР

sdelalremont.ru

Разборка блока ударного механизма перфоратора Интерскол П26/800ЭР

Схема ударного механизма перфоратора Интерскол П-26/800ЭР
Основное число различий содержится в конструкции ударного механизма.

Ударный механизм состоит из нескольких узлов:

  • ствол ударного механизма;
  • промежуточный вал;
  • бойки и ударники;
  • гильза поршня;
  • подшипник качения.

Ударный механизм в перфораторах Интерскол работает по одинаковому принципу. Отличия же в конструктивных особенностях.

Разборка ударного механизма перфоратора Интерскол П-26/800ЭР

В перфораторе Интерскол П-26/800ЭР ударный механизм состоит из следующих узлов:

  • приемник инструмента;
  • узел запрессовки ствола;
  • ствол;
  • промежуточный вал;
  • бойки, ударники, проммасса.
Разборка приемника инструмента

Приемник инструмента поз.12 разбирается после снятия с него деталей быстрозажимного патрона.

На первом этапе аккуратно вынимаются четыре ролика поз.11. Дальше приемник вынимается из корпуса поз.18, в котором вставлен игольчатый подшипник поз.20.

В игольчатом подшипнике крепится ствол поз.36.

Выньте из ствола приемник инструмента.

Из приемника инструмента надо извлечь проммассу поз.16, втулку поз.15, манжету поз.14 и резиновое уплотнительное кольцо поз.13.

Разборка ствола ударного механизма

Ствол поз.36 извлекается из внутреннего корпуса поз.18 после того, как корпус редуктора отделится от корпуса статора. Для этого из корпуса редуктора надо выкрутить четыре винта поз.30.

Затем выкрутить три винта поз.85 на ручке поз.86. Сняв ручку, повернуть корпус щеткодержателя поз.81. до момента, когда его можно вытащить из корпуса.

Теперь корпус редуктора и корпус статора легко разделяются при помощи отвертки, которой поддевается один из них в месте стыковки.

Ствол легко вынимается из промщита поз.53(внутренний корпус).

На наружный диаметр ствола надеты: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 и стопорное кольцо поз.31.

В полости ствола находится корпус ловителя поз.40, боек 45.

Разборка ловителей, бойков

Разборка ловителя поз. 40 заключается в отделении с него амортизатора поз.41, ловителя бойка поз.42, крышки ловителя поз.43 и стопорного кольца поз.44.

В поршень поз.47 вставлен боек поз.45, который необходимо извлечь.

С бойка поз.45 снимается уплотнительное кольцо поз.46.

Из ушей поршня поз.47 надо отделить палец поз.48 и снять два кольца поз.49.

Разборка промежуточного вала

Чтобы разобрать промежуточный вал поз.57, надо вытащить его из внутреннего корпуса. С вала поз.58 снимите поводок переключателя поз.55, пружину поз.56.

C другой стороны: снимите втулку опорную поз.65, опору пружины поз.64, пружину поз.63, колесо зубчатое комбинированное поз.62.

Промежуточный вал перфоратора Интерскол П-26/800ЭР Каталог запасных частей промежуточного вала перфоратора Интерскол П-26/800ЭР

Как правильно разобрать перфораторы Интерскол различных моделей

В последнее время особой популярностью пользуются перфораторы Интерскол. Они надежны в работе, просты в ремонте. На них легко достать запасные детали.
Перфораторы Интерскол имеют широкий модельный ряд. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, и перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может производиться как в сервисных центрах, так и самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол своими руками, надо иметь навыки слесаря и познания в электротехнике в объеме средней школы.

И постоянно помните о соблюдении правил техники безопасности.

Каждый инструмент обладает соответствующей маркировальной табличкой. Например: перфоратор Интерскол П-18/450Эр. Расшифровывается:

  • буква П указывает, что инструмент относится к семейству перфораторов;
  • цифра 18 указывает, что с данным перфоратором можно использовать бур диаметром до 18 мм;
  • цифра 450 указывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

На рынке есть и другие модели перфораторов Интерскол: Интерскол П-600 ЭР и Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола и закрепленный на нем рабочий инструмент. Одновременно, при помощи подшипника качающегося, называемого в народе «пьяный подшипник», вращающий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Все перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

Условно перфораторы Интерскол состоят из трех блоков:

  1. Блок редуктора ударного узла.
  2. Блок статора.
  3. Блок цепей питания и управления.

Ремонт перфораторов Интерскол следует начинать с изучения схемы инструмента, подготовки инструментов и рабочего места.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

  1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
  2. Во второй группе рассмотрим разборку перфораторов Интерскол П-600 и П710.

Конструктивные особенности быстрозажимного патрона типа SDS-plus

Начнем с различий в конструкции узла крепления быстрозажимного патрона.

Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.

В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.

Разборка быстрозажимного патрона

Разборку быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, надо снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.

Дальше снимаются шайба поз.4 и стопорное кольцо поз.5. На следующем этапе снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 необходимо нажать на специальную шайбу поз.9. Выньте шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит меньшее количество деталей. Но порядок разборки остается такой же.

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР практически одинаковые и разбираются в идентичной последовательности.

Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в следующей последовательности:

  • снимается специальное кольцо поз.1;
  • освобождается втулка освобождающая поз.2;
  • нажимается кольцо специальное поз.3 и достается шарик поз.4;
  • извлекается пружина спиральная поз.5.

У всех перфораторов Интерскол для снятия корпуса редуктора необходимо предварительно снять переключатель режимов.

Демонтаж ручки переключения режимов в перфораторе Интерскол П-26

Наклонив набок перфоратор, поверните ручку режимов поз.28 против часовой стрелки до упора при нажатой кнопке поз.26. Извлеките ручку из корпуса перфоратора.

Никогда не переключайте ручку режимов при работающем перфораторе.

Разборка блока ударного механизма перфоратора Интерскол П26/800ЭР

Схема ударного механизма перфоратора Интерскол П-26/800ЭР

Основное число различий содержится в конструкции ударного механизма.

Ударный механизм состоит из нескольких узлов:

  • ствол ударного механизма;
  • промежуточный вал;
  • бойки и ударники;
  • гильза поршня;
  • подшипник качения.

Ударный механизм в перфораторах Интерскол работает по одинаковому принципу. Отличия же в конструктивных особенностях.

Разборка ударного механизма перфоратора Интерскол П-26/800ЭР

В перфораторе Интерскол П-26/800ЭР ударный механизм состоит из следующих узлов:

  • приемник инструмента;
  • узел запрессовки ствола;
  • ствол;
  • промежуточный вал;
  • бойки, ударники, проммасса.

Разборка приемника инструмента

Приемник инструмента поз.12 разбирается после снятия с него деталей быстрозажимного патрона.

На первом этапе аккуратно вынимаются четыре ролика поз.11. Дальше приемник вынимается из корпуса поз.18, в котором вставлен игольчатый подшипник поз.20.

В игольчатом подшипнике крепится ствол поз.36.

Выньте из ствола приемник инструмента.

Из приемника инструмента надо извлечь проммассу поз.16, втулку поз.15, манжету поз.14 и резиновое уплотнительное кольцо поз.13.

Разборка ствола ударного механизма

Ствол поз.36 извлекается из внутреннего корпуса поз.18 после того, как корпус редуктора отделится от корпуса статора. Для этого из корпуса редуктора надо выкрутить четыре винта поз.30.

Затем выкрутить три винта поз.85 на ручке поз.86. Сняв ручку, повернуть корпус щеткодержателя поз.81. до момента, когда его можно вытащить из корпуса.

Теперь корпус редуктора и корпус статора легко разделяются при помощи отвертки, которой поддевается один из них в месте стыковки.

Ствол легко вынимается из промщита поз.53(внутренний корпус).

На наружный диаметр ствола надеты: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 и стопорное кольцо поз.31.

В полости ствола находится корпус ловителя поз.40, боек 45.

Разборка ловителей, бойков

Разборка ловителя поз.40 заключается в отделении с него амортизатора поз.41, ловителя бойка поз.42, крышки ловителя поз.43 и стопорного кольца поз.44.

В поршень поз.47 вставлен боек поз.45, который необходимо извлечь.

С бойка поз.45 снимается уплотнительное кольцо поз.46.

Из ушей поршня поз.47 надо отделить палец поз.48 и снять два кольца поз.49.

Разборка промежуточного вала

Чтобы разобрать промежуточный вал поз.57, надо вытащить его из внутреннего корпуса. С вала поз.58 снимите поводок переключателя поз.55, пружину поз.56.

C другой стороны: снимите втулку опорную поз.65, опору пружины поз.64, пружину поз.63, колесо зубчатое комбинированное поз.62.

Промежуточный вал перфоратора Интерскол П-26/800ЭРКаталог запасных частей промежуточного вала перфоратора Интерскол П-26/800ЭР

Разборка ударного механизма перфоратора Интерскол П710ЭР

Конструкция ударного механизма и порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

Основные различия в конструкции промежуточного вала, ствола ударного механизма и переключателя режимов.

Схема ударного механизма и промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода и исполнительного механизма.

В качестве электропривода используется коллекторный двигатель. Исполнительный механизм представляет собой комбинацию ударного механизма компрессионно-вакуумного типа и вращательного механизма.

Возвратно-поступательное движение передается за счет подшипника качения.

На схеме представлен порядок разборки ствола поз.15 (обозначен красной стрелкой), состав ударников и бойков (обозначен синей стрелкой). Зеленой стрелкой обозначены детали переключателя режимов.

Промежуточный вал состоит из вала поз.47 и смонтированных на нем деталей. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.

Разборка электрической части перфоратора Интерскол

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

  • ротор;
  • статор;
  • цепи управления с угольными щетками.

Порядок разборки электрической части всех моделей перфораторов Интерскол практически одинаковый.

Электрическая схема перфоратора Интерскол П-26/800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора и корпус статора.

Разборка статора

Для разборки статора поз.74, необходимо вытащить из корпуса поз.77 защитную диафрагму поз.72, закрывающую статор от попадания грязи, пыли.

Открутить два винта поз.73 и вытащить статор поз.74. Для облегчения процесса вытаскивания достаточно постучать по торцу крышки статора деревянным молотком или бруском.

Со статора можно снять колодки клеммные поз.75. Это делается для того, чтобы проверить качество контактов от статора к щеткодержателю.

Разборка ротора

Ротор разбирается в случае, когда необходимо заменить коллектор, подшипники, перемотать обмотки.

Отделить ротор от узла ударного механизма можно, освободив два винта поз.68 и сняв щит поз.67.

С ротора поз.69 надо снять подшипники поз.66, 70, втулку демпфирующую поз.71. Подшипники легко снимаются при помощи съемника.

Разборка цепей управления и демонтаж угольных щеток

Основу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. При помощи комбинированной кнопки перфоратору можно задавать частоту оборотов электродвигателя.

Чтобы достать щетки поз.83, надо снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать несложно.

Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:

  • отсутствует щеткодержатель комбинированный;
  • использован другой тип выключателя.

Все! Перфоратор Интерскол разобран. Читайте инструкцию о ремонте и как собрать и смазать перфоратор.

Разборка перфоратора Интерскол П-710ЭР

Источник: https://sdelalremont.ru/poryadok-rasborki-perforatorov-interskol.html

Разборка ударного механизма перфоратора Интерскол П710ЭР

Конструкция ударного механизма и порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

Основные различия в конструкции промежуточного вала, ствола ударного механизма и переключателя режимов.

Схема ударного механизма и промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода и исполнительного механизма. В качестве электропривода используется коллекторный двигатель. Исполнительный механизм представляет собой комбинацию ударного механизма компрессионно-вакуумного типа и вращательного механизма. Возвратно-поступательное движение передается за счет подшипника качения.

На схеме представлен порядок разборки ствола поз.15 (обозначен красной стрелкой), состав ударников и бойков (обозначен синей стрелкой). Зеленой стрелкой обозначены детали переключателя режимов.

Промежуточный вал состоит из вала поз.47 и смонтированных на нем деталей. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.

Неисправности промежуточного вала

Промежуточный вал в перфораторе служит для передачи вращательного и возвратно-поступательного импульса.

Если какая-то деталь, устанавливаемая на промежуточном валу, из-за поломок начнут проворачиваться, перфоратор перестает сверлить.

Рассмотрим принцип работы промежуточного вала перфоратора Интерскол П-18/450ЭР.

Вращение на вал передается при помощи шестеренки поз.46, проворачиваемой ротором перфоратора. Шестеренка надета на вал поз.43, куда крепятся полумуфта кулачковая поз.44 и подшипник качения поз.45.

Включение режима удара происходит за счет перемещения планки переключателя поз.55, которая выводит из зацепления подшипник качения из полумуфты кулачковой поз.44.

У промежуточного вала перфоратора Интерскол П-26/800ЭР может проворачиваться колесо зубчатое комбинированное поз.62.

Дело в том, что колесо вращается за счет зацепления зуба в муфте пьяного подшипника. Проворачивание может происходить из-за ослабления пружины поз.63 и износа профиля зуба, как шестеренки, так и муфты сцепления.

Неисправность устраняется путем восстановления профиля зуба в комбинированной шестерне, в пьяном подшипнике.

Конструкция промежуточного вала перфоратора Интерскол П600ЭР отличается наличием общего вала поз.39.

Промвал перфоратора Интерскол П600ЭР

Проскальзывание шестерни поз.45 на валу может происходить из-за ослабления прижимной пружины поз.38 и износа зуба в соединителе поз.40, выполняющем роль муфты сцепления.

Разборка электрической части перфоратора Интерскол

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

  • ротор;
  • статор;
  • цепи управления с угольными щетками.

Порядок разборки электрической части всех моделей перфораторов Интерскол практически одинаковый.

Электрическая схема перфоратора Интерскол П-26/800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора и корпус статора.

Разборка статора

Для разборки статора поз.74, необходимо вытащить из корпуса поз.77 защитную диафрагму поз.72, закрывающую статор от попадания грязи, пыли.

Открутить два винта поз.73 и вытащить статор поз.74. Для облегчения процесса вытаскивания достаточно постучать по торцу крышки статора деревянным молотком или бруском.

Со статора можно снять колодки клеммные поз.75. Это делается для того, чтобы проверить качество контактов от статора к щеткодержателю.

Разборка ротора

Ротор разбирается в случае, когда необходимо заменить коллектор, подшипники, перемотать обмотки.

Отделить ротор от узла ударного механизма можно, освободив два винта поз.68 и сняв щит поз.67.

С ротора поз.69 надо снять подшипники поз.66, 70, втулку демпфирующую поз.71. Подшипники легко снимаются при помощи съемника.

Разборка цепей управления и демонтаж угольных щеток

Основу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. При помощи комбинированной кнопки перфоратору можно задавать частоту оборотов электродвигателя.

Чтобы достать щетки поз.83, надо снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать несложно.

Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:

  • отсутствует щеткодержатель комбинированный;
  • использован другой тип выключателя.

Все! Перфоратор Интерскол разобран. Читайте инструкцию о ремонте и как собрать и смазать перфоратор.

Механическая группа неисправностей в перфораторах Интерскол

Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.

В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.

Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.

Износ уплотнительных резиновых колец

Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.

Набор резиновых уплотнительных колец к перфоратору Интерскол

Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.

Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.

Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.

Разрушение бойков, ударников, стволов, поршней

При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз. 16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.

Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.


Детали ударного блока перфоратора Интерскол П-26/800ЭР

Разрушение поршня поз.47 бывает двух видов:

  • Разрушается юбка поршня;
  • Отламываются уши установки пальца поз.48.

Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.

Основные неисправности перфоратора и их внешние признаки

Все неисправности агрегата можно разделить на 2 группы: механические и электрические.

Механические поломки

Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно определить на слух (повышается шум, появляется скрежет).

Также вы можете ощущать повышенную вибрацию или неприятный запах, исходящий из корпуса агрегата.

Итак, к механическим поломкам можно отнести следующие:

  • поломка переключателя режимов работы устройства;
  • изношенные резинки ударника и бойка;
  • выход из строя ударного механизма;
  • выход из строя ствола агрегата по причине износа;
  • поломка зубьев шестеренок;
  • поломка зажимного патрона, в результате чего вылетает бур.

Электрические неисправности

Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неприятным запахом из корпуса аппарата, искрением. Также вы можете заметить, что двигатель быстро греется и гудит, не вращаясь, или из него появляется дым.

К электрическим поломкам аппарата можно отнести такие, как:

  • аппарат не включается;
  • поломка пусковой кнопки;
  • износ щеток;
  • засорение коллектора;
  • нарушение электрических контактов;
  • перегорание обмотки статора или ротора электрического двигателя.

Устранение неисправностей

Ремонт перфоратора своими руками имеет некоторые преимущества. Во-первых, ремонт в мастерской — удовольствие дорогостоящее, во-вторых, это может занять значительное время и, в-третьих, поломка может оказаться и не сложной, поэтому исправить её не составит труда и вскоре можно будет продолжить работу.
Прежде чем приступить к ремонту, агрегат надо разобрать. Для каждой модели есть свои нюансы разборки. Но в большинстве случаев, любая модель складывается из двух частей: передней и задней половинок, соединённые винтами. Прежде чем вывинтить их нужно снять патрон. В некоторых моделях патрон можно не снимать.

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

  1. Вначале снимите пыльник (1), сделанный из резины.
  2. Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
  3. На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7). Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

  1. Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
  2. Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
  3. После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

  1. Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
  2. Выкрутите крепеж, удерживающий сетевой кабель.
  3. Далее, следует вытащить из креплений провода и снять кнопку пуска.
  4. Снимите все прикрепленные к статору провода.
  5. Извлеките щетки, открутив крепежные болты.
  6. Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
  7. Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
  8. Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
  9. Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Если требуется разобрать бочковой перфоратор, с вертикальным расположением электропривода, то сначала снимается ручка, а затем откручиваются болты, удерживающие двигатель.

Разбираем патрон перфоратора или меняем его на новый?

  • 1 Патрон
  • 2 Замена патрона
  • 3 Бур не фиксируется
  • 4 Ремонт или замена

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

  • SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
  • SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
  • SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
  • SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
  • SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
  • SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика.

Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка.

Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

Порядок действий:

  1. Снимите резиновый наконечник с торца.
  2. Подцепив отверткой, удалите первое стопорное кольцо.
  3. Потяните пластиковый кожух муфты вниз (как для смены бура).
  4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
  5. Снимите кожух муфты.
  6. Выньте пружину, стопорные пластины и шарики.
  7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Осторожно. Не кладите в керосин наконечник. Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

  • Износ корпуса, стопорных пластин или шариков.
  • Ослабевание или поломка пружины фиксатора.
  • Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Важно. Во время сборки не смазывайте детали техническим вазелином. Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

  1. При износе шариков.
  2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Источник: https://pro-instrument.com/ruchnoj/remont-i-zamena-patrona-u-perforatora.html

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

  1. Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
  2. Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
  3. Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Очень важно не дожидаться, пока двигатель заискрит, а уже после этого менять щетки. Замена нужна уже после их износа на 1/3 от номинала (8 мм). Даже если одна щетка износилась меньше, чем другая, то все равно нужно менять обе.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения. Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода. Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Замена основных узлов

Если во время диагностики мастер определит, что один из основных узлов пришел в негодность, он заменит его, чтобы избежать повреждений остальных деталей прибора.

Подшипники

Чтобы извлечь поврежденный подшипник, мастер открепляет стопорное кольцо (если оно удерживает деталь), с помощью специализированного съемника. Вращательное движение по резьбе «выкручивает» старый подшипник с вала. Новая деталь набивается на вал деревянным или резиновым «мягким» молотком, после чего смазывается.

Кнопка пуска

Первое, что следует сделать после того, как прибор обесточен – отделить кнопку от проводков силового блока. Провода затем разделяют и зачищают. Новая кнопка покупается в магазине электроприборов.

Щетки

Если в конструкции предусмотрены специальные пазы, которые позволяют извлечь щетки, не раскручивая сам двигатель. В этом случае мастер откручивает прижимные пружины и фиксирующие винты и отключает контактные провода. После этого вытягивает старые щетки. Перед установкой новых щеток канальные пазы рекомендуют прочистить со спиртом и высушить ветошью.

Патрон

Ремонт, прочистка и смазка узлов патрона легко производится в условиях домашней мастерской. Однако в том случае, если одна или несколько деталей износились до опасного предела, патрон снимают, как это описано выше, и заменяют непригодные детали.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

  1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
  2. Снимите стопорное кольцо, удерживающее подшипник.
  3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
  4. После извлечения 3-х шариков, можно вытянуть растровую втулку.
  5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

В данном случае боёк целый. Но если он сломан, то замените его на новый. Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене.

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

При сборке ударного механизма не забудьте обильно нанести смазку на все его части.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

  • произошла деформация шариков;
  • износилось ограничительное кольцо;
  • дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

  1. Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
  2. Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
  3. Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
  4. Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

Источник: Tehnika.expert

Невозможность фиксации рабочего инструмента в быстрозажимном патроне

Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.

Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Зажим хвостовиков рабочего инструмента обеспечивается специальной их конструкцией.

Отказ зажимного устройства происходит из-за износа фиксирующего шарика.

Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.

Неисправности переключателя режимов

Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.

Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.

В переключатель режимов перфораторов Интерскол входит разное количество деталей.

Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.

Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.

Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.

Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.

Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.

Сложная конструкция переключателя режимов перфоратора Интерскол П-18/450ЭР заставила разработчиков сконструировать новую схему и внедрить ее в перфораторе Интерскол П-26/800ЭР.

Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.

В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.

В перфораторе Интерскол П600ЭР применена немного другая конструкция переключателя режимов.

Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.

ᐅ Интерскол П-26/800ЭР отзывы — 70 честных отзыва покупателей о перфораторе Интерскол П-26/800ЭР

Самые выгодные предложения по Интерскол П-26/800ЭР




Гость, 16.06.2019

Достоинства:
Цена, лостаточная мощьность и сила удара для ремонтно отделочных работ и штробления стен под электрику, в т.ч. в бетонной стене.

Недостатки:
Сильно греется, через 30-40 мин. неприрывной работы корпус нагрет так, что держать горячё.

храмов николай, 22.12.2018

Достоинства:
Легкий, мощный, удобный

Недостатки:
Кейс очень хлипкий. Крепление замка уже дало трещину

Шухтин Юрий, 12.10.2018

Достоинства:
Современное исполнение, качественные материалы, хорошее изготовление и сборка корпуса (если взять БОШ за эталон в 5 баллов, то ИНТЕРСКОЛУ можно поставить — 4 балла)

Недостатки:
Половинки кейса соединены не навесками, а тупо тонкой перепонкой, которая явно со временем переломится.

Как выше написано — качество изготовления и сборки корпуса не дотягивает до 5 баллов из-за того, что края пластиковых и резиновых элементов корпуса обработаны неаккуратно. Работе это не мешает. Просто не эстетично.

Комментарий:
Не верьте тому, что написал gigan. Если достался бракованый товар, то это и значит, что брак попался, а не, что данная модель слабо долбит и переключатель в режиме сверление-долбление не работает. Все работает, всё чётко переключается и долбит так, что БОШ позавидует. А если учесть, что БОШ, с которого явно скопирована данная модель, стоит ровно в 2 раза дороже, то соотношение цена-качество на 5 баллов. Кстати, данная модель уже имеет кейс. То, что шнур, как выше писалось длинный, то это действительно так. Но по мне это как раз ‘+’. К тому же шнур очень толстый и эластичный. У меня есть дрель БОШ CSB 22-2 RCE мощьностью 1200 Ватт так там шнур раза в 1,5 тоньше.

Светлана, 16.04.2018

Достоинства:
Легкий, мощный, удобно пользоваться

Недостатки:
Ограничитель глубины сверления постоянно сьезжает

Комментарий:
Рекомендую всем этот перфоратор

Гость, 13.01.2018

Достоинства:
Бетон дырявит годно 🙂
Делал 10 дырок в бетоне по 8 мм. По скорости чуть меньше DeWalt в этих же панелях. Не горит, фиксатор длины отверстия есть. Подойдет вам, если нужно для небольшого количества дырок, короткого штробления. Сверление отверстия под розетку займет много времени по моим личным ощущениям, но просверлит нормально.
Для бытового перфоратора подходит.

Недостатки:
При долгом сверлении перегревается, надо ждать остывания, но это требуется многим не профессиональным инструментам.
Есть вибрация не по оси сверления. Думал бур сломает, но нет, все нормально.
Руки после 10 дырок без перчаток немного немеют.

Комментарий:
Для небольших работ точно подходит. Для длинного штробления, множественного сверления, сверления под розетки более чем две — нужно учитывать время остывания.

Гость, 03.11.2017

Достоинства:
Длинный, вонючий, шнур.

Недостатки:
Не сверлит даже в дереве,дальше говорить бессмысленно.

Комментарий:
Хуже НЕТ

Гость, 11.09.2017

Достоинства:
Мощный, удобный

Недостатки:
Пока нет

Володский Жека, 20.07.2017

Достоинства:
нет

Недостатки:
низкое качество,
нестабильность качества продукции,
сильное биение, хотя это не критично для перфоратора, но тогда зачем производитель кладет в комплект переходник и говорит, что это и хорошая дрель и шуруповёрт?

Комментарий:
Первый перфоратор проработал 15 минут, обменяли в магазине, замена пока работает, что будет дальше неизвестно.Взял бы Hilti, да жаба душила.

Гусаков Алексей, 24.04.2017

Достоинства:
Достоинство длинный шнур.

Комментарий:
Перфоратор Интерскол П-26/750 без проблем отработал 2,5 года. Купил П-26/800. Он не отработал и месяца- задымился.По гарантии отремонтировали, ждал 2 месяца. Зимой не работал. весной вставлял дверь,расширял проем,вылетела пика — не держит замок, разбил умывальник.Купил я себе Макиту а этот суперперфоратор дорбиваю на миксере, и то против часовой срабатывает ограничитель.Больше ничего из инструмента компании Интерскол покупать не буду!

Якушин Андрей, 08.03.2017

Достоинства:
достаточно мощный

Недостатки:
короткий ресурс работы

Комментарий:
проработал год и щетки стерлись, заменил щетки сгорел якорь, причем за год пользовался ну раз 25 примерно общим временем часов 5.



Соколов Владимир, 15.01.2017

Достоинства:
Купил новую модель. Хотел порадоваться. Пистолетная рукоять лежит в руке удобно. Сработал надежно. Отверстия в монолите сделал легко и быстро.

Недостатки:
Рукоять поддержки отвратительна. У только что купленного перфоратора сломалась еще до работы. Просто попытался посильнее зажать стальной ремешок обхвата стандартно закручивая рукой винт на рукояти. Что-то в ней сказало: «Кряк…» и обхват весь сдулся. Сколько я его потом не крутил — все бесстолку. Пришлось держать рукой за шейку.

Комментарий:
Впечатления противоречивые. С одной стороны радуюсь, что быстро делаю дырки в монолите. С другой — ну какой идиот придумал такой механизм крепежа у ручки поддержки?!!!!

коробов алексей, 06.01.2017

Достоинства:
Относительно недорогой Длинный шнур Довольно мощный

Недостатки:
Ну никакой надёжности Задымил через неделю

Комментарий:
Был куплен в замен умершему двт мение мощному но гораздо болие живучему Завонял а потом и задымил через неделю не очень жосткого использования Поменяли якорь пока работает Стараюсь не нагружать Двт убивал три года незадумываясь-работал столько сколько нуна!

Гость, 09.12.2016

Достоинства:
обычный перфоратор купил для домашних нужд этой весной в маг.молоток через месяц после покупки решил под плинтуса дырочек забурить сделал несколько дырок он перестал перфорировать отвез в сервисный центр сказали что не смазан вернули обратно. я попробывал еще раз также чуть побурил и перестал.в с.центре поменяли ударныи механизм целый месяц ждал,дождался,поставили,проверили,вроде норм,положил .через месяц решил поработать то не могу пику вставить а если вставлю то она постоянно вылетает не держит .короче сдал опять.что делать не знаю. в магазин идти где покупал думаю поздно.короче попал я с 24кой

Засимов Алексей, 10.10.2016

Достоинства:
Цена, качество сборки, надёжность, кейс, резиновая ручка.

Недостатки:
Дурацкое название «Интерскол», на мой взгляд. Достаточно сильно греется. Приходиться делать частые остановки-паузы в работе.

Комментарий:
Сделал ремонт всей квартиры. Три комнаты плюс коридор и кухня. Штробление, подразетники, анкера, долбление различных неровностей стен и пола — всё выдержал. До сих пор помогаю знакомым и друзьям повесить карнизы, полки. Однозначный вывод: Надёжный и качественный аппарат.

victorio00, 08.10.2016

Достоинства:
Ставлю спутниковые антенны и все с ним (вот уже 4 года).И в мороз и в дождь и снег.Не жалею-и в снег кину и дождем мочит.Ни разу не ломался если не считать излом сетевого шнура на входе в перфоратор(но эта болезнь у всех производителей).И щетки при проверке оказались почти как новые.Вот это инструмент!!!Хотите переплатить за бренд-ну это личное дело…Работаю с инструментом Интерскол 10 лет.Болгарки,шуруповерты,перфораторы,сварки у них супер!!Остальное не знаю -не проверял и зря трепаться не буду.

Черкасов Михаил, 09.09.2016

Достоинства:
Качество, цена.

Недостатки:
не обнаружил

Комментарий:
Отличная модель за свои деньги, порадовала дополнительная гарантия 5 лет!

Беркутов Сергей, 22.07.2016

Достоинства:
Мощность, чувствуется запас.

Недостатки:
Отсутствует кейс в комплекте.Кнопка реверса подзабивается в пыли при вертикальных работах. Глубиномер легко ломается,-пластмасса никакая. Провернул переключатель режимов, теперь нет четкой фиксации, но режимы выставляются.

Комментарий:
Взял за 3500 + 2 бура + пика.Внешне очень похож на 26 bosch. Копия?Качество исполнения без изъянов.Из «наших» марок конкурентов нет.Иномарки минимум на 1500 по дороже будут.Сетевой шнур для меня слишком длинный.Кейса нет в комплектации!Чуть по дороже за 3700 Casals MP750 но он по слабее будет и испанец — темная лошадка. Еще можно за эти денежки взять hammer prt800C — тоже клон боша.Если цену интерскола снизить до 3 штук хотя бы…

Самойлов Иван, 29.01.2016

Комментарий:
Два года назад приобрел перфоратор фирмы Интерскол. Модель называлась П-26/800ЭР. При покупке больше всего подкупила не очень дорогая цена. Приобретал ее для домашнего использования. С помощью него сверлил отверстия в бетоне под дюбель. Конечно, перфоратор не сравнить с дрелью. Он входит в бетон как по маслу и при этом практически не приходится применять усилий. Делал им небольшую штробу в стене. Точнее, сначала я ее обозначил болгаркой. А потом с помощью зубила аккуратно выбил канавку. Все виды работ он выполнил на отлично. Главное, использовать при работе им качественные буры и зубила. А также не забывать периодически смазывать хвостовик у них. Ну и вообще, любой инструмент требует ухода за собой. Если аккуратно обращаться с техникой, то она еще долго прослужит. В общем, перфоратором доволен и вам могу его посоветовать.

Филин Сергей, 29.11.2015

Достоинства:
Мощный

Есть ударный молоток

Недостатки:
Ненадежная ручка; вытекает смазка, при нагреве (течет по сверлу).

Комментарий:
Утеплил с помощью него весь дом снаружи. Использую его очень активно. Сегодня сломалось кольцо металлическое, которое держит дополнительную ручку. Без него, отбил весь кафель в туалете. Завтра узнаю на счет наличия кольца в СЦ.

На счет смазки, напихал туда солидола больше не течет.

Ломакин Алексей, 09.11.2015

Достоинства:
У меня это первый перфоратор. После ударной дрели-как небо и земля.Стена,которую я пытался «прогрызть»долгое время(Ломал новые победит.свёрла)поддалась в 5 секунд.

Недостатки:
Можно было в комплект чего-то положить,кроме переходника.

Комментарий:
Нареканий нет,все режимы работают.

Гость, 01.11.2015

Достоинства:
прочитал много отзывов и решил приобрести интерскол простенькую дрель купил дешёвая думал крутить будет долго но увы отходила она у меня ровно год и 3 месяца что-то затрещало внутри и перестала крутиться теперь только жужжит нет чтобы на гарантии сломалась фирма полное г не советую брать у друга брал работать макита она у него ходит уже восьмой год и даже не малейшего повода на поломку вот и оправдывается русская поговорка скупой платит дважды.

Недостатки:
скупой платит дважды.

Котиков Максим, 28.09.2015

Достоинства:
Мощный, удобный, универсальный!

Недостатки:
Один раз заклинил переключатель режимов.

Комментарий:
Для дома самое то! Я доволен как слон) Долбил им бетонный пол со стамеской, сверлил и долбил всевозможные отверстия. Со всем справляется. У меня дрель той же фирмы — работает уже лет 5, как я её только не нагружал. Короче рекомендую)

Погодин Максим, 01.09.2015

Достоинства:
Мощный, недорогой, лёгкий по весу, удобный, надёжный, не только сверлить и бурить, но и отбойник по штукатурке и цементной стяжке неплохой

Недостатки:
Чемодан хлипкий и впритык

Комментарий:
Покупал его для работ по даче 2 года назад. Сначала сверлил отверстия для дюбелей грибков, утеплял дом пенопластом. Силикатный совдеповский кирпич сверлил восьмёркой на «ура». Грелся средне допустимо. В руках удобно держать, сравнительно лёгкий, почти 3 кг.
Штукатурку отбить – тоже им. Отверстия под розетки бурил в кирпичной стене, штробы подчищал под трубы, нормально, без нареканий. Во дворе стяжку цементную перфоратором снимал, квадратов 100, не меньше. Всё им.
Как тут уже писали – чемодан у него хлипкий и тесный, пока шнур всунешь, запаришься (но короче его делать не надо), и расходники не влазят.
В общем и целом доволен им, наконец-то наши делают нормальный недорогой инструмент.

alex88888333333333344444444444, 31.08.2015

Достоинства:
Думал есть, но их нет!

Недостатки:
после недели небольших нагрузок, сильно искрить начал и вонять, итог якорь накрылся, вот такое качество. Теперь ели крутит и воняет и искрит.

Комментарий:
старый перфоратор интерскол, которому уже лет 7 до сих пор работает.

Данилевич Аркадий, 09.08.2015

Достоинства:
3 дня назад долбил железобетон, срезает куски как масло

Недостатки:
У новой модели запах через чур вонючей пластмассы, но сами понимаете это ерунда для хорошего перфоратора

Комментарий:
Пробовал MAKITу разницы нет

Колесников Александр, 08.08.2015

Достоинства:
Достаточно мощный для инструмента такого класса. Очень живучий (за это и такая оценка!), даже в условиях достаточно жесткой эксплуатации.

Недостатки:
Эргономика не самая удачная, его одноклассники при прочих-равных показателях, в руках лежат лучше и весят меньше. Шумный, опять же в сравнение с одноклассниками. Присутствует нагрев, если отжигать по полной.

Комментарий:
Купил такой лет шесть-семь назад и за это время, данная машинка не подвела ни разу! Ни одно поломки, при том, что используется он далеко не в бытовых условиях. И это тогда, когда в среднем у коллег, перфоратор живет от силы два года. Не могу сказать, что он прям не выключается сутками, но используется регулярно, в том числе для достаточно тяжелых работ. Сколько на нем денег заработано, я даже затрудняюсь прикинуть. Слышал, что сейчас качество этого бренда сильно просело, по сравнению с продукцией тех лет, но вот именно мой экземпляр — настоящий, безотказный как Калаш, боец! Конечно, возможно повезло просто…

Гость, 04.08.2015

Достоинства:
Ручка тонкая, удобно работать. Довольно плавно регулируется скорость.

Недостатки:
Среднее качество обработки внешних деталей корпуса. Немного заедает переключатель реверса.

Комментарий:
Обычный перфоратор среднего ценового диапазона. Не рекомендую к покупке, лучше присмотреться к другим моделям.

yura2600, 11.07.2015

Достоинства:
работает хорошо,долбит и сверлит на ура.прошел уже 3 ремонт и пока больших проблем нет

Недостатки:
при нагревании вытекает смазка в патрон и на бур

Комментарий:
цена -качество все соответствует

Струков Сергей, 26.06.2015

Достоинства:
Трехрежимник, легкий, отличная муфта+щеточный реверс – это огонь, длиннейший кабель, цена

Недостатки:
Нет и не будет!

Комментарий:
Куплен для анкерных работ срочно. Старый Бош сгорел, ремонт долго, а работа стоит. А цена ремонта Боша, оказалась как новый этот, Интерсколовский. НУ и чтоб не ждать взяли этот.
Как говориться, Бош – до свидания. Я серьезно. Лучше защитной муфты я не видел. За две недели в три арматуры врезался. И ни разу!! руку мне не вывернуло. А щеточный реверс? Вытащить бур – плевое дело. А еще и кабель длинный – 4 метра.
Теперь это мой любимый перфоратор.

Гость, 28.05.2015

Достоинства:
Удобный класный.

Недостатки:
Поменял уже 2 якоря,по карману дало очень сильно.Родной проработал 1год,поставили мне БОШОВСКИЙ через 6месяцев згорел и тот.Сейчас не знаю что делать. или менять еще раз или проще купить какой-то другой.

Отзывы о перфораторе Интерскол П-28/800ЭВ Т 328.0.0.40. Читать 27 отзывов покупателей

Отзывы о перфораторе Интерскол П-28/800ЭВ Т

Оставить свой отзыв Цена/качество: Удобство в работе:

Сортировать по: По датеПо полезности

Отображать по: 102050 отзывов
  • Цена/качество:

    Удобство в работе:

    Компактный, не дорогой. Качественный провод.

    Патрон плохо держит, при работе вниз, выпадает лопатка широкая, и пики. Слабый мотор.

    Не используйте в качестве миксера, на малых оборотах задымел. Как перфоратор вроде норм аппарат, если патрон получше поставить.

    Ремонт в квартире.

  • Цена/качество:

    Удобство в работе:

    Низкая цена и аналогичное качество. Хорошая сила удара в этом ценовом сегменте, наличие реверса, виброзащита огромный плюс. Без нее модели не рассматриваю.

    Тугой переключатель режимов, постоянно приходится смазывать. Доп, ручка слабая, снимать и ставить на место не удобно.

    Покупал в 2016 году, в основном для замешивания небольших объемов раствора под укладку плитки. Сломался через 2 недели, после сверления подрозетника, пропал удар. Ремонтировал по гарантии около месяца. Замешивал все это время шуриком и это было «весело». После этого ломался ещё 3 раза и тоже пропадал удар, ремонтировал. На днях крякнул снова, на горящем объекте. Решился на отзыв. Ремонтирую за свои деньги т.к гарантия кончилась. Возможно, вы скажете не повезло, но я так не думаю. Интерскол больше не рассматриваю вообще.

  • Цена/качество:

    Удобство в работе:

    Мощный. Лёгкий. Короткая база. Есть неплохое виброгашение. Очень надёжный. Кнопка включения под два пальца, можно работать удерживая одной рукой. Замечательное охлаждение. редуктор и мотор не перегреваются.

    Кейс гавно, но у интерскола он практически на любом инструменте исполнен также.

    За почти четыре года эксплуатации, этот перфоратор пережил два комплекта щёток, около 10-ка пыльников, несколько опорных шайб и одну буксу.
    Использовался и в хвост и в гриву, на одном из объектов с его помощью было снято около 300 мешков известковой штукатурки, масса мешка около 40-50 кг. Проделана эта работа была за 5 дней. Перерывы были только на перемещение подмости и поиск переноски в мусоре. Сверлил им бурами до 26 мм и длиной до 1 метра. Силикатный кирпич, монолит и вязкий красный кирпич.
    67 коронкой пробурил около 1000 подрозетников.
    Демонтажные работы были практически ежедневно.
    На мой взгляд это самый оптимальный выбор из всех вертикалок. У этого перфа ударный механизм реализован как на взрослых моделях с SDS-MAX патроном, поршень подвижный на кшм, реверс щётками. В умелых и аккуратных руках практически «вечен». К покупке рекомендую однозначно.

    Отделочные работы, ремонт квартир и домов.

  • Цена/качество:

    Легкий,-это основное его достоинство. Эргономичный и с ним можно залезть в труднодоступные места. Длинный кабель тоже радует.

    Плохо переключаются режимы, крайне плохо. При переключении с простого сверления на ударное сверление он начинает включатся по какому то своему алгоритму. Очень маленький кейс.

    Долбит хорошо. Брал его для выполнения мелких работ по бетону, но при выходе из строя основного рабочего перфа. пришлось ему всю нагрузку по штроблению брать на себя. Пока держится. Можно порекомендовать тем, кому нужно много бурить бетон или кирпич на высоте.

    Для работ.

  • Цена/качество:

    Хороший перфоратор за свои деньги. цена качество соотносятся хорошо. рука после него не болит.

    Слабая доп. ручка которая быстро ломается. У меня сломалась через полтора года, у друга через год. Теперь проблема купить такую ручку. Нигде нет 🙁 При покупке проверял есть ли удар. По отзывам был готов к браку с самого начала.

    Купил весной 2016ого за 6890р, использовал для нескольких ремонтов, в том числе с жб перекрытиями. Мне повезло. Мой перфоратор молодец.

    для ремонтов

  • Пока не нашел

    Вышел из строя ударный механизм в первый день работы, в результате заклинил двигатель. Сервис усиленно чинит…

    Стыдно за Интерскол. Много оборудования этой марки работает у меня без нареканий. А тут нате…

    Ремонта частного дома

  • В процессе как оказалось нету

    Сгорел движок

    Не советую никому.

  • не уверен

    Дорого в сравнении, малая мощность пропорционально весу и заявленным диаметрам

    Не вижу смысла брать такую модель. Хорошо долбит только, если будет долбить сам Валев, причем, включать необязательно. Сила удара меньше, чем у простенькой макиты, тяжелый, плохой пластик корпуса, очень хрупкий на морозе.

  • дорого и маломощно

    Пф, при такой конструкции и весе мощность 800, сила удара менее 3х джоулей ? Да на кой? Есть в продаже Кёлнер тут же, 6.8 джоулей, 1250 ват за 5800 по владимирской. Нет реверса только против интерскола

  • достаточно мощный, ручка с виброзащитой, вертикальное расположение двигателя (хотя это скорее конструктивная особенность), длинный кабель

    Тугой переключатель режимов, вес

    Как по мне он тяжеловат, сверлить отверстия в потолке не вариант

  • Сломался через неделю не очень интенсивной работы! Пропал бой

    Сломался через неделю не очень интенсивной работы! Пропал бой

  • Компактный, мощный.

    Кейс мог бы быть и побольше.

    В магазине долго вертел в руках Интерскол и Бош. Остановился на Интерсколе – он более компактный и будто бы более мощный, по крайней мере, создал такое впечатление.
    Компактность для меня, наверное, важнее. Приходится работать в не самых удобных местах – в углах, под самым потолком, за трубами, за фальш-потолками. Своим характеристикам соответствует, даже чуть больше тянет. Сверлит без проблем. В трубе из нержавейки или алюминиевой – сквозные отверстия за секунды делает.
    Кирпич сверлит 30-м сверлом как по маслу.Иногда возникает необходимость делать отверстия для коробов 400 на 700. Со всеми задачами справляется исключительно на отлично. Производитель может гордиться подобным инструментом.

Количество отзывов: 27
Может понадобиться

Перфоратор интерскол ремонт своими руками

Подробно: перфоратор интерскол ремонт своими руками от настоящего мастера для сайта olenord.com.

Главная страница » Публикации » Инструкция и схемы по сборке перфораторов Интерскол своими руками

Перфораторы достаточно неприхотливы в обслуживании. Для поддержания рабочего состояния перфоратора Интерскол необходимо своевременно менять смазку в редукторе всякий раз, когда производится замена износившихся угольных щеток элект­родвигателя.

Старая смазка убирается в обязательном порядке, предпочтительнее удалять специальными моющими составами, применяемыми в сервисных центрах. Но домашний мастер прекрасно обойдется раствором смеси керосина и бензина. Сборка перфоратора Интерскол своими руками представляет собой достаточно простой технологический процесс. Надо только прочитать инструкцию по разборке, схему, каталог запасных частей.
Перед сборкой подготовьте новые или отремонтированные и чисто вымытые детали, новый ремонтный комплект уплотнительных колец, смазочные материалы, инструмент и вспомогательные материалы. Не забудьте о правильной подготовке рабочего места и освещения на нем.

Набивка новой смазки производится на чисто вымытые детали и только та, которая рекомендована для данного узла.

Закладывая новый смазочный материал, не переусердствуйте: излишки смазки в процессе работы перфоратора часто выдавливаются через корпус редуктора и приводят к разрушению сальников.

Перед сборкой деталей проверяйте внутренние поверхности на шероховатость. Поверхность должна быть отполирована до зеркального состояния. При низкой шероховатости истирание резиновых уплотнительных колец происходит более интенсивно. Подробно о ремонте перфоратора Интерскол.

Нет видео.

Видео (кликните для воспроизведения).

Сборку перфораторов Интерскол условно можно разбить на несколько этапов:

  • Установка резиновых уплотнительных колец.
  • Сборка отдельных узлов.
  • Сборка блоков.
  • Сборка электрической части.
  • Проверка работоспособности электроинструмента.

Все перфораторы Интерскол состоят из нескольких больших блоков:

  • Механический блок ударного узла.
  • Блок промежуточного вала.
  • Блок редуктора.
  • Блок статора.
  • Блок цепей управления.

Для смазки перфораторов отечественными производителями разработаны специальные смазочные вещества. Смазка разделяется по условиям работы узлов. Для смазки редукторов, подшипника качения и муфты сцепления рекомендуется использовать смазочные материалы, специально разработанные для этих узлов.

Условно смазки делятся на три категории:

  1. Для особо нагруженных узлов, как то ударный механизм, редуктор, промежуточный вал.
  2. Для смазки хвостовиков буров.
  3. Для смазки резиновых уплотнительных колец.

В качестве смазки резиновых уплотнительных колец целесообразно использовать Циатим-221, не разрушающий резину.

Для редукторов перфораторов Интерскол применяются специальные смазки.

Перед установкой на детали резиновых уплотнительных колец последние надо обязательно смазывать инертной для резины смазкой, выдерживающей температуру до +120 ºС.

Рекомендуется использовать не только инертную для резины смазку, но и обеспечивающую высокое уплотнение при работе. Из отечественных смазок обратите внимание на Циатим- 221.

Для надежного захвата инструмента, легкого его извлечения по окончанию работ рекомендуется применять специальную связку для хвостовиков.

У перфораторов Интерскол блок ударного узла состоит из ствола и деталей ударного механизма.

Сборку ударного узла рассмотрим на примере ствола перфоратора Интерскол 26/800ЭР.

Ударный механизм состоит из проммассы поз.16, ствола поз.37, бойка поз.45 и поршня поз.47.

Ударный импульс создается за счет возвратно-поступательного движения поршня поз.47 в стволе поз.36. Внутри поршня перемещается боек поз.45 и передает импульс на проммассу поз.16. А вот уже проммасса передает ударный импульс на приемник инструмента поз.12. В приведенной цепи есть еще одно устройство, сглаживающее величину ударного импульса от бойка на проммассу. Устройство называется ловитель бойка поз.42.

На ствол поз.36 надевается шестерня поз.35, с другой стороны втулка кулачковая поз.38 и соединение шестерня-кулачковая втулка фиксируется игольчатыми роликами поз.37 и стопорным кольцом поз.34.

Шестерня прижимается пружиной поз.33, на ствол надевается шайба поз.32 и все фиксируется стопорным кольцом поз.31.

Ствол вставляется в корпус поз.18, в который предварительно вставляется манжета поз.19, запрессовывается роликовый подшипник поз.20 и втулка поз.21.

Сборка ствола заканчивается установкой внутрь бойка и ловителя после смазки внутренних поверхностей. Установка ловителя в корпусе ствола фиксируется стопорным кольцом.

Сборку поршня поз. 47 начинают с установки на него пальца поз.48 и двух колец поз.49. Палец выполняет роль поводка от подшипника качения поз.60. В поршень вставляется боек поз.45 с предварительно установленным уплотнительным кольцом поз.46.

Прежде чем вставлять боек внутрь поршня, внутреннюю поверхность поршня надо проверить на шероховатость. На поверхности не должно быть следов царапин.

Смазав внутреннюю поверхность поршня тонким слоем Циатим-221, вставьте боек внутрь.

В конструкции перфоратора Интерскол П-26/800ЭР рабочий инструмент вставляется в специальный приемник инструмента и зажимается в патроне.

Собирается приемник инструмента поз.12 просто.

Во внутреннюю часть приемника вставляется собранный узел проммассы поз.16. На проммассу надо предварительно надеть втулку поз.15, манжет поз.14, резиновое кольцо поз.13. Резиновое уплотнительное кольцо и внутреннюю часть приемника ствола перед сборкой обязательно промажьте смазкой Циатим-221.

В перфораторах Интерскол П-26/800ЭР промежуточный вал представляет собой сложный узел.

Сборка промежуточного вала не составляет особого труда.

Сначала собираются компоненты подшипника качения опз.60. В подшипник вставляется подшипник игольчатый поз.61 и колесо зубчатое комбинированное поз.62.

Собранный узел вставляется в корпус поз.53 с одновременной установкой поршня поз.47. Перед установкой поводок подшипника качения вставляется в палец поз.48.

Установленный промежуточный вал фиксируется скобой поз.50.

На следующем этапе в промежуточный вал устанавливается вал-шестерня поз.58 с надетым на него поводком переключателя поз.55.

Собранный узел смазывается смазкой для редукторов.

Осталось на поршень надеть ствол поз.36.

Смажьте шестерни редуктора рекомендуемой смазкой и накройте крышкой внешнего кожуха редуктора поз.18.

Зажав вертикально установленный перфоратор в тисках, соберите быстрозажимной патрон. Смазав внутреннюю полость ствола, вставьте приемник инструмента.

Совместите отверстия приемника инструментов и ствола, затем вставьте в них ролики поз.11.

Сверху наденьте коническую пружину поз.10, специальную шайбу поз.9 и вставьте шарик поз.8.

На приемник инструмента наденьте кольцо поз.7, втулку нажимную поз.6. Зафиксируйте конструкцию стопорным кольцом поз.5.

Осталось надеть шайбу поз.4, зафиксировать вторым стопорным кольцом поз.3.

Надев шайбу поз.2, установите защитную втулку поз.1.

Положите перфоратор Интерскол на бок, чтобы освободить доступ к отверстию для установки ручки переключателя режимов.

Ручка устанавливается просто. Надо только попасть усиками в пазы переключателя. Ручка вставляется в положении, противоположном «удар+сверление», поворачивается на угол 15º и фиксируется защелкой, нажимая на белую кнопку.

Установленная кнопка проворачивается по часовой стрелке для проверки правильности срабатывания.

Узел статора перфоратора Интерскол П-26/800ЭР ничем не отличается от узлов статора любого другого перфоратора.

В корпус статора вставляется статор поз.74, крепится винтами поз.73 и закрывается диафрагмой поз.72.

Ротор поз.69 вставляется в зацепление с косозубой шестерней промежуточного вала.

Сборка перфоратора Интерскол П-26/800ЭР завершается установкой крышки корпуса статора поз.77.

Закрепив крышку корпуса, переходите к установке щеткодержателя поз.81. Монтаж щеткодержателя никаких трудностей не вызывает.

В щеткодержатель установите угольные щетки поз.83, зафиксируйте их прижимными спиральными пружинами поз.84.

Останется вставить кнопку выключателя поз.87, подсоединить провода к выводам статора, спрятать провода в ручке перфоратора.

Собрав перфоратор Интерскол, убедитесь в легком проворачивании вала ротора, прокрутив его за приемник инструмента.

Осмотрите правильность и равномерность прилегания угольных щеток. Подключите инструмент к сети 220 В.

Включите на короткое время перфоратор и осмотрите искрение угольных щеток.

Установите защитную крышку поз.85.

Сборка остальных моделей перфораторов Интерскол практически ничем не отличается и приведена на видео ниже.


Правильная работа перфоратора Makita 2450 с коллекторным двигателем сопровождается незначительным искрением щеток в районе коллектора. У исправно.


На сегодняшний день среди собственников загородных домов огромной популярностью пользуются заборы из металла. Перед тем как построить забор из профнастила.


В интерьере любого помещения шторы играют не последнюю роль: они не только защищают обитателей от яркого солнца или пыли, но еще и украшают нашу жизнь.

Перфораторы Интерскол, согласно статистике, относятся к надежным инструментам. Отказы фиксируются значительно реже, чем у более популярных моделей Makita, Bosch, Hitachi.

Главное правило: выбирайте такую модель, которая рассчитана на нагрузки и предназначена для выполнения планируемых работ.

Использование перфораторов по назначению в соответствии с требованиями по эксплуатации позволяет работать перфораторами Интерскол продолжительное время.

Но, как и любой инструмент, в перфораторах появляются различные неисправности которые потребуют произвести ремонт перфоратора самостоятельно, особенно если он уже не гарантийный.

Чтобы выполнить ремонт перфораторов Интерскол, устранить неисправности, надо тщательно изучить устройство инструмента, его схему, карты смазки.
Любой ремонт перфоратора Интерскол начинается с его разборки об этом более подробней.

Перфораторы Интерскол обладают высокой ремонтопригодностью, простотой и надежностью.

Ремонт перфораторов Интерскол своими руками способен выполнить любой пользователь, умеющий держать отвертку, молоток и разбирающийся в электротехнике на уровне средней школы.

Все проявляющиеся неисправности в перфораторах Интерскол условно делятся на три группы:

  • Механические поломки ударного механизма;
  • Разрушения переключателя режимов;
  • Неисправности электрической части перфоратора.

Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.

В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.

Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.

Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.

Набор резиновых уплотнительных колец к перфоратору Интерскол

Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.

Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.

Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.

При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.

Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.

Детали ударного блока перфоратора Интерскол П-26/800ЭР

Разрушение поршня поз.47 бывает двух видов:

  • Разрушается юбка поршня;
  • Отламываются уши установки пальца поз.48.

Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.

Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.

Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».

Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.

При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.

Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.

Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.

Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.

Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.

Группа неисправностей, при которых перфоратор долбит, но не сверлит.

Пропадание сверления при работающем ударе проявляется при проворачивании на валу ствола поз.36 шестерни поз.35.

Шестерня фиксируется на стволе тремя роликами поз.37. А чтобы надежно держалась, шестерню придавливает пружина поз.33, фиксирующаяся через шайбу поз.32 стопорным кольцом поз.31.

Неисправность появляется вследствие ослабления силы прижимной пружины, выпадения роликов, разрушения втулки кулачковой поз.38.

Ремонт перфоратора Интерскол П-26/800ЭР своими руками заключается в восстановлении всех деталей в требуемое положение или замене вышедших из строя.

Промежуточный вал в перфораторе служит для передачи вращательного и возвратно-поступательного импульса.

Если какая-то деталь, устанавливаемая на промежуточном валу, из-за поломок начнут проворачиваться, перфоратор перестает сверлить.

Рассмотрим принцип работы промежуточного вала перфоратора Интерскол П-18/450ЭР.

Вращение на вал передается при помощи шестеренки поз.46, проворачиваемой ротором перфоратора. Шестеренка надета на вал поз.43, куда крепятся полумуфта кулачковая поз.44 и подшипник качения поз.45.

Включение режима удара происходит за счет перемещения планки переключателя поз.55, которая выводит из зацепления подшипник качения из полумуфты кулачковой поз.44.

У промежуточного вала перфоратора Интерскол П-26/800ЭР может проворачиваться колесо зубчатое комбинированное поз.62.

Дело в том, что колесо вращается за счет зацепления зуба в муфте пьяного подшипника. Проворачивание может происходить из-за ослабления пружины поз.63 и износа профиля зуба, как шестеренки, так и муфты сцепления.

Неисправность устраняется путем восстановления профиля зуба в комбинированной шестерне, в пьяном подшипнике.

Конструкция промежуточного вала перфоратора Интерскол П600ЭР отличается наличием общего вала поз.39.

Промвал перфоратора Интерскол П600ЭР

Проскальзывание шестерни поз.45 на валу может происходить из-за ослабления прижимной пружины поз.38 и износа зуба в соединителе поз.40, выполняющем роль муфты сцепления.

Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.

Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Зажим хвостовиков рабочего инструмента обеспечивается специальной их конструкцией.

Отказ зажимного устройства происходит из-за износа фиксирующего шарика.

Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.

Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.

Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.

В переключатель режимов перфораторов Интерскол входит разное количество деталей.

Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.

Переключатель режимов перфоратора Интерскол П-18/450ЭР

Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.

Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.

Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.

Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.

Сложная конструкция переключателя режимов перфоратора Интерскол П-18/450ЭР заставила разработчиков сконструировать новую схему и внедрить ее в перфораторе Интерскол П-26/800ЭР.

Переключатель режимов перфоратора Интерскол П-26/800ЭР

Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.

В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.

В перфораторе Интерскол П600ЭР применена немного другая конструкция переключателя режимов.

Переключатель режимов перфоратора Интерскол П-600ЭР

Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.

Электрическая часть перфораторов Интерскол обладает высокой надежностью и практически не доставляет неприятностей пользователю.

Главное, своевременно следить за износом угольных электрощеток.

Вы должны знать, что при износе угольных электрощеток до длины, меньшей 8 мм, щетки подлежат обязательной замене.

Замена угольных щеток является процедурой не сложной и может производиться любым пользователем.

Снимается крышка руки корпуса, освобождается щеткодержатель в тех конструкциях, в которых предусмотрен и достаются электрощетки.

Для примера рассмотрим замену электрощеток в перфораторе Интерскол П-30/900ЭР.

Угольные щетки поз.72 установлены в щеткодержателе поз.73. чтобы достать щетки, надо снять ручку-накладку поз.78. повернуть на 45 градусов щеткодержатель и вынуть его. Освободив пружины поз.71, вы легко достанете угольные щетки.

Статор поз.66, ротор поз.62 выходят из строя очень редко.

Для тех, кто желает выполнить ремонт статора или ротора своими руками ответ здесь.

Остальные детали, такие как кнопки выключения поз.74 инструмента, конденсаторы поз.75, дроссели поз.76 выходят из строя очень редко и их замена не вызывает особых трудностей.

Мы рассмотрели основные неисправности перфораторов Интерскол. Если у вас есть материалы о других неисправностях, напишите нам.
Выводы:

  • ремонт перфоратора Интерскол представляет собой не сложную задачу и может быть выполнен любым пользователем, знакомым с инструкцией по разборке и сборке;
  • своевременная замена уплотнительных колец предупреждает появление основного количества неисправимостей;
  • вовремя замененные угольные щетки позволяют эксплуатировать перфораторы Интерскол практически бесконечно

Каждый, кому хоть раз приходилось работать с перфоратором, знает, насколько тяжелы условия его эксплуатации. Именно потому ремонт перфоратора своими руками – столь популярный запрос в интернете. И сегодня мы расскажем вам абсолютно всё, что касается ремонта этого инструмента.

Несомненно, владельцы такой дорогостоящей техники хотят, чтобы их устройства были качественными, выполняли на 100 % свою работу. Прежде всего, вас убережет от серьезных поломок правильное использование инструмента, о чем мы расскажем чуть позже. И, естественно, вовремя проведенный ремонт устройства. При этом любой небольшой сбой уже должен стать поводом для беспокойства и приготовлением к ремонту.

Так, такими «маячками» могут стать:

  • Нестабильная работа перфоратора в рабочем режиме;
  • Появление странных звуков при включении перфоратора;
  • Запах гари;
  • Перфоратор не долбит, хотя видимых причин для этого нет.

Как только что-то подобное случилось с вашей техникой, значит, пришло время ремонта. Как и любые подобные работы, он требует внимательности, понимания причины поломки и знания, как с ней справиться. И самый ваш первый шаг при ремонте – разбор инструмента на его составляющие. У многих даже этот этап вызывает сложности, а потому необходимо знать все до нюансов – как, что и зачем!

Просто представьте, что ваш инструмент вдруг перестал работать или вам срочно понадобилось заменить какую-либо неисправную деталь. Самый простой способ – отнести перфоратор на ремонт в сервисный центр, однако это требует времени, а значит, на какой-то период застопорит вашу работу. Но если вы будете знать, как разбирается устройство, вам будет намного проще провести остальные работы. Кроме того, это приведет к значительной экономии средств, ведь не нужно будет тратиться на оплату услуг ремонтных центров.

Инструкция по разбору инструмента:

  1. Приступаем к работам, начиная с верхнего узла: вначале снимается резиновый наконечник, после – шайба, пружина, завершает работу шарик.
  2. После того, как вы сняли шарик, выкручиваем винтики, которые удерживают корпус, снимаем накладку на ручку, если она есть в наличии, и в последнюю очередь отсоединяем провода статора.
  3. Извлекаем щеткодержатель.
  4. Следующий этап – разъединение редуктора и корпуса до образования зазора. Именно через него мы будем извлекать переключатель.
  5. После этого корпус перфоратора ставится вертикально, с помощью тисков фиксируется, а все его детали аккуратно достаются из устройства.

Какая бы поломка вас не ожидала, прочистите корпус – иногда именно грязь и пыль мешают устройству нормально работать.

К ремонту такого устройства, как перфоратор, вы должны быть максимально готовы, что позволит свести финансовые и трудовые затраты к минимуму. Неплохо, если вы более-менее ориентируетесь в конструкции перфоратора, знаете, из каких частей и узлов он состоит, что позволит вам быстро заменить сломавшуюся деталь. Чаще всего ремонт перфоратора сводится к банальной замене «полетевших» элементов, к которым относят:

  • Якорь;
  • Щетки;
  • Шестеренки;
  • Стартеры;
  • Подшипники;
  • Кабели для подключения к сети;
  • Выключатели.

Стоит отметить, что легче всего ремонтировать инструменты легкого класса, с учетом того, что такой перфоратор отлично подойдет для проведения строительных работ в домашних условиях. А вот поломки более серьезной техники бывают значительно сложнее, и с ними могут справиться только профессиональные мастера. В любом случае, какой бы класс инструмент вас не заинтересовал, найдите модель с пылесосом – это устройство позволит вам сэкономить время на чистку, а также сделает работу более безопасной, поскольку уменьшает количество пыли.

Еще одна проблема – в пробое обмоток, перемотке якоря и стартора, которые также возникают из-за пыли. Ремонт заключается в тщательной очистке и замене тех деталей, которые отремонтировать не удастся. Однако «профилактика» – более надежный метод. Для этого нужно раз в две недели очищать устройство, пропитывать его лаком или смазкой. К слову, к выбору смазочного материала нужно отнестись внимательно. Так, существует несколько правил. Первое – лучше приобретать раствор того же производителя (Bosch, Makita, Энкор), что и сам перфоратор, в данном случае по своему составу масло или лак будут подходить идеально. Если под рукой такого состава нет, вам отлично подойдет масло для дизельного двигателя.

Второй по популярности причиной поломки является износ щеток, при этом неважно, сколько стоил ваш инструмент – даже самые дорогие модели подвержены этой проблеме. Заменить их очень легко: разбираем перфоратор по выше описанной схеме, находим изношенные щетки и на их место ставим новые. Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые. Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта.

Бывают проблемы и с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно у дешевых устройств. Алгоритм работы тот же – разбираем перфоратор, находим сломанные детали, заменяем их. Главное – приобрести элементы, подходящие данной модели. Аналогичная проблема часто «преследует» патроны, которые подвергаются максимальной нагрузке. Прежде всего, защищайте их от пыли и грязи, промывая элементы солидолом. Но если патрон все же сломался, нам не останется ничего, кроме как поменять его.

Теперь вы знаете, как починить перфоратор и видите, что большая часть поломок сводится к простой чистки или замене неисправных деталей. Но если вы разобрали инструмент, а видимых причин нет, лучше отнесите устройство в сервисный центр – специалисты быстрее найдут причину и устранят ее.

Полезные советы Своими Руками

Фото ремонт перфоратора интерскол своими руками

Тест перфоратора интерскол П 26 800 на продолжительность жизни.Начало. — AgaClip — Make Your Video Clips

Перфоратор Интерскол П-30/900 Эр-2 — Интернет-магазин бытовой техники — bt196.ru, Екатеринбург

Фото ремонт перфоратора интерскол своими руками

Ремонт перфоратора Makita 2450 своими руками инструкция

Ремонт перфоратора своими руками фото

Toolsbook.ru — Перфоратор Интерскол П-30/900ЭР

Трехрежимный перфоратор Интерскол П-26/800ЭР — купить в интернет-магазине

Боргес: ремонт перфораторов спарка

Перфоратор Интерскол, sds-plus, 800вт, П-26/800 ЭР, кейс купить по низкой цене в интернет-магазине НЕОТОП.ру: читайте и пишите о

Как заменить патрон на перфораторе: ремонт своими руками / Новости

Запчасти на Интерскол П-22/620ЭР

Ремонт шуруповертов, перфораторов и дрелей Kress

Fulltechnology фракцIYA: интерскол-инструмент и запасные части.

Электрический перфоратор – это, пожалуй, самое популярное устройство, которое применяю на стройке, ремонте и пр.

Этот инструмент эксплуатируется в довольно жестких условиях – вибрация, повышенная запыленность, скачки напряжения и другие. Все это, рано или поздно приводит к тому, что инструмент выйдет из строя и потребует ремонта.

Электрический перфоратор – это сложное инженерное изделие, которое состоит из узлов, обеспечивающих движение патрона, с установленным в нем буром. По сути, перфоратор – это устройство, преобразующее электрическую энергию в механическую.

В зависимости от условий эксплуатации в этом устройстве могут возникать неполадки, как в механической, так и в электрической части.

Схема перфоратора довольно близка к электрической дрели. Одно из отличий заключается в том, что вместообыкновенной зубчатой пары, передающей крутящий момент на инструмент, в перфораторе смонтирован полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого на электрического двигателя в возвратно-поступательное движение патрона.

Неполадки, требующие ремонта, могут возникнуть, практически в любом узле устройства. Но перед тем, как начинать ремонт требуется диагностировать поломку и выявить причины, приведшие к ее появлению.

Следует отметить, что выявление поломки не составляет особого труда, но иногда для этого приходится разбирать корпус перфоратора.

Как и любое техническое устройство, электрический перфоратор обладает некоторыми слабыми местами в конструкции. Именно они и являются причиной возникновения поломок, требующие ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, рабочего, который его эксплуатирует на запредельных режимах и с нарушением правил эксплуатации.

Необходимо понимать, что основные неисправности возникают в электрической или механической части. В механической части чаще всего случаются следующие неполадки:

  • устройство не выполняет свои основные функции – сверление и бурение;
  • заедание бура в патроне;
  • насадка не устанавливается в патроне;
  • посторонние шумы при работе устройства.

В электрике чаще всего проявляются следующие дефекты:

  • не работает двигатель;
  • излишнее искрение щеток;
  • появление гари или запаха горелой изоляции.

Начало ремонта начинают с очистки корпуса устройства. Это необходимо, как минимум для того, чтобы грязь не попала в разобранный перфоратор.

При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить

Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.

Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.

Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.

Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

Ремонт переключателя режимов

В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка. То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка. В обоих случаях требуется замена дефектной детали.

Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор. Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе. Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.

Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

Кстати, поиск неисправностей надо начинать с меньшего. То есть, надо проверить наличие питания в электрической сети, целостность провода и розетки.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Важно! Ремонт устройства выполняют при инструменте отключенном из электрической сети.

Для ремонта и восстановления работоспособности инструмента потребуются некоторые ключи, как обычные рожковые, так и шестигранники, отвертки с разными шлицами. Для изъятия подшипников будет востребован съемник.

Разборка и сборка перфоратора должна производиться с использованием кинематической и электрической схем перфоратора.

Для диагностики неисправного перфоратора чаще всего нет необходимости в использовании специального оборудования и инструментов, за исключением, может быть тестера и устройства для перемотки двигателя.

Установить причину поломки можно с помощью обыкновенного осмотра.

Да и для выявления неполадок в механизме инструмента желательно знать и понимать его устройство и принцип работы.

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

  • При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
  • Недопустима работа электроперфоратора в холостом режиме.
  • Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
  • При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
  • Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Ремонт перфоратора своими руками можно выполнить только частично. Но, например, такой узел как электродвигатель все же лучше выполнять в специальной мастерской.

Лучше всего ремонт производить в гарантийной мастерской той компании, в которой он был приобретён.

Для смазки узлов перфоратора необходимо использовать только те материалы, которые рекомендованы производителем.

Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.

Бочковой перфоратор SDS-plus Intertool DT-0182

Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.

Для замены этой кнопки придется разобрать корпус, отсоединить ее и на штатное место установить новую.

Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.

Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.

Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.

Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.

Замена патрона на перфораторе

Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.

В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.

Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.

Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.

Нет видео.
Видео (кликните для воспроизведения).

Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.5 проголосовавших: 21

Как правильно разобрать перфораторы Интерскол различных моделей

Порядок разборки перфораторов Интерскол

В последние годы особенной популярностью пользуются перфораторы Интерскол. Они надежны при работе, ординарны в ремонте. Для них просто достать запасные детали.

Перфораторы Интерскол имеют широкий подборка. Инструменты условно разбиты на два сектора: перфораторы, комплектуемые патроном типа SDS-plus, и перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может выполняться как в сервисных центрах, так и без помощи других. Чтоб выполнить ремонт перфораторов Интерскол своими силами, нужно иметь способности слесаря и зания в электротехнике в объеме средней школы.

И повсевременно помните о соблюдении правил техники безопасности.

Кто инструмент обладает соответственной маркировальной табличкой. К примеру: перфоратор Интерскол П-18/450Эр. Расшифровывается:

  • буковка П показывает, что инструмент относится к семейству перфораторов;
  • цифра 18 показывает, что с данным перфоратором применяют бур поперечником до 18 мм;
  • цифра 450 показывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены последующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

На экономическом рынке считаются другие модели перфораторов Интерскол

: Интерскол П-600 ЭР и
Интерскол П-710 ЭР. Эти модели выполнялись сначала развития производства конторы Интерскол.
В среде бытовых юзеров самыми всераспространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Механизм работы у всех перфораторов схож.

Вращательный момент от ротора передается на вал ствола и закрепленный у него рабочий инструмент. Сразу, при наличии подшипника качающегося, именуемого по простому «пьяный подшипник», крутящий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Нашему клиенту остается перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

Условно перфораторы Интерскол состоят из 3-х блоков:

  1. Блок редуктора ударного узла.
  2. Блок статора.
  3. Блок цепей питания и управления.

Ремонт перфораторов Интерскол следует начинать с исследования схемы инструмента, подготовки инструментов и рабочей зоны.

Обозначенные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим выставленные перфораторы на группы.

  1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
  2. В следующей группе разглядим разборку перфораторов Интерскол П-600 и П710.

Инструменты

67 votes

+

Голос за!

Голос против!

Перфоратор – незаменимый помощник при любых видах ремонтных работ. Но, как и все под этим солнцем, он то же не вечен. Рано или поздно приходится сталкиваться с его обслуживанием и ремонтом. И чем внимательнее Вы к нему отнесетесь – тем дольше он прослужит.

Например, у Вашего перфоратора упала мощность. О чем это может говорить? Ожидается ремонт инструмента или «пришло его время»? В большинстве случаев ничего страшного, скорее всего – просто пришло время заменить щетки в перфораторе.

Содержание

  1. Что такое щетка и для чего она нужна?
  2. Когда необходима замена?
  3. Замена щеток: своими руками или в сервисном центре?

Что такое щетки и для чего они нужны?

Щетка – часть электрической цепи включения электродвигателя, проводник тока на коллектор якоря. Поскольку якорь вращается, за счет электромагнитного поля, то неподвижного соединения, как в статоре, быть не может. Выход из ситуации реализовали при помощи кусочков графита, который скользит по пластинам коллектора, тем самым подавая ток на секционированную обмотку якоря. В свою очередь в обмотке последнего создается магнитное поле. По закону магнетизма противоположные полюса притягиваются, это и создает движение якоря. Как изображено ниже.

Но можно сказать, что это самое слабое место коллекторных электродвигателей, так как щетки в процессе работы стираются, а угольная пыль засоряет коллектор – это ведет к нарушению нормальной работы электродвигателя.

Само строение щетки очень простое: контактная клемма, провод от клеммы до рабочей поверхности щетки и пружинка, которая прижимает поверхность к пластине коллектора.

С назначением щетки разобрались, теперь рассмотрим их типы. Токосъёмные щетки бывают трех типов. На самом деле их больше – но в перфораторах их не применяют. Например, так называемые «генераторные» (медно – графитовые, медно — угольные) щетки.

В перфораторе встречаются щетки таких типов:

  • графитовые – долгий срок эксплуатации, но в силу твердости графита «притирка» не идеальна, а от этого страдает коллектор;
  • угольные щетки для перфоратора – хороший контакт с рабочей поверхностью коллектора, но малый срок эксплуатации;
  • угольно – графитовые щетки как альтернатива двух предыдущих типов.

Угольные щетки для перфоратора Bosch

Когда необходима замена?

Обычно ресурс работы щеток в бытовых перфораторах рассчитан, по заверениям производителя, на 70 – 120 часов работы. Но вряд ли владелец перфоратора будет вести учет времени работы инструментом. В этой связи следует заметить удобство такой функции как индикатор износа щетки для перфоратора Макита. Кроме того, есть инструмент с системой автоматического отключения при превышении износа.

Но даже если у Вас не столь топовая модель, есть признаки, по которым можно определить повышенный износ щеток. К ним относятся:

  • — повышенное искрение в области коллектора;
  • — существенная потеря мощности перфоратора, двигатель не развивает обороты на полную мощность.

Если нечто подобное наблюдается – самое время взглянуть на состояние щеток и коллектора.

Примечание. Обычно для долгого пользования инструментом щетки нуждаются в замене, когда их высота уменьшается от номинальной на 1/3 (около 8мм).

Если вынув щетки из щеткодержателя, Вы наблюдаете износ, в обязательном порядке меняются обе щетки, даже если износ не равномерен. При замене щеток настоятельно рекомендуется проводить чистку коллектора от графитовой пыли и нагара. Чистку коллектора можно произвести бензином (желательно для зажигалок, его качество выше) или этиловым спиртом. При замене щетки обязательно следует притереть к коллектору – это уменьшит электрическую дугу (искрение), что благотворно скажется как на коллекторе, так и на мощности двигателя. Притирка осуществляется мягкой наждачной бумагой, закрепленной на коллекторе. При вращении якоря наждачная бумага сглаживает неровности новых щеток.

Еще одним немаловажным нюансом при замене щеток, является степень твердости, как щеток, так и коллектора. Если поставить мягкие (угольные) щетки на жесткий коллектор – она быстро сотрется. Поэтому важно для замены использовать фирменные щетки от производителя инструмента.

При замене следует также обратить внимание и на сам узел щеткодержателя. Он состоит из профиля, прижимного устройства и контактной группы. При этом обращайте внимание на состояние пружины прижимного устройства, при подозрении в исправности и надежности – лучше заменить на новый. Благо стоит он не дорого. К примеру, если пружина ослаблена, это приведет к недостаточно плотному прилеганию к коллектору, что вызовет повышенное искрение. А это в свою очередь приводит к преждевременному износу пластин коллектора. А в случае если она соскочит – дел в электродвигателе успеет натворить на хороший ремонт инструмента.

Кстати, если искрит только одна щетка – возможно, сгорел статор. Это легко определить, важно иметь прибор для измерения сопротивления. У статора две обмотки, в среднем имеют сопротивление в 4 Ом каждая. Если сопротивление обеих обмоток одинаково – статор цел.

Сам процесс замены описывать не стоит, он легок и у большинства перфораторов конструкция предусматривает быструю и легкую замену щеток как у перфоратора Бош, или любого другого, как это видно на видео, приведенном в конце обзора. Ищите специальное окошко на корпусе, оно обычно закрыто пластиковой крышкой.

Замена щеток: своими руками или в сервисном центре?

Самый простой вариант – отнести к специалистам в сервисный центр, как то замена щеток перфоратора Hitachi, но не самый дешевый.

Достоинства замены в сервисном центре:

  • — качество, если в авторизованный СЦ;
  • — оригинальные щетки, так же если центр авторизован;
  • — сохранение гарантии на инструмент, если ее срок не истек;
  • — как правило, производится полный осмотр всех «жизненно» важных узлов инструмента с чисткой и смазкой.

Есть и минусы: придется ждать и если это не гарантийные работы – заплатить. Кроме того, сервис не всегда близко…

Есть и другой путь – собственноручно. Например, замена щеток перфоратора Skil, это не сложно, но…

Примечание. «Попыток самостоятельного ремонта инструмента, вне уполномоченного сервисного центра. К безусловным признакам, которых относятся: сорванные гарантийные пломбы, заломы на шлицевых частях крепежных винтов, частей корпуса и т.п.» — выдержка из инструкции к перфоратору.

Если инструмент на гарантии, лучше отнесите в сервис. Вы можете все сделать правильно, но кто даст гарантию, что в перфораторе ничего не выйдет из строя? И придется ремонтировать за свои кровные. Но, это просто предостережение, для того чтобы не вскрывать инструмент до завершения гарантийного срока, обычно в качественных моделях при умеренной эксплуатации щетки требуют замены по истечении срока.

Какие же преимущества у замены своими руками:

  • — скорость, инструмент под рукой и готов к работе;
  • — дешевле, Вы экономите на услугах мастеров;
  • — Вы не ждете поломки инструмента, его состояние всегда под контролем, достаточно лишь заглянуть внутрь;
  • — повышение уровня мастерства, в том числе и по обслуживанию электроинструмента.

К минусам, пожалуй, следует отнести следующее:

  • — нет гарантий выполненной работы;
  • — может возникнуть проблема с оригинальными запчастями;
  • — страх что – то испортить, а это потеря нервных клеток.

На самом деле замена щеток легкая и быстрая процедура, к тому же, как правило, щетки для перфоратора идут вместе с инструментом.

Разборка быстрозажимного патрона

Разборку быстрозажимного патрона разглядим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, нужно снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.

Далее снимаются шайба поз.4 и стопорное кольцо поз.5. Далее снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 нужно надавить на специальную шайбу поз.9. Вытащите шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит наименьшее количество деталей. Но порядок разборки остается таковой же.

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР фактически однообразные и разбираются в схожей последовательности.

Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в таком порядке:

  • снимается особое кольцо поз.1;
  • освобождается втулка освобождающая поз.2;
  • нажимается кольцо особое поз.3 и достается шарик поз.4;
  • извлекается пружина спиральная поз.5.

У всех перфораторов Интерскол для снятия корпуса редуктора нужно за ранее снять переключатель режимов.

Разборка ударного механизма перфоратора Интерскол П-26/800ЭР

В перфораторе Интерскол П-26/800ЭР ударный механизм состоит из последующих узлов:

  • приемник инструмента;
  • узел запрессовки ствола;
  • ствол;
  • промежный вал;
  • бойки, ударники, проммасса.
Разборка приемника инструмента

Приемник инструмента поз.12 разбирается после снятия с него деталей быстрозажимного патрона.

Первоначально аккуратненько вынимаются четыре ролика поз.11. Далее приемник вынимается из корпуса поз.18, в каком вставлен игловатый подшипник поз.20.

В игловатом подшипнике крепится ствол поз.36.

Вытащите из ствола приемник инструмента.

Из приемника инструмента нужно извлечь проммассу поз.16, втулку поз.15, манжету поз.14 и резиновое уплотнительное кольцо поз.13.

Разборка Перфоратора Интерскол П 30 900эр

Содержание

Порядок разборки перфораторов Интерскол

В последние годы особенной популярностью пользуются перфораторы Интерскол. Они надежны в работах, ординарны в ремонте. Там просто достать запасные детали.

Перфораторы Интерскол имеют широкий выборка. Инструменты условно разбиты на два сектора: перфораторы, комплектуемые патроном типа SDS-plus, не перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может выполняться как в сервисных центрах, так не без помощи других. Чтоб выполнить ремонт перфораторов Интерскол без помощи других, нужно иметь способности слесаря не зания в электротехнике в объеме средней школы.

Не повсевременно помните о соблюдении правил техники безопасности.

Кто инструмент обладает соответственной маркировальной табличкой. Крапива: перфоратор Интерскол П-18/450Эр. Расшифровывается:

  • буковка П показывает, что инструмент относится к семейству перфораторов;
  • цифра 18 показывает, что с данным перфоратором употребляются бур поперечником до 18 мм;
  • цифра 450 показывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР

-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол

с патронами SDS-max представлены последующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

В сфере торговли считается другие модели перфораторов Интерскол: Интерскол П-600 ЭР не Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола и закрепленный на нем рабочий инструмент. Одновременно, при помощи подшипника качающегося, называемого в народе «пьяный подшипник», вращающий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Все перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

READ Как Разобрать Перфоратор Интерскол П 24 700эр

Условно перфораторы Интерскол состоят из трех блоков:

  1. Блок редуктора ударного узла.
  2. Блок статора.
  3. Блок цепей питания и управления.

Ремонт перфораторов Интерскол следует начинать с изучения схемы инструмента, подготовки инструментов и рабочего места.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

  1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
  2. Во второй группе рассмотрим разборку перфораторов Интерскол П-600 и П710.

Конструктивные особенности быстрозажимного патрона типа SDS-plus

Начнем с различий в конструкции узла крепления быстрозажимного патрона.

Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.

В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.

Разборка быстрозажимного патрона

Разборку быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, надо снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.

Дальше снимаются шайба поз.4 и стопорное кольцо поз.5. На следующем этапе снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 необходимо нажать на специальную шайбу поз.9. Выньте шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит меньшее количество деталей. Но порядок разборки остается такой же.

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР практически одинаковые и разбираются в идентичной последовательности.

Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в следующей последовательности:

  • снимается специальное кольцо поз.1;
  • освобождается втулка освобождающая поз.2;
  • нажимается кольцо специальное поз.3 и достается шарик поз.4;
  • извлекается пружина спиральная поз.5.

Ремонт перфоратора П30/900ЭР часть 2

Продолжение ремонта перфоратора П30

/
900ЭР ИНТЕРСКОЛ
. Восстановление
перфоратора
с нуля. Что уцелело, корпус.

Обзор c разбором перфоратора Интерскол П-24/700ЭР// как разобрать Перфоратор //

Если понравились обзоры подписываемся на канал, для меня это важно/// Следующий обзор будет на Зубр.

У всех перфораторов Интерскол для снятия корпуса редуктора необходимо предварительно снять переключатель режимов.

Демонтаж ручки переключения режимов в перфораторе Интерскол П-26

Наклонив набок перфоратор, поверните ручку режимов поз.28 против часовой стрелки до упора при нажатой кнопке поз.26. Извлеките ручку из корпуса перфоратора.

Никогда не переключайте ручку режимов при работающем перфораторе.

Разборка блока ударного механизма перфоратора Интерскол П26/800ЭР

Основное число различий содержится в конструкции ударного механизма.

READ Bosch Gsr 18 2 Li Plus Обзор

Ударный механизм состоит из нескольких узлов:

  • ствол ударного механизма;
  • промежуточный вал;
  • бойки и ударники;
  • гильза поршня;
  • подшипник качения.

Ударный механизм в перфораторах Интерскол работает по одинаковому принципу. Отличия же в конструктивных особенностях.

Разборка ударного механизма перфоратора Интерскол П-26/800ЭР

В перфораторе Интерскол П-26/800ЭР ударный механизм состоит из следующих узлов:

  • приемник инструмента;
  • узел запрессовки ствола;
  • ствол;
  • промежуточный вал;
  • бойки, ударники, проммасса.
Разборка приемника инструмента

Приемник инструмента поз.12 разбирается после снятия с него деталей быстрозажимного патрона.

На первом этапе аккуратно вынимаются четыре ролика поз.11. Дальше приемник вынимается из корпуса поз.18, в котором вставлен игольчатый подшипник поз.20.

В игольчатом подшипнике крепится ствол поз.36.

Выньте из ствола приемник инструмента.

Из приемника инструмента надо извлечь проммассу поз.16, втулку поз.15, манжету поз.14 и резиновое уплотнительное кольцо поз.13.

Разборка ствола ударного механизма

Ствол поз.36 извлекается из внутреннего корпуса поз.18 после того, как корпус редуктора отделится от корпуса статора. Для этого из корпуса редуктора надо выкрутить четыре винта поз.30.

Затем выкрутить три винта поз.85 на ручке поз.86. Сняв ручку, повернуть корпус щеткодержателя поз.81. до момента, когда его можно вытащить из корпуса.

Теперь корпус редуктора и корпус статора легко разделяются при помощи отвертки, которой поддевается один из них в месте стыковки.

Ствол легко вынимается из промщита поз.53(внутренний корпус).

На наружный диаметр ствола надеты: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 и стопорное кольцо поз.31.

В полости ствола находится корпус ловителя поз.40, боек 45.

Разборка ловителей, бойков

Разборка ловителя поз.40 заключается в отделении с него амортизатора поз.41, ловителя бойка поз.42, крышки ловителя поз.43 и стопорного кольца поз.44.

В поршень поз.47 вставлен боек поз.45, который необходимо извлечь.

С бойка поз.45 снимается уплотнительное кольцо поз.46.

Из ушей поршня поз.47 надо отделить палец поз.48 и снять два кольца поз.49.

Разборка промежуточного вала

Чтобы разобрать промежуточный вал поз.57, надо вытащить его из внутреннего корпуса. С вала поз.58 снимите поводок переключателя поз.55, пружину поз.56.

C другой стороны: снимите втулку опорную поз.65, опору пружины поз.64, пружину поз.63, колесо зубчатое комбинированное поз.62.

Промежуточный вал перфоратора Интерскол П-26/800ЭР Каталог запасных частей промежуточного вала перфоратора Интерскол П-26/800ЭР

Разборка ударного механизма перфоратора Интерскол П710ЭР

Конструкция ударного механизма и порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

READ Перфоратор Makita Hr2470 Как Отличить Подделку

Основные различия в конструкции промежуточного вала, ствола ударного механизма и переключателя режимов.

Схема ударного механизма и промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода и исполнительного механизма. В качестве электропривода используется коллекторный двигатель. Исполнительный механизм представляет собой комбинацию ударного механизма компрессионно-вакуумного типа и вращательного механизма. Возвратно-поступательное движение передается за счет подшипника качения.

На схеме представлен порядок разборки ствола поз.15 (обозначен красной стрелкой), состав ударников и бойков (обозначен синей стрелкой). Зеленой стрелкой обозначены детали переключателя режимов.

Промежуточный вал состоит из вала поз.47 и смонтированных на нем деталей. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.

Разборка электрической части перфоратора Интерскол

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

  • ротор;
  • статор;
  • цепи управления с угольными щетками.

Порядок разборки электрической части всех моделей перфораторов Интерскол практически одинаковый.

Электрическая схема перфоратора Интерскол П-26/800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора и корпус статора.

Разборка статора

Для разборки статора поз.74, необходимо вытащить из корпуса поз.77 защитную диафрагму поз.72, закрывающую статор от попадания грязи, пыли.

Открутить два винта поз.73 и вытащить статор поз.74. Для облегчения процесса вытаскивания достаточно постучать по торцу крышки статора деревянным молотком или бруском.

Со статора можно снять колодки клеммные поз.75. Это делается для того, чтобы проверить качество контактов от статора к щеткодержателю.

Разборка ротора

Ротор разбирается в случае, когда необходимо заменить коллектор, подшипники, перемотать обмотки.

Отделить ротор от узла ударного механизма можно, освободив два винта поз.68 и сняв щит поз.67.

С ротора поз.69 надо снять подшипники поз.66, 70, втулку демпфирующую поз.71. Подшипники легко снимаются при помощи съемника.

Разборка цепей управления и демонтаж угольных щеток

Основу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. При помощи комбинированной кнопки перфоратору можно задавать частоту оборотов электродвигателя.

Чтобы достать щетки поз.83, надо снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать несложно.

Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:

  • отсутствует щеткодержатель комбинированный;
  • использован другой тип выключателя.

Все! Перфоратор Интерскол разобран. Читайте инструкцию о ремонте и как собрать и смазать перфоратор.

Разборка ствола ударного механизма

Ствол поз.36 извлекается из внутреннего корпуса поз.18 если корпус редуктора отделится от корпуса статора. Для этой цели вам из корпуса редуктора нужно вывернуть четыре винта поз.30.

Потом вывернуть три винта поз.85 на ручке поз.86. Сняв ручку, повернуть корпус щеткодержателя поз.81. до момента, когда его конечно вынуть из корпуса.

Сейчас корпус редуктора и корпус статора просто делятся с использованием отвертки, какой занимается поддевается какой-то из них в месте стыковки.

Ствол просто вынимается из промщита поз.53(внутренний корпус).

На внешний поперечник ствола насажены: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 и стопорное кольцо поз.31.

В полости ствола находится корпус ловителя поз.40, боек 45.

Разборка промежного вала

Чтоб разобрать промежный вал поз.57, нужно вынуть его из внутреннего корпуса. С вала поз.58 снимите поводок переключателя поз.55, пружину поз.56.

C другой стороны: снимите втулку опорную поз.65, опору пружины поз.64, пружину поз.63, колесо зубчатое комбинированное поз.62.

Промежный вал перфоратора Интерскол П-26/800ЭР Каталог запчастей промежного вала перфоратора Интерскол П-26/800ЭР

инструмент-запчасти.рф

Вы попали на эту страницу по устаревшей ссылке из кэша поисковика. Актуальную и свежую схему на этот инструмент, Вы можете найти через меню сайта магазина.

Данная схема была актуальна только для . Участились случаи, когда поисковики выдают ссылку на эту страницу при поиске схем на инструмент других производителей.

В наличии 21

№ на рис.
86.03.00.01.00

Втулка защитная П-30/900ЭР

Подробнее …

Цена: 30.00

В наличии 23 В резерве 1

№ на рис.
00.02.98.01.05

Кольцо запорное 21х2

21х2

Подробнее …

Цена: 10.00

В наличии 3

№ на рис.
86.03.00.02.00

Втулка нажимная П-30/900ЭР

Подробнее …

Цена: 50.00

В наличии 24 В резерве 1

№ на рис.
68.03.00.03.00

Кольцо 21х32х4 П-26/800ЭР

21х32х4

Подробнее …

Цена: 60.00

В наличии 14

№ на рис.
86.03.00.04.00

Шайба специальная П-30/900ЭР

Подробнее …

Цена: 30.00

В наличии 8

№ на рис.
00.02.10.10.00

Шарик 7 мм

Ø7

Подробнее …

Цена: 20.00

В наличии 30

№ на рис.
68.03.00.05.00

Пружина П-26/800ЭР

Подробнее …

Цена: 20.00

Нет в наличии

№ на рис.
00.02.03.01.52

Винт 5х35

5х35

Подробнее …

Цена: 20.00

В наличии 2

№ на рис.
86.05.00.01.00

Корпус редуктора П-30/900ЭР

Подробнее …

Цена: 460.00

В наличии 14

№ на рис.
00.01.02.01.16

Подшипник роликовый НК0709

HK0709

Подробнее …

Цена: 60.00

В наличии 9

№ на рис.
86.03.00.14.00

Фиксирующая пластина П-30/900ЭР

Подробнее …

Цена: 40.00

В наличии 15

№ на рис.
86.03.00.12.00

Манжета П-30/900ЭР

Ø вала = 25

Подробнее …

Цена: 80.00

В наличии 75

№ на рис.
00.02.04.01.01

Винт М4х10 УШМ-115

M4×10

Подробнее …

Цена: 10.00

Нет в наличии

№ на рис.
86.03.00.15.00

Подшипник игольчатый специальный П-30/900ЭР

Подробнее …

Цена: 110.00

В наличии 20

№ на рис.
68.05.01.02.00

Кнопка П-26/800ЭР

Подробнее …

Цена: 30.00

В наличии 5

№ на рис.
68.05.01.03.00

Пружина П-26/800ЭР

Подробнее …

Цена: 10.00

Нет в наличии

№ на рис.
68.05.01.05.00

Поводок переключателя П-26/800ЭР

Подробнее …

Цена: 30.00

В наличии 1

№ на рис.
68.05.01.01.00

Кольцо уплотнительное П-26/800ЭР

Подробнее …

Цена: 20.00

Нет в наличии

№ на рис.
68.05.01.04.00

Ручка переключателя П-26/800ЭР

Подробнее …

Цена: 40.00

В наличии 13

№ на рис.
86.03.01.01.00

Кольцо запорное П-30/900ЭР

31х2,6

Подробнее …

Цена: 10.00

Нет в наличии

№ на рис.
86.03.01.02.00

Шайба П-30/900ЭР

31х43х2

Подробнее …

Цена: 20.00

В наличии 2

№ на рис.
86.03.01.03.00

Пружина П-30/900ЭР

Подробнее …

Цена: 60.00

В наличии 6

№ на рис.
86.03.01.04.00

Колесо зубчатое П-30/900ЭР

Z=50

Подробнее …

Цена: 110.00

В наличии 5

№ на рис.
86.03.01.06.00

Втулка кулачковая П-30/900ЭР

Подробнее …

Цена: 80.00

В наличии 11

№ на рис.
86.03.01.07.00

Кольцо запорное П-30/900ЭР

31х1,6

Подробнее …

Цена: 10.00

В наличии 19

№ на рис.
86.03.01.05.00

Ствол П-30/900ЭР

Подробнее …

Цена: 370.00

В наличии 13

№ на рис.
00.02.11.03.02

Ролик игольчатый 2,5х11,8

2,5х11,8

Подробнее …

Цена: 10.00

В наличии 13

№ на рис.
86.03.00.09.00

Манжета П-30/900ЭР

10х18х5

Подробнее …

Цена: 100.00

Нет в наличии

№ на рис.
86.03.00.10.00

Втулка П-30/900ЭР

10х20х11,5

Подробнее …

Цена: 60.00

В наличии 15

№ на рис.
86.03.00.11.00

Проммасса П-30/900ЭР

Подробнее …

Цена: 80.00

В наличии 19

№ на рис.
86.03.01.08.00

Корпус ловителя П-30/900ЭР

Подробнее …

Цена: 60.00

В наличии 23

№ на рис.
86.03.01.09.00

Амортизатор П-30/900ЭР

Подробнее …

Цена: 20.00

В наличии 21

№ на рис.
86.03.01.10.00

Ловитель бойка П-30/900ЭР

Подробнее …

Цена: 30.00

В наличии 8

№ на рис.
86.03.01.11.00

Крышка ловителя П-30/900ЭР

Подробнее …

Цена: 60.00

В наличии 18

№ на рис.
68.03.01.12.00

Кольцо стопорное 25х1,5 П-26/800ЭР

25х2,0

Подробнее …

Цена: 10.00

В наличии 12

№ на рис.
86.03.01.15.00

Боек П-30/900ЭР

Подробнее …

Цена: 60.00

В наличии 48

№ на рис.
86.03.00.16.00

Кольцо уплотнительное П-30/900ЭР

Подробнее …

Цена: 50.00

Нет в наличии

№ на рис.
86.03.00.17.00

Поршень П-30/900ЭР

Подробнее …

Цена: 110.00

В наличии 43

№ на рис.
68.03.00.19.00

Кольцо П-26/800ЭР

Подробнее …

Цена: 20.00

В наличии 1

№ на рис.
86.03.00.18.00

Палец П-30/900ЭР

Подробнее …

Цена: 30.00

Нет в наличии

№ на рис.
86.03.02.02.00

Кольцо уплотнительное П-30/900ЭР

Подробнее …

Цена: 30.00

В наличии 4

№ на рис.
86.03.02.01.00

Подшипник скольжения П-30/900ЭР

Подробнее …

Цена: 250.00

Нет в наличии

№ на рис.
68.03.00.20.00

Скоба П-26/800ЭР

Подробнее …

Цена: 40.00

Нет в наличии

№ на рис.
86.03.02.03.00

Промщит П-30/900ЭР

Подробнее …

Цена: 300.00

В наличии 1

№ на рис.
68.03.02.04.00

Кольцо уплотнительное П-26/800ЭР

Подробнее …

Цена: 30.00

В наличии 9

№ на рис.
68.03.02.05.00

Втулка опорная П-26/800ЭР

Подробнее …

Цена: 30.00

В наличии 10

№ на рис.
68.03.00.26.00

Опора пружины П-26/800ЭР

Подробнее …

Цена: 30.00

В наличии 11

№ на рис.
68.03.00.25.00

Пружина П-26/800ЭР

Подробнее …

Цена: 30.00

В наличии 5 № на рис.
00.01.02.01.02

Подшипник роликовый НК061009

HK0609

Подробнее …

Цена: 110.00

В наличии 16

№ на рис.
86.03.00.24.00

Колесо зубчатое комбинированное Z=25

Z=25

Подробнее …

Цена: 160.00

В наличии 16

№ на рис.
00.01.02.01.20

Подшипник игольчатый 14,8х18х15

K15×18×16.5

Подробнее …

Цена: 70.00

Нет в наличии

№ на рис.
86.03.03.00.00

Подшипник качающийся в сборе

Подробнее …

Цена: 460.00

В наличии 5

№ на рис.
00.01.02.01.19

Подшипник роликовый НК0908 (TNKS)

НК0908 (ТNKS)

Подробнее …

Цена: 70.00

В наличии 11

№ на рис.
86.03.00.22.00

Пружина П-30/900ЭР

Подробнее …

Цена: 40.00

В наличии 17

№ на рис.
86.03.00.21.00

Поводок переключателя П-30/900ЭР

Подробнее …

Цена: 60.00

В наличии 11

№ на рис.
86.03.00.21.01

Поводок переключателя П-30/900ЭР исп. 01

Введен 01.01.2011г. Улучшение материала и конструкции

Подробнее …

Цена: 60.00

В наличии 19

№ на рис.
00.01.01.01.60

Подшипник шариковый (9х20х5) 699

(9х20х5)

Подробнее …

Цена: 80.00

В наличии 14

№ на рис.
86.03.00.23.00

Вал-шестерня Z=9 П-30/900ЭР

Z=9

Подробнее …

Цена: 110.00

В наличии 1

№ на рис.
86.04.00.05.00

Дефлектор П-30/900ЭР

Подробнее …

Цена: 30.00

В наличии 4

№ на рис.
00.01.01.01.43

Подшипник 609 RS

609RS (9х24х7)

Подробнее …

Цена: 100.00

В наличии 49

№ на рис.
609-2RS

Подшипник 180609/609-2RS

609-2RS (9х24х7)

Альтернатива

Подробнее …

Цена: 40.00

В наличии 11

№ на рис.
68.04.02.02.00

Щит П-26/800ЭР

Подробнее …

Цена: 30.00

В наличии 3 № на рис.
00.02.04.01.23

Винт М4х8

М4х8

Подробнее …

Цена: 10.00

В наличии 5

№ на рис.
86.04.02.01.00

Якорь с вентилятором П-30/900ЭР

Подробнее …

Цена: 860.00

В наличии 8 № на рис.
00.01.01.01.06

Подшипник шариковый 607Z Д-500

607Z (7х19х6)

Подробнее …

Цена: 90.00

В наличии 62

№ на рис.
607-2RS

Подшипник 180607/607-2RS

607-2RS (7х19х6)

Альтернатива

Подробнее …

Цена: 40.00

В наличии 2

№ на рис.
86.04.00.01.00

Диафрагма П-30/900ЭР

Подробнее …

Цена: 40.00

В наличии 2

№ на рис.
00.02.03.01.04

Винт 4х16

4х16

Подробнее …

Цена: 20.00

В наличии 3

№ на рис.
86.04.01.00.00

Статор П-30/900ЭР

Подробнее …

Цена: 560.00

Нет в наличии

№ на рис.
68.04.00.02.00

Колодка клеммная П-26/800ЭР

Подробнее …

Цена: 40.00

В наличии 15

№ на рис.
86.04.02.03.00

Втулка демпфирующая П-30/900ЭР

Подробнее …

Цена: 30.00

В наличии 3

№ на рис.
86.05.00.02.00

Корпус двигателя П-30/900ЭР

Подробнее …

Цена: 500.00

В наличии 50

№ на рис.
68.04.00.03.00

Полукольцо-контактор П-26/800ЭР

Подробнее …

Цена: 60.00

В наличии 12

№ на рис.
68.04.03.03.00

Пружина П-26/800ЭР

Подробнее …

Цена: 20.00

В наличии 169

№ на рис.
68.04.03.02.00

Щетка П-26/800ЭР

Подробнее …

Цена: 60.00

Нет в наличии

№ на рис.
68.04.03.01.00

Щеткодержатель П-26/800ЭР

Подробнее …

Цена: 160.00

Нет в наличии

№ на рис.
00.10.01.05.06

Выключатель Defond CGQ-1106 6A

Defond CGQ-1106 6(6)A 250V~5E4

Подробнее …

Цена: 380.00

В наличии 8

№ на рис.
00.10.01.01.17

Выключатель П-24/700ЭР

KEDU 071103 EN61058 8(6)A 250V ~5E4

Введен 01.06.2012г.

Подробнее …

Цена: 460.00

Нет в наличии № на рис.
00.10.05.01.05

Блок конденсаторный П-26/800ЭР

TNS-2 0,33мкФ KX2 40/085/21/C250V

Подробнее …

Цена: 80.00

В наличии 1 № на рис.
68.04.00.05.00

Дроссель 2х7 витков П-26/800ЭР

2х7 витков

Подробнее …

Цена: 40.00

Нет в наличии № на рис.
68.04.00.07.00

Провод соединительный для П-30

Подробнее …

Цена: 0.00

Нет в наличии

№ на рис.
86.05.00.03.00

Ручка-накладка П-30/900ЭР

Подробнее …

Цена: 150.00

В наличии 10

№ на рис.
00.02.03.01.46

Винт 4х35

4х35

Подробнее …

Цена: 10.00

Нет в наличии № на рис.
00.02.03.01.05

Винт 4х15

4х15

Подробнее …

Цена: 20.00

В наличии 2 № на рис.
00.02.03.01.04

Винт 4х16

4х16

Подробнее …

Цена: 20.00

Нет в наличии № на рис.
68.04.00.04.00

Планка фиксации шнура П-26/800ЭР

Подробнее …

Цена: 10.00

Нет в наличии

№ на рис.
00.10.02.02.01

Шнур питания с вилкой 2х1,0

HO7RN-F 2х1mm², L=4m

Подробнее …

Цена: 410.00

Нет в наличии

№ на рис.
68.04.00.06.00

Трубка защитная шнура П-26/800ЭР

Подробнее …

Цена: 20.00

В наличии 1 № на рис.
00.10.09.01.01

Колодка клеммная в сборе

4хМ3

Подробнее …

Цена: 40.00

Нет в наличии № на рис.
68.02.01.07.00

Ручка П-26/800ЭР

Ручка боковая поставляется в сборе (A) без поз. 92.

Подробнее …

Цена: 70.00

Нет в наличии № на рис.
68.02.01.04.00

Прижим П-26/800ЭР

Ручка боковая поставляется в сборе (A) без поз. 92.

Подробнее …

Цена: 20.00

Нет в наличии № на рис.
68.02.01.03.00

Держатель П-26/800ЭР

Ручка боковая поставляется в сборе (A) без поз. 92.

Подробнее …

Цена: 60.00

В наличии 2 № на рис.
68.02.01.05.00

Винт барашковый М6 П-26/800ЭР

М6

Ручка боковая поставляется в сборе (A) без поз. 92.

Подробнее …

Цена: 20.00

Нет в наличии

№ на рис.
68.02.01.01.00

Хомут П-26/800ЭР

Ручка боковая поставляется в сборе (A) без поз. 92.

Подробнее …

Цена: 30.00

Нет в наличии № на рис.
68.02.01.02.00

Винт специальный М8 П-26/800ЭР

М8

Ручка боковая поставляется в сборе (A) без поз. 92.

Подробнее …

Цена: 40.00

Нет в наличии № на рис.
68.02.00.01.00

Ограничитель глубины бурения П-26/800ЭР

Подробнее …

Цена: 50.00

Нет в наличии

№ на рис.
68.02.01.00.00

Ручка боковая в сборе П-26/800 ЭР

Подробнее …

Цена: 200.00

Разборка ударного механизма перфоратора Интерскол П710ЭР

Конструкция ударного механизма и порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

Главные различия в конструкции промежного вала, ствола ударного механизма и переключателя режимов.

Схема ударного механизма и промежного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного деяния. Состоит из электропривода и исполнительного механизма. Для электропривода употребляется коллекторный движок. Исполнительный механизм по сути есть комбинацию ударного механизма компрессионно-вакуумного типа и вращательного механизма. Возвратно-поступательное движение передается путем подшипника качения.

На схеме представлен порядок разборки ствола поз.15 (обозначен красноватой стрелкой), состав ударников и бойков (обозначен голубой стрелкой). Зеленоватой стрелкой обозначены детали переключателя режимов.

Промежный вал состоит из вала поз.47 и смонтированных у него деталей. Разбирается просто, согласно прилагаемой схемы, не просит особых познаний.

Разборка электронной части перфоратора Интерскол

Электронная часть перфоратора Интерскол состоит из 3-х главных частей:

  • ротор;
  • статор;
  • цепи управления с угольными щетками.

Порядок разборки электронной части всех моделей перфораторов Интерскол фактически однообразный.

Электронная схема перфоратора Интерскол П-26/800ЭР

На прошлых шагах мы разделили корпус на два: корпус редуктора и корпус статора.

Неисправности в схеме электрической части перфораторов Интерскол

Электрическая часть перфораторов Интерскол обладает высокой надежностью и практически не доставляет неприятностей пользователю.

Главное, своевременно следить за износом угольных электрощеток.

Вы должны знать, что при износе угольных электрощеток до длины, меньшей 8 мм, щетки подлежат обязательной замене.

Замена угольных щеток является процедурой не сложной и может производиться любым пользователем.

Снимается крышка руки корпуса, освобождается щеткодержатель в тех конструкциях, в которых предусмотрен и достаются электрощетки.

Для примера рассмотрим замену электрощеток в перфораторе Интерскол П-30/900ЭР.

Угольные щетки поз.72 установлены в щеткодержателе поз.73. чтобы достать щетки, надо снять ручку-накладку поз.78. повернуть на 45 градусов щеткодержатель и вынуть его. Освободив пружины поз.71, вы легко достанете угольные щетки.

Статор поз.66, ротор поз.62 выходят из строя очень редко.

Для тех, кто желает выполнить ремонт статора или ротора своими руками ответ здесь.

Остальные детали, такие как кнопки выключения поз.74 инструмента, конденсаторы поз.75, дроссели поз.76 выходят из строя очень редко и их замена не вызывает особых трудностей.

Мы рассмотрели основные неисправности перфораторов Интерскол. Если у вас есть материалы о других неисправностях, напишите нам. Выводы:

  • ремонт перфоратора Интерскол представляет собой не сложную задачу и может быть выполнен любым пользователем, знакомым с инструкцией по разборке и сборке;
  • своевременная замена уплотнительных колец предупреждает появление основного количества неисправимостей;
  • вовремя замененные угольные щетки позволяют эксплуатировать перфораторы Интерскол практически бесконечно

Всем успехов!

Разборка цепей управления и демонтаж угольных щеток

Базу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. С помощью комбинированной кнопки перфоратору есть вариант задавать частоту оборотов электродвигателя.

Чтоб достать щетки поз.83, нужно снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать нетрудно.

Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:

  • отсутствует щеткодержатель комбинированный;
  • применен другой тип выключателя.

Нашему клиенту остается! Перфоратор Интерскол разобран. Читайте аннотацию о ремонте и как собрать и смазать перфоратор.

Источник

Как отремонтировать перфоратор Интерскол своими руками, видео и фото

Перфораторы Интерскол, согласно статистике, относятся к надежным инструментам. Отказы фиксируются значительно реже, чем у более популярных моделей Makita, Bosch, Hitachi.

Главное правило: выбирайте такую модель, которая рассчитана на нагрузки и предназначена для выполнения планируемых работ.

Содержание:

Использование перфораторов по назначению в соответствии с требованиями по эксплуатации позволяет работать перфораторами Интерскол продолжительное время.

Но, как и любой инструмент, в перфораторах появляются различные неисправности которые потребуют произвести ремонт перфоратора самостоятельно, особенно если он уже не гарантийный.

Чтобы выполнить ремонт перфораторов Интерскол, устранить неисправности, надо тщательно изучить устройство инструмента, его схему, карты смазки.
Любой ремонт перфоратора Интерскол начинается с его разборки об этом более подробней.

Классификация неисправностей в перфораторах Интерскол

Перфораторы Интерскол обладают высокой ремонтопригодностью, простотой и надежностью.

Ремонт перфораторов Интерскол своими руками способен выполнить любой пользователь, умеющий держать отвертку, молоток и разбирающийся в электротехнике на уровне средней школы.

Все проявляющиеся неисправности в перфораторах Интерскол условно делятся на три группы:

  • Механические поломки ударного механизма;
  • Разрушения переключателя режимов;
  • Неисправности электрической части перфоратора.

Механическая группа неисправностей в перфораторах Интерскол

Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.

В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.

Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.

Износ уплотнительных резиновых колец

Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.

Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.

Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.

Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.

Разрушение бойков, ударников, стволов, поршней

При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.

Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.

Разрушение поршня поз.47 бывает двух видов:

  • Разрушается юбка поршня;
  • Отламываются уши установки пальца поз.48.

Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.

Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.

Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».

Разрушение подшипника качения

Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.

При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.

Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.

Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.

Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.

Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.

Группа неисправностей, при которых перфоратор долбит, но не сверлит.

Проворачивание шестерни на стволе

Пропадание сверления при работающем ударе проявляется при проворачивании на валу ствола поз.36 шестерни поз.35.

Шестерня фиксируется на стволе тремя роликами поз.37. А чтобы надежно держалась, шестерню придавливает пружина поз.33, фиксирующаяся через шайбу поз.32 стопорным кольцом поз.31.

Неисправность появляется вследствие ослабления силы прижимной пружины, выпадения роликов, разрушения втулки кулачковой поз.38.

Ремонт перфоратора Интерскол П-26/800ЭР своими руками заключается в восстановлении всех деталей в требуемое положение или замене вышедших из строя.

Неисправности промежуточного вала

Промежуточный вал в перфораторе служит для передачи вращательного и возвратно-поступательного импульса.

Если какая-то деталь, устанавливаемая на промежуточном валу, из-за поломок начнут проворачиваться, перфоратор перестает сверлить.

Рассмотрим принцип работы промежуточного вала перфоратора Интерскол П-18/450ЭР.

Вращение на вал передается при помощи шестеренки поз.46, проворачиваемой ротором перфоратора. Шестеренка надета на вал поз.43, куда крепятся полумуфта кулачковая поз.44 и подшипник качения поз.45.

Включение режима удара происходит за счет перемещения планки переключателя поз.55, которая выводит из зацепления подшипник качения из полумуфты кулачковой поз.44.

У промежуточного вала перфоратора Интерскол П-26/800ЭР может проворачиваться колесо зубчатое комбинированное поз.62.

Дело в том, что колесо вращается за счет зацепления зуба в муфте пьяного подшипника. Проворачивание может происходить из-за ослабления пружины поз.63 и износа профиля зуба, как шестеренки, так и муфты сцепления.

Неисправность устраняется путем восстановления профиля зуба в комбинированной шестерне, в пьяном подшипнике.

Конструкция промежуточного вала перфоратора Интерскол П600ЭР отличается наличием общего вала поз.39.

Проскальзывание шестерни поз.45 на валу может происходить из-за ослабления прижимной пружины поз.38 и износа зуба в соединителе поз.40, выполняющем роль муфты сцепления.

Невозможность фиксации рабочего инструмента в быстрозажимном патроне

Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.

Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Зажим хвостовиков рабочего инструмента обеспечивается специальной их конструкцией.

Отказ зажимного устройства происходит из-за износа фиксирующего шарика.

Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.

Неисправности переключателя режимов

Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.

Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.

В переключатель режимов перфораторов Интерскол входит разное количество деталей.

Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.

Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.

Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.

Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.

Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.

Сложная конструкция переключателя режимов перфоратора Интерскол П-18/450ЭР заставила разработчиков сконструировать новую схему и внедрить ее в перфораторе Интерскол П-26/800ЭР.

Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.

В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.

В перфораторе Интерскол П600ЭР применена немного другая конструкция переключателя режимов.

Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.

Неисправности в схеме электрической части перфораторов Интерскол

Электрическая часть перфораторов Интерскол обладает высокой надежностью и практически не доставляет неприятностей пользователю.

Главное, своевременно следить за износом угольных электрощеток.

Вы должны знать, что при износе угольных электрощеток до длины, меньшей 8 мм, щетки подлежат обязательной замене.

Замена угольных щеток является процедурой не сложной и может производиться любым пользователем.

Снимается крышка руки корпуса, освобождается щеткодержатель в тех конструкциях, в которых предусмотрен и достаются электрощетки.

Для примера рассмотрим замену электрощеток в перфораторе Интерскол П-30/900ЭР.

Угольные щетки поз.72 установлены в щеткодержателе поз.73. чтобы достать щетки, надо снять ручку-накладку поз.78. повернуть на 45 градусов щеткодержатель и вынуть его. Освободив пружины поз.71, вы легко достанете угольные щетки.

Статор поз.66, ротор поз.62 выходят из строя очень редко.

Для тех, кто желает выполнить ремонт статора или ротора своими руками ответ здесь.

Остальные детали, такие как кнопки выключения поз.74 инструмента, конденсаторы поз.75, дроссели поз.76 выходят из строя очень редко и их замена не вызывает особых трудностей.

Мы рассмотрели основные неисправности перфораторов Интерскол. Если у вас есть материалы о других неисправностях, напишите нам.
Выводы:

  • ремонт перфоратора Интерскол представляет собой не сложную задачу и может быть выполнен любым пользователем, знакомым с инструкцией по разборке и сборке;
  • своевременная замена уплотнительных колец предупреждает появление основного количества неисправимостей;
  • вовремя замененные угольные щетки позволяют эксплуатировать перфораторы Интерскол практически бесконечно

Всем успехов!

Видео ремонта перфоратора Интерскол

Ремонт перфоратора Интерскол П-30/900ЭР

Видео: Ремонт перфоратора часть 1


Похожие статьи
  • Как правильно собрать перфоратор Hitachi Dh34PC3


    Сборку перфоратора Hitachi Dh34PС3 может осуществить любой пользователь , обладающий навыками слесаря и знающий общие правила работы с электроприборами….

  • Обзор 10 тяжелых перфораторов: SDS MAX — Makita, DeWALT, HITACHI, Hilti, AEG


    Как выбрать тяжелый, удобный, но не большой перфоратор с патроном SDS MAX (СДС МАКС)? Казалось бы, в Европе царствует кризис, застой производства,…

  • Как покрасить оцинкованное железо своими руками: видео-инструкция, как красить крышу, видео и фото


    При обустройстве навесов и крыш в современном строительстве для промышленных объектов и частных подворий часто применяют оцинкованное листовое железо….

Инструкция и схемы по сборке перфораторов Интерскол своими руками

Общие принципы сборочного процесса перфораторов Интерскол

Сборку перфораторов Интерскол условно можно разбить на несколько этапов:

  • Установка резиновых уплотнительных колец.
  • Сборка отдельных узлов.
  • Сборка блоков.
  • Сборка электрической части.
  • Проверка работоспособности электроинструмента.

Все перфораторы Интерскол состоят из нескольких больших блоков:

  • Механический блок ударного узла.
  • Блок промежуточного вала.
  • Блок редуктора.
  • Блок статора.
  • Блок цепей управления.

Выбор смазочных материалов

Для смазки перфораторов отечественными производителями разработаны специальные смазочные вещества. Смазка разделяется по условиям работы узлов. Для смазки редукторов, подшипника качения и муфты сцепления рекомендуется использовать смазочные материалы, специально разработанные для этих узлов.

Условно смазки делятся на три категории:

  1. Для особо нагруженных узлов, как то ударный механизм, редуктор, промежуточный вал.
  2. Для смазки хвостовиков буров.
  3. Для смазки резиновых уплотнительных колец.

В качестве смазки резиновых уплотнительных колец целесообразно использовать Циатим-221, не разрушающий резину.

Для редукторов перфораторов Интерскол применяются специальные смазки.

Перед установкой на детали резиновых уплотнительных колец последние надо обязательно смазывать инертной для резины смазкой, выдерживающей температуру до +120 ºС.

Рекомендуется использовать не только инертную для резины смазку, но и обеспечивающую высокое уплотнение при работе. Из отечественных смазок обратите внимание на Циатим- 221.

Для надежного захвата инструмента, легкого его извлечения по окончанию работ рекомендуется применять специальную связку для хвостовиков.

Сборка блока ударного узла

У перфораторов Интерскол блок ударного узла состоит из ствола и деталей ударного механизма.

Сборку ударного узла рассмотрим на примере ствола перфоратора Интерскол 26/800ЭР.

Ударный механизм состоит из проммассы поз.16, ствола поз.37, бойка поз.45 и поршня поз.47.

Ударный импульс создается за счет возвратно-поступательного движения поршня поз.47 в стволе поз.36. Внутри поршня перемещается боек поз.45 и передает импульс на проммассу поз.16. А вот уже проммасса передает ударный импульс на приемник инструмента поз.12. В приведенной цепи есть еще одно устройство, сглаживающее величину ударного импульса от бойка на проммассу. Устройство называется ловитель бойка поз.42.

Сборка ствола

На ствол поз.36 надевается шестерня поз.35, с другой стороны втулка кулачковая поз.38 и соединение шестерня-кулачковая втулка фиксируется игольчатыми роликами поз.37 и стопорным кольцом поз.34.

Шестерня прижимается пружиной поз.33, на ствол надевается шайба поз.32 и все фиксируется стопорным кольцом поз.31.

Ствол вставляется в корпус поз.18, в который предварительно вставляется манжета поз.19, запрессовывается роликовый подшипник поз.20 и втулка поз.21.

Сборка ствола заканчивается установкой внутрь бойка и ловителя после смазки внутренних поверхностей. Установка ловителя в корпусе ствола фиксируется стопорным кольцом.

Сборка поршня

Сборку поршня поз. 47 начинают с установки на него пальца поз.48 и двух колец поз.49. Палец выполняет роль поводка от подшипника качения поз.60. В поршень вставляется боек поз.45 с предварительно установленным уплотнительным кольцом поз.46.

Прежде чем вставлять боек внутрь поршня, внутреннюю поверхность поршня надо проверить на шероховатость. На поверхности не должно быть следов царапин.

Смазав внутреннюю поверхность поршня тонким слоем Циатим-221, вставьте боек внутрь.

Как вставить патрон на перфораторе?

Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.

Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Зажим хвостовиков рабочего инструмента обеспечивается специальной их конструкцией.

Отказ зажимного устройства происходит из-за износа фиксирующего шарика.

Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.

Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.

Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.

В переключатель режимов перфораторов Интерскол входит разное количество деталей.

Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.


Переключатель режимов перфоратора Интерскол П-18/450ЭР

Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.

Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.

Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.

Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.

Сложная конструкция переключателя режимов перфоратора Интерскол П-18/450ЭР заставила разработчиков сконструировать новую схему и внедрить ее в перфораторе Интерскол П-26/800ЭР.


Переключатель режимов перфоратора Интерскол П-26/800ЭР
Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.

В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.

В перфораторе Интерскол П600ЭР применена немного другая конструкция переключателя режимов.


Переключатель режимов перфоратора Интерскол П-600ЭР
Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.

В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента. Всего их три: быстрозажимный, кулачковый и цанговый SDS.

Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте. В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.

Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.

Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.

Для того чтобы снять патрон, нужно будет совершить следующие действия:

  • уменьшить фиксацию сверла, легко постучав молотком по верхушке;
  • выкрутить, использовав отвертку;
  • зажать деталь в тисках или ключе, а затем прокрутить шпиндель.

Для того чтобы вставить патрон в перфоратор, необходимо проделать следующие действия: навернуть сверло на инструмент (причем важно вкручивать его до самого конца), затем вставить винт в гнездо и потом закрутить его до самого конца с использованием отвёртки.

Важно правильно подобрать запасной патрон. Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент. Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой.

О том, почему могут вылетать сверла из патрона перфоратора, узнаете в видео немного ниже.

Сборка приемника инструмента

В конструкции перфоратора Интерскол П-26/800ЭР рабочий инструмент вставляется в специальный приемник инструмента и зажимается в патроне.

Собирается приемник инструмента поз.12 просто.

Во внутреннюю часть приемника вставляется собранный узел проммассы поз.16. На проммассу надо предварительно надеть втулку поз.15, манжет поз.14, резиновое кольцо поз.13. Резиновое уплотнительное кольцо и внутреннюю часть приемника ствола перед сборкой обязательно промажьте смазкой Циатим-221.

Сборка промежуточного вала

В перфораторах Интерскол П-26/800ЭР промежуточный вал представляет собой сложный узел.

Сборка промежуточного вала не составляет особого труда.

Сначала собираются компоненты подшипника качения опз.60. В подшипник вставляется подшипник игольчатый поз.61 и колесо зубчатое комбинированное поз.62.

Собранный узел вставляется в корпус поз.53 с одновременной установкой поршня поз.47. Перед установкой поводок подшипника качения вставляется в палец поз.48.

Установленный промежуточный вал фиксируется скобой поз.50.

Сборка узла ударного механизма

На следующем этапе в промежуточный вал устанавливается вал-шестерня поз.58 с надетым на него поводком переключателя поз.55.

Собранный узел смазывается смазкой для редукторов.

Осталось на поршень надеть ствол поз.36.

Смажьте шестерни редуктора рекомендуемой смазкой и накройте крышкой внешнего кожуха редуктора поз.18.

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.
Устройство простого перфоратора с сетевым приводом

Устройство простого перфоратора

  1. Сетевой шнур.
  2. Кнопка включения.
  3. Двигатель.
  4. Редуктор.
  5. Ударный механизм.
  6. Патрон.

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом


У бочкового перфораторатакие же основные узлы

Ударный механизм перфоратора может быть выполнен в двух вариантах:

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.

Кривошипно-шатунный механизм используется в тяжёлых перфораторах.

Сборка быстрозажимного патрона SDS-plus

Зажав вертикально установленный перфоратор в тисках, соберите быстрозажимной патрон. Смазав внутреннюю полость ствола, вставьте приемник инструмента.

Совместите отверстия приемника инструментов и ствола, затем вставьте в них ролики поз.11.

Сверху наденьте коническую пружину поз.10, специальную шайбу поз.9 и вставьте шарик поз.8.

На приемник инструмента наденьте кольцо поз.7, втулку нажимную поз.6. Зафиксируйте конструкцию стопорным кольцом поз.5.

Осталось надеть шайбу поз.4, зафиксировать вторым стопорным кольцом поз.3.

Надев шайбу поз.2, установите защитную втулку поз.1.

Установка ручки переключателя режимов

Положите перфоратор Интерскол на бок, чтобы освободить доступ к отверстию для установки ручки переключателя режимов.

Ручка устанавливается просто. Надо только попасть усиками в пазы переключателя. Ручка вставляется в положении, противоположном «удар+сверление», поворачивается на угол 15º и фиксируется защелкой, нажимая на белую кнопку.

Установленная кнопка проворачивается по часовой стрелке для проверки правильности срабатывания.

Сборка узла статора

Узел статора перфоратора Интерскол П-26/800ЭР ничем не отличается от узлов статора любого другого перфоратора.

В корпус статора вставляется статор поз.74, крепится винтами поз.73 и закрывается диафрагмой поз.72.

Ротор поз.69 вставляется в зацепление с косозубой шестерней промежуточного вала.

Сборка корпуса перфоратора Интерскол П-26/800ЭР

Сборка перфоратора Интерскол П-26/800ЭР завершается установкой крышки корпуса статора поз.77.

Установка щеткодержателя и угольных щеток

Закрепив крышку корпуса, переходите к установке щеткодержателя поз.81. Монтаж щеткодержателя никаких трудностей не вызывает.

В щеткодержатель установите угольные щетки поз.83, зафиксируйте их прижимными спиральными пружинами поз.84.

Останется вставить кнопку выключателя поз.87, подсоединить провода к выводам статора, спрятать провода в ручке перфоратора.

Проверка работоспособности перфоратора Интерскол П-26/800ЭР

Собрав перфоратор Интерскол, убедитесь в легком проворачивании вала ротора, прокрутив его за приемник инструмента.

Осмотрите правильность и равномерность прилегания угольных щеток. Подключите инструмент к сети 220 В.

Включите на короткое время перфоратор и осмотрите искрение угольных щеток.

Установите защитную крышку поз.85.

Всё!

Сборка остальных моделей перфораторов Интерскол практически ничем не отличается и приведена на видео ниже.

Ремонт перфоратора своими руками

Инструмент можно чинить только по истечении отведенного гарантийного срока. Механические повреждения устранять гораздо сложней, чем проблемы с электронным блоком. Для установления причины поломки требуется время – нужно осмотреть все механизмы. После этого можно устранять возникшую проблему.

Если устройство включается, но не выполняет функцию долбления, то поломка может крыться в переключателе режимов работы. Выработка пальцев переключателя может указать на неполадку. Износ происходит из-за постоянного контакта с вращающимися механизмами.

Случается и такая разновидность, как поломка отростка фиксатора, удерживающего его внутри редуктора. Режим при этом может произвольно переключаться. Однако это не влияет на работоспособность инструмента.

Если эта неисправность не доставляет особенных хлопот владельцу, то просто надо провернуть переключатель строго на 180 градусов.

Самые большие нагрузки испытывает быстрозажимной патрон перфоратора, при поломке которого нужно приобрести новый и заменить. Чтобы продлить ресурс этого механизма, нужно просто делать регулярную чистку от пыли и грязи, скапливающихся при работе.

Ремонт перфоратора П 710ЭР

Общие правила относятся и к модели П 710ЭР. Необходимо по установленной инструкции разобрать инструмент, затем выявить проблему в работе, по возможности устранить ее в полном объеме и собрать по той же схеме.

Как разобрать перфораторы Интерскол разные модели

В последнее время особенно популярны перфораторы Интерскол. Они надежны в эксплуатации, просты в ремонте. У них легко достать запчасти.

Молотки

Интерскол имеют широкий ассортимент. Инструмент условно разделен на два сегмента: перфораторы, укомплектованные патроном типа SDS-plus, и дрели с патроном типа SDS-max.

Ремонт дырокола Интерскол может производиться как в сервисных центрах, так и самостоятельно. Чтобы выполнить ремонт молотов Интерскол своими руками, необходимо иметь навыки и знания слесаря ​​по электротехнике на уровне средней школы.

И всегда помните о соблюдении правил безопасности.

Каждый инструмент имеет соответствующий знак маркировки. например: Интерскол перфоратор П-18 / 450Эр. стендов:

  • буква P указывает, что инструмент принадлежит к семейству Drifters;
  • Цифра
  • 18 точек, что при диаметре перфоратора можно использовать до 18 мм;
  • Цифра 450
  • указывает мощность пуансона.

Линейка молотков Интерскол с патронами SDS-plus представлена ​​13 моделями: П-18 / 450ЭР, П-20 / 550ЭР, П-22 / 620ЭР, П-24 / 700ЭР, П-24 / 2-700ЭР, П-26 /. 750ЭВ, П-26 / 800ЭР, П-26/2 800ЭР, П-28 / 800ЭВ, П-30 / 900ЭР, П-30/2 900ЭР, П32 / 1000Э, П-32 / 1000ЭВ-2.

Интерскол Молотки с боеприпасами SDS-max представлены моделями: Интерскол П-35/1100, П-35 / 1100ЭВ-2, П-40 / 110ЭВ-2, П-45 / 1100Э, П-50 / 1200Э.

На рынке представлены другие модели перфораторов Интерскол: Интерскол П-600 и ЭР Интерскол П-710 ЭР. Эти модели производятся на ранних этапах производства Интерскола.

В бытовых условиях у людей самыми распространенными моделями являются перфораторы Интерскол п.26 / 800ЭР, П30 / 900ЭР, П710 / ЭР.

Разборка перфораторов Интерскол моделей п.18, П22, П26, П28, Е30, П600, П710

Принцип работы одинаков для всех перфораторов.

Крутящий момент от ротора передается на вал ствола и установленный на нем рабочий инструмент. одновременно с помощью коромысла, известного как «пьяный подшипник», крутящий момент преобразуется в возвратно-поступательное движение, передавая ударный импульс рабочему инструменту.

Все перфораторы Интерскол собраны на одной общей схеме и состоят из одинаковых агрегатов.

Условно перфораторы Интерскол состоят из трех блоков:

  1. Редуктор ударный в сборе.
  2. статорный агрегат.
  3. Блок силовых цепей и управления.

Ремонт перфораторов Интерскол следует начинать с изучения схемы инструмента, учебного инструмента и рабочего места.

Эти блоки у этих моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим на группы представленные упражнения.

  1. В первую группу войдут перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
  2. Во второй группе рассмотрим демонтажные перфораторы Интерскол П-600 и П710.

Конструктивные особенности быстрозажимного патрона SDS-plus тип

Начнем с отличий в конструкции узла крепления быстрозажимного патрона.

Принцип демонтажа быстрозажимного патрона у всех перфораторов практически одинаковый.

В перфораторах Интерскол применен быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо использовать инструмент с хвостовиком SDS-plus.

Разборка быстрозажимного патрона

Разборка быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26 / 800ЭР.

Установка пуансона к задней части ручки, необходимо снять защитный рукав Пункт 1, поз.2 снимите шайбу и стопорное кольцо, чтобы получить поз.3.

Затем удаляют

шайбу и стопорное кольцо поз.4 поз.5. Следующим этапом сняли прижимную втулку поз.6.

Чтобы освободить стопорный шарик поз.8, нажмите специальную шайбу поз.9. Снимите шар, снимите коническую пружину поз. 10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30 / 900ЭР состоит из минимального количества деталей.Но порядок разборки такой же.

Бесключевой патрон

в перфораторах Интерскол П-600ЭР и 710ЭР-П практически идентичен и разбирается в идентичной последовательности.

Бесключевой патрон перфоратор Интерсол П-30 / 900ЭР

Детали быстрозажимного патрона перфоратора Интерскол P600ER и P710ER разбираются в следующей последовательности:

    ,
  • снято специальное кольцо позиции 1;
  • гильза свободная верховая поз.2;
  • прижимается к кольцу и получает спец поз.3 мяча поз.4;
  • Спиральная пружина
  • извлекается поз.5.

У всех перфораторов Интерскол для снятия коробки передач необходимо сначала снять переключатель режимов.

Демонтаж ручки переключения режимов в перфораторе Интерскол П-26

Наклоняя перфоратор в одну сторону, поверните ручку поз.28 режимов против часовой стрелки до упора, одновременно нажимая кнопку в позиции 26. Снимите рукоятку корпуса пистолета.

Никогда не переключайте режим работы ручки, пробивайте.

Демонтаж ударного блока перфоратора Интерскол п.26 / 800ЭР

Схема ударного механизма Интерскол перфоратора П-26 / 800ЭР

Основные отличия Количество заключенных в конструкции ударника.

Ударно-спусковой механизм состоит из нескольких узлов:

  • Ствол ударного механизма;
  • Промежуточный вал
  • ;
  • Бойко и наковальня;
  • гильза поршня;
  • Подшипник качения
  • .

Ударно-спусковой механизм в перфораторах Интерскол работает по такому же принципу. Отличия в конструктивных особенностях.

Разборка перфоратора Интерскол П-26 / 800ЭР

Пробойник Интерскол П-26 / 800ЭР ударный механизм состоит из следующих узлов:

  • гнездо для инструмента;
  • прессование ствола в сборе;
  • багажник;
  • Промежуточный вал
  • ;
  • Бойко, перкуссия, проммасса.
приемник инструмента Разборка

позиция 12 в инструментальной ствольной коробке в разобранном виде после снятия их с этих частей из быстрозажимного патрона.

На первом этапе аккуратно сняли четыре ролика поз.11. Затем снимается ствольная коробка поз.18, в которую вставляется игольчатый подшипник поз.20.

Игольчатый подшипник на валу поз.36.

Снимите ствольную коробку инструмента со ствола.

Из приемника инструмента надо снять проммассу поз.16, втулка поз.15, манжета поз.14 и резиновое уплотнительное кольцо поз.13.

Демонтаж ствола ударного механизма

Ствол поз.36 снимается с внутреннего кожуха после поз.18, так как корпус редуктора отделен от корпуса статора. Для этого из картера коробки передач необходимо открутить четыре винта поз.30.

Затем откручиваем три винта на ручке поз.85 поз.86. Сняв ручку, поверните корпус щеткодержателя поз.81. до того момента, когда его можно будет вытащить из корпуса.

Теперь корпус редуктора и корпус статора легко отделяются отверткой, где подцепить одну из них в месте стыковки.

Ствол легко снимается с промщиты поз.53 (внутренний кожух).

На внешнем диаметре ствола помещают: шпоры передач poz.35, пружинную poz.33, poz.32 шайбу и стопорное кольцо poz.31.

В полости корпуса ствола находится ловушка поз.40, краска 45.

Уловители демонтажные, Бойков

Разборка поз.40 улавливатель, чтобы отделить его от подвески poz.41, ловители контактный poz.42, крышка улавливающего poz.43 и стопорное кольцо poz.44.

Поршень вставляется в ударник поз.47 поз.45, узнается.

С бойка поз.45 снято уплотнительное кольцо поз.46.

поз.47 необходимо отделить поршневой палец от ушки поз.48 и снять два кольца поз.49.

Демонтаж промежуточного вала

Чтобы разобрать промежуточный вал поз.57, необходимо вытащить его из внутреннего корпуса.
С вала поз.58 снимите провод выключателя поз.55, пружину поз.56.

С с другой стороны: Снимите подшипник скольжения поз.65, опору пружины поз.64, пружину поз.63, шестерни комбинированные поз.62.

Промежуточный вал Интерскол перфоратор П-26 / 800ER Запасные части промежуточного вала Интерскол перфоратор П-26 / 800ЭР

Ударный механизм Разборка пистолета Интерскол P710ER

Конструкция ударного механизма и порядок разборки пистолета на Интерскол 710ЭР несколько отличается от других моделей молотки.

Основные отличия в конструкции промежуточного вала, ствола и переключателя режимов курка.

Схема ударного механизма и промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР представляет собой станок ударно-вращательного действия. Он состоит из привода и исполнительного механизма. В качестве электродвигателя используется электрический коллектор. Привод представляет собой комбинацию ударного типа с воздушной подушкой и поворотного механизма. Возвратно-поступательное движение передается за счет подшипника качения.

На схеме порядок разборки ствола поз.15 (обозначен красной стрелкой), части отбойников и отбойников (обозначен синей стрелкой). Зеленые стрелки указывают детали переключателя режимов.

Промежуточный вал включает вал поз.47 и установленные на нем детали. легко разбирается, согласно приложенной схеме, не требует специальных знаний.

Разборка электроперфоратора Интерскол

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

  • ротор;
  • статор;
  • Цепь управления с угольными щетками.

Порядок демонтажа электрической части у всех моделей перфораторов Интерскол практически одинаков.

Принципиальная схема перфоратора Интерскол П-26 / 800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора и корпус статора.

разборка статора

Чтобы разобрать статор поз.74, необходимо вытащить защитный кожух поз.77, диафрагму поз.72, закрывающую статор от грязи, пыли.

Откручиваем два винта и снимаем статор поз.73 поз.74. Для облегчения процесса вытягивания достаточно постучать по торцевой крышке статора деревянным молотком или бруском.

Статор снимается с клеммной колодки поз.75. Это сделано для проверки качества контактов от статора до щеткодержателя.

Демонтаж ротора

Ротор разбирается в том случае, когда необходимо заменить коллектор, подшипники, перемотать обмотку.

Отделить ротор от молота в сборе можно, ослабив два винта и сняв щиток поз.68 поз.67.

С ротора поз.69 необходимо снять подшипники поз.66, 70, втулку демпфирующую поз.71. Подшипники легко снимаются с помощью съемника.

Разборка и снятие цепей управления угольных щеток

В основе управления перфоратором Интерскол переключатель поз.87 и блокировка заднего хода поз.90. С помощью кнопки комбинированного перфоратора можно установить скорость и частоту двигателя.

Чтобы получить щетку поз.83, необходимо снять щеткодержатель поз.81. Снимается поворотом против часовой стрелки на 90º. освобождая щеткодержатель, легко достать угольные щетки.

Схема

перфоратора Интерскол P710ER и P600ER имеет характеристики:

  • комбинированный щеткодержатель офлайн;
  • Используется другой тип переключателя.

Все! Заготовлен перфоратор Интерскол. Прочтите инструкцию по ремонту, сборке и смазке дырокола.

Видео разборки перфоратора Интерскол

Разборка перфоратора Интерскол П-18 / 450ЭР

Видео:

Разборка перфоратора Интерскол П-26 / 800ЭР

Видео:

Разборка перфоратора Интерскол П-600ЭР

Видео:

Разборка перфоратора Интерскол П-710ЭР

Видео:

Как отремонтировать перфоратор Интерскол своими руками, видео и фото

  • Классификация неисправностей перфораторов Интерскол
  • Механическая группа неисправностей перфораторов Интерскол
  • Изношенные резиновые уплотнительные кольца
  • Уничтожение бойков, бойков, стволов, поршней
  • Разрушение подшипника качения
  • Шестерня поворотная на стволе
  • Неисправности промежуточного вала
  • Невозможность фиксации рабочего инструмента в быстрозажимном патроне
  • Неисправности переключателя режимов
  • Неисправности в электрической части перфораторов Интерскол
  • Видео ремонта перфоратора Интерскол
  • Ремонт перфоратора Интерскол П-30 / 900ЭР

Перфораторы Интерскол, по статистике, являются надежным инструментом.Сбои фиксируются гораздо реже, чем в более популярных моделях Makita, Bosch, Hitachi.

Главное правило: выбирайте модель, рассчитанную на нагрузки и рассчитанную на выполнение плановых работ.

Использование перфораторов по прямому назначению в соответствии с требованиями к эксплуатации позволяет перфораторам Интерскол работать длительное время.

Но, как и у любого инструмента, у перфораторов появляются различные неисправности, которые потребуют самостоятельного ремонта перфоратора, особенно если он уже не на гарантии.

Для ремонта перфораторов Интерскол, устранения неисправностей необходимо внимательно изучить устройство инструмента, его схему, карты смазки.

Любой ремонт перфоратора Интерскол более подробно начинается с его разборки.

Классификация неисправностей перфораторов Интерскол

Перфораторы

Интерскол отличаются высокой ремонтопригодностью, простотой и надежностью.

Ремонт перфоратора Интерскол своими руками может выполнить любой пользователь, умеющий держать отвертку, молоток и разбирающийся в электротехнике на школьном уровне.

Все неисправности перфораторов Интерскол условно делятся на три группы:

  • Механическая поломка ударного механизма;
  • Обрушение переключателя режимов;
  • Неисправность электрической части перфоратора.

Механическая группа неисправностей перфораторов Интерскол

Рассмотрим все неисправности на примере перфоратора Интерскол П-26 / 800ЭР.

К первой группе неисправностей относятся поломки, связанные с выходом из строя деталей ударного механизма.

Данная группа неисправностей проявляется в том, что перфоратор во время работы бурит, но не может забивать.

Изношены резиновые уплотнительные кольца

Ослабление силы удара происходит постепенно. По мере износа резиновых колец воздух попадает в пневмоударную систему. Сила удара ослабевает, удар становится сильным. Помимо потери пневматических свойств, происходит разрушение бойков, бойков и прессовых масс.

Комплект резиновых уплотнительных колец для перфоратора Интерскол

Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в их замене на новые.

Установка новых резиновых колец производится при любой разборке перфоратора с обязательной смазкой уплотнительных колец смазками, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, выпускаемая по ГОСТ 9433-80.

Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно отмытую от старой смазки в растворе смеси керосина и бензина.

Уничтожение бойков, бойков, стволов, поршней

При сильном износе резиновых уплотнительных колец и несвоевременной замене прессовой массы поз. 16, ствол поз. 36, корпус предохранителя поз. 40, и ударник поз. 45, уничтожены. От удара о детали появляются наклепы, трещины, кривизны, заедание.

Неисправности устраняются заменой деталей на новые с обязательной заменой уплотнителей.

Детали перфоратора перфоратора Интерскол П-26 / 800ЭР

Разрушение поршня поз.47 бывает двух типов:

  • Разрушается юбка поршня;
  • Ушки установки пальца поз. 48, обломаны.

Ремонт перфоратора Интерскол П-26 / 800ЭР и его разрушенного поршня производится заменой поршня на новый. При покупке поршня внимательно проверяйте шероховатость внутренней поверхности поршня. Он должен быть доведен до зеркального блеска.

Выход из строя ствола поз. 36 появляется не часто. Основная причина — царапины на внутренней поверхности при выходе из строя бойков, бойков, промышленной массы.

Если глубина царапины невелика, то царапины можно удалить шлифовкой. При большой глубине царапины обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».

Разрушение подшипника качения

Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Известны случаи разрушения обоймы подшипника.

При выходе из строя подшипника качения ремонт перфоратора Интерскол П-26 / 800ЭР заключается в полной замене детали.

Нарушение передачи крутящего момента на возвратно-поступательное движение может прерываться из-за проскальзывания шлицев шестерни комбинированной шестерни поз. 62 в шлицах подшипника качения поз. 60.

Неисправность устраняется исправлением профиля зуба круглым напильником.

Исчезновение ударного режима проявляется при неправильной работе переключателя режимов. Перемещение ручки переключателя режимов не приводит к перемещению поводка переключателя поз. 55.

Поломка устраняется исправлением сборки вала промежуточной шестерни поз. 58.

Группа неисправностей, при которых перфоратор долотит, но не сверлит .

Шестерня поворотная на стволе

Потеря сверления при ходовом ударе проявляется при повороте вала ствола поз.36 передач поз. 35.

Шестерня закреплена на стволе тремя роликами поз. 37. А для надежности шестерня прижимается пружиной поз. 33, которая фиксируется через шайбу поз. 32 со стопорным кольцом поз. 31.

Неисправность возникает из-за ослабления силы нажимной пружины, выпадения роликов, разрушения кулачковой втулки поз. 38.

Ремонт перфоратора Интерскол П-26 / 800ЭР своими руками заключается в восстановлении всех деталей в нужное положение или замене вышедших из строя.

Неисправности промежуточного вала

Промежуточный вал перфоратора используется для передачи импульсов вращения и возвратно-поступательного движения.

Если какая-либо деталь, установленная на промежуточном валу, начинает вращаться из-за поломки, перфоратор прекращает сверление.

Рассмотрим принцип работы промежуточного вала перфоратора Интерскол П-18 / 450ЭР.

Вращение на вал передается через шестерню поз. 46, который вращается ротором перфоратора.Шестерня надевается на вал поз. 43, где кулачковая муфта поз. 44, и подшипник качения поз. 45, прилагаются.

Ударный режим включается перемещением планки переключателя поз. 55, который отсоединяет подшипник качения от кулачковой полумуфты поз. 44.

На промежуточном валу перфоратора Интерскол П-26 / 800ЭР установлена ​​комбинированная шестерня поз. 62 можно повернуть.

Дело в том, что колесо вращается за счет зацепления зуба в муфте пьяного подшипника.Вращение может происходить из-за ослабления пружины поз. 63 и износ профиля зуба, как шестерни, так и муфты.

Неисправность устранена восстановлением профиля зуба в комбинированной передаче, в пьяном подшипнике.

Конструкция промежуточного вала перфоратора Интерскол П600ЭР отличается наличием общего вала поз. 39.

Лезвие вала перфоратора Интерскол П600ЭР

Пробуксовка шестерни поз. 45 на валу может возникнуть из-за ослабления нажимной пружины поз.38 и износ зуба в разъеме поз. 40, который действует как сцепление.

Невозможность фиксации рабочего инструмента в быстрозажимном патроне

Иногда возникает неисправность, которая проявляется в невозможности закрепления рабочего органа в быстрозажимном патроне.

Перфораторы

Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Зажим хвостовиков рабочего инструмента обеспечивается их особой конструкцией.

Отказ зажимного устройства происходит из-за износа стопорного шарика.

Ремонт перфоратора Интерскол, а точнее его быстрозажимного патрона, заключается в замене шариков и смазке хвостовиков сверл специальной смазкой. Рекомендуется использовать специально разработанную мазь в качестве смазки для хвостовиков сверл.

Неисправности переключателя режимов

Перфораторы

Интерскол оснащены переключателями режимов различной конструкции. И это не случайно.

Часто пользователи переключают режим работы молота, не останавливая инструмент.И это основная причина поломки переключателя режимов в перфораторах.

Переключатель режимов работы перфораторов Интерскол включает разное количество деталей.

Переключатель режимов перфоратора Интерскол П-18 / 450ЭР отличается определенной сложностью.

Переключатель режимов перфорации Интерскол П-18 / 450ЭР

Переключение режимов осуществляется переносом кулачковой полумуфты поз. 44 выходит из зацепления с валом-шестерней поз. 43.

Перевод осуществляется с помощью кронштейна переключения режимов поз.52, штанга переключателя поз. 55, и ручку переключателя поз. 16.

Неисправности проявляются в невозможности перевести переключатель в нужный режим.

Неисправность устраняется заменой пружины поз. 48, выравнивание или замена гнутых деталей.

Сложная конструкция переключателя режимов перфоратора Интерскол П-18 / 450ЭР заставила разработчиков разработать новую схему и реализовать ее в перфораторе Интерскол П-26 / 800ЭР.

Переключатель режимов перфорации Интерскол П-26 / 800ЭР

Переключение режимов осуществляется с помощью поводка переключателя поз.55, рессора, поз. 56, и ручку переключателя поз. 28.

В конструкции использовано наименьшее количество деталей, что повышает надежность и производительность перфоратора Интерскол П-28 / 800ЭР.

В перфораторе Интерскол P600ER используется немного другая конструкция переключателя режимов.

Переключатель режимов перфоратора Интерскол П-600ЭР

Переключение режимов осуществляется снятием сцепления (поз. 40) с подшипника качения (поз. 41).

Неисправности в электрической части перфораторов Интерскол

Электрическая часть перфораторов Интерскол отличается высокой надежностью и практически не доставляет хлопот пользователю.

Главное — своевременно контролировать износ угольных электрощеток.

Имейте в виду, что если угольные электрические щетки изношены до длины менее 8 мм, щетки необходимо заменить.

Замена угольных щеток несложна и под силу любому пользователю.

Крышка руки корпуса снята, щеткодержатель освобождается в тех конструкциях, в которых электрические щетки предусмотрены и вынуты.

Для примера рассмотрим замену электрощеток в перфораторе Интерскол П-30 / 900ЭР.

Щетки угольные поз. 72 установлены в щеткодержатель поз. 73. Чтобы достать щетки, нужно снять ручку-крышку поз. 78. поверните щеткодержатель на 45 градусов и снимите его. Освободив пружины поз. 71, угольные щетки легко достать.

Статор поз.66, ротор поз.62 выходят из строя очень редко.

Для желающих отремонтировать статор или ротор своими руками ответ здесь.

Остальные детали, такие как кнопки выключения позиции 74 инструмента, конденсаторы позиции 75, дроссели позиции 76 выходят из строя очень редко и их замена не вызывает особых затруднений.

Мы рассмотрели основные неисправности перфораторов Интерскол. Если у вас есть материалы о других неисправностях, напишите нам.

Выводы:

  • ремонт перфоратора Интерскол не является сложной задачей и может быть выполнен любым пользователем, знакомым с инструкцией по разборке и сборке;
  • своевременная замена уплотнительных колец предотвращает появление основного количества неисправных деталей;
  • Своевременно замененные угольные щетки позволяют эксплуатировать перфораторы Интерскол практически неограниченно

Удачи всем!

Видео ремонта перфоратора Интерскол

Ремонт перфоратора Интерскол П-30 / 900ЭР

Видео: Видео:

Технические характеристики, инструкция по эксплуатации, ремонт, отзывы

Перед тем, как выбрать перфоратор, необходимо определить, какие задачи будут ставиться перед оборудованием.Важно продумать, все ли варианты вам нужны. Некоторые предлагаемые к продаже модели имеют очень ограниченные функции, что положительно сказывается на стоимости. У одних агрегатов всего один режим бурения, у других — два: сверление и удар. При желании можно приобрести перфоратор с тремя режимами, к двум предыдущим добавятся и долбление.

Особенности выбора

По весу перфораторы делятся на легкие, тяжелые и со средней массой. Вес первых не превышает 4 кг, тогда как у средних может быть масса в пределах 5 кг.Что касается самых тяжелых инструментов, то их вес иногда составляет 10 кг и более.

Важно обращать внимание не только на основной набор функций, но и на производителя, который должен иметь хорошую репутацию среди потребителей. Среди прочего в широком ассортименте на рынке строительной техники представлены перфораторы «Интерскол». P-26 / 800EP — одна из моделей этого поставщика, о ней речь пойдет ниже.

Описание модели

Этот перфоратор имеет приемлемую стоимость -4600 руб.Модель способна работать в одном из трех режимов. Рабочие насадки можно заменить практически мгновенно, в этом поможет картридж SDS-plus. Перфоратор «Интерскол П-26 / 800ЭП», о котором вы можете прочитать ниже, отличается безопасной эксплуатацией. Оператор во время использования устройства будет надежно защищен предохранительной муфтой, если инструмент заблокирован в материале.

Дополнительно производитель поставил оборудование функцией реверса, оно представлено вращением угольных щеток.Это способствует более длительному периоду их работы и равномерной мощности при универсальном вращении. Набор дополнен ограничителем глубины, с помощью которого можно просверливать отверстия с определенными параметрами.

Технические характеристики

Перфоратор «Интерскол П-26 / 800ЭП» весит 2,9 кг. Мощность оборудования 780 Вт. Следует учитывать, что устройство не имеет сверлильного патрона и виброзащиты. Просверлите в этом бетоне дрелью отверстия в бетоне диаметром 26 мм.Если использовать коронку, то с ее помощью в кирпиче можно будет проделать отверстия максимальным диаметром 68 мм. В металлических отверстиях с помощью этой модели перфоратора можно проделать диаметр до 13 мм.

Дополнительные возможности

Данная версия оборудования имеет регулировку скорости. Частота ударов варьируется от 0 до 5400 ударов в минуту. Перфоратор «Интерскол П-26 / 800ЭП» имеет три режима работы. Максимальная сила удара составляет 3 Дж. Длина кабеля эквивалентна 4 м.В дереве максимальный диаметр сверления 30 мм. Конструкция снабжена предохранительной муфтой. Некоторых потребителей и специалистов интересует параметр частоты вращения шпинделя. Оно может варьироваться от 0 до 1250 в минуту.

Отзыв об основных преимуществах

Потребителям понравился перфоратор «Интерскол П-26 / 800ЭП», описанный в статье с SDS-картриджем. Это связано с множеством причин, среди основных:

  • функциональность;
  • высокая производительность;
  • современный дизайн;
  • долото токарное;
  • наличие предохранительной муфты;
  • реверс;
  • дополнительная ручка;
  • ограничитель глубины;
  • чемодан.

Простую смену оснастки потребитель сможет осуществить с помощью картриджа SDS-plus. Для защиты пользователя и инструмента при заклинивании сверла конструкция оснащена предохранительной муфтой. Для надежного удержания инструмента можно использовать дополнительную ручку, которую домашние мастера считают очень удобной. Для того, чтобы проделать глухие отверстия, можно использовать глубиномер.

Ремонт перфоратора

Ремонт перфоратора «Интерскол» возможен только по истечении гарантийного срока.Задача устранения механических повреждений сложнее, чем при выходе из строя электроники. Сразу установить причину поломки бывает довольно сложно. Сначала следует визуально осмотреть все детали, а после выявления поломки — устранить проблему.

Если вы столкнулись с тем, что устройство включается, но не ломается, то поломка переключателя может привести к поломке. Неисправные пальцы переключателя могут указывать на неисправность. Они постоянно контактируют с вращающимися частями, что вызывает износ.Однако иногда случается, что из строя выходит фиксирующее устройство, которое удерживает его в корпусе редуктора. В этом случае режим начинает переключаться самопроизвольно.

Если эта проблема вас не беспокоит, то менять фиксатор не нужно, потому что перфоратор подойдет. Однако, если вы решили отремонтировать перфоратор «Интерскол», вам потребуется замена переключателя. Если подходящего не нашлось, и работу остановить никак нельзя, то изношенную деталь можно просто повернуть на 180 ° С.

Такой подход позволит продолжить работу.Что касается патрона, то эта часть механизма подвергается наибольшим нагрузкам, это иногда становится причиной поломок. Если вы столкнулись с такой проблемой, то картридж необходимо просто заменить. Продлите срок службы за счет профилактического обслуживания: очистки от грязи и промывки бензином от пыли.

Методы работы

Перфоратор «Интерскол П-26 / 800ЭП 2» имеет ударник и компрессорное кольцо. Выход из строя этих элементов может произойти из-за внушительных нагрузок.Если вы столкнулись с поломкой такого рода, то единственный выход — заменить узел. Когда редуктор выходит из строя, его сначала разбирают и проверяют на все детали. Самое уязвимое место — подшипник. Его необходимо проверить на целостность. Если возникнет такая необходимость, его следует заменить. Но причина также может быть кроется в сиденье. При производстве начинает плохо держать подшипник. Корпус перфоратора в этом случае придется заменить.

Нередко они выходят из строя редуктора.Осмотрев их визуально, вы сможете понять, так ли это. Отремонтировать эту часть перфоратора невозможно, необходимо будет заменить. Перфоратор «Интерскол П-26 / 800ЭП 2» может иметь течь масла. Это происходит очень редко. Но если это все же произойдет, то вам останется только заменить сальник, который находится в горловине корпуса. Работа перфоратора может прерываться и может испачкаться. Об этом свидетельствует скрежет и потрескивание. Во избежание такой проблемы время от времени необходимо очищать и смазывать внутреннюю полость перфоратора.Важно использовать смазку одного типа, не меняя ее на протяжении всего срока службы устройства.

Руководство пользователя

Перфоратор «Интерскол П-26 / 800ЭП» проходит испытания пробным плагином еще в магазине. Начало эксплуатации должно сопровождаться проверкой безопасности рабочего места. Его нужно содержать в чистоте, важно обеспечить его хорошее освещение. Если рабочее место плохо освещено или загромождено, это может привести к несчастным случаям.

Электрическая машина не должна работать во взрывоопасной атмосфере, в условиях, которые могут включать в себя присутствие легковоспламеняющейся пыли, газов и жидкостей.Это требование связано с тем, что работа устройства сопровождается образованием искр, которые могут вызвать возгорание дыма или пыли. Вилки должны идеально подходить к розеткам. Их нельзя менять самостоятельно.

Рекомендации производителя

Для машин с заземляющим проводом не рекомендуются переходники. Важно исключить влияние дождя на электрическую машину. Не рекомендуется хранить во влажных условиях. Попадание влаги в корпус может привести к поражению электрическим током.Описываемый перфоратор для бетона имеет шнур питания, с которым необходимо обращаться осторожно. Не используйте его для перетаскивания инструмента и вынимания вилки из розетки. Следующие элементы не должны подвергаться воздействию электрического устройства:

  • острых кромок;
  • масло сливочное;
  • тепло;
  • движущиеся части.

Риск поражения электрическим током увеличивается, если шнур перекручен или поврежден.

Меры безопасности при работе с перфоратором

При работе с ударным автоматом следует использовать средства защиты слуха.Важно помнить, что выполнение работ может повредить скрытую электропроводку. Именно поэтому инструмент во время работы необходимо держать за изолированные ручки.

Прикосновение к проводке может вызвать возгорание или поражение оператора электрическим током. Перфоратор по бетону следует использовать только после использования металлоискателя, вы обнаружите скрытые инженерные сети типа электрических, паровых, газовых и водопроводных. При работе необходимо использовать дополнительную ручку. Он включен. Перфоратор следует держать обеими руками, занимая устойчивое положение.

Важно помнить, что инструмент может заклинивать, если его рабочие части упадут на крупные осколки, камни или арматуру. Оборудование отреагирует на внезапный захват ударом спины, это может привести к потере контроля над устройством. Если рабочий инструмент застрял, его необходимо немедленно выключить. Выпустить пуансон из рук можно только после полной остановки двигателя.

Сервисные особенности

Характеристики перфоратора «Интерскол П-26 / 800ЭР2» были представлены выше, однако это не единственная информация, с которой стоит ознакомиться, если вы решили приобрести такую ​​модель.Оператору необходимо знать, как проводится техническое обслуживание агрегата. Перед такими манипуляциями необходимо отключить шнур питания. Для безопасной и качественной работы после завершения эксплуатации необходимо очистить автомобиль и форточку от грязи и пыли. После использования очистите крепление.

Если вы заметили, что при включении оборудования нет вращения, то неисправность ударного механизма или редуктора может указывать на аналогичную проблему. Иногда бывает, что при включении устройства электродвигатель не работает.Важно проверить, есть ли в сети напряжение. Неисправная вилка или выключатель могут вызвать неисправность. Иногда это оказывается обрывом шнура питания или монтажных проводов. Если вы слышите повышенный шум в ударном механизме или коробке передач, возможно, его детали изношены или сломаны.

Стоимость расходных материалов и запчастей

Если вам нужен перфоратор по бетону, то его можно купить по цене 40 руб. и выше. Цены варьируются в зависимости от размера сверла, параметров, качества изготовления, производителя.При выборе важно обращать внимание на параметры. Например, сверло по бетону для перфоратора следующих размеров 6х160 мм обойдется потребителю от 48 рублей. Если размеры равны 10х1000 мм, то сверло можно купить от 400 руб.

Независимо от качества оборудования, для него могут потребоваться запасные части. Например, выключатель кнопочный можно купить за 1260 рублей, а угольные щетки потребителю обойдутся в 450 рублей. Производители советуют использовать оригинальные запчасти для перфоратора Интерскол П-26 / 800ЭР.Таким образом, роликовая муфта обойдется покупателю в 2100 рублей. Что касается коробки передач, то ее можно купить за 1820 руб. Гильза поршня стоит 1250 рублей, статор электродвигателя — 990 рублей. При необходимости замены якоря его можно приобрести за 1390 руб.

Заключение

Как сделать выбор перфоратора, велась речь выше. Однако следует помнить, что важно обратить внимание на некоторые другие особенности. Например, энергия удара. Если перед вами легкая модель, то ударная сила перфоратора будет примерно 2 Дж, тогда как орудия более серьезного класса могут поражать с силой до 15 Дж.

Выбрав перфоратор с большей энергией удара, вы можете обеспечить возможность проделывать отверстия большего диаметра. Для некоторых потребителей эта функция имеет первостепенное значение. Если это значение невелико, устройство не будет работать так эффективно.

Обзор перфоратора Интерскол

  • Общая характеристика ударных инструментов Интерскол
  • Перфоратор Интерскол П-30/900 ЭР
  • Перфоратор Интерскол П-30/900 ЭР 2
  • Ударный инструмент Интерскол П-24 / 700ЭР,
  • Перфоратор Интерск-Ап -…Лёгкий барабанщик Интерскол П-18 / 450ЭР
  • Перфоратор Интерскол П-22 / 620ЭР
    • Видео о перфораторах Интерскол

Перфоратор Интерскол российского производства — широко известная торговая марка отечественного производителя. Интерскол — всемирно признанная компания, имеющая собственное производство электроинструментов в других странах и поставляющую продукцию за границу. Обширная линейка перфораторов позволит вам найти инструмент под любой запрос.

Общие характеристики ударных инструментов Интерскол

Перфоратор предназначен для выполнения строительных и реставрационных работ, связанных со сверлением отверстий в камне и других твердых материалах.Эксплуатация устройства допустима при температуре окружающей среды -10 +40 С. Работа с перфоратором в дождливую погоду невозможна. Инструмент соответствует требованиям международных и российских стандартов.

Интерскол имеет общие для всех перфораторов особенности:

  • плавное изменение скорости вращения дрели или дрели в зависимости от силы нажатия кнопки пуска;
  • реверсивный режим;
  • оснащение патронами SDS +, SDS max в зависимости от типа;
  • фиксатор от буксы;
  • установка углового направления инструмента;
  • ограничение глубины отверстия.

Перфоратор Интерскол имеет боковое крепление ручки, дополнительный набор графитовых щеток. Индикатор на 8 часов предупредит, что щетки требуют замены. Надежный инструмент для любителей и профессионалов, по сравнению с моделями ведущих мировых производителей тяжелее. Но при работе с нижним контуром это плюс. Также привлекает цена перфоратора Интерскол, которая существенно ниже, чем у зарубежных производителей.

Общая проблема всех строительных инструментов, включая перфораторы, работающих в пыльных условиях с большими ударами и крутящими моментами.Приобретайте качественные запчасти и расходные материалы — чтобы продлить жизнь устройству. Своевременная замена узлов позволит сэкономить на дополнительных расходах. Запчасти для перфоратора Интерскол купить несложно. Их производят там же, где и сам агрегат. Запасные части легко заказать у дилеров, купить в сервисном центре, в специализированных магазинах строительной техники.

Читайте также: Обзор перфоратора Интерскол П-26 / 750ЕВ

Перфоратор Интерскол П-30/900 ЭР

Агрегат предназначен для универсального применения.Работает по сверлению и долблению всех строительных конструкций. Пробойник Интерскол П-30/900 ЭР имеет четвертый режим работы, промежуточный, позволяющий ослаблять патрон для зажима рабочего угла инструмента относительно рабочей поверхности. Предохранительная муфта защищает инструмент и оператора при захвате. Резиновые накладки на ручке выполняют функцию гашения вибрации и создают удобный захват. Корпус из металла утяжеляет, но также увеличивает прочность изделия.

Показатели:

  • потребляемая мощность — 900 Вт;
  • сила удара — 3.3 Дж;
  • частота ударов — не более 5100;
  • сверление отверстий в бетоне меньше и равно 30 мм;
  • масса — 3 кг;
  • картридж SDS +.

Стоимость мощного перфоратора 4899-7705 руб. Комплектация в пластиковом кейсе. В комплекте есть ограничитель глубины пробоя и вторая ручка.

Отверстие Интерскол П-30/900 ER 2

Рассматриваемый инструмент является мощным пробивным устройством для домашнего использования. Как профессиональный инструмент, при сверлении глубоких отверстий редуктор не выдерживает нагрузки и перегревается.В остальном ударный удар заслуживает положительных отзывов.

Корпус модели выполнен из прочного пластика, заявленного как противоударный. Три режима работы, патрон SDS + и адаптер к нему делают инструмент универсальным, с весом 3,3 кг и потребляемой мощностью 900 Вт. Плавная регулировка скорости, быстрая установка режущего и ударного инструмента, реверсирование щеток позволяют использовать перфоратор Интерскол — П30 / 900 ЭР 2 во всем диапазоне строительства или ремонта строительных конструкций.

При работе с перфоратором на высоте помните, что для работы необходимо устойчивое положение.Сцена, строительные леса должны соответствовать требованиям безопасности.

Техническое обоснование покупки прибора:

  • ; количество режимов работы — 3;
  • угловая скорость — 1;
  • скорость х / х — 1050 об / мин;
  • количество штрихов — не более 5100;
  • реверс — есть щетка.

Инструмент можно упаковать в кейс или картонную коробку. В комплекте дополнительная ручка, глубиномер, переходник и техническая документация.Гарантийное обслуживание устройства 2 года. Стоимость инструмента в кейсе от 6300 рублей.

Читайте также: Зачем нужен аэратор для пруда

Ударный инструмент Интерскол П-24 / 700ЭР,

Относительно небольшой перфоратор Интерскол П-24 / 700ЭР предназначен для сверления и сверления отверстий:

  • в стали лист не более 13 мм с пропиткой.
  • из искусственного камня со сверлом или сверлом до 24 мм;
  • в кирпиче с венцом до 68 мм.

Высокая производительность при потребляемой мощности 720 Вт и весе 2,75 кг обусловлена ​​устройством:

  • три режима позволяют сверлить, сверлить отверстия, можно использовать перфоратор для удаления керамической плитки — легкое долбление;
  • металлический корпус коробки передач придает изделию прочность и долговечность;
  • предохранительная муфта защитит пользователя в случае обратного удара;
  • обратный ход щетки позволяет движение вперед и назад с одинаковой скоростью;
  • Патрон
  • SDS + автоматический позволит использовать инструмент как универсальный;
  • шнур питания в резиновом кожухе, прочный, прочный.

Востребованность устройства обеспечивается функциональностью, надежностью и невысокой стоимостью. Цена в IT от производителя 4150 руб.

Пробойник Интерскол П-26/800 ЭР 2

Строительный инструмент компании Интерскол давно завоевал популярность среди профессионалов и любителей. Представленный перфоратор Интерскол П-26 / 800ЭР 2 полностью соответствует заявленным характеристикам. Устройство поддерживает:

  • трехрежимный режим работы и дополнительный для установки долота под прямым углом;
  • имеет реверс от щеток двигателя;
  • Быстросменные форсунки с использованием муфты SDS +;
  • прочность сетевого кабеля гарантируется прорезиненной оболочкой.

Для универсальности при необходимости можно использовать переходник для работы со сверлами с круглым хвостовиком. Имея регулируемые обороты и х / х 1200 об / мин, легкий инструмент массой 3 кг можно использовать для винтовых соединений деталей, для ввинчивания шурупов и саморезов. Удар силой 3 Дж с частотой до 5400 ударов в минуту разрушит материал любой прочности.

Предельное сечение отверстий в бетоне составляет 26,13 см в стали. Короной диаметром 68 см можно просверлить кирпич.Длина кабеля 4 м не ограничивает передвижения. Цена за единицу начинается от 4699 руб.

Легкий ударник Интерскол П-18 / 450ЭР

Малыш из большого класса дрелей выполняет всего две функции — перфоратор. Двухкилограммовый перфоратор Интерскол П-18 / 450ЭР незаменим, когда нужно просверлить большое количество отверстий диаметром 4-12 мм. Это самые распространенные дюбели, применяемые при отделочных строительных работах.

Читайте также: Типы и особенности торцовочной пилы по дереву

Однако инструмент не слабо укомплектован.Существует не только патрон SDS +, адаптер может поставляться с резьбой Ѕ ”-20UNF и патрон сверла с такой же резьбой.

Низкая вибрация — отличительная черта маломощного инструмента Интерскол. Устройство имеет реверсивную функцию, может выполнять определенные операции с помощью отвертки. Предусмотрена предохранительная муфта как гарантия безопасности при заклинивании.

Простая система управления и эргономичный дизайн с надежным захватом делают инструмент удобным для женщин.

Работать с перфоратором можно, предварительно изучив инструкцию, которая находится в упаковке.

Технические параметры:

  • мощность — 450 Вт;
  • обороты х / х — 1650 об / мин;
  • количество ударов в минуту — 7500;
  • мощность одного удара — 1,2 Дж;
  • реверс — щетка.

Перфоратор применяется как в профессиональной деятельности, так и в быту. Стоимость устройства 3100-4500 руб.

Перфоратор Интерскол П-22 / 620ЭР

Один из самых легких перфораторов, но с хорошей функциональностью. Его приобретают профессионалы, работающие над переделкой помещения. Например, дырокол Интерскол П-22 / 620ЭР идеально подходит для подготовки основания под натяжные потолки. Потолок выполнен из высококачественного бетона. Пробойник массой 2,5 кг находят для работы с потолками.

Мощный двигатель позволяет отверстия в бетоне до 22 мм в поперечном сечении. Устройство стоимостью около 4 тысяч рублей в этих работах не уступает известным зарубежным перфораторам-конкурентам.Два режима сверление и сверление с ударом выполняют широкий спектр работ, благодаря характеристикам:

  • мощность двигателя — 620 Вт;
  • скорость х / ч — 1100 об / мин:
  • частота ударов в минуту — 5060;
  • энергия удара — 2,2 Дж;
  • оборотов — регулируемые;
  • реверс — есть;
  • вес — 2,5 кг.

Видео о перфораторах Интерскол

Как вращающиеся цилиндрические щетки могут помочь при продольной резке и перфорации

Следующая история

из «Ежеквартального преобразования — 2 квартал 2013 года»

Модернизированный теплообменник ro…

Скотт Энчелмайер, вице-президент Industrial Brush Co., и Клайд Эванс, региональный менеджер по продажам на Среднем Западе, Finzer Rollers. цилиндрическая щетка или «резервная щетка». Резервные щетки заменяют металлические опоры и покрытые резиной опорные ролики в широком спектре операций по резке бритвой, а также перфорации горячим и холодным стержнем. Пользователи резервных щеток отмечают превосходное качество резки и перфорации в сочетании с увеличенным сроком службы лезвий и штифтов и сокращением времени настройки.

Режущие бритвы

Нейлоновые щетинки намотаны на металлическую сердцевину, обеспечивая тысячи отдельных волокон для поддержки полотна. Нейлон типа 6:12 — лучший выбор для этого применения из-за ее свойств восстановления изгиба и превосходной усталостной прочности для щетины этого типа.

Как правило, полотно должно наматываться на кисть под углом примерно от 100 до 180 градусов. Резервные щетки могут использоваться как устройства с приводом от полотна или могут иметь внешний привод со скоростью поверхности, равной скорости движения полотна.Для этой технологии типичны рабочие скорости линии 250-800 футов в минуту. Более высокие линейные скорости могут быть достигнуты, если диаметр щетки достаточен для уменьшения возможного прогиба сердечника. Натяжение полотна в 8 фунтов на квадратный дюйм достаточно для обеспечения адекватного поверхностного натяжения для точной резки. Проникновение лезвия в щетку от 0,065 до 0,125 дюйма является оптимальным для резки бритвой (см. Рисунок 1). Бритвенные ножи проникают в полотно и в щетку, не повреждая щетину. Самозаживляющиеся щетинки изгибаются и возвращаются в исходное положение при каждом обороте, обеспечивая превосходную поддержку полотна, не повреждая щетку или лезвие.

Перфорация штифтом

Нити нейлона типа 6:12 наматываются на металлический сердечник для перфорации методом холодного штифта. Щетина Tampico используется для перфорации горячим стержнем. Tampico — это растительное волокно, выращенное в Мексике, которое может выдерживать температуры до 800 градусов F. Нормальные рабочие температуры штифта для перфорации горячим штифтом находятся в диапазоне 150-600 градусов F.

Резервные щетки предоставляют тысячи отдельных волокон для поддержки Интернет. Как правило, полотно должно наматываться на кисть под углом примерно от 100 до 180 градусов.Резервные щетки могут использоваться как устройства с приводом от полотна или могут иметь внешний привод со скоростью поверхности, равной скорости движения полотна. Скорость рабочей линии до 1000 футов в минуту типична для перфорации холодным штифтом и до 500 футов в минуту для перфорации горячим штифтом. Натяжения полотна в 8 фунтов на квадратный дюйм достаточно для обеспечения адекватного поверхностного натяжения для точной перфорации.

Проникновение штифта в щетку варьируется от 0,040 до 0,125 дюйма для перфорации штифта (см. Рисунок 2). Перфорирующие штифты проникают в полотно и в щетку, не повреждая щетину.Щетинки изгибаются и возвращаются в исходную ориентацию при каждом обороте, обеспечивая превосходную поддержку полотна, не повреждая щетку. Dimpling поверхности заднего валка, как видно при использовании обычных резинового покрытия наковальни рулонов устраняются при использовании резервных щеток.

Из бумаги в пленочные материалы

Переработчики многослойных бумажных пакетов, полиэтиленовой пленки (как однослойной, так и многослойной), этикеток и гибкой упаковки в настоящее время используют резервные щетки для разрезания и / или перфорации своей продукции бритвой (см. Рисунки 3 -4).Они используются на дуплексных машинах для продольной резки / перемотки, вальцовочных станках и намоточных станках. Независимо от того, идет ли продольная или автономная резка, допечатная или пост-печать, резервные щетки будут продолжены на стр. 48 u

Начните с датчиков нагрузки Superior.

Превосходная чувствительность сигнала Превосходное шумоподавление Превосходный срок службы Превосходная линейность

Отделка с превосходным качеством продукции.

Превосходный контроль натяжения начинается с превосходного сигнала натяжения. Датчики веса Montalvo спроектированы и изготовлены для получения точного, воспроизводимого сигнала высокого напряжения.Посетите www.montalvo.com/CQ, чтобы узнать больше.

EST. 1947 +1 207-856-2501 [email protected] www.montalvo.com

Получите суточную дозу

Необходимая информация

БЛОГИ на ConvertingQuarterly.com

• Получите самые современные технические советы • Получите важную информацию чтобы лучше выполнять свою работу • Получите информацию от отраслевых экспертов с выдающимся талантом, замечательными идеями и практическими бизнес-решениями

БЛОГИ

ВЕБ-ОБРАБОТКА И ПРЕОБРАЗОВАНИЕ ВЕБ-ПОКРЫТИЯ ВАКУУМНОЕ ВЕБ-ПОКРЫТИЕ SUBSTRATE SECRETS ДРАЙВЫ ДЛЯ ВЕБ-ОБРАБОТКИ КОНВЕРТАЦИИ RSS

s получать какие-либо или все эти блоги.www.convertingquarterly.com/blogs/index.aspx

t продолжение со страницы 47

РИСУНОК 3-4. 5-миллиметровая прорезь для пленки со скоростью 500 футов в минуту с резервной щеткой (слева) и прорезь для этикеток толщиной 8 мил со скоростью 200 футов в минуту с резервной щеткой (справа)

обеспечивает надлежащую поддержку полотна, не царапая и не повреждая полипропиленовую, металлизированную пленку и полиэтиленовая пленка низкой плотности. Толщина полотна от 1 до 10 мил может быть прорезана бритвой против опорных щеток, а полотно толщиной от 1 до 15 мил может быть перфорировано булавками напротив щеток.

Преобразование преимуществ

Время настройки значительно сокращается при использовании резервных щеток для продольной резки и перфорации иглы. Устранена точная подгонка или регулировка спичечного штифта и острия ножа. Соблюдение стандартов AIB проще благодаря уменьшению количества пыли и грязи, образующихся при трении бритвенных ножей о боковую стенку или дно сегментированного стального рулона. Смещение штифтов и ножей с помощью этой технологии практически невозможно.

Изменение ширины полотна может быть выполнено за считанные минуты как для ручных, так и для автоматизированных систем быстрого позиционирования бритвенных ножей.Критический допуск по ширине полотна можно поддерживать, не ограничиваясь канавками в сегментированном стальном валке; единственное ограничение — ширина держателя лезвия. Смена металлических сегментов не происходит. Традиционные металлические опорные ролики оставляют основу в канавках без поддержки. Это позволяет материалу колебаться между опорными краями или скручиваться в канавках, создавая основу с неровными краями (см. Рисунок 5).

Резервные щетки лучше поддерживают полотно независимо от расположения режущего ножа или вертушки, обеспечивая превосходное качество резки кромок и повторяемость отверстий.Щетки сокращают расходы на техническое обслуживание и время простоя из-за поломки или затупления лезвий и штифтов в результате несоосности и нормального износа. Безопасность оператора повышается за счет сокращения времени и частоты обращения с острыми ножами и булавками.

РИСУНОК 5. Прорезь для подложки с зазубренными краями и металлический опорный валок. Резервные щетки производятся в качестве вставной замены обычных металлических опорных валков и опорных валков с резиновым покрытием, разработанных в соответствии со спецификациями производителей оригинального оборудования. Они могут быть выполнены с внутренними или внешними подшипниками как на приводном, так и на мертвом валу.Щетки легче и дешевле, чем большинство существующих опорных валков с металлическим или резиновым покрытием.

Заключение

Резервные щетки — это рентабельная технология, идеально подходящая для замены обычных металлических опорных роликов и опорных роликов с резиновым покрытием для разрезания бритвой или перфорирования большого количества рулонных материалов. Щетки можно легко модернизировать для многих преобразователей без необходимости модификации оборудования. У переработчиков есть возможность улучшить качество продукции и снизить эксплуатационные расходы на эти два процесса отделки.n

Скотт Энчелмайер, вице-президент / директор The Industrial Brush Co., Inc. (Фэрфилд, Нью-Джерси), имеет степень магистра делового администрирования в Университете Пейс. Он имеет более чем 30-летний опыт работы в индустрии производства щеток и входит в совет директоров American Brush Mfrs. Ассн. Со Скоттом можно связаться по телефону 800-241-9860, электронная почта: [email protected], www.indbrush.com

Клайд Эванс, региональный менеджер по продажам на Среднем Западе в Finzer Roller (Спенсер, Индиана), имеет степень бакалавра медицины и медицины Университета Пердью. и имеет 29-летний опыт работы с конвертирующими приложениями.С ним можно связаться по телефону 219-629-0260, электронной почте: [email protected], www.finzerroller.com

как правильно разобрать перфоратор Makita? Не работает перфоратор Makita 2450 причин

Сегодня девелоперы предлагают покупателям сотни различных квартир и домов. Часто жильцам хочется немного изменить свои параметры, сделав жилье более удобным и комфортным. Перфораторы Makita позволят выполнить ремонтные работы качественно и быстро.Готовые детали и хорошее качество сборки продлят срок службы и помогут избежать перебоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Пробойное устройство Makita

Конструкция включает специальную защитную систему, предназначенную для ограничения распространения пыли. При своевременной очистке инструмент будет эффективно работать на протяжении всего срока службы.

Makita широко используется людьми, предпочитающими ремонтировать самостоятельно.Инструмент прост в эксплуатации, финансовые затраты на обслуживание минимальны, он недорогой.

Производитель предоставляет следующие технические характеристики:

  • Масса общая — 2,04 кг
  • Система SDS позволяет устанавливать сверла
  • Забивается и просверливается
  • В системе предусмотрено три режима работы
  • Наибольшее количество ударов в минуту — 4500
  • Поступательная сила движения — 2,7 Дж
  • Блок питания 780 Вт.

Почему молотить перфоратором Макита нежелательно?

Часто выходит из строя оборудование, и дрель вылетает из перфоратора. Это происходит по разным причинам. Многие пользователи перфораторов Makita сталкиваются с тем, что их устройство не бьет, а сверлит при этом. Вы можете исправить поломку самостоятельно. Наиболее частые причины неисправностей перечислены ниже:

  • Изношенный промежуточный вал
  • Деформация зажимных узлов
  • Сломанная шатунная система
  • Отсутствие смазки для правильной работы
  • Поломка компонентов амортизатора

Перфоратор Макита: самостоятельный ремонт

Самостоятельный ремонт инструмента разрешен при наличии специальных навыков и знаний.

Диагностическая технология и поиск и устранение неисправностей идентичны другим устройствам. Сначала нужно разобрать инструмент, сняв корпус, а затем удалить устаревшую смазку и загрязнения.

  • Удалить картридж
  • Снять переключатель
  • Устранить дефекты внутренней части корпуса
  • Нанесите смазку и замените изношенные детали

Как разобрать перфоратор и редуктор?

  • Установите перфоратор на твердую поверхность, приподняв его ствол
  • Вытяните гильзу поступательными движениями, прижимая инструмент к столу.Такое положение предотвратит случайное смещение композитных элементов.

Сборка перфоратора Makita

После ремонта все снятые детали необходимо вернуть в исходное положение. Рекомендуется нанести свежий слой смазки на все требуемые детали.

Перед сборкой корпус очищается керосином или бензином. Очищенный кожух возвращают на место. Переключатель режимов в нем быть не должен.

Makita HR 2450 схема

Система ударной дрели Makita-2450 состоит из множества дополнительных узлов и списка запасных частей.Среди наиболее значимых элементов, особенности которых следует учитывать при ремонтных работах, можно выделить следующие:

  • Кольцо блокирующее устройство. Он предназначен для удержания шарикового элемента, удерживающего дрель. Шайба и направляющая пружины
  • Стопорное кольцо. Это необходимо для правильного снятия крышки картриджа.
  • Четыре винта соединяют редуктор с двигателем, устраняя вибрацию. Схема имеет большое количество резиновых деталей. Часто они становятся причиной неисправности.

Описание указанных агрегатов будет достаточно для качественного ремонта.

Заключение

Перфораторы Makita

по праву являются одними из лучших на современном рынке. 2470 немного улучшен, но это не делает устройства долговечными. Своевременный ремонт максимально продлит срок безупречной эксплуатации. Эта статья поможет вам понять особенности основных узлов. Этих материалов достаточно для устранения наиболее распространенных типов неисправностей.

Даже очень надежные перфораторы Makita со временем выходят из строя.
Любая поломка устранена, нужно лишь иметь прямые руки и упорство.
Кроме того, перфораторы подвержены механическим повреждениям.
Эксплуатация перфораторов с твердыми материалами в пыльной среде сократит срок службы и потребует вмешательства пользователя для выполнения профилактического обслуживания.

Ремонт механической части перфоратора Makita 2450 и 2470

Ремонт любого инструмента начинается с определения характера неисправности и разборки.

Перфораторы Makita 2450 и 2470 могут быть отремонтированы пользователем, который имеет базовые слесарные навыки и знаком с требованиями электробезопасности.

В данной статье рассмотрена механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Демонтаж механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять или разобрать патрон.

Демонтаж быстросъемного патрона
Поместите пуансон на заднюю крышку корпуса на столе, покрытом чистой тканью или бумагой.Пинцетом или отверткой снимите резиновый наконечник 35, поз. 1.


Осторожно ослабить кольцевую пружину поз. 2, крышка муфты поз. 3 и стальное кольцо поз. 4. Вы дойдете до стального шара диаметром 7 мм поз. 20.

Теперь можно снять корпус механической части
Он черный.
С помощью отвертки открутите четыре винта на конце корпуса.


Удерживая черную гильзу правой рукой, надавите большим пальцем на конец вала, с которого был снят картридж.Пластиковый корпус легко снимается.

Чтобы отсоединить механическую часть от электрической, необходимо сначала снять электрические щетки.
Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от лопастей ротора, с помощью отвертки подденьте металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь перейдем к отсоединению ротора от механической части перфорированного ра.Ротор механически удерживается косозубой шестерней редуктора.
Если вы возьмете корпус ротора в одну руку, а механический корпус в другую и потянете в разные стороны, раскачиваясь, вы разделите эти два блока.

Получится такой агрегат в старой смазке.


Затем отвернуть шестигранником два болта M4 × 12, поз. 43., арт.266273-7 с внутренней шестигранной головкой.
Вынуть вал с промежуточной прямозубой шестерней 10 поз.80, арт. 226399-7.
из внутреннего корпуса поз.49, арт. 153687-8. Удалите старую смазку с деталей.

Получится такая гора чистых деталей.


Теперь внимательно рассмотрите детали, сразу выбросьте резиновые кольца, подбирая новые.
Заменить неисправные детали новыми.

Механические неисправности перфораторов Makita 2450 и Makita 2470

К частым механическим неисправностям перфораторов Макита относятся:

  • разрушение быстросъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола пуансона;
  • износ бойков и резинок бойка;
  • обрыв шестерен.

Патрон перфоратора ремонтируется с заменой пыльника и резинового кольца, а также конической пружины и стального шарика, фиксирующего рабочий инструмент (дрель). На это указывает какой рабочий инструмент? а именно сверло плохо держится в патроне.

Основная причина — износ шарика стального 7,0 поз. 20, арт. 216022-2. Износ шара происходит из-за загрязнения канала ствола патрона из-за попадания пыли и грязи.

Общий вид и устройство картриджа перфоратора Макит показаны на фото ниже.

Ремонт картриджа перфоратора макита 2450 своими руками несложный. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания механической части перфоратора Makita 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой коробкой передач.

Разобрать механическую часть согласно приложенному видео.
Освободить его от старой смазки.
Внимательно осмотрите все детали, их целостность, степень износа. Все резиновые изделия требуют замены при любой разборке.

Рассмотрите возможность ремонта ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Makita

Ремонт деталей ствола перфоратора Makita 2450

Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Следующим шагом будет отсоединение ротора от снятого механизма. Ротор просто отсоединяется от механизма, вытягивая его, так как он удерживается трением двух косозубых шестерен.

Получился такой грязный узел.

Теперь вам нужно отделить ударный вал.

Чаще всего изнашиваются резиновые кольца, ударник поз. 24, пружина компрессора поз. 18. и детали цилиндра.


Так изнашиваются и разрушаются детали ствола при неправильном использовании инструмента.

Рассмотрим самую сложную неисправность — выход из строя ударного механизма.
Характерные признаки поломки ударного механизма — отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».


Такая неисправность характерна для тех перфораторов, которые при работе сильно прижимались к обрабатываемой поверхности.
Разобрав редуктор, убираем мусор и кусочки посторонних предметов.Находим неисправную деталь и очищаем все от старой смазки.

Нападающий поз. 24, арт. 324396-8, входящий в состав ствола.


кольцо металлическое поз. 27. ст. 324216-6.


Выбросить поврежденные детали, заменить новыми, покрыть тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

К сборке любого механизма следует приступать после тщательной подготовки. Подготовить нужно не только детали, но и инструменты, место, смазку.

Из инструментов не обойтись без плоскогубцев, отверток, молотка, кисти для нанесения смазки.

А какая схема сборки перфоратора Макита 2450 и 2470?

Самостоятельную сборку перфоратора Makita можно производить только при соблюдении прилагаемой инструкции.

Задача процесса сборки — заменить вышедшие из строя детали на исправные и обеспечить взаимозаменяемость и работоспособность инструмента.

Порядок сборки перфоратора Макита 2450

Сборка ударного механизма

Как собрать ударный механизм Makita?
Ударный механизм собран из двух узлов: цилиндрического вала с цилиндрической зубчатой ​​передачей и промежуточного вала с подшипником качения.

А). Шестерня прямозубая поз. 19, надевается на ствол поз. 21, и прижимается пружиной сжатия поз. 18.
Для фиксации пружина прижимается шайбой 30 поз. 17 и фиксируется стопорным кольцом 28 поз. 16.


B). Для сборки бойка нужно поставить кольцо 9 поз. 25, на вал бойка натянуть резиновое кольцо поз. 26, прижать металлическим кольцом поз. 27.

Теперь переходим к противоположной стороне ствола, поз. 21. С другой стороны, внутреннюю поверхность ствола необходимо смазать консистентной смазкой и собранный ударник поз.24, вставлен внутрь.


Сборка промежуточного вала в сборе


Для сборки промежуточного вала необходимо поставить подшипник качения поз. 41, на валу поз. 40, зубьями к шлицам вала, и надеть муфту поз. 39 на шлицах вала.


С противоположной стороны вала надеть косозубую шестерню 26 поз. 42, шайба плоская 8 поз. 45, подшипник 608zz поз. 46 и стопорных 8 поз. 47.
Промежуточный вал в сборе.

Сборка редуктора в сборе

Сборка редуктора осуществляется на внутреннем кожухе поз. 49.


Кстати, бывают случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. Обе оси запрессованы в корпус.


Промежуточный вал в сборе вставляется в корпус поз. 49, рычаг подшипника качения которого должен попасть в отверстие шарнира цилиндра.


В данном случае рычаг подшипника качения поз.41, промежуточный вал должен попадать в шарнир цилиндра поз. 32 и нижний подшипник промежуточного вала в гнездо в корпусе. Эта процедура обычно выполняется путем раскачивания конструкции до тех пор, пока детали полностью не окажутся в указанных местах.

Установка рычага переключения режимов

Переключатель режимов предназначен для передачи муфты, поз. 39, в различные положения и через подшипник качения поз.41, к цилиндру поз. 32.

Сборка рычага переключателя режимов перфоратора Makita 2450

На оси внутреннего корпуса необходимо поставить рычаг переключения режимов поз. 82, наверху нажимной пружины поз. 88, раздавить плоской шайбой поз. 87. Установите стопорное кольцо, поз. 86. и совершить.

Стопорное кольцо должно быть тщательно фиксирована. Проворачивая промежуточный вал, необходимо внимательно проверить правильность работы и свободное движение цилиндра в корпусе.Это нужно сделать сейчас, чтобы в конце сборки не стало ясно, что сборка собрана неправильно.

Ударный вал в сборе

Сначала нужно смазать внутреннюю часть цилиндра (поз. 32) и вставить в него ударник (поз. 30).

Остается во внутреннем корпусе поз. 49 поставить смазанный ствол в сборе поз. 21, на место, надев его на смазанный цилиндр поз. 32.
В качестве смазки рекомендуется использовать специальную смазку, разработанную для перфораторов Makita.
Смазочные материалы доступны в нескольких типах: Makita P-08361 и Makita 183477-5 SDS-PLUS.
Смазка Makita 183477-5 SDS-PLUS рекомендуется для коробки передач. Для футеровок бура используется смазка Makita 196804-7.

Смазочные материалы различаются по цвету, но имеют точно такие же характеристики.
Какие еще смазочные материалы используются в перфораторах Makita 2450 и 2470?

А вот и собранный механический блок.

Видео общей разборки и сборки перфоратора Makita 2450

Проверьте его работоспособность, вращая промежуточный вал и контролируя движение поршня в ударном механизме.Все!

Теперь смажьте все детали механического блока рекомендованной смазкой. Вот пример того, как правильно нанести смазку на вращающиеся поверхности.


А вот еще один пример щедрой смазки механического блока.


Значит, смазку тоже можно наносить. Сливочным маслом кашу не испортишь!

Смазываемый механический блок должен быть закрыт черным пластиковым корпусом поз. 14.
Когда корпус находится наверху сборки, надавите на корпус, пока сборка полностью не встанет на место.
Задвинуть вставку четырьмя болтами поз. 10 в корпус и затяните.


Теперь очередь подключения электродвигателя к механической части ротора.


Винтовая шестерня ротора плотно вставлена ​​в корпус механического блока и запрессована.


Осталось вставить четыре самореза м4 × 60 поз. 57. и вкрутить их в корпус электроагрегата.

Установка электрощеток

Удалите грязь из канавок щеткодержателя и установите щетки на место, зафиксировав их защелками.

Пришло время проверить работоспособность молота. Вставить вилку перфоратора в розетку, включить перфоратор на время в режиме «сверление». Убедившись, что инструмент работает, выключите его. Установите переключатель режимов в положение «шок». Не вставляйте инструмент.
Проверьте работу пуансона в этом положении. Заодно вы проверили работу переключателя режимов.

Даже очень надежные перфораторы Makita со временем выходят из строя. Любая поломка исключена, нужно лишь иметь прямые руки и упорство.Помимо электрических неисправностей, перфораторы также подвержены механическим повреждениям.

Эксплуатация перфораторов с твердыми материалами в пыльной среде сократит срок службы и потребует вмешательства пользователя для выполнения профилактического обслуживания.

Ремонт механической части перфоратора Makita 2450 и 2470

Ремонт любого инструмента начинается с определения характера неисправности и разборки.

Перфораторы Makita 2450 и 2470 могут быть отремонтированы пользователем, который имеет базовые слесарные навыки и знаком с требованиями электробезопасности.

В данной статье рассмотрена механическая часть перфоратора Макита, основные неисправности и способы их устранения. Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять или разобрать патрон.

Разборка быстросъемного патрона Поместите пуансон на заднюю крышку корпуса на поверхность стола, покрытую чистой тканью или бумагой. С помощью пинцета или отвертки снимите резиновый наконечник 35, поз. 1.

Осторожно ослабить кольцевую пружину поз. 2, крышка муфты поз. 3 и стальное кольцо поз. 4. Вы дойдете до стального шара диаметром 7 мм поз. 20.

Теперь вы можете снять корпус механической части. Оно черное. Отверткой открутите четыре винта на торце корпуса.

Удерживая черную гильзу правой рукой, надавите большим пальцем на конец вала, с которого был снят картридж. Пластиковый корпус легко снимается.

Чтобы отсоединить механическую часть от электрической, необходимо сначала снять электрические щетки. В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от лопастей ротора, с помощью отвертки подденьте металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь перейдем к отсоединению ротора от механической части перфорированного ра.Ротор механически удерживается косозубой шестерней редуктора. Если вы возьмете корпус ротора в одну руку, а механический корпус в другую и потянете в разные стороны, раскачиваясь, вы разделите эти два блока.

Получится такой агрегат в старой смазке.
Затем отверните шестигранником два болта М4 × 12 поз. 43., арт.266273-7 с внутренней шестигранной головкой. Вынуть вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт. 153687-8. Удалите старую смазку с деталей.

Получится такая гора чистых деталей.
Теперь внимательно рассмотрите детали, сразу выбросьте резиновые кольца, подбирая новые.

Заменить неисправные детали новыми.

Механические неисправности перфораторов Makita 2450 и Makita 2470

К частым механическим неисправностям перфораторов Makit относятся:

  • разрушение быстросъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола пуансона;
  • Износ резинок бойка и бойка;
  • поломка шестерен.

Патрон перфоратора ремонтируется с заменой пыльника и резинового кольца, а также конической пружины и стального шарика, фиксирующего рабочий инструмент (дрель). На это указывает какой рабочий инструмент? а именно сверло плохо держится в патроне.

Основная причина — износ стального шарика 7,0 поз. 20, арт. 216022-2. Износ шара происходит из-за загрязнения канала ствола патрона из-за попадания пыли и грязи.

Общий вид и устройство картриджа перфоратора Макит показаны на фото ниже.

Ремонт картриджа перфоратора макита 2450 своими руками несложный. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания механической части перфоратора Makita 2450.

Определив характер неисправности перфоратора Makita, приступайте к разборке механической части, называемой коробкой передач.

Разобрать механическую часть согласно приложенному видео.Освободите его от старой смазки. Внимательно осмотрите все детали, их целостность, степень износа. Все резиновые изделия требуют замены при любой разборке.

Рассмотрите возможность ремонта ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Makita

Видео: Перфоратор Makita 2450

Ремонт деталей ствола перфоратора Makita 2450

Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Следующим шагом будет отсоединение ротора от снятого механизма. Ротор просто отсоединяется от механизма, вытягивая его, так как он удерживается трением двух косозубых шестерен.

Получился такой грязный узел.

Теперь вам нужно отделить штангу ударного действия.

Чаще всего изнашиваются резиновые кольца, ударник поз. 24, пружина компрессора поз. 18. и детали цилиндра.
Вот как изнашиваются и ломаются детали ствола при неправильном использовании инструмента.

Рассмотрим самую сложную неисправность — выход из строя ударного механизма. Характерные признаки поломки ударного механизма — отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минута вандализма) (21) Перфоратор Makita HR 2450 Сильная отдача при ударе

Такая неисправность характерна для тех перфораторов, которые при работе сильно прижимались к обрабатываемой поверхности.Разобрав редуктор, убираем мусор и кусочки посторонних предметов. Находим неисправную деталь и очищаем все от старой смазки.

Отбойник, поз. 24, арт. 324396-8, входящий в состав ствола.
кольцо металлическое поз. 27. ст. 324216-6.

Выбросить поврежденные детали, заменить новыми, покрыть тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Желаю успехов!

Свяжитесь с

eti-online.org

Как отремонтировать патрон и ударный механизм ствола перфоратора Makita 2470

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем затвердевает и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Перед тем как приступить к ремонту перфоратора обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке агрегатов перфоратора Makita 2450, 2470. Также мы расскажем, как разобрать перфоратор Makita 2450.

Демонтаж перфоратора Makit 2470 начинается со снятия ручки переключения режимов.

Процедура разборки пуансона

Положите перфоратор на чистую поверхность.

При разборке механической части перфоратора Makita 2450 или Makita 2470 всегда следует снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).
На ручке отверткой подбирается защелка и снимается.
После снятия защелки ручка переводится в крайнее левое положение, в режиме «Сверление».
Рукоятка, зажатая пальцами, вынимается из пазов корпуса.

Видеоинструкция по разборке ручки переключателя режимов перфоратора Makita 2450

Видео: Как поставить переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки переключения режимов Установка переключателя режимов в В этом случае необходимо: вставить переключатель в положение «сверление» в сиденье до щелчка; переведите переключатель против часовой стрелки в положение «удар»; переведите переключатель щелчком против часовой стрелки в положение «сверление»; вставляем пружину и красную кнопку; вставьте накладку сверху до фиксации.

Переключатель режимов в сборе.

На втором этапе необходимо разобрать быстросъемный патрон и отремонтировать сверлильный патрон своими руками. Кстати, картридж требует разборки только для моделей Makita 2470. Устройство картриджа довольно простое, и с его ремонтом сможет справиться любой человек, имеющий хоть немного слесарных навыков.

Процедура разборки картриджа перфоратора Makita

Ремонт патрона пуансона начинается с установки пуансона вертикально на заднюю крышку корпуса.Схема перфоратора h-makita поможет правильно выполнить демонтажные работы. Необходима ли замена картриджа перфоратора Макит 2470? Ответ можно получить только после полной разборки картриджа своими руками. С помощью отвертки или съемника, загрузочный удаляется, картридж освобождается от стопорного кольца, корпуса муфты, металлическое кольцо 20 поз. 4. Далее нужно осторожно достать мяч поз. 20, снимите направляющую шайбу поз. 5, и коническая пружина поз.6, который его поддерживает. Картридж разобран.

На схеме ниже показано устройство пуансонного патрона.

Основными неисправностями перфоратора макита 2450, вызывающими дефекты патрона, являются:

  • износ защитного резинового чехла поз.1;
  • релаксации удерживающего кольца поз. 2 или частичный его износ;
  • Износ шарика поз. 20;
  • потеря упругости конической пружины поз. 6 или его расширение.

Ремонт патрона перфоратора — несложная процедура, и обычно ее легко выполняет любой, кто умеет держать отвертку.

При замене резиновый чехол, стопорное кольцо, коническая пружина не сложно, а затем заменить новый шар требует внимания. Новый шарик должен иметь диаметр 7 мм ± 1 мкм. В качестве смазки рекомендуется использовать специальную смазку, разработанную для перфоратора Makita.

Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30g для коробки передач. Для хвостовиков сверл рекомендуется использовать смазку Makita 196804-7.

При сборке патрона установите коническую пружину узкой стороной на перфоратор.Не забывайте, ремонт патрона перфоратора своими руками требует осторожности со стороны коллекционера.

Процедура сборки быстросъемного патрона

Сборка выполняется на чистой поверхности. Детали предварительно промывают, просушивают и смазывают тонким слоем рекомендованной смазки.

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS. Все входящие части патрона собираются на валу в определенной последовательности.
Установив коническую пружину поз.6, надеть направляющую шайбу поз. 5, и зафиксировать шаром поз. 20, вставив его в паз вала редуктора.
Осталось надеть кольцо (поз. 4), кожух муфты (поз. 3), зафиксировать детали стопорным кольцом (поз. 2). На последнем этапе вставляем защитный наконечник поз. 1 в торец картриджа, ремонт картриджа перфоратора Makita 2450 закончен. Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон предохраняет сверло от самопроизвольного выпадения.

Картридж собран.

Разбираем коробку передач

Чтобы добраться до механической части, нужно снять пластиковый корпус.

Порядок разборки механической части перфоратора Makita Сначала снимается защитный черный пластиковый корпус. Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца. Нажимая на конец вала, вы выталкиваете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора.Общая механическая часть называется редуктором. Ротор легко отделить от механической части (редуктора). Правой рукой зажать редуктор, левой зажать ротор. Раскачиваясь, тяните за обе стороны в противоположные стороны. Ротор удерживается в коробке передач за счет трения косозубых шестерен.

Основные неисправности перфоратора Makita возникают в механической части инструмента.

Самая типичная неисправность механической части — выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм смонтирован на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый вал, в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм.При этом поступательные движения на валу ударного редуктора одновременно передаются за счет передачи от подшипника качения промежуточного вала на цилиндр, движущийся в валу коробки передач.

Приступаем к разборке промежуточного вала.

Разборка промежуточного вала

На валу поз.40 установлена ​​косозубая шестерня поз.42, передающая вращение от шестерни ротора, подшипник качения 608zz поз.41, передающий поступательное движение на шарнир поз.34 поршень поз.32. С другой стороны вала установлена ​​муфта поз. 39, прямозубая шестерня 10 поз. 80, пружина сжатия поз. 38, стопорные S-7 поз. 37, подшипник 606zz поз. 36 Особое внимание следует уделять состоянию подшипников качения. В перфоратор устанавливаются импортные подшипники. Допускается установка отечественных подшипников.

Подшипник 606zz можно заменить на 80016, подшипник 609zz заменен на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма
Разборка ствола перфоратора Makita 2470 — простой процесс, если вы используете Схема перфоратора Makita.Вал представляет собой ствол поз.21, в котором собран ударный механизм. Шестерня поз. 19, крепится к стволу, который прижимается пружиной поз. 18, через шайбу поз. 17, и фиксируется стопорным кольцом поз. 16.
Цилиндр поз. 32, движется в стволе, воздействуя на ударник поз. 24. С обратной стороны бойка — металлическое кольцо поз. 27, передающий удар сверлу. А когда нужно менять ствол бура?

Чаще всего выходит из строя металлическое кольцо.
Отбойник
Цилиндр с ударником

Разобрались с разборкой. Меняем детали на исправные и готовимся к сборке. Узнайте больше о смазке и сборке сверл.

Прочтите, если есть проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Makita

Видео: разборка перфоратора makita HR2450 за 5 минут до м

Подобные статьи

abisgroup.ru

Как отремонтировать статор перфоратора Makita своими руками, видео

Если вы определили, что в вашем перфораторе вышел из строя статор, но у вас нет средств на новый, или вы хотите отремонтировать деталь самостоятельно, тогда эта инструкция для вас. Демонтаж перфоратора Makita настолько прост, что ремонт Makita 2450, 2470 не вызывает особых трудностей. Главное, придерживаться советов, приведенных в этой статье.

Каждый пользователь, имеющий навыки слесаря ​​и умеющий обращаться с диагностическими приборами, может самостоятельно отремонтировать перфоратор.

Начало работы

Любой ремонт начинается с внешнего осмотра неисправной детали. А как найти неисправность статора перфоратора Макита 2450? На неисправность статора чаще всего указывает наличие следов пригоревшей изоляции и появление запаха гари. Это первый признак короткого замыкания обмоток статора.

Вариант разборного статора

Но обрыв можно определить только прозвонив цепи обмотки.


Сгоревшие обмотки статора

Алгоритм разборки и изготовления статора перфоратора Makita 2450,2470

Последовательность изготовления статора перфоратора Makita 2450:

  1. Снятие с корпуса статора в сборе.
  2. Снятие старой обмотки, определение направления намотки, диаметра проволоки.
  3. Намотка новых катушек по собранным данным по шаблонам.
  4. Подготовка изоляции к новым змеевикам.
  5. Изоляция новых катушек.
  6. Установка готовых катушек в пазы сердечника или намотка катушек в самом сердечнике.
  7. Припаиваем выводы к концам катушек.
  8. Резервирование обмоток новых катушек.
  9. Пропитка намотанных шпуль.
  10. Сборка статора.

Все в порядке

Stage I

Для разборки статора используйте деревянный молоток или брусок. Постучав по торцу корпуса статора, снимите статор с корпуса.Кстати, чтобы получить статор, нужно отсоединить корпус статора от механического корпуса.

Не забудьте отсоединить подводящие провода статора от клемм, которые выходят в области коллектора. Один конец прикреплен к щеткодержателю, а другой конец — к проводу питания 220 В.

Пора разделить его на две половины.

Stage II

Вариант разборного статора

Две половинки разборного статора с намотанными катушками

Обе половины статора склеены между собой тонким слоем клея.Чтобы отделить одно от другого, нужно ударить молотком по сердечнику статора. Если у вас статор неразборный, то провод демонтируют, обрезав кусачками все витки с одного конца. Разобрав, разобрав, вытащите провод и измерьте диаметр провода и количество витков. Для измерения диаметра проволоки используйте только микрометр. Сначала провод нужно обжечь в пламени спички, стереть нагар и, охладившись, измерить.

Чаще всего катушки пропитывают изоляционным лаком для предотвращения отслоения проводов.

Используйте промышленный фен, чтобы нагреть катушки до тех пор, пока они не разделятся на отдельные провода. Также можно прогреть пропитанные провода на газовой духовке над конфоркой.

Новые катушки

При разборке статора обязательно производить замеры. Нам нужно измерить диаметр провода, количество витков в одной катушке, процент заполнения паза статора, материал, из которого сделаны провода. Обматывать рекомендуется только медными проводами.

Катушки, намотанные на шаблон перед установкой в ​​статор

Провода классифицируются по поперечному сечению.Измерив диаметр провода, пересчитайте его сечение по формуле S = ηr², где r = ½d.

А теперь простым языком: поперечное сечение в 3,14 раза больше диаметра в квадрате.

Установка изоляции и подключение клемм

Для чего нужен весь этот огород? Если окажется, что у вас проволока другого диаметра, то без расчетов не обойтись. Если будет тонкая проволока, то намотку можно проводить в 2 раза… 3 провода, главное, чтобы их суммарное сечение было не меньше, чем у исходного.

Если есть проволока чуть большего диаметра, то можно намотать ею при условии, что заполнение канавок старым приводом было неполным.

Stage III
Опция неразъемной обмотки статора

Для намотки обмоток статора необходимо подготовить провод проходного диаметра, электрокартон или прессованный картон, скотч, термоусадочный кембрик необходимого диаметра.

Если у вас неразборный статор, то в его пазах необходимо сделать гильзы из прессовой доски, вырезав заготовки по ширине статора.

Заготовки для изоляционных втулок

Из прессовой плиты вырезают заготовки шириной, равной ширине статора, и длиной, равной длине внутренней канавки. Кстати, к ширине статора нужно добавить по 2 мм с каждой стороны. Вырезав заготовки, заклейте их края широкой лентой. Для статора перфоратора Makita подойдет скотч шириной 50 мм.

Наклеиваем заготовку на одну сторону полосы изоленты, разрезаем. На вторую полосу скотча приклейте заготовки той же стороной, но с другим краем. Ваша задача — закрыть края заготовок от разрывов при намотке.

Изготовление крепежных лент

Чтобы облегчить процесс ручной намотки, сделайте простые крепления в виде мягких металлических полос толщиной до 0,8 мм. Это может быть оцинкованная сталь, медь, алюминий. Полосы представляют собой z-образные пластины шириной 10 мм и длиной 70 мм.

Заготовки для инструментов

На меньший крючок наденьте термоусаживаемую трубку и нагрейте над пламенем, сожмите кончик пластины.

Закрепите полученные пластины лентой на корпусе статора.

Крепежные приспособления

Процесс намотки

Проволока подготовлена, крепежные пластины закреплены, данные о количестве витков под рукой. Вперед!

Ставим статор на колено, заводим конец провода, надеваем термоусаживаемый красный кембрик (имеется в виду начало намотки), закрепляем кембрик снаружи статора и приступаем к намотке.Кстати, цвет батиста может быть любым, нужно лишь выбрать другой цвет для начала и конца намотки.

Ручная намотка

Процесс намотки состоит из подачи проволоки в канавку большим пальцем, продевания проволоки за крючок фиксирующей пластины, вытягивания проволоки и вытягивания пластины с другой стороны за крюк. Самое главное, следить за количеством витков намотки. Процесс намотки повторяется для второй катушки.

Это все прекрасно видно на предлагаемом ролике.

Видео: Ремонт электроинструмента. Перемотка статора (обмотки возбуждения) часть 1.

Все! Статор намотан. Обмотки нужно аккуратно связать, оговориться.

Stage IV
Процесс бронирования обмотки статора

Резервирование относится к обвязке обмоток статора, которая защищает их от разрушения во время работы. На высоких оборотах все детали подвергаются воздействию различных вибраций, что приводит к нарушению целостности обмоток, их трению друг о друга и выходу из строя изоляции.


Резервирование или соединение обмоток статора

Пора начинать пропитку.

Этап V
Процесс пропитки обмотки статора

Основная задача пропитки обмоток статора — получить монолитную структуру, которая не разрушается со временем из-за вибрации. Перед началом пропитки в статор вставляют деревянные распорки, прижимая катушки. Работать нужно аккуратно и аккуратно.

В идеальных условиях для пропитки нужен трансформатор.Катушки рекомендуется пропитать под напряжением, чтобы провода вибрировали и нагревались. Это позволяет пропитке затекать во все трещины. Напряжение на обмотке низкое, до появления вибрации. Его легко найти, прислонив отвертку к внутренней поверхности ротора.


Подключение обмоток статора к LATR

В идеале использовать специальный лак и наносить его в несколько слоев. Также можно использовать обычную краску для внутренней покраски помещений марки ПФ-115.Слив 50 г краски в отдельную посуду, разбавьте ее растворителем до консистенции воды.

Чем можно пропитывать

С помощью шприца наберите краску и нанесите небольшими порциями на обмотку статора, пока она полностью не войдет в середину обмотки. Статор должен быть теплым и подключен к источнику переменного тока. В качестве источника лучше использовать трансформатор, первичная обмотка которого запитана через ЛАТР.

Напряжение для пропитки через LATR

Не забудьте контролировать температуру статора.Рука с трудом выдерживает температуру корпуса. При более высоких температурах уменьшите напряжение питания трансформатора с помощью LATR.


Подача чернил шприцем

Консистенция краски зависит от диаметра проволоки. Чем толще проволока, тем гуще краска. Продолжайте пропитку, пока краска не появится внизу. Переверните статор и продолжите пропитку. Оставьте статор под направлением до полного высыхания.

Статор пропитан и после очистки от следов краски на внутренней поверхности статора готов к сборке.

Пропитка статора

Пропитка и перемотка статора:

Видео: Пропитка статора. Обмотка в два провода при параллельном включении.

Теперь можно приступить к сборке перфоратора Makita. Если вы считаете, что это сложно, то доверьте работу по перемотке профессионалам.

Профессиональный строительный инструмент всегда работает в экстремальных условиях, поэтому как механическая, так и электрическая части перфоратора имеют увеличенный срок службы.

Как показывает практика, инструмент таких брендов, как Макита, Бош или Интерскол, в гарантийный период выходит из строя редко, но рано или поздно все выходит из строя.

Одним из самых уязвимых мест любого перфоратора считается кнопка включения с регулятором скорости и переключателем реверса.

Различают три вида поломки кнопки:

  1. Механическая поломка … Как правило, это происходит при падении инструмента с высоты и других ударах по корпусу перфоратора.Поскольку пластик практически не липкий, единственный вариант надежного ремонта — полностью заменить кнопку;
  2. Перегорели контакты на кнопке … В этом случае без замены тоже не обойтись;
  3. На контактах кнопки пуска образовался нагар … Если пластиковый корпус самого спускового крючка не поврежден, очистка контактов поможет решить проблему.

Как проверить пуансон кнопки запуска ?

Для этого можно использовать электрический мультиметр (тестер): нужно прикрепить к концам вилку перфоратора и нажать кнопку пуска.

Если мультиметр показывает сопротивление, значит, цепь электроинструмента исправна. Отсутствие сопротивления свидетельствует о нарушении целостности цепи.

Следует понимать, что проблема может быть не только в кнопке переключателя. Также следует проверить электрический кабель на наличие перегибов, износа угольных щеток и реверсивных контактов.

Это единственный способ убедиться, что причина именно в переключателе.

Руководство по ремонту — замена и подключение кнопки перфорации на примере Makita 2450

В большинстве перфораторов MAKITA (HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) используется типичный переключатель TG813TLB-1.

Для его доработки и / или замены вам необходимо подготовить следующие инструменты:

  • крестовая отвертка
  • шило или спица.

Порядок ремонта / замены кнопки включения на перфораторе Makita 2450 следующий:

  1. Разбираем электрическую часть инструмента. Для этого отверткой Phillips открутите три крепежных винта на тыльной стороне ручки и снимите пластиковую крышку.
  2. Далее нужно сложить щетки и снять сам переключатель TG813TLB-1.
  3. Все провода необходимо отсоединить, чтобы отключить выключатель. Сетевые провода (коричневый и синий) крепятся винтовой струбциной и с ними нет никаких проблем — чтобы вытащить два провода, достаточно ослабить два винта. Остальные провода прикрепляются к самозажимным разъемам, а для снятия проволоки понадобится спица или шило, которые вставляются в специальное отверстие и открывают зажим. Аналогичным образом последовательно снимаются все провода.Для проведения ремонта не лишним будет иметь под рукой схему подключения кнопки перфорации, поэтому настоятельно рекомендуем перед снятием проводов набросать условную схему или сфотографировать на смартфон, чтобы не возникало вопросов при подключении новая кнопка.
  4. Подключение новой кнопки. Провода просто вставляются в автоматические зажимы до упора, провода питания фиксируются саморезами.
  5. Далее нужно установить кнопку в расточенное отверстие, вернуть щетки на место, установить и закрепить заднюю крышку ручки тремя винтами.

ВИДЕО ИНСТРУКЦИЯ

Часто быстро выходит из строя даже профессиональное оборудование. Это связано с работой инструмента при значительной перегрузке электродвигателя. Нельзя допускать перегрева силового агрегата, периодически делать технологические паузы. Иногда серьезное повреждение перфоратора является результатом неосторожного обращения с инструментом во время работы или хранения.

После каждого использования необходимо тщательно очищать перфоратор от пыли.Используйте мягкую ткань или салфетку, чтобы протереть не только корпус электроинструмента, но и вентиляционные отверстия.

Недопустимо использование перфоратора вне помещений во время дождя и снега.

Необходимо регулярно проверять угольные щетки, которые являются важной частью электрической цепи — они проводят ток к коллектору и постепенно изнашиваются во время работы и требуют замены.

Не стоит покупать неоригинальные комплектующие сомнительного качества, которые могут привести к более значительным повреждениям.

Как выбрать идеальный перфоратор для дома. Какой перфоратор выбрать для дома

Каменный век закончился, и сейчас изобретено множество устройств для легкой и качественной работы. Перфоратор — инструмент, без которого не может обойтись ни один строитель или ремонтник. Но как его выбрать и на что опираться при выборе? Какие качества следует учитывать в первую очередь, а какие можно опустить? Принцип работы инструмента и особенности конструкции — далее в статье.

Пробойник — это инструмент, который используется для сверления стен. Совмещать перфоратор и перфоратор нельзя — принцип работы другой. Перфоратор используется для сверления твердых материалов: бетона или камня. Перфораторы на порядок превосходят обычную дрель по классу и техническим характеристикам. Например, перфораторы для перфораторов, а для перфораторов — перфораторы. Даже с точки зрения характеристик основной функции эти две вещи разные, и их не следует путать.

При выборе пуансона необходимо учитывать режимы. Просто пробить, пробить и сверлить, пробить-сверло-долото.

Вес перфоратора играет важную роль при выборе инструмента. Тяжелые перфораторы могут весить более 10 кг. Учитывая все основные характеристики, можно выбрать хороший строительный инструмент. Перфоратор, для работы в домашних условиях, вещь необходимая. Но выбирая его для личного пользования, необходимо учитывать множество качеств: из чего сделаны стены дома, строгость инструмента или работы, любовь к соседям.

Чтобы ориентироваться в разнообразии перфораторов, вам нужно начать с класса инструмента. Перфораторы обычного класса не превышают 4 кг веса. Выбор такого перфоратора обусловлен бытовыми потребностями. Его покупают именно для работы в домашних условиях и пробивания дырок и дырок. Перфораторы высшего, среднего класса уже весят более 5 кг. Они лучше проникают в стены и даже решетки. Испытания показывают, что с их помощью можно убрать неровности бетонных стен.

А инструменты высшего класса — настоящие тяжеловесы.Весит более 8 кг. Принцип работы такого перфоратора — пробить отверстие в любой стене и поверхности любой плотности и твердости. Он предназначен для профессионального использования. Для работы в домашних условиях подойдет инструмент невысокого класса, но он обладает рядом качеств. Определенная мощность и сила удара.

Какие характеристики выбрать перфоратор для дома:

  • Мощность перфоратора не должна превышать 800 Вт;
  • Сила удара в диапазоне 1-2 Дж;
  • Три режима работы — вращение, вращение и удары, удары без вращения;
  • Регулятор, от которого зависит скорость;
  • Защитная гильза для дрели;
  • Крепежная система SDS-Plus.

Обладая такими характеристиками, перфоратор легко справится со всеми бытовыми задачами. Для домашнего использования можно купить недорогое, но качественное средство.

Тесты: какой перфоратор лучше

Для ремонта квартир лучше предпочесть две компании с высоким рейтингом и положительными отзывами. Эти бренды называются Bosch и Makita. Товар любой из этих компаний, представленный на прилавке, отличается от профессионального только цветом. Эта разница позволяет легко найти подходящий счетчик с помощью подходящего инструмента.Перфораторы Makita производятся в Японии. Они отлично подходят для светлого дома, офисного ремонта. Просверлить отверстия, подвесить полки — не проблема для этого работяги.

Характеристики перфоратора Makita:

  • Имеет мощность до 700 Вт;
  • Сила удара 3 Дж;
  • Оборотов 4500 в минуту.

Очень легкий и недорогой, имеет ряд преимуществ. Мощный, надежный и не занимает много места.

Перфораторы Bosch проверены временем.Они изготавливаются по суперсовременным схемам и технологиям.

Говорят, работают вечно. Точное количество оборотов сверла поможет точно просверлить на нужную глубину. Если перфоратор синего цвета, значит, на них может работать настоящий перфоратор. Говорят, что как только берут в руки, возникает желание просверлить все стены в доме и сломать то, что попадает под камень. Он мощный, прочный, надежный и инновационный.Такой перфоратор нужен любому человеку, правильно производящему ремонт в доме.

Принцип работы перфоратора

При работе с перфоратором необходимо понимать принципы его работы. Расположение мотора: вертикальный или горизонтальный мотор. Сколько весит и как им пользоваться, сколько режимов. Все эти качества необходимо учитывать при работе перфоратором. Неопытный пользователь может не знать всей механики каждого винта в нем, но понимать, какие режимы необходимы для того или иного вида работы.

Режимы работы и их особенности:

  1. Режим сверления. Обычно этот режим следует выбирать для простой работы. В работе не нужно сильно давить на изделие. Патрон можно повредить, если он вращается против часовой стрелки. Удар тоже будет неуместным, его нужно заблокировать специальной кнопкой. Перед работой нужно проверить режим и коробку передач, бывают случаи, когда нужно просто просверлить отверстие, но режим неправильный.Потом поверхность портится.
  2. Режим сверления и штамповки. Обычно обозначается перфоратором и дрелью. Чтобы работа была безопасной, нужно следить за перекосом сверл. Это связано с армированием в бетоне.
  3. Ударный режим. Если вы хотите добить, рубить и наделать как можно больше шума, используйте режим удара. Нужно очень плотно сжимать перфоратор и ставить режим на перфоратор. Для того, чтобы он перестал слегка сверлить стены и выполнить молотковую работу, на него нужно надавить.

Итак, три режима и три вида работы. Все зависит от силы нажатия и расположения тумблера. Техника безопасности требует от вас внимательно изучить каждый режим и выбрать лучший для самостоятельной работы. Ведь можно аккуратно просверлить отверстие, а при этом использовать удар и сверление.

Ударная дрель или перфоратор: что выбрать

Если необходимо проделать отверстия в поверхности, используйте перфоратор или ударную дрель. Вращение основного элемента в этих изделиях основано на ударе по горизонтальной оси.Многие не делают различий между этими инструментами, не замечая разницы. Запутавшись и не разбираясь в особенностях, вы можете приобрести совершенно ненужный инструмент, потратив на него большие деньги.

Различия между перфоратором и перфоратором:

  1. Ударный механизм. Главное отличие в типе удара. Перфораторы основаны на очень сложных узлах — электромеханических или электропневматических. Вращение электродвигателя вызывает движение поршня.Энергия от поршня передается на дрель и дрель. С дрелью все проще. Две трещотки, каждая из которых соединена со своим элементом — корпусом сверла или ротационным патроном. Как только они соприкасаются друг с другом, начинается ударное движение. Возвратно-поступательное движение передается на патрон, а затем на сверло, и срабатывает ударный режим.
  2. Функциональные отличия. Перфораторы имеют три режима работы, а дрель — два.Перфоратором просверливают, забивают, откалывают. Дрель менее функциональна.
  3. Производительность. Конечно, для работы каждого продукта требуется розетка. По производительности перфоратор превосходит дрель. Особенно это заметно при сверлении камня. Энергия, затрачиваемая перфоратором, зависит от силы, прикладываемой к нему при нажатии. С дрелью это несущественно. Малое или большое давление абсолютно не важно — амплитуда сверла при движении по оси очень мала.Масса отверстия также влияет на производительность и превышает вес сверла.
  4. Крепление инструмента. Существует великое множество перфораторов для всех режимов работы. То же самое нельзя сказать о сверле: сверло с наплавкой и не более того. Перфоратор удерживает сверла и другие инструменты в специальных патронах. Система SDS-max позволяет быстро менять инструмент. Они фиксируются специальными углублениями. У перфоратора много преимуществ перед дрелью за счет большей способности работать с различными инструментами.
  5. Удобство эксплуатации. И в этот момент перфоратор оставит дрель далеко позади. Казалось бы, так здорово использовать режимы и много разных надстроек. Что может быть проще дрели и ее обычной дрели. Но все зависит от щелчка. Можно работать перфоратором и практически не давить на него. Дрель требует более мощного воздействия.

Все эти характеристики убеждают покупателя приобрести перфоратор. Даже срок его службы выше, чем у дрели.Трещотки быстро изнашиваются и приходят в негодность. А пневматика перфоратора обеспечивает его надежную и долгую работу … Цена — единственный плюс бура. Скупой платит дважды. Не стоит покупать дешевый инструмент, а через время заменить его на более дорогой и надежный. Проще взять качественный и веками не менять.

Домашняя перфораторная дрель: как пользоваться и уход

При выборе инструмента необходимо ознакомиться с его техническими характеристиками, учитывая все пожелания производителя.Правильное использование и техническое обслуживание продлят срок службы перфоратора. Даже советский и старинный перфоратор прослужит еще много лет, если за ним хорошо ухаживать.

Правила, которые необходимо соблюдать при работе с перфоратором:

  • Своевременная и качественная смазка;
  • Принадлежности для перфоратора должны быть оригинальными, расположение этих принадлежностей указано в инструкции;
  • Средний срок службы перфоратора можно увеличить при регулярном техническом обслуживании;
  • Инструмент не должен нагреваться и перегружаться;
  • При сверлении большой скважины выполняется несколько подходов;
  • При долблении перед работой необходимо выключить изделие для охлаждения и полной смазки.

Критерии: как выбрать перфоратор (видео)

Внимательно следить за работой и состоянием перфоратора — основная задача мастера по ремонту. Этот инструмент незаменим при любых работах со стенами и отверстиями. Этим можно даже досадить соседям. Качественный сервис сэкономит не только нервы, но и деньги.

Сегодня мы решили немного отойти от темы строительства и затронуть тему инструментов, без которых невозможно строительство и ремонт.Одним из важнейших инструментов в строительстве и ремонте является перфоратор. Да, это то, без чего не обходится ни один ремонт, и это часто будит нас по утрам по выходным.

Перфоратор — это устройство, которое используется для сверления отверстий в различных материалах … Перфораторы обычно работают в трех режимах:

  • Бурение;

  • Долбление;

  • Комбинированный вариант.

Как выбрать перфоратор для дома

Попробуем ниже рассмотреть, на какие критерии нужно обращать внимание при выборе перфоратора.

Мощность перфоратора

Мощность перфоратора — один из важнейших его показателей. Исходя из мощности, вы можете рассчитать количество потребляемой им энергии, а самое главное, мощность определяет силу и скорость перфоратора. Чем больше мощность у удара, тем шире его возможности. Мощный перфоратор делает отверстия быстрее, а также может пробивать отверстия в более сложных материалах.

Тип сверлильной насадки

В силу специфики своего назначения перфораторы имеют специальный, более прочный тип насадки для сверла, который отличается от используемого в дрели.Перфораторы используют стандартный патрон SDS. Благодаря этой системе происходит надежная фиксация сверла, исключающая его проворачивание, при этом стоит отметить, что вставлять и вытаскивать сверло одновременно довольно просто. Сегодня наиболее распространены картриджи SDS-Plus и SDS-Max.

Количество рабочих скоростей

Большинство простых перфораторов имеют одно рабочее положение, но есть более дорогие модели с несколькими скоростями. Обычно современные модели перфораторов могут иметь две или пять скоростей.Благодаря регулятору скорости вы можете регулировать скорость вращения и ударную нагрузку перфоратора. Это замечательно, если вам нужна высокая скорость для твердых материалов или низкая скорость для точного и точного сверления.

Скорость холостого хода

Этот параметр измеряет, сколько оборотов в минуту сверло работает на холостом ходу без нагрузки. Максимальные обороты холостого хода в современных перфораторах колеблются от 225 до 5000 об / мин. Чем больше число оборотов, тем выше производительность перфоратора.

Ударов в минуту

Ударная дрель также оснащена ударным механизмом. Чем выше количество ударов, тем быстрее вы проделаете отверстие, иначе молоток справится с более твердыми материалами. Максимальное количество гребков в минуту на холостом ходу колеблется от 200 до 7500 в минуту.

Энергия удара

Не путайте мощность перфоратора и количество ударов в минуту. Количество ударов и их сила — два совершенно разных показателя.Чем сильнее удар, тем более сложную работу и материалы он сможет забить. Показатель энергии удара в перфораторах составляет от 0,23 до 30 Дж. Оптимальная сила удара в перфораторе для дома от 1,5 до 3 Дж. Этой мощности вполне достаточно для стен дома и для кратковременной работы.

Имейте в виду, что чем сильнее энергия удара, тем меньше усилий вам потребуется при сверлении бетонных стен.

Максимальный крутящий момент

Чем выше крутящий момент, тем большую нагрузку выдержит ваш перфоратор.Для современных перфораторов этот параметр составляет от 3 до 200 Н * м.

Максимальный диаметр сверления

Как известно, чем больше диаметр сверла, тем больше нагрузка на перфоратор. Для каждого материала перфоратор имеет свое значение диаметра. Диаметр рассчитан для следующих материалов:

  • Дерево;

  • Кирпич;

  • Металл;

  • Камень;

  • Бетон.

Длина сетевого кабеля

Большинство перфораторов имеют кабель длиной от 2 до 6 метров.Соответственно, чем длиннее трос, тем легче вам будет добраться до необходимого места, где нужно использовать перфоратор. Если кабель короткий, то при необходимости работать на большом расстоянии от розетки постоянно придется использовать удлинитель, что, согласитесь, неудобно. Поэтому мы рекомендуем учитывать этот фактор и выбирать перфоратор с длиной кабеля не менее 3 метров.

Оборудование

Когда мы определились, какую перфораторную дрель лучше купить, давайте посмотрим, что идет в комплекте с перфоратором.

Кейс

Обязательно покупайте перфоратор, который идет в футляре. Благодаря кейсу вы легко сможете транспортировать перфоратор, а также очень удобно хранить его в кейсе. Кроме того, большинство кейсов оборудованы специальными отсеками, куда можно положить набор сверл, сверл и других сопутствующих вещей.

Бесключевой патрон

Бесключевой патрон позволяет легко зажать сверло без зажимного ключа.

Дополнительный набор щеток

При использовании перфоратора щетки быстро изнашиваются.Поэтому прилагаемый запасной набор из них будет очень кстати, и вам не придется тратить время на их покупку. Учтите, что несвоевременная замена щеток может привести к повреждению перфоратора.

Сальниковая смазка

Иногда перфоратор поставляется с небольшой баночкой со смазкой, чаще всего вазелином. Он используется не только для смазки механизма перфоратора, но и для смазки самих сверл с целью уменьшения трения внутри патрона и предотвращения его заклинивания.

Пылеуловитель

Как известно, при работе перфоратором образуется много пыли. Если в комплекте с перфоратором идет пылесборник, то вся пыль, образующаяся при сверлении, попадет в этот пылесборник, что очень удобно.

Пробойная компания

На сегодняшний день наиболее популярными фирмами, производящими перфораторы, являются следующие фирмы:

  • Einhell;

  • Bosch;
  • Storm;

  • Ремесло.

Какой перфоратор лучше купить для дома

Bosch GBH 2-26 DFR

Если вы не можете обойтись без ремонта и любите его, то данная модель перфоратора — то, что вам нужно. GBH 2-26 DFR обладает хорошими характеристиками, которые справятся с любой повседневной задачей. Стоит отметить наличие реверса, электронного регулирования скорости и предохранительной муфты. Качество продукции гарантировано, так как она произведена в Германии, а сама компания Bosch является лидером в своей отрасли.

Что касается отзывов, то большинство пользователей отмечают мощность этого перфоратора, сравнивая сверление бетонных стен с пробивной пеной.

Цена: 10 тыс. Руб.

Einhell BRH 1500

Более дешевым аналогом является данная модель перфоратора Einhell. Если вам нужен перфоратор как «рабочая лошадка» для редкого домашнего использования, то этот вариант вам пригодится. Einhell BRH 1500 сочетает в себе все необходимые функции с оптимальной производительностью, которая отлично подходит для сверления и сверления домашних стен.

По отзывам, в данной перфораторной дрели гармонично сочетаются цена и качество.

Цена: 4 тыс. Руб.

Вот, в принципе, все, что мы хотели вам рассказать о том, какой перфоратор для дома лучше выбрать.

Эта статья является продолжением цикла, теперь все наше внимание сосредоточено на перфораторах, хороших и не очень. При ремонте и строительстве не обойтись без перфоратора. Это инструмент, который больше всего облегчает нам жизнь, именно на него ложатся самые большие нагрузки.Все компании, производящие инструменты, также производят перфораторы — предложение зашкаливает. Ошибиться с выбором надежного приспособления, подходящего для конкретных условий, очень легко, да и стоит такое чудо техники недешево.

Старые строители говорят, что раньше отверстия в бетоне, кирпиче и камне проделывались с помощью болта. Видимо тоже немецкое изобретение (нем. Schlagbohrer; schlagen — бить, а bohrer — сверлить). Это такая наставница из цельнометаллической трубы с насечками, по которой нужно бить молотком с молотком и постепенно поворачивать, чтобы не заклинило.Далее используется строганная деревянная пробка, в которую забивают гвоздь или вкручивают шуруп.

Одновременно с падением «железного занавеса» затвор был заменен сначала ударными дрелями иностранного производства, затем первыми перфораторами. На постсоветском пространстве снова произошла техническая революция. Неизвестные ранее системы крепления, дюбели быстрого монтажа, дюбель-клин TDN и распорные анкеры оказались очень кстати. Отделочники смогли быстро и надежно прикрепить облицовку к несущим конструкциям, проделать сквозные отверстия для прохода и крепления инженерных коммуникаций.Началась эра евроремонта.

Когда началась моя сознательная трудовая деятельность, перфораторы уже много работали на стройках страны, а болт я видел только по телевизору. Моя первая «перфорация» прожила недолго, месяца два-три. Я уже не помню его названия, но скажу только, что это был самый дешевый китайский бочонок, который мы с партнером приобрели совместно. Правда, ему удалось отыграться. С утра до вечера сверлили под дюбели, сверлили металл, выдолбили пазы, замесили плиточный клей, снесли перегородки… Наверняка брендовый аппарат не выдержал бы такого отношения к себе. Это был очень ценный опыт, мы четко определили, как грамотно оснащать бригаду ударным и буровым электроинструментом, выработали практические навыки и правила эксплуатации серьезного оборудования. В очередной раз они подтвердили для себя избитое правило: «Универсальное — враг хорошего». Мы решили, что по мере разработки нам понадобится отдельный электрический отбойный молоток, отдельный миксер, отдельный легкий и компактный перфоратор.Он легкий и компактный, но не сверхмощный и сложный. Просто больше всего (90% рабочего времени) мы работаем с 6-миллиметровым сверлом для монтажа всевозможных рам, часто в зоне потолка, с поднятыми над головой руками. Гораздо реже требуется проделывать отверстия диаметром около 20 мм, чтобы протянуть из одного помещения в другое электрический кабель в гофре или пластиковой трубе отопления / водоснабжения. Коронки для розеток у нас как-то не прижились. Большего диаметра на наших объектах сверлят только установщики кондиционеров, но это не наша тема.Приближалась разведка. В кастинге приняли участие фирмы: Einhell, Makita и, конечно же, BOSCH.

Эйнхелл BBH 920

Как ни старались, перфоратор Einhell BBH 920 практически повторил судьбу первенца, только проработал в сложных условиях около сезона, после чего перестал бить и был переведен в разряд миксеров, т.к. В ремонте была перетянута половина перфоратора.

Einhell BBH 920

Его якорь благополучно сгорел под смесителем.Говорят, алюминиевая намотана, подтвердить не могу — не разобрал. Впечатления были неоднозначными. Горизонтально расположенный двигатель — это уже что-то, удобств явно больше, чем с вертикальным. Уже есть плавный пуск и защита от заклинивания, долбления, ударного и безударного сверления. Коробка передач имеет алюминиевый кожух, сам корпус прочный, выполнен из достаточно эластичного пластика. Не знаю, в чем причина, но даже используя перфоратор по прямому назначению, довольно часто приходилось менять кисти.Изоляция шнура хрупкая, вилка слабая. Эргономика продукта вполне сносная, можно сказать традиционная. Кнопки и переключатели работали без сбоев в течение всего срока службы. По ощущениям частота и сила удара (2,5 Дж) не соответствуют заявленным, инструмент сверлит медленно и быстро нагревается. Судя по всему, разработчикам не удалось реализовать впечатляющую мощность двигателя (920 Вт) в тактико-технических характеристиках. 3,2 кг веса тоже делают свое грязное дело, руки к концу дня изрядно устают.

Отметим, что помимо трехрежимного устройства есть неплохой чемодан в комплекте с приличными сверлами, дополнительной ручкой, копьем и зубилом.

Можно сказать, что модель успешно справлялась со своими задачами, находясь в арсенале домашнего мастера … Но на данный момент этот перфоратор не составит конкуренции даже бытовым образцам европейских брендов ни по качеству, ни по реальным тактическим и тактическим характеристикам. технические индикаторы. Его цена за последнее время заметно выросла и приближается к отметке 90 долларов.

Макита HR2410

Следующей была Makita HR2410 — классический, если не легендарный, представитель легких перфораторов. Вы действительно можете получить удовольствие от работы с такой вещью. Устройство не только весит всего 2,3 кг (сравните с 3,2 кг от Einhell), оно еще и отлично сбалансировано, имеет аккуратный «зализанный» корпус.

Макита HR2410

Рукоять удобна как с «пистолетной» рукоятью, так и с упором на ось сверления, что положительно сказывается при работе над головой.Переключатель режимов расположен необычно — внизу (грани гладкие — на один крючок меньше).

Особого внимания заслуживают огромные размеры электронного переключателя, его клавиша имеет большой ход, что позволяет очень плавно изменять скорость. Значение этой особенности можно почувствовать во время начала сверления в металле или выхода сверла из заготовки. Модель по праву считается профессиональной, есть предохранительная муфта, электронная регулировка скорости, реверс.Мне лично не хватает режима долбления, очень удобно чистить кладку с перфорацией, сбивать небольшие наплывы бетона в углах. Иногда я использую этот вариант, когда мне нужно демонтировать профиль, например, неправильно установленный (дюбель проталкиваю по металлу сверлом, а УД или НС освобождается). Силы удара (2 Дж) и мощности двигателя (680 Вт) хватит на основные нужды отделочника.

Многие мои коллеги не преминут отметить, что это модель прошлого века.Это так, но старичок HR2410 уже десять лет исправно работает, и стоил, кажется, чуть больше 200 долларов. Любители статистики говорят, что в свое время это был самый продаваемый перфоратор в мире. — кажется, не случайно. Я, наверное, старомоден, но если бы эта Makita сейчас производилась, я бы честно рекомендовал ее всем своим друзьям. Из новых относительно недорогих моделей я бы выбрал HR2610 и HR2470. Я не мог обойти вниманием компактный сверхлегкий HR1830, но он, конечно, не для всех.

BOSCH GBH 2-24 DSR

Всем известна поговорка: «Стену пальцем не сломать — нужен перфоратор Bosch». У меня есть. Три! BOSCH GBH 2-24 DSR стал нашей главной ударной силой … Он надежно работает много лет, иногда просто не выключается.

BOSCH GBH 2-24 DSR

В ремонте не было необходимости, за все время (наверное, больше десяти лет) щетки и один изношенный пылезащитный чехол меняли один раз. Машинка довольно компактная, весит всего 2 штуки.4 кг, но вырабатывает до 2,4 Дж энергии удара. Двигатель не очень мощный — 680 Вт, но этого достаточно, чтобы просверлить отверстия в бетоне диаметром до 24 мм, как, собственно, и указано в паспорте. Мои самые популярные сверла 6×160 легко проникают в стену. Модель имеет необходимый набор опций, свойственный профессиональному перфоратору. Среди них электронная регулировка скорости, предохранительная муфта, которая действительно срабатывает при заклинивании дрели. Радует, что есть три режима, чего в Makita HR2410 немного не хватает.Переключатель у них большой, но понятный и информативный — нужно постараться поставить его в промежуточное положение и не заметить отсутствия характерного щелчка. У него есть собственная кнопка для предотвращения случайного перевода.

Плоское долото можно зафиксировать практически под любым углом (36 позиций). Реверс и плавная чувствительная кнопка позволяет при необходимости использовать ее как сверхмощную отвертку для длинных саморезов или серьезного сверления. Необходимо только установить переходной патрон.Кнопка, фиксирующая клавишу «пуск» в нажатом состоянии, помогает разгрузить руку при интенсивной работе. Также дает возможность при сверлении в неудобном положении снять пальцы с рукоятки и слегка надавить на инструмент по оси сверления, чему, кстати, способствует ярко выраженный «козырёк» на корпусе. . Еще одна особенность GBH 2-24 DSR — это действительно длинный шнур питания, который обычно достает до любой розетки в комнате.

Стоя на эшафоте, можно не бояться наступить на блок-носитель или вскрыть соединение в самый неподходящий момент — он упирается где-то на пол.Для любителей работать двумя руками производитель оснастил перфоратор ручкой, которую можно переставлять по кругу, но меня это беспокоит больше. В комплекте удобный вместительный корпус из качественного пластика.

Настоящая рабочая лошадка, я ни разу не подвел за долгие годы беспощадной эксплуатации. Отличная машина для профессионального использования. GBH 2-24 DSR действительно стоит своих денег, и его цена составляла около 250 долларов. Компания BOSCH постоянно совершенствует свою линейку легких перфораторов, и эта модель уже снята с производства.Так что скоро будем искать новых героев, есть из чего выбирать. Держал в руках много более-менее свежих бош, мне очень понравились GBH 2-20 D и GBH 2-24 DF.

BOSCH PBH 2000 RE

После хороших впечатлений от бытового шуруповерта решил попробовать перфоратор той же серии BOSCH PBH 2000 RE. Сразу скажу, что результат превзошел все ожидания.

BOSCH PBH 2000 RE

Брал чисто для быстрой сборки 6х40, 6х60.Но при максимальной энергии разового удара в 1,5 Дж «малышка» без проблем справляется с более крупными отверстиями, вплоть до заявленных 20 мм. Почти так же просто, как легкие профессиональные собратья в синем корпусе. Могло ли это быть? В целом соотношение мощности мотора к силе удара 550 Вт / 1,5-1,7 Дж в профессиональных кругах считается идеальным с точки зрения долговечности инструмента, многие производители придерживаются этого соотношения для сверхлегких моделей. Его двигатель мощностью всего 550 Вт, поэтому некоторые трудности, конечно, возникают на вязких основаниях (например, не полностью сухом бетоне), но это довольно редкое исключение из правил.По ощущениям очень шустрый, заглянул в паспорт — действительно частота ударов 5800 уд / мин, а номинальная частота вращения вала 2300 об / мин.

Для сравнения, эти цифры для GBH 2-24 DSR составляют 4850 ударов в минуту. и 870 об. / мин. соответственно. Теперь понятно, что разработчики сделали ставку на скорость. Кроме того, немцы предложили интересную конструкцию ударного механизма: не использовали редуктор, а передавали вращение двигателя прямо на шпиндель пневмопривода, ударник запускался по уникальной траектории, а ствол надежно фиксировался. фиксируется шейкой шпинделя 50 мм.Такие технологические новшества и использование очень качественных деталей позволили сделать PBH 2000 RE трехрежимным с функцией чистого долбления (плюс можно зафиксировать определенное положение плоской коронки), на что конкуренты не решились. делать. Есть защелка для входящей в комплект кнопки, она утоплена в пластик ручки и не срабатывает от случайного касания. О защите от заклинивания производители не говорят, но есть ощущение срабатывания чувствительной обгонной муфты — возможно, это секретная информация о другом ноу-хау.У нас есть реверс и очень чувствительная кнопка, обеспечивающая электронный контроль скорости, плавный разгон от 0 до максимума. Поэтому ставим переходной патрон, и дальше работаем отверткой. Перфоратор — самый легкий и компактный из всех, что я когда-либо держал в руках. Его вес всего 2,2 кг вместе с тремя метрами шнура, длина — 32 см.

Пластик, из которого сделан корпус, приятен на ощупь, четко противоударный — проверено. Узнаваемый треугольный дизайн корпуса делает его еще более прочным и устойчивым.А еще BOSCH PBH 2000 RE невероятно красив.

Это отличный перфоратор даже для стройки. Позиционировать его как инструмент для домашнего использования довольно условно. Напрашивается вывод, что BOSCH — один из немногих, кто сделал бюджетную линейку инструментов «для домашней мастерской» и был вынужден немного «придушить» характеристики профессиональной серии для ассортимента. Но что-то особенное вышло, за что разработчикам огромное спасибо. Уже три года используем эту малышку на сайтах, и никаких проблем, даже кисти не меняли.Думаю, он легко переживет несколько китайских копий схожих цен. Розничная цена PBH 2000 RE составляет всего 110–120 долларов.

Причиной долговечности своих перфораторов я считаю во многом бережное отношение к ним и строгое соблюдение рекомендаций производителя. Я также определил для себя несколько общих правил:

  1. Используйте только качественные фирменные принадлежности (смазку, переходной патрон, сверла).
  2. Регулярно очищайте и обслуживайте.
  3. Не забудьте смазать хвостовик инструмента SDS.
  4. Не перегружайте перфоратор, дайте ему остыть.
  5. Просверлено длинное отверстие за несколько проходов (при извлечении сверла удаляются отходы).
  6. Не давить на перфоратор — возможен перегрев якоря, износ ударного механизма.
  7. Не работайте слишком долго в режиме долбления — вращайте машину на чистом вращении в течение нескольких минут (эта простая операция обеспечивает как охлаждение, так и принудительную смазку деталей).
  8. Не гнуть рабочий инструмент вокруг оси отверстия — патрон сломается.
  9. Следить за состоянием пылезащитного чехла и щеток.
  10. При малейшей неисправности отнесите в сервис, не допускайте дорогостоящих поломок.
  11. Не берите китайцев, лучше поддержите ответственного немецкого производителя (да, знаю, знаю, что сейчас все собирают в КНР).

Турищев Антон, rmnt.ru

Новые предложения поступают на рынок электроинструмента каждый день, и определиться, какой перфоратор лучше в 2017 году, будет довольно сложно.Специалисты издания разбираются в том, как правильно выбрать перфоратор, в чем особенности и отличия бытового перфоратора от профессионального, какую модель лучше взять для дома, а какую — для работы?

Выбор перфоратора

DeWALT D25103K

Макита HR2455

Bosch GBH 2-26 DFR

Выбор инструмента напрямую зависит от характера его применения. Для использования в частном доме нет необходимости приобретать большой и мощный перфоратор.Достаточно определиться с целями, для которых планируется покупка электроинструмента, и внимательно ознакомиться с техническим паспортом. Основными критериями использования средства в домашних условиях должны быть:

  1. качество;
  2. надежность;
  3. удобство при работе.

Для хорошего домашнего прибора обычно достаточно следующих параметров:

  1. от 0,5 — 0,9 кВт — мощность;
  2. от 1,2 — 2,2 Дж — сила удара;
  3. 3 режима работы, помимо сверления, долбления, сверления;
  4. наличие регулятора скорости вращения брутто;
  5. наличие защитной муфты, предохраняющей от заклинивания;
  6. Система
  7. sDS plus, благодаря которой сверло будет закреплено, что исключает использование ключей, ориентированных для зажима или разжима патрона.

При покупке инструмента для профессиональных целей ориентируются на его универсальность, уровень мощности и возможность непрерывной работы в течение рабочей смены.
Общими положительными критериями при выборе электроинструмента как для дома, так и для работы является наличие всех основных сверл в комплекте и цена.

Ударная дрель или перфоратор?

Перфоратор

  1. работа с материалами высокой плотности — кирпич, камень;
  2. ударная функция — основная;
  3. более надежный и долговечный инструмент;
  4. высокая энергия удара;
  5. не нужно сильно давить на инструмент;
  6. до 4-х режимов работы;
  7. мощность от 700 Вт;

Перфоратор

  1. работа с материалами низкой плотности — металлом, плиткой и деревом;
  2. Функция удара — дополнительная;
  3. малый ресурс при постоянной работе в ударном режиме;
  4. меньше энергии удара;
  5. при работе необходимо сильно надавливать на инструмент;
  6. 2 режима работы;
  7. мощность от 400 Вт;

Однозначного ответа вы не получите, поскольку каждый инструмент предназначен для разных целей.Если вам нужно однажды просверлить отверстие в бетонной стене, например, для часов или полки, вы не найдете лучшего инструмента, чем перфоратор.

Перфоратор, как правило, предназначен для сверления и долбления стен, как кирпичных, так и бетонных. При вырезании полостей для выключателей, розеток и проводов без перфоратора просто не обойтись.

Типы перфораторов: обзор

Модель Описание
Используется на заводах с возможностью подачи воздуха.К ним относятся модели мощностью 800 Вт и массой более 5 кг.
Бензоперфоратор М 58 (завод «ТехМаш») Большая мощность, компактные габариты, наличие в конструкции топливного бака. Работает исключительно на бензине и используется при ремонте, дорожных работах и ​​строительстве.
Независимый от сети, универсальный, высокой мощности. Недостатки: принудительная подзарядка после 3 часов непрерывной работы; большой вес, вызванный увеличением емкости аккумулятора при зарядке, громкий шум, который отсутствует при работе со стационарным инструментом.

Сетевой перфоратор DeWALT D25103K
Подразделяются на полупрофессиональные и бытовые. Полупрофессиональные модели наделены большей мощностью и весом, имеют увеличенные габариты и цену.
Не адаптирован для ежедневного регулярного использования. Среди плюсов — отсутствие отдачи инструмента при работе, оптимальная сила удара, 3 режима работы, доступная замена запчастей.
Малый вес (2.2 кг) и наличие реверса. При работе с минимальными вибрациями он неплохо работает в каждом режиме, а при небольшой мощности 550 Вт способен просверлить отверстие диаметром 20 мм в бетоне. Срок службы значительно превышает гарантийный.
Инструмент профессиональный Makita HR 5211 C Он прочен, хорошо показывает себя при работе с металлом, бетоном и кирпичом. По сравнению с небольшими перфораторами он тише. Недостатки: большой вес 12 кг и неудобства при работе в ограниченном пространстве.

Типы сверл

Интуитивно понятный выбор сверл исключительно по их диаметру или длине не всегда оправдан. Длительная работа с высокопрочными материалами значительно сократит срок службы инструмента.

Классификация дополнительных сменных инструментов и принадлежностей для перфоратора

Тип хвостовика не является определяющим фактором при выборе сверл. Только профессионал поможет правильно определить тип.

  • Сверло для перфоратора SDS plus. Самый распространенный, одинаково подходит как для профессиональных, так и для бытовых инструментов. Основные параметры — диаметр 10 мм и длина 40 мм. Есть 4 открытых паза для установки дрели в перфоратор.
Фото 1. Набор сверл Bosch SDS PLUS S4L 927
  • Сверло с верхним хвостовиком SDS. Применяется крайне редко, основные параметры — диаметр 14 мм, длина 70 мм. Пазов 4, но только две из них открытые.
Фото 2 —
  • Сверло для перфоратора SDS max с хвостовиком 18 мм. Он оснащен мощным промышленным инструментом, в частности, электрическими крыльями.
Фото 3 — Универсальное сверло sds-quick по бетону Bosch 2.609.256.917
  • SDS Quick-shank. Шестиугольная форма, используется исключительно в патронах для перфораторов Bosch.

Классификация сверл по назначению и форме рабочей части

Шнек С небольшим уклоном пазов С большим уклоном пазов
Форма спирали, которая идеально подходит для глубокого сверления в больших объемах, просто идеальна. Предназначен для крупномасштабной длительной эксплуатации в неглубоких скважинах. Отличается высокой производительностью и скоростью сверления. Отличаются большой нагрузкой на перфоратор, если нужно большое количество отверстий, стоит подумать о другом инструменте.

Класс заточки

Также есть свёрла с одной или двумя рабочими канавками.

  • классическая заточка, линейная форма, с гладкими кромками пайки;
  • Головка
  • с центрирующим штифтом.

Диаметр и длина сверла, которые тесно связаны между собой, заслуживают особого внимания при выборе инструмента. Максимальная длина сверла на сегодняшний день составляет 1 м, диаметр такого сверла не может быть очень маленьким. Инструменты диаметром менее 20 мм не имеют хвостовика.

Типы сверл

Основное назначение сверл — создание отверстий или углублений в материале. Сверла предназначены для работы на:

  1. металл;
  2. кирпич и бетон;
  3. стеклянная и керамическая плитка;
  4. с деревом.

Типы патронов

  1. цанговый патрон SDS;
  2. кулачок или ключ;
  3. быстрозажимной.

Типы навесного оборудования

Основные из них:

  1. бура;
  2. Зубила
  3. ;
  4. строберов;
  5. крон.

Все биты оснащены хвостовиками SDS-Max или SDS-plus.

ВАЖНО! Правильный выбор инструмента зависит от преследуемых вами целей.

Перфоратор может быть с функцией:

  • сверла;
  • отбойный молоток;
  • Отвертка
  • ;
  • долбление.

Производители

Поскольку сегодня ни один уважающий себя профессиональный строитель не может обойтись без перфоратора в своей работе, растет и количество производителей, активно предлагающих свою продукцию и чьи бренды легко узнаваемы. Купить перфоратор можно недорого и не в ущерб качеству. Среди самых популярных производителей:

  • Bosch — немецкая группа компаний, лидер в производстве электрооборудования. В каталоге компании представлены инструменты различной направленности, функциональности и конфигурации.Ценовой диапазон колеблется от 5 тысяч рублей до 90 тысяч рублей;
Фото 4 — Модель Bosch GBH 2-23 REA
  • Makita — японский концерн, известный своей многовековой историей. Качественная продукция завоевала рынки Америки, Азии, Европы и Российской Федерации. Ценовой диапазон колеблется от 30 тысяч рублей до 87 тысяч рублей;
Фото 5 — Модель Makita HR2450
  • Нitachi — сама компания принадлежит Японии, а перфораторы производятся в Китае, что отражено в ценовой политике.Средство можно приобрести в диапазоне от 6 тысяч рублей до 90 тысяч рублей;
Фото 6 — Перфоратор Hitachi Dh50MR
  • Интерскол — в рейтинге — первый представитель России. Начав с ближнего зарубежья, компания значительно расширила сферу своего влияния на Ближнем Востоке и в Европе. Ценовой диапазон колеблется от 3 тысяч рублей до 30 тысяч рублей;
Фото 7 — Интерскол П-18 / 450JeR
  • ЗУБР — известный производитель высококачественного инструмента в России.Цена — от 3,5 тысяч рублей до 20 тысяч рублей.
Фото 8 — ЗУБР ZP-650JeK

Лучший перфоратор для дома

При выборе инструмента для домашнего использования необходимо придерживаться нескольких критериев. Ударная дрель бывает двух основных типов:

  • модели электропневматические;
  • электромеханический.
Фото 10 — Перфоратор Makita HR2440 с электропневматическим ударом Фото 11 — Перфоратор Proton PE-1050 с электромеханическим ударом

Такие модели отличаются размещением в них двигателя либо в вертикальной, либо в горизонтальной плоскости.Горизонтальные компактны и отличаются небольшими габаритами, их удобно держать в руках, их можно использовать в труднодоступных местах … Но по надежности они уступают вертикальным.

Если проводится серьезный ремонт, лучше отдать предпочтение пневматическому, механическому — для крепления карнизов или полок.

Режимы работы — важный фактор … Самый популярный — с 2 режимами, при переключении режима сверления можно перейти в режим долбления.Перфораторы с 3-мя режимами работы наиболее универсальны: они выполняют все функции одновременно или поочередно.

Следующим критерием является мощность, от которой зависит тип фиксированного патрона, куда непосредственно вставляется дрель, долото или дрель.

Инструмент для домашнего использования не должен быть тяжелым — вряд ли кому-то захочется держать в руках тяжелый предмет и даже пытаться с ним работать.

Энергия удара, измеряемая в джоулях, является показателем. Чем оно больше, тем больше можно просверлить отверстие.Малая энергия удара автоматически ставит инструмент на один уровень с ударной дрелью. Возникает вполне естественный вопрос — зачем платить больше?

Частота удара рассчитывается на основе количества движений поршня в минуту. Чем выше число, тем быстрее можно проделать отверстие.

Дополнительные функции и оснащение являются окончательными критериями для покупки.

Лучшие перфораторы для работы

С профессиональным перфоратором работа будет выполняться намного проще, быстрее и качественнее.

Основными критериями выбора профессионального инструмента являются:

  1. мощность;
  2. энергия удара;
  3. наличие в конструкции двухступенчатой ​​коробки передач;
  4. количество ударов в минуту;
  5. холостой ход;
  6. Частота вращения
  7. ;
  8. диаметр сверления приоритетных материалов (сталь, дерево, бетон).

ВАЖНО! Обязательно проверьте сверло перед покупкой, так как от этого зависит качество получившейся лунки.

Лучший профессиональный перфоратор — Makita. Он заслужил право на звание «лучший» по результатам многочисленных тестов. Профессиональный перфоратор хорошего качества также можно найти у таких брендов, как Hammer, Metabo, Bosch и Black & Decker.

Фото 9 — Модель аккумулятора Makita BHR242RFE

Характеристики перфоратора

Режимы работы пуансона

Основные модели имеют возможность работы в 3-х режимах:

  • бурение;
  • ударное бурение или сверление;
  • хит.

Для реализации вышеперечисленных режимов предусмотрена быстрая замена картриджа.

Режим 4 означает свободное долбление, когда установка может вращаться в горизонтальной плоскости, что увеличивает возможности инструмента.

Режим долбления для инструментов марки Makita является основным, что приводит к неизбежной высокой вибрации.

Фото 12 — Марка модели Makita HR2470FT

Некоторые модели предлагаются с режимом отвертки.

Фото 13 — Набор Kress 1050 PXC с функцией отвертки

Pure Impact с блокировкой вращения позволяет использовать инструмент в молотковом режиме.Для его реализации в патрон устанавливается долото, копье или лезвие, при этом угол поворота буровой можно изменять для выбора наиболее приемлемой точки приложения удара.

Бурение перфоратором

Что в первую очередь ассоциируется с перфоратором? Да, с просверливанием отверстий в бетоне. Возможна операция ударным сверлением, а при использовании специальной дрели — победная. Процесс сверления нужно начинать плавно, не допуская резких рывков, постепенно увеличивая нагрузку.Такие меры предосторожности позволяют расположить лунку в начале работы и не уходить с нужного пути.

При необходимости сверло для глубоких отверстий периодически вытаскивают и инструменту дают поработать несколько секунд на холостом ходу. При этом рабочий элемент охлаждается, а канал отверстия очищается от крошек и пыли. Сверла следует периодически смачивать холодной водой, чтобы не допустить перегрева сверла.

Выбор устойчивой рабочей позы — важный нюанс… Просверлить отверстие без начального усилия на инструменте практически невозможно, особенно в тяжелом железобетоне или камне.

Рейтинг лучших перфораторов — по надежности

Надежный и мощный перфоратор

Вы можете дешево купить перфоратор и использовать его всю жизнь. Рейтинг составлен на основе потребительских отзывов Яндекс.Маркета, ВсеИнструменты.ru и личного опыта наших экспертов:

Место в рейтинге Надежный Мощный
1 Bosch PBH 2900 FRE DeWALT D 25103 K
2 Макита HR2455 MAKITA HR5001C
3 DeWALT D 25103 K

Ударная дрель — незаменимый помощник при демонтажных работах… С его помощью можно выполнять сверление, разрезание и разрушение прочных конструкций с минимальными физическими усилиями. Хотя этот вид ударного оборудования считается профессиональным, его часто используют в бытовых условиях … Модель такого устройства, скромная по характеристикам, не будет лишней в домашнем хозяйстве. Как выбрать перфоратор рядовому пользователю? Поскольку инструмент недешевый, подход должен быть ответственным и комплексным — с учетом основных показателей производительности, функциональности, отзывов пользователей и т. Д.

Оптимальный тип молота

На самом первом этапе выбора следует определиться с базовой принадлежностью инструмента к той или иной категории согласно основным классификациям. В частности, следует определиться с конструкцией и системой электроснабжения. Что касается устройства конструкции, то для дома бывают перфораторы горизонтальные и вертикальные. Что выбрать? Модели первого типа с горизонтальным двигателем больше похожи на дрели. По сути, это электродрель, но дополненная ударной функцией — своеобразный отбойный молоток.Этот вариант прост в использовании и хороший выбор для новичка, но он вряд ли сможет выполнять сложные операции по разрушению бетонных и кирпичных конструкций в больших масштабах. Вертикальная конфигурация отличается мощностью и более эффективной системой охлаждения — соответственно, устройство сможет работать при высоких нагрузках.

Теперь можно переходить к энергосистеме. Сетевая и аккумуляторная модели принципиально разделены. Как показывают отзывы, первые обладают большим запасом хода при сохранении компактности корпуса и легкости.Наличие аккумуляторной батареи утяжеляет конструкцию и снижает маневренность. Хотя добавление веса в случае перфоратора тоже может быть плюсом, так как усиливается стабилизирующий эффект, что важно при тяжелых работах. Как выбрать перфоратор по типу аккумулятора? Стоит остановиться на литий-ионных элементах (Li-Ion). Они не обладают эффектом саморазряда, имеют небольшие размеры, обладают высоким энергетическим потенциалом и нетребовательны в обслуживании. Но также следует учитывать капризность литий-ионного блока при работе в условиях низких температур и ценовой фактор — по сравнению с другими моделями перфораторы с таким блоком питания на 10-15% дороже.

Выбор по техническим характеристикам

Диапазон производительности различается в зависимости от класса модели. Итак, начальный уровень представлен устройствами массой 3-4 кг и мощностью 800 Вт. Энергия удара в этом случае составляет 1-2 Дж. Получается маломощный прибор, который подходит, например, для выполнения электропроводки, но более производительным вариантам лучше доверить серьезные работы с долблением и глубокой проточкой. . Как выбрать перфоратор для выполнения домашних заданий средней сложности? Потенциал мощности в этом случае также может не превышать 1000 Вт, главное — энергия удара.Демонтажные работы с долблением желательно проводить инструментом с усилием 3 Дж. Этого достаточно для проведения капитального ремонта с созданием в стене отверстий и проемов большого формата. Но, как бытовой сверлильный станок, такой инструмент уже не используется.

Производители также выпускают тяжелое перфорационное оборудование, предназначенное для бытовых задач. Модели этого класса предназначены для образования отверстий и трещин диаметром 40 мм в каменных стенах. Но помимо мощности стоит отметить надежность конструкции и функциональность таких перфораторов.Какое устройство лучше всего выбрать из этого сегмента? Для выполнения сложных ответственных задач лучше приобретать модели мощностью не менее 1200 Вт. Соответственно, энергия удара также будет значительной — около 13 Дж. Также учитывается влияние высоких нагрузок на электрическое наполнение. Не лишним будет предусмотреть наличие защитных систем и предохранителей. Однако дополнительные варианты стоит рассматривать отдельно.

Как выбрать перфоратор по функционалу?

Продолжая тему безопасности и защиты самого инструмента, можно выделить систему плавного пуска, защиту от перегрева, вентиляторное охлаждение двигателя и т. Д.С точки зрения работоспособности возможности обратного (обратного) движения и изменения положения долота будут значительными. В частности, Bosh использует собственный механизм Vario-Lock для регулировки рабочего оборудования. Что касается реверса, то он может быть полезен в случаях, когда сверло уходит в сторону или застревает в жестком массиве с усиливающим захватом. Но как выбрать перфоратор, если помимо хвостовиков с большим внутренним диаметром планируется использовать другое навесное оборудование? Желательно отдать предпочтение бесключевым патронам SDS-max или SDS-plus.Они не только расширяют список доступных для использования навесных устройств, но и облегчают сам процесс их замены без подключения дополнительного инструмента.

Для выполнения точных операций при большой нагрузке также требуется электронное управление скоростью. Эта функция полезна, если вы планируете работать с материалами разной плотности. Большинство современных версий автоматически подстраиваются под рабочую основу, оценивая давление на дрель и степень нажатия на кнопку запуска. Не менее важен другой вопрос — как выбрать перфоратор для работы по дому с учетом вспомогательных функциональных принадлежностей? В этой части стоит предусмотреть лазерное наведение точки сверления, светодиодную подсветку и предохранительную муфту.Все это способствует качественному сверлению с точной центровкой рабочего органа. Для большей надежности стоит предусмотреть антивибрационную систему, которая снижает влияние вибрации на точность ориентации сверла.

Модель Makita BHR242RFE

Устройство с необычной конфигурацией силового наполнения, в котором сбалансированная конструкция и высокая мощность сочетаются с малым ударным усилием в 2 Дж. Пользователи считают его пограничной версией перфоратора между профессиональный и бытовой сегменты.То есть, если вопрос стоит о том, как выбрать хороший многоцелевой перфоратор, то можно обратиться именно к этому предложению. Особенность работы в том, что силовая начинка ориентирована на выполнение коротких операций, но с высокой пиковой мощностью. Для сравнения: полноценные профессиональные модели рассчитаны на то, чтобы выдерживать высокие нагрузки при длительных рабочих сеансах.

Также данная модель представляет класс аккумуляторов. Литий-ионный блок имеет небольшой запас энергии в 3 мАч, но этого достаточно для тех же ремонтных работ в доме.В комплект входит дополнительный аккумулятор. Здесь важно раскрыть некоторые нюансы безостановочной работы перфоратора для дома. Какое устройство выбрать по автономности? Желательно соблюдать баланс между емкостью, временем зарядки и продолжительностью рабочего процесса. Именно этим преимуществом отличается модификация BHR242RFE. Пока восполняется энергия одного блока, со вторым мастер может работать несколько часов. Из других преимуществ модель также отличается виброзащитой, пылеизоляцией и продуманной эргономикой, которые традиционно характеризуют электроинструменты Makita.

Модель Bosch GBH 18

Это устройство окрашено в синий цвет, что указывает на его принадлежность к профессиональной группе в соответствии с корпоративной классификацией немецкого производителя. Однако стоимость составляет 14 тысяч рублей. позволяет многим домашним пользователям обзавестись таким помощником. Более того, с точки зрения эргономики и оптимизации это один из лучших перфораторов с облегченной конструкцией. Да, производительность невысокая — всего 1,7 Дж при 18 В. Также не впечатляют параметры обработки — для бетона диаметр сверления максимум 20 мм.Но эти скромные цифры для домашнего использования не являются критическим ограничением, а взамен хозяин получает небольшой, легкий (2,3 кг) и маневренный корпус, а также высокую скорость вращения шпинделя, позволяющую работать с небольшими сверлами. Довольно часто профессиональные строители сталкиваются с вопросом, как правильно выбрать перфоратор, чтобы получить сбалансированную конструкцию и не потерять в мощности. Конечно, производительность в этом случае не очень хорошая, но удобство физического обращения на высшем уровне.Как отмечают сами пользователи, перфоратором GBH 18 можно управлять даже одной рукой.

Модель «Интерскол» ПА-10 / 14.4Р-2

Цельнолитая отечественная ударная дрель на аккумуляторной основе с базовыми функциональными возможностями перфоратора. Прочный корпус инструмента защищает от физических повреждений, переключатель режимов отвечает за настройку, а хвостовики фиксируются с помощью быстрозажимного патрона. Кстати, приспособление SDS-plus принимает сверла диаметром 5, 6 и 8 мм. Также для работы в труднодоступных местах разработчики предусмотрели подсветку.В данной модели также важна универсальность эксплуатации с широким охватом рабочих операций — это подтверждают отзывы о перфораторе. Как выбрать инструмент для выполнения как ударного сверления, так и закручивания метизов? Это популярный вопрос у обычных домашних умельцев, которым не нужны специализированные функции, и на первый план выходит «всеядный» прибор. А создатели рассматриваемой модели как раз и предлагают выполнение различных задач при среднем энергопотенциале.В результате бетон с металлом можно обрабатывать диаметром до 10 мм, а дерево — до 20 мм. А в рамках того же производственного процесса, не меняя инструмента, оператор может отвлечься, не задумываясь и закручивая винты.

Модель DeWALT D25144K

На этот раз основное внимание уделяется высокой производительности, о чем свидетельствует ударный механизм 3,2 Дж, поддерживаемый двигателем мощностью 900 Вт. Ударная дрель также успешно работает в безударном режиме, в который можно переключиться после замены стандартного патрона SDS-plus на обычный трехкулачковый захват.Другими словами, это такая же универсальная конструкция, которая подходит для работы с отверткой. Но малоформатные быстрые операции с постоянными перемещениями по сайту — не лучший формат для использования этой версии. Однако конструкция мощной ударной дрели предназначена для решения более простых задач. А как выбрать перфоратор для ремонта, чтобы он сочетал в себе компактность, легкость, универсальность и производительность? С одной стороны, это противоречивое сочетание характеристик, а с другой — отказ от аккумуляторной батареи при сохранении обычного сетевого диска, как минимум, гарантирует не превышение массы при средней мощности.Именно в такой конфигурации и предлагается модификация D25144K, но, как отмечают пользователи, платой за эргономические преимущества должны будут стать сильные вибрации и шумная работа.

Модель AEG PN 11 E

Сразу отметим, что данный перфоратор относится к высшему классу и оценивается в 45-50 тысяч рублей. Что получает владелец этого объекта? Двигатель 1700 Вт, энергия удара 27 Дж, вес 11 кг. То есть модель практически не имеет ограничений по применению — по крайней мере, в рамках задач, в принципе доступных для перфоратора как такового.При этом владельцы подчеркивают не столько универсальность с широким набором второстепенных операций, сколько легкость в решении вполне стандартных ремонтных задач.

Конечно, за такую ​​стоимость можно рассчитывать на наличие инновационных систем. Индикатор износа угольной щетки коробки передач, ограничитель холостого хода и плавный пуск — вот лишь некоторые из полезных опций, отмеченных в обзорах с положительной стороны. Как выбрать перфоратор для дома, чтобы он сочетал в себе надежность, выносливость и простоту в манипуляциях — слишком частый вопрос, который задают мастера-любители, понимающие толк в этих качествах.Нельзя сказать, что AEG PN 11 E демонстрирует рекордные характеристики и может составить конкуренцию малогабаритным аналогам по эргономике, но определенный баланс разработчики все же нашли. Несмотря на вес в 11 кг, модель эффективно справляется с буровыми задачами без большой нагрузки на руки — этому способствует как продуманная конструкция корпуса, так и высокая скорость работы.

Рейтинг лучших моделей

Каждая из вышеперечисленных моделей имеет свои преимущества в разных аспектах применения.Их сочетание с учетом стоимости ответит на вопрос, как выбрать перфоратор для работы по дому. Приведенный ниже рейтинг ориентирован на самые популярные и качественные модели, доступные на рынке рядовому пользователю:

  1. Bosch GBH 18. Главное качество этого устройства — сбалансированность. Это касается как непосредственных рабочих качеств, так и ценника. Модель немного выходит за ценовой диапазон строго отечественного класса, но скромная переплата за высокое немецкое качество полностью себя оправдывает.
  2. Makita BHR242RFE. Японский бренд является прямым конкурентом Bosch, но класс этой модели выше, чем у предыдущего предложения. Разница в цене составляет 10 тысяч рублей, а это даже с учетом более высоких эксплуатационных данных подходит далеко не каждому мастеру-любителю.
  3. Интерскол ПА-10 / 14.4Р-2. Напротив, бюджетный вариант, который пользуется хорошим спросом. Но по надежности и долговечности элементной базы этот перфоратор пока не может конкурировать с продукцией Makita.
  4. AEG PN 11 E. По уникальному сочетанию характеристик и обилию современных функций с повышенной производительностью данное устройство тоже заслуживает места в этом рейтинге, но с учетом ценника далеко не на первой позиции .
  5. DeWALT D25144K. В целом хорошая модель, способная составить конкуренцию каждому аналогу из представленных ниже по индивидуальным качествам, однако несбалансированность баланса эргономики и мощности делает ее специфическим предложением, рассчитанным на узкий сегмент.

При оценке этих вариантов следует руководствоваться требованиями рабочего процесса. В одних случаях на первый план выходит производительность, в других — надежность, а в третьих — функциональность. Пожалуй, в качестве компромиссного решения стоит выбрать перфоратор Makita, который стоит 24-25 тысяч рублей. Это немалая сумма для домашнего оборудования, но вы можете быть уверены, что все задачи по ударному бурению будут выполнены без лишних забот.

Заключение

Перфоратор — это инструмент, конечно же полезный и в чем-то незаменимый.Однако среднестатистическому домовладельцу он нужен лишь в редких случаях. Чаще используется стандартная электродрель, которая дешевле, проще в управлении и проще. Как выбрать перфоратор для ремонта квартиры, чтобы охватить как можно больше задач? Можно пойти немного другим путем. Основное отличие перфоратора — наличие ударной функции. Но сегодня это предусмотрено и для некоторых моделей дрелей. Например, аккумуляторные версии с напряжением порядка 24 В легко заменят сетевой перфоратор.Для правильного выбора вам просто нужно рассчитать конкретные технические характеристики и наложить их на возможности обработки целевых поверхностей и строительных материалов.

.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
