Как правильно соединить пластиковые трубы своими руками?
Существует несколько способов монтажа полимерных труб, каждый из которых имеет особенности. Специалисты рекомендуют выбирать, как соединить пластиковые трубы, в зависимости от нескольких условий:
- назначение трубопровода – водопровод чаще сваривается, канализация стыкуется раструбами, отопление собирается муфтами разных видов
- материал используемых изделий – большинство поливинилхлоридных труб оснащены раструбами, для сборки полиэтиленовых магистралей промышленность выпускает компрессионные муфты, трубы из полипропилена паяют ручными, механическими паяльниками
- объем работ – для обвязки отопления, монтажа водопровода, проще купить ручной паяльник, выполнить работы самостоятельно, соединив наружный трубопровод раструбами, для сварки больших диаметров потребуются услуги специализированных бригад
Для полимерных изделий не используются резьбовые соединения, так как, они не могут обеспечить достаточную герметичность трубопровода.
Все остальные технологии остаются доступными, причем, сварка, раструбы, муфты являются наиболее эффективными.
Соединение полимерных труб муфтами
Компрессионные муфты ПНД решают вопрос: «Как соединить пластиковые трубы?» в системах водоотведения, водоснабжения. Они используются для типоразмеров 50 – 16 мм, обеспечивают необходимую герметичность, не вызывают засоров. Концы труб зажимаются гайками, конусообразными уплотнительными кольцами, выдерживающими давление напорных водопроводов, канализационных стоков, обогревательных контуров. Существуют компрессионные муфты, жестко крепящиеся на тело трубы неразъемного типа.
Кроме того, используются резьбовые соединения с развальцовкой концов изделий после одевания на них гаек. Каждый способ используется в зависимости от местных условий, решение, как соединить пластиковые трубы, принимается в зависимости от материала стыкуемых деталей. Помимо компрессионных муфт существуют аналогичные фитинги: тройники, отводы, заглушки, фланцы, седелки, краны.
Соединение полимерных труб сваркой
Сварка полимеров присутствует в 50% бытовых коммуникационных системах, стыки имеют улучшенные характеристики, так как, процесс происходит на молекулярном уровне. В руководствах пользователя, входящих в каждый комплект сварочного оборудования, подробно описана технология, как
Ручные паяльники используются для изделий 50 – 16 мм, большие диаметры паяют механическими сварочными аппаратами. Съемные гильзы нагревают концы труб, после чего, остается прижать их с небольшим усилием на несколько секунд. Сварка электромуфтами является улучшенным вариантом предыдущего способа, так как процесс нагревания, соединения контролируется программой. Качество стыка увеличивается, отсутствует необходимость фиксации. Для подачи напряжения на нагревательные элементы внутри муфты используются приборы с электродами.
Специальные способы соединения
Пуш-фитинги, пресс-фитинги, фланцы являются специальными соединениями полимерных материалов. Они так же решают проблему, как соединить пластиковые трубы в сложных случаях: стык с металлической магистралью, соединение разных диаметров. Пуш-фитинг позволяет обходиться минимумом инструмента (калибратор, нож). Крепежный элемент состоит из поливинилсуфлона, латуни, подходит для обогревательных, водопроводных контуров. Соединение считается неразъемным, герметичность обеспечивается резиновыми кольцами. Труба вставляется до упора в корпус фитинга, после чего, вынуть ее обратно невозможно. Пресс-фитинги обжимаются ручным ключом на теле трубы, так же являются несъемными, годятся для отопления, водоснабжения.
Способы, которым соединяют пластиковые трубы без пайки
В квартирах и в частных домах нередко можно увидеть пластиковые трубы.
Соединять пластиковые трубы между собой можно не только паяльником, но и альтернативными методами — с помощью фланцев, фитингов, муфт или путём склейки.
Особенности соединений без пайки
Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.
Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.
Есть ещё и такой вариант, как пайка полипропиленовых труб без паяльника. Для этого просто берётся паяльная паста (это продающаяся уже в готовом виде смесь флюса, порошка припоя и смазки), наносится на место соединения и разогревается.
Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.
Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени. А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество.
Соединение фитингами
Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.
Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.
Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).
Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования. И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.
После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.
С использованием фланцев
Можно соединить пластиковые трубы фланцами без пайки. Такое сочленение считается очень надёжным — металлические фланцы могут стойко переносить огромную плюсовую температуру и высокое давление.
Сегодня даже в крупных по диаметру трубопроводах ставятся фланцы. Они обеспечивают действительно прочное соединение.
Фланцы для сборки бытовых пластиковых трубопроводов всегда имеют резьбу только на одной стороне. Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.
Алгоритм соединения при помощи фланцев достаточно прост. В первую очередь нужно аккуратно натянуть фланец на трубу и надеть уплотнительную прокладку из резины. Прокладка должна заходить за край пластиковой трубы не больше чем на один сантиметр. Затем на эту прокладку аккуратно надвигается фланец.
На следующем этапе осуществляется стыковка с точно таким же фланцем другой пластиковой трубы.
И затягивать болты здесь следует очень аккуратно. Если прикладывать слишком большие усилия, пластиковая поверхность может треснуть.
С использованием муфт
Обыкновенная муфта для пластиковых трубопроводов — это достаточно простая по своему устройству деталь. Она состоит из:
- чугунного корпуса;
- двух гаек;
- прокладок из резины;
- четырёх металлических шайб.
Муфту можно найти в ближайшем магазине сантехники, либо, если есть определённые навыки и знания, сделать своими руками. При этом характеристики муфты должны строго соответствовать размерам соединяемых изделий. Обыкновенные муфты подойдут как для напорных пластиковых трубопроводов, так и для трубопроводов без напора. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.
В муфту для формирования соединения необходимо вставить концы труб так, чтобы они соприкасались в середине. Концы должны проходить через шайбы, прокладки и гайки. Потом надо плотно затянуть гайки, так, чтобы давление на прокладки оказалось достаточно сильным.
Стыковка пластиковых труб муфтой стопроцентно даёт герметичный шов даже без применения пайки. Но в определённых случаях, например, если труба имеет малую длину или примыкает непосредственно к полу (или иной горизонтальной поверхности), установить обыкновенную муфту не представляется возможным.
Для таких сложных случаев придумана зажимно-соединительная муфта. Как её использовать? Сначала нужно очистить край пластиковой трубы. Потом надо развинтить муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причём уплотнительное кольцо должно в итоге располагаться на расстоянии как минимум один сантиметр от края изделия.
Затем в торец пластиковой трубы нужно вставить сам корпус зажимно-соединительной муфты. А потом к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет прикрепить фитинг «американку» с подсоединённой к нему пластиковой трубой.
youtube.com/embed/aW5vZL0GUcM» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>
Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, придерживая свободной рукой трубу, к которой он прикреплён. Муфта должна оставаться неподвижной. Если же она движется, это означает, что была выбрана деталь не того размера. Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу.
Метод склейки
Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.
Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.
Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.
Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.
Некоторые виды пластика (допустим, тот же полипропилен) клеятся с большим трудом. Чтобы полипропиленовые детали хорошо соединялись между собой, придётся приобретать качественный клей, специально предназначенный для этого материала.
Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно. Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью.
как соединить пластиковые водопроводные трубы
Монтаж системы внутреннего водопровода предусматривает создание разъемных и неразъемных соединений.
Ассортимент монтажных деталей состоит из: полимерных и металлических фитингов, нескольких видов соединительных муфт. Для соединения полиэтиленовых трубопроводов используется простой и надежный способ тепловой сварки. Как надежно соединить пластиковые водопроводные трубы, при самостоятельном монтаже домашнего водопровода?
В пластиковых системах горячего и холодного водоснабжения резьбовые соединения практически отсутствуют. Исключение составляют разъемные конструкции с накидными гайками. Предварительная развальцовка соединяемых труб позволяет получить заданную герметичность в системах с низким рабочим давлением.
Более надежное и совершенное соединение реализуется применением компрессионных муфт. Эти надежные и герметичные устройства позволяют смонтировать систему любой сложности с минимальными потерями рабочего времени.
Соединения фитинговые: пластиковые и металлические.
- Пресс — фитинги, пуш — фитинги позволяют надежно соединить пластиковые трубы разного диаметра, подключить систему к металлической водопроводной магистрали.
Пуш — фитинговое соединение может эффективно работать в системах горячего водоснабжения, для его монтажа не требуется специального инструмента. - Узел относится к категории неразъемных соединений, вставленную трубу извлечь их фитингового устройства невозможно. Пресс фитинги как уже понятно из названия, после опрессовки так же образуют неразъемные соединения.
- Повышенная стоимость монтажных деталей выполненных из цветных металлов и нержавеющей стали в полной мере компенсируется надежностью и долговечностью соединения.
Пуш — фитинговое соединение может эффективно работать в системах горячего водоснабжения, для его монтажа не требуется специального инструмента.Преимущества тепловой сварки пластиковых труб
Более экономичный и не менее эффективный способ монтажа полипропиленовых водопроводных труб — это тепловая сварка. Сварочное устройство больше известное под названием паяльника, не требует от монтажника высокой квалификации, поскольку нагрев рабочих насадок и поддержание заданной температуры производится в автоматическом режиме.
Паяльник комплектуется насадками разного диаметра, поэтому нужное сочетание выбрать несложно.
Технология предусматривает прогрев посадочных диаметров труб до температуры плавления пластика. Соединение реализуется на молекулярном уровне. После стыковки соединяемых элементов и охлаждения, получается неразъемное соединение по прочности не уступающее цельному материалу.
В прилагаемом руководстве по эксплуатации паяльника указана последовательность работы, температурные режимы, для труб диаметром от 50 мм в торговой сети приобретаются насадки, которые в базовый комплект не входят.
Эффективный простой и недорогой способ сварочного соединения успешно совершенствуется. Продвинутые в техническом отношении паяльники производят тепловую сварку полиэтиленовых водопроводных труб с помощью электромуфт. Процент монтажного брака сведен практически к нулю, поскольку рабочий процесс контролируется встроенной программой.
Покупать паяльник для разового применения не обязательно. При покупке пластиковых труб многие торгующие организации сдают сварочные устройства в краткосрочную аренду.
Как правило, три первых дня бесплатные. За каждый последующий день взимается небольшая сумма арендной платы.
Рекомендации от специалистов
На начальном этапе самостоятельного монтажа водопроводной системы могут возникнуть определенные трудности. Желательно отработать начальные навыки на фрагментах системы, закрытых от прямого обзора.
Не следует вносить в технологию существенные изменения или упрощения. Результат предсказуемый, для компенсации возможных последствий потребуются дополнительные затраты средств и рабочего времени.
Клейка труб из пвх
Еще вчера широко распространенные в водопроводных и канализационных сетях металлические трубы сегодня считаются морально устаревшими. На смену приходят полимерные изделия, которые практически не подвержены коррозии. Кроме этого, они легкие, долговечные и стоят при производстве относительно недорого. Узнаем, как правильно склеить пвх трубы между собой, чтобы получить надежное и долговечное соединение.
Как правило, клейка труб пвх применяется чаще в промышленности, чем в частной водоподготовке.
Как и чем склеить трубы пвх в стык смотрите наше видео. Там мы подробно рассказываем о клеевом составе и всех нюансах этого процесса.
Что такое клейка труб ПВХ
Ни одна трубопроводная система не состоит из цельного куска трубы. Обязательно в её составе есть и трубы на прямых участках, и фитинги при разветвлении, а также при поворотах. Все эти элементы необходимо надежно соединить между собой, чтобы потом не было аварий, порывов и протечек.
Самыми распространенными способами соединения пластиковых труб для напорных и безнапорных трубопроводов признаны:
- при помощи резьбовых и компрессионных фитингов;
- пайка/сварка при высокой температуре;
- склеивание/холодная сварка обезжиривателем и особым клеевым составом.
Трубопровод, составленный из комплектующих, соединенных фитингами, имеет одно неоспоримое преимущество – он является разборным, что удобно при демонтаже. В то же время, неразборные соединения (пайка и склеивание) при эксплуатации очень надежны. Получаемый монолитный стык исключает протечки, а технология склеивания чрезвычайно проста и недорога.
Чем лучше склеить трубу пвх
Клеи, применяемые для соединения полимерных труб, подразделяются на две группы:
- стандартные, используемые при зазорах не более 0,1 мм;
- текучие, заполняющие зазоры между склеиваемыми элементами до 0,8 мм.
Небольшие зазоры до 0,1 мм имеются при соединении трубопроводов малых диаметров. Обычно это 40 мм и менее. Промежутки между склеиваемыми трубами до 0,8 мм встречаются при монтаже канализации и водопровода большого диаметра, когда применяется стыковка при помощи раструбов.
Не многие знают, чем можно склеить пвх трубы. Особенностью процесса холодной сварки является рекомендуемое применение двухкомпонентного клеевого состава.
Он обеспечивает высокую прочность и надежность, особенно при создании системы холодного водоснабжения. При монтаже отопительных коммуникаций следует обратить внимание на использование метода пайки труб, так как любой клей при нагревании изменяет свои характеристики и может за счёт другого линейного расширения привести к аварии.
Процесс клейки труб ПВХ
Прежде чем склеить трубы пвх в стык, надо удостовериться в качестве исходного материала — на трубах и фитингах не должно быть нарушений геометрии или вмятин. Клеевой состав также подлежит проверке: он должен иметь необходимую текучесть и не истекший срок годности.
Итак, различают следующие этапы склеивания труб ПВХ:
- Первый этап. После измерения необходимой длины, от полимерной трубы пвх под клейку отрезается нужный кусок. Делать это нужно строго под прямым углом. Ещё лучше использовать специальный труборез, который проведет эту операцию быстро и правильно.
- Второй этап. Специальным резцом с отрезанного края трубы снимается фаска. Она должна быть не менее 15 градусов. Иначе, если торец будет неправильно обработан, при соединении склеиваемых деталей можно получить неравномерное распределение клеевого состава и, как следствие, последующее нарушение герметичности трубопровода.
- Третий этап. От обработанного торца трубы отмеряют глубину фитинга и обезжиривают данный участок, так же, как и внутреннюю поверхность фитинга. Следует дождаться полного высыхания растворителя/обезжиривателя. Не нужно обезжиривать участок трубы после отметки, за которую не будет заходить фитинг.
- Четвертый этап. При помощи кисточки или аппликатора на склеиваемые детали равномерно наносится клей. За разметку клеевой состав наносить не рекомендуется. Учитывая краткий срок схватывания большинства клеев, после этого быстро соединяются подготовленные детали. Следом рекомендуется провернуть трубу на четверть оборота. Это более равномерно распределит клей по склеиваемым поверхностям.
- Пятый этап. Через 10-15 секунд после соединения можно аккуратно удалить выступившие излишки клея. В зависимости от типа клеевого состава, монтаж клеевых пвх труб можно проводить через 2 часа или позже. До этого момента склеенные детали нагружать нельзя.
- Шестой этап. Гидравлические испытания пвх труб разрешаются не ранее чем через сутки, когда клеевой состав окончательно высохнет. Перед эксплуатацией рекомендуется многократная промывка новой системы.
Специальным резцом с отрезанного края трубы снимается фаска. Она должна быть не менее 15 градусов. Иначе, если торец будет неправильно обработан, при соединении склеиваемых деталей можно получить неравномерное распределение клеевого состава и, как следствие, последующее нарушение герметичности трубопровода.
Мы знаем как склеить пвх трубы
Склеивание ПВХ труб — недорогой и простой способ монтажа трубопроводных систем. Он обеспечивает надежное и качественное соединение при соблюдении несложных правил. Полученные в результате склейки трубопроводы гарантированно будут работать бесперебойно и безаварийно. Цены монтажа клеевых труб пвх для водопровода, бассейна или других нужд вы можете узнать у наших специалистов 8-499-391-39-59, [email protected]
Заявка на подбор оборудования

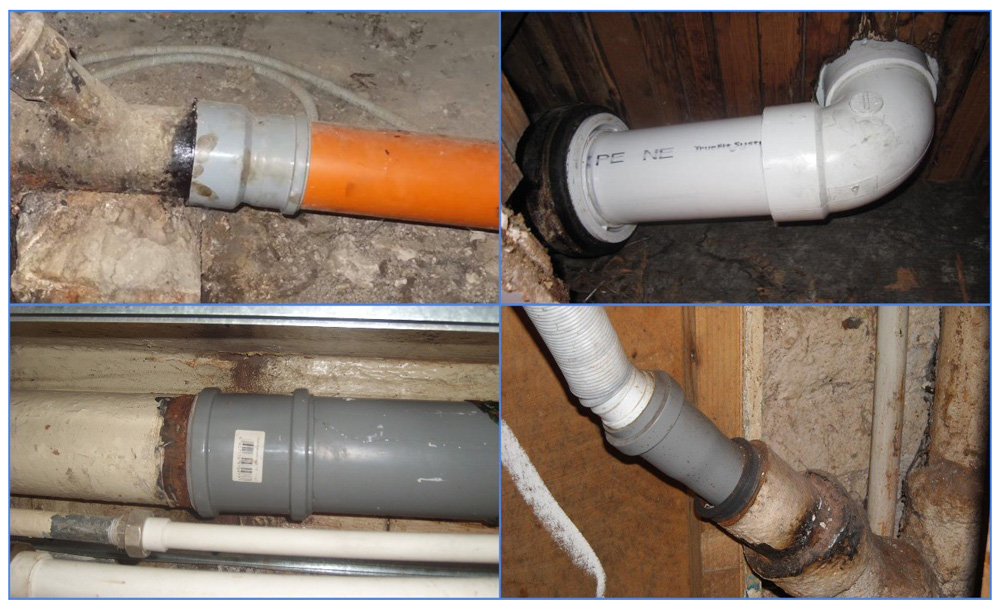

Как самому соединить металлические и пластиковые трубы водопровода?
Этот вопрос особенно актуален в тех случаях, когда необходимо отремонтировать уже существующее соединение или же нет возможности избежать соединения двух труб-антагонистов.
Металл + пластик – проблемное соединение?
Почему антагонистов? По той простой причине, что у пластика и металла абсолютно разные коэффициенты термического расширения. Это значит, что реакция на одну и ту же температуру у двух этих материалов будет абсолютно разная. То есть при подаче и отключении воды будет происходить постепенное расшатывание соединения. Эта же ситуация актуальна и для гидроударов. В таких слабых местах со временем появляются протечки.
Главными виновниками протечек является вовсе не вода и не перепад температуры, а слабые фитинги. Они после колебаний температур ослабляют захват и со временем могут потрескаться. По этой причине изделия должны быть отменного качества, не допускается использование плохих, но дешевых фитингов. Приобретать и устанавливать нужно фитинги с защитой от самораскручивания. А вот значительно продлить срок эксплуатации такой системы помогает системы с опрессовкой фитингов.
Как своими силами соединить металл и пластик?
Необходимый инструмент и материалы
Для работы нужно подготовить:
• Два раздвижных ключа;
• Силикон;
• Пресс-фитинг.
Один конец снабжается раструбом для надвижного соединения с пластиком, другой конец должен иметь резьбу для соединения с металлической трубой;
• Для уплотнения используется сантехническая тефлоновая лента, толщина которой должна быть не менее 1 мм.
Порядок работы
Первым делом перекрывается подача воды. После этого следует снять муфту трубопровода из металла в том месте, где предполагается соединять его с пластиковой трубой. Если сразу соединение не удается развинтить, можно использовать специальное масло с особой пропускной способностью. Серия постукиваний по поверхности трубы также помогает расшатать неподдающийся элемент.
После разъединения трубы нужно при помощи резьбореза нарезать резьбу. Для этого используется солидол, резьбу делают до выхода трубы из плашки. Только после этого лишний солидол снимается с трубы, а тефлоновой лентой уплотняется место соединения пластика и металла.
Пресс-фитинг накручивается на резьбу аккуратно. Чтобы пресс-фитинг от излишнего усилия не дал трещину, соединять фитинг и металлическую трубу лучше всего рукой.
Докручивать фитинг необходимо только после полной подачи воды до полной остановки протечки. Чтобы не было проблем при эксплуатации системы, нужно использовать пресс-фитинг с внутренней резьбой из ПВХ. Муфты с резиновыми уплотнителями рекомендуется специалистами устанавливать в местах соединения труб со счетчиками или клапанами.
Трубы ХПВХ: что это такое, как и где используется?
Установите систему капельного полива и отдыхайте все лето!
Как соединять металлопластиковые трубы обжимными фитингами
Популярность металлопластиковых труб растет с каждым годом. На российском рынке представлено большое количество брендов из которых стабильным качеством и разумными ценами отличается и продукция из нашего ассортимента. Это металлопластиковые трубы HENCO (Бельгия) и VALTEC (Италия).
При соблюдении рекомендаций по подбору и эксплуатации производитель заявляет срок службы более 50 лет. Для стабильной и безопасной работы отопительной, водопроводной систем очень важно правильно соединять трубы и фитинги.
Соединение металлопластиковых труб осуществляется разными способами. Наиболее распространенными на сегодня являются соединения:
- на обжимных фитингах
- на пресс-фитингах
Именно такими способами монтируется продукция VALTEC и HENCO из ассортимента нашего интернет-магазина.
Соединение обжимом
Этот способ очень популярен ввиду его простоты. Единственный необходимый инструмент — гаечный ключ. Также желательно иметь специальный калибратор, ножницы и смазку.
Процесс соединения трубы и фитинга выполняется в следующей последовательности:
- под углом 90 град. в нужном месте отрезается труба. Лучше всего это делать специальными ножницами, которые обеспечат ровный рез и отсутствие загибов.
- с помощью специального калибратора (при отсутствии, ножом) срезается внутренний угол на срезе. Это делается для того, чтобы при всовывании штуцера на повредить или не сдвинуть уплотнительные резиновые кольца.
- внутреннюю поверхность трубы рекомендуется смазать специальной силиконовой смазкой или мыльной водой. Это дополнительная гарантия, что уплотнительные кольца останутся на своих местах.
- фитинг раскручивается. Сначала накидная гайка, затем обжимное кольцо одеваются на трубу.
- штуцер фитинга до упора задвигается в трубу
- обжимное кольцо сдвигается на фитинг и гайка затягивается вручную.
- гайка дожимается ключом. Рекомендуемое количество оборотов для диаметров 16 мм и 20 мм — 1, для 26 мм и 32 мм — ¾. Соединение выполнено.
Нужно отметить, что из большинства типов соединений пластиковых труб, обжим наиболее простой, но и наименее надежный. Хорошее качество соединения обеспечат, кроме правильного монтажа, трубы и фитинги известных, давно зарекомендовавших себя, торговых марок. VALTEC и HENCO из этого перечня. Обжимные соединения являются обслуживаемыми, поэтому раз в год их нужно проверять и при необходимости подтягивать.
Способы крепления 07.12.2020 13:29:46
Два способа соединения труб из ПВХ и фитингов
Вы уже знаете, как легко построить из труб из ПВХ, но есть один важный шаг, чтобы убедиться, что ваша конструкция прочная и безопасная — соединить все вместе, что так же легко.
Существует два способа соединения труб и фитингов из ПВХ в рамках строительного проекта. Это ПВХ растворитель (цемент) метод и крепеж техника . Обе версии работают хорошо, но мы ВСЕГДА рекомендуем использовать ПВХ-цемент, так как это наиболее надежный и надежный ответ.
Соединение труб и фитингов из ПВХ с помощью растворителей ПВХ
Прикрепление ПВХ-трубы к фитингам с помощью ПВХ-цемента — это не их «склеивание», а их сварка. Цемент ПВХ плавит поверхности пластика и примерно через 30 секунд окончательно их соединяет. Это превосходно, потому что теперь все ваши элементы из ПВХ представляют собой одну гигантскую сплавленную структуру, что делает их намного более прочными, как единое целое..jpg)
Вот как соединить ПВХ с клеем ПВХ:
Для внешней арматуры
- Дважды проверьте, как должны быть соединены элементы (углы, направление и т. Д.). Хорошая идея — сначала провести тестовую подгонку, чтобы убедиться, что все сочетается так, как вы этого хотите.
- Убедитесь, что труба и фитинг чисты от пыли и грязи. Особенно это актуально при использовании сантехнических труб ПВХ.
- Нанесите небольшое количество ПВХ-цемента на внутреннюю часть фитинга, где находится «стопор» или фиксатор. Упор — это небольшой выступ внутри фитинга, где труба окончательно устанавливается.
- Полностью вставьте трубу в фитинг и удерживайте 30 секунд.Используйте молоток или кусок дерева, чтобы вставить трубу на место, если она не вставляется полностью вручную.
Для колпачков и муфт
- Выполните шаги 1-2, как показано выше.
- Нанесите небольшое количество ПВХ-цемента на внутреннюю часть ПВХ-трубы. Не наносите ПВХ-клей на конец муфты или колпачок.
- Вставьте муфту или заглушку в трубу. Используйте молоток или кусок дерева, чтобы вставить колпачок или муфту на место, если они не вставляются полностью вручную.Подождите 30 секунд, чтобы застыть.
Соединение труб из ПВХ и фитингов с помощью крепежных элементов
Вы можете временно, но надежно соединить ПВХ трубы и фитинги друг с другом с помощью крепежа (шурупов), чтобы обеспечить прочную структурную фиксацию без постоянного соединения ПВХ-цементом. Это позволяет вам повторно использовать или переставлять фитинги позже. Это отличный способ соединения ПВХ, но он имеет некоторые ограничения: он не такой прочный, как цемент ПВХ, и не подходит для внутренних компонентов, таких как муфты и колпачки. Вот как соединить ПВХ между собой крепежом:
- Вставьте трубу в фитинг. Убедитесь, что он полностью вставлен, и при необходимости используйте молоток, чтобы убедиться, что он полностью вставлен.
- Используйте сверло диаметром 1/8 дюйма, чтобы проделать пилотное отверстие примерно на полпути в месте соединения трубы и фитинга в боковой части фитинга. Это упростит установку винта.
- Используя дрель или отвертку, вставьте саморез с резьбой в отверстие, которое вы только что просверлили.Убедитесь, что винт достаточно длинный, чтобы пройти через фитинг и трубу.
Это упростит установку винта.Заключение
Оба метода, описанные выше, помогут сделать вашу структуру из ПВХ прочной и надежной, а также продлить ее срок службы. Если ни один из вышеперечисленных методов не похож на то, что вы хотите сделать, вы можете сдвинуть трубу и фитинги вместе, и во многих случаях они останутся соединенными, однако из-за различий в производстве вы можете получить слишком свободные детали. В этом случае мы рекомендуем вам хотя бы использовать технику соединения крепежом для соединения любых незакрепленных элементов.
Склеивание труб из ПВХ? Следуйте этим 7 правилам и принципам
Фото: istockphoto.com
Труба из поливинилхлорида, обычно называемого ПВХ, используется в самых разных жилых помещениях, от водопроводных систем до множества крутых поделок (например, DIY стеллажи, органайзеры и даже мебель).
Для соединения трубы с фитингом требуется специально разработанная грунтовка и цемент — не обычный клей, а химический растворитель, который плавит поверхность ПВХ, а затем быстро затвердевает, чтобы соединить части вместе.В результате получается воздухонепроницаемое и герметичное соединение, подобное тому, которое вы получаете при сварке металла.
Процесс включает нанесение грунтовки на внешнюю сторону трубы и внутреннюю часть фитинга, которая очищает и подготавливает ПВХ. Примерно через 10 секунд нанесите цемент на те же участки, затем плотно вставьте трубу в фитинг и дайте цементу застыть.
Как бы просто это ни звучало, приклеивание трубы из ПВХ — это легко испортить, и если вы сделаете ошибку, пути назад нет — вам придется вырезать трубу и начать все сначала.Так что прислушайтесь к этому списку того, что можно и чего нельзя делать, чтобы обеспечить успех ваших проектов ПВХ.
НЕ используйте неправильный тип цемента. На рынке представлены различные виды цементов (и грунтовок), разработанные для различных типов пластиковых трубопроводов.
Внимательно читайте этикетки и обязательно выбирайте цемент, специально предназначенный для ПВХ. Имейте в виду, что один из видов трубного цемента, который вы можете увидеть на полке, предназначен для труб из ХПВХ (хлорированного поливинилхлорида), которые похожи по названию, но не приемлемая замена.Популярные производители ПВХ-цемента включают Weld-On (просмотр на Amazon), Oatey (просмотр на Amazon), Gorilla (просмотр на Amazon) и другие.
Фото: istockphoto.com
ДЕЛАЙТЕ сухую посадку.Перед тем, как склеить трубу из ПВХ, разложите все части трубы и убедитесь, что при соединении они хорошо сочетаются друг с другом и отрезаны до нужной длины. Затем пометьте и пронумеруйте соединения, если это необходимо, чтобы не склеить неправильные.
НЕ пренебрегайте предупреждениями о безопасности. Грунтовка для ПВХ и цемент грязны при работе, поэтому производители рекомендуют избегать контакта с глазами и кожей.
Перед началом работы снимите защитные очки (в идеале с боковыми щитками) и защитные перчатки. Вы можете накрыть рабочую поверхность брезентом или полотенцем, чтобы свести к минимуму трудности с очисткой в случае капель. Клей для труб из ПВХ — это химический растворитель, который может выводить вредные токсины, поэтому работайте в хорошо проветриваемом помещении.
Фото: istockphoto.com
НЕ оставляйте неровных краев.После того, как вы разрежете ПВХ-трубу специальным инструментом, называемым резаком для ПВХ-труб (см. Пример на Amazon), обязательно сгладьте все заусенцы на краях разрезаемой поверхности грубой наждачной бумагой или универсальным ножом. Прикрепленные слева заусенцы могут ловить мусор, протекающий по трубам, вызывая засорение или снижая эффективность уплотнения.
ДЕЙСТВИТЕЛЬНО работаю быстро. После нанесения грунтовки у вас есть примерно 10 секунд до нанесения цемента.После этого вы сразу вставите трубу в фитинг.
При склеивании трубы ПВХ действовать быстро; если цемент высыхает до того, как вы будете готовы, нанесите его повторно.
Фото: istockphoto.com
DO скручивание для надежной посадки.Поверните трубу на четверть оборота, вставляя ее в фитинг. Это позволит клею растекаться и плотнее прилегать. Крепко удерживайте трубу вместе с фитингом не менее 30 секунд; меньше, и труба может выскочить обратно.
НЕОБХОДИМО дать достаточно времени для отверждения.Подержав трубу на месте в течение 30 секунд, подождите не менее 20 минут перед дальнейшим обращением с ней, чтобы цемент мог схватиться должным образом. Обратитесь к инструкции к продукту, чтобы узнать, как долго клей должен застыть, прежде чем вы сможете использовать его в своем проекте, обычно в течение 24 часов.
Как работать с пластиковой сантехнической арматурой | Руководства по дому
С развитием технологий появляются новые продукты и материалы, которые проще и дешевле производить, а также более удобны для потребителя.
Пластиковая сантехническая арматура попадает в эту категорию. В настоящее время стандартная в проектах коммерческого и жилищного строительства пластиковая сантехника проста в установке и может быть приобретена практически в любом магазине товаров для дома. Вы можете найти их в предварительно упакованных наборах для туалетов, раковин и других помещений дома и офиса.
Фитинги без резьбы
Фитинги без резьбы по-прежнему являются стандартом для водопровода из ПВХ в США. Они бывают разных форм и размеров, от базовых соединителей до S-образных колен, P-образных заглушек, U-образных соединений, L-образных соединений, а также заглушек и переходников.Они производятся вместе с трубой из ПВХ, чтобы соответствовать любому количеству труб в любом количестве настроек, независимо от того, говорите ли вы о 8-дюймовых сливных трубах или 2-дюймовых фитингах для раковины. Для работы необходимо приклеить к трубе из ПВХ.
Фитинги с резьбой
Более современные версии стандартных фитингов из ПВХ — это резьбовые фитинги. Вместо того, чтобы полагаться на грунтовку и клей, резьбовые соединения предназначены для использования в качестве отдельных крышек, переходников и соединений. И хотя вы можете использовать водопроводную ленту, чтобы закрыть резьбу фитингов, они разработаны так, чтобы быть водонепроницаемыми после их соединения винтами.Подобно резьбовым соединениям для металлических труб, у них есть охватываемые и охватываемые концы, которые можно соединить вместе.
Грунтовка и клей
Вы все равно должны использовать грунтовку и клей для соединения пластиковых сантехнических фитингов без резьбы. После того, как вы отрежете трубу до нужного размера и соберете все вместе, чтобы обеспечить правильную длину, вы должны сначала очистить трубу старой тряпкой, чтобы удалить грязь и мусор. Затем загрунтовать внешнюю часть охватываемого фитинга и внутреннюю часть женского фитинга грунтовкой, обычно фиолетовой.Затем нанесите клей для труб, соедините все части и дождитесь, пока клей схватится.
Гибкие фитинги
Ряд гибких фитингов заменили такие устройства, как P-сифоны под раковинами и входные соединители унитаза.
Они имеют прокладки и резьбовые соединения на каждом конце и сделаны из гибкого пластика или комбинации проволоки и пластика для поддержки. Эти гибкие фитинги заменили многие из более сложных в использовании фитингов и позволяют быстро и легко ремонтировать такие вещи, как слив в раковине, соединения стиральной и сушильной машин и водопровод.
Ресурсы
Биография писателя
Тим Андерсон пишет статьи с 2007 года. Его публиковали в Интернете через GTV Magazine, Home Anatomy, TravBuddy, MMO Hub, Killer Guides и группу Delegate2. Он проработал более 15 лет подрядчиком по плитке и камню в третьем поколении, прежде чем перешел на внештатную писательскую деятельность.
Выполнение соединений из ПВХ — Extreme How To
Присоединение к самому популярному трубопроводу ПВХ везде.Поливинилхлорид (ПВХ) является наиболее часто используемым материалом для пластиковых труб. Он устойчив к коррозии, экономичен и обещает долгий срок службы.
Его можно использовать под землей или даже на открытом воздухе, если труба содержит стабилизаторы и УФ-ингибиторы и окрашена латексной краской на водной основе. Материалы ПВХ также устойчивы к обычным химическим веществам, таким как кислоты, щелочи, соли и окислители. Трубы из ПВХ изготавливаются в соответствии с различными стандартами ASTM для применений как под давлением, так и без давления, в том числе для дренажно-сточных вод (DWV), канализационных сетей, водоснабжения, орошения и трубопроводов.
Цветовая кодировка
Компоненты системы трубопроводов из ПВХмогут быть изготовлены в различных цветах, что позволяет легко идентифицировать трубопровод для предполагаемого применения. По данным Ассоциации пластиковых труб и фитингов, общая цветовая схема (хотя и не универсальная):
.- Белый для DWV и некоторых приложений низкого давления.
- Белый, синий и темно-серый для трубопроводов холодной воды.
- Зеленый для канализации.
- Темно-серый для промышленного применения под давлением.
Однако у этой цветовой схемы есть исключение: большая часть труб из белого ПВХ имеет двойные номиналы как для DWV, так и для давления.
Простая установка
Еще одна приятная особенность трубопроводов из ПВХ заключается в том, что они просты в установке и легко доступны для самостоятельного монтажа. Следующие шаги подробно описывают процесс соединения стыков труб из ПВХ.
Измерение. Концы труб из ПВХ будут проходить внутрь фитингов труб до заплечика фитингов.По этой причине при измерении трубы всегда измеряйте расстояние между плечами фитингов на каждом конце и переносите это измерение на трубу.
Разрез. Сделайте пропил как можно более прямым и квадратным. Пилы можно производить стандартной ножовкой. На фото я использую циркулярную пилу для резки труб от Porter-Cable.
Удаление заусенцев.
Используйте канцелярский нож или напильник для удаления заусенцев изнутри трубного соединения.
Чист. Чтобы обеспечить хорошую адгезию и прочное соединение без протечек, я использую мелкозернистую наждачную бумагу, чтобы слегка потереть концы ПВХ, чтобы удалить блеск и удалить грязь. Затем протираю чистой тряпкой, чтобы удалить следы пыли.
Сухая посадка. Соберите компоненты, чтобы убедиться, что они имеют правильную длину. Ориентация некоторых фитингов, например колен, имеет решающее значение для конструкции водопроводной системы. Сделайте направляющие метки на сопрягаемых деталях для облегчения совмещения во время окончательной сборки.Кроме того, отметьте глубину трубы, которая будет скрыта фитингом, чтобы определить место нанесения грунтовки и ПВХ-цемента.
Обязательно. Для соединения требуется грунтовка ПВХ / ХПВХ, а также ПВХ-цемент. Банки с продуктом обычно включают в себя кисточку-аппликатор в крышке.
Prime. Нанесите ПВХ-грунтовку по всему концу трубы, а также на внутреннюю часть фитинга. Грунтовка временно смягчает тонкий слой материала ПВХ, что позволяет цементу ПВХ создавать прочное соединение без протечек между трубой и фитингом.
Цемент. Затем нанесите клей ПВХ на конец трубы и внутри фитинга, полностью покрывая контактные поверхности соединения.
Подключиться. Вставьте трубу в фитинг так, чтобы она плотно прижалась к буртику. Придайте трубе или фитингу 1/4 дюйма. поверните, чтобы нанести клей, и убедитесь, что он полностью закрывает стык. Убедитесь, что контрольные метки на трубе и фитинге правильно совмещены. Удерживайте шов не менее 30 секунд, пока цемент не застынет.
Прочие изделия, связанные с трубами из ПВХ
Рекомендуемые статьи
Как подключить трубу из ПВХ в 4 этапа
Труба из ПВХ — это основа инфраструктуры вашей спринклерной системы.
Очень важно знать, как правильно соединить трубу из ПВХ . Если вы знаете, что делаете, задача выполняется довольно быстро. Вот несколько простых шагов, которые необходимо выполнить для соединения труб и фитингов из ПВХ:
1.Отрежьте трубу нужной длины
При работе с трубами из ПВХ важно использовать соответствующие режущие инструменты. Красивый квадратный разрез отлично подойдет для другого квадратного компонента. Если ваши разрезы неровные или неровные, вам будет сложно соединить концы вместе. Это может привести к утечкам. Электрическая торцовочная пила или менее сложные ручные инструменты могут дать вам идеальный квадратный пропил, который вам нужен.
2. Удалите заусенцы пилы с внутренней стороны трубы
После того, как вы перережете трубку, вы можете обнаружить внутри пластиковые заусенцы пилы.Хотя эти заусенцы пилы небольшие, они могут вызвать множество проблем. Они могут затруднить точное соединение ваших трубок, что приведет к утечкам воды и другим проблемам.
Быстро отшлифуя эти крошечные заусенцы пилы с помощью ручной шлифовальной машины, вы внесете свой вклад в обеспечение наилучшего соответствия фитингов и труб из ПВХ и труб.
3. Отметьте трубы, как вы хотите, чтобы они соединялись вместе
Отметьте трубку именно там, где вы хотите, чтобы части соединялись.Это очень важно, потому что после того, как вы нанесете цемент на ПВХ-трубу, у вас будет всего несколько секунд, чтобы соединить трубы вместе. Когда у вас есть детали, отмеченные именно там, где вы хотите, вы можете легко сопоставить их, даже если вы торопитесь.
4. Нанесите грунтовку, цемент и соедините
Следующая часть довольно проста, но должна выполняться с большой осторожностью. Поскольку ваш ПВХ-клей скрепляет трубы вместе, вам нужно убедиться, что на нем есть хороший слой цемента.Не нужно просто быстро втирать немного цемента в трубу и складывать две части вместе. Во-первых, вам нужен праймер , который обеспечивает более прочное сцепление.
Будьте щедры с нанесением, а затем убедитесь, что конец трубы покрыт хорошим слоем цемента. Перед соединением двух частей каждую деталь следует покрыть грунтовкой и цементом. Помните, что вы закопаете леску, поэтому излишки цемента и грунтовки не вызовут раздражения.
Простое соединение труб и фитингов из ПВХ
Соединить детали из ПВХ несложно, и это под силу практически любому домовладельцу.Освоив соединение труб из ПВХ, вы сможете обеспечить качественную установку спринклерной системы, которая прослужит долгие годы. Сэкономьте на всех ваших оросителях , , таймерах , , оросительных клапанах и других.
Ресурсы по теме:
Как найти утечку спринклера
Настройка зон спринклера
Список компонентов спринклерной системы
Замена спринклерного клапана
Работа с пластиковой трубой и нажимными фитингами
инновации как в пластиковых трубах, так и в нажимных фитингах.Эти новые сантехнические изделия упростили, как никогда, для среднего мастера прокладывать водопроводные линии и подсоединять фитинги на профессиональном уровне.
Больше не нужно вызывать сантехника или вспотевшего медика с фонариком. Все, что для этого требуется, — это подходящие продукты и несколько полезных советов от местного независимого продавца товаров для дома.
Сегодня мы собираемся показать вам, как сваривать трубки из ХПВХ растворителем. Мы собираемся познакомить вас с революционной сантехнической системой под названием PEX, и мы собираемся показать вам новейшие нажимные фитинги, которые объединят все это воедино.Итак, приступим.
Пластиковая труба из ХПВХ предназначена для хлорированного поливинилхлорида. Это золотой стандарт пластиковых труб благодаря своей прочности и надежности под давлением… давлением воды. Термин, используемый для соединения труб и фитингов из ХПВХ, называется сваркой растворителем, которую можно представить как склеивание.
Первым шагом к сварке труб из ХПВХ растворителем является отрезание трубы до необходимой длины с помощью ножовки или резака для ПВХ. После обрезки удалите все заусенцы и удалите грязь или мусор с участка трубы, которая будет подключена к фитингу.
Напильник — лучший инструмент для этого.
Затем нанесите фиолетовую грунтовку на конец трубы и на фитинг, к которому он будет присоединяться. Это очищает трубу и фитинги и подготавливает поверхность для склеивания цементного раствора. Нанесите ровный слой цемента на основе растворителя поверх фиолетовой грунтовки на трубу и фитинг, затем соедините конец трубы с фитингом, вставив трубу в фитинг и повернув его на четверть оборота. Удерживайте трубу и фитинг в этом положении 30 секунд, и все.Стык заделан. Это было достаточно просто.
Хотя трубка PEX впервые была использована в Европе в 1960-х годах, она является относительной новинкой в области водопровода. PEX означает сшитый полиэтилен высокой плотности. Она известна тем, как легко соединять фитинги посредством сжатия, а также своей гибкостью, что обеспечивает гибкость при длительных пробегах и сокращает количество фитингов, необходимых при пробеге.
Для присоединения трубок из полиэтиленгликоля к фитингу требуется специальный инструмент для обжима полиэтиленгликоля, подобный этому, и обжимные кольца, которые надеваются поверх трубки и фитинга.
Присоединить трубку к фитингу так же просто, как вставить фитинг в трубу, надеть обжимное кольцо на стык и обжать его с помощью обжимного инструмента. Это так же просто, как и люди.
Но подождите, я поправлюсь. Пожалуй, самый простой и универсальный фитинг в мире сантехники — это нажимной фитинг, который я держу здесь. Хотя он может выглядеть как обычный локоть или латунный Т-образный фитинг, это далеко не так. Эти нажимные фитинги так же просты в использовании, как и набор для сборки, с которым вы играли в детстве.Все, что вам нужно сделать, это вставить конец трубки в фитинги, пока он не встанет на место, и все. Без пайки. Без сольвентной сварки. Обжимной инструмент не требуется. И самое приятное то, что вы можете использовать эти фитинги для соединения медных трубок, трубок из ХПВХ или даже полиэтиленгликоля (PEX) … все в один фитинг, как вы видите здесь.
Толкающие фитинги работают благодаря крошечным зубцам внутри фитинга, которые зажимают трубу и прижимают ее к пластиковому кольцу круглого сечения внутри фитинга.
И в отличие от меди или ХПВХ, вам не нужно сушить водопровод перед использованием этих фитингов.Они даже позволяют фитингу поворачиваться после соединения, что может быть полезно в некоторых случаях. А если вам нужно снять фитинг, просто используйте этот инструмент для снятия, и труба сразу выйдет. Их даже можно использовать снова и снова, что отлично подходит для временного ремонта. И хотя они могут стоить больше, чем ваш стандартный фитинг, в некоторых случаях модернизации или ремонта они того стоят.
Ну вот и все. С этими продуктами даже новичок в домашних условиях может получить готовый результат как профессионал, и для этого не требуется много времени на обучение.
Закрыть стенограмму
| ||||||||||||
| ||||||||||||
Если лента очень тонкая, потребуется больше ленты, чтобы покрыть нити. По этой причине мы рекомендуем покупать более толстую ленту, потому что она более экономична.
