Ремонт керамической кран-буксы водопроводного крана/смесителя

Ремонт протекающего водопроводного крана/смесителя с керамической кран-буксой. Устранение распространенной неисправности: замена изношенной пластиковой шайбы.

Основная причина протекания керамических кран-букс

Самой частой причиной протечки керамических кран-букс водопроводных смесителей и необходимости их ремонта является износ пластиковой прижимной шайбы (на изображении отмечена стрелкой), которая может быть изготовлена из полипропилена, капролона или фторопласта.

Прижимные шайбы из полипропилена и капролона, в отличие от фторопластовых, не достаточно стойки к повышенным температурам, поэтому чаще из-за их износа выходят из строя и требуют ремонта кран-буксы, регулирующие подачу в смеситель горячей воды. Усиливает износ пластиковых шайб этих изделий еще и то, что, обычно, краном горячей воды чаще пользуются.

Когда прижимная шайба в процессе эксплуатации водопроводного крана значительно истирается или разрушается полностью, между керамическими пластинами возникает зазор и кран-букса начинает пропускать воду в закрытом положении.

Толщина новой пластиковой шайбы с фотографии – 1 мм, внутренний диаметр – 10 мм, наружный – 12 мм. Вы можете купить, если найдете такую же, или изготовить ее самостоятельно, но есть способ, который значительно увеличит срок службы керамической кран-буксы до следующего ремонта, заключающийся в изготовлении прижимной шайбы из куска медного провода.

Ремонт керамической кран-буксы (устранение протечки)

Ремонт водопроводной кран-буксы с керамическими пластинами заключается в замене изношенной пластиковой шайбы:

  • У требующей ремонта кран-буксы извлеките фиксатор штока.
  • Возьмите кран-буксу в левую руку, сжатую в неплотный кулак, штоком со стороны большого пальца, и сожмите корпус изделия кольцом из указательного и большого пальцев.
  • Нажмите большим пальцем или ладонью правой руки на шток кран-буксы с достаточным усилием, и все содержимое вывалится из корпуса в неплотно сжатую левую ладонь.
  • Удалите остатки прижимной шайбы, если она действительно изношена и причина необходимости ремонта в ней (это будет сразу видно по ее толщине и внешнему виду, а иногда остаются только одни обрывки от шайбы).
  • Подберите медный провод диаметром около 1 мм, оберните на шток кран-буксы кольцо из провода в том месте, где была пластиковая шайба. При необходимости обточите его с обеих сторон на мелком наждаке, если собранная керамическая кран-букса будет трудно вращаться (проверять нужно, установив изделие на смеситель).
  • В некоторых кран-буксах самодельная прижимная шайба из проволоки диаметром 1 мм может раздвинуться настолько, что шток проскочит сквозь нее и герметичность будет нарушена. В этом случае придется концы медного кольца соединить с помощью пайки, затем лишний припой сточить, или взять провод большего диаметра, а шайбу из него расплющить до 1 мм. Такое кольцо придется сначала установить в корпус кран-буксы, а уже затем вставить шток.
  • Перед окончательной сборкой и установкой отремонтированной кран-буксы в смеситель, нанесите на медное кольцо немного водостойкой смазки.

Прижимные шайбы

Слева направо: изношенная пластиковая шайба; кольцо из медного провода Ø 1,2 мм; кольцо из проволоки Ø 1,8 мм.

Изготовление пластиковой шайбы

Иногда шайба из медной проволоки разъезжается сразу, а спаянная держится только при незатянутой кран-буксе. И тогда, при открывании крана, может начать отворачиваться слабо затянутая кран-букса.

В этом случае уже никак не обойтись без пластиковой шайбы. Для ее изготовлении понадобится кусок нехрупкого, но прочного пластика толщиной 1 или 0,5 мм. Из пластика 0,5 мм придется устанавливать 2 шайбы.

Подобранный кусок пластика помещаем между двумя деревянными брусками и просверливаем несколько отверстий сверлом ∅ 10 мм. Края получаются достаточно ровными. Небольшие утолщения по внутренним краям лучше не подрезать.

Далее вырезаем ножницами из куска пластика заготовки с одним отверстием и срезаем снаружи излишки до ширины 2 мм. Наружные края вырезанных шайб легко подгоняются по размеру с помощью мелкозернистого бруска или наждачной бумаги.

Устройство кран-буксы с керамическими пластинами

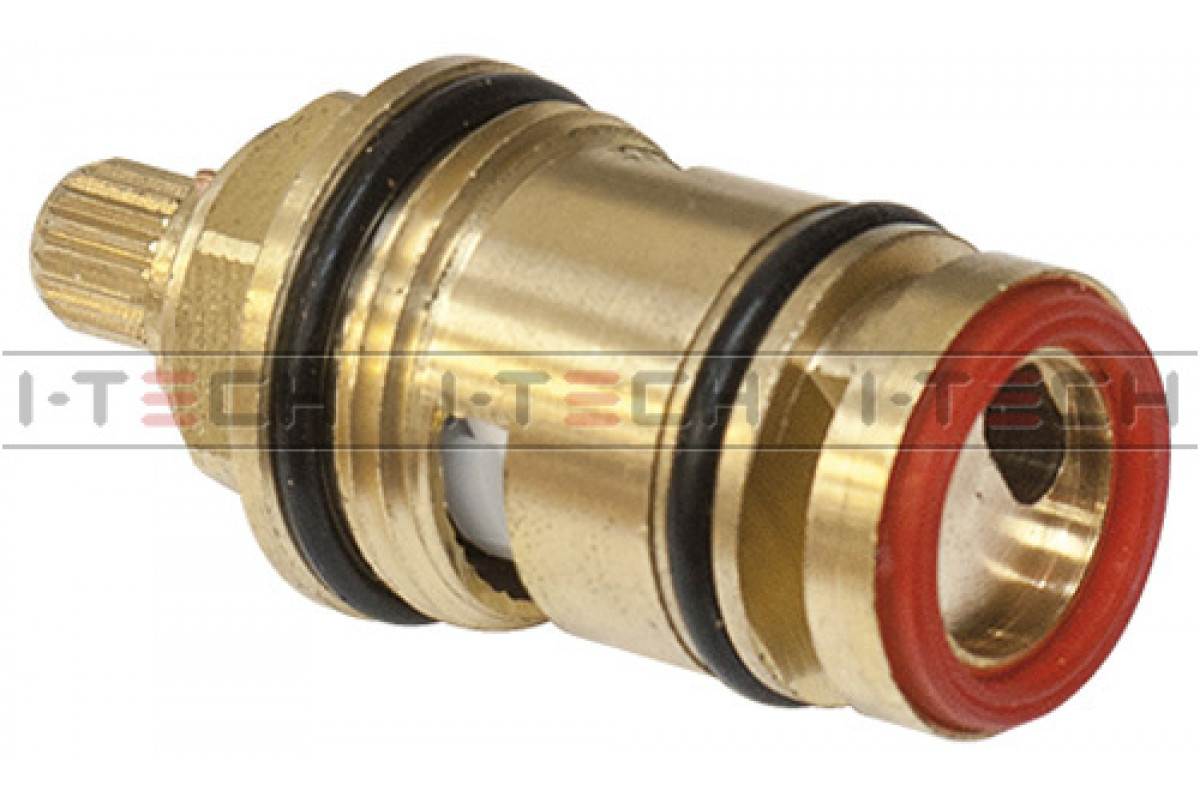

Керамическая кран-букса для водопроводного смесителя состоит из следующих компонентов:

  1. Шток кран-буксы с пластиковой прижимной шайбой и герметизирующими кольцами.
  2. Корпус керамической кран-буксы.
  3. Герметизирующая прокладка (прижимается к седлу крана).
  4. Неподвижная керамическая пластина.
  5. Подвижная керамическая пластина.
  6. Фиксатор штока.

Как видно на изображении, в керамической кран-буксе только перекрывающие и открывающие воду пластины фактически являются керамическими.

Если какие-то компоненты керамической кран-буксы покрылись налетом солей от жесткой водопроводной воды, в том числе и герметизирующая прокладка (номер 3 на фото), поместите их на некоторое время в раствор лимонной кислоты для удаления налета.

Несколько советов из практики

  1. Не закрывайте с большим усилием керамическую кран-буксу с ограничителями вращения на четверть- или пол-оборота и, тем более, не пытайтесь, прилагая такие усилия, расшатать на шлицах маховичок
    1
    (рукоятку) крана при демонтаже. Результат может оказаться плачевным: из-за повреждения ограничителей полностью закрытый отремонтированный кран будет пропускать воду, а при незначительном повороте маховичка в сторону открытия течь будет полностью прекращаться. Придется или частично приоткрывать кран после каждого закрытия для устранения возникающей течи, или заменить кран-буксу.
  2. Если не отворачиваются резьбовые соединения или не снимаются маховички со штоков требующих ремонта кран-букс, положите на проблемные места вату или ткань, смоченную 70% уксусной эссенцией2, приблизительно на час3, иногда добавляя по каплям эссенцию. Уксус проникает в труднодоступные места и размягчает ржавчину и налет от водопроводной воды.
    Процедуру, возможно, придется повторить. Берегите от попадания уксусной эссенции декоративное покрытие смесителя, которое может оказаться не стойким к кислотам.
  3. Опустите маховички и декоративные накладки, покрытые налетом солей от жесткой воды, в раствор лимонной кислоты (2 чайные ложки с горкой на стакан воды), и они вернутся в первоначальное состояние. Если у вас дорогой смеситель, и вы не уверены, что лимонная кислота ему не повредит, попробуйте сначала в незаметном месте. Наблюдайте за тем, как идет реакция: шипение, выделение пузырьков. Если процесс прекратился, а налет очистился не полностью, замените раствор на новый или в этот же добавьте еще лимонной кислоты
    4
    .

1Так я испортил кран-буксу на кухонном смесителе, у которого маховички со штоков снимаются очень тяжело, при установке обратно встают на место только с помощью фиксирующего винта. Точно такие же маховички в ванной комнате снимаются и устанавливаются на шлицы без затруднений.

2Я обычно использую неразбавленную 70% уксусную эссенцию, реже немного разбавленную водой. Уксус работает там, где не справляется WD-40.

3Точно спрогнозировать время готовности резьбового соединения к отворачиванию невозможно, оно может составлять от получаса до нескольких часов в зависимости от исходного состояния.

4Я добавляю лимонную кислоту в тот же раствор, предварительно вынув из него очищаемые детали, а после растворения добавленной кислоты погружаю их обратно. При очистке от налета штоков и корпусов ремонтируемых керамических кран-букс резиновые герметизирующие кольца с них не снимаю.

устройство и ремонт своими руками (+ видео)

Краны с одним рычагом стремительно вытесняют традиционные вентильные устройства в квартирах и домах. Но как ни удобна такая современная сантехника, периодически она выходит из строя по самым разным причинам.

Чтобы не тратиться каждый раз на покупку нового крана, имеет смысл разобраться с причинами поломок и освоить самостоятельный ремонт однорычажного смесителя.

Содержание статьи:

Особенности устройства таких приборов

Шаровый, однорычажный, джойстиковый, шарнирный – все это названия смесителя, который управляется только одним рычагом. Использовать такой кран просто и удобно: движение рычага по вертикали регулирует величину потока воды, а поворотом по горизонтали устанавливают подходящую температуру.

Эта схема позволяет понять принцип работы однорычажного смесителя: изменение размеров отверстия для горячей, холодной и смешанной воды позволяет регулировать ее температуру и напор всего парой движений

Внутреннее устройство однорычажных смесителей обычно бывает двух типов: шаровый механизм или керамический картридж. Центром конструкции шарового механизма является круглая смесительная камера. Она выглядит как полый металлический шарик, в котором проделаны три отверстия.

В одно из отверстий поступает холодная вода, а в другое отверстие – горячая. Внутри камеры потоки смешиваются и затем поступают на третье отверстие, которое соединено с изливом смесителя. Управляющий рычаг передвигает шарик таким образом, чтобы регулировать просветы в этих отверстиях, т.е. изменять количество горячей и холодной воды, поступающей в смесительную камеру, и размеры исходящего потока.

Керамический картридж состоит из двух или трех пластин. В нижней части, как и в шаровом смесителе, имеются три отверстия с точно такими же функциями: горячая вода, холодная вода, смешанный поток. А вот смешивание горячей и холодной воды выполняется в верхней части устройства.

Работают смесители обоих типов примерно одинаково, но вот на условия эксплуатации реагируют по-разному. Например, в керамическом картридже практически никогда не скапливается известняковый налет. Дело в том, что пластины в таком устройстве притерты друг к другу очень плотно, размер зазора сопоставим с параметрами молекулы.

На этой схеме подробно представлено устройство шарового однорычажного крана. Информация об отдельных элементах устройства помогает понять порядок его разборки и сборки

Но вот с песком и прочими механическими загрязнениями керамика “не дружит”. Небольшая песчинка, попавшая в полость смесителя, может привести к сколу на керамических элементах, и весь картридж придется заменить. Металлическому шарику песок практически не страшен, но для налета здесь почти нет никаких препятствий.

Слабое место однорычажных смесителей – резиновые прокладки. При любом раскладе эти элементы придется заменять не реже, чем каждые два года. Некоторые покупатели сетуют не проблемы с точностью настройки температуры. Это характерная особенность недорогих моделей с малым углом регулировки. Такие устройства и ломаются значительно чаще.

Как разобрать однорычажный кран?

Очень часто проблемы с такими смесителями возникают из-за поломки их внутреннего механизма. Алгоритм действий в этом случае довольно прост: кран необходимо разобрать, вынуть испорченный механизм, заменить его новым, исправным элементом, собрать устройство в обратном порядке.

На этой схеме подробно представлен порядок разборки однорычажного смесителя с керамическим картриджем. Для проведения работ понадобится только отвертка и разводной ключ

Это не слишком сложная процедура, но все операции следует выполнять очень внимательно и аккуратно. Сначала, конечно же, нужно перекрыть трубы холодной и горячей воды, ведущие к смесителю. Чтобы разобрать шаровой кран, необходимо:

  • С помощью отвертки снять декоративную заглушку.
  • Открутить и убрать фиксирующий винт.
  • Открутить и снять декоративную гайку, которая выполняет роль крышки корпуса смесителя.
  • Открутить гайку, удерживающую в правильном положении механизм смесителя.
  • Вынуть из корпуса крана картридж или шаровый механизм.

Чтобы снять декоративную заглушку, используют обычную отвертку. Действовать следует аккуратно, чтобы не повредить элемент. Чтобы открутить фиксирующий винт ручки смесителя, можно использовать шестигранник. В некоторых моделях ручка прилегает довольно плотно. Ее можно поддеть концом отвертки.

Крышка смесителя с рычагом иногда прилегает очень плотно, чтобы ее снять, можно использловать отвертку. Работы следует проводить аккуратно, чтобы не поцарапать корпус

Крышку корпуса смесителя не сложно снять руками без помощи специальных инструментов. А вот фиксирующую гайку внутри смесителя удобнее откручивать разводным ключом. После этого вынуть внутренний механизм крана будет не сложно.

Следует помнить, что размеры этих элементов варьируются в довольно широком диапазоне. Высота штока может существенно отличаться, как и диаметр картриджа. Встречаются также различные варианты посадочной части механизма. Поэтому опытные мастера редко приобретают новый картридж заранее.

Гайку, которая фиксирует положение керамического картриджа внутри смесителя, следует аккуратно открутить с помощью обычного или разводного ключа

Гораздо эффективнее будет приостановить ремонтные работы на этом этапе, взять испорченную “начинку” однорычажного крана и отправиться с ней в магазин сантехники, чтобы купить точно такой же по размерам и устройству элемент.

В силу конструктивных особенностей механизма его нельзя каким-то образом подогнать или приспособить, нужно точное совпадение всех параметров.

Не все керамические картриджи имеют одинаковые размеры и конфигурацию. Чтобы правильно выбрать подходящее устройство, нужно взять испорченный картридж в магазин сантехники

После приобретения нового картриджа все работы выполняют в обратном порядке: устанавливают картридж, надевают сверху регулировочный шток, фиксируют его винтом и закрывают его декоративной заглушкой. На заглушке обычно обозначено направление вращения для холодной и горячей воды, этот момент нужно учесть во время установки.

Если керамический картридж однорычажного смесителя оказался засоренным или испорченным, его просто следует заменить новым элементом, промывка обычно не помогает

При монтаже шарового механизма неопытные сантехники иногда путают расположение отверстий и ставят механизм неправильно. В результате и работать после установки такой механизм будет некорректно. Поэтому после разборки крана следует внимательно осмотреть шарик и запомнить его правильное положение, чтобы в дальнейшем действовать правильно.

По окончании ремонта крана однорычажного смесителя холодную и горячую воду снова подключают и проверяют качество работы отремонтированного прибора. Если при этом по-прежнему наблюдаются какие-то проблемы, возможно, картридж установлен неправильно или в смесителе имеются какие-то дополнительные поломки. Подробно процесс ремонта устройств этого типа рассмотрен в следующем видеоматериале:


Обзор распространенных поломок

Замена картриджа или шарового механизма – это только один способ отремонтировать однорычажный кран. Существуют и другие поломки устройств этого типа, для устранения которых понадобятся разные средства и методы. Самыми распространенными проблемами, связанными с джойстиковыми смесителями, считаются:

  • треснувший корпус устройства;
  • засорившийся аэратор;
  • проблемы с подающими трубами или гибким шлангом;
  • неправильное положение или износ резиновых прокладок;
  • подтекание воды через лейку душа;
  • неполадки с переключателем потока на душевой шланг.

Обычно диагностировать проблему относительно не сложно, поскольку каждой ситуации соответствуют характерные симптомы. Иногда приходится одновременно устранять несколько поломок. Это обычно происходит при использовании некачественной сантехники или несоблюдении условий эксплуатации смесителя, что приводит к повышенным нагрузкам.

Трещина в корпусе устройства

Если из-под смесителя вытекает вода, высока вероятность, что его корпус где-то треснул или прохудился. Такая ситуация может возникнуть внезапно, например, если на смеситель случайно уронили какой-то тяжелый предмет. Иногда зазоры возникают постепенно, под влиянием воздействия воды в течение длительного времени.

В любом случае полностью устранить такую поломку практически невозможно. Самый надежный способ ремонта состоит в полной замене корпуса устройства, но обычно старый смеситель просто демонтируют и устанавливают новую модель. В качестве временной меры используют герметик.

Обычно трещину просто замазывают сверху подходящим составом, например, “холодной сваркой”. Перед началом работ следует изучить инструкцию по использованию герметика, и точно соблюсти рекомендации изготовителя. Но выглядеть смеситель, отремонтированный такими методами, будет весьма непрезентабельно. Со временем герметик раскрошится, повторять ремонт придется снова и снова. Поэтому после заделки трещины следует сразу же запланировать покупку и установку нового смесителя.

Замена изношенной прокладки

Если смеситель протекает снизу, а его корпус не имеет трещин, возможно, износились прокладки между краном и гибкими водопроводными шлангами. Эту проблему устранить относительно не сложно. Для начала следует перекрыть поступление горячей и холодной воды к смесителю.

Если резиновые прокладки под шаровым механизмом смесителя износились или установлены неправильно, кран может сильно шуметь и даже протекать

При этом в самом смесителе все же останется некоторое количество воды. Нужно открыть кран и спустить эту воду. Теперь следует отсоединить шланги, по которым вода поступает в смеситель. Здесь тоже имеются остатки воды, поэтому внизу следует поставить ведро, не помешает и ветошь, чтобы собрать случайно пролитую воду.

Когда гибкие подводы отсоединены, нужно открутить фиксирующую гайку, которая находится под мойкой и удерживает смеситель в правильном положении. Под гайкой и находится прокладка. Если она выглядит изношенной, потрескавшейся или деформированной, скорее всего, это и является причиной течи.

Такие прокладки продаются в любом магазине сантехники или можно вырезать подходящий элемент из куска резины. Перед установкой прокладки рекомендуется очистить место монтажа от скопившихся загрязнений. Затем нужно собрать систему в обратном порядке: затянуть фиксирующую гайку, подключить гибкие подводы, восстановить подачу воды. После этого нужно открыть кран, чтобы проверить работу прибора.

Проблемы с аэратором

Небольшая насадка, надетая на излив смесителя, рассекает поток воды на отдельные струйки и искусственно увеличивает его объем. Отверстия в этой насадке небольшие, если водопроводная вода содержит загрязнения, они могут легко засориться. Иногда проблемы возникают из-за того, что аэратор просто заржавел.

Аэратор – насадка на излив смесителя – может засориться, что приводит к уменьшению потока воды. Помогает решить проблему промывка аэратора или его замена

Характерный признак этой проблемы – снижение напора воды в какой-то одной точке, например, на кухне. В то же время из других кранов вода поступает в прежнем количестве. Если аэратор сняли, и после этого поток воды из смесителя заметно увеличился, то причину поломки можно считать точно установленной.

Решить эту проблему очень просто. Обычно аэратор легко отвинтить от излива. После этого его нужно промыть или удалить загрязнения другим способом. Можно даже установить новый аэратор, если такая возможность имеется. После этого прежний напор воды восстановится. Некоторые отказываются от использования аэратора, но в таком случае пользоваться смесителем будет не так комфортно.

Если засорились трубы

Аэратор в порядке, а напор потока заметно ослабел? Почти наверняка засорились трубы либо гибкие подводы, по которым на смеситель поступает горячая и холодная вода. Эта проблема особенно характерна для старых водопроводных систем с металлическими трубами. В процессе коррозии частички металла скапливаются внутри, уменьшая или полностью перекрывая просвет.

Если гибкие шланги, по которым к смесителю подается холодная и горячая вода, засорились, их нужно снять и прочистить или заменить новыми

Сначала следует перекрыть воду, а затем приступить к устранению поломки. С гибкими шлангами все очень просто. Их нужно снять, промыть, прочистить и установить заново. Если же загрязнения слишком серьезные, можно просто поставить новые шланги. С трубами все немного сложнее. Для их прочистки используют трос-“змейку”.

При этом часть трубы, в которой скопились загрязнения, следует отсоединить от водопроводной системы, а после прочистки – установить на место. Иногда такой участок водопровода заменяют и монтируют новые конструкции. Если трубы старые и загрязняются часто, имеет смысл подумать о модернизации водопроводной системы и установке пластиковых труб, которые гораздо меньше подвержены коррозии, чем металлические конструкции.

Смеситель в ванной комнате

На бортике ванной обычно устанавливают более сложный по конструкции смеситель, чем на кухне, поскольку здесь помимо обычного излива используют лейку для душа. К проблемам, описанным выше, добавляются поломки, связанные с механизмом переключения потока воды с излива на душевую лейку и обратно.

Однорычажный смеситель, предназначенный для установки на бортик ванны, дополнен механизмом переключения потока на душевую лейку. Если прокладки этого механизма изношены, их необходимо заменить

Бывает, что вода понемногу подтекает через лейку душа. Это говорит об износе верхней прокладки устройства. Устранить проблему относительно не сложно. Нужно снять фиксирующую гайку и душевой шланг, который она удерживает. Таким образом будет обеспечен доступ к верхней прокладке.

Этот элемент вынимают и заменяют новым, который можно купить или даже вырезать из резинового полотна, толщина которого составляет около трех-четырех миллиметров. Конечно, место установки новой прокладки следует очистить от накопившихся загрязнений. После ремонта смесителя в ванной комнате душевой шланг устанавливают на место и проверяют работу смесителя.

Но если проблемы возникают с прокладкой, которая расположена в нижней части смесителя, исправить поломку будет немного сложнее. Внешне такая неполадка выражается в том, что рычаг управления лейкой душа не удерживается в правильном положении и опускается, препятствуя переключению воды.

Сначала нужно перекрыть подачу горячей и холодной воды к крану ванной комнаты, затем открутить гайку и снять лейку душа. Затем последовательно демонтируют переходник и излив смесителя. Чтобы добраться до расположенной снизу прокладки, придется вынуть всю “начинку” смесителя. После этого прокладку заменяют и собирают устройство в обратном порядке.

Бывает так, что прокладки не износились, но они не подходят по размеру или установлены неправильно. Это нередкое явление, если прокладки вырезаны вручную. Если при открывании воды смеситель начинает сильно шуметь, имеет смысл проверить состояние прокладок. Обычно их достаточно обрезать или просто немного изменить их положение. Если прокладки не виноваты, дополнительный шумовой эффект обычно удается устранить путем установки фильтров.

Как предупредить неисправности?

Состояние смесителя и срок его службы зависит от нескольких факторов:

  • качества водопроводной воды;
  • правильного монтажа системы водопровода,;
  • качества конкретной модели смесителя.

Недорогие смесители могут выглядеть привлекательно, но срок их эксплуатации невелик. Корпус и внутренний механизм, выполненный из некачественных материалов, выходит из строя быстро и часто. Качество воды и устройство водопроводной системы – взаимозависимые факторы. Как только огрехи в монтаже труб становятся очевидными, их необходимо немедленно устранить.

Наличие фильтров грубой очистки может заметно увеличить срок эксплуатации однорычажного смесителя. Не стоит пренебрегать этим полезным устройством. Жесткость воды необходимо учитывать еще на этапе покупки прибора. На упаковке и/или в паспорте смесителя указано, на какую жесткость воды рассчитано изделие. Следует соотнести эти данные со сведениями о качестве воды в собственном доме.

Аэратор – еще один полезный фактор, способный положительно повлиять на состояние смесителя. Устройство рассекает поток воды на отдельные струи, что визуально увеличивает объем потока. Это позволяет уменьшить количество воды, поступающее через смеситель, что приводит к экономии воды и ресурса устройства.


Как починить кран буксу в смесителе

Как заменить или отремонтировать кран-буксу?

К сожалению, краны являются не слишком надежными устройствами, которому свойственно протекание. Это связано с изнашиванием или потерей эластичности уплотнительной резинки крана-букса. Замену такого приспособления необходимо проводить раз в год, а при слишком загрязненной водопроводной воде такая процедура проводится чаще. Внутреннему сердечнику, отвечающему за должную работоспособность крана и подачу воды, требуется замена при нехарактерных звуках поворачивающегося смесителя, представленные громким и неприятным тарахтением, или при постоянных протечках крана в закрытом состоянии.

Перед тем, как поменять кран-буксу, необходимо определиться с его устройством и разновидностями, представленными:

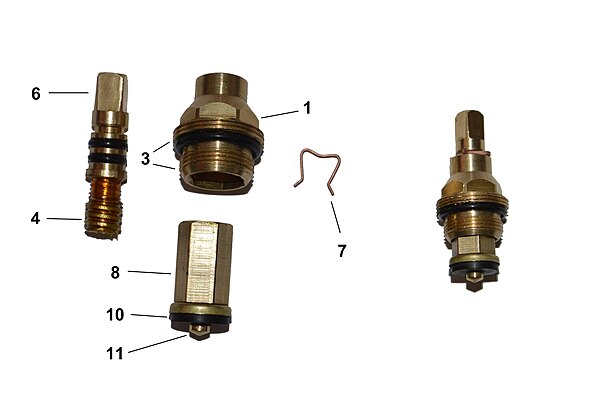

  • Червячными буксами, имеющими манжету из резины. Такими устройствами полное перекрытие воды обеспечивается двумя-четырьмя оборотами ручки. Конец выдвигаемого штока оснащен резиновой прокладкой, перекрывающей водный поток за счет ее прижимания к внутриклапанному седлу смесителя. Стоимость таких буксов невелика, их приобретение не составляет труда. Замена прокладки, которую возможно изготовить самостоятельно из любого резинового сырья, является легким процессом. К недостатку червячного букса относится его небольшой эксплуатационный срок из-за потери плавности хода в связи с большим числом открывающе-закрывающих вентильных оборотов. Это приводит к резонированию приспособления, сопровождаемому неприятным шумом и разрушением водопроводной сети.
  • Керамическими буксами, прекращающими подачу воды полуоборотом ручки, что обеспечивает более тихую работу устройства. Фиксация одной пластины из керамики происходит в буксовом корпусе, второй – на крепежном штоке маховика. Обе пластины имеют симметричные отверстия аналогичной конфигурации. Смещаясь или совмещаясь при повороте ручки, через эти отверстия происходит поступление воды в смеситель. Такое приспособление отличается более высоким сроком службы, но меньшей устойчивостью к загрязненной жидкости. Кроме того, они более дорогостоящие, а ремонт кран-буксы из керамики затруднителен.

Как произвести замену кран-буксы

Необходимо помнить о различиях устройства кран-буксов для различных кранов. Отечественным смесителям свойственна квадратная форма маховикового крепежа и фиксирующего винта. Импортные изделия отличаются длиной и шлицевым количеством под ручку. Разница может заключаться и в диаметральном значении резьбового элемента: наиболее доступные буксы, имеющие полудюймовую резьбу, а для поиска детали с резьбой в 3/4 придется приложить усилия. Поэтому, целесообразно взять с собой старый кран-буксу в строительный универмаг для приобретения необходимого приспособления.

Перед тем, как приступить к замене кран-буксы, необходимо перекрыть холодное и горячее водоснабжение к заменяемому крану. Для произведения манипуляций необходимо наличие минимального инструментального набора: газового ключа, плоской и крестовой отвертки, плоскогубцев. Говоря о том, как поменять кран-буксу, стоит выделить такие основные манипуляционные этапы:

  1. С маховика происходит снятие верхнего колпачка. При длительном эксплуатационном процессе выполнение данной манипуляции может быть затруднено. Справиться с этим поможет использование пассатижей. Для извлечения кранового вентиля, происходит выворачивание болта, находящегося под маховиковым колпачком.
  2. Для откручивания вентиля допускается приложение усилий из-за подвергшегося окиси металла, что способствует скреплению деталей смесителя между собой. После снятия вентиля, осуществляется прочищение крепящей болт резьбы от скопившегося в ней эксплуатационного мусора. Очистительным процедурам подвергается и внутренняя поверхность маховика.
  3. После этого необходимо отвинтить крановую фурнитуру, «затвердение» которой также возможно. Для этого возможно применение раздвижных клещей. Данную манипуляцию дополняют подкладыванием под инструмент лоскута плотного материала для предотвращения исцарапывания глянцевой поверхности.
  4. Снятая фурнитура открывает доступ к ввинченной в смеситель буксе. Перед ее выворачиванием необходимо удостовериться в перекрытом водоснабжении. После этого приступают к буксовому вывинчиванию.
  5. После извлечения буксы, прочищается смесительная резьба. Такая процедура необходима для плотного вхождения новой кран-буксы на резьбу. Оставшийся мусор будет способствовать протеканию жидкости, как из носика гусака, так и из маховикового основания. Зачистка происходит при использовании кардощетки.
  6. Примеркой новой буксы, определяем совместимость приобретенного элемента к имеющейся установке по резьбовому, размерному и материальному значению. Новая букса ввинчивается на место извлеченной, с предварительной намоткой на нее нескольких слоев фомки для уплотнения резьбы. При качественной очистке резьбового участка, монтаж новой буксы не составит труда.
  7. Сборку крана осуществляют в обратном порядке.
    Во время замены кран-буксы, особенно керамической, необходимо контролировать степень ее затягивания. Чрезмерный зажим может привести к поломке хрупких керамических дисков. Целесообразно плотное наворачивание кран-буксы в смеситель и прижимание при помощи контргайки.

Ремонтные работы для кран-буксов

При отсутствии возможности замены смесителя или приобретения кран-буксы, возможно осуществление самостоятельного ремонта кран-буксы. Любые ремонтные мероприятия сопровождаются отключением водоснабжения и разборкой шарового крана .

При постоянном гудении смесителя и труб возможна замена буксовой прокладки, которая могла расплющиться или выйти за размеры «пятакового» седла. Для этого перекрывается подача воды, вытаскивается или откручивается кнопка с последующим выкручиванием винтика. Он может сильно прикипеть, поэтому целесообразно его смазывание при помощи машинного масла. После этого выкручивается кран-букса, устанавливается новая прокладка, последующее вкручивание которой должно быть не сильным, способствующим нормальному открытию-закрытию крана. Сборка устройства происходит в обратном порядке.

При течи из самого устройства кран-буксы, необходима замена штоковой прокладки. После перекрытия воды, осуществляется снятие фиксатора и вытаскивание штока с двумя прокладками, которые впоследствии необходимо заменить. При тугом вращении ручки, раскручивается и вычищается от окалины штоковое соединение, с последующим его смазыванием. После этого производится обратно порядочная сборка.
При выходе из строя кран-буксы с «сальницей» осуществляется откручивание сальниковой гайки, изъятие штока, старой набивки, с последующей ее заменой лентой «фум». Такая лента скручивается и плотно вставляется в сальницу с ее «утрамбовкой». После этого сверху накручивается гайка с последующим выкручиванием, дающим возможность добавления набивочного материала. После закручивания, меняется прокладка по стандартной схеме.

Ремонт кран-буксы из керамики связан с износом керамических пластин или попаданием в межпластинное пространство посторонних предметов. При выходе из строя такого приспособления целесообразно приобретение нового изделия. Для предотвращения поломки кран-буксы из керамики желательна установка грубых водоочистителей на квартирный вход, защищающих данные приспособления от чрезмерных водяных примесей.

Видео инструкция — «Ремонт керамической кран-буксы»

Как отремонтировать кран смесителя: этапы и советы

Сегодня мы рассмотрим, как отремонтировать кран смесителя своими руками. Смесителем является сантехнический прибор, служащий для регулирования температуры воды, поступающей из крана. Регулировка осуществляется в результате смешивания воды разной температуры.

Как и любой другой бытовой прибор, водопроводный кран может сломаться. В одних случаях, чтобы определить, что могло сломаться, достаточно осмотреть кран снаружи:

  1. например, вентили двухрукояточного смесителя находятся в положении закрыто, а вода продолжает вытекать из водовода тонкой струйкой. Значит, необходимо поменять прокладку в месте, где крепится кран-букса;
  2. если вода капает из излива однорычажного смесителя, значит, пора менять керамический картридж;
  3. также при внимательном осмотре сразу видны протечки из повреждений на корпусе прибора.

Но бывают ситуации, когда необходимо разобрать кран смесителя. чтобы обнаружить причину протечки. Так, пятна ржавчины могут говорить об износе прокладок в местах соединения смесителя с изливом, раковиной или патрубками, подающими воду. Чтобы вы могли понять, о чём пойдёт речь дальше, давайте окунёмся немного в теорию.

Виды и устройство смесителей

В зависимости от вида переключателя, регуляторы пуска воды бывают:

  • двухрукояточными с двумя вентилями. Регулирование напора и температуры происходит за счёт вращения вентилей;
  • однорычажными с рычагом в качестве ручки-регулятора. Перемещать рычаг можно в горизонтальной плоскости для изменения температуры воды. А также в вертикальной – для регулирования напора струи. Этот вид, в свою очередь, имеет подвиды:
  1. шаровой смеситель. Внутри его корпуса расположен шар с тремя отверстиями. В одно из них поступает холодная вода, в другое горячая, а из третьего выходит смешанная. За счёт изменения их положения относительно отверстий, через которые подаётся вода, происходит регулирование напора и температуры;
  2. керамический. Внутри его корпуса находится керамический картридж. Регулировка осуществляется за счёт смещения пластин, изготовленных из металлокерамики;
  • электронными. Они оснащены оптическим и ёмкостным датчиками, по сигналу которых происходит открывание и закрывание воды;

  • комбинированными. Такие регуляторы могут иметь управление как вентильного, так и рычажного типа. Отличаются тем, что имеют три подключения: для холодной, горячей и фильтрованной воды. Следовательно, и два крана: один для очищенной воды, а другой — для обычной.

По способу установки регуляторы пуска воды делятся на:

  1. монтируемые на раковины или кухонные мойки;
  2. настенные;
  3. настольные.

По функциональному назначению краны монтируются:

  • на раковины в кухнях;
  • на умывальники в ванных комнатах;
  • над ванной;
  • в душевых кабинках.

Чтобы починить кран смесителя самостоятельно, необходимо знать, как он устроен. Основная часть смесителя – это корпус. К корпусу крепится регулятор струи с аэратором на конце. В качестве регулятора напора и температуры воды может быть ручка-рычаг или две независимые рукояти. Также их называют вентилями.

Под ручкой вентиля двухрукояточного смесителя находится специальное устройство. Оно бывает двух видов: червячный механизм и кран-букса. Принцип работы крана-буксы основан на взаимодействии двух плотно прижатых друг к другу керамических дисков. У каждого диска есть своё сквозное отверстие. Когда вентиль переходит в положение «открыто», отверстия совпадают, и вода получает проход.

В червячном механизме на конце выдвигаемого штока находится резиновая прокладка. Прижимаясь к седлу внутри клапана, она перекрывает водный поток.

В корпусе однорычажного регулятора расположен металлокерамический картридж или шаровой механизм. С принципами их работы мы уже знакомы.

Как отремонтировать смеситель

Теперь можно ответить на вопрос, как отремонтировать кран смесителя. Прежде чем приступить к ремонту крана, необходимо его осмотреть — с целью найти повреждения корпуса, которые могут вызвать протечки. Затем следует перекрыть подачу в квартиру холодной и горячей воды. Открыть кран и спустить из системы остатки жидкости. И можно приступить к ремонтным работам.

Если течь образовалась в узле подключения смесителя к трубопроводу, то необходимо заменить прокладку на подводящем шланге. Осуществить это просто. Откручиваем подводы, меняем прокладки и монтируем шланги обратно. Но причина может оказаться и в самих резиновых патрубках. Тогда их необходимо заменить.

Причиной течи из места, в котором кран крепится к раковине, является повреждение прокладки. Уплотнительную деталь необходимо заменить. Для лучшей герметизации можно использовать силиконовую основу.

Последовательное выполнение ремонтных работ двухрукояточного регулятора подачи воды с червячным механизмом

  • Для того, чтобы устранить неполадку, заменим прокладку, герметизирующую впускное отверстие. Для этого необходимо разобрать смеситель. Сначала выкручиваем один вентиль. Вместо старой прокладки устанавливаем новую. Резьбу вентиля уплотняем фум-лентой. Монтируем вентиль обратно. Аналогично поступаем и со второй рукоятью.
  • Иногда протечки в смесителях с червячной передачей могут быть вызваны шероховатостью седла. Это место, куда упирается прокладка. Чтобы не было протечек, седло обрабатывают фрезой под названием «шарошка». Её устанавливают на место червячного механизма и прокручивают при помощи дрели. После обработки поверхности седла можно устанавливать прокладку и собирать конструкцию крана.

Ремонт двухрукояточного смесителя с краном-буксой

  1. Причиной неисправной работы может стать изнашивание уплотнительной резинки. Сигналом для ремонтных работ может стать не только протекание крана в закрытом состоянии, но и треск при вращении вентилей.
  2. Для того, чтобы устранить течь из-под излива, необходимо снять вентиль, вытащить кран-буксу, заменить прокладку на новую. После уплотнения резьбы фум-лентой кран-буксу устанавливаем на место.
  3. Причиной образования течи из-под крана-буксы и вентиля подачи воды может стать неплотное прилегание кран-буксы к смесителю. Неприятность можно устранить, уплотнив фум-лентой резьбу и затянув кран-буксу сильнее.
  4. Чтобы устранить течь из места крепления излива, нужно сделать следующее. Открутив гайку, снять излив. Заменить старую прокладку. После уплотнения резьбы фум-лентой установить излив на место.

Устройство и работа смесителя

Поэтапное выполнение ремонтных работ шарового однорычажного регулятора подачи воды

Алгоритм выполнения работ:

  1. отсоединяем подводящий трубопровод;
  2. откручивая фиксирующую гайку, демонтируем смеситель;
  3. внимательно осматриваем резиновую прокладку. Деформация и трещины являются признаками того, что её необходимо заменить новой;
  4. если после замены прокладки кран всё ещё продолжает течь, значит, причина в неисправности картриджа. Чтобы заменить его новым, снимаем рычаг, выкрутив предварительно фиксирующий винт. На место старого картриджа устанавливаем новый;
  5. собираем конструкцию. Монтируем на мойку.

Если повреждён корпус крана, то следует не ремонтировать, а менять всю конструкцию прибора целиком. Новый регулятор подачи воды установить своими руками достаточно просто. Смеситель с прокладкой вставляют в отверстие на раковине или мойке. Снизу его фиксируют гайкой. Затем осуществляют монтаж трубопровода для подачи воды. Между гибкими и жёсткими трубами предпочтение следует отдавать жёстким, т.к. они более долговечны.

Теперь разберёмся, как самостоятельно отремонтировать смеситель, имеющий ответвление в виде душа. Если одна из прокладок золотника износилась, то переключатель «душ-ванна» опускается самопроизвольно. Сначала следует заменить верхнюю прокладку. Для этого демонтируем шланг, отвинтив накидную гайку. Вынимаем старую прокладку, а на её место устанавливаем новую. Собираем конструкцию и проверяем результат работы.

Если проделанная работа оказалась безрезультативной, значит, необходимо заменить нижнюю прокладку. Для этого откручиваем накидную гайку и отсоединяем гибкий шланг. Затем демонтируем излив и переходник. Сняв переключатель, вытаскиваем эксцентрик, а потом золотник. Поддев отвёрткой, извлекаем нижнюю прокладку. Устанавливаем на её место новую. Монтируем золотник. Собираем конструкцию прибора и проверяем работу.

После окончания ремонтных или монтажных работ необходимо возобновить подачу воды в квартиру и проверить сантехнический прибор на наличие протечек.

  • Засор в посудомоечной машине: причины, способы исправления, профилактика
  • Принцип работы, особенности и устройство сливного бачка с кнопкой
  • Ремонт однорычажного смесителя своими руками: этапы работы
  • Расчет пропускной способности трубы – способы, определение оптимального диаметра
  • Установка душевой кабины своими руками
  • Сборка душевой кабины своими руками
  • Душевые ограждения из стекла без поддона своими руками
  • Размеры душевых кабин

© 2014-2017, Aqua-Sovet. ru Использование материалов разрешено только при наличии индексируемой ссылки
на страницу с материалом. Контакты: [email protected]

Снова «капает» кран? Керамика не помогла и вернулись старые проблемы? Давайте тогда посмотрим, что можно сделать. Что такое керамическая кран-букса, мы уже рассматривали .

Как и любой механизм, кран-букса может выйти из строя. Рассмотрим типичные проблемы, которые возникают в кранах и смесителях, где используются керамические кран-буксы.

Оглавление

Как установить или снять кран-буксу

Кран-буксы с рабочей керамической парой пришли на смену вентильным механизмам как более надежный и долговечный запорный элемент. Они прекрасно подходят к уже установленным кранам и смесителям

Разумней всего снять старую буксу и по ее размерам купить в магазине новую. Стоит подобрать диаметр и высоту кран-буксы, также необходимо выбрать такое же посадочное место под барашек крана.

Перед установкой новой кран-буксы следует очистить седло крана от накипи и минеральных отложений. По возможности седло отшлифовать и отполировать.

На резьбу кран-буксы необходимо нанести тонкий слой водостойкой смазки – это упростит задачу снятия изделия через некоторое время для ремонта или замены. Для улучшения изоляции кран-буксы на резьбу также можно намотать один или два слоя уплотнительной фом-ленты.

По возможности кран-буксу вкрутить руками. Зажимать ключом на данном этапе нет необходимости. Открыть воду в стояке. Гаечным ключом дотянуть кран-буксу до состояния, при котором она перестанет пропускать воду. Дальнейшая затяжка не рекомендуется, поскольку можно повредить нижнюю уплотнительную прокладку в седле крана.

При такой установке вы точно не повредите уплотнительную прокладку, но через некоторое время возникнет необходимость «дотянуть» кран-буксу.

В установке декоративной гайки и маховика нет ничего сложного. Замена успешно проведена.

Прокладки – есть или нет

В керамических кран-буксах, как и в вентильных кранах, используется система прокладок. Она видоизменена, но все же присутствует. Больше 90% проблем с протечкой керамических кран-букс вызывает именно износ этих прокладок.

Снять кран-буксу и заменить или реставрировать уплотнение не составит большого труда. Отремонтировать кран-буксу проще, чем может показаться на первый взгляд.

Герметизация запорного элемента осуществляется двумя прокладками. Первая герметизирует кран-буксу в седле смесителя. Вторая прижимает верхнюю поворотную керамическую пластину к нижней пластине.

Виды прокладок, способы замены и ремонта

Прокладка в седле крана обеспечивает надежное прилегание и герметизацию кран-буксы. Под давлением воды она может «сесть» или попросту износится с течением времени, что приводит к появлению течи. Следует отметить, что седло крана также должно быть без трещин и больших раковин, иначе прокладка не сможет полностью герметизировать соединение. В некоторых моделях кран-букс для фиксации прокладки используется металлическая кольцевая пружина. Со временем она ржавеет и ломается со всеми последствиями.

Для решения этой проблемы изделие следует выбирать с неметаллическим элементом, например, с использованием пластиковых колец.

Если проблема появилась, в этом месте следует заменить прокладку. При этом кран-буксу разбирать не придется, достаточно только выкрутить из седла крана. Для ремонта «на скорую руку» можно отвинтить кран-буксу, на прокладку нанести тонкий слой силикона. Когда силикон подсохнет, вкрутить кран буксу на место, дополнительная высота прокладки также сможет закрыть небольшие раковины и задиры седла крана. Не рекомендуется наносить слой силикона непосредственно в седло крана, поскольку кран может выйти из строя.

Вторая прокладка, изготовлена из фторопласта, полипропилена или другого похожего по своим свойствам материала, предназначена для улучшения прижима верхней керамической поворотной пластины к нижней. Эта прокладка испытывает максимальные нагрузки в процессе эксплуатации крана, что приводит к выходу ее из строя. В результате она недостаточно поджимает поворотную пластину, в керамической паре образуется зазор, через который начинает течь вода.

В зависимости от изготовителя кран-буксы, толщина этой прокладки составляет 0,5-1мм. Для ее замены необходимо разобрать буксу и осмотреть прокладку на наличие повреждений.

Одним из способов быстрого ремонта есть «наращивание» высоты поворотной керамической пластины. На верхнюю керамическую пластину необходимо наклеить 2 шара изоленты. Этого будет достаточно для хорошего прижима керамической пары.

Керамические пластины – проблемы с ними

В некоторых случаях проблема может возникнуть с самим запорным элементом – керамическими пластинами. Расстояние между пластинами очень незначительное и между ними возникает межмолекулярное взаимодействие. Если между пластинами попадет твердая частица, это приведет к разгерметизации кран-буксы и как следствие – ее протечки.

В таком случае достаточно разобрать кран-буксу, очистить керамические пластины и собрать ее, предварительно смазав пластины водостойкой смазкой с большой вязкостью. У производителей нет конкретных рекомендаций по использованию тех или иных смазочных материалов, по этому можно использовать ту, которая имеется под руками.

При ремонте кран-букси следует учесть, что пластины притерты одной стороной, переворачивать или разворачивать их нельзя, это только усугубит ситуацию, и вместо отремонтированной кран-буксы вам придется перебирать ее снова или покупать новую.

На поверхности пластин могут также образоваться задиры и сколы. В таких случаях для устранения проблемы необходимо купить ремкомплект и заменить сами пластины.

В бюджетном варианте, без замены керамической пары, ее можно пробовать отшлифовать. Самый простой способ – это натереть керамическую пару грифелем от мягкого карандаша и притереть их. Или можно воспользоваться более профессиональным подходом. Для этого вам понадобиться порошок карбида кремния или оксида алюминия(материал из которого изготовляют керамические пары) с размером зерна 1200. Такой материал есть в мастерских, которые специализируются на заточке инструмента.


Автор: Сергей и Светлана Худенцовы

Источники: http://remkasam.ru/kak-zamenit-ili-otremontirovat-kran-buksu.html, http://aqua-sovet.ru/smesiteli/kak-otremontirovat-kran-smesitelya.html, http://strgid.ru/remontiruem-keramicheskuyu-kran-buksu-svoimi-rukami-kak-eto-sdelat-pravilno-sovety-mastera

Как разобрать смеситель на кухне

Кухонный смеситель – часто используемая сантехника в доме. Нередко он выходит из строя, поэтому нуждается в периодической замене узлов или в покупке нового прибора. Разобрать смеситель можно в домашних условиях, не привлекая мастера. Для этого требуется знать, из чего состоит конструкция сантехники. Еще понадобятся строительные инструменты.

Когда кран нуждается в замене

Смеситель для кухни обеспечивает водой жильцов по несколько раз в день. Из-за этого ломается чаще, чем кран в ванной комнате.

Вот самые популярные причины неисправностей:

  • Протечка крана в районе маховика.
  • Вода вытекает с излива, даже в том случае, когда перекрыты вентили.
  • При открывании крана смесителя появляется громкий гул.
  • Тонкая струя воды.
  • Вода вытекает из-под накидной гайки на гусаке.
  • Ручка крана не фиксируется в нужном положении.
  • Однорычажный смеситель работает на кухне с «рывками».

Перед тем как вызывать ремонтника или приобретать новый кран, постарайтесь разобрать дома однорычажный или двухвентильный смеситель своими руками.

СОВЕТ. Большая часть поломок в сантехнике в ванной комнате или на кухне возникает из-за прохудившихся резиновых прокладок. Их просто нужно заменить на новые.

Что нужно подготовить для ремонта

Для того чтобы правильно починить дома смеситель, нужно приготовить специальные инструменты и детали для крана:

  • Нож-резак.
  • Молоток.
  • Ключ для шестигранников, чтобы снять корневую ручку.
  • Разводной ключ для снятия гайки с корпуса устройства и демонтажа гибких подводок.
  • Отвертка с крестообразным шлицем.
  • Плоский, торцевой ключи для снятия и прикручивания болтов в местах крепления.

Дополнительно нужны смазка и куски сухой ветоши. Если дело в протечке изделия, а не в гудящих трубах, то придется приобрести новый картридж для однорычажного крана, кольца-прокладки, кран-букса для двухвентельного механизма.

СОВЕТ. При ремонтных работах со смесителем в ванной или на кухне часто приходится выполнять замену подводных шланг. Для этого купите комплектующие с оплеткой из нержавейки и накидной гайкой со штуцерами. Последние детали лучше берите из цветмета (латунь, медь).

Виды кранов для мойки на кухне

Различают 2 основных типа смесителей для ванной комнаты и кухни:

  1. Двухвентильный кран. Это 2 отдельных смесителя, которые объединены в одном корпусе, но оснащены одним носиком. Там вода разной температуры регулируется автономно друг от друга. Главный минус такого устройства – следует постоянно настраивать положение ручки для получения воды нужной температуры.
  2. Однорычажные механизмы. Современный, практичный вариант для дома. К плюсам можно отнести простое использование, когда настройка воды проводится при помощи одной руки. Кран запоминает положение ручки после настройки комфортной температуры.
СОВЕТ. У однорычажного крана быстрая настройка напора и температуры. Это снижает расход воды в помещении.

Оба смесителя отличаются друг от друга строением и принципом действия. Двухвентильный механизм имеет 2 маховика (вентиля) для настройки напора и температуры жидкости, а в однорычажном устройстве за эти опции отвечает единый переключатель – рычаг.

Набирают популярность сенсорные смесители, которые подают воду автоматически. Нужно просто поднести к крану ладони. Выбирая любой из предложенных вариантов в дом, важно знать, как устроены устройства. Это позволит быстро отремонтировать своими руками смеситель, если тот вышел из строя.

Как выглядит кран однорычажного типа

На кухнях и ванной комнате чаще ставят одноручные типы смесителей, которые вытеснили 2-х вентильные и сенсорные приборы. Механизм не отличается сложностью. Там ведущие узлы – корпус и блок регулировки. Ремонт конструкции состоит обычно в простой смене блока переключателей и его деталей.

Виды картриджей для крана

Производители выпускают на рынок смесители однорычажного типа для смешивания воды с 2-мя типами блоков управления. Это с шаровыми и пластинчатыми керамокартриджами. Вторые модели имеют более высокие теххарактеристики и эксплуатационные качества, так что вытеснили с рынка шаровые устройства.

Как работает шаровый смеситель

Конструкция состоит из металлического шара и 3-х отверстий для воды и штока для установки регулируемой ручки. Во время работы шар поворачивается в основании, где расположены отверстия для воды и гусак для смешанной жидкости.

Если разобрать своими руками кухонный смеситель, то видно, что настройки температуры воды и напора выполняется аналогично движению ручки в керамических блоках. Для герметизации устройства понадобятся резиновые кольца.

Требуемый напор воды в шаровых смесителях регулируется при помощи частичного либо полного перекрытия отверстий в корпусе и сфере. Настроить температуру можно при их совмещении. Так как смешение жидкостей выполняется внутри шара, то он часто прикипает, то есть появляется накипь и она становится основной причиной поломки сантехники. Желательно менять сразу не только уплотнитель, но и шарик. Если такой возможности нет, то ненадолго включите воду, чтобы уточнить, откуда сочится вода.

Но плюсом использования одноруких шаровых вентилей считается простота устройства, долгий срок эксплуатации, высокая ремонтопригодность. Починка обычно касается только замены прокладок.

Краны со сферическими элементами выдерживают серьезные гидравлические удары и скачки давления. Дополнительно они имеют низкую чувствительность к включениям, которые есть в жесткой водопроводной воде.

Керамические картриджи

Выглядят как сборная конструкция из деталей, вмонтированных в пластиковый цилиндрический корпус. Сверху ставят рычаг, на который крепится ручка-регулятор. Снизу идут 3 отверстия. В 2 из них поступает вода, а из 3-го смешанный поток направляется в отлив.

Главными узлами этой детали являются пара керамических пластин с прорезями, которые плотно прилегают друг к другу. Если пластина смещается вдоль своей оси, то случится полное перекрытие 2-х входных отверстий. Так можно легко отрегулировать напор воды.

Качественный блок из керамики позволяет наладить подачу воды лет на 10 без потери технических характеристик. Но китайские бюджетные устройства быстро сломаются, часто нуждаются в ремонте.

СОВЕТ. Плюсом конструкции кухонного смесителя считается простота замены картриджа, высокая ремонтопригодность. Цилиндрический корпус изделия легко разбирается.

Как дома отремонтировать самостоятельно смеситель для кухни и ванны

Внутреннее строение крана для мойки никого не интересует, пока тот не сломался. Тогда приходится разбирать оборудование, чтобы найти источник неисправности, протечки, гула в трубах и пр. Если заранее подготовиться, понять инструкцию разборки механизма, то можно сэкономить время и деньги на ремонт системы водоснабжения.

Популярные типоразмеры картриджей

Для каждой модели смесителя установлены свои размеры устройств. Для раковины, душа или умывальника чаще всего используют параметры 28 мм, 35 мм или 32 мм. Для оборудования в ванной комнате – от 40 м до 46 мм. Разность в почти одинаковых конструкциях обусловлена качеством изготовления.

Считается, что чем больше в диаметре однорычажный кран, тем он лучше. Китайские производители стараются выпускать сантехнику с большим диаметром излива, в отличие от популярных европейских и американских брендов. Но для торговых марок Fiore Rubinetterie, Iddis, Sedal и др. большого размера картридж не всегда считается залогом высокого качества.

Рассмотрим технические данные на примере картриджа с латунным штоком Touch-Z:

  • Размер носика – 45 мм.
  • Высота с ножкой составляет от 60 мм до 65 мм.
  • Высота картриджа без учета штока равняется 47 мм — 50 мм.

Эти параметры считаются стандартными, но для многих смесителей не подходят из-за большого диаметра. В таких случаях обратите внимание в магазине на детали 18 мм, 20 мм и 22 мм. Подключение шлангов проводится в отверстиях 25 мм, 26 мм и выше.

Правила ремонта кухонного смесителя на дому своими руками

В процессе работы нужно снять рукоятку, открутить гайки и шланги. При извлечении смесительного корпуса из раковины приходится сталкиваться с загрязнением демонтируемых элементов, их коррозией.

Заранее обработайте конструкцию жидкостью для удаления известкового налета и ржавчины. Это упростить процесс разбора своими руками смесителя на домашней кухне. Будет проще затем выполнить ремонт.

Наличие уплотнителей в подводных шлангах и корпусе смесителя исключает использование разных дополнительных прокладок в виде льняной либо синтетической ленты, резиновых колец.

Разбираем однорукий смеситель

Сначала перекрываем подачу воду в водопроводной системе. Затем раскручиваем корпус крана.

Порядок работы следующий:

  • Вытаскиваем декоративную заглушку, которая выглядит как округлая вставка сине-красного цвета.
  • За ней вы увидите винт, соединяющий шток и рычаг. Его можно выкрутить, если использовать отвертку.
  • После удаляем ручку-регулятор.
  • Откручиваем стопорное кольцо при помощи газового либо разводного ключа.
  • Теперь у вас появился доступ к картриджу.
  • Его нужно вытащить, а после заменить при необходимости. Демонтируется тот легким движением руки по направлению вверх и в сторону.

Выполнив ремонт, проверку работоспособности и поиск поломки, необходимо сделать все шаги в обратном демонтажу порядке. Смотрите видео и фото ниже, которое подскажет как действовать на практике.

СОВЕТ. Ремонт шарнирного картриджа заключается в его полной замене. Важно купить в магазине именно такой, который установлен в приборе дома.

Удаляем прикипевшую ручку кухонного или ванного крана

Есть ряд советов, которые помогут демонтировать заржавевшую рукоятку крана:

  • Берем разводной ключ. Повторяем все указанные действия выше, что описаны до момента откручивания ручки (до пункта 5).
  • Если рукоятка не удаляется, то оберните ее тканью, а сверху установите ключ. Прикладывать больших усилий для раскрутки смесителя в этом случае не нужно.
  • Когда гайка не поддается, то аккуратно постучите по ней молотком в направлении движения (то есть по часовой стрелке). Это должно помочь.
  • Дополнительно можете применить в месте соединения прогревающую жидкость WD-40.

На форумах советуют использовать для разборки однорычажного смесителя на кухне прогрев. В этом случае заржавевшую резьбу следует прогреть при помощи горелки или баллончика с открытым источником огня. Это удобно, но с другой стороны легко повредить эксцентрик. При неумелом обращении с огнем такие работы несут угрозу для окружающих.

Делаем ремонт крана с 2-мя вентилями

Разобрать конструкцию можно таким образом:

  • Как и с починкой однорычажного смесителя, важно отключить воду.
  • Удалите заглушку с вентиля, который прикрывает винт.
  • Снимите первый маховик. Проведите диагностику, возможно, в ремонте нуждаются оба таких элемента.
  • Под вентилем видна гайка, которая держит кран-буксу. Используем гаечный ключ, чтобы раскрутить механизм.
  • После получения доступа к крану-буксе, можно извлечь эту деталь, визуально оценить состояние.
  • Обратите внимание на уплотнитель. Если там есть царапины, повреждения, прокладка может быть деформирована, то обязательно выполните замену расходника.

После осмотра, диагностики и замены поломанных комплектующих, все детали собираются в обратном порядке.

СОВЕТ. В сантехнике важно не затягивать сильно резьбовые соединения, но они не должны при этом «гулять».

Как уменьшить неисправности смесителя

Чтобы не чинить смеситель каждую неделю в ванной, покупайте сантехнику у проверенных производителей на рынке. Тогда будет гарантия, что кран прослужит долгое время. Блок питания при покупке смесителя обычно уже стоит в приборе. Так как характеристики модели известны, лучше сразу купите картридж для крана.

Это позволит сразу выполнить ремонт, не ожидая прибытия детали по почте или в магазине. Некоторые умельцы во время третьей поломки умудряются из 2-х неисправных блока собрать 1 работающий, который используют дальше.

При монтаже крана на кухню для подводки воды приобретают гибкие армированные шланги. Они не всегда хорошего качества. Снизить риск затопления соседей можно, если поставить дополнительно на выходе труб клапан от протечек.

Учитывайте, что работает клапан для перекрытия потока воды при высоком давлении. Но он не поможет, если водный шланг отсоединился от корпуса крана или трубы.

СОВЕТ. У недорогих моделей иногда трескается основной корпус, где вмонтирован картридж. В таком случае разбирать и демонтировать что-то бессмысленно. Лучше купить новый смеситель.

ВЫВОД.

Знать устройство крана важно не только для выбора подходящей модели сантехники в дом. Оборудование регулярно используется в доме, так что часто ломается. Основные виды кранов – картриджные и шаровые.

Они имеют похожие принципы сборки и демонтажа с применением одинакового инструмента. Понимая конструкцию изнутри, вы быстро найдете неисправность, сможете лично устранить проблему.

Течет кран букса керамическая как починить. Особенности выбора керамической кран-буксы

Одной из самых распространенных неприятностей, связанных с эксплуатацией систем подачи воды в дом или квартиру, является водопроводных кранов. Рано или поздно это происходит в каждом доме независимо от того, насколько дорогие смесители были установлены.

Не обращать внимания на эту проблему невозможно, да и опасно – это может привести к серьезным протечкам и затоплению соседей. Поэтому, как только кран закапал, необходимо сразу принять меры для устранения проблемы.

Чаще всего проблема заключается в том, что кран-букса – деталь смесителя «отвечающая» за перекрытие потока воды, вышла из строя.

  • заменить деталь на новую;
  • отремонтировать ее самостоятельно.

Но для этого нужно знать, какая именно кран-букса стоит в вашем .

В настоящее время широко используется два вида кран-букс:


  • Червячные – принцип их действия следующий: перекрытие потока воды производится посредством выдвижного штока, который при вращении крана перекрывает проход, через который поступает вода.
  • Керамические. Это не значит, что все устройство изготовлено из керамики, просто в его конструкции имеются 2 керамических диска, которые и выполняют роль .

В настоящее время все большее использование находят керамические кран-буксы.

  • большее удобство использования смесителя – для того чтобы открыть или закрыть воду нужно повернуть кран всего на 90 градусов, в то время как червячная кран-букса требует сделать 3- 4 полных поворота.
  • керамические диски очень медленно изнашиваются, поэтому проблемы с подтеканием воды происходят редко.

Правда, керамические кран-буксы несколько дороже червячных, но и служат они значительно дольше.

Как работает кран-букса с керамическими дисками


В конструкции кран-буксы имеются следующие элементы:


  • Корпус, изготовленный из сплава цветных металлов;
  • Шток, который может иметь оголовок различной формы – «квадрат» или «шлиц». На это нужно обязательно обратить внимание, потому что в случае ошибки вы просто не сможете надеть на этот шток маховик крана.
  • Шайба-фиксатор.
  • Переходник – необходим для жесткого соединения поворотного штока с верхним диском из керамики.
  • Верхний керамический диск– поворачивается одновременно со штоком. Она имеет два отверстия для пропуска воды.
  • Нижний диск – неподвижный и также имеет два отверстия для воды.
  • Резиновый уплотнитель необходим для обеспечения плотного примыкания кран-буксы к седлу смесителя.

Кран-буксы прост: при повороте маховика смесителя отверстия в керамических дисках совпадают, и вода начинает течь. При обратном повороте крана отверстия подвижной пластины смещаются на 90 градусов, перекрывая поток воды.

За счет качественной шлифовки керамических дисков, достигается очень плотное их прилегание друг к другу, что обеспечивает высокую герметичность кран-буксы.

Если смеситель начал подтекать, лучше сразу приобрести новые кран-буксы, так как отремонтировать старые удается не всегда.

Самой популярной причиной отказа смесителя является неплотное прилегание резиновой прокладки к седлу смесителя. Если причина в этом, то проблем нет – нужно просто заменить уплотнитель и установить кран-буксу на место.

Уплотнение кран-буксы тоже несложно заменить – в ней всего 2 прокладки. Одна прижимает верхний подвижный керамический элемент к нижнему, а вторая герметизирует саму буксу в седле смесителя. Если причина только в них, то ремонт будет быстрым и несложным.

Но причиной отказа керамической кран-буксы может также стать износ керамических дисков, который происходит при попадании между ними механических частиц. Поэтому, если вода, поступающая в дом или квартиру, часто содержит , то стоит установить перед смесителем фильтр очистки воды. Именно грязная вода является основной причиной поломки керамических кран-букс.

Керамические пластинки тоже можно заменить, но для этого нужно найти в продаже точно такие же элементы, что сделать довольно сложно. Кроме того, керамика довольно хрупкая и при неаккуратном обращении может сломаться. Поэтому чаще всего керамические буксы просто меняют на новые.

Порядок замены кран-буксы:


  • Первым делом необходимо перекрыть воду с помощью вентиля. Если речь идет о кране, то можно отключить только ту магистраль, из которой именно на него поступает вода. Если же это смеситель, то перекрываем всю воду – и холодную, и .
  • Снимаем маховик крана. Для этого отверткой аккуратно снимают защитный колпачок и выкручивают фиксирующий винт маховика. После этого винт и саму внутреннюю поверхность маховика нужно очистить от мусора и ржавчины. Если винт не откручивается, то его шляпку можно высверлить, а потом заменить винт на новый.
  • Затем с помощью ключа вывинчивают буксу. Если букса плохо вывинчивается, то резьбу можно смазать растворителем ржавчины, подождать 15 минут, а потом извлечь деталь.
  • После этого резьбу смесителя нужно очистить от известковых наслоений и ржавчины, иначе новая кран-букса не будет к ней плотно прилегать.
  • Вворачиваем новую буксу, стараясь не перетянуть, но достаточно плотно.
  • Открываем , а только потом открываем вентиль и проверяем, не течет ли кран-букса. Кран нужно открыть заранее для того, чтобы сразу вышел весь воздух, скопившийся в трубе при ремонте.

Новая кран-букса идеально «сядет» в гнездо только при условии точного соответствия ее размера старой детали. Поэтому, если вы не очень хорошо разбираетесь в сантехнике, лучше выкрутить старую буксу и сходить за новой, имея ее при себе. Тогда в магазине вам точно подберут идентичную.

Если после замены буксы кран все же подтекает, то причиной может быть большой износ посадочного гнезда самого смесителя.

Тогда можно попробовать установить более толстую прокладку, но это временная мера. Она будет постоянно проседать и изнашиваться, а кран снова начнет капать. Так что лучше сразу присмотреть и купить новый смеситель.

Решив использовать керамические кран-буксы, необходимо учитывать следующие обстоятельства:


  • Если ваш не отличается чистотой воды, а фильтр вы ставить не хотите или по каким-либо причинам не можете, то лучше используйте червяные кран-буксы. Они не так притязательны к качеству воды и имеют высокую ремонтопригодность, которая заключается в замене резиновых прокладок.
  • Если вы хотите заменить постоянно текущие червячные вставки на керамические, то возникает вопрос: понадобится ли замена самого смесителя или можно будет использовать старый. Для этого нужно ориентироваться на посадочного отверстия той части буксы, которая ввинчивается в смеситель – новая должна точно вписаться в старое гнездо.
  • Обратите внимание на оголовок кран-буксы – он должен точно соответствовать маховику смесителя. Если маховик предназначен для посадки на квадратный шток, то и на новой буксе тоже должен быть квадрат. Купив буксу со шлицевым оголовком, придется приобрести и другие маховики для смесителя.
  • Хотя длина кран-букс обычно стандартная, все-таки иногда в продаже можно встретить детали, отличающиеся по длине. Поэтому либо измерьте длину старой буксы, либо возьмите ее с собой, отправляясь в магазин.

Таким образом, замена старой кран-буксы на новую не представляет ничего сложного. Единственное условие – работайте не спеша, аккуратно, добросовестно очищайте все резьбы и гнезда от налета и ржавчины. Тогда новая букса плотно «сядет» на место и долгое время не будет доставлять вам проблем.

Современные запорные сантехнические элементы, а именно керамическая кран букса, это точная и хорошо регулируемая система. В этой системе каждый элемент занимает строго отведенное положение и обеспечивает своевременность подачи воды. Но в некоторых ситуациях кран букса начинает давать сбой. Как правильно произвести ремонт или замену?

Чего не боится делать настоящий Мастер


Настоящий домашний Мастер не боится работы. Даже если он затрудняется ремонтировать незнакомую сантехническую или запорную деталь, под названием «кран букса», то первым делом разбирает ее, чтобы узнать «вплотную» конструкцию.

Как, вы ни разу не ремонтировали кран буксу? Не может быть, либо вы живете на Марсе, либо сантехника в вашей квартире в великолепном состоянии. Ничего сложного в ремонте кран буксы нет, главное разобраться в ее конструкции. Обогатив свои знания, можно смело приступать к ремонту керамической кран буксы или его замене.

Конструкция кран буксы


В отличие от допотопных букс с резиновыми прокладками, запорный элемент кран букса практически не нуждается в уплотнителях из эластичных материалов. Части запорного элемента плотно прилегают друг к другу. Такое прилегание обеспечивается за счет чистоты поверхности оксида алюминия, из которого изготовлен запорно-регулирующий элемент.

Это два диска или две плоские керамические пластины с отверстиями. Наличие запорно-регулирующего элемента, отвечающего за подачу воды, дает полное представление о кране и отвечает на вопрос: «Как отремонтировать кран буксу керамическую».

Классический керамический кран букса состоит из следующих элементов:
корпуса
поворотного штока
шайбы фиксирующей
переходника
уплотнительной прокладки
керамических пластин верхней и нижней.

Корпус керамической кран буксы устроен таким образом, что установку и монтаж в корпус смесителя для ванной или крана, осуществляют вкручиванием-выкручиванием с использованием традиционного разводного ключа. Плотное примыкание обеспечивает уплотнительная прокладка.
Основным рабочим звеном является шток поворотный, состоящий из трех частей.

В верхней части штока располагается ручка крана, которая прикручивают к поворотному штоку винтом. Средняя часть является фиксирующей за счет расширительного кольца. Нижняя часть штока отвечает за сцепление с керамической пластиной.
За жесткое соединение штока с керамической пластиной верхней отвечает переходник. Самым «слабым звеном» являются уплотнительные прокладки, из-за неплотности прилегания которых возможны протечки.

Полезные советы мастера

Во время замены или ремонта кран-буксы в процессе, когда вы «контрите гаечкой» прижим прокладки, рекомендуется удерживать сам кран от возможного заворачивания. Процесс закручивания должен идти легко, без значительных механических усилий. Это отличительная особенность конструктива.

Если закручивание идет туго и приходиться прилагать усилие, значит, где-то имеется дефект (промытая жесткой водой раковина или трещина седла). В этом случае необходимо разобрать кран и произвести настройку кран буксы своими руками.

Возможные аварийные ситуации при работе кран буксы


При значительном количестве взвешенных частиц в водопроводной воде, износ рабочих частей кран буксы происходит быстрее. Для щадящего воздействия на рабочие поверхности крана рекомендуется использовать очистительные фильтры. Если очистительные фильтры отсутствуют, на практике, аварийными ситуациями являются протечки воды.

Какие детали конструкции крана буксы должны обеспечивать герметичность?
Обеспечивают необходимую герметичность крана керамические пластины. Поверхности керамических пластин верхней и нижней должна плотно прилегать. Если это условие не соблюдается, керамический кран букса капает. Причиной постоянно протекающей воды может быть плохо отфрезерованное седло смесителя или крана.

Кроме изнашивания керамических пластин, подвержена воздействию пластмассовая прокладка. Определить, в каком состоянии находится пластмассовая прокладка, несложно.
Наличие люфта штока в кран буксе или выпадение медной клипсы будут сигнализировать о возникающей неприятности с прокладкой пластмассовой. Значит, пора менять этот значимый элемент.

Полезные советы мастера

Любой домашний Мастер превосходно знает, что предусмотреть все варианты аварийных ситуаций, этих «если» невозможно.

Многочисленные модели кран буксы и картриджей имеют специфичные элементы и могут отличаться:
по диаметру (35-40 мм)
наличию или отсутствию ножки
диаметру уплотнительной прокладки.

Безусловно, в целях экономии материальных средств, можно начинать вытачивать или укорачивать прокладки и пластины, подгоняя их под «родные» элементы. Но на практике замену или ремонт отдельных частей кран буксы проводить нецелесообразно из-за трудоемких и не всегда оправданных затрат.
Как заменить керамическую кран буксу своими руками, представлено в этом видео.

Изо всех установленных в квартире или доме сантехнических приборов и устройств к категории наиболее часто используемых, наверняка
, можно отнести кухонный
смеситель. Приготовление пища, мытье
посуды, фруктов или овощей, забор воды для питья или кипячения, проведение влажных уборок на кухне, масса других мелких хозяйственных потребностей – и все это ложится именно на него. Не удивительно, что рано или поздно приходит момент, когда заложенные эксплуатационные ресурсы даже самого качественного смесителя исчерпываются, и в его работе появляются те или иные проблемы. Вероятность такой ситуации будет еще
выше, если
в свое
время из соображений экономии приобретался недорогой смеситель сомнительного качества, а поступающая из магистралей вода не отличается чистотой, или же состояние водопроводных труб не выдерживает никакой критики.

Неисправность смесителя сразу вызывает массу неприятных проблем, существенно осложняющих нормальное функционирование кухни. Что делать – вызывать специалиста-сантехника или бежать покупать новый прибор? Не спешите – это крайние меры, а для начала можно попытаться провести ремонт см
есителя на кухне своими руками. Как показывает практика, подавляющее количество наиболее распространенных
неисправностей поддается
ремонту. А в самом процессе восстановления смесителя обычно нет операций столь высокого уровня сложности, что они были бы недоступны для самостоятельного выполнения среднестатистическому хозяину квартиры.

В чем
проявляются неисправности смесителя

Какие явные и не очень признаки подскажут хозяину о том, что состоянием кухонного смесителя следует заняться вплотную?

  • Под мойкой на кухне постоянно присутствуют следы сырости, а иногда даже скапливается лужа. Такие проблемы – наиболее опасны, так как их, зачастую
    , замечают не сразу, и «сигнал» нередко поступает от соседей снизу, у которых на потоке образовалось влажное пятно.

Сырость под мойкой — явный признак какой-то неисправности

Конечно, с большей вероятностью причина кроется в неисправности сливной системы или плохой герметизации мойки в столешнице.

Уязвимое место — соединение гибкой подводки со старыми стальными трубами

Если это действительно так, то оптимальным выбором станет реконструкция домашней водопроводной сети – замена ее
на полипропилен или металлопласт. Но это масштабное мероприятие, а чтобы быстро устранить протечку, нужно привести этот соединительный узел в относительный порядок.

Кстати, на рисунке выше показано в корне неверное соединение гибкого шланга со стальной трубой. «Запаковка» с помощью ФУМ-ленты или пакли – совершенно ненужное дело. В гайке шланга должна быть прокладка, которая при плотном прилегании к торцу трубы полностью предотвращает выход воды. А вот подмотка даже может серьезно
помешать нормальному уплотнению этого соединения.

Необходимо проверить плотно ли закручена гайка, не отвернулась ли она. Однако, больших усилий при ее
затягивании допускать нельзя – можно пережать прокладку, и течь станет даже еще
больше.

Если подтяжка не помогает, закрывает общий кран подачи воды на квартиру, выкручиваем гайку полностью, сливает остатки воды в подставленный таз и обследуем торец трубы. Если край его неровный, тронутый коррозией, то хорошей герметизации со шлангом и не будет. В этом случае лучший выход – запаковать на резьбу (естественно, с применением ФУМ
, а лучше – пакли со специальной пастой типа «Unipac»
) переходник-удлинитель заводского изготовления, у которого край идеально приляжет к прокладке шланга.

Уплотнительный материал плотно наматывается на витки резьбовой части трубы по часовой стрелке. Затем накручивается переходник и плотно затягивается рожковым или газовым ключом. Вот теперь можно вновь подсоединить шланг, затянуть гайку с умеренным усилием, открыть подачу воды и проверить, есть ли подтекание. Скорее всего, все будет в норме.

  • Второй вариант – на соединениях все сухо, но явно ощущается появление воды на оплетке
    шланга.
    Причина довольно распространенная
    – увы, качество шлангов очень часто невысоко. Бывает, прорывается расположенная внутри оплетки
    резиновая трубка, а случается – дают т
    рещины и металлические оголовки, особенно если
    исполнены они из силумина.

В этом случае не стоит ждать развития проблемы, а сразу менять подводку на новую. Маленькое подтекание может
совершенно внезапно обернуться полным разрывом шланга со всеми понятными катастрофическими последствиями.

Чтобы заменить подводку, скорее всего, придется
временно снять смеситель – убрать старые шланги и качественно закрутить штуцера новых в гнезда

, расположенные на нижнем торце корпуса прибора без его демонтажа – чрезвычайно сложно, а во многих моделях – и попросту невозможно.

Для демонтажа смесителя, понятно, вначале перекрываются краны подачи из водопровода холодной и горячей воды, сбрасывается давление, затем отсоединяются от т
руб оба шланга гибкой подводки. Дальнейшие действия зависят от типа крепления смесителя. Разобраться в этом несложно.

— Очень распространена схема крепления со шпильками (одной или двумя), которые
вкручены снизу в корпус с
месителя, и гайками, прижимающими к нижней стороне мойки подковообразную пластину с резиновой или полимерной подкладкой.

Необходимо ослабить и скрутить гайки со шпилек (иногда при демонтаже выкручивается сама шпилька – ничего страшного), а затем
вытащить смеситель вверх. Для гаек обычно используется ключ на 10, но надо быть готовым к тому, что на практике встречаются гайки на 11 или даже на 9.

После снятия смесителя модно сразу проверить состояние кольца-прокладки между корпусом и мойкой. Ее
неудовлетворительное состояние нередко становится причиной подтекания с поверхности мойки вниз, через посадочное отверстие для смесителя. Если прокладка деформирована, следует приобрести новую (на снимке она показана стрелкой).

На шпильках обычно имеются прорези под прямую или фигурную отвертку
. Но особо полагаться на них при демонтаже не приходится – чтобы вывинтить крепление все же потребуется усилие гаечным ключом. Отвёрткой можно
будет воспользоваться при обратной сборке смесителя – так будет удобнее заживить сами шпильки в корпус с
месителя.

— Другой тип крепления –
сама нижняя часть смесителя имеет цилиндрическую резьбовую часть, которая
вставляется в посадочное отверстие мойки, а затем снизу закручивается мощная гайка, надежно
фиксирующая прибор.

Кстати, такая конструкция смесителя иногда позволяет выкрутить шланги даже не прибегая к демонтажу самого прибора. Но выполнить это будет непросто.

Представьте себе работу в весьма стесненном
пространстве – под кухонной мойкой, где практически невозможно принять удобного положения, чтобы завести инструмент
и приложить достаточное усилие. А если в месте подключения шлангов еще
и было подтекание, то часто можно встретить вообще
печальную картину, когда все гайки покрыты слоем окислов и известкового налета
, и сразу не поддаются усилию ключа.

Поэтому многие мастера советуют для демонтажа и обратной установки кухонного смесителя снимать мойку. Это обычно несложно – только при этом не забывает отсоединить гофрированную трубу стока от патрубка канализации.

Еще
один «плюс» такого подхода – появляется возможность «освежить» новым герметиком уплотнение между мойкой и столешницей, чтобы полностью по завершении работ исключить вероятность попадания влаги вниз. Ну а сам процесс демонтажа и установки смесителя будет и проще, и намного качественнее.

Вышедшие из строя шланги никакому ремонту и восстановлению не подлежат – только замена! И вот при выборе новой подводки могут быть несколько вариантов:

— Такие же, но только качественные шланги в гибкой металлической оплетке
. Обязательно промеряется необходимая длина, чтобы они не были «в натяг», но и не висели излишними петлями. На паре шлангов штуцера для подсоединения к смесителю должны быть разной длины – это облегчит
монтаж.

— Более надежный
вариант – современные гофрированные шланги из нержавейки. Они – более жесткие
, и работать с ними несколько сложнее. Но зато по долговечности и надежности
они существенно выигрывают.

Более надежные — гофрированные шланги из нержавейки

— Некоторые мастера отдают предпочтение жесткой
подводке из металлопластиковых труб. Для этого есть специальные штуцера с фитингами для перехода на соответствующую трубу. Повозиться придется
подольше, но зато за этот участок уже можно будет впредь не беспокоиться.

Порядок обратной установки смесителя зависит от его конструкции.

— Если он фиксируется на шпильки, то шланги пропускаются через посадочное отверстие мойки, на них вначале одевается кольцеобразная прокладка, зарывающая стык смесителя и мойки, а затем штуцера вкручиваются в гнезда

корпуса. Удобнее будет вначале закрутить короткий штуцер, а затем – длинный. На штуцерах есть свои уплотнительные колечки, но все же специалисты советуют сделать на резьбе небольшую подмотку – для надежности
.

Затем наживляются шпильки, смеситель устанавливается в гнездо, снизу одеваются прокладка и подковообразная планка. Теперь осталось лишь закрутить плотно гайки, не забывая при этом следить за центровкой
прибора по центру
посадочного отверстия и за тем, как легло
кольцо-прокладка.

— Если конструкция смесителя предполагает установку его на гайку, то штуцера лучше вставлять и завинчивать после фиксации прибора на мойке.

— Так же
поступают, если планируется жесткая
металлопластиковая подводка. При этом вначале вкручивается изогнутый
штуцер с фитингом, а затем – прямой.

Если все подсоединено, то можно устанавливать мойку на место, не забывая о герметизации щели между ней и столешницей.

Клапан «Аква-стоп»

Если вдруг шланг
вс

е-таки
«рванет
», то клапан сразу перекроет подачу воды и не допустит потопа. Наверное, стоит потратить чуть больше для обеспечения
безопасности.

Ну а теперь перейдем
к рассмотрению неполадок с самим смесителем.

Проблемы сверху – устраняем неисправности смесителей

Если очевидно
, что смеситель работает не так как
требуется, из него сочится вода, он не регулирует напора и температуры, маховики или рычаг
проворачиваются с трудом или, наоборот, слишком легко, не перекрывая ток
воды, то проблемы следует искать в самом приборе.

Проблемы общего порядка — вода
сочится через смеситель
Причина первая – дефект корпуса

— Если краны работают нормально, но на теле смесителя
заметны постоянные потеки воды, то с большой долей вероятности можно предполагать, что корпус дал трещину. Она может быть практически незаметна глазу, но для воды этого достаточно. Причина может крыться в некачественном исполнении изделия, в использовании при изготовлении хрупкого и поддающегося коррозии металла – силумина, в излишней перетяжке гаек или кранов –
от этого может лопнуть седло, в механическом повреждении прибора.

Надо тщательно обследовать корпус с помощью лупы – обычно это дает
результат. И если трещина обнаружена, то такой смеситель можно считать практически непригодным к дальнейшему использованию. Заделывание трещин любыми составами, в том числе «холодной сваркой» если и даст результат, но на очень короткое
время и без гарантии того, что не случится более серьезной
аварии в то время, когда хозяев
не будет дома. Лучше всего – не рисковать, а идти за новым смесителем.

Осторожно, чтобы не повредить внешнего покрытия, с помощью разводного ключа гайка ослабляется, выкручивается, и излив
(или как еще
его называют – гусак) аккуратно поступательно вынимается вверх.

На нижней цилиндрической части в специальных канавках расположены резиновые колечки-прокладки – одна или две (показаны красными стрелками). Выше, прямо под гайкой обычно размещено еще
одно кольцо – пластиковое (синие стрелки). Оно обычно разрезное, и в процессе герметизации шарнира прямого участи не принимает – оно скорее выступает в роли центрующего, стопорного, и в определённой мере выполняет еще
и функцию «подшипника скольжения».

Если в этой части было протекания, а сам излив
болтался, то следует поменять все прокладки, так как они определенно
выработались. В том числе подлежит замене и пластиковое разрезное кольцо.

Запчасти эти, буквально
, «копеечные», и их несложно отыскать в любом магазине сантехники. Рекомендуется взять с собой снятый излив, чтобы точно подобрать прокладки нужного диаметра.

Перед обратной сборкой детали нужно очистить от следов известкового налета
или ржавчины. При надевании резиновых колечек на хвостовик излива
следует проявлять осторожность, чтобы не разорвать их. Для облегчения работы можно слега промазать поверхность силиконовой смазкой. Кольца должны плотно сесть в свои канавки. Разрезное пластиковое кольцо поставить и вовсе не сложно

.

После того как новые прокладки надеты, излив можно ставить на место. Но прежде нужно мягкой тряпочкой тщательно вытереть посадочное гнездо внутри – там могут быть известковые или коррозионные наросты. После очистки хвостовик поступательно, с определенным
усилием, но осторожно опускается в гнездо до
упора, а затем закручивается гайка. Затем можно проверить и ход излива
влево-вправо
, и отсутствие подтеканий
при пуске воды.

Несколько сложнее дело обстоит, если подтекание идет
из стыков блока поворотного излива в
однорычажных смесителях (типичное место протечки показано стрелками на рисунке).

Устранение такого дефекта потребует разборки всего прибора, о которой будет рассказано ниже.

Проблемы в клапанном механизме смесителя

Наиболее часто встречаются неполадки именно в работе клапанов, которые регулируют подачу воды в смесительную камеру. Эти поломки дают о себе знать подтеканием через вентили или
верхнюю часть смесителя, невозможностью полностью перекрыть воду, трудностью вращения маховиков или перемещения рычага, неудовлетворительным смешиванием горячего и холодного потоков. Устранение дефектов полностью зависит от конструкции смесителя – вариантов здесь немало.

Ремонтные работы с двухвентильным смесителем

На рисунке представлена принципиальная схема устройства большинства двухвентильных смесителей.

В корпусе (поз. 1) имеются три отверстия-гнезда
. В центральное устанавливается излив-гусак
(поз. 2), с которым мы уже разобрались выше. Слева и справа в гнезда

вкручиваются кран-буксы (поз. 3) той или иной конструкции – именно они отвечают за подачу и перекрытие воды в смесительную камеру. Вращение на них передаётся через декоративные маховики (поз. 4). Эти маховики («барашки») фиксируются на штоке крана винтом (поз. 5), головка которого закрывается защитным колпачком (поз. 6), выполняющим еще
и роль цветового индикатора холодной или горячей воды.

Если на корпусе смесителей нет т
рещин, то все возникшие проблемы связаны с тем или

иным дефектом крана-буксы. Некоторые из них можно попытаться устранить своими силами, а иные потребуют замены этого узла в сборе.

Прежде всего, необходимо выкрутить кран-буксы, чтобы определиться с их типом.

Для этого вначале аккуратно ножом поддевается защитный пластиковый колпачок (у некоторых моделей он может быть на резьбе – тогда его аккуратно выкручивают).

Затем отверткой
отворачивают винт и поступательным движением аккуратно снимают маховичок
со шлицов штока крана.

Это открывает доступ к шестиграннику крана, через который
можно будет его выкрутить из гнезда
. Иногда за
маховичком расположен еще
и декоративный колпак, скрывающий кран полностью. Его необходим аккуратно выкрутить – обычно для этого хватает усилия руки.

После этого разводным ключом выкручивается сам кран-букса. Вот сейчас и следует подвергнуть его ревизии.

Краны-буксы могут быть двух типов – с поступательно перемещающейся резиновой прокладкой-задвижкой, или с керамическими пластинами. Различить их несложно даже при собранном смесителе – первый тип требует нескольких оборотов маховика от от
крытого положения до закрытого, а второй – ограничен одним оборотом, половиной, а иногда даже и четвертью.

А букс обоих типов могут быть как общие проблемы, так и специфические неисправности. Рассмотрим по по
рядку.

  • На рисунке изображена букса
    с резиновой задвижкой, которой придается
    поступательное движение при вращении маховичка. Перемещаясь вниз, задвижка перекрывает канал поступления воды из подводки в смесительную камеру. И наоборот, чем выше поднимается прокладка, тем больше «окно» для прохода воды.

Стрелками показаны самые уязвимые места, где чаще всего и случаются протечки.

1
– износ прокладки на самой задвижке приводит к невозможности полностью
перекрыть поступление воды в излив
. Обычно это случается или от длительной эксплуатации, или при сильной загрязненности
воды. Твёрдые частички не дают прокладке полностью перекрыть канал, пользователь, естественно, старается еще
сильнее закрутить кран, тем самым вдавливая эти твердые
включения в резину. В итоге, из из

лива
смесителя – постоянное подтекание. Выход в данном
случае прост – заменить прокладку на новую.

Сама резинка удерживается на штоке с помощью винта (под отвёртку или как на рисунке – с шестигранной
головкой), а по окружности защищена от распирания
металлической обечайкой.

— Необходимо выкрутить стопорный винт.

— Затем резиновую прокладку поддевают тонкой отверткой
или ножом и вынимают из обечайки.

— Новую, приобретенную
по образцу прокладку устанавливают на место и фиксируют винтом.

— После этого можно устанавливать кран-буксу на место.

2
– износ резинового уплотнительного кольца приводит к подтеканию воды через резьбовое соединение корпуса смесителя и кран-буксы при большом напоре открытой воды. Случается, такое нечасто, но устраняется достаточно легко – заменой колечка. Пр

этом никого не надо слушать, и ни в коем случае не проводить «запаковку» крана на
ФУМ-ленту или паклю – чаще всего эта крайность приводит к тому, что гнездо дае
т

т
рещину, и после этого весь смеситель можно только выкинуть.

3 и 4
– износ внутренних уплотнений крана-буксы. Это сопровождается подтеканием воды в области штока, у маховика. При этом обычно страдает и кинематический механизм кр
ана – он начинает заедать, трудно прокручиваться и т.п
. Оптимальный выход – полная замена крана-буксы. Существуют, конечно, определенные
технологии восстановления – набивки нового сальника, расточки и притирки винтовой передачи. Однако, это, во-первых, возможно
далеко не на всех моделях, а во-вторых – даже самые качественные кран-буксы стоят не настолько дорого, чтобы прибегать к столь сложным восстановительным работам.

Недостаток 2
в равной степени присущ и буксам с керамическим пластинчатым клапаном, о которых сейчас пойдет
речь.

  • Буксы с керамическим клапаном устроены иначе.

Синими стрелками показаны неподвижные детали, зелёными – подвижные.

1- корпус, в котором собирается весь механизм. На нем
– резьбовая часть для ввинчивания в гнездо смесителя.

2 – поворотный шток со своими уплотнительными кольцами. Вращение от штока передается
на подвижную керамическую пластину (поз. 3). На
данном

рисунке
не видно, но в собранном виде между штоком и корпусом в верхней части размещена фторопластовая
прокладка, играющая роль упорного подшипника скольжения.

В нижней части корпуса неподвижно установлена вторая керамическая пластина (поз. 4). В собранном виде она плотно притерта
к подвижной. Поворот штока приводит к совмещению фигурных вырезов (окон) на пластинах – так открывается ток воды. В зависимости от площади совмещения напор становится больше или меньше. В закрытом состоянии крана.
окошки находятся в диаметрально противоположном положении
.

Букса при установке в смеситель нижней частью плотно прилегает к круглому каналу подачи за счет
кольцевой силиконовой прокладки (поз. 5).

В собранном виде букса удерживается стопорной скобой (поз. 6) или шайбой (в зависимости от модели – в поворотном штоке для этого фиксатора сделана специальная проточка. Встречаются фиксаторы в виде маленькой резьбовой шпильки со шлицом под отвертку
.

Для ремонта кранов-букс подобной конструкции можно найти специальные ремкомплекты –
главное, чтобы они подходили к конкретной модели. Каковы могут быть причины неправильной работы кран-буксы:

а
– износ или деформация силиконовой прокладки снизу. Вода при закрытом положении крана продолжает сочиться в излив
. Подлежит обязательной замене.

б
– износ уплотнительного кольца в месте соединения крана и смесителя (точно так же

, как и на кране с резиновой задвижкой).

в

одна из самых частых причин – выработка фторопластовой
пластины. Нарушается плотное прилегание трущихся деталей (керамических пластин) друг к другу, и при закрытом состоянии вода полностью не перекрывается. Дефект легко проверяется – если при сочащейся воде нажать на шток буксы сверху, то течь прекращается. Устранятся заменой фторопластового
кольца на новое.

г
– два уплотнительных кольца на штоке предотвращают протекание воды из корпуса вверх. Износ даст о себе знать подтеканием воды в области маховика. Подлежат замене.

д
– абразивный износ прилегающих поверхностей керамических пластин. Такое встречается нечасто – сантехники утверждают, что керамические детали «уходят последними». Возможная причина – сильно загрязненная вода с твердыми
включениями. Кран
не удерживает воду, вращается неравномерно, с усилием. Если в ремкомплекте пластины есть, то их тоже несложно поменять.

Процесс переборки и ремонта кран-буксы подробно показан на видео:

Видео: как отремонтировать керамическую
кран-буксу

Ну а в том случае, если найти необходимый комплект не удалось – придется
менять кран-буксу полностью.

Если требуется замена кран-буксы, то для приобретения новой лучше всего взять с собой в магазин демонтированную. Здесь важны диаметр посадочной резьбы, монтажная длина всей сборки, другие конструкционные особенности (например, витки резьбы для установки декоративного колпака сверху)
и т.п
. При желании можно провести замену кранов с резиновой задвижкой на «керамику» и наоборот. И еще
один момент – для выбора буксы в магазин желательно взять и маховичок (барашек). Случается, что шлицы штока новой буксы не совпадают со старым маховиком.

Перед обратной установкой крана необходимо тщательно вытереть посадочное гнездо чистой тканью – там не должно

быть мелкого мусора, известкового налета
– всего того, что может помешать нормальному вкручивания и плотному прилеганию прокладок.

При установке новой буксы нельзя применять чрезмерных усилий – можно повредить корпус с
месителя или пережать прокладки. Лучше всего поступить так – при закрытой подаче водопровода кран вкручивается в гнездо до
упора усилием руки. Затем открывается подача, и кран аккуратно доворачивается
ключом до того момента, пока из-под него не перестанет проступать вода.

После этого можно ставить на место декоративный колпак (если он предусмотрен), маховик, фиксировать винтом и закрывать отверстие заглушкой соответствующего цвета.

После проведения указанных действий двухвентильный смеситель должен работать нормально.

Ремонт однорычажного смесителя с керамическим картриджем

Если проблемы возникли со
смесителем, выполненным по однорычажной схеме, то здесь могут
быть два совершенно разных
варианта
. Так, прибор может иметь клапанное устройство в виде цилиндрического картриджа с керамическими пластинами внутри, или же шарообразный переключатель потоков воды.

Для начала рассмотрим вариант с картриджем.

Проблема дает
о себе знать невозможностью перекрытия потока из
из

лива
при полностью опущенном рычаге, проступанием воды через верх см
есителя, чрезмерно легким
или наоборот
, затрудненным
перемещением рычага с неудовлетворительным качеством смешивания.

Оптимальный выход – замена картриджа на новый. Сделать это самостоятельно – не так сложно, как может показаться изначально.

Принципиальная схема смесителя с картриджем показана на
рисунке:

1- металлический корпус с
месителя.

2 – картридж.

3 – зажимная фиксирующая гайка, удерживающая картридж в пл
отно прижатом положении в корпусе. Обычно сверху она зарыта декоративным колпаком (поз. 4).

5 – рукоятка смесителя, зафиксированная на пластиковом рычаге картриджа с помощью винта (поз. 6
)

7 – поворотный излив. Герметичность этого подвижного узла обеспечивается двумя кольцевыми прокладками (поз. 8), а плавность хода
– фторопластовыми
кольцами (поз. 9), выполняющими роль подшипников скольжения.

10 – аэратор потока, размещенный
на конце излива
. Для уплотнения его установки используется прокладка (поз. 11).

Для того чтобы
заменить картридж, работу выполняют в такой последовательности:

Иллюстрация Краткое описание выполняемой операции
на рисунке – набор инструментов, которые могут понадобиться для замены картриджа.
Первым делом аккуратно поддевается и удаляется заглушка, закрывающая отверстие для доступа к фиксирующему рукоятку винту. Иногда заглушка и винт, в некоторых моделях, располагаются и вверху рукоятки – это несложно определить.
Если ремонт производится без демонтажа смесителя с мойки, рекомендуется закрыть сливное отверстие – мелкие детали очень «любят» падать именно в него.
Попробуйте подсветить фонариком в открывшееся отверстие, чтобы определить, какаю головку имеет фиксирующий винт. Там может быть под прямую отвертку, под фигурную, или под шестигранник.
Соответствующим ключом или отверткой необходимо ослабить этот винт.
Здесь возможны сюрпризы – не всегда он поддается сразу, особенно, если через верх смесителя сочилась вода. Применять грубую силу – не рекомендуется, так как можно сорвать шлицы, и съем превратиться в действительно большую проблему.
Лучше попытаться побрызгать винт WD-40 и дать ему «отойти».
После того как винт ослаблен или выкручен, рукоятку аккуратно снимают с рычага картриджа вверх.
Следующая задача – выкрутить декоративный колпак.
Обычно он поддается усилию руки. Если нет, то можно его попробовать стронуть с места газовым ключом или плоскогубцами, но только очень «нежно», стараясь не поцарапать покрытия и не деформировать тонкий металл.
После снятия колпака откроется фиксирующая зажимная гайка.
Перед установкой нового картриджа необходимо тщательно вычистить мягкой тканью цилиндрическую полость внутри корпуса – там не должно оставаться налета ржавчины, известковых отложений, мелких частиц.
Установить новый картридж правильно – несложно, так как почти на всех моделях есть центрующие выступы, которые должны совпасть с соответствующими углублениями в корпусе.

Сборка осуществляется в обратном порядке. Снова необходимо предупредить – нельзя допускать чрезмерных усилий при завинчивании фиксирующей гайки, так как модно деформировать корпус картриджа или стоящие снизу резиновые уплотнения. Лучше всего дать небольшую затяжку, затем включить подачу воды и проверить, не вступает ли она по бокам картриджа. Если протекание обнаружено, потихоньку затягивают гайку до прекращения течи.

Сразу можно остановиться и на уже упоминавшейся течи в блоке поворотного излива
. Картридж зд
есь – совершенно ни при
чем

, а проблема вызывается износом уплотнительных колец (на схеме сверху – поз. 8). В некоторых моделях вместо колец используются манжеты – это будет видно после разборки.

Для замены уплотнений смеситель придётся разобрать еще
больше, чтобы снять с корпуса поворотный блок излива
. Варианты могут быть различными, в зависимости от модели смесителя. Так, бывает, что этот узел снимается вверх – стопорится
специальной цилиндрической муфтой. Но все же чаще он снимается в сторону подключения шлангов подачи. Для разборки в этом случае не избежать полного демонтажа смесителя с мойки (как это проделывается – уже рассказывалось выше).

  • Снизу будет видна кольцеобразная стопорная гайка. Ее
    выкручивают – под ней обнаружится
    фторопластовое
    кольцо.

Вариант, когда для уплотнения используются манжеты

  • Эти уплотнения придется
    поменять, приобретя по образцу в магазине новые. Заодно можно проверить состояние фторопластовых
    колечек сверху и снизу – возможно, они также уже сильно поизносились.

Некоторые мастера практикуют подмотку для восстановления герметизирующих качеств этих уплотнений. Но все же оптимальным решением станет полная их замена.

Сборка производится в обратном порядке. При этом не забывают установить сверху и снизу поворотного блока фторопластовые
кольца.

Ремонт однорычажного смесителя с шаровым блоком переключения

Схема устройства смесителя с шаровым регулировочным механизмом

Сверху вниз:

Рукоятка смесителя (поз
. 1), зафиксированная винтом (поз
. 2), который прикрыт колпачком (поз
. 3)
.

Ниже расположен металлический колпак (поз. 4), который фиксирует в корпусе смесителя весь клапанный механизм. Под им расположен пластиковый кулачок с фигурной шайбой (поз. 5) – они ограничивают перемещение рычага шара в определенном
диапазоне. Снизу шайба имеет куполообразную форму и резиновое уплотнение по окружности – для плотного прилегания к шару.

Сам смесительный шар (поз. 6), полый внутри, имеет отверстия для прохода воды из подводки, и выхода в поворотный блок излива
.

Снизу к шару плотно прилегают резиновые
седла
клапана (поз. 7), кторые
постоянно поджимаются к его поверхности пружинами (поз. 8).

Устройство смесителя ниже принципиально уже не отличается от рассмотренного выше – поворотный блок излива
(поз. 9) с проточками (поз. 10) под уплотнительные кольца (поз. 11). Вся конструкция собирается в латунном корпусе (поз. 12). Внутри также может располагаться дополнительный аэратор (поз. 13), обеспечивающий более качественное смешивание воды перед подачей в излив
.

Проблемы с изливом
рассматривать не будем – они практически не отличаются от того
, что уже излагалось выше. Остановимся только лишь на ремонте клапанного механизма.

  • Снятие рукоятки смесителя – практически такое же. Разница лишь в том, что рычаг, на который крепится ручка не прямоугольный
    полимерный, как у картриджа, а в виде металлического штыря с проточкой для фиксирующего винта.
  • Для разборки вначале необходимо аккуратно выкрутить верхний колпак. Он может иметь снаружи шлицы для захвата ключом, или в верхней внутри —
    четыре паза. Конечно, лучше бы воспользоваться специальным ключом. Но если его нет, то колпак страгивают с места, аккуратно подбивая по упертой
    в паз отвертке
    против часовой стрелки. Другой

    Где могут быть неполадки в клапанном механизме?

    • Загрязнение или износ верхней купольной шайбы (оранжевая стрелка). Встречается нечасто, обычно устраняется простой очисткой поверхности. Аналогично проверяется и сферическое гнездо для шара в самом корпусе – оно тоже нуждается в очистке.
    • Износ самого шара (зеленая
      стрелка) – трещины, борозды и т.п
      .
      Устраняется только заменой на новый.
    • Износ или деформация седел
      клапанов (синие стрелки) – они неплотно прилегают к поверхности шара и начинают перепускать воду. Устраняется заменой на новые.
    • Ослабление и проседание пружин (красные стрелки) – не обеспечивают плотное прижатие седел

      Извлечение седел клапанов и поджимных пружин

      • После тщательной очистки полости смесителя, начинают сборку в обратном порядке.
      • В новые седла вставляются пружины, и затем аккуратно эта сборка укладывается в гнездо до
        упора.
      • На очищенную поверхность шара наносится тонкий слой силиконовой смазки. Затем он устанавливается в корпус, так, чтобы ограничительный выступ на корпусе попал в фигурную проточку на шаре.
      • Далее
        устанавливается пластиковый узел – фигурная купольная шайба и кулачок. Ошибиться здесь сложно, так как в корпусе имеется паз, а на кулачке – соответствующий выступ.
      • Наживляется и закручивается верхний металлический колпак.
      • Одевается на шток и фиксируется винтом рукоятка смесителя.

      На этом ремонт см
      есителя с шаровым клапаном можно считать законченным.

      Для большей наглядности – разборка и сборка смесителя с шаровым клапаном на видео:

      Видео: разборка смесителя с шаровым клапанным механизмом

      Засорение аэратора

      Еще
      одна часто встречающаяся неполадка в работе смесителя – плохой напор при полностью открытых кранах. Проблема обычно – в засорении аэратора потока, расположенного на оконечности излива
      .

      Устранение подобной неполадки – дело очень несложное.

      Для начала необходимо выкрутить сам аэратор. Он может поддаться даже усилию руки. Если нет – не страшно, на нем

      Если такая мера не поможет, то можно разобрать аэратор, аккуратно поддев пластиковую сетку вверх. Мелкие частицы могли проникнуть в полость устройства и забить отверстия. Придется
      поработать иголкой или зубочисткой, чтобы прочистить их.

      Часто бывает и так, что засорение
      становится «фатальным» и не поддается
      механической очистке. Делать нечего – берется
      снятый аэратор для образца и приобретается новый.

      Стоят они не так дорого, и вполне можно позволить себе периодическую замену. Но если такая ситуация возникает часто, то стоит задуматься о том, что качество водопроводной воды крайне низкое, она перенасыщена твердыми
      включениями, и требует обязательной установки хотя бы механических фильтров.

      Эта профилактическая мера позволит обеспечить более длительную эксплуатацию и всего смесителя в целом – взвешенные частицы не будут оказывать абразивного воздействия на резиновые и силиконовые уплотнения и на керамические пластины клапанного
      механизма.

Довольно часто возникают поломки смесителей. Одной из распространенных является выход из строя кран буксы, являющейся основным (запорно-регулирующим) узлом изделия. В зависимости от типа узла представляются основные методы ремонта:

Изделие возвратно-поступательного вентильного типа

Этот тип – прародитель всех смесителей. Состоит из винта, на штоке которого закреплена ручка вращения вентиля. Путем вращения винт толкает удлиненную гайку, прижимая клапан к седлу корпуса смесителя.

Таким образом, происходит регулирование (запирание) воды. Для герметизации в корпусе (на штоке) предусмотрен сальник.

Устранение протечек сальника между штоком и корпусом кран буксы. Если шток проходит через гайку на корпусе кран буксы, то сальник можно отремонтировать, заменив сальниковую набивку. Вначале можно попытаться поджать старый. Осторожно закручивая гайку, нужно уловить момент окончания резьбы, иначе она сорвется.

Для замены сальника нужно закрыть этот вентиль – можно не перекрывать общую воду; открутить винт удерживающий ручку. Обычно он закрыт заглушкой, затем снять ручку, выкрутить гайку, через которую проходит шток. Под гайкой находится сальник. Старый желательно удалить. Но если длины гайки хватает, то можно просто добавить новый.

Для ремонта сальников существуют специальные набивки – плетеные шнуры из льняных, пропитанных графитовой смазкой, нитей, либо из веревок политетрафторэтилена (ПТФЭ). В качестве сальниковой набивки можно применить ФУМ ленту, которая нарезается кольцами и укладывается вокруг штока. Затем она зажимается гайкой сальника. Второй вариант: намотать неплотно льняную нить, предварительно пропитав ее любой смазкой (например, графитовой).

Если вместо гайки шток от выпадения удерживает скоба – здесь в качестве сальника используется резиновое кольцо.

Для его замены вынимаем скобу, разбираем кран буксу и заменяем резиновое кольцо (которых может быть несколько) на новое, подходящего размера. Такие кольца можно приобрести в сантехнических или авто магазинах. Причем в автомагазине выбор размеров значительно больше.

Керамические изделия

Это более современный вариант. Их выпускают с возможностью установки вместо кран буксы вентильного типа с совпадающими установочными размерами. Принцип работы: две круглых пластины с вырезанными отверстиями в виде сектора, одна из них неподвижная. Вращаясь, вода проходит когда отверстия совпадают.

Снизу эти пластины прижимаются друг к другу резиновой прокладкой, она же служит для герметичной установки кран – буксы в корпус смесителя.

Неисправности: в случае протечки сальника – действия по ремонту такие же, как и с кран буксой вентильного типа. Поломки, связанные с повреждением пластин – решаются их заменой. В случае износа резиновой прокладки она восстанавливается путем нанесения на нее тонкого слоя силикона.

Однорычажный смеситель

Бывают только керамическими, конструктивно они сложнее, их ремонт не предусмотрен, только замена на новую. Принцип работы такой же: поток воды регулируется при совмещении отверстий пластин.

Для снятия кран буксы однорычажного смесителя нужно снять ручку, вынув заглушку открутить удерживающий ее винт. Для этого применяется набор шестигранников либо плоская отвертка. Затем сняв защитный колпачок, открутить гайку.

Особенностью смесителей с керамическими кран буксами является то, что для полного перекрытия воды, нужно повернуть ручку на угол менее 90 градусов, в то время как модели вентильного типа поворачиваются на несколько оборотов.

При попытке отрегулировать температуру воды – ручку нужно поворачивать с точностью в несколько градусов, что может создавать неудобство. Но связано это с тем, что в домах со старыми коммуникациями подающие трубы забиты неравномерно. Труба с холодной водой забивается сильнее и давление воды в ней меньше.

Нужно либо установить регулятор давления, либо заменить смеситель на термостатический. В таких смесителях температура задается отдельной ручкой и очень точно регулируется внутренней автоматикой.

Ремонт однорычажного смесителя для кухни своими руками – с картриджем и шарового

Кухонный смеситель относится к наиболее часто используемой сантехнике в квартире или доме, поэтому неудивительно, что он нередко выходит из строя.

Поворотный одноручный кран в этом случае нуждается в профилактическом ремонте с заменой узлов, иногда неисправность невозможно устранить и приходится менять сантехнический прибор полностью.

Данные работы в домашних условиях может провести практически каждый домовладелец без вызова оплачиваемого специалиста по сантехнике. Для этого необходимо знать, как разобрать кран на кухне с одной ручкой и иметь в наличии простой строительный инструмент.

Однорычажный кухонный смеситель

Устройство смесителей однорычажного типа

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.

Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.

Виды регулирующих узлов

Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.

Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.

Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

Внешний вид элементов конструкции керамических картриджей

Керамические картриджи

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.

Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.

Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

Принцип работы керамического блока

Шаровые

Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.

Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.

Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

Особенности устройства шаровых узлов

Риски при покупке и эксплуатации

Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.

Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.

При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.

При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

Что необходимо для ремонта

Для проведения ремонтных работ придется разбирать кран, не снимая его с раковины, иногда может понадобиться ремонт кухонного излива, который в одноручных моделях можно проводить без операций по разборке.

При демонтаже крана приходится снимать рукоятку, откручивать фиксирующие гайки и шланги — для этого требуется подходящий инструмент, расходные материалы и комплектующие.

Инструменты и расходные материалы для сантехнических ремонтных работ

Инструменты

Для проведения ремонтных работ понадобится следующий инструмент:

  • Разводной ключ для откручивания гайки с корпуса смесительного прибора и демонтажа гибких подводок.
  • Торцевой или плоский гаечный ключ для прикручивания и снятия болтов на шпильках крепления.
  • Крестообразная отвертка или ключ шестигранник для демонтажа крановой ручки.

Необходимые материалы

При извлечении смесительного корпуса из кухонной раковины, снятии подводных шлангов, часто приходится сталкиваться с трудностями, связанными с загрязнением демонтируемых деталей известковым налетом или их коррозией. Перед проведением работ лучше обработать их поверхность средствами бытовой химии для удаления ржавчины и известкового налета — это упростит демонтаж и дальнейшую установку оборудования.

Наличие прокладок в подводных шлангах и смесительном корпусе исключает использование различного вида дополнительных уплотнителей в виде синтетической и льняной ленты, резиновых колец.

При ремонтных работах часто приходится менять пришедшие в негодность подводные шланги, для замены лучше приобретать виды с нержавеющей оплеткой и накидной гайкой со штуцерами, выполненными из цветных металлов (медь, латунь).

Внутреннее устройство однорычажного картриджевого смесителя

Ремонт смесителя с картриджем

Ремонт смесителя со встроенным картриджем в зависимости от его неисправности требует разного подхода. Если плохо перекрывается или постоянно течет вода в кране, в большинстве случаев требуется замена картриджа. Когда повреждена корпусная оболочка или отлив – придется снимать смесительное устройство и приобретать новый кран с последующей установкой.

Что может требовать ремонта

Основные узлы, которые в процессе эксплуатации чаще всего выходят из строя — блок регулировки и излив. Регулирующий узел может быть поврежден в результате длительной эксплуатации при некачественном исполнении или от попадания в водопроводную систему загрязненной воды с песком. Основная причина его неисправности – поломка встроенных пластиковых деталей и штока, на которой крепится ручка.

Отлив чаще всего выходит из строя в результате засорения фильтрующих форсунок на его выходе – в этом случае напор воды разрывает его тонкостенную трубку и образуется течь.

Ремонт фильтра в изливе

Как разобрать

При проведении ремонтных работ часто требуется разобрать однорычажный смеситель, процесс состоит из следующих этапов:

  • При помощи ножа или плоской отвертки снимают пластмассовую заглушку в боковой части ручки, фиксирующий винт может иметь головку под крестообразную отвертку или ключ шестигранник. Откручивают крепежный винт подходящим инструментом, перед проведением работ может понадобиться его предварительная обработка бытовыми химическими средствами против известкового налета и ржавчины.
  • После снятия ручки откручивают декоративную насадку. Она рассчитана на ручное снятие, но в процессе долгой работы в резьбу попадает вода и налет препятствует выкручиванию. Для облегчения снятия можно использовать разводной ключ, предварительно подложив под его губки мягкую тряпку для предотвращения царапин на хромированной поверхности. При проведении работ по демонтажу колпака следует избегать чрезмерных усилий – это может привести к деформации тонкостенной накладки.
  • Под колпаком находится зажимная гайка с шестигранным кольцом в верхней части – она просто выкручивается разводным ключом против часовой стрелки. Снять картридж легко – он извлекается из установочного гнезда пальцами за рычаг.

Разборка крана с керамическим картриджем

Как заменить картридж

Перед тем как поменять картридж в смесителе, внутренние детали корпуса смесителя очищают от налета и грязи при помощи тряпки и бытовых химических средств. Заменить картридж новым довольно просто — при установке совмещают корпусные выступы с углублениями в установочном гнезде.

Ошибки, которые можно совершить

Часто бывает, что после, казалось бы, правильной сборки, картридж некорректно работает. Происходит это из-за того, что выступающая резиновая прокладка в нижней части при установке мешает точному попаданию двух фиксирующих выступов на его корпусе в посадочные гнезда. Кран придется снова полностью демонтировать, устанавливать блок в правильное положение и сильнее придавливать рукой при закручивании прижимной гайки.

При монтаже важно не пережать зажимную гайку – это может привести к тугому ходу джойстика и сжатию корпусной оболочки, вызывающего быстрый износ внутренних деталей и в крайних случаях их растрескивание — если джойстик туго перемещается, следует сразу ослабить прижим.

Как разобрать смеситель на кухне шарового типа

Ремонт шарового смесителя

Основной ремонт шарового смесителя на кухне своими руками — замена прокладок, при значительных повреждениях отлива или корпусной оболочки, приводящим к протечкам, сантехнику придется менять.

Перед тем как отремонтировать шаровой кран, подготавливают обычный инструмент и расходные материалы в виде резиновых цилиндрических прокладок и купольной шайбы. Средства бытовой химии могут понадобиться для предшествующей обработки покрытых налетом и коррозией деталей.

Возможные неисправности

К основным неисправностям шаровых видов относится:

  • износ верхней купольной прокладки;
  • дефекты полого металлического шара;
  • истирание седлообразных клапанов;
  • ослабление пружин.

Если мы ремонтируем смеситель своими руками, то в отличие от картриджных видов, для точного определения неисправной детали требуется его предварительная разборка.

Разбираем смеситель

Разбирая смеситель однорычажный шарового типа выполняют следующие операции:

  • Снимают декоративную накладку на ручке, полностью откручивают фиксирующий винт и снимает ручку.
  • Отвинчивают верхний колпак разводным ключом, устанавливая его в наружные шлицы.
  • Извлекают пластиковую шайбу с куполообразным резиновым кольцом и шар из корпуса, отверткой достают седельные прокладки с пружинами.

Как разобрать шаровой смеситель – замена уплотнителей

Как отремонтировать

В самостоятельном ремонте может помочь инструкция по соединению крана, изучив которую починить его будет намного проще.

Но и при ее отсутствии ремонт не представляет особой сложности, в основном выполняют следующие операции:

  • Чаще всего меняют седла клапанов. Для этого их вставляют в корпусные выемки вместе с пружинами.
  • При повреждении шара, любой шаровой ремонт неэффективен – его меняют на новый.
  • Износ верхней купольной шайбы происходит очень редко, при истирании нужна замена.

Рекомендации по ремонту

Чтобы ускорить время ремонта без проведения предварительного обследования шарового крана с его разборкой, лучше заранее приобрести в торговой сети стандартный ремкомплект.

Перед тем как установить шар, полезно использовать силиконовую смазку, которой покрывают его поверхность для лучшей герметизации и уменьшения истирания резиновых деталей.

Заключение

Ремонт однорычажных моделей кухонных кранов своими руками — довольно простая задача даже для неподготовленного домовладельца. Основные виды кранов – шаровые и картриджные, имеют схожие процессы разборки и сборки с использованием одинакового сантехнического и бытового инструмента.

Видео: как разобрать оба вида смесителей

пошаговая инструкция и подробное видео

На кухне смеситель эксплуатируется гораздо активнее, чем в ванной комнате, поэтому из строя выходит значительно чаще. В редких случаях единственное решение возникшей проблемы – покупка нового прибора и приглашение слесаря-сантехника, в остальных можно справиться самостоятельно. Решив выполнить ремонт смесителя на кухне своими руками, вы сэкономите на услугах специалиста и получите немаловажный опыт. Необходимо лишь вооружиться теорией и инструментами.

Кухонному крану требуется ремонт, если вы наблюдаете следующие «симптомы»:

  • Течь из-под гайки в месте излива воды, из-под ручки (рычага) или вентилей смесителя в рабочем состоянии.
  • Нарушено правильное движение рычага или вентилей (заедают, прокручивают, не фиксируются в нужном положении и др.).
  • При нормальном давлении воды в системе струя недостаточно мощная.
  • Вода капает из закрытого крана.

Обратите внимание: обнаруженную проблему необходимо решать максимально быстро! Это позволит продлить срок службы смесителя и обезопасить себя и соседей от затопления, сэкономив денежные средства, время и нервы.

Больше всего вопросов вызывает проблема течи крана. И здесь нужно знать «врага» не только в лицо, но и изнутри. Речь идет об устройстве смесителей.

Такие изыски, как термостатические и бесконтактные смесители, хороши для ванных комнат. В кухне за место под солнцем ведут борьбу более практичные модели – традиционные двухвентильные и однорычажные. Общими элементами для них являются: корпус, носик (излив), аэратор, уплотнительные прокладки. В остальном они существенно различаются.

Устройство двухвентильных кранов ↑

Привычные глазу краны с двумя вентилями устроены довольно просто. Под маховиком, который вы крутите при эксплуатации конструкции, скрывается кран-букса – ее запорный элемент. Ниже представлено устройство такого смесителя для кухни в картинках.

Буксы в двухвентильном смесителе (в разрезе)

В изделиях, где для подачи или перекрывания воды требуется совершить несколько оборотов маховика, устанавливаются червячные буксы. В основе их работы лежат вращательно-поступательные движения. Чем сильнее вы открутите вентиль, тем больше прокладка буксы отойдет от так называемого «седла».  Следствием этого является поступление воды во внутреннюю полость смесителя, а затем и в его носик (излив).

Червячная кран-букса для смесителя

В моделях, где для подачи воды достаточно совершить всего половину оборота, устанавливаются буксы с керамическими пластинами. При открывании крана отверстия в них совпадают, и вода поступает в носик.

Кран-буксы с керамическими пластинами

Стоимость кран-букс невелика, они всегда доступны в сантехнических магазинах, а их замена крайне проста.

Устройство и виды однорычажных смесителей ↑

Более современными и практичными являются модели кранов с одной регулирующей напор и температуру ручкой (рычагом). Смешивание воды в них осуществляется в полом шарике с тремя отверстиями или в специальном картридже.

Смесительный элемент в шаровых моделях имеет три отверстия, два из которых входные – предназначены для поступления в эту миниатюрную емкость горячей и холодной воды, а одно выходное – для подачи в раковину воды заданной температуры.

Устройство шарового смесителя

Сам шарик располагается на двух «седлах» из резины. Его смещение относительно них, осуществляемое при движении рычага, и позволяет регулировать напор, температуру изливаемой воды. Сверху шар фиксируется уплотнительной манжетой и стопорной гайкой.

Схематическое устройство шаровой модели кухонного крана

Принцип работы смесителя с картриджем, который заменяет шар, аналогичен. При этом внутреннее строение у них принципиально различное. В наличии все те же три функциональных отверстия, но внутри картриджа не полость, а специальные диски из металлокерамики. За счет их смещения относительно друг друга и степени перекрытия подающих отверстий при повороте рычага происходит регулировка подачи воды.

Сменные керамические картриджи

Для ремонта кухонного крана понадобятся:

  • нож с острым концом;
  • шестигранный и разводной ключ;
  • отвертки;
  • новый картридж, кран-букса, резиновая прокладка и др. – зависит от того, какую именно деталь вы будете менять;
  • WD40 – технический аэрозоль, который пригодится, если детали «прикипели» друг к другу. Впрочем, можно обойтись традиционным постукиванием молотка по отвертке, но велик риск повреждения смесителя.

Независимо от того, какой смеситель у вас установлен, перед началом ремонта необходимо перекрыть подачу воды в системе и слить ее остатки в раковину или отдельную емкость. Для этого достаточно открыть кран. Затем можно приступать к его ремонту с учетом конструктивных особенностей.

Для ремонта однорычажного смесителя понадобится шестигранный ключ

Ремонт однорычажного кухонного смесителя ↑

Главные принципы ремонта – последовательность действий и аккуратность.

  1. С помощью тонкой отвертки или ножа подденьте и снимите декоративную заглушку на корпусе крана.
  2. В образовавшемся отверстии вы увидите винт, соединяющий рычаг и регулировочный шток. Выкрутите его с помощью шестигранного ключа.
  3. Снимите с корпуса рычаг и открутите декоративный кожух. Это можно сделать даже руками, если детали не прикипели друг к другу.

Снятие декоративного кожуха

  1. Под ним будет располагаться стопорная (зажимная) гайка. Аккуратно открутите ее разводным ключом или путем постукивания молотком по отвертке.
  2. Если вы разбираете шаровой смеситель, то под гайкой увидите уплотняющую манжету. Осмотрите ее на предмет загрязнений, деформаций и разрывов. Вытащите шар. Осмотрите его поверхность – она должна быть ровной и чистой. Необходимо вынуть уплотнители и подпирающие пружины – их плохое состояние может дать течь крана.
  3. Если вы разбираете смеситель с картриджем, то извлеките его и подвергните тщательному осмотру.
  4. Замените вышедшую из строя деталь.
  5. Соберите кран в обратном порядке.

Это важно! Не закручивайте слишком туго гайки, так как это может привести к деформации уплотнительных резинок и нарушению нормальной работы смесителя.

Установка нового картриджа

Для продления срока службы изделия и обеспечения плавного хода его трущихся частей можно использовать специальную силиконовую смазку.

Снятие маховика смесителя

Ремонт двухвентильного смесителя ↑

Что делать, если у вас на кухне капает двухвентильный кран? Практически все то же самое.

  • На маховике вентиля поддеваете и снимаете декоративную заглушку.
  • С помощью отвертки откручиваете винтик, фиксирующий маховик.
  • Снимаете маховик. Перед вами будет кран-букса.
  • Против часовой стрелки выкручиваете ее и осматриваете.

Извлечение кран-буксы

  • Если это букса червячного типа и у нее повреждена прокладка, заменяете ее отдельно – покупаете в магазине (стоит копейки) или самостоятельно вырезаете из резины подходящей толщины. Буксу с керамическими дисками меняют целиком.
  • Собираете кран в обратном порядке.

Общая схема работ по ремонту смесителя

Все максимально просто и слегка напоминает конструктор. Но течь крана – не единственная проблема, с которой вы можете столкнуться в процессе его эксплуатации на кухне.

Качество воды во многих городах оставляет желать лучшего, поэтому со временем аэратор в кране может загрязняться. С внутренней стороны на нем «нарастают» твердые отложения. Когда их становится слишком много, напор и качество воды значительно ухудшаются. Решение проблемы – замена аэратора. В идеале он легко откручивается разводным ключом, но для прикипевшей детали понадобится WD40 или простукивание молотком.

Это важно! Все работы выполняйте аккуратно, иначе смеситель придется менять полностью.

Кран течет, а в процессе осмотра вы обнаружили в нем трещину? Тогда пора идти за новым изделием. На короткое время помощником может стать силиконовый герметик.

Продлить срок службы смесителя можно, если установить фильтр для воды и пользоваться прибором аккуратно, не закручивая слишком сильно вентили и не перемещая рычаг резко и до упора.

Теперь вы знаете, что делать, если капает кран на кухне. В большинстве случаев рассмотренные схемы ремонта подходят и для устранения поломок смесителей в ванных комнатах. Это неплохая экономия семейного бюджета. Но если вы не уверены в своих силах или у вас просто нет времени, грамотный сантехник выполнит все работы в считанные минуты.

Как отремонтировать керамический дисковый смеситель с двумя ручками

Протекающий кран — это не только разочарование, это может привести к дорогостоящему повреждению водой. Если у вас есть смеситель с керамическими дисками с двумя ручками, диск внутри часто может быть причиной утечки. Замена этой единственной детали может избавить вас от ненужной замены всего смесителя. Ремонт керамического дискового смесителя на удивление прост, недорого и занимает от пятнадцати минут до часа. Вот что вам понадобится для этого проекта своими руками:

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

    • Разводной ключ
    • Плоскогубцы для языка и пазов
    • Отвертка
    • Плоскогубцы
    • Запчасти для смесителя
    • Тряпка

Взявшись за эту работу, сделанную своими руками, убедитесь, что у вас есть подходящее защитное снаряжение.

СТЕП ОДИН

Найдите утечку. Отключайте подачу воды к крану по очереди. Если утечка не прекращается после выключения первого клапана, утечка находится в другой линии. Как только вы определили, какая линия является причиной утечки, закройте оба клапана.

ШАГ ВТОРОЙ

Разобрать кран. Слейте оставшуюся воду в кране, повернув ручки до упора. Закройте слив и положите в раковину тряпку, чтобы защитить ее от царапин и не допустить падения деталей в слив.Снимите аэратор и проверьте его на предмет повреждений. Ослабьте каждый установочный винт и снимите ручки крана. Отвинтите стопорную гайку или крепежный винт и вытащите цилиндр диска.

ШАГ ТРЕТИЙ

Заменить цилиндр. Установите новый дисковый цилиндр на место и соберите кран. Поверните ручки в положение включения и медленно снова включите линии подачи воды.

Ваш ремонт завершен!

Ищете отличные инструменты, которые помогут выполнить ваш проект? Магазин Stanley , Black & Decker и DeWALT для всего, что вам нужно!

Как работают смесители — схемы и разборка


Советы экспертов о том, как разобрать смесители для ванной комнаты, с иллюстрированными схемами работы компрессионного смесителя, смесителя с керамическим диском, шарика и картриджа.

Нужно ли разбирать смеситель для ванной, чтобы отремонтировать его? Если да, то это руководство должно помочь.

Полное пошаговое руководство по ремонту крана см. В разделе «Как исправить протекающий кран».

Вот как разобрать кран:

Сначала перекройте краны подачи воды под раковиной.

Закройте кран подачей воды, повернув вентиль под раковиной по часовой стрелке.

Положите полотенце в раковину, чтобы не поцарапать его и не прихватить с него упавшие предметы.

Затем снимите ручку. Для этого с помощью небольшой плоской отвертки подденьте декоративный колпачок, пуговицу или заглушку в верхней части ручки, которая используется для скрытия винта. Способ устранения этого может быть немного загадкой, в зависимости от производителя крана. Если вы не можете найти крошечный скрытый винт или застежку, велика вероятность, что вы просто откроете его.

Затем отверните винт, удерживающий ручку, и потяните за ручку или подденьте ее.

Разложите детали по порядку при их снятии, чтобы не было проблем со сборкой крана.И обязательно запишите название производителя на кране (если вы его найдете) и возьмите старые детали с собой, когда пойдете покупать замену. Если у вас есть название производителя, вы также можете найти в Интернете инструкции производителя для этой конкретной модели.

Чтобы разобрать кран, сначала переместите планки, а затем следуйте приведенным ниже схемам. Упс … положите полотенце в раковину, чтобы не потерять мелкие детали в канализацию!

Смеситель компрессионного типа

Среди различных используемых технологий смесителя смесители компрессионного типа были одними из самых старых.Они также являются наименее дорогим типом.

Компрессионные смесители имеют две отдельные ручки. Когда ручка поворачивается, она поднимает или опускает шайбу или уплотнение, которое закрывается напротив седла клапана в основании штока, чтобы ограничить поток воды через корпус крана при выключении ручки.

Использование шайбы для изготовления уплотнения на самом деле довольно старомодно по сравнению с современными смесителями, но это тот тип, который вы часто найдете в более старом доме.

Основная проблема компрессионного смесителя заключается в том, что резиновая шайба или уплотнение со временем изнашиваются.Когда это происходит, из крана капает или пускает слюни.

Некоторые новые типы компрессионных смесителей опускают и поднимают шайбу, не втирая ее в седло клапана. Например, смесители NuSeal для экономики American Standard опускают и поднимают резиновую шайбу вертикально, не поворачивая ее. Поскольку шайба не прижимается к седлу, она служит дольше.

Отвинтите крышку от основания смесителя с помощью плоскогубцев. Затем снимите шток клапана; у него обратная резьба, поэтому открутите его, повернув по часовой стрелке.Как только вы его вытащите, замените все резиновые шайбы и уплотнительные кольца.

Схема компрессионного крана

Шариковые, картриджные и керамические смесители, известные как смесители «без мойки», не используют шайбы для непрерывного действия, хотя у них есть уплотнительные кольца и неопрен. уплотнения для предотвращения утечки.

Керамический дисковый смеситель


Большинство керамических дисковых смесителей не протекают и не протекают, потому что они почти не требуют обслуживания.Два керамических диска регулируют поток воды: подвижный верхний диск поворачивается или поднимается и опускается относительно неподвижного нижнего керамического диска. Уплотнение между двумя дисками является водонепроницаемым, поскольку они отполированы до почти идеальной плоскости.

Керамические дисковые смесители сначала стали популярными у европейских производителей смесителей высокого класса, а теперь их выпускают компании American Standard, Kohler, Price Pfister и многие другие американские производители смесителей.

Смесители с керамическими дисками практически не требуют обслуживания и, как правило, не изнашиваются.Керамические клапаны более долговечны в более широком диапазоне водных условий, чем любые другие клапаны на рынке.

Сами диски имеют алмазоподобную твердость — они непроницаемы для мусора, отложений минералов и других общих проблем, влияющих на срок службы клапана.

Если этот тип крана протекает, виновниками обычно являются входные и выходные уплотнения или накопление осадка на входных отверстиях. При ремонте дискового смесителя ручка должна находиться в положении «включено», чтобы предотвратить растрескивание сменных уплотнений.

Если отслоение оцинкованной трубы или небольшой камень попадут в задвижку, они могут поцарапать поверхность, но это случается редко. Если из смесителя с керамическим диском капает вода, не пытайтесь силой закрыть ручку — просто несколько раз подвигайте ее вперед и назад, чтобы удалить любые частицы.

Схема дискового смесителя

Шаровой смеситель


Шаровые смесители имеют один рычаг, который приводит в действие вращающийся металлический шар с прорезями. Прорези в этом шаре совпадают с отверстиями для впуска горячей и холодной воды в корпусе смесителя, чтобы регулировать количество поступающей воды, попадающей в смесительный носик.

Delta — один из основных производителей смесителей этого типа.

Снимите декоративный колпачок и снимите ручку винтом. Чтобы затянуть пластиковое регулировочное кольцо внутри крышки, поверните его с помощью специального плоского регулировочного инструмента (или вставьте две отвертки в прорези и скрестите их лезвия, чтобы повернуть кольцо.

Для утечки из носика отверните крышку, используя фиксатор). клещи для губок (оберните губки изолентой, чтобы не поцарапать поверхность крана). Выньте шар и замените резиновые седла и пружины с обеих сторон клапана.

Если кран протекает вокруг носика, замените изношенные уплотнительные кольца.

Схема шарового крана

Смеситель с картриджем

Смесители с картриджем имеют полую металлическую или пластиковую вставку картриджа, которая плотно прилегает к носику или корпусу крана. В зависимости от того, как ряд отверстий в картридже совмещен со штоком, вода смешивается и контролируется. Капли обычно означают, что картридж необходимо заменить.

Смесители для картриджей называются «безшайбными», потому что они управляют потоком, используя методы, отличные от шайбы и седла клапана (хотя у них есть уплотнительные кольца и уплотнения для предотвращения утечки).Расход воды регулируется движением картриджа вверх и вниз; чтобы изменить температуру воды, достаточно повернуть ручку.

Снимите декоративную банку, закрутите и снимите ручку. Чтобы освободить картридж, с помощью плоскогубцев вытяните фиксирующий зажим. Вытяните картридж и замените уплотнительные кольца и уплотнения, чтобы устранить утечки.

Если из крана потекло, возможно, потребуется заменить весь картридж.

Схема крана картриджа

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленного множества журнальные статьи.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Ремонт дискового смесителя с одной ручкой

Ремонт дискового смесителя с одной ручкой

Обычный ремонт домашней сантехники — устранение протекающего крана. Проблема в том, что из-за различных типов смесителей, которые вы можете найти в своем доме, выяснение того, какой тип смесителя у вас есть, может сделать начало работы над этой простой задачей немного сложным. Например, у вас есть смеситель с одной ручкой.Ну, это может быть либо шаровой кран, либо смеситель для картриджей, либо дисковый кран (также называемый дисковым краном).

В этом уроке мы рассмотрим специальный тип смесителя для кухни без мойки, который называется дисковым смесителем. (См. Раздел «Как отремонтировать протекающий кран с картриджем с одной ручкой», если у вас есть кран с картриджем). Дисковые смесители можно найти на кухне и в ванной комнате. Дисковые, картриджные и шаровые краны могут выглядеть одинаково. Подобно смесителю с картриджем или шаром, смеситель для кухни с диском может иметь одну ручку.Но в отличие от шарового крана (который имеет закругленную шаровидную крышку прямо над основанием крана и движется в сферическом направлении), дисковый смеситель с одной ручкой имеет рычаг излива над широким цилиндрическим корпусом и перемещается вверх, вниз и движение из стороны в сторону, как у патронного крана.

Дисковый смеситель смешивает горячую и холодную воду внутри смесительной камеры, называемой картриджем для выравнивания давления. Два керамических диска в нижней части камеры будут подниматься и опускаться, чтобы контролировать объем потока воды.Температура регулируется вращением ручки из стороны в сторону.

Керамические диски обеспечивают долгий срок службы и не изнашиваются при обычном износе. Что часто выходит из строя, так это маленькие резиновые уплотнители впуска воды в нижней части картриджа, иначе они загрязняются минеральными отложениями из воды. В этом руководстве описывается, как снять картридж для диска, а также проверить, очистить и заменить резиновое уплотнение / узел картриджа для диска.

Необходимые инструменты и материалы

  • Шестигранный ключ (шестигранный ключ)
  • Трубный ключ или плоскогубцы для соединения пазов
  • Отвертка
  • Универсальный нож
  • Замена картриджа диска или резиновых уплотнений (при необходимости)
  • Новое уплотнительное кольцо для корпуса смесителя (при утечке из носик снизу)
  • Старая зубная щетка
  • Термостойкая силиконовая смазка для сантехников

Отключить подачу воды в раковину

Стоимость дома.ком
  • Первым шагом в ремонте смесителя является обнаружение перекрытия подачи воды в смеситель и отключение линий подачи горячей и холодной воды, идущих к смесителю. Клапан для перекрытия воды обычно находится прямо под раковиной и состоит из небольшого клапана и маленькой ручки.
  • Если клапан похож на показанный здесь стиль, поверните ручку по часовой стрелке, чтобы затянуть и закрыть ее. Клапаны других типов могут иметь ручку рычага, которую необходимо повернуть перпендикулярно к водяной линии, чтобы она находилась в закрытом положении.
  • Если ваш дом не имеет локальных запорных клапанов, то вам нужно идти в воду основного и перекрыть подачу воды там (см Как отключить водоснабжение)
  • После того как вода отключается, затем полностью откройте кран, сбросив давление и дайте воде стечь.

Снимите рычаг ручки

  • Ручка незаметно прикрепляется к картриджу смесителя. Соединение может быть скрыто под пластиковой крышкой, которая находится на верхней части некоторых ручек, как показано на фото.Если у вашего смесителя нет пластиковой крышки, ручку можно прикрепить с помощью установочного винта с внутренним шестигранником сбоку, спереди или сзади ручки.
  • С помощью отвертки с крестообразным шлицем или шестигранного ключа выверните крепежный винт и снимите ручку и декоративную крышку, если она используется на смесителе. Возможно, вам придется осторожно поддеть ручку.

Извлеките картридж керамического диска

Danze 2013
  • При снятой ручке картридж для диска теперь открыт и может быть удален.
  • Картриджи некоторых типов имеют винты, удерживающие их на месте. Если у вас такой стиль, выверните винты, которыми крепится картридж для диска.
  • После того, как винты будут удалены или в картридже нет крепежных винтов. Выньте картридж из корпуса крана.
  • Возможно, вам понадобятся плоскогубцы, так как они могут немного застрять. Если картридж застрял, осторожно возьмитесь за него плоскогубцами и вытащите.
  • Теперь, когда картридж извлечен, необходимо проверить его на наличие повреждений.Если маловероятно, что он треснул, его нужно будет заменить. Если вам нужно заменить картридж, обычно рекомендуется взять с собой старый, так как это делает поиск замены намного более надежным.
  • Если запасной картридж недоступен, вы должны его заказать.

Очистите резиновое уплотнение картриджа, уплотнения и уплотнительное кольцо

  • Нижняя часть картриджа загрязнена минеральными отложениями в воде.
  • Осторожно снимите резиновые уплотнения впускных отверстий отверткой, стараясь не повредить резиновые уплотнения.
  • Очистите седла уплотнения в нижней части корпуса картриджа мягкой нейлоновой щеткой, например старой зубной щеткой, и удалите все известковые отложения или отложения. Может помочь такой продукт, как Lime-A-Way.
  • Если резиновые уплотнения повреждены или не подлежат очистке, их необходимо заменить.
  • Как и при замене поврежденного картриджа, описанной в предыдущем разделе, возьмите картридж с собой в хозяйственный магазин, чтобы убедиться, что вы покупаете подходящие резиновые уплотнения.
  • Если ваш кран протекал из горловины корпуса смесителя, необходимо снять уплотнительное кольцо с горловины корпуса смесителя.Смажьте новое уплотнительное кольцо тонким слоем силиконовой смазки для сантехников, замените и установите его, вставив в паз на корпусе смесителя.

Повторная сборка дискового картриджа и крана

  • Затем снова соберите картридж.
  • Установите новые или очищенные резиновые уплотнения обратно в их гнезда.
  • Вставьте дисковый картридж обратно в корпус крана, совместив выступы на картридже с пазами в корпусе крана.
  • Замените декоративную крышку, если она использовалась в вашем смесителе.
  • Установите ручку на место и затяните крепежный винт.

Восстановить подачу воды в кран

  • Восстановить подачу воды в кран и проверить герметичность.
  • Установите смеситель в центральное открытое положение.
  • Постепенно включите подачу воды, и когда воздух перестанет выходить из крана, поверните кран в закрытое положение.

Как отремонтировать протекающий кран

Повторяющийся звук протекающего крана не только раздражает, но и приводит к увеличению счетов за воду, не говоря уже о большом количестве потраченной впустую воды и потенциальной воде. повреждение, если оставить, чтобы продолжить.

Ремонт и устранение протекающего крана несложно, если вы знаете, с каким типом крана имеете дело, и выполняете несколько простых шагов. Когда вы закончите этот проект своими руками, вы, несомненно, будете довольны результатами, а также сохраните свое здравомыслие, исключив непрерывное капание.

Есть четыре основных смесителя для раковины: компрессионный, шаровой, керамический картридж и керамический диск. В этой статье будет рассмотрено, что вызывает утечку из крана, и описаны шаги по устранению утечек в каждом типе крана.

Смеситель работает, управляя потоком воды с помощью внутреннего картриджа или стержня. Внутри корпуса смесителя есть неопреновые или резиновые шайбы, которые закрываются и открываются от входных отверстий для воды. Когда уплотнения не подходят должным образом, небольшое количество воды продолжает течь к изливу крана, образуя расточительные и раздражающие капли. Нарушение уплотнения чаще всего является результатом того, что шайбы или уплотнения потеряли свою упругость, вследствие чего просто не смогли правильно уплотнить. Утечка также может быть вызвана корродированными уплотнениями или каким-либо нежелательным материалом внутри корпуса крана, из-за которого уплотнения не подходят должным образом.

Перед тем, как приступить к ремонту протекающего крана, вам нужно сделать несколько вещей, чтобы ремонт прошел без проблем. Во-первых, соберите все инструменты и детали смесителя , которые вам понадобятся для работы. Хотя ваши конкретные потребности могут отличаться, вам, вероятно, понадобится разводной гаечный ключ, плоскогубцы с каналом, шестигранные ключи, отвертки с плоской и крестообразной головкой, термостойкая нетоксичная водопроводная смазка, спрей проникающее масло, например WD-40, белый уксус , мочалку и сменные шайбы и уплотнения. После того, как все это собрано, отключите водяные линии под раковиной.Если вы не можете выключить там воду, отключите основной водопровод, подающий в дом или здание. После этого включите краны, чтобы «спустить» воду, которая может еще оставаться в трубопроводах. Также рекомендуется заглушить или каким-либо образом закрыть сливное отверстие, чтобы ничего не упало в него по ошибке во время ремонта.

Ремонт смесителей 4 типов

Компрессионные смесители можно узнать по типичным ручкам с обеих сторон излива; левый — для горячей воды, а правый — для холодной.Они становятся все более устаревшими по сравнению с тремя другими смесителями, поэтому для устранения утечки обычно требуются новые шайбы сиденья. Начните с того, что подденьте декоративный колпачок на ручке и открутите винт ручки. Затем снимите ручку и с помощью серповидного ключа открутите уплотнительную гайку. После того, как шток откручен, снимите и замените шайбу седла, удерживаемую латунным винтом. Теперь смажьте шайбы водопроводной смазкой, затем вытолкните шток из уплотнительной гайки и замените уплотнительное кольцо, которое является причиной негерметичных рукояток.Уплотнительные кольца различаются по размеру, поэтому убедитесь, что они соответствуют размеру смесителя. После нанесения смазки для сантехников установите новое уплотнительное кольцо на место, соберите кран и затяните уплотнительную гайку.

Смесители шаровые имеют много деталей, что затрудняет поиск причины протечки. Из-за этого вам лучше купить запасной комплект и установить все новые детали. Начните с удаления установочного винта ручки и снятия ручки. С помощью регулируемых плоскогубцев снимите колпачок и воротник.Теперь воспользуйтесь специальным инструментом, регулярно входящим в комплект для ремонта, и ослабьте кулачок крана. Поднимите его вместе с кулачковой шайбой и вращающимся шариком. Затем с помощью плоскогубцев проникните в корпус крана и снимите впускные уплотнения и пружины. Затем отрежьте уплотнительные кольца, смочите новые сантехнической смазкой и прикатайте их на место. Чтобы закончить ремонт, установите новые пружины, седла клапанов и кулачковые шайбы при повторной сборке крана.

Смеситель с керамическим картриджем Ремонт начинается с снятия декоративного колпачка с ручки, снятия винта с ручки, откидывания ручки назад и последующего ее снятия.Если картридж с резьбой удерживает на месте, снимите его с помощью плоскогубцев. Теперь потяните картридж прямо вверх. Затем снимите носик и с помощью универсального ножа срежьте старые уплотнительные кольца. Нанесите на новые сменные уплотнительные кольца водопроводную смазку и затем соберите устройство.

Керамический дисковый смеситель требует, чтобы вы отодвинули ручку смесителя назад, чтобы получить доступ к установочному винту, чтобы начать работу. Удалите этот винт и снимите ручку. Затем вы снимете колпачок накладки и открутите крепежные винты дискового цилиндра, что позволит вам поднять цилиндр.Используя инструмент с тупым концом, например отвертку, извлеките неопреновые уплотнения из цилиндра. Если вы заметили, что уплотнители повреждены, пора их заменить. Теперь, когда цилиндры доступны, используйте дистиллированный белый уксус и мочалку и очистите отверстия цилиндров. Промойте цилиндр от остатков уксуса, замените уплотнения и соберите кран. Наконец, переведите ручку в положение «Вкл.» И медленно включите воду. Делайте это осторожно, так как первоначальная сила возврата воды в кран может вызвать трещину в керамическом диске.

Независимо от того, какой кран требует ремонта, вы можете починить его, как профессиональный водопроводчик, с небольшой тщательной подготовкой и выполнением нескольких простых шагов.

Когда вы снимаете какие-либо детали во время ремонта, откладывайте их в том порядке, в котором вы вынимали их из крана. Запомните, куда они идут, чтобы упростить задачу, когда придет время их переустановить.

Протекающий кран: Как отремонтировать шаровой кран, кран с картриджем и кран с керамическим диском — Сантехника Ноксвилля | Сантехник в Ноксвилле | Сантехника

В нашем последнем сообщении в блоге мы рассказали, как подготовить раковину к ее ремонту и как отремонтировать компрессионный смеситель.Сообщение в блоге будет включать инструкции о том, как отремонтировать шаровой кран, смеситель для картриджа и смеситель с керамическим диском.

Легче понять, смеситель это шаровой, патронный или керамический, посмотрев на внутренние механизмы.

КАК: починить шаровой кран

  1. Вам необходимо купить запасной комплект, так как шаровой кран имеет несколько деталей, требующих замены, и специальные предложения. Не волнуйся! Вам не нужно заменять кран целиком, а стоимость комплектов обычно составляет двадцать долларов.
  2. Необходимо отвернуть ручку и снять ее.
  3. Вы плоскогубцами снимаете колпачок и воротник. После этого ослабьте и снимите кулачок крана, шайбу и шар. Вы узнаете его, потому что он выглядит как шаровой шарнир человека.
  4. Вам нужно использовать плоскогубцы, чтобы проникнуть в щель и вытащить входные винты и пружины.
  5. Следует заменить уплотнительные кольца, вырезав старые, протерев новые в водопроводной смазке, а затем установив их.
  6. Вам следует установить кулачковые шайбы, седла клапанов и пружины, входящие в ваш комплект. Это делается в порядке, обратном тому, когда вы начали работу с практическим руководством.
  7. Теперь вы можете снова собрать смеситель.

КАК: починить кран картриджа

  1. Вы должны снять ручку, поддев декоративный колпачок и открутив его.
  2. При необходимости снимите фиксирующий зажим, чтобы добраться до картриджа. Это пластиковый предмет, который удерживает картридж, и вы можете удалить его с помощью плоскогубцев
  3. .
  4. Когда у вас есть картридж в руке, потяните его так, чтобы он удлинялся.
  5. Вы должны снять кран, чтобы найти уплотнительные кольца.
  6. Следует заменить уплотнительные кольца, вырезав старые, протерев новые в водопроводной смазке, а затем установив их.
  7. Теперь вы можете снова собрать смеситель.

КАК: починить смеситель с керамическим диском

  1. Выньте накладку, сняв ручку. Он находится прямо под ним.
  2. Выньте цилиндр диска, чтобы обнажить неопреновые уплотнения с нижней стороны.
  3. Вы должны поддеть эти уплотнения, очистив их и цилиндр диска белым уксусом. Дайте ему впитаться в течение нескольких часов, затем посмотрите, сможете ли вы его использовать.
  4. Теперь вы можете собрать смеситель, но будьте осторожны! На этом этапе вам следует попробовать включить воду, потому что, если она будет слишком сильной, вы можете треснуть керамический диск.

Основы работы с краном, часть 2: Клапаны и картриджи смесителя

С точки зрения задействованной механики кран — это не что иное, как клапан, который контролирует и направляет поток воды через трубку.Основными компонентами являются сам клапан, корпус, в котором находится клапан, ручка для поворота клапана и выпускной патрубок, через который течет вода.

Единственная функция клапана — контролировать воду, проходящую через кран. Он включает и выключает воду и ограничивает поток воды, который может варьироваться от струйки до наводнения.

Абсолютно это звучит довольно просто, но потребовалась большая часть истории человечества, чтобы изобрести клапан, который эффективно контролирует воду, а также является достаточно надежным и долговечным для использования в бытовом смесителе.Фактически, кран-кран существует всего 150 лет.

Для сравнения: у моей бабушки в конце жизни был рабочий кран на кухне, но ее мать никогда его не видела и таскала воду на кухню ведрами. Если вам когда-либо приходилось таскать воду ведрами, то вы знаете, насколько легче кран-кран сделал нашу жизнь.

Клапан — самая важная часть современного смесителя.Если отделка отслаивается или отслаивается, возможно, ваш кран уже не выглядит красивым, но он все еще работает — это все еще кран. Но, если клапан выходит из строя, кран перестает быть краном. Он не может выполнять свою основную функцию: доставлять отмеренное количество воды. Следовательно, кран смесителя всегда должен быть лучшим клапаном, который вы можете себе позволить, а надежность клапана должна быть самым важным соображением при покупке смесителя .

Клапан состоит из двух частей.Подвижная часть или «шток», прикрепленная к ручке и неподвижная часть или «сиденье». Чтобы перекрыть поток воды, движущаяся часть прижимается к неподвижной части до тех пор, пока вода не остановится.

Шток клапана перемещался вверх и вниз внутри корпуса самого крана в ранних смесителях, как показано на рисунке выше. Однако современный клапан обычно встроен в съемный держатель, называемый картриджем, который вставляется в корпус смесителя. Любой износ клапана происходит внутри картриджа, а не внутри корпуса крана.Если клапан выходит из строя, картридж можно легко заменить, восстановив работу крана. До появления съемных картриджей корпус смесителя нужно было бы повторно обрабатывать или заменять весь смеситель.

Раньше смесители подавали горячую и холодную воду отдельно — один кран на горячую, другой на холодную. Температурное смешение происходило вне крана в раковине или ванне. Это может быть опасно (горячая вода может обжигать) и редко встречается сегодня в Северной Америке за пределами исторических реставраций.Современный смеситель — смеситель , изобретенный канадцами, и запатентован в Англии в 1880 году. Он смешивает горячую и холодную воду в корпусе крана, чтобы избежать вреда, прежде чем направить ее в раковину или ванну.

Клапаны «без мойки» от были гигантским шагом вперед в 1960-е годы. Эти клапаны по-прежнему должны были сжать резиновые уплотнения, чтобы перекрыть воду, но новая конструкция устранила скручивающие движения, которые так быстро изнашивали резиновые шайбы седла.Резиновые или силиконовые уплотнения в клапанах без мойки могут прослужить пять лет или даже дольше по мере совершенствования технологии.

Новейшие технологии — керамические дисковые клапаны — делают еще один шаг вперед, устраняя любое трение о резиновые или силиконовые уплотнения, которое со временем приводит к их износу. Поток воды контролируется почти неразрушаемыми керамическими дисками, а не силиконовыми или резиновыми уплотнениями.

Компрессионные клапаны и клапаны Фуллера

Самый ранний тип клапана представлял собой устройство, которое прижимало заглушку к седлу, чтобы остановить поток воды, и втягивало заглушку, чтобы она снова текла.На протяжении большей части первых 70 лет разработки смесителей существовали две конкурирующие технологии: компрессионный клапан, который использовал винтовой механизм для управления заглушкой, и клапан Фуллера, который управлял заглушкой с помощью рычага и кулачка.

Компрессионные клапаны

Первый практичный компрессионный клапан был изобретен в 1845 году сантехником Джоном Гестом и братьями Ричардом и Эдвардом Краймсом-младшими, владельцами литейного завода в Ротерхэме, Англия.Литейный завод, переименованный в Guest & Chrimes Brassworks, производил смесители (которые по-разному назывались шлюзовыми кранами, гидрантами и кранами) и другие устройства, которые включали клапаны, до его закрытия в 1999 году.

Самые ранние компрессионные клапаны использовали набор кожаных шайб в качестве заглушки. Поворачивая ручку смесителя, вы поднимали и опускали шток. Плунжер, называемый шайбой седла, в основании штока был вдавлен в металлическое (обычно латунное) седло до тех пор, пока поток воды не прекратился.Чтобы вода снова начала стекать, заглушку втягивали, повернув винт в другую сторону.

Это было большим усовершенствованием по сравнению с существующей тогда технологией контроля воды, которая заключалась в том, что в конце трубы вбивали пробку, чтобы остановить поток воды, часто с помощью молотка, и удаляли ее, чтобы вода снова текла. Это сделало подачу воды в дом практичным, потому что ее можно было точно и надежно контролировать.

Винт, открывающий и закрывающий клапан, работал хорошо, но также довольно быстро изнашивал кожаные шайбы, многократно втирая их в седло.Даже после перехода с кожаных шайб на резиновые, проблема быстрого износа шайб сохранялась, и ее решило лишь несколько улучшений в технологии шайб.

Клапан Фуллера

Что было нужно с технологией, которая давила, но не скручивала вилку на место, чтобы она прослужила дольше, и из Бруклина думал, что знает ответ.

В изобретении Фуллера, запатентованном в 1879 году, использовался эксцентриковый кулачок, прикрепленный к рукоятке, чтобы вдавить резиновый шарик размером с виноградину Note 1 в седло.Кулачок воспользовался преимуществом механического рычага, чтобы толкнуть мяч на место, перекрывая воду.

В отличие от компрессионного крана, который работал против потока воды, клапан Фуллера работал с давлением воды для улучшения уплотнения. Поскольку кулачковый механизм не измельчал резиновый шарик, чтобы остановить поток воды, механизм прослужил намного дольше между ремонтами.

Кулачку требовалось всего около половины оборота, чтобы перевести поток воды из выключенного состояния в полное, но точное управление объемом потока было непросто и требовало ловкого прикосновения.Более того, согласно общепринятым сантехническим преданиям, может потребоваться большое усилие, чтобы зажать шар в седле достаточно сильно, чтобы остановить поток воды, особенно когда шар изнашивается, поэтому большие ручки рычага были обычным явлением, чтобы обеспечить необходимое усилие.

Брайан Марроне, чья компания Brians Plumbing Works в Гладстоне, штат Орегон, ремонтирует и восстанавливает оригинальные смесители с наполнителем, не согласен с этой традиционной точкой зрения.

По его словам, большие ручки были декоративными — предпочтение викторианского стиля — не функциональными.Когда викторианская эпоха сменилась в начале 20 века движением декоративно-прикладного искусства во внутренней отделке, большие рычаги исчезли. Ручки на смесителях Fuller были не больше, чем на смесителях со сжатым воздухом.

По словам Брайана, чрезмерная сила, приложенная к рычагу, может деформировать эксцентриковый стержень на конце основного стержня, что приведет к повреждению крана. Он написал:

На данный момент я работал со многими клапанами Fuller, и у большинства из них штоки не имеют ужасного износа.Все шарики повреждены, а седла необходимо отточить, но штоки чаще всего находятся в удовлетворительном состоянии. Из этого я делаю вывод, что они были созданы, чтобы их нельзя было принуждать.
Компрессионные клапаны сегодня
В итоге победу одержал винтовой компрессионный смеситель Guest & Chrimes. Улучшенная конструкция и улучшенная резина со временем сделали компрессионные смесители более надежными. На рубеже 20-го века компрессионные клапаны, которые

Ремонт


протекающих кранов

Ежемесячный научно-популярный журнал
«Дом Shipshape»
-o- январь 1925 -o-

Обычные водопроводные краны, встречающиеся в доме, могут быть одного из двух типов — компрессионные или фуллеровские.Первый тип использует резьбу винта или давление при закрытии, а второй зависит от усилия ручки и прикрепленных стержней.

Шайбы для обоих типов смесителей обычно доступны в магазине по 10 центов и всегда в хозяйственном магазине. Расходы настолько малы, что можно позволить себе иметь одну или две шайбы для каждого типа смесителя, так же как для блока предохранителей предусмотрены дополнительные предохранители.

Для ремонта компрессионного крана:

  1. Перекройте подачу воды на кране на главной магистрали, ведущей в дом.Обычно он находится рядом со счетчиком воды. Каждая домработница должна знать, где он находится и как им пользоваться в случае серьезной неисправности крана, поломки или замерзания труб.
  2. Откройте кран и дайте воде стечь.
  3. Ослабьте колпачок (уплотнительную гайку) гаечным ключом или большим автомобильным ключом. Чтобы предотвратить образование рубцов на поверхности, оберните гайку тряпкой перед тем, как затянуть гаечный ключ.
  4. Отвинтите шток клапана, повернув ручку влево до тех пор, пока он не снимется полностью.Это вся необходимая разборка. Теперь ослабьте винт, удерживающий дисковую шайбу.
  5. Если головка винта корродировала до такой степени, что сломалась, сначала вырежьте шайбу и поверните винт плоскогубцами. Закрепите новую шайбу в выемке, из которой была удалена старая, при необходимости обрезав ее. Можно использовать шайбу из резины, волокна или кожи. Жесткая стиральная машина предпочтительна для горячей воды, а мягкая — для холодной. Осмотрите седло для шайбы и убедитесь, что оно не стало шероховатым в месте износа шайбы.Если есть, его следует разгладить. Часто это можно сделать с помощью отвертки или квадратного конца узкого плоского напильника. У некоторых смесителей есть сиденья, которые можно заменить новыми.
  6. Установите клапан на место и затяните уплотнительную нить. Если кран поворачивается слишком сильно, уплотнительная гайка затянута слишком сильно.

Для ремонта протекающего крана Фуллера:

  1. Перекройте подачу воды в основном клапане и слейте воду из крана.
  2. Отсоедините кран от среднего шарнира. Это необходимо, потому что шайба не находится на штоке клапана и недоступна сверху крана. При отсутствии среднего стыка смеситель компрессионного типа; это наиболее очевидное различие между двумя видами.
  3. Замените резиновый шарик или шайбу, сняв маленькую гайку. Вставьте новую резину и замените гайку. Соберите кран после проверки на предмет других возможных неисправностей.
Э. Э. Эриксон требовалось несколько оборотов для достижения максимального расхода воды, их заменяли более новые модели, которым требовалось не более четверти оборота. Благодаря этому на компрессионную шайбу оказывается гораздо меньше скручивающего усилия, что еще больше снижает износ и продлевает срок службы шайбы.

Шаровые краны Fuller, несмотря на ряд усовершенствований в технологии за прошедшие годы, начали вымирать в 1920-х годах и больше не встречаются.Трудно найти даже запасные части Note 2 .

Компрессионные клапаны по-прежнему широко используются, но только не на домашних кухнях или в банях.

Тип компрессионного клапана, называемый «нагнетательный» клапан, можно найти во внешних кранах (которые называются «задвижками», «патрубками», «настенными гидрантами», «шланговыми гидрантами», «садовыми клапанами» или «шланговыми заглушками» — в зависимости от о том, где вы живете в Северной Америке — просто мелочи по сантехнике, для прикола).

Компрессионные клапаны также являются предпочтительными клапанами на кухнях ресторанов и отелей, где простота замены компрессионной шайбы перевешивает неудобства, связанные с ее более частой заменой.

Кухня Arby не может отключиться в течение дня, ожидая, пока FedEx доставит сменный керамический картридж, она должна иметь возможность прямо сейчас восстановить неисправный смеситель и заменить компрессионную шайбу, что обычно занимает около 10 минут и требует использования деталей. что каждый сантехник всегда спрятал в своем ящике с инструментами — обычно помогает.

Вот почему стандартный клапан, используемый такими компаниями, как которые специализируются на смесителях для тяжелых условий эксплуатации для ресторанов, отелей и медицинских учреждений, — это компрессионный клапан на четверть оборота. Четвертьоборотный клапан Chicago Quaturn® непрерывно используется уже более века и не собирается в ближайшее время исчезнуть.

Революция без мойки

Компрессионный клапан имел долгую и впечатляющую работу в бытовых смесителях.Это было королем до 1960-х годов, и каждый домовладелец научился заменять шайбу клапана (см. Врезку. Ремонт протекающих кранов) — задача, которая требовалась каждый год или чаще по мере износа седла клапана. Если вы откладываете замену шайбы, седло клапана может быть поцарапано или повреждено, и для доведения спинки сиденья до идеальной гладкости могут потребоваться услуги сантехника или, по крайней мере, мастера-мастера с хонингованием и точным прикосновением.

Клапан без омывателя полностью изменил ландшафт сантехники, сделав возможным создание смесителя с одной ручкой.Сегодня 40% всех смесителей, продаваемых в Северной Америке, — это смесители с одной ручкой.

Картридж с гильзой Моэна

Клапан без омывателя Al Moen, изобретенный в 1937 году, полностью устранил резиновую компрессионную шайбу и положил начало эре смесителей с одной ручкой. Хотя в нем по-прежнему использовались резиновые (а позже и силиконовые) уплотнения и уплотнительные кольца, уплотнения не скручиваются и не истираются при работе крана, что продлевает срок их службы.

Клапан Моена представляет собой цилиндр внутри гильзы. Ручка крана перемещает цилиндр вверх и вниз в рукаве, чтобы контролировать объем воды, и вращает его из стороны в сторону, чтобы контролировать температуру воды. Это делается путем совмещения стратегически расположенных отверстий в цилиндре с соответствующими отверстиями во втулке. Когда отверстия выровнены, вода может течь, когда не выровнены, вода перестает течь.

Идентификация картриджа Моэна

Модель 1200

Оригинальный картридж с гильзой Moen, используемый в старых смесителях Moen с одной ручкой.Конструкция из латуни и нержавеющей стали.

Модель 1224

Подходит ко всем смесителям для кухни и туалета с двумя ручками Moen, созданным до выпуска наших двухручных картриджей Duralast®. Картриджи Duralast® 1224 и 1234 не взаимозаменяемы.

Модель 1225

Используется в смесителях для кухни с одной ручкой Moen, выпущенных до 2009 года, и смесителях для унитазов с одной ручкой, выпущенных до 2011 года.

Модель 1234

Керамический картридж Duralast®, используемый в современных смесителях для кухни и ванны с двумя ручками.

Модель 1255

Керамический картридж Duralast®, используемый в одноручных смесителях для кухни и ванны.

Когда ручка поворачивается влево, вход горячей воды выровнен так, что горячая вода течет, при повороте вправо вход холодной воды совмещается и холодная вода течет.В любом положении, кроме крайнего слева или справа, горячая и холодная вода смешиваются с теплой водой разной степени.

Moen motion стал стандартом для всех выпускаемых с тех пор смесителей с одной ручкой. Независимо от стиля, источника, марки или производителя смесителя с одной ручкой, перемещение ручки вверх или назад включает воду — чем дальше вверх или назад ручка, тем больше воды вы получаете. Вниз или вперед отключает его. Правый подает холодную воду, а левый — горячую.Как следствие, никто не должен заново учиться управлять своим краном каждый раз, когда он или она покупает новый — все они работают одинаково, Моэном, способом.

Moen Motion

Когда Аль Моен изобрел смеситель с одной ручкой без мойки, он также изобрел движение, используемое для управления смесителем.

Аль Моэн (1916-2001)
изобрел смеситель без мойки и Moen Motion

Перемещение ручки вверх или назад включает воду.Увеличьте поток воды, перемещая ручку дальше вверх или назад. Уменьшите поток воды, перемещая ее вниз или вперед. Полностью вниз или вперед вода выключается.

Поверните ручку влево, чтобы увеличить поток горячей воды. Поверните вправо, чтобы увеличить поток холодной воды. В любом положении, кроме крайнего слева или справа, горячая и холодная вода смешиваются с теплой водой разной степени.

Moen motion — универсальный стандарт для всех смесителей с одной ручкой.Независимо от стиля, источника, марки или производителя одноручки, она работает одинаково, по Моэну, а это означает, что вам не нужно заново учиться управлять краном каждый раз, когда вы меняете марку.

Аль Моен запатентовал новый клапан в 1942 году, но из-за раздражающей неприятности, Второй мировой войны, ему пришлось ждать пять лет, чтобы изготовить его. Во время войны латунь, необходимая для изготовления кранов, строго предназначалась для боеприпасов и другого военного использования.

Смесители Moen были «современной» особенностью многих послевоенных кухонь и бань. (См. Послевоенные стили жилья для получения дополнительной информации о происхождении современной кухни.) Но не без боя. Сантехники, которые по своей природе консервативны (как и положено профессии, работа которой продлится десятилетия, если не столетия), не доверяли этому новомодному устройству и не спешили его принять.

Moen усовершенствовал свой маркетинговый механизм и с помощью скидок, поощрений и некоторой умной рекламы, ориентированной на домовладельцев, убедил сантехников попробовать его.Они сделали, и им это понравилось. По крайней мере, в нашем маленьком городке, если вы предоставите водопроводчику выбрать кран, вы, вероятно, получите моэн. это другой.)

Замена уплотнения и уплотнительного кольца упрощается, поскольку цилиндр можно снимать и обслуживать как единое целое.

Качество определяется материалами, из которых изготовлен картридж: пластик, латунь или нержавеющая сталь — хотя мы давно не видели нержавеющую сталь в картридже Moen.Судя по всему, латунь работает так же хорошо, и она намного дешевле. Оба металла дольше пластика.

Революция крана Моэна

В 1959 году журнал Fortune назвал смеситель с одной ручкой Moen одним из 100 лучших продуктов массового производства вместе с Model-T Генри Форда и печью Бенджамина Франклина.

Оригинальный смеситель для раковины Moen 1225 с одной ручкой и поворотным изливом Журнал «Сантехника и механика» отметил бесшумный клапан Moen как одну из величайших инноваций в сантехнике с 1900 года, наряду с
  • Санитарный туалетный бачок из стекловолокна, который заменил использовавшиеся тогда оловянные деревянные баки (1903 г.),
  • Интегрированная ванна с фартуком в нише (1911 г.) — наиболее распространенный тип ванны в настоящее время,
  • Disposer In-Sink-Erator (1927) и
  • Клапан сброса давления Watts, который сделал возможными безопасные водонагреватели (1930).

Если в цилиндре действительно потеет, замена уплотнения — это 15-минутный ремонт с использованием набора, доступного практически в любом хозяйственном магазине. Или просто замените картридж целиком. Картридж с гильзой Moen подходит для любого смесителя Moen, для которого требуется картридж с гильзой, а с пожизненной гарантией Moen заменяемые картриджи можно получить бесплатно . Просто наберите 1-800-BUY-MOEN или посетите местный магазин бытовой техники или сантехники. Возможно, вам придется заполнить некоторые гарантийные документы, но в остальном это простой процесс.(Чтобы увидеть, насколько просто заменить картридж Моэна, посмотрите это видео).

Шаровой кран Delta

Шаровой кран был ответом Delta на гильзовый патрон Моэна. Это не было изобретением Delta, как иногда заявляет «Дельта». запатентовал его в 1952 году, и Алекс Манукян, основатель, а затем исполнительный директор Delta, купил патент.

Он работает так же, как клапан картриджа Моэна — на самом деле это просто картридж Моэна, замаскированный под шар, а не цилиндр.Но форма шара была достаточно другой, чтобы позволить Дельте втиснуться в патент Моэна — к большому раздражению Моэна.

При повороте ручки вперед и назад выстраиваются разные пазы для управления объемом воды от струйки к потоку, а при перемещении вправо и влево регулируется температура воды, как и у клапана Моэна.

Это было явное улучшение гильзы Моэна. В нем было меньше деталей. Он был намного меньше, что упростило конструкцию смесителя и было проще в обслуживании.Вместо четырех уплотнительных колец, необходимых для картриджей Моэна, использовались два резиновых уплотнения, которые изнашивались медленнее и их было легче заменить.

Ранние шаровые краны были из латуни, современные модели — из нержавеющей стали и почти нерушимы. Delta может похвастаться частотой отказов менее одного из 100 000 единиц. Но Delta также производит шаровой картридж «Thrifty» для своих бюджетных смесителей (также используется в смесители) из пластика. В этом случае экономия — это , а не .Мяч очень чувствителен к повреждениям из-за отложений минералов, которые могут фактически забить мяч, делая его бесполезным. Заменить легко, но зачем покупать проблему?

Еще до истечения срока действия патента Delta на шаровой кран его широко копировали. Delta пришлось подать в суд на несколько других производителей кранов за подделку их запатентованного клапана. Теперь, когда срок действия патента истек, он еще более широко копируется и широко доступен в качестве клапана во многих экономичных смесителях, включая некоторые из смесителей Delta. коммунальные краны.

Картридж Moen перекрывает поток воды с помощью нескольких уязвимых резиновых уплотнительных колец. Для конструкции шара Delta требовалось всего два уплотнения, но трение о вращающийся шар в конечном итоге привело бы к их износу, особенно когда шар покрывается минеральными отложениями, похожими на наждачную бумагу (что неизбежно в большинстве регионов страны). Заменить их очень легко и вполне по силам любому домовладельцу (см. «Как отремонтировать протекающий кран, чтобы увидеть видеоиллюстрацию»), но, очевидно, устранение всей резины в уплотнении было бы большим шагом вперед в технологии защиты от утечек.И это был прогресс, реализованный компанией American Standard в керамическом тарельчатом клапане.

Шаровой кран — очень простое устройство, поэтому большинство экземпляров работает хорошо. Однако имейте в виду, что если вы покупаете шаровой клапан для замены у любого другого поставщика, кроме Delta, нет никакой гарантии, что это настоящий шар Delta. А поскольку шаровые краны Delta имеют пожизненную гарантию, зачем вам покупать клапан, если Delta пришлет вам его бесплатно?

Керамический дисковый картриджный клапан

В Ответом на запатентованные бесшумные клапаны Moen и Delta было пойти дальше своих конкурентов и изобрести современный керамический дисковый картридж.

Старый, до разрыва, Note 3 был пионером еще в 1880-х годах в использовании керамики для изготовления сантехники, поэтому кажется совершенно естественным, что он нашел хорошее применение своему промышленному керамическому опыту, создав клапан, в котором использовалась почти неразрушимая керамика, а не резина для контроля потока воды. Но, видимо, все было не так однозначно.

Компания, которая тогда отставала от Moen и Delta в области клапанных технологий, сначала обратила внимание на металлические диски для управления потоком воды.Но инженеры компании с подозрением относились к металлу, опасаясь, что он не будет достаточно прочным для суровых условий эксплуатации кранов и подвергнется риску коррозии. Они решили заменить металлические диски технической керамикой из оксида алюминия, которая до сих пор является стандартом для керамических дисков. После долгих экспериментов и разработок компания получила патент № US 3810602 A на «керамический дисковый смеситель», датируемый 1972 годом. Это был большой прорыв.

Керамический дисковый клапан американского стандарта использует пару керамических дисков, которые опираются друг на друга для регулирования потока воды.Диски отполированы до почти идеальной плоскостности. Пространство между закрытыми дисками меньше, чем одна молекула воды, поэтому вода не может течь между ними, когда они закрыты. Эта технология устранила износ резиновых колец и уплотнений и значительно продлила срок службы клапана.

Керамические диски очень твердые — тверже, чем большинство минеральных отложений, что делает их идеальными для жестких условий эксплуатации крана.Они лучше любого другого материала противостоят воздействию жесткой воды. Запущенные при температуре более 2000 ° F, эти диски также не подвержены влиянию самой горячей бытовой воды, в отличие от резиновых шайб в компрессионных смесителях, которые могут размягчаться.

Обычный керамический дисковый клапан с обычным заводом прослужит 5–10 лет, а срок службы некоторых суперклапанов с алмазоподобным углеродным покрытием оценивается примерно в 550 лет. Диски размещены в съемном картридже, что упрощает замену.Просто вытащите изношенный картридж и вставьте новый.

Но и с керамическими картриджами есть проблемы. Диски расположены так близко друг к другу, что они на самом деле липкие и иногда их трудно сдвинуть. Чтобы облегчить движение, большинство керамических дисков покрыты прочной нерастворимой в воде смазкой. Но со временем смазка может быть вычищена за счет трения воды, проходящей между дисками, что затрудняет работу крана.

Производители керамических картриджей на протяжении многих лет совершенствовали смазочные материалы, ища формулы, которые были бы более прочными и долговечными.Но у этой технологии есть предел, и независимо от того, насколько хороша смазка, абразивное воздействие воды и минералов в воде в конечном итоге приведет к ее износу. Это может занять больше времени, но это произойдет. Итак, следующим шагом в постоянно развивающейся технологии керамических дисков является устранение необходимости в смазочных материалах, делая диски более гладкими, чтобы они не прилипали друг к другу.

Один из подходов состоит в том, чтобы покрыть керамические диски более гладким и даже более твердым материалом, чем сами диски.Алмазоподобный углерод (DLC) является одним из таких материалов. Тонкого покрытия, нанесенного на керамические диски, достаточно, чтобы не только повысить твердость диска, но и создать очень «скользкую» поверхность, которая свободно скользит без смазки.

Типы керамических картриджных клапанов

Керамические картриджные клапаны имитируют клапанные технологии, для замены которых они предназначены. Однофункциональные картриджи со штоком используются вместо компрессионных клапанов, а двухфункциональные картриджи смесителя заменяют втулку Моена и шаровые краны Delta в смесителях с одной ручкой.

Картридж однофункционального стержня (или головки)

Однофункциональный или стержневой картридж, иногда называемый головным устройством, используется с смесителями с двумя ручками. Он в точности повторяет действие старого клапана сжатия.

К каждой рукоятке набора с двумя рукоятками прикреплен отдельный картридж, один для горячего и один для холодного. Каждый клапан контролирует только поток воды. Температурное смешение достигается за счет увеличения или уменьшения потока горячей и холодной воды внутри крана.Увеличение потока горячей воды или уменьшение потока холодной воды делает смесь более горячей. Уменьшение объема горячей воды или увеличение потока холодной воды делает смесь более прохладной.

Картриджи обычно не взаимозаменяемы. Картридж с горячей стороной обычно поворачивается против часовой стрелки, чтобы открыться, а картридж с холодной стороной поворачивается по часовой стрелке. Чтобы предотвратить ошибки при установке, картридж с горячей стороной рассчитан на установку только с левой стороны крана, а с холодной стороны — справа.Также вероятно будут небольшие различия в используемых материалах в зависимости от того, холодная это сторона или горячая сторона. (Хорошо сделанный и полезный видеоролик о разнице между компрессионным картриджем и керамическим картриджем см. В разделе Латунные картриджи T&S.)
Картридж смесителя двойного назначения

В смесителе с одной ручкой используется смесительный картридж двойного действия — «двойного назначения», потому что он контролирует температуру воды, а также объем потока воды.Температурное смешение происходит внутри самого картриджа до того, как вода поступит в носик — точно так же, как гильза Моэна или картридж Delta ball, которые он заменяет. Один диск, прикрепленный к ручке, перемещается вверх и вниз, чтобы перекрыть или открыть поток воды, и влево и вправо, чтобы выровнять прорези в керамических дисках, чтобы позволить горячей и холодной воде смешаться. Движение ручки вверх (или назад) и вниз (или вперед) для управления объемом воды и вправо и влево для изменения температуры воды — это знакомые движения Моэна.

Один из простых способов отличить одну функцию от двухфункционального смесительного картриджа — это подсчитать количество портов в нижней части крана. Смесительный картридж имеет три штуцера: холодный вход, горячий вход и выход. Шток однофункционального картриджа имеет два входа: входное и выходное.

Материалы керамического картриджа

Керамический картридж состоит из трех основных частей: керамических дисков, стержня и корпуса или корпуса.Шток прикреплен к ручке крана одним концом, а к одному из керамических дисков — другим. Перемещение ручки для управления краном приводит в движение шток, который приводит в действие «подвижный» диск. Другой «неподвижный» диск прочно прикреплен к корпусу. Корпус или корпус скрепляет все части вместе.

Подвижные части картриджа, шток и диски наиболее подвержены износу и повреждениям. Они должны быть сильными. Корпус не обязательно должен быть особо прочным.В лучших патронах шток латунный или нержавеющий. В картриджах эконом пластик. Пластик не такой прочный, как металл, и его легче повредить повторяющимися скручивающими усилиями, прилагаемыми при работе крана (в технических кругах это называется «крутящий момент»). Достаточный крутящий момент, приложенный к заклинившему картриджу, может полностью открутить пластиковый стержень.

Корпус из латуни, алюминия или нержавеющей стали очень хорошо держится. Однако эти металлы относительно дороги, поэтому производителям картриджей не потребовалось много времени, чтобы начать экспериментировать с менее дорогостоящими материалами: в первую очередь с пластмассами.

Пластмассы, используемые в керамических клапанах, в первую очередь поливинилхлорид (ПВХ), полиоксиметилен (ПОМ) и нейлон, представляют собой сложные химические смеси, требующие очень точной обработки. Если что-то пойдет не так, скорее всего, в результате получится хрупкий или хрупкий пластик, который не удержится внутри крана.

В примере, показанном на боковой панели «Вскрытие неисправного пластикового картриджа», небольшой недостаток в химическом составе пластика позволил тонкому фланцу деформироваться в нижней части корпуса картриджа.Это позволяло горячей воде, входящей в картридж, смешиваться с холодной водой независимо от положения ручки. В результате через картридж постоянно протекала теплая вода. Пластик, используемый в картриджах, должен выдерживать нагрев бытовой воды, не деформируясь. Этот не сделал.

Некоторые из пластиков, используемых в гильзах, действительно прочные. CeramTec из Luft, Германия, использует усовершенствованный пластик, разработанный EMS-Grivory для использования, помимо прочего, в космическом пространстве.Если он выживет в космосе, можно с уверенностью сказать, что он выживет на вашей кухне. Но большинство пластиков, используемых в керамических картриджах, не так долговечны.

Производство керамических картриджей

Многие производители смесителей используют патентованные картриджи, которые часто разрабатывают и конструируют сами. например, в 1970-х годах запатентовала свой первый картридж с керамическими дисками и с тех пор совершенствует его. Moen разрабатывает свои собственные картриджи с керамическими дисками, как и Masco для своих до сих пор использует керамический картридж, изобретенный в 1972 году, и это все еще очень хороший картридж.

Но, хотя компании по производству смесителей могут собирать свои собственные картриджи, мы не знаем ни одного производителя смесителей, который действительно делал бы свои собственные керамические диски. Изготовление керамического диска требует технологий и дорогостоящего специализированного оборудования для производства керамики, которым производители смесителей по металлу обычно не владеют.

Керамика — это, конечно, материал «космической эры» 21-го века, используемый во всем, от пуленепробиваемых жилетов до тепловых плиток Space Shuttle.Мы не уверены, как материал, который существует уже 10 000 лет, внезапно стал ультрасовременным, но так оно и есть. Задолго до того, как появилась письменная история, производилась довольно хорошая керамика, и для тех, кто не знает, гончарные изделия являются формой керамики.

Многие из компаний, которые сейчас производят диски для смесителей, начинали в других областях технической керамики. CoorsTek, американский производитель керамики, основанный Адольфом Куорсом (да, прославившимся Coors Beer), производит керамические диски, используемые в любом количестве патентованных картриджей для смесителей, но также производит баллистическую броню, керамические изоляторы, автомобильные компоненты и керамическую посуду, пригодную для использования в духовке.(Однако он не производит пиво — возможно, самый важный продукт Coors. Это компания Coor Brewing.)

Примерно по такой же технологии производится вся техническая керамика. Основное отличие — это состав материала, из которого изготовлено каждое изделие. Керамический диск для картриджа смесителя обычно содержит каолин, полевой шпат и кварц или кремнезем, но также большое количество оксида алюминия (глинозема), чего обычно нет в обычной керамике. Смесь формуют в заготовку картриджа на прессе высокого давления.Затем черновые заготовки обжигаются в печи при очень высокой температуре в течение 18-24 часов для упрочнения керамики и сплавления частиц смеси вместе, затем охлаждают в течение нескольких дней. Охлажденные диски обрабатываются путем шлифовки почти идеально плоских поверхностей встречи, а затем их полировки поэтапно: грубая полировка, за которой следует вторая, более тонкая, полировка и, для лучших дисков, третья, сверхтонкая, полировка.

(Для тех, кто не знаком с тем, как делают керамику, см. Porcelain vs.Керамическая плитка: в чем разница?)

Материалы

Разница между хорошими и не очень хорошими керамическими дисками заключается в качестве используемых материалов и тщательности изготовления дисков. Смеси с высоким содержанием оксида алюминия дают более твердые диски, а оксид алюминия с мелкокристаллической структурой полирует до более гладкой поверхности, чем оксид алюминия с более крупными кристаллами. Некоторые производители добавляют в смесь немного диоксида циркония для еще большей прочности.Цирконий очень твердый. На самом деле плавленый диоксид циркония почти такой же твердый, как алмазы (78 по шкале Роквелла, бриллианты — 100).

Лучшие диски также имеют тенденцию обжигаться в течение более длительного периода времени, что приводит к плавлению большего количества материала. Лучшие диски очень твердые, тестируется на уровне 62 по шкале D по шкале Роквелла, в то время как диски эконом-класса набирают около 48 баллов. Для сравнения, инструментальные стали, используемые для изготовления долот и закаленных сверл, обычно проходят испытания в диапазоне 55–66 по Роквеллу (по шкале A или Шкала D), поэтому керамические диски — вещь жесткая.

Стандартизация картриджей двойного назначения

В течение первых пятнадцати лет истории керамического картриджа размер и конфигурация картриджей двойных смесительных картриджей не были стандартизованы, поэтому, если производитель смесителей использовал определенный картридж в своих смесителях, он застрял с этим картриджем, если он не перепроектировал и не переделал его в смесители принять картридж другого производителя — дорогое удовольствие.

Стандартизация началась примерно в 1980 году, когда итальянская компания по производству технической керамики Galatron S.p.a. разработала две основные конструкции керамических картриджей: простые, недорогие в производстве и очень надежные. Note 4 Конструкции Galatron широко копировались азиатскими производителями картриджей, такими как Sedal S.L.U. из Китая, Kuching International, Ltd., производитель широко используемых картриджей KCG, и Geann Industrial Co., Ltd., оба на Тайване.

За ним последовало большинство европейских производителей, в том числе Kerox, Kft.Венгрии, которая производит наиболее широко используемые европейские картриджи, и CeramTec, которая производит популярные картриджи Triduon® в Германии.

Промышленность не только остановилась на стандартной конструкции картриджа де-факто, но также разработала более или менее стандартные размеры. Сегодня в смесителе, рассчитанном на патрон 35 мм, можно использовать патрон 35 мм любого из нескольких производителей. Кроме того, производители смесителей научились вставлять картриджи в держатели, а не непосредственно в корпус смесителя.Таким образом, смена картриджей может означать изменение конструкции держателя, но обычно не самого крана, что значительно снижает затраты на инструменты. В сборщиках премиум-класса вроде держатели обычно из латуни или нержавеющей стали, в менее дорогих смесителях — из пластика или цинкового сплава.

Стандартизация была особенно выгодна небольшим компаниям, производящим смесители, которые не владеют собственными патентованными конструкциями или технологиями картриджей. Смеситель может быть спроектирован для стандартного картриджа с некоторой гарантией того, что он может быть получен от любого количества поставщиков, обеспечивая продолжение производства в случае сбоя поставщика, снижения качества или повышения цен.Появление стандартизации, приведшее к усилению конкуренции, по сути, является одной из основных причин того, почему цена на керамические картриджные клапаны так резко упала за последние два десятилетия. Однако вы, как розничный покупатель картриджа для смесителя, можете не заметить этого снижения. Но тот сменный картридж за 55 долларов, который вы только что купили для своего дизайнерского смесителя за 1000 долларов, вероятно, обошелся компании примерно в 7,50 долларов, по сравнению с 25 долларами десять лет назад.

Производители

Производителей керамических картриджей очень много.Только в Китае насчитывается более 200 производителей керамических картриджей. Однако большинство из них производится для внутреннего рынка Китая. В Европе есть еще пятьдесят или около того. В США есть десятки производителей технической керамики, в том числе одни из лучших в мире, но очень немногие производят картриджи для смесителей.

В течение многих лет в индустрии смесителей считалось, что лучшие керамические дисковые клапаны производятся в Германии и Италии. Однако это может медленно меняться.Китайская керамическая промышленность, чему способствуют щедрые государственные субсидии и кредиты под низкие проценты, стремительно улучшилась за последние два десятилетия, и некоторые виды китайской керамики начинают конкурировать по качеству с той, что производится в Европе.

Flühs Drehtechnik, GmbH, немецкая фирма, расположенная в Люденшайде, Германия с 1926 года, всемирно известная своей прецизионной обработкой, обычно считается производителем лучшего в мире однофункционального картриджа со штоком.Клапаны Flühs (иногда их называют Fluehs для англоговорящих) — это изделия для тяжелых условий эксплуатации, имеющие репутацию безупречной надежности.

Близко к первенству Flühs идет Anton Tränkle, GmbH & Co. KG, также немецкий, который производит превосходные однофункциональные керамические картриджи из латуни для смесителей с двумя ручками.

Нет единого мнения о том, какая компания делает лучший смесительный картридж для одноручных смесителей.

Некоторые из лучших европейских картриджей производятся в Италии, где хорошо развита керамическая промышленность. Студия Tecnico Sviluppo e Ricerche (STSR) S.r.l. и Hydroplast, S.r.L. — отличные итальянские производители картриджей, которые поставляют керамические картриджи американским производителям смесителей.

Одной из компаний, которая, кажется, выдвигает себя на передний план и которая стала предпочтительным картриджем для многих высококлассных европейских смесителей, является Kerox Kft, венгерский производитель, который производит только картриджи для смешивания.В отличие от Flühs и Traenkle, которые начинали как механические цеха по производству прецизионных точеных латунных деталей, Kerox начинала как производитель стоматологической керамики (которую она производит до сих пор) и хорошо известна своими высококачественными керамическими дисками, которые она продает другим производителям картриджей, в том числе Delta для своих картриджей Diamond Seal Technology® (подробнее см. Ниже).

Sedal SA — еще один производитель картриджей, производящий картриджи для смешивания. Штаб-квартира находится в Барселоне, Испания, производство — в Китае.Считается, что Sedal несколько уступает качеству Kerox, но все же является надежным картриджем. Он популярен среди китайских производителей смесителей, которые делают смесители для рынка Северной Америки.

Geann Industrial Co., Ltd., работающая более 30 лет, является хорошо зарекомендовавшим себя тайваньским производителем керамических дисковых картриджей от хорошего до превосходного качества. Десять лет назад компания имела репутацию производителя качественных и надежных картриджей, но ничего примечательного и ничем не выделяло картриджи среди полдюжины или около того других азиатских производителей картриджей хорошего качества.

Это изменилось. Geann получает признание как картридж наравне со многими из лучших европейских продуктов и становится предпочтительным картриджем для производителей смесителей, которые покупают свои смесители у азиатских производителей. Мы даже начинаем видеть картриджи Geann в некоторых моделях высококлассных смесителей. Производитель смесителей в США, например, недавно перешла с картриджей Flühs на картриджи Geann для всей своей линейки роскошных смесителей.

Картриджи от Weingbo Wanhai Cartridge Technology Co., Ltd., китайский производитель, начинают привлекать к себе внимание. Его картриджи часто входят в состав смесителей китайского производства, предназначенных для Европейского Союза, где компания продает под брендом Quore из офисов в Испании и Италии.

Kuching International Ltd., производитель керамики на Тайване с 1988 года, также добился своего успеха в отрасли благодаря своим картриджам KCG, популярным у канадских производителей смесителей. Картриджи считаются примерно эквивалентами Quore и Sedal.

Некоторые из керамических картриджей, используемых в смесители производит Maruwa Sdn. Bhd в Малайзии и китайской Zhuhai Mingshi Ceramics Valve Co., Ltd.

Супер картриджи

превзошла традиционных производителей керамических картриджей, выпустив новый керамический супер-картридж Diamond Seal Technology (DST). Один диск в наборе из двух дисков покрыт алмазом с помощью процесса, который создает на диске микроскопические пирамиды в форме ромба.

По словам Delta, алмазное покрытие помогает сохранять диски абсолютно гладкими, поскольку диск с покрытием непрерывно полирует другой диск, поэтому они всегда идеально сцепляются. Он также непрерывно удаляет любые минеральные отложения, которые могут просочиться между дисками. «Чем больше вы его используете, тем плавнее он становится», — говорит Delta, утверждающая, что картридж прослужит до 5 миллионов оборотов (или около 700 лет для среднего кухонного смесителя, что в 20-30 раз превышает срок службы стандартного керамического картриджа).Но, если вам когда-либо понадобится заменить картридж, у Delta есть видео для этого, и замена бесплатна от Delta первоначальному владельцу в течение всей жизни владельца.

Технология DST доступна в большинстве лучших смесителей Delta и почти во всех смесителях Brizo. План Delta состоит в том, чтобы со временем оснастить всю свою линейку смесителей новым картриджем.

Однако Delta — не единственная используемая супертехнология. Другой проверенный подход — покрытие обоих керамических дисков очень гладким и твердым материалом.Один из них — алмазоподобный углерод (DLC), один из самых твердых материалов, известных человеку (отсюда и «алмазоподобный» в его названии).

Например, нержавеющая сталь, покрытая DLC толщиной всего два микрона, устойчива к истиранию в лабораторных испытаниях в 4000 раз дольше, чем сталь без покрытия (1 неделя против 85 лет).

Очень тонкого (измеряется в микронах) покрытия, нанесенного на картриджи с использованием технологии (PVD), достаточно не только для повышения твердости диска, но и для создания исключительно «скользкой» поверхности, которая свободно скользит без смазки.

Смесители, которые, как известно, используют покрытие DLC на своих керамических дисках, включают: который включает в себя картридж суперсмесителя производства Kerox, Kft «во всех его смесителях с одной ручкой. В некоторых картриджах производства Flühs Drehtechnik, GmbH используется аналогичная технология.

По оценкам In2aqua, ее фирменные диски с покрытием PVD + ™ DLC прослужат в 10 раз дольше, чем диски без покрытия. Эта оценка, основанная на независимых лабораторных исследованиях, может быть несколько консервативной.После того, как диски прошли 4 миллиона последовательных циклов выключения / включения-горячего / холодного в течение 90 дней, они не показали заметного износа. Четыре миллиона циклов эквивалентны примерно 550 годам использования на средней домашней кухне. Мы думаем, что очень велики шансы, что диски PVD + будут работать в течение всего срока службы смесителя без замены.

Какой клапан лучше?

Какой клапан лучше? Это вопрос, который может стать началом трехчасового спора между известными нам профессионалами и действительно сократить время Миллера.

Вы, вероятно, не сможете убедить большинство сантехников без аргументов установить традиционный смеситель компрессионного типа. Но это может зависеть от клапана. Большинство сантехников, особенно старожилы, любят четвертьоборотные компрессионные клапаны. Тем не менее, есть сантехники, которые не стали бы использовать компрессионный клапан, если бы Сам Всемогущий дал ему гарантию жизни во вселенной.

Но домовладельцы, влюбленные во все винтажное, больше ничего не используют.Хотя компрессионные смесители и смесители Fuller нуждаются в замене шайбы или шара каждые несколько лет, это не так сложно сделать. Если делать это регулярно (чтобы не повредить седло клапана), клапан крана прослужит почти вечно. И, даже если клапан поврежден, для его повторного заточки потребуется совсем немного усилий (хотя потребуется специальный инструмент, который можно купить в любом магазине сантехники). Мы регулярно видим Смесители, изготовленные в конце 19 века, все еще используются и прекрасно работают спустя более 100 лет.

шаровые краны служат долго. Резиновые и пластиковые уплотнения в конечном итоге изнашиваются через 5-10 лет, но замена уплотнений — это работа, которая под силу любому домовладельцу, который может обращаться с отверткой, не нанося непоправимого вреда.

Керамические дисковые клапаны могут прослужить почти весь срок службы практически без обслуживания. Их можно заменить, если они наконец выйдут из строя. Ремонт прост. Старый картридж просто выбрасывают, а вставляют новый.Все это делается в верхней части крана, а не под столешницей, и обычно требуется только шестигранный ключ. Самое большое время, которое мы когда-либо затрачивали на замену одного из них, составляет около 10 минут. Керамические дисковые картриджи с пластиковым стержнем, похоже, не служат так долго, как картриджи с металлическим стержнем — и, похоже, не имеет никакого значения, какой металл: нержавеющий, латунь или алюминий. Некоторые очень недорогие картриджи прослужат всего два года, но обычно 5-20 лет, а суперкартриджи, вероятно, прослужат всю жизнь.

В целом, за некоторыми исключениями, мы отдаем предпочтение технологии картриджей с керамическими дисками. Это новейшая и во многих отношениях лучшая технология, и она постоянно совершенствуется. Даже Дельта и Моэн переходят к нему так быстро, как только могут. Мы думаем, что керамические картриджи немного жестче и доставляют меньше хлопот. Но мы, конечно, не будем сбрасывать со счетов запатентованные клапаны Moen или Delta. У них нет равных по долговечности и надежности.

Выбор клапана может зависеть от стиля и конфигурации. В смесителях с одной ручкой нельзя использовать компрессионные клапаны. А доступность может повлиять на ваше решение. Компрессионные клапаны в смесителях для домашнего использования быстро исчезают с рынка. Насколько мы можем судить, только компании, все еще производящие коммерческие или коммунальные смесители, все еще используют картриджи компрессионного типа в своих смесителях.


стержней смесителей | Картриджи смесителя

О стержнях и картриджах смесителя

Если ваша ручка душа не управляет потоком или регулирует температуру правильно, скорее всего, клапан стержня смесителя или картридж внутри неисправны.Это обычная проблема с душевыми кабинами, и ее довольно сложно диагностировать или исправить; К счастью, мы здесь, чтобы помочь вам. Обновите свой смеситель для душа , заменив новый керамический картридж для смесителя .

Благодаря широкому ассортименту деталей смесителя , которые помогут вам отремонтировать душ, мы можем помочь вам как можно скорее убедиться в том, что ваше устройство готово к работе. У нас есть запчасти Moen, Delta, Pfister и др.

Что такое картридж для крана?

Для простоты объяснения рассмотрим применение душа.Эти идеи будут применяться в картриджах для кухонных смесителей и т. Д. Картридж для душа — это один из четырех типов клапанов в ручке, которые помогают регулировать поток и температуру. Предлагая более точное управление, чем другие типы смесителей, это очень распространенная деталь, которую, к счастью, довольно легко заменить, если у вас есть необходимые ноу-хау и навыки.

Как заменить картридж

  1. Отключите воду: Перед выполнением любых работ по обслуживанию водопровода помните, что подача воды должна быть отключена.Это определенно включает замену картриджа.
  2. Снимите ручку: Картридж находится внутри ручки, поэтому найдите крепежный винт, удерживающий ручку, и снимите его. Это может быть сложно (если вы никогда этого не делали раньше), поэтому перед попыткой обратитесь к руководству пользователя.
  3. Снимите ограничитель температуры: Если вы не знаете, что такое ограничитель температуры, поищите небольшой диск, часто сделанный из пластика.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
