Как крепить анкерные болты – видео, рекомендации и инструкция монтажа

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Анкерные болты

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Принцип работы анкеров

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

  • анкера с загнутой шпилькой – крепят к смонтированному каркасу фундамента до его заливки бетоном;
  • с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
  • составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

Монтаж болтов в фундамент

  • съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
  • прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
  • конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Химический анкер

Механические анкеры в соответствии со способом крепления делятся на типы:

  • забиваемый;
  • клиновой;
  • разжимной;
  • распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Установка в стену

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Забивание гильзы молотком

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт.

Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

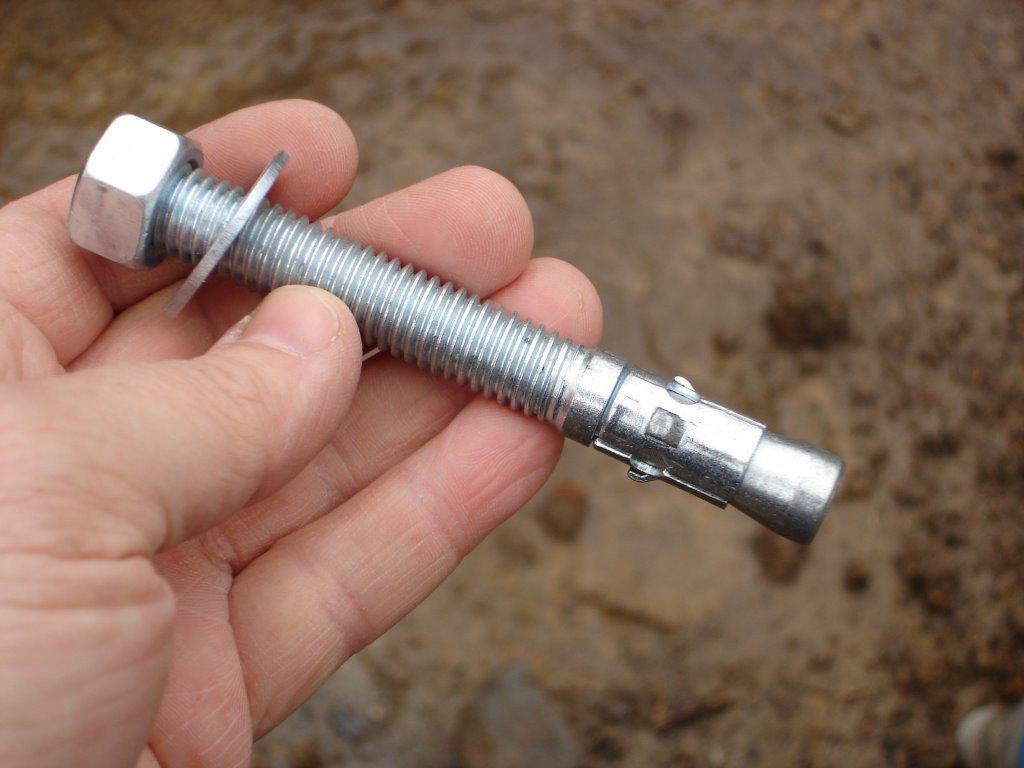

Анкерный болт с гайкой – специфика крепежа и правила монтажа + видео

Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.

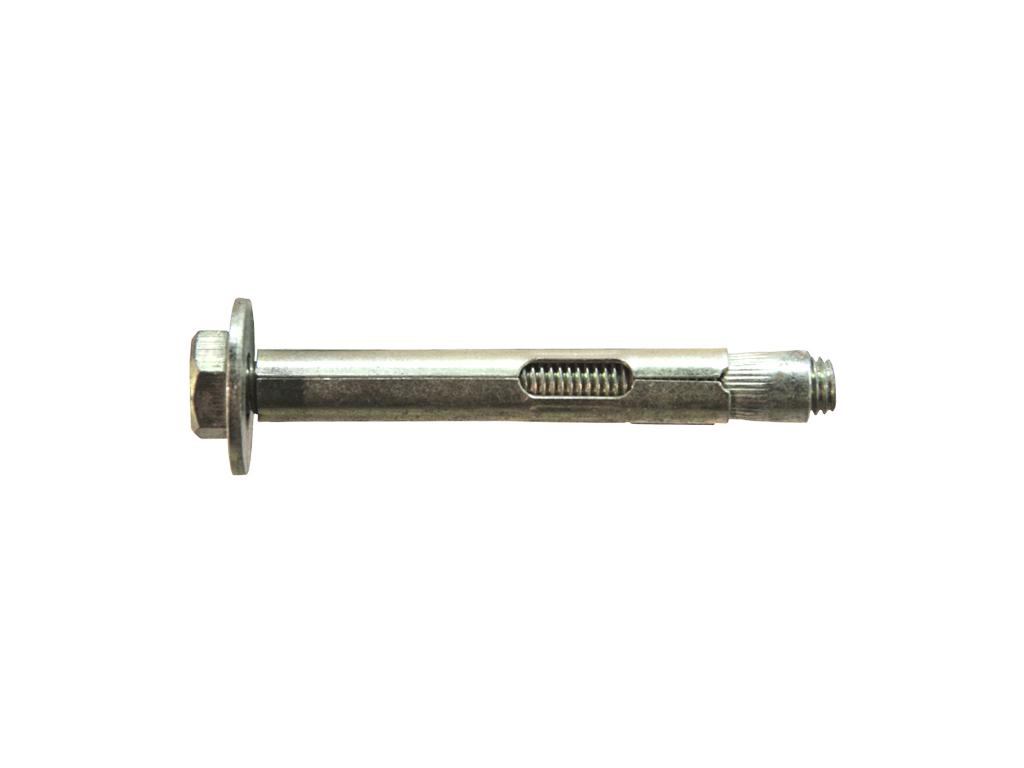

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Правильный монтаж и качественное крепление

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.

Как правильно установить анкерный болт с гайкой — пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Шаг 3: Правильная установка тяжелых элементов

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

Оцените статью: Поделитесь с друзьями!

видео, фото, нюансы, советы Анкерный болт по бетону как пользоваться

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

  1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

  1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.


Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.


Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.


Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.


Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

Набор инструментов

Порядок операций установки

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Разновидности


Несущая способность


Надежность соединения

Расчет на вырыв.

Установка доборов


Монтаж химического анкера.

Page 2
  • Армирование
  • Изготовление
  • Инструменты
  • Монтаж
  • Расчёт
  • Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.


Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.


Каждый вид рассчитан на определенную нагрузку,

  1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
  2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
  3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
  4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
  5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность


Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов


Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.


Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов


Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

  1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
  2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

  1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
  2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
  3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
  4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

  1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
  2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
  3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
  4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
  5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
  6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
  7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

  • анкера с загнутой шпилькой – крепят к смонтированному до его заливки бетоном;
  • с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
  • составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

  • съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
  • прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
  • конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

  • забиваемый;
  • клиновой;
  • разжимной;
  • распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы , в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

  • Анкерный болт с шайбой. Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
  • Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок , полок и прочего.
  • Анкерный болт с крюком или кольцом. Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
  • Г-образный анкерный болт. Используется для установки различных элементов, таких как водонагревательные котлы .

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

  • Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла .
  • В отверстие вставляется анкер.
  • Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

В заключение стоит немного добавить по поводу того, как выбрать анкер. Дело в том, что анкерные болты могут отличаться по своим размерам, а значит и способности выдерживать груз. Маркируются элементы крепежа по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того чтобы максимально полно сложить представление о работе по установке анкера, можно просмотреть видео по упомянутой теме. Но можно сказать, что при минимальном опыте обращения с инструментом задача будет достаточно простой для выполнения.

Видео

В этом видео продемонстрирована установка анкерного болта и объясняется принцип его работы:

видео и советы по установке анкеров

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

  • резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
  • накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

  • сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
  • тщательно очищают посадочное отверстие;
  • аккуратно забивают анкерный болт с гайкой при помощи молотка;
  • затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

  • полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
  • ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
  • гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Анкерный болт с гайкой

Анкера используются в тех случаях, когда требуется особо прочное и надежное крепление конструкции к каменному основанию – стене, полу и т.п. Дюбеля с пластмассовыми вставками из-за сравнительно невысокой твердости пластиковой втулки не могут обеспечить достаточную прочность.



В отличие от химических анкеров, крепление которых осуществляется с помощью заполнения пространства между стержнем и основанием жидким затвердевающим компонентом, распорные анкера крепятся благодаря расклиниванию в отверстии их втулки.

Одним из видов распорных анкеров является анкерный болт с гайкой.

Анкера с гайкой и другой крепеж применяются очень широко. Ими крепят различное навесное оборудование к стенам (котлы, например), вибрирующие промышленные станки к полу, тяжелые люстры к потолку и т.п.

Кроме прочности и надежности анкерный болт с гайкой обеспечивает удобство и быстроту монтажа и демонтажа. В отличие от химического анкера распорный при необходимости легко извлекается из основания.

Как работает анкерный болт с гайкой?

В наиболее распространенном своем виде анкер с гайкой состоит из трех частей – шпильки, распорной втулки и гайки.

Шпилька имеет на конце конусный наконечник, который может быть выполнен как единое целое со шпилькой (приварен, например) или как отдельная часть с внутренней резьбой. Распорная втулка имеет разрезы, позволяющие ей расширяться в отверстии.

Работает анкерный болт следующим образом. Изделие в собранном виде (втулка надета на шпильку) вставляется в отверстие.

При заворачивании гайки конусная часть шпильки втягивается во втулку, заставляя ее разрезанные части расходиться в радиальном направлении до упора в стенки отверстия.

В результате втулка плотно стопорится в отверстии, обеспечивая прочное и надежное крепление анкера в основании. Теперь к нему можно крепить любою тяжелую и ответственную конструкцию, не опасаясь за ее судьбу.

Двухраспорный анкер – изделие повышенной надежности

Прочность, с которой анкер держится в основании, зависит от силы расклинивания втулки и площади контакта между ней и материалом основания. Чем больше площадь контакта, тем, естественно, надежнее крепление.

Двухраспорные анкера отличаются от обычных тем, что имеют дополнительную втулку, которая работает точно так же, как и основная.

При заворачивании гайки основная втулка своим концом, выполненным с конусной фаской, входит в разрезанный конец дополнительной втулки и расклинивает ее. Таким образом, вместо одной расклиненной зоны образуются две, отстоящие друг от друга на некотором расстоянии.

Если говорить о сравнительных характеристиках, то теоретически двухраспорный анкер должен держаться в основании в два раза прочнее, чем обычный.

Для крепления в каких материалах предназначен анкерный болт с гайкой?

В тех, которые представляют собой твердый монолит, – в бетоне, кирпиче, природном или искусственном камне.

А вот в полых или недостаточно твердых материалах, – таких как ячеистый бетон всех видов, пустотелый кирпич, бетон с пустотами, гипс или гипсокартон, дерево, ДВП, ДСП, фанера – использование распорного анкера нецелесообразно.

Технические параметры анкерных болтов

Анкера изготавливаются из стали и оцинковываются или пассивируются. Выпускают также высококачественные изделия из нержавеющей стали.

Анкерные болты с гайкой характеризуются следующими основными параметрами:

✔ общей длиной, которая колеблется в диапазоне от 18 до 400 мм;

✔ наружным диаметром втулки, определяющим диаметр бура или сверла, которым выполняется отверстие под анкер – от 8 до 30 мм.

✔ диаметром резьбы шпильки – от М6 до М24.

К справочным параметрам относится толщина детали, которую можно крепить данным анкером. Усилие извлечения, на которое он рассчитан, минимальный момент затяжки.

Эти данные даются обычно в виде таблиц, позволяющих подобрать анкер, оптимальным образом соответствующий стоящей перед ним задаче.

Монтаж анкерного болта

Установка анкера осуществляется в три этапа.

✔ Сверление отверстия. Его диаметр и глубина определяются размерами анкера. Диаметр должен быть чуть больше (на 0,2-0,5 мм) диаметра втулки.

✔ Очистка отверстия от пыли и крошки. Выполняется продувкой с помощью резиновой груши, насоса или пылесоса.

✔ Установка анкера на нужную глубину и расклинивание втулки затягиванием гайки.

Моменты, на которые следует обратить внимание при установке анкера

При затягивании гайки конец шпилька будет немного выдвигаться вперед, пока полностью не выберется зазор между лепестками втулки и стенкой отверстия.

Этот факт нужно учитывать, поскольку выдвигающийся конец шпильки может создать помеху для крепящейся конструкции.

Втулка должна выступать из отверстия на расстояние, чуть меньшее, чем толщина фланца или ножки крепящейся детали. Если установить ее заподлицо с поверхностью основания, при сдвигающей нагрузке на срез будет работать шпилька, в то время как нагрузку должна воспринимать втулка.

Видео: Крепление анкерными болтами с гайкой

Как пользоваться анкерными болтами видео

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

  • 3 анкеров;
  • резьбовой шпильки;
  • кернера для выполнения углубления;
  • гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

  1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
  2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
  3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
  4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
  5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки. Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Коротко об анкерном крепеже

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

  • Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
  • Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
  • Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
  • Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

  1. Значение 1 – внешний диаметр.
  2. Значение 2 – диаметр анкерного болта.
  3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Популярные виды металлических анкеров для стен и напольных поверхностей

С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит рассмотреть клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

  • Перфоратором сверлится отверстие соответствующего диаметра.
  • Гильза вставляется в отверстие.
  • Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный болт для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление к бетонному полу сейфа?

В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

  • Толщина перекрытия или основания пола должна быть не менее 150 мм.
  • При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
  • Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

  1. Механические:
    — закладной;
    — распорный;
    — забивной;
    — клиновой;
    — болт с кольцом или крючком;
    — рамный;
    — шпилька;
    — фасадный;
    — потолочный;
    — пружинка.
  2. Химические:
    — крепеж-монолит;
    — для наружных и внутренних работ;
    — для крепежа в рыхлых и тонкостенных основах;
    — стойкие к вибрациям;
    — долго служащее;
  3. Пластиковые.
  4. Грунтовые.
  5. Для устройства фундамента.
  6. Регулировочные по высоте.

Подобрать подходящий вид не составит труда

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

— просверлить в стене отверстие дрелью или перфоратором;
— установить в отверстие болт;
— распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.

Анкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.

Такие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.

С помощью болта и гайки можно регулировать якорь

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.

Такие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.

Для монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.

Крепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Видео: Установка анкерных болтов


Видео: Анкеры. Принцип работы анкерного болта

Анкерный болт — виды, размеры и способы анкерного крепежа



Анкерные болты — виды и принцип действия

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Что такое анкерный болт от Википедия

Анкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.

Различают следующие виды анкеров:

  • Фундаментный болт

  • Болт молли

ru.wikipedia.org/wiki/Анкерный_болт



Анкерный болт с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.





С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.



Cхема крепления



В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.





У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.



Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).



Анкер шпилька клиновая



Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.



Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.





Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.



Анкер шпилька — схема установки



Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.



Анкерные болты ударные — как крепить?

Такой образец совмещает в себе функции анкера и гвоздя.



Анкер шпилька ударного типа



Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж: как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.



Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.



Анкер болт четырёхсегментный



Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.



Схема установки анкерной шпильки



Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.



Анкер забивной — как крепить анкерный болт

Один из самых простых по монтажу типов анкера.





Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.



Изготавливается из оцинкованной стали или латуни.



Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.





Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Анкерный болт с кольцом

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку: Жидкое стекло, Растворитель 646 , уайт — спирит.

тяжелых предметов на стенах — как использовать стенные болты?

Вы когда-нибудь хотели прикрепить что-нибудь действительно тяжелое к стене, полу или потолку? И я имею в виду глупо тяжелые… вроде гигантских телевизоров на консольных кронштейнах, сетевых шкафов или огромных, смехотворно тяжелых радиаторов? Добро пожаловать в мир Wall Bolt! Сегодня мы узнаем, как использовать анкерные болты / распорные анкеры.

Смотрите полное видео здесь:

Как прикрепить ДЕЙСТВИТЕЛЬНО ТЯЖЕЛЫЕ предметы к стенам? Встречайте НАСТЕННЫЙ БОЛТ!

Посмотрите это видео на YouTube.
Обеспокоены конфиденциальностью? Пожалуйста, прочтите нашу Политику конфиденциальности перед просмотром видео на этом сайте — ссылка внизу каждой страницы. Спасибо!

Прежде чем я начну, вас не засыпают всплывающими окнами или рекламой на этом сайте, поскольку я независим и полагаюсь на партнерские ссылки, самый справедливый способ финансирования Интернета. Используя ссылки в статье, вы делаете все возможное, чтобы этот сайт оставался бесплатным, и это не требует дополнительных затрат. Я ссылаюсь только на продукты, которые использую в настоящее время или собираюсь использовать — вы можете узнать больше о партнерских ссылках здесь.Спасибо!

Использованные инструменты и изделия

Помните, вы можете найти на этой странице подробный список инструментов и продуктов, которые я знаю и которым доверяю. Надеюсь, вы найдете это полезным.

Введение

Wallbolts — это, по сути, самое прочное механическое крепление, которое я когда-либо использовал. Они могут выдерживать ОГРОМНЫЕ нагрузки и являются моим незаменимым помощником для гигантских телевизоров, больших шкафов, тяжелых радиаторов или чего-либо еще, где обычные пластиковые заглушки просто не подходят. У них есть несколько разных имен:

  • Болт стеновой
  • Rawlplug называть их Rawlbolts
  • Screwfix, назовите их Shield Anchors
  • Fischer называет Wallbolts

Я всегда называл их анкерами для стен — они также очень похожи на «анкеры-гильзы», и я видел, как некоторые поставщики называют их под этим названием (хотя анкеры-гильзы имеют несколько иной дизайн).

Они предназначены ТОЛЬКО для использования на твердых поверхностях, таких как бетон, кирпич или блочная кладка. Они не подходят для гипсокартона или деревянных стен. Я успешно использовал их на стенах с точечными и мазковыми стенами, но вам нужно сделать распорку, чтобы заполнить полость между гипсокартоном и блочной кладкой, иначе вы в конечном итоге раздавите гипсокартон при затягивании болта.

Как использовать болты для стен

Те, которые я показываю вам на видео выше, имеют размер M8 x 60 мм и требуют отверстия 14 мм. Я почти всегда использую для этого сверло SDS, так как оно позволяет легко просверлить такое большое отверстие в бетоне — вы будете в нем навсегда с обычным комбинированным сверлом.Мне нравится устанавливать ограничитель глубины на общую длину болта — вы не хотите, чтобы он «доходил до дна» в отверстии. Пропылесосьте отверстие после просверливания — если вы попадете в резьбу анкерного болта из пыли или мусора, у вас будут проблемы!

По возможности, я предпочитаю прикреплять стенной болт к арматуре, а затем предлагать всю сборку до стены. Преимущество этого способа состоит в том, что вы с меньшей вероятностью столкнетесь с проблемами, связанными с попаданием в поток мусора. Это не всегда возможно с такими вещами, как гигантские тяжелые радиаторы.Поверьте, если резьба застрянет, вывернуть болт будет ОЧЕНЬ сложно. В худшем случае вам придется отрезать ее и начинать заново — работа с углеродистой сталью — неинтересная работа.

Как только болт находится в отверстии, его можно просто затянуть. По мере затягивания болта концевой элемент с фаской втягивается в фитинг, вызывая его расширение. Чем сильнее вы затягиваете, тем больше расширяется — вот и все! Обычно я делаю их «удобно тугими» с помощью набора розеток. После того, как вы сделаете несколько, вы привыкнете к тому, насколько плотными они должны быть.Если вы используете их в промышленности, вам следует использовать динамометрический ключ и следовать рекомендациям производителя.

Использование распорных анкеров в кирпичных или блочных стенах

Во-первых, как обычно, всегда соблюдайте спецификации производителя. В небытовых / промышленных ситуациях всегда следуйте рекомендациям инженера-строителя.

Помимо этого, я много лет очень успешно использовал такие распорные анкеры в кирпичных, блочных и каменных стенах.В этом сценарии необходимо учитывать два основных фактора:

  1. Насколько близко вы находитесь к краю кирпича / блока и может ли анкер вызвать растрескивание при затяжке?
  2. Кирпич / блок пустотелый?

Трещины в кирпичах от разжимных анкеров

Короче говоря, не используйте их близко к краю кирпичей или блоков на внешнем углу стены! Честно говоря, это относится и к твердому бетону. На самом деле это редко является серьезной проблемой для внутренних стен, поскольку кирпич, в котором вы просверливаете, скорее всего, будет опираться на окружающие кирпичи.Обычно это предотвращает растрескивание, так как кирпичу некуда деваться. В худшем случае, если он действительно треснет, он вряд ли будет структурным, он будет покрыт штукатуркой, и вы все равно сможете затянуть болт, чтобы получить надежную фиксацию. Если вы используете их на оголенном кирпиче и не хотите рисковать из-за неприглядной трещины, вам, вероятно, лучше всего подобрать другой тип ремонта. Для стандартных внутренних кирпичных стен в старых викторианских домах, где обычно используется полнотелый кирпич, все будет в порядке.

Использование анкеров для пустотелых блоков / кирпичных стен

Расширительные анкеры предназначены только для использования в сплошных стенах, т. Е. Они не годятся для пустотелых блоков или современных перфорированных кирпичей, поскольку анкерам не за что держаться. Вы действительно рискуете, попадете ли вы в сплошную или полую секцию, например, в лягушку кирпича. По этой причине вам может потребоваться альтернативное решение для крепления наружных стен. Еще одна хитрость — использовать линейку минометов — не идеально, но может работать и (см. Выше).

Внутренние несущие стены, вероятно, будут сделаны из массивных блоков в новых британских домах или из полнотелого кирпича в старых викторианских домах, в любом случае с вами все будет в порядке. Другое дело — пеноблоки с низкой плотностью, такие как Thermalite, см. Ниже.

Скрытое преимущество расширения анкеров и линий раствора

Когда вы прикрепляете предметы к стенам в жилых домах, вы редко знаете, из чего эта стена, пока не начнете сверлить. Даже в этом случае есть разумная вероятность, что вы рано или поздно попадете в минометный рубеж.Этот раствор иногда может быть довольно прочным. Иногда, особенно в старых домах, он может напоминать сухой песок с солнечного берега. В идеале вам нужно повторно просверлить отверстия и найти новые точки крепления в массивном кирпиче / блоке, но это не всегда возможно. Химические фиксации в этом случае бесполезны. Это также большая проблема для саморезов по бетону.

Однако в качестве потенциального решения проблемы появляется расширяющийся якорь. Не нужно много сверлить, чтобы от 10-миллиметрового шва до 14-миллиметрового отверстия.Вставьте крепление и действуйте как обычно. Анкер может держаться за верхний / нижний кирпичи или за стороны кирпича в вертикальном шве. Это дает дополнительное преимущество в том, что кирпичи / блоки не растрескиваются. Однако это совершенно не отвечающий спецификациям взлом, так что вы рискуете!

Расширительные анкеры в блоках низкой плотности (Thermalite)

Блоки с низкой плотностью имеют много преимуществ по сравнению с другими строительными материалами. Они обладают очень высокими теплоизоляционными свойствами, поэтому отлично подходят для наружного применения, где требуются низкие значения коэффициента теплопередачи.С ними также легко обращаться и резать.

Турбоблок Thermalite Aircrete — обозначается 6 волнистыми линиями царапин.

Главный недостаток с точки зрения столярных работ заключается в том, что к ним сложно прикреплять предметы. Они такие мягкие, что можно вставить отвертку прямо в них голыми руками. Обычные заглушки и винты вообще не работают. При строительстве методом dot & dab вы, вероятно, получите лучшее крепление из гипсокартона, чем из блоков ниже.

Таким образом, для действительно тяжелых предметов из ячеистого бетона вам, вероятно, лучше всего подойдет химическая фиксация, такая как Fischer Undercut PBB Cone Drill, используемая с инъекционным строительным раствором, таким как Fischer FIS V.В собственных тестах Fischers это дало безопасную нагрузку около 100 кг на штуцер. В качестве альтернативы взгляните на систему Aircrete Anchor FPX-I компании Fischer. Недостатком из них являются:

  • Дорого
  • Их сложно найти на внутреннем рынке
  • Сложно использовать
  • Время высыхания пластмассовых фиксаторов

Я использовал традиционные анкеры для экрана и болты для стен в блоках с низкой плотностью, но это действительно не рекомендуемое решение. Попробуйте на свой страх и риск и посмотрите это пространство для полного теста!

Прочие соображения e.грамм. вибрация

Одно из последних соображений, которое следует учитывать при использовании расширяющихся металлических анкеров — это вибрация. Скорее всего, они со временем потеряют самообладание? Я никогда не видел, чтобы такое происходило со статическими объектами. Я также никогда не видел, чтобы такое происходило с вибрирующими механизмами, но это определенно могло случиться. Это то, что вам нужно проверить, потому что все зависит от того, насколько сильна вибрация / движение.

Химическая смола против механических креплений

Опять же, в промышленных приложениях это необходимо указать инженеру-строителю.Как механические, так и химические крепления доступны в широком диапазоне размеров, чтобы охватить самые мыслимые значения нагрузки. Как упоминалось в видео выше, ваш больший риск — это обрушение стены до того, как выйдет из строя монтаж. Так что будьте особенно осторожны в конструкции с одним листом! (например, стены гаража)

Самый большой недостаток химического пути заключается в том, что неправильное использование может привести к очень слабой, почти бесполезной фиксации. Я видел несколько попыток закрепления смолой. Я никогда не видел, чтобы механический стенной болт откручивался.Нужно взвесить все за и против:

Химические фиксаторы — Плюсы

  • Очень прочный при правильном использовании
  • Меньше риска появления трещин
  • Автоматическая водонепроницаемость (обычно)
  • Меньше проблем с вибрацией
  • ОЧЕНЬ постоянный

Химические фиксаторы — против

  • Значительно увеличенное время установки
  • Потенциально длительное время отверждения смолы
  • Необходим учет температуры
  • Сложнее установить правильно
  • Ничего хорошего, если вы попадете в минометную линию
  • Дорого
  • ОЧЕНЬ постоянный

Механические крепления — Плюсы

  • Простота использования
  • Съемный
  • Возможна немедленная загрузка
  • Решение проблем для строительного раствора
  • Сравнительно недорого
  • Штраф для большинства домашних сценариев

Механические крепления — Минусы

  • Может вызвать растрескивание
  • Если резьба забивается, у вас проблемы
  • Вибрация может быть проблемой

Еще один момент, который я не затронул выше, — это класс огнестойкости, поскольку он может варьироваться от штуцера к штуцеру.Если необходимо учитывать степень огнестойкости, вам следует изучить как химические, так и механические крепления.

Завершение

Короче говоря, болты для стен по-прежнему являются фантастическим продуктом и средством решения проблем для крепления тяжелых предметов к стенам, потолку и полу. Как и все остальное, существует миллион различных способов достижения одного и того же результата. Проведите собственное исследование и всегда следуйте инструкциям производителя. Для меня стенные болты остаются основной частью моего крепежного инвентаря.

Дополнительная литература

Последнее обновление: 25 августа 2018 г.
Первоначально опубликовано: 25 августа 2018 г.

Энди в течение многих лет успешно вел бизнес по обслуживанию недвижимости и деревообработке. Он основал и руководит отмеченными наградами компаниями, большую часть своей жизни работал самостоятельно и был одним из ведущих в Великобритании для первого коммерческого подкаста по столярным изделиям. Теперь он делится своим опытом через один из крупнейших в Великобритании каналов YouTube, посвященных обслуживанию недвижимости.

Как установить задний переключатель (с видео)

В этом руководстве мы узнаем, как заменить стандартный задний переключатель с болтовым креплением.

Инструменты

Для этой работы вам понадобится шестигранный ключ на 5 мм для крепежного болта переключателя и шестигранный ключ на 2,5 или 3 мм для опорных колес, если вы не собираетесь снимать цепь для очистки или замены. Если вы снимаете цепь, вам может понадобиться инструмент для цепей, в зависимости от вашего типа цепи. Вам также понадобятся кусачки и метрический рожковый ключ на 9 или 10 мм или шестигранный ключ на 5 или 6 мм для снятия и установки троса заднего переключения передач.Последнее, что вам понадобится, это крестовая отвертка (+) для регулировки ограничительных винтов переключателя.

Снятие заднего переключателя

Первым делом переместите вашу цепь на самую маленькую заднюю звездочку. Затем снимите торцевую крышку троса переключения передач и ослабьте стяжной болт троса. Снимите трос с переключателя скоростей.

Теперь вам нужно снять цепь с переключателя. У некоторых цепей есть специальный соединительный штифт, который необходимо заменить при снятии, поэтому, если вам не нужно снимать цепь для очистки или замены, вы можете просто снять нижнее опорное колесо и повернуть пластину клетки, чтобы освободить цепь.Если вы снимаете цепь, отсоедините звено и протяните цепь через опорные колеса.

Теперь вы можете отвинтить крепежный болт переключателя до упора против часовой стрелки, чтобы снять переключатель.

Установка заднего переключателя

Перед установкой нового заднего переключателя смажьте крепежный болт водостойкой смазкой. Затем ввинтите его частично в подвеску переключателя и поверните по часовой стрелке, чтобы убедиться, что винт b или язычок находится за плоскостью на задней части подвески.Затем полностью затяните крепежный болт.

Если ваша цепь все еще на велосипеде, снимите нижнее опорное колесо и проденьте цепь через верхний шкив. Затем установите на место нижнее опорное колесо. Если вы сняли цепь, протяните ее через опорные колеса и снова подсоедините. Поищите на сайте учебные пособия по использованию инструмента цепочки или быстросъемного звена цепи.

Установка заднего переключателя

Теперь отрегулируйте винт верхнего предела (H) так, чтобы верхнее опорное колесо находилось примерно на одной линии с самой маленькой звездочкой, если смотреть сзади.

Ввинтите трос переключения передач обратно в переключатель, затяните его и затяните анкерный болт, чтобы трос стал плоским. Затем найдите оголенный участок кабеля и потяните за него, чтобы убедиться, что кабель вставлен и не провисает. Затем ослабьте кабель, снова затяните его и снова затяните.

Теперь вам нужно отрегулировать задний переключатель, как показано в предыдущих уроках. При необходимости обрежьте кабель так, чтобы осталось около 2 дюймов. Затем наденьте концевую заглушку кабеля и обожмите ее.

Алекс Рамон

С раннего детства увлекался велосипедами, до двадцати лет работал механиком в веломагазинах. Его увлечения включают равнинный BMX, одноколесные велосипеды, велотуризм, горный велосипед и шоссейную езду.

Ссылки по теме

Рекомендуемые инструменты

Категории

Как повесить что-нибудь на что-нибудь

Пройдите по проходу с оборудованием любого домашнего центра, и вы найдете непреодолимое множество стенных анкеров и вешалок для картин. Хотя достаточно легко вбить гвоздь или шуруп через гипсокартон в стойку, у многих домовладельцев возникают проблемы с тем, как прикрепить предметы к стене между стойками или на твердых поверхностях, таких как кирпич или бетон.

Вот что вам нужно знать об использовании анкеров для стен и вешалок для картин в вашем доме.

Материалы стен

Тип используемого анкера часто определяется материалом стены. Гипсокартон или деревянные панели не требуют сверления или гвоздей, в то время как для деликатных поверхностей, таких как штукатурка, требуется больше тонкости, а для твердых материалов, таких как кладка и бетон, требуется больше мускулов.

Гипсокартон

Гипсокартон сам по себе имеет небольшую удерживающую способность. При прикреплении легких предметов (20 фунтов или меньше) стандартные вешалки для картин или проволочные вешалки работают нормально и мало повреждают стену.Для предметов среднего веса (20-40 фунтов) рассмотрите ребристые пластмассовые анкеры раздвижного типа или резьбовые анкеры. Для тяжелых предметов (более 40 фунтов) требуется крепеж, который распределяет вес за стеной, например, тумблер или болт.

Штукатурка

Хотя гипсовая стена может напоминать гипсокартон, это гораздо более твердая поверхность, склонная к растрескиванию. Всегда предварительно просверливайте отверстия в штукатурке и избегайте использования крепежа, оказывающего давление на стороны отверстия. Для легких предметов (менее 3–5 фунтов) рассмотрите возможность использования клейких вешалок, в которых вообще не требуется отверстие.

Дерево

Крепежные детали, прикрепленные к массивной древесине и фанере, обладают большой удерживающей способностью, если материал достаточно толстый. Для более тонких стен, таких как фанерные панели, используйте прочные крепежные детали, такие как болты с шарнирным соединением или молли или пластиковые анкеры, которые располагаются за стеной. В то время как гвозди хорошо подходят для дерева, шурупы обеспечивают гораздо большую удерживающую способность и их легче удалить, хотя они оставляют в стене отверстие большего размера. При гвоздях или ввинчивании в дерево всегда сначала просверливайте пилотное отверстие, чтобы оно не раскололось.

Каменная кладка и бетон

Пластиковые анкеры или специальные закаленные каменные гвозди лучше всего подходят для крепления к этим твердым материалам. Используйте специальное сверло по камню с твердосплавным наконечником, чтобы предварительно просверлить отверстие под крепеж (перфоратор выполняет эту работу намного быстрее и проще). Сначала просверлите пилотное отверстие меньшего размера, затем переключитесь на сверло большего размера, чтобы завершить работу. В кирпичных стенах легче просверлить шов раствора, чем сам кирпич, хотя кирпич имеет большую удерживающую способность, если он не ломается.

Стеновые анкеры и крепежные детали

К различным типам настенных анкеров и подвесов для картин, которые обычно относятся:

  • Тумблерные болты: Эти прочные крепежные детали бывают различной длины и диаметра болтов в зависимости от количества вес, который они предназначены для поддержки, и толщину стены, на которой они используются. Несмотря на то, что в наших тестах они могут выдерживать более 300 фунтов гипсокартона, для болтов требуется отверстие увеличенного размера, чтобы вставить подпружиненный крепеж.Это предотвращает плотную посадку болта в отверстии и оставляет большое отверстие при удалении крепежа.
  • Переключатель с резьбой: Эти самосверлящие крепежные детали являются усовершенствованием стандартных коленчатых болтов, поскольку вал крепежа плотно входит в отверстие. Резьбовые переключатели легко установить, хотя их может быть немного сложно снять, и в наших тестах они надежно удерживали более 200 фунтов гипсокартона. С другой стороны, они оставляют отверстие хорошего размера в стене (хотя и не такое большое, как стандартные болты) и стоят дорого.Для увеличения удерживающей силы и для облегчения снятия установите так, чтобы длинный рычаг тумблера был направлен вверх.
  • Болты Molly: Эти часто используемые крепежи вставляются в отверстие, просверленное в стене, или могут быть забиты молотком прямо в гипсокартон без сверления. Болты Molly достигают своей удерживающей способности за счет затягивания болта, в результате чего кожух расширяется за стеной. Несмотря на то, что в наших тестах они выдерживают более 100 фунтов, болты Molly имеют неприятную тенденцию вращаться в гипсокартоне при затяжке, и их невозможно удалить после установки.Как и тумблеры, они бывают разной длины в зависимости от толщины стенок.
  • Резьбовые анкеры: Эти новые крепежные детали используются в основном для гипсокартона, а их глубокая резьба обеспечивает повышенную удерживающую способность. Они доступны из латуни или нейлона, с крючком для рисунков или центральным винтом в комплекте. Резьбовые анкеры ввинчиваются непосредственно в гипсокартон и в наших тестах поддерживают до 80 фунтов в гипсокартоне. Несмотря на то, что они обеспечивают хорошую удерживающую способность и их легко устанавливать и снимать, резьбовые анкеры оставляют большое отверстие в стене позади.
  • Пластиковые анкеры: Хотя они хорошо работают в плотных материалах, таких как кладка, бетон, кирпич или бетонные блоки, пластиковые анкеры не обеспечивают такой большой удерживающей способности на более мягких поверхностях, как гипсокартон, как другие типы стеновых анкеров. Если они используются для гипсокартона, выберите ребристый пластиковый анкер, который расширяется за стеной. Как только анкер забивается в просверленное в стене отверстие, в центр вставляется винт, который расширяется и прижимается к стенкам отверстия.
  • Вешалки для картин: Стандартные металлические вешалки для картин существуют уже много лет. Они имеют угловой гвоздь, который вставляется в крючок для увеличения их удерживающей способности. Вешалки для картин недорогие и доступны в широком диапазоне размеров. В наших тестах они выдерживали от 40 до 60 фунтов гипсокартона. Несмотря на то, что они не выдерживают такого большого веса, как другие крепежные детали, вешалки для картин просты в установке и легко снимаются, при этом стены не сильно повреждаются.
  • Проволочные вешалки: Эти легкие застежки, продаваемые под такими торговыми марками, как Hercules Hook и Monkey Hook, состоят из изогнутой стальной проволоки, которую можно установить за считанные секунды без инструментов.В то время как некоторые бренды заявляют, что выдерживают до 150 фунтов, в наших тестах они выдержали менее 50 фунтов гипсокартона. Поскольку большинство картинок весят значительно меньше этого, проволочные вешалки подходят для легких предметов. Они легко снимаются и оставляют небольшие повреждения, но работают только с полыми стенами без каких-либо препятствий. PowerHook — более прочная подвеска, которая работает по тому же принципу, но может выдерживать до 120 фунтов, хотя и оставляет отверстие большего размера.
  • Клейкие полоски: Клейкие крючки и крючки, такие как 3M Command Strips, можно использовать для прикрепления легких предметов, вообще не проделывая отверстия в стене.. Клейкие полоски приклеиваются к большинству гладких поверхностей, но они не подходят для кирпича и других пористых материалов. Они рассчитаны на предметы весом менее 3-5 фунтов.

Дополнительная информация

Единственное необходимое руководство

Задрани люки, вот-вот взорвется! Все мы видели фотографии сараев, кувыркающихся на ветру или плывущих по улице. Если повезет, то не твое. Как вы защищаете свои вещи и храните свой сарай там, где вы его положили? Как правильно закрепить сарай?

Этот снегоуборщик или четырехколесный автомобиль должен быть достаточно тяжелым, чтобы удерживать его там, или, может быть, несколько кирпичей? Нет, не пойдет.Если ветер может катить трейлер двойной ширины, а вода плывет по дому, то нам нужно лучшее решение. После того, как последний сильный ветер подул впереди меня садовый сарай, я начал искать.

На мой взгляд, лучший способ закрепить сарай — бетонные опоры. Они недорогие и их не так уж сложно поставить:

  • Просверлить или выкопать ямы, утрамбовать гравий на дно
  • Вставьте сонотрубку, чтобы сформировать ее
  • Выровняйте до нужной высоты и залейте бетоном
  • Установите оцинкованный анкерный кронштейн перед бетонированием
  • Выровняйте и выровняйте кронштейны, и все готово для закрепления навеса

Вы можете использовать и другие методы.В этой статье я покажу вам другие способы привязать складское помещение, а также расскажу о некоторых причинах, по которым необходимо закрепить пристройку. Надеюсь, эта статья поймает вас до того, как ветер подхватит ваш сарай.

Что такое сарайчики для завязок и зачем они вам нужны?

Крепления навеса — это способ прикрепить навес к земле, чтобы предотвратить его перемещение или подъем ветром или водой.

Существуют кабели, металлические ленты, гальванизированные соединители, анкерные болты и варианты крепления к бетону.Размер и материал сарая определяют минимальный тип или размер необходимых креплений.

В последние годы в Северной Америке участились ураганы и ливни. Это нанесло ущерб многим областям, которые не испытывали его на протяжении многих лет.

Национальные строительные нормы и правила и местные постановления изменены, чтобы отразить это изменение, и должны быть пересмотрены. Береженого Бог бережет.

Соответствует местным правилам

С каждой новой катастрофой приходят рекомендации, помогающие снизить вероятность будущего ущерба.Чтобы способствовать соблюдению требований, в местные кодексы вносятся поправки, отражающие тенденции и потребности.

Некоторые местные таинства очень полезны и логичны. Они определяют минимальные требования к разным размерам и материалам навеса.

Некоторые районы восприняли это как сбор денег и добавили новые разрешения на зонирование навесов с определенной площадью. Штрафы, как правило, превышают стоимость разрешения, поэтому лучше соблюдать и связывать, чем снимать.

Вот несколько примеров:

Правила для навесов: все навесы должны быть закреплены на якоре Agawam, MA Навесы должны быть закреплены с помощью крепления к плите или анкерам в земле.Все углы сарая нужно закрепить. Большое озеро, Миннесота

Добавьте прочности и устойчивости

Закрепление навеса к земле добавляет прочности и устойчивости конструкции . Меньшие навесы легче, особенно если они сделаны из пластика или легкой стали.

Они дребезжат и вибрируют, когда вы открываете дверь, когда вы кашляете или с каждым ветерком. Прокладка кабеля от одной стороны к другой с обоих концов и прикрепление к земле добавляет конструкции прочности и устойчивости. гарантирует, что ваш сарай должен быть там, где вы его ставите. , когда подует следующий сильный ветер.

Безопасность

Грозы могут иметь порывы, достаточно сильные, чтобы сломать деревья или повалить трейлеры, ураганные привязи предназначены для защиты вашей собственности и других людей. Если у вас есть электричество в вашем сарае, и ветер уносит его, у вас есть дополнительная опасность.

Все, что не дает навесу катиться по окрестностям, защищает других. Подобно ремню, удерживающему ваши штаны на своем месте, завязка удерживает ваш сарай на своем месте.

Защита от повреждений ветром

Знаете ли вы, что существуют карты ветров, на которых показаны оценки ветра для каждой части континента? Местные органы власти часто используют карты ветров для определения требований к безопасности навесов и других зданий.

Вы хотите защитить содержимое своего навеса, поэтому важно защитить его от повреждений ветром. Охраняя свой сарай, вы также защищаете других.

Перед покупкой или постройкой навеса определитесь, как обезопасить его от ветра.

Причины страхования

С ростом стоимости порчи имущества из-за ветра возрастают и расходы на страхование.

У многих страховых компаний есть наездник, который требует, чтобы сараи и хозяйственные постройки были должным образом защищены. Он покрывает ущерб как вашей собственности, так и населению. При правильном креплении вы экономите на страховке.

Типы анкерных систем навесов

Есть много типов и стилей анкеров для навесов. Ваш местный орган власти может установить минимальные требования, поэтому рекомендуется проверить их документацию.

По типу конструкции

Новое строительство сарая теперь включает в себя то, как ваш сарай будет прикреплен к земле. Бетонный фундамент или сваи являются постоянным фундаментом и позволяют легко закрепить сарай.

Фундаменты из плит, блоков настила, гравийных подушек, пластика, сетки или деревянных столбов требуют альтернативных методов крепления сарая к земле. Анкеры шнекового типа являются односторонними.

Другой способ — выкопать или просверлить яму и сформировать бетонную сваю в каждом углу сарая, чтобы закрепить к ней трос или ремень.

Переоборудование сарай зависит от типа фундамента и материала, из которого построен сарай. Его можно закрепить с помощью шпилек шнекового типа или к бетонным сваям. Если он стоит на бетонной площадке или бетонных сваях, его можно закрепить распорными анкерами, болтами или пластинами и ремнями.

По типу сарая

Навесы из дерева конструктивно тяжелее и часто более устойчивы. Если они сделаны из балок и балок или балок, они могут быть закреплены на краевой пластине или балке с помощью анкеров в земле.

Стены и крыша обычно надежны, если их правильно построить. При необходимости можно добавить кронштейны для ураганов там, где стены соприкасаются с крышей.

Пластиковые навесы часто очень легкие, и их необходимо полностью прикрепить к земле. Винты в пластике могут удерживаться при легких порывах, но ненадежны при сильном ветре.

Кабель или ремни, которые проходят через крышу и крепятся к анкерам, обеспечат безопасность вашего сарая и его содержимого.

Металлические навесы также легче деревянных, но шурупы для листового металла надежнее крепятся к металлу, чем пластик.Металлический пол можно прикрепить к земле по углам и удовлетворить большинство потребностей.

В некоторых ветреных районах могут потребоваться более тяжелые анкеры по углам с ремнями или тросами, удерживающие стены и конструкцию крыши.

Также обязательно ознакомьтесь с моей статьей о том, как построить навес , устойчивый к ураганам.

Как лучше всего закрепить сарай на земле?

Лучший способ закрепить складское помещение на земле — бетон .При контакте с землей деревянные или металлические анкеры со временем изнашиваются.

Надземные кабели, пластины и болты можно проверить и заменить, если они заржавели. Бетонные сваи, погруженные ниже линии замерзания, представляют собой простое и менее дорогостоящее решение для бетонной плиты и работают как новое или модернизируемое решение.

Бетон прослужит долго и поможет долго прослужить и вашему сараю. Он стоит дороже, но то, на чем вы сидите, вероятно, того стоит.

Как закрепить сарай к бетонной плите

Новое строительство
Построить каркас непосредственно на плите

При планировании нового сарая бетонная плита — отличный фундамент и отличный способ прикрепить деревянный сарай к земле.Он обеспечивает надежный пол и доступ с уровня земли к вашему навесу для тяжелого или колесного оборудования.

Плита такого же размера, как и периметр вашей хозяйственной постройки.

Источник YouTube

Периметр плиты более толстый (до 8 дюймов) и служит опорой, чтобы лучше выдерживать вес стен и крыши.

  1. Установите оцинкованные анкерные болты ½ x 6, иногда называемые J- или L-образными болтами, по периметру бетона до его затвердевания.Убедитесь, что болт находится над бетоном достаточно, чтобы пройти через пластину и оставить место для шайбы и гайки. Они должны располагаться на расстоянии не более 12 дюймов от угла (вам нужно место для двойных или тройных шпилек в углу) и не более 6 футов на дне или подоконнике. После затвердевания бетона анкеры становятся прочными.
  1. Разложите нижнюю или пороговую пластину, отметив, где просверлить отверстия для болтов.
  1. Перед тем, как прикрепить плиту к плите, положите прокладку порога, резиновую или пластмассовую, чтобы защитить дерево от прямого контакта с бетоном.Это минимизирует повреждение водой и вероятность гниения. В качестве альтернативы вы можете нанести полоску или два полиуретановой герметика по периметру перед закреплением плиты или использовать пиломатериалы, обработанные под давлением. Я знаю, что строители комбинируют все три метода.
  1. Установите шайбы и гайки и затяните гайки с помощью торцевого ключа.


Не забудьте установить дополнительный якорь, если планируете хранить велосипед в сарае.

После того, как вы построили каркасные стены, обшивка должна перекрывать бетон на 2 дюйма и иметь зазор 3 дюйма от земли.Убедитесь, что земля имеет уклон от фундамента, чтобы предотвратить повреждение водой и гниение.

Дополнительные параметры

Если вы живете в зоне сильного ветра (зона 1 или 2), или испытываете штормовые ячейки, или просто хотите добавить душевного равновесия, то вам следует подумать о дополнительной опоре якоря.

Большинство каркасных навесов построено с помощью гвоздей или винтов, соединяющих нижнюю часть стоек с закрепленным порогом или нижней пластиной.

Обшивка прикреплена и обеспечивает боковую фиксацию.Повторяющиеся удары сильным ветром могут ослабить эти связи.

Доступны тяжелые оцинкованные прижимные анкеры, которые прикрепляются к анкерным болтам, а затем используются тяжелые винты с зазором для крепления к шпильке. Они удерживают плиту и обеспечивают дополнительную защиту от подъемных сил, подобно скобам урагана на стропилах или фермах.


Если вы планируете использовать прижимные анкеры, вам необходимо вставить анкерные болты в бетон, чтобы выровнять их с местами стоек в углу и в середине стены, и использовать более длинные анкерные болты для добавленного материала.
Строительная рама перекрытия сарая на опорных стойках

Если вы планируете построить сарай на возвышении или на фундаменте, его все же можно хорошо защитить от ветра. Поднятый фундамент может обеспечить дополнительную вентиляцию, защитить древесину от влаги в земле, обеспечить доступ к водопроводу, если вы переобьете свой сарай в крошечный дом или офис, и это может быть единственным способом выровнять землю.


Бетонные сваи, проложенные ниже линии замерзания, обеспечивают прочное основание и отличный способ закрепить сарай.
  1. Перед схватыванием бетона вставьте анкеры для опорных стоек или анкеры для возвышенных опор. Поднятые анкеры основания столба добавляют зазор, чтобы защитить древесину от стоячей воды.
  1. Выровняйте и выровняйте для установки балки или балки.
  1. После схватывания бетона можно начинать строительство. Ваша хозяйственная постройка будет прикреплена к земле и более защищена от повреждений ветром.
Как закрепить навес к существующей бетонной плите

Если вы строите новый сарай на существующей плите, у которой нет анкеров, довольно легко установить бетонные распорные анкеры, чтобы прикрепить сарай к подушке.Анкеры должны быть размещены в пределах 12 дюймов от углов и на расстоянии не более 6 футов друг от друга на настенной плите.

Расположение отверстий по углам зависит от типа используемого анкера. Если это только бетонный распорный анкер, вам нужно оставить место для двойного или тройного угла стойки, но не более чем на 12 дюймов от внешнего угла.

Если вы планируете использовать прижимы с анкерами, то вам нужно, чтобы отверстия были ближе к угловым стойкам. Кроме того, отрегулируйте глубину отверстия так, чтобы над нижней пластиной было достаточно болта, чтобы пройти через прижим, а также для шайбы и гайки.

  1. Отметьте на бетоне место, куда войдут распорные анкеры ½ ”X 7”.
  1. Используйте перфоратор с сверлом для бетона ½ дюйма, чтобы проделать отверстие такого же размера, как диаметр анкерного болта. Установите направляющую сверла на глубину отверстия или наложите ленту на сверло в качестве направляющей глубины — примерно от 4 ½ до 5 дюймов в глубину, если не используется прижим.
    Держите сверло перпендикулярно бетону, анкер не должен располагаться под углом. Отверстие должно быть на глубину стержня анкера минус толщина закрепляемого материала, плюс гайка и шайба (и удерживайте, если применимый).
  1. Просверлив отверстия, прочистите их с помощью пылесоса, щетки для отверстий или сжатого воздуха.
  1. Навинтите гайку на верхнюю часть анкера, чтобы защитить резьбу, и вбейте ее молотком в отверстие, пока она не коснется дна.
  1. Перед установкой плиты и стены на анкеры раскатайте прокладку порога, резиновую или пластмассовую, чтобы дерево не садилось на бетон. Он защищает древесину от повреждения водой.
    Вместо этого вы можете нанести один или два бусинки полиуретанового уплотнения под плиту или использовать пиломатериалы, обработанные под давлением.Некоторые строители используют все три метода.
  1. Просверлите соответствующие отверстия в пластине и затем установите стену на анкеры.
  1. Установите шайбу и гайку и затяните гаечным ключом. Когда вы затягиваете гайку, чтобы удерживать плиту, она расширяет нижнюю часть болта в бетоне и захватывает, чтобы надежно удерживать сарай.

Модернизация

Если ваш сарай уже построен на бетонной подушке, которая также является его полом, но не имеет анкеров, удерживающих его на бетоне, вы можете установить анкеры для расширения бетона ½ ”x 7”.

Если нижняя пластина все еще открыта, процесс такой же, как если бы это была новая конструкция на существующей площадке, с одним дополнительным шагом.

Изображение предоставлено Oregonstate.edu

  1. Для бетонного распорного анкера ½ «x 7» необходимо использовать сверло по дереву 5/8 «для просверливания отверстий в плите. Установите направляющую или скотчем сверло так, чтобы оставалось 1/32 дюйма древесины перед бетоном. Бетон притупит древесину.
  1. Используйте сверло для бетона ½ дюйма в перфораторе, чтобы просверлить отверстия диаметром 4½ дюйма в бетоне.
  1. Очистите отверстия.
  1. Вставьте дюбели в бетон через дерево в бетон.
  1. Затяните гайки с помощью торцевого ключа.
Анкерный навес, построенный на салазках к плите

Есть несколько способов закрепить сарай на салазках к существующей бетонной подушке. Те же методы будут работать для сарая с балочным перекрытием или балочным перекрытием на плите.

Анкерные пластины или Т-образные ремни крепятся к балке обода или балке вместо салазок.

Вариант 1 — Анкерная плита фундамента


Чтобы закрепить навес, построенный на салазках, вы можете использовать анкерные плиты для фундамента размером 9 x 7 дюймов. Эти пластины изготовлены из сверхпрочной оцинкованной стали 7-го калибра и весят около 4 фунтов каждая.

  1. Со стороны обоих концов каждой внешней полозья обнажить край бетонной подушки.
  1. Поместите плиту большими отверстиями вниз к бетону и стороне салазок. Большие отверстия должны быть как минимум на 3 дюйма ниже верха бетона.Разметьте отверстия на бетоне и сдвиньте.
  1. Для просверливания отверстий в бетоне используйте перфоратор с коронкой подходящего размера для дюбеля. Очистите отверстия от пыли и мусора.
  1. Используйте сверло с деревянным сверлом меньшего диаметра, чем шуруп с растяжкой, который используется для сверления пилотных отверстий.
  1. Забейте дюбели для бетона в отверстия, установите анкерную пластину, наденьте шайбу и гайку и затяните торцевым ключом.
  1. Используйте торцевой гаечный ключ для ввинчивания стопорных винтов в салазки. Ваш дровяной сарай на салазках прикреплен к бетонной подушке, но его можно перемещать, сняв анкеры.
Вариант 2 — Т-образный ремень


Т-образные ремни — еще один способ прикрепить сарай, построенный на салазках, к бетонной подушке. Т-образные ремни размером 6 x 5 дюймов изготовлены из легкой оцинкованной стали 14-го калибра и весят около 4 унций каждая.
  1. Обнажьте бетон с обоих концов каждой полозья.
  1. Поместите Т-образный хомут вверх дном так, чтобы два отверстия находились как минимум на 1½ дюйма ниже верха бетонной плиты.Разметьте отверстия на бетоне и сдвиньте.
  1. Используйте перфоратор и сверло подходящего размера, чтобы просверлить отверстия в бетоне. Вы можете использовать дюбели для бетона или винты с шестигранной головкой Tapcon. Когда закончите, очистите отверстия.
  1. Используйте сверло с сверлом по дереву, чтобы просверлить пилотное отверстие в салазке.
  1. Забейте бетонные распорные анкеры и закрепите Т-образный ремень шайбой и гайкой. Если вы используете винты Tapcon, совместите Т-образный ремешок с отверстиями, поместите шайбу на Tapcon и используйте торцевой ключ или трещотку для затяжки.
  1. Прикрепите Т-образный ремень к салазкам с помощью стягивающего винта, Tapcon или гвоздей. Навес на салазках прикреплен к бетону.
Вариант 3 — Винты Tapcon

Винты Tapcon доступны разной длины и диаметра. При креплении анкерных плит к бетону лучше всего использовать винты с шестигранной головкой ¼ ”с добавленной шайбой.

Винты

Tapcon можно использовать вместо дюбелей для бетонирования, чтобы закрепить фундаментную плиту навеса, построенного непосредственно на бетонной подушке.

Используйте ответвители ¼ дюйма длиной не менее 3 дюймов через каждые 16 дюймов между шпильками. Нижняя плита имеет толщину 1½ дюйма, поэтому Tapcon 3 дюйма находится на таком же расстоянии в бетон.

  1. Используя перфоратор с бетонным сверлом подходящего диаметра и длины, просверлите нижнюю пластину в бетоне. Винты Tapcon часто идут в комплекте с битой. Очистите отверстия как можно лучше.
  1. Используйте торцевой ключ или дрель с шестигранной отверткой, чтобы вкрутить винты Tapcon через нижнюю пластину в бетон.Не затягивайте слишком сильно, так как это может повредить резьбу в бетоне или сломать винт.

Навесы, закрепленные анкерными пластинами или Т-образными ремнями и прикрепленные винтами Tapcon или распорными анкерами для бетона, должны выдерживать большинство ветровых нагрузок.

Однако, если торнадо прогуливается по вашему заднему двору, бетонная площадка может оказаться все, что вам осталось.

Привязать Сарай, снятый с бетонной плиты с помощью бетонных блоков

Сарай, который стоит на бетонных блоках, которые опираются на бетонную подушку, можно закрепить на бетонной подушке.Если это навес на салазках, или балка с балками, или простой пол с балками, процесс соединения навеса с подушкой будет таким же.

Вам потребуются распорные анкеры для бетона ½ дюйма или анкер с болтовым клином, стальные оцинкованные ленты и винты для структурных соединителей ½ дюйма для соединения каждого угла с опорной площадкой.

  1. Используйте перфоратор с сверлом для бетона ½ дюйма, чтобы проделать отверстия для дюбелей бетона. Прочистите отверстия. Отверстия должны совпадать с тем, к чему вы планируете подключаться в сарае.
    Лучше всего использовать балку рядом с балкой обода, но балка на ободе подойдет, если вы не можете дотянуться до другой балки. Внутренняя балка лучше защищена от непогоды и будет удерживать балку или полозья, чтобы закрепить сарай.
  1. Навинтите гайку на верхнюю часть анкерного болта, чтобы защитить резьбу, и забейте ее в отверстие. Убедитесь, что на ремешке, шайбе и гайке имеется достаточно резьбы.
  1. Отогните ремешок на 1 дюйм от отверстия для анкера. Отрежьте ремешок до нужной длины, если он слишком длинный; он должен подниматься по балке до пола.
    Предварительно просверлите отверстия для винтов структурных соединителей, расположив их на необходимом расстоянии. Один винт — хорошо, два — лучше.
  1. Снимите гайку, наденьте ленту на анкерный болт, затем шайбу и снова навинтите гайку. Затяните гайку на бетоне с помощью гаечного ключа.
  1. Используйте торцевой гаечный ключ, чтобы вкрутить винты структурного соединителя ½ дюйма и прикрепить ремень к балке. Вы можете просверлить пилотное отверстие, если сможете.

Как закрепить пластиковый навес к бетонной подушке

Пластиковые навесы легкие и часто крепятся винтами для листового металла ½ дюйма.Чтобы закрепить их на бетонной подушке, вам понадобятся расширители бетона на ½ дюйма или клиновые болты на каждом углу.

Оцинкованный или покрытый пластиком трос или ремень, достаточно длинный, чтобы пройти через сарай от одного якоря к другому. Плюс способ подключения троса к анкерным болтам; петля или кольцевая гайка для болта ½ дюйма подойдут.

  1. Используйте перфоратор с сверлом для бетона ½ дюйма, чтобы просверлить отверстия в подушке на каждом углу. Прочистите отверстия и забейте болты молотком.
  1. Используйте гаечный ключ, чтобы затянуть гайку в бетоне, или временный деревянный брусок, чтобы вставить анкер в бетон.Наденьте петлю или кольцевую гайку, если используется трос, или прикрепите один конец ремня и снова затяните шайбу и гайку.
  1. Некоторые односкатные пластиковые односкатные крыши рассчитаны на трос или стяжные ремни и имеют для них встроенный канал. Если нет, то нужно перелезть через крышу.
  1. Металлическая лента соединяется с анкерами с помощью гаек. Кабель соединяется с петлей или кольцом, продевая его через кольцо и соединяясь с собой с помощью фитингов из троса. Трос или ремешок следует натянуть туго, чтобы навес не сдвинулся с места.

Как Закрепить металлический навес к бетону


Металлические навесы можно прикрепить к бетонной подушке на каждом углу изнутри или снаружи. Металлический ремень или трос можно протянуть вверх по стене между металлом крыши и металлическими стропилами и опустить вниз по противоположной стене, чтобы прикрепить сарай и крышу к бетонной подушке.
  1. Используйте перфоратор и сверло для бетона ½ дюйма, чтобы просверлить отверстия в каждом углу. При анкеровке внутри используйте стальную коронку, чтобы проделать отверстие 5/8 дюйма в углу стального пола и просверлить его в бетоне.
    Очистите 4 отверстия и вбейте распорные или клиновые болты для бетона. Используйте гайки, чтобы затянуть болты, чтобы они расширились и захватили бетон.
  1. Подсоедините ремень или кабель к анкеру и проденьте его через конструкцию крыши к другому анкеру. Затяните и закрепите. Сарай привязан к бетону.

Как закрепить навес к брусчатке

Когда навес прикреплен к твердой бетонной подушке, тоннаж бетона является якорем.Бетоноукладчик весит от 50 до 100 фунтов, поэтому прикрепление к нему сарая — пустая трата времени и усилий. Если вы можете поднять его, то сможет и ветер.

Если вам не нужен постоянный якорь, используйте шнековый или штопорный грунтовый или земной якорь. Вы можете купить комплект анкерного крепления для сарая в большинстве строительных магазинов.

Для наилучшего расположения анкеров отмерьте примерно 12 дюймов по длинной стороне от каждого угла и близко к стене. Если земля сухая или твердая, смягчите ее водой.

  1. Забейте конец якоря шнека как можно глубже в землю, чтобы он закапывался при повороте.
  1. Вставьте трубу или гаечный ключ в проушину шнека, чтобы вкрутить его в землю. Чем дальше он находится в земле, тем лучше он является якорем. В идеале вам нужен только глаз над землей.
  1. Подсоедините навес к анкерам шнека с помощью кабеля и кабельных соединителей.
Рекомендуемые товары :

Анкерные навесы на других типах фундаментов

Твердые бетонные блоки, блоки настилов, гравийные подушки и деревянный каркас, основания салазок

Чтобы закрепить существующий навес, который не опирается на бетонную площадку, вы можете использовать грунтовые или грунтовые анкеры, более прочный бетонный опорный анкер или анкерные крепления для мобильных домов.

Самый прочный анкер после бетонной подушки — это бетонная опора. Они должны располагаться на расстоянии 30 см от углов по длинным сторонам и как можно ближе к стенам; под сараем тоже хорошо. Для более длинных навесов добавьте один посередине между углами.

  1. Выкопайте или просверлите 12-дюймовые отверстия ниже линии замерзания.
  1. Сформировать сонотрубкой и залить бетоном. Вставьте анкерные болты до схватывания бетона. Верх анкера может быть над землей, под землей или на уровне земли.
  1. Используйте петлю или кольцевую гайку, если используете тросы, чтобы прикрепить сарай к анкерам. Если вместо кабеля используется пластина или ремень, используйте шайбу и гайку для соединения с анкерным болтом.

Анкерные крепления для мобильных домов представляют собой нечто среднее между грунтовым анкером и бетонной опорой. Они спроектированы так, чтобы проходить над прицепом одинарной ширины и под прицепом двойной ширины.

Вы можете использовать по одной с каждой стороны в маленьком сарае или по 2 или 3 с каждой стороны в большем сарае.Их можно было использовать для закрепления почти любого сарая.
  1. Выкопайте яму диаметром 12 дюймов примерно на фут глубиной около самого конца опоры на каждом углу, как можно ближе к стене; внизу, если есть место. Если это большой сарай, вам понадобится еще одна дыра посередине длинной стены.
  1. Вкрутите анкер шнека в середину отверстия так, чтобы его верх был выше верха отверстия.
  1. После того, как все анкеры навеса будут на месте, перемешайте и залейте бетон в отверстия и дайте им застыть.
  1. Присоедините головку храповика к якорному валу шнека. Проденьте металлическую ленту между салазками, балкой или балкой и навесом. Он может проходить через другую угловую трещотку или обратно к себе. Отрежьте лишнее и затяните трещотки.

Рекомендуемые товары :

Как привязать сарай к бетонным опорам

При строительстве нового навеса на бетонных опорах следует разработать план опор на основе проекта навеса.Отверстия для бетонных опор следует располагать по центру под столбами, балками или полозьями, используемыми для поддержки пола сарая.

  1. Выкопайте или просверлите ямы для свай ниже линии замерзания. Утрамбуйте дно отверстий и засыпьте 6 дюймов гравием для дренажа.
  1. Вставьте сонотрубку в каждое отверстие, установите уровень отвеса и закрепите. Верх должен быть как минимум на 4 или 5 дюймов над землей, чтобы находиться над стоячей водой. Он может быть выше, если использовать опоры для создания ровного фундамента.
  1. Залить бетоном, чтобы опоры оставались ровными.Прежде чем бетон затвердеет, вставьте анкерные болты или скобы. Выровняйте кронштейны или болты согласно плану размещения.
  1. Прикрепите балку к анкерам и разложите балки. Используйте пластины или подвесы для балок, чтобы соединить балки с балками, создав непрерывную линию, прикрепляющую сарай к анкерам бетонных опор.

Источник QUIKRETE

Если сарай уже стоит на бетонных опорах, но не закреплен на опоре, то в отверстия, просверленные рядом с основанием сарая или фундаментом, можно вставить анкеры для расширения бетона или анкерные болты.Затем можно использовать зажимы, анкерные пластины или ремни, чтобы прикрепить сарай к пирсу.

Источник Спросите у Строителя

Рекомендуемые товары :

Анкерный навес к опоре и балке

Стойко-балочный фундамент аналогичен конструкции бетонного пирса, за исключением того, что вместо бетона используются деревянные 6 ”x6” или 8 ”x8”. Его устанавливают в землю, выравнивают и устанавливают отвесом, а затем в яму заливают бетон, чтобы закрепить столб.

Чтобы закрепить балки на столбах, используйте анкерные пластины и ремни для предотвращения подъема ветра. Использование кронштейнов и подвесок для балок для соединения балок с балками эффективно соединит конструкцию пола с анкерными стойками. Это хороший способ не дать сильному ветру сдвинуть ваш сарай.

Винтовые сваи


Винтовые оцинкованные сваи представляют собой стальные стойки с винтовым концом. Специальная насадка на экскаватор вкручивает сваи в землю до линии промерзания.Вместо экскаватора можно использовать ручной привод с электроприводом.

Сваи имеют плоские U-образные скобы, в которые входят балки, и болты, которыми балки крепятся к винтовым сваям. Это быстрый способ сделать ровный фундамент для сарая, а также надежный анкер.

Как Привязать Сарай Rubbermaid


Навесы Rubbermaid бывают разных размеров. Это более тяжелая конструкция, чем пластиковый сарай, и имеет стальные ребра, к которым подключаются панели.

Стальные ребра также соединяются со стальными стропилами, к которым крепятся панели крыши. Несмотря на более тяжелую конструкцию, они все же нуждаются в анкеровке.

Доступны комплекты для крепления навеса, в которых используются анкеры шнекового типа, которые ввинчиваются в землю на каждом углу. Тросы или ремни проходят через крышу или в стропильный канал и соединяются с анкерами с каждой стороны сарая. Если вы переместите сарай, вы просто выкапываете якоря из земли и используете их в следующем месте.

Выкопайте ямы, сформируйте и залейте бетонные сваи с каждого угла и посередине, если сарай длинный.Используйте анкерные болты с петлей или кольцом наверху, вставленные в бетон до того, как он затвердеет.

Подсоедините трос или ремень к кольцу или петле, чтобы закрепить сарай. Это постоянный якорь.

Другой метод заключается в вырезании отверстий в дне сарая рядом со стальными ребрами. Удалите пару футов земли либо через яму, либо при копании под навесом.

Заполните отверстия бетоном и вставьте металлическую ленту, согнутую в L или J внизу. Когда бетон застынет, прижмите ленту к стальному выступу и просверлите несколько отверстий.

Используйте болты или саморезы, чтобы прикрепить ремешок к планке. Ваш сарай постоянно привязан.

Как закрепить металлический навес

Металлические навесы бывают разных размеров и обычно тяжелее пластиковых. Снаружи навес можно прикрепить к бетонной свае на каждом углу.

Металлический ремень или кабель, проходящий вверх по стене между металлом крыши и металлическими стропилами, спускается вниз по противоположной стене и прикрепляется кольцевым или петлевым болтом в бетонной свае, закрепляющей сарай и крышу.

Стяжные шипы шнекового типа также являются хорошим способом прикрепить стальной сарай к земле. Ввинтите шнек в землю по 4 углам вместо бетонных свай.

Тросы или ремни соединяются с петлей на шнеке и продвигаются по стенам и между крышей и стропилами, чтобы закрепить сарай. Шнеки можно выкопать и переместить, если переместить навес.

Источник YouTube

Заключение

Если вы хотите, чтобы сарай оставался на месте, то лучше его привязать.Вы построили сарай, чтобы защитить свои вещи; разве ты не должен защищать и свой сарай?

Всегда будет ветер. Если вы закрепите свой садовый сарай на якоре, у него будет больше шансов защитить все в нем.

Надеюсь, вам понравилась статья и вы нашли ее информативной. Если у вас есть дополнительная информация или вопросы, дайте нам знать.

Ваши комментарии приветствуются. Если вы знаете кого-то, кто беспокоился о том, что ветер повредит их сарай, поделитесь с ним, если вам это понравилось.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других.Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Как удалить бетонные анкеры: полное руководство

Хотя для снятия бетонных анкеров все еще требуются проверенные методы, новый продукт значительно сокращает усилия для многих типов — и ломает их полностью.

Подрядчики всех видов полагаются на бетонные анкеры, чтобы обеспечить надежное и постоянное размещение больших двигателей, труб, несущих конструкций и многого другого.Но когда эти анкеры необходимо удалить, как это часто бывает, этот процесс может оказаться трудным и трудоемким. И даже тогда они часто не снимаются полностью.

В этой статье мы объясняем, как снимать бетонные анкеры, обсуждая характеристики анкеров, инструменты, доступные для снятия, и как подходы к снятию различаются для разных типов анкеров.

Бетонные анкеры, предназначенные для постоянной установки под землей, относятся к одной из двух основных категорий

Крепежные элементы для бетона и каменной кладки состоят из болтов, гильз, шурупов и других компонентов, предназначенных для постоянной фиксации в бетоне, кирпиче и других твердых материалах.Иногда эта надежная посадка обеспечивается компонентами, которые расширяются, когда болт просверливается или ввинчивается в бетон. Другие анкеры удерживаются на месте с помощью сильного клея. Хотя величина силы, которую могут выдержать эти крепежные элементы, зависит от их типа, конструкции и характеристик бетона, все бетонные анкеры предназначены для того, чтобы оставаться на месте даже при больших нагрузках, что затрудняет их удаление.

Рабочие-каменщики классифицируют эти крепежные детали как мужские анкеры или женские анкеры:

  • Внутренние бетонные анкеры состоят из расширяющейся втулки или трубы с внутренней резьбой.Установщики помещают этот компонент с внутренней резьбой в предварительно просверленное отверстие. Затем они заставляют расширяющуюся трубку расширяться в отверстии. Некоторые фиксируются на месте только с помощью специального установочного инструмента, в то время как другие просто расширяются при соединении с помощью болта, винта или стержня с наружной резьбой.

Компоненты латунного цвета на этих вставных анкерах с внутренней резьбой расширяются при затягивании болта, надежно захватывая окружающий бетон. Источник: Википедия

• Бетонные анкеры с наружной резьбой объединяют анкерный компонент и крепежный стержень, болт или штифт в единое целое.Забивание штифта или затягивание гайки на стержне с резьбой приводит к расширению анкера и его фиксации на месте.

При затягивании гайки на этих клиновых анкерах расширяющиеся зажимы расширяются, образуя клин. Источник: Википедия.

Большинство женских бетонных анкеров можно удалить с помощью простых инструментов, но охватываемые анкеры могут оказаться проблематичными

В самых разных проектах, от ремонта до электромонтажных работ, иногда требуется снятие анкерных болтов. Например, на складах часто требуется переместить стеллажи для поддонов, закрепленные клиновыми или забивными анкерами, чтобы максимально использовать складское пространство.

Бесчисленные бетонные анкеры поддерживают стойки, используемые в современных складских помещениях. Источник: Википедия

Но очень немногие бетонные анкеры можно полностью удалить без повреждения бетона. Вместо этого удаление анкерного болта обычно влечет за собой оставление некоторой части анкера, погруженной в поверхность, в то время как надводная часть анкера — будь то болт, стержень с резьбой, головка булавки или часть самого анкера — отрезается или вытягивается. вне. Нанесение раствора для ремонта бетона позволяет закрыть оставшуюся часть анкера и отверстие, оставив ровную поверхность.

Бетонные анкеры с внутренней резьбой, как правило, снимать проще. Обычно отверткой, трубным ключом или тисками можно открутить выступающий болт, оставляя охватывающий анкер заподлицо с бетоном. При необходимости можно использовать молоток, чтобы выбить анкерную трубу под полом, а в некоторых случаях эти трубы можно просто полностью вытащить из отверстия.

Бетонные анкеры с наружной резьбой удалить гораздо сложнее. Если отверстие под анкером достаточно глубокое, некоторые анкеры можно просто забить в землю.Остальные нужно расколоть ножовкой или отрезным кругом, оставив надземный бугорок. Как правило, этот выступ можно выровнять молотком, хотя некоторые более крупные выступы, возможно, придется выровнять с помощью шлифовального круга. Конечно, все это требует больших усилий.

Эти методы могут хорошо работать для удаления нескольких анкерных болтов за раз, но подрядчики, стремящиеся удалить десятки или сотни болтов, быстро находят эти методы слишком медленными и разочаровывающими. А на некоторых предприятиях может потребоваться разрешение на проведение огневых работ из-за искр, генерируемых угловыми шлифовальными машинками или ножовками, что делает трудоемкую задачу еще более хлопотной.

Компания Product Design Specialties из штата Орегон разработала эффективный и простой в использовании инструмент для снятия анкерных болтов.

В ответ на недостатки традиционных методов снятия анкерных болтов компания Product Design Specialties, производитель эргономичных инструментов и оборудования для снижения риска из Орегона, начала разработку простого инструмента для снятия анкерных болтов. Патрик О’Бэнион, основатель Product Design Specialties, описывает их происхождение:

«Впервые я сделал эту вещь, наверное, семь лет назад.И первый, который я сделал, у меня не было нужного оборудования — оно было дорогим. Итак, я сделал это, и он работал хорошо, но потом я просто повесил его на стену, наверное, года три или четыре. Ну, один из моих других клиентов подошел и спросил, есть ли у меня что-нибудь, что могло бы сломать анкерные болты. Он говорит: «Боже, у нас их 500, и нам нужно разорвать отношения». Это займет у нас неделю. Итак, я одолжил ему. На следующий день к полудню мне позвонили и сказали: «Привет, Пэт. Мы возьмем два из них.А этой другой компании нужны два из них. Как быстро вы сможете их изготовить? »

Вскоре после этого Product Design Specialties приобрела оборудование, необходимое для производства этого нового продукта — Boltbreaker — с гораздо меньшими затратами, быстро заработав бизнес для самых разных подрядчиков.

Boltbreaker — это один из самых простых, безопасных и быстрых методов на рынке для отлома стержня с резьбой. Если что-то торчит из бетона — будь то часть бетонного анкера или нет — его можно вырезать и подготовить для бетонного покрытия за долю времени, которое используется другими методами.

Сдвигая Boltbreaker по выступающему болту, покачивая его вперед и назад и вращая круговыми движениями, это устройство нагревает и ослабляет молекулы внутри болта, заставляя его отламываться — чисто. Фактически, более твердые болты, такие как болты из углеродистой легированной стали SAE Grade 8, ломаются даже более чисто, чем болты более низкого качества.

Используя наконечники из углеродистой стали, соответствующие диаметру каждого анкерного болта, включая размеры 1/4 «, 3/8» 1/2 «, 5/8» и 3/4 «, он удаляет бетонные анкеры на уровне или ниже на уровне пола, оставляя пол готовым для ямочного ремонта бетона.Boltbreaker может удалить все, от коротких выступов, выступающих над гайкой, до полноразмерных стержней длиной более 20 дюймов. Он не требует электричества, не образует пыли и искр, что устраняет необходимость в разрешении на горячие работы, как показано на видео. ниже:

Как удалить наружные бетонные анкеры с помощью анкера типа

Если вы хотите быстро и легко удалить большинство бетонных анкеров, купите анкер-болт. Если вам нужно удалить всего несколько, и вы хотите сделать это по старинке — или это тип болта, требующий другого процесса — давайте рассмотрим методы избавления от этих распространенных мужских бетонных анкеров:

  • Анкер клиновой
  • Забивные анкеры
  • Анкер-гильза
  • Анкеры с раздельным приводом
  • Забивной анкер

Удаление анкера клинового

Клиновой анкер имеет небольшую расширяющуюся втулку, прикрепленную к одному концу анкера.Разработанные для использования в твердом бетоне, они широко используются для крепления световых столбов, воздуховодов и стеллажей для поддонов.

Клиновые анкеры можно удалить из бетона одним из трех способов:

  • Если отверстие под анкер достаточно глубокое, просто забейте его молотком в бетоне.
  • Используйте пилу или шлифовальный круг, чтобы отрезать анкер прямо над поверхностью, а оставшуюся часть разбейте молотком.
  • Или вы можете просто поместить болтолом над выступающей штангой, качаться вперед и назад и вращать, пока штанга не отломится.

Снятие анкеров-гильз и запорных анкеров

Забивные анкеры

имеют расширяющийся корпус с резьбой на верхней части и штифт, используемый для расширения анкера в бетонном отверстии.Анкеры-рукава, используемые с бетоном, кирпичом или блоком, используют стержень с резьбой, гайку и расширяющуюся втулку для крепления к бетону.

Гильза анкерная. Источник: Folkestone Fixings

.

Как и другие анкеры с наружной резьбой, анкеры с гильзой и ударные анкеры не могут быть полностью удалены, хотя некоторые анкеры с гильзой можно просто вставить под поверхность бетона после удаления гайки и шайбы. Но стержень с резьбой, выступающий из втулки или анкера, можно снять и заделать, выполнив следующие действия:

  1. Снимите гайку и шайбу с анкера.
  2. Если отверстие под анкером достаточно глубокое, просто забейте его молотком в бетон.
  3. Отрежьте резьбовую часть надземного анкера. Если у вас есть Boltbreaker, наденьте его на выступ, покачивайте назад и вперед один раз и вращайте, пока болт не отломится под поверхностью. Как вариант, прорежьте болт ножовкой или шлифовальным кругом.
  4. При необходимости уложите оставшийся выступ на одном уровне с окружающим бетоном. Гильзовые анкеры часто можно забить молотком глубже в землю.При необходимости ударьте или отшлифуйте выступающий стержень.

Снятие анкеров с раздельной головкой и ударных анкеров

Забивной анкер

оснащен штифтом и втулкой, предназначенными для вставки в предварительно просверленное отверстие. Удар по штифту приводит к расширению втулки, захватывая анкер в отверстии. Анкер с раздельным приводом представляет собой цельный анкер с двумя предварительно расширенными половинами, которые сжимаются, а затем снова расширяются при забивании в отверстие.

Якорь ударный. Источник: Deelat Industrial через YouTube

При установке эти анкеры оставляют на поверхности только плоскую головку.Методы извлечения этих трудно снимаемых креплений различаются, но рекомендации по удалению анкеров с молотковым приводом и анкеров с раздельным приводом включают:

  • Вытягивание анкера плоской монтировкой и молотком
  • Снятие головки болгаркой с последующим выравниванием выступающего анкера
  • Долбление под голову и вытаскивание анкера

Как удалить внутренние бетонные анкеры с помощью анкера типа

Хотя все бетонные анкеры с внутренней резьбой можно легко сделать заподлицо с окружающим бетоном, большинство из них имеют анкерный компонент, который остается постоянно заделанным.

Машинные резьбовые анкеры и вставные анкеры имеют расширяющуюся заглушку, которая фиксируется на месте с помощью специального установочного инструмента. Поскольку весь анкер находится ниже поверхности, любые болты или резьбовые стержни, присоединенные к ним, можно просто вытащить, а отверстие под анкер залатать. Ни анкер с механическим шурупом, ни забивной анкер нельзя удалить без повреждения бетона.

Анкеры-шурупы. Источник: Eden Farms Online через Bonanza

. В бетонных анкерах Lag Shield

используются болт и втулка, которые вставляются в отверстие.По мере того, как болт ввинчивается в защитный экран, он расширяется, прикрепляя его к бетону. Бетонные анкеры Lag экрана могут быть самым простым анкером для удаления: при удалении болта анкер может сжаться, позволяя вытащить его из отверстия.

Специальные инструменты для снятия анкерных болтов теперь доступны в QRFS

Если вы ищете более быстрый способ удаления клиновых анкеров, анкеров-гильз или ударных анкеров из бетона, линейка инструментов для снятия анкерных болтов от Product Design Specialties теперь доступна в QRFS.

Доступный с оранжевой или желтой отделкой, каждый Boltbreaker включает в себя два сменных наконечника из углеродистой стали, предназначенные для аккуратного отламывания анкерных болтов 3/8 «или 1/2», металлических стержней или арматуры, залитых в бетон. Наконечники для болтов 1/4 «, 5/8» и 3/4 «доступны по специальному заказу.

Этот болтколом стандартного размера имеет длину 25 дюймов, что дает пользователю широкие возможности для переноски и мобильность.

Boltbreaker может отламывать болты или стержни из низкоуглеродистой, среднеуглеродистой и среднеуглеродистой легированной стали, и он доступен в трех размерах:

  • Длинная (40 дюймов) для максимального кредитного плеча
  • Standard (25 дюймов) для сочетания рычагов и портативности
  • Mini (20 дюймов) для ограниченного или иного компактного пространства

Щелкните здесь, чтобы просмотреть нашу подборку болтколомов.

Вопросы о том, как удалить анкерные болты для бетона? Хотите заказать болтолом с нестандартными наконечниками из углеродистой стали? Позвоните нам по телефону +1 (888) 361-6662 или по электронной почте [электронная почта защищена].

Этот блог изначально был размещен на QRFS.com/blog. Если эта статья помогла вам найти решение, посетите нас на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS.

Материал, представленный на сайте Мысли в огне и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлен только в рекламных и информационных целях.Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях. Кроме того, всегда консультируйтесь с профессионалом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, обладающий юрисдикцией (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

»Крепление смещенных анкерных болтов

Это обычная проблема, которую очень трудно исправить после затвердевания бетона. Как и в случае с большинством исправлений на стройплощадке, метод ремонта зависит от характера проблемы и от того, когда она впервые отмечается в процессе строительства. Метод ремонта может быть другим, если один болт находится не на своем месте или если весь рисунок анкеров смещен. Если ошибка обнаружена до того, как будет изготовлена ​​опорная плита колонны, возможно, можно будет использовать другой рисунок или даже другую опорную плиту.

Если один или несколько стержней в шаблоне не выровнены после изготовления колонны, самый простой и распространенный ремонт — это установка паза в опорной пластине и использование пластинчатой ​​шайбы для перекрытия паза. Если вся схема расположения болтов не одинакова, можно отрезать опорную пластину и сместить ее на колонне, чтобы разместить болты, расположенные не на своем месте.

Если анкерный стержень или стержни смещены более чем на несколько дюймов, лучшим решением может быть отрезание существующих стержней и установка новых просверленных анкерных стержней эпоксидного типа.При использовании таких стержней внимательно следуйте рекомендациям производителя эпоксидной смолы по установке и проводите осмотр в соответствии с применимыми строительными нормами. Позаботьтесь о расположении отверстий, чтобы избежать попадания арматуры в бетонный фундамент. При разрезании арматурной стали необходимо проверить влияние на прочность фундамента.

Более подробную информацию можно найти в разделе 2.11.1 Руководства по проектированию AISC 1. Также рекомендуется проконсультироваться с вашим инженером-проектировщиком перед тем, как проводить какой-либо из этих ремонтов, чтобы убедиться, что выбран лучший метод для конкретного приложения.

Написано , г.

07.10.2014

Советы по прикреплению плит подоконника к бетонному фундаменту

При строительстве новой конструкции очень важно надежно прикрепить элементы к фундаменту или бетонной плите с помощью плиты подоконника .Подоконник, также известный как подошва , представляет собой нижнюю горизонтальную часть стены или здания, к которой будут прикреплены вертикальные стойки.

Большинство подоконников изготавливается из пиломатериалов — обычно размером 2 дюйма на 4 дюйма, 2 дюйма на 6 дюймов, 2 дюйма на 8 дюймов или 2 дюйма на 10 дюймов.

Перед началом работы

Для обеспечения надлежащей конструкции и безопасности важно определить, какая система крепления будет наилучшим выбором для крепления пластин порога.

Одним из методов крепления пластин порога является использование литых анкеров, обычно называемых «J» болтами .Болты «J» представляют собой анкеры в форме буквы J с резьбой на конце, противоположном загнутому концу. Эти болты устанавливаются на место перед заливкой бетона.

Использование J-образных болтов обеспечивает наилучшие удерживающие характеристики, но может быть проблематичным для мастера из-за опыта, необходимого для сложных этапов установки.

J-образные болты должны быть установлены полностью перпендикулярно, в противном случае при попытке прикрепить пластину порога возникнут многочисленные проблемы.Также этот метод нельзя использовать при возведении конструкции, где есть уже существующий фундамент, например, при замене ветхого гаража.

Для менее сложных применений или для тех, у кого есть существующий фундамент, клиновые анкеры представляют собой тип бетонных анкеров, которые могут успешно использоваться с плитами порога. Этот тип анкера представляет собой анкер с последующей установкой , что означает, что он помещается в бетон после того, как он полностью затвердеет. Эти крепления предназначены для использования только в твердом бетоне.

Клиновые анкеры доступны в диаметрах от 1/4 «до 1 1/4».

Длина клинового анкера полностью зависит от толщины скрепляемого материала. Чтобы определить необходимый размер анкера, важно ознакомиться с местными строительными нормами или проконсультироваться с инженером или архитектором. Также очень важно проверить значения выдержки, необходимые для вашего конкретного применения, поскольку качество бетона может сильно различаться.

Выбор клиновых анкеров требуемого размера

После определения требуемых значений удержания используйте ссылку на таблицу размеров клиновых анкеров , чтобы определить подходящий диаметр и длину клиновых анкеров.

Другие особенности использования клиновых анкеров:

  1. Используйте клиновой анкер подходящей длины для конкретного применения.
  2. Чтобы определить длину, подходящую для конкретного применения, используйте следующее уравнение:
    Минимальная глубина заделки для используемого диаметра.
    Толщина скрепляемого материала, толщина гайки и шайбы равны минимальной длине необходимого клинового анкера.
  3. Убедитесь, что анкер находится дальше минимального расстояния от края бетона.Практическое правило — минимум пять диаметров анкера от неподдерживаемого края бетона.
    Например, если ваш клиновой анкер имеет диаметр 1/2 дюйма, он должен быть установлен на расстоянии минимум 2 1/2 дюйма от неподдерживаемого края.
  4. Определите марку стали и / или покрытие клинового анкера, необходимое для конкретного применения. Клиновые анкеры доступны в трех вариантах отделки: оцинковка, горячее цинкование и нержавеющая сталь.

Полезный совет: Важно помнить, что диаметр отверстия равен диаметру анкера.Эта информация повлияет на значения удержания ваших клиновых анкеров.

Пошаговые инструкции

Бетонные клиновые анкеры теперь можно легко установить:

  1. Отметьте на бетоне, где будут просверлены отверстия.
    Помните, что анкеры должны располагаться на расстоянии не менее пяти диаметров анкера от любого неподдерживаемого края, и между любыми двумя анкерами должно быть не менее десяти диаметров анкера.
  2. Просверлите отверстия перфоратором с помощью сверла по камню с твердосплавным напылением.Диаметр отверстия должен быть таким же, как у клинового анкера.
  3. Очистите отверстие от мусора с помощью сжатого воздуха, профессионального пылесоса или металлической щетки.
  4. Перед тем, как вставить клиновой анкер в отверстие, обязательно установите шайбу на головку и навинтите гайку на пару оборотов. Не полностью закручивая гайку, резьба клинового анкера защищена.
  5. Осторожно установите подоконник в правильное положение и вставьте клиновые анкеры в каждое отверстие через пластину подоконника.
  6. Забейте анкеры в каждое отверстие, убедившись, что они установлены на нужную глубину и надежно зафиксированы. Это будет опорная плита, на которую позже в процессе ремонта будут помещены шпильки. Надежное размещение важно для общей безопасности конструкции.
  7. Используя динамометрический ключ, затяните каждую гайку, чтобы гарантировать, что они затянуты с требуемым крутящим моментом.

Заключительные проверки


При использовании клиновых анкеров для бетона важно помнить:

  • Клиновые анкеры очень эффективны, когда бетон находится в хорошем состоянии и соблюдаются минимальные расстояния между краями и межосевое расстояние.Размер отверстия имеет решающее значение для удержания клинового анкера.
  • Диаметр отверстия равен диаметру анкера при использовании твердосплавных коронок стандарта ANSI.
  • Допуски стандартных бит ANSI специально согласованы с для работы с клиновыми анкерами.

Наконец, клиновые анкеры имеют необходимый крутящий момент. Просмотрите эту важную страницу с технической информацией об анкере , чтобы определить диаметр анкера, который будет использоваться для диапазона требуемых значений крутящего момента.

Изд. Примечание: Эта функция была предоставлена ​​Concrete Fastening Systems, Inc .: http://www.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
