Из какой доски делать стропила на двухскатную крышу: требования и подготовка, сборка, монтаж — Управдом

Содержание

Как установить стропила для двускатной крыши —

Фронтальные фермы стропил двухскатной кровли должны быть строго выверены. Для удобства можно к торцовой стене дома прибить доску. По ней фермы выравниваются в вертикальной плоскости.

После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы. На этом работы по возведению двухскатной крыши можно считать законченными.

Строительство домов

Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

Угол наклона крыши:
- 2,5-10% — плоская кровля;
- более 10% — скатная кровля.
Нагрузки на крышу:
- постоянные – общий вес всех элементов «кровельного пирога»;
- временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
- форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.

Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

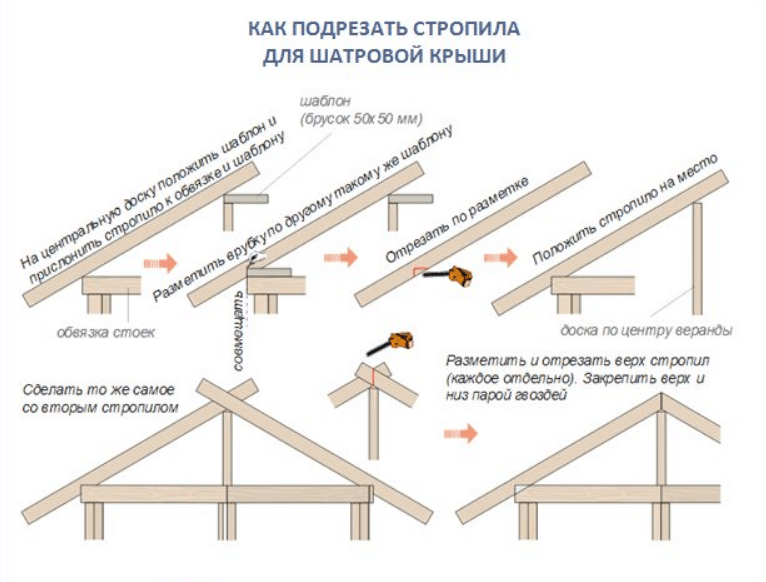

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

основание постройки квадратной формы;
в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.

Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
Фермы поднять на крышу и прикрепить к мауэрлату:
- установить фронтальные (крайние) фермы;
- между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
- монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Как правильно установить стропила на двускатную крышу

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
- надежно фиксирует нижние концы стропил к балкам;
- выступает в качестве балок для пола мансардных помещений;
- служит основой для потолка нижнего этажа дома.
Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.

Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Строительство домов

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

Стропильная система: правила расчета и разработки

При расчете стропильной конструкции учитывают следующие факторы:

Угол наклона крыши:
- 2,5-10% — плоская кровля;
- более 10% — скатная кровля.
Нагрузки на крышу:
- постоянные – общий вес всех элементов «кровельного пирога»;
- временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
- форс-мажорные, например, сейсмические.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т. д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Особенности обустройства стропил на разных крышах

Двускатная крыша

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

основание постройки квадратной формы;
в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Вальмовая крыша

Ломаная крыша

Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

При выборе угла наклона надо учесть, что:

угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Монтаж мауэрлата и стропил

Дальнейшее возведение конструкции выполняется в такой последовательности:

Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
Фермы поднять на крышу и прикрепить к мауэрлату:
- установить фронтальные (крайние) фермы;
- между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
- монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Строительство домов

Содержание

Стропильная система: правила расчета и разработки

При расчете стропильной конструкции учитывают следующие факторы:

Угол наклона крыши:
- 2,5-10% — плоская кровля;
- более 10% — скатная кровля.
Нагрузки на крышу:
- постоянные – общий вес всех элементов «кровельного пирога»;
- временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
- форс-мажорные, например, сейсмические.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

Выбор стропильной системы: висячие и навесные конструкции

Особенности обустройства стропил на разных крышах

Двускатная крыша

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

основание постройки квадратной формы;
в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Вальмовая крыша

Ломаная крыша

Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

При выборе угла наклона надо учесть, что:

угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Монтаж мауэрлата и стропил

Дальнейшее возведение конструкции выполняется в такой последовательности:

Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
Фермы поднять на крышу и прикрепить к мауэрлату:
- установить фронтальные (крайние) фермы;
- между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
- монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Монтаж стропильной системы для двухскатной крыши

Стропильная система является основой вашей будущей крыши, поэтому к ее строительству необходимо отнестись очень серьезно. Прежде чем вы приступите к работе, необходимо набросать для себя примерный план системы для того, чтобы понимать каков будет вид общей конструкции и какие функции выполняют ее отдельные элементы.

Для того чтобы рассчитать параметры и технические характеристики стропильной системы для больших объектов — лучше всего прибегнуть к услугам профессионалов. Если ваша крыша предназначена для частной постройки относительно небольшого размера (площадь дома до 100 м²), то можно выполнить монтаж, руководствуясь ниже приведенными материалами.

Первым делом требуется определиться с углом наклона скатов. Обычно среднестатистические расчеты исходят из количества материалов, что очень хорошо влияет на материальную составляющую вопроса, принято считать, что чем меньше угол наклона, тем выгоднее и дешевле обойдется постройка. На самом деле выбирать угол наклона необходимо из двух основных показателей — ветровые нагрузки и вес осадков (в частности в зимнюю пору), как видно вопрос расценок в технических параметрах не принято принимать во внимание. Универсальный угол наклона для нашего климата 45–50 градусов, при таких параметрах максимально сбалансированы показатели прочности перед нагрузками, как ветровыми, так и теми, что могут быть вызваны давлением осадков. Порой бывает, что на один квадратный метр крыши приходится около 180 кг снега. Кроме того, финансовая составляющая тоже будет находиться на среднем уровне, что гораздо лучше, нежели сэкономить, уменьшив угол наклона, но впоследствии переплатить две цены за устранение дефектов, которые будут вызваны вышеупомянутыми факторами.

Выбор дерева

Для стропильной части важны два параметра — прочность и легкость конструкции, поэтому для монтажа нам подойдет обычная сосна. Ее часто используют для подобных конструкций, так как она обладает этими двумя качествами, плюс она отличается выгодной ценой, по сравнению с древесиной благородных пород. Необходимо использовать доску первого сорта, размером 150–200х50х6000 мм, также нам понадобится брус сечением 200х200 мм.

Важным техническим моментом является влажность древесины. Свежеспиленное дерево обладает 50% коэффициентом влажности, монтировать такое дерево нельзя, так как если оно будет высыхать в состоянии напряжения, то его может повести, оно выгнется и потрескается в местах, где расположены сучки. Необходимо приобретать материал с 15–20-ти процентным содержанием влаги.

При покупке проверяйте, чтобы все доски были ровными и без гнили, от этого зависит прочность и долговечность конструкции.

Когда дерево доставят к вам на строительную площадку, его необходимо обработать антисептическими препаратами и уложить в максимально проветриваемом помещении. Укладку дерева требуется выполнить определенным образом: сначала укладываем три-четыре поперечные рейки, на них, вдоль, укладываем доски, таким образом, чтобы между каждой доской было расстояние 0,5–1 см, потом опять ряд поперечных реек и ряд, досок.

Благодаря этому мы создадим воздушное пространство между каждой единицей пиломатериалов, они будут проветриваться в правильных условиях, что позволит нам избежать запревания и скопления влаги.

Ставим коньковый брус

Коньковый брус — это центральная верхняя перекладина, которая предназначена для того, чтобы равномерно переносить общий вес крыши на фронтоны, распределяя площадь давления по всему боковому периметру. Установка бруса весьма сложный процесс. Первым делом определимся с его длиной. Как правило, с боков крыши, по плану, идут небольшие козырьки (от 0,5 до 1,5 м), коньковый брус должен в точности лежать по этой длине со всеми выступами снаружи фронтонов. На бетонных основаниях, в местах соприкосновения с брусом, укладываем куски рубероида, так, чтобы дерево не касалось фронтона напрямую — только через гидроизоляцию. Загибаем рубероид вокруг бруса, а по бокам забуриваемся и вставляем два отрезка 12-й арматуры, 0,4 м каждая. Сам брус мы не сверлим, чтобы избежать трещин.

Удлиненный брус

Очень редко хватает для «конька» стандартных 6 метров. В большинстве случаев эту длину приходится наращивать. Наращивание происходит по месту монтажа, в противном случае срощенный брус очень сложно будет поднять наверх и установить. Место стыковки бруса необходимо подобрать таким образом, чтобы оно находилось максимально близко к какому-нибудь перестенку или прочей точке, на которую можно поставить временную вертикальную опору. Для вертикальной опоры отмеряем и отрезаем доску, по бокам которой прибиваем две маленькие доски, таким образом, у нас получится что-то вроде деревянной вилки, между зубцами которой будет находиться стык конькового бруса. С верхней стороны конька натягиваем нитку, которая будет служить нам уровнем перед тем, как мы закрепим брус между собой. Крепить их необходимо двумя полутораметровыми отрезками доски, стыковочные отрезки располагаются исключительно по бокам, в таком случае нагрузка будет подаваться на дерево в правильном направлении, снижая риск разлома в месте стыка. Крепятся доски гвоздями, так как если попытаться организовать болтовые соединения брус может дать ряд трещин при засверливании.

Мауэрлат

Данный элемент служит для стыковки стропил с продольными основаниями несущей стены, для точечного распределения нагрузки всей конструкции. Укладывать его необходимо с использованием рубероида (как и в случае с коньком). Выберите самые ровные доски, они должны максимально прилегать к поверхности стены. Фиксация мауэрлата выполняется с помощью анкерных болтов 0,2 м длиной. Точки, где будут размещаться анкера, необходимо просчитать заранее, их расположение должно оказаться в промежутках между будущими стропильными досками, так, чтобы шляпки анкеров не мешали нам при дальнейшем креплении следующих элементов.

Если стандартной длины доски не хватает — смело добирайте доски и крепите их аналогичным образом, каким образом будет организован стык между досками мауэрлата — неважно, главное чтобы они плотно прилегали к бетону.

Не забывайте положить мауэрлат на короткие отрезки за фронтонами, там где у вас намечены козырьки крыши.

Устройство и монтаж стропил

Первым делом необходимо определиться с количеством стропил, для этого берем общую длину крыши и делим приблизительно на 1,2–1,4 м, после того как получим целое число, делим на него длину крыши. Целое число это количество стропил с одной стороны, деление длины на это количество даст нам более точный шаг между ними, например, если длина крыши 9 метров:

9 м / 1,3 м = 6,92 (округляем в большую сторону) = 7 — количество стропил;

9 м / 7 = 1,28 м — шаг между стропилами.

Количество стропил умножаем на два и еще раз на два, благодаря этим вычислениям мы получим общее число досок, которое необходимо будет использовать для изготовления конструкции.

Следующий шаг — срез досок под угол наклона крыши. Для этого с одной стороны доски перпендикуляр между срезом и продольной частью необходимо сместить на необходимое количество градусов вниз. С помощью транспортира и карандаша эту процедуру сможет выполнить каждый. Далее отрезаем доску по намеченной линии, у нас получится шаблон, по которому мы выполним подрезку всех остальных досок.

Сначала монтируем крайние стропила, что находятся внутри зоны между фронтонами. Монтаж стропил выполняют по двум уровням, первый у конька, второй возле мауэрлата. Разметка шага между стропилами должна быть выполнена как вверху, так и внизу. Данная линия это середина стропил, конструкция одной стропилины состоит из двух досок, расстояние между ними 50 мм.

Отрезаем 9 досок длиной 30 см и крепим их на коньковом брусе четко по разметкам шага. Крепление выполняется с помощью саморезов и уголков, доска должна лежать сверху и перпендикулярно коньку. Данные отрезки будут служить связующим звеном для крепления двух противоположных стропил.

Аналогичным образом крепим по 9 отрезков с каждой стороны на мауэрлат, только длина доски должна быть 20 см, и располагаться она должна вертикально, этот узел будет использован для крепления нижних сторон стропил.

Теперь можно приступать к основным процедурам. На каждом верхнем отрезке (30-ти сантиметровом) необходимо начертить среднюю вертикальную линию, она будет играть роль направляющей, где проходит стыковка двух срезанных под угол досок. Монтаж стропил начинается с того, что первую доску выравнивают по центру сверху и прихватывают на гвоздь к 30-ти сантиметровому отрезку. Затем с другой стороны прибивают вторую доску. Надо смотреть за тем, чтобы доски находились на одном горизонтальном уровне, для этого необходимо доску, которая посажена ниже, подорвать и приподнять до уровня второй доски, фиксируя ее на гвоздь к соединительной перемычке. Крайне не рекомендуется делать надрезы в коньковом брусе. Снизу, для выравнивания уровня между досками, выполняется противоположная процедура, доска, которая оказывается немного выше, топится в мауэрлат, для этого необходимо выдолбить небольшой паз с помощью стамески.

После того как доски будут подогнаны по уровню необходимо стянуть нижнюю часть стропилины двумя гвоздями и выполнить два болтовых соединения, одно вверху, другое внизу, в местах, где доски наживлены на гвозди. Болтовое соединение должно быть сквозным через три доски.

После этого у нас получается почти готовая стропилина, которую необходимо укрепить, чтобы придать ей жесткости. Условно разделим длину стропилины на четыре части, можно набросать разметку карандашом. На месте стыка первой и второй четверти крепим между досками 60-ти сантиметровый отрезок, чтобы стянуть стропилину. В качестве крепежных материалов используем гвозди. Аналогичную процедуру выполняем на месте стыка третьей и четвертой четверти.

Далее, по вышеприведенной технологии монтируем стропилину с противоположной стороны.

После того как будут смонтированы четыре стропилины у нас образуется два крайних треугольника, у оснований и у вершины необходимо натянуть нитки вдоль всей крыши, которые мы будем использовать в качестве направляющих, для подгонки уровня всех диагонально расположенных элементов.

После боковых стропил монтируется центральная часть, теперь можно выбивать опору, которая располагается в месте стыка конькового бруса, она нам больше не нужна, на данном этапе конструкция уже обладает достаточным запасом прочности. Далее ставятся все остальные стропила, по одной секции с каждой стороны в шахматном порядке, для равномерного распределения нагрузок. Наверху, в местах стыков противоположных стропил, необходимо дополнительно укрепить соединения, используем для этого соединительные пластины и саморезы.

Когда все стропильные секции будут располагаться на своих местах, необходимо срезать ручной ножовкой все углы, которые выходят за уровень стропил, в частности это углы соединительных досок на брусе и на мауэрлате.

Монтаж бантов

Бант — это соединительная доска, которая располагается примерно на уровне средней линии стропильного треугольника. Он служит для того, чтобы снижать нагрузку на боковые стороны крыши, благодаря бантам намного уменьшается вероятность прогиба крыши под тяжестью осадков и вероятность образования колебаний при ветровых нагрузках.

В нашем случае высота поднятия конькового бруса составляет чуть больше 4-х метров, а это значит, что расположение бантов можно сделать строго по центру, таким образом, все нагрузки распределятся равномерно, плюс высота потолка чердачного помещения будет относительно нормальной и не будет никаких преград для перемещения в нем человека со средним ростом.

Как и в случае со стропилами первые банты крепятся по бокам, после чего натягиваются две нитки, они помогут нам выдержать уровень. После этого крепится центральный бант и все остальные. На крайних стропильных треугольниках банты не нужны, это испортит внешний вид крыши, к тому же там очень слабые нагрузки, так что с технической точки зрения данный шаг не требуется.

Одна сторона банта заводится в середину стропилины и насаживается на гвоздь, вторая сторона, после соблюдения горизонтального уровня, тоже наживляется на гвоздь, затем выполняем два болтовых соединения. Очень важно придерживаться уровня на этом этапе, так как бант является не только распоркой, но и основой потолка чердачного помещения или мансардной комнаты.

На самом деле данная технология очень проста, какой бы сложной она не показалось на первый взгляд. Вооружившись листом бумаги и карандашом, нарисуйте крышу поэтапно, как указано в статье, тогда вся головоломка сложится в одну доступную и элементарную картинку.

С помощью стандартного набора строительных инструментов два человека способны построить подобную крышу за 5–6 рабочих дней.

Евгений Ильенко, рмнт.ру

http://www.rmnt.ru/ — сайт RMNT.ru

Монтаж стропильной системы двухскатной крыши своими руками | Пошаговая инструкция | Полезные статьи | Санкт-Петербург

Содержание статьи:

Двускатная крыша – популярная конструкция в частном строительстве: она надежно защищает дом от осадков и ветра, выдерживает снеговую нагрузку и не требует лишних затрат.

Двускатная крыша применяется для жилых домов, хозяйственных построек, бань, гаражей, беседок. Еще ее используют как элемент сложной комбинированной крыши.

Первое, на что стоит обратить внимание при строительстве двухскатной крыши, угол наклона. Он варьируется в пределах от 5 до 90°. Распространенный вариант — крыша с углом наклона 35-45°. Такой вариант более экономичный в плане расхода строительных материалов и равномерного распределения нагрузки по периметру здания.

«Скелет» двускатной стропильной системы

Мауэрлат – опорный брус. Два бруса укладывают параллельно на верхнюю часть стен строения. Он передает нагрузку от крыши на стены дома. На мауэрлат опираются стропильные ноги. Для обустройства мауэрлата выбирайте брус сечением 100х100 мм или 150х150 мм, предпочтительно лиственницы, сосны, дуба.
Стропильные ноги предназначены для формирования «треугольника» крыши – они устанавливаются попарно с обеих сторон крыши и соединяются на месте конька, образуя стропильную систему. Стропила формируют контур крыши. Шаг установки в диапазоне 60-120 см. Материал – обрезная доска толщиной не менее 50 мм хвойных пород.
Стойки – опора для поддержания стропильной системы. Их устанавливают вертикально в области конька, т.е. по середине. При ширине крыши более 8 метров устанавливают в промежутке между коньком и карнизом. Стойки выполняют из бруса 100х100мм или 150х150 мм.
Прогоны – горизонтально уложенный брус, благодаря которому стропильная система становится жесткой. Прогоны опираются на стойки, идут параллельно мауэрлату. Их количество и размер зависят от нагрузки на систему. Коньковый прогон монтируется в месте примыкания одного стропила к другому. В дальнейшем на него устанавливают конек крыши. Материал – брус 100х100 мм или 150х150 мм.
Затяжка – брус, уложенный перпендикулярно мауэрлату. Его назначение – скрепление стропильных ног. Затяжка не позволяет конструкции расходиться в стороны и придает жесткость. Сечение бруса как у мауэрлата.
Лежень – горизонтальный опорный брус, расположенный на внутренней несущей стене. На него устанавливают подкосы и стойки, поддерживающие стропильную систему. Материал – брус 100х100 мм или 150х150 мм.
Подкосы – наклонные опоры, устанавливаемые под определенным углом к стропилам и соединяющие стропильную систему в ферму – жесткую конструкцию, способную выдерживать большие нагрузки. Установка подкоса под углом в 45° снижает риск деформации от ветровой и снеговой нагрузки. Подкосы устанавливают на затяжку или лежень. Его выполняют из доски 50х150 мм или 100х150 мм.
Обрешетка крыши – система из досок, бруска или фанеры, на которую укладывают кровельное покрытие. Конструкция обрешетки и ее шаг зависят от жесткости кровельного покрытия. Назначение обрешетки —распределение нагрузки на стропильную систему. Обязательно добавьте в схему данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Установка мауэрлата

Перед укладкой мауэрлата край стены защищают слоем гидроизоляции.

Монтаж предусматривает 2 способа крепления мауэрлата: строго по центру несущей стены и со смещением в одну из сторон. Но не ближе 5 см до наружного края стены.

По длинной стороне здания устанавливают шпильки для крепления с шагом не более 120 мм. Высота выступающего конца крепежного элемента должна на 20-30 мм превышать суммарную толщину гидроизоляции и бруса, в котором следует заранее сделать отверстия. Затем укладывают мауэрлат на анкерные болты.

Если длина бруса для мауэрлата недостаточна, делают наращивание методом врубки вполдерева. Запиливают брусья под углом в 90°. Дополнительный крепеж — анкерные болты. Нельзя использовать саморезы, нагели или гвозди – они ненадежны.

На внутреннюю несущую стену параллельно мауэрлату аналогичным образом кладут лежень – брус такого же сечения. Это опора для стоек. Он перераспределяет нагрузку на поверхность перекрытия. Укладку лежней своими руками делайте по линиям расположения стен чердачного помещения. Если чердак не планируется использовать как жилое помещение, лежень можно уложить непосредственно под коньком для монтажа опорных стоек.

Установка стропил

На лежень с шагом 1,5-2 метра устанавливают опоры из бруса — стойки. Их выравнивают с помощью уровня и отвеса. Стойки крепят к лежню с помощью гвоздей 150 мм и металлических уголков.

На стойки укладывают коньковый брус (прогон). Его закрепляют на гвозди и уголки. Если длина конька больше стандартной длины бруса, его стыкуют на стойке, скрепляя дополнительно металлическими пластинами и скобами.

Прежде, чем собирать стропильные ноги, нанесите разметку. Используйте для этих целей шаблоны. Собранные по шаблону стропильные пары будут одинаковыми. Для изготовления шаблона возьмите две доски, длина каждой из которых равна длине одного стропила, и соединяются между собой.

Стропильные фермы удобны тем, что их собирают на земле в готовую конструкцию и переместить на крышу. Это сократит время установки. Но модель тяжелая. Потребуется специальная подъемная техника.

Начинать установку стропильных пар нужно с противоположных торцов крыши.

Крепят стропила над коньковым брусом друг к другу с помощью металлических пластин и гвоздей, а также к брусу – каждое стропило на два гвоздя. К мауэрлату стропила крепят при помощи металлических скоб. Скобы перед забиванием выворачивают так, чтобы их острые концы были повернуты перпендикулярно и вбивают одним острием в стропило, другим – в мауэрлат.

Поскольку прорези на мауэрлате ослабят его, сделайте запилы только на стропильной ноге. Чтобы запил был одинаковым и плотно прилегал к основанию, используйте шаблон.

Между закрепленными парами натягивается бечевка. Она упростит монтаж последующих стропильных пар и обозначит уровень конька.

Далее устанавливаются остальные стропильные ноги на обозначенном расстоянии друг от друга.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Для защиты стен и фундамента дома от осадков желательно, чтобы кровля заканчивалась как можно дальше от стен. Для этого возьмите длинные стропильные ноги. Но длины 6 метров для этого не хватает. Заказывать нестандарт — дорого. Поэтому стропила доращивают, а доски, которыми это делают называются «кобылки».

После установки стропильной системы надежно закрепите все конструктивные элементы.

При ширине крыши более 8 метров установите подкосы. Их делают из обрезной доски и устанавливают под углом 45 градусов к горизонту. Подкосам укрепляют каждое стропило. Нижняя часть подкоса упирается в лежень, для этого доску прикладывают под выбранным углом к лежню, размечают и выполняют запил, крепят подкос гвоздями. Верхним краем подкос упирается в стропило, к стропилу его крепят гвоздями с помощью металлических пластин.

Такая крыша надежна при правильном расчете нагрузки. Стропила наслонного типа выдерживают большие нагрузки, поэтому их чаще применяют в домах с мансардным этажом и утепленной кровлей.

Фронтоны и обрешетка

Боковые части крыши, фронтоны, изготавливают в виде готовых щитов из досок и целиком устанавливают наверху. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон можно построить своими руками. Как правило, его снабжают окнами. Если предусмотрена двускатная крыша, фронтоны дома делают треугольной формы. Важно аккуратно запилить их под требуемым углом. Обычно фронтоны зашиваются после монтажа кровли, но это можно сделать раньше.

Обрешетка предназначена для удобного перемещения по крыше в процессе работы и для крепления кровельного материала. До установки обрешетки готовую крышу покрывают гидроизоляцией с припусками, заходящими за края стен. Затем монтируют брус. Крепить обрешетку нужно только после того, как известен окончательный вид кровельного покрытия:

под профнастил шаг обрешеточного бруса составит 440 мм;
металлочерепица укрепляется на обрешетку с шагом в 350 мм;
мягкая кровля нуждается в сплошном фанерном покрытии.

Важно отметить места для прохода дымовой трубы – обрешетка не должна соприкасаться с кирпичной или металлической поверхностью. Расстояние до горячего агрегата не менее 15 см.

Устройство стропильной системы двускатной крыши

В одноэтажных домах одним из наиболее распространенных вариантов конструкции крыши является вариант с двумя скатами. Устройство крыши такого типа не отличается сложностью, поэтому ее легко можно смонтировать собственными силами.

Содержание:

Из чего состоит крыша двускатного типа?
Какие бывают стропильные системы крыши двускатного типа?
Как соорудить двускатную крышу своими руками?

Двускатная крыша представляет собой две наклонные поверхности, образующие прямоугольную форму. Именно благодаря такой конструкции все осадки в виде дождевой или талой воды не скапливаются, а стекают вниз. Крыша двускатной конструкции имеет довольно сложное устройство, которое включает в себя несколько важных узлов, таких как:

Мауэрлат, который используется для перераспределения стропильной нагрузки на несущие стены здания. Данный элемент изготавливается из бруса, желательно из дерева хвойных пород. Квадратное сечение мауэрлата должно быть не менее 10х10 сантиметров и не более 15х15 сантиметров. Размещается этот важный элемент по периметру всего здания и крепится к внешним стенам. В качестве скрепляющих элементов нужно использовать специализированные анкера либо стержни.
Стропила, из которых формируется основной костяк любой крыши. Для двускатных они должны устанавливаться в виде треугольника. Функциональная роль стропил заключается в передаче нагрузки от веса кровли, осадков и порывов ветра на мауэрлат. Стропильные ноги необходимо изготавливать из досок, сечение которых должно быть примерно 10х15 сантиметров или 5х15 сантиметров. Средний шаг стропильных ног должен быть примерно 65-120 сантиметров, но если предполагается использование довольно тяжелого перекрытия, то рекомендуется размещать стропилы чаще.
Конек — это результат соединения двух скатов крыши. Он образуется при соединении всех стропил.
Кобылки являются продолжением стропильных ног, которые формируют свес крыши. Чаще всего кобылки устанавливаются при недостаточно длинных стропилах. Для того чтобы изготовить данный элемент конструкции, понадобится доска меньшего сечения, нежели стропильная нога. Применение кобылок оправдано в случае использования коротких стропильных ног.
Свес отводит дождевую воду от стен строения. Благодаря свесу они не намокают и не разрушаются под действием влаги. Рекомендуется делать свес с отступом от стены в 400 миллиметров.
Лежень предназначен для того чтобы равномерно распределить нагрузки, возникающие от стоек. Для его изготовления используется брус с сечением 15х15 сантиметров.
Стойки предназначены для правильного распределения нагрузки от конька на внутренние стены. Для его изготовления желательно использовать брус с квадратным сечением и размером 15х15 сантиметров.
Подкосы предназначены для равномерного распределения нагрузок от стропильных ног к несущим стенам. В сочетании с затяжками подкосы образуют прочный конструктивный узел, который называется ферма. Ферма предназначена, прежде всего, для того чтобы конструкция выдерживала нагрузки при образовании больших пролетов.
Затяжка используется для того чтобы предупредить расползания стропильных ног в разные стороны. Именно этот элемент в сочетании со стропильными ногами образует треугольный вид двускатной крыши.
Обрешетка изготавливается из брусьев и досок, которые монтируются перпендикулярно по отношению к стропильным ногам. Данная конструкция предназначена для равномерного распределения массы перекрытия и других нагрузок крыши на стропильные ноги. Также обрешетка придает крыше жесткость, так как она скрепляет между собой стропила. Если предусматривается перекрытие мягкой кровлей, то для изготовления обрешетки должна использоваться влагоустойчивая фанера.

Всего существует две базовые разновидности для установки стропил двускатной крыши. Но в идеале крыша должна содержать элементы каждой из систем

Висячая система монтируется в том случае, если внешние стены здания расположены на расстоянии, не превышающем 10 метров, а также отсутствуют какие-либо стены, разделяющие здание. Данная система создает распирающее усилие, передающееся на стены. Для снижения этого фактора может использоваться затяжка, размещенная у основания стропильных ног. Для ее изготовления может использоваться не только дерево, но и металл. При таком расположении элементов образуется жесткая треугольная конструкция, которая способна выдержать нагрузки, возникающие с разных направлений. В качестве затяжек могут использоваться балки для перекрытия, а для того чтобы висячая система была более прочной, их можно располагать немного выше регламентированных правил.
Наслонная система устанавливается в случае расположения наружных стен здания на расстояние, превышающее 10 метров, и имеются внутренние несущие стены. Данная система оснащается опорной балкой, которая крепится посередине. Именно эта балка передает часть веса кровли на столбчатую опору или промежуточную стену. Если же в помещении используются не стены, а колонны, то можно чередовать висячую и наслонную системы.

Основными критериями крыши является прочность, благодаря которой она будет выдерживать все внешние нагрузки, и легкость, ведь она не должна сильно давить на стены здания. Грамотно сооруженная двускатная крыша обеспечит максимально правильное распределение нагрузок на стены. Самостоятельное возведение двускатной крыши должно быть четко распланировано и распределено на этапы. Это значительно облегчит и ускорит процесс строительства.

Этап 1 – выбор наклона

Наклон двускатной крыши выбирается относительно типа используемого материала и архитектурных особенностей. Но также существуют некоторые аспекты, влияющие на выбор угла.

Стоит всегда помнить о том, что двускатная крыша должна иметь наклон, который будет больше 5 градусов, а в некоторых случаях он может быть и 90 градусов;
Если же в местности, где возводится здание, обычно выпадает много осадков, или же перекрытие кровли будет прилегать неплотно, рекомендуется делать достаточно крутой скат с углом в 35-40 градусов. Но такие крыши не предусматривают возведение чердачной комнаты. Если же комната на чердаке необходима, то нужно делать крышу ломаного типа – с пологой верхней секцией и резким наклоном в нижней секции;
Если же местность обдувается сильными порывистыми ветрами, то желательно делать крышу пологого типа. В случае, если ветер дует постоянно, угол наклона должен быть не менее 15-20 градусов. Также при таких условиях нужно тщательно выбирать кровельный материал;
Идеальным вариантом считается крыша со средними показателями наклона, который будет и не крутым, и не пологим. При грамотной расстановке базовых элементов такая крыша будет очень прочной;
Если же выбрана крыша с достаточно большим углом наклона, важно помнить, что она будет обладать довольно большой парусностью. А это потребует увеличения площади крыши и материала, необходимого для строительства. Поэтому такая кровля потребует больших затрат финансов.

Этап 2 – расчет площади

Для того чтобы закупить необходимые для возведения крыши материалы, нужно сделать грамотный расчет. Для этого необходимо:

Узнать площадь одного ската крыши, а полученный результат умножить на два;
При правильном возведении скат имеет форму наклоненного прямоугольника. Он располагается вдоль самой длинной несущей стены. Поэтому для того чтобы узнать его площадь, необходимо умножить длину и ширину;
Длина ската должна быть идентичной с длиной стены, а также к ней должна быть добавлена длина выступа над фронтоном. Не стоит забывать и том, что выступы будут с обеих сторон.
Ширина ската равняется длине стропил, а также к ней плюсуется длина выступа крыши над стеной.

Этап 3 – определение нагрузки на стропильные ноги

Для того чтобы грамотно возвести конструкцию двускатной крыши, необходимо точно просчитать будущие нагрузки на стропила и определить их характеристики.

В случае возведения типовой постройки в один этаж проектная нагрузка на крышу состоит из веса перекрытия и воздействия внешних факторов, таких как ветер и количество осадков, характерное для региона.
Общая масса кровли рассчитывается путем плюсования всех ее слоев: тепло-, паро-, гидроизоляции, системы стропильных ног, обрешетки и перекрытия. Для получения наиболее правильных показателей необходимо вести расчет веса на 1 квадратный метр конструкции.
Далее полученную цифру необходимо увеличить на 10 процентов. Также можно ввести и коэффициент поправки, который будет составлять К=1,1.
Если планируется в будущем видоизменять конструкцию крыши с изменением наклона, то в расчетах необходимо учитывать и те нагрузки, которые она должна будет выдерживать после модификации. Необходимо немного увеличивать полученные показатели нагрузок. Рекомендуется брать за основу 50 килограмм на 1 квадратный метр.
При расчете нагрузок, производимых осадками и ветром, необходимо отталкиваться от погодных условий региона. Также необходимо учитывать и угол наклона крыши. Если он составляет примерно 25 градусов, то нагрузка от снега будет равна 1. Если же крыша имеет достаточно большой угол (до 60 градусов), то эта цифра увеличится до 1,25. Если же угол больше, нежели 60 градусов, то расчёт снеговой нагрузки не производится.
Так как стропила передают всю нагрузку на несущие стены, их также необходимо тщательно подбирать. Сечение и длина стропил должны быть подобраны в строгом соответствии с вычисленной нагрузкой на крышу и углом ската. Для того чтобы увеличить показатели прочности стропильных ног, полученные данные рекомендуется увеличить на 50 процентов.

Этап 4 – монтирование мауэрлата

Постройка крыши любого типа всегда начинается с возведения мауэрлата. Чтобы грамотно его сконструировать, необходимо знать тонкости этой работы.

Если стены здания были построены из бруса или разного вида бревен, то ее верхняя часть и будет мауэрлатом;
Если же для возведения стен использовался кирпич, то необходимо включить в кладку металлические стержни с резьбой, которая будет крепежным элементом для мауэрлата. Устанавливать такие стержни необходимо как минимум через каждый метр кладки. Для обеспечения прочности диаметр стержней должен составлять приблизительно 1 см. Вмуровывая стержни, необходимо помнить о гидроизоляции, которая должна быть между мауэрлатом и кладкой.
Если стены возводятся из блоков, выполненных из керамики или пенобетона, то верх необходимо залить цементным раствором. Этот слой должен иметь арматуру, а его высота составлять не менее 20-30 сантиметров. Арматура должна содержать металлические стержни с резьбой.
Для того чтобы мауэрлат выступал в роли прочного фундамента для стропильных ног, рекомендуется использовать брус с сечением 15х15 сантиметров.
Мауэрлат необходимо устанавливать на верхний край стены, но не слишком близко к краю, так как его может унести порывом ветра. Мауэрлат можно укладывать на внешний и внутренний края стены.
Профессионалы рекомендуют монтировать мауэрлат на гидроизоляционный слой.
Для того чтобы не возникало провисание, необходимо смонтировать обрешетку из подкосов, стоек и ригеля, которые должны быть изготовлены из лесоматериала размером 2,5х15 сантиметров. Желательно, чтобы угол, образованный подкосом и стропильной ногой, составлял 90 градусов.
Если стропила устанавливаются достаточно длинными, то желательно установить под них дополнительную опору, которая будет ложиться на лежни. Также важно помнить, что для получения прочной и устойчивой конструкции необходимо элементы скреплять с соседними частями.

Этап 5 – монтирование стропил

Для того чтобы сделать двускатную крышу максимально прочной и устойчивой к любым нагрузкам, а также минимизировать расход средств, лучше устанавливать стропильные ноги путем комбинирования висячей и наслонной системы. Для их грамотного возведения существует ряд рекомендаций:

Для того чтобы конструкция была прочной, важно использовать только высококачественный пиломатериал. Если же в балке замечены даже незначительные трещинки или сучки, то его не рекомендуется использовать для стропил;
Все стропильные ноги делаются по одному стандарту, который составляет 5х15х600 сантиметров. Если же используются балки с длиной, превышающей 6 метров, то желательно увеличивать и ширину пиломатериала. Это необходимо для того, чтобы балки не поломались от своего же веса. Желательно использовать доски, ширина которых составляет не менее 18 сантиметров.
На начальном этапе работ по возведению стропильной системы рекомендуется составить шаблон. Для этого необходимо приложить подобранный пиломатериал к балке перекрытия, а также к торцу конька, и очертить две линии, по которым потом необходимо отпилить материал.
Используя подготовленный шаблон, нужно вырезать все стропильные ноги. Далее в них производится верхний запил.
Полученную стропильную ногу необходимо прикрепить запилом к балке перекрытия. Таким же образом устанавливаются и остальные стропила. Но при их монтировании необходимо помнить о том, что устанавливать их нужно парами — с одной и второй стороны скатов. Таким образом, быстрее уменьшатся нагрузки на конек.
Если же скат достаточно длинный, то можно использовать методику сращивания пиломатериала для образования полноценного стропила. Чтобы нарастить стропильную ногу, необходимо скрепить две доски путем дошивания между ними отрезка бруска с идентичным сечением и длиной примерно 1,5 метра. Исходя из составленных схем по обустройству двускатной крыши, стык необходимо размещать в нижней части, а под него нужно монтировать опорную стойку.
Стропила к коньку необходимо крепить при помощи обычных гвоздей, а для крепления к балке перекрытия рекомендуется использовать саморезы. Можно использовать и специальные металлические крепежные пластинки.
Если монтируется стропильная система наслонного типа, то нужно заготавливать опоры, которые устанавливаются под стропила. Для того чтобы максимально уменьшить прогиб стропильной ноги, необходимо произвести верный расчет установки опор.
Если же возводится двускатная крыша с мансардой, то эти опоры будут играть роль костяка будущего помещения.
Также при установке опор важно строго выдерживать намеченный в проектировании шаг.
После того, как все стропила закреплены, монтируется конек, который располагается на их верхнем крае. Для крепления можно использовать как скобки из металла, так и обычные болты.

Этап 6 – придание жесткости

После монтирования стропильных ног необходимо их укрепить и придать необходимую жесткость. Для этого нужно:

Если крыша возводилась над хозяйственными пристройками, саунами или банями, и использовалась висячая система, то рекомендуется соединить стропила попарно с помощью затяжки в нижней части, и ригелем – в верхней.
Если возводимая постройка большая, но достаточно легкая, то рекомендуется делать легкую крышу, так как ее вес должны выдержать стены.
Если здание шириной в 6-8 метров, то стоит делать конструкцию крыши более жесткой. Для этого используются опоры, которые устанавливаются посередине и называются «бабками». Их необходимо устанавливать под каждой стропильной парой.
При пролете стен в 10 метров рекомендуется устанавливать укрепительные балки. В роли дополнительной опоры используются подкосы, которые устанавливаются к каждой стропильной ноге. Желательно, чтобы они располагались поближе к коньку или посередине стропила. В конце их необходимо скрепить между собой и нижней частью «бабки».
Если же монтируется длинная крыша, то необходимо позаботиться о разгрузке фронтовых балок. Для этого устанавливаются раскосы: их верхняя часть должна касаться угла фронтона, а нижняя — центральной балки перекрытия. Для крепления желательно использовать брус с большим сечением.
Если же местность предусматривает постоянные сильные ветра, то стропильные ноги необходимо укрепить диагональными связями. Для этого необходимо прибить брусок к нижней части одного стропила и средней части следующего.
Для того чтобы возведенная крыша была особенно прочной и устойчивой, не рекомендуется использование гвоздей. Желательно заменять их специальными накладками и скобами из металла.

Этап 7 – монтирование обрешетки

Обрешетка – это площадка для укладки перекрытия, поэтому ее крайне важно правильно закрепить. Для этого существуют такие правила:

Рекомендуется использовать только сухой пиломатериал без каких-либо дефектов. Желательно прибивать доску снизу, а возле конька они должны быть сбиты так, чтобы не было ни малейшего зазора.
Для мягкой и рулонной кровли необходимо монтировать двуслойную обшивку. Она будет состоять из разреженного и сплошного слоя. В начале работ необходимо приложить доски с толщиной в 2,5 см и шириной 14 см параллельно коньковой доске. Возможно появление зазора в 1 сантиметр, который не является критичным. Поверх этих досок монтируется сплошной слой, который рекомендуется делать из фанеры для кровли или реек. Далее необходимо осмотреть поверхность на предмет отсутствия торчащих гвоздиков, сучков и других погрешностей.
Если предусматривается перекрытие металлочерепицей, шифером, листовым металлом, то рекомендуется монтировать брусья с сечением в 5х6 сантиметров в один слой. Важно следить, чтобы шаг ложился ровно, без скачков. Длина шага полностью зависит от выбранного типа перекрытия и может составлять от 10 сантиметров до полуметра.

После монтирования обрешетки наступает черед крепления тепло-, паро- и гидроизоляционных материалов и непосредственно материала перекрытия.

Товары, которые были описаны в этой статье:

Стропила для крыши своими руками

От того насколько хорошо построена крыша зависит прочность и долговечность всей конструкции. Каракас крыши состоит из так называемых стропил. Перед тем как выполнять монтаж стропильной конструкции нужно произвести точный расчёт шага стропил и сечения элементов. Если в расчетах будет ошибка со временем может понадобиться очень серьезный ремонт, даже тогда когда сломается всего один элемент. Чтобы провести необходимые расчеты для односкатной или двухскатной крыши нужно сделать все замеры и воспользоваться вспомогательными программами. Для расчётов более сложных видов крыш (вальмовые, ломаные) лучше обратиться за помощью к специалистам проектировщикам.

Виды стропил для крыши

Стропила бывают деревянные и металлические, или же комбинированные для придания им особой прочности. Стропила из дерева самые дешёвые, поэтому пользуются самым большим спросом. Они оснащаются вставками из металла, которые упрощают их монтаж. Деревянные стропила делают из хвойных деревьев, древесина которых содержит много смолы. Смола предохраняет стропильные конструкции от гниения. Металлические стропила изготовляют из швеллеров или уголков покрытых цинком, чтобы защитить их от коррозии. Такие стропила довольно сложно подгонять при установке, нужно хорошо уметь работать со сваркой. Поэтому металлические стропила в основном используют для строения больших промышленных зданий, а в частных домах преимущество отдают деревянным.

Ширина заводских стропил обычно не больше 15 см, толщина не меньше 5 см. Длину бруса определяют исходя из угла установки и необходимой длины строительной ноги. Если длина бруса довольно большая делают составные стропила: клееный стропильный брус (довольно дорогой), соединяют с помощью гвоздей, скоб две доски вплотную или три доски вместе с вкладышами.

Чтобы избежать деформации стропил во время эксплуатации, на время монтажа они должны быть абсолютно сухими. Перед выполнением монтажных работ все деревянные детали нужно обработать антисептическими растворами, которые повышают огнеупорность материала и защищают от повреждения насекомыми. Такую обработку проводят с помощью широкой кисти дважды (после первого вскрытия антисептиком древесина обязательно должна высохнуть).

В различных конструкциях, размещение стропил существенно отличается: в односкатной конструкции стропила расположены параллельно, в двускатной попарно крепятся к коньковому прогону образуя л-образную арку.

Устройство стропильной системы двухскатной крыши своими руками

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Двускатная конструкция — самая популярная для обустройства крыши дома

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Элементы конструкции стропильной системы

стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наслонного типа

конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Полезный совет! Использовать кобылки предпочтительнее, чем делать длинные стропильные ноги. Сгнившую кобылку заменить гораздо проще и дешевле. Ведь в этом случае не придется разбирать всю кровлю.

Стропильные системы висячего типа

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Полезный совет! Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

Статья по теме:

Как построить своими руками крышу двухскатную углом. Основные элементы двускатной крыши. Пошаговая инструкция монтажа двускатной крыши. Виды двускатных крыш.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Полезный совет! Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски. Важно только, чтобы кора была удалена, а первая доска все равно была обрезная.

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Установка стропильной системы двухскатной крыши (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Двухскатная крыша

Построив на своём участке деревянный каркас для сарая, мы решили возвести на нём двухскатную крышу, чтобы дальнейшие работы проводить без оглядки на погодные условия. Опыт строительства двухскатной крыши у нас был минимальный и ограничивался лишь одной небольшой постройкой – дачным туалетом и душем. Но размеры строений отличаются в разы, поэтому практически делать такого объёма крышу нам предстояло в первый раз. Подробный отчёт о проделанной работе мы представляем в этой статье.

Из соснового бруса размером 10 на 10 см был построен каркас размером 7,5 на 3,5 м. В качестве потолочных балок мы использовали бруски 5 на 10 см, прикрепив их к мауэрлату, лежащему наверху каркаса, с помощью монтажных уголков и саморезов на расстоянии 80 см друг от друга.

Первые и последние балки нужно устанавливать через 5 см от края, оставляя место для стропил. Это делается для того, чтобы фронтон двухскатной крыши был заподлицо со стенами.

Для удобной работы наверху каркаса по всей его длине уложим несколько рядов досок, по которым будем ходить во время монтажа. Толщину выберем такую, чтобы они не сломались под весом строителей. Прикрутим их к балкам саморезами. Это необходимо сделать для безопасного передвижения на высоте 2,5 м. Обязательно нужно положить несколько тесин по центру постройки, на них будут крепиться временные стойки для установки конькового бруса.

ДВУХСКАТНАЯ КРЫША СВОИМИ РУКАМИ

Подготовительные работы сделаны, теперь можно приступать непосредственно к возведению двухскатной крыши. Для расчёта сечения стропил, обрешётки и снеговой нагрузки можно воспользоваться любым онлайн-калькулятором или программой, которых много на специальных сайтах. Для нашей системы подойдут стропила, сделанные из доски размером 5 на 10 см, их длина составит 290 см, обрешётка будет толщиной 2,5 см.

Для удобства установки стропил мы решили использовать коньковый брус, чтобы одну часть стропильной ноги можно было опереть на него, а вторую – на мауэрлат. Перед монтажом конька необходимо установить вертикальные стойки, на которых мы его закрепим. Для изготовления стоек используем деревянные бруски размером 5 на 5 см. Отрежем их длиной 180 см и с помощью монтажных уголков закрепим на потолочных досках. Выровняем стойки по вертикали с помощью строительного уровня и зафиксируем упорами в двух плоскостях. Всего нам понадобилось 6 стоек, установленных через 1,5 м друг от друга.

В качестве конькового бруса возьмём четыре длинных тесины шириной 10 см, толщиной 2 см. Отрежем их так, чтобы общая длина получилась 7,5 м и короткими саморезами соединим между собой. С помощью напарника поднимем тесины на крышу, установим вертикально на стойки и через уголки прикрутим к ним шурупами.

Коньковый брус установлен и надёжно держится.

Теперь займёмся стропилами. Как упоминалось выше, их мы будем делать из бруса размером 5 на 10 см. Замерим рулеткой расстояние от конька до предполагаемой точки окончания крыши – получилось 290 см. Из стандартной шестиметровой доски получится две стропильные ноги, что значительно уменьшит отходы и удешевит двухскатную крышу. Облокотим один ещё пока брусок на конёк и мауэрлат.

Карандашом отметим место запила, где соединяется стропило с мауэрлатом, и вырежем лишнее дисковой пилой. Края подрежем так, чтобы скосы стали параллельны стенам каркаса.

Возьмём ещё одну доску и таким же образом сделаем из неё вторую стропильную ногу. Поднимем их наверх, облокотим на коньковый брус и мауэрлат, выровняем заподлицо со стойками каркаса и с помощью монтажных пластин саморезами прикрутим к мауэрлату. Для усиления прочности конструкции длинными шурупами соединим стропила с потолочными балками.

Над коньковым брусом скрутим их между собой пластинами и саморезами. После монтажа стропил коньковый брус можно будет разобрать. В этом случае прикручивать стропильные ноги к нему необязательно.

Первые стропила установлены и крепко закреплены.

Дальше можно сделать шаблон из первой пары, а можно каждую доску замерять отдельно. Таким же образом установим стропильные ноги по всей крыше, через расстояние 83 см друг от друга. Чтобы не ошибиться в расчётах, лучше сначала поставить их по краям каркаса, натянуть между ними шнурку и проверять по ней правильность установки. Доски, которые мы настелили на потолок, позволяют перемещаться по нему уверенно, но всё равно, при работе на высоте необходимо соблюдать разумную осторожность.

То, что мы закрепили стропила при помощи монтажных пластин и саморезов – хорошо. Но всё-таки надо помнить, что саморезы плохо держат нагрузку на скручивание. При усыхании древесины или при сильных порывах ветра, которые могут раскачивать двухскатную крышу, головки шурупов могут отломиться, что ослабит конструкцию. Поэтому надёжнее всего будет все стропила и потолочные балки прибить к мауэрлату гвоздями длиной 150 мм.

Если вы планируете использовать чердачное помещение двухскатной крыши для хозяйственных целей, вертикальные стойки и коньковый брус можно убрать. На надёжности конструкции это никак не скажется.

Теперь можно устанавливать обрешётку. Её бы сделаем из тёса шириной 10-15 см, толщиной 2,5 см. С краю стропильных ног, до уровня стен каркаса, обрешётку прибьём сплошной полосой, а дальше выдержим расстояние между тёсом 35 см.

По торцам строения сделаем выпуск досок на 20 см, выровняв их по шнурке, чтобы была возможность закрывать фронтоны от дождя и снега.

Дальше приступим к созданию фронтонов. Для стоек мы используем бруски размером 5 на 5 см, нарежем их нужными размерами и через 40 см друг от друга установим вертикально, прикрутив к мауэрлату и стропилам. Также из брусков сделаем рамы для окон.

Чтобы защитить пространство чердака от сквозняков, всю площадь фронтона закроем ветрозащитной мембраной, прищёлкнув её к брускам строительным степлером.

Фронтон двухскатной крыши обобьём вагонкой, замеряя каждую планку по нужному размеру. Прибьём её к брускам короткими гвоздиками. Обрешётку, выступающую над фронтоном, тоже закроем планками вагонки.

Проёмы для окон выделим фигурными планками деревянной раскладки. Также раскладкой закроем щели в месте соединения планок вагонки.

Так как мы будем пользоваться чердаком под двухскатной крышей, храня там всевозможные вещи, необходимо усилить потолочные перекрытия, чтобы тесины, из которых мы сделаем пол, не провисали. Для этого между существующими балками установим ещё по одной доске шириной 10 см, расположив их на ребро и прикрутив к мауэрлату саморезами.

Можно приступать к укладке пола на чердаке. Сделаем его из досок различной ширины, толщиной 2,5 см. Часто установленные потолочные балки не дадут провиснуть даже таким тонким тесинам. Постараемся подобрать их таким образом, чтобы в полу не было больших щелей.

Пришло время накрывать двухскатную крышу профильным листом. Начнём работу с укладки на обрешётку пароизоляции. Отрежем от рулона кусок нужной длины и прищёлкнем его к тёсу степлером. Дальше один монтажник остаётся на верху, а второй подаёт ему лист железа. Теперь нужно выровнять профлист на обрешётке, расположив его с торца с тёсом заподлицо, а по бокам выпустить над ним на 5-10 см и закрепить двумя кровельными саморезами с помощью шуруповёрта со специальной насадкой. Чтобы лист не сорвало порывами ветра, в нижней его части саморезы вкручивают в каждую вогнутую волну, дальше через 80-90 см от края, в волну через одну.

Потом снова укладываем пароизоляцию и закрепляем следующий лист на крыше, соединяя его с предыдущим по крайней вогнутой волне. Для контроля правильности укладки в верхней точке конька можно протянуть шнурку и следить за тем, чтобы листы за неё не выпирали. Когда по обрешётке передвигаться будет невозможно, для удобства монтажа необходимо использовать 2 специальные кровельные лестницы, которые несложно сделать самим из старых досок.

В завершении устройства двухскатной крыши на торцы прикрутим ветровые планки, а сверху установим железный конёк. Конёк прикручиваем саморезами в выпуклые волны профильного листа, чтобы он не замялся.

Со второй стороны крыши тоже делаем фронтон, только теперь он будет с дверью. Наша двухскатная крыша готова. Далее можно не спеша возводить стены каркаса, не обращая внимания на капризы природы.

Видео

Техника создания двускатной крыши

После изучения того, как строить стены, каркасные полы и потолки, установка двускатной крыши является следующим логическим шагом в изучении столярного дела. Некоторые крыши настолько сложны, что требуют знаний и терпения даже самые опытные кровельщики. Однако простая прямая двускатная крыша не относится к таким видам крыш.

Если вы умеете читать книгу стропил, начертите прямоугольный треугольник, используйте квадрат для обрамления или скорость квадрат, а с помощью циркулярной пилы можно обрамить двускатную крышу. После вы освоили простую двускатную крышу, вы можете перейти к более сложные крыши.

Теория каркаса двускатной крыши

Основными частями являются коньковая доска, шпильки фронтона и общие стропила. Двускатная крыша наклонена вниз в двух направлениях, как два прямоугольных треугольника, соединенных вместе на вертикальной линии треугольника.

Коньковая доска проходит по пику крыши параллельно внешние стены. Верх общих стропил прибиваем к коньку. доски и наклоните вниз к наружным стенам, где они прибиты к потолочные балки и внешние стены.

Все стандартные стропила одинакового размера и длины для каждого пролета и ската крыши. Обрамление двускатной крыши это как учиться водить машину, вам не нужно знать, как автомобиль работает, но вы станете лучшим водителем. Ты не Чтобы хорошо резать крышу, нужно быть экспертом по теореме Пифагора, но чем лучше вы ее поймете, тем лучше вы станете мастером по конструкции кровли.

Детали каркаса двускатной крыши

Обрамление двускатной крыши

Перед тем, как начать установку двускатной крыши, стены должны быть отремонтированы, облицованы, скреплены, обшиты, а балки потолка прибиты в локации.После того, как все это будет сделано, вам нужно будет построить прочный платформа, с которой можно работать. Я обычно использую кровлю, уложенную плашмя верх потолка балки. После того, как кровля будет обрамлена, можно обшить затем будет передан для размещения поверх стропил.

Если скат крыши крутой или большой пролет стропил вам нужно будет построить какие-то строительные леса, чтобы прибить вершины общих стропила. Постройте эти леса в центре пролета и на высота, при которой ваше плечо будет на четыре-шесть дюймов ниже низа коньковой доски.Такая высота подмостей облегчит установку Коньковая доска и маневр при заливке общих стропил.

После определения длины стропил и изготовления выкройки стропил. нужно вырезать еще два обычных стропила и проверить их соответствие деревянным блок для временного представления коньковой доски. Тем меньше опыта вы иметь при резке крыш более важные испытания длина общих стропил становится. Вы, вероятно, будете прощены из-за неправильного срезания пары стропил, но вся нагрузка на крышу другая история.

Укладка коньковой доски

Коньковая доска должна быть на размер больше обычных стропил до достичь полной опоры, стропила 2 x 4 = доска конька 2 x 6 и т.д. Всегда используйте хороший ровный брус для коньковой доски, это позволит установить стропила легче, а также сделать линию гребня более прямой.

Чтобы плотникам было легче возводить крышу, коньковая доска должна быть разложена перед передачей. При оформлении вмещает любую работу, которую можно выполнять, стоя на земле должно быть сделано, это намного эффективнее, безопаснее и точнее.

Раньше При раскладке коньковой доски убедитесь, что она ровная с обоих концов. отметка выступите за концевой выступ фронтона и разорвите коньковую доску до чуть меньшего чем ширина фасции, чтобы она не мешала перекрытию, когда применяется. Стропило фронтона должно быть выложено на внутренней стороне торцевая стена, чтобы можно было прибить к ней шпильки без выемки шпильки по размеру.

Разложите остальные стропила зеркально. планировка балок перекрытия так, чтобы стропила можно было прибивать вдоль сторона.Если здание длиннее одной секции коньковой доски, вы нужно будет соединить еще один на конце.

Я обычно использую блок 14 1/2 дюйма или кусок OSB, старайтесь не прибивать его к тому месту, где будет уходить стропила. Его также нужно прижать с вершины конька, чтобы не торчать над стропилами.

Установка коньковой доски

Я рекомендую по крайней мере трех плотников для установки коньковой доски, двух в центре и одного для работы с внешними стенами. Обрамление двускатной крыши Техника, которую я опишу здесь, использует обычные стропила для установки конька доска в нужном положении, устраняя необходимость во временных подпорках и большом количестве угадай работу.

Начните с одного стропила от фронтальной стены с одним человеком в центре и одним на внешней стене.

тянуть вверх по стропилу на одну отметку от торца фронтона и передайте его до человек в центре.

Держите верхнюю часть стропила рядом с тем местом, где оно будет идти, и Прикрепив заднюю часть рта птицы к внешней стене, прибейте ее вниз к двойной верхней пластине. Не прибивайте стропило к потолку балки пока нет. Перейдите на другую сторону и проделайте то же самое с противоположное стропило.

Как только дно противостоящего к верхней плите прибиты стропила, они будут упираться друг в друга и поддерживаем себя.Оставьте там одного плотника, чтобы уравновесить их, особенно если ветрено.

Спуститесь на одно стропило от конца коньковой доски и повторите процесс.

Сейчас вставьте коньковую доску между двумя комплектами стропил из снизу и прибейте стропила по правильным отметкам разметки.

Это часто гвоздем за восемь пенни в верхней части стропила легче удерживать его на месте, пока не будут вставлены шестнадцать гвоздей за пенни.

К Выровняйте коньковую доску с балками потолка, нанять одного плотника стабилизируйте гребень в его приблизительном положении.Отмерьте, отрежьте и установите центральную стойку фронтона между верхом фронтона стены и низом коньковой доски.

отвес на шпильку фронтона и гвоздь на скобе, чтобы удерживать квадрат конька старайтесь не ставить его там, где в конечном итоге уйдет стропила. После хребта был закреплен, теперь вы можете прикрепить четыре стропила к потолку балки.

Вид с торца каркаса двускатной крыши

Ниже приведено изображение каркаса двускатной крыши с прибитой центральной шпилькой.

После того, как первая коньковая доска установлена и закреплена на месте Продолжайте укладывать оставшийся конек до другого конца здания достигнуто.

С помощью соединительного блока вы можете просто прибейте конец второго гребня к первому и сдвиньте другой конец вверх между двумя общими стропилами для установки высоты.

Когда вы доберетесь до другого конца здания, вам нужно будет обрезать дальний конец гребня, чтобы он соответствовал выступу.

После того, как вся коньковая доска будет поднята, можно заделать остальные общие стропила.

Кому коньковая доска держится ровно, с одной стороны нужно положить два стропила а затем два на противоположной стороне, прибив их к верхней пластине, потолочные балки и конек по ходу.

Страницы, относящиеся к каркасу двускатной крыши

Планировка общего стропила

Разметка вальмовых, низинных стропил, и домкратов. требует опыта и навыков, но если вы строите простую двускатную или односкатную крышу, все, что вам нужно, это обычные стропила, основной строительный блок каркаса крыши.

Чтобы выложить обычное стропило , необходим уклон крыши, выраженный в единицах подъема на фут пробега. В примере с двускатной крышей , показанном здесь, стропила с шагом 6 на 12 поднимается на 6 дюймов.за каждую ногу бега. Пробег — это горизонтальное расстояние, которое покрывает стропила. Для двускатной крыши пробег измеряется от средней линии коньковой доски до внешнего края верха стены.

Зная шаг и общий пролет , вы можете разложить пропилы стропила несколькими способами. Самый простой способ — «сойти» макет на 1 фут. приращения с использованием кадрирующего квадрата.

Съезд со стропила

Шаг 1: Начните с гребня. Прикрепите калибры ступеней к квадрату обрамления , чтобы выровнять размеры подъема и спуска с верхней кромкой стропила. Отметьте первую отвесную линию около конца стропила, чтобы определить место среза конька. Затем отметьте первые 1 фут. приращение пробега. Теперь вы можете «спуститься» по стропилам, чтобы завершить общий проход.

Шаг 2: Надрезы отвесом и сиденьем завершают рот птицы. Прямоугольная выемка, которая проходит поверх стены, называется пастью птицы.Отмеряя от отвеса, сделайте ровный вырез, равный толщине стенового блока.

Шаг 3: Отразите квадрат, чтобы отметить выступ. Многие рамщики предпочитают оставлять хвосты длинными, а затем закреплять леску и обрезать их на месте. Но простой отрезанный отвесом хвост стропила несложно выложить заранее: переверните квадрат на 180 ° (язычок направлен вниз) и отойдите на желаемое расстояние от отвеса птичьего рта до конца хвоста стропила.

Шаг 4: Обрежьте отвес, чтобы учесть коньковую доску. Если стропило должно быть прикреплено к коньковой доске, половина толщины коньковой доски должна быть снята с верхнего конца стропила. Измерьте разницу на теле стропила, затем наметьте линию отреза.

Шагомер снижает вероятность ошибки

Самые полезные аксессуары для укладки стропил — это пара крошечных зажимных приспособлений, называемых ступенями (General Tools; 212-431-6100; www.generaltools.com). Каждый калибр представляет собой небольшую шестигранную гайку с прорезью посередине и винтом с накатанной головкой для крепления к квадрату.Прикрепленные к ножкам каркасного квадрата в точках подъема и спуска, ступенчатые калибры действуют как упоры, чтобы гарантировать, что настройки подъема и спуска остаются неизменными на протяжении всего процесса компоновки. Как следует из названия, эти маленькие приспособления также удобны для раскладки косоуров.

Первое стропило выкройка для остальных

Шаг 5: Отрежьте первую с особой осторожностью. Это стропила послужит образцом для всех остальных, поэтому важно делать точные пропилы.Убедитесь, что лезвие острое и установлено перпендикулярно основанию циркулярной пилы .

Шаг 6: Завершите птичий рот ножовкой. Вам понадобится пила, чтобы прорезать угол с обеих сторон.

Шаг 7: Держите коронки вверх, отслеживая узор. Пиломатериалы для каркаса не могут быть равномерно прямыми и точными, поэтому рекомендуется ориентировать стропила так, чтобы их венцы были обращены вверх при установке.Поместите выкройку поверх каждой новой части стропильной балки, затем отметьте разрезы. Если у вас нет помощника, используйте зажим Quik-Grip, чтобы удерживать стропило на месте.

Фотографии: Том О’Брайен; Рисунок: Дэн Торнтон

Подробнее о стропилах:

Perfect Roof Rafters — Сосредоточьте свои усилия на стропилах с узором, и остальная часть крыши легко встанет на место.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

ступенчатых стропил на хребте | JLC Онлайн

Q: Я обрамляю двускатную крышу обычными стропилами, прикрепленными к неструктурной коньковой доске 2х12. Должны ли стропила по обеим сторонам конька выровняться или они могут быть смещены вдоль коньковой доски?

A: Кристофер ДеБлуа, инженер-конструктор Palmer Engineering Co. в Такере, штат Джорджия, отвечает : В большинстве ситуаций стропила можно безопасно смещать по коньковой доске.Раздел 802 Кодекса CABO для дома на одну и две семьи , «Обрамление крыши», прямо не требует выравнивания стропил на противоположных сторонах коньковой доски [Примечание редактора: Джорджия приняла кодекс CABO в то время, когда эта статья была написано в 2001 году; с тех пор он принял IRC, который также не требует согласования] . Однако есть определенные преимущества в выравнивании стропил, и, если у вас нет веских причин не делать этого, я рекомендую вам выровнять их. Это не только упрощает обрамление потолков и хомутов, но и делает каркас крыши более профессиональным, когда стропила выравниваются.При этом во многих случаях смещение стропил не создает чрезмерных напряжений в коньковой доске.

Чтобы убедиться, что доска конька не будет чрезмерно нагружена, я проанализировал несколько консервативный сценарий. Я выбрал двускатную крышу с уклоном 6:12 с стропилами 2×10, простирающимися на 16 футов от внешних стен до коньковой доски 2×12, чтобы выдерживать расчетные нагрузки в 30 фунтов на квадратный фут (фунт-фут), а также статическую нагрузку 15 фунтов на квадратный фут. В этом сценарии свободные стропильные пролеты относительно длинные, расчетные нагрузки относительно высокие, а уклон крыши относительно небольшой.Я предположил, что коньковая доска — это южная желтая сосна №3, самый слабый из имеющихся сортов. Наконец, я построил свой образец крыши с максимально возможным смещением; каждое стропило находится на расстоянии 8 дюймов от двух ближайших стропил на противоположной стороне конька. Несмотря на все эти консервативные предположения, я обнаружил, что гребень 2х12 не подвергается перенапряжению при сдвиге или изгибе, а прогнозируемые прогибы незначительны.

Всякий раз, когда вам нужно соединить коньковую доску, выровняйте стропила с обеих сторон по центру стыка так, чтобы 3/4 дюйма стропильного материала давило на конек с каждой стороны разрыва.Как показывает практика, не смещайте стропила ни при каких из следующих обстоятельств:

, когда расстояние между стропилами превышает 16 дюймов,

, когда временная нагрузка на крышу превышает 30 фунтов на квадратный дюйм

, когда уклон крыши равен 4: 12 или ниже

при использовании 1х коньковой доски, как разрешено CABO .

Свод правил Калифорнии, раздел 8, раздел 1716.2. Деревянный и легкий стальной каркас, жилые / легкие коммерческие.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 4. Правила техники безопасности при строительстве
Статья 29.Монтаж и строительство

(а) Объем и применение.

Этот раздел относится к работам, непосредственно связанным с обрамлением новостроек. или конструкции, использующие операции, методы и процедуры, связанные с жилым типом каркасные работы, т. е. балки или фермы, опирающиеся на каркасные стены.

(б) Определения.

(1) Нижняя пластина. Нижний горизонтальный элемент каркасной стены. Иногда называется «подошва.”

(2) Карнизы. Самый нижний край скатной крыши.

(3) Фассовая доска. Доска внешней отделки по периметру крыши.

(4) Балка. Одна из серии параллельных балок, используемых для создания несущей конструкции. система для настила пола или плоской кровли, на которую крепится обшивка.

(5) Номинальный размер. В этом разделе обозначение коммерческого размера стандартной ширины и глубины из стандартных пиломатериалов и клееного бруса оценки; больше стандартного фактического размера нетто готовой обрезной пиломатериала.Приблизительный размер черновой резки, присвоенный куску материала для удобства. в отношении к произведению, например, «2 х 4».

(6) Стропила. Один из конструктивных элементов крыши, предназначенных для поддержки нагрузки на крышу. Элемент каркаса, который проходит вверх и вниз по скату скатной крыши. Балки, идущие от конька крыши к карнизу и составляющие основную корпус каркаса кровли. Стропила плоской кровли иногда называют перекрытия крыши.

(7) Каркасные работы жилого типа. Для целей данного раздела жилой тип Каркасные работы включают в себя: установку балок перекрытия, обшивку пола, планировку и установка стен, навешивание и прибивание панелей среза, установка и крепление кровельные фермы и стропила, установка стартовой доски, обшивки кровли и облицовки доска; установка окон, сайдинга и внешней отделки.

(8) Наклон крыши. В данном разделе угол наклона крыши поверхность, заданная как отношение вертикального подъема к горизонтальному ходу.Крыша 7:12 имеет 7 футов вертикального подъема для 12 футов горизонтального бега.

(9) Обшивка. Покрытие конструкционной панели крепится на шпильки, балки перекрытия, и / или стропила / фермы.

(10) Защитные кожухи. Шип с номинальным диаметром 2 дюйма, расстояние между центрами не более 4 футов, надежно крепится к кровельной обшивке для обеспечения опоры на наклонной крыше.

(11) Стартовая плата. Обшивка карниза и фронтона доской. заканчивается в плоскости обшивки и виден с изнанки.

(12) Шпилька. Вертикальный элемент каркаса в стенах и перегородках, также называемый в качестве стенной стойки, прикрепленной к горизонтальной подошве внизу и верхней пластине над.

(13) Верхняя пластина. Верхний горизонтальный элемент каркасной стены, поддерживающий балки потолка, стропила или другие элементы конструкции.

(14) Ферма. Сборная конструкционная кровля, состоящая из треугольных распорок (перемычки фермы) между балкой перекрытия (нижний пояс) и стропилами крыши (верхняя пояс), обычно устанавливаемые параллельно с другими фермами для создания структурной опоры система для кровли, после которой крепится обшивка.Нижний аккорд часто служит как перекрытие балки. Каждый член обычно подвергается только продольному напряжению, либо растяжение, либо сжатие.

(15) Опорная плита фермы. Возведена временная опорная конструкция около середины пролета площади с большим открытым пролетом, например гаража, для поддержки ферм во время установка.

(1) Прежде чем вручную поднимать каркасные стены высотой 15 футов и более, временно ограничители, такие как планки на системе фундамента / пола или ремни на стене нижняя плита должна быть установлена для предотвращения случайного горизонтального скольжения или подъема каркасной стенки нижней плиты.

(2) Запрещается использовать только анкерные болты для блокировки или фиксации при подъеме. каркасные стены высотой 15 футов и более.

(d) Стабилизация конструкций.

Сотрудники не должны работать или ходить по верхним плитам, балкам, стропилам, фермам, балки или другие элементы конструкции, пока они не будут надежно закреплены и поддержаны.

(e) Работы на верхней плите, балках и каркасе конструкции крыши.

(1) Когда сотрудники ходят / работают на верхних плитах, балках, стропилах, фермах, балки или другие подобные конструктивные элементы на высоте более 15 футов над окружающим уровнем или уровнем пола ниже, защита от падения должна быть обеспечена лесами, ограждениями, систему индивидуальной защиты от падения или другие средства, предусмотренные Статьей CSO 24, Защита от падения.

Исключения: (A) Когда сотрудники идут / работают на надежно закрепленных балках, стропила или кровельные фермы с межосевым расстоянием не более 24 дюймов и более менее 6 футов от незащищенной стороны или края, они считаются защищенными от провалов между балками, стропилами или кровельными фермами.

(B) При установке балок перекрытия сотрудники считаются защищенными от падает на высоту до 15 футов включительно над уровнем земли или пола внизу, когда вы стоите или работаете с балок, положенных на бок сверху межосевое расстояние пластины не более 24 дюймов при ходьбе / работе в пределах 24 дюйма верхней пластины или другой структурной опоры.

(2) Опорная плита фермы. Если при установке используется опорная плита фермы ферм, она должна быть построена из плоско уложенной доски 2×6, закрепленной линейно к доске 2×6, уложенной на край, поддерживаемой деревянными элементами (ножками) 2×4, расположенными на расстоянии более 6 футов в центре и надежно закреплены на диагональных распорках для поддержки предполагаемой нагрузки. Все размеры материала являются минимальными и номинальными.

(f) Работы на полу и других пешеходных / рабочих поверхностях.При работе на полах и другие пешеходные / рабочие поверхности, которые позже будут заключены в рамку снаружи стены, сотрудники, непосредственно участвующие в планировке и строительстве каркасных стены стойки должны быть защищены от падения стандартными ограждениями, как указано в разделе 1620 вокруг всех незащищенных сторон или краев, или другими предписанными способами статьей 24 CSO, Защита от падений, когда пол или поверхность для ходьбы / работы находится более чем на 15 футов выше окружающего уровня или уровня пола ниже.

(g) Работы с стартовой доской, обшивкой крыши и облицовкой.

(1) При установке стартовой доски, обшивки крыши и облицовки работники должны быть защищены от падения лесами, перилами, средствами индивидуальной защиты от падения системы или другие средства, предписанные статьей 24 ОГО, Защита от падения, а именно:

(A) Для конструкций высотой более одного этажа, где высота падения превышает 15 футов выше окружающего уровня или уровня пола ниже, или

(B) При работе на крышах с уклоном более 7:12.

ИСКЛЮЧЕНИЕ к (g) (1) (B): Для крыш с уклоном до 12:12 можно использовать скользящие ограждения. в качестве защиты от падения с высоты до 15 футов включительно при измерении от карниза до окружающий уровень или этаж ниже.

(2) Работники, работающие внутри ферм или стропил фронтона, считаются защищен от падений там, где установлена и закреплена ферма фронтона выдержать боковую силу в 200 фунтов, и сотрудник устанавливает фасцию или стартовая доска, работающая внутри фермы или стропила фронтона.

(3) Если работа должна выполняться за пределами фермы или стропила фронтона, работник должны быть защищены от падения лесами или индивидуальной защитой от падения. система или другие средства, предусмотренные статьей 24 CSO.

ИСКЛЮЧЕНИЕ к (g) (3): Когда работа непродолжительна и ограничена. и опасности, связанные с такелажем и установкой необходимых устройств безопасности. равны или превышают риски, связанные с фактическим строительством, эти положения могут быть временно приостановлены при условии выполнения работ квалифицированным специалистом.

(h) Установка Windows. Проемы в стенах должны быть ограждены в соответствии с требованиями Раздела 1632. Ограждение может быть снято непосредственно перед установкой элементы окна, если необходимо снятие ограждения для установки окно (а).

(i) Строительные леса.

(1) Если используются строительные леса, они должны быть сконструированы в соответствии со всеми применимые требования статей 21 и 22 ОГО (Строительные леса).

(2) Если леса устанавливаются параллельно каркасной конструкции и рядом с ней. стены, внутренние перила можно не использовать для установки балок, стропил или фермы, если платформа строительных лесов находится на расстоянии 15 футов или меньше от внутреннего пола уровнем ниже, а верхняя плита выше соседней рабочей платформы.

(3) Когда леса используются в качестве платформы для защиты кромок:

(A) Платформа не должна находиться более чем на 2 фута по вертикали ниже верхней плиты, и должен быть полностью обшит доской.

(B) Расстояние между внутренним краем платформы и зданием или стена конструкции не должна быть больше 16 дюймов.

(4) Дополнительные положения, в которых леса с металлическим каркасом используются в качестве защиты кромок. платформа:

(A) Подножка размером 2 x 6 дюймов или больше должна быть прикреплена к краю параллельно к внешнему рельсу.

(B) Строительные леса должны быть прикреплены к конструкции при растяжении и сжатии на или около вершины строительных лесов на каждом конце и на всех остальных рамах, чтобы не превышайте 20-футовые интервалы.

(C) Ограждения должны выступать не менее чем на 42 дюйма по вертикали над карниз, если внешний край платформы выступает менее чем на 12 дюймов по горизонтали за карнизом.

j) обучение:

Сотрудники, подверженные опасности падения, должны быть обучены в соответствии с требованиями. Разделов 1509 и 3203, чтобы распознать опасность падения, связанную с монтажом и строительные работы, которые они будут выполнять, и должны пройти обучение процедуры, которым необходимо следовать, чтобы минимизировать эти опасности.Такое обучение оформляется документально в соответствии с разделом 3203.

ПРИМЕЧАНИЕ

Цитируемый орган: раздел 142.3 Трудового кодекса. Ссылка: Раздел 142.3, Труд Код.

ИСТОРИЯ

1. Новый раздел подан 5-1-2002; оперативный 5-1-2002. Отправлено в OAL для печати только в соответствии с разделом 142.3 (а) (3) Трудового кодекса (Регистр 2002, № 18).

2. Изменение заголовка раздела и раздела подано 7-7-2004; оперативный 8-6-2004 (Регистр 2004, No.28).

Вернуться к статье 29 Содержание

Хомуты и стропила

Ника Громико, CMI® и Бена Громицко

Хомутные стяжки и стропильные стропы являются горизонтальными элементами конструкции крыши, каждая из которых имеет разные цели и требования. Домашние инспекторы должны быть знакомы с этими конструктивными элементами и различиями между ними, поскольку они не совпадают.

В физике натяжение — это сила натяжения, прилагаемая твердым объектом к другому объекту.Элементы растяжения — это твердые объекты (или элементы конструкции), которые подвергаются действию осевых сил растяжения или растяжения. Стяжки воротниковые и стропильные — примеры элементов растяжения.

Натяжная стяжка — это элемент конструкции, который подвержен сетевому растяжению.

Хомуты

«Хомуты» — это разговорная фраза, которая используется подрядчиками, строителями и инспекторами, но обычно не используется в строительной или инженерной документации. Правильное словосочетание — «луч воротника».В этой статье мы будем использовать «галстук для воротника».

Хомут-стяжка — это натяжная стяжка в верхней трети противоположных двускатных стропил, предназначенная для предотвращения отделения стропил от коньковой балки в периоды несбалансированных нагрузок, например, вызванных подъемом ветра или несбалансированными нагрузками на крышу от снега. Международный жилищный кодекс 2015 года не требует завязок-воротников (или балок-воротников). Однако в тех ситуациях, когда они указаны, хомутные стяжки или коньковые перемычки обычно устанавливаются в верхней трети крыши между противоположными стропилами.В районах с сильным ветром подъемная сила может сорвать крышу дома, если она не прикреплена должным образом.

Хомуты должны иметь размер не менее 1 x 4 дюйма (номинал), расстояние от центра не более 4 футов.

Другие факты о воротничках:

Они могут потребоваться, а могут и не потребоваться, в зависимости от юрисдикции. Инспекторы InterNACHI не должны называть отсутствие воротников-завязок дефектом, если они не знают, что завязки-воротники требуются в юрисдикции, где находится дом, на момент его постройки.
Хомуты, вероятно, не понадобятся, если для крепления стропил к коньку использовались утвержденные металлические соединители.
Там, где они требуются, их следует устанавливать на всех остальных стропилах, если стропила находятся на расстоянии 24 дюйма от центра.
Хомуты, вопреки распространенному мнению, не препятствуют раздвижению стен.

Стропильные стропы

Стропильные стропы — это стропильные стропы в нижней трети противостоящих двускатных стропил, которые предназначены для противодействия толчкам стропил наружу под нагрузкой.Во многих ситуациях вы обнаружите, что потолочные балки, установленные параллельно стропилам, предназначены для использования в качестве стропил. На макете каркаса крыши ниже показана стандартная стропильная балка.

Стропильные шпильки устанавливаются между противоположными стропилами, и их следует устанавливать как можно ближе к верхней плите.

Стропильные шпалы выдерживают давление наружу, которое стропила оказывают на внешние стены. Они не дают стенам расползаться из-за веса крыши.При разложении стен коньковая доска может прогнуться. Провисание конька — один из признаков того, что в конструкции крыши могут отсутствовать подходящие стропильные системы. Стропила образует нижний пояс простой треугольной стропильной фермы.

Когда потолочные балки проходят перпендикулярно стропилам, инспекторы могут обнаружить, что стропильные балки установлены над потолочными балками в качестве элементов каркаса через каждые 4 фута, проходящих над балками потолка, соединяющими противоположные стропила.

Стропильные шпильки должны иметь размер не менее 2 x 4 дюйма (номинал).

Прочие сведения о стропильных связях:

Стропильные стяжки необходимы всегда, если крыша не имеет конструктивного (самонесущего) конька или построена с использованием инженерных ферм. Отсутствие стропил — серьезная структурная проблема для крыши с традиционным каркасом.
В большинстве домов балки потолка также служат стропильными балками.
Если стропила ориентированы перпендикулярно балкам перекрытия, стропильные шпильки следует устанавливать непосредственно над балками потолка. Стяжки обычно опираются на балки.
Когда стропила устанавливаются по центру 24 дюйма, стропильные связи обычно устанавливаются на каждом втором стропиле.
Нет ничего необычного в том, чтобы увидеть стропила размером 2 x 4 дюйма или 2 x 6 дюймов.

Силы растяжения

Стропильные и воротниковые стяжки подвержены воздействию огромных сил растяжения. Эти силы делают крепление шпал к стропильным доскам критической проблемой. Сила в каждой стяжке увеличивается с обратной величиной уклона. Итак, чем больше уклон крыши, тем слабее тяга наружу.

Выносное усилие наружу

Нагрузку на конструкцию можно рассчитать, комбинируя статическую нагрузку или вес самой конструкции, динамическую нагрузку, которая различается для разных конструкций, снеговую нагрузку и ветровую нагрузку.

В простой двускатной крыше стропильные доски несут динамические и статические нагрузки, которые толкают вниз и наружу к верхней части несущих стен. Эта горизонтальная тяга наружу может быть значительной. Чтобы противостоять этой горизонтальной толчке наружу, Международный жилищный кодекс требует, чтобы каждая пара стропил должна быть надежно соединена друг с другом непрерывной балкой перекрытия, а конструктивная балка конька должна быть установлена на крышах с уклоном менее 3:12. (см. иллюстрацию ниже).

Балки перекрытия

Если балки потолка не соединены со стропилами на верхней стеновой плите, балки, соединенные выше на чердаке, должны быть установлены как стропильные шпалы или должна быть предусмотрена непрерывная стяжка. Там, где балки перекрытия не параллельны стропилам, следует устанавливать стропильные шпалы. Если потолочные балки или стропильные связи не предусмотрены, конек, образованный этими стропилами, должен поддерживаться стеной или балкой.

Концы потолочных балок должны быть наложены внахлест минимум на 3 дюйма или стыкованы с несущими перегородками или балками и пригнаны к несущему элементу.Если потолочные балки используются для обеспечения устойчивости к толчкам стропил, перекрытые балки должны быть скреплены вместе в соответствии с таблицей R802.5.1 (9) IRC. Например, если дом имеет уклон 4:12, стропила расположены по центру 16 дюймов, снеговая нагрузка составляет 30 фунтов на квадратный фут, а пролет крыши составляет 28 футов, вам понадобится восемь общих гвоздей 16d (или 40d коробчатых гвоздей) на каждое стыковое соединение стропила с пяточкой. Это много гвоздей, которые может найти домашний инспектор.

Соборные потолки

Соборные потолки популярны во многих домах, но у них есть особые проблемы с опускающей нагрузкой на стропила, которая толкает наружу наружные стены.Стяжки с открытыми воротниками и коньковые балки решают многие из этих проблем. Чем выше расположена стяжка, тем меньше рычагов для противодействия силам тяги наружу. Многие соборные потолки часто демонстрируют признаки движения, такие как потрескавшийся гипсокартон. Самый эффективный способ уменьшить тягу наружу — использовать конструкционную гребневую балку.

Нижний пояс фермы

В обычной ферме крыши нижний пояс действует как натяжная связь между внешними стенами.Изменение установленных ферм не допускается. Обрезка любой фермы, особенно по нижнему поясу, нарушает структурную целостность фермы. Если инспектор обнаружит, что пояс фермы был разрезан, он / она должен порекомендовать обратиться к инженеру-строителю.

Нижний пояс фермы не должен крепиться к внутренней стеновой перегородке. Присоединение нижнего пояса фермы к внутренней стене может привести к тому, что элементы стенки, рассчитанные на растяжение, станут элементами сжатия.Когда нижний пояс прибивается к верхней пластине внутренней стены, инспектор может заметить растрескивание внутренней отделки в углу готовой стены и потолка.

Нижняя треть

Старые строительные нормы и правила разрешали устанавливать стропильные шпалы очень высоко над верхней стеновой плитой, на уровне двух третей расстояния между верхней плитой и коньком. IRC 2012 теперь ограничивает это расстояние до одной трети расстояния между пластиной и гребнем.Например, если недостроенный гараж имеет крышу с уклоном 4:12 и пролет крыши составляет 24 фута, стропильные шпалы должны располагаться не более чем на 16 дюймов от плиты в соответствии с современными строительными стандартами.

Натяжение

На макете каркаса крыши ниже показан стандартный хомут. По мере того как нагрузка прилагается вниз, натяжение стяжки увеличивается.

Сжатие

На рисунке ниже показана ферма цапфы на столбах.По мере того, как нагрузка прикладывается вниз, сжатие в стойках увеличивается.

Изгибающий момент

Изгибающий момент возникает, когда сила изменяется с прямой формы на изогнутую или угловую. На рисунке ниже показана завязка воротника со стропилами поверх стен с традиционным каркасом. Поскольку нагрузка прилагается вниз, стропила входят в изгибающий момент ниже стяжки воротника. Этот изгибающий момент воздействует на стены наружу, делая их отвесными.

Сводка

Таким образом, шпалы воротника и стропила выполняют разные функции, но оба являются важными элементами конструкции крыши, и инспекторам полезно знать об их различиях, чтобы правильно выявлять дефекты .

Обрамление свесов двускатной крыши

Свесы двускатной крыши обеспечивают затенение и защиту от непогоды, а также могут считаться желательными с эстетической точки зрения.Двускатный свес крыши снижает количество дождя, попадающего на внешнюю поверхность дома, обеспечивая дополнительную защиту от повреждений водой. Он также защищает двери и входы, затеняет окна и защищает фундамент от избыточного стока воды, что помогает поддерживать подвал и пространство для подполья сухим. Несмотря на то, что это важная конструкция дома, она также является одним из наиболее уязвимых компонентов во время сильных ветров.

Во время урагана, торнадо или сильного ветра свесы двускатной крыши подвергаются значительному подъемному давлению (рис. 1) и могут быть повреждены или оторваны, что приведет к серьезным повреждениям крыши и других конструктивных элементов дома.Открытая крыша может пропускать дождевую воду в здание, вызывая серьезные повреждения, включая насыщение изоляции и гипсокартона потолка, что потенциально может привести к обрушению потолков и значительному повреждению внутренней отделки и домашнего имущества.

Два распространенных метода обрамления свесов двускатной крыши — это лестничный каркас и каркас аутригеров. Новое строительство и модернизация крыши — это возможности обновить свес двускатной крыши в соответствии со стандартами и строительными нормами и решить, является ли выбор вышеперечисленной стратегии для дополнительного уровня защиты правильным выбором для проекта.

Каркас лестницы состоит из двух длинных параллельных досок, которые соединены короткими блоками, как ступеньки лестницы. Этот каркас крепится гвоздями через обшивку фронтальной стены в последнюю ферму или стропило. Обшивка крыши устанавливается над свесом и обеспечивает структурную поддержку и сопротивление ветровому поднятию. Обрамление лестницы обычно ограничивается более короткими свесами от 8 до 12 дюймов.

Рама выносной опоры обычно используется для вылетов более 12 дюймов.Размер ферм фронтона, стропил или стропил регулируется таким образом, чтобы верхний уровень концевой фермы или стропила был меньше верхнего уровня остальных ферм или стропил, чтобы обеспечить достаточно места для прохождения выносных опор над концевыми стропилами. или фермы. Затем наверху фермы или стропила устанавливаются выносные опоры, которые могут быть элементами 2×4 или 2×6, так, чтобы они упирались в ферму или стропила рядом с фермой фронтона и выходили наружу, чтобы поддержать облицовочную доску вдоль края фермы. свес.См. Рисунки 2 и 3.

Рисунок 1 . Силы давления ветрового подъема, действующие на выступ двускатного конца с лестничным каркасом. (Источник: Концевые выступы фронтона) Рисунок 2. Каркас двускатного свеса крыши с выносными опорами для защиты от сильного ветра. (Источник: FEMA 1992). Рис. 3. Точки соединения для выступа фронтона с выносными опорами. (Источник: Концевые выступы фронтона).

Международный жилищный кодекс (IRC) требует, чтобы внешние компоненты здания и их приспособления были способны противостоять проектному давлению ветра.Для некоторых регионов с сильным ветром IRC требует ветрового расчета в соответствии с другими методами, включая Международный строительный кодекс (IBC). Дома, расположенные в прибрежных районах с сильным ветром, в том числе в регионах, подверженных ураганам, обычно требуют усиленного крепления, которое может выдерживать более высокие скорости ветра, чем в остальной части страны. IRC определяет подверженные ураганам регионы как районы вдоль побережья Атлантического океана и Персидского залива, где скорость ветра превышает 115 миль в час, а также Гавайи, Пуэрто-Рико, Гуам, Виргинские острова и Американское Самоа (см. Карту ветров IRC на вкладке «Климат»).Уточните в местном строительном отделе, находится ли дом в районе, подверженном ураганам, и если местные требования превышают требования IRC.

IRC устанавливает минимальные требования к сплошной кровельной обшивке на торцевых стенах фронтона, включая тип крепежа (гвоздя), расстояние и глубину проникновения в элементы конструкции. (Подробнее см. На вкладке «Соответствие»).

Институт страхования бизнеса и безопасности дома (IBHS) предлагает рекомендации, передовой опыт и добровольные строительные стандарты и программы для строительства в районах, подверженных стихийным бедствиям, включая зоны ураганов и сильных ветров.Стандарт IBHS FORTIFIED HOME ™ призван сделать дома более устойчивыми и долговечными; руководство доступно для новостроек и существующих домов в зонах ураганов и сильных ветров. УКРЕПЛЕННЫЙ дом состоит из трех уровней: УКРЕПЛЕННАЯ крыша ™ сосредоточена на крыше; FORTIFIED Silver специализируется на свесах крыш, защите проемов, торцах фронтона и приставных конструкциях; FORTIFIED Gold фокусируется на связывании всех компонентов конструкции вместе.

Согласно стандарту FORTIFIED Home Hurricane Standard, концевые выступы фронтона должны быть прикреплены к обрамлению фронтона и сконструированы таким образом, чтобы выдерживать подъемную силу ветра.Когда выступы превышают 12 дюймов, большинство стандартов IBHS требуют дополнительных элементов или внешних элементов для поддержки оболочки выступа. Внешние элементы представляют собой элементы каркаса, которые простираются до верхней части торцевой стены фронтона для поддержки свеса настила крыши и ориентированы своим большим размером перпендикулярно кровельной обшивке. УСИЛЕННЫЕ Стандарты ураганов для дома требуют, чтобы эти наблюдатели были соответствующего размера, размещены и прикреплены к опорам во избежание поломки. Это также требует, чтобы концевые софиты фронтона не были вентилируемыми, поскольку концевые софиты фронтона восприимчивы к ветровому проникновению воды из-за большого количества воды, которая накапливается на стене фронтона, когда она обращена к ветру.

Федеральное агентство по чрезвычайным ситуациям (FEMA) рекомендует максимум 8 дюймов выступа двускатной крыши и максимум 4 дюйма расстояние между центральными креплениями для каркаса лестницы в регионах с сильным ветром. Это также требует, чтобы расстояние между выступами не превышало 24 дюйма по центру, а выступы на каркасе торцевой стены фронтона или каркасе фермы не должны иметь выемок.

Рисунок 4 . Концевые выступы фронтона, обрамленные лестницей, не должны выступать более чем на 8 дюймов от дома и должны быть прибиты гвоздями через каждые 4 дюйма по центру.(Источник: FEMA P-499).

Как установить лестничный каркас

Выберите пиломатериал 2х4 или 2х6 или как указано в проекте.
Отметьте 2x пиломатериала на расстоянии 24 дюйма. по центру или как указано в конструкции, чтобы найти блокировку.
Рассчитайте длину перекрытия, вычтя толщину бруса 2x, образующего внешний каркас свеса лестницы. Общая длина свеса должна быть не более 12 дюймов.
Закрепите блокировку на отметках, чтобы сформировать лестницу, используя гвозди 8d.
Прикрепите лестницу в сборе к раме фронтальной стены с помощью 4-дюймовых винтов для настила №10 с 1,5-дюймовым. шайбы диаметром 6 дюймов по центру и 3 дюйма с каждого конца ригеля.
Прикрепите облицовочную доску размером не менее 2×6 вдоль края свеса с помощью 3-дюймовых винтов для настила № 10 с шайбами диаметром 1,5 дюйма на 8 дюймов в центре и на 3 дюйма от каждого конца ригеля.
Установите настил крыши, который покрывает каркас двускатного свеса и выступает как минимум на 24 дюйма от стены фронтона над фермами или стропилами крыши.Прибейте настил крыши к облицовке и стропилам с помощью гвоздей с кольцевым стержнем 8d на 4 дюйма по центру с минимальным проникновением 1-5 / 8 дюйма.
Используйте 7/16 дюйма. структурная обшивка (фанера или OSB) для покрытия нижней стороны свеса с помощью гвоздей 8d с шагом 3 дюйма по центру на каждом конце.

Как установить раму выносных опор:

Выберите пиломатериал 2х4 или 2х6 или как указано в проекте.
Сделайте отметку вдоль стропила или фермы рядом с балкой или фермой на торце фронтона на расстоянии 12 дюймов от центра.
Установите выносные опоры так, чтобы они упирались в стропило или ферму рядом со стропильной балкой или фермой на фронтонном конце и проходили над стропильной балкой или фермой на фронтонном конце с помощью ураганного ремня разносного типа и подходящих креплений.
Прикрепите облицовочную доску размером не менее 2×6 вдоль края свеса с помощью 3-дюймовых винтов для настила № 10 с шайбами диаметром 1,5 дюйма на 8 дюймов в центре и на 3 дюйма от каждого конца ригеля.
Установите настил крыши, который покрывает каркас двускатного свеса и выступает как минимум на 24 дюйма от стены фронтона над фермами или стропилами крыши.Прибейте настил крыши к облицовке и стропилам с помощью гвоздей с кольцевым стержнем 8d на 4 дюйма по центру с минимальным проникновением 1-5 / 8 дюйма.
Используйте конструкционную обшивку 7/16 дюйма (фанеру или OSB), чтобы покрыть нижнюю сторону свеса, используя гвозди 8d с шагом 3 дюйма по центру на каждом конце.

Таблица 1 . Максимальная длина вылета аутригеров при различных скоростях ветра (Внешние опоры представляют собой каркас 2×4 @ 24 дюйма в секунду, закрепленный с помощью Simpson 10A или USP RT 16A или эквивалентного (Источник: УСИЛЕННЫЙ стандарт для домашних ураганов).

Скорость ветра (миль / ч)		Воздействие B	Воздействие C	Экспозиция D
ASCE 7-10 Окончательный	ASCE 7-05 Допустимое значение	Suburban, Residential, в дюймах	Bay Font, Open Terrain, дюймы	Oceanfront Only, дюймы
130	101	24	24	24
140	108	24	24	24
150	116	24	24	22
160	124	24	24	18
170	132	24	20	14
180	139	24	20	14

14 терминов, которые должен знать каждый подрядчик о двускатных крышах

Время для небольшого урока лексики! Ниже приведены ключевые термины, которые каждый подрядчик и домовладелец, участвующий в строительстве, должны знать, строят ли они остроконечную крышу собора.Мы включили некоторый отраслевой жаргон, но посыл универсален: знайте, что вы делаете, или наймите того, кто это делает.

Стены
- Стены могут быть обычно обрамлены стойками размером 2 x 4 или 2 x 6 футов, хотя последние более распространены в соответствии с современными правилами. Шпильки размером 2 x 4 дюйма по-прежнему допустимы, но необходимо использовать гораздо более дорогостоящий тип изоляции — вспененную изоляцию с закрытыми ячейками — в отличие от традиционной вкладываемой стекловолоконной изоляции, чтобы соответствовать строительным нормам
- Другой способ каркасной стены, особенно для конструкции веранды, — это система стоек и балок.Для этого используются стойки размером 4 x 4 или 6 x 6 футов, прикрепленные к палубе, и балка для переноски наверху, которая обычно представляет собой двойную деталь 2 x 10 или тройную 2 x 8 футов
Балка балка
- Балка — это большая, очень прочная балка, охватывающая всю комнату. Это необходимо, когда пристройка соединена с домом, а со стороны дома нет стены.
Клееный брус (LVL)
- Изделие из искусственной древесины, в котором используется несколько слоев тонкой древесины, скрепленных клеями.Обычно он используется для заголовков, балок, обода и кромкоформовочного материала. LVL имеет несколько преимуществ по сравнению с обычными пиломатериалами:
  - Изготовлено на заводе по контролируемым техническим условиям
  - Сильнее, прямее и однороднее
  - Вероятность деформации, скручивания, изгиба или усадки гораздо меньше, чем у обычных пиломатериалов
Обрамление портала
- Обрамление портала используется при больших проемах, например, в солнечной комнате.При портальном обрамлении балка ЛВЛ строится по периметру помещения и крепится к колоннам с помощью фурнитуры.
Заголовки
- Заголовки — это небольшие балки, обычно двойные или тройные два на шесть, которые проходят над оконными блоками и дверями. Коллекторы переносят нагрузку на крышу вокруг окон и дверей, чтобы избежать проблем при использовании в условиях непортального каркаса \
- Вид на солнечную комнату с остроконечной крышей в Фэрфаксе, штат Вирджиния, близится к завершению
Стойки коньковые
- Стойки для коньков — это опоры, которые проходят от вершины стены до конька.Гребень находится непосредственно на стойках гребня и соединен с помощью оборудования
Балка коньковая
- Коньковая балка — это балка на пике двускатной крыши. При обрамлении открытого соборного потолка коньковая балка должна быть достаточно прочной; во многих примерах используется LVL 11 7/8 «или 14»
Стропила
- Стропила являются «балками крыши»
- Обычно расположены на расстоянии 24 дюйма по центру, они простираются от вершин стены до вершины конька, образуя каркасную конструкцию для крыши.Стропила соединяются с балкой конька с помощью вешалки Simpson Utility Hanger (фурнитура) и со стеной с помощью стяжки Simpson Hurricane Tie (фурнитура). Поверх стропил устанавливается стропильная планка (метизы)
Вешалка для принадлежностей
- Металлический кусок под углом 90 градусов длиной около 6 футов, который используется для соединения двух деревянных кусков, перпендикулярных друг другу. В качестве каркаса крыши стропила соединяет стропило с коньком
Галстук Huricane
- Фурнитура, используемая для крепления стропил к стенам
- Забиваемый кусок металла — ураганная стяжка
Стропила
- Куски металла размером 2 x 24 дюйма, установленные на стропилах.Они охватывают балку конька так, чтобы 12 футов ремней находились на вершине каждого стропила с обеих сторон конька. Из них строят открытый соборный потолок без воротниковой стяжки.
  - Хомуты представляют собой деревянные части, устанавливаемые под коньком между двумя стропилами. Устанавливаются в нижней трети стропильного подъема
Обшивка
- Обшивка из фанеры обычно выпускается в виде листов размером 4 x 8 футов, но OSB 5/8 дюйма является наиболее часто используемой обшивкой для каркаса крыши.Устанавливается поверх стропил
Водосточная доска
- Кусок каркасного материала размером 2 х 6 футов, который устанавливается на концах стропильных ног для создания выступа за стены. Его крепят к концу стропил, чтобы можно было установить обшивку и желоб
Грабли
- Свес, устанавливаемый на передней части фронтона. Вы хотите, чтобы свес, создаваемый стропильными хвостовиками
- Обшивка из фанеры покрывает грабли и стропила, составляющие бесшовную крышу.
