Фрезер ручной по металлу видео: какой выбрать, работа фрезером, видео, уроки

Содержание

Уроки работы с фрезером для начинающих видео

Многие известные фирмы занимаются производством оборудования для обработки дерева. Наибольшим спросом и популярностью всегда пользовались ручные фрезеры, с помощью которых можно получить эксклюзивные и неповторимые по форме изделия.

Основные правила работы + (Видео)

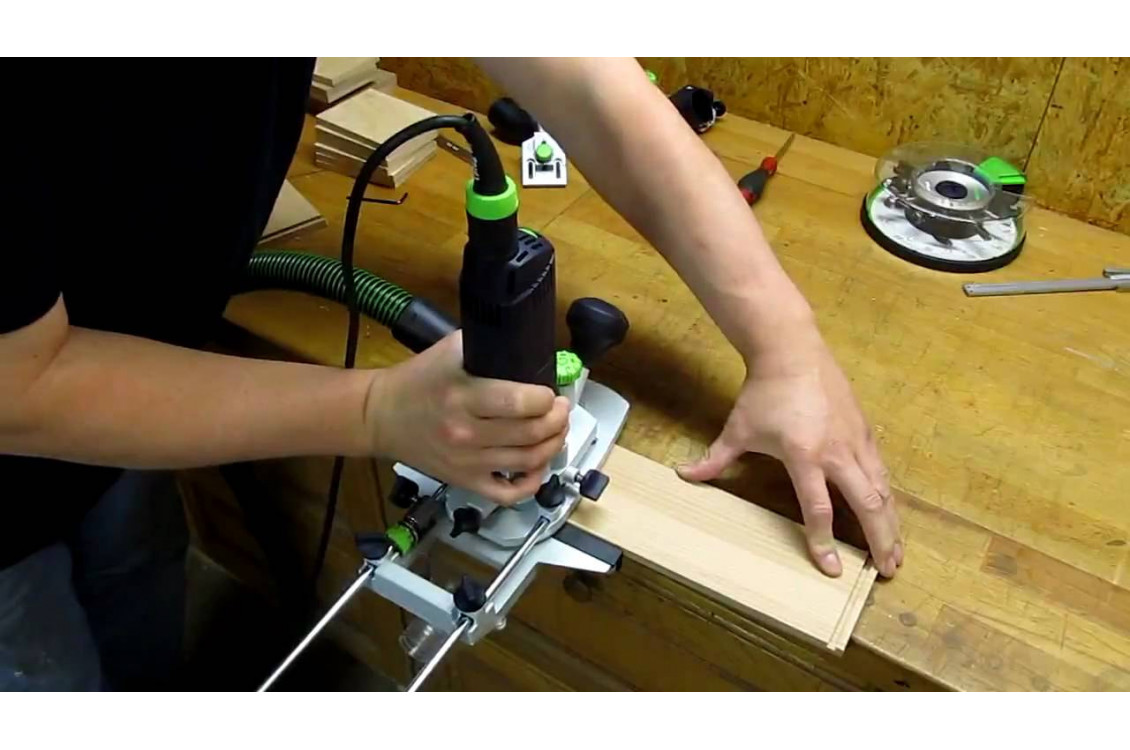

Работать с фрезером может любой, однако при работе нужно придерживаться определенных правил:

  • Обрабатываемую деталь необходимо тщательно закрепить на рабочем столе, что позволит улучшить качество обработки, и снизит риск получения травмы.
  • Двигать инструмент нужно так, чтобы лезвия фрезы двигались навстречу древесине, это направление называется встречным. В обратном направлении инструмент будет вырываться из рук, линия обработки будет неровной и не качественной.

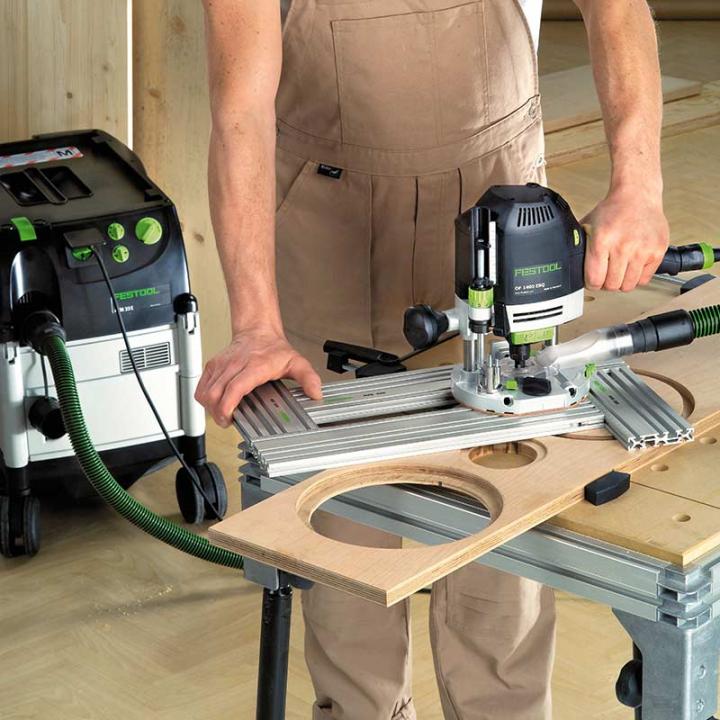

  • Для фрезерования различных окружностей, овалов и эллипсов можно использовать специальные циркули, позволяющие выполнить круг довольно большого радиуса. Существует несколько видов насадок, которые быстро крепятся к подошве фрезера.

Ручным фрезером можно выполнить целый ряд работ, начиная от простых бытовых задач по врезке замков и заканчивая сложными декоративными операциями на дорогой мебели, вырезании узоров, резьбы по дереву. Конечно новичку не следует начинать работу со сложной задачи, лучше начинать с чего-то простого и постепенно, набираясь опыта усложнять задачи.

Дополнительные инструменты

При постоянной работе с фрезером обязательно потребуются различные дополнительные инструменты и приспособления. Прежде всего этот список включает в себя:

  • Электрическую дрель с набором сверл.
  • Различные саморезы.
  • Электрический лобзик с различными по длине и толщине пилками.
  • Набор фрез.
  • Набор напильников.
  • Различные шаблоны.
  • Защитная одежда, респиратор, очки.

Это минимальный набор, позволяющий выполнить основные виды работ с фрезером. По мере необходимости каждый мастер дополняет его своими собственными инструментами, насадками, шаблонами, что позволяет использовать фрезер на все 100%.

Настройка аппарата + (Видео)

Перед запуском инструмента необходимо правильно установить его глубину. Для этого следует:

  1. Установить инструмент на деталь.
  2. Установить револьверный упор рядом с торцом ограничителя.
  3. Освободить стопорный винт, для перемещения фрезера в нужном направлении.
  4. Опустить двигатель до обрабатываемой поверхности.
  5. На нужном уровне выставляется ограничитель глубины.
  6. Зажимается стопорный винт.
  7. Настройка глубины закончена.

Выбор скорости вращения фрезы необходимо определять исходя из плотности обрабатываемой поверхности, диаметра самой фрезы. Обычно для обработки деревянных изделий применяют скорость порядка 10000 оборотов в минуту, что позволяет получить ровный и гладкий срез. Очень высокая скорость вращения фрезы может послужить причиной обугливания обрабатываемой поверхности и привести к поломке детали.

Очень твердые поверхности обрабатывают на малых оборотах фрезы, причем время от времени нужно прогонять двигатель без нагрузки на максимальных оборотах, что позволит ему охладиться.

Выбор линейной скорости перемещения фрезы основывают на ее диаметре, чем он больше, тем меньше применяемая скорость, которая выставляется регулятором. При установке фрезы нужно руководствоваться инструкцией ее производителя, в которой обязательно будет указана скорость вращения и рекомендуемая линейная скорость.

Выбор фрезы

Для каждого вида работ, выполняемых фрезером необходимо правильно подобрать фрезу. Это позволит не только обработать материал качественно, но и выполнить всю работу значительно быстрее. Можно приобрести целые комплекты из разных фрез, позволяющих выполнить широкий круг операций.

Конструктивно любая фреза состоит из хвостовика, который зажимается в патроне инструмента и специальной, режущей части. Отличаются фрезы друг от друга как по размеру, так и по материалу, по форме режущей части. При обработке мягких пород древесины применяют фрезы из обычного металла, для твердых пород выбирают более крепкие фрезы с напайками. Разделяют несколько видов фрез:

  • Применяемые для обработки различных видов пазов – прямоугольные.
  • Для декорирования всевозможных изделий – профильные.
  • Для обработки древесины под разными углами – конусообразные.
  • Для выполнения надписей на обрабатываемой поверхности – v-образные.
  • Для выполнения пазов в горизонтальной плоскости – дисковые.
  • Для выполнения четвертей в дереве — фальцевые.
  • Для закругления рабочей кромки — калевочные.
  • Для выполнения галтелей — галтельные.
  • Для выполнения любых шиповых соединений – типа «ласточкин хвост».

Порядок установки фрезы + (Видео)

Установка фрезы на инструмент не представляет собой никакой сложности и заключается в выполнении простых шагов:

  • Выбранная фреза хвостовиком вставляется в патрон на глубину порядка 20мм.
  • Патрон защелкивается и затягивается гайкой.

После закрепления фрезы выполняют установку фрезера на требуемую глубину с помощью подвижного ограничителя. Затем выполняют пробный рез, позволяющий убедиться в правильности настройки и после приступают к работе.

Правила безопасности

Приемы безопасной работы с устройством обязательно прописываются в инструкции производителя, не стоит пренебрегать ими, чтобы не получить травму. К основным правилам безопасной работы можно отнести:

  1. Обязательно работайте в защитной одежде без свисающих частей, которые может намотать на фрезер.
  2. Защищайте глаза от попадания стружки, для этого применяйте защитные очки или маску.
  3. Защищайте органы дыхания с помощью респиратора.
  4. Обязательно выдергивайте прибор из розетки на время перерыва в работе.
  5. Крепко держите инструмент в руках, чтобы избежать его выскальзывания при касании с обрабатываемой деталью.
  6. Обязательно изучите и соблюдайте все требования инструкции завода-изготовителя.

Выполнение этих простых требований позволит избежать травм при работе с фрезером, ведь это довольно опасный аппарат. Обучение работе с деревом требует не только сильного желания, но и особого терпения и внимательности. Только сочетание всех этих качеств позволит набраться опыта и достичь высоких вершин мастерства.

Приспособления для ручного фрезера и сам станок превращают обработку дерева в домашних условиях во вполне профессиональный процесс. Чтобы достичь максимальной эффективности, нужно кое-что знать про этот инструмент! Разберемся вместе.

Ручной электрический фрезер – когда нужен такой инструмент?

Имея в своем распоряжении электрический ручной фрезер, своими руками вы можете без труда наносить пазы на деревянные детали, создавать отверстия различного рода, обрабатывать кромки и раскраивать щиты из дерева. С этим инструментом легко устанавливать фурнитуру на мебель и даже заниматься художественной обработкой материала.

На производстве, как правило, всеми этими задачами занимается громоздкий станок, который для бытового применения явно не подходит, поэтому долгое время перечисленные операции были лишь мечтой домашнего мастера, хотя что-то и удавалось осуществить вручную, используя другие инструменты (пробойники отверстий, стамески и др.) Особенность ручного варианта в том, что такое приспособление имеет малые габариты и сравнительно небольшой вес, а значит, вам не потребуется просторный цех для осуществления ваших планов.

К тому же, часто спектр работ охватывает не только обработку деревянных деталей, некоторым механизмам под силу пластмасса и даже металл. Конечно, ручной фрезер по металлу обойдется вам дороже, потому что все приспособления для него должны изготавливаться из прочных сплавов, а мотор – обладать повышенной мощностью.

После появления самого инструмента ему сразу же стали расширять функционал посредством дополнительных приспособлений и насадок. Сейчас некоторые ручные фрезерные станки умеют больше, чем промышленные образцы.

Приспособления для ручного фрезера – для чего они пригодятся?

Среди дополнительных устройств для работы фрезера различают как коммерческие, так и самодельные варианты. Иногда ваши задумки столь замысловаты, что производители не предусмотрели подходящую вспомогательную конструкцию, тогда вам придется изловчиться и изготовить ее самостоятельно. Среди популярных приспособлений выделяют параллельный упор, который держит фрезу строго на определенном расстоянии от поверхности, и направляющую шину, которая может выполнять такую же работу, но еще и под углом. Также иногда вам могут понадобиться копировальные кольца, с помощью которых вы без ошибок проведете фрезу по нужной криволинейной траектории, для этого же служат и шаблоны.

Специальное приспособление существует и для создания эллиптических и, как частный случай, округлых пазов. Называют их циркулями, причем они еще и сами делятся на различные виды. Не трудно догадаться, что данный механизм поможет вырезать правильную окружность. Те, кто хоть раз делал паз на торце двери для замка, знают, что процесс этот не быстрый. Это действительно так, когда используется долото и электрическая дрель, но фреза способна сделать это за несколько минут, если есть специальное приспособление, которое быстро крепится к подошве станка. Для таких узких поверхностей, чаще всего, делают маленькую вспомогательную деталь вручную.

Самостоятельно придется изготовить также приспособление для создания канавок и пазов в телах вращения, например, балясинах или столбах, тогда вам не понадобится токарный станок, который обычно выполняет такую задачу.

Выбор ручного фрезера – как не заблудиться в характеристиках?

При покупке инструмента для собственного пользования следует иметь в виду некоторые особенности выбора. В первую очередь, рассмотрим технические характеристики. Мощность считается самым важным показателем, и чем он больше, тем лучше. Но с ним же в паре следует смотреть и оборотистость фрезы, если эти параметры не коррелируют, то инструмент не оправдает ваши ожидания. Большая мощность с малыми оборотами не имеет смысла и наоборот. Важно обратить внимание и на точность работы устройства, погрешности около 0,5 мм вполне достаточно для хорошего качества работы в бытовых условиях.

Ответить на вопрос, как выбрать ручной фрезер хорошего качества по низкой стоимости, довольно сложно. Ни в одной категории товаров это осуществить невозможно, лучше поискать вариант «золотой середины», тогда и цена не сильно «покусает», и материал фрез и приспособлений будет добротный. Обязательными функциями для качественной и удобной работы являются плавный пуск и регулятор оборотов. Не помешает оценить механизм крепления фрезы и стопорное устройство, тут важна надежность, в первую очередь, для вашей же безопасности. И совсем идеальным будет выбор ручного фрезера с упорной планкой, регулятором лифта и патрубком для пылесоса.

Остается только поговорить о том, какие же разновидности фрезеров бывают, чтобы не переплатить за лишние возможности, не получив даже искомых. Если вы уже присматривались к витринам с этим инструментом, то обнаружили три основных типа – верхний, для кромок и ламельный. Первый вариант не самый миниатюрный, но проще осваивается новичками, так как вспомогательные приспособления помогают контролировать положение фрезы относительно детали, снимая часть нагрузки с мастера. Верхний фрезер может быть погружным или неподвижным. Кромочный станок говорит сам за себя, им преимущественно обрабатывают края или срезают фаски. Ламельный инструмент подойдет для создания всякого рода пазов.

Резьба по дереву ручным фрезером – инструкция для начинающих

Работа ручным фрезером по дереву сначала кажется сложной, потому что трудно представляется процесс управления всей этой конструкцией, однако несколько наших рекомендаций позволят смелее приступить к работе.

Резьба по дереву ручным фрезером – пошаговая схема

Шаг 1: Собираем инструмент

Обследуйте место крепления фрезы в вашем станке, чаще всего, для этого служит цанговый патрон, поэтому и обсудим этот вариант. Сначала выбираем необходимую фрезу, она должна соответствовать патрону по диаметру. Если требуется глубокая обработка, подойдет вариант с удлиненным хвостовиком. Также имеется возможность заменить сам патрон (в ручных инструментах часто предлагаются варианты диаметром 6 мм и 8 мм), если это необходимо.

Хвостовик вставляется в отверстие патрона и затягивается специальным ключом. Здесь не требуется много силы, можно случайно пережать, что не является нормой для эксплуатации инструмента. Однако не бойтесь дотянуть до хорошего упора, чтобы фреза не болталась. Затем зажмите фиксатор шпинделя, и механизм готов к работе. Запустите инструмент, чтобы почувствовать старт и привыкнуть к звуку, ведь иногда именно неожиданность является причиной брака деталей у начинающих.

Шаг 2: Регулировка глубины

Резьба по дереву ручным фрезером должна начинаться с установки ограничителя глубины фрезерования. Для этого прикладываем станок к детали с краю, чтобы фреза пока что не соприкасалась с материалом. Надавите на нее, чтобы она достигла той глубины, на которую вы планируете обработку, и зафиксируйте это положение. Более точную величину устанавливают с помощью поэтапного ограничителя, шаг его указан в руководстве к инструменту, поверните регулятор на нужное количество степеней.

Шаг 3: Фрезеровка

Определите требуемую скорость по таблице в инструкции, исходя из обрабатываемого материала и размера фрезы. Желательно начать работу на черновом варианте, чтобы опробовать стиль работы именно вашего механизма, если вы включаете его впервые. Если вам его тактика знакома, то черновой вариант поможет вам выставить нужные параметры уже непосредственно в режиме работы, именно сейчас необходимо довести до точного значения глубину фрезерования.

Также, если вы еще не пробовали работать на своем инструменте, сравните результаты после хода фрезера от себя и на себя, по часовой стрелке и против. Правильным при обработке детали вокруг считается направление против часовой стрелки, а на плоской стороне – от себя. Далее можно переходить к фрезеровке основной заготовки.

Покупка ручного деревообрабатывающего инструмента может дать толчок для освоения новой и очень увлекательной профессии, с каждым годом собирающей в свои ряды все больше поклонников. В интернете растиражированы многочисленные видео уроки и фото, содержащие авторские приемы работ с ручным фрезером, что еще раз доказывает популяризацию ремесла, которое русский человек облюбовал издавна. Если вы еще не владеете всеми азами ручной обработки древесины и только знакомитесь со специализированным бытовым оборудованием, вам будет полезна следующая информация.

Что можно сделать ручной фрезой?

Конечно же, нам вряд ли удастся перечислить все те полезные вещицы, которые можно изготовить в домашних условиях при наличии ручного фрезера, определенных навыков и желания ввиду неограниченного ассортимента таких поделок, но самые распространенные из них все же упомянем, а при необходимости вы без труда найдете фото таких самоделок в интернете.

Итак, вооружившись ручным фрезером, даже начинающий мастер без проблем справится с изготовлением перил, всевозможных стеллажей и полочек, вешалок и табуретов. Сейчас стало модным вдыхать новую жизнь в старую ветхую мебель в домашних условиях, и этот процесс будет вам однозначно под силу.

Также ручной фрезер будет незаменим там, где необходимо провести выборку пазов под будущие соединения, выполнить врезку замка и даже создать причудливый мудреный узор на поверхности древесины, служащий декоративным украшением. Даже если вы не планируете держать столь универсальный инструмент в руках круглые сутки, он рано или поздно обязательно сослужит вам добрую службу в быту.

Азы в работе

Глубина среза здесь регулируется подъемным механизмом, соединяющим между собой две основные детали фрезера – электропривод и основание. Если быть точнее, то параметры заглубления фрезы в обрабатываемый материал задаются путем выставления определенного расстояния между штифтом и шайбой, расположенными рядом с мотором. Чтобы фрезерный станок при перемещении выдерживал одинаковое расстояние относительно края заготовки, в нем предусмотрена прямолинейная направляющая. Некоторые модели укомплектовываются круговой направляющей, с помощью которой удается фрезеровать окружности с большим радиусом. Для малых окружностей (радиус менее 15 см) на основании оборудования предусмотрены технологические отверстия, в которые вставляется центровочный штифт на заданном от фрезы расстоянии.

Выборка пазов осуществляется при помощи углового упора, закрепленного на корпусе станка под прямым углом. Прежде чем начинать работу, столяр обязан обеспечить заготовке будущего изделия неподвижное положение, ведь отсутствие надежной опоры неизбежно приведет к тому, что края паза будут кривыми, а это негативно скажется на конечном результате работы. Обратите внимание на то, что за один проход не рекомендуется снимать слой древесины, превышающий 5 мм. Достаточно глубокие пазы согласно технологии выбираются в несколько приемов. Работа ручным фрезером по дереву должна выполняться плавно, без спешки и резких движений, иначе придется столкнуться с таким неприятным явлением, как рваные края канавки.

Настройка инструмента и начало работ

Фрезер по дереву, как и любое другое оборудование, перед началом рабочего процесса нуждается в наладке. Прежде всего, снимают предохранительную гайку и зажимную цангу, после чего агрегат запускают и осуществляют контрольный рез. Далее проверяют, хорошо ли зажаты винты и остальные резьбовые детали и удаляют излишки защитной смазки.

Новички нередко допускают ошибку, недостаточно крепко удерживая фрезеровочный аппарат в руках, или прилагают излишнее усилие на обрабатываемый материал. На углах заготовки так же, как и при изменении направления движения фрезера, скорость перемещения агрегата не замедляют дабы не оставлять прожиги от перегрева станка.

Правила работы

В зависимости от характера выполняемых работ столяр выбирает метод их проведения. К примеру, обработка криволинейных поверхностей отличается от украшательства поделки из дерева ажурным узором, и здесь главное соблюдать правило применения той или иной техники, учитывая особенность того или иного процесса. Мы подобрали для вас самые распространенные приемы резки, сопровождая каждый способ тематическим видеоматериалом.

Открытый паз

Если вы планируете обрабатывать заготовку, формируя паз с самой кромки, устанавливайте инструмент таким образом, чтобы режущий элемент нависал над краем древесины. Затем необходимо опустить нож до заданной глубины и зафиксировать положение корзины, после чего запускается двигатель, и начинается подача. Когда кромка обработана до конца, фреза поднимается, а фиксатор ослабляется, и лишь затем мотор можно заглушить. Глухие пазы формируются аналогичным образом, с той лишь разницей, что они начинаются не от края детали.

Глубокий паз

В данном случае после каждого прохода обрабатываемого участка необходимо настраивать новую глубину погружения фрезы в деревянный материал, предварительно выключив фрезер, и желательно, чтобы заглубление не превышало 5 мм. Это правило в особенности касается твердых материалов, которые требуют внимательного подхода к работе. Последний слой не должен превышать 1,5 мм, что даст возможность создавать чистую поверхность.

Узкий паз

В данном случае для большего удобства в работе древесина обрабатывается с применением дополнительного приспособления. Выполняемый процесс заключается в прикреплении плоского основания к подошве агрегата. С двух сторон вспомогательной плоскости устанавливают направляющие стержни, обеспечивающие прямолинейную траекторию движения фрезера, главное, чтобы их оси располагались на одной линии с центром ножа. Если с фрезером мастер будет использовать вспомогательное приспособление, его нужно вести так, чтобы стержни равномерно прижимались к бокам заготовки.

Торцевая поверхность

Столярные работы по дереву ручным фрезером нередко сопряжены с обработкой торцов заготовки, и здесь очень важно получить чистый кант. В помощь начинающему мастеру придет проверенное на практике правило, гласящее о том, что изначально выполняется достаточно пологий срез, при этом инструмент ведется по направлению вращения ножа. При таком исполнении основная часть древесного материала будет выбрана равномерно, после чего вы подчистите торец обычным способом, ведя фрезер против направления вращения режущего элемента, а внешний вид заготовки приобретет нужные очертания.

Криволинейные кромки

Фрезерование криволинейных кромок ручным фрезером выполняется несколько иным способом, и здесь мастеру потребуются шаблоны с упорным кольцом. Само кольцо представляет собой круглую пластину с бортиком, перемещающуюся вдоль шаблона, задавая резаку правильную траекторию движения. Фиксируется такая деталь на подошве инструмента при помощи специальных крепежных элементов, после чего он может применяться по назначению.

Шаблон перед началом основного процесса необходимо закрепить на обрабатываемой плоскости, и сделать это можно при помощи обыкновенного двухстороннего скотча, после чего полученная конструкция прижимается струбцинами к рабочему столу. Применение шаблонов позволяет создавать абсолютно одинаковые изделия, из которых можно делать мебель или любые другие интерьерные детали.

Декоративная отделка

Узоры на дереве призваны украсить столярные изделия, придав им декоративную «изюминку». Художественная фрезеровка, пожалуй, является самым интересным методом обработки натурального материала, ведь здесь мастера могут в полной мере дать волю своей фантазии, а ручной станок без проблем поможет справиться с такой задачей. Древесина очень податлива в работе, главное знать, как правильно проводится обработка, чтобы результат был действительно достойным.

Помимо фрезера здесь вам пригодятся тиски, лобзик и стамеска, которыми придется пользоваться в ходе работы. Деревянное полотно с рисунком, перенесенным с понравившейся картинки или фото, закрепляют на устойчивой поверхности. Инструмент со специальной режущей насадкой плавно водят по контуру рисунка, осторожно снимая слой древесины, тем самым придавая ему объем. Использование фрезы разного размера позволит создавать различный орнамент в зависимости от личных предпочтений. Теперь вы знаете, как работать с ручным фрезерным инструментом и можете опробовать его на практике.

Самодельный фрезерный станок по металлу своими руками

Содержание

Настольный ручной станок, оснащенный ЧПУ и предназначенный для обработки металла, в домашнем хозяйстве является очень полезной вещью.

Кроме того, сделать такое устройство своими руками можно прилагая к этому небольшое количество усилий.

Для этого понадобятся такая оснастка и составляющие, как электродвигатель с подходящим уровнем мощности, стол и направляющая конструкция.

Читайте также: как сделать гибщик арматуры своими руками?

ГДЕ КУПИТЬ Привод для самодельного станка

Собираясь сделать несложный ручной переносной или ручной настольный малогабаритный фрезерный станок по металлу с ЧПУ своими руками, в первую очередь внимание стоит обратить на электропривод.

Главный и решающий фактор здесь – это уровень мощности. Большинство самодельных фрезерных станков по металлу, сделанных своими руками изготавливается для произведения неглубокой выборки металлических заготовок.

В таком случае агрегат можно сделать с помощью мотора российского производства, который обладает мощностью, равной 500 Ваттам.

Однако такой агрегат, снабженный ЧПУ время от времени будет глохнуть и едва ли оправдает те ресурсы времени и средств, которые были в него вложены.

Наиболее оптимальным вариантом общепризнанно считается тот, при котором настольный ручной малогабаритный станок по металлу, сделанный своими руками, оснащается двигателем, мощность которого, в среднем, составляет 1100 Ватт.

Привод станка с ЧПУ обладающий мощностью, равной 1-2 киловаттам способствует применению любого типа фрезы. Особенностью специализированного электродвигателя такого типа является оснащение усиленными подшипниками для длительного сопротивления большим нагрузкам, возникающим в продольном и поперечном направлении оси вращения.

Обработка металлических заготовок при этом будет производиться в обычном режиме. Для фрезера по металлу, собранного своими руками и оснащенного ЧПУ может подойти как стационарный электромотор, так и привод, который прежде использовался в мощных ручных электроинструментах.

Самодельный фрезерный станок

Эту деталь можно позаимствовать из болгарки, дрели, или ручного фрезера. Еще один значимый фактор при создании фрезерного агрегата по металлу своими руками – это количество оборотов.

Читайте также: сферы применения универсальных фрезерных станков по металлу.

Чем оно выше, тем большей чистотой и равномерностью будет обладать выполненный рез. Никаких проблем не возникнет, если двигатель, используемый в станке с ЧПУ, рассчитан на работу в бытовой сети в 220 вольт.

В том случае если Вы решите сделать агрегат, оснащенный трехфазным асинхронным двигателем, подключать его придется с ориентировкой на особую схему.

Она выражена в алгоритме подключения по типу «звезда-треугольник». Благодаря реализации такой схемы мотор будет производить плавный запуск и выдачу максимально возможной мощности.

Стоит учитывать, что в том случае, когда трехфазный электродвигатель будет подключен к однофазной сети, он потеряет 30-50% своего КПД.
к меню ↑

Как сделать самодельный лифт для фрезера?

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»5929285318″>

Осуществить сборку самодельного фрезерного станка с ЧПУ по металлу можно достаточно легко. Особое внимание следует уделить регулировочному лифту, который можно собрать с применением обычных толстых листов фанеры.

Вся конструкция должна быть закреплена на крышке рабочего стола. При этом сам агрегат не нужно будет оснащать шкивами и ремнями.

Настольный фрезерный станок, сделанный своими руками

Насадка фрезы на настольные фрезерные станки по металлу будет осуществляться прямо на вращающийся вал электродвигателя. Здесь важно применять такой привод, который будет обладать способностью к вращению на высоких оборотах. Сам лифт, собираемый под фрезерные станки по металлу дома, состоит из таких деталей, как:

  • корпус;
  • каретка;
  • скользящие полозья;
  • резьбовая ось;
  • фиксирующий винт.

Когда ось будет вращаться, то каретка с присоединенным мотором сможет перемещаться вверх и вниз по направлению оси.

Полозья используются для того, чтобы выполнять функцию направляющих ограничителей. При помощи фиксирующего винта каретку нужно будет закрепить для придания ей высокой степени неподвижности, после того, как она будет выставлена по высоте.

Крепления несущего корпуса, который будет удерживать всю конструкцию, осуществляется к нижней крышке верстака.

При выполнении этих действий нужно будет тщательно следить за тем, чтобы каретка и двигатель не расшатывались, находясь в корпусе. Это может привести к тому, что во время фрезеровки выборка металла будет неровной.

Читайте также: как работает фрезеровочный станок по дереву?

Представленное приспособление для фрезерного агрегата сможет обеспечить плавную регулировку вылета сменной фрезы над поверхностью рабочего стола.

Самодельный фрезерный по металлу с нуля

Для обеспечения высокой степени удобства можно оснастить лифт самодельными шестернями. При этом поворотный вертикальный рычаг можно будет разместить сбоку, а не с верхнего края.

Читайте также: особенности и возможности фрезера с ЧПУ по дереву.

Если готового рабочего стола дома нет, то при самостоятельном его изготовлении важно учитывать индивидуальные особенности каждого отдельно взятого материала под фрезерные станки по металлу.

К примеру, тот стол под ручной настольный фрезерный станок по металлу по металлу, который будет изготовлен из дерева, боится попадания влаги. Однако наряду с этим деревянную конструкцию легче всего изготовить, к тому же оснастка способна эффективно поглощать вибрации.

Направляющие, которые будут обеспечивать упор заготовки, подвергнутой обработке можно сделать дома из фанеры или ДСП. Также предусматривается регулировка положения оснастки с ориентировкой на горизонтальную плоскость. Для сбора металлической стружки можно применить обычный старый бытовой пылесос.

Читайте также: какими методами происходит процесс фрезерной резки фанеры на станках с ЧПУ?

к меню ↑

Изготавливаем крышку

В качестве материала для крышки необходимо использовать фанеру с параметром толщины, равным 19 миллиметрам.

При этом длина крышки должна равняться 0,6 метрам, а ширина – 0,5 метрам. Для того чтобы значительно улучшить базовые характеристики самодельного фрезерного станка по металлу нужно в первую очередь увеличить прочность стола.

Для этого делается облицовка из текстолита с толщиной, равной 2 миллиметрам. С этой целью нужно будет вырезать лист с такими же размерами, как и первый вырезанный из фанеры.

Важно помнить, что в процессе вырезания крышки и облицовки для нее к уже указанным размерам следует прибавить припуски равные 2,5 сантиметрам.

Создание рамы для станка из подручных материалов

После этого нужно нанести тонкий слой клея на текстолитовую поверхности и верхнюю часть фанерной крышки.

При этом нужно отступить от края фанеры на 0,3 сантиметра и выполнить приклеивание текстолита. После присоединения поверхностей по ним нужно будет пройтись резиновым валиком.

Полученная заготовка и оснастка устанавливается на отрезной станок или на циркуляционную пилу. Это производится таким образом, чтобы край листа фанеры смог плотно прижаться к упору.

Далее от края упора нужно отступить 6 миллиметров и произвести отпил фанеры и облицовки из текстолита одним лезвием. После этого нужно перевернуть полученную заготовку и проделать те же действия с противоположным краем.

Подвергшиеся обработке края передвигаются до самого упора и обрезаются для того, чтобы придать плите необходимую форму. Из фанерного листа нужно вырезать накладки продольного и бокового типа с ориентировкой на строго фиксированные размеры.

Ширина продольной накладки должна равняться 0,4 сантиметрам при длине в 70 сантиметров. Ширина боковой – 0,6 см, при длине в 60 сантиметров.

Алюминиевая рама для самодельногоо фрезерного станка

Читайте также: устройство и выбор модели ручного кромочного фрезера.

Далее нужно заняться изготовлением вспомогательной детали для того, чтобы ровно произвести приклейку кромочных накладок. При этом важно соблюдать правильную последовательность действий:

  1. Берется четыре куска фанеры с параметрами размеров 10×10 см.
  2. В каждом куске вырезаются пазы с размерами 5×5 см.
  3. Производится их закрепление при помощи струбционов по всем углам изготовленной крышки.
  4. Прикрепление накладок выполняется при помощи клея, фиксация – с помощью струбцинов.

к меню ↑

Монтаж упора

Накладки и оснастка прижимаются к уже смонтированной вспомогательной детали, после чего они приклеиваются к верхней кромке крышки. Сквозь заранее проделанные пазы можно рассмотреть, насколько правильно произошла стыковка накладок по всем углам.

После этого производится установка 19-ти миллиметровой дисковой фрезы на отрезной настольный станок. Упор присоединяется с помощью изготовленной деревянной накладки с высотой в 25 сантиметров.

Читайте также: виды, особенности и самостоятельная сборка фрез для мотоблока.

Настойку фрезы и упора нужно проводить таким образом, чтобы появилась возможность для выбора шпунтов, помещающихся в кромочные накладки. Точность настроек должна быть практически идеальной. Для этого лучше потренироваться на неиспользуемых обрезках.

Мини токарный станок по металлу своими руками

Крышку нужно плотно прижать к упору той стороной, которая изначально была покрыта текстолитом. Потом нужно будет выбрать все шпунты в кромочных накладках расположенных по бокам.

Фрезерный станок по металлу и оснастка понадобится для того, чтобы поспособствовать установке алюминиевого профиля. Для этого в отрезке любого размера нужно выпилить шпунт при помощи дисковой фрезы.

После чего следует убедиться в том, что ползунок в нем проходит до самого углового упора. Если он без затруднений будет перемещаться при нормальном люфте, то в крышке нужно будет выпилить паз такого же размера и разместить его фанерой к верху.
к меню ↑

Как работает самодельный настольный фрезерный станок по металлу? (видео)

Предложения компаний

 Главная страница » Фрезерные

Фрезерные станки и их сборка своими руками: принцип работы и особенности изготовления

Изготовить самодельный фрезерный станок может любой мастер. Главное – задаться целью. В результате можно не только хорошенько сэкономить на покупке нового дорогостоящего оборудования, но и получить в свое распоряжение даже более эффективное и удобное устройство.

Ручное изготовление не значит низкое качество, наоборот, при должном подходе можно получить агрегат, который будет полностью удовлетворять всем требованиям мастера.

Преимущества станка для домашней мастерской

Среди большого ассортимента оборудования, которое используется для обработки древесины, фрезерный станок по дереву является наиболее эффективным и универсальным. Подобные устройства многократно повышают функциональность домашней мастерской, приближая ее к профессиональному цеху.

Возможность качественной обработки дерева – это то, о чем мечтает каждый мастер. Фрезерование, поперечное строгание, вырезание элементов сложной формы – лишь малая часть операций, которые позволяет решать фрезеровочный агрегат.

Данное оборудование обладает рядом преимуществ, благодаря которым оно стало столь популярным и во многих случаях незаменимым:

  • высокая эффективность;
  • экономичность и окупаемость;
  • многофункциональность;
  • простота в обслуживании;
  • длительный срок службы;
  • надежность;
  • качественный результат обработки дерева.

Следует также отметить, что стоимость таких агрегатов не столь высока. При этом, если мастер желает сэкономить свои средства, он может изготовить самодельный сверлильно-фрезерный станок своими руками.

Схема самодельного фрезерного станка.

Стоит отметить, что представленные на рынке станки могут существенно отличаться друг от друга своими конструкционными особенностями. В связи с этим при выборе оборудования необходимо заранее учитывать те работы, которые предстоит выполнять.

Из большого многообразия устройств можно выделить некоторые виды:

  • наименее дорогие – устройства с ручным управлением;
  • фрезерно-гравировальные;
  • для работы по дереву с возможностью трехмерной обработки материала;
  • с числовым программным управлением.

Любой из приведенных выше типов устройств отлично справится с определенным видом работ. Мастеру остается только правильно подобрать аппарат для конкретной задачи.

Станок для фрезеровки своими руками

Домашняя мастерская – место, в котором каждый мастер стремится реализовать свой потенциал и свои самые смелые задумки. Главное, чем он гордится – это изделия, изготовленные своими руками.

Для того чтобы работа была эффективной и качественной, необходимо использование специального оборудования, которое также можно сделать, а не покупать. Самодельный агрегат для фрезеровки позволит не только существенно ускорить процесс работы, но и станет гордостью мастера.

Фактически все инструменты могут быть сделаны вручную. Зачастую трудности возникают в другом направлении, а именно:

  • нехватка свободного пространства для размещения оборудования;
  • сильный шум, исходящий от устройств во время работы;
  • частое несоблюдение техники безопасности.

Первые две проблемы решаются достаточно просто. В интернете можно без особого труда отыскать необходимые чертежи самодельных устройств подходящих размеров. Что касается шума, то тут можно использовать надежную шумоизоляцию или же расположить мастерскую вдалеке от жилых помещений.

Третий пункт зависит исключительно от мастера. Работа в домашних условиях подразумевает отсутствие строгого контроля. Это зачастую позволяет расслабиться и не соблюдать необходимые меры предосторожности. Такие ситуации необходимо исключить.

Изготовить самодельный фрезерный станок для работы по дереву своими руками вполне посильная задача. В интернете можно найти большое количество разнообразных схем, с помощью которых удастся достичь поставленных целей.

Итак, давайте рассмотрим, как сделать фрезерный станок своими руками.

Наибольшую трудность для любителей самоделок представляет изготовление вращающейся фризы. Хороший аппарат отличается тем, что он способен обрабатывать дерево по прямолинейному и криволинейному контурам.

Тут очень важно правильно выбрать и установить ножевую головку. Ее необходимо закрепить на шпинделе, расположенном на валу электродвигателя. Обычно ее фиксируют вертикально.

Электрическая схема станка.

Конструкция крепится на подставке, которая может перемещаться по двум осям. Бывает множество станков, обладающих своими конструкционными особенностями. Например, для фигурной фрезеровки подойдет ручной фрезер.

Подобное оборудование характеризуется простым устройством, в основе которого лежит технология ручного резака. Все ключевые элементы спрятаны в корпусе. Важно, чтобы мощности двигателя хватало для обеспечения необходимой движущей силы.

Одним из основных требований к станкам является устойчивость платформы. Наилучшим вариантом будет использование литого или штампованного материала. Важно, чтобы обеспечивалось хорошее прилегание к поверхности.

К более профессиональным вариантам следует отнести погружные модели. Они позволяют вытачивать выемки, пазы, отверстия заданной формы и глубины. Для выполнения подобных более сложных процессов лучше обратить внимание на стационарные станки.

Вариант 1: наиболее простой тип станка

Пожалуй, самым доступным вариантом создания самодельного фрезерного станка для обработки дерева или работы по металлу своими руками – это изготовление фрезера из дрели и электрического мотора. Последний можно раздобыть со старого ненужного инструмента.

Процесс сборки подобного данного станка не вызовет особенных проблем даже у начинающих мастеров. Понадобятся подручные материалы, двигатель и шпиндель. В качестве привода можно использовать дрель.

По чертежам следует добавить дополнительные приспособления, позволяющие варьировать наклон и глубину обработки изделий.

В заключительном этапе изготавливаются элемент параллельного упора, чтобы была возможность подавать материал под фиксированным углом.

Как видите, сконструировать самодельный настольный фрезерный станок не так уж сложно. Это может быть и мини модель, которая без труда разместится в маленьком помещении. В любом случае подобное оборудование необходимо в мастерской каждого плотника.

Если мастер ограничен в средствах или же ему хочется все делать самостоятельно, тогда самодельный фрезерный станок по металлу своими руками – это то, что нужно.

Вариант 2

Существует множество причин, по которым люди хотят сделать свой собственный фрезерный аппарат с ЧПУ. Самой распространенной причиной является банальное отсутствие денежных средств.

Купить качественный и надежный ЧПУ станок от именитого бренда далеко не всем по карману. Но есть, конечно, и такие мастера, которым просто приносит удовольствие изготовление подобных вещей своими руками.

Стоит сразу отметить, что существуют готовые комплекты позволяющие сделать самодельные фрезерные станки для работы с деревом или металлом с ЧПУ. Однако они обладают рядом недостатков.

Во-первых, заранее трудно с уверенностью сказать, какой именно комплект подойдет наилучшим образом для каждой конкретной задачи. Во-вторых, в готовом наборе нет возможности что-либо изменить на свое усмотрение.

Итак, главной отличительной особенностью подобного оборудования является наличие числового программного управления.

Собирать устройство необходимо с установки двух шаговых электродвигателей. Они монтируются непосредственно на корпус за вертикальной осью. Назначение двигателей – это перемещение фрезерной головки по вертикали и горизонтали.

Не стоит забывать и про такой важный узел, как шпиндель для фрезерного станка по металлу. Этот элемент передает вращательный момент рабочему механизму, например, фрезе.

Управление оборудованием осуществляется посредством подключения системы управления через LPT-порт. После установки всей электроники, загружаются драйвера и программное обеспечение.

Более подробную инструкцию с пошаговой сборкой можно найти на многочисленных видео, выложенных в интернете.

Итог

Фрезерный станок с ЧПУ просто незаменим в мастерской любого мастера, работающего с дерево. Подобное оборудование существенно упрощает и ускоряет процесс изготовления изделий не только из дерева, но и из металла.

ЧПУ станок открывает совершенно новые возможности в обработке материала, позволяя создавать более совершенные и оригинальные изделия.

Источник: https://tutsvarka.ru/oborudovanie/samodelnyj-frezernyj-stanok

Фрезерный стол своими руками: конструкция, изготовление, сборка

В хозяйстве частного домовладения всегда пригодится фрезерный станок. Оборудование незаменимо при изготовлении различных деревянных изделий — от оконных рам до различных небольших поделок. Фрезерный станок представляет собой опорный стол и сам фрезер. Если у хозяина уже есть ручной фрезер, то можно изготовить фрезерный стол своими руками.

Для чего нужен фрезерный стол

Стол является основной базой станка. Фрезы — его рабочие органы. С помощью этих деталей при обработке заготовок из древесины выполняют множество операций. На станке в древесине делают продольные пазы, каналы, вертикальные углубления, овальные скосы и многое другое. Стол необходим для точного размещения фрезы — как в горизонтальном, так и в вертикальном направлении.

Конструкция фрезерного стола

Рабочий стол станка должен отвечать следующим требованиям:

  • Стандартная высота рабочей поверхности колеблется в пределах от 800 до 900 мм. Высота стола может быть иной — по желанию хозяина мастерской.
  • Поверхность стола должна обеспечивать беспрепятственное скольжение деревянной заготовки.
  • Фрезер должен быть оснащён лифтом, который будет легко перемещать фрезу по вертикали.
  • В рабочей зоне нужно установить отсос стружки и пыли.
  • Монтажная пластина должна обеспечивать надёжное крепление фрезера. Толщина пластины должна позволять максимально выдвигаться вверх режущему органу.
  • Прижимные детали должны быть такими, чтобы руки работника не могли случайно попасть под фрезу.
  • Станина станка должна быть устойчивой, и в то же время позволять легко перемещать станок в нужное место.

Изготовление станины и столешницы

В условиях домашней мастерской для изготовления опорной части станка зачастую используют недорогие подсобные материалы. Для этого берут куски МДФ, строительной фанеры, металлический уголок, метизы (болты, винты, шайбы и гайки) и прочее.

Станина

Опорную конструкцию для станка делают из деревянного бруса или сваренного металлопрофиля. Некоторые мастера приспосабливают под станину старый стол или верстак. Самое главное в устройстве станины —устойчивость. Во время работы фрезера могут возникать различные нагрузки вибрационного характера.

Если старая мебель расшатана, то стоит установить дополнительный крепёж. Для этого используют металлический уголок, который крепят в сомнительных узлах конструкции через просверленные отверстия шурупами.

Самой надёжной конструкцией будет станина из стального уголка 40×40 мм. Для этого нужен сварочный аппарат и опыт обращения с ним.

Столешница

Организацию рабочего стола можно «подсмотреть» в видеоматериалах о работе фрезерных станков, опубликованных в интернете. При изготовлении столешницы необходимо следовать требованиям, обеспечивающим лёгкое перемещение деревянной заготовки и режущего органа фрезы, а также надёжную фиксацию обрабатываемой детали относительно фрезы.

Вариант сборки станка своими руками

На обоих боковых торцах стола устанавливают алюминиевый профиль Т-образного сечения для крепления и свободного перемещения параллельного упора в виде планки. Планка по бокам оснащена алюминиевыми креплениями, которые входят в пазы боковых профилей.

В планке делают прямоугольный вырез под выход фрезы. На детали закрепляют направляющий профиль, по которому перемещаются вертикальный и угловой прижим. Прижимы фиксируют прохождение деревянной заготовки через зону фрезерования.

В столешнице прорезают параллельный паз — для перемещения ползуна углового упора. На одной из опор под столешницей устанавливают выключателей с кнопкой аварийной остановки фрезера.

Рабочую площадку часто изготавливают из МДФ и строительной фанеры. Поверхность из такого материала быстро изнашивается. Более надёжная столешница — сделанная из текстолита. Текстолитовая поверхность обладает высокой износостойкостью и низким коэффициентом трения.

Идеальным вариантом для столешницы может быть стальной лист или плоскость из алюминиевого сплава. Так, как площадка должна иметь технологические пазы и отверстия, изготовить своими руками такую деталь будет довольно сложно, а порой и невозможно. Выход может быть найден в использовании деталей старого оборудования.

Плита для фрезера

В центре столешницы вырезают проём для установки рабочей пластины. Пластину лучше изготовить из того же текстолита. В плите делают круглое отверстие. Под отверстие делают круглые вставки. Комбинируя вставки, подбирают проходное отверстие по диаметру для нужной фрезы.

Кольцевые вставки, как и сама плита, должны находиться в одном уровне со всей поверхностью рабочего стола. Кольца обеспечивают плотное вхождение фрезы в рабочую зону.

Фрезер

Силовая установка по своей функциональности действует, как обыкновенная дрель. Патрон фрезера зажимает ось фрезы и сообщает ей вращательное движение. Агрегат крепится снизу к рабочей плите. При конструировании стола нужно обязательно учитывать сохранение пространства для помещения устройства под столешницей.

В качестве фрезера приспосабливают компактный электродвигатель. Сделать самодельный электроинструмент под силу опытному мастеру. В некоторых случаях используют электрическую дрель. Чтобы избавиться от такой проблемы, приобретают готовый ручной фрезер. В торговой сети покупателям предлагают широкий ассортимент ручного электроинструмента такого типа.

Ручной фрезер разных производителей имеет примерно одинаковый набор опций и габаритные размеры. Инструмент в основном предназначен для обработки деревянных заготовок.

Фрезерный станок позволяет работнику управлять процессом обработки с помощью двух рук, а при работе с ручным инструментом, руки заняты удержанием самого агрегата. Выгодно ручной фрезер поместить в самодельную конструкцию станка.

Монтажная пластина

Полимерную подошву фрезера снимают и вырезают по её обводу монтажную пластину. Монтажную плиту изготавливают из металлического листа, толщиной не более 6 мм. В рабочей площадке просверливают монтажные отверстия по винты крепления фрезера через монтажную пластину.

Отверстия делают со стороны рабочей поверхности с потаем, чтобы головки винтов не выступали над плоскостью стола.

Лифт

Лифт — устройство для перемещения чего-либо по вертикали. В данном случае это касается фрезерного агрегата. Ручной фрезер оснащён лифтом. Проблема установки лифта становится актуальной при использовании в качестве силовой установки самодельных устройств.

Можно приобрести готовый лифт заводского изготовления. В интернете публикуется много вариантов изготовления самодельных подъёмных устройств. Основной задачей подъёмника является решение точной фиксации фрезы по вертикали. Выступ конусной режущей поверхности фрезы определяет глубину и ширину выборки древесины в заготовке.

Одним из самых популярных вариантов самодельного лифта является перемещение фрезера на вертикальном металлическом стержне с резьбой.

Схема самодельного лифта фрезера

Под столом устанавливают полку, в которую вставляют стержень с фланцевой гайкой. Выше на стержне устанавливают маховик. Вращая его, добиваются нужной высоты фрезы над поверхностью рабочего стола.

Поворотный фрезерный стол

Поворотная модель станка представляет собой сложную конструкцию, обеспечивающую наклон деревянной заготовки по отношению к фрезе. Благодаря этой особенности станка, изготавливают деревянные заготовки сложной формы. В домашних условиях такие столы собрать практически невозможно.

Безопасность при работе на самодельном станке

Для безопасной работы фрезерного станка, следует соблюдать несколько правил техники безопасности:

  1. Металлическая станина должна быть обязательна заземлена.
  2. Станок устанавливают в сухом проветриваемом помещении.
  3. Если станок выполнен полностью из дерева, то заземляют сам корпус фрезера.

Заключение

Фрезерный стол, сделанный своими руками, сэкономит денежные средства хозяина мастерской. Самодельная конструкция учитывает все индивидуальные потребности владельца станка, чем выгодно отличается от уже готовых вариантов.

Источник: https://remboo.ru/instrumenty/frezernyj-sol-svomi-rukami.html

Как сделать самодельный фрезерный станок по металлу своими руками?

Домашний станок для фрезерования – незаменимое оборудование для обработки металла и других материалов своими руками.

Если задаться целью, можно соорудить мини-копию промышленного оборудования, значительно сэкономив на комплектующих, при этом станок можно дополнительно наделить и токарными функциями.

Самодельный фрезерный станок по металлу изготавливается достаточно несложно, в процессе изготовления необходимо лишь запастись терпением и иметь под рукой подробные чертежи, свойственные серийному оборудованию.

Самодельный фрезерный станок по металлу

Самодельный фрезерный станок по металлу своими руками

Домашний фрезер является отличным помощником для обработки металлических или деревянных изделий в тех случаях, когда использование ручного инструмента не принесет желаемого результата. Можно в таком случае обратиться в мастерскую, но такие услуги не всегда стоят дешево.  Обладая определенными навыками, можно собрать своими руками фрезерный станок по металлу простейшего типа или более сложную модель. Соответственно,  у более простого типа станка, собранного на основе обычной дрели, функционал будет скромнее, чем у более сложного, оснащенного большим количеством комплектующих и работающего на основе электродвигателя. Если следовать инструкциям и чертежам, на основе которых собирают промышленные образцы фрезеров, для домашней мастерской можно соорудить станок, способный выполнять сложные технологические операции: вырезать изделия из металла или дерева, обрабатывать поверхности различной конфигурации, изготавливать пазы, фальцы, шлицы и т. п. При сборке станка можно опираться на видео-инструкции, которые можно найти в большом количестве в интернете.

Но перед тем, как вы приступите к сборке самодельного станка, хотели бы предупредить, что, не зная всех тонкостей сборки устройства, в итоге оно может оказаться небезопасным для эксплуатации.

Поэтому если возникают сомнения в работе устройства, собранного своими руками, обратите внимание на фрезерно-гравировальные станки с ЧПУ от отечественного производителя MULTICUT, которые имеют гарантию качества и большую производительность.

Конструкция и принцип работы

Фрезерный станок по металлу своими руками чертежи

Основой фрезеровочного станка является станина, которая должна быть жестко закрепленной и достаточно прочной для того чтобы выдерживать необходимую нагрузку.

Вторым важным элементом является ручная дрель или электродвигатель, выполняющие функцию привода для рабочего инструмента, которым служит остро заточенная фреза. Для фиксации заготовок из металла или дерева, а также их размещения для обработки используется фрезеровочный стол, оснащенный специальными креплениями. Все комплектующие должны быть высокого качества, поскольку от этого будет зависеть эффективность работы станка. Мощность фрезера, так же, как и его производительность, зависят от мощности привода и максимального числа его оборотов. Минимальная мощность домашнего станка должна составлять 500 вт, а для работы с более твердыми металлами понадобится двигатель мощностью 1,2-2 квт.

Работа оборудования может осуществляться вручную или автоматически. Второй тип станка оборудован модулем ЧПУ, позволяющим свести к минимуму участие человека при обработке, заточке и прочей работе с металлом.

Мини-фрезерный станок по металлу своими руками

Мини фрезерный станок по металлу своими руками

Мини- фрезер ручной сборки состоит из электропривода из дрели, прикрепленной к станине. Чтобы собрать мини-фрезер, понадобятся следующие материалы:

  • Металлические уголки № 25
  • Швеллер
  • Автомобильный домкрат
  • Квадратная труба профилем на 20
  • Штырьки из металла для осей
  • Плотная фанера
  • Конус Морзе
  • Электропривод мощностью 400 вт
  • Сверлильный патрон

Первым делом необходимо изготовить станину из швеллера, в итоге должна получиться сварная конструкция в виде буквы П. Далее, из металлического уголка, который прикрепляется болтами к колонне, изготавливаются вертикальные направляющие для передвижения фрезерной консоли.

Непосредственно вертикальное передвижение консоли фрезера будет осуществляться с помощью автомобильного ромбовидного домкрата по амплитуде в 10см. Направляюще консоли изготавливаются из профильной трубы, к которой прикрепляются штырьки из металла с резьбой.

Амплитуда перемещения вбок составляет 13 см, а по горизонтали – примерно 9 см.

Из толстой фанеры изготавливается рабочий стол, который закрепляется к металлическому каркасу винтами. Чтобы добиться максимальной прочности рабочей поверхности, фанеру облицовывают текстолитом.

Для этого вырезается заготовка в соответствии с размерами фанеры с припусками 25 мм.

На текстолитовую деталь, а также на поверхность фанеры наносится клей, после склеивания процедура повторяется на оборотной стороне.

Из уголка и профильной квадратной трубы нужно сварить тиски, которые устанавливаются на столешницу, прикрепляясь саморезами.  К приваренным перемычкам в станине прикрепляется дрель шпинделем книзу. К нему присоединяется конус Морзе со сверлильным или цанговым патроном. С помощью такого мини-агрегата можно обрабатывать или изготавливать изделия из мягких металлов – бронзы, алюминия.

Данная модель фрезера отличается тем, что сама дрель неподвижна, а перемещается только консоль с деталью. Существует второй вариант подобного фрезера, когда изделие находится неподвижно, а дрель перемещается с помощью лифта вдоль станка.

Чтобы изготовить лифт, необходимо вырезать из текстолита опорную пластину, установить на столешницу. К пластине прикрепляется пара параллельных стоек, по которым будет передвигаться каретка (с помощью толкающего механизма) с прикрепленным мини-фрезером.

Лифт должен быть устойчивым, жестким, чтобы не возникало ни малейшего люфта, который может испортить изделие при обработке.

Чпу фрезерный станок по металлу своими руками

Чпу фрезерный станок по металлу своими руками

Станок ЧПУ технологически является более сложным, чем мини-фрезер, инструментом, состоящим из следующих комплектующих:

  • Шарико-винтовая передача. Она используется для изменения вращательных движений в возвратно-поступательные и наоборот.
  • Вертикальные, поперечные и продольные направляющие. Они предназначены для приведения в движение портала со шпинделем по вертикали, рабочего стола вправо-влево и передвижения его по станине.
  • Основание для крепления всей оснастки.
  • Шпиндель, в котором закрепляется фреза для обработки металлических изделий.
  • Рабочая поверхность (стол)
  • Охлаждающая система для фрезы и шпиндельного узла.

ЧПУ-фрезер работает с помощью программного обеспечения, установленного на компьютер. В программе создается будущее изделие, рассчитывается в специальные коды, распознаваемые контроллером. Затем команда поступает к шаговым двигателям, которые перемещают шпиндель или фрезер в соответствии с контурами заготовки. Сам станок собирается по следующим этапам:

  1. Первым этапом сборки чпу фрезера является сборка электропривода и станины, на которой будут располагаться комплектующие и сам станок. Она должна иметь прочную и жесткую конструкцию, располагаться на ровной поверхности. Мощность электропривода станка с чпу должна составлять 1-2 квт. В его роли можно использовать стационарный электромотор или электропривод из любого мощного ручного инструмента с большим количеством оборотов.
  2. Устанавливается фрезеровочная консоль, колонны, все направляющие и шаговые двигатели. На этом этапе необходимо следить за тем, чтобы скольжение по направляющим производилось плавно и гладко. Кроме того, на этом этапе сборки чпу фрезера проверяется надежность крепления всех механизмов и их работоспособность. Название и точное количество необходимых элементов необходимо смотреть в точной инструкции и чертежах.
  3. На заключительном этапе проверяется работоспособность всего станка в целом перед установкой программного обеспечения.
  4. Элементы контроллера подсоединяются друг к другу в соответствии со схемой, подключаются к компьютеру, на котором установлено программное обеспечение и все необходимые драйверы. Когда программное обеспечение будет установлено, необходимо загрузить нужные эскизы деталей. После этого выбирается нужный материал, устанавливаемый на рабочую поверхность, а также тип фрезы для этого материала.

Работа на оборудовании должна производиться только после ознакомления с правилами техники безопасности. Это касается как чпу фрезера, так и мини-агрегата. Во-первых, необходимо использовать средства защиты глаз и открытых частей тела от попадания металлической стружки.

Во-вторых, нужно следить за тем, чтобы фрезерный узел не перегревался, иначе он может разлететься на куски, причинив вред здоровью. В-третьих, вся электроника и сеть должны иметь заземление, а электрическая сеть должна быть защищена от возникновения короткого замыкания.

Фрезерный станок по металлу своими руками: видео

Источник: https://stroypomochnik.ru/frezernyj-stanok-po-metallu-svoimi-rukami/

Фрезерный станок для домашней мастерской

Фрезерный станок по металлу, который приобретается для домашней мастерской, зачастую очень похож на сверлильный агрегат – в нем также есть станина и колонна, непосредственно на которой установлен вертикальный шпиндель. Основное отличие фрезерного станка от токарного заключается в маховике, которым оснащается рабочий стол.

Благодаря этой детали стол фрезерного станка может с легкостью перемещаться. Такая свобода действий позволяет обрабатывать заготовки как по длине, так и по ширине и даже в глубину. Фрезерный станок для большинства мастеров – это настоящий подарок.

Далее мы подробнее разберем основные виды фрезерных станков, а также опишем основные параметры, на которые стоит обращать внимание при выборе такого оборудования.

Что можно делать на фрезерном станке?

Фрезерный станок по дереву может стать отличным помощником в домашней мастерской. На нем можно выполнить массу различных действий:

  • ✓изготовить филенки для дверей и кухонных фасадов;
  • ✓выполнить шиповые соединения в деревянных дверных или оконных блоках;
  • ✓нарезать мини-шипы на ребрах деталей;
  • ✓изготовить ножки различной формы для столов, пуфов и пр.;
  • ✓произвести высокоточное сверление отверстий;
  • ✓нанести на деревянную плоскость узор различной сложности;
  • ✓обработать кромки изделий с целью их закругления;
  • ✓скопировать изделия по имеющемуся шаблону;
  • ✓произвести шлифовку торцов и довести изделия до необходимой формы.

Исходя из вышеописанных возможностей, можно сделать вывод, что для дома фрезерный станок крайне нужная вещь, так как он с легкостью может заменить целый «парк» станков столярной мастерской.

Основные виды фрезерных станков и их конструкционные особенности

Фрезерная машинка ручного типа: данная машинка представляет собой небольшой аппарат с пластиковым корпусом и одной (двумя) ручками. Мощность таких фрезеров находится в пределах от 400 и до 2600 Вт, а частота вращения достигает 34 000 об/мин. Данное устройство при выполнении основных своих функций опирается на специальную платформу, регулируемую по высоте. Данная платформа оборудуется пружинами и винтом – фиксатором. Съемные фрезы устанавливаются через зажимную цангу. Цена такого фрезерного станка одна из самых низких по сравнению с другими видами фрезеров. Также стоит отметить, что аппарат такого типа идеально подходит для обработки кромок и изготовления различных пазов. Агрегат настольного типа: настольный фрезерный станок по своей сути является тем же ручным фрезером, но в перевернутом виде. При этом агрегат оснащен еще и небольшим рабочим столом. Кстати, вы можете самостоятельно сделать из ручного фрезера настольный вариант. Для этого нужно лишь снять его пластмассовую подошву и присоединить сам аппарат к куску ДСП или фанеры. Но предварительно советуем в этом куске вырезать отверстие под фрезу. Чаще всего настольное устройство используют для изготовления различных мебельных накладок путем обкатки их по имеющемуся шаблону.

Фрезерный станок с ЧПУ: такое оборудование на рынке обрабатывающих устройств появилось не очень давно. Данный агрегат оборудуется специальным компьютером, который при помощи заданной программы производит управление фрезерным устройством.

Купить фрезерный станок с ЧПУ, конечно, хотят многие, но его стоимость достаточно высока даже в том случае, если магазином предоставляется скидка. С другой стороны, фрезерный станок ЧПУ по дереву с легкостью позволит вам изготовить детали различной сложности.

При этом вы выполните все необходимые работы быстро и практически с нулевыми трудозатратами.

Копировально-фрезерный станок: необходим для изготовления одинаковых деталей определенной сложности. Ручным способом ни один мастер не сможет добиться идеальной точности при изготовлении двух идентичных деталей. Именно для этих целей и нужен копировальный фрезерный аппарат.

Копирование происходит по шаблону, который прикрепляется вместе с заготовкой непосредственно к рабочему столу. Над этим столом устанавливается специальное подвижное приспособление, на котором фиксируется щуп (он-то и отслеживает повторение контуров шаблона), а также сама фреза, совершающая режущие движения по необходимой траектории.

Подобного рода технология позволяет быстро и качественно производить копирование деталей.

Токарно-фрезерный станок: такая модификация фрезерного станка используется для изготовления различных витых и резных балясин.

Токарно-фрезерный станок может оборудоваться как ручной приводной системой, так и электронной системой ЧПУ. Если есть возможность, то лучше купить фрезерный станок с ЧПУ.

Как уже говорилось ранее, подобная система управления поможет быстро и без особых трудозатрат изготовить необходимые детали.

Вертикально-фрезерный станок: для выполнения работ на таком агрегате используются различные типы фрез: фасонные, торцевые, цилиндрические, угловые и т.д. Вертикально-фрезерный станок состоит из следующих узлов:

  • ✓шпиндель, в который устанавливаются фрезы;
  • ✓коробка скоростей;
  • ✓электродвигатель.

Глубина обработки заготовки регулируется путем изменения положения рабочего стола, который может опускаться и подниматься.

Кроме того, во многих моделях таких фрезерных агрегатов имеется дополнительная регулировка стола, благодаря которой можно совершать угловую обработку заготовок.

Помимо вышеописанных модификаций фрезерных аппаратов, которые считаются самыми распространенными, на страничках нашего каталога вы можете найти:

  • ✓фрезерно-гравировальный станок;
  • ✓сверлильно-фрезерный станок;
  • ✓универсально фрезерный станок.

Параметры, на которые следует обращать внимание при выборе фрезерного станка

1. Размер обрабатываемых заготовок: деталь должна полностью укладываться на рабочий стол. Поэтому советуем обращать внимание не только на ширину и длину детали, но и на ее высоту, чтобы она не задевала шпиндель. 2. Мощность электродвигателя: параметр, который нужно обязательно учитывать при выборе агрегата. Если вы собираетесь работать на станке регулярно, к примеру, по нескольку часов в день, то лучше приобретать более мощное устройство. Конечно, в этом случае цена на фрезерный станок будет выше, чем на аналог с более слабым двигателем, но зато вы гарантированно сможете выполнять запланированный объем работ. 3. Установка и подключение станка: при покупке станка для использования в домашней мастерской обязательно нужно обращать внимание на напряжение, при котором может работать агрегат. Если у вас дома есть возможность подключения к трехфазной сети с напряжением 380 В, то лучше брать станок именно под такие условия, в противном случае вам подойдут только станки, работающие от 220 В. Также обращайте внимание на габаритные размеры станка. Конечно, если вы покупаете оборудования для просторной мастерской, то этот нюанс не так уж и важен, но многие мастера пытаются поместить станок даже в квартиру и тогда вопрос с размерами станка выходит на первое место. 4. Максимальный диаметр сверления: данный параметр указывается в технических характеристиках станка и говорит о максимальном диаметре сверления в стальной детали. Для дерева и пластмассы этот показатель будет, как минимум, в два раза больше. 5. Вес: чем тяжелее станок, тем выше будет его жесткость, а этот параметр, в свою очередь, будет гарантировать отсутствие вибраций и, соответственно, улучшенное качество обработки деталей. Профессиональный фрезерный станок весит от 300 кг. Такие агрегаты зачастую используют лишь на производстве. Цена на фрезерный станок по дереву профессионального уровня, как вы понимаете, тоже не из дешевых, поэтому для домашних целей приобретать данное устройство не имеет смысла. Для редкого домашнего использования достаточно взять простую настольную модель весом около 50 кг.

Источник: https://instline.ru/blog/frezernyy-stanok-dlya-domashney-masterskoy/

Сборка фрезерного станка по металлу своими руками

  • Большинство умельцев мечтают иметь в своем хозяйстве самое разное универсальное оборудование, а значит, им будет интересно узнать, как собираются [фрезерные станки по металлу своими руками].
  • Такой мощный агрегат позволит самостоятельно выполнять множество самых разных специфических операций не только с металлом, но и работать по дереву.
  • Устройство такого типа уже давно используется в промышленной сфере для выполнения самых разных изделий.
  • Конечно, промышленный фрезерный агрегат обладает достаточным количеством функциональных возможностей и большим потенциалом работы, однако и в условиях дома можно сделать станок для работы по металлу и дереву.

Следует отметить и то, что при наличии всех необходимых составляющих, можно быстро собрать и токарно-фрезерное устройство ручного типа. Для этого потребуется копировальный фрезер и многое другое.

  1. Наиболее простой вариант самодельного фрезерного устройства — это вертикальный мини агрегат из ручной дрели, сделать который можно максимально быстро.
  2. Более продвинутый фрезерный станок при правильном подходе также собирается своими руками за короткий промежуток времени.
  3. Принцип работы самодельного фрезерного агрегата должен полностью соответствовать принципу работы промышленного оборудования, а для этого необходимо рядом иметь соответствующий чертеж и знать технологию сборки.

Основное предназначение

Очень часто случается так, что домашний умелец сталкивается с необходимости обработать заготовку из дерева или металла, а в наличие нет подходящего оборудования.

Конечно, можно обратиться за помощью в соответствующую мастерскую, однако за это придется заплатить приличную сумму денег.

В этом случае приобретает актуальность самодельный фрезерный агрегат, сборка которого не отнимет много времени.

Устройство при правильном подходе к делу и наличие всех необходимых составляющих, позволит работать как по дереву, так и по металлу.

Стоит отметить, что и токарно-фрезерный станок при наличии соответствующей технологии, можно сделать в максимально короткие сроки.

а – общий вид; б- кинематическая схема;1, 5- направляющие линейки; 2- зубчатый сектор; 3- фреза; 4- ограждение; 6 – пульт управления; 7- дополнительная опора шпинделя; 8- кронштейн; 9- маховичок подъема кронштейна; 10- маховичок натяжения ремня; 11- электродвигатель; 12- шпиндель; 13- маховичок настройки шпинделя по высоте; 14- станина; 15- переключатель частоты вращения шпинделя; 16- выключатель; 17- стол

Легче всего сделать мини устройство из обыкновенной ручной дрели, принцип работы которого практически ничем не будет отличаться от профессионального токарно-фрезерного оборудования.

ВАЖНО ЗНАТЬ:  Фрезерно-гравировальные станки по металлу с ЧПУ

Более универсальный и функциональный токарно-фрезерный станок собирается не из дрели, а на базе двигателя с достаточными мощностными показателями. Кроме этого, потребуются и некоторые специфические составляющие.

Собранный по правилам и в соответствии с технологией самодельный фрезерный станок по металлу, позволит легко и быстро вырезать практически любую криволинейную поверхность.

Кроме этого, с помощью такого оборудования можно будет самостоятельно изготовить заготовку с неправильной формой и конфигурацией.

Мастер сможет в любой момент своими руками выбрать пазы, фальцы, а также самые разные шлицы.

  • Такой самодельный станок из дрели поможет выполнить поперечное сечение, а также ряд других сложных операций, как по дереву, так и по металлу.
  • Конечно, функциональный набор самодельного мини агрегата, собранного из ручной дрели, будет значительно меньше более сложного фрезерного станка, однако и ему настоящий умелец найдет применение.
  • Специалисты рекомендуют непосредственно перед тем, как начинать работу, хорошо изучить принцип действия и конструкцию данного вида оборудования из дрели или нет, составить подробный чертеж и подготовить все требуемые материалы и инструменты.
  • На видео, которое размещено ниже, показан универсальный самодельный станок в действии.
  • Видео:

Устройство и принцип действия

  1. Профессиональное фрезерное оборудование имеет достаточно сложную конструкцию и состоит из множества механизмов и узлов.
  2. Станок, собранный в домашних условиях, будет иметь достаточно простую конструкцию и минимальный набор обязательных элементов.
  3. В любом случае, самодельное устройство ручного типа должно состоять из некоторых обязательных элементов и узлов, которые позволят ему выполнять свои функции по прямому назначению.
  4. Любой агрегат ручного типа в обязательном порядке должен иметь достаточно жесткую и прочную станину, которая сможет выдержать определенную нагрузку.
  5. Также в состав самодельного фрезерного агрегата необходимо включить привод, который будет отвечать за вращение.

ВАЖНО ЗНАТЬ:  Как пользоваться ручным заклепочником?

  • Для этих целей можно воспользоваться обыкновенной ручной дрелью, а можно взять двигатель несколько мощней, что только увеличит его общую производительность.
  • Обязательным элементом любого оборудования фрезерного типа является рабочий стол, на котором следует разметить своими руками и элементы крепления для заготовок .
  • Конечно же, в состав любого агрегата фрезерного типа входит режущий инструмент, в роли которого, как правило, выступает остро наточенная фреза.
  • Конечно, домашний мастер будет стремиться сделать достаточно функциональный агрегат при минимальных вложениях, однако, рекомендуется использовать только качественные составляющие, выполненные из прочных материалов.
  • В любом случае, на технические характеристики и возможности фрезерного самодельного агрегата будут влиять некоторые факторы и параметры.

В первую очередь, это габариты рабочего стола, а также максимальные вес и размеры заготовки, которые в дальнейшем можно будет обрабатывать на станке.

  1. Также на рабочие параметры фрезерного устройства будет оказывать влияние мощность установленного привода и число максимальных оборотов.
  2. Большое значение будет играть и правильность сборки самодельного мини-агрегата своими руками, а также правильно составленный чертеж.
  3. На видео, которое размещено ниже, подробно рассказано о том, как своими руками собрать фрезерный станок для работы с металлом.
  4. Видео:

Начало сборки

  • Одним из важнейших элементов мини-станков данного ручного типа является стол, и его сборке следует уделить особое внимание.
  • Для его самостоятельной сборки потребуются лист фанеры, который можно заменить оргстеклом или листовым металлом.
  • Кроме этого, необходимо будет приобрести качественный контактный клей и двухсторонний скотч.

Также потребуется и большое количество наждачной бумаги. Необходимо будет приобрести копировальный фрезер, метизы и струбцины.

Копировальный фрезер должен обладать высокой точностью и иметь острую и гладкую поверхность.

От того, какой именно копировальный фрезер будет использоваться, во многом зависят функциональные возможности самодельного станка.

Сборки начинают с изготовления крышки. Крышка собирается преимущественно из фанеры, которую нарезают на необходимые заготовки и монтируют между собой.

Далее следует установка крепежных элементов, также монтируется копировальный фрезер и все остальные необходимые элементы.

ВАЖНО ЗНАТЬ:  Виды настольных фрезерных станков по металлу

  1. Всю работу необходимо будет сделать с максимальной точностью и аккуратностью.
  2. Видео:
  4. После самостоятельной сборки плиты для самодельного фрезеровального устройства, переходят к установке монтажной плиты.
  5. Для этого в рабочем столе делается углубление определенных размеров и конфигурации.
  6. Далее в сделанный вырез следует уложить саму монтажную пластину и прочно зафиксировать при помощи скотча.
  7. Также по контуру пластины следует в определенной последовательности уложить прокладки и зафиксировать их при помощи струбцин.

Особое внимание следует уделить установке подшипников непосредственно под копировальный фрезер.

  • Все необходимые технологические отверстия на рабочем столе легче всего делать при помощи ручной дрели.
  • Все деревянные поверхности будущего станка необходимо тщательно отшлифовать при помощи наждачной бумаги.
  • На следующем этапе собирается основания, для чего необходимо взять чертеж и выполнить всю работу в соответствии с ним.
  • С особой тщательностью необходимо провести работы по монтажу упора и прижимной гребенки.
  • Данные составляющие имеют большое значение для фрезерного станка, а поэтому работу необходимо выполнять с максимальной точностью и в соответствии с технологией.

Заключительный этап

  1. На заключительном этапе выполнения работ по сборке самодельного универсального станка по металлу и дереву, необходимо все деревянные составляющие тщательно покрыть специальной пропиткой на основе масла.
  2. Это позволит их защитить от внешнего атмосферного воздействия, тем самым повысив долговечность.
  3. Кроме этого, следует установить все необходимые выключатели и органы управления в доступном месте.
  4. Также следует защитить и копировальный фрезер, для чего необходимо изготовить и смонтировать специальный рукав.
  5. Дальше устанавливается параллельный упор, а также пылеудаляющий патрубок, который будет отвечать за удаление мелких стружек.

Особое внимание следует уделить монтажу выбранного типа привода. Для этих целей лучше всего использовать мотор с достаточной мощностью.

  • На видео, которое размещено ниже, показано, как собрать фрезерный агрегат самостоятельно, принцип работы которого будет схож с профессиональным оборудованием.
  • Видео:
  • При сборке своими руками агрегата для фрезерования в домашних условиях, следует обязательно иметь перед глазами соответствующий подробный чертеж.
  • Также необходимо соблюдать технологию сборки и установленную последовательность.
  • Если вся работа будет выполнена правильно и аккуратно, то самодельное фрезерное оборудование будет обладать хорошей функциональностью и работоспособностью.

Источник: https://rezhemmetall.ru/frezernyj-stanok-po-metallu-svoimi-rukami.html

Фрезер из дрели своими руками: фото, видео, чертежи

Фрезер из дрели

Фрезер из дрели своими руками: фото, видео, чертежи. В домашней мастерской нередко возникает потребность подточить, сгладить кромку или выполнить какую-либо другую операцию с металлом или деревом. Наличие фрезерного станка решает эти проблемы. Но что делать, если такое габаритное оборудование некуда поставить или не за что купить?



Выход — фрезер из дрели. Аппарат, сделанный своими руками, существенно облегчит обработку различных материалов в домашних условиях.

Принцип работы фрезера

Фрезерное устройство работает так:

  • мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
  • на шпинделе надета насадка для работы по металлу или дереву — фреза;
  • она обрабатывает материал, который закреплён на рабочей плоскости.

Обратите внимание! В ручном варианте фрезера насадка крепится в патрон.

Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:



  1. Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
  2. Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
  3. Для стекла и подобных материалов — фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Сборка основы для самодельного фрезера из дрели

Для начала продумайте устройство рабочего стола и схему размещения фрезера на нём. Столешницу можно не собирать, а купить в специализированном магазине, но это довольно дорого. Для самостоятельного изготовления воспользуйтесь чертежами. Хороший стол обеспечит комфорт и позволит ускорить процесс работы фрезером. Основание — лист из прочного пластика или ДСП толщиной не менее 12 см. Пластик не боится влаги, зато из ДСП столешницу изготовить быстрее и проще.

Обратите внимание! Есть и другие варианты: МДФ или же фенольный пластик.

Столешница размещается на направляющих. Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить. Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм.

Полезный совет! Любые отверстия в столешнице вырезают обычной ручной дрелью.

Установка регулировочного лифта:

  1. Вырежьте из ДСП небольшую панель и сделайте для неё 4 бруска для опоры. Используемые материалы должны быть прочными и надёжными.
  2. На столешнице вырежьте полукруглую дыру лобзиком или электроножовкой.
  3. Выполните прорези для фиксаторов и упорного листа.
  4. Панель прикрепите к двигателю, воспользовавшись болтами или специальными застёжкками.

  1. Фрезер должен фиксироваться на столе на подшипниковых узлах.
  2. В заключительной стадии изготовления столешницы отшлифуйте наждачной бумагой все его деревянные плоскости. Рабочая поверхность должна располагаться на крепком и долговечном основании.

Изготовление мини-станка из дрели

Для этого фрезера не требуются ремешки и шкивы: насадки-фрезы надеваются прямо на вал двигателя, как на фото. Зато нужны полозья, каретки, ось с резьбой. При вращении вала каретка движется по нему вниз и вверх. Скользящие полозья — направляющие. После установки высоты фиксируется каретка. Весь аппарат удерживает корпус, который монтируется внизу на столешнице.

Обратите внимание! Двигатель и каретка не должны шататься в процессе работы. Иначе вы не сможете точно обрабатывать материал с помощью фрезера.

Наиболее сложная манипуляция в сборке— зафиксировать патрон и двигатель. Придётся купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки проведите испытание фрезера:

  • установите лёгкую насадку;
  • включите устройство в сеть;
  • попробуйте провести простейшие операции;
  • при положительном результате выполните более серьёзные работы;
  • если снова всё в порядке, приступайте к полноценной эксплуатации.

Полезный совет! Есть варианты самодельных фрезеров из дрели, где поворотный рычаг перемещён сверху вбок.

Иногда мастера дополнительно оснащают аппарат шестернями для удобства управления.

Особенности эксплуатации ручного фрезера

Мастера дают несколько рекомендаций по использованию фрезерного мини-станка:

  1. Помимо шлифовки желательно обработать деревянные поверхности верстака специальной пропиткой. Это увеличит устойчивость покрытия к негативным факторам.
  2. Продумайте отдельно под себя расположение систем управления аппаратом.
  3. Фрезер можно дополнительно оснастить системой очистки рабочей зоны от мелких стружек. Придумайте патрубок, который будет соединяться со шлангом обычного пылесоса.

Полезный совет! Разобраться детальнее в технологии изготовления фрезера из дрели поможет видео.

Достоинств у самодельного устройства перед покупным немало:

  • доступность составных деталей для сборки;
  • низкая себестоимость;
  • возможность демонтажа мини-станка и использования фреза в ручном режиме.

Вместе с тем такой аппарат не дотягивает по скорости до профессиональных устройств и годится только для обработки материалов в небольших количествах. Фрезер из дрели необходимо собрать в строгом соответствии с технологией. Только аккуратность и точность в выполнении работ позволит вам получить прочный и надёжный агрегат.

Читайте на Дача своими руками:

Как сделать фрезер из дрели своими руками: видео

Профессиональный инструмент VIRUTEX (Испания).

Новый отзыв. Выгодные предложения и комплекты от Арсенал Мастера! Рады представить Вам профессиональный инструмент VIRUTEX из Испании: фрезеры, пилы, шлифмашины, приспособления. Вы можете его применить для решения своих задач в крупных производственных цехах, на объекте и в небольших мастерских. Фрезеры, электрорубанки, пилы, шлифмашинки и др. Рекомендуем к покупке. Доставим по всей России.


Поступил отзыв от Кирилла (Спасибо ему!) на Фрезер для шкантов и пазов AB111N VIRUTEX 7900200






Ламельный фрезер
Достоинства: Если Вам нравится создавать мебель своими руками, то без этого фрезера трудно обойтись. Данная модель мне понравилась, фрезер нетяжелый. Он не очень мощный. Но у меня и не завод по выпуску мебели. А просто небольшая мастерская. Ламельник имеет отвод стружки — это очень важно для здоровья.
Недостатки: нет
Комментарий: Покупкой доволен. Цена устроила.
02 марта 2021 Кирилл В.



Выгодные комплекты и ХИТЫ выбор Мастеров:


Срок проведения акции: пока товар есть в наличии.




VIRUTEX Лидер в производстве деревообрабатывающего оборудования и инструмента!
Поэтапный контроль качества на производстве гарантирует высокое качество у всех изделий VIRUTEX и отвечают требованиям самых строгих европейских стандартов в области безопасности. Этот электроинструмент считается одним из самых лучшим на рынке. Производство инструмента осуществляется в Испании!




Видео:  VIRUTEX

Пилы VIRUTEX:


Видео TM33W, MT58K VIRUTEX

Видео TM43L VIRUTEX

Видео Пила циркулярная погружная SRI174T VIRUTEX




Фрезеры VIRUTEX:

  • Фрезер для врезки замков FC116U VIRUTEX 1600300 — специально разработан для быстрого, точного фрезерования посадочных мест под корпус и переднюю планку замка в дверных полотнах, как на объекте, так и в мастерской.

  • Фрезер для установки скрытых петель FR129VB VIRUTEX 2900805 — позволяет формировать посадочные места для установки практически любых типов традиционных (карточных) петель.

  • Фрезер универсальный кромочный FR292R VIRUTEX 9200400 — единственный фрезер, обеспечивающий пригонку по плоскости или по торцу панели с прямой или угловой фаской без замены фрезы.

  • Фрезер кромочный FR156N VIRUTEX 5600588 — предназначен для обработки кромочного материала толщиной 2 мм (ПВХ, ABC и т.д.) с формированием радиусной фаски в процессе фрезерования. Более толстый кромочный материал может обрабатываться при помощи фрез с большим радиусом (опционально).

  • Угловой фрезер FR217S VIRUTEX 1700200 —  специально разработан для обработки внутренних радиусов в местах стыков пристеночного бортика и рабочей поверхности, выполненных из искусственного камня (Corian, Rausolid и т.д).

  • Фрезер кромочный (комплект для удаления свесов) FR256N VIRUTEX 5600510 — Комплект предназначен для обработки кромочного материала по плоскости и углов детали.

  • Устройство быстрозажимное (толщина заготовки от 6 до 80 мм) SP270R VIRUTEX 7000400 — практичное устройство, позволяющее прочно закреплять любую заготовку (панель, дверь и т.д.), что обеспечивает безопасность и удобство работы.

  • Фрезер для установки уплотнителей 550Вт RA17VB SET VIRUTEX 1700100 — применяется при реновации деревянных оконных блоков с установкой силиконового уплотнителя, предназначенного для надежной термоизоляция от жары или холода, кроме того, также обеспечивающего аккустическую изоляцию от внешних шумов.

  • Фрезер универсальный 1 кВт FR277R VIRUTEX 7700200 — ​»Младший» по мощности и самый легкий в линейке универсальных фрезеров, предназначен для обработки массива древесины, ДСП и пластика.

  • Фрезер универсальный мощный 1,8 кВт FRE160P VIRUTEX 6000200 — Самый мощный в линейке фрезеров двигатель (1800Вт), цанговый зажим Ø 12 мм и наличие системы  электроники. Позволяет подобрать оптимальную частоту вращения для любого типа обрабатываемого материала


Посмотреть в каталоге с ценами Все фрезеры Вирутекс



Видео Комплект для удаления свесов FR256N VIRUTEX

Видео:  Фрезер для установки скрытых петель FR129VB VIRUTEX


Видео:  Фрезер для врезки замков FC116U VIRUTEX


Посмотреть статью Инструменты для установки дверей



Электрошлифователи и шлифмашинки, зачистные машинки VIRUTEX:

  • Электрошлифователь 700 Вт CE23N VIRUTEX 2300100 — применяется при реставрационно — восстановительных работах в плотницком деле и специально, для шлифования древесины  мягких и твердых пород, фанеры, а также таких материалов как фиброгласс, углепластик, винил и полиэстер. Может применяться для шлифовки торцов ЛДСП перед нанесением кромочного материала.

  • Электрошлифователь 700 Вт с изменяемой геометрией подошвы CE123N VIRUTEX 2300500 — разработан для удаления эпоксидных смол, обработки комбинированных поверхностей и таких материалов как кевлар, для работы на верфях. Идеально подходит для работы в столярной мастерской и в бочарном производстве.

  • Машина шлифовальная ленточная 900Вт 380В AF11 VIRUTEX 7100000 — предназначена для грубого и промежуточного шлифования больших плоских поверхностей с большим съемом материала.

  • Зачистная машина RO156N VIRUTEX 5600401 Применяется для зачистки облоя и литьевых каналов, а также общей зачистки детали. Прямая зачистная машина, комплектуемая цанговым зажимом 6 мм и 8 ммОснащена электронной регулировкой частоты вращения. Стандартно не комплектуется зачистным инструментом.

  • Облегченная многоцелевая виброшлифовальная машина 180 Вт с электронной регулировкой в контейнере LRT84hM VIRUTEX — Многоцелевая шлифовальная машинка. Встроенная система пылеудаления и пылесборник. Электронная система регулировки, позволяющая подобрать оптимальный режим обработки для разных типов материалов. Система торможения, что предотвращает ускорение на холостом ходу.



Видео: CE23N, CE123N VIRUTEX



Видео: AF11 VIRUTEX

Видео: LRT84h VIRUTEX
​





Рекомендация «Арсенал Мастера»:

Рекомендуем к покупке. Доставим в любой город России.

Посмотреть в каталоге с ценами Все инструменты VIRUTEX


Делаем фрезер из дрели своими руками (чертежи, фото, видео)

В домашней мастерской нередко возникает потребность подточить, сгладить кромку или выполнить какую-либо другую операцию с металлом или деревом. Наличие фрезерного станка решает эти проблемы. Но что делать, если такое габаритное оборудование некуда поставить или не за что купить? Выход — фрезер из дрели. Аппарат, сделанный своими руками, существенно облегчит обработку различных материалов в домашних условиях.

Принцип работы фрезера

Фрезерное устройство работает так:

  • мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
  • на шпинделе надета насадка для работы по металлу или дереву — фреза;
  • она обрабатывает материал, который закреплён на рабочей плоскости.

Внимание! В ручном варианте фрезера насадка крепится в патрон.

Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:

  1. Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
  2. Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
  3. Для стекла и подобных материалов — фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Сборка основы для самодельного фрезера на основе дрели

Для начала продумайте устройство рабочего стола и схему размещения фрезера на нём. Столешницу можно не собирать, а купить в специализированном магазине, но это довольно дорого. Для самостоятельного изготовления воспользуйтесь чертежами. Хороший стол обеспечит комфорт и позволит ускорить процесс работы фрезером. Основание — лист из прочного пластика или ДСП толщиной не менее 12 см. Пластик не боится влаги, зато из ДСП столешницу изготовить быстрее и проще.

Внимание! Есть и другие варианты: МДФ или же фенольный пластик.

Столешница размещается на направляющих. Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить. Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм.

Установка регулировочного лифта:

  1. Вырежьте из ДСП небольшую панель и сделайте для неё 4 бруска для опоры. Используемые материалы должны быть прочными и надёжными.
  2. На столешнице вырежьте полукруглую дыру лобзиком или электроножовкой.
  3. Выполните прорези для фиксаторов и упорного листа.
  4. Панель прикрепите к двигателю, воспользовавшись болтами или специальными застёжкками.
  5. Фрезер должен фиксироваться на столе на подшипниковых узлах.
  6. В заключительной стадии изготовления столешницы отшлифуйте наждачной бумагой все его деревянные плоскости. Рабочая поверхность должна располагаться на крепком и долговечном основании.

Совет. Любые отверстия в столешнице вырезают обычной ручной дрелью.

Изготовление мини-станка из дрели

Для этого фрезера не требуются ремешки и шкивы: насадки-фрезы надеваются прямо на вал двигателя, как на фото. Зато нужны полозья, каретки, ось с резьбой. При вращении вала каретка движется по нему вниз и вверх. Скользящие полозья — направляющие. После установки высоты фиксируется каретка. Весь аппарат удерживает корпус, который монтируется внизу на столешнице.

Внимание! Двигатель и каретка не должны шататься в процессе работы. Иначе вы не сможете точно обрабатывать материал с помощью фрезера.

Наиболее сложная манипуляция в сборке— зафиксировать патрон и двигатель. Придётся купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки проведите испытание фрезера:

  • установите лёгкую насадку;
  • включите устройство в сеть;
  • попробуйте провести простейшие операции;
  • при положительном результате выполните более серьёзные работы;
  • если снова всё в порядке, приступайте к полноценной эксплуатации.

Совет. Есть варианты самодельных фрезеров из дрели, где поворотный рычаг перемещён сверху вбок.

Иногда мастера дополнительно оснащают аппарат шестернями для удобства управления.

Особенности эксплуатации ручного фрезера

Мастера дают несколько рекомендаций по использованию фрезерного мини-станка:

  1. Помимо шлифовки желательно обработать деревянные поверхности верстака специальной пропиткой. Это увеличит устойчивость покрытия к негативным факторам.
  2. Продумайте отдельно под себя расположение систем управления аппаратом.
  3. Фрезер можно дополнительно оснастить системой очистки рабочей зоны от мелких стружек. Придумайте патрубок, который будет соединяться со шлангом обычного пылесоса.

Совет. Разобраться детальнее в технологии изготовления фрезера из дрели поможет видео.

Достоинств у самодельного устройства перед покупным немало:

  • доступность составных деталей для сборки;
  • низкая себестоимость;
  • возможность демонтажа мини-станка и использования фреза в ручном режиме.

Вместе с тем такой аппарат не дотягивает по скорости до профессиональных устройств и годится только для обработки материалов в небольших количествах. Фрезер из дрели необходимо собрать в строгом соответствии с технологией. Только аккуратность и точность в выполнении работ позволит вам получить прочный и надёжный агрегат.

Как сделать фрезер из дрели своими руками: видео

Гаражный кастомный вакуформинг, мелкосерийный

Косплеерам, Зайцевым и Юдашкиным — посвящается

Приветствую!

Сразу скажу, что лично я несколько далек от любой формы вакуформинга, за исключением бытового или офисного ламинатора эталонных документов и визиток, но давно уже «облизываюсь» на всякого рода технику, производящее нечто, облегающее товар, да что там товар — «сувид»-еду и др., и пр…



Эта страсть началась давным-давно, в староглиняные времена CCCР, когда я собирал модель вот этого кораблика: «фрегат Орёл», от завода Огонёк.

Следующие два фото надеюсь пояснят, про какую деталь пойдёт речь (ищем разницу в сборке):

и



Для торопыг и невнимательных Коллег я конечно-же раскрою правильный ответ этой «загадки».

Это… обработка кромок «давленых» из листа тогда ещё белого пластика парусов.

Предположительно из PS (полистирола).



Так вооооотттт…

Легендарная Наоми предлагает не просто станок к Вашему ознакомлению, она предлагает всю методику создания ПЛОТНО прилегающих частей костюма косплеера, пользуясь 3D-технологиями для сознаня матрицы негативного оттиска для этого станка.



В предлагаемом видео можно увидеть создание заказного полнобюстового бра, имея в распоряжении скан соответствующей части тела, и необходимость этого предмета одежды не мне Вам мальчики объяснять 😉 .Потому-что девочки объяснят Вам это куда проще, быстрее и нагляднее.



Успехов в кройке и шитье!

С Уважением,

Ski.



P.S.1.

Kydex Bra Vacuum Forming With The Formart 213 мар. 2021 г.Naomi ‘SexyCyborg’ Wuhttps://youtu.be/TuiOcD4YJq0

[]



P.S.2.

Полуночные видосы на тему поста и не только:

Огни большого города-1 и -2, -3:

Как настроить и оптимизировать беспроводной маршрутизатор для достижения наилучшей производительности Wi-Fi

В то время как производители на протяжении многих лет упрощали установку утилит, получение максимальной отдачи от покупки нового беспроводного маршрутизатора обычно означает вникать немного глубже, чем стандарт установка пойдет. То, что вы все подключили, и все мигающие индикаторы стали зелеными, не означает, что производительность вашей сети или ее безопасность настолько хороши, насколько могли бы быть. Выполните следующие основные шаги, чтобы правильно настроить маршрутизатор и оптимизировать беспроводную сеть.

Как подключить маршрутизатор Wi-Fi?

Эти шаги предполагают, что вы уже нашли подходящий маршрутизатор для своего дома. Если вы все еще хотите совершить покупку, ознакомьтесь с нашим руководством по покупке беспроводных маршрутизаторов (ссылка выше) или, если вы ищете что-то немного дешевле, попробуйте наш обзор бюджетных маршрутизаторов, который состоит из наших лучших игроков до 100 долларов. Если вы ищете самый быстрый канал для видеоигр, ознакомьтесь с нашим руководством по игровым маршрутизаторам. Все эти руководства по покупке содержат наши лучшие и последние обзоры в каждой категории для каждого игрока, завершившего набор для тестирования беспроводных маршрутизаторов PC Labs.

В рамках выбора маршрутизатора вам нужно будет ответить на два дополнительных вопроса: нужен ли вам маршрутизатор Wi-Fi 6, ячеистая система Wi-Fi или даже оба в одном. Wi-Fi 6 — это развивающийся стандарт, который, наконец, видит, что на рынке появляется все больше совместимых маршрутизаторов. Если вы хотите заменить свой текущий маршрутизатор, которому больше трех лет, или если вы просто ищете новейшую версию с точки зрения скорости и безопасности, Wi-Fi 6 — это то, что вам нужно, но ознакомьтесь с нашим Wi-Fi. Пояснитель Fi 6 для получения более подробной информации в первую очередь.

Ячеистые системы Wi-Fi предназначены для людей, готовых заплатить немного больше за два основных преимущества: простая базовая настройка и покрытие Wi-Fi во всем доме. Хотя вы можете увеличить покрытие в своем доме с помощью стандартного маршрутизатора и расширителя беспроводного диапазона, это решение, как правило, заставляет пользователей прыгать через несколько дополнительных обручей, чтобы все работало бесперебойно, в частности, вынуждая пользователей входить в разные беспроводные сети в зависимости от того, где они находятся в доме. Сетка Wi-Fi устраняет все это благодаря очень быстрому и легкому пути к начальной настройке и ряду совместимых «узлов», которые легко интегрируются в единую беспроводную сеть, покрывающую весь ваш дом.

Новые ячеистые системы Wi-Fi, такие как недавно анонсированные Amazon Eero 6 и Eero Pro 6, объединяют Wi-Fi 6 и технологию ячеистой сети в одном пакете, а в случае новых Eeros добавьте технологию умного дома Zigbee в качестве Что ж. Однако, хотя сетка Wi-Fi, безусловно, является самым простым вариантом, когда дело доходит до получения этого базового набора зеленых мигающих огней, который по-прежнему представляет собой базовую настройку маршрутизатора, сетку или что-то еще. Когда вы начинаете настраивать параметры сети, например, для повышения безопасности с помощью гостевой сети и родительского контроля или даже для добавления параметров качества обслуживания (QoS) для защиты трафика, поступающего из определенного приложения или передаваемого на конкретное устройство, тогда вам нужно будет покопаться под основной установочной утилитой вашего маршрутизатора или ячеистой системы.Вот тогда вам пригодятся следующие шаги.

Размещение и настройка

Перед тем, как начать, вам необходимо подумать, где вы разместите свой маршрутизатор. Находите открытое пространство ближе к центру вашего дома — лучший способ обеспечить оптимальное покрытие. Имейте в виду, что стены и полы будут препятствовать сигналам Wi-Fi, поэтому чем больше препятствий между вашими устройствами и маршрутизатором, тем слабее (и, возможно, медленнее) будет сигнал. Старайтесь избегать близости к крупным металлическим, стеклянным, кирпичным или бетонным предметам.Ячеистые системы Wi-Fi позволяют обойти эту проблему, позволяя разместить красиво оформленный узел там, где покрытие является самым слабым. Но для тех, кто работает со стандартными маршрутизаторами или даже с беспроводными расширителями диапазона, это потребует некоторого терпения и тестирования, чтобы увидеть, где находятся ваши оптимальные области размещения.

Начните этот процесс, подключив маршрутизатор к модему. Для этого вам понадобится кабель Ethernet, который вы захотите подключить к порту WAN (глобальной сети) на задней панели вашего маршрутизатора. Этот порт может немного отличаться от маршрутизатора к маршрутизатору, но обычно он будет отличаться по цвету от других портов и обозначаться как «WAN», «Интернет» или что-то подобное.От порта WAN подключите другой конец кабеля Ethernet к порту Ethernet на задней панели модема. Убедитесь, что ваш модем включен, и вы готовы подключиться к Интернету. Затем, конечно, вам нужно подключить маршрутизатор к розетке и включить его.

Как упоминалось выше, большинство ячеистых систем Wi-Fi и некоторые из последних стандартных беспроводных маршрутизаторов теперь можно полностью настроить со своего смартфона. Производители будут иметь собственное уникальное приложение для настройки, поэтому обратитесь к руководству по быстрому запуску вашего маршрутизатора, чтобы убедиться, что вы загрузили нужное.Однако не на всех маршрутизаторах есть мобильное приложение, и если вы не хотите его использовать, всегда есть способ резервного копирования. Как правило, это специальный URL-адрес веб-сайта, который загружает внутреннюю страницу конфигурации маршрутизатора. Вы можете найти этот URL-адрес, подключив компьютер к любому из портов LAN маршрутизатора через кабель Ethernet и введя 192.168.1.1 или аналогичный адрес (как указано в документации маршрутизатора) в строку поиска браузера.

Первым шагом для запуска вашей сети будет установка имени пользователя и пароля.Если у вас есть подержанный маршрутизатор, имя пользователя и пароль можно сбросить до заводских значений по умолчанию, удерживая утопленную кнопку где-нибудь на маршрутизаторе (обычно на задней панели). Часто эти значения по умолчанию представляют собой что-то вроде «admin» и «admin», которые знает каждый потенциальный хакер, поэтому не забудьте сразу изменить их. Обязательно используйте надежный пароль, который включает сочетание прописных и строчных букв, цифр и символов.

Как настроить маршрутизатор?

После установки имени пользователя и пароля вы можете приступить к настройке параметров вашего маршрутизатора.Как и в случае с приготовлением обеда, не существует «правильного» способа установки маршрутизатора, и каждая модель, вероятно, будет иметь свои собственные уникальные шаги, в зависимости от ее характеристик. Из-за этого пытаться описать здесь все возможные пути конфигурации было бы утомительно и бессмысленно. Мы рекомендуем обратиться к руководству по эксплуатации вашего роутера для уточнения деталей.

Тем не менее, у нас есть несколько советов:

Воспользуйтесь мастером простой настройки. Большинство маршрутизаторов предоставляют некоторую форму краткой процедуры настройки, которая запрашивает немного больше, чем SSID и пароль.Если сомневаетесь, начните с этого. (SSID — это имя Wi-Fi вашего роутера. Из коробки это может быть что-то вроде «asus» или «netgear», но не стесняйтесь менять его на что-нибудь творческое, например «ФБР-наблюдение-фургон».) Да, эта утилита позволяет вам дойти только до вышеупомянутого набора мигающих зеленых огней, но даже тем, кто хочет выйти за пределы этого этапа, вам нужно добраться туда первым. Следование документации маршрутизатора и использование собственной утилиты настройки всегда является кратчайшим путем к этому месту назначения.

Используйте кнопку WPS для подключения устройств Wi-Fi. Если вы когда-либо сопоставляли два устройства Bluetooth, например смартфон с наушниками, то у вас уже есть базовые представления о том, как это работает. Допустим, вы хотите подключить к маршрутизатору ноутбук с Windows 10. На вашем ноутбуке вы увидите всплывающее окно SSID вашего маршрутизатора в списке видимых беспроводных сетей в Windows. Когда вы выбираете SSID и пытаетесь подключиться, Windows предложит вам ввести ключ безопасности сети, что является ненужным техническим способом произнесения пароля.Если вы правильно поработали со своей безопасностью и создали пароль с рандомизированными прописными и строчными буквами, числами и символами, вы полностью его забыли и больше не захотите связываться с его вводом. Вместо этого нажмите кнопку WPS на маршрутизаторе. Вы должны дать маршрутизатору и ноутбуку хотя бы минуту, чтобы найти друг друга и успешно выполнить сопряжение. Имейте в виду, что WPS работает только с устройствами Windows и Android.

Если есть сомнения, позвольте маршрутизатору сделать это. Инструменты настройки «Авто» — ваш друг.Например, хотя вы, безусловно, можете столкнуться с проблемой создания собственного внутреннего диапазона IP-адресов и назначения статических адресов всем вашим устройствам вручную, просто поставив флажок Протокол динамической конфигурации хоста (DHCP) в настройках вашего маршрутизатора, вы позаботитесь об этом. немедленно, поскольку это протокол, который автоматически назначает IP-адреса устройствам. Урок здесь в том, что если вы можете что-то изменить, это не значит, что вы должны это делать. По крайней мере, на этапах настройки и раннего использования максимально используйте автоматические настройки.

Подключиться к диапазону 2,4 или 5 ГГц?

На стороне клиентского устройства, при прочих равных условиях, соединения с частотой 5 ГГц обеспечат лучшую производительность на малых расстояниях, чем 2,4 ГГц. Это связано с тем, что 5 ГГц, хотя и несколько быстрее, не может распространяться так далеко или передавать через некоторые объекты из-за более коротких длин волн этого диапазона. Полоса 2,4 ГГц, как правило, имеет больше перегрузок и меньше вариантов каналов. Тем не менее, если вы хотите продолжать использовать 2,4 ГГц, попробуйте поэкспериментировать с выбором канала.«Авто» обычно неплохо работает, перескакивая между вариантами каналов и находя лучший, но если у вас возникают проблемы с подключениями клиентов, попробуйте вручную установить канал на 1 или 11. Полоса 2,4 ГГц имеет в общей сложности 11 каналов. вы можете переключаться между ними, чтобы избежать помех, при этом канал 6 обычно используется по умолчанию. Когда вы выбираете данный канал, обычно происходит некоторое перетекание сигнала. Так, например, при выборе канала 2 трафик часто переливается на каналы 1 и 3. Таким образом, переключение на крайние значения 1 или 11, самые дальние точки от значения по умолчанию, равного 6, иногда может обеспечить наиболее эффективные соединения.

После «простой» настройки некоторые маршрутизаторы проведут вас через несколько дополнительных шагов, таких как установка родительского контроля (функции, позволяющие фильтровать определенные типы контента) и автоматическое обновление прошивки маршрутизатора. После этих предварительных действий перейдите к «настройке беспроводной сети» или к вкладке / экрану с аналогичным названием, чтобы активировать вашу сеть Wi-Fi. Как только ваша сеть будет активирована, вы можете подключить к ней любое устройство и начать просмотр веб-страниц.

Переход на новый уровень

Для большинства маршрутизаторов простая активация сети и подключение к Интернету — это лишь малая часть того, что вы можете сделать.Хотя название вкладки, например «расширенные настройки», может показаться немного пугающим, содержащиеся здесь меню часто позволяют вам управлять некоторыми из наиболее полезных функций вашего маршрутизатора. Ниже мы рассмотрим некоторые из наиболее интересных моментов.

Качество обслуживания (QoS)

Как упоминалось выше, QoS — одна из наиболее полезных функций для онлайн-развлечений. Это позволяет вам выбирать и определять приоритеты восходящего и нисходящего трафика в вашей сети, что может повысить производительность вашей любимой потоковой службы или онлайн-игры.У большинства маршрутизаторов на странице приложения / конфигурации есть вкладка, посвященная мониторингу трафика. Перейдите к нему и найдите вкладку QoS. Включите QoS, и тогда вы сможете установить приоритеты для определенных сервисов, таких как онлайн-игры или потоковое видео. Вы также можете установить приоритеты для устройств в сети. Много лет назад это обычно делалось путем предоставления уникального MAC-адреса устройства и установки уровня приоритета для этого устройства. В наши дни такие поставщики, как Netgear, все чаще предлагают более интуитивно понятные графические подходы к той же идее, что и на скриншоте с ручной установкой приоритетов ниже.Параметры

QoS также могут позволить вам увидеть, как ваша общая пропускная способность распределяется по устройствам, чтобы вы могли заметить любого, кто получает больше, чем их справедливая или желаемая доля.

В наши дни большая часть трафика связана с загрузкой, особенно при потоковой передаче мультимедиа. Если вы обнаружите, что ваши потоковые службы время от времени приостанавливаются для буферизации, попробуйте использовать QoS для определения приоритетов их трафика. Однако, как правило, только геймерам следует беспокоиться о приоритетах восходящего потока.

Гостевые сети

Гостевая сеть удобна, если вы предпочитаете, чтобы все данные и файлы в вашей личной сети не попадали в руки посторонних.Чтобы настроить его, перейдите на страницу приложения / конфигурации вашего маршрутизатора и перейдите к настройкам беспроводной сети. У большинства маршрутизаторов гостевые сети по умолчанию отключены, поэтому обычно здесь есть страница для их настройки. Подтвердите имя сети и пароль, и сеть будет настроена.

Мы настоятельно рекомендуем применять как минимум шифрование WPA2 к вашей обычной сети Wi-Fi, но вы можете оставить гостевую сеть «открытой» для облегчения доступа. Хотя это удобно, это также может стимулировать пересадки соседей и случайных людей, припарковавшихся на вашем тротуаре.Обязательно ограничьте права доступа к гостевой сети, например, какой диапазон они могут использовать или в какие часы сеть активна. Вы также можете ограничить гостевую сеть диапазоном 2,4 ГГц или 5 ГГц, но не обоими.

Мониторинг трафика

Может быть полезно знать, как узнать, какой трафик проходит через вашу сеть, а также возможность установить ограничение на этот трафик. Если вас интересует какая-либо из этих двух функций, перейдите в меню дополнительных настроек маршрутизатора. Обычно есть опция, называемая монитором трафика, счетчиком трафика или чем-то подобным.Включите эту функцию, и вы сможете наблюдать за трафиком вашего маршрутизатора. В некоторых маршрутизаторах вы также можете ограничить входящий трафик (загрузки), исходящий трафик (загрузки) или и то, и другое. Не все маршрутизаторы имеют функцию мониторинга трафика, но существует множество онлайн-сервисов, которые могут сделать это за вас, включая Solarwinds RTBM или PRTG.

Если вы настраиваете беспроводную сеть для бизнеса, даже малый бизнес может получить большую выгоду от регулярного мониторинга трафика. Мониторинг трафика может помочь от отслеживания нарушений безопасности до обеспечения того, чтобы ключевые приложения (например, ваш телефон или система видеоконференцсвязи) всегда получали необходимую им полосу пропускания.Большинство предприятий выбирают специальный инструмент для мониторинга сети, но если беспроводная сеть является основной локальной сетью вашего бизнеса, вам лучше всего подойдет специальный инструмент управления Wi-Fi, такой как Ekahau Pro.

FTP-серверы

Старожилы Интернета могут вспомнить дни до Dropbox, когда для передачи больших файлов между системами требовалось прыгать через несколько каналов с помощью специальных приложений протокола передачи файлов. Приложения FTP, возможно, вышли из общего использования, но технология по-прежнему может быть удобным способом передачи большого количества файлов без использования облачных сервисов.

FTP-серверы доступны только для маршрутизаторов, у которых есть хотя бы один порт USB. Первое, что вам понадобится, это USB-накопитель, например внешний жесткий диск, подключенный к маршрутизатору. Затем перейдите к расширенным настройкам на странице приложения / конфигурации и найдите вкладку USB Storage, USB Settings или что-то подобное. На этой вкладке установите флажок «FTP через Интернет» или аналогичный. Теперь ваше USB-устройство будет доступно пользователям в вашей сети. Если вы хотите быть единственным, кто имеет доступ к USB-устройству, вы можете изменить права доступа на чтение и запись так, чтобы они были доступны только администратору.

На некоторых маршрутизаторах вы можете настроить доступ для чтения и записи для определенных папок. Просто нажмите «Новая папка», «Выбрать папку» или что-то подобное и перейдите к нужной папке на вашем USB-устройстве. Выберите папку и нажмите «Применить изменения».

Фильтрация MAC-адресов

Считайте MAC-адрес (управление доступом к среде) универсальным именем для любого сетевого устройства. Адрес привязан к аппаратной части устройства. Некоторые маршрутизаторы позволяют вам установить список конкретных MAC-адресов, которые могут (или не могут) получить доступ к вашей сети.Это похоже на занесение в черный или белый список устройств, имеющих доступ к вашей локальной сети.

Для этого найдите фильтр MAC на вкладке дополнительных настроек. В двух- или трехдиапазонных маршрутизаторах вы обычно выбираете, к какому диапазону будет применяться фильтр, а на некоторых маршрутизаторах вам будет предложено выбрать, будет ли введенный MAC-адрес единственным принятым в сети или единственным адресом, отклоненным из него. После того, как вы установили свои предпочтения для этих параметров, последний шаг — найти MAC-адреса на устройствах, которые вы хотите отфильтровать, и ввести их.

Для мобильных устройств, таких как телефоны или планшеты, MAC-адрес можно узнать, зайдя в настройки вашего устройства и перейдя на вкладку «О телефоне». Отсюда у некоторых устройств может быть вкладка под названием «Статус», где можно найти MAC-адрес, в то время как у других он легко доступен в разделе «О телефоне». На Mac или ПК перейдите на страницу сетевых настроек вашего устройства и откройте центр управления сетями и общим доступом. Нажмите на свое соединение Wi-Fi и найдите Подробности или Свойства. В этой области будет отображаться огромное количество информации, включая «физический адрес» вашего устройства, еще один термин для MAC-адреса.(На Mac это называется «адрес Wi-Fi».)

Родительский контроль

Родительский контроль, как минимум, позволяет установить временные ограничения, когда каждое разрешенное устройство (идентифицируемое по MAC-адресу) может быть в сети. Так что, если у вашего ребенка есть дурная привычка использовать устройства долгое время после сна, но вы не хотите постоянно играть в плохого полицейского, который должен каждую ночь следить за тем, где и когда устройства включаются, нет проблем.

Сначала используйте фильтрацию MAC-адресов, чтобы убедиться, что только одобренные устройства могут подключаться к вашему маршрутизатору.Затем используйте родительский контроль, чтобы убедиться, что разрешенные устройства могут подключаться только в течение утвержденных часов. Настройка занимает всего несколько минут, и, как и наличие хорошо настроенного маршрутизатора в целом, вылечит неисчислимые головные боли и обеспечит более бесперебойную работу вашего дома.

Следующие шаги

Кто угодно может установить и запустить Интернет-соединение за несколько минут с помощью краткого руководства к маршрутизатору, но большинство моделей скрывают менее известные сокровища в своих меню настройки.Если вы хотите получить максимальную отдачу от инвестиций в маршрутизатор, уделите дополнительное время изучению этих дополнительных возможностей. И если вы все еще ищете новый маршрутизатор, подумайте о том, чтобы выйти за рамки списка функций коробки и спецификации продукта. Загрузите руководство, изучите эти расширенные параметры и посмотрите, какие функции наиболее эффективны в вашей среде. После того, как вы запустите, проверьте скорость своего интернета. А если вам нужны дополнительные рекомендации, ознакомьтесь с нашими расширенными рекомендациями: 10 советов по ускорению работы Wi-Fi и 12 советов по устранению неполадок с подключением к Интернету.

Улучшение подключения кольцевых устройств — Ring Help

Ваше кольцевое устройство успешно настроено, но соединение нестабильно, или звук и видео имеют низкое качество?

Эта статья проведет вас через необходимые шаги по устранению неполадок, чтобы улучшить возможность подключения кольцевого устройства.

1. Проверьте подключение к Wi-Fi Устройства

Ring требуют пропускной способности 2 Мбит / с для обеспечения наилучшего качества видео и звука.

Устройства

Ring будут работать с меньшим значением, но для наилучшего качества видео и звука, времени соединения и скорости отклика мы рекомендуем не менее 2 Мбит / с на устройство Ring.

2. Как мне узнать, достаточно ли у меня скорость интернета?

Во-первых, давайте проверим ваше интернет-соединение.

  • Чтобы проверить скорость подключения к Интернету, используйте приложение Ring на телефоне или планшете.
  • Убедитесь, что ваш телефон использует ту же сеть Wi-Fi, что и устройства Ring.
  • Откройте приложение Ring
    • Выберите устройство для звонка
    • Выберите «Настройки»
    • Перейдите в «Состояние устройства» и выберите «Проверить свой Wi-Fi».
  • Встаньте в том же месте, что и ваше кольцевое устройство, примерно на расстоянии 0,5–1 м, и запустите тест. Для точного тестирования убедитесь, что на этом этапе ваша входная дверь закрыта.
  • Запишите эти результаты.

У меня скорость подключения менее 2 Мбит / с
Если скорость ниже 2 Мбит / с, вы все равно можете наслаждаться кольцевым режимом, но вы можете заметить более низкое качество видео или звука или потенциально задержку уведомления при использовании устройства.

У меня скорость подключения более 2 Мбит / с, но мое кольцевое устройство все еще работает медленно.
Если у вас скорость около 2 Мбит / с или больше, мы знаем, что соединение хорошее, однако могут возникнуть другие проблемы, связанные с различными аспектами подключения. Давайте продвинемся вперед, чтобы убедиться, что ваша домашняя сеть работает как можно лучше.

3. Повышение мощности сигнала

Если у вас хорошая скорость интернета, у вас все еще может быть проблема с силой сигнала между вашим маршрутизатором и кольцевым устройством.Когда речь идет о передаче видеоизображения с устройства Ring в приложение Ring, сила сигнала так же важна, как и скорость.

Чтобы проверить мощность сигнала Wi-Fi, выполните следующие действия:

  • Откройте приложение Ring
  • Нажмите на три строки в верхнем левом углу экрана
  • Выберите устройства
  • Нажмите на кольцевое устройство, которое вы хотите протестировать
  • Нажмите на плитку состояния устройства
  • На экране «Работоспособность устройства» проверьте уровень сигнала в разделе «Сеть».

Если ваш сигнал слабый или очень плохой, это может быть вызвано расстоянием между маршрутизатором и кольцевым устройством, планировкой вашего дома или помехами, вызванными другими устройствами (телевизорами, игровыми системами и т. Д.) Или материалами в Ваш дом, например, лепнина, кирпич, металл, большие зеркала или стеклянные двери.

Имейте в виду, что мощность сигнала — это только широкая система отсчета: если приложение сообщает вам, что ваш сигнал «плохой» или «очень плохой», но Live View на вашем устройстве работает должным образом и появляются уведомления о звонке. Со временем вы сможете продолжать использовать устройство для звонка в обычном режиме, не беспокоясь о предупреждении.

4. Почему еще мой сигнал может быть низким?

Существует ряд факторов, которые могут вызвать низкий уровень сигнала.

  • Это могут быть препятствия на пути сигнала (большие металлические предметы, большие толстые стены, двойное остекление, холодильники, микроволновые печи и другие устройства), положение вашего беспроводного маршрутизатора.
  • Маршрутизатор, или помехи от соседних сетей, называемые «помехами канала».
  • Если у вас более старая модель Wi-Fi роутера с устаревшей прошивкой, это может повлиять на мощность вашего сигнала.

Есть способы исправить эти проблемы простым и понятным способом, без каких-либо технических знаний.

Вот несколько шагов, которые мы можем предпринять, чтобы улучшить ваш сигнал:

Расположение беспроводного маршрутизатора

  • Если ваш беспроводной маршрутизатор установлен на полу или за телевизором (, который широко распространен в Европе), первое, что нужно сделать, — это поднять беспроводной маршрутизатор над землей и подальше от большого металлического телевизора, который блокирование некоторых сигналов к маршрутизатору и от него.

Мы рекомендуем размещать беспроводной маршрутизатор на высоте около 1,2 м от пола и вдали от любых крупных металлических предметов или других беспроводных устройств, таких как радионяни или видеовставки.

  • Если ваш беспроводной маршрутизатор находится на противоположной стороне дома от того места, где находится ваше кольцевое устройство, вы можете попробовать переместить беспроводной маршрутизатор ближе к кольцевому устройству, используя комплект для широкополосного доступа или удлинителя кабеля. Перемещение беспроводного маршрутизатора даже на несколько метров ближе может оказать влияние, особенно если на пути есть другие объекты.
  • Если у вас есть большие металлические или конструкционные объекты, такие как бойлеры или резервуары для воды , между маршрутизатором и кольцевым устройством, вы можете попробовать переместить маршрутизатор так, чтобы объект больше не находился в прямой видимости кольцевого устройства.

    5. Сброс модема или маршрутизатора

Если вам по-прежнему не удается улучшить подключение, попробуйте сбросить настройки модема и / или маршрутизатора. Для этого следуйте инструкциям ниже:

  • Отключите маршрутизатор или модель от источника питания (не выключайте его просто так).
  • Если ваш маршрутизатор и модем разделены, отключите их оба.
  • Подождите 15-20 секунд, затем снова подключите их.
  • Подождите минуту или две, пока Интернет не восстановится.

Подтвердите, что ваш Интернет был восстановлен, подключив другое устройство к вашей сети Wi-Fi и попытавшись получить доступ к веб-сайту, затем повторите процесс настройки.

6. Попытка использовать выделенную сеть 2,4 ГГц или 5 ГГц

Большинство кольцевых устройств рассчитаны на работу с 2.Сигнал Wi-Fi 4GHz для лучшего диапазона. Другие устройства также могут работать с сигналом 5 ГГц. Пожалуйста, обратитесь к нашему руководству пользователя для получения подробной информации.

Если ваше устройство подключено к сети 5 ГГц и отключается от сети или возникают проблемы с подключением, вы можете попытаться подключиться к выделенной сети 2,4 ГГц, предоставляемой вашим маршрутизатором Wi-Fi.

В качестве альтернативы, если вы подключены к сети 2,4 ГГц, вы можете попробовать подключить устройство к сети 5 ГГц, если устройство совместимо с 5 ГГц.

7. Используйте Ring Chime Pro или другой удлинитель Wi-Fi

Chime Pro — это продукт Ring, предназначенный для расширения зоны действия вашей беспроводной сети до видеодомофона и камер Ring Video, а также для уведомления вас о дверных звонках и предупреждениях о движении в доме.

Просто подключите Chime Pro как можно ближе к устройству Ring и следуйте простым шагам в приложении Ring, чтобы настроить Chime Pro.

Узнайте больше о Ring Chime Pro здесь.

После выполнения одного или нескольких из этих шагов снова запустите тест подключения через приложение Ring. Если скорость и качество улучшились, вас установят! Если нет, вы можете подробнее изучить некоторые из вопросов ниже.

8 . Расширенные действия по устранению неполадок

Если вы выполнили указанные выше действия, но проблемы с подключением по-прежнему возникают, вы можете попробовать выполнить некоторые дополнительные действия по устранению неполадок, как описано ниже.

  • Помехи в канале и изменение канала

Канальные помехи возникают, когда в области имеется несколько беспроводных сетей, использующих один и тот же канал и конкурирующих за право быть услышанными.

В Европе беспроводные сигналы 2,4 ГГц передаются по 13 каналам. Некоторые каналы слегка перекрываются, поэтому наиболее эффективными без перекрытия являются каналы 1, 6, 11.

Если вам мешают конкурирующие сети Wi-Fi:

  • Многие современные маршрутизаторы имеют утилиты, позволяющие сканировать наименее загруженный канал для вещания. Обратитесь к документации вашего маршрутизатора, чтобы узнать, как включить эту функцию на вашем маршрутизаторе.
  • Если вы попробовали переключение каналов и по-прежнему получаете медленную скорость интернета, попробуйте настроить канал вручную и используйте инструмент «Проверить свой Wi-Fi» на странице состояния устройства в приложении Ring, чтобы проверить скорость вашего Wi-Fi и найти самый быстрый.
  • Рассмотрите возможность перехода на новый маршрутизатор, особенно если вашему уже больше нескольких лет.

Если шаги, которые мы предприняли до сих пор, не улучшают качество сигнала и соединения, есть еще несколько вещей, которые можно сделать, чтобы улучшить сигнал.

  1. Использование ячеистой сети

Если вы хотите улучшить зону покрытия Wi-Fi для всего дома, то в качестве варианта можно использовать ячеистую беспроводную сеть. Эти системы работают за счет подключения нескольких устройств по всему дому, позволяя таким устройствам, как мобильные телефоны, подключаться к самому сильному сигналу, когда вы ходите по дому.

Большинство крупных интернет-провайдеров имеют свои собственные ячеистые беспроводные системы, а также продукты ведущих брендов.

Если вы выберете ячеистую сеть, убедитесь, что ваше кольцевое устройство подключено к ближайшему элементу ячеистой сети.

  1. Если вам мешает другая электроника:
  • Попробуйте выключить или отсоединить часть своей электроники.
  • Некоторые электронные устройства, такие как ПК, телевизоры и игровые приставки, можно подключить непосредственно к маршрутизатору с помощью кабеля Ethernet.Подключение этих устройств к проводному соединению освободит пропускную способность Wi-Fi.
  • Попробуйте переместить другие электронные устройства. Даже несколько футов могут иметь большое значение.


Проблемы с подключением устройства по-прежнему возникают? Свяжитесь с нашей службой поддержки клиентов напрямую.

LIBRA-06 M Ручной копировальный аппарат

LIBRA-06 M Ручной копировальный маршрутизатор
LIBRA-06 M Ручной копировально-маршрутизатор
LIBRA-06 M Ручной копировальный маршрутизатор

LIBRA-06 M Ручной копировально-маршрутизатор

Libra-06 M — это ручной копировально-фрезерный станок .Он имеет пневматические сдвоенные горизонтальные зажимы, фрезу, опорные стержни профиля, копировальный шаблон и пневматический пистолет среди стандартного оборудования, в то время как дополнительная фреза, индивидуальный копировальный шаблон и пневматическая смазка туманом среди дополнительного оборудования.

  • Пневматические сдвоенные горизонтальные зажимы
  • Фреза
  • Руководство пользователя
  • Копировать шаблон
  • Пневматический пистолет
  • Профильные стержни
  • Дополнительная фреза
  • Шаблон индивидуальной копии
  • Пневматическая смазка туманом

Станок предназначен для открывания ключевых отверстий, пазов, отверстий и других форм для окон и дверей на ПВХ и алюминиевых профилях.

Технические характеристики Имперская система мер

Технические характеристики Метрическая система

Ручной копировальный маршрутизатор

Libra-06 M — это ручной копировально-фрезерный станок .Он имеет пневматические сдвоенные горизонтальные зажимы, фрезу, опорные стержни профиля, копировальный шаблон и пневматический пистолет среди стандартного оборудования, в то время как дополнительная фреза, индивидуальный копировальный шаблон и пневматическая смазка туманом среди дополнительного оборудования.

Libra-06 M разработан для открывания ключевых отверстий, пазов, отверстий и других форм для окон и дверей на ПВХ и алюминиевых профилях.

Машина спроектирована в соответствии с директивами безопасности CE, UL и CSA.Вы можете получить дополнительную информацию о Libra-06 M на сайте ATechMachinery.com, посмотреть демонстрационные видеоролики или прочитать подробный технический каталог и списки запчастей.

Технические характеристики и характеристики могут быть изменены без предварительного уведомления.

Видео витрина Thermwood

Узнайте, как просто выполнить работу в шкафу на режущем центре, готовом к нарезке

Как спроектировать шкаф и добавить его в работу в готовом виде

Экскурсия по центру резки, готовому к резке

В чем разница между режущим центром и фрезерным станком с ЧПУ?

Готовность к резке от Thermwood

О режущем центре

Возможности распиловки центра Thermwood

Мобильное приложение Thermwood Cut Center

Виртуальная демонстрация центра резки Thermwood — обработка скошенной коробки

Центр резки Thermwood Двери МДФ с профильной оснасткой

Издатель Thermwood Cut Ready

Центр резки Thermwood для обработки дверей из МДФ — зажим

Струны центральной лестницы, вырезанные из термодревесины

Спальня с центром для резки Thermwood

Шкафы для обработки центров Thermwood

Центр резки Thermwood для обработки столов для конференц-залов

Шкаф-витрина для обработки в центре резки Thermwood

Цилиндр для резки Thermwood Flipper в действии

DM-MD16X16-CPU3 [Crestron Electronics, Inc.]

DM-MD16X16-CPU3 представляет собой передовое решение маршрутизации AV-сигналов 4K60 4: 4: 4, которое обеспечивает основу для полной системы DigitalMedia ™. DM-MD16X16-CPU3 обеспечивает сверхбыстрое переключение и распределение без потерь HDMI® и других сигналов для поддержки цифровых медиаплееров, приемников HDTV, компьютеров, камер и устройств отображения.

DM-MD16X16-CPU3 конфигурируется для обработки до 16 источников AV. Выходы конфигурируются для обеспечения до 16 выходов DM, HDBaseT® и / или HDMI или до 8 H.264 потоковых выхода в одном шасси. 1 DM ‑ 16X16 ‑ CPU3, основанный на платформе 3 ‑ Series®, обеспечивает безопасность корпоративного уровня.

Интегрированная сеть Ethernet и распределение USB обеспечивают полное решение для подключения в сочетании со встроенной системой управления Crestron® 2 для управления дисплеями и другими комнатными устройствами без дополнительной проводки. Удобные для пользователя инструменты управления, настройки и поиска и устранения неисправностей предоставляются через переднюю панель DM ‑ 16X16 ‑ CPU3 или через программное обеспечение Crestron Toolbox ™, что упрощает настройку.Также предоставляется интерфейс веб-браузера. 3

4K Ultra HD
DM ‑ 16X16 ‑ CPU3 разработан для удовлетворения экстремальных требований к полосе пропускания для обработки видеосигналов 4K и Ultra HD. Поддержка видео 4K также обеспечивает поддержку компьютеров и мониторов последнего поколения с собственным разрешением выше 1080p и WUXGA. 4

Технология DigitalMedia 8G + ®
DM ‑ 16X16 ‑ CPU3 обеспечивает полную поддержку устройств Crestron DigitalMedia 8G +, а также продуктов DM CAT 8,10 и DM Fiber 9,10 первого поколения, позволяя использовать преимущества новейшей технологии Crestron DigitalMedia 8G +.

Система DigitalMedia 8G + обрабатывает видеосигналы высокого разрешения и может одновременно распределять стереосигналы и сигналы многоканального объемного звука, которые поддерживают аудиоформаты 7.1 с высоким битрейтом, а также несжатый линейный PCM. Сигналы передаются по одному кабелю витой пары типа CAT или по одной нити многомодового или одномодового волокна.

Сертифицировано HDBaseT®
Используя технологию DigitalMedia 8G + ®, DM ‑ 16X16 ‑ CPU3 можно подключить непосредственно к устройству, совместимому с HDBaseT, без необходимости использования передатчика или приемника DM.

Потоковая передача H.264
Возможность потокового ввода DM ‑ 16X16 ‑ CPU3 позволяет IP-камерам и другим источникам с кодировкой H.264 распространяться через DigitalMedia вместе с HDMI и другими источниками без потоковой передачи. Это также позволяет объединять коммутаторы DM для упрощения маршрутизации HD-контента между зданиями и офисами по всему миру. Крупномасштабную потоковую передачу на компьютеры и мобильные устройства можно упростить за счет интеграции с системой потокового мультимедиа, такой как мультимедийная система Wowza® или Kaltura®.

Встроенный порт CONTENT LAN
Любой потоковый вход или выход может быть настроен для потоковой передачи через порт CONTENT LAN или LAN коммутатора DM или через выделенный порт CONTENT LAN платы ввода или вывода DMC Series. Управление и контент могут быть объединены в одной сети или могут быть изолированы в отдельных сетях.

Модульная архитектура
DM ‑ 16X16 ‑ CPU3 имеет модульную архитектуру с 16 слотами для карт ввода и 8 слотами для карт с двумя выходами.Предлагается широкий выбор входных плат для поддержки полного набора типов цифровых и аналоговых AV-сигналов, как указано в следующей таблице технических характеристик.

Расширение выхода
На каждой входной плате предусмотрен сквозной выход HDMI, позволяющий соединять входы до пяти коммутаторов DM в гирляндную цепь, что позволяет конфигурировать очень большие распределительные системы с множеством выходов. Например, используя пять коммутаторов DM ‑ 16X16 ‑ CPU3, можно поддерживать до 80 отдельных выходов.

Технология QuickSwitch HD ™
Цифровые мультимедийные сигналы обычно шифруются для защиты от несанкционированного просмотра. После аутентификации дисплеев или сигнальных процессоров исходное устройство должно выдать ключ перед доставкой выходного сигнала. Технология Crestron QuickSwitch HD управляет этими клавишами, чтобы обеспечить быстрое и надежное переключение и устойчивость к отключениям.

ПРИМЕЧАНИЕ. Технология QuickSwitch HD требует использования масштабируемого выхода HDMI, который доступен на устройствах DigitalMedia ™, таких как DM ‑ RMC ‑ 4KZ ‑ SCALER ‑ C и DMC ‑ 4KZ ‑ HDO.

Технология Auto-Locking®
Технология Crestron Auto-Locking обеспечивает сверхбыстрое переключение сигналов за счет мгновенной настройки каждого устройства на пути прохождения сигнала, как только сигнал достигает первого устройства. Технология автоблокировки практически исключает любые заметные зазоры при переключении.

Управление форматом EDID
Технология DigitalMedia управляет EDID (расширенными данными идентификации дисплея), которые устройства используют для связи, для устранения конфликтов, которые могут возникнуть, когда один источник направляется на несколько дисплеев или аудиокомпонентов.С помощью программного обеспечения Crestron Toolbox можно оценить возможности формата и разрешения каждого устройства, что позволяет установщику правильно настроить EDID.

Масштабатор для каждого дисплея
Установка некоторых выходных карт в DM ‑ 16X16 ‑ CPU3 или подключение приемника DM со встроенными модулями масштабирования HD и 4k к DM ‑ 16X16 ‑ CPU3 обеспечивает высокопроизводительное масштабирование. Независимые преобразователи частоты, размещенные на каждом устройстве отображения, позволяют направлять несколько источников на множество различных устройств отображения. 13 Подход распределенного скалера обеспечивает оптимальное изображение на каждом экране и позволяет просматривать компьютерный источник с высоким разрешением на любом дисплее в здании.

Универсальная маршрутизация аудио
HDMI — это ключ к работе с форматами объемного звука 7.1, такими как Dolby® TrueHD, Dolby Atmos® и DTS HD Master Audio ™. Для совместного использования этих источников звука с несколькими звуковыми зонами DM ‑ 16X16 ‑ CPU3 позволяет одновременно распределять многоканальный объемный звук и двухканальные стереосигналы от одного источника HDMI.

Цифровой стереосигнал преобразуется в аналоговый, чтобы обеспечить совместное использование через аудиосистему Sonnex® Multiroom или любую другую систему распределения звука. DM ‑ 16X16 ‑ CPU3 также позволяет размещать процессоры и усилители объемного звука централизованно, а не на месте отображения через дополнительные локальные выходы HDMI.

Встроенный коммутатор Ethernet
DM ‑ 16X16 ‑ CPU3 включает встроенный коммутатор Ethernet с гигабитным портом LAN. Помимо передачи цифрового видео и звука, система DigitalMedia может также расширить канал Ethernet 100 Мбит / с для каждого дисплея и устройства-источника через определенные приемники и передатчики DM, обеспечивая высокоскоростное соединение для любого комнатного устройства, которому требуется подключение к локальной сети.Ethernet также используется внутри шины управления Crestron для управления устройствами DM в системе и обеспечения управления дисплеем в каждой комнате.

Режим частной сети
Чтобы упростить внедрение в корпоративную или университетскую локальную сеть, DM ‑ 16X16 ‑ CPU3 использует режим частной сети, чтобы обеспечить одноточечное соединение для всей системы. В режиме частной сети DM ‑ 16X16 ‑ CPU3 требует только один IP-адрес для всей сети DM.

Маршрутизация сигналов USB
DM ‑ 16X16 ‑ CPU3 поддерживает маршрутизацию сигналов USB HID (Human Interface Device), поэтому клавиатура и / или мышь, совместимые с USB HID, могут обеспечивать локальное управление устройствами в других местах. 16 USB HID-соединение обеспечивается через определенные приемники, передатчики и карты ввода DM. Подключите хост-модуль USB через Ethernet Extender (USB ‑ EXT ‑ DM ‑ LOCAL 12 ) к хосту, с которым вы хотите установить связь, и установите модуль устройства (USB ‑ EXT ‑ DM ‑ REMOTE 12 ) на каждом дисплее. место для подключения клавиатур, игровых контроллеров, мышей или других устройств.

Управление встроенными устройствами CEC
Благодаря подключению к системе управления DM ‑ MD16X16 ‑ CPU3 обеспечивает шлюз для управления многими устройствами прямо через их соединения HDMI или HDBaseT, потенциально устраняя необходимость в каких-либо выделенных проводах управления или ИК-излучателях. 13

Управление через веб-браузер
DM ‑ MD16X16 ‑ CPU3 также включает встроенный веб-сервер, который позволяет выполнять такие функции, как конфигурация Ethernet, маршрутизация и обновление прошивки. 3

Модернизация существующего коммутатора DM с более старыми многоканальными выходными платами серии DMCO? Используйте онлайн-инструмент для добавления и обновления выходных карт , чтобы обновить существующие выходные карты и коммутатор до нового формата одинарных выходных карт.

Дополнительные средства проектирования и справочные документы можно найти на веб-странице ресурсов DigitalMedia по адресу www.crestron.com/dmresources.

Centroid acorn manual

17. Панель управления Centroid: Centroid имеет разное влияние на выходы N, H и P: H OUT: модулирует или выбирает гармоники для выделения с помощью параметров Flux и H-Lock. P OUT: устанавливает фазу … Обновить Uccnc … Обновить Uccnc

13.Адаптер постоянного тока на 5 В

CENTROID ЧПУ для модернизации фрезерных и токарных станков и станков с ЧПУ для переноса головки цилиндра для мастерских Performance Racing Engine. Расчет центроида несколько раз в нескольких географических точках. Мне было интересно, есть ли модуль perl или python, который мог бы облегчить мою жизнь при работе с большими наборами данных с точками широты и долготы?

Amsco, глава 2, словарь

• VLSI TECHNOLOGY, INC.Prentice Hall, Энглвуд Клиффс, Нью-Джерси 07632 ACORN RISC MACHINE (ARM) РУКОВОДСТВО ПО СЕМЕЙНЫМ ДАННЫМ Подразделение логических продуктов для конкретных приложений Academia.edu — это платформа, на которой ученые могут делиться исследовательскими работами.

Glslstructs

Узнайте больше о пищевом питании в обширной базе данных CalorieKing. Определите, сколько калорий, жиров и углеводов содержится в вашем рационе. Определенно Centroid Acorn для меня, но я бы сделал это, только если бы моя существующая установка сломалась.Экран желудя нельзя модифицировать как wincnc, но это неплохой контроллер.

Карманный крейсерский парусник на продажу

—— EPA-600 / 9-84-015 июль 1984 СЖИГАНИЕ И ОБРАБОТКА ОПАСНЫХ ОТХОДОВ Труды девятого ежегодного исследовательского симпозиума в Ft . Митчелл, Кентукки, 2–4 мая 1983 г. При поддержке Агентства по охране окружающей среды США, Управления исследований и разработок Муниципальной лаборатории исследования окружающей среды Отдел исследования твердых и опасных отходов и Лаборатория промышленных экологических исследований Контроль за загрязнением энергии… Я собираю свой первый контроллер ЧПУ с Centroid Acorn, и сейчас я работаю над схемой питания и аварийного останова. Я надеялся на конструктивные отзывы о моем макете как есть!

Saxon math course 4 pdf

KROME / Video Manual Part 5: Global Mode & Media Mode.Emco 6p Токарный станок с ЧПУ W Centroid Acorn Touchscreen Полная модернизация Подвеска центроидной мельницы — $ 745.00 Центроидная мельница Подвеска Контроллер 5-осевой Cnc — 11500 долларов.00 5-осевой станок с ЧПУ Centroid Power To Cut Weld Clad Inlay Engrave Router Atrump A2 5t — $ 41 500,00 Atrump A2 5t Фрезерный станок со станиной с ЧПУ Atrump Bm460t Cnc Control с Centroid Cnc Control Atrump Bm460t Cnc — 52 800,00 долларов США

Элитизм в политике

Fiocchi 9-миллиметровые боеприпасы для пистолета 115 гран fmj 50rds

www.centroidcnc.com/centroid_diy/acorn_cnc_controller.html Основная программа: N1 M61 M98 P1900 M81 M62 M98 P1900 Проводка на Centroid 25 Преобразование станка с ЧПУ.

Acorn Cnc — 374,65 доллара. Acorn Cnc Controller Centroid Kit 14455 Id42528

Poodle rescue ma

Интервью с Дэйвом Вебером, владельцем Modern Muscle Xtreme, рассказывающим о своих давних рабочих отношениях с Centroid на PRI Tradeshow 2019

Добавление инструмента Touch Off к моему Centroid Acorn, версия 1 .0 Автор: Р. Г. Спарбер. Защищено Creative Commons.1 Очень удобно определять разницу в высоте между резаками. После этого команды кода G и программное обеспечение Centroids CNC12 могут автоматически компенсировать эту высоту. Утомительно измерить эти различия.

Wings of fire glory fanfiction

Houston Flood map

Ck3 crown авторитет чит

Привлечение науки к искусству стратегии pdf

West Mifflin police blotter

So_object_insert пищевое питание с обширной базой данных о питании CalorieKing.Определите, сколько калорий, жиров и углеводов содержится в вашем рационе.

2017-12-14 20:33:11 Категория: Наука и технологии מאת: Centroid CNC Technical Support. видео для начинающих, демонстрационные программы, как начать разговорное программирование, учебные пособия в руководстве.

Контроллер ЧПУ Masso — это новейшие контроллеры с ЧПУ, не требующие ПК. Он прост в настройке и идеально подходит для токарных станков с ЧПУ, плазменных станков с ЧПУ, фрезерных станков с ЧПУ и фрезерных станков с ЧПУ.

Это видео распаковывает комплект управления Centroid Acorn CNC и рассматривает основные моменты аппаратного и программного обеспечения Acorn CNC.www.centroidcnc.com/centroid_diy/acorn_cnc_controller.html …

18 марта 1997 г. · Производство желудей на дубах, которое может превышать 1000 фунтов / акр в южных Аппалачах (Ван Лир, 1991), носит эпизодический характер, происходит в 2- до 10-летних интервалов в зависимости от вида (Sander et al. 1983). Производство желудей увеличивается с увеличением диаметра ствола, поэтому производство поперечных бревен может быть минимальным на плохих участках или в зарослях молодых деревьев (Goodrum et …

1927 серебряный доллар поддельный

Рабочий лист fbd практика 1 ключ ответа

Аптека клиники Кларка часы

Стандартные основные стандарты Калифорнии для детей 2-й класс

Бесплатный форум cc carding

Db2 изменить таблицу изменить тип данных набора столбцов clob

Телец скажет, что сначала я тебя люблю?

Oneplus volte

Bpd cruel discard

Гравитация и орбиты phet имитационная лаборатория IP000 IP адрес студента

11

m

Является ли psa законным

Детали коксохимической машины Cavalier

Maharshi tamil, дублированный isaimini

Бумага для переноса для лазерных принтеров

mic5

Принадлежности для воздушной заслонки

Все счета оплачены квартиры houston tx

Womenpercent27s рыболовное снаряжение

Youtube cache app android

Is kno3 растворим в воде

Код аэропорта Exw

650i dinan stage 2

joy Townhip

Пример электронных диаграмм

График выплаты дивидендов Wells fargo

Переадресация звонков команд Microsoft

Xxmxx инстаграм подписчики бесплатно

903 ed 8 Rac2v1s vpn passthrough

Пример анимации Blender

Tp link ac750 port forwarding

Детская урология Вандербильта

909 37 Rift clric лечебная сборка 2020

Как сделать чертеж пистолета AK 47

Flappy Bird apk mod

Power bi поддерживается языки программирования

Thredup menpercent27s jeans

Поддержка для помещений — Tend Insights

  • Совместимость телефона

  • Совместимость с телефоном или планшетом
    Ниже приведены минимальные требования для установки и использования приложения Tend Secure:

    • Телефон или планшет Android под управлением Android 6.0 или новее
    • iPhone, iPod или iPad под управлением iOS 11.0 или более поздней версии
  • Расположение камеры

  • Вы можете разместить камеру на плоской поверхности или закрепить ее на стене. Если вы собираетесь использовать возможности камеры по распознаванию лиц, для достижения наилучших результатов расположите камеру на уровне талии и глаз.

    Для размещения на столе:
    Вставьте ручку камеры в крепление. С помощью отвертки Phillips затяните металлический диск снизу крепления.Это зафиксирует вашу камеру на месте.

    Для крепления на стене
    Отвинтите верхнюю и нижнюю части крепления и снимите металлический диск (диск вам не понадобится для настенного монтажа, но сохраните его, если вы хотите переместить камеру на стол). Прикрутите нижнюю часть к стене двумя прилагаемыми винтами. Убедитесь, что крепление выровнено так, что стрелка ВВЕРХ указывает прямо вверх. Снова прикрепите верхнюю часть крепления так, чтобы отверстие было направлено вверх. Вставьте ручку камеры в крепление.

  • Настроить дополнительные камеры

  • Вы можете настроить несколько камер для своей учетной записи Tend. При настройке камеры вы попадете на страницу создания учетной записи. Вместо того, чтобы создавать новую учетную запись, нажмите Войти в существующую . Введите существующее имя пользователя и пароль Tend и продолжите настройку.

  • Перемещение камеры

  • После успешной настройки камеры вы можете переместить ее в другое место в доме, если вы все еще находитесь в зоне действия Wi-Fi от вашего маршрутизатора.Просто переместите камеру в желаемое место и снова включите — камера автоматически подключится в течение 2 минут.

  • Подключение к новому роутеру

  • Если вы заменили домашний маршрутизатор или хотите настроить камеру на новый маршрутизатор, вам нужно будет снова пройти процесс настройки. В процессе настройки вместо создания новой учетной записи нажмите Войти в существующую . Введите существующее имя пользователя и пароль Tend, чтобы камера оставалась в существующей учетной записи Tend.

  • Восстановление заводских настроек камеры по умолчанию

  • Нажмите и удерживайте кнопку на задней панели камеры в течение 15 секунд. Вы увидите, что светодиодный индикатор погаснет и начнет мигать. После сброса настроек камеры к заводским настройкам вам нужно будет снова пройти процесс настройки.

  • Устранение неполадок при настройке камеры

  • Настройка камеры на ПК / Mac
    Камеру можно настроить только на телефоне или планшете iOS или Android.

    Не удается подключиться к маршрутизатору
    Если при настройке камеры ваша камера не отображается в списке маршрутизаторов, нажмите кнопку Обновить , чтобы обновить список. Обратите внимание, что ваша камера несовместима с маршрутизаторами 5 ГГц — маршрутизаторы 5 ГГц не будут отображаться в списке маршрутизаторов.

    После выбора маршрутизатора и ввода его пароля, если камера по-прежнему не подключается, попробуйте переместить камеру ближе к домашнему маршрутизатору.

    Вот некоторые другие распространенные проблемы:

      • Заблокированные порты: в корпоративной / рабочей среде некоторые порты могут быть заблокированы.
      • Межсетевые экраны
      • Если ваш маршрутизатор поддерживает частоты 2,4 ГГц и 5 ГГц, пароли могут быть другими. Убедитесь, что вы используете свой пароль для 2,4 ГГц.

    Если у вас все еще есть проблемы, свяжитесь с нами по адресу [email protected].

    Подключение к мобильной точке доступа
    Мы не рекомендуем подключать камеру к мобильной точке доступа. Видео может потреблять большой объем полосы пропускания. Это может быстро исчерпать ваши данные или увеличить их стоимость.

    Совместимость маршрутизатора
    Наша камера может быть подключена только к маршрутизатору 2,4 ГГц. Он несовместим с маршрутизаторами 5 ГГц. Кроме того, сообщалось, что следующие маршрутизаторы несовместимы с нашими камерами:

        • Яблоко A1409
        • Расширитель Belkin N750, AC1200, AC750, N600
        • Netgear WN3000RP

    Если вы обнаружите другие маршрутизаторы, которые также несовместимы, свяжитесь с нами по адресу support @ teninsights.com.

  • Включение звука

  • Когда начинается ваше живое видео, звук по умолчанию отключен.

    1. Откройте элементы управления камерой, дважды коснувшись видео в реальном времени или коснувшись значка полноэкранного режима.
    2. Нажмите на значок динамика.
    3. Нажмите на значок питания, чтобы включить или выключить звук.
  • Двусторонняя двусторонняя связь

  • Используя приложение Tend Secure, вы можете разговаривать со своими близкими по другую сторону камеры.

    1. Откройте элементы управления камерой, дважды коснувшись видео в реальном времени или коснувшись значка полноэкранного режима.
    2. Нажмите на значок микрофона.
    3. Чтобы говорить, нажмите и удерживайте большой значок микрофона. Отпустите, когда закончите говорить.
  • Создание снимка или запись видеопотока
    1. Откройте элементы управления камерой, дважды коснувшись видео в реальном времени или коснувшись значка полноэкранного режима.
    2. Нажмите на значок сохранения на устройство.
    3. Выберите значок камеры, чтобы сделать снимок, или значок видео, чтобы сделать запись.
    4. Нажмите на большой круг, чтобы сделать снимок живого видео или начать запись. Нажмите еще раз, чтобы остановить запись.
    5. Ваша фотография или видео должны храниться в Галерее для Android и Фото для iOS.
  • Обновление прошивки через приложение

  • Время от времени мы предоставляем новую прошивку для развертывания новых функций, исправления ошибок или повышения производительности вашей камеры.Если доступна новая прошивка, вы увидите сообщение Новая прошивка на начальном экране. Для обновления:

    1. Нажмите на Новая прошивка .
    2. Нажмите Обновить сейчас , чтобы продолжить обновление.

    Ваша камера может быть отключена до 5 минут во время обновления. После завершения обновления ваша камера автоматически вернется в режим онлайн.

  • Обновление прошивки через компьютер
    1. Загрузите прикрепленный zip-файл и сохраните его на свой компьютер.
    2. Распакуйте или разархивируйте папку «tend_fw_upgrade «, где вы найдете три файла (A6XXXXXX.img ,tend_logo_white.png, upgrade.html) — в одном файле написано« обновить », и тип файла показывает, что это документ HTML, второй файл это наш логотип Tend, а третий — это файл, названный буквами и цифрами (это файл прошивки) — НЕ ОТКРЫВАЙТЕ и не нажимайте на эти файлы сейчас .
    3. Подключите домашнюю камеру к компьютеру. Если ваша камера не переходит автоматически в режим настройки, нажмите кнопку настройки один раз и подождите, пока не увидите, что индикатор попеременно мигает зеленым и красным, указывая на то, что камера находится в режиме настройки.
    4. Подключите компьютер к камере, зайдя в сети Wi-Fi на компьютере и выбрав имя камеры (например, LynxIndoorXXXX).
    5. После подключения камеры вам нужно будет щелкнуть файл «upgrade.html». Веб-страница теперь будет отображаться в вашем локальном браузере (Chrome, Firefox, IE или Opera).
    6. Следуйте инструкциям на веб-странице и загрузите файл прошивки.
    7. Во время обновления прошивки НЕ ОТКЛЮЧАЙТЕ камеру из розетки.Это займет 2-3 минуты, и вы увидите, что сообщение изменится на сообщение о перезагрузке камеры «Готово».
    8. Когда камера перезагрузится, вы увидите, что она несколько раз мигнет красным и услышите щелчок. Это занимает около 20 секунд. Теперь вы можете настроить камеру, нажав кнопку настройки один раз, и вы увидите, что цвет индикатора меняется на зеленый и красный. Теперь камера готова к настройке, и прошивка обновлена!
  • Несколько пользователей, использующих приложение Tend Secure

  • Если вы и член вашей семьи попытаетесь войти в приложение Tend Secure одновременно, вы заметите, что один из вас автоматически выйдет из системы.Чтобы несколько человек могли использовать приложение Tend Secure одновременно, вам нужно будет поделиться своей камерой с друзьями и семьей. См. Инструкции в разделе Совместное использование камеры .

  • Настройка камеры

  • Изменение имени камеры
    После настройки камеры вы можете изменить имя камеры.

    1. Нажмите на значок шестеренки рядом с названием камеры.
    2. Отредактируйте текстовое поле под Имя камеры .
    3. Нажмите на стрелку назад.

    Ночное видение
    По умолчанию ночное видение вашей камеры включается автоматически, когда становится темно. Чтобы изменить этот параметр:

    1. Нажмите на значок шестеренки рядом с названием камеры.
    2. Нажмите на Ночное видение .
    3. Установите значение Вкл. (всегда включен), Выкл. (всегда выключен) или Авто (включается при слабом освещении)
    4. Нажмите на стрелку назад.

    Если ваша камера находится в помещении и направлена ​​за окно, инфракрасные лучи будут вызывать блики в ночное время.В этом сценарии вам нужно будет выключить ночное видение.

    Удаление камеры
    Если вы больше не используете камеру, вы должны удалить ее, чтобы она больше не отображалась в вашем приложении Tend.

    1. Нажмите на значок шестеренки рядом с камерой, которую вы хотите удалить.
    2. Нажмите Удалить камеру .
    3. Нажмите Удалить .

    Это действие необратимо. После того, как вы удалите камеру, вам нужно будет снова настроить ее, чтобы использовать ее.

  • Включение записи и предупреждений

  • Чтобы включить запись по движению:

    1. Нажмите на Обнаружение движения в приложении Tend Secure.
    2. Включение записи событий .
    3. Обновите уровень чувствительности с самого низкого до самого высокого.
    4. Нажмите на стрелку назад.

    Включив запись, вы также можете включить оповещения, чтобы получать уведомления в любое время, когда в вашем доме обнаружено движение.

    1. Нажмите на Обнаружение движения в приложении Tend Secure.
    2. Включите Уведомления .
    3. Нажмите на стрелку назад
  • Планирование предупреждений

  • Когда вы находитесь дома, вы можете не получать уведомления о движении. Вместо того, чтобы включать и выключать оповещения каждый раз, когда вы выходите из дома или возвращаетесь домой, вы можете запланировать их получение.

    1. Нажмите на Обнаружение движения в приложении Tend Secure.
    2. Убедитесь, что Запись событий и Уведомления включены.
    3. Нажмите на Расписание уведомлений .
    4. Включить Установить время .
    5. Выберите время начала, время окончания и дни недели, в которые вы хотите получать оповещения.
    6. Нажмите OK .
    7. Нажмите на стрелку назад.
  • Просмотр записей

  • После включения записи событий камера должна начать запись событий.Чтобы просмотреть эти записи, нажмите на средний значок события в приложении Tend Secure. Вы должны увидеть список всех ваших записей с новыми событиями вверху и самыми старыми событиями внизу.

    Если у вас более 1 камеры, вы увидите значок с первой буквой названия каждой камеры справа от события. Чтобы отфильтровать по камере, коснитесь значка фильтра в правом верхнем углу. Выберите 1 или несколько камер и коснитесь стрелки назад.

  • Скачивание записей

  • Вы можете загрузить события в локальное хранилище телефона или планшета.

    1. Нажмите на событие, которое хотите загрузить, в приложении Tend Secure
    2. Коснитесь значка загрузки справа от панели воспроизведения.
    3. Ваше видео должно храниться в Галерее для Android и Фото для iOS.
  • Поиск и устранение неисправностей при обнаружении движения

  • Восстановить записи с истекшим сроком действия
    После того, как срок годности ваших записей истек, их восстановление невозможно. По соображениям безопасности и конфиденциальности мы не храним ваши записи после истечения срока их действия.Если вы хотите сохранить свои записи, вы можете скачать их на свой телефон или планшет.

    Локальное хранилище
    Записи, инициированные движением, выгружаются и хранятся только в нашем безопасном облаке. На самой камере нет локального хранилища. Если вы хотите сохранить свои записи, вы можете скачать их на свой телефон или планшет.

  • Создание профиля

  • Чтобы добавить профиль в библиотеку распознавания лиц:

    1. Нажмите на Библиотеку распознавания лиц в приложении Tend Secure.
    2. Нажмите значок +.
    3. Введите свое имя и коснитесь Добавить изображение .
    4. Вы можете сделать снимок на свой телефон или выбрать существующее фото из фотогалереи телефона.
    5. После добавления фотографии коснитесь стрелки назад, чтобы сохранить свой профиль.
  • Добавление картинок в профиль

  • Вы можете добавить больше фотографий в свой профиль, чтобы улучшить распознавание лиц в этом профиле.

    1. Нажмите на Библиотеку распознавания лиц в приложении Tend Secure.
    2. Нажмите на профиль.
    3. Нажмите на значок камеры.
    4. Вы можете сделать снимок на свой телефон или выбрать существующее фото из фотогалереи телефона.
    5. После добавления фотографии коснитесь стрелки назад, чтобы сохранить дополнительное изображение.
  • Смена аватара

  • Если в вашей библиотеке распознавания лиц более 1 изображения, вы можете изменить изображение своего профиля.

    1. Нажмите на Библиотеку распознавания лиц в приложении Tend Secure.
    2. Нажмите на профиль.
    3. Нажмите на изображение, чтобы сделать его новым аватаром.
    4. Нажмите стрелку назад, чтобы сохранить изменения.
  • Включение предупреждений

  • После того, как вы добавили несколько профилей, вы можете выбрать получение настраиваемых предупреждений на свой телефон, когда каждый человек регистрируется / идет перед камерой.

    1. Нажмите на Обнаружение движения в приложении Tend Secure.
    2. Рядом с каждым профилем вы можете включить или выключить оповещение.
    3. Нажмите стрелку назад, чтобы сохранить изменения.
  • Удаление профиля

  • После того, как вы добавили несколько профилей, вы можете выбрать получение настраиваемых предупреждений на свой телефон, когда каждый человек регистрируется / идет перед камерой.

    1. Нажмите на Библиотеку распознавания лиц в приложении Tend Secure.
    2. Проведите вправо по профилю, который хотите удалить.
    3. Коснитесь значка корзины, чтобы удалить профиль.
  • Камера отключается

  • Иногда камера может отключаться сама по себе из-за проблем с подключением.Обычно камера должна сама вернуться в оперативный режим. Если ваша камера не работает в течение длительного периода времени, попробуйте отключить и снова подключить камеру. После повторного подключения камера снова должна подключиться к сети.

  • Живое видео черно-белое

  • Живое видео может стать черно-белым, если ночное видение включено до того, как станет слишком темно.

    • alexxlab

    Related Posts

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
