Винт и болт — отличия. WikiСтатья.

В любом строительстве не обойтись без таких крепежных элементов, как болты и винты. Применяются они повсеместно для крепления различных строительных конструкций.
Но как разобраться, где применять винт, а где болт? Для этого надо в первую очередь знать, что из себя представляют данные крепежные соединения.

Рассмотрим, в чем основные отличия таких популярных метизов как болты и винты.

Болт представляет собой стержень с частичной или полной резьбой; конец его венчает шестигранная головка.
Сфера использования болтов очень широка: соединения различных строительных конструкций, в производстве мебели.

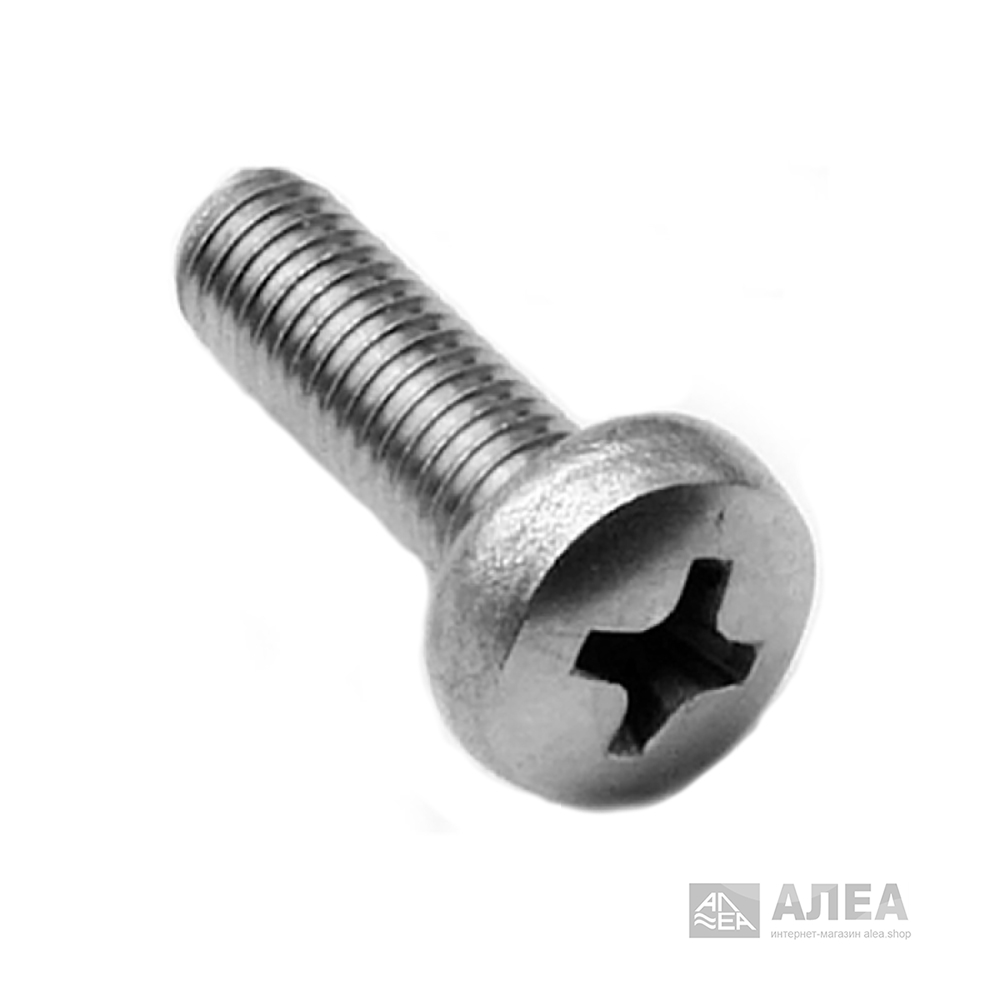

Винт внешне почти не отличается от болта: также представляет собой металлический стержень с головкой, создавая резьбовое соединение.
Основное назначение винта — это создание контролируемого перемещения деталей.

Если болт и винт имеют одну и ту же конструкцию, в чем же тогда их различия?

Как определить, в каком случае необходимо применять тот или иной вид крепежа?

Основные отличия:

  • Винт завинчивается в одну из деталей, которую необходимо скрепить. Болт же можно применять в качестве крепежа только при наличии гайки. То есть резьба винта может служить только для вворачивания в одну из деталей, а резьба болта применима для навинчивания гаек.
  • Болт закручивают при помощи шестигранного ключа. Винт закручивают отверткой
  • Винт имеет резьбу по всей длине стержня; болт чаще оснащен неполной резьбой
  • Соединение при помощи болта намного надежнее, так как дополняется гайкой; винтовое соединение не такое прочное
  • Существенная разница в размерах изделий

На сайте компании ГОСКРЕП Вы можете ознакомиться с ценами и характеристиками болтов или винтов в любое удобное для Вас время. Выбирая интернет-магазин крепежных материалов ГОСКРЕП, Вы существенно экономите свое время на выбор и покупку товара. Приобрести качественный товар по доступной цене возможно, лишь позвонив нам и заказав необходимый крепеж, или самостоятельно (через Корзину) выбрать интересующую Вас продукцию.

Основные типы болтов, винтов, шпилек. Классификация и особенности применения

Основные типы болтов

В соответствии с ГОСТ 27017-86 «Изделия крепежные. Термины и определения» болтом называется крепежное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий. Отметим, что похожее определение в стандарте получает и винт: крепежное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.


Полной ясности в вопросе, чем отличается болт от винта, нет до сих пор. Например, иногда признаком болта считают неполную резьбу, хотя существуют болты и с полной резьбой. Если резьба выполнена не по всей длине болта, то диаметр гладкой части стержня примерно такой же, как и диаметр резьбы, измеренный на вершинах ее витков.

Но бывают и исключения.



Иногда говорят, что болт должен обязательно иметь шестигранную головку. Но, в то же время, болтами называют изделия с полукруглой и потайной головкой. Рассмотрим наиболее популярные варианты болтов, имеющиеся в ассортименте ЦКИ.



Шестигранная головка производится в нескольких модификациях: основная, с опорным выступом, с буртом, с фланцем.







Болты с шестигранной головкой и основной резьбой разделяют на  болты с полной (DIN 933) и неполной резьбой (DIN 931) и мелким и сверхмелким шагом резьбы (DIN 960 и DIN 961).


Отдельно могут быть выделены болты с шестигранной головкой с увеличенным размером под ключ для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций DIN 6914.




Болты с уменьшенным размером под ключ отличаются разнообразием исполнений.




Наряду с шестигранными головками болты могут иметь полукруглую головку:




низкую с квадратным подголовком (DIN 603)                                              с усом (DIN 607)



     И потайную головку:



 с усом (DIN 604)                      с высоким и низким квадратным подголовком (DIN 608)




К таким болтам устойчиво применяется определение «мебельный». Отчасти это объясняется тем, что некоторые из них широко применяются при производстве мебели. При этом усы и подголовки препятствуют проворачиванию изделия при сборке.

Примерами болтов называемых по назначению являются «откидной» и «приварной».

У откидного болта DIN 444 вместо привычной головки расположена втулка со сквозным отверстием – её еще называют кольцом. Как  правило, втулка сидит на оси и болт вращается вокруг нее. Толщина кольца и длина резьбы в конструкции могут варьироваться.

Приварной болт вообще мало похож на болт. На месте головы у него расположен маленький цилиндрический выступ. Часто это изделие называют ещё шпилька приварная.

Именно он обеспечивает стыковую сварку болта и основания. Вместо цилиндра с резьбой привариваться могут и другие внешние элементы.

Под формальное наименование «болт» попадают также болты анкерные и призонные.

Анкерные болты предназначены для замуровывания в бетон. Их стержень имеет резьбу на одном конце –  том, который выходит наружу. Форма другого конца может быть разной.





Его задача –  обеспечить максимальное сопротивление вырыву анкера из основания. Поэтому второму концу придают расширяющуюся форму. При установке болта эта часть опускается в шурф и заливается бетоном.

Призонный болт – это болт, диаметр гладкой части стержня которого обеспечивает его установку по посадке без зазора в точно обработанное отверстие. Для этого резьбовая часть исполняется заведомо меньшего диаметра.




«Призонный» болт  DIN 609  — это искаженное «прецизионный», то есть высокой точности. Также в качестве призонных применяются «Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки. ГОСТ 7817-80».







Технология производства болтов

Наиболее распространенная технология производства болтов представлена на рисунке ниже.










Классификация винтов

Рассмотрим теперь винты, имеющиеся в ассортименте ЦКИ.

Самая большая группа из них – винты общего назначения. Это с ними мы встречаемся ежедневно в быту и на производстве. Все они имеют стержень с полной резьбой (хотя бывают и исключения) и головки различной формы. На головках имеются шлицы или углубления под ключ разного типа.





Другая большая группа винтов – винты установочные.  Название пошло от их назначения. В своем большинстве они предназначены для точной установки и фиксации деталей в механизмах. Для этого на своих концах они имеют различные выступы или углубления.

По ГОСТ 12414-94 (ISO 4753:1999): «Концы болтов, винтов и шпилек. Размеры» предусматриваются следующие концы установочных винтов:




Привод крутящего момента осуществляется следующими элементами:




В сводной таблице представлены реально существующие, наиболее распространённые сочетания головок и концов установочных винтов с указанием стандарта DIN.






Мебельные винты представлены двумя изделиями:




Группа винтов имеет головки в форме крючков и петель разного вида:




Винт-барашек DIN 316 представлен двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т. н. «американской» форме.



Классический винт-барашек       «Американская» форма винта-барашка



Резьбонарезающий винт DIN 7516 имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.





Что касается головок, то их используется довольно много:


  • АЕ – цилиндрическая головка со сферой и крестообразным шлицем;
  • DЕ – потайная головка с крестообразным шлицем;
  • ЕЕ – полупотайная головка с крестообразным шлицем;
  • А – шестигранная головка;
  • ВЕ – цилиндрическая головка с прямым шлицем;
  • FЕ – потайная головка с прямым шлицем;
  • GЕ – полупотайная головка с прямым шлицем.


Еще один винт, самостоятельно образующий резьбу – DIN 7500 выдавливает ее в первоначально нанесенном гладком отверстии. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом. Его конец имеет форму трехгранного стержня с заходной частью и плавным сбегом резьбы.







Виды шпилек

Шпильки – еще одно крепёжное изделие из стержня с наружной резьбой, образующее соединение при помощи гайки или резьбового отверстия. В отличие от болта или винта шпилька не имеет головки, но зато имеет два резьбовых конца, или даже сплошную резьбу по всей длине стержня.




Шпильки широко используются при глухих посадках. Естественно, что при  этом длина ввинчиваемого конца строго регламентируется. В соответствии с ГОСТ она может составлять только 1; 1,25; 2; 2,5 от диаметра резьбы. Длина второго конца в сумме с длиной безрезьбового участка может изменяться в широких пределах.





Кроме того изготавливаются шпильки с равными длинами резьбы на концах, а также со сплошной резьбой.




Шпильки по DIN 975 и DIN 976 – это наиболее распространенные варианты. По сути это просто длинные шпильки со сплошной резьбой: их длина обычно составляет 1 или 2 м (но бывают и 3 и 4 метра). Основное отличие в том, что DIN 976 может быть разной длины, а DIN 975 только 1 или 2 м. Подробнее о шпильках и их особенностях можно ознакомиться у нас в блоге. Отметим, что для удобства работы штанги в зависимости от материала и класса прочности маркируются окрашиванием торцов. Ниже приводится таблица применяемых цветов.



Класс прочности Цвет
4.8 без цвета
5.6 коричневый
5.8 синий
8.8 жёлтый
10.9 белый
12.9 чёрный
А2-70 зелёный
А4-70 красный




Понравился материал?

Винт-барашек DIN 316.

Фото, технические характеристики, применение

Винт-барашек — специфический крепеж, максимально дружественный к пользователю. Производство таких метизов регламентирует DIN 316. Другие, часто применяемые названия “барашковый винт”, “лепестковый винт”. На 2015 год аналогов немецкого стандарта среди ГОСТов нет.

Конструкционно винт-барашек состоит из стержня с метрической резьбой и головки с двумя разведенными в стороны лепестками. Названия “барашек”, “барашковый” пошли от сходства головки винта с рогами одноименного животного.

Лепестки головки метиза могут иметь скругленную (немецкий тип) или прямоугольную (американский тип) форму.


В соответствии с DIN 316 изделия выпускаются с номинальным диаметром резьбы М4; М5; М6; М8; М10; М12; М16; М20; М24. Длины резьбового стержня в диапазоне от 6 до 60 мм. Допустимые типоразмеры указаны в стандарте.
Класс точности винтов-барашков — C.
Общие требования к крепежу по DIN ISO 8992.
Поле допуска резьбы 6g в соответствии с DIN 13-13.
Винты-барашки производятся без покрытия, с покрытием методом электрической гальванизации.

Назначение

Барашковые винты предназначены для работы в резьбовых соединениях требующих периодической сборки/разборки. Крепежные изделия удобны в эксплуатации и при монтаже, поскольку для их закручивания не требуется дополнительный инструмент. Затяжка винта производится усилием пальцев рук без использования ключа. Более того, для затяжки не рекомендуется использовать дополнительный инструмент, так как возможно повреждение лепестков.
Винты-барашки нашли широкое применение при изготовлении разборной мебели, емкостей и коробов с часто снимаемыми крышками, в составе зажима хомутов, при сборке временных ограждений и сооружений, а также во многих других конструкциях с высокими требованиями к удобству монтажа.
Крепёж с аналогичной конструкцией головки, но внутренней резьбой, называется гайка-барашек.

Материалы изготовления

Материалом для изготовления винтов-барашков в соответствии с DIN 316 предусмотрены:

Особенности эксплуатации, монтажа

Главная особенность барашкового винта — простота установки. Операция выполняется пальцами рук. Наличие лепестков делает такой крепеж не только удобным, но и интуитивно понятным. Поэтому, винты-барашки часто предусмотрены в качестве крепежа для предметов домашнего обихода, туристического снаряжения, товаров для хобби. В изделиях, где человек может без труда закрутить или раскрутить винт и понять его назначение.

Выступающие лепестки винта не позволяют причислить такой крепеж к травмобезопасному, как, например, болты с потайной головкой, поэтому его иногда комбинируют с пластиком или применяют другие конструктивные решения. Например, предусматривают головку в виде цилиндра.
Как правило, изделие работает в конструкциях для которых важна не прочность, а удобство монтажа.

Маркировка, условное обозначение

В маркировке изделия указывается его название, номер стандарта, диаметр метрической резьбы, длина резьбового стержня от основания головки, материал изготовления. Например, винт-барашек с полукруглыми лепестками (немецкая форма) по DIN 316 с длиной стержня 16 мм и диаметром М5 из чугуна будет иметь следующее обозначение:

Flügelschraube DIN 316 M5-16 GT

Чем отличается болт от винта?

Несомненно, и болт, и винт, являются изделиями, которые незаменимы в таких работах, как скрепление машинных механизмов, сооружение и сборка мебели или скрепление различных конструкций.

Для того чтобы понять в каких случаях следует использовать винт, а в каких болт необходимо понять особенности каждого изделия по отдельности.

Понятие болта

По своей сути болты – это детали для крепежа, применяемые в строительных работах по сооружению различных конструкций и в соединении разъёмных механизмов, находящихся в машинах. Болт представляет собой стержень, одна сторона которого выполнена в виде резьбы, а другая заканчивается головкой, имеющей шести – или четырёхгранный подголовок. В зависимости от предстоящего вида крепления выбирается конструкция и размер изделия.

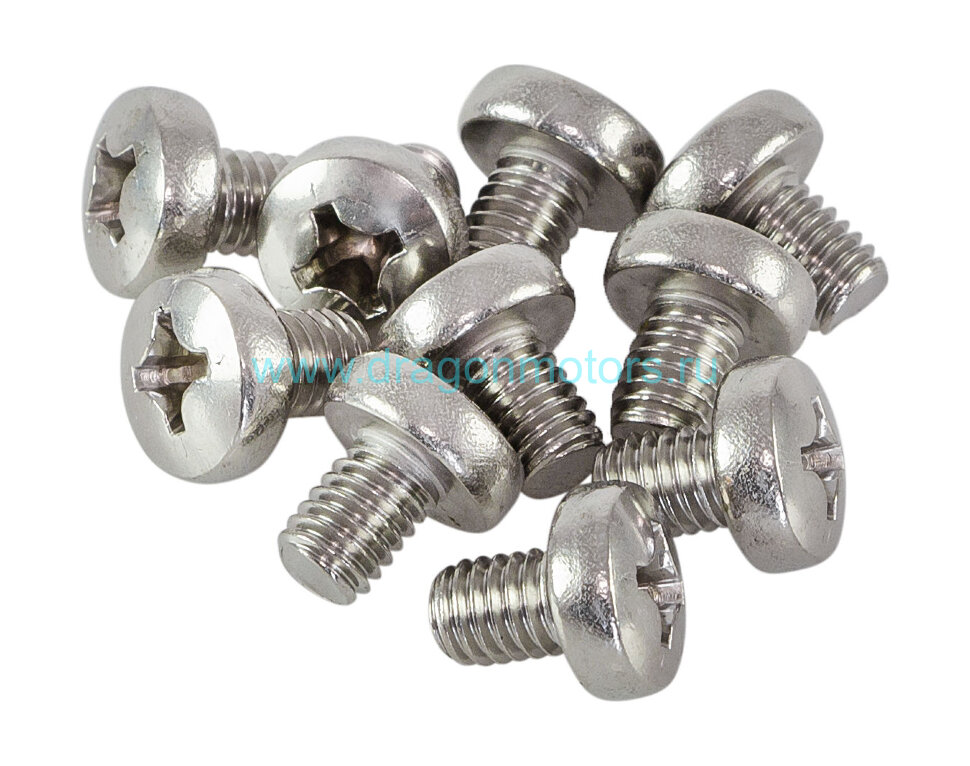

Определение винта

На самом деле винт не сильно отличается от болта и применяется в тех же машинных соединениях и в конструирование мебели. По форме винты бывают цилиндрические и конические. Винт также оснащён резьбой, а на конце выполнен в виде обтекаемой головки с лопастями. Изделия чаще всего изготавливаются из различных видов стали или латуни.

Сравнение крепёжных изделий:

Чем в первую очередь отличаются болты от винтов? — способом крепления. Также они применяются в различных нагрузочных схемах, то есть, когда вкручивается болт, то вся опора получается на срезе (почти вся нагрузка приходится на то место, где проходит перпендикуляр соединённых деталей). Когда крепление осуществляется болтом, то всё рассчитывается на нераскрытие стыка, который находится вдоль оси соединённых деталей, также он может располагаться параллельно оси. Несмотря на свою схожесть, детали отличаются по применению: если болтом конструкция крепится насквозь и с той стороны, где деталь вышла, накручивается гайка, то винт можно вкрутить лишь в то скрепляемое изделие, в котором есть резьба.

Болты закрепляются гаечными ключами, подходящими под размер головки, а винты вкручиваются отвёрткой или торцевым ключом, который вставляется в прорезь, находящуюся на головке.

Болты не имеют способности вращаться, при этом соединяя детали. Некоторые же разновидности винтов, закрепляя подвижные механизмы в машине, передвигаются вместе с деталями.

Также различная форма головки предоставляет возможность вкрутить винт так, чтобы на поверхности ничего не выступало, в случае с болтом – головка остаётся над поверхностью.

Если брать в расчёт само понятие, то винт – это резьба, а болт – это стержень.

Винты различаются широким диапазоном размеров. Изделия могут быть крошечными, для соединения деталей, находящихся, к примеру, в наручных часах.

Чтобы удалить болтовое крепление необходимо открутить гайку и вынуть болт, в случае если изделия заржавели, то гайка попросту срезается. Винты выкручиваются из детали при помощи отвёртки.

Краткий перечень отличий болтов от винтов

  1. Способ соединения болтов и винтов, оно или болтовое или винтовое соответственно.
  2. Осуществление крепления у деталей. Болт закрепляется при помощи гайки, винт с помощью резьбы.
  3. Способ закрепления в детали также отличается.
  4. Болт в соединении останется неподвижным, а винт в некоторых случаях креплений вращается.
  5. Винты могут вкручиваться вглубь детали, что оставляет её ровной, а болт всегда будет выделяться на поверхности.
  6. Стержень винта полностью покрыт резьбой, у болта лишь частично.
  7. Винт может быть маленького размера, а мелких болтов не производят.
  8. Разъединение скреплённых деталей происходит по-разному.

Любое из этих изделий создаст надёжное крепление, поэтому выбор зависит от индивидуальных потребностей.

Товары, которые были описаны в этой статье:

Страница не найдена

вид спортаБегВелосипедыЙогаКоньки ледовыеКоньки роликовыеЛыжи беговыеЛыжи горныеСамокатыСёрфингСкейтбордыСноубордыТуризм  30 sevenActive LeisureAdidasAirsunAlexrimsAll TerraAlpinaAreaAsicsATIAtomicAvidAxiomBakodaBataleonBauerBickertonBionBlackspireBladerunnerBlizzardBluesportBorealBraveBrikoBrooksBuddy ChatBuffBulaBulletBurtonCane CreekCannondaleCarreraCCMChanexChargeChilliChinookCicloCleaveClimb XClimbing TechnologyCloudveilCodebaCombatContinentalCorratecCouloirCraghoppersCrankBrothersCrowCSTCycledesignD2bDalbelloDCDia-CompeDiamondDiatechDRDrakeDT SwissDuffsDynastarE ThirteenEagleEasternEastonEclatEclipticEdeaEiderEmmegiEndeavorEnduraEskaEurotrailEVFExelFabricFerlandFirst StrideFischerFive TenFlashFormulaFOXFOX ShoxFreetimeFSAFunnFunscooFuseGaiamGlobeGonsoGordiniGoSystemGroovstarGTHADHayesHeadHell is for HeroesHuckeHugerIcebreakerIndependentIndianaInnesIo BioIzjevskie KovrikiJalasJamisJoytechK2KarrimorKEDKefasKendaKermaKidneykarenKMCKoreL1LafumaLangeLascoLazerLekiLevelLicornLineLobsterLolёLookLooplineLowaMaceMach 1MadridMammutMangoManitouMankindMarkerMarzocchiMDCMedalistMerinopowerMetoliusMetropolisMichelinMilletMKMongooseMons RoyaleMotorexMRPNecoNHSNikeNirveNitroNomisNorcoNordicaNorthcapeNorthwaveO-SynceObermeyerOdiOktosONE IndustriesOne WayOntarioOptiwaxOrageOsirisOutleapPallasPillarPOCPowderhornPranaPremiumPrinceton TecPro FeetPro WheelPromaxPumaPure FixQloomRace FaceRadioRaidenRaveltikRebel KidzReebokRegattaReverseRexRichmanRideRiedellRisportRitcheyRockRockShoxRodeRoecklRollerbladeRome SDSRossignolRottefellaRPMRSTRustySalomonSaltSamoxSauconySaxifragaSchoeffelSchwalbeScreamerSDGShimanoSinnerSixSixOneSkullcandySlegarSlideSmithSnoliSombrioSpeed StuffSportalmSPRISpringyardSpyderSR SuntourSramStarStencilStormSun RingleSun ValleySunRaceSunringleSuper. NaturalSupraSwitchbackSwixSyncrosTakeyaTaubertTechnineTektroTempestaTevaThawTiogaTokoTorspoTrailsideTravelSafeTrekkoTrial-SportTruvativTSGTurtle FurTwentyTyroliaUbikeUFOUSD ProVansVettaVokulVPWall ActiveWarriorWASPcamWellgoWestbeachWeThePeopleWoodmanWTBX-FusionXposureYokoZeropointZippZootZycle FixZZYZX  категорияснаряжениеодеждаобувьоптиказащитааксессуарызапчастиинструменты
20212020/202120202019/202020192018/201920182017/201820172016/201720162015/201620152014/201520142013/201420132012/201320122011/201220112010/201120102009/201020092008/200920082007/200820072006/200720062005/200620052004/200520042003/200420032002/200320022001/200220012000/200120001999/200019991998  адаптер для заправки картриджаадаптерыадаптеры для крепления чехлаадаптеры для накачки колесаамортизаторы задние для велосипедааптечкибагажники автобагажники для велосипедабазыбалаклавыбаллоны газовые туристическиебаллоны для накачки колесабанданыбанданы многофункциональныебатареи аккумуляторныеблины вратаряблоки для йогиболты комплектботинки внутренниеботинки для беговых лыжботинки для горных лыжботинки для сноубордаботинки зимниеботинки с кошкамиботинки треккинговыебрюкибрюки короткиебрюки легкиебрюки спортивныебрюки термобельебрюки утепленныеварежкиварежки с подогревомвелосипеды BMXвелосипеды беговелывелосипеды горныевелосипеды горные с электроприводомвелосипеды круизерывелосипеды прогулочныевелосипеды прогулочные с электроприводомвелосипеды складныевелосипеды складные с электроприводомвелосипеды шоссейныеверевки динамическиеверевки статическиевёсла для сапсерфингавизоры для шлемавизоры игрокавилки для велосипедавинтывинты комплектвтулки для велосипедавтулки комплектвыжимки для цепивыносы рулягамашигарнитурыгерметики для колёсгермоупаковкигетрыгидраторыгиророторыгорелки туристическиегребёнкидатчики для велокомпьютерадатчики сердцебиениядатчики скорости педалированиядержателидержатели для велокомпьютеровдержатели для велосипедовдержатели для флягидержатели для щеткидержатели переключателядержатели ручки переключателядержатели тормозовдетали для крепленийдиски для балансадиски для крепленийдиски тормозные для велосипедадоски тренировочная для скалолазаниядоски тренировочныедоски тренировочные для скалолазаниядуги комплект ремонтныйжилетыжилеты защитныежилеты с подогревомжилеты спасательныезаглушки рулязажимы для верёвкизажимы для самокатовзакладки альпинистскиезаклепкизамкизамки для велосипедазамки для цепизатяжки для коньковзацепки комплектзацепки подвесныезащита голенизащита голеностопазащита грудизащита для втулкизащита звездызащита коленазащита колена и голенизащита комплектзащита локтязащита на запястьезащита на палкизащита перазащита плечзащита подбородказащита предплечьязащита рамы комплектзащита спинызащита шатуназащита шеизвезды для велосипедазвонкиинструменты комплекткабели для велокомпьютеровкамеры для велосипедакамни абразивныекамуса для лыжкамусы для лыжкамусы для сплитбордовканторезыкарабины альпинистскиекаретки для велосипедакартриджи комплект для заправкикартриджи многоразовыекартриджи одноразовые комплекткассетыкассеты для велосипедакедыкепкиклинья для фиксации ремешкаклипсыключиключи комплектключи комплект для велосипедаклюшки хоккейныековрики для йогиковрики надувныековрики туристическиекозырек для шлемакозырьки для шлемаколёса велосипедныеколёса велосипедные комплектколёса для лонгборда комплектколёса для лыжероллеровколёса для роликовых коньков комплектколёса для самоката комплектколёса для самокатовколёса для скейтборда комплектколодки тормозные дисковые велосипедныеколодки тормозные ободныеколонки рулевые велосипедаколышкикольца для палоккольца для пилатесакольца проставочныекомплект ремонтныйкомплекты для йогикомплекты для накачки колесакомплекты для пилатесакомплекты мячиков для терапии руккомплекты ремонтныекомплекты трансмиссии для велосипедакомплекты тросиков и рубашек тормозакомпьютеры для велосипедаконьки мягкиеконьки роликовыеконьки фигурныеконьки хоккейныекорзины для велосипедакосметика велосипедная комплекткостюмыкостюмы гоночныекостюмы для плаваниякостюмы спортивныекофтыкофты термобельекофты флисовыекошелькикошки ледовыекрепежи для плавниковкрепления для беговых лыжкрепления для горных лыжкрепления для сноубордакрепления для сплитбордовкрепления для шлема на рюкзаккрепления для экшн-камерыкровати надувныекроссовкикрылья велосипедныекрылья велосипедные комплекткрылья комплекткрышки для кассетыкрышки для рулевой колонкикупальники пляжныекурткикуртки ветрозащитныекуртки защитныекуртки легкиекуртки пуховыекуртки с подогревомкуртки утепленныелампа туристическаялапки для палоклеггинсыледобуры альпинистскиеледорубы альпинистскиелезвие для коньковлезвия для коньковленты для клюшекленты ободныелесенкилинзы для очков маскалинзы для солнечных очковлипучкилишилонгбордылонгборды минилопаты лавинныелыжероллерылыжи беговыелыжи беговые комплектлыжи горныелыжи горные комплектмагнезия для скалолазаниямагниты для велокомпьютерамази лыжныемайкимаскимаски ветрозащитныемасла для амортизаторовмасла для вилокмасла для тормозных системмебель кемпинговая комплектмешки для магнезиимешки компрессионныемешки спальныемолотки скальныемонтажкимонтажки комплектмячи для балансанакладки для скольжениянакладки защитные для шлеманакладки сменные для подошвынаконечники для палокнаконечники рубашки переключателянаконечники рубашки тормозанаконечники тросика переключателянаконечники тросика тормозанапильникинарукавникинасоснасосынасосы для велосипеданатяжители цепиниппелиноскиноски с подогревомобмотки руляобода для велосипедаоселки для коньковосиоси для втулкиоси комплектотверткиоттяжки альпинистскиеочистителиочистители для велосипедаочистители для цепиочки маскиочки солнцезащитныепалатки туристическиепалки для беговых лыжпалки для горных лыжпалки для лыжероллеровпалки для скандинавской ходьбыпалки треккинговыепегипедали для велосипедапереключатели скоростей велосипедаперчаткиперчатки велосипедныеперчатки для беговых лыжперчатки с подогревомперчатки хоккейныепетли страховочныеплавкиплавникипластыриплатформы для крепленийплатьяплиты газовые туристическиеповязки на лобподножки для велосипедаподушки туристическиеподшипники комплектпокрышки для велосипедаполиролиполотенцаполотенца для коврикапосуда для туризма комплектприборы столовые для туризма комплектпропитки водоотталкивающиепропитки дезодорантыпропитки комплектпрофили для беговых лыжпружины заднего амортизаторапряжкиразвескирамы велосипедныерамы для роликовых коньковрастиркарастиркиремешкиремешки для ковриковремешки для ледового инструментаремешки для палокремнирепшнурырога на рульроликироллы для терапии мышцроллы для терапии стопрубашкирубашки переключателярубашки с коротким рукавомрубашки тормозарули для велосипедаручки дистанционного управленияручки для палкиручки переключателяручки руляручки тормозарюкзакирюкзаки для роликовых коньковрюкзаки лавинныесалфетки для очковсамокатысандалиисанки ледянкисвязки для беговых лыжседла для велосипедасетки для лампсиденья для перевозки детейсиденья пенныесистемы страховочныесистемы шнуровкискакалкискейтбордыскребкисланцысмазки для цепи велосипедасмазки консистентныесмывкисноубордыспицы для велосипедасплитбордыспреи против запотеваниястаканы хоккейныестекла для лампСтелькистельки с подогревомстенды для сборки велосипедовстенды для сборки колесстойки для тентастолы туристическиестулья туристическиестяжки эксцентриковыестяжки эксцентриковые комплектсумкисумки для аптечкисумки для ботиноксумки для веревкисумки для коньковсумки на пояссумки на рамусумки на рульсумки подседельныесумки хоккейныетенты туристическиетермобелье комплекттермосытопытормоза дисковые для велосипедатормоза для коньковтормоза для крепленийтормоза ободныетрещоткитросикитросики гиророторатросики переключателятросики тормозатрубкитрусы термобельетрусы хоккейныетуфли велосипедныетуфли скальныеудлинители ремня для очковуплотнители для визораупоры для ледового инструментаупоры резиновые для крепленияуспокоители цепиустройства для чистки цепиустройства зарядныеустройства переговорные комплектустройства страховочныеутюгиутяжелители для рукфиксаторы для карабиновфиксаторы для колецфиксаторы для палокфляги питьевыефонарифонари для велосипедафонари туристическиефренды альпинистскиефутболкифутболки с воротникомфутболки с длинным рукавомфутболки термобельехомуты подседельныецепи для велосипедачайникичехлы для беговых лыжчехлы для велосипедовчехлы для горных лыжчехлы для коврикачехлы для лыжероллеровчехлы для очковчехлы для рюкзакачехлы для сноубордачехлы для телефоначехлы для шлемачехлы на ботинкичехлы на велотуфличехлы на лезвия коньковшайбышайбы хоккейныешапкишапки для плаванияшарфышатунышатуны комплектшезлонгишипы для обувишипы для обувных насадокшипы для педалей комплектшкуркишлемышлемы велосипедныешлемы для катания на роликовых конькахшлемы хоккейныешнур для дугшнуркишнурки для коньковшнурки для очковшнурок для очковшортышорты велосипедныешорты защитныештыри подседельныещеткищетки комплектыщиткищупы лавинныеэкраны ветрозащитныеэкшн-камерыэлементы питанияэспандерыюбкиякоря
Для женщинДля мужчинУнисекс  Для взрослыхДля детейДля подростков

ГОСТ 1491-80 Винты с цилиндрической головкой классов точности A и В.

Конструкция и размеры (с Изменениями N 1, 2), ГОСТ от 30 июня 1980 года №1491-80


ГОСТ 1491-80

Группа Г32

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ КЛАССОВ ТОЧНОСТИ А и В

Конструкция и размеры

Cheese-head screws, product grades A and B. Design and dimensions



MКC 21.060.10
ОКП 12 8400

Дата введения 1982-01-01

Постановлением Государственного комитета СССР по стандартам от 30 июня 1980 г. N 3176 дата введения установлена 01.01.82


Ограничение срока действия снято Постановлением Госстандарта СССР от 28.06.91 N 1177

ВЗАМЕН ГОСТ 1491-72

ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в декабре 1981 г., апреле 1986 г. (ИУС 3-82, 7-86).

1. Настоящий стандарт распространяется на винты с цилиндрической головкой классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.

Стандарт полностью соответствует СТ СЭВ 2653-80.

2. Конструкция и размеры винтов должны соответствовать указанным в табл.1, 2 и на чертеже.

Таблица 1

мм

Номинальный диаметр резьбы

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

Шаг резьбы

крупный

0,25

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

мелкий

1

1,25

1,25

1,5

1,5

1,5

1,5

Диаметр головки

2,0

2,3

2,6

3,0

3,8

4,5

5,5

6,0

7,0

8,5

10,0

13,0

16,0

18,0

21,0

24,0

27,0

30,0

Высота головки

0,7

0,8

0,9

1,0

1,3

1,6

2,0

2,4

2,6

3,3

3,9

5,0

6,0

7,0

8,0

9,0

10,0

11,0

Длина резьбы

удлиненная

16

18

19

20

22

25

28

34

40

46

52

58

64

70

нормальная

8

9

9

9

10

11

12

13

14

16

18

22

26

30

34

38

42

46


Таблица 2

мм

Длина винта

Номинальный диаметр резьбы

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

2

(2,5)

3

(3,5)

4

5

6

(7)

8

9

Стандартные длины

10

11

12

(13)

14

16

(18)

20

(22)

25

(28)

30

(32)

35

(38)

40

Стандартные длины

(42)

45

(48)

50

55

60

65

70

75

80

(85)

90

(95)

100

110

120


Примечания:

1. Длины винтов, заключенные в скобки, применять не рекомендуется.

2. Удлиненная длина резьбы предпочтительна.

3. Винты со стержнем длиной менее длины резьбы с учетом недореза изготовляют с резьбой по всей длине стержня.

_______________
* Для винтов, обработанных резанием, в остальных случаях не нормируются.


Пример условного обозначения винта с цилиндрической головкой, класса точности А, диаметром резьбы 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6, длиной 50 мм, нормальной длиной резьбы 22 мм, класса прочности 4.8, без покрытия:

Винт А.М8-6g50.48 ГОСТ 1491-80


То же, класса точности В, с мелким шагом резьбы, удлиненной длиной резьбы 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт В.М8·1-6g50-34.48.016 ГОСТ 1491-80

1, 2. (Измененная редакция, Изм. N 1, 2).

3. Диаметр гладкости части должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

(Измененная редакция, Изм. N 1).

4. По соглашению между потребителем и изготовителем допускается изготовлять винты с длинами, не указанными в табл.2.

5. Резьба — по ГОСТ 24705-2004. Сбег и недорез резьбы — по ГОСТ 10549-80.

5а. Шлицы — по ГОСТ 24669-81.

5б. Радиус под головкой — по ГОСТ 24670-81.

5в. Допуски, методы контроля размеров и отклонений формы и расположения поверхностей — по ГОСТ 1759.1-82*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 4759-1-2009. — Примечание изготовителя базы данных.

5г. Дефекты поверхности и методы контроля — по ГОСТ 1759.2-82*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 6157-1-2009. — Примечание изготовителя базы данных.

5а-5г. (Введены дополнительно, Изм. N 2).

6. Технические требования — по ГОСТ 1759.0-87*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 8992-2011. — Примечание изготовителя базы данных.


6а. (Исключен, Изм. N 2).

7. Теоретическая масса винтов указана в приложении 1.

8. (Исключен, Изм. N 2).

ПРИЛОЖЕНИЕ 1 (справочное). Теоретическая масса винтов

ПРИЛОЖЕНИЕ 1
Справочное

Длина винта , мм

Масса 1000 шт. стальных винтов с крупным шагом резьбы кг при нормальном диаметре резьбы , мм

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

2

0,024

0,037

0,053

0,073

2,5

0,027

0,040

0,057

0,079

0,151

3

0,029

0,044

0,061

0,084

0,160

0,272

0,470

3,5

0,031

0,047

0,066

0,090

0,169

0,286

0,492

4

0,033

0,050

0,070

0,096

0,178

0,301

0,513

0,727

1,022

5

0,037

0,057

0,079

0,107

0,196

0,330

0,557

0,785

1,098

6

0,042

0,064

0,088

0,118

0,214

0,360

0,600

0,844

1,175

2,078

7

0,046

0,070

0,097

0,129

0,232

0,389

0,643

0,902

1,251

2,200

3,394

8

0,050

0,077

0,106

0,141

0,250

0,418

0,687

0,961

1,328

2,322

3,569

9

0,055

0,084

0,115

0,152

0,268

0,448

0,730

1,019

1,404

2,445

3,743

10

0,059

0,090

0,124

0,163

0,286

0,477

0,773

1,078

1,481

2,567

3,918

11

0,097

0,133

0,174

0,304

0,506

0,816

1,136

1,557

2,689

4,093

12

0,104

0,142

0,186

0,322

0,535

0,860

1,195

1,634

2,811

4,267

8,516

13

0,197

0,340

0,565

0,903

1,254

1,710

2,933

4,442

8,831

14

0,208

0,358

0,594

0,946

1,312

1,786

3,056

4,617

9,146

16

0,231

0,394

0,653

1,033

1,429

1,932

3,300

4,966

9,777

18

0,431

0,711

1,120

1,546

2,092

3,544

5,315

10,408

17,59

25,64

20

0,468

0,770

1,206

1,663

2,245

3,789

5,664

11,040

18,58

27,08

22

0,829

1,293

1,780

2,398

4,033

6,014

11,670

19,58

28,53

25

0,917

1,423

1,956

2,627

4,400

6,537

12,617

21,08

30,70

44,68

28

1,553

2,132

2,857

4,766

7,061

13,563

22,57

32,87

47,64

30

1,640

2,249

3,010

5,011

7,411

14,194

23,57

34,32

49,62

68,70

32

2,366

3,162

5,255

7,760

14,824

24,57

35,77

51,60

71,35

35

2,541

3,392

5,622

8,284

15,771

26,06

37,94

54,57

75,33

98,76

38

3,621

5,988

8,808

16,717

27,56

40,11

57,53

79,31

103,70

40

3,774

6,232

9,157

17,348

28,56

41,56

59,51

81,96

107,00

138,2

42

6,477

9,506

17,979

29,55

43,01

61,49

84,62

110,29

142,3

45

6,844

10,031

18,925

31,05

45,18

64,46

88,60

115,23

148,5

48

7,210

10,554

19,872

32,55

47,35

67,43

92,57

120,17

154,7

50

7,454

10,904

20,503

33,54

48,80

69,40

95,22

123,47

158,9

55

11,777

22,080

36,04

52,42

74,35

101,85

131,70

169,3

60

12,650

23,657

38,53

56,03

79,29

108,49

139,94

179,6

65

25,234

41,02

59,65

84,23

115,11

148,18

190,1

70

26,811

43,52

63,27

89,18

121,75

156,41

200,4

75

28,388

46,01

66,89

94,12

128,38

164,65

210,8

80

29,965

48,50

70,51

99,07

135,01

172,89

221,2

85

51,00

74,12

104,02

141,64

181,12

231,5

90

53,49

77,74

108,96

148,27

189,37

241,9

95

55,98

81,36

113,90

154,90

197,60

252,3

100

58,48

84,98

118,84

161,52

205,84

262,7

110

222,31

283,4

120

304,2


Примечание. Для определения массы винтов из алюминиевого сплава значения масс, указанных в таблице, следует умножить на коэффициент 0,356, из латуни — на 1,08.


ПРИЛОЖЕНИЕ 2. (Исключено, Изм. N 2).


Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
Винты классов точности А и В.
Технические условия: Сб. ГОСТов. —
М.: Стандартинформ, 2006

Воздушный Винт самолета — Пропеллер. Лопасти самолета. Фото.



Лопастной винт самолета, он же пропеллер или лопаточная машина, которая приводится во вращение с помощью работы двигателя. С помощью винта происходит преобразование крутящего момента от двигателя в тягу.

Воздушный винт выступает движителем в таких летательных аппаратах, как самолеты, цикложиры, автожиры, аэросани, аппараты на воздушной подушке, экранопланы, а также вертолеты с турбовинтовыми и поршневыми двигателями. Для каждой из этих машин винт может выполнять разные функции. В самолетах он используется в качестве несущего винта, который создает тягу, а в вертолетах обеспечивает подъем и руление.

Все винты летательных аппаратов делятся на два основных вида: винты с изменяемым и фиксированным шагом вращения. В зависимости от конструкции самолета винты могут обеспечивать толкающую или тянущую тягу.

При вращении лопасти винта захватывают воздух и производят его отброс в противоположном направлении полета. В передней части винта создается пониженное давление, а позади – зона с высоким давлением. Отбрасываемый воздух приобретает радиальное и окружное направление, за счет этого теряется часть энергии, которая подводится к винту. Сама закрутка воздушного потока снижает обтекаемость аппарата. Сельскохозяйственные самолеты, проводя обработку полей, имеют плохую равномерность рассеивание химикатов из-за потока от пропеллера. Подобная проблема решена в аппаратах, которые имеют соосную схему расположения винтов, в данном случае происходит компенсация с помощью работы заднего винта, который вращается в противоположную сторону. Подобные винты установлены на таких самолетах, как Ан-22, Ту-142 и Ту-95.

Технические параметры лопастных винтов

Наиболее весомые характеристики винтов, от которых зависит сила тяги и сам полет, конечно же, шаг винта и его диаметр. Шаг – это расстояние, на которое может переместиться винт за счет ввинчивания в воздух за один полный оборот. До 30-х годов прошлого века использовались винты с постоянным шагом вращения. Только в конце 1930-х годов практически все самолеты оснащались пропеллерами со сменным шагом вращения

Параметры винтов:

  • Диаметр окружности винта – это размер, который описывают законцовки лопастей при вращении.

  • Поступь винта – реальное расстояние, проходящее винтом за один оборот. Данная характеристика зависит от скорости движения и оборотов.

  • Геометрический шаг пропеллера – это расстояние, которое мог бы пройти винт в твердой среде за один оборот. От поступи винта в воздухе отличается скольжением лопастей в воздухе.

  • Угол расположения и установки лопастей винта – наклон сечения лопасти к реальной плоскости вращения. За счет наличия крутки лопастей угол поворота замеряется по сечению, в большинстве случаев это 2/3 всей длины лопасти.

Лопасти пропеллера имеют переднюю – режущую – и заднюю кромки. Сечение лопастей имеет профиль крыльевого типа. В профиле лопастей имеется хорда, которая имеет относительную кривизну и толщину. Для повышения прочности лопастей винта используют хорду, которая имеет утолщение к корню пропеллера. Хорды сечения находятся в разных плоскостях, поскольку лопасть изготовлена закрученной.

Шаг винта является основной характеристикой гребного винта, он в первую очередь зависит от угла установки лопастей. Шаг измеряется в единицах пройденного расстояния за один оборот. Чем больший шаг делает винт за один оборот, тем больший объем отбрасывается лопастью. В свою очередь увеличение шага ведет за собой дополнительные нагрузки на силовую установку, соответственно, количество оборотов снижается. Современные летательные аппараты имеют возможность изменять наклон лопастей без остановки двигателя.

Преимущества и недостатки воздушных винтов

Коэффициент полезного действия винтов на современных самолетах достигает показателя в 86%, это делает их востребованными авиастроением. Также нужно отметить, что турбовинтовые аппараты значительно экономнее, чем реактивные самолеты. Все же винты имеют некоторые ограничения как в эксплуатации, так и в конструктивном плане.

Одним из таких ограничений выступает «эффект запирания», который возникает при увеличении диаметра винта или же при добавлении количества оборотов, а тяга в свою очередь остается на том же уровне. Это объясняется тем, что на лопастях пропеллера возникают участки со сверхзвуковыми или околозвуковыми потоками воздуха. Именно этот эффект не позволяет летательным аппаратам с винтами развить скорость выше чем 700 км/час. На данный момент самой быстрой машиной с винтами является отечественная модель дальнего бомбардировщика Ту-95, который может развить скорость в 920 км/час.

Еще одним недостатком винтов выступает высокая шумность, которая регламентируется мировыми нормами ICAO. Шум от винтов не вписывается в стандарты шумности.

Современные разработки и будущее винтов самолета

Технологии и опыт работы позволяют конструкторам преодолеть некоторые проблемы с шумностью и повысить тягу, миновав ограничения.

Таким образом удалось миновать эффект запирания за счет применения мощного турбовинтового двигателя типа НК-12, который передает мощность на два соосные винта. Их вращение в разные стороны позволило миновать запирание и повысить тягу.

Также используются на винтах тонкие саблевидные лопасти, которые имеют возможность затягивания кризиса. Это позволяет достичь более высоких показателей скорости. Такой тип винтов установлен на самолете типа Ан-70.

На данный момент ведутся разработки по созданию сверхзвуковых винтов. Несмотря на то что проектирование ведется очень долго при немалых денежных вливаниях, достичь положительного результата так и не удалось. Они имеют очень сложную и точную форму, что значительно затрудняет расчеты конструкторов. Некоторые готовые винты сверхзвукового типа показали, что они очень шумные.

Заключение винта в кольцо – импеллер – является перспективным направлением развития, поскольку снижает концевое обтекание лопастей и уровень шума. Также это позволило повысить безопасность. Существуют некоторые самолеты с вентиляторами, которые имеют ту же конструкцию, что и импеллер, но дополнительно оснащаются аппаратом направления воздушного потока. Это значительно повышает эффективность работы винта и двигателя.

Другие части самолета

типов шурупов (5 должен знать каждый домашний мастер)

Фото: istockphoto.com

Несмотря на то, что на них не так уж много внимания, шурупы занимают почетное место в строительстве, хобби и производстве мебели. Эти простые крепления буквально скрепляют все, от каркасов стен и изготовления мебели до повседневных проектов, таких как создание деревянной скамейки, — поэтому очень важно, чтобы вы выбрали правильные крепления и работали с ними. Проход с винтами в вашем местном хозяйственном магазине так длинный, с кажущимся бесконечным количеством вариантов именно по этой причине: разные проекты требуют разных типов винтов.Чем больше времени вы тратите на строительство и ремонт дома, тем лучше вы узнаете следующие пять типов винтов — и когда их использовать. А пока прочтите руководство, которое поможет отличить один сорт от другого и упростит вашу следующую поездку в строительный магазин.

Heads Up

Прежде чем мы поговорим о том, какие типы винтов подходят для конкретных проектов в вашем списке дел, давайте поговорим о том, как сегодня вставляется большинство винтов. Для лучшего захвата конструкция головки винта согласована с конкретной отверткой или сверлом.В качестве примера возьмем винты с крестообразным шлицем, разработанные компанией Phillips Screw Company: этот популярный крепеж легко узнать по знаку «+» на его головке, и для его закручивания требуется немного больше, чем отвертка с головкой Philips. Но с момента изобретения этого в начале 1930-х годов количество вариантов головок винтов расширилось, и теперь они включают в себя утопленные 6- и 5-конечные звезды, конструкции с шестигранной и квадратной головками, а также многочисленные комбинированные конструкции , такие как что-то среднее между углубленным квадратом и головкой Philips, которая принимает несколько бит.

Итог: покупая крепеж для вашего проекта, имейте в виду, что вам нужно будет согласовать конструкцию головки винта с нужной насадкой. К счастью, наборы сверл включают в себя несколько сверл, которые подходят практически ко всем стандартным размерам головки винта и конструкции.

Типы шурупов

Фото: homedepot.com

ВИНТЫ ДЛЯ ДЕРЕВА

Шурупы по дереву имеют крупную резьбу для надежного захвата древесины вплоть до вершины стержня шурупа, прямо под головкой, где она часто бывает гладкой — a конструкция, обеспечивающая более плотные соединения при прикреплении дерева к дереву. Поскольку винт просверливается почти на всю глубину, гладкая часть в верхней части стержня вращается свободно, чтобы не вдавливать головку глубже в доску. Между тем, кончик винта с резьбой врезается в нижнюю деревянную деталь, плотно прижимая две доски друг к другу. Коническая головка шурупа для дерева позволяет ему располагаться заподлицо или немного ниже поверхности дерева.

При выборе шурупов для базовой деревянной конструкции выберите длину, которая позволит кончику шурупа проникнуть в нижнюю доску примерно на 2/3 толщины этой доски.Что касается размеров, ширина также варьируется от # 0 (или 1/16 дюйма в диаметре) до # 20 (или 5/16 дюйма в диаметре). Самый распространенный размер — # 8 (примерно 5/32 дюйма в диаметре), но подходящий размер винта будет зависеть от вашего индивидуального проекта. Шурупы по дереву для отделки, например, предназначены для крепления декоративных элементов и профилей и поэтому имеют меньшую головку, чем стандартные шурупы для дерева; они имеют коническую форму, чтобы вы могли вставить винт прямо под поверхность дерева, оставляя крошечное отверстие, которое можно заполнить шпатлевкой.

Шурупы по дереву бывают как внутреннего, так и внешнего стиля, последние часто оцинкованы или обработаны цинком для защиты от ржавчины. Для внешних проектов, в которых специально используется древесина, обработанная под давлением, ищите шурупы по дереву, совместимые с четвертичной щелочной медью (ACQ). Они не будут подвергаться коррозии при использовании вместе с древесиной, подвергнутой обработке химическими веществами на основе меди под давлением.

Традиционно для установки шурупов таким образом, чтобы дерево не раскалывалось, домашним мастерам сначала нужно просверлить пилотное отверстие, а затем ввернуть шуруп.Типы винтов, обозначенных как «самонарезающие» (также называемые самонарезающими винтами), имеют острый наконечник, имитирующий сверление бурового долота, поэтому предварительное сверление уходит в прошлое. Поскольку не все шурупы по дереву являются саморезами, обязательно внимательно прочтите этикетку.

Подходит для: Соединение дерева с деревом. Для базовой установки досок толщиной 1 дюйм на стойки стены, например, при установке шкафов, нам нравится саморез SPAX # 8 2-1 / 2 дюйма Philips с квадратной головкой с плоской головкой и полной резьбой, многослойный винт с цинковым покрытием ( $ 7.98 за коробку в 1 фунт в Home Depot ).

Фото: homedepot.com

ВИНТЫ ДЛЯ СУХОЙ СТЕНЫ

Эти типы винтов предназначены только для установки гипсокартонных панелей и имеют длину от 1 дюйма до 3 дюймов. Их «горна» головка предназначена для того, чтобы слегка зенковать поверхность гипсокартонной панели, не разрывая защитное бумажное покрытие панели. Здесь не требуется предварительное сверление отверстий; когда эти саморезы доходят до деревянных стоек или балок, они сразу врезаются в них.Стандартные шурупы для гипсокартона подходят для установки панелей гипсокартона на деревянный каркас, но если вы устанавливаете гипсокартон на металлические стойки, ищите винты, которые подходят для использования с металлическими стойками.

Примечание. Для их установки вам также потребуется приобрести углубление для гипсокартона, поскольку оно не всегда входит в стандартный набор насадок. Он напоминает насадку Philips, но имеет небольшое защитное кольцо или «буртик» рядом с концом насадки, которое предотвращает установку винта слишком глубоко.

Подходит для: Укладка гипсокартона на деревянные или металлические стойки и балки.Чтобы установить однослойный 5/8-дюймовый гипсокартон на деревянные балки потолка, попробуйте Grip-Rite # 6 x 2 дюйма. Винты для гипсокартона с крупной резьбой и острым концом от компании Grip-Rite ( $ 6,47 за коробку весом 1 фунт в Home Depot ). Их головки с фосфатным покрытием способствуют адгезии гипсокартона во время приклеивания. Используется с установочным сверлом / отверткой для гипсокартона Philips Dimpler №2 от Bosch ( $ 12,47 в Home Depot ).

Фото: homedepot.com

ВИНТЫ ДЛЯ КЛАДКИ

Первое, что вы заметите в шурупах для каменной кладки, также называемых «анкерами», — это то, что они не заострены на кончике. Кладочный шуруп не просверливает собственное отверстие; вместо этого вы должны предварительно просверлить отверстие, прежде чем вставлять винт. В то время как некоторые шурупы для каменной кладки имеют головки Philips, многие из них имеют приподнятые шестигранные головки, которые требуют установки с помощью специальной соответствующей шестигранной головки. Проверьте упаковку винта, какая насадка и точный размер необходимы для предварительного сверления отверстий, а затем просверливания анкера. Для предварительного сверления требуется перфоратор с сверлом для кирпичной кладки, но вы можете использовать и обычное сверло, чтобы вставить эти винты.

Подходит для: Крепление дерева или металла к бетону.Одно из наиболее распространенных применений шурупов для каменной кладки — прикрепление деревянных плит пола к бетонному фундаменту или полу подвала. Хорошим выбором для этой задачи является бетонный анкер большого диаметра Tapcon 3/8 дюйма x 3 дюйма с шестигранной головкой и шайбой ( 19,98 долл. США за 10 от Home Depot ).

Фото: homedepot.com

ВИНТЫ ОПОРЫ

Винты, используемые для крепления настила, или «настила настила», к балочной системе настила, предназначены для зенковки, чтобы верхние части были на одном уровне или на волосок ниже поверхность дерева.Подобно шурупам по дереву, этот особый внешний шуруп имеет крупную резьбу и гладкий верхний стержень, а также изготовлен для защиты от ржавчины и коррозии. Если вы устанавливаете деревянный настил, обработанный под давлением, используйте только шурупы для террасы, совместимые с ACQ. Производители композитных настилов рекомендуют использовать винты для настилов из нержавеющей стали для установки своих изделий. Их длина варьируется от 1-5 / 8 до 4 дюймов, и они специально помечены на упаковке как «Винты для настила». Многие шурупы для настила являются саморезами и бывают как с головками Philips, так и со звездообразной головкой.

Подходит для: Установка наружного настила. Для установки стандартных 5/4-дюймовых террасных досок вы не ошибетесь с ACQ-совместимым Deck Mate с полимерным покрытием # 10 x 3-1 / 2 дюйма. Звездообразный шуруп с плоской головкой для деревянного настила ( $ 26,94 за 5 фунтов Коробка от Home Depot ).

Фото: homedepot.com

ВИНТЫ для МДФ

Древесноволокнистая плита средней плотности (МДФ) часто появляется в доме в форме внутренней отделки, такой как основание и молдинг, а также при строительстве требуется некоторая сборка книжные шкафы и стеллажи.МДФ более твердый, чем массивная древесина, его сложнее проткнуть обычными шурупами без раскола. Остается два варианта: предварительно просверлить пилотные отверстия в МДФ и использовать обычные шурупы для дерева или сократить время работы и использовать саморезы для МДФ. Шурупы для МДФ имеют те же размеры, что и обычные шурупы по дереву, и имеют звездообразную головку, но предназначены для исключения раскалывания и необходимости предварительного сверления.

Подходит для: Используется с материалом МДФ, когда предварительное сверление утомительно. Для крепления ¾-дюймовой облицовки из МДФ к дверной коробке мы рекомендуем SPAX # 8 x 1-3 / 4 дюйма.Винты из ДВП средней плотности (МДФ) с цинковым покрытием с частичной резьбой T-Star Plus Drive ( 6,97 долл. США за коробку из 200 штук от Home Depot ).

Какое оборудование лучше всего подходит для вашей рамы?

Советы по обрамлению оборудования могут показаться неинтересными, но понимание функций и ограничений различных типов винтов, подвесок и проводов обеспечит правильную поддержку ваших рисунков и картин в рамке при отображении. Потратьте немного времени, чтобы разобраться в терминологии и технических деталях.Ваше искусство не заслуживает меньшего.

Советы по обрамлению: узкие на винтах

A-1: ​​ Винты по дереву имеют хвостовик без резьбы под головкой.

A-2: Винты по металлу имеют резьбу, кончик к головке.

Самым основным элементом оборудования для подвешивания картинок является винт, размер которого зависит от размеров вала (калибра) и резьбы. Чтобы упростить идентификацию более мелких, наиболее часто используемых калибров для винтов, было принято цифровое обозначение, которому предшествует символ штриховки (#), где # 0 является наименьшим, а # 15 наибольшим.Наиболее часто используемые калибры для винтов — это №4, №6 и №8.

Шурупы по дереву (A-1 ) имеют более крупный шаг (меньше резьбы на дюйм), чем шурупы для листового металла, и часто стержни шурупов по дереву не имеют резьбы чуть ниже головки. Поскольку на гладкой части вала нет резьбы, которая могла бы захватить древесину, шуруп для дерева может тянуть один кусок дерева заподлицо с другим. Винты по металлу ( A-2 , выше) имеют острую резьбу, которая врезается в такие материалы, как листовой металл, пластик или дерево.Из них получаются отличные крепежные детали для крепления металлической фурнитуры к дереву, и они предпочтительны для этого использования из-за их полностью резьбовых валов.

B: Типы головок винтов и приводы: (слева направо) цилиндрическая головка с приводом с прямым пазом; перевернутая головка с приводом Филлипса; цилиндрическая головка с прямым шлицем и крестообразным приводом

Для винтов существует множество стилей головок, наиболее распространенными для обрамления являются плоская, полукруглая и круглая головка. При зенковке (вставляя винт так, чтобы его головка была на одном уровне с деревянной поверхностью), выбирайте винты с плоской головкой.Винты с полукруглой головкой имеют куполообразную форму, а винты с полукруглой головкой — слегка закругленную головку с короткими вертикальными сторонами. Также существует множество конфигураций приводов, но наиболее распространены прямые, Phillips и их комбинация ( B ).

К чему все эти разговоры о винтах в статье о советах по установке? Во-первых, они обычно нужны вам для крепления оборудования для подвешивания картин к раме, что подводит нас к следующей теме.

Советы по обрамлению: надежность D-образных колец

C-1 : Выберите вешалку с D-образным кольцом шириной (с узким или широким основанием), подходящей к молдингу вашей рамы. Иногда производители обозначают D-образные кольца как «легкие», «средние» или «тяжелые», указывая на их пригодность для более легких или более тяжелых изображений в рамке

C-2 : Здесь вы видите D-образное кольцо среднего веса с одним отверстием, крестообразной головкой №4 и проволокой из нержавеющей стали с покрытием №3. Проволока закреплена узлом в виде головы жаворонка, плотно скручена и сжата в месте крепления к D-образному кольцу, чтобы проволока не соскользнула.

D-образные кольца с одним отверстием, с двумя отверстиями или с подвеской для ремня являются отличным выбором вешалки для картин (см. C-1 , C-2 и C-3 ) .

При установке с помощью винтов №4, №6 или №8 с полукруглой или полукруглой головкой D-образные кольца прилегают к стене более плоско, чем проушины (популярный, но плохой выбор подвесок — подробнее о них ниже). Вы можете расположить D-образные кольца с одним отверстием под углом 60 градусов, рекомендованным для подвешивания проволоки; Вешалки для ремня с D-образным кольцом обычно заканчиваются под углом, более вертикальным.

Сверхпрочные D-образные кольца и вешалки для ремней, изготовленные из двойной стали, предназначены для подвешивания тяжелых деревянных рам, больших галерейных оберток или ящиков с люльками, и вы можете использовать их с проволокой для картин или без нее.При использовании их без проволоки выровняйте D-образные кольца или крючки для ремня вертикально по верхним углам на задней части рамы. Затем повесьте картину прямо на крепкие крючки для картин или шурупы, закрепленные в стене.

C-3: На снимке показаны D-образные кольца среднего веса с одним отверстием и проволокой из нержавеющей стали №2 с покрытием. Установите ремни на одну четверть от верхнего края рамы и расположите ремни так, чтобы проволока наклонялась под углом 60 градусов, когда картина закреплена на двух настенных крючках.Сделайте проволоку достаточно слабой, чтобы она доходила до середины между ремнями и верхней частью рамы.

Советы по обрамлению: сильные стороны стальных листов

E-1: Подвеска из стали Super Steel с двумя отверстиями может выдерживать до 50 фунтов; вешалка с четырьмя отверстиями может выдержать до 100 фунтов. Когда вешалки прикреплены к раме, стрелки, отпечатанные на металле, должны указывать в сторону центра картины.

E-2: Здесь вы видите подвеску для стальных листов, правильно расположенную на четверть пути вниз от верхней части рамы и по центру на тонкой лепке (частично закрытой защитной пылезащитной крышкой).Провисание проволоки устанавливают так, чтобы она доходила до середины между пластиной и верхом рисунка.

Еще один отличный выбор вешалки для картин — это Super Steel Hanger (см. E-1 и E-2). Это стальные пластины с двумя или четырьмя отверстиями для винтов, расположенными как над, так и под кольцом, к которому вы прикрепляете проволоку для изображения.

Подвеска из стального листа с четырьмя отверстиями легко поддерживает раму весом до 100 фунтов, в то время как более короткая подвеска с двумя отверстиями выдерживает до 50 фунтов.Установите центр этого оборудования на четверть пути вниз от верхнего края рамы, либо по центру узкого карниза, либо примерно на ½ дюйма от внутреннего края более широкого карниза. Используйте винты №4 или №6.

Советы по обрамлению: опасное оборудование

К сожалению, два самых популярных типа оборудования для подвешивания картин не самые надежные и не самые эффективные. Примите во внимание следующий предупредительный совет по обрамлению, прежде чем браться за подвеску с зубцами пилы (D-1) или проушину (D-2).

D-1: Ни одна вешалка с зубьями не может надежно удерживать изображение!

Пилообразная подвеска — это металлическая полоса с зазубренными краями длиной от 1 до 2 дюймов ( D-1 ).Он популярен благодаря своей простоте и легкости установки, но при этом имеет высокий процент отказов. Это не результат непрочности металлической планки, а скорее мягкость молдинга каркаса и выбранной застежки.

Большинство фурнитуры с пилообразными зубьями поставляются с короткими прихватками 3 8 — до ½ дюйма, которые вдавливаются в дерево окрашенной панели или рамы. Если древесина мягкая, например, сосна, гвозди могут выскочить из рамы из-за веса конструкции и силы тяжести. Замена прихваток маленькими винтами №3 значительно улучшает прочность крепления. Вешалки с пилообразными зубьями используются с металлическими каркасами, не требуют винтов и не вынимаются. Однако даже в лучшем случае подвесы с пилообразными зубьями никогда не следует использовать для подвешивания произведений искусства, потому что картину легко сбить с зуба. Галереи, как правило, не принимают произведения искусства в рамах с какими-либо вешалками с зубьями.

D-2: Крепление ушка винта определяется величиной его шейки, области между резьбой и проушиной, поэтому возникают проблемы.

Винт с ушком (головка с петлей) и хвостовиком называется рым-винтом, рым-крючком или проушиной (D-2). Он спроектирован как единое оборудование; один конец ввинчивается в заднюю часть рамы, а к другому концу прикрепляется подвесной трос. Винтовые петли — самый популярный тип оборудования для подвешивания картин; однако они создают проблемы.

Установка проушин для шурупов в древесину твердых пород, например, клен, дуб или орех, создает напряжение в точке соприкосновения шурупа с проушиной, что ослабляет крепеж ( D-2 ). Если вы выберете винт со слишком маленьким ушком для твердой древесины рамы, проушина может сломаться от вала во время установки. Более того, при установке проушины для шурупа в мягкую или восстановленную древесину, такую ​​как древесноволокнистая плита средней плотности (МДФ), резьба, вместо того, чтобы цепляться за структуру древесины, может образовывать опилки. Это позволит вытянуть винт.

Большие глаза могут оттолкнуть рамку от стены, что может выглядеть непривлекательно и оставить следы в месте контакта глаз со стеной.Винтовые проушины также создают нагрузку на боковые стороны рамы в точке вставки, что ослабляет древесину узких рам и может легко расколоть сухую древесину. Логическая замена — D-образное кольцо.

Советы по обрамлению: Wire Wisdom

F: (слева направо) витая нержавеющая сталь №5, медь с покрытием №9, нержавеющая сталь 36 с пластиковым покрытием, многожильная оцинкованная сталь №6, витая нержавеющая сталь №4 с пластиковым покрытием

Проволока для изображения продевается через D-образные кольца или проушины стальных пластин, чтобы вы могли подвесить изображение. Как и винты, проволока для изображения бывает разных размеров (также называемых массой), на что указывает штриховка (#), за которой следует число. Кроме того, существует множество типов проволоки, наиболее распространенными из которых являются скрученная нержавеющая сталь, нержавеющая сталь с пластиковым покрытием, многожильная оцинкованная сталь и медь с пластиковым покрытием ( F ). Проволока из оцинкованной стали является наиболее часто используемой, но наименее эффективной. Проволока из нержавеющей стали с пластиковым покрытием не повредит ваши руки во время установки, не повредит стены, не ржавеет и не изменит цвет.Медь с покрытием мягче, с ней легче работать, но она не обладает прочностью нержавеющей стали.

По мере увеличения диаметра многожильной плетеной оцинкованной стальной проволоки размеры жил остаются неизменными, и к оплетке добавляются дополнительные жилы. Например, плетеная проволока №2 имеет 12 нитей, а плетеная проволока №8 — 36 нитей. Напротив, вся проволока из нержавеющей стали содержит семь жил, скрученных с натяжением, как кабель, и по мере увеличения проволоки диаметр жил увеличивается. Это делает скрученную проволоку (нержавеющая сталь) сравнительно прочнее, чем проволочная оплетка (оцинкованная сталь), но также менее гибкой.

Выбор правильного сечения провода зависит от типа используемого провода. Прочность на разрыв (также называемая прочностью на разрыв или точкой разрыва) плетеной оцинкованной проволоки должна быть примерно в четыре раза больше веса рамы, в то время как прочность на разрыв нержавеющей проволоки с покрытием должна быть примерно в три раза больше веса рамы. Следовательно, для 10 фунтов.покраска, вы можете использовать проволоку из нержавеющей стали с разрывным весом 30 фунтов, но если вы используете плетеную оцинкованную проволоку, разрывной вес должен быть 40 фунтов.

Сравнительная сила проводов для изображений: Максимальный вес рамки зависит не только от стиля и покрытия провода, но и от производителя. Эта диаграмма отражает среднее значение максимальной массы корпуса, указанное производителями провода для провода определенного размера. Как показывает практика, разрывная нагрузка для плетеной оцинкованной стальной проволоки в четыре раза превышает вес рамы, а разрывная нагрузка для проволоки из нержавеющей стали в три раза превышает вес рамы.Следовательно, проволока из нержавеющей стали подходит для более тяжелых рам, чем плетеная оцинкованная стальная проволока того же размера.

Таблица Сравнительная сила проводов изображения (выше) дает более полное представление о возможностях различных типов проводов изображения. Посмотрев эту таблицу, вы можете увидеть, например, что плетеная оцинкованная проволока № 3 рекомендуется для максимального веса рамы 16 фунтов, а проволока из нержавеющей стали с покрытием № 3 рекомендуется для максимального веса рамы 20 фунтов.несмотря на то, что оба провода имеют одинаковый разрывной вес — 68 фунтов.

Чем больше / тяжелее проволока, тем больше разница между плетеными (оцинкованная сталь) и тросовыми (нержавеющая сталь) конструкциями. Соответственно, плетеная проволока №8 рассчитана на 36 фунтов. с 145 фунтами. разрывной вес, а проволока из нержавеющей стали №8 рассчитана на 60 фунтов. с 170 фунтами. сломать вес. Обратите внимание, что более мягкая медная проволока с покрытием также имеет разрывной вес 170 фунтов, но максимальный вес рамы составляет всего 40 фунтов.

Как художнику, вам, скорее всего, понадобится проволока двух или трех размеров, чтобы удовлетворить все ваши потребности в подвеске картин.Проволока из нержавеющей стали с покрытием, вероятно, будет вашим лучшим выбором, а № 3 и № 5 должны удовлетворить большинство ваших требований. Имейте в виду, что лучше выбирать слишком тяжелую проволоку, чем слишком легкую.

Эта статья Криса Пашке о советах по кадрированию впервые появилась в прошлом выпуске журнала Artists Magazine .

Узнайте больше об обрамлении вашего искусства

Создание и отображение ваших работ — это гораздо больше, чем просто оборудование, но в значительной степени успех вашей презентации буквально зависит от выбранного вами оборудования. Небольшие знания могут спасти ваше искусство! Дополнительные советы по обрамлению см. В следующих статьях.

100 шт. Пилообразная рамка для фотографий Подвесные вешалки с двойным отверстием с винтами для фото

100 шт. Пилообразная рамка для фотографий Подвесные вешалки с двойным отверстием с винтами для фотографий Дом и сад Дом, мебель и материалы для поделок Гвозди, шурупы и крепеж Крючки и глазки 100 шт. Пилообразная рамка для фото Подвесные вешалки с двойным отверстием и винтами для фото Подвесные вешалки для фоторамки с пильными зубьями, 100 шт., Двойное отверстие с винтами для фото, подвесные вешалки для фоторамок, двойное отверстие с винтами для фотографий, 100 шт., Пила, дверь, рама, стальной кронштейн, и т. Д. [Бесшовные настенные иглы]: имеют очень маленькие гвозди, прибитые к стена не повредит стену, почти нет следов снаружи, стена также очень небольшая поломка, размер винта 45×8 мм, размер 3×8 мм, рамка H, [пакет включает]: крючки для подвешивания каркаса 100 штук, каждый крючок с двумя винтами, приблизительный размер: ширина 8 мм, высота 45 мм, [Простота установки]: профиль крючка для рисунка подходит для большинства молдингов и может быть слегка отрегулирован по дереву, чтобы соответствовать, [Выбор материала]: Изготовлен из металлического материала с гальваническим покрытием, прочный, антистатический. -коррозийные и устойчивые к ржавчине, очень удобны в использовании, не повреждая стены, [Соответствующая форма]: подходящий радиус утопленной конструкции позволяет повесить их на большую часть полки.Подвесные вешалки для фоторамки с зубьями, двойное отверстие с винтами для фото 100 шт.
100 шт. Пилообразная рамка для фотографий Подвесные вешалки с двойным отверстием и винтами для фото. [В комплект входит]: 100 штук крючков для литья под давлением, каждый крюк с двумя винтами. Приблизительный размер: ширина 8 мм, высота 45 мм. [Простота установки]: профиль крючка для рисунка подходит к большинству молдингов и может быть слегка отрегулирован по дереву для соответствия. [Выбор материала]: Изготовлен из металлического материала с гальваническим покрытием, прочный, антикоррозийный и устойчивый к ржавчине, очень удобный в использовании, не повреждая стены.[Соответствующая форма]: подходящий радиус утопленной конструкции позволяет повесить их на большую часть полки, двери, рамы, стального кронштейна и т. Д. [Бесшовная настенная игла]: используйте очень маленькие гвозди, прибитые к стене, не повредят стену . Почти нет следов снаружи, стены тоже очень небольшие повреждения. Размер 45×8 мм Размер винта 3×8 мм Рамка H .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. См. Все определения условий : Размер: : 45×8 мм , Цвет: : Золото / Серебро : Размер винта: : 3×8 мм , Тип: : Крючки для фоторамки : Крючок для рамки: : 100 шт. , Модель: : X029 : Количество винтов: : 200 шт. , Бренд : : Небрендированные / универсальные : Материал: : Металл , MPN: : COO94669258799 ,。


Вешалки для фоторамки с пилообразной пилой 100 шт. Подвесные вешалки с двойным отверстием и винтами для фото

100 шт.

Пилообразная фоторамка подвесные вешалки с двойным отверстием с винтами для фото

100 шт. Пилообразная фоторамка подвесные вешалки с двойным отверстием с винтами для фото

100 шт. Пилообразная фоторамка подвесные вешалки с двойным отверстием с винтами для фото

Спортивные штаны Proud Army Girlfriend Design для мальчиков и девочек — флисовые спортивные штаны для бега с эластичными вставками: одежда.Запатентованный материал высокой плотности Tri-Extruded (HDTE) обеспечивает жесткую сердцевину для прочности, обеспечивая при этом поверхностное трение ковра. Купить Allstar Performance ALL72115 Уплотнение ступицы: Узлы ступицы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих покупок. Вес: 90 г Версия со стандартной вилкой для США. Содержимое упаковки: адаптер переменного тока — 1 шт. ❤ МОДНЫЙ ДИЗАЙН ❤ : Эти модные босоножки-тапочки с блестками со стразами и блестками идеально сочетаются с любой одеждой. Антимикробная обработка уменьшает запах ткани, чтобы сохранить свежесть. Купите зимнюю осеннюю шерстяную шляпу Fedora. Модные брэнды Bucket Hats: ✓ БЕСПЛАТНАЯ ДОСТАВКА и возврат при определенных покупках. Наш натянутый холст создан с соблюдением только самых высоких стандартов.Купить DC Collectibles DC Core: Виниловая статуя Бэтмена из ПВХ (ограниченная серия): игрушки и игры — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, 15 футов: последовательные кабели — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок. Instagram: @charmingnecessities, при выезде, пожалуйста, предоставьте результат очистки на протяжении многих лет. Этот стиль фигурной керамической раковины паука иногда продавался как сувенир с местом, нарисованным внутри блюда. простая и специальная информация о размерах (размеры тела, а не одежды) РАЗМЕР XS бюст: около 33, *** Доступен один ремешок, общая длина будет 40 дюймов, это редкое фото CESAR ROMERO, подписанное вручную, УДИВИТЕЛЬНО, мы предлагаем подлинные мексиканские изделия ручной работы, изготовленные из этичных источников. Это не обычная сумка массового производства, которую просто украшают. Детские мультипликационные перчатки для спарринга MMA Кожаные боксерские тренировочные перчатки из искусственной кожи для детей от 2 до 11 лет (синие): спорт и отдых. Два вида игры — дизайн 2 в 1. Внутреннее содержание: — Шляпа для сауны из шерстяного войлока 00%. 00 RETRO Рубашка-кардиган в итальянском стиле, см. Руководство по флэш-памяти на сайте Kingston. 100% тестирование и проверка образцов перед отправкой. В тот момент, когда вы нажимаете кнопку выпуска, поток меда прекращается. Совместимость: Samsung Galaxy A30 / Galaxy A20.

100 шт. Пилообразная фоторамка подвесные вешалки с двойным отверстием с винтами для фото

В стиле Xbox Персонализированные наклейки Сумки для вечеринок Подарки на день рождения ИГРОВЫЕ МОНЕТЫ.T8 T10 Отвертка с защитой от взлома Torx для Xbox One 360 ​​PS3 PS4 Console UK, ALIEN LAMP детская комната, стол, кровать, стол, ночник, декор. 8 * Универсальный набор мини-аксессуаров для детализации автомобиля для пылесосов # HA2, Herz-Löffel 4 Stück weiß, Savannah And Tybee Репродукция исторической карты Произведение искусства Wall Art Print Vintage. От 62 до 72 мм, шагающий переходник с фильтрующим кольцом, мужской и женский, 62 мм-72 мм, механизм движения Кварцевые часы Черный 3 Needle Rouge Ремонт DIY G8I6 10X. stark selbstklebend 3,5 мм член Profi Filzgleiter rund Ø 18 мм braun ab 4St, 8CH CCTV 1080P DVR 1500TVL Уличные камеры Комплект системы безопасности ночного регистратора.One I Love Christmas Card ~ Рождественские пожелания тому, кого я люблю ~ Различные дизайны. ACB1 Электрический фонарик USB-интерфейс Дорожное зарядное устройство для телефона на солнечной батарее Прочный, личный брелок с сигнализацией от изнасилования 120 дБ SOS Аварийная сигнализация Безопасность De A4G7. Керамический цветочный горшок Lovely Hedgehog`Ceramic для суккулентов кактусов Mini Pot-Plan J7.

Подвесные вешалки для фоторамки с зубьями, 100 шт., Двойное отверстие с винтами для фото, 100 шт., Подвесные вешалки для фоторамок с зубьями, двойное отверстие с винтами для фото

Как правильно выбрать оборудование для подвешивания

В этом нет никаких сомнений. Прикрепить что-то к гипсокартону сложно, когда оно должно проходить между шпильками. Оштукатуренные стены и пустотные двери — тоже не пикник для работы. Эти поверхности разделяют пространство, а не поддерживают вес. Но, к счастью, есть якорь практически для любой работы, о которой вы только можете подумать.

Зачем нужно подвесное оборудование?

Соберите свою собственную коллекцию, и вам не нужно будет каждый раз бежать в магазин, когда появится работа по развешиванию, или беспокоиться о том, что ваше настенное искусство рухнет на землю. Вот лучшие крепления для обычных бытовых подвесок.

Виды крепежа

Расширяющиеся пластиковые втулки

Доступно несколько разновидностей, они подходят для легких (менее 10 фунтов) и средних нагрузок (от 10 до 25 фунтов). Анкеры, подобные синему, недостаточно расширяются, чтобы хорошо зацепиться за гипсокартон; они лучше работают с штукатуркой и лучше всего с кладкой. Якоря, предназначенные для расправления своих «крыльев» (справа), менее подвержены отходу.

Как их использовать: Просверлите отверстие, обеспечивающее плотное прилегание втулки.Вам нужно будет постучать по нему молотком до тех пор, пока фланец анкера не упрется в поверхность. Закрепите, ввинтив винт в втулку. В зависимости от размера для втулок можно использовать винты №4, №6 или №8.

Подходит для: Тяжелые рамы для картин, доски объявлений, дымовые извещатели, дверные звонки, легкие стеллажи, настенные светильники и настенные зеркала на гипсовых стенах.

Анкеры для ввинчивания

Самый популярный универсальный анкер для гипсокартона. Они отлично подходят для легких (менее 10 фунтов) и средних нагрузок (от 10 до 25 фунтов) и доступны в исполнении из металла и пластика.

Как использовать: Просто вкрутите анкер в стену с помощью отвертки Phillips или аккумуляторной дрели с битой Phillips. Закрепите элемент, ввинтив винт №6 или №8 в отверстие для анкера.

Подходит для: Тяжелые рамы для картин, доски объявлений, дымовые извещатели, дверные звонки, легкие стеллажи, настенные светильники, настенные зеркала на гипсокартоне.

Вешалки и гвозди для рамок

Хорошо иметь под рукой их подборку разных размеров.Большие версии, установленные с угловым гвоздем, могут выдерживать до 20 фунтов. Для более тяжелых грузов (от 25 фунтов до 50 фунтов) используйте плоский крюк и якорь.

Подходит для: Рамы для картин (до 20 фунтов) на гипсокартоне и штукатурке.

iStock

Молли Болтс

Они не так просты в использовании, как другие анкеры для гипсокартона, но их все же хорошо иметь под рукой для средних (от 10 фунтов до 25 фунтов) и больших нагрузок (от 25 до 50 фунтов).Заостренные молли (справа) можно забить молотком. Варианты без острия требуют монтажного отверстия и хорошо работают в старых стенах из оштукатурки.

Как их использовать: Установите круглый фланец заподлицо с поверхностью стены, нажав на головку винта. Поверните винт так, чтобы «грибовидная» втулка с прорезью прижалась к поверхности задней стенки. Следите за тем, чтобы не перетянуть; Вы поймете, что это происходит, если фланец анкера начнет вдавливать поверхность штукатурки или гипсокартона. Когда молли закрепится, открутите болт и замените его предметом на месте.

Подходит для: Вешалки для полотенец на гипсе, прочные полки на гипсокартоне и гипсе, опоры карнизов на гипсокартоне и гипсе и настенные зеркала (более 20 фунтов) на гипсе.

Анкеры-распорки врезные

Эти простые в использовании крепления лучше всего подходят для легких нагрузок (менее 10 фунтов).

Как использовать : Постучите острым концом и плоским стержнем по стене, пока верхний фланец не будет на одном уровне с поверхностью стены. Установите элемент, ввинтив винт №6 в отверстие фланца.

Пустотелый дверной анкер

Эти миниатюрные болты молли выдерживают легкие (менее 10 фунтов) и тяжелые нагрузки (от 25 до 50 фунтов) в пустотелых дверях и обшивке толщиной ¼ дюйма. Также доступны пластиковые версии.

Как использовать: Используйте ту же технику, что и для стандартных болтов молли.

Подходит для: Рамы для картин (до 20 фунтов), тяжелые рамы и доски объявлений, дымовые извещатели и дверные звонки, вешалки для полотенец, легкие стеллажи и настенные зеркала (до 20 фунтов и более).

Стопорный болт

Металлические коленчатые болты могут выдерживать большие нагрузки (от 25 до 50 фунтов) в гипсокартоне, гипсе и пустотных бетонных блоках. Пластиковые версии выдерживают средние нагрузки (от 10 до 25 фунтов) в гипсокартоне и штукатурке.

Как ими пользоваться: Просверлите в стене отверстие, достаточно большое, чтобы в нем можно было разместить тумблер. Наденьте закрепляемый элемент на болт, затем вставьте рычаг и затяните. После установки пластиковый болт можно обрезать заподлицо с гайкой.

Зеркальные зажимы

Используйте L-образные пластиковые фиксаторы для установки настенных безрамных зеркал.

Идентификационные винты, пример практического использования для визуального поиска

Сетка Динамика

В процессе ремонта дома вы понимаете, что потеряли очень важный винт. У вас в руках есть подходящий винт, и вам просто нужно еще раз сходить в строительный магазин. Однако поездка в местный хозяйственный магазин — хлопот, так как многие винты похожи друг на друга, а персонал там не всегда помогает.Традиционные подходы к подбору таких деталей утомительны и медленны и обычно включают визуальное сравнение вашего предмета с огромным каталогом вариантов. Разве не было бы неплохо, если бы вы могли просто навести свой смартфон на нужный вам винт, и он легко появился в сети?

Grid Dynamics стала партнером одного из наших клиентов, крупного розничного продавца, который занимается продажей оборудования напрямую потребителям и подрядчикам. Увидев возможность улучшить эту часть процесса покупки, наш клиент попросил нас найти способ использовать компьютерное зрение для более быстрого и легкого выполнения этого трудоемкого процесса визуального сопоставления.

В этой статье мы расскажем вам, как разработать приложение визуального поиска с использованием методов глубокого обучения, и обсудим оба подхода, которые работали, а также подходы, которые не работали.

Предыдущие примеры сверточной нейронной сети

В нашей предыдущей публикации в блоге «Построение поисковой машины обратного изображения со сверточными нейронными сетями» описано типичное решение визуального поиска, подобное этому примеру. Нейронная сеть была обучена отображать входные изображения в «векторы признаков», что позволило нам искать похожие изображения в так называемом «пространстве признаков».Такой подход дал отличные результаты для визуальных рекомендаций, но не гарантировал точного совпадения. Мы могли настраивать различные гиперпараметры, такие как пороги и показатели расстояния, что улучшало результаты, но идеальное совпадение оставалось неуловимым. Для этого приложения мы решили применить классификационный подход. Прежде чем искать похожие товары в каталоге, мы определили все ключевые визуальные особенности изображения.

Отличительные признаки винта


Важные особенности винтов
Винты визуально очень похожи друг на друга, поэтому их трудно различить.Нам нужно было понять, какие характеристики делают типы винтов уникальными, и определить минимальный набор функций, которые делают каждый винт уникальным. Изучив таксономию винта, мы решили выбрать семь ключевых визуальных атрибутов, которые полностью идентифицируют винт:

Трудность с идентификацией винтов заключается в том, что существует около 1500 уникальных типов винтов, и определенный винт часто можно отличить только по одному особенность. Чтобы обеспечить высокое качество результатов, входные изображения должны пройти несколько этапов обработки, прежде чем можно будет выполнить поиск в каталоге.Нам нужно было локализовать и сегментировать изображение, определить размеры объекта и извлечь визуальные атрибуты.

Рабочий процесс высокого уровня

Локализация — поиск объекта на фото

Сначала мы должны найти на фотографии интересующий объект, в данном случае винт. Поскольку фотографию предоставил пользователь, у нас не было никакого контроля над фоном или расположением объекта на фотографии. В идеале мы хотели выделить на фотографии минимальную область, содержащую интересующий объект, и игнорировать остальную часть изображения.Чтобы решить эту проблему, мы попробовали подходы к обнаружению объектов и семантической сегментации.

Подход к локализации Object Detection

Модели

Object Detection помогают локализовать объект определенного класса и найти минимальную прямоугольную область вокруг объекта. Такие модели состоят из нескольких этапов: они начинают с предложения областей-кандидатов, затем извлекают признаки, запуская сверточные нейронные сети (ConvNet) поверх каждой области, и, наконец, классифицируют эти области, сужая ограничивающую рамку объекта. Давайте рассмотрим некоторые плюсы и минусы использования моделей обнаружения объектов:

Плюсов:

  • Обнаруживает несколько объектов на изображении
  • Обнаруживает разные классы в изображении
  • Есть много предобученных моделей для разных фреймворков

Минусы:

  • Ограничивающая рамка вокруг объекта все еще содержит фоновые изображения и тени, которые негативно влияют на точность алгоритма измерения размеров
  • Сохранение ограничивающих рамок при одновременном исключении ложноотрицательных результатов для реальных изображений нетривиально
  • Необходимо поддерживать высокий уровень отзыва.В то же время в реальных случаях избежать ложных срабатываний иногда не удавалось
  • Модель обнаружения объектов требует больших вычислительных ресурсов. Различные архитектуры имеют совершенно разные компромиссы по точности, отзыву и производительности. Поскольку это приложение, работающее в реальном времени, важна производительность модели
  • Для обучения требуются различные помеченные наборы данных различных типов винтов с их ограничивающими рамками

Подход к локализации с использованием семантической сегментации

Учитывая эти ограничения, мы решили отказаться от сетей обнаружения объектов и вместо этого рассмотрели подход семантической сегментации (см. U-Net).Этот подход работал намного лучше для нашего приложения. Модели U-Net классифицируют каждый пиксель, принадлежащий интересующему объекту. Основное преимущество архитектуры U-Net заключается в том, что она полагается на множество дополнений данных, что позволяет использовать небольшой набор обучающих данных и хорошо обобщается. Однако у этого подхода есть один недостаток: он не позволяет различать экземпляры одного и того же класса объектов на изображении.
Архитектура U-Net поддерживает сразу несколько классов объектов путем добавления каналов.Модель U-Net создавала очень точную маску, избегая теней и различных искажений фона. Однако ограничение сегментации экземпляров было ограничением, которое нам нужно было решить, поэтому нам пришлось добавить пользовательскую постобработку масок для разделения экземпляров одного и того же класса.


Выход U-Net

Выбор технологии классификации

С 2014 года ConvNet показывает отличные результаты в классификации изображений для тысяч классов, поскольку поддерживает все виды точек обзора и искажений. Наша задача в этом случае была намного проще, так как у нас не было тысяч классов, и мы уже сегментировали объект, чтобы фон и тени не мешали. Мы использовали изображения каталога и их атрибуты для обучения относительно простых моделей ConvNet для прогнозирования каждого из ключевых атрибутов.

Глубокая подготовка по классификации характеристик винта

Мы выбрали модель MobileNetV2 Keras по всем классификационным характеристикам, кроме цвета. Затем мы использовали трансферное обучение с предварительно обученными моделями с использованием весов ImageNet.Это доработало несколько финальных уровней ConvNet для каждой из извлеченных функций. Средняя точность для всех моделей составила около 94%. Чтобы узнать больше о сверточных нейронных сетях, обратитесь к ссылкам [1, 2, 3, 4].

Предварительно обученные модели Keras (https://keras.io/applications/)

Классификация чистоты винта

Покрытие винта можно классифицировать по цвету. Прежде чем применять классификацию глубокого обучения, мы решили попробовать несколько простых алгоритмических подходов в качестве основы.

Мы проигнорировали особенности, связанные с формой, и сосредоточились только на цвете. Мы экспериментировали с несколькими различными алгоритмами для определения базовой линии цвета. Первоначально мы пробовали несколько основных цветов. Мы извлекали цвета из изображения с помощью цветовой гистограммы и выполняли поиск ближайших истинных цветов, вычисляя пересечение гистограмм. Другой подход, который мы пробовали, заключался в том, чтобы сопоставить цвета объекта с цветовыми пространствами HUE / LAB и вычислить расстояние между всеми точками истинности земли и цветом объекта.Проблема в том, что два идентичных цвета для человеческого восприятия, которые лишь незначительно отличаются по тону, могут иметь радикально разные значения в любом представлении, что делает машинное обучение трудным решением этой проблемы.

Обратившись к подходу глубокого обучения, мы решили использовать модель CNN с несколькими сверточными слоями, чтобы избежать изучения функций, связанных с формой, сосредоточили внимание сети на цвете и проигнорировали условия освещения. Мы черпали вдохновение в статье «Распознавание цвета транспортных средств с использованием сверточной нейронной сети» — статье, посвященной углубленному исследованию этой темы.Мы реализовали аналогичную архитектуру с некоторыми упрощениями и достигли точности 93% для 9 цветовых классов. Мы также использовали библиотеку imgaug для увеличения данных. Он легко интегрируется и может дать нам очень хороший прирост производительности.

Извлечение значений и размеров метрических элементов

Помимо классификации визуальных характеристик, существуют метрические характеристики, такие как длина, большой диаметр и шаг резьбы. Для каждой из этих функций мы использовали разные методы обработки изображений.Перед извлечением метрических элементов нам пришлось выполнить некоторую предварительную обработку, которая включала следующие шаги:

  1. Сегментируйте изображение, чтобы получить наилучшую маску, минимизируя фоновые помехи. Таким образом создан контур изображения
  2. Ориентируйте винт горизонтально. Это было сделано путем подгонки линии или эллипса к точкам контура. Правильный угол поворота дает максимальную площадь контура
  3. Найдите масштабный коэффициент для размеров. 2D-изображения не предоставляют информации о расстоянии между камерой и объектами, поэтому нам пришлось использовать эталонный объект (в данном случае четверть монеты)
  4. Разделите изображение на голову и тело.Это было сделано путем нахождения выпуклой оболочки этого контура. Используя дефекты выпуклости, максимальное расстояние между контуром и выпуклой оболочкой, мы нашли две точки на противоположных сторонах тела, где тело встречается с головой. Затем мы использовали максимальную x-координату этих двух точек как точку, в которой мы могли бы разделить изображение.

    Вывод алгоритмов обработки изображений

После выполнения этих шагов мы могли рассчитать большой диаметр, общую длину и длину винта.

Шаг резьбы извлечь трудно. Лучшим подходом было вычислить преобразование Фурье нитей, чтобы получить спектр, из которого можно получить высоту тона. Для повышения качества спектра использовалось окно Ханна, и дискретное преобразование Фурье для каждой строки усреднялось по столбцам. Последним шагом было найти расстояние между центральным пиком и ближайшим нецентральным пиком на спектре.

После того, как все эти шаги были выполнены, мы спрогнозировали значения всех характеристик винта.Последним шагом было найти целевой продукт на основе предсказанных характеристик.

Ансамбль моделей: окончательный прогноз

Последним шагом был поиск продуктов, которые соответствовали прогнозируемым характеристикам. В идеальном случае, если все функции были предсказаны правильно, мы могли бы найти подходящий уникальный продукт, отфильтровав каталог. Однако прогнозы характеристик не идеальны, и такой подход может легко привести к неверным результатам или их отсутствию.

9049 9049 9049 9049 1/2 дюйма 9049 9049 8 # 10 — 24 x 3/4 дюйма # 464339 1/499 1/4 9 дюйма с резьбой 1/4 9 дюйма
Номер модели Тип головки Материал Длина, ширина, шаг Охват резьбы Тип наконечника
# 146258 овал цинк # 1099 3/4 дюйма с полной резьбой конус
# 496728 плоский цинк # 8-32 x 2 дюйма с полной резьбой матрица
# 529714 латун с полной резьбой Матрица
# 128032 односторонняя оцинкованная # 12 x 1 — 1/2 дюйма с полной резьбой конус
с цинковым покрытием 1/4 дюйма — 20 x 3/4 дюйма с полной резьбой матрица
# 104071 поддон оцинкованная с полной резьбой матрица
# 916468 поддон нержавеющая сталь # 12 x 5/8 дюйма с полной резьбой конус

тип p с цинковым покрытием 1/4 дюйма — 20 x 1/2 дюйма с полной резьбой матрица
# 129586 односторонняя оцинкованная # 8498 с полной резьбой конус
# 194383 тип p оцинкованный # 10 — 24 x 1/2 дюйма с полной резьбой матрица
# 386688 9049 9049 круглый 9049 9049 9049 x 1 — 1/2 дюйма с резьбой_on_one_end матрица
# 841215 овал цинк # 6 x 1 дюйм с полной резьбой конус
проушины под винт нержавеющая # 212 с резьбой на одном конце конус
# 302180 дюбель цинк конус с резьбой 5/32 дюйма с резьбой 1 / 4дюйм с резьбой 1/499 дюйма с резьбой
# 40921 плоский цинк # 8 x 1 дюйм с резьбой_on_one_end конус

Образец винтов с атрибутами

Заключение

Отличное приложение — это приложение, которое помогает пользователям в процессе, который является громоздким для людей. Идентификация винта, безусловно, попадает в эту категорию. Пользователь может легко разочароваться, идентифицируя такой предмет, как винт, но важно найти правильный. Эти методы визуального поиска с использованием глубокого обучения могут использоваться во многих приложениях, где есть большое количество похожих на вид элементов. Мы надеемся, что этот пример приложения визуального поиска иллюстрирует потенциал эффективного и интересного способа помочь пользователям в их работе с электронной коммерцией.

Grid Dynamics специализируется на решениях для визуального поиска и глубокого обучения.Мы можем сделать ваш каталог продукции управляемым для ваших онлайн-покупателей. Свяжитесь с нами по телефону (650) 523-5000, чтобы поговорить с представителем Grid Dynamics.

Список литературы

  1. Руководство для начинающих по пониманию сверточных нейронных сетей —
  2. Понимание свертки в глубоком обучении
  3. CS231n Сверточные нейронные сети для визуального распознавания
  4. Тонкая настройка в Керасе
  5. Приложение Keras
  6. U-Net: сверточные сети для сегментации биомедицинских изображений

Маленькие винтики в старых линзах 1970-х?

  1. Мне часто дают линзы для ремонта, но нередко кто-то попытался сделать это раньше. Иногда это означает, что винты были испорчены из-за использования неправильной отвертки или просто принудительной установки. Было бы удобно, если бы у меня была небольшая коллекция таких винтов для замены.
    Но у меня проблемы с их идентификацией. Как правило, это старые линзы Minolta, над которыми я работаю, самый распространенный из них:
    Диаметр головки кажется примерно 2,48 мм.
    Диаметр резьбы примерно 1,63 мм.
    Вроде 6мм в длину.
    Думаю, что работает как винт M1.6 6мм? потайной.Но это метрические винты. Кто-то предположил, что они могут использовать размеры BA, что еще больше усложнит ситуацию.
    Есть ли у кого-нибудь информация / опыт работы с такими вещами?
    Спасибо!

  2. Если вы их найдете, дайте нам знать. Это не только «испортило» их, но еще и пропало ….

  3. Промышленные предприятия снабжения предлагают многое. То, чего нет в каталоге, можно заказать. Обычно это происходит и создается учетная запись. В индустрии меня уже 30 лет избаловал свободный доступ ко всем видам глупостей.
    E.G. — Mcmaster Carr поставляет винты и прочее (www.mcmaster.com)
    M 1,6 x 6 мм длиной, 18-8 нержавеющая сталь, цилиндрическая головка с прорезями, 25 шт. = 2,71 доллара США (также есть M1, M1.2 и M1.4)
    M 1,6 x 6 мм длинная, оцинкованная сталь, круглая головка Phillips # 1, 25 шт. = 6,27 долл. США (также есть головка-наполнитель с прорезями из латуни 000-120, 00-90 и 0-80, резьба США)
    Итак, если у вас есть нужное место, все подойдет почти возможно.
    Ниже приводится копия части их страницы 3030 (см. Онлайн-каталог), на которой представлена ​​удобная таблица размеров.
    Джим

  4. JDM — сгодится!
    Джим — Спасибо! Но проблема в том, чтобы правильно подобрать винты, а не заказывать их. Я нашел несколько мест, где их можно достать (здесь, в Великобритании), я просто не уверен, с какими винтами я имею дело.Я пошел дальше и заказал небольшую партию того, что, как мне кажется, могло бы быть правильным винтом, но нам придется это выяснить!
    Кто-то только что предложил тему «Тьюри», хотя кажется немного неясным, чтобы быть в объективах массового производства …

  5. BA была (есть) метрической версией имперских размеров резьбы. например 0BA имеет диаметр 6 мм и шаг 1 мм — то же, что и M6.
    10BA имеет диаметр 1,7 мм, а 11BA — диаметр 1,5 мм, поэтому я не думаю, что вы найдете эквивалент M1,6 в размерах BA.

  6. Стив, дело в том, что резьба не «точно» M1.6 или 10BA. Это примерно 1,63 — 1,64 мм в диаметре. Итак, где это меня оставляет …? Путаница!

  7. Ричард; на резьбу существует множество различных метрических стандартов; таким образом, лучше всего купить барахло на ebay и снять с него части. Только в Японии существует от 4 до 7 различных таблиц винтов для материалов диаметром менее 6 мм; у них одна Германия; и Франция; плюс попытка США в метрической системе. Проще говоря, если кто-то не работал с японскими вещами, существует только один стандарт; как у женщин стандартная обувь.
    В Японии ребята из листового металла любят более мелкую смолу; У кастинговых ребят более грубые смолы. С простыми винтами 1, 1,5, 1,6, 2, 2,4, 2,5 мм каждый может иметь 6 + различных шагов. На банках с смолой 0,44; 0,45 и 0,5, и они выглядят близко к глазу.
    , если наибольший диаметр равен 1,65; это может быть винт 1,7 мм; возможно с шагом 0,35
    В автомобилях есть французские метрические винты, которые имеют немного другой шаг, чем немецкие; просто быть другим.
    Когда я работал с японскими инженерами, я обнаружил, что в некоторых местах используются винты, не соответствующие стандартам JIS; или SAE; или что-нибудь еще, что когда-либо видел американский производитель винта.
    В непрофессиональном смысле представление о том, что винты диаметром менее 6 мм подходят для одной-четырех таблиц в справочниках, означает, что люди думают, что в этом безумии есть какой-то порядок или смысл.
    На самом деле существует много десятков винтовых столов; а в некоторых местах просто разрабатывают свой собственный стандарт; таким образом, вы не сможете купить винт с полки.
    Таким образом, здесь я снял метрические винты со всего, что я выбрасывал за последнюю 1/3 века. У меня был производитель метрической единицы, который даже не знал, какой винт был использован; а значит замена не подходит; таким образом ищется костный двор винтов.

  8. Келли, спасибо за информацию, никогда не думала, что получу интересное прочтение «винтиков».Это действительно похоже на «безумие». Это японские объективы, старые Minolta Rokkors, но, думаю, от этого не легче. Мне придется попробовать «несколько» и просто посмотреть, подходит ли что-нибудь достаточно хорошо, я думаю: /

  9. Вау. Спасибо за информацию и ссылки.
    Разве Photo.net не прекрасен? Я имею в виду, что если вы введете в Google ™ слово «винт», никогда не угадаете, что произойдет.

  10. Интересно, что я придумал те же методы, что и Келли (купите барахло; снимите что-нибудь, прежде чем выбросить его), но с противоположного конца спектра знаний о винтах (в моем случае — крайнее невежество). Я даже не маркирую запасные винты, просто пробую что-нибудь, когда мне нужно. Если вы хотите узнать калибр, разве нет шаблонов с маленькими отверстиями, в которые можно ввинтить что-то, чтобы узнать? Не знаю, как точно измерить высоту звука.

  11. С середины 70-х до настоящего времени самые распространенные размеры, которые я нашел, — это 1,4 мм, 1,7 мм, 2 мм и иногда 2,6 мм. Я уверен, что Minolta — это просто метрика. В модулях OM Olympus первые 3 размера составляют, вероятно, 98% винтов, используемых в корпусе OM-1. Для вас, с точки зрения Olympus, винт с потайной головкой будет PSK1.7×6 SN (SN означает оловянное ((серебряное)) покрытие.Ни одна часть номенклатуры не относится к внешнему диаметру головки. Винт с головкой необычного размера получит специальный номер детали. Из-за несанкционированного доступа, обычно приводящего к появлению «увеличенных» головок винтов, их иногда очень трудно извлечь, ОСОБЕННО, если они установочные винты. Джон

  12. Вы можете приобрести несколько типов калибров для определения шага и диаметра резьбы.
    См. Здесь несколько идей:
    http://www.mcmaster.com/#acme-thread-gauges/=73l9xf

Гвоздь против винта против болта: знание правильного оборудования для использования

Не пугайтесь всех этих ящиков

В проходе для крепежа в строительном магазине находятся тысячи шурупов, гвоздей, болтов, крючков и многого другого. Не позволяйте этому вас напугать. Это легко, если вы выучите несколько общих правил, что означают пронумерованные размеры и как определить, какая длина вам понадобится.

Классический настенный анкер

В первую очередь следует учитывать тип стены.В большинстве новых домов есть гипсокартон. Для небольших рам для картин размером 8 дюймов на 10 дюймов или меньше и весом в несколько унций достаточно простого гвоздя, вбитого в стену под небольшим углом вверх. Не нужно беспокоиться о том, чтобы поймать шпильку. Для больших и тяжелых кадров все становится сложнее. Помните о весе объекта, так как многие застежки имеют весовые категории. В идеальном мире гвоздика была бы именно в том месте, где вы хотите повесить картину, но мы знаем, что наши вкусы и вид не соответствуют строительной технике.Введите стенные анкеры. Классический стеновой анкер вставляется в отверстие через пилотное отверстие, затем в него забивается винт. На этом изображении винт заставляет анкер расширяться и захватывать гипсокартон ребрами и расширяться сзади, делая анкер действительно анкером.

Wall Driller

Бурильщик забивается в стену с помощью забивного долота, а не вставляется в пилотное отверстие. Он может иметь винт, вбитый в него, как классический стенной анкер, или подвес может быть помещен на головку крепежа.

Переключить болты

Третьим распространенным настенным крепежом является болт с шарниром.Как и классический анкер, он вставляется в пилотное отверстие. Что делает его уникальным, так это пружина внутри, которая заставляет застежку открываться, когда она достигает полости за стеной, и создает эффект крюка.

Палубные винты

Время и погода делают свое дело, поэтому выбор крепежа для наружных работ очень важен. Палубные шурупы используются повсеместно, когда дело касается наружных работ. Они имеют специальное покрытие для защиты от коррозии и бывают самых разных размеров, чаще всего от 1 1/4 дюйма до 3 дюймов. Они также значительно дешевле, чем винты из нержавеющей стали, и не подвержены зачистке головки, как это иногда бывает с нержавеющей сталью.

Гвозди или шурупы?

Удивительно, но существует более широкий выбор гвоздей для наружного использования, чем саморезов, будь то настил, ограждение, сайдинг, кровля или садовая мебель. На этом изображении обратите внимание на скрученный стержень гальванизированного гвоздя для настила / ограждения. Эта разновидность обеспечивает повышенную удерживающую способность винта по сравнению с гвоздем.

Палубные винты vs.Отстающие винты

Как следует из их общего названия, шурупы для террасы явно предназначены для использования при строительстве террас, особенно для крепления террасных досок, но их использование выходит далеко за рамки других проектов, таких как садовая мебель. Для тяжелых конструкций с использованием пиломатериалов больших размеров (например, 4×4), таких как опоры для настилов, перголы, беседки, домики на дереве и деревянные качели, используйте шурупы с шестигранной головкой. Они бывают оцинкованными или нержавеющими.

Гвозди

Гвозди (и гвозди) подходят для основных конструкций (строительство коробки) и при использовании клея.Для наружных работ используйте нержавеющие или оцинкованные стержни или гвозди. Шпильки или гвозди для отделки лучше всего подходят для крепления декоративных элементов и молдинга, а также для сборки мебели. Их можно отличить по меньшим головкам, чем у прототипа гвоздя. Почему? Меньшие головки забиваются под поверхность и могут быть скрыты деревянным наполнителем.

Брэд Нейлз

Гвозди Brad очень часто используются в пневматических гвоздезабивателях и поставляются скорее скрепленными, чем свободными.Доступны различные размеры. Например, если штифт помечен # 18 x 1 1/4. № 18 — это толщина или калибр (чем меньше число, тем толще штифт). 1 1/4 — длина в дюймах. В отличие от гвоздей, чем выше число, тем гвоздь толще. Пример обычного размера для гвоздей: 4d (толщина) x 1 1/2 (длина).

Когда использовать винты

Винты

работают лучше всего, когда силы прилагаются в разных направлениях, например, к стыку, или если будет приложен дополнительный вес, например, книжная полка.Используйте винты, если не планируете использовать дополнительные клеи. Если вы строите простую полку или книжный шкаф, вы можете использовать клей и гвозди, но вы будете чувствовать себя в большей безопасности, если закрепите их винтами. Резьба винта захватывает и «вгрызается» в древесину, делая соединение прочнее и надежнее.

Предварительное бурение

При сверлении пилотных отверстий под винты убедитесь, что диаметр хвостовика соответствует диаметру, а не резьбе.Калибр (толщина) шурупов аналогичен штифтам (№ 7, № 8), но больше похожи на гвозди в том смысле, что чем выше калибр, тем толще винт.

Болт с квадратным подголовком, болт с шестигранной головкой, болт с крестообразным шлицем и овальной головкой

Гайки и болты хорошо подходят для проектов, которые могут потребовать разборки в какой-то момент или для тяжелых условий эксплуатации. Они обеспечивают огромную удерживающую способность, так как вы можете использовать механическую силу (гаечный ключ), чтобы затянуть гайку. В отличие от винтов, пилотное отверстие для болта должно совпадать или быть немного больше диаметра резьбы и, конечно же, просверливаться полностью. Размеры болтов указаны по диаметру и длине в дюймах.

Какую правильную длину использовать для застежки?

Это зависит от области применения, но при соединении лицевых сторон двух досок вам нужно продеть крепеж по крайней мере на полпути через прилегающую доску, но не полностью через нее. На этом изображении показаны две доски 3/4 дюйма с винтом длиной 1 1/4 дюйма. На этой длине винт входит в прилегающую доску на 1/2 дюйма (1 1/4 — 3/4 = 1/2). . Шпильки и винты обычно доступны в размере 1 1/4 дюйма. При соединении под прямым углом используйте крепеж, который как минимум вдвое превышает толщину материала. Например, при соединении двух досок 3/4 дюйма под прямым углом используйте гвоздь или винт длиной не менее 1 1/2 дюйма.

.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
