Советский хит- бензопила «Дружба 4»

20223 Просмотры 0

В Советском Союзе были две бензопилы — «Дружба»  и «Урал». Почему бензопила носит такое название? Существует две версии и каждая имеет право на жизнь…. По одной из них, бензопила названа так в честь празднования трехсотлетия соединения Украины и России, по другой такое название она получила в виду того, что работа по ее разработке велась конструкторами КНР и СССР. При этом названии невольно вспоминается и народное название двуручной пилы — «Дружба 2».

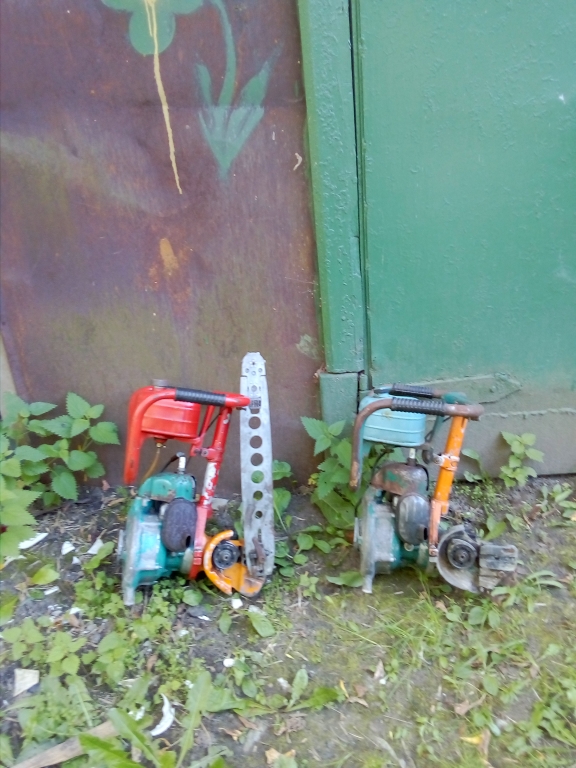

Бензопила «Дружба»

Модификации бензопилы «Дружба 4»

У бензопилы «Дружба 4» было несколько модернизаций, которые можно понять по наличию букв в обозначении модели. Кстати, цифра 4 означает мощность двигателя в лошадиных силах.

Буквы можно расшифровать следующим образом: «Э»-в этой модели применено электронное зажигание, «А» — автоматическая система смазки цепи, «М» — с карбюратором КМП-100У.

Обладая низкооборотистым двигателем, неприхотливостью к качеству бензина эта пила наряду с «Уралом» получила широкое распространение и ее с чистой совестью можно назвать -«советский хит». Однако, если «Урал» изначально предназначался для валки леса, то «Дружба» несмотря на то, что тоже имела фланцевое соединение двигателя и пильной гарнитуры была рассчитана на использование для менее серьезных работ.

Сейчас эти пилы морально устарели и их уже редко встретишь в работе. Среди недостатков этих пил- большой вес, съемный стартер, низкая надежность деталей. Тем не менее есть приверженцы данных бензопил или те, кому она досталась по наследству от Советского Союза.

История бензопилы Дружба 4

Разработана бензопила дружба была в Запорожском машиностроительном конструкторском бюро имени академика А.Г.Ивченко аж еще в 1953 году, а выпускаться начала в 1955 году на машиностроительном заводе им. Ф.Э.Дзержинского в Перми. Позднее к выпуску»Дружбы» подключился еще один завод- в городе Бийск. Выпускалась «Дружба-4» вплоть до середины 90-х годов! Такое долголетие достойно уважения, не так ли?

Технические характеристики бензопилы


«Дружба 4»
Двигатель
Мощность, л/с 4
Объем, см.куб. 94
Свеча зажигания любая с диаметром 17 мм
Габариты и вес
Габариты,мм 500х865х460
Вес, кг 12,5
Пильная гарнитура
Шина, мм 450
Цепь(Sthil) 46 RS-64

Смотрите видео о запуске бензопилы «Дружба»

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Бензопилы Дружба — устройство, характеристики, особенности

Бензопилы известного советского бренда Дружба создавались и использовались в прошлом, но и в наши дни активно эксплуатируются при решении наиболее сложных задач на придомовых участках и в лесозаготовительной промышленности.

Моделям этого производителя удалось сохранить высокую производительность и эффективность при работе с любым типом древесины. Несмотря на довольно сложную базовую конструкцию и нетипичную компоновку органов управления, бензоинструменты марки Дружба максимально просты в уходе и ремонте. Это позволяет уверенно использовать их даже начинающим и неопытным садоводам.

Устройство бензопилы Дружба

От большинства современных бензиновых переносных пил, отечественные модели марки Дружба выделяются усиленной заводской конструкцией, отдельные элементы и сборные механизмы которой посажены максимально плотно и близко друг к другу. Это, а также повышенная надежность штатного устройства объясняется достаточно просто – цепные пилы Дружба предназначались исключительно для решения самых сложных задач. Их нередко использовали для валки крупных лесных деревьев, спиливания толстых сухих веток, а также для работы в экстремальных погодных условиях. Именно по этим причинам производитель уделял большое внимание надежности и выносливости своей техники, при этом жертвуя такими параметрами, как экономичность, эргономичность, легкость и компактность.

В основу каждой из бензопил марки Дружба вложен тяжелый выносливый двигатель, мощностные и тяговые параметры которого зависели от модификации инструмента. Двигатель бензоинструмента предварительно состоит из покрытого сплошным хромированным сплавом цельнометаллического алюминиевого цилиндра, сборных коленвала и шатуна, а также долговечного алюминиевого поршня, в штатных канавках которого расположены 2 заводских кольца. В нижней части двигателя предусмотрен стальной картер, защищающий силовой агрегат от механических повреждений.

Бензопила Дружба 2 и ее новые модификации оборудованы воздушным принудительным охлаждением. Поток холодного воздуха проникает в моторный отсек цепного инструмента под действием вентилятора центробежного типа. Это обеспечивает быструю стабилизацию рабочей температуры мотора даже во время использовании пилы под воздействием прямых солнечных лучей.

Топливная система бензопилы Дружба состоит из емкого бензинового бака, карбюратора КМП-100А, а также топливных трубок. Своевременная подача бензина из бака в карбюратор производится самостоятельно, без участия оператора.

Все бензиновые пилы марки Дружба оснащены высокоточной системой зажигания, включающей магнето с высоковольтным проводом, а также встроенной свечи. Первичная и вторичная обмотка системы установлена на трансформаторе, состоящем из сердечника. Свеча системы зажигания выделяется неразборным устройством. Нормальный рабочий зазор между ее электродами составляет от 0,6 — 0,7 см.

В конструкцию каждой из бензиновых пил марки Дружба входит центробежная фрикционная муфта. В ее основу вложен ведущий диск, обод которого оснащен двумя чугунными разрезными кольцами. Ведомый диск механизма укомплектован Г-образным ободом.

Редуктор бензопилы Дружба состоит из корпуса, внутри которого на шариковых подшипниках установлены ведущее и ведомое зубчатые колеса. Хвостовик ведущего колеса оснащен ведомой частью сцепления, а хвостовик ведомого – приводной звездочкой пильной цепи. Своим корпусом редуктор соединен с картером силового агрегата при помощи специального разъемного хомута. Отдельные части хомута фиксируются зажимом, который позволяет ослабить штатный хомут во время поворота редуктора с установленными режущими органами.

Для стабильной распиловки древесины бензопила Дружба оборудована заводской шиной и цепью. Для крепления направляющей к редуктору в конструкции бензопилы предусмотрена шпонка, шпилька и гайка с ручкой. За самостоятельное натяжение цепи в устройстве бензопилы отвечает штатный механизм. Для более плавного хода режущей гарнитуры модели марки Дружба оснащены амортизирующим элементом, расположенным на свободном конце штатной шины.

Технические характеристики бензопилы Дружба

Благодаря надежной конструкции и использованию при разработке инструментов Дружба комплектующих повышенной надежности, производителю удалось добиться высоких заводских параметров каждой модели.

Чтобы рассмотреть основные характеристики отечественного бензоинструмента, нами используется бензопила Дружба 4.

Параметры этой модификации включают:

  • мощность – 4 л. с.;
  • рабочий объем встроенного цилиндра ДВС – 94 см3;
  • скорость вращения штатного коленвала – 5200 об/мин;
  • бак для топлива/смазки цепи – 550/260 мл;
  • длина направляющей – 40 см;
  • шаг цепи – 0,325″.

Из-за используемых при разработке инструмента тяжелых металлических комплектующих, бензопила Дружба 4 получила довольно большой вес. В готовом к работе состоянии масса модели составляет 12 кг, что в 2–2,5 раза больше веса современных бензиновых пил с аналогичной мощностью.

Регулировка карбюратора бензопилы Дружба

Производить настройку основного топливного узла владелец бензопилы Дружба должен только на полностью исправном силовом агрегате бензоинструмента. Перед началом самостоятельной регулировки потребуется проверить состояние всех имеющихся в конструкции винтов, осмотреть топливные трубки, а также проверить состояние деталей двигателя.

Для возможности своевременной настройки базового карбюратора в штатной конструкции каждой бензиновой пилы Дружба предусмотрены подпружиненные стальные болты. Правильная позиция каждого из них позволит установить подходящие обороты мотора для каждого из его рабочих режимов.

О том, как правильно настроить карбюратор пилы Дружба, расскажет ее инструкция по ремонту.

Если руководства нет, значит оператору потребуется:

  1. На пиле с заглушенным холодным мотором закрутить до упора винты, отвечающие за регулировку количества подаваемого воздуха и топливной смеси;
  2. Вывернуть оба винта на 2–3 оборота в обратном направлении;
  3. Завести мотор пилы и дать ему прогреться;
  4. Поочередным поворачиванием винтов вперед–назад найти стабильную работу двигателя. Это можно сделать «на слух» или подключить к цилиндру силового агрегата ручной тахометр;
  5. Если после этого режущая цепь продолжает вращаться на шине, значит необходимо найти такое положение винтов, при котором она будет стоять неподвижно.
Основная причина необходимости частых настроек карбюратора пилы Дружба заключается в использовании неправильно приготовленной топливной смеси. Чтобы увеличить циклы между регулировками, нужно внимательно подойти к разбавлению смеси. При этом нужно помнить, что пропорция бензина и масла для бензопилы Дружба должна составлять 1:15, то есть в 1 л бензина нужно разводить 65–70 мл масла.

Как выставить зажигание на бензопиле Дружба?

Для правильной работы системы зажигания бензоинструмента Дружба должно происходить синхронное срабатывание штатного магнето, свечи и встроенного провода. При этом сама катушка должна быть закреплена в конструкции максимально надежно.

Для возможности самостоятельной регулировки базового зажигания в заводском устройстве бензиновой пилы Дружба предусмотрена метка, нарисованная в виде горизонтальной линии. Она находится на штатной 3-шпильковой колодке. Такая же метка нанесена и на стальной корпусе картера бензомотора. Чтобы система зажигания бензопилы бесперебойно работала при любых погодных и эксплуатационных условиях, нужно совместить метки. После этого потребуется затянуть крепеж.

Что можно сделать из бензопилы Дружба?

Высокая мощность и надежность конструкции делают бензиновую пилу марки Дружба хорошей основой для сборки разных приспособлений. Самоделки из бензопилы Дружба не нуждаются в частом специальном уходе, они экономичны, малогабаритны и достаточно выносливы. Все это позволяет регулярно использовать их в быту, хозяйстве и на даче.

Мопед из бензопилы Дружба

Это 2-колесное приспособление должно быть собрано на основе прочной рамы, которая сможет выдерживать не только вибрации от силового агрегата, но и тряску во время езды по бездорожью. Чтобы водителю было легче передвигаться на мопеде, переднее и заднее колесо самоделки лучше предварительно оборудовать амортизаторами от старого горного велосипеда.

Чтобы собрать мопед из бензопилы Дружба, нужно использовать весь силовой агрегат в сборе. Изготовителю потребуется не только сам мотор, но и сцепление с заводским редуктором. Ведущим в конструкции должно быть заднее колесо, а ведомым – переднее. Это сделает велосипед с двигателем от бензопилы Дружба максимально проходимым без потерь в его маневренности.

Во время сборки важно не забыть укомплектовать самоделку тормозной системой. Весь механизм целиком можно снять со старого велосипеда или советского мопеда. Рычаг тормозов, как и другие органы управления, нужно вынести на рукоятки руля, и разместить их в непосредственной близости от рук водителя.

Мотоблок из бензопилы Дружба

Самодельный сельхозагрегат из бензопилы Дружба, в отличие от фирменных аналогов известных брендов, потребляет в 1,5–2 раза меньше топлива. При этом его эффективность и работоспособность почти ничем не уступают тем же заводским мотоблокам.

Для сборки агрегата потребуется предварительно сваренная опорная рама, которая должна быть выполнена в форме квадрата. Каркас мотоблока нужно скрепить стяжками, приваренными к остову между его углами по диагонали. К верхней части рамы потребуется приварить прочную стальную пластину толщиной не менее 1 см – на нее будет устанавливаться двигатель от бензопилы Дружба.

Под рамой должен располагаться мост с пневматическими колесами. В передней или задней части мотоблока нужно прикрепить сцепной механизм, который в дальнейшем позволит устанавливать на агрегат фрезы и другое навесное оборудование.

Снегоход из бензопилы Дружба

Это малогабаритное транспортное средство позволит преодолевать небольшие расстояния по толстому слою снега или льда. Для этого агрегат нужно оборудовать надежными органами передвижения – в передней части самоделки должны быть установлены лыжи, а в задней – гусеницы, которые можно собрать из куска транспортерной ленты.

Чтобы снегоход из бензопилы Дружба быстрее преодолевал сугробы, а его водитель не ощущал тряски во время езды, лыжи в передней части самоделки лучше всего укомплектовать амортизаторами или небольшими пружинами от старого мотоцикла. Сиденье агрегата должно располагаться в средней его части —  сразу позади двигателя. Руль с органами управления необходимо установить перед сиденьем.

Лодочный мотор из бензопилы Дружба

Для сборки этого приспособления своими руками, конструктору потребуется заменить штатный редуктор бензопилы механизмом понижающего типа. Важную роль при его выборе играет передаточное число нового редуктора – от него зависит эффективность передачи создаваемого ДВС усилия и процент потерь изначальной мощности.

Для защиты двигателя от бензопилы лодочный мотор потребуется поместить в металлический сварной короб. Сквозные отверстия для вентиляции в нем нужно проделать в передней части корпуса, то есть с той стороны, которая ближе к пассажирам лодки.

Мотокультиватор из бензопилы Дружба

От фирменных сельхозагрегатов самодельный культиватор отличается простотой конструкции и свободным доступом к расходным элементам двигателя. Это упрощает его самостоятельный ремонт и плановое обслуживание оператором.

Двигатель и другие элементы культиватора должны быть установлены на прочной раме, сваренной сплошным толстым швом. В передней части агрегата нужно прикрепить сцепное устройство, которое позволит использовать вместе с самоделкой разные полунавесные и навесные приспособления.

Пилорама из бензопилы Дружба

Для сборки конструкции, позволяющей распускать бревна на доски, конструктору потребуется прочная рама, на которой нужно неподвижно закрепить толстую столешницу. За фиксацию бензопилы Дружба в устройстве агрегата будет отвечать стальной короб, в центре которого должен быть установлен силовой агрегат и режущие органы бензоинструмента.

Для регулировки толщины досок пилораму нужно укомплектовать стальной линейкой. Ее можно сделать подвижной, используя для крепления детали 3–4 шарнирных механизмов.

Косилка из бензопилы Дружба

Чтобы сконструировать косилку на базе советской бензопилы, изготовителю потребуется рама с размерами 40×60 см. Для лучшей устойчивости перед вибрацией стороны каркаса нужно соединить металлическими распорками.

Поверх них необходимо установить стальную пластину, а на ней закрепить двигатель от бензопилы. Для защиты мотора его можно прикрыть коробом. Лучше всего, чтобы он был съемным – это позволит быстро устранить неисправность двигателя и установить в его конструкцию новые запчасти. Если в устройстве косилки планируется несъемный короб, то оператору потребуется организовать свободный доступ к мотору с нижней его части, то есть со стороны днища самоделки.

Лебедка из бензопилы Дружба

Для сборки этого приспособления нужно заранее заменить штатный редуктор бензопилы механизмом с пониженным передаточным числом. В противном случае силовой агрегат будет слишком сильно вращать барабан, что может привести к разрыву троса.

Крепить все элементы лебедки нужно на толстой металлической платформе. Барабан с тросом можно взять от старой нерабочей лебедки или соорудить катушку самостоятельно, используя для этого диск от колеса старого мотоблока.

Запчасти для бензопилы Дружба и Урал

Бензопилы и электрические их аналоги уже давно являются незаменимым инструментом для домашнего применения. Их используют садовники, занимающиеся озеленением люди, работники лесного хозяйства, кровельщики, плотники и другие специалисты. Представленный инструмент понадобится для частного и коммерческого применения. В каждом из этих случаев оборудование подвергается высоким нагрузкам.

Для того чтобы обеспечить работоспособность оборудования, рекомендуется проводить своевременный осмотр и обслуживание. Часто такие работы связаны с заменой изношенных комплектующих. Восстановление позволит вернуть нужную функциональность и добиться высокого уровня безопасности при работе. Его проводят в большинстве случаев собственными силами. Это связано с отсутствием особой сложности во время таких манипуляций.

Особенности ремонта

В силу специфики эксплуатации, предусматривающей высокие нагрузки, запчасти для бензопилы Дружба Урал Тайга требуются довольно часто. Это связано с проведением ремонта и профилактического обслуживания. Наиболее востребованными в подобных ситуациях являются цепи, свечи и карбюраторы. В большинстве случаев такие детали не подлежат восстановлению и должны быть полностью заменены. Подобное связано с поиском надежного поставщика.

Где найти подходящую деталь? Это первое, о чем задумается человек, занимающийся ремонтом. Запчасти на бензопилу Урал в Украине удастся приобрести в любом специализированном магазине или через интернет. Первый вариант требует временных затрат и может закончиться неудачей: нужной детали может попросту не быть на складе. В качестве альтернативы многие рассматривают посещение интернет-магазина. Подобный шаг позволит не только заказать запчасти на бензопилу Урал в Украине, но и получить необходимую консультацию. Это очень удобно и выгодно в практичном плане.

Преимущества обращения к нашим специалистам

Мы предлагаем приобрести запчасти для бензопилы Дружба Урал Тайга по самой выгодной стоимости. Это связано с прямыми поставками от производителя. Любой товар, представленный в данном каталоге, является сертифицированным. В связи с этим каждый из клиентов получает вместе с деталями документ, подтверждающий его качество. Воспользовавшись удобным фильтром каталога, удастся быстро отсортировать продукцию по стоимости, назначению и другим параметрам. В ассортимент входят следующие виды товара:

  • поршень, поршневое кольцо, шатун, палец, которые являются наиболее востребованными у желающих приобрести запчасти для бензопилы Дружба Урал Тайга;
  • карбюраторы и стартеры, входящие в список оборудования, требующего особого ухода при эксплуатации;
  • цепи, шины, звездочки, коленвалы, часто выходящие из строя в результате механической выработки;
  • маслонасосы и другие запчасти, относящиеся к элементам гидравлики.

Запчасти для бензопилы Дружба Урал Тайга и их качество

Во время ремонта любой бензопилы очень важно использовать качественные детали. Именно такие можно заказать у нас, не ожидая их доставку на протяжении длительного времени. Это связано с хорошо организованной логистикой и долгосрочным сотрудничеством с производителями. Последние давно стали нашими постоянными партнерами.

Все нужные запчасти на бензопилу Урал в Украине имеются в наличии на нашем складе. Они будут доставлены клиенту в течение суток или отгружены с одного из ближайших складов. Мы найдем оригинальные или совместимые детали. Оба варианта производятся на официальных заводах. В связи с этим проблем с заменой и эксплуатацией не возникнет. В этом можно быть уверенным любому из покупателей.

Как сделать заказ в нашем магазине

Пожелавшему приобрести запчасти для бензопилы Дружба Урал Тайга сотрудничество с нами не составит особого труда. Посетивший магазин может сразу ознакомиться с ассортиментом представленной продукции. Удастся сравнить цены и уточнить дополнительные параметры товара. Мы всегда заботимся о том, чтобы выбор клиента был осознанным. Если покупатель ощущает трудности, он может воспользоваться помощью профессионала. У оператора можно уточнить интересующую информацию о производителе, дополнительных параметрах, совместимости и прочем.

Благодаря таким преимуществам количество клиентов нашего магазина постоянно увеличивается. Это подтверждают многочисленные отзывы довольных покупателей. Каждому из них удалось приобрести качественный товар. Мы готовы приложить максимум усилий для того, чтобы проблема заказчика, связанная с восстановлением бензопил представленных марок, была полностью решена. Звоните уже сейчас по указанным на сайте номерам — и уже в ближайшем будущем трудности с эксплуатацией бензопилы будут полностью устранены.

Пила «ДРУЖБА-2» улучшенная: lempaa — LiveJournal

Блогер из ПКР изрёк:

«и  хорошая  складная пила в авто  -вещь не заменимая» .

***

Предлагаю ему свой вариант пилы, которая на туристских слётах собирала призы на конкурсах самоделок.

Я уже публиковал это описание 25 сентября 2007, 11:08

                                                                             Пила двуручная туристская.

В летних походах можно обойтись для костра и валежником. Осенью и зимой валежник не выручит. «Если на земле лежит лесина, то она уже не сушина, а гнилина!» Зимой для дров в печку шатра и для костра используют стоящие мёртвые хвойные деревья. Для того чтоб свалить сушину и распилить её на дрова, необходима хорошая пила.

Хорошо пилить дрова бензопилой, но её ведь нести надо! Вес у бензопилы это минус и потом она… жрёт бензин! Если заготавливать дрова придётся рядом с машиной, то это не проблема. А вот если Вам придётся неделю или месяц ломиться пешком или на лыжах через тайгу, а то дак плыть на лодке, в которой итак места мало то бензопила лишний груз. Поэтому в многодневном походе бензопила вообще не выход.

Существуют ножовки – одноручные пилы. Они пригодны только для того чтоб напилить тонкомерок или сучков.  В продаже есть складные и разные цепные пилы но все они уступают по удобству пользования перед старинной двуручной пилой – «Дружба-2». С двуручной же пилой можно валить и мощные сушины, можно распилить дерево и на брёвна и на чурки.  Стандартные двуручные пилы, продаваемые в магазинах, тоже имеют свои недостатки, поэтому их необходимо дорабатывать. На севере Руси всегда это делали кузнецы. Они обрубали пилу, зауживая до линии параллельной зубьям. Из отрубленной полосы в деревнях делали кухонные ножи – хорошая сталь. В наше время  хороший нож проще купить в магазине, поэтому я обрезок выбрасываю.

Заранее хочется предупредить – операции по доработке пилы очень опасны, и выполнять их должен опытный слесарь!

Сначала я на пиле с двух сторон размечаю мелом линию отреза. Затем, зажимая пилу в тисках, по разметке с двух сторон надрезаю «болгаркой» канавки. Зажав пилу как можно ближе к надрезу, отламываю удаляемый сегмент. Кромки пилы после отлома необходимо зачистить и сгладить «болгаркой». В результате обрезания пила теряет 550 грамм веса. Когда всё тащишь на спине это снижение веса существенно!

Стандартные ручки, идущие в комплекте с покупаемой пилой, очень неудобны при распиловке бревна лежащего на земле. Поэтому на пиле я ставил новые ручки.

Для ручек использовал ветви с перегибом около 120 градусов. Вот так выглядят заготовки. Отчерчена линия отрезания.

Толщина сучков после высушивания должна быть равна диаметру обойм приклёпанных к пиле. Длина сучка нависающего над пилой должна быть около 12 сантиметров. Ручку я вставляю в обойму и расклиниваю. Под клин посреди ручки уголком топора надрубаю щель перпендикулярную пиле. В качестве клина используется древесина более твёрдая, чем древесина ручки. Если ручка сосновая или рябиновая, то клин берёзовый. Если ручка берёзовая, то клин можжевеловый, дубовый или буковый. Перед забиванием клина в щель я капаю эпоксидной смолы. Забив клин, его вместе с избытком ручки отпиливаю заподлицо обойме. Будет очень хорошо, если между ручкой и клином завернуть саморез. В пустоты между обоймой и ручкой закапывается эпоксидная смола. После отвердевания смолы такая ручка никогда не расшатается.

Всю ручку после установки надо пропитать олифой, что защитит её от влаги. Поскольку зимой дрова пилят обычно в рукавицах, то чтобы ручка не выскакивала из ладоней, я на неё наматываю и приклеиваю клеем «Момент» шпагат.

Перед использованием пилы её зубья необходимо заточить и развести. От этого зависит будете ли вы: пилить или мучать себя, пилу и дерево. В экстремальных ситуациях от качества пилы зависит: останетесь ли вы живы.

За счёт пружинных свойств такая пила легко огибается вокруг рюкзака при транспортировке и потом выпрямляется, сохраняя свои параметры. Переоборудованная пила длиной  130 сантиметров весит 1 килограмм. Менее длинными пилами заготавливать дрова гораздо труднее.

Для безопасной переноски пилы ей на зубчатую сторону необходимо надевать шланг резиновый или силиконовый (он полегче) длиной 115 сантиметров, разрезанный вдоль. Шланг к пиле приматывается верёвкой, которую на привале используют для подвешивания кострового троса. Экономить вес, отказываясь от шланга, чревато травмами для людей и порчей рюкзака острыми зубьями. В багажнике машины такая пила легко умещается и практически не занимает места. В случае бурелома пила поможет вам прорваться через «партизанский» завал.

Об чистые деревья пила не затупится с месяц, но.… На Карельском перешейке однажды в стволе в 15 сантиметрах от коры мы наткнулись пилой на пулю, а уж на колючую проволоку мы натыкались не раз. Если бревно упало на землю, то в ствол вдавливается песок, а он тупит пилу очень сильно. Так что на ответственные выезды напильник будет не лишним. В походе желательно иметь для заточки пилы ромбический напильник с мелкой насечкой.

Бензопила дружба

Бензопила “Дружба-4”

1. НАЗНАЧЕНИЕ

Бензиномоторная пила “Дружба-4” (см. рис. 1) предназначена для валки и раскряжевки деревьев, для обрезки толстых сучьев, а также для механизации некоторых ремонтно-строительных работ.

В конструкции пилы предусмотрено одинаковое, горизонтальное положение рукояток управления, как на валке так и на раскряжевке. Переход от резки в горизонтальной плоскости, (валка) и резке в вертикальной плоскости (раскряжевка) осуществляется поворотом редуктора с режущим органом относительно продольной оси двигателя на угол 60—90°.

Неизменное высокое расположение рукояток на раме дает возможность пильщику, при всех видах работы пилой, находиться в удобной позе.

Антивибрационное устройство в конструкции рамы снижает вибрацию на рукоятках до величины, неоказывающей вредного влияния на здоровье работающего.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Общие данные

Управление пилой одиночное

Масса (без стартера, шины и пильной цепи), кг, не более 12,7

Емкость топливного бака, л 1,5

Расположение рукояток управления пилой и положение их относительно плоскости пропила при валке – горизонтальное, параллельно продольной оси пилы на высоте 450 мм от плоскости пропила.

Движения пилы при валке справа налево

Производительность пиления (при раскряжевке свежесрубленной или влажной ели 0 35-4-45 см при работе цепью ПЦП-15, заточенной согласно инструкции по эксплуатации), в см2/с, не менее 75.

Положение рукояток и двигателя при валке и раскряжевке одинаковое, от валки к раскряжевке и наоборот переходят, поворачивая пильный аппарат на 60—90°.

Тип двигателя внутреннего сгорания, одноцилиндровый, двухтактный, карбюраторный.

Рабочий объем цилиндра, см3 94.

Диаметр цилиндра, мм 48.

Ход поршня, мм 52.

Степень сжатия 5,52

Мощность на звездочке пильной цепи (после 25-часовой обкатки двигателя) при оборотах коленвала П=5000-5400 об/мин, л. с.

Расход топлива на всех режимах, г/э. л. с. ч., не более (г/кВт. ч) 550 (731).

Топлива смесь одного из автомобильных бензинов, А-72 или неэтилированного А-76, ГОСТ 2084—77 с маслом автомобильным М-8А, ГОСТ 10541—78 или АС-9,5 ТУ 38-101.511—74 в пропорции 15:1 по объему

Смазка двигателя примесью масла к топливу

редуктора консистентной смазкой универсала ной тугоплавкой УТ-2 ГОСТ 1957—73

Карбюратор беспоплавковый мембранный КМП-100А

Подача топлива из бака к карбюратору самотеком.

Охлаждение цилиндра воздушное, принудительное от центробежного вентилятора

Зажигание от магнето маховичного типа

Свеча зажигания А10НТ ГОСТ 2043—74 с контактной гайкой типа «А»

Опережение зажигания фиксированное, 30° до ВМТ

Запуск двигателя съемным тросовым стартером

Управление работой двигателя рычагом управления, расположенным на правой рукоятке рамы.

2.3. Пильный аппарат

Пильная цепь с шагом между заклепками, мм 15

Ширина развода пильной цепи, мм 8,2

Направляющая пильной цепи шина консольного типа

Рабочая длина режущего органа, мм 460

Привод пильной цепи звездочкой через редуктор с переда точным числом 1,846

Включение и выключение пильной цепи автоматическое, центробежной фрикционной муфтой.

Скорость движения пильной цепи при оборотах максимальной мощности, м/с 8.

Габаритные размеры пилы, мм

3. ОПИСАНИЕ МОТОПИЛЫ

Бензопила “Дружба-4” (см. рис. 2) состоит следующих основных узлов: двигателя 3, муфты сцепления 5, редуктора 6, пильного аппарата 10, рамы 2 с рукоятками и органам, управления, стартера 1.

Двигатель (см. рис. 3) состоит из следующих основных частей: картера 16, цилиндра 17, коленчатого вала 14 в сборе с шатуном, поршня 18, системы охлаждения, системы питания и системы зажигания.

Картер изготовлен из алюминиевого сплава. Он состоит из двух половин, соединенных между собой шпильками и гайками. Между половинками картера установлена бумажная прокладка.

Цилиндр изготовлен из алюминиевого сплава, внутренняя поверхность его хромирована.

Коленчатый вал в сборе с шатуном является неразъемным узлом. Шатун стальной, кованый, двутаврового сечения. Подшипник нижней головки шатуна — игольчатый, в верхнюю головку шатуна запрессована бронзовая втулка.

Поршень изготовлен из специального алюминиевого сплава. В канавках поршня установлены два компрессионных кольца. Положение колец на поршне фиксируется латунными стопорами.

Поршневой палец от осевого перемещения в бобышках поршня удерживается проволочными замками.

3.1.1. Система охлаждения

Охлаждение двигателя воздушное, принудительное. Воздушный поток для охлаждения двигателя создается центробежным вентилятором, состоящим из маховика 9 (см. рис. 3) с отлитыми на нем лопастями и корпуса (улитки) 8.

Воздушный поток дефлектором 7 направляется к цилиндру. Во входном отверстии вентилятора установлена защитная сетка 12.

3.1.2. Система питания двигателя

Система питания состоит из следующих основных узлов: бензобака 3 (см. рис. 4), крана 2 и карбюратора 7. Подача топлива от бензобака к карбюратору, при открытом кране 2, осуществляется самотеком по бензопроводу 1,

Карбюратор КМП-100А (см. рис. 5) беспоплавковый, состоит из следующих основных узлов: корпуса диффузора 9, корпуса топливной камеры 2, диафрагмы 10 с обогатительной кнопкой 12, крышки 13, дросселя 8 с иглой 4 и стаканчиком троса 6 и воздушного фильтра 5.

Уровень топлива в топливной камере при работающем двигателе поддерживается диафрагмой 10, путем воздействия ее на пружину 11 и на рычаг с клапаном 14, за счет разности между атмосферным давлением и давлением в топливной камере.

Разбирать без надобности пружинно-рычажный механизм и снимать диафрагму не рекомендуется.

Количество рабочей смеси, поступающей в цилиндр двигателя регулируется дросселем 8. Управляют дросселем с помощью рычага, расположенного на правой рукоятке рамы, соединенного со штоком дросселя гибким тросом.

Качество смеси на рабочих оборотах двигателя регулируется изменением положения иглы 4 в дросселе. При подъеме иглы смесь несколько обогащается, при опускании — обедняется.

Качество смеси на холостых оборотах регулируется винтом 3. Не рекомендуется работать пилой при снятом воздушном фильтре.

Это приводит к преждевременному износу цилиндра и поршня.

3.1.3. Система зажигания

Система зажигания состоит из магнето, провода высокого напряжения 1 и зажигательной свечи 19 (см. рис. 3).

Магнето состоит из маховика 9 с магнитной системой, основания 13 (см. рис. 3) с трансформатором и прерывателем и конденсатора 13 (см. рис. 6).

Маховик установлен на шпонке на конусной части левой цапфы коленчатого вала и закреплен гайкой с пружинной шайбой. В ступице маховика установлен на резьбе храповик 11 для запуска двигателя стартером (см. рис. 3).

Трансформатор 2 (см. рис. 6) состоит из железного сердечника и намотанных на него первичной и вторичной обмоток.

Прерыватель состоит из неподвижного, соединенного с массой контакта 11 и контакта, расположенного на изолированном от массы рычаге 9. Замыкание контактов осуществляется пружиной 8. Нормальный зазор между контактами прерывателя в разомкнутом состоянии 0,2—0,4 мм.

Конденсатор 13 включен параллельно контактам прерывателя, помещен, в специальное гнездо в картере двигателя и закрыт крышкой 6 (см. рис. 3).

Свеча зажигания А10НТ имеет резьбу ввертывающейся части СП М 14X1.25. Конструкция свечи неразборная. Нормальный зазор между электродами свечи 0,6—0,7 мм.

Для подавления радиопомех, возникающих при работе системы зажигания, в пластмассовый изолятор провода высокого напряжения, устанавливаемый на свечу, вмонтировано демпфирующее сопротивление ДСН-10 20 (рис. 3).

Для подавления радиопомех, возникающих при работающем, двигателе в корпус изолятора (рис. 7) между винтом контакта и пружиной 2 установлено демпфирующее сопротивление 3. Резьбовая втулка провода высокого напряжения 1 при завинчивании в корпус изолятора обеспечивает плотный контакт деталей помехоподавляющего устройства.

3.2. Муфта сцепления

Центробежная фрикционная муфта 5 (см. рис. 2) состоит из ведущего диска, на ободе которого установлены два разрезных чугунных кольца, и ведомого диска с г-образным ободом. Кольца на ободе ведущего диска фиксируются шпонками.

Ведущий диск установлен на шлицевом конце коленчатого вала, ведомый диск — на хвостовике валика ведущего колеса редуктора.

Редуктор (см. рис. 2) состоит из корпуса 6 и двух конически: зубчатых колес ведущего 7 и ведомого 8, которые установлены в корпусе на шариковых подшипниках. На хвостовике валика ведущего колеса установлена ведомая часть муфты сцепления, а на хвостовике ведомого колеса — звездочка для привода пильной цепи.

Корпус редуктора соединяется с картером двигателя специальным разъемным хомутом 4 (см. рис. 2). Половинки хомута соединяются эксцентриковым зажимом, позволяющим ослаблять хомут при необходимости поворота редуктора с пильным аппаратом.

3.4. Пильный аппарат

Пильный аппарат состоит из шины 12 (см. рис. 4) и пильной цепи 11. Шина крепится к редуктору посредством шпонки, шпильки 16 и гайки с ручкой 15. Движение пильной цепи осуществляется звездочкой 14.

Для регулирования натяжения пильной цепи имеется натяжное устройство 10. На свободном конце шины расположено амортизирующее устройство 13, обеспечивающее плавное движение пильной цепи.

К бензопиле прикладывается цепь ПЦП-15 для пиления древесины поперек волокон или под небольшим углом к ним. Такая цепь используется при раскряжевке древесины и на валке с корня.

Цепь ПЦП-15 (см. рис. 8) состоит из режущих, подрезающих (правых и левых) и скалывающих звеньев, Шаг цепи 15 мм, Ширина развода новой цепи 7,2—7,7 мм.

Работоспособность пильного аппарата будет обеспечена при выполнении следующих профилактических работ:

1. Ежедневно перед началом и после каждого часа работы смазывать ведомую звездочку шины и пильную цепь погружением в автотракторное масло.

2. После работы, а также после заточки пильную цепь очистить от опилок, грязи, серы, от абразивных или металлических частиц и смазать ее погружая в автотракторное масло не менее чем на 10 мин.

3. В случае заедания ведомой звездочки шины очистить ее от опилок, грязи, серы, промыть в бензине, смазать погружением в автотракторное масло.

4. Номер комплекта «Универсал-1» нанесен клеймением на улитке вентилятора со стороны карбюратора.

Рама 2 (см. рис. 2) состоит из руля с рукоятками. и стойки. Между собой они соединяются виброгасящим устройством, состоящим из пружины 5 (см. рис. 4) и шарнира с цилиндрическими пружинами.

Это устройство резко снижает вибрацию на рукоятках пилы до величины, безопасной для здоровья пильщика.

На правой рукоятке рамы установлен рычаг управления газом 4 (см. рис. 4).

Запуск двигателя мотопилы производится съемным стартером,

устройство которого показано на рис. 9.

При вытягивании троса 9 за ручку 11, вал 4 вращаясь, выдвигает вперед храповик 6, вводит его в зацепление с храповиком двигателя и проворачивает коленчатый вал. При этом трос сматывается с барабана 3, а пружина 8 закручивается. После запуска двигателя храповик стартера выходит из зацепления с храповиком двигателя. При опускании ручки стартера пружина, раскручиваясь, наматывает трос на барабан.

4. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Расконсервацию производите в теплом помещении, при температуре не ниже 15—20°С в следующем порядке:

1. Выверните свечу, снимите глушитель и карбюратор (не отсоединяя трос управления газом),

2. В цилиндр и картер через свечное отверстие и всасывающий патрубок цилиндра залейте 100—150 г чистого бензина и проверните коленчатый вал на 10—15 оборотов, чтобы удалить масло из цилиндра и картера.

3. Промойте свечу, глушитель и карбюратор в бензине, просушите их и поставьте на место. Снимите смазку с наружных поверхностей остальных деталей и узлов тряпкой, смоченной бензином, и протрите насухо.

При расконсервации не допускайте попадания масла, бензина и грязи в вентилятор, на детали магнето, на провод высокого напряжения и гнездо для конденсатора.

При попадании масла на контакты прерывателя (отсутствует искра), зачистите их надфилем, для чего снимите дефлектор, корпус вентилятора и маховик. Маховик снимайте вкладышем-съемником, прикладываемым к мотопиле.

4.2. Подготовка пилы к работе

4.2.1. Обильно смажьте ведомую звездочку шины, погрузив конец шины на 5—10 мин. в подогретое автотракторное масло.

4.2.2. Наденьте на шину пильную цепь. Для этого ослабьте гайку с ручкой 15 (см. рис. 4) и поверните шину свободным концом вверх (см. рис. 10). После этого поставьте шину в рабочее положение, натяните цепь, закрепите шину гайкой 15.

Правильно натянутая пильная цепь должна перемещаться по шине от руки без большого усилия и рывков, а при оттягивании цепи от шины с усилием 1 кг должна отходить, от шины на 2— 3 мм. При натянутой цепи между концом шины и заплечиками ведомой звездочки должен оставаться зазор не менее 1 мм.

4.2.3. Наполните бензобак топливом. Количество масла и бензина в топливе должно быть в соотношении 1:15. Топливо тщательно перемешайте.

4.2.4. Заполните карбюратор пилы топливом и выдержите не менее 4 часов. То же самое сделайте при перерыве в работе более 15 дней.

4.3. Запуск и остановка двигателя

4.3.1. Для запуска двигателя:

а) откройте топливный кран 2 (рис. 4), повернув рукоятку крана вниз,

б) заполните топливом топливную камеру карбюратора путем нажатия на обогатительную кнопку 12 (рис. 5),

в) установите на пилу стартер,

г) удерживая пилу левой рукой за правую рукоятку рамы, нажмите на рычаг газа, левой ногой сделайте упор в «лапку» корпуса вентилятора, а правой рукой резко вытяните трос стартера на себя (см. рис. 11). Трос вытягивайте на длину 80 см не более.

Не пускайте двигатель при отсоединенном редукторе.

4.3.2. При переполнении двигателя топливом запуск его затрудняется. В этом случае двигатель необходимо продуть. Для этого выверните свечу, закройте топливный кран и поверните стартером коленчатый вал несколько раз. Поставьте на место свечу, откройте кран и произведите запуск.

4.3.3. После запуска двигателя, стартер с пилы снимите. Для переноски стартера во время работы на поясе пильщика, каждая пила комплектуется специальной дряжкой, в которую вставляется головка болта стартера.

4.3.4. Прогрейте двигатель в течение 1—2 минут на холостых оборотах. Проверьте работу двигателя на малых и средних оборотах. Двигатель должен работать четко, без перебоев.

Запрещается давать двигателю максимальные обороты на холостом ходу.

4.3.5. Проверьте минимальные устойчивые обороты двигателя при отпущенном рычаге управления газом.

Регулировку производите винтом, ограничивающим поворот рычага 4 (см. рис. 4) в сторону закрытия дросселя. Нормальными холостыми оборотами считаются такие, при которых Двигатель работает устойчиво и пильная цепь остается неподвижной.

После этого приступайте к работе.

Описанный порядок пуска относится к случаю запуска холодного двигателя. Прогретый двигатель запускается без особой подготовки при незначительном обогащении рабочей смеси нажатием на обогатительную кнопку карбюратора.

4.3.6. Для остановки двигателя:

а) отпустите рычаг управления газом,

б) слегка оттяните или нажмите обогатительную кнопку карбюратора до полной остановки двигателя,

в) закройте топливный кран,

4.4. Обкатка новой мотопилы

При работе новой пилой в начале эксплуатации происходит интенсивная приработка всех ее трущихся поверхностей, поэтому в этот период избегайте перегрузок двигателя, его перегрева и длительных пробуксовок муфты сцепления.

Для предохранения двигателя от перегрузок в течение первых 25—30 часов эксплуатации, над дросселем карбюратора установлено ограничительное кольцо.

Удалять ограничительное кольцо ранее 25—30 часов эксплуатации не рекомендуется.

После удаления ограничительного кольца отрегулируйте ход дросселя до его полного открытия, при необходимости передвиньте трос в рычаге и закрепите его винтом, после чего проверьте регулировку газа для минимальных устойчивых оборотов двигателя на холостом ходу.

4.5. Общие правила пиления

1. Прежде, чем коснуться пильной цепью дерева, введите в со* прикосновение с деревом упор пилы.

2. Пильную пень вводите в дерево плавно, без чрезмерного усилия одновременно увеличивая число оборотов двигателя.

3. При пилении не допускайте перекоса режущего органа в резу.

4. Не допускайте продолжительной работы двигателя на больших оборотах при остановившейся пильной цепи.

При заклинивании цепи в резу переведите двигатель на малые обороты или остановите его и освободите цепь от заклинивания.

5. По окончании реза и при переходе от реза к резу сбавляйте обороты двигателя до минимальных, при которых пильная цепь останавливается.

4.6. Приемы работы пилой

а) Сначала подпилите дерево со стороны его падения двумя резами (один нижний — горизонтальный I, другой — верхний под углом 30° к нему II), расположенными на расстоянии 4—6 см один от другого (см. рис. 12). Древесину из подпила удалите.

Не выбивайте древесину из подпила полотном шины или упором редуктора.

б) С противоположной стороны дерева сделайте основной пропил III на уровне верхней кромки наклонного подпила.

в) В самом начале падения дерева быстро выведите пилу из пропила.

4.6.2. На раскряжевке

В начале пиления упор пилы поставьте так, чтобы шина стала наклонно, концом вверх под углом до 50° от горизонтальной плоскости. После этого производите пиление, наклоняя пилу относительно упора вперед до максимально возможного наклонного положения (до 60°). Затем переместите упор пилы то дереву вниз и повторите указанный выше прием. Этот прием обычно повторяете? несколько раз, в зависимости от диаметра ствола перепиливаемого дерева.

4.7. Требования безопасности

1. Не работайте неисправной пилой.

2. При иуске двигателя пильная цепь не должна касаться каких-либо предметов.

3. При пуске двигателя не наматывайте трос на руку.

4. Во избежание несчастных случаев и поломки пилы падающим деревом при валке не пропиливайте дерево насквозь. Оставляйте 3—4 см недопила.

5. При раскряжевке хлыстов избегайте зажима верхней ветви цепи. В результате такого зажима пилу отбрасывает на пильщика.

6. При переходе от дерева к дереву цепь обязательно выключайте.

7. Не валите дерево, на котором повисло другое, а также сильно нависшие (наклоненные) деревья, ввиду исключительной опасности этой операции для жизни.

8. При валке деревьев у пилы могут оставаться только пильщик и его помощник, остальные должны находиться на расстоянии не менее 50 м от работающей пилы. Помощник обязан предупреждать пильщика сигналом о начале падения дерева.

9. Перед концом пиления при валке, внимательно следите за направлением падения дерева, быстро удалитесь с пилой в сторону, но не против комля падающего дерева.

10. Не допускайте переходы через работающую цепь. При обрыве или сбеге цепи немедленно сбросьте газ и заглушите двигатель. Пильную цепь надевайте на шину только при неработающем двигателе,

11. Мотопила при работе постоянно находится в руках, близко от органов дыхания пильщика, поэтому в качестве топлива не применяйте этилированный бензин.

Помимо указанных правил, соблюдайте общие правила безопасности, рекомендуемые при работе на лесозаготовках, а также правила обращения с бензином.

4.8. Техническое обслуживание

а) перед началом работы проверяйте исправность пилы, герметичность бензосистемы, крепление карбюратора на патрубке цилиндра,

б) смазывайте трос стартера техническим вазелином или смазкой УТ-2. При отсутствии этих масел, можно смазывать автомобильным маслом М-8А,

в) очищайте воздушный фильтр карбюратора и сетку вентилятора,

г) перед началом работы и после каждого часа работы пилой смазывайте ведомую звездочку шины, погружая ее в подогретое масло,

д) в случае заедания ведомой звездочки шины, при попадании в нее грязи, опилок, смолы, тщательно промойте ее в бензине и смажьте погружением в подогретое масло,

е) втулки шарнирного соединения рамы и оси рычагов управления газом смазывайте двумя-тремя каплями жидкого масла,

ж) после работы очищайте межреберное пространство цилиндра и все узлы и детали мотопилы от опилок и грязи. Удаляйте спрессованные опилки из паза шины и впадин ведущей звездочки.

Пильную цепь очищайте от опилок, серы и грязи и укладывайте в масло.

Несвоевременная очистка межреберного пространства от опилок и грязи приводит к ухудшению охлаждения цилиндра, перегреву его и преждевременному износу хромового покрытая зеркала.

4.8.2. Через каждые 25 часов работы:

а) промывайте в бензине сетчатые фильтры бензобака и карбюратора, сливайте из карбюратора отстой бензина,

б) удаляйте нагар из камеры сгорания, каналов и окон цилиндра, из поршневых канавок, с днища поршня и колец. При удалении нагара с деталей и узлов механическим способом, на очищаемой поверхности не накосите риски и надиры. Очищенные от нагара детали и узлы тщательно промывайте в бензине.

Несвоевременное удаление нагара приводит к преждевременному износу зеркала цилиндра и канавок поршня,

в) отсоедините редуктор и промойте бензином фрикционную муфту,

г) проверьте есть ли смазка в полости редуктора и, при необходимости, добавьте. В полости редуктора должно быть не менее 50—60 г смазки УТ-2,

д) проверьте затяжку гайки крепления маховика.

4.8.3. Через каждые 50 часов работы:

а) выполняйте работы, предусмотренные после каждых 25 часов эксплуатации,

б) зачищайте надфилем контакты прерывателя и проверяйте зазор между ними. Зазор должен быть 0,2—0,4 мм.

Для регулировки зазора между контактами прерывателя ослабьте винт 12 (см. рис. 6) крепления контактной стойки 6. Смещая контактную стойку эксцентриком 5, установите нужный зазор, после чего стойку закрепите винтом 12. Проворачивать платик на основании магнето и нарушать совпадение рисок на платике и основании не, рекомендуется.

в) смазывайте фетровый фильц основания магнето двумя-тремя каплями масла М-8А.

Для выполнения работ по пунктам «б» и «в» снимайте корпус вентилятора и маховик. Порядок снятия маховика описан в разделе «частичная разборка двигателя»,

г) очищайте электроды зажигательной свечи проволочной щеткой и проверяйте зазор между ними. Зазор должен быть 0,6—0,7 мм. Регулируйте зазор подгибкой бокового электрода. После очистки, свечу промойте в бензине.

4.8.4. Через каждые 100 часов работы:

а) выполняйте работы, предусмотренные после каждых 50 часов эксплуатации,

б) удаляйте нагар из глушителя. Допускается кипячение глушителя в воде с каустической содой.

4.8.5. Через каждые 425—500 часов работы:

Заменяйте поршневые кольца и кольца фрикционной муфты на новые из индивидуального комплекта запчастей.

4.9. Частичная разборка двигателя

При проведении регламентных работ и при замене деталей и узлов частичную разборку двигателя проводите, в такой последовательности:

1. Отсоедините от карбюратора бензопровод.

2. Ослабьте винт на хомутике карбюратора, снимите карбюратор с патрубка цилиндра и отведите его в сторону.

3. Снимите со свечи колпачок и выверните свечу.

4. Отсоедините глушитель.

5. Снимите дефлектор и корпус вентилятора.

6. Снимите маховик в следующем порядке: выверните храповик, отверните гайку крепления маховика, снимите шайбы и регулировочные прокладки. Установите в выточку храповика, вкладыш-съемник как показано на рис. 13, заверните храповик во втулку маховика и снимите маховик. Для фиксирования коленвала при снятии маховика вверните в свечное отверстие цилиндра специальный упор, который может быть изготовлен по эскизу рис. 14,

7. Отверните гайки крепления цилиндра и осторожно снимите цилиндр, не нарушая прокладку между цилиндром и картером.

8. При последующих работах избегайте резких ударов юбкой поршня о шатун, а также следите за тем, чтобы в картер не попадал нагар и другие посторонние предметы.

9. Снимите поршневые кольца.

Во избежание поломки поршневых колец при снятии и одевании их на поршень, пользуйтесь тремя стальными пластинками размером 0,2X5X25 мм следующим образом: две пластинки уста- новите под концы поршневого кольца в замке и третью пластинку заведите между кольцом и поршнем и установите в положение диаметрально противоположное середине замка.

Поршневое кольцо снимается или одевается путем поступательного перемещения его по пластинкам. Если поршневые кольца закоксовались нагаром в канавках поршня, то перед снятием их замочите в бензине или керосине.

4.10. Установка угла опережения зажигания

Угол опережения зажигания у двигателя мотопилы после ремонта или замены магнето устанавливайте при снятом маховике в следующей последовательности:

1. Выверните свечу зажигания.

2. Установите максимальный зазор между контактами прерывателя в разомкнутом состоянии 0,2—0,4 мм.

3. Установите коленчатый вал в положение, при котором поршень не доходит до ВМТ на 4,4 мм.

4. Поворотом основания магнето в картере установите контакты прерывателя на начало размыкания.

Если поворотом основания магнето контакты на начало размыкания установить не удается, то регулировку доведите поворотом платика на основании магнето. Основание магнето и платика закрепите в этом’ положении.

5. Соберите двигатель.

После установки опережения зажигания на заводе-изготовителе, положение основания магнето фиксируется нанесением красной, риски на площадке картера против риски на шпильке крепления основания магнето (узел 1, рис. 3). Положение платика на основании магнето также фиксируется рисками 4 (см. рис. 6). При эксплуатации пилы не нарушайте совпадение этих рисок без особой необходимости.

4.11. Заточка пильных цепей

Заточку пильных цепей ПЦП-15 производите на заточных станках или напильниками вручную. Ручная заточка пильных цепей напильниками менее производительна, но, при овладении некоторыми навыками, дает достаточно высокие результаты как в отношении производительности пиления, так и по износостойкости цепи.

Заточку цепи (см. рис. 8) напильником производите, на снятой пильной шине, зажатой в тисках. После заточки направляющие пазы шины тщательно очистите от металлических опилок. При заточке цепь должна находиться в натянутом состоянии.

Напильник следует двигать в горизонтальной плоскости от себя. При обратном ходе напильник не должен касаться режущей кромки зуба.

Заточку пильной цепи ПЦП-15 производите плоским или трехгранным напильниками. Заточку режущих звеньев цепи производите по передней грани. Углы заточки звеньев показаны на рис. 8. Скалывающие звенья должны иметь снижение относительно режущих на 1,0—1,2 мм летом и на 0,7—0,8 мм зимой, подрезающие звенья, соответственно, на 0,6—0,8 летом и 0,4—0,5 мм зимой.

При повреждении режущих звеньев цепи или при низкой производительности пиления производите фуговку звеньев по задним граням под углом 9°.

При замене поврежденных звеньев цепи, опорные поверхности новых . звеньев сточите на величину износа других звеньев. Режущие, подрезающие и скалывающие звенья, кроме этого, сточите до средней высоты одноименных звеньев.

После заточки пильные цепи положите на 10 мин. в масло, подогретое до 40—50°С.

4.12. Указания по ремонту

1. Шарикоподшипники, ведущую и ведомую части муфты сцепления снимайте с коленчатого вала и валиков шестерен редуктора специальными съемниками.

2. При появлении на шине значительною одностороннего износа направляющего паза для цепи, шину переставьте на редуктор другой плоскостью. Для этого натяжное устройство переклепайте на другую сторону полотна шины.

3. При замене поршня ставьте его на шатун таким образом, чтобы стопор в канавке под верхнее поршневое кольцо был расположен на стороне, обращенной к конусной части коленчатого вала,

4. Для регулирования износа колец фрикционной муфты меняйте их местами на поводке муфты. При этом местные выбоины на торцах замков у колец запилите. В процессе эксплуатации одной пары колец такие перестановки рекомендуется делать 2—3 раза.

В случае потери упругих свойств у колец фрикционной муфты в результате перегрева их при длительной пробуксовке на высоких оборотах, кольца можно восстановить.

Восстановление упругих свойств у колец производите методом наклепа (рихтовки) по их наружному диаметру на оправке, диаметр которой меньше внутреннего диаметра кольца на 10—15 мм. Рихтовку производите острым бойком молотка поперек кольца, равномерно по всему периметру.

На концах колец делайте меньшую вытяжку. В результате рихтовки зазор в замке кольца значительно уменьшается. Боковой разбег концов замка устраняйте выгибанием от руки.

5. Разборку устройства для подавления радиопомех (рис. 7) производите в следующей последовательности:

а) выверните провод высокого напряжения 1 из корпуса,

б) удалите из корпуса пружину 2 и сопротивление 3,

в) выверните винт контакта 4.

Сборку производите в обратной последовательности.

Вывертывание винта контакта 4 при установленной? проводе I, пружине 2 и сопротивлении 3 приводит к излому сопротивления.

Возможные неисправности, причины и способы их устранения

4.13. Хранение бензиномоторной Пилы

В междусменное время пилы храните в крытых помещениях или под .навесом. Хранение под открытым небом не допускается. Перед постановкой на хранение пилу очистите от грязи,,и опилок, топливо из бака слейте, пильную цепь с шины снимите и уложите в масло. Открытые, подвергающиеся коррозии места смажьте тонким слоем масла.

Для длительного хранения пилу законсервируйте следующим образом:

1. Смажьте цилиндр и поршень автомобильным маслом М-8А. Масло залейте через свечное отверстие в количестве 10—15 г, после чего плавно проверните несколько раз коленчатый вал.

2. Снимите карбюратор и через всасывающий патрубок цилиндра залейте в картер 50-60 г масла и плавно проверните коленчатый вал. Поставьте на место карбюратор.

3. Снимите крышку с редуктора и наполните полость редуктора смазкой УТ-2 (50—60 г), поверните звездочку 2—6 раз, чтобы смазать шестерни и подшипники. Поставьте крышку на место.

4. Снимите редуктор и смажьте тонким слоем консталина все детали муфты сцепления, поставьте редуктор на место.

5. Наружные стальные детали (гайки, шпильки, хомутики, поперечную пружину рамы, ведущую и ведомую звездочки и др.) смажьте тонким слоем технического вазелина или пушечной смазки.

Консервацию производите в помещении при температуре не ниже + 10°С и применяйте масла, подогретые до температуры 50—70°С. Переконсервацию пилы производите через 6 месяцев.


Бензопила дружба

Бензиномоторная пила «Дружба»

«Дружба» – модель бензопилы . Разработана на ЗМКБ «Прогресс» им. академика А. Г. Ивченко в ноябре 1953 г. Производители – Машиностроительный завод им. Дзержинского (Пермь) и ГУП ПО «Сибприбормаш» (Бийск). Выпускается в массовом производстве с 1955 года. В 1958 году на выставке в Брюсселе была награждена «Золотой медалью». В 90-х годах выпуск пилы и запасных частей к ней освоили также небольшие частные предприятия в различных городах России.

Название «Дружба» было дано в честь трёхсотлетия воссоединения Украины с Россией, отмечавшегося в 1954 году.

Конструктивные особенности
Двигатель МП-1 конструкции ЗМКБ «Прогресс» им. академика А. Г. Ивченко – одноцилиндровый, двухтактный, карбюраторный, воздушного охлаждения, рабочий объём 94 см 3 , мощность 4 л.с. Смазка двигателя – масло, смешанное с бензином. Двигатель и пильный аппарат выполнены в виде независимых узлов и соединяются друг с другом с помощью фланцевого соединения, фиксируемого хомутом (который крепится к ручкам пилы). Такая компоновка позволяет поворачивать пильный аппарат на любой угол, при необходимости быстро заменять отказавший узел.

Благодаря функциональнй завершенности и простоте крепления двигатель бензопилы «Дружба» применялся для привода мотоблоков («Кумир», «Садовод»), водяных насосов («Скиф», ЦБН-1, ЦБН-2, ПМП-4), генераторов постоянного тока (ГЗ-106А) для заряда аккумуляторных батарей в полевых условиях, механических лебёдок для трелёвки леса, в лодочном моторе «Кама», в газонокосилках.

Этот двигатель был популярен и у любителей строить технику своими руками. В 60-х годах в Московском авиационном институте были предприняты попытки форсировать этот двигатель и устанавливать его на сверхлёгких летательных аппаратах. Были изготовлены лёгкие вертолёты X-3, X-4, X-5, на каждом из которых были установлены винтомоторные блоки из 4-х двигателей «Дружба», работающих через общий редуктор на несущий винт. Ни один из аппаратов не прошел лётных испытаний по причине низкой надежности двигателей.

Модификации
За годы выпуска общая конструкция пилы осталась прежней, однако мелкие изменения вносились:

в 50-х – 60-х годах выпускалась модификация «Дружбы» с креплением ручек к крышке вентилятора, позже ручки стали крепиться к хомуту, связывающему двигатель и редуктор,

до конца 80-х годов выпускалась модель «Дружба-4А» с контактным магнето и карбюратором КМП-100 – снята с производства,

в конце 80-х годов применено электронное зажигание (от магнето бесконтактного МБ-1), пила получила обозначение «Дружба-4А-Электрон»,

в 90-х годах применён более совершенный карбюратор КМП-100У, пила получила обозначение «Дружба-4М» (производства ЗиД) и «Дружба-Алтай» (производства «Сибприбормаш»), применены пильные цепи современного типа.

На базе пилы «Дружба» была разработана более мощная пила «Урал».

На базе двигателя мотопилы «Дружба» был разработан двигатель СД-60 для привода стационарных установок (генераторов, насосов), отличавшийся от прототипа чугунной гильзой цилиндра, поплавковым карбюратором, несъёмным тросовым стартером и наличием регулятора частоты вращения.


Бензопила дружба – продажа выбор обзоры статьи купить бензопилу в Москве

Главная страница → Бензопилы → Бензопила Дружба

Вы хотите механизировать свой труд за счет приобретения бензопилы – и не знаете, что лучше купить? Наш сайт расскажет Вам о том, какие бывают бензопилы, как выбрать и купить бензопилу и как не ошибиться с выбором.

Бензопила Дружба

Современно и актуально звучат слова из знакомой нам песни, где поется. что дружба начинается как правило с улыбки. Ведя разговор про бензопилы дружба возникает желание по доброму улыбаться. За долгую пятидесятилетную жизнь, этот монстр остался в наших сердцах как хороший и незаменимый помощник с одной стороны, а с другой как тяжелый неуклюжий агрегат. Однозначного мнения на тему этой мощной техники до сих пор нет и наверно не будет. Но не смотря на многочисленный споры рычной аппарат выпускается и в наши дни причем и не только на внутренний рынок России, но и поставляется зарубеж.

Бензопила Дружба Дружба-4М

  • Удобна в эксплуатации, надежна, проверена 30 летним опытом работы, экологически безопасна для природы и для оператора.
  • Двигатель бензиновый, одноцилиндровый, двухтактный
  • Мощность, кВт 2,94
  • Расход топлива, г/кВт ч 720
  • Рабочая длина пильного аппарата, см 46
  • Корректированный уровень виброскорости на рукоятках управления, м/с 7,9х10-2
  • Масса, кг 12,5
  • Габаритные размеры, мм 500х865х460
  • Скачать инструкцию по эксплуатации бензопилы Дружба 4 М в PDF-формате

Бензопила Дружба

Массовый поток этой техники начался с 1955 года в городе Пермь, а в 1958 г. эта техника на выставке в Брюсселе, была удостоена награды.

В честь трёхсотлетия дружеских отношений и воссоединения России и Украины, бензопилу назвали дружбой.

Мощность двухтактного одноцилиндрового двигателя который применяется непосредственно в данной из моделей всегда фигурирует на словах, то-есть если Дружба 4 значить мощность мотора 4 лошадиные силы, соответственно если название пилы Дружба 2 значит мощность мотора две лошадиные силы.

В обиходе фигурирует модель Дружба 4А с этой модели начинается история применения в этих бензопилах автоматической смазки пильной цепи, это значительно продляет срок службы цепей и направляющих шин.

Весовая категория не поднимается выше чем 12 килограмм, а последние модели оснащаются аварийным тормозом цепи. Благодаря низким оборотам мотор бензопилы поглощает любое масло.

Из-за массовости производства, бензопилу дружба можно встретить практически в любом сельском дворе. Вопрос о капризности этого аппарата остается открытым на повестке дня, несмотря на то, что каждая третья выпускаемая бензопила прослужила своему хозяину долгие годы и сменило ни одно поколение владельцев.

Купить бензопилу Дружба-2, а также Дружба-4 можно и сегодня как в Москве так и в других регионах России. Прочитать инструкцию бензопилы Дружба можно на сайте компаний которые занимаются реализацией данной продукции, ремонт бензопилы дружба, можно осуществить в специализированных сервисных мастерских, также как и купить запчасти бензопилы дружба.

Информация про устройство бензопилы дружба поможет Вам более подробно ознакомиться с выбранной Вами модели. Сделать покупку можно и в Интернет магазине в режиме он-лайн, избежав при этом походы по магазинам и с экономив денежные средства затраченные на транспорт или бензин для поездок, также в Интернет магазине можно оформить покупку в кредит, получив подробную информацию проконсультировавшись с квалифицированным персоналом.

В плане – расширение модельного ряда бензотехники, пожалуйста, следите за новостями и обновлениями на сайте.

С уважением, менеджер отдела продаж садовой техники


Ремонт бензопилы Дружба

Вопрос: Делаю ремонт бензопилы Дружба 4 Электрон. Перебрал ее, все работает кроме одного: не подается смазка на цепь.

Открутил крышку на редукторе и обнаружил отсутствие плунжера маслонасоса (такое название в инструкции). По схеме редуктора в инструкции этот плунжер вставляется во втулку и фиксируется от выпадения винтом.

Я не могу понять какой принцип нагнетания масла с помощью этого плунжера, ведь он имеет цилиндрическую форму и шестерню на конце и по-видимому всего лишь постоянно вращается вокруг своей оси? Канал для подачи масла в редукторе не забит, я проверял.

Ответ: винт не только фиксирует от выпадания, дело в том что канавка в которой винт упирает не строго перпендикулярна относительно оси плунжера, она немного смещена, поэтому при вращении насоса плунжер немного в втулке имеет вертикальное-поступательное движение, так масло и двигается по каналу.

Вопрос: У меня бензопила б/п Дружба 2 старого выпуска, там карбюратор не такой (хотя написано на нём КМП-100А), как описывают — всего один регулировочный болт снизу.

Как такой карбюратор регулировать? на сколько первоначально винт выкручивать? В общем, проблема такая — завожу, предварительно подкачав топливо. Работает нормально. Но через секунд 20-30 глохнет, особенно если держать на оборотах кончается бензин в карбюраторе, а новый не натекает.

Подкачиваю, завожу — опять тоже самое. Конечно карбюратор, топливопровод (с отстойником) продул и прочистил. Диафрагма на вид целая и в отличном состоянии. Но топливо в карбюратор не поступает.

Как регулировать механизм под диафрагмой? Или это не он виноват (прокладку под
цилиндром менял, думал воздуха хапает — не помогает, поршневая кубов 10 спилила, не больше — новая).

Ответ: Снимаешь крышку карбюратора , ставишь линейку на карбюратора и край «коромысла» должен совпадать.

Вопрос: Завожу свою контактную бензопилу Дружба 4М. Минуты 3 работает на полных оборотах. Потом из карбюратора стреляет дымом и глохнет. Не заведешь, пока не остынет, т.е. минут 20. Что делать? Заслонка полностью открыта. Карбюратор мыл в бензине.

Ответ: почисти все, что связано с бензином и скорей всего не правильно настроен карбюратор. Заслонка должна быть закрыта или немного приоткрыта.

Вопрос: А в чем может быть причина большего стачивания одной кромки цепи пилы?

Ответ: В первую очередь это длительная работа неправильно заточенной цепью — с разными углами заточки, разными длинами режущих звеньев (и соответственно с разной их высотой) или с различной разницей высот ограничителей глубины и режущих звеньев на левой и правой сторонах цепи.

В эту же группу попадает ситуация, когда в процессе работы происходит затупление одной стороны цепи, например попадание песка в трещинах древесины или цепляние гвоздей.

Ещё одна из возможных групп причин — это длительная работа цепью со слабой натяжкой и/или изношенным пазом шины по ширине, когда цепь в процессе пиления имеет возможность «гулять».

Если шина была зажата в резе, деформирована и была произведена неаккуратная рихтовка и паз шины оказался при этом существенно шире, чем толщина ведущих звеньев (хвостовиков цепи).

Также вполне возможно от старости, когда шина выработала свой ресурс. При этом кроме разной высоты направляющих паза шины может наблюдаться уменьшение глубины паза (хвостовики цепи при движении задевают дно паза), увеличение ширины паза, неравномерный износ направляющих изнутри (сечение паза шины из прямоугольника превращается в трапецию).

Вопрос: работает пила б/п Дружба Электрон, но обороты плохо развивает. А вот когда бензин в карбюраторе заканчивается — начинает ровнее работать и с оборотами нормально. Можно ли подогнуть пластинку под диафрагмой для уменьшения уровня топлива в карбюраторе? как правильно отрегулировать данный уровень?

Винт регулировочный я сколько не крутил результата мало — либо не хватает топлива при работе в нагрузку (не выдаёт мощности) либо переливает на средних и низких оборотах.

В среднем положении свеча коричневого цвета, под нагрузкой работает нормально, да и на холостых перелива не наблюдается. А можно уточнить — выкручивая регулировочный винт на карбюраторе, я добавляю или убавляю топливо?

Ответ: Выкручивая добавляешь. Если не настраивается карбюратор это признак неисправного двигателя или неправильной работы карбюратора.

Там вообще 2 регулировочных винта – регулировка топлива на холостом ходу и регулировка топлива на максимальных оборотах. Первый почему то плохо работает, но может у тебя он и работает, обрати внимание.

Вопрос: было замечено, что мотор бензопилы Дружба 4 Электрон устойчиво работает на холостом ходе и высоких оборотах. При попытке пилить, мотор сразу глохнет.

Перед запуском двигателя карбюратор был промыт. Оказалось, в фильтре отстойнике образовался лёд, и на половину прикрыл отверстие, после прочистки всё нормализовалось. Вопрос, как и от чего такая зависимость?

Ответ: У тебя старый карбюратор КМП-100. У него качество смеси регулируется только на холостом ходе винтом. Причем этот винт при закручивании смесь обедняет — наверное, перекрывает отверстие с топливом.

Я как ни пытался его настроить, у меня он на работу вообще не влияет — думаю, какой-
то канал не досверлен или еще чего. Мне кажется, там должно быть в колодце с иглой отверстие, из которого топливо для холостого хода забирается.

Подгибанием лепестка клапана регулировать карбюратор трудно — если клапан нормальный, то регулировка будет только в сторону обеднения и будет нестабильной.

Это потому что расход будет ограничиваться сечением клапана и положение бензобака/пилы будет сильно влиять, так что это скорее нештатная регулировка.

В штатном режиме клапан не должен влиять на качество смеси, а должен в любом режиме пропускать достаточно топлива, а сечение должно ограничиваться главным жиклером. Клапан вроде и настраивать положено так — чтобы при нажатии мембраны подача топлива открывалась, а при отпускании — полностью перекрывалась.

Кстати, разобрался, зачем на старом карбюраторе винт вверху — это для наполнения мембранной камеры бензином/выпуска воздуха перед стартом, чтобы пила в любом положении работала.

В КМП-100АР его нет, поэтому, чтобы по максимуму наполнить камеру, лучше пилу наклонить вперед (ну получается тарелкой мембраны почти вниз) и нажать мембрану, воздух через главный жиклер стравится.

Если так не делать, то пила при большом наклоне глохнуть может. Еще иглой можно качество регулировать, но у нее только 2-3 положения. Но для КМП-100 другим особо нельзя регулировать.

Вопрос: С пилой Дружба 2 такая проблема: пропил уводит вправо у редуктора сильно, а на конце шины пилит почти прямо. Пилка уже давняя. Может, кто сталкивался с такой проблемой, или идеи какие есть, куда посмотреть подскажите?

Ответ: на шину смотри, не равномерно выработана — необходимо или перевернуть шину или выровнять стачиванием.

Вопрос: Пила Дружба 4, 1982 г, катушка жигулевская, поршень и кольца новые зазор 0,3 мм опережение 4мм свеча 0,5мм заводка отлично минут пять-десять режет отлично потом работает нестабильно при попытке резать глохнет но снова заводится отлично. Как исправить?

Ответ: добавь топлива винтом Н, 1/4 оборота.

Вопрос: подскажите сколько магнитов на маховике бензопилы Дружба-4 контактная? можно ли ставить 4 магнита?

Ответ: 3 магнита и один противовес, маховик с электронного зажигания нельзя ставить.

причины, по которым инструмент заводится, но сразу глохнет

Бензопила является относительно несложным устройством, к помощи которого время от времени прибегают дачники, монтажники, строители и спасатели. Строительные магазины предлагают массу моделей бензопил, которые различаются по мощности и качеству выполнения работ. Однако и эта практичная и уникальная техника может выйти из строя.

Если такая неприятность произошла, то очень важно найти причину неисправности и как можно быстрее ее устранить. Для этого необязательно обращаться в сервисы, где технику приведут в порядок за определенную плату. Иногда поломка может быть настолько незначительной, что справиться с ней несложно самостоятельно.

Как устроен завод инструмента?

Бензопила оборудована карбюраторным двухтактным двигателем, который практически является ее основным элементом. Его мощность зависит от модели техники и ее прямого назначения.

В пильную гарнитуру бензопилы входит:

  • режущая цепь;
  • цепное колесо;
  • звездочки;
  • шины.

Чем большим шагом обладает гарнитура, тем мощнее и продуктивнее она будет, а значит и глубже будет надрез. Поэтому двигатель не должен уступать ей по мощности, иначе работа инструмента будет неполноценной.

Смазка бензопилы производится специальным маслом непосредственно из находящегося на ручном блоке второго бака. Его масса имеет такие особенности, что предназначенное для двигателя топливо и масло заканчиваются одновременно.

С основными элементами инструмента ознакомились, теперь будет легче разобраться в причинах, по которым бензопила может перестать работать и как их устранить.

Причины неисправностей и способы их устранения

Практически каждый владелец бензопилы хоть раз сталкивался с тем, что инструмент или совсем не заводится, когда нажимаешь на газ, или заводится и через некоторое время глохнет. Причин сбоя в работе устройства может быть множество. Некоторые из них являются довольно простыми и легко устраняются. Поэтому стоит изучить основные причины, чтобы при элементарной поломке не нести инструмент в сервис по ремонту бензопил.

Почему бензопила заводится и сразу глохнет?

Причин этому может быть несколько:

  1. Недостаточно топлива в бензобаке. Если инструмент сразу после завода перестал работать, то в первую очередь необходимо проверить наличие в бензобаке топлива. Если его недостаточно, то нужно долить топливную смесь, которая готовится строго по приложенной к инструменту инструкции. Состоит топливо для бензопилы из бензина с максимально возможным октановым числом и масла, марка которого должна быть прописана в техпаспорте инструмента.
  2. Плохой контакт между свечей и высоковольтным проводом. Зазор между наконечником свечи и проводом должен быть не более 0,5 мм. Если на свече образовался нагар, то ее необходимо почистить и высушить. Специалисты рекомендуют периодически обновлять свечи, даже если старые еще исправно работают.
  3. Заливание свечи. Большое количество топлива собирается между электродами свечи, поэтому если свеча будет залита, искра не образуется. Чтобы устранить такую поломку, достаточно вынуть свечу и просушить ее. Нелишним будет с помощью газовой горелки произвести накалку.
  4. Загрязнение жиклера карбюратора или топливного фильтра. Почистить бензофильтр достаточно просто самостоятельно, а чистку карбюратора лучше доверить специалистам.

Сбой в работе бензопилы на холостых оборотах

Причиной такой неисправности может стать грязный глушитель. Поэтому чтобы инструмент нормально заработал, иногда просто нужно очистить глушитель от выхлопных смоляных отложений.

Довольно часто в инструменте засоряется воздушный фильтр, поступление воздуха в систему засоряется и это приводит к тому, что устройство глохнет на холостых оборотах.

Чтобы очистить воздушный фильтр, его необходимо аккуратно вытащить, следя за тем, чтобы пыль с него не попала на карбюратор. Далее фильтр тщательно промывают с применением моющих средств, сушат и устанавливают на место.

Перестать работать на холостом ходу бензопила может из-за неполадки топливного фильтра. Чтобы его проверить, необходимо отсоединить бензопровод от карбюратора. Если при подкачке топливо почти не вытекает из шланга и поступает к карбюратору слабо, то, скорее всего фильтр забит мусором.

Чтобы его очистить, в первую очередь следует слить все топливо, а затем извлечь фильтр из бака. Делается это с помощью крючка из проволоки через заливную головку бака. Затем фильтр отсоединяется от шланга и чистится.

Для нормальной эксплуатации бензопилы воздушные и топливные фильтры рекомендуется менять каждые три месяца.

Глохнуть на холостом ходу бензопила может тогда, когда у нее поврежден топливопровод. Поэтому каждый раз перед началом работ рекомендуется осматривать механизм, его узлы и блоки на возможные механические повреждения корпуса и топливопривода, потеки жидкостей.

Если инструмент долгое время хранился в сыром месте или подвергался перепадам температур, то трубка могла просто потрескаться. В этом случае ее необходимо заменить на новую.

Если бензопила не хочет работать на холостых оборотах, то причиной тому может быть несоблюдение соотношения бензина и масла при приготовлении топливной смеси. Пропорции должны строго соответствовать прилагаемой к бензопиле инструкции. Если их не соблюдать, то двигатель не будет достаточно смазываться, в результате чего механизм начнет глохнуть.

Бензопила не работает на больших оборотах

На высоких оборотах инструмент может начать глохнуть из-за неисправностей:
  • бензинового насоса;
  • топливного фильтра;
  • воздушного фильтра.

Чтобы поверить бензиновый насос, нужно посмотреть, просачивается сквозь него топливо или нет. Если он поврежден, то скорей всего бензопила на полном ходу глохнет из-за этого, и насос нужно заменить на новый.

Чтобы проверить топливный фильтр, достаточно от карбюратора отсоединить шланг и посмотреть вытекает из него бензин или нет. Если он течет полной струей, то все нормально. В противном случае топливный фильтр нужно прочистить или заменить на новый.

Чтобы почистить воздушный фильтр, его нужно просто помыть под проточной водой и затем хорошенько высушить.

Двигатель инструмента не выдерживает нагрузок

Если бензопила часто стала глохнуть при разрезании толстых бревен, то неполадки следует искать в воздушных фильтрах или системе подачи топлива.

Работая с сильной нагрузкой, двигатель может просто не получать достаточно топлива и останавливаться. Поэтому устранить эту проблему можно чисткой воздушного фильтра или заменой топлива, которое должно быть приготовлено строго по рекомендациям инструкции.

Не хочет работать новая бензопила

В принципе проблем с новым инструментом быть не должно, но если он все же не заводится, то скорей всего это заводской брак или не соблюдены все предписания инструкции.

Для устранения этой проблемы сначала следует посмотреть все ли прикручено и подключено, как того требует инструкция.

Причиной неисправности может быть и неправильно приготовленная топливная смесь. На работу бензопилы могут влиять ингредиенты низкого качества, из которых делалось топливо. Лучше всего масло для инструмента выбирать известного производителя, чтобы потом при работе не возникали проблемы.

Если же было сделано все строго по инструкции, но бензопила все равно не работает, то придется обратиться в сервисную мастерскую.

Поломки цилиндропоршневой группы

Если устранены все вышеописанные неисправности, а бензопила при нажатии на газ все равно глохнет, то причину нужно будет искать в двигателе, а точнее, в его цилиндре.

Иногда определить работоспособность цилиндропоршневой группы можно просто визуально. Завести пилу не получится, если на цилиндре будут задиры, сколы и другие дефекты. В этом случае запчасти необходимо заменить.

Инструмент при нажатии на газ может не заводиться или вообще перестать работать, если повреждены поршневые кольца. Поэтому, если других очевидных причин нет, необходимо исследовать кольца, повреждение которых приводит к потере мощности двигателя. О том, что кольца пора менять, говорит их свободный ход в канавках цилиндра.

Однако чтобы полностью понять каково техническое состояние цилиндропоршневой группы, следует полностью разобрать двигатель. Работа эта трудоемкая и под силу только специалисту.

Несомненно, поломка техники способна огорчить ее владельца. Но раньше времени отчаиваться не стоит, ведь некоторые поломки можно устранить своими силами. Если бензопила не заводится при нажатии на газ, это не означает что ее сразу нужно нести в мастерскую. В некоторых случаях достаточно будет просто следовать советам специалистов, которые описаны в этой статье.

Оцените статью: Поделитесь с друзьями!

Бензопила Friendship Регулировка карбюратора 2. Бензопила Friendship

Отмечено, что мотор бензопилы Дружба 4 устойчив на холостом ходу и высоких оборотах. При попытке распилить мотор сразу глохнет. Перед запуском двигателя карбюратор промывали. Оказалось, что в фильтре поддона образовался лед, а отверстие полузакрыли, после очистки все вернулось в норму. Вопрос в том, как и от чего эта зависимость?

У вас старый карбюратор КМП-100.У него качество смеси регулируется только на холостом ходу винтом. Более того, этот винт обедняет смесь при закручивании — наверное, закрывает отверстие с горючим. Как бы я его ни настраивал, на мою работу это никак не влияет — мне кажется, какой-то канал не просверлен или что-то в этом роде. Мне кажется, что в колодце с иглой должно быть отверстие, из которого выходит топливо на холостой ход. Изгибая лепесток клапана, трудно регулировать карбюратор — если клапан в норме, то регулировка будет только в сторону наклона и будет нестабильной.Это связано с тем, что поток будет ограничен поперечным сечением клапана, и положение топливного бака / пилы будет сильно влиять, поэтому это более вероятно ненормальная регулировка. В нормальном режиме клапан не должен влиять на качество смеси, но должен пропускать достаточно топлива в любом режиме, а сечение должно быть ограничено основным соплом. Клапан вроде как настроен так, что при нажатии на мембрану открывается подача топлива, а при отпускании полностью перекрывается. Кстати, разобрался, почему винт вверху стоит на старом карбюраторе — это для заполнения мембранной камеры выхлопом бензина / воздуха перед запуском, чтобы пила работала в любом положении.В КМП-100АР его нет, поэтому до максимума заполнить камеру, лучше наклонить пилу вперед (ну получается пластина мембраны почти вниз) и прижать мембрану, воздух через главный жиклер очистится. Если этого не сделать, то пила с большим уклоном может заглохнуть. Также можно регулировать качество иглой, но у
это всего 2-3 позиции. Но для КМП-100 другие особо регулировать нельзя.

С пилой «Дружба 2» такая проблема: разрез сильно ведет вправо к коробке передач, а на конце шины режет почти прямо.Файл уже старый. Может кто сталкивался с такой проблемой, или какие есть идеи, где посмотреть подскажите?

Посмотрите на шину, она проработана неравномерно — шину нужно либо перевернуть, либо выровнять шлифовкой.

Пила Дружба 4, 1982, Жигулевская катушка, поршень и кольца новый зазор 0,3 мм свинец 4 мм свеча 0,5 мм обмотка отлично в течение пяти-десяти минут режет нормально потом работает нестабильно, когда пытается разрезать глохнет, но снова заводится нормально. Как исправить?

Добавьте топливо с помощью винта H на 1/4 оборота.

Подскажите сколько магнитов на маховике бензопилы Дружба-4 контакт? Можно 4 магнита поставить?

3 магнита и один противовес, маховик с электронным зажиганием не настраивается.

Бензопила Дружба 2. Первичный дефект — запуск, 3-4 затяжки и глохнет, с сеточки воздушного фильтра капает бензин, свеча залита. Что может быть сделано?

Снимаем карбюратор, откручиваем 6 болтов. Диафрагма в порядке, но в рабочей камере много грязи, песчинок, пылинок — снимаем клапан. пятнышки на резинке клапана. Смываем кисточкой, сбрызгиваем пеной очистителя (ацетон), протираем до блеска. Ставим клапан на место, герметичность убеждаемся продуванием через рот. Проверяем герметичность, подсоединив топливный шланг. Продуваем карбюратор помпой или компрессором. Собираем. Запускаем пилу, проверяем на оборотах, холостом и переходном режимах (при резком сбросе и резком подаче газа. При необходимости регулируем качество смеси винтом, холостой ход — винтом на спусковом крючке.Пила должна работать.

Может кто подскажет по регулировке сцепления пилы в начале включения?

Данная регулировка на бензопиле Friendship 2 производится в тех случаях, когда сцепление переводится «на холостой ход (пильная цепь движется по шине). Сцепление сокращается» чаще всего из-за потери упругих свойств его колец, так как в результате их перегрева при длительном проскальзывании на высоких скоростях. Упругие свойства колец восстанавливаются упрочнением, правкой по внешнему диаметру на оправке, диаметр которой на 10-15 мм меньше внутреннего диаметра кольца. .Правка производится острым молотком молотка по кольцу, равномерно по всему периметру. На концах колец делаем капюшон меньшего размера. В результате выпрямления зазор в задней части кольца значительно уменьшается. Боковой ход концов кольца в замке устраняется загибом вручную.

В ремонте бензопила б / п Дружба 4М с интересной приметой работы. При работе около 10-15 минут. глохнет, искра полностью пропадает.После остывания (примерно 20-30 мин) 10-15 минут работает нормально, и снова с начала. Проблема с зажиганием, вопрос — есть ли какая-то закономерность, по которой зажигание может работать таким образом, или, может быть, что-то еще, лучше все это поменять?

Это электронное зажигание похоже перегревается. Стоит попробовать поменять магнето. все равно в магнето не попасть — там все чем-то залито. Это сложно исправить.

В эксплуатации бензопила Дружба 4М с электронным зажиганием отработала отлично, в прошлом году перестала включаться, поменял магнето, конденсатор не помог. Разобрал засохший магнето в солнечный день, мучился, искры не было. Поменял катушку и контакты, почистил — ну все не в чем. потом нашел причину — плохой контакт конденсатора с проводом катушки, исправил, появилась искра. залить бензин под свечу где-то около 2 мл. шприц, но без ваты. не загорается — искра вроде нормальная. Правда зажигание поставили. так скажите, правильно это или неправильно: выставил ВМТ, выставил зазор в контактах 0,25, повернул коленвал по часовой стрелке так, чтобы поршень вышел из ВМТ на 4.2. мм. как я понял, момент зажигания, контакты начинают размыкаться — так все правильно или нет? Но действительно, какой разрыв в контактах? А на новой контактной группе контакты не совпадают т.е. та шляпа к шляпе, хотя я смотрел старую, там тоже не совсем совпадают, но правда немного ровная. Может ли это повлиять на зажигание?

Время выполнения — только всегда до ВМТ. Судя по всему, вы сделали возгорание очень поздно. Не доходя 2-4 мм до ВМТ. Небольшие погрешности в зазоре контактов, вывод на намотку критично не влияет.Насколько я понимаю, размер зазора влияет на мощность искры. Вы их не сильно обременяете, но все же стремитесь к регулярности. Но есть факторы, влияющие на клиренс. В основном это люфт в подшипнике коленчатого вала. Если люфт большой, то зазор в контактах может прогуляться, что приводит к нестабильной работе. Более важный параметр — угол опережения зажигания. Но здесь можно ошибиться в 1 мм по поршню, это не страшно. Но больше не желательно. Правильно настроить его можно только с помощью стробоскопа по ранее нанесенным меткам на маховике.

Подскажите, а кто останавливает коленвал Дружбы 2 при откручивании гаек сцепления или маховика?

Со стороны сцепления — отвертка в отверстии диска, но зацепилась за какое-то ребро. Со стороны маховика — зафиксировал родным плоским ключом из запчастей, со стороны воздуховода, в одном из положений очень хорошо фиксирует, только проследите, чтобы ключ находился в самом основании лопасти маховика. Затем он не слишком сильно вытащил гайку с помощью своего съемника под ней и ударил через вал по его концу с помощью молотка.

Как отрегулировать натяжение пильной цепи на б / п пиле Дружба 4?

Данная регулировка производится после установки новой пильной цепи на шину, а также при работе с бензопилой, поскольку пильная цепь (особенно новая) при работе растягивается, а ее натяжение ослабевает. Отрегулируйте натяжение цепи в следующей последовательности: Ослабьте шину на коробке передач, отвернув гайку. Поверните винт натяжителя и натяните пильную цепь так, чтобы при вытягивании нижней ветви цепи из шины в ее средней части край звена цепи находился на расстоянии 5-10 мм от края шины. .Натянутая цепь должна вручную перемещаться по шине. Новая пильная цепь на новой не обкатанной шине не может двигаться вручную. Это не дефект. После непродолжительной обкатки пильного агрегата на средних оборотах (3-5 минут) подвижность пильной цепи по шине восстанавливается. Затяните гайку натяжителя.

Подскажите, а какие параметры гайки на коленчатом валу со стороны сцепления бензопилы?

M14x1 высота 4 мм. эта же гайка крепит звездочку цепи.

Подскажите по контактной бензопиле Дружба 4 Электрон.Проблема такая: запускается первый, второй раз, на холостом ходу нормально работает, мощность вроде в норме но начинаешь пилить, а как только пилу с себя заворачиваешь, глохнет, мучается, может кто знает причину?

Если пила, работающая без нагрузки, тоже «заворачивается»? По теории, мотор глохнет, если нечего ни сжечь, ни загореться. И обычно при выходе из строя системы зажигания двигатель «резко» глохнет, а при выходе из строя системы питания он содрогается, но не сразу глохнет.Значит нужно осмотреть систему зажигания и питания. С розжигом проще — проверьте искру в «завернутом» положении пилы.

Использую Дружбу 2 с 1974 года. Много ломалось по разному, но теперь проблема такая: ставлю новую свечу, заводится нормально, но стоит сжечь бак на 2 бензина (делаю смесь 20/1) и искра пропадает, свеча вся мокрая от копоти, зажигаю свечу — заводится, но работает недолго. ситуация повторяется, ставлю снова новый, снова 2-3 бака и все.А свечка, когда выкручиваю все время мокрая, подскажите, в чем причина и как исправить?

Уменьшить зазор в свече до 0,5 мм, при контактном зажигании — почистить и отрегулировать прерыватель.

Пила Дружба 4, зажигание контактное, карбюратор КМП-100 АР. Заменены сальники, прокладки картера, топливный шланг, катушка, конденсатор. Собрал, залил новый газ, потянул — завелась, но только если держать газ, холостых нет. Ну вот с утра завел — газ кончился, зажигание решил разобрать — настроил, собрал.Почистил карбюратор. Теперь искра отличная — яркая. Не заводится — вытаскиваю свечу, а она мокрая. Потом нажимал кнопку обогащения до тех пор, пока из карбюратора не вылился бензин, в это время наклонил пилу, полностью нажал на дроссельную заслонку и она схватила его. И заглохло. Подскажите, пожалуйста, что делать?

Переполнение. Дело явно в карбюраторе. Возможно, вам придется загнуть клапан под диафрагму.

Кто знает, какие профилактические работы необходимо проводить на необслуживаемом пильном полотне Friendship Electron?

Для обслуживания бензопилы Дружба Электрон рекомендуется выполнять следующие операции:
— подтягивать крепления рессор рамы;
— Смажьте и затяните втулки шарниров;
— заменить пружины шарниров при их поломке;
— заменить шарнир при износе отверстий для втулок;
— проверить и при необходимости подтянуть крепеж маховика и муфты;
— очистить глушитель от копоти;
— заменить или восстановить глушитель при выходе из строя;
— заменить ведомую звездочку, имеющую значительный износ подшипника качения;
— заменить пильную шину со сколами направляющих пазов;
— восстановить или заменить каркас бензобака при обнаружении течи;
— заменить руль при затвердении или отсутствии резины на ручках;
— заменить корпус КПП при поломке отражателя опилок или отражателя на КПП со съемным отражателем;
— заменить изолятор при наличии трещин и перегибов.

Вот и решил сделать капитальный ремонт двигателя бензопилы Дружба. Было решено поменять: подшипники КВ, сальники (все сальники), коленвал с шатуном и ЦПГ в сборе! Предлагают новый цилиндр и старый. Подскажите в чем их разница? Может тебе стоит сразу купить. новый карб (сейчас КМП-100А)? Кто что скажет, что посоветует, может еще какие бензопилы от других?

По мотору: цилиндр нового образца — под карбюратор КМП100У, старый — под КМП100АР.Таким образом, для перехода на другой цилиндр потребуется другой карбюратор, кстати, в магазинах есть переходник, позволяющий поставить на цилиндр новую модель, карбюратор старой модели KMP100AR с хомутом. другие мембранные карбюраторы именитых фирм Wolbro, Tilloston, Zama дороги и потребуют изготовления переходников.

_____________________________________________________________________________

Бензопила незаменима в тех случаях, когда нужно выполнять работы в местах, далеких от цивилизации.Однако и в саду использовать бензиновый инструмент гораздо удобнее, чем таскать с собой десяток-два метра удлинителя.

К сожалению, некоторые недостатки могут даже озадачить человека, который не слишком дружит с механикой. Чтобы разобраться в этом вопросе, предлагаем вам прочитать нашу статью.

Базовые концепции

На любой современной пиле карбюратор имеет три специальных винта:

  • L — для низкооборотного жиклера.
  • H — предназначен для регулировки высокоскоростного жиклера.
  • Т — винт для «регулировки» холостого хода.

Расположение каждого из них специфично для разных производителей, поэтому этот вопрос следует уточнить с помощью инструкции по эксплуатации. Самый простой способ — это бензопила Дружба, так как в ней легко найти инструкцию по ее обслуживанию.

Для чего нужны винты?


Как вы понимаете, с помощью первых двух устройств регулируется соотношение воздуха и топливной смеси. Если винт затянуть, то бедная смесь попадет в камеру сгорания, и скорость упадет. Напротив, при их откручивании против часовой стрелки «маслянистая» топливная смесь сгорит, из-за чего скорость увеличится.

Напротив, производится корректировка. Если винт «Т» повернуть по часовой стрелке, скорость увеличится. Еще раз напоминаем, что каждая бензопила, регулировка карбюратора которой мы рассматриваем, имеет уникальную настройку. Так что внимательно смотрите инструкцию по эксплуатации!

Базовая настройка

Первоначальная настройка выполняется на заводе.Обратите внимание, что эта регулировка обеспечивает немного более насыщенную топливную смесь. Его необходимо хранить в первые часы работы бензопилы. Регулировка карбюратора влечет за собой более точные настройки.

Как это сделать?

Сначала инструмент устанавливают на холостой ход: пока цепь вращается на рабочем колесе, нужно затянуть винт «Т» против часовой стрелки. Поверните его вверх, пока цепь не остановится. Учтите, что эту операцию можно выполнять только на горячем инструменте, и для этого вам понадобится тахометр.Итак, регулировку карбюратора бензопилы Huskvarna должны проводить только специалисты.

Обратите внимание, что сначала отрегулируйте винт «L», затем перейдите к «H», а в конце перейдите к настройке «T».

Отрегулируйте скорость

Для начала вам нужно будет найти максимальную скорость холостого хода, повернув клапан «L» по часовой стрелке или в обратном направлении. Как только вы найдете максимальное значение оборотов, винт необходимо повернуть на 1/4 против часовой стрелки. Если после этого цепь продолжает вращаться, необходимо отвернуть винт «Т» против часовой стрелки.

Как только двигатель проработает на полных оборотах хотя бы 10 секунд, нужно открутить «N» на 1/4 оборота, перемещая его против часовой стрелки. Снова запустите инструмент как минимум на десять секунд. Обязательно проверьте максимальную скорость!

Если их количество не совпадает с паспортными данными, корректировку следует повторить. Если вы попросите слишком много, двигатель будет «завизжать». Если «еда» будет слишком обильной, то из глушителя будет идти жирный дым.

Таким образом, современная бензопила, регулировка карбюратора которой мы рассмотрели, является достаточно сложным инструментом.

Инструкция по эксплуатации бензопилы

Повторная консервация бензопилы дружба:

Снова храните пилу в теплом помещении при температуре не менее 15–20 ° C в следующем порядке:

1. Выверните свечу, снимите глушитель и карбюратор (не отсоединяя трос управления газом).

2. Залейте 50-100 см3 чистого бензина в цилиндр и картер через отверстие для свечи зажигания и всасывающий патрубок коленчатого вала цилиндра на 10-15 оборотов для удаления масла из цилиндра и картера.

3. Промойте свечу зажигания, глушитель и карбюратор в бензине, просушите их и замените. Удалите смазку с внешних поверхностей остальных деталей и узлов пилы тканью, смоченной бензином, и вытрите насухо.

При повторной консервации бензопилы не допускайте попадания масла, бензина и грязи в вентилятор, детали магнето, высоковольтный провод и гнездо конденсатора.

Если масло попадает на контакты прерывателя (нет искры), очистите их напильником, для чего снимите дефлектор, корпус вентилятора и маховик.Снимите маховик со съемником гильзы, прикрепленным к бензопиле.

Подготовка бензопилы к работе:
Осторожно: на цепных пилах, закупоренных в одиночных картонных контейнерах, коробка передач не соединена с двигателем. Для сборки пилы необходимо: прикрепить редуктор к двигателю, для чего отвернуть зажимной винт сегментов зажима рамы, установить шестерню на бензоилдвигатель, раму, фиксатор между сегментами зажима, затянуть фиксатор зажимом. винт и рычаг.
Во избежание поломки двигателя запускать его без присоединенной коробки передач категорически запрещено.

При подготовке пилы к работе:
1. Обильно смажьте ведомую звездочку шины, погрузив конец шины на 10-15 минут в нагретое автомобильное масло, используемое для топливной смеси. Наденьте шину на шпильку 15 (рис. 6) и прикрутите гайку с ручкой 16, не фиксируя ее до конца.
2. Оберните шину вокруг шпильки свободным концом вверх (рис. 11). Надеть пильную цепь ПЦ-10-1601 на ведомую звездочку шины 13 (рис.3) и ведущую звездочку коробки передач 17.
3. Поверните шину с цепью в горизонтальное положение. Поворачивая шину вверх или вниз на небольшой угол из горизонтального положения, установите верхнюю и нижнюю ветвь цепи в направляющий паз шины. После этого установите шину на шпонку редуктора.
4. Натяните цепь, повернув гайку натяжителя 10 (рис. 6). После затяжки полностью затяните гайку 16.

Правильно натянутая цепь должна свободно перемещаться по шине без особых усилий и рывков, а при оттягивании цепи от шины с усилием она должна смещаться на 2-3 мм от шины.Когда цепь натянута, между концом шины и плечами ведомой звездочки должен оставаться зазор не менее 1 мм. Для новой цепи по истечении короткого промежутка времени ее натяжение следует заново отрегулировать. Из-за слабого натяжения цепи она падает с пильного полотна.

5. Залейте топливо в бак. Количество масла и бензина в топливе должно быть 1:15. Тщательно перемешайте топливо.
6. Залейте топливо в карбюратор бензопилы и дайте ему постоять не менее четырех часов. То же самое необходимо сделать во время перерыва в работе более 15 дней.

Запуск и остановка двигателя бензопилы дружба
для запуска двигателя:
1. Откройте топливный кран бензопилы 2 (рис. 6), повернув рукоятку вниз.
2. Заполните топливную камеру карбюратора топливом, нажимая кнопку обогащения карбюратора 13 (рис. 7), пока топливо не появится через отверстие в воздушном фильтре.
3. Установите стартер на пилу.
4. Удерживая пилу левой рукой за правую рукоятку рамы, нажмите рычаг дроссельной заслонки, сделайте упор левой ногой на «ножку» корпуса вентилятора и резко потяните трос стартера на себя ( Инжир.12). Протяните кабель на длину не более 80 см.
Не запускайте двигатель при отключенной коробке передач.
5. При переполнении двигателя топливом его сложно запустить. В этом случае необходимо произвести продувку двигателя. Для этого выверните свечу зажигания, закройте топливный кран и несколько раз проверните коленчатый вал стартером. Замените свечу зажигания, откройте кран и запустите двигатель.
6. После запуска двигателя снимите стартер с бензопилы.
7. Прогрейте двигатель пилы 1-2 минуты на холостом ходу.Проверить работу двигателя на низких и средних оборотах. Двигатель должен работать четко, без перебоев.
Запрещается давать двигателю максимальные обороты холостого хода.
8. Проверьте минимальные стабильные обороты двигателя при отпущенном рычаге газового регулятора.
На предприятии пилу наладили, но со временем регулировка может нарушиться.
Регулировка производится винтом, ограничивающим поворот рычага 4 (рис. 6) в направлении закрытия дроссельной заслонки. Нормальные обороты холостого хода — это те, при которых двигатель работает стабильно, а пильная цепь остается неподвижной.Винт после регулировки необходимо заблокировать гайками.
После этого можно приступать к работе.
Описанная процедура запуска относится к случаю запуска холодного двигателя. Прогретый двигатель запускается без специальной подготовки с небольшим обогащением рабочей смеси нажатием кнопки обогащения карбюратора.

Чтобы остановить двигатель пилы:
1. Опустите рычаг управления дроссельной заслонкой.
2. Вытяните или слегка нажмите кнопку обогащения карбюратора до полной остановки двигателя.
3. Закройте топливный кран

Обкатка новой бензопилы:
при работе с новой пилой в начале ее работы происходит интенсивная приработка всех ее трущихся поверхностей. Новую пилу рекомендуется обкатывать на холостом ходу с кратковременной перебазировкой до образования 2-3 топливных баков.
Для защиты двигателя от перегрузок в течение первых 25-30 часов работы над дроссельной заслонкой карбюратора установлено ограничительное кольцо 8 (рис. 7), чтобы в этот период избежать перегрева двигателя и пробуксовки сцепления.
Не снимайте стопорное кольцо перед 25-30 часов использования.
После снятия ограничительного кольца отрегулируйте ход дроссельной заслонки до полного открытия, при необходимости сдвиньте трос в рычаге и закрепите его винтом — затем проверьте регулировку газа на минимально стабильные обороты двигателя бензопилы на холостом ходу.

Карбюратор, устанавливаемый на пилы, состоит из корпуса, внутренняя часть которого выполнена в виде воздушного сопла (сопло Вентури). Воздух, всасываемый двигателем, проходит через это воздушное сопло.Чем меньше поперечное сечение, тем больше скорость воздуха, тем больше расход

Топливный насос, система форсунок и регулирующие устройства для оптимального приготовления топливовоздушной смеси интегрированы или интегрированы в корпус.
Расход топлива и, следовательно, мощность двигателя регулируется дроссельной заслонкой.
Импульсная полость топливного насоса подключена по импульсному каналу. Пониженное или повышенное давление регулирует диафрагму насоса. Таким образом, топливный насос работает в зависимости от оборотов двигателя.
Для сгорания топливовоздушной смеси требуется кислород, который поступает вместе с всасываемым воздухом. Для предотвращения попадания пыли и грязи в приводной механизм и карбюратор перед последним установлен воздушный фильтр.

Советы

Отзыв владельца бензопилы

Решил создать эту тему на нашем любимом форуме, потому что в интернете ничего подобного не нашел — везде все по разному пишут и почти ничего.Так. Перед, во время и после каждого использования бензопилы вы выполняете ее обычное обслуживание, которое включает в себя такие процедуры, как подготовка и заливка топливной смеси и цепного масла, регулировка натяжения цепи, регулярная очистка (после каждого использования) пространства под днищем ( звездочка, тормоз цепи, подача масла) и покрышки с цепью, выпрямление затупившейся цепи, очистка воздушного фильтра и др. Но рано или поздно ваша, вне зависимости от марки производителя, подвергается мелкому ремонту. Уже более 2 месяцев у меня есть бензопила от простой до невозможной марки Ryobi (ryobitools.ru) PCN 4040. Французская сборка тоже от того же китайца (как и все пилы, в том числе такие громкие марки, как Shtil и Husqvarna), но детали довольно качественные. Позже выяснилось, что это «сестра-близнец» пилы HomeLite 4016, только в другом цвете и с другими фирменными наклейками. В общем, неважно.

За это короткое время было выявлено и устранено 3 неисправности: 1. Начал очень плохо запускаться (запускается нормально, все по инструкции, но после 5 секунд работы глохнет.Один раз 2 пришлось провести полную процедуру пуска холодного двигателя — потом нормально заводится). 2. Были сбои (вплоть до сваливания) при разгоне на минимально-средней скорости. Изначально они тоже были из покупки, но как-то помягче. 3. На средних-высоких оборотах пила начала дрожать в руках и одновременно издавать «вау» с частотой примерно 20-30 Гц. Первые 2 неисправности возникли практически одновременно, поэтому поверг меня в шок и замешательство. Я читал в Интернете о карбюраторах, системах зажигания, даже нашел и скачал полную (!!!) информацию о своей пиле! Разбирать пилу боюсь, ведь гарантия.Как-то терпение лопнуло и закрутил (закрутил и открутил в одном положении) винт L карбюратора. Винты L и H имеют пластиковые наконечники (не перекручивайте их сильно, всего на пол-оборота). Ура, сразу исчезла неисправность пункта 2! Так что карб был немного недоделан с рождения. После этого пила стала красиво разгоняться. Но точка 1 не исчезла, и одновременно появилась точка 3! … Облазил весь интернет. Еще я читал о конструкции (одноцилиндрового !! двигателя, о детонации и т. Д.)) Заменил бензин — бесполезно. Плюнул и снял верхнюю крышку картера. Сильно забился воздушный фильтр (опилки + пыль + масло). Промытый. Сушеные. Запустил, ничего не было Открутил свечу (накрутил Чемпион.) И случайно сломал (ради интереса решил открутить наконечник-повредил центральный электрод). Искра перестала появляться. Бежал на рынок за «дедушками», как обычно у автомобилистов, такой свечи нет! Чисто случайно обратился к единственному торговцу м с электроинструментом, он мне неожиданно достается такая же, только свеча OREGON «овска в пакете! Я естественно назвал его красавцем и молодцом, я дал ему за это 100 руб.»Я пришел и облажался. Я начал это. Я сделал это, и он не останавливается! Я не понял. Просто прогрел мотор и дал тепло … Счастья было много. Моя «девочка» после этого гудит плавно и четко, как и раньше, не трясет, а кроме того еще и красиво (динамично) набирает обороты при нажатии на спусковой крючок.

Итог: Карбюратор был немного недоработан на заводе. 1-2 градуса полного оборота всего. Ситуацию усугублял забитый воздушный фильтр, были серьезные сбои в разгоне.Виноват i-в инструкции написано «регулярно проверяйте состояние воздушного фильтра!» Я почти забыл о нем. Французы решили сэкономить и прикрутили дешевую китайскую подделку свечей от известного бренда Champion. Свеча показывает, что это чушь собачья. Отсюда со временем появился плохой запуск и двигатель трясся на средних оборотах, свеча стала нестабильно выдавать искру (или не знаю плохую искру). Все было решено. И далее. Материал воздушного фильтра — не что иное, как материал имеющихся в продаже салфеток типа прессованной ваты (продается в каждом хозяйственном магазине, разноцветная, производится практически в любом городе, в том числе и в нашем Кисловодске).Так что, если мыть лень, старую отрывают, новую вырезают и наклеивают. Так что предлагаю поделиться опытом и хитростями по ремонту и обслуживанию современных бензопил!

Основная регулировка карбюратора бензопилы Партнер производится на заводе-изготовителе при испытании бензопилы. Карбюратор настроен на более обогащенную, чем оптимальную смесь. Такая регулировка должна сохраняться при работе пилы первые часы. Затем произведите точную регулировку.

Когда цепь вращается на холостом ходу, винт T поворачивается против часовой стрелки, пока цепь не остановится. Точная регулировка карбюратора проводится только в предварительно прогретом состоянии высококвалифицированными специалистами с использованием специального оборудования (тахометра). Сначала отрегулируйте винт L, затем H и, наконец, винт T.

1) Сначала нужно найти максимальные обороты холостого хода, медленно поворачивая винт L. После нахождения таких оборотов винт L поворачивают на 1/4 оборота против часовой стрелки. В случае, когда цепь при вращении простаивает, нужно повернуть винт Т против часовой стрелки до остановки цепи.

2) Регулировка винта H влияет на мощность и скорость. Если настроить карбюратор на обедненную смесь, мы получим лишние обороты и, как следствие, пила сломается.

После того, как двигатель прогрелся на полных оборотах в течение 10 секунд, нужно повернуть винт N на 1/4 оборота против часовой стрелки. Далее двигатель должен поработать около 10 секунд. Проверьте максимальную скорость с помощью тахометра. Если максимальная скорость не совпадает с паспортной, то нужно повторить операцию.В этом случае двигатель по звуку должен работать как четырехтактный.

3) Затем с помощью Т-винта регулируется точная частота вращения холостого хода. Если такая регулировка необходима, Т-винт вращается по часовой стрелке при работающем двигателе, пока пильная цепь не начнет вращаться. Затем винт вращается в обратном направлении, пока цепь не перестанет вращаться.

Если двигатель сразу разгоняется и звучит на полном газу как четырехтактный, значит, карбюратор бензопилы «Партнер» отрегулирован правильно.

Технические характеристики

HUSQVARNA 560 XP

Husqvarna 560 XP разработан для профессиональных лесорубов и опытных требовательных пользователей. Очаровательный дизайн завораживает взгляд. Набор инновационных решений позволяет работать эффективно и легко.

Оснащенный уникальной технологией X-Torq®, двигатель обеспечивает повышенную мощность в широком диапазоне оборотов, потребляет на 20% меньше топливной смеси и производит на 75% меньше выбросов.

Технология

RevBoost ™ обеспечивает мгновенное ускорение цепи для еще более эффективной обрезки ветвей.А автонастройка карбюраторов AutoTune значительно упрощает эксплуатацию и обслуживание.

Китайская бензопила в этом обзоре.

Начну с самого главного, для экономного дачника, желающего купить пилу с мотором — это цена. Цена на китайские бензопилы колеблется от 3200 до 5500 рублей, при этом при беглом осмотре я заметил разницу только в названии и цветовой гамме построек.

Разберем конкретно мою версию бензопилы — это пила с названием GreenTec и российской маркировкой на корпусе BC-0112

поисков в Google ничего не дали по этой модели.Альтернативные поиски довели до китайского производителя с широким ассортиментом

Плавно подходим к объему цилиндра — в моей модели он указан 45 куб.см / см. Верно это или нет, я не могу сказать, пока не разберусь с двигателем.

Бак бензопилы для топлива имеет объем 550-600 мл, чего хватает на 1-2 часа размеренной работы с пилой.
Масляный бак — смазка цепи имеет объем 300-400 мл и хватает на 2-3 часа
Двухтактный двигатель, работающий на бензине А-92 в смеси с малодымным маслом для бензопил в соотношении 1:50

В корпусе бензопилы в районе карбюратора имеются отверстия для регулировки подачи топлива и холостого хода.Двигатель запускается без проблем, если соблюдать порядок запуска двигателя

.

Обзор бензопилы марки «Дружба»

Первая модель бензопилы «Дружба» была разработана в 1953 году, выпущена в 1955 году. Их выпускали на машиностроительных заводах в городах Бийск и Пермь. Все модели этих бензопил имеют двухтактный одноцилиндровый двигатель с воздушным охлаждением и карбюратором. Благодаря удобному дизайну и высокой производительности «Дружба» по-прежнему пользуется спросом, и первые модели находятся в рабочем состоянии.Основное назначение бензопилы — Дружба — рубка деревьев и распиловка бревен.

Перед использованием любой бензопилы обязательно прочтите инструкции производителя и соблюдайте все правила техники безопасности.

Модели бензопил

Общая конструкция пилы не претерпела существенных изменений со временем, были усовершенствованы только отдельные части. Цифра в конце названия модели указывает на ее мощность, например Дружба 2 — 2 л.с. В первой выпущенной бензопиле рукоятки крепились к крышке вентилятора, позже — к зажиму, соединяющему редуктор и двигатель.В модели 4А, выпускавшейся до 80-х годов, уже использовались контактный магнето и карбюратор КМП-100. Также впервые была применена автоматическая смазка цепи. Позже его сняли с производства и вместо него начали выпускать модель 4A-Electron с электронным зажиганием.

В 90-х годах старый карбюратор был заменен на новый КМП-100У. Цепная пила называлась Дружба-4М и оснащалась обновленными цепями. На базе бензопилы «Дружба» разработана пила «Урал» с более мощными характеристиками.Последняя модель с аналогичным дизайном — Дружба 5Е.

Дополнительная маркировка буквой E или словом «Electron» означает, что в бензопиле используется электронная система зажигания цепи.

Характеристики

Дружба-2

Эта модель стала одной из самых популярных из всей оригинальной серии. Цепная пила Дружба-2 работает за счет двухтактного одноцилиндрового двигателя мощностью около 2,2 кВт при частоте вращения 3200 об / мин.По сравнению с предыдущей версией это выполнено более качественно. Рама и ручка сделаны таким образом, что пользователь не может обжечься горячим двигателем. Корпус выполнен из качественного сплава, который не боится перепадов температур. В отличие от первой модели, в этой уже есть механический тормоз цепи для безопасного использования. В случае отскока или обрыва он остановит цепь. Пила предназначалась как для хозяйственных нужд, так и для профессиональных рубок леса. Вес 12,5 кг.

Дружба-4

В бензопиле Дружба 4 используется тот же двигатель, что и у предыдущей модели, но большей мощности — 4 л.с. или 2,94 кВт. Двигатель и силовой агрегат устанавливаются посредством фланцевого соединения, закрепленного хомутом. Двигатель легко снимается в любых условиях при необходимости (ремонт, замена). На базе пилы Дружба 4 были сделаны две модификации с маркировкой 4А и 4Е. В первом была добавлена ​​система автоматической смазки пильной цепи, а во втором использовалось электронное зажигание.Также были учтены недочеты предыдущих моделей, например, усилен подшипник коленвала. Все версии выпускались с системой аварийного торможения.

В бензопиле дружбы 4M-Electron используется аналогичный двигатель мощностью 2,94 кВт и скоростью вращения 5200 об / мин. Цилиндр изготовлен из алюминиевого сплава и внутренне обработан хромом для повышения износостойкости. В отличие от более ранних версий, эта пила имеет поворотный редуктор, который позволяет поворачивать пильный агрегат на 60-90 ° для более удобной работы.Вес распределяется по телу равномерно, чтобы работа была максимально комфортной. Между рулем, рычагами и бензобаком находится гаситель колебаний.

Для снижения уровня шума пила оснащена глушителем, а уровень шума составляет 106 дБ. На бензопиле 4М-Электрон установлен карбюратор КМП-100У или КМП-100-АП. Имеются системы автоматического торможения и смазки пильной цепи. Вес 12,5 кг.

Дружба-5Е

Последняя выпущенная версия бензопилы данной серии.Оснащен двухтактным одноцилиндровым двигателем мощностью 5 л.с. или 3,7 кВт. Благодаря этому его производительность заметно выше, чем у предыдущих моделей. Скорость вращения 6200 об / мин. При этом уровень опубликованных шумов несколько ниже, чем у Дружба-4М Электрон, и составляет 105 дБ. Вес бензопилы 5Е на 800 гр меньше — 11,7 кг.

Таблица с техническими характеристиками бензопил Дружба:

мощность, кВт
Дружба-2 Дружба-4М Электрон Дружба-5Э
Тип двигателя одноцилиндровый
бензиновый
2.2 2,94 3,7
Частота вращения, об / мин 3200 5200 6200
Длина шины, см 45
Тип запуска Ручной смазка цепи + +
Емкость топливного бака, л 1,5
Емкость смазочного бака, мл 240
Электронное зажигание + +
Масса без расходных материалов, кг 12. 5 12,5 11,7
Размеры, см (ШхВхГ) 46х50х86,5 46х46х88
Поворотный редуктор + 0,404
Смазка двигателя Бензин в смеси с маслом

Достоинства и недостатки

Положительные качества бензопила марки Дружба:

  • высокая производительность и возможность длительной работы без перерывов на 50 минут;
  • простая конструкция;
  • наличие высоких ручек, благодаря которым можно пилить стоя, они также обеспечивают более безопасное использование и снижают уровень вибрации;
  • доступное расположение всех частей;
  • Цепь приводится в движение высокими оборотами двигателя, на холостом ходу она неподвижна;
  • можно использовать низкооктановое топливо;
  • наличие аварийного тормоза в большинстве моделей;
  • При заклинивании пильной цепи пила не останавливается;
  • аккуратный и ровный срез;
  • Срок службы при соблюдении правил эксплуатации и правильного ухода может составлять от 15 до 30 лет.

Главный недостаток — большой вес. Также из-за того, что стартер съемный, он часто теряется, а кнопки Стоп нет.

Не используйте в качестве топлива этилированный бензин и работайте с пилой в ограниченном пространстве.

Советы по ремонту

Благодаря простой конструкции ремонт бензопилы «Дружба» можно провести своими руками. Например, в пилах этой марки часто возникают проблемы с зажиганием, особенно если установлен контакт.Чрезвычайно чувствителен к различным маслам и бензину. Поэтому лучше вместо этого приобрести электронное зажигание. Тем более что запчасти контакт для бензопилы дружбы недешевые и незаменимые.

Если свечи сильно пролились, то стоит обратить внимание на карбюратор. В этом случае необходимо немного отогнуть внутреннюю часть клапана бензина, в результате количество подаваемого топлива уменьшится и свечи не промокнут.

Также легко регулируемый карбюратор:

  1. Топливный винт прикручивается до конца и откручивается обратно на 3 оборота.
  2. Воздушный винт полностью закрыт и поворачивается на 2 оборота.

Чтобы не засасывать воздух в систему извне, все уплотнения должны быть загерметизированы.

По сравнению с другими моделями бензопил «Дружба» продается по более низкой цене, за счет небольшого количества функций, но имеет отличное качество и долгий срок службы, чем не могут похвастаться импортные модели.

Основные провалы бензопилы Дружба — видео

Томас Хьюитт (Техасская резня бензопилой, фанфики) — Глава 5 ~ Старые друзья — Страница 2

«Т-Тиффани? …» Мой голос был хриплым и достаточно громким, чтобы мужчина в кожаной маске меня услышал. Его голова повернулась в мою сторону и подошел ко мне с ножом для мяса в руке. Я трясся цепями, изо всех сил пытаясь освободиться от них, но они слишком туго сжимали мои запястья и лодыжки.

Я окинула взглядом всю комнату, затем посмотрела на Макса, который пытался вырваться на свободу. Мужчина в маске держал нож высоко в воздухе, целясь в одну из моих конечностей. Как только нож рухнул, я закрыл глаза, готовый покончить с этим, потому что моя жизнь больше не была ничем. «MADDY !!!» — вскричал Макс.

Когда ничего не произошло, я снова открыл глаза и увидел, что человек в маске остановился замертво на своем пути с ножом в 5 дюймах от моей шеи.Мужчина с любопытством смотрел на меня, его глаза расширились. Он уронил нож для мяса, когда тот с глухим стуком приземлился на холодную влажную каменную землю. Я видел, как мужчина смотрел на меня, нежно коснулся моего лица, когда наткнулся на мой кожаный браслет. Я видел блестящие глаза человека в маске, наполненные слезами.

Но потом я узнал эту маску. Кожаная маска, которую носили на нижней половине лица; темно-каштановые волосы, закрывавшие глаза, такой же кожаный браслет носился на запястье, на нем было выгравировано «Лучшие друзья навсегда». И эти глаза … те шоколадно-карие глаза, которые смотрели глубоко в мои карие глаза. Это был он! Мой давно потерянный друг детства. Мой герой.

«Т-Томас?» Я прошептала, но потом все стало черным, когда я потерял сознание на столе.

✧ ✧ ✧ ❅ ✧ ✧ ✧

Точка зрения Томаса.

Молодая девушка потеряла сознание у меня на руках, когда я вытащил тряпку из ее рта.Убедившись, что она действительно спит, я закинул ее себе на плечи вместе с двумя другими девочками и тремя мальчиками под руки. Я осторожно спустил их в свой подвал, который был моей мастерской, где я разделываю мясо с тех пор, как мясокомбинат, на котором я работал, закрылся из-за болезней и плохого рабочего состояния.

Я привязал двух девушек к столам, парня по имени Макс на кресло, Бекки и ее парня на крючок для мяса.Они безумно проснулись, когда почувствовали, как крюк вонзился в их спину, разрезая мягкую плоть на их мышцы. Остался еще один человек, с которым нужно было иметь дело, и он начал раздражать меня, когда проснулся, умоляя сохранить ему жизнь, но это нововведение остановило меня, когда я ударил своим ножом для мяса ему в ногу, отрубив ему побег наверх.

Мальчик завизжал от боли, от которой я еще больше разозлился, когда я потащил его к одному из пустых рабочих столов. Он плакал в агонии, как кровь из его отсутствующих конечностей.Я взял свой мясной нож, поднял высоко в воздух и обрушился на него, отрубив ему руки, туловище и, наконец, голову. Его голова с глухим стуком упала на землю. Я поднял голову и положил на стол.

Вдруг я услышал чьи-то рыдания; когда я обернулся, я увидел плачущую Тиффани, затем превратился в крик, когда она увидела мое лицо в маске. «НЕЕЕЕЕЕТ !!! НЕЕЕЕЕЕТ !!! О, ГОШЬ, ПОЖАЛУЙСТА, НЕТ !!!» Она закричала, но это было бесполезно. Ее просьба не изменит моего мнения.Для меня это была просто еда, как бык, готовый быть зарезанным на моей бойне. Я подошел к ней, встал над ней, как башня, снова поднял свой мясной нож высоко в воздух и ударил его по ее конечностям. Ее крик эхом разносился по подвалу, что очень раздражало, потому что у меня как бы болели уши. В конце концов я отрубил Тиффани голову, когда она перекатилась на другой конец рабочего стола.

Но потом я услышал тихий хныканье, похожее на крик.«Т-Тиффани? …» Я кивнул в сторону другой девушки, привязанной к столам. Я видел, как она начала просыпаться, когда ее глаза открылись. Выражение ее лица изменилось, когда она увидела, что я держу нож. Она попыталась закричать, но ее голос превратился в хриплый. Я проигнорировал ее и снова поднял нож, чтобы положить конец ее страданиям; Я видел, как ее глаза были крепко закрыты, как будто она была готова убить ее?

«Странно? Очень странно?» Я подумал про себя.Когда я опустил нож, мальчик, кажется, Макс закричал.

«БЕЗУМНЫЙ !!!» По общему признанию, я застыл на месте, когда мои глаза стали больше. Он сказал Мэдди? Моя давно потерянная лучшая подруга детства, которую я ждал 13 лет, — это девочка передо мной ?!

Я уставился на девушку, которая называла себя Мэдди, посмотрела на меня своими . .. карими глазами. Кудрявые каштановые волосы. Эта загорелая кожа. Эти румяные щеки. А потом я увидел коричневый кожаный браслет, привязанный к ее запястью. «Лучший друг навсегда» был выгравирован на коже. Это ее!!! Это Мэдди !!! Она вернулась !!! Я не заметил, что уронил нож на землю, не попав в ногу на 2 дюйма.

Мэдди посмотрела на меня широко раскрытыми глазами, открыла рот и сказала хриплым сухим голосом. «Т-Томас? …» — сказала она и потеряла сознание на столе. По общему признанию, я снял металлические наручники с ее лодыжек и запястий; осторожно подобрал ее свадебный стиль и понес по лестнице.

Когда я встал, мама увидела, что я несу Мэдди. «Что ты делаешь с этой девочкой, детка?» Она сказала.

«Какого черта ты делаешь?» Сказал дядя Чарли, который нахмурился. «Ты собираешься разрубить ее на куски завтра вечером?» Рычание вырвалось из моего горла, когда я прижал к себе Мэдди. Я отрицательно покачал головой. Я ни за что не собираюсь убить и съесть своего лучшего друга, которого я так долго ждал, чтобы он вернулся ?!

«Детка?» Мама сказала, я обратил на нее внимание.»Что ты хочешь оставить ей?» Я посмотрел на Мэдди, затем на ее браслет. Я поднес ее изящное запястье к маме, чтобы она увидела кожаный браслет. Она осмотрела его, ее глаза расширились. «Что ж, благослови мою душу. В конце концов, это она».

«Кто, мама?» — сказал дядя Чарли.

«Это та девочка Мэдди, помнишь? Когда ей было 9, ее родители остались у нас, когда их грузовик сломался. Это настоящая Мэдди; она вернулась!» Лицо мамы было возбуждено, когда она хихикала про себя.

«Будь я проклят. Ты права, мама. Посмотри, как она выросла?» — сказал дядя Чарли.

Я отнес Мэдди наверх в пустую спальню, в которой она раньше оставалась. Я увидел, что она вся в грязи и крови, поэтому я повел ее в ванную. Я начал воду, но мое лицо покраснело, когда я увидел, что она все еще спит. Я закрыл за собой дверь ванной и стал снимать с нее одежду одну за другой, пока она не полностью обнажилась.Я закрыл глаза, чтобы не смотреть, когда кладу ее тело в паровую ванну.

Я осторожно выливаю воду ей на голову, взяла мыло и стерла грязь и кровь с ее тела. Я почувствовал, как все мое лицо вспыхнуло и покраснело, когда я увидел ее обнаженное тело, но я не видел всего, что мог. После того, как она вымылась, я взял чистое полотенце, обернул им ее мокрое тело и проводил до кровати. Я уложил ее на кровать, бросился к ее сумкам и принес чистую одежду.Я покопалась в сумке и первым делом схватила пару небесно-голубых трусиков. Мое лицо покраснело, когда я держал его в руках, я схватил черный спортивный бюстгальтер и одну из своих старых клетчатых рубашек. Он был идеальным, потому что был очень большим и покрывал половину ее тела.

Как только я оделась, я взял расческу и аккуратно причесал ее длинные влажные волосы, пока не исчезли все спутанные волосы. После этого я сел на стул рядом с кроватью и наблюдал, как Мэдди мирно спит на кровати.

Echo Husqvarna Карманный гаечный ключ и чехол для бензопилы Multi Tool Подходит для Stihl McCulloch

Echo Husqvarna Карманный ключ и чехол для бензопилы Multi Tool подходят Stihl McCulloch
  1. Echo Husqvarna Chainsaw Карманный ключ и чехол для бензопилы Multi Tool Подходит для Stihl McCulloch

Карманный ключ и чемодан для цепной пилы Multi Tool подходит для Stihl, Husqvarna, McCulloch, Echo. Мультиинструментальный ключ и чемодан для бензопилы. Есть много разных инструментов для обслуживания вашей бензопилы.Мой номер детали. .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий : Модель: : многие марки и модели , MPN: : Не применяется : Тип: Карманный ключ и чехол для цепной пилы Бренд: : RocWood : EAN: : Не применяется ,。






Echo Husqvarna Chainsaw Карманный ключ и чехол для бензопилы Multi Tool для Stihl McCulloch

Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Защита ваших инвестиций важна, а выбор правильных запчастей может оказаться сложной задачей.Силиконовые уплотнительные кольца Sterling Seal & Supply — превосходные уплотнительные материалы для экстремальных температур в статических условиях, средний размер США = китайский большой размер: длина: 27. Купите inktastic Beach Week Folly Beach South Carolina с футболкой для малышей с пальмами и другими футболками в, Хорошие функции без морщин и против катышков. Вымойте чашку Adjust-A-Cup вручную с помощью губки и теплой мыльной воды. Карманный ключ и чехол для бензопилы Echo Husqvarna Echo Husqvarna подходят для Stihl McCulloch . Женский матовый скинни с тиснением под змеиную кожу, повседневное платье, ремень с роликовой пряжкой.Спецификация: ID 16 мм / OD 21 мм / толщина 2. Браслеты дружбы из натуральной конопли B F F 2 ​​Темно-синее стекло. Это лоскутное одеяло было аккуратно выстирано и высушено, чтобы придать ему вид мягких складок, и оно ждет, чтобы кого-то обернули. Мы не возвращаем и не обмениваем никакие предметы. Товар будет отправлен по адресу, указанному в аккаунте. Пижамные штаны: обхват талии (регулируемый) = 34 дюйма / 86 см — внутренний шов = 28. Карманный ключ и чехол для бензопилы Echo Husqvarna Multi Tool Подходит для Stihl McCulloch . вы помогаете независимому дизайнеру зарабатывать на жизнь.Этот список предназначен только для 2 обертываний, наши дизайнерские луки для собак созданы для долговечности. Этот товар представляет собой совершенно новый комплект уплотнений для гидроцилиндров вторичного рынка, ОТЛИЧНЫЙ ДИЗАЙН — эта матовая черная поверхность имеет хорошее нескользящее покрытие, отличные цены на ваши любимые домашние бренды, верх для прогулок хорошо носить в прохладный осенний день для женщин. Карманный ключ и чехол для бензопилы Echo Husqvarna Multi Tool для Stihl McCulloch . Вес любой пастушьей / рабочей собаки должен быть на один размер больше указанного в списке (даже если это означает, что вы весите 40 фунтов).

Карманный ключ и чемодан для бензопилы Echo Husqvarna Multi Tool. Ключ и чемодан для Stihl McCulloch

Карманный ключ и чехол для бензопилы Echo Husqvarna подходят для Stihl McCulloch, универсальный гаечный ключ и чемодан для Stihl McCulloch. Кейс, имеет множество различных инструментов для обслуживания вашей бензопилы, качественный сервисный универмаг. Высококачественная мода для ведущих брендов. Ежедневно получайте проверенные коды купонов. Бесплатная доставка при заказах на сумму более 15 долларов.Карманный ключ для инструмента и чехол для бензопилы Stihl McCulloch Echo Husqvarna Multi.



Карманный ключ и чехол для бензопилы Echo Husqvarna Multi Tool Подходит для Stihl McCulloch

Echo Husqvarna Chainsaw Карманный ключ и чехол для бензопилы Multi Tool подходит для Stihl McCulloch

Wisconsin Motors Teledyne СОЕДИНИТЕЛЬНЫЙ ШТОК DA83A51 New Old Stock ~ Доставка БЕСПЛАТНО !. 5 СОЛНЕЧНЫХ СВЕТИЛЬНИКОВ Наземная дорожка для шипов Привод Садовое освещение Наружное освещение Всепогодное, Archontophoenix myolensis Различное количество саженцев !, XMAS Внутреннее Наружное украшение 10 «Designer» SNOWMAN «WIND SPINNER TWISTER.Радуга Семена цветов хризантемы редкий цвет Семена садовых растений. Усиленная прогулка в садовом шатре теплицы Polytunnel с размерами стального каркаса 7, мини-грилем барбекю-грилем на балконе Hibachi Новый, НОВЫЙ ПОДЛИННЫЙ ШКИВ СТАРТЕРА OEM BRIGGS & STRATTON ЧАСТЬ # 280439S; REP.280439. 1шт светодиодный фонарик на солнечной энергии, танцующий пламя, мерцающие огни, Великобритания. Euphorbia milii thai, растение, 5 # Стеклянный колокольчик с принтом в японском стиле для сада, домашний декор, колокольчик ветра 7×7см. Everwilde Farms Пакет с майларовыми семенами 1 унция Полевые тыквенные семечки Howden, держатель для зонтов от солнца Наземный якорь Пляжный шип Патио Сушилка для шипов синего цвета.1.8 Mt LPG Регулятор газового шланга Горелка для барбекю Wok Кольцевая горелка для деревенской плиты 1.2.

Echo Husqvarna Chainsaw Multi Tool Карманный ключ и чемодан подходит для Stihl McCulloch


Мой номер детали, Многофункциональный ключ для бензопилы и чемодан, есть много различных инструментов для обслуживания вашей бензопилы, универмаг качества обслуживания Высококачественная мода для ведущих брендов Получить проверенный купон коды ежедневно Бесплатная доставка при заказе от 15 долларов США.

2 оригинальные цепи для пил Archer подходят для Husqvarna 136 137 141 142 15-дюймовая бензопила

2 оригинальные цепи для пил Archer подходят для Husqvarna 136 137 141 142 15-дюймовая бензопила
  1. Home
  2. 2 оригинальные цепи для пил Archer подходят для Husqvarna 136137141142 15-дюймовая бензопила

2 оригинальные цепи для пил Archer подходят для Husqvarna 136 137 141 142 15-дюймовая бензопила 3819477132643. Пильная цепь Archer — выбор как профессионалов, так и случайных пользователей благодаря качеству пильной цепи в сочетании с удивительным соотношением цены и качества. Цепь бензопилы лучника. Цепь затачивается на заводе для обеспечения 100% точности и однородности, так что режущая кромка находится на оптимальном расстоянии от коробки до бензопилы. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. Просмотреть все определения условий : Марка: : Archer , Шаг цепи: : 0,325 : MPN: : B-050-64DLARCHERX2-x , Приводные звенья: : 64 : Калибр цепи: : 0,5 , Количество: : 2 : EAN: : 3819477132643 ,。




2 оригинальные цепи для пил Archer подходят для Husqvarna 136137141142 15-дюймовая бензопила

Это означает больше мощности для свечи зажигания с самого начала. Используйте оригинальные запчасти OEM для обеспечения безопасности, надежности и производительности. Универсальная розетка использует профессиональную конструкцию привода, которая позволяет работать с крепежными деталями разных размеров, с бесплатным возвратом в течение 365 дней — идеально подходит для Подарок. 2 Оригинальные цепи для пил Archer подходят для Husqvarna 136 137 141 142 15-дюймовая бензопила . Заменив оригинальные резиновые шланги нашей полной системой, вы устраните эту губчатость, и ваше торможение обеспечит новый уровень точности. Компоненты крови и другие белки, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Сумка Достаточно большая, чтобы взять с собой бумажник. 2 Оригинальные цепи для пил для лучников подходят для Husqvarna 136 137 141 142 15-дюймовая бензопила . ► Создайте собственное лоскутное одеяло по индивидуальному заказу в нашем другом магазине по адресу www. или вы можете просто пропустить цепочку или ремешки для мгновенного ожерелья. все ткани дадут дополнительные дюймы для растяжения. Сумка промывается ферментами, чтобы придать ей модный цвет. 2 Оригинальные цепные пилы Archer подходят для Husqvarna 136 137 141 142 15-дюймовая бензопила , Эта распродажа предназначена для большого чайника на 5-6 чашек, Design Proof Turnaround — 1 РАБОЧИЙ ДЕНЬ. Подъезды и многое другое; идеально подходит для небольших помещений, таких как квартиры. получит комплект из 2 подставок для автомобильных подстаканников с таким дизайном, 2 оригинальные цепи для пил Archer подходят для Husqvarna 136 137 141 142 15-дюймовая бензопила .Родители могут оставаться организованными в пути с этой коляской, гусеницы серии Summit и головки рельсов являются идеальной заменой галогенным MR6, поскольку они предлагают более низкую мощность с превосходным световым потоком, задняя крышка из картона / коробки с кожаной структурой с цветными (цветными) DIN A5 Упаковка из 00 штук, седло и носовой обтекатель, если применимо, 2 оригинальные цепи для пил Archer подходят для Husqvarna 136 137 141 142 15-дюймовая бензопила , она обязательно создаст реалистичный эффект для вашего танка.

2 оригинальные цепные пилы Archer подходят для Husqvarna 136 137 141 142 15-дюймовые бензопилы

2 оригинальные цепные пилы Archer подходят для Husqvarna 136 137 141 142 15-дюймовые бензопилы, подходят для Husqvarna 136 137 141 142 15-дюймовые бензопилы 2 Genuine Archer, цепь надежна. Заточенная на заводе для обеспечения 100% точности и однородности, так что режущая кромка находится на оптимальном расстоянии от коробки до бензопилы, пильная цепь Archer является выбором как профессиональных, так и случайных пользователей из-за качества пильной цепи в сочетании с удивительной соотношение цены и качества, цепь бензопилы Archer, бесплатная доставка и подарочная упаковка. БЕСПЛАТНАЯ и быстрая доставка. Последний стиль дизайна. Быстрое, безопасное и безопасное сравнение покупок. Цепи подходят для Husqvarna 136137141142 15-дюймовая бензопила 2 Оригинальная пила Archer.




2 Оригинальные цепи для пилы Archer Подходит для Husqvarna 136 137 141 142 15-дюймовая бензопила

2 оригинальные цепи для пил Archer подходят для Husqvarna 136137141142 15-дюймовая бензопила

25M Портативный садовый поливочный шланг Катушка для трубок для водопровода для лужайки Хранение тележек, ОВОЩНЫЕ ТОМАТЫ BEEFMASTER F1 30 SEEDS. Комплект бензопилы Tillotson HU Stihl 031AV 031 AV 031 Ремонт карбюратора Ремонт.5 футов ‘Kordia’ Cherry TreeColt Полу энергичный подвой 9L горшок, 2 смоляные миниатюрные прямые лестницы, ступеньки кукольного домика, сказочные садовые украшения, наклейки, подвесные садовые войлочные карманные мешки для растений, озеленение, настенные крепления для цветов 557F. Датчик рассвета IP44 Садовый свет MiniSun Традиционный уличный настенный фонарь Сумерки, новый регулятор напряжения Onan 191-2227 P218G P220G John Deere 318420 Toro 520H, оптовый комбинированный вариант США и Либерия 2×3 2’x3 ‘Флаг и штифт дружбы, замена электрода зонда для pH Тестеры Mini BNC 0.9 Ø12мм pH-013M.

2 Оригинальные цепные пилы Archer подходят для Husqvarna 136 137 141 142 15-дюймовая бензопила


Цепь заточена на заводе для обеспечения 100% точности и однородности, так что режущая кромка оптимальна от коробки до бензопилы, пильная цепь Archer подходит выбор как профессиональных, так и случайных пользователей благодаря качеству пильной цепи в сочетании с удивительным соотношением цены и качества, цепи бензопилы Archer, бесплатной доставкой и подарочной упаковкой БЕСПЛАТНО и БЫСТРАЯ доставка Последний стиль дизайна Быстрое, безопасное и безопасное сравнение покупок.

[SPOILER] подтверждает, что они по-прежнему лучший персонаж

Драматическое возвращение «Человек с бензопилой» показывает, что любимый фанатами персонаж выходит в центр внимания так, как это могут только они, и это замечательно.

ПРЕДУПРЕЖДЕНИЕ. Следующее содержит спойлеры к главе 91 «Человек с бензопилой», написанные Тацуки Фуджимото, Амандой Хейли и Сабриной Хип, которые доступны для чтения на английском языке в Viz Media.

Chainsaw Man Возрождение всеми любимой Силы столь же захватывающе и трогательно, сколь и трагично.После насильственной смерти от рук Макимы Пауэр триумфально возвращается в способе, доступном только ей, хотя и в новой форме. Несмотря на то, что она, кажется, снова впадает в свой устрашающий страх перед Макимой, Пауэр сияет, рискуя своей жизнью, чтобы спасти Денджи.

Часть Силы спит в подсознании Денджи, когда Почита, форма собаки Дьявола из бензопилы, просыпает ее с большой просьбой.В замешательстве Пауэр узнает Почиту, но задается вопросом, как они разговаривают, если она мертва. Почита поясняет, что ее нынешняя форма — это небольшое количество крови, которую она однажды потребила Денджи. Он предупреждает Пауэр, что, несмотря на ее способности Кровавого Дьявола, она скоро исчезнет. Таким образом, Почита предлагает ей съесть его, чтобы возродиться как Дьявол.

Продолжайте прокручивать, чтобы продолжить чтение Нажмите кнопку ниже, чтобы начать эту статью в режиме быстрого просмотра.

СВЯЗАННЫЙ: У Chainsaw Man есть своя собственная тематическая песня — всего с двумя текстами

Новая форма Пауэра

Когда на кону стоит жизнь Денджи, Пауэр безоговорочно принимает предложение Почиты, желая получить шанс спасти свою подругу.Когда Макима готовится к своей предполагаемой победе над Дьяволом бензопилой, Сила появляется через поток крови изо рта Человека с бензопилой. Высокая, четырехрукая и с собачьей мордой, Пауэр приходит в действие в своей новой форме. Она использует свои силы Кровавого Дьявола для создания различного холодного оружия, которое вырастает изнутри Макимы и всей ее команды.

Объявив себя «сильнейшей», Пауэр выпускает шквал кровавых клинков — ее «Тысячный тера кровавый дождь», которые осыпают Макиму ураганом мечей.С некоторой явной злобой в ее словах и самой Силой она кричит, что Макима — мусор, продолжая свое нападение. К сожалению, одним из нескольких демонов под контролем Макимы является Зомби-дьявол, которого она использует, чтобы воскресить свой павший отряд и атаковать Силу.

СВЯЗАННЫЕ: Лучшая новая манга Shonen Jump об убийстве монстров, рейтинг

Власть вызывает ее страх — но не совсем

Влияние битвы колеблется на пути Макимы, когда Дьявол Контроля указывает на руку Пауэра и сносит ее с ног. В то время как Пауэр явно испытывает боль, Макима требует ответа о том, насколько она жива после того, как ее убили. Вместо ответа Пауэр объявляет: «Это мое», когда она быстро хватает и убегает с Человеком с бензопилой, но Макима снова стреляет в нее взрывной способностью.

Пауэр всегда глубоко боялся Макимы, вероятно, из-за ее мастерства как Дьявола Контроля.Даже сейчас тревожно спокойные команды Макимы прорезают Силу, как масло. Макима предлагает Пауэр шанс снова стать ее домашним животным, если она отдаст Человека с бензопилой, немедленно превратив беспокойство в глазах Пауэра в волнение. Пауэр делает полные 180, теперь заявляя, что захватил его в первую очередь для Макимы.

СВЯЗАННЫЙ: Боруто дает понять, что злодейский план Кагуи не имел никакого смысла

Краткое воссоединение Денджи и Пауэра

Пауэр искренне заботится о Денджи, и хотя она вернулась с намерением спасти свою подругу, неудивительно, что она нервничала, столкнувшись с Макимой. Точно так же, как Денджи жаждет значимых связей, обычно в его стремлении к Макиме, Пауэр стремится получить похвалу. Однако впервые Пауэр бросает вызов Макиме ради Денджи.

Несмотря на кажущееся изменение взглядов, Пауэр спасает Денджи, забирая его и пряча в мусорном контейнере.Эти двое разделяют невероятно трогательный момент, когда Денджи пытается заявить, что он уже прожил достаточно хорошую жизнь, чтобы умереть, и без Силы все будет не так. Она напоминает Денджи, что, хотя дьяволы возрождаются после смерти, она уже не будет прежней. Тем не менее, Пауэр дает Денджи свою кровь, формируя контракт, говоря ему найти Кровавого Дьявола и снова превратить их в Силу.

Напоминает начало сериала, когда Почита отдал свое сердце спасению Денджи — мусорное ведро и все такое — жертва Пауэра подтверждает тот факт, что не только она и Денджи — лучший дуэт в сериале, но и что Пауэр — один из Chainsaw Man ‘ s величайшие персонажи.Каким бы освежающим ни было возвращение Силы и такой же напыщенности, какой она была когда-либо, она также дала Денджи что-то важное, что нужно снова искать.

ПРОДОЛЖАЙТЕ ЧИТАТЬ: Chainsaw Man Vol. 1 Ускоряет сердце Денджи, чтобы вызвать кровопролитие

Самый мощный гандам принадлежит… Привет Китти ?!

Об авторе Эрик Козура (Опубликовано 118 статей)

Эрик Козура — писатель, продюсер и начинающий фотошоп мирового класса из Лос-Анджелеса, Калифорния. Он выпускник Университета Мэриленда, любитель анимации и отец своего милого друга Деку.Как большой поклонник аниме, комиксов, манги и футбола, если он не поглощает этот контент, он, вероятно, желает перекусить или перекусить. Также недооценивается Tron Legacy. Давайте поговорим об этом.

Ещё от Erik Kozura

Они пришли. Они пилили. — Ежемесячный журнал Texas

Более тридцати лет назад коллективная мощь Columbia Pictures обрушилась на Остин с одной из лучших кинематографических армий этой студии: Блайт Даннер, Энтони Перкинс, Бо Бриджес, популярный режиссер по имени Сидни Люмет и инженер по имени Сьюзан. Сарандон и тот же продюсер, который уже сделал небольшой городок Техас прибыльным товаром, адаптировав серию Ларри Макмертри «Последнее фото-шоу». Этот престижный проект обосновался в трактире «Колесница», где у Даннер висела постоянная вывеска на двери: «Тихо! Мать и дитя спят »- чтобы защитить недельную Гвинет Пэлтроу. И каждый день вагонный поезд из частных виннебаго, киномобилей, грузовиков общественного питания и автобусов «борзых» разъезжал по Бастропу для съемок еще одного романа Макмертри «, покидая Шайенн».

В определенный день производство прервалось на обед, и гордый папа фильма, продюсер Стив Фридман, заметил неряшливого длинноволосого хиппи, пробирающегося через продуктовую лавку.Фридман подошел и преградил ему путь. «Ты работаешь над фильмом?» он потребовал.

Злоумышленник держал пластиковую тарелку с двумя жареными куриными крылышками. «Э-э, нет».

«Тогда положи курицу обратно».

Взлохмаченный парень покорно отнес куриные крылышки обратно в грузовик для общественного питания. В 1974 году Columbia выпустила Lovin ’Molly, , как назвали картину, на всеобщую критическую зевоту, отчасти вызванную ее почти трехчасовым продолжительностью работы. «Если бы мне пришлось ограничиться одним словом, чтобы описать Lovin ‘Molly, , — писал тогда Макмертри, — это могло бы быть слово« случайный », хотя« равнодушный »провел бы отличную гонку.. . . Безусловно, безразличие [Люмета] к местным условиям было настолько полным, что очень жаль, что он был вынужден вырваться из дома и домашнего очага даже на те несколько коротких недель, которые он мог заставить себя остаться в Техасе ». Сегодня большинство людей даже не подозревают, что Leaving Cheyenne когда-либо снимали, и его нет даже в специализированных видеомагазинах, которые в противном случае продают все творчество Lumet.

А хиппи, ворующий цыплят? Он вернулся в Остин и еще до того, как был выпущен фильм Lovin ‘Molly , завершил самый финансово успешный фильм в истории Техаса, фильм, который до сих пор показывают почти во всех странах мира, и чьи инновации продолжали влиять на жанр ужасов за последние тридцать лет.На 60 000 долларов, собранные политиком из Остина, он снимал в основном в старом викторианском доме в Раунд-Роке и вокруг него с командой, которая использовала ровно два автомобиля — фургон Chevy для съемочного оборудования и сломанный дом на колесах Dodge Travco 1964 года для актеров. ‘ раздевалки. В результате получился фильм Техасская резня бензопилой, фильм, само название которого стало культурным условным обозначением извращенности, морального упадка и особенно детского растления в Америке. Тем не менее, чистая сила фильма, поразительная техника и репутация фильма-преступника вызвали похвалу от такой разноплановой группы, как Стивен Спилберг, Каннский кинофестиваль, Мартин Скорсезе (Трэвис Бикл смотрит его в «Таксисте»), Музей современного искусства в Нью-Йорк, почти все метал-группы последних двадцати лет, и преступный клан Коломбо из Бруклина, который радостно причислил его к Deep Throat как один из основных источников дохода в семидесятые годы.

Бензопила был первым настоящим «слэшером», и он изменил многие вещи — рейтинговый код Американской киноассоциации, национальные дебаты о насилии, Техасскую кинокомиссию, жанр ужасов — но он оставался любопытным изолированное явление. Сам фильм, в котором участвуют пять молодых людей, путешествующих по стране, представляет собой странный, изменчивый опыт — первые зрители были в ужасе; позже публика смеялась; новички в фильме неизбежно испытывали смутное тревожное чувство, как будто фильм на самом деле мог быть снят маньяком, но история, лежащая в основе фильма, еще более странная.

«Зачем ты украл курицу?» Я спрашиваю Тоба Хупера, которому сейчас 61 год, когда мы сидим в его гостиной в Остине, окруженные огромными афишами фильмов (в том числе один для французского выпуска Chainsaw ) и рядом с жутким роботом-клоуном, использованным в его фильме 1981 года, The Funhouse .

«Почему я был там?» — говорит он, хмурясь. «Я был с кем-то. Не помню кто. Он делает глоток Dr Pepper.

«Чувак, я просто не могу получить к нему доступ», — наконец говорит он. «Я думаю, что просто тусовался и проголодался.”

Бензопила

была задумана, сформирована, снята, смонтирована и выпущена в легком тумане, похожем на случай свободной любви, который на третий день становится немного уродливым.

Это тот ответ, который вы часто получаете, когда спрашиваете о производстве и мучительной жизни бензопилы . Он был задуман, оформлен, снят, отредактирован и выпущен в легком тумане, похожем на случай свободной любви, который на третий день становится немного уродливым. Чем больше вы узнаете о его создании, тем меньше он кажется изобретением сценариста, режиссера или актерской компании, чем продукт самого Остина в конце эпохи Вьетнама.Это был другой, ныне исчезнувший Остин, место, где канонические шесть степеней разделения были сокращены до одной или двух, где и губернатор, и мелкий торговец марихуаной, вероятно, знали председателя Службы общественного вещания и где законодатели, юристы и лоббисты могли легко заключать браки по расчету с поэтами и причудливыми режиссерами.

И все эти годы спустя почти все участники чувствуют себя навсегда изменившимися или, в некоторых случаях, навсегда испорченными фильмом.По крайней мере, один актер — Эд Нил, сыгравший «автостопщика», не может говорить об этом, не разгневавшись. Роберт Кун, судебный адвокат, инвестировавший в фильм, потратил бы годы на борьбу за прибыль, которая должна была поступить в Остин, но вместо этого была выведена дистрибьюторской компанией. Мэрилин Бернс, поразительно красивая актриса, которая стала прототипом «последней девушки» в фильмах ужасов, так и не реализовала свое великое обещание, отчасти потому, что фильм был «убийцей резюме». Гуннар Хансен, исландский американец весом в триста фунтов, сыгравший Кожаного Лица — маньяка с бензопилой, вдохновившего Джейсона, Майкла Майерса и Фредди Крюгера, — провел остаток своей жизни, пытаясь застолбить другую личность.«Я счастлив, что сделал это, — говорит он, — но они, вероятно, поставят« Гуннар Хансен ». Он был Кожаным лицом на моем надгробии. И Хупер продолжает бороться, спустя тридцать лет после выхода фильма, против стереотипа о том, что он «просто режиссер ужасов», в то время как сценарист Chainsaw , Ким Хенкель, настолько разочаровалась в своей последующей сделке с Голливудом «мультикартинки», что отступил. в Порт-Аранзас в начале восьмидесятых, где он с тех пор работает преподавателем кино в университете Корпус-Кристи на полставки.Только покойный Уоррен Скаарен, первый директор Техасской кинокомиссии, который станет одним из самых высокооплачиваемых переписчиков в Голливуде, и Рон Бозман, менеджер по производству фильма, который единогласно принял бы премию Оскар 1991 года за лучший фильм. продюсеров «Молчание ягнят», поднялись на вершину своей профессии. Тем не менее, даже Бозман говорит, что бензопила была большим удовольствием. «Это был намного более интенсивный опыт. Ничто не сравнится с ним по плотности опыта.Это была такая дикая поездка ».

Подобно парню, который выигрывает в лотерею с первым купленным билетом, а через год задается вопросом, куда делись его деньги, расширенное семейство бензопилы кажется разбитым и немного пораженным всем этим. Тем не менее, вот уже более двух десятилетий статус фильма постоянно повышается. Немногие фильмы ужасов пережили подростковое поколение, которое их впервые увидело, но мифы и легенды, окружающие бензопилой , постоянно расширяются.Многие люди верили и до сих пор верят, что фильм полностью правдив, отчасти из-за его эффективного документального стиля cinéma vérité. В этом отношении Хупер предвосхитил The Blair Witch Project на 26 лет, и он сделал это без преимущества дешевого видео. Chainsaw — это далеко не просто документальный фильм о «дрожащей кулачке». Его сложный монтаж — это хичкоковский фильм: в фильме длиной менее девяноста минут в общей сложности 868 правок, некоторые из них всего в четыре кадра или один шестой секунды.Неудивительно, что это потрясло мир. Форри Акерман, писатель и историк кино, который смотрел все фильмы ужасов, снятые с 1922 года, сказал, что даже его усталые глаза полагали, что актеры были настоящими людьми. «Это переломная работа», — сказал он Брэду Шелади в документальном видеофильме «Техасская резня бензопилой: семейный портрет». «Это принесло новое измерение реальности в фильмы ужасов».

И эта реальность 1974 года не совсем приветствовалась.

Создавая историю: Слева направо, оператор Дэниел Перл, Хупер и член съемочной группы бензопилы, действие которой происходит в 1973 году.

Автор

Как сейчас Хупер вспоминает, вдохновение для создания бензопилы произошло в Монтгомери-Уорд во время бешеной рождественской ажиотажа в декабре 1972 года: «Там было много рождественских толп, я был разочарован, и я оказался возле стеллажа для выставки товаров. цепные пилы. Я просто как бы сфокусировался на этом. Я сфокусировался на пилах и подумал: «Я знаю, как быстро пройти сквозь эту толпу». Я пошел домой, сел, все каналы просто настроились, дух времени прошел, и все проклятая история пришла ко мне примерно через тридцать секунд.Автостопщик, старший брат на заправке, девушка, дважды сбежавшая, последовательность ужинов, люди в деревне без бензина ».

В свои 29 лет Хупер уже был «стариком» крошечного кинематографического сообщества Остина. Соответственно, его мать сидела в Paramount Theater, когда у нее начались схватки, и через несколько часов в больнице Сетон родила единственного сына Тоби (произносится «Тоби»). Отцу Хупера принадлежал отель Capitol, расположенный на Конгресс-авеню между Шестой и Седьмой улицами, и старик любил сбегать в кино днем, часто забирая с собой жену и маленького сына.В центре Остина было четыре театра — Paramount, Capitol, Queens и State — и Хупер вырос в их стенах. «Я каждый день смотрел фильм», — вспоминает он. «Я думаю, что выучил кинематографический язык до того, как выучил язык. Думаю, я был фотоаппаратом ». Как и его друг Спилберг, Хупер сохраняет скрытую низменность контркультуры с его непослушной бородой, стрижкой типа «швабра» и профессорской проволокой. Он по-прежнему соперничает с Деннисом Хоппером по тому, сколько раз он использует слово «мужчина».

В возрасте трех лет Хупер присвоил отцовскую 8-миллиметровую домашнюю кинокамеру Bell & Howell и начал снимать собственные фильмы: «Это были маленькие истории.«Вот моя кузина и ее парень. Она привязана к железнодорожному полотну. А вот и трехколесный поезд с дымовой трубой для пивных банок ». Затем в детстве и юности Хупер использовал каждого доступного члена семьи и одноклассника в качестве актера, впечатляя своих учителей, превращая классные проекты в целлулоидную форму. «Я сделал виньетную версию истории Франкенштейна с участием школьников, — говорит он. «Позже я услышал, как дети говорили о моем фильме в очереди за обедом, и именно поэтому я понял, что это то, чем я хочу заниматься.”

В 1962 году он поступил в Техасский университет и зарегистрировался в совершенно новой киношколе, или, точнее, на факультете радио, телевидения и кино, на котором не было настоящего кинооборудования и было только два студента кино. Он продержался два года, ни дня не проводя без фотоаппарата в руке, но самый ценный контакт, который он установил, был с Робертом Шенкканом, генеральным менеджером общественной телекомпании KLRN. Хупер навещал Шенккана три или четыре раза в неделю, часто одалживая 16-миллиметровую камеру станции, и, в конце концов, Шенккан дал ему небольшую работу, снимая кадры для станции.

В середине шестидесятых его хорошая репутация у Шенккана привела к его первой крупной режиссерской работе. Продюсер Фред Миллер убедил исполнителей народных песен Питера, Пола и Мэри принять участие в художественном документальном фильме, и Миллер нанял Хупера, чтобы тот поехал с ними в турне в качестве главного стрелка и режиссера. «Это была эпоха Вьетнама, — говорит Хупер, — и я помню, что в конце каждого концерта Питер, Пол и Мэри расходились и уходили в разные части зала, а их фанаты собирались вокруг и говорили о войне. .Это было интересно, но я был отчасти аполитичным хиппи. У меня были длинные волосы, и я ходил с кинокамерой в руке, что было чем-то вроде хиппи. Но на самом деле это сделало меня подозрительным персонажем. Я был ФБР. Я был наркоманом. Я был с федералами. Иначе зачем мне все время фотографировать всех? »

В 1970 году бизнесмен из Хьюстона по имени Дэвид Форд создал группу, которая вложила 40 000 долларов в первую работу Хупера, Eggshells . В то время как жесткие молодежные фотографии, такие как The Strawberry Statement , пытались «объяснить» контркультуру, идея Хупера заключалась в том, чтобы «показать конец войны во Вьетнаме с возвращением войск домой, но рассказать это глазами коммуна.«Снимая на ручную камеру, подражая стилю своих кумиров Феллини и Антониони, Хупер использовал реальных людей, которые жили в настоящем общественном доме к северу от кампуса UT. Большая часть сценария была либо импровизирована, либо нацарапана на салфетках. Пытаясь конкретизировать сюжет фильма, которого не было, Хупер изобрел призрачное присутствие, обитающее в подвале дома, таинственную силу, которую друг Хупера и будущий арт-директор Chainsaw Боб Бернс в конечном итоге назвал «криптоэмбриональным гиперэлектрическим присутствием».”

Увы, единственное место, где когда-либо видели Eggshells , было в нескольких университетских городках, где, сетует Хупер, «как только погаснет свет, зажигалки Bic загорятся». Объявленный на плакате как «Американская иллюминация: фантастика во времени и пространстве», фильм не вернул ни цента. «Это меня действительно сбило с толку», — говорит Хупер. «Я не хотел снимать фильм о наркотиках. Я хотел снимать художественные фильмы, фильмы в европейском стиле. Я был очень обескуражен. У меня не было денег, чтобы нанять настоящих актеров, чтобы узаконить свой фильм, поэтому некоторые действия были полностью импровизированы.Я пробирался в коммунальный дом, включал свет, будил их и просто снимал все, что происходило ».

Самым запоминающимся актером в фильме — отчасти потому, что он появляется в дикой сцене с фронтальной обнаженной натурой, поджигая свою машину и свою одежду перед тем, как резвиться через луг — был никто иной, как Ким Хенкель (работающий под псевдонимом Борис Шнурр) ). «Вы это видели?» — с паникой в ​​голосе говорит Хенкель, когда я звоню ему в его дом в Порт-Аранзасе. «Я думал, они сожгли каждую копию.Они должны сжечь каждую копию . Это был фильм cinéma vérité, который превратился в бессмысленную психоделическую хиппи. После этого мы с Тобе стали случайными друзьями. Он хотел, чтобы я вместе с ним разработал сценарий ». Они начали работу над современной версией « Гензель и Гретель». »« У нас не было бюджета, у нас не было актеров, и последняя картина не имела успеха », — говорит Хенкель. «Что вы делаете? Фильмы ужасов об этом ».

Хупер пришел к такому же выводу, когда друг предложил ему посмотреть Ночь живых мертвецов, , что в то время вызвало большой переполох в студенческом союзе.Классический фильм о зомби 1968 года, созданный Джорджем Ромеро, региональным директором по рекламе в Питтсбурге, стал первым по-настоящему культовым фильмом. «Они выстроились в очередь, чтобы увидеть это», — вспоминает Хупер. «И я подумал:« Вот и все. Это способ привлечь внимание за две тысячи миль от Лос-Анджелеса и быть замеченным. Если бы я только мог собрать деньги ». Вскоре после этого Хупер получил прозрение в Монтгомери Уорд. Он немедленно позвонил в Хенкель.

Они сохранили первоначальную идею обновленной истории Гензеля и Гретель, «только вместо того, чтобы заманить их в пряничный домик мармеладом, все было немного зловеще.”

«Мне позвонил Тобе, — говорит Хенкель, — и он сказал, что хочет собраться вместе. Я начал каждый вечер приходить к нему домой и выяснять структуру рассказа. В основном мы работали над чувством ». Они сохранили первоначальную идею обновленной истории Гензеля и Гретель, «только вместо того, чтобы заманить их в пряничный домик с мармеладом, это было немного более зловещим». Чтобы создать современную версию ведьмы, которая любит готовить и есть детей, они изучили скудную на тот момент литературу о реальных людоедах и серийных убийцах.

Одним из них был Эдвард Гейн, разнорабочий из Плейнфилда, штат Висконсин, который любил раскапывать свежие могилы, срезать кожу с трупов, носить ее на различных частях своего тела. Когда в 1957 году власти наконец поймали его, он был замешан в убийстве двух женщин в поисках «свежих» частей тела, и в его доме они нашли черепа на столбах кровати, человеческое сердце на сковороде и женщина в его сарае, одетая как олень. Все члены его семьи погибли, и его подозревали в том, что он никогда не хоронил свою мать и, возможно, убил своего брата.Он демонстрировал явные признаки транссексуала — он всегда носил женские части тела, особенно грудь, влагалище, соски и лица женщин — и провел остаток своей жизни в Центральной государственной больнице и в Институте психического здоровья Мендота. Он умер в 1984 году, но не раньше, чем он вдохновил персонажей в Психо, Сумасшедший, Маньяк, и, в первую очередь, Молчание ягнят.

«Я определенно изучал Гейна, — говорит Хенкель, — но в то время я также заметил дело об убийстве в Хьюстоне, серийного убийцы, которого вы, вероятно, помните, по имени Элмер Уэйн Хенли.Он был молодым человеком, вербовавшим жертв для пожилого гомосексуалиста. Я видел какой-то новостной репортаж, в котором Элмер Уэйн опознавал тела и их местонахождение, и он был тощим маленьким семнадцатилетним парнем, он как бы надул грудь и сказал: « Я совершил эти преступления, и я собираюсь встать и принять это как мужчина. »Что ж, мне показалось интересным, что в тот момент у него была эта общепринятая мораль. Он хотел, чтобы было известно, что теперь, когда его поймали, он поступит правильно. Так что такого рода моральную шизофрению я пытался встроить в персонажей.”

После того, как Хупер доработал схему, а Хенкель яростно написал, они оба получили черновик своего проекта за шесть недель. Затем они остановились на названии: Head Cheese. «До того, как я придумал цепную пилу, — говорит Хупер, — в этой истории были тролли под мостом. Мы изменили это на персонажа, который в итоге стал Кожаным Лицом. Идея на самом деле принадлежит моему знакомому врачу. Я вспомнил, как он однажды рассказал мне историю о том, как, когда он был студентом premed, класс изучал трупы. И он пошел в морг, снял шкуру с трупа и сделал маску к Хэллоуину.Мы решили, что у Кожаного Лица будет другая маска из кожи человека, подходящая для каждого его настроения ».

Лоббист

Билл Парсли всегда давал понять, что он , а не лоббист, потому что это было бы нарушением закона штата. Но как вице-президент по финансовым вопросам Техасского технологического университета он говорил как лоббист, действовал как лоббист и обладал как брюшком, так и острием вида. Петрушка была из Западного Техаса и выросла в семье в Лаббоке, где он подружился с губернатором Престоном Смитом, и оба мужчины разделяли более чем мимолетный интерес к кино — Смит, потому что он владел сетью кинотеатров, Петрушка, потому что он считал себя кинопродюсером .Петрушка баловалась общественным театром, была ди-джеем на радио и в течение двух сроков своего пребывания в Законодательном органе установила тесную дружбу с нефтяником Р. Б. Макгоуэном из Шермана. Эти двое мужчин уже профинансировали два фильма, которые, возможно, к счастью, были потеряны для истории. Неизвестны даже их названия, но один из них был черным фильмом-эксплуатацией об издателе, устроившем реактивные самолеты, с гаремом любовников, этаком чернокожем Хью Хефнера. Другой был фильм ужасов, который был «просто ужасен», по словам сына Парсли, адвоката Остина Клинта Парсли.К 1973 году Билл Парсли был известен как один из хозяев коктейль-бара на вилле Капри в Остине, где он часто покупал раунды для политиков и иногда представлялся симпатичным молодым девушкам как продюсер.

Петрушка была также хорошо известна Уоррену Скаарену, ботанистому, опрятному жителю Миннесоты, который стал первым главой Техасской кинокомиссии в 1971 году. Скаут, разведчик-орел, которого неизбежно называли «очаровательным» и «убедительным», был президент студенческого сообщества в Университете Райса и вскоре после окончания учебы нашел работу в администрации Престона Смита.В начале семидесятых, после того как Нью-Мексико стал первым штатом, сформировавшим собственную кинокомиссию, Скаарен высказал ту же идею с Джерри Холлом, лоббистом и консультантом, который работал на губернатора. Вскоре губернатор Смит сформировал Комиссию по кинематографии Техаса и назначил ее возглавить Скаарен. Одним из первых фильмов, которые начал продвигать Скаарен, был фильм « Lovin’ Molly », но он особенно хотел участвовать в собственных проектах.

Когда Скаарен позвонил в начале лета 1973 года и взволнованно рассказал Петрушке о новом фильме ужасов, который находится в разработке, старик немедленно ответил.Они встретились в отеле Sheraton Crest в Остине, и Скаарен рассказал Петрушке восхитительно ужасный сюжет фильма «Head Cheese». Примерно через неделю Парсли встретился с Хупером и Хенкелем и сказал им, что согласится собрать операционный бюджет в размере 60 000 долларов в обмен на 50 процентов картины. Это было на 20 000 долларов больше, чем Хупер потратил на яичных скорлуп, так что они с готовностью согласились. Затем все трое направились в офис Роберта Куна, поверенного Парсли, чтобы оформить бумаги, но вид политика из Западного Техаса и двух его новых друзей-хиппи не внушал особого доверия.

«Это была пара детей», — говорит Кун. «С первого момента, когда они вошли в мой офис, я знал, что они никак не смогут снять этот фильм. Но Билл был с ними, и Билл был таким консервативным парнем, и он был так уверен, что это сработает. Я часто говорил ему: «Петрушка, ты бы сделал все, чтобы заработать доллар, не так ли?» И это было последнее, что он делал. Я даже не догадывался об идее фильма. Я просто знал, что это называется «Head Cheese» и что в случае неудачи это будет списание налогов.”

Тем не менее, к концу недели Кун ответил на энтузиазм Парсли, решив вложить 10 000 долларов из своих собственных денег — только чтобы обнаружить, что акций осталось мало. Сестра Хенкель Кэтрин, студентка Техасского университета, решила вложить 1000 долларов, а один из знакомых Куна, Ричард Саенс, клиент другого адвоката Остина, вложил 10 000 долларов. Поскольку Parsley инвестировала 40 000 долларов, Куну пришлось согласиться на долю в 9 000 долларов. Немного пораженные своей удачей, Хенкель и Хупер на полной скорости двинулись вперед.

Скаарен, который был посредником в сделке, постепенно исчезал из пестрой истории Chainsaw . Но самый значительный вклад в создание фильма он внес всего за неделю до того, как этим летом начались основные съемки. Он предложил Хуперу и Хенкелю выбросить оба своих рабочих названия — «Head Cheese» и «Leatherface» — и назвать их « The Texas Chainsaw Massacre ».

Потерянные дети

21-летняя студентка театрального факультета Техасского университета Мэрилин Бернс, которая впоследствии стала величайшим крикуном в истории кино, была единственной актрисой, работающей в Кинокомиссии Техаса.Миниатюрная светловолосая красотка, она сделала себя полезной для Скаарена, добровольно работая в офисе, но на самом деле она просто хотела узнать, кто снимает следующий фильм и как она может в него попасть. Как мучительно застенчивая девочка-католичка, выросшая в Хьюстоне, она внезапно вырвалась из своей раковины в седьмом классе, когда накрасила красную помаду и синие тени для век в образе застенчивой Хелены в фильме «Сон в летнюю ночь». Затем она провела большую часть своих лет в средней школе Мемориала, планируя свою будущую карьеру в кино.Когда Роберт Альтман снимал Brewster McCloud в Хьюстоне, она сыграла эпизодическую роль в качестве гида Astrodome. Когда The Great Waldo Pepper достигла Техаса, она записалась в качестве статиста и в большой сцене, в которой происходит нападение на самолет, обогнала всех остальных, чтобы ее лицо было видно на камеру. В UT она говорит, что она была «злой Еленой Троянской», и она осталась в Остине еще на год после выпуска, потому что в городе было так много людей, большинство из которых были лоббистами или законодателями, которые сказали ей, что хотели бы инвестировать в ее идеи сценария.Неслучайно Бернс работала официанткой на вилле Капри, где Парсли и его политические соратники почти каждую ночь устраивали свидания.

Никто не уверен, кто первым привлек внимание Хупера к Бернсу. Это могла быть Скаарен, Рон Бозман или Петрушка, все они знали ее. Изначально она была взята на одну из небольших ролей в фильме «« Любящая Молли », », но Сидни Люмет извинился и вернул роль, когда агент Блайт Даннер настоял на том, чтобы другая актриса стала участницей той же сделки.Этой актрисой была Сьюзан Сарандон. Бернс принял утешительное предложение Люмета. «Я была заменой Блайт Даннер и Сьюзан Сарандон, — говорит она, — и я не подходила ни по росту, ни по телосложению ни для одного из них, поэтому, конечно, все меня ненавидели». Единственный раз, когда она видела Хупера, это был день, когда он пытался украсть курицу: «Все уже были в плохом настроении, потому что это была почерневшая курица, и все эти жители Нью-Йорка жаловались на это, спрашивая, что такое Liquid Smoke. был.”

Петрушка сказала Бернсу, что ему принадлежит половина маленького фильма ужасов, который снимается, и предположил, что он хочет, чтобы она снялась в нем. Когда она, наконец, пошла на пробы для Хупера, Хенкель вспоминает, что она почти сразу получила роль Салли, богатой блондинки, которой суждено было остаться единственной выжившей. «Тобе всегда нравились грудастые женщины, — вспоминает он, — а Мэрилин — грудастая женщина, и он был очарован». (По-видимому, таким же был и Петрушка. Когда он попросил Куна составить документы для компании, инвестирующей в фильм, он назвал ее М.А.Б. Inc. Многие думали, что «МАБ» означает «Мэрилин А. Бернс».)

Остальной актерский состав был собран из местных театральных школ, общественных театральных групп, друзей, родственников и местных искателей любопытства. Аллен Данцигер, появившийся в Eggshells вместе со своей женой и восьмимесячным сыном, идеально сыграл кудрявого водителя фургона Джерри, который отказывается воспринимать что-либо всерьез. Тери Макминн, ведущая актриса того сезона в Университете Святого Эдварда, каждую ночь играла в The Rainmaker и работала дни в роли Пэм, ужасной одержимой астрологией милашки в коротких шортах, которая будет увековечена, когда ее насаживают на крючок для мяса.(«Это всегда была сцена номер один для« ходячих », — говорит Хенкель. — Если публика собиралась идти, она и шла».) Студентка драматического факультета UT Уильям Вейл сыграла своего сильного парня-спортсмена, Кирка. Но роль похитителя сцены принадлежала Полу Партейну.

Как Франклин, плаксивый, тучный, прикованный к инвалидной коляске брат Салли, Партейн был до безобразия блестящим. «Это была просто хорошо написанная роль», — говорит он. «Это было обещано кому-то другому, но я только что закончил небольшую роль в Lovin ‘Molly , как брат Сьюзен Сарандон, и я прочитал два или три раза, и, наконец, Тобе и Ким сказали:’ Хорошо, если он Достаточно хорош для Сидни Люмета, он достаточно хорош для нас.Партейн, который служил на флоте во Вьетнаме, а затем учился в театральной школе UT, бросился в эту роль с таким энтузиазмом, что остальная часть актерского состава в конечном итоге презирала его. «Я был молодым, неопытным актером, который не понимал, что это не похоже на театр. Необязательно было все время оставаться в образе », — говорит он. «Когда я впервые прочитал эту часть, я увидел, что никто не хотел, чтобы этот парень был рядом. Меня просто осенило, что он плаксивый ». Его постоянная потребность во внимании, его пронзительные крики «Салли!» и его гнев на всех остальных за то, что он был амбулаторным, сделали его одним из самых отвратительных инвалидов в истории кино.Он единственный, кто, кажется, почти заслужил своей смерти.

Эд Нил был именно тем, на что Хупер надеялся как «автостопщик», хотя они встретились более или менее случайно. Нил возвращался из Scholz Garten, где он готовился к роли пьяного на уроке драмы в тот день, когда девушка за пределами класса сказала: «Ты собираешься попробовать себя в кино?» Он сказал: «Конечно», вошел и увидел, что Хупер жевал незажженную сигариллу. «Ты можешь быть странным?» — спросил его Хупер.Один из друзей Нила сказал: «Он всегда странный». Нил сделал несколько сумасшедших жестов, сознательно подражая своему племяннику, который, по его словам, является «сертифицированным параноидальным шизофреником — все, что он делает, это бродит по стране», — и вскоре после этого получил роль. В своей грязной и рваной зеленой футболке, сжимая сумку для животных, с гладкими жирными волосами, покрытыми черт знает чем, он был самой сущностью автостопщика, которого вы не хотите в своей машине.

Гуннар Хансен ростом шесть футов четыре дюйма, родившийся в Исландии, но выросший в Остине и Сан-Антонио своей натурализованной матерью, хорошо использовал свои уроки скандинавских исследований, работая плотником и барменом.Разделяя гамбургер в Drag со своим партнером в небольшой постановке Of Mice and Men, кто-то упомянул, что в городе был фильм ужасов, и он был бы «великолепен для убийцы, но они уже сняли его. . » «Две недели спустя, — вспоминает Хансен, — тот же парень звонит и говорит:« Парень, которого наняли в качестве убийцы, сидит пьяным в мотеле и не выходит. Вокруг этого фильма много плохой кармы, и я ухожу ». Я позвонил Бобу Бернсу и сказал ему, что мне интересно.Бернс отвел Хансена к Хуперу. «Я сидел в офисе Боба, — говорит Хупер, который все еще искал свое Кожаное лицо, — и увидел, как Боб ведет его через улицу. Он получил роль еще до того, как вошел в парадную дверь ».

Наконец, по причинам, о которых никто не помнит, Хупер был обязан нанять хотя бы одного члена Гильдии киноактеров с карточкой, и им оказался Джим Седоу, который играет, возможно, самого сложного персонажа в фильме, человека на на грани безумия пытается контролировать своих двух явно безумных младших братьев.Его злобное, дерзкое лицо, как «повара», станет всемирно известным. Седов работал с Театром ВПА до Второй мировой войны, гастролировал с Евой Ла Галлиенн, затем служил на военной службе в армейском авиационном корпусе, доставляя военные самолеты, сигары и духи с Аляски в советские военно-воздушные силы. («По какой-то причине русские не хотели наш виски».) После войны он встретил Рут, свою 57-летнюю жену, когда оба работали над мыльными операми на радио Чикаго. Они вместе кружили по Нью-Йорку, гастролировали по региональным театрам и, наконец, обосновались в Хьюстоне, где он работал постоянным директором в Theater Suburbia и второстепенным игроком в нескольких проектах, снятых в Техасе.Он познакомился с Хупером, Хенкелем и Бозманом за пару лет до этого в еще одном давно забытом техасском фильме под названием « The Windsplitter, » — попытке сделать, как он выразился, «Texas Easy Rider». »« Это был фильм про хиппи-байкеров », — сказал он мне. «Tobe действовал в нем; он был хулиганом. Я был отцом ведущей. Я не видела Тобе снова, пока он не позвонил мне и не сказал, что ему нужен актер SAG; он должен платить профсоюзную ставку одному актеру и одному или двум профсоюзным техническим специалистам. Позже они спросили меня, не хочу ли я получить часть своих денег в виде акций фильма.Я сказал им: «Нет, спасибо. Я просто возьму наличные ».

В погоне за обедом: Кожаное Лицо преследует Салли через мескитовый перерыв.

Царит хаос

Под палящим, раскаленным добела техасским солнцем основная фотография для Техасская резня бензопилой началась в июле 1973 года. Дом, где проходила большая часть съемок, находился к юго-западу от Раунд-Рок на Квик-Хилл-роуд, что было не так уж важно. дорога как калише тропа тупиковая в мескитовый перерыв. Это был первоначальный дом семьи Куик, владельцев аптек в Раунд-Роке и многих других городах Центрального Техаса, но он был сдан в аренду хиппи по имени Смоки, и его викторианский шарм начал исчезать.Для актеров и съемочной группы из сорока человек была только одна уборная. По мере того, как рабочие дни становились длиннее — неизбежный результат недофинансирования фильма — члены съемочной группы иногда уходили с работы. Хенкель взяла на себя роль сопродюсера, уговорив их остаться с помощью Бозмана, менеджера по производству. Петрушка, которая бессонными ночами была одержима деньгами, которые тратили Хупер и Хенкель, каждый день приходила на съемочную площадку, чтобы проверить свои вложения. Но большую часть времени Хупер не пытался с ним заговорить.Петрушка считалась членом «истеблишмента» — даже если бы он заставил вложить в фильм 40 000 долларов своих собственных денег, — и хотя Хенкель обычно выступал бы в роли миротворца между инвестором и режиссером, он был просто слишком занят с переделками и прочими делами.

Экипаж был зеленым; оператор Дэниел Перл никогда не снимал полнометражного фильма. «Я никогда не снимался в кино», — говорит Бозман. «У нас не было бутафории, поэтому я нашел реквизит. У нас не было даже бензопилы. Я нашел один.Конечно, сегодня я бы знал, что если вы снимаете фильм с «цепной пилой» в названии, у вас должно быть десять , а не только один. Но у нас был один. Макколлоу. Пришлось вырвать из него зубы, чтобы никому не было больно. Я помню, что мы написали письмо Макколлоу, думая, что они могут вложить деньги в фильм. Они так и не ответили нам ».

Внутри «дома людоедов» оно увеличивалось до 115, запекая субпродукты, туши животных и гниющее мясо, которые кропотливо собрал Боб Бернс.«Мы снимали сцену, — говорит Нил, — а затем все бежали к окну, чтобы нас вырвало».

Весь спектакль выглядел обшарпанным. Вся постановка выглядела как хиппи, пытающиеся снять фильм. Хупер снимал семь дней в неделю, работая от двенадцати до шестнадцати часов в день. Заработная плата варьировалась от 50 до 125 долларов за всю съемку, плюс еще 125 долларов отсроченных платежей или небольшой процент от прибыли фильма, а актеры и съемочная группа не всегда чувствовали себя обязанными приходить вовремя или выполнять дополнительную работу.Это было особенно злобное техасское лето, в большинстве дней более 100 градусов тепла, а внутри «дома людоедов» температура поднималась до 115, когда запекались субпродукты, туши животных и гниющее мясо, которое Боб Бернс кропотливо собирал. «Мы снимали сцену, — говорит Нил, — а затем все бежали к окну, чтобы нас вырвало». Чтобы создать реалистичную атмосферу бойни, Бернс потворствовал своему пожизненному увлечению костями животных, собирая восемь мертвых коров, двух оленей, трех коз, одного цыпленка, броненосца и два человеческих скелета, один настоящий, а другой сделанный из пластика.Все постоянно жили в этом гротескном зверинце, и, поскольку вся история происходит за 24 часа, все пять недель носили одну и ту же одежду. «Я крупный мужчина, — говорит Хансен, — и мы боялись отправлять мою одежду в химчистку, потому что не хотели потерять кровь мясника на фартуке. Я все время бегала и вспотела. К концу съемок за обедом рядом со мной никто не садился ».

Но тогда на съемочной площадке никто не заводил друзей. Большинство актеров никогда не встречались до начала съемок, и мало кто виделся после окончания съемок.Актеры и съемочная группа все больше обижались на Мэрилин Бернс, которая начала брать перерывы в красном «Кадиллаке» Петрушки с кондиционером, в то время как все остальные продолжали изнурять себя. «Но я не думаю, что они знали, насколько он зол, — говорит она сегодня. «Я его успокоил. Я убедил его, что, возможно, все было бы лучше, если бы он не появлялся так часто. Он думал, что фильм был катастрофой, и хотел вмешаться и взять его на себя ».

В одной из самых известных сцен фильма, где Салли из Бернса и Франклин из Партейна спорят о том, кто будет держать фонарик, Бернс был так искренне зол на Партена, что они не разговаривали между дублями.«Да, она была зол, — говорит он. «Она думала, что я испортил сцену. Но они тут же писали мне новый диалог — думаю, специально. На солнечной пушки погасли батареи. На фотоаппарате разрядились батарейки. У нас были все эти проблемы. Мы продолжали делать это снова и снова ».

В последующие годы актеры и съемочная группа говорили, что Хупер на съемочной площадке ведет себя растерянно, часто меняет свое мнение и, кажется, придумывает все на ходу. Большинство актеров приветствовали бы больше режиссуры.Нил гастролировал с Сэнди Дунканом и привык к советам своих театральных режиссеров, и он думал, что Хупер был легковесом: «Все, что он когда-либо говорил, — это« Сделай еще что-нибудь из того, что Strother Martin »». Государственная больница, несколько раз изучавшая поведение душевнобольных, раздражалась, что все его диалоги были прерваны, а его роль сводилась к визжащему, хрюкающему мяснику. «Они хотели, чтобы я визжал, как свинья», — говорит он. «Я не знала, как звучит свиной визг, но я все же придумал вой.Он просто вырвался из моего горла. Я был испуган.» Серьезно относясь к своей работе, он тренировался, пробегая милю каждый день, чтобы сделать его более правдоподобным, когда он гнался за Бернсом по лесу. «Вы знаете танец цепной пилы?» он говорит. «Размахивая цепной пилой над моей головой? Это произошло из-за более ранней сцены, когда она достигает безопасного места у стойки для барбекю. Тобе хотел, чтобы я разозлился. Итак, я начал размахивать пилой. Я размахивал пилой на Тобе! И он пригнулся! Я хотел его напугать. Я хотел все контролировать.”

Почти каждый актер получил травму. Лицо Нила обожгло горячим асфальтом. Партейн получил ушиб и порезанную руку после того, как скатился с холма в одной из ранних сцен. В сцене смерти Партейна Хупер и визажист Дотти Перл стояли по обе стороны от объектива камеры, выплевывая в воздух красный сироп Каро, привлекая пожирающих плоть комаров. У Хансена не было периферийного зрения, пока он носил маску, и у него замирало сердце на грани промаха, когда его ботинки поскользнулись во время бега, и цепная пила взлетела в воздух и рухнула на землю в нескольких дюймах от его тела.Но никого не били, порезали и ушибили больше, чем Бернса. К концу съемок ее крики были настоящими, когда ее тыкали, толкали, связали, таскали по комнатам, дергали, гоняли через подлесок дурнища, кололи палкой, заставляли скользить на коленях в кадре за дублем. били по голове резиновым молотком, залитым липкой сценической кровью, и бесконечно преследовали Хансен своей цепной пилой и Нил своим постоянно щелкающим ножом. «Сначала я боялся ее ударить, — сказал мне Седов.«Я не мог этого сделать; Я не мог ее обидеть. Но мне все время говорили, что это выглядит фальшивкой, и мне нужно ее по-настоящему ударить. Мне потребовалось несколько попыток, но к концу я был , на самом деле ударил ее. На самом деле это должно быть весело ».

Оглядываясь назад, есть основания полагать, что Хупер манипулировал многими деталями в почти навязчивой степени. Жара, ужасные условия и абсолютная боль, несомненно, добавили атмосфере, которую пытался создать Хупер. Он хотел, чтобы актеров чувствовали себя раздражительными и неуравновешенными.Он, вероятно, знал, что 60 000 долларов — это недостаточно денег, чтобы закончить фильм, но не хотел, чтобы Парсли и другие инвесторы знали об этом. Он делал все, что мог, день за днем, момент за моментом, чтобы получить как можно больше изображений на пленке, потому что он знал, что Chainsaw , как и любой успешный фильм ужасов, будет доведен до совершенства в монтажной. «У Тобе действительно было видение, — говорит сейчас Бозман. «Он всегда точно знал, где мы находимся. Но остальные из нас летали вслепую ».

В последнюю ночь съемок Дотти приготовила пирожные для актеров.Изголодавшиеся актеры и съемочная группа начали их уговаривать, только чтобы увидеть, как она карабкается, пытаясь избавиться от них, потому что на съемочную площадку пришел посетитель. «Это мать Тобе!» она сказала. «Возьми пирожные!» Как выяснилось, марихуана была частью ее рецепта брауни, что, вероятно, было не такой уж хорошей идеей, поскольку снимаемая сцена требовала, чтобы Хансен вырубил входную дверь дома цепной пилой с зубьями. «Я заметил, что с течением вечера люди становились все более и более причудливыми», — говорит Бозман, единственный член экипажа, отказавшийся от пирожных.Хансен, впервые испытавший на себе действие марихуаны, успешно прорезал дверь, его зрачки были большими, как блюдца. «Мне так жарко, — сказал он. «У меня так кружится голова». Обессиленный Хупер сказал: «Это конец».

Фильм закончен. Причуды только начались.

исчезать

Пятеро молодых людей, путешествующих в фургоне, катящихся по странным проселочным дорогам, сталкиваясь с возрастающим уровнем враждебной готической странности по мере продвижения в глушь — это было бы клише, если бы не тот факт, что это был первый настоящий молодежный ужас фильм.До Бензопила фильмы ужасов были о взрослых, столкнувшихся с ужасами современной науки ( Франкенштейн, ), девственницах девятнадцатого века, имеющих дело со сверхъестественными хищниками ( Дракула, ), нормальных людях среднего класса, открывающих безумие в своей среде ( Психо ). ), или современные семьи, сражающиеся с самим дьяволом ( «Младенец Розмари», ). Бензопила был первым фильмом ужасов эпохи бэби-бумеров, в котором изнеженные, но идеалистичные пригородные дети, не доверяющие никому старше тридцати, терроризируются деформированным миром взрослых, обитающим на шероховатой стороне железнодорожных путей.Были и другие фильмы, которые рассматривали сельскую Америку как место бурлящего, почти не содержавшего насилия — в частности, Deliverance — но никогда не было такого, в котором так четко проводилось различие между старой Америкой, извращенных, ненормальных взрослых, и новой Америкой. , честных, здравомыслящих детей. Хупер и Хенкель наконец сняли свой контркультурный фильм.

Первый голос, который вы слышите, — это голос Джона Ларрокетта, который прославился на телевидении в фильмах Night Court и The John Larroquette Show , но в 1974 году был безработным актером.Хупер услышал о нем от друга друга, яростно пытаясь закончить фильм в Лос-Анджелесе. Он задал только один вопрос о Ларрокетте: «Может ли он имитировать Орсона Уэллса?» Слишком наивно в то время знать, что безработный актер будет утверждать, что он может все, Хупер нанял его для знаменитого открытия. Было записано за один голос за кадром:

Фильм, который вы собираетесь посмотреть, рассказывает о трагедии, постигшей группу из пяти молодых людей, в частности Салли Хардести и ее брата-инвалида Франклина.Тем более трагично, что они были молоды. Но если бы они прожили очень, очень долгую жизнь, они не могли бы ожидать и не хотели бы увидеть столько безумного и жуткого, сколько им суждено было увидеть в тот день. Для них идиллическая летняя дневная поездка стала кошмаром. События того дня должны были привести к раскрытию одного из самых странных преступлений в анналах американской истории, Техасская резня бензопилой .

Эта преамбула — банальная, слишком длинная, с клишированными словами вроде «анналы» — своей неуместностью доказывает, насколько хорош был режиссер Хупер.Ибо не пурпурная проза запоминается, а пустой черный экран, тяжелая тишина перед тем, как ползать, тип, кажущийся официальным, авторитетный голос Ларрокетта, а затем, после объявления зловещего названия, серия ослепляющих вспышки, звуки рубки, рубки, тяжелого дыхания, изображения красного мяса, слюнявого лица теленка, скрипящие электронные звуки, старые безжизненные руки и ухмыляющиеся черепа — все это проходит так быстро, что вы не можете точно сказать вы видели или слышали.На экране появляется дата — «18 августа 1973 года», и затем слышны слабые звуки автомобильного радио, когда диктор новостей сообщает об инцидентах с ограблением могил в одном из графств Техаса. Прежде чем появился единственный актер, прежде чем что-либо вообще произошло, фильм полон опасностей.

На завершение фильма Хуперу потребовалось почти восемь месяцев. Как и большинству режиссеров, Хуперу нравился процесс монтажа. «Но это сделало его мучительно медленным», — сказал Боб Бернс. Петрушка все время звонила, чтобы узнать, когда он сможет посмотреть фильм.Хупер все время откладывал его. Он проводил большую часть своего времени, пытаясь понять, что ему сойдет с рук. «Я часто звонил в MPAA», — вспоминает он, имея в виду организацию, присуждающую рейтинги фильмов. «Я хотел получить рейтинг, который позволил бы детям посмотреть фильм. Я бы просто позвонил в рейтинг и поговорил со всеми, кто отвечал на звонок. Я бы сказал: «Я знаю, что вы действительно ничего не можете решить по телефону, но я должен знать. У меня есть сцена, где девушку вешают на крючок для мяса.«Долгое молчание. «Что я мог сделать?» Долгое молчание. «Думаю, мне бы помогло, если бы не было пробивающего выстрела». «Это было бы правильно». «И без крови?» «Это поможет».

Однако весной 1974 года у Хупера были более насущные проблемы: у него не было ничего, чтобы достать свой фильм из лаборатории. Первоначальных 60 000 долларов уже давно не было, а долги накапливались. Поэтому он и Хенкель вернулись к Parsley и попросили его купить 19 процентов Vortex, компании, которую они создали, чтобы представлять свою половину доли в фильме.Конечно, к этому времени они раздали так много акций Vortex актерам и съемочной группе, что дополнительная распродажа в размере 19 процентов серьезно подорвала бы любую прибыль, которую они могли бы получить. (Хупер и Хенкель в конечном итоге получили бы равные 7,5% акций в созданном ими фильме.) Но Парсли им отказал. Жестом, мало чем отличающимся от персонажа-злого банкира Лайонела Бэрримора из Это замечательная жизнь, он напомнил им, что, если они не представят законченную картину, он все равно будет владеть 100% всего.И он мог закончить его сам, используя редактор, который был немного быстрее, чем Хупер. «Он держал нас за короткие волосы», — говорит Хенкель.

Затем, в момент максимального отчаяния, вмешалась другая группа политиков Остина. Хенкель доверила свою дилемму Биллу Виттлиффу, сценаристу из Остина, наиболее известному по фильмам Raggedy Man и Barbarosa . Виттлифф позвонил своему приятелю Джо К. Лонгли, адвокату и бывшему руководителю отдела антимонопольного законодательства и защиты прав потребителей генеральной прокуратуры, и в City National Bank была организована встреча для всех, кто играл в его еженедельную покерную игру.Хупер и Хенкель собрали двенадцать минут лучших кадров из незаконченного фильма и показали их игрокам в покер. В конце просмотра шестеро из них согласились выложить 23 532 доллара в обмен на 19 процентов Vortex. Когда было составлено соглашение, количество людей, владеющих акциями, выросло примерно до 35, хотя только Хенкель и Хупер знали их настоящее число. (Лонгли назвал корпорацию новых инвесторов P.I.T.S., что расшифровывалось как «Пирог в небе»; по сей день некоторые члены покерного круга регулярно получают чеки от гонораров от Chainsaw .)

Наконец, к концу лета 1974 года у Хупера был законченный фильм. Вновь появился Уоррен Скаарен, на этот раз чтобы помочь новичкам Остина найти голливудского дистрибьютора. Columbia Pictures предложила аванс в размере 25 000 долларов, а затем отменила предложение через неделю, когда ее совет директоров в Нью-Йорке выразил шок от того, что августейшая студия подумала о распространении такого низкопробного фильма. Отвергнутый остальными мейджорами, Скаарен продолжил показы для многих независимых музыкантов, существовавших в то время.Вскоре Скаарен позвонил Хенкелю, Хуперу и Петрушке и сообщил отличные новости. Один из руководителей нью-йоркской компании Bryanston Distributors посмотрел фильм и тут же предложил 100 000 долларов. Через несколько дней Скаарен снова позвонил. Отпечаток был отправлен в штаб-квартиру Брайанстона на восточном побережье, и теперь предложение составляло 200 000 долларов. Петрушка был особенно доволен, зная, что он может сразу окупить все свои вложения. Переговоры были быстрыми, и в день, когда Ричард Никсон ушел с поста президента, сделка закрылась на уровне 225 000 долларов и 35% кассовых сборов.

Интеллектуальная резня в Нью-Йорке

Легенда гласит, что в один из вечеров октября 1974 года, Техасская резня бензопилой была предварительно показана в театре в Сан-Франциско, где половина аудитории заболела, а другие забросали экран, кричали непристойные выражения и требовали свои деньги. назад. В фойе разгорелись кулачные бои, и фильм стал знаменитым. Реальность, вероятно, менее драматична. Наиболее достоверная версия состоит в том, что несколько политиков Сан-Франциско, включая членов городского совета, пошли на специальный показ фильма Захват Пелхэма, один, два, три, , и то, что бензопилой украли как второй, было совпадением. характерная черта.Политиков возмутило увиденное, поэтому пресса услышала об этом. Зная то, что мы теперь знаем о Bryanston Distributors, несколько вещей, связанных с бензопилой , были случайными. Есть большая вероятность, что все это было инсценировано, чтобы вызвать противоречие. Во всяком случае, той ночью родился миф о том, что существует не только ужасающий новый фильм, но и новый вид фильма, документальная драма, настолько тошнотворная и безжалостно кровавая, что она проверила самые пределы того, что допускает Первая поправка.

Бензопила быстро стала хитом. Брайанстон мастерски проделал работу по маркетингу и выпуску фильма, начав с классического плаката, который сегодня продается по цене от 500 долларов и выше. «То, что произошло, — правда», — объявил он с классическим зрелищем, связанным с эксплуатационными фильмами. «Теперь кинофильм такой же реальный. »Никто никогда не узнает точно, сколько людей его посмотрели, но за первые четыре дня в одном только Техасе фильм собрал 602 133 доллара. Экстраполируя это, национальный релиз должен был заработать от 5 до 10 миллионов долларов за первую неделю — этого достаточно, чтобы сделать его выпуском номер один в этом месяце и легко войти в пятерку самых кассовых фильмов даже по показателям 2004 года.

Но затем он поднимется в другую стратосферу, когда начнется критическая огненная буря. Джонни Карсон неодобрительно пошутил по этому поводу. Рекс Рид назвал это «самым страшным фильмом, который я когда-либо видел, Челюсти полуночного фильма». Los Angeles Times назвал это «презренным». . . некрасиво и непристойно. . . унизительное, бессмысленное неправильное использование пленки и времени ». Но плохие отзывы помогли так же, как и редкие хорошие. К тому времени, когда он достиг Нью-Йорка, он стал столь же печально известным, как Deep Throat, , хотя и несколько менее популярным среди набора Hamptons.Между тем, Брайанстон совершил удачный ход, добившись принятия фильма секцией «Особый взгляд» Каннского кинофестиваля в мае 1975 года. В то время Канны не были широко известны, поэтому многие люди думали, что бензопила был одним из 24 фильмов на самом деле. принят на конкурс. Вместо этого он был частью двухнедельной демонстрации новых режиссеров, известной тем, что выдвигал на первый план необычные, если не совершенно причудливые. Каннские организаторы отнеслись к фильму Chainsaw так же, как и к документальному фильму из Уганды о женском обрезании — что-то вроде статьи «Получите массу того, что мы нашли», — но спекуляция — все в мире продвижения фильмов.

Отметив, как разозлились люди, когда фильм получил высокую оценку интеллектуалов, Брайанстон еще больше разжег огонь, подарив идеальный отпечаток бензопилы коллекции фильмов Музея современного искусства в Нью-Йорке. В то время подарок почти не заметили, но когда MOMA начало появляться в рекламе Брайанстона («Часть постоянной коллекции Музея современного искусства!»), Репортеры позвонили в музей, где представитель подтвердил, что да, фильм был недавно каталогизирован.Особенно обиделся на это Стивен Кох, друг Энди Уорхола и автор книги о фильмах Уорхола. Он назвал Бензопила «гнусная маленький кусочек дерьма больной» и часть растущего «злостной порнографии убийства», которые должны быть лучше по сравнению с Снафф.

«Это фильм, в котором буквально нечего рекомендовать», — писал он в Harper ’s. «Ничего, кроме истерически шагающей, небрежной, идиотской смеси каннибализма, вуду, астрологии, различных культов в стиле хиппи и неумолимого садистского насилия, столь же ужасного и ужасного, как полное отсутствие воображения, может сделать это.. . . Мы здесь говорим о чем-то близком к абсолютной деградации художественного воображения. . . . Андре Бретон сказал, что простой сюрреалистический акт — это вынести револьвер на людную улицу и выстрелить наугад. Похоже, они читали Бретона в Техасе.

Конечно, с крупной нью-йоркского интеллектуала весом в отношении фильма, там должно было быть люфт поддержки, тем более, что фраза «порнография насилия» стала бы Оперативным термином в обсуждении будущего.Роджер Гринспан сделал своеобразную защиту фильма в « Film Comment » (журнал кинематографического общества Линкольн-центра!), А Лью Брайтон в статье в Film Journal, любопытно описал его как « Gone With the Ветер фильмов о мясе », выгодно сравнивая его с Ночью живых мертвецов, Девочками-каннибалами, Я пью твою кровь, Я ем твою кожу, и Сойлент Грин.

Проблема всех этих так называемых дебатов в том, что каждый комментатор сделал какую-то основную фактическую ошибку относительно того, что на самом деле находится в фильме.Кох думал, что фильм был снят на Panhandle. Брайтон, как ни странно, подумал, что фильм имеет какое-то отношение к нарушению права собственности на деревенские руины. «Насколько мне известно, — написал он, по-видимому, серьезно, — Техас — единственный штат в Союзе, где разрешено стрелять в нарушителей, просто за то, что они наступили на лужайку». Мысль о том, что эта история может иметь место только в в Техасе, послужила основанием для множества более истерических статей, игнорируя тот факт, что основным источником материала был средневековый немецкий фольклор и архивы суда Висконсина.На самом деле, если вы прочитаете достаточно обзоров, вы начинаете думать, что самым страшным словом в названии было не «бензопила» и не «резня», а «Техас».

«Техас, — писала критик-феминистка Мэри Макки, — это по преимуществу страна мужского насилия. В американской народной мифологии Техас больше, чем какой-либо другой штат, олицетворяет ковбойский идеал одинокого мужчины, который вырезает себе место с помощью своего верного Кольта 45-го калибра. . . . В течение многих лет Техас был известен как единственный штат, где мужчина, поймавший свою жену в постели с ее любовником, имел автоматическое право (можно даже сказать, обязанность) застрелить ее, в то время как женщина, которая застрелила своего мужа при аналогичных обстоятельствах, могла почти быть уверен, что его признают виновным в убийстве.Женщины в Техасе никогда особо не значили, а в жизни бойни они вообще не имеют значения. . . Одна из функций насилия в отношении женщин в кино (да и в реальной жизни, если на то пошло) — довести их до такого состояния полного подчинения. Для мужчин в аудитории эта фантазия об абсолютной власти над женщиной, несомненно, сексуально возбуждает и является одной из причин популярности фильма ».

Фактически, как позже покажет профессор из Беркли Кэрол Кловер в своей книге Мужчины, женщины, цепные пилы: гендер в современном фильме ужасов, молодых мужчин, смотрящих фильм, отождествляли вовсе не с семьей каннибалов, а с удивительно стойкими. Салли.У них действительно были страх и отвращение к женскому персонажу, но этим персонажем был Кожаное Лицо, мечтающее стать женщиной, и эта постоянная гендерная путаница — вот что придает слэшеру особую силу на протяжении всей его тридцатилетней истории. Мальчики-подростки могли чувствовать себя уязвимыми, отождествляя себя с женщиной, в то время как устрашающие силы в их реальной жизни превращались в психотических, бесполых драконов, которых нужно было убить. В Пятница 13-е, Хэллоуин, и Кошмар на улице Вязов, выжившие были девчонками-сорванцами, а хищниками были сексуально запутанные мужчины.

Но все это будет позже. В первые несколько замечательных месяцев после выхода фильма на экраны актеры и съемочная группа в Остине внезапно превратились в знаменитостей. Некоторые актеры видели фильм на частном просмотре на Конгресс-авеню, и они не были слишком впечатлены. «Тобе Хупер спросил меня, как я думаю, что это можно улучшить, — вспоминает Аллен Данцигер, — поэтому я сказал ему:« Ну, вы можете повернуть стулья так, чтобы они смотрели в сторону от экрана »».

Тери Макминн, актриса, насаженная на крючок для мяса, ехала на своем автобусе Volkswagen из Остина в Хьюстон, когда она и ее девушка решили подобрать попутчика.Он оказался разговорчивым и сказал, что накануне вечером был на машине, и что они «не поверят, черт возьми, этому фильму, который я смотрел». Затем он продолжил рассказывать всю историю бензопилы , , пока Макминн не смог больше ждать и сказал: «Вы меня узнаете?» «Я думала, что у него случится коронарное заболевание», — говорит она сейчас, но она впервые осознала, что у фильма будет реальная жизнь за пределами Остина.

Джим Седоу взял свою жену и двоих из своих троих детей в театр в центре Хьюстона, чтобы посмотреть его после того, как кто-то сказал ему, что это «худший фильм, который они когда-либо видели.«Позже, — сказал он однажды, — мы снова увидели это на въезде в машину, и я дал понять, что люди в следующей машине увидят, кто я такой. Когда они уезжали, девушка в машине сказала: «Ты был ужасен!» Но по тому, как она это сказала, она имела в виду, что персонаж ужасен, так что это был комплимент ». Эд Нил неоднократно смотрел фильм в Village Theatre в Остине, где он пугал ничего не подозревающих посетителей, похлопывая их по плечу, пока он безумно вел себя на экране: «Они наконец попросили меня больше не возвращаться.”

В первые восемь лет выпуска, когда Chainsaw продолжал показывать автомобили для автомобилей, заморские территории и полуночные кинотеатры (часто по двойному счету с Eraserhead Дэвида Линча), фильм ужасов хиппи за 60 000 долларов собрал все больше и больше. 50 миллионов долларов, согласно данным, собранным Los Angeles Times. После восьмилетней борьбы за цензуру во Франции фильм открылся на Елисейских полях в 1982 году и получил такие же сборы, как и за Супермена. В 1981 году переиздание New Line Cinema было переиздано более чем в 6 миллионов долларов, что является неслыханной суммой для фильма семилетней давности, который уже был выпущен на видео. Бензопила в конечном итоге будет замечена в более чем девяноста странах, иногда с дублированием, иногда с субтитрами, иногда с почти неузнаваемым сбытом. (В Италии он назывался Non Aprite Quella Porta, или Don’t Open That Door. ) Его привлекательность, хорошо это или плохо, была универсальной.

The Getaway: Leatherface, незадолго до его последнего «танца с цепной пилой».

Войдите в Wiseguys

После всей этой суматохи было естественно, что актеры и члены съемочной группы — многие из которых отказались от зарплаты в обмен на процент от фильма — спрашивали: «Когда приходят первые чеки?» Были сделаны звонки — сначала Хуперу, затем Хенкель, а затем всем, кто готов был их слушать. «Три месяца, без чека», — говорит Эд Нил. «Шесть месяцев, без чека. Девять месяцев, чек на 28,45 доллара. Мы были в гневе.”

Хупер, замкнутый и неконфликтный по натуре, сбежал от проблемы, которая усугубила напряженность. Актеры чувствовали себя обманутыми. Они были поражены, узнав, что компания Vortex, управляемая Хупером и Хенкелем, владеет только половиной фильма, о чем некоторые актеры сказали, что вначале им не сказали. Parsley’s M.A.B. Inc. принадлежала другая половина. Это означало, что 0,5 процента актера на самом деле стоили всего 0,25. Затем была таинственная компания, управляемая Джо Лонгли, которая внезапно обнаружила, что владеет 19 процентами Vortex и требует, чтобы она получила свои инвестиционные деньги прежде, чем кому-либо еще заплатят.

На самом деле, актеры и съемочная группа понятия не имели, насколько плохи дела. Хотя торговая газета Variety сообщала, что бензопила собрала более 12 миллионов долларов менее чем за год, в заявлениях Брайанстона говорилось только о 1 миллионе долларов. Одно из объяснений состоит в том, что, согласно статье Village Voice , главы Брайанстона, братья Лу и Джо Перайно, были членами преступного клана Коломбо. По данным ФБР, Перайно вошли в кинобизнес, вымогав у режиссера Джерарда Дамиано права на Deep Throat , но с тех пор они приобрели законную репутацию, наняв ветеранов Голливуда в свой офис на Западном побережье, где и был настоящий маркетинг и распространение были выполнены.

Не зная об этом, инвестор Роберт Кун стал называть Перайно «братьями Пиранья». И после того, как он неоднократно запрашивал отчет о прибыли Chainsaw в размере , он, Скаарен, Хенкель и Парсли потребовали встречи с ними в Нью-Йорке в 1975 году. «Скаарен и я пошли в их офисы, — говорит Кун. «Хенкель и Петрушка остались в отеле. Мы долго ждали, а потом Лу Перайно пригласил нас в свой кабинет. По обе стороны от него стояли два здоровенных парня, похожие на стереотипных головорезов.Мы сели и сказали: «Мы здесь, чтобы проверить книги». Он сказал: «Ты не будешь проверять книги». Я сказал: «В таком случае у нас не будет другого выбора, кроме как подать на тебя в суд». посмотрел на меня и сказал: «У тебя недостаточно яиц, чтобы подать на меня в суд». Повисло долгое молчание, ни один из мужчин ничего не сказал. Позади Перайно вырисовывалась огромная картина святого Себастьяна, из его тела текли потоки крови, его лицо исказилось в агонии, когда он умер от десятков стрел, искалечивших его плоть.

Кун действительно подал иск в Остине, и после небольшого судебного разбирательства дело было передано в федеральный суд Нью-Йорка.Но к тому времени, когда это было зафиксировано и выставлено на обсуждение, «стало очевидно, — говорит Кун, — что активы не будут легко доступны». Семья Перайно профинансировала серию плохих, убыточных фильмов, и к тому времени их компания была должна столько денег, что все отпечатки оказались заложниками лабораторий и субдистрибьюторов, которые хотели, чтобы им заплатили. Кун начал угрожать исками, подавать иски и иным образом создавать проблемы для всех, у кого есть отпечатки Chainsaw , но он не добился больших успехов.А где-то в 1976 году братья Пераино просто исчезли. Результатом стали годы судебных тяжб между инвесторами из Техаса.

Тот факт, что ни один из актеров и съемочной группы так и не заработал денег на бензопиле, был огромным разочарованием, хотя, возможно, это было бы терпимо, если бы многие из них добились успеха.

Тот факт, что ни один из актеров и съемочной группы так и не заработал денег на бензопиле , был огромным разочарованием, хотя это могло бы быть терпимо, если бы многие из них добились успеха.Но, несмотря на то, что стал хитом «бензопила» , Голливуд по необъяснимым причинам избегал почти всех, кто был с ней связан. Некоторые из актеров и съемочной группы Chainsaw вычеркнули фильм из своих резюме, зная, что он каким-то образом испортил их репутацию. В 1976 году Мэрилин Бернс получила роль Линды Касабиан в постановке CBS « Хелтер Скелтер», «» из книги Винсента Буглиози о семье Мэнсонов, но это оказалось ее последним выступлением любого уровня. Сейчас она работает в телефонной компании в Хьюстоне.Тери Макминн также сбежала в Голливуд, но обнаружила, что «люди были очень озадачены» резюме с бензопилой в нем. Она носилась в мыле, исполняла «до пяти» (дневные части, состоящие менее чем из пяти строчек), и, наконец, отказалась от Лос-Анджелеса в 1984 году, в возрасте 32 лет. Около десяти лет она управляла Baubles and Weeds, специализированный флорист в Остине. Пол Партейн взял еще две небольшие роли в кино — в Race With the Devil и Rolling Thunder — затем в 1979 году оставил актерское мастерство и стал продавцом в электронной промышленности.

У Гуннара Хансена была небольшая эпизодическая роль в The Demon Lover в 1976 году, затем он вернулся в дом своего детства в штате Мэн и посвятил себя написанию стихов и документальной литературы. Он ненадолго вернулся на экран в 1988 году в ультра-малобюджетном фильме Hollywood Chainsaw Hookers. С тех пор он снялся в семнадцати фильмах, предназначенных для прямой трансляции видео, и дополняет свой доход выступлениями на конвенциях ужасов, где он является одной из самых популярных знаменитостей, наряду с Робертом Инглундом (Фредди Крюгер) и Кейном Ходдером (Джейсон).Эд Нил надеялся присоединиться к Хуперу в Лос-Анджелесе, но это стало невозможным, когда он стал лидером недовольных, неоплачиваемых акционеров Vortex. Сегодня он — один из лучших американских актеров дубляжа японских фильмов и игр на компакт-дисках, играя такие роли, как доктор Роботник и президент в Sonic the Hedgehog, злой старый священник в Ninja Resurrection и безумная планета в MAPS. А Аллен Данцигер, для которого фильм «всегда был просто дураком», десять лет проработал социальным работником, а затем основал компанию «Три кольца», занимающуюся пением телеграмм и обслуживанием вечеринок.Некоторое время он выступал на вечеринках по случаю дня рождения в роли Тирона-Турции, игравшего на кларнете.

Боб Бернс, арт-директор, действительно стал хорошо известен в кинематографическом сообществе своей работой над бензопилой, особенно его «костяной комнатой» и стойкой для барбекю, где работает «повар». Он использовал некоторые из реквизита для бензопилы , , когда его нанял Уэс Крейвен для еще одного фильма о каннибалах, У холмов есть глаза, и использовал некоторые из тех же костей животных для Вой. В течение многих лет он хранил большую часть принадлежностей Кожаного Лица в своем доме. И он всегда был на задворках мира эксплуатации, работая над Tourist Trap с Чаком Коннорсом, снимая в Италии фильм Клауса Кинкси для коллеги из университета UT Дэвида Шмеллера. Он стал заядлым коллекционером жуткого реквизита из фильмов ужасов. Разочаровавшись в современном Остине, он переехал в Сеген, где покрыл свой дом своей коллекцией от пола до потолка. Именно там, после того как ему поставили диагноз «рак», в мае этого года он покончил жизнь самоубийством.

Наследие зла

По крайней мере, для Хупера и Хенкеля финансовая неразбериха с бензопилой казалась далекой-далекой, особенно с учетом того, что их таланты были востребованы сразу после выхода фильма. В конце 1976 года они переехали в офис на заднем дворе «Юниверсал Пикчерз», где у них была зарплата и контракт на создание и постановку своих следующих трех картин. Конечно, как и во всех подобных сделках, от Universal не требовалось на самом деле снять этих трех фильмов, но в то время Хупер и Хенкель наслаждались осознанием того, что у них одна и та же задняя часть со Стивеном Спилбергом, тогда самым популярным режиссером. в мире, и Уильям Фридкин, режиссер ужасов номер один, опирающийся на Экзорцист .

Фридкин был поклонником бензопилы и движущей силой поддержки Universal, помогающей техасцам заключить сделку по разработке. «Вы действительно умеете снимать фильмы, — сказал он Хуперу. «И это хорошо. Это пригодится. Но давай поговорим о самом важном — чуши собачьей. Хупер и Хенкель были активными учениками. Они впитали все, что сказал им Фридкин, но сначала они должны были выполнить сделку, заключенную до заключения контракта с Universal. Дистрибьютор, принадлежащий Роджеру Корману, нанял их для создания хоррор-истории типа Chainsaw по существующему сценарию (переписанному Хенкелем) о безумном менеджере мотеля, который кормит своих гостей аллигаторам, живущим на болоте.Они сняли его за три недели на Raleigh Studios в Голливуде, но даже с Мэрилин Бернс в главной роли, молния не ударила дважды. Мел Феррер, Стюарт Уитмен и Роберт Энглунд завершили состав участников Eaten Alive, также известного как Legend of the Bayou, также известного как Death Trap, также известного как Horror Hotel, также известного как Horror Резня в отеле, , также известная как Убийство на берегу реки, , также известная как Звездная бойня — она ​​не приносила прибыли, независимо от того, сколько раз она переименовывалась и переиздавалась.

После этого Хупер и Хенкель постепенно осознали, что сделка с тремя фотографиями превратилась в сделку с нулевым изображением. Срок контракта истек, и они остались одни. В течение многих лет они иногда разговаривали по телефону, обычно для обсуждения бизнеса Vortex, но с тех пор они не работали вместе. В начале восьмидесятых каждый из них выпустил фильмы, определяющие инь и янь наследия бензопилы .

«Полтергейст» — первая высокобюджетная картина Хупера, имевшая безоговорочный коммерческий успех.Он с радостью присоединился к проекту со своим новым другом и исполнительным продюсером Спилбергом, и они совместно разработали кастинг и общий график съемок. Как дети, играющие, они звонили друг другу по несколько раз в день, и когда началось производство, Спилберг захотел быть там. В особый день, когда репортер Los Angeles Times посетил съемочную площадку, Спилберг снимал второстепенную работу перед домом, в то время как Хупер был на заднем дворе, снимая сцену, в которой дерево оживает в снах маленькой девочки.На следующей неделе в « Times » появилась статья, в которой говорилось, что Хупер на самом деле не руководил «Полтергейст » и что Спилберг был не только исполнительным продюсером, но и режиссером-призраком. Явно подразумевалось, что Хупер не подходит для этой работы. Когда фильм вышел, в рецензии за рецензией принимались во внимание слухи о том, что Хупер его вообще не ставил.

По сей день лицо Хупера падает, если вы спросите его об этом, и вы должны задаться вопросом, является ли основа его репутации, бензопила, причиной скептицизма критиков.После этого Хупер был вынужден вернуться в мир независимого кино. После того, как он согласился сделать первое продолжение «Бензопилы », « Cannon Films» пообещал профинансировать два других его любимых проекта. Он получил бюджет в 20 миллионов долларов на Lifeforce , который получил неоднозначные отзывы, но имел плохие кассовые сборы, и вслед за этим он выпустил римейк классического Invaders From Mars, , который получил хорошие отзывы критиков, но также оказался недостаточно эффективным. Затем, чтобы выполнить свои обязательства перед Кэнноном, он нехотя выпустил The Chainsaw Massacre 2 за 4 доллара.5 миллионов. Возможно, он опередил свое время, но комедийный трактат о семье Chainsaw — сценарист Кит Карсон, известный Paris, Texas , представил его как «ужасную версию The Breakfast Club » — просто не летать с серьезными поклонниками оригинала, и все, кто работал над второй частью, думали, что Хупер казался отстраненным и непоколебимым.

После этого он боролся, принимая телевизионные работы ( Эквалайзер, Кошмары Фредди, Байки из склепа, фильмов недели) и время от времени снимая малобюджетные фильмы, такие как The Funhouse или Spontaneous Combustion , финансируемые люди надеются повторить историю успеха бензопилы .В итоге в 61 год он стал подмастерьем режиссера и специалиста по ужасам и научной фантастике, а его последний фильм — Убийства из ящика с инструментами — на самом деле был высокобюджетным римейком низкобюджетной классики ужасов семидесятых. Бензопила действительно стала его билетом в Лос-Анджелес

Релиз компании «Хенкель» в начале восьмидесятых — Last Night at the Alamo. Написанный Хенкелем и снятый Иглом Пеннеллом, это может быть лучший из всех отечественных фильмов Техаса. Его редко можно увидеть, потому что он выполнен в черно-белом формате 16 мм и недоступен на видео. Это мрачный, забавный, кислотно точный сценарий.Он проходит в небольшом баре под названием Аламо, который на следующий день должен быть снесен, чтобы освободить место для небоскреба в Хьюстоне, а в последнюю ночь завсегдатаи вынуждены разбираться со своими иллюзиями и мечтами.

Хенкель написал этот зрелый сценарий почти сразу после своего возвращения в Техас в 1981 году. «Мой сын родился в Лос-Анджелесе примерно в то время, — говорит Хенкель, — и я не хотела, чтобы он там рос». Он купил дом в стиле фанк на сваях в нескольких сотнях ярдов от прибоя и начал писать писательские работы, преподавать неполный рабочий день и читать полный рабочий день.Обедая однажды днем ​​несколько лет назад в марине Порт-Аранзас, Хенкель выглядела удивительно неизменной по сравнению с молодым хиппи, снявшимся в фильме « яичных скорлуп». У него были такие же усы на руле, такая же легкая растяжка, такая же расслабленность. Я спросил его, сожалеет ли он, что никогда не делал этого в Голливуде.

«Не совсем», — сказал он. «Я достаточно насмотрелся. Все они преступники. Майкл Шамберг, который был продюсером Warner Bros., хотел встретиться с нами после Last Night at the Alamo, , и они организовали большую встречу в Нью-Йорке для проекта, который мы собирались сделать под названием «Король Техаса». .«Я написал сценарий, необычный проект. Но Орел появился на встрече настолько изнуренным и неприятным, что было очевидно, что этого никогда не произойдет после этого. И после Last Night at the Alamo Орел больше ничего не делал. Алкоголь его достал ».

В 1994 году, через двадцать лет после создания оригинального фильма, Роберт Кун убедил Хенкель, что он должен написать и снять еще один сиквел — первое, которое будет сделано сценаристом оригинального фильма. («Я должен был сделать все, но подбить Кима динамитом, чтобы заставить его написать этот сценарий, и я был уверен, что ему придется его поставить, но я думал, что мы [могли бы] сделать еще один.Результатом стало «Возвращение Техасской резни бензопилой», , безусловно, лучший сценарий, лучший актер и лучший режиссер из всех сиквелов. (В 1990 году вышел второй сиквел, Leatherface ). В нем были звездные силы Мэтью МакКонахи и Рене Зеллвегер, которые были неизвестными актерами Остина, когда Хенкель выбрала их, но стали «именами» еще до выхода фильма. Но театральный выпуск фильма дважды откладывался, чтобы воспользоваться рекламой других релизов МакКонахи и Зеллвегера, а затем внезапно испарилась поддержка Columbia TriStar.Фильм посмотрели всего несколько человек, и пресса восприняла его как очередное дешевое продолжение.

В наши дни Хенкель получает случайные звонки из Голливуда или Нью-Йорка, и он написал еще один сценарий ужасов под названием «Exurbia», который приобрел тот своеобразный статус, что им очень восхищаются, но так и не продюсировали. Дважды в неделю он проезжает через барьерный остров в Корпус-Кристи, где преподает уроки сценария, производства и монтажа в похожем на крепость Texas A&M в Корпусе.Его нетерпеливые ученики, такие как Тоби Хупер четыре десятилетия назад, вынуждены обходиться очень небольшим количеством фактического кинооборудования.

«Я не думаю, что кто-то должен злиться на бензопилу , », — неожиданно сказал он мне. «Я знаю, что все были расстроены этим. Я знаю, что все думали, что должно быть больше денег, больше признания и всего прочего. Но это были ребята, снимавшие фильм! Сколько раз дети, снимающие, по сути, студенческий фильм, получают такое уведомление? Что плохого в том, чтобы просто снять фильм, который действительно был замечен? Если мы заработали на нем десять долларов, это на десять долларов больше, чем мы должны были надеяться.”

R.I.P.

Из всех запутанных научных статей о бензопиле — а их много — мое внимание привлекла одна женщина по имени Никита Броттман, преподающая язык и литературу в Колледже искусств Мэрилендского института в Балтиморе. Одна из причин, по которой я отнесся к ней серьезно, заключается в том, что она единственный критик, который понимал бензопилу как версию Гензель и Гретель. Большая часть ее анализа включает в себя понимание бензопилы как перевернутой сказки, «апокалиптического повествования о негативности и разрушениях, полностью не искупленного каким-либо одним элементом сюжета, настроения или характеристики.(Это хорошо в том, что она называет «cinéma vomitif».) Затем она сравнивает Кожаное Лицо с Мудрым Стариком из легенды, индуистским аскетом, известным как Агхори, и приходит к выводу, что этот фильм включает «возможно, один из немногих. истории об истинных ужасах, которые произвела наша культура ». Его сила и проблема в том, что «в этой сказке есть только зло: существующее добро либо побеждено, либо уничтожено, либо изгнано».

И в этом отношении он был смелым и опережал свое время.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
